Следуя своей неизменной стратегии, компания Intel примерно каждые два года представляет новую массовую настольную платформу. В 2020 году это была LGA1200, обещавшая поддержку скоростного интерфейса PCI Express 4.0, но реализовавшая ее лишь со второй итерацией этих процессоров. Они же, традиционно, производились по старому доброму 14-нм техпроцессу, представленному еще в далеком 2015-м. Пять лет в IT-сегменте срок довольно-таки большой, тем более, что конкурент уже давно предлагает продукцию, выполненную по технологическим нормам 7 нм. Не желая быть отстающей, Intel, наконец-то, представила уже свои продвинутые решения на базе хоть и тонкой, но не совсем как у других, литографии 10 нм. Как говорится, и на этом спасибо.
О процессорах Alder Lake мы поговорим в отдельных материалах, а в этом рассмотрим материнскую плату на базе чипсета Z690, представленного в рамках платформы LGA1700.
Новинка, в отличие от конкурирующего чипсета AMD X570, поддерживает шину PCI Express 5.0, которая появилась в Core 12 поколения, но по сравнению с Intel Z590 лишилась возможности организовать процессорные линии в режиме x8+x4+x4+x4. Вполне возможно, что это связано с угасающей популярностью связок из нескольких видеокарт.
Следующее серьезное изменение относительно предшественника — появление шины PCI Express 4.0 внутри самого чипсета и теперь можно реализовать на материнской плате несколько разъемов M.2 для установки скоростных SSD, а не одного, как это было с процессорами Core 11. Всего линий 12, но это повлекло за собой уменьшение количества PCI-E 3.0 до 16 штук, при этом общее число даже больше, чем Z590.
| Модель | Intel Z690 | Intel Z590 |
|---|---|---|
| Поддержка процессоров серии K | + | + |
| Поддержка разгона памяти | + | + |
| Поддерживаемая версия PCI-Express в процессорах | 5.0 и 4.0 | 4.0 |
| Конфигурация PCI-Express в процессорах | x16+х4, x8+x8+х4 | x16+х4, x8+x8+х4, x8+x4+x4+х4 |
| Количество линий PCI-Express 4.0 | 12 | – |
| Количество линий PCI-Express 3.0 | 16 | 24 |
| Количество портов USB | 14 | 14 |
| Конфигурация USB 3.2 Gen 2x2 | 4 | 3 |
| Конфигурация USB 3.2 Gen 2x1 | 10 | 10 |
| Конфигурация USB 3.2 Gen 1x1 | 10 | 10 |
| Конфигурация USB 2.0 | 14 | 14 |
| Количество каналов SATA 6Gb/s | 8 | 6 |
| RAID 0, 1, 5, 10 | + | + |
| Поддержка Intel Optane | + | + |
| Поддержка Intel Thunderbolt 4 | + | + |
| Интегрированная сеть Wi-Fi 6E AX211 | + | + |
| Intel Smart Sound | + | + |
| TDP, Вт | 6 | 6 |
Также было увеличено число поддерживаемых интерфейсов USB 3.2 Gen2x2 и… SATA 6Gb/s. С первым понятно, прогресс на месте не стоит, но вот второе объяснить сложно, учитывая повальный переход на NVMe-накопители.
ASUS Prime Z690-A
Платы серии Prime позиционируются компанией ASUS как рядовые решения, предназначенные сборщикам и нетребовательным пользователям. Это продукты с базовой функциональностью, лишенные обильного количества органов управления, POST-индикатора и, как правило, ничем особенным не выделяются.
Рассматриваемая модель Prime Z690-A не является исключением.
| Модель | ASUS Prime Z690-A |
|---|---|
| Официальная страница продукта | Prime Z690-A |
| Чипсет | Intel Z690 |
| Процессорный разъём | Socket LGA 1700 |
| Процессоры | Core 12 Gen, Pentium Gold, Celeron (Alder Lake) |
| Память | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800, 5000–6000 (OC) |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x16 (x4) — Z690 1 x PCI Express 3.0 x4, 2 x PCI Express 3.0 x1 — Z690 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 12 Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z690 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — Z690 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z690 |
| Встроенное видеоядро (в процессоре) | Intel UHD 770 |
| Видеоразъёмы | DisplayPort 1.4, HDMI 2.1 |
| Количество подключаемых вентиляторов | 7x 4pin |
| Порты PS/2 | – |
| Порты USB | 1 х 3.2 Gen 2x2 (1 разъём на задней панели Type-C) 5 х 3.2 Gen 2 (2 разъёма на задней панели Type-A, 1 разъём на задней панели Type-C), 6 х 3.2 Gen 1 (4 разъёма на задней панели Type-A) 4 x 2.0 |
| Serial ATA | 4 x SATA 6 Гбит/с (Z690) |
| RAID | 0, 1, 5, 10 (SATA, Z690) |
| Встроенный звук | Codec — Realtek ALC S1220A |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I225-V (2.5 Gigabit Ethernet) |
| COM | 1 (внутренний) |
| LED Addressable Header | 3x Gen 2 |
| LED RGB Header | 1 |
| TPM | – |
| UEFI | UEFI AMI BIOS, 256 Mb |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Armoury Crate, Aura Sync, Fan Xpert 4, M.2 Q-Latch, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header |
| Цена в рознице, $ | н/д |
Как видим, несмотря на позиционирование платы, она весьма функциональна, лишь отсутствие модуля Wi-Fi портит общее впечатление о продукте.
Комплектация
«Материнка» поставляется в небольшой коробке, выполненной в серых тонах. На лицевой стороне изображена сама плата и ее ключевые особенности, а на обратной — ее характеристики.
В комплекте присутствуют:
- руководство пользователя (на английском языке);
- диск с драйверами и фирменным ПО;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- стойка для устройств формата M.2;
- две резиновые прокладки под накопители M.2 с клейкой основой;
- колодка Q-Connector.
Функциональность
Внешне плата выглядит, как и положено представителю серии Prime, спокойно и неагрессивно: черный текстолит дополняют серебристые элементы охлаждения и декоративные белые вставки. Добавилось больше плавных обводов, чем было ранее. Prime Z690-A стандартного форм-фактора ATX с девятью точками крепления, которые после сборки системы не позволят плате провисать со стороны разъемов.
Графический слот PCI-E x16 усилен, находится далеко от задней панели и проблем с габаритными системами охлаждения процессора возникнуть не должно. На краю платы есть еще один разъем PCI-E х16 с подведенными четырьмя линиями скоростного интерфейса от чипсета, один PCI-E х4 и пара PCI-E x1.
Стандартная дисковая подсистема ограничена четырьмя портами SATA 6Gb/s горизонтального расположения, тогда как у той же предшественницы Prime Z590-A было на два больше. Несильно много, но вполне достаточно для рядовой сборки.
А вот количество разъемов M.2 теперь увеличили до четырех, все с поддержкой PCI Express 4.0, при чем, три из них оснащены радиаторами с предустановленными термопрокладками. Подключенный к процессору интерфейс дополнен металлической пластиной для лучшего охлаждения накопителя с обратной стороны.
Каждый разъем, в зависимости от типоразмера, оснащен одной или двумя стойками с фирменным креплением SSD, которое представляет собой пластиковый поворотный рычажок, облегчающий монтаж накопителей.
В помощь при сборке и настройке ПК предусмотрен набор индикаторов Q-LED, сигнализирующий о состоянии системы при старте платы. В этом также могут помочь кнопки включения и сброса настроек прошивки. Последнее вполне может пригодиться при разгоне.
Система охлаждения представлена крупными радиаторами на преобразователе питания процессора и пластинкой приличного размера на чипсете. Радиатор на VRM обладает небольшим количеством ребер для увеличения площади рассеивания тепла, а также вырезом для лучшей совместимости с процессорными кулерами.
На всех охладителях присутствуют толстые термопрокладки, обеспечивающие неплохой контакт, но на силовых сборках видна площадь покрытия впритык.
Для организации активного охлаждения на плате предусмотрено семь 4-контактных разъемов, позволяющих подключить вентиляторы с ШИМ-управлением, и один коннектор, рассчитанный на помпу, мощность которой может достигать 36 ватт.
Преобразователь питания процессора построен по схеме 16+1, для процессора и графического ядра соответственно, на базе элементов Vishay SiC643 и управляется контроллером Digi+ ASP2100. Еще пару фаз расположили в аккурат под сокетом, возле первого разъема M.2. Подвод питания осуществляется через два разъема EPS12V.
Звуковая подсистема реализована на базе кодека Realtek ALC S1220A, накрытого металлическим экраном, и отделена от остальной части платы изолирующим зазором.
На задней панели скромно приютились два цифровых видеовыхода, четыре USB 3.2 Gen1, два USB 3.2 Gen2 и два USB 3.2 Gen2x2 Type-C, сетевой и аудиоразъемы, включая оптический S/PDIF.
Настройки UEFI
Тестирование платы осуществлялось с версией UEFI 0702, которая была прошита встроенной утилитой EZ Flash. При первом входе в прошивку нас приветствует облегченный режим EZ Mode, где можно просмотреть информацию о системе, настроить загрузку с накопителей и скорректировать работу вентиляторов, включить ReSize BAR, если установлена современная видеокарта.
После нажатия F7 переходим в привычный режим и сразу попадем в раздел Main, в котором собрана информация о системе и находятся параметры администрирования.
Ну а все тонкие настройки уже сосредоточены в разделе AI Tweaker. Здесь можно установить базовую, настроить режимы работы фирменной технологии MCE, выбрать множитель ядер процессора.

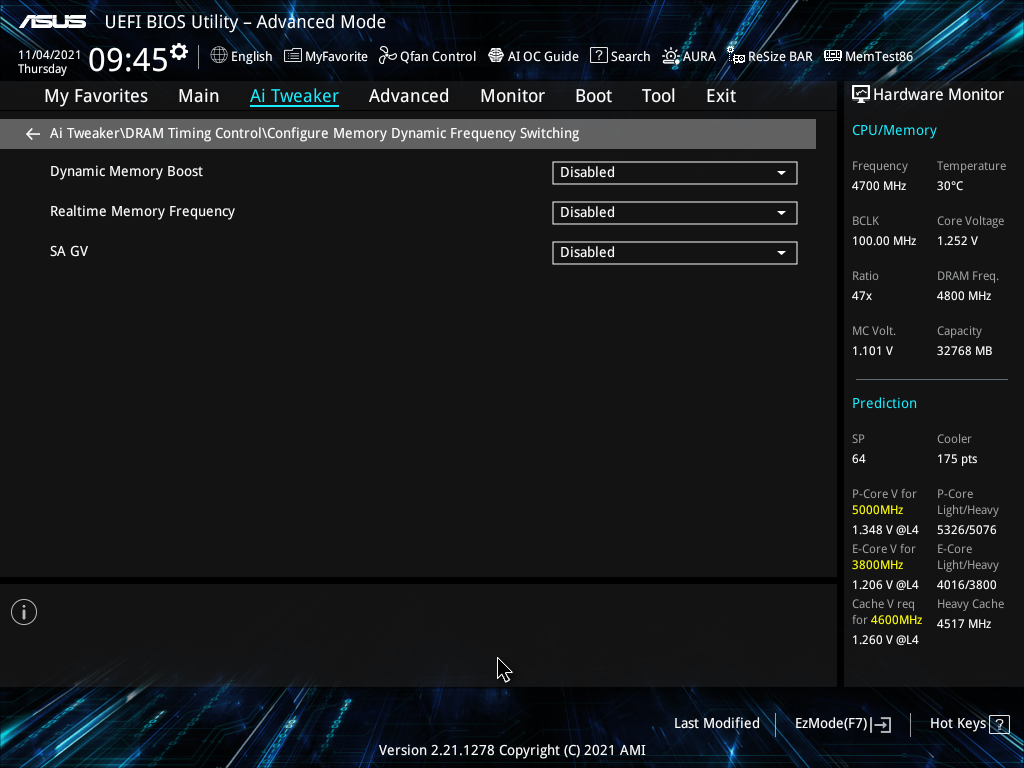

Для ОЗУ предусмотрен выбор работы контроллера памяти (Gear1, Gear2 и Gear4), соотношения частоты Bclk и базовой памяти, режимы DDR5, вплоть до 13333 МГц, а также обильное количество таймингов. Есть управление энергоэффективностью DDR5.
Присутствуют всевозможные настройки подсистемы питания процессора и возможность корректировки лимитов мощности и потребляемого тока.
Не забыт и раздел Tweraker’s Paradise, который впервые появился на платах ROG и куда обычно спрятаны бесполезные для обычного пользователя, но важные для бенчеров и оверклокеров параметры.

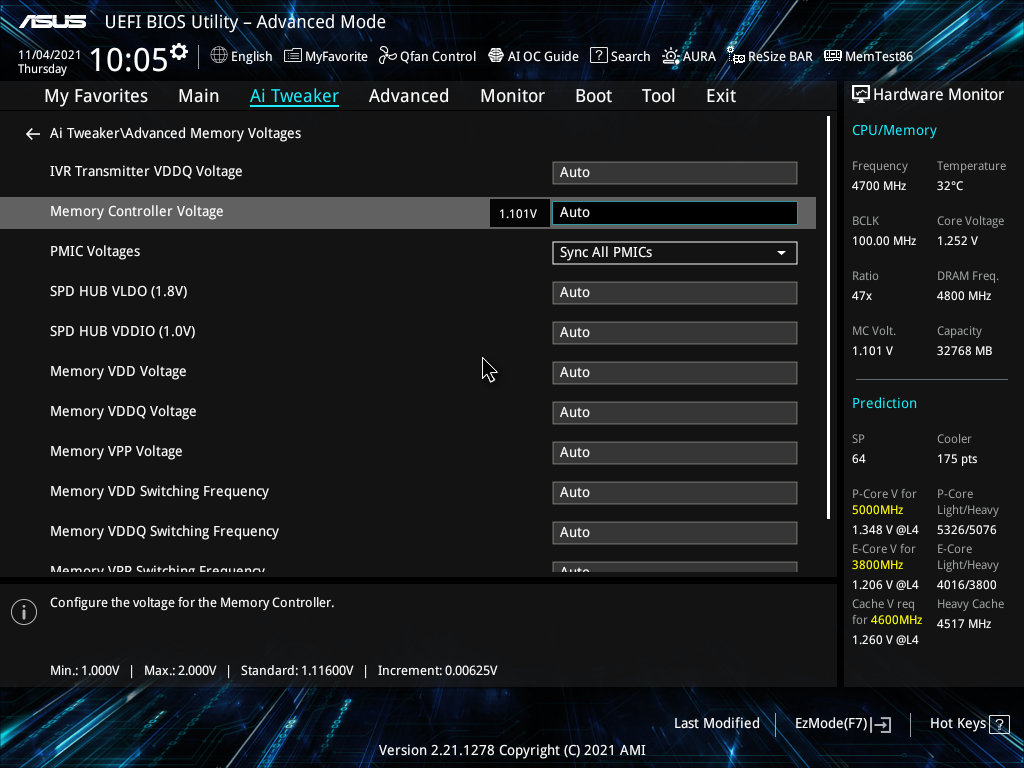

Учитывая личный преобразователь питания у каждой планки DDR5, появился новый раздел, где собраны настройки VRM ОЗУ.
Основные параметры, которые можно изменить AI Tweaker, собраны в таблицу ниже.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 40–538 | 0,01 |
| Performance Core Ratio (Multiplier) | 8–85 | 1 |
| Efficient Core Ratio (Multiplier) | 8–85 | 1 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |
| DRAM Frequency (МГц) | 800–6400, 800–8533 | 100, 33 |
| CPU Load-line Calibration | Auto/Level1…7 | 1 |
| CPU Current Capability (%) | Auto/100…170 | 10 |
| CPU Core Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Core Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage (В) | 0,7–1,8 | 0,001 |
| CPU Input Voltage | 1,5–2,1 | 0,01 |
| DRAM VDD Voltage (B) | 0,8–1,435 | 0,005 |
| DRAM VDDQ Voltage (В) | 0,8–1,435 | 0,005 |
| IVR Transmitter VDDQ Voltage (В) | 0,7–2,2 | 0,005 |
| Memory Controller Voltage (В) | 1–2 | 0,00625 |
Раздел мониторинга разбит на несколько подразделов, в которых присутствуют показатели температуры, напряжений и скорости вращения вентиляторов. Там же можно настроить работу активной системы охлаждения.
В Advanced находятся параметры работы периферийных устройств, шины PCI Express, интерфейсов M.2, поддерживаемые процессором технологии.
Boot позволяет выбрать загрузочный диск, активировать CSM для старта системы со старым оборудованием, произвести некоторые настройки.
Встроенные утилиты, облегчающие работу с системой, расположились в разделе Tool.
Комплектное ПО
Фирменный набор утилит минимален, есть только Ai Suite 3, также добавили CPU-Z.
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3 (Ai Charger, EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information) |
| Звуковое | – |
| Сетевое | – |
| Дополнительное | CPU-Z, WinRAR, Norton Security |
Тестовая конфигурация
При тестировании платы использовались следующие комплектующие:
- процессор: Intel Core i7-12700K;
- система охлаждения: TechN Waterblock Intel LGA 1200 + EK-D5 PWM G2 + Watercool Heatkiller Tube 100 D5 + EK-CoolStream CE 420 + 3x Arctic P14 PWM PST;
- термоинтерфейс: Noctua NT-H1;
- память: Kingston Fury Beast KF552C40BBK2-32 (DDR5-5200 CL40-40-40-80);
- видеокарта: AMD Radeon RX 6800 XT;
- накопитель: Kingston Fury Renegade SFYRD/2000G;
- корпус: Cooler Master Test Bench v1.0;
- блок питания: ASUS ROG-STRIX-1000G;
- операционная система: Windows 11 Pro x64;
- драйверы: INF 10.1.188384.8284, IME 2124.100.0.1096, AMD Adrenalin 21.10.2.
Радиатор VRM и память при разгоне дополнительно охлаждались 92-мм и 80-мм вентиляторами соответственно, с частотой вращения около 2000 об/мин (кроме режима замера температур).
Разгон
Данная плата находится в процессе тестирования нового CPU, поэтому все режимы проверить не удалось, но основные все же были сделаны. Итак, процессор Core i7-12700K удалось разогнать до 5000 МГц по основным ядрам и 3900 МГц по энергоэфективным, кэш при этом оставался в режиме авто, так как изменение его частоты приводило к нестабильности системы.
Так как этот разгон из общего тестирования CPU, то пришлось оставить работу энергосберегающих функций, для чего использовалась комбинация Offset Mode со значением –0,075 В и V/F Point 11 Offset с –0,06 В, при которых на процессор во время нагрузки подавалось 1,36 В (по замерам мультиметра). Под нагрузкой в AIDA64 за 30 минут околосокетное пространство прогрелось до 53 °C, а температура радиаторов в верхней точке достигала 48 градусов по Цельсию.
Как видно на скриншотах выше, память разогналась до 5400 МГц, и это был предел для наших модулей, так как они оказались основаны на чипах Micron. Потенциал последних на данный момент времени находится примерно на этом же уровне, тогда как конкурирующие решения обладают возможностями работать на более высоких частотах. Для памяти Micron, как правило, напряжения VDD и VDDQ должны быть на уровне 1,35 и 1,4 вольт соответственно, для контроллера памяти — 1,34 В, а для SA — 1,2 В. В нашем случае, эти значения были даже ниже. Более подробно об этом можно будет прочитать в обзоре процессора Core i7-12700K.
Итак, следующий шаг — выявление максимальной частоты BCLK, который оказался сложной задачей с предрелизной прошивкой и платой серии Prime.
Для достижения максимума в 220 МГц пришлось стартовать на частоте 150 МГц с пониженными множителями на процессоре, кэше и памяти, после чего поднимать базовую с шагом 5–10 МГц, попутно снижая в дальнейшем все коэффициенты.
Выводы
Новый чипсет Z690 по сравнению с предшественниками принес значительные нововведения. Это и поддержка шины PCI Express 4.0, и увеличенное непонятно зачем количество каналов SATA, и расширенное число поддерживаемых USB 3.2 Gen 2x2, при этом сам чип по тепловыделению остался на прежнем уровне. В целом достойное продолжение топовой настольной системной логики.
Что касается ASUS Prime Z690-A, то эта плата звезд с неба не хватает, рассчитана на сборщиков и рядовых пользователей. Выглядит она обычно и с минимумом подсветки, лишена модуля Wi-Fi и поставляется со спартанским набором аксессуаров и ПО. Зато она обладает большим количеством разъемов M.2 и неплохими возможностями разгона. Конечно, оверклокерские рекорды на ней вряд ли можно будет побить, но разогнать тот же Core i7-12700K на ней выйдет без проблем.
