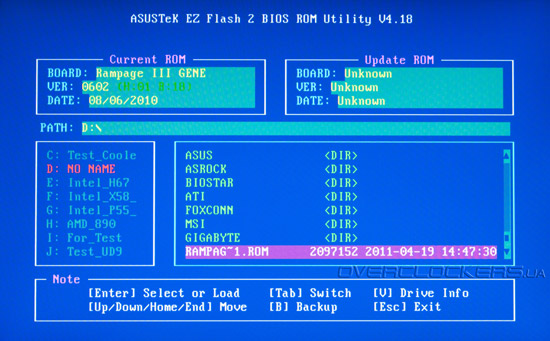

Материнская плата использует BIOS разработки American Megatrends Inc. (AMI). В конце апреля для Rampage III Gene вышла новая версия микрокода 0805, которая и была прошита нами при помощи функции EZ Flash 2 вместо имевшейся 0602.

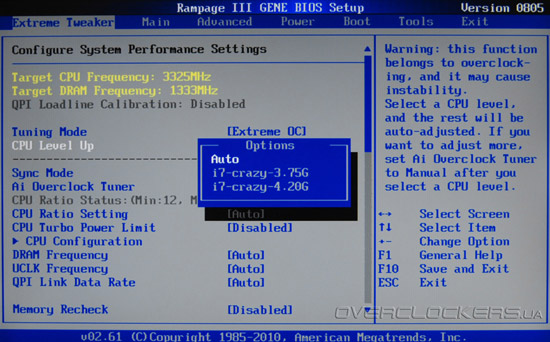

Наибольший интерес в BIOS Setup для нас представляет меню «Extreme Tweaker», в котором имеется полный набор оверклокерских опций. Новичкам предлагается загрузить один из двух заводских профилей, мы же все настраивали вручную.

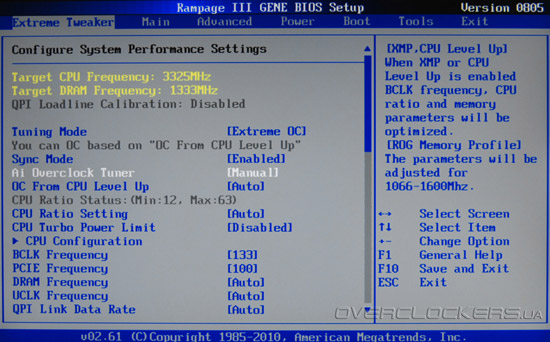

Расширенный доступ к разделу открывает пункт меню Ai Overclock Tuner. Выбираем режим «Manual».

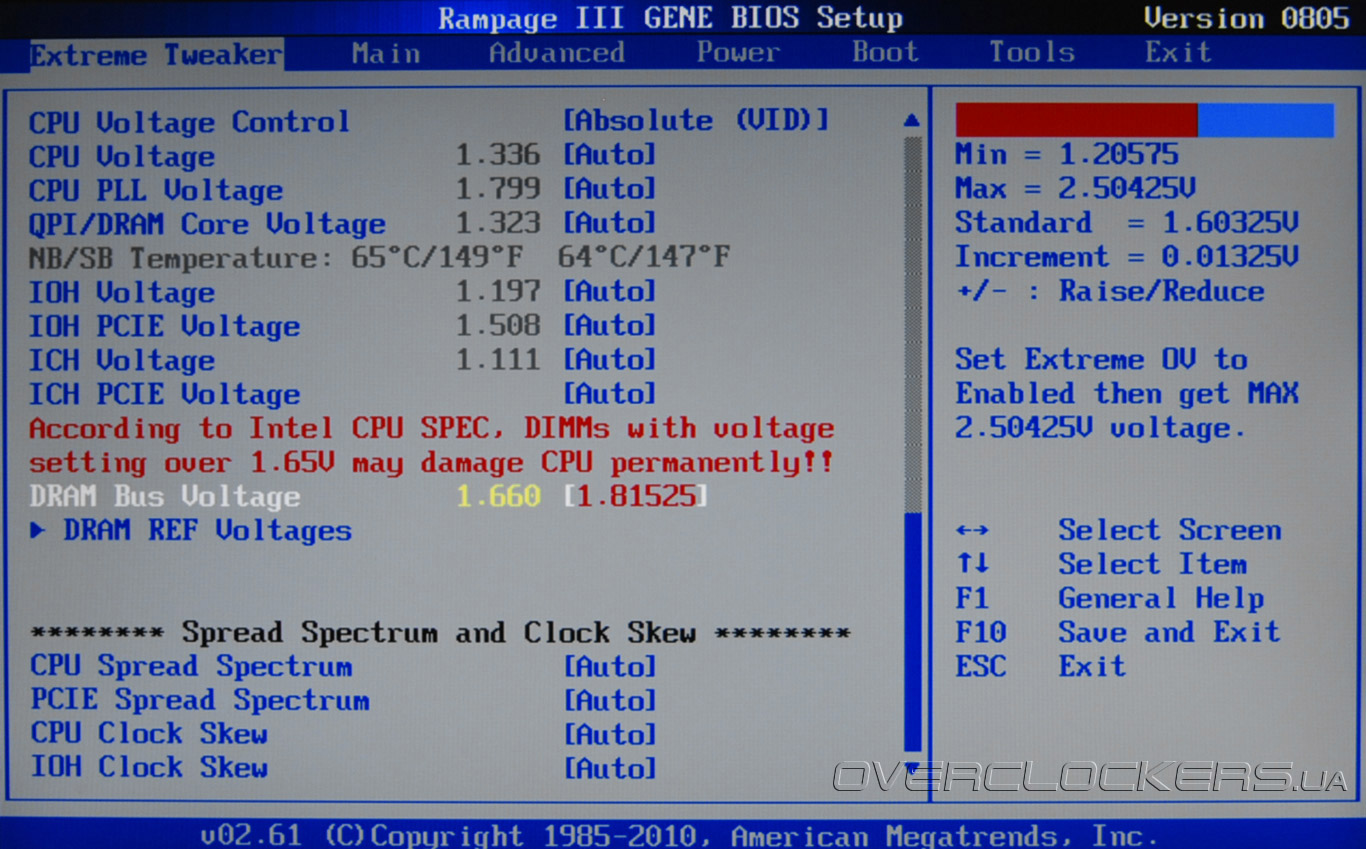

Масса настроек, а также диапазон возможных значений частот и напряжений, без сомнения, удовлетворят самых требовательных энтузиастов. Тем, кто по неопытности задаст критические параметры работы системы, плата незамедлительно сообщит об ошибке. Пример ниже:
Опорная частота (Bclk) варьируется от 100 до 500 МГц, для оперативной памяти доступны режимы от DDR3-800 до DDR3-2400, напряжение Vcore регулируется в пределах 0,85-2,5 В с шагом 0,00625 В, на модули ОЗУ можно подать от 1,2 до 2,5 вольт. Перечень остальных настроек «Extreme Tweaker» таков:
| Параметр | Диапазон значений | Шаг |
| CPU Ratio Setting | 12x — 63x | 0,5 |
| PCIE Frequency | 100 — 200 МГц | 1 |
| UCLK Frequency | 1600 — 5600 МГц | 133 |
| QPI Link Data Rate | 4800, 5866, 6400 МТ/с, Slow Mode | – |
| CPU Differential Amplitude | 700 — 1000 мВ | 100 |
| CPU PLL Voltage | 1,20575 — 2,05375 В | 0,01325 |
| IOH Voltage | 1,113 — 1,908 В | 0,01325 |
| IOH PCIE Voltage | 1,5105 — 2,7825 В | 0,01325 |
| ICH Voltage | 1,113 — 2,00075 В | 0,01325 |
| ICH PCIE Voltage | 1,5105 — 2,05375 В | 0,01325 |
| DRAM Bus Voltage | 1,20575 — 2,50425 В | 0,01325 |
| CPU Clock Skew | 100 — 1500 пс | 100 |
| IOH Clock Skew | 100 — 1500 пс | 100 |

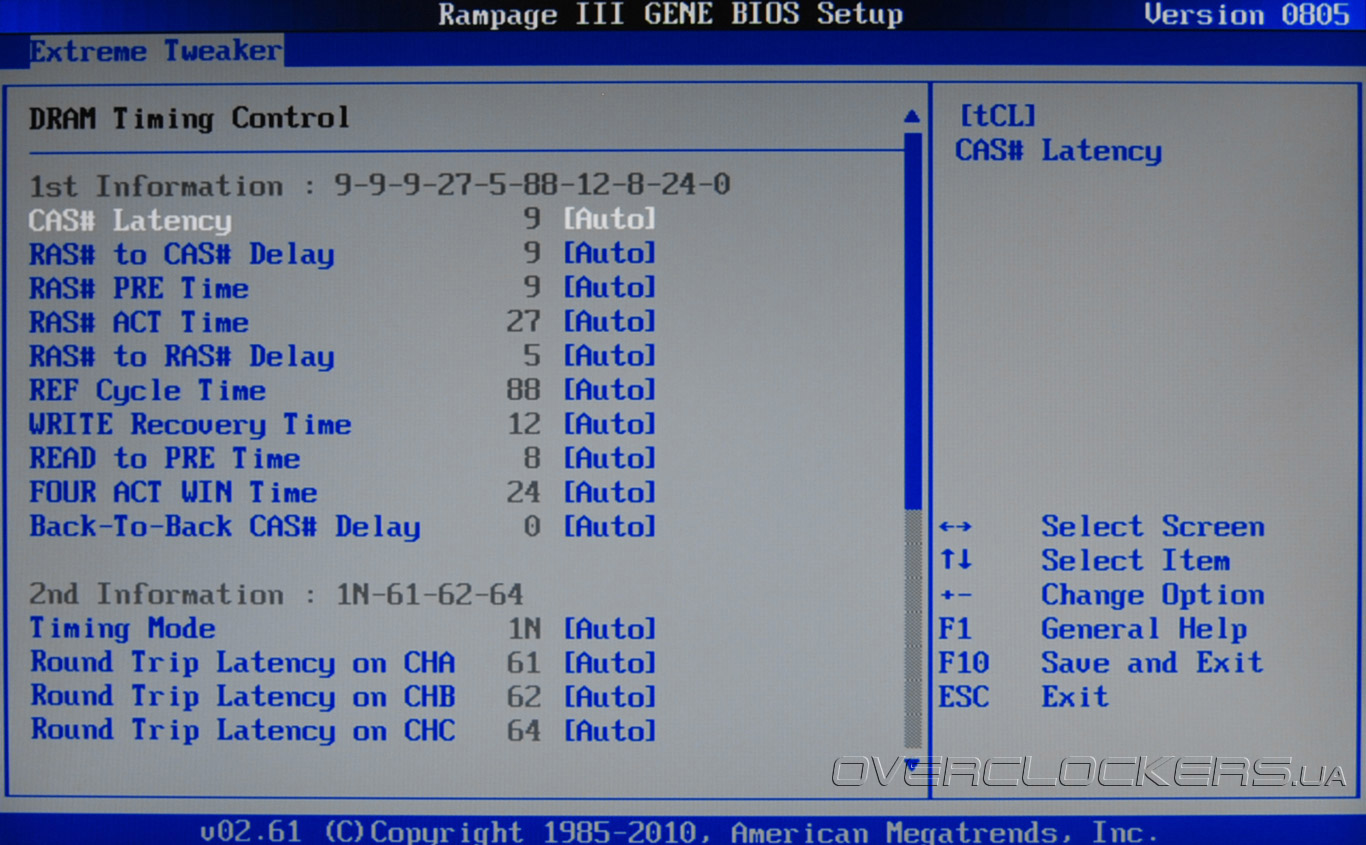

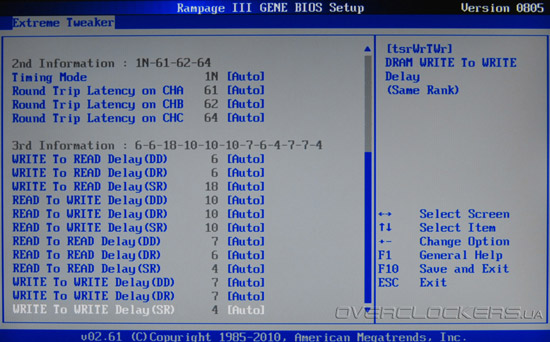

Набор таймингов памяти, как показывает опыт, достаточен для тонкой настройки:

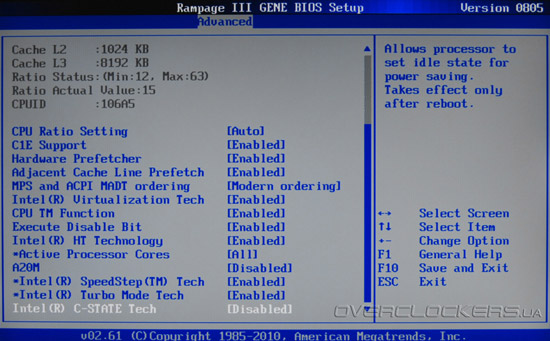

Данные о текущем состоянии компонентов ПК не только представлены в меню «Extreme Tweaker», но и систематизированы в подразделе «Hardware Setup» (меню «Power»). Сходным образом в «Extreme Tweaker» и «Advanced» дублируется группа параметров CPU Configuration. Здесь пользователь может управлять работой технологий Hyper-Threading, Turbo Boost, SpeedStep и др.

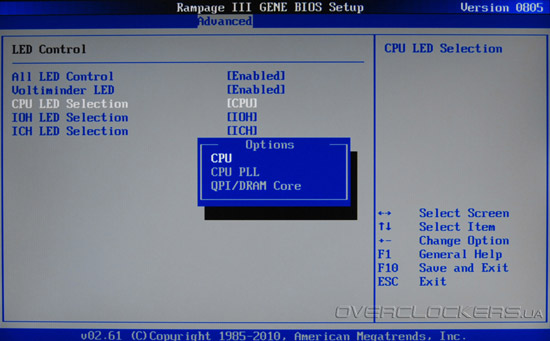

В меню «Advanced» также активируется функция ROG Connect (о которой пойдет речь ниже) и настраивается светодиодная индикация напряжений Voltiminder.

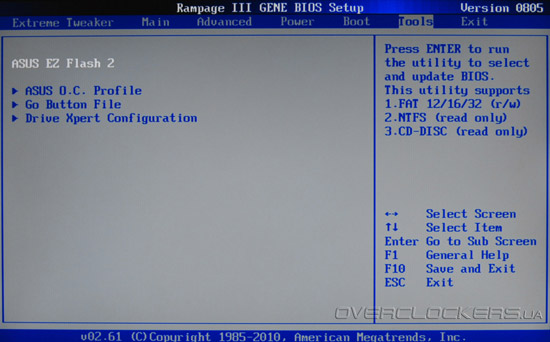

В разделе «Tools», помимо прошивальщика EZ Flash 2, имеются весьма полезные для бенчера возможности хранения оверклокерских профилей и коррекции основных напряжений.

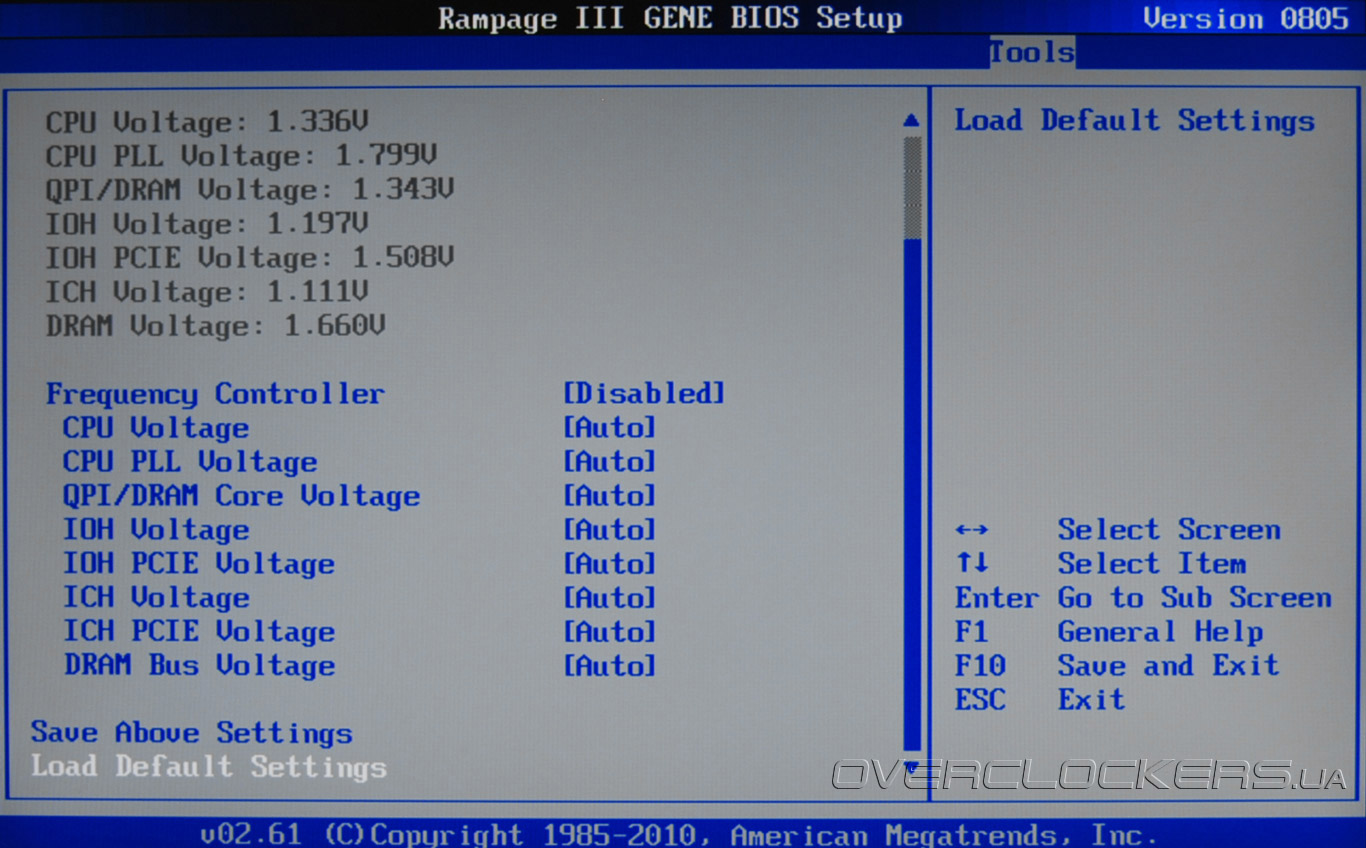

Нажатие кнопки Go на печатной плате приводит к загрузке значений из подменю Go Button File. По умолчанию вторичная регулировка напряжений отключена (auto).
Несомненно, программа настройки BIOS заслуживает самых лестных отзывов: из «древней» базовой системы ввода-вывода специалисты ASUS выжали практически все, что было можно.
Комплектное ПО
Пакет программ, поставляемый совместно с Rampage III Gene, включает утилиту ROG CPU-Z, наследующую черно-красную внешность платы, приложение GameFirst, которое позволяет перераспределить сетевой трафик, модуль AI Suite II для разгона и отслеживания состояния системы, а также программу ROG Connect, обслуживающую одноименный интерфейс.
ROG CPU-Z
GameFirst
Некоторое представление о группе утилит AI Suite II — TurboV EVO, Probe II, Sensor Recorder и Fan Xpert — наши читатели могли сложить из недавнего обзора материнской платы ASUS Crosshair IV Extreme, потому детально описывать эти приложения мы не будем. Набор инструментов все тот же, но с поправкой на особенности платформы LGA1366.

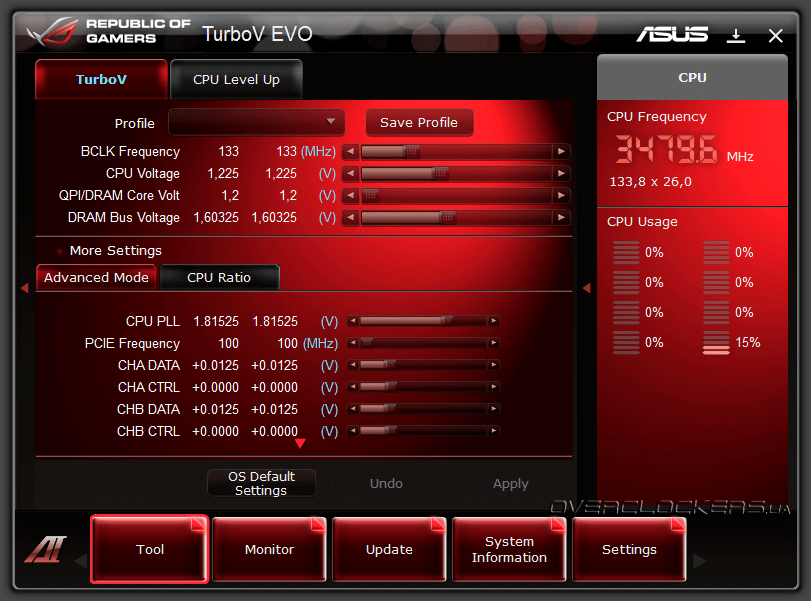

В TurboV EVO доступен ограниченный набор настроек частот и напряжений. Здесь можно поднять базовую частоту (Bclk) и добавить десяток-другой милливольт на процессорных блоках.

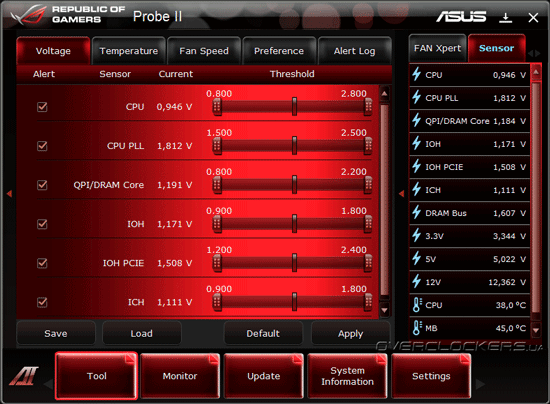

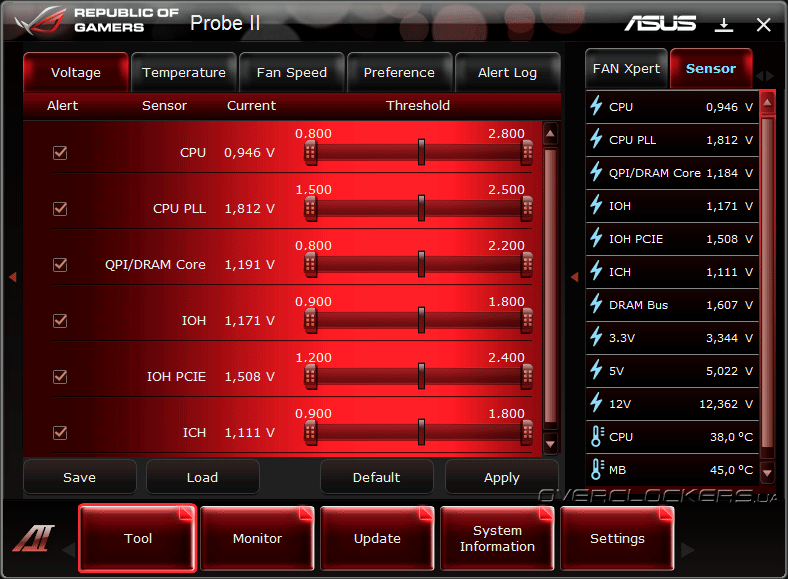

Во вкладке Fan Xpert, по аналогии с MSI Afterburner, настраивается режим работы вентиляторов. Probe II осуществляет мониторинг температур, напряжений и скоростей вращения имеющихся в системе «карлсонов», и при необходимости сигнализирует о нештатных ситуациях (например, об остановке одного из вентиляторов).

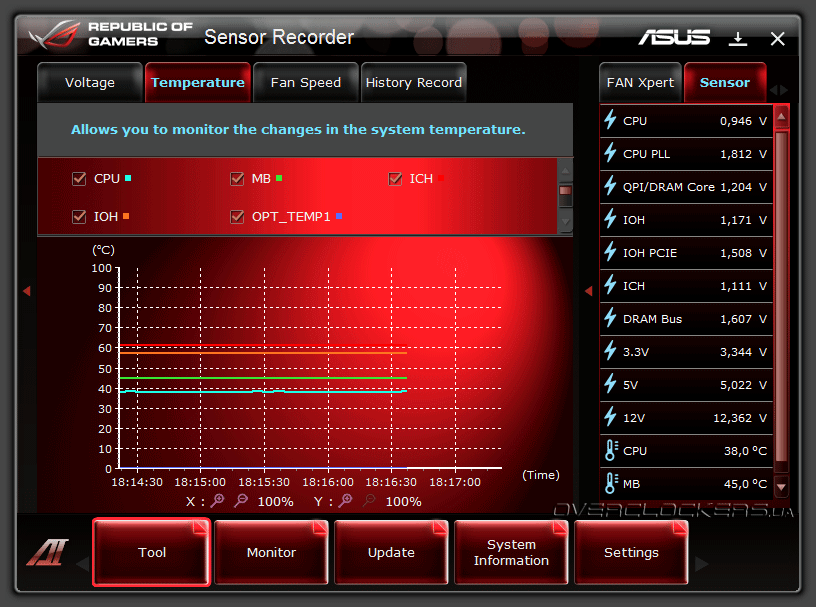

Sensor Recorder сохраняет показатели выбранных датчиков. Эта функция полезна для тестирования новых комплектующих и обнаружения аппаратных проблем.

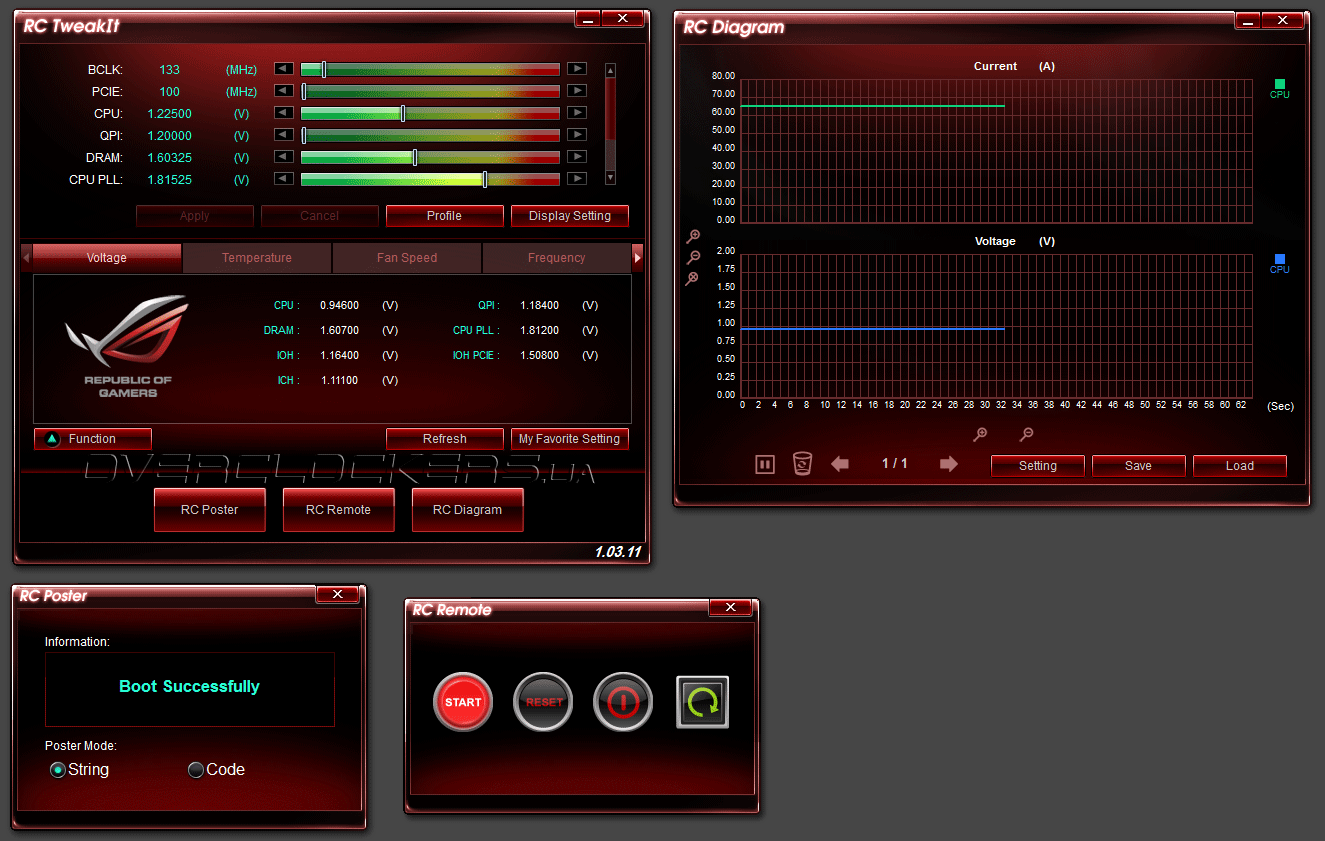

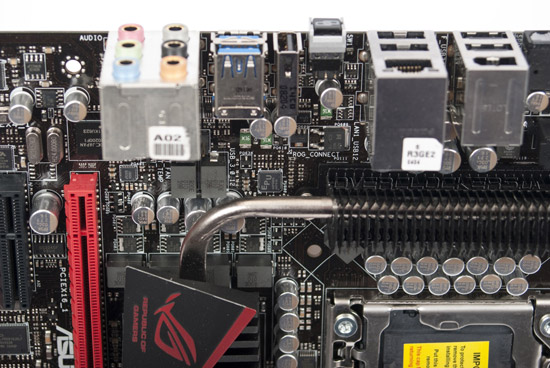

Технология ASUS ROG Connect (RC) должна быть востребована в кругу профессиональных оверклокеров, обитающих на HWBot. Ее суть состоит в удаленном разгоне экспериментального стенда с ноутбука или другого ПК. Для активации ROG Connect требуется: а) убедиться, что технология не отключена в BIOS; б) соединить компьютеры между собой через соответствующий интерфейс на задней панели Rampage III Gene; в) нажать кнопку RC на задней панели; г) запустить приложение ROG Connect на удаленном ПК.
Разгон на расстоянии смотрится эффектно на различных «азотных шоу», но, по правде говоря, вряд ли заинтересует рядовых пользователей. Кроме того, с ноутбука недоступно управление процессорным множителем и фирменными технологиями.
В завершение рассказа о программном обеспечении приведем ссылку на загрузку вышеописанных утилит для Rampage III Gene. Что и говорить, софтверная поддержка платы организована по высшему разряду.
