Обзор материнской платы ASUS Rampage V Edition 10. Юбилейная мощь для платформы LGA2011-3

В последнее время многие компании отмечают круглую дату с момента своего основания или выпуска серии продуктов, например, ASUS, которая почти десять лет назад представила решения Republic of Gamers. Модели линейки ROG всегда могли предложить своим владельцам передовые технические наработки, которые облегчали использование платы и повышали уровень разгона системы. Многие энтузиасты, наверное, помнят самую первую «материнку» Rampage Extreme, выполненную на базе чипсета Intel X48 для процессоров Socket LGA775, — она считалась в свое время одной из лучших для разгона памяти DDR3. Позже серию расширили за счет чуть доступных моделей Formula, а потом — компактных решений форм-фактора mATX под названием Gene, которые по своему потенциалу нисколько не уступали старшим продуктам. Но основное, на что делал акцент производитель в этих моделях, была игровая направленность серии. Пожалуй, ранних представителей Republic of Gamers можно по праву считать первыми «игровыми» материнскими платами. В последнее время в ROG была добавлена линейка Strix, отличающаяся более гуманным ценником, чем модели Rampage.

Сегодня мы познакомимся с материнской платой ASUS ROG Rampage V Edition 10, выход которой был приурочен к 10-летию с момента появления серии Republic of Gamers.

В отличие от выпущенной ранее ROG Rampage V Extreme, новинка выполнена в монохромном стиле и больше подойдет для любителей моддинга, так как обладает модной нынче подсветкой и поддержкой внешних светодиодных лент. Более подробные характеристики можно узнать из следующей таблицы:

Упаковка и комплектация

За несколько лет знакомства с Republic of Gamers мы привыкли, что материнские платы этой серии поставляются в крупных красных коробках с ручкой, облегчающей транспортировку, и откидной крышкой-дверцей, через которую можно увидеть приобретаемое устройство. Но с выходом юбилейной модели цветовое оформление немного изменилось — упаковка внешне стала скромнее, а основной черный цвет дополнен желто-оранжевым оттенком.

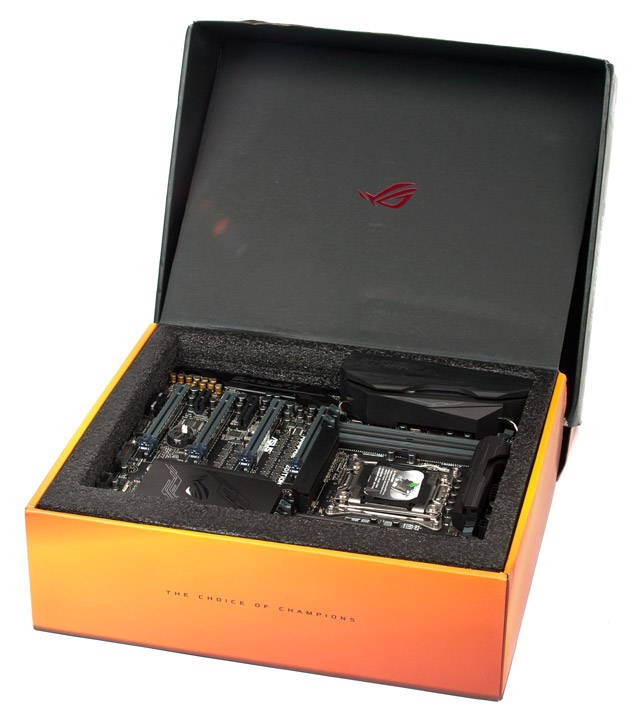

Кроме того, коробка лишилась ручки, верхняя крышка обзавелась несложным механизмом и она откидывается с небольшим усилием, после чего уже можно взглянуть на плату или достать ее для дальнейшего монтажа.

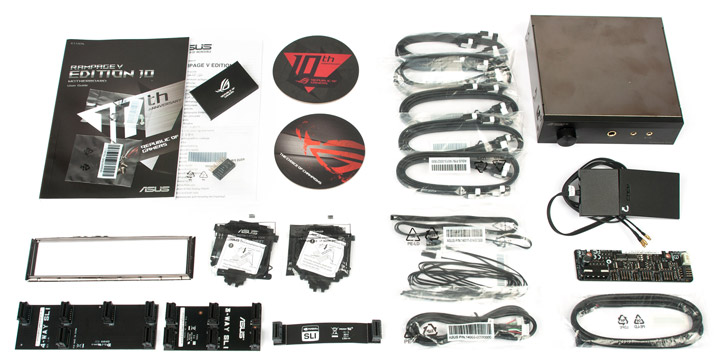

Весь необходимый комплект аксессуаров пользователь найдет в дополнительной коробке, которая расположена сразу под «материнкой», а именно:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• краткое многоязычное руководство пользователя;
• флэш-накопитель с драйверами и фирменным ПО;
• две подставки для чашки с эмблемой ROG;
• десять кабелей SATA 6Gb/s, пять из которых с Г-образным разъёмом на одном из концов;
• переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
• фирменные пластиковые фиксаторы для процессоров Broadwell-E и Haswell-E;
• три мостика NVIDIA SLI (2-Way, 3-Way и 4-Way);
• антенна Wi-Fi 3T3R;
• комплект из модуля расширения Fan Extension Card, крепежа и интерфейсного кабеля;
• три внешних температурных сенсора;
• кабель для подключения внешней подсветки RGB;
• крепёжный винт и стойка для устройств формата M.2;
• модуль SupremeFX Hi-Fi и интерфейсный кабель;
• заглушка для корпуса.

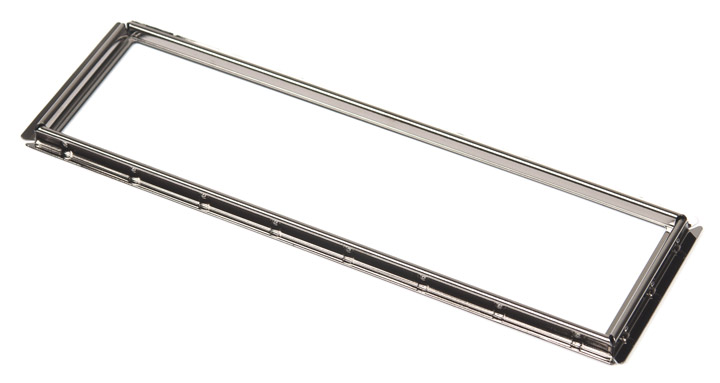

Первое, на что можно обратить внимание, глядя на такой набор, так это необычная заглушка на заднюю панель — она представляет собой обычную рамку, тогда как основная часть закреплена уже на самой плате. Теперь пользователям не придется стараться попасть разъемами в отверстия заглушки при сборке системы, что в некоторых случаях можно назвать нетривиальной задачей.

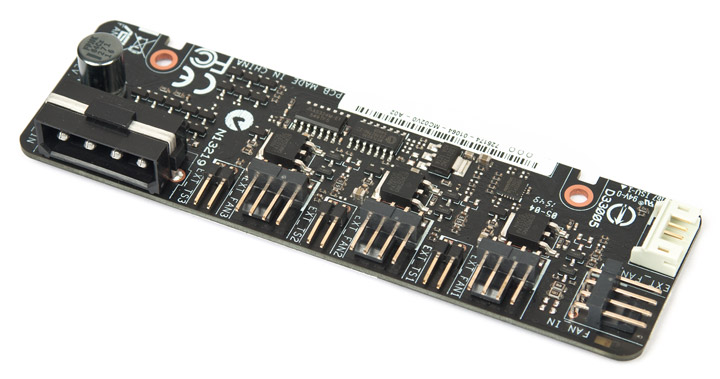

Fan Extension Card мы уже не раз встречали в решениях серии ROG. Эта небольшая платка с возможностью монтажа в 5,25” отсеке позволяет подключить дополнительно еще четыре вентилятора с ШИМ-управлением и три внешних термосенсора.

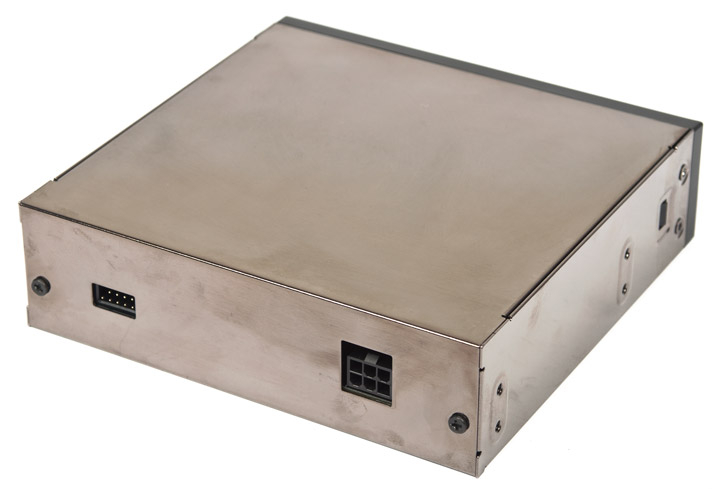

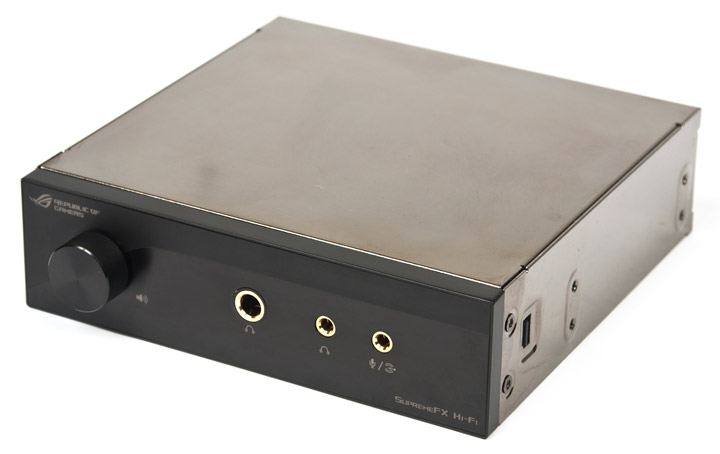

А вот модуль SupremeFX Hi-Fi нечастый гость даже в высокоуровневых решениях Republic of Gamers. Он является внутренней звуковой картой с USB-интерфейсом для подключения качественных наушников и гарнитур с возможностью плавной регулировки громкости. При необходимости микрофонный вход можно будет задействовать в качестве линейного. Питается модуль от шестиконтактного разъема, и при использовании платы Rampage V Extreme в системе с несколькими видеокартами, возможно, все кабели будут заняты и тогда придется прибегнуть к переходнику, которыми комплектуются некоторые графические акселераторы.

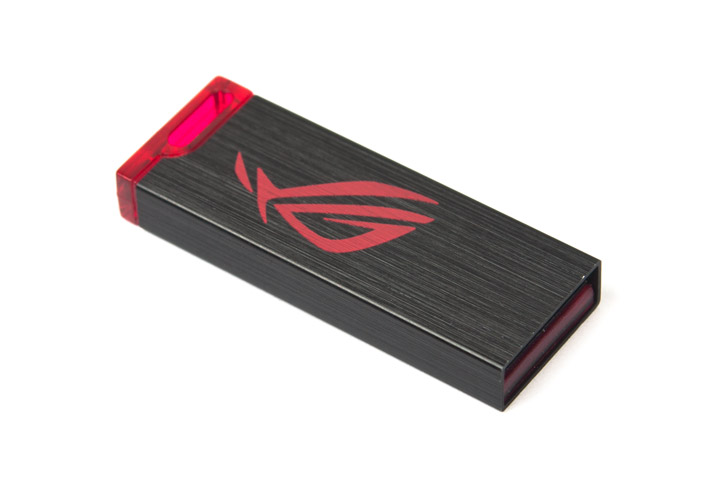

Еще чем может удивить наша подопечная, так это тем, что в век цифровых технологий производитель наконец-то решил избавиться от оптического носителя и сопутствующие драйверы и ПО разместил на «флешке» емкостью несколько гигабайт. Похвальное решение, учитывая, что те же DVD-приводы мало кто использует при сборке современного ПК.

Часть емкости накопителя жестко отведена для фирменного программного обеспечения, а вот остальная, в пару гигабайт, может без проблем служить для переноса данных.

Внешний вид

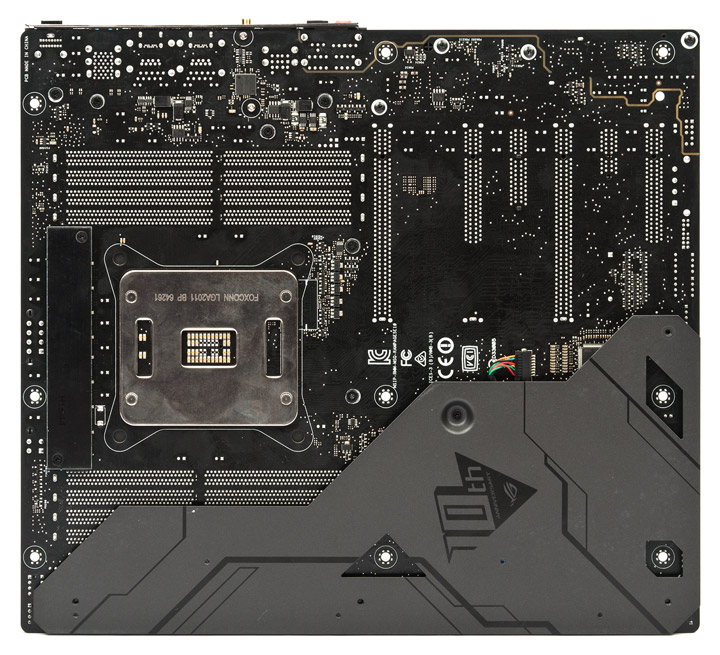

Внешне плата выглядит солидно. Привычные для серии ROG красные элементы отсутствуют, а акцент в оформлении ROG Rampage V Edition 10 сделан на черно-серые тона. Учитывая поддержку технологии AURA, такой подход дизайнеров вполне оправдан, так как нейтральные оттенки не будут мешать во время захватывающего цветового «представления».

Кроме того, по сравнению с обычной Rampage V Extreme, у новинки теперь появился пластиковый кожух в районе звукового тракта и немного изменилась форма радиаторов. Также защитная пластина под чипсетом на обратной стороне платы прикрывает уже треть PCB по нижнему краю, где расположился световод «ауры». Немного изменилось расположение элементов, некоторые даже отсутствуют, но в целом, это все та же ATX-плата с чуть увеличенной шириной, из-за чего придется аккуратно подключать кабели, особенно питания.

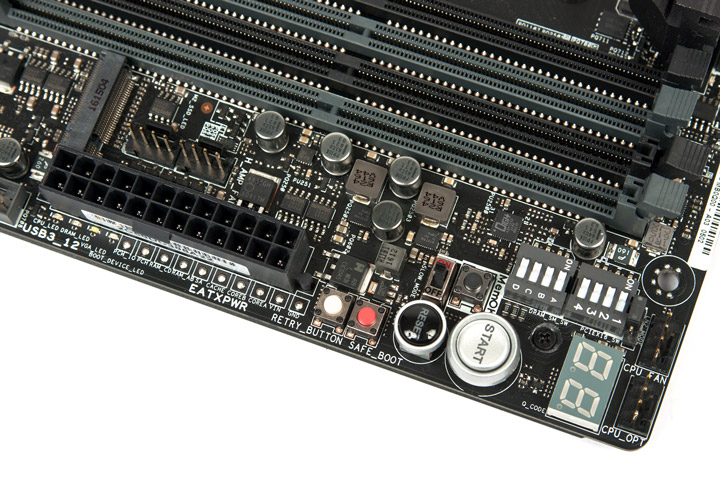

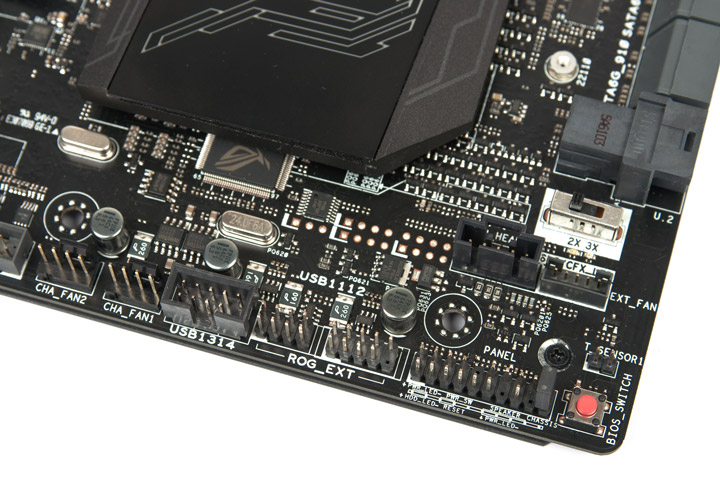

Несмотря на то, что ROG Rampage V Edition 10 приобрела более «игровые» черты, она не лишилась возможностей по разгону системы. На ней даже было поставлено несколько рекордов в мировом рейтинге оверклокинга на HWBot.org. Для облегчения пуска системы и наблюдения за ее состоянием на плате установлены кнопки включения и перезагрузки, индикатор POST-кодов, набор светодиодов Q-LED, сигнализирующих о процессе инициализации основных узлов ПК. При разгоне также будут не менее полезны точки замера основных напряжений, а во время экстремального оверклокинга возможность отключать слоты памяти и PCI-E, и режим Slow Mode, позволяющий загрузить ОС при меньшей частоте процессора. В последнем случае в обязательном порядке должна быть установлена перемычка LN2 Mode, которая еще и открывает доступ к более высоким напряжениям в UEFI, чем предусмотрено по умолчанию.

Помимо всего прочего, плата располагает такими функциями как ReTry, аналогичной полному обесточиванию устройства, и Safe Boot, которая позволяет запустить систему с параметрами по умолчанию, сохраняя при этом пользовательские настройки. Ну и, конечно же, MemOK! — благодаря ей можно произвести старт ПК с безопасными параметрами ОЗУ. Любители экспериментировать с микрокодом также оценят наличие двух микросхем с прошивками и кнопки для переключения между ними. Если удастся приобрести внешний модуль OC Panel, то подключив его в соответствующий разъем можно будет управлять материнской платой в еще больших пределах, чем это возможно средствами на ней.

Но управление разгоном это еще не все, что необходимо для покорения оверклокерского Олимпа. Залогом успешных экспериментов в выяснении потенциала процессора также являются силовая обвязка и система ее охлаждения.

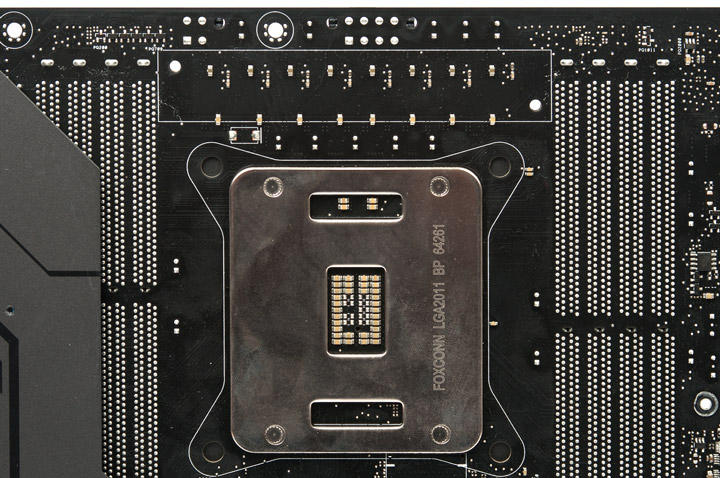

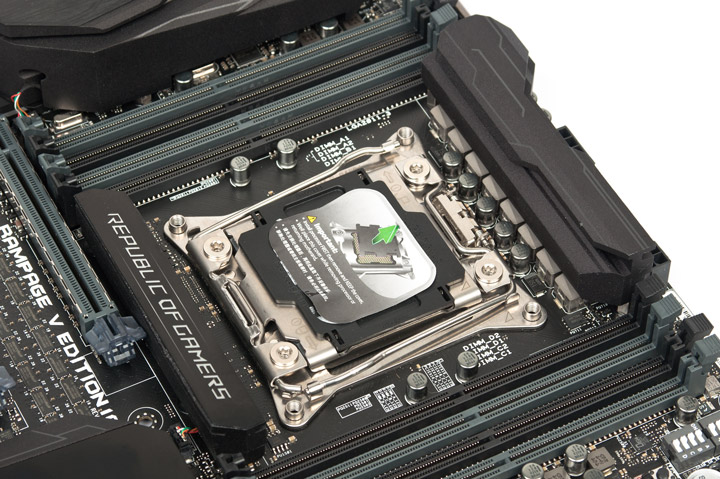

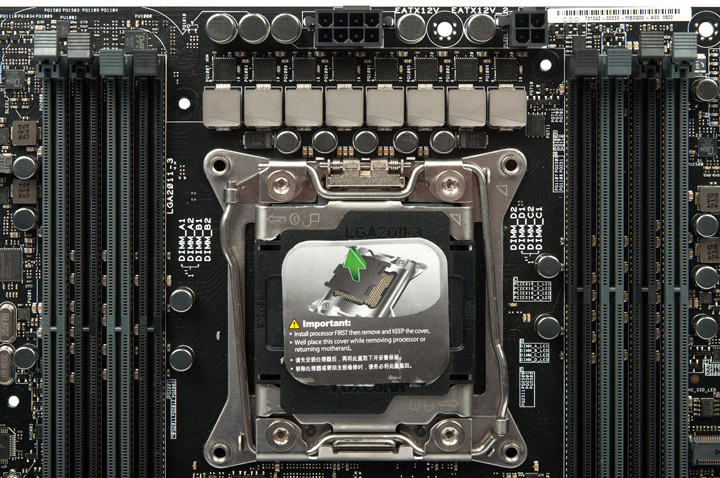

И с этим у платы никаких проблем замечено не было. Охлаждение элементов преобразователя питания CPU осуществляется за счет алюминиевого радиатора-бруска, который при помощи тепловой трубки сообщается с еще одним, частично накрывающим заднюю панель «материнки». На обратной стороне PCB, в зоне повышенного нагрева, предусмотрена пластинка, которая несет скорее чисто механические функции, чем охлаждающие. Еще один, декоративный, обладающий подсветкой, элемент установлен между гнездом процессора и слотом PCI Express. В былые времена здесь, как правило, располагался северный мост набора системной логики.

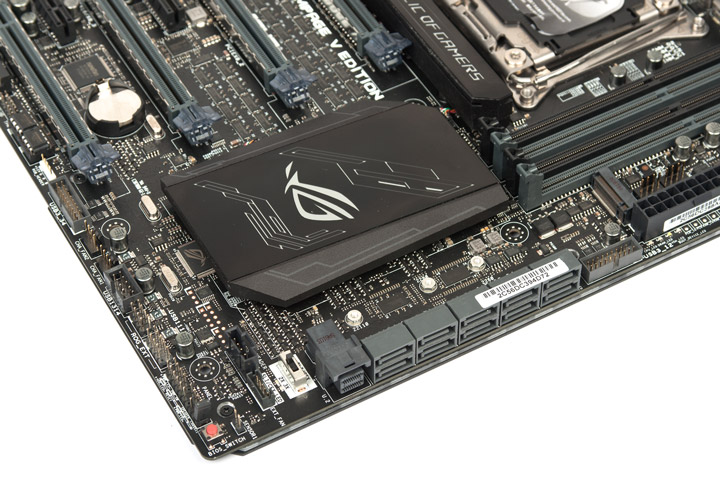

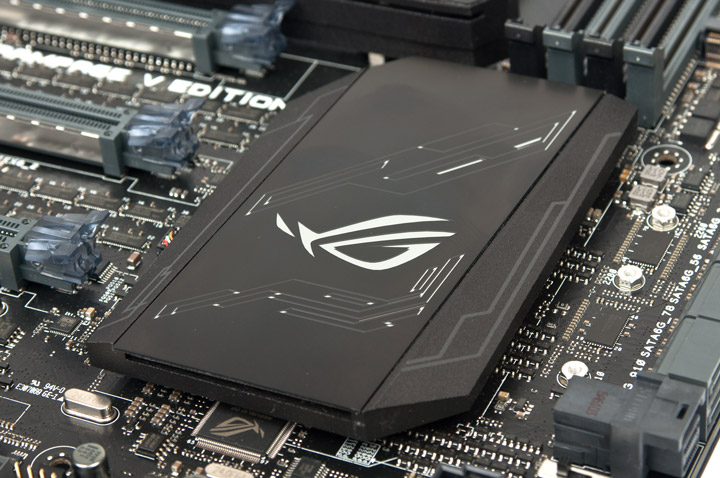

Теперь же, когда чипсет состоит лишь из южного моста даже в высокоуровневых системах, для него достаточно небольшого радиатора простой формы. Но производитель пошел дальше и снабдил микросхему PCH крупным продолговатым охладителем, большая часть площади которого накрыта пластиковой вставкой с подсветкой.

Для организации активного охлаждения внутри системного блока предусмотрено восемь 4-контактных разъемов, один из которых рассчитан на подключение помпы жидкостной системы охлаждения, а еще один позволяет запитать очень мощный вентилятор с током потребления до 3 А. Если и этого будет недостаточно, но плата Fan Extension Card позволит расширить общее число возможных подключений до 12, включая еще три термосенсора вдобавок к одному на самой «материнке». Думаю, этого уж точно хватит на все случаи использования ПК или во время бенчинга.

Что касается силовой подсистемы, то она, как и у выпущенной ранее модели, выполнена по восьмиканальной схеме, управляемой контроллером ASP1257. Все основные элементы преобразователя расположены на лицевой стороне платы, тогда как на обратной находятся несколько мелких конденсатов. Питание подается при помощи одного 8-контактного и одного 4-контактного разъемов. Правда, последний можно не подключать, если не планируется серьезный разгон.

Следующий этап сборки мощного компьютера после подбора процессора — установка соответствующей видеокарты, а то и двух или даже более, работающих в режиме AMD CrossFireX или NVidia SLI. Плата располагает четырьмя разъемами PCI Express x16, так что, с этим проблем не возникнет. Все они армированы, к паре слотов, расположенных через один (начиная от первого), подводится по 16 линий скоростного интерфейса, но использование младших моделей Core i7 или твердотельного диска M.2/U.2 второй PCI-E x16 переведет в режим х8. При установке нескольких видеоадаптеров потребуется подключить дополнительное питание к разъему «молекс» на нижнем крае платы.

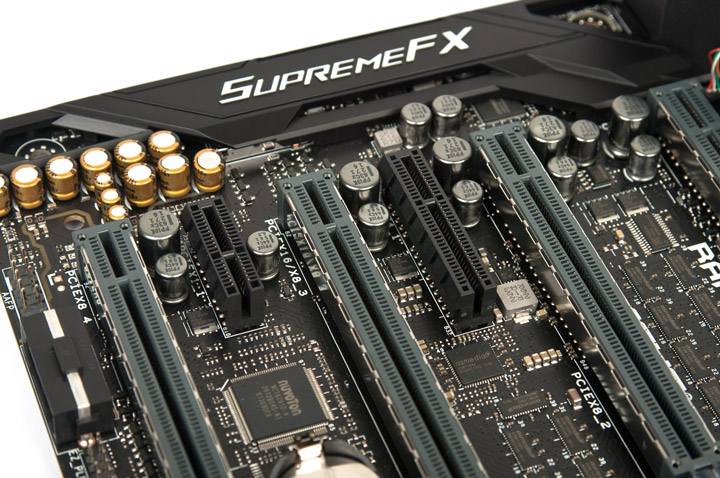

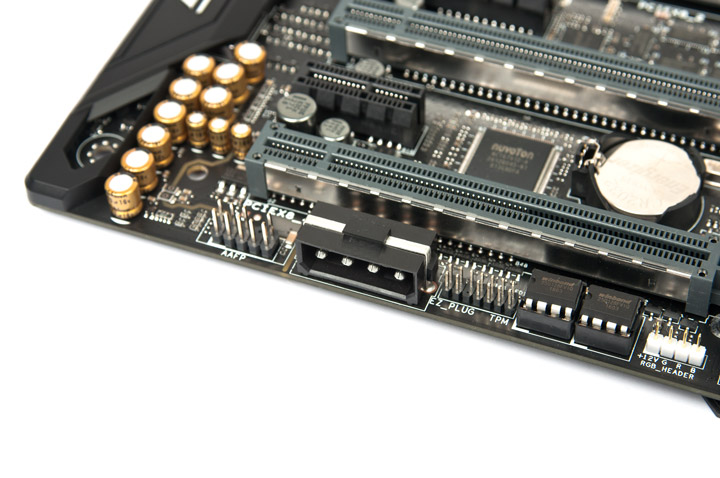

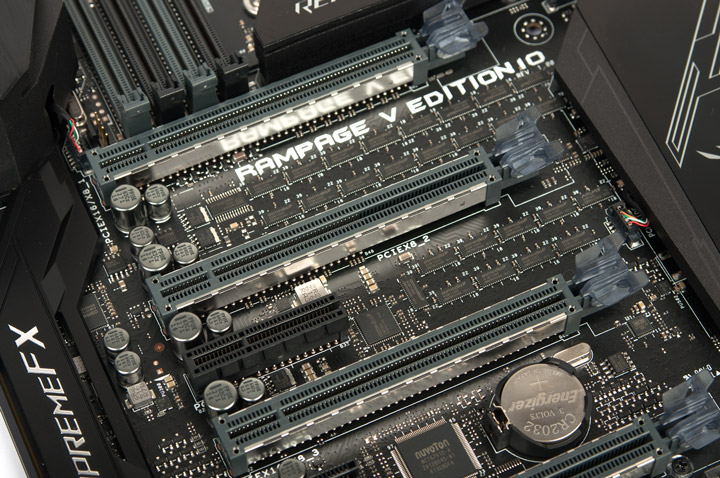

Для обычных карт расширения есть еще пара слотов PCI-E с одной и четырьмя линиями от чипсета, которые благодаря прорезям позволяют установить даже полноформатные платы. Но у PCI-E x4 есть одна особенность — при установке карты PCI-E x1/x2 отключатся два порта USB 3.0 (они же USB 3.1 Gen1) на самой «материнке», и еще два USB 3.1 на задней панели, если будут задействованы все линии.

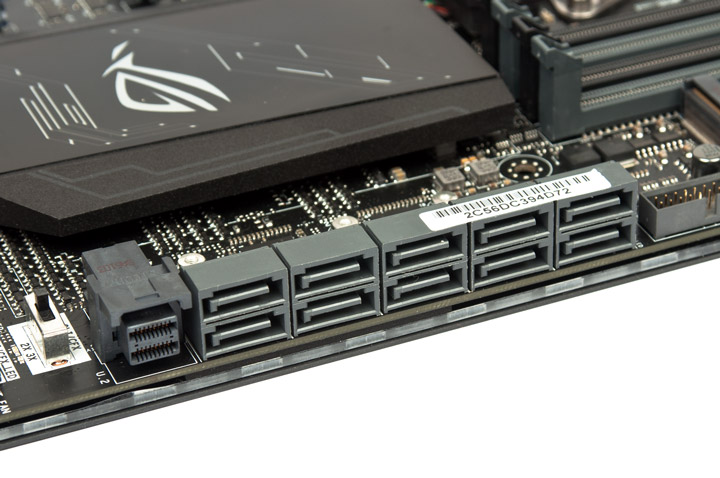

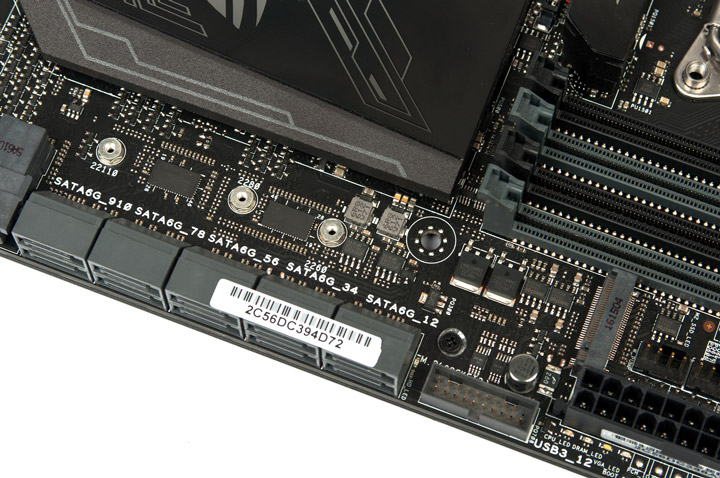

Организация дисковой подсистемы по сравнению с ROG Rampage V Extreme претерпела некоторых изменений. От не снискавшего популярности SATA Express отказались в угоду более прогрессивного и компактного U.2 с поддержкой NVMe, а количество каналов SATA 6Gb/s снижено до 10.

Но такого числа более чем достаточно, учитывая набирающую популярность небольших накопителей с разъемом M.2 (NVMe не поддерживается). Четыре линии PCI Express 3.0, подведенные к нему от процессора, обеспечат максимальную скорость передачи данных. Только установка таких дисков (как и U.2) налаживает ограничение на использование четвертого слота PCI-E x16.

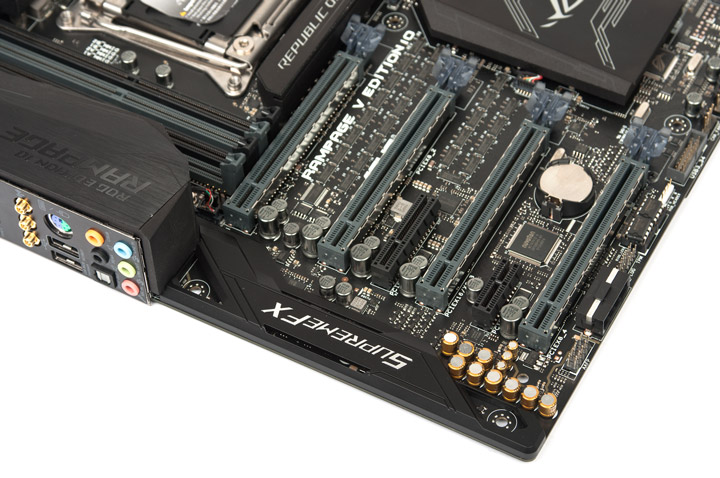

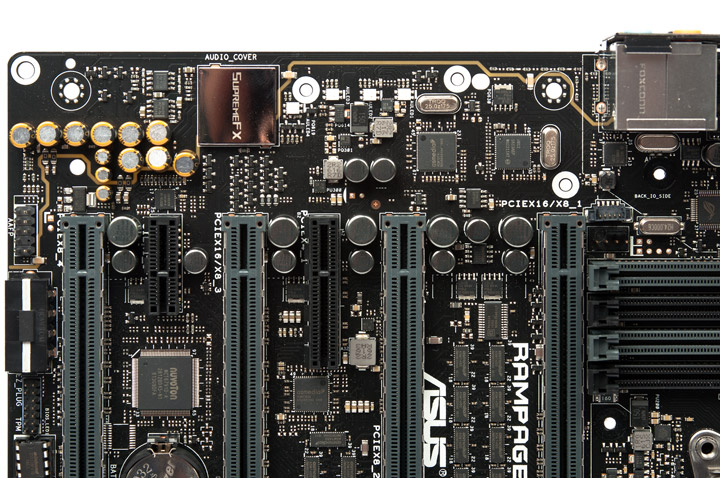

Фирменная звуковая подсистема SupremeFX все также базируется на 7.1 HDA-кодеке Realtek ALC1150, который для уменьшения электромагнитных помех накрыт металлическим экраном. Цепи звукового тракта тоже отделены от остальной части материнской платы изолирующим зазором в медных проводниках, но в отличие от обычной «экстрим»-модели были добавлены два ОУ TI R4580I.

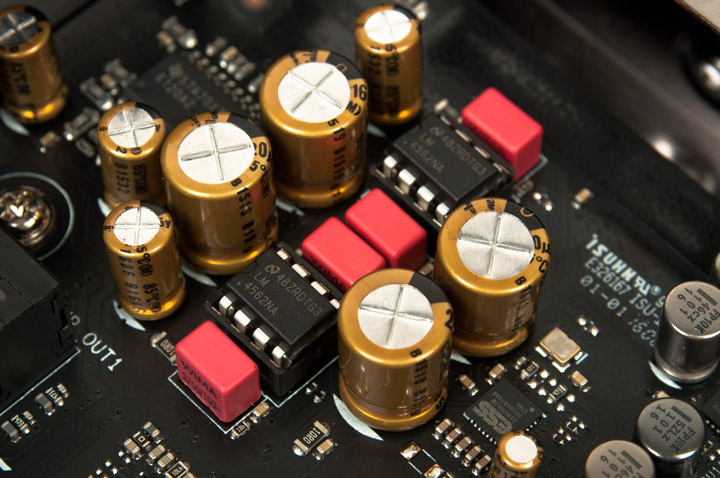

Если любителям прослушивать звуковые композиции через наушники встроенной звуковой карты по какой-либо причине будет недостаточно, то они вполне могут воспользоваться внутренним модулем, вставляемым в 5,25″ отсек корпуса ПК.

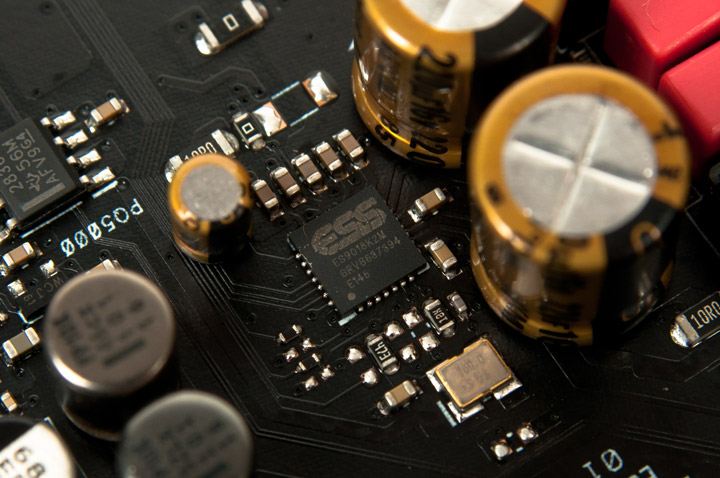

Выполнен он на базе ЦАП ESS ES9018K2M, пару операционных усилителей при необходимости без проблем можно будет заменить.

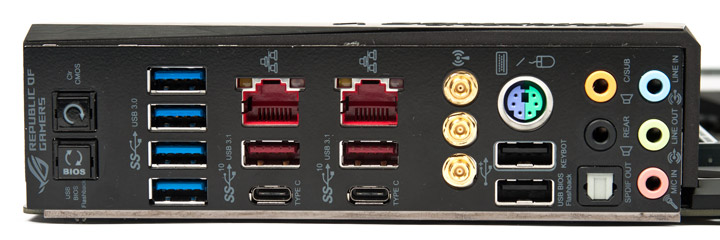

На задней панели материнской платы находятся все современные разъемы в достаточном количестве. Здесь есть четыре порта USB 3.1 Gen1, по два USB 3.1 Gen2 Type A и Type C и два обычных, версии 2.0. Последние позволяют воспользоваться технологией Flashback для автоматического обновления прошивки, достаточно вставить в разъем «флешку» с предварительно сохраненным микрокодом и нажать кнопку BIOS Flashback, и KeyBot, наделяющей любую клавиатуру возможностью записи макрокоманд и назначения «горячих клавиш». Присутствуют также привычный универсальный PS/2 и кнопка Clear CMOS. Еще шесть «мини-джеков» с оптическим выходом позволят реализовать 7.1-канальную аудиосистему, а три антенных разъема от двухдиапазонного модуля ASUS Wi-Fi Go! обеспечат скорость передачи беспроводной сети до 1300 Мбит/с. Обычная сеть представлена двумя гигабитными портами.

Как видим, материнская плата ROG Rampage V Edition 10 обладает всем необходимым для постройки многофункциональной системы. Осталось узнать, какие возможности она может предложить пользователю на программном уровне, и начнем мы дальнейшее знакомство с рассмотрения прошивки.

Возможности UEFI

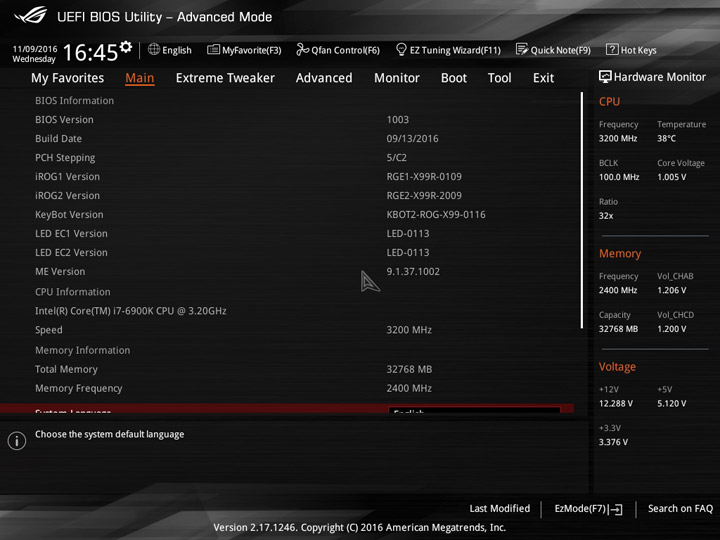

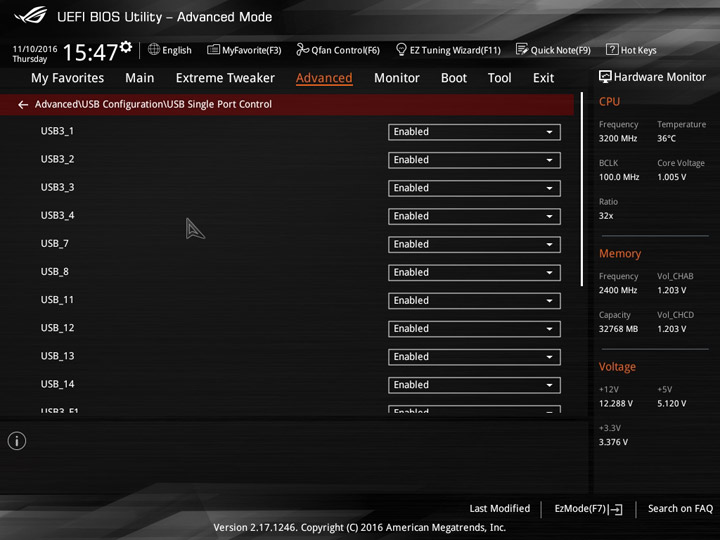

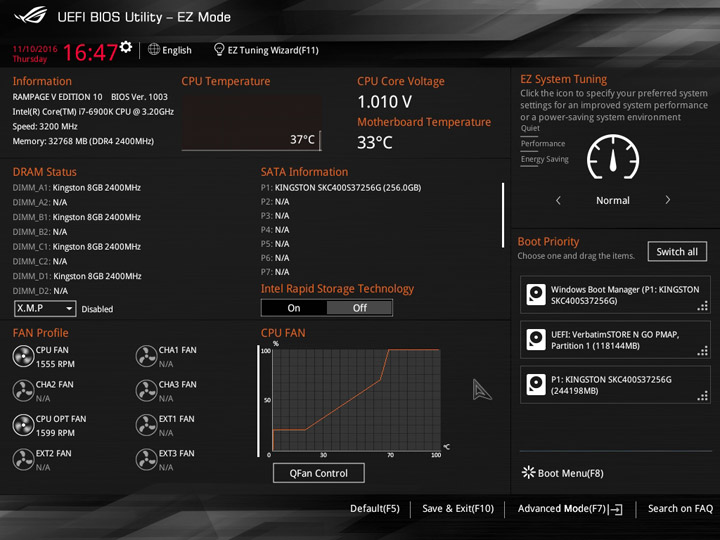

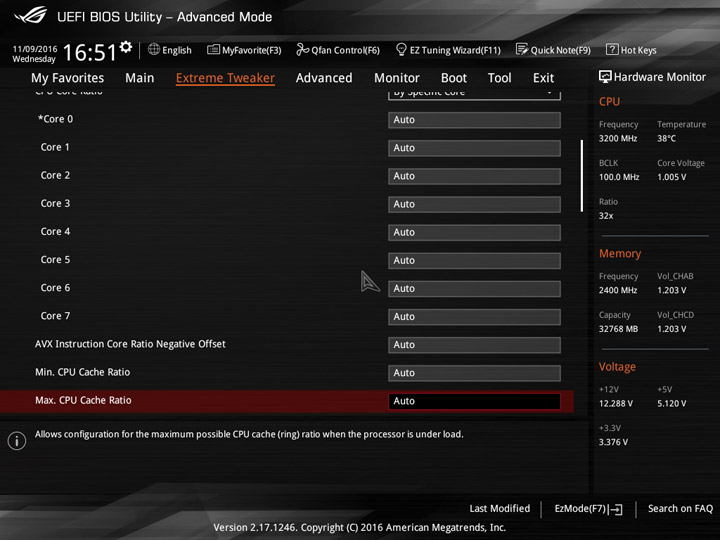

Прошивка рассматриваемой платы основана на переработанном коде AMI UEFI с оригинальным фирменным интерфейсом, присущим серии ROG. При старте системы и входе в UEFI пользователь сразу попадает в раздел Extreme Tweaker, где сосредоточены тонкие настройки платы. Здесь можно отследить частоты ядер CPU, включая режимы Turbo Boost и AVX, кэша, памяти и шины PCI Express, а также настроить множители процессора и режимы работы памяти, всевозможные напряжения.

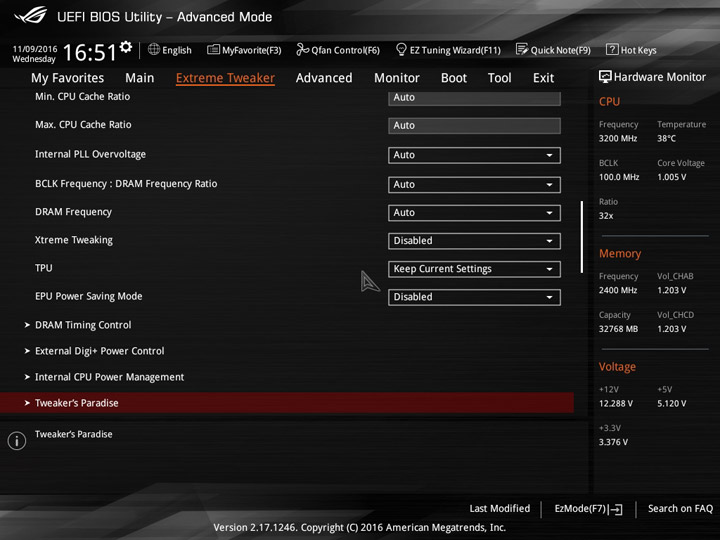

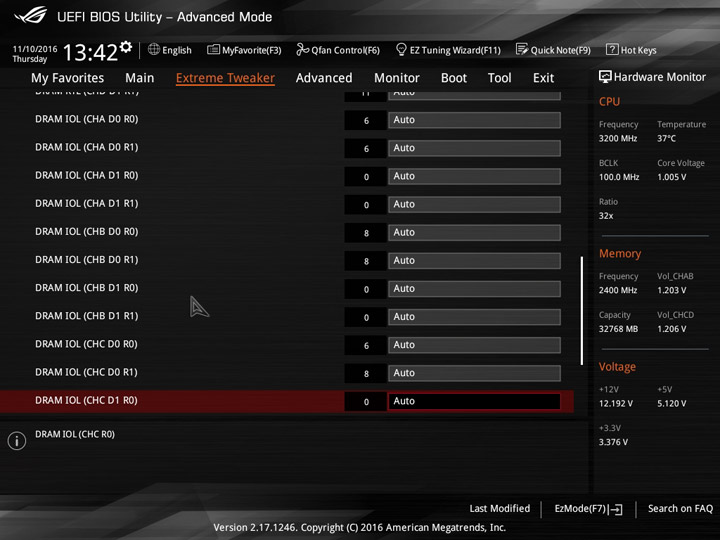

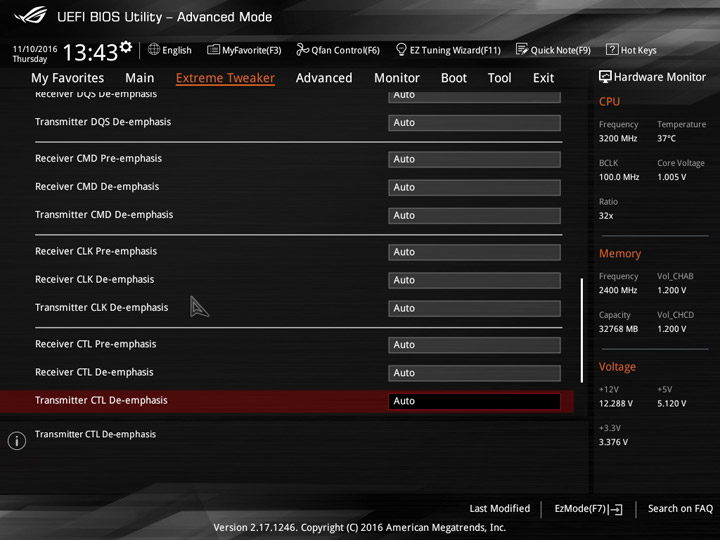

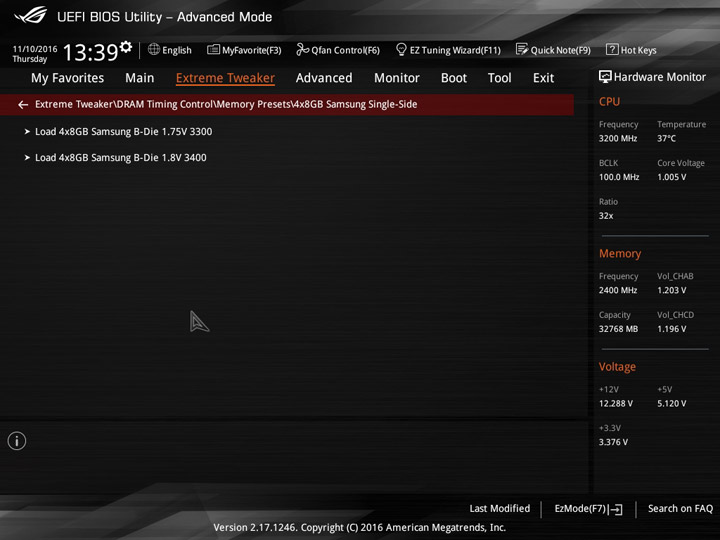

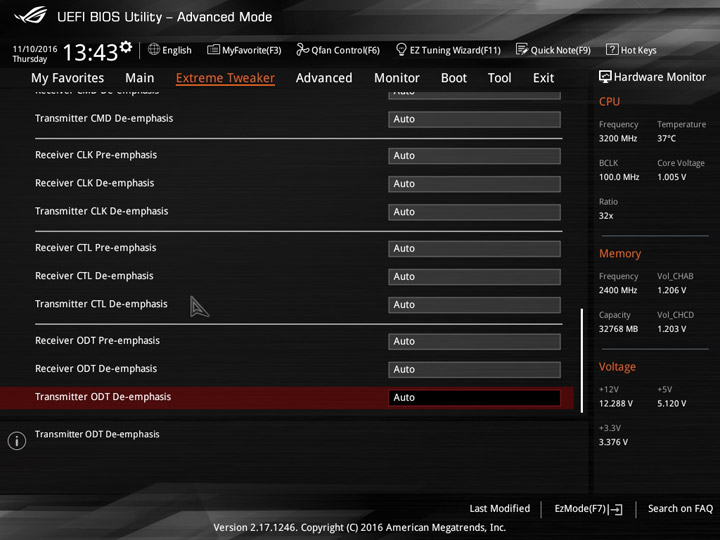

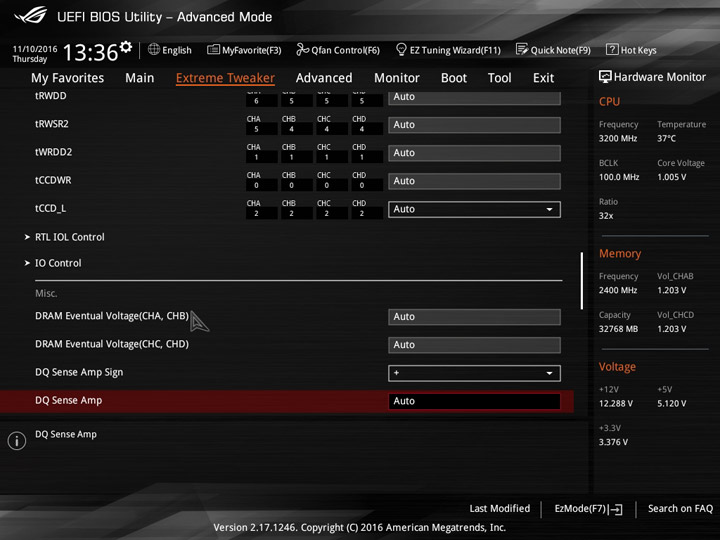

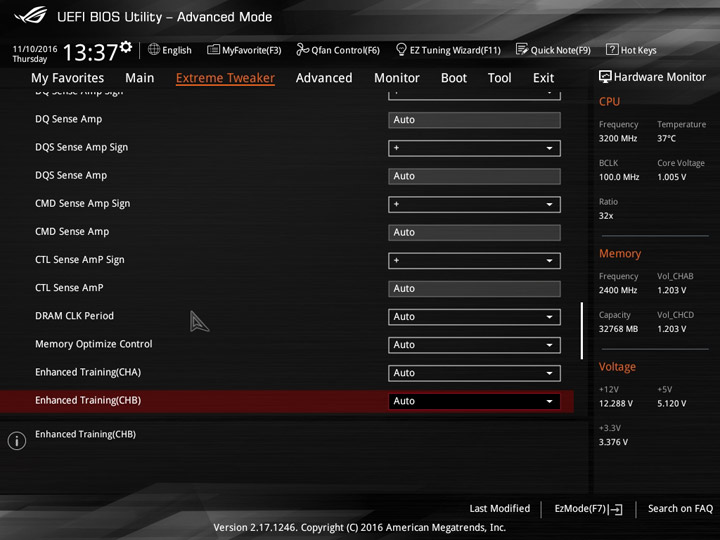

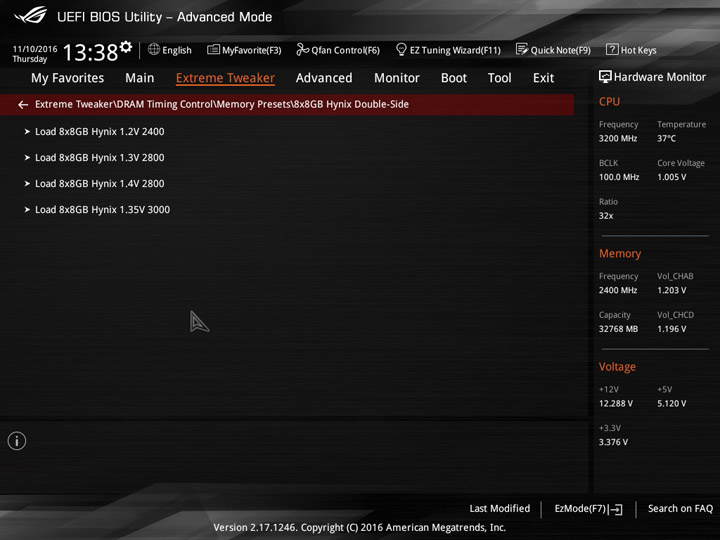

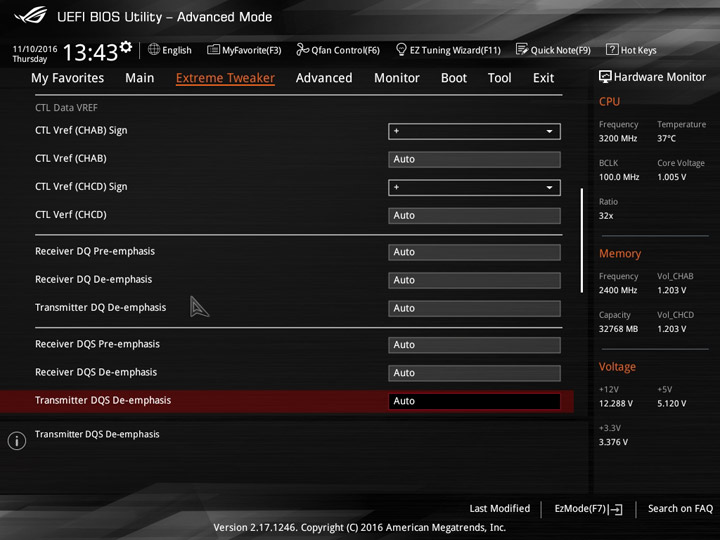

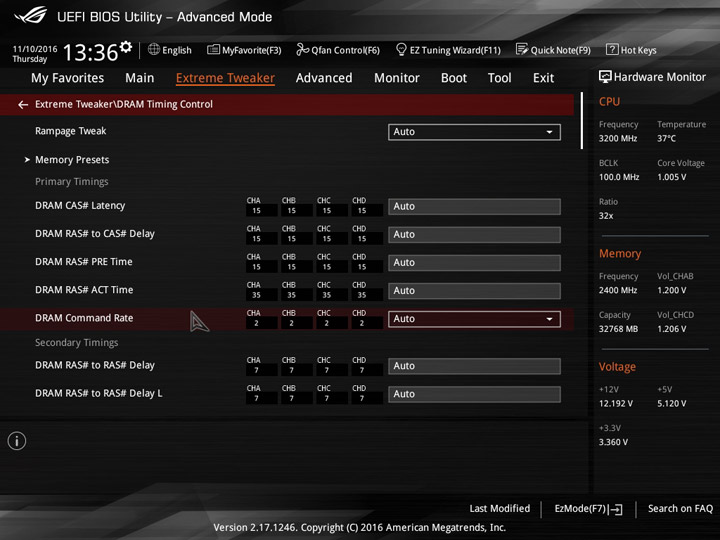

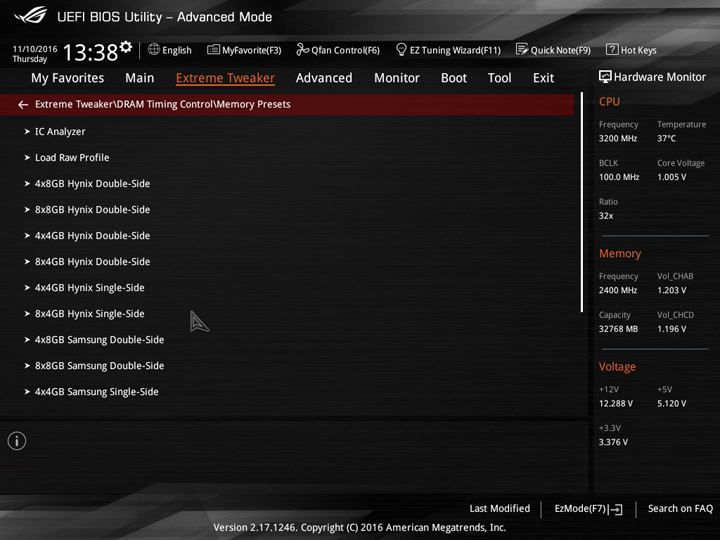

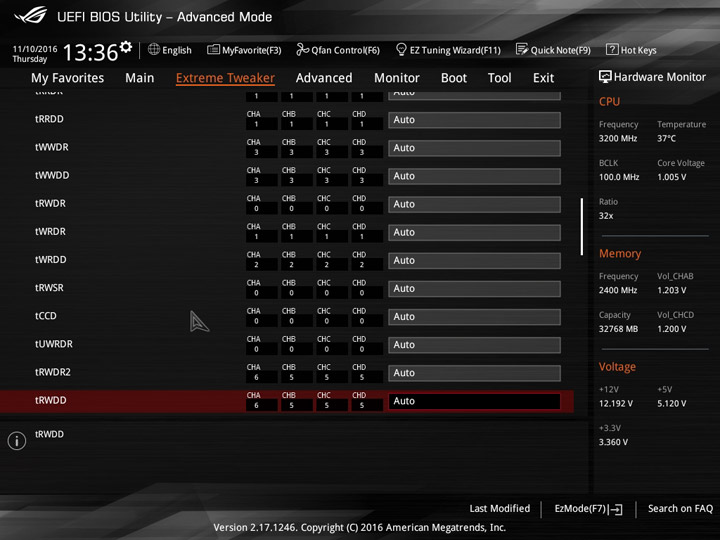

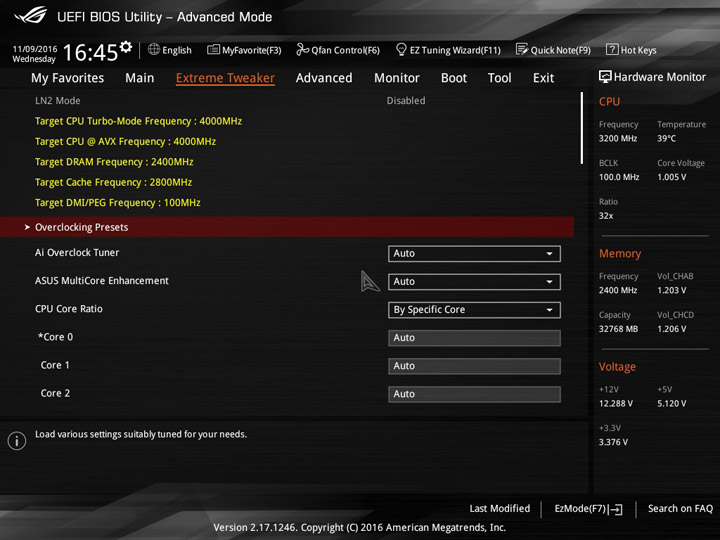

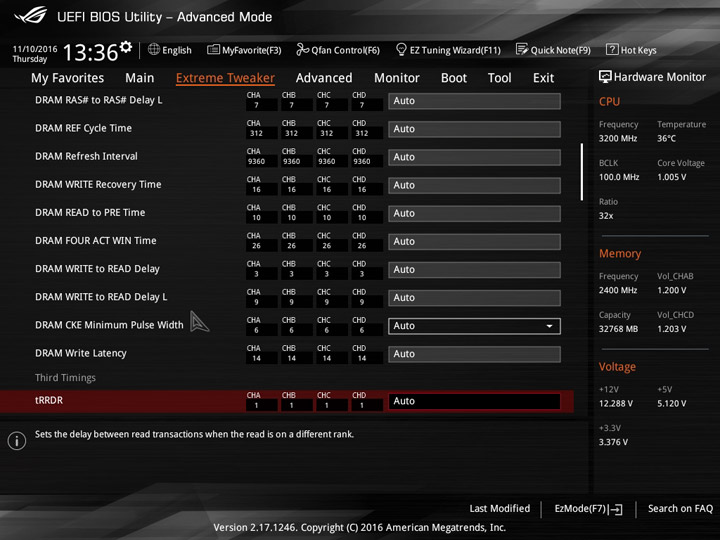

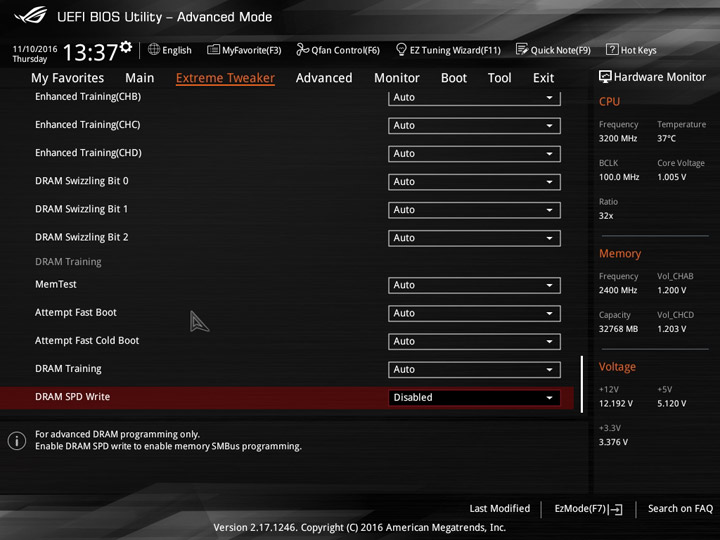

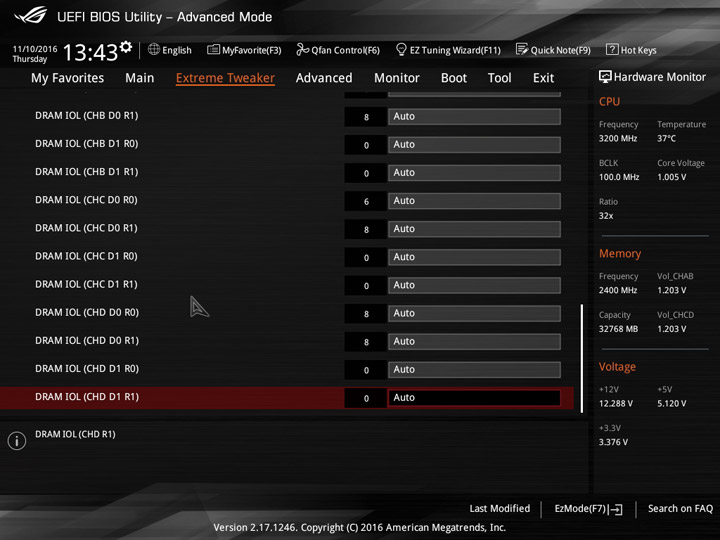

Количество изменяемых параметров памяти, как и во всех продуктах Republic of Gamers, очень высоко.

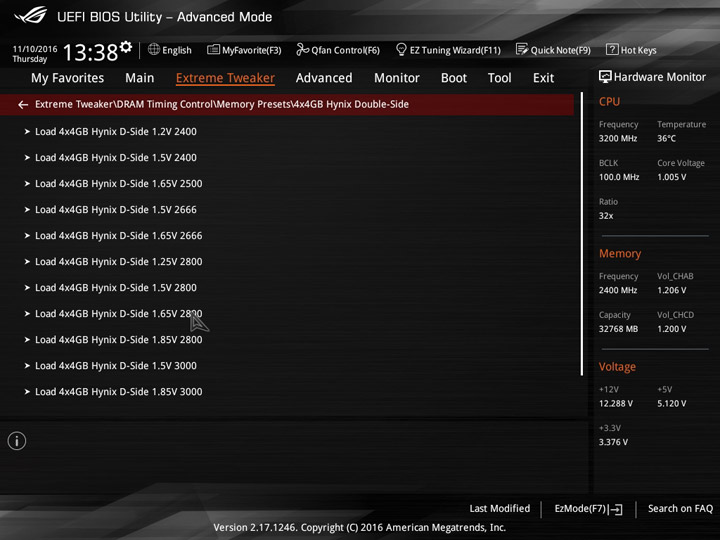

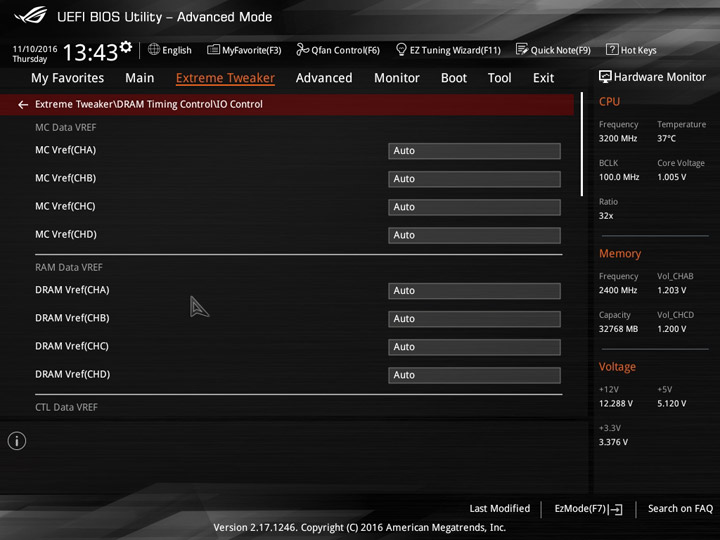

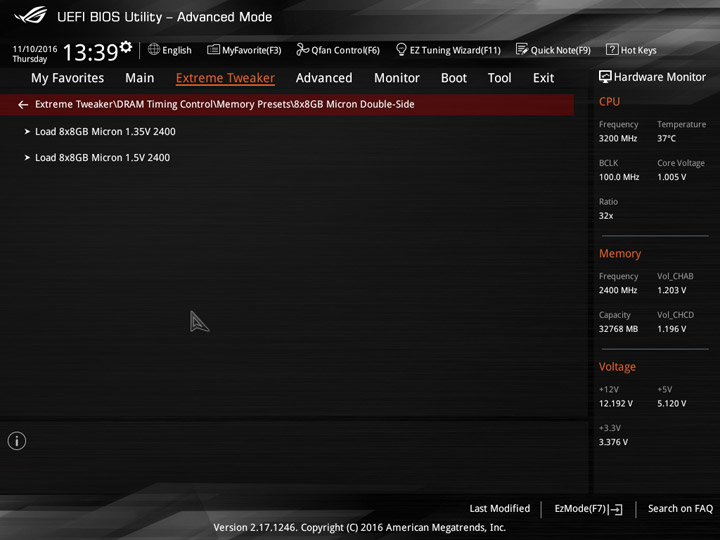

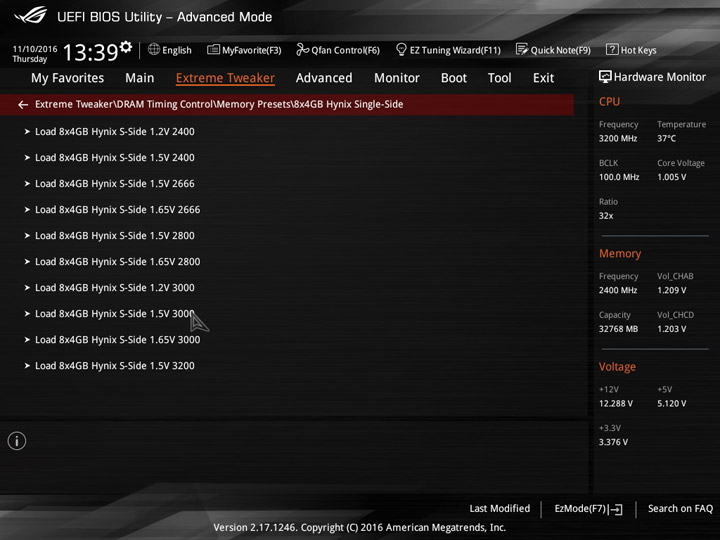

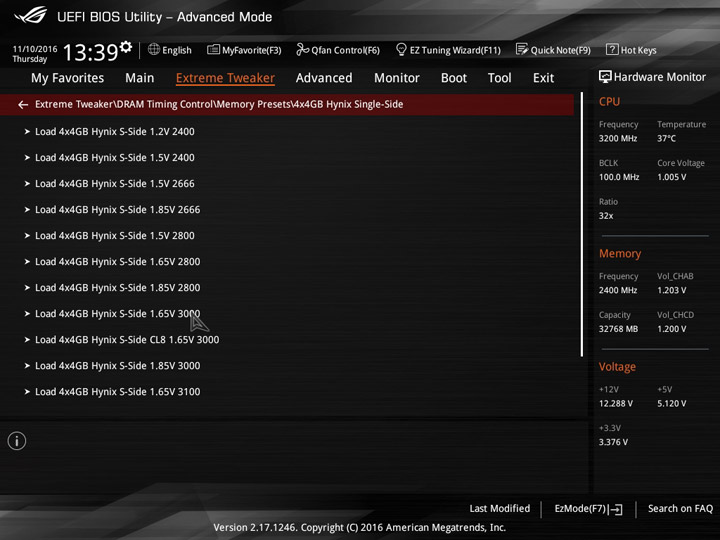

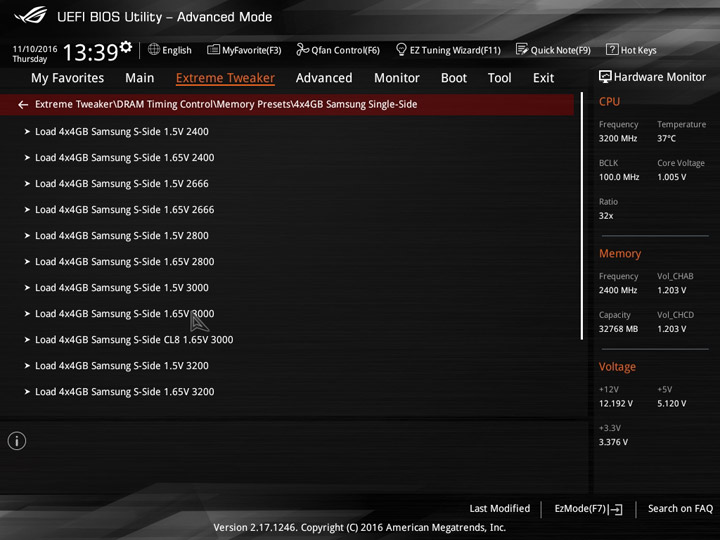

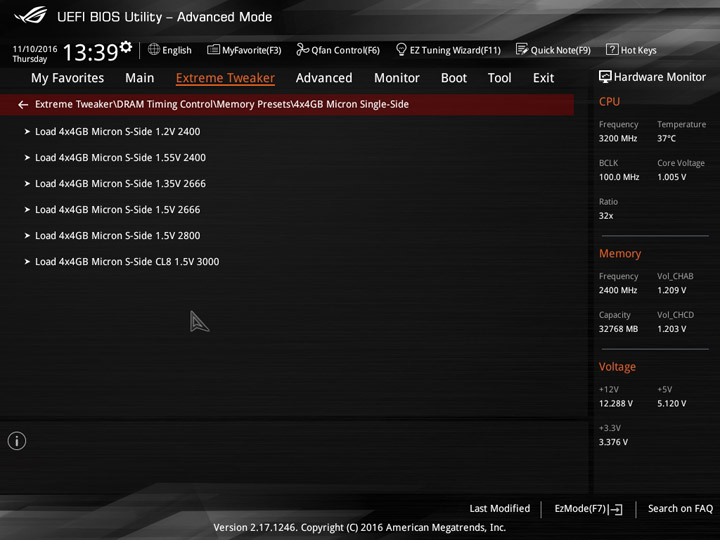

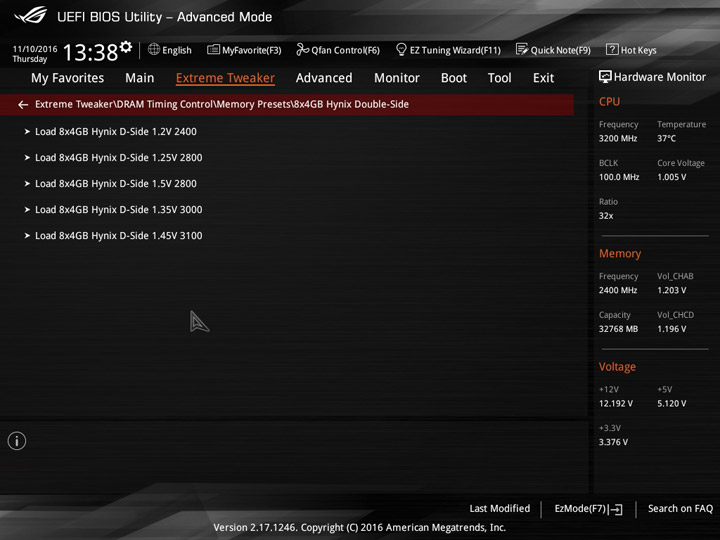

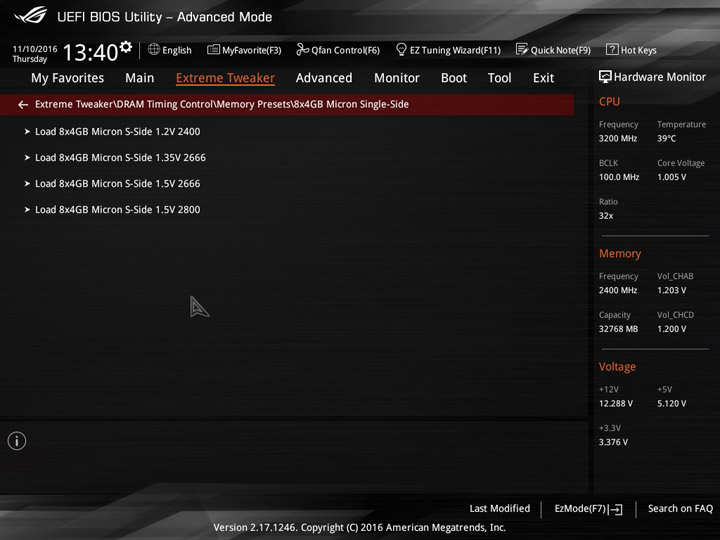

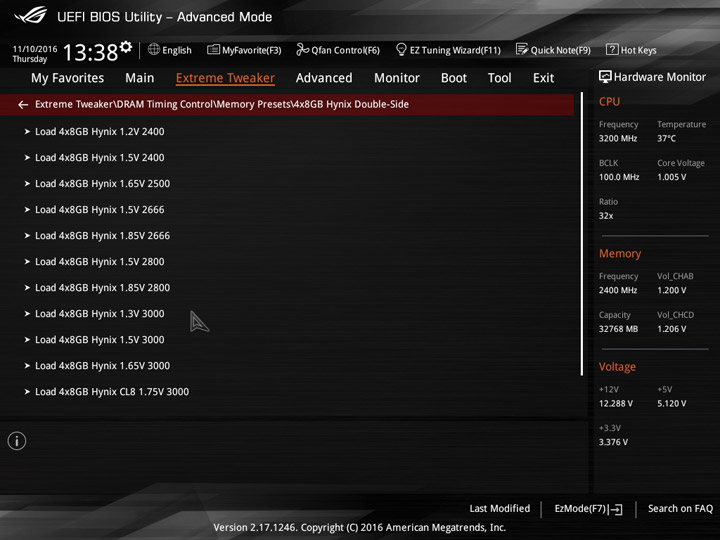

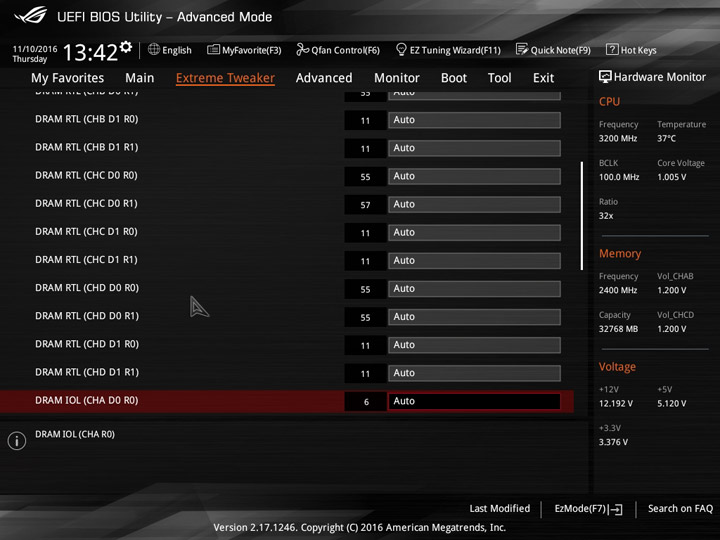

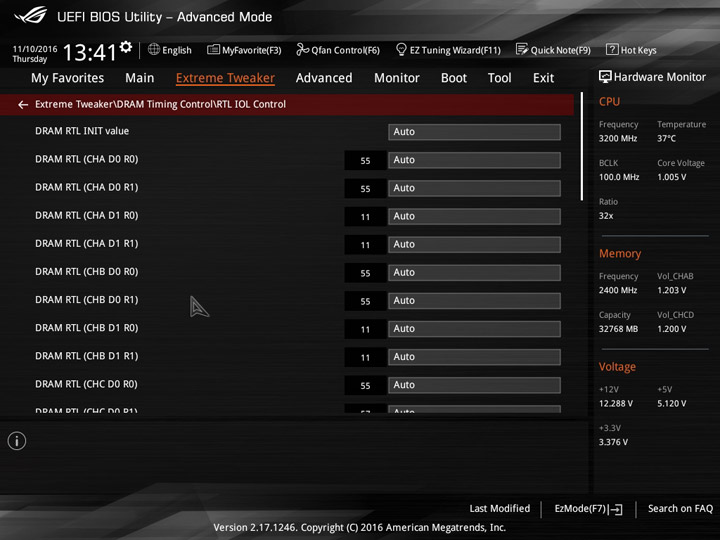

Помимо основных и второстепенных задержек есть различные профили под определенные модули разных производителей, что облегчит их разгон.

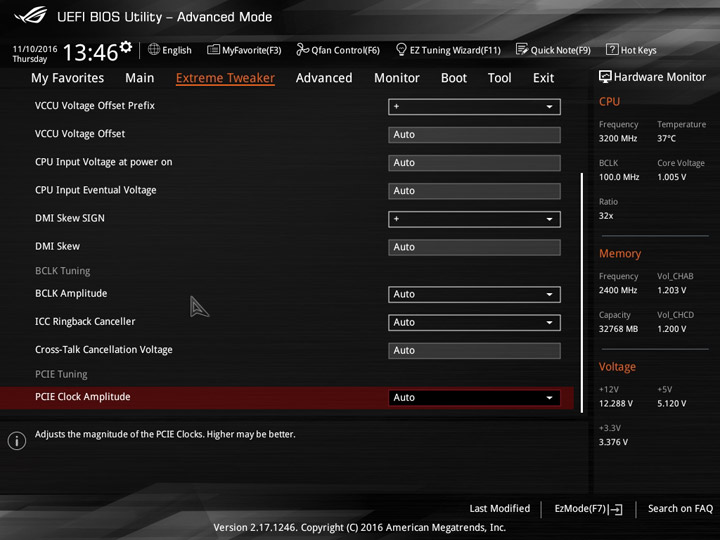

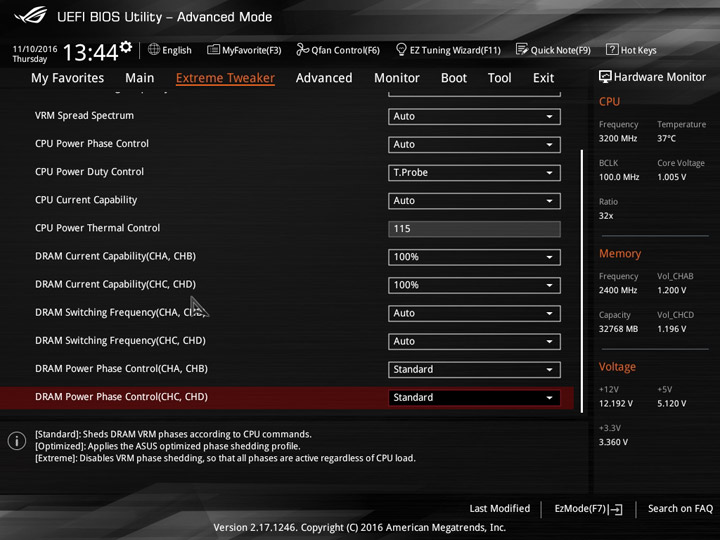

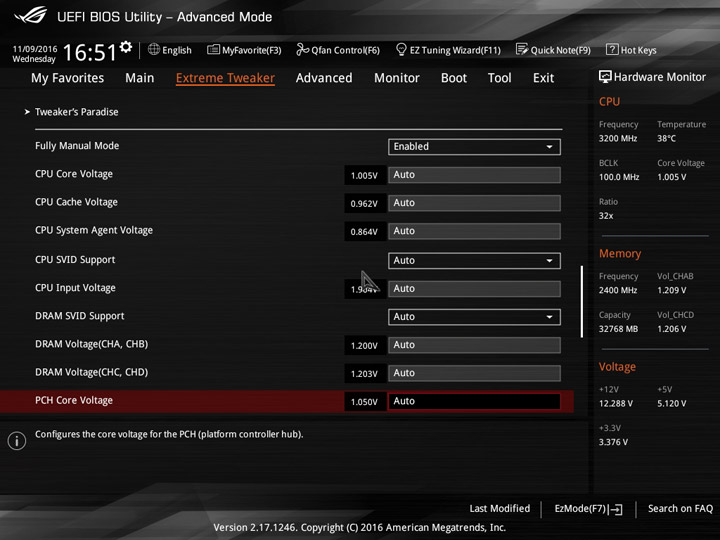

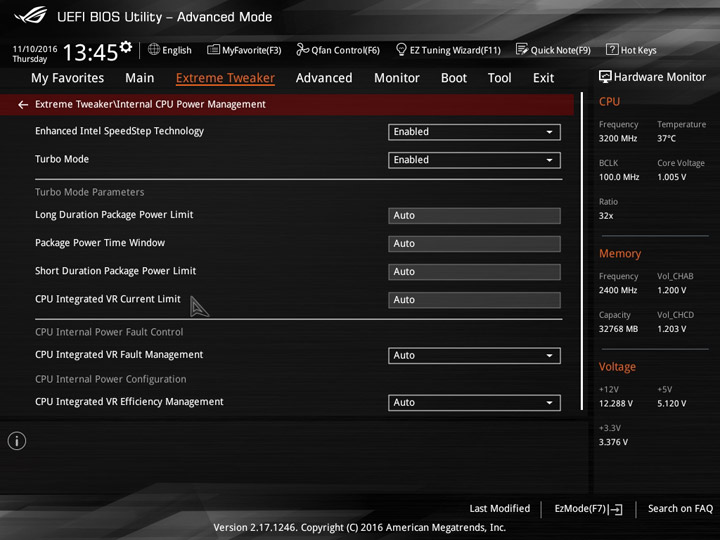

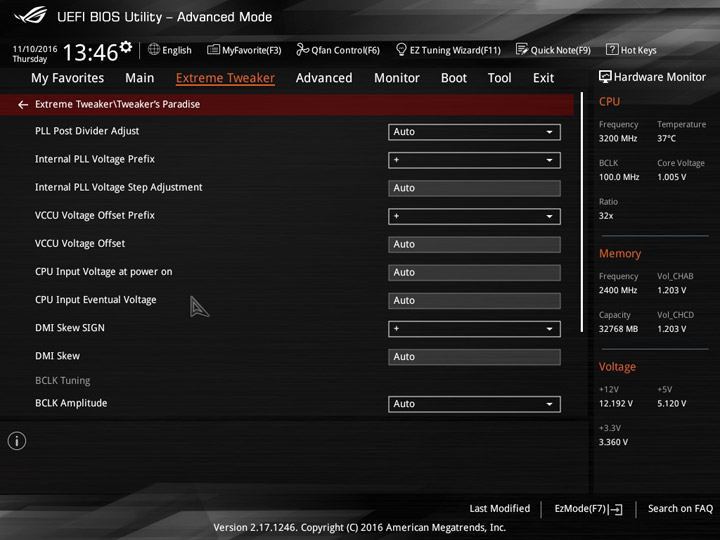

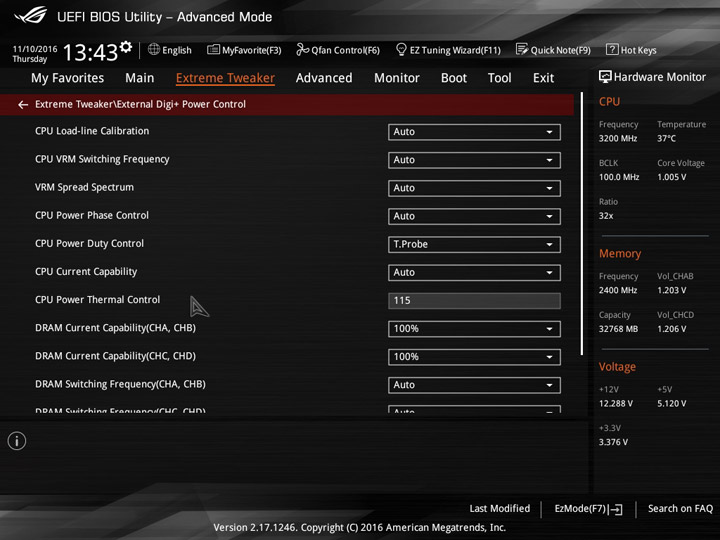

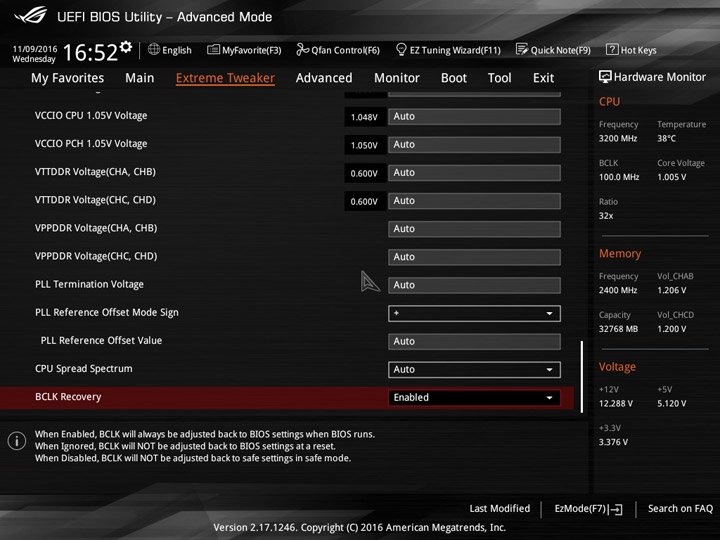

Также присутствует управление преобразователем питания процессора и памяти, включая такую полезную функцию как Load Line Calibration, которая поможет избежать просадок напряжения при оверклокинге.

С диапазоном изменяемых значений всех основных параметров можно ознакомиться в таблице.

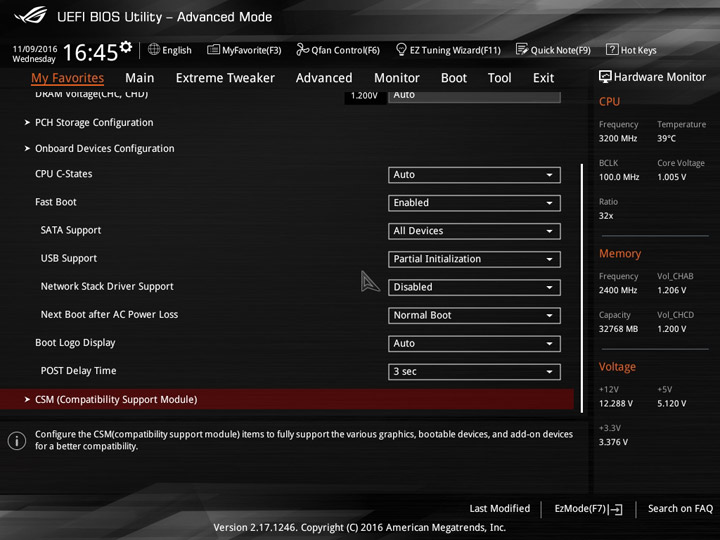

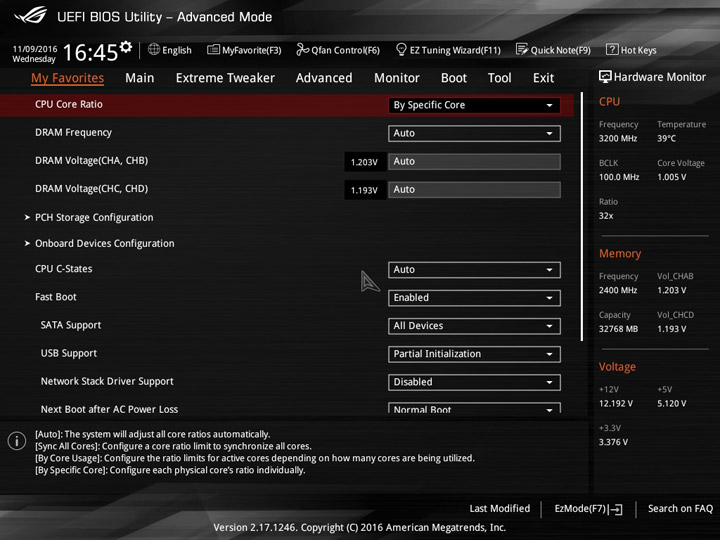

При постоянном изменении определенных параметров полезным окажется раздел My Favorites, где пользователь может собрать часто используемые пункты настроек, а в Main подчерпнуть всю необходимую информацию о системе.

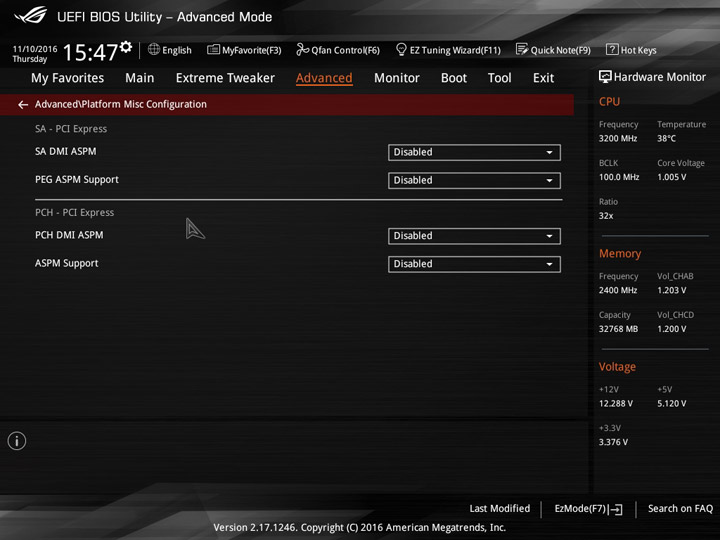

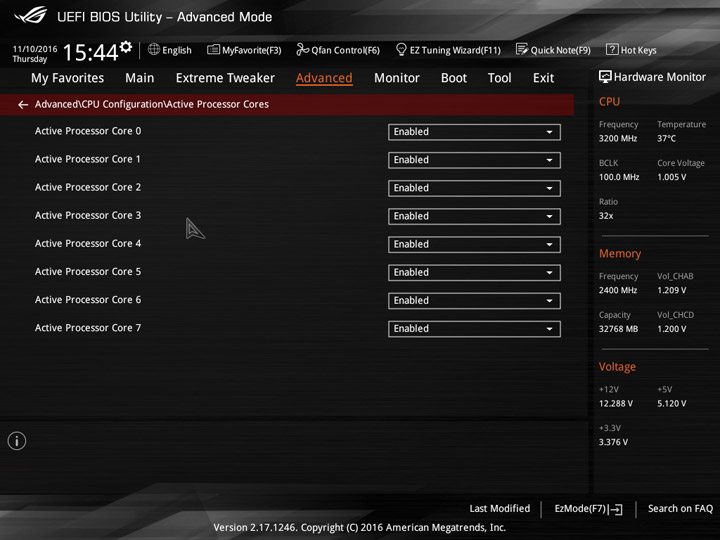

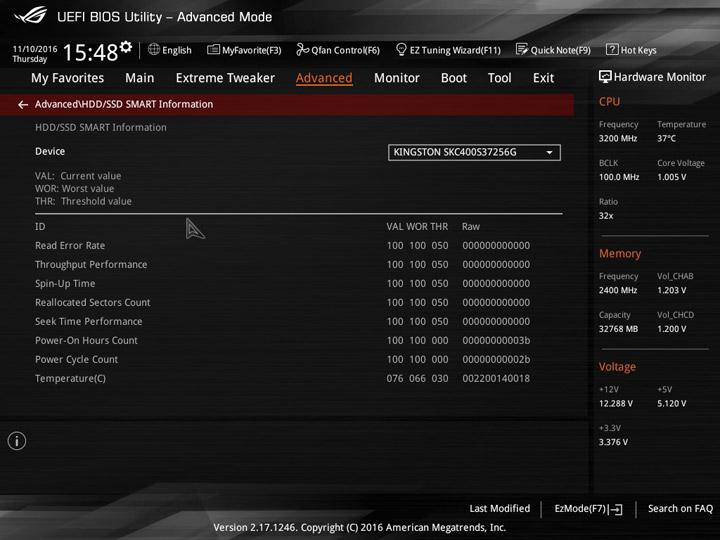

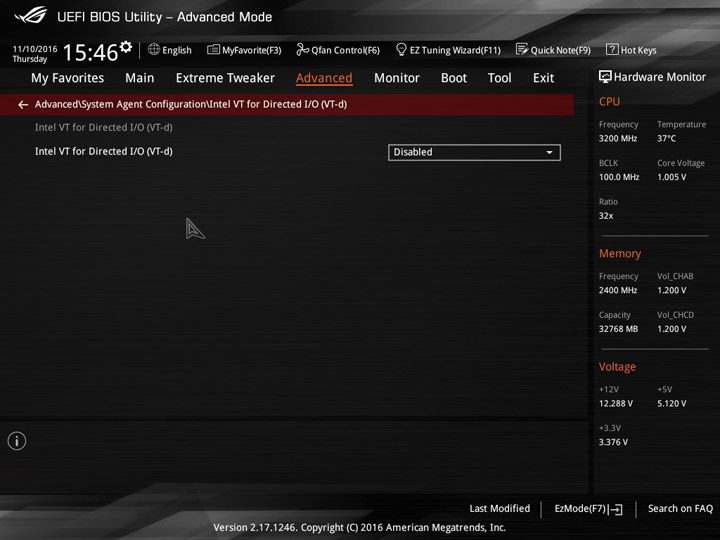

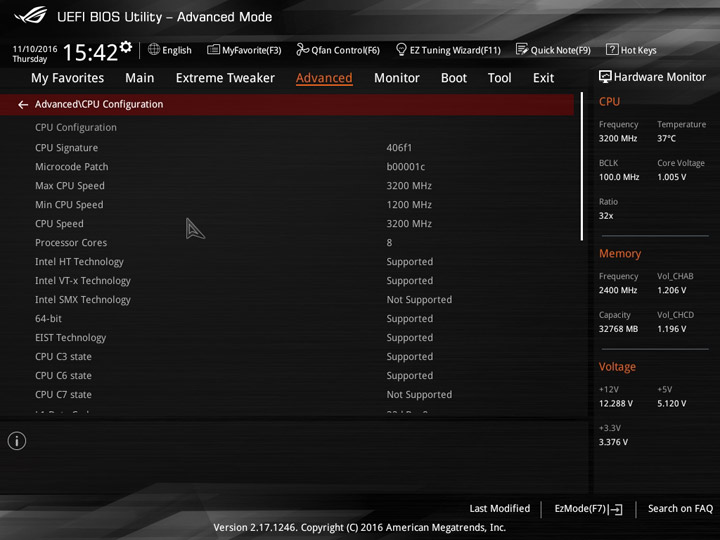

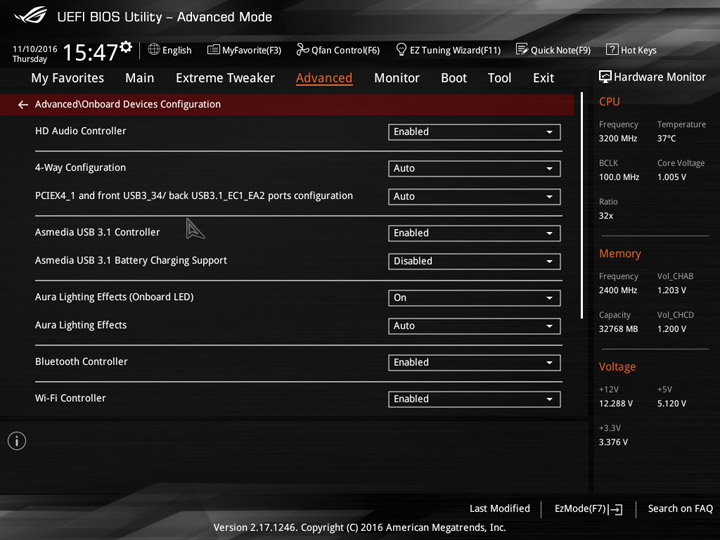

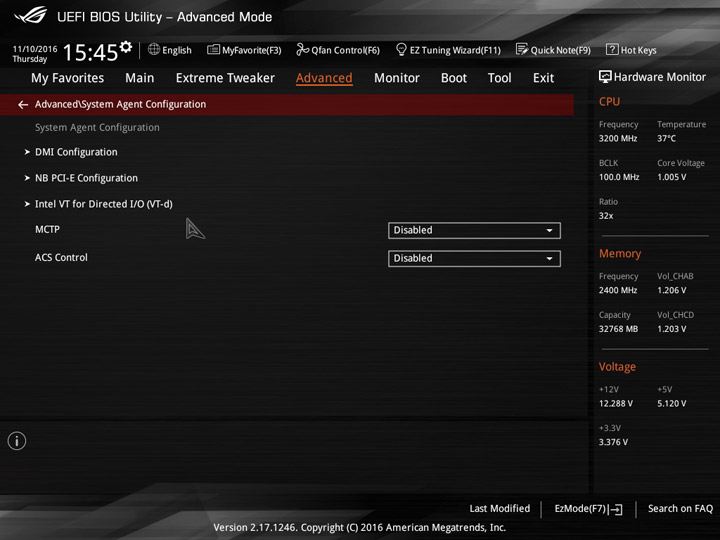

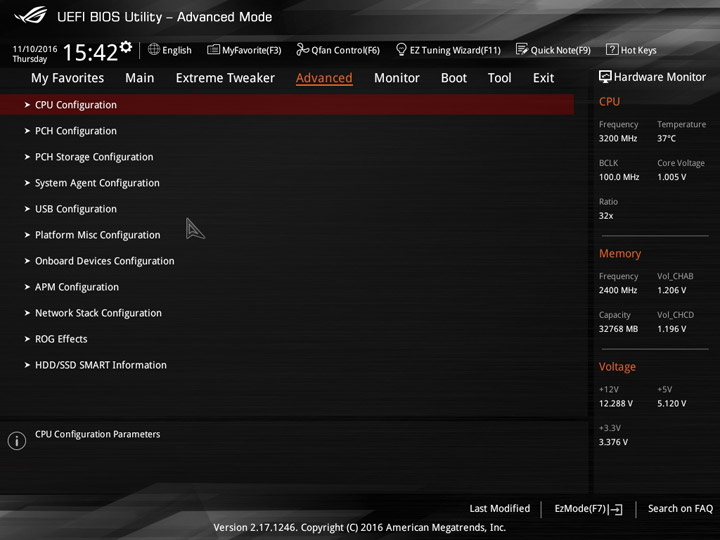

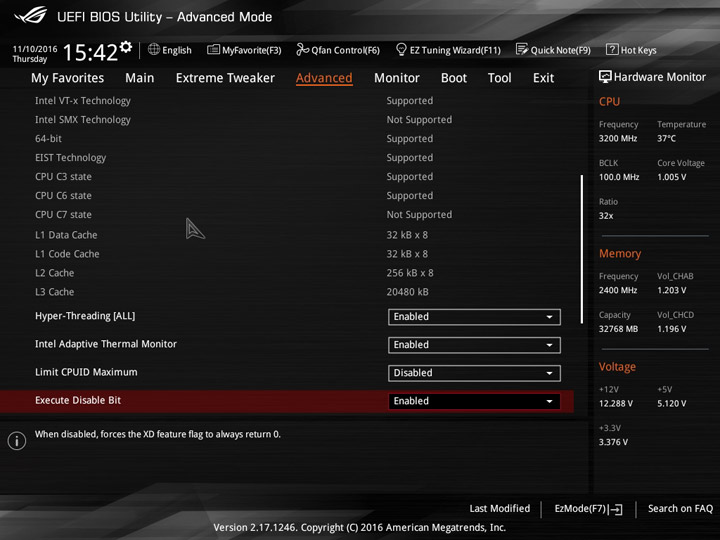

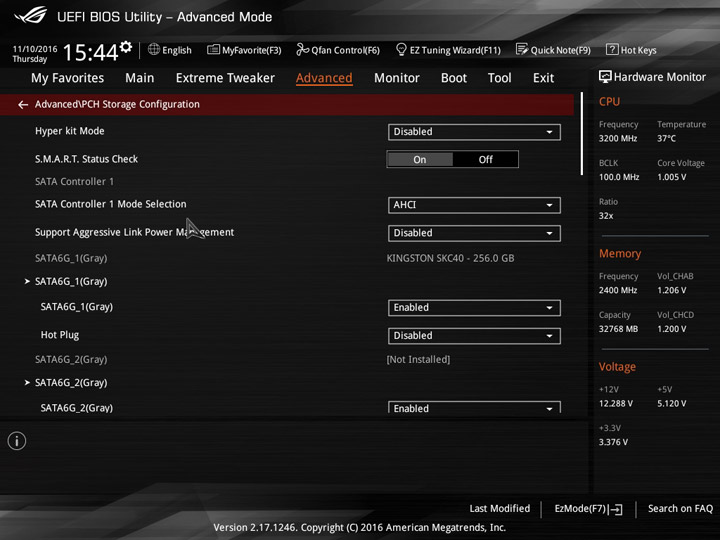

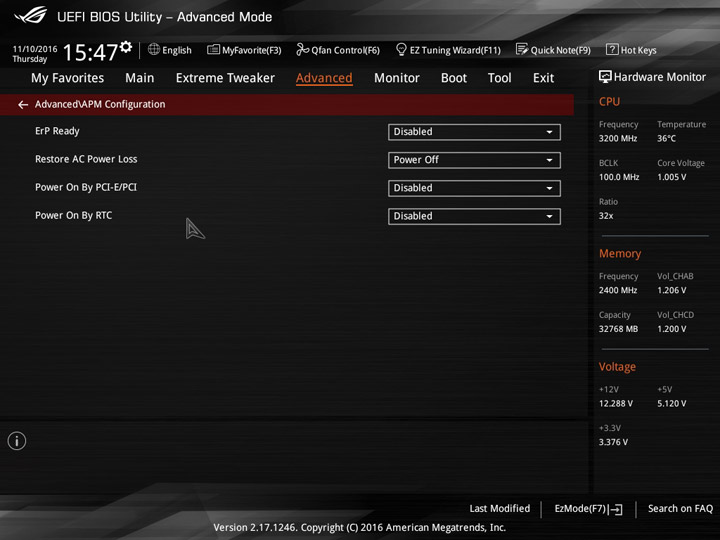

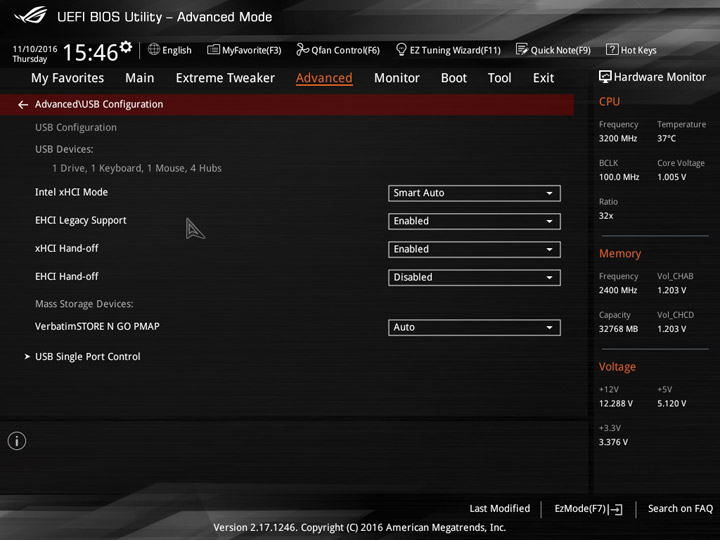

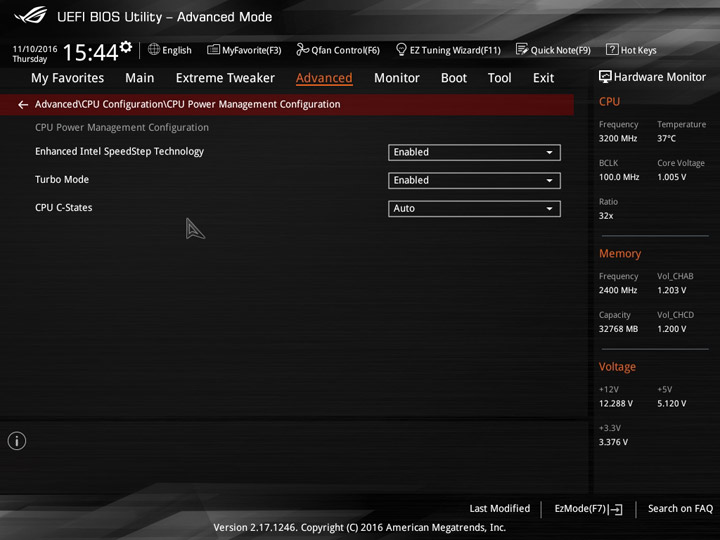

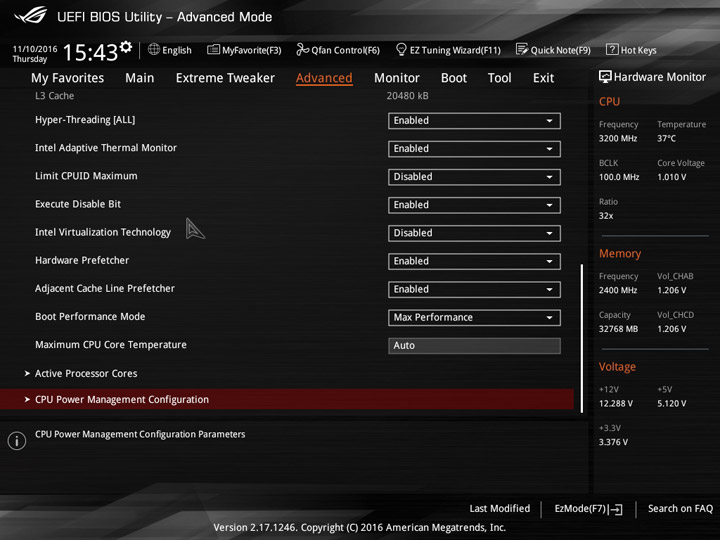

Вкладка Advanced позволит произвести настройку поддерживаемых процессором технологий, предельную его температуру и деактивировать при необходимости одно или несколько ядер.

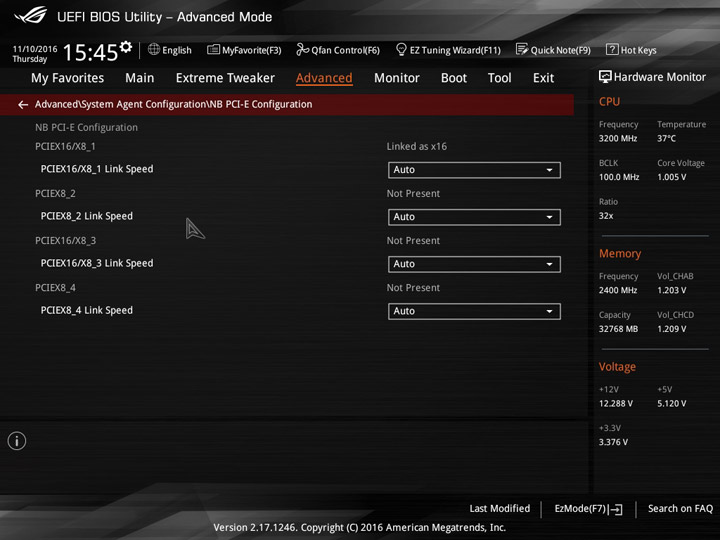

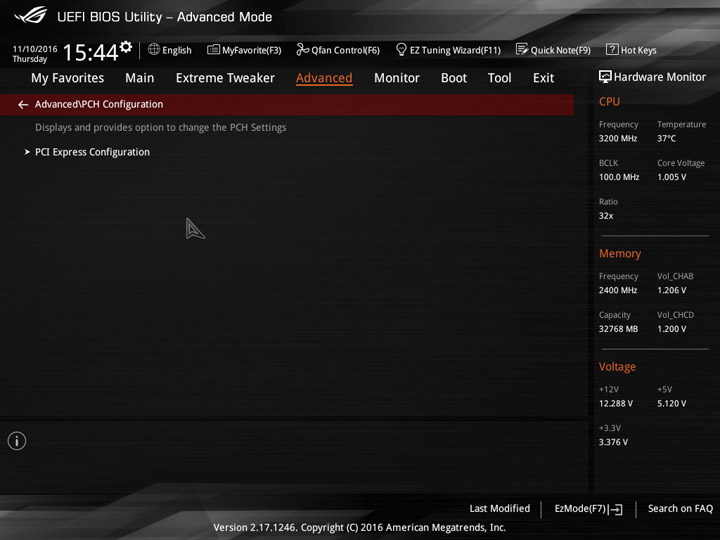

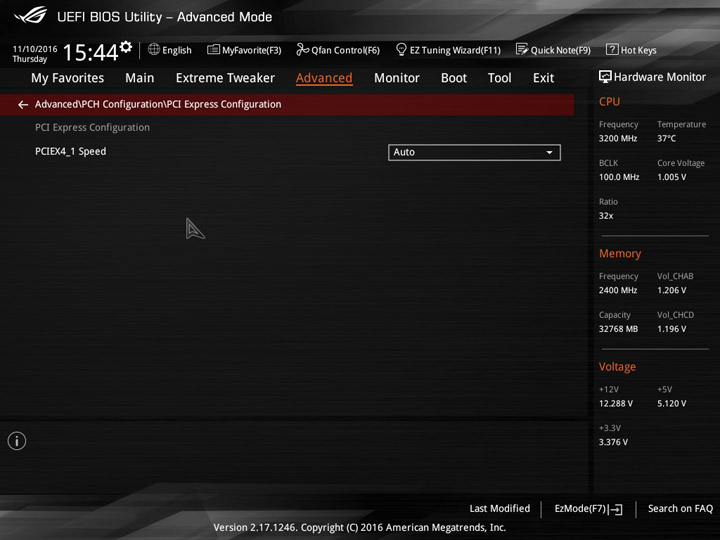

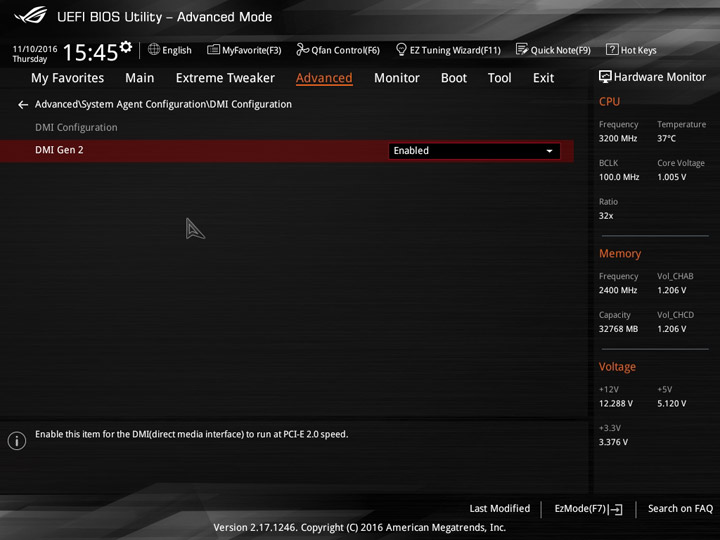

Там же находятся параметры, отвечающие за интегрированные контроллеры, подсветку и режимы работы шины PCI Express.

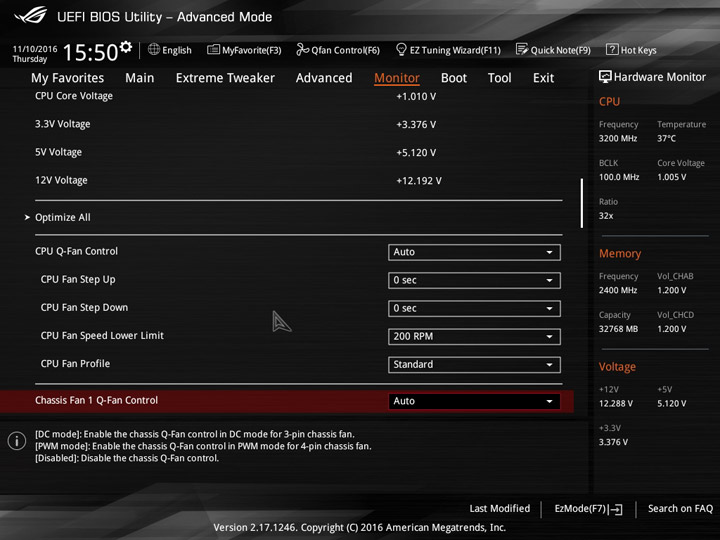

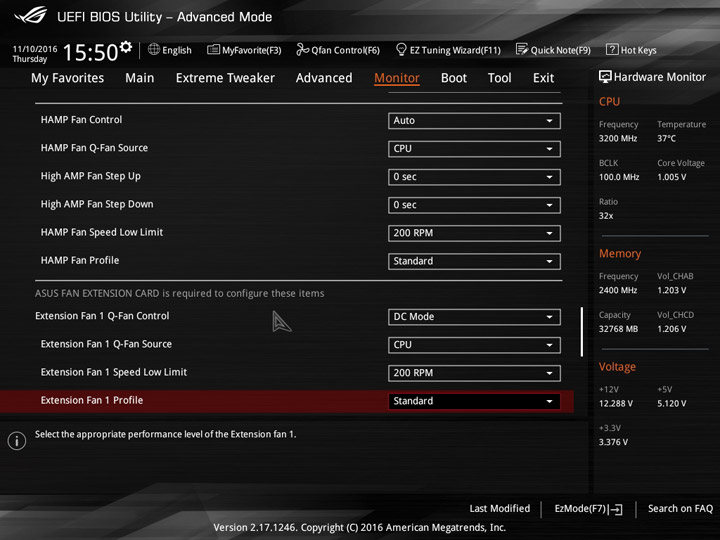

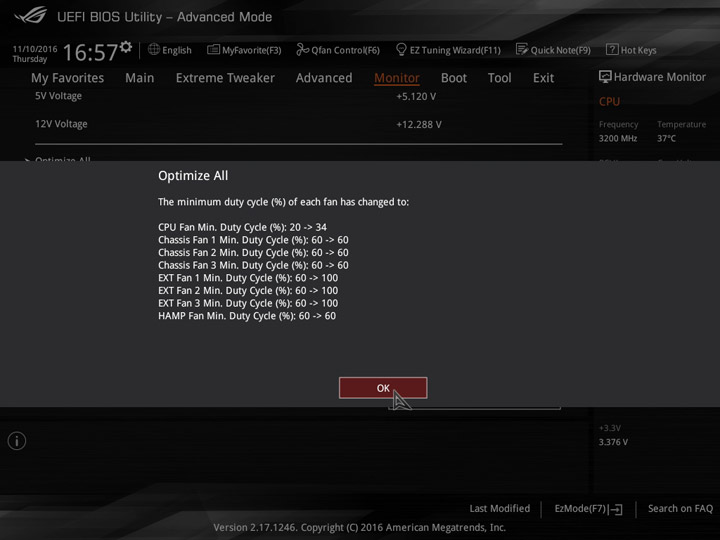

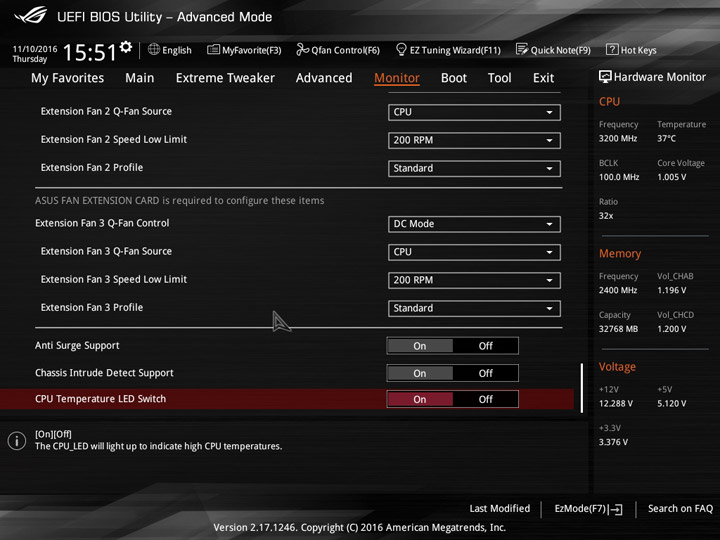

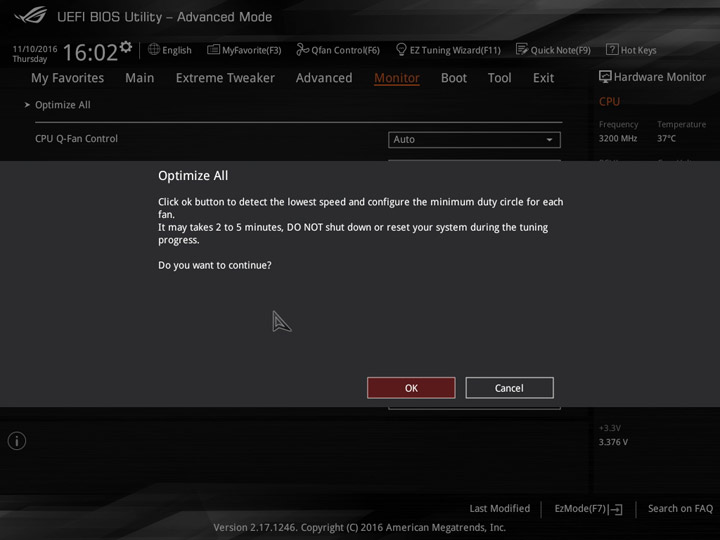

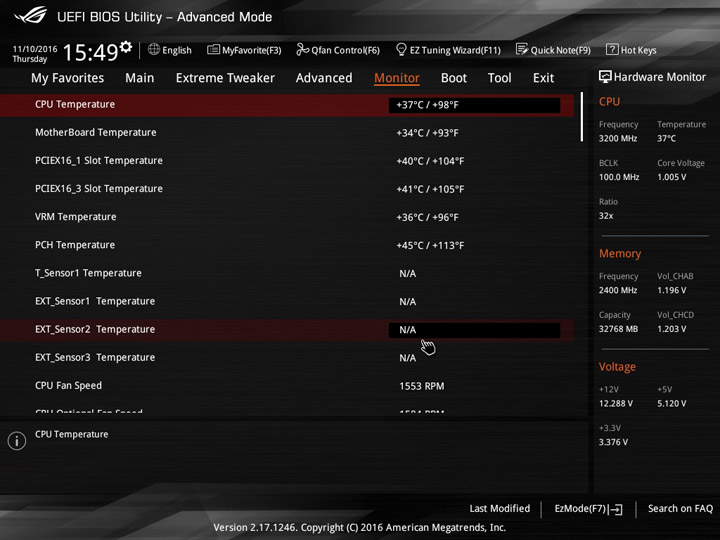

Следить за показателями основных напряжений, температуры и скорости вращения вентиляторов с их управлением пользователь сможет в разделе Monitor.

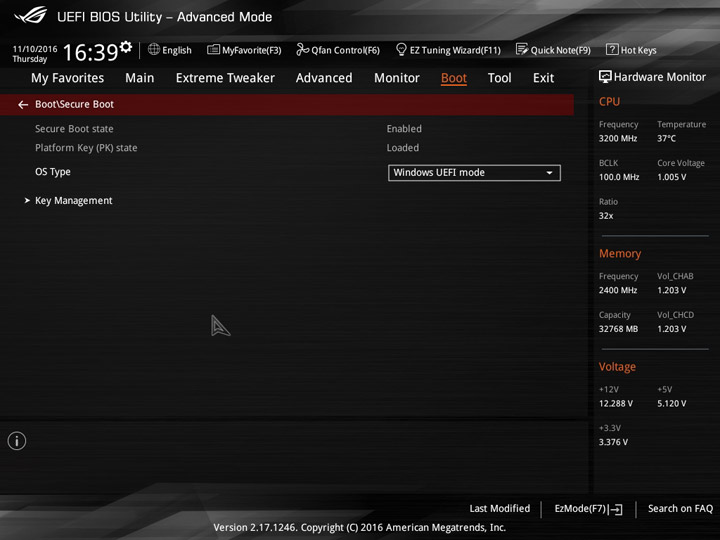

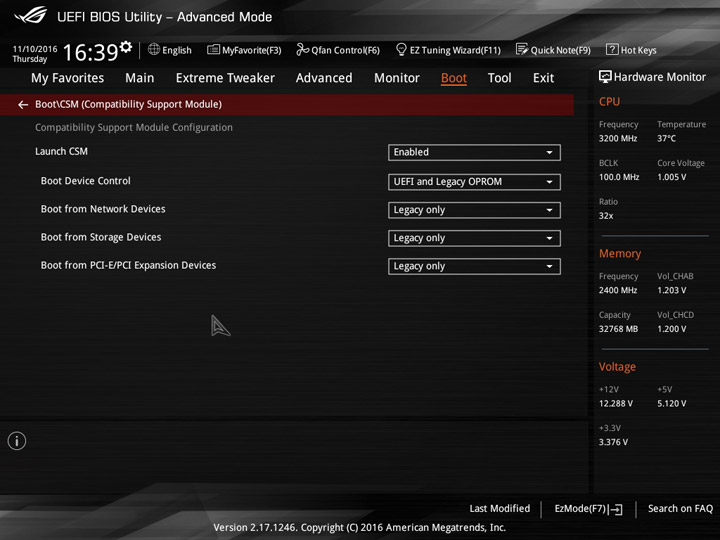

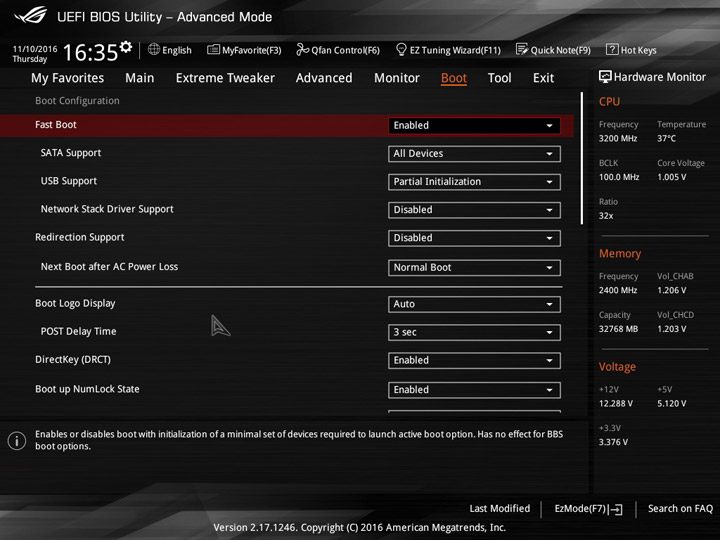

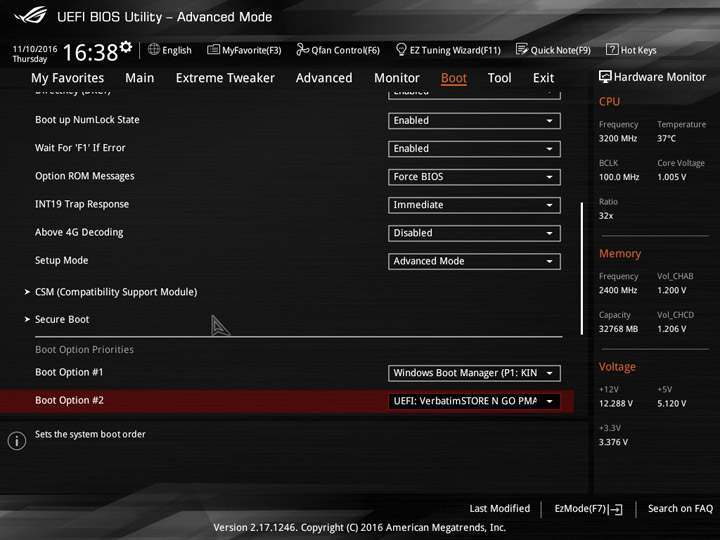

Boot позволит выбрать параметры загрузки системы.

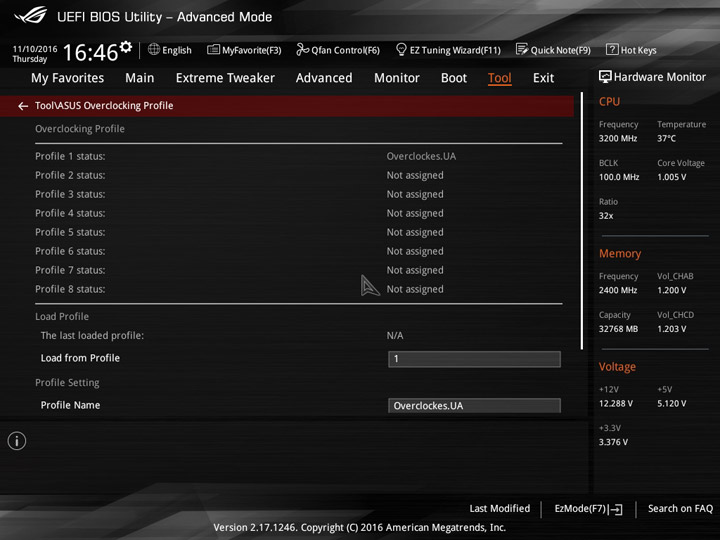

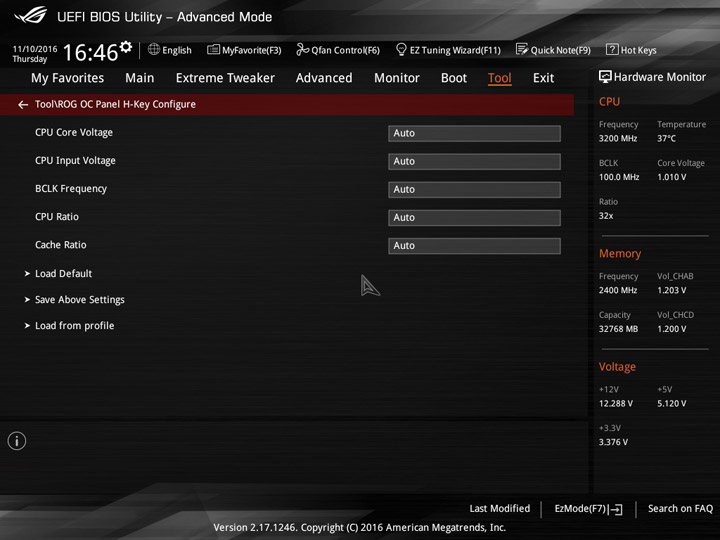

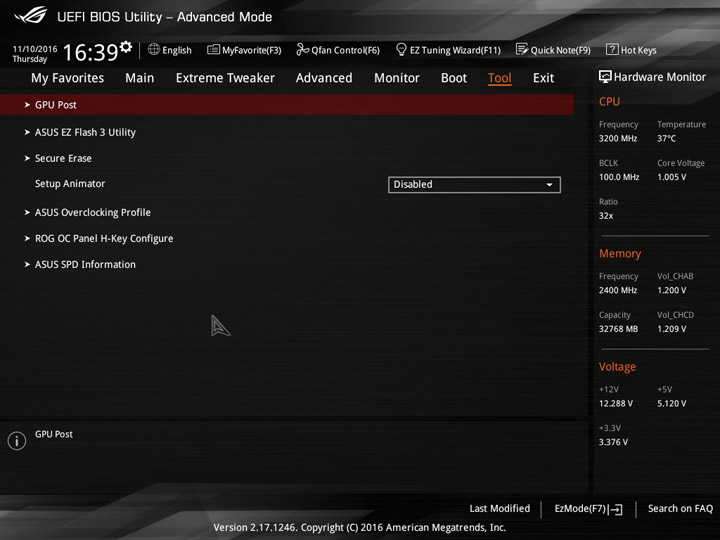

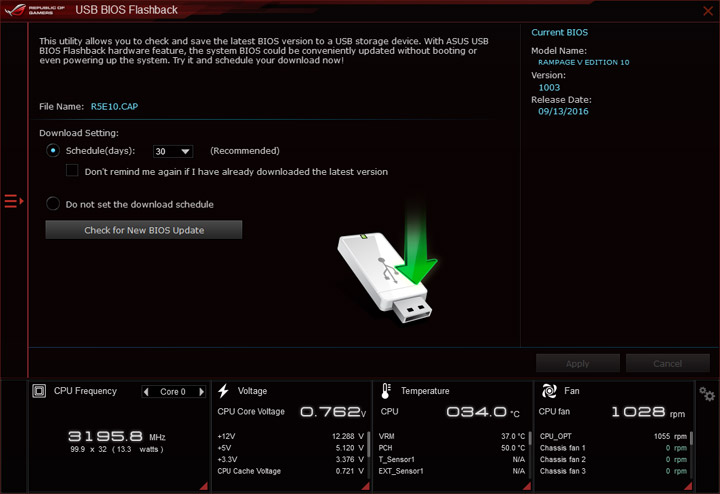

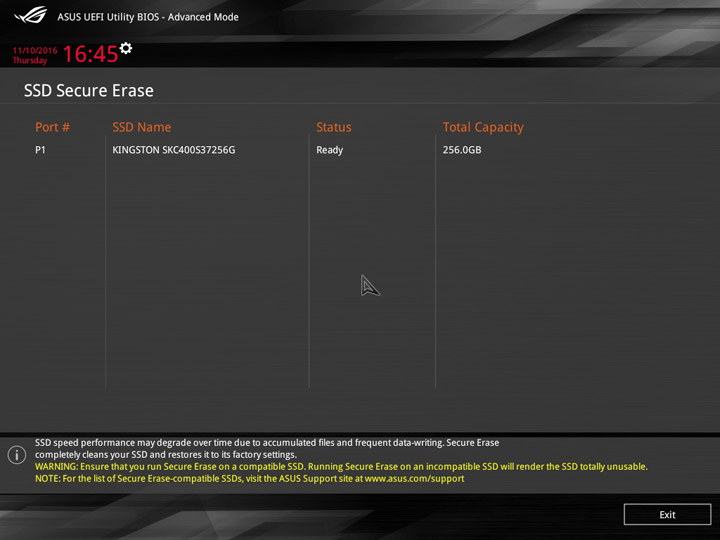

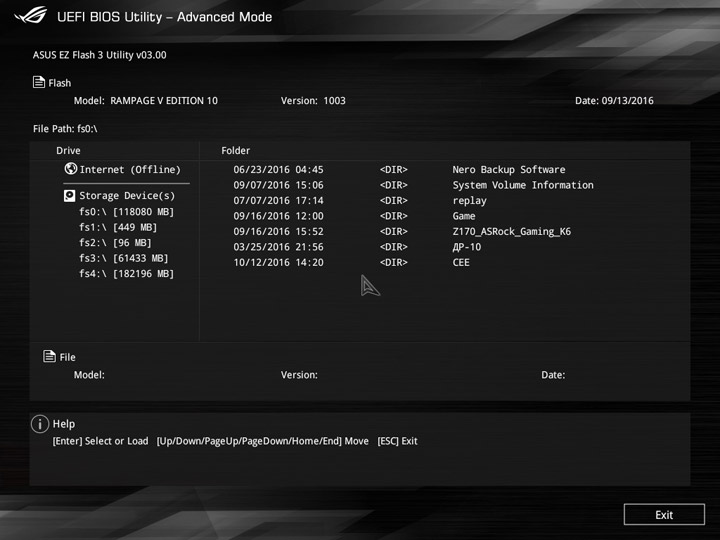

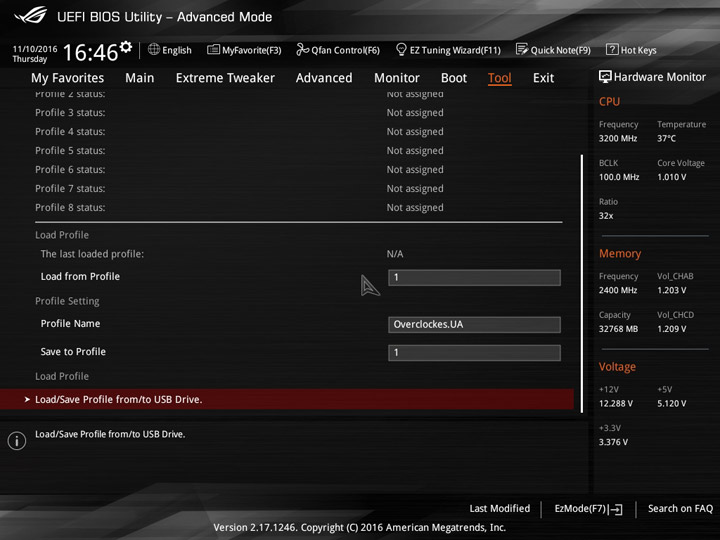

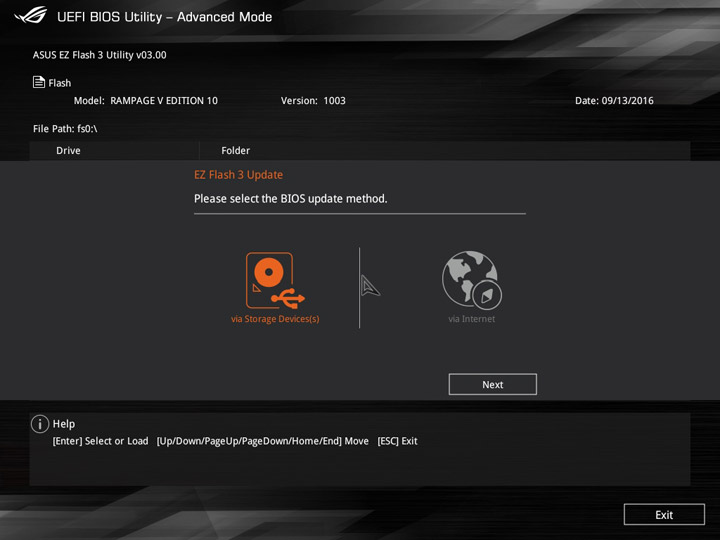

А вот фирменные встроенные утилиты, которые так облегчают жизнь пользователям, находятся во вкладке Tool. Самые главные из них — EZ Flash 3 Utility и Overclocking Profile. Первая позволяет произвести обновление микрокода материнской платы, а благодаря второй можно сохранить до восьми профилей с настройками.

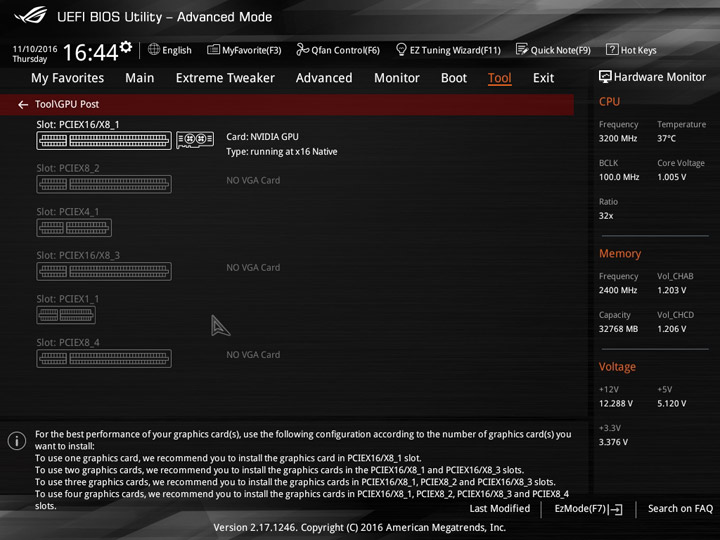

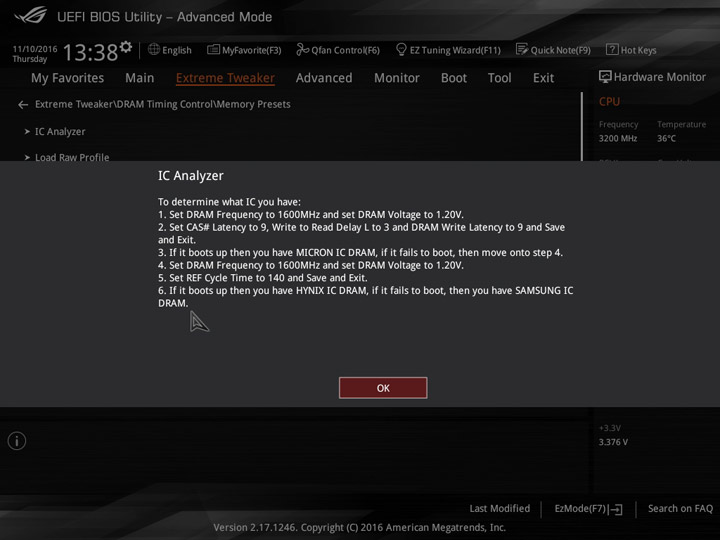

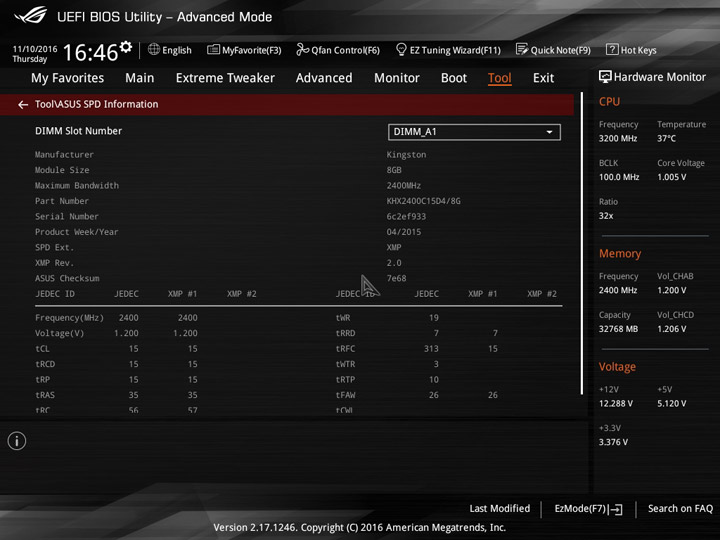

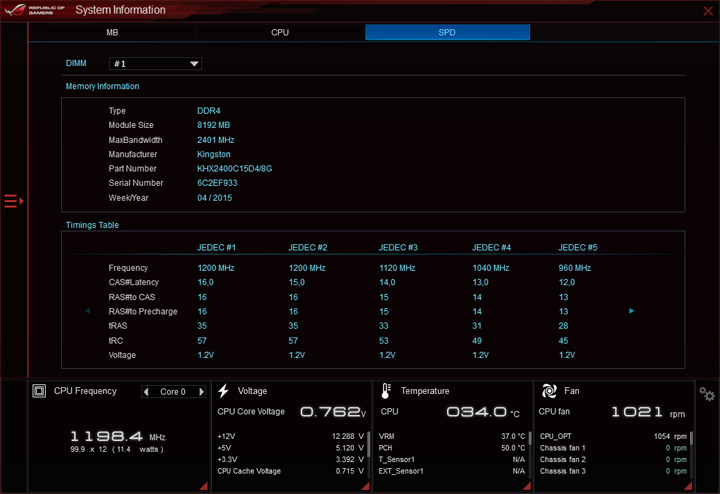

Остальные будут полезны при идентификации установленной карты расширения и в каком режиме PCI-E она работает (GPU Post), а также памяти (SPD Information), очистке SSD (Secure Erase) и настройке параметров для выносной панели OC Panel (OC Panel H-Key Configure).

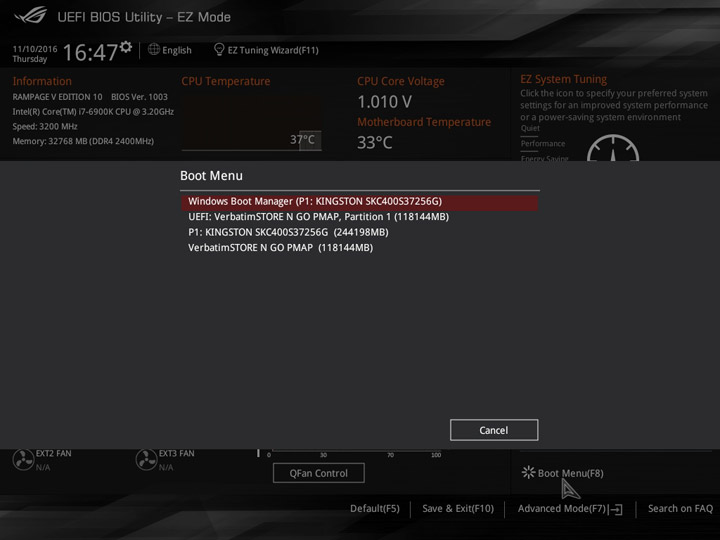

Если кому-то поначалу такое обильное количество настроек покажется слишком большим и сложным в понимании, то можно будет воспользоваться крайне облегченным интерфейсом EZ Mode.

Итак, по возможностям настроек системы и разгона ROG Rampage V Edition 10, как и полагается высокоуровневому продукту, находится на достойном уровне. Теперь познакомимся с программным обеспечением.

Комплектное ПО

Комплект программ, который поставляется с платой, уже знаком нашим читателям и за последнее время особым изменениям не подвергался.

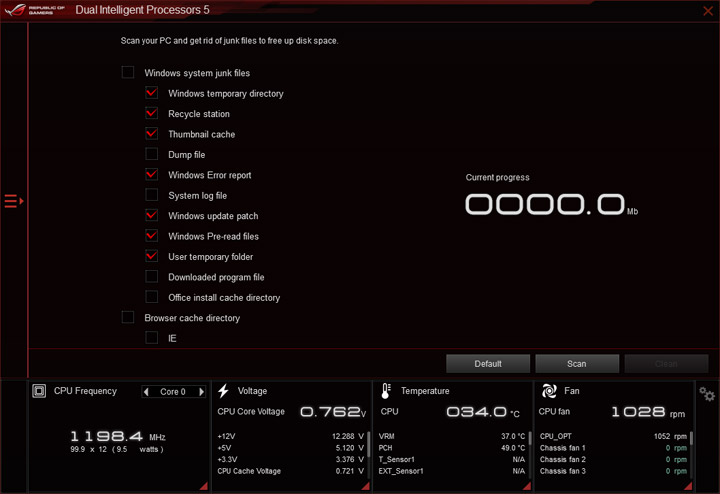

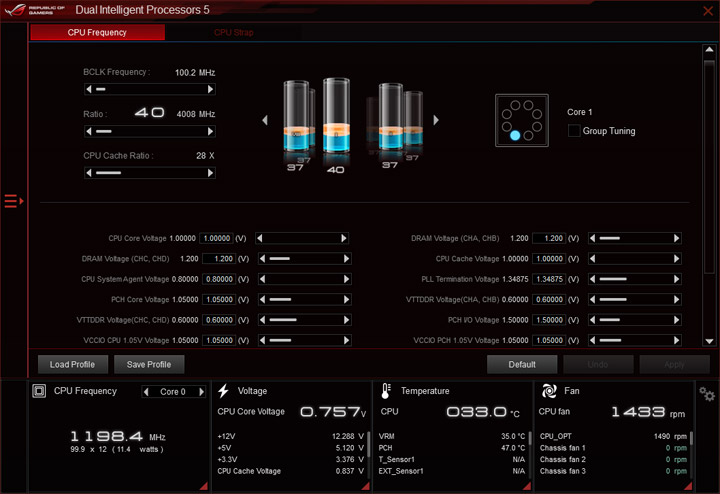

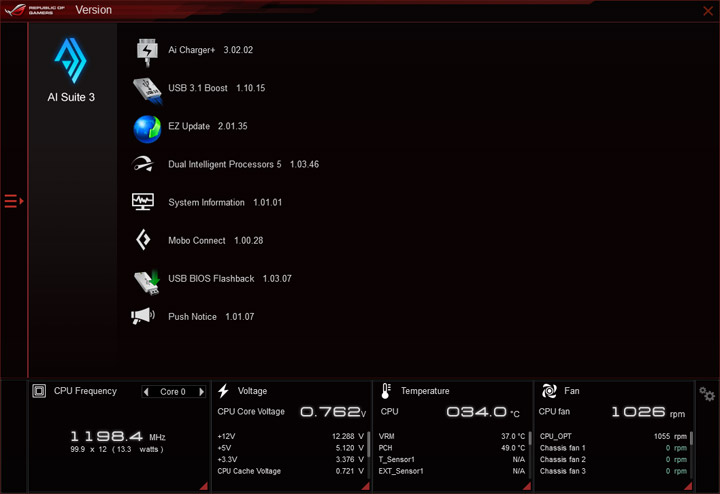

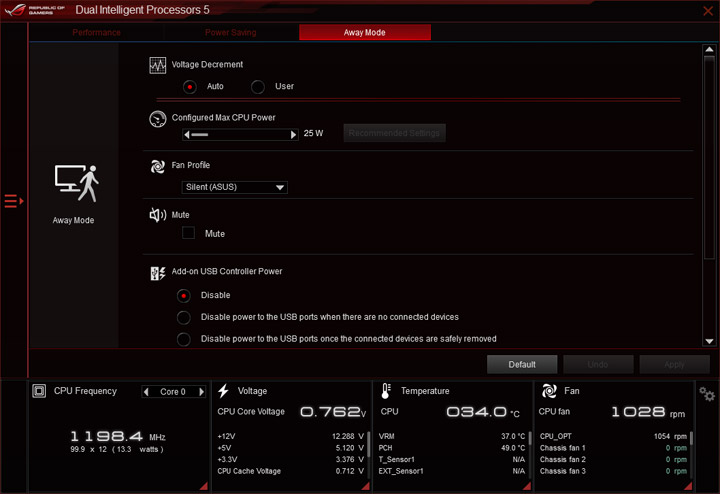

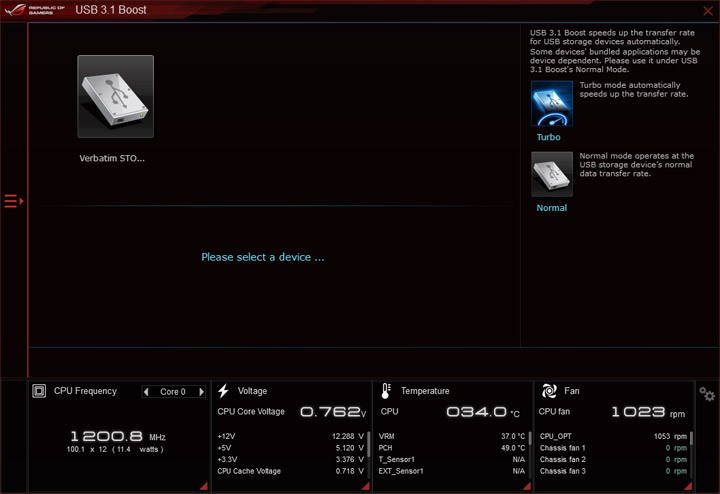

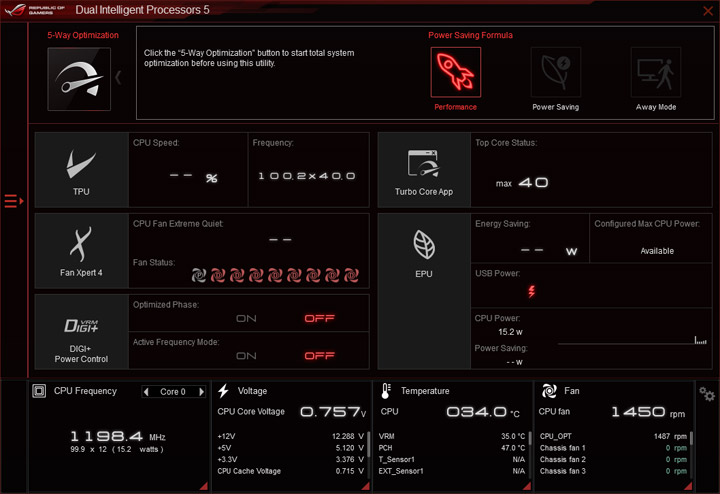

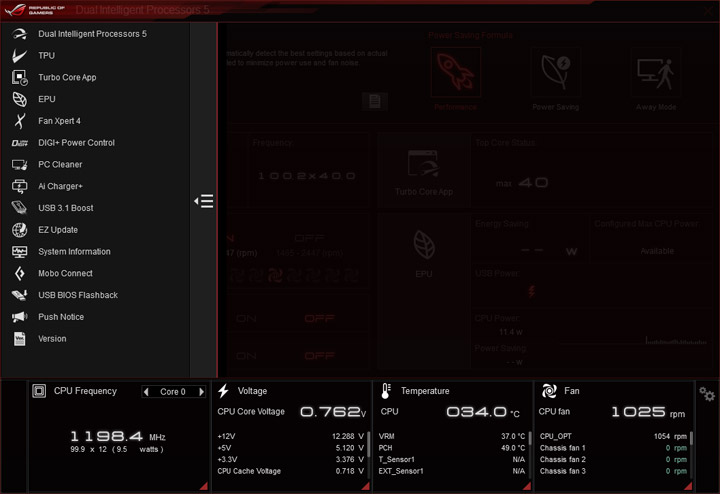

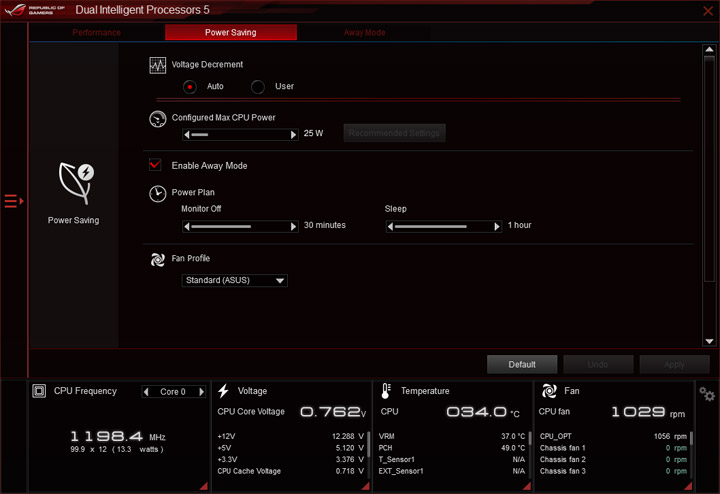

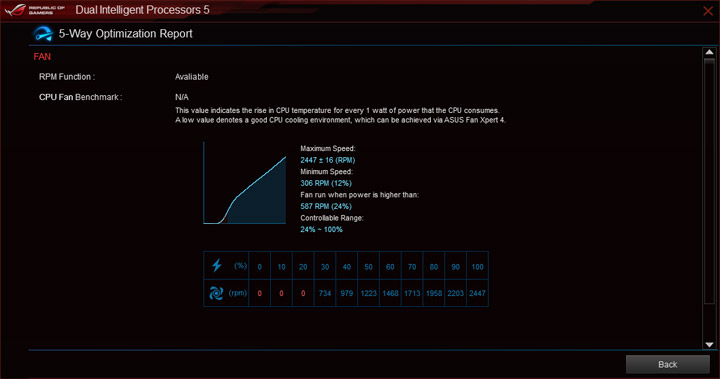

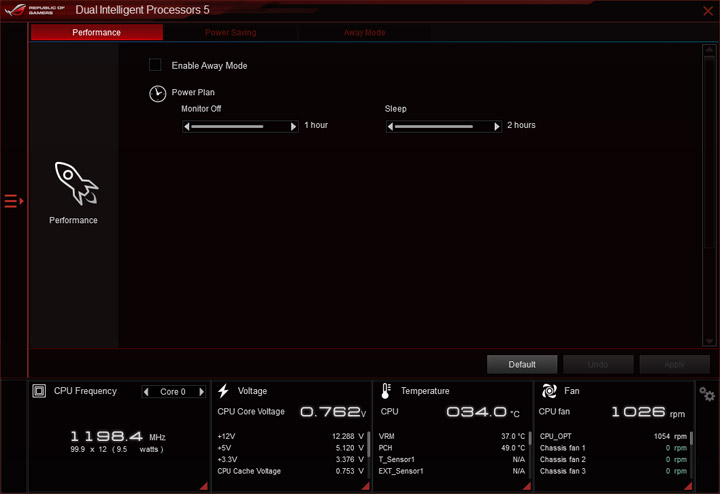

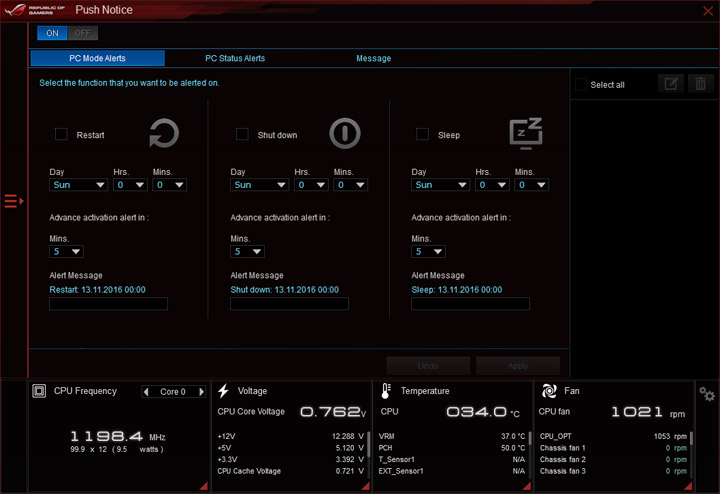

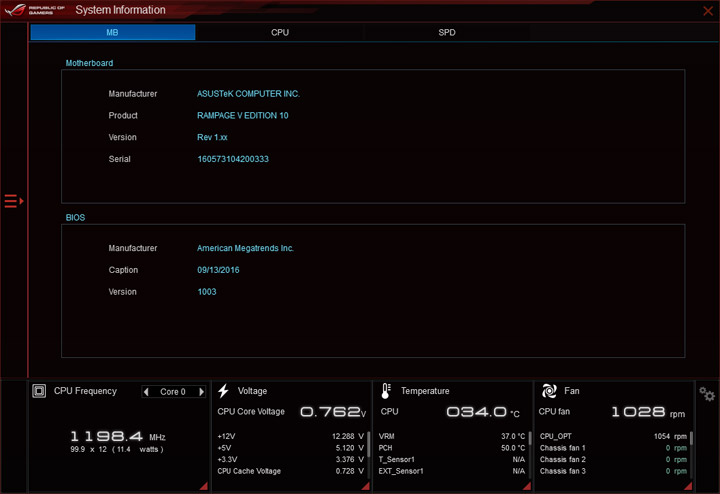

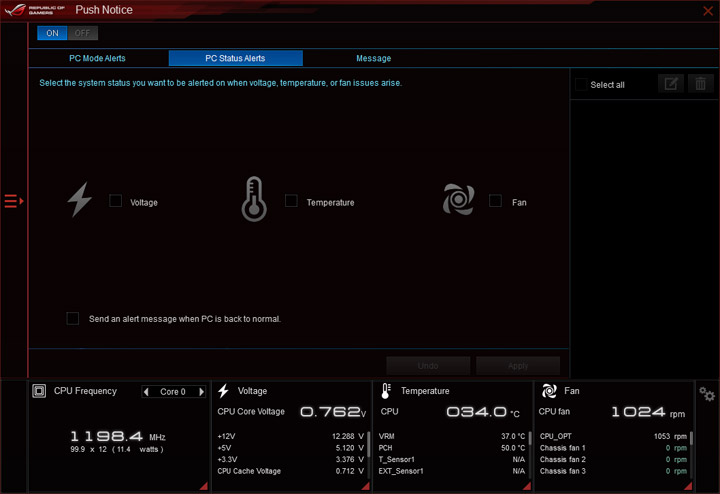

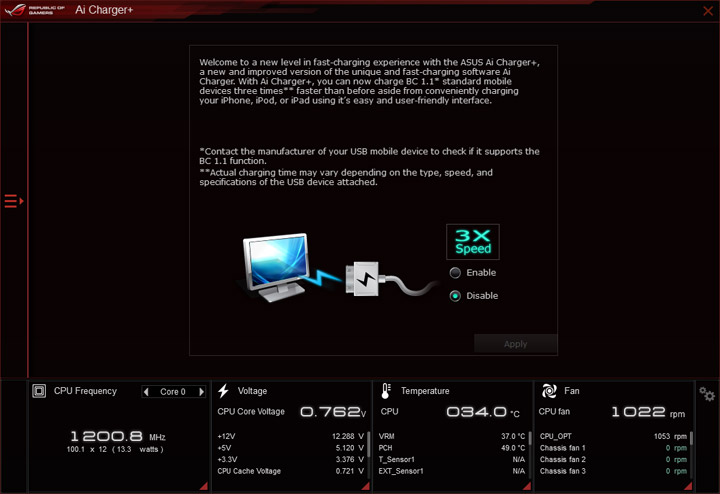

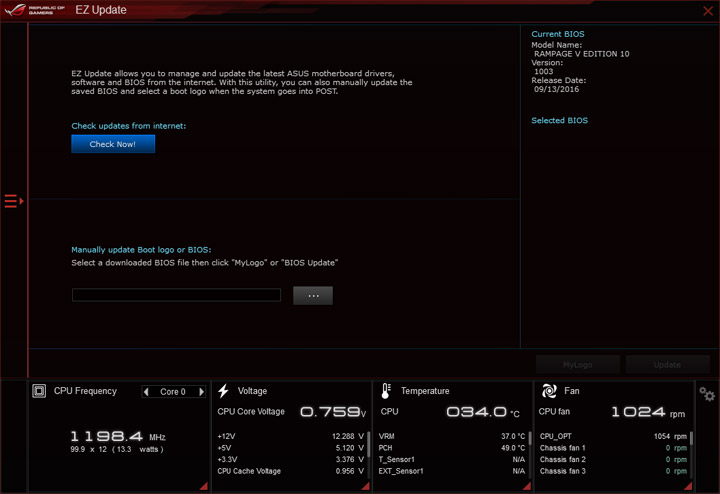

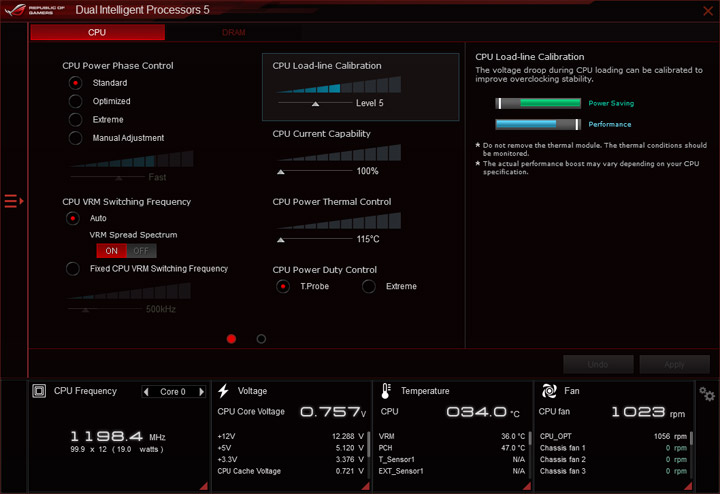

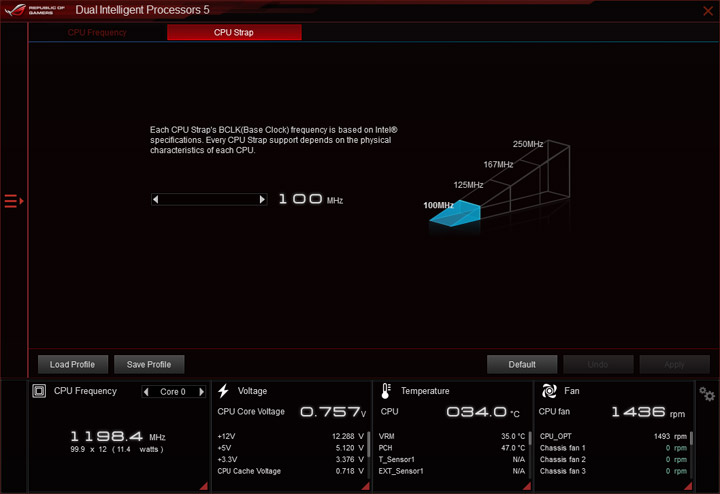

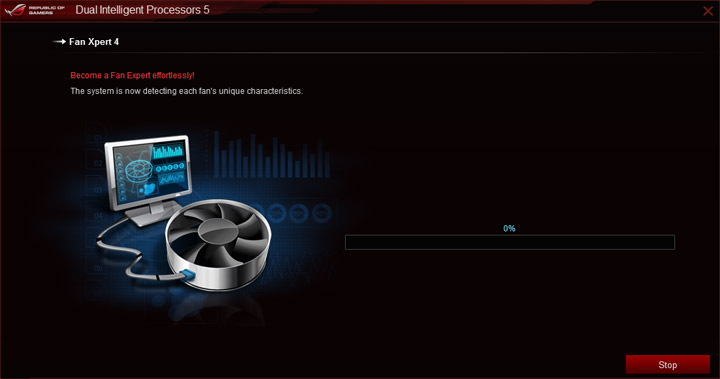

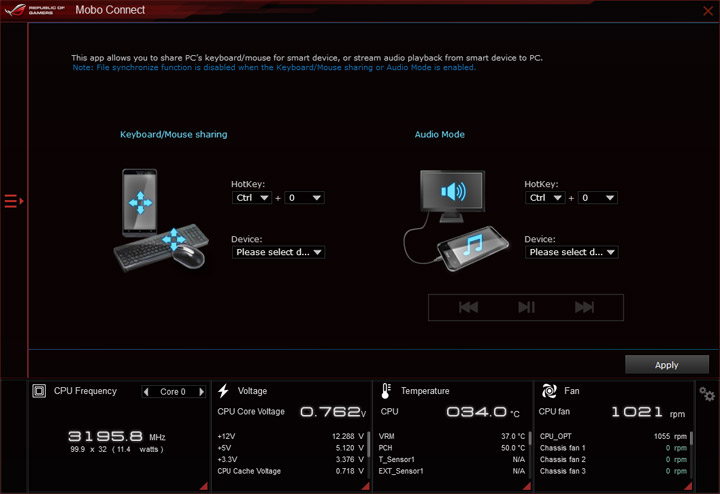

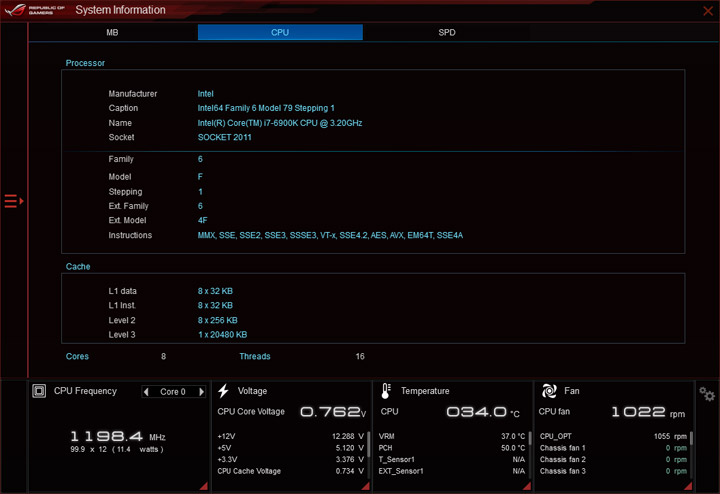

Основной утилитой, как и в прошлые разы, выступает AI Suite 3. Этот программный комплекс содержит в себе средства по настройки параметров платы для осуществления ручного и автоматического разгона, мониторинг, управление вентиляторами, обновления прошивки и многое другое.

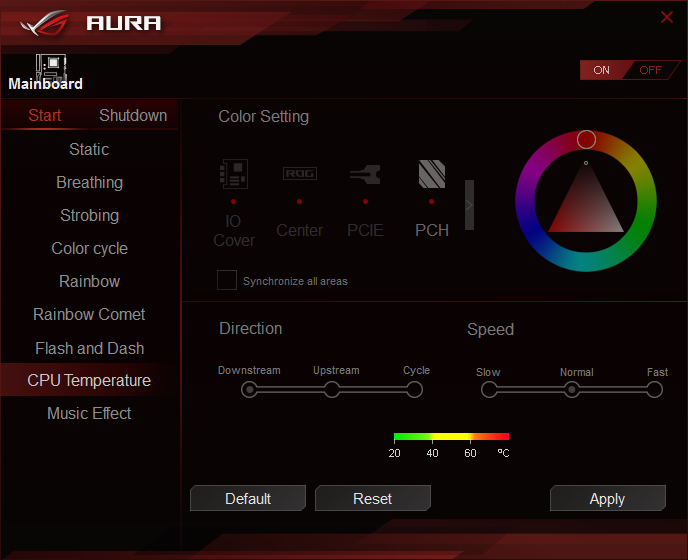

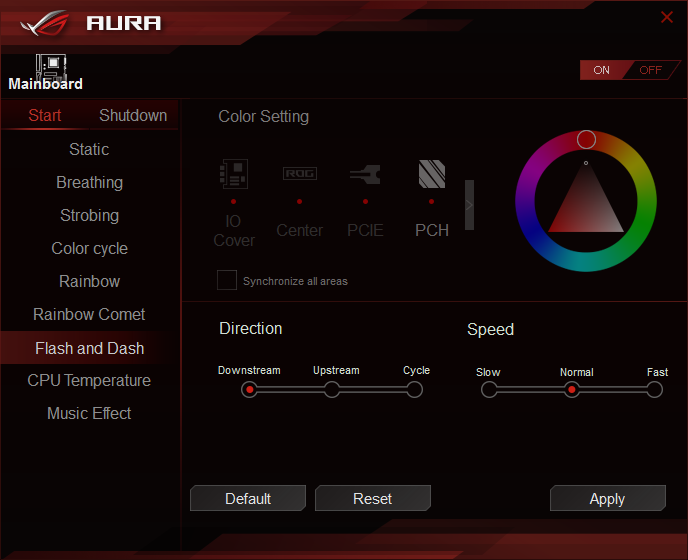

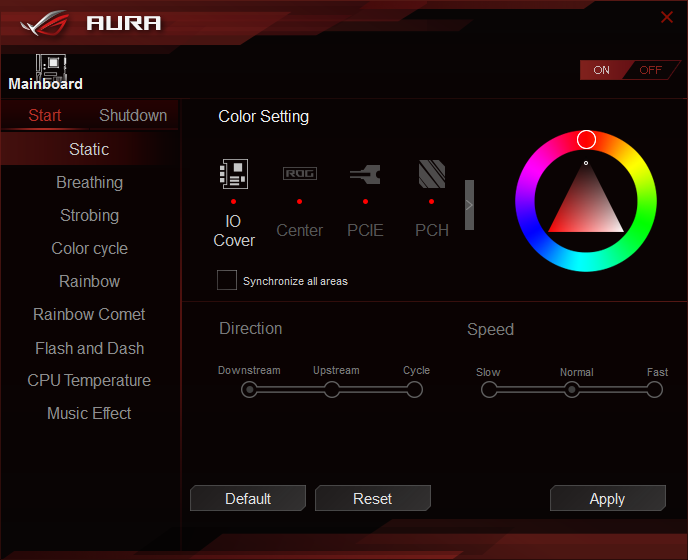

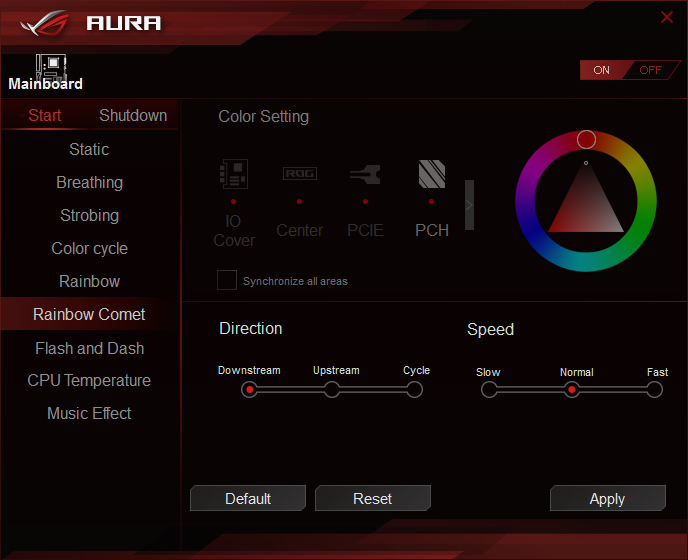

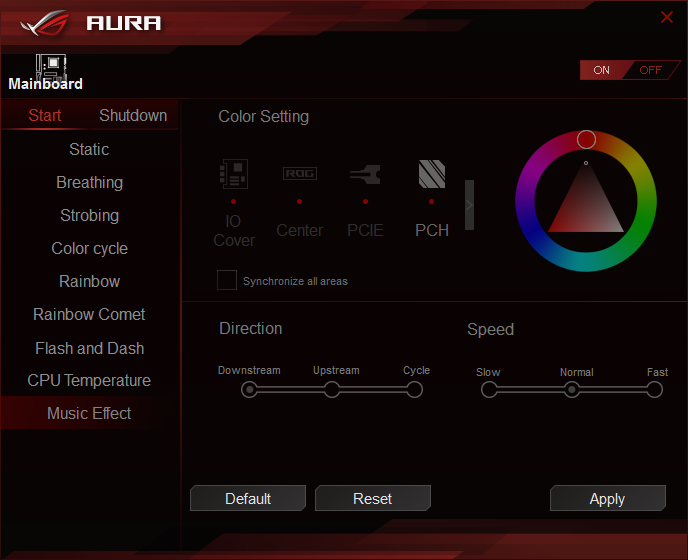

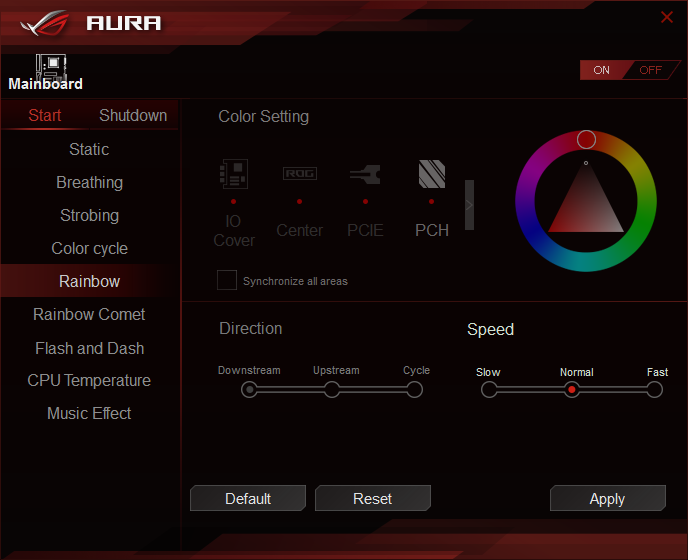

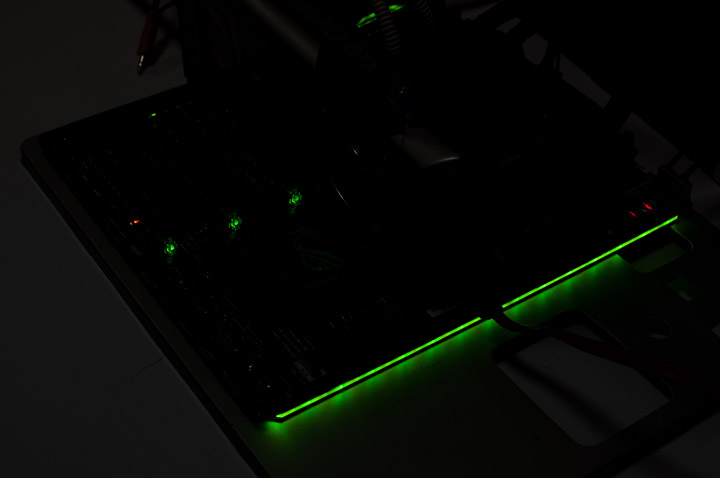

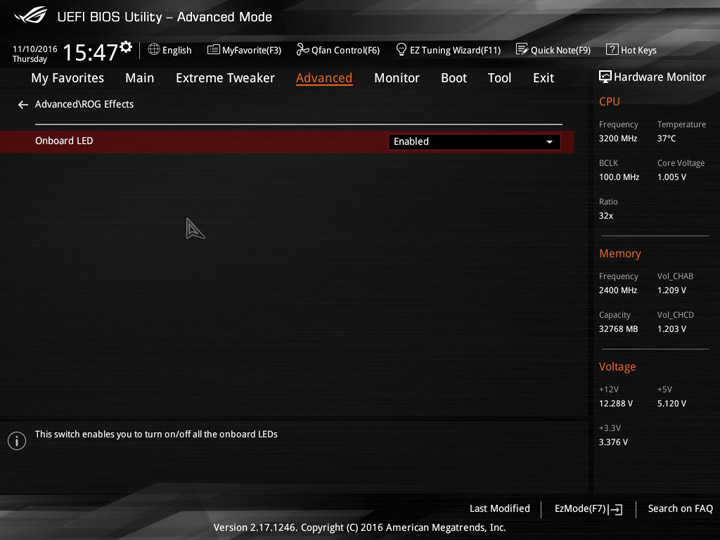

Следующая интересная программа — Aura, предназначенная для настройки подсветки на плате.

Пользователь с ее помощью может выбрать цвет свечения для каждого элемента (задняя панель, центр, разъемы PCI-E, чип PCH и пять точек под платой) и варианты работы подсветки: от стробоскопа до режима, который зависит от температуры процессора (зеленый, желтый и красный) и даже светомузыкальный. Правда, принцип работы последнего так и не стал понятен, так как он не совпадал с ритмами музыкальных композиций.

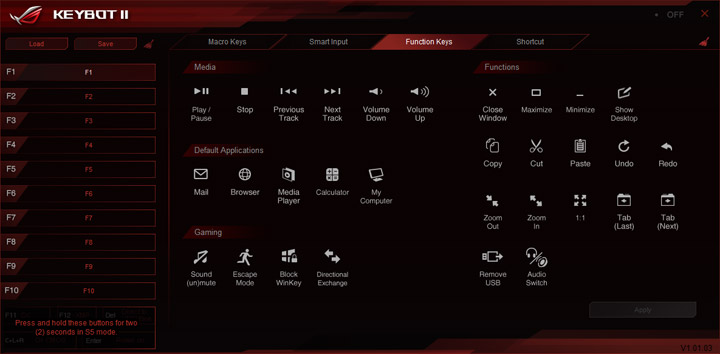

KeyBot II — еще одна интересная фирменная утилита, позволяющая превратить любую клавиатуру в «игровую», поддерживающую макросы.

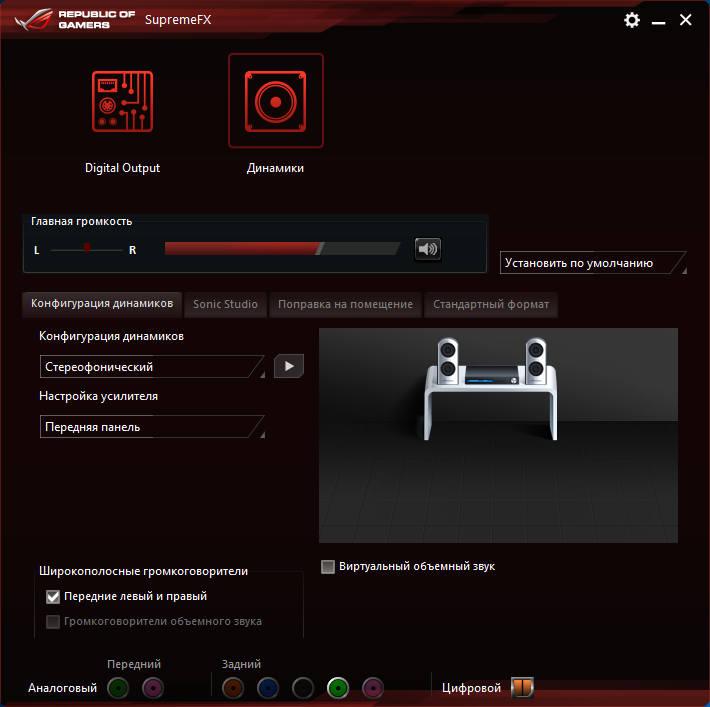

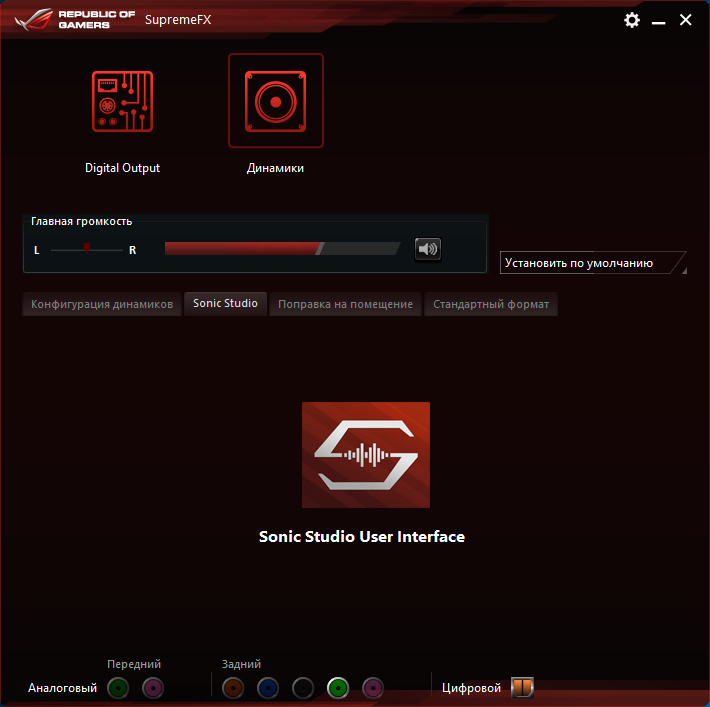

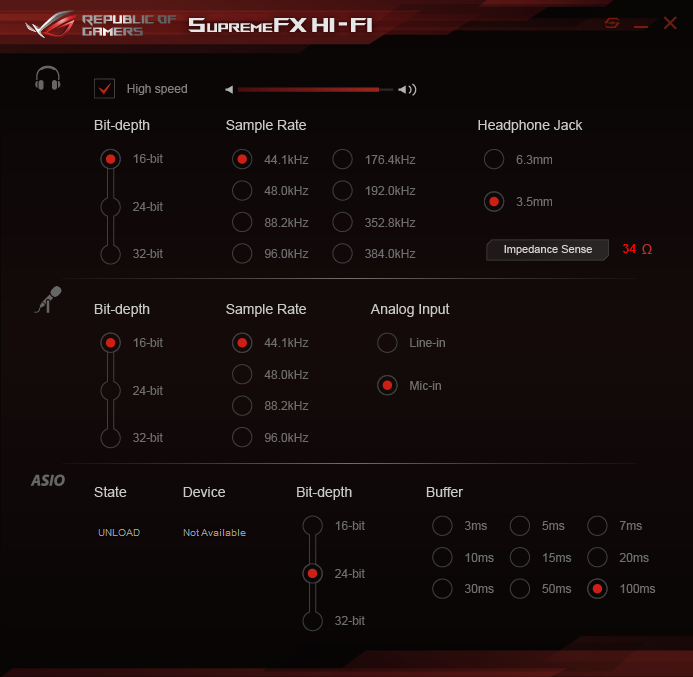

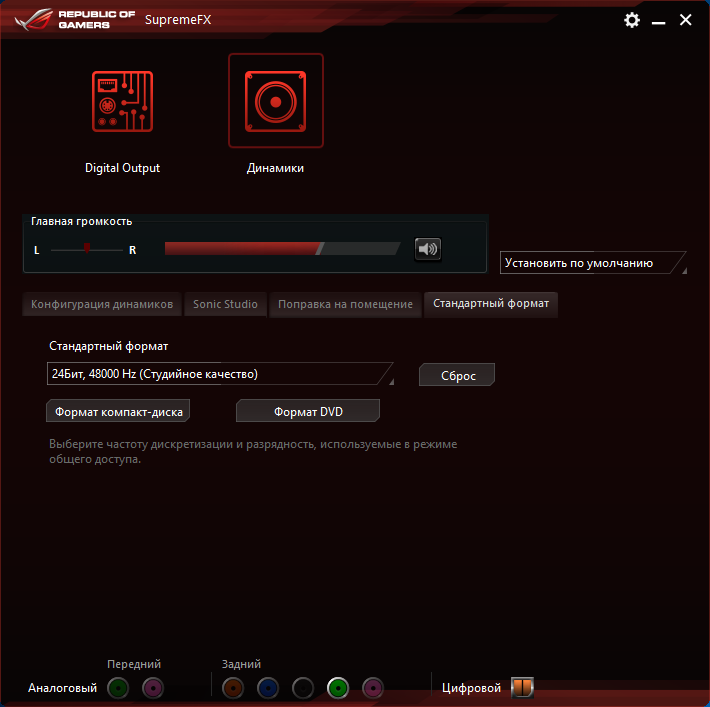

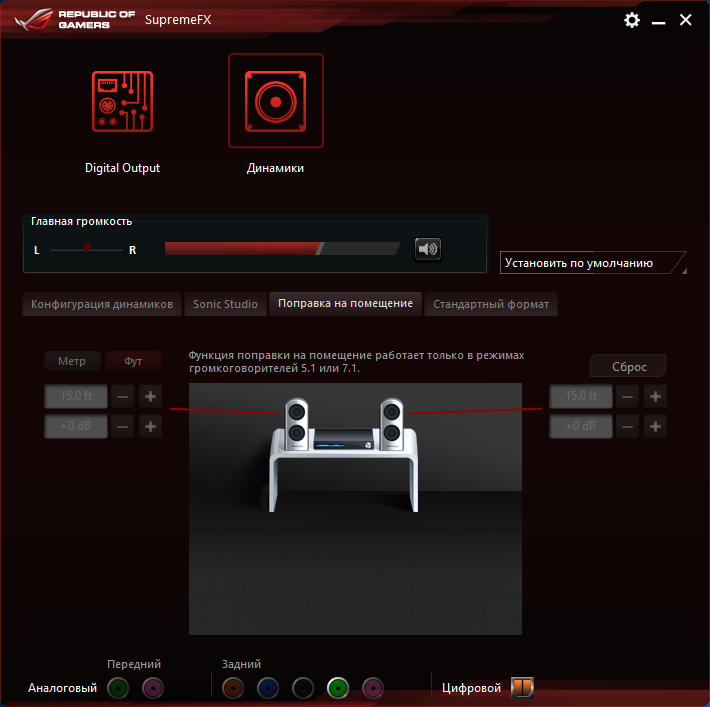

Для управления звуковой системой SupremeFX предусмотрена одноименная утилита, тогда как для внутреннего модуля — SupremeFX Hi-Fi.

Разгонный потенциал

Для выяснения разгонного потенциала платы были использованы процессор Intel Core i7-6900K и комплект памяти Kingston HyperX Fury HX424C15FBK4/32. Забегая вперед, отмечу, что выбранный CPU оказался не самым удачным экземпляром.

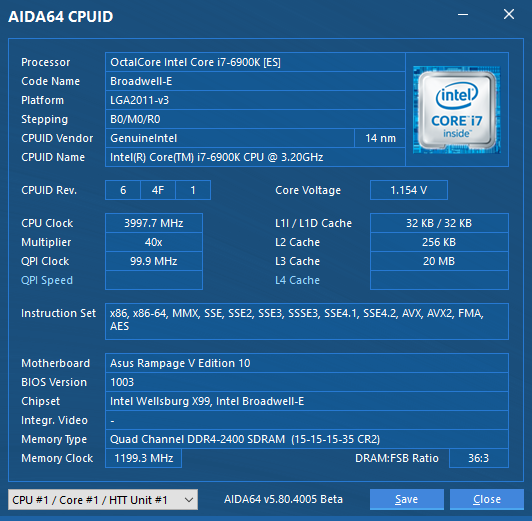

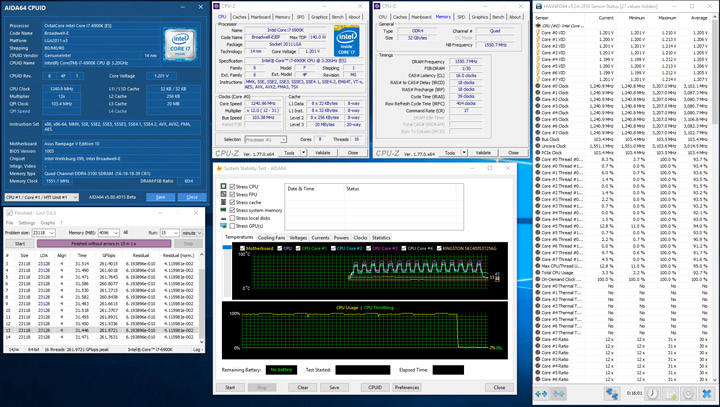

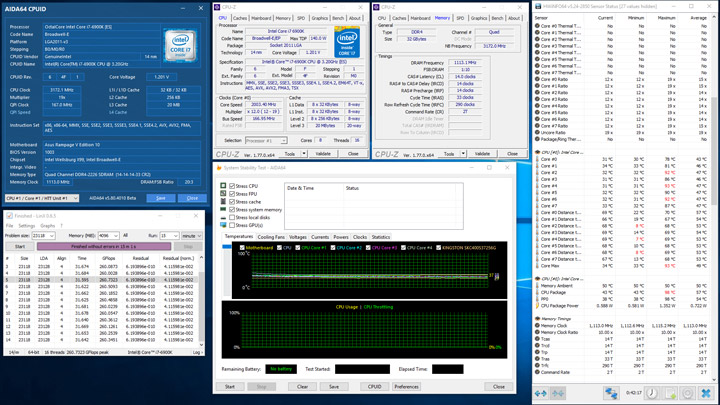

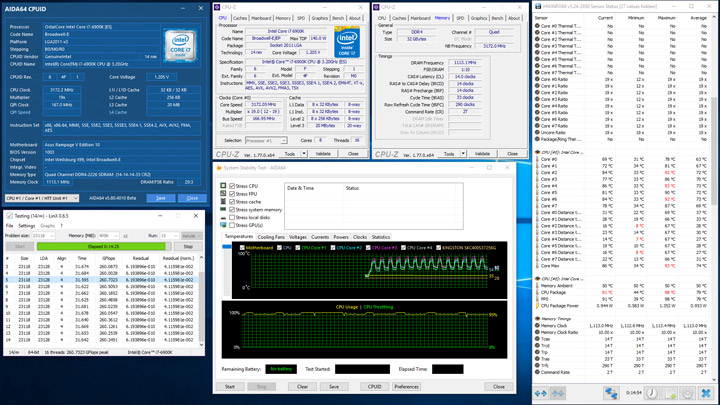

Посмотрим для начала функционирование платы с настройками по умолчанию. При работе системы по дефолту материнская плата форсирует процессор на максимальную производительность и выставляет множитель x37 для всех ядер, кроме одного, во время задействования 16 потоков. Одно же ядро функционирует с коэффициентом х40, соответствуя требованиям технологии Turbo Boost Max 3.0.

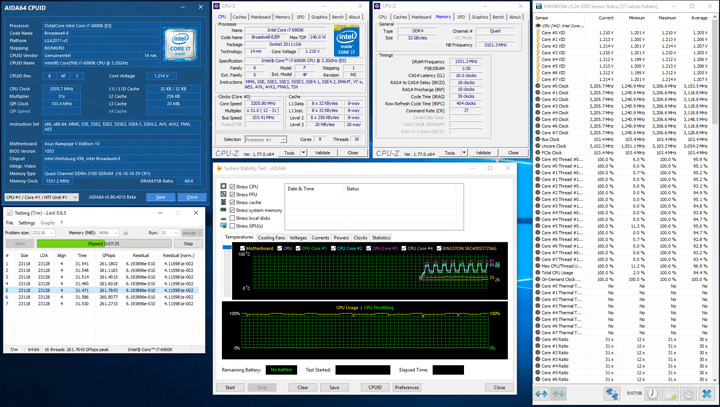

Следующим этапом станет проверка возможностей ROG Rampage V Edition 10 на предмет повышения базовой частоты. Особых сюрпризов плата не преподнесла, заработав на 167 МГц.

Далее исследуем работу с памятью. Наш комплект ранее показал предел в 3050 МГц и в этот раз он даже перепрыгнул себя, остановившись на отметке 3100 МГц.

К сожалению, произвести какой-либо разгон самого процессора выше 3700 МГц для всех ядер не увенчалось успехом — он попросту перегревался даже с такой относительно эффективной «водянкой» как SilverStone Tundra TD02!

Вывод

В начале этого века оверклокинг считался прерогативой технически подкованных пользователей и энтузиастов, которые экспериментировали со своим «железом» для достижения максимальной производительности. Все больше производителей старались выпустить продвинутые продукты, которые обладали бы необходимой функциональностью для разгона, тем самым борясь за кошельки пользователей. Но в середине прошлого десятилетия стало ясно, что количество энтузиастов никак не хочет расти и компания ASUS одна из первых сделала ставку на игровую аудиторию, которая на несколько порядков больше, чем оверлокеров. И не прогадала. Сейчас «игровые» платы есть в активе любого производителя. Причем, если ранее они предлагали совокупность всех характеристик, начиная от хорошего разгонного потенциала и заканчивая каким-нибудь «специальным» сетевых контроллером, то теперь таковыми являются даже решения начального уровня с подсветкой.

Рассмотренную материнскую плата ROG Rampage V Extreme, приуроченную к десятилетию серии Republic of Gamers, в отличие от ранее выпущенных решений можно назвать более универсальным продуктом, нацеленным именно на геймеров. Любители разгона уже не найдут в комплекте поставки дополнительные аксессуары по типу OC Panel, хотя функции оверклокинга остались на прежнем уровне или даже стали лучше. А вот обычные пользователи и геймеры по достоинству должны будут оценить звуковой модуль для подключения наушников. Добавим сюда подсветку с различными режимами работы и получим отличный вариант для мощного игрового ПК или моддинг-проекта. Смущает лишь цена, которую просят за этот шедевр — всего ничего каких-то 700 долларов. В конечном итоге имеем красивый имиджевый продукт, который купят настоящие энтузиасты или ценители марки.
