Для оценки скорости работы и частотного потенциала материнской платы ASUS Rampage V Extreme был собран тестовый стенд следующей конфигурации:
- процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
- Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014).
- AIDA64 4.70.3226 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- Total War: Rome II.
Разгонный потенциал

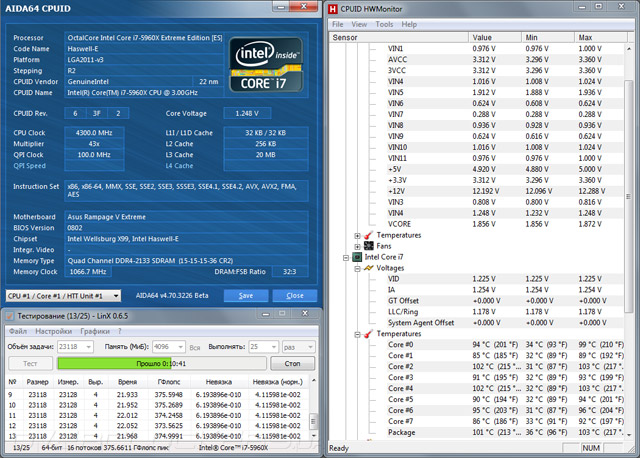

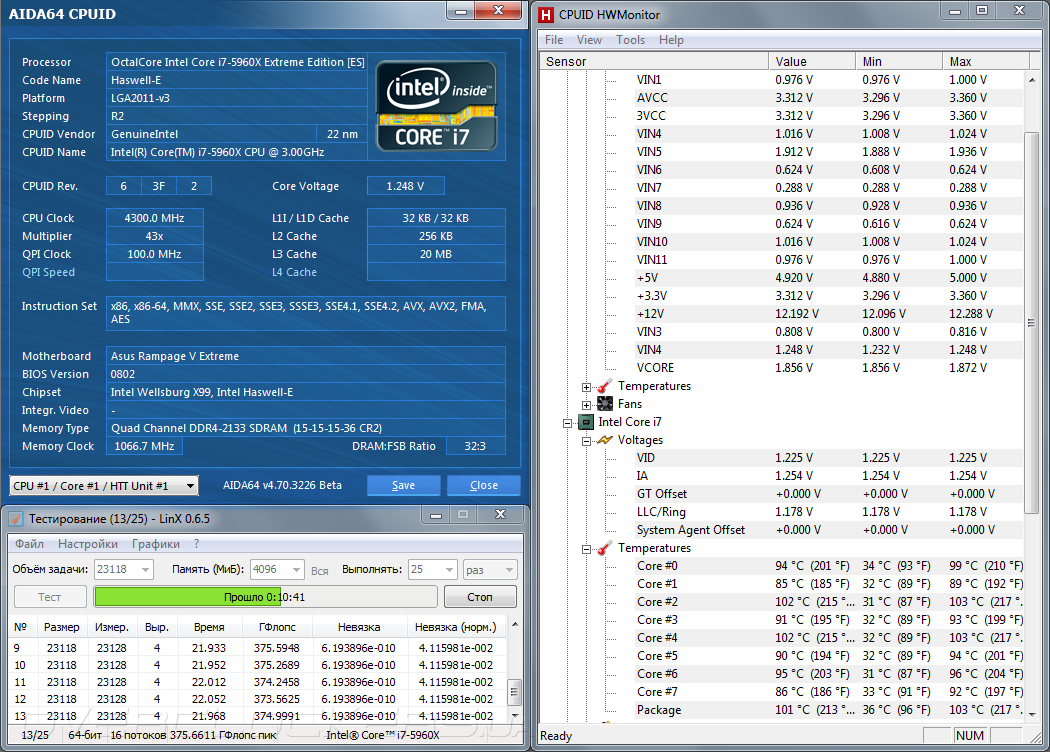

Обладая колоссальным запасом прочности в подсистеме электропитания и полным набором возможностей для оверклокинга в прошивке ASUS Rampage V Extreme просто не могла показать плохих результатов разгона. Повышение частоты восьмиядерного Intel Core-i7 5960X составило невероятные 4300 МГц, что на 100 МГц лучше показателей на сегодняшний день, полученных мной при использовании других моделей системных плат для платформы LGA2011-3. Для обеспечения стабильности Vcore было увеличено до 1,25 В, напряжение VCCIN фиксировалось на отметке 1,8 В при установке функции Load-Line Calibration в значение Level 6. Кольцевая шина, связывающая вычислительные ядра и кэш-память L3 работала на частоте 3500 МГц при повышении соответствующего напряжения до 1,175 В. Здесь следует заметить, что столь высокие результаты разгона были бы не достижимы без увеличения параметра Maximum CPU Core Temperature до 105°C,благодаря которому удалось избежать включения процессором режима пропуска тактов. Конечно, длительная эксплуатация в таких условиях может существенно снизить ресурс полупроводникового кристалла, поэтому, стоит позаботиться о более эффективной системе охлаждения, либо снизить разгон.
Что касается способностей материнской платы по автоматическому управлению Vcore при повышении тактовой частоты вычислительных ядер, то новинка продемонстрировала следующее поведение: при разгоне до 3900 МГц прошивка подает весьма безопасное напряжение 1,168 В, тогда как при дальнейшем росте частоты вызывает увеличение Vcore до 1,216 В, при которых для охлаждения процессора потребуется очень эффективный кулер.
![ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/98-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/99-asus-rampage-V-extreme.png)
По части оверклокинга оперативной памяти ASUS Rampage V Extreme преподнесла очередной сюрприз. Тестовые модули ОЗУ Crucial CT4K8G4DFD8213 заработали на частоте 2750 МГц с задержками 16-16-16-40-2Т при повышении напряжения питания до 1,35 В.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/100-asus-rampage-V-extreme.png)

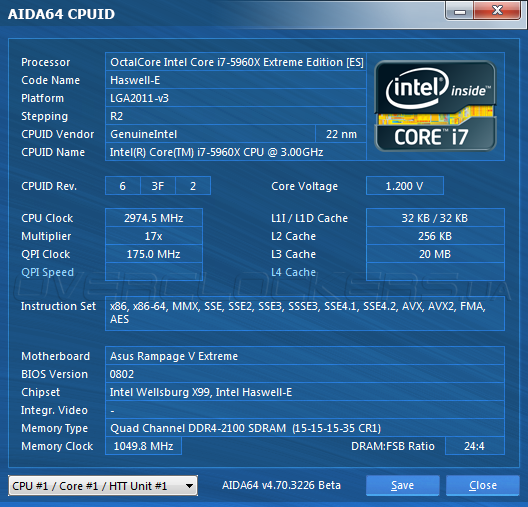

Ничуть не разочаровала новинка и при разгоне BCLK. Материнская плата обеспечила стабильную работу при значении базовой частоты до 175 МГц включительно.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/101-asus-rampage-V-extreme.png)
Напоследок были проверены способности системной платы по автоматическому повышению быстродействия с помощью функции CPU Level UP. К сожалению, при выборе профилей 4.400GHz и 4.200GHz на процессор подавались слишком высокие напряжения — 1,312 В и 1,28 В соответственно, в результате чего наш воздушный кулер оказался не в состоянии отвести избыточное тепло. Единственный профиль, который можно рекомендовать для использования — это 4.000GHz, да и то при наличии эффективной системы охлаждения, так как при Vcore=1,216 В температура процессора вплотную приближается к предельному значению, по достижении которого включается режим пропуска тактов.
![ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/102-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/103-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/104-asus-rampage-V-extreme.png)
Тестирование аудиоподсистемы
Качество реализации звуковой подсистемы SupremeFX 2014, которой оснащена ASUS Rampage V Extreme, было оценено путем измерения в программе RightMark Audio Analizer версии 6.4.0. Для этого линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, средневзвешенное отношение сигнал-шум на входе которой составляет 114 дБ. Тесты проводилось с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Результаты измерения были сопоставлены с характеристиками звукового трактата «материнки» MSI X99S Gaming 7.
ASUS Rampage V Extreme (ALC1150) 44,1 КГц/16 бит | ASUS Rampage V Extreme (ALC1150) 48 КГц/24 бит | MSI X99S Gaming 7 (ALC1150) 44,1 КГц/16 бит | MSI X99S Gaming 7 (ALC1150) 48 КГц/24 бит | |||||
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,02, –0,02 | Отлично | +0,17, +0,10 | Отлично | +0,26, +0,10 | Очень хорошо | +0,21, –0,09 | Очень хорошо |
Уровень шума, дБ (А) | –93,6 | Очень хорошо | –95,9 | Отлично | –85,2 | Хорошо | –91,4 | Очень хорошо |
Динамические диапазон, дБ (А) | 89,8 | Хорошо | 96,1 | Отлично | 85,7 | Хорошо | 91,4 | Очень хорошо |
Гармонические искажения, % | 0,0055 | Очень хорошо | 0,005 | Очень хорошо | 0,0079 | Очень хорошо | 0,007 | Очень хорошо |
Гармонические искажения + шум, дБ(A) | –78,9 | Средне | –80,4 | Хорошо | –77,0 | Средне | –79,8 | Средне |
Интермодуляционные искажения + шум, % | 0,011 | Очень хорошо | 0,011 | Очень хорошо | 0,015 | Очень хорошо | 0,011 | Очень хорошо |
Взаимопроникновение каналов, дБ | –80,8 | Очень хорошо | –87,7 | Отлично | –77,7 | Очень хорошо | –83,7 | Очень хорошо |
Интермодуляции на 10 кГц, % | 0,022 | Очень хорошо | 0,014 | Очень хорошо | 0,022 | Хорошо | 0,019 | Очень хорошо |
Общая оценка | Очень хорошо | Отлично | Очень хорошо | Очень хорошо |
Судя по результатам измерения звуковой тракт ASUS Rampage V Extreme по всем параметрам оказался лучше, чем у соперницы. Вместе с тем, прослушивание эталонных музыкальных композиций не выявило заметной разницы в звучании интегрированных аудиокарт двух материнских плат, во всяком случае, говорить о каком либо преимуществе новинки над MSI X99S Gaming 7, увы, не приходится. Впрочем, большинство пользователей останутся довольными качеством воспроизведения, а настоящие ценители звука в любом случае смогут приобрести отдельную звуковую плату.
Результаты тестирования
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/105-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/106-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/107-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/108-asus-rampage-V-extreme.png)

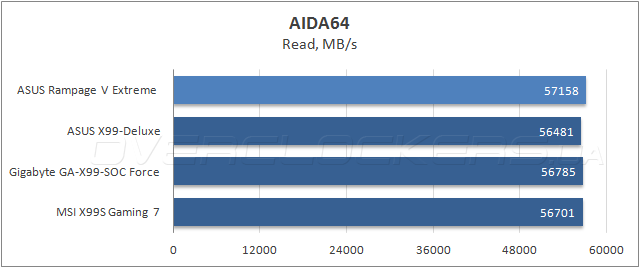

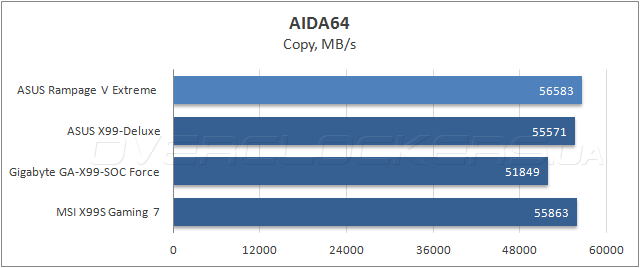

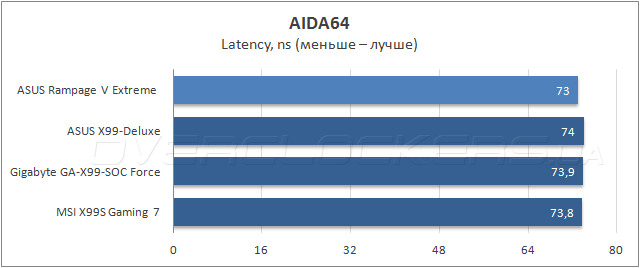

В тестах оценки пропускной способности ОЗУ ASUS Rampage V Extreme одержала победу во всех тестах, за исключением сценария копирования данных в ОЗУ, где новинка разделила первое место с материнской платой MSI.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/109-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/110-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/111-asus-rampage-V-extreme.png)
В комплексном тестовом приложении Futuremark PCMark 8 все участницы показали примерно одинаковые результаты, а значит, в реальных прикладных задачах Rampage V Extreme будет демонстрировать близкий к максимальному уровень быстродействия.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/112-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/113-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/114-asus-rampage-V-extreme.png)
При измерении продуктивности в полусинтетическом графическом бенчмарке Futuremark 3DMark новинка немного отстала от соперниц в подтестах Fire strike и Sky diver, зато, в тестовом сценарии Cloud gate поднялась на вершину пьедестала почета.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/115-asus-rampage-V-extreme.png)
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/116-asus-rampage-V-extreme.png)

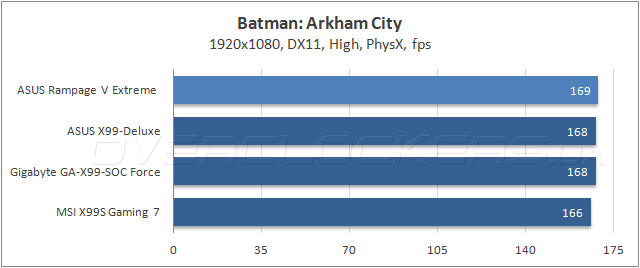

Во время оценки частоты смены кадров в реальных игровых приложениях героиня сегодняшнего обзора продемонстрировала минимальное преимущество в шутере Batman: Arkham City, но уступила конкуренткам 1–2 fps в стратегии реального времени Total War: Rome II. Так что, будущие владельцы ASUS Rampage V Extreme могут быть уверенными, что материнская плата не станет фактором, сдерживающим быстродействие в современных 3D-играх.
Энергопотребление

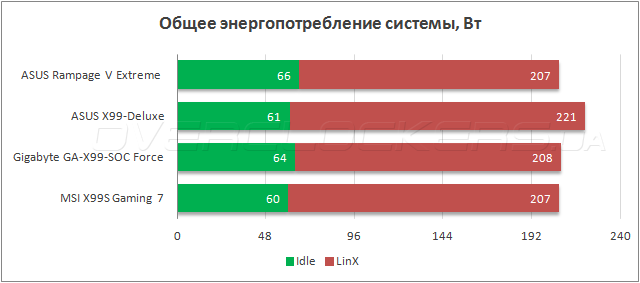

В оценке энергопотребления тестовых стендов мне помог прибор Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и средний уровень энергопотребления в простое.
![ASUS Rampage V Extreme ASUS Rampage V Extreme](/motherboard/asus-rampage-V-extreme/117-asus-rampage-V-extreme.png)
В плане энергоэффективности ASUS Rampage V Extreme оказалась в числе лидеров при высокой вычислительной нагрузке, но показала самое высокое энергопотребление в простое. Очевидно, такова плата за богатые возможности расширения, поскольку каждый из дополнительных контроллеров вносит свой вклад в снижение экономичности материнской платы.
Выводы
Выпустив материнскую плату Rampage V Extreme компания ASUS в очередной раз осчастливила состоятельных любителей компьютерных игр и требовательных пользователей, а также профессиональных оверклокеров, штурмующих мировые рекорды разгона. Для этого у новинки есть все предпосылки, а именно: богатейшие возможности расширения, мощная подсистема питания, качественная и стабильная прошивка, а также целый ряд функций, востребованных среди поклонников виртуальных баталий. Отдельно следует отметить комплект поставки, в котором даже нашлось место для внешнего модуля OC Panel — аксессуара, способного не только обеспечить удаленное управление и контроль материнской платы, но и украсить собой любой системный блок. Самых положительных отзывов заслуживает и комплектное программное обеспечение, радующее стабильной работой и богатой функциональностью.
Что касается частотного потенциала, то новинка ожидаемо показала великолепные результаты в ручном режиме, но несколько огорчила высокими значениями напряжений при использовании функций автоматического разгона. Впрочем, на фоне достижения частоты 4300 МГц для нашего Intel Core-i7 5960X это выглядит сущим пустяком. Иными словами, ASUS Rampage V Extreme — очень серьезный инструмент, способный в умелых руках показать чудеса разгона и быстродействия. Единственный недостаток героини сегодняшнего обзора — это ее высокая стоимость, которая в украинских онлайн-магазинах на момент написания статьи составляла 580 долларов. Впрочем, платформу LGA2011-3 нельзя назвать лучшим выбором для экономных пользователей, поэтому, в данном случае высокая цена материнской платы совершенно оправдана.
