Данный продукт — самый функциональный и продвинутый в модельном ряду материнских плат ASUS для процессоров Haswell-E. Новинка позиционируется как основа для построения мощного игрового системного блока, оснащенного несколькими графическими ускорителями, а также в качестве стенда для проведения экстремальных экспериментов по разгону. Впереди нас ждет всесторонний обзор Rampage V Extreme, а пока, предлагаю ознакомиться с ее спецификациями.
| Модель | ASUS Rampage V Extreme |
| Чипсет | Intel X99 |
| Процессорный разъем | Socket LGA2011-3 |
| Процессоры | Core i7 (Haswell-E) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3300* (OC), максимум 64 ГБ |
| Слоты PCI-E | 4 x PCI Express 3.0 x16 (x16+x0+x0+x0+, x16+x0+x16+x0+, x16+x8+x8+x0, x16+x8+x8+x8) 1 x PCI Express 2.0 x16@x4 1 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | – |
| Видеоразъемы | – |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 12 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х ASMedia ASM1074) 2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042) 6 x 2.0 (2 разъема на задней панели, Intel X99) |
| ATA-133 | – |
| Serial ATA | 10 каналов SATA 6 Гбит/с (Intel X99) 2 канала SATA 6 Гбит/с (ASMedia ASM106SE) |
| SATA Express | 1 канал SATA Express 10 Гбит/с (Intel X99) 1 канал SATA Express 10 Гбит/с (ASMedia ASM106SE) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel X99) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | 1 (Оптический) |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 272 |
| Дополнительные возможности | Панель управления OC panel, KeyBot, ROG Connect, X-Socket II, кнопки включения и перезагрузки, клавиши Safe_Boot и ReTry, индикатор кодов POST, адаптер беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, разъем M.2, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Системная плата вместе с многочисленным набором аксессуаров поставляется в крупной картонной коробке, снабженной пластиковой ручкой для переноски. Упаковка оформлена в стиле, характерном для продуктов ASUS серии Republic of Gamers. На ее фронтальной поверхности помимо наименования модели находится несколько логотипов фирменных технологий, а также изображение внешнего модуля OC Panel, поставляемого в комплекте с новинкой.
С обратной стороны коробки указана краткая спецификация Rampage V Extreme и конфигурация ее задней панели. Здесь же приведены сведения о таких ключевых особенностях системной платы, как применение эксклюзивного процессорного разъема ASUS O.C. Socket, отличающегося от стандартного LGA2011-3 наличием дополнительных контактов, использование которых должно улучшить разгонный потенциал. Также, «материнка» оснащена адаптером беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, и высокоскоростным интерфейсом SATA Express для подключения твердотельных накопителей.
Всю лицевую сторону упаковки занимает фальш-крышка. Под ней находится прозрачное пластиковое окошко, сквозь которое видна материнская плата. На обороте фальш-крышки нанесена информация о многочисленных фирменных технологиях, нашедших место в конструкции ASUS Rampage V Extreme.
Комплект поставки героини сегодняшнего обзора чрезвычайно разнообразный, он состоит из:
- подробного руководства пользователя;
- набора стикеров для маркировки интерфейсных кабелей;
- DVD-диска с драйверами и комплектным ПО;
- наклейки на корпус системного блока с логотипом ROG;
- заглушки на заднюю панель I/O Shield;
- десяти кабелей SATA 6 Гбит/с;
- трех мостиков NVIDIA SLI (2-Way, 3-Way и 4-Way);
- мостика AMD CrossFireX;
- набора коннекторов Q-Connectors;
- трех внешних температурных сенсоров;
- сигнального кабеля ROG;
- внешней панели управления OC Panel;
- шасси-переходника для крепления OC Panel в отсек 5,25″ с набором крепежных винтов;
- усилительной пластины X-Socket II;
- ключа для демонтажа штатного Socket LGA2011-3;
- антенны Wi-Fi 3T3R (не показана на фото).
Безусловно, одним из самых интересных аксессуаров, предлагаемых вместе с Rampage V Extreme, является внешний модуль OC Panel, возможности которого были подробно рассмотрены в материале, посвященном системной плате ASUS Maximus VI Extreme. Это многофункциональное устройство предназначено для вывода показаний аппаратного мониторинга и отображения текущих параметров быстродействия, а также управления параметрами разгона. Кроме того, OC Panel позволяет подключить две термопары К-типа, четыре вентилятора, а также осуществлять мониторинг видеокарт ASUS с поддержкой функции VGA Hotwire. Панель управления можно эксплуатировать как в настольном варианте, так и смонтировать в свободный отсек 5,25″ системного блока с помощью комплектного шасси-переходника. Для подключения OC Panel к материнской плате используется специальный сигнальный кабель, а напряжение на устройство подается посредством разъема питания SATA-накопителей.
Экстремальные оверклокеры по достоинству оценят наличие в комплекте сменной усилительной пластины X-Socket II, которой можно заменить штатную, обеспечив тем самым возможность установки испарителей и стаканов для жидкого азота, разработанных для платформы Socket LGA1366. Вместе с X-Socket II поставляется ключ со шлицами типа Torx, предназначенный для разборки процессорного разъема LGA2011-3.
Дизайн
Несмотря на богатейшую функциональность ASUS Rampage V Extreme разработчики сумели вписать ее габариты в форм-фактор АТХ, однако, ширина системной платы составляет 272 мм, что на 28 мм превышает норму. В результате правый край РСВ, на котором находится разъем питания и порты дисковой подсистемы, остается незафиксированным, так что при эксплуатации следует соблюдать повышенную осторожность.
При рассмотрении обратной стороны печатной платы внимание привлекает усилительная пластина, расположенная напротив радиатора, отводящего тепло от микросхемы системной логики.
Материнская плата оснащена восемью разъемами для подключения вентиляторов: двумя процессорными, тремя корпусными и тремя дополнительными — все с поддержкой управления скоростью вращения с помощью ШИМ. Режим работы дополнительных «карлсонов» можно привязать к показаниям трех внешних температурных сенсоров, поставляемых в комплекте с новинкой. Система охлаждения процессорного VRM состоит из двух радиаторов, а третий охладитель, который находится между сокетом и первым слотом PCI Express x16, выполняет сугубо декоративную функцию.
Радиаторы соединены термосифонной трубкой, которая переносит тепло к массивному охладителю, охватывающему интерфейсные разъемы задней панели наподобие защитного кожуха. Следует заметить, что ASUS Rampage V Extreme — первая материнская плата, в системе охлаждения которой применена технология прямого контакта, то есть силовые элементы преобразователя напряжения CPU через термопрокладку контактируют непосредственно с тепловой трубкой. Конструкция имеет надежное винтовое крепление, а во избежание деформации печатной платы с обратной стороны радиатора VRM установлена металлическая пластина.
Подсистема электропитания новинки спроектирована со значительным запасом прочности. Напряжение к преобразователю подводится посредством пары разъемов: четырехконтактного и восьмиконтактного, но их совместное использование может потребоваться только в случае экстремального разгона. В схеме VRM насчитывается восемь фаз, в качестве силовых элементов используются интегральные сборки IR33350M, а функции управления возложены на цифровой ШИМ-контроллер Digi+ EPU APS1257.
Благодаря использованию компактных интегральных сборок все компоненты силовой подсистемы уместились на лицевой стороне печатной платы, поэтому, с обратной стороны нет ничего, что могло бы потребовать интенсивного охлаждения.
Для отвода тепла от микросхемы системной логики применен крупный плоский охладитель, который оставался едва теплым даже при самой интенсивной нагрузке.
Материнская плата базируется на чипсете Intel X99, поддерживаются любые процессоры Haswell-E в исполнении LGA2011-3. ASUS Rampage V Extreme оснащена восемью слотами DIMM для установки модулей DDR4, поддерживается четырехканальный режим работы. Максимальный объем оперативной памяти может достигать 64 ГБ, а при разгоне доступны частоты 3300 МГц и выше. Организацию графической подсистемы обеспечивают четыре разъема PCI Express 3.0 x16, схема работы которых зависит от модели используемого CPU. В случае установки старших Haswell-E, поддерживающих 40 линий PCI-E, порты могут функционировать в режимах «x16+x0+x0+x0+», «x16+x0+x16+x0+», «x16+x8+x8+x0» и «x16+x8+x8+x8», обеспечивая одновременную эксплуатацию четырех графических ускорителей. Для владельцев Core i7-5820K, у которого количество линий PCI-E уменьшено до 28, доступны схемы работы «x16+x0+x0+x0+», «x16+x0+x8+x0+», «x16+x8+x8+x0» и «x8+x8+x8+x0», а общее количество устанавливаемых видеокарт ограничивается тремя. Также, Rampage V Extreme располагает разъемом PCI Express 2.0 x16@x4 и портом PCI Express 2.0 x1, правда, при использовании последнего слот PCI Express 2.0 x16@x4 переключается в режим x16@x1.
Дисковая подсистема новинки состоит из восьми чипсетных портов SATA 6 Гбит/с и двух интерфейсов SATA Express с пропускной способностью 10 Гбит/с каждый. Один из разъемов SATA Express обслуживается системной логикой Intel X99, а за работу второго отвечает дополнительный контроллер ASMedia ASM106SE. Каждый из интерфейсов SATA Express совместим с двумя каналами SATA 6 Гбит/с, то есть всего ASUS Rampage V Extreme позволяет подключить до 12 дисковых накопителей с интерфейсом SATA.
Для работы высокоскоростных твердотельных накопителей формата NGFF материнская плата располагает слотом M.2. К порту подведены четыре линии PCI-E от центрального процессора, поэтому, в случае установки SSD пятый по счету разъем PCI Express x16 переключается в режим x16@x4. Нельзя не отметить непривычную ориентацию слота M.2 — вдоль правого края печатной платы.
Интегрированный звуковой адаптер SupremeFX 2014 базируется на современном 7.1 HDA-кодеке Realtek ALC1150. Для уменьшения влияния электромагнитных помех аудиочип накрыт металлическим экраном, а цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором в медных проводниках. В выходных каскадах установлены японские полимерные емкости ELNA, а за нормальную работу высокоомных стереогарнитур отвечает специальный усилитель.
Аудиоподсистема Rampage V Extreme поддерживает фирменную технологию ASUS Sonic SoundStage, которая на аппаратном уровне оптимизирует обработку звука в зависимости от жанров запускаемых игр, а режимы работы переключаются нажатием на одноименную клавишу, распложенную на нижнем крае системной платы. Слева от клавиши находится порт для подключения модуля TPM, радом с которым установлен разъем EZ_Plug типа «молекс», предназначенный для подачи дополнительного питания к слотам PCI Express 3.0 x16, что может быть полезно при работе нескольких графических ускорителей.
Любители разгона наверняка оценят тот факт, что системная плата оснащена двумя ПЗУ с прошивками и кнопкой BIOS_Switch, позволяющей выбирать, с какой микросхемы EEPROM будет выполняться следующая загрузка UEFI. Не забыли разработчики и про поклонников виртуальных сражений, для них предлагается функция KeyBot, которая позволяет записывать макрокоманды и назначать «горячие клавиши» на любой клавиатуре.
В конструкции Rampage V Extreme есть целым ряд элементов, предназначенных для оптимизации процесса разгона в условиях открытого стенда. Материнская плата оснащена контрольными точками для измерения напряжений ProbeIt, диагностическими светодиодами Q-Led, отображающими процесс инициализации подсистем в процесс загрузки и переключателем Slow_Mode, который позволяет принудительно понизить частоту центрального процессора. Также, имеется перемычка LN2_Mode, включающая оптимизацию системы для работы при сверхнизких температурах, индикатор кодов POST и «микрик», с помощью которого можно отключить слоты PCI Express x16. Помимо привычных клавиш включения и перегрузки, а также MemOK!, запускающей одноименную функцию загрузки безопасных параметров ОЗУ, новинка оснащена кнопкой ReTry, нажатие которой эквивалентно выключению системного блока из розетки, а также клавишей Safe_Boot, которая позволяет загрузить UEFI Setup с параметрами по умолчанию. Фактически, резервирование микросхем с прошивкой вместе с использованием кнопок ReTry и Safe_Boot позволило отказаться от функции Clear_CMOS.
Одним из значимых конкурентных преимуществ ASUS Rampage V Extreme является поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (IEEE 802.11a/b/g/n/ac), которую обеспечивает адаптер AzureWave AW-CB160H. В его основе лежит чипсет Broadcom BCM4360, способный функционировать в диапазонах 2,4 и 5 ГГц, и развивать скорость до 1300 Мбит/с при работе в режиме MIMO 3T3R (3 передатчика, 3 приемника).
Подключение к локальной сети Gigabit Ethernet у новинки реализовано на базе контроллера Intel I218V. Для работы с периферийными устройствами служат шесть портов USB 2.0 и 14 интерфейсов USB 3.0, из которых десять каналов организованны с помощью системной логики, работающей в паре с двумя USB-хабами ASMedia ASM1074, а два оставшихся подключены к дополнительному контроллеру ASMedia ASM1042. Таким образом, на задней панели материнской платы расположились:
- кнопки USB BIOS Flashback и ROG Connect;
- комбинированный разъем PS/2 и два порта USB 2.0;
- десять интерфейсов USB 3.0;
- сетевая розетка RJ-45;
- три ВЧ-разъема для подключения антенн Wi-Fi;
- пять аналоговых аудиовыходов;
- оптический порт S/PDIF.

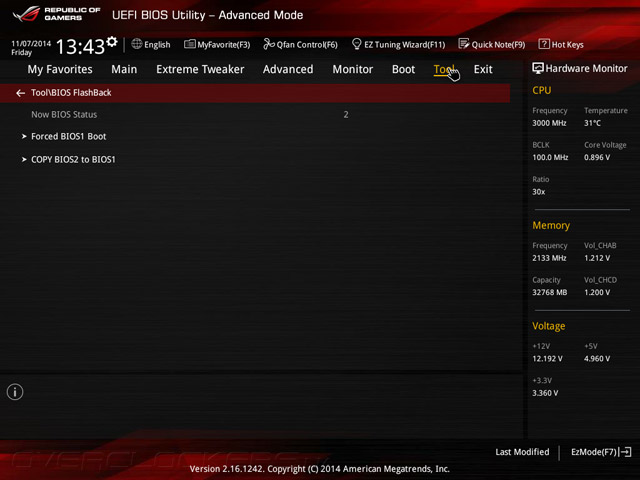

Здесь следует упомнить пару слов о функциях USB BIOS Flashback и ROG Connect. Если первая из них, предназначенная для восстановления и обновления прошивки с USB-накопителя, довольно часто встречается на «материнках» ASUS всех ценовых диапазонов, то вторая технология являлась прерогативой старших моделей семейства Republic of Gamers. С ее помощью можно осуществлять управление параметрами разгона и мониторинг системы с удаленного ПК, на котором установлено специальное клиентское ПО. Для обмена данными используется сигнальный кабель с двумя разъемами USB 2.0 тип «А», но как раз такого шнура в комплекте материнской платы и не оказалось! UEFI Setup

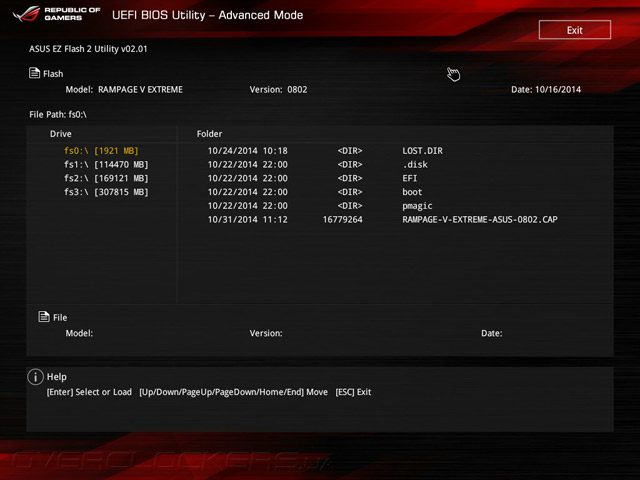

Системная плата Rampage V Extreme оснащается прошивкой, в основе которой лежит микрокод UEFI разработки компании AMI. Место стандартного меню настройки Aptio занял оригинальный интерфейс, оформление и функциональность которого знакомы нам из предыдущих обзоров решений ASUS игрового семейства ROG. Интерфейс имеет два режима: графический EZ Mode, в котором доступны лишь базовые настройки, и Advanced Mode, дающий полный контроль над всеми параметрами прошивки. В продвинутом режиме после входа в UEFI Setup открывается вкладка Main, где устанавливаются дата и время, показываются сведения о версии управляющего микрокода, а также задается язык отображения меню. В правой части окна отображается информационная панель, на которую выводятся показания аппаратного мониторинга и текущего режима быстродействия системы.

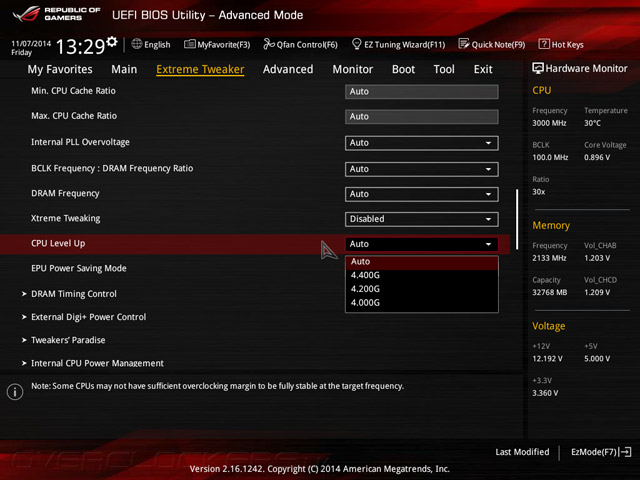

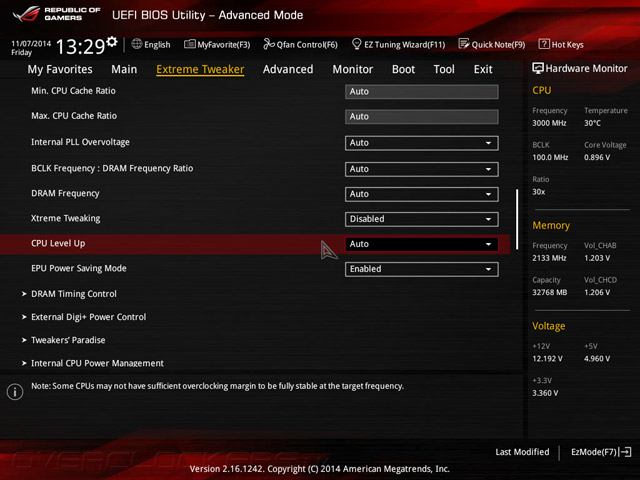

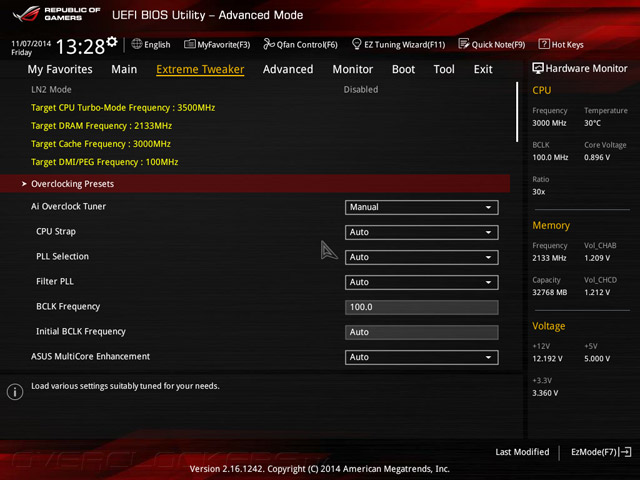

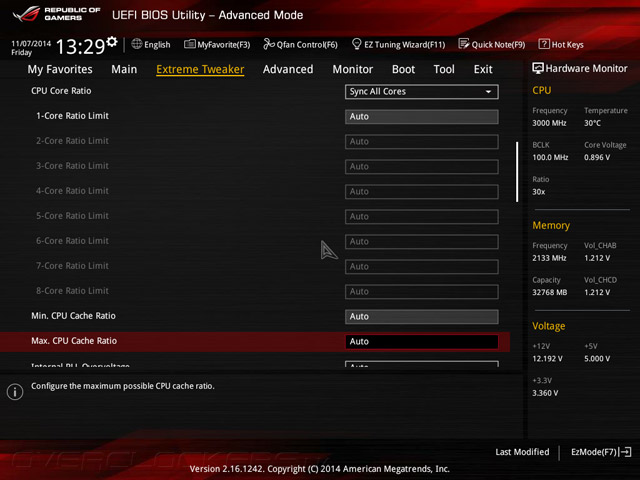

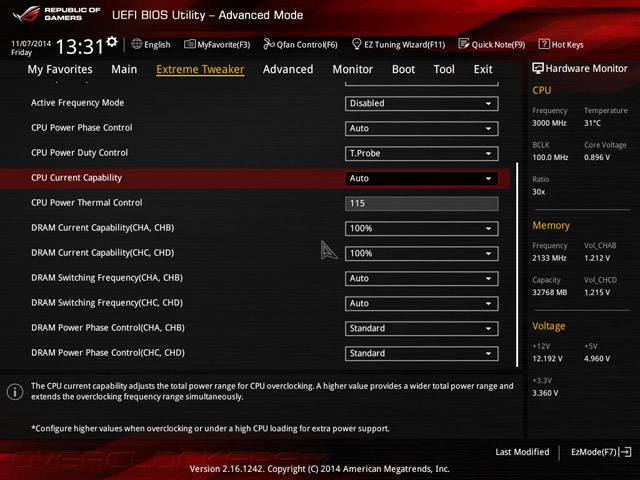

Подавляющее большинство настроек, связанных с оверклокингом, расположено в разделе Extreme Tweaker, где доступны изменения базовой частоты и параметра CPU Strap, предназначенного для поднятия BCLK с номинальных 100 до 125, 167 МГц и более, регулировки коэффициентов умножения процессорных ядер и кольцевой шины, а также выбор режима работы подсистемы ОЗУ. Здесь же находится управление функцией ASUS MultiCore Enhancement, которая повышает быстродействие в программах, не оптимизированных для выполнения на многоядерных процессорах, опцией Extreme Tweaking, помогающей улучшить результаты в некоторых старых бенчмарках, и фирменной технологии энергосбережения EPU Power Saving.

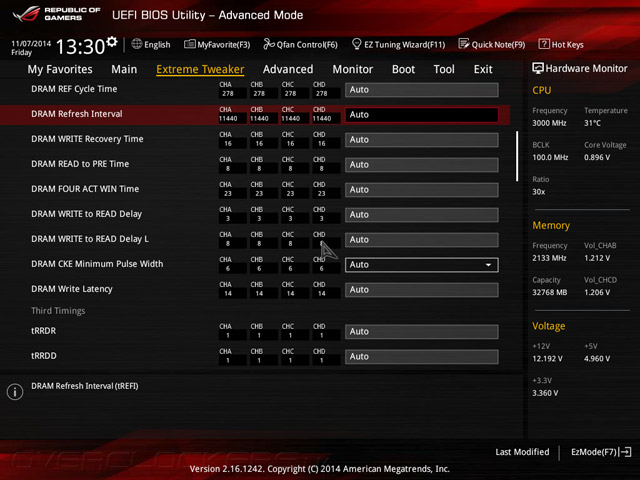

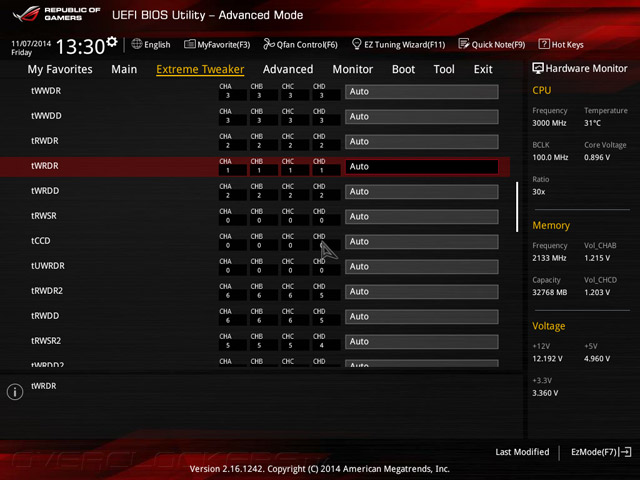

Прошивка ASUS Rampage V Extreme предлагает несколько инструментов для автоматического разгона. Для этих целей можно воспользоваться вкладкой Overclocking Presets, где собраны профили, повышающие быстродействие центрального процессора и модулей оперативной памяти, либо выбрать одно из трех значений опции CPU Level UP.
Для подсистемы ОЗУ доступны тактовые частоты до 4000 МГц включительно, а многочисленные настройки таймингов и других второстепенных параметров сосредоточены в подменю DRAM Timing Control.

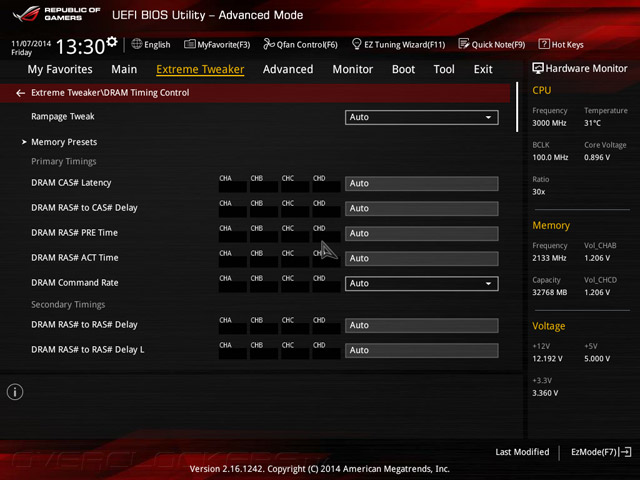

Так как разгон оперативной памяти DDR4 — дело новое и малоизученное, производитель позаботился о пользователях, которым во вкладке Memory Presets предлагаются наборы установок для комплектов ОЗУ на самых распространенных чипах.

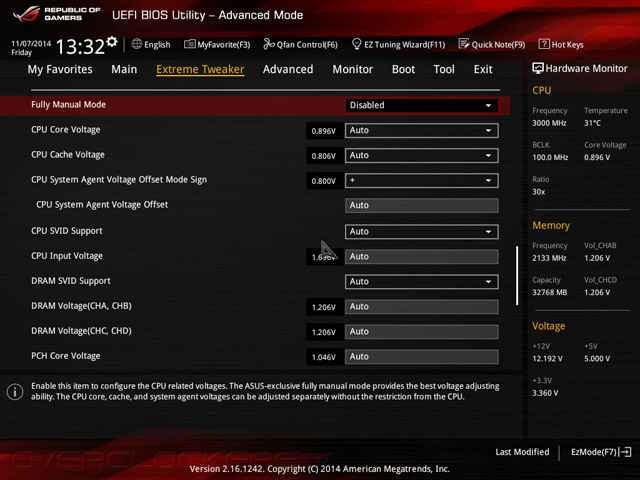

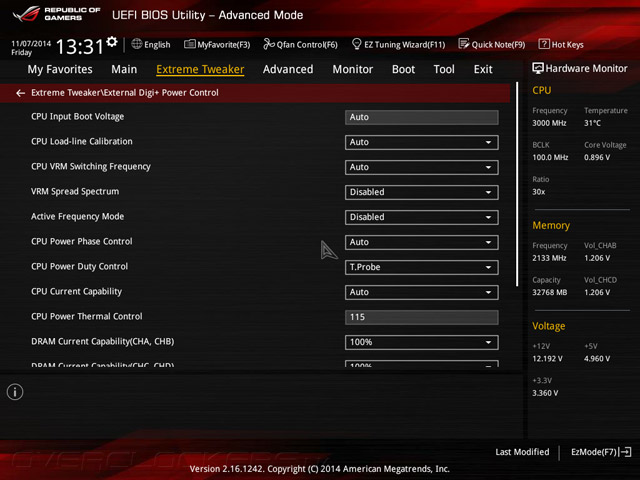

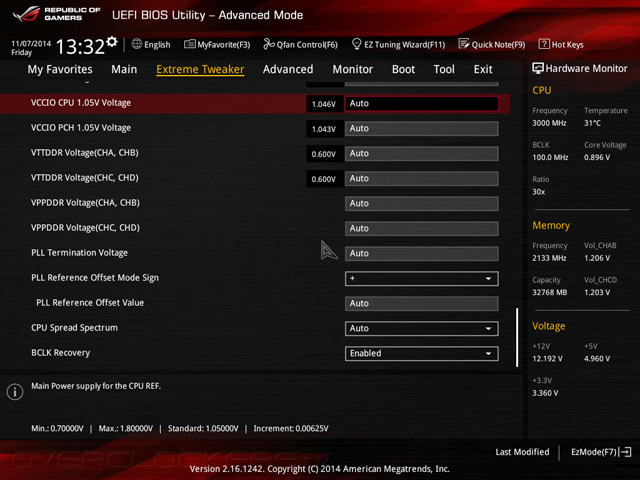

Параметры цифровых преобразователей, формирующих напряжения для центрального процессора и подсистемы оперативной памяти, задаются в подразделе Extreme Digi+ Power Control. Именно здесь настраивается работа функции Load-Line Calibration, препятствующей падению VCCIN при высокой нагрузке, регулируется частота переключения силовых элементов и устанавливаются пороги срабатывания защит от перенапряжения, превышения температуры и силы тока.

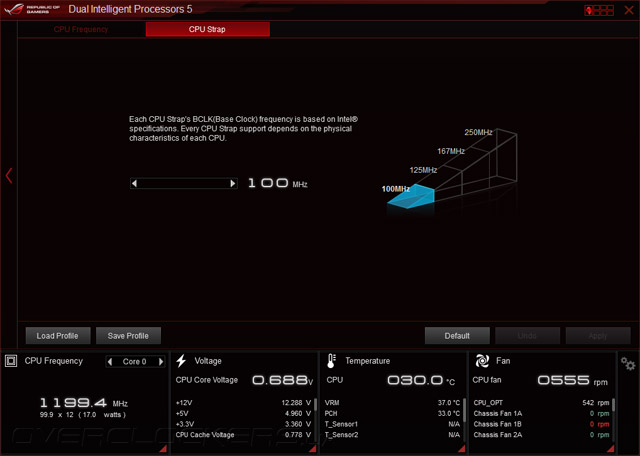

Тонкие настройки тактовых генераторов базовой частоты и шины PCI Express помещаются во вкладке Tweaker’s Paradise, а в подменю Internal CPU Power Management задаются лимиты потребляемой мощности центрального процессора и режимы работы встроенного преобразователя напряжения.
Как и подобает модели, предназначенной для любителей разгона, Rampage V Extreme предлагает широкие возможности по управлению напряжениями питания.
Перечень изменяемых параметров, их диапазоны и шаг регулировки приведены в нижеследующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU InputVoltage | 0,8–2,7 | 0,001 |
| DRAM Voltage (CHA, CHB) | 0,8–1,9 | 0,01 |
| DRAM Voltage (CHC, CHD) | 0,8–1,9 | 0,01 |
| PCH Core Voltage | 0,7–1,8 | 0,00625 |
| PCH I/O Voltage | 1,2–2,2 | 0,00625 |
| VCCIO CPU 1,05 Voltage | 0,7–1,8 | 0,00625 |
| VCCIO PCH 1,05 Voltage | 0,7–1,8 | 0,00625 |
| VTTDDR Voltage (CHA, CHB) | 0,2–1,0 | 0,00625 |
| VTTDDR Voltage (CHC, CHD) | 0,1–1,0 | 0,00625 |
| VPPDDR Voltage (CHA, CHB) | 1,865–3,315 | 0,005 |
| VPPDDR Voltage (CHC, CHD) | 1,865–3,315 | 0,005 |
| PLL Termination Voltage | 0,2–3,098 | 0,0066 |
Следующий раздел UEFI Setup — Advanced — отвечает за настройку системной логики и возможности расширения материнской платы.

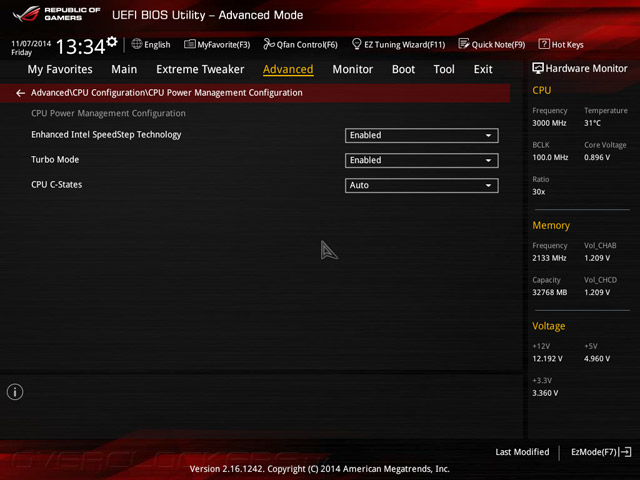

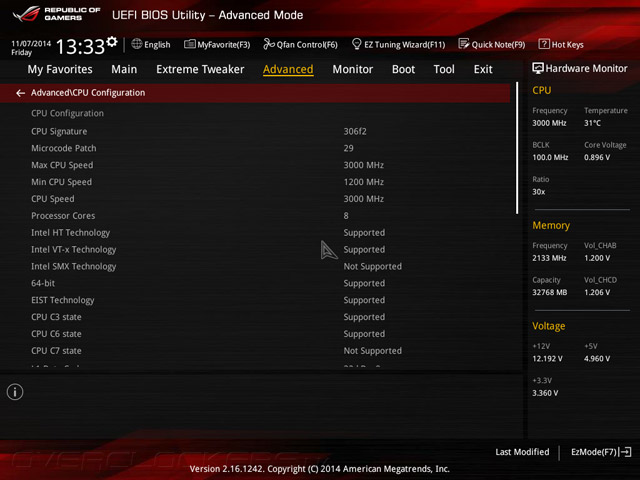

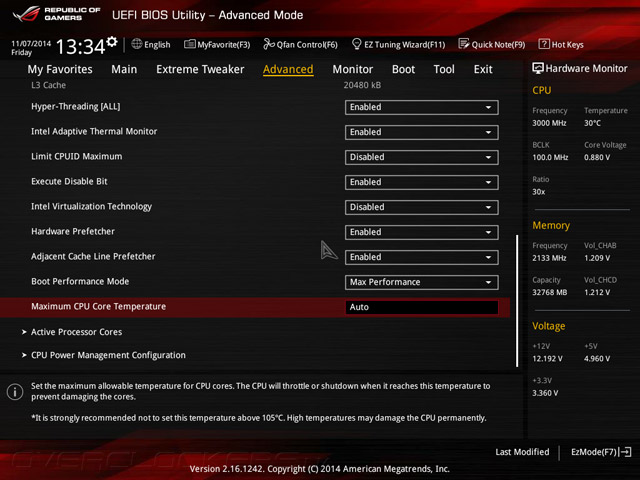

Подменю CPU Configuration служит для вывода подробных сведений об установленном центральном процессоре и настройке некоторых его специфических функций, таких как виртуализация, аппаратная защита от вирусов и технология Hyper Threading. Здесь же задаются параметры работы технологий энергосбережения и Intel Turbo Boost, а еще регулируется опция Maximum CPU Core Temperature, с помощью которой определяется предельная температура включения режима пропуска тактов.
В подразделе System Agent Configuration настраивается работа встроенного в процессор северного моста, а вкладка Onboard Device Configuration отвечает за управление многочисленными дополнительными контроллерами.

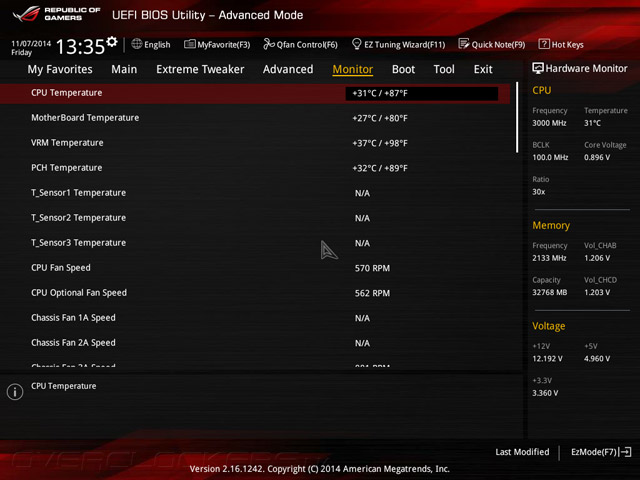

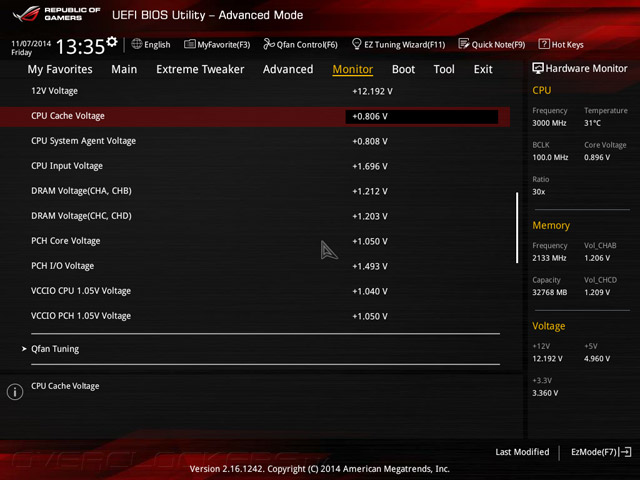

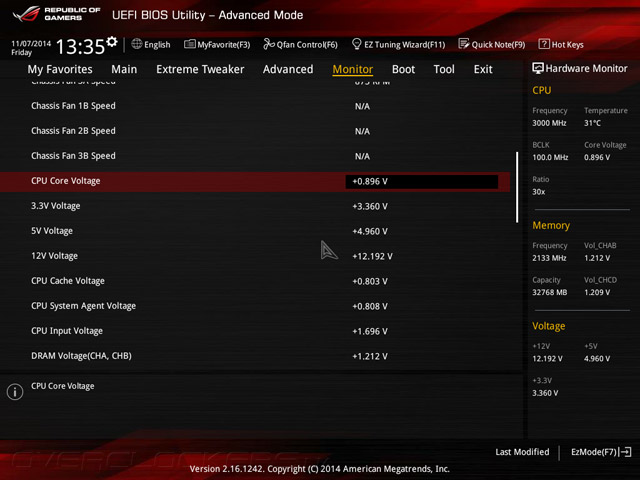

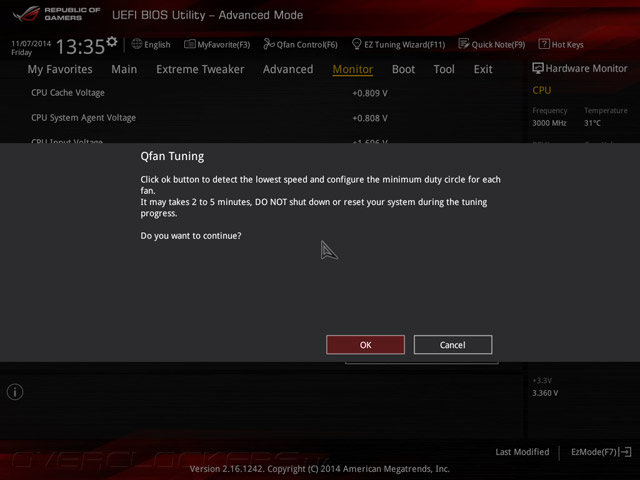

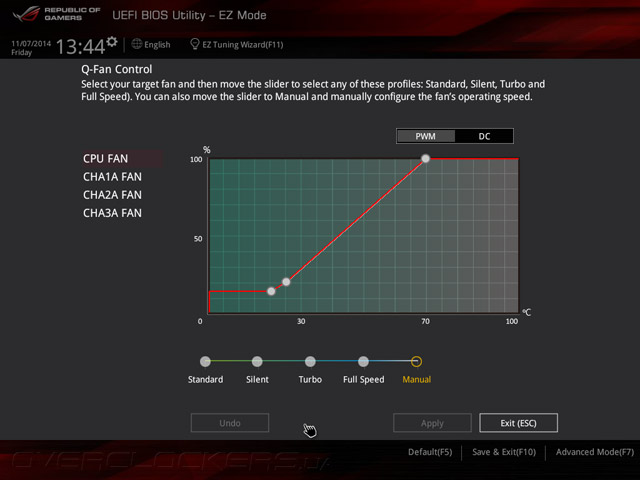

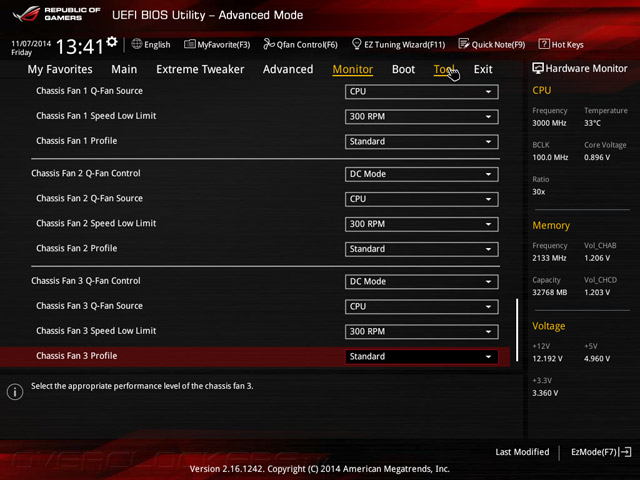

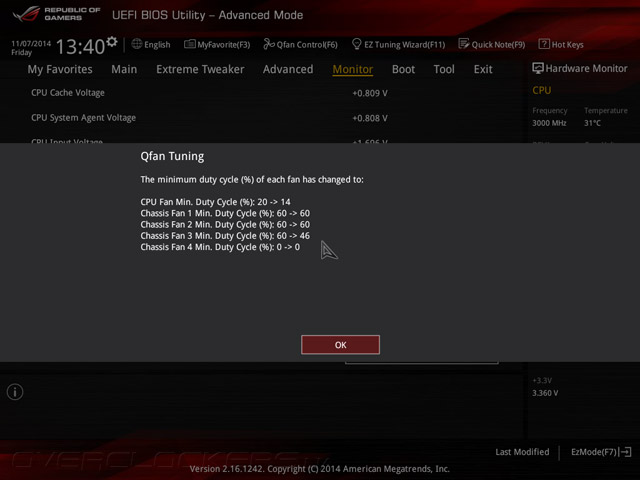

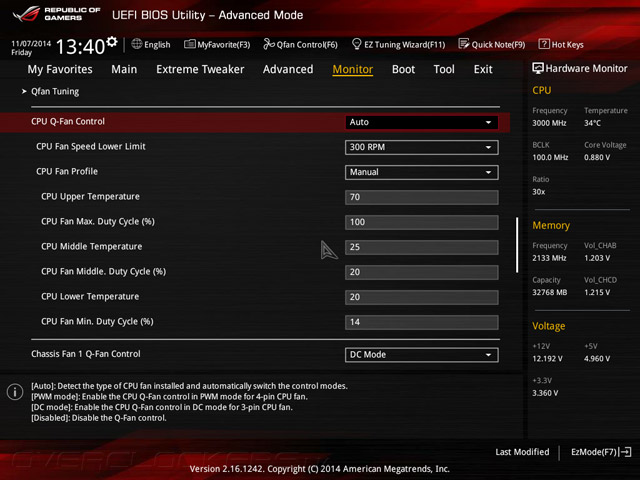

Отображение показаний аппаратного мониторинга и регулировки скоростей вращения вентиляторов находятся во вкладке Monitor. Здесь выводятся значения четырех встроенных температурных датчиков и трех внешних термопар, величины 13 напряжений и тахометрические данные от крыльчаток восьми охладителей.
UEFI Setup предлагает богатые возможности по настройке режимов функционирование «карлсонов». Пользователи могут выбрать один из трех предустановленных профилей, вручную задать частоту оборотов в зависимости от показаний температурных сенсоров, либо использовать подпрограмму Qfan Tuning, которая позволяет определить оптимальный режим работы каждого из вентиляторов для достижения наименьшего уровня шума.

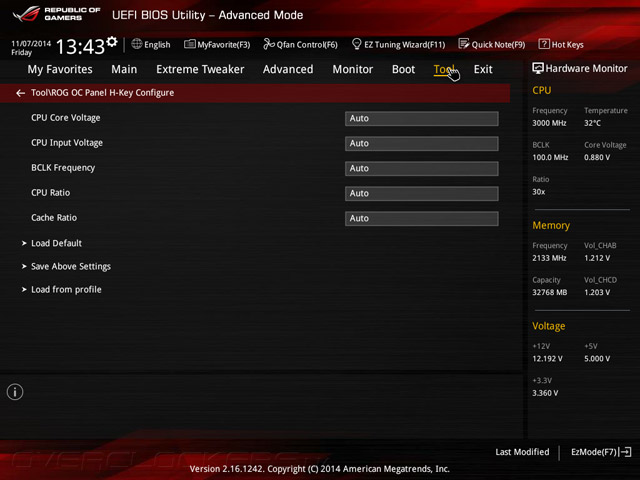

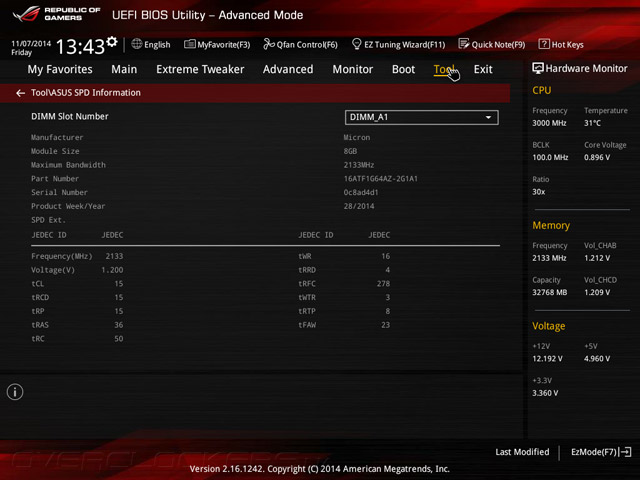

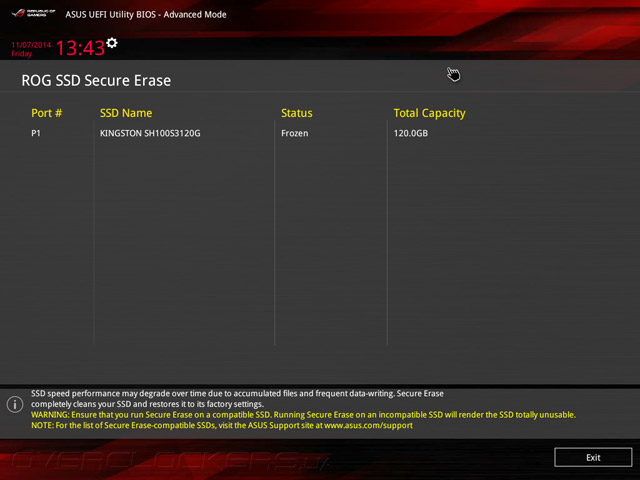

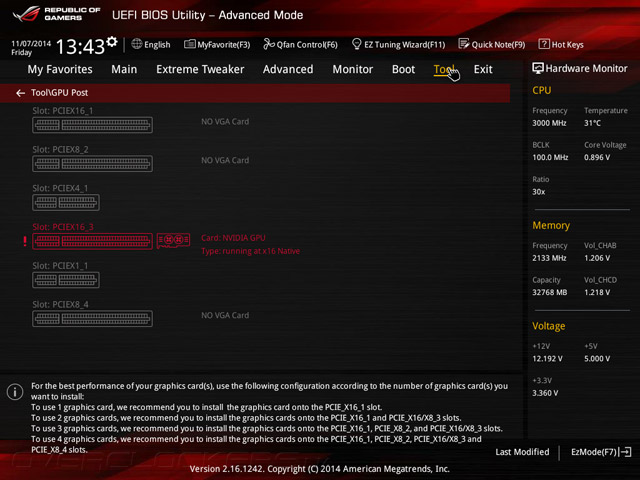

Помимо базовых функций, описанных выше, UEFI Setup имеет ряд дополнительных возможностей. Например, GPU Post предназначена для определения текущего режима работы слотов расширения и вывода рекомендаций по правильной инсталляции нескольких видеокарт, подпрограмма ASUS EZ Flash 2 служит для обновления управляющего микрокода, а функция ROG SSD Secure Erase позволяет выполнить низкоуровневое стирание данных на твердотельных накопителях.

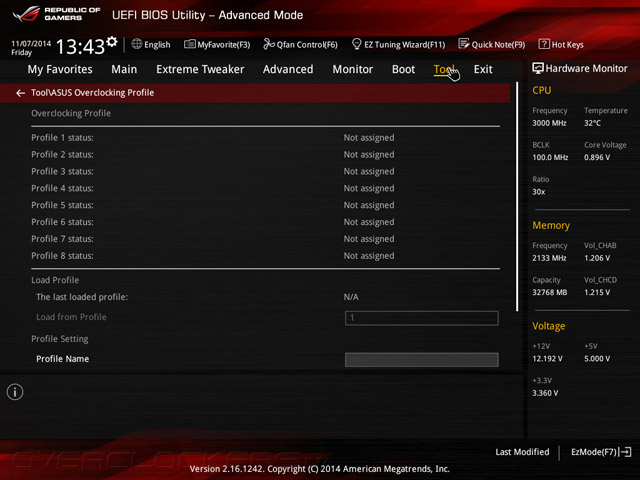

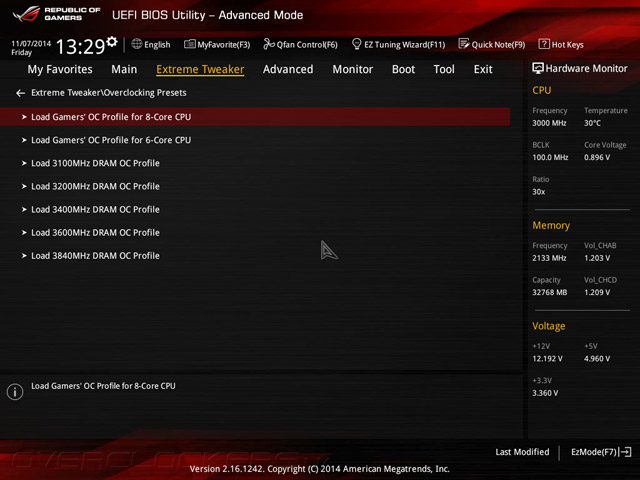

С помощью Overclocking Profile пользователи могут сохранять до восьми профилей с настройками прошивки, опция BIOS FlashBack отвечает за функционирование одноименной функции, вкладка ROG OC Panel H-key Configure предназначена для настройки режима работы «горячих клавиш» внешней панели управления, и, наконец, функция SPD Information позволяет просматривать информацию, записанную в пришивке модулей ОЗУ.

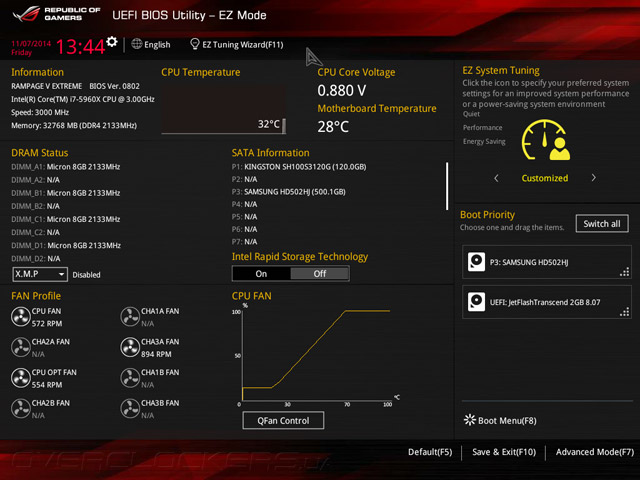

Как было сказано в начале, помимо Advanced Mode прошивка материнской платы может работать в графическом режиме EZ Mode, где собраны только самые основные возможности, такие как установка даты и времени, отображение конфигурации дисковой подсистемы и некоторых показаний системного мониторинга, задание порядка загрузочных устройств, активация профилей X.M.P для подсистемы ОЗУ, а также настройка скоростей вращения вентиляторов в подпрограмме Q-Fan Control.

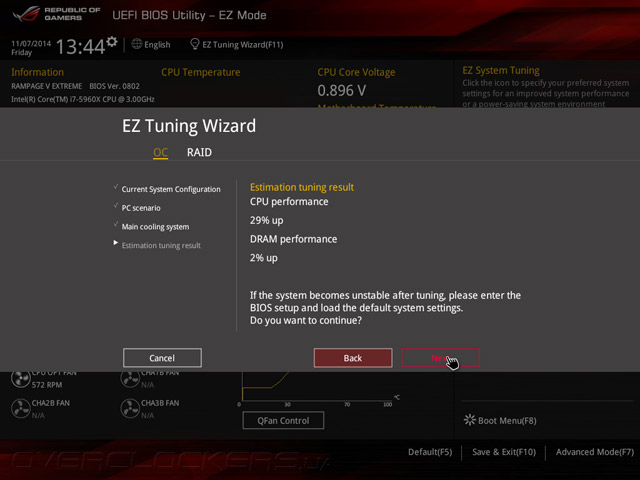

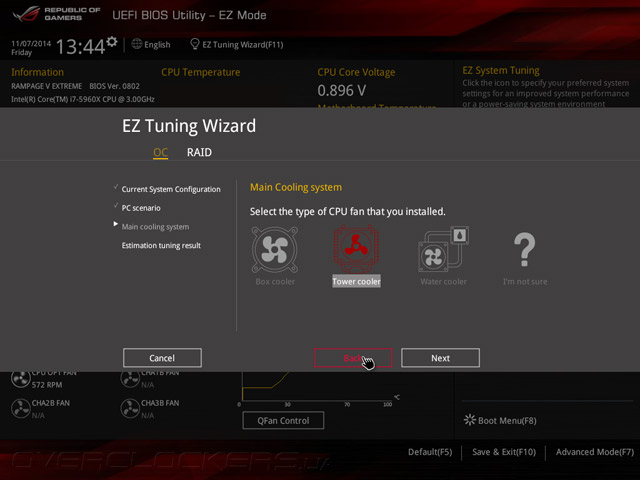

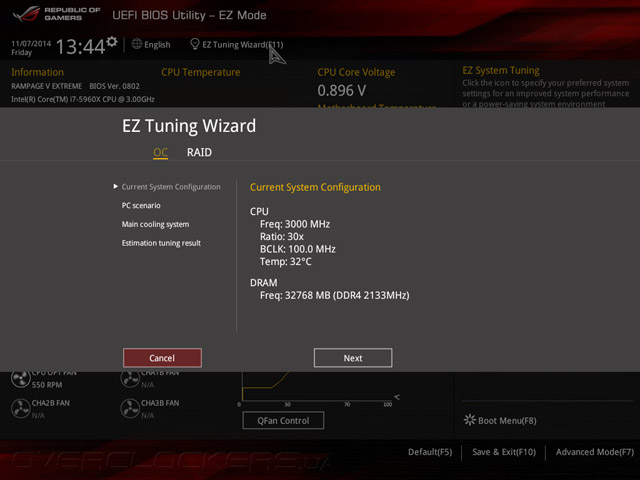

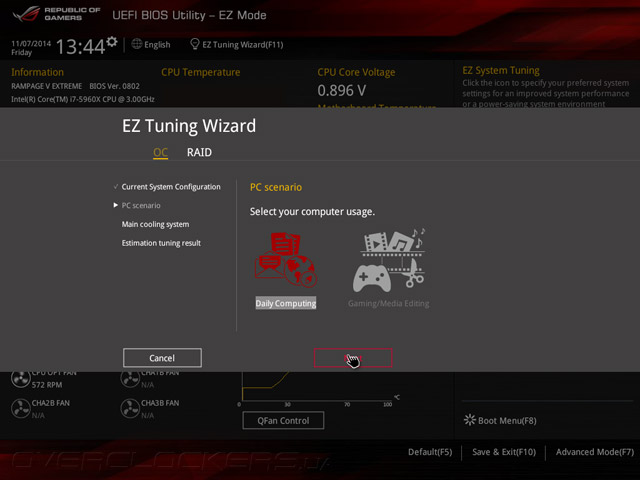

Также, из режима EZ Mode можно вызвать мастер EZ Tuning Wizard, который позволяет оптимизировать уровень продуктивности в зависимости от модели использования ПК и типа установленной системы охлаждения.
Комплектное ПО
На комплектном DVD-диске, который поставляется вместе с материнской платой, записаны все необходимые драйверы и множество полезных приложений. Среди фирменного ПО особое место занимает Ai Suite 3 — комплексный программный продукт, предназначенный для разгона, системного мониторинга и многого другого. В нижней части окна выводится информационная панель, на которой отображаются показания аппаратных датчиков и текущие параметры быстродействия. Здесь же задаются параметры срабатывания защит по достижении критических значений, а также выводится динамика показаний сенсоров.

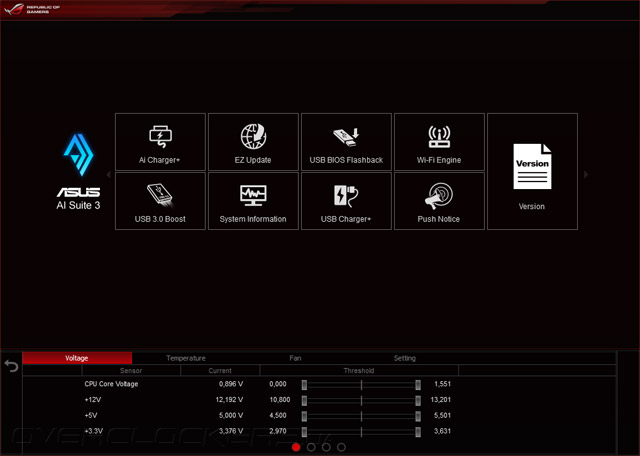

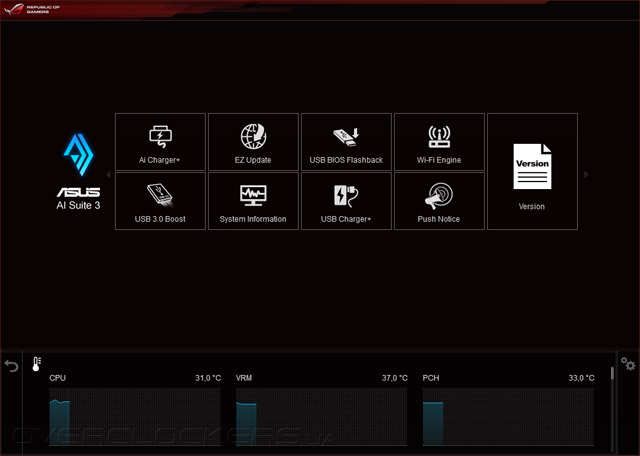

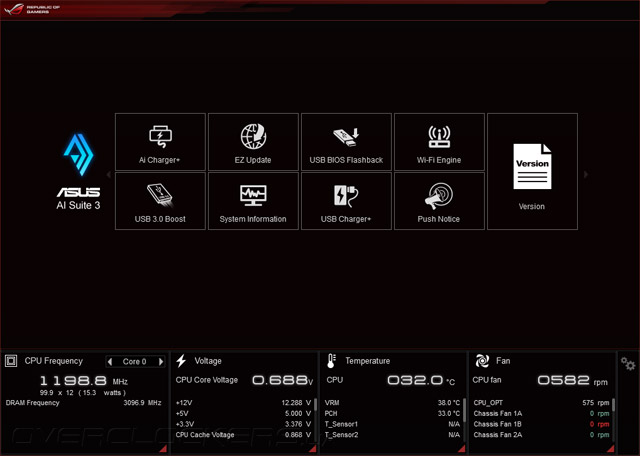

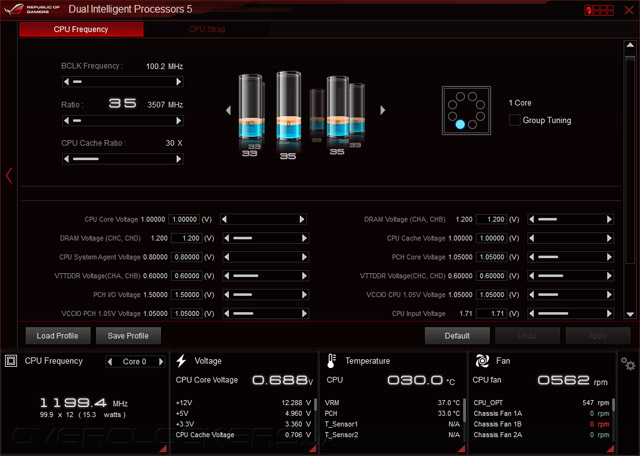

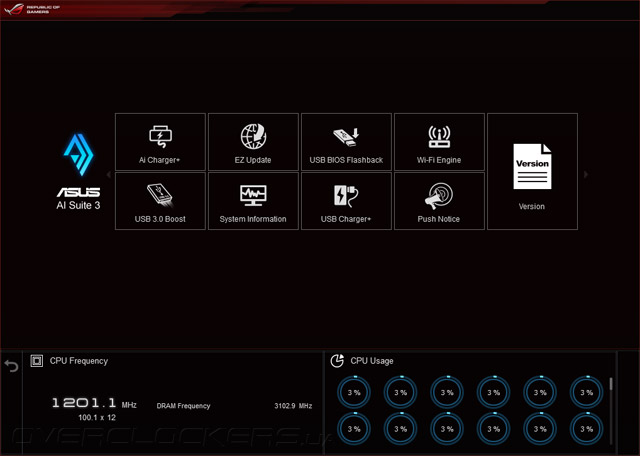

За настройки продуктивности и управление режимом работы вентиляторов отвечает подпрограмма Dual Intelligent Processor 5, интерфейс которой состоит из отдельных функциональных модулей.

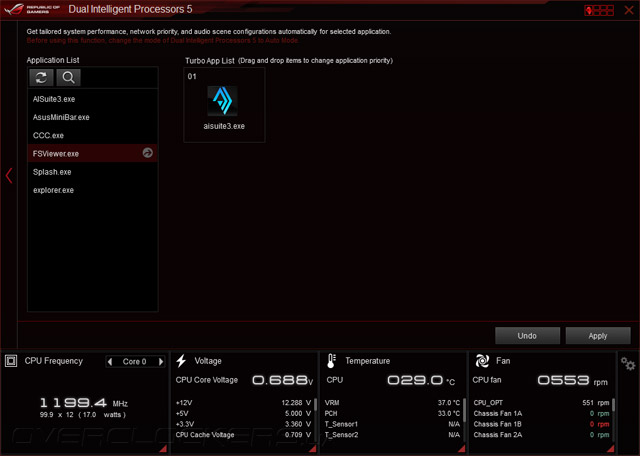

Например, TPU отвечает за установку параметров быстродействия. С его помощью регулируется базовая частота и коэффициенты умножения процессорных ядер, задаются напряжения на всех основных узлах материнской платы, а также настраивается значение параметра CPU Srtap, ответственного за повышение BCLK до 125 МГц и более.

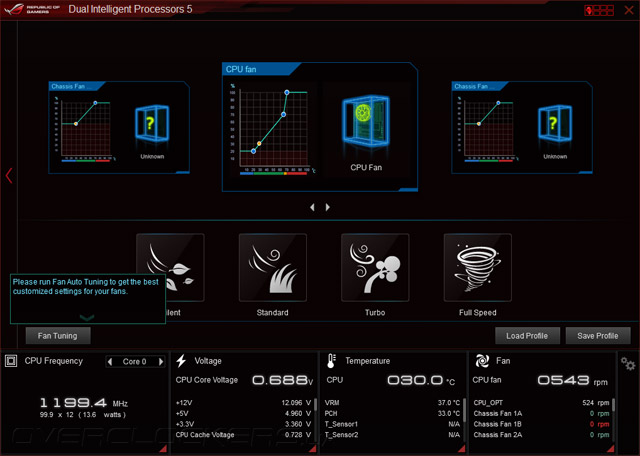

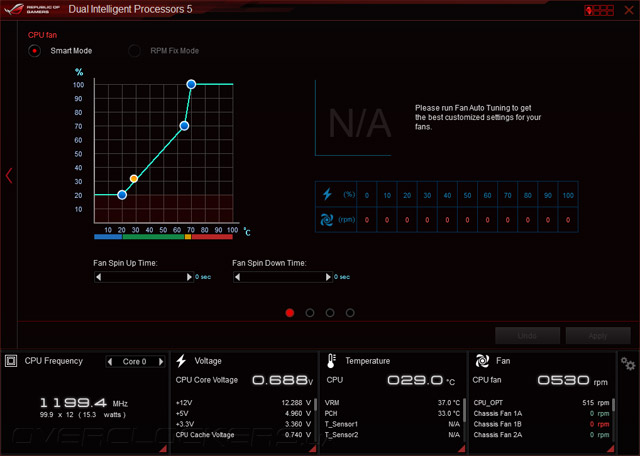

Для управления режимом работы вентиляторов служит программный модуль Fan Xpret 3, позволяющий задавать для «карлсонов» один из четырех предустановленных профилей, настроить скорость вращения каждого из вентиляторов в зависимости от показаний температурных датчиков, либо указать количество оборотов в минуту в процентном соотношении от максимума.

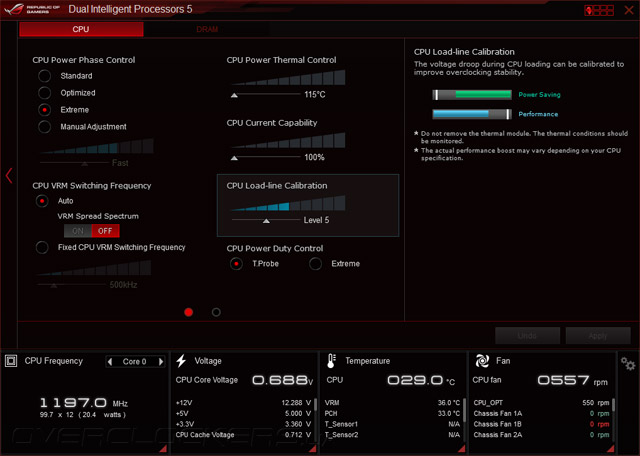

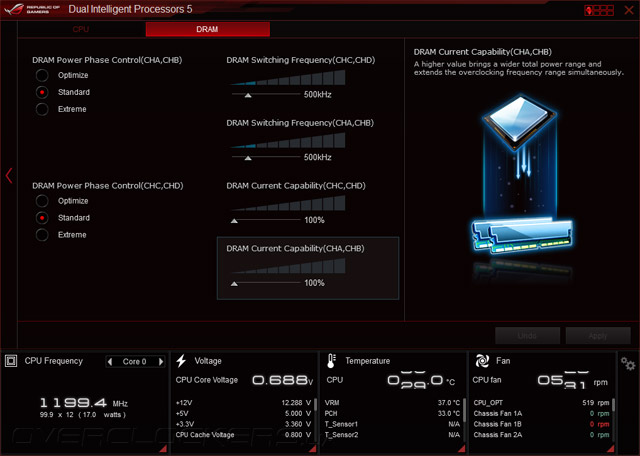

Вкладка Digi+ Power Control отвечает за тонкие настройки цифровой подсистемы питания, формирующей напряжения для процессора и подсистемы ОЗУ, а функция TurboApp позволяет выбрать профиль быстродействия, а также задать режимы работы сетевой и звуковой подсистем для каждого запускаемого приложения.
Наконец, подпрограмма EPU помогает настроить дополнительные параметры энергосбережения, снизив потребление электроэнергии и уровень шума, который издает система охлаждения персонального компьютера.

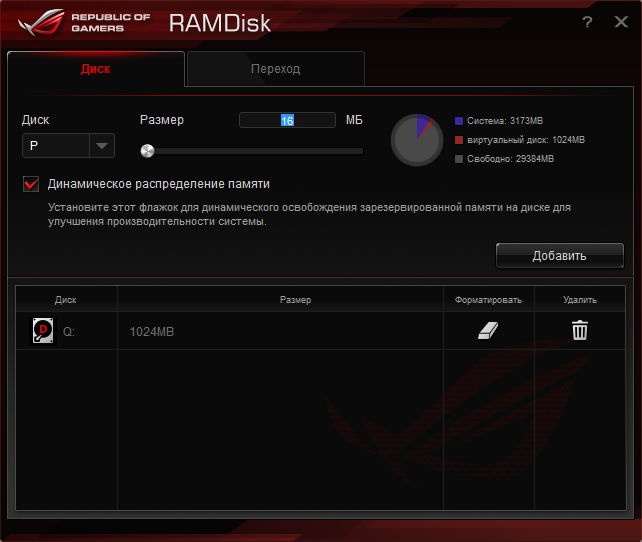

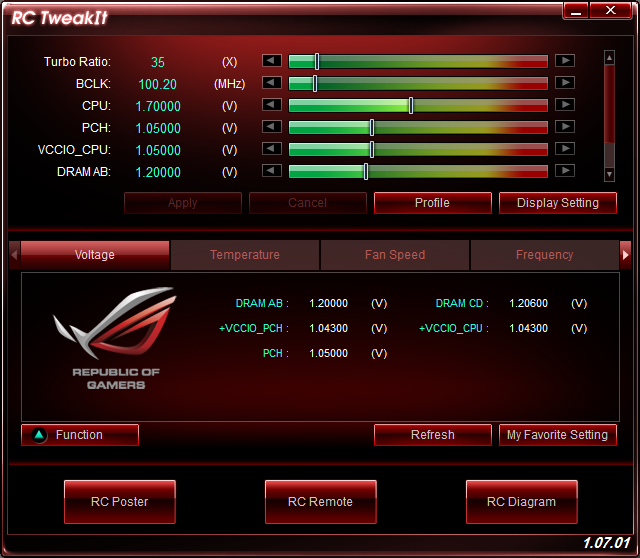

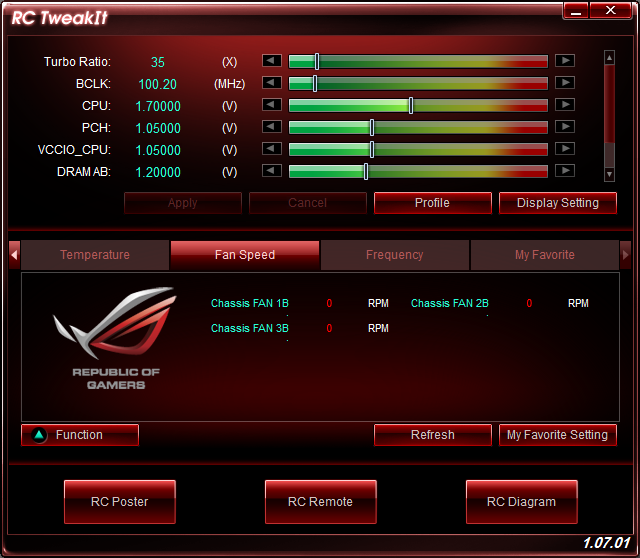

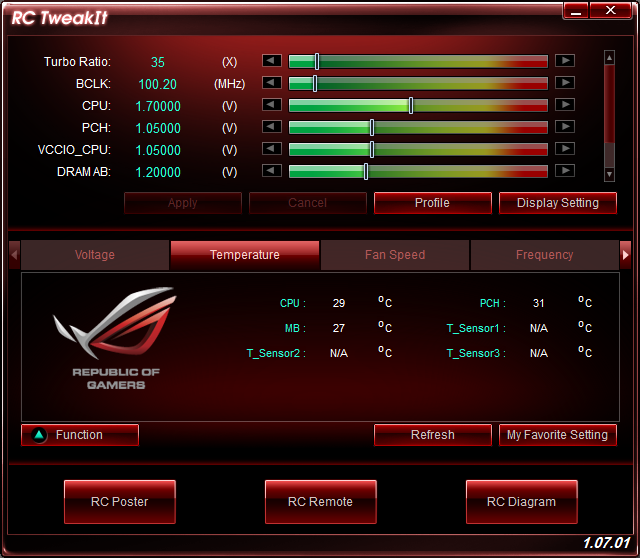

Помимо Ai Suite 3 для разгона можно использовать программы RC TweakIt, которая реализовывает возможности удаленного управления и контроля ROG Connect. С помощью RC TweakIt можно не только задавать параметры быстродействия и регулировать напряжения питания, но также отслеживать показания датчиков аппаратного мониторинга.
Помимо RC TweakIT пользователям предлагается программный модуль RC Poster, предназначенный для отображение кодов POST, и подпрограмма RC Remote, которая дает возможность управлять питанием материнской платы, выполнять перегрузку и даже сбрасывать настройки прошивки.

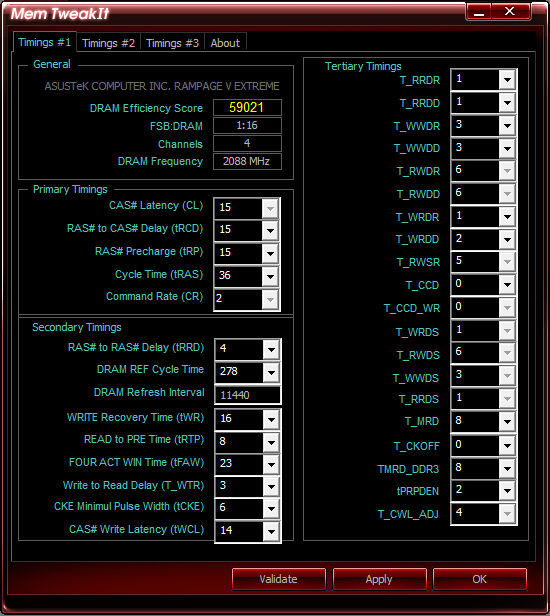

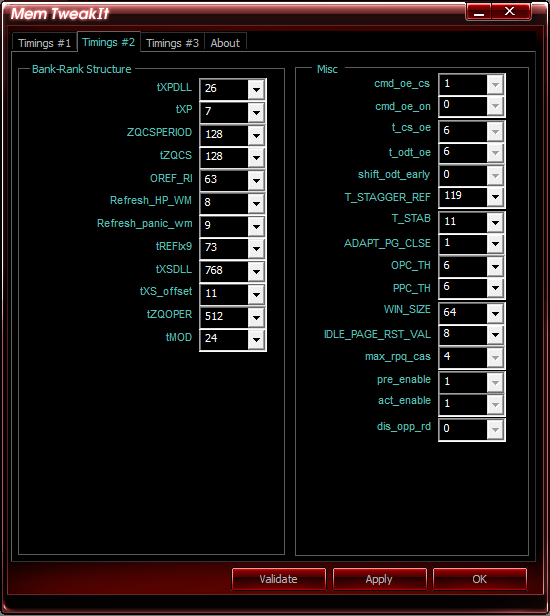

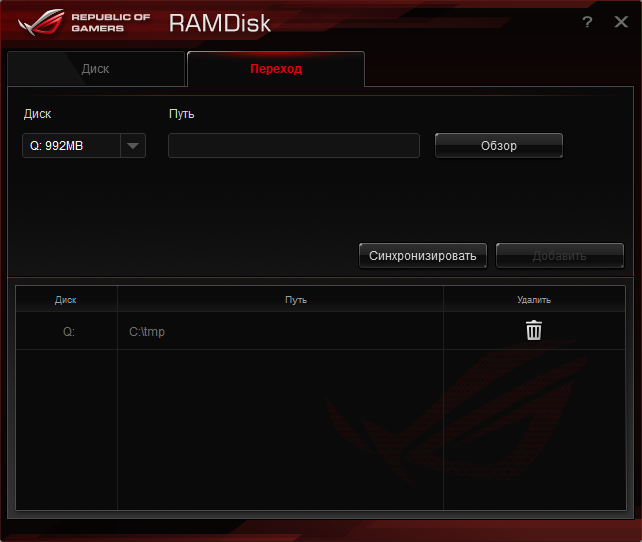

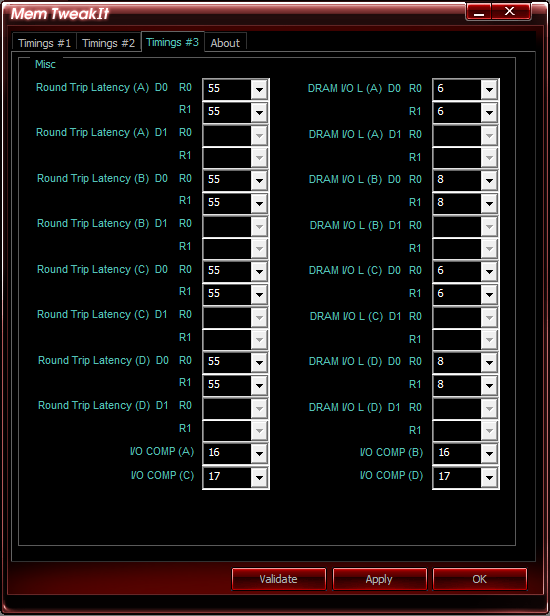

Для управления таймингами подсистемы ОЗУ служит отдельный программный продукт Mem TweakIt. Замечу, что утилита отлично справляется со своей задачей, задержки меняются «на лету», однако, возможности управления тактовой частой модулей оперативной памяти Mem TweakIt лишена.
Вместе с материнской платой Rampage V Extreme поставляется программа RAMDisk, предназначенная для создания в области ОЗУ высокоскоростного логического диска. В настройках утилиты можно указать папку, содержимое которой будет загружено на виртуальный диск после запуска программы, а также прописать путь к файлу, в который сбрасывается информация с RAMDisk’a перед выключением операционной системы.

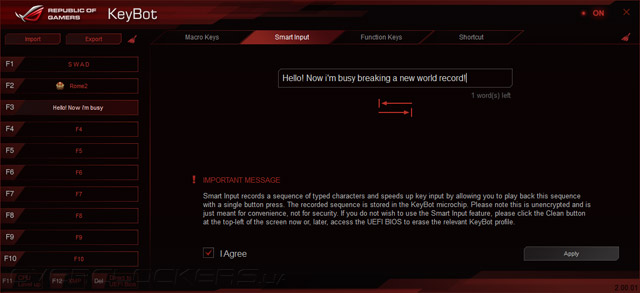

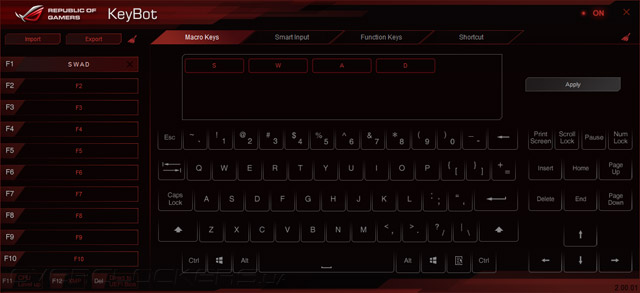

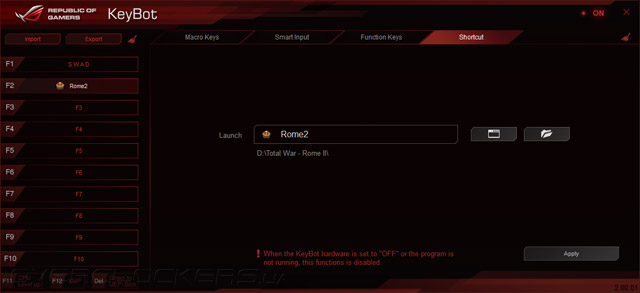

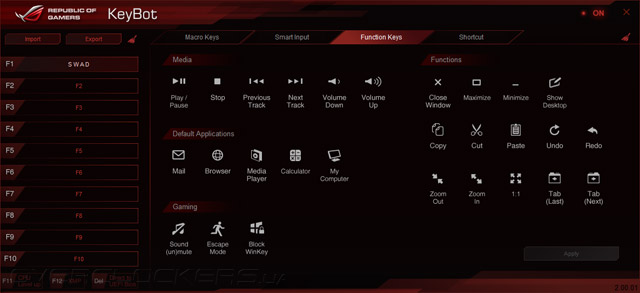

Для реализации фирменной технологии ASUS KeyBot служит одноименная программа. C ее помощью пользователи могут назначить «горячие клавиши» для выполнения макрокоманд, вставки заранее набранного текста, переназначения системных ярлыков, а также запуска приложений.

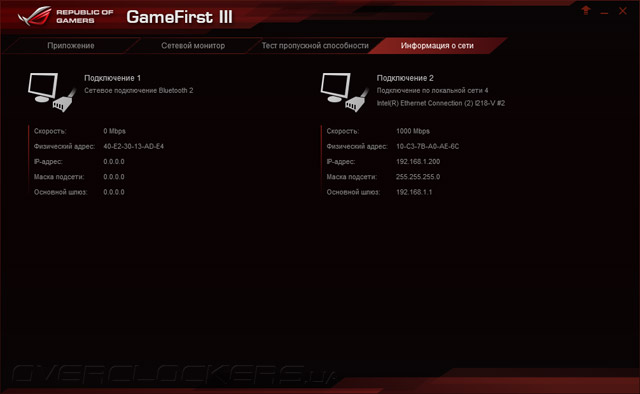

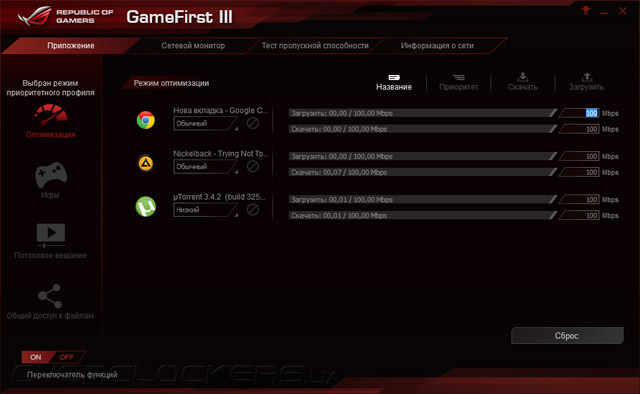

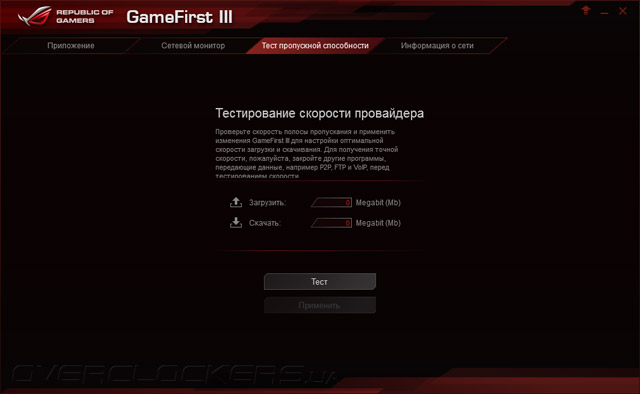

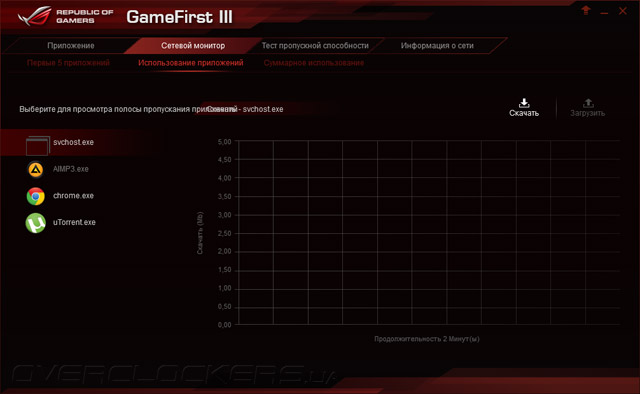

Наконец, за управление полосой пропускания сетевого подключения отвечает программа GameFirst III, способная распознавать запускаемые приложения и автоматически назначать приоритеты в зависимости от типа трафика.
Также, с помощью утилиты можно оценить использование канала передачи данных, измерить пропускную способность сетевого соединения, а также просмотреть настройки подключения к Интернет. Тестовый стенд
Для оценки скорости работы и частотного потенциала материнской платы ASUS Rampage V Extreme был собран тестовый стенд следующей конфигурации:
- процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
- Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014).
- AIDA64 4.70.3226 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- Total War: Rome II.
Разгонный потенциал
Обладая колоссальным запасом прочности в подсистеме электропитания и полным набором возможностей для оверклокинга в прошивке ASUS Rampage V Extreme просто не могла показать плохих результатов разгона. Повышение частоты восьмиядерного Intel Core-i7 5960X составило невероятные 4300 МГц, что на 100 МГц лучше показателей на сегодняшний день, полученных мной при использовании других моделей системных плат для платформы LGA2011-3. Для обеспечения стабильности Vcore было увеличено до 1,25 В, напряжение VCCIN фиксировалось на отметке 1,8 В при установке функции Load-Line Calibration в значение Level 6. Кольцевая шина, связывающая вычислительные ядра и кэш-память L3 работала на частоте 3500 МГц при повышении соответствующего напряжения до 1,175 В. Здесь следует заметить, что столь высокие результаты разгона были бы не достижимы без увеличения параметра Maximum CPU Core Temperature до 105°C,благодаря которому удалось избежать включения процессором режима пропуска тактов. Конечно, длительная эксплуатация в таких условиях может существенно снизить ресурс полупроводникового кристалла, поэтому, стоит позаботиться о более эффективной системе охлаждения, либо снизить разгон.
Что касается способностей материнской платы по автоматическому управлению Vcore при повышении тактовой частоты вычислительных ядер, то новинка продемонстрировала следующее поведение: при разгоне до 3900 МГц прошивка подает весьма безопасное напряжение 1,168 В, тогда как при дальнейшем росте частоты вызывает увеличение Vcore до 1,216 В, при которых для охлаждения процессора потребуется очень эффективный кулер.
По части оверклокинга оперативной памяти ASUS Rampage V Extreme преподнесла очередной сюрприз. Тестовые модули ОЗУ Crucial CT4K8G4DFD8213 заработали на частоте 2750 МГц с задержками 16-16-16-40-2Т при повышении напряжения питания до 1,35 В.
Ничуть не разочаровала новинка и при разгоне BCLK. Материнская плата обеспечила стабильную работу при значении базовой частоты до 175 МГц включительно.
Напоследок были проверены способности системной платы по автоматическому повышению быстродействия с помощью функции CPU Level UP. К сожалению, при выборе профилей 4.400GHz и 4.200GHz на процессор подавались слишком высокие напряжения — 1,312 В и 1,28 В соответственно, в результате чего наш воздушный кулер оказался не в состоянии отвести избыточное тепло. Единственный профиль, который можно рекомендовать для использования — это 4.000GHz, да и то при наличии эффективной системы охлаждения, так как при Vcore=1,216 В температура процессора вплотную приближается к предельному значению, по достижении которого включается режим пропуска тактов.
Тестирование аудиоподсистемы
Качество реализации звуковой подсистемы SupremeFX 2014, которой оснащена ASUS Rampage V Extreme, было оценено путем измерения в программе RightMark Audio Analizer версии 6.4.0. Для этого линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, средневзвешенное отношение сигнал-шум на входе которой составляет 114 дБ. Тесты проводилось с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Результаты измерения были сопоставлены с характеристиками звукового трактата «материнки» MSI X99S Gaming 7.
| ASUS Rampage V Extreme (ALC1150) 44,1 КГц/16 бит | ASUS Rampage V Extreme (ALC1150) 48 КГц/24 бит | MSI X99S Gaming 7 (ALC1150) 44,1 КГц/16 бит | MSI X99S Gaming 7 (ALC1150) 48 КГц/24 бит | |||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,02, –0,02 | Отлично | +0,17, +0,10 | Отлично | +0,26, +0,10 | Очень хорошо | +0,21, –0,09 | Очень хорошо |
| Уровень шума, дБ (А) | –93,6 | Очень хорошо | –95,9 | Отлично | –85,2 | Хорошо | –91,4 | Очень хорошо |
| Динамические диапазон, дБ (А) | 89,8 | Хорошо | 96,1 | Отлично | 85,7 | Хорошо | 91,4 | Очень хорошо |
| Гармонические искажения, % | 0,0055 | Очень хорошо | 0,005 | Очень хорошо | 0,0079 | Очень хорошо | 0,007 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –78,9 | Средне | –80,4 | Хорошо | –77,0 | Средне | –79,8 | Средне |
| Интермодуляционные искажения + шум, % | 0,011 | Очень хорошо | 0,011 | Очень хорошо | 0,015 | Очень хорошо | 0,011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | –80,8 | Очень хорошо | –87,7 | Отлично | –77,7 | Очень хорошо | –83,7 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,022 | Очень хорошо | 0,014 | Очень хорошо | 0,022 | Хорошо | 0,019 | Очень хорошо |
| Общая оценка | Очень хорошо | Отлично | Очень хорошо | Очень хорошо | ||||
Судя по результатам измерения звуковой тракт ASUS Rampage V Extreme по всем параметрам оказался лучше, чем у соперницы. Вместе с тем, прослушивание эталонных музыкальных композиций не выявило заметной разницы в звучании интегрированных аудиокарт двух материнских плат, во всяком случае, говорить о каком либо преимуществе новинки над MSI X99S Gaming 7, увы, не приходится. Впрочем, большинство пользователей останутся довольными качеством воспроизведения, а настоящие ценители звука в любом случае смогут приобрести отдельную звуковую плату.
Результаты тестирования
В тестах оценки пропускной способности ОЗУ ASUS Rampage V Extreme одержала победу во всех тестах, за исключением сценария копирования данных в ОЗУ, где новинка разделила первое место с материнской платой MSI.
В комплексном тестовом приложении Futuremark PCMark 8 все участницы показали примерно одинаковые результаты, а значит, в реальных прикладных задачах Rampage V Extreme будет демонстрировать близкий к максимальному уровень быстродействия.
При измерении продуктивности в полусинтетическом графическом бенчмарке Futuremark 3DMark новинка немного отстала от соперниц в подтестах Fire strike и Sky diver, зато, в тестовом сценарии Cloud gate поднялась на вершину пьедестала почета.
Во время оценки частоты смены кадров в реальных игровых приложениях героиня сегодняшнего обзора продемонстрировала минимальное преимущество в шутере Batman: Arkham City, но уступила конкуренткам 1–2 fps в стратегии реального времени Total War: Rome II. Так что, будущие владельцы ASUS Rampage V Extreme могут быть уверенными, что материнская плата не станет фактором, сдерживающим быстродействие в современных 3D-играх.
Энергопотребление
В оценке энергопотребления тестовых стендов мне помог прибор Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и средний уровень энергопотребления в простое.
В плане энергоэффективности ASUS Rampage V Extreme оказалась в числе лидеров при высокой вычислительной нагрузке, но показала самое высокое энергопотребление в простое. Очевидно, такова плата за богатые возможности расширения, поскольку каждый из дополнительных контроллеров вносит свой вклад в снижение экономичности материнской платы.
Выводы
Выпустив материнскую плату Rampage V Extreme компания ASUS в очередной раз осчастливила состоятельных любителей компьютерных игр и требовательных пользователей, а также профессиональных оверклокеров, штурмующих мировые рекорды разгона. Для этого у новинки есть все предпосылки, а именно: богатейшие возможности расширения, мощная подсистема питания, качественная и стабильная прошивка, а также целый ряд функций, востребованных среди поклонников виртуальных баталий. Отдельно следует отметить комплект поставки, в котором даже нашлось место для внешнего модуля OC Panel — аксессуара, способного не только обеспечить удаленное управление и контроль материнской платы, но и украсить собой любой системный блок. Самых положительных отзывов заслуживает и комплектное программное обеспечение, радующее стабильной работой и богатой функциональностью.
Что касается частотного потенциала, то новинка ожидаемо показала великолепные результаты в ручном режиме, но несколько огорчила высокими значениями напряжений при использовании функций автоматического разгона. Впрочем, на фоне достижения частоты 4300 МГц для нашего Intel Core-i7 5960X это выглядит сущим пустяком. Иными словами, ASUS Rampage V Extreme — очень серьезный инструмент, способный в умелых руках показать чудеса разгона и быстродействия. Единственный недостаток героини сегодняшнего обзора — это ее высокая стоимость, которая в украинских онлайн-магазинах на момент написания статьи составляла 580 долларов. Впрочем, платформу LGA2011-3 нельзя назвать лучшим выбором для экономных пользователей, поэтому, в данном случае высокая цена материнской платы совершенно оправдана.
