Первые платы серии Republic of Gamers, рассчитанные на энтузиастов и геймеров, были представлены еще 15 лет назад и в настоящее время считаются одними из лучших для оверклокинга и бенчинга. Не стала исключением и ASUS ROG Crosshair X670E Gene, которая использовалась при тестировании процессора Ryzen 9 7950X. Это плата форм-фактора mATX, с богатыми функциональными возможностями и множеством настроек в UEFI. И это, пожалуй, одна из первых плат ROG такого размера для платформы AMD — обычно они были полноформатными ATX.
Как и подобает чипсету AMD X670E он состоит из двух чипов, что на фоне поддержки трех накопителей M.2 кажется чем-то невероятным, потому что на mATX не так уж много лишнего места. Кроме того, плата имеет мощный преобразователь питания процессора, нуждающегося в хорошем охлаждении, а это также вносит свой вклад в объем занятого пространства и выдвигает требования к системе охлаждения CPU. Но обо всем этом ниже.
Более подробные характеристики платы приведены в таблице:
| Модель | ASUS ROG Crosshair X670E Gene |
|---|---|
| Страница продукта | ROG Crosshair X670E Gene |
| Чипсет | AMD X670E |
| Процессорный разъём | AM5 |
| Процессоры | AMD 7000 Series (Ryzen 9, 7, 5) |
| Память | 2 DIMM DDR5 SDRAM, максимум 64 ГБ: 4800–5200 МГц, 5400-6400+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU, 1 x PCI Express 4.0 х1 — X670E |
| M.2 | 1 x PCI Express 5.0 x4 M.2 (Key M, 2242/2260/2280) — CPU ROG GEN-Z.2: 1 x PCI Express 5.0 x4 M.2 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2 (Key M, 2242/2260/2280/22110) — X670E |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 7x 4pin |
| Порты PS/2 | – |
| Порты USB (панель I/O) | 2 x USB 4 (Type-C — Intel JHL8540) 6 x USB 3.2 Gen 2 (5 x Type-A, 1 x Type-C) 2 x USB 2.0 (Type-A) |
| Порты USB (разъемы на плате) | 1 x USB 3.2 Gen 2x2 (Type-C) 1 x USB 3.2 Gen 1 (2 порта) 2 x USB 2.0 (4 порта) |
| Serial ATA | 4 x SATA 6 Гбіт/с |
| RAID | 0, 1, 5, 10 (SATA, M.2) |
| Встроенный звук | ROG SupremeFX 7 (Realtek ALC4080, Savitech SV3H712 AMP) |
| S/PDIF | + (оптический) |
| Сетевые возможности | 2.5 Gigabit Ethernet 2x2 Wi-Fi 6E, Bluetooth 5.3 (Intel AX210) |
| COM | – |
| RGB | 2 x Addressable Gen 2 (5 В) 1 x AURA RGB (12 В) |
| LED RGB Header | 3 |
| TPM | + |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | Кнопки FlexKey, ReTry, Clear CMOS та BIOS FlashBack, LN2 Mode, контактная площадка Probelt, индикаторы Q-LED та POST, Aura Sync, TPM, USB 3.2 Gen 2x2 з Quick Charge 4 |
| Стоимость | 24999 грн |
Комплект поставки
Материнская плата поставляется в большой, как для своего формата, коробке красно-черных тонов, на обратной стороне которой есть изображение устройства, его основные особенности, а также приведен список ключевых характеристик.
Плата находится в маленьком боксе, накрытом черной пластиковой крышкой — у старых продуктов ROG она всегда была прозрачна.
Комплект различных аксессуаров очень богат и соответствует классу этого продукта:
- документация и благодарность за покупку;
- комплект декоративных стикеров;
- брелок из ткани с логотипом ROG;
- флеш-накопитель емкостью 32 ГБ с комплектными драйверами и ПО;
- подпорка для видеокарты;
- два черных SATA-кабеля с металлическими защелками (прямой и угловой);
- удлинитель для разъема RGB;
- Q-connector;
- антенна Wi-Fi с платформой;
- Q-latch и винтики для крепления M.2;
- дополнительная термопрокладка для накопителей M.2;
- адаптер ROG GEN-Z.2 для двух накопителей M.2;
- ROG True Voltician;
- кабели для ROG True Voltician.
ROG GEN-Z.2 — это новая итерация адаптера DIMM.2, знакомого по старым продуктам ROG. Он оснащен тепловой трубкой с дополнительным пластинчатым радиатором и позволяет установить два накопителя M.2 размера 2242/2260/2280/22110. Один из них будет подключен к процессору по шине PCI Express 5.0, а второй — к чипсету с помощью PCI Express 4.0.
А вот ROG True Voltician к нам попадает в первый раз. Это USB-осциллограф, с помощью которого можно оценивать и визуализировать энергопотребление, измерять флуктуацию напряжения питания процессора и прочее, если поймете как его подключить.
Внешний вид
ROG Crosshair X670E Gene, как и все последние модели серии Republic of Gamers, представлена в черном цвете. Практически вся поверхность покрыта радиаторами системы охлаждения VRM и чипсета. Только декоративные элементы с надписью и логотипом ROG напоминают, что это за плата. На обратной стороне видим усилительную пластину нового процессорного разъема AM5.
Сокет используется с контактами LGA вместо PGA, поэтому в нем появилась рамка, прижимающая процессор. Это хорошо, CPU не будет прилипать к пятаку системы охлаждения. AM5 совместим со старыми кулерами под AM4, но некоторые производители выпустили наборы крепежа под новый разъем. Еще один плюс от нового сокета состоит в том, что бэкплейт жестко закреплен и можно без лишних проблем заменить СО, даже если плата уже установлена в корпус.
Материнская плата выполнена на логике X670E, поэтому использует два чипа, которые расположены почти вместе на нижнем краю.
Они охлаждаются сплошным радиатором, дополняющим выполненный в том же стиле радиатор накопителя M.2.
Поскольку это плата семейства ROG Gene, она оборудована всеми необходимыми элементами управления разгоном и настройками системы для бенчинга. Сверху в правом углу есть POST-индикатор и кнопки Start и Flex Key для включения и перезагрузки системы (последней можно назначить другую функцию). Еще есть Safe_Boot и Retry_Booton, которые помогут восстановить рабочее состояние при некорректных настройках в UEFI. Снизу есть переключатель Slow_Mode, который нужен будет при разгоне с применением жидкого азота. Имеются также кнопки для регулировки опорной частоты и контакты для измерения напряжения ключевых узлов платы. С левой стороны находится переключатель для выбора режима процессорной шины PCI Express: Auto, PCIe 4.0 и PCIe 3.0.
Учитывая площадь системы охлаждения X670E и формат платы, количество разъемов шины PCI Express ограничено графическим PCI-E 5.0 x16 и обычным PCI-E 4.0 x1, подключенным к чипсету. Прорезь в слоте позволяет физически установить карту расширения PCI-E х4.
Фирменный механизм для извлечения видеокарты из разъема PCIe x16, появившегося еще в том году, применяется и здесь тоже. Обычный рычаг на тросе помогает без проблем извлечь карту из слота, особенно когда он, например, перекрыт еще и крупным процессорным кулером. Но есть у него и небольшой недостаток — точка крепления этого механизма совпадает с монтажным отверстием на плате, которое необходимо для фиксирования на поддоне в корпусе. И пользователю придется убирать эту стойку в корпусе, чтобы установить плату, иначе не получится ее прикрутить, или немного сточить лишнее (около одного миллиметра). Возле рычажной кнопки можно увидеть разъем дополнительного питания слота PCI-E x16.
Использование чипсета X670E сказалось на общей компоновке материнской платы. Видим скопление элементов по углам, тогда как нижняя сторона ограничена только перемычками. Также разработчикам пришлось размещать порты SATA в разных местах, причем одна пара вертикальная, вторая — горизонтальная.
Так же установлены порты USB: 2.0 и 3.2 Gen1. Также горизонтально размещен разъем A-RGB, рассчитанный на 5 В. Честно говоря, я такое вижу в первый раз.
Конечно, сейчас уже большей популярностью пользуются накопители NVMe, поэтому на плате есть один разъем M.2 под максимальный размер 2280 с радиаторами охлаждения и установленными термопрокладками, и еще два на адаптере ROG GEN-Z.2.
Он вставляется в отдельный разъем у слотов DIMM и сможет охлаждаться циркуляцией воздуха, возникающей внутри корпуса ПК. Все три M.2 функционирующие и работают с максимальным количеством линий PCI Express.
Охлаждение преобразователя питающего напряжения процессора осуществляется довольно большим радиатором, сделанным из двух половинок и объединенным тепловой трубкой. Он имеет толстые ребра и прорези на основной части, накрывающей панель I/O, через которые видна RGB-подсветка. Контакт с элементами осуществляется через толстые термопрокладки, которые также находятся на радиаторе чипсета. Крепление к плате — винтовое.
Под радиаторами находятся 18 силовых чипов Vishay SiC850, рассчитанных на 110 А, и два Renesas ISL95858, управляемые контроллером Digi+ ASP2205 от Infineon. Питание подается через два разъема EPS12V.
И наконец несколько слов о звуковом тракте и задней панели. Фирменный модуль SupremeFX выполнен с кодеком Realtek ALC4080 и дополнен усилителем Savitech SV3H712. От основной части PCB он отделен изоляционным прозрачным элементом.
Задняя панель оборудована заглушкой, на ней есть кнопки BIOS Flashback и Clear CMOS.
- комбинированный порт PS/2;
- два USB 2.0 (Type A);
- два USB 4 (Type-C, Thunderbolt 4, DP);
- один USB 3.2 Gen2 (Type-C);
- пять USB 3.2 Gen2 (Type-A);
- один RJ-45 (2.5G);
- пять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- один S/PDIF Out (оптический);
- два SMA (для подключения антенны Wi-Fi).
Возможности UEFI
При тестировании платы сменилось уже три прошивки, последняя была версии 0705, которая и использовалась при написании этого обзора. Обновление микрокода происходило с помощью встроенной фирменной утилиты EZ Flash 3.
При входе в UEFI пользователь сразу попадает в раздел Extreme Tweaker, где находятся все параметры, относящиеся к тонким настройкам системы.
Здесь можно выбрать ручной разгон, или активировать профиль EXPO в памяти, настроить ее частоту и Bclk, причем есть внешний генератор или шины Infinity Fabric.
Для более тонких настроек уже придется обращаться в подразделы, где можно, например, настроить отдельные множители для каждого CCX, если используются процессоры Ryzen 9, выставить VID или настроить PBO и Curve Optimizer.
Также в подразделах можно найти настройки памяти, типа таймингов и терминации шины. Туда же спрятали режим работы контроллера памяти, который может быть или 1:1 или 1:2 относительно физической частоты DDR5. Прямо как на современной платформе Intel с ее Gear. За этим параметром следует следить, так как, например, с UEFI 0611 при активировании EXPO для памяти DDR5-6000 частота Uclk была на уровне модулей, но переход к версии 0705 почему-то вызвал переключение к режиму Mclk/2.
Конечно, без настройки преобразователя питания не будет никакого разгона, поэтому все необходимые параметры находятся в фирменном подразделе Digi+VRM.
Имеются также подразделы с дополнительными настройками, которые придадут стабильности системе при разгоне.
А вот без напряжений уже не обойдется никакой разгон. Все они снизу Extreme Tweaker.
Напомню, что граница для ядер Zen4 установлена на уровне 1,475 В. Все основные параметры, которые можно изменить в этом разделе, занесены в таблицу:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK1 Frequency (MHz) | 80–1000 | 0,05 |
| BCLK2 Frequency (MHz) | 80–1000 | 0,05 |
| CPU Core Ratio (Multiplier) | 8–100 | 0,25 |
| FCLK Frequency (MHz) | 800–3000 | 33/50/133 |
| DRAM Frequency (MHz) | 2000–12000 | 200/400/800 |
| CPU Load-line Calibration (level) | Level1…7 | 1 |
| CPU Current Capability (%) | 100…140 | 10 |
| CPU Core Voltage (V) | 0,625–1,7 | 0,005 |
| CPU Core Voltage Offset (V) | (+/–) 0,005–0,5 | 0,005 |
| CPU SOC Voltage (V) | 0,625–1,7 | 0,005 |
| CPU SOC Voltage Offset (V) | (+/–) 0,005–0,5 | 0,005 |
| CPU VDDIO/MC Voltage (V) | 0,624-1,7004 | 0,0039 |
| CPU Misc Voltage (V) | 0,625-1,7 | 0,005 |
| CPU Misc Voltage Offset (V) | (+/–) 0,005–0,5 | 0,005 |
| VDDP Voltage (V) | 0,8–1,8 | 0,005 |
| DRAM VDD Voltage (V) | 0,8–1,435/0,8–2,07 | 0,005/0,01 |
| DRAM VDDQ Voltage (V) | 0,8–1,435/0,8–2,07 | 0,005/0,01 |
Если некоторые параметры часто используются, они попадают в раздел My Favorites. Это поможет сохранить время при настройке системы.
В разделе Advanced находятся уже общие настройки. Здесь можно изменить параметры модуля TMP, встроенных контроллеров, шин PCI Express, установленных накопителей, подсветки, режима энергосбережения, отключить ReSize BAR, если нужно, выбрать объем памяти для встроенного видеоядра.
Также там есть фирменные настройки AMD, где можно найти дублирование параметров памяти и других.
То же касается и подраздела AMD Overclocking.
Раздел Monitor позволяет пользователю следить за температурами главных узлов системы и оборотами подключенных вентиляторов, которые можно настраивать.
В Boot можно выбрать параметры запуска системы и накопитель для загрузки операционной системы.
Tools имеет интегрированные утилиты, позволяющие обновить прошивку платы, произвести полное стирание SSD и посмотреть на SPD модулей памяти. Также здесь можно выбрать функцию кнопки FlexKey, сохранить пользовательские профили с настройками системы, либо выбрать будут или нет загружаться и устанавливаться приложения ASUS в операционной системе.
Комплектное ПО
С материнской платой в комплекте поставляется флеш-накопитель емкостью 32 ГБ, большая часть объема которого доступна пользователю. На диске есть следующие программы:
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3, GameFirst VI, ROG True Voltician |
| Дополнительное | Google Chrome, WinRAR, ROG CPU-Z, BullGuard Internet Security |
Кроме того, на флешке поставляются также драйверы, приложения сторонних разработчиков и электронные пособия.

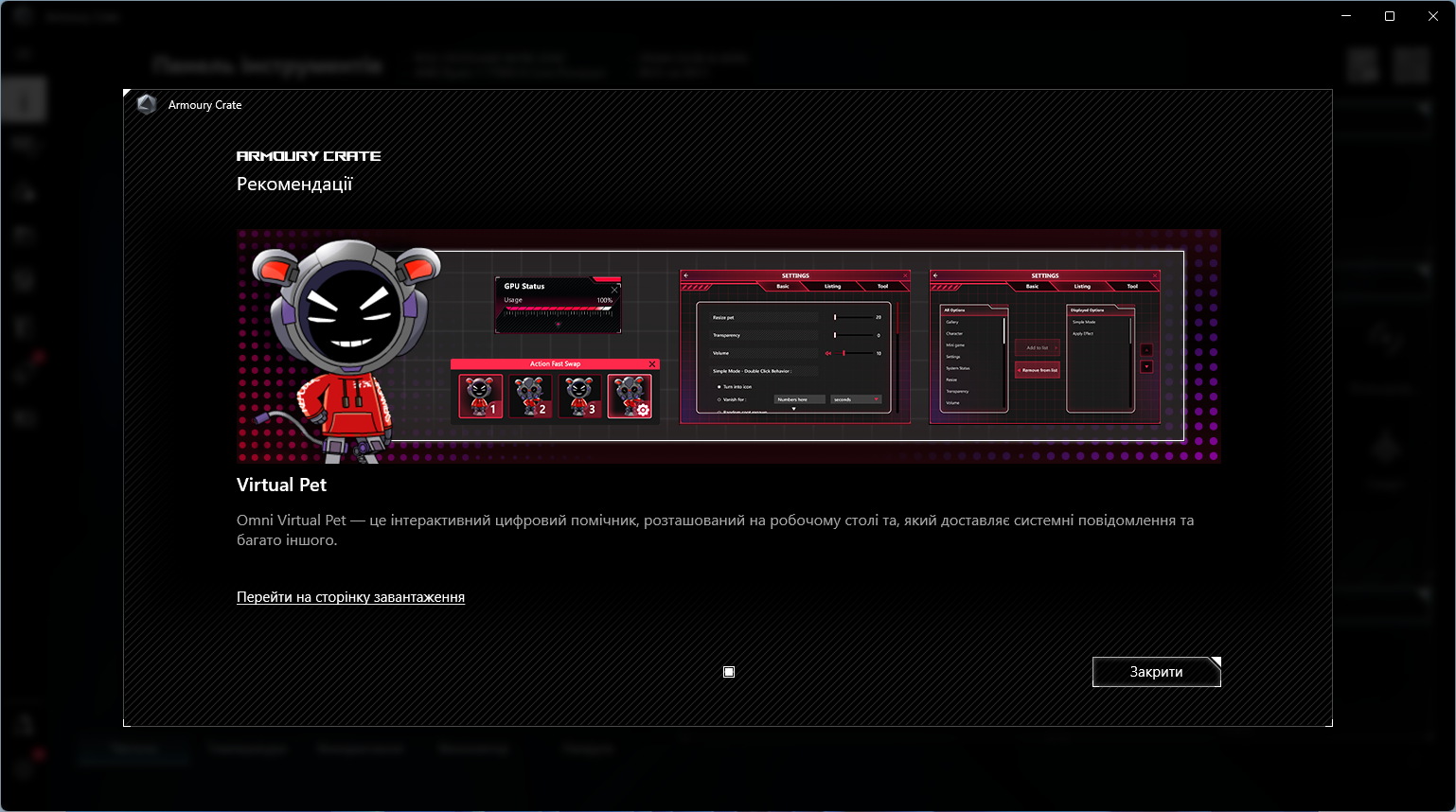

Еще одна фирменная программа, а именно Armoury Crate, загружается отдельно сразу, как только будет установлена операционная система.
Это мощный центр, где можно осуществлять управление продуктом и синхронизацию с другими устройствами ASUS. В программе можно провести обновление платы, драйверов, настроить вентиляторы, подсветку, аудиосистему, использовать Armoury Crate в качестве лаунчера для игр и многое другое.
А также там есть свой магазин!
Приложение Ai Suite 3 позволяет произвести тонкую настройку материнской платы прямо из-под ОС. Мониторинг, разгон, изменения напряжений и параметров VRM — все это доступно в нем.
GameFirst VI отвечает за сетевые настройки для снижения задержек в играх.

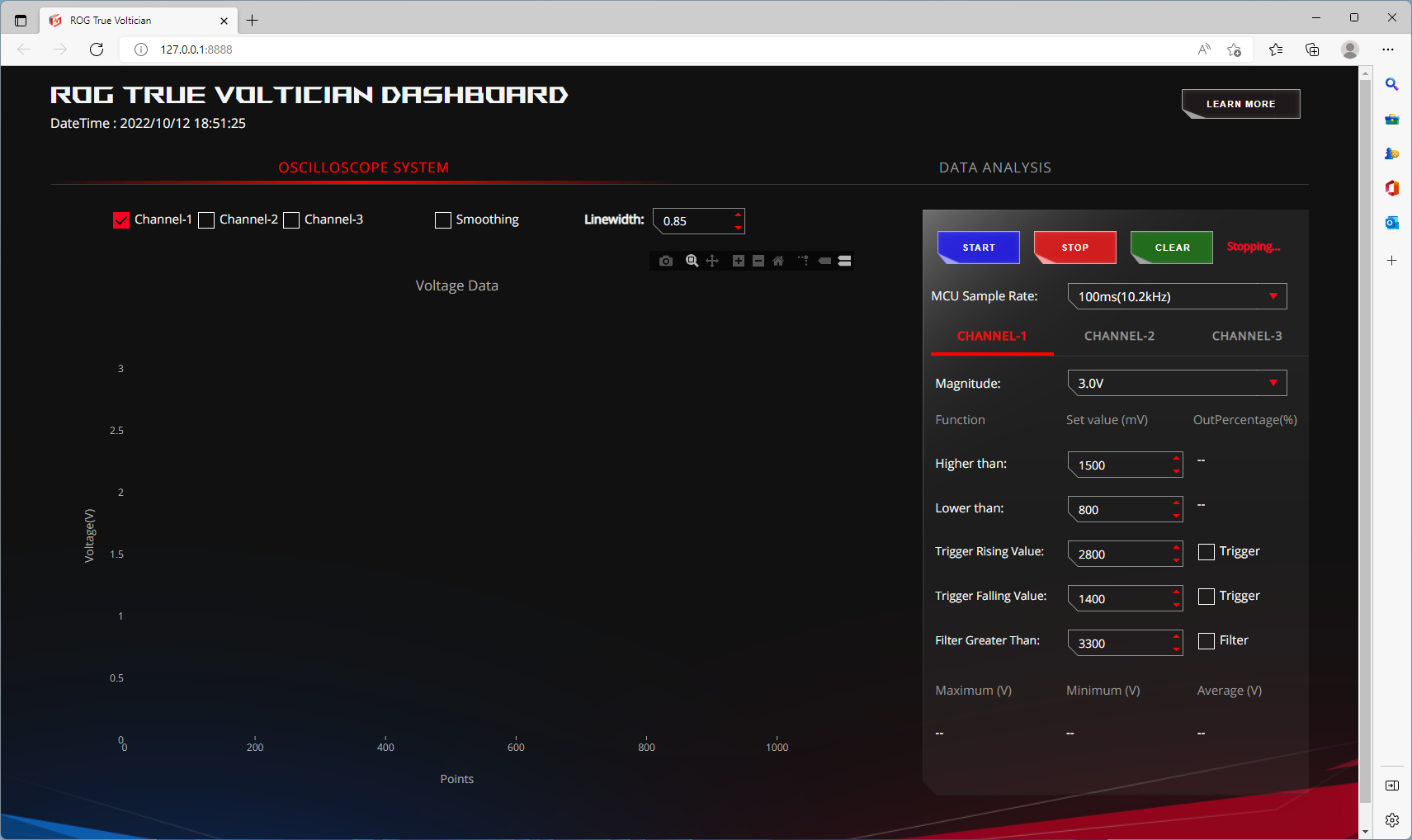

Для работы комплектного осциллографа потребуется приложение ROG True Voltician.
Тестовый стенд
Для тестирования материнской платы ASUS ROG Crosshair X670E Gene использовались следующие компоненты:
- процессор: AMD Ryzen 7 7700X;
- система охлаждения: TechN Waterblock + EK-XRES 140 Revo D5 PWM+ EK-CoolStream CE 420 + 3x Noctua NF-A14 industrialPPC-3000 PWM;
- термоинтерфейс: Arctic MX-4;
- память: Kingston Fury KF560C36BBEAK2-32;
- видеокарта: AMD Radeon RX 6800 XT;
- накопитель №1: Kingston Fury Renegade 2TB;
- накопитель №2: Kingston NV2 500GB;
- корпус: Cooler Master Test Bench v1.0;
- блок питания: DeepCool PQ1000M (1000 Вт);
- операционная система: Windows 11 Pro (21H2);
- драйверы: AMD 4.07.21.042, AMD Adrenalin 22.9.1.
Помпа работала на максимальной скорости, вентиляторы — 75% от номинала.
Тестирование
Вместе с платой у меня оказался не только процессор AMD Ryzen 9 7950X, но еще и неплохо разогнавшийся Ryzen 7 7700X, поэтому тестирование решено было провести с ним. Он как раз не станет узким местом для платы при обнаружении предела ее работы, и греется он не так сильно.
Сначала проверим, до какого уровня сможет погнаться базовая частота, а учитывая внешний генератор, это еще и интересно, потому что обычно на платформе AM4 этот показатель был не очень и велик.
Снижаем множитель процессора до 45, ставим VID на уровне 1,25 В, делаем еще некоторые настройки в преобразователе напряжения и нам покоряются 110 МГц! Немного на фоне платформы Intel, но на платах AM4 и 103 МГц было за праздник.
Далее проверим частоту шины Infinity Fabric, которая в Zen3 в зависимости от процессора не всегда работала на 2000 МГц. Во всяком случае, наши образцы максимум, что смогли, так это стабильные 1900 МГц.
Ставим память в режиме DDR5-6000 благодаря профилю EXPO, больше ничего не трогаем и получим 2100 МГц на шине IF. Неплохо.
Проверяем, как гонится память. К сожалению, потенциал моего комплекта, да и платформы AM5 пока неизвестен, поэтому можно радоваться любому результату.
Активируем профиль EXPO, переключаем делитель КП на 1:1, поднимаем частоту и получим эффективные 6400 МГц. К сожалению, выше этого значения система уже работать не смогла. Вообще, переход на новый тип памяти принес не менее новые ощущения, когда плата после очередных настроек что-то себе думает некоторое время, и ты еще не понимаешь, она в процессе, или уже повисла.
Если смотреть на результаты ПСП, то разница между делителями на КП при частоте 6000 составляет 4–5 нс в тесте латентности, а сравнивая с 6400 МГц в режиме 1:1 — максимум пару тысяч мегабайт в секунду в тесте на запись.
Разгон самого процессора происходил на прошивке 0611. Множитель CCX выставлялся как 55,50, напряжение питания равнялось 1,3 В, память работала с профилем EXPO. Этого было достаточно для прохождения всех тестов, включая игры, которые использовались при тестировании Ryzen 9 7950X.
Автоматический разгон, который в UEFI называется AI Optimized, к сожалению, пока недееспособен, потому что стабильность может быть только при небольшой нагрузке.
Также было проверено, работают ли вместе три накопителя NVMe, когда один подключен к плате, а два других — к адаптеру ROG GEN-Z.2. Все работает, по крайней мере, в режиме PCI Express 4.0.
Выводы
Сейчас платформа AM5 требует оттачивания, она только вышла и пока что сырая. Но уже сейчас виден ее потенциал, нам нужно лишь немного подождать, чтобы он стал еще лучше. Также с материнской платой ASUS ROG Crosshair X670E Gene. Снаружи она маленькая, но мощная внутри. Она хорошо оснащена, имеет современные интерфейсы и позволяет подключить три накопителя M.2. Кроме того, ее массивная система охлаждения и преобразователь питания справятся с такими многоядерными процессорами как Ryzen 9. Для разгона она тоже приспособлена благодаря множеству всевозможных органов управления и контактов для измерения напряжений, включая осциллограф в комплекте поставки. Прошивка тоже приспособлена для разгона, как и у всех плат серии Republic of Gamers. Но видно, что с микрокодом нужно еще поработать. И компания ASUS работает, выпуская новые прошивки. Пока это одна из лучших, если не единственная, материнская плат формата mATX на базе чипсета AMD X670E, которая подойдет как энтузиастам-оверклокерам, так и обычным геймерам, стремящимся собрать мощную игровую систему в малом формате.
