Обзор и тестирование материнской платы ASUS ROG Crosshair X870E Hero для платформы AMD Socket AM5

Иногда хочется собрать ПК не просто на стандартный период 2-3 лет, а на гораздо дольше, и платформа AMD на примере срока жизни предшественника AM4 качественно продемонстрировала жизнеспособность такого концепта. Так что AM5 имеет хороший кредит доверия на долгую жизнь платформы, поэтому пользователь может позволить себе «погулять на всю котлету» гораздо смелее, чем с другими вариантами, и именно таких покупателей успешно сможет удовлетворить ROG Crosshair X870E Hero.

Характеристики

Вниманию читателя! У материнской платы есть особенности в работе некоторых интерфейсов. Главный слот PCI Express работает в режиме Gen4 x8 с APU, а второй выключается. Есть специфический момент с поддержкой RAID 5, который доступен лишь при использовании процессоров Zen 5 (Серия Ryzen 9000). Одновременное использование M.2_3 и второго слота PCIe приведет к переключению последнего в режим gen5 x4. При одновременном использовании M.2_2 и M.2_3 второй слот PCIe будет полностью отключен. Порты нового стандарта USB4 также обладают поддержкой DisplayPort.

Комплект поставки

Плата поставляется в коробке большого размера, имеющей фирменную полиграфию серии ROG.

Полезная информация о материнской плате внутри находится на обратной стороне коробки. Присутствуют фото платы, срез технических спецификаций, а также ключевые особенности, которые потенциально могут заинтересовать покупателя.

Комплектация:

• инструкция быстрого старта, гарантия и прочее;
• комплект наклеек;
• открывашка для бутылок ROG;
• VIP-карта ROG;
• флеш-драйв объемом 32 ГБ с комплектными драйверами и ПО;
• кабель ARGB;
• внешняя Wi-Fi Q-Antenna с магнитной платформой;
• Q-Latch и Q-Slide стойки и резиновые ножки для крепления M.2-накопителей;
• четыре SATA-кабеля с металлическими защелками (два из них угловые);
• Q-connector для подключения контактной группы FRONT_PANEL.

Внешний вид

«Герой» имеет массивный внешний вид, значительная часть текстолита накрыта разнообразными радиаторами. Кстати, радиатор M.2_1 имеет ощутимую высоту, что обеспечит запас прочности в работе с новейшими Gen5-накопителями. Присутствует зона RGB в области I/O, которая в выключенном режиме скрыта за зеркальной панелью.

Без излишеств плата выглядит так:

Обратная сторона имеет металлический бэкплейт, который также участвует в охлаждении зоны VRM, помимо стандартной функции повышения жесткости конструкции. Сюда выведено немало керамических и танталовых конденсаторов силовой подсистемы питания процессора, редрайверы PCIe, а также ШИМ-контроллеры, о которых чуть позже.

Фото обратной стороны платы:

Слоты оперативной памяти реализованы по фирменной технологии NitroPath, что должно хорошо повлиять на разгонный потенциал, благодаря улучшенной маршрутизации сигнала. Слоты имеют защелки с двух сторон. Охлаждение VRM обеспечено двумя радиаторами, которые объединяются тепловой трубкой. Традиционно один из них расширен до зоны I/O. Каждый контактирует с силовыми элементами через термопрокладки, а фиксируются они на винтах. Кроме того, в наличии компактный внутренний радиатор, занимающийся охлаждением контроллера USB4.

В разборе часть системы охлаждения выглядит так:

Силовая подсистема питания выполнена по схеме 18+2+2. Процессорная группа управляется фирменным ШИМ-контроллером Digi+ ASP2205, который обеспечивает работу 20 силовых элементов Vishay SIC850A (18 для процессорной части, два для интегрированной графики), рассчитанных на 110 А. Группа AUX управляется ШИМ-контроллером Richtek RT3672EE, обслуживающим две фазы на базе силовых элементов Vishay SIC629, рассчитанных на 80 А (хотя эта информация не точная и не проверенная, ведь даташит не удалось найти). Питание процессора подается двумя разъемами EPS12V.

Как и у героини прошлого обзора (ROG Strix X870E-E Gaming WiFi) используется идентичный контроллер USB4, а именно ASMedia ASM4242.

Дуэт чипсетов находится ниже главного слота PCI Express, один сразу под ним, а другой в традиционном месте справа. Оба охлаждаются длинным радиатором, который фиксируется на четыре болта с обратной части текстолита. Контакт происходит через термопрокладки.

Аудиозона отделена от основной части текстолита, в комплексе ROG Supreme FX 7.1 в этот раз используется аудио-кодек Realtek ALC4082 и DAC ESS ES9219.

На борту присутствуют две проводные сетевые карты, а также беспроводной интерфейс. В роли первых используются классический Intel l226-V, а также Realtek RTL8126. Для работы Wi-Fi задействован модуль MediaTek MT7927, также обеспечивающий работу Bluetooth 5.3.

Оба слота PCIe имеют особую конструкцию механизма фиксации, а именно Q-Release Slim. Пользователи теперь могут снимать видеокарту, не отпуская защелку и даже не нажимая кнопку, как в прошлых реализациях вроде простого Q-release. В условиях корпуса нужно потянуть видеокарту с левой стороны (зона I/O) для разблокировки слота, а затем просто снять видеокарту. В условиях открытого стенда надо держать материнскую плату одной рукой, а другой сначала наклонить видеокарту потянув ее вверх, взявшись за кронштейн I/O, а после разблокировки слота банально достать видеокарту.

Подсистема накопителей M.2 представлена достаточно широко. Главный слот имеет возможность установки и снятия накопителя голыми руками, производитель реализовал механизм M.2 Q-Release. Он работает в режиме Gen 5.

Еще два слота под управлением процессора расположены ниже. Чипсетная группа находится близко к нижнему краю материнской платы. Все эти слоты обеспечены отводом тепла через единый радиатор.

Схема подключения следующая:

• M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
• M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
• M.2_3 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
• M.2_4 работает на скорости PCIe 4.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к чипсету.
• M.2_5 работает на скорости PCIe 4.0 x4. Совместим только с размером 2280 (Key M). Подключен к чипсету.

Переходим к контактным группам. Снизу слева расположены контакты HD_Audio, два коннектора вентиляторов, датчик термопары, а также два коннектора ADD_GEN2 (RGB 5V).

Снизу справа расположены две контактные группы USB 2.0, одна USB 3.2 Gen 1, одна USB 3.2 Gen 2x2 Type C, батарейка CMOS, джампер режима LN2, традиционная контактная группа FRONT_PANEL.

Альтератор PCIe перебрался чуть выше своего типичного места в продуктах линейки ROG. Кстати, помимо стандартной функции его также можно использовать для управления системными вентиляторами, эту опцию можно изменить в UEFI материнской платы.

Снизу справа под углом 90 градусов расположена контактная группа USB 3.2 Gen 1, четыре SATA-порта, а также коннектор SlimSAS (работает в режиме PCIe 4.0 x4).

Выше находятся два коннектора вентиляторов, контактная группа USB 3.2 Gen 2x2 Type C, один коннектор ADD_GEN2 (RGB 5V), кнопки управления и конечно же традиционный ATX-24pin для питания материнской платы. Особого внимания стоит 8-контактный коннектор дополнительного питания PCIe, который необходимо запитать для корректной работы PD 3.0 и QC4+, что обеспечит 60 Вт мощности (20 В, 3 А).

Сверху справа расположена диагностическая зона Q-LED с Q-Code, а также еще четыре коннектора вентиляторов.

I/O-панель традиционно для флагманских моделей имеет предустановленную заглушку. Из нетипичного здесь находятся кнопка CLEAR_CMOS, и кнопка запуска функции BIOS_FLASHBACK. Из традиционного здесь расположились:

• x2 USB 4 (есть поддержка DisplayPort 1.4a);
• x1 HDMI 2.1;
• x6 USB 3.2 Gen 2 (Type A);
• x2 USB 3.2 Gen 2 (Type C);
• x1 5G Ethernet;
• x1 2.5G Ethernet;
• x2 Q-Antenna (Wi-Fi)
• x2 Mini Jack (Mic in, Line out);
• x1 S/PDIF OUT.

Возможности UEFI

ROG Crosshair X870E Hero имеет на борту обновленный ASUS UEFI BIOS UTILITY с поддержкой широкоформатных мониторов, который в конкретном случае имеет соответствующую стилистику серии ROG. Производитель предоставляет два варианта отображения настроек: EZ Mode и Advanced Mode. Начнем с первого.

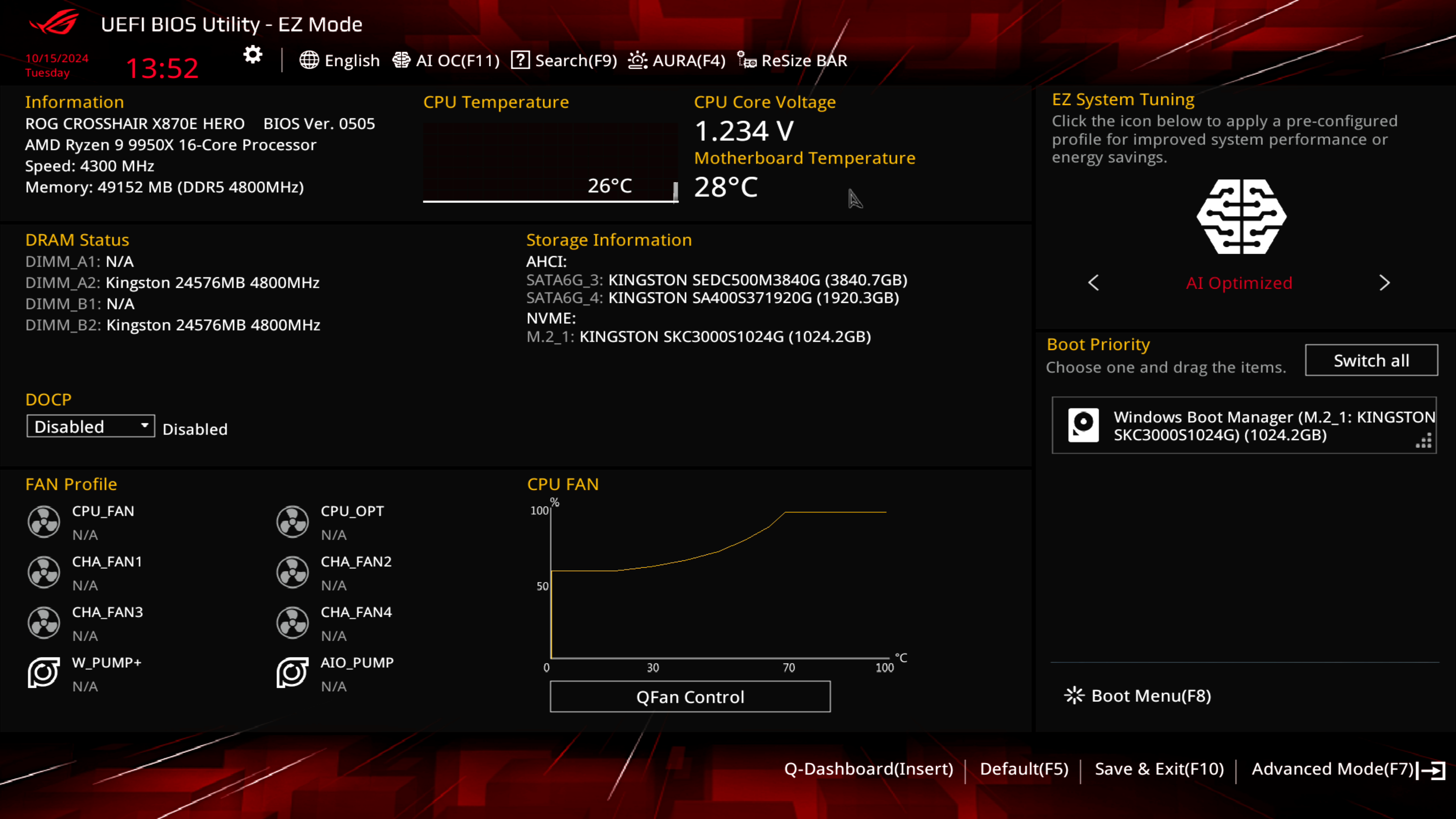

Здесь можно получить отчет по ключевым элементам системы, указать системное время, язык интерфейса, найти нужную опцию с использованием поиска, настроить AURA, ResizeBAR, кривую оборотов вентиляторов, AMD EXPO, RAID, отметить приоритет загрузки с накопителей.

Отсюда также можно вызвать Q-dashboard, новый интерфейс через который можно просмотреть различные устройства, подключенные к материнской плате.

Для опытных пользователей присутствует режим Advanced Mode, который сегментирован на восемь вкладок, где можно найти все доступные настройки.

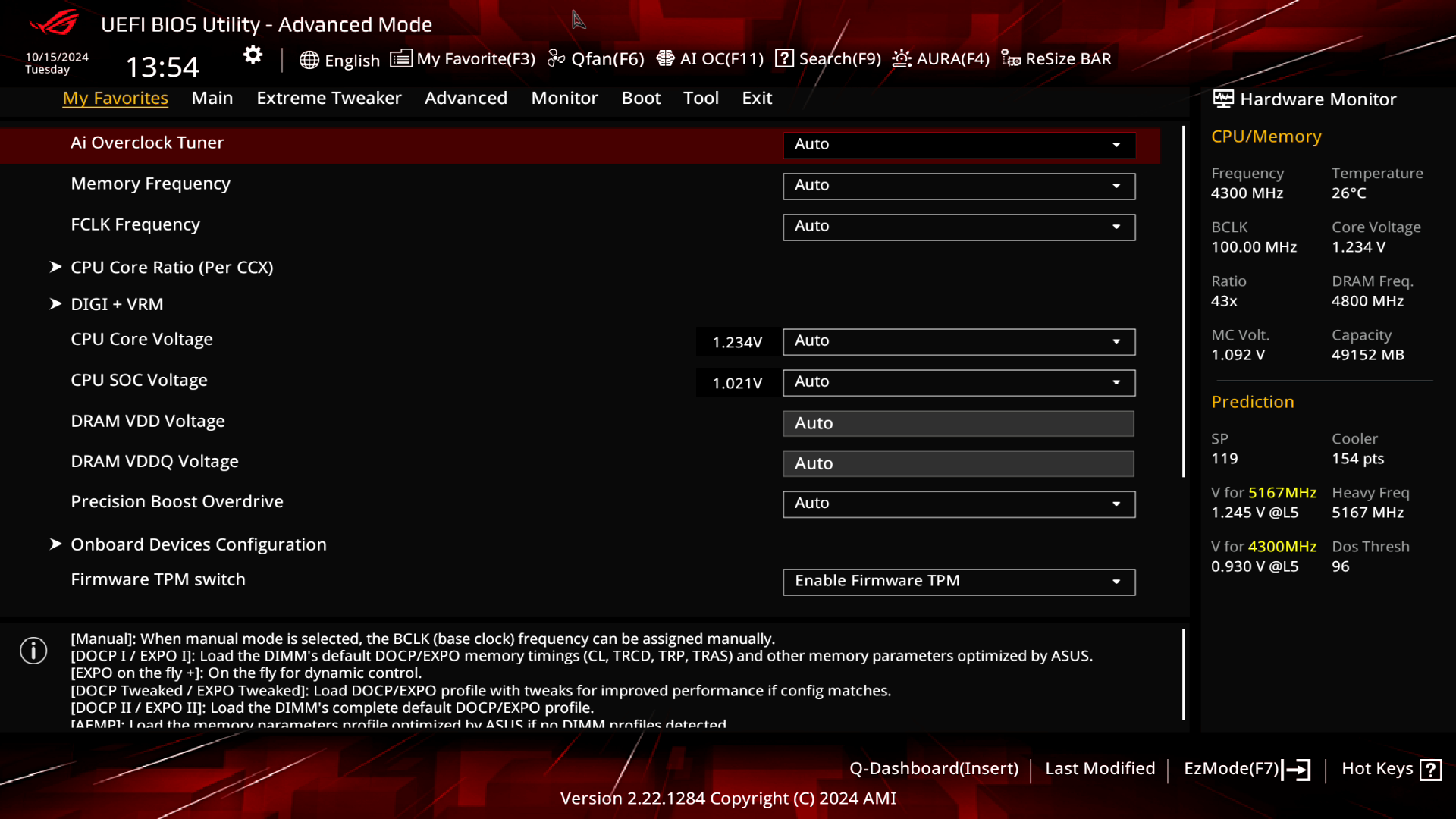

My Favorites: здесь автоматически собираются опции, которые используются чаще всего.

Main: здесь можно выбрать язык интерфейса, изменить системное время, задать пароль безопасности, а также предоставляется отчет по ключевым параметрам системы.

Вкладка AI Tweaker: это главный ареал обитания энтузиаста. Присутствует все необходимое для разгона всей платформы, включая заготовленные профили под оперативную память. Даже есть инструментарий работы на жидком азоте.

Таблица диапазонов регулировки напряжения и главных опций оверклокинга:

Вкладка Advanced: здесь собраны возможности управления всеми бортовыми устройствами и элементами материнской платы, а также расположено меню AMD Overclocking.

Вкладка Monitor: здесь находятся показатели температур, напряжений, оборотов вентиляторов. Также отсюда можно управлять системными вентиляторами и их алгоритмами работы.

Вкладка Boot: здесь находится управление функциями CSM, Secured Boot, загрузка накопителей и сам процесс старта системы.

Вкладка Tool: здесь расположена система профилей настроек материнской платы, информация SPD, контроль фирменных технологий производителя. Отсюда также можно обновить прошивку, очистить накопитель через Secure Erase, выбрать функцию аппаратной кнопки FlexKey, включить режим Full HD, назначить горячие клавиши во время прохождения POST.

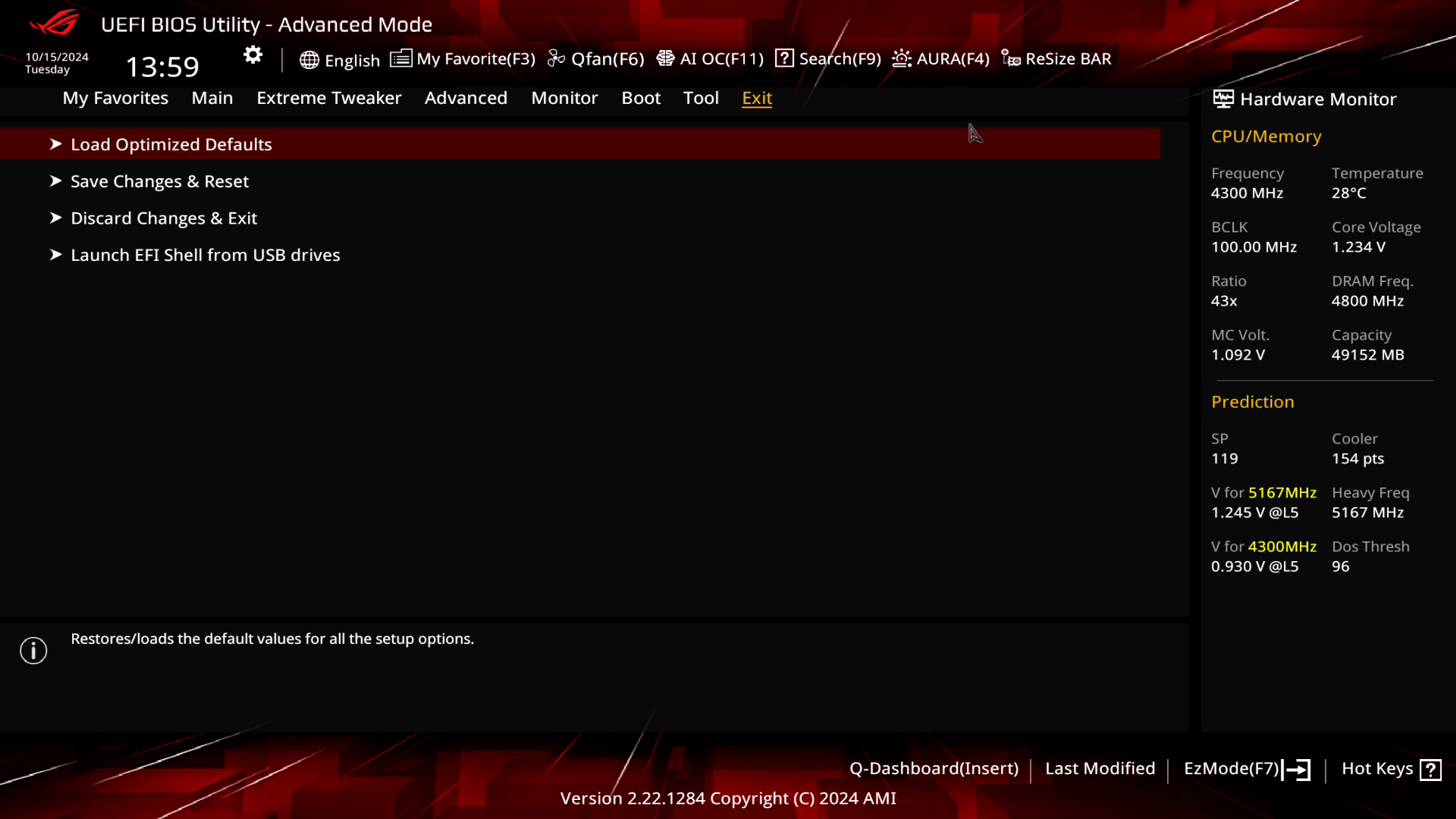

Вкладка Exit: комментарии излишни.

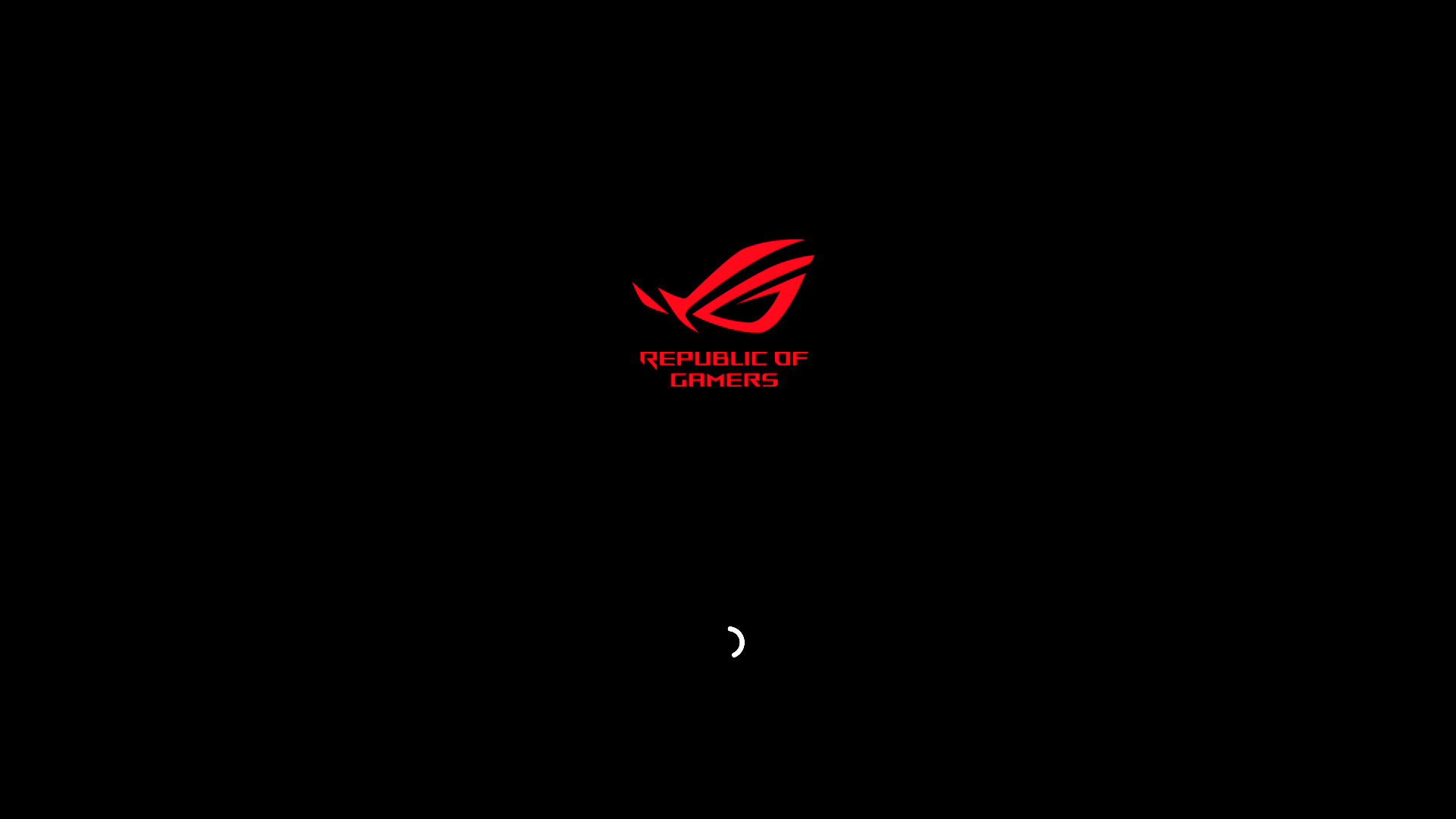

Логотип во время загрузки системы:

Комплектное ПО

В комплекте присутствует флеш-драйв объемом 32 ГБ со всем необходимым ПО и драйверами для работы. Для пользователя предусмотрен свободный раздел объемом 24,7 ГБ, отформатированный в FAT32, остальное отдано под раздел производителя, который заблокирован на запись.

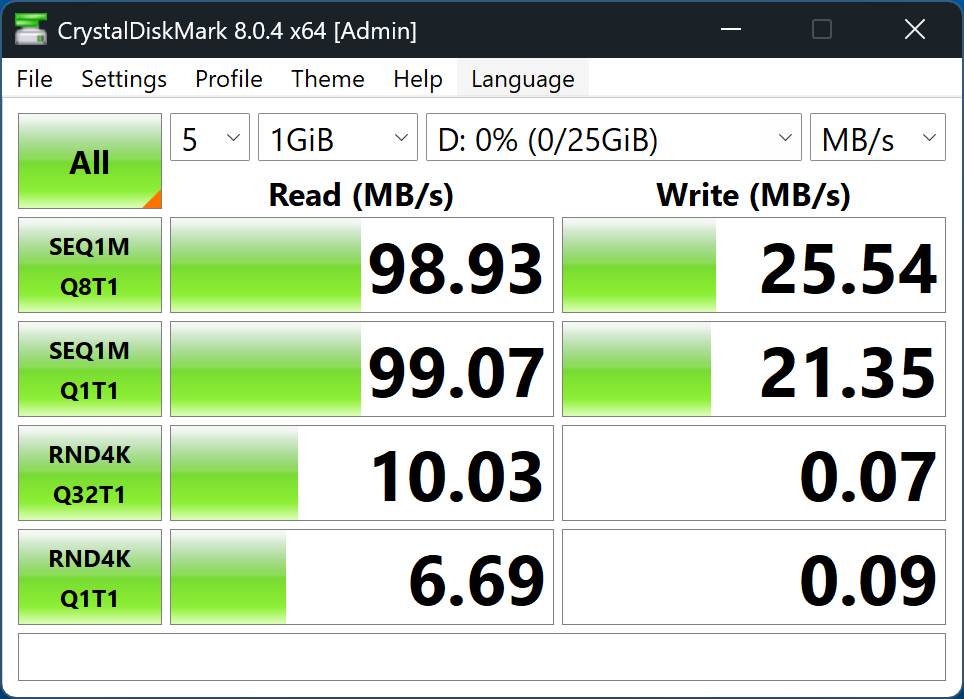

Скоростные показатели:

Его структура выглядит следующим образом:

Главный хаб устройств и продукции ASUS — Armoury Crate. Благодаря ему все синхронизируется и управляется из единой консоли. Имеется возможность обновлять прошивки устройств, драйверы, управлять RGB, получить сводку по различным узлам платформы, оптимизировать систему под обнаруженные игры, создавать профили для различных сценариев использования. Также присутствует поддержка украинской локализации.

Тестовый стенд

Тестирование выполнялось с такими компонентами:

• процессор: AMD Ryzen 9 9950X;
• система охлаждения: контур СВО с чиллером;
• материнская плата: ASUS ROG Crosshair X870E Hero (UEFI 0505, AGESA 1.2.0.2);
• память: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2x24 ГБ, CL36-48-48-128 2T, 1,45 В);
• видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 24H2 x64 (26100.2033), актуальные обновления на момент середины октября 2024 года.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

Методика тестирования

Типовые настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленной в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.

Температура в помещении удерживалась на уровне 20 градусов по Цельсию. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, которое было выполнено тепловой камерой UNI-T RX-600. Тест представлял собой забег 30 минут LinX 0.7.0 AMD (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках. Counter-Strike 2 тестировался на карте мастерской CS2 FPS BENCHMARK.

Оверклокинг

Как и у предыдущего героя прошлого обзора доступен внешний генератор частот, поэтому возможно изменять BCLK выше типичных 102-103 МГц. Материнская плата покорила частоту в 149,95 МГц, ее валидация. При больших частотах не удавалось пройти POST.

Оперативная память в этот раз работала в режиме IMC 1:2 DDR5-7600 CL34-47-47-32-2T. Процессор разгонялся с помощью Precision Boost Overdrive, максимальная частота увеличена на 150 МГц (5,9 ГГц), PBO Scalar = x10, лимит температуры расширен до 105 градусов. Также использовался Curve Optimizer –10 для всех ядер. Лимиты энергопотребления сняты.

Тестирование

Телеметрия во время простоя:

В режиме нагрузки при типовых настройках материнская плата ASUS ROG Crosshair X870E Hero обеспечила среднюю частоту ядер на уровне 5233,2 МГц с максимальным ускорением одного ядра до 5714,7 МГц.

В нагрузке в режиме автоматического оверклокинга AI Optimized плата удерживала все ядра на средней частоте уже в 5321,8 МГц, а максимальное ускорение одного ядра составило 5759,6 МГц.

Хитрые ручонки оверклокера после некоторых манипуляций заставили материнскую плату удерживать среднюю частоту на уровне 5362,4 МГц на первом модуле и 5149,7 на втором, а максимальное ускорение одного ядра составило 5744,6 МГц.

Термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме автоматического разгона AI Optimized, нагрузка в режиме ручного разгона.

Как показало тестирование — плата имеет ощутимый запас прочности для будущих, потенциально более горячих процессоров, а также немалый простор для экспериментов в условиях экстремального охлаждения. Переходим к другой телеметрии, а именно результатам энергопотребления и температур ключевых узлов:

Результаты гейминга:

Результаты узла ОЗУ:

Результаты бенчмаркинга:

Выводы

Тестирование подтвердило возможность эксплуатации текущего флагманского процессора Ryzen 9 9950X без каких-либо эксцессов, а также было успешно выжато еще больше производительности в режиме разгона, который «Герой» также выдержал без проблем. Серьезные минусы у продукта отсутствуют, однако имеют место специфические моменты: полное отсутствие поддержки RGB 12V, чему не будут рады любители старых ярких систем. Используются проприетарные коннекторы Q-antenna вместо стандартного SMA. Высокая цена, которая обусловлена наличием довольно «overkill»-элементов в стандартном десктопе, а именно Slim SAS, второй проводной сетевой карты, и чего тут уж стесняться, открывалки для бутылок в комплектации.

Если пользователь готов терпеть вышеупомянутые нюансы — его ждет максимум, что можно выжать из платформы AM5 и чипсета X870E на момент написания этого обзора. Плата оборудована не просто всем необходимым, но и имеет потенциал превратиться в полусервер, если не смотреть на дополнительные элементы, как на ненужную переплату. В распоряжении пользователя куча линий и интерфейсов PCIe 5.0. Огромное количество USB, включая наличие нового USB4 с возможностью вывода картинки на монитор через них, а это обеспечивает три видео-выхода IGP в сумме с HDMI. Поддержка Wi-Fi 7, 2.5G и 5G Ethernet. Есть качественный звук ROG SupremeFX 7.1. Силовая подсистема имеет запас для потенциально более мощных процессоров, или сложных сценариев эксплуатации. Кроме этого, плата не боится самых смелых экспериментов с использованием жидкого азота, ведь имеет спец-режим LN2.

Так что в сумме, если пользователь может позволить себе покупку ASUS ROG Crosshair X870E Hero - он получит максимум функциональности и возможностей настройки своей новой платформы под любую задачу.
