Рыночные позиции системных плат для процессоров последнего поколения от компании Intel смело можно называть сформированными. В украинской розничной сети нынешняя гостья лаборатории уверенно заняла первую строчку среди дорогих продуктов. Что же конкретно специалисты ASUS способны предложить за, прямо говоря, немалые деньги мы сегодня и выясним.
Напомню читателям, серия ROG Maximus объединяет продукты верхнего ценового диапазона, прежде главный уклон в их разработке был направлен на разгонные способности, но за последние годы акценты сместились. Этот продукт смело можно охарактеризовать как «для всего».
В семействе присутствуют модели особой направленности: Apex — для любителей соревновательного оверклокинга, Extreme — для экстремальных воздействий (с применением заморозки), а Formula — лидер именно массового рыночного сегмента, где СЖО уже давно перестала быть чем-то необычным. Кратко её особенности не получится описать, быстрее всего оценить возможности поможет таблица с характеристиками:
| Модель | ASUS ROG Maximus X Formula |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | Intel Z370 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) |
| Встроенное видеоядро (в процессоре) | Intel UHD 630 |
| Видеоразъёмы | DisplayPort 1.2, HDMI |
| Количество подключаемых вентиляторов | 8x 4pin, 1x 5pin (Extension Fan connector) |
| Порты PS/2 | – |
| Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM3142), 6 х 3.1 Gen1 (4 разъёма на задней панели, Z370), 6 x 2.0 (4 разъёма на задней панели, Z270) |
| VR Ready | – |
| Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
| RAID | 0, 1, 5, 10 (SATA, Z370) |
| Встроенный звук | SupremeFX (7.1, HDA):, Codec — S1220 (Realtek ALC1220), DAC — ESS Sabre ES9023P, Op Amp — Texas Instruments RC4580 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet), Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Водоблок CrossChill II от EK, ROG Armor (защищена в т. ч. и задняя панель), ROG Water Cooling Zone (поддержка датчика потока и пары температурных), LiveDash OLED, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, MemOK!, ClrCMOS и другие; технологии: Keybot II, Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header), USB BIOS Flashback и прочие |
| Цена в рознице, $ | 479 |
Упаковка и комплектация
Коробка очень большая, ручки для облегчения транспортировки нет. Долгие годы чёрно-красные цвета являются фирменными для этого семейства.
Отличительные особенности технического плана отображены на обратной стороне упаковки. Там же есть фото продукта, список из основных характеристик.
Под картонным коробом с платой, по отдельным отсекам, образованных ещё одной картонной вставкой, уложены:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- диск с драйверами и фирменным ПО;
- две отдельных наклейки с логотипом ROG;
- комплект наклеек с различными изображениями серии ROG;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- подставка для чашки также с эмблемой ROG;
- шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- фирменный пластиковый фиксатор для процессора;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- крепёжный винт и стойка для устройств формата M.2;
- кронштейн-стойка, пара винтов и пластиковый фиксатор для устройств формата M.2;
- двойной жёсткий мостик для организации SLI;
- выносная антенна с возможностью фиксации лишь одного положения;
- переходник с интерфейса USB 3.1 Gen1 на USB 2.0 для корпусного кабеля.
Внешний вид
Относительно модели прошлого поколения, изготовленной с применением хаба Intel Z270, здесь добавили массивный радиатор для устройств M.2 и небольшой экран LiveDash OLED, для наладки его работы создано фирменное ПО. В то же время, исчезла поддержка ROG Connect Plus.

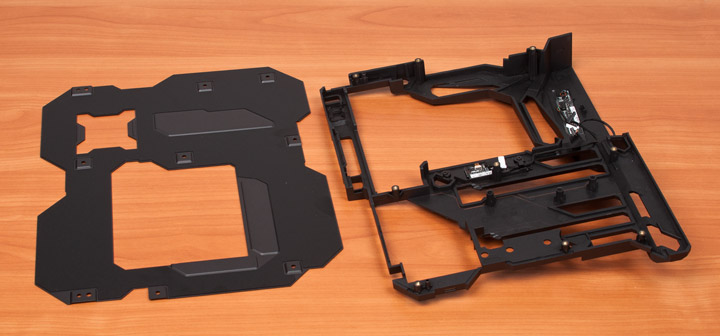

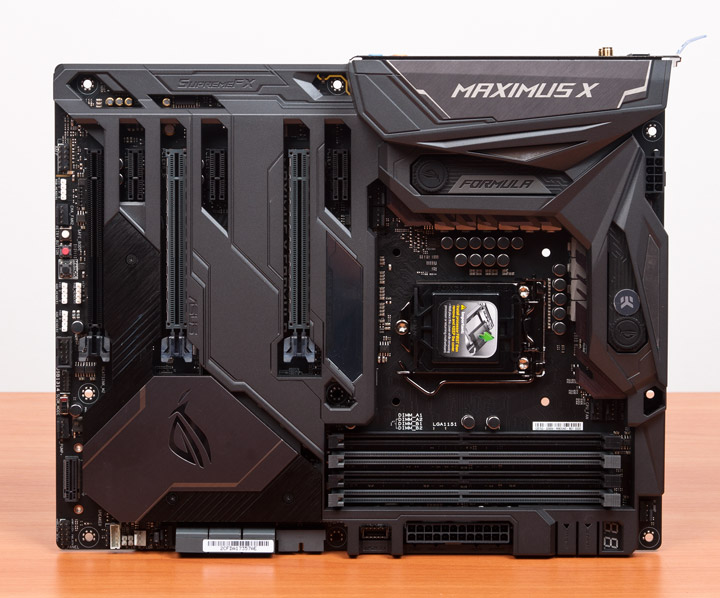

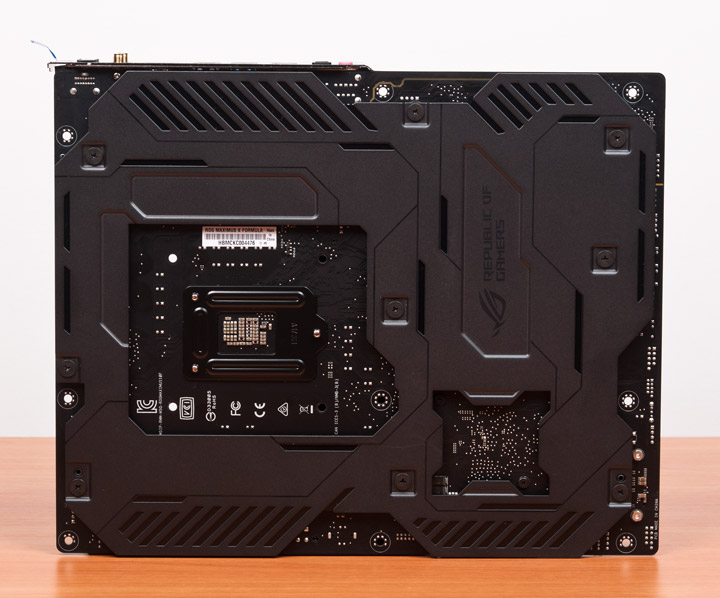

Дизайн как самой платы, так и защитных элементов практически не изменился. Размеры соответствуют стандарту ATX, для закрепления в корпусе есть девять отверстий.
Также отказались от штырькового гнезда TPM, зато теперь есть не две, а четыре колодки под светодиодные ленты (по две единицы каждого типа).

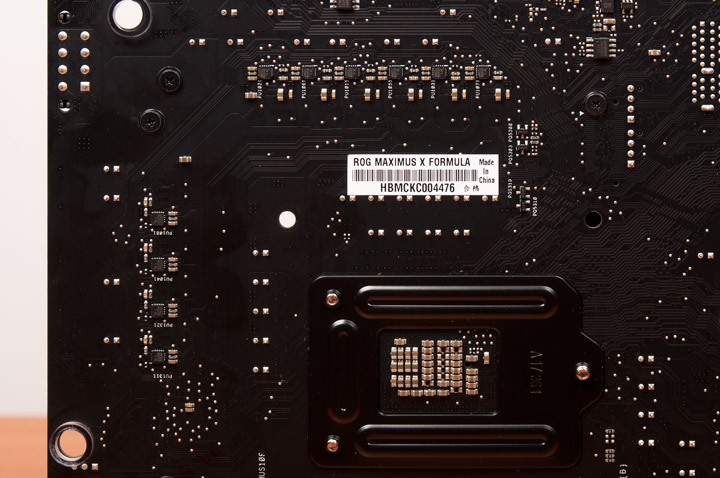

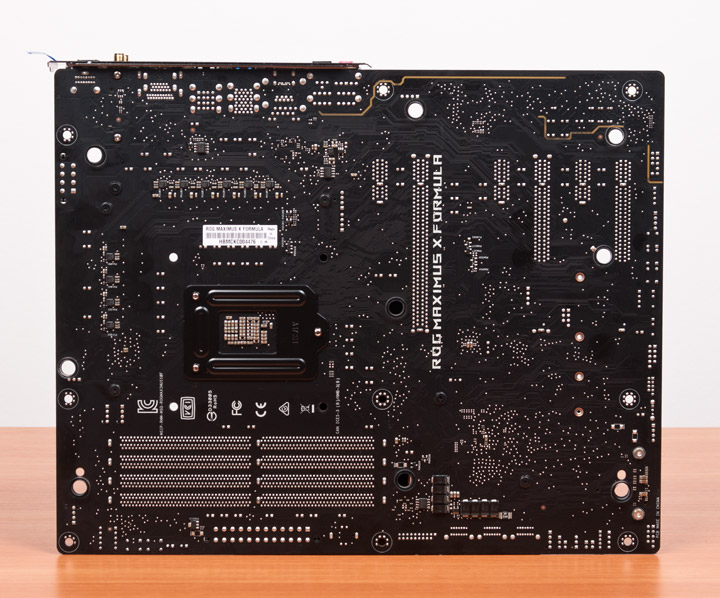

Наличие множества элементов на задней стороне платы в окрестностях VRM говорит о пересмотре схемы стабилизатора питания.
Экранчик LiveDash смонтирован на защитной накладке, как и световод над портами ввода-вывода задней панели.

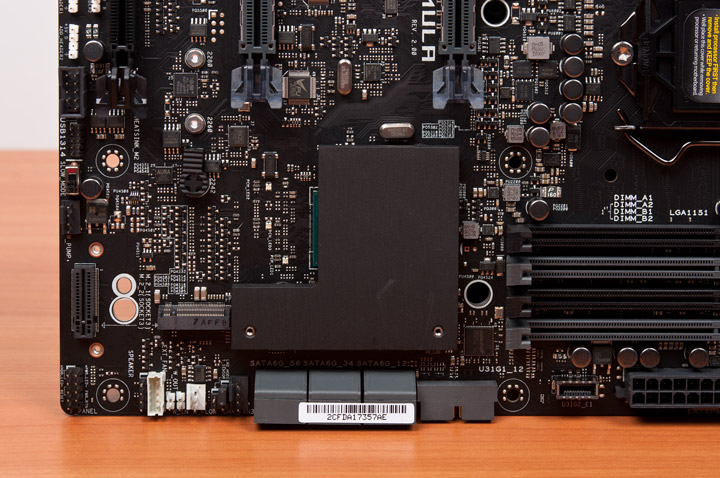

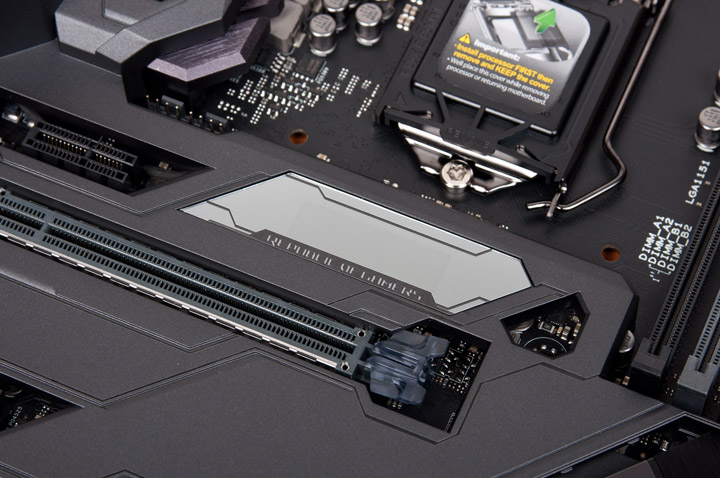

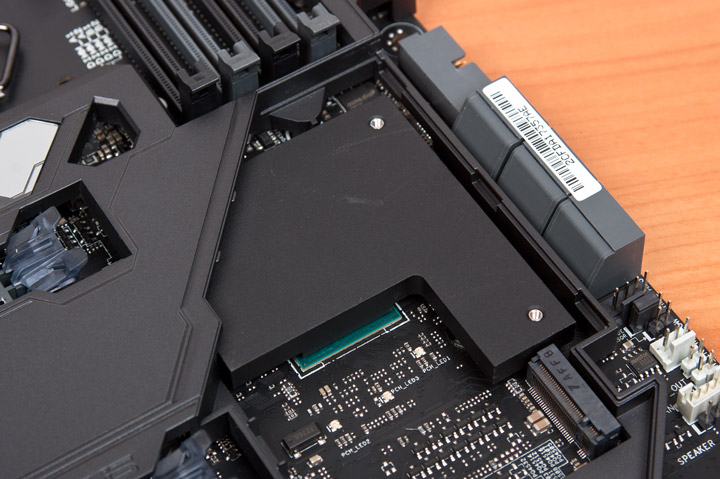

Светофильтр для иллюминации части платы с PCH мигрировал прямиком в состав охладителя, а именно в часть, ответственную за накопители. Тут же есть полоска термопрокладки немалой площади, необходимая для контакта с устройством M.2.
Сами светодиоды находятся на плате. Радиатор для чипсета отдельный, больших размеров и веса. Проблем с температурой чипа я не отметил.
В составе инфраструктуры есть два контроллера от ASMedia, необходимые для реализации портов USB 3.1 Gen2. Один находится у задней панели, а второй разместили ближе к чипсету.

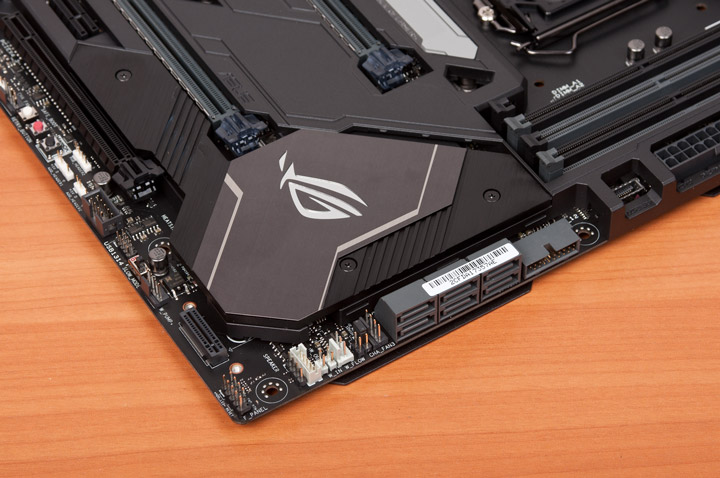

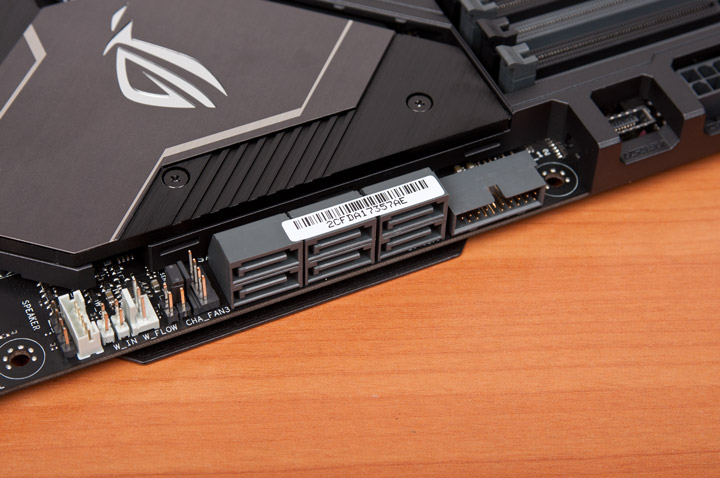

В наличии шесть продольных гнёзд SATA. Возможно применение фирменного контроллера, расширяющего число используемых и управляемых платой системных вентиляторов (в комплекте он отсутствует). Как и с другими платами ROG Maximus, одной из особенностей является поддержка датчика потока в системе СЖО, двух температурных (для хладагента) и одной выносной термопары (также в комплекте не числится).

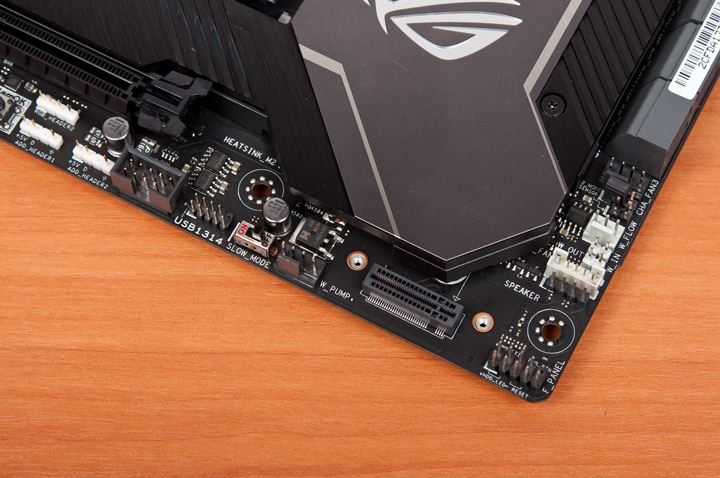

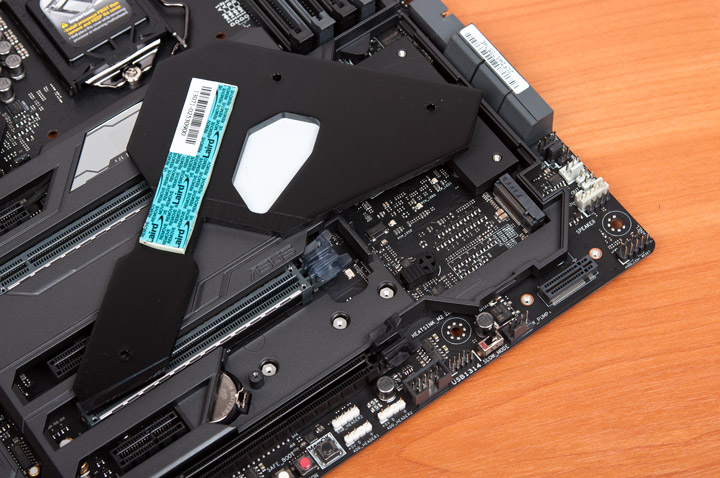

Второе устройство формактора M.2 нужно монтировать на специальную стойку, она присутствует в списке аксессуаров.

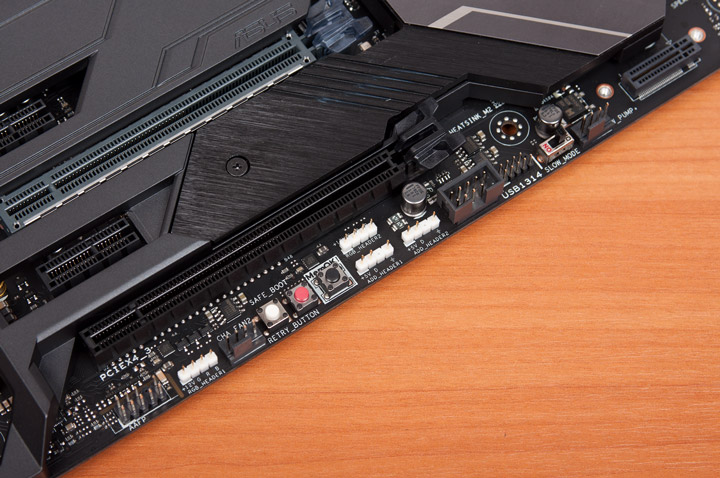

Под корпусные гнёзда USB есть по одной колодке каждого поколения (всего получается три штуки).

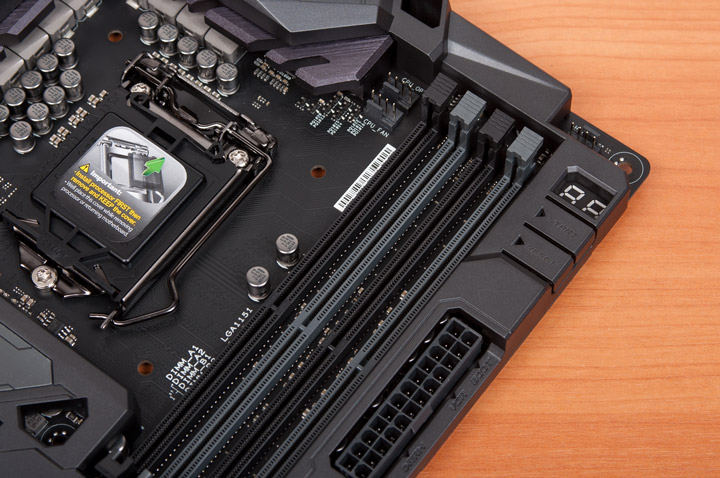

Кнопки включения и перезагрузки особо заметны. Под пластиком есть группа светодиодов для подсветки. Индикатор кодов POST — красный, а небольшие светодиоды из состава QLED — разноцветные, они распаяны возле основного гнезда питания.
Вспомогательные миниатюрные кнопки выбраны разных цветов, предусмотрительно, чтобы их не путать.

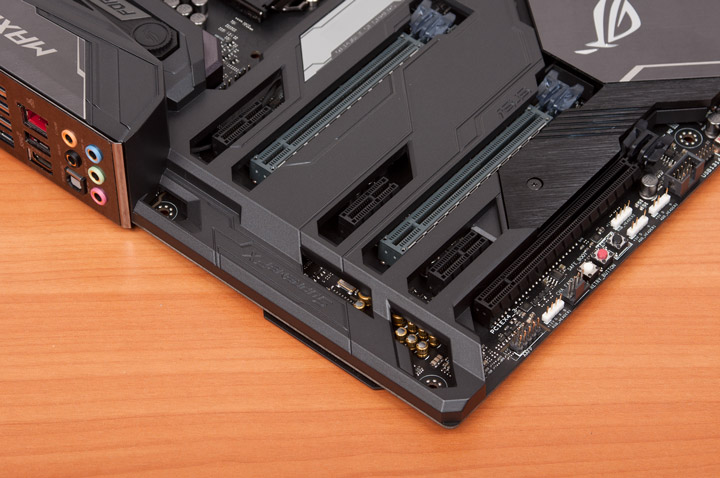

Процессорные линии PCI-E могут быть разделены поровну между двумя усиленными железом слотами. Остальные работают с хабом.

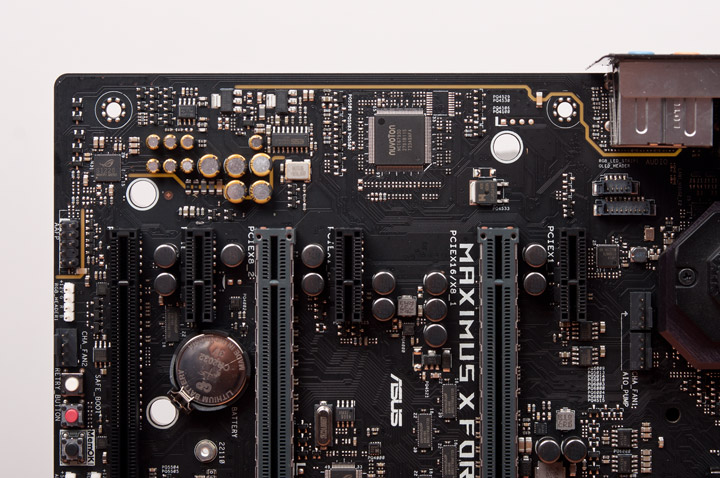

Система звука базируется на кодеке Realtek специальной партии для ASUS. Ему в работе помогает один ОУ и внешний ЦАП с независимым осциллятором. Также имеется набор особых конденсаторов.
Монохромный OLED-экран находится сразу под сокетом, потому массивные охладители могут его накрыть, но в случае использования водоблоков про этот момент можно не вспоминать.

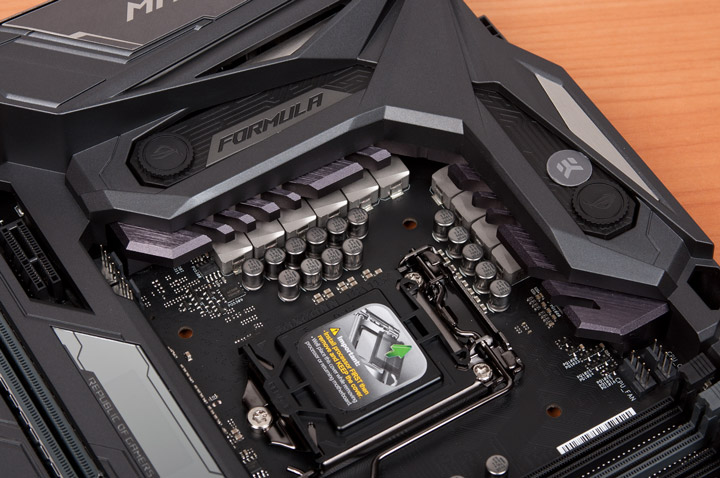

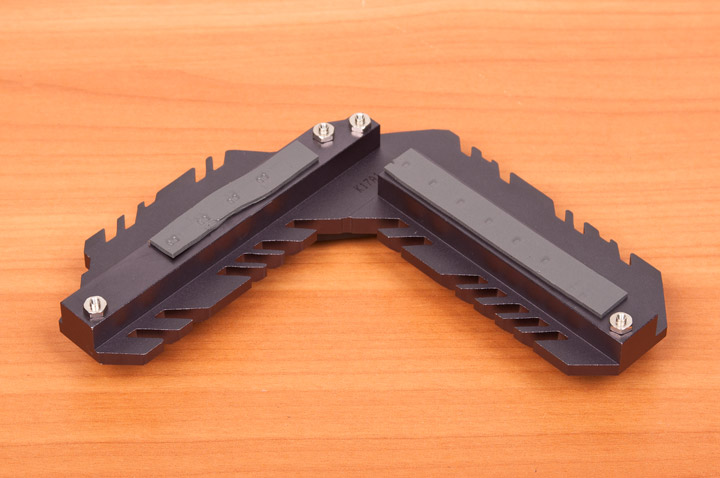

Система стабилизации напряжения отличается, главным образом, особым радиатором, который можно включить в контур жидкостного охлаждения. Однако он вполне неплох и в пассивном режиме работы, при естественной конвекции воздуха.

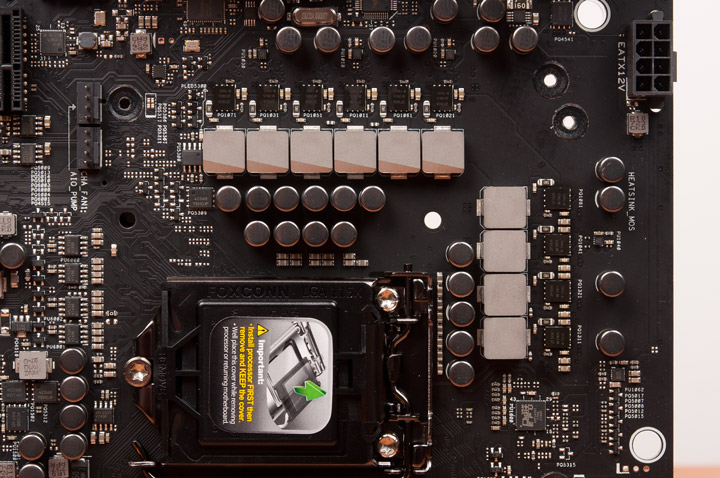

Если двумя словами охарактеризовать VRM, то она один-в-один как у ROG Maximus X Apex: ШИМ-контроллер — ASP1405I, четыре «фазы» через удвоители IR3599 и восемь внешних драйверов IR3535 образуют стабилизатор процессорного напряжения, ещё два драйвера (распаяны на обратной стороне) участвуют в схеме стабилизации питания интегрированного ГП. SiZF906DT производства Vishay Intertechnology выбраны для роли силовых сборок.
Охладитель используется в точности такой, как у прошлого поколения. Разве что, термопрокладки выглядят иначе.

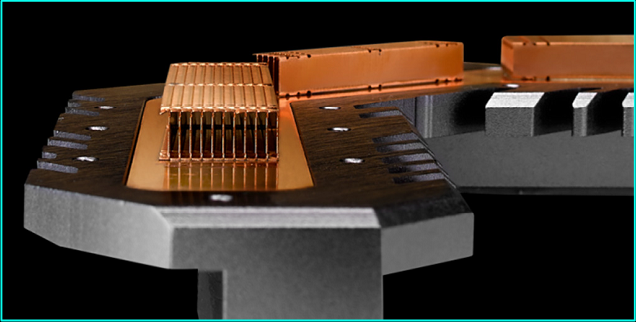

Это EK CrossChill II, о системе снижения сопротивления потоку мы уже рассказывали ранее.

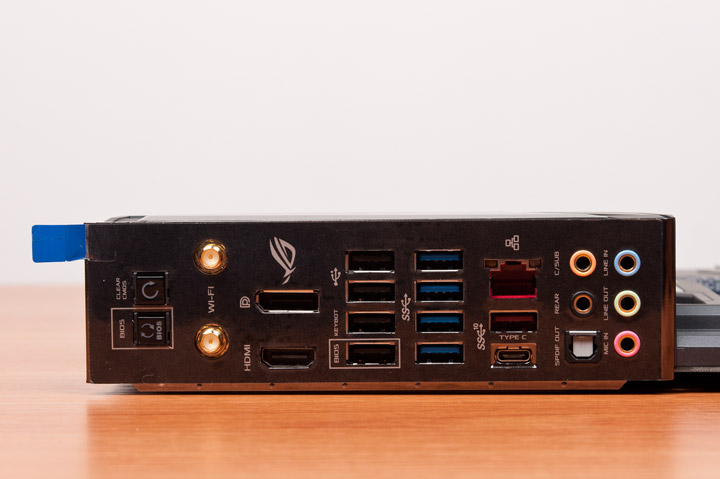

Единственное изменение на задней панели — менее точное обтекание симметричного порта USB 3.1 Gen2 предустановленной на защитной пластине плёнкой (накладкой). В остальном нет ничего нового, наполнение отличное. Возможно, кому-то не будет хватать PS/2.
