Возможности UEFI
Рассматриваемая материнская плата принимала участие при тестировании процессора Intel Core i7-9700K, поэтому была прошита встроенной утилитой EZ Flash 3 версия UEFI 0506. Каких-либо проблем при обновлении микрокода, естественно, не наблюдалось.

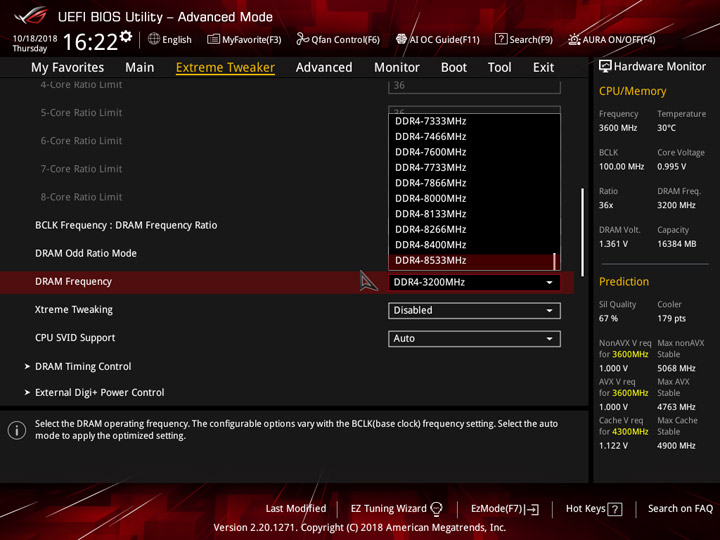

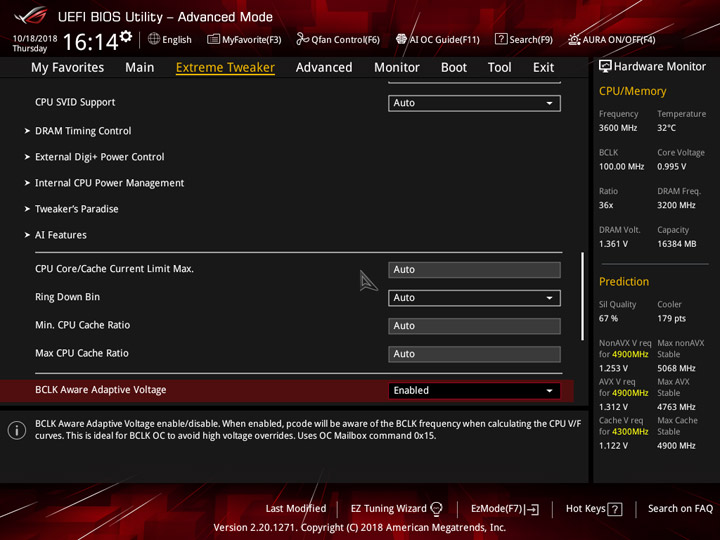

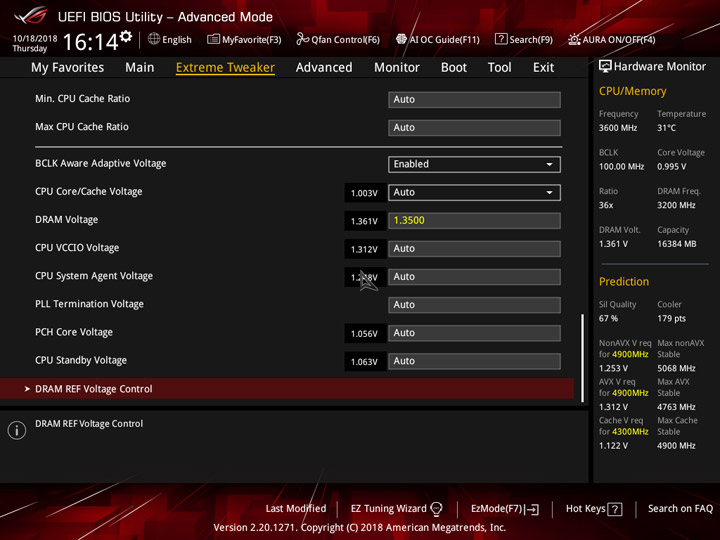

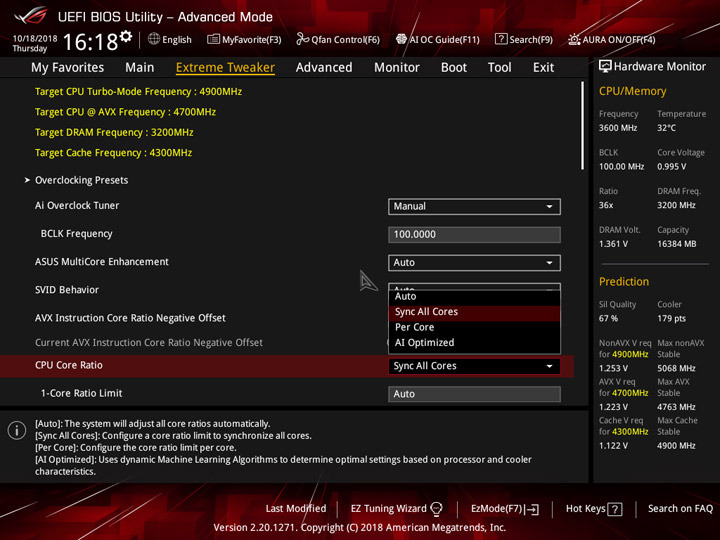

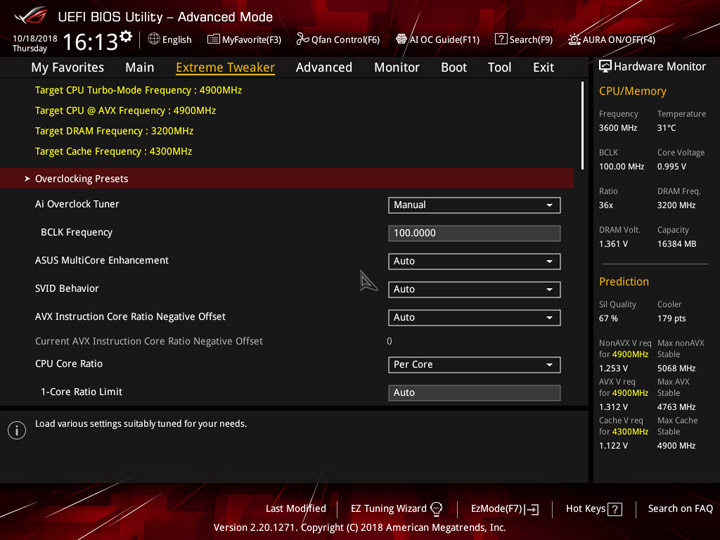

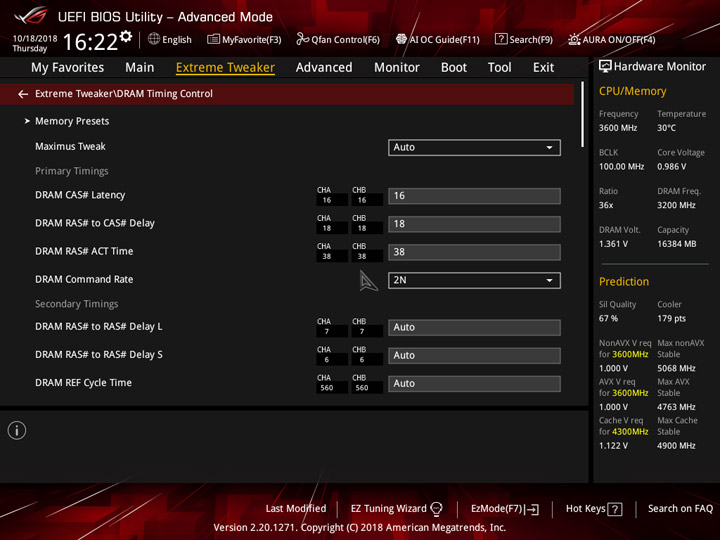

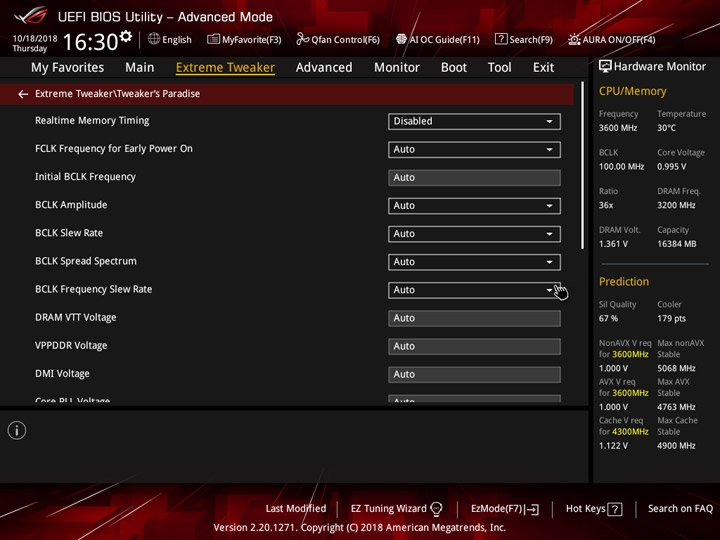

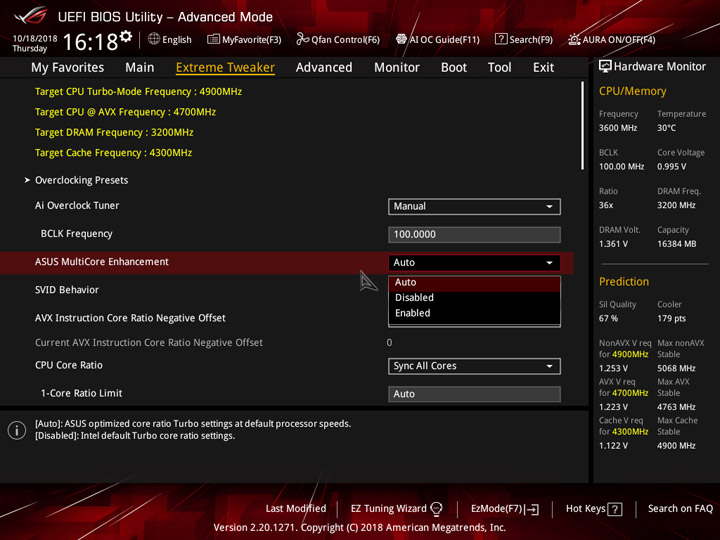

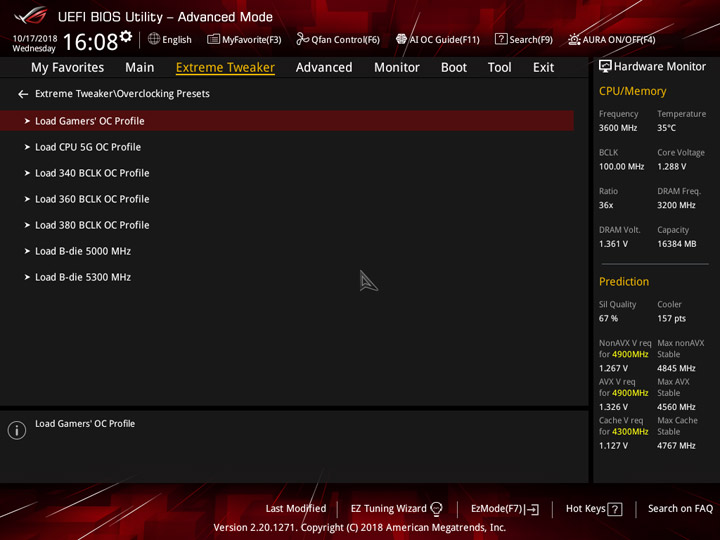

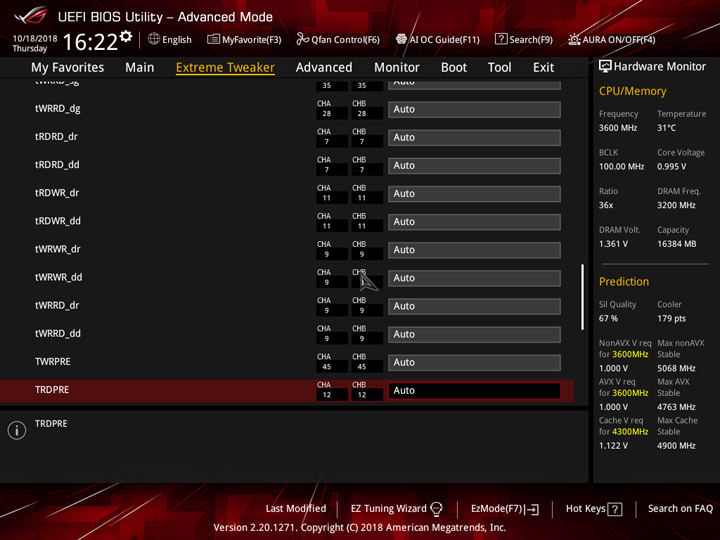

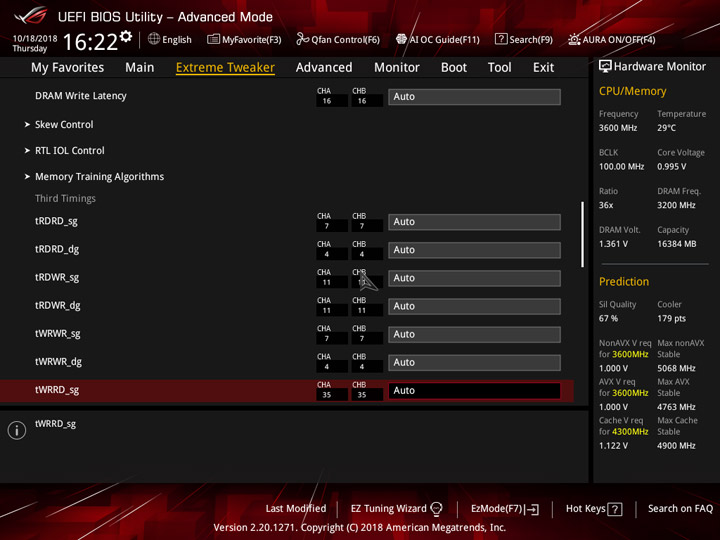

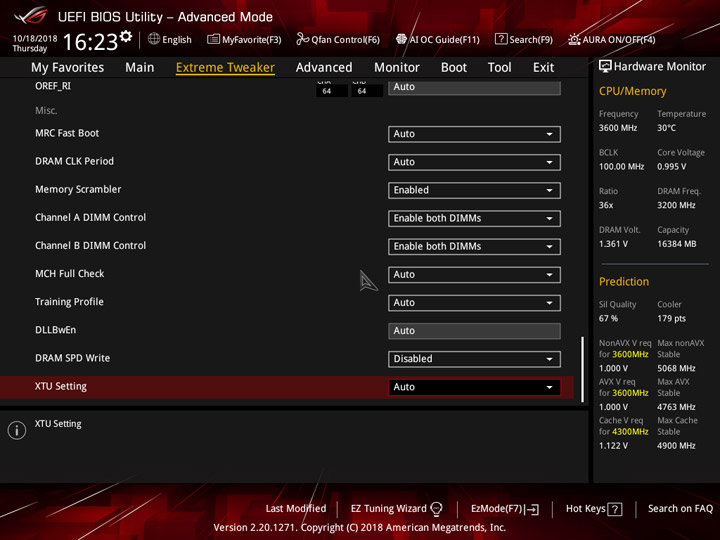

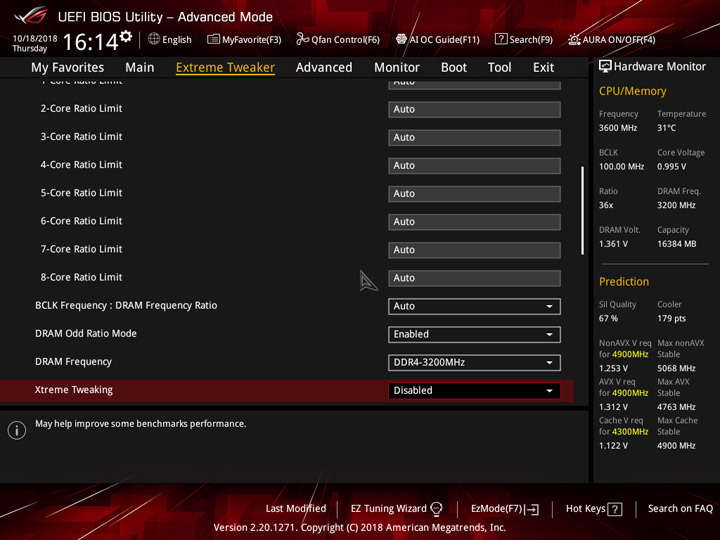

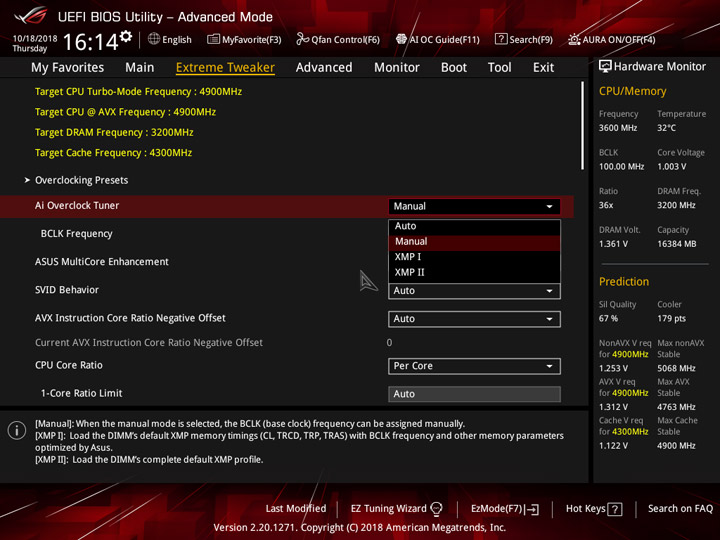

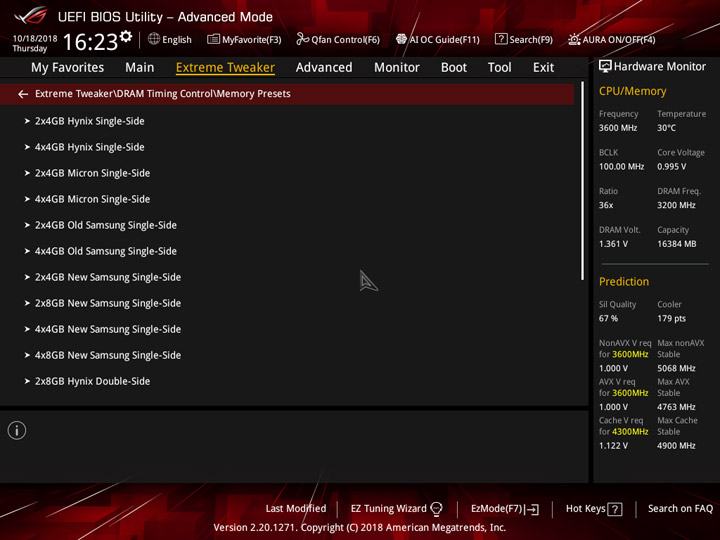

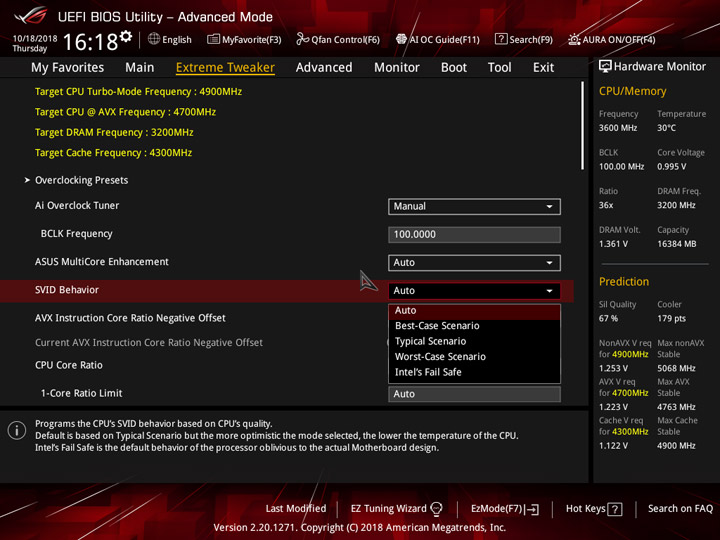

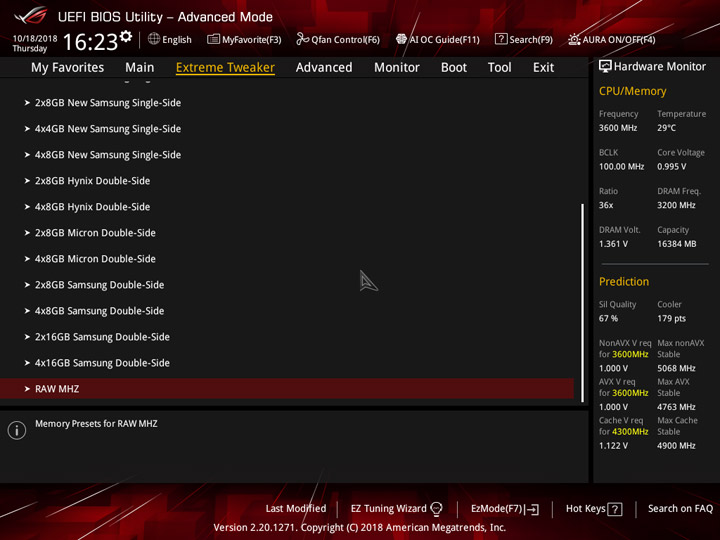

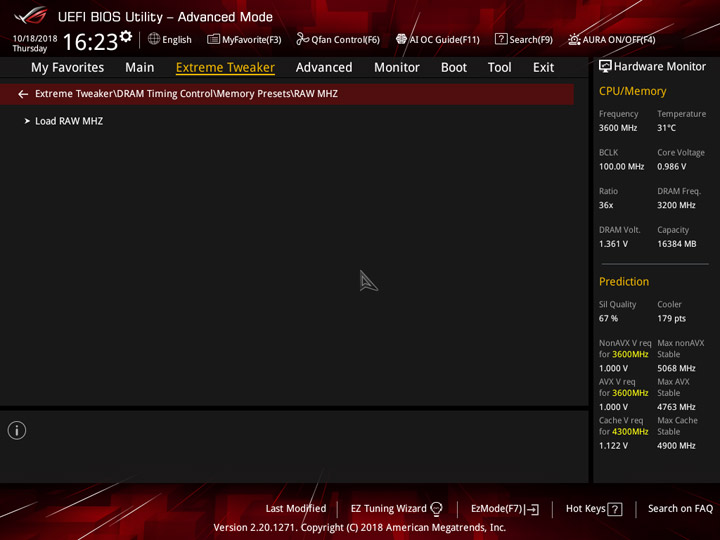

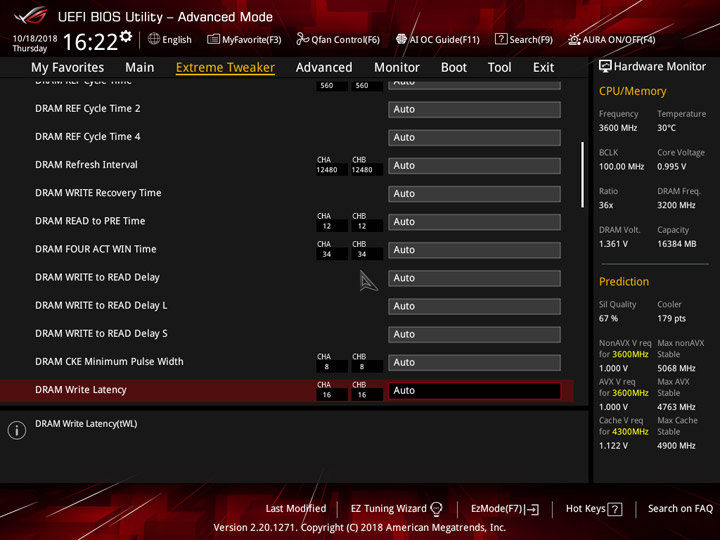

При входе в UEFI пользователь сразу попадает в меню Extreme Tweaker, где может произвести тонкую настройку системы, включая изменение базовой частоты, режимов работы ядер CPU, множителя процессора и кэша, режимов работы и частоты памяти, а также таймингов и напряжений. Есть предусмотренные профили для разгона системы и подстройки памяти.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/44-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/45-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/46-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/47-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/48-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/49-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/50-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/51-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/52-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/53-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/86-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/87-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/54-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/55-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/56-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/57-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/58-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/59-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/60-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/61-asus-rog-maximus-XI-formula.jpg)

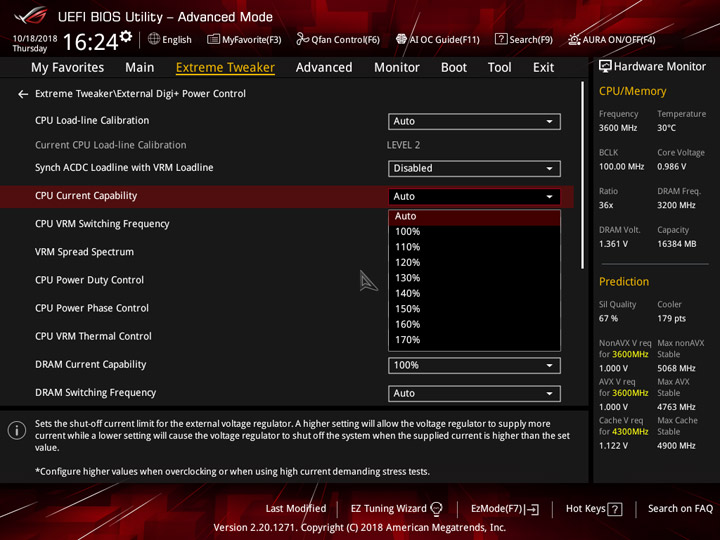

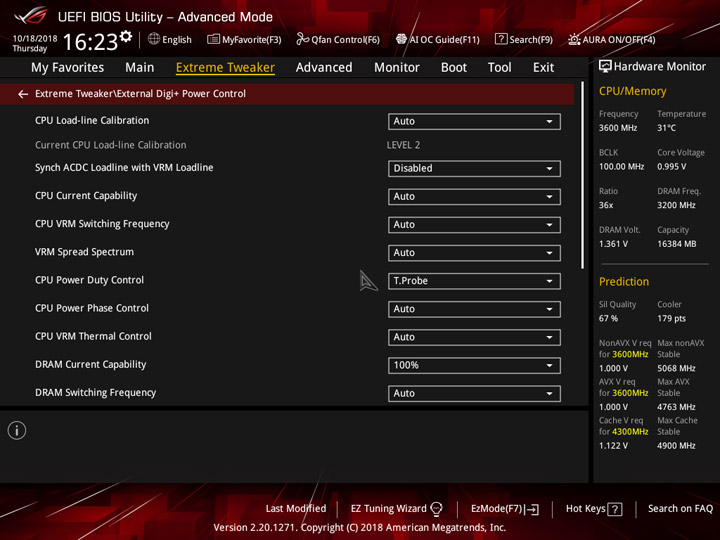

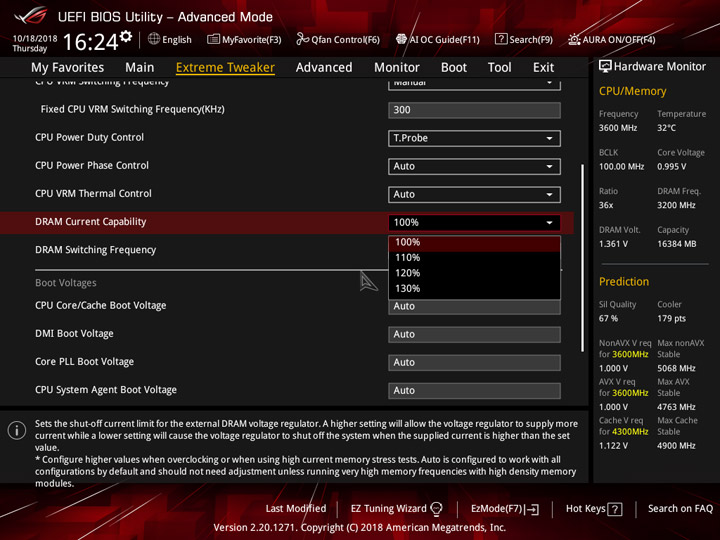

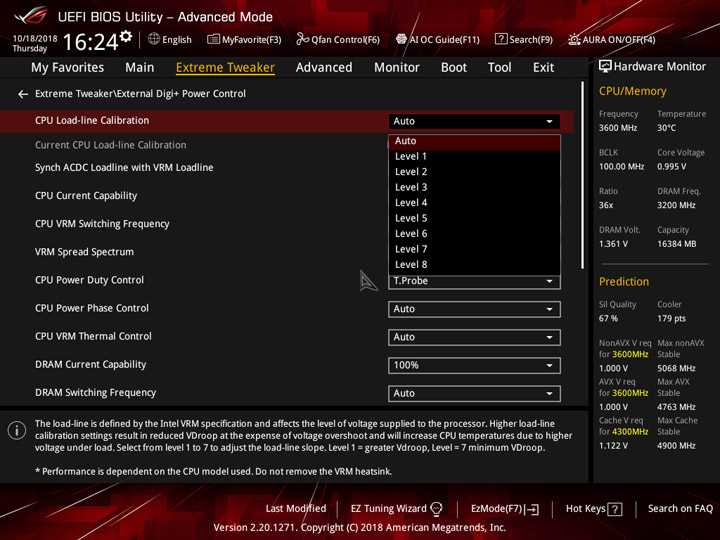

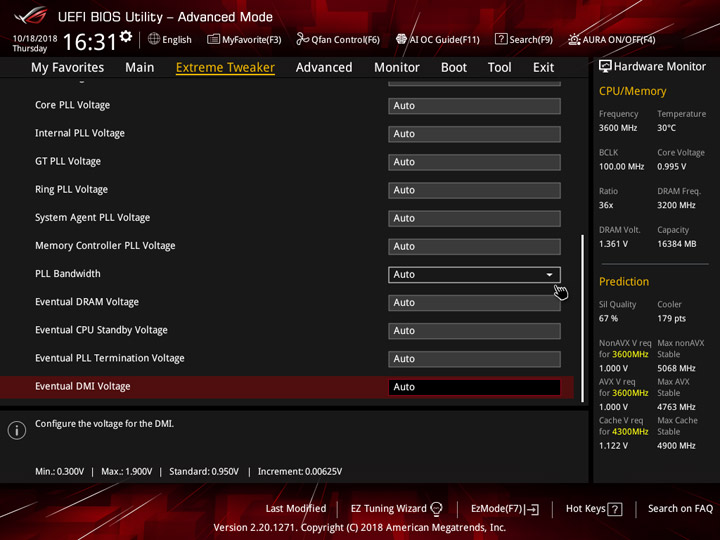

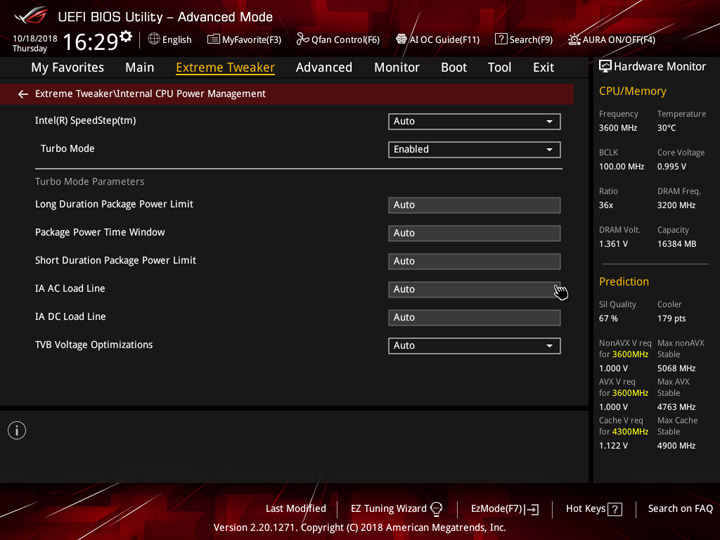

Стандартно для продуктов ASUS присутствуют богатые возможности по управлению подсистемой питания процессора и ОЗУ, лимитами потребляемой мощности и тока CPU.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/62-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/63-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/64-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/65-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/66-asus-rog-maximus-XI-formula.jpg)
Все значения основных настроек представлены в таблице:
Параметр | Диапазон регулировки | Шаг |
---|---|---|
BCLK Frequency (МГц) | 40–104, 104–1000 | 0,05, 0,0625 |
CPU Core Ratio (Multiplier) | 8–83 | 1 |
CPU Load-line Calibration | Auto/Default/Level1…8 | 1 |
CPU Current Capability (%) | Auto/100…140 | 10 |
CPU Core Voltage Override (В) | 0,6–1,7 | 0,005 |
CPU Core Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
CPU Cache Ratio (Multiplier) | 8–83 | 1 |
DRAM Frequency (МГц) | 800–6400, 800–8533 | 100, 133 |
DRAM Voltage (B) | 1,0–2,0 | 0,005 |
CPU System Agent Voltage (В) | 0,7–1,8 | 0,0125 |
CPU VCCIO Voltage (В) | 0,9–1,8 | 0,0125 |
PCH Core Voltage (В) | 0,9–1,8 | 0,01 |
Max. CPU Graphics Ratio (Multiplier) | 1(by CPU)–60 | 1 |
CPU Graphics Voltage Override (В) | 0,6–1,7 | 0,005 |
CPU Graphics Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |

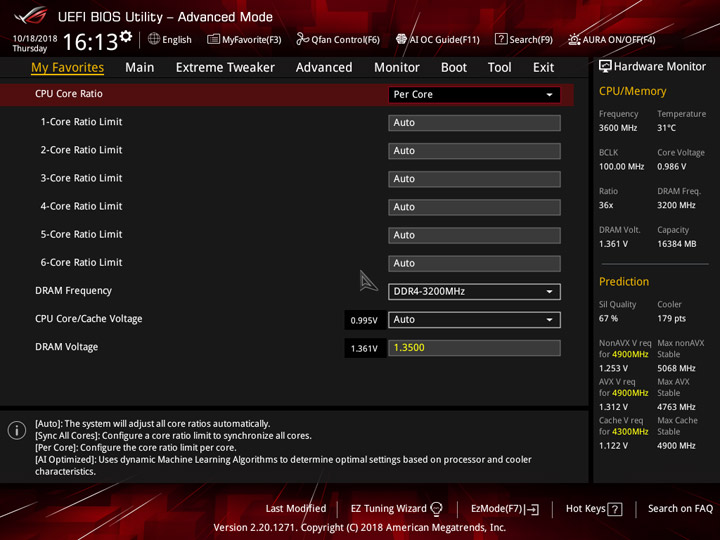

При частом использовании той или иной функции полезной будет возможность создать свое меню в My Favorites.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/67-asus-rog-maximus-XI-formula.jpg)

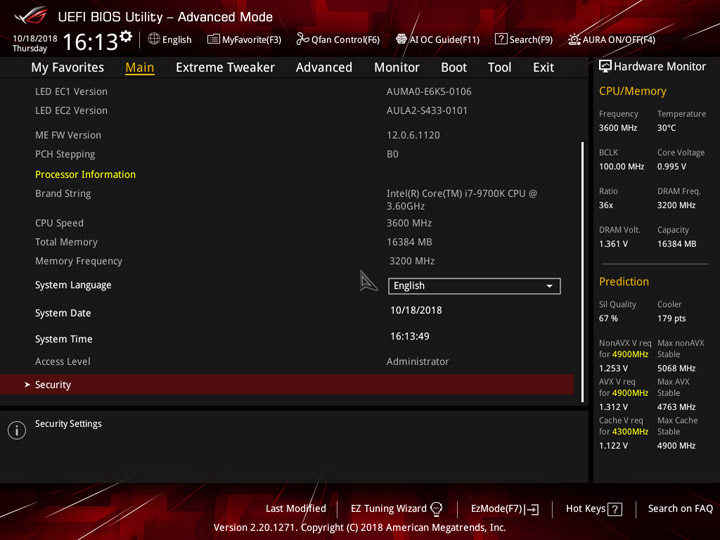

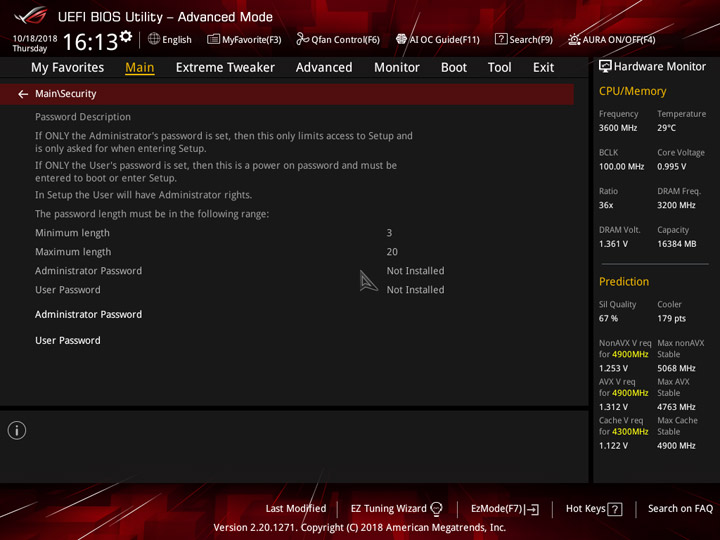

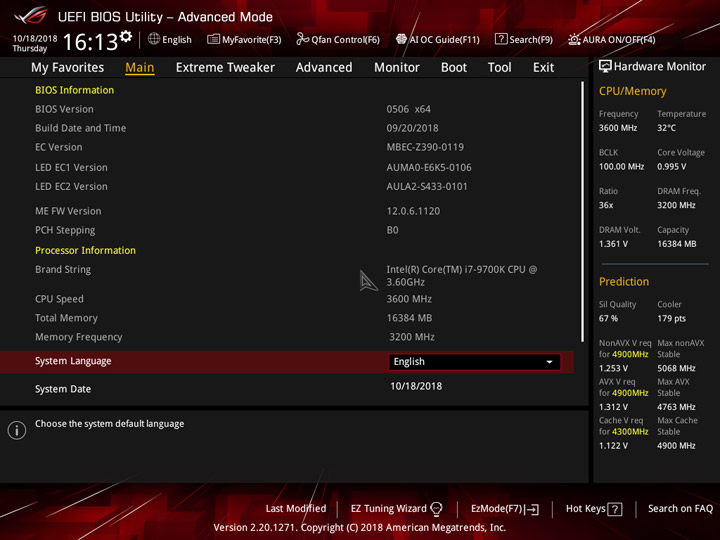

Следующий раздел позволит пользователю почерпнуть всю необходимую информацию об установленном CPU, версии прошивки, частоте и объеме памяти. В Main также можно будет выбрать язык интерфейса, время и дату, ну и пароль для входа.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/68-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/69-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/70-asus-rog-maximus-XI-formula.jpg)

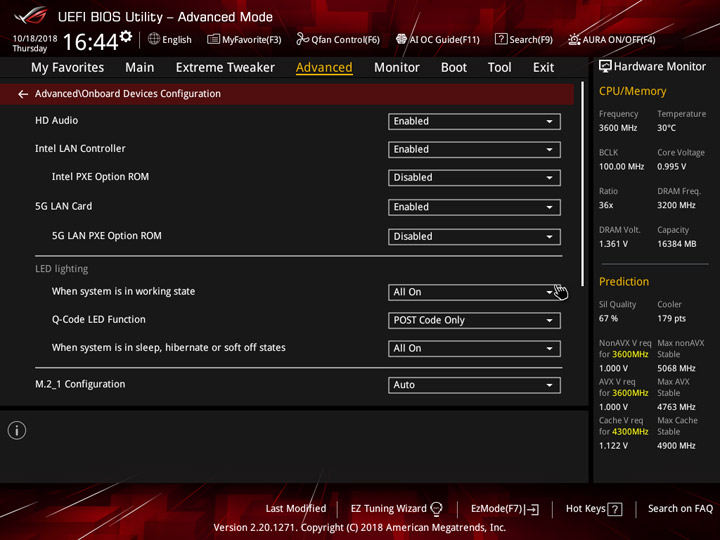

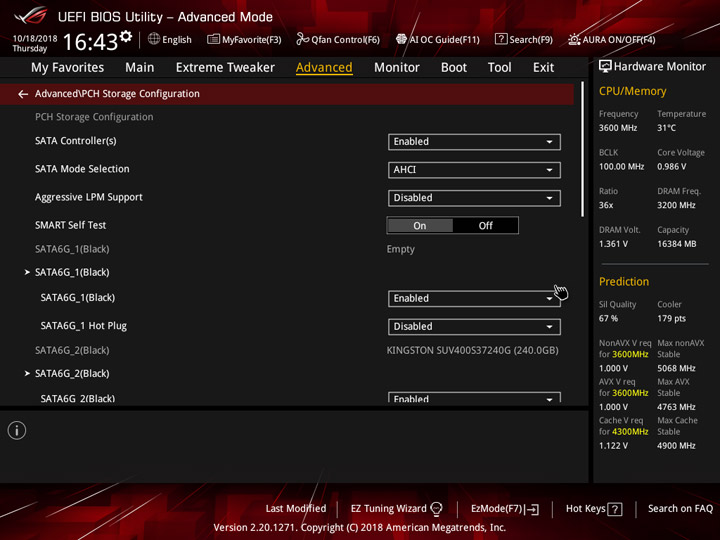

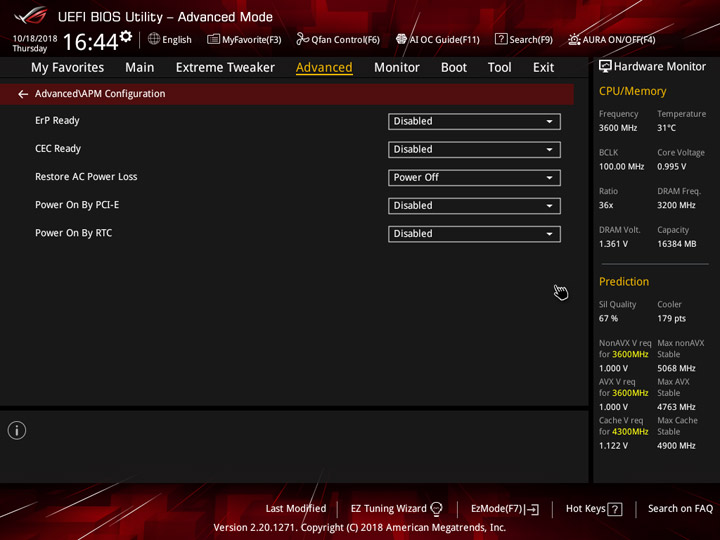

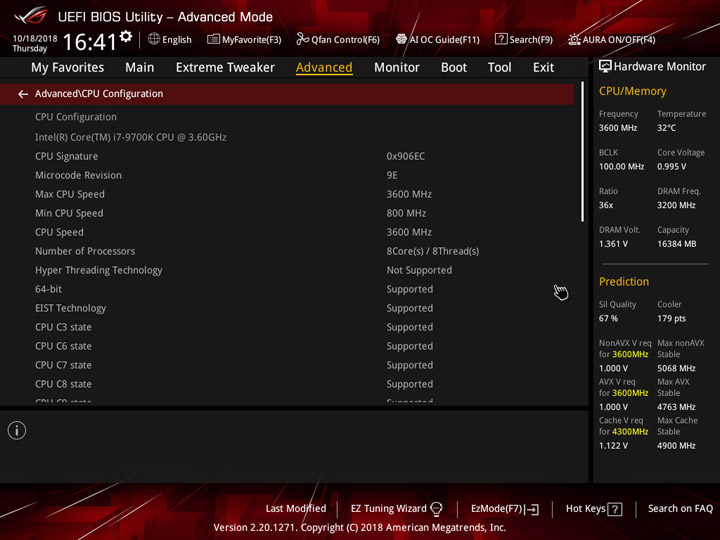

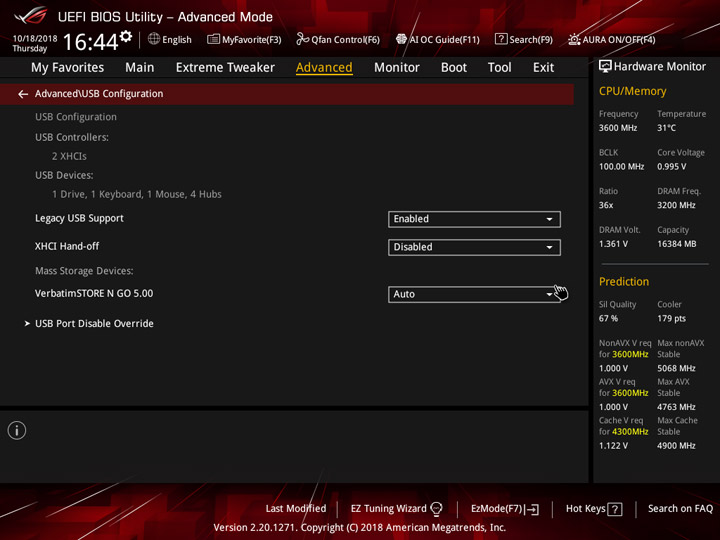

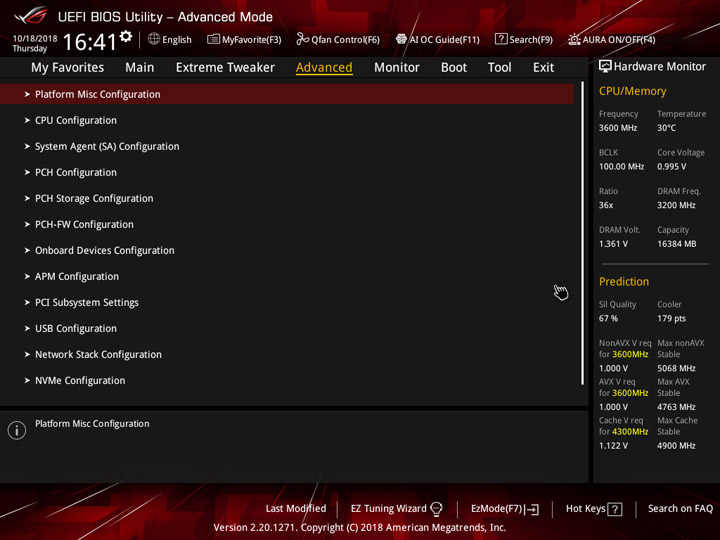

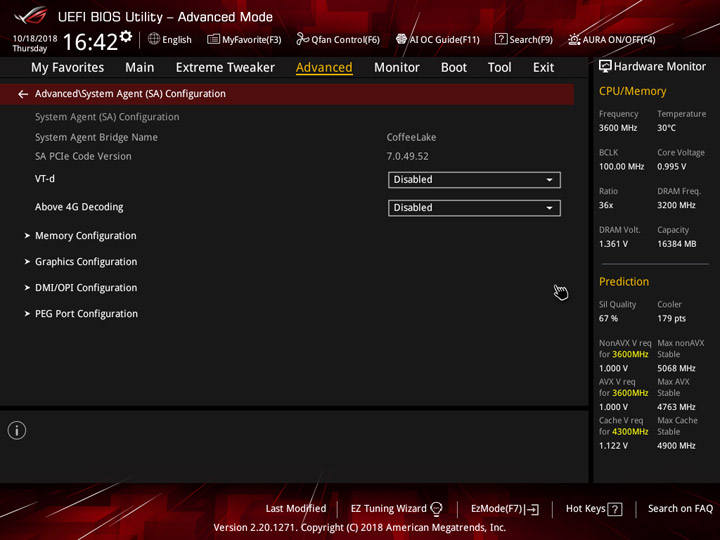

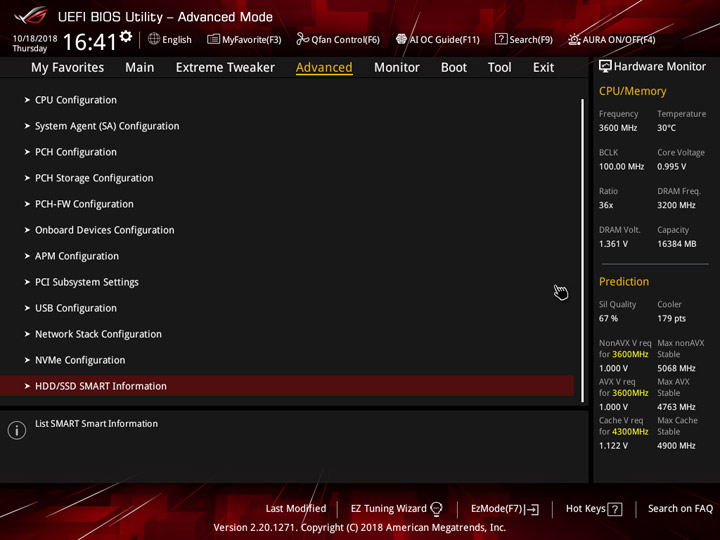

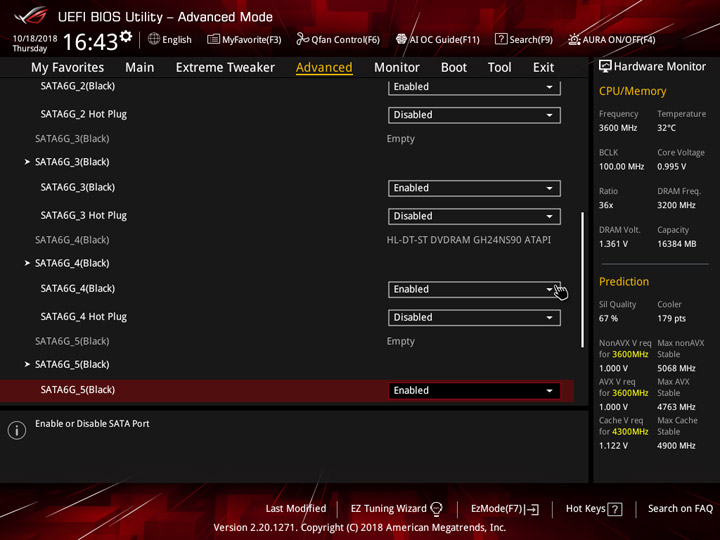

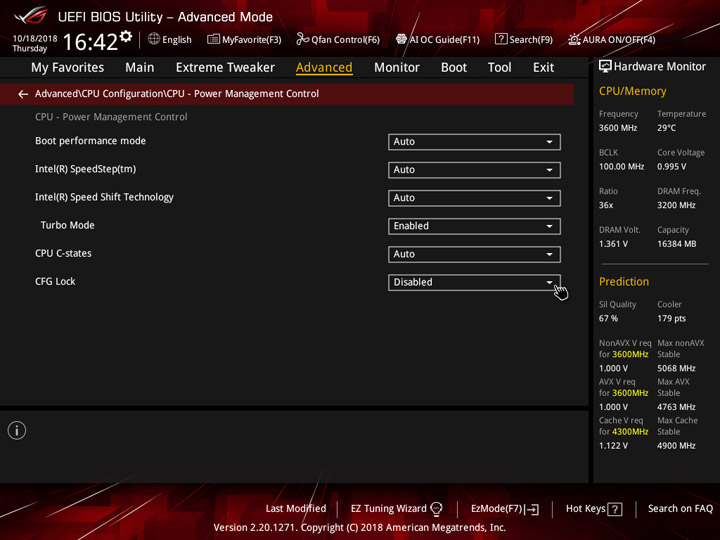

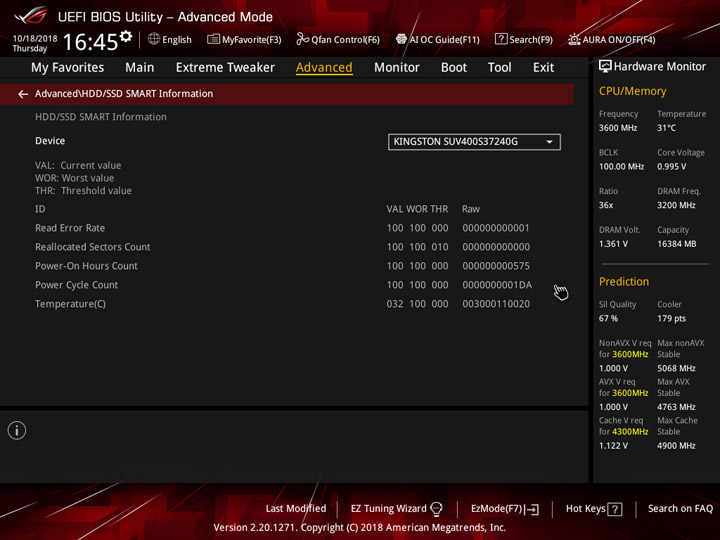

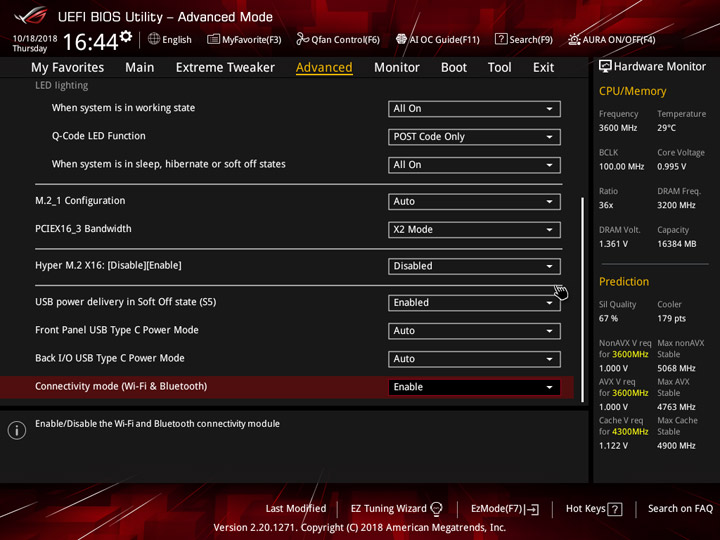

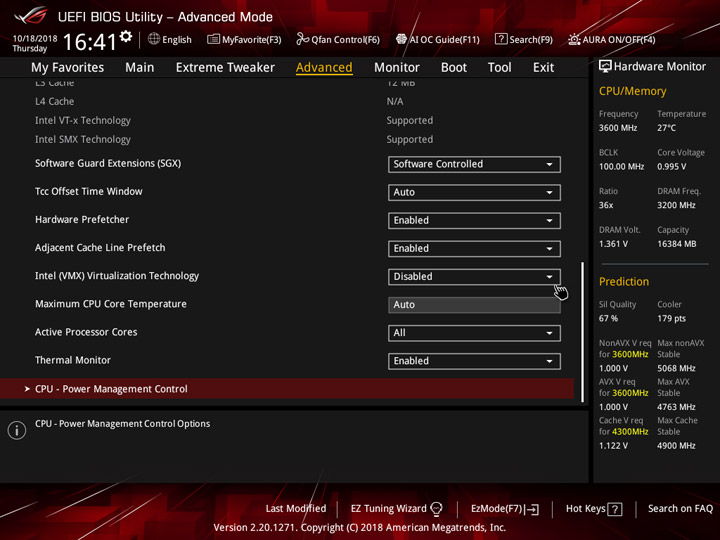

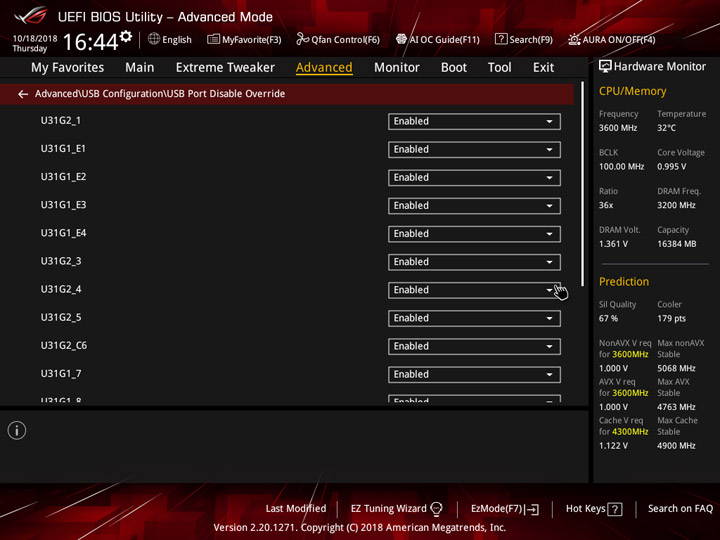

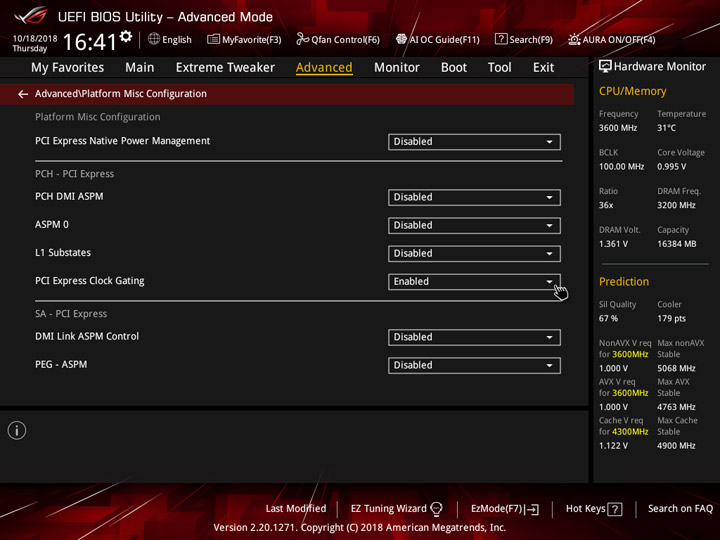

Управление встроенными контроллерами, поддерживаемыми процессором технологиями энергосбережения, подсветкой, просмотр SMART — все это доступно в Advanced.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/71-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/72-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/73-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/74-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/75-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/76-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/77-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/78-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/79-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/80-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/81-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/82-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/83-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/84-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/85-asus-rog-maximus-XI-formula.jpg)

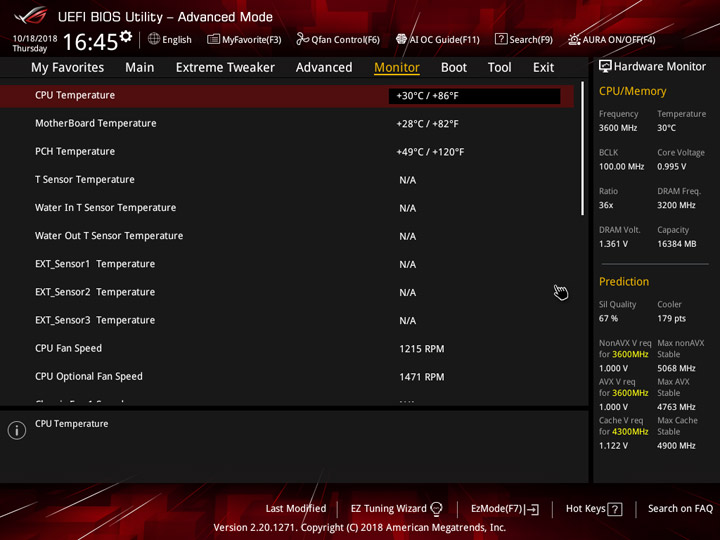

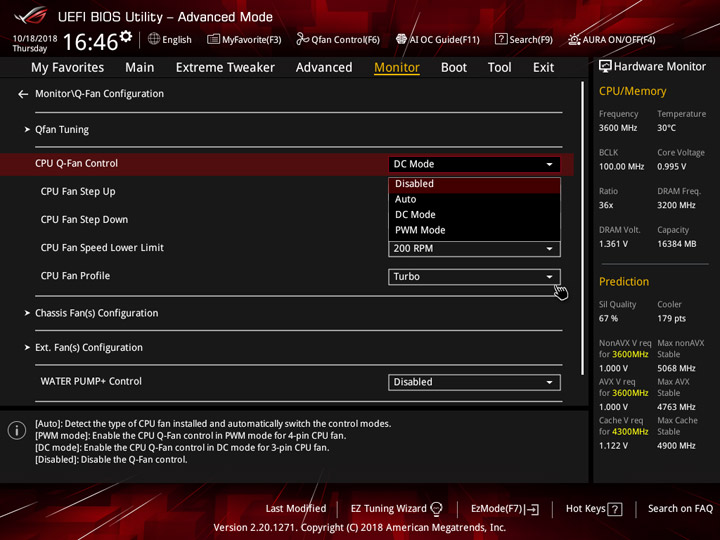

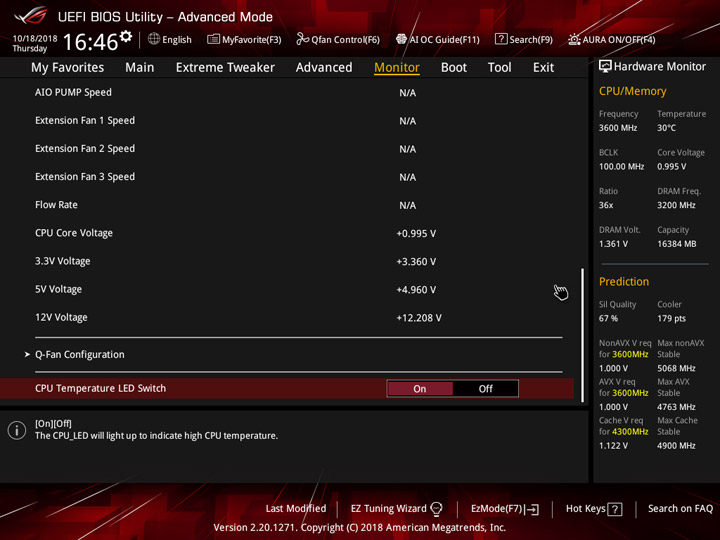

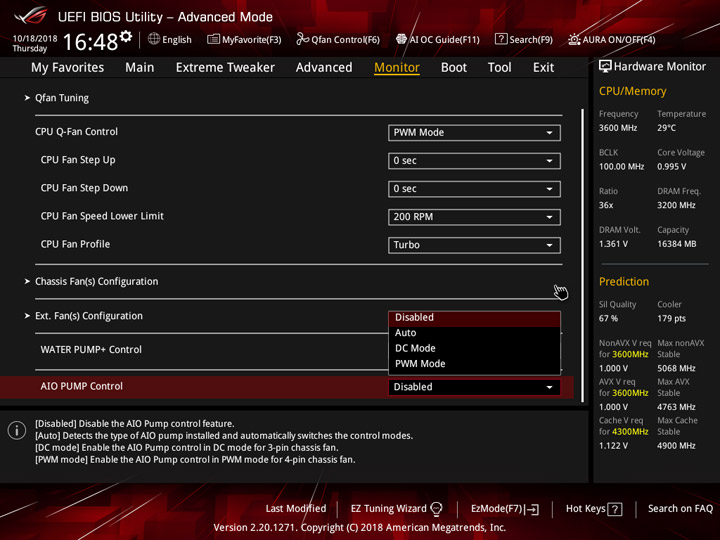

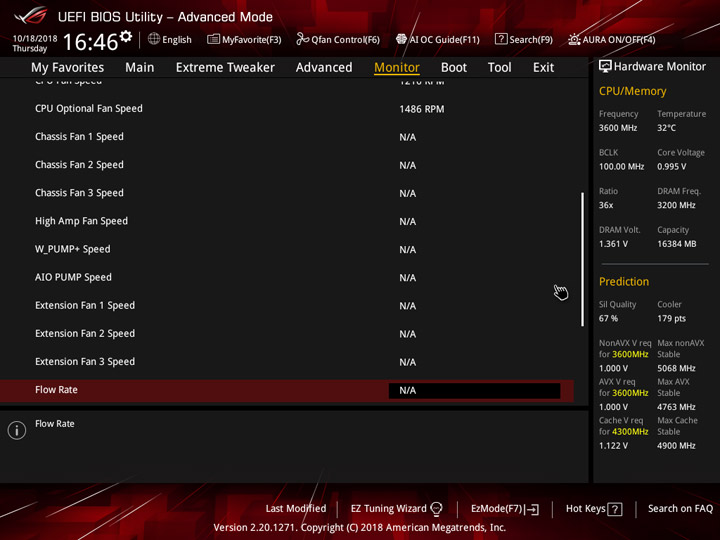

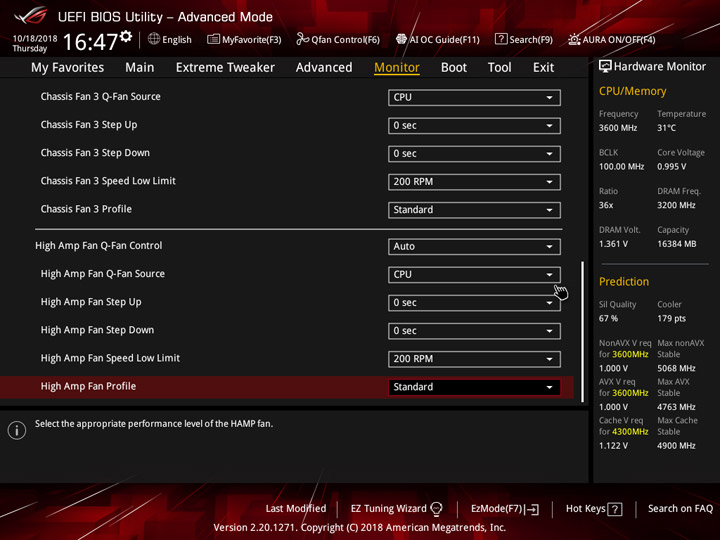

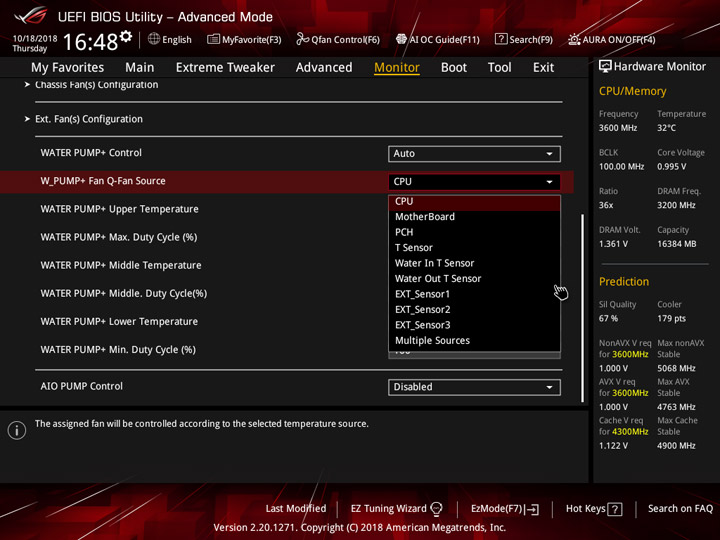

Раздел Monitor позволяет отследить напряжение питания, температуру компонентов и скорость вращения вентиляторов, плюс задать режим работы последних. Доступны показания трех встроенных термодатчиков, одного внешнего, пары системы СВО и еще трех при подключении фирменного контроллера. Общее количество устройств для измерения частоты вращения крыльчатки достигает 12, включая датчик потока жидкости. Можно указать режим работы вентиляторов и помп, тонко настроить каждое устройство по отдельности в зависимости от температуры того или иного компонента системы.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/88-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/100-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/89-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/90-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/91-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/92-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/93-asus-rog-maximus-XI-formula.jpg)

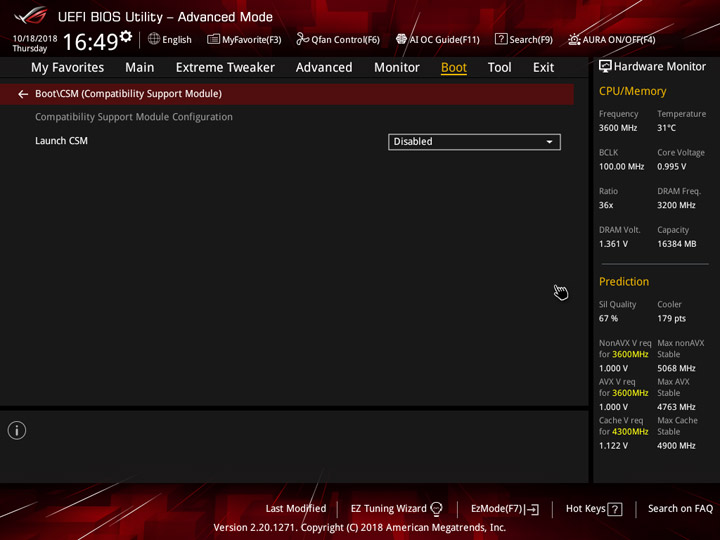

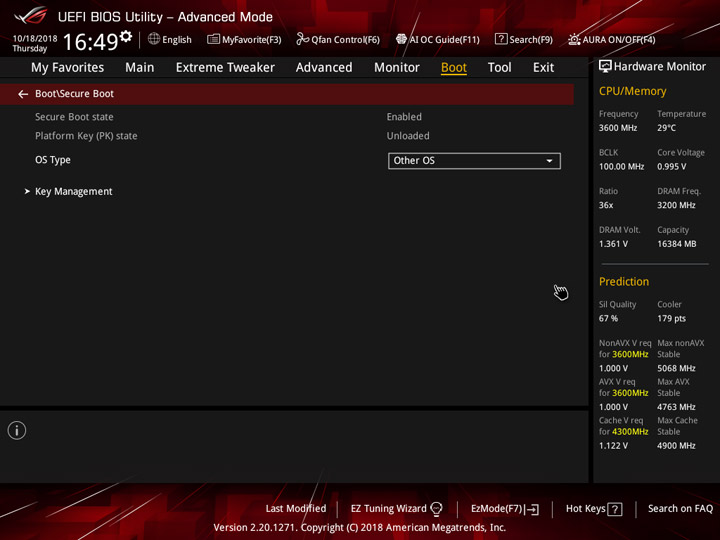

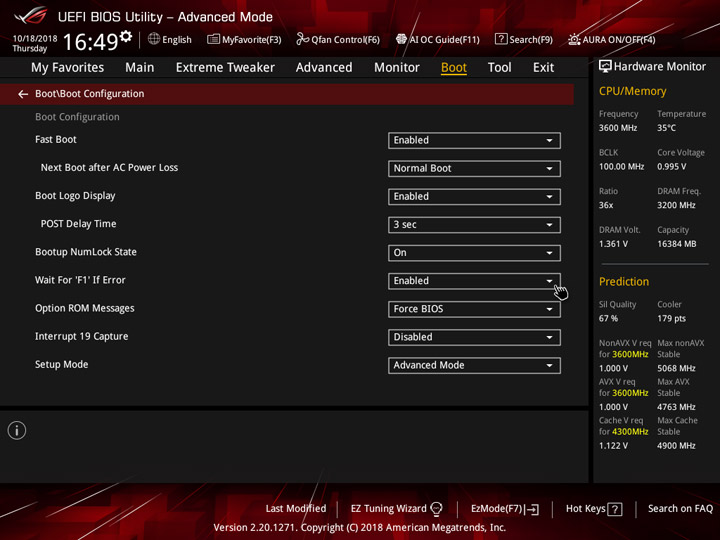

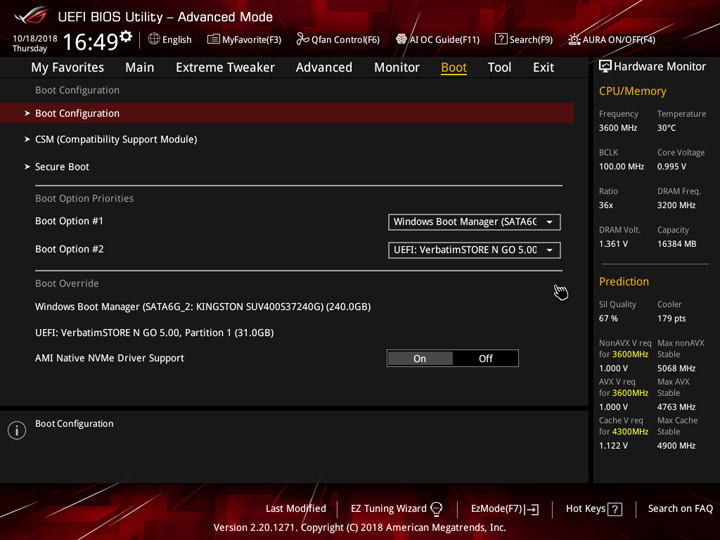

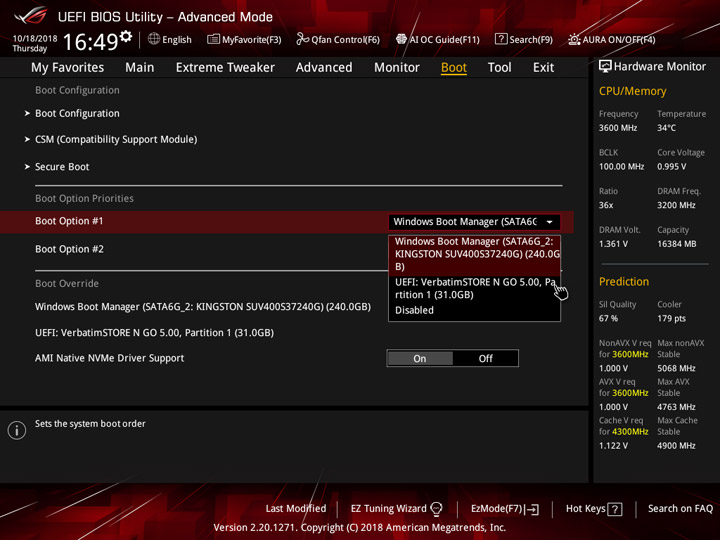

В Boot настраиваются опции прохождения процедуры POST и загрузки системы. Тут же находится функция CSM, включение которой позволит запуститься системе со старым «железом».
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/94-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/95-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/96-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/97-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/98-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/99-asus-rog-maximus-XI-formula.jpg)

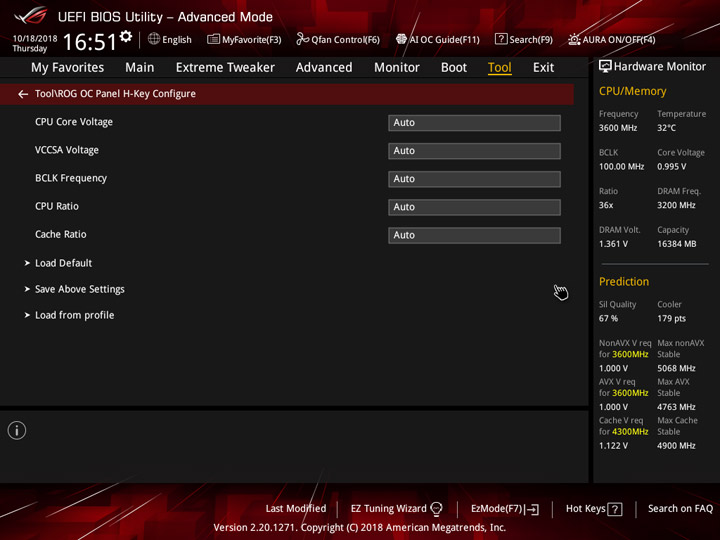

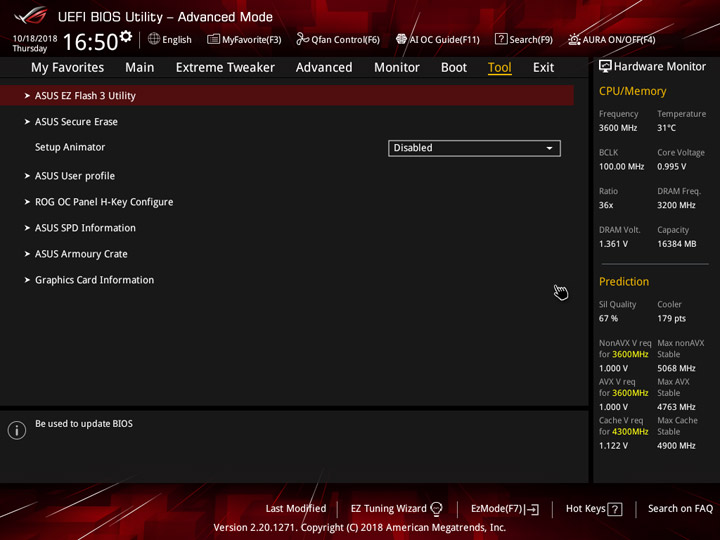

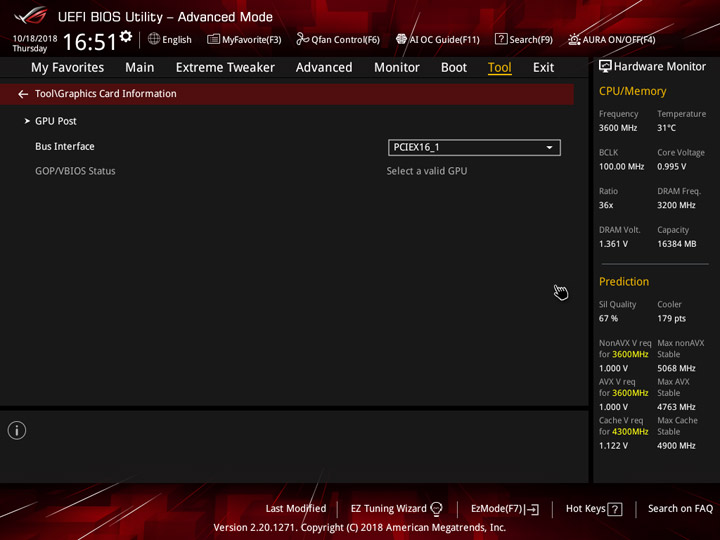

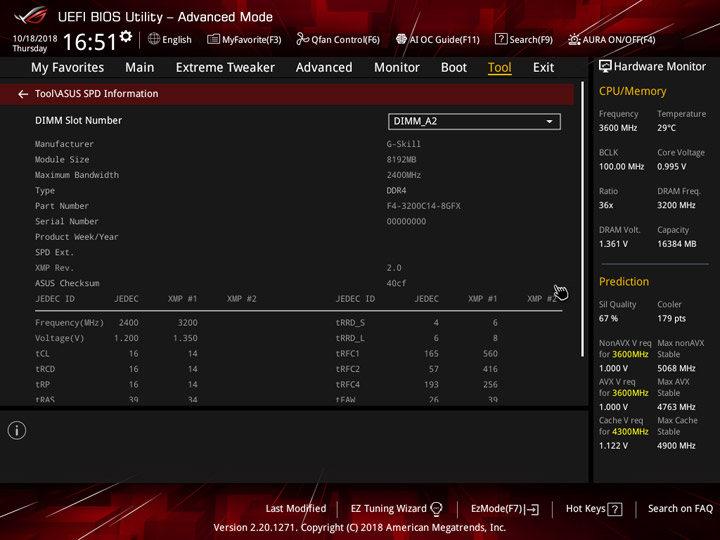

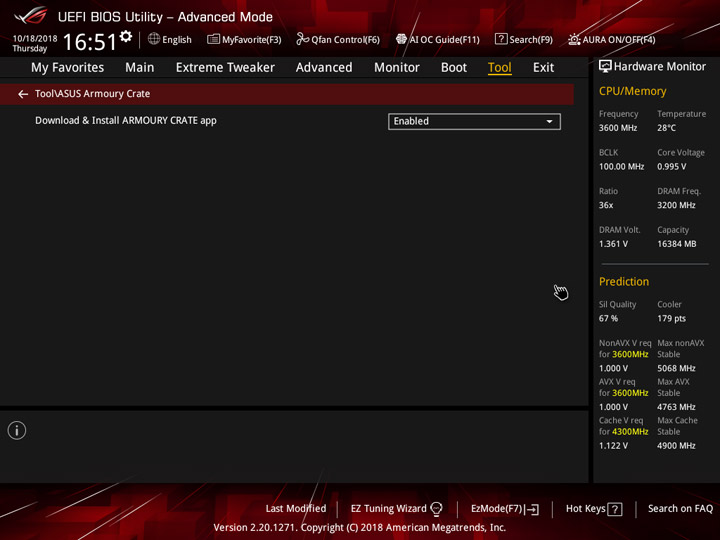

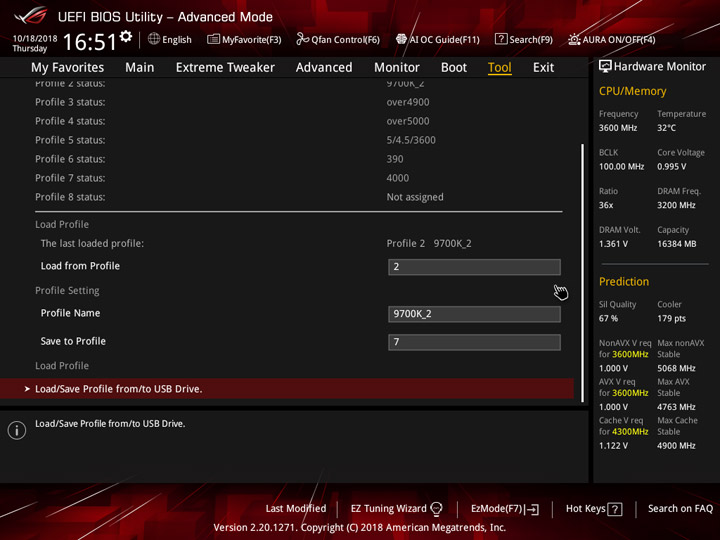

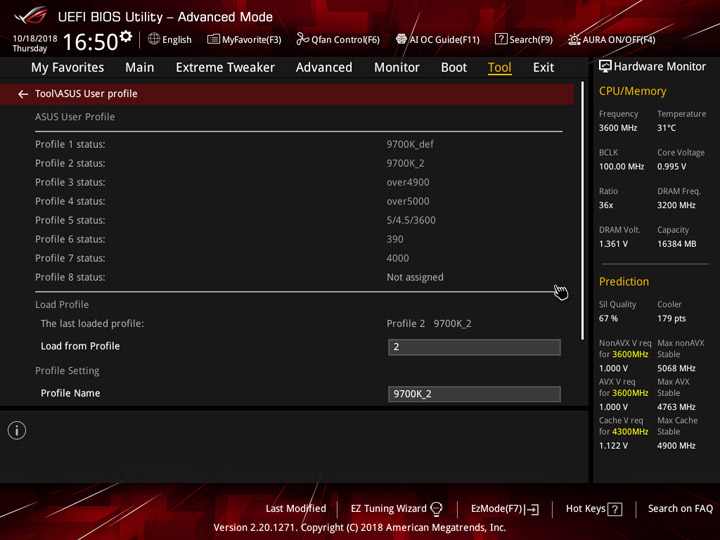

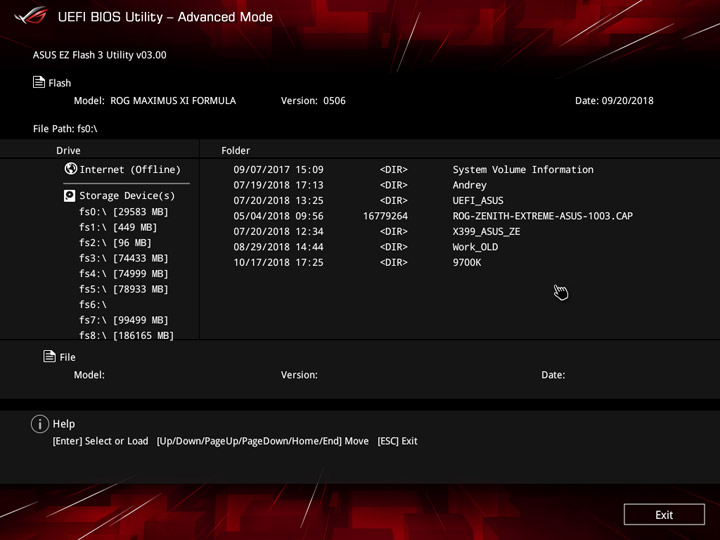

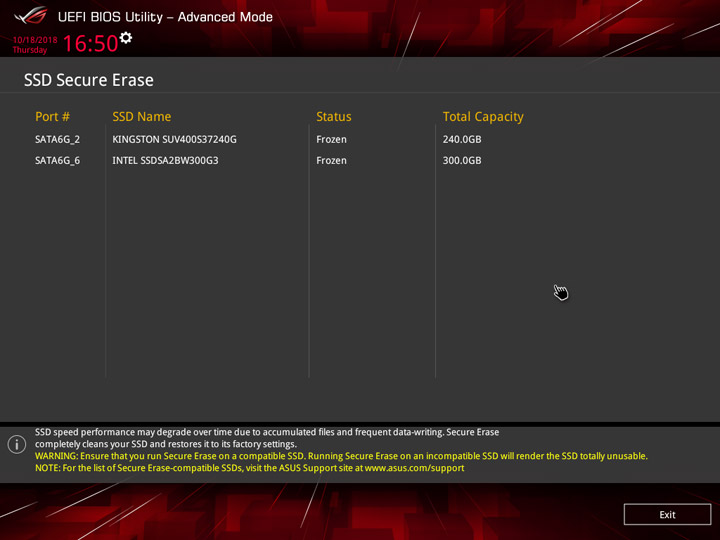

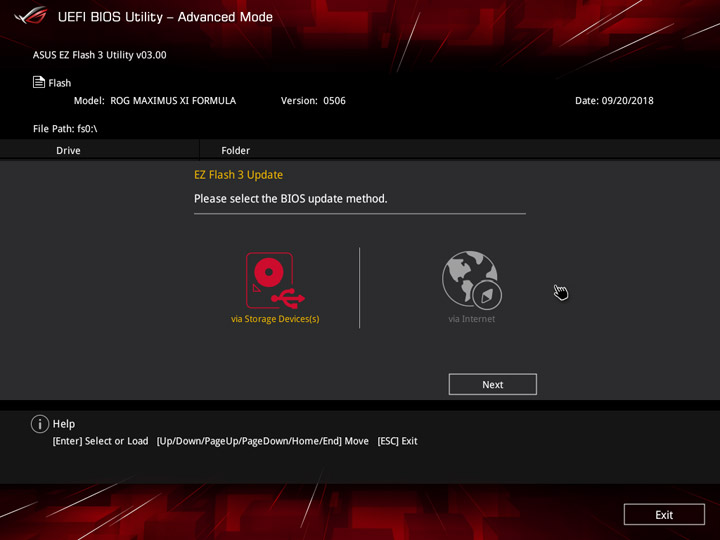

Tool представляет собой не что иное, как сборник встроенных утилит, облегчающих сборку и настройку системы. Тут есть уже знакомая всем EZ Flash 3 для обновления микрокода, SSD Secure Erase, позволяющая на низком уровне очистить твердотельный накопитель. Есть возможность сохранить до восьми пользовательских профилей с настройками, просмотреть SPD установленных модулей памяти и режимы работы слотов PCI-E x16, настроить параметры для работы с выносной панелью OC Panel, если у кого-то такая завалялась после апгрейда.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/101-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/102-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/103-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/104-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/105-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/106-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/107-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/108-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/109-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/110-asus-rog-maximus-XI-formula.jpg)
Комплектное ПО
На комплектном диске поставляется стандартный набор фирменных утилит и стороннего ПО, которые мы не раз уже рассматривали в прошлых материалах, посвященных материнским платам ASUS.
Программное обеспечение | |
---|---|
Фирменное | AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information, USB BIOS Flashback), AURA, LiveDash, Mem TweakIt, RAMCache III, RAMDisk |
Звуковое | Sonic Studio III |
Сетевое | GameFirst V, Overwolf (freeware) |
Дополнительное | DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 30 дней) |

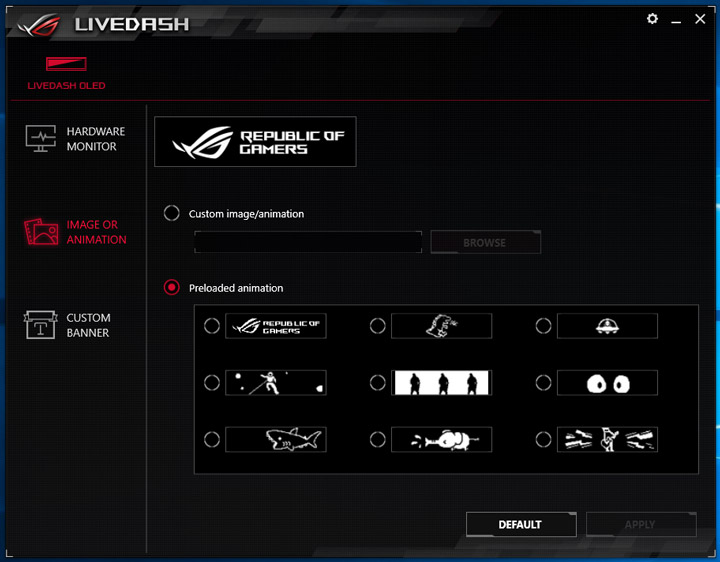

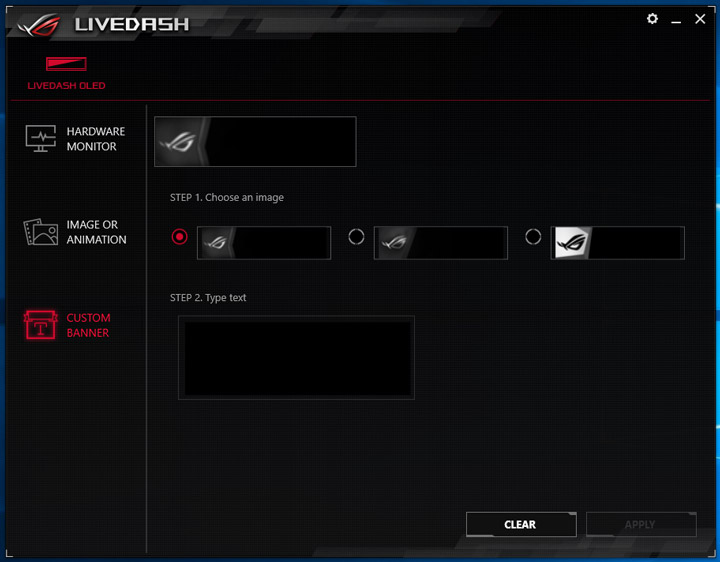

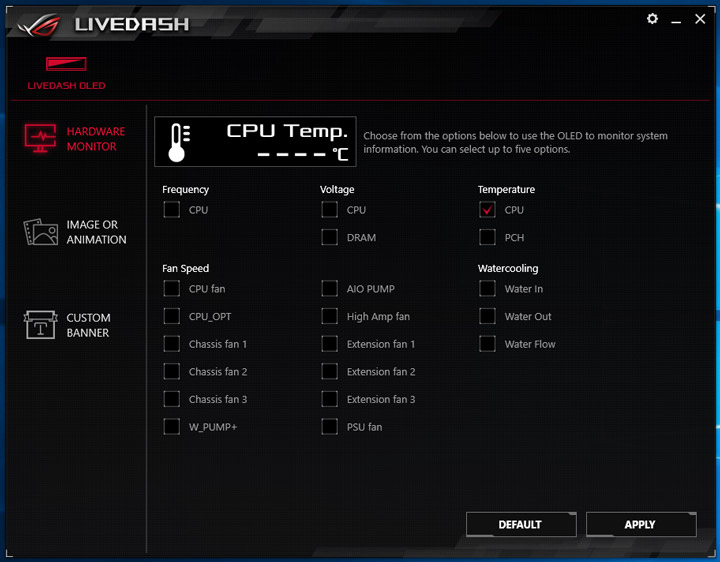

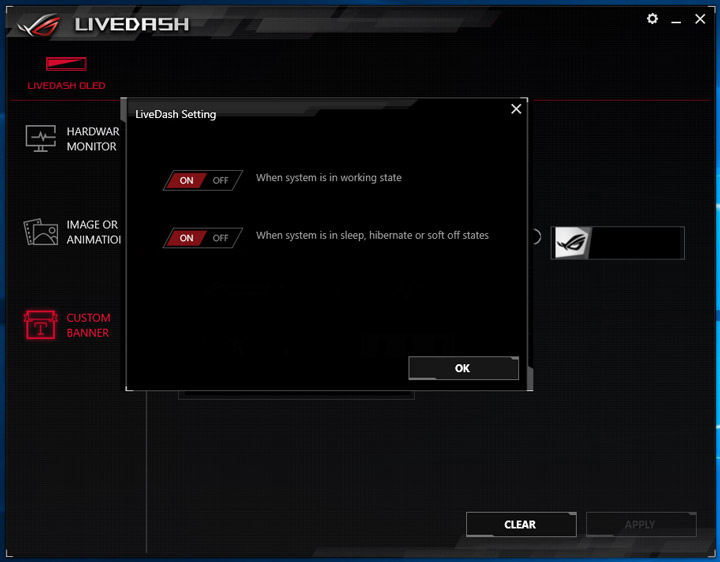

Особо выделим LiveDash, позволяющую настроить отображение информации на OLED-экране. В утилите пользователь может задать какие параметры должен отображать дисплей, статичную картинку или анимацию, выбранную из предложенных вариантов или самостоятельно подготовленных, или даже ввести текст.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/111-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/112-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/113-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/114-asus-rog-maximus-XI-formula.jpg)

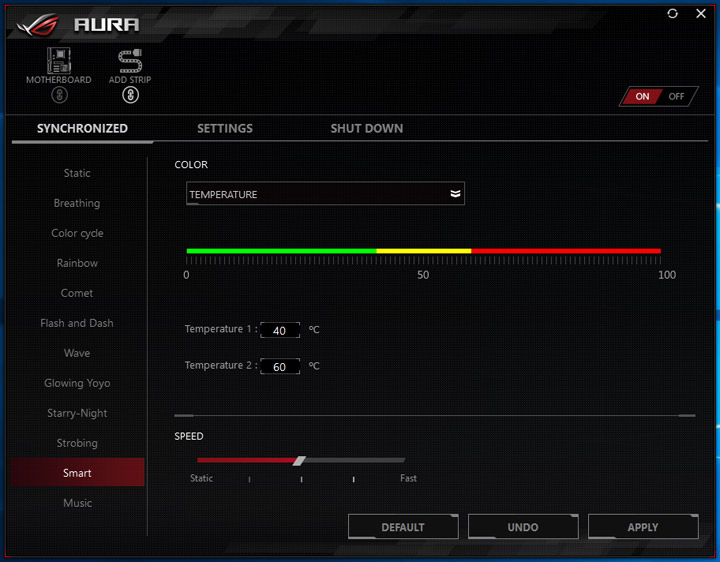

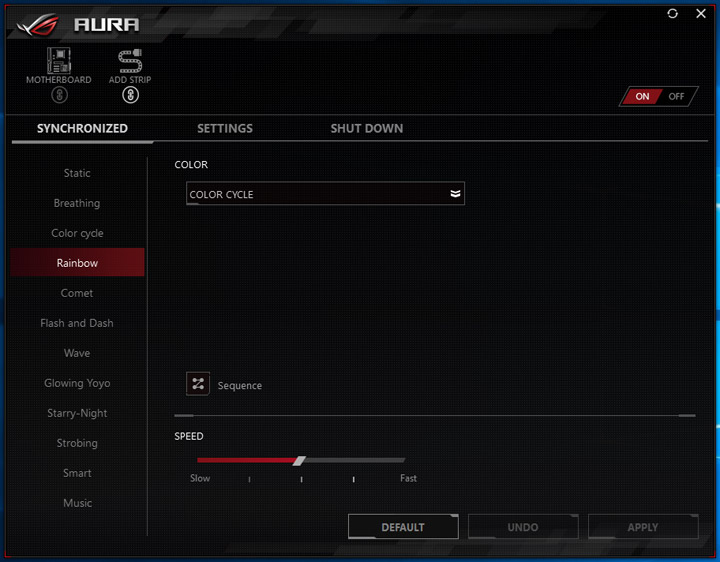

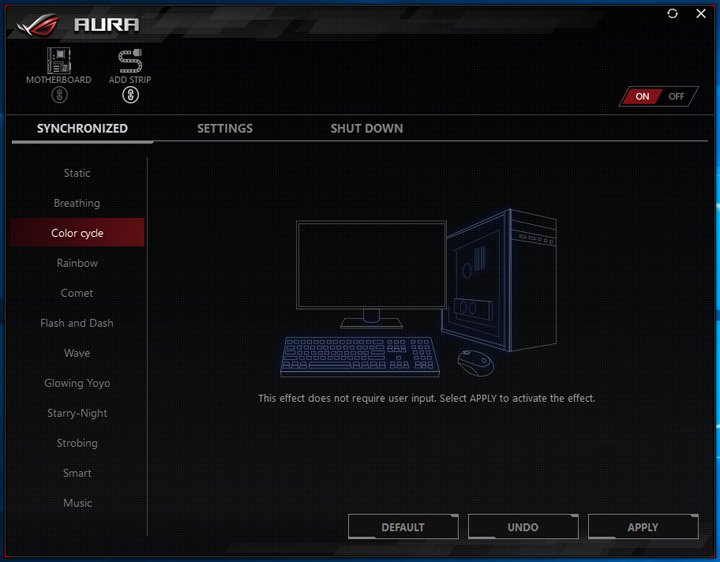

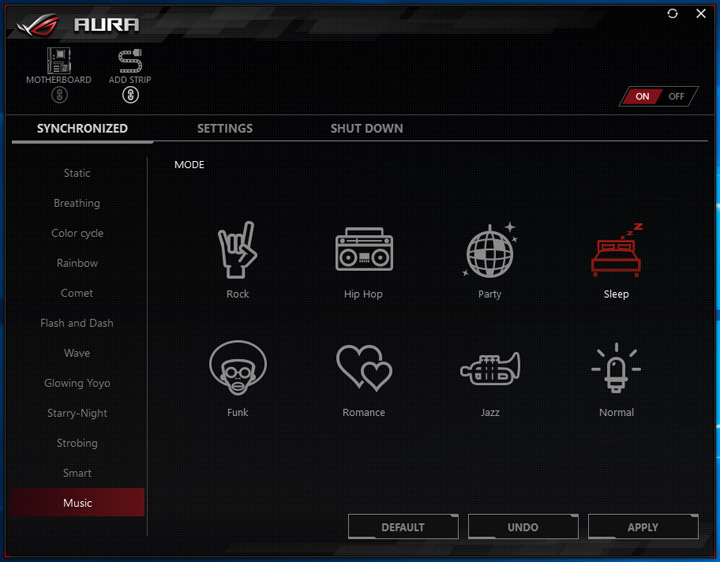

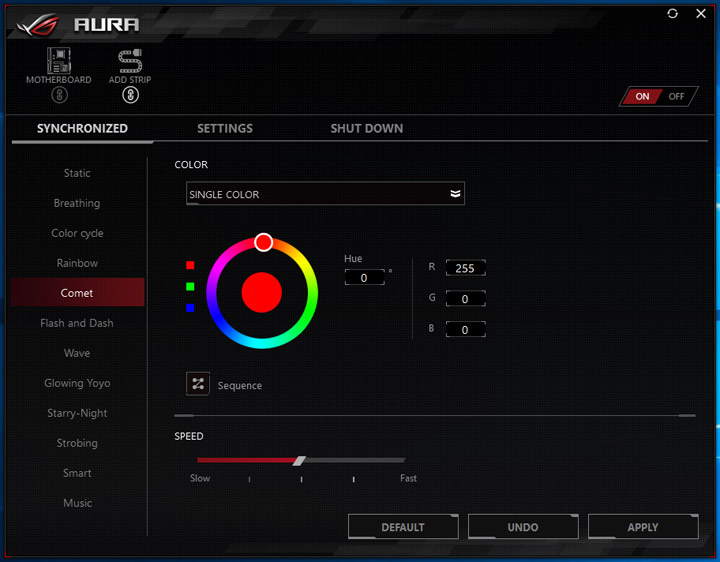

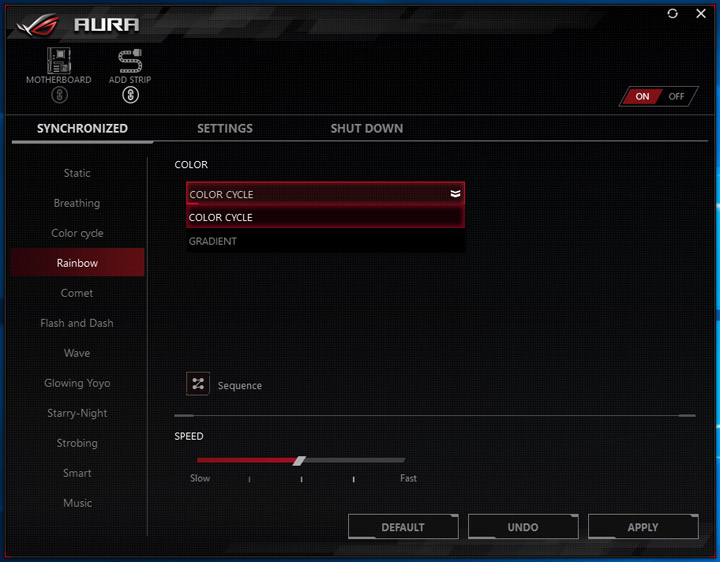

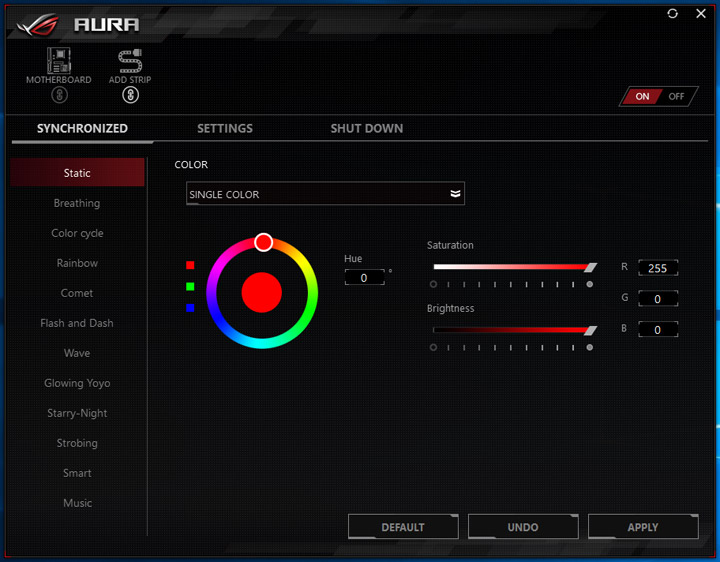

Отметим также утилиту AURA, раз плата всем своим видом показывает готовность стать частью системы с RGB-подсветкой. Здесь можно настроить режим работы подсветки как самой платы, так и подключаемых лент, синхронизировать устройства или заставить работать их по отдельности.
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/115-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/116-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/117-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/118-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/119-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/120-asus-rog-maximus-XI-formula.jpg)
![ASUS ROG Maximus XI Formula](/motherboard/asus-rog-maximus-XI-formula/121-asus-rog-maximus-XI-formula.jpg)
