Нынешний вариант представителя семейства ROG Maximus в формате mATX выглядит весьма необычно. Силовая подсистема клонирована со старшей модели Extreme, а приём с размещением всего двух слотов для модулей ОЗУ прежде встречался у Apex и Impact. Эти две версии до сих пор не представлены публике, потому в соревновательном оверклокинге именно ROG Maximus XI Gene сегодня используется как звено в цепи лучшего тест-стенда. Множество атрибутов серии здесь в наличии, однако на фоне старшей модели, уже рассмотренной нами, тут обнаружится нехватка ряда элементов.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/01-asus-rog-maximus-XI-gene.jpg)
Список усечений может начать ограниченное число гнёзд SATA, порты M.2 поддерживают исключительно интерфейс PCI-E, хотя общее число такое же — четыре штуки. Сократили количество гнёзд для охладителей, нет поддержки добавочной карты для этих же целей, упрощенного вида и звуковая система (без ОУ и ЦАП), сетевая инфраструктура для проводных линий насчитывает один контроллер. Общий набор возможностей собран в таблице ниже.
Модель | ASUS ROG Maximus XI Gene |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel Z390 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
Память | 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3300*/3333*/3400*/3466*/ 3600*/3866*/4000*/4133*/4266*/4400*/4500*/4600*/4700*/4800*(OC) максимум 64 ГБ, Double Capcity DRAM support |
Слоты PCI-E | 1 x PCI Express 3.0 x16, 1 x PCI Express 3.0 x4 |
M.2 | 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110, CPU) (оба на комплектной карте расширения DIMM.2) 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280, Z390) |
Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
Видеоразъёмы | HDMI 1.4b |
Количество подключаемых вентиляторов | (5+2)x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390) 2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042) 4 х 3.1 Gen1 (2 разъёма на задней панели, Z390) 6 x 2.0 (2 разъёма на задней панели, Z390) |
VR Ready | – |
Serial ATA | 4 x SATA 6 Гбит/с (Z390) |
RAID | 0, 1, 5, 10 (SATA, Z390) |
Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220A (Realtek ALC1220) |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5) |
COM | – |
TPM | – |
UEFI | AMI UEFI |
Форм-фактор | mATX |
Размеры, мм | 244 x 226 |
Дополнительные возможности | ROG Water Cooling Zone (поддержка датчика потока и пары температурных), Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, контакты для измерения напряжения, комплектация: внешняя антенна Wi-Fi; кнопки: Start, Reset, Retry, Safe Mode, ClrCMOS и прочие; переключатели состояний: Slow Mode, LN2 Mode, MemOK! II и прочие; колодки: Asus Node, Thermal sensor; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header), Armoury Crate, USB BIOS Flashback и прочие |
Цена в рознице, $ | 376 |
Урезан и комплект поставки, заметно меньше число кабельной продукции разного рода, термодатчиков нет вообще.
Упаковка и комплектация
Стилистика в оформлении практически исключает использование красных тонов, некогда ассоциирующихся с серией ROG. Размеры коробки типичны для плат формата ATX. Внимание можно заострить на иконке, где извещают о поддержке «двухэтажных» модулей ОЗУ — Double Capcity DRAM.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/02-asus-rog-maximus-XI-gene.jpg)
Лоток с платой занимает часть верхнего отсека, рядом находится кармашек с частью комплекта поставки.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/03-asus-rog-maximus-XI-gene.jpg)
Наличие специальной карты расширения под устройства M.2 указано сзади, там же есть фото продукта и перечень основных характеристик. Про фирменное ПО нет и слова.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/04-asus-rog-maximus-XI-gene.jpg)

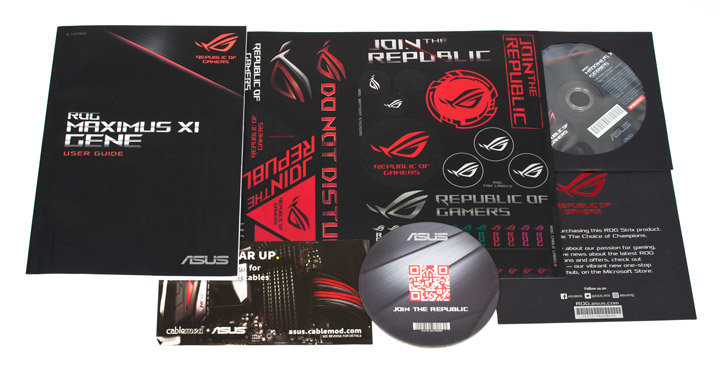

Набор аксессуаров следующий:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
- диск с драйверами и фирменным ПО;
- приветственная брошюра владельца устройства ROG;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- подставка для чашки также с эмблемой ROG;
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/05-asus-rog-maximus-XI-gene.jpg)

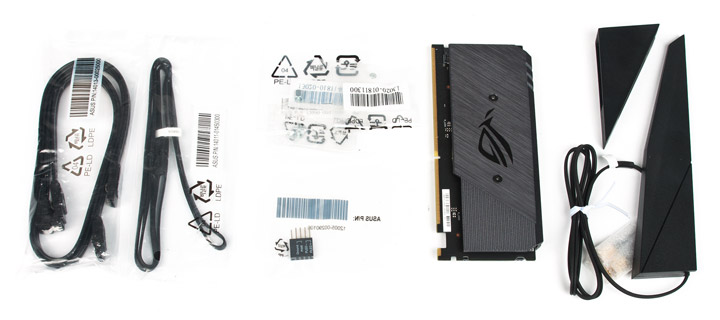

- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения светодиодной ленты RGB;
- комплект из трёх винтов и стоек для устройств формата M.2;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- стойка-адаптер DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;
- выносная антенна с возможностью фиксации лишь одного положения.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/06-asus-rog-maximus-XI-gene.jpg)

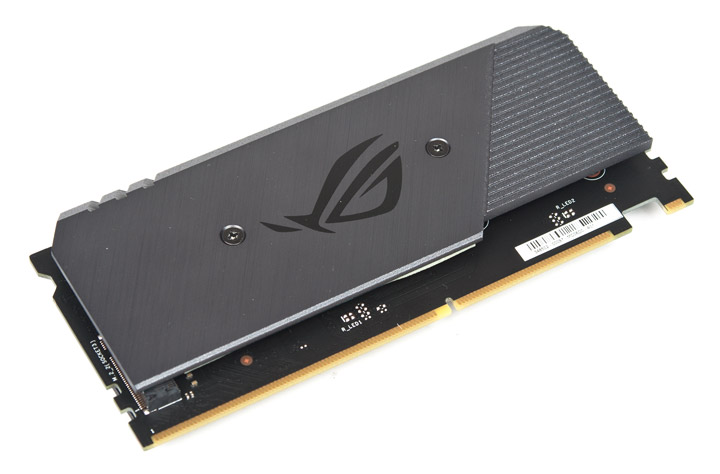

Детальные фото аналогичного адаптера DIMM.2 есть в обзоре ASUS ROG Maximus XI Extreme.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/07-asus-rog-maximus-XI-gene.jpg)
Внешний вид

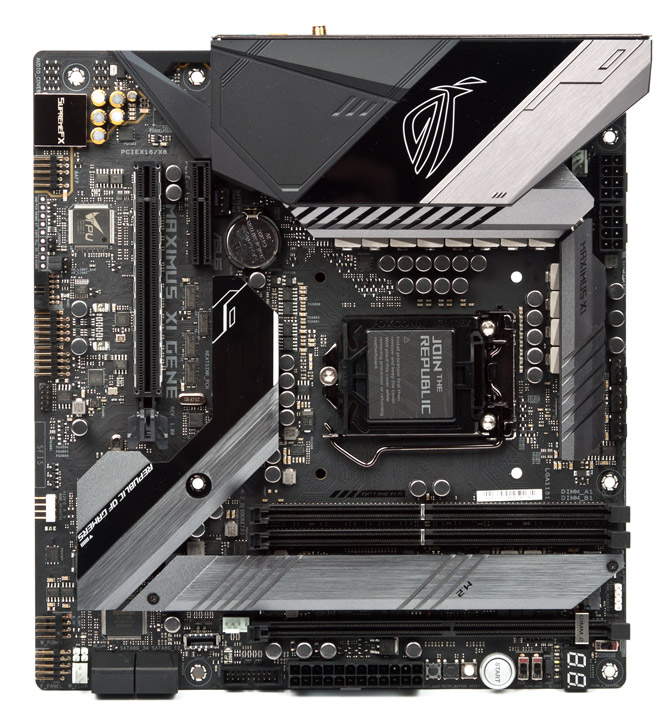

Говоря про формат mATX, нельзя не отметить уменьшенную высоту изделия, а вовсе не ширину, как это можно часто встретить на современном рынке оборудования. По всей видимости, такой приём необходим для лучшей совместимости с корпусами, чтобы подключение и укладка проводов прошли без проблем, это если нынешний продукт всё же вдруг станет основой для «рядовой» сборки ПК. Практически все стойки и колодки у нижней грани — продольные. Непривычно и количество отверстий для крепежа в корпусах — всего семь штук. Нельзя будет и найти места для подключения «спикера», полагаться при работе можно лишь на индикатор кодов POST или упрощенный диагностический комплекс Q-LED. Мини-дисплея OLED (LiveDash, как у старшей модели) тут тоже нет. Микросхема с прошивкой — одна.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/08-asus-rog-maximus-XI-gene.jpg)

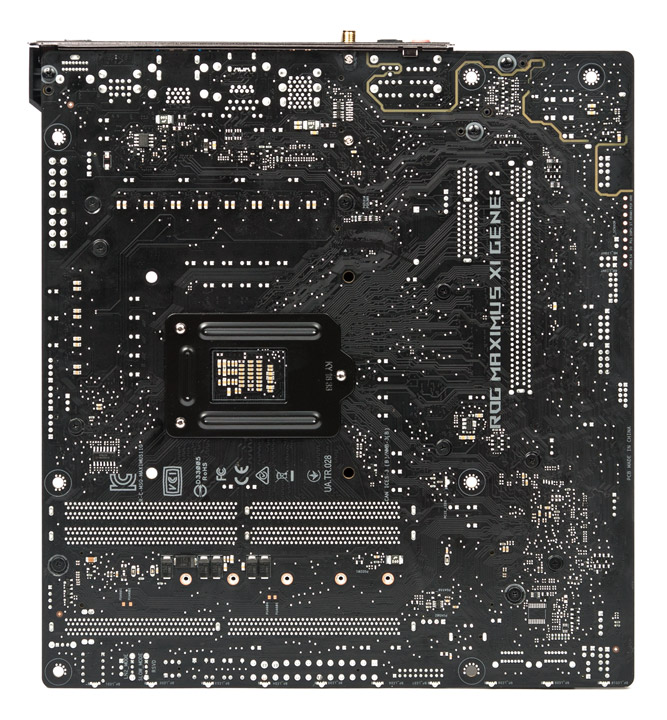

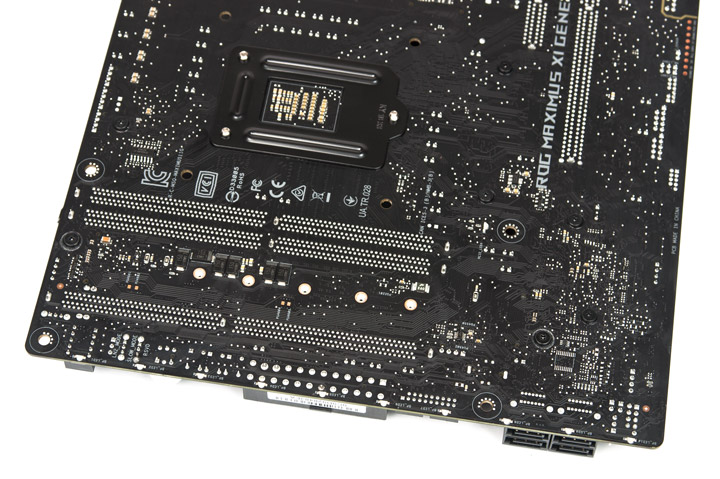

Монтажу систем охлаждения ЦП ничего мешать не должно, инженеры исключили электронные компоненты из близлежащей области с обратной стороны устройства, в других частях платы их немало, тут же защитных конструкций решили не привлекать.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/09-asus-rog-maximus-XI-gene.jpg)
Есть три основных зоны размещения подсветки — декоративный козырёк, центральная область платы и её правый торец.
Последний использует десяток направленных в сторону многоцветных светодиодов (с линзой рассеивания).
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/11-asus-rog-maximus-XI-gene.jpg)

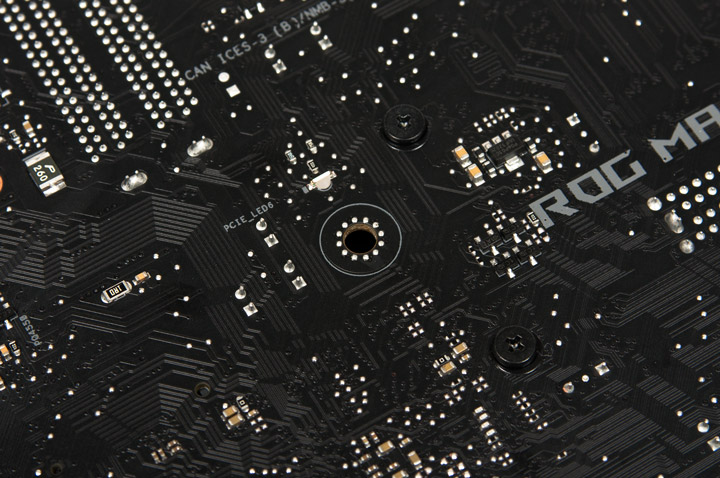

Отдельно ещё одним будет подсвечиваться центральное отверстие на устройстве с обратной стороны платы.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/12-asus-rog-maximus-XI-gene.jpg)

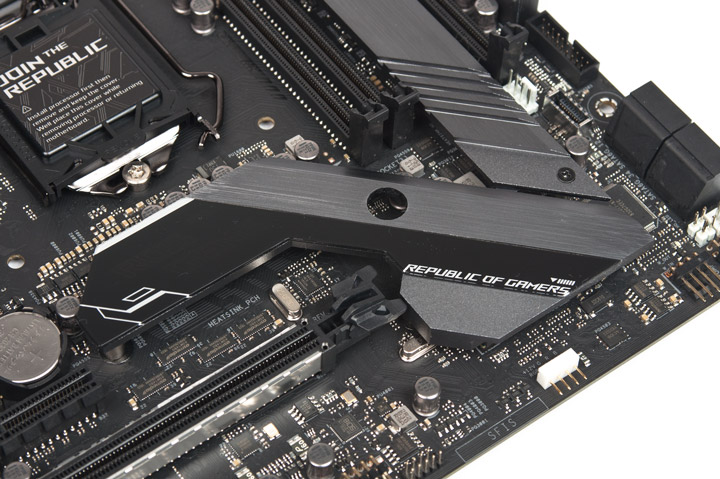

Иллюминацию в центре изделия образует другая группа распаянных светодиодов, свет будет сочиться через окно в охладителе необычного вида. Нижняя его часть является теплосъёмником для хаба Intel Z390.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/13-asus-rog-maximus-XI-gene.jpg)

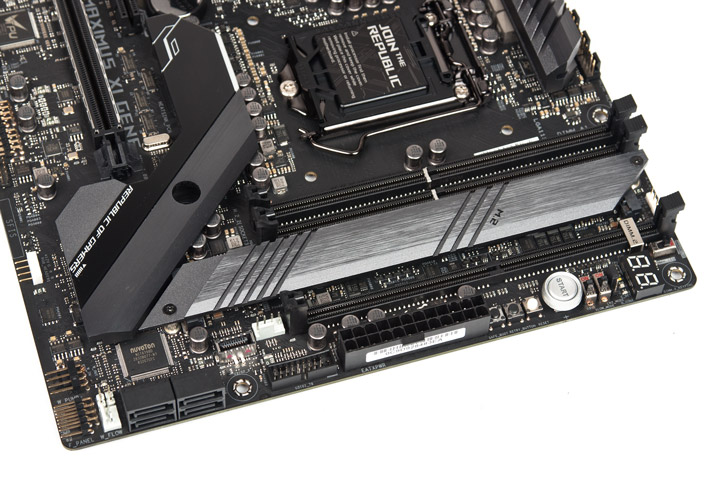

Предустановлен охладитель для устройств M.2, он тут фактически спаренный.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/14-asus-rog-maximus-XI-gene.jpg)

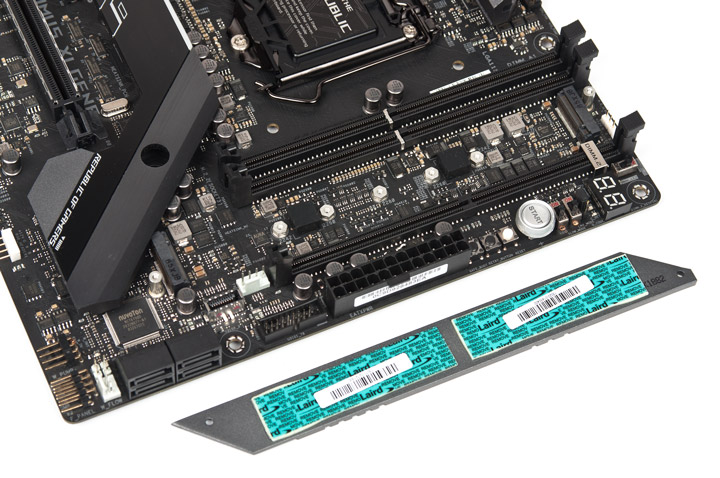

Для каждого накопителя предусмотрен собственный участок с преднанесённым термоинтерфейсом. Длина каждого тут не будет больше 80 мм. Используя оба, выйдет так, что накрытым окажется преобразователь питания DRAM, потому о режиме работы как SSD, так и самой памяти (в таком случае) можно будет говорить с изрядной долей скепсиса, особенно в случае её разгона.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/15-asus-rog-maximus-XI-gene.jpg)

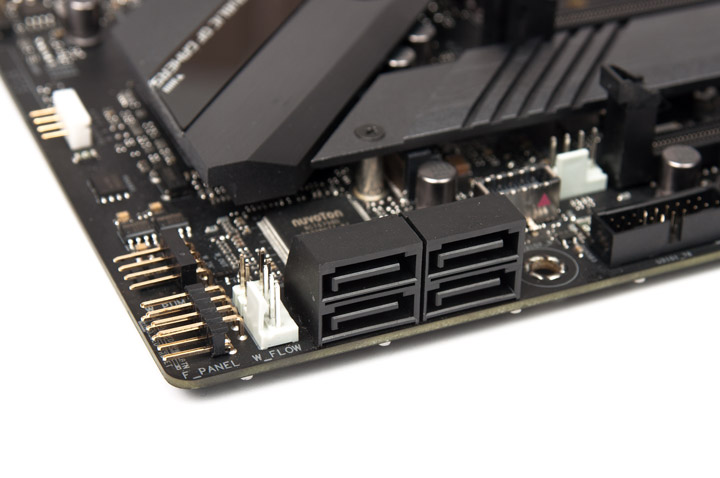

Для обычных накопителей место выкроили лишь под четыре выхода SATA поперечного типа. Напомню, все посадочные места для M.2 оснащены поддержкой исключительно PCI-E линий. Возле мультиконтроллера распаян жёлтый индикатор активности дисковой подсистемы.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/16-asus-rog-maximus-XI-gene.jpg)

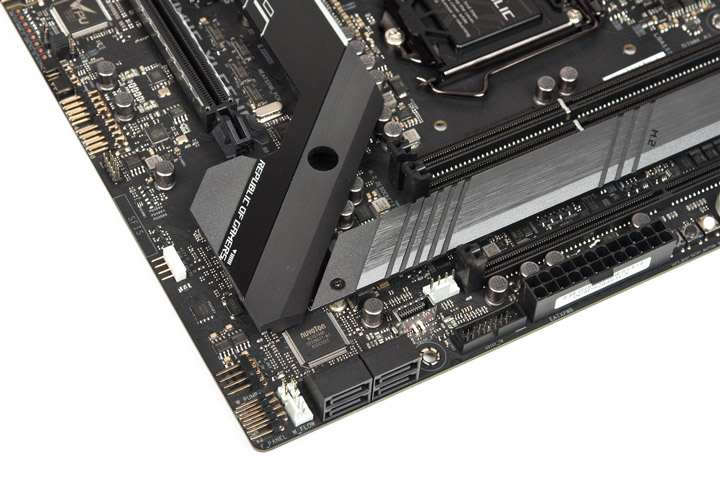

Для корпусных гнёзд USB предусмотрено две стойки USB 2.0 (продольные), одна — USB 3.1 Gen1, ещё одна — USB 3.1 Gen2, для симметричного выхода.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/17-asus-rog-maximus-XI-gene.jpg)

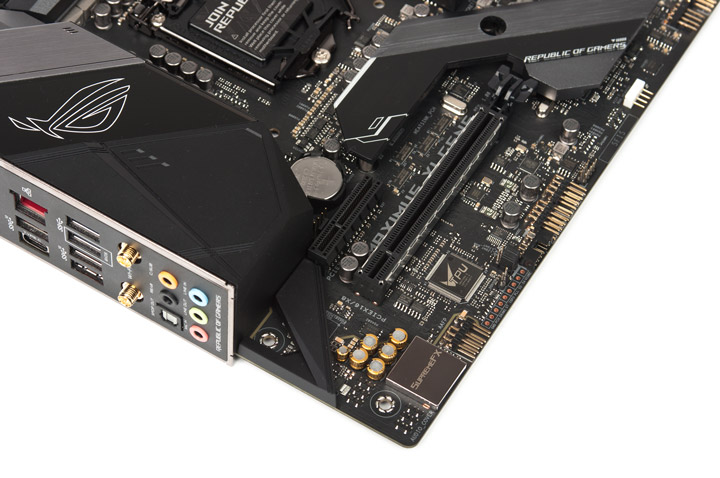

Армированный слот PCI-E x16 подвязан к ЦП, а пластиковый PCI-E x4 работает с хабом. Звуковой кодек тут защищён экраном.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/18-asus-rog-maximus-XI-gene.jpg)

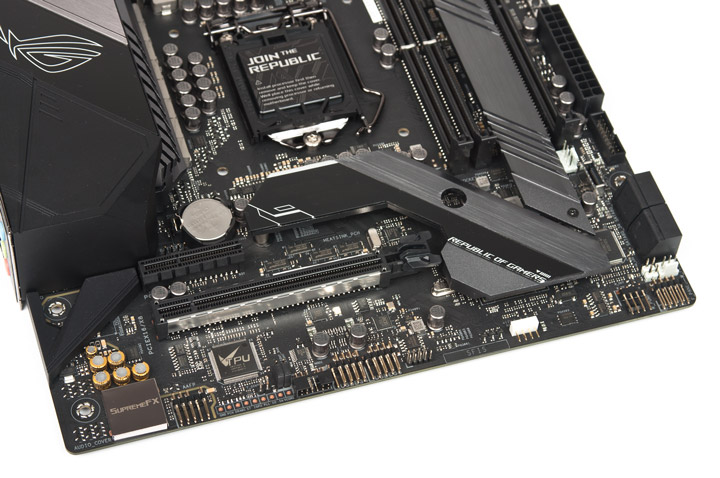

Площадку с группой контактов под замеры системных напряжений сместили в самый низ, оперировать щупами рядом с работающими вентиляторами на двухслотовой видеокарте тот ещё адреналин, а более габаритный ускоритель и вовсе её накроет, придётся, в случае необходимости, напаивать провода для возможности снятия информации. А ведь прежде умели этот участок размещать и над слотами DRAM.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/19-asus-rog-maximus-XI-gene.jpg)

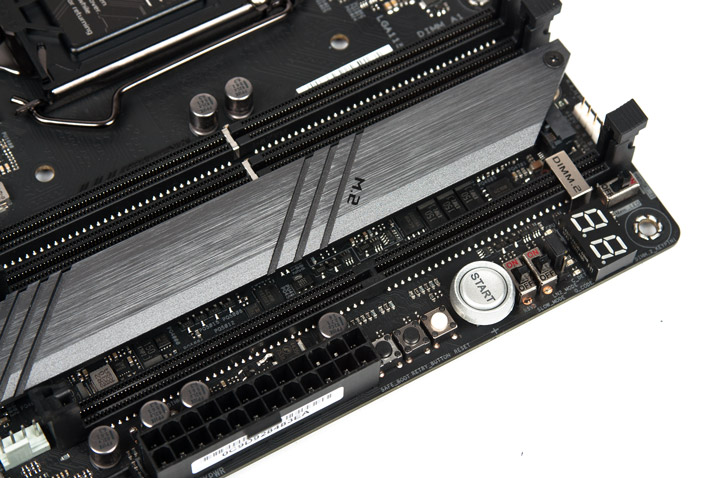

Здесь верхний правый угол оказался плотно заполненным самыми разными переключателями, кнопками и индикаторами. Полноценную кнопку реализовали лишь под включение стенда. Остальные решили сделать более компактными.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/20-asus-rog-maximus-XI-gene.jpg)

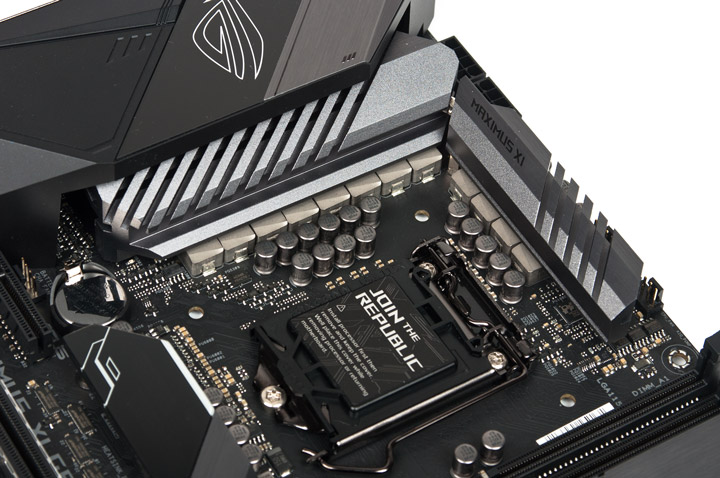

Структуру VRM скопировали со старшей модели серии ROG Maximus XI, а вот охладительные конструкции тут упростили, хотя тепловой трубки радиаторы не лишились.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/21-asus-rog-maximus-XI-gene.jpg)

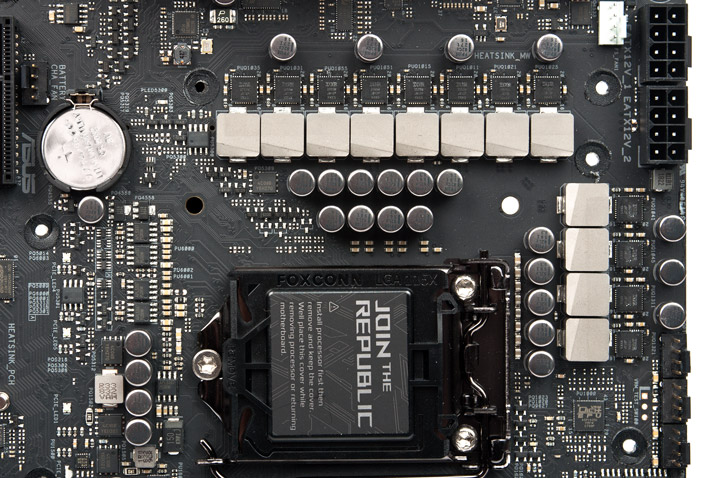

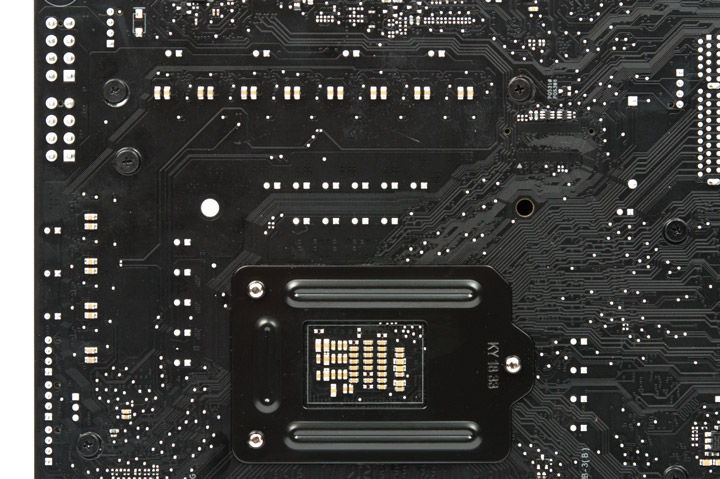

Имеем двенадцать сборок IR3555, десять (в парах) формируют напряжение ЦП, а две оставшиеся нужны для функционирования iGPU, то есть схема работы — 5+2 «фазы», курирует работу перемаркированный ШИМ-контроллер ASP1405I.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/22-asus-rog-maximus-XI-gene.jpg)
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/23-asus-rog-maximus-XI-gene.jpg)

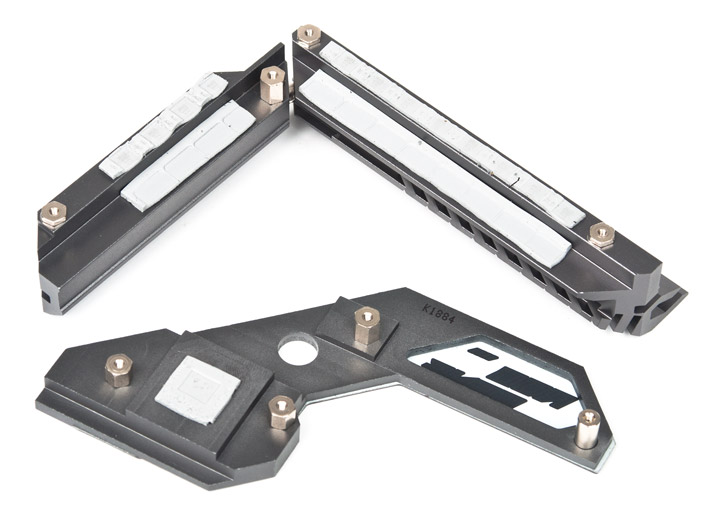

В очередной раз можно жаловаться на скромные размеры термопрокладок, тепловая трубка вынесена далеко от основания, что скажется на эффективности работе второго (верхнего) радиатора. Все конструкции надёжно фиксируются посредством винтов.
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/24-asus-rog-maximus-XI-gene.jpg)

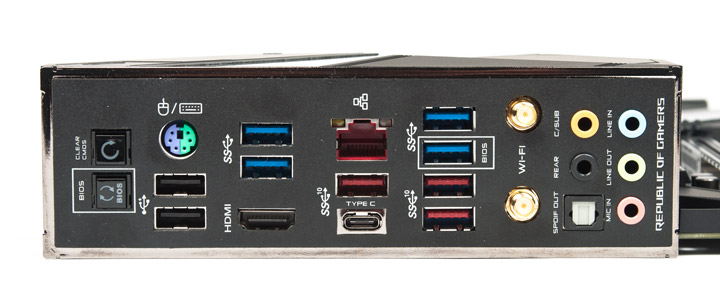

Выход Ethernet 5 Гбит/с сменился портом PS/2, а изысканные звуковые выходы с подсветкой заменили на обычные, с явной идентификацией — разноцветной пластиковой каймой. В целом, набор портов аналогичен старшей модели, потому критика тут неуместна. Небольшой казус имеется с парой USB 2.0, и в официальной инструкции к продукту, и на его информационной странице в Сети — они то есть, то их нет (происходит попытка выдать в них более скоростные версии гнёзд).
![ASUS ROG Maximus XI Gene](/motherboard/asus-rog-maximus-XI-gene/25-asus-rog-maximus-XI-gene.jpg)
