Чипсеты Intel 500 серии для платформы LGA1200 были представлены в середине января этого года, как и платы на них, но процессоры на ядре Rocket Lake-S вышли лишь неделю назад. Возможно, чипмейкер хотел заполнить складские запасы новинок, а может производители материнских плат банально не успевали подготовить прошивки к их выходу, из-за чего релиз серии Core 11 поколения был еще и перенесен на пару недель. И последнее вполне имело место быть, так как пока я тестировал Core i7-11700KF сменилось три версии UEFI, с которыми росла производительность, добавлялись новые функции, ломалась возможность разгона памяти до определенных частот и т.д., а когда плата отправилась к следующим счастливчикам — появилась еще одна прошивка и еще несколько перед выходом самих процессоров! Аналогичным образом дела обстоят и у других вендоров. Но радует, что производители продолжают совершенствовать микрокод в своих платах и решают всевозможные проблемы.

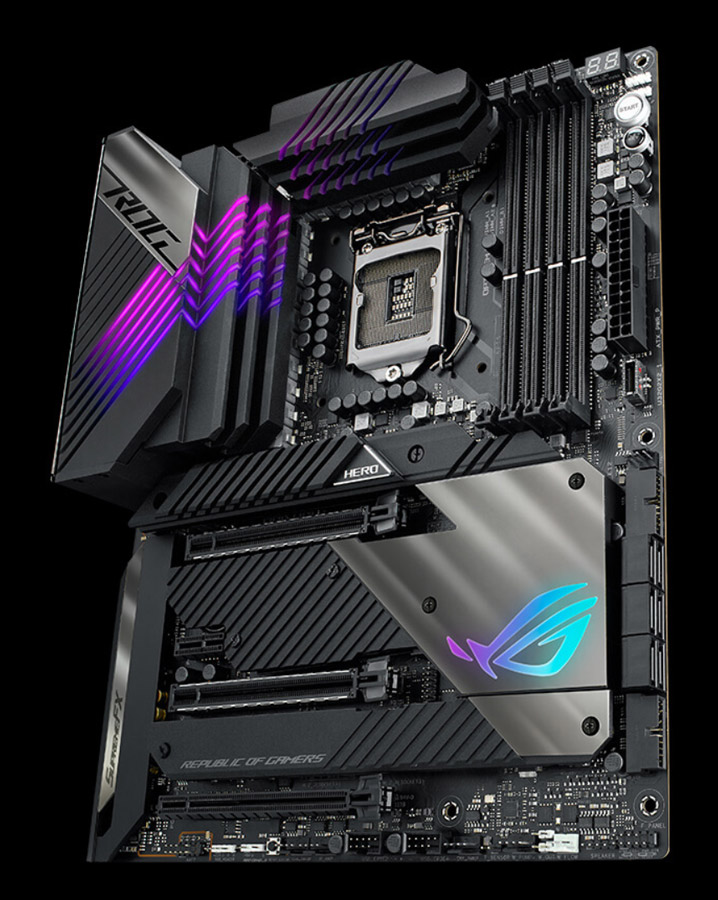

Этот обзор материнской платы ASUS ROG Maximus XIII Hero станет дополнением к тестированию Core i7-11700KF, при котором основное внимание было уделено именно процессору. Рассматриваемая «материнка» является самой младшей в линейке Maximus, что подразумевает некоторые упрощения относительно старших решений ROG. Например, здесь отсутствует контактная площадка для замера напряжений при помощи мультиметра, меньше органов управления, реализован более простой преобразователь питания процессора, не такой богатый комплект поставки. Но зато плата нисколько не уступает по возможностям прошивки в плане настроек и разгона.
Характеристики
| Модель | ASUS ROG Maximus XIII Hero |
|---|---|
| Официальная страница продукта в Сети | ROG Maximus XIII Hero |
| Чипсет | Intel Z590 |
| Процессорный разъём | Socket 1200 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S) |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200 — JEDEC 3200–5333 — OC |
| Слоты PCI-E | 2 x PCI Express 4.0 x16 (x16+x0, x8+x8, x8+x4) — CPU 1 x PCI Express 3.0 x16 (x4) — Z590 1 x PCI Express 3.0 x1 — Z590 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z590 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — Z590 |
| Встроенное видеоядро (в процессоре) | Intel UHD 750/730/630/610 |
| Видеоразъёмы | HDMI 2.0 |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | – |
| Порты USB | 2 x Thunderbolt 4 (2 разъёма на задней панели (USB Type-C), Intel JHL8540) 6 х 3.2 Gen 2 (6 разъёмов на задней панели, Z590) 1 x 3.2 Gen 2x2 (Z590) 4 х 3.2 Gen 1 (Z590) 6 х 2.0 (2 разъёма на задней панели, Z590) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z590) |
| RAID | 0, 1, 5, 10 (SATA, Z590), 0, 1 (M.2 PCI-E, Z590) |
| Встроенный звук | ROG SupremeFX 7.1: Codec — Realtek ALC4082 (7.1, HDA) DAC — ESS SABRE9018Q2C |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | 2 х Intel I225-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E 2х2 AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2) |
| COM | – |
| LED Addressable Header (+5V) | 3 |
| LED RGB Header (+12V) | 1 |
| TPM | 1x SPI (13 pin) |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Armoury Crate, AURA Sync, Fan Xpert 4, ASUS HydraNode Fan, Q-LED (CPU, DRAM, VGA, BOOT LED), POST-индикатор, кнопки Clear CMOS, Flash BIOS, Power, FlexKey (Reset) и ReTry; контактные пары Clear CMOS и T-Sensor, USB BIOS Flashback, радиаторы M.2 с бекплейтом, MemTest86, поддержка NVIDIA 2-Way SLI |
| Цена в рознице | 15359 грн |
Комплект поставки
Плата поставляется в крупной черной коробке с красными элементами, выполненной в фирменном стиле Republic of Gamers.

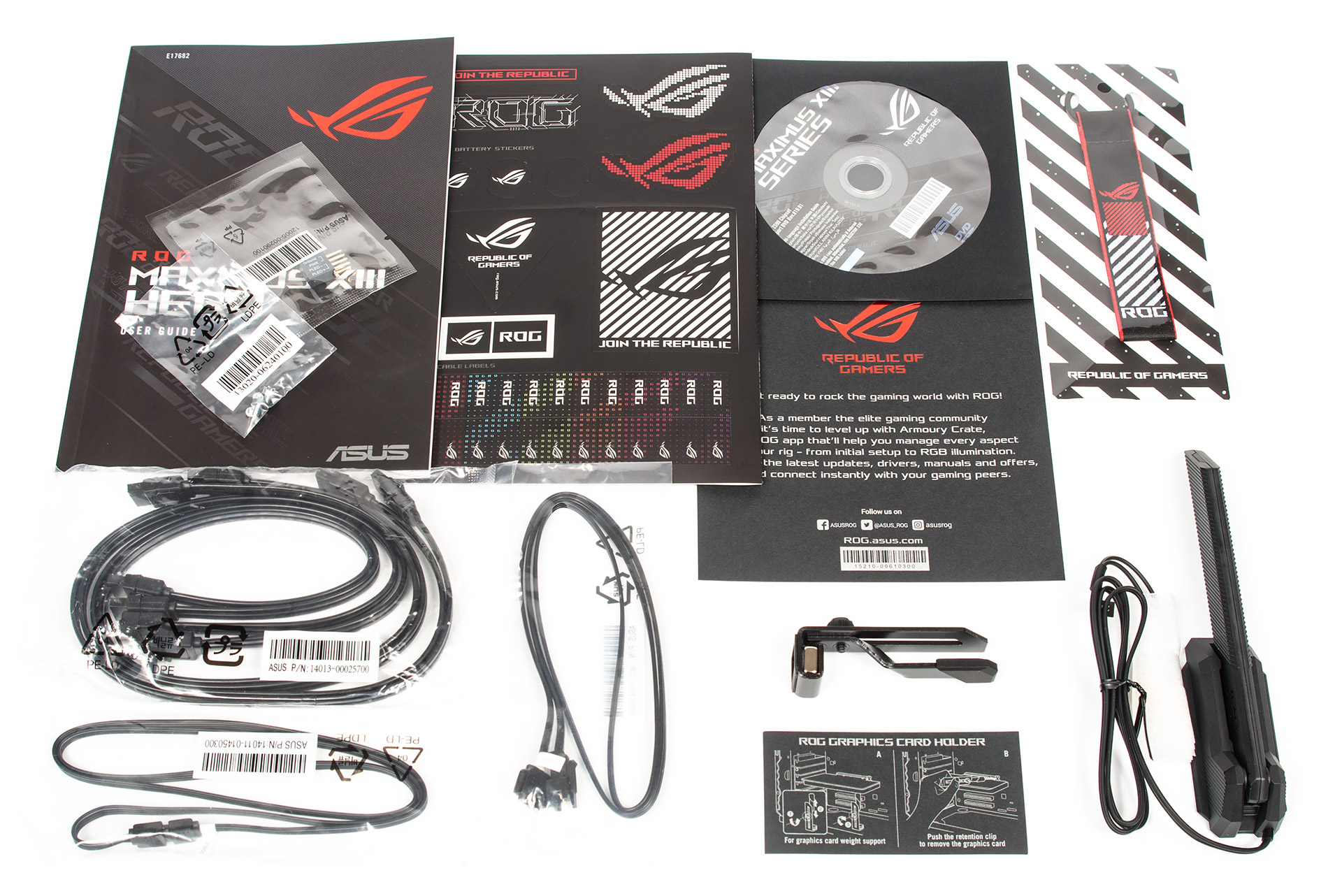

В комплекте поставки пользователь обнаружит:
- краткое руководство пользователя (на английском языке);
- приветственная брошюра владельца устройства ROG;
- комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
- диск с драйверами и фирменным ПО;
- комплект из пары винтов и стоек для устройств формата M.2;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- тканевый брелок с логотипом ROG;

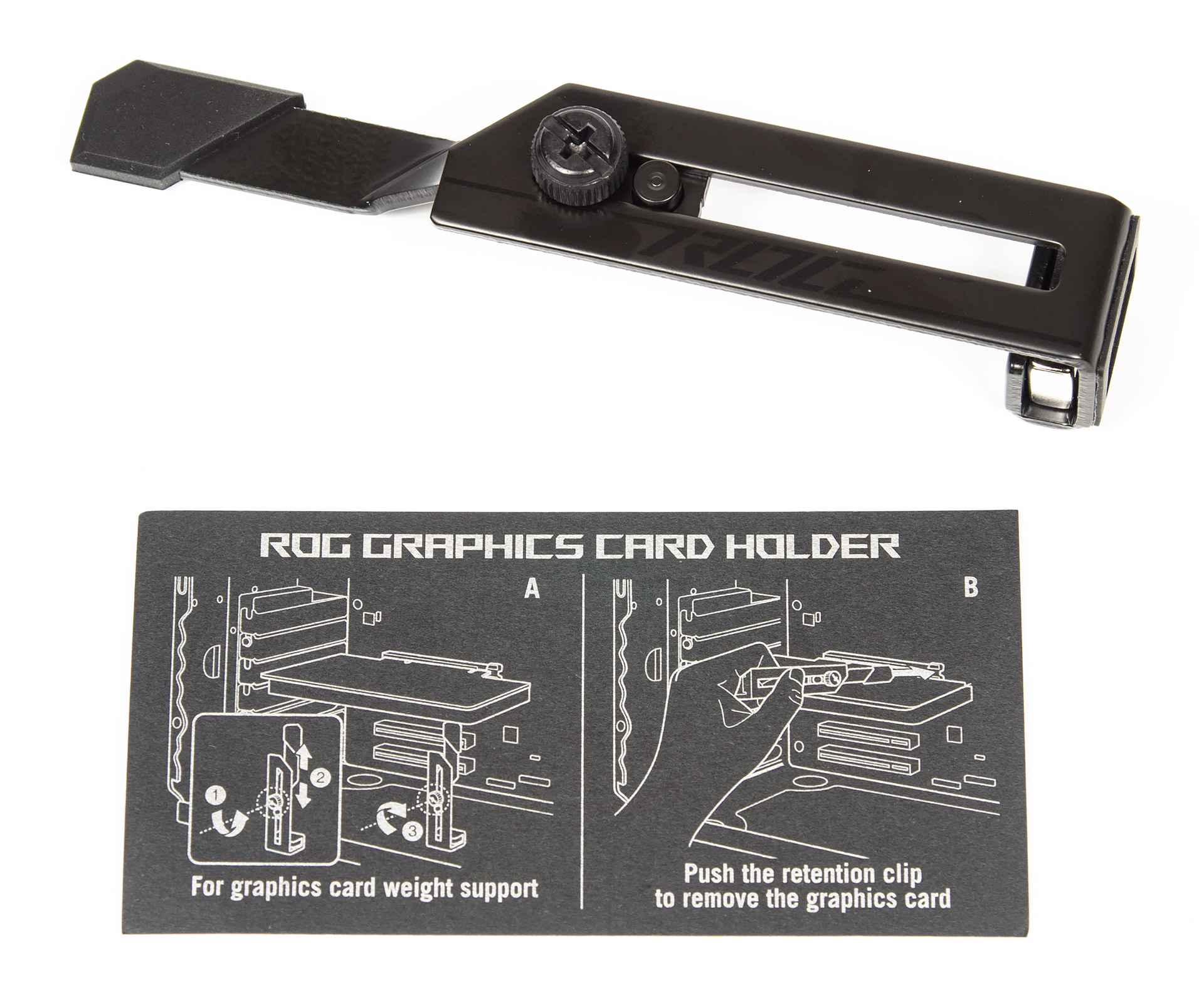

- стойка для видеокарты и по совместительству рычажок для удобного извлечения карты из слота;
- выносная антенна с возможностью фиксации положения.
Стойка будет весьма кстати при установке видеокарты с массивной системой охлаждения. Кроме того, с ее помощью можно открыть защелку первого слота PCI-E x16, так как из-за радиатора над разъемом M.2 пальцем туда дотянуться не представляется возможным. Что поделаешь, дизайнер так видел.

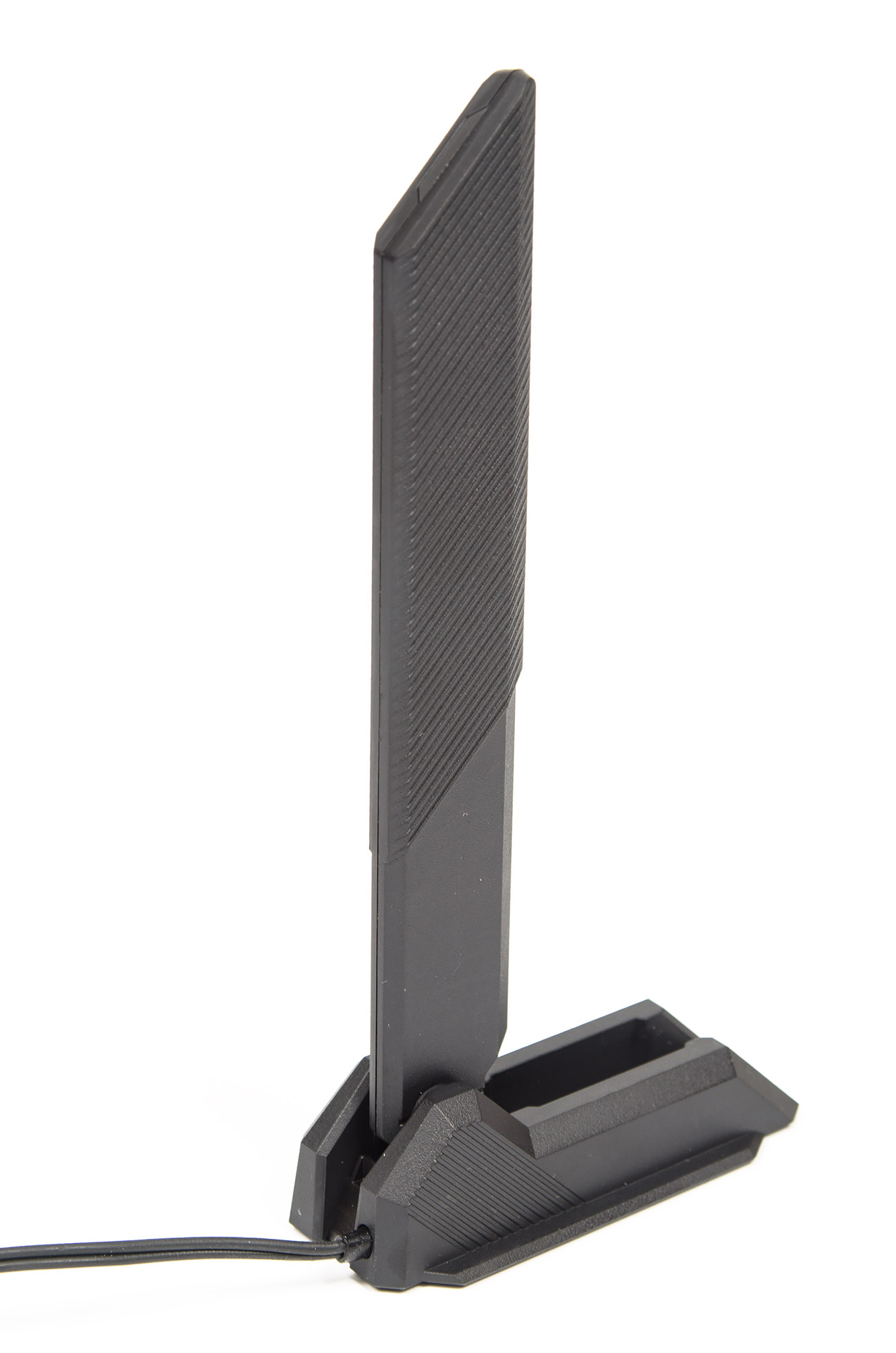

Комплектная антенна теперь стала тоньше и продолговатой, чем те, которые были раньше, да и угол наклона теперь можно менять в отличие от старых вариантов.
Функциональность

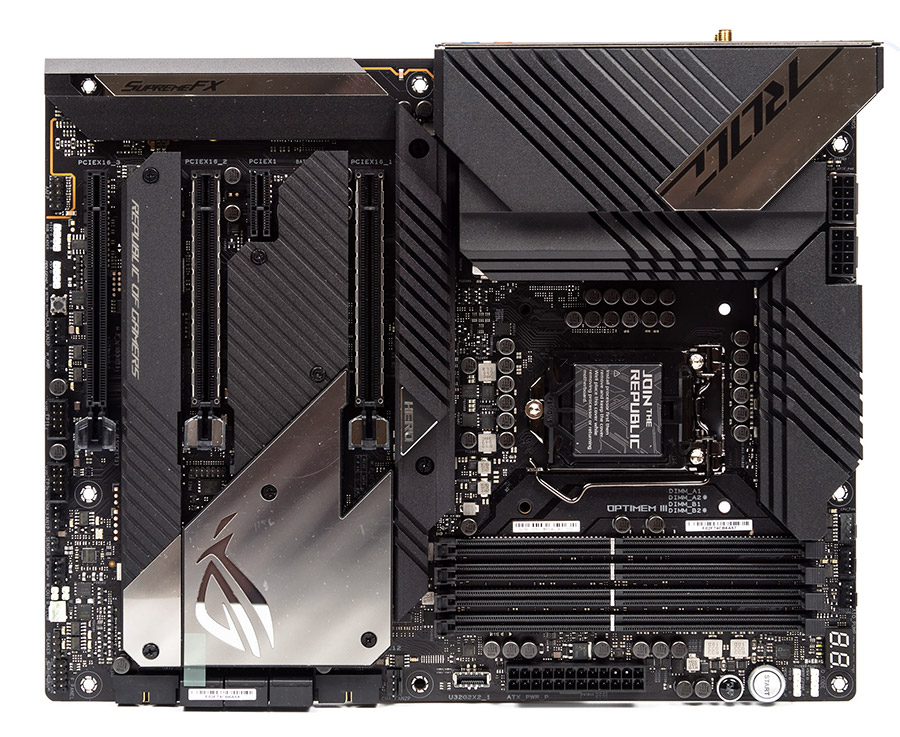

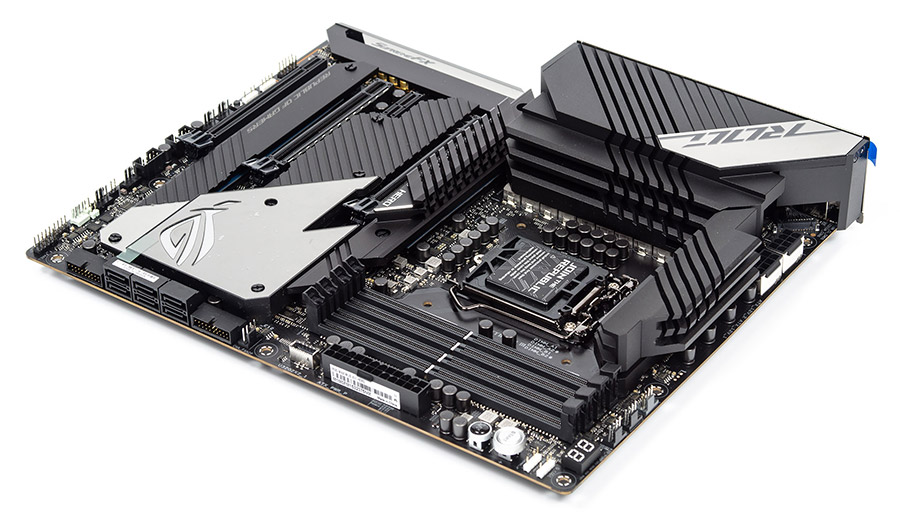

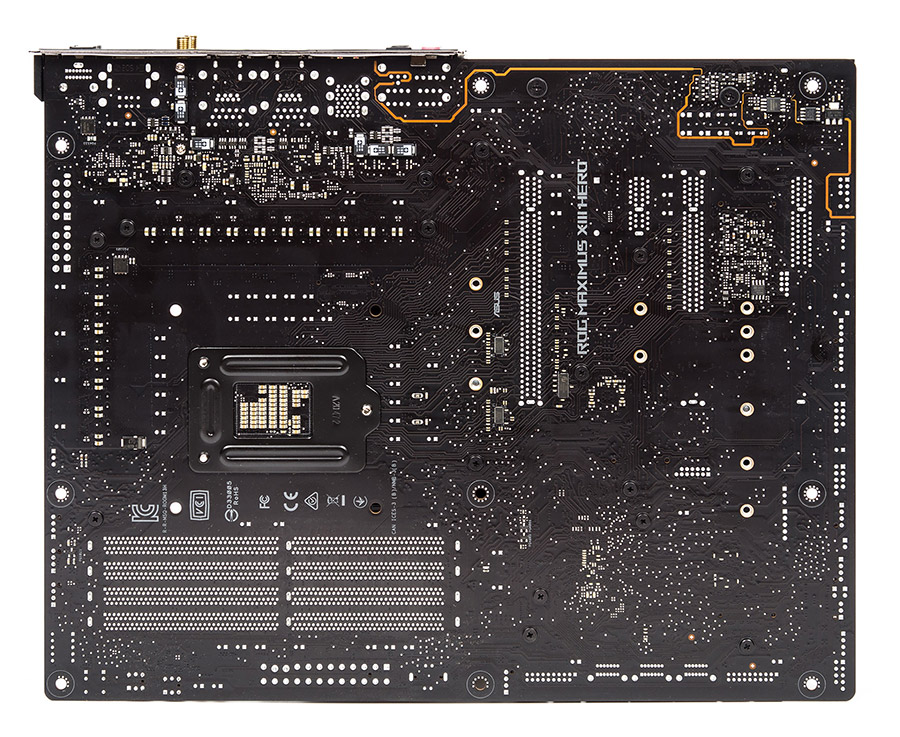

Материнские платы серии ROG давно уже растеряли фирменные красные элементы и теперь это строгие решения абсолютно черного цвета с декоративными зеркальными вставками.

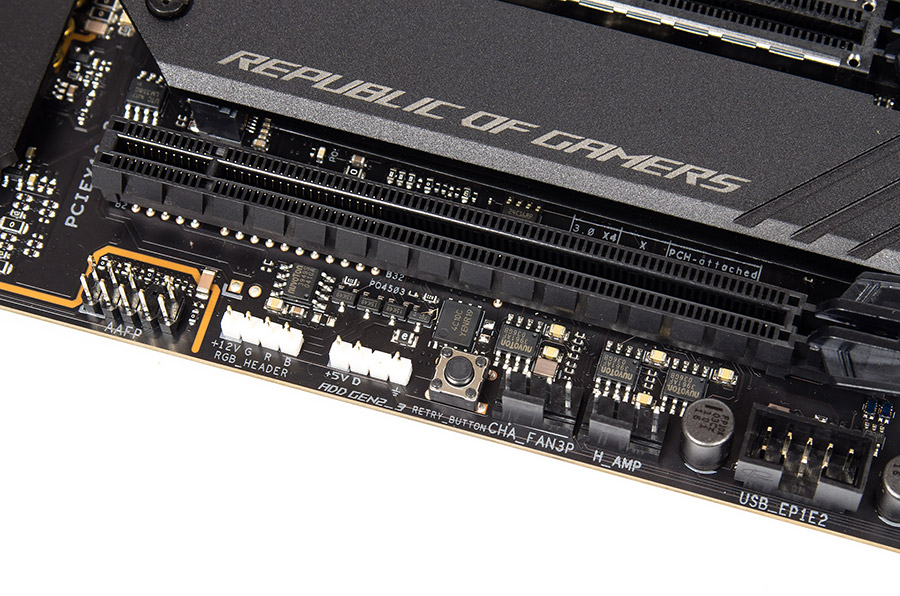

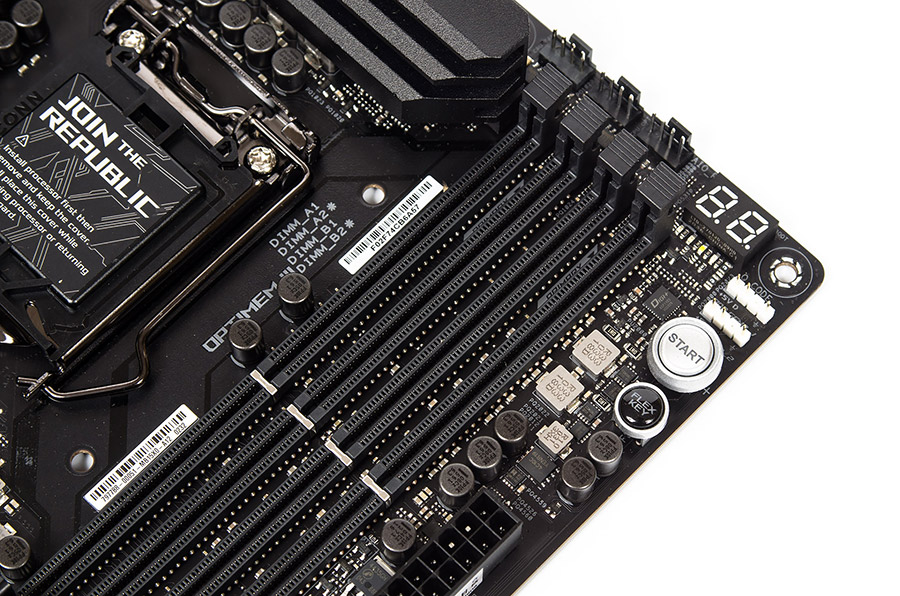

Учитывая направленность платы, на ней присутствуют POST-индикатор, кнопки Start и FlexKey, причем, последней можно назначить функцию Safe Boot или включать/отключать подсветку Aura. Там же, в левом верхнем углу, есть индикаторы Q-LED, сигнализирующие о процессе инициализации компонентов системы. Контактной площадки для измерения напряжений, увы, нет, но снизу платы есть кнопка Retry_Button, позволяющая «оживить» ПК из-за неправильных настроек. К сожалению, во время тестирования процессора мне она особо не помогала, «материнка» все равно уходила в себя и выход из ситуации был лишь один — Clear_CMOS. Надеюсь, в будущих прошивках этот досадный недостаток будет исправлен.

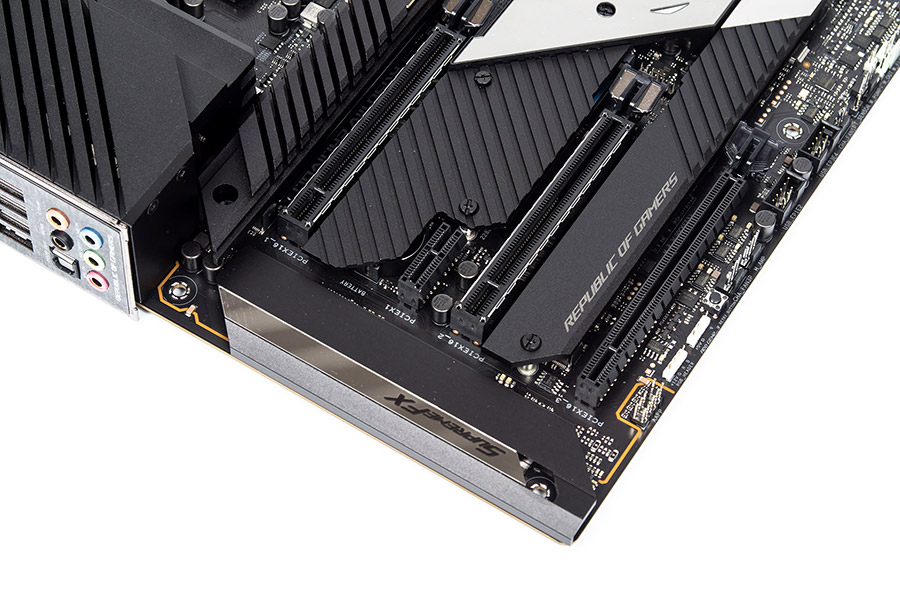

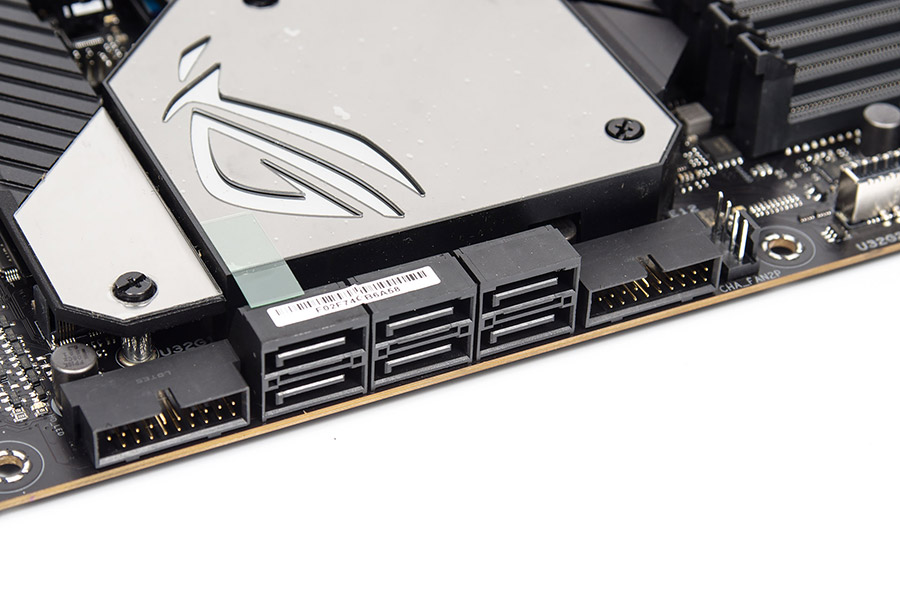

Любители высокого fps смогут объединить пару видеокарт GeForce в режиме Nvidia 2-Way SLI, тогда как поддержка CrossFire для Radeon оказалась в пролете. Для плат расширения предусмотрено еще два разъема — PCI-E x1 и PCI-E x16@4. Последний делит четыре линии скоростного интерфейса с каналами SATA1–SATA4, так что, при установке требовательной к пропускной способности карты подключить SATA-накопители можно будет только к последним двум каналам.

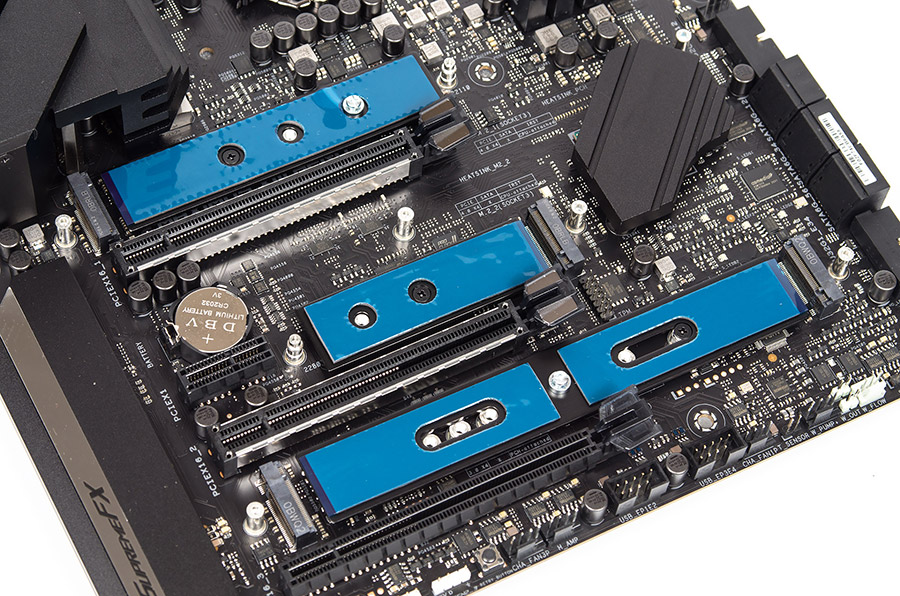

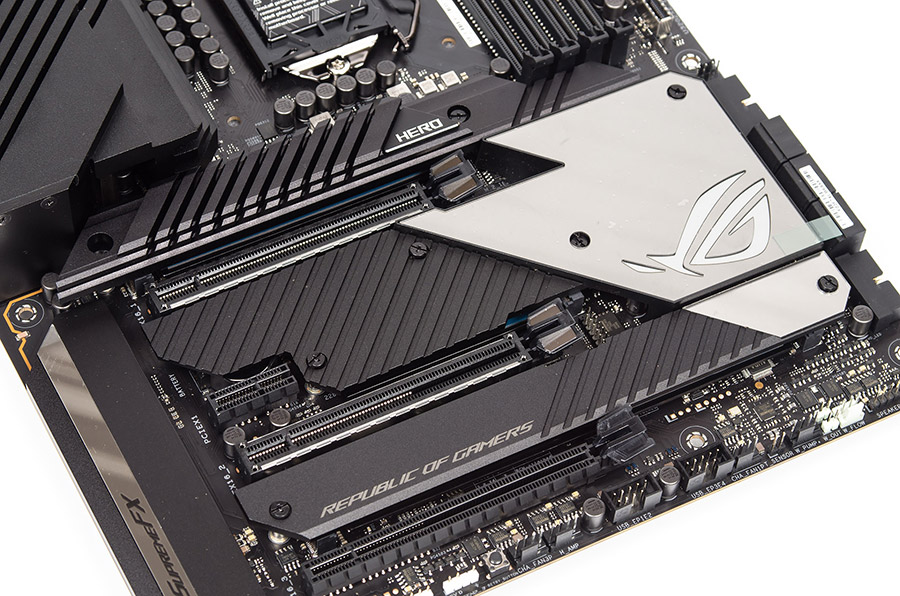

Учитывая уже повальный переход на NVMe SSD четыре разъема M.2 для платы такого уровня будет весьма кстати. Все они накрыты радиаторами с предустановленными термопрокладками, причем, что не маловажно, присутствуют также металлические пластинки, позволяющие дополнительно охлаждать нижнюю часть накопителей. Самый первый M.2, к которому подводится четыре линии PCI Express 4.0, предусмотрен исключительно для процессоров на ядре Rocket Lake-S. Здесь радиатор очень высокий и перекрывает доступ к защелке графического слота, так что, без комплектной стойки или тонкого и длинного предмета тут не обойтись.

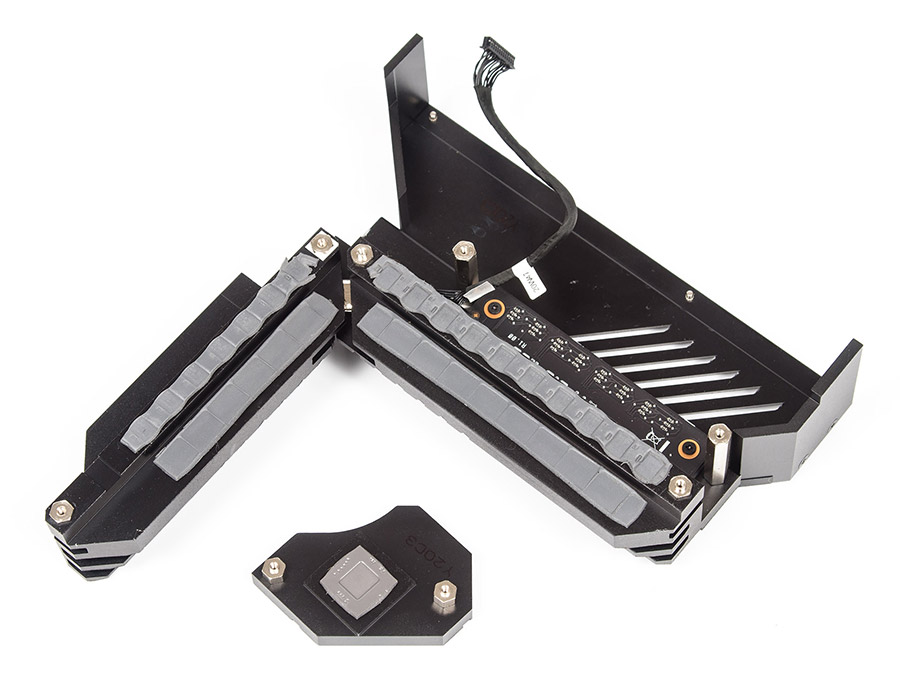

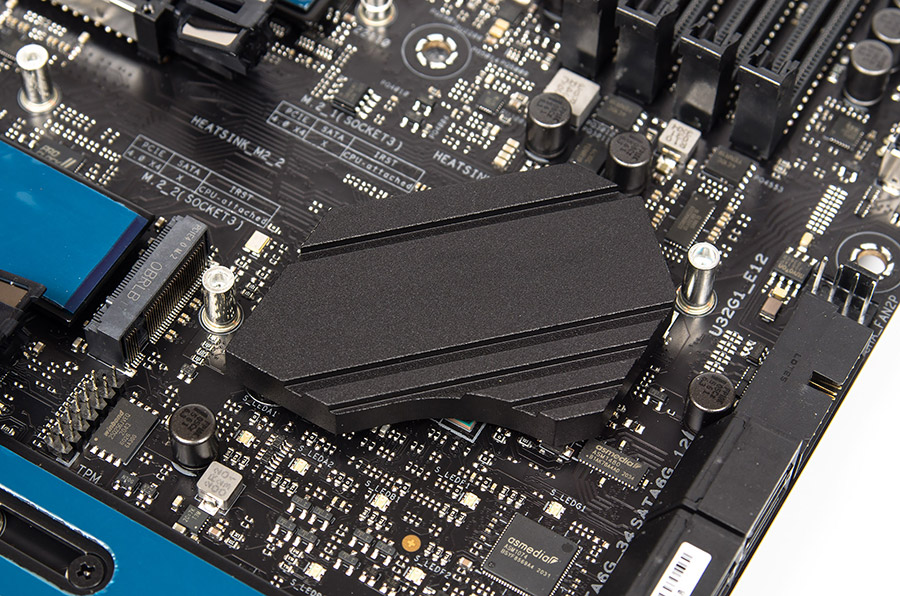

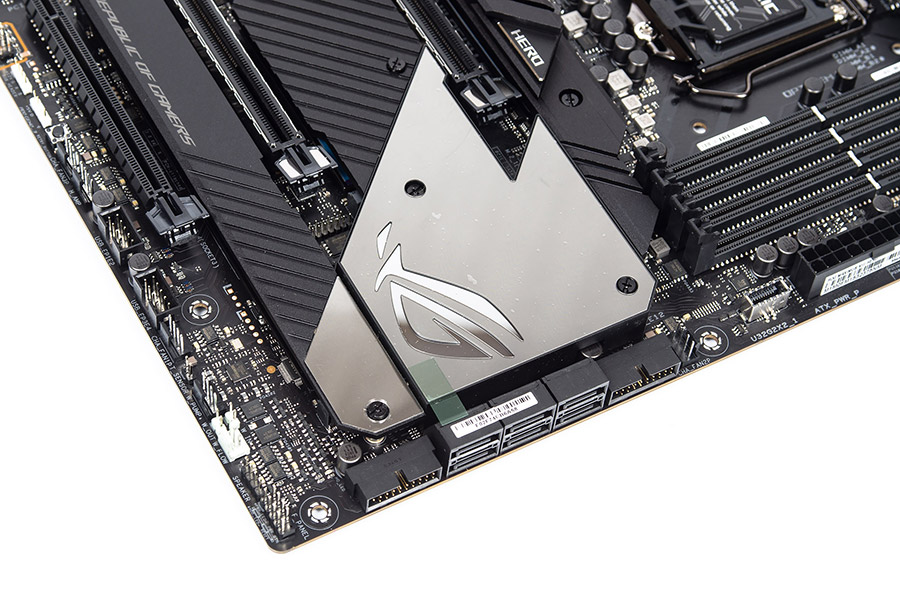

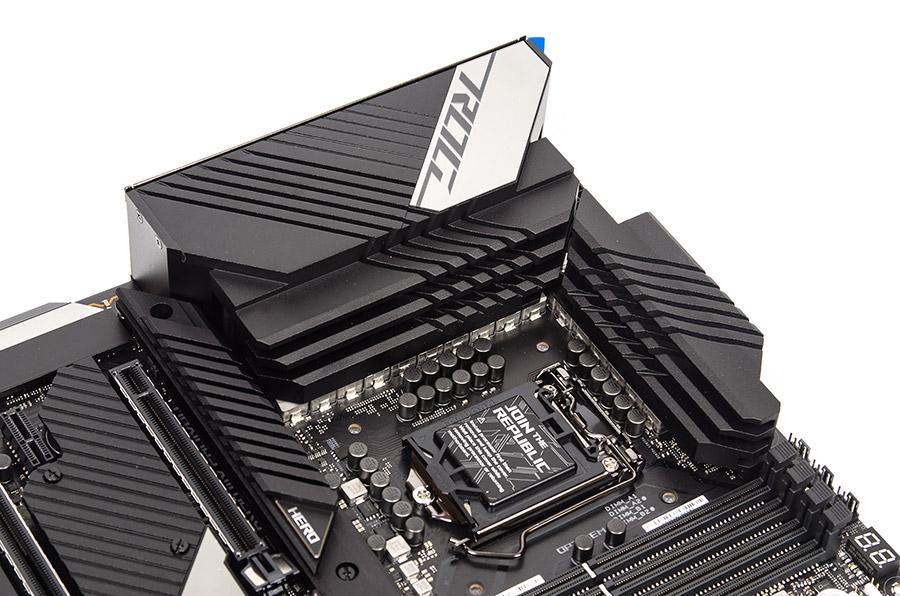

Так как аппетиты новых процессоров при разгоне возросли, разработчики установили массивную систему охлаждения VRM, выполненную из нескольких металлических элементов, соединенных плоской тепловой трубкой и накрывающих заднюю панель материнской платы. Небольшое количество ребер и диагональные прорези немного увеличивают площадь рассеивания тепла. Для чипсета предусмотрен небольшой радиатор-брусок, накрываемый декоративной пластиковой крышкой, подсвечиваемой установленными на плате RGB-светодиодами. За передачу тепла к элементам охлаждения отвечают обычные термопрокладки.
Подсветку на плате можно синхронизировать через приложение Armoury Crate, добавив еще пару-тройку RGB-лент. В отличие от продуктов прошлых поколений, в ROG Maximus XIII Hero акцент сделан уже на адресную подсветку, т.е. требующие для питания +5 В.

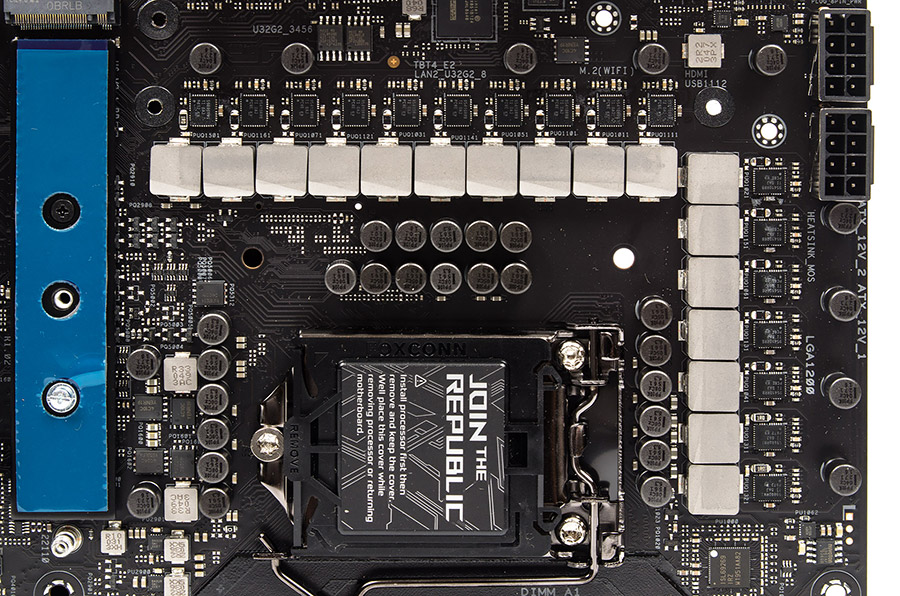

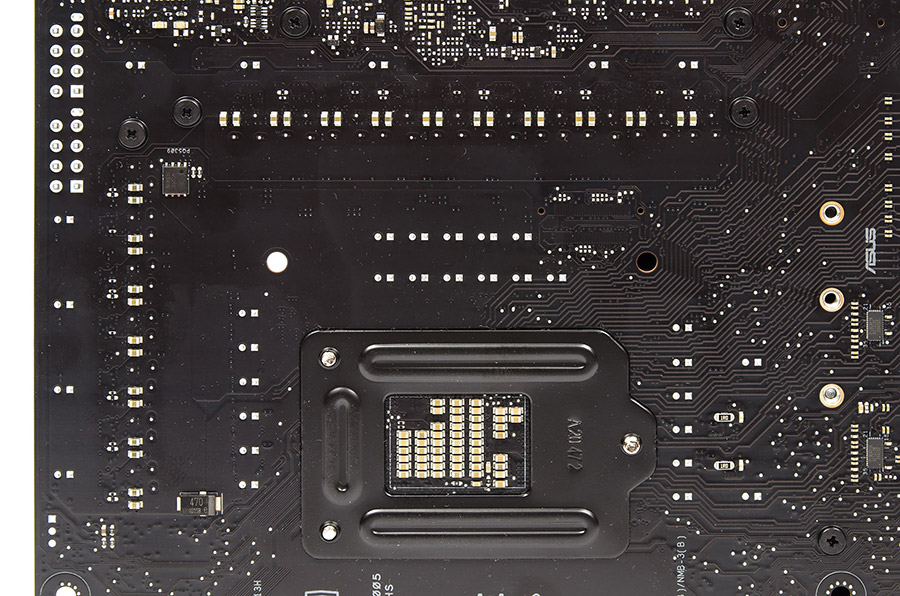

Преобразователь питания процессора выполнен на базе восьмиканального контроллера Intersil ISL69269, который управляет семью сдвоенными фазами (сборки Texas Instruments 95410RR на 90 А) для вычислительных ядер и одной сдвоенной (Texas Instruments 59880 на 70 А) для графики. В итоге имеем схему 14+2, плюс еще одну фазу для формирования напряжения SA (Texas Instruments 59880 на 70 А) и две отдельные фазы для IO и IO OC. Этого должно быть достаточно для экспериментов с оверклокингом, учитывая, что разъемов EPS12V уже два, а не один плюс ATX12V как было раньше.

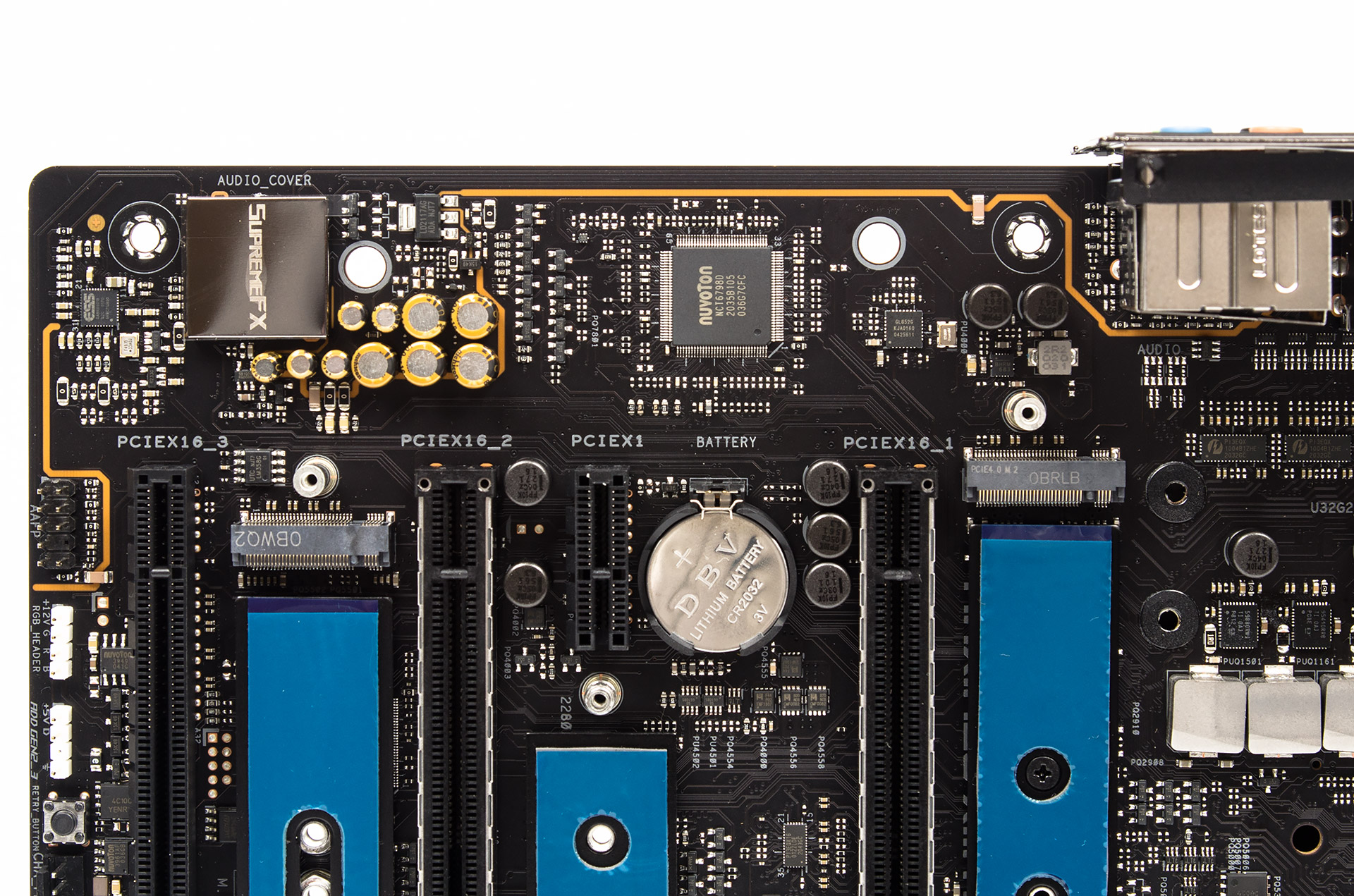

После утомительных разгонных мероприятий неплохо бы и отдохнуть под музыку, просмотр кинофильма или играя в очередной шедевр игростроя — и в этом отлично поможет встроенная аудиоподсистема SupremeFX 7.1, реализованная на базе кодека Realtek ALC4082. В дополнение к нему установлен ЦАП ESS SABRE9018Q2C, а цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором.

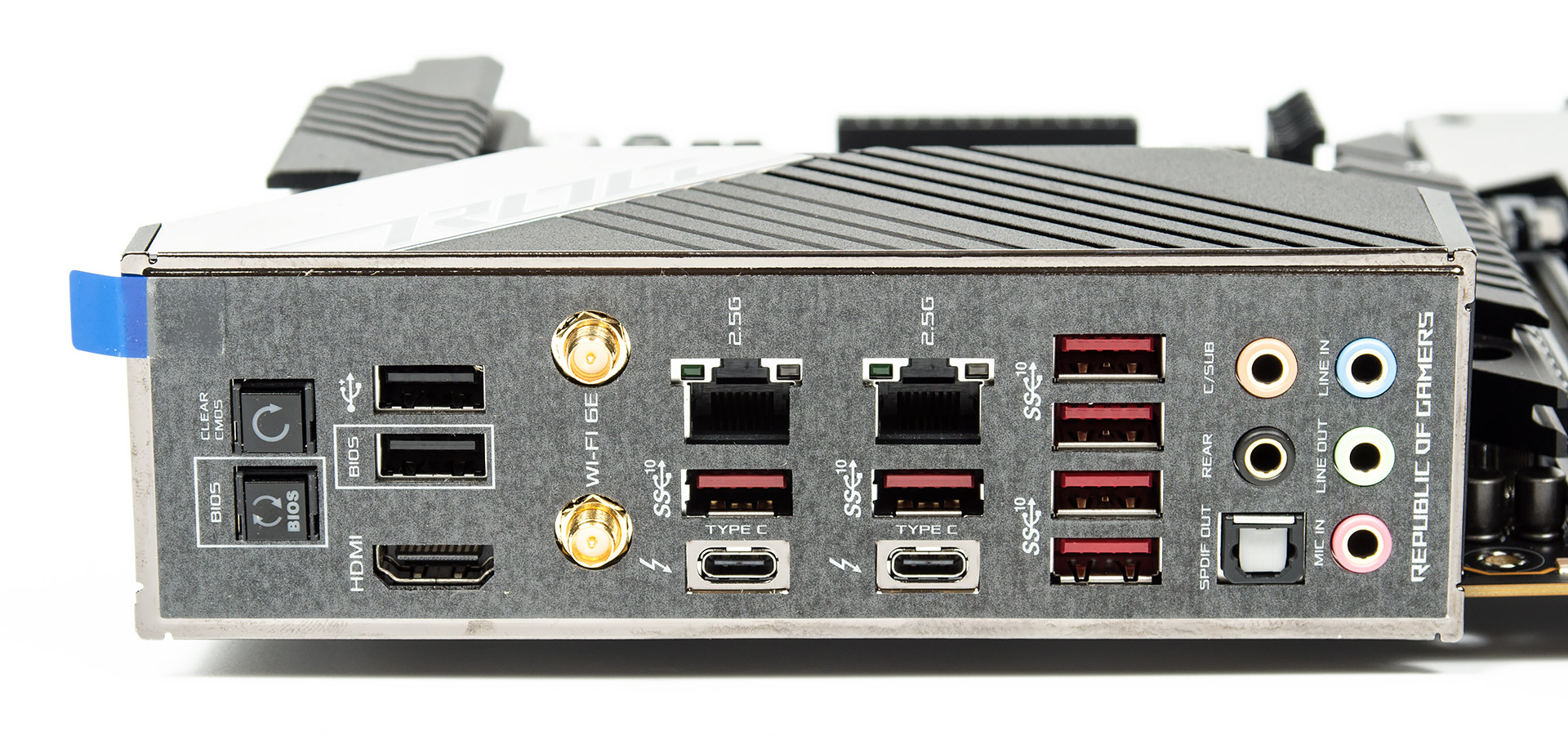

На задней панели материнской платы присутствуют: кнопки BIOS Flashback и Clear CMOS, два порта USB 2.0 и шесть USB 3.2 Gen2, два Thunderbolt 4 совмещенных с USB Type-C, один разъем HDMI, пара контактов для антенны Wi-Fi, два RJ45 и звуковые разъемы, включая оптический S/PDIF.
