Разгон
При тестировании платы использовались следующие комплектующие:
- процессор: Intel Core i7-11700KF;
- система охлаждения: TechN Waterblock Intel LGA 1200 + EK-D5 PWM G2 + Aquacomputer Aqualis base + Aquacomputer pomp adapter+ EK-CoolStream CE 420 + 3x Arctic P14 PWM PST;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Trident Z Neo F4-3600C16D-16GTZN;
- видеокарта №1: ASUS ROG-STRIX-RX5500XT-O8G-GAMING;
- видеокарта №2: AMD Radeon RX 6800 XT;
- накопитель №1: Kingston KC600 512GB;
- накопитель №2: Corsair Force MP600 Gen4 PCIe x4 2TB;
- корпус: Cooler Master Test Bench v1.0;
- блок питания: ASUS ROG-STRIX-1000G;
- операционная система: Windows 10 Pro x64 (20H2);
- драйверы: INF 10.1.18634.8254, IME 2047.100.0.1036, AMD Adrenalin 21.2.2.
Радиатор VRM дополнительно охлаждался 80-мм вентилятором с частотой вращения около 2100 об/мин.
При установках по умолчанию для процессора, когда MCE и ядра в режиме авто, Core i7-11700KF при многопоточной нагрузке типа Cinebench R20 работал на частоте 4600 МГц с напряжением 1,41 В. При этом его энергопотребление, судя по утилите HWiNFO64, доходило лишь до 200 ватт. Установка множителя CPU в режим By Core Usage нисколько на результат не повлияло, лишь максимальное напряжение немного снизилось. А вот с активацией Sync All Core частоты всех ядер возросли до 5000 МГц, как и напряжение и потребляемая мощность — до 1,5 В и 300 Вт соответственно.
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/110-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/111-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/112-asus-rog-maximus-XIII-hero.png)
С ручным разгоном (UEFI 0603), когда все параметры контролируются пользователем, процессор при любой умеренной нагрузке мог спокойно работать на 5000 МГц по всем ядрам и при этом потреблять меньше, чем в авторежиме.
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/113-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/114-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/115-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/116-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/117-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/118-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/119-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/120-asus-rog-maximus-XIII-hero.png)
С переходом на версию UEFI 0610 при использовании старых настроек подросли напряжения, но это и к лучшему, так как позволили проверить нагрев преобразователя питания процессора. С активным охлаждением он не прогревался выше 48 °C (при 21 градусе в помещении) во время нескольких проходов HWBot x265 Benchmark 2.3.0, а без вентилятора — температура не превышала 53 °C.
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/121-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/122-asus-rog-maximus-XIII-hero.png)
Базовую частоту удалось поднять до 228 МГц, что вряд ли можно назвать выдающимся результатом, учитывая как раньше платы ASUS брали без проблем 380 МГц и выше.
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/127-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/128-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/129-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/130-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/131-asus-rog-maximus-XIII-hero.png)
Память с сохранением стабильности удалось разогнать до 4400 МГц с таймингами 17-17-17-39 и режимом работы контроллера 1:2, при этом напряжение на модулях пришлось установить на уровне 1,45 В, VCCIO Mem OC — на 1,24 В, а VCCSA — 1,22 В.
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/123-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/124-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/125-asus-rog-maximus-XIII-hero.png)
![ASUS ROG Maximus XIII Hero](/motherboard/asus-rog-maximus-XIII-hero/126-asus-rog-maximus-XIII-hero.png)

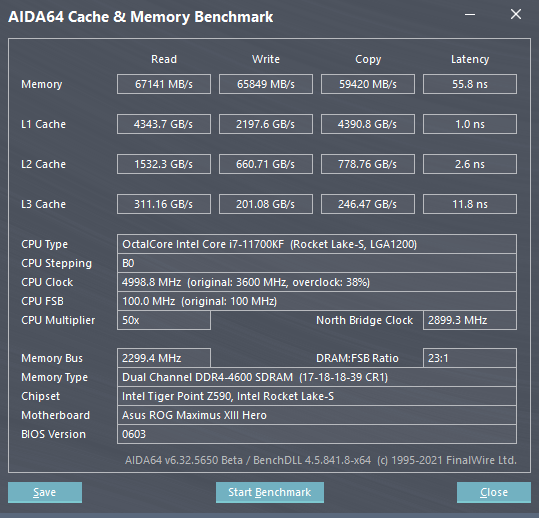

Если откинуть требования к стабильности, то планки удалось запустить на частоте 4600 МГц. Для такого результата использовалась прошивка версии 0603, но с обновлением до 0610 плата на такой частоте уже не запускалась.
Выводы
Серия материнских плат ROG Maximus всегда была на первом месте у почитателей марки ASUS, а ее неординарные оверклокерские возможности позволяли занимать первые места на соревновательной площадке HWBot.org. Рассмотренная ROG Maximus XIII Hero качественно выполнена с мощной подсистемой питания, готовой для новых процессоров на ядре Rocket Lake-S, а богатый набор настроек в UEFI, как всегда, поражает воображение. Но у нее есть и серьезные недостатки в виде невозможности вынуть видеокарту без помощи постороннего предмета и уход в себя при неправильных настройках в микрокоде, что требует постоянно использовать кнопку Clear CMOS. Возможно, в будущих прошивках это поправят, учитывая сколько их уже вышло, пока же имеем, что имеем. Также на материнской плате, учитывая ее направленность и при ее стоимости в 500 долларов, хотелось бы видеть контактные площадки для замера напряжений, но она явно сконструирована не для азотных бенч-сессий. Несмотря на «начальный» уровень позиционирования платы в линейке Maximus, она достаточно функциональна, хоть и с некоторыми ограничениями, и позволяет собрать весьма мощный ПК с большим количеством накопителей NVMe и возможностью подключения устройств по интерфейсу Thunderbolt 4.
