Чипсеты Intel 500 серии для платформы LGA1200 были представлены в середине января этого года, как и платы на них, но процессоры на ядре Rocket Lake-S вышли лишь неделю назад. Возможно, чипмейкер хотел заполнить складские запасы новинок, а может производители материнских плат банально не успевали подготовить прошивки к их выходу, из-за чего релиз серии Core 11 поколения был еще и перенесен на пару недель. И последнее вполне имело место быть, так как пока я тестировал Core i7-11700KF сменилось три версии UEFI, с которыми росла производительность, добавлялись новые функции, ломалась возможность разгона памяти до определенных частот и т.д., а когда плата отправилась к следующим счастливчикам — появилась еще одна прошивка и еще несколько перед выходом самих процессоров! Аналогичным образом дела обстоят и у других вендоров. Но радует, что производители продолжают совершенствовать микрокод в своих платах и решают всевозможные проблемы.
Этот обзор материнской платы ASUS ROG Maximus XIII Hero станет дополнением к тестированию Core i7-11700KF, при котором основное внимание было уделено именно процессору. Рассматриваемая «материнка» является самой младшей в линейке Maximus, что подразумевает некоторые упрощения относительно старших решений ROG. Например, здесь отсутствует контактная площадка для замера напряжений при помощи мультиметра, меньше органов управления, реализован более простой преобразователь питания процессора, не такой богатый комплект поставки. Но зато плата нисколько не уступает по возможностям прошивки в плане настроек и разгона.
Характеристики
| Модель | ASUS ROG Maximus XIII Hero |
|---|---|
| Официальная страница продукта в Сети | ROG Maximus XIII Hero |
| Чипсет | Intel Z590 |
| Процессорный разъём | Socket 1200 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S) |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200 — JEDEC 3200–5333 — OC |
| Слоты PCI-E | 2 x PCI Express 4.0 x16 (x16+x0, x8+x8, x8+x4) — CPU 1 x PCI Express 3.0 x16 (x4) — Z590 1 x PCI Express 3.0 x1 — Z590 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z590 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — Z590 |
| Встроенное видеоядро (в процессоре) | Intel UHD 750/730/630/610 |
| Видеоразъёмы | HDMI 2.0 |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | – |
| Порты USB | 2 x Thunderbolt 4 (2 разъёма на задней панели (USB Type-C), Intel JHL8540) 6 х 3.2 Gen 2 (6 разъёмов на задней панели, Z590) 1 x 3.2 Gen 2x2 (Z590) 4 х 3.2 Gen 1 (Z590) 6 х 2.0 (2 разъёма на задней панели, Z590) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z590) |
| RAID | 0, 1, 5, 10 (SATA, Z590), 0, 1 (M.2 PCI-E, Z590) |
| Встроенный звук | ROG SupremeFX 7.1: Codec — Realtek ALC4082 (7.1, HDA) DAC — ESS SABRE9018Q2C |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | 2 х Intel I225-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E 2х2 AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2) |
| COM | – |
| LED Addressable Header (+5V) | 3 |
| LED RGB Header (+12V) | 1 |
| TPM | 1x SPI (13 pin) |
| UEFI | UEFI AMI BIOS, 256 Mb Flash ROM |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Armoury Crate, AURA Sync, Fan Xpert 4, ASUS HydraNode Fan, Q-LED (CPU, DRAM, VGA, BOOT LED), POST-индикатор, кнопки Clear CMOS, Flash BIOS, Power, FlexKey (Reset) и ReTry; контактные пары Clear CMOS и T-Sensor, USB BIOS Flashback, радиаторы M.2 с бекплейтом, MemTest86, поддержка NVIDIA 2-Way SLI |
| Цена в рознице | 15359 грн |
Комплект поставки
Плата поставляется в крупной черной коробке с красными элементами, выполненной в фирменном стиле Republic of Gamers.
В комплекте поставки пользователь обнаружит:
- краткое руководство пользователя (на английском языке);
- приветственная брошюра владельца устройства ROG;
- комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
- диск с драйверами и фирменным ПО;
- комплект из пары винтов и стоек для устройств формата M.2;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- тканевый брелок с логотипом ROG;
- стойка для видеокарты и по совместительству рычажок для удобного извлечения карты из слота;
- выносная антенна с возможностью фиксации положения.
Стойка будет весьма кстати при установке видеокарты с массивной системой охлаждения. Кроме того, с ее помощью можно открыть защелку первого слота PCI-E x16, так как из-за радиатора над разъемом M.2 пальцем туда дотянуться не представляется возможным. Что поделаешь, дизайнер так видел.
Комплектная антенна теперь стала тоньше и продолговатой, чем те, которые были раньше, да и угол наклона теперь можно менять в отличие от старых вариантов.
Функциональность
Материнские платы серии ROG давно уже растеряли фирменные красные элементы и теперь это строгие решения абсолютно черного цвета с декоративными зеркальными вставками.
Учитывая направленность платы, на ней присутствуют POST-индикатор, кнопки Start и FlexKey, причем, последней можно назначить функцию Safe Boot или включать/отключать подсветку Aura. Там же, в левом верхнем углу, есть индикаторы Q-LED, сигнализирующие о процессе инициализации компонентов системы. Контактной площадки для измерения напряжений, увы, нет, но снизу платы есть кнопка Retry_Button, позволяющая «оживить» ПК из-за неправильных настроек. К сожалению, во время тестирования процессора мне она особо не помогала, «материнка» все равно уходила в себя и выход из ситуации был лишь один — Clear_CMOS. Надеюсь, в будущих прошивках этот досадный недостаток будет исправлен.
Любители высокого fps смогут объединить пару видеокарт GeForce в режиме Nvidia 2-Way SLI, тогда как поддержка CrossFire для Radeon оказалась в пролете. Для плат расширения предусмотрено еще два разъема — PCI-E x1 и PCI-E x16@4. Последний делит четыре линии скоростного интерфейса с каналами SATA1–SATA4, так что, при установке требовательной к пропускной способности карты подключить SATA-накопители можно будет только к последним двум каналам.
Учитывая уже повальный переход на NVMe SSD четыре разъема M.2 для платы такого уровня будет весьма кстати. Все они накрыты радиаторами с предустановленными термопрокладками, причем, что не маловажно, присутствуют также металлические пластинки, позволяющие дополнительно охлаждать нижнюю часть накопителей. Самый первый M.2, к которому подводится четыре линии PCI Express 4.0, предусмотрен исключительно для процессоров на ядре Rocket Lake-S. Здесь радиатор очень высокий и перекрывает доступ к защелке графического слота, так что, без комплектной стойки или тонкого и длинного предмета тут не обойтись.
Так как аппетиты новых процессоров при разгоне возросли, разработчики установили массивную систему охлаждения VRM, выполненную из нескольких металлических элементов, соединенных плоской тепловой трубкой и накрывающих заднюю панель материнской платы. Небольшое количество ребер и диагональные прорези немного увеличивают площадь рассеивания тепла. Для чипсета предусмотрен небольшой радиатор-брусок, накрываемый декоративной пластиковой крышкой, подсвечиваемой установленными на плате RGB-светодиодами. За передачу тепла к элементам охлаждения отвечают обычные термопрокладки.
Подсветку на плате можно синхронизировать через приложение Armoury Crate, добавив еще пару-тройку RGB-лент. В отличие от продуктов прошлых поколений, в ROG Maximus XIII Hero акцент сделан уже на адресную подсветку, т.е. требующие для питания +5 В.
Преобразователь питания процессора выполнен на базе восьмиканального контроллера Intersil ISL69269, который управляет семью сдвоенными фазами (сборки Texas Instruments 95410RR на 90 А) для вычислительных ядер и одной сдвоенной (Texas Instruments 59880 на 70 А) для графики. В итоге имеем схему 14+2, плюс еще одну фазу для формирования напряжения SA (Texas Instruments 59880 на 70 А) и две отдельные фазы для IO и IO OC. Этого должно быть достаточно для экспериментов с оверклокингом, учитывая, что разъемов EPS12V уже два, а не один плюс ATX12V как было раньше.
После утомительных разгонных мероприятий неплохо бы и отдохнуть под музыку, просмотр кинофильма или играя в очередной шедевр игростроя — и в этом отлично поможет встроенная аудиоподсистема SupremeFX 7.1, реализованная на базе кодека Realtek ALC4082. В дополнение к нему установлен ЦАП ESS SABRE9018Q2C, а цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором.
На задней панели материнской платы присутствуют: кнопки BIOS Flashback и Clear CMOS, два порта USB 2.0 и шесть USB 3.2 Gen2, два Thunderbolt 4 совмещенных с USB Type-C, один разъем HDMI, пара контактов для антенны Wi-Fi, два RJ45 и звуковые разъемы, включая оптический S/PDIF.
Возможности UEFI
Учитывая постоянный выход новых прошивок во время тестирования платы, они все время обновлялись и для этого весьма кстати подошла встроенная утилита EZ Flash. Благодаря ей была установлена версия UEFI 0610, в которой, например, появился пункт по настройке Intel Adaptive Boost Technology, которого ранее не наблюдалось в UEFI 0502. Так что, возможно, в новых прошивках также будут внесены некоторые изменения.
В платах серии ROG самым интересным разделом является Extreme Tweaker, где можно произвести все необходимые тонкие настройки системы и попробовать разогнать процессор и память.
Программисты ASUS весьма оптимистичны и предусмотрели значение базовой на уровне 1000 МГц, хотя для шины PCI Express более 200 МГц не позволяют поднять. Для памяти пределом станут 8533 МГц при Bclk 100 МГц, режим работы контроллера можно выбрать как автоматический, так 1:1 или 1:2 — обозначения Gear1 и Gear2 разработчики решили не использовать, что облегчает понимание настраиваемых параметров.
Множитель процессора можно выбрать общий, либо же использовать для каждого ядра в отдельности, не забыв про технологию MCE, снимающую все лимиты при работе CPU. При хорошем охлаждении это неплохое подспорье для авторазгона, но при этом обязательно надо контролировать напряжение питания. Полезным будет также наличие настроек Thermal Velocity.
Количество параметров ОЗУ как всегда велико и в них легко можно запутаться новичку. Есть даже профили под определенные микросхемы памяти.
Разгоняя систему самостоятельно, стоит уже позаботиться о настройках преобразователя питания процессора и памяти, настроив к тому же некоторые напряжения и параметры.
Основные напряжения настраиваются в широких пределах, но для экстремального оверклокинга некоторых значений может не хватить.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 40–1000 | 0,05 |
| PCIE Frequency (МГц) | 80–200 | 0,1 |
| CPU Ratio (Multiplier) | 8–120 | 1 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |
| DRAM Frequency (МГц) | 800–8533 | 100, 133, 266 |
| CPU Loadline Calibration Control | Auto/Mode 1…8 | 1 |
| CPU Core/ Cache Voltage (В) | 0,7–1,7 | 0,001 |
| CPU Core/ Cache Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |
| DRAM Voltage (B) | 1–2,0 | 0,005 |
| CPU VCCIO Voltage (В) | 0,9–1,8 | 0,01 |
| VCCIO Mem OC Voltage (В) | 0,9–1,8 | 0,01 |
| CPU System Agent Voltage (В) | 0,7–1,8 | 0,001 |
| PLL Termination Voltage (В) | 0,8–1,6 | 0,01 |
| PCH VCCIN 1.8V | 1,8–2,3 | 0,01 |
Раздел мониторинга теперь разбит на несколько подразделов, в которых можно наблюдать за показаниями температуры, скорости вращения вентиляторов и напряжения, а также осуществить настройку «вертушек» и помп.
При частых настройках одинаковых параметров можно организовать себе список из таких пунктов в My Favorites, а в Main черпнуть информацию о версии прошивки и установленных процессоре и памяти. Там же можно установить пароль для входа.
В Advanced сосредоточены настройки периферийных устройств, контроллеров и поддерживаемых технологий процессором.

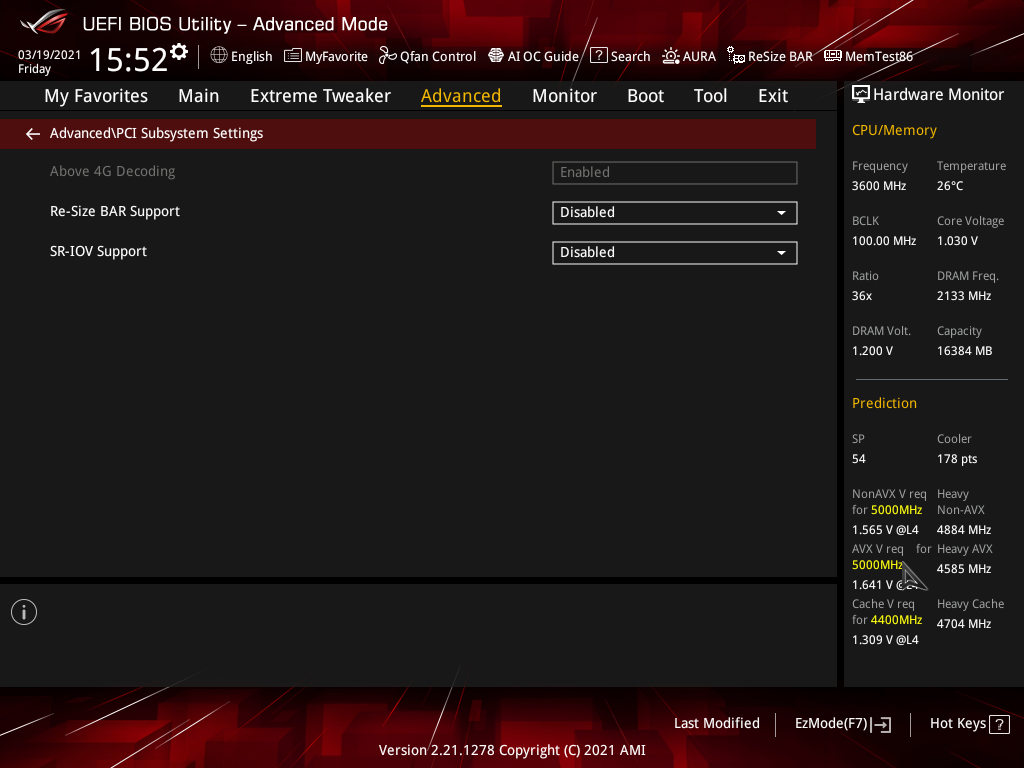

Тут же находится Re-Size BAR, позволяющая увеличить производительность в некоторых играх с графическими картами последнего поколения.
Активация разъема M.2 с установленным накопителем NVMe PCI-E 4.0, увы, осуществляется в ручном режиме, как и выбор режима работы слота PCI-E x16, функционирующего от чипсета.
В последнем случае придется деактивировать четыре первых канала SATA. Для установленных накопителей можно просмотреть информацию SMART.
Boot позволяет выбрать загрузочный диск, активировать CSM для старта системы со старым оборудованием, произвести некоторые настройки.
EZ Flash 3 и прочие встроенные утилиты находятся в разделе Tool. Там можно сохранить до восьми профилей с пользовательскими настройками, произвести низкоуровневую очистку SSD, настроить кнопку FlexKey, просмотреть профили установленной памяти, запустить MemTest86. Последнее весьма будет кстати при разгоне OЗУ.
Ну а если это все окажется сильно сложным, то присутствует однооконный режим EZ Mode, позволяющий в пару кликов настроить основные параметры системы.
Разгон
При тестировании платы использовались следующие комплектующие:
- процессор: Intel Core i7-11700KF;
- система охлаждения: TechN Waterblock Intel LGA 1200 + EK-D5 PWM G2 + Aquacomputer Aqualis base + Aquacomputer pomp adapter+ EK-CoolStream CE 420 + 3x Arctic P14 PWM PST;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Trident Z Neo F4-3600C16D-16GTZN;
- видеокарта №1: ASUS ROG-STRIX-RX5500XT-O8G-GAMING;
- видеокарта №2: AMD Radeon RX 6800 XT;
- накопитель №1: Kingston KC600 512GB;
- накопитель №2: Corsair Force MP600 Gen4 PCIe x4 2TB;
- корпус: Cooler Master Test Bench v1.0;
- блок питания: ASUS ROG-STRIX-1000G;
- операционная система: Windows 10 Pro x64 (20H2);
- драйверы: INF 10.1.18634.8254, IME 2047.100.0.1036, AMD Adrenalin 21.2.2.
Радиатор VRM дополнительно охлаждался 80-мм вентилятором с частотой вращения около 2100 об/мин.
При установках по умолчанию для процессора, когда MCE и ядра в режиме авто, Core i7-11700KF при многопоточной нагрузке типа Cinebench R20 работал на частоте 4600 МГц с напряжением 1,41 В. При этом его энергопотребление, судя по утилите HWiNFO64, доходило лишь до 200 ватт. Установка множителя CPU в режим By Core Usage нисколько на результат не повлияло, лишь максимальное напряжение немного снизилось. А вот с активацией Sync All Core частоты всех ядер возросли до 5000 МГц, как и напряжение и потребляемая мощность — до 1,5 В и 300 Вт соответственно.
С ручным разгоном (UEFI 0603), когда все параметры контролируются пользователем, процессор при любой умеренной нагрузке мог спокойно работать на 5000 МГц по всем ядрам и при этом потреблять меньше, чем в авторежиме.
С переходом на версию UEFI 0610 при использовании старых настроек подросли напряжения, но это и к лучшему, так как позволили проверить нагрев преобразователя питания процессора. С активным охлаждением он не прогревался выше 48 °C (при 21 градусе в помещении) во время нескольких проходов HWBot x265 Benchmark 2.3.0, а без вентилятора — температура не превышала 53 °C.
Базовую частоту удалось поднять до 228 МГц, что вряд ли можно назвать выдающимся результатом, учитывая как раньше платы ASUS брали без проблем 380 МГц и выше.
Память с сохранением стабильности удалось разогнать до 4400 МГц с таймингами 17-17-17-39 и режимом работы контроллера 1:2, при этом напряжение на модулях пришлось установить на уровне 1,45 В, VCCIO Mem OC — на 1,24 В, а VCCSA — 1,22 В.
Если откинуть требования к стабильности, то планки удалось запустить на частоте 4600 МГц. Для такого результата использовалась прошивка версии 0603, но с обновлением до 0610 плата на такой частоте уже не запускалась.
Выводы
Серия материнских плат ROG Maximus всегда была на первом месте у почитателей марки ASUS, а ее неординарные оверклокерские возможности позволяли занимать первые места на соревновательной площадке HWBot.org. Рассмотренная ROG Maximus XIII Hero качественно выполнена с мощной подсистемой питания, готовой для новых процессоров на ядре Rocket Lake-S, а богатый набор настроек в UEFI, как всегда, поражает воображение. Но у нее есть и серьезные недостатки в виде невозможности вынуть видеокарту без помощи постороннего предмета и уход в себя при неправильных настройках в микрокоде, что требует постоянно использовать кнопку Clear CMOS. Возможно, в будущих прошивках это поправят, учитывая сколько их уже вышло, пока же имеем, что имеем. Также на материнской плате, учитывая ее направленность и при ее стоимости в 500 долларов, хотелось бы видеть контактные площадки для замера напряжений, но она явно сконструирована не для азотных бенч-сессий. Несмотря на «начальный» уровень позиционирования платы в линейке Maximus, она достаточно функциональна, хоть и с некоторыми ограничениями, и позволяет собрать весьма мощный ПК с большим количеством накопителей NVMe и возможностью подключения устройств по интерфейсу Thunderbolt 4.
