Тестовый стенд
Тестирование происходило со следующими компонентами:
- процессор: Intel Core i7-14900K;
- система охлаждения: контур СВО с чилером;
- материнская плата: Asus Rog Maximus Z790 Apex Encore (UEFI 0507);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 23H2 x64 (22631.2715), актуальны обновления на момент конца декабря 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
Для дополнительных тестов использовались видеокарта GeForce GT 1030, испаритель жидкого азота Kingpin Dragon F1, а также заводской кулер Intel Laminar RM1.
Методика тестирования
Типовые настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса OC в спецификациях материнской платы). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью ElmorLabs PMD (режим Averaging 119ms – 4096 samples). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тестом был забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в которых происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование

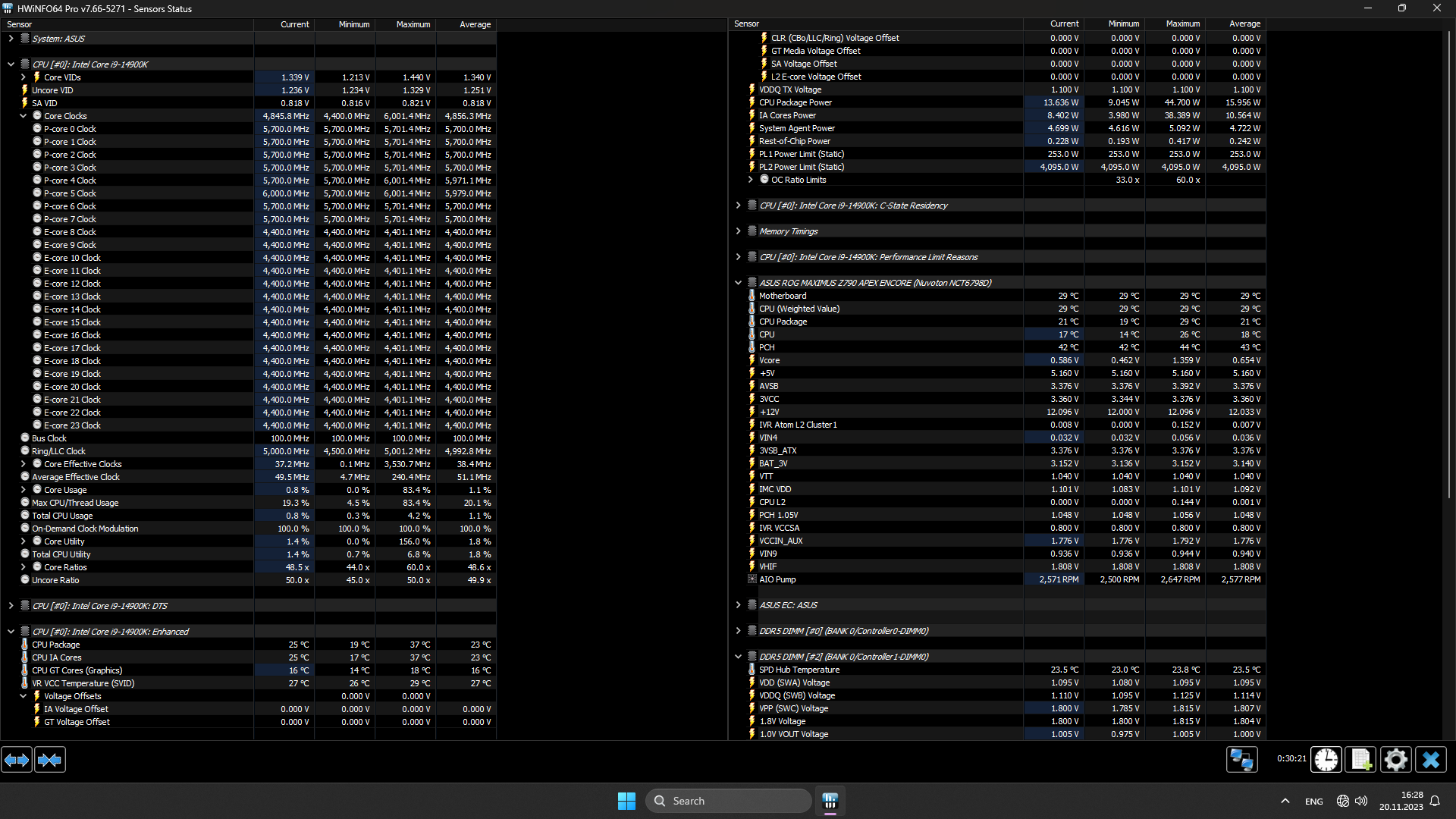

Телеметрия платформы во время простоя:

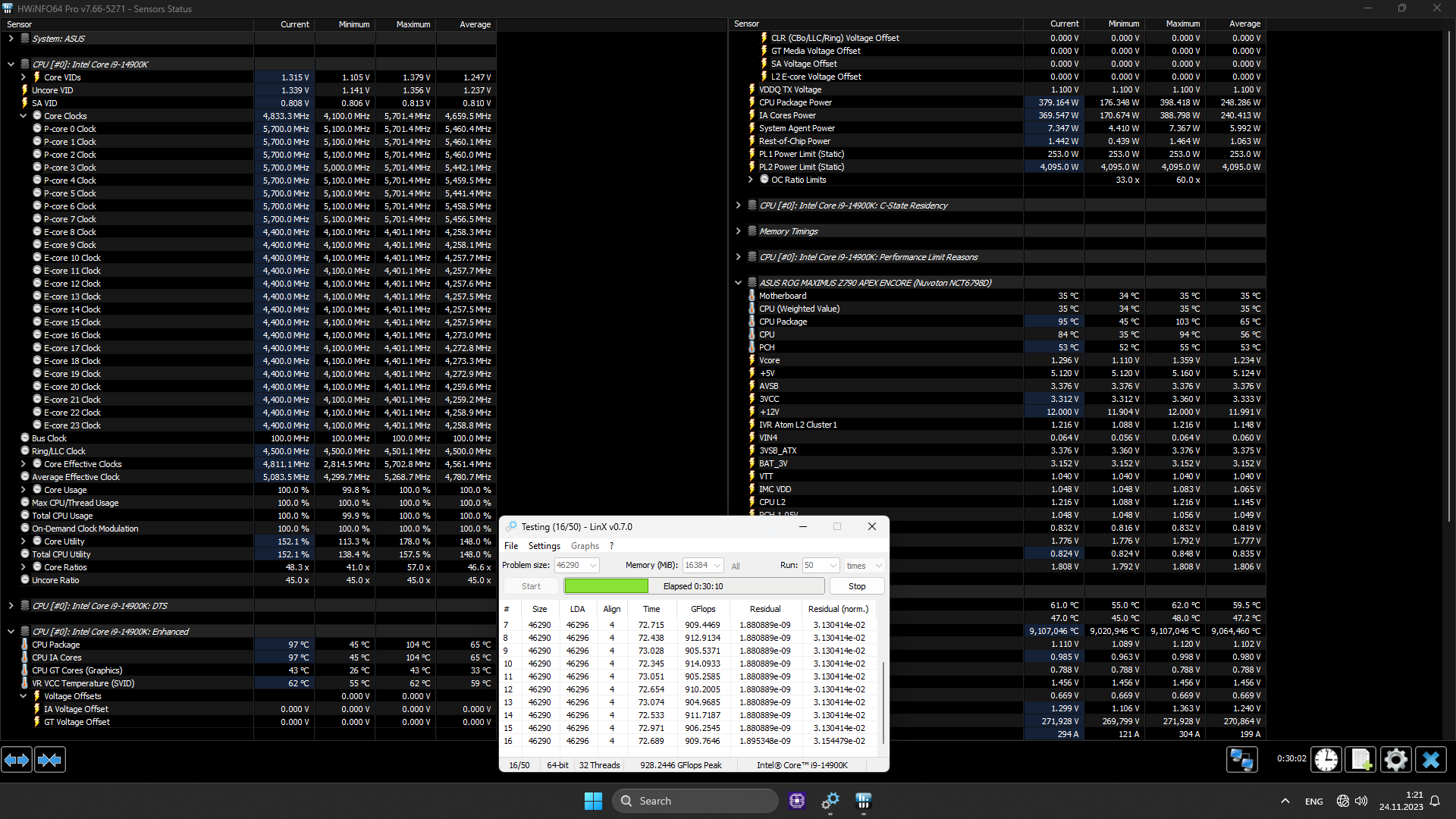

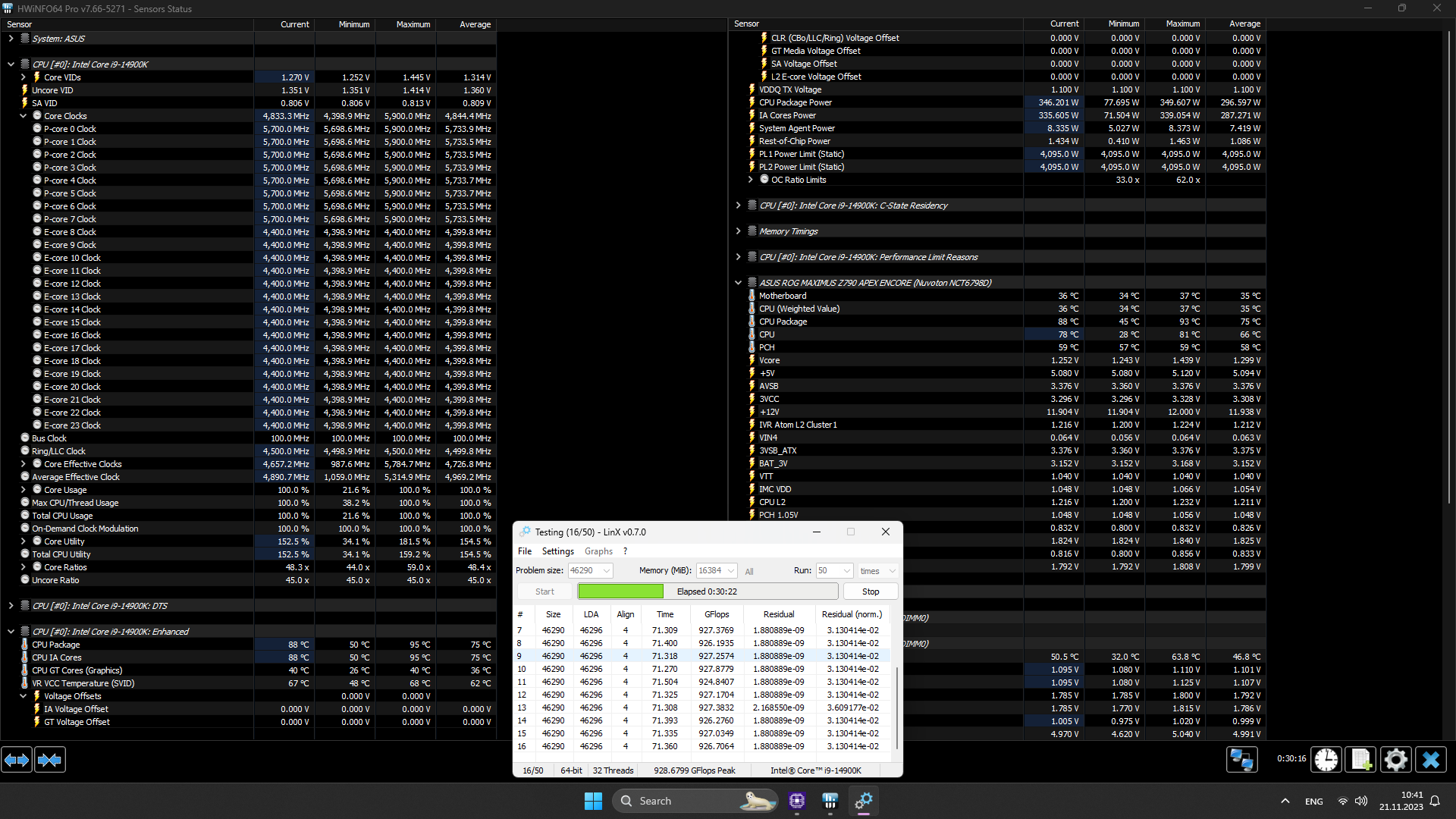

В режиме нагрузки средняя частота ядер составила 4660,8 МГц, P-cores работали в среднем на частоте ~5456,7 МГц, E-cores на ~4259 МГц. Максимальное ускорение полноценных ядер достигало 5700 МГц, энергоэффективных — 4400 МГц.
В режиме автоматического оверклокинга AI Optimized средняя частота составила уже 4844,4 МГц. P-cores работали на ~5733,9 МГц, E-cores — на ~4399,8 МГц. Максимальное ускорение полноценных ядер составило 5900 МГц, энергоэффективных — 4400 МГц.
Оверклокинг оверклокером требует подробного описания. Подробности с точки зрения соревновательного бенчмаркинга будут в конце статьи, а бонусное тестирование с жидким азотом в отдельном разделе. Использование только разгона по всем ядрам как на типовых платах будет демонстрацией пренебрежения к трудам инженеров ASUS и ремесла разгона в целом. Поэтому на этот раз будет сделан полноценный оверклокинг с использованием всего арсенала возможностей TVB, V/F Offset и прочего. Была достигнута полная стабильность на 5700 МГц по всем P-cores без компромиссов в виде AVX Offset. E-cores зафиксировано на частоте 4500 МГц. Привлечены режимы low cache gear и high cache gear (Switch = 160) с ускорением двух ядер до 6300 МГц, четырех до 6000 МГц, шести до 5900 МГц и всех до 5800 МГц. V/F point offset начинается с шестой позиции от 0,1 В до 0,15 В в одиннадцатой. Для спортивного оверклокинга HWBOT все множители всех режимов повышаются на 1.
Память работала в режиме DDR5-6600 CL32-39-39-30 2T, Gear 2.

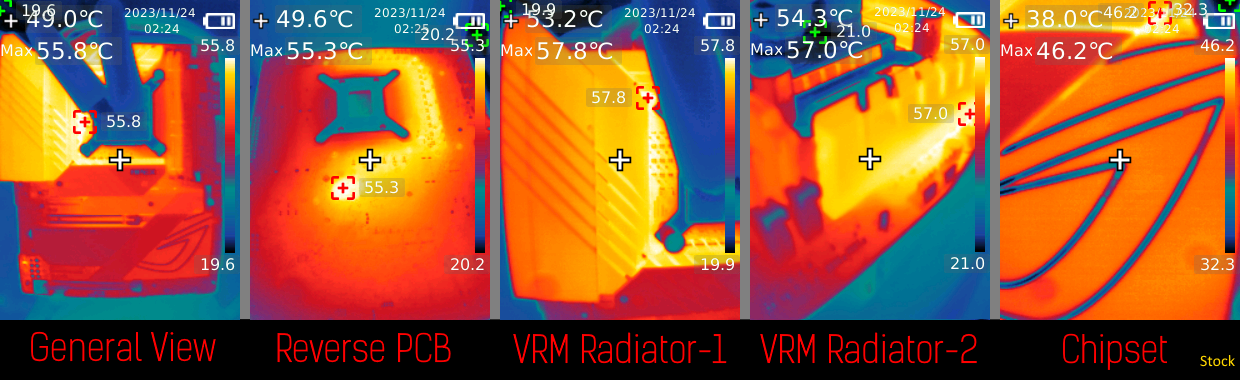

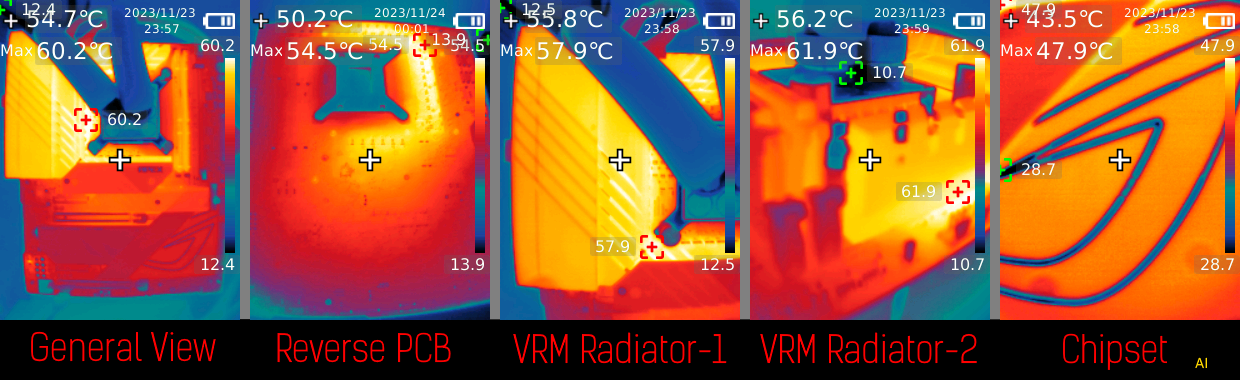

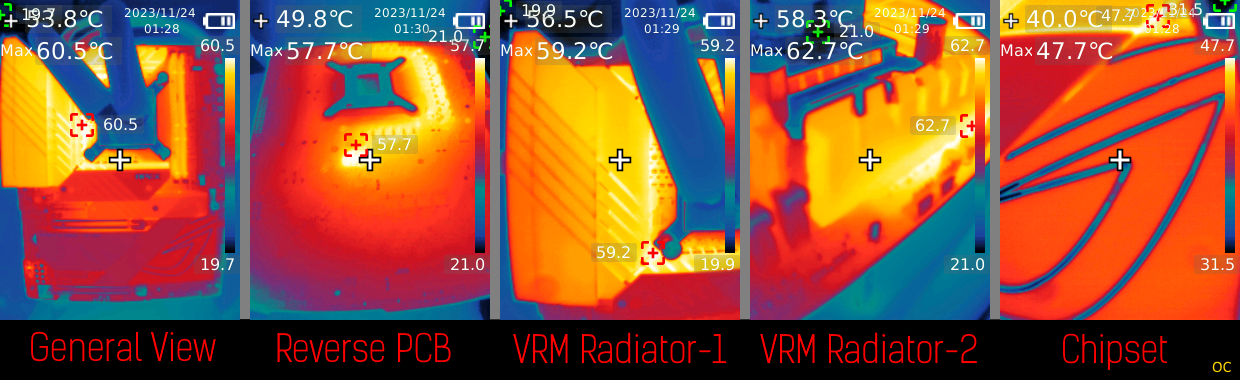

Термофото. Порядок: нагрузка в типовом режиме, нагрузка в режиме AI Optimized, нагрузка в режиме ручного разгона.

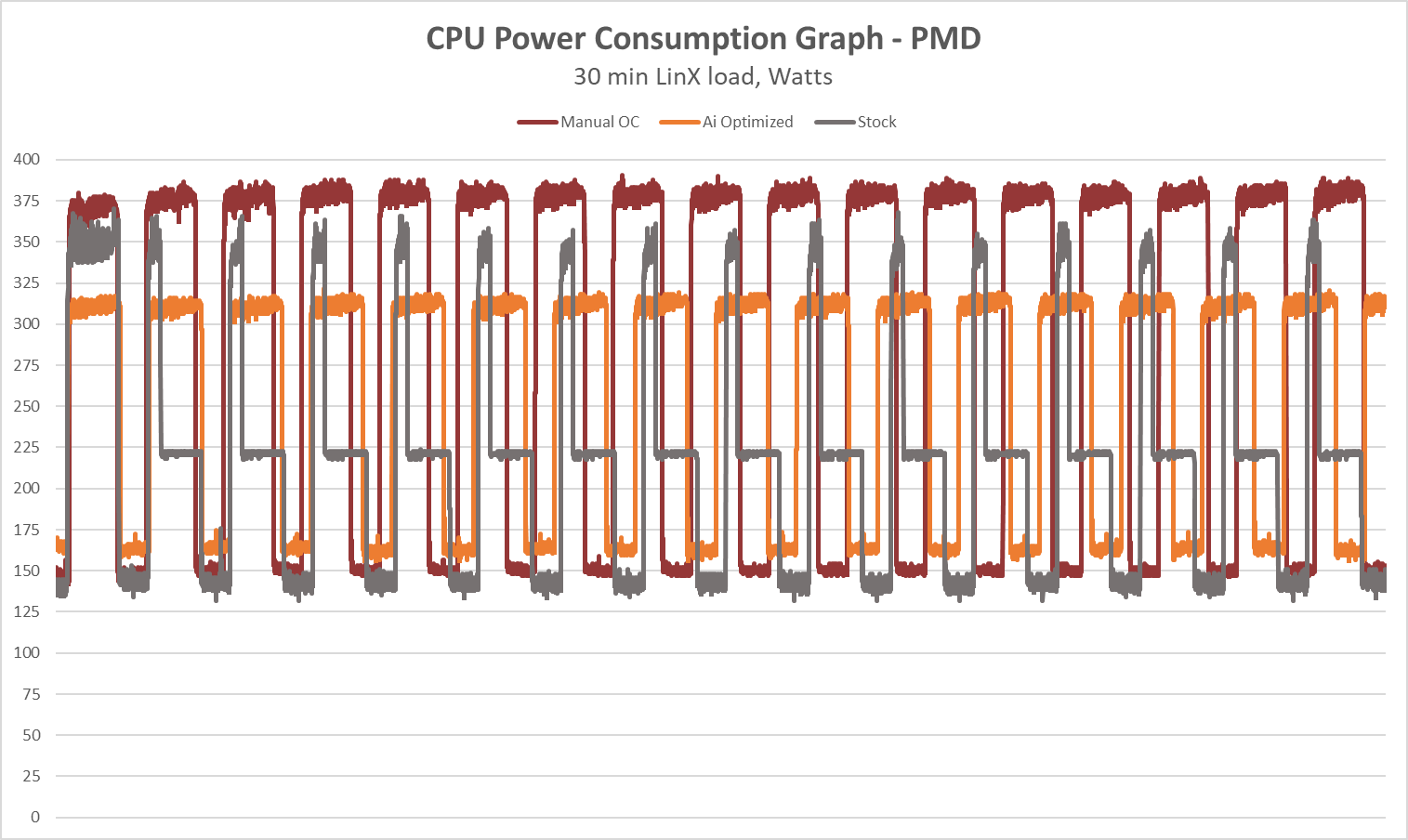

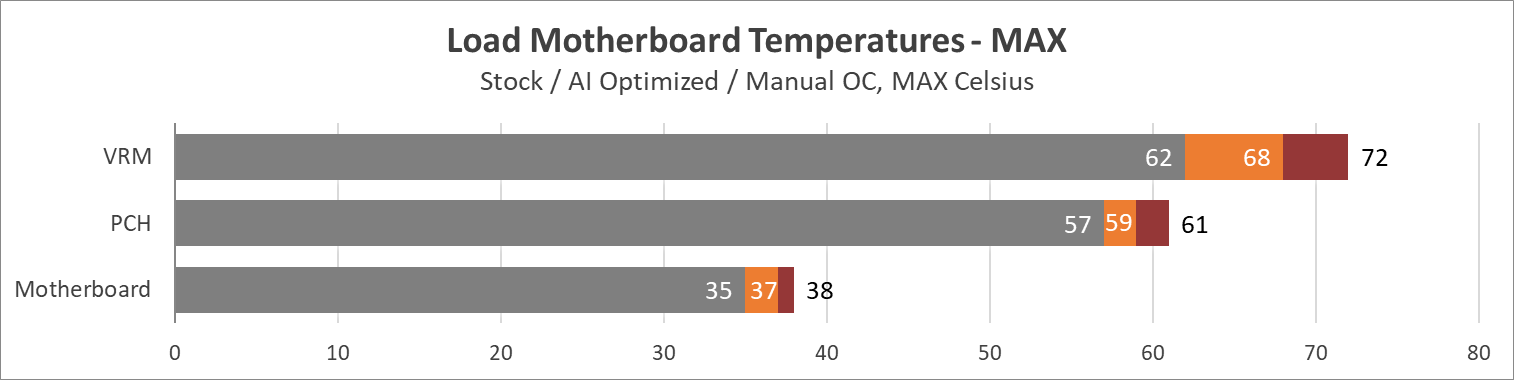

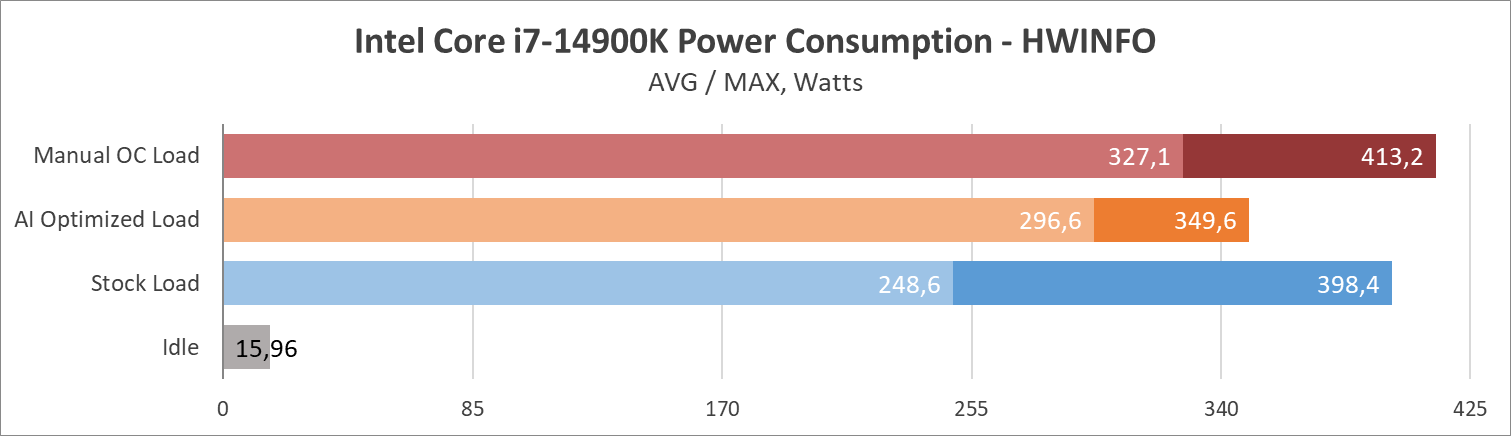

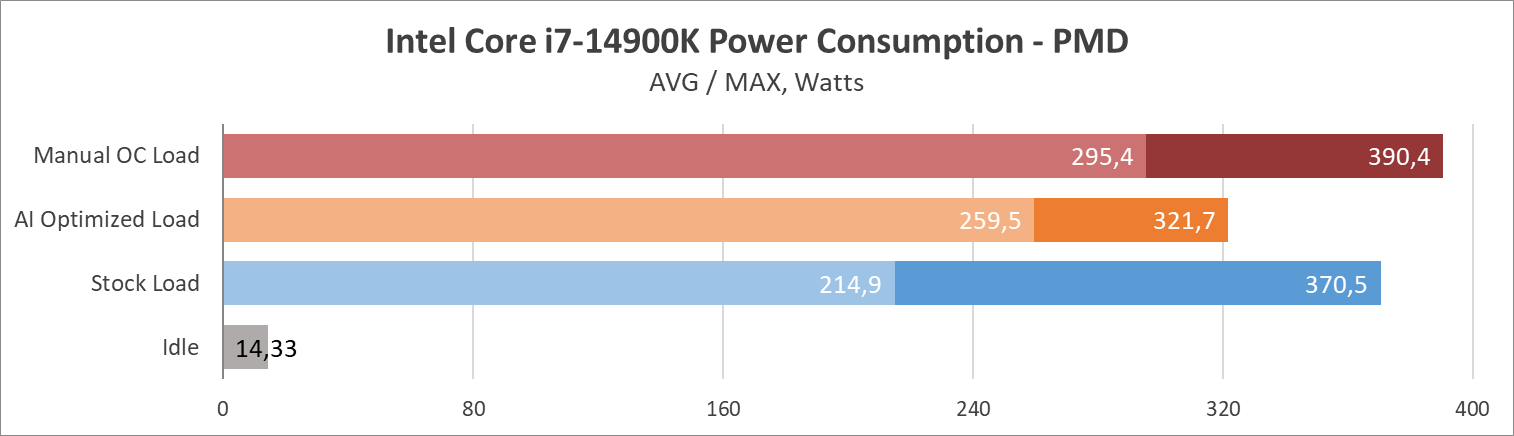

Даже учитывая отсутствие обдува вентиляторами, температуры имеют большой запас и находятся на более чем приличных уровнях. Переходим к графикам энергопотребления и температурам.
Материнская плата может намного больше, в традиционном тестировании прогресс сдерживает чиллер.

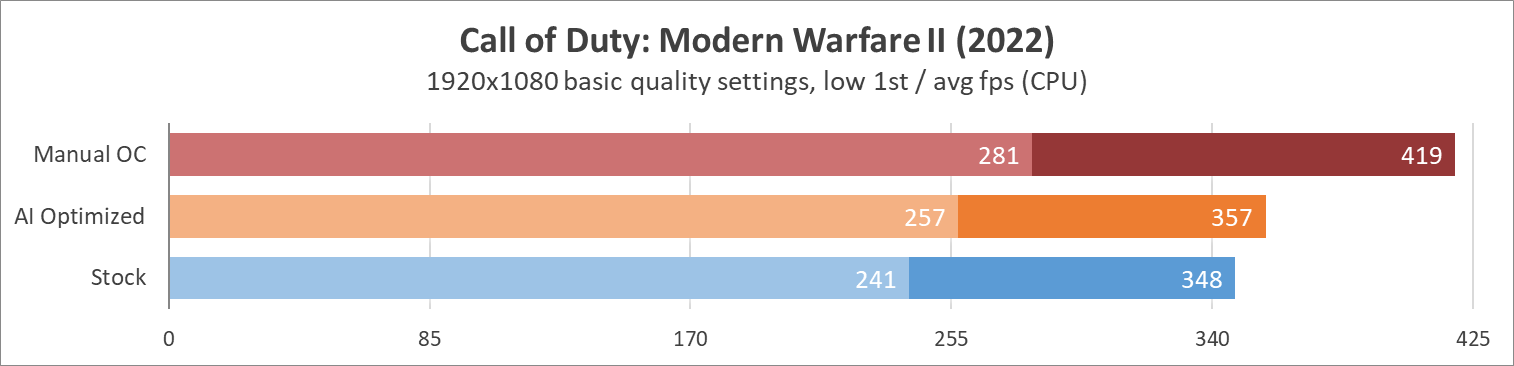

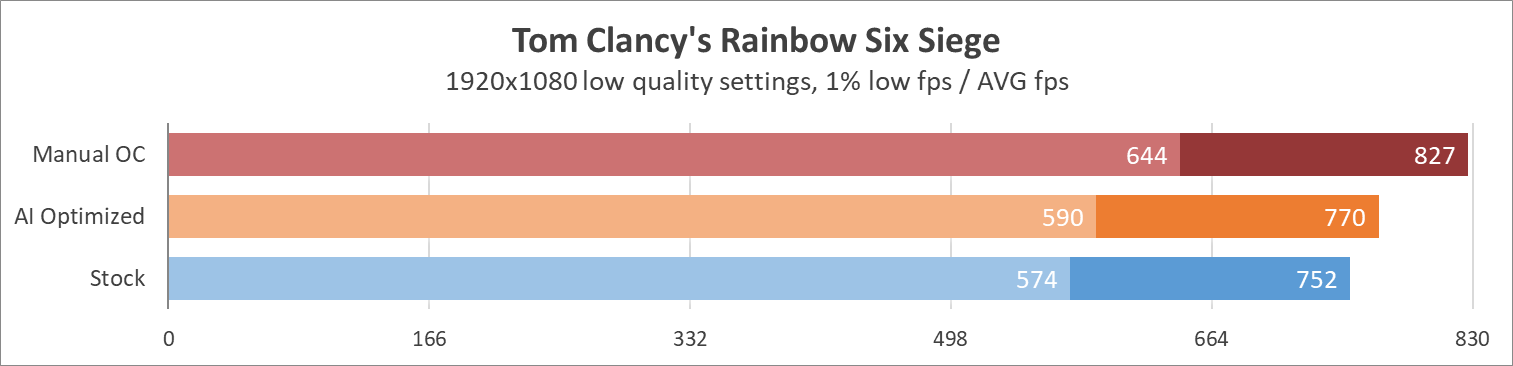

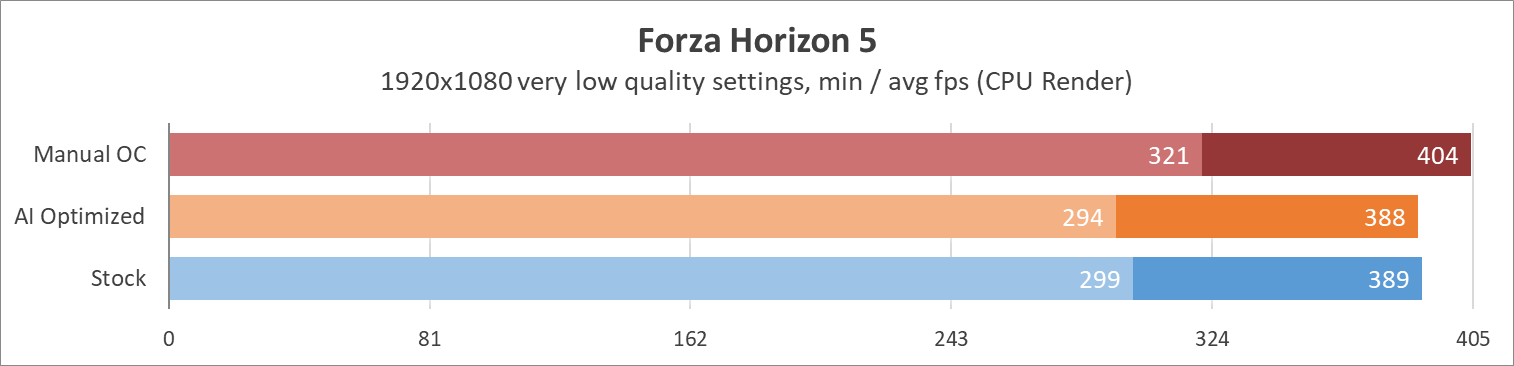

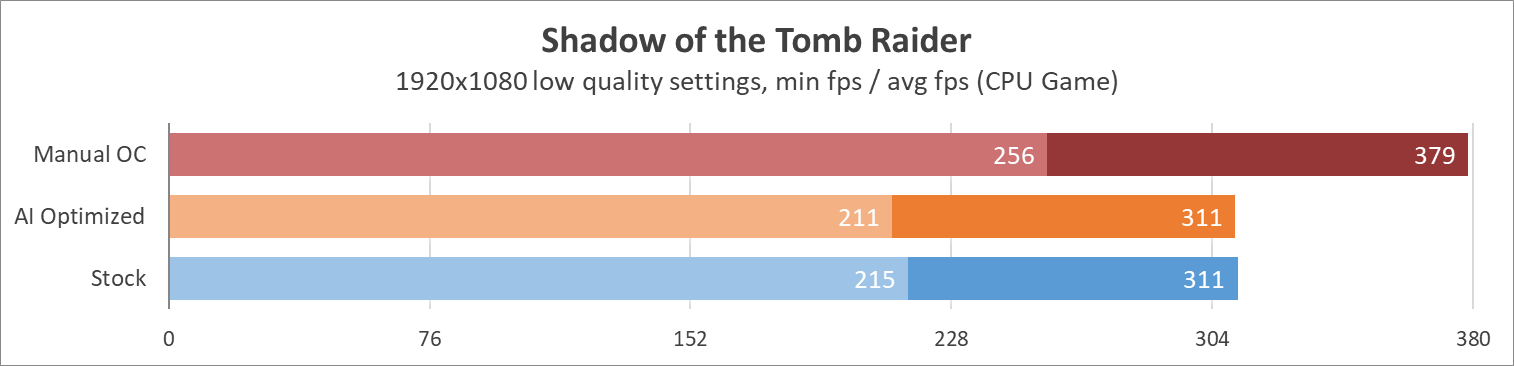

Результаты гейминга:

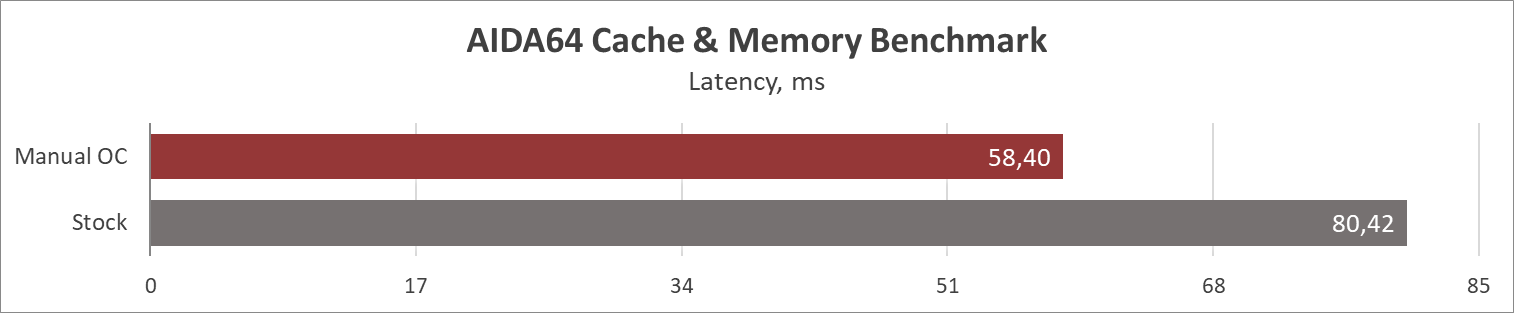

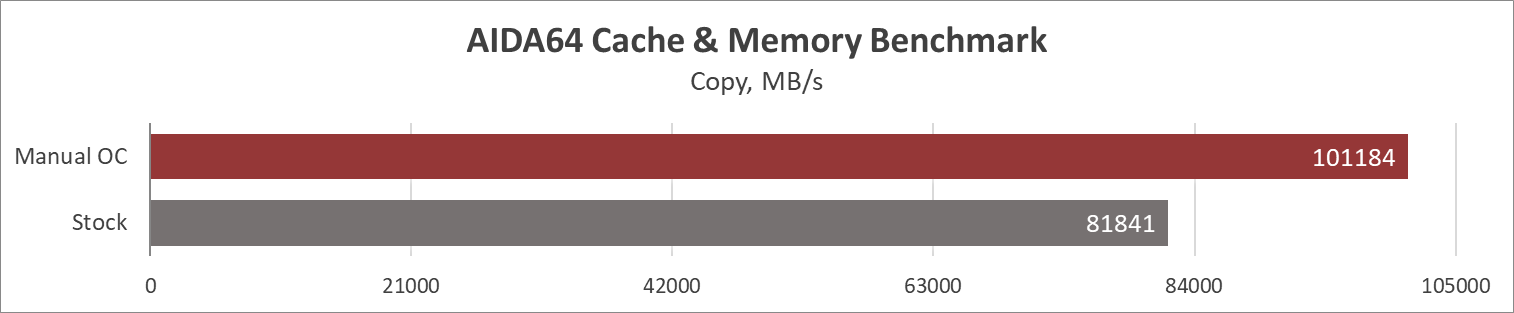

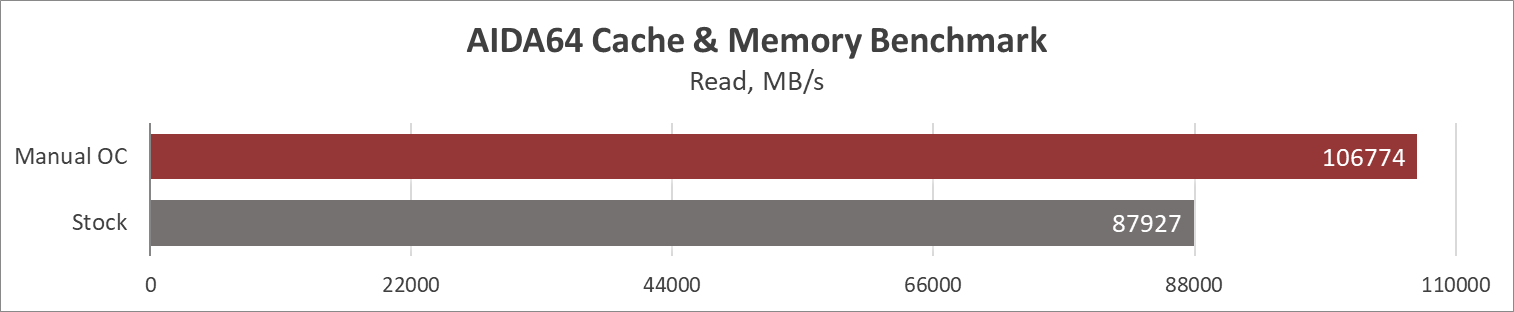

Результаты узла ОЗУ:

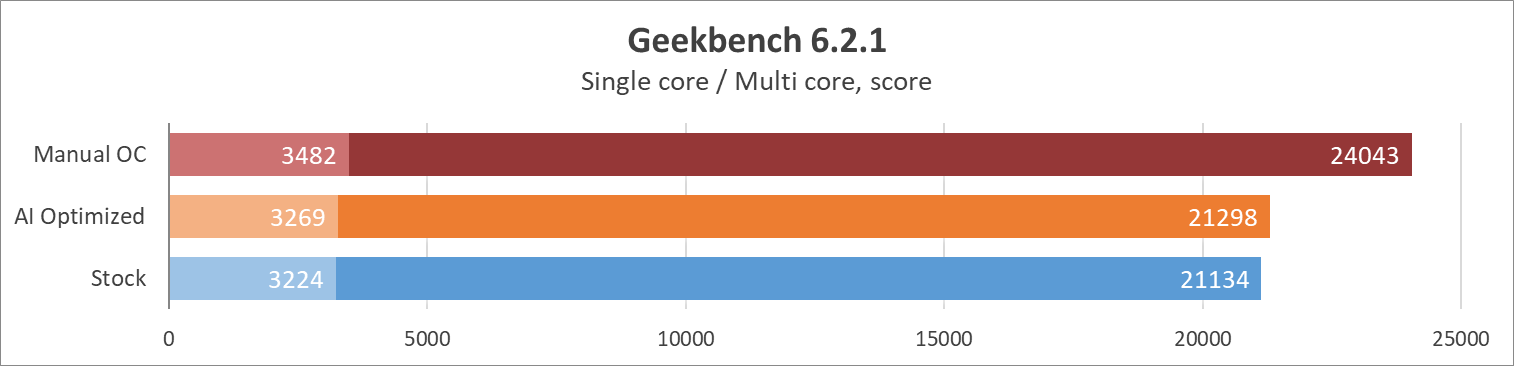

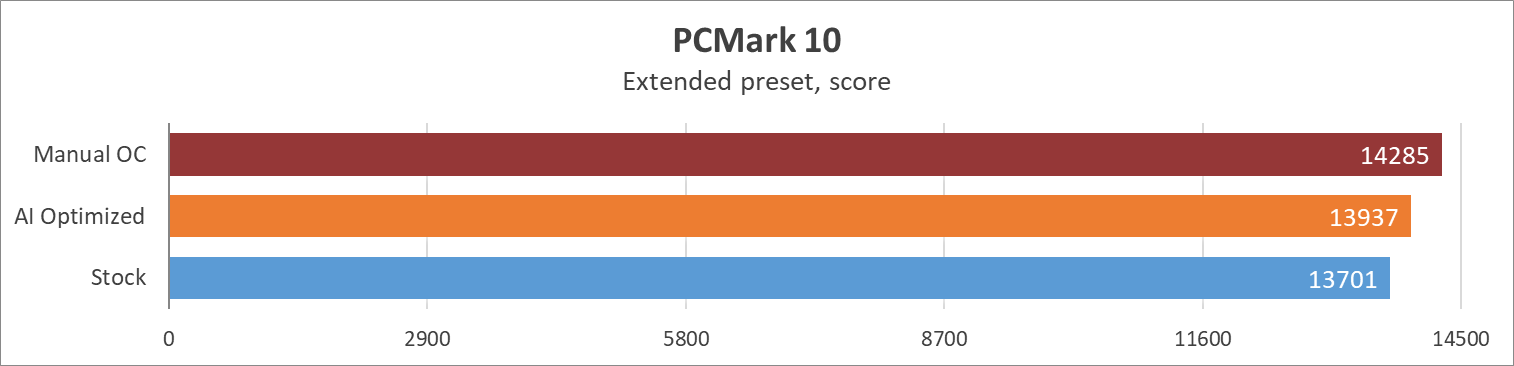

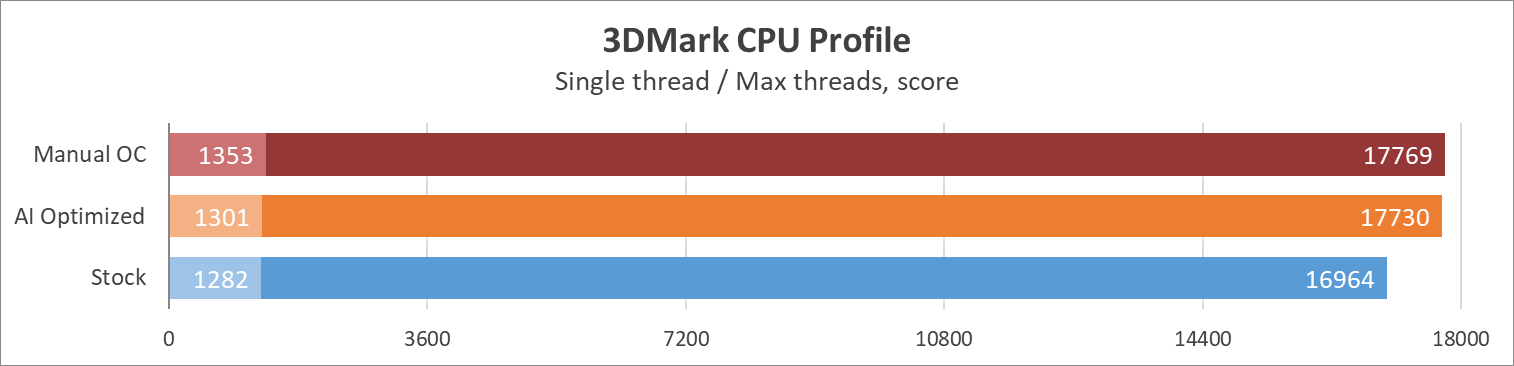

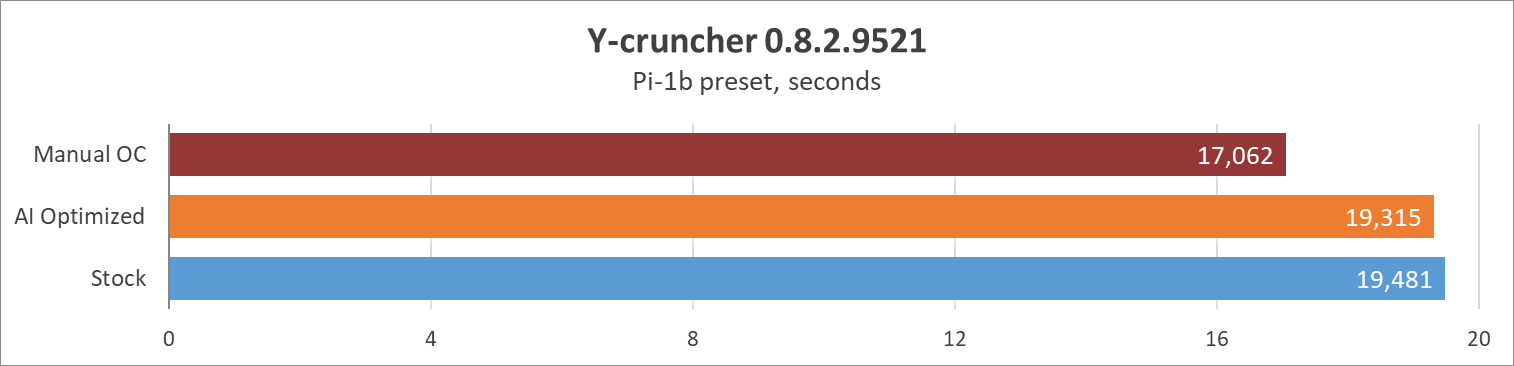

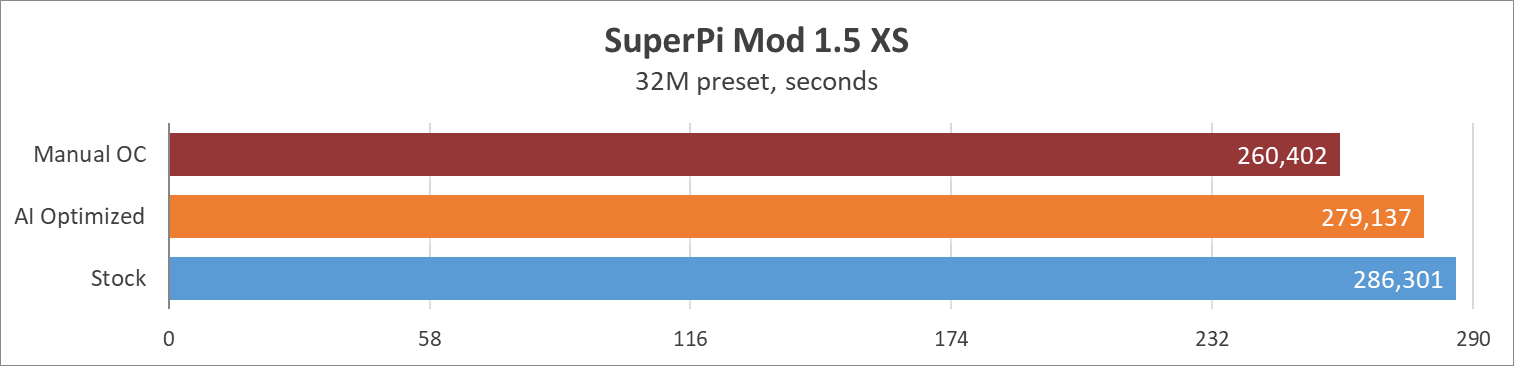

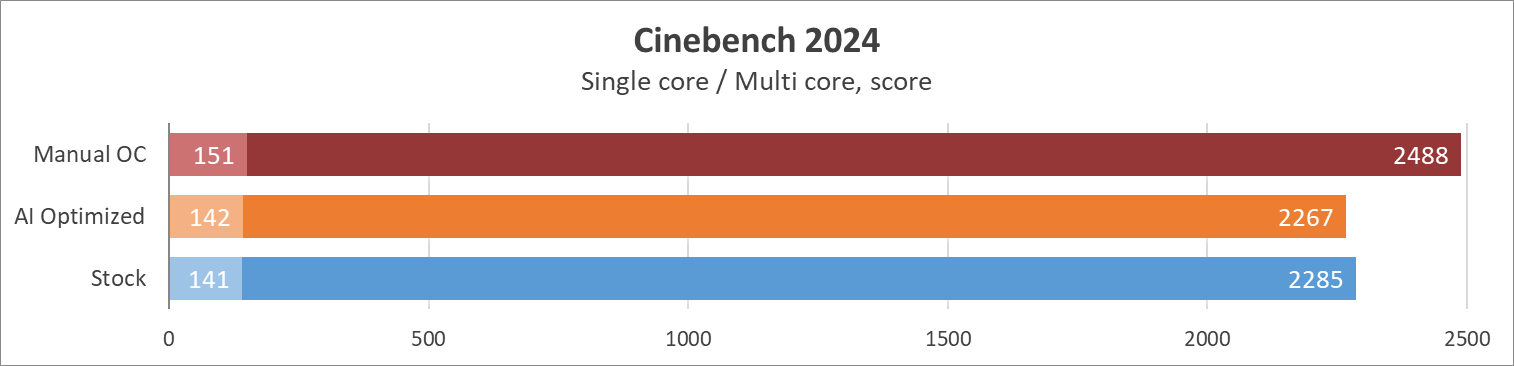

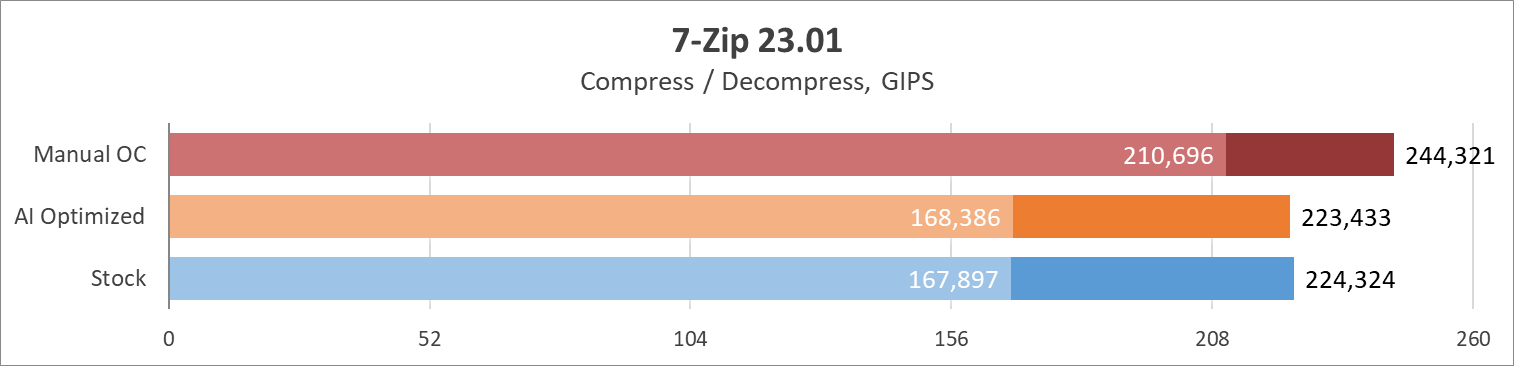

Результаты бенчмаркинга:
I9-14900K LN2 XOC
А не забыли ли уважаемые читатели аббревиатуры экстремальных оверклокеров? Если помните — хорошо. Если забыли, то вот короткая расшифровка:
- LN2 — жидкий азот;
- XOC — Xtreme OverClocking;
- CB — Cold Bug (уровень температуры, когда система теряет стабильность частично или полностью);
- CBB — Cold Boot Bug (уровень температуры, ниже которой система не может корректно пройти процедуру POST);
- Full pot — когда температура находится на уровне –196 градусов, а стакан-испаритель полностью наполнен жидким азотом, то есть максимально возможной заморозкой.

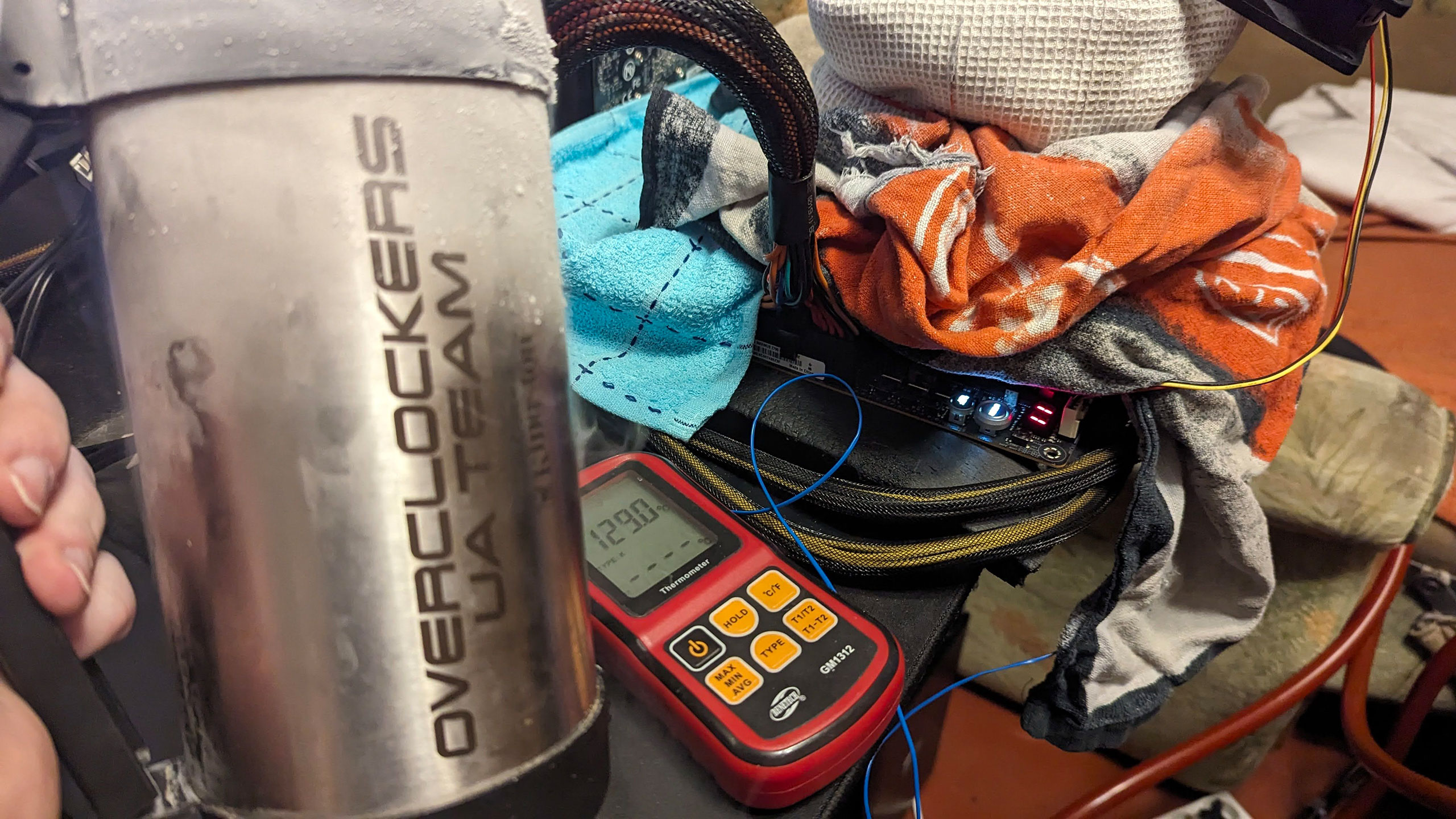

Начнем сначала, околосокетное пространство было изолировано ластиком-клячкой для борьбы с конденсатом, лишние радиаторы сняты, а поверхности в лучших традициях прикрыты полотенцами по-домашнему.
CB находится где-то на уровне фазового перехода в диапазоне –150–160 °C, к счастью, его лечит большее напряжение CPU Input Voltage, а именно 2,5 В. После этого можно делать full pot и не переживать. Однако при ошибке свой привет передаст CBB в районе –150 °C. Систему удалось успешно запустить только при температуре стакана –149 °C. Соответственно, стратегически выгодно и удобно поддерживать температуру в диапазоне –130–140 °C.
Конкретный экземпляр процессора оказался довольно плохим, если принимать во внимание статистику разгона процессоров LN2 Core i9-13900K/KS/KF. Стабильности удалось добиться на уровне 7 ГГц по всем P-cores и напряжению 1,7 В, E-cores покорили частоту 5,5 ГГц с напряжением L2 на уровне 1,35 В. Частота кэша составила 6,2 ГГц. Системный агент нуждался в напряжении 1,45 В. Память работала так же, как всегда — DDR5-6600 CL32-39-39-30-2T, Gear 2. Для бенчмарков меньшей интенсивности можно было поднимать частоту до 7,1 ГГц. Два ядра сохраняли стабильность на уровне 7,4 ГГц и напряжении 1,75 В. Это довольно плохой показатель, ведь согласно статистике HWBOT другие процессоры могли проходить Y-cruncher на этих же частотах на всех ядрах и напряжении 1,675–1,725 В. Процессор имеет аллергию на высокие напряжения, при подаче 1,81++ система мгновенно падает в BSOD.

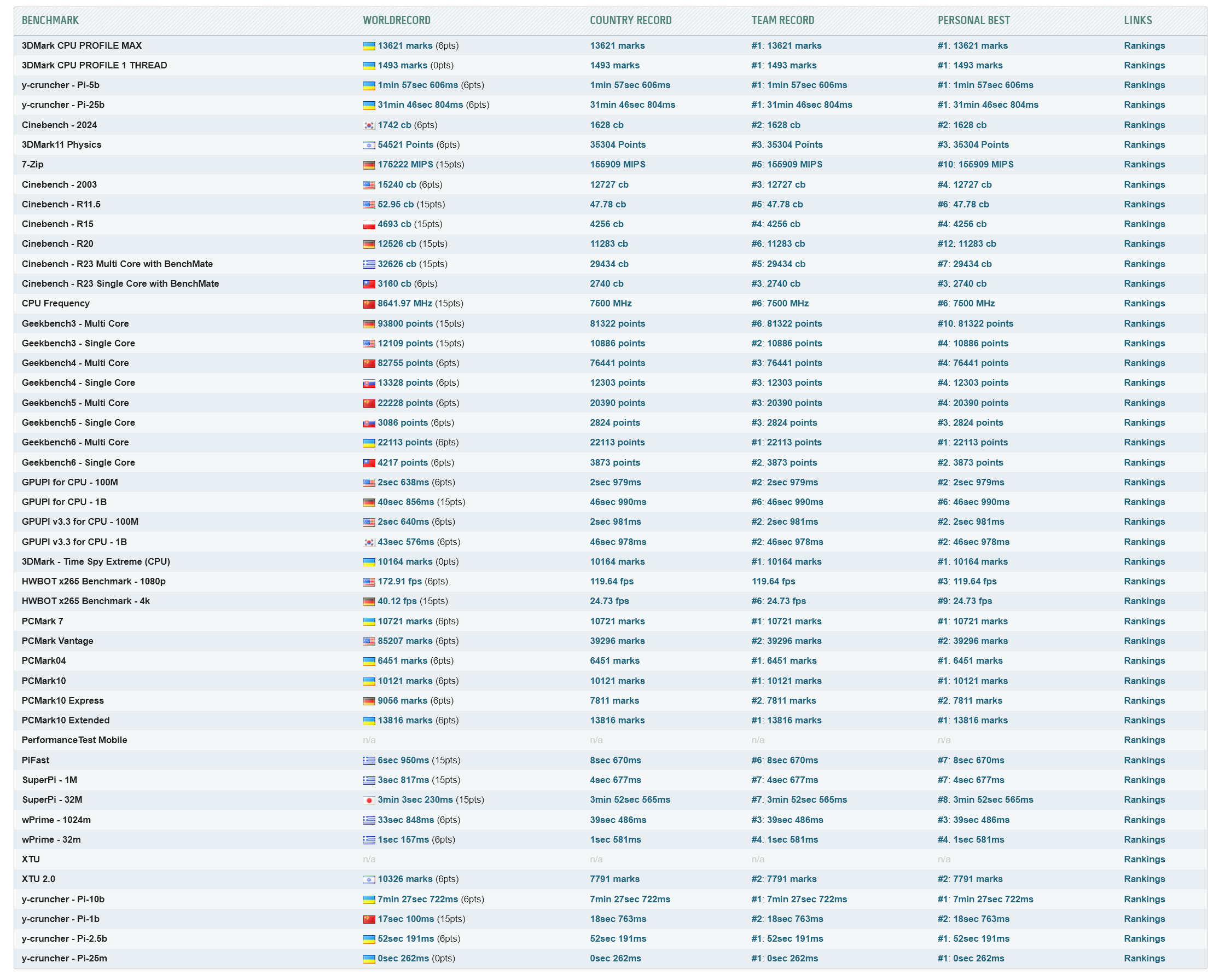

Однако это не помешало занять подиум в большинстве дисциплин, а в некоторых случаях даже первые места. Результаты бенч-сессии ниже (Core i9-14900K в полноценном режиме и 8P и т.п.):

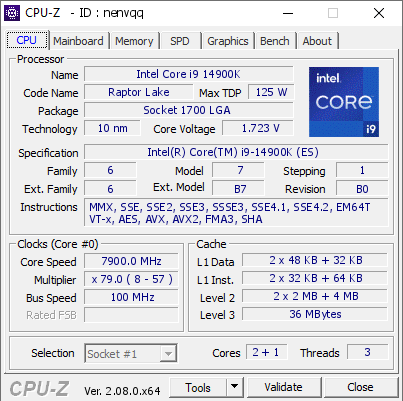

Режим святой «кукурузы» выжал 7900 МГц валидации CPU-Z, ссылка на нее. Но читатель правильно догадался, стабильности на этой частоте чуть больше, чем нисколько.

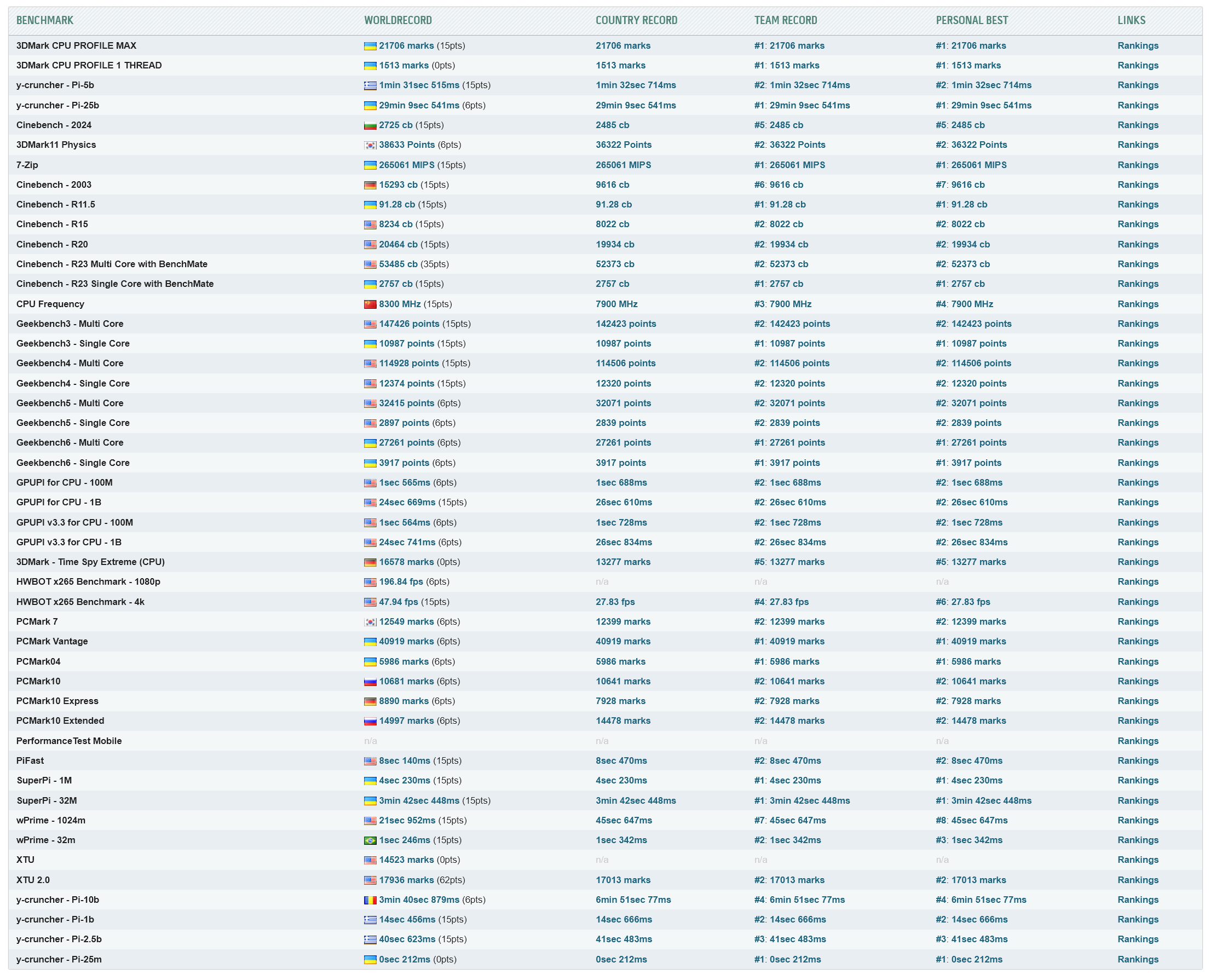

Поэтому было принято решение концентрации производительности на одно ядро, и Apex Encore охотно помог в этой задаче. Все результаты можно посмотреть своими глазами на HWBOT, наиболее яркие собраны в этот малый список:
- Geekbench 6 Single Core = 3917, №3 в мире;
- 3DMark CPU Profile 1 Thread = 1513, №4 в мире;
- Geekbench 6 Multi Core = 27261, №5 в мире;
- XTU 2.0 = 17013, №21 в мире среди 22889 других результатов.
8P only:
- 3DMark CPU Profile = 13621, №1 среди 8-ядерных процессоров;
- Cinebench 2024 = 1628, №3 среди 8-ядерных процессоров;
- Geekbench 6 – Multi Core = 22113, №5 среди 8-ядерных процессоров;
- Y-cruncher Pi-25m = 0,262 секунды, №5 среди 8-ядерных процессоров.

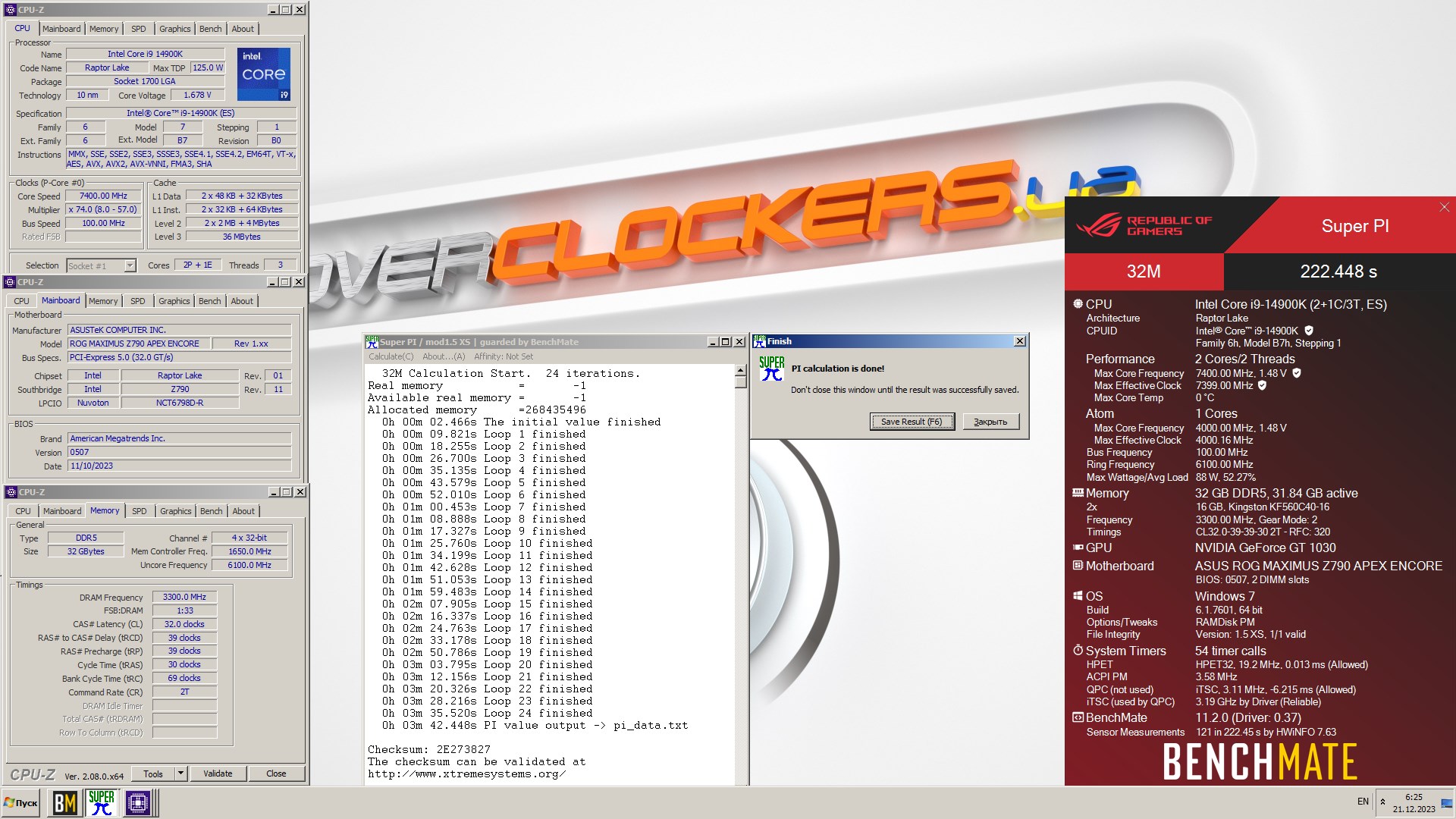

Лучший бенчмарк всех времен и народов SuperPi 32M был пройден за 3 минуты и 42 секунды.

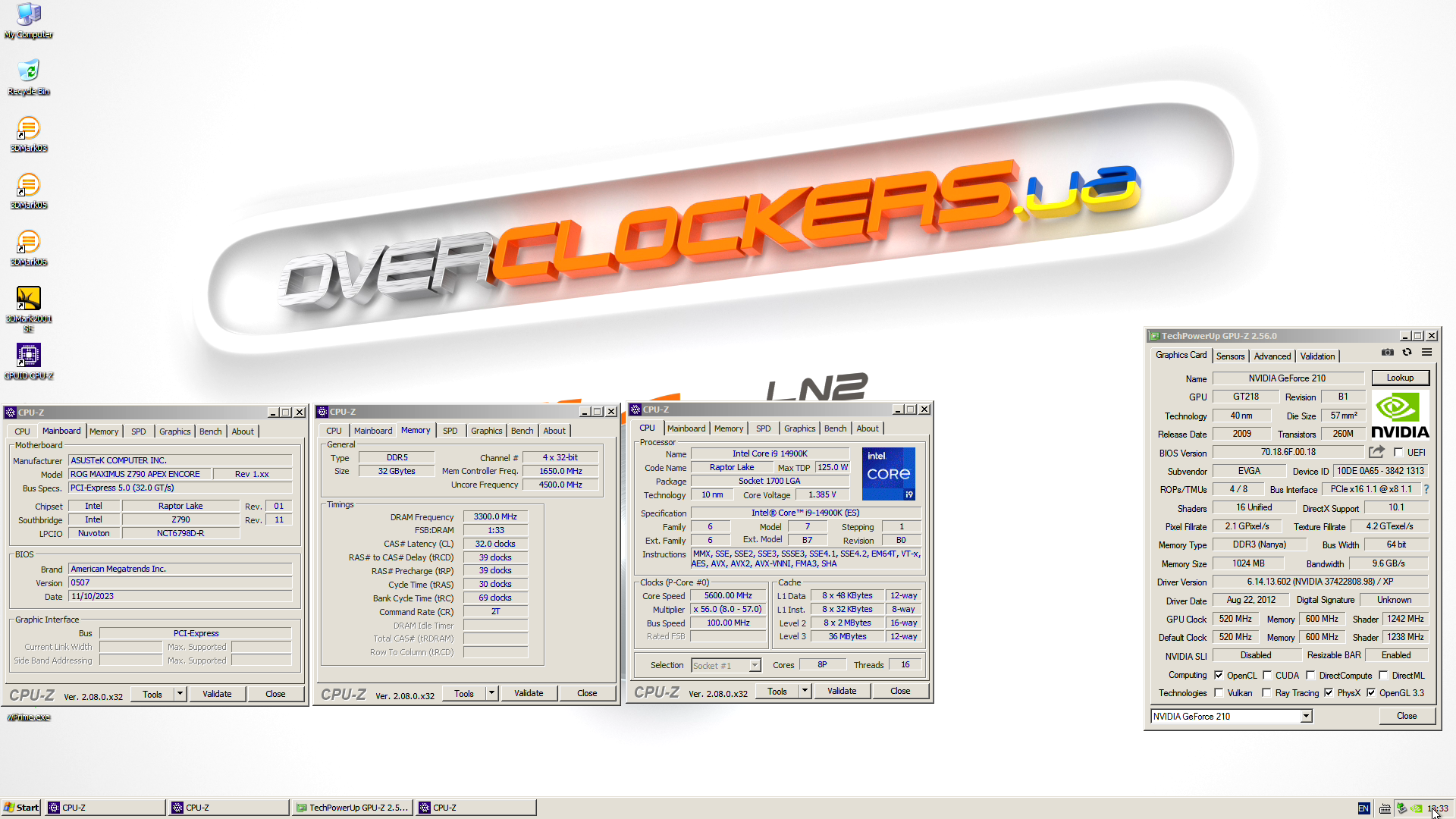

О да, все верно, на Apex Encore можно установить как Windows 7, так и Windows XP без проблем! Есть сомнения? Что ж, вот валидация Windows XP.
Поэтому хардкорные оверклокеры могут не беспокоиться и смело бенчить свои раритетные GeForce 6600 GT и Radeon X1950 XT в компании железа 2023 года.

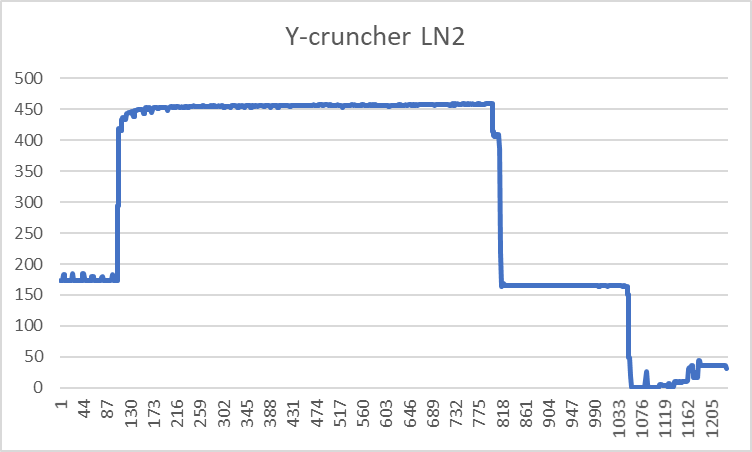

Низкая температура удерживала аппетиты процессора к «електрохарчуванню» на этом, казалось бы, опасном напряжении. Бенчмарк Y-Cruncher имел пиковое потребление 460 Вт, а в среднем 322 Вт.
В целом Apex Encore оказалась удобным и эффективным инструментом в выжимании абсолютного максимума из «такого себе» Intel Core i9-14900K батча X329N508 с MC SP 81 балл.
Выводы
ROG Maximus Z790 Apex Encore выдержала все тесты и прилично выступила с использованием жидкого азота, то есть справедливо может называться «оверклокерским болидом», а не какой-то там дорогой игрушкой. Тем, кто имеет в своем арсенале предшественника — «белого Apex» (Z790 Apex), нет смысла мигрировать на новую модель, а вот владельцам Z690 Apex есть о чем задуматься.
Абсолютный идеал — это утопия, и Apex Encore не исключение. Кнопкой разблокировки слота PCI-E неудобно пользоваться при одновременном использовании ROG Memory Fan Kit и большой видеокарты. Батарейка CMOS находится в неудобном месте за радиатором системы охлаждения M.2. И раз перед нами плата для оверклокеров, было бы не лишним обеспечить DIP-переключатели для аппаратного отключения слотов PCI-E, или M.2. Например, в текущем тестировании это позволило бы иметь на борту видеокарту GeForce RTX 3090 и NVMe-накопитель для актуальной среды бенчмаркинга Windows 11 одновременно с GeForce GT 1030 и еще одним M.2 накопителем с ОС Windows 7 для legacy бенчмарков вроде SuperPi, и не требовало остановку стенда, его обесточивание, а также замену железа. Органы аппаратного управления не сконцентрированы в одном месте, на самом деле есть две зоны регулировок. Конечно, хотелось бы одну. И последнее разочарование — отсутствие возможности работы с IGP.
В качестве особенности хочется отметить отсутствие бэкплейта. Для оверклокинга на отрицательных температурах его отсутствие это плюс, плата кладется на Armaflex и никаких переживаний относительно конденсата с обратной стороны текстолита. Однако обязательно найдутся те, кто будет возмущен его отсутствием, учитывая цену продукта. Также найдутся те, кто не понимает, что такое топология ОЗУ 1DPC, и будут говорить, что «96 ГБ памяти — этого недостаточно», хотя это больше плюс материнской платы.
Плата снабжена всеми необходимыми актуальными интерфейсами, что позволит использовать ее как стандартную материнскую плату в обычной сборке, а не узкоспециализированный корч, живущий в коробке и вылезающий из нее трижды в год для очередной бенч-сессии. Wi-Fi 7, 2.5G Ethernet, USB 3.2 Gen 2x2 (с поддержкой PD/QC4+), PCI-E 5.0, поддержка DDR5 с возможностью работы в режиме DDR5-8400+. Ее топология интерфейсов очень практична, присутствуют PS/2, в сумме четыре слота расширения PCI Express, а дистанция между слотами PCIe 5.0 составляет те же четыре слота, как у HEDT-платформ. Плата имеет очень мощный VRM, которого будет предостаточно для любого процессора LGA 1700 в любом режиме разгона, даже с жидким азотом. В тестировании удалось обеспечить динамический режим работы Intel Core i9-14900K с ускорением до 6,3 ГГц с охлаждением в виде чиллера, а также максимальный разгон до 7,9 ГГц с использованием жидкого азота.
ROG Maximus Z790 Apex Encore — это ультимативная материнская плата для тех, кто хочет абсолютный максимум всего возможного от платформы LGA 1700 прямо здесь и прямо сейчас, где сдерживающими факторами станут навыки оверклокера и качество процессоров с ОЗУ.
