Возможности UEFI
Оболочка ASUS UEFI BIOS UTILITY, стилизованная под линейку продуктов ROG. Это довольно типичная реализация прошивки производителя, которая уже не раз рассматривалась на нашем ресурсе. Предусмотрены два режима отображения настроек: EZ Mode и Advanced Mode. Начнём с первого.

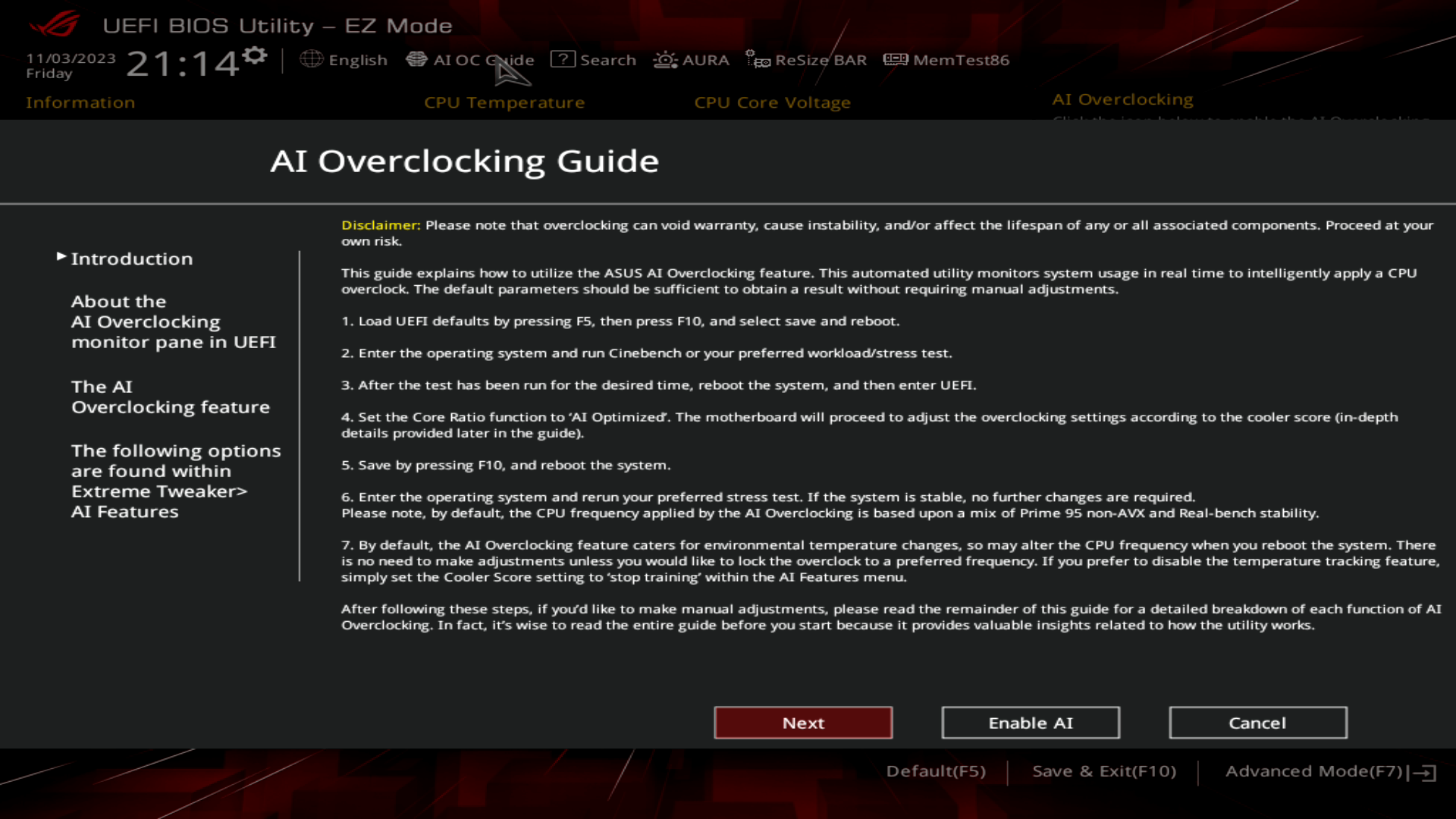

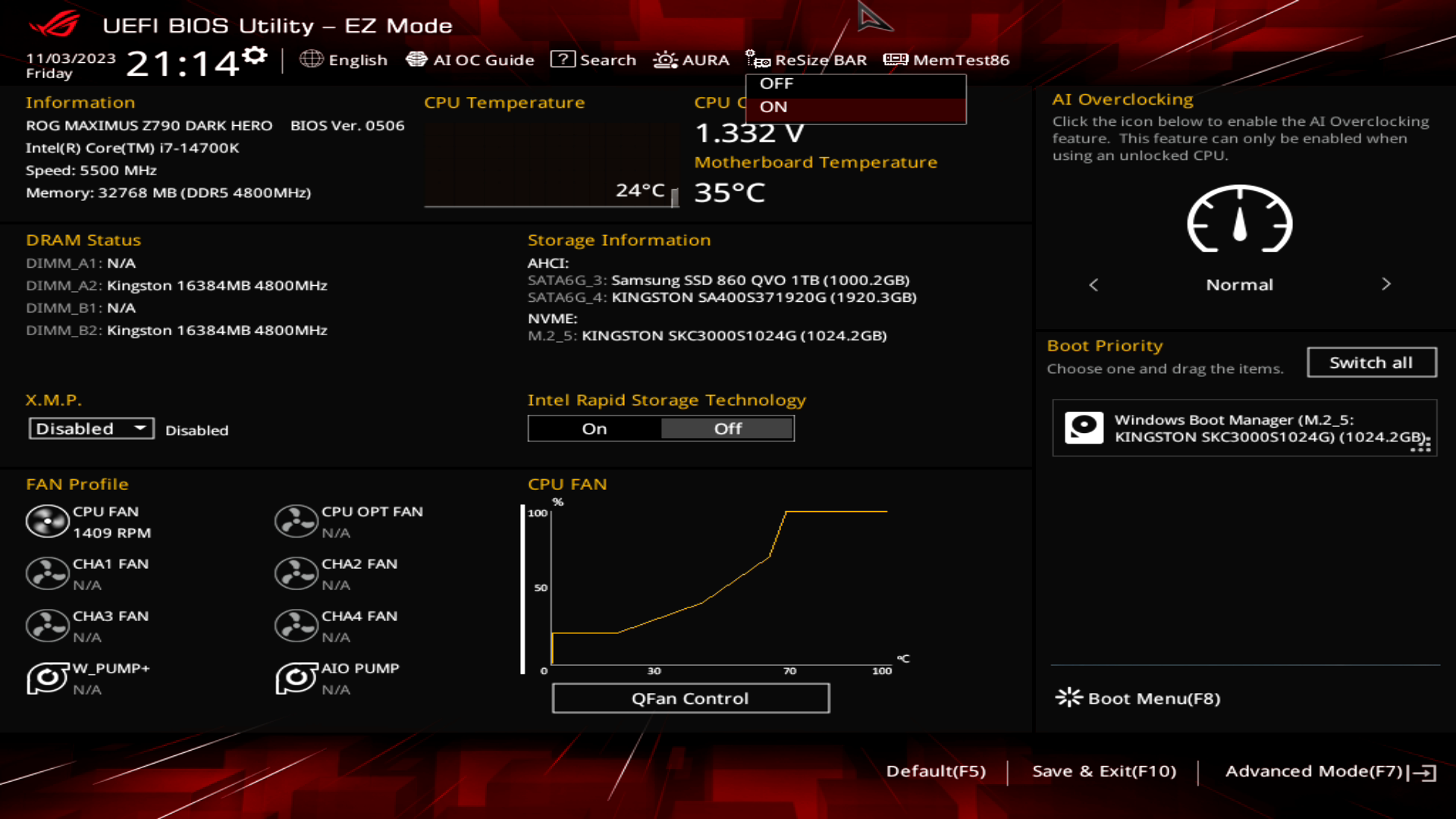

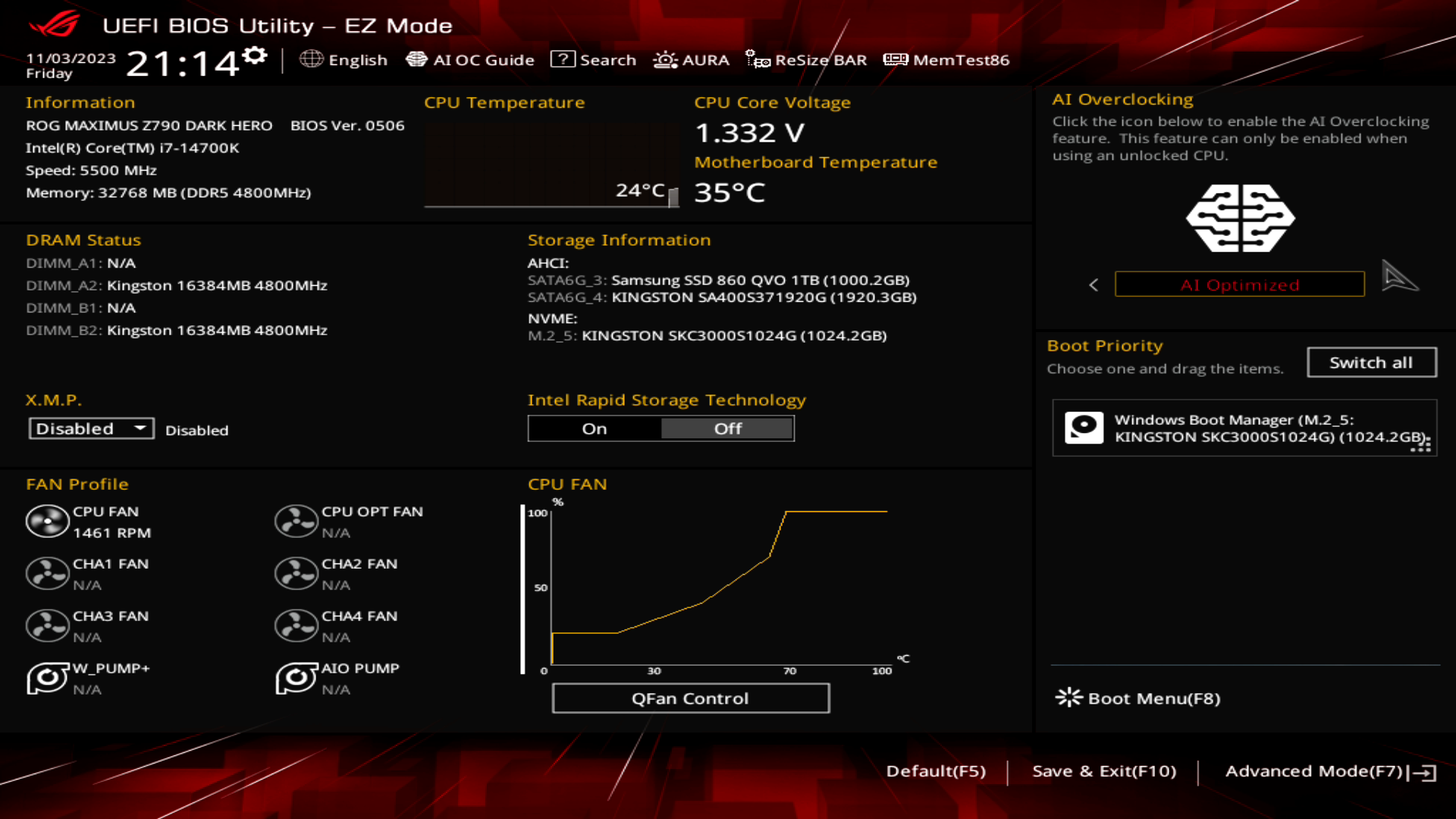

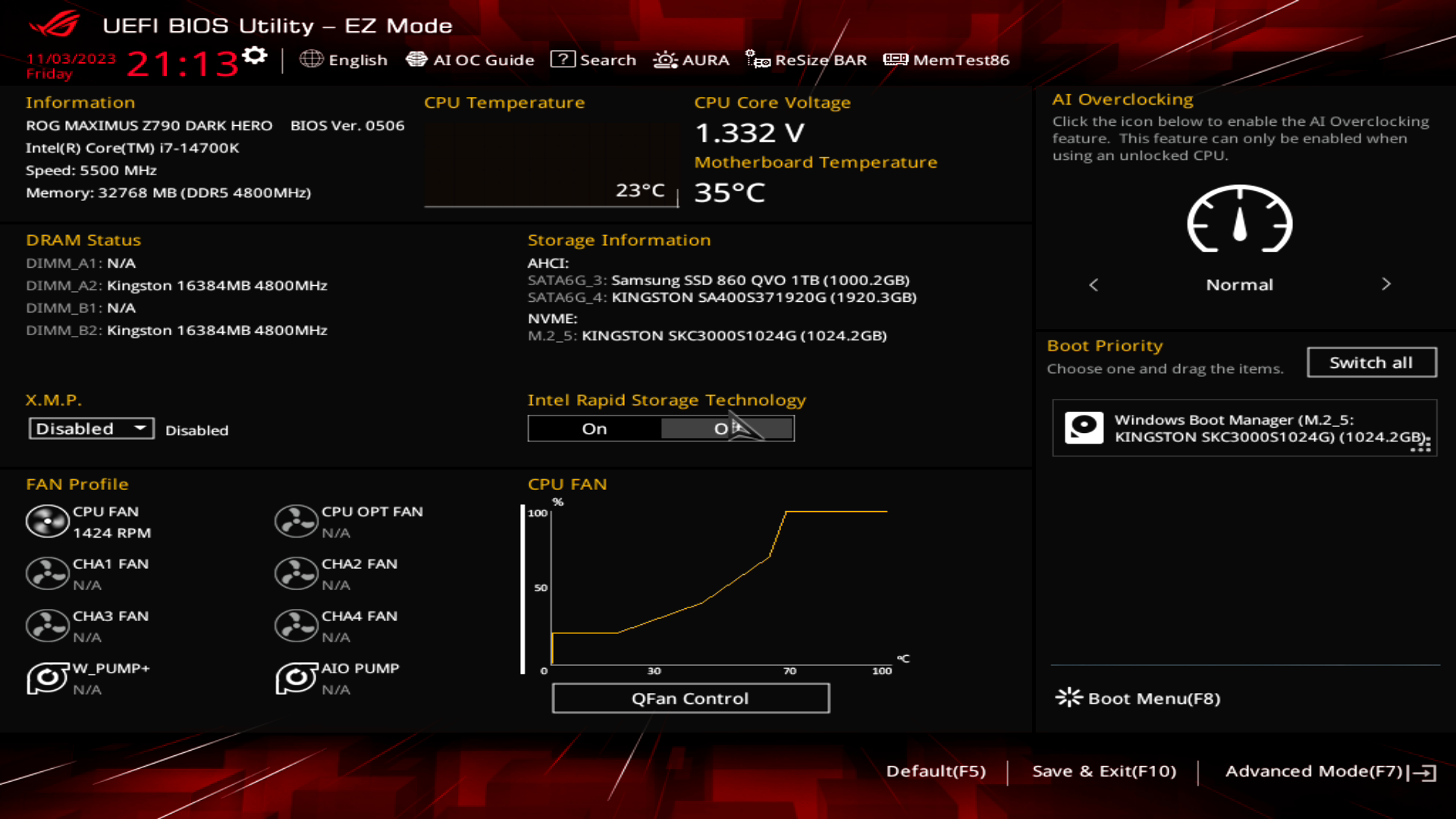

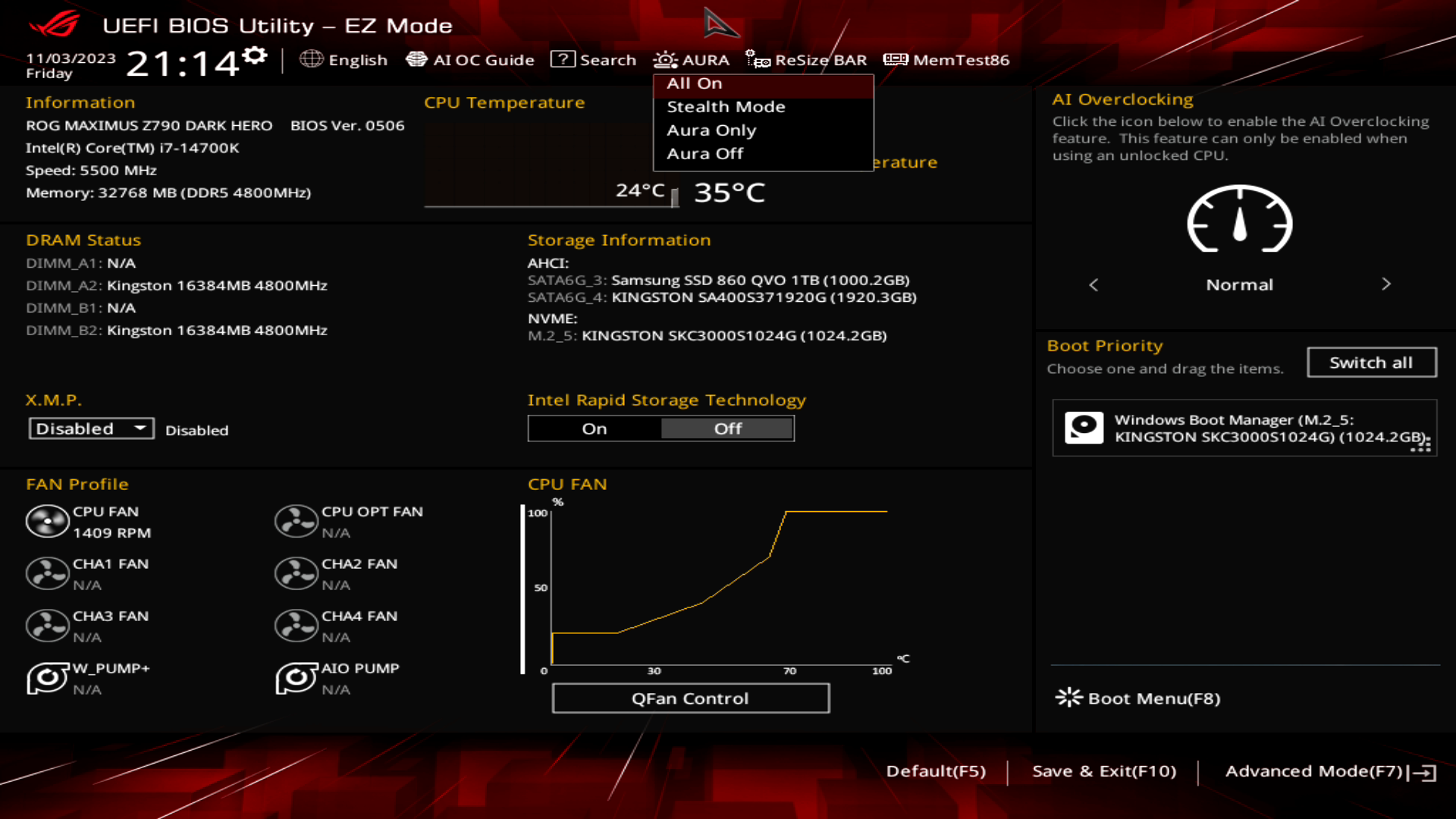

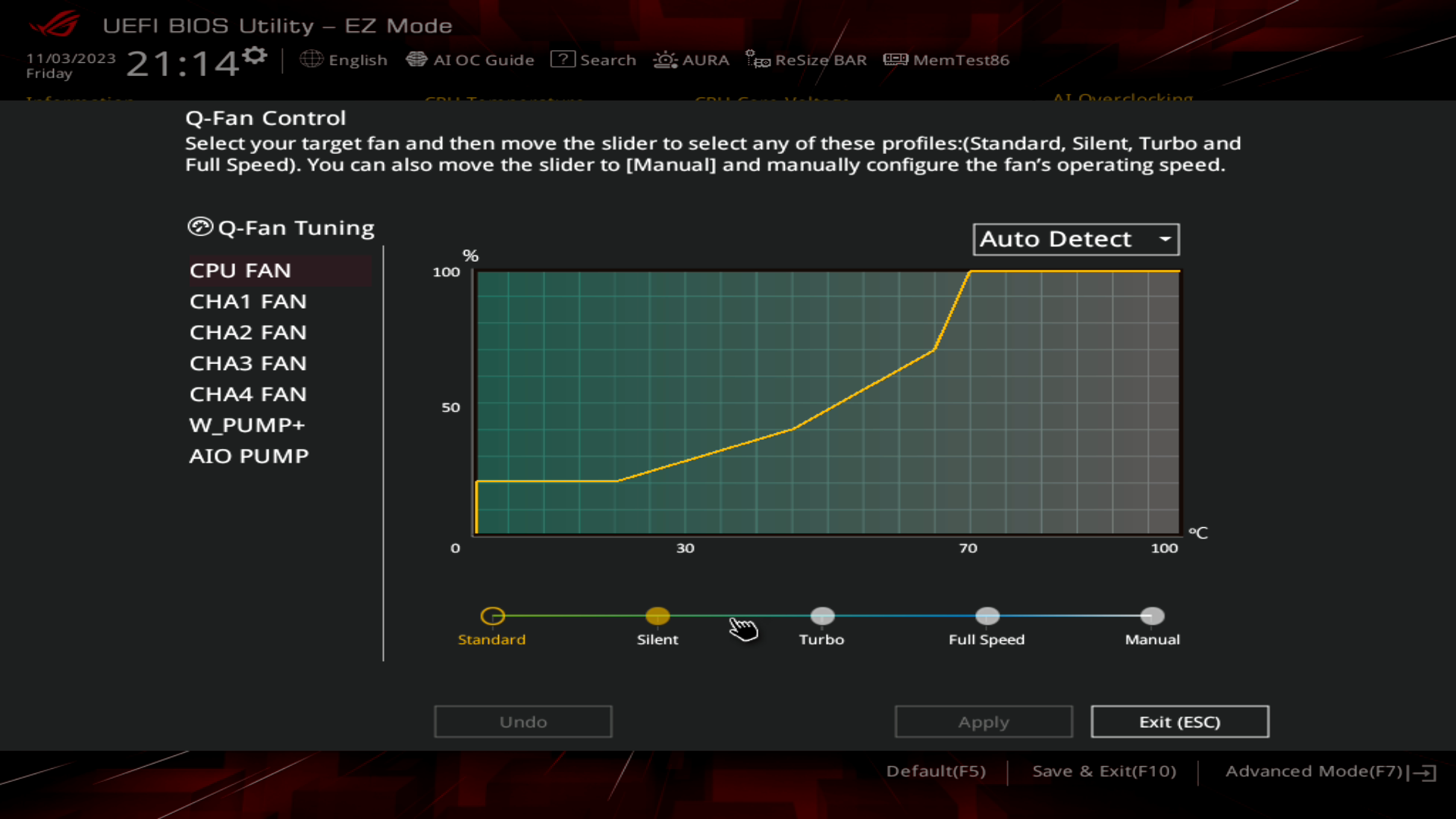

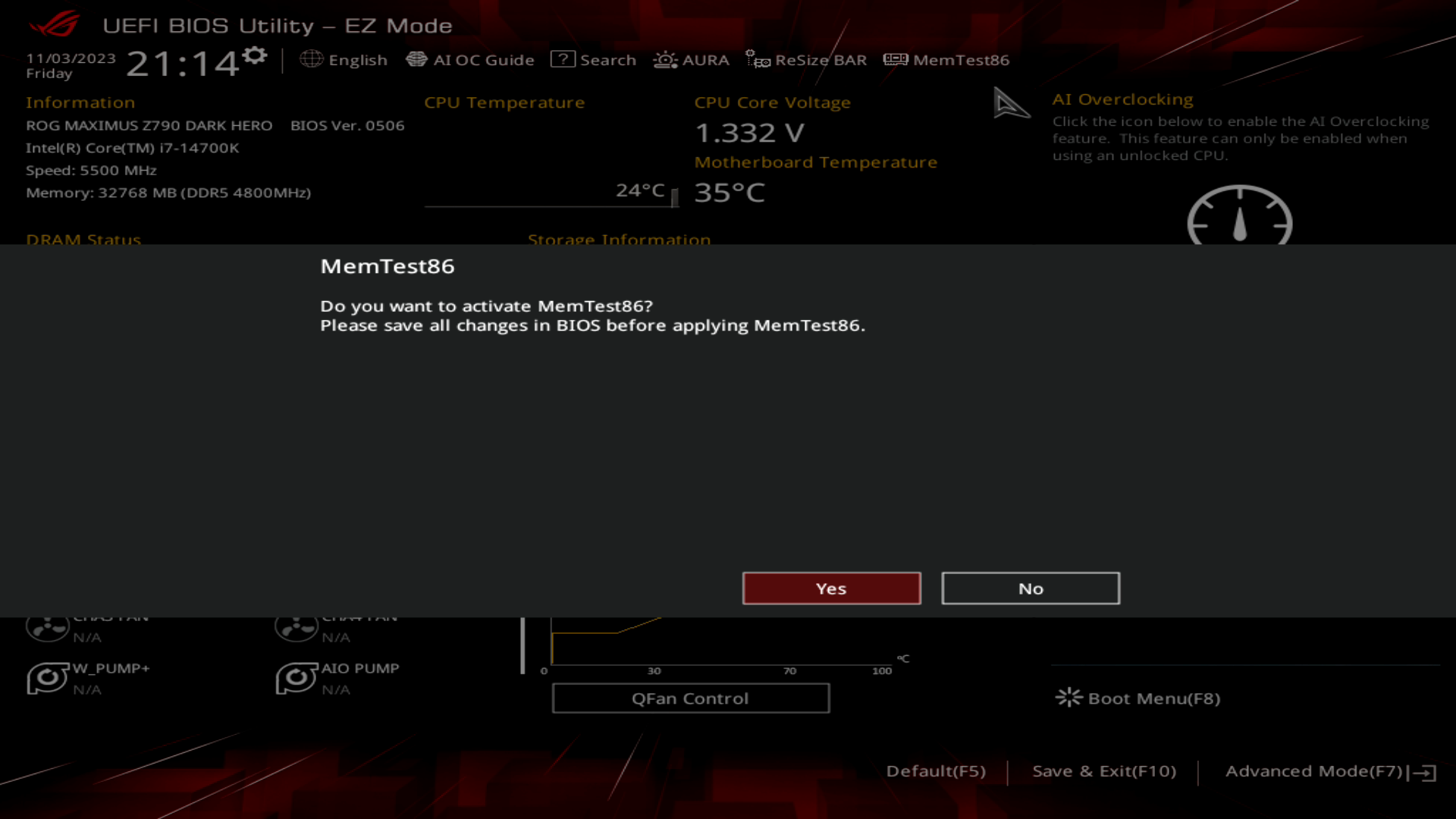

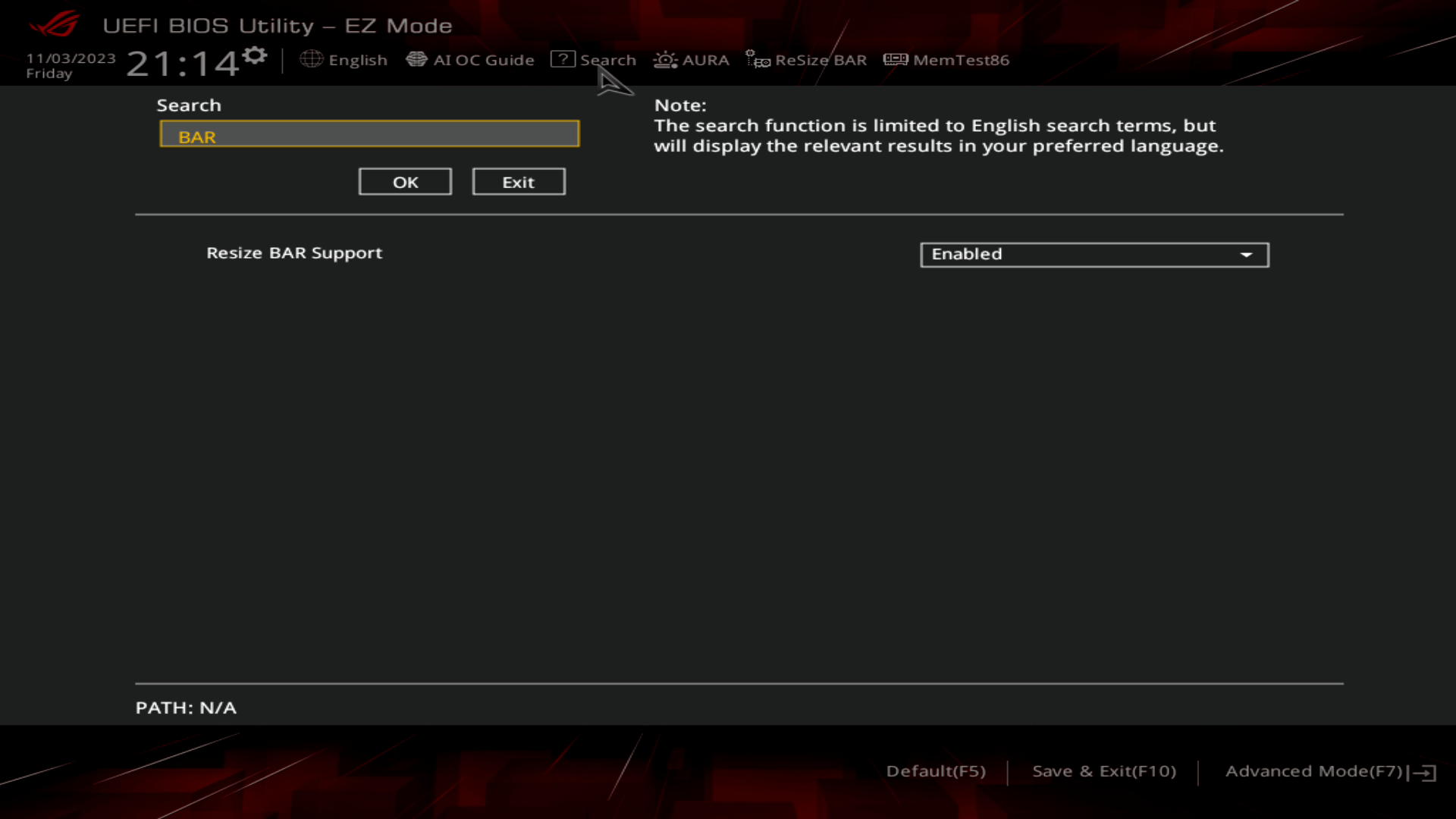

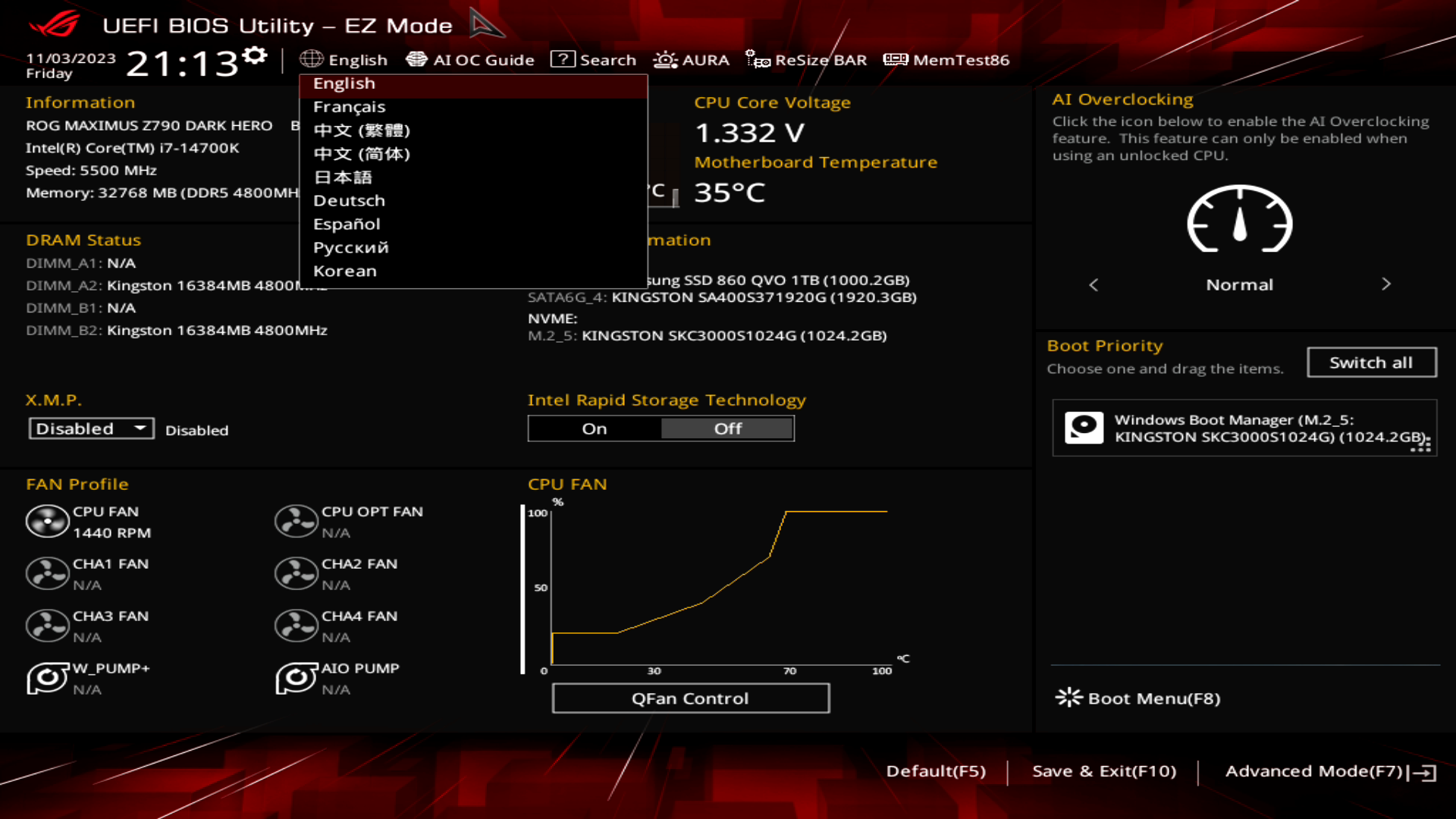

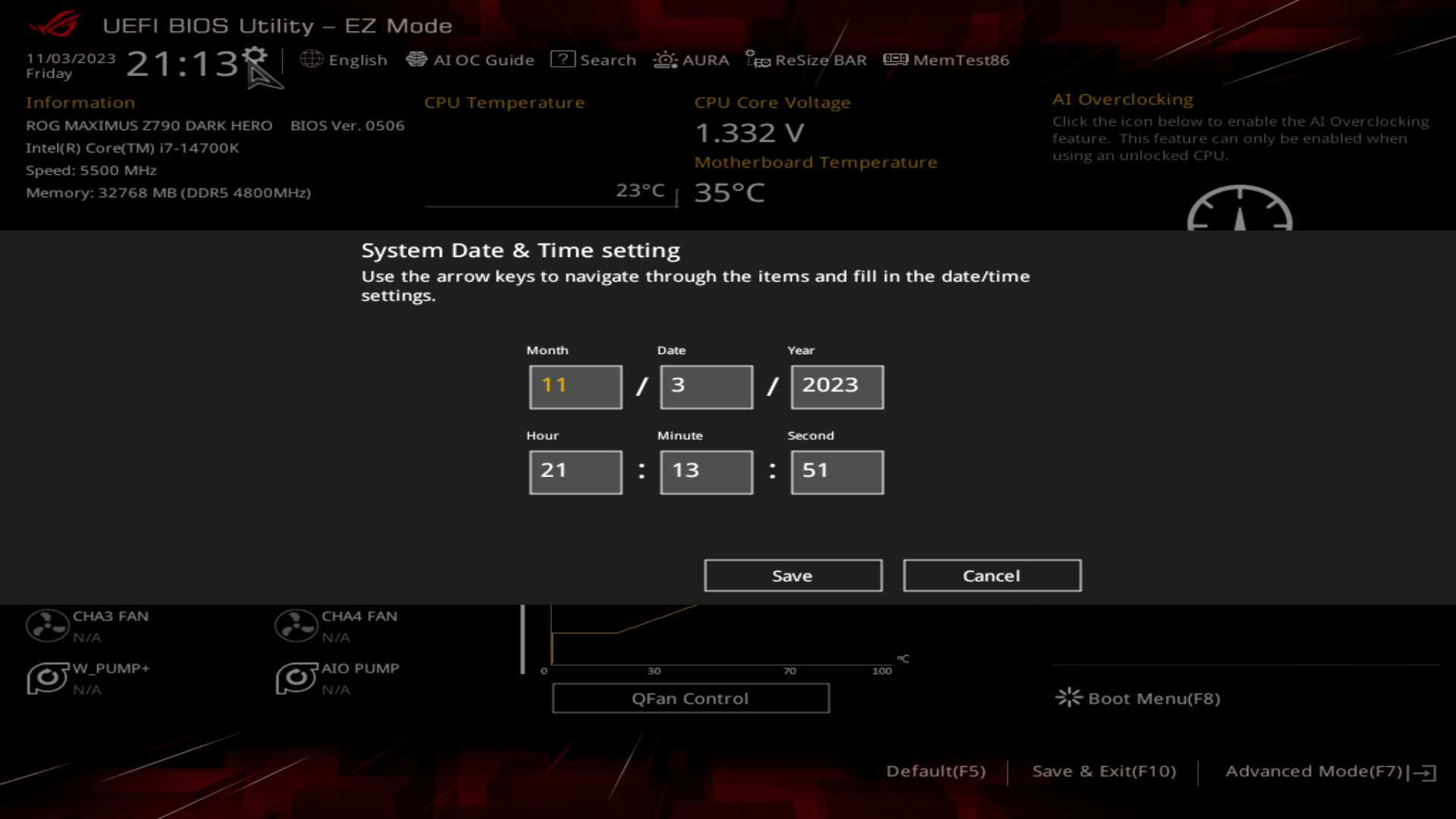

В режиме EZ Mode можно получить отчет по главным элементам системы, указать системное время, язык интерфейса, найти нужную опцию при использовании поиска, настроить AURA, ResizeBAR, кривую оборотов вентиляторов, XMP, RAID, указать приоритет загрузки с накопителей, скачать Memtest86, и на остаток — перевести платформу в режим автоматического оверклокинга AI Optimized (результаты работы этого режима также будут в материале).
Advanced Mode предоставляет полный контроль над всеми опциями.
Вкладка My Favorites автоматически собирает в себе наиболее часто используемые параметры пользователем материнской платы ROG Maximus Z790 Dark Hero.

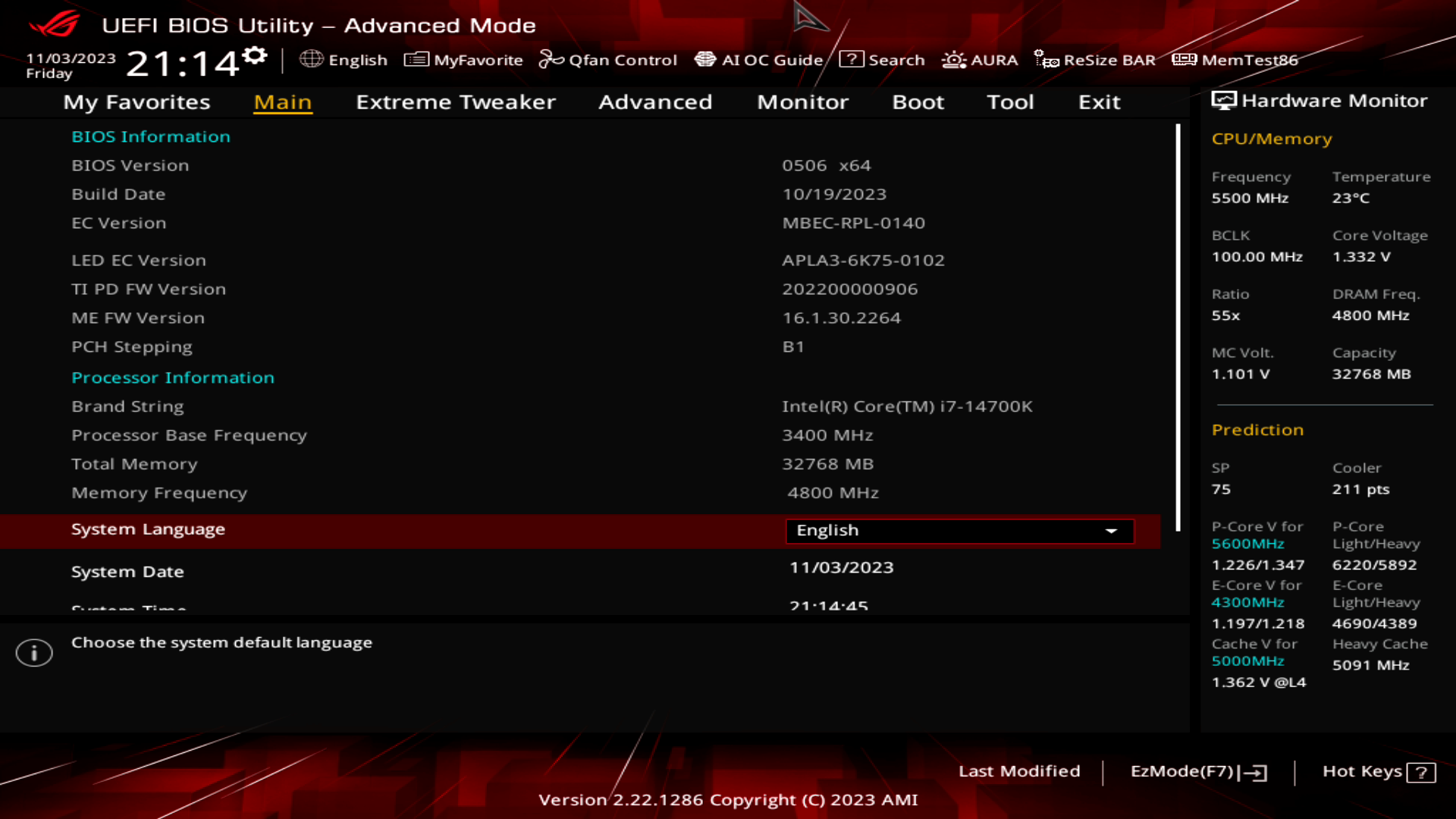

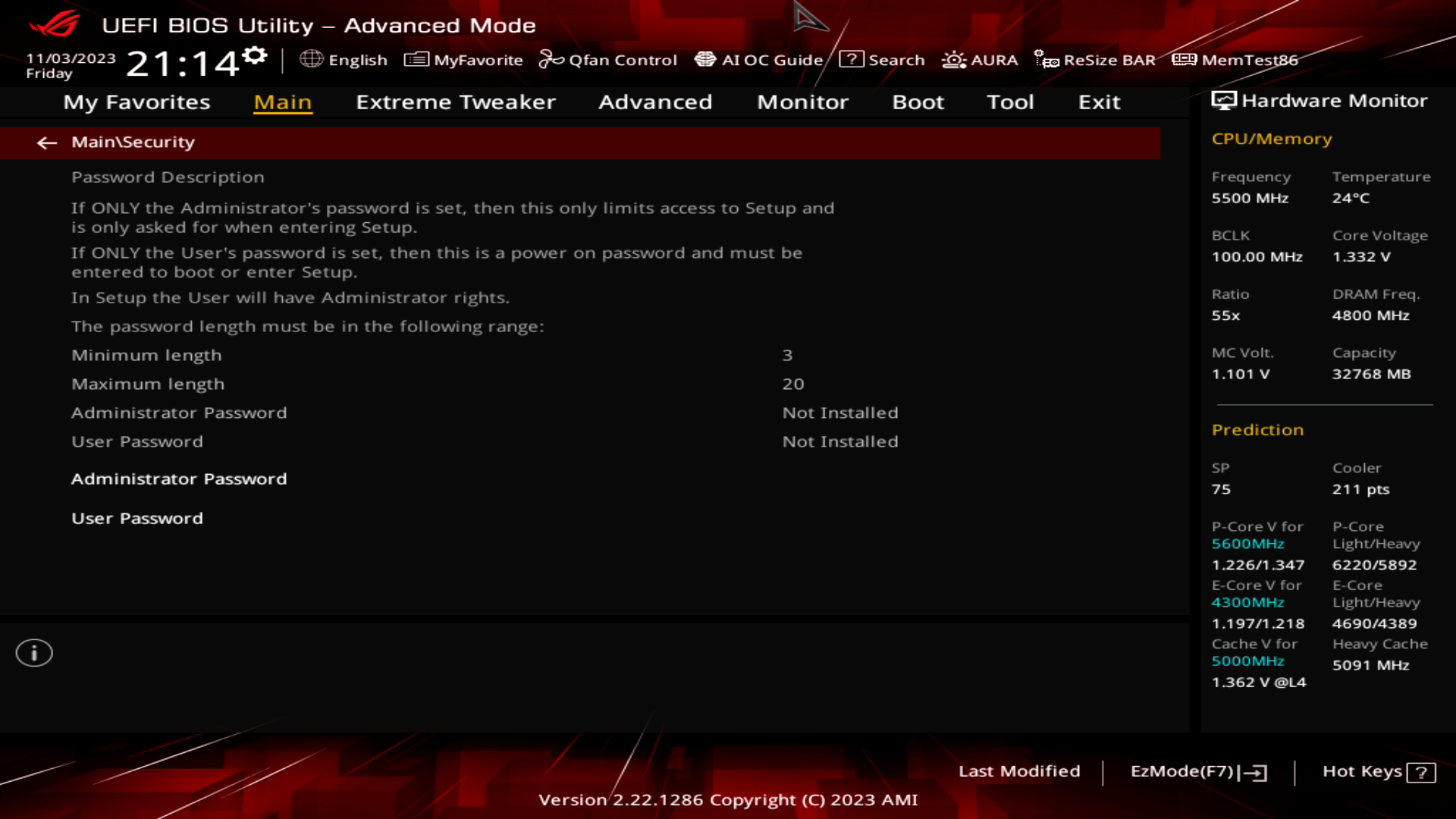

Вкладка Main предоставляет отчет по ключевым параметрам системы. Здесь можно выбрать язык интерфейса, изменить системное время, установить пароль безопасности.

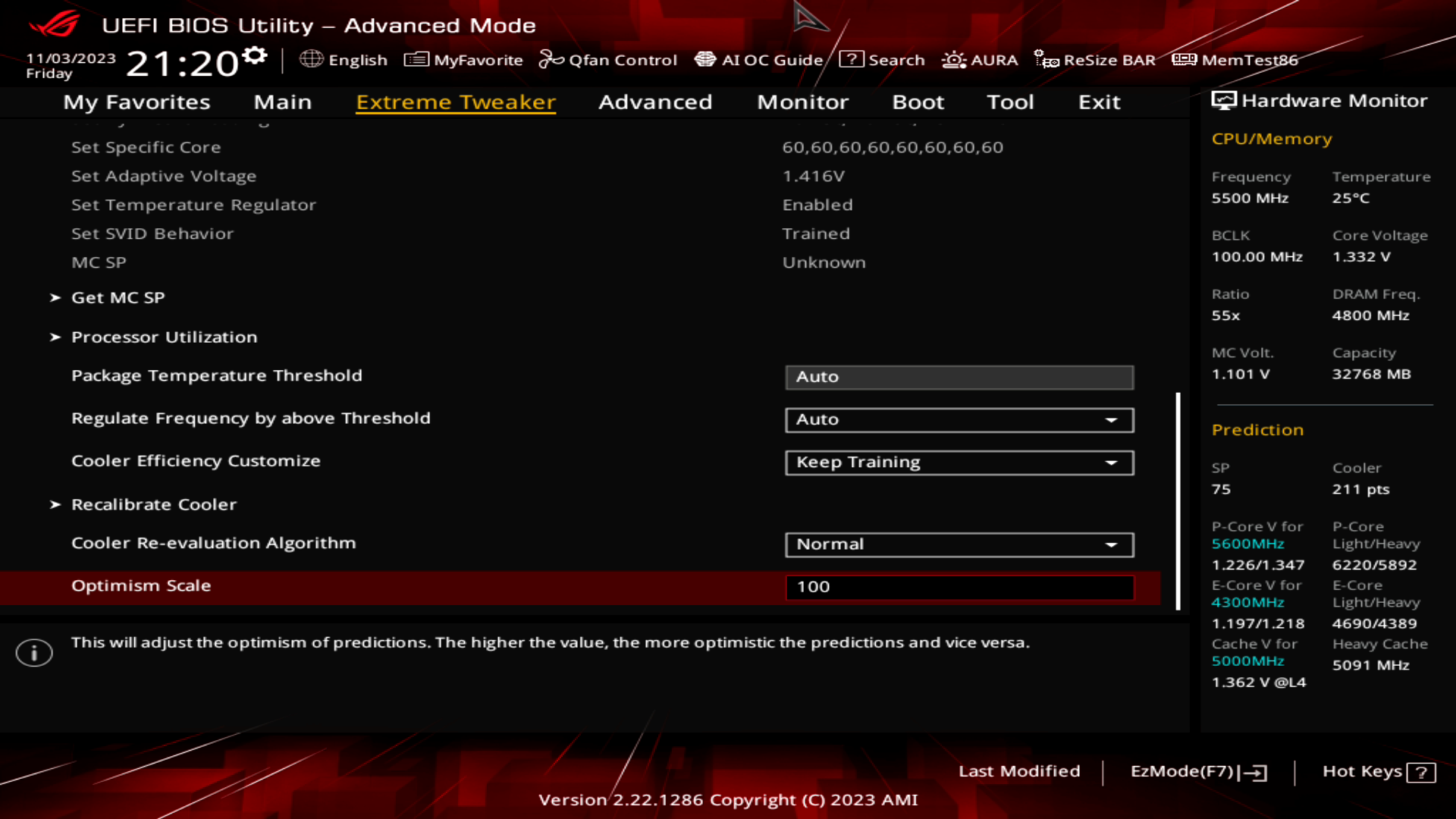

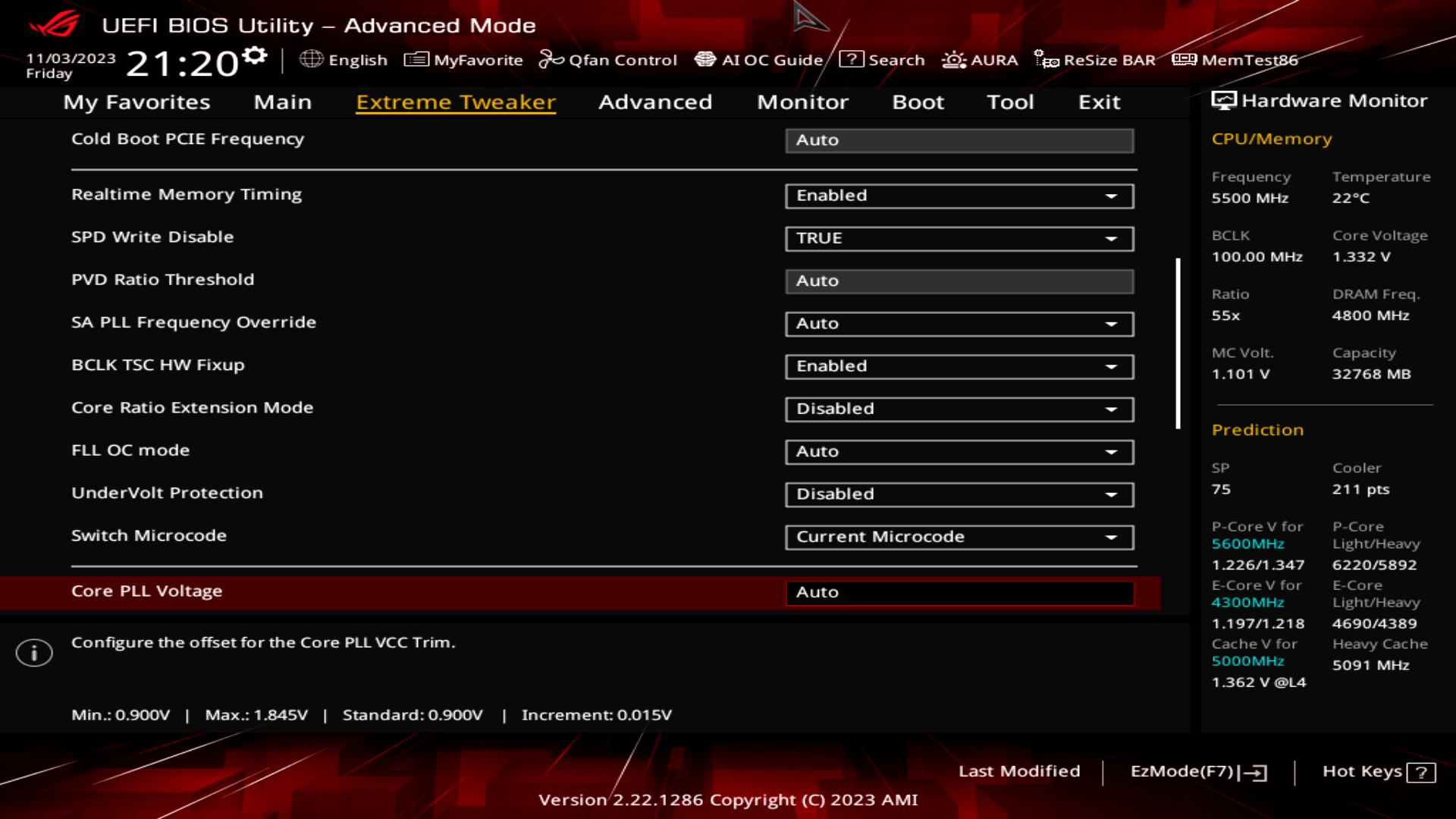

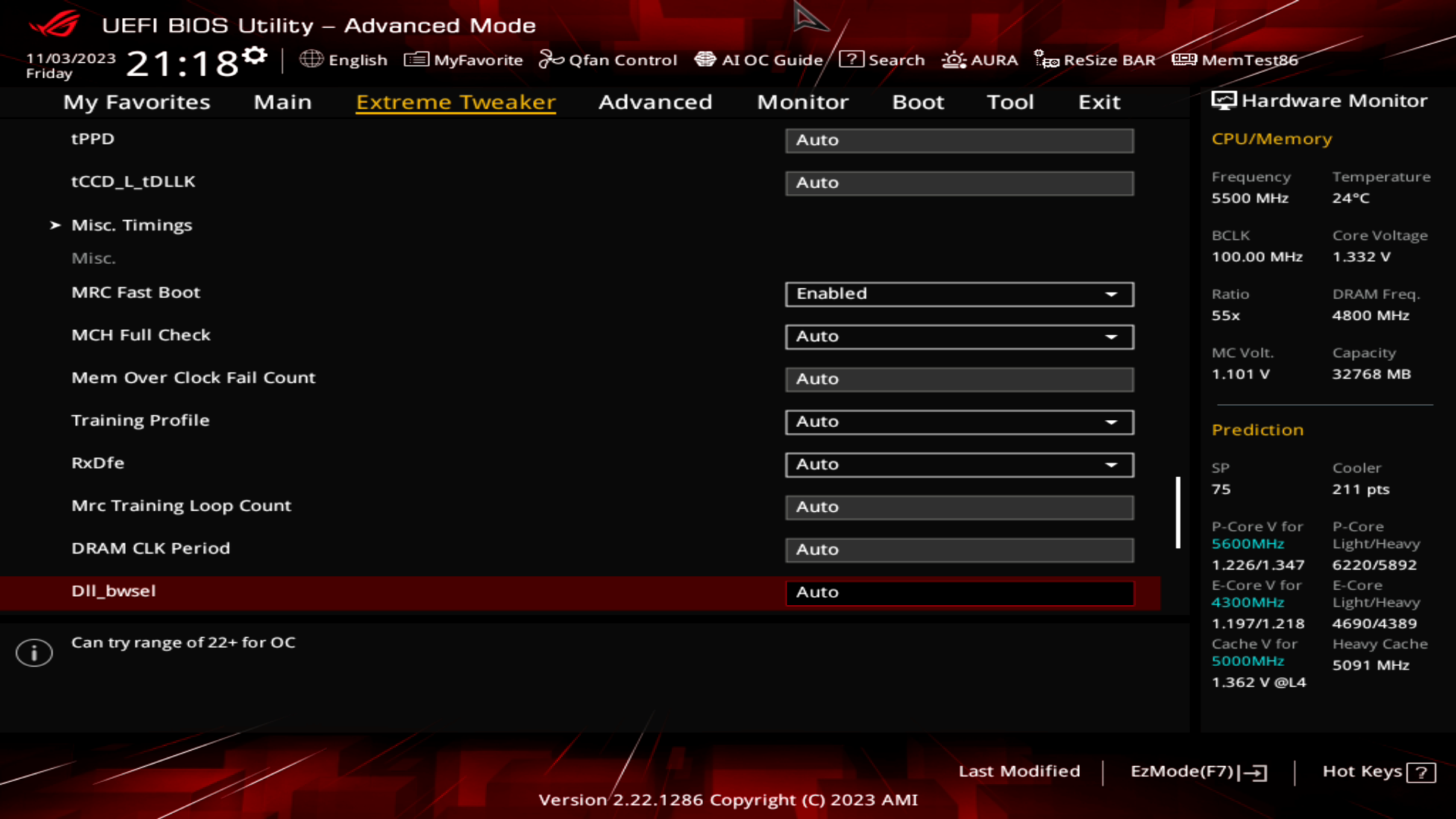

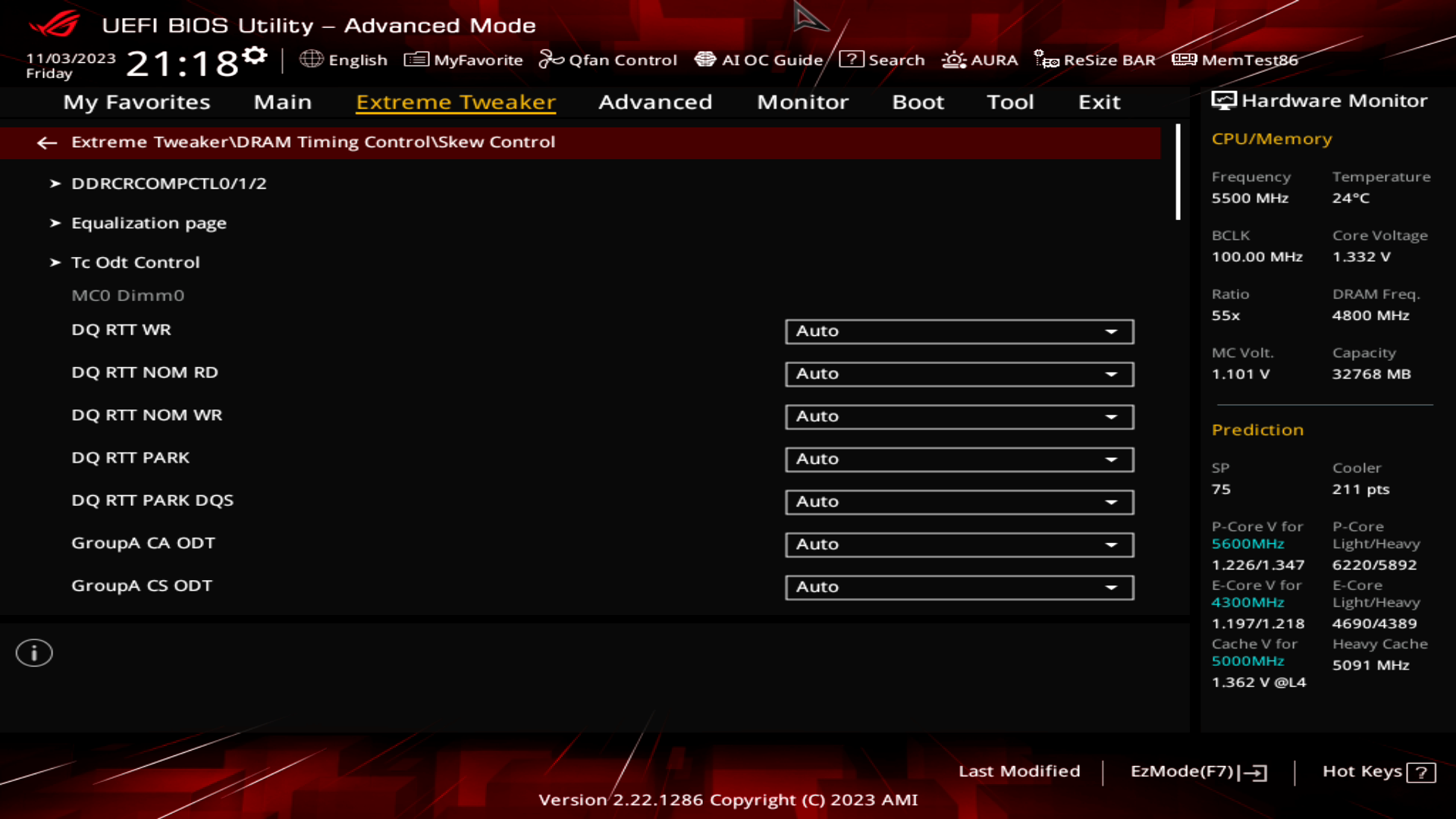

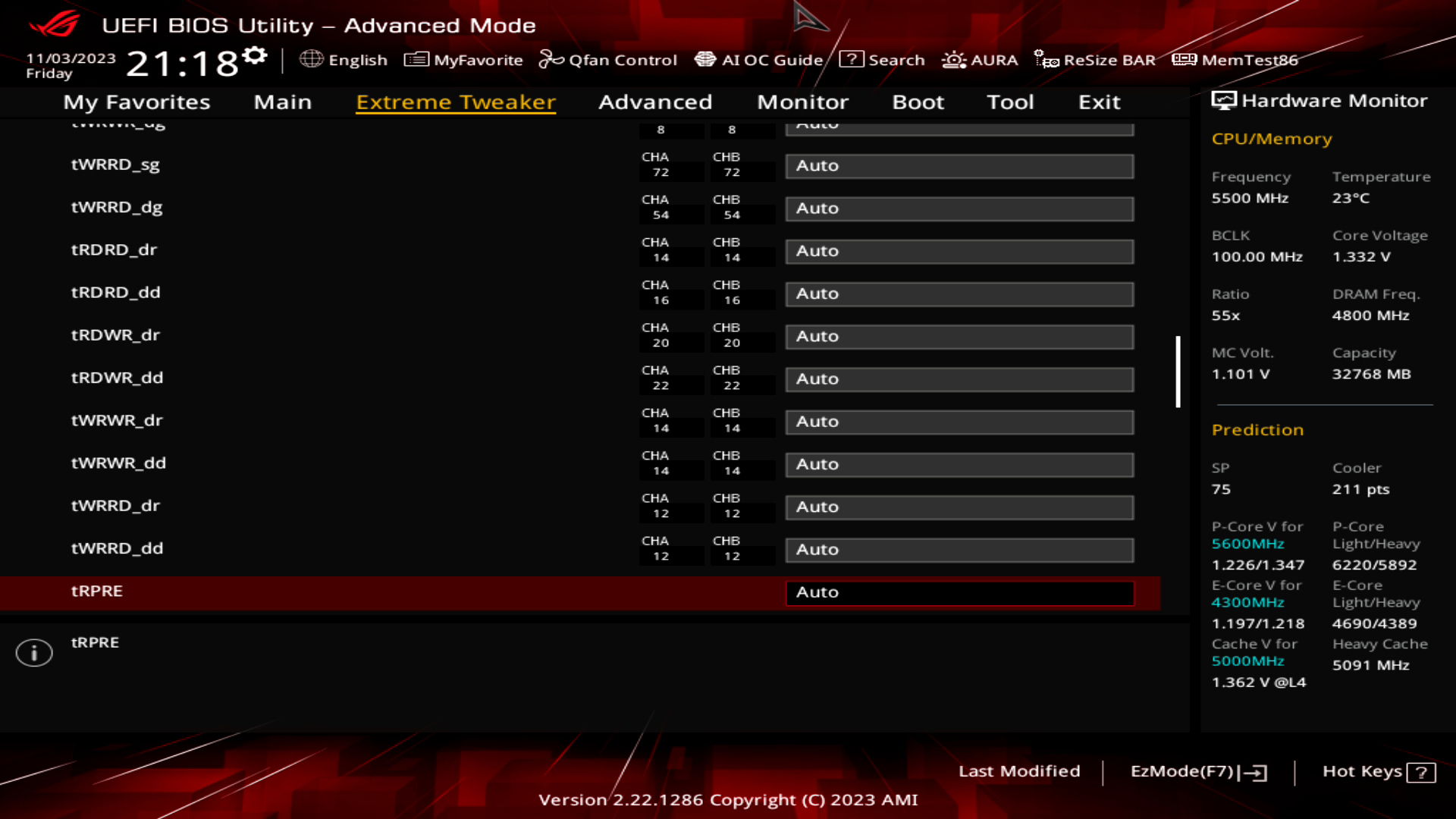

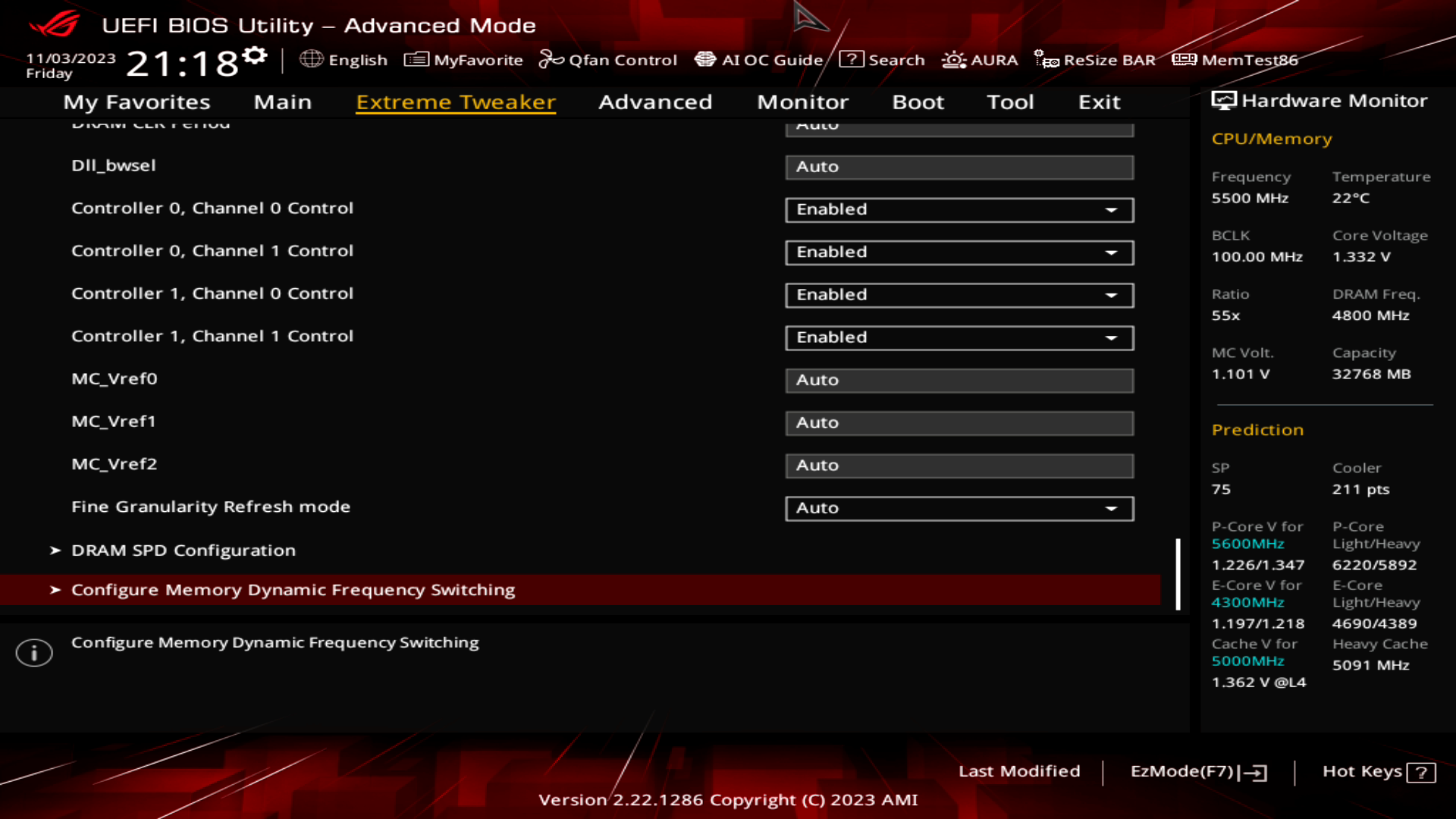

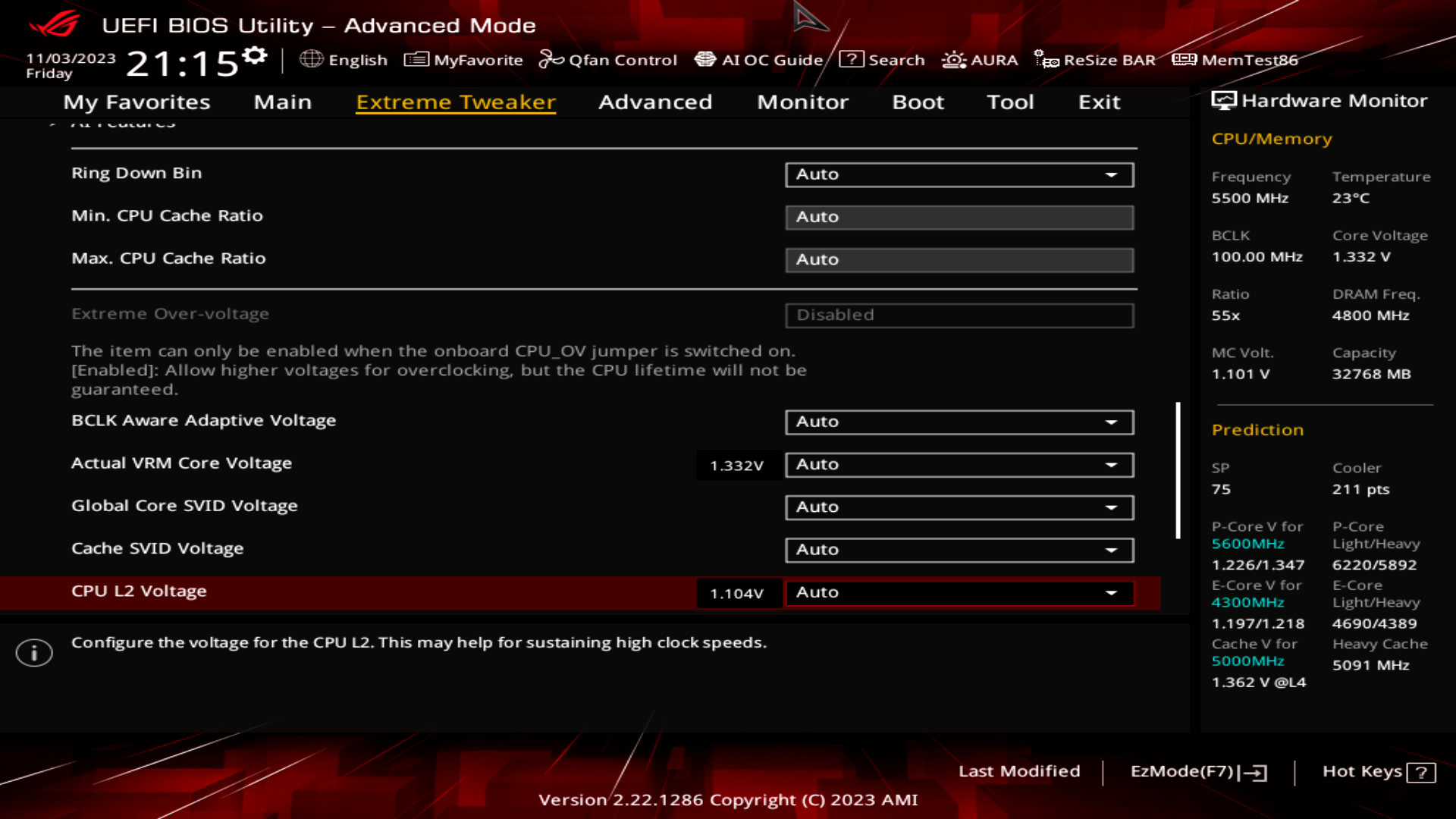

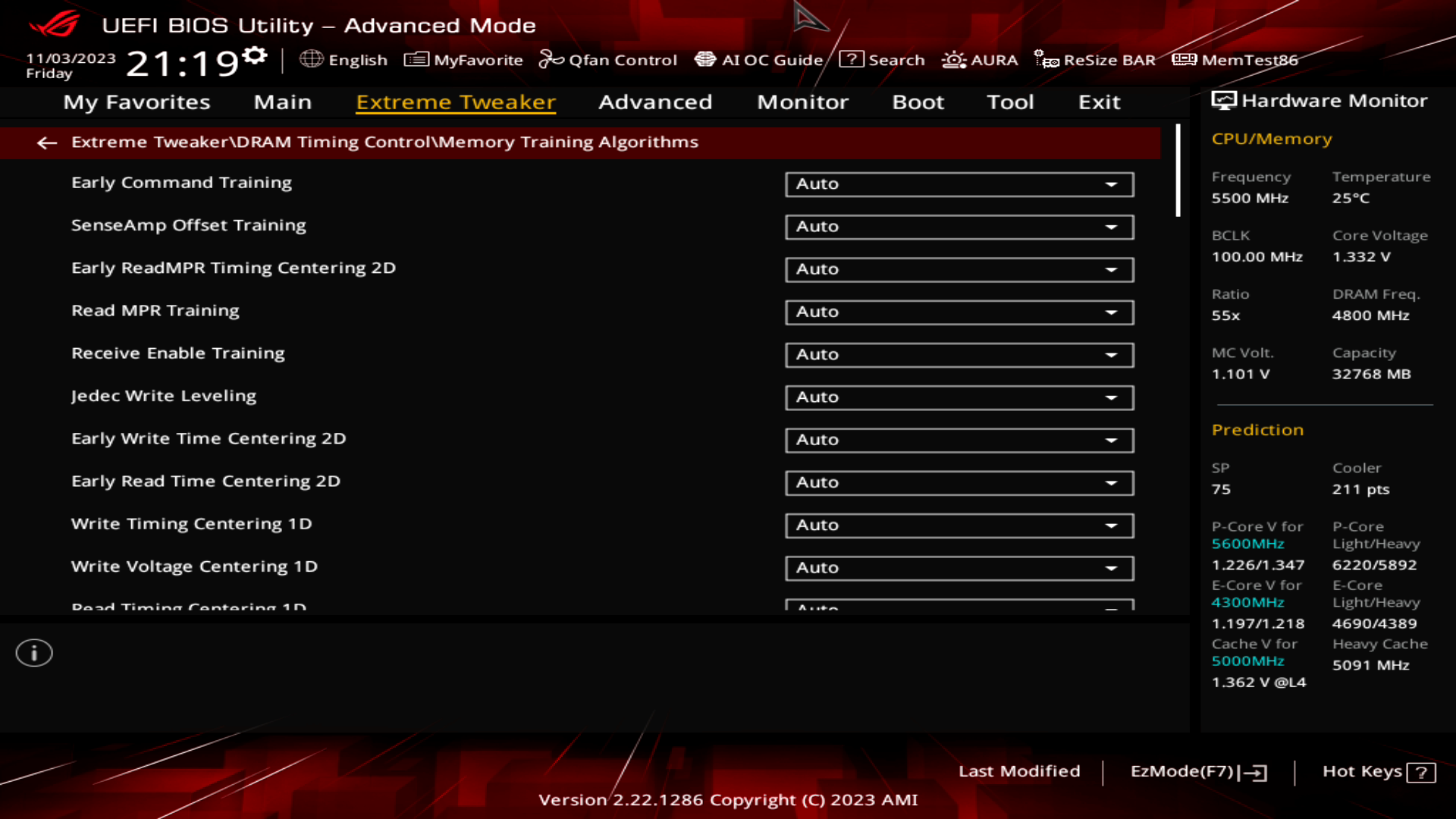

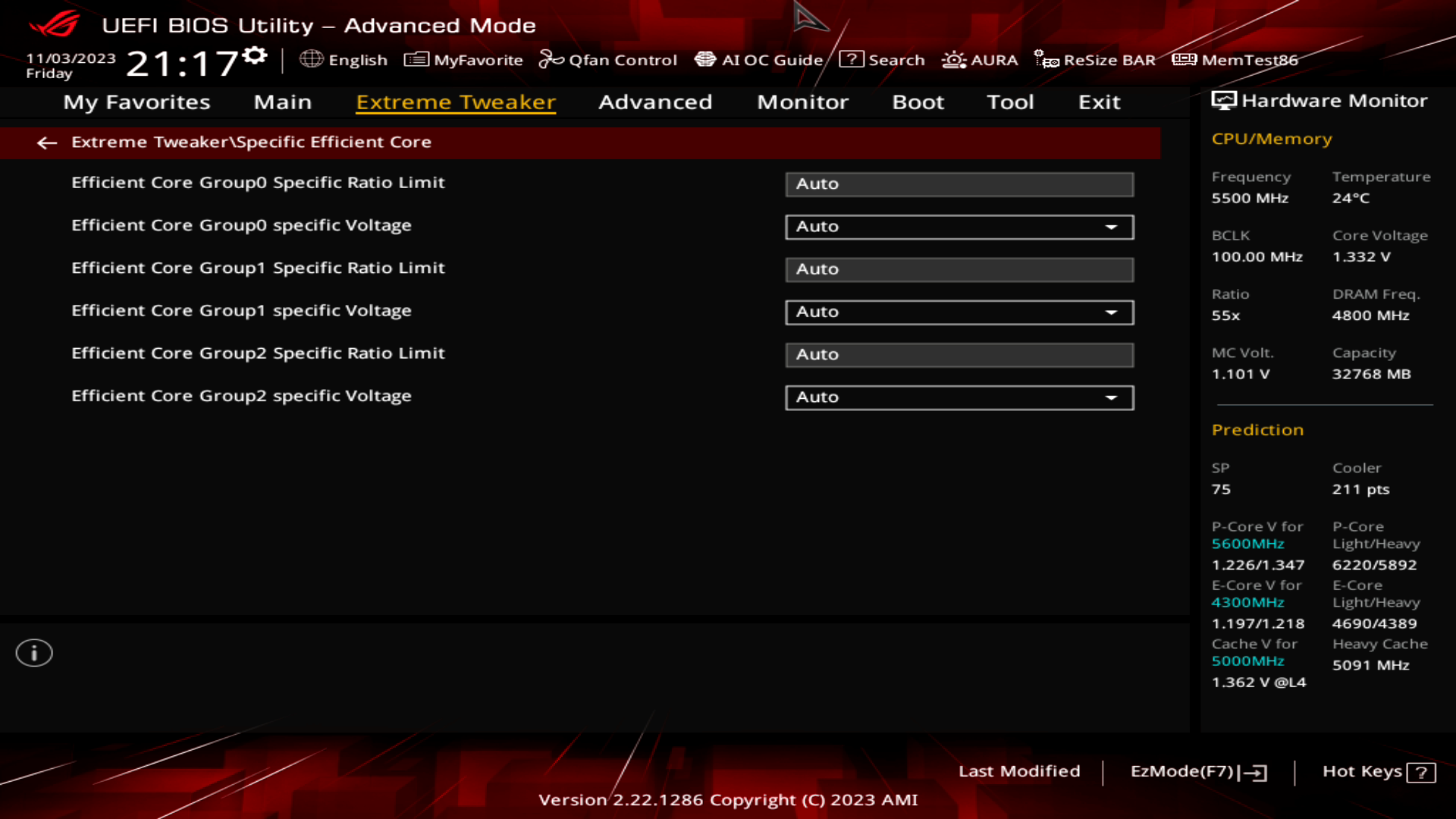

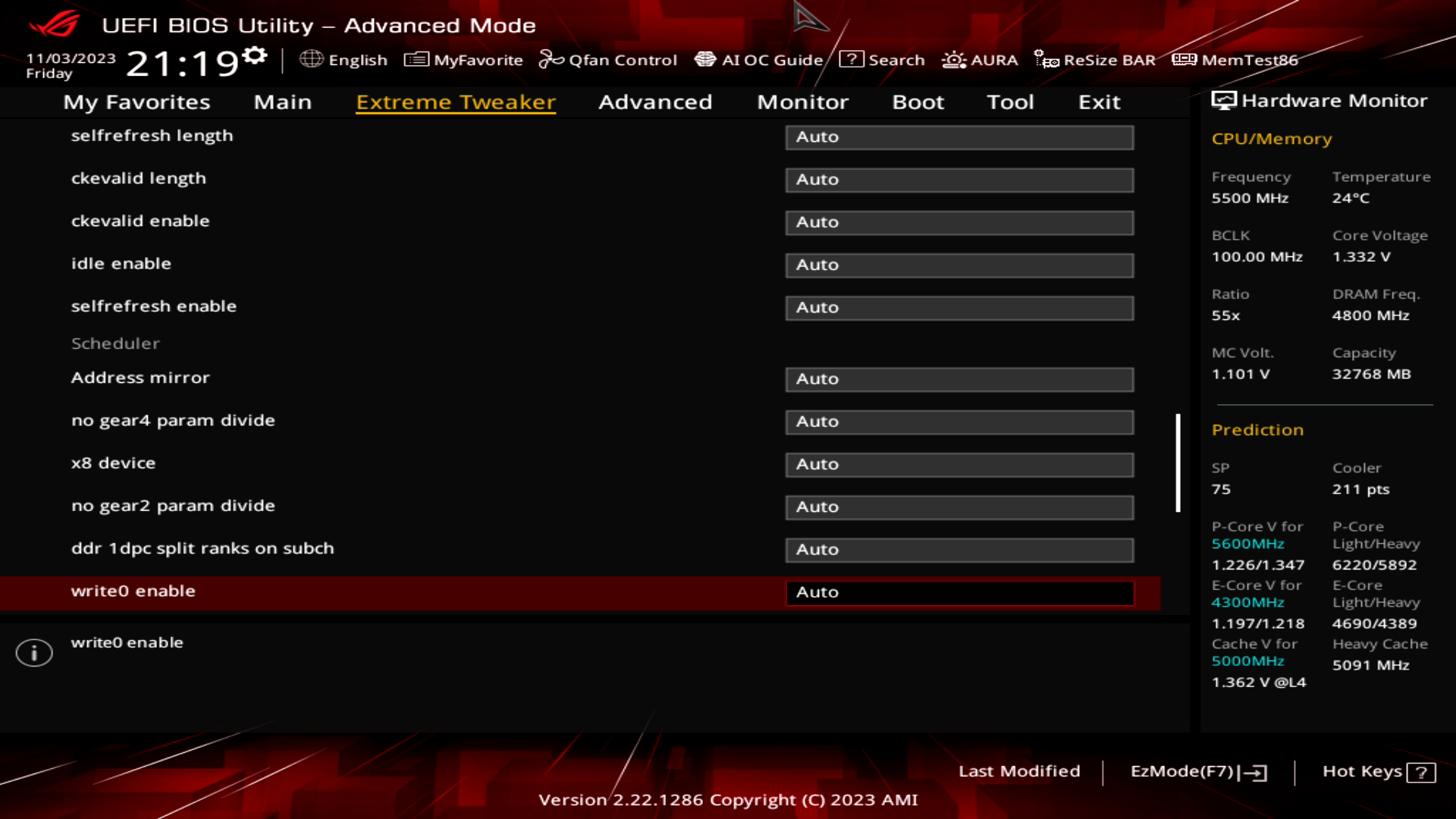

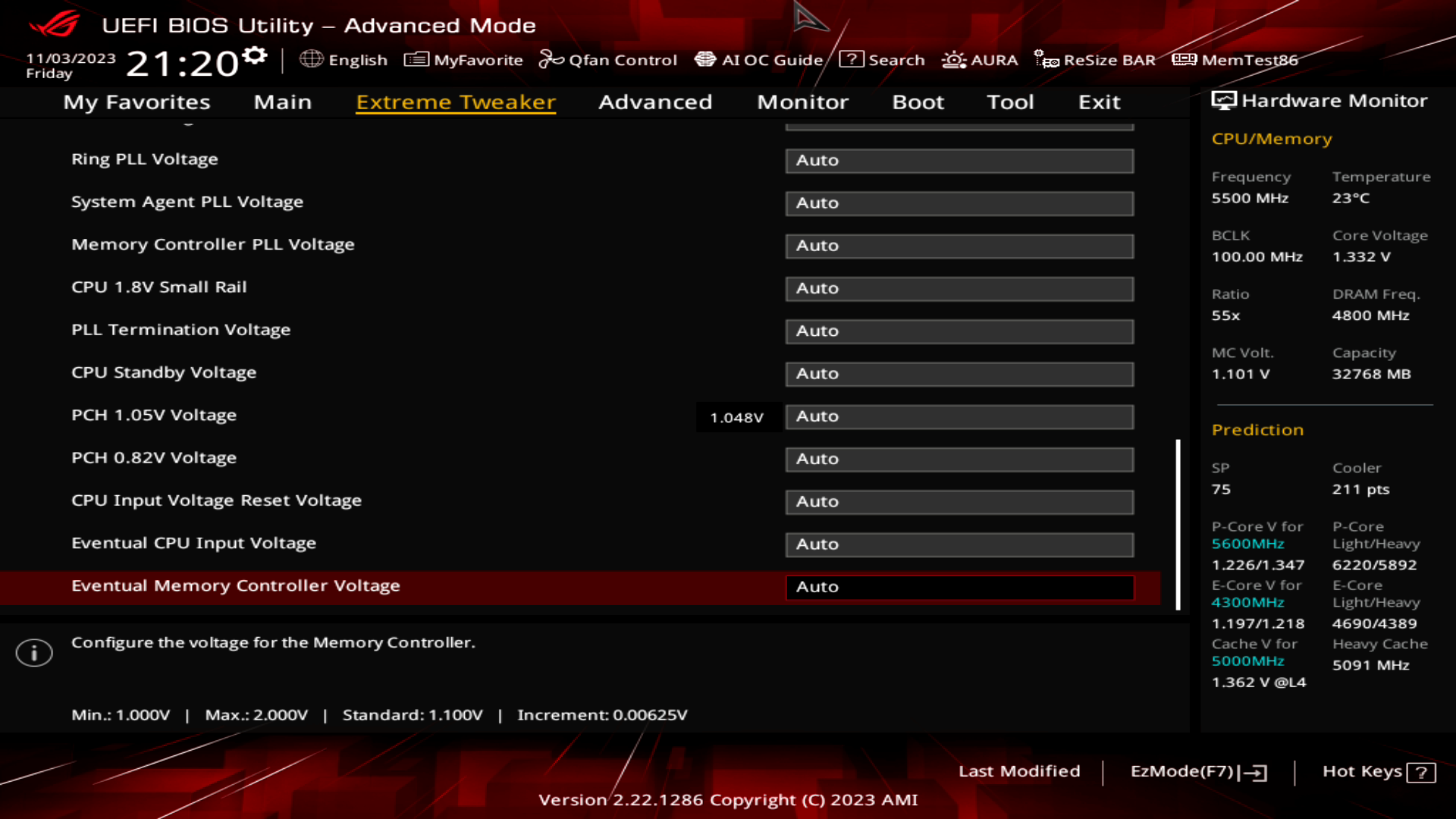

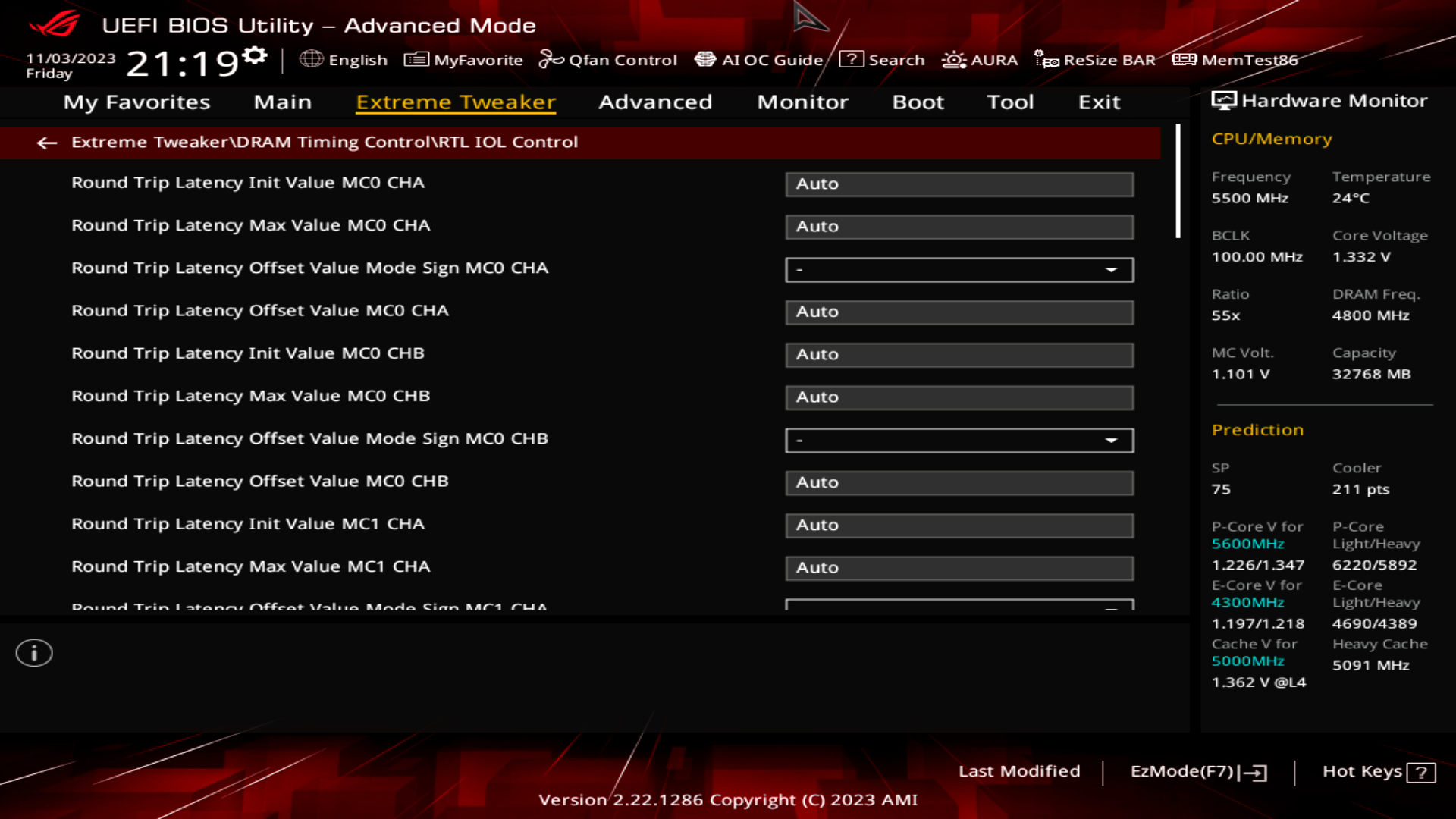

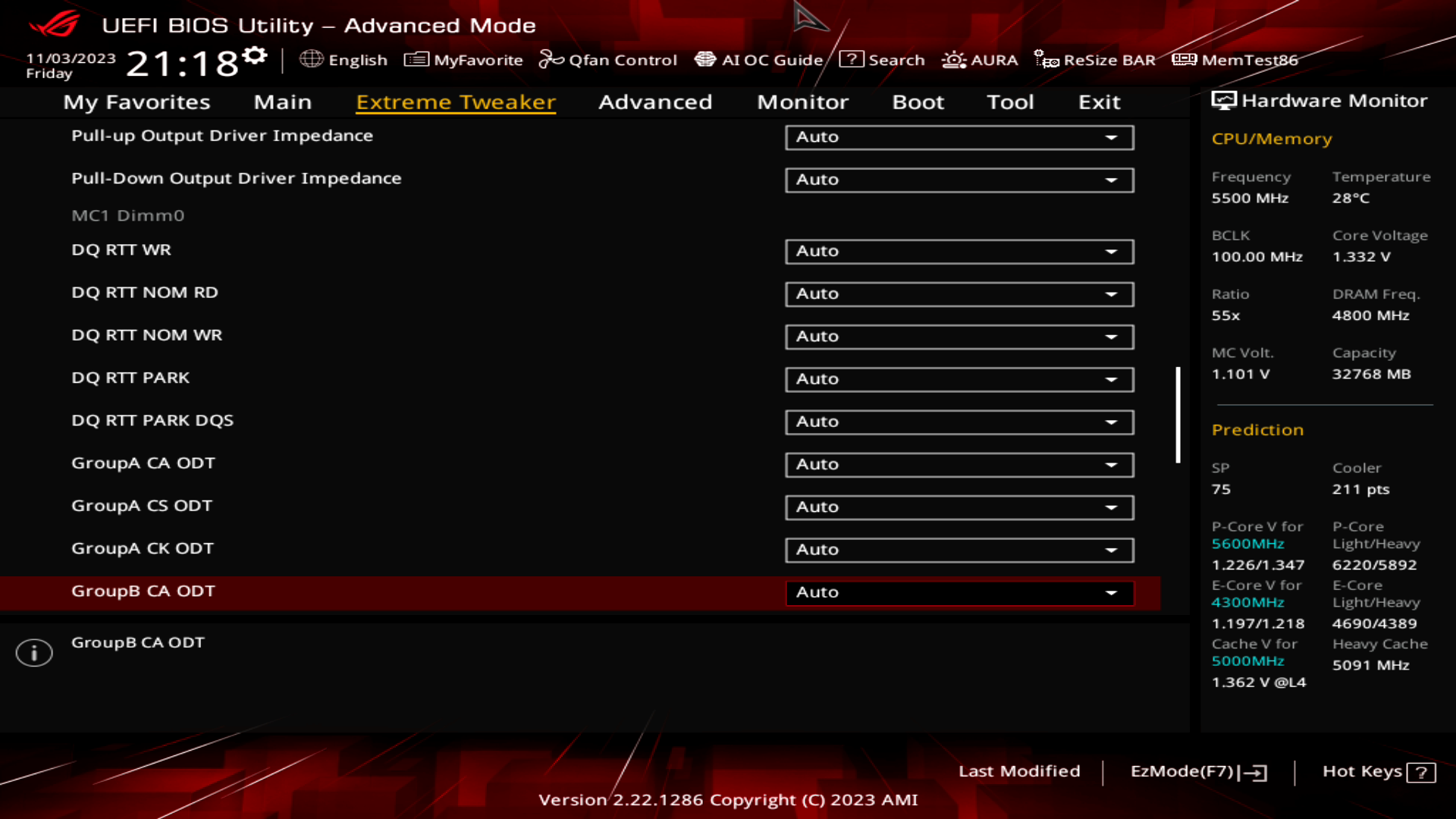

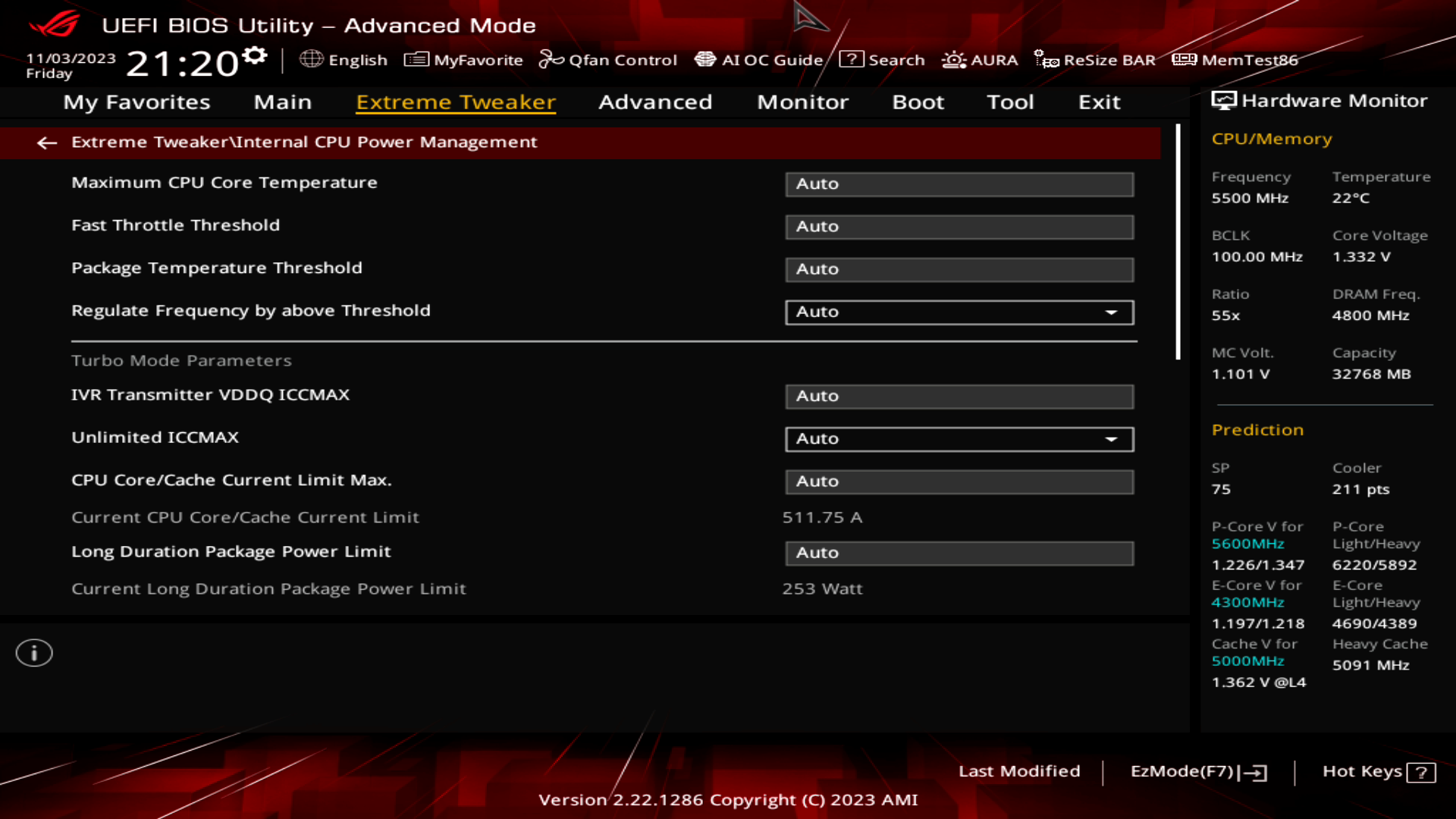

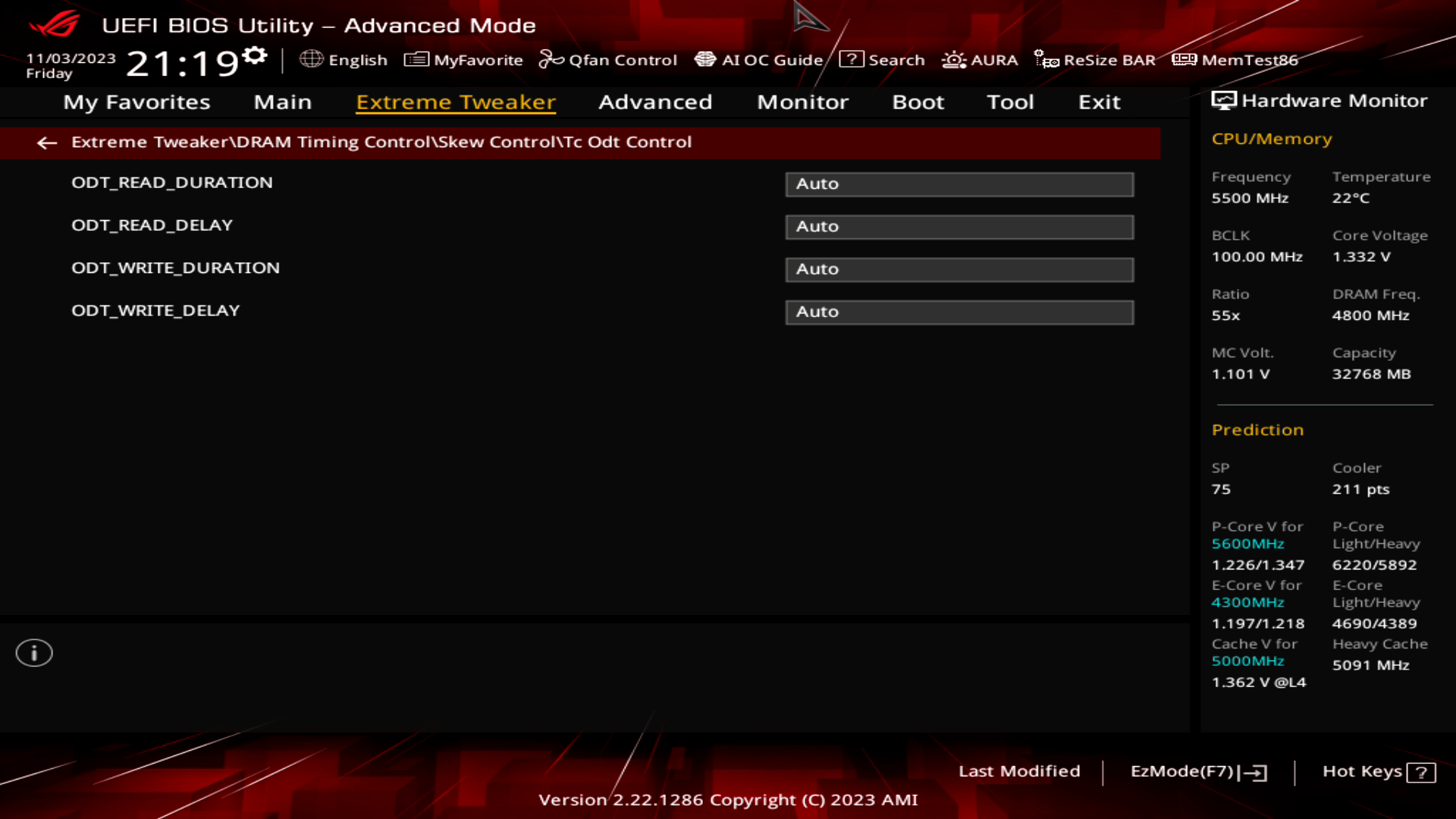

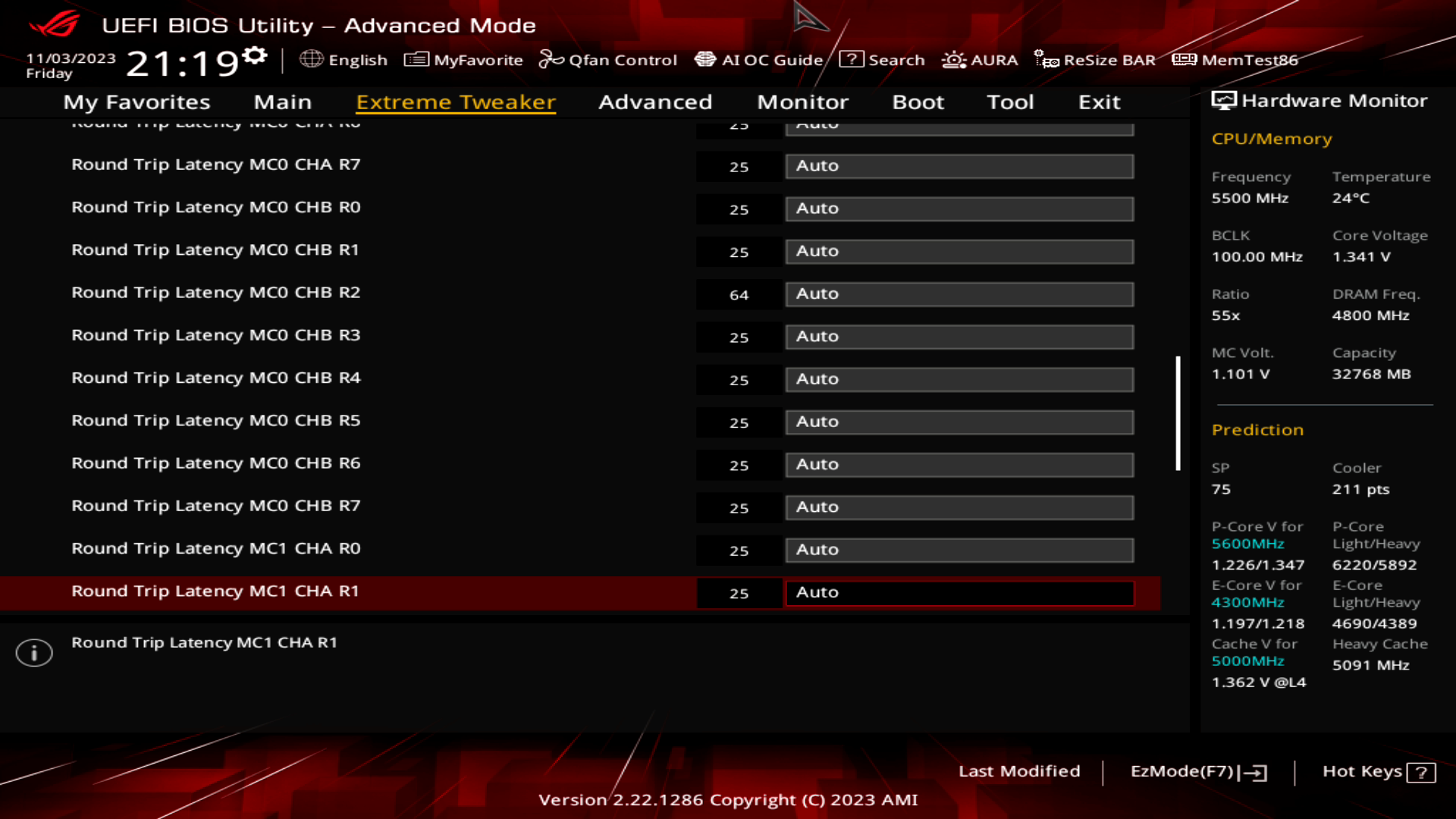

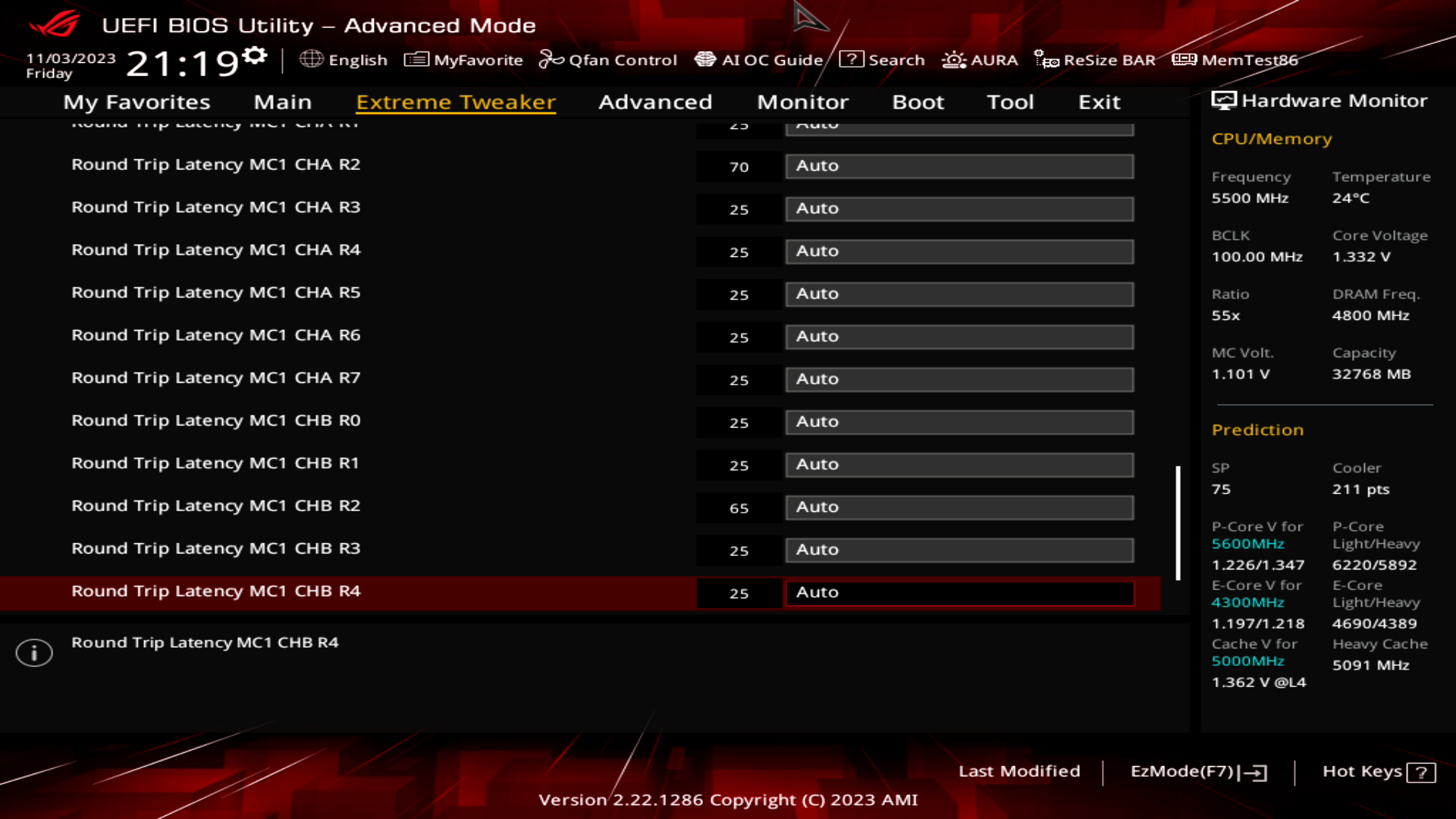

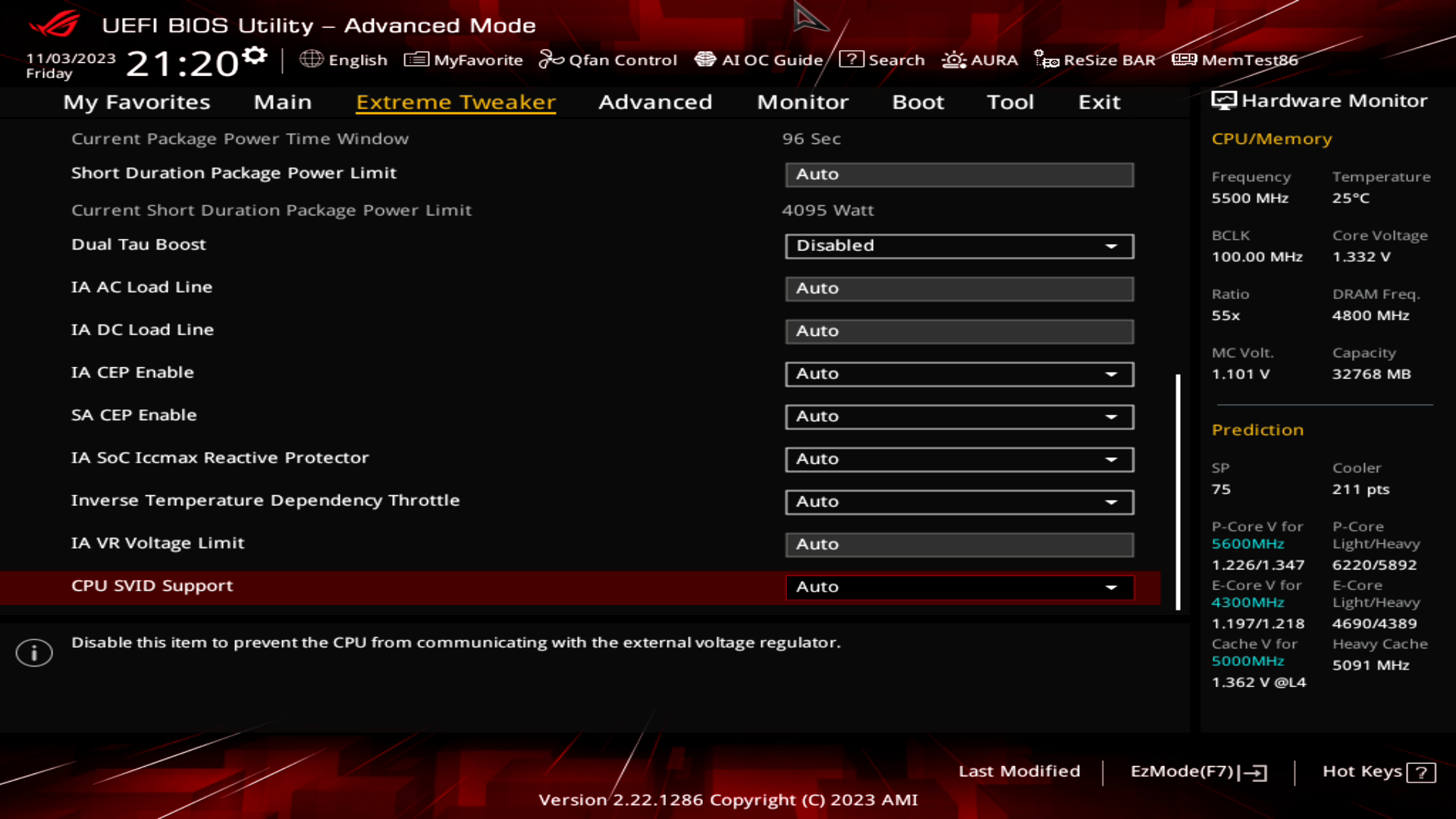

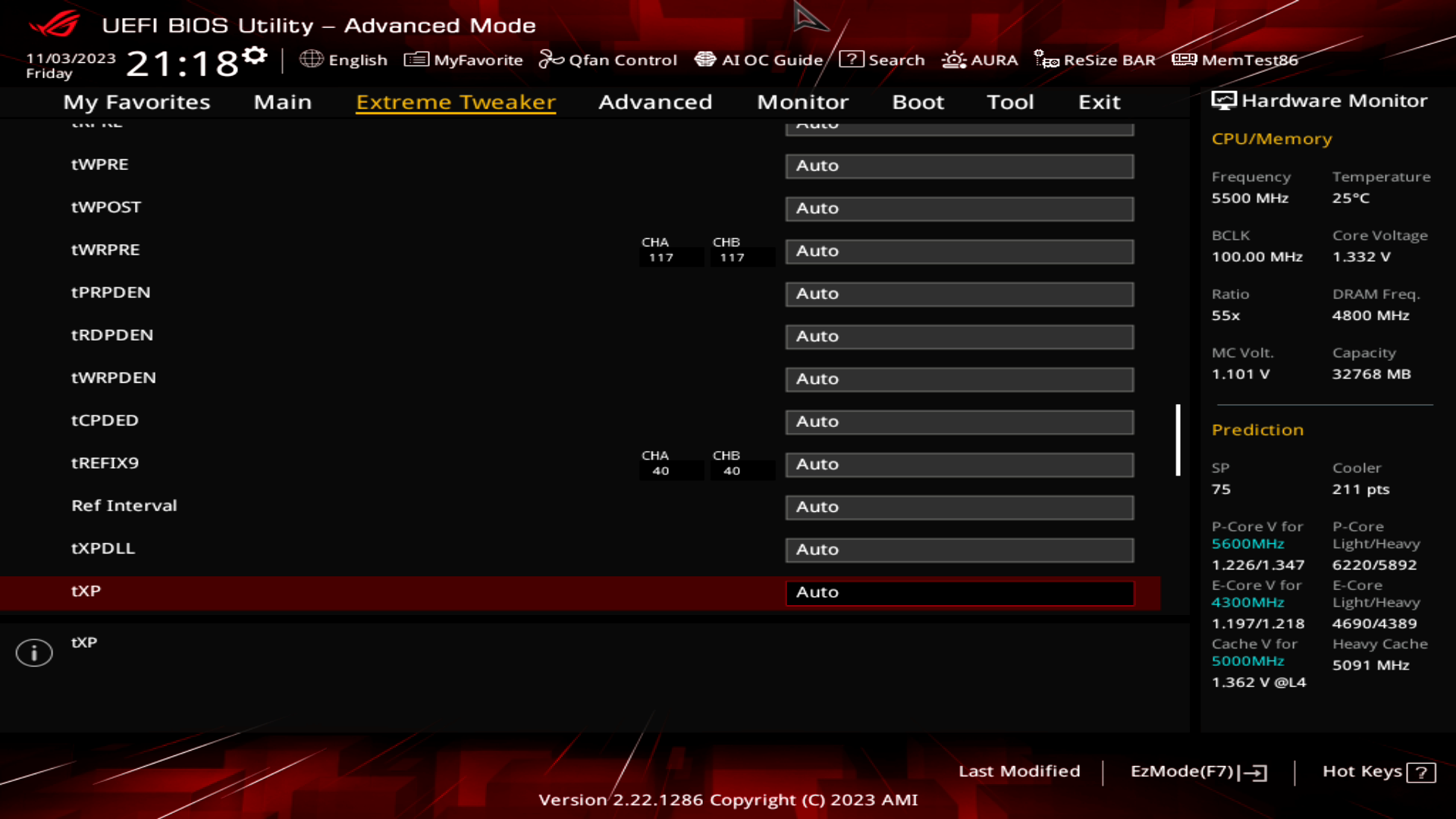

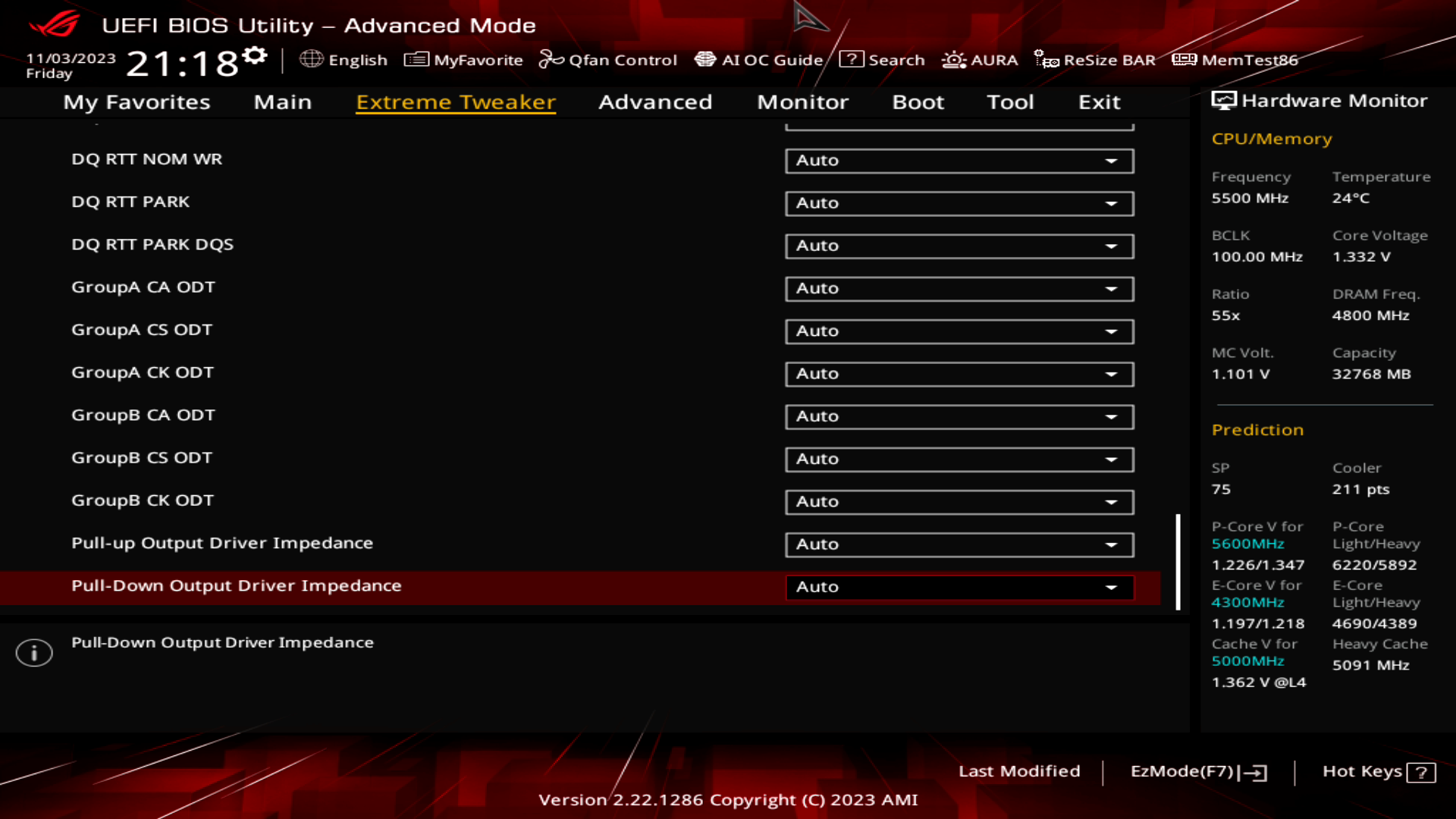

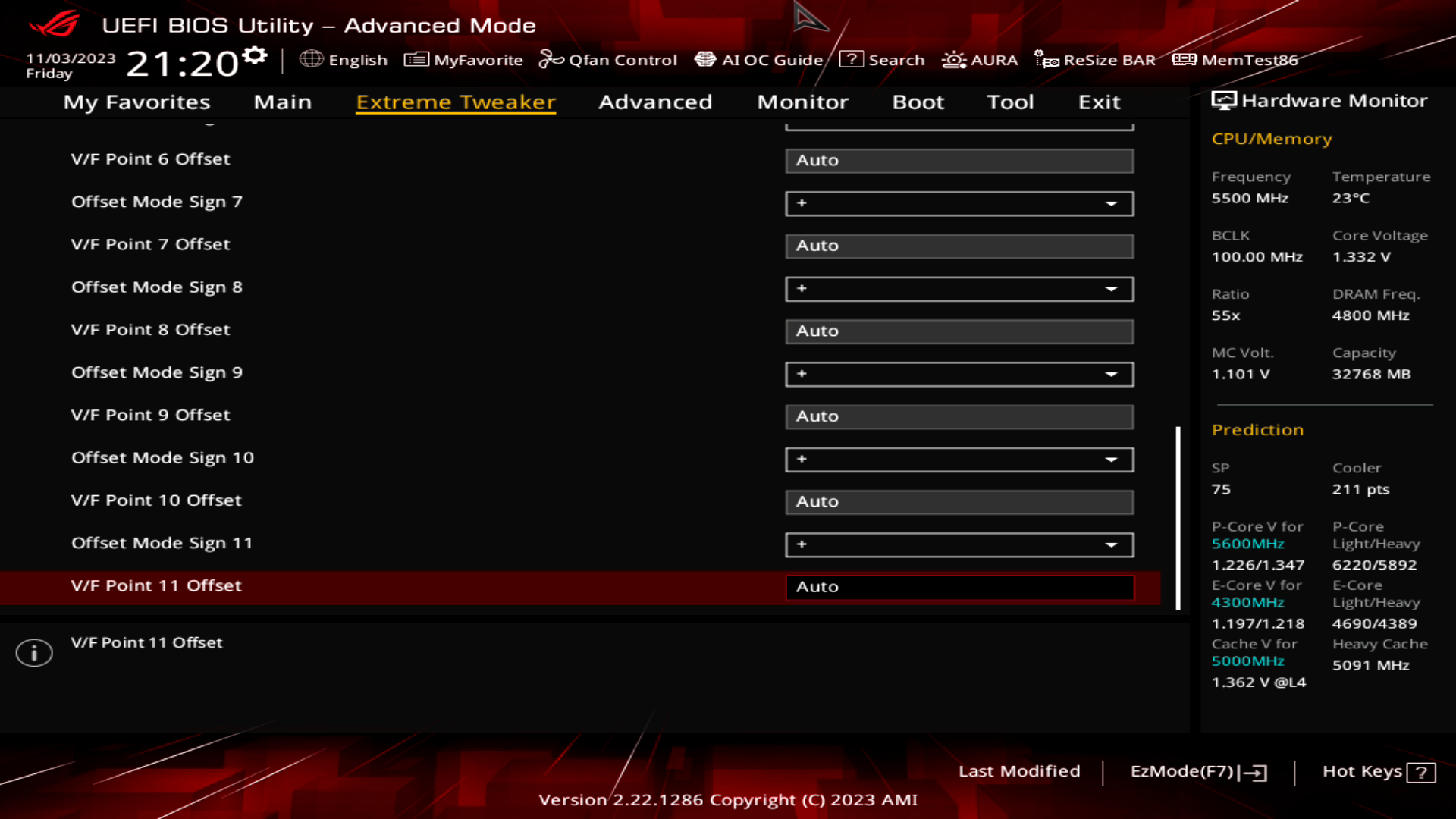

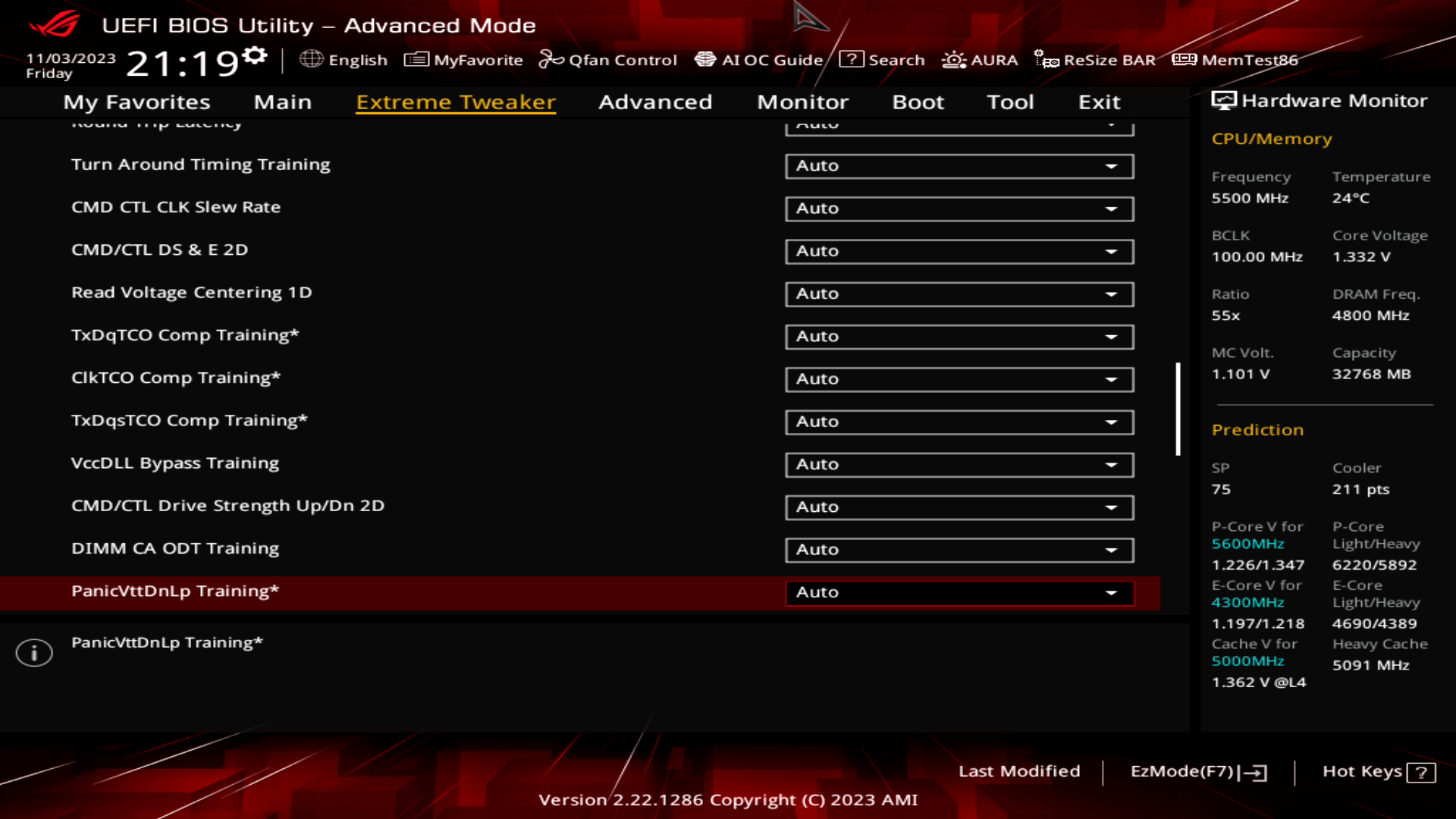

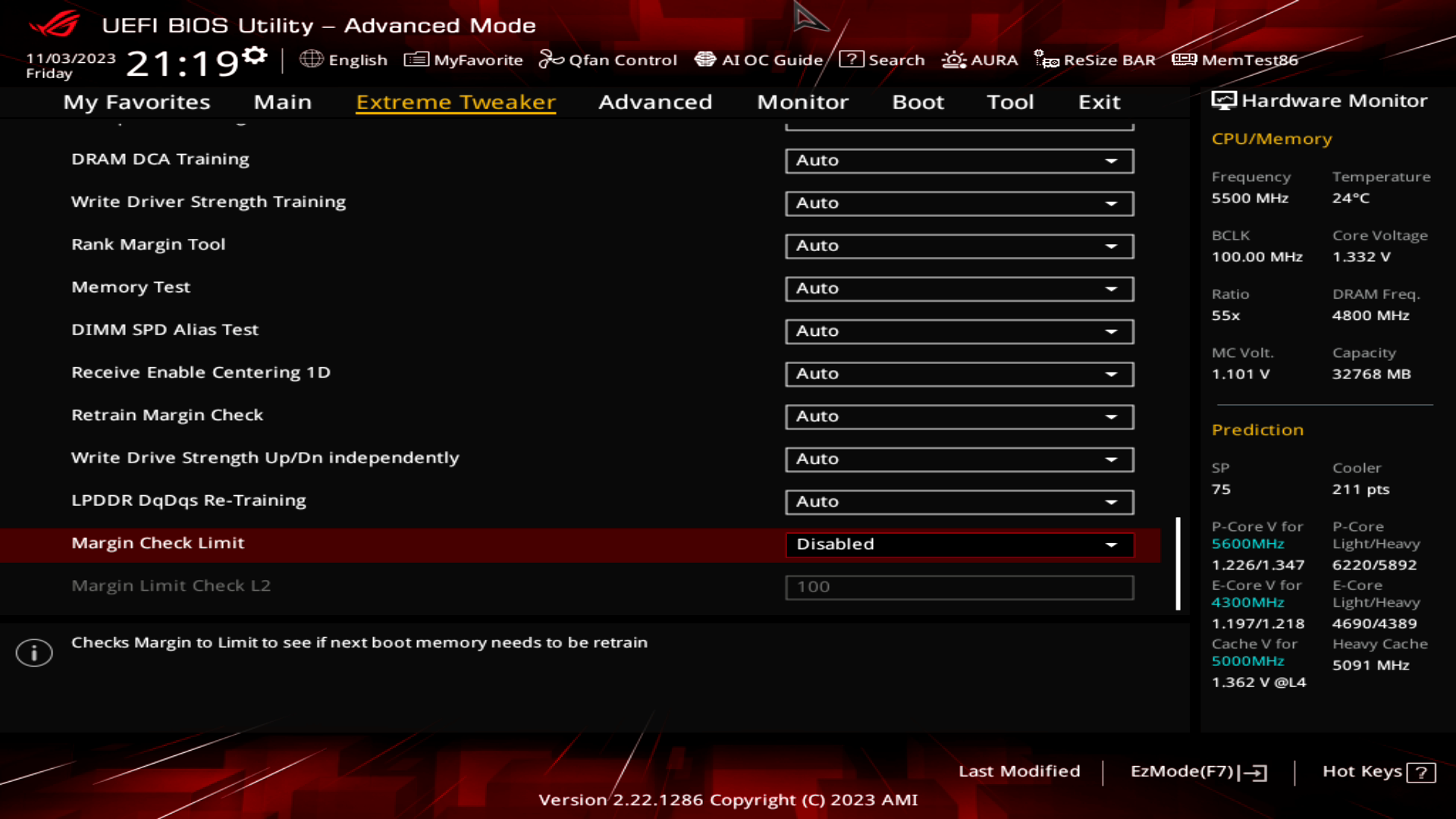

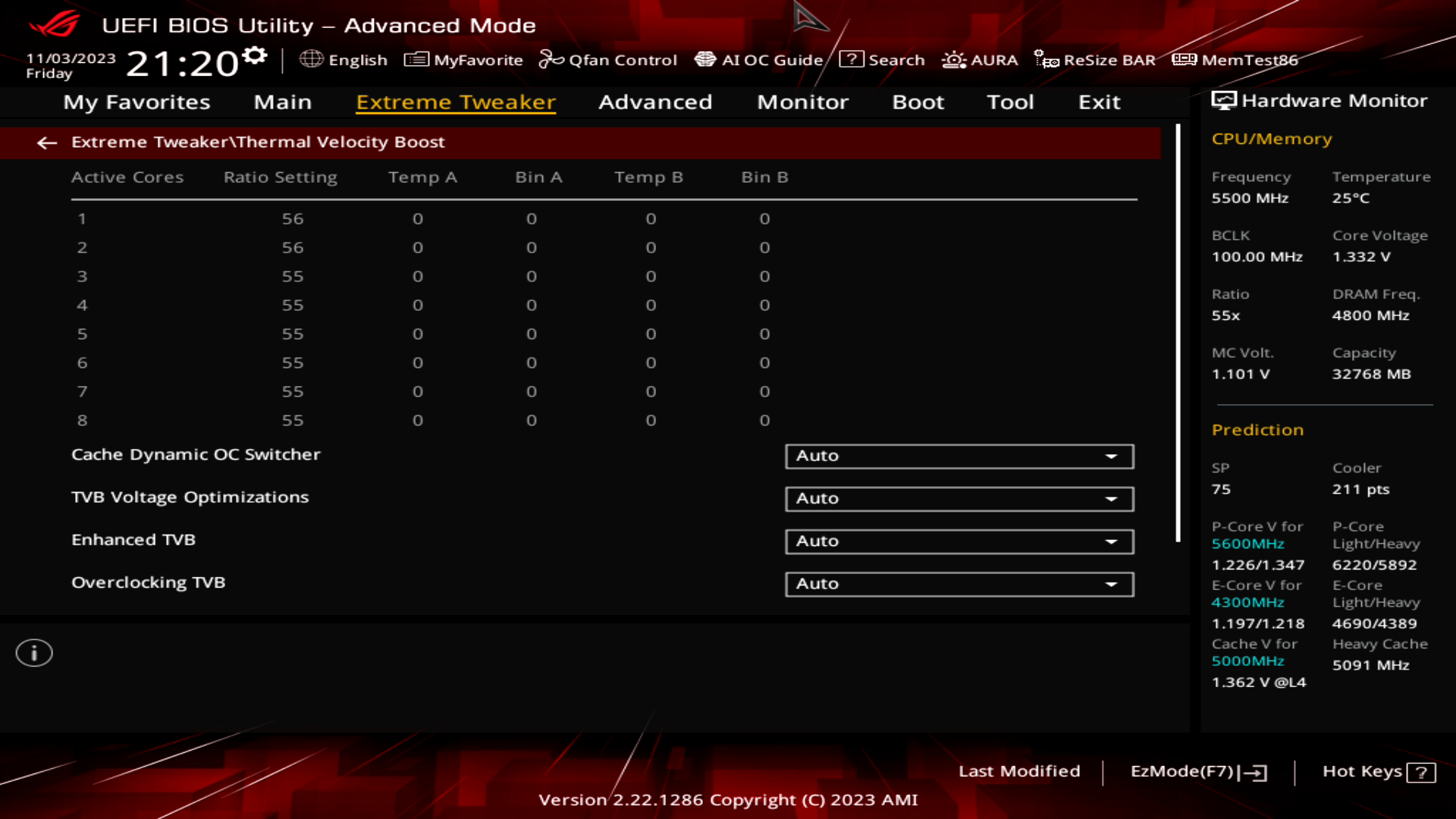

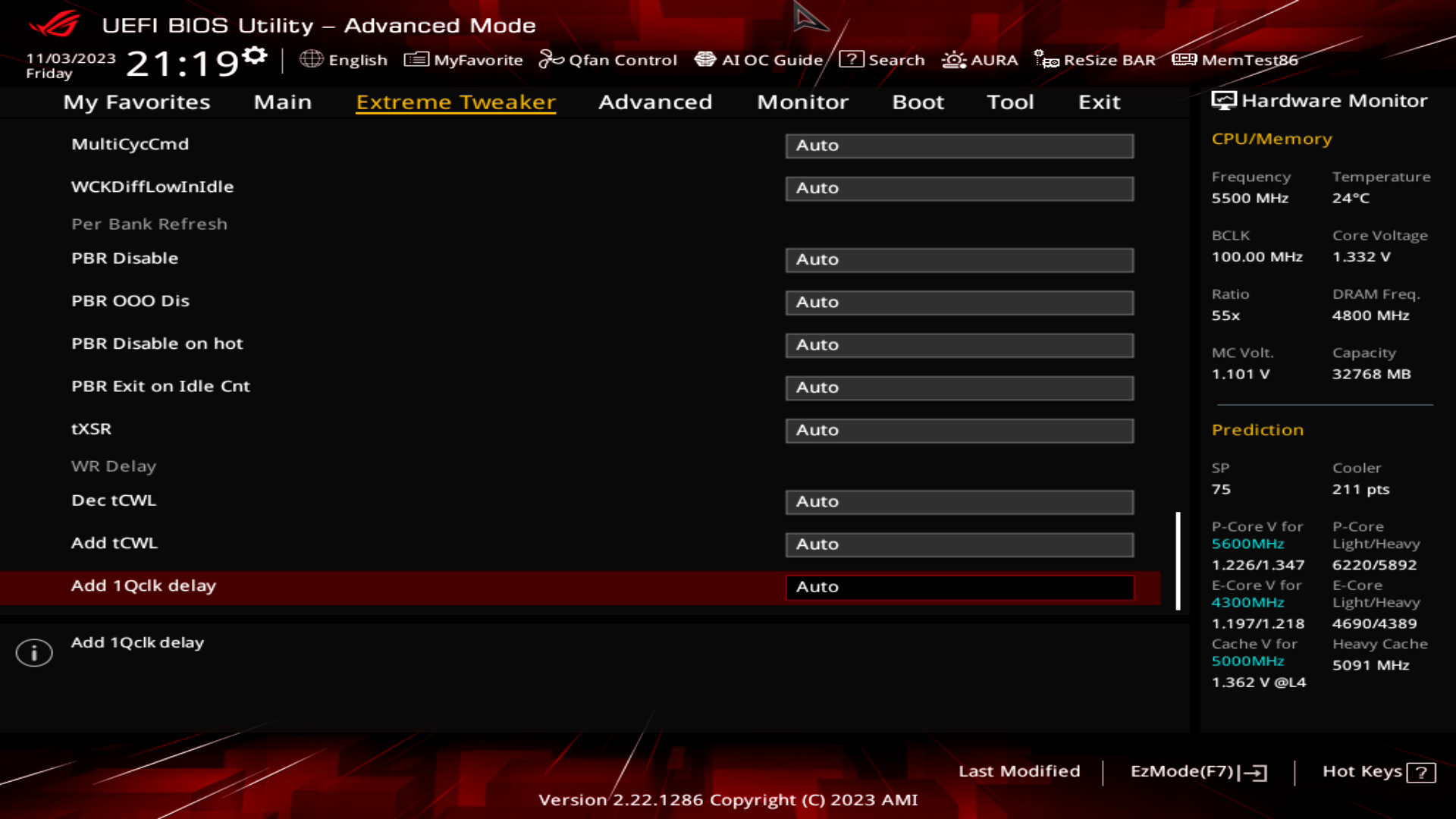

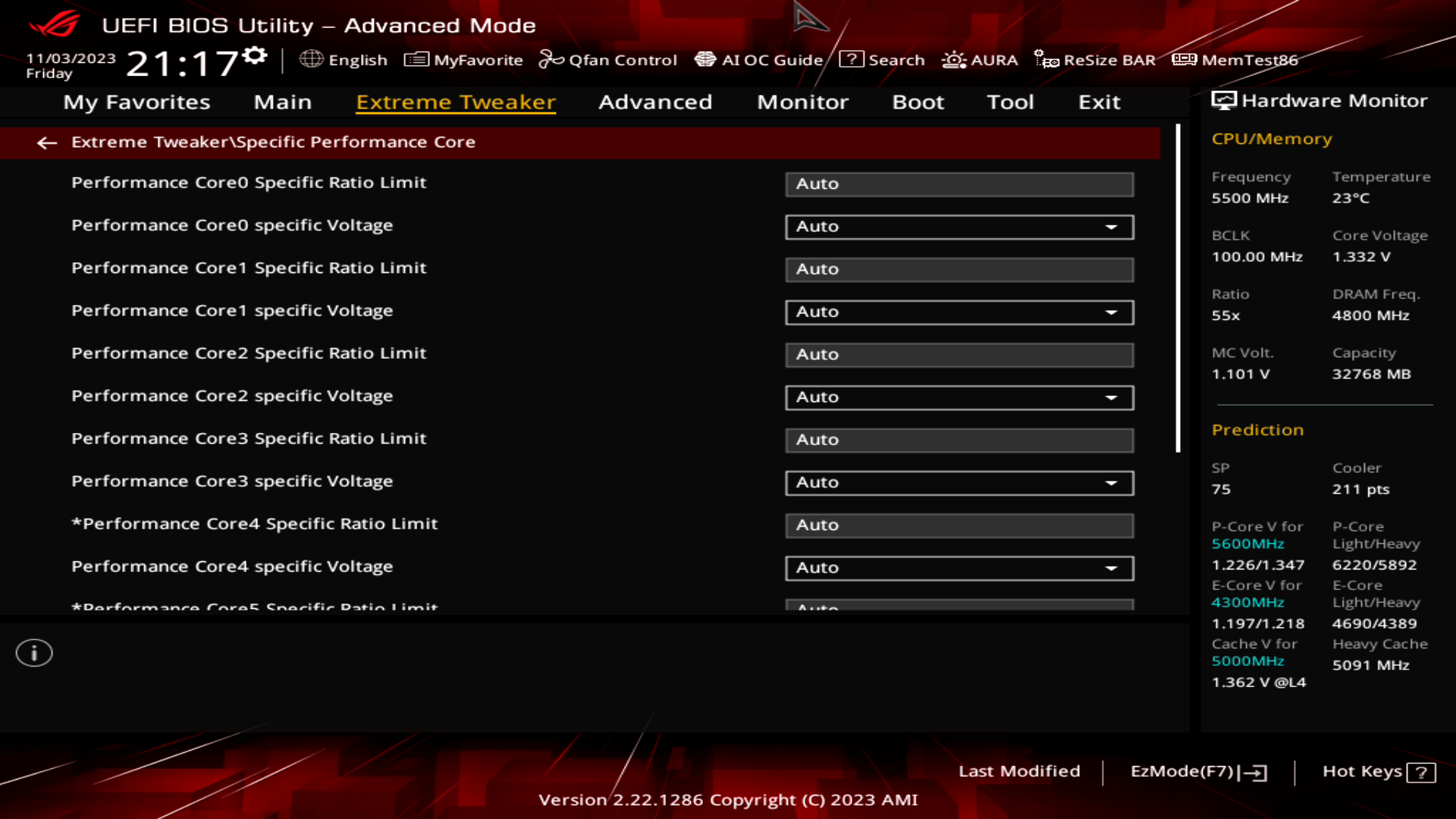

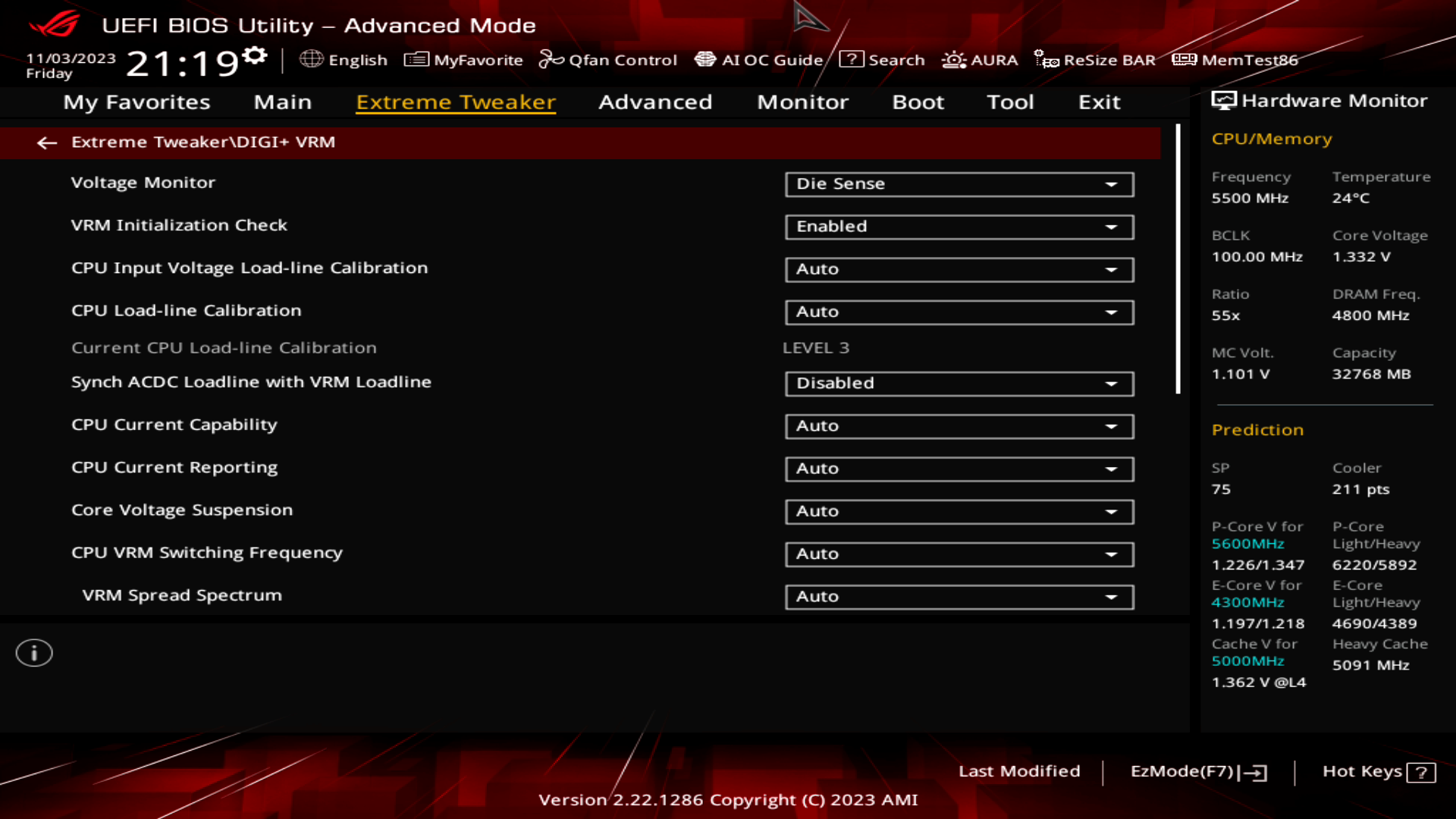

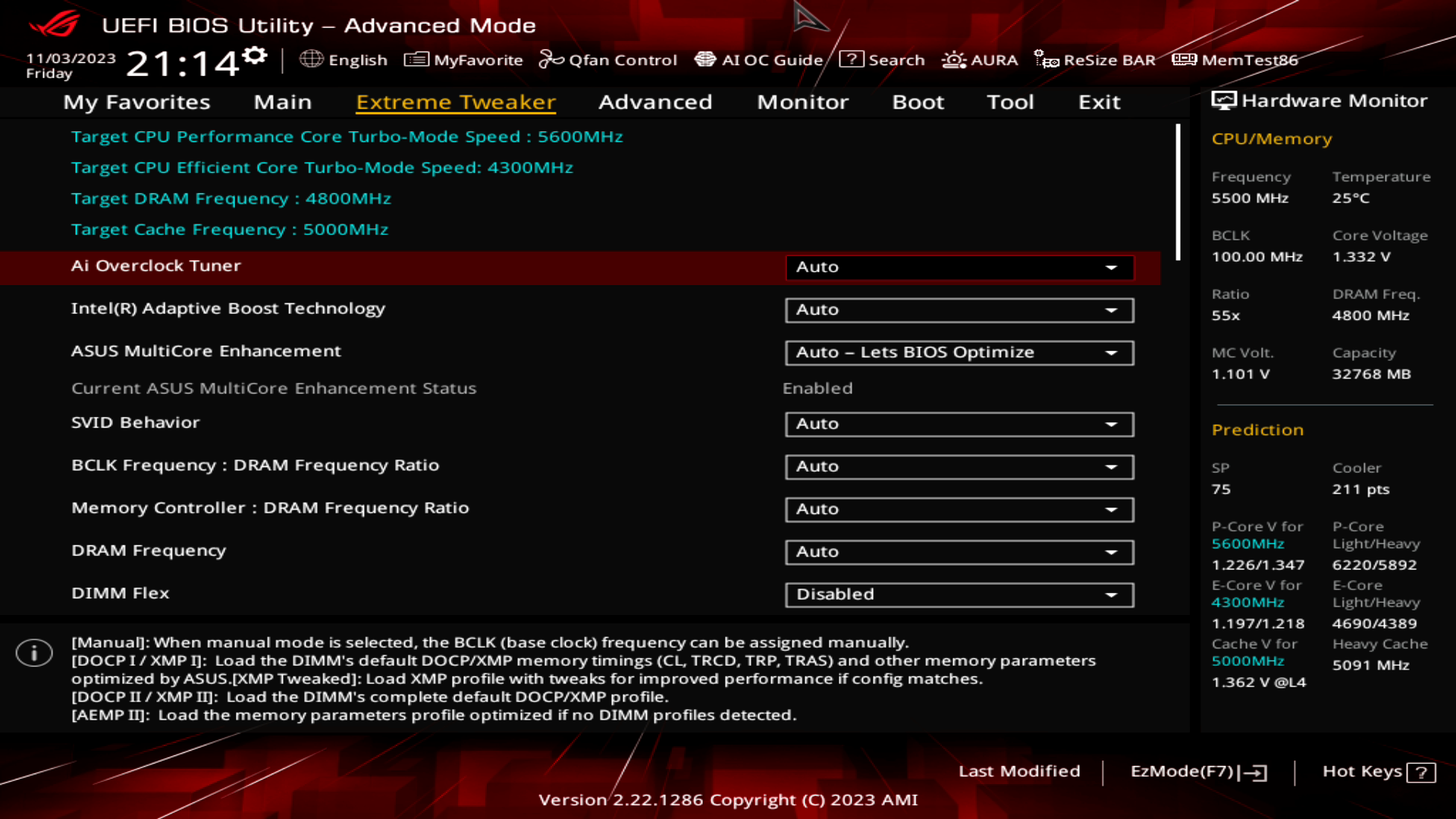

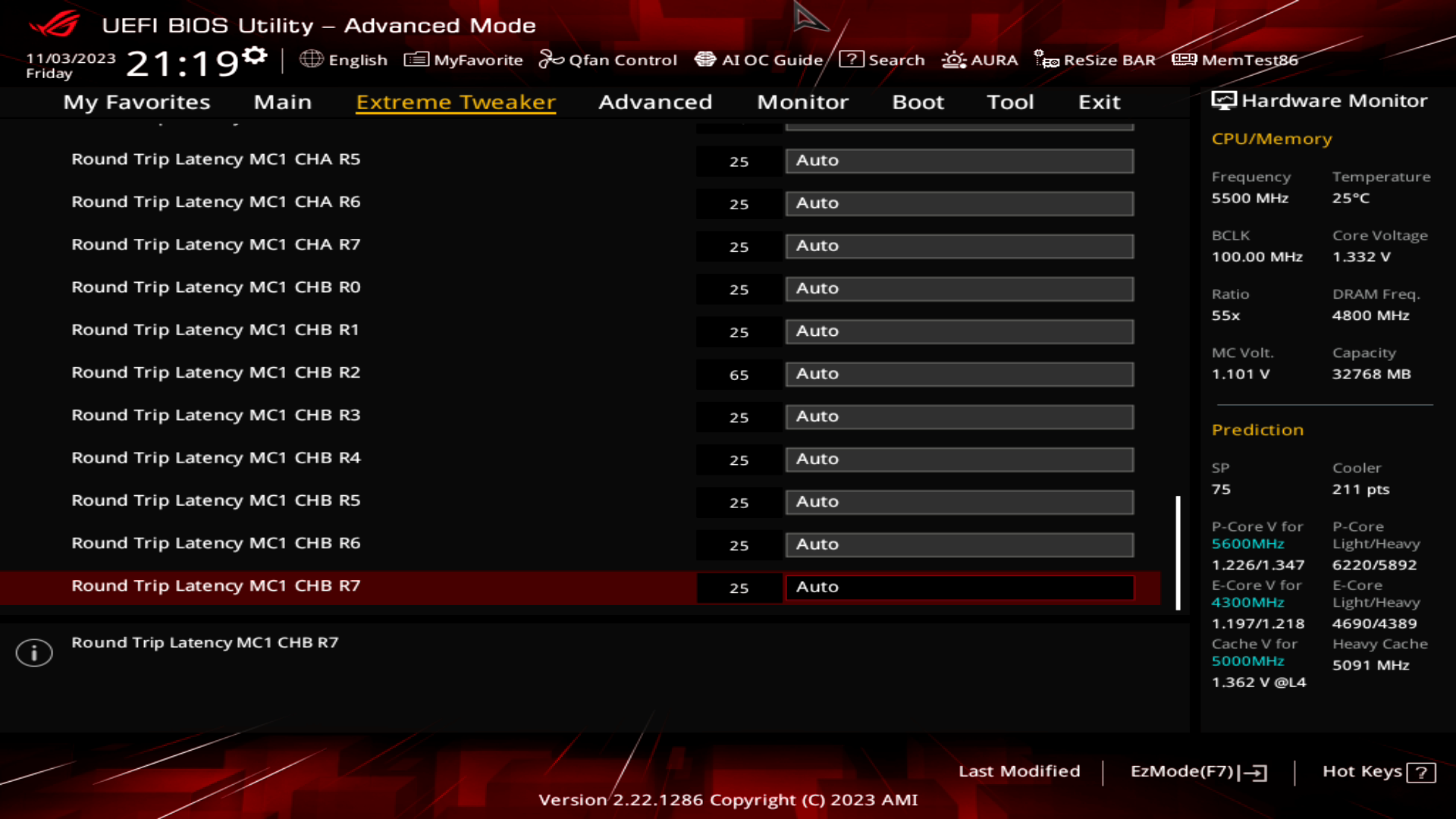

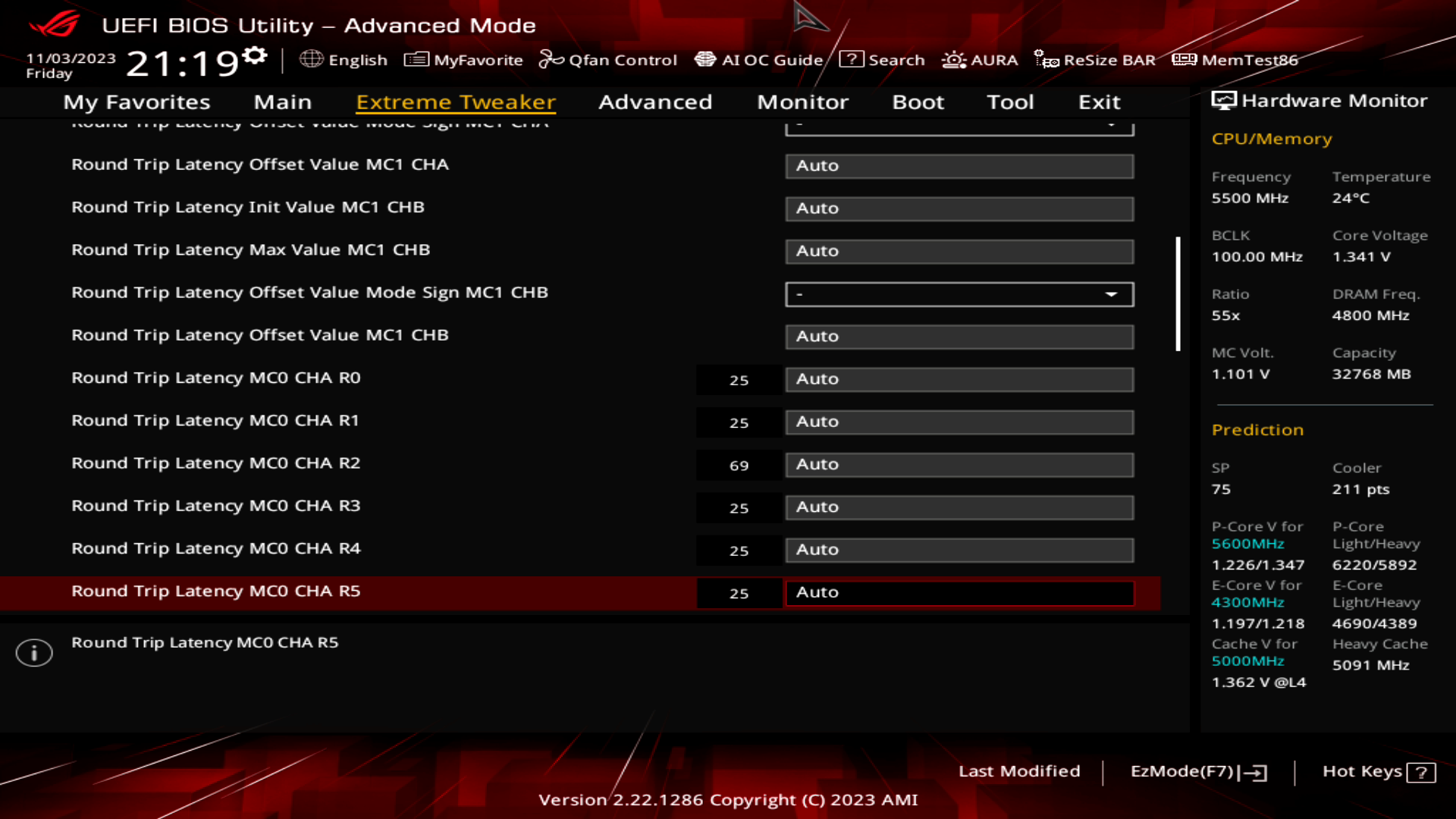

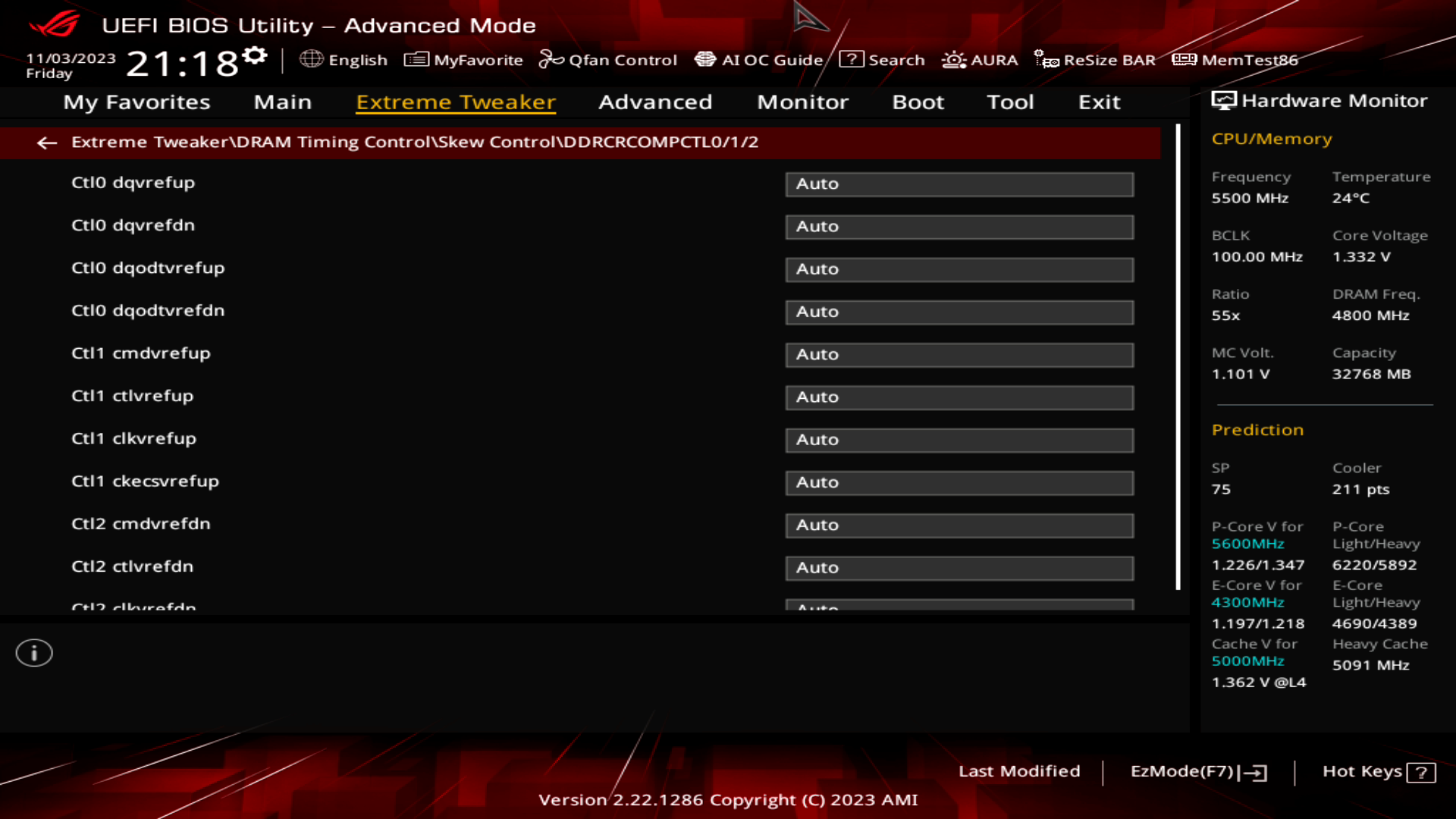

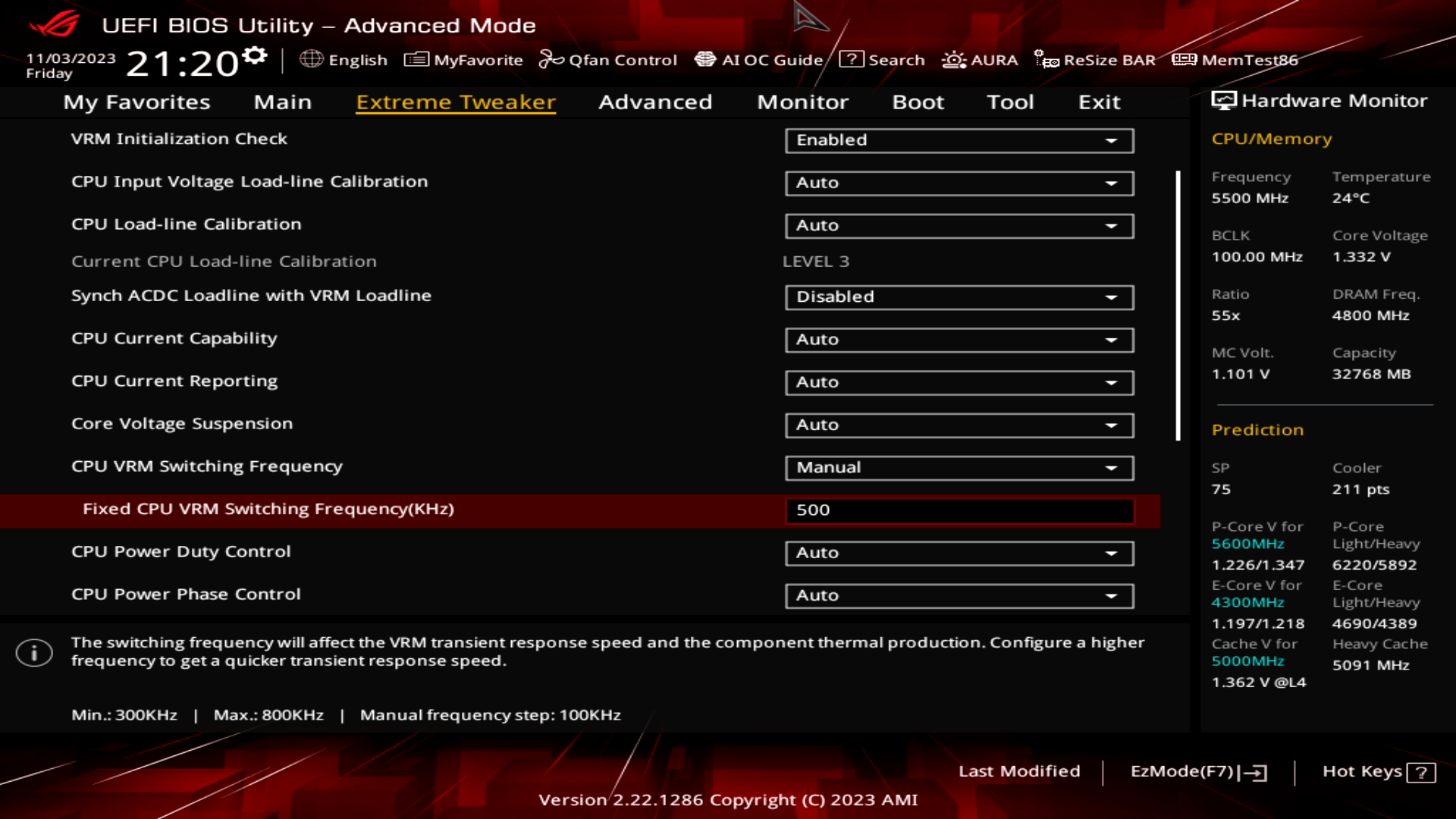

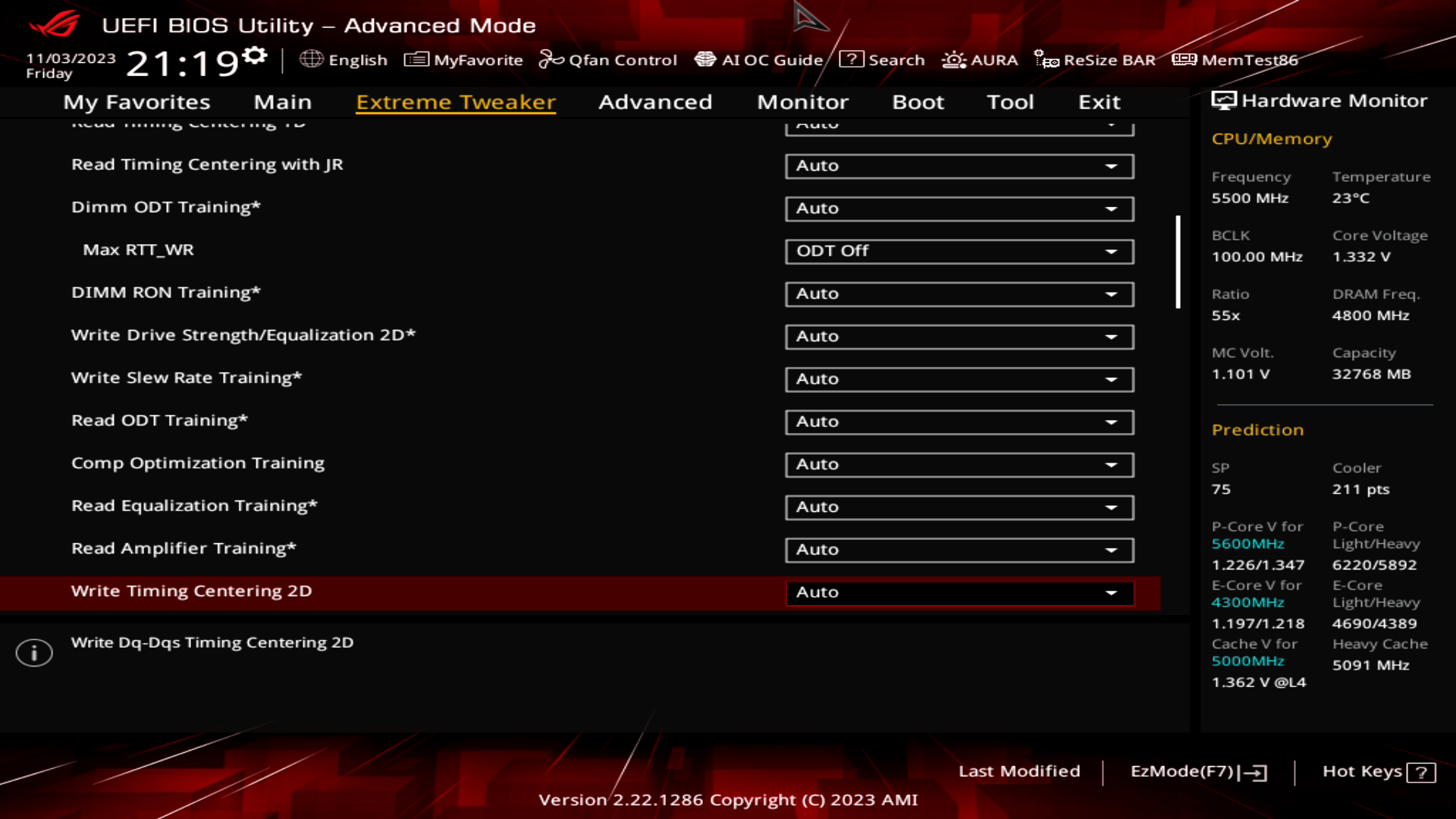

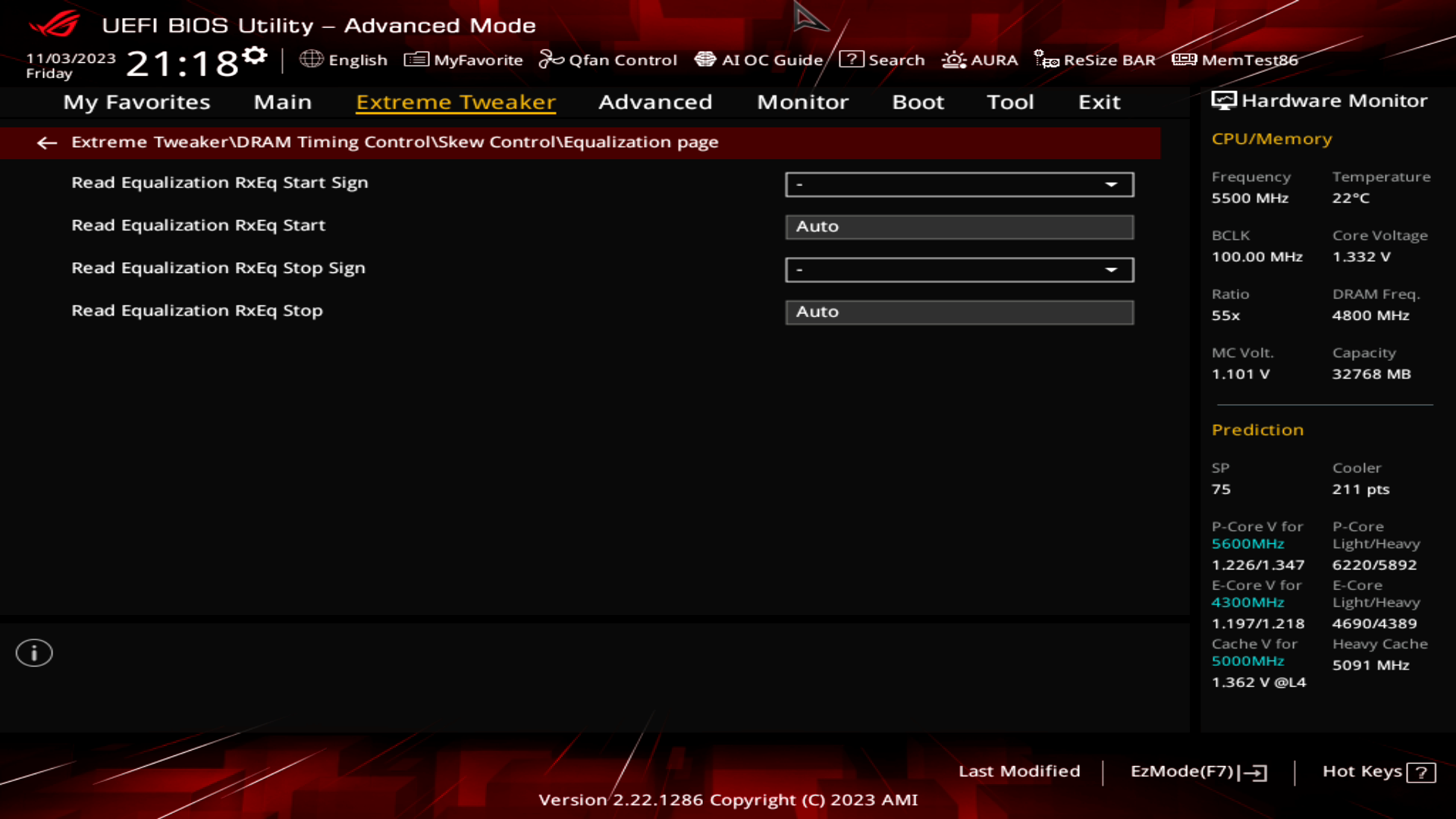

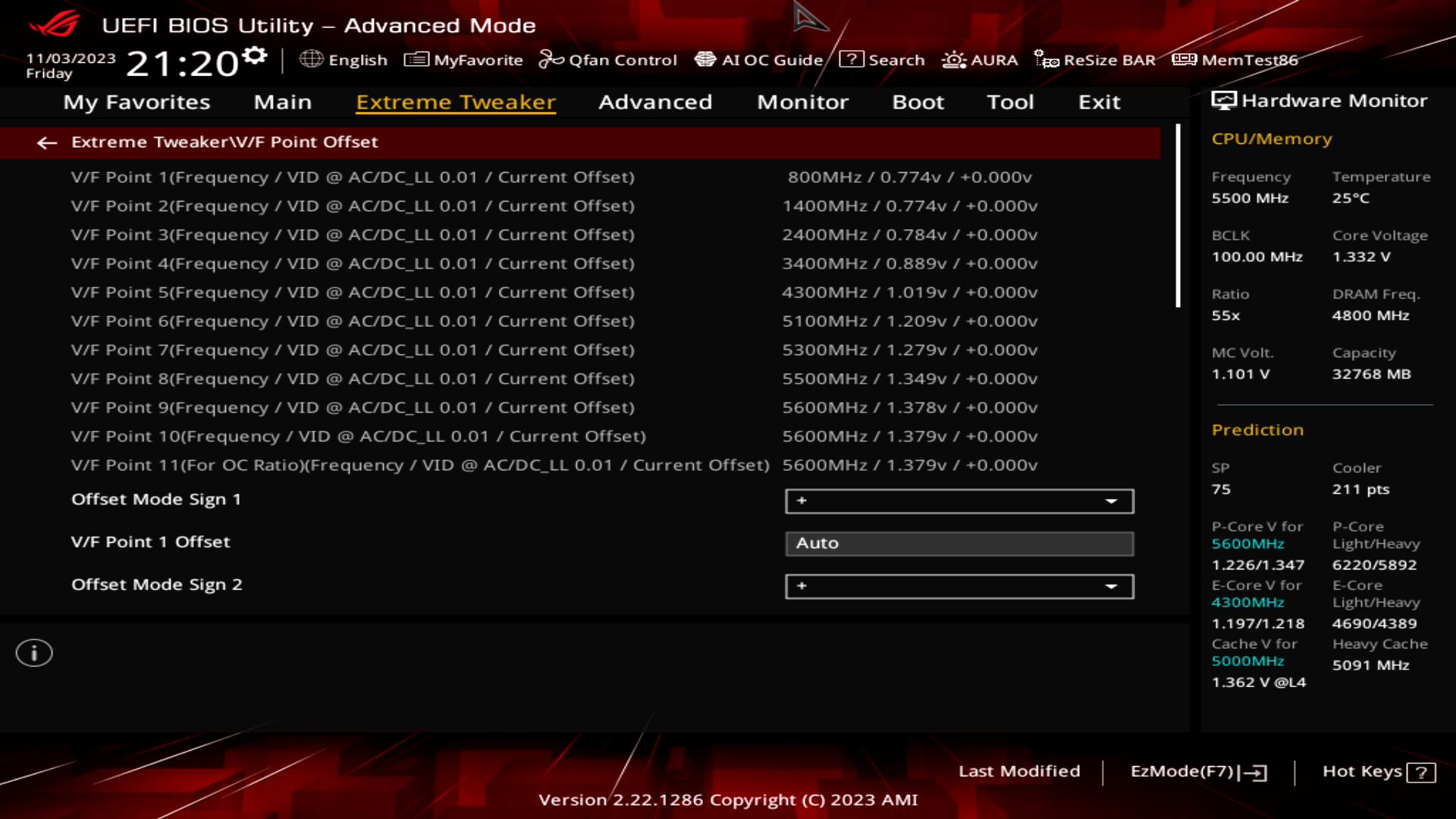

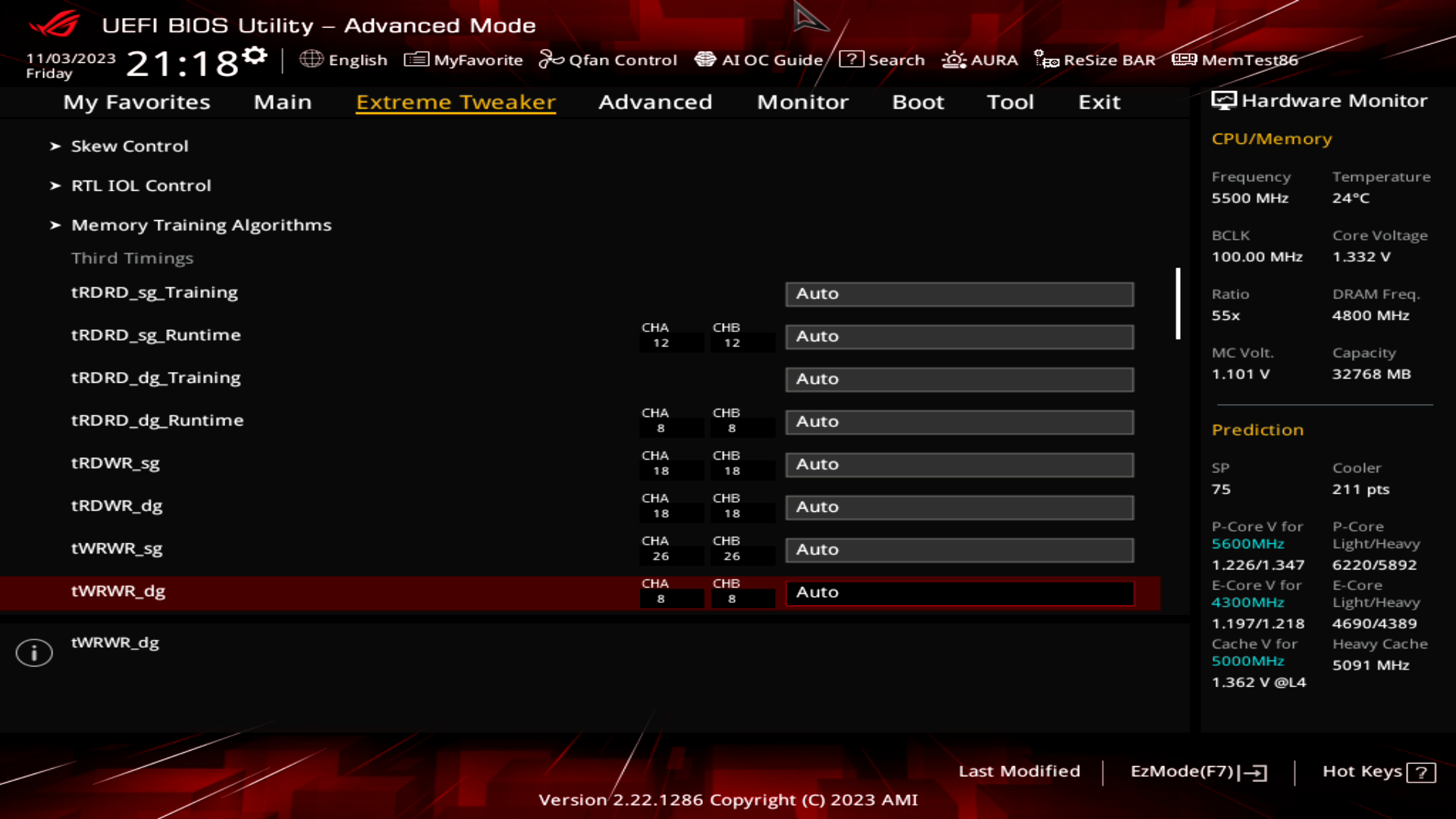

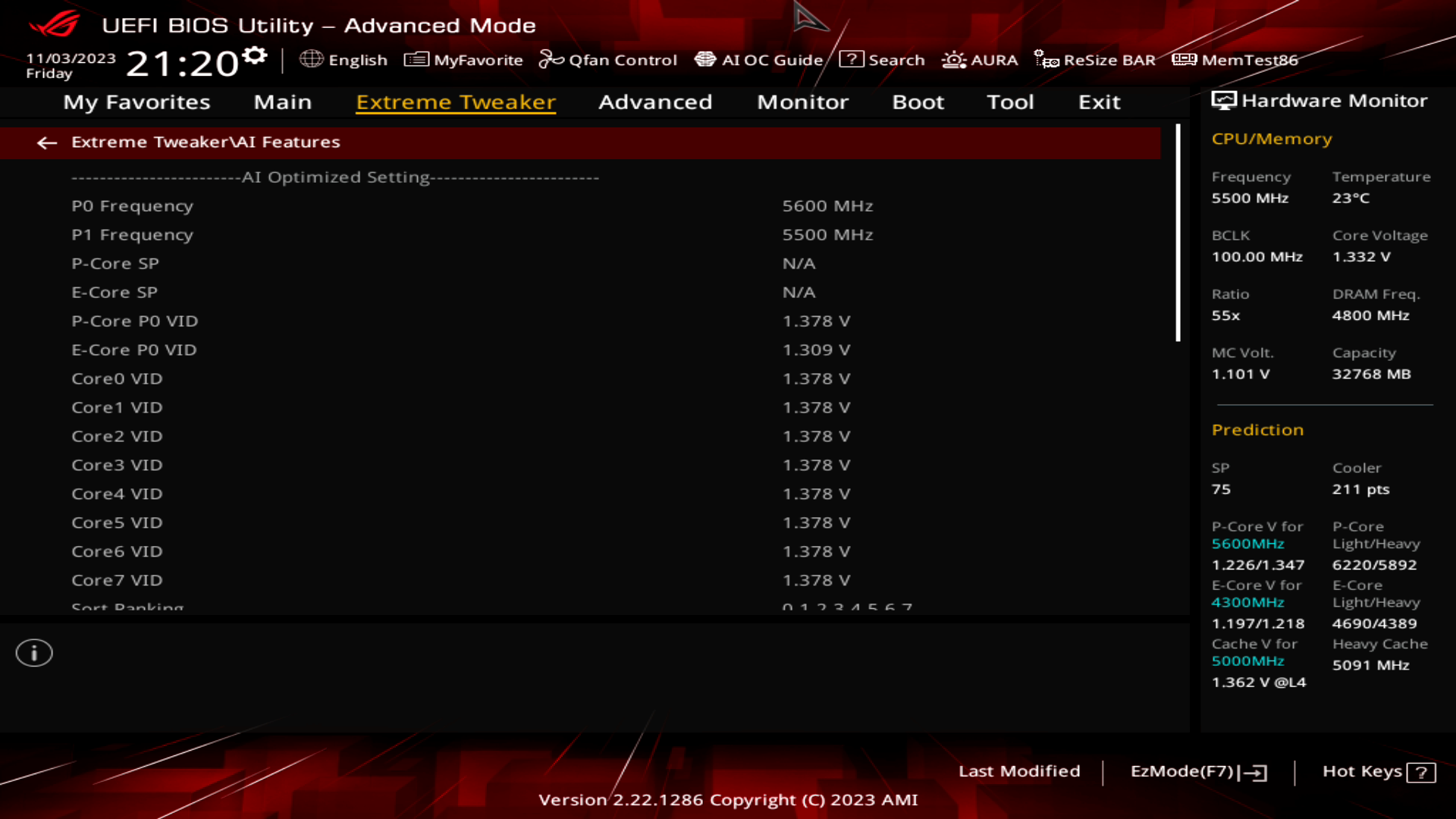

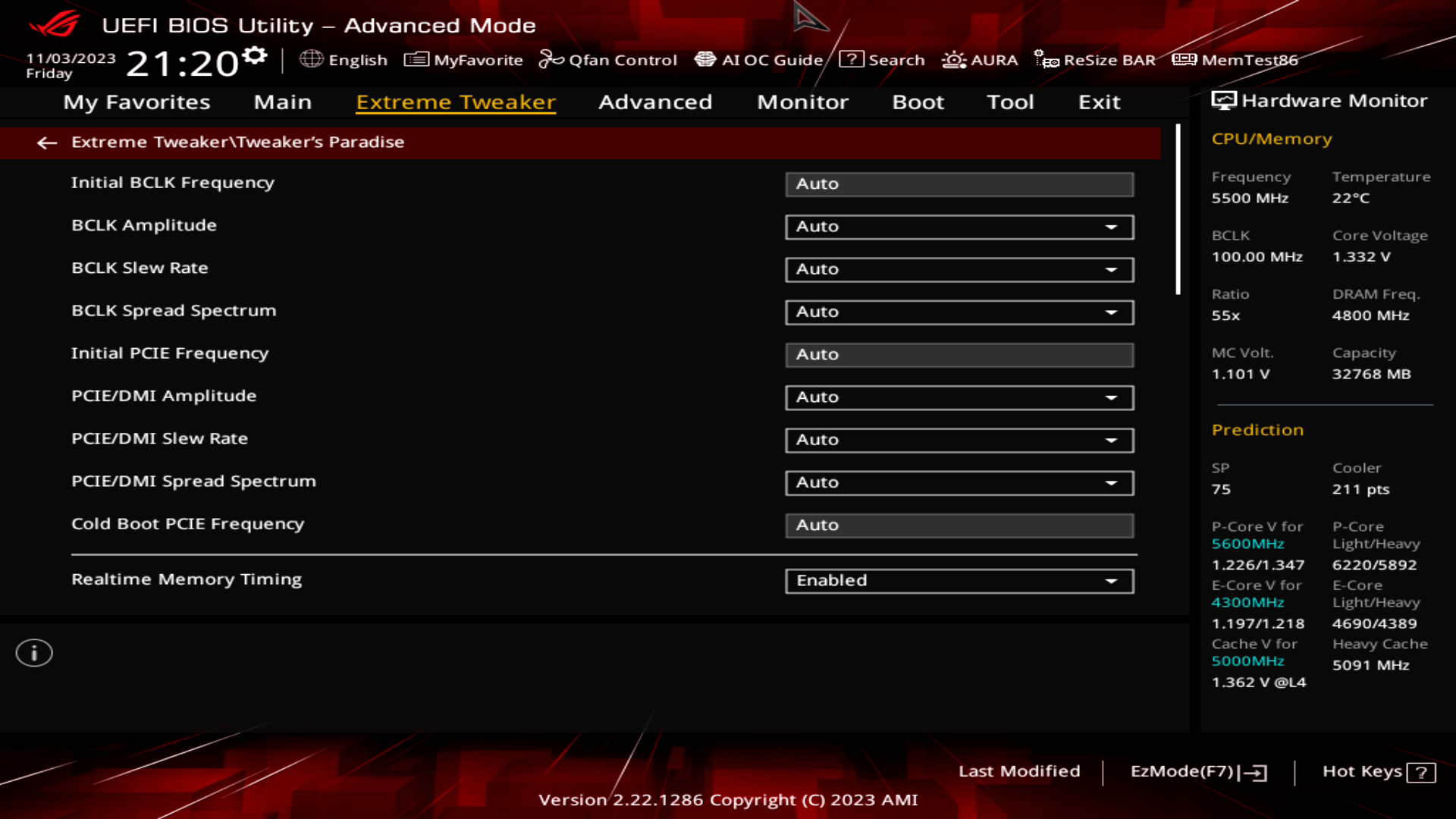

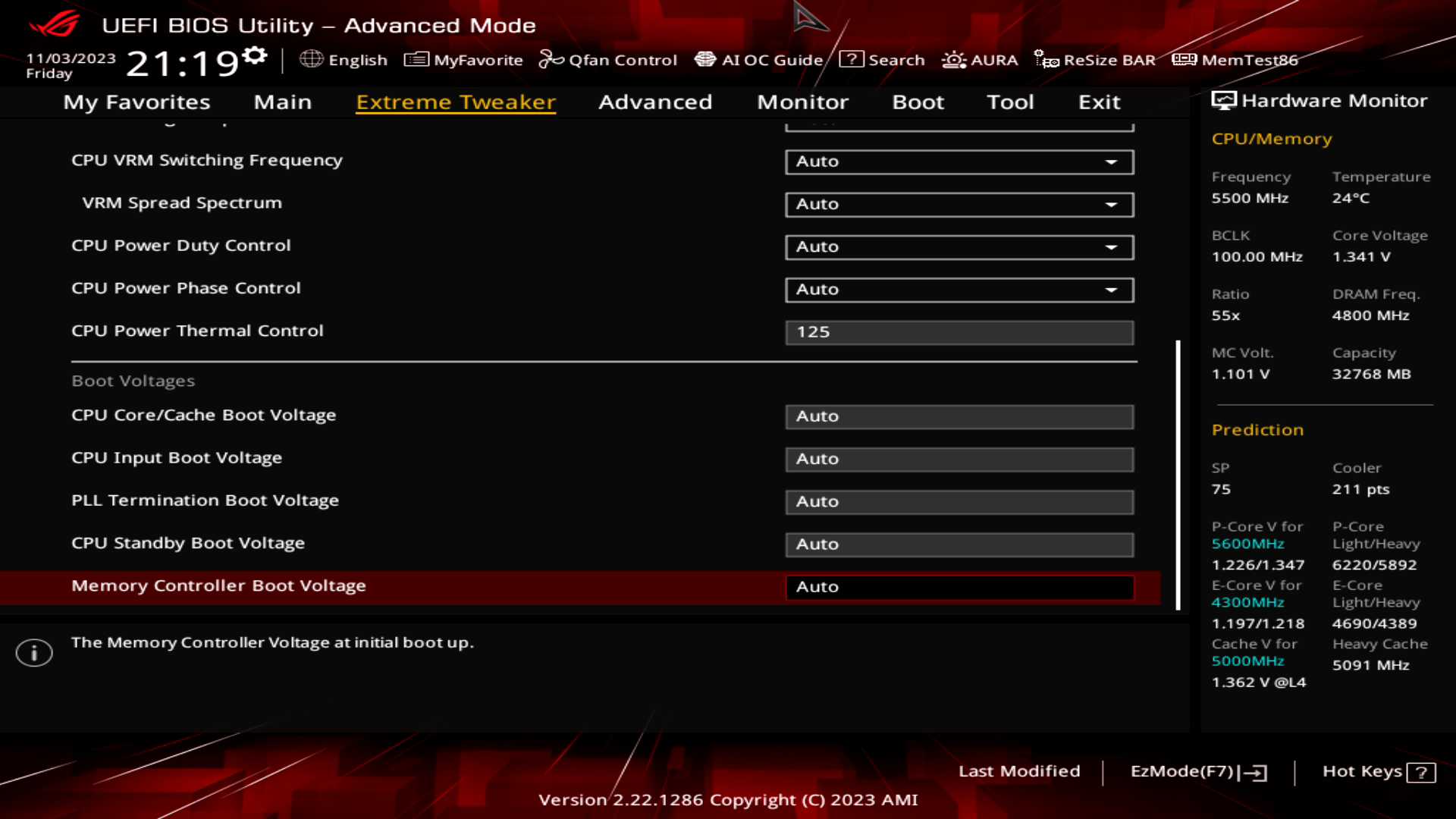

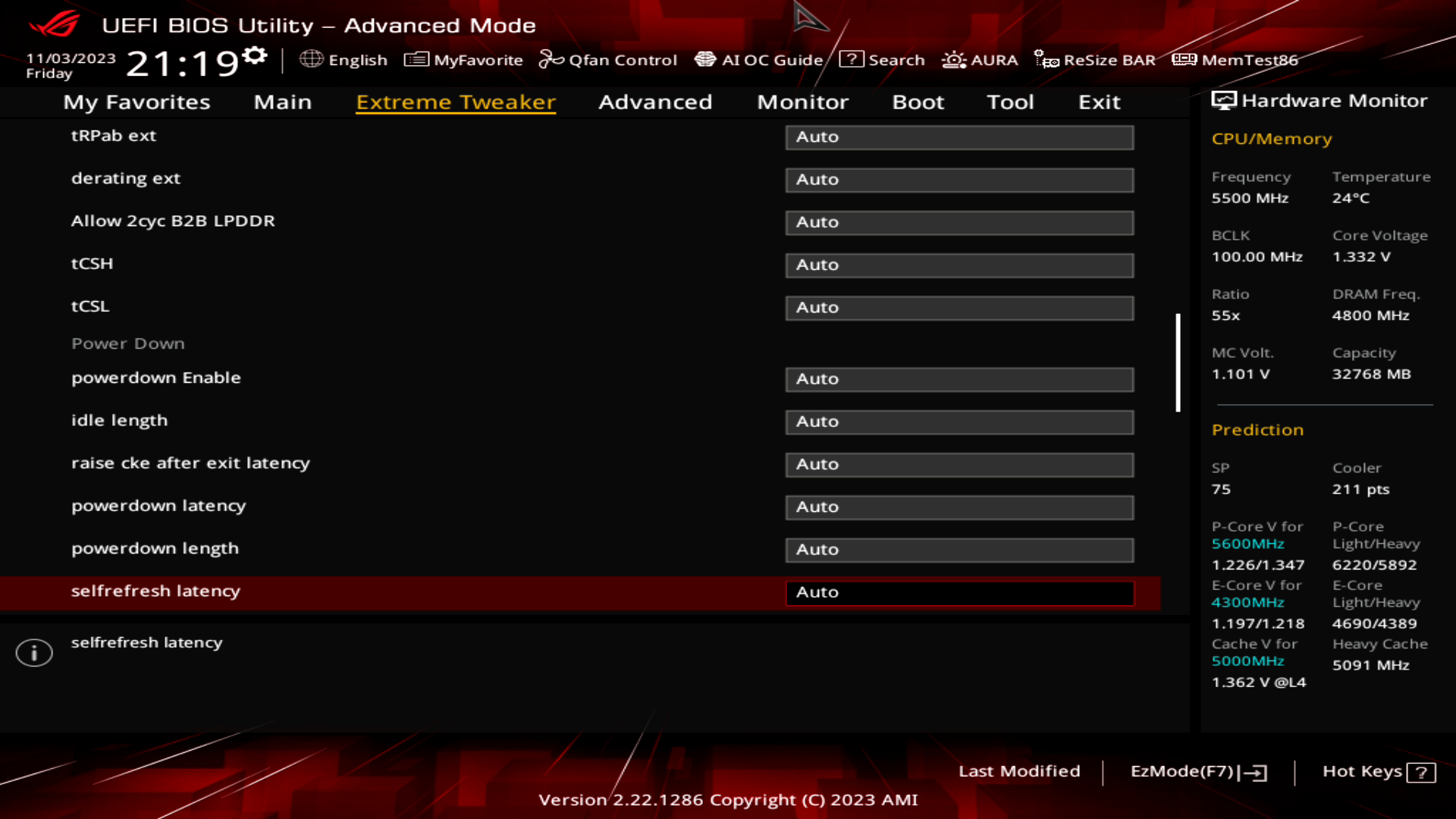

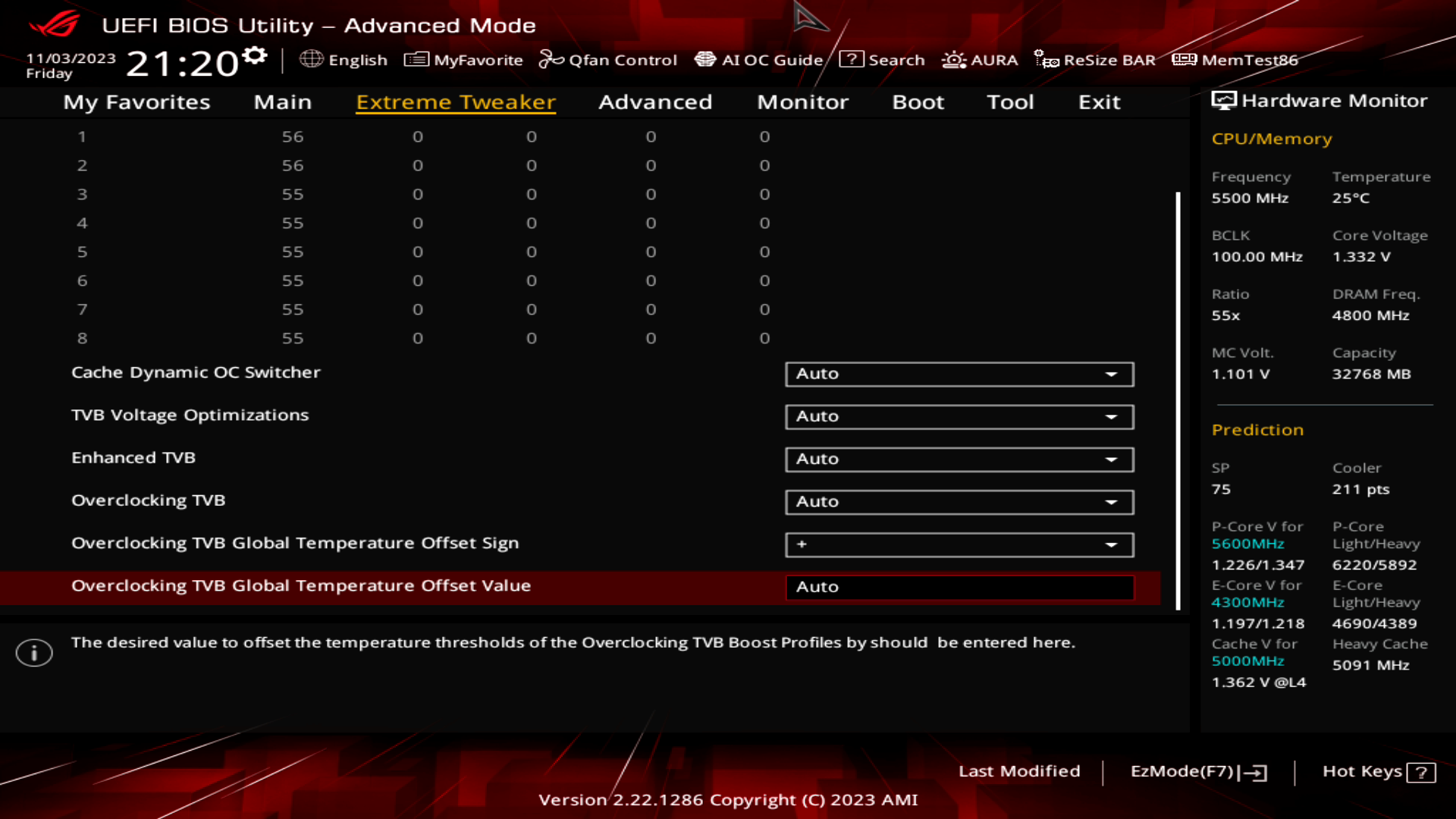

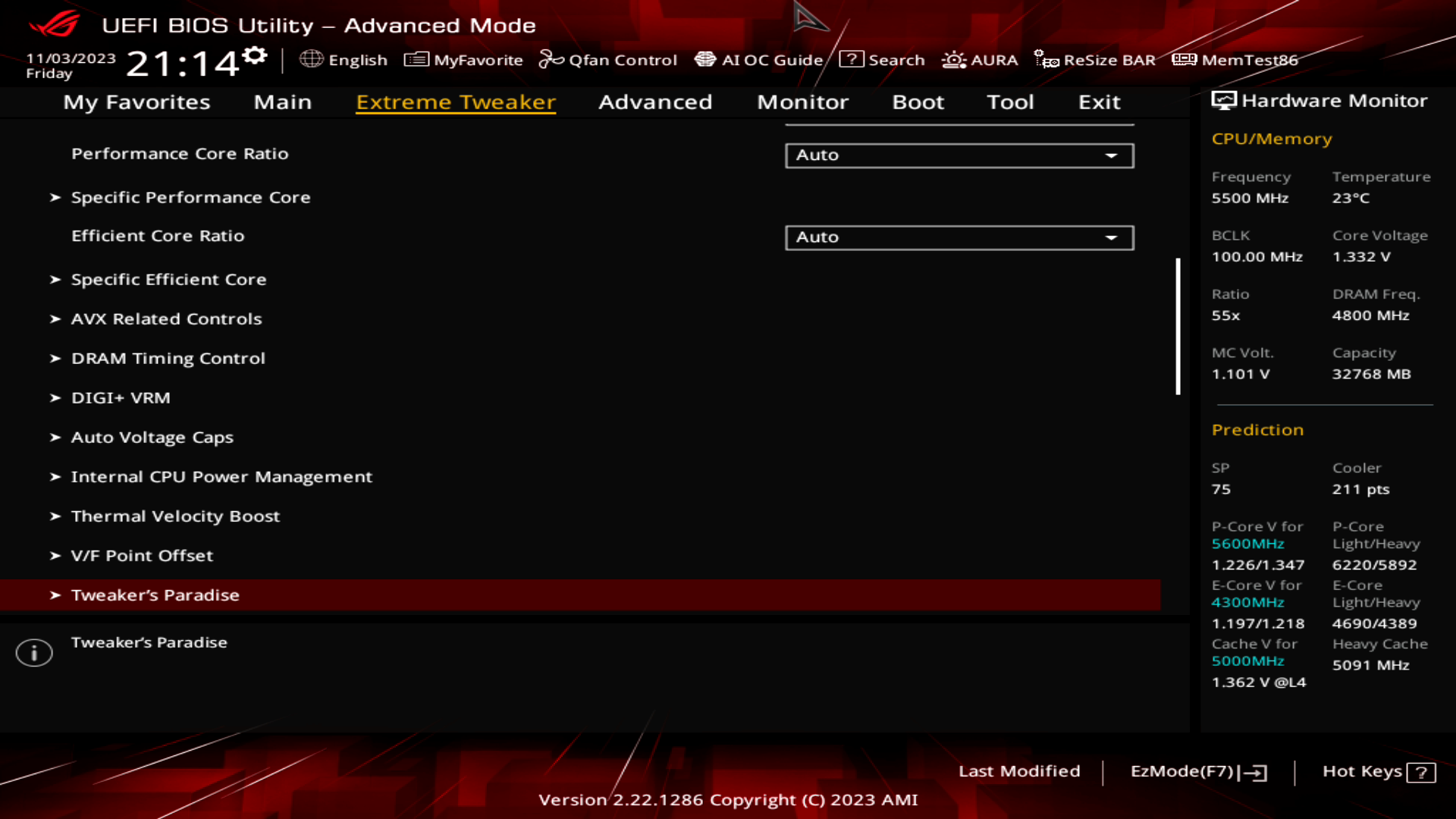

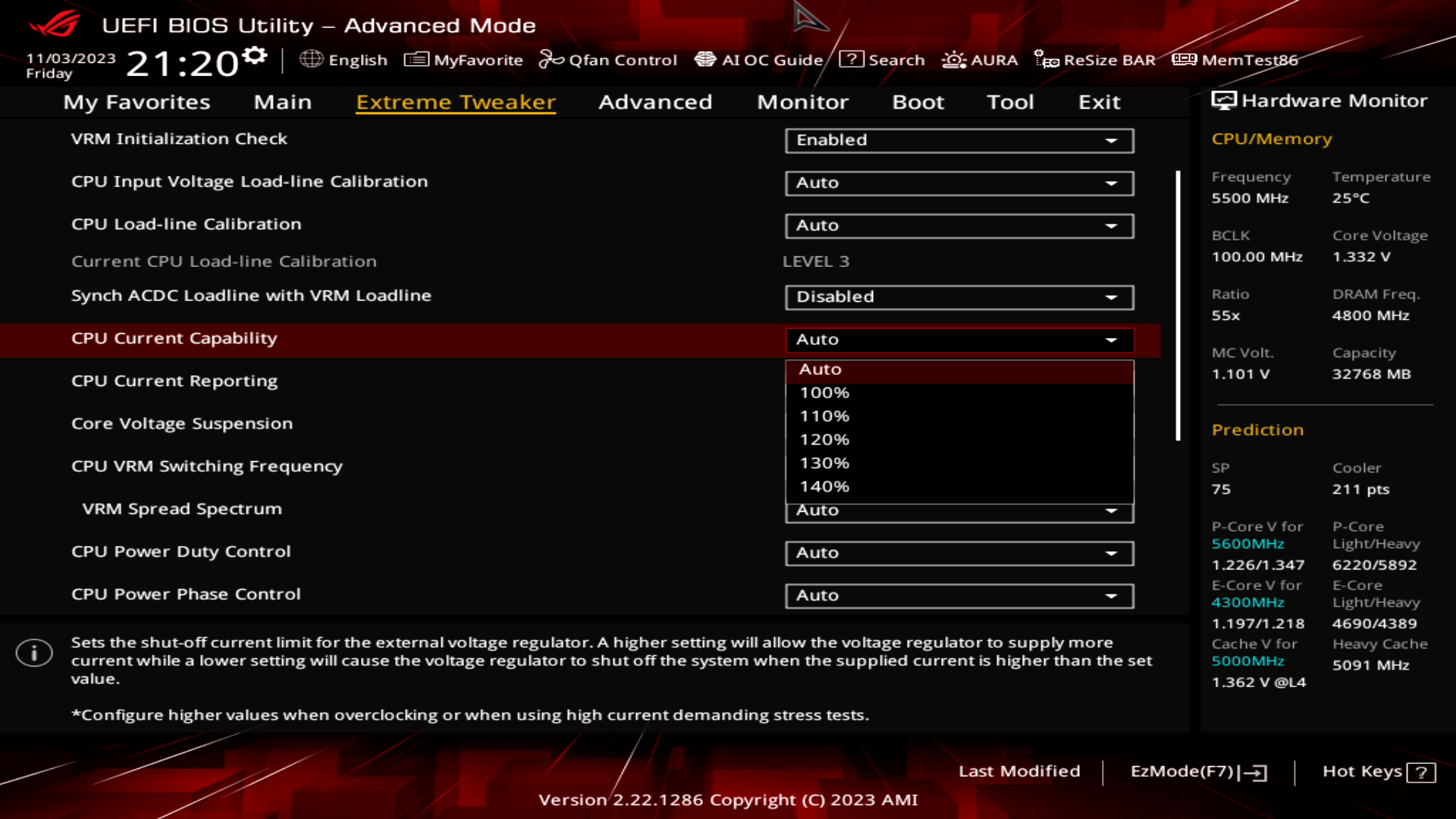

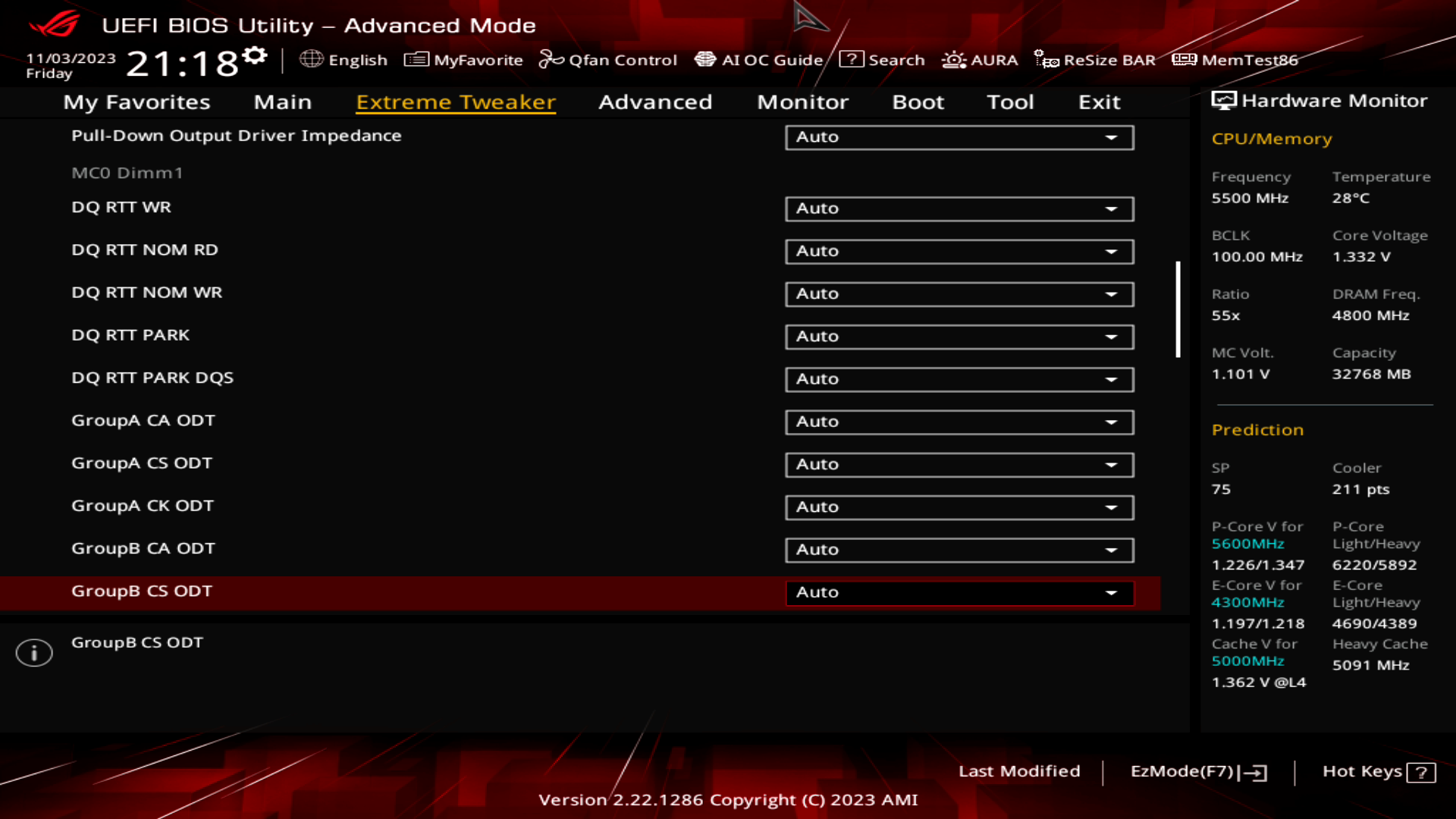

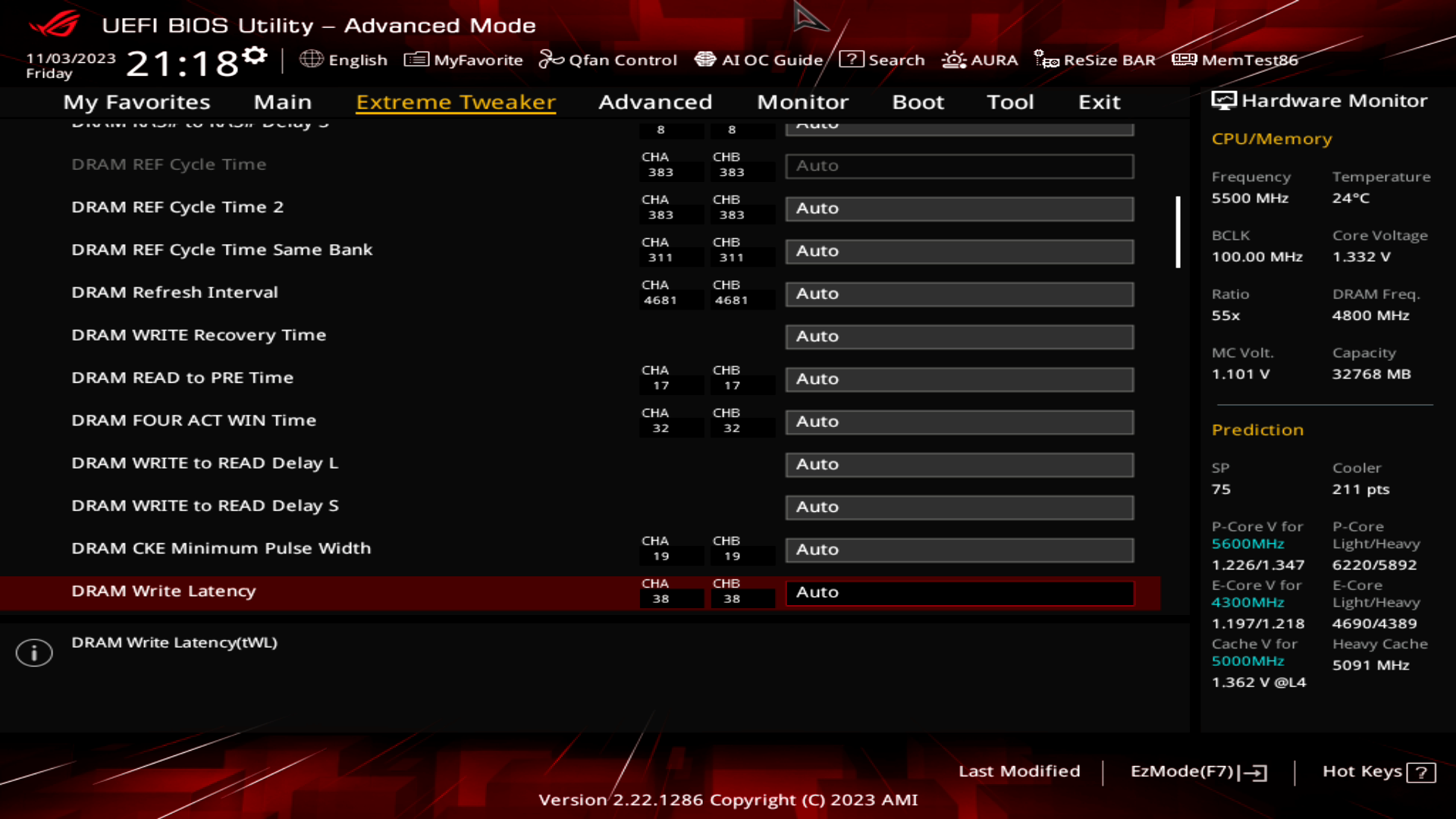

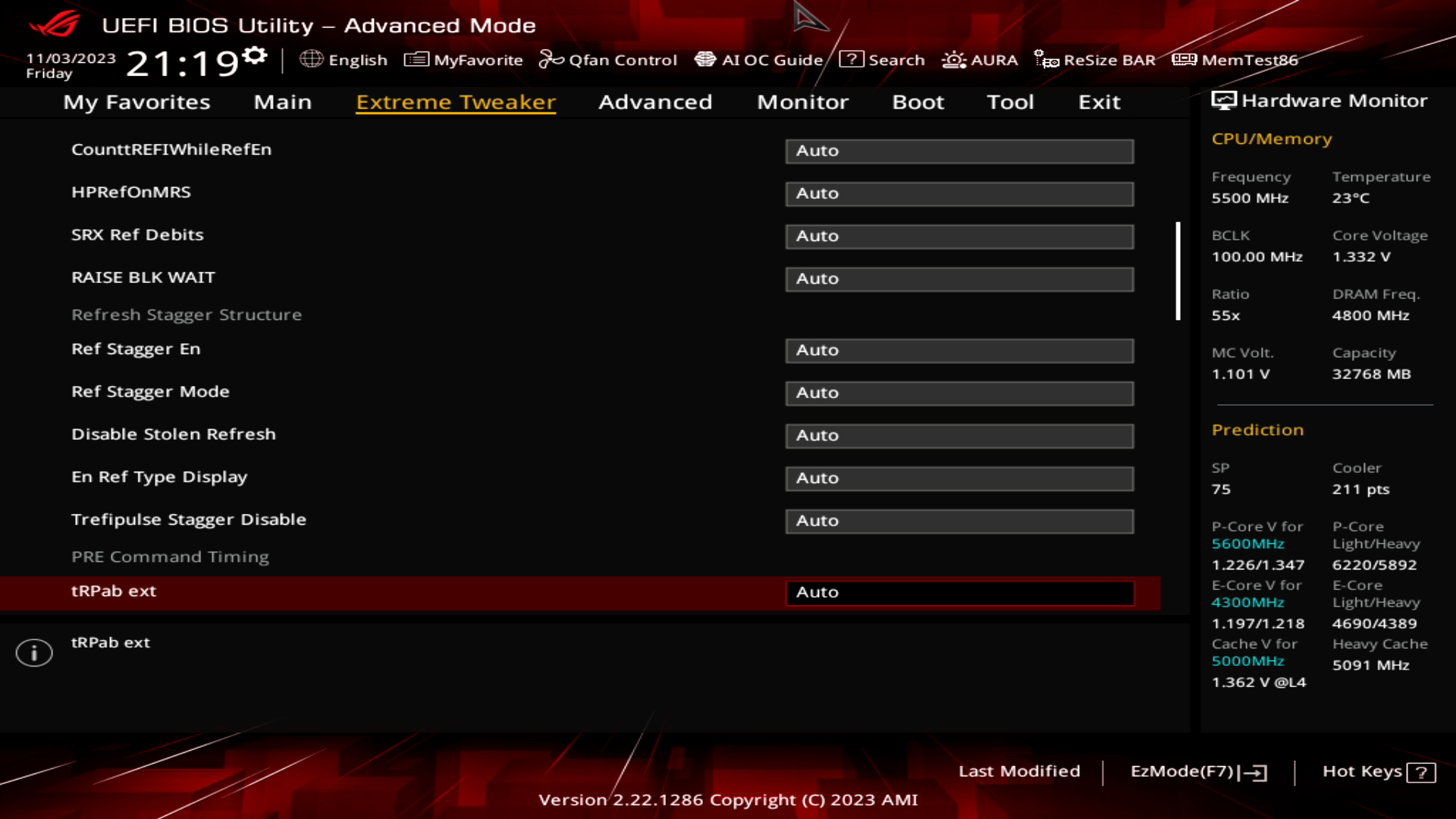

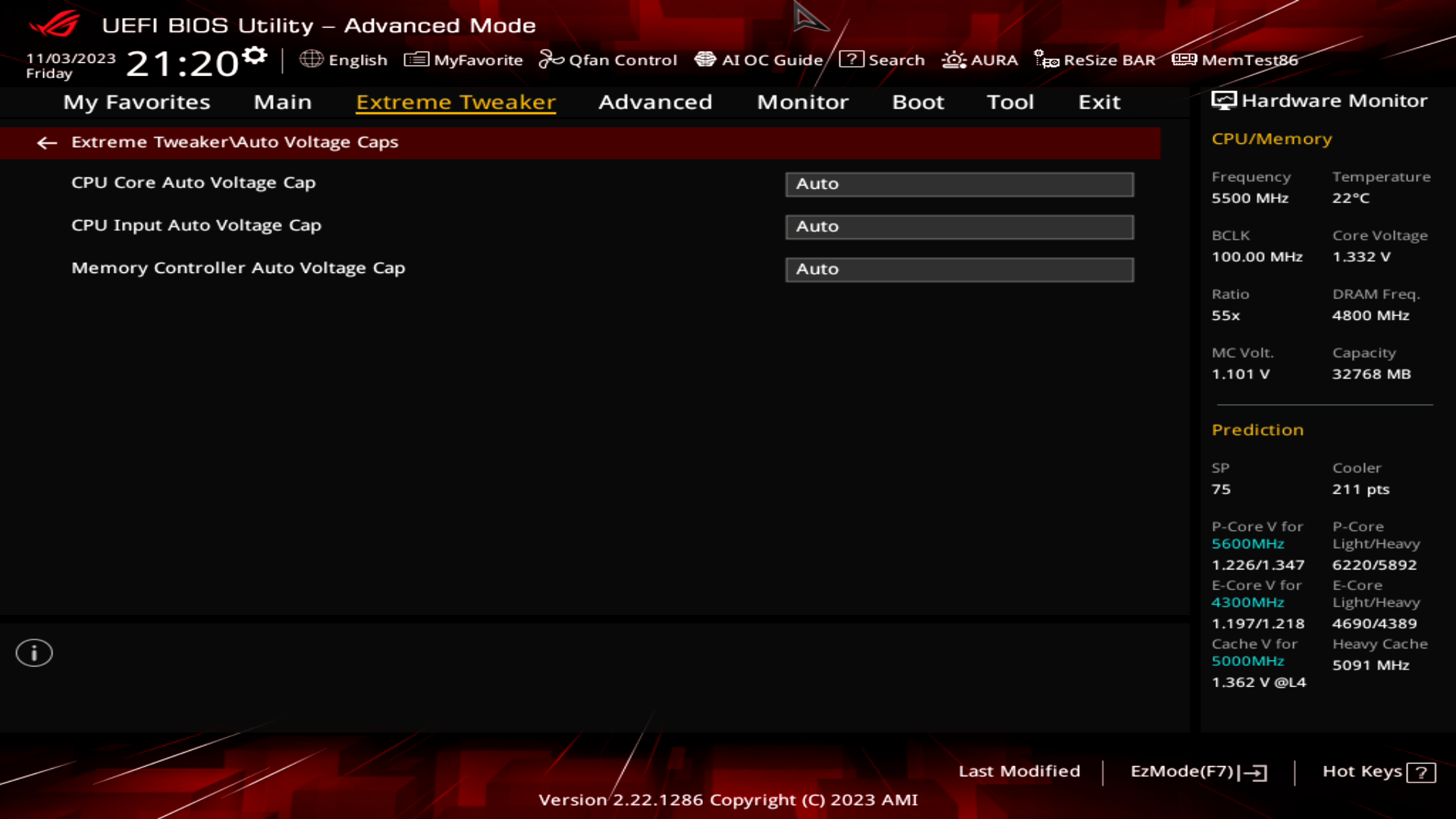

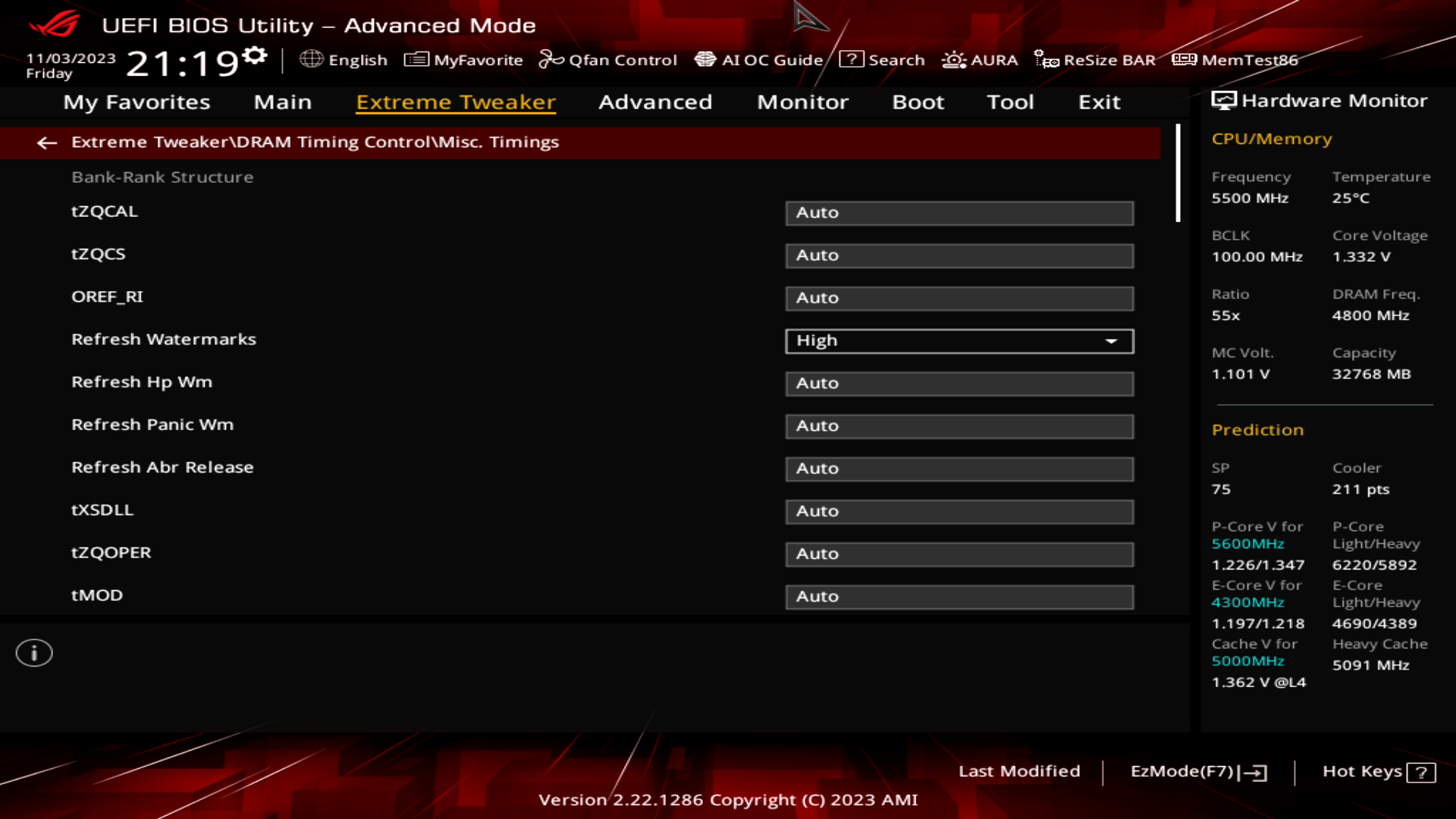

Вкладка AI Tweaker настоящий рай для оверклокера. Она предоставляет возможность регулировки напряжения, частот, множителей, в целом полный инструментарий оверклокинга ОЗУ, процессора, платформы, а также IGP.
Как и в других «refresh» материнских платах от ASUS присутствует дополнительная функциональность разгона, а именно +1 множитель CPU на два лучших ядра в условиях Sync All Cores.
Таблица диапазонов регулирования напряжения и главных опций оверклокинга:
| Параметр | Диапазон регулирования | Шаг |
|---|---|---|

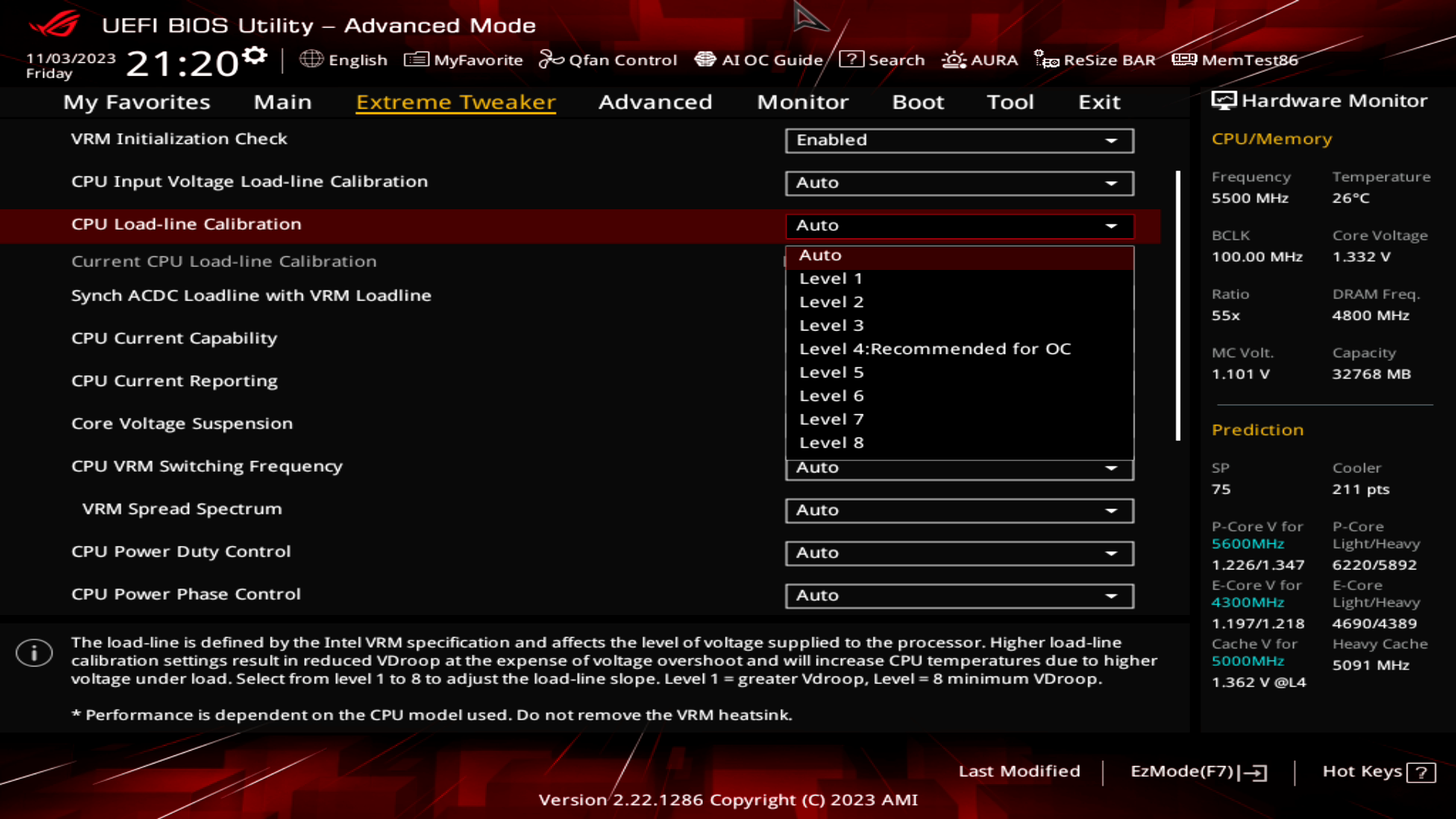

| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency | 40–1000 | 0,05 |
| PCIE Frequency | 80–200 | 0,1 |
| Ratio | 8-85 | 1 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–800 | 100 |
| Actual VRM Core Voltage (V) | 0,6–1,7 | 0,005 |
| Global Core SVID Voltage (V) | 0,6–1,7 | 0,001 |
| Cache SVID Voltage (V) | 0,6–1,7 | 0,001 |
| CPU System Agent Voltage (V) | 0,7–1,6 | 0,001 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage | 0,7–1,8 | 0,001 |
| CPU Input Voltage (V) | 1,5–2,1 | 0,01 |
| DRAM Frequency (MHz) | 800–13333 | 66–200 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |

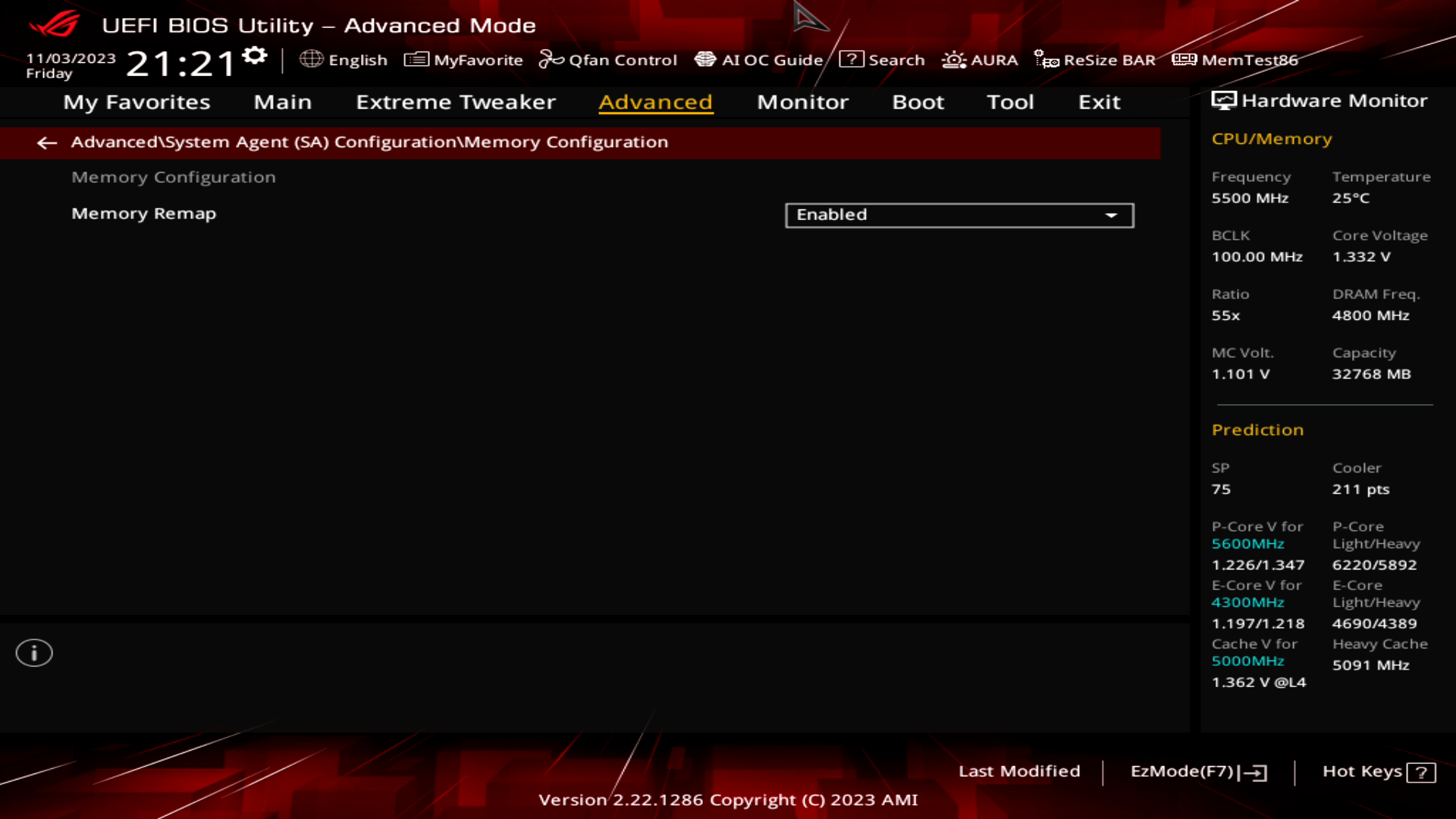

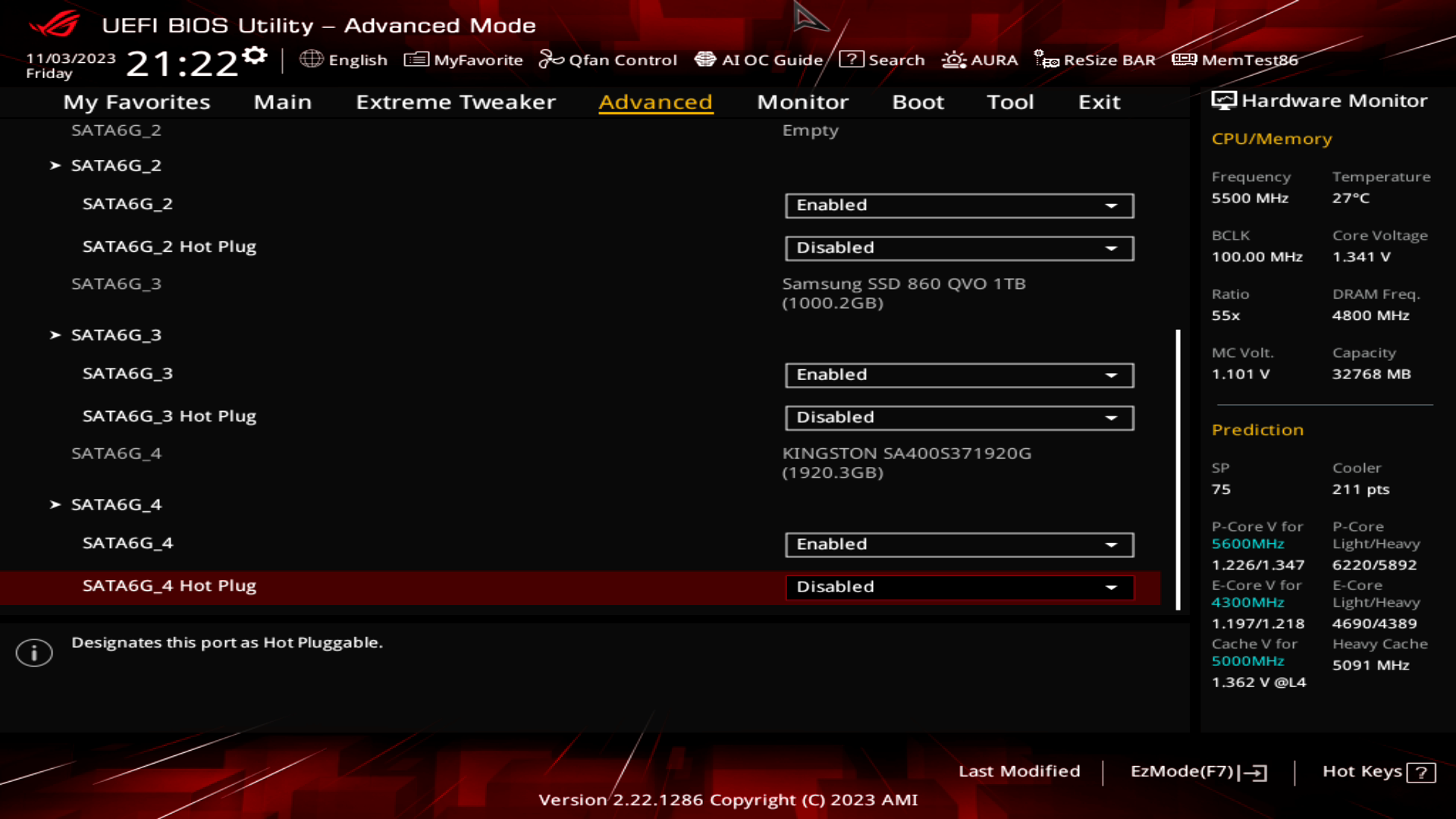

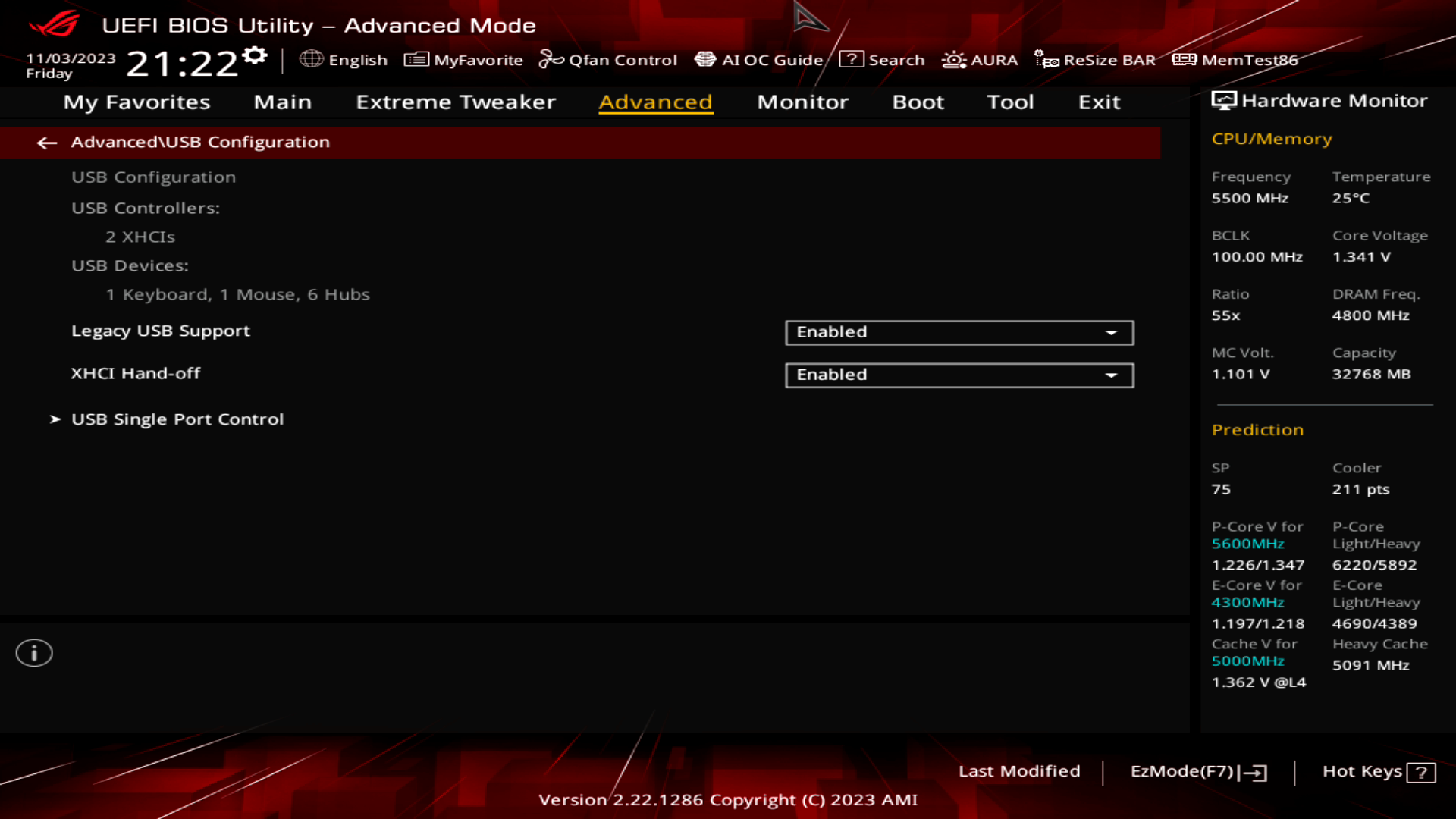

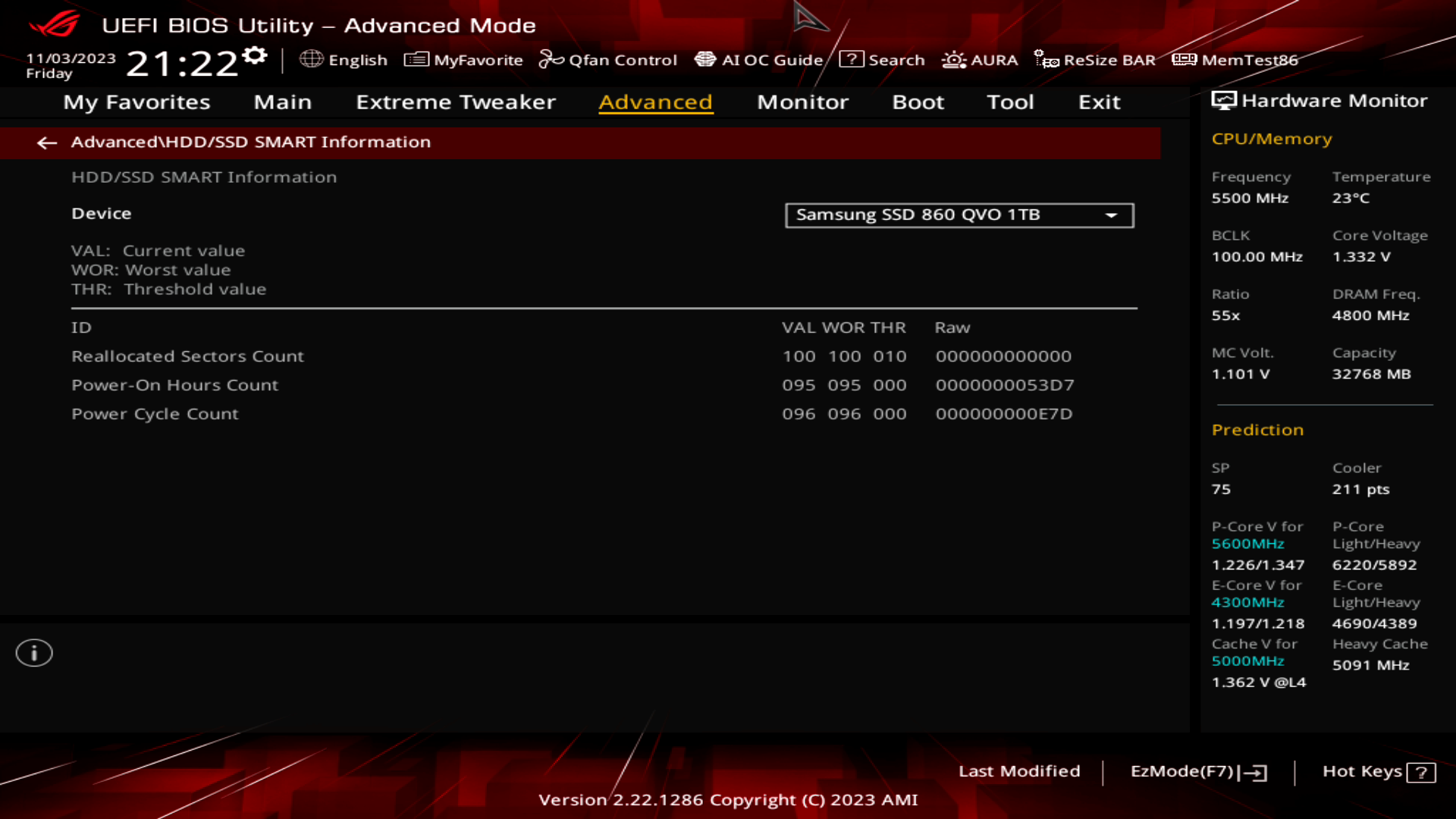

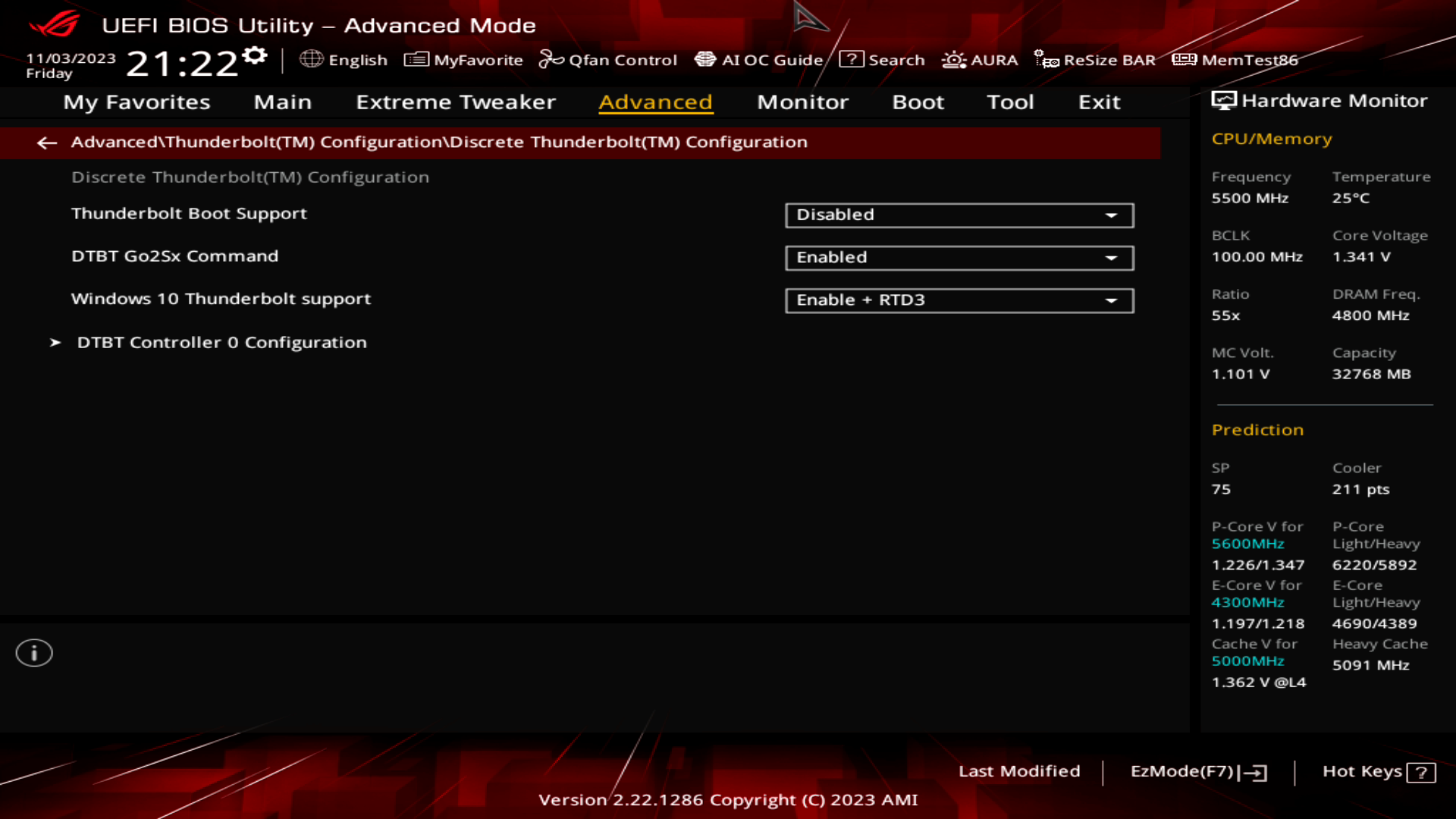

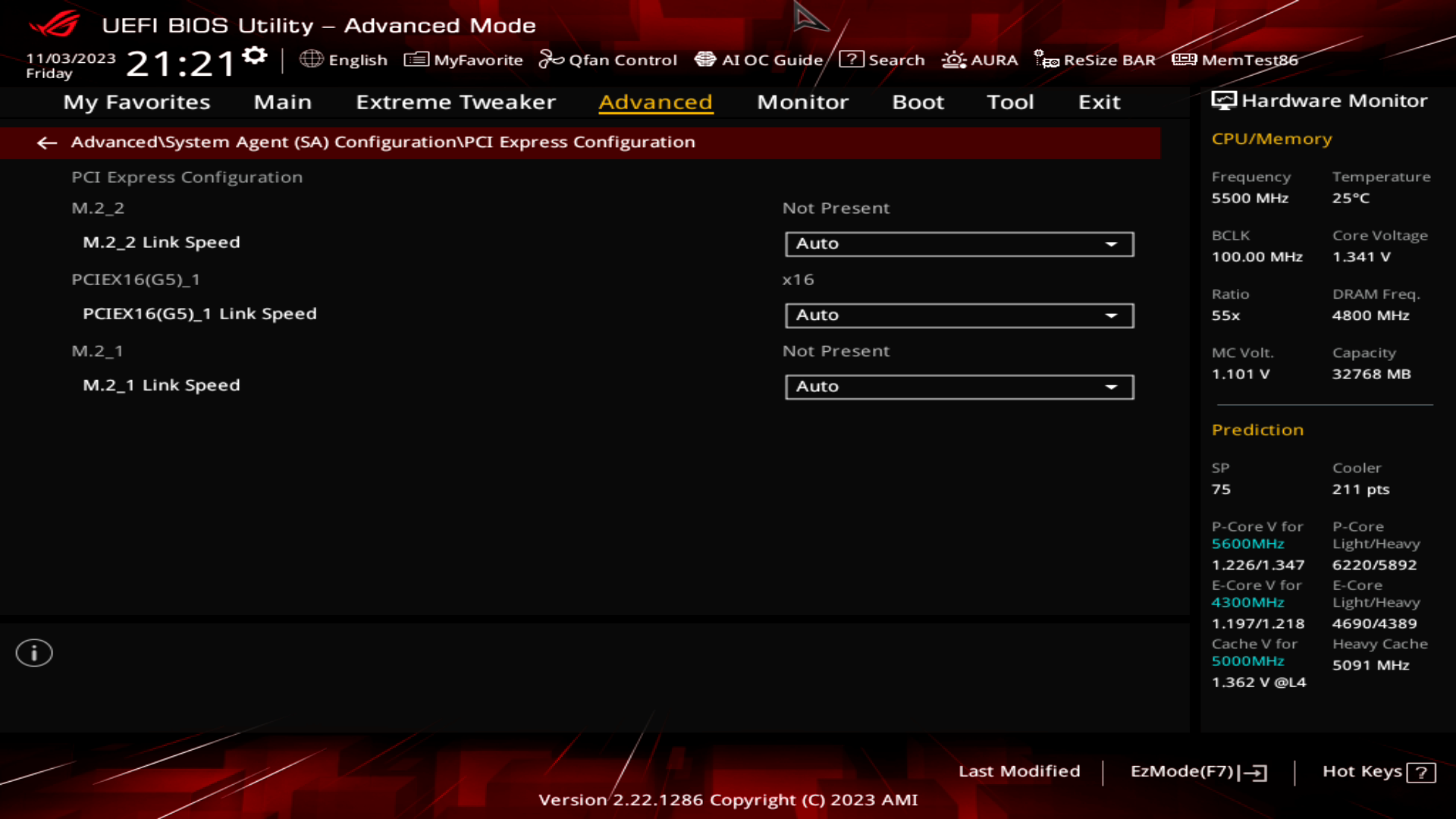

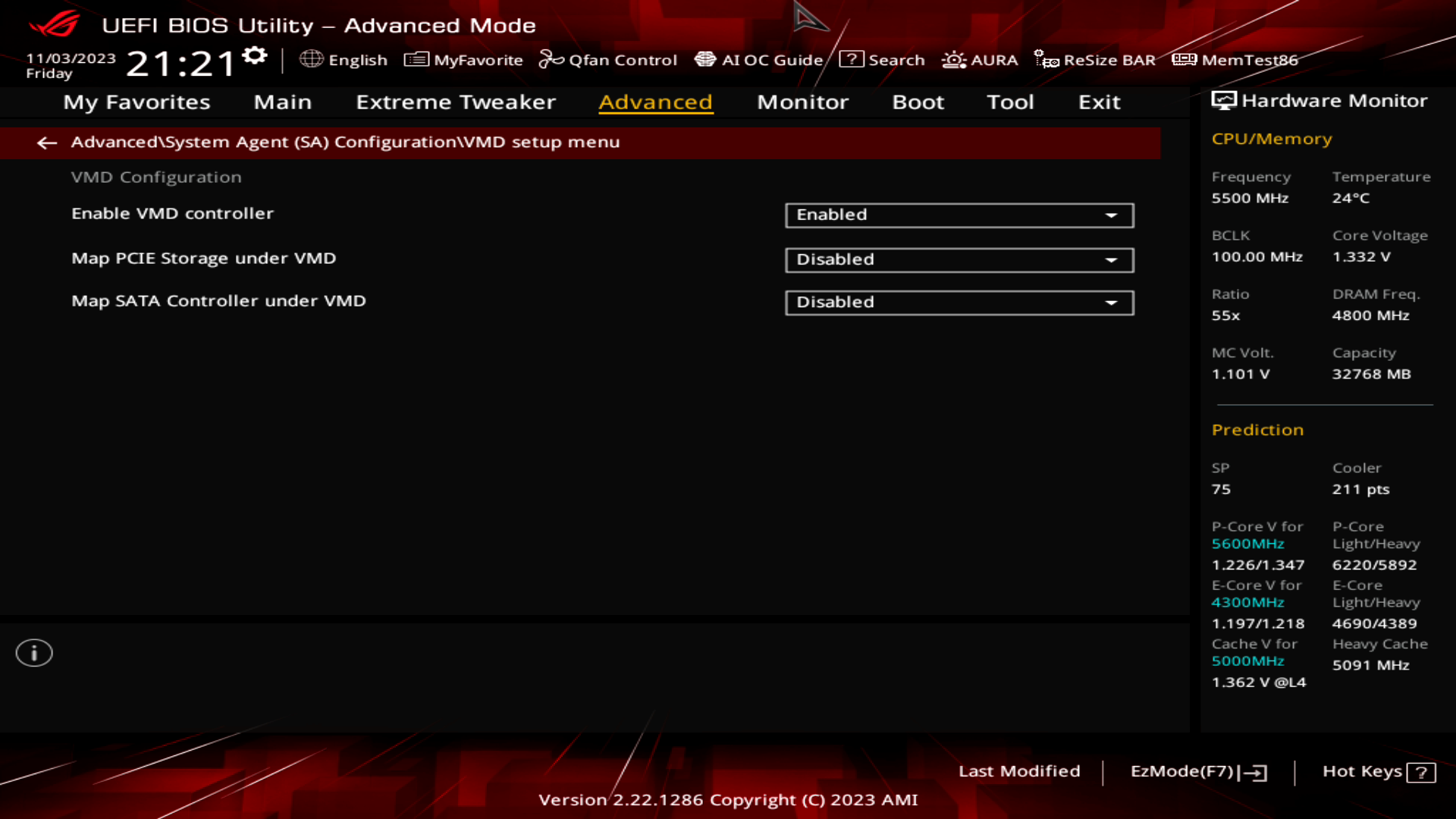

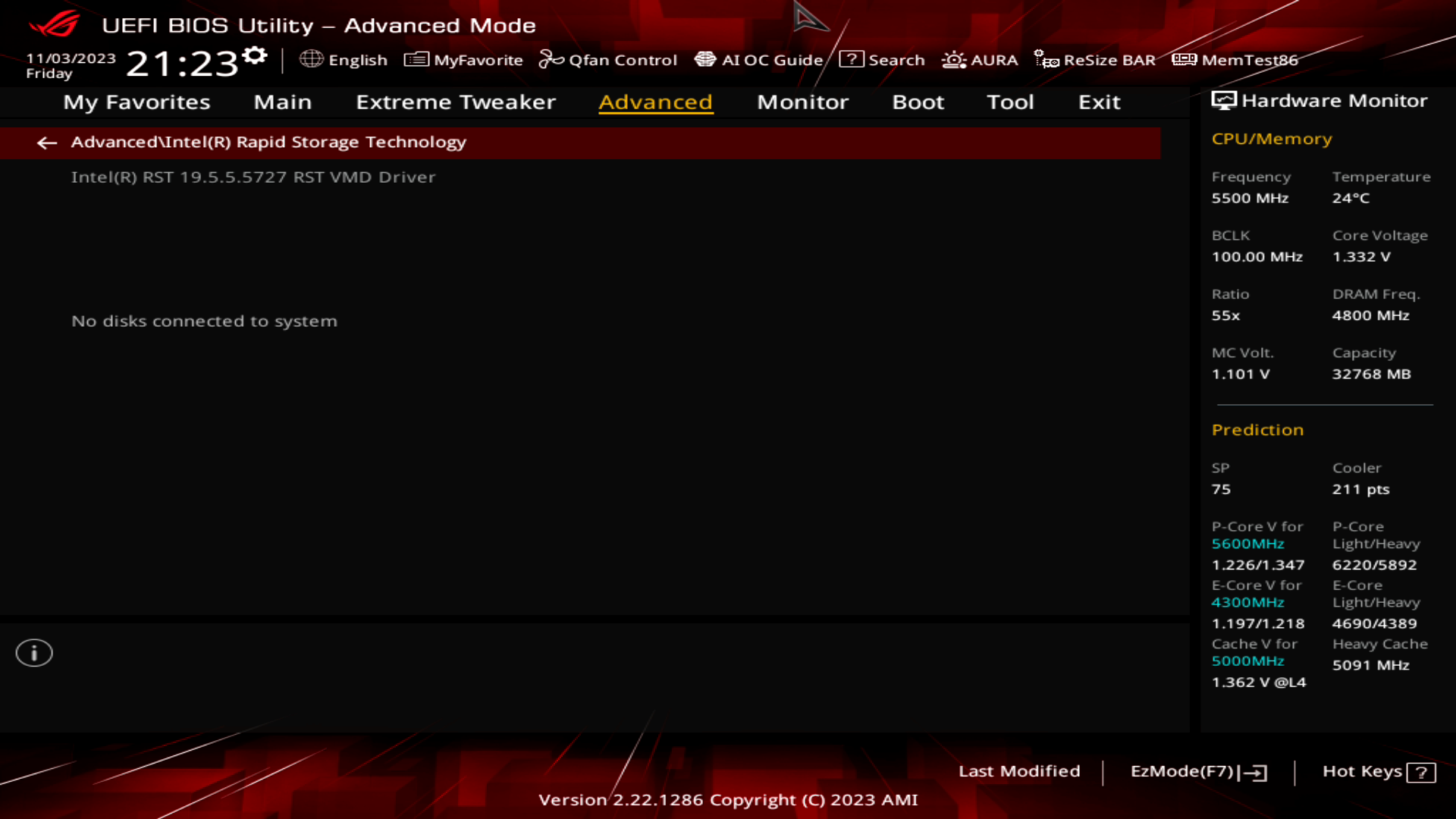

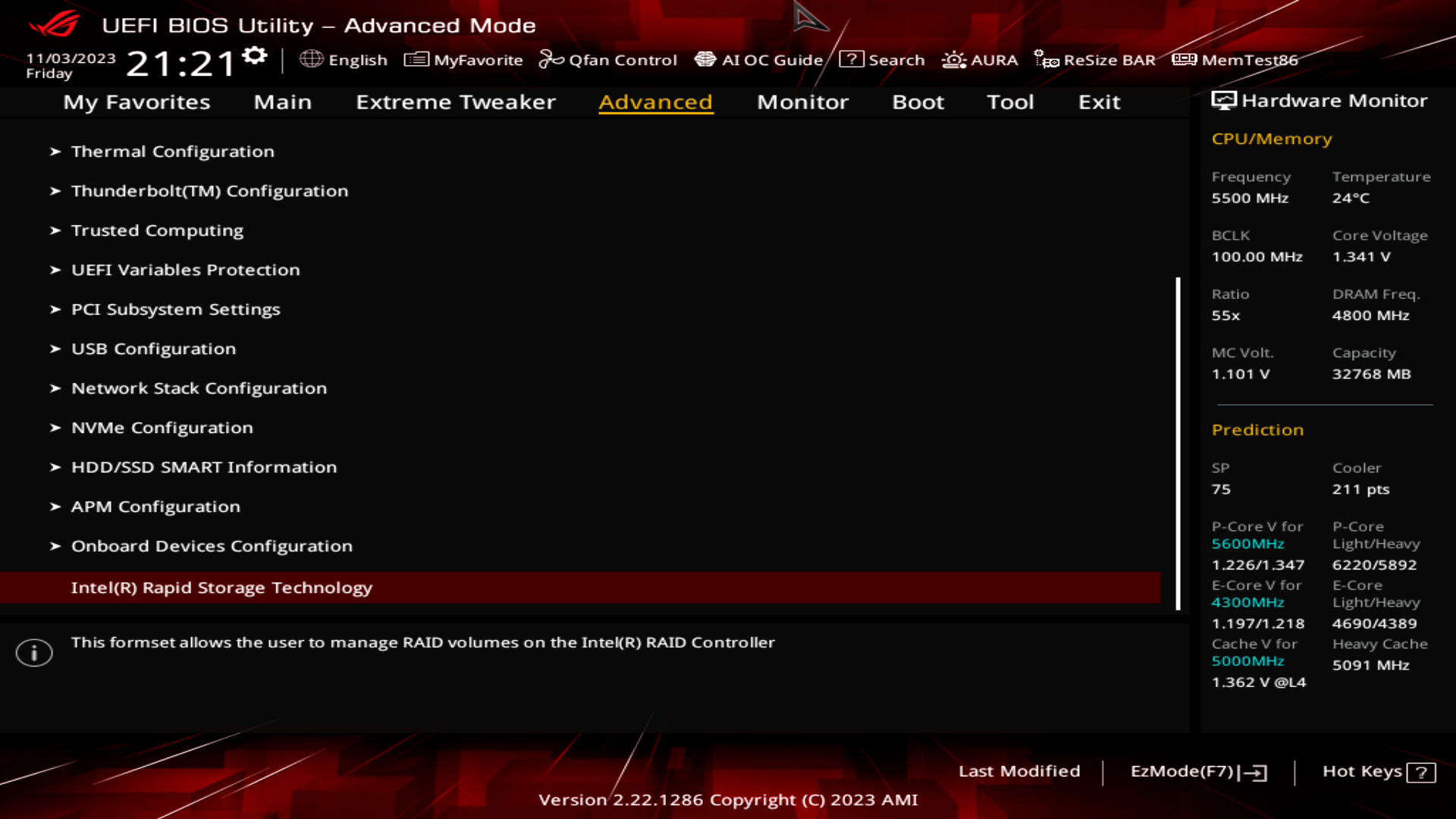

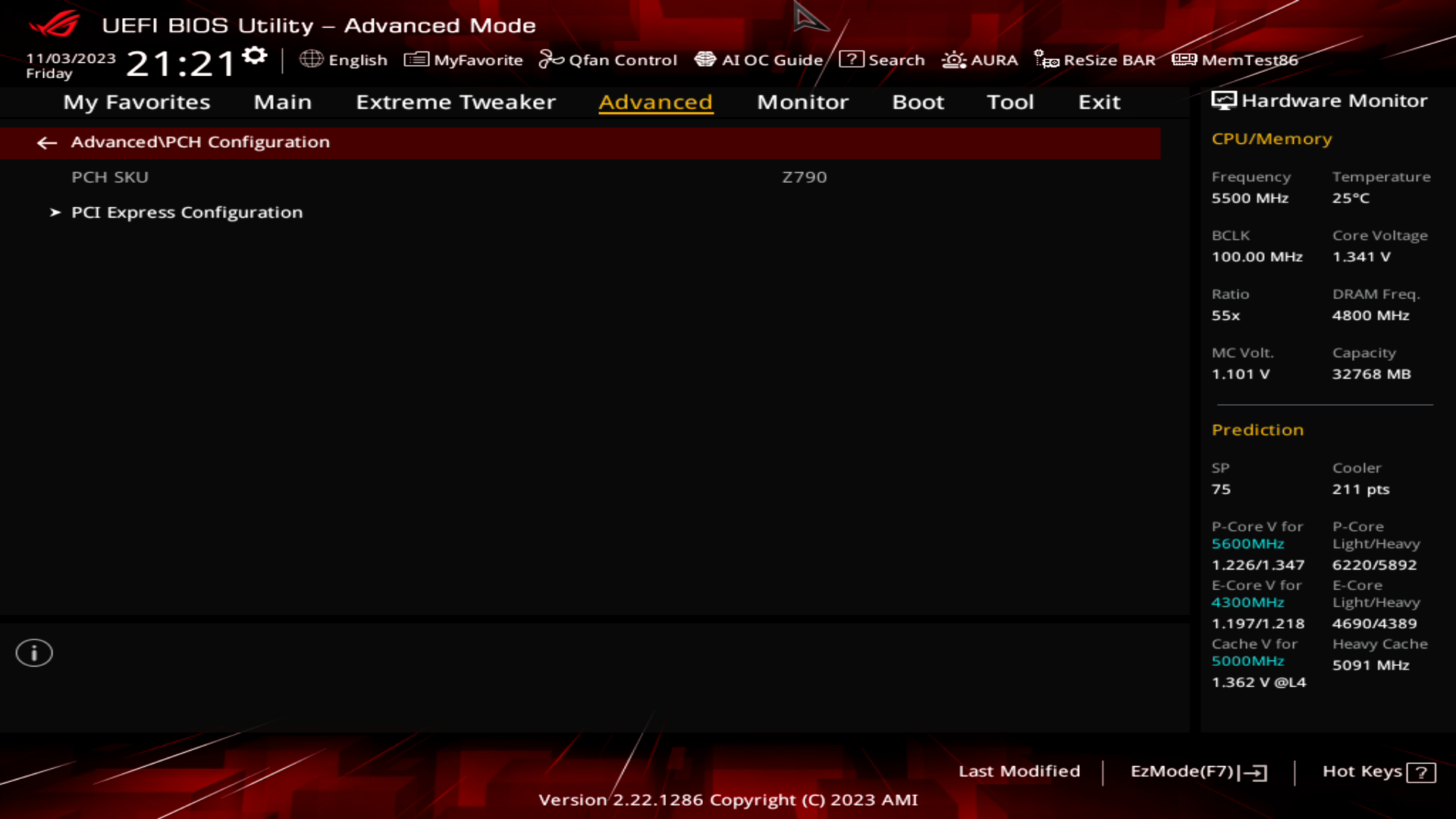

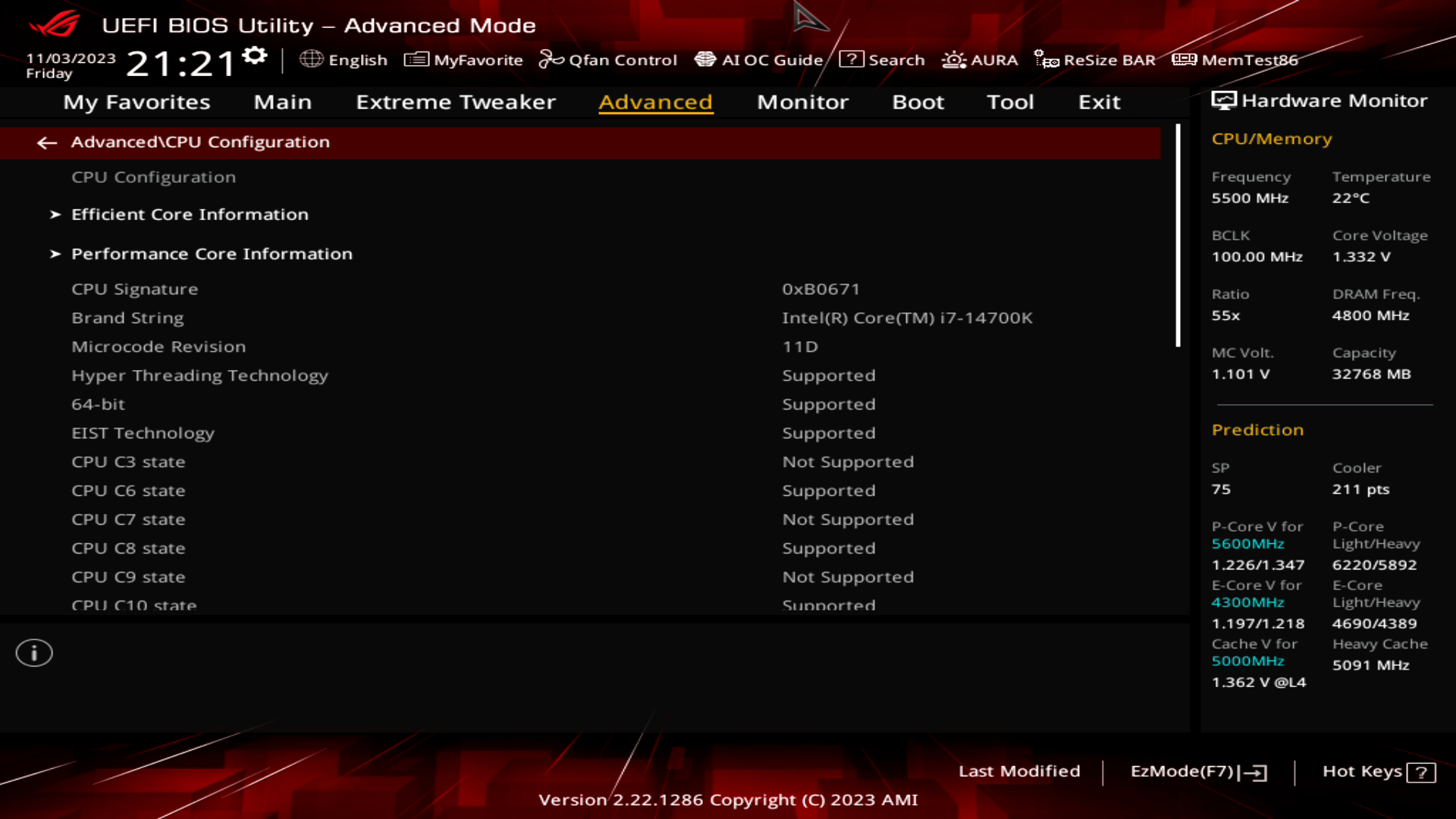

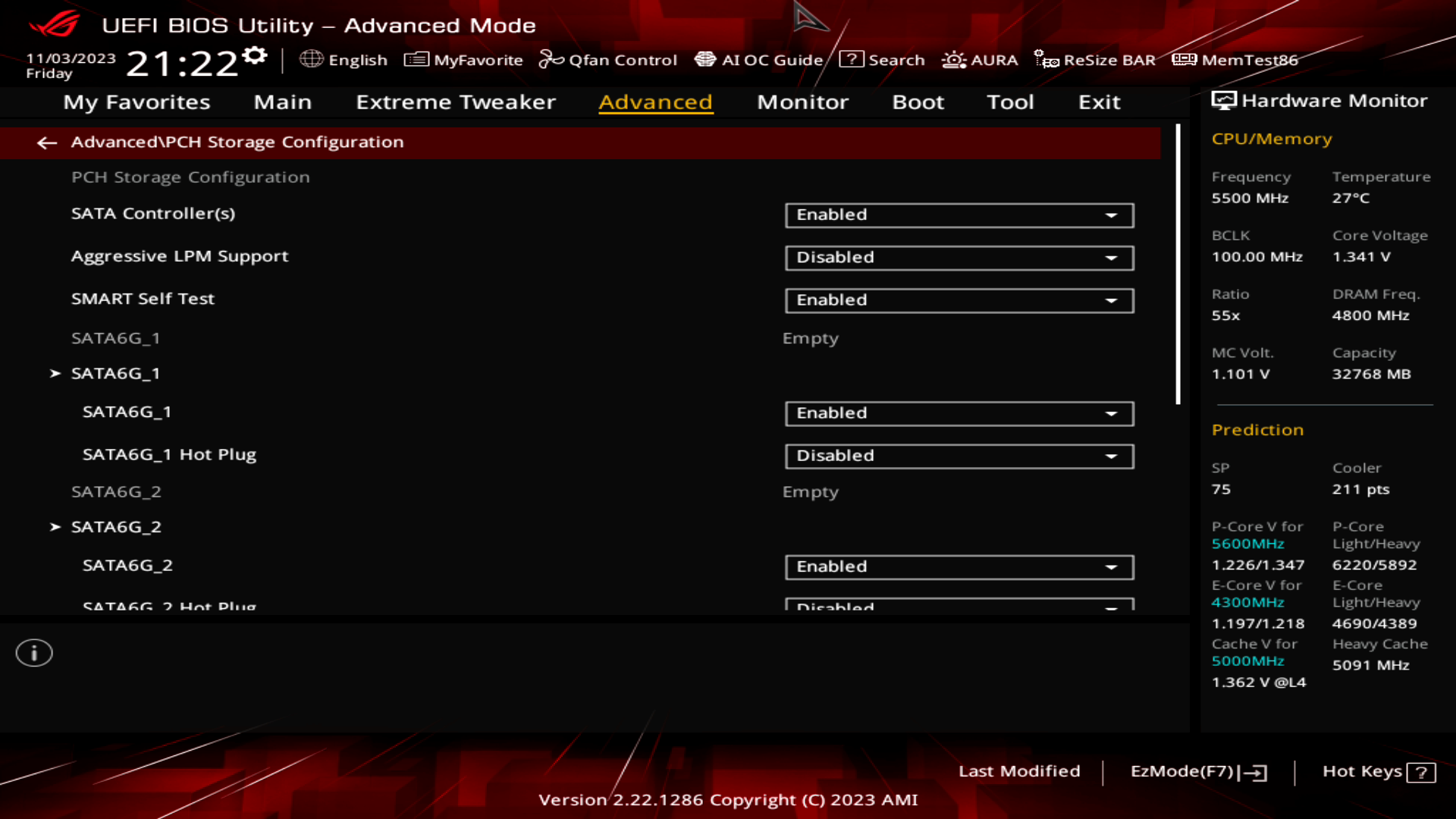

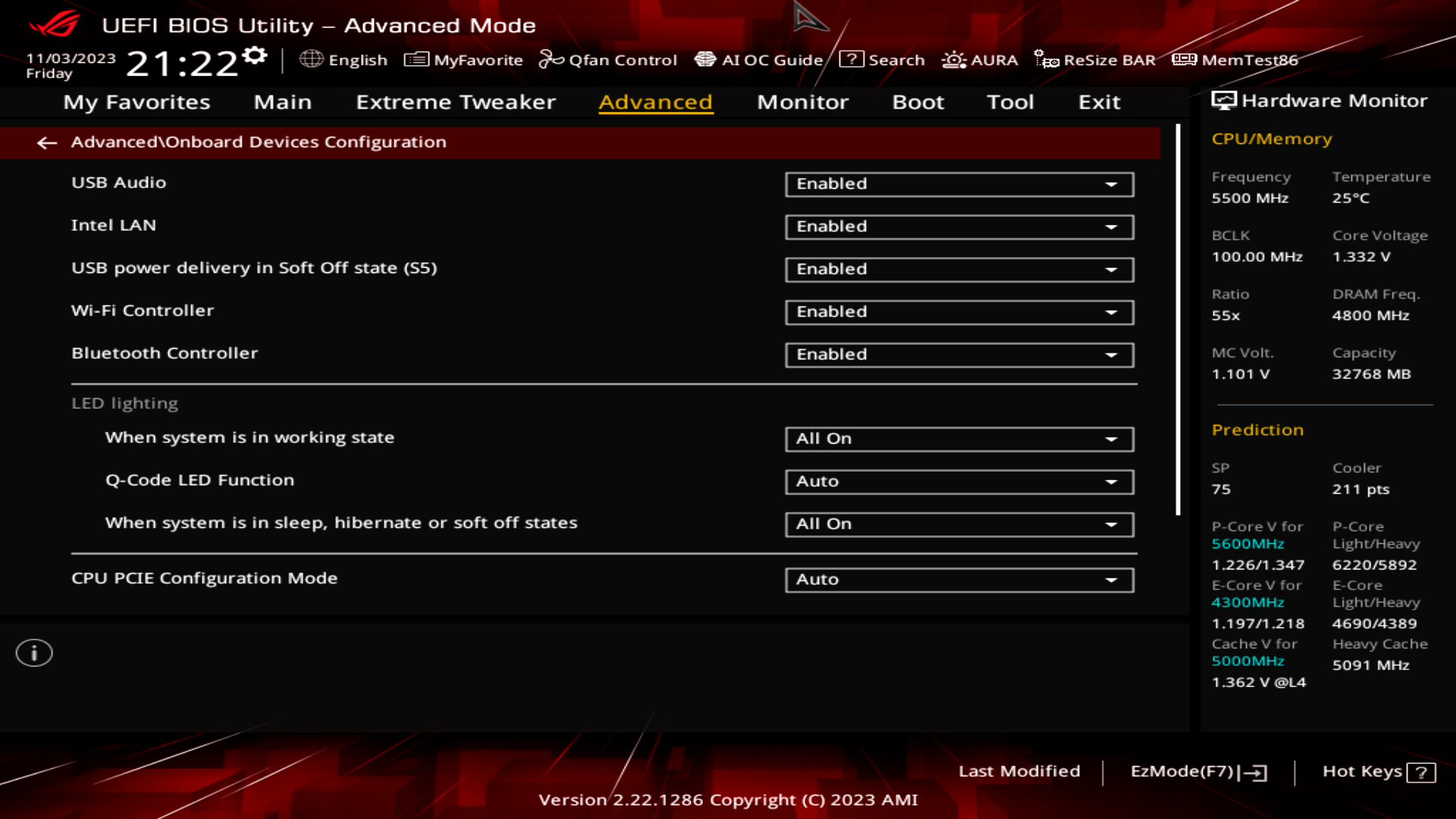

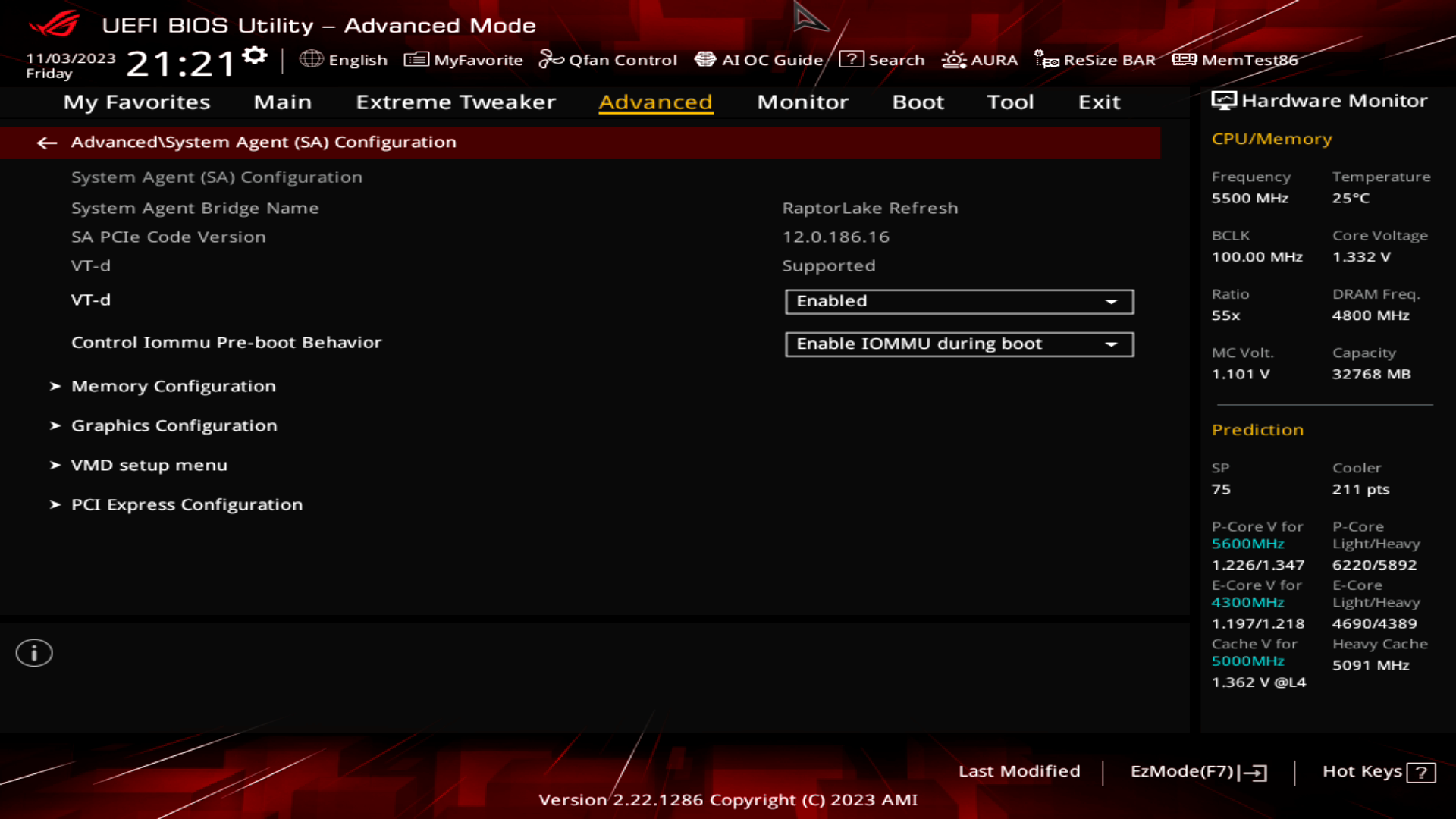

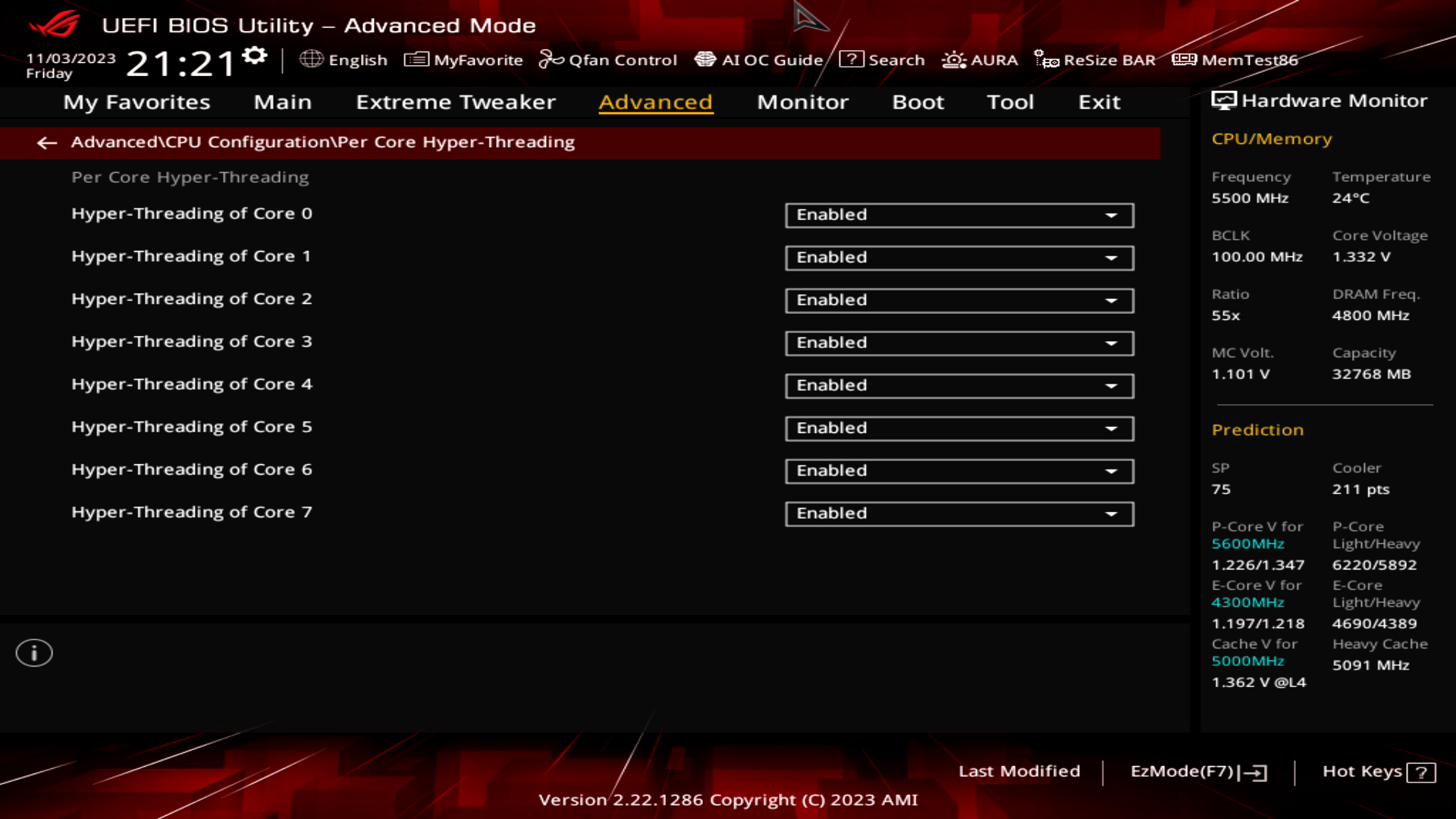

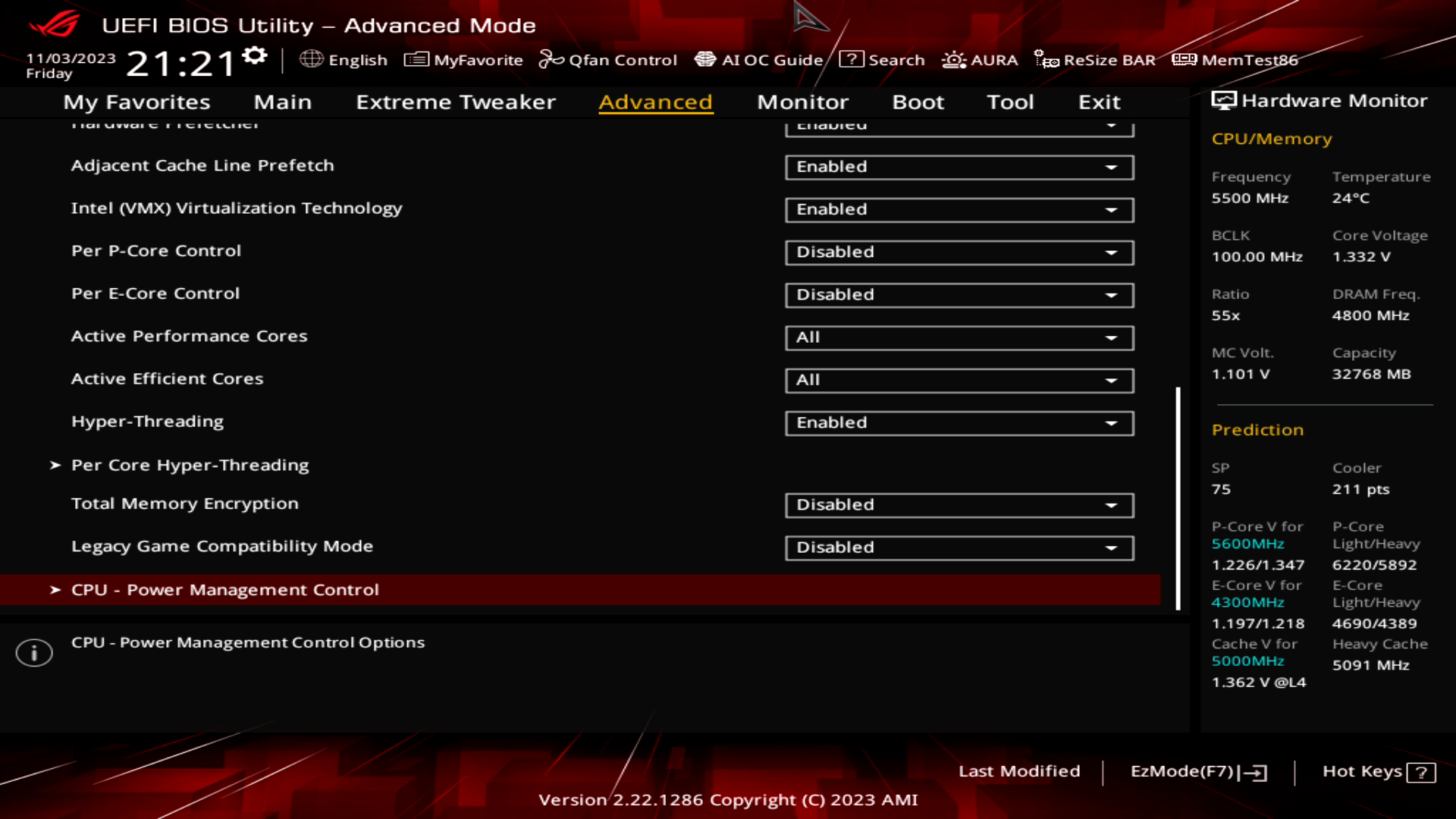

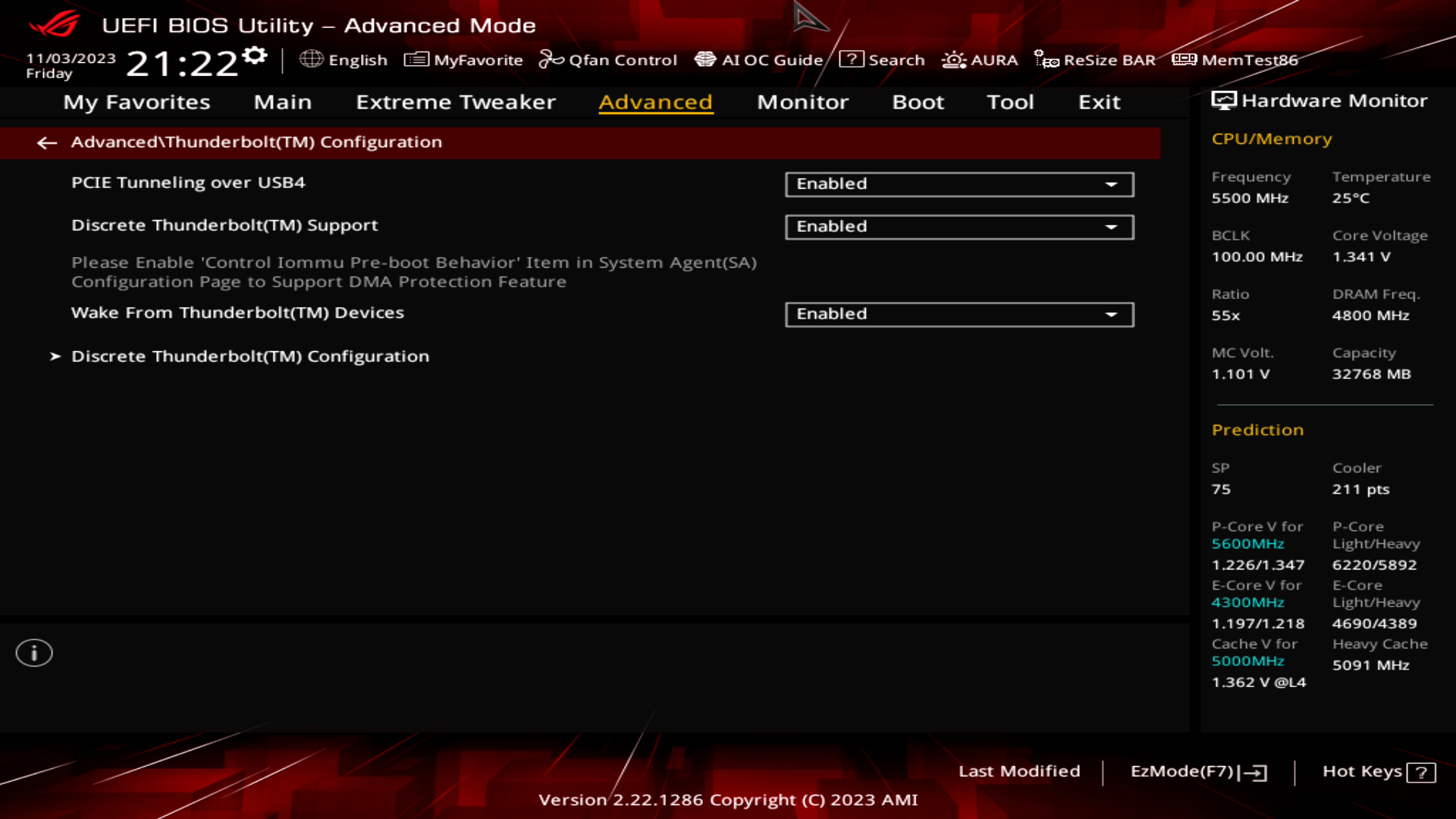

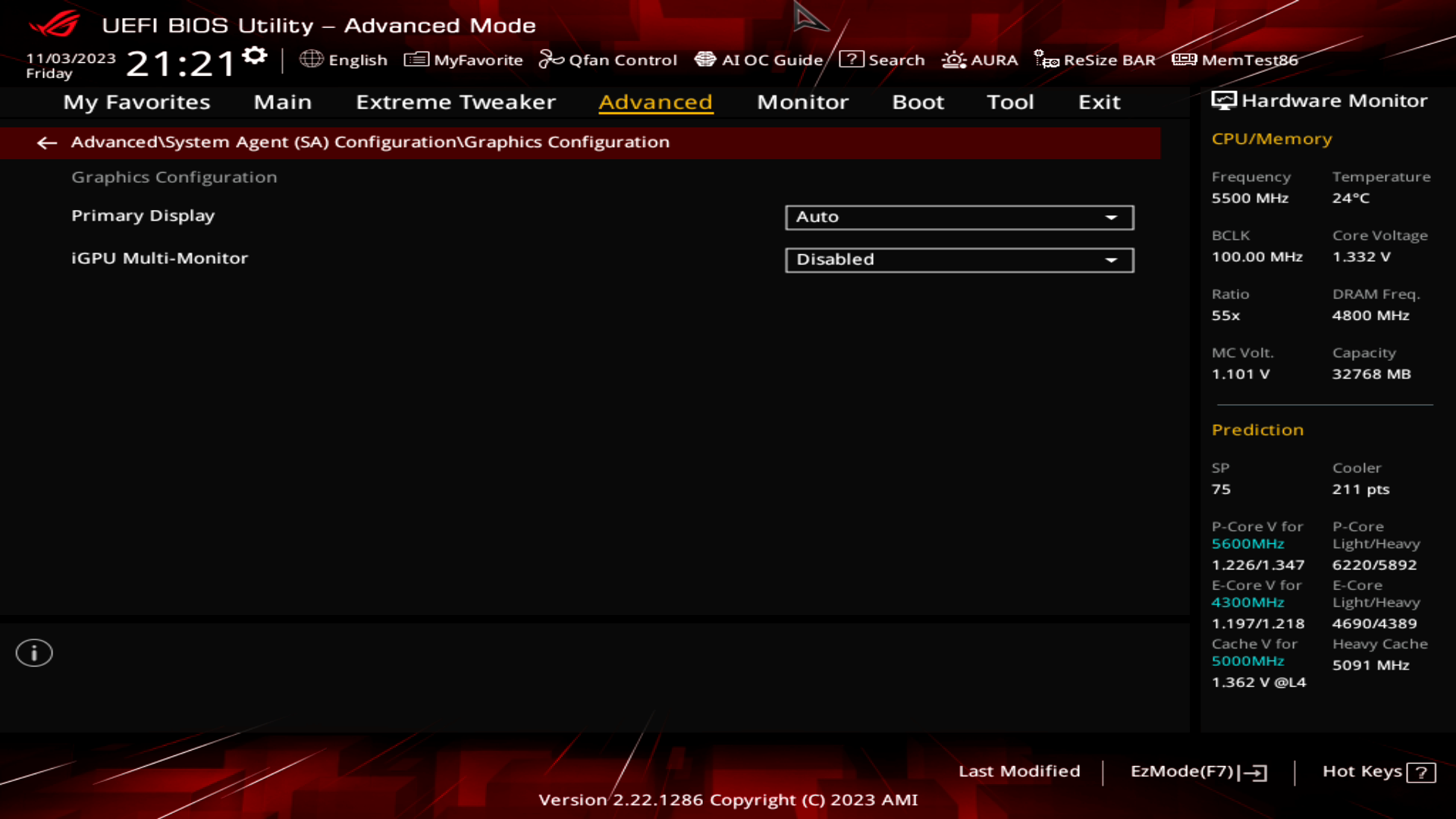

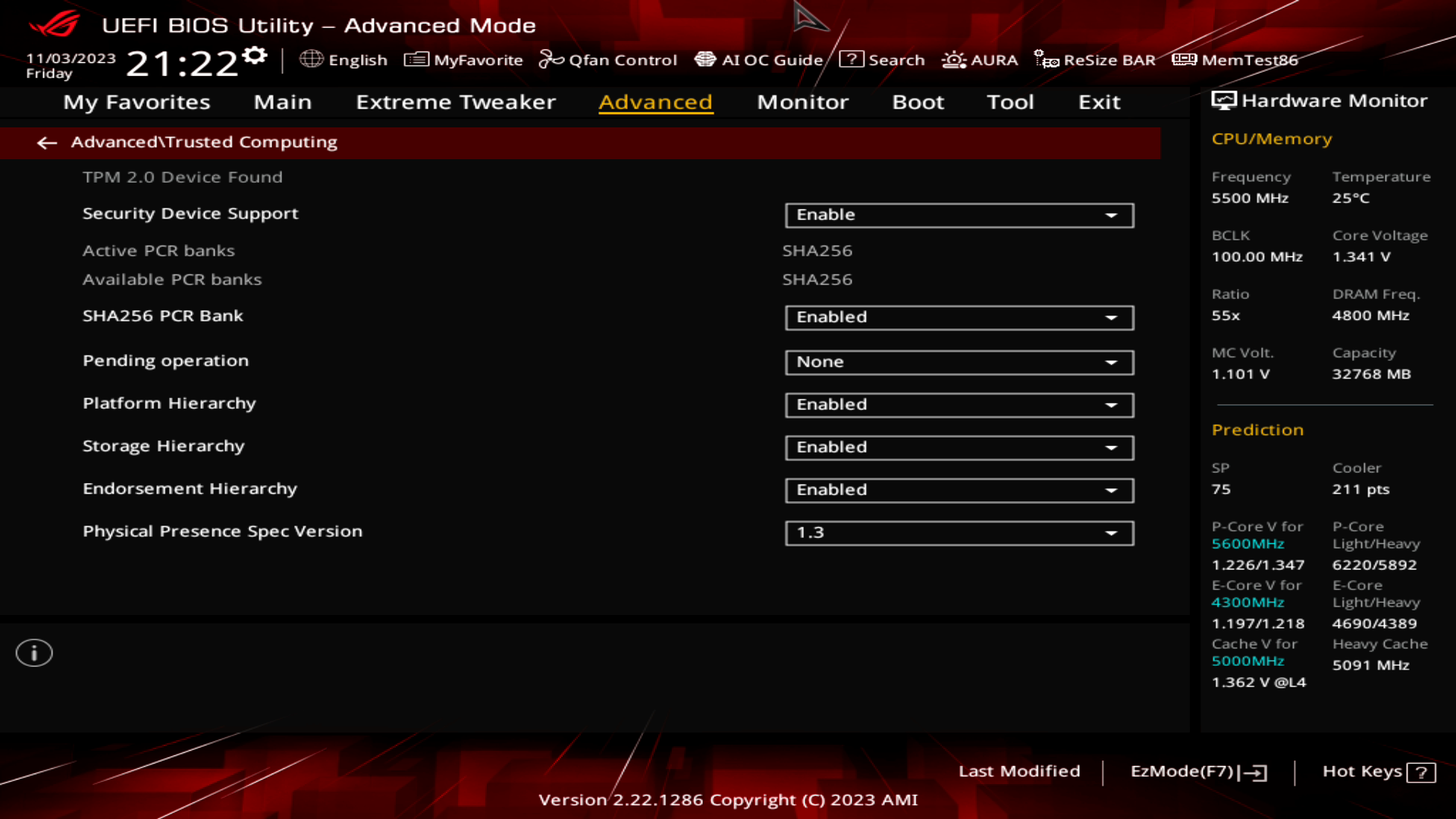

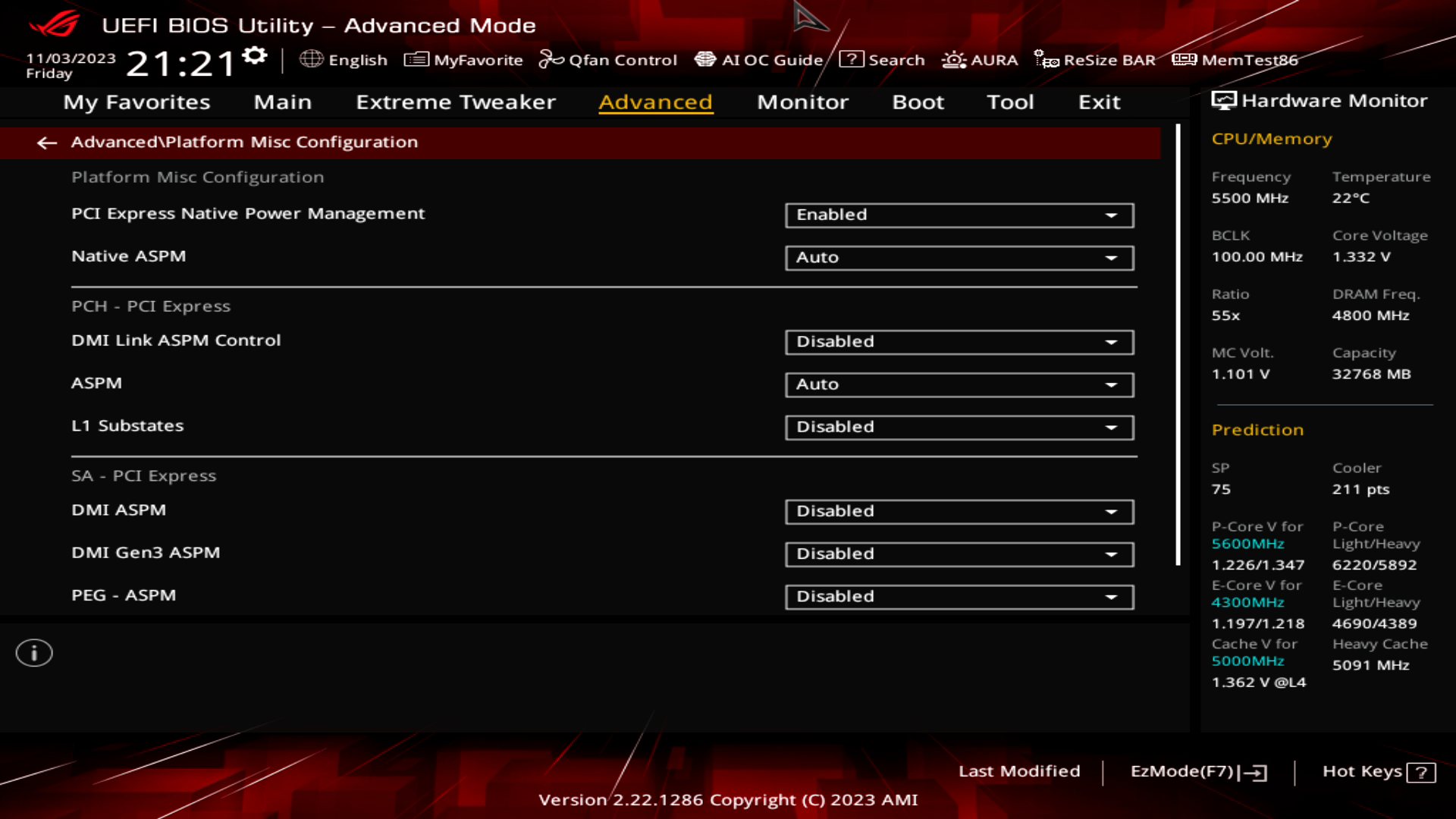

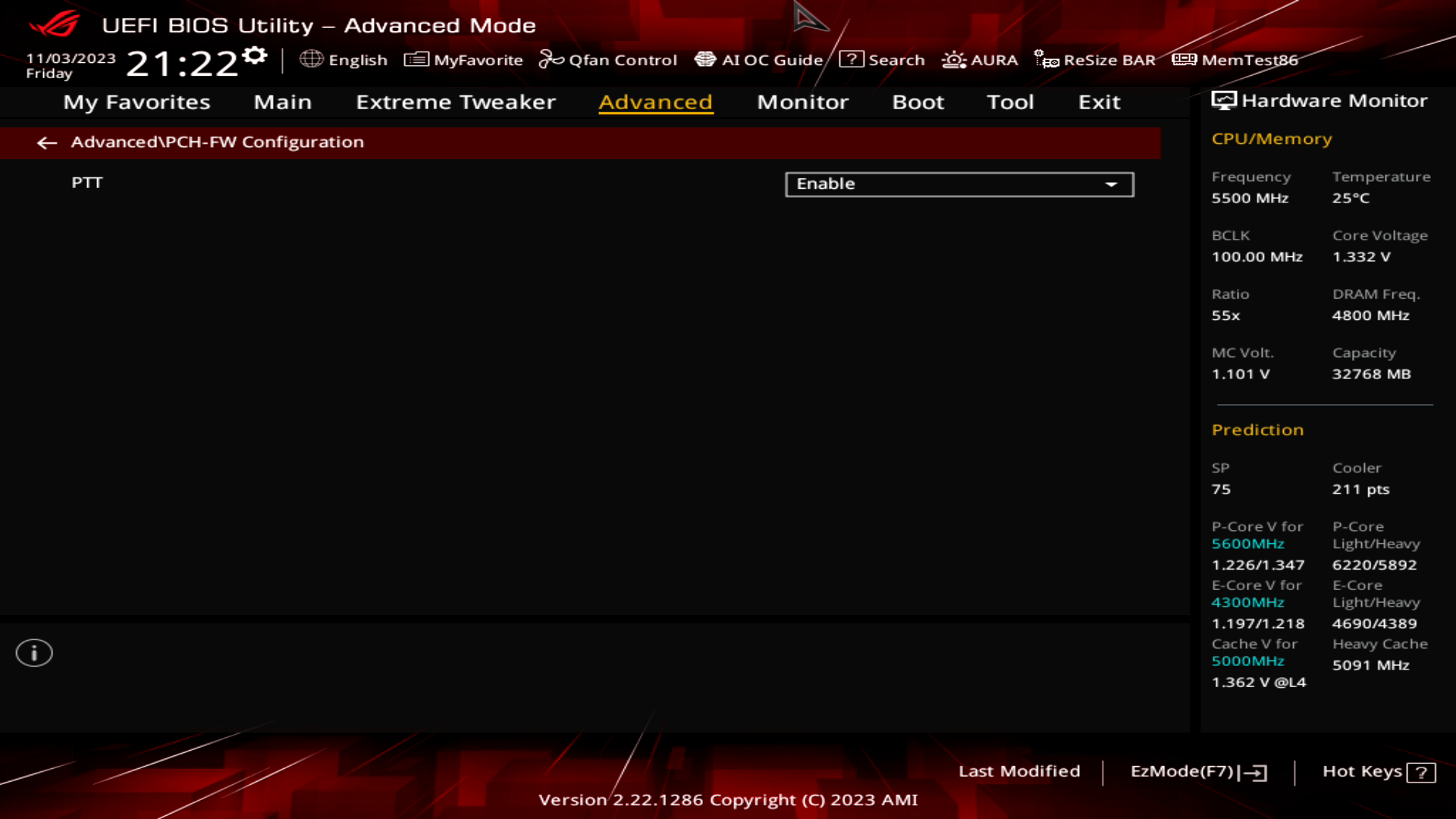

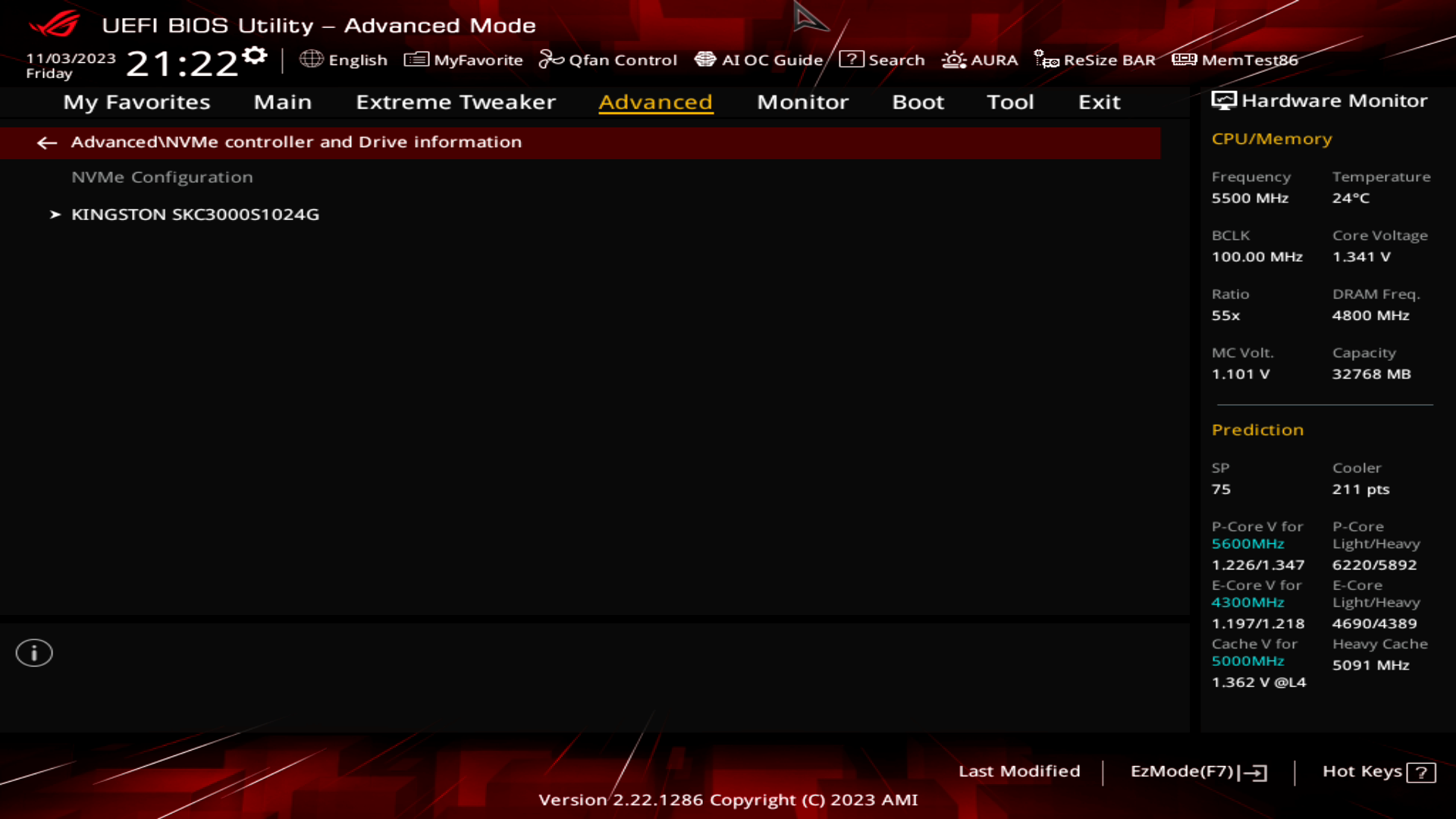

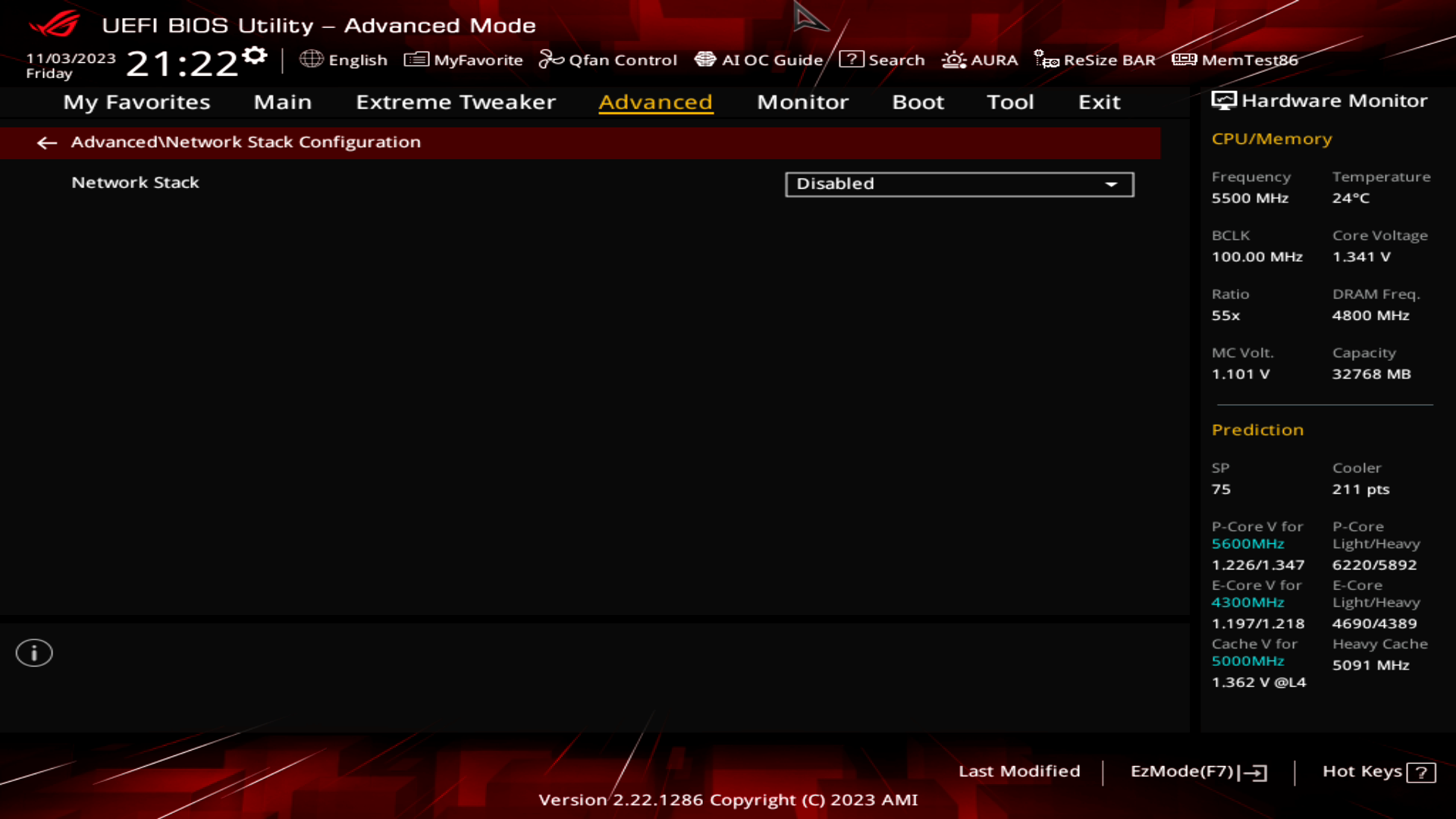

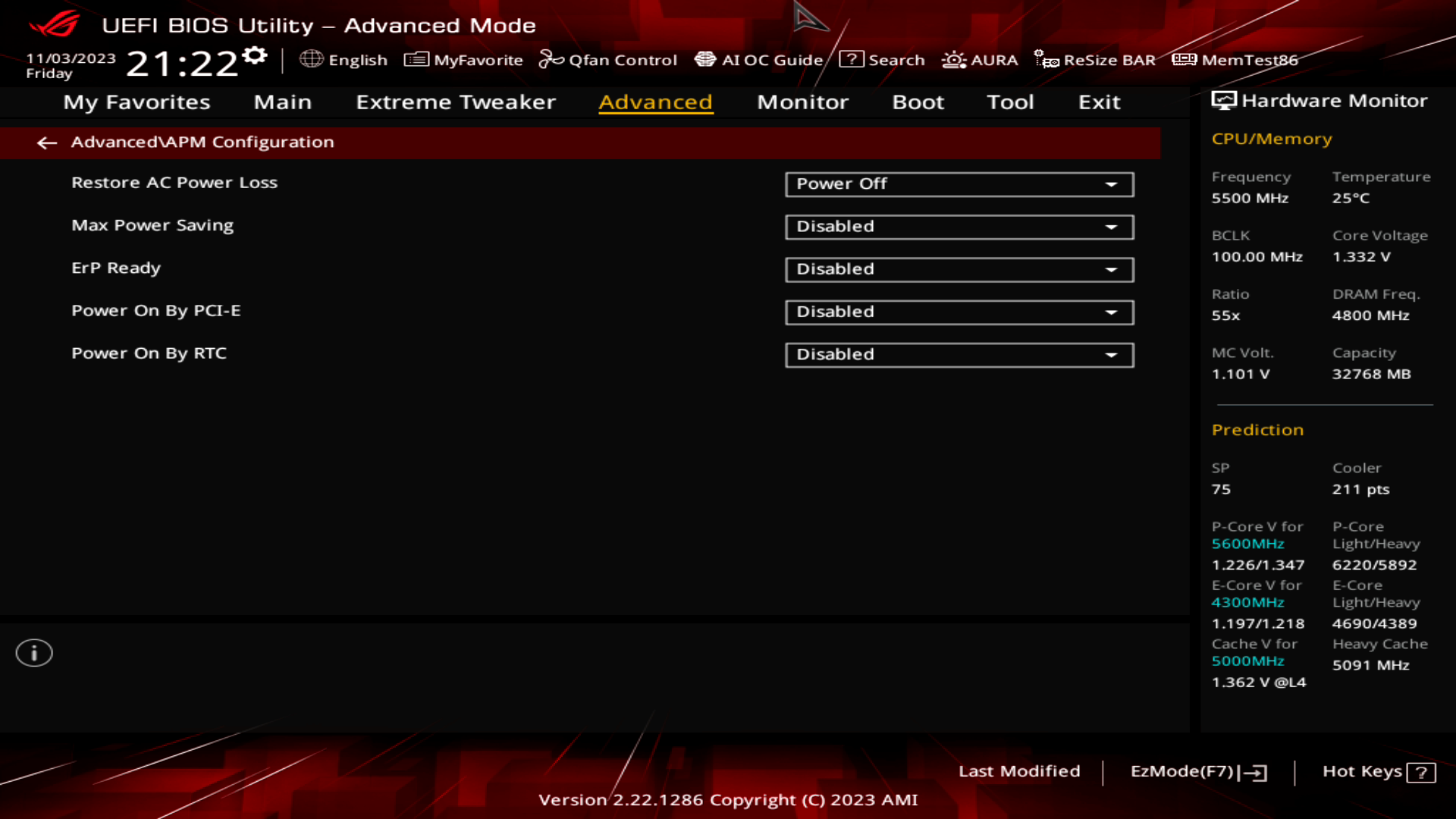

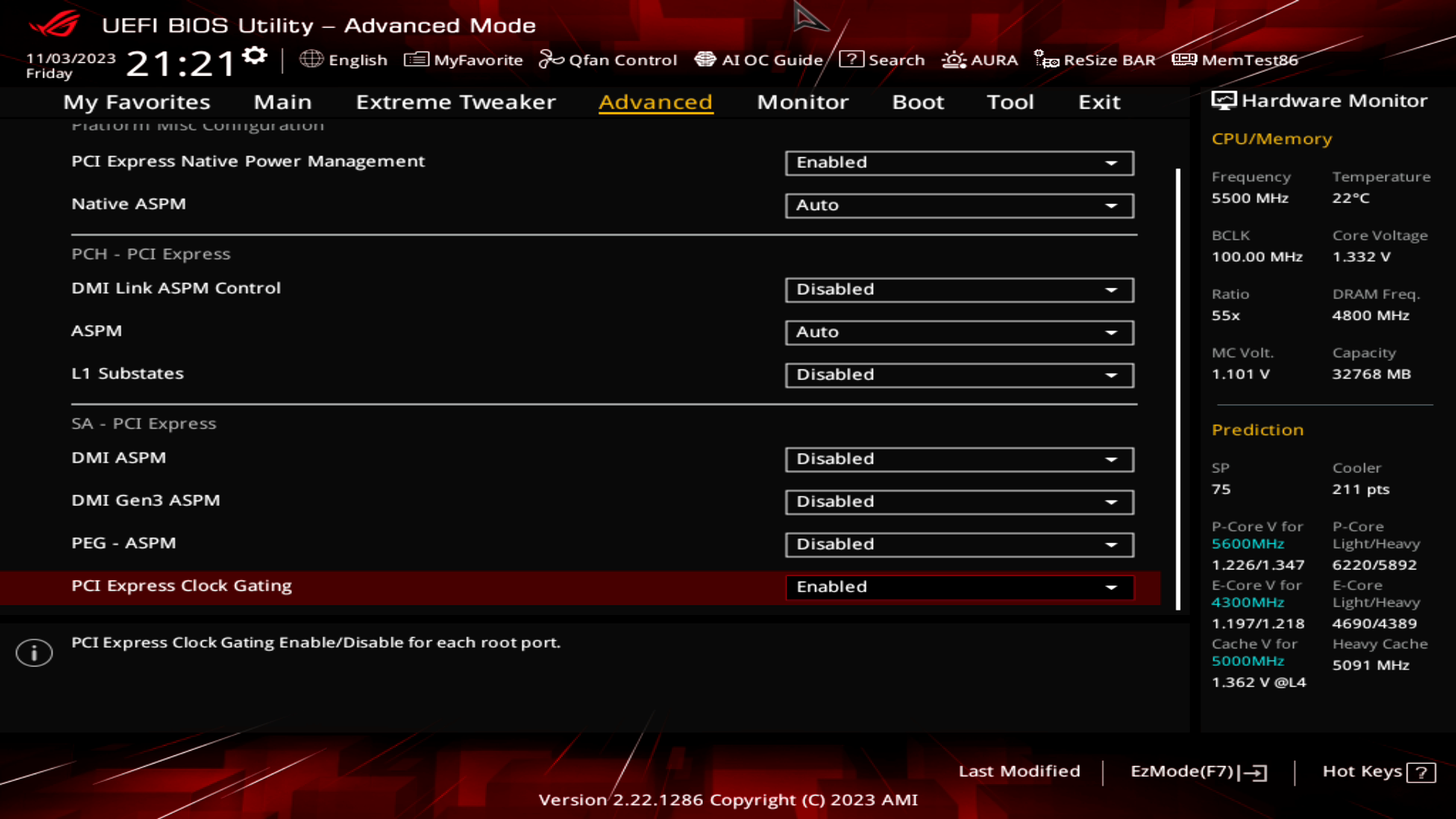

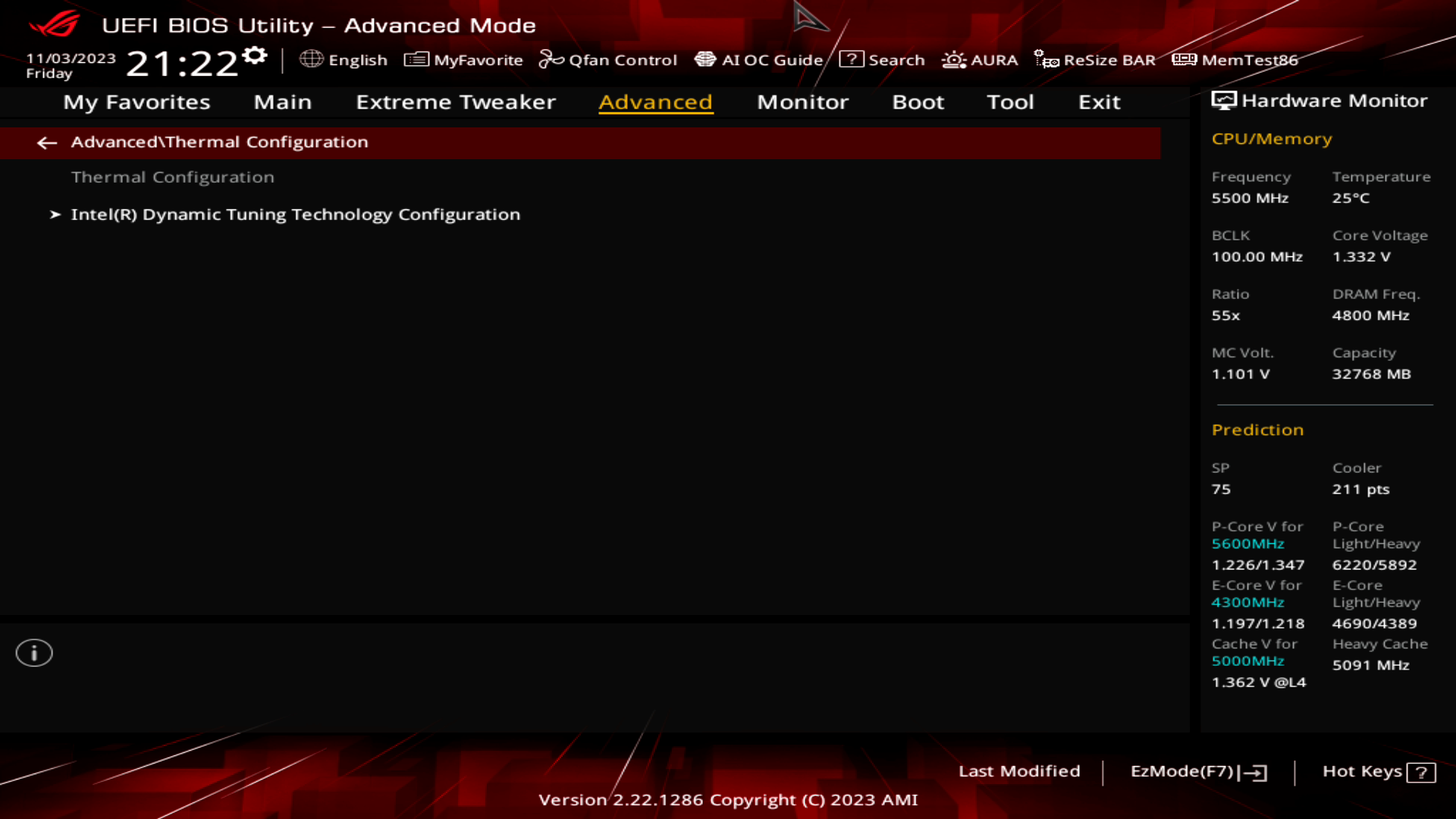

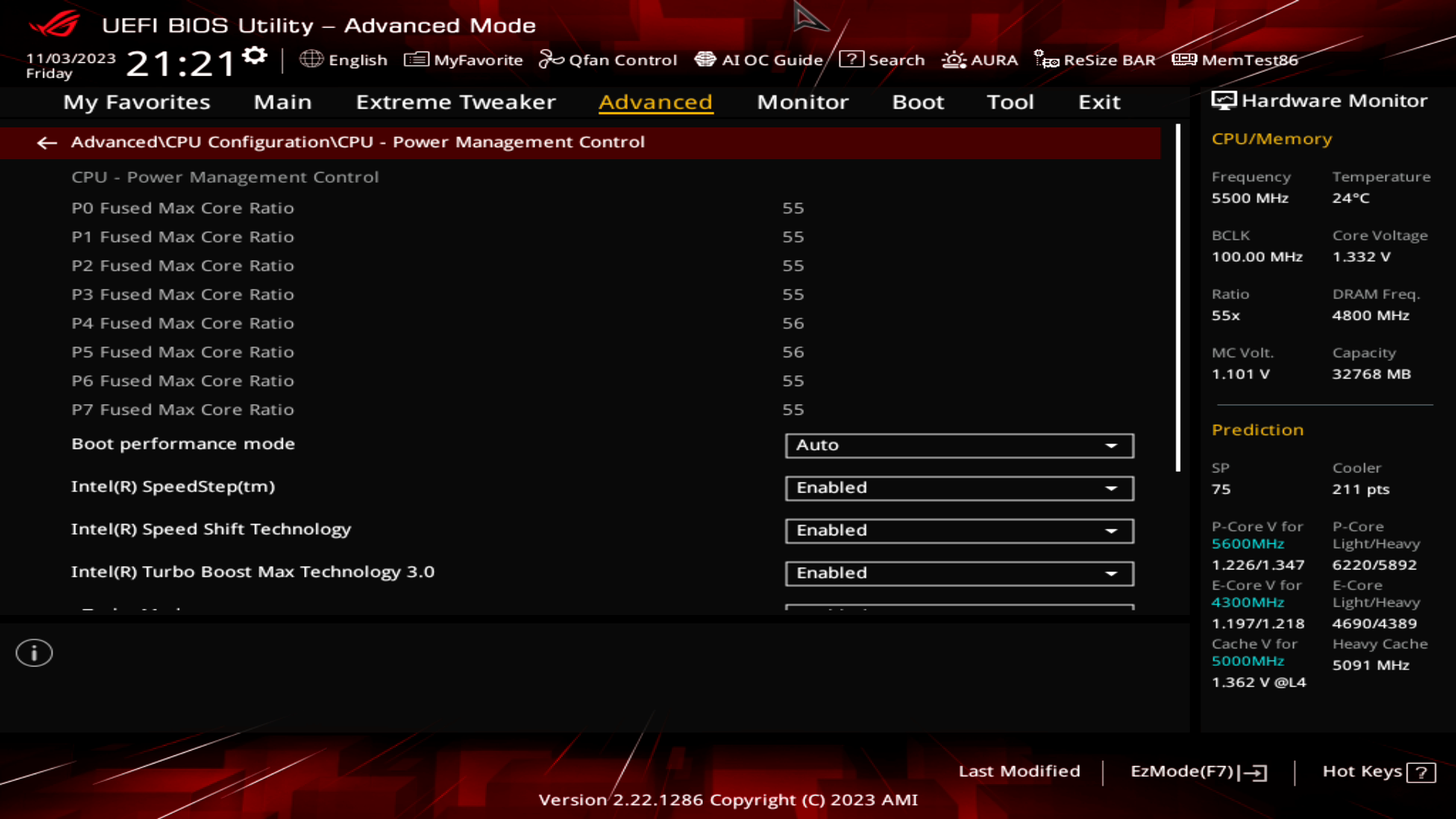

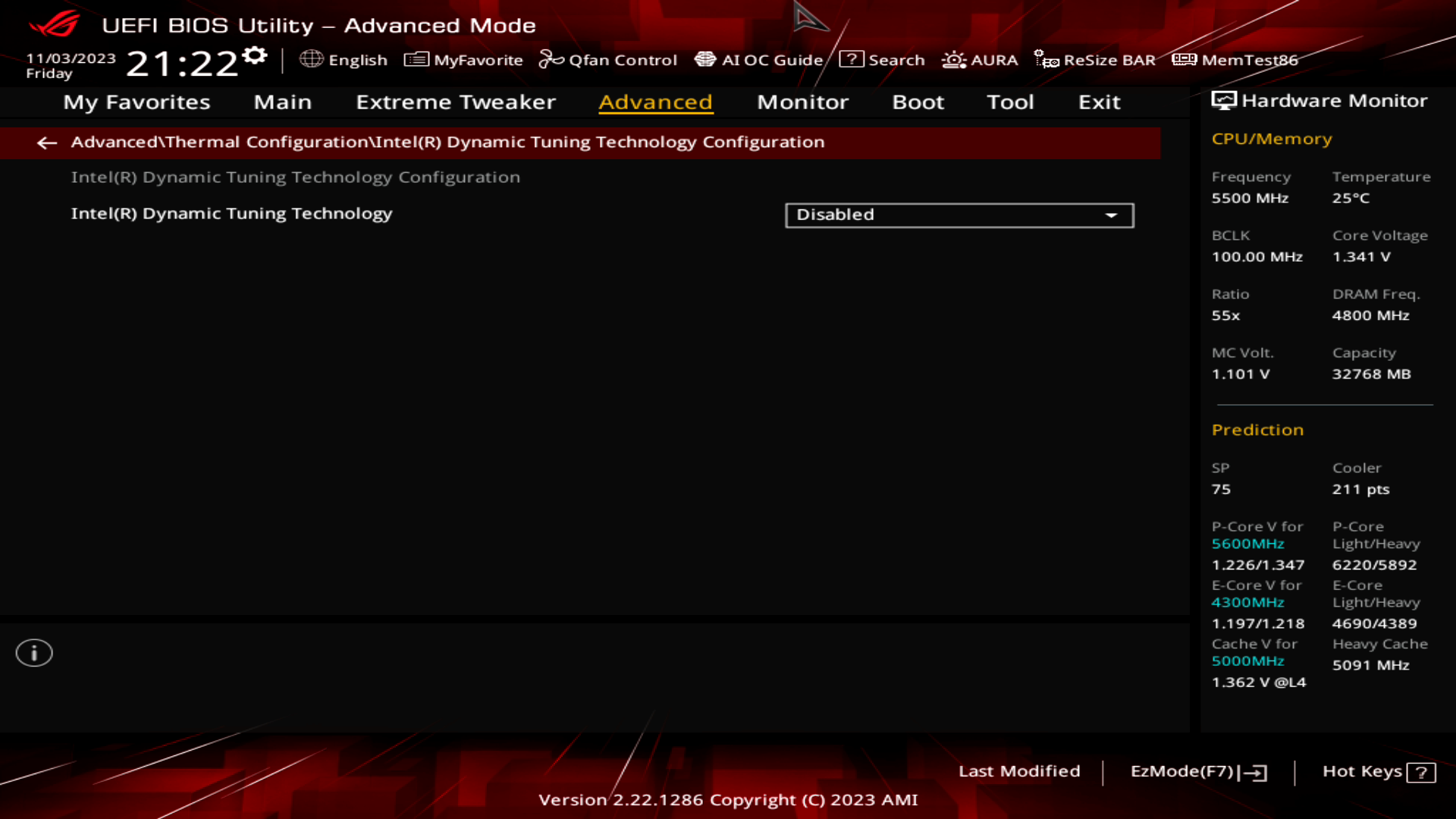

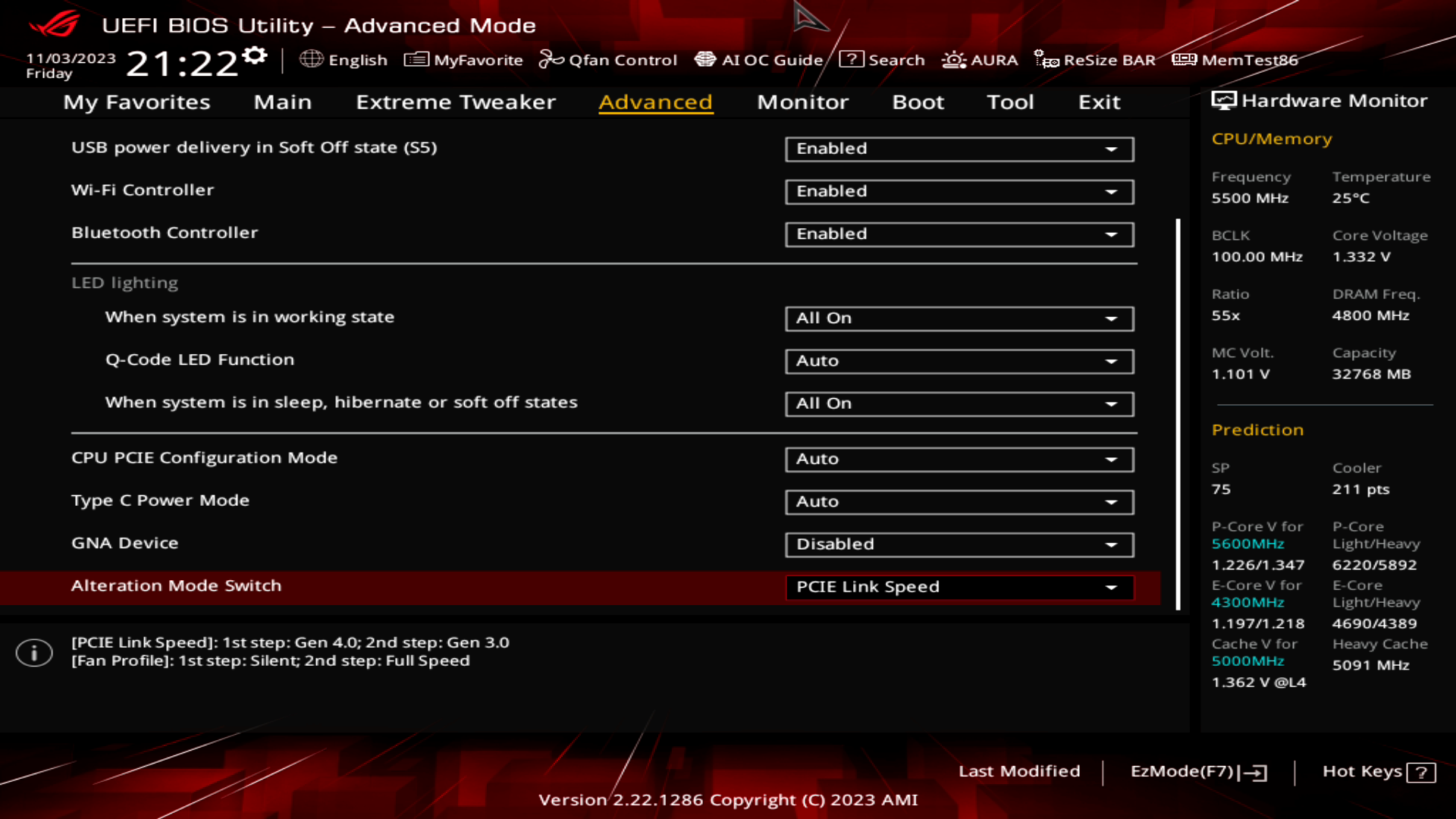

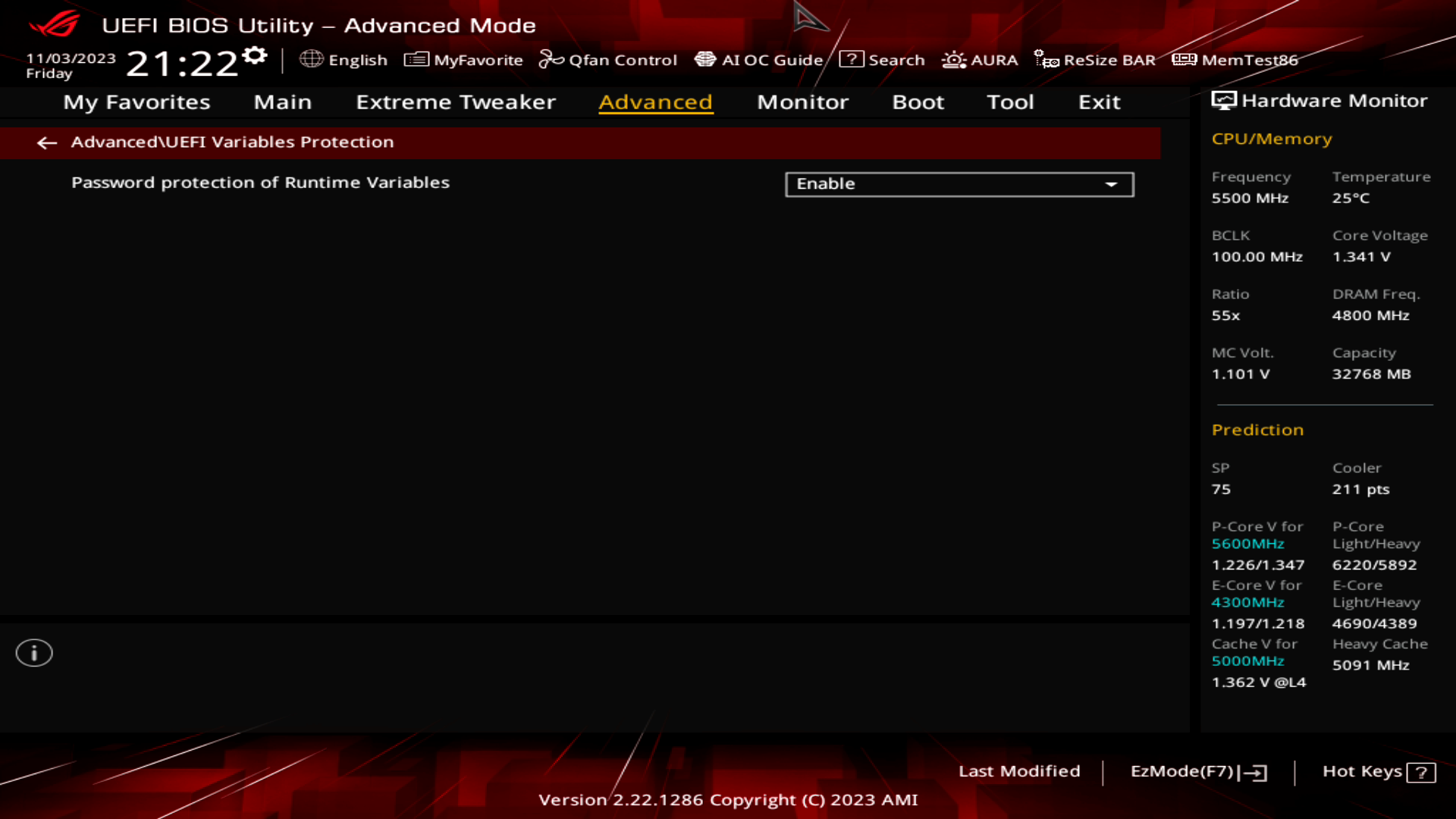

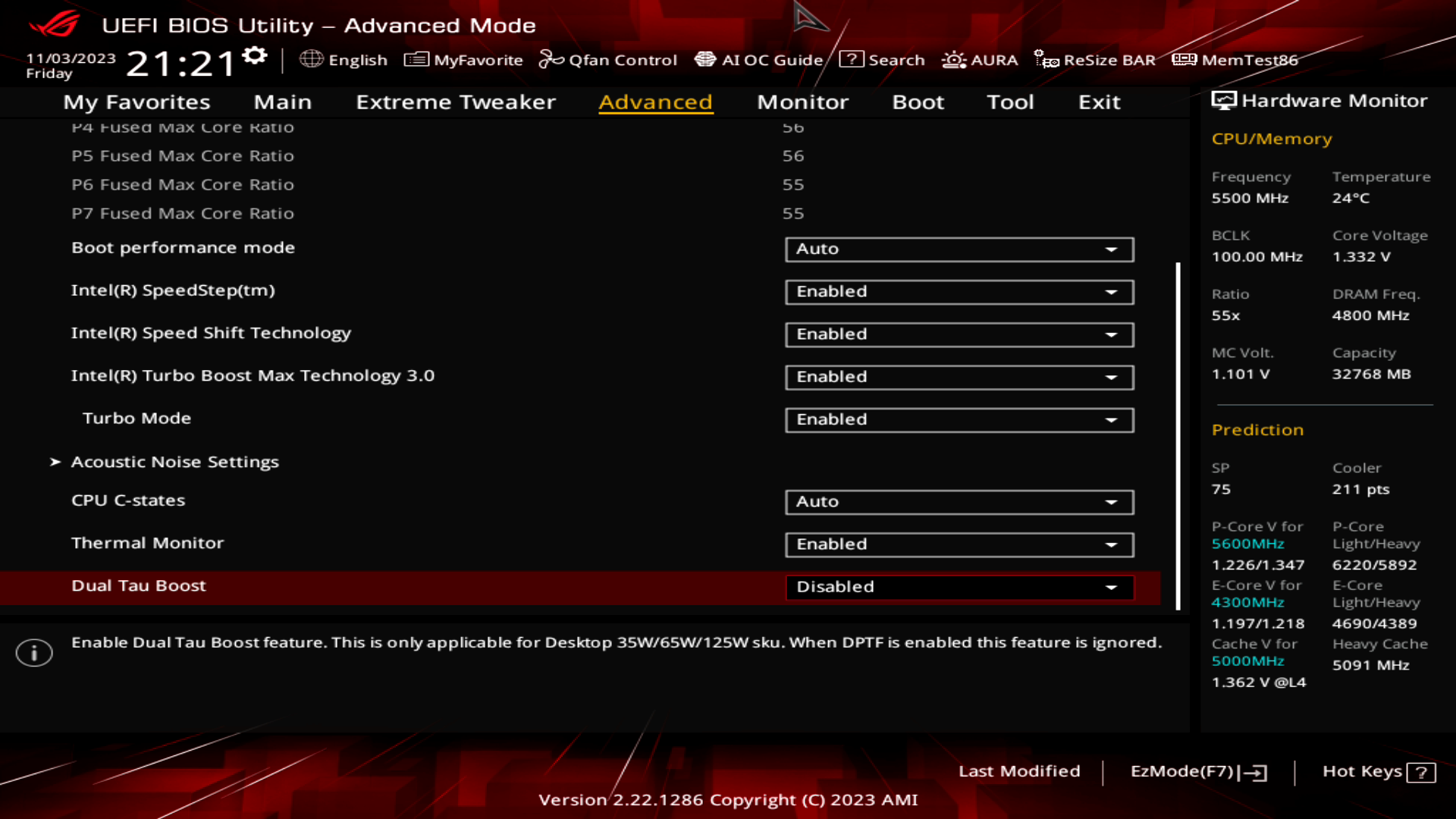

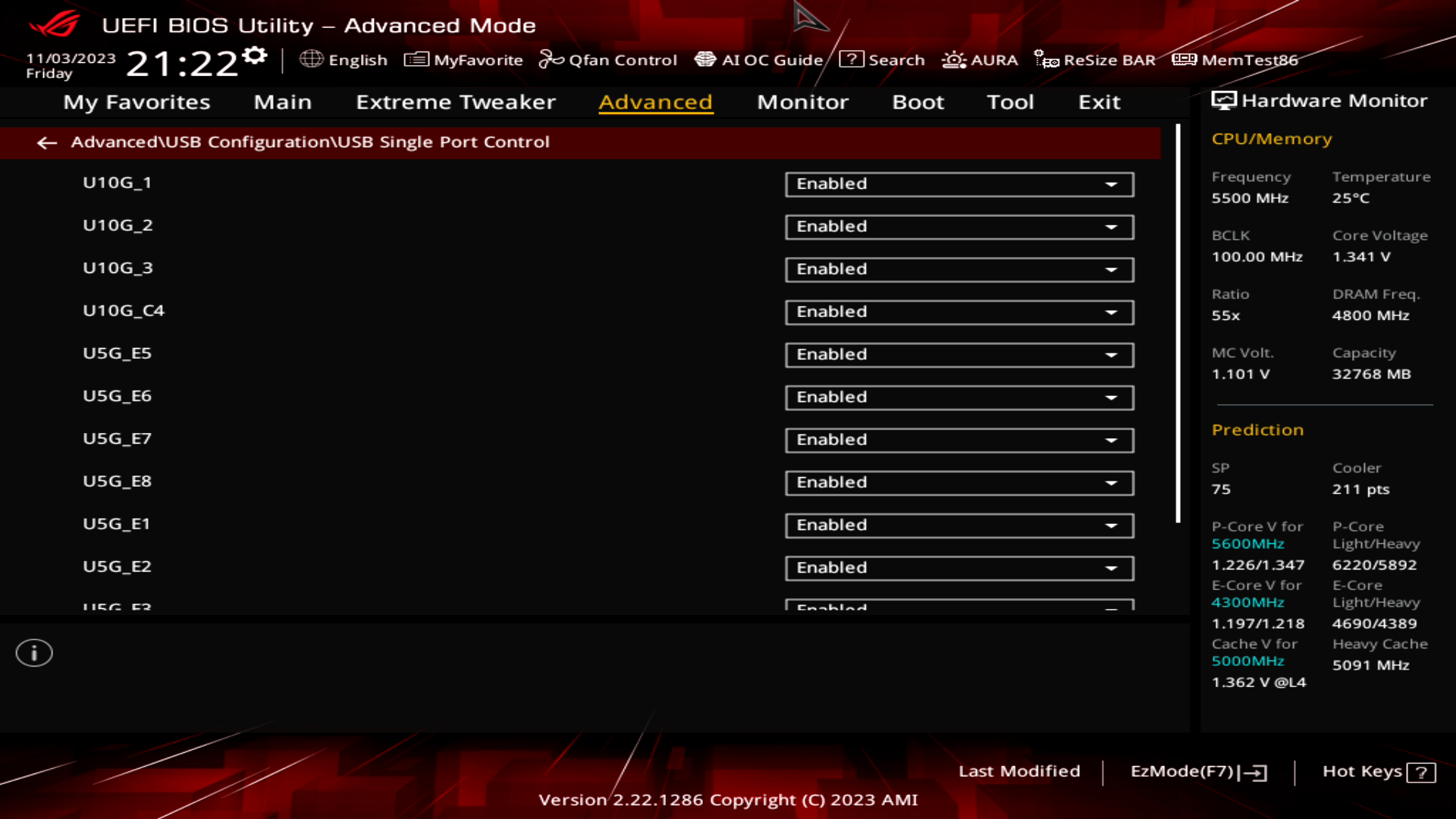

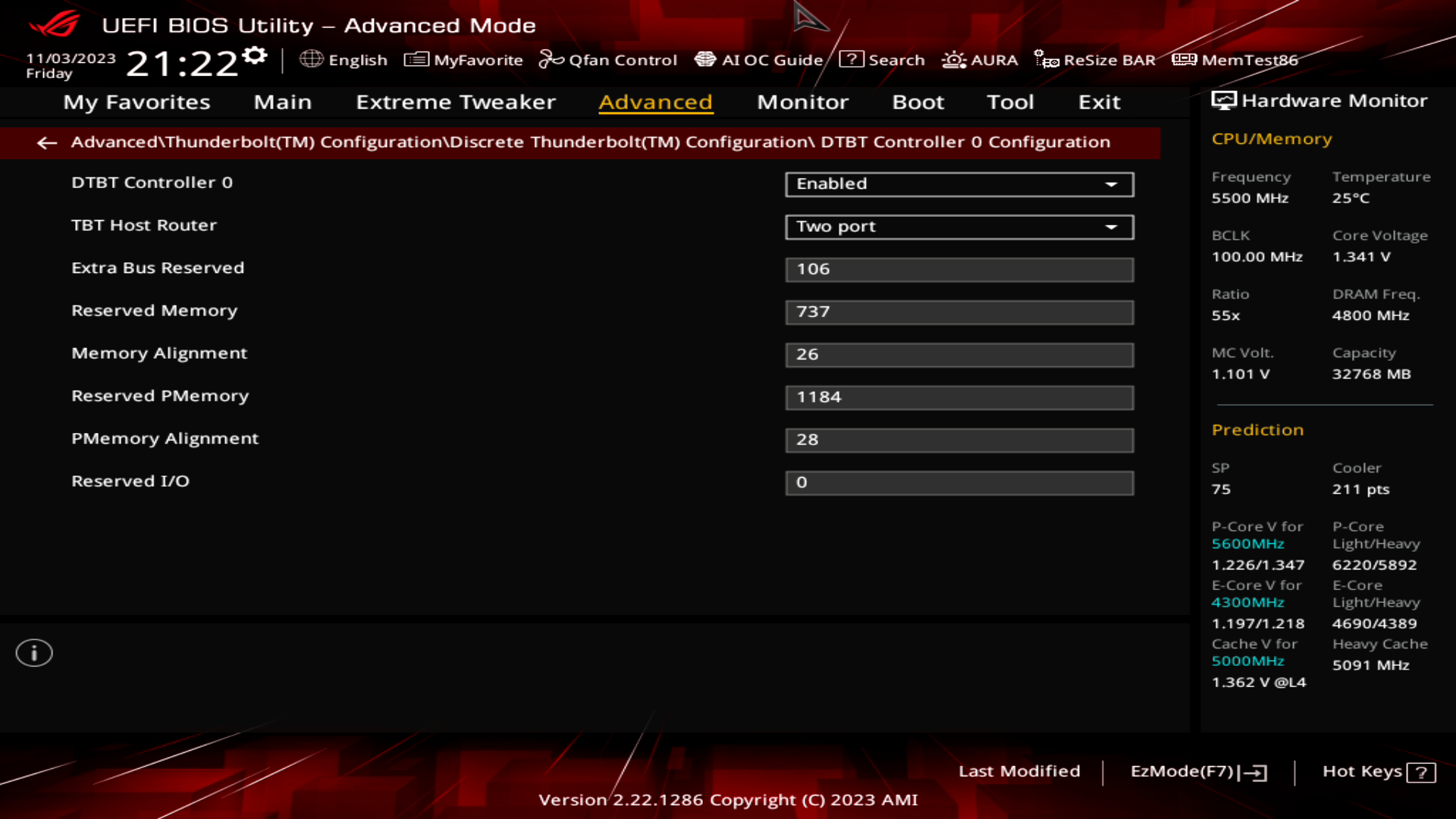

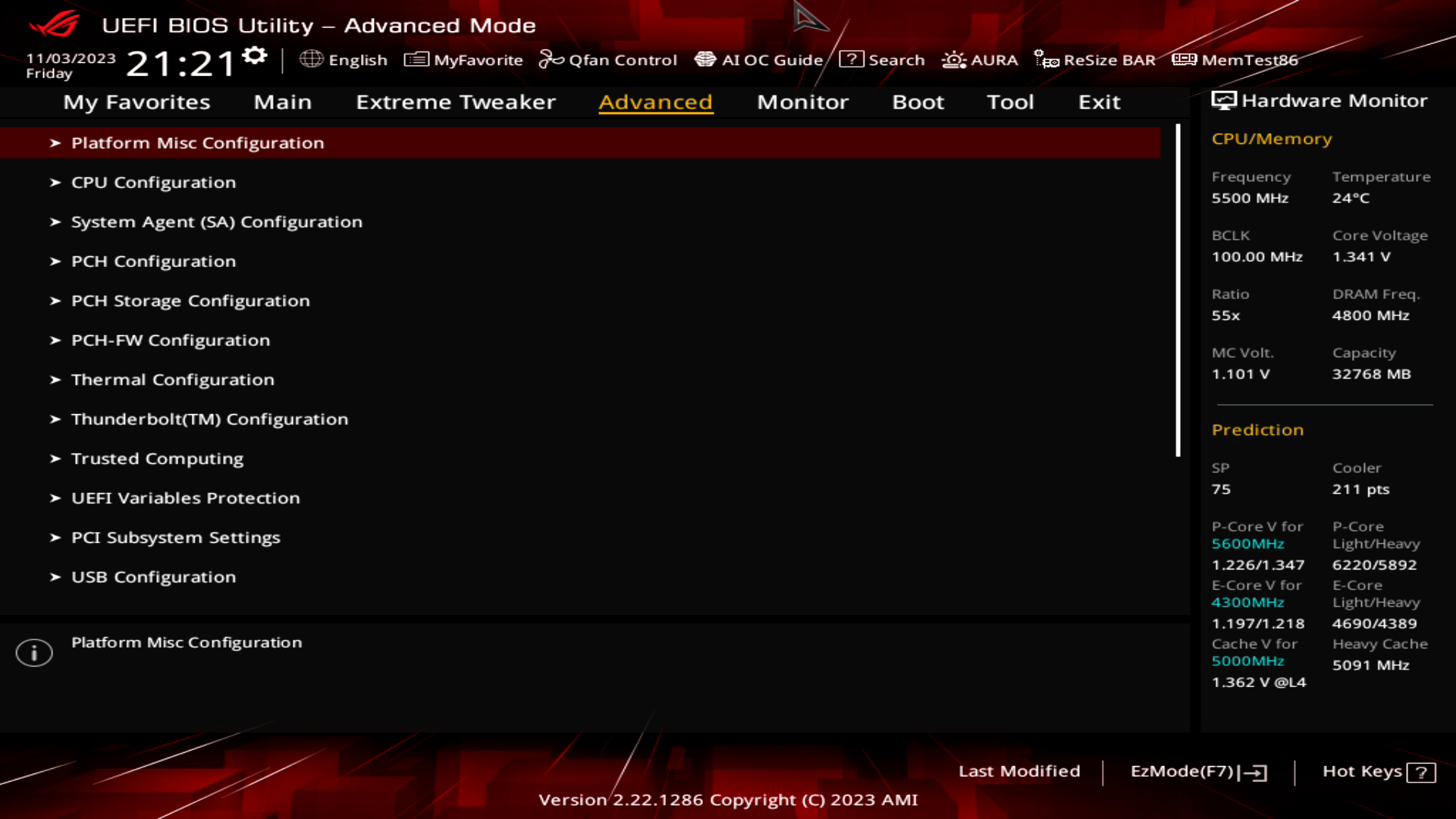

Вкладка Advanced позволяет управлять всеми бортовыми устройствами и элементами материнской платы.

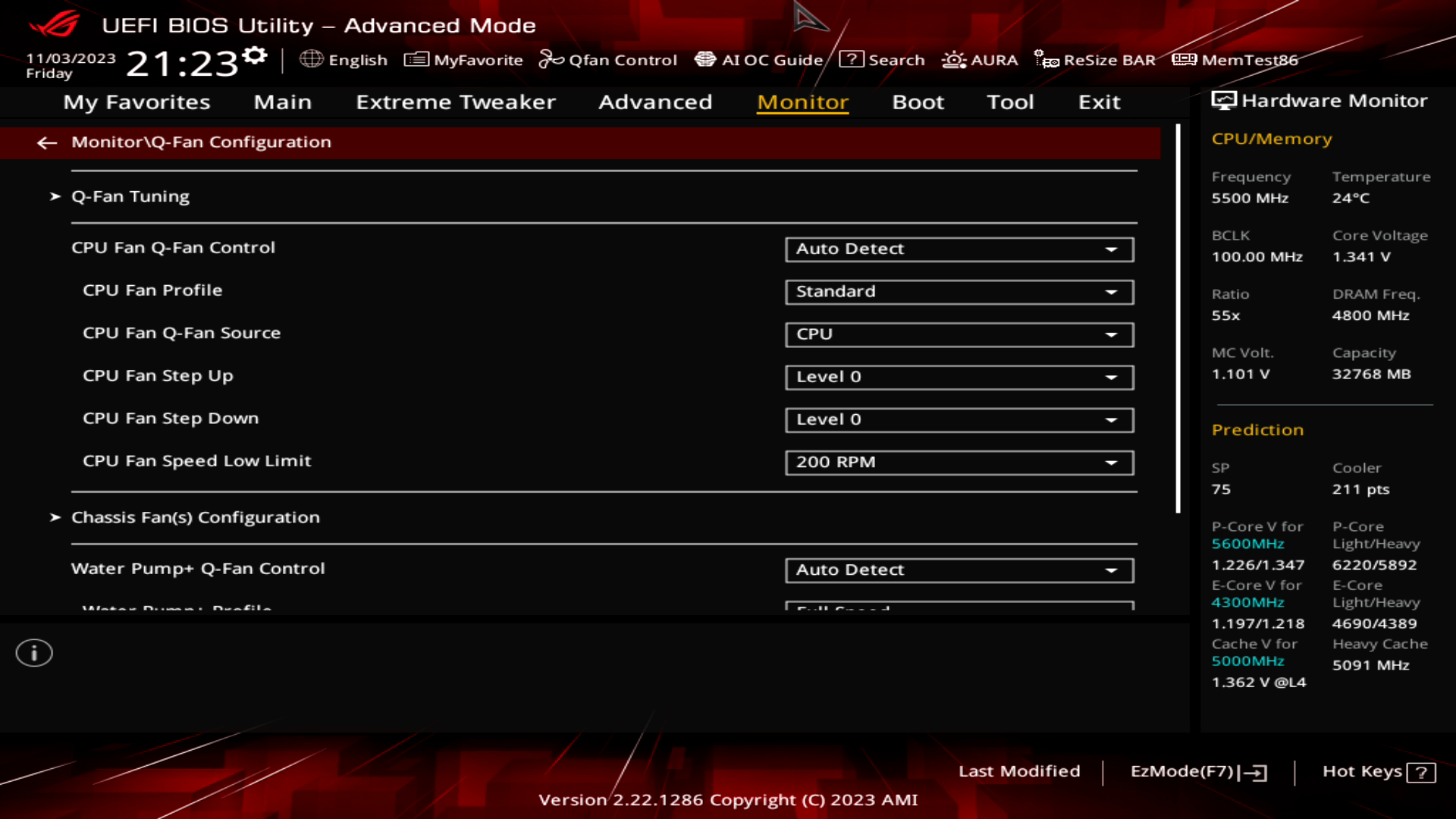

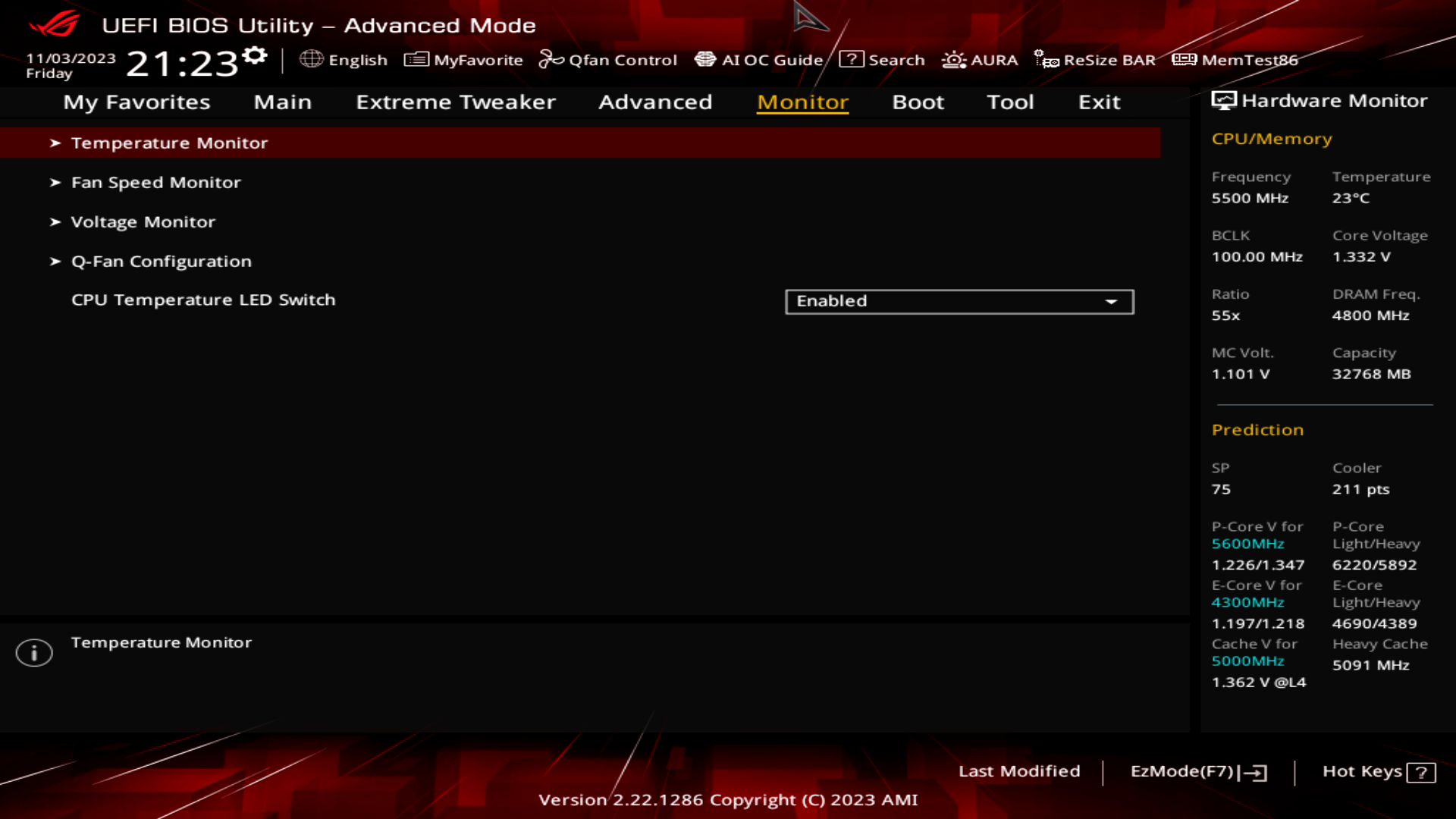

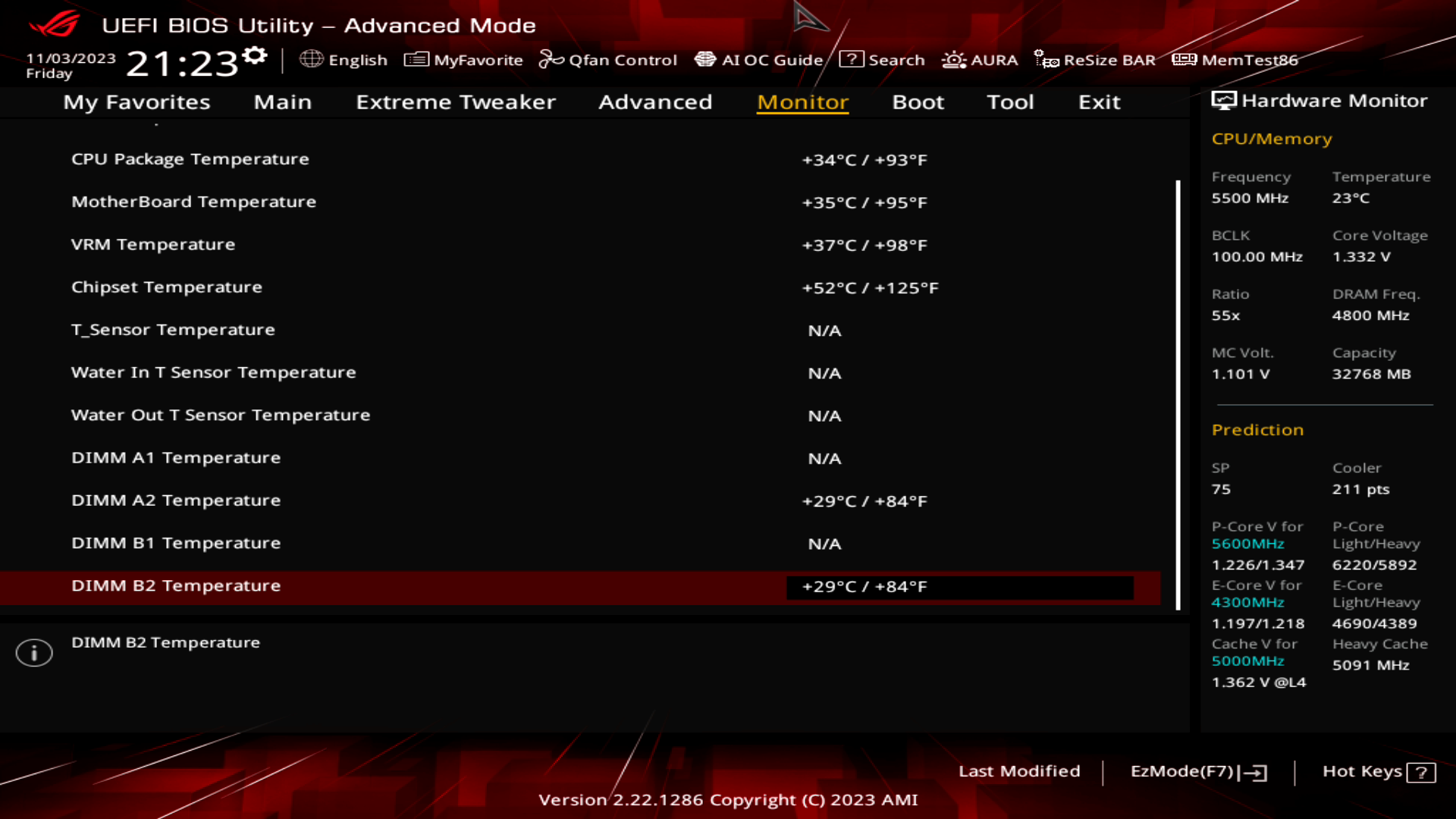

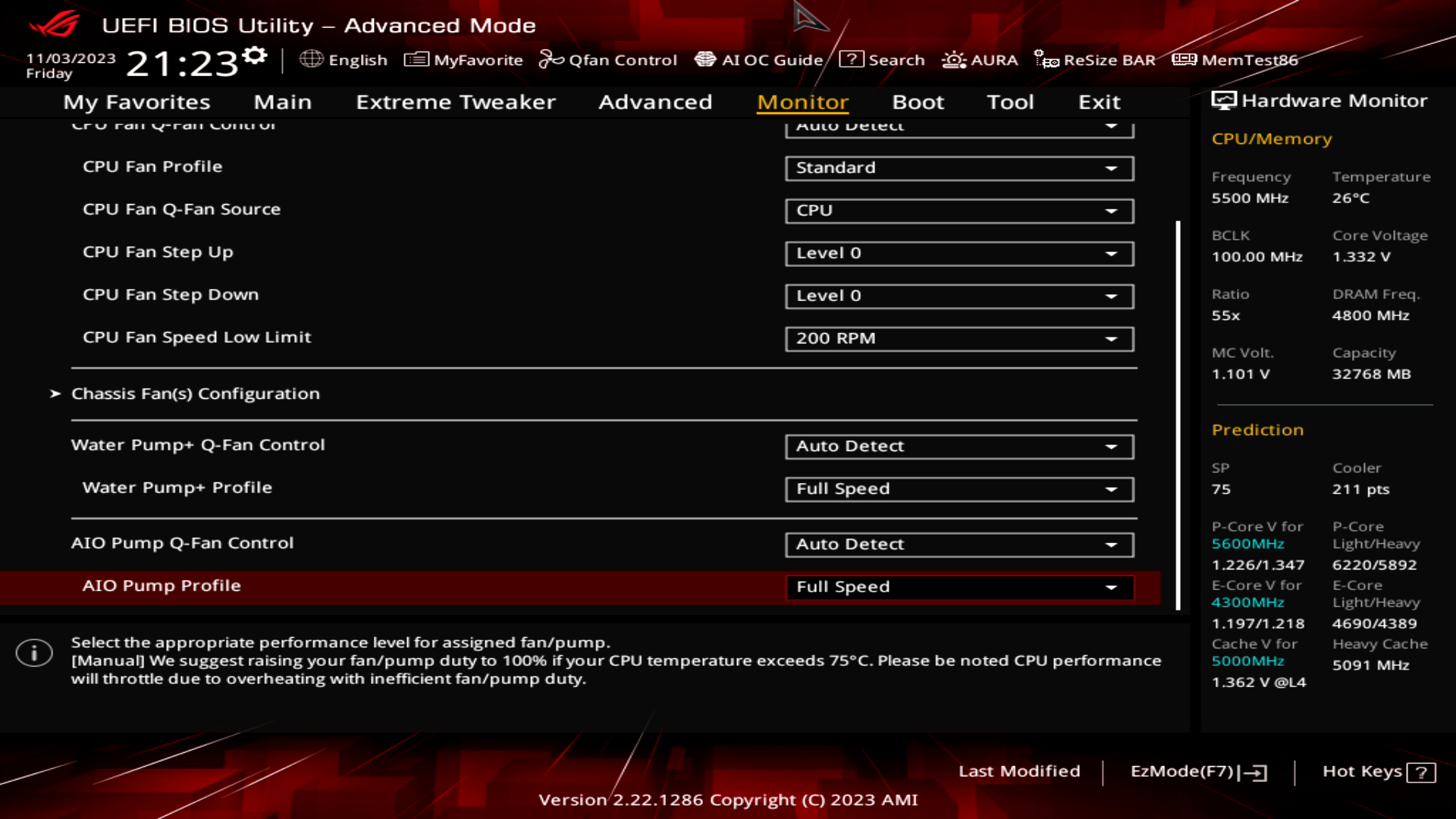

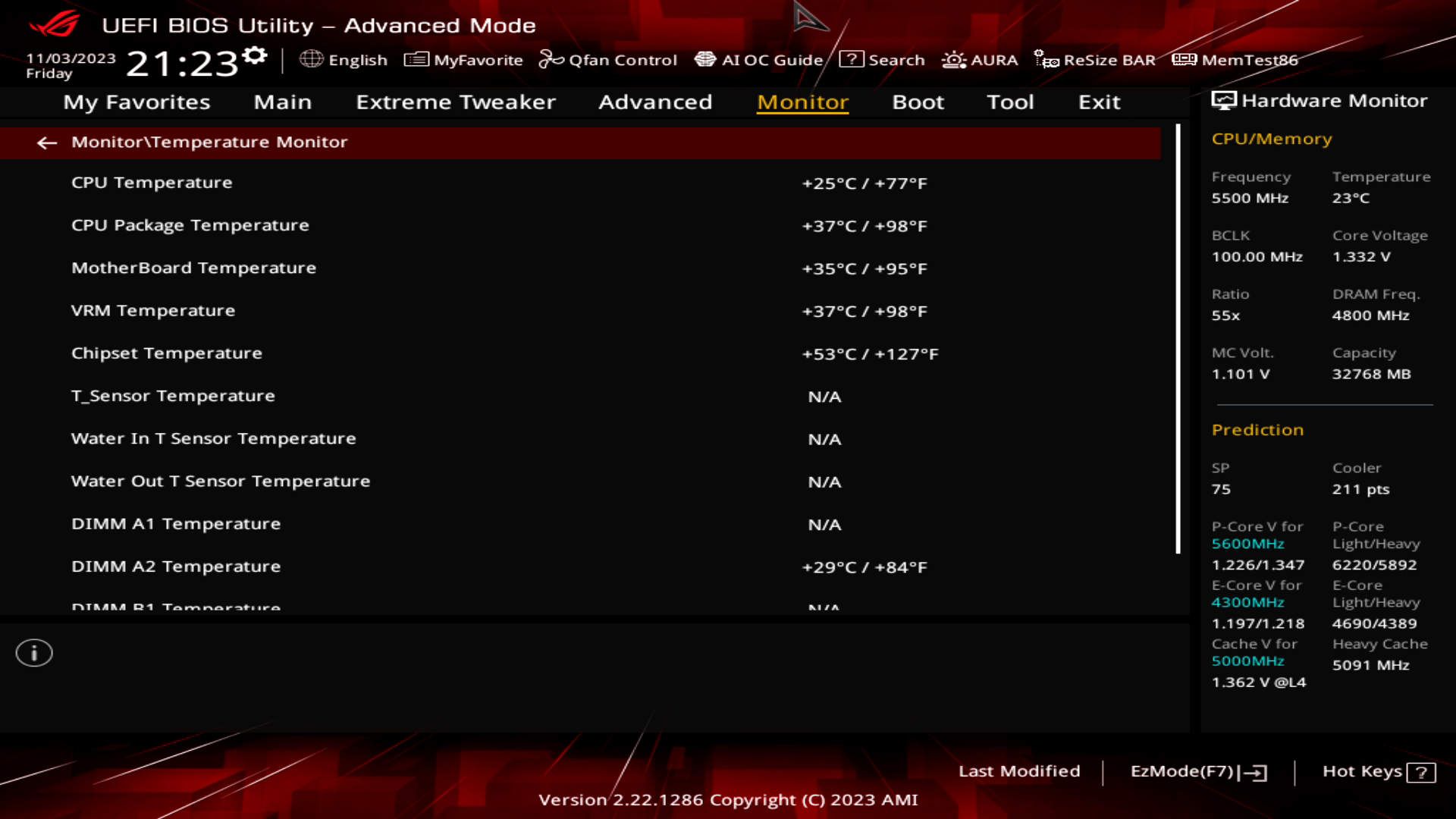

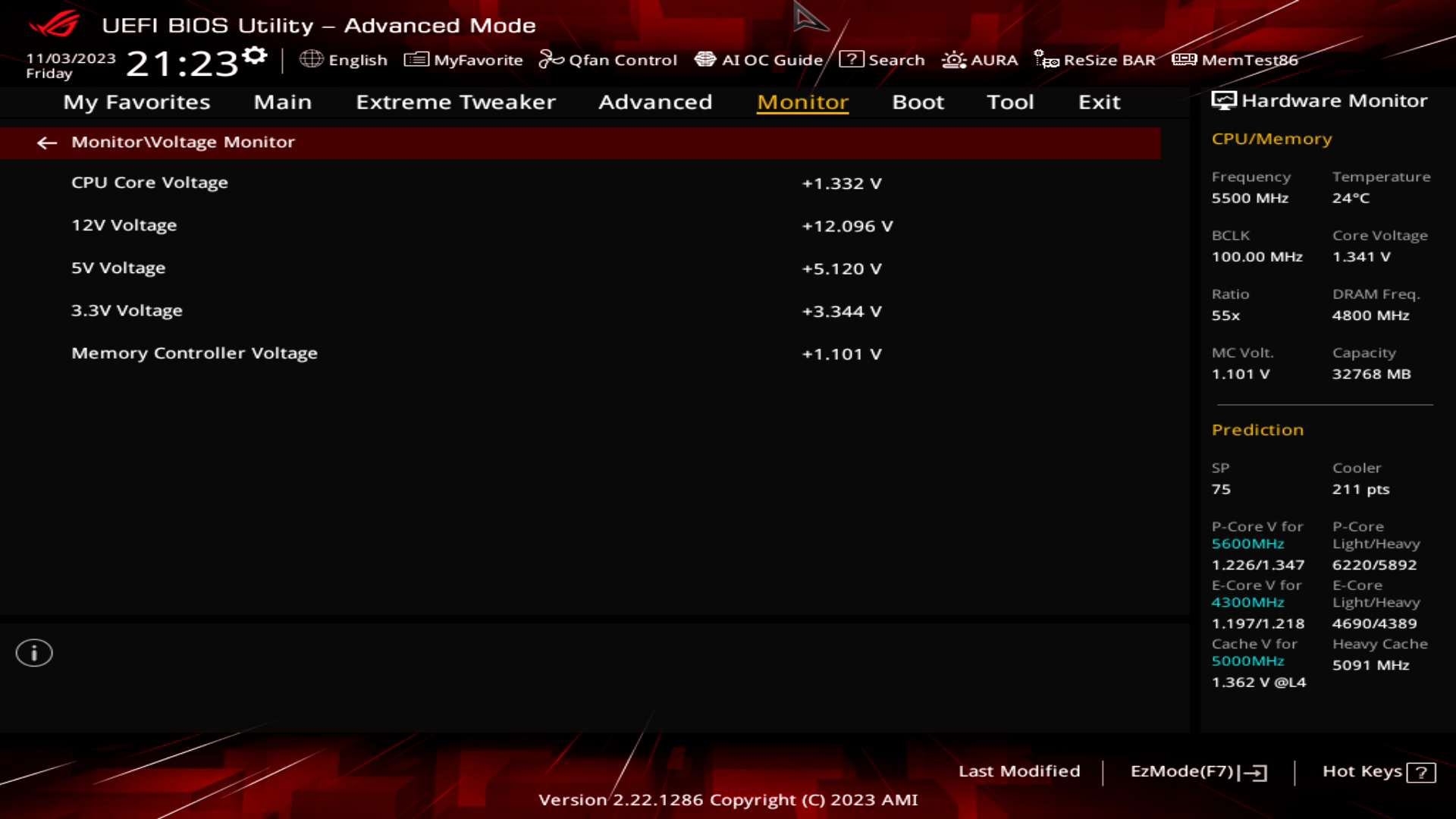

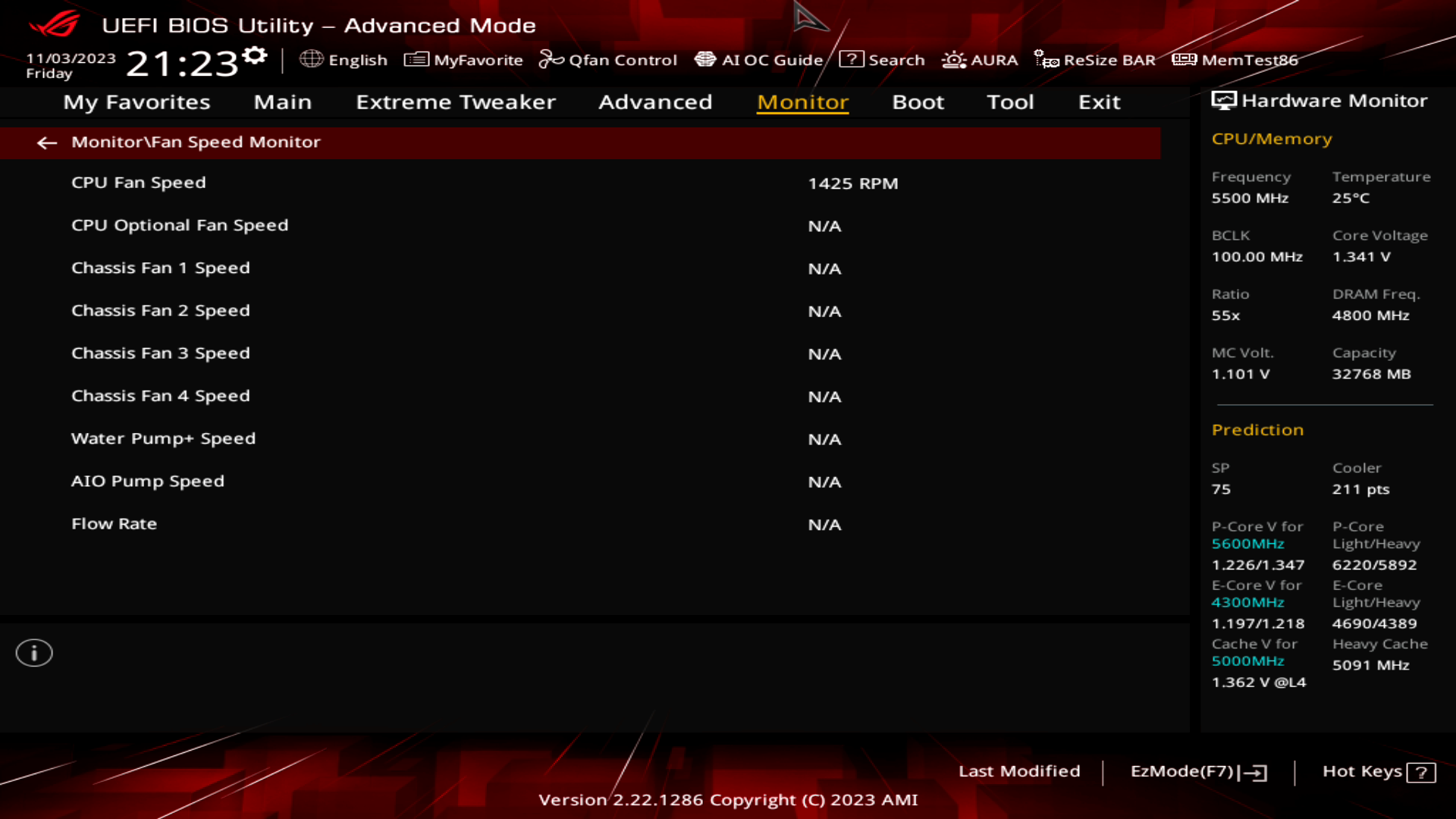

Вкладка Monitor предоставляет пользователю информацию по напряжениям, температурам, оборотам вентиляторов и их алгоритмам управления. Кроме того, здесь те же вентиляторы и регулируются.

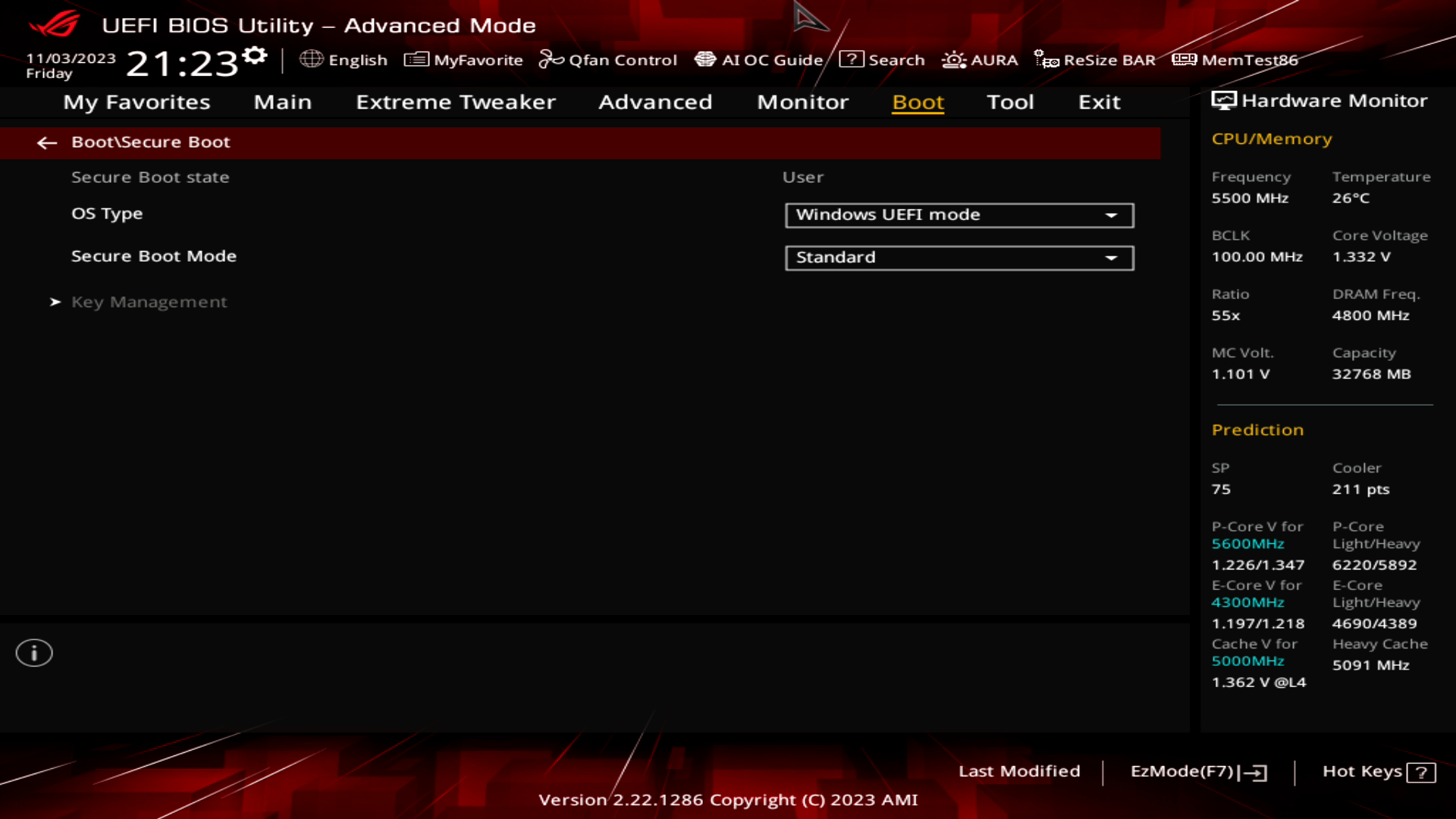

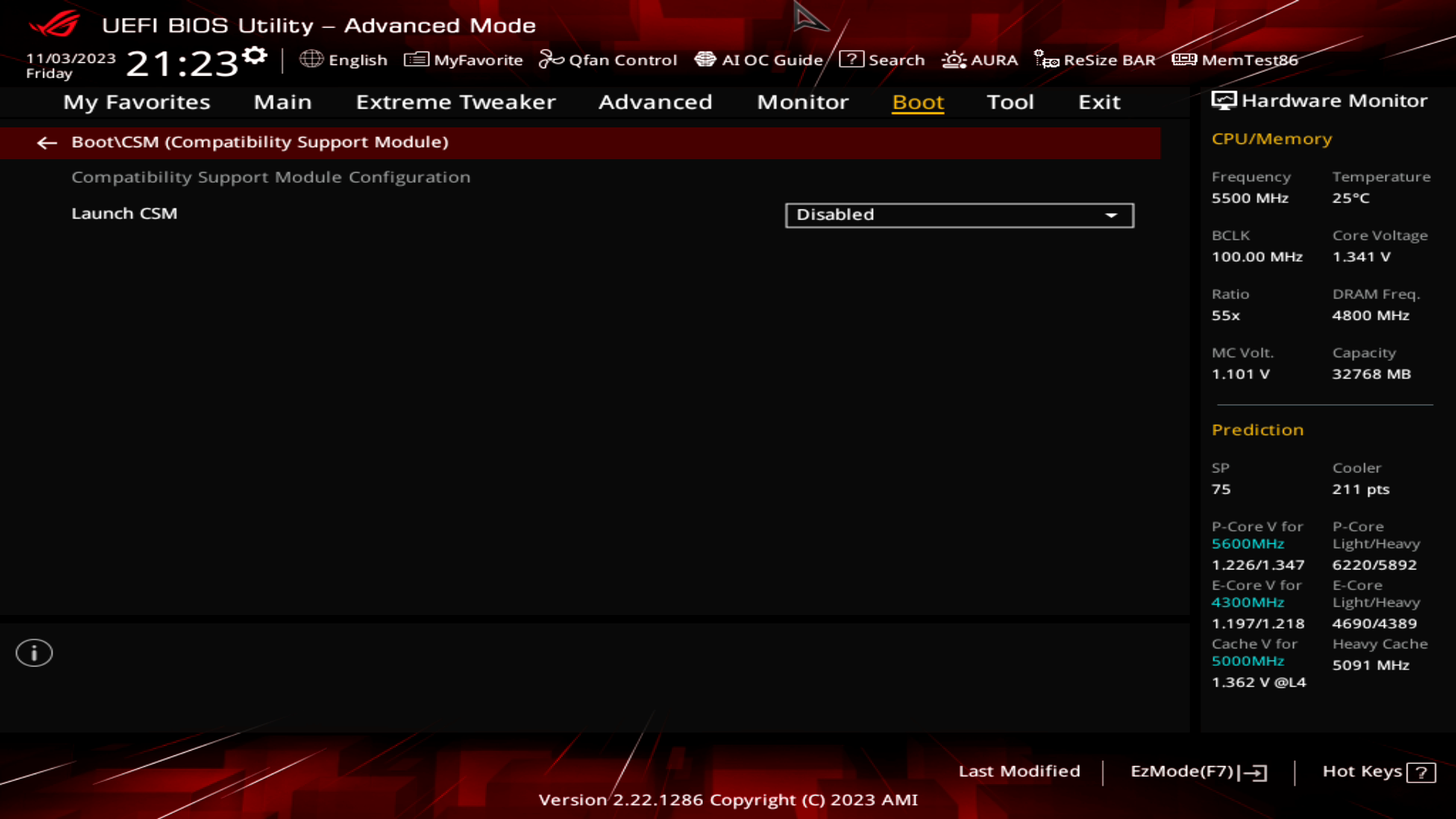

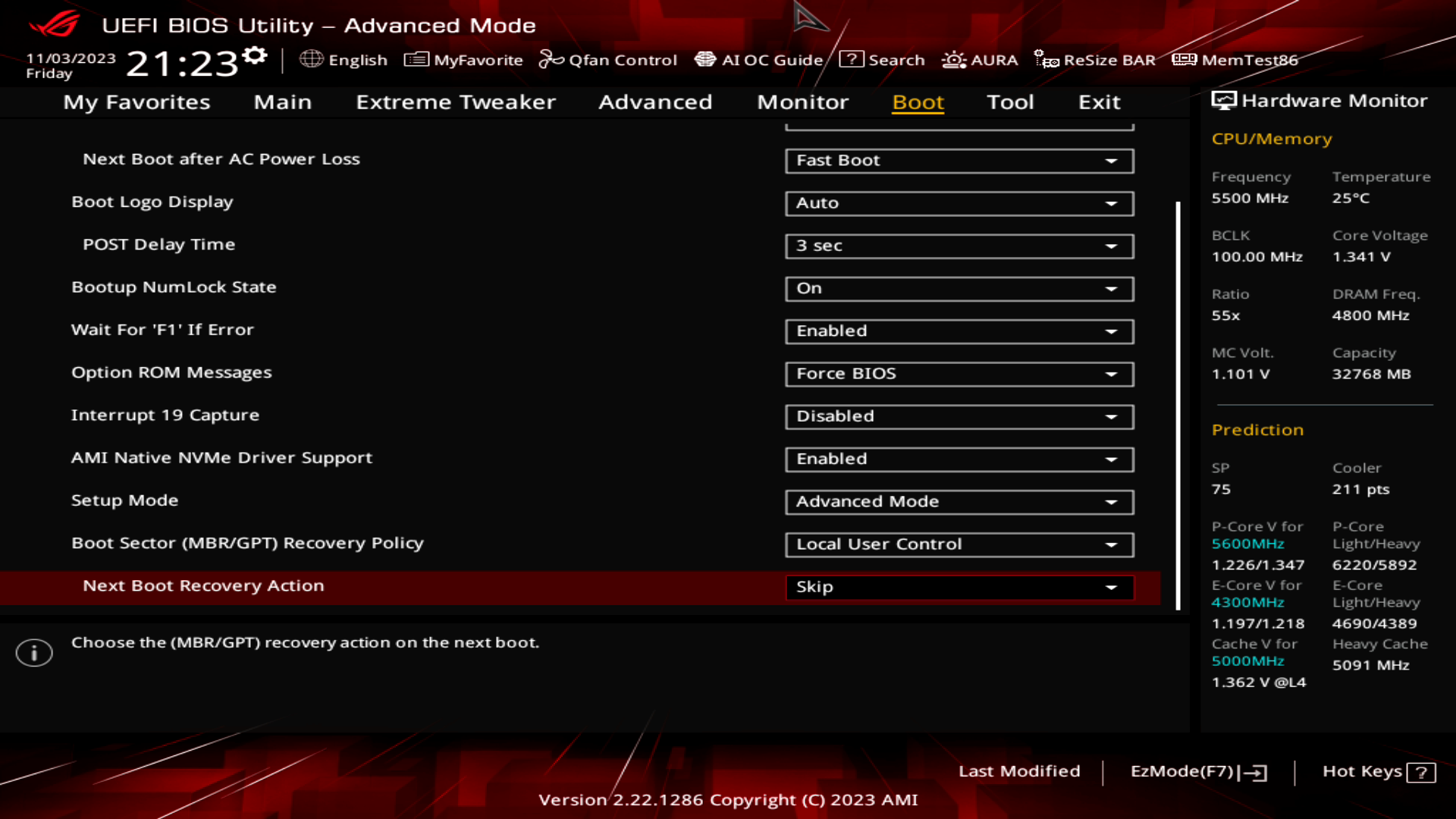

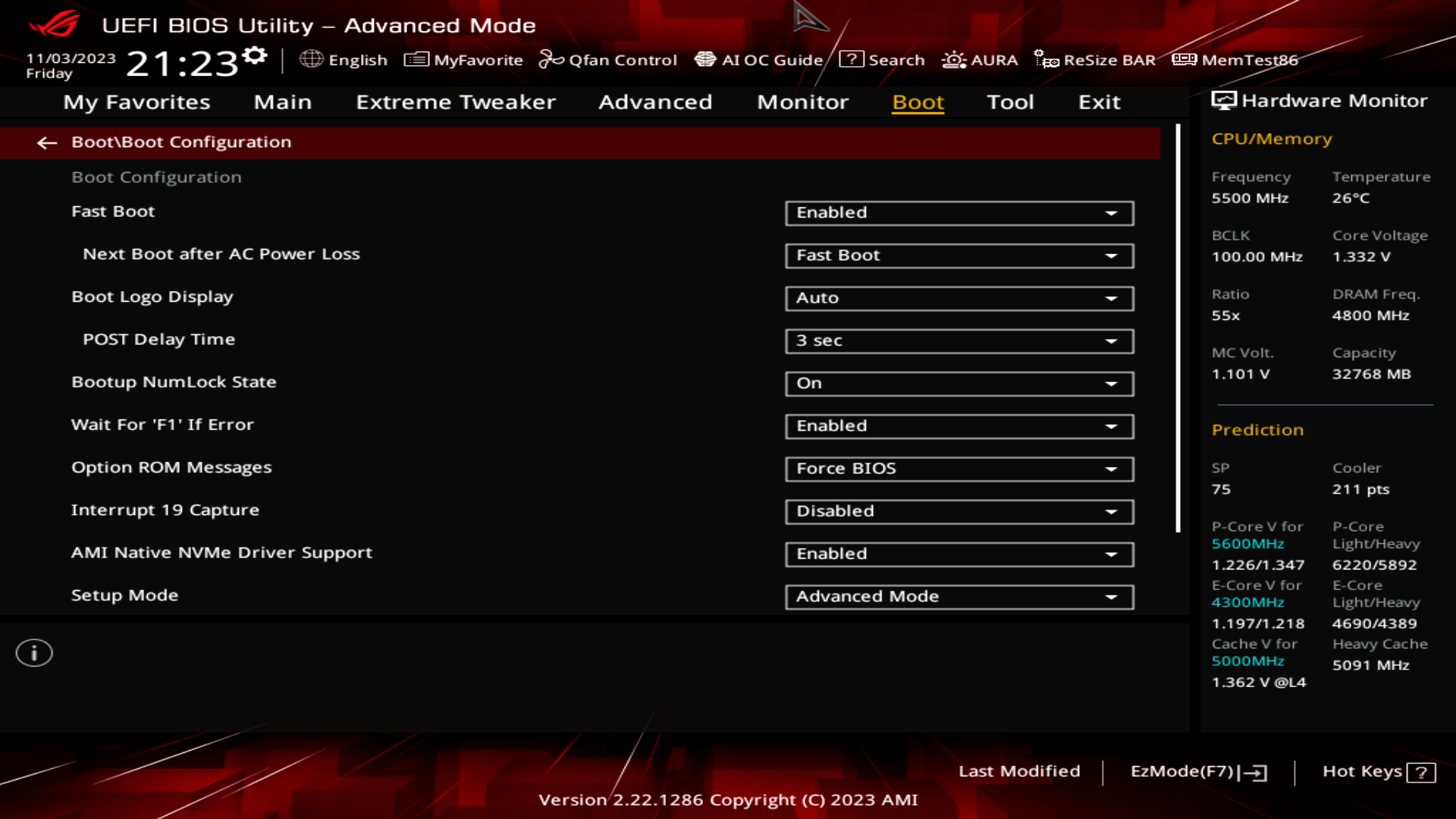

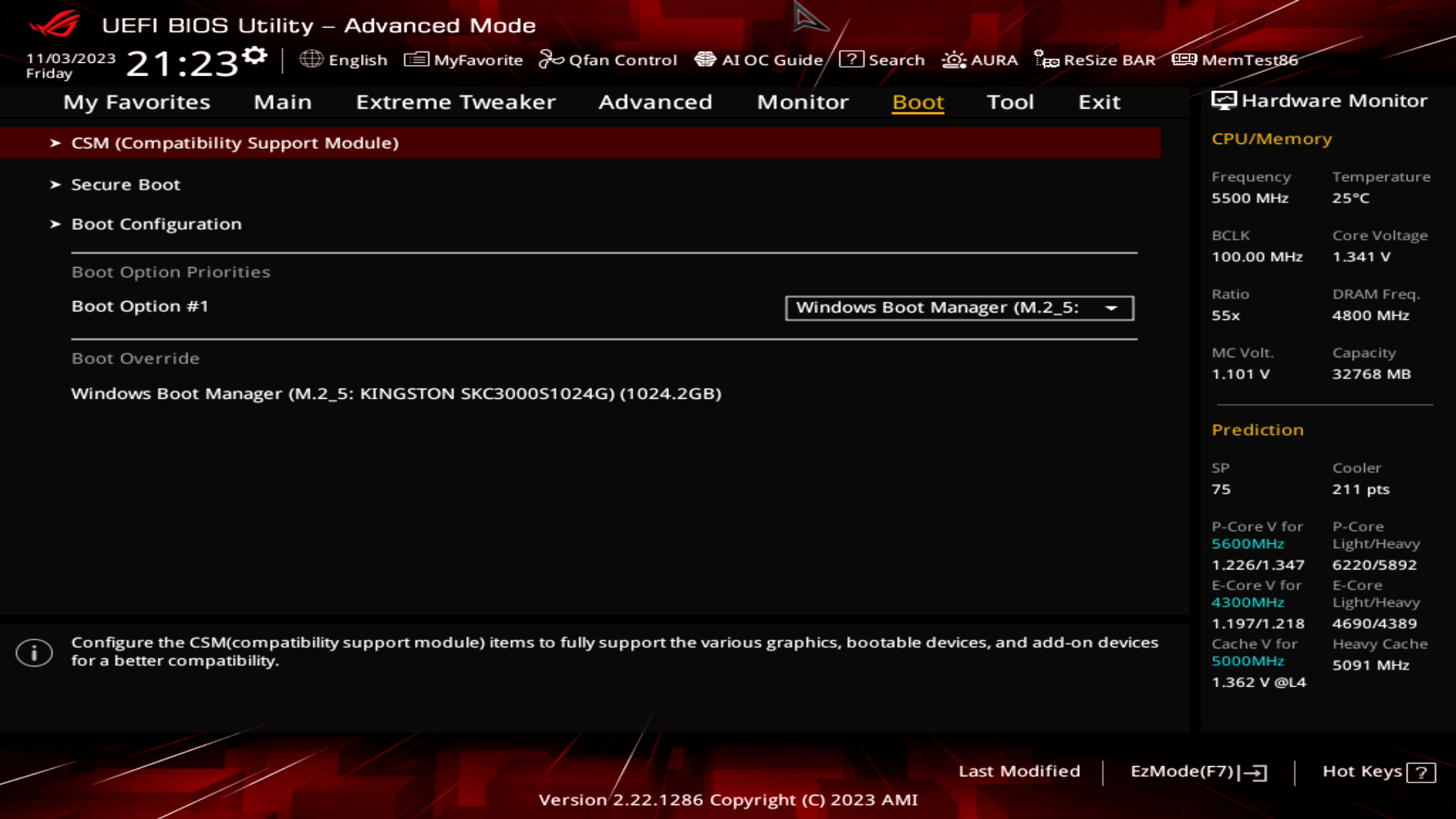

Вкладка Boot предоставляет возможность контроля процесса загрузки системы. Отсюда можно управлять функциями Compatibility Support Module и Secured Boot.

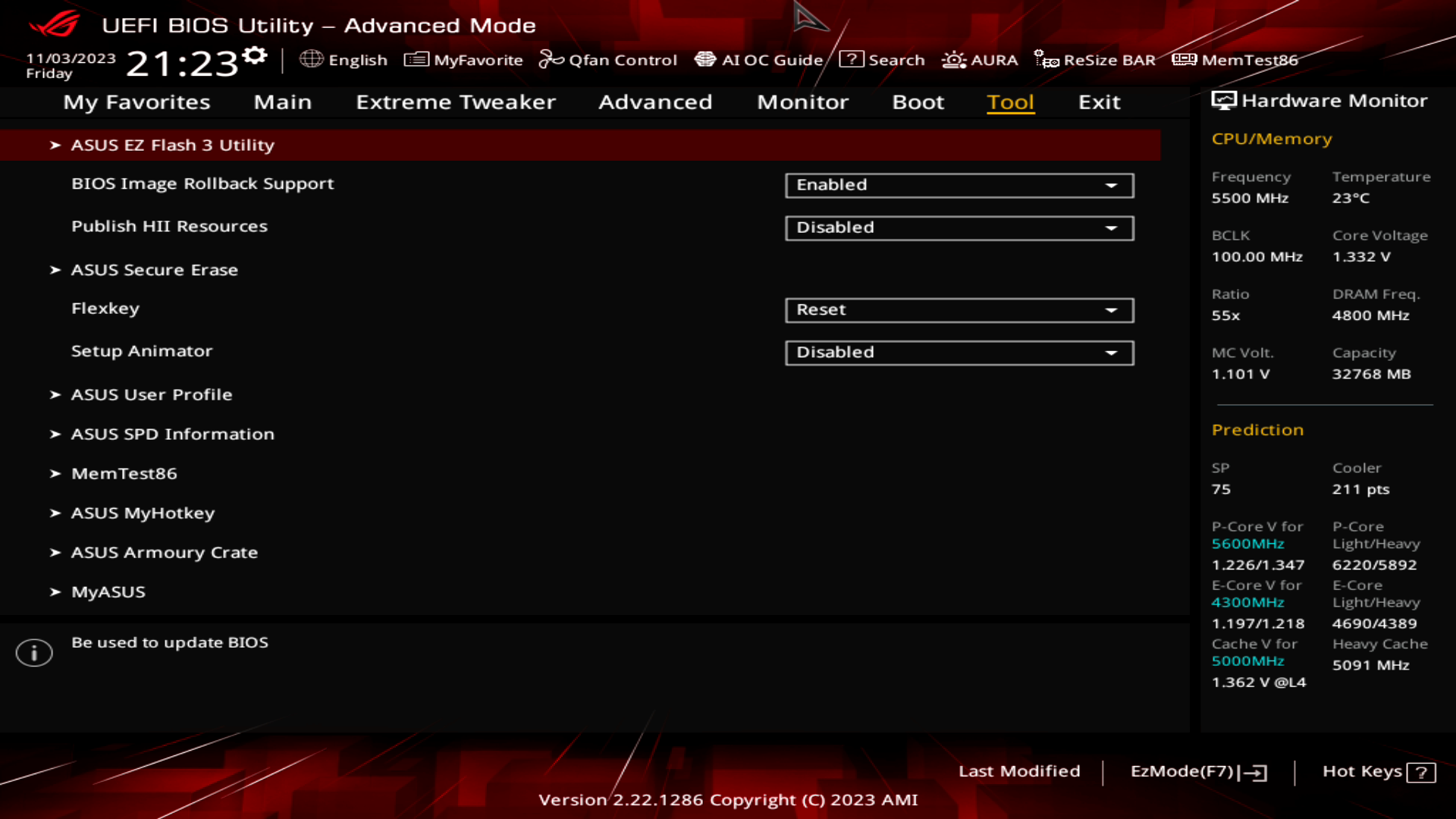

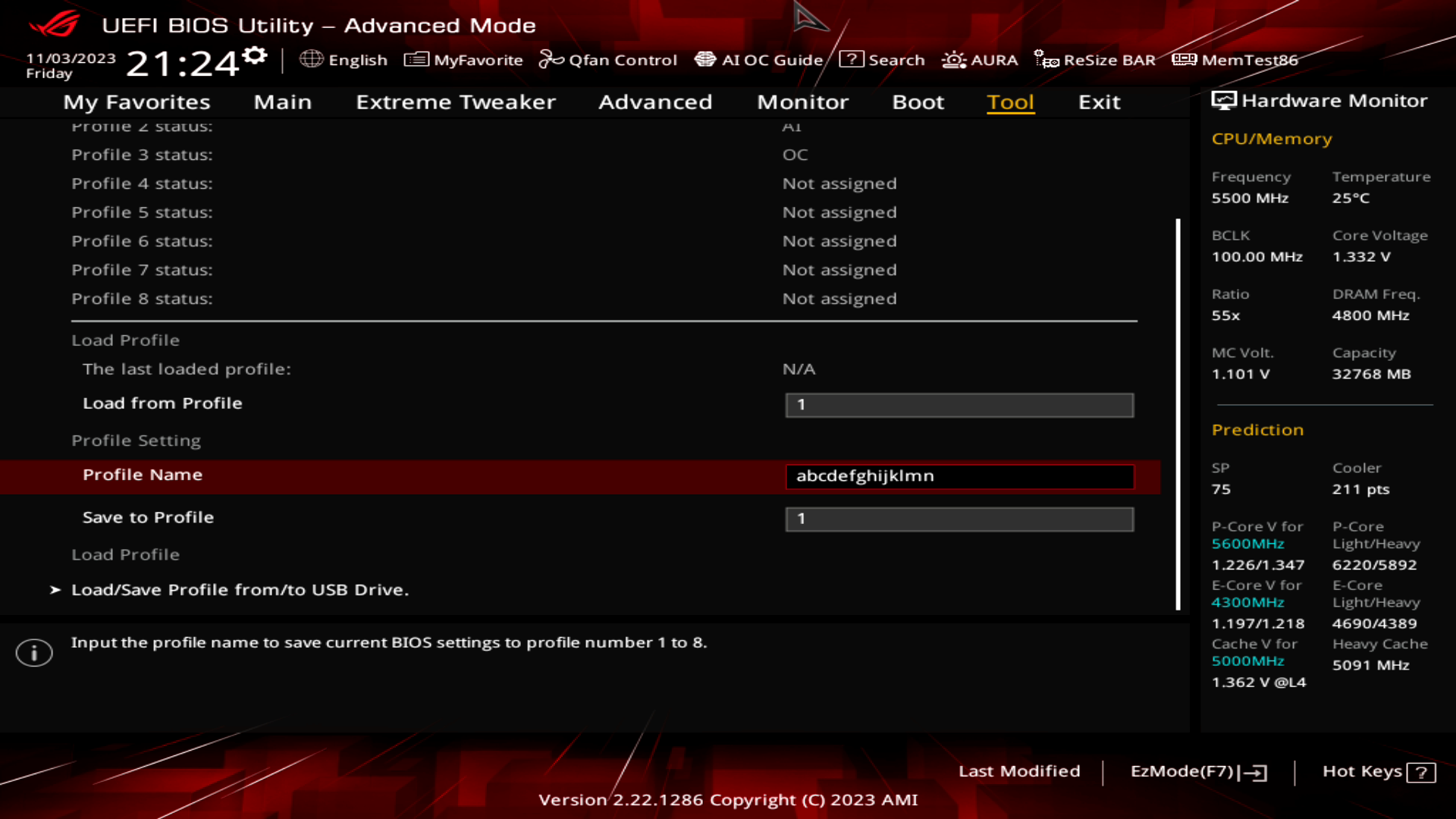

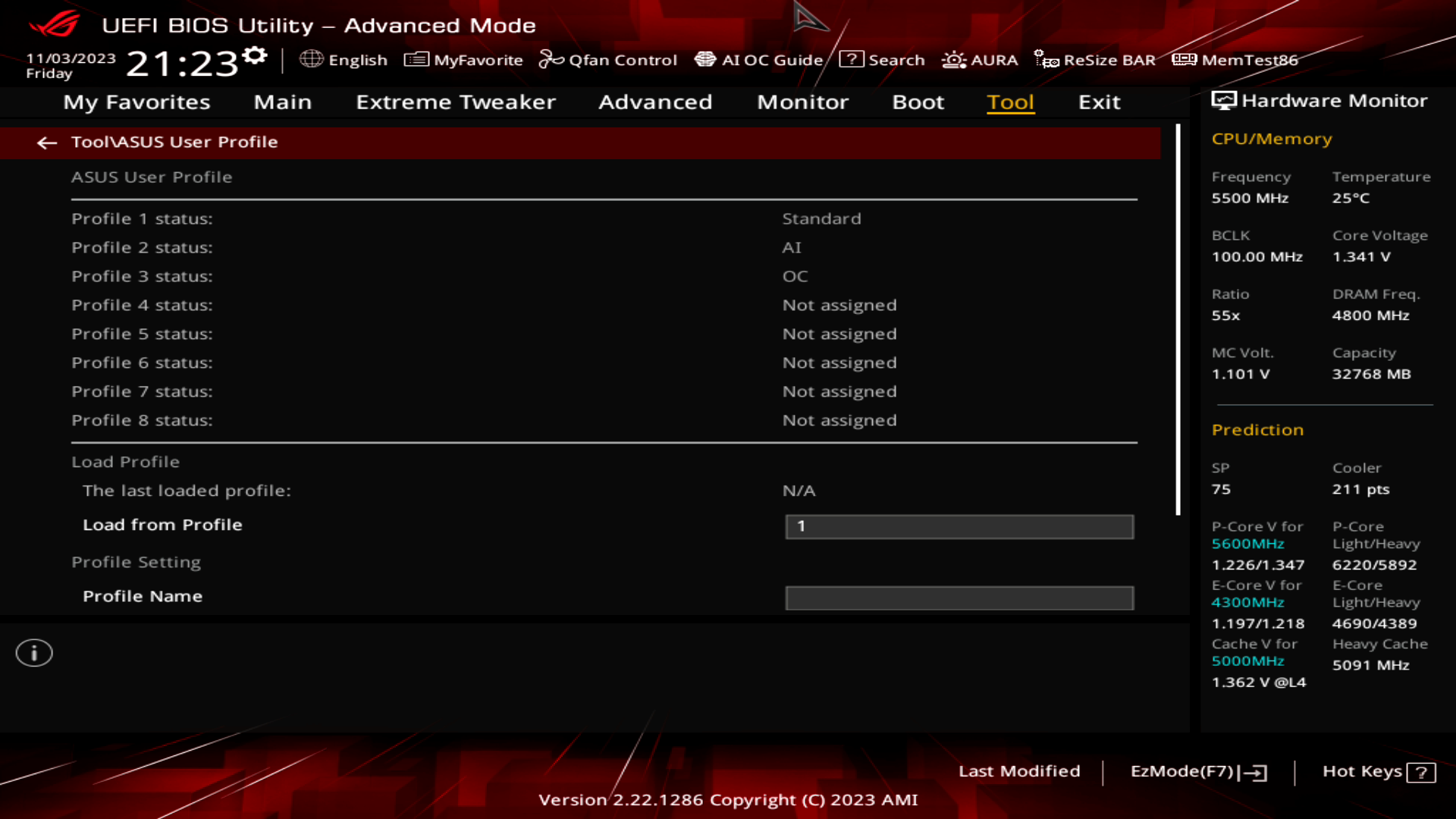

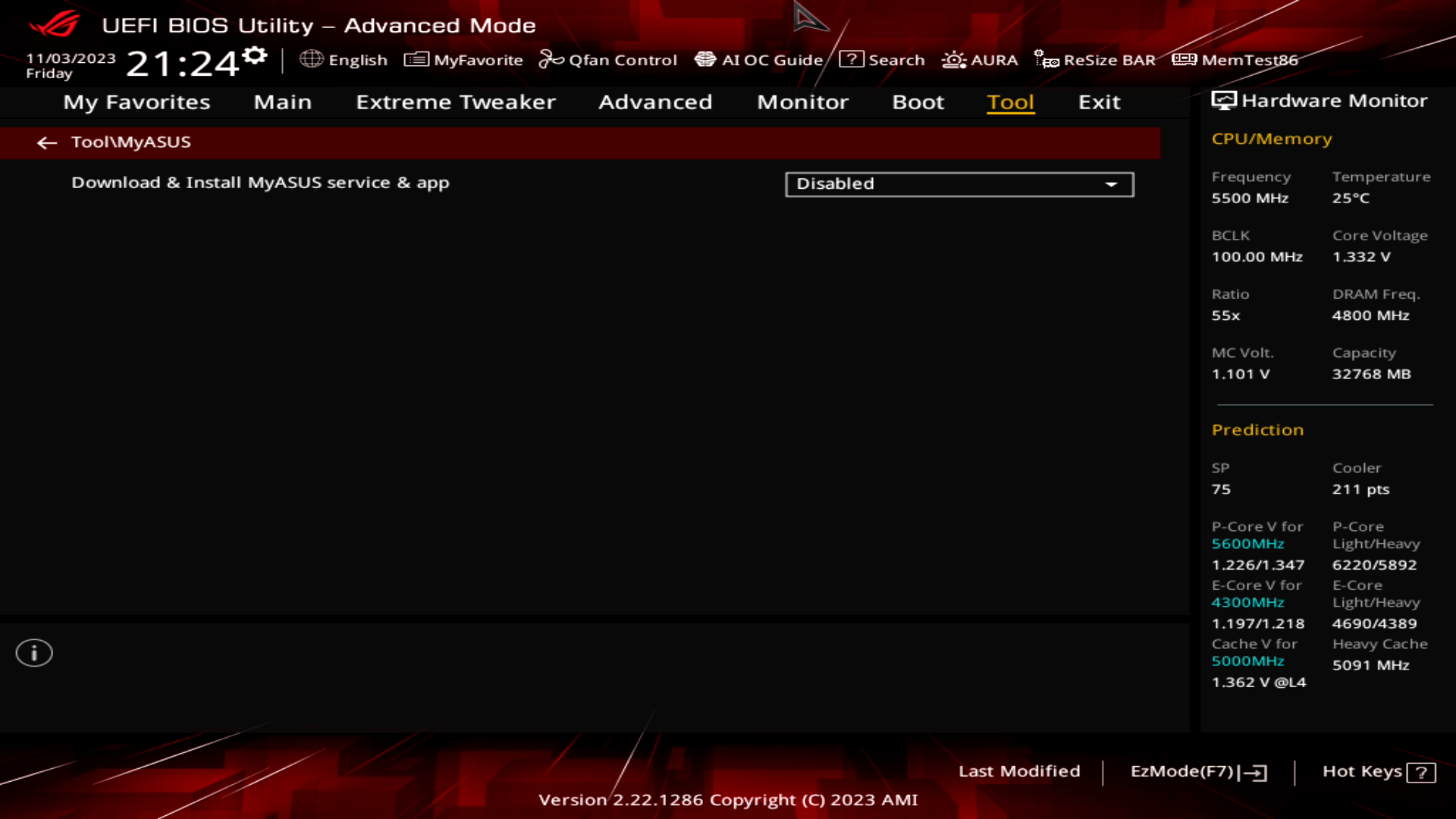

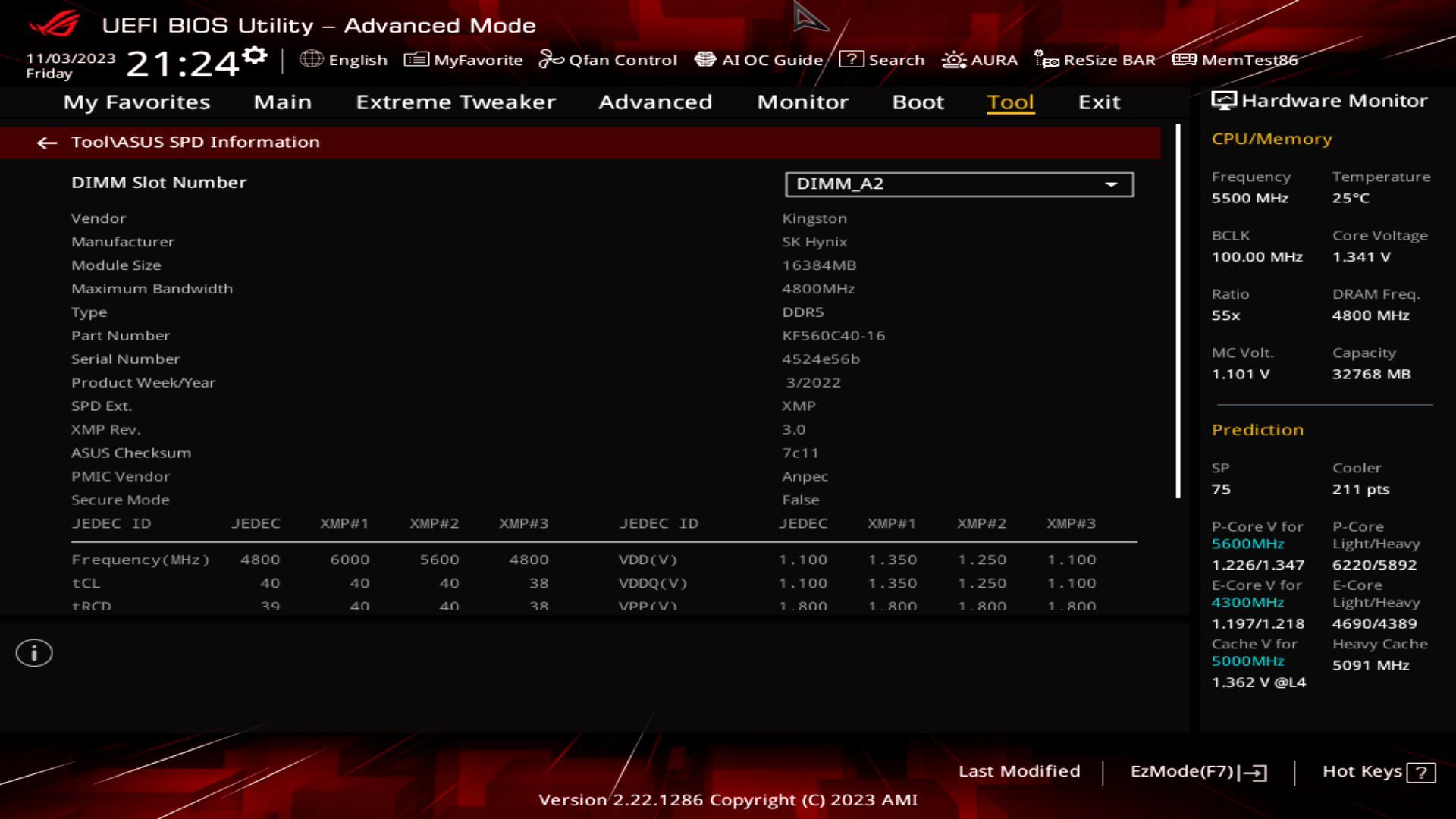

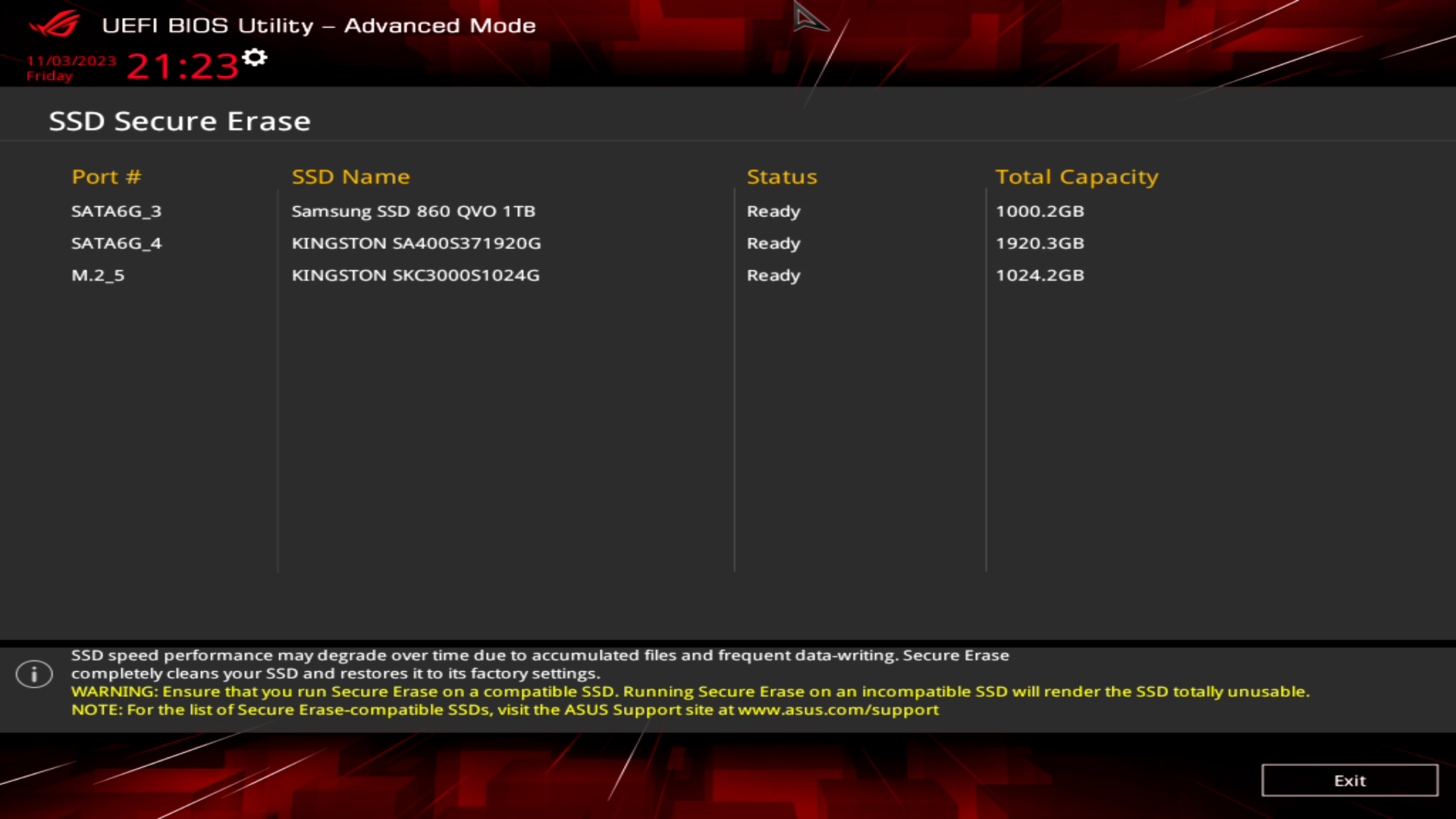

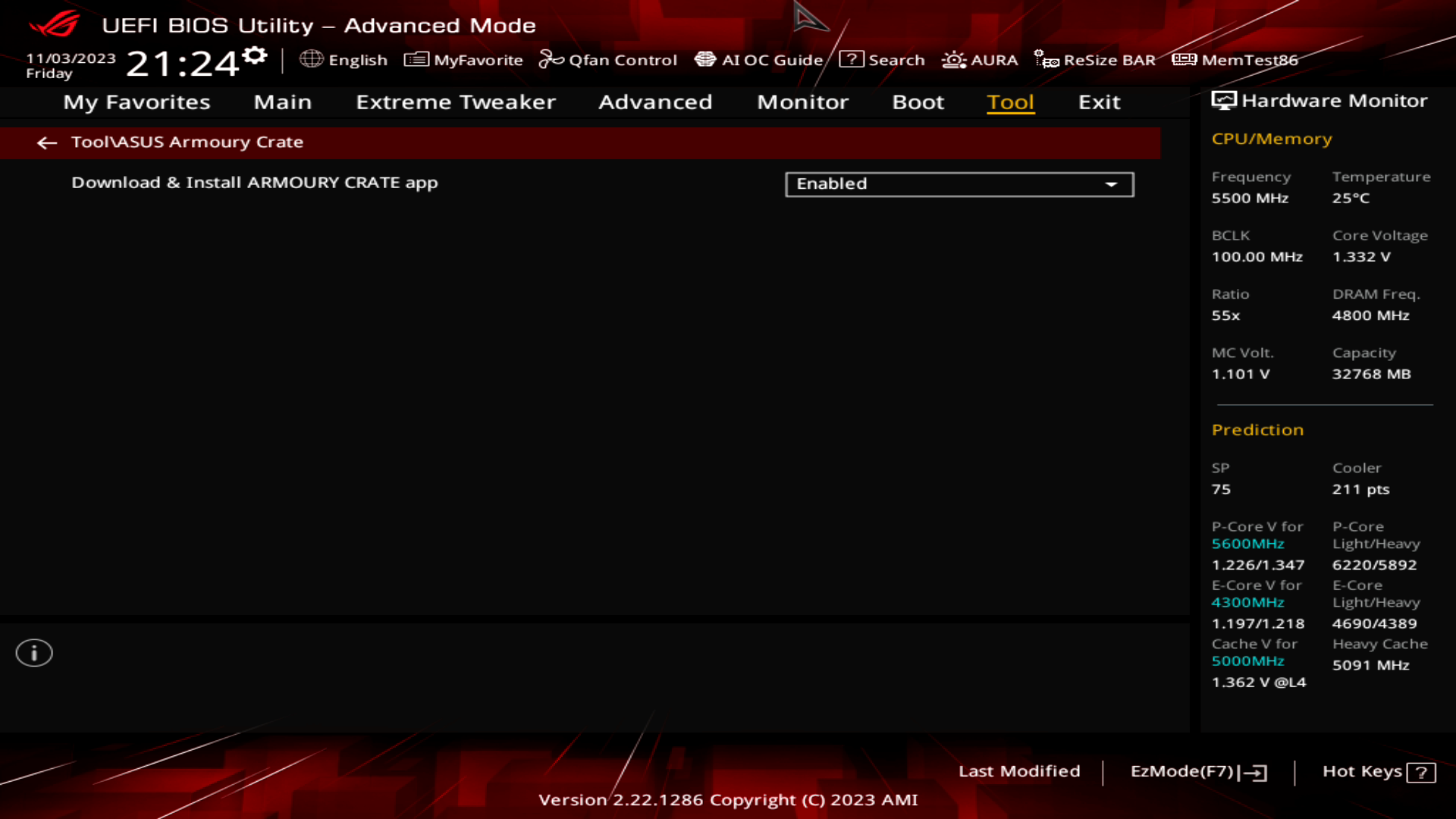

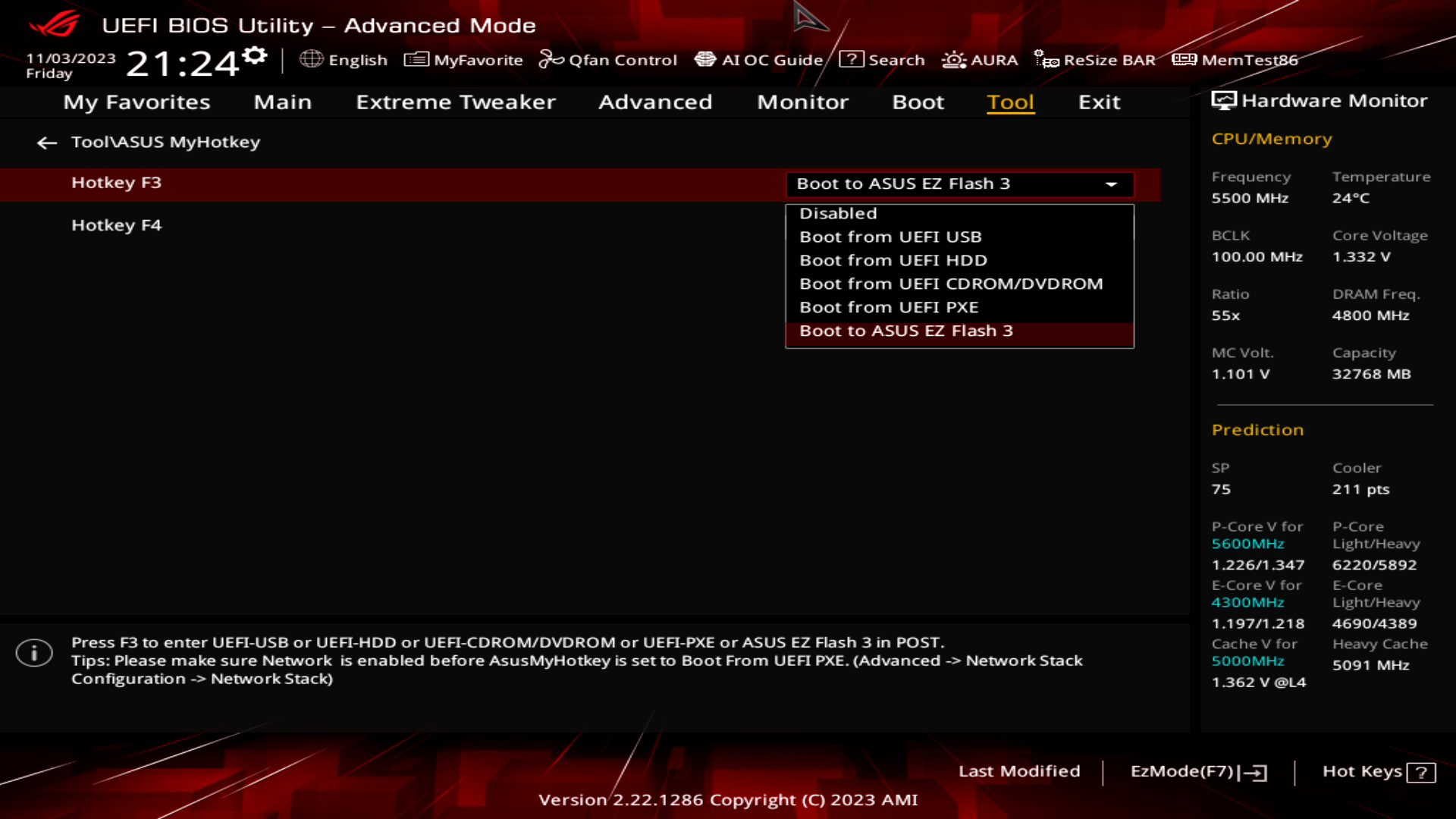

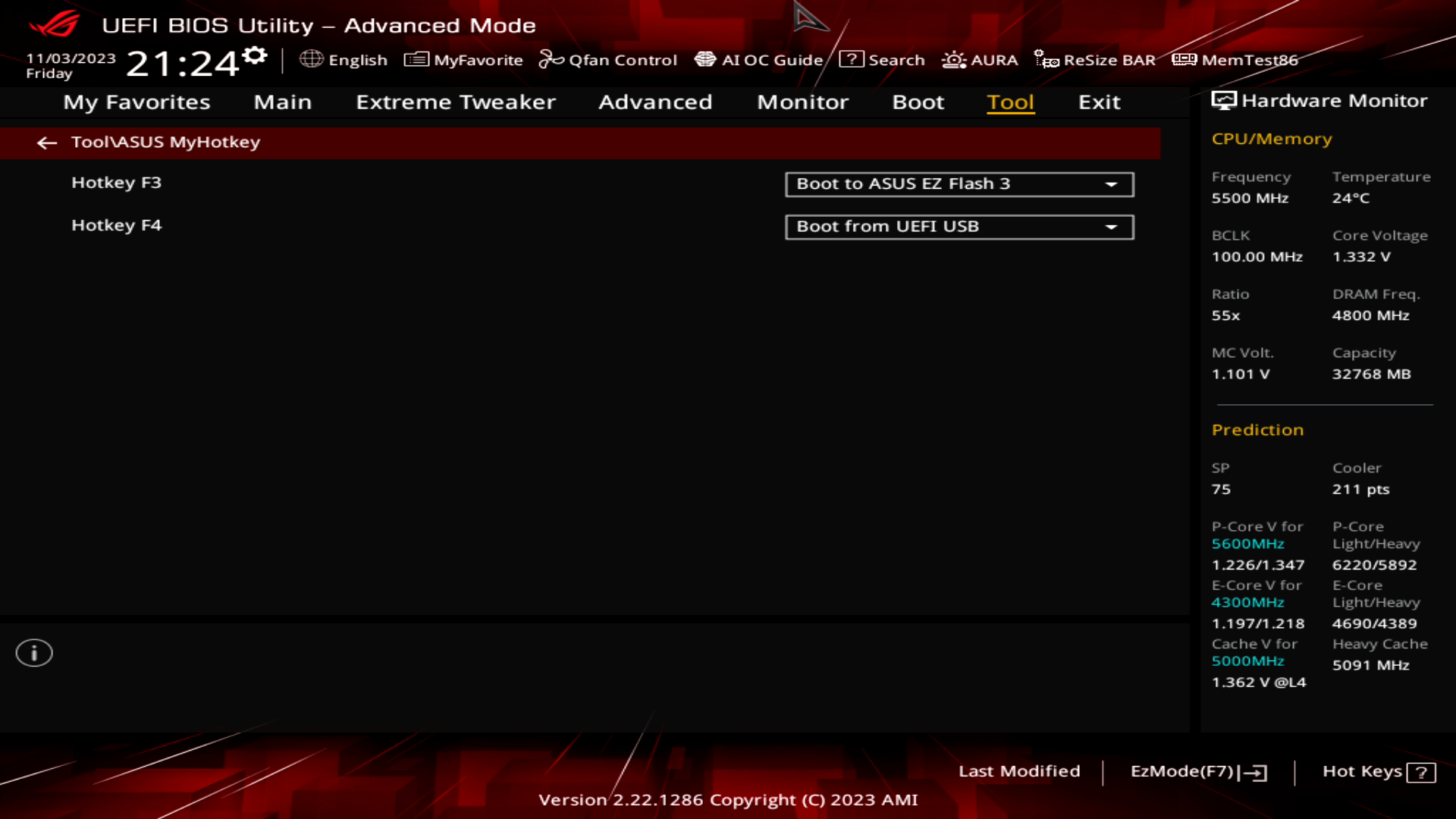

Вкладка Tool предоставляет систему профилей, где можно сохранить настройки материнской платы. Кроме того, здесь можно посмотреть информацию SPD, настроить работу фирменных технологий производителя, обновить прошивку, очистить накопитель благодаря Secure Erase, загрузить Memtest86.

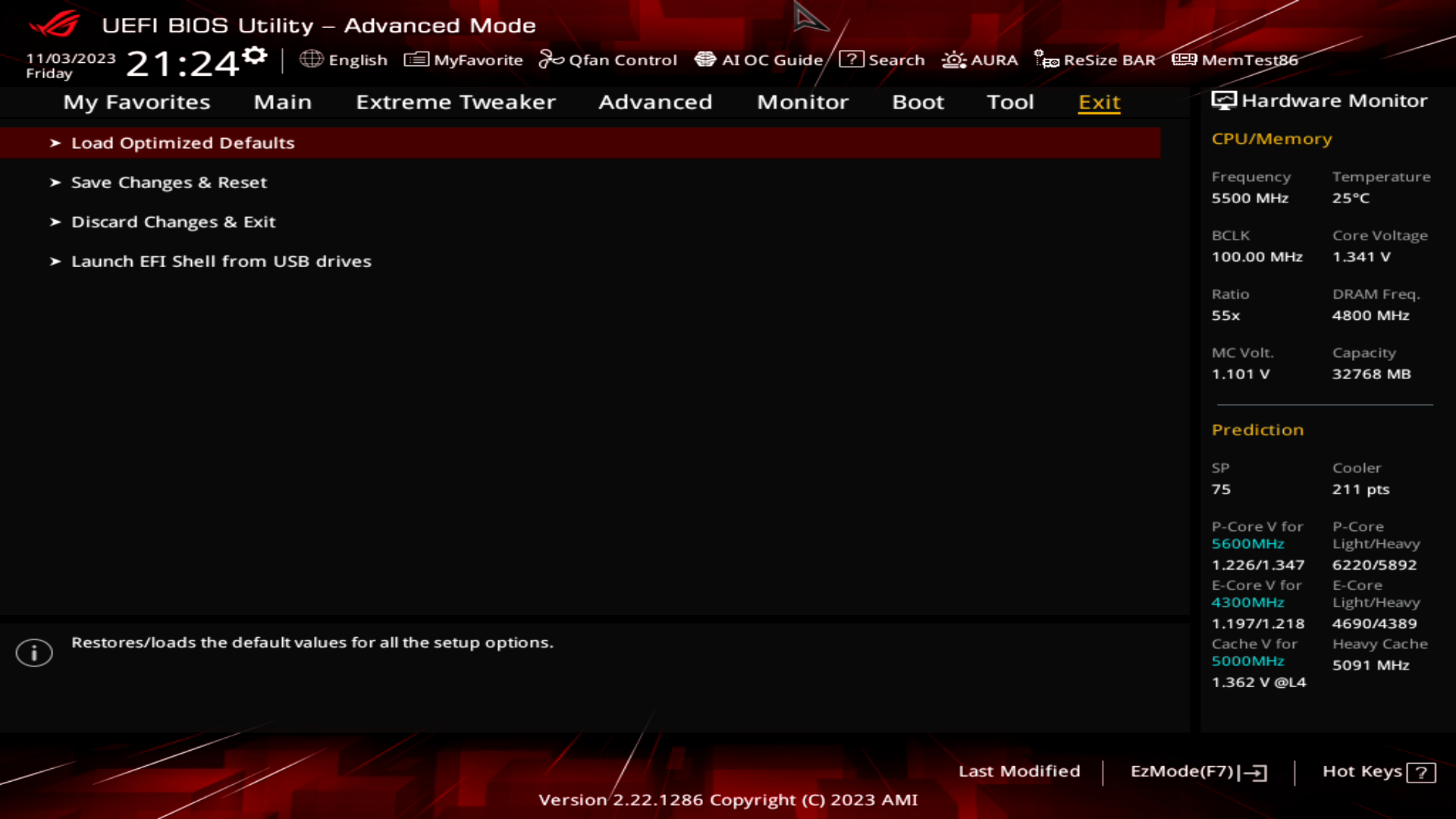

Вкладку Exit не нужно комментировать.

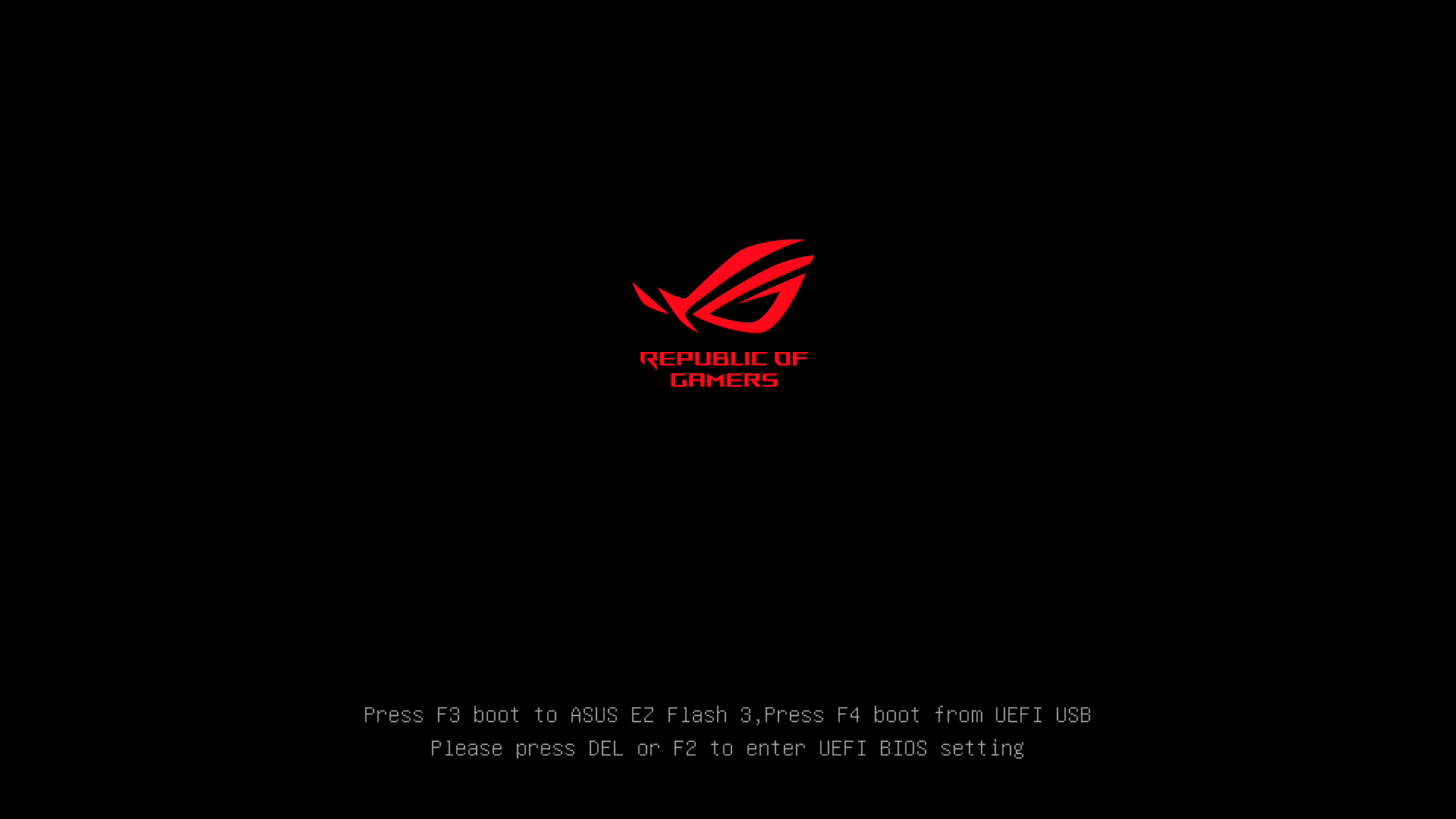

POST-экран и логотип при загрузке системы.
Комплектное ПО

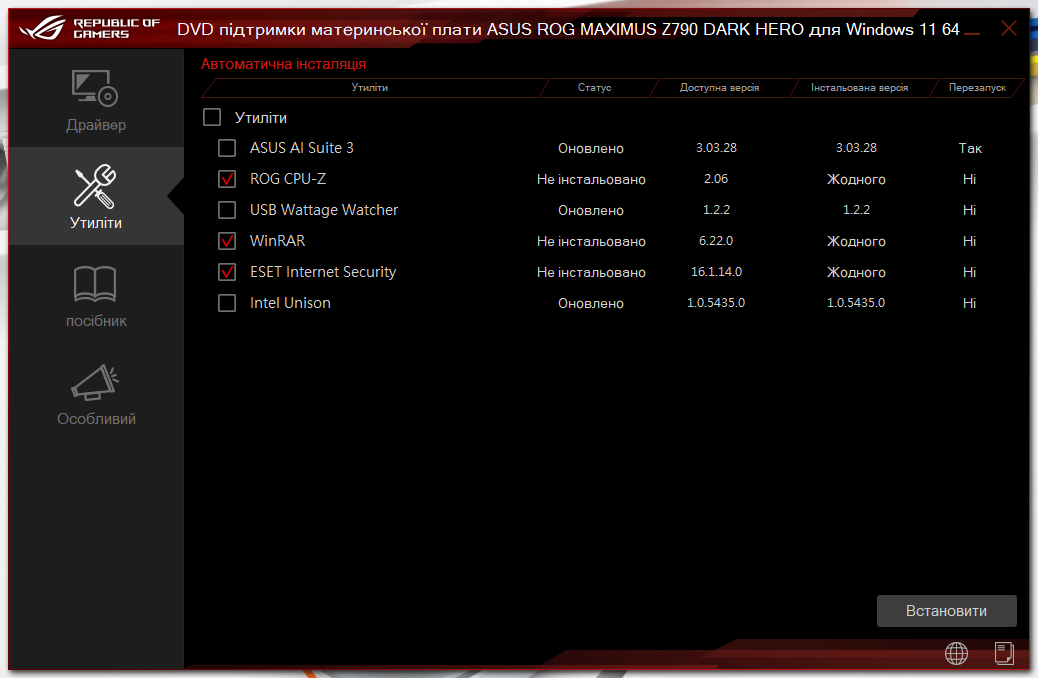

| Программное обеспечение | |
|---|---|

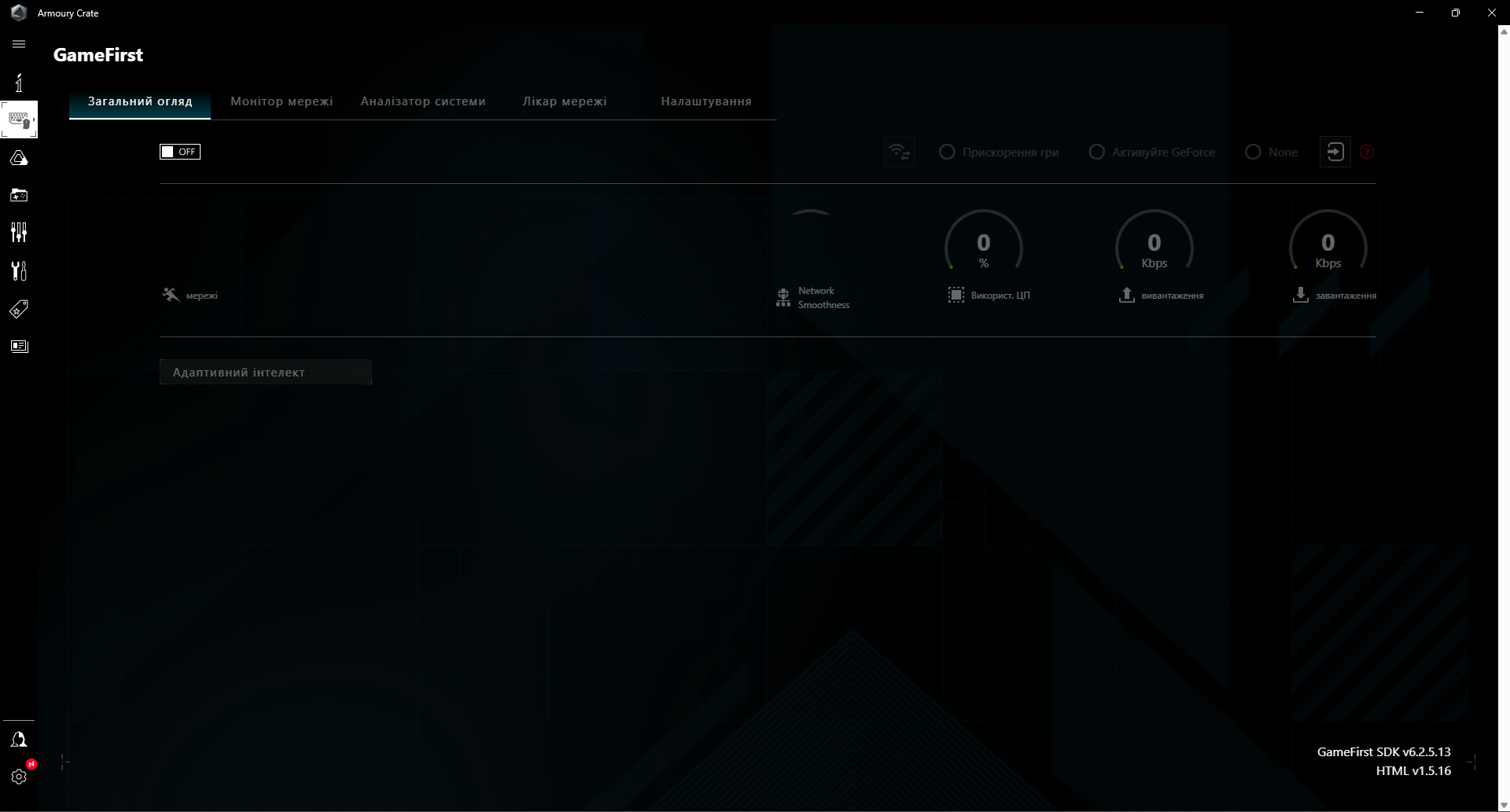

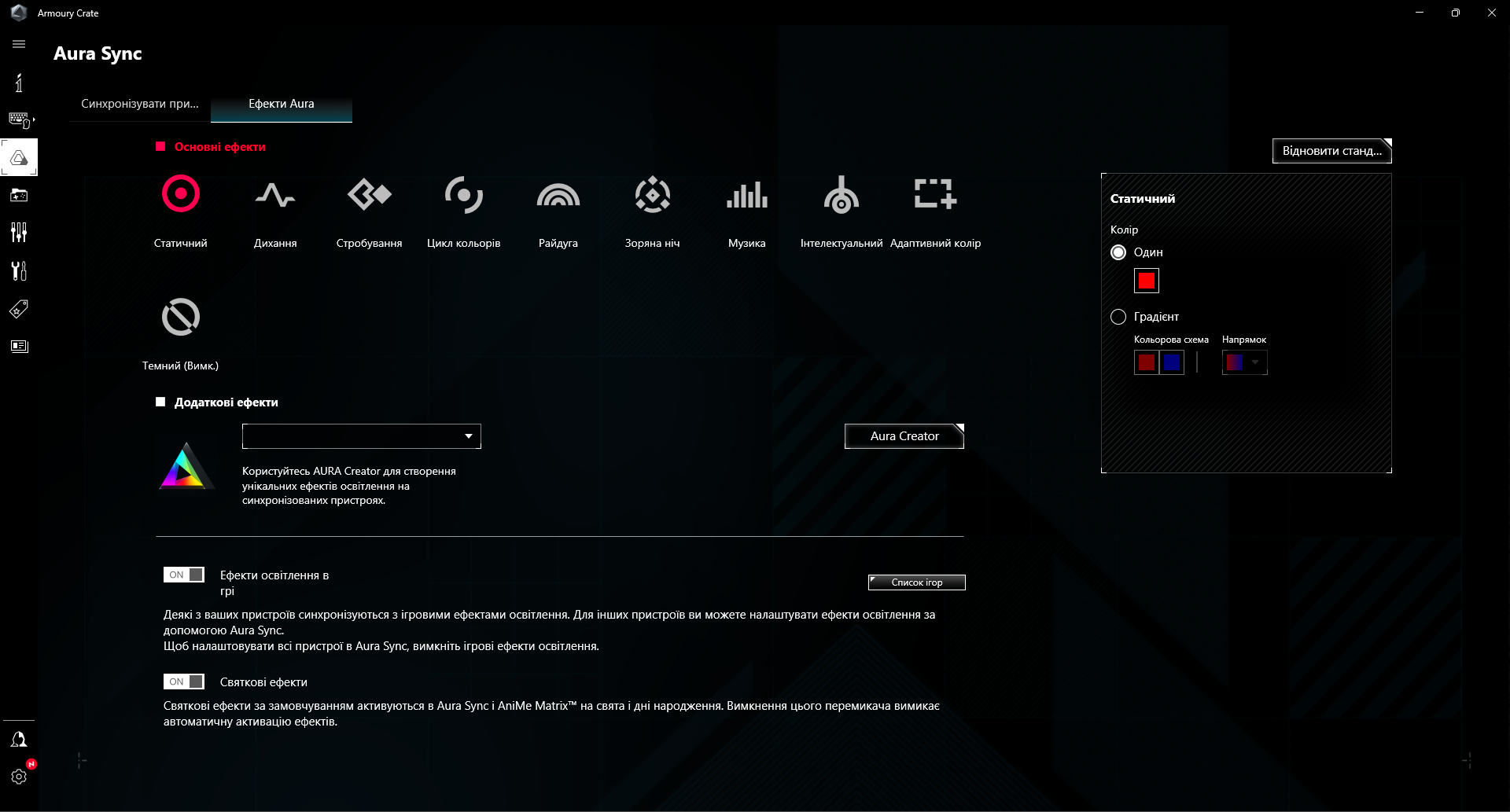

| Фирменное | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Sonic Studio, DTS® Sound Unbound, Internet Security (лицензия 1 год), Fan Xpert 4, AI Suite 3, USB Wattage Watcher, MyASUS |
| Дополнительное | ROG CPU-Z, AIDA64 Extreme (лицензия 1 год), WinRAR, Intel Unison, MemTest86 |

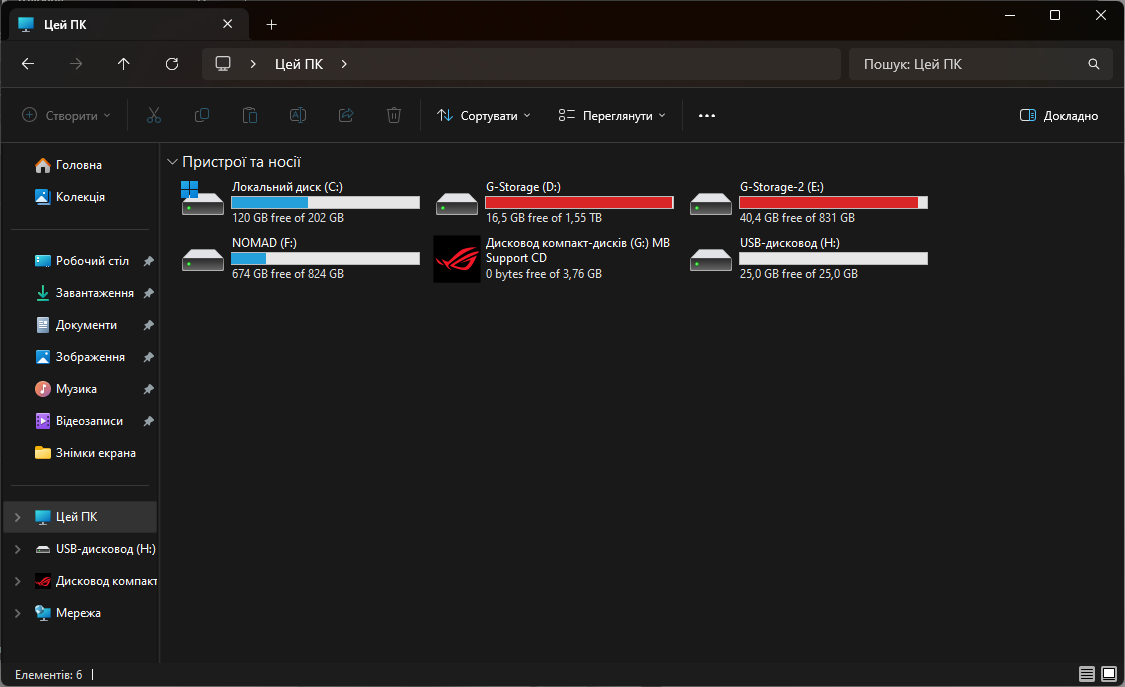

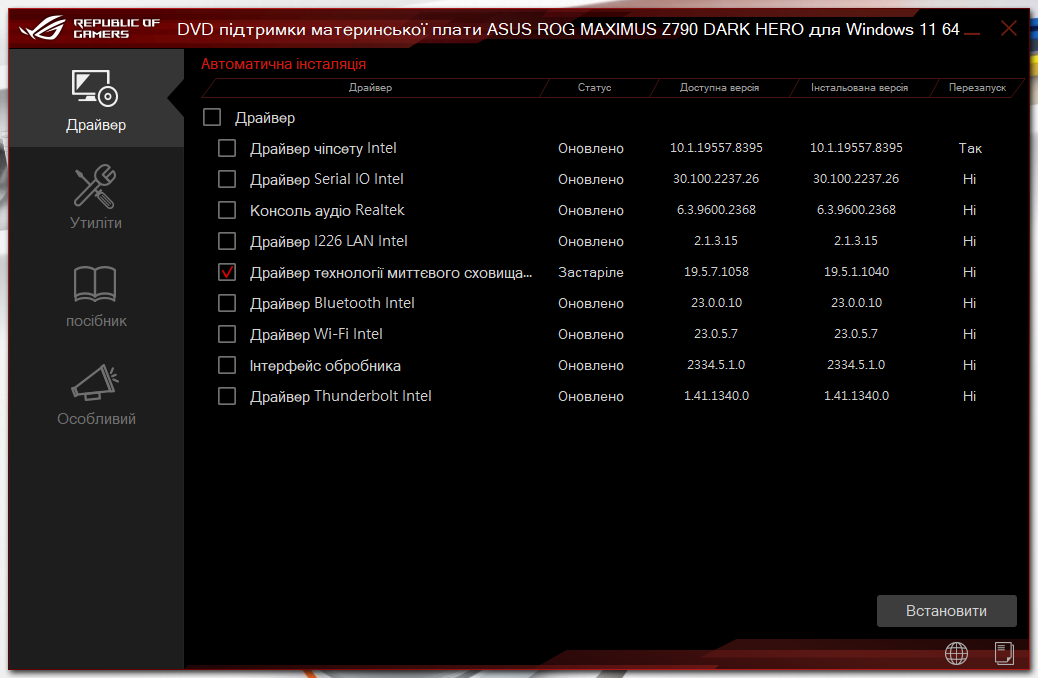

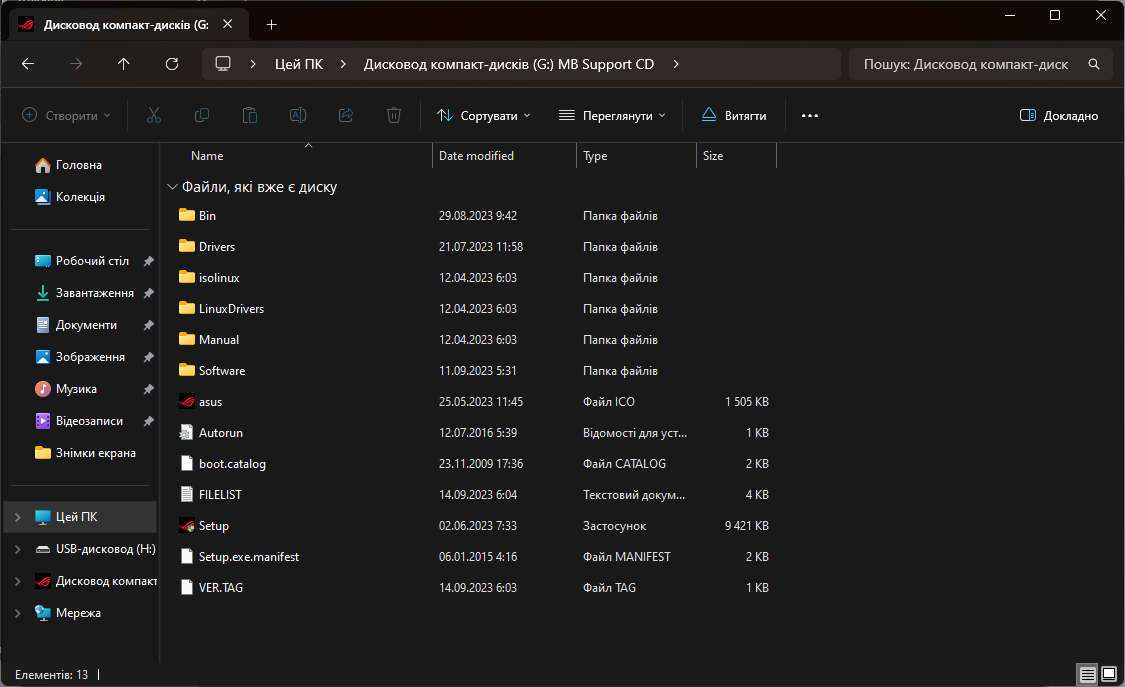

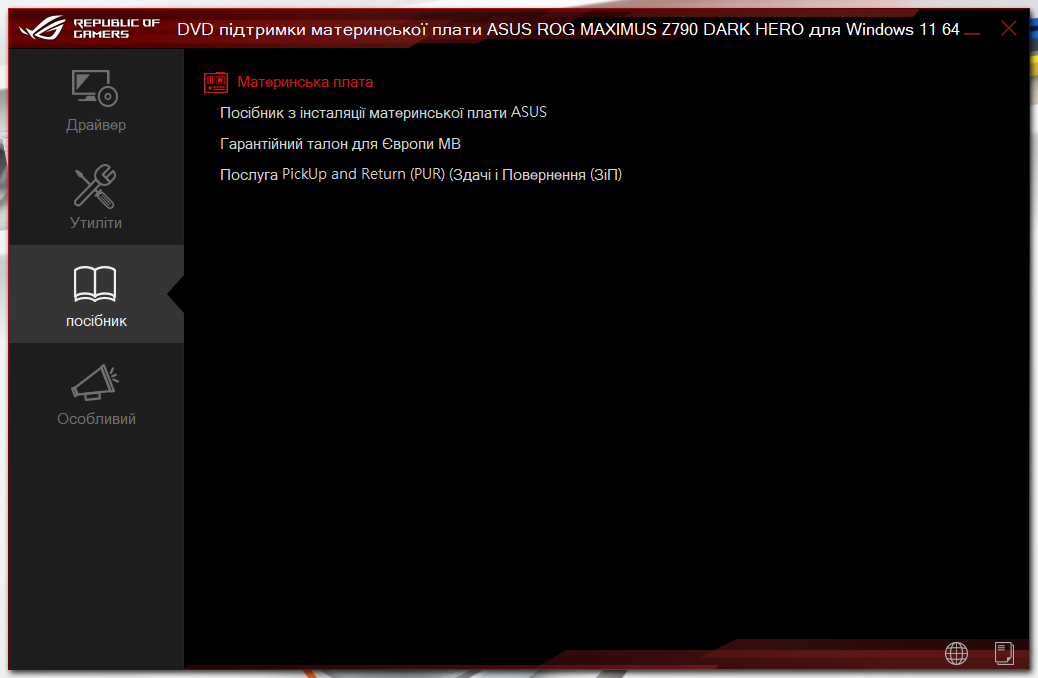

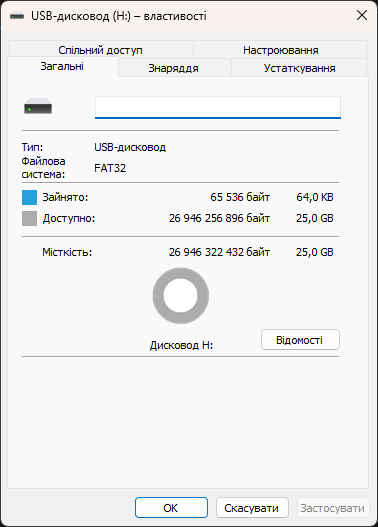

Комплектацией материнской платы предусмотрен USB-flash накопитель объемом 32 ГБ со всем необходимым. Для пользователя выделено ровно 25 ГБ, остальное зарезервировано под ПО в отдельном разделе. Программное обеспечение имеет украинскую локализацию.

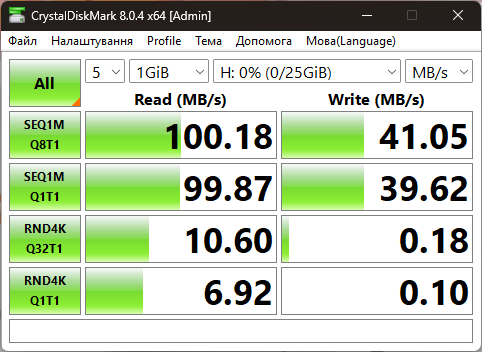

Производительность накопителя в тесте CrystalDiskMark.

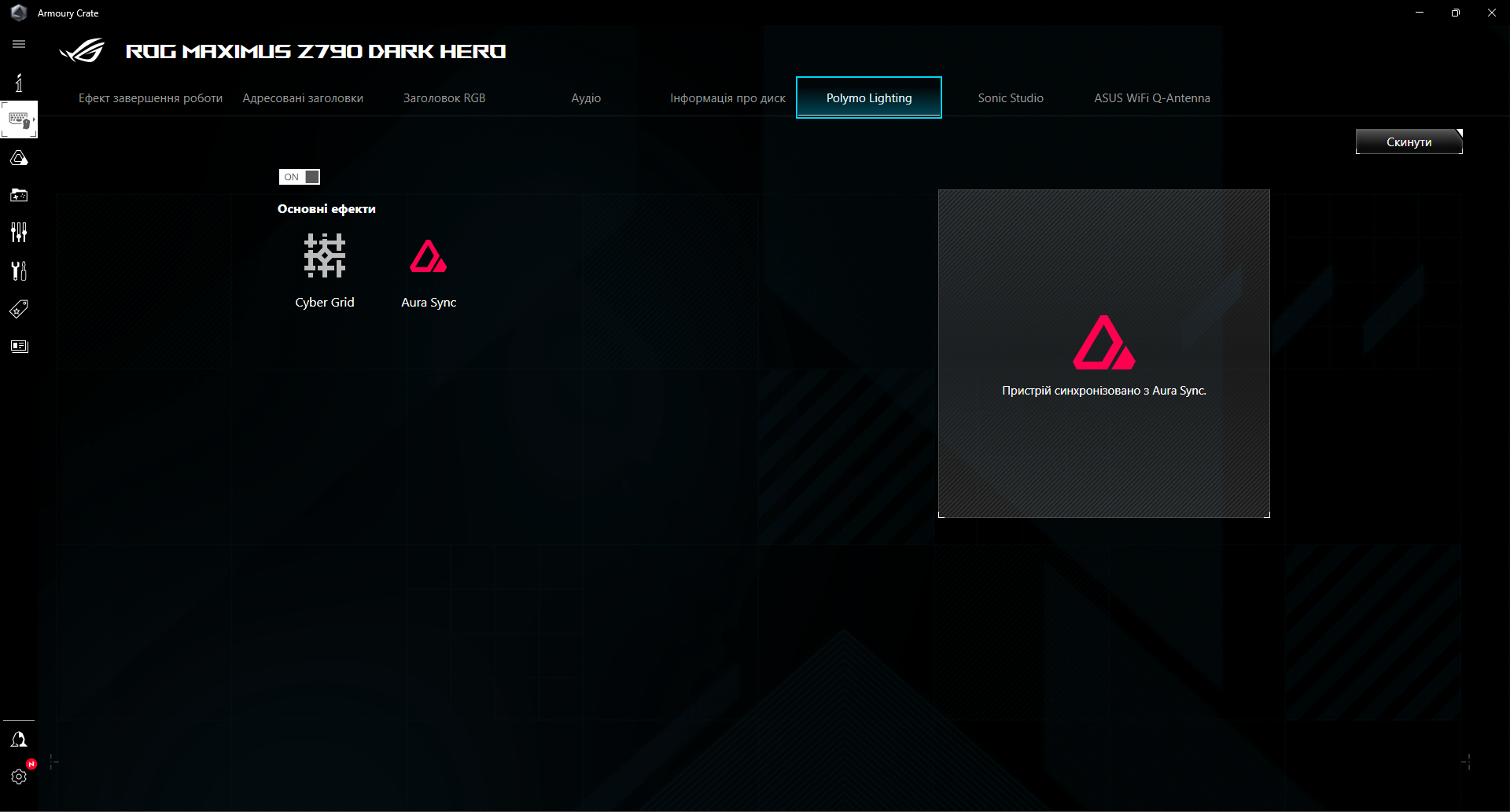

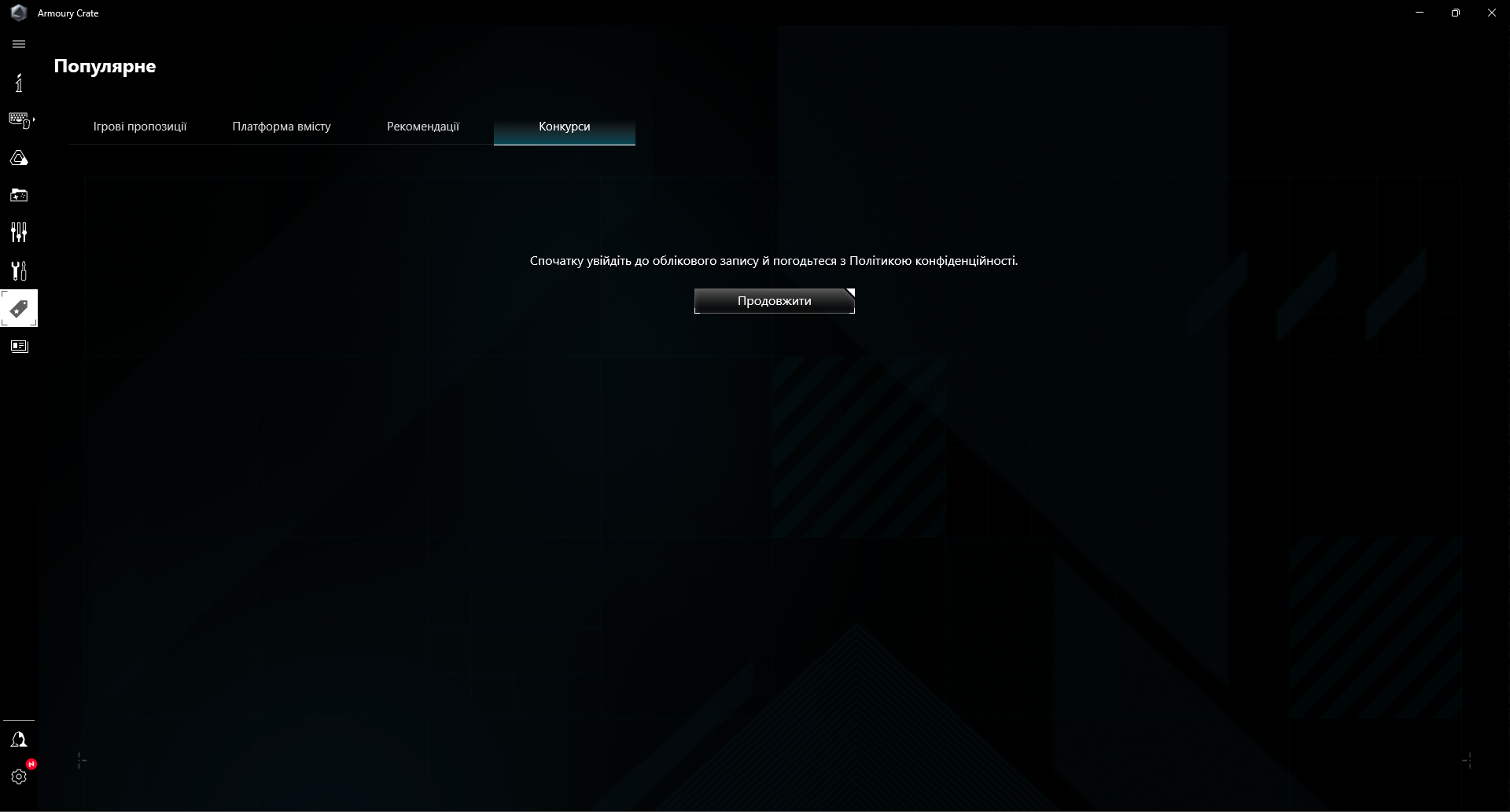

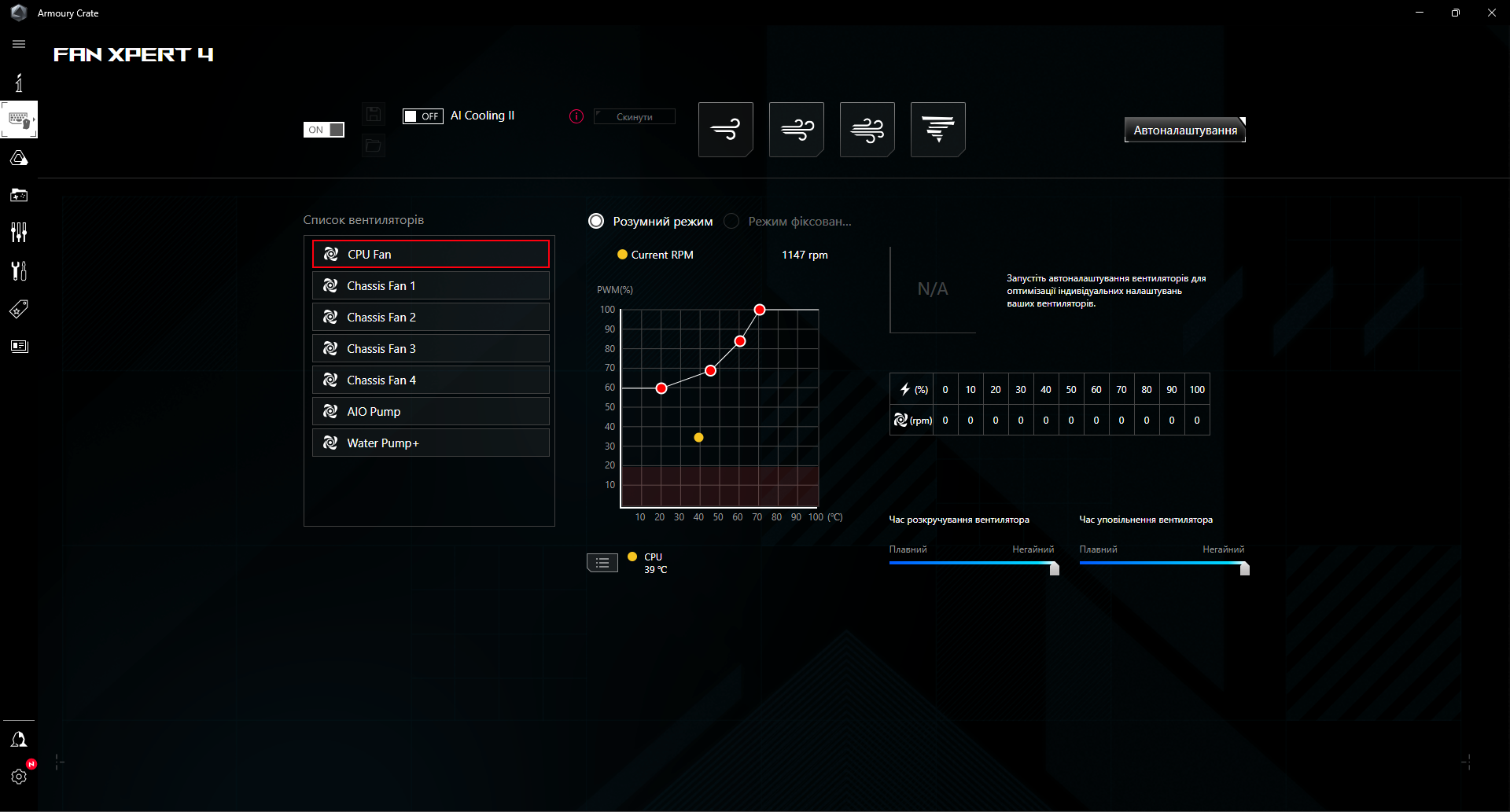

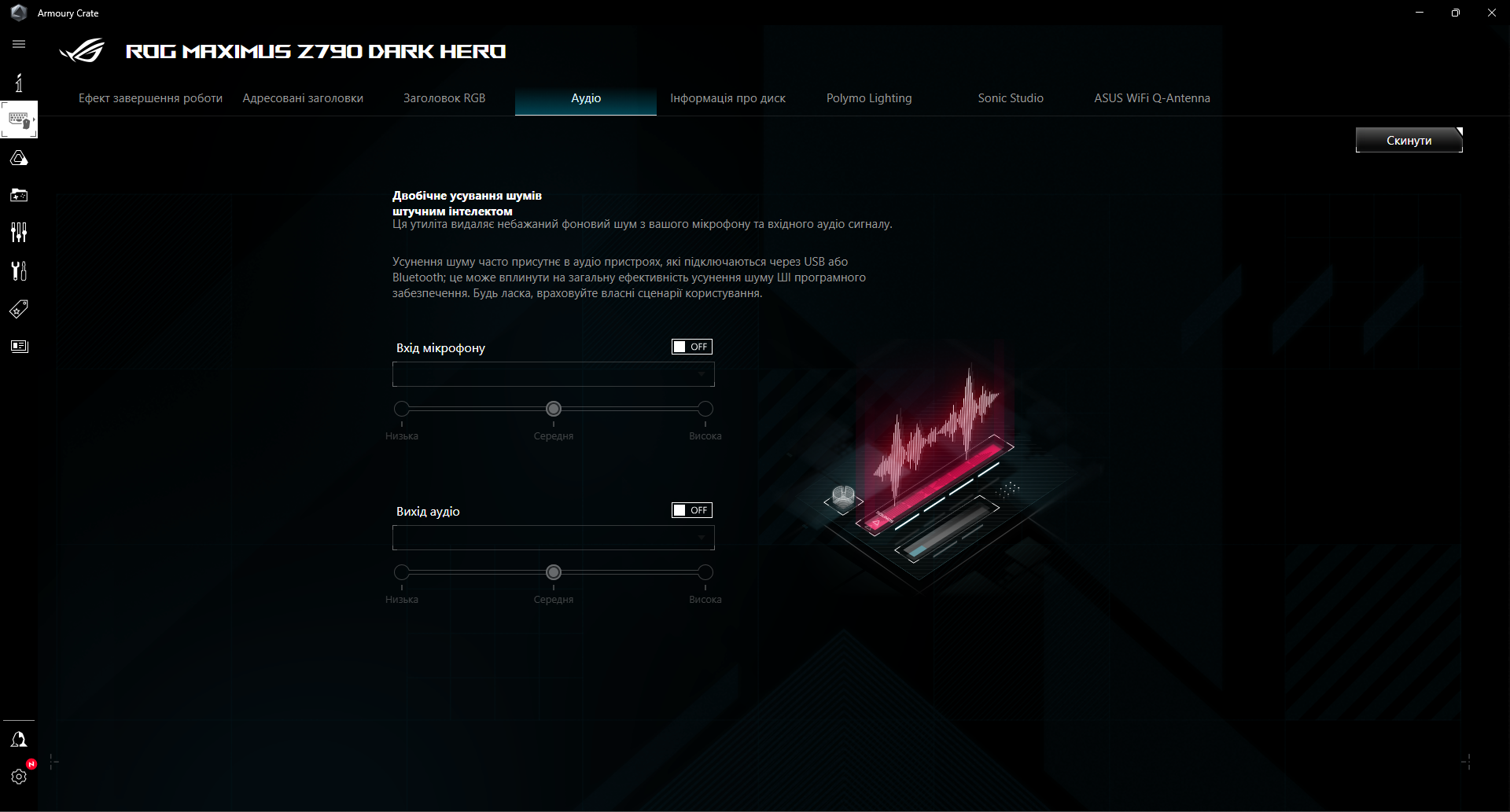

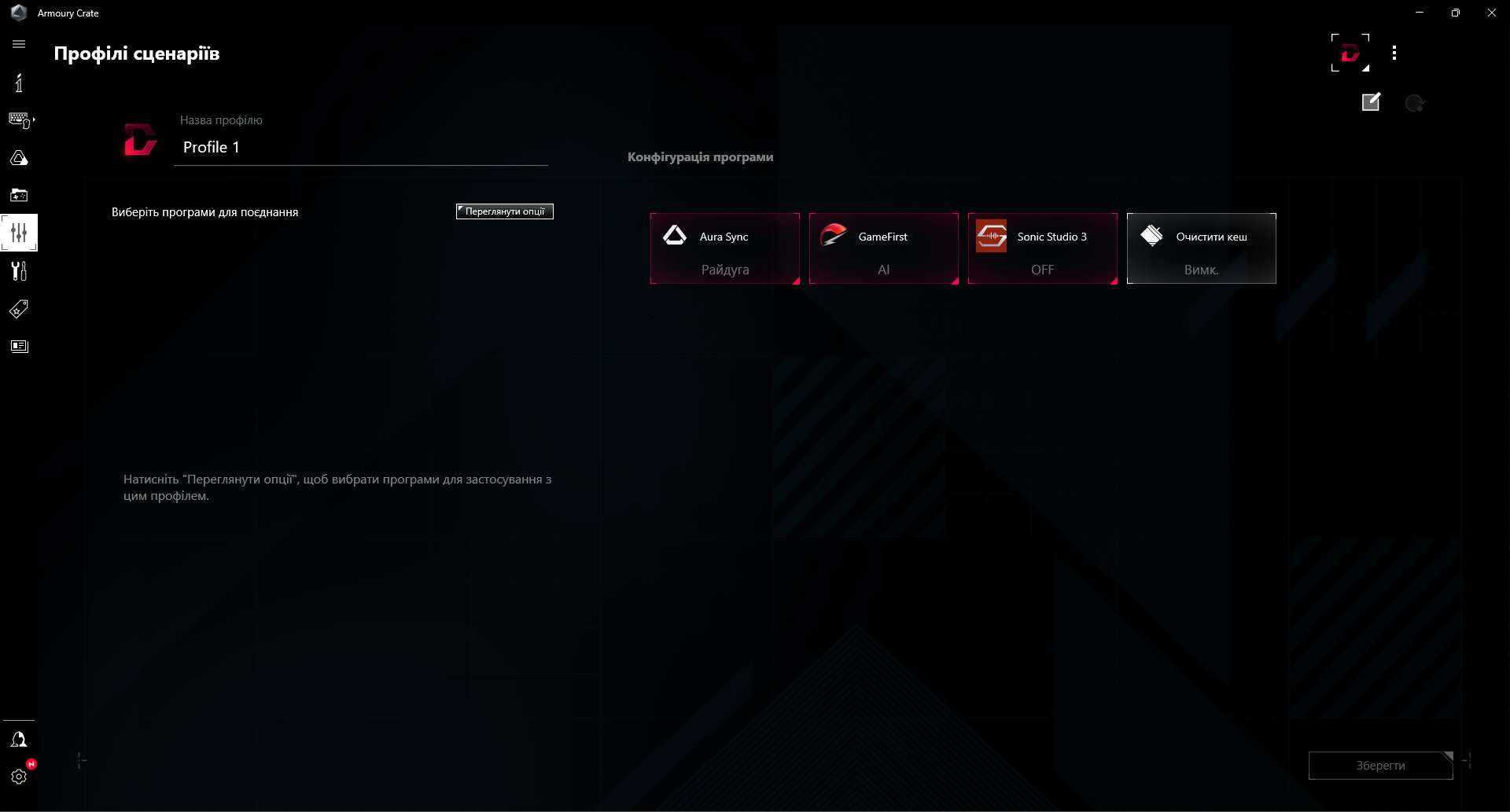

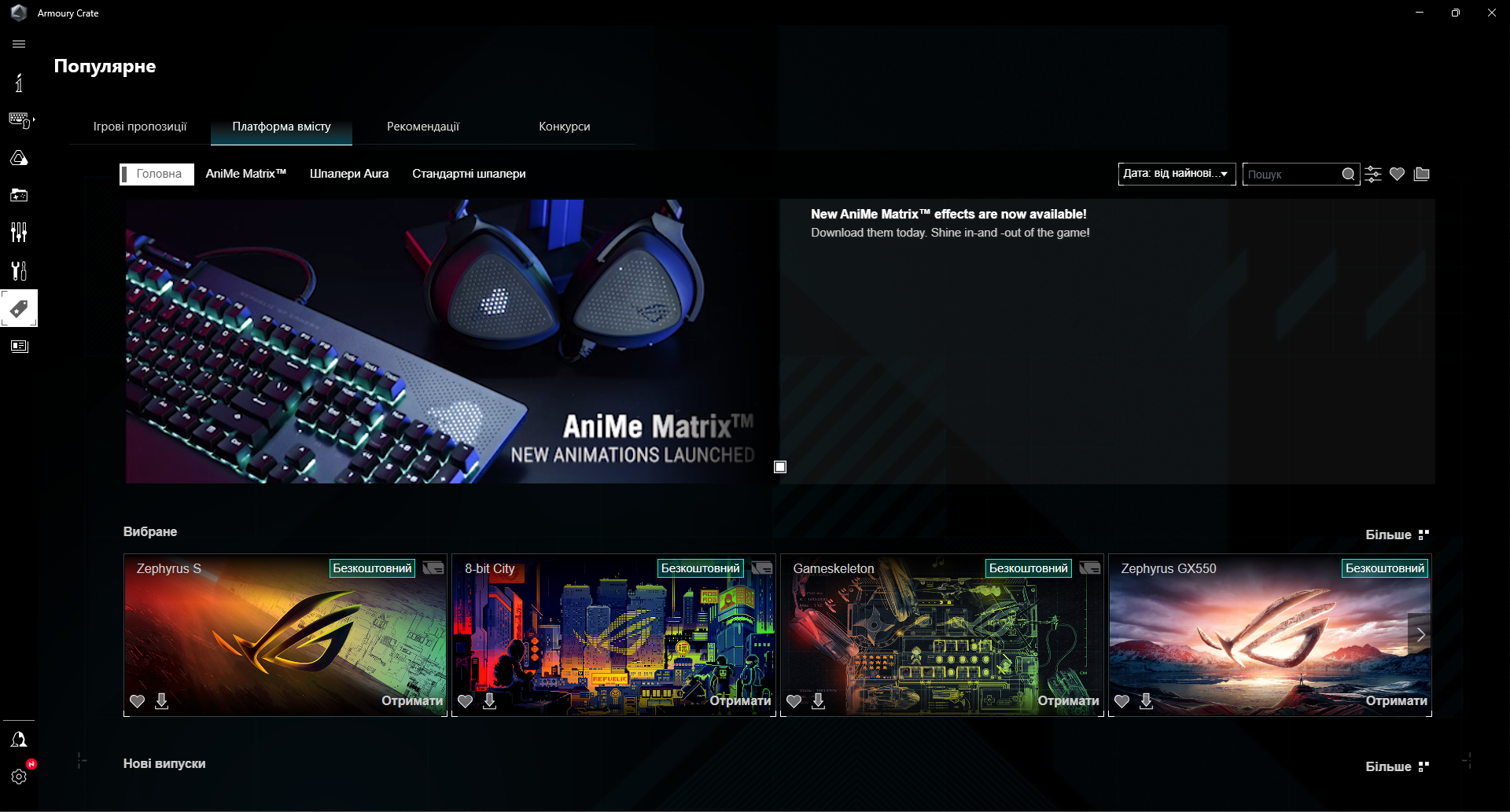

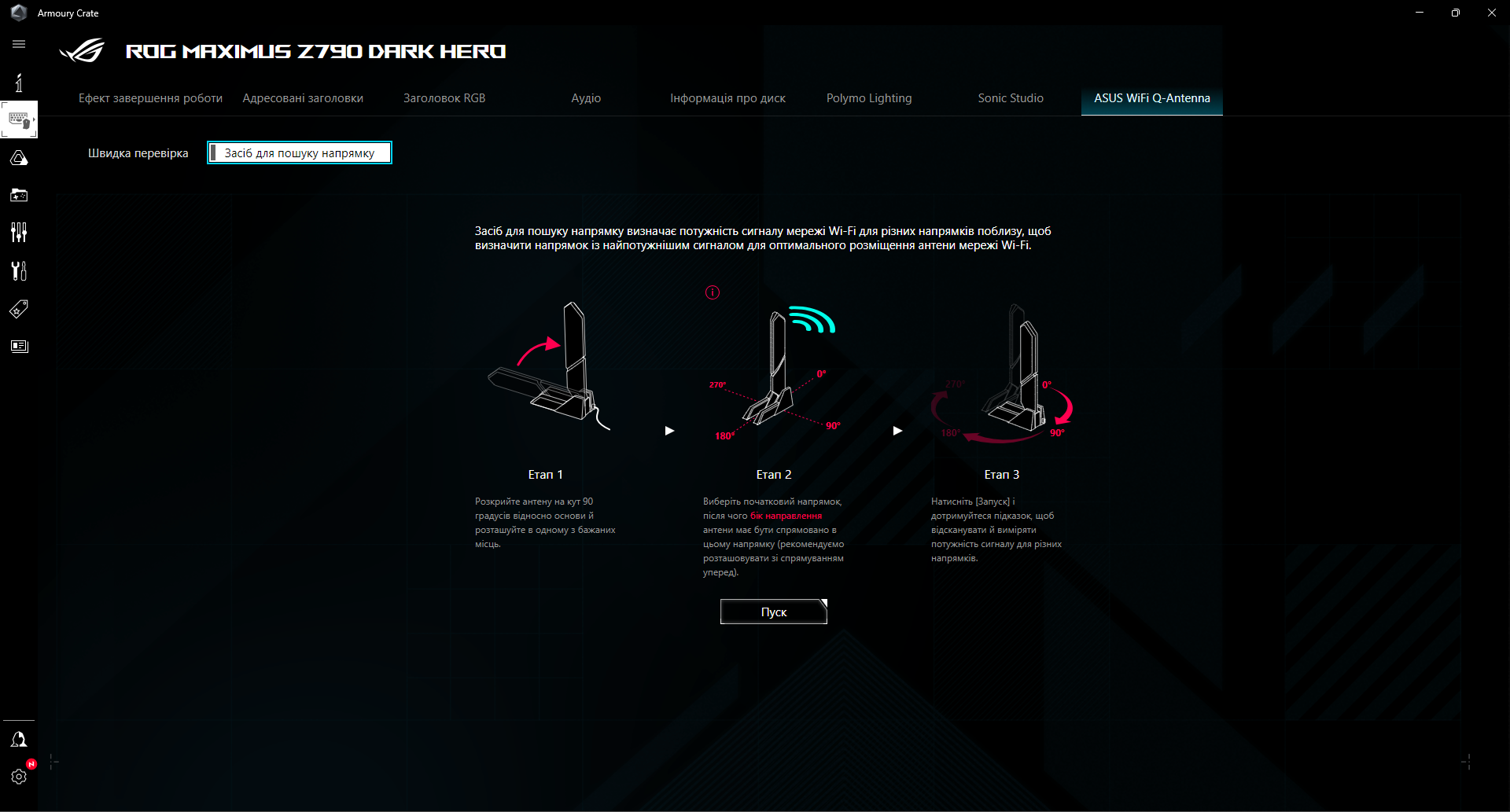

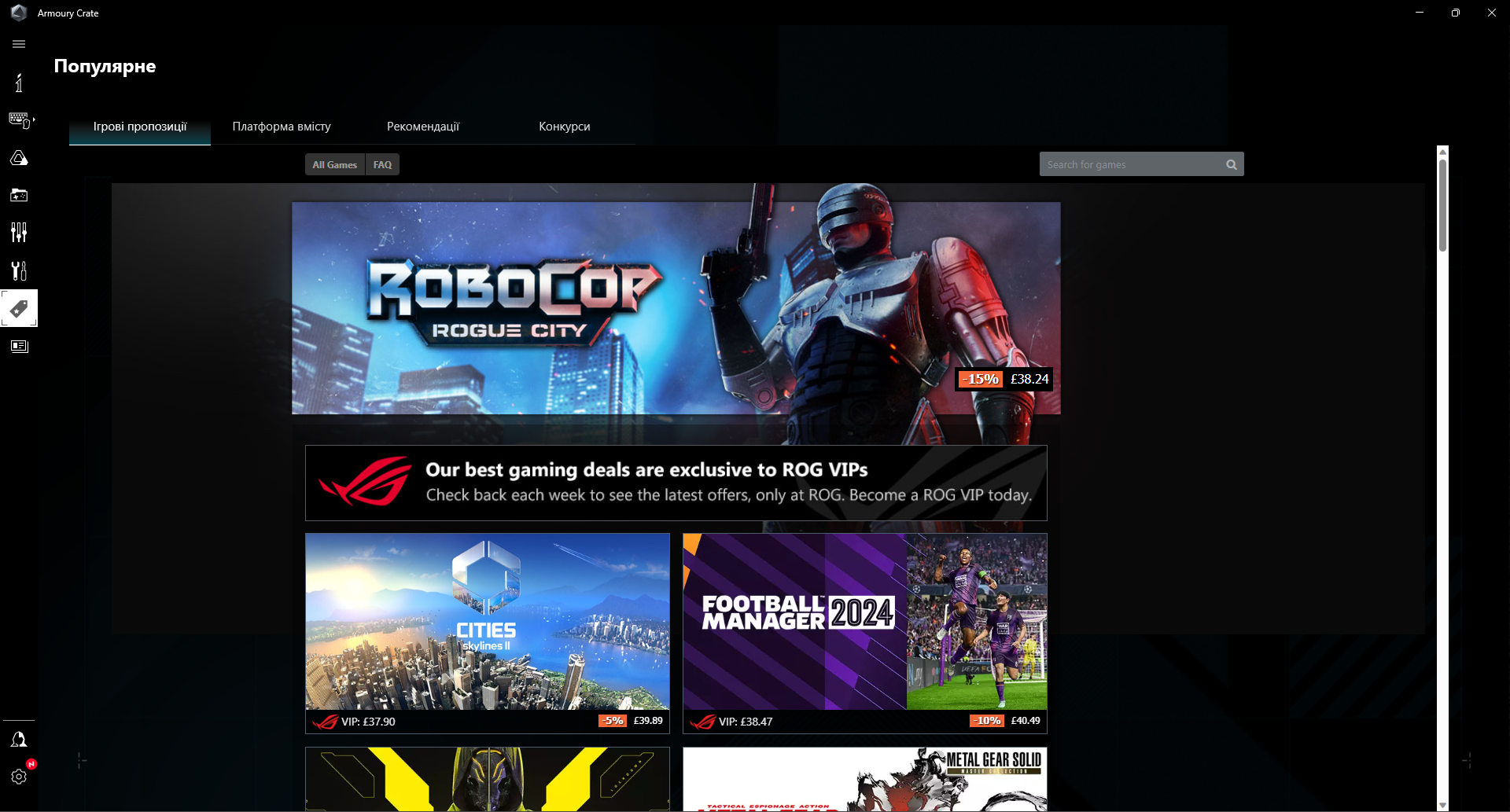

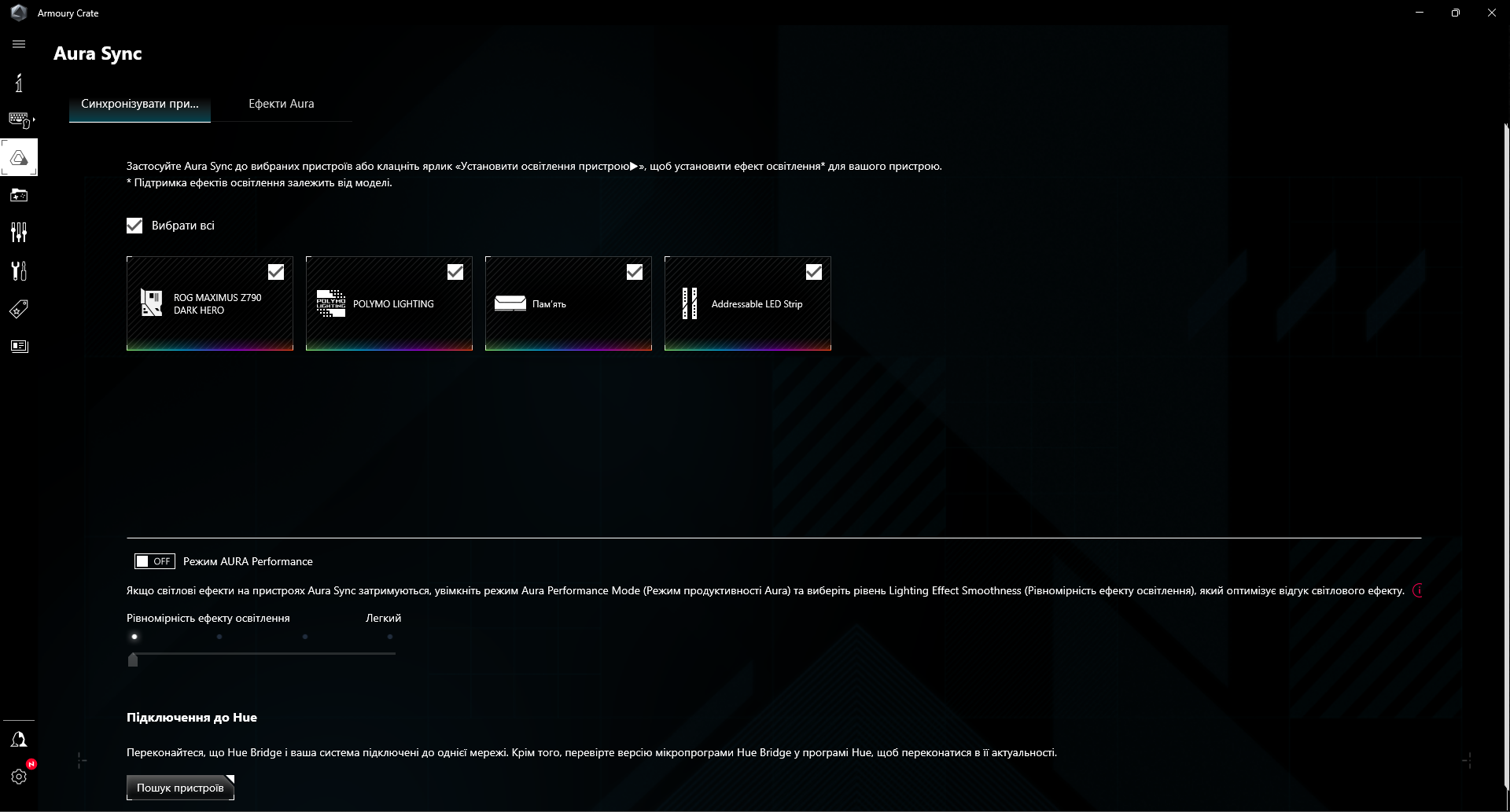

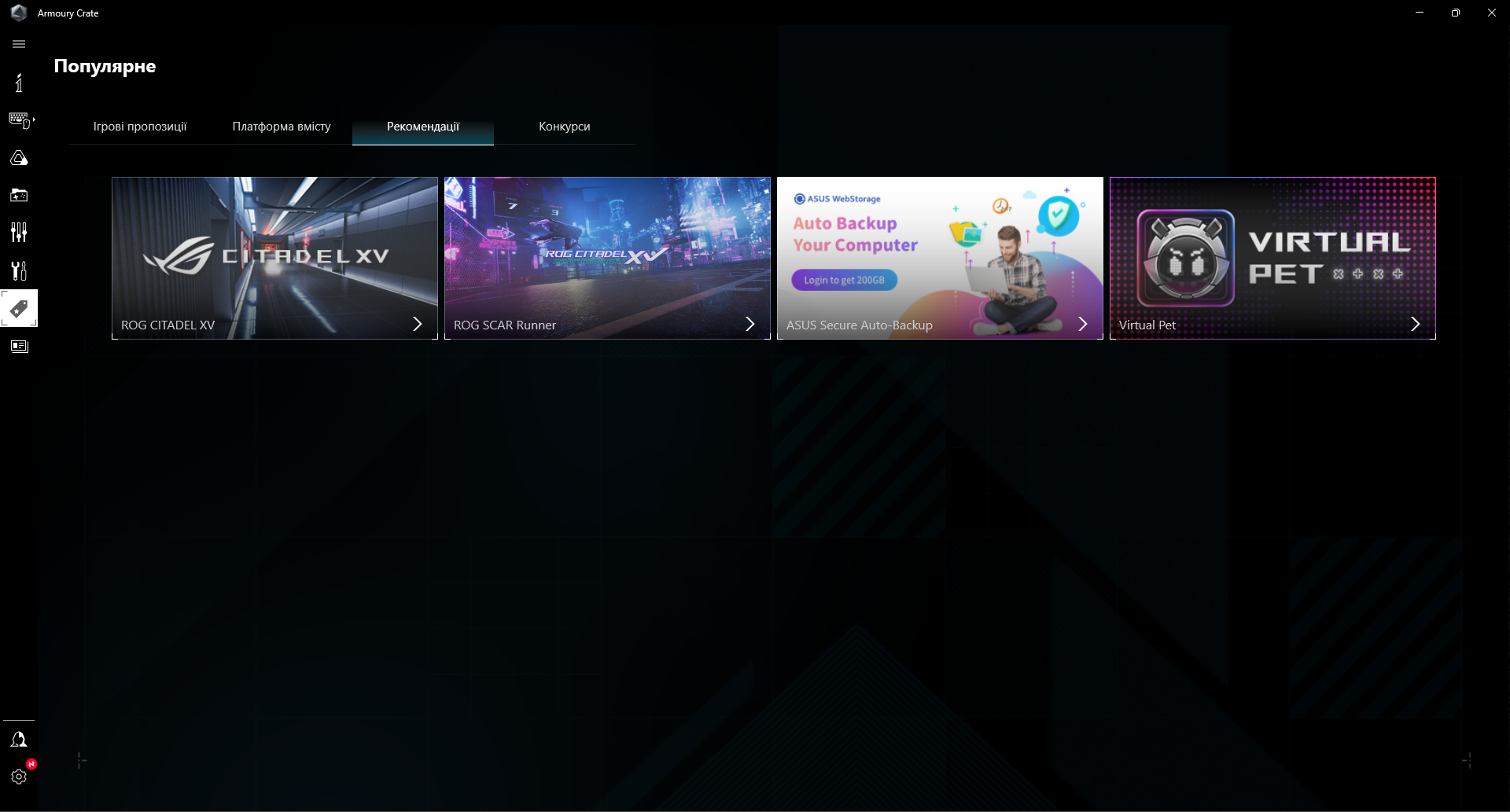

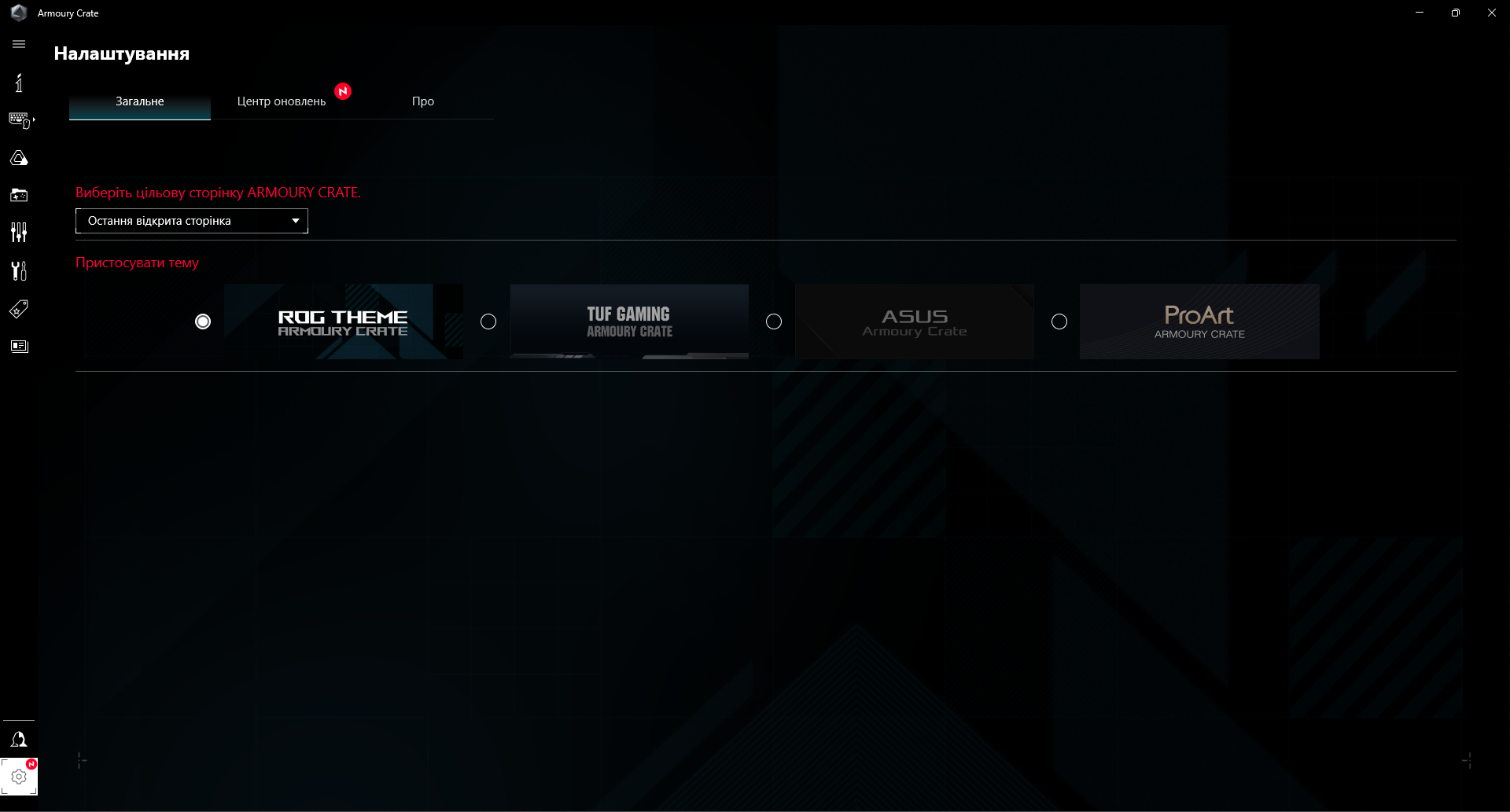

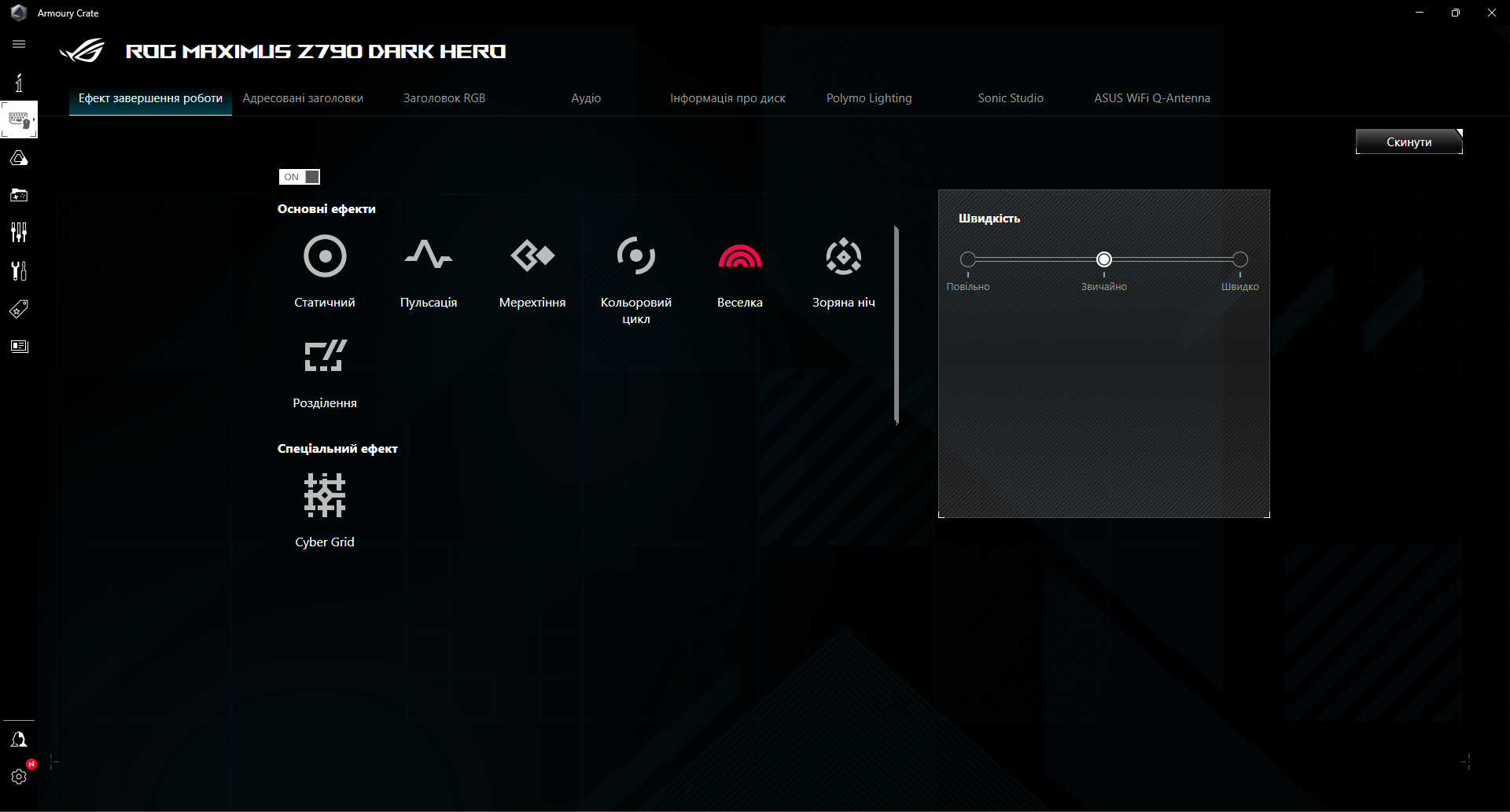

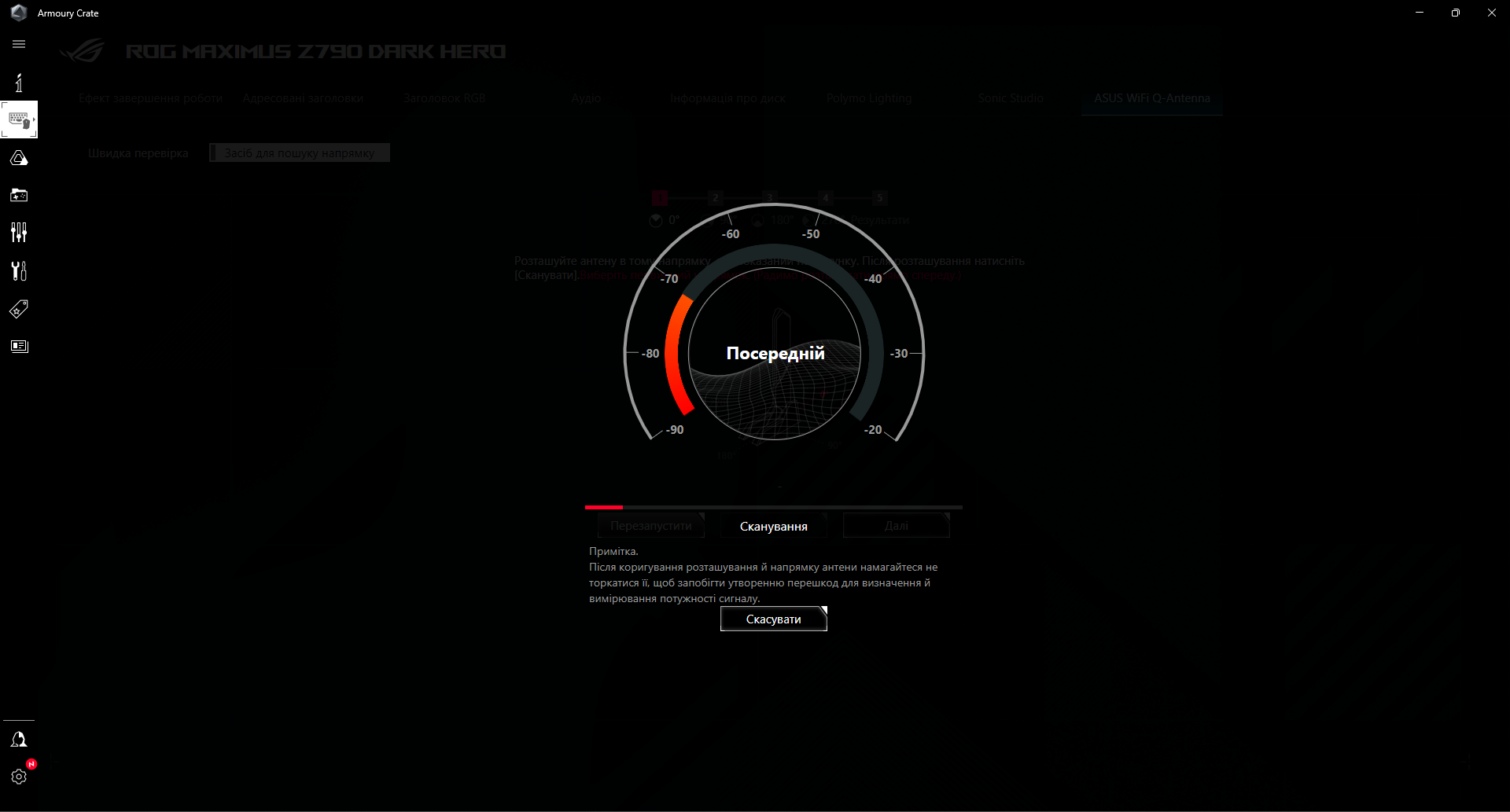

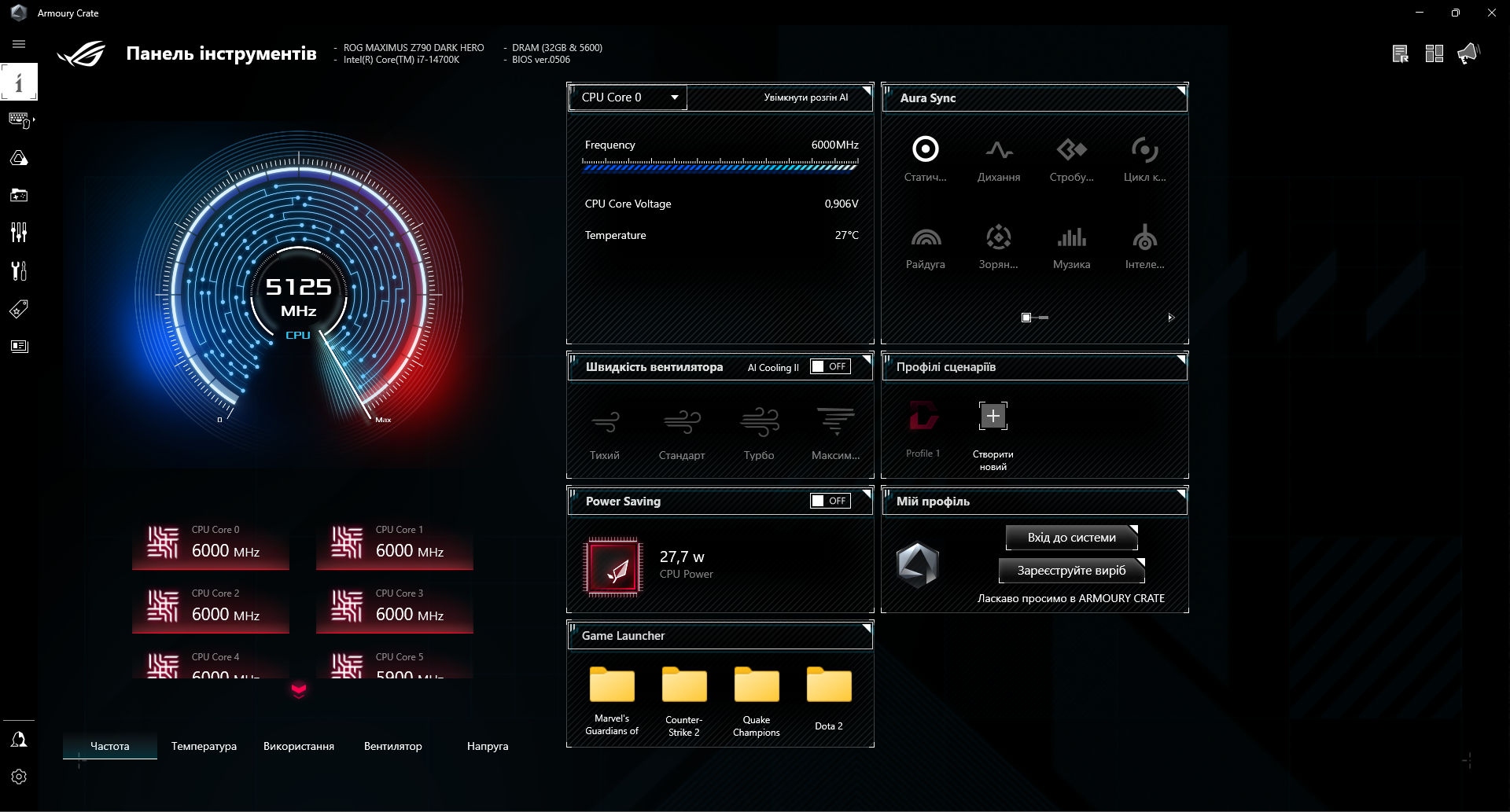

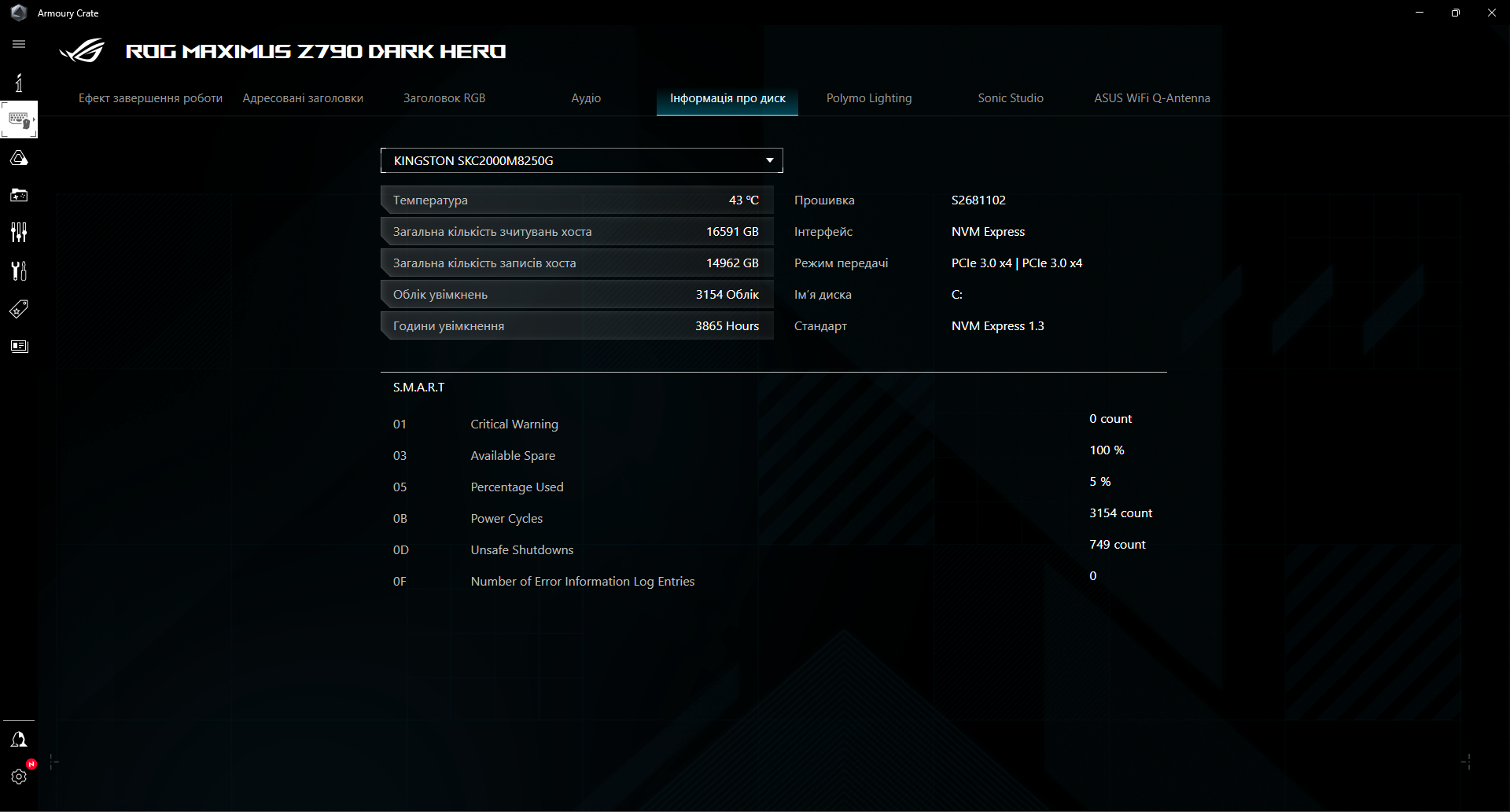

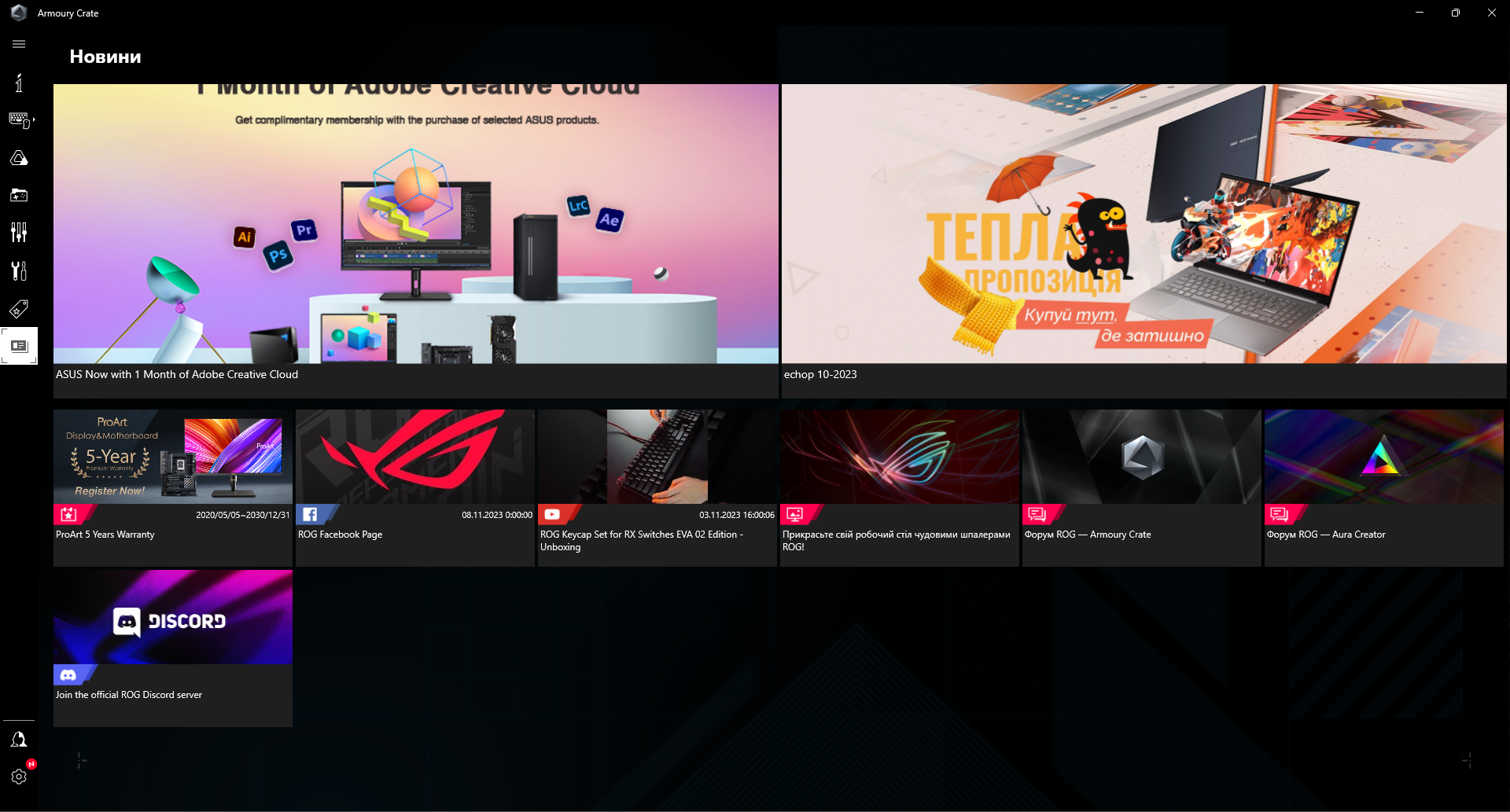

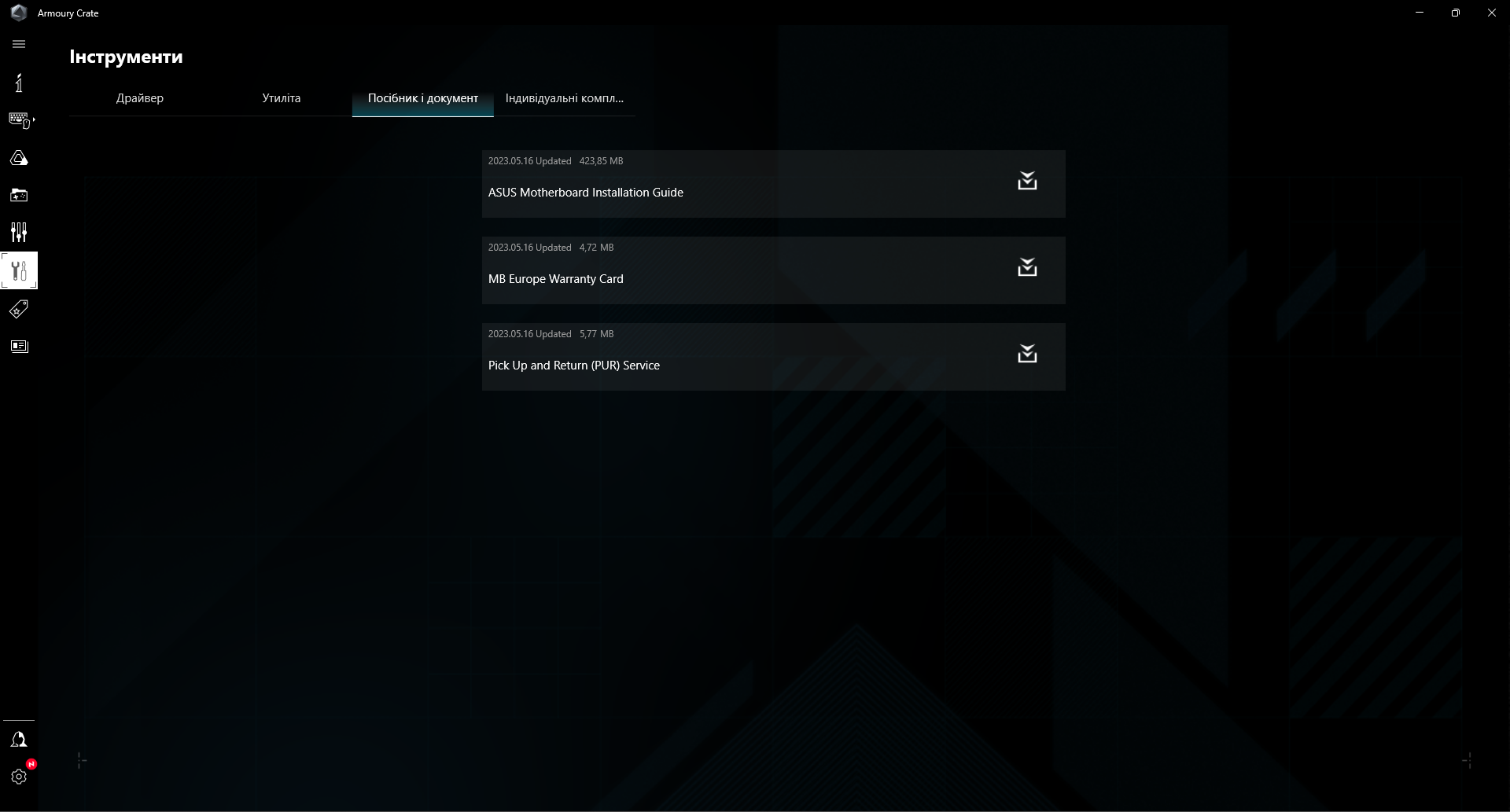

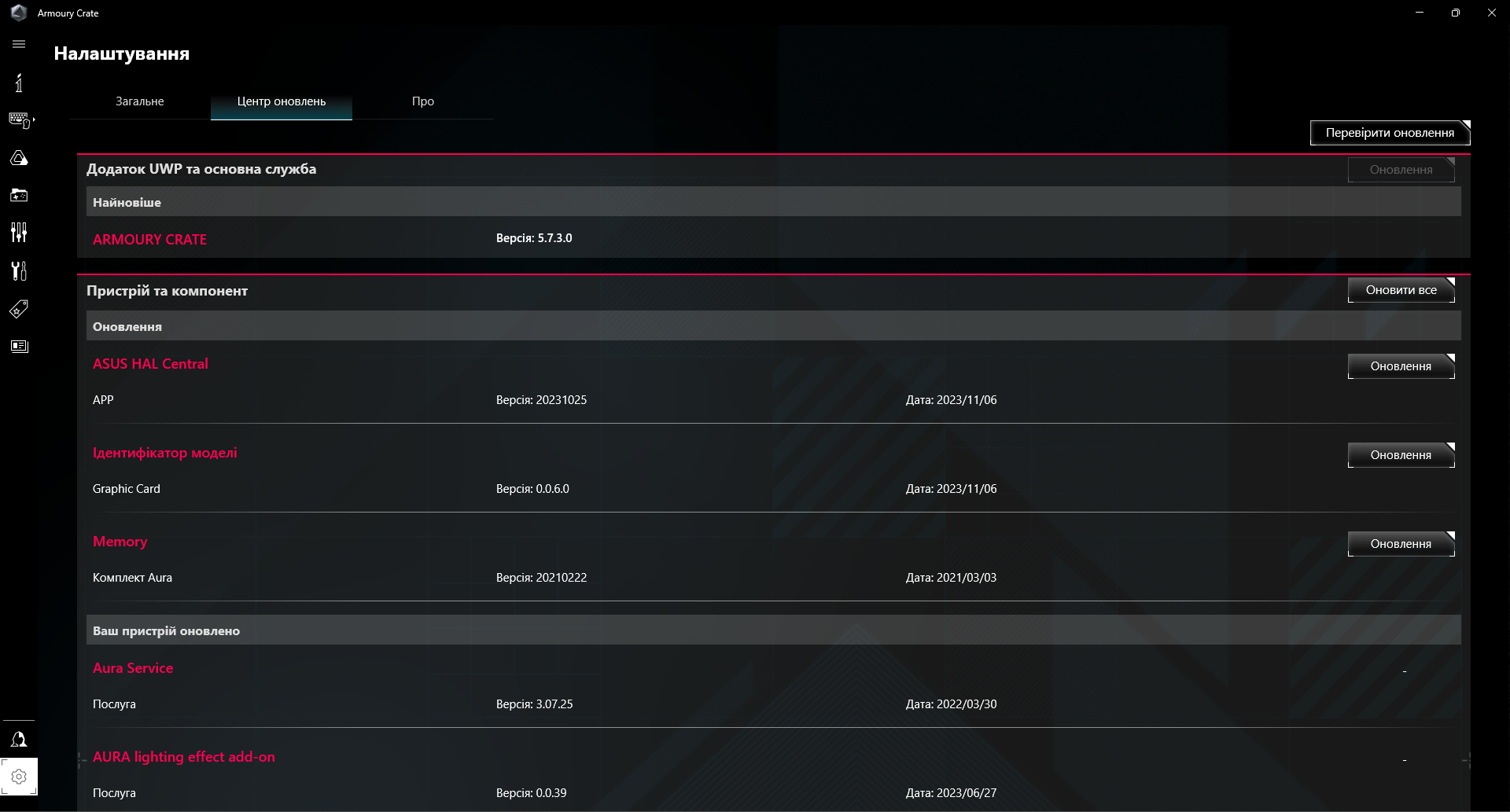

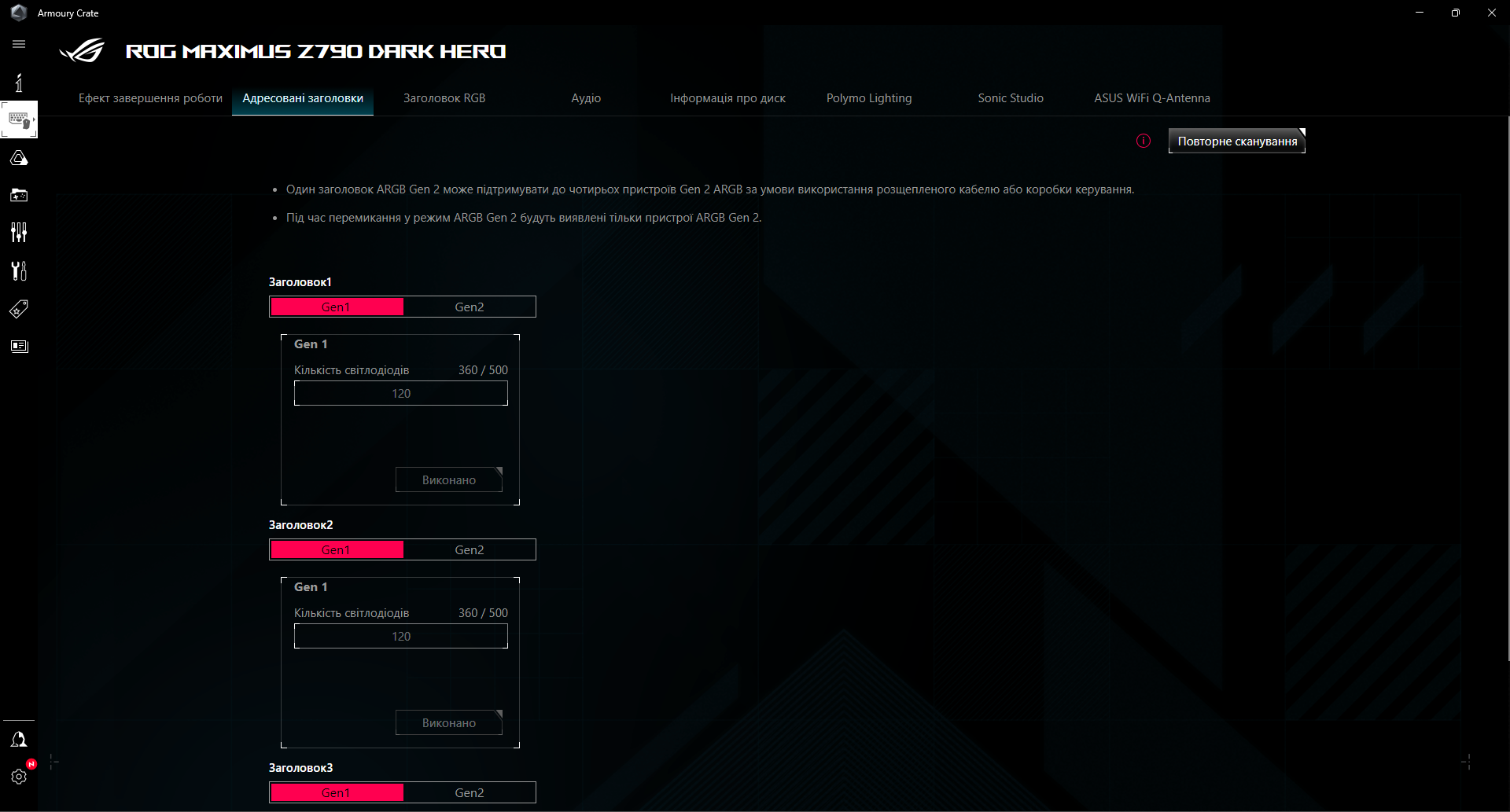

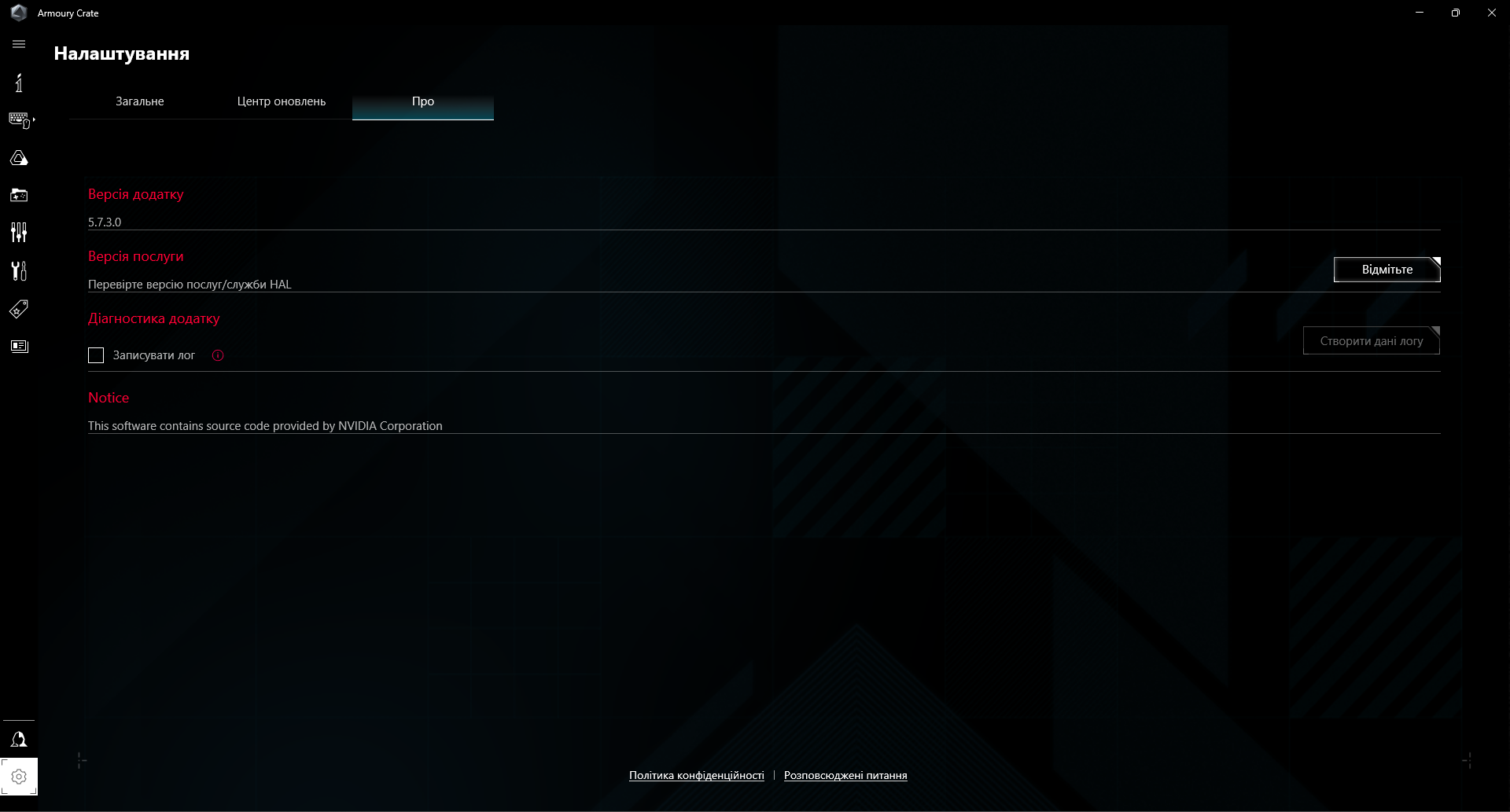

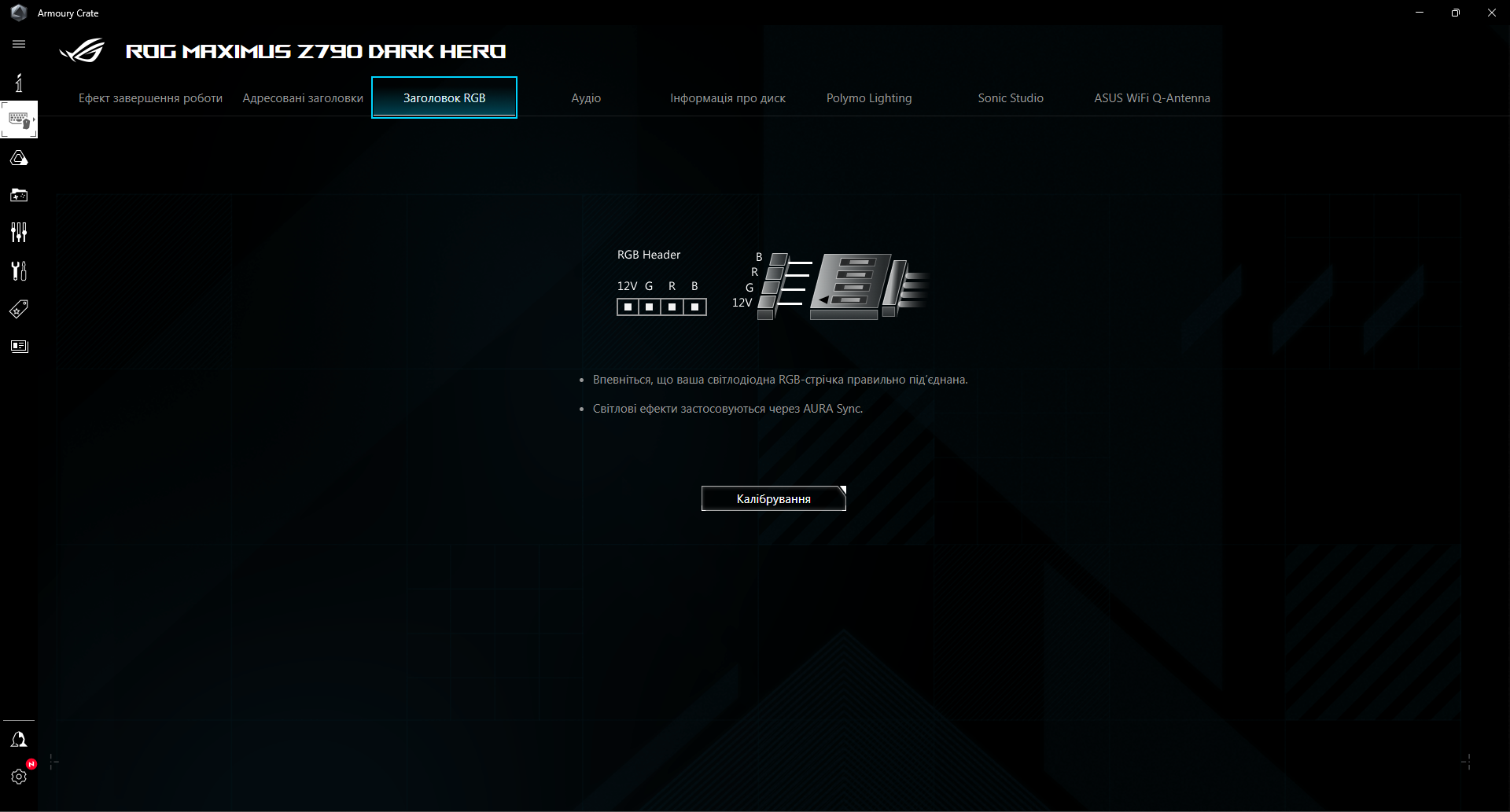

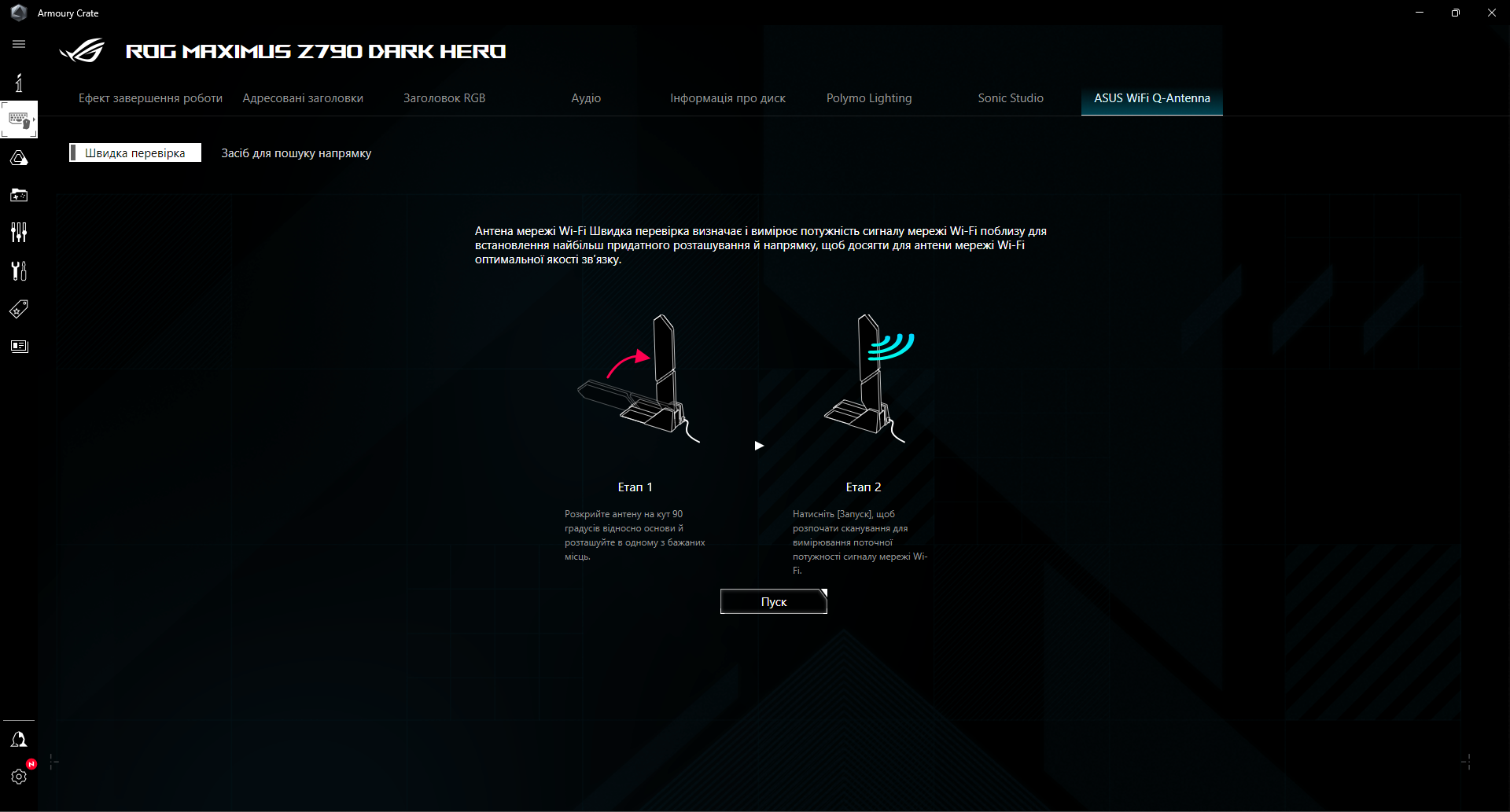

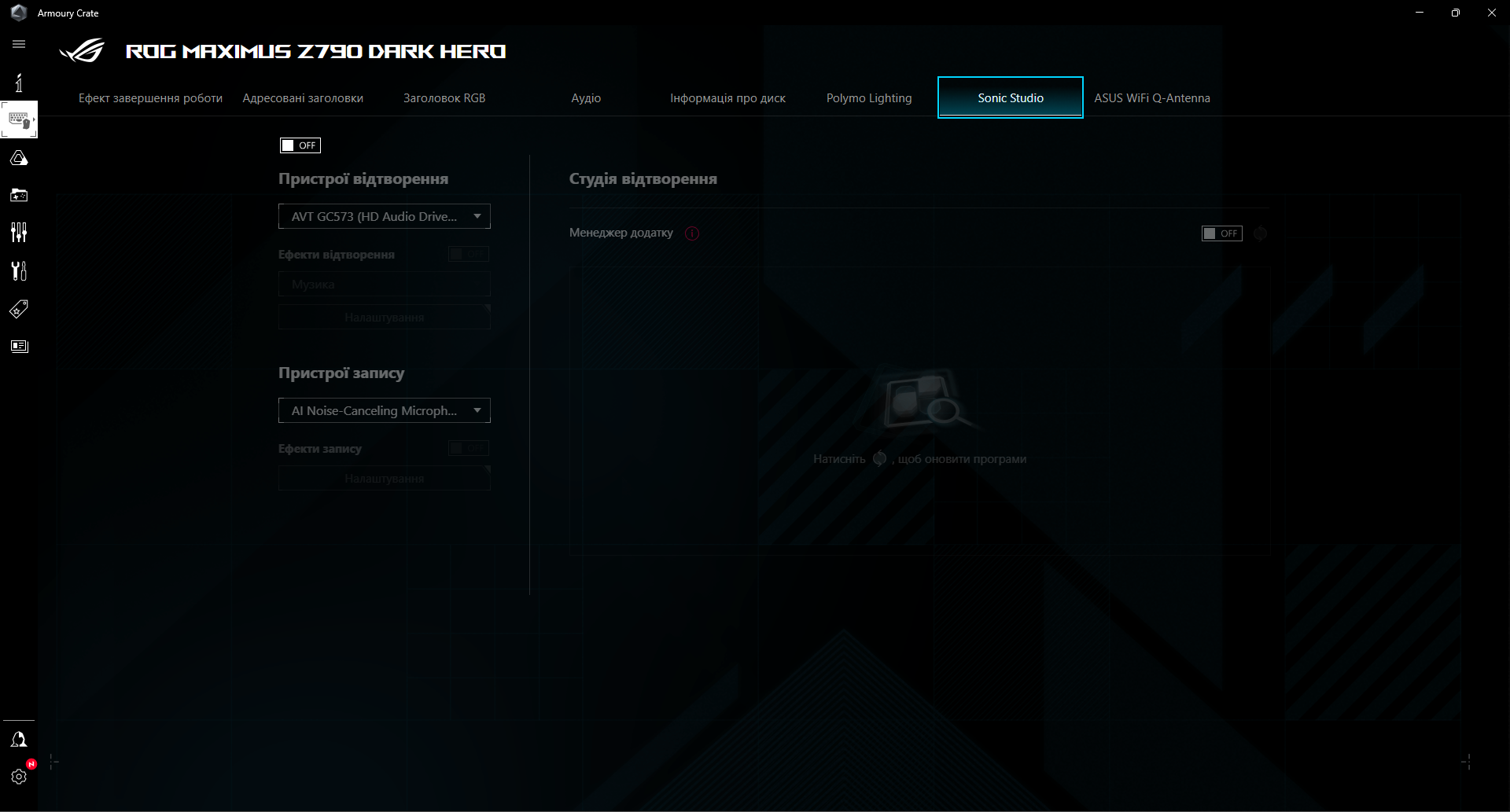

Главный хаб устройств и продукции ASUS — Armoury Crate. Благодаря ему все синхронизируются и управляются из единой консоли. Возможно обновлять прошивки устройств, драйверы, управлять RGB, получить сводку по разным узлам платформы, оптимизировать систему под обнаруженные игры, создавать профили для разных сценариев использования. Также присутствует поддержка украинской локализации.
