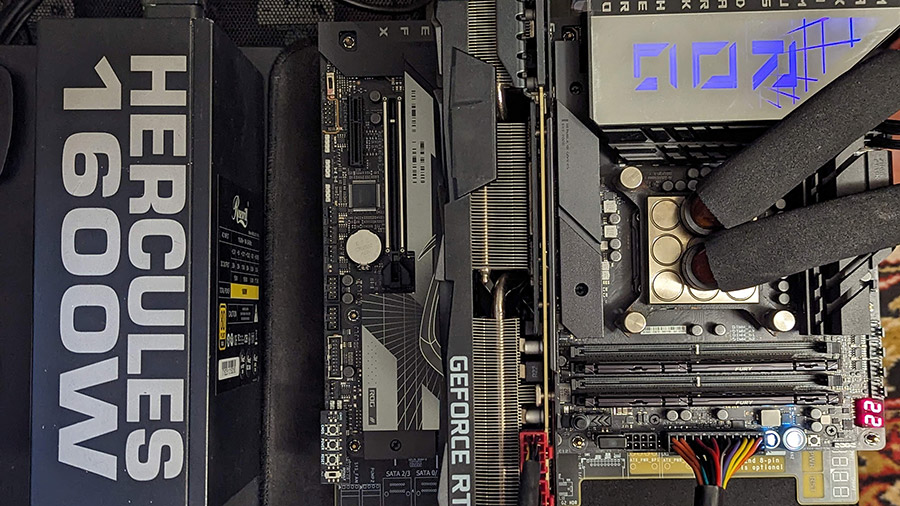

Тестовый стенд
Тестирование происходило со следующими компонентами:
- процессор: Intel Core i7-14700K;
- система охлаждения: контур СВО с чиллером;
- материнская плата: Asus Rog Maximus Z790 Dark Hero (UEFI 0506);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.2506), актуальны обновления на момент конца октября 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
![ASUS ROG Maximus Z790 Dark Hero](/motherboard/asus-rog-maximus-z790-dark-hero/197-asus-rog-maximus-z790-dark-hero.jpg)

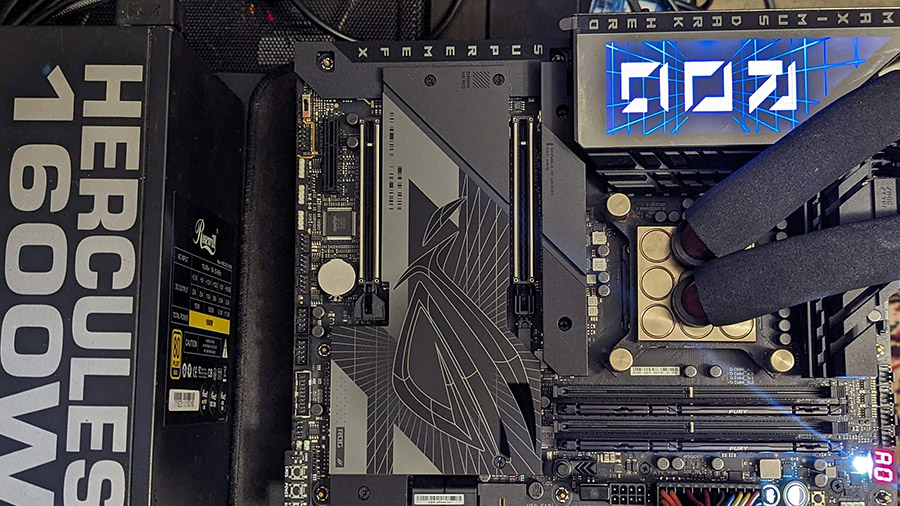

![ASUS ROG Maximus Z790 Dark Hero](/motherboard/asus-rog-maximus-z790-dark-hero/198-asus-rog-maximus-z790-dark-hero.jpg)
Методика тестирования
Типичные настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса OC в спецификациях материнской платы). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью ElmorLabs PMD (режим Averaging 119ms — 4096 samples). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тестом был забег LinX 0.7.0 (problem size 46290) в течение 30 минут. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в которых происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование

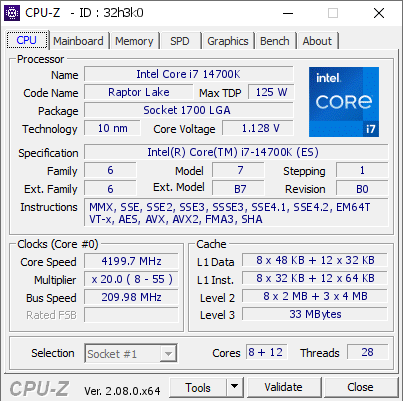

Традиционный анализ возможностей BCLK показал, что материнская плата без проблем заводится на частоте 210 МГц (валидация). Этого в любом случае достаточно для максимальной тонкой настройки частот.

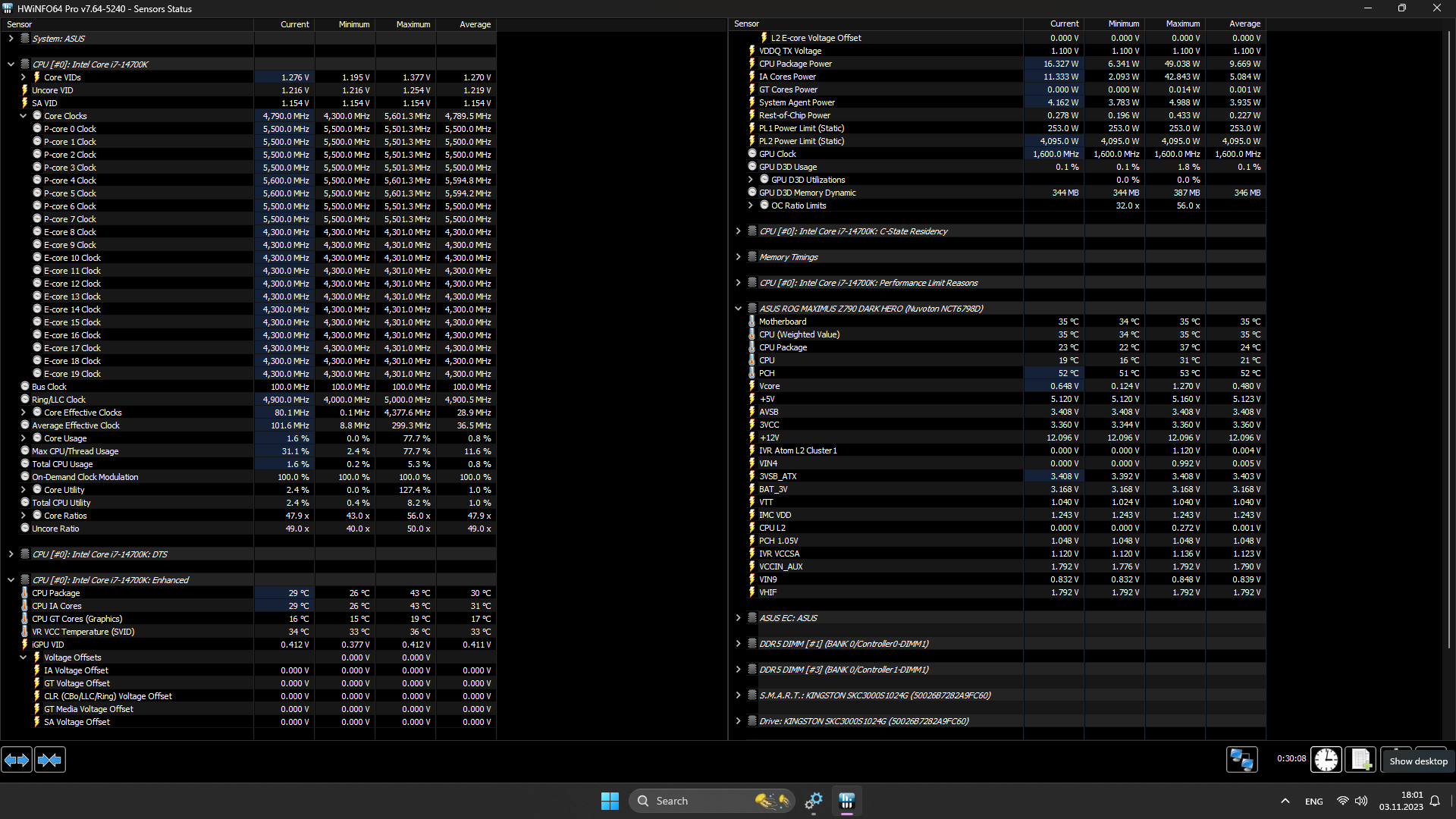

Телеметрия платформы во время простоя:

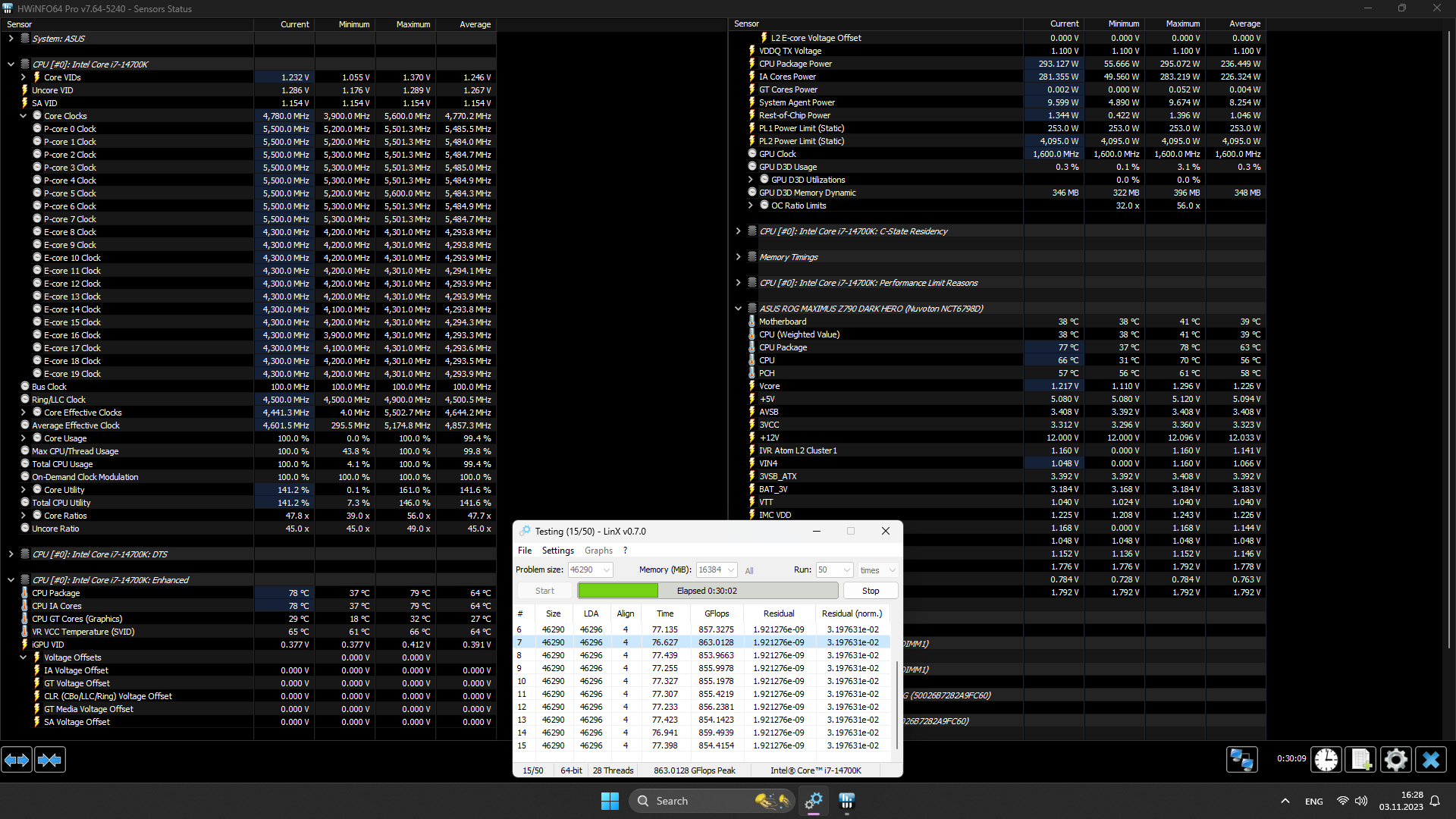

В режиме нагрузки типового профиля имеем среднюю частоту P-cores и E-cores в 4770,2 МГц (для P-cores это 5485,5 МГц, а для E-cores 4293,8 МГц). Максимальное ускорение одного ядра = 5600 МГц.
Режим автоматического оверклокинга AI Optimized не трогает оперативную память, настройки касаются только процессора. Теперь средняя частота P-cores и E-cores стала 4909,7 МГц (P-cores = 5821 МГц, E-cores = 4301,9 МГц), при этом максимальное ускорение одного ядра равнялось 6000 МГц.

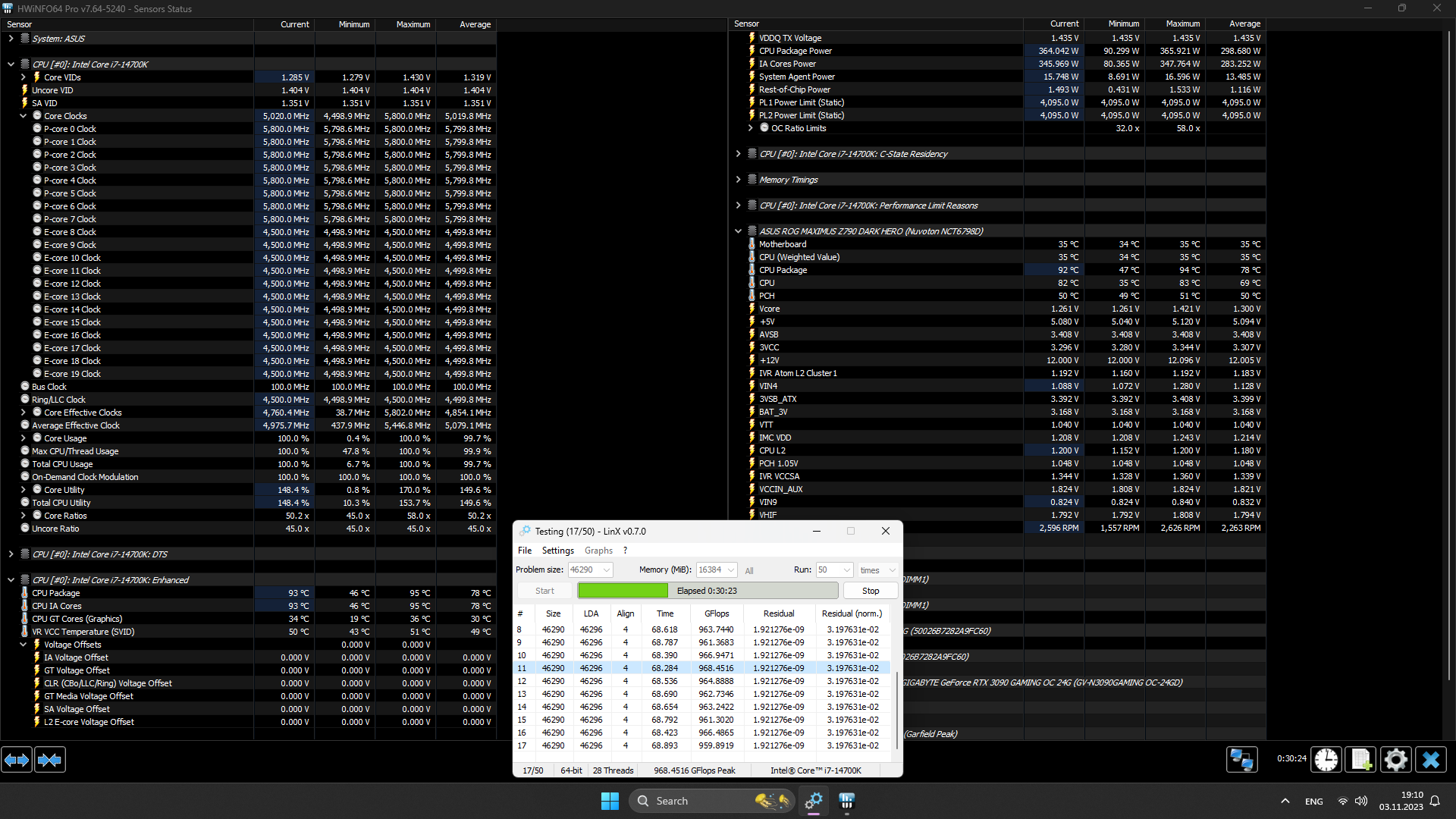

Безумные ручонки оверклокера без проблем повторили разгон, достигнутый на плате TUF GAMING Z790-PRO WIFI. Он даже был превзойден. Теперь это стабильные 5800 МГц на всех P-cores, 4500 МГц на всех E-cores и Uncore. ОЗУ работало в режиме DDR5-6600 CL32-39-39-30 2T и Gear 2.

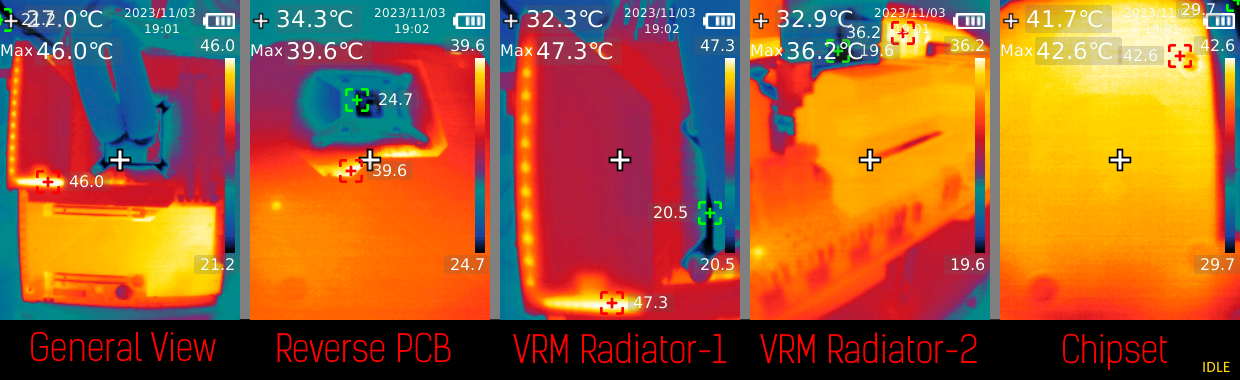

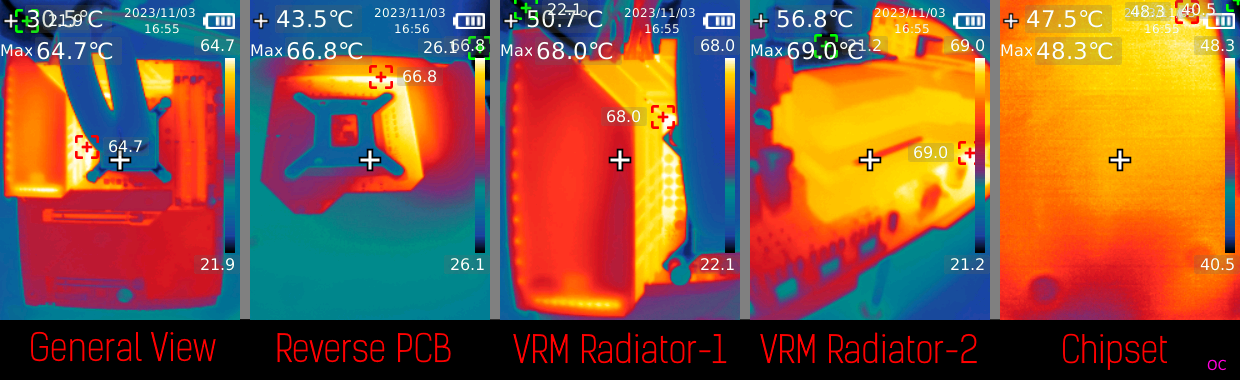

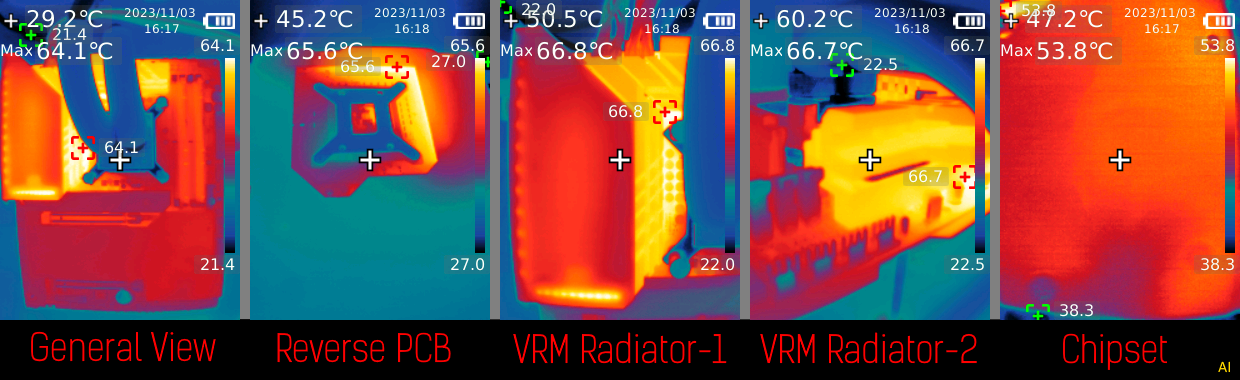

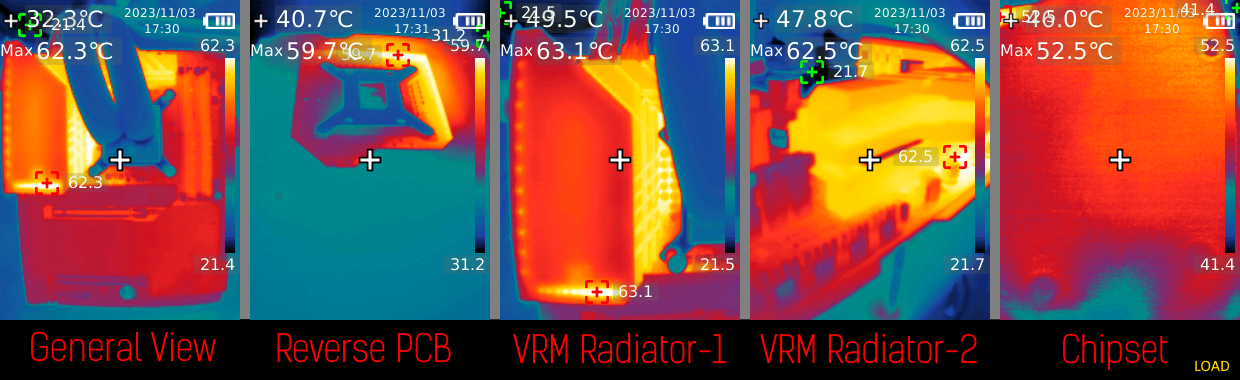

Теперь термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме AI Optimized, нагрузка в режиме ручного разгона.

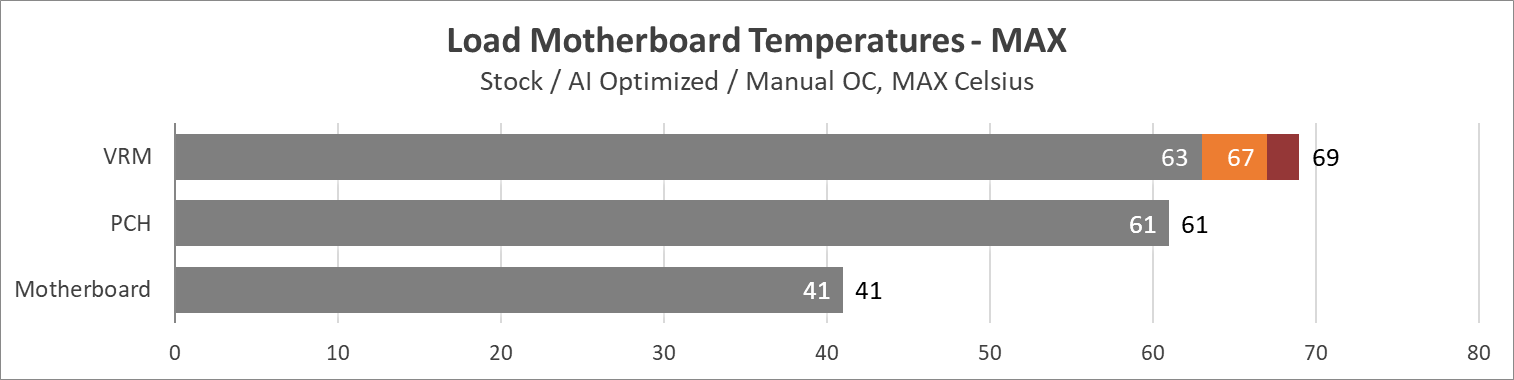

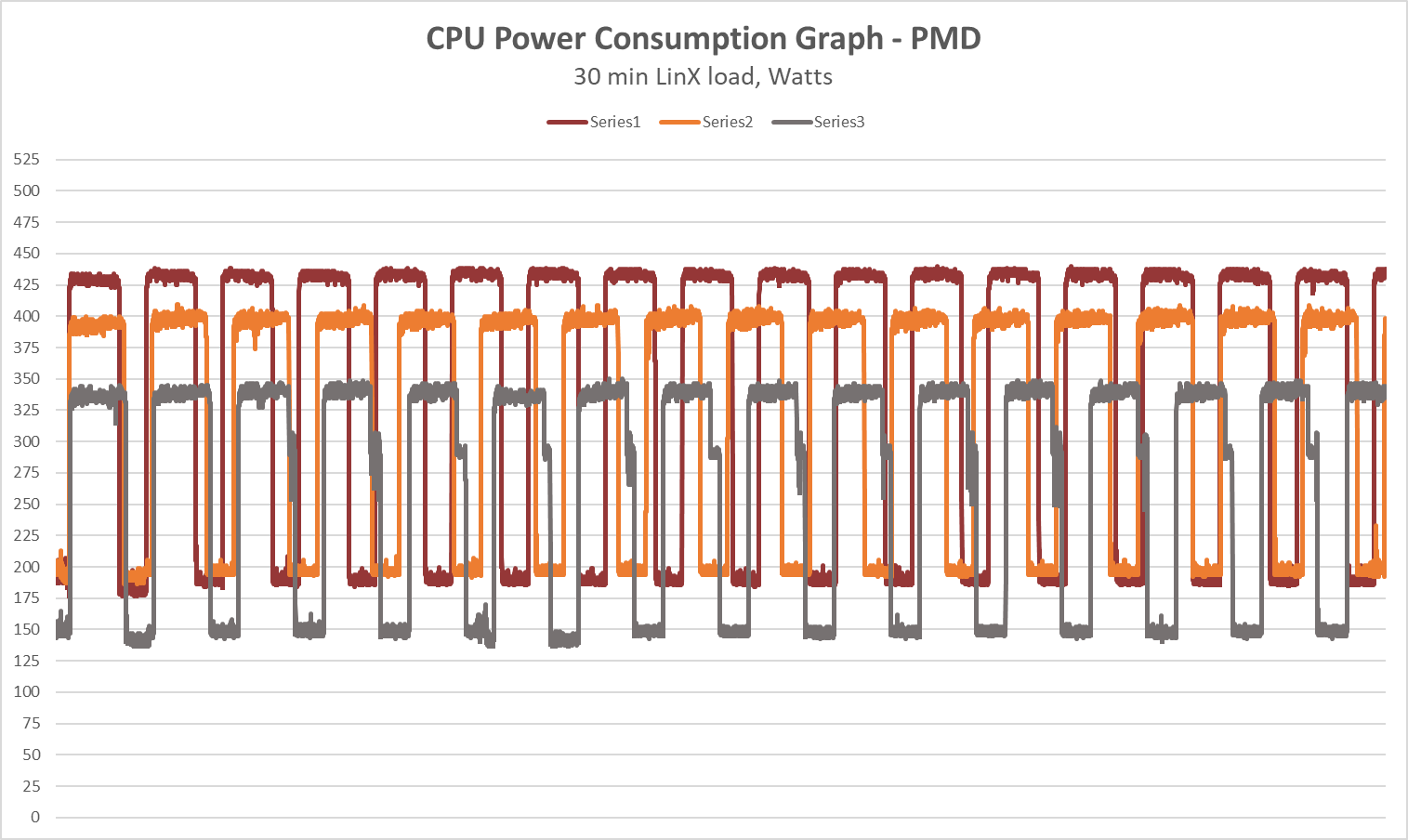

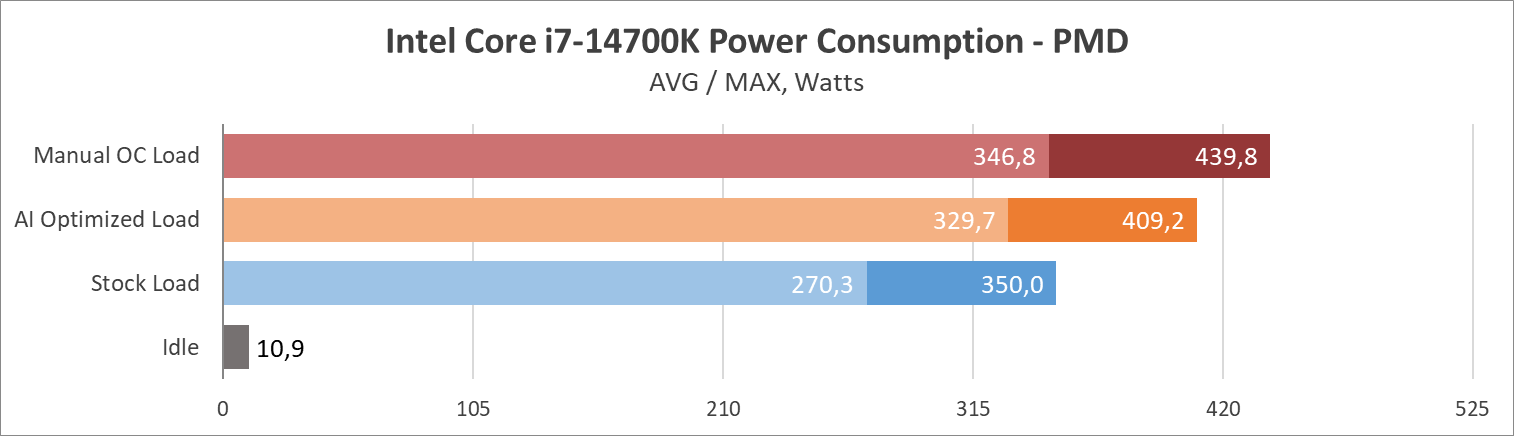

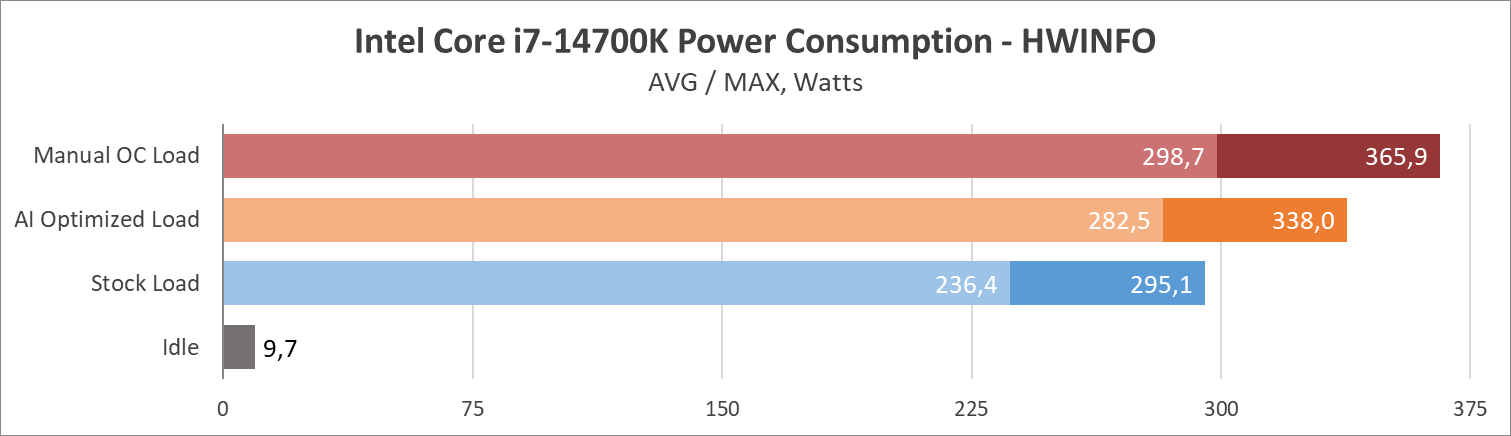

Учитывая отсутствие обдува вентиляторами — температуры находятся на отличном уровне и имеют большой запас. Теперь пора посмотреть на графики температур и энергопотребления.
VRM может без проблем выдержать еще большую нагрузку, но процессор сдерживает чилер.

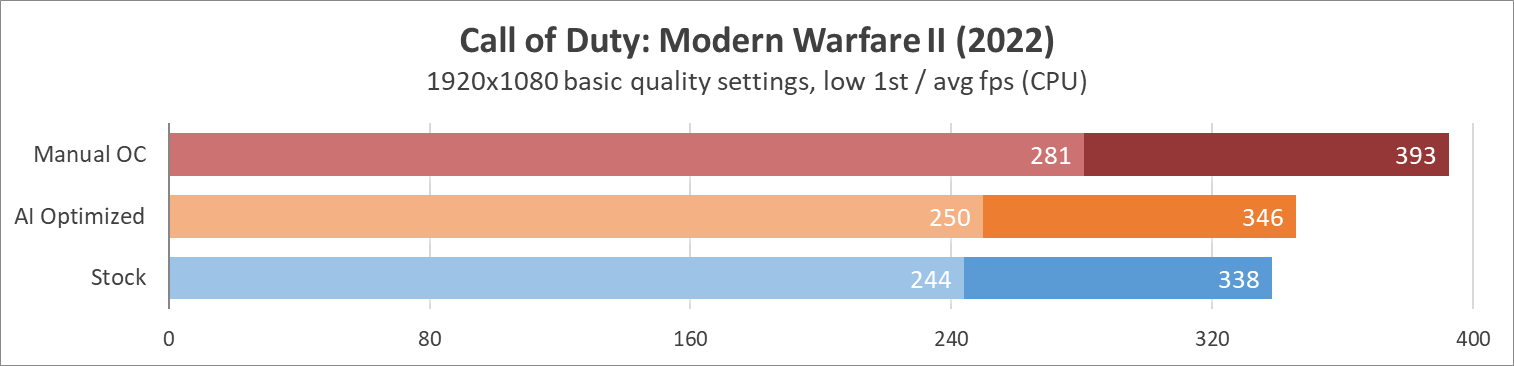

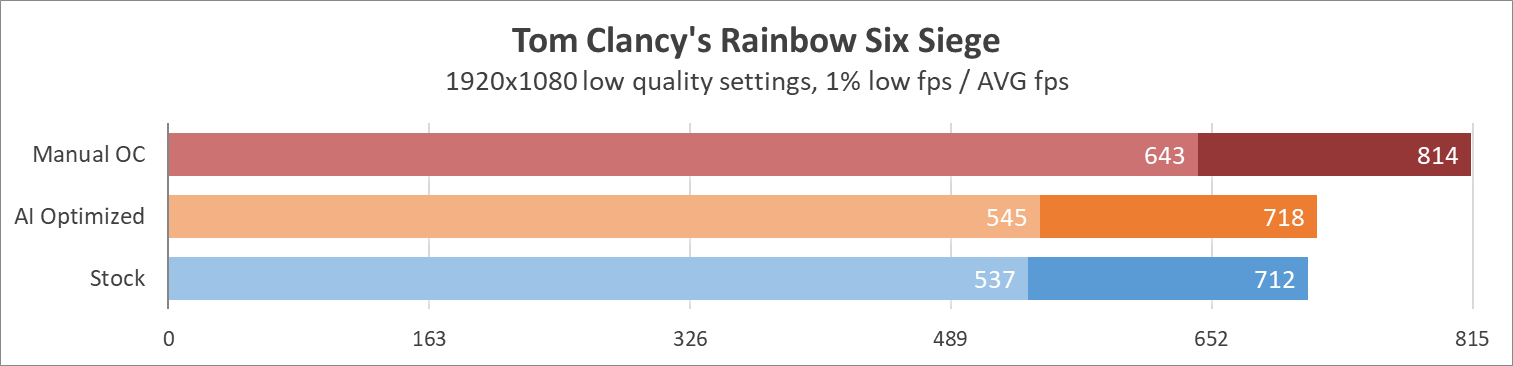

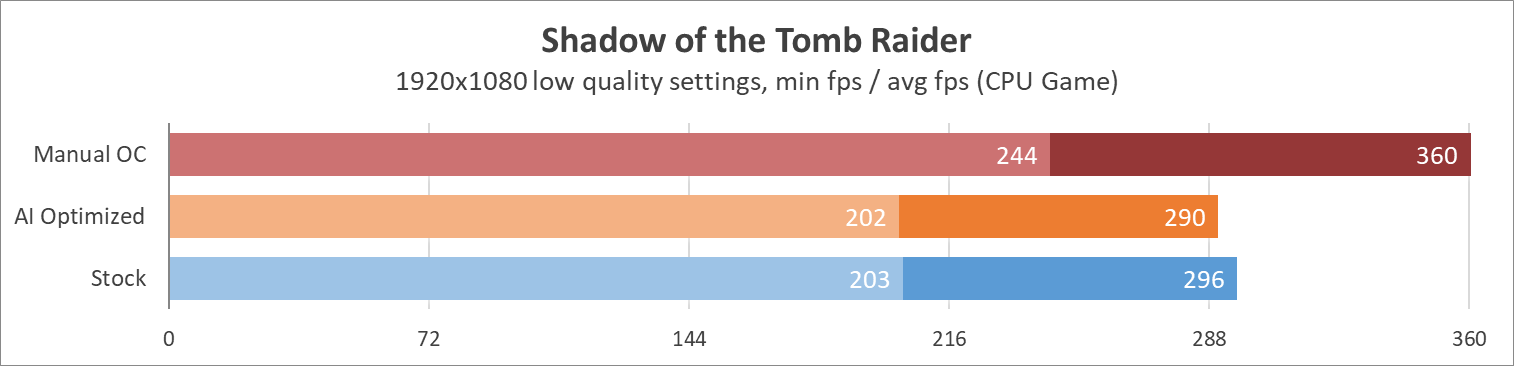

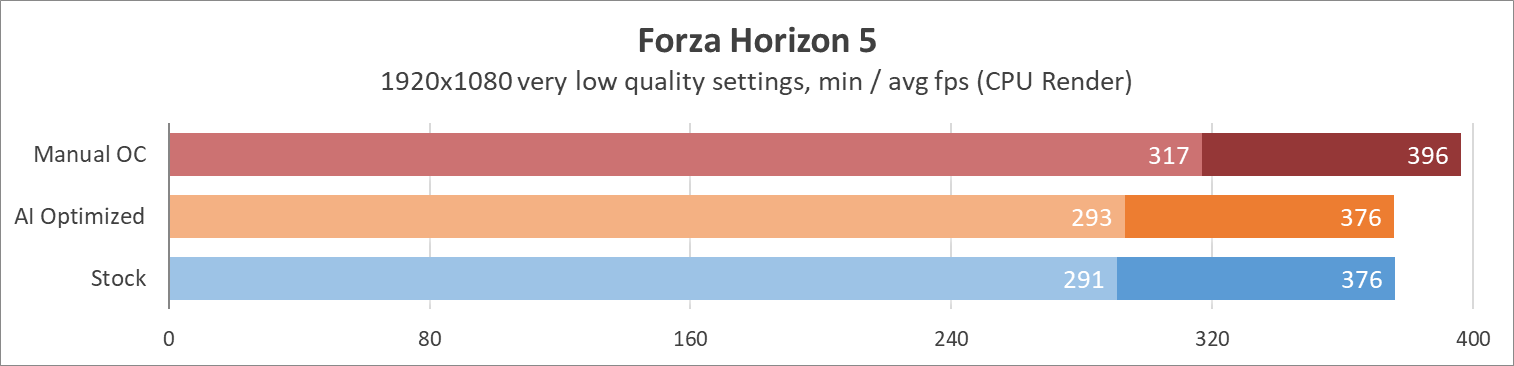

Результаты гейминга:
Средний fps вырос на ~14%, а самый большой прирост составил 22%.

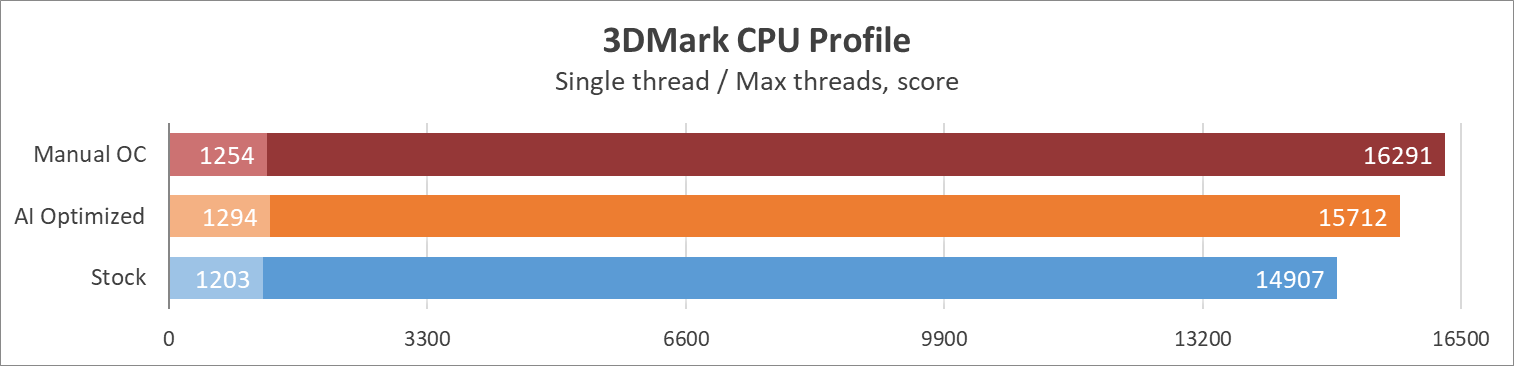

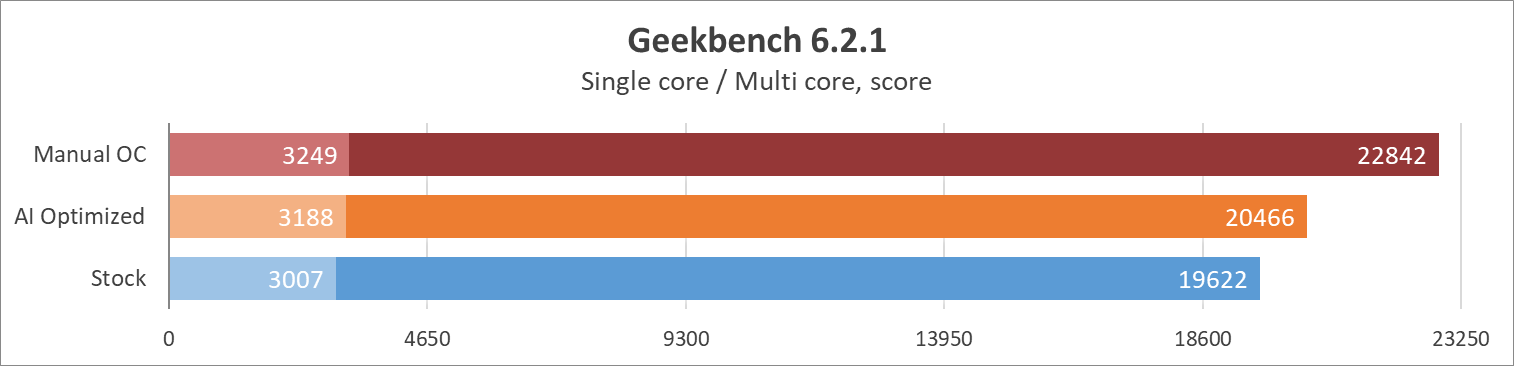

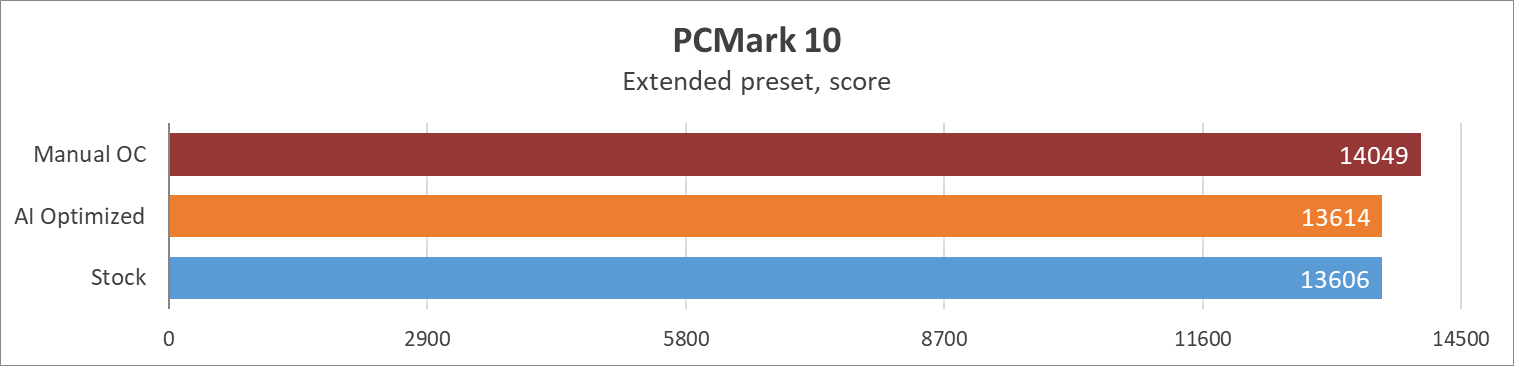

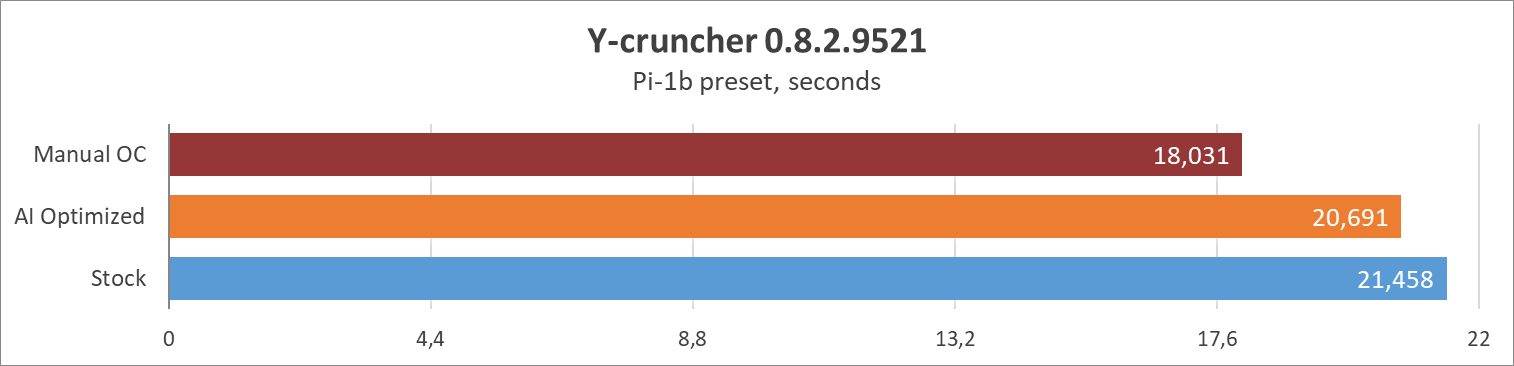

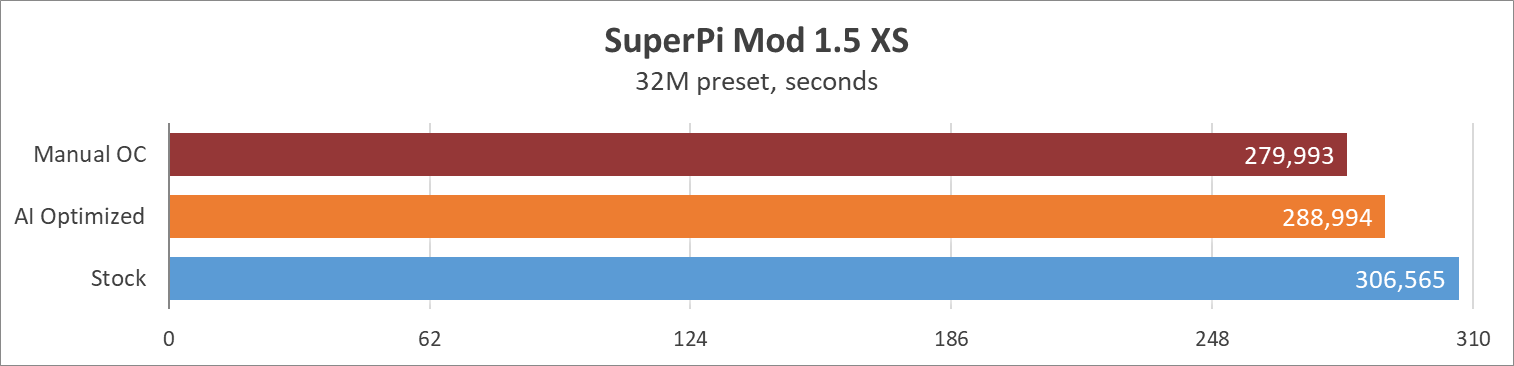

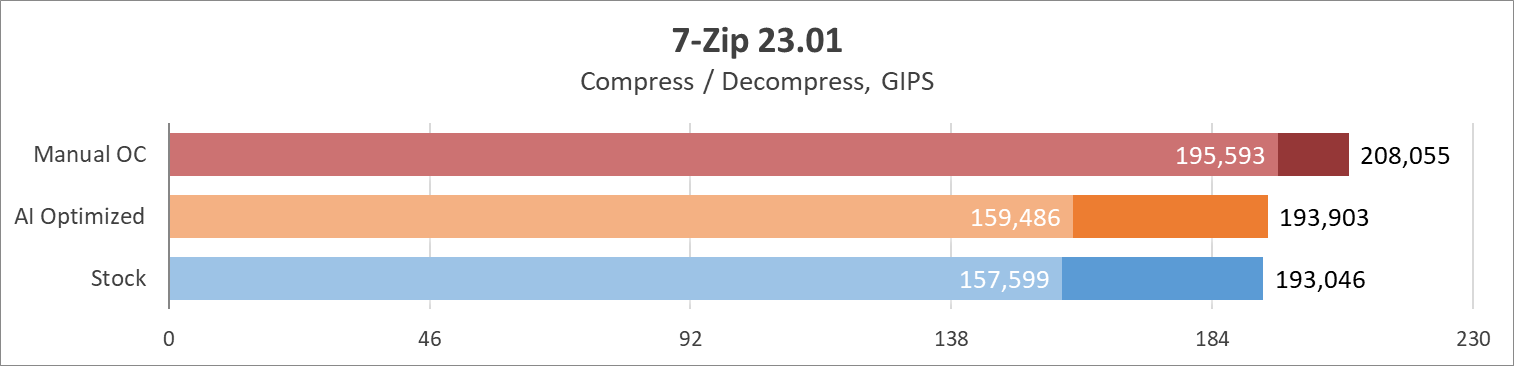

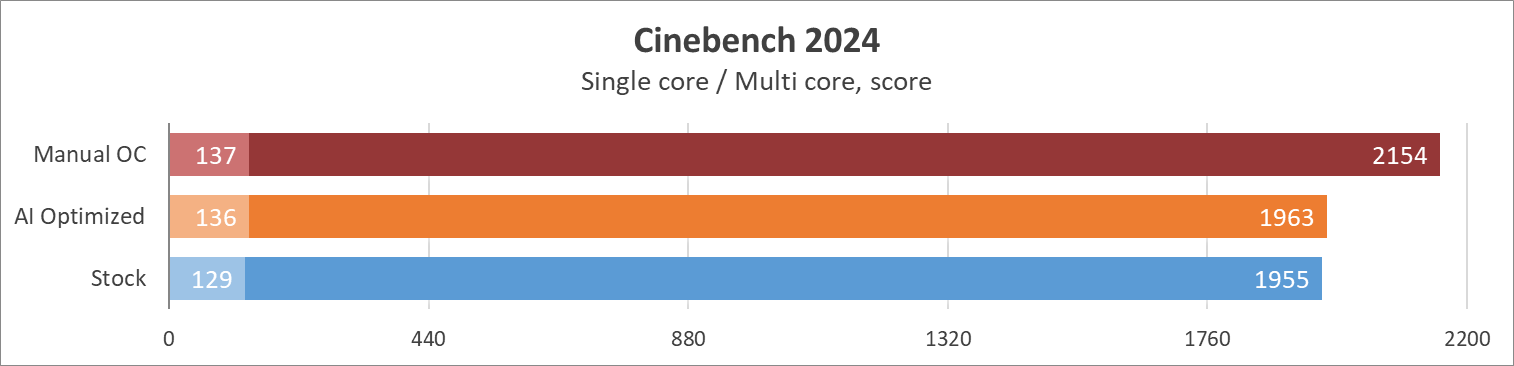

Результаты бенчмаркинга:
ROG Maximus Z790 Dark Hero выдавила дополнительные ~12% производительности в среднем (наибольший прирост = 24%) на всех ядрах Intel Core i7-14700K.

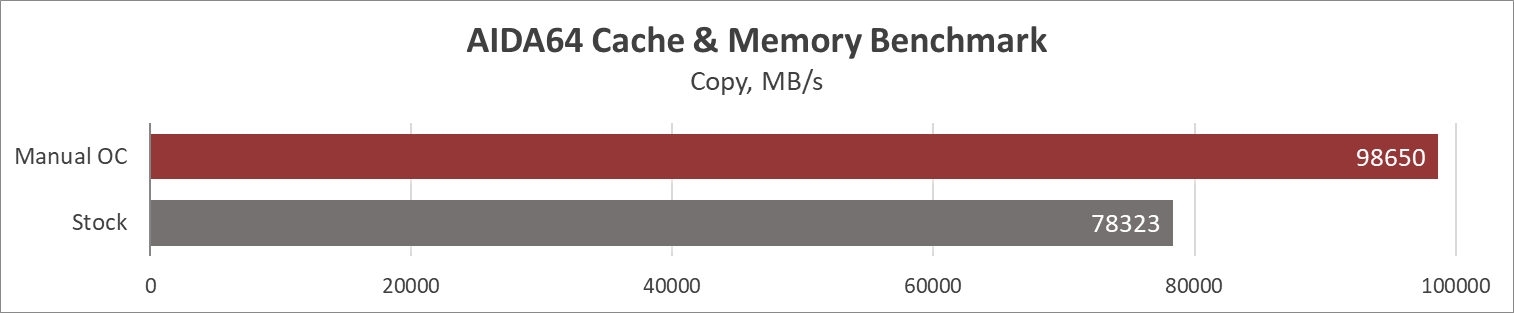

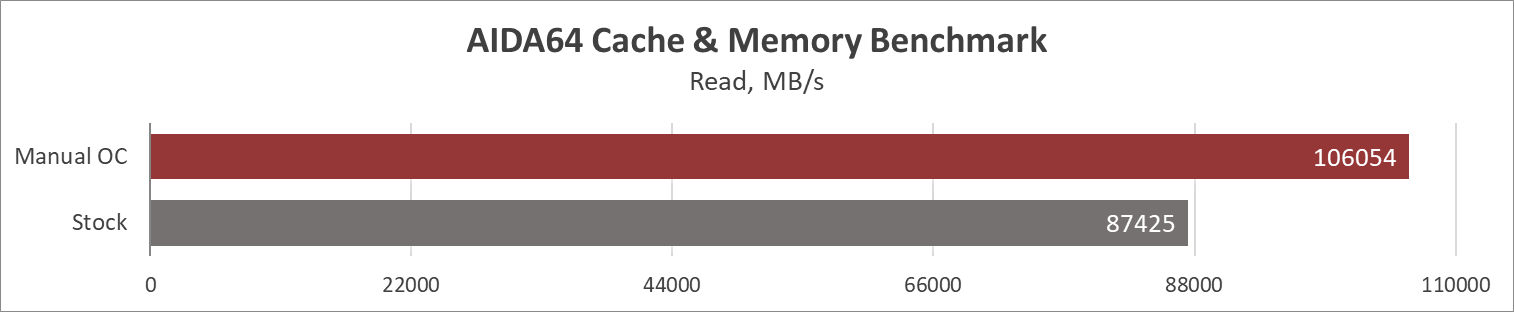

Результаты узла ОЗУ:

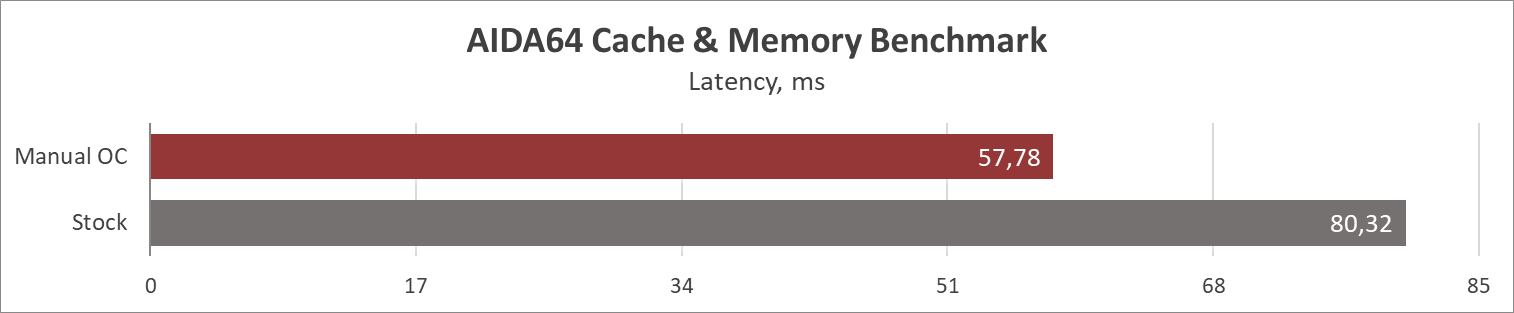

Тонкая настройка ОЗУ увеличила общие показатели в среднем на ~25% (пиковой показатель +28%) и снизила задержки также на 28%.
Выводы
ASUS ROG Maximus Z790 Dark Hero — это действительно совокупность максимальных возможностей, способный удовлетворить любого пользователя (помним, что серьезные оверклокеры имеют свой болид для рекордов — Apex Encore). В любом случае первым сдерживающим фактором будет охлаждение процессора, вторым — сам процессор (успешность экземпляра), и только потом в преследовании наивысших тактовых частот третьим сдерживающим фактором станет материнская плата.
Из минусов хочется отметить зону RGB I/O-панели — она очень маркая, отлично собирает отпечатки пальцев во время сборки системы и пыль. И если она будет находиться в корпусе без пылевых фильтров, то придется довольно часто очищать эту зону для сохранения внешнего вида (или отказаться от RGB). Также при использовании слота M.2_1 видеокарта будет переведена в режим x8 независимо от того, имеет ли накопитель поддержку Gen5, или нет — это специфика платформы Intel LGA 1700 и здесь ничего не поделаешь, но, пожалуй, лучше было бы поменять местами M.2_1 и M.2_2. Q-antenna, в сущности, незаменима и может использоваться только с текущим поколением материнских плат ASUS, однозначно лучше было бы оставить стандартный SMA. Кроме того, на фоне предшественника уменьшилось количество SATA-портов (у обычного Hero их шесть, а не четыре), это удивительная экономия, как для такого уровня продукта.
Кого-то может расстроить исчезновение из комплектации платы расширения ROG Hyper M.2, но это не критично, ведь материнская плата теперь может принять эквивалентное количество накопителей на борт без лишних переходников. Цена продукта также может выступить в качестве минуса (гарантированно найдутся те, кто будет сравнивать стоимость с крылом Boeing), но все же это особенность, потому что DARK HERO текущего поколения — флагманский продукт.
С другой стороны, материнская плата готова к Wi-Fi 7 (802.11be), имеет два Thunderbolt 4 (которые расширяют количество видеоразъемов для IGP до трех), поддерживает быструю зарядку PD/QC4+. Имеет на борту качественное аудио. Она готова к любому оверклокерскому приключению, ведь имеет мощную подсистему питания и расширенные возможности настройки ОЗУ (ASUS Enhanced Memory Profile II и DIMM Flex). Для кого-нибудь станет плюсом официальная поддержка Intel Unison.
В итоге ROG Maximus Z790 Dark Hero — это максимально нафаршированная модель для построения ультимативных сборок на процессорах Raptor Lake и Raptor Lake Refresh.
