Вот и наступил релиз нового поколения процессоров Intel, и по традиции последних лет на старте доступна лишь флагманская системная логика, а именно Z890. Посмотрим, что может предложить компания ASUS в лице материнской платы ROG Maximus Z890 Hero.
Характеристики
| Производитель | ASUS |
|---|---|
| Модель | ROG Maximus Z890 Hero |
| Чипсет | Intel Z890 |
| Процессорный разъём | LGA 1851 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 15 поколения (Arrow Lake) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–6400 МГц 6400–9200+ (OC) МГц |
| Память | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x1 — Z890 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_3 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 5.0 x4 M.2_4 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2242/2260/2280) — Z890 1 x PCI Express 4.0 x4 M.2_6 (Key M, 2242/2260/2280) — Z890 |
| Встроенное видеоядро | + (в процессоре) |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | – |
| Порты USB | I/O-панель: 2 x Thunderbolt 4 (с поддержкой USB4), 1 x USB 3.2 Gen 2 (Type C), 5 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 |
| Контактные группы: 1 x USB 3.2 Gen 2x2 Type C (1 порт), 1 x USB 3.2 Gen 2 Type C (1 порт), 2 x USB 3.2 Gen 2 (4 порта), 2 x USB 2.0 (4 порта) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | ROG SupremeFX 7.1 (Realtek ALC4082 + ESS ES9219 QUAD DAC) |
| S/PDIF | + |
| Сетевые возможности | Проводные: 1 x Intel I226-V (2.5G Ethernet) 1 x Realtek RTL8126 (5G Ethernet) |
| Беспроводная: Intel Wi-Fi 7 BE200 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | ASUS Extreme OC Kit, Q-Design, Extreme Engine Digi+, Thermal Solution, EZ DIY, AURA Sync, ROG M.2 PowerBoost, USB 20Gbps with Quick Charge 4+ Support |
| Стоимость, грн | 34 449 |
Комплект поставки
Материнская плата поставляется в большой коробке, имеющей яркую полиграфию со всех сторон.
На другой стороне коробки выведено изображение продукта, ключевые особенности и технические характеристики.

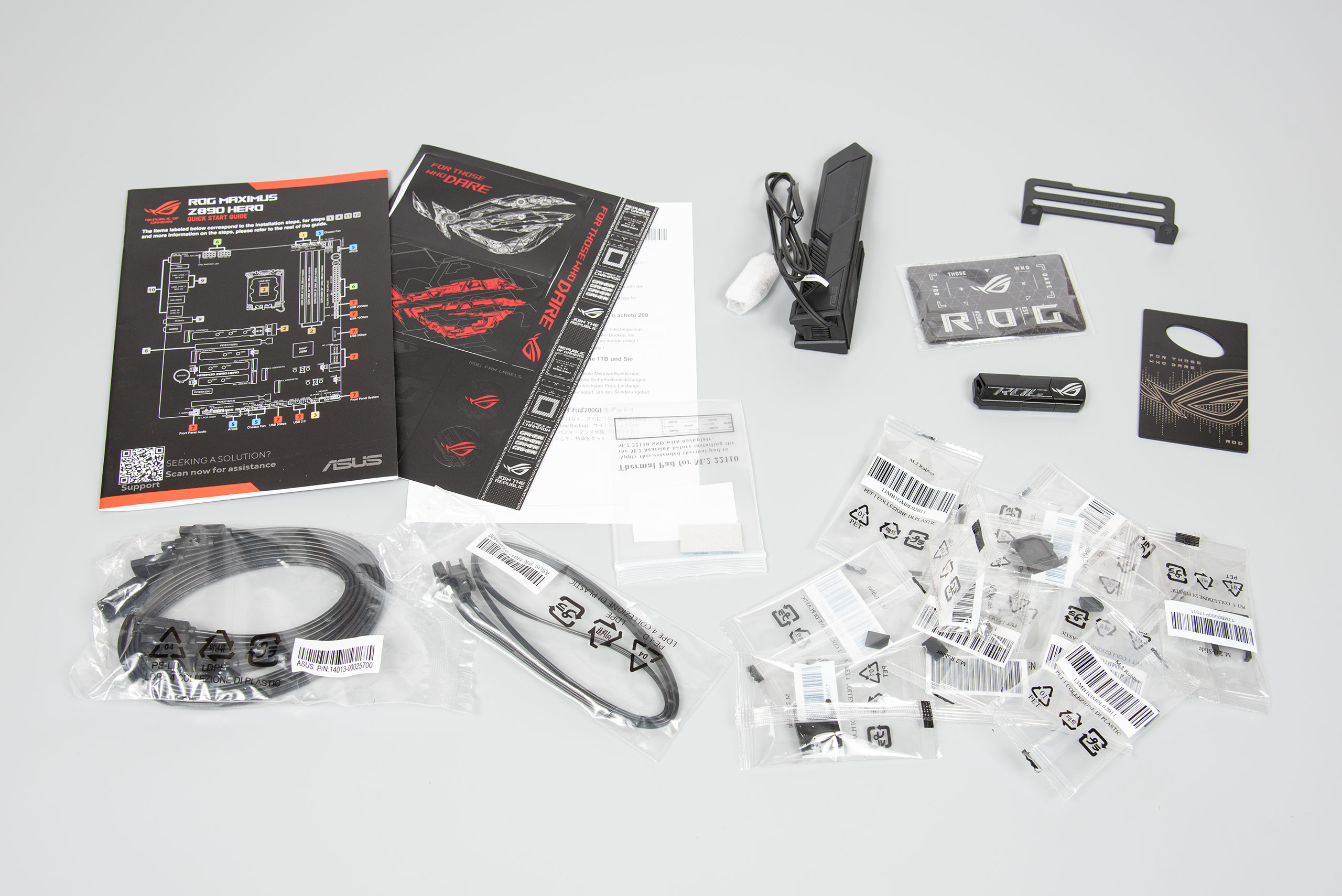

Кроме материнской платы в отдельной секции пользователя ожидает следующая комплектация:
- инструкция быстрого старта, благодарность за покупку в виде карточки ROG, гарантия и прочее;
- USB Flash-накопитель с драйверами и ПО;
- открывалка для бутылок ROG;
- комплект наклеек;
- стойки Q-Latch, Q-slide и резиновые ножки для крепления M.2-накопителей;
- термопрокладка для M.2-накопителя 22110;
- внешняя Wi-Fi Q-Antenna с магнитной платформой;
- четыре черных SATA-кабеля с металлическими защелками (два из них угловые);
- кабель-удлинитель ARGB;
- металлическая пластина DDR5 fan holder, поддерживающая 40–60 мм вентиляторы для охлаждения оперативной памяти.
Внешний вид

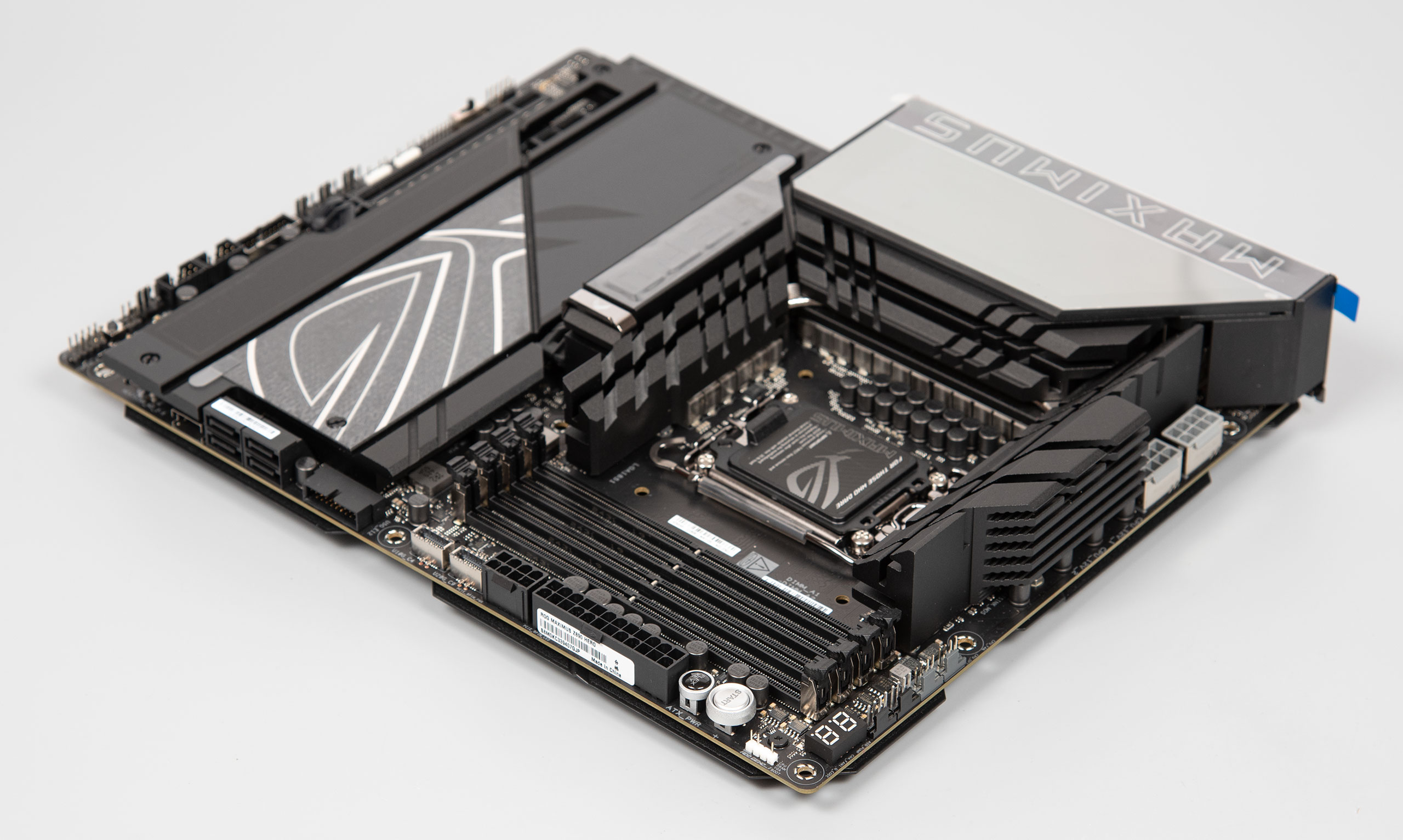

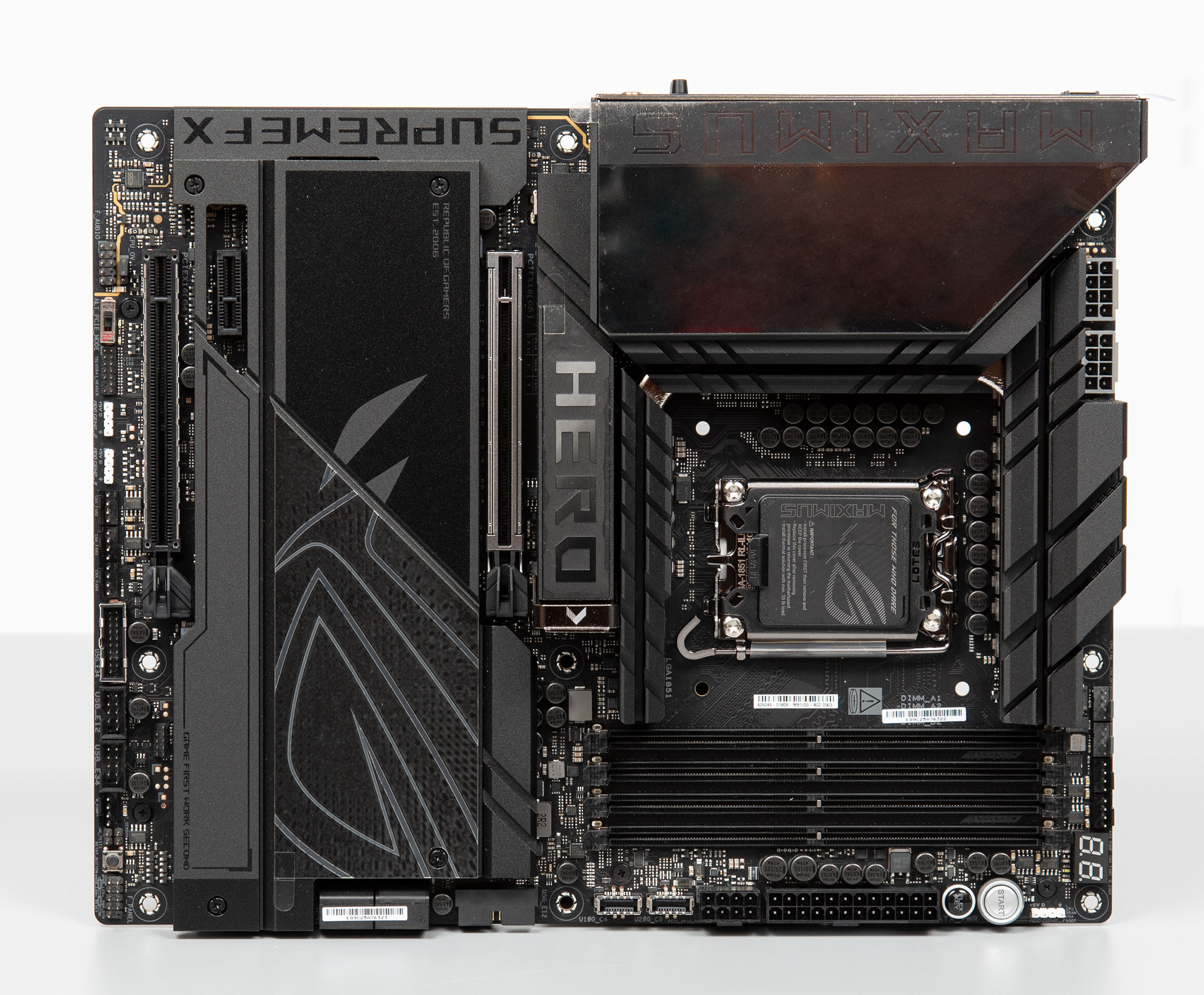

Плата выглядит очень массивной, и даже имеет полноценное третье плечо VRM, как оверклокерские болиды вроде ROG Maximus Z790 Apex Encore. Большая часть текстолита накрыта радиаторами. Присутствует RGB-подсветка в зоне I/O, находящейся за зеркальной поверхностью.

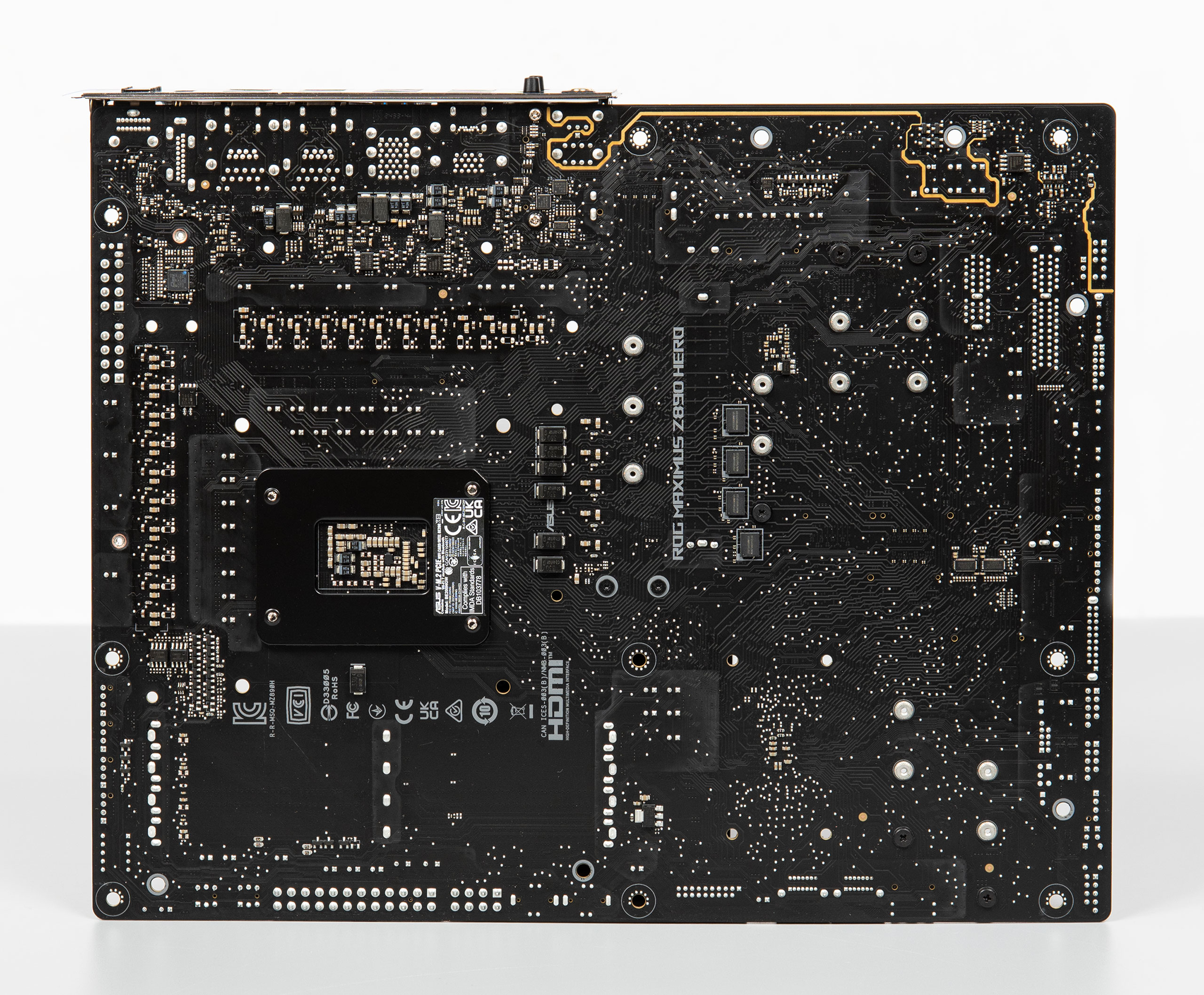

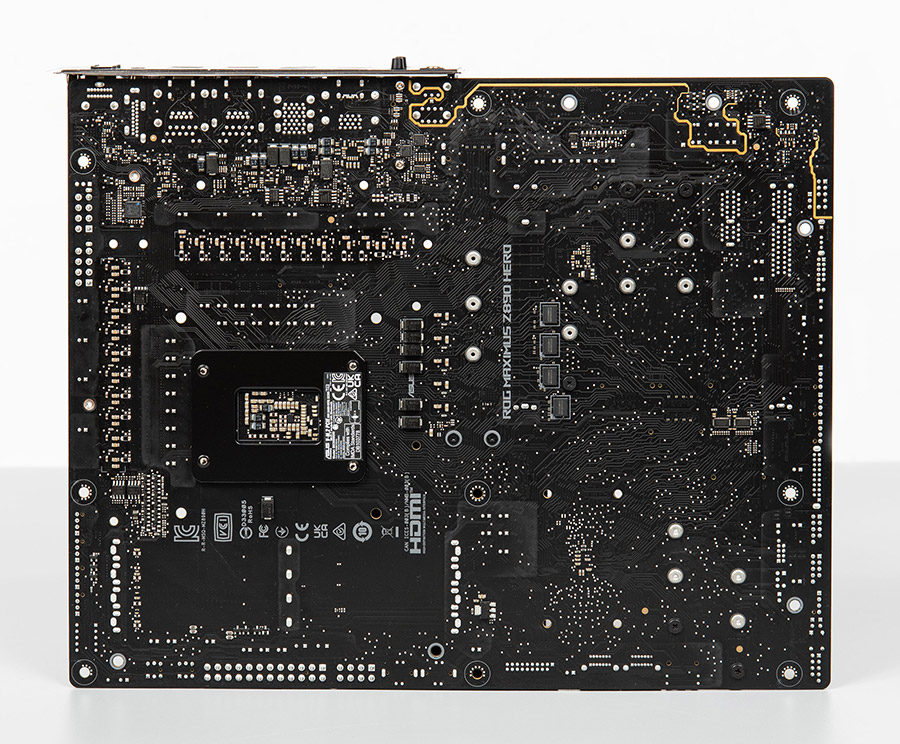

Обратная сторона платы тоже имеет особые элементы на которые следует обратить внимание. Прежде всего это бэкплейт, который не только обеспечивает жесткость конструкции, а еще и участвует в охлаждении зоны VRM.
За ней находятся немало керамических и танталовых конденсаторов силовой подсистемы, ШИМ-контроллер, редрайверы PCI-E, а также контроллеры дополнительных USB

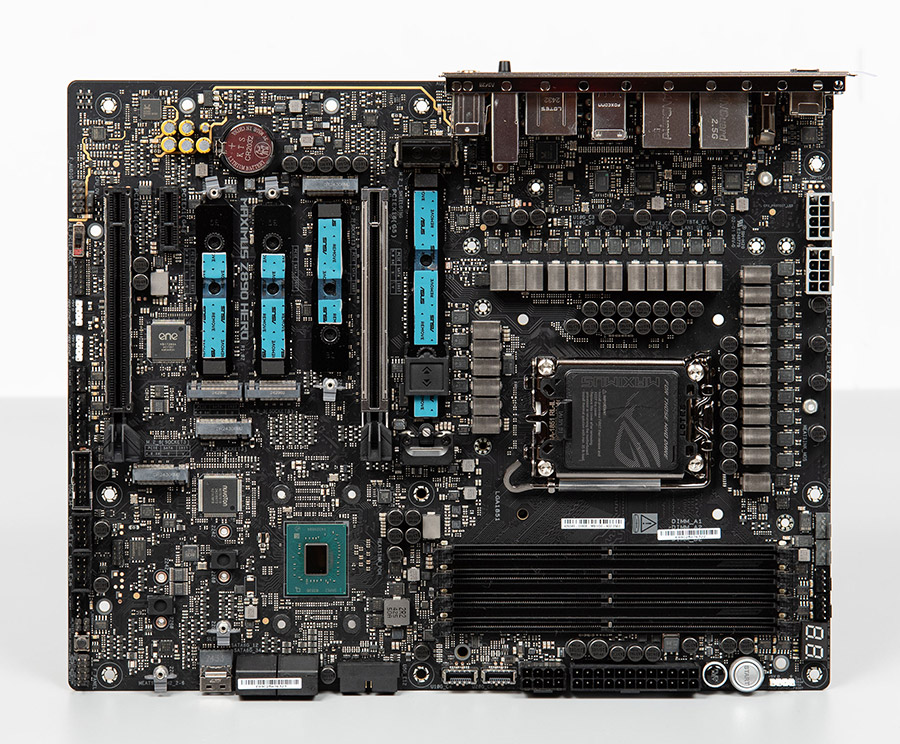

А вот так выглядит плата «без излишеств»:
В этот раз инженеры ASUS отказались от бонусных монтажных отверстий для систем охлаждения под LGA 1200/115x, и это немножко печально, ведь эту материнскую плату явно будут использовать оверклокеры для экспериментов. Радиатор состоит из трех секций, и он не просто расширен до зоны I/O — он полностью занимает соответствующее пространство изнутри, что повышает общую теплоемкость конструкции.

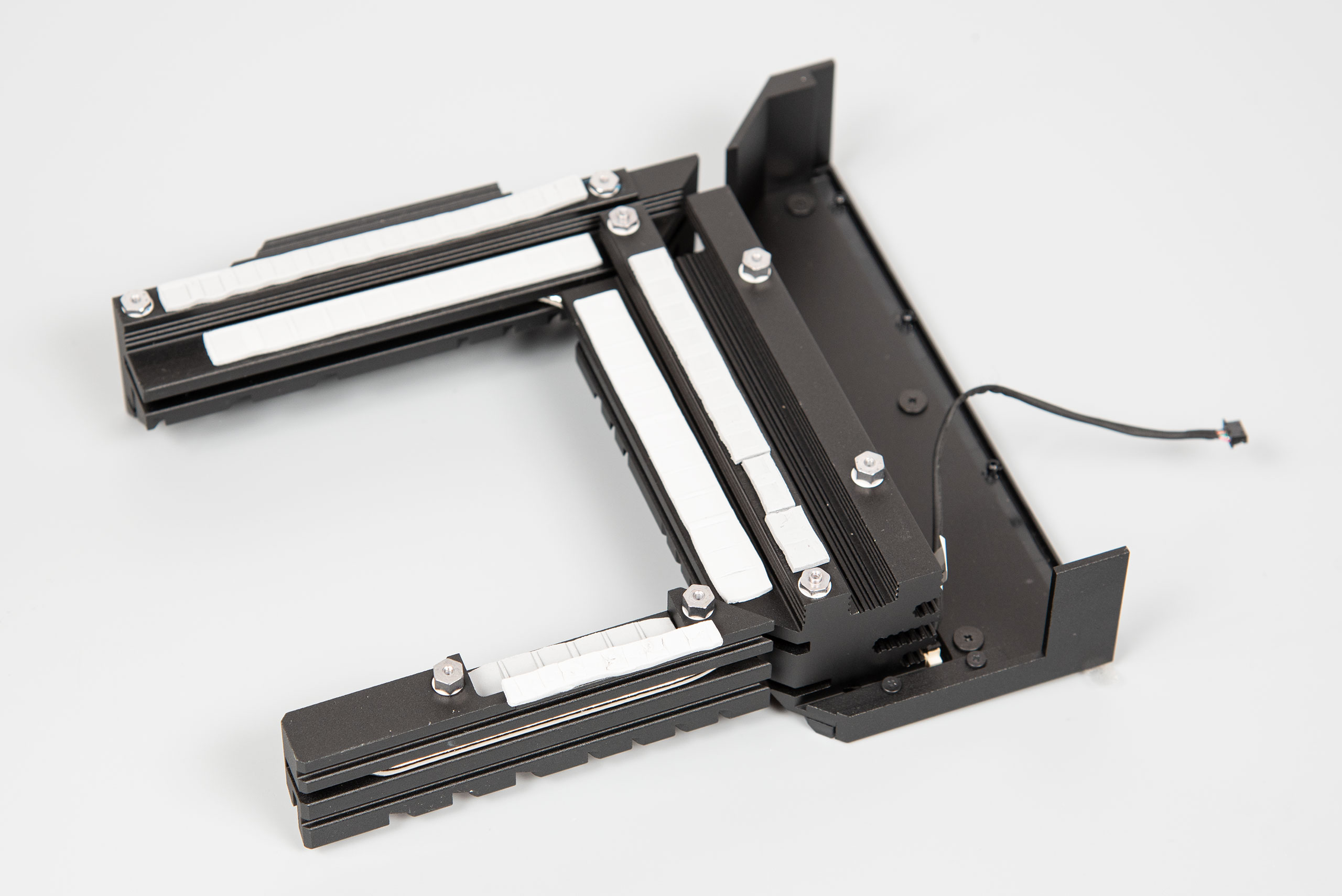

Вот так этот радиатор выглядит в разборе:

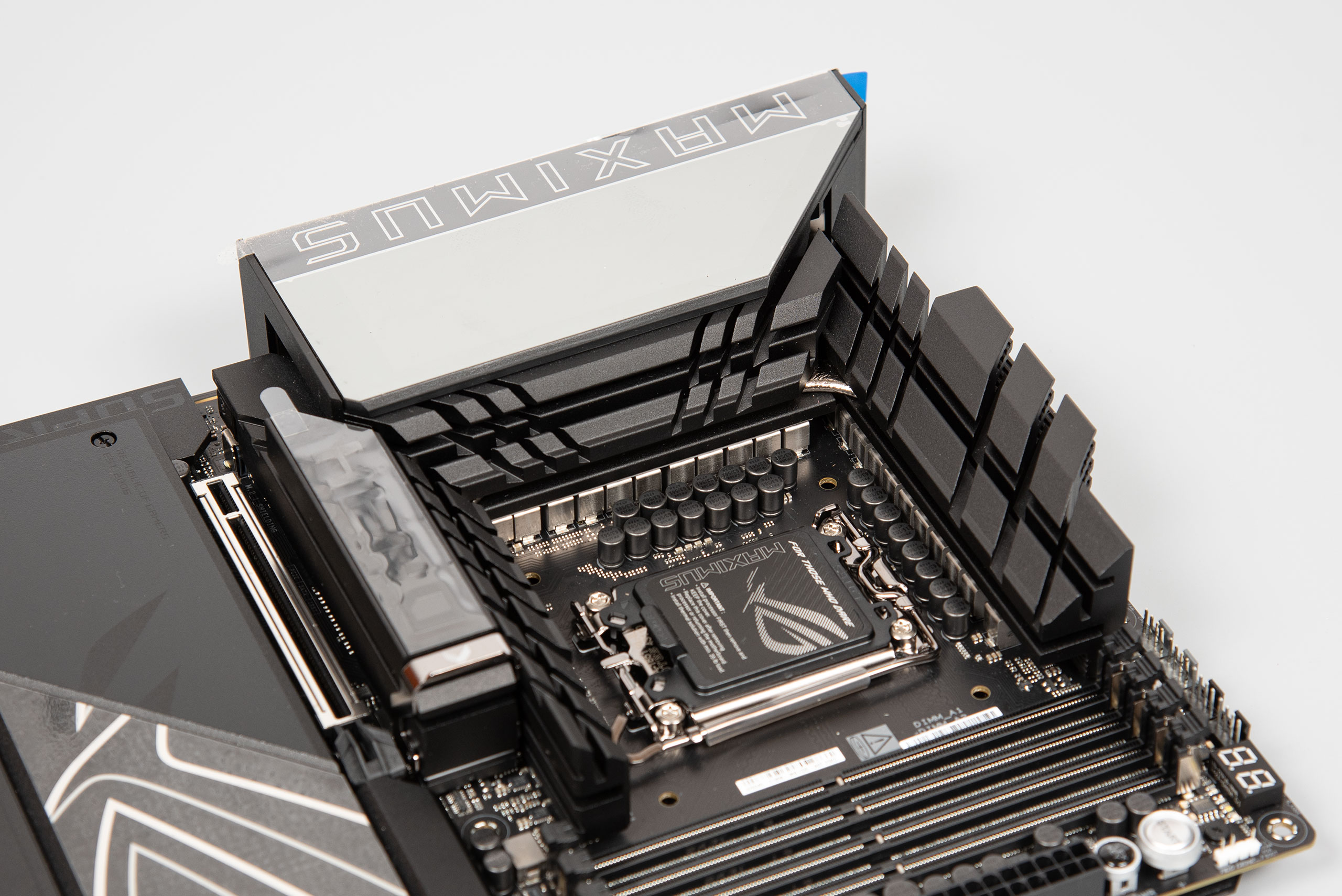

Сокет LGA 1851 выглядит достаточно стандартно, а вот что заставляет обратить на себя внимание — так это радикально другие винты, используемые в конструкции. Кстати следует лишний раз напомнить, что нестандартные механизмы крепления типа фреймов LGA 1700 не совместимы с новым сокетом, в новом присутствует своеобразный «пластиковый хвост», который не даст их установить.
Чипсет охлаждается радиатором средних размеров, он фиксируется на четырех винтах и контактирует с ним через термопрокладку.
VRM, откровенно говоря, очень подставляет компанию Intel с заверением аудитории, что процессоры текущего поколения будут энергоэффективными. Перед нами сложная махина конструкции 22+1+2+2 для VCCCORE (CPU) + VCCGT (IGP) + VCCSA + VNNAON (своеобразный внешний FIVR в текущем поколении). Процессорная группа управляется фирменным ШИМ-контроллером DIGI+ ASP2412 и обслуживает 23 (один для IGP) силовых элемента Infineon PMC41430, рассчитанных на 110 А. Кроме того, присутствуют два PMC41420, рассчитанных на 80 А, они выделяются VNNAON. Две фазы VCCSA обслуживаются ШИМ-контроллером Monolithic Power Systems M2940C и набраны силовыми элементами MP8768, которые со слов производителя рассчитаны на 90 А (однако найти даташит на момент подготовки обзора не удалось). Питание подается через два коннектора EPS12V, снабженных дополнительным армированием.
Подсистема накопителей выполнена довольно интересно: главный слот M.2_1 имеет полноценную поддержку Gen 5 без компромиссов, которые были на платформе LGA 1700, но это актуально лишь для одного накопителя. Он снабжен радиатором M.2 Q-Release, что позволяет устанавливать накопитель голыми руками.

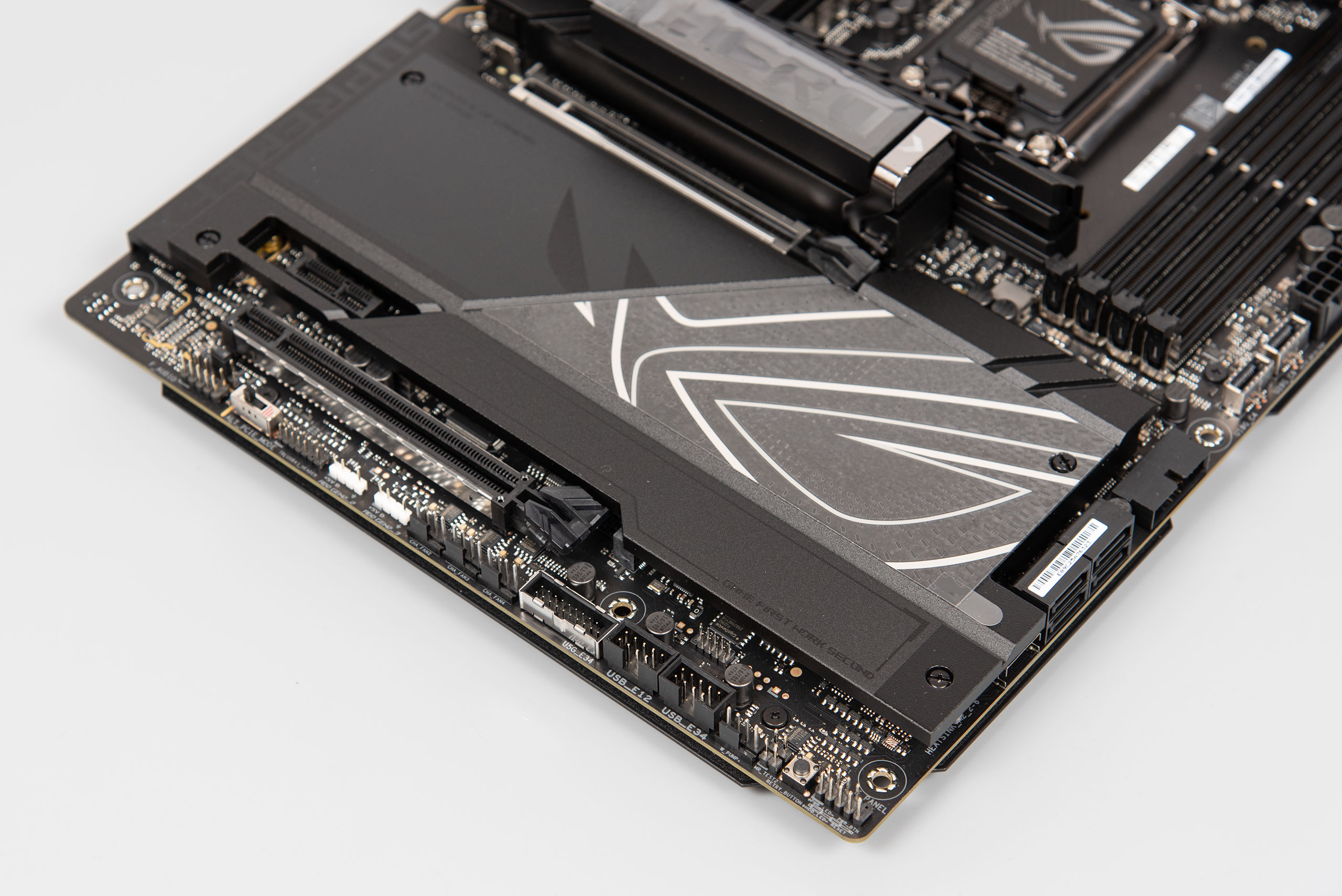

Группа CPU продолжается ниже слева. Она накрыта большим радиатором, охлаждающим весь нижний блок накопителей.
А справа со смещением вниз расположены слоты M.2_5 и M.2_6, обслуживаемые чипсетом. В целом плата способна принять на борт шесть M.2-накопителей, топология имеет следующий вид:
- M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к CPU;
- M.2_2 работает на скорости PCIe 4.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
- M.2_3 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
- M.2_4 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
- M.2_5 работает на скорости PCIe 4.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к чипсету;
- M.2_6 работает на скорости PCIe 4.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к чипсету.
Если задействованы слоты M.2_3, либо M.2_4 — главный слот PCI Express переведется в режим x8.

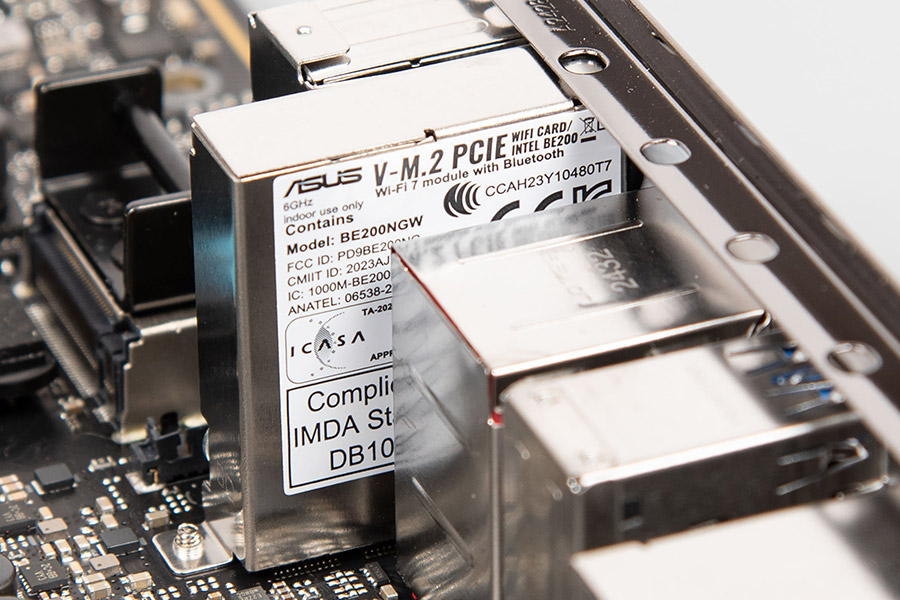

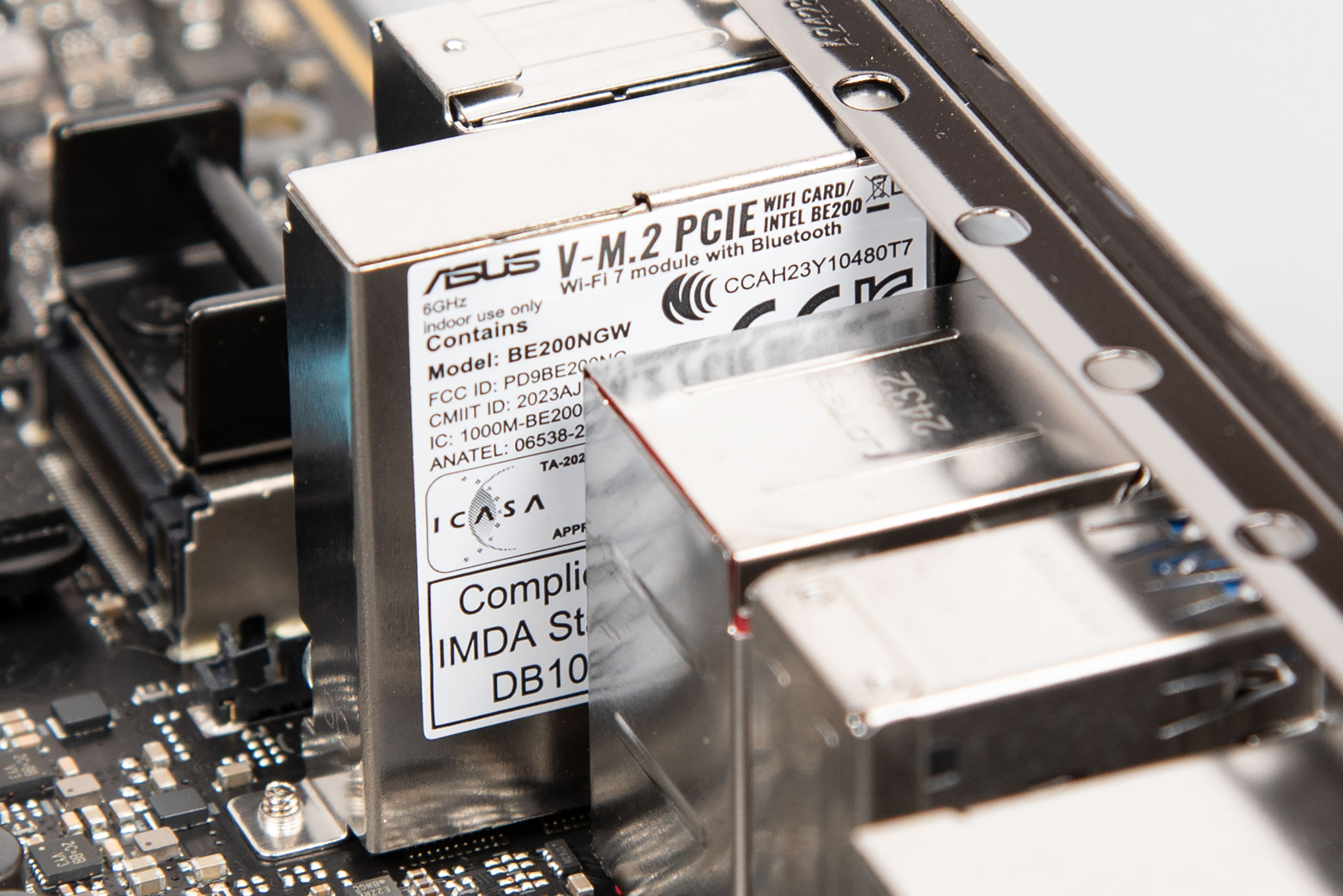

Беспроводная сеть IEEE 802.11be работает на модуле Intel BE200NGW (M.2 Key E) с поддержкой Wi-Fi 7 и Bluetooth 5.4. Традиционный проводной 2.5G Ethernet функционирует на сетевой карте Intel I226-V, а также присутствует 5G Ethernet на базе Realtek RTL8126.

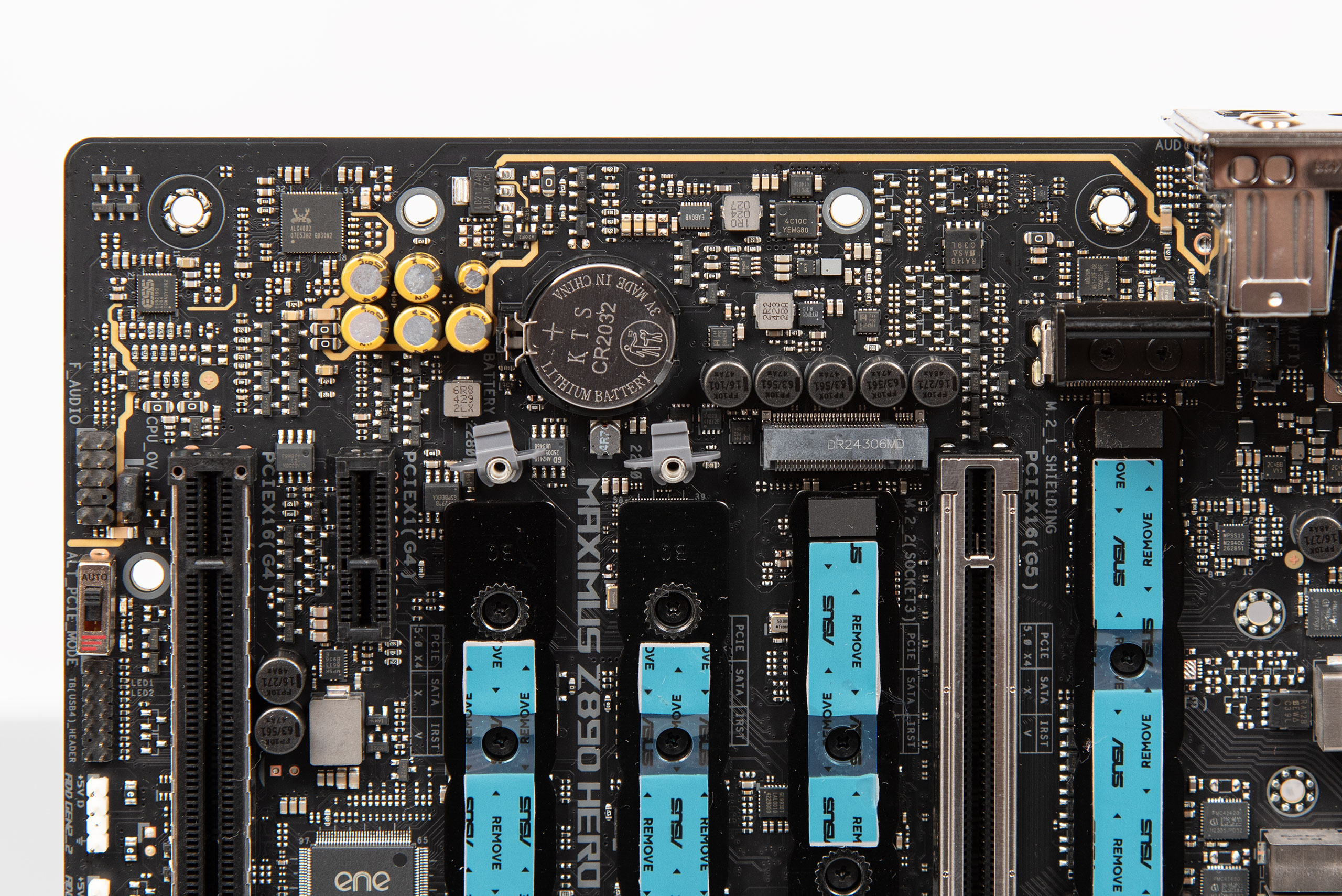

Аудиоподсистема имеет собственную изолированную зону от главной части текстолита, а также присутствует внешнее экранирование. ROG SupremeFX 7.1 представляет собой комбинацию из аудио-кодека Realtek ALC4082 и усилителя ESS ES9219.
Внизу слева пользователь найдет: джампер CPU_OV, контактную группу HD_AUDIO, альтератор PCI-E, коннектор Thunderbolt 4, два коннектора ADD-GEN2 (RGB 5V), а также три коннектора вентиляторов. CMOS-батарейка спрятана за радиатором.
Снизу справа расположены: контактная группа USB 3.2 Gen 1, две контактные группы USB 2.0, кнопка RETRY, коннектор помпы (или вентилятора), коннекторы термопары, стандартная FRONT_PANEL, а также DEBUG-коннектор.

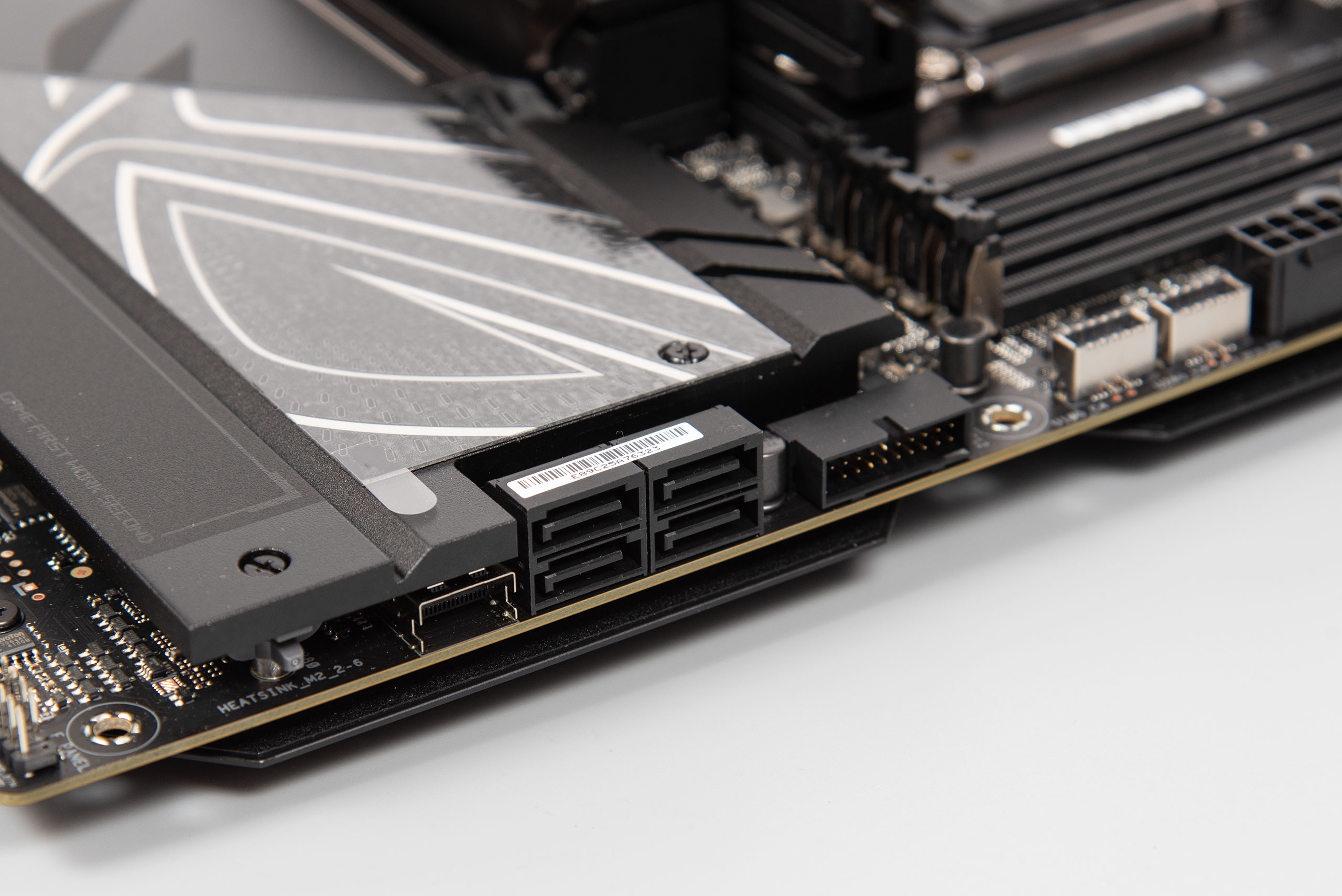

Снизу справа под углом 90 градусов находятся коннектор SlimSAS, четыре SATA-порта, контактная группа USB 3.2 Gen 1.

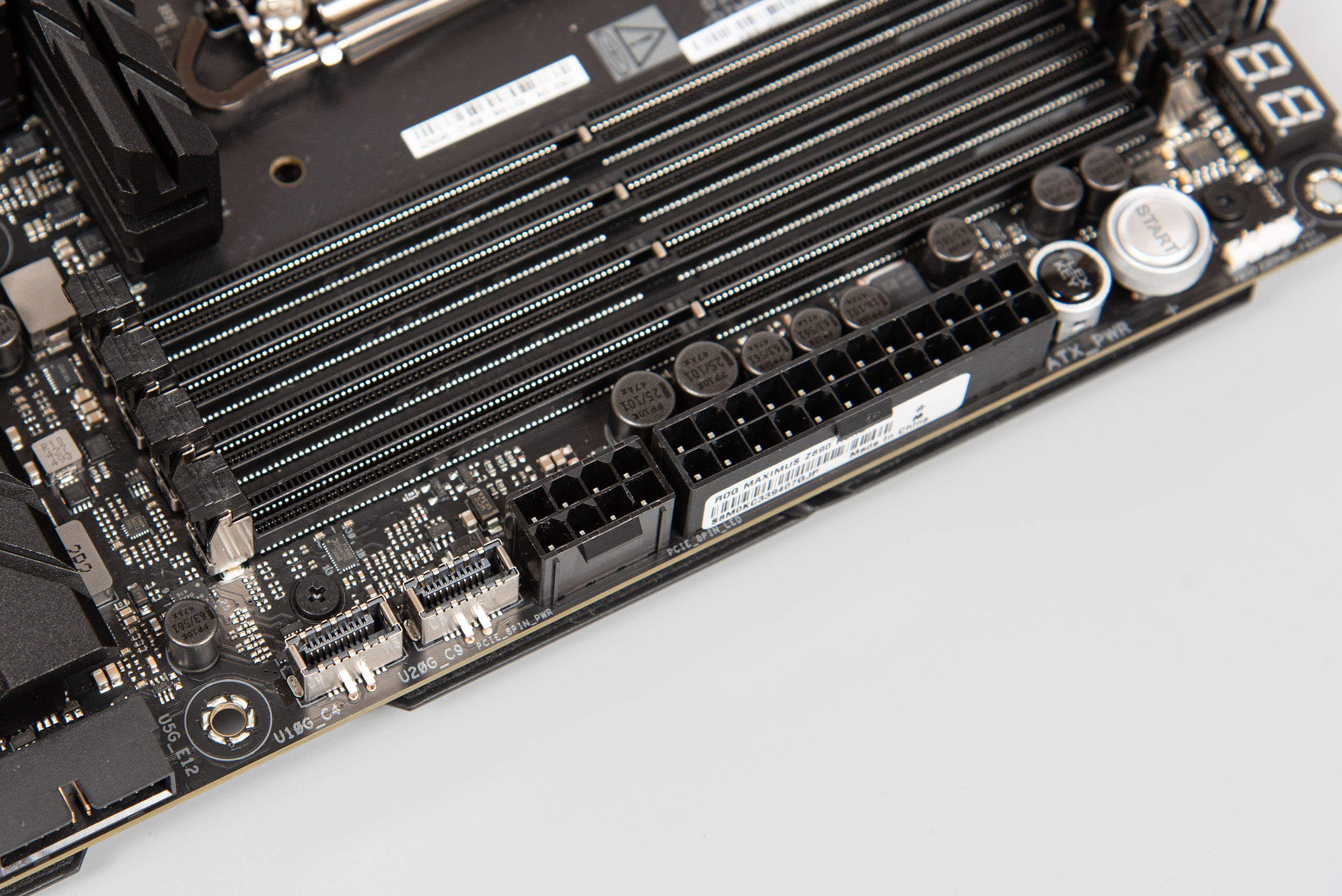

Чуть выше размещены контактные группы USB 3.2 Gen 2 и USB 3.2 Gen 2x2, оба Type-C, стандартный ATX-24pin для питания материнской платы, а также коннектор PCIe 8-pin для использования функций PD 3.0 и QC4+.

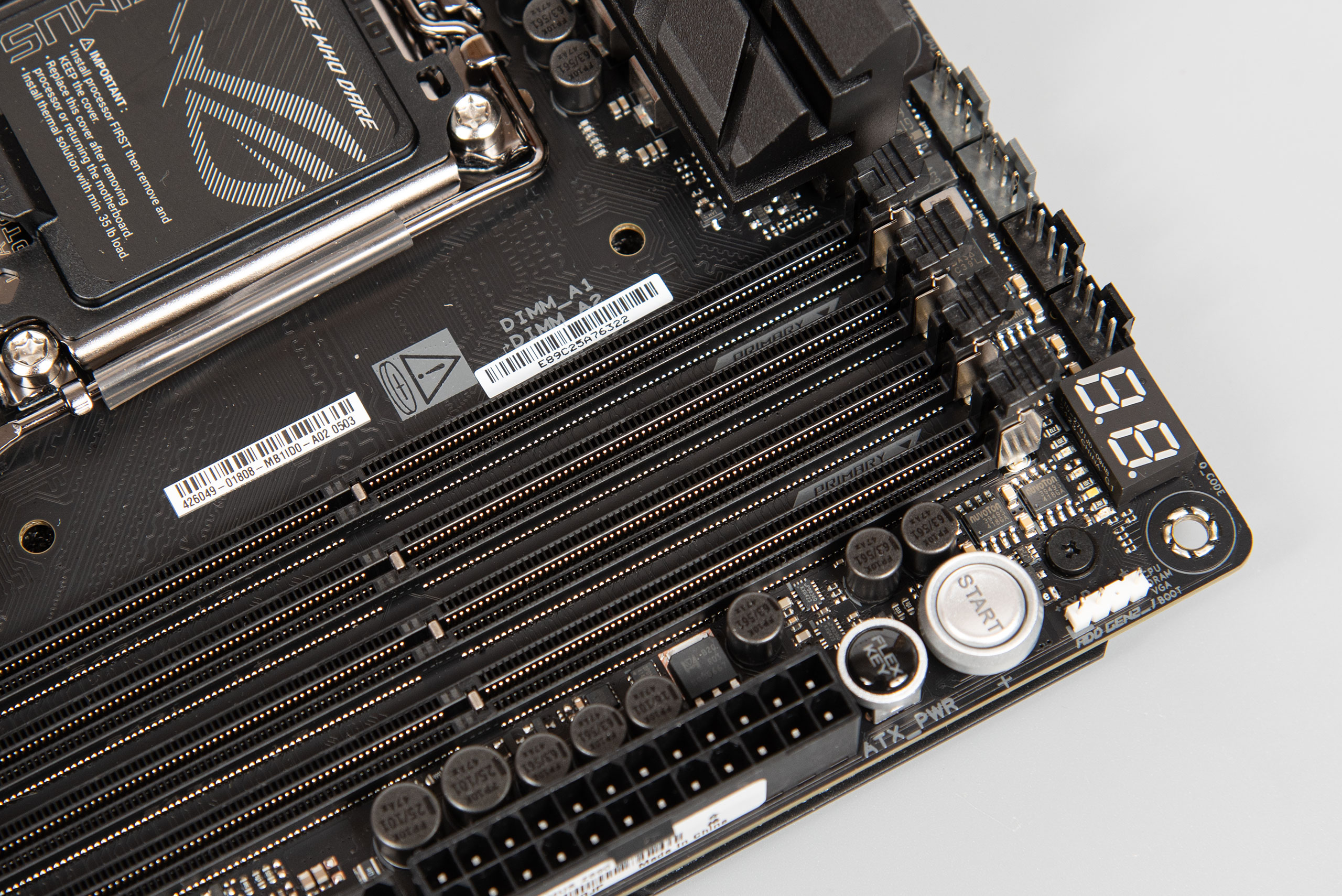

Слоты оперативной памяти выполнены по собственной технологии NitroPath, присутствуют защелки с обеих сторон. Производитель заявляет, что это снижает задержки и улучшает потенциал разгона до 400 MT/s. Кроме того, присутствует поддержка CUDIMM.
Здесь же расположена диагностическая зона, кнопки запуска и FlexKey (функция выбирается в прошивке, по умолчанию — перезагрузка), еще четыре коннектора вентиляторов и один ADD_GEN2 (RGB 5V).

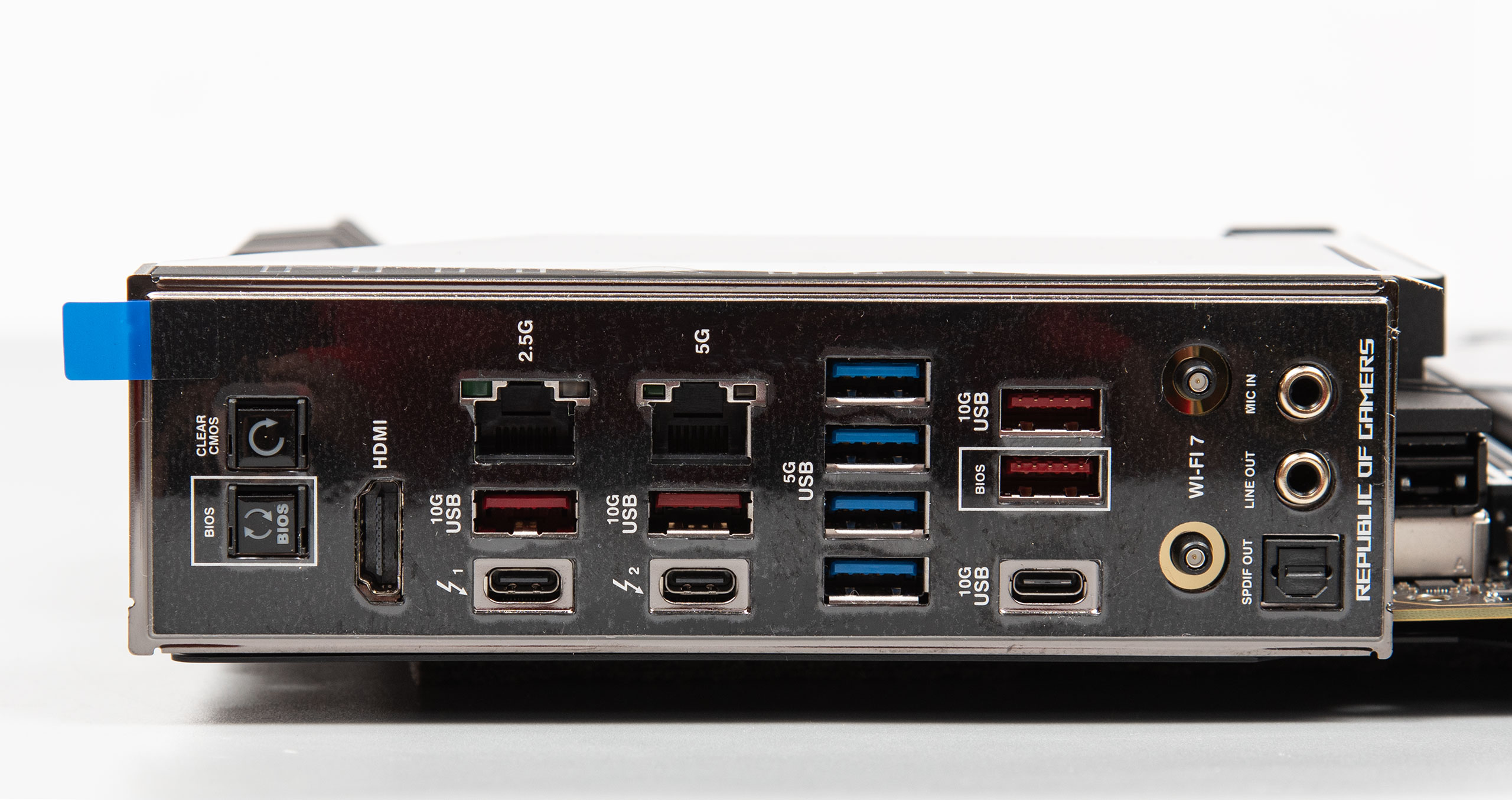

I/O-панель имеет заранее установленную заводскую заглушку, на ней находятся:
- x1 кнопка BIOS Flashback и индикатор работы функции;
- x1 кнопка CLEAR CMOS;
- x1 HDMI v2.1;
- x4 USB 3.2 Gen 1 (Type A);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2 (Type C);
- x2 Thunderbolt 4 (USB4);
- x1 2.5G Ethernet;
- x1 5G Ethernet;
- x2 Q-антенна (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
Возможности UEFI
Пользователя ROG Maximus Z890 Hero традиционно встречает ASUS UEFI BIOS UTILITY, стилизованный под линейку продуктов ROG. Новая платформа получила полноценную возможность вывода картинки в широкоформатном режиме. Предусмотрено два режима отображения настроек: EZ Mode и Advanced Mode.

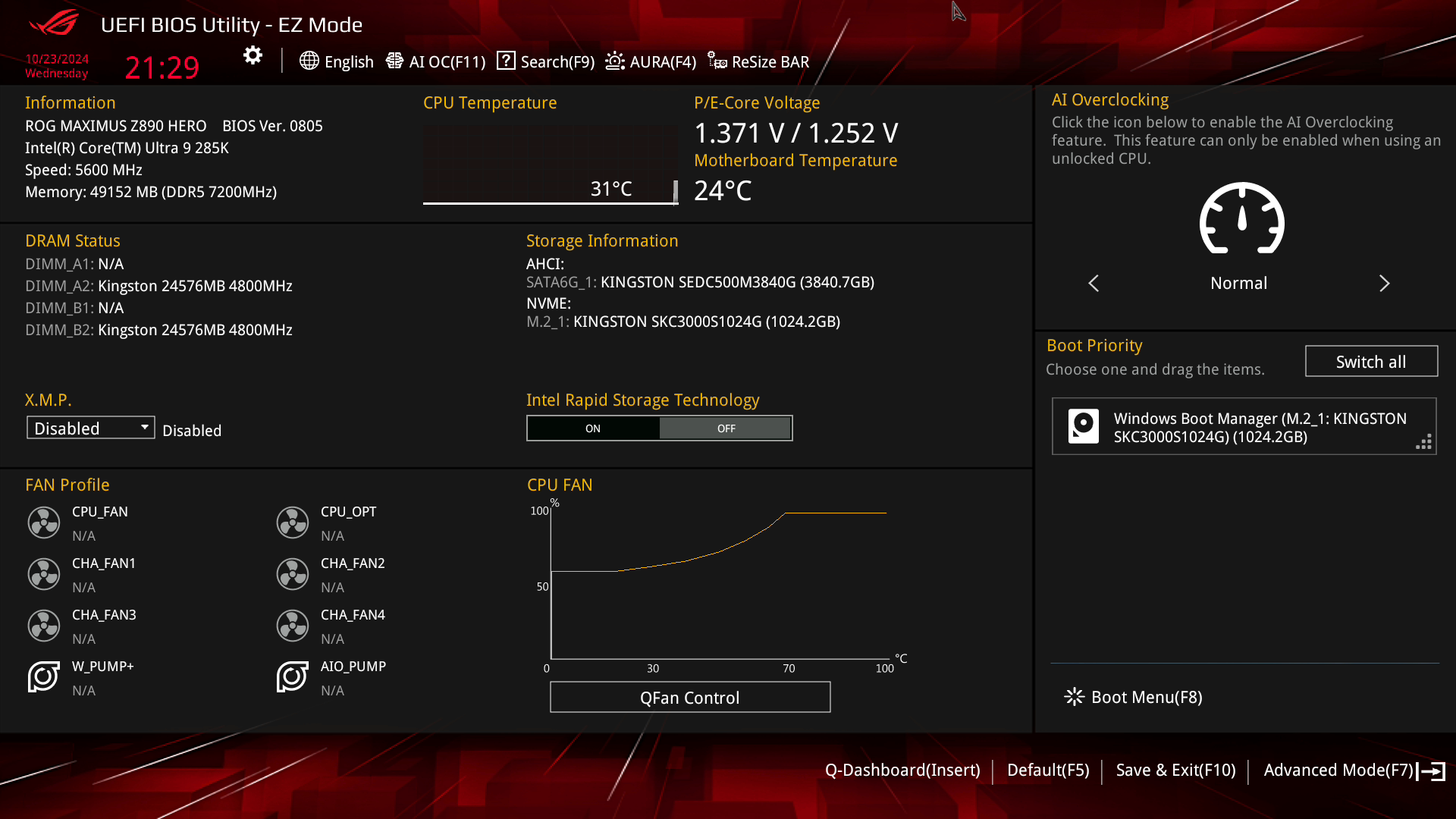

Упрощенный режим дает возможности получить отчет по ключевым элементам системы, указать системное время, язык интерфейса, найти нужную опцию при использовании поиска, настроить AURA, ResizeBAR, кривую оборотов вентиляторов, XMP, RAID, отметить приоритет загрузки с накопителей, и напоследок — перевести платформу в режим автоматического оверклокинга AI Optimized.

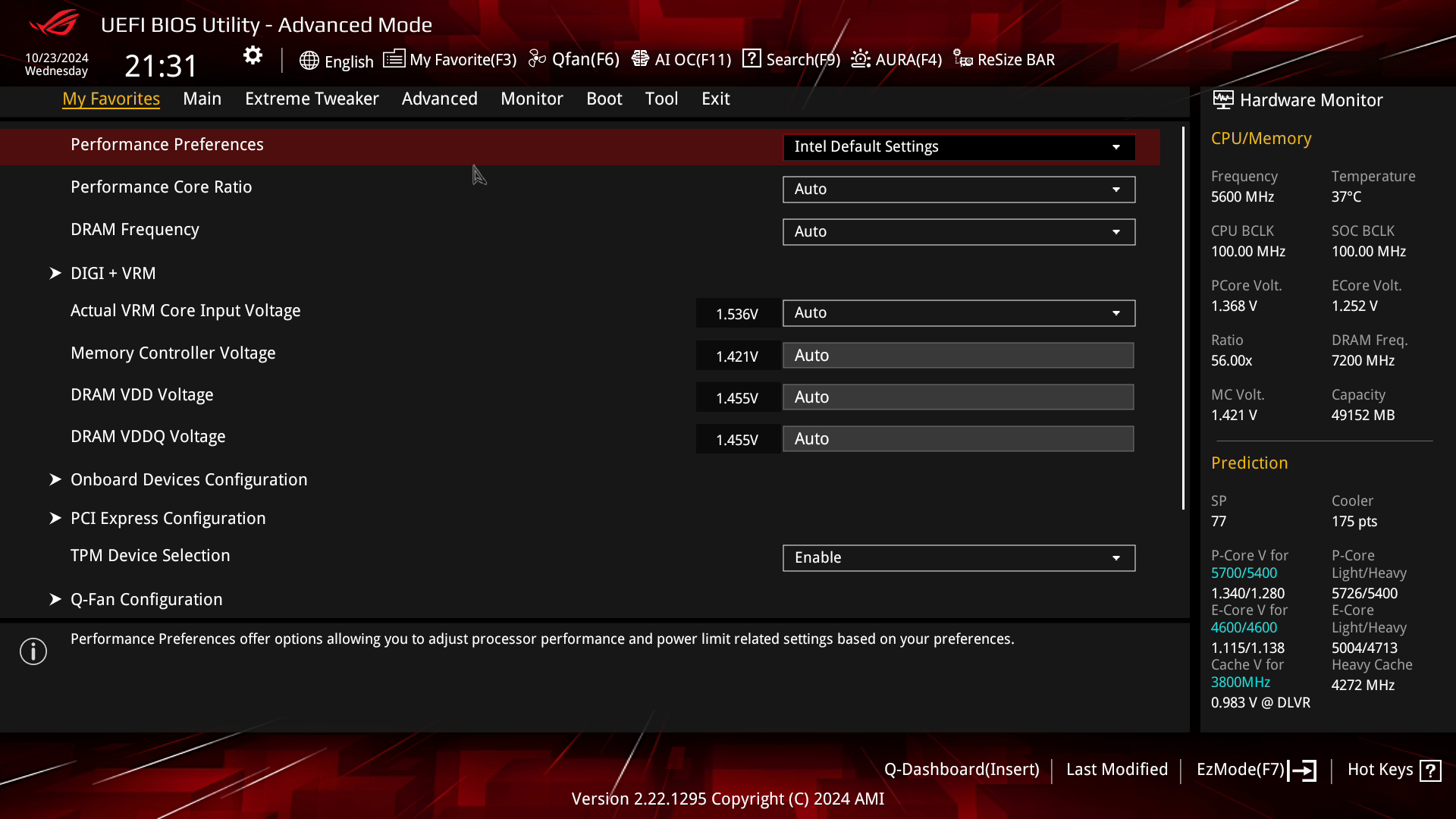

Для опытных пользователей присутствует режим Advanced Mode, который сегментирован на восемь вкладок, где можно найти все доступные настройки.
My Favorites: в этом разделе автоматически собираются опции, которые пользователь меняет чаще всего.
Main: здесь выбирается язык интерфейса, устанавливается системное время, задается пароль безопасности, а также предоставляется отчет по ключевым параметрам системы.
Extreme tweaker: место где оверклокер проводит больше всего времени. Здесь есть полный инструментарий оверклокинга ОЗУ, процессора, IGP, SoC, NPU.
Таблица диапазонов регулировки напряжения и главных опций оверклокинга:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency (MHz) | 40–1000 | 0,05 |
| Ratio | 8–85 | 0,16 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–800 | 100 |
| Actual VRM Core Voltage (V) | 0,9–1,7 | 0,005 |
| P-Core Voltage Override (V) | 0,6–1,7 | 0,001 |
| E-Core Voltage Override (V) | 0,6–1,7 | 0,001 |
| Ring DLVR Voltage (V) | 0,6–1,7 | 0,001 |
| CPU Graphics Voltage Override (V) | 0,7–1,8 | 0,005 |
| CPU System Agent Voltage (V) | 0,7–1,8 | 0,005 |
| VNNAON Voltage Override (V) | 0,77–0,78 | 0,01 |
| DRAM Frequency (MHz) | 800–15066 | 66 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |
Advanced: здесь собраны возможности управления всеми бортовыми устройствами и элементами материнской платы.
Monitor: здесь находятся показатели температур, напряжений, оборотов вентиляторов, кроме этого отсюда можно управлять системными вентиляторами и их алгоритмами работы.
Boot: здесь настраивается старт системы, а также управление функцией Secure Boot.
Tool: здесь расположена система профилей настроек материнской платы, информация SPD, контроль фирменных технологий производителя. Отсюда также можно обновить прошивку, очистить накопитель через Secure Erase, выбрать функцию аппаратной кнопки FlexKey и назначить горячие клавиши во время прохождения POST, включить режим Full HD, вызвать Q-dashboard.

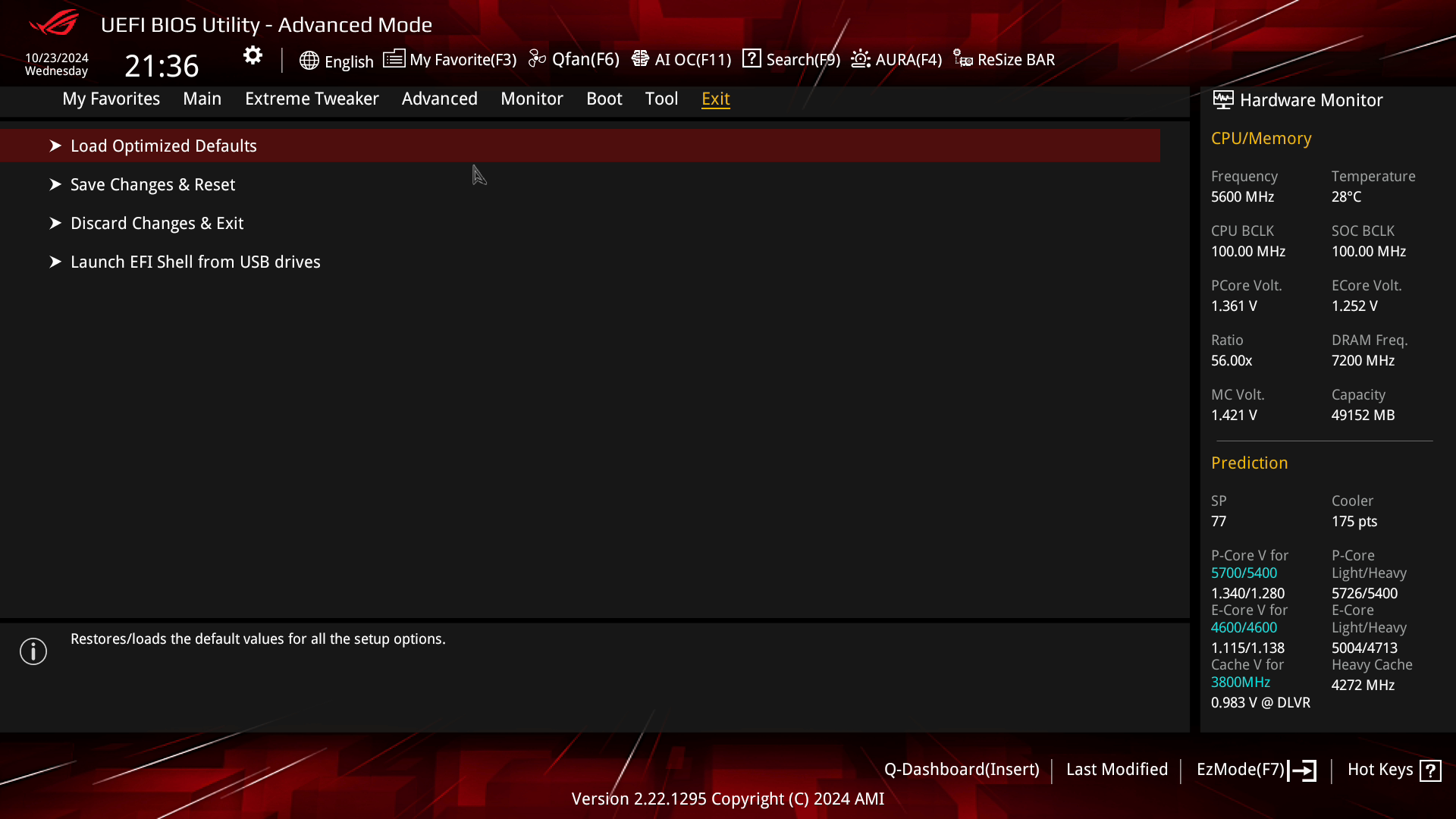

Exit не требует каких-либо комментариев.

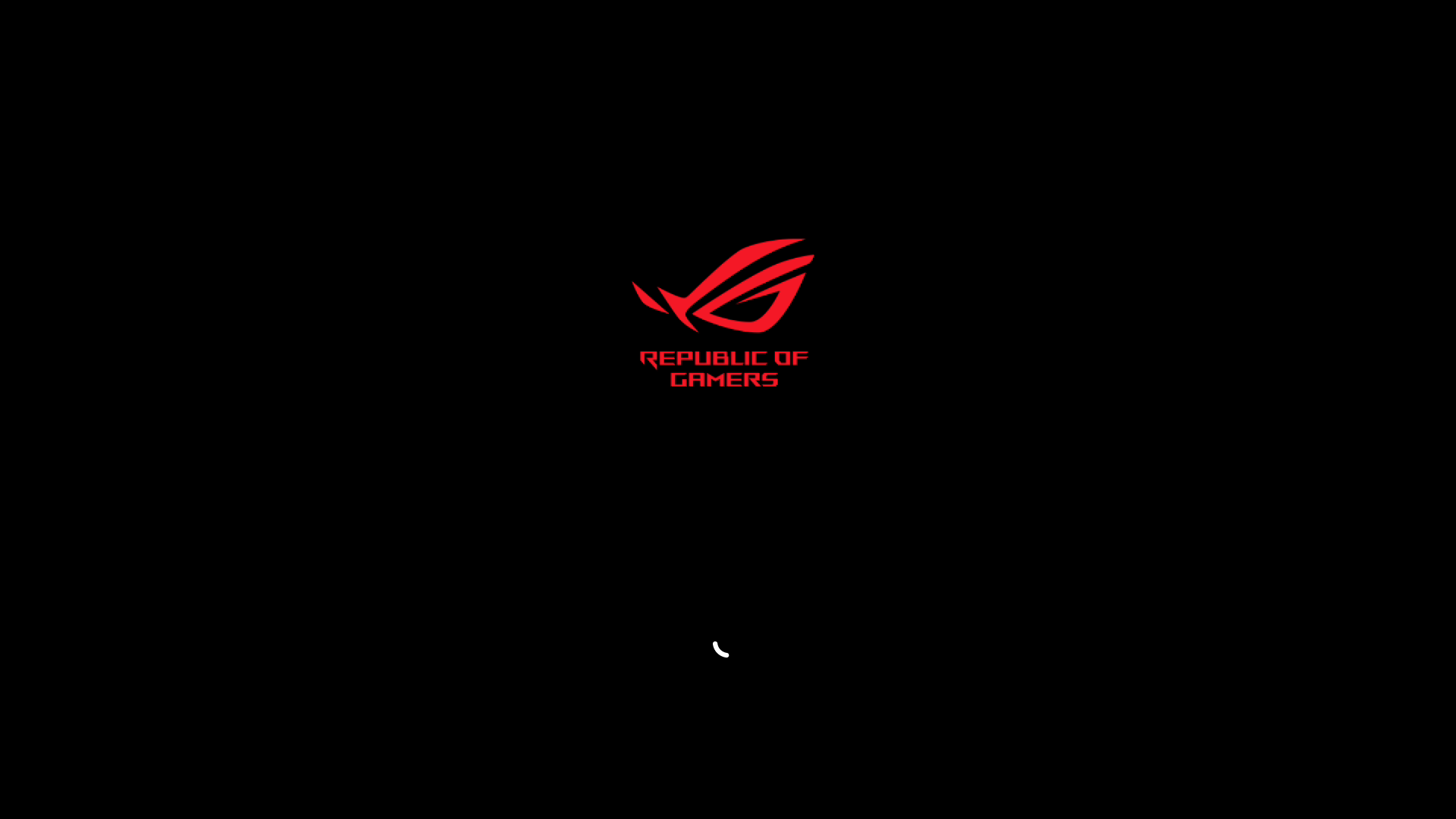

Логотип во время загрузки системы:
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Power Saving, Polymo Lighting II, Fan Xpert 4, MyASUS, Turbo app, AI Advisor, Driver Hub, GlideX, Thunderbolt Share, USB Wattage Watcher |
| Дополнительное | ROG CPU-Z, AIDA64 Extreme (полная версия, 1 год), WinRAR (демо 40 дней), HWiNFO, Dolby Atmos, Adobe Creative Cloud (демо), Internet security (полная версия, 1 год) |

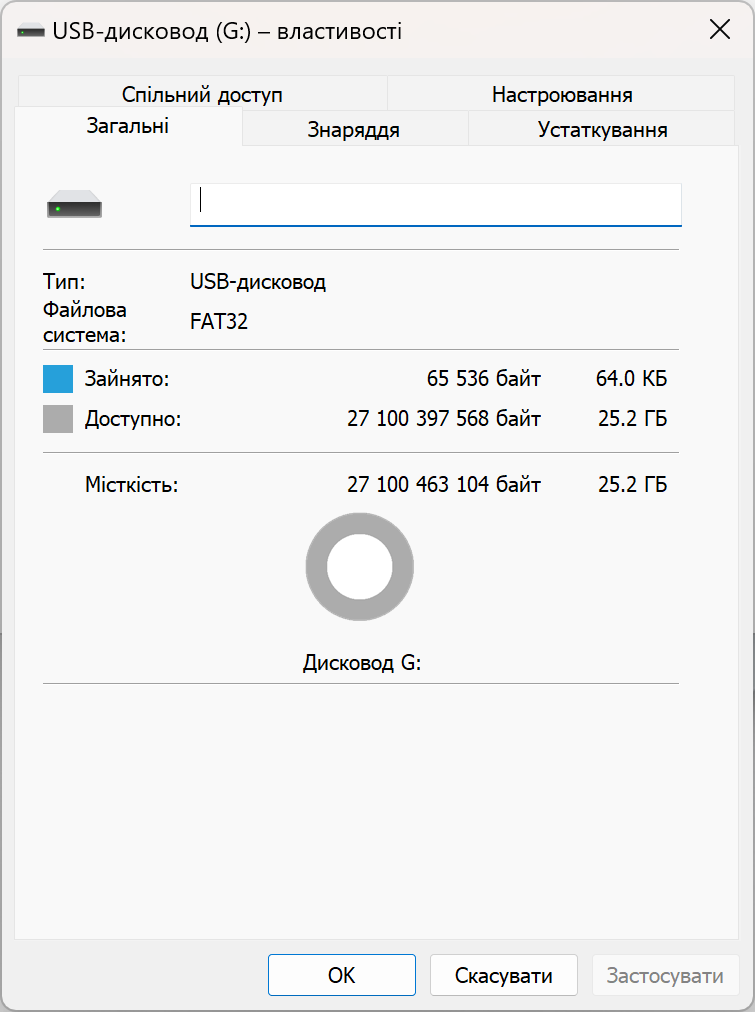

В комплекте присутствует флеш-драйв объемом 32 ГБ со всем необходимым ПО и драйверами для работы. Для пользователя предусмотрен свободный раздел объемом 25,2 ГБ и отформатирован в FAT32, остальное отдано под раздел производителя, который заблокирован на запись.

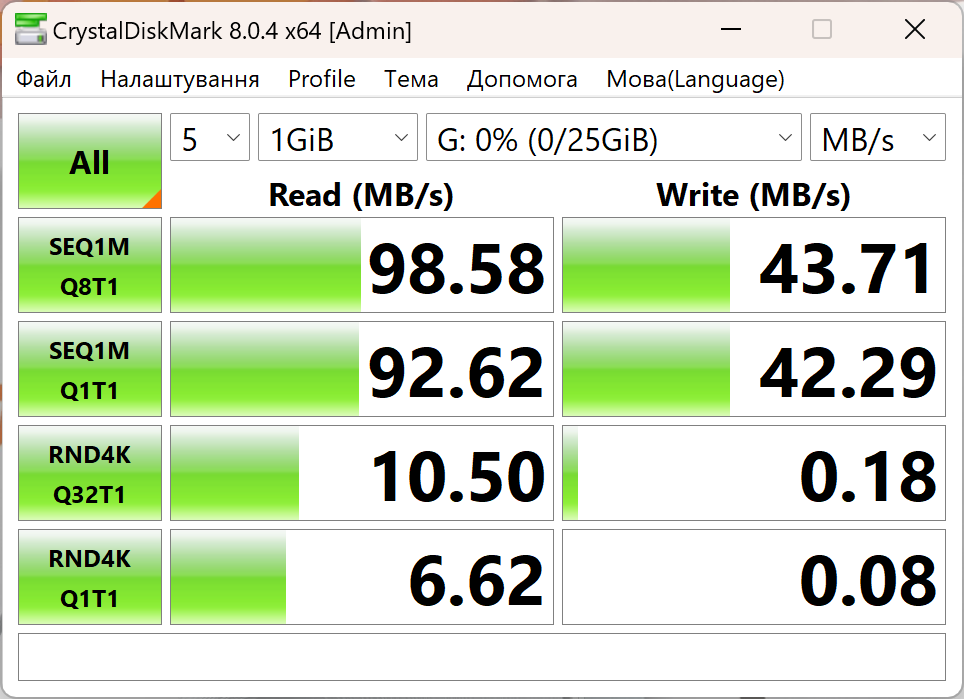

Скоростные показатели:
Его структура выглядит следующим образом:
Главный хаб устройств ASUS — Armoury Crate. Благодаря ему всё синхронизируется и управляется из единой консоли. Возможно обновлять прошивки устройств, драйверы, управлять RGB, получить сводку по различным узлам платформы, оптимизировать систему под обнаруженные игры, создавать профили для различных сценариев использования. Также присутствует поддержка украинской локализации.

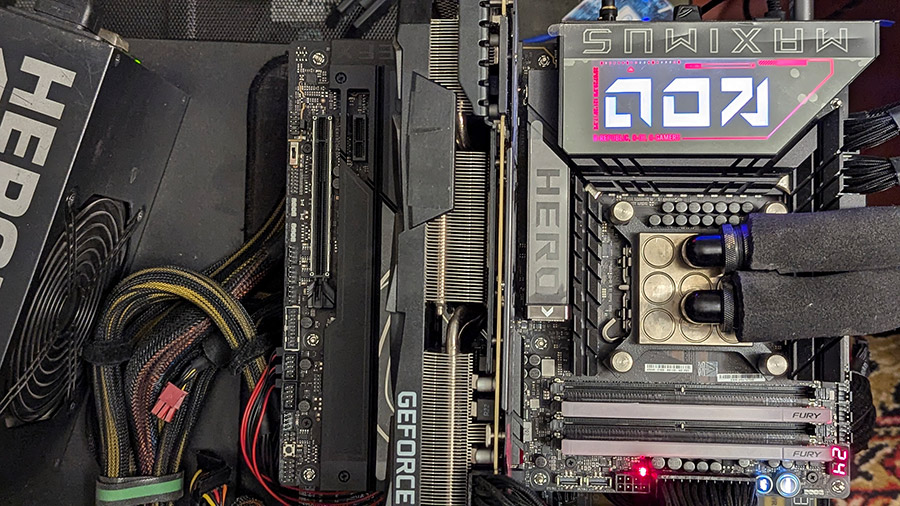

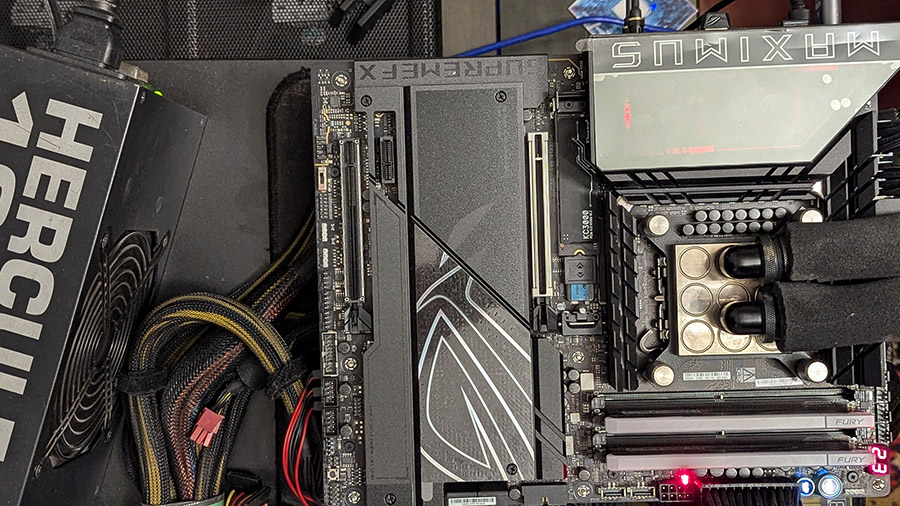

Тестовый стенд
Тестирование выполнялось с такими компонентами:
- процессор: Intel Core Ultra 9 285K;
- система охлаждения: контур СВО с чиллером;
- материнская плата: ROG Maximus Z890 Hero (UEFI 0805);
- память: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2x24 ГБ, CL36-48-48-128 2T, 1,45 В);
- видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 24H2 x64 (26100.2033), актуальные обновления на момент середины октября 2024 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.
Методика тестирования
Типовые настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленной в режиме DDR5-6400 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов по Цельсию. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, которое было выполнено тепловой камерой UNI-T RX-600. Тест представлял собой забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках. Counter-Strike 2 тестировался на карте мастерской CS2 FPS BENCHMARK.
Оверклокинг

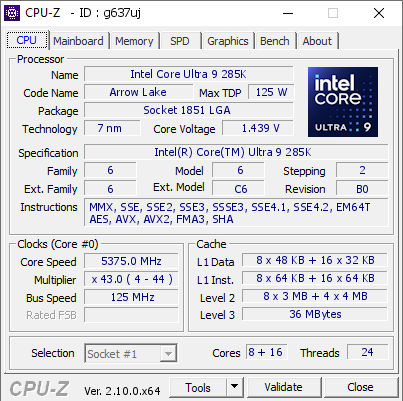

В трех словах — это было весело. Начнем с того, что в распоряжении пользователя три частотных генератора, которые могут работать как синхронно, так и асинхронно. Это PCIe, CPU, SoC. Удалось без проблем достичь частоты 125 МГц, хотя теперь это сомнительная дисциплина, ведь Intel добавила новые множители, поэтому ничто не мешает выбрать условный x55,16 или x56,33, или даже x84,66. Валидация по ссылке.
Оперативная память работала в режиме DDR5-8000 CL36-48-48-34-2T в режиме Gear 2. Процессор был разогнан до 5,6 Гц по производительным ядрам и 5,1 Гц по энергоэффективным в адаптивном режиме без использования TVB, V/F Offset. NPU оставался на заводских частотах. Лимиты энергопотребления полностью сняты, однако защита Max Voltage Limits работала.
Тестирование

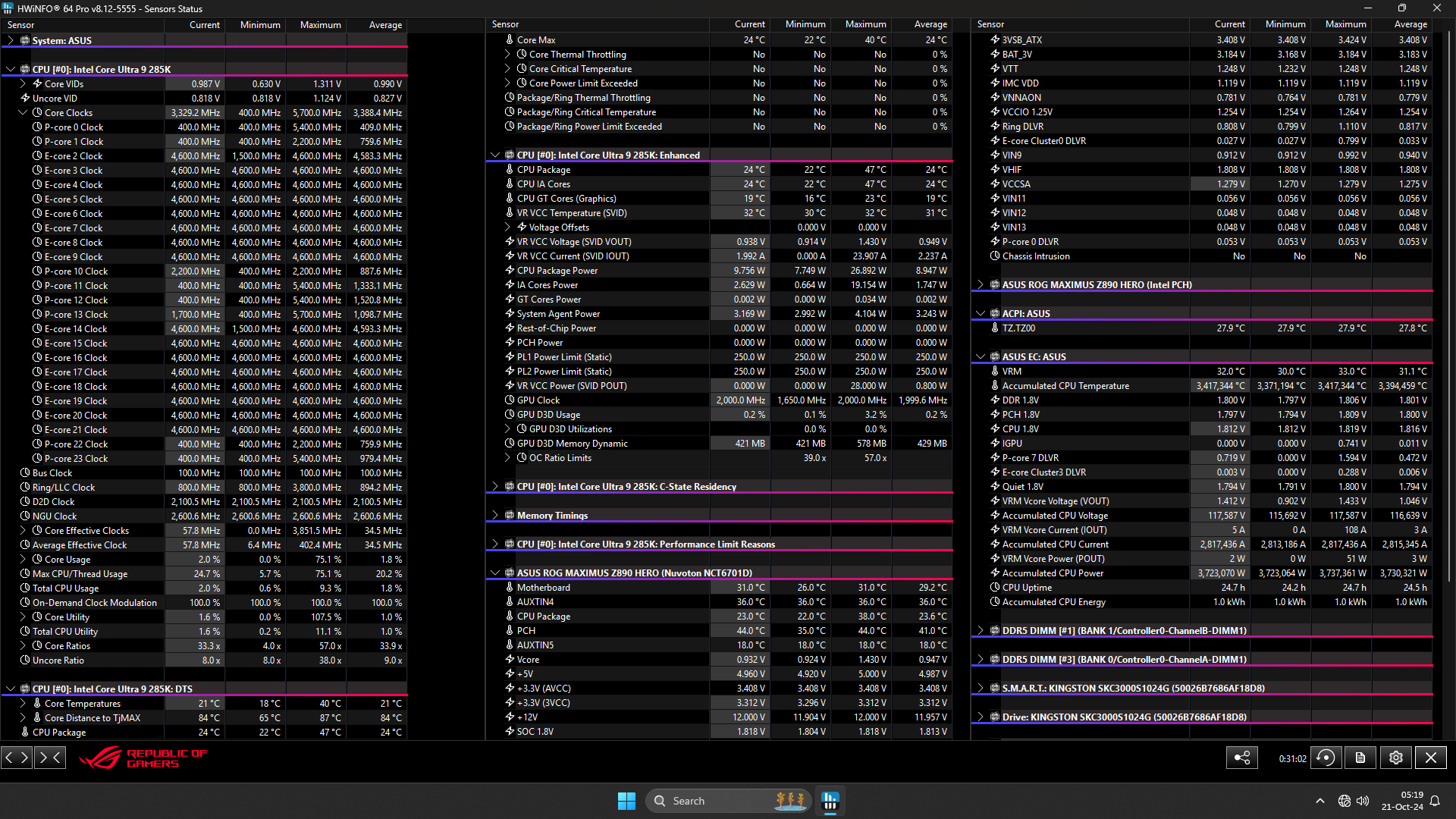

Телеметрия во время простоя:

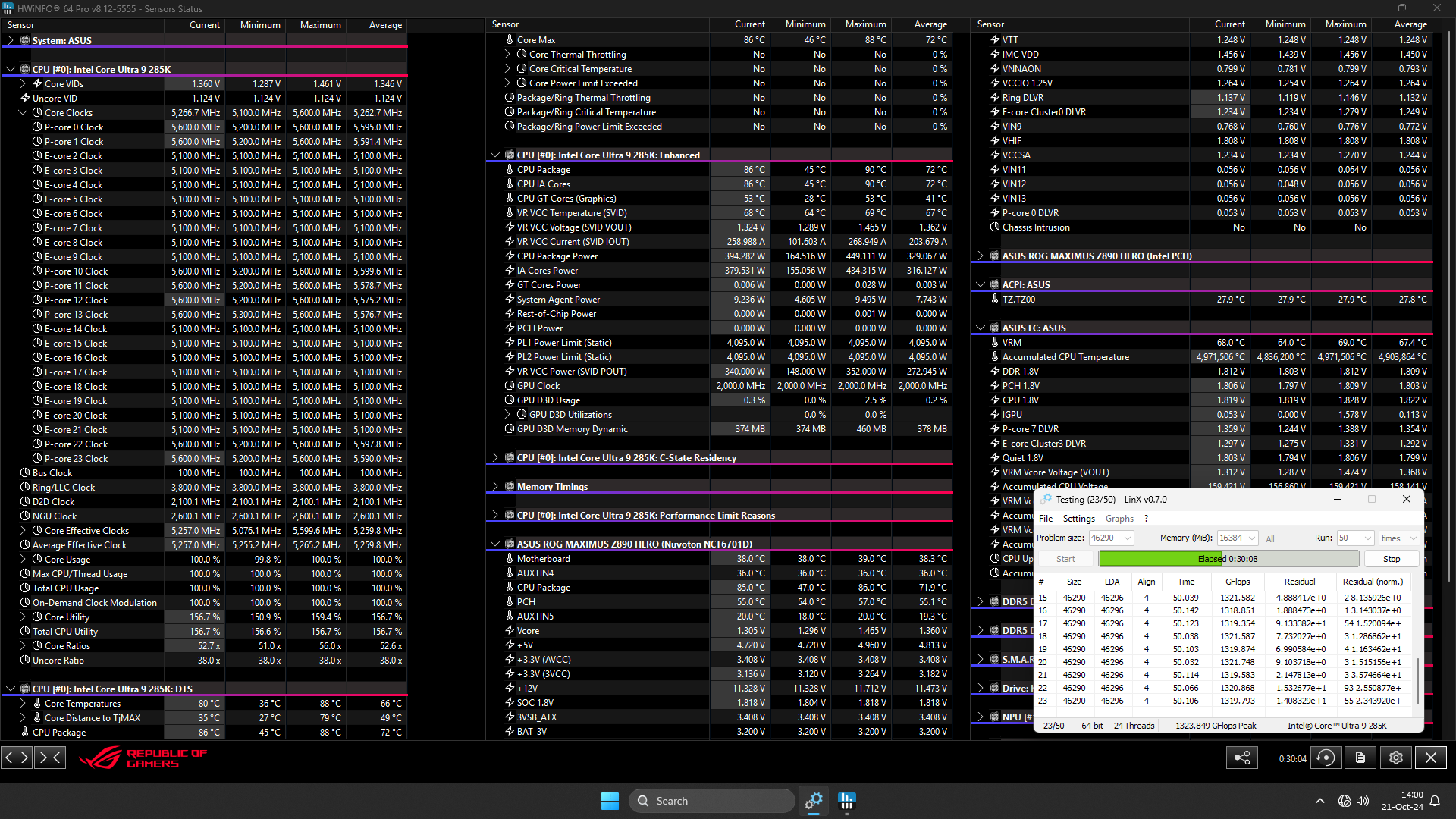

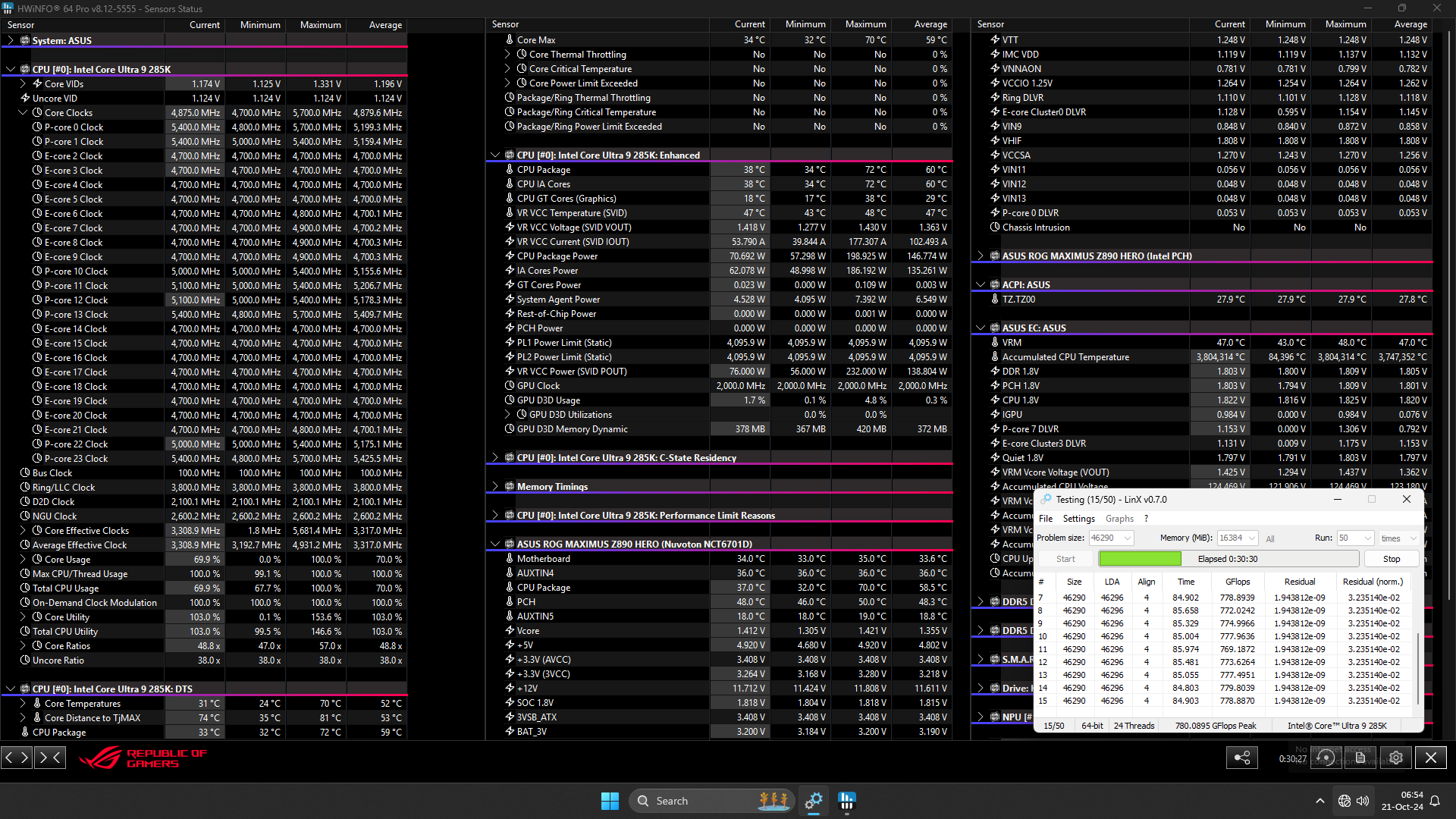

В режиме нагрузки при типовых настройках материнская плата ASUS ROG Maximus Z890 Hero обеспечила среднюю частоту P-cores на уровне 5361,9 МГц с максимальным ускорением одного ядра до 5400 МГц. E-cores работали на средней частоте 4585,8 МГц с максимальным ускорением до 4600 МГц. Глобальная средняя частота ядер составила 4847,8 МГц.
Режим автоматического разгона AI Optimized обеспечил работу P-cores на уровне 5199,3 МГц с максимальным ускорением одного ядра до 5700 МГц. E-cores работали на средней частоте 4700 МГц с максимальным ускорением до 4900 МГц. Глобальная средняя частота ядер составила 4879,6 МГц.

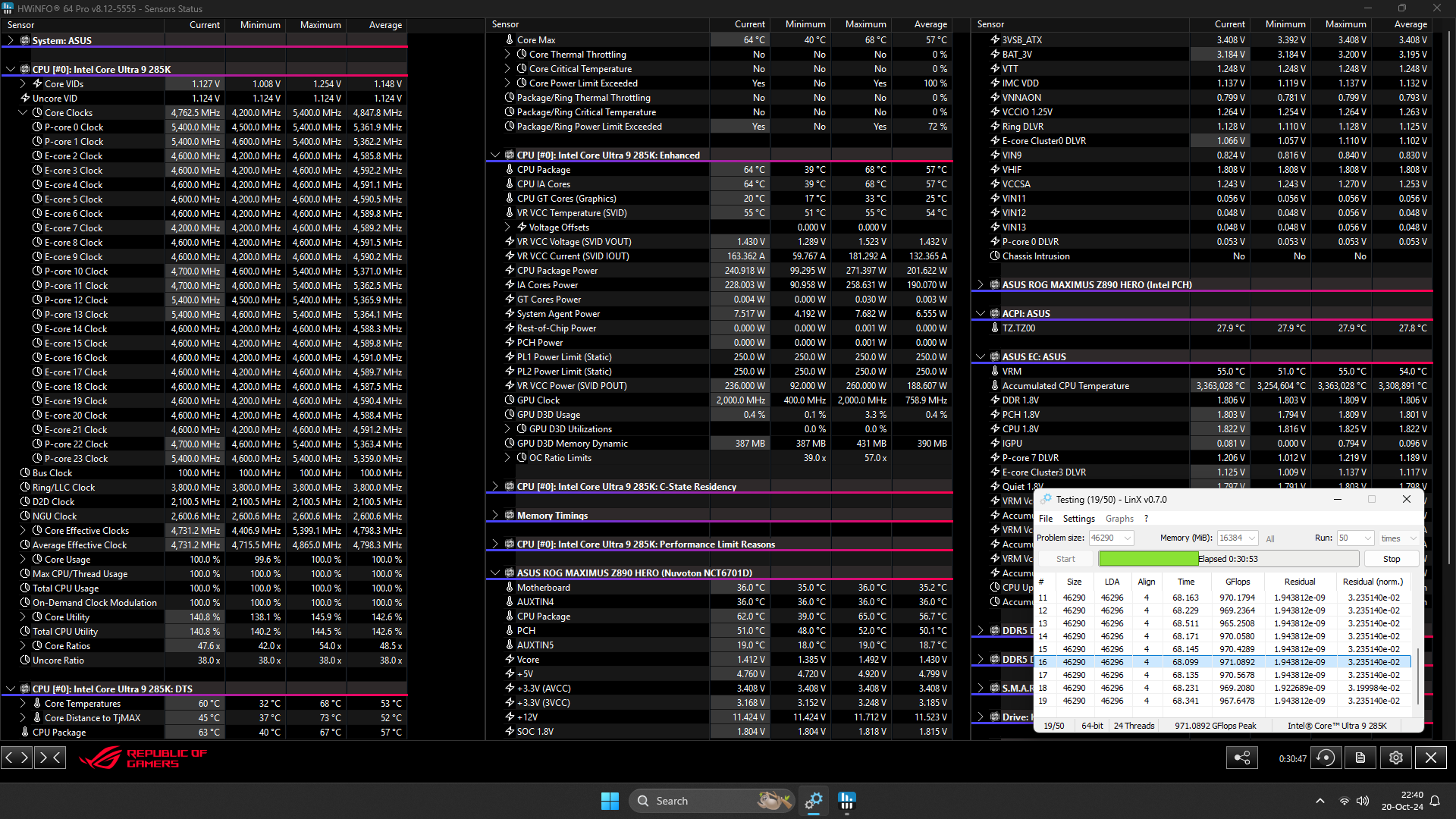

Крабовые (пока что) клешни оверклокера обеспечили почти статичную работу P-cores на частоте 5600 МГц. E-cores работали на статичной частоте 5100 МГц. Глобальная средняя частота ядер составила 5262,7 МГц.

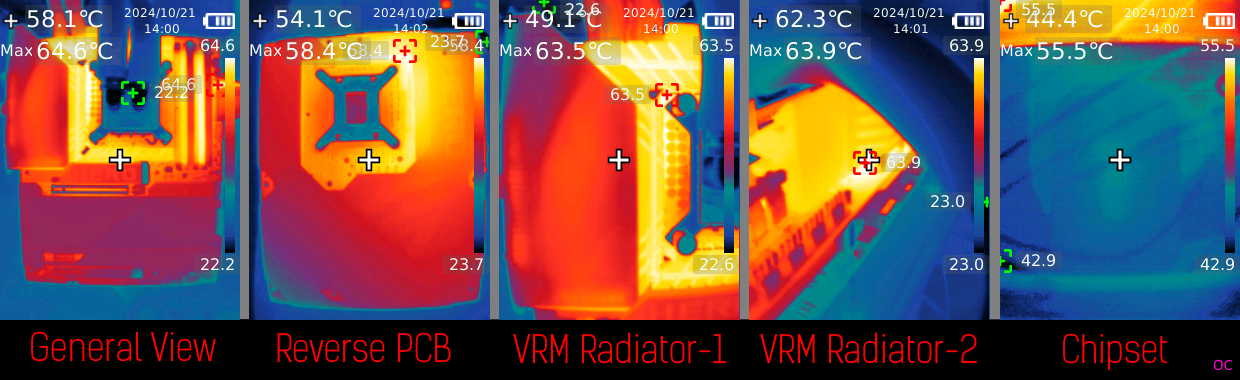

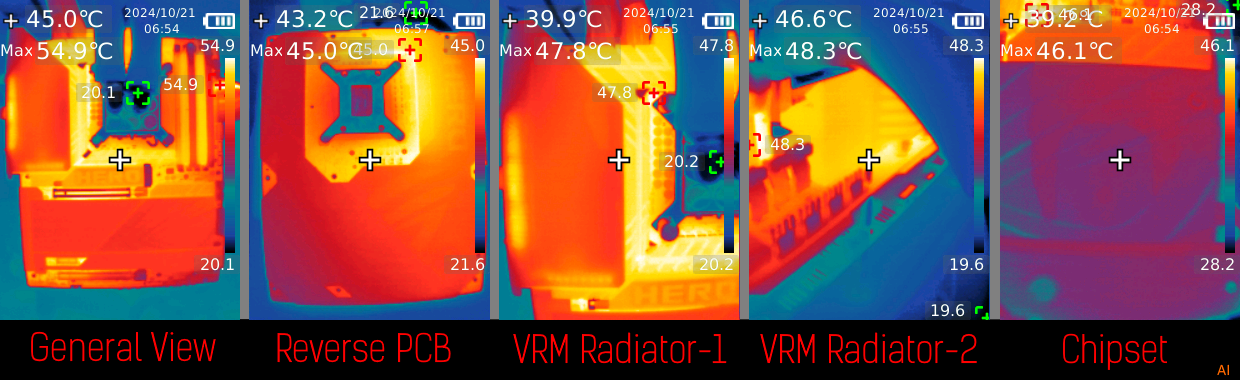

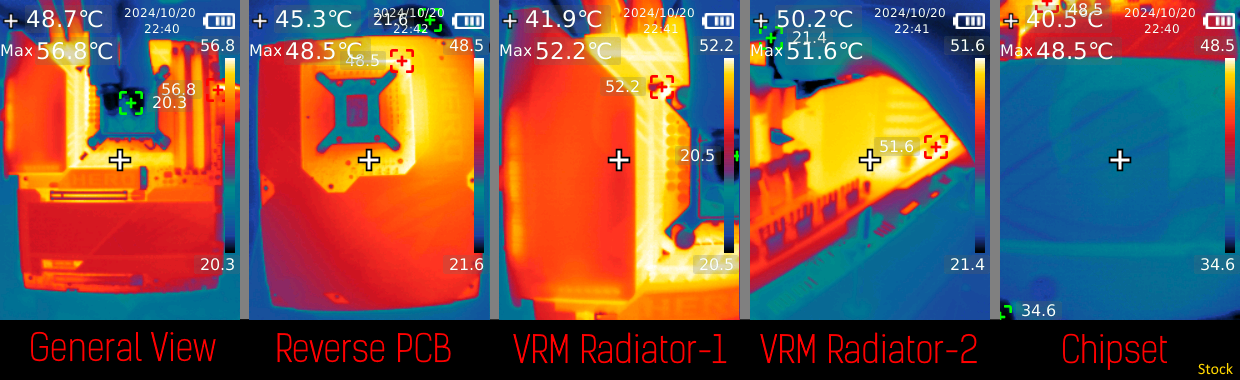

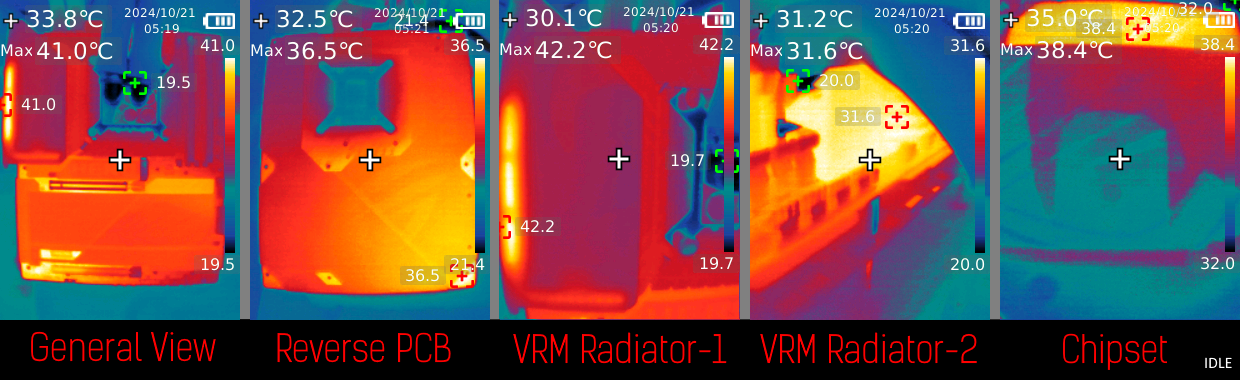

Термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме автоматического разгона AI Optimized, нагрузка в режиме ручного разгона.
Нет, это не ошибка, режим AI Optimized действительно выдает меньший нагрев и потребление чем заводская автоматика. Также платформа имеет значительное энергопотребление через материнскую плату, поэтому неспроста тепловая камера видит самую горячую точку именно на проводе +12 В. Наконец-то функциональность автоматической настройки пошла по пути настоящей оптимизации, а не «впихивания» большего напряжения и МГц.

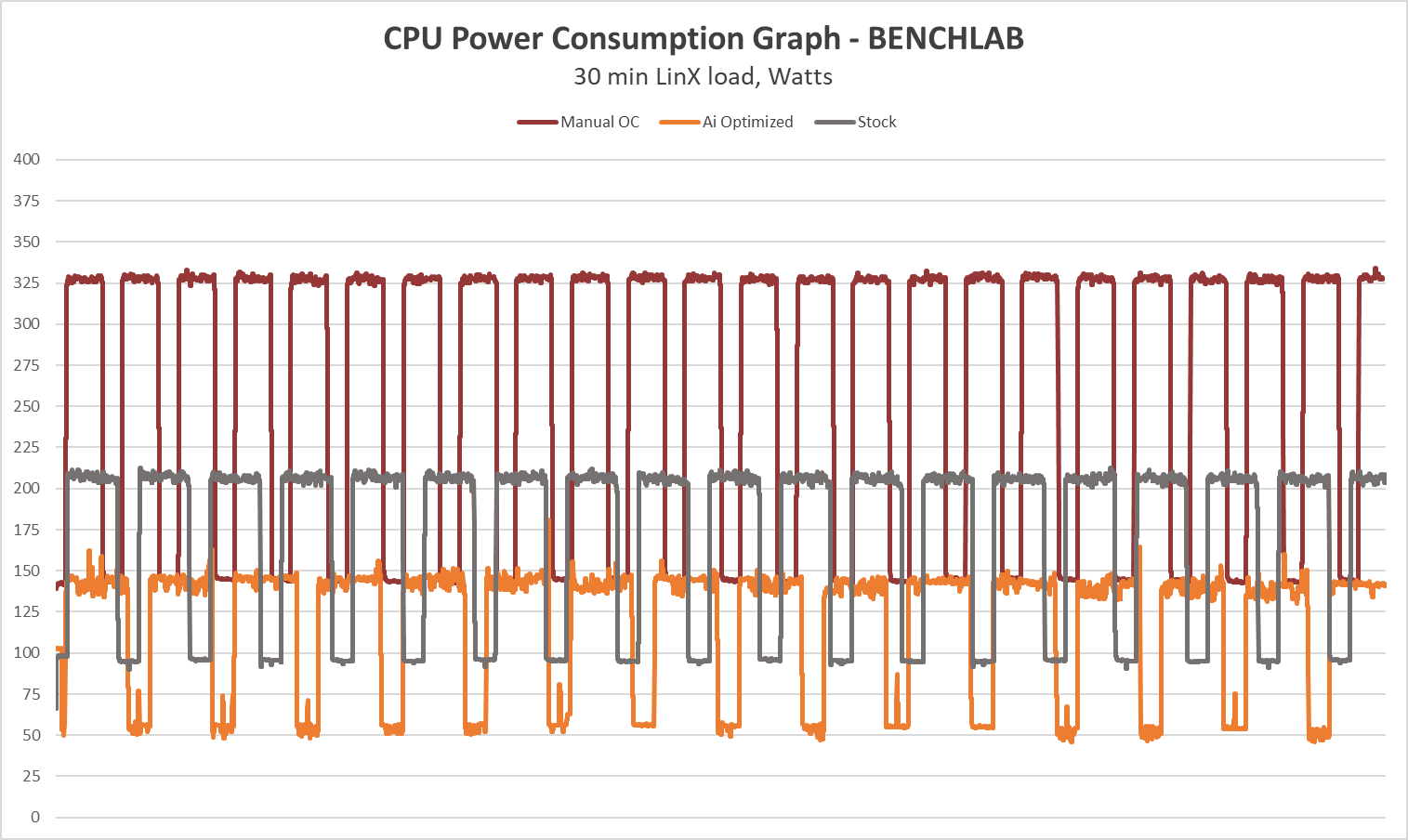

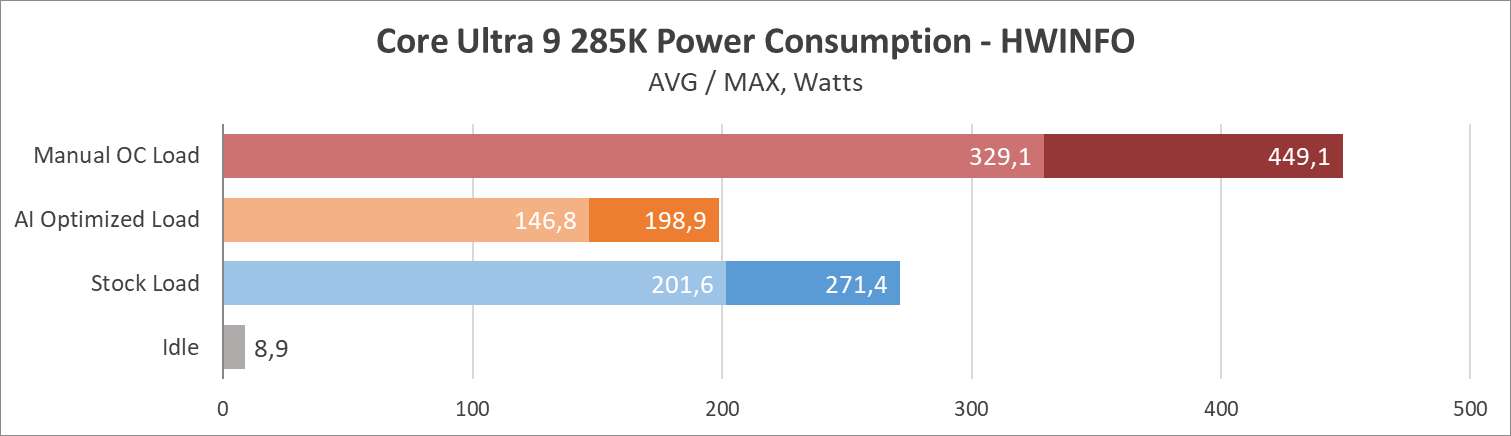

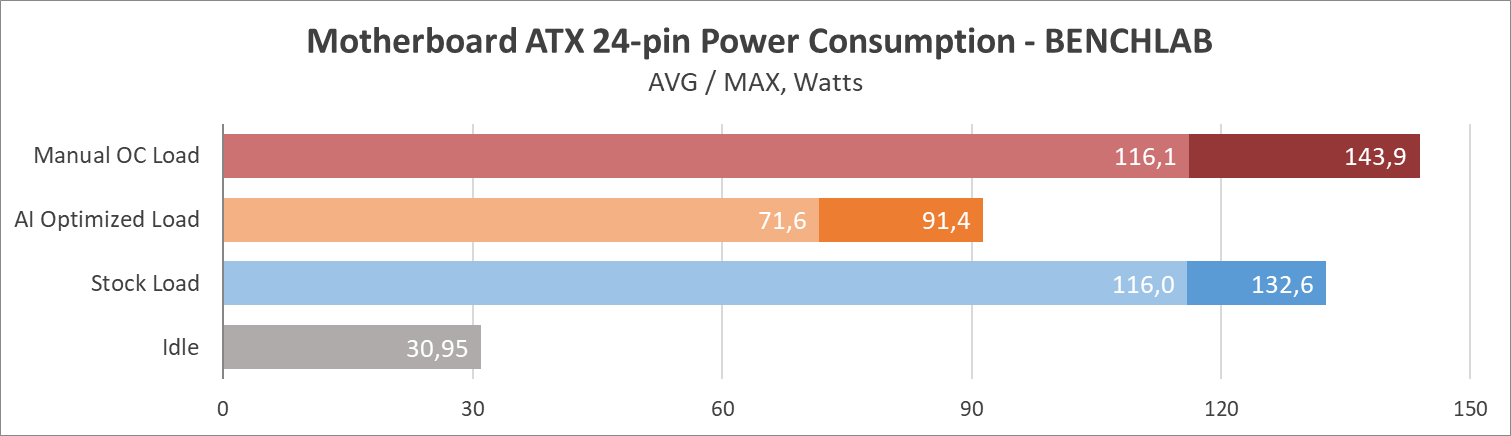

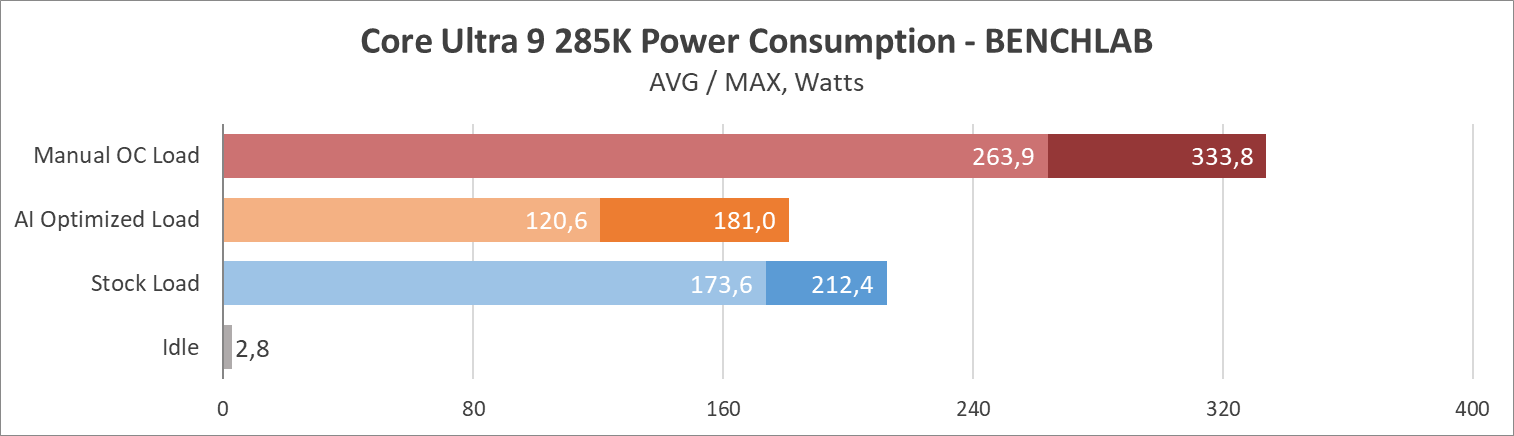

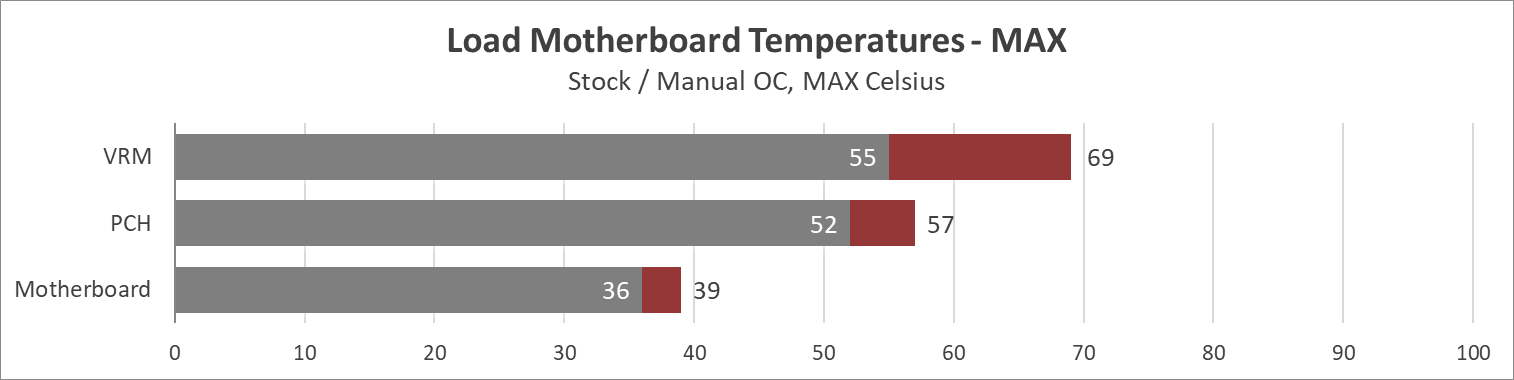

Теперь об энергопотреблении и температуре отдельных узлов:

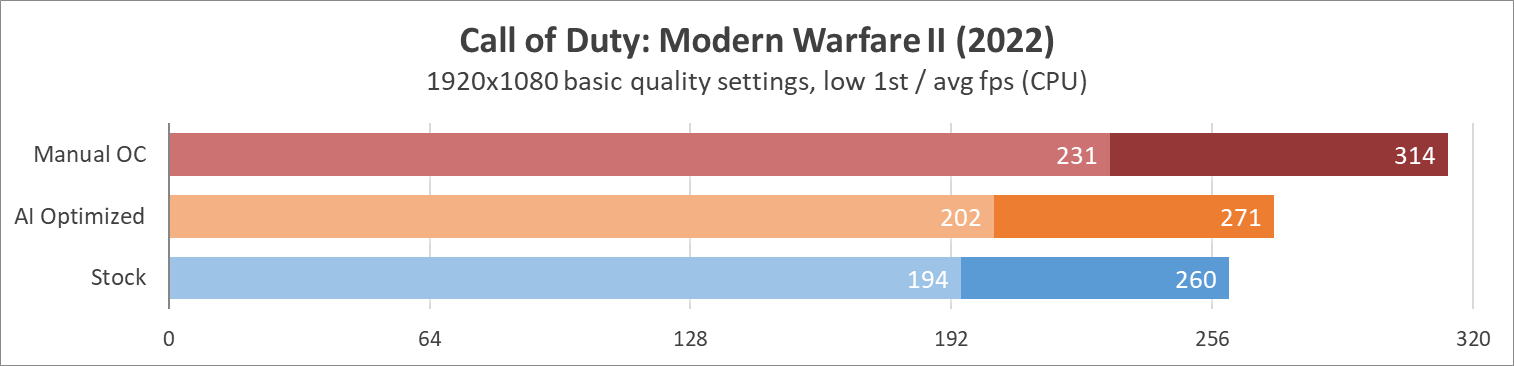

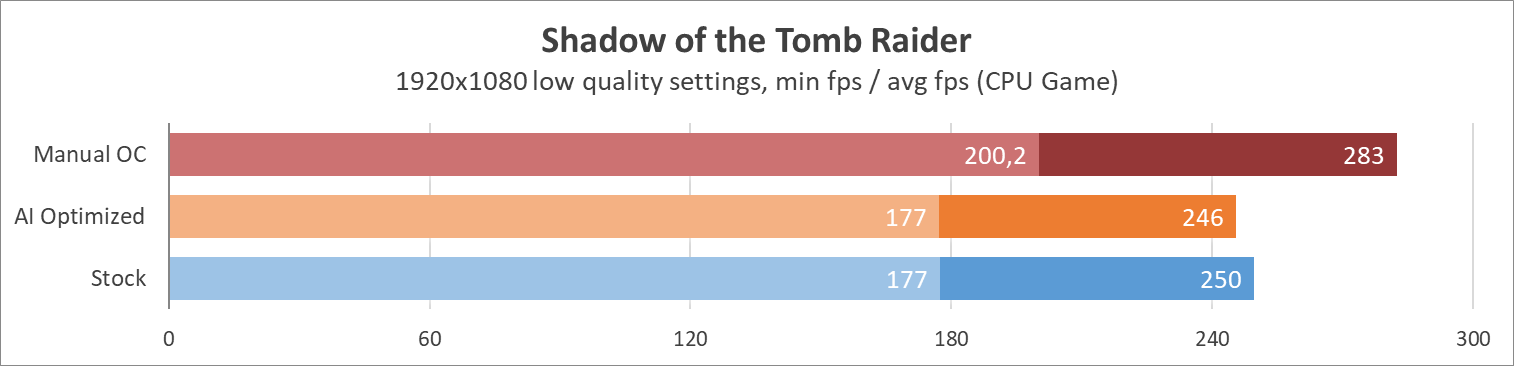

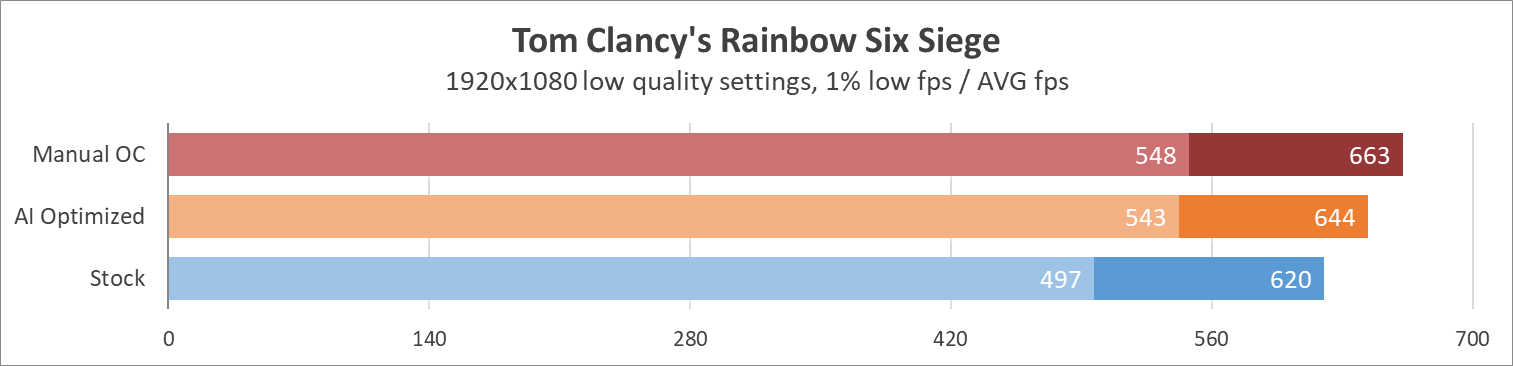

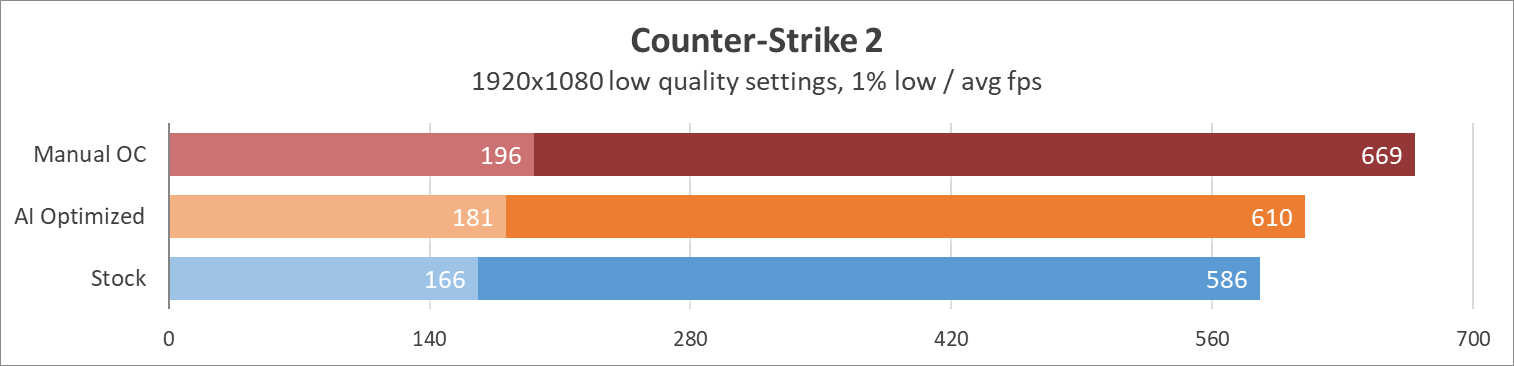

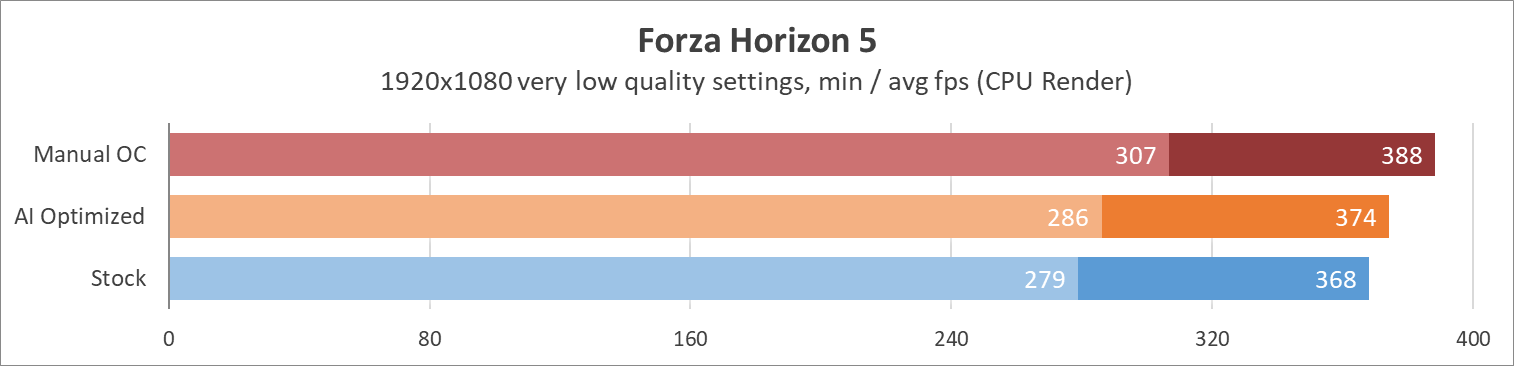

Результаты гейминга:

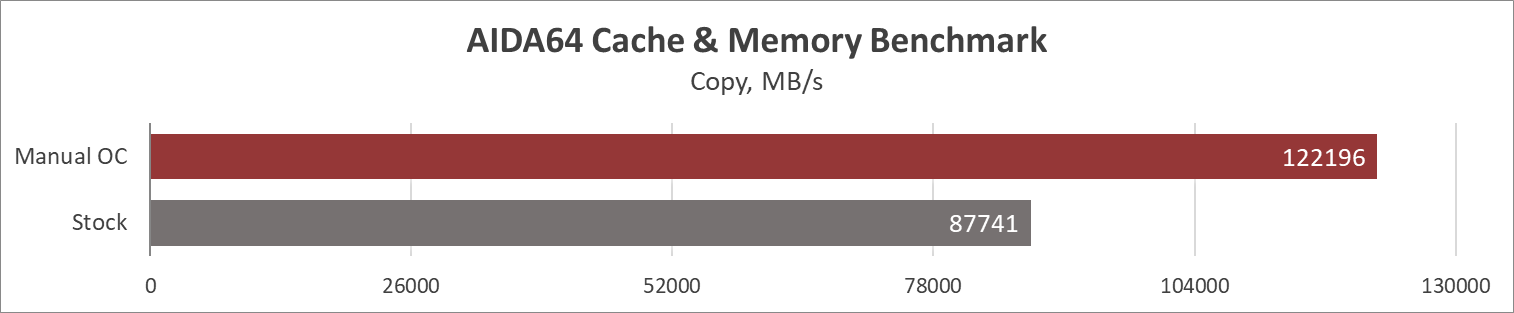

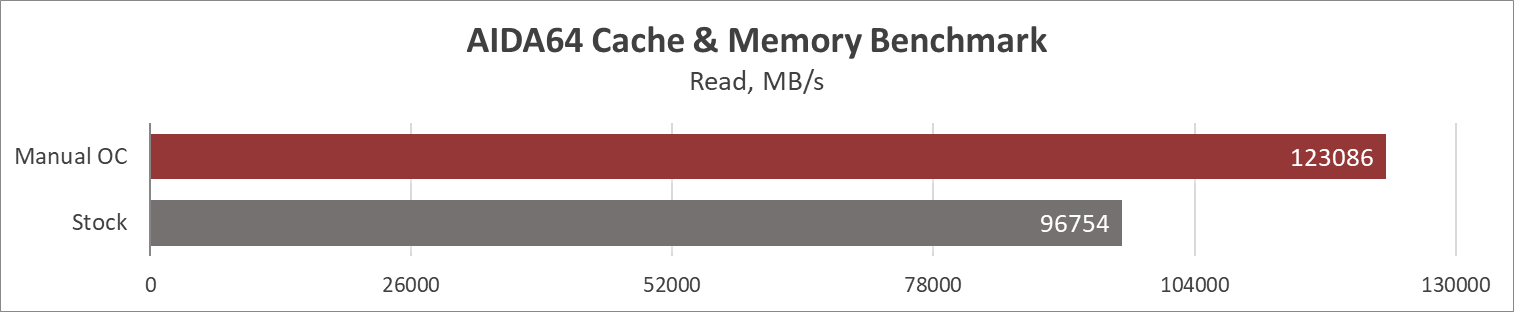

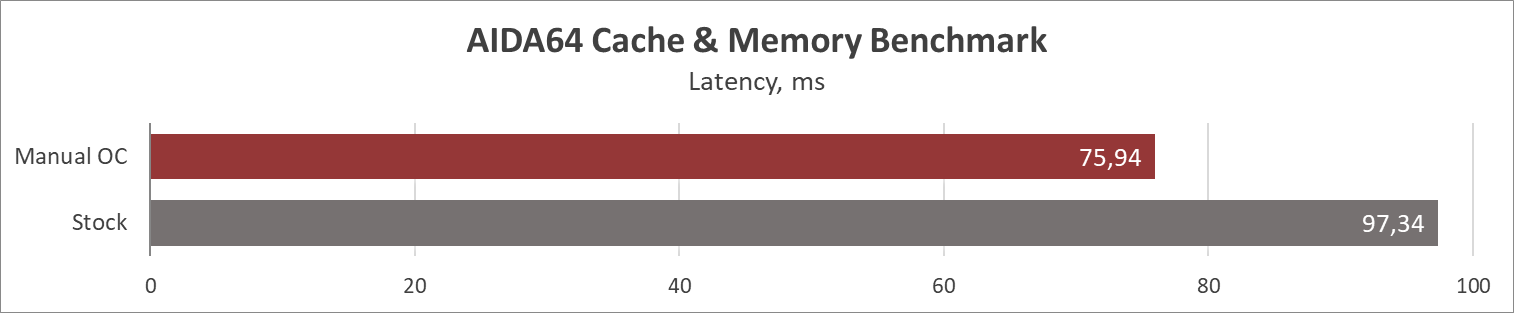

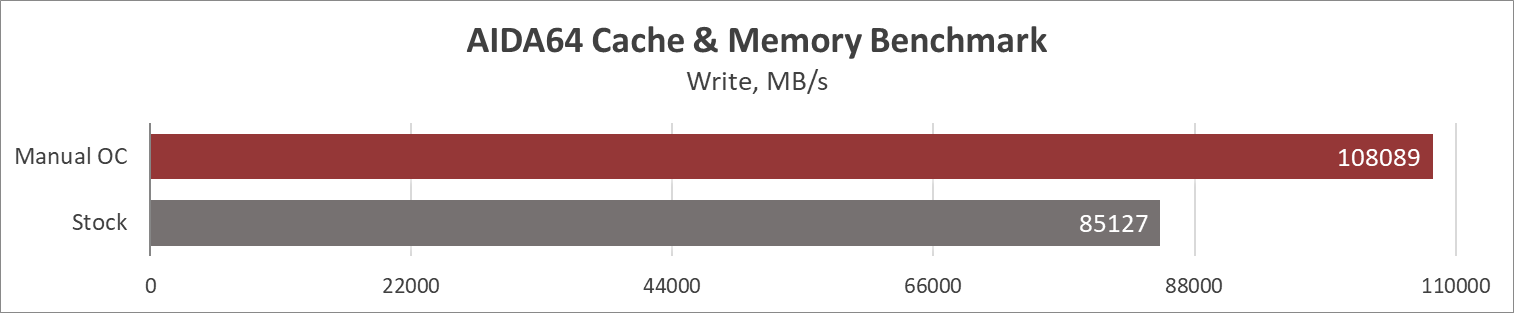

Результаты узла ОЗУ:

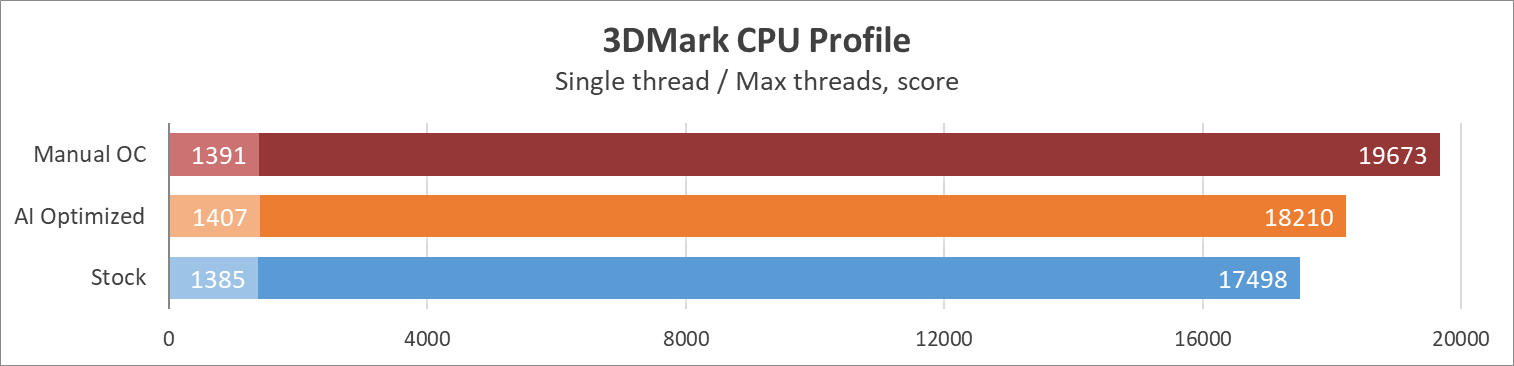

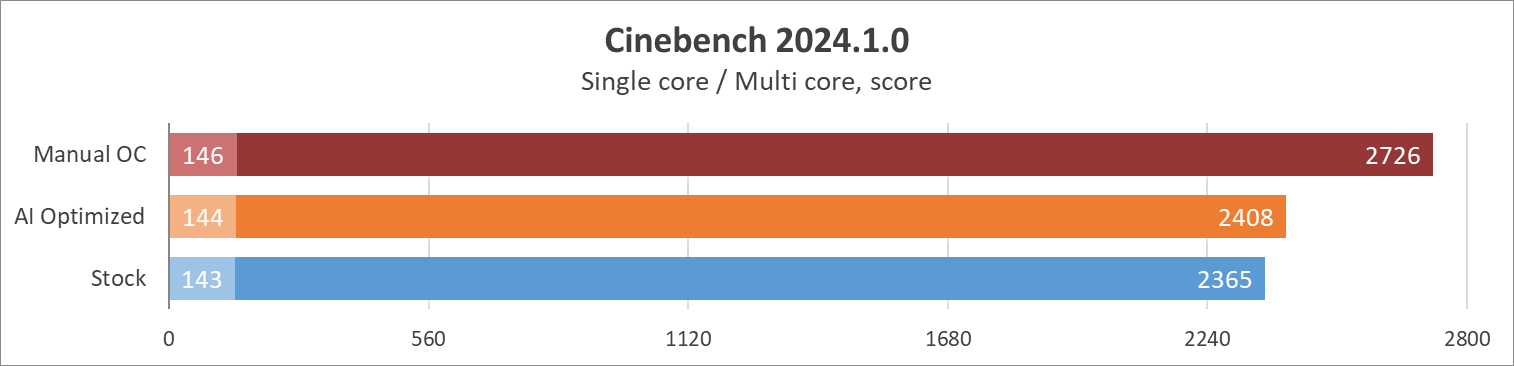

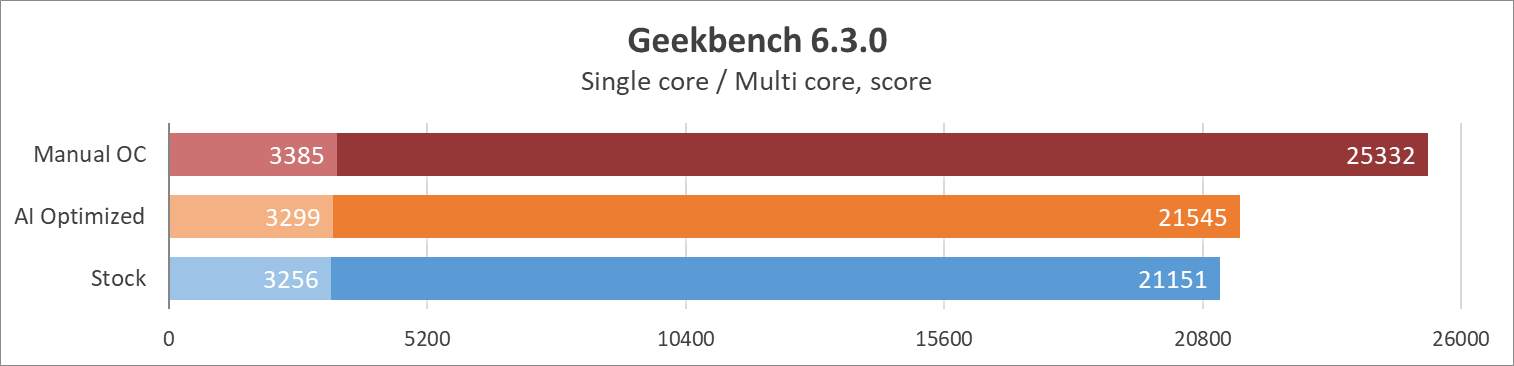

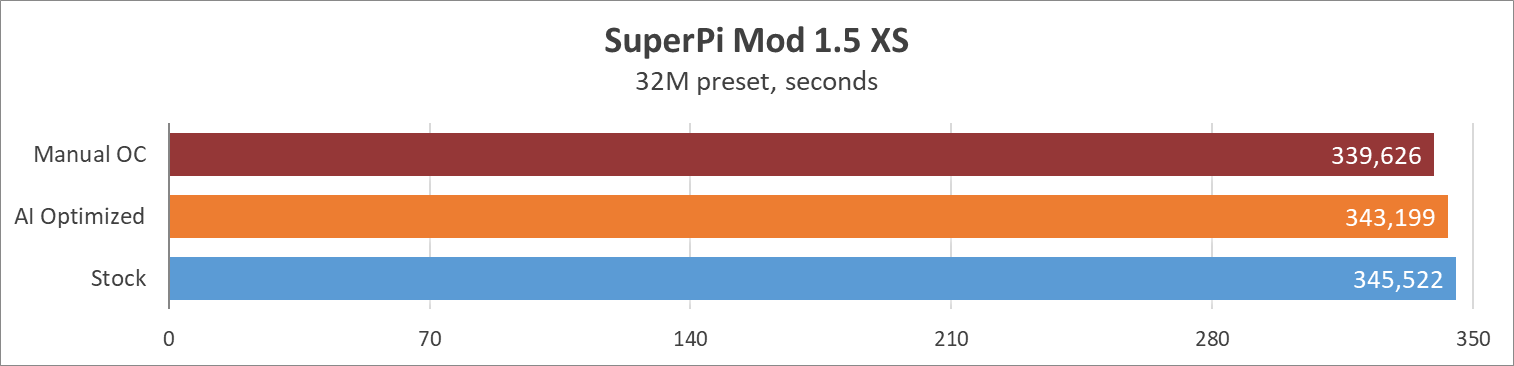

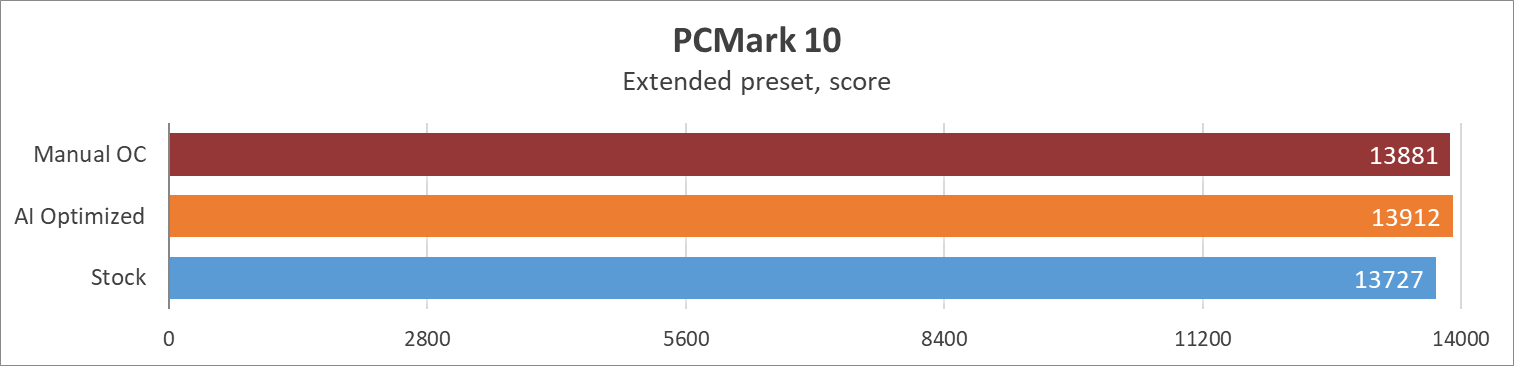

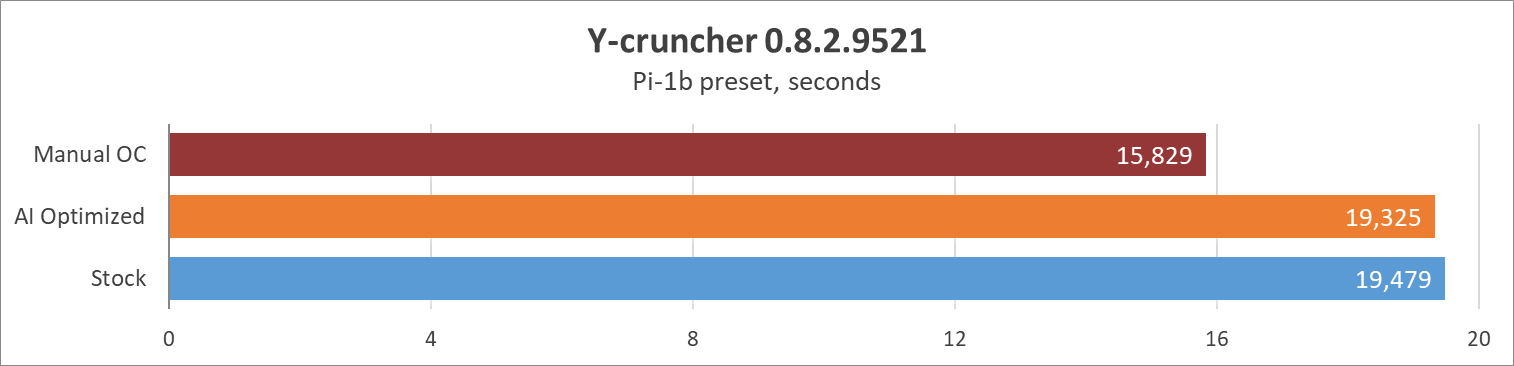

Результаты бенчмаркинга:
Выводы
За отсутствием глобальной статистики пока что не очень понятны возможности разгона Arrow Lake, но в текущем случае плата без лишних вопросов покорила статические частоты P5,6+E5,1 ГГц, при этом имела существенный запас температур VRM, так что гарантированно справится с оверклокингом текущего поколения процессоров.
Критических минусов во время тестирования выявлено не было. Из специфических моментов хочется отметить проприетарные Q-connector вместо стандартных SMA для подключения антенны Wi-Fi. Странно выглядит отсутствие механизма Q-Release Slim на втором полноразмерном слоте PCI-E, когда соседний ROG Crosshair X870E Hero был оборудован двумя, чувствуется немножко неполноценности.
Из плюсов гарантированно можно отметить очень мощный VRM, он имеет больше фаз чем флагманский предшественник ROG Maximus Z790 Apex Encore! Кроме этого, на борту не просто все необходимые интерфейсы, но и запас на будущее: отличный звук, две проводные сетевые карты, Wi-Fi 7, PCIe 5.0 как для накопителей, так и для видеокарты, Thunderbolt 4 с поддержкой DP, поддержка PD 3.0 и QC4+, новаторства узла ОЗУ в виде NitroPath, поддержка CUDIMM с частотами до 9200 МГц и выше, и, конечно, удобная компоновка.
ROG Maximus Z890 Hero — отличная основа сборки LGA 1851 на долгие годы для компьютера премиум-класса!
