Выход новых процессоров AMD серии Ryzen был сопряжён с анонсом материнских плат на базе старшего хаба X470. И вот теперь наступила пора для более простой версии — B450. Пожалуй, можно выделить два ключевых отличия между ними — отсутствие возможности организации связок из нескольких видеокарт и меньшее число портов SATA у новинки. Все привнесённые компанией AMD новации заявлены тут как поддерживающиеся.
Оценить разницу с предыдущим поколением чипов можно по слайду ниже. На оверклокинге нужно сделать отдельный акцент — все компоненты системы (ЦП, интегрированный ГП, ОЗУ) можно разгонять в равной степени, вне зависимости от использования того или иного хаба. Эти заявления мы проверим в ходе собственных испытаний.
Преимущества X470 в рамках стандарта Mini-ITX остаются нереализованными, для плат подобного уровня как нельзя лучше подходит именно B450, одной из таких является гостья нашей лаборатории — ASUS ROG Strix B450-I Gaming. Производитель не стал использовать дополнительные контроллеры (не считая модуль для сетей Wi-Fi и Bluetooth), полностью опираясь на возможности CPU (APU) и распаянного B450.
Для оценки имеющихся возможностей устройства предлагаю изучить таблицу с его характеристиками.
| Модель | ASUS ROG Strix B450-I Gaming |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | AMD B450 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Ryzen 3, Ryzen 5, Ryzen 7 |
| Память | 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3400*/3466*/3600*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU |
| M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU/APU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU |
| Встроенное видеоядро (в APU) | Radeon Series: Vega |
| Видеоразъёмы | HDMI 2.0b |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | – |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели, B450) 4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU) 2 х 3.1 Gen1 (разъёмов на задней панели нет, B450) 2 x 2.0 (разъёмов на задней панели нет, B450) |
| VR Ready | + |
| Serial ATA | 4 x SATA 6 Гбит/с (B450) |
| RAID | 0, 1, 10 (SATA, B450) |
| Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220A (Realtek ALC1220) Op Amp — Texas Instruments RC4580 и OPA1688 |
| S/PDIF | – |
| Сетевые возможности | Intel I211-AT (Gigabit Ethernet) Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | Thermal sensor connector, Q-LED (CPU, DRAM, VGA, Boot Device LED), Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header) |
| Цена в рознице, $ | – |
Упаковка и комплектация
Продукт поставляется в свойственной для его размеров коробке. Верхний лоток из картона занят самой платой, а нижний отсек предназначен под аксессуары.
Фото устройства и список из основных возможностей представлены на обратной стороне упаковки. Немного ниже находится коллаж изображений с акцентами на аппаратных особенностях продукта. Выделю наличие порта HDMI 2.0b.
Достаточно обширен комплект поставки. Тут есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- приветственная брошюра владельца устройства ROG;
- диск с драйверами и фирменным ПО;
- комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
- пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
- крепёжный винт и стойка для устройств формата M.2 — два комплекта;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- удлинитель для подключения управляемой светодиодной ленты;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- семь нейлоновых стяжек;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- выносная антенна с возможностью фиксации лишь одного положения.
Внешний вид
Оформление свойственно платам серии ROG Strix последнего времени. Все элементы тёмных оттенков, на поверхности присутствуют надписи и символы разных видов. Кнопок и переключателей здесь нет, помочь в эксплуатации сможет комплекс Q-LED, набранный четырьмя разноцветными светодиодами. Они распаяны у верхнего правого угла.
Обратная сторона насыщена всевозможными элементами, усилительная пластина для систем охлаждения процессора железная и её площадь обычная, не пострадавшая от небольших габаритов изделия.
И прежде некоторые компактные модели плат от ASUS оснащались съёмными модулями со звуковой картой. В этот раз его дополнили слотом M.2 и снабдили охладителем.
Хаб снабжён собственным ребристым радиатором, закреплённым при помощи винтов.
Сверху модуль также фиксируется тремя винтами, для этих целей используются подпирающие стойки.
Длина изделия типа M.2 будет ограничена 80 мм. Радиатор поставляется вместе с термолипучкой.
Ещё один слот M.2 есть на обратной стороне. Его ресурсы напрямую связаны с линиями PCI-E процессора, то есть использование накопителя в таком слоте приведёт к снижению пропускной способности графического PCI-E x16.
Также есть четыре поперечных гнезда SATA. Для корпусных кабелей USB заготовлены две колодки — под второе и третье поколение, по одной штуке. Между ними находится: пара контактов — для проведения сброса настроек и ещё одна пара — под нужды внешнего термодатчика (его в комплекте поставки нет).
Вдоль верхней грани расположены все три гнезда для охладителей. Тип замедления устройств может быть любым, помогут в выборе пункты меню UEFI. Также здесь есть две разнотипные колодки для светодиодного оборудования.
Иллюминация силами платы производится благодаря двенадцати направленным в сторону светодиодам, распаянным вдоль правой грани.
Звуковая система выстроена при участии кодека ALC1220, ему помогают два операционных усилителя. Отдельного ЦАП, как у более старших моделей производителя, тут нет.
Охладитель силовых элементов сдвинут в область портов ввода-вывода, забирая часть площади там, но не возвышаясь над остальными элементами платы, а значит совместимость с большинством процессорных радиаторов должна быть отличной.
Преобразователь напряжений выстроен на базе ШИМ-контроллера ASP1405I. Внешних драйверов на плате или удвоителей я не заметил. Шесть сборок Infineon Technologies IR3553 образуют стабилизатор для CPU Voltage и всего одна в лице IR3555, притом обходящаяся без радиатора, необходима под SOC Voltage, откуда в том числе запитывается и интегрированный ГП.
Прокладка для транзисторов занимает всю площадь соответствующей грани, отмечу её необычно большую толщину. Такая же находится повыше, обеспечивая частичный контакт с сопутствующими дросселями, видимо, таким образом решили поступить для улучшения устойчивости всей конструкции.
Задняя панель имеет весьма необычный вид. Набор портов назвать всеохватывающим трудно — сказываются ограничения в габаритах и свободном месте. Но тот же симметричный выход USB Type C здесь бы не помешал. Всего один цифровой видеовыход тоже не повод для гордости, но и его не было в прошлом поколении, когда рынок делили между собой хабы трёхсотой серии. Используется модель контроллера беспроводных сетей такая, как и в составе ROG Crosshair VII Hero (Wi-Fi).
Возможности UEFI
Обновить прошивку поможет фирменный механизм Ez Flash.
Как и всегда, имеется базовый режим для работы с устройством. Тут можно собрать сведения о системных компонентах, определиться с приоритетом загрузочных устройств.
Наладка работы охладителей может быть проведена при участии отдельного интерактивного меню.
Первый раздел расширенного меню — Избранное. Содержимое можно менять согласно собственным предпочтениям.
Среди языков интерфейса присутствует и русский.

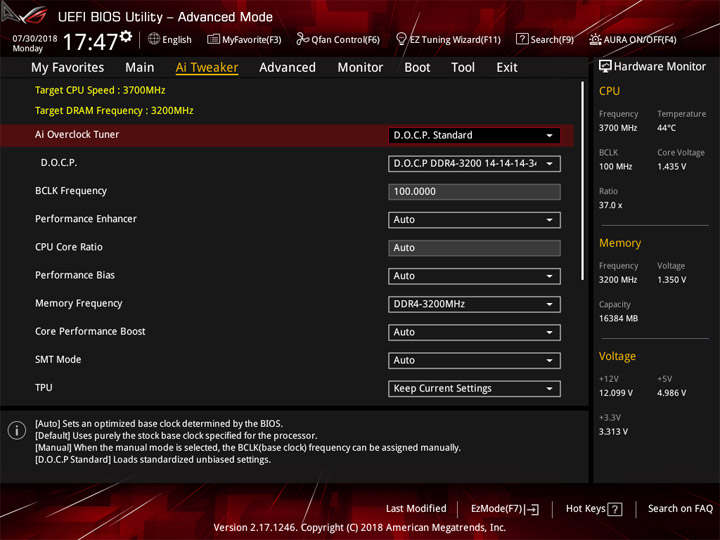

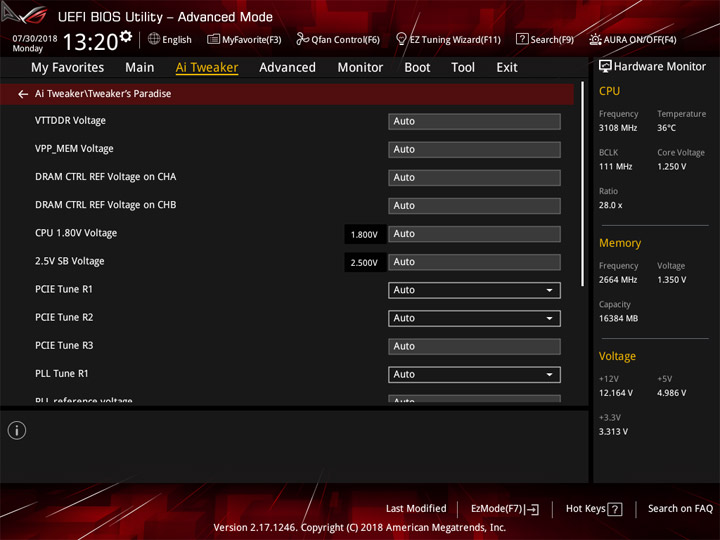

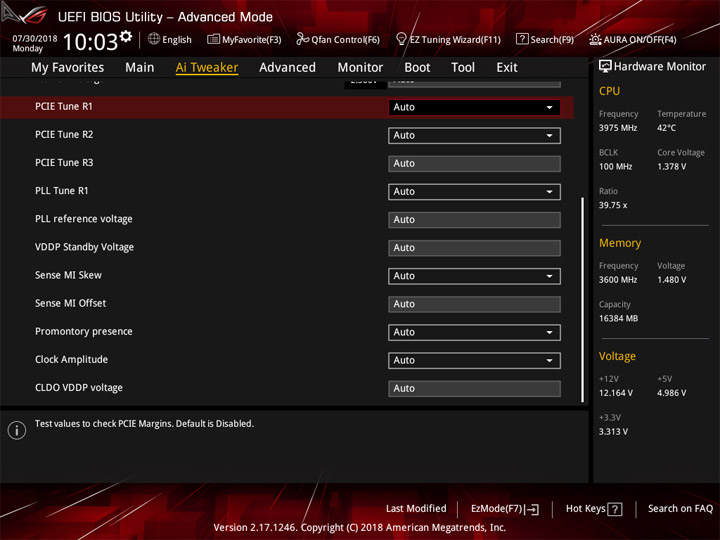

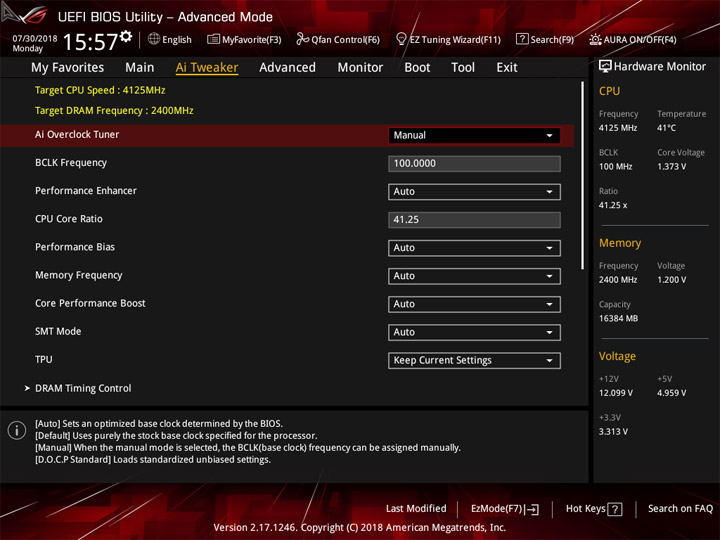

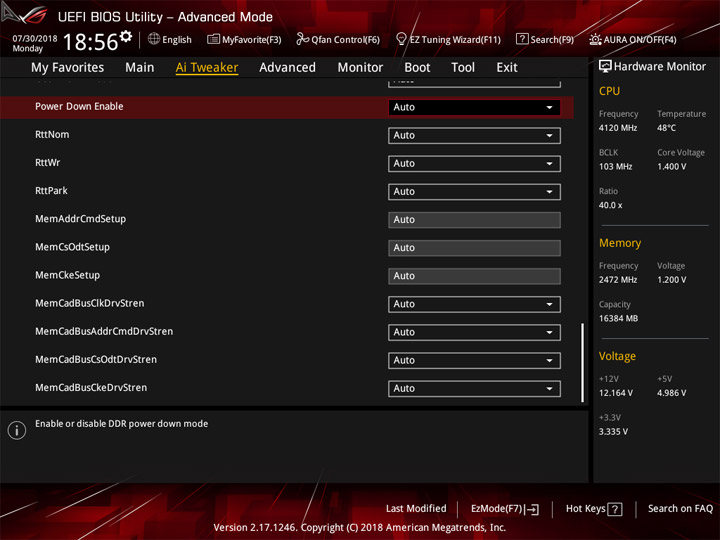

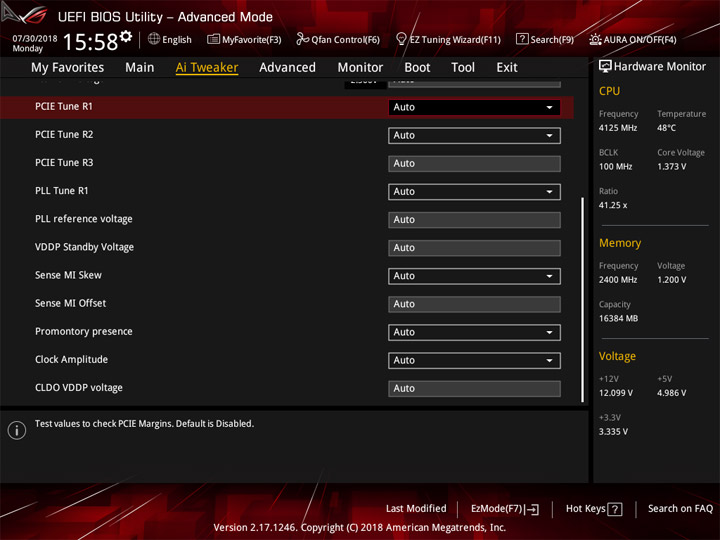

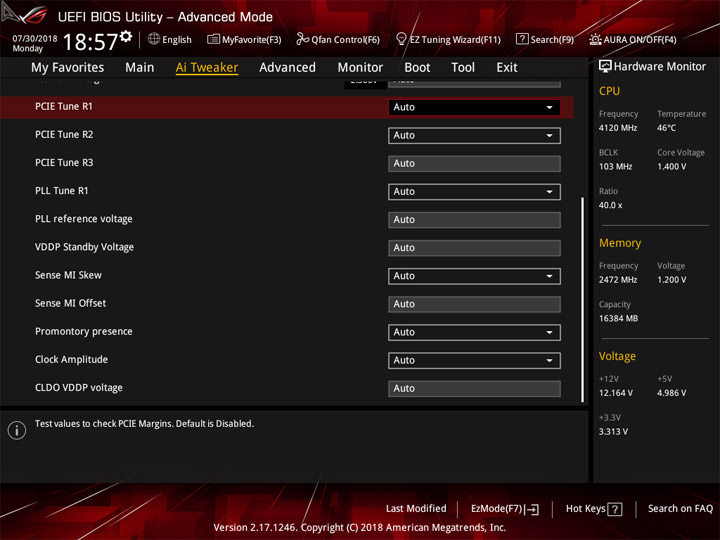

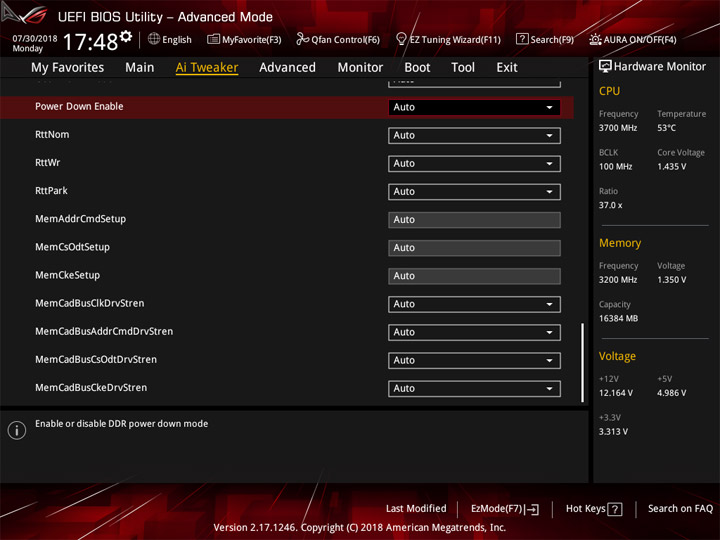

Раздел для оверклокинга — Ai Tweaker. Несмотря на использование «младшего» хаба, здесь есть пункт по указанию BCLK.

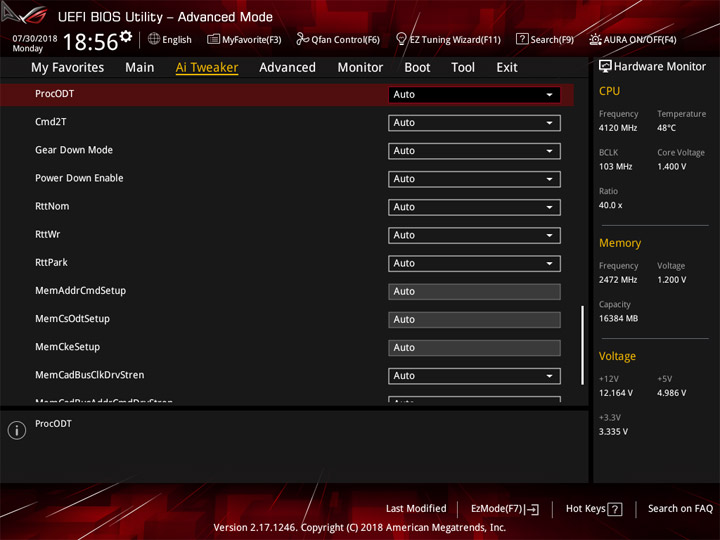

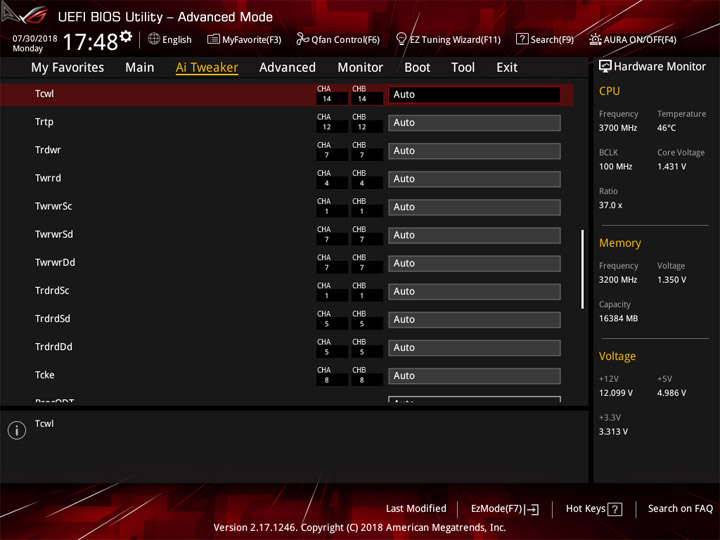

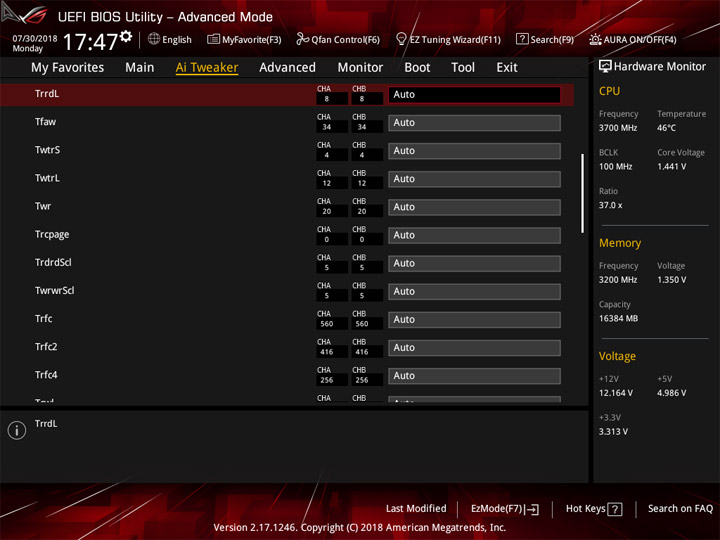

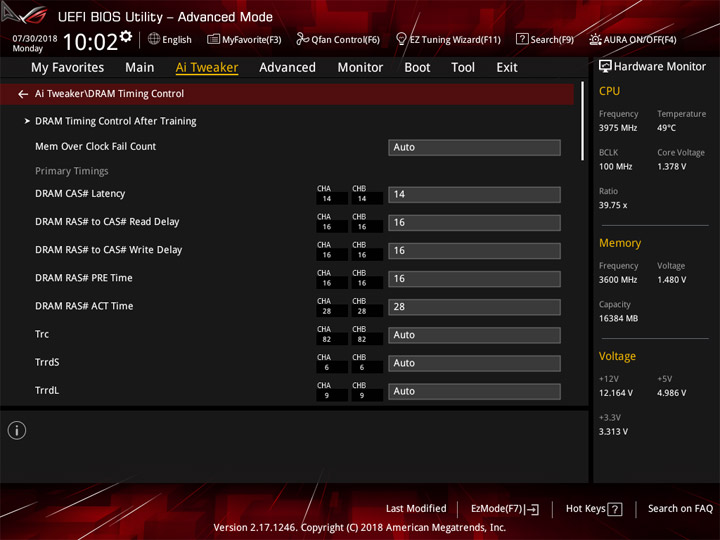

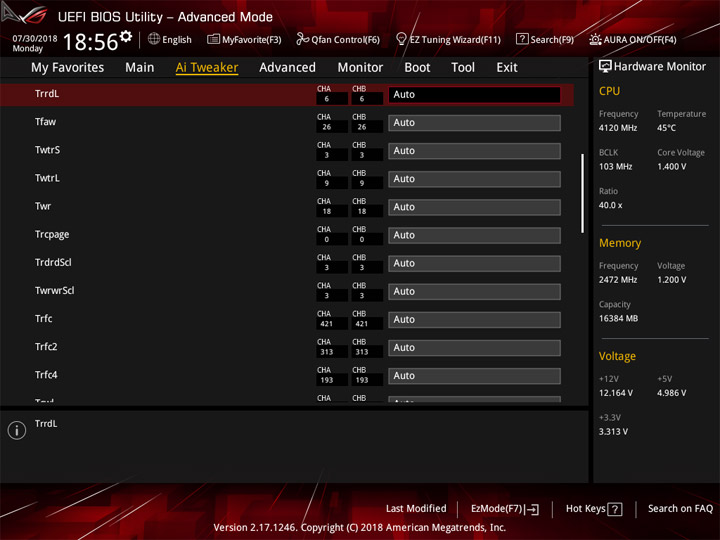

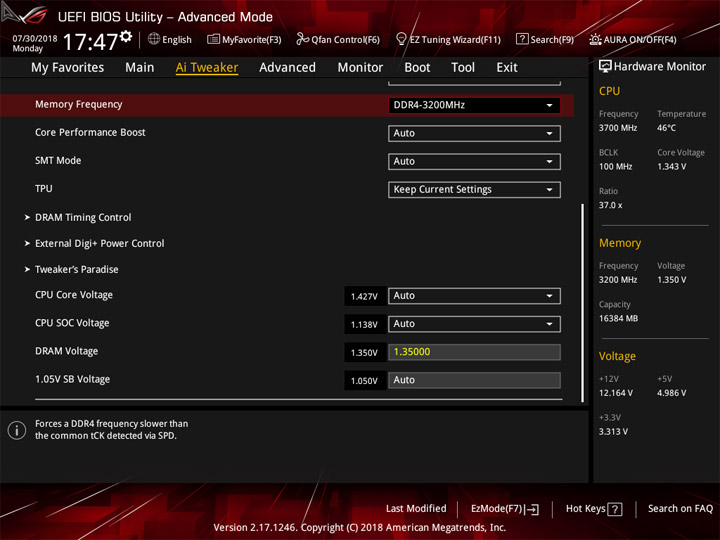

Нет ограничений для разгона памяти. Верхний частотный предел (при базовой в 100 МГц) — 4200 МГц. Можно менять огромное число задержек.

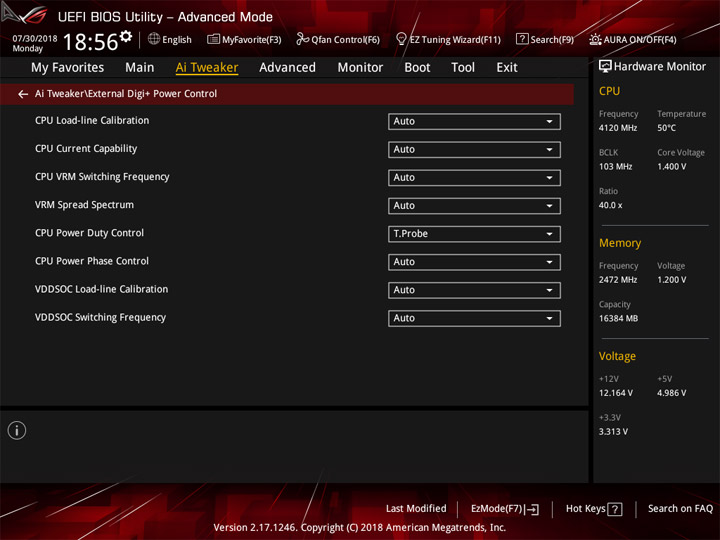

Узел питания снабжён профилями LLC для двух основных напряжений. Их установить можно как вручную, так и указав прибавку к основной величине (метод offset).
Наиболее важные переменные и их пределы сведены в общую таблицу.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| APU Frequency (МГц) | 96–118 | 1 |
| CPU Core Ratio (Multiplier) | 23–63,75 | 0,25 |
| CPU Load-line Calibration | Auto/Level1…5 | 1 |
| CPU Current Capability (%) | Auto/100…140 | 10 |
| CPU Voltage Override (В) | 0,75–2,00 | 0,00625 |
| CPU Voltage Offset (В) | (+/–) 0,00625–0,5 | 0,00625 |
| SOC Load-line Calibration | Auto/Level1…5 | 1 |
| SOC Current Capability (%) | Auto/100…140 | 10 |
| VDDSOC Voltage Override (В) | 0,75–1,80 | 0,00625 |
| VDDSOC Voltage Offset (В) | (+) 0,00625–0,5 (–) 0,00625–0,79375 |
0,00625 |
| Memory Frequency (МГц) | 1333–2400 2666–4066 4200 |
266,7 66,7 |
| DRAM Voltage (B) | 1,2–1,8 | 0,005 |
| CPU 1.80V Voltage (В) | 1,8–2,2 | 0,005 |
| GFX clock frequency (МГц) | 500–6500 | 20 |
| GFX core voltage (В) | 0,00625–1,55 | 0,00625 |
Страница Advanced поможет в настройке разных узлов системы. Обозначу присутствие рубрики AMD CMS, где, помимо прочего, можно найти пункты по управлению Pstates.
Значение T_Sensor получены с используемой нами термопары. Без него есть три значения температуры, их все можно привлекать для формирования алгоритма снижения оборотов у охладителей.

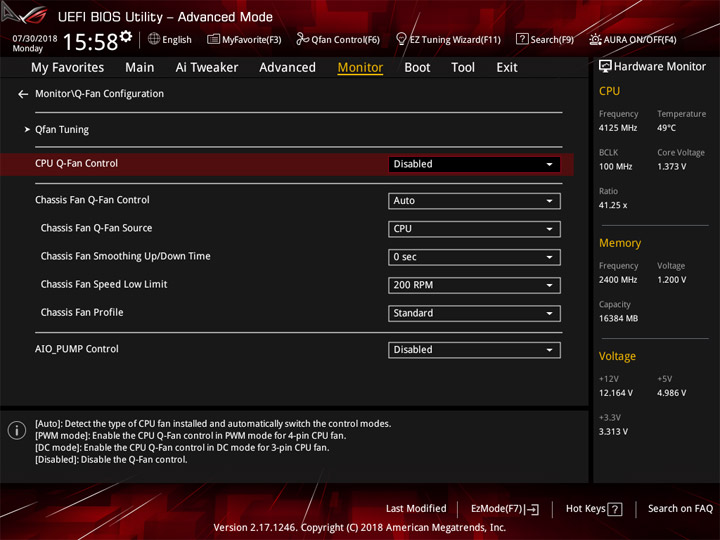

На каждой из трёх колодок можно выбрать способ замедления — снижение напряжения или скважности ШИМ.
Fast Boot изначально активирован. Ускорить запуск системы можно путём деактивации CSM.
Вновь отмечу наличие среди перечня фирменных инструментов ASUS Grid Install Service. Подробнее о нём — чуть позже. Остальные пункты привычны, удобно хранить настройки системы в одном из восьми профилей, указывая желаемое название.
Также можно выделить наличие поиска по пунктам меню (F9) и быстрое отключение подсветки (F4).
В конце знакомства с UEFI покажем снимки экрана, полученные при установке APU.
Комплектное ПО
Фирменный набор утилит долгое время (особенно относительно постоянного обновления линеек плат) не менялся. Но последние продукты оснащены ASUS Grid Install Service, кроме того, осуществляется поддержка AMD StoreMI, на них сегодня я бы хотел остановиться более детально.
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Lighting Control (AURA), RAMCache II |
| Звуковое | Sonic Radar III, Sonic Studio III |
| Сетевое | GameFirst IV, Overwolf (freeware) |
| Дополнительное | AMD StoreMI, DAEMON Tools (freeware), ROG CPU-Z (freeware) |
Первый запуск системы Windows 10 предложит пользователю установить так называемый ASUS Grid. Будет необходим доступ к интернету, но с наличием драйверов под распаянный тут сетевой адаптер проблем у системы не было изначально.
Приложение представляет собой утилиту, созданную специально для актуальной операционной системы. Оно фактически позволяет полностью отказаться как от комплектного диска с драйверами и ПО, так и от их самостоятельной загрузки из Сети. Локализации пока нет, но и без неё интерфейс достаточно понятный. C работой проблем не было, все программы и драйверы загрузились и установились корректно.
Наполнение традиционного AI Suite 3 достаточно скромное, но все базовые пункты тут есть. Они никак не расширят возможности по разгону, обходя каким-либо образом наполнение UEFI. Контроль за напряжением DRAM отсутствует. Управление вентиляторами будет происходить при участии самого последнего Fan Xpert (4).
Двенадцать светодиодов на плате объединены в четыре группы. Часть сценариев сможет настроить каждую из них отдельно.
Первичная настройка звучания реализована через фирменный конфигуратор Realtek. Оптический интерфейс отсутствует, потому меню выглядит немного ужатым. В наличии профили для подключаемого оборудования и несколько типов предусиления выходного сигнала.
Подача звука не свойственна старшим кодекам от Realtek. Нет осязаемого чувства сцены, звук выходит пустотелым и слабо ощущаемым. Имеется отличная точность на ВЧ, но СЧ и, особенно, НЧ невыразительны. Чтобы скрасить картину, можно воспользоваться комплектным ПО из серии Sonic Studio, также в наличии и давно известный Sonic Radar.
Бонусный GameFirst IV будет работать как с проводным, так и с беспроводным соединением.
Детальные сведения об адаптере беспроводных сетей есть ниже.
Завершить я бы хотел программой, устанавливаемой для реализации функций StoreMI. Фактически, это продукт сторонней разработки, а его версия является базовой. За максимальные версии ПО нужно будет уже платить дополнительно. Детальнее об этом можно почитать на странице.
Тестовый стенд
В состав открытого стенда вошли:
- процессор: AMD Ryzen 7 2700X (3,7 ГГц);
- кулер №1: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Flare X F4-3200C14D-16GFX (2x8 ГБ, 3200 МГц, 14-14-14-34-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 18.10.0601, GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.
Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
| Продукт | Версия микрокода | AIDA64 | BenchDLL | Windows 10 |
|---|---|---|---|---|
| ASUS ROG Strix B450-I Gaming | 0504 | 5.97.4676 | 4.3.784-x64 | 10.0.17134.191 |
Общие сведения о быстродействии системы можно получить из обзора Ryzen 7 2700. О разгоне старшей версии — Ryzen 7 2700X — мы рассуждали в недавнем материале об ASUS ROG Crosshair VII Hero (Wi-Fi). На основе информации, полученной там, я буду действовать и в этот раз.
Разгонный потенциал
Поскольку возможности кристалла уже известны, главным вопросом сегодня будет возможность устройства разгонять вообще и температурные пределы сектора VRM при этом. Рад сообщить, получилось в точности воспроизвести схему работы ЦП при максимальном, как для работы памяти на частоте 2400 МГц, множителе x41.25. Кроме того, вышло на один пункт снизить значение для CPU Voltage.

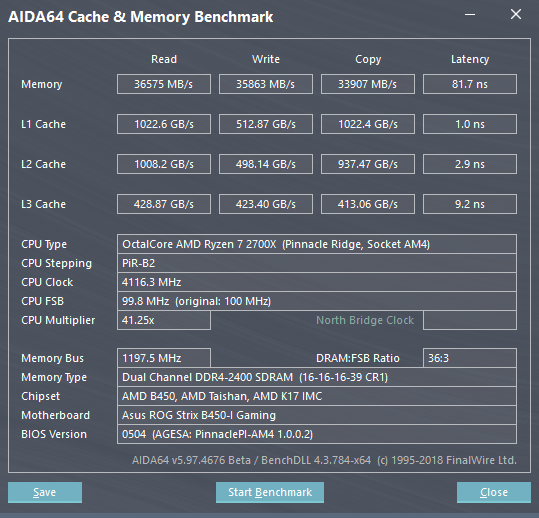

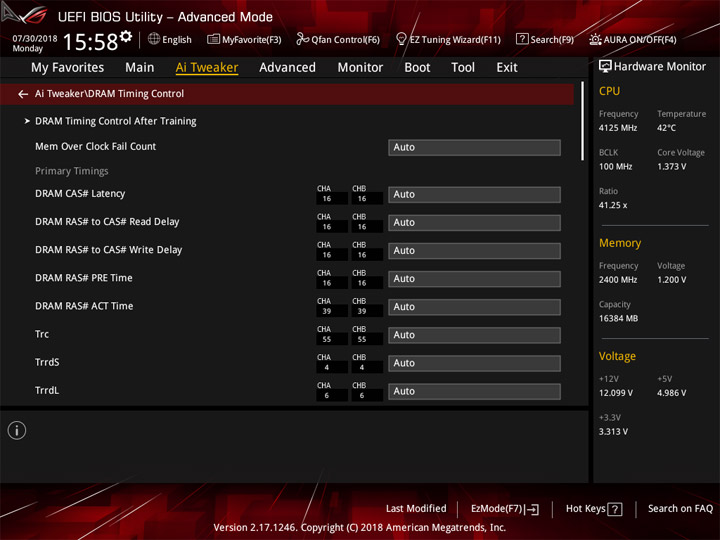

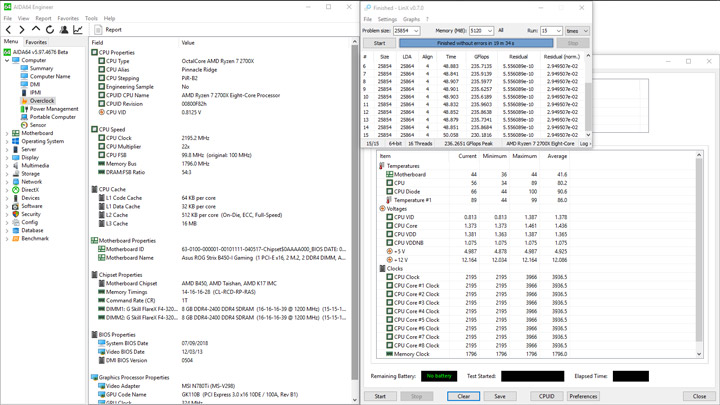

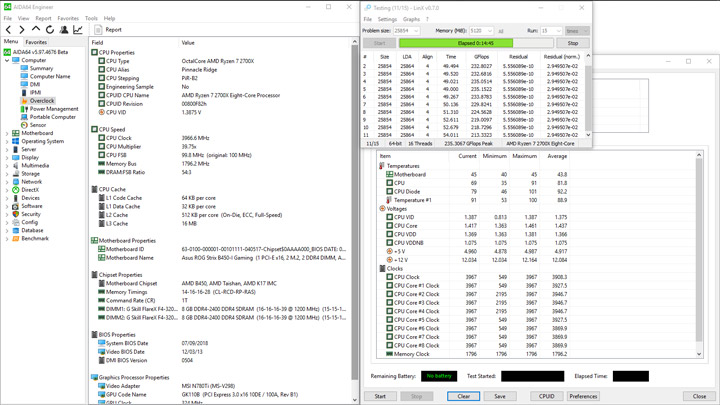

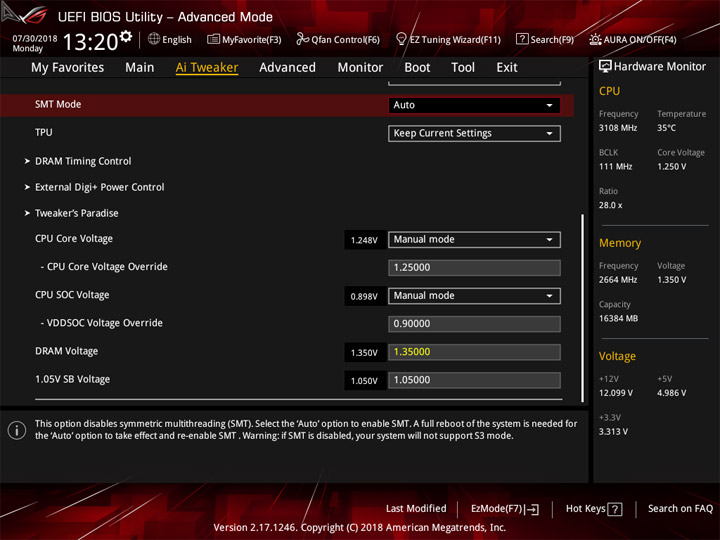

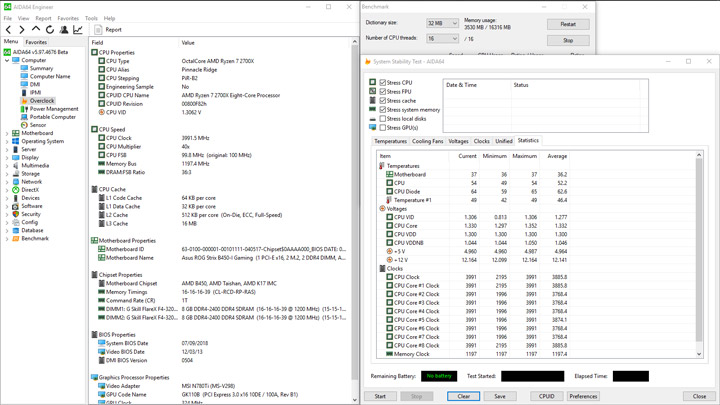

Уровня LLC «4» было достаточно для формирования рабочих пределов напряжения вида 1,356–1,375 В. При этом нагрев в секторе VRM за тестовый период достиг 99 °C. Замеры проводились сперва пирометром, а затем я закрепил на тыльной стороне платы термодатчик, а его показания можно отследить в AIDA64 под именем «Temperature #1».

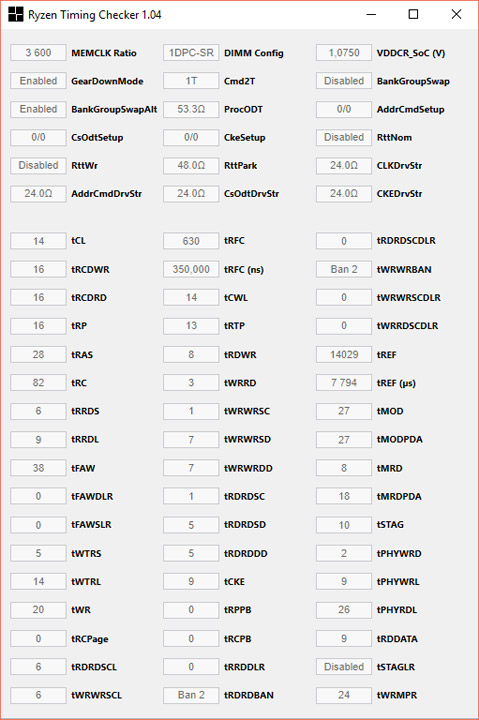

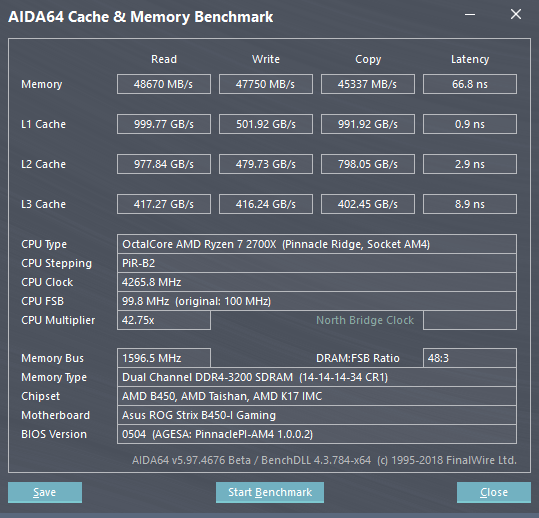

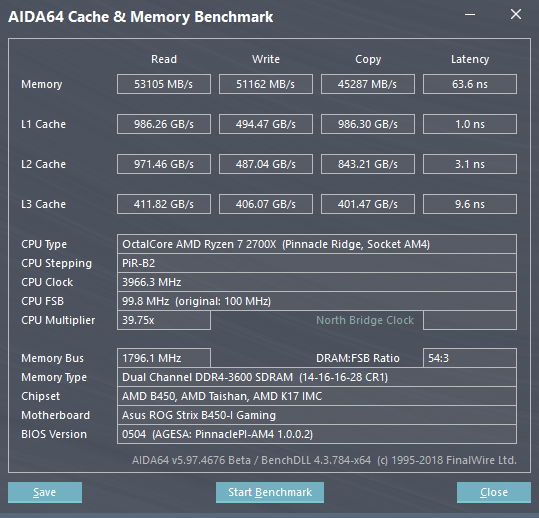

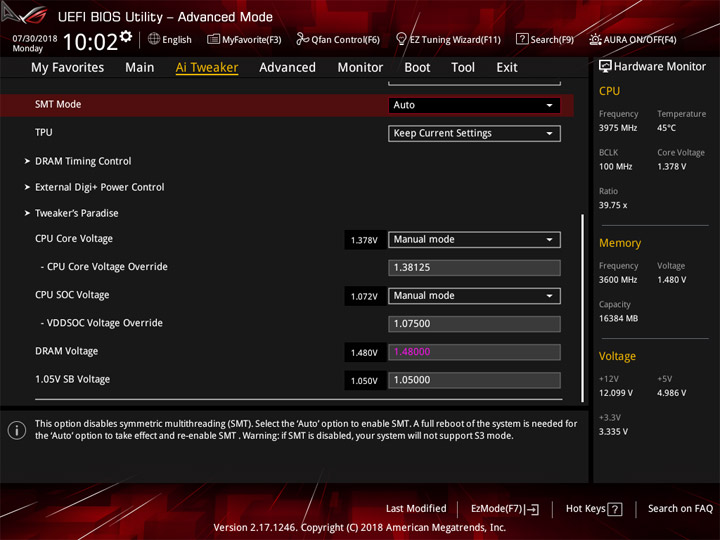

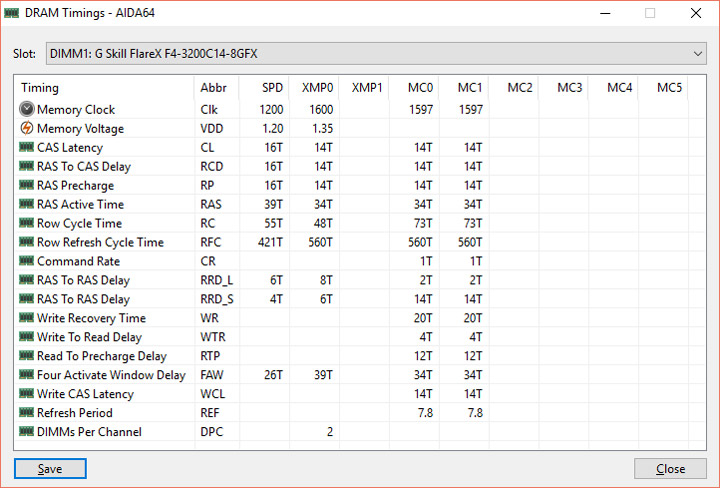

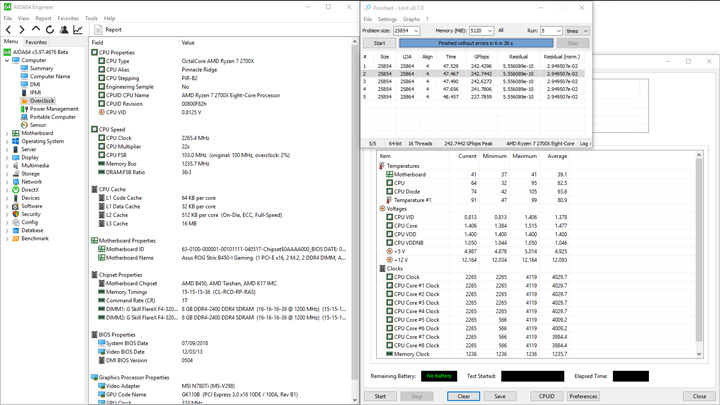

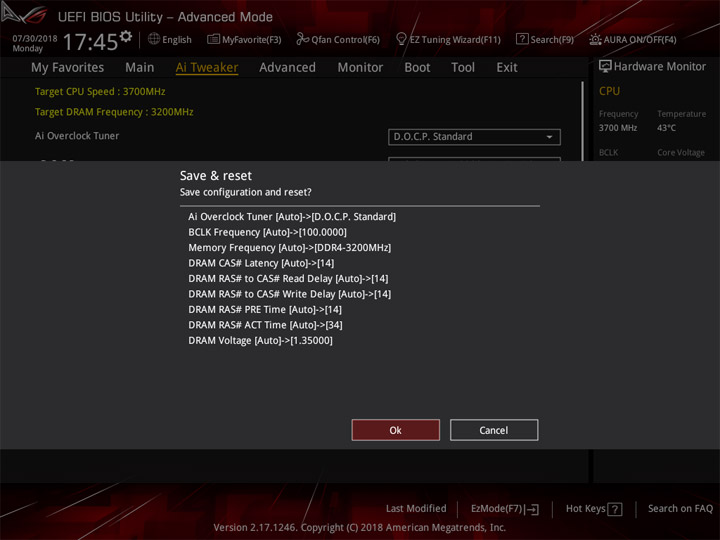

Испытания с разгоном памяти удалось успешно завершить на частоте 3600 МГц. Использовалась схема из основных задержек вида 14-16-16-16-28-1T. Для этого оказалось достаточно зафиксировать напряжение, подаваемое на модули, в позиции 1,48 В. Сопутствующую величину для процессора я был вынужден поднять до 1,38125 В. Его множитель в результате экспериментов оказался равен x39.75, что на один шаг лучше, чем в прошлый раз, не смотря на грозный статус той платы. Дополнительно в UEFI потребовалось активировать пункт GearDownMode.
Однако я столкнулся с перегревом устройства. Вычислить его можно было по активации термотроттлинга. Результативность работы LinX начинала падать на глазах, а значение в области VRM достигло 100 °C.
Комнатная температура преодолела порог в 28 °C, потому охлаждение воздуха до 26 °C позволило ситуации нормализоваться. Замечу, все испытания проводились в рамках открытого стенда. Но, как бы там ни было, удалось разогнать до предельных значений старший процессор и память без использования спецсредств.

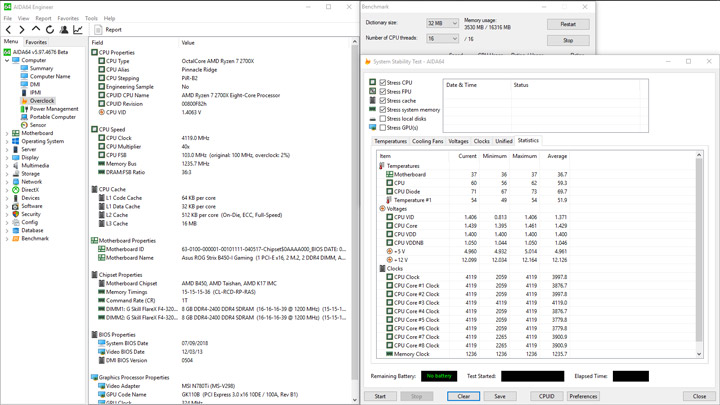

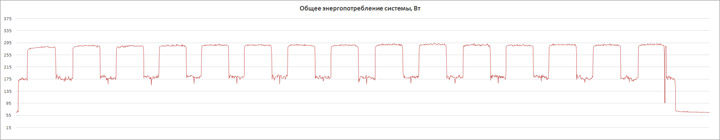

Прогрев верхней грани радиатора достигал 77 °C, потребление энергии стендом уложилось в границы 64 и 293 Вт. На графике потребления любопытно отметить скачок вниз в самом конце испытания, очевидно, это вновь сработали механизмы защиты, на результат вычислений они повлияли незначительно.

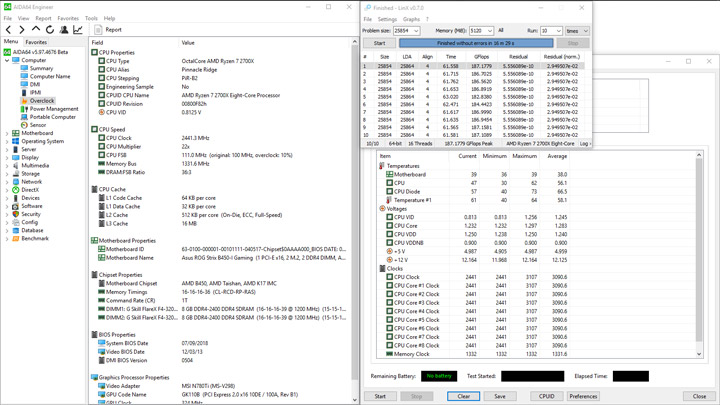

Смена значений базовой частоты оказалась не просто красивой рубрикой в UEFI. Механизм действительно функционирует, но результат здесь не такой яркий, по сравнению со старшими устройствами, стабильность в работе системы я констатировал на отметке 111 МГц. В том числе, без проблем проходил этап «холодного» старта.
В целом, поведение устройства — абсолютно корректное. Не возникло нужды сбрасывать настройки ни разу, замыкая контакты вручную. В случае неработоспособных параметров плата самостоятельно загружается с начальными настройками, позволяя внести коррективы в отлаживаемую схему работы.
Как мне удалось понять, устройство готово к самым смелым экспериментам. Подсистема питания способна работать со старшей моделью процессора последней серии даже в режиме его предельного разгона. Есть лишь вопрос со временем, в течении которого прогрев подсистемы питания не приблизится к критической точке. Теперь взглянем как ведёт себя устройство при использовании фирменных профилей.

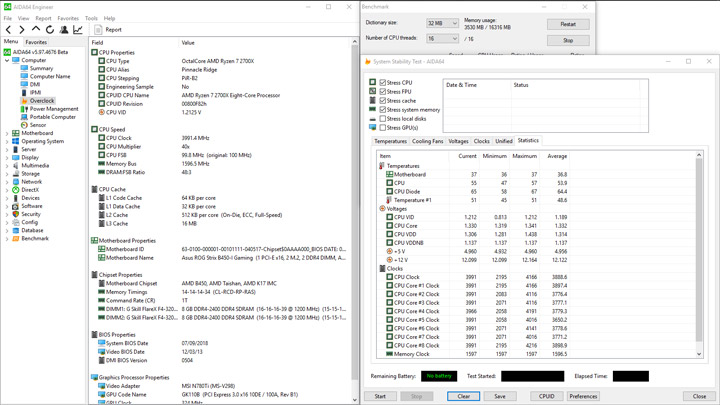

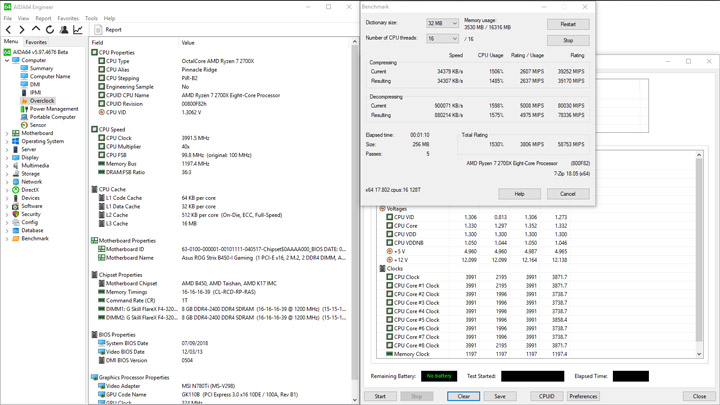

Активация XMP — быстрый и простой способ увеличить продуктивность системы. С этим заданием наша испытуемая справилась. Помимо напряжения на модулях (в явном виде), также повысилось и SOC Voltage — до 1,137 В.
Система показывала полную стабильность в работе. В том числе оставались активными все фирменные технологии ускорения у CPU.

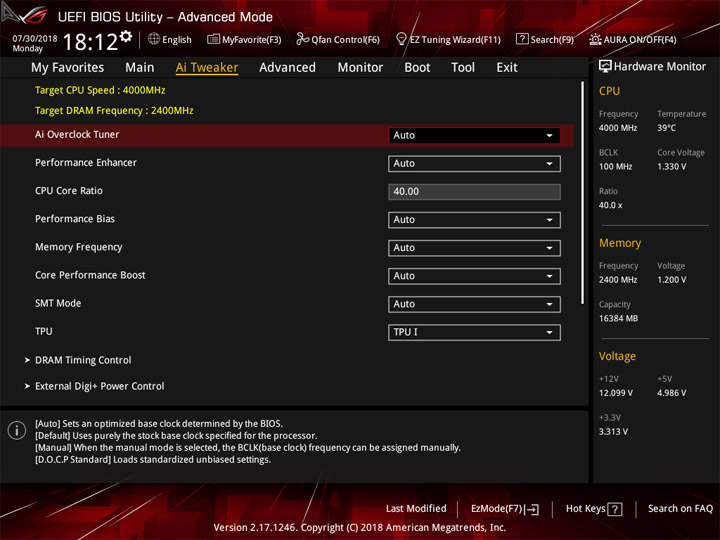

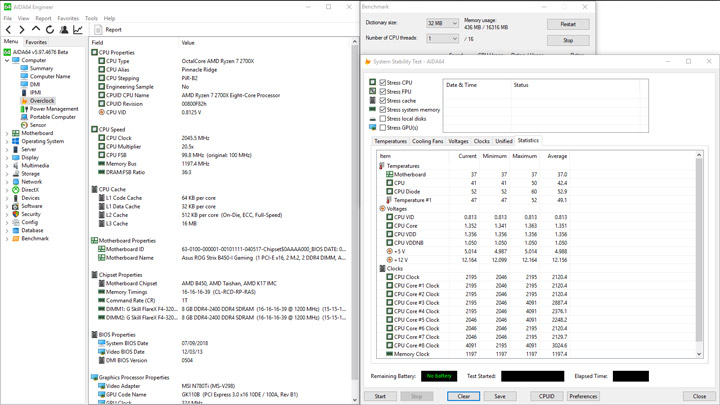

Первый по счёту профиль TPU установит множитель ЦП на позицию «40». Память разгоняться не будет.

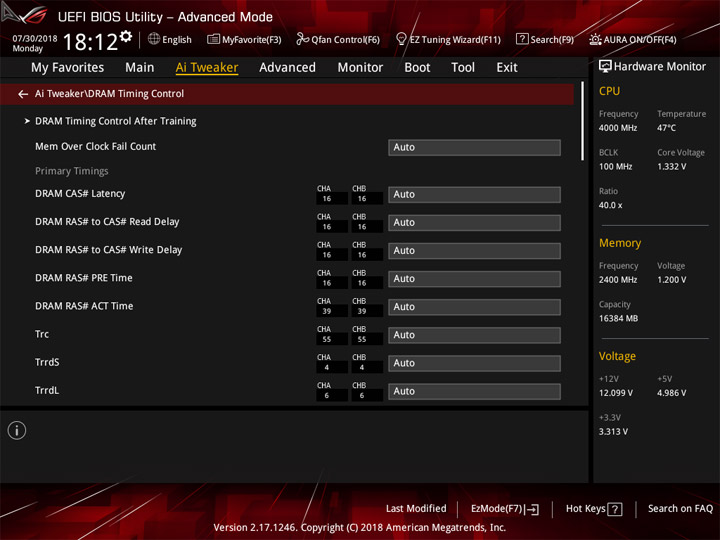

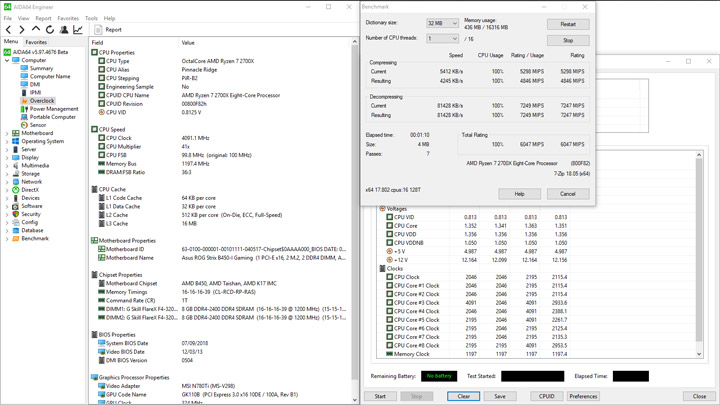

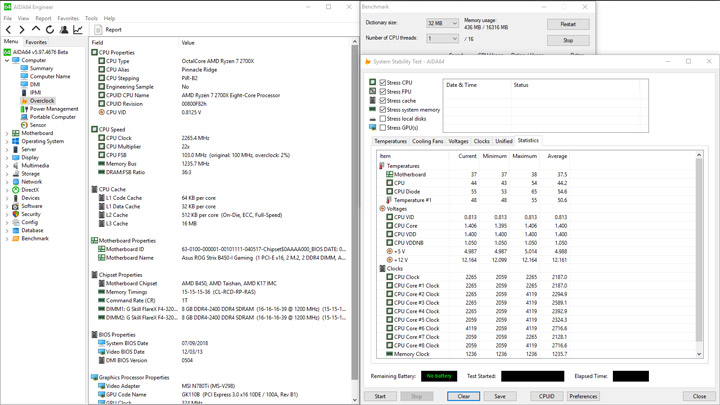

Такая схема работы деактивирует все способы ускорения для ЦП, то есть наибольшей будет величина 3991 МГц, учитывая поправку на значение BCLK, равное 99,8 МГц.

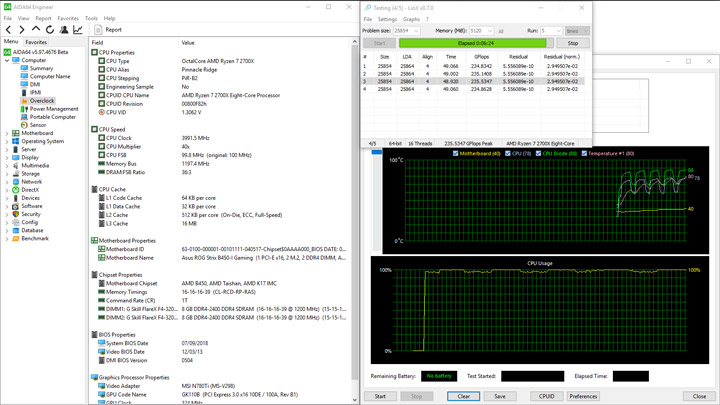

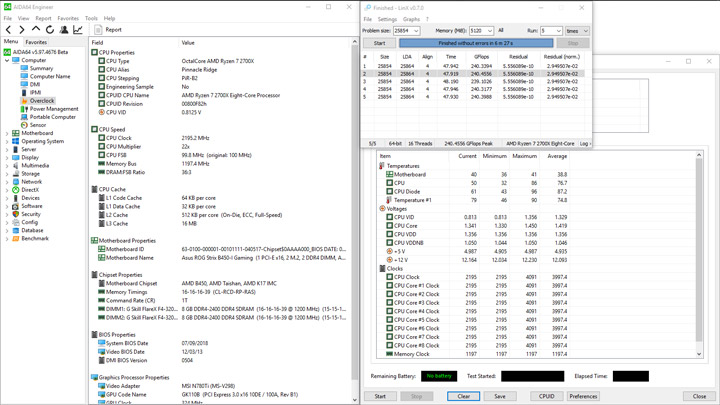

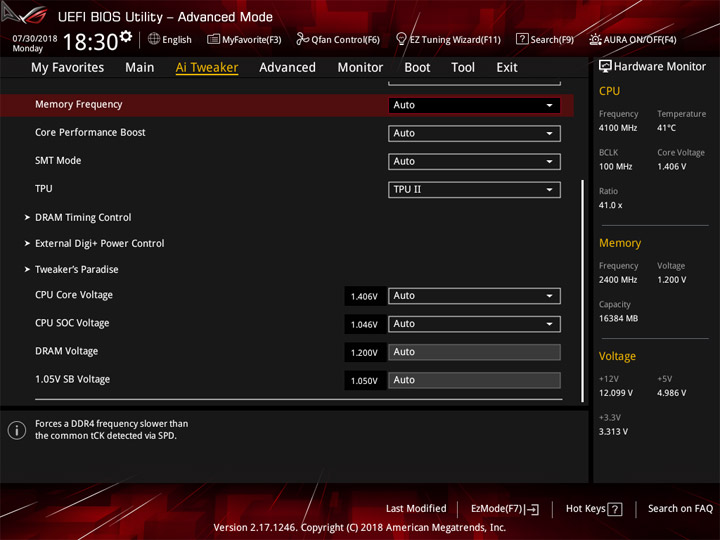

Более агрессивный механизм разгона TPU под вторым номером увеличит планку до x41, а память вновь останется без внимания.
Напряжение на процессоре приблизиться к отметке 1,36 В, что, совместно с возросшей его частотой, значительно ускорит прогрев в секторе VRM. Система вела себя полностью стабильно, в течение не слишком длительных тестовых отрезков наших сценариев.

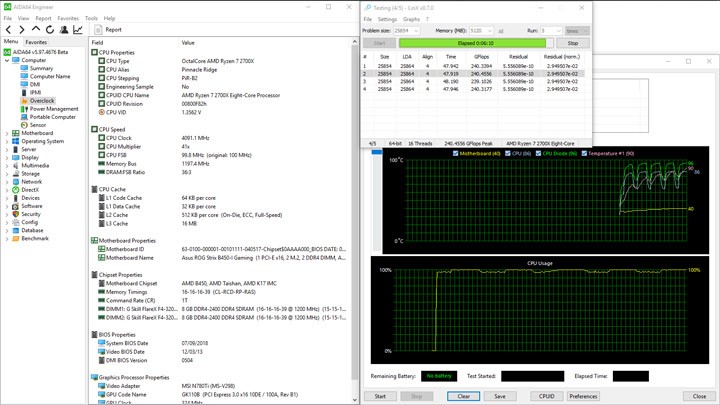

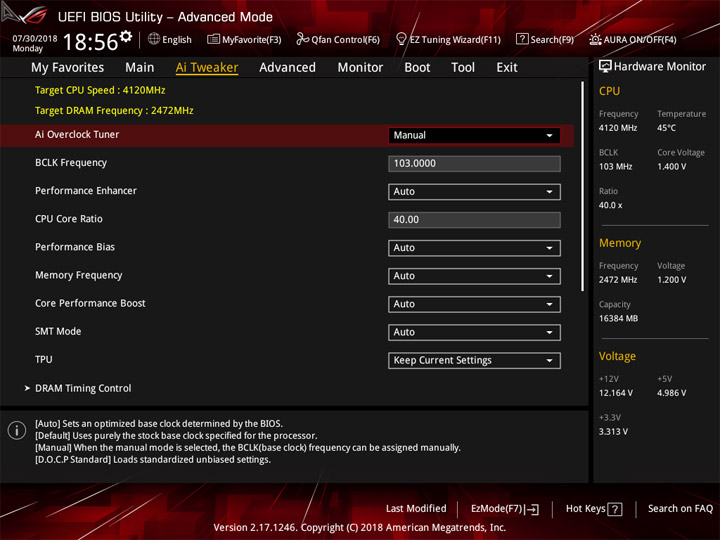

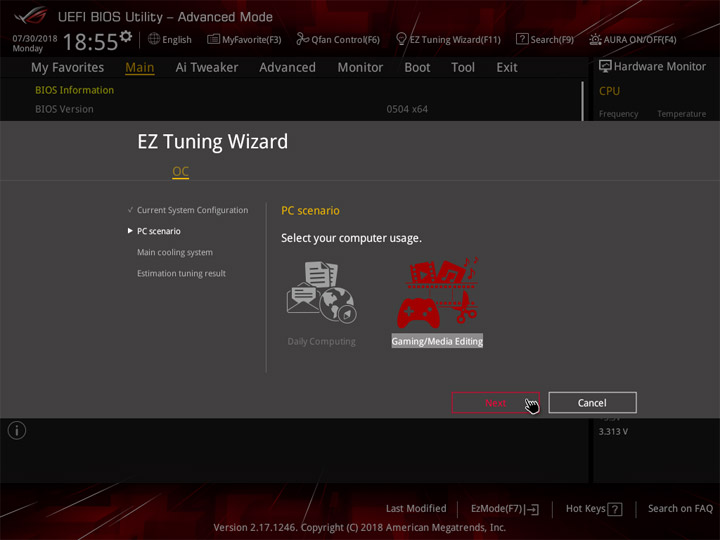

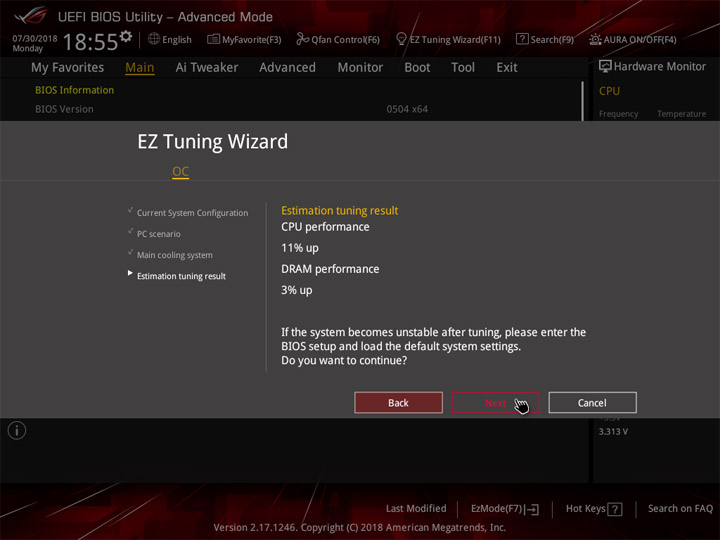

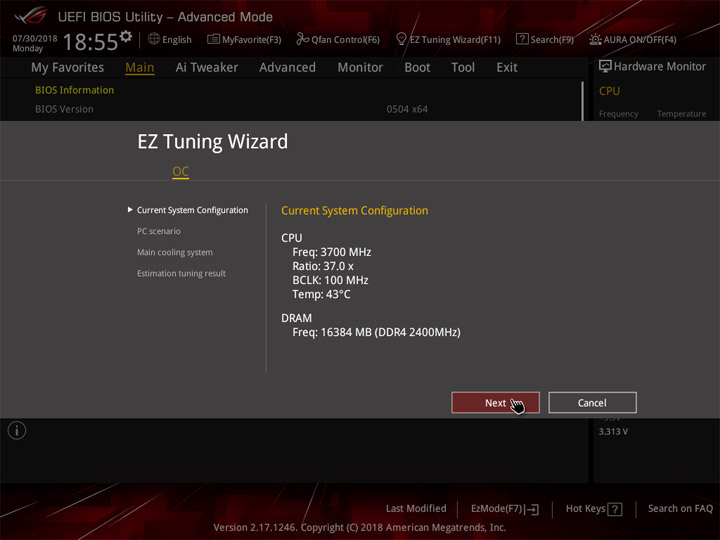

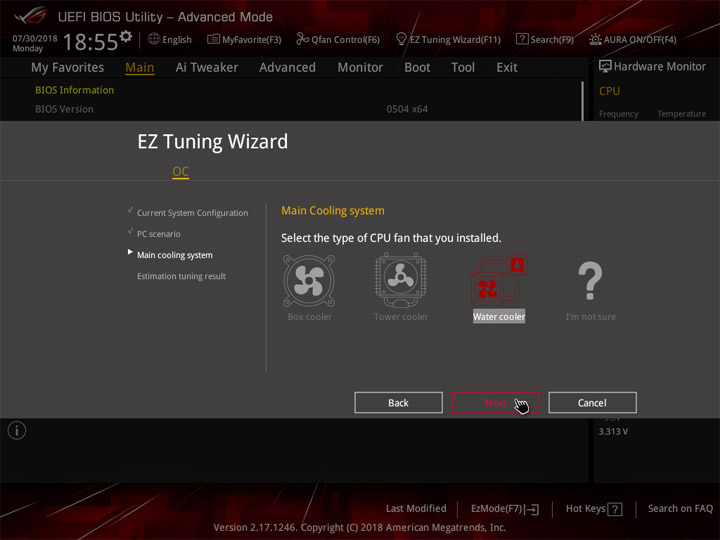

Интерактивный помощник по выбору схем ускорения EZ Tuning Wizard предложит самый жёсткий вариант разгона. С повышением базовой до 103 МГц, множитель ЦП повысится до x40, что выльется в значение 4119 МГц. Память улучшит скоростную формулу скорее благодаря сниженным задержкам, а частота её будет равна 2470 МГц.

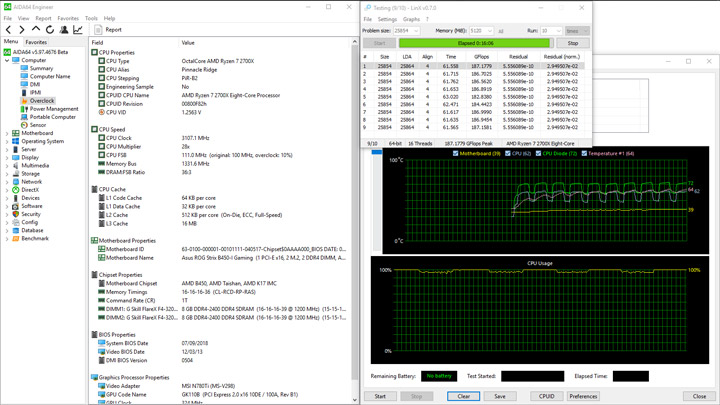

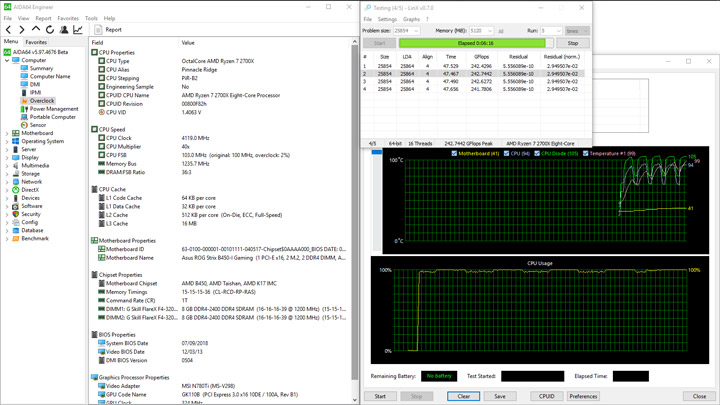

Действующим на процессоре уровнем напряжения стали 1,4 вольт, а это уже неминуемо активировало термотроттлинг даже в ходе проводимых мной экспресс-тестов. На снимках экрана видно, как половина ядер снизила частоту до 566 МГц.
Вывод
Работой с новинкой я остался полностью доволен. Она смогла не просто работать со старшим Ryzen 7 2700X, как выяснилось, здесь доступен разгон всех узлов системы без ограничений. Верхние, как и нижние, пределы искусственно не ограничены и допускают самые смелые эксперименты. Здесь есть даже разгон BCLK. Но декларациями дело не ограничилось, устройство действительно способно разгонять и ЦП, и ОЗУ. Причём, последний пункт получается у платы удачнее, чем у флагмана серии ROG. Единенный вопрос, над которым следует поразмыслить будущему владельцу — общий режим работы системы, ведь все свои эксперименты мы проводили в рамках открытого стенда. В ходе них можно было стать свидетелем, когда рост напряжения на процессоре прямым образом сказывается на температуре в области VRM, и чем весомее были нагрузки — тем активнее происходил прогрев. Но в любом случае, готовность к работе в рамках любых экспериментов у ROG Strix B450-I Gaming сложно не выделить.
Что же до самого набора логики, или просто хаба (AMD B450) — подтвердилось отсутствие какой-либо роли в схемах овреклокинга. Все действия происходят из-под UEFI и связаны напрямую с CPU (APU) и нет никакой решительной разницы в модели чипа, распаянного дальше на плате. Даже разгон базовой здесь работает, несмотря на далеко не старший статус изделия, хотя, признаться, он не такой весомый, как у флагмана серии, да и шаг в 1 МГц делает его наличие скорее приятным бонусом.
В целом, на сегодня нет никаких преград, чтобы остановить свой выбор на устройстве mini-ITX для сборки любого ПК, даже с прицелом на оверклокинг. Далеко не каждая современная плата стандарта ATX будет способна показать и половину того, что есть в распоряжении у рассмотренной модели. Остаётся лишь решить для себя вопрос со стоимостью, точнее, с готовностью расстаться с определённой суммой в обмен на заряженное изделие.
