Обновлённое семейство процессоров от компании AMD попало на рынок одновременно с серией плат, где основой стал пока что единственный хаб, причисляемый к самой передовой «четырёхсотой» серии. В статье про быстродействие разогнанной системы мы указывали на фактическое отсутствие радикальных новаций. Однако работа ЦП с участием фирменных технологий ускорения — XFR и Precision Boost 2 — будет возможна исключительно на только что поступивших в продажу устройствах. Чипы тут переведены на производство по более тонкому техпроцессу, хотя их внешний вид оказался малоотличимым от предшественников. Всё так же используется теплораспределительная крышка, где есть понятная обычному пользователю маркировка.

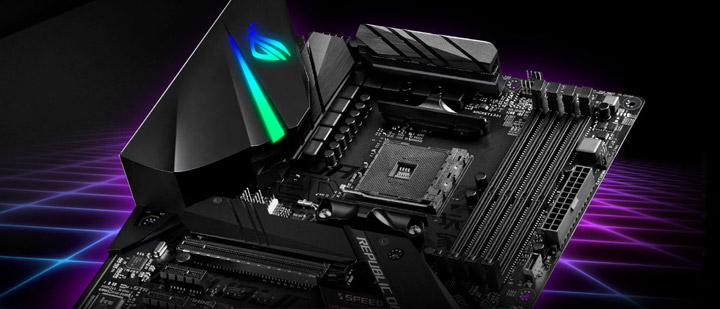

![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/01-asus-rog-strix-x470-f-gaming.jpg)
Сегодня продукты ASUS делятся на четыре категории. Представитель семейства ROG Strix, который стал героем этого обзора, принадлежит не к верхнему эшелону, а к несколько более простому, «игровому» семейству.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/02-asus-rog-strix-x470-f-gaming.jpg)
Оверклокерские платы оставили за собой чистую приставку ROG, именно среди них нужно искать особые возможности по работе с системными компонентами. Игровая серия оснащается программными бонусами, но не стоит слишком обольщаться, а на самой плате повышенное внимание уделено, разве что, подсветке: помимо светящегося логотипа над портами ввода-вывода, предусмотрены три колодки разных типов под светодиодные ленты. Из сторонних контроллеров найти можно лишь один, повышающий концентрацию портов USB 3.1 Gen1 на две единицы.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/03-asus-rog-strix-x470-f-gaming.jpg)
Основной список возможностей устройства находится в таблице ниже:
Модель | ASUS ROG Strix X470-F Gaming |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | AMD X470 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Athlon 200GE, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7 |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3400*/3466*/3600*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU, 1 x PCI Express 3.0 x16 (x8) — APU/Athlon, 1 x PCI Express 2.0 x16 (x4) — X470, 3 x PCI Express 3.0 x1 — X470 |
M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU 1 x SATA (Key M, 2242/2260/2280/22110) — APU/Athlon 1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — X470 |
Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
Видеоразъёмы | DisplayPort 1.2, HDMI 1.4b |
Количество подключаемых вентиляторов | 7x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели, ASM1142) 1 х 3.1 Gen2 (разъёмов на задней панели нет, X470) 4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon) 4 х 3.1 Gen1 (2 разъёма на задней панели (A и C), X470) 4 x 2.0 (разъёмов на задней панели нет, X470) |
Serial ATA | 6 x SATA 6 Гбит/с (X470) |
RAID | 0, 1, 10 (SATA, X470) |
Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220A (Realtek ALC1220) Op Amp — Texas Instruments RC4580 и OPA1688 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I211-AT (Gigabit Ethernet) |
COM | 1 (внутренний) |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Thermal sensor connector, Поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и Aura Addressable Strip Header) |
Цена в рознице, $ | – |
Упаковка и комплектация
Коробка средних размеров, ручки для облегчения транспортировки нет (она фактически и не нужна).
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/04-asus-rog-strix-x470-f-gaming.jpg)
Сзади акценты выполнили на: радиаторе под устройства M.2, симметричном гнезде для кабеля USB третьего поколения, предустановленной заглушке и наличии колодок для подключения светодиодных лент.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/05-asus-rog-strix-x470-f-gaming.jpg)
Плата находится в верхнем отсеке, на картонном поддоне, а под ним уложен такой комплект поставки:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
- диск с драйверами и фирменным ПО;
- приветственная брошюра владельца устройства ROG Strix;
- табличка на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;
- комплект из пары винтов и стоек для устройств формата M.2;
- двойной жёсткий мостик для организации SLI;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- удлинитель для подключения светодиодной ленты RGB;
- удлинитель для подключения управляемой светодиодной ленты;
- семь нейлоновых стяжек;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/06-asus-rog-strix-x470-f-gaming.jpg)
Внешний вид
Устройство оформлено в строгом стиле. Необычно выглядит рисунок, набранный символами из разных языковых групп. Некоторые образуют слова, высмотреть можно и кириллицу. Элементом привлечения внимания служит козырёк над портами задней панели, а ещё есть составной охладитель для хаба и под верхний слот M.2.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/07-asus-rog-strix-x470-f-gaming.jpg)
Габариты соответствуют формату ATX. Есть необходимые девять точек для закрепления платы в корпусе. На тыльной стороне компонентов почти нет, обошлись даже без светодиодов. Основной их узел — эмблема, выделяющаяся в накладке.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/08-asus-rog-strix-x470-f-gaming.jpg)
Светящимся охладитель не сделали, видимо, поняли, насколько малозаметен такой ход при установленной видеокарте.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/09-asus-rog-strix-x470-f-gaming.jpg)
Отличился один из модулей составного радиатора, где придумали и сделали тканевую бирку.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/10-asus-rog-strix-x470-f-gaming.jpg)
Персональный модуль радиатора у X470 небольшой, но, на мой взгляд, и его будет вполне достаточно.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/11-asus-rog-strix-x470-f-gaming.jpg)
Верхний слот M.2 может работать в двух режимах с устройствами всех популярных типоразмеров. На площади термолипучки отчего-то решили сэкономить.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/12-asus-rog-strix-x470-f-gaming.jpg)
Нижний ограничится форматом 2280 и здесь уже всего две линии PCI-E.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/13-asus-rog-strix-x470-f-gaming.jpg)
Из-за второго M.2 гнёзд SATA осталось всего шесть, производитель принял решение самостоятельно о распределении системных ресурсов. Но ввиду нарастающей популярности форм-фактора M.2 это вполне объяснимо. Под нижней парой продольных слотов есть оранжевый светодиодный индикатор активности (оповещает про наличие напряжения на устройстве).
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/14-asus-rog-strix-x470-f-gaming.jpg)
Под нужды корпусных кабелей USB есть две классические колодки второго поколения, одна — третьего, ещё одна — самая современная, симметричного типа.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/15-asus-rog-strix-x470-f-gaming.jpg)
Два армированных слота PCI-E смогут поровну делить процессорные линии, остальные гнёзда работают с хабом.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/16-asus-rog-strix-x470-f-gaming.jpg)
Сетевой контроллер используется той же модели, что и в платах прошлого поколения. Звуковая подсистема также изменений не претерпела: есть старший кодек от Realtek, защитный экран, группа конденсаторов с особыми свойствами, пара операционных усилителей. Всё это дополнено изолирующим участком в слоях текстолита.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/17-asus-rog-strix-x470-f-gaming.jpg)
Небольшой справочный уголок образован четвёркой разноцветных светодиодов из комплекса Q-LED, он замещает отсутствующий индикатор кодов POST.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/18-asus-rog-strix-x470-f-gaming.jpg)
Охладители в системе VRM не связаны между собой тепловой трубкой, каждый может похвастать рёбрами и пропилами, увеличивающими общую площадь рассеивания тепла.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/19-asus-rog-strix-x470-f-gaming.jpg)
Построение системы питания унаследовано с прошлых моделей, можно в пример привести Prime X370-Pro. Есть перемаркированный ШИМ-контроллер ASP1405I, стабилизатор выстроен по схеме «6+2 фазы». Силовая часть в этот раз набрана сборками от Infineon Technologies IR3555, то есть управляющие драйверы там интегрированы. Шесть фаз нужны для процессорного напряжения, а ещё две с использованием удвоителей IR3599 образуют уже четыре канала под нужды SOC Voltage. Выходит, у каждого из узлов — персональный радиатор.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/20-asus-rog-strix-x470-f-gaming.jpg)
Степень надёжности винтового прижима переоценить сложно, а площади термопрокладок на этот раз было достаточно для полного контакта со всеми силовыми элементами.
![ASUS ROG Strix X470-F Gaming](/motherboard/asus-rog-strix-x470-f-gaming/21-asus-rog-strix-x470-f-gaming.jpg)
Задняя панель в точности совпала с только что упомянутой Prime X370-Pro. Пара цифровых видеовыходов, оптический, пять аудиогнёзд и обильное число самых разных портов USB — набор вполне достойный. Быть может, кого-то возмутит отсутствие предустановленного адаптера беспроводных сетей, но здесь решили больше внимания сконцентрировать на эффектной подсветке. Также немаловажным является факт уже предустановленной пластины, хотя её толщина не такая впечатляющая, как в актуальных устройствах из родительской серии ROG (а ещё теперь не так просто искушённому покупателю оценить выгиб платы, как это было прежде).
