Некоторые производители имеют практику «перевыпускать» свои продукты, и в нашем мире это воспринимается абсолютно нормально. Кто-то делает это тихонько, предлагая другие ревизии или парт-намберы, о которых не афишируется, а некоторые заявляют открытым текстом. Компания ASUS использует именно такую практику. Посмотрим, что собой представляет «II» в материнской плате ROG Strix Z790-A Gaming WIFI.
Характеристики
| Производитель | ASUS |
|---|---|
| Модель | ROG Strix Z790-A Gaming WIFI II |
| Чипсет | Intel Z790 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц 5800–8000+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_5(Key M, 2242/2260/2280) + SATA — Z790 |
| Встроенное видеоядро (в процессоре) | + (в процессоре) |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 2 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1, 4 x USB 2.0 |
| Контактные группы: 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | ROG SupremeFX 5.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Сетевые возможности | Проводная: 1 x Intel I226-V (2.5 Gigabit Ethernet) |
| Беспроводная: Intel Wi-Fi 7 BE202 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, 20Gbps with PD Fast Charge Support |
| Стоимость, грн | 14 899 |
Комплект поставки
В соответствии со своей цветовой палитрой материнская плата поставляется в светлой коробке средних размеров с полиграфией серии Republic of Gamers.
Все, что поможет пользователю быстро понять о продукте внутри расположено с обратной стороны коробки, а именно: фото, ключевые особенности, технические характеристики.
Кроме материнской платы в антистатик-пакете пользователя ожидает следующая комплектация:
- инструкция быстрого старта, благодарность за покупку, сертификат качества, гарантия и прочее;
- стойки Q-Latch и резиновые ножки для крепления M.2-накопителей;
- комплект наклеек;
- сменная термопрокладка для M.2-накопителя;
- сложенная Wi-Fi Q-Antenna с магнитной платформой;
- брелок для ключей ROG;
- два черных SATA-кабеля с металлическими защелками (один из них угловой);
- комплект пластиковых стяжек для кабель-менеджмента.
Внешний вид
Черный и белый — это традиционно наиболее контрастная комбинация цветов, дающая материнской плате прекрасный внешний вид. В общем, она гарантированно заставит обратить на себя внимание, если будет иметь достаточное поле обзора внутри корпуса. Значительная часть текстолита покрыта различными радиаторами.

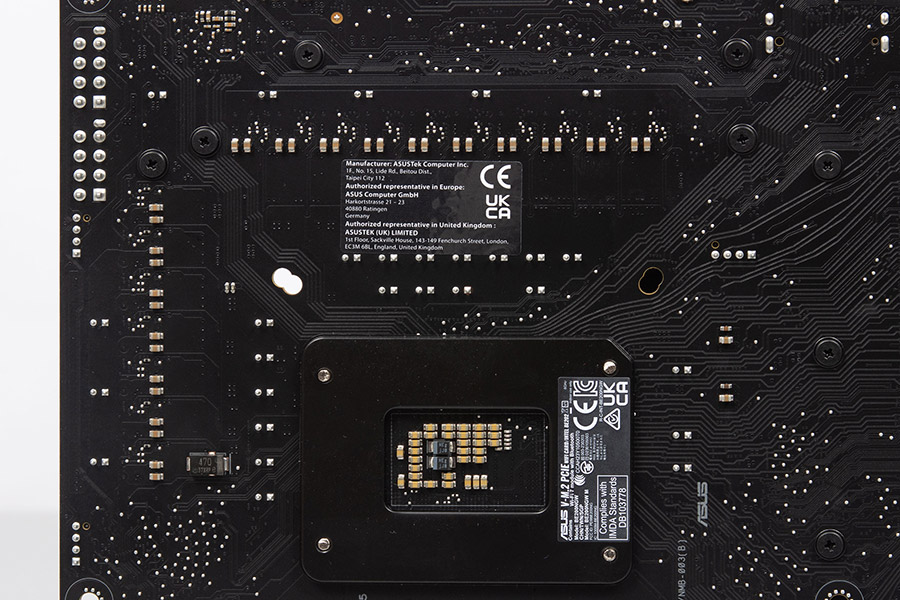

Обратная сторона платы примечательна только декоративным логотипом серии, нанесенным на значительную часть текстолита.
Фотография платы «без излишеств»:

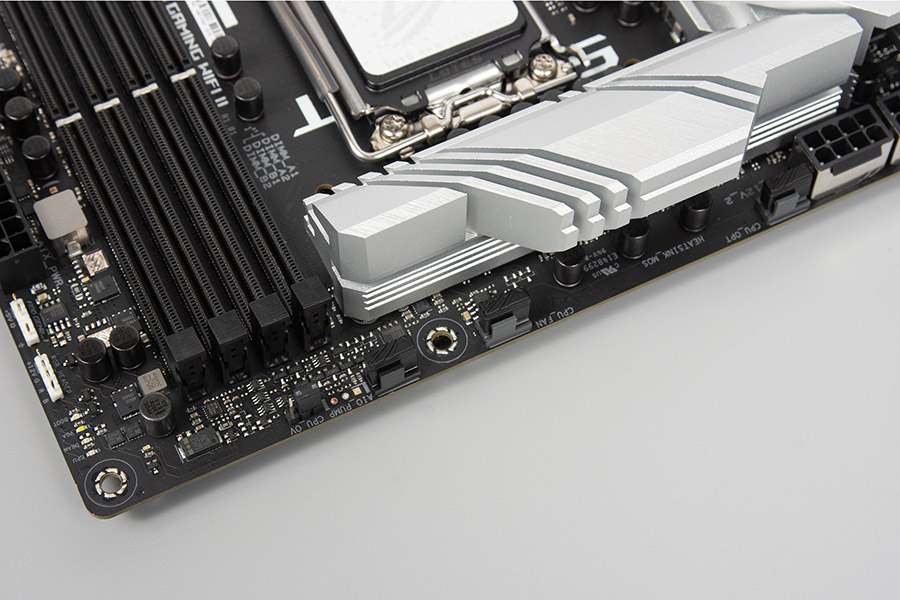

Слоты оперативной памяти снабжены защелками только с одной стороны. Инженеры ASUS обеспечили наличие монтажных отверстий предшественника серии LGA1200/115x для расширения количества совместимых систем охлаждения.
Чипсет охлаждается радиатором нестандартной конструкции, напоминающей радиатор M.2-накопителя. Он фиксируется на двух винтах, а контакт с самим чипсетом происходит через термопрокладку.
За охлаждение VRM отвечают два отдельных радиатора. Каждый контактирует с силовыми элементами через термопрокладки и фиксируется на винтах.

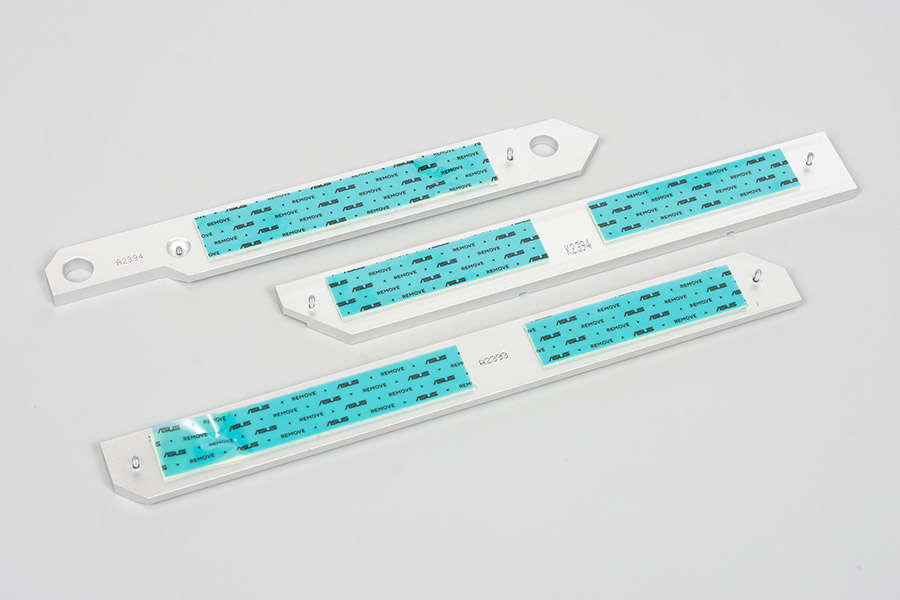

Вот так они выглядят в разборе:

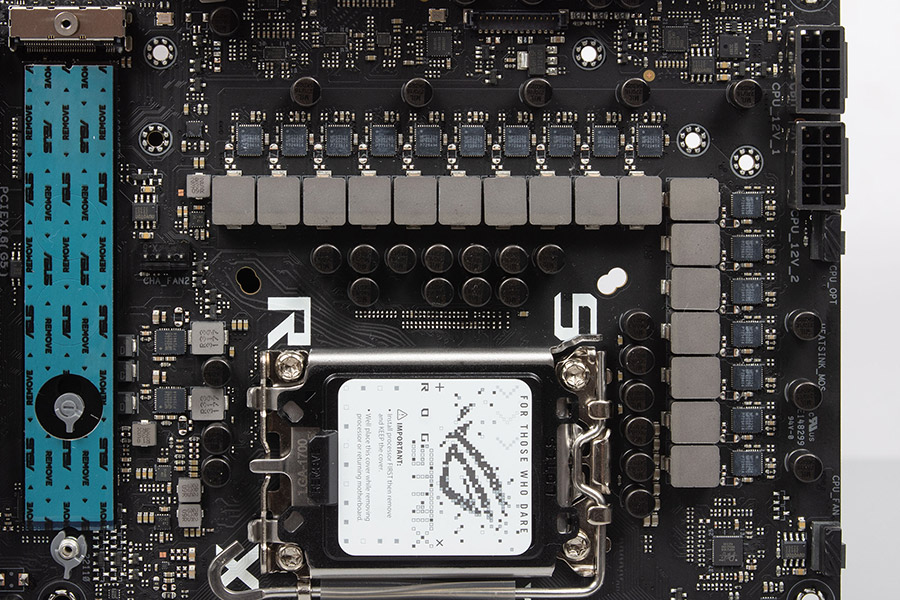

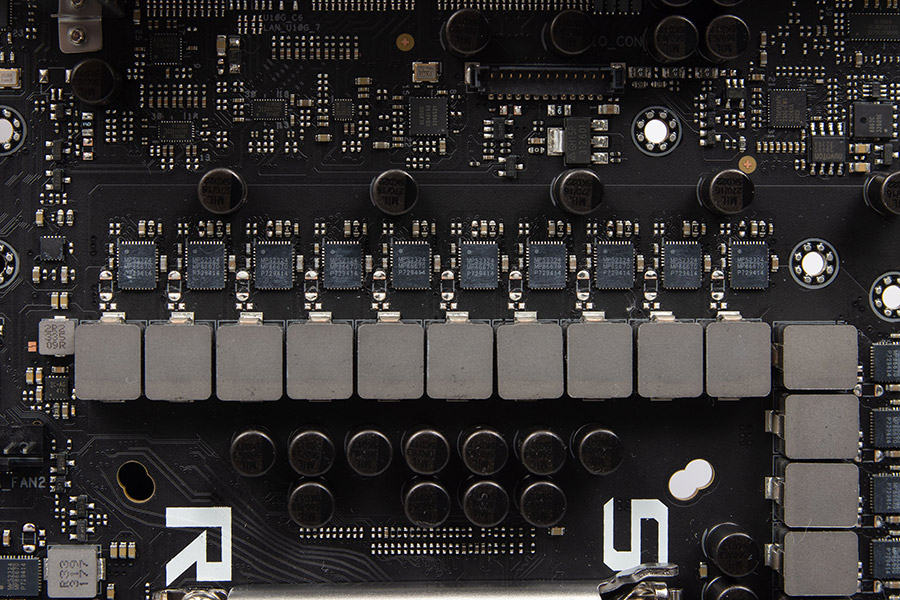

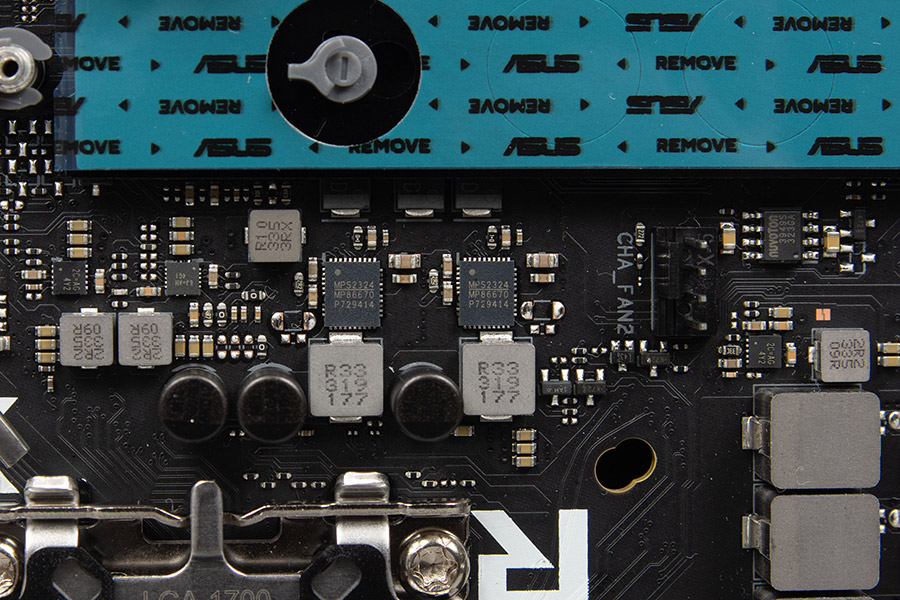

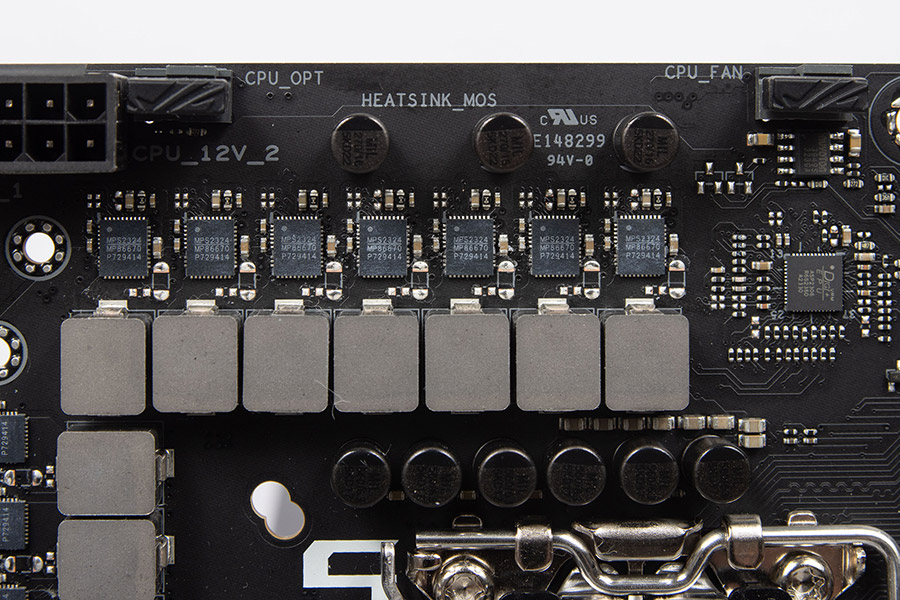

Силовая подсистема питания выполнена по схеме 16+1+2. Процессорная группа управляется ШИМ-контроллером DIGI+ ASP2306 и набрана из 17 силовых элементов Monolithic Power Systems MP86670, рассчитанных на 70 А, один из них выделен эксклюзивно для IGP. Группа AUX управляется ШИМ-контроллером MPS M2940C и набрана из двух таких же силовых элементов MPS MP86670. Она выведена в отдельную зону и не имеет собственного охлаждения. Питание подается через два коннектора EPS12V, которые также снабжены дополнительным армированием.

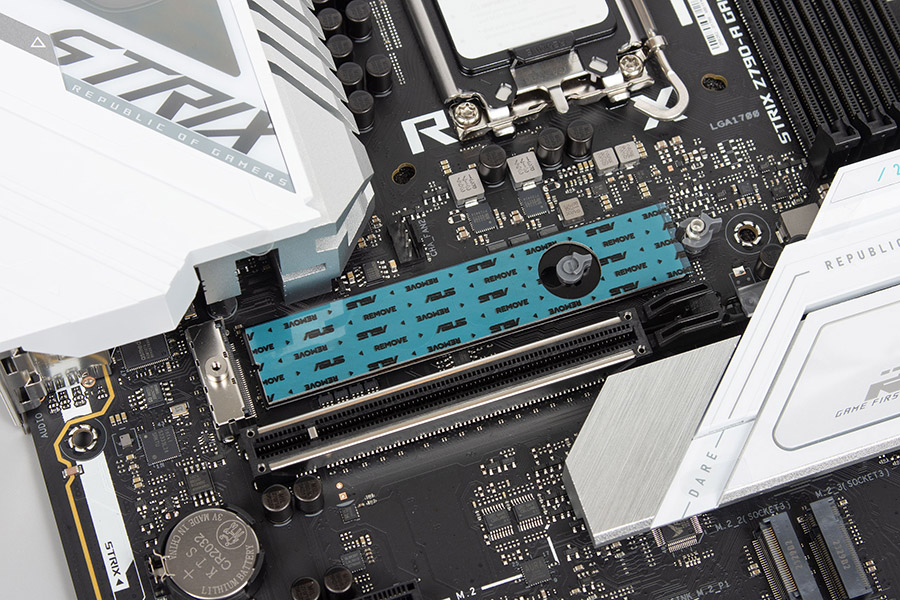

Подсистема накопителей выполнена традиционно, без поддержки PCI-E Gen 5. Материнская плата может принять на борт до пяти M.2-накопителей:
- M.2_1 работает на скорости PCI-E 4.0x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к CPU;
- M.2_2 работает на скорости PCI-E 4.0x4. Совместим только с размером 2280 (Key M). Подключен к чипсету;
- M.2_3 работает на скорости PCI-E 4.0x4. Совместим только с размером 2280 (Key M). Подключен к чипсету;
- M.2_4 работает на скорости PCI-E 4.0x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к чипсету.
- M.2_5 работает на скорости PCI-E 4.0x4. Совместим с размером 2242/2260/2280 (Key M). Имеется поддержка SATA. Подключен к чипсету.
Беспроводная сеть IEEE 802.11be работает на модуле Intel BE202NGW (M.2 Key E) с поддержкой Wi-Fi 7 и Bluetooth 5.4. Традиционный проводной Ethernet 2.5G функционирует на сетевой карте Intel I226-V.
Аудиоподсистема имеет свою изолированную зону от главной части текстолита, а также внешнее экранирование. Комплекс ROG SupremeFX 5.1 представляет собой комбинацию из аудио-кодека Realtek ALC4080 и ЦАП Savitech SV3H712.
В типичном месте возле I/O находится коннектор вентилятора. CMOS-батарейка хоть и имеет прямую доступность, но будет заблокирована видеокартой, если она будет занимать более одного слота в высоту.

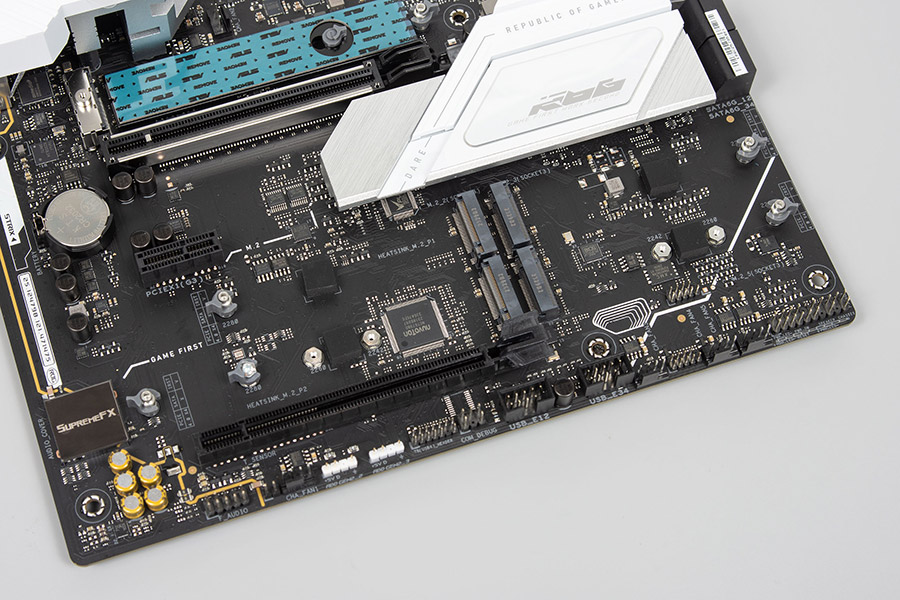

Внизу слева пользователь найдет вывод HD_AUDIO, контактную группу для термодатчика, один коннектор вентилятора, два ADD_GEN_2 (RGB 5V), контактную группу Thunderbolt 4, DEBUG-порт.
Внизу справа расположены: две контактные группы USB 2.0, три коннектора вентиляторов, типичная контактная группа FRONT_PANEL.
Под углом 90 градусов справа внизу производитель вывел четыре SATA-порта для подключения накопителей. Традиционно присутствует механизм быстрой разблокировки главного слота PCI-E 5.0 Q-Slot, чему гарантированно будет рад каждый пользователь.

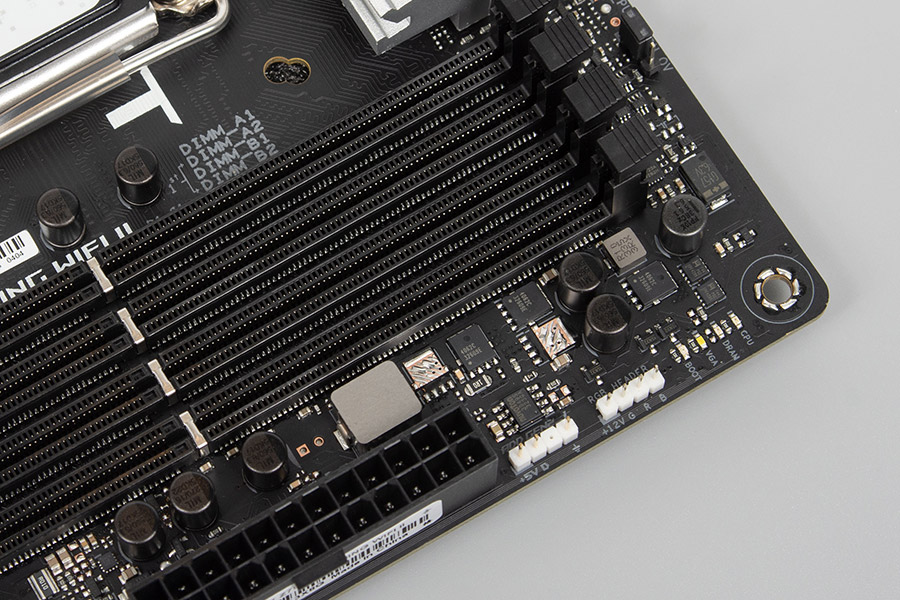

Выше расположены контактные группы USB 3.2 Gen 1, USB 3.2 2x2 (Type C), ADD_GEN_2 (RGB 5V), RGB_HEADER (RGB 12V), переключатель CPU_OV, диагностическая зона POST, а также три коннектора вентиляторов, дополнительно оснащенных противопылевыми заглушками.
I/O-панель имеет заранее установленную заводскую заглушку, на ней находятся:
- x1 кнопка BIOS Flashback и индикатор работы функции;
- x1 кнопка CLEAR CMOS;
- x1 DisplayPort v1.4;
- x1 HDMI v2.1;
- x4 USB 2.0;
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-антенна (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
