Некоторые производители имеют практику «перевыпускать» свои продукты, и в нашем мире это воспринимается абсолютно нормально. Кто-то делает это тихонько, предлагая другие ревизии или парт-намберы, о которых не афишируется, а некоторые заявляют открытым текстом. Компания ASUS использует именно такую практику. Посмотрим, что собой представляет «II» в материнской плате ROG Strix Z790-A Gaming WIFI.
Характеристики
| Производитель | ASUS |
|---|---|
| Модель | ROG Strix Z790-A Gaming WIFI II |
| Чипсет | Intel Z790 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 поколения (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800–5600 МГц 5800–8000+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 M.2_5(Key M, 2242/2260/2280) + SATA — Z790 |
| Встроенное видеоядро (в процессоре) | + (в процессоре) |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 2 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1, 4 x USB 2.0 |
| Контактные группы: 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | ROG SupremeFX 5.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Сетевые возможности | Проводная: 1 x Intel I226-V (2.5 Gigabit Ethernet) |
| Беспроводная: Intel Wi-Fi 7 BE202 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | ASUS Q-Design, Extreme Engine Digi+, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, 20Gbps with PD Fast Charge Support |
| Стоимость, грн | 14 899 |
Комплект поставки
В соответствии со своей цветовой палитрой материнская плата поставляется в светлой коробке средних размеров с полиграфией серии Republic of Gamers.
Все, что поможет пользователю быстро понять о продукте внутри расположено с обратной стороны коробки, а именно: фото, ключевые особенности, технические характеристики.
Кроме материнской платы в антистатик-пакете пользователя ожидает следующая комплектация:
- инструкция быстрого старта, благодарность за покупку, сертификат качества, гарантия и прочее;
- стойки Q-Latch и резиновые ножки для крепления M.2-накопителей;
- комплект наклеек;
- сменная термопрокладка для M.2-накопителя;
- сложенная Wi-Fi Q-Antenna с магнитной платформой;
- брелок для ключей ROG;
- два черных SATA-кабеля с металлическими защелками (один из них угловой);
- комплект пластиковых стяжек для кабель-менеджмента.
Внешний вид
Черный и белый — это традиционно наиболее контрастная комбинация цветов, дающая материнской плате прекрасный внешний вид. В общем, она гарантированно заставит обратить на себя внимание, если будет иметь достаточное поле обзора внутри корпуса. Значительная часть текстолита покрыта различными радиаторами.
Обратная сторона платы примечательна только декоративным логотипом серии, нанесенным на значительную часть текстолита.
Фотография платы «без излишеств»:
Слоты оперативной памяти снабжены защелками только с одной стороны. Инженеры ASUS обеспечили наличие монтажных отверстий предшественника серии LGA1200/115x для расширения количества совместимых систем охлаждения.
Чипсет охлаждается радиатором нестандартной конструкции, напоминающей радиатор M.2-накопителя. Он фиксируется на двух винтах, а контакт с самим чипсетом происходит через термопрокладку.
За охлаждение VRM отвечают два отдельных радиатора. Каждый контактирует с силовыми элементами через термопрокладки и фиксируется на винтах.
Вот так они выглядят в разборе:
Силовая подсистема питания выполнена по схеме 16+1+2. Процессорная группа управляется ШИМ-контроллером DIGI+ ASP2306 и набрана из 17 силовых элементов Monolithic Power Systems MP86670, рассчитанных на 70 А, один из них выделен эксклюзивно для IGP. Группа AUX управляется ШИМ-контроллером MPS M2940C и набрана из двух таких же силовых элементов MPS MP86670. Она выведена в отдельную зону и не имеет собственного охлаждения. Питание подается через два коннектора EPS12V, которые также снабжены дополнительным армированием.
Подсистема накопителей выполнена традиционно, без поддержки PCI-E Gen 5. Материнская плата может принять на борт до пяти M.2-накопителей:
- M.2_1 работает на скорости PCI-E 4.0x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к CPU;
- M.2_2 работает на скорости PCI-E 4.0x4. Совместим только с размером 2280 (Key M). Подключен к чипсету;
- M.2_3 работает на скорости PCI-E 4.0x4. Совместим только с размером 2280 (Key M). Подключен к чипсету;
- M.2_4 работает на скорости PCI-E 4.0x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к чипсету.
- M.2_5 работает на скорости PCI-E 4.0x4. Совместим с размером 2242/2260/2280 (Key M). Имеется поддержка SATA. Подключен к чипсету.
Беспроводная сеть IEEE 802.11be работает на модуле Intel BE202NGW (M.2 Key E) с поддержкой Wi-Fi 7 и Bluetooth 5.4. Традиционный проводной Ethernet 2.5G функционирует на сетевой карте Intel I226-V.
Аудиоподсистема имеет свою изолированную зону от главной части текстолита, а также внешнее экранирование. Комплекс ROG SupremeFX 5.1 представляет собой комбинацию из аудио-кодека Realtek ALC4080 и ЦАП Savitech SV3H712.
В типичном месте возле I/O находится коннектор вентилятора. CMOS-батарейка хоть и имеет прямую доступность, но будет заблокирована видеокартой, если она будет занимать более одного слота в высоту.
Внизу слева пользователь найдет вывод HD_AUDIO, контактную группу для термодатчика, один коннектор вентилятора, два ADD_GEN_2 (RGB 5V), контактную группу Thunderbolt 4, DEBUG-порт.
Внизу справа расположены: две контактные группы USB 2.0, три коннектора вентиляторов, типичная контактная группа FRONT_PANEL.
Под углом 90 градусов справа внизу производитель вывел четыре SATA-порта для подключения накопителей. Традиционно присутствует механизм быстрой разблокировки главного слота PCI-E 5.0 Q-Slot, чему гарантированно будет рад каждый пользователь.
Выше расположены контактные группы USB 3.2 Gen 1, USB 3.2 2x2 (Type C), ADD_GEN_2 (RGB 5V), RGB_HEADER (RGB 12V), переключатель CPU_OV, диагностическая зона POST, а также три коннектора вентиляторов, дополнительно оснащенных противопылевыми заглушками.
I/O-панель имеет заранее установленную заводскую заглушку, на ней находятся:
- x1 кнопка BIOS Flashback и индикатор работы функции;
- x1 кнопка CLEAR CMOS;
- x1 DisplayPort v1.4;
- x1 HDMI v2.1;
- x4 USB 2.0;
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-антенна (Wi-Fi);
- x1 SPDIF OUT;
- x2 Mini Jack (Line out, Mic in).
Возможности UEFI
Пользователя ROG Strix Z790 Gaming WIFI II традиционно встречает ASUS UEFI BIOS UTILITY, стилизованный под линейку продуктов ROG. Как обычно, предусмотрены два режима отображения настроек: EZ Mode и Advanced Mode.

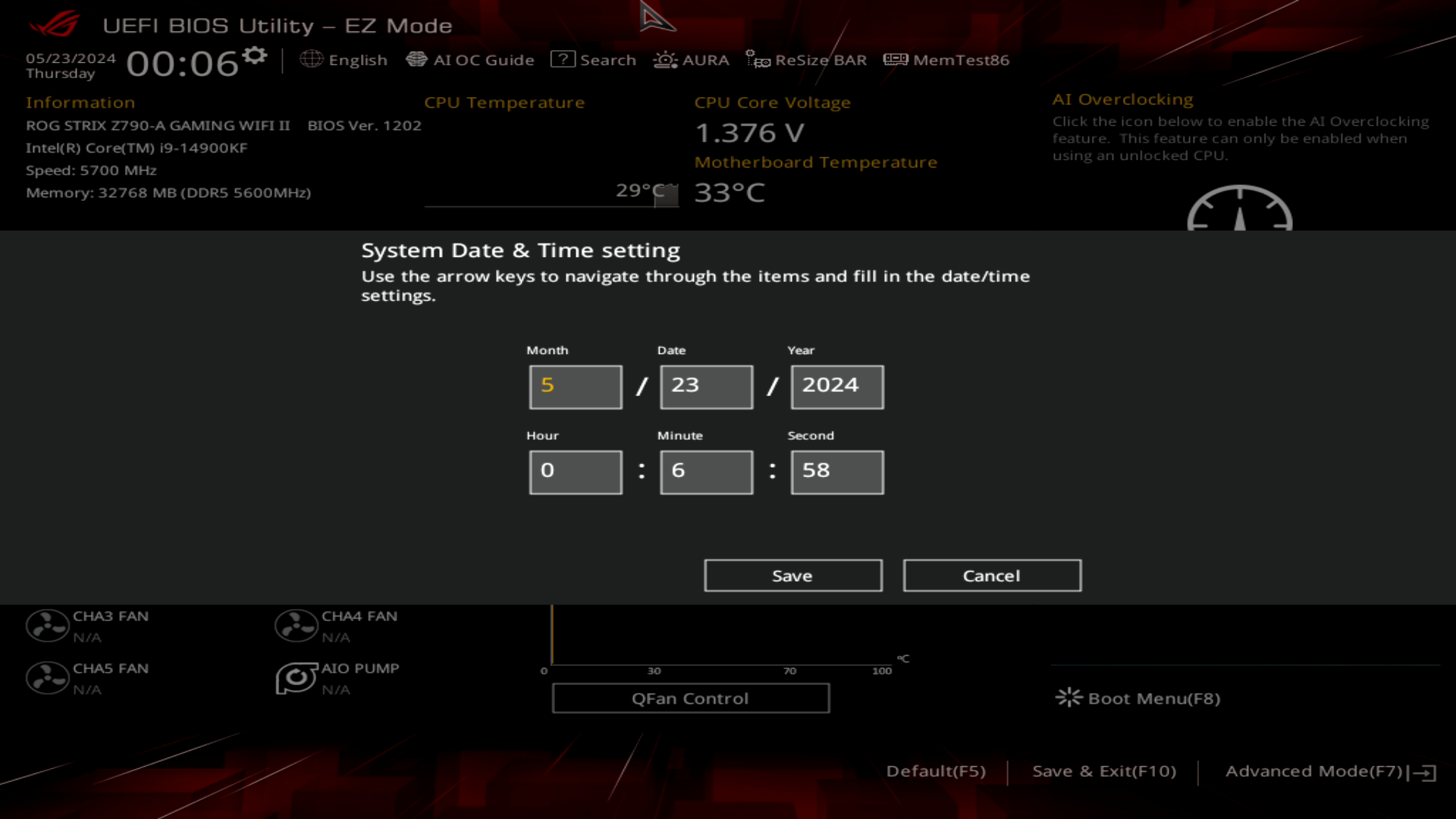

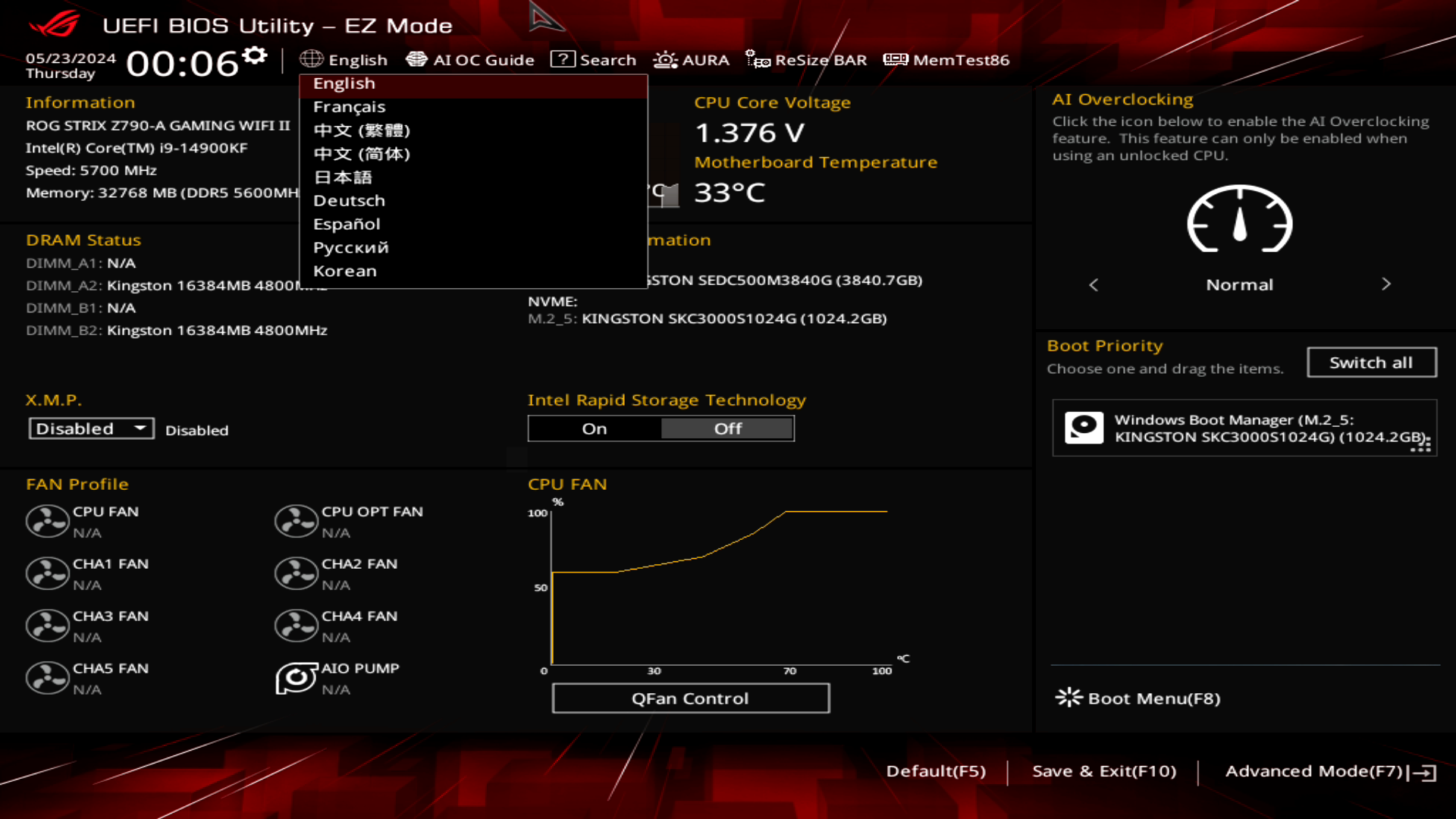

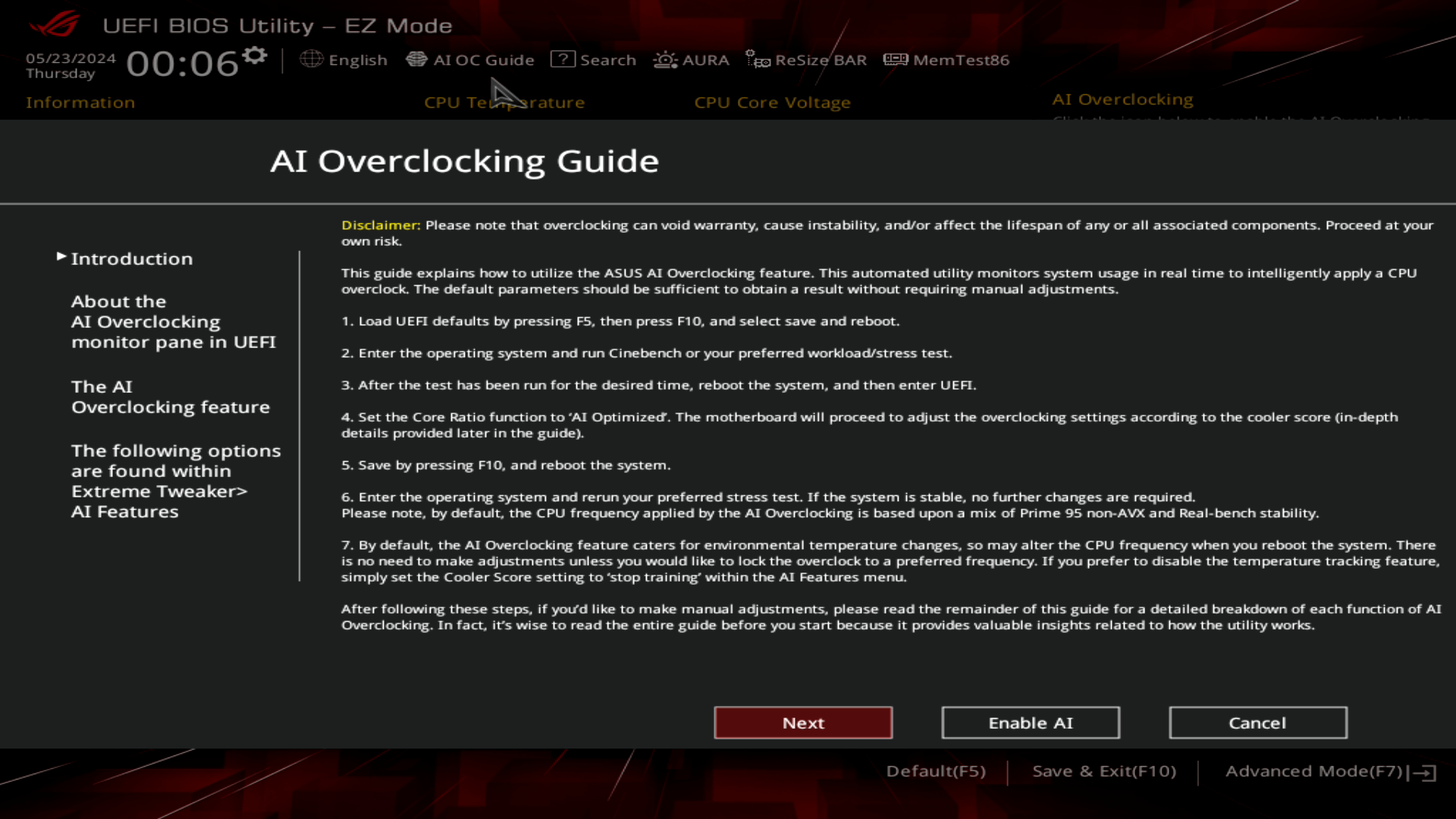

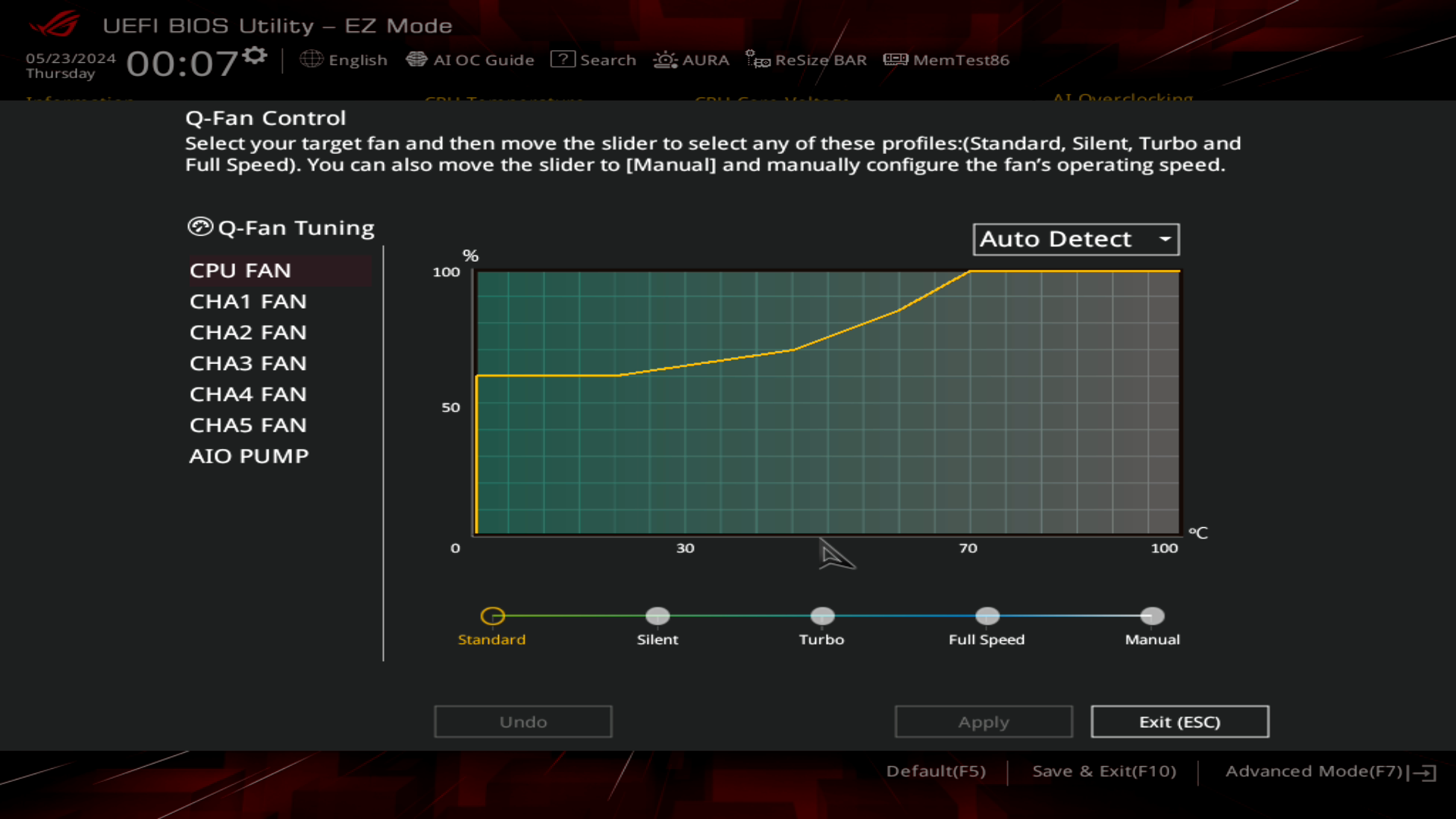

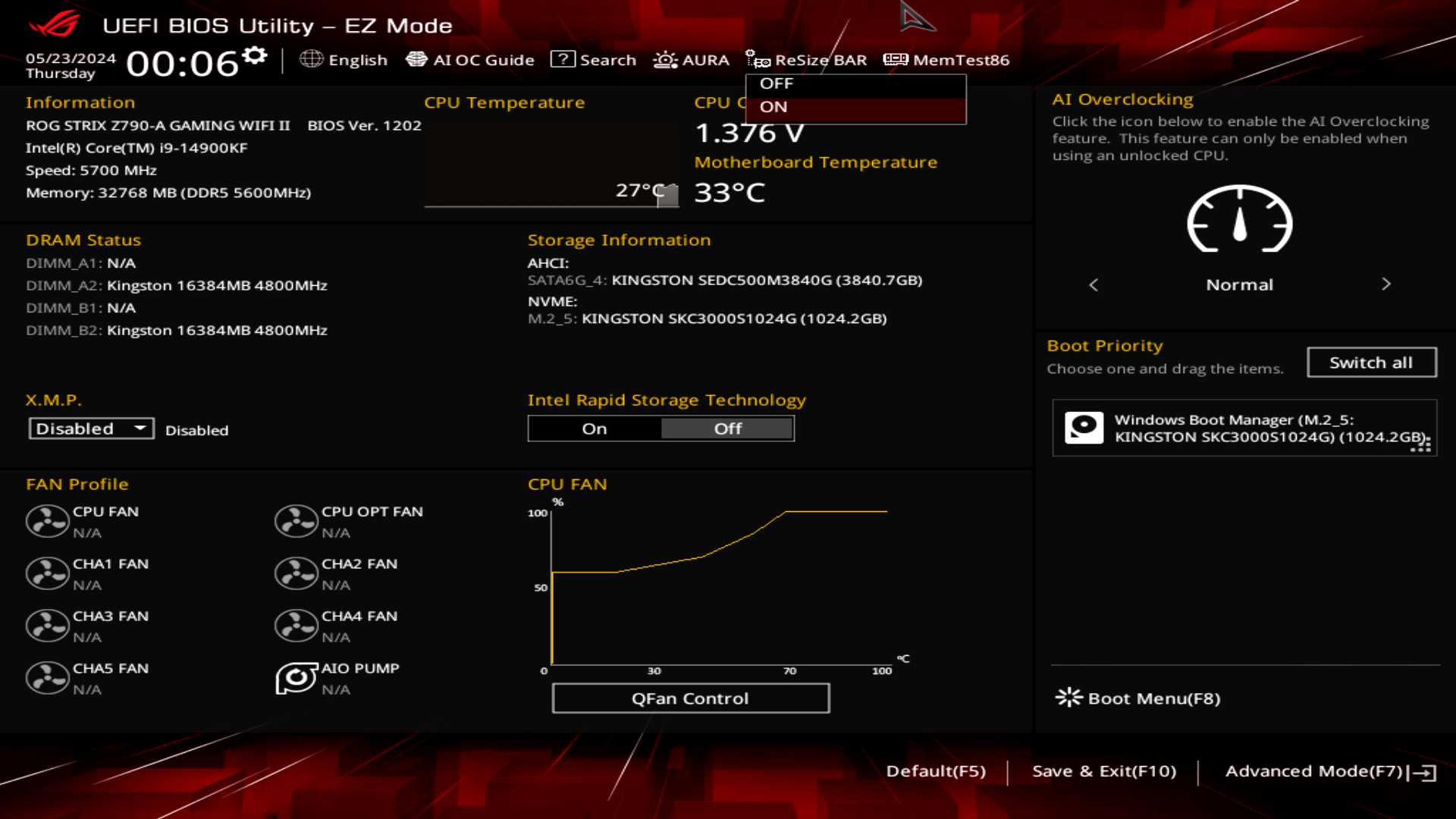

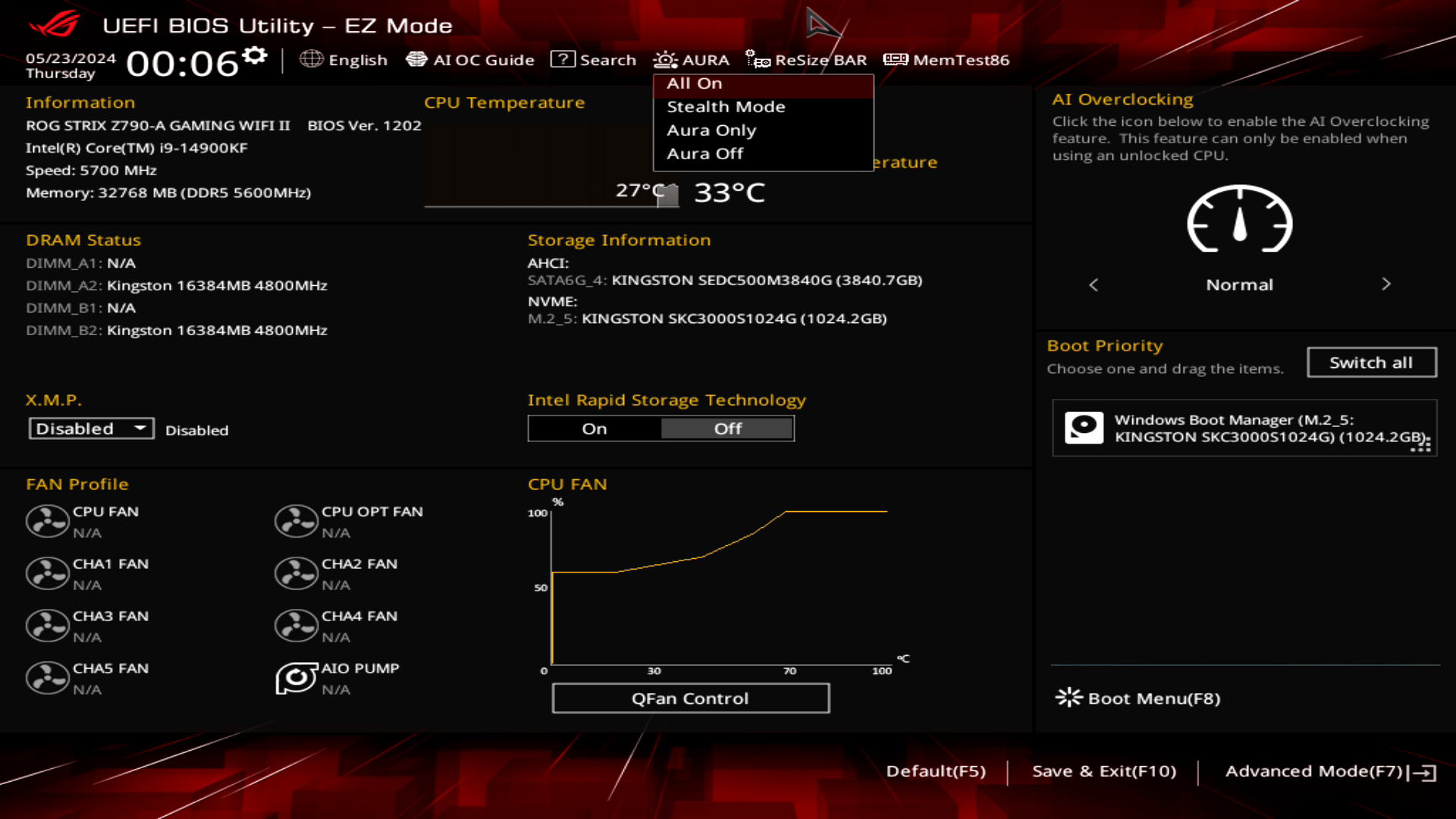

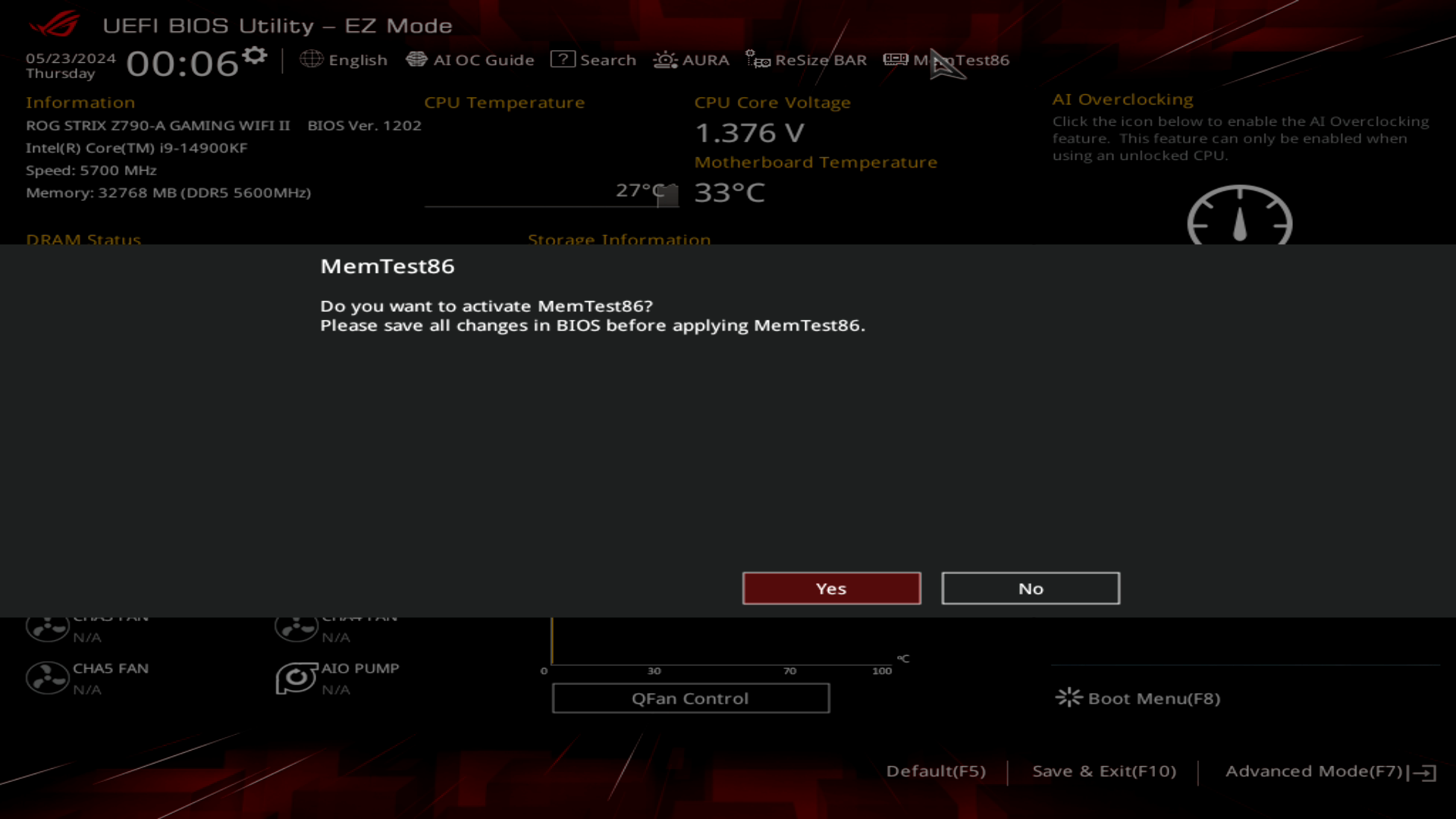

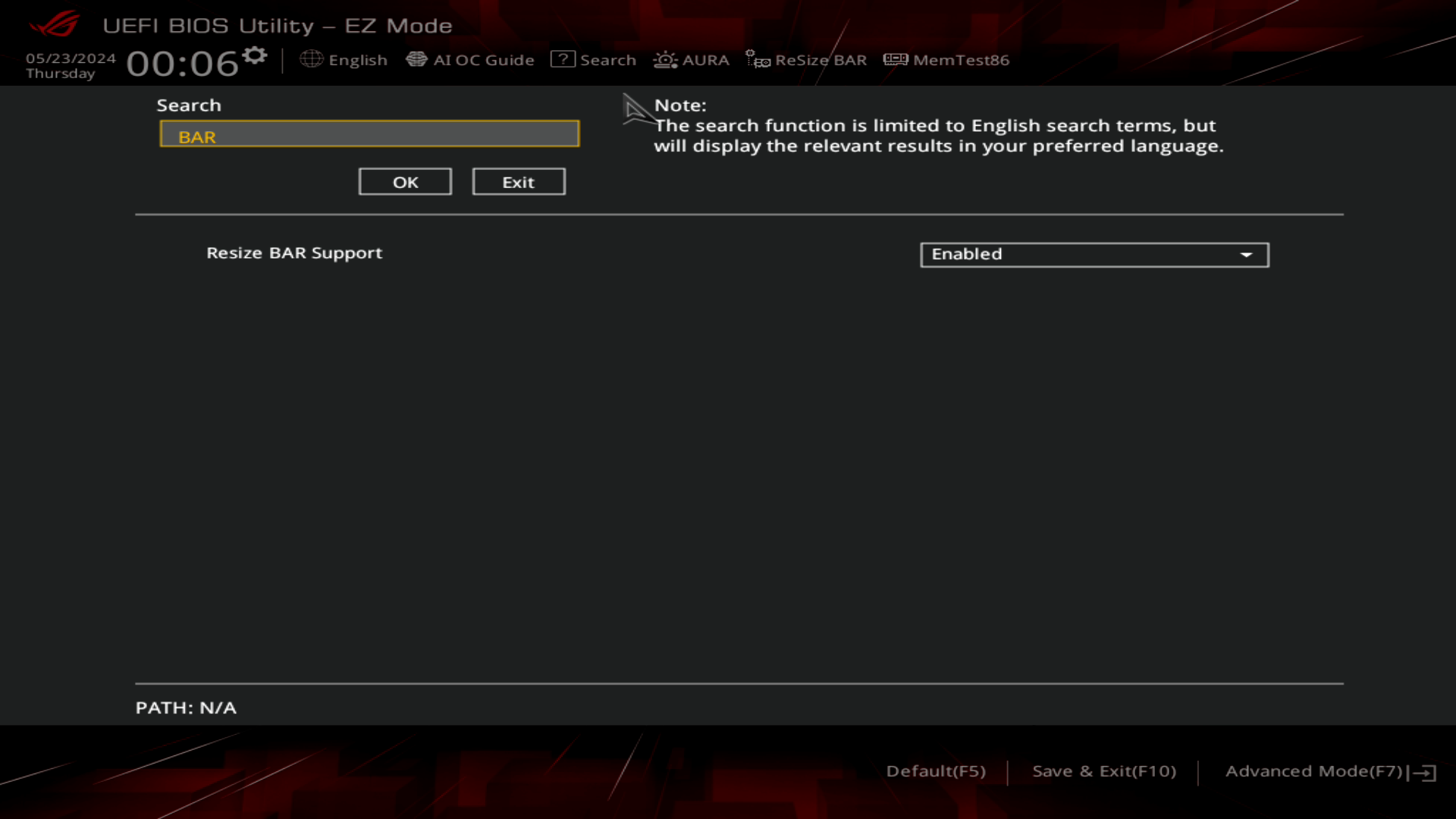

EZ Mode дает возможность получить отчет по ключевым элементам системы, указать системное время, язык интерфейса, найти нужную опцию при использовании поиска, настроить AURA, ResizeBAR, кривую оборотов вентиляторов, XMP, RAID, указать приоритет загрузки с накопителей, загрузить Memtest86 и наконец, перевести платформу в режим автоматического оверклокинга AI Optimized.
Переходим к анализу Advanced Mode, обеспечивающему полный контроль над всеми доступными опциями. Вкладка My Favorites автоматически собирает в себе параметры, наиболее часто используемые пользователем материнской платы.

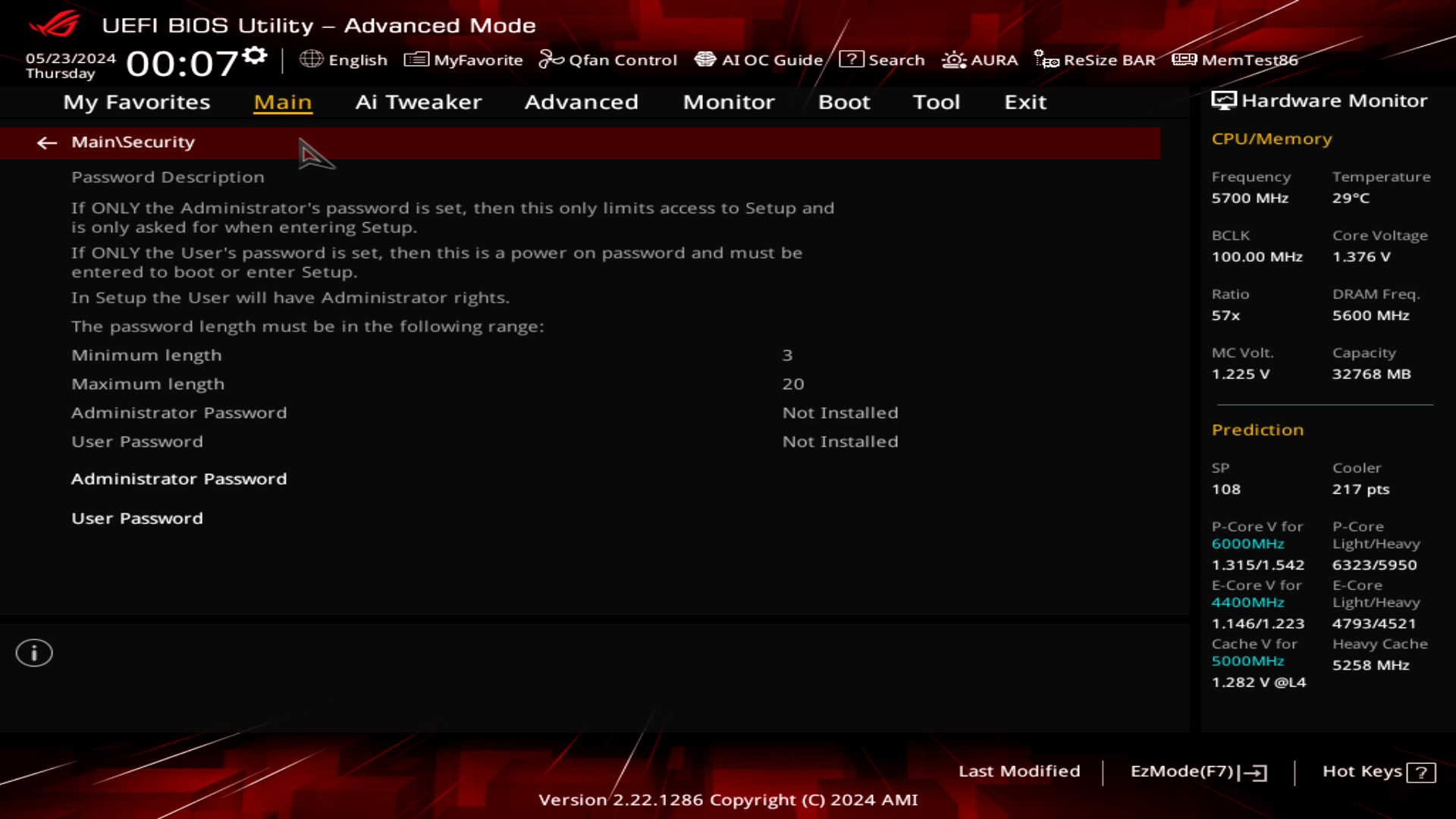

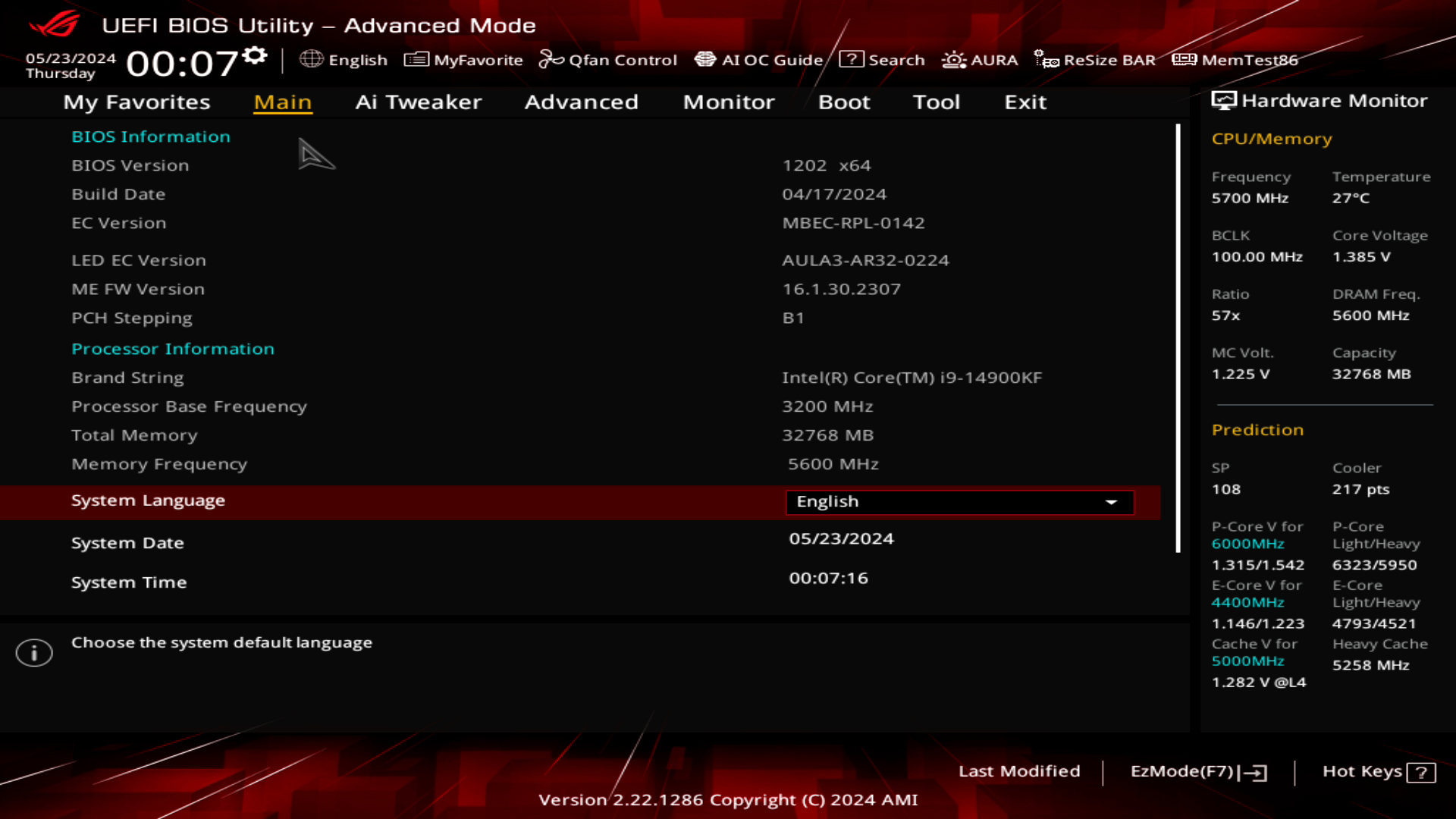

Вкладка Main предоставляет отчет по главным параметрам системы. Здесь выбирается язык интерфейса, меняется системное время, задается пароль безопасности.

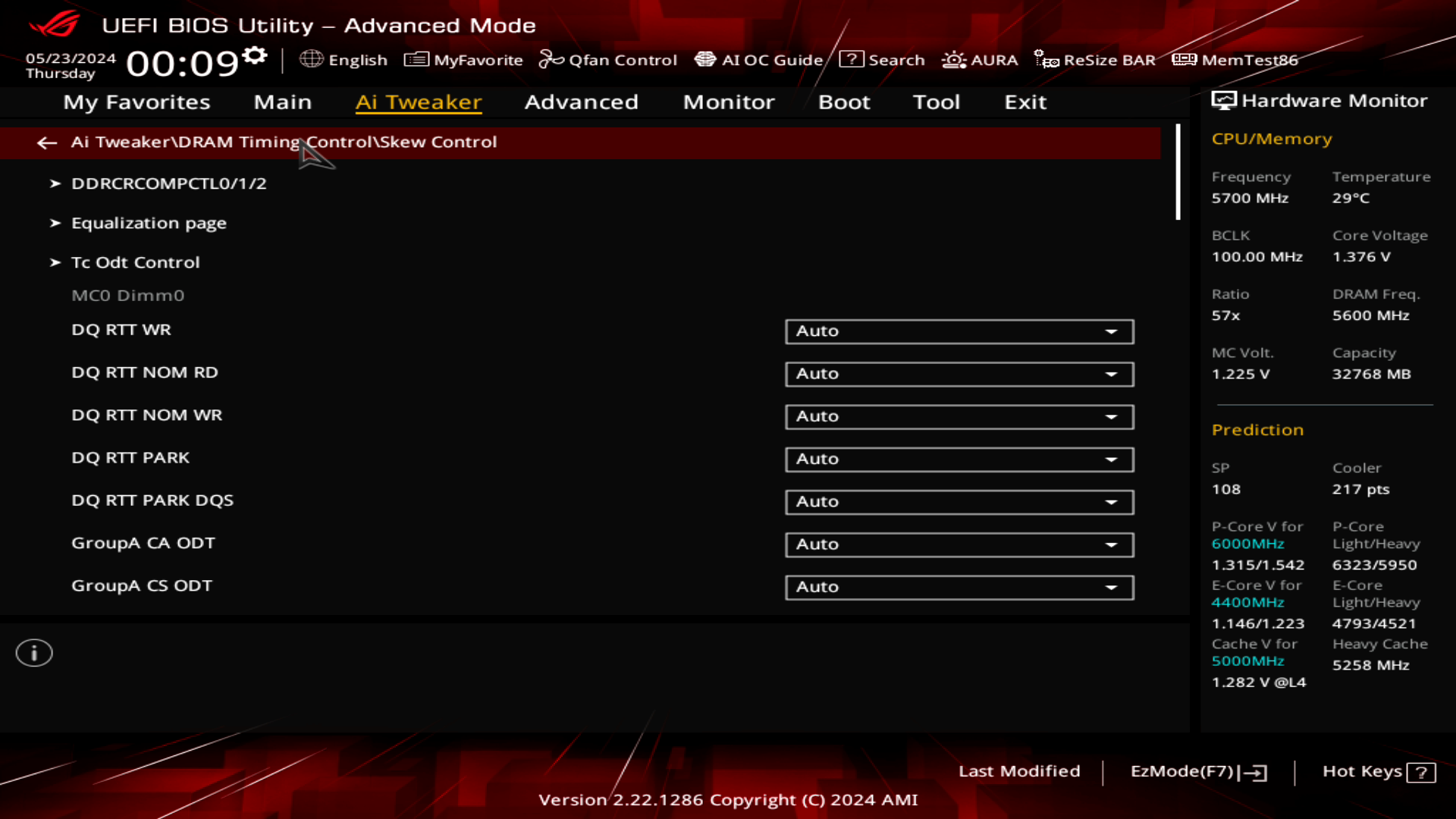

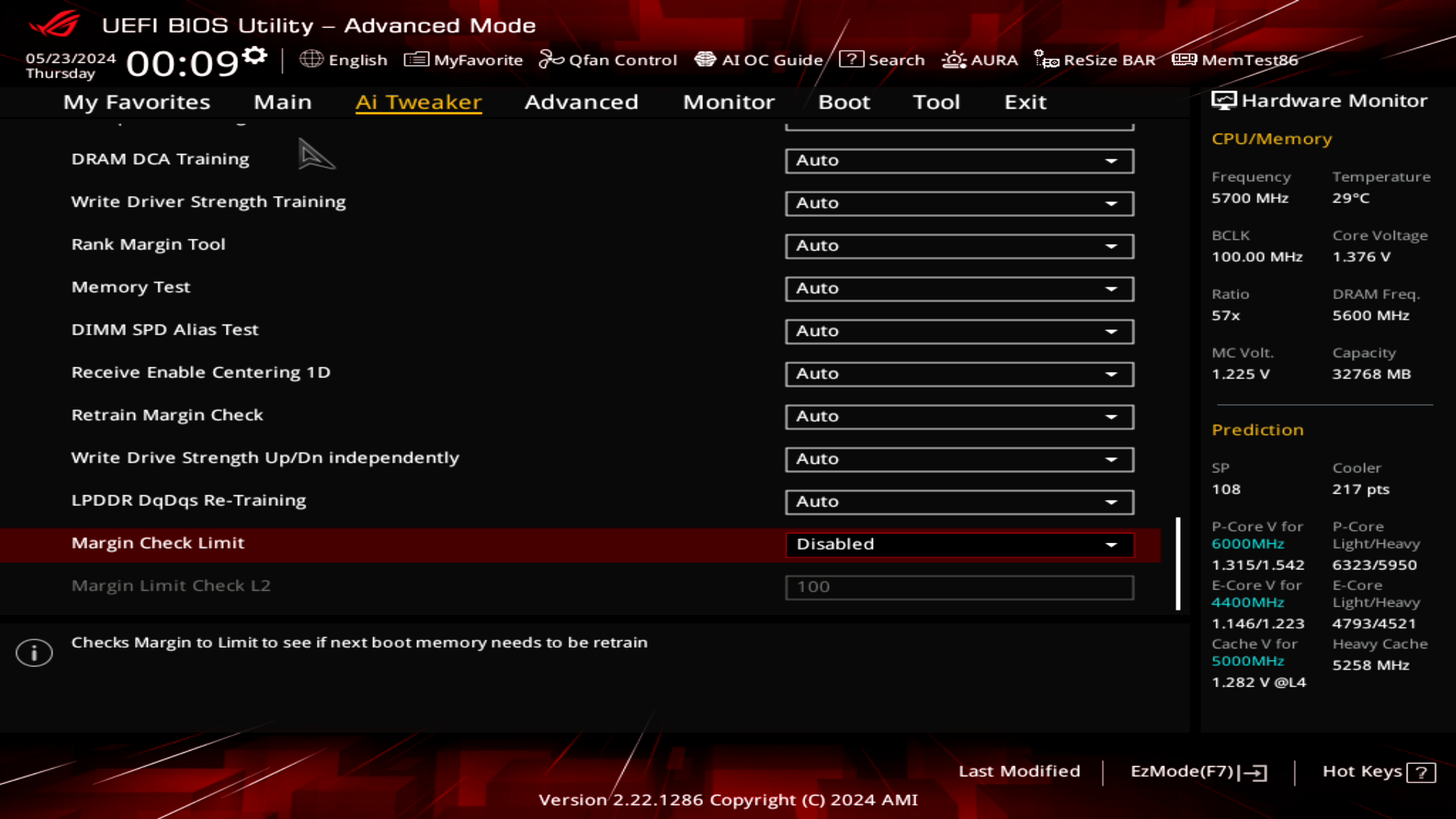

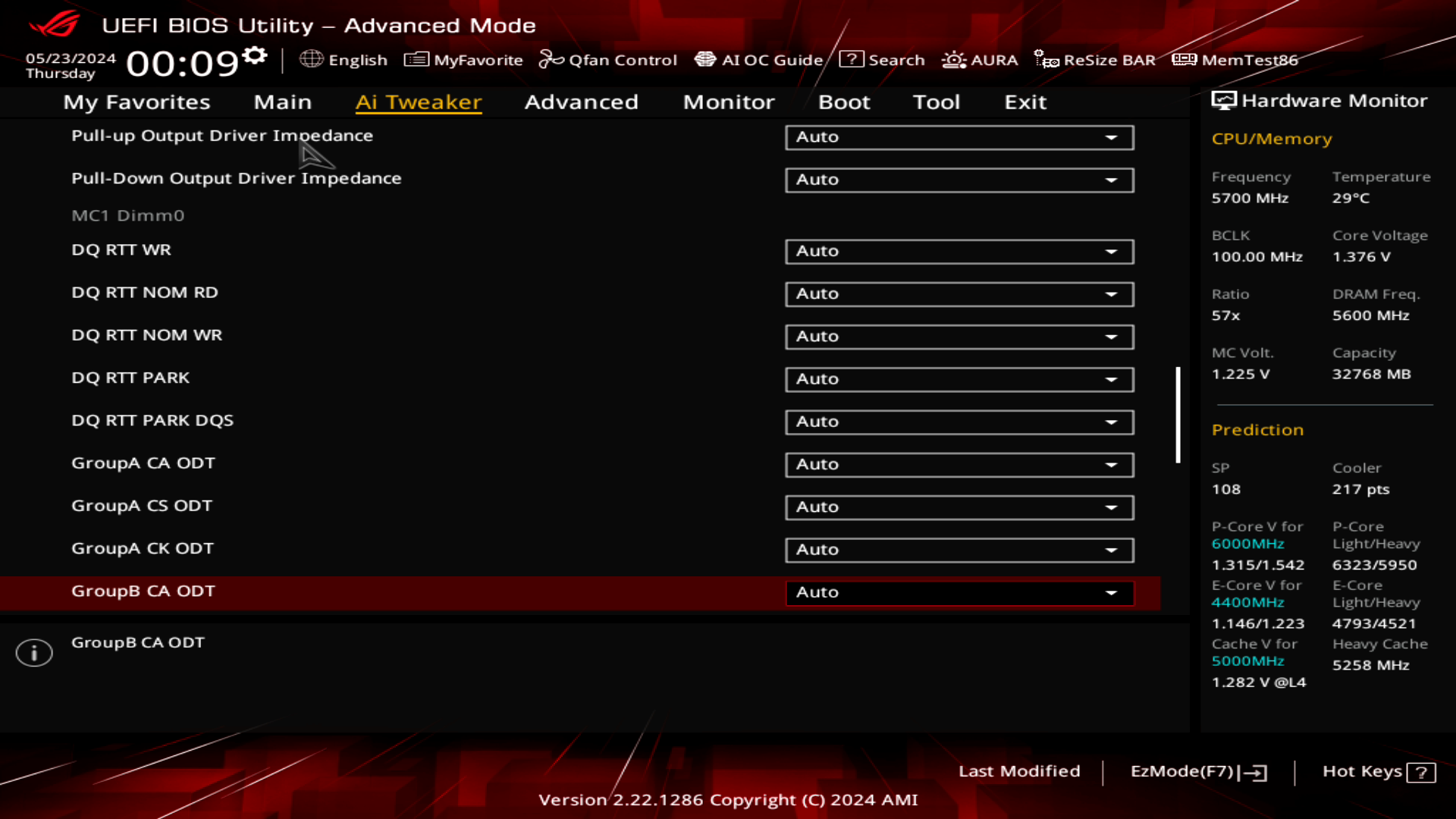

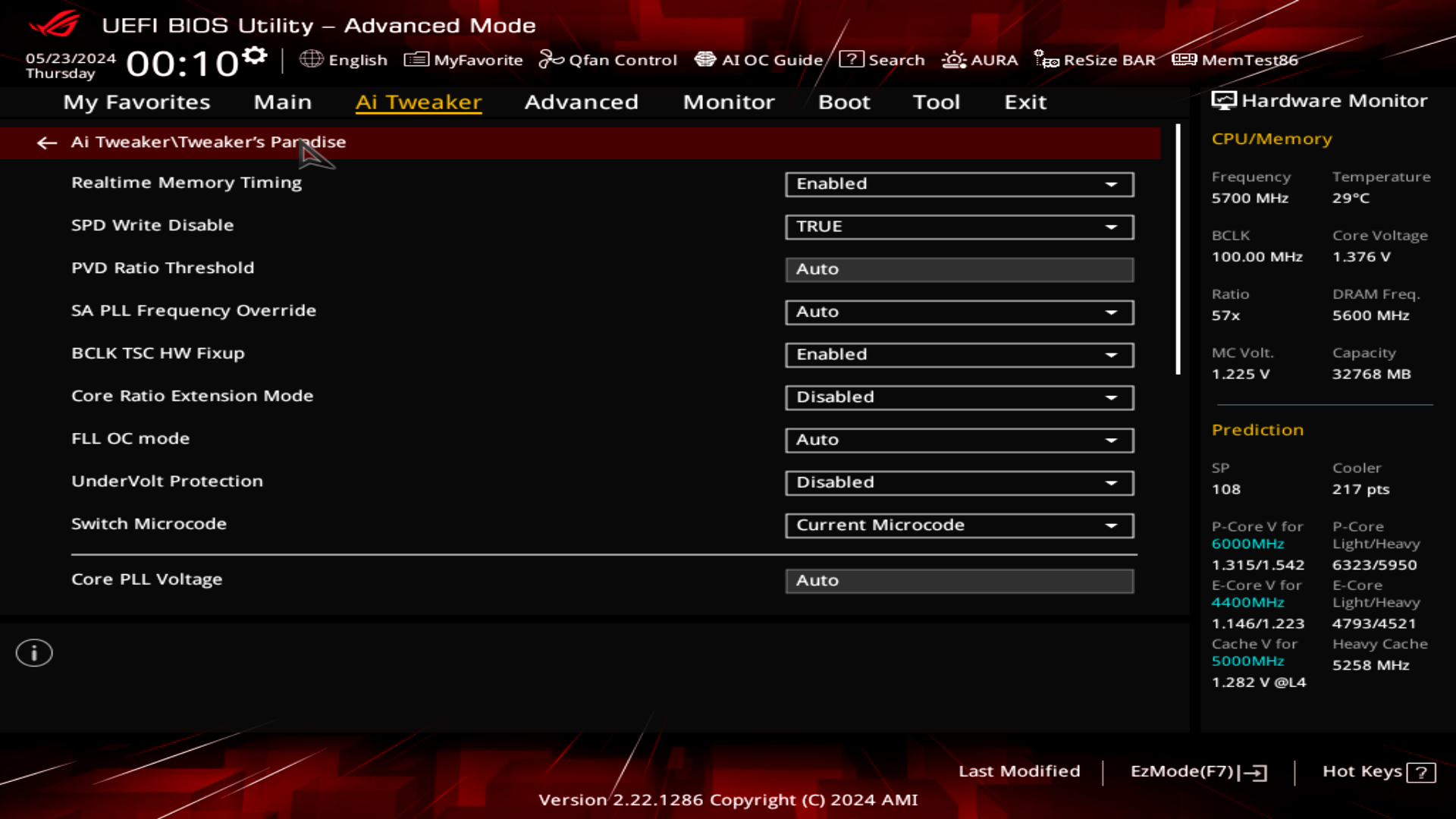

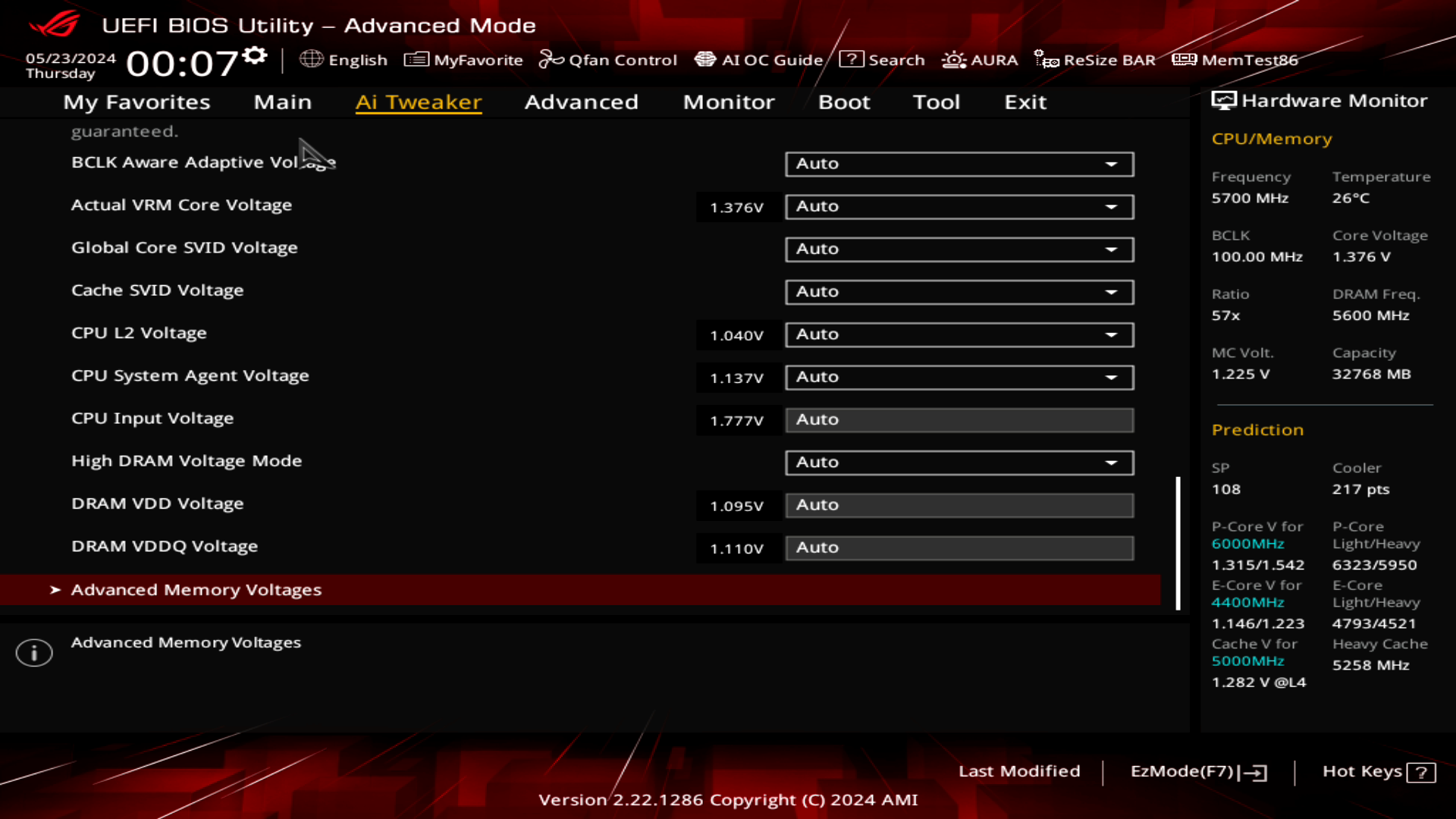

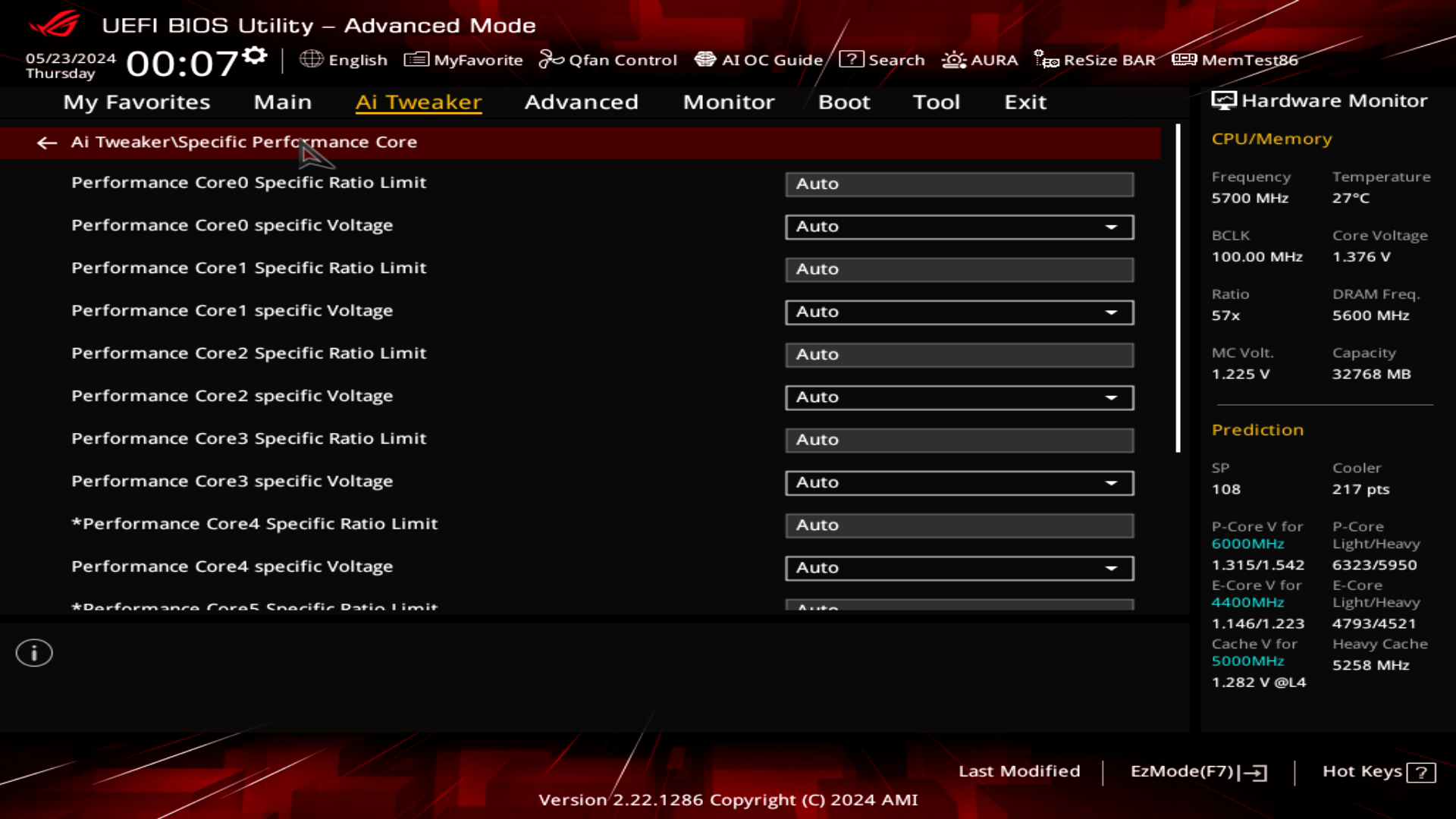

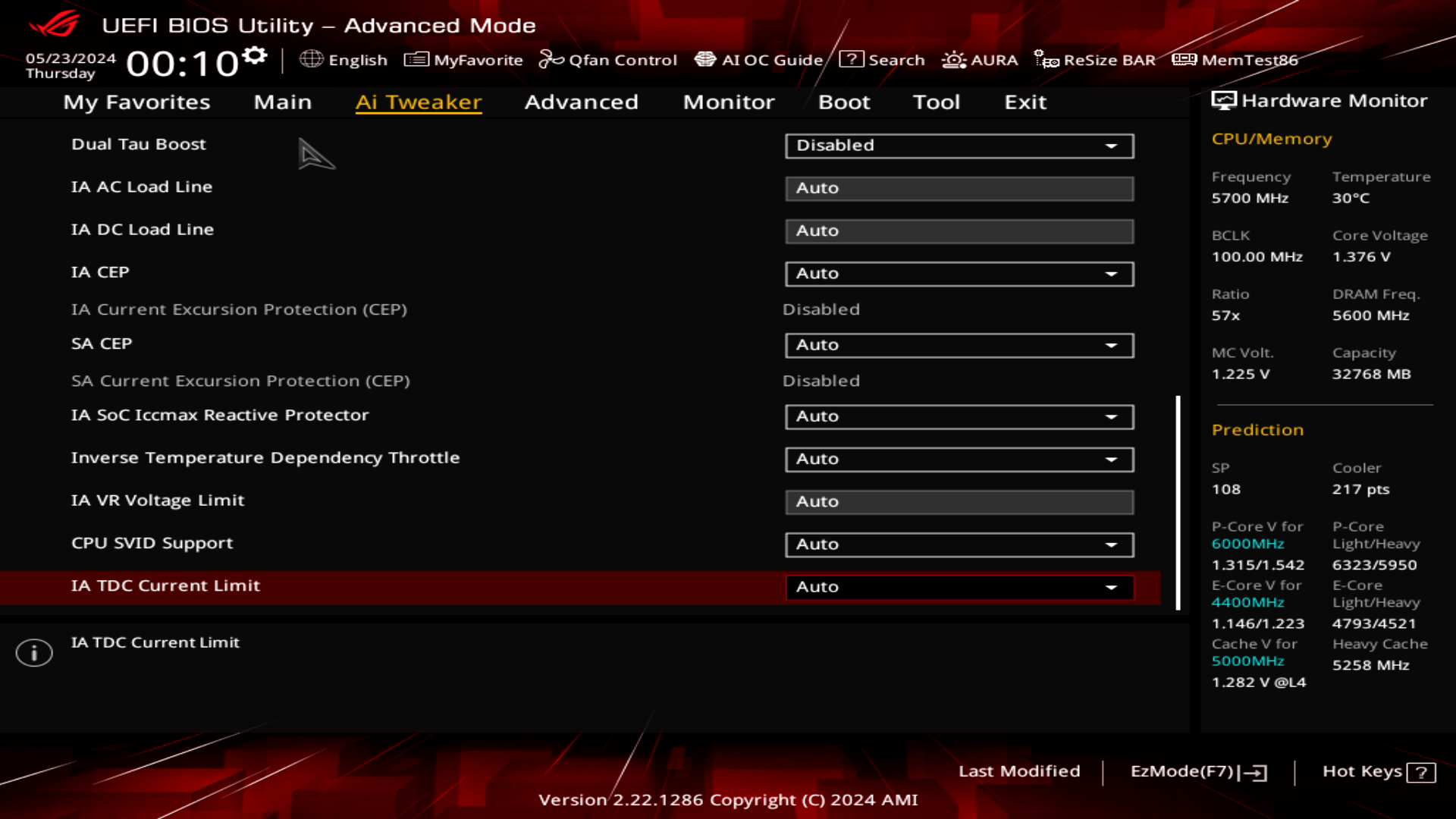

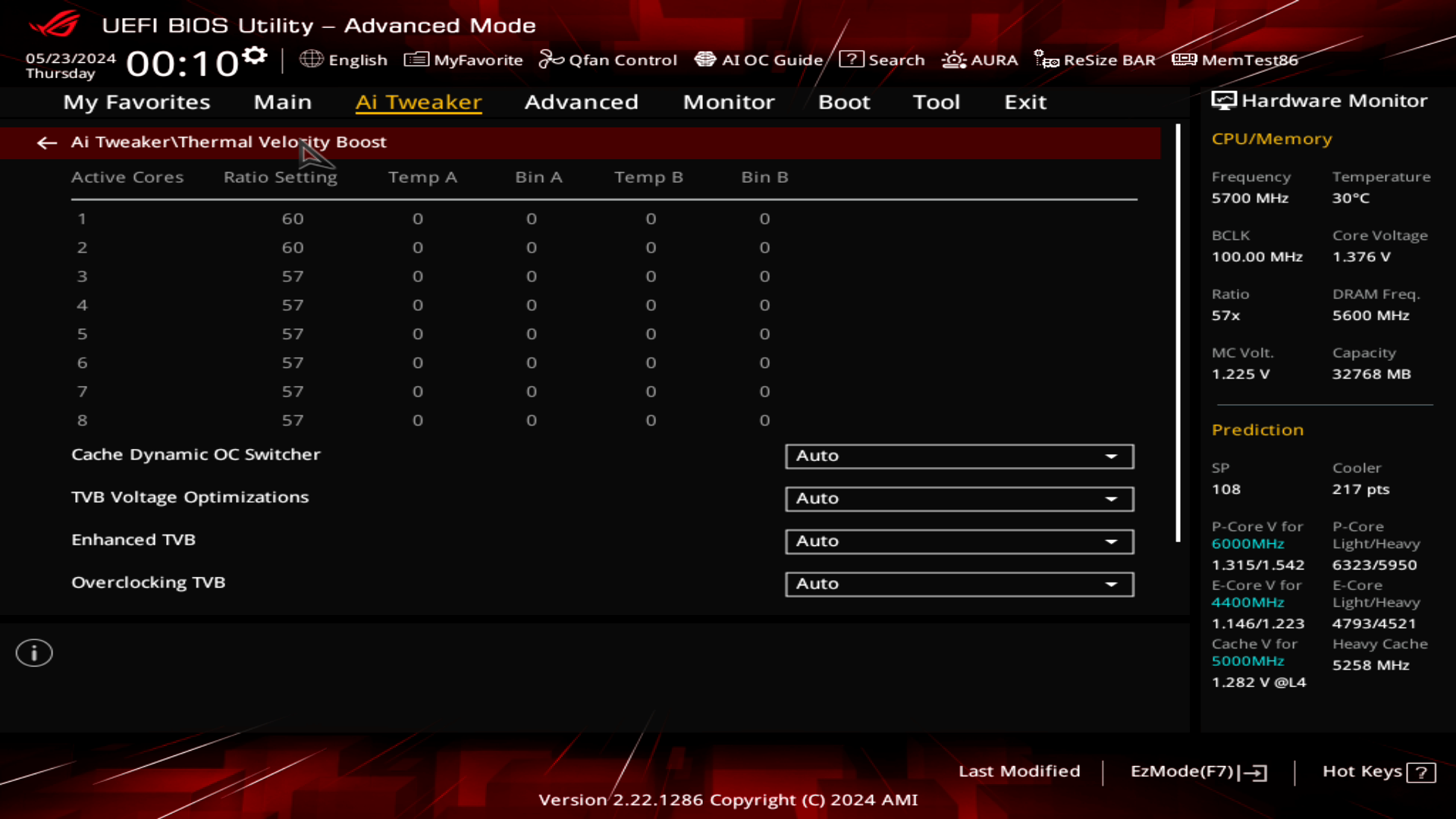

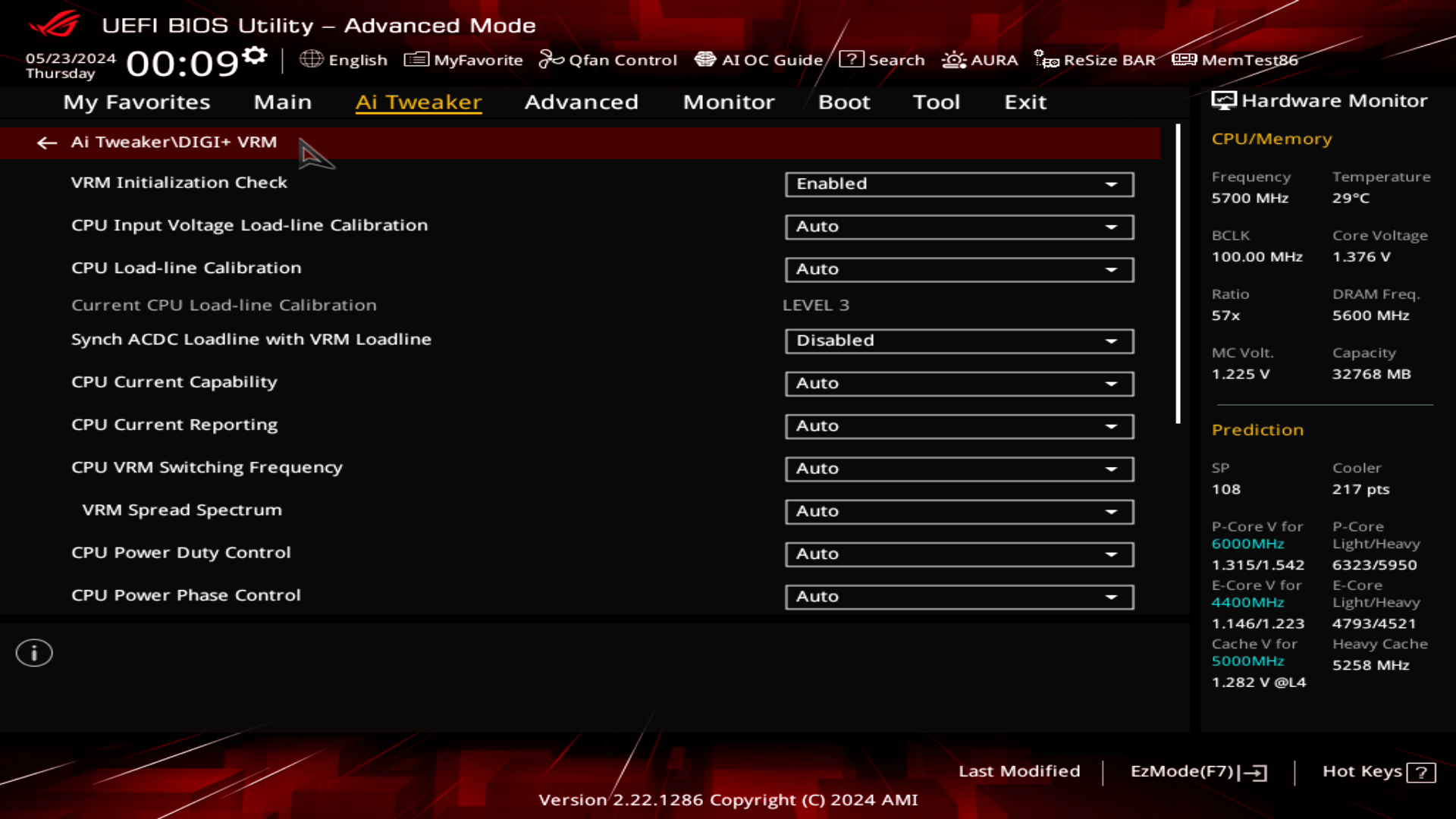

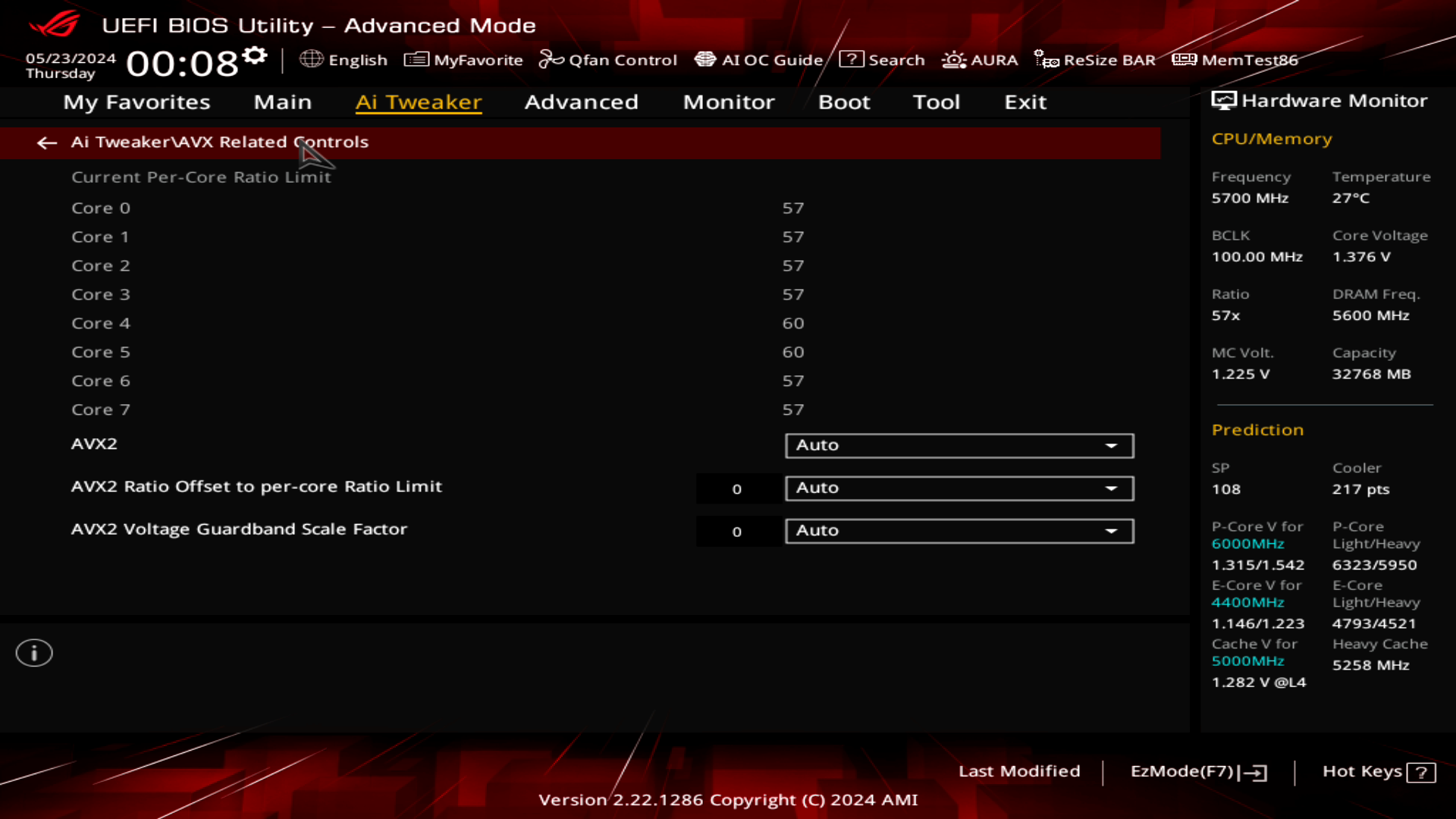

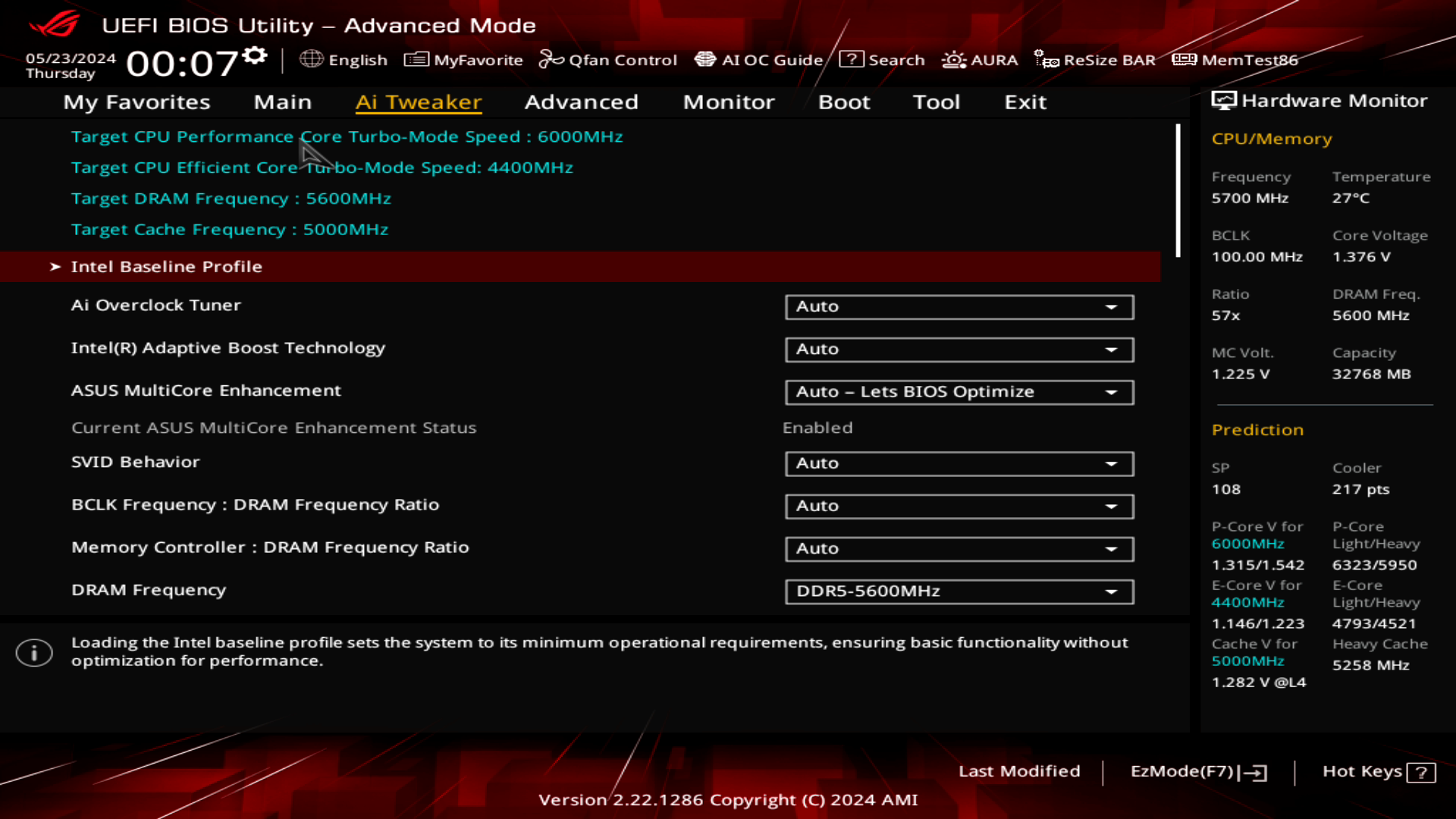

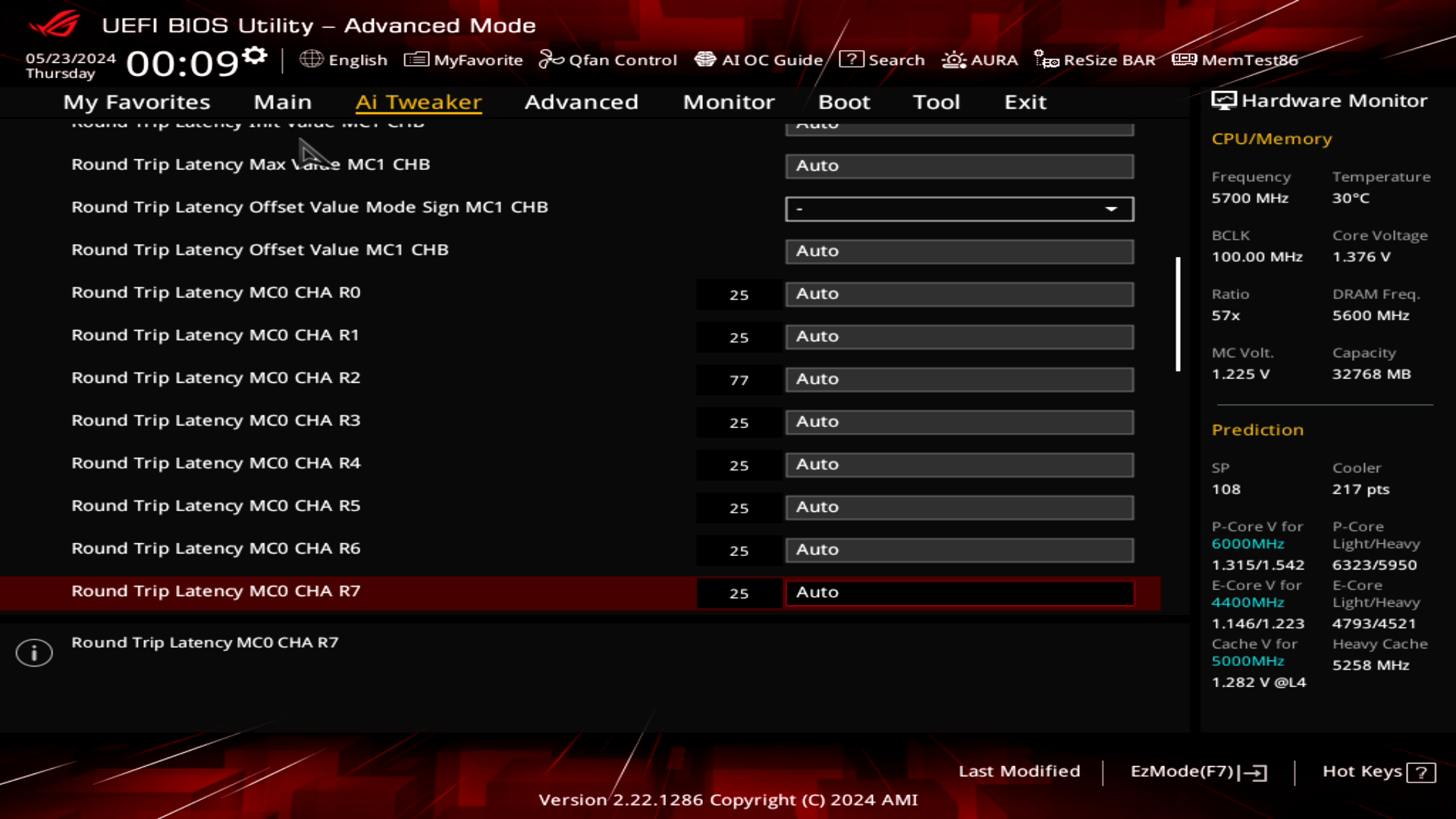

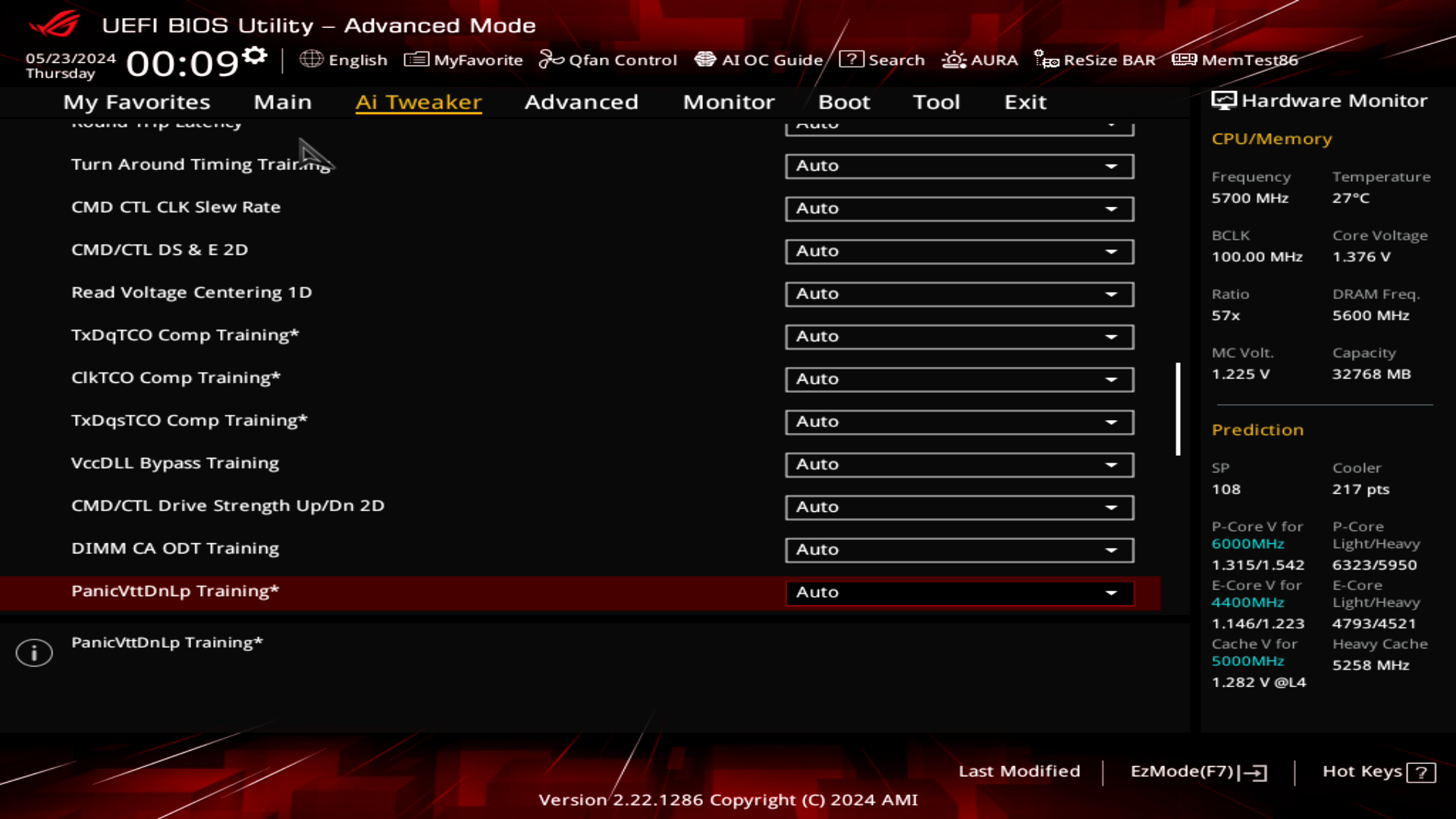

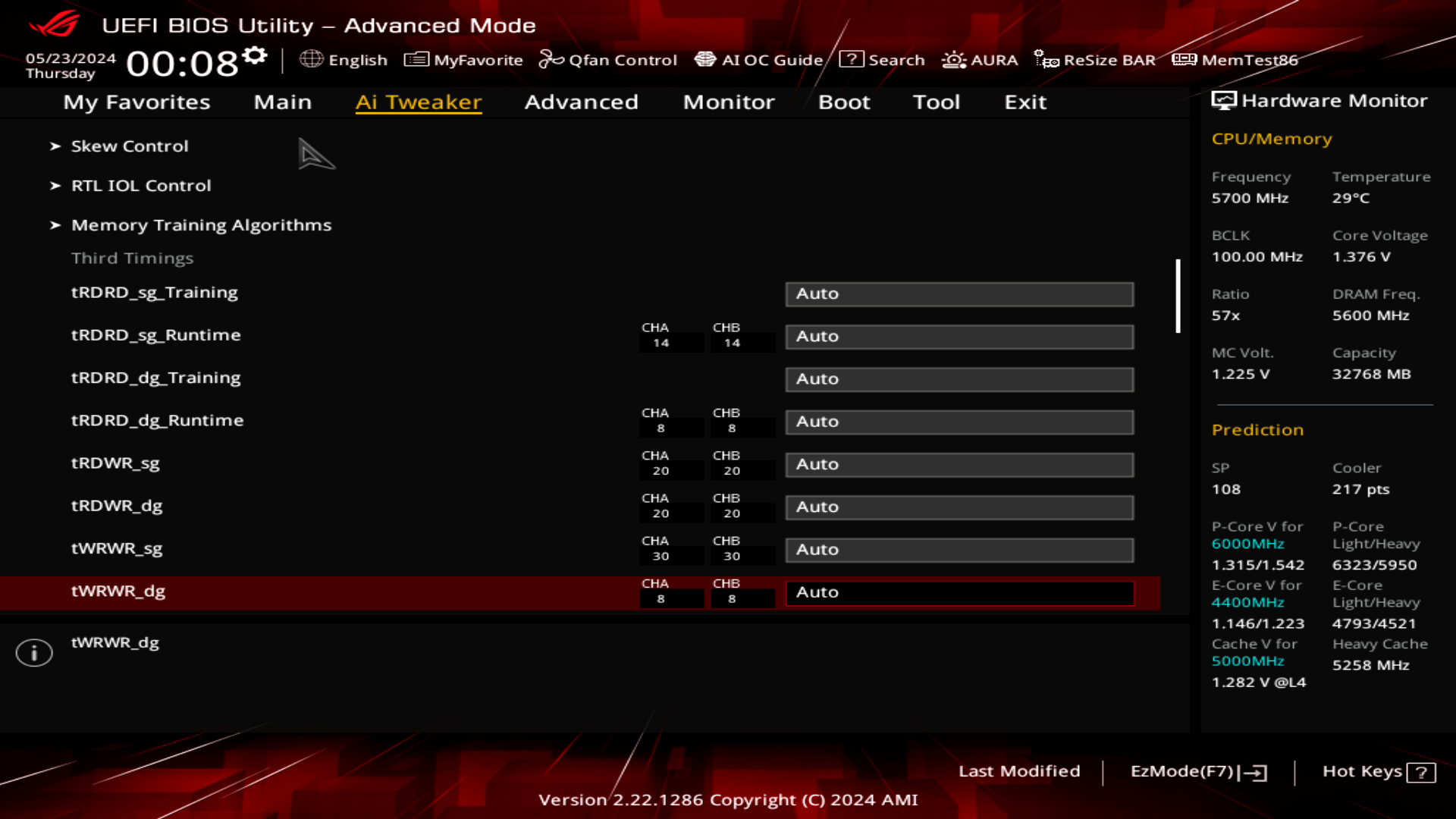

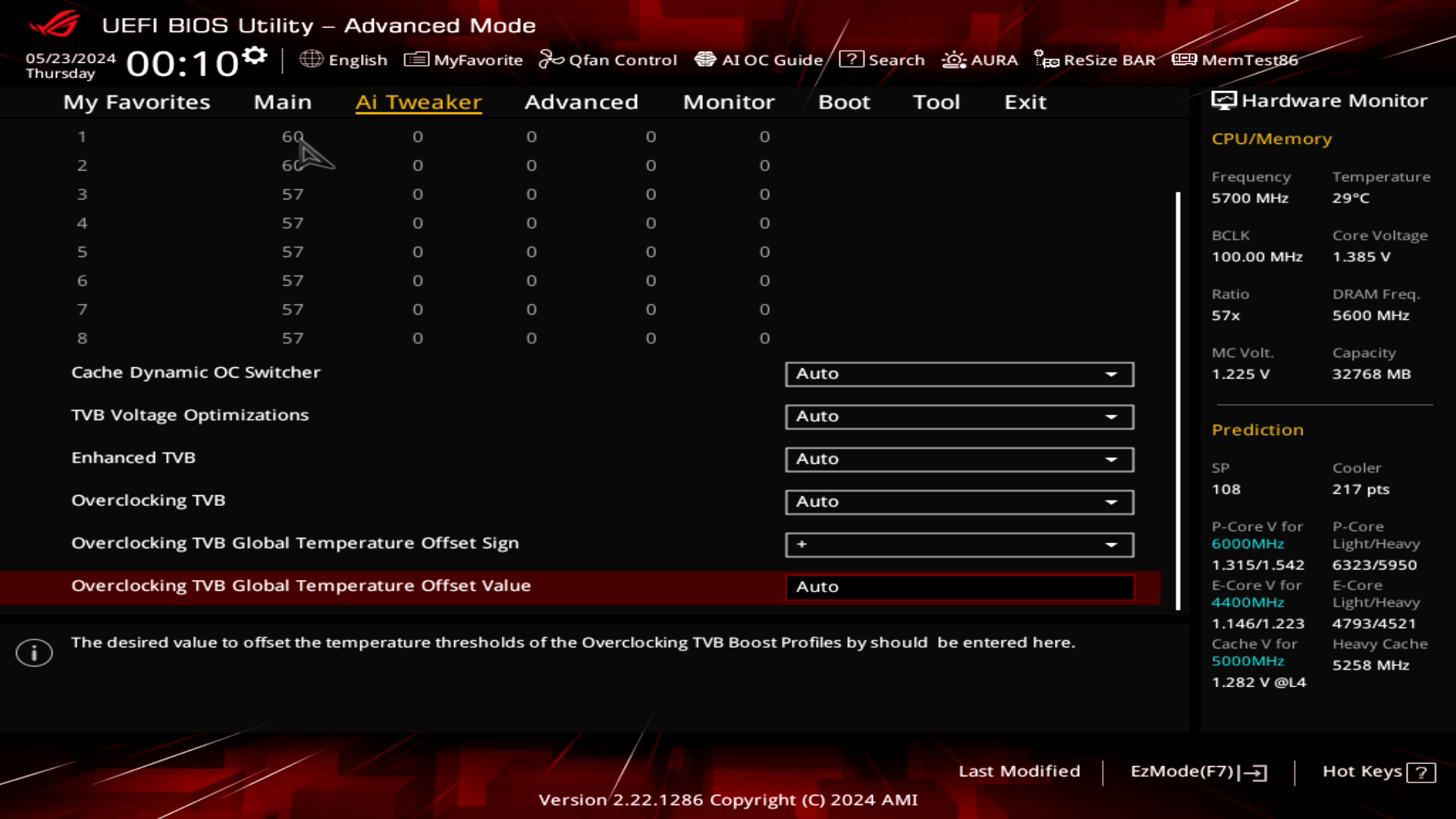

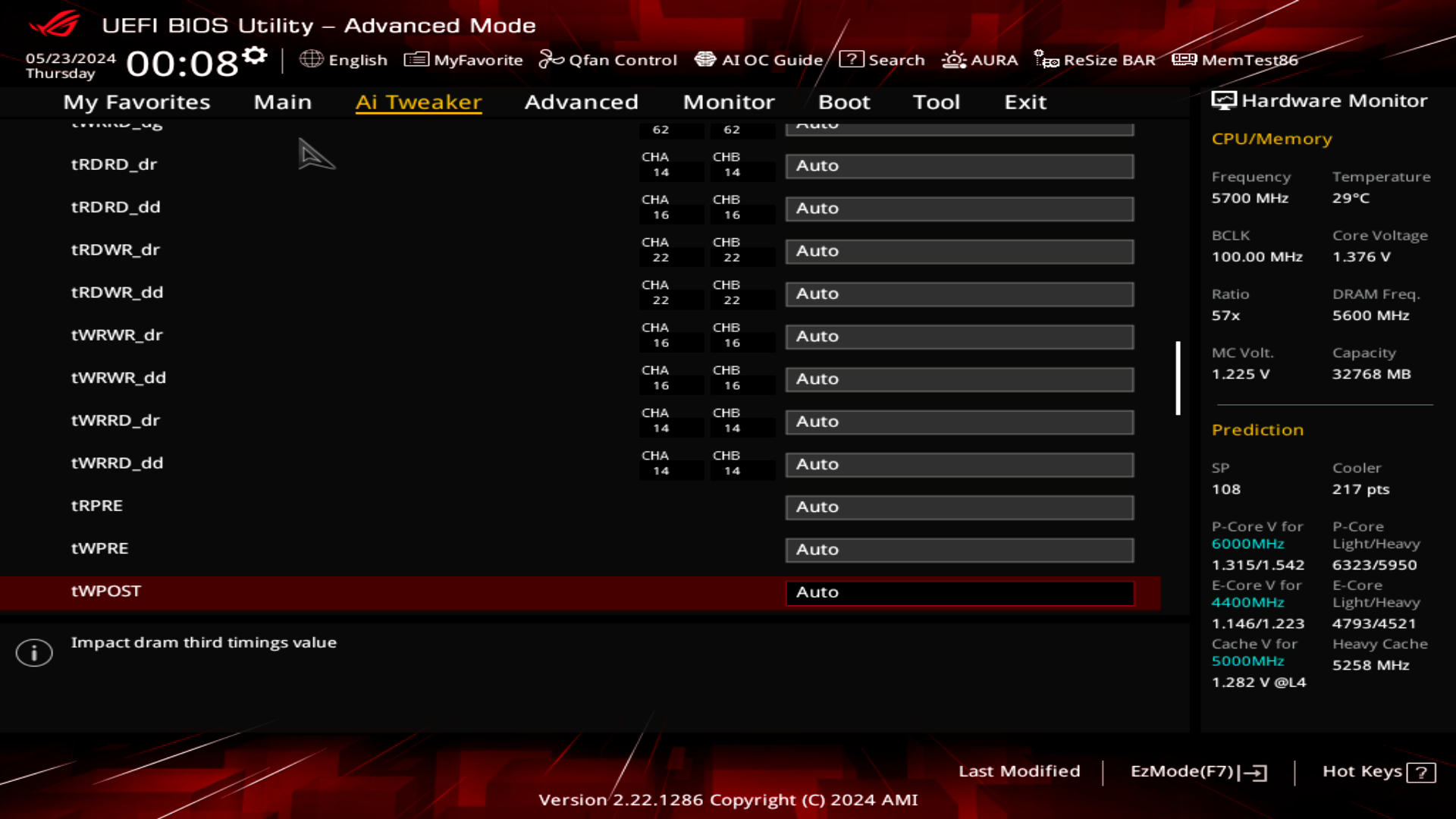

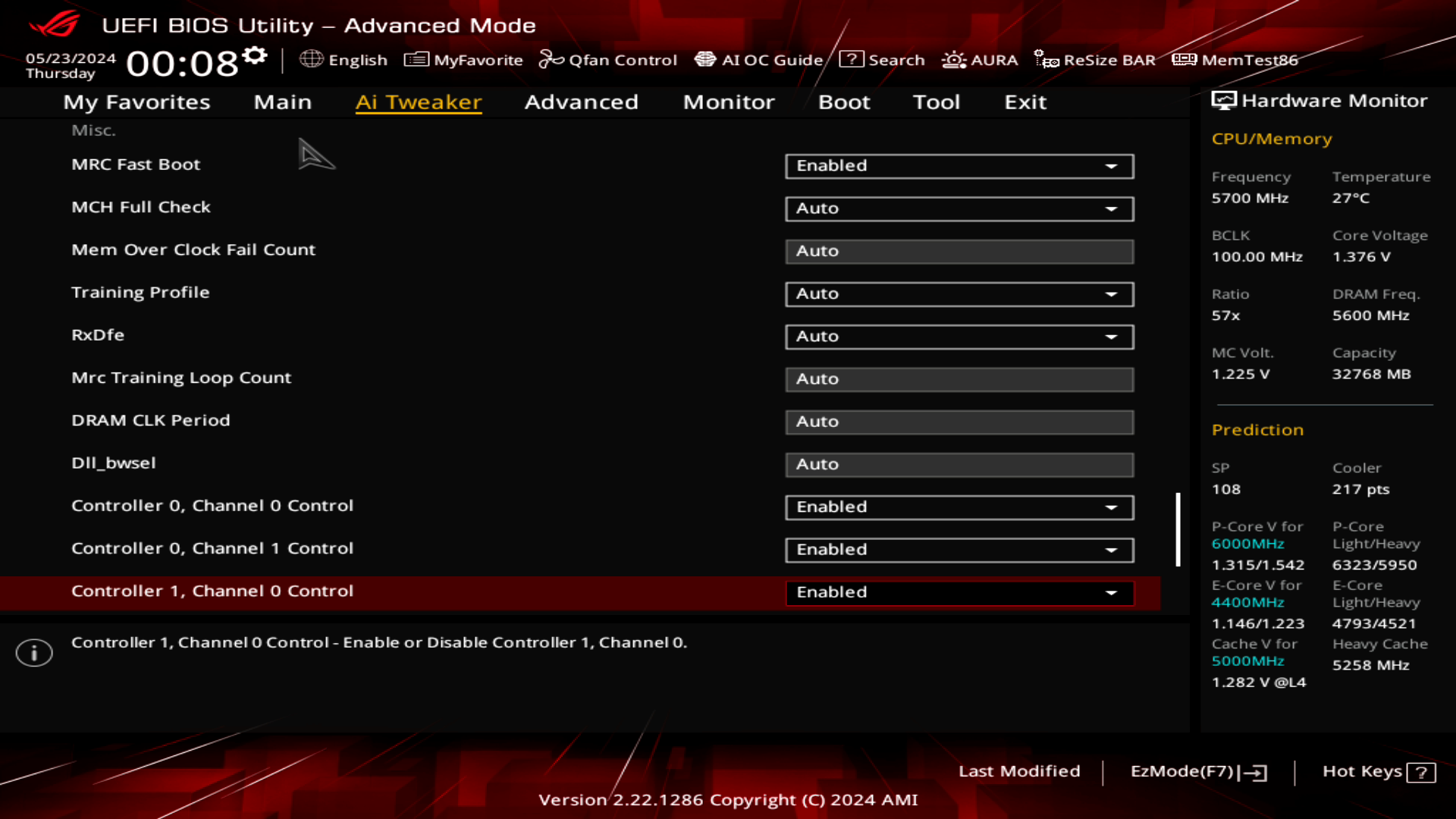

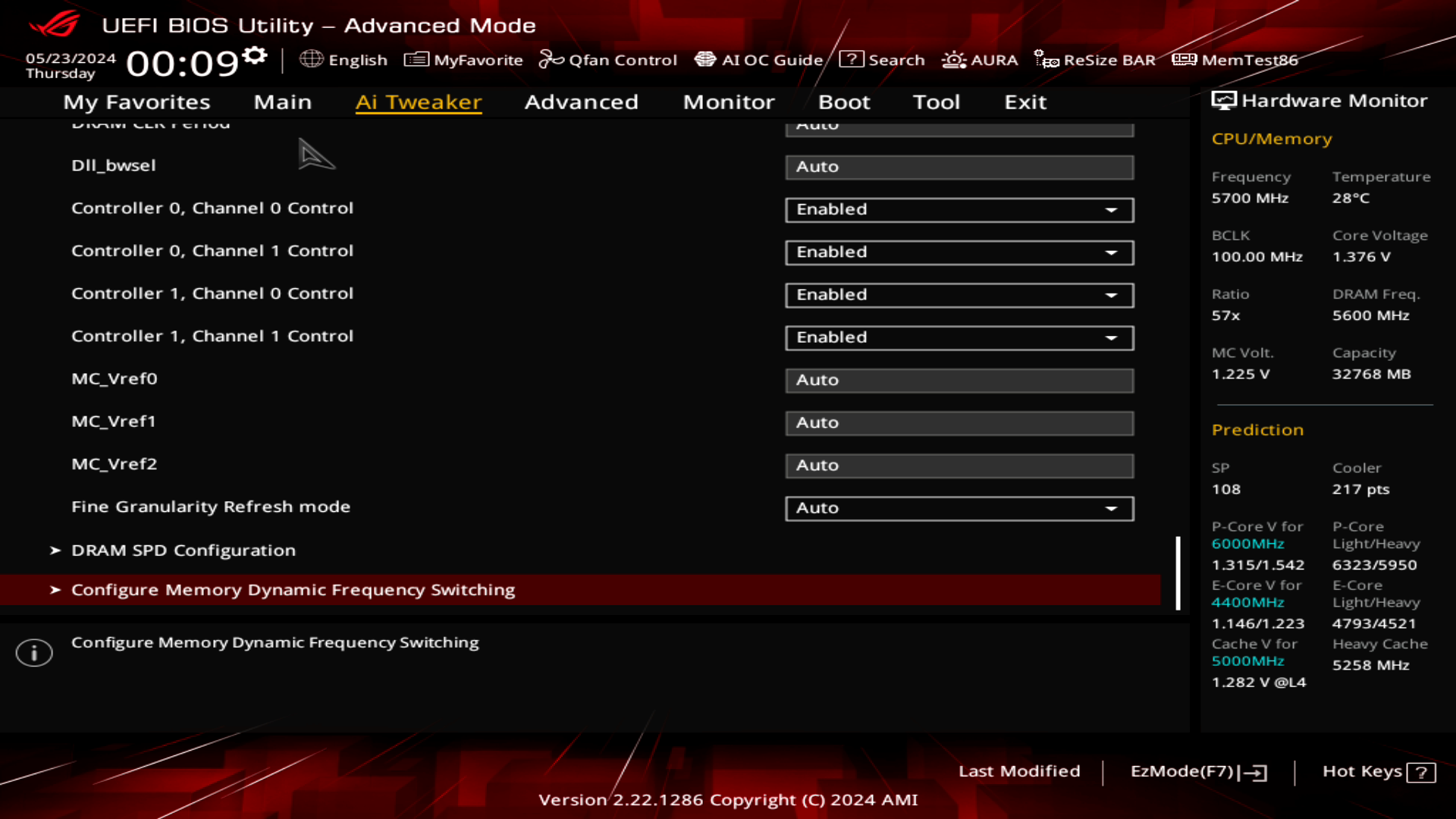

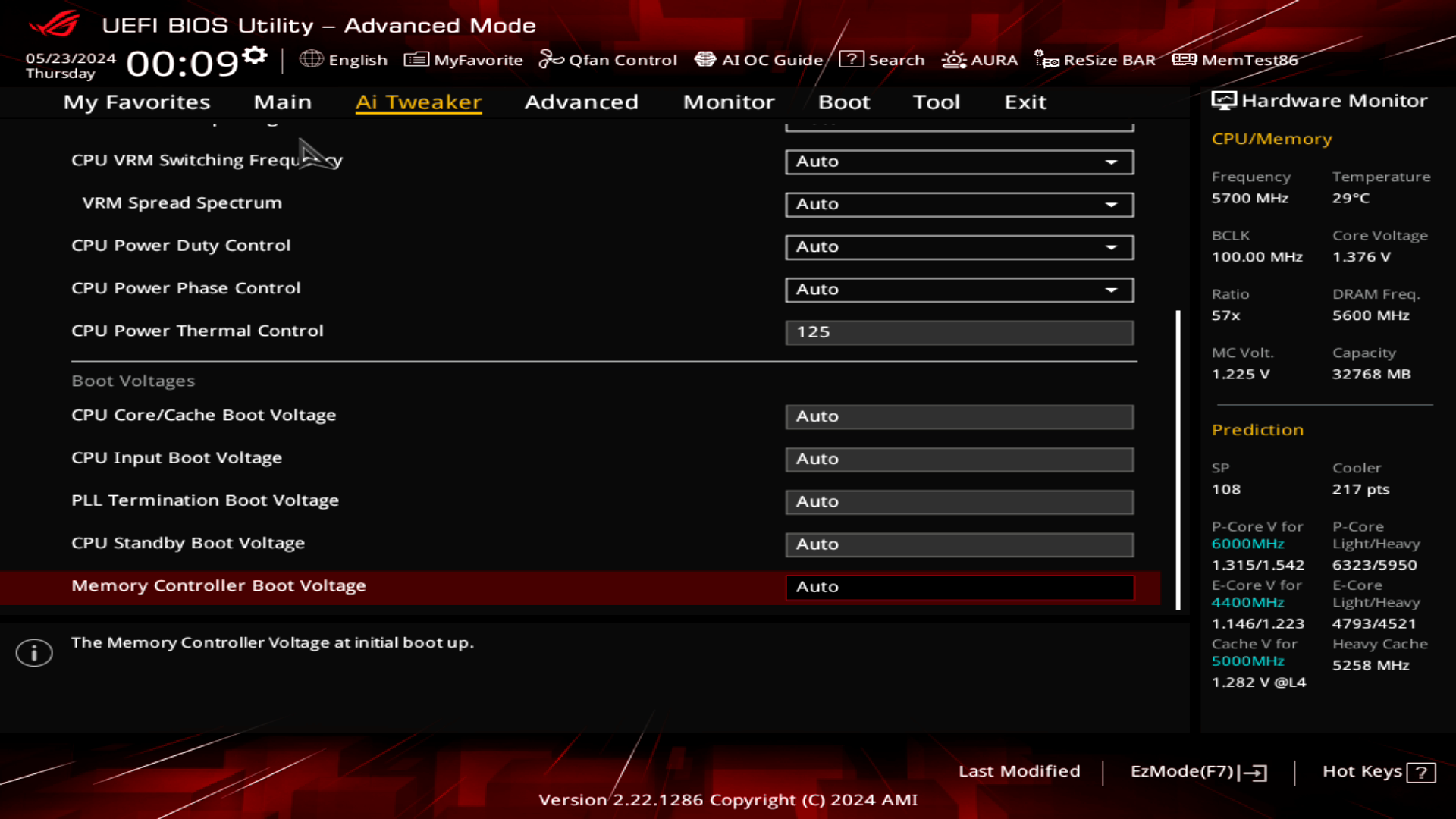

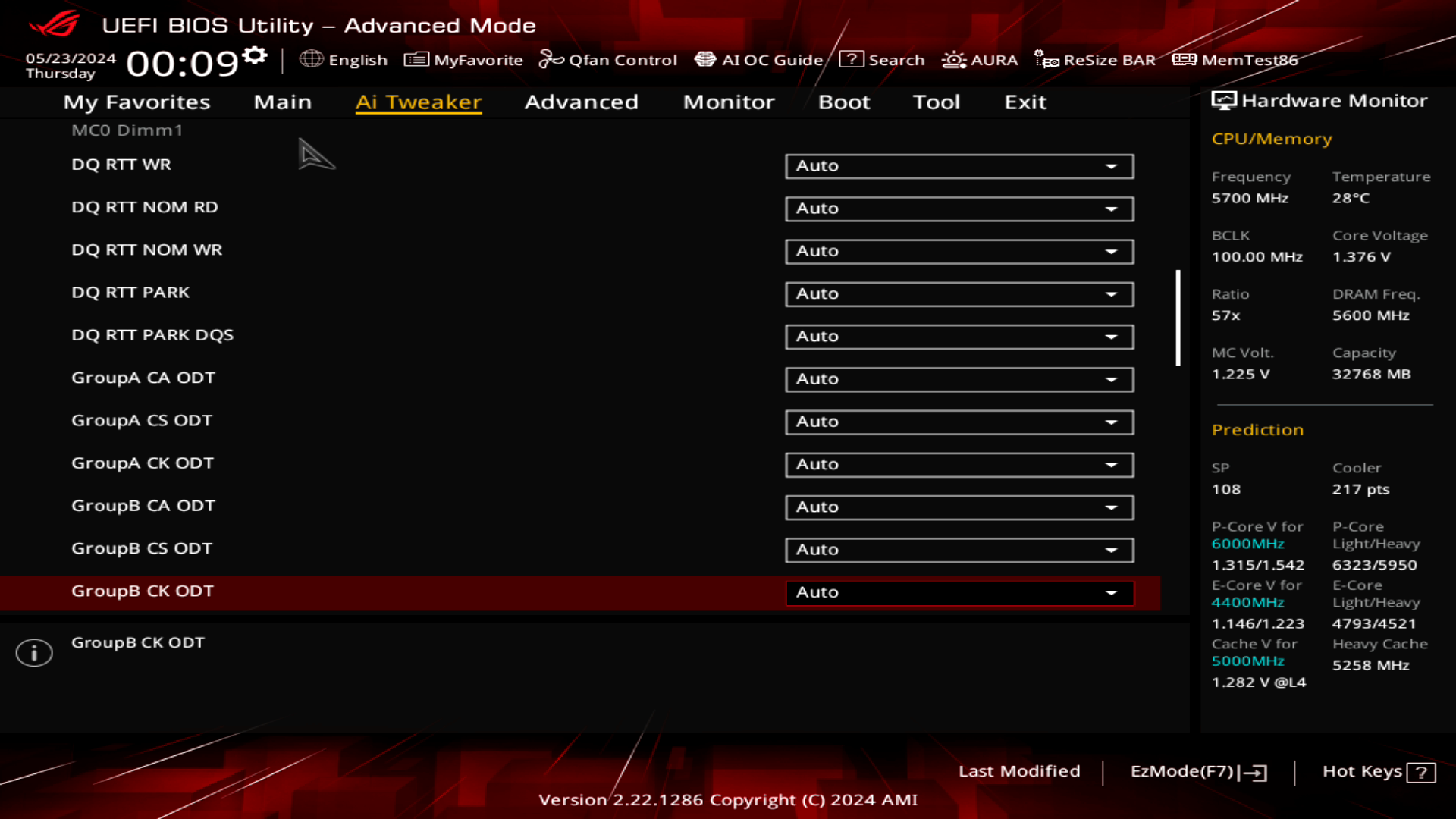

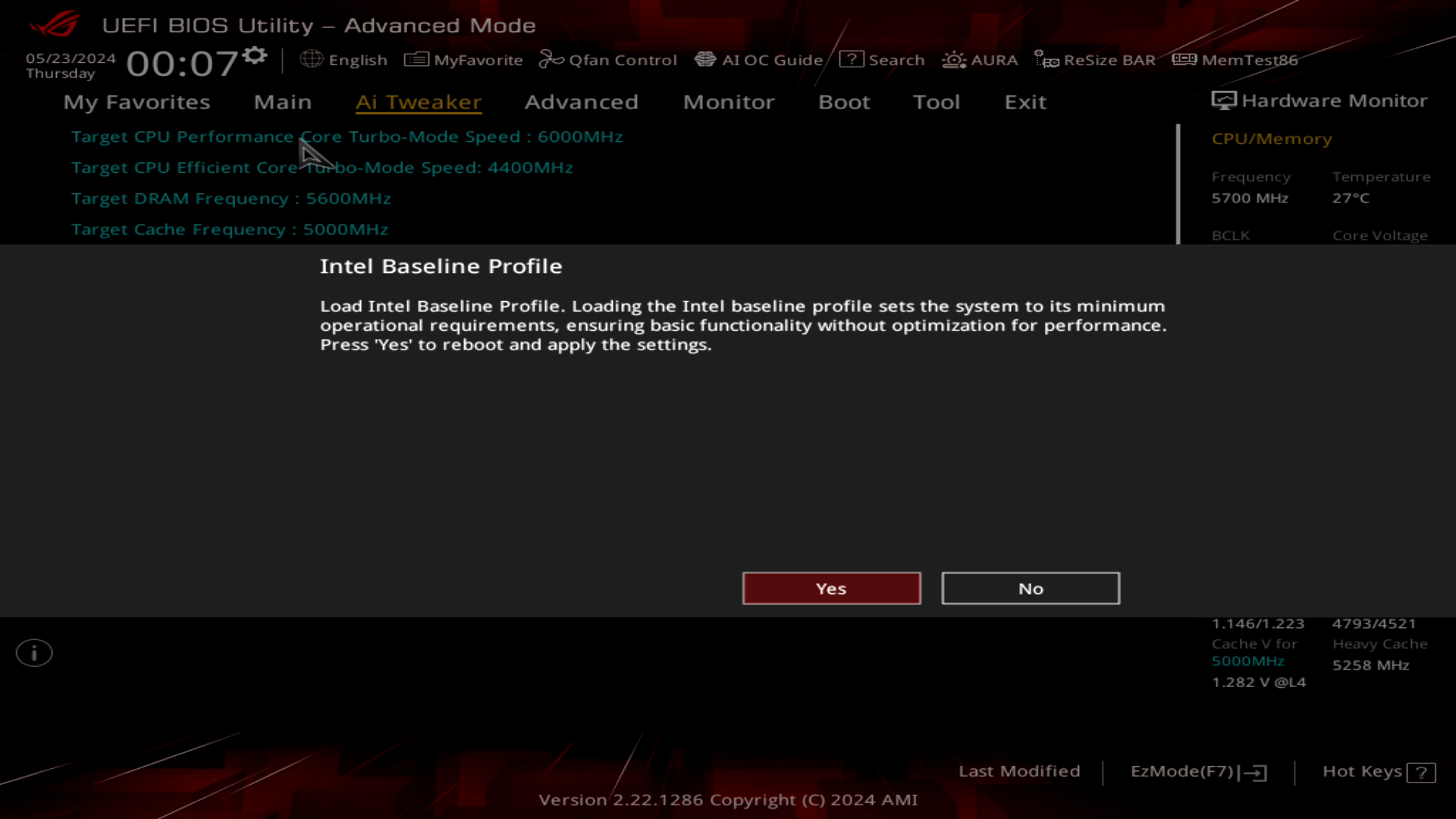

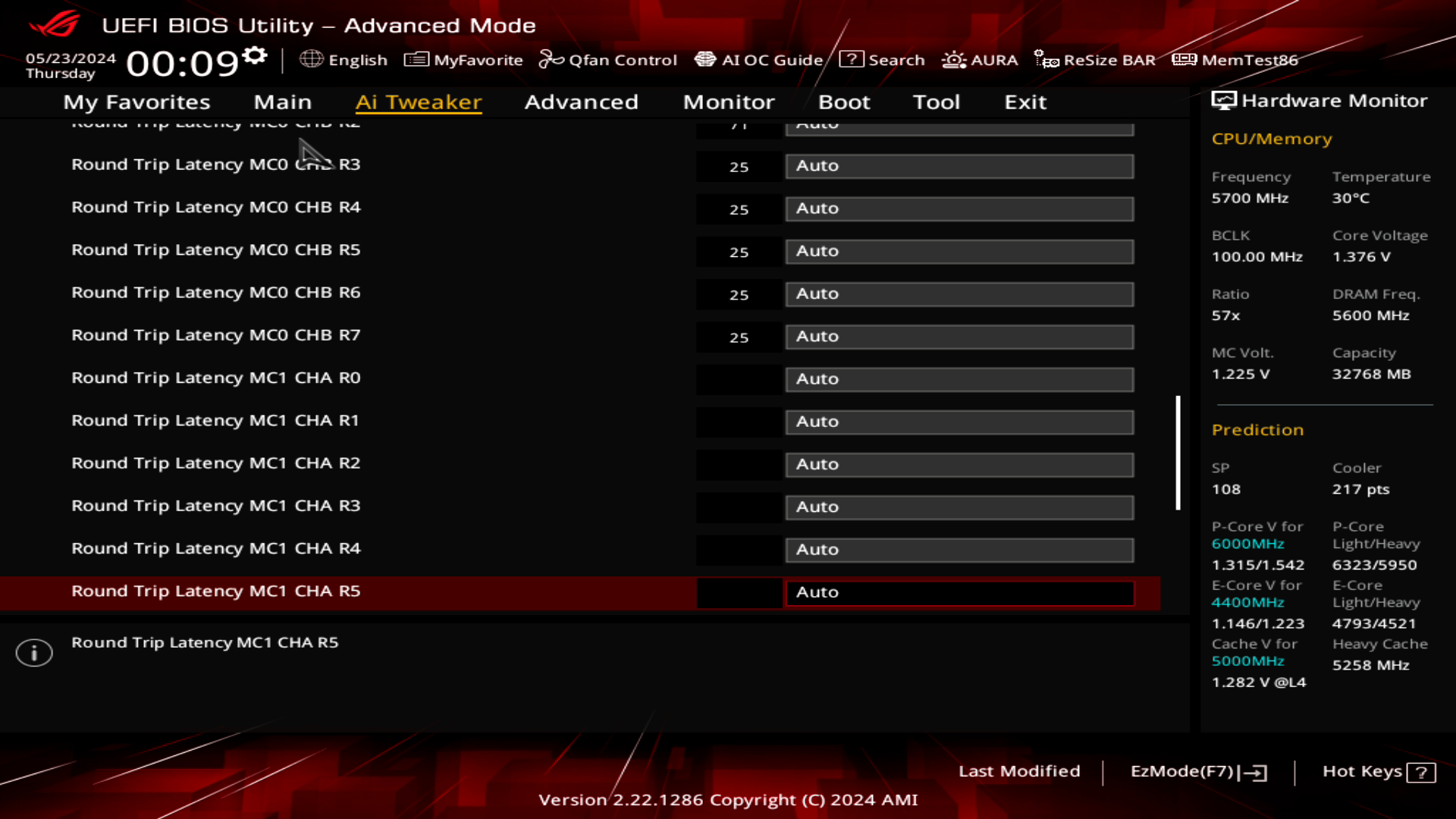

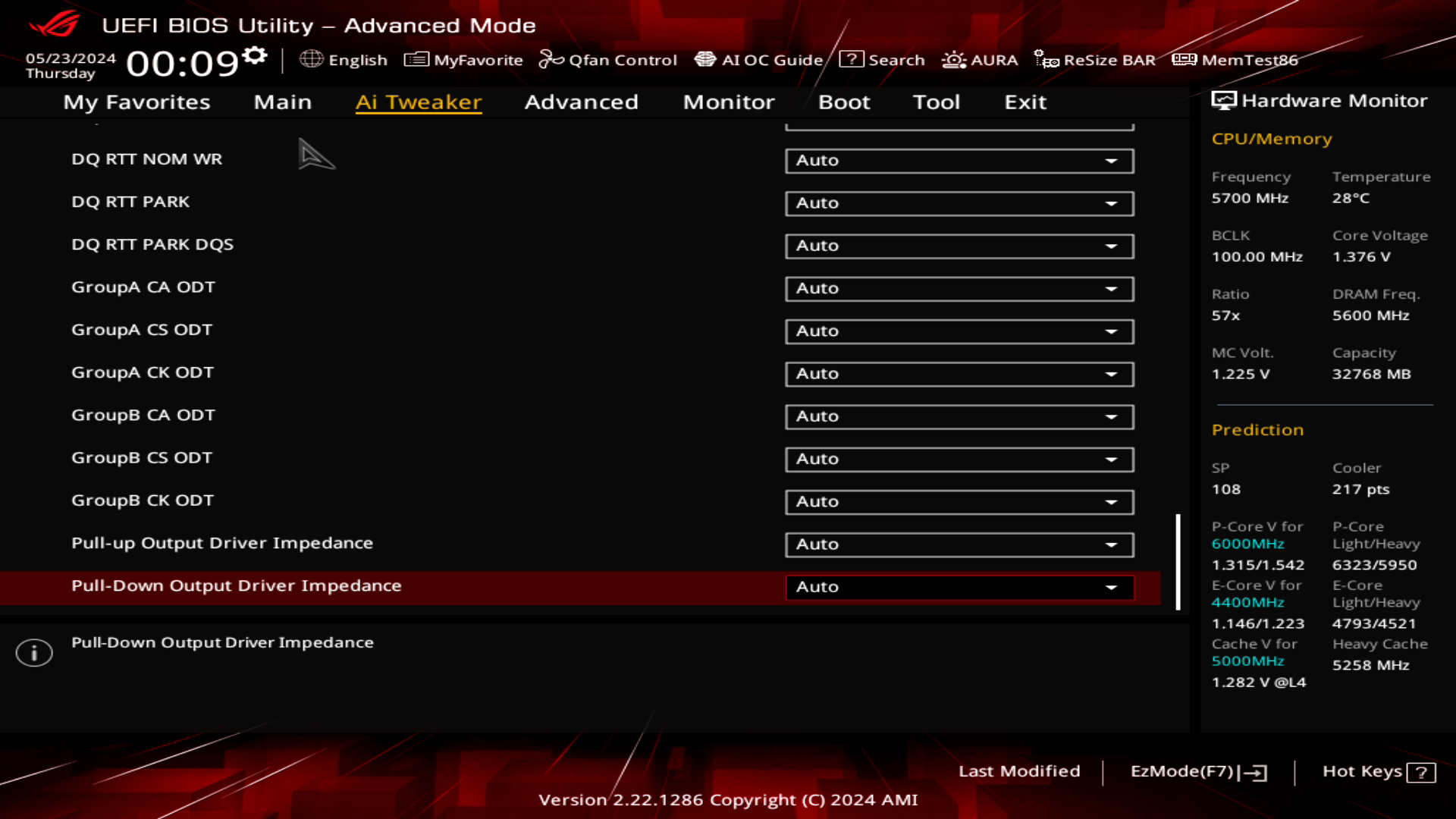

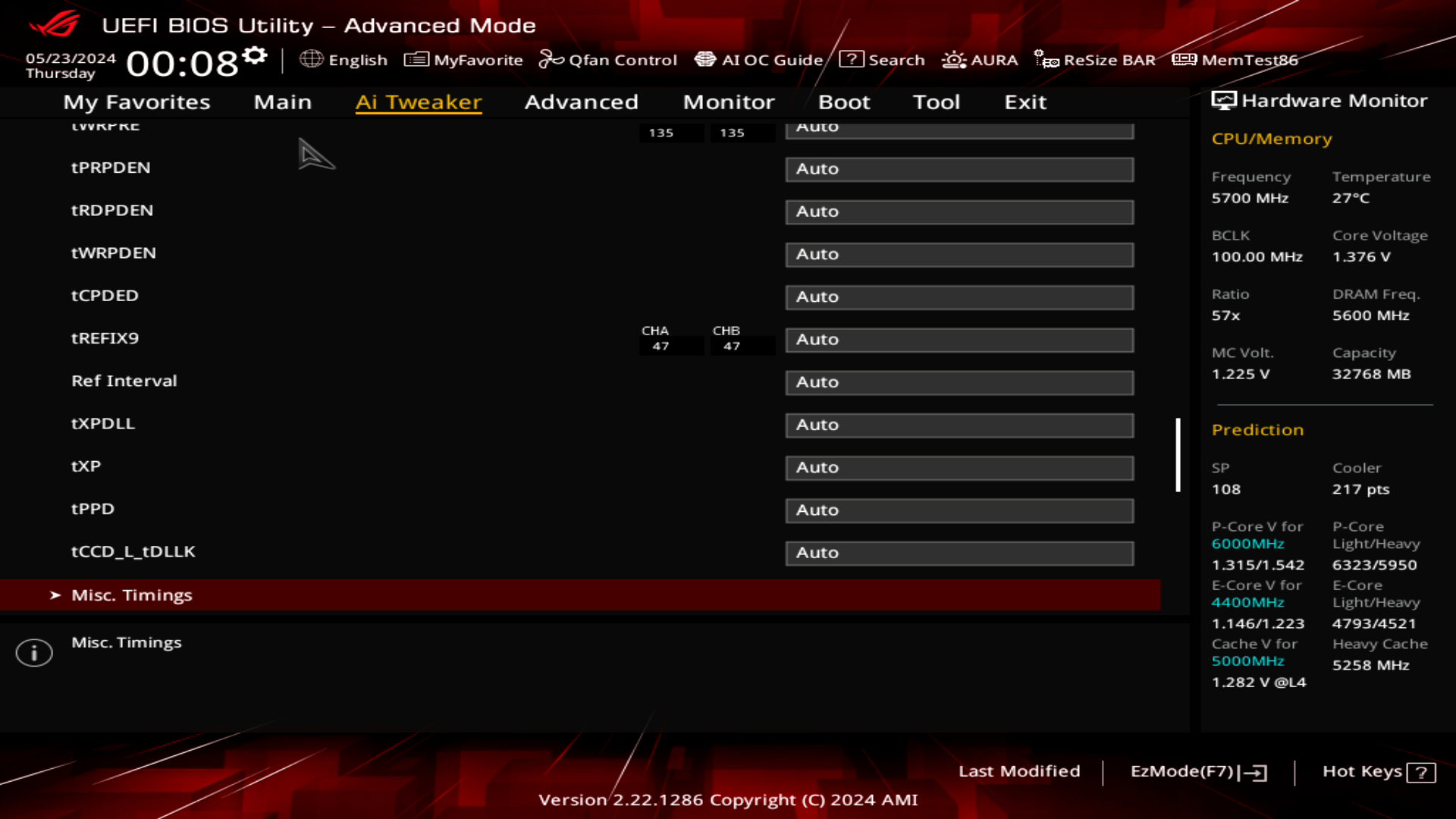

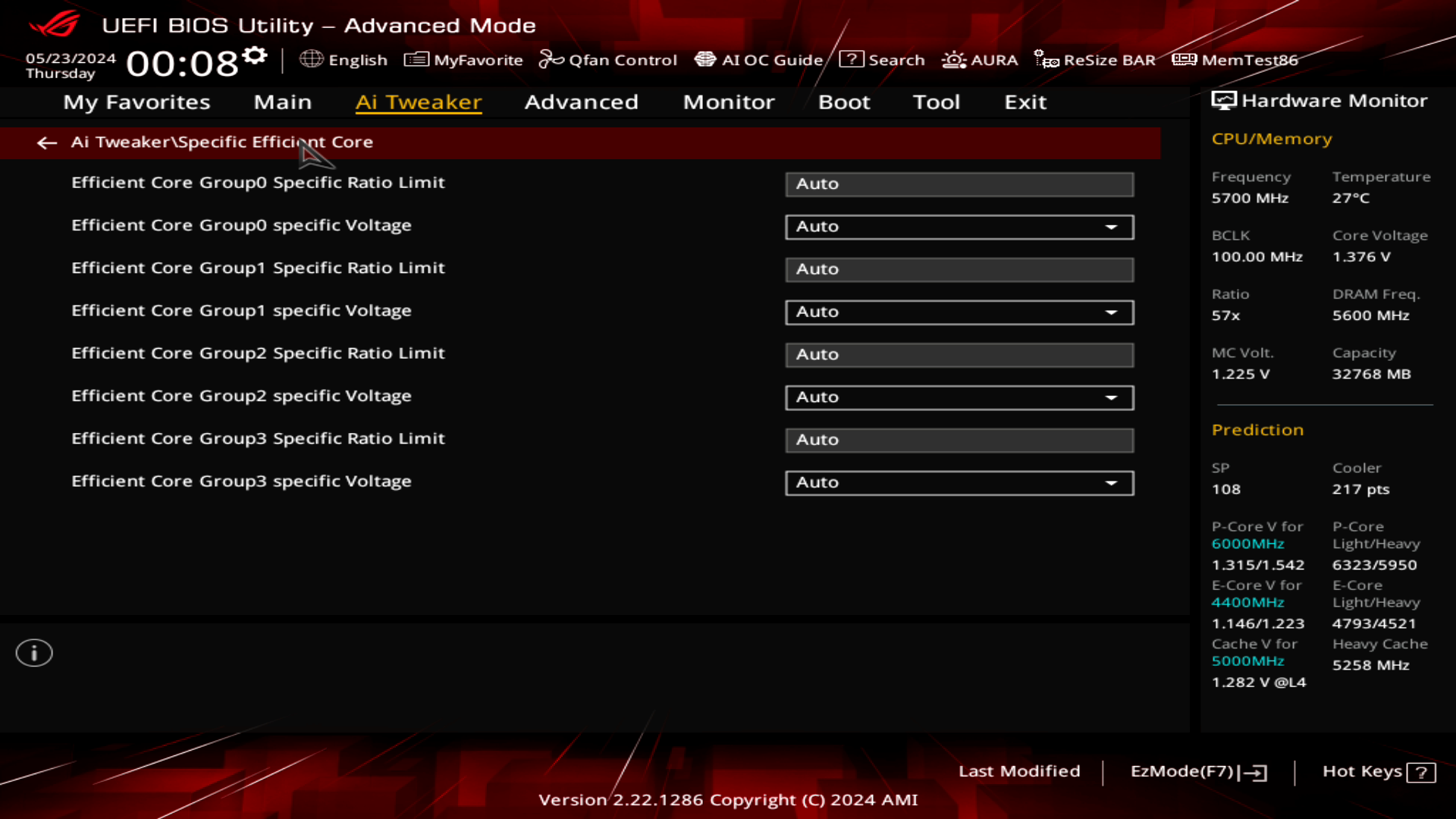

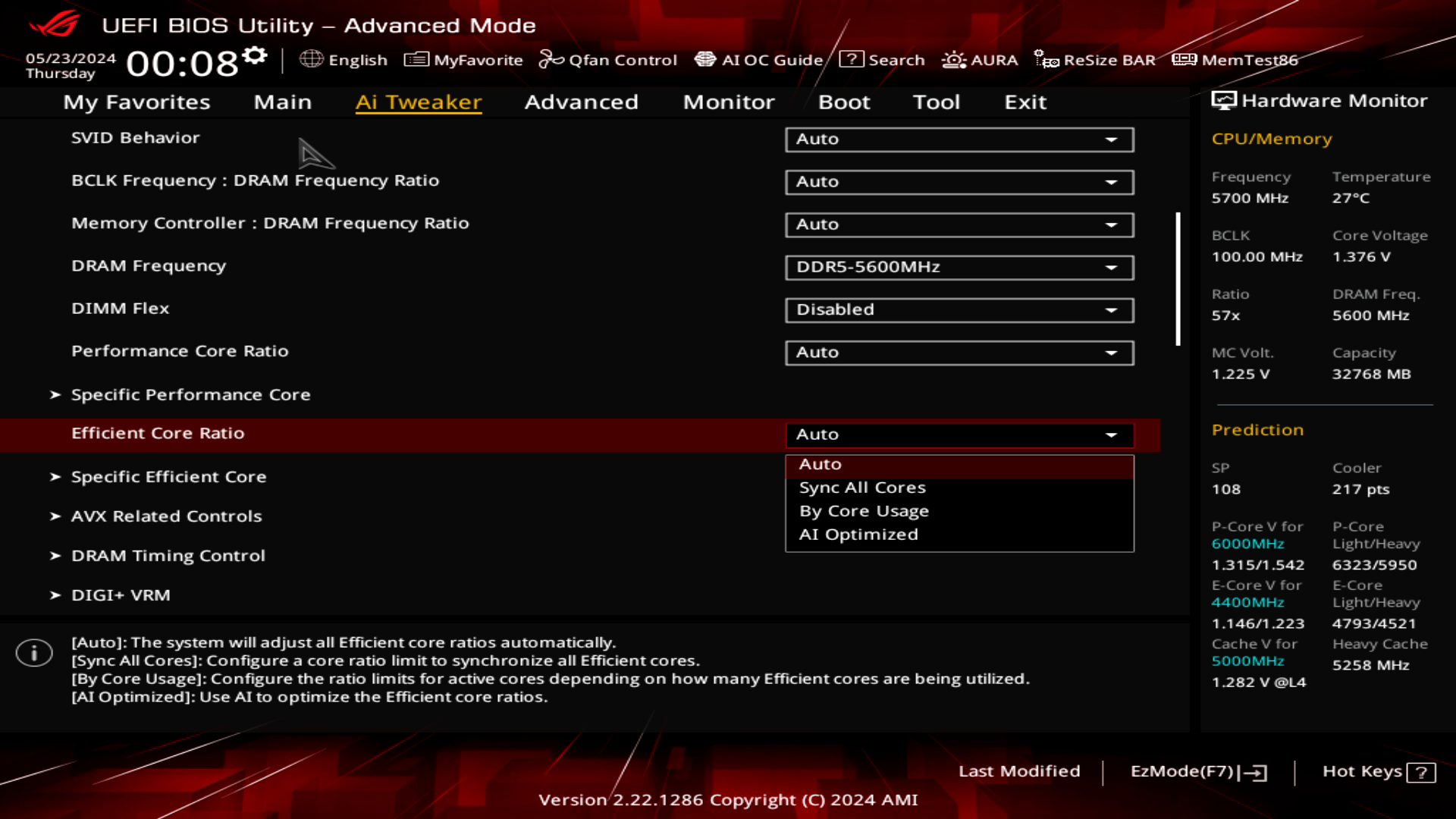

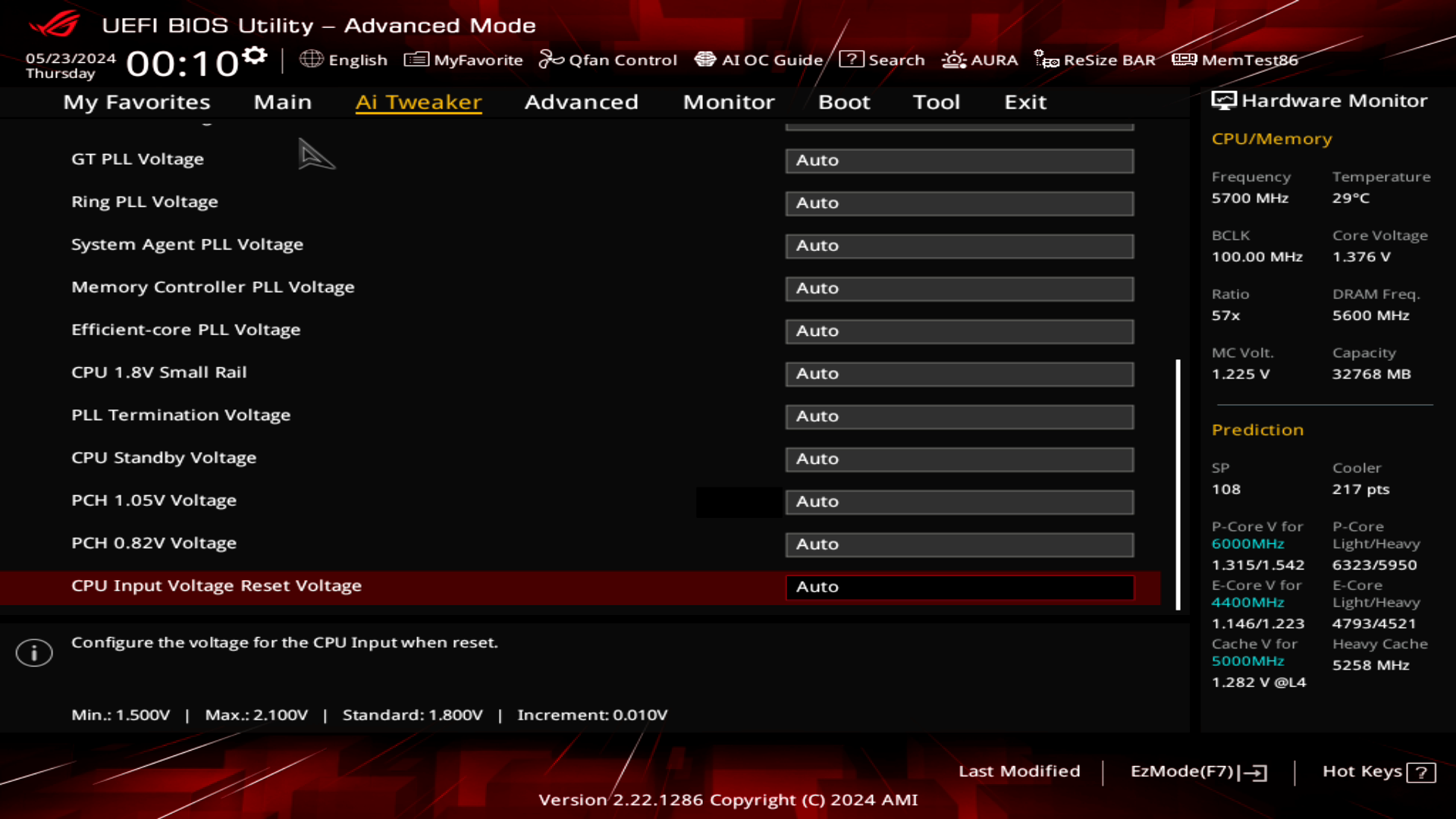

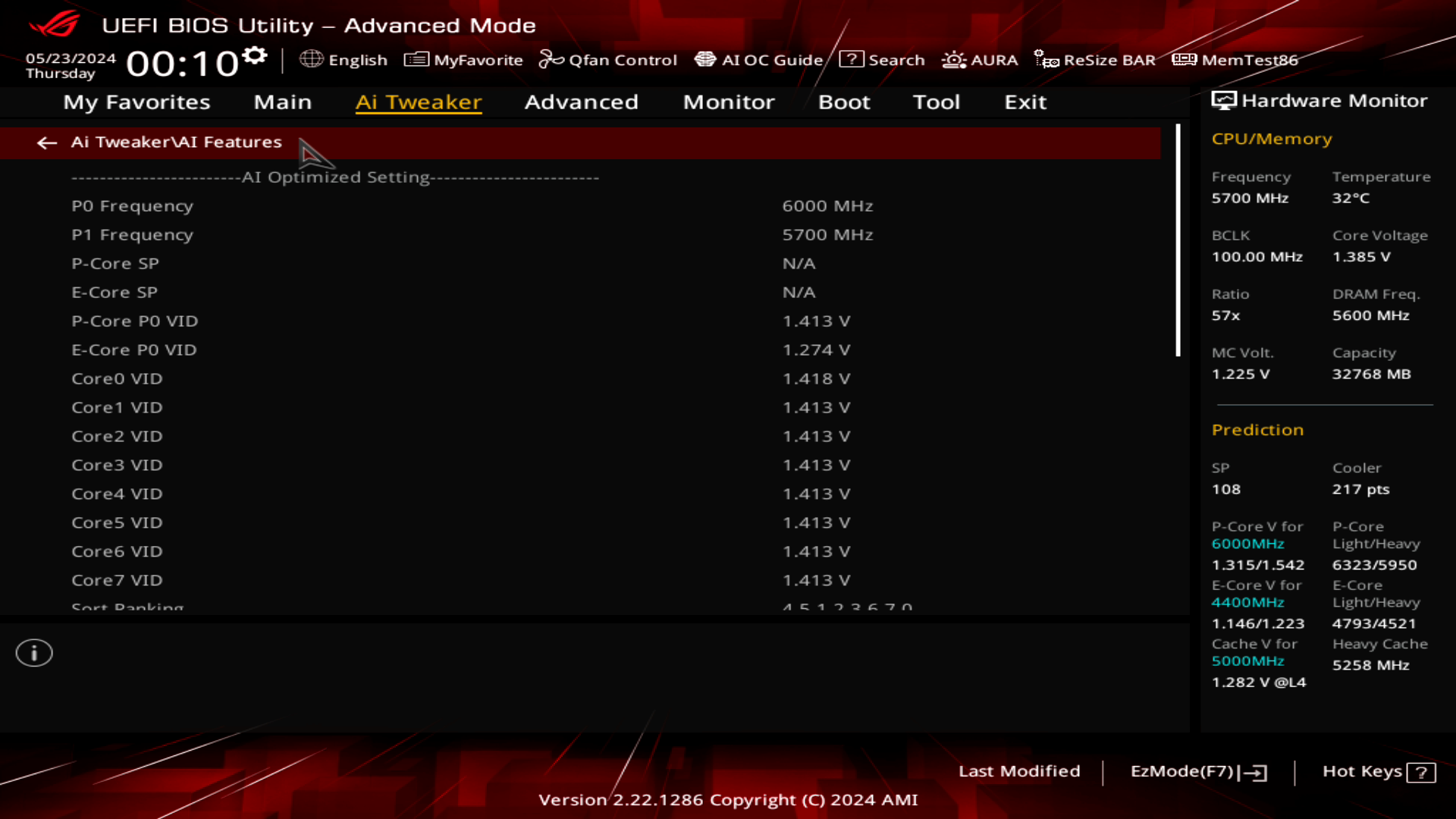

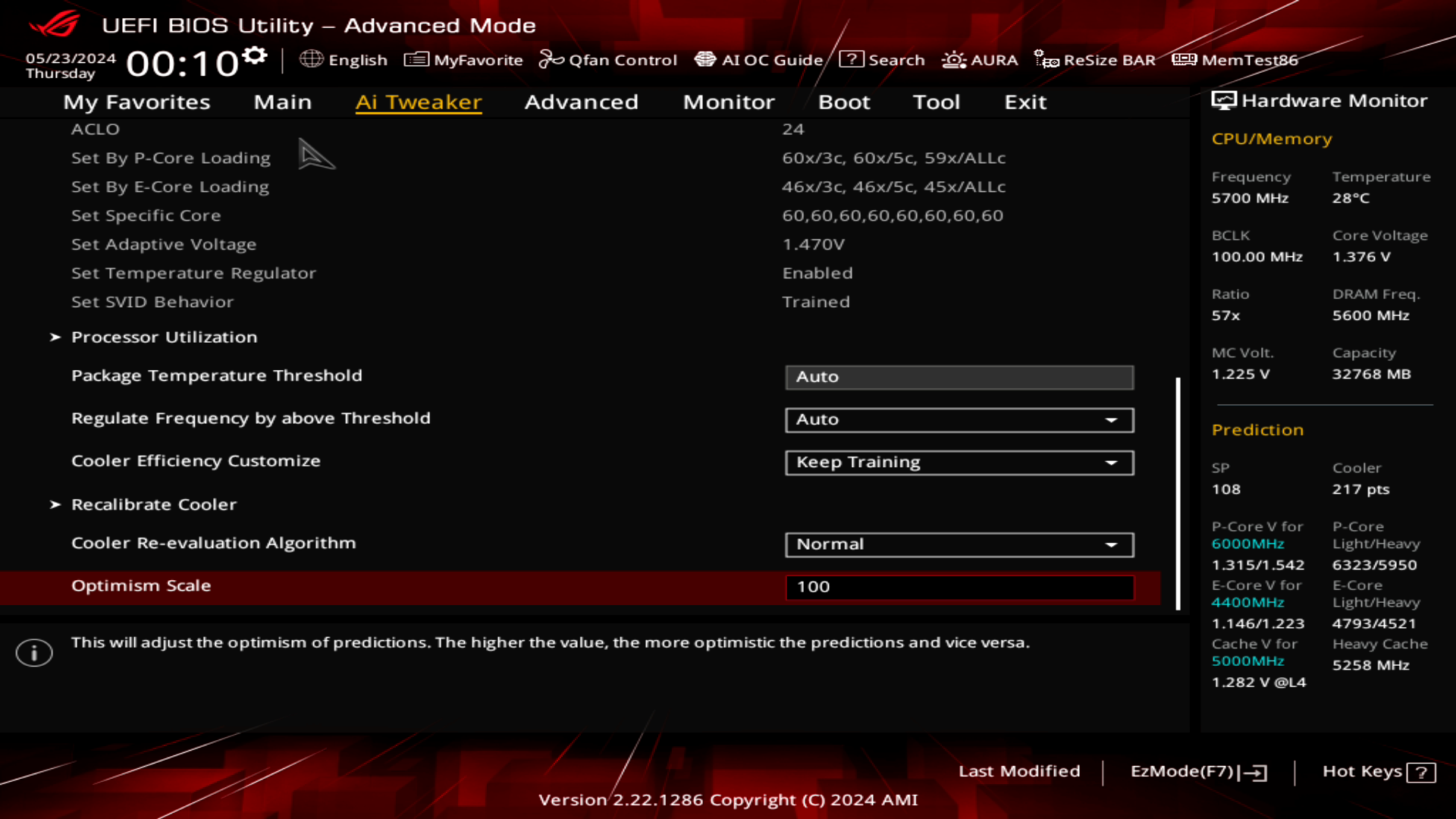

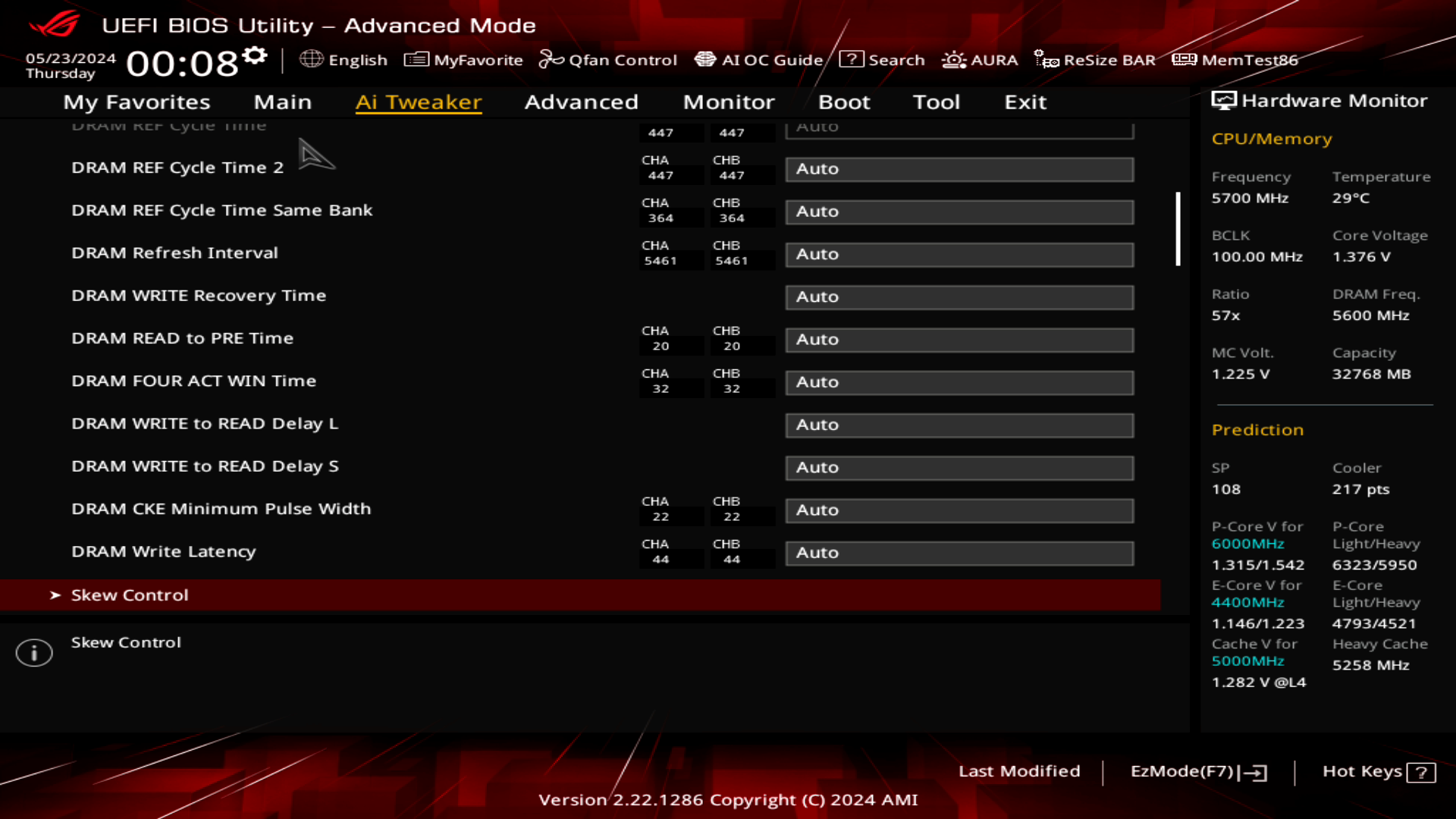

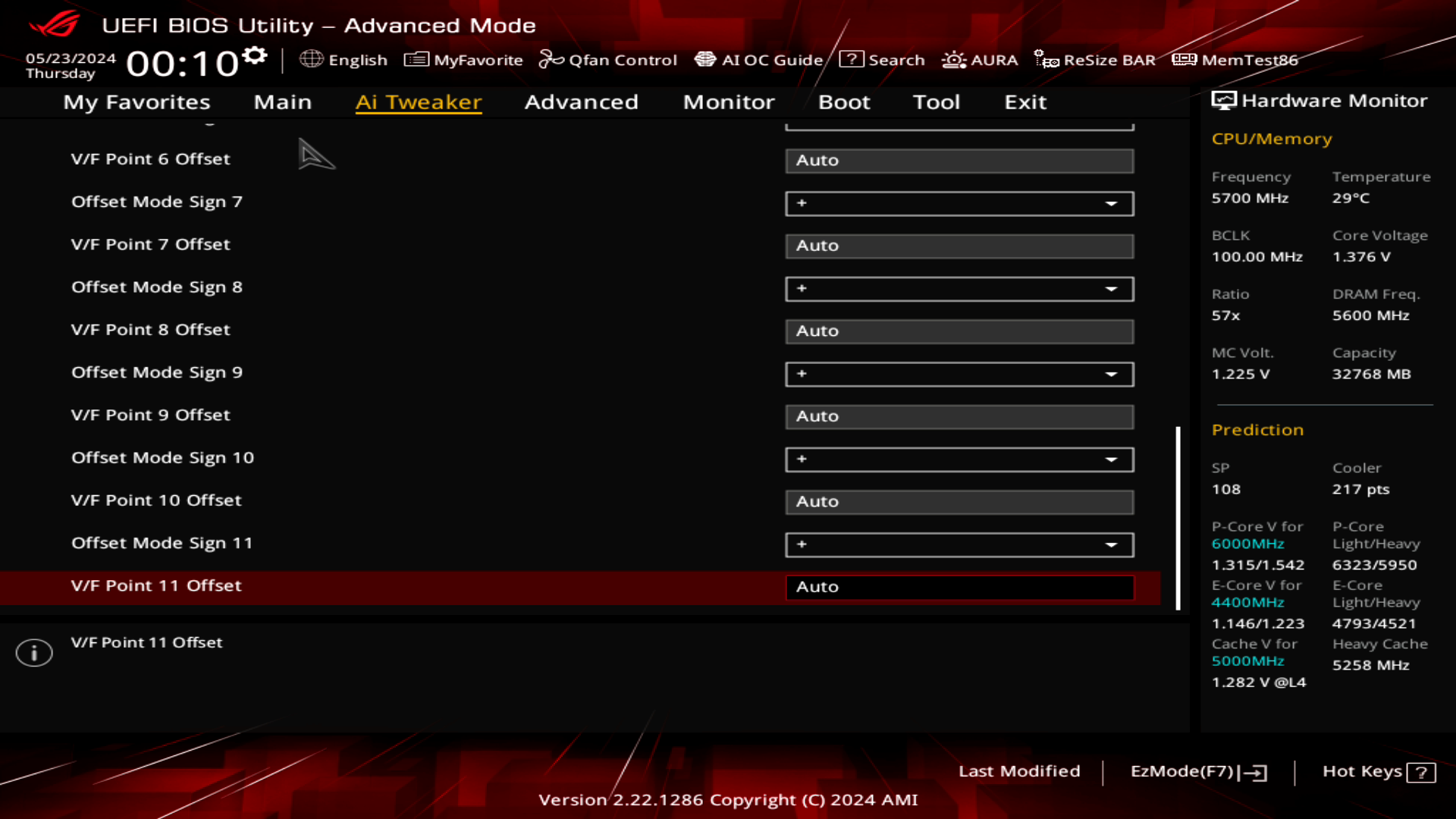

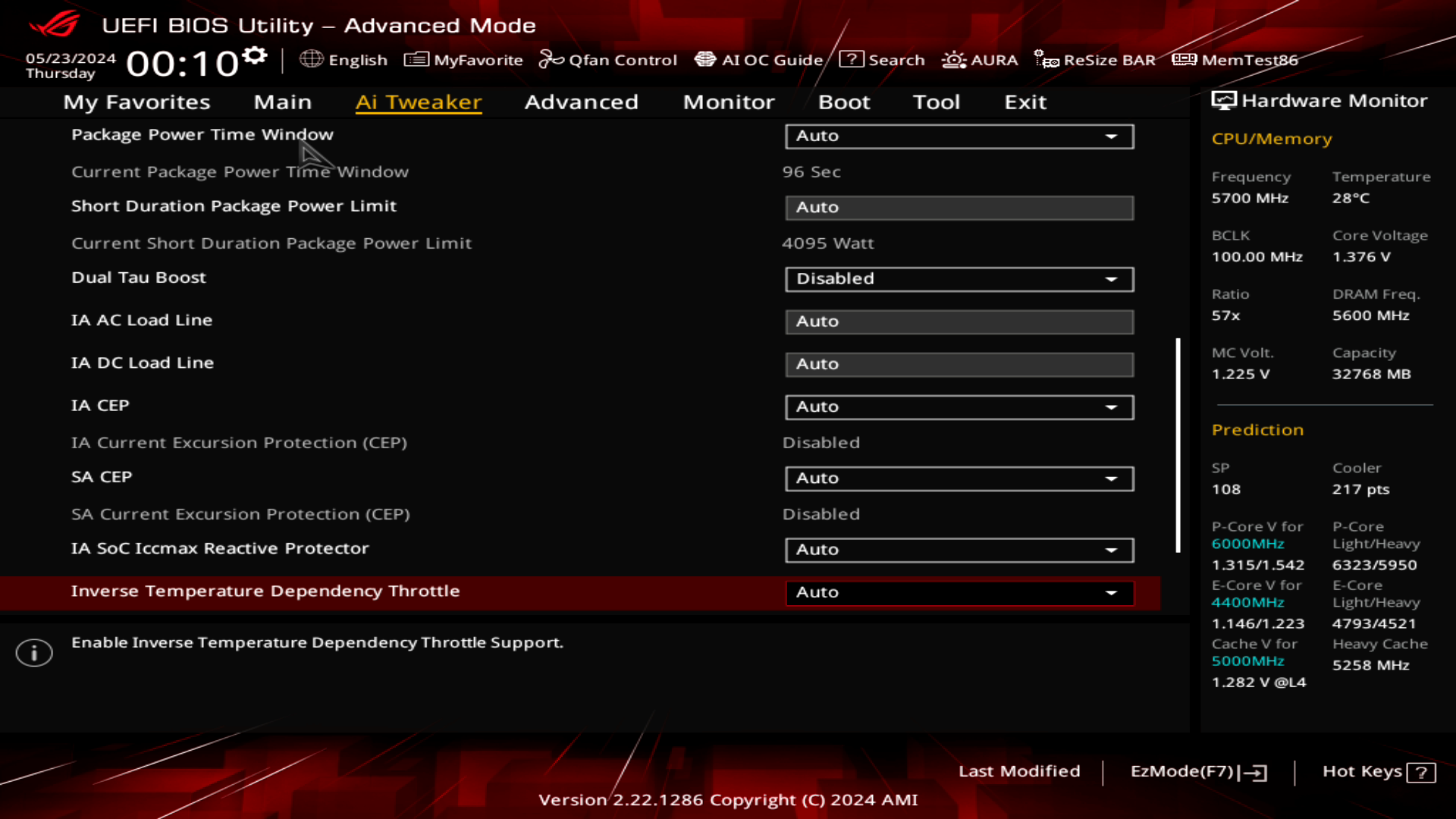

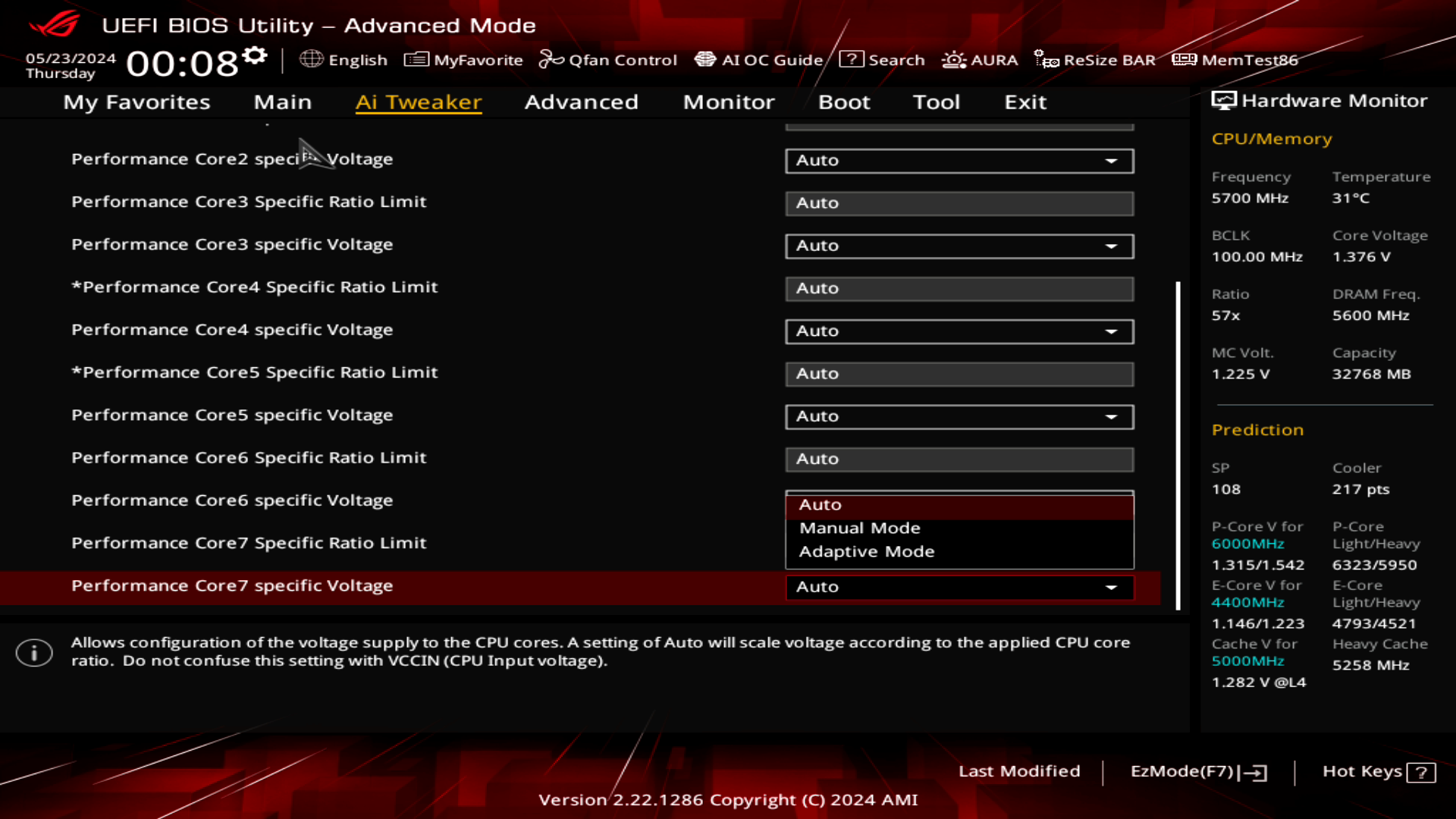

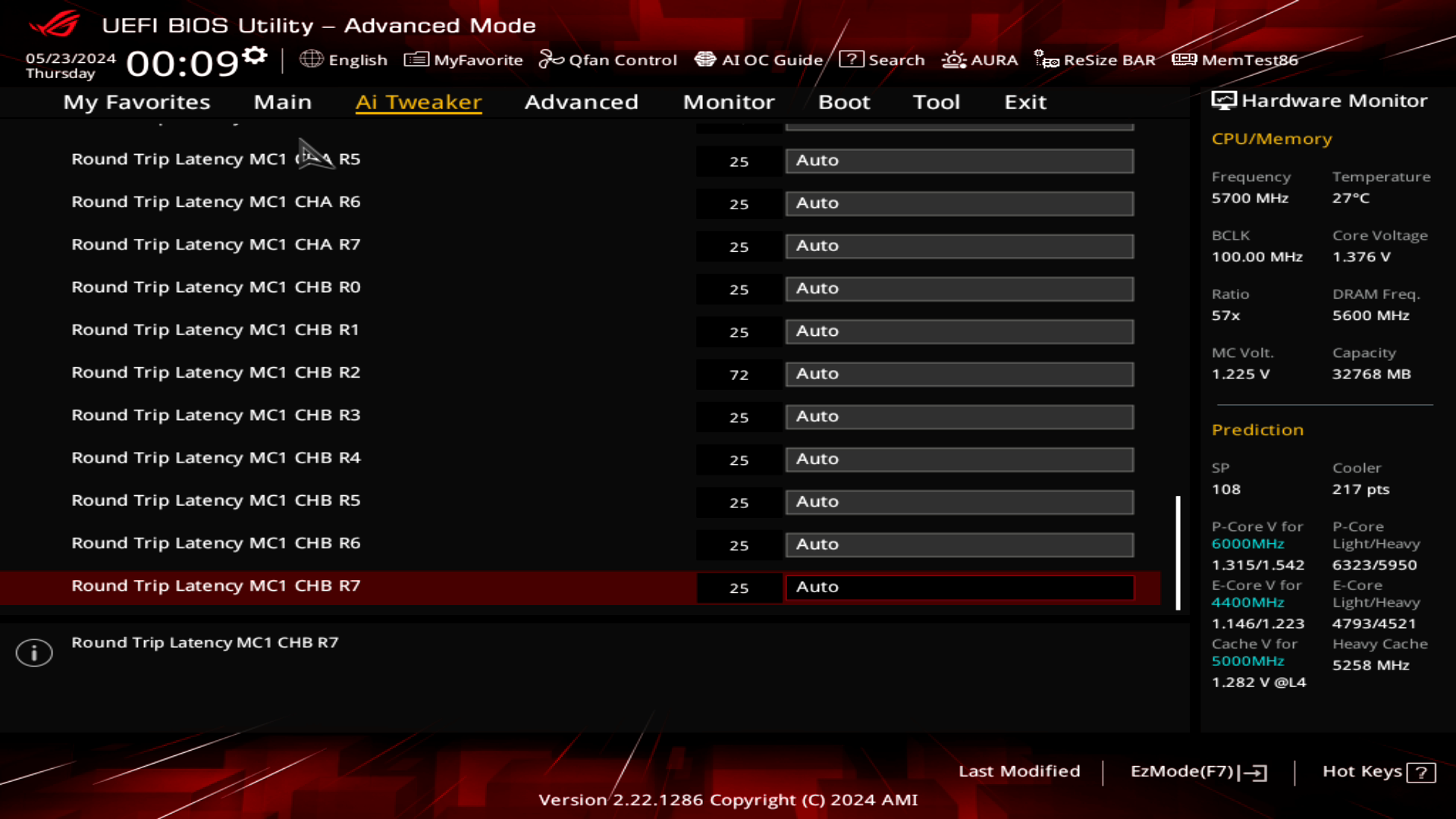

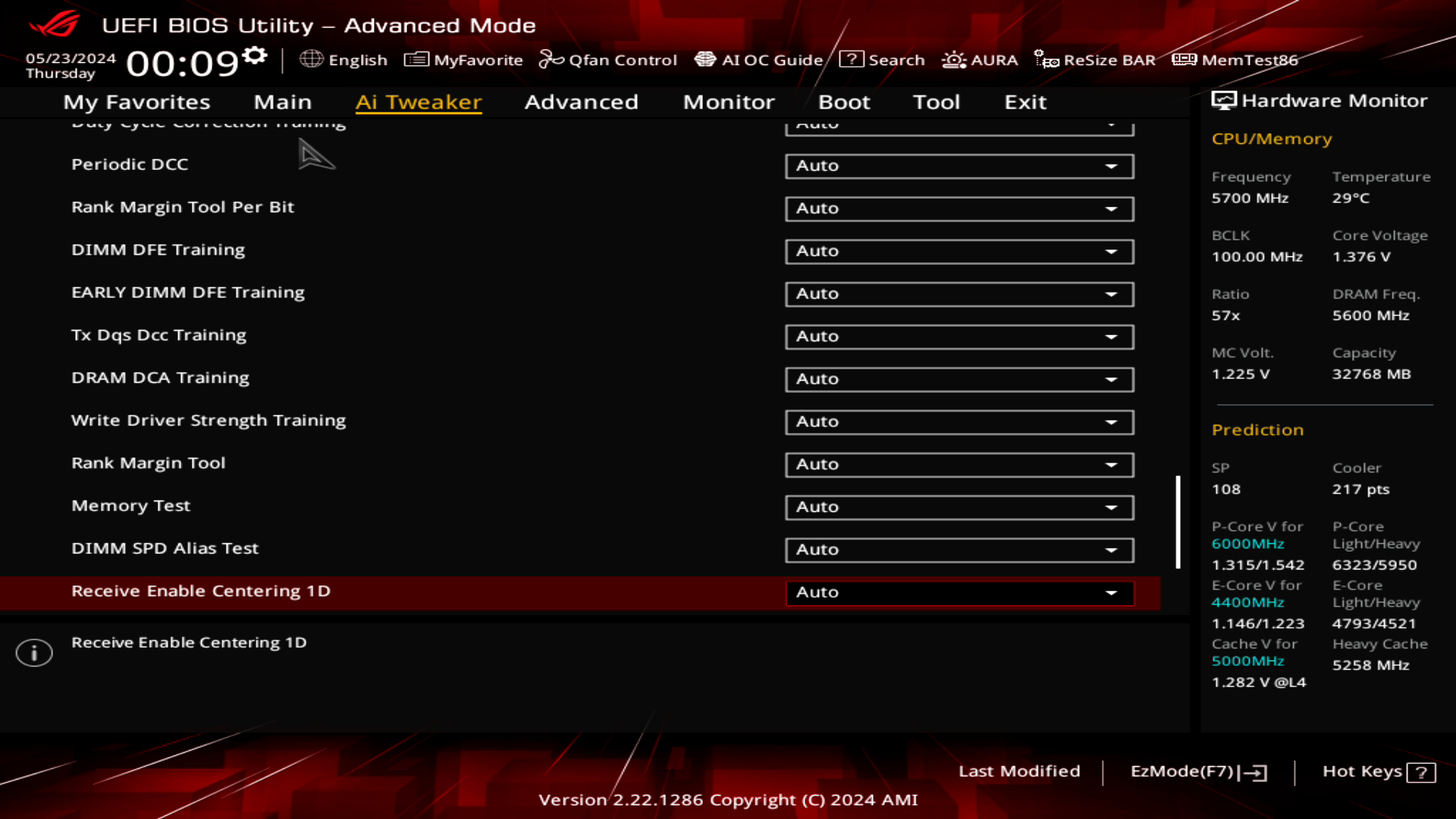

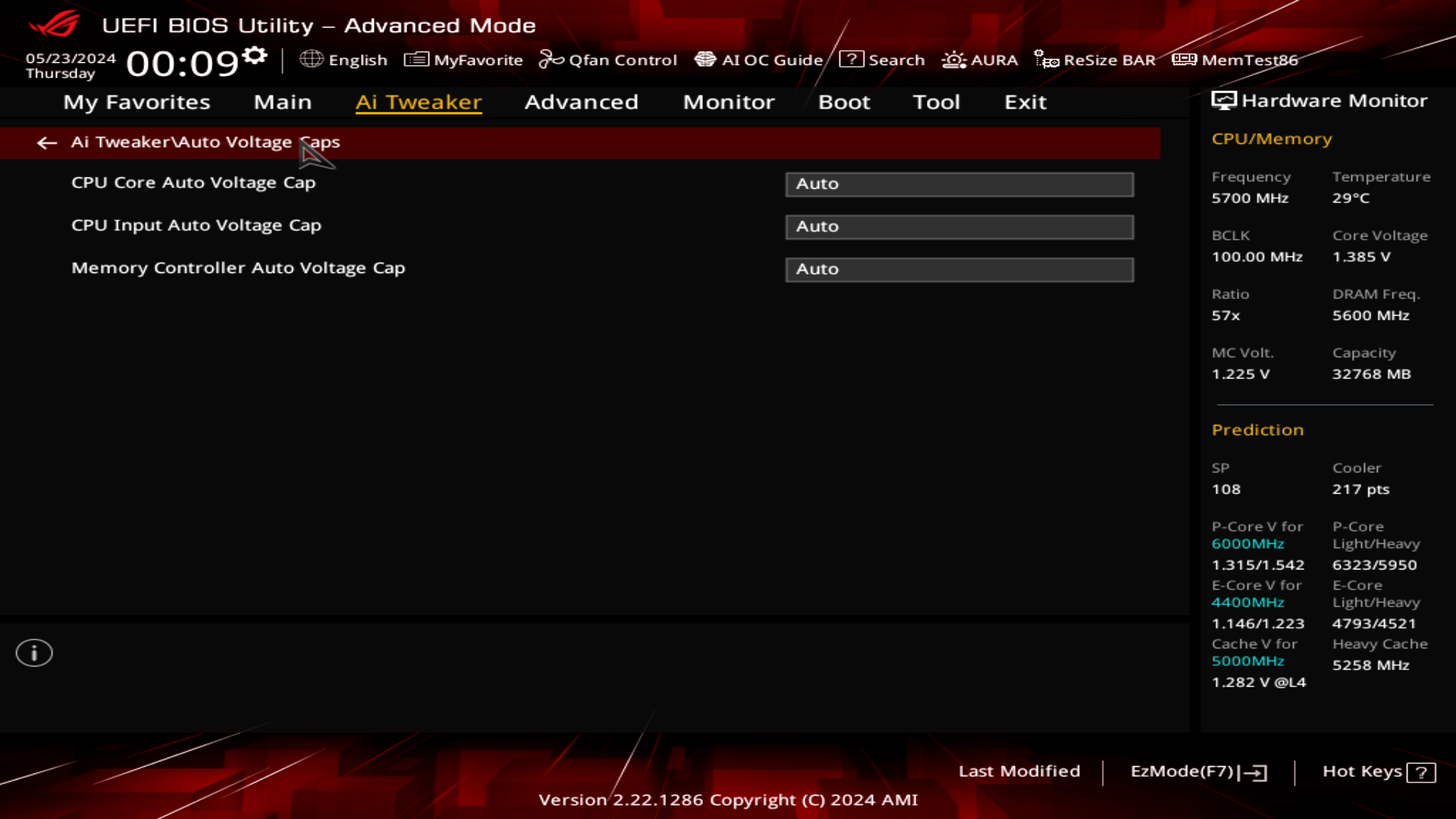

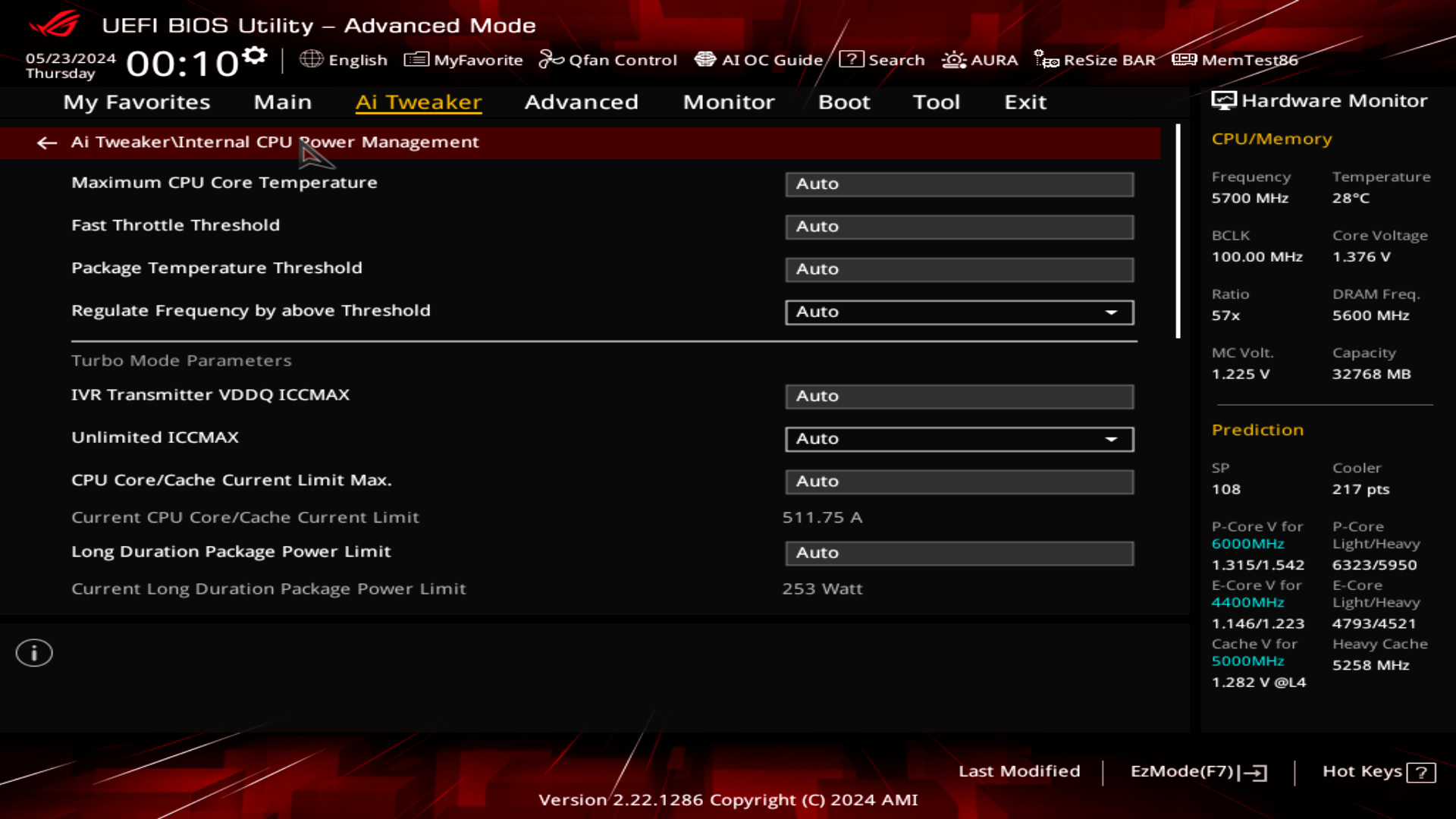

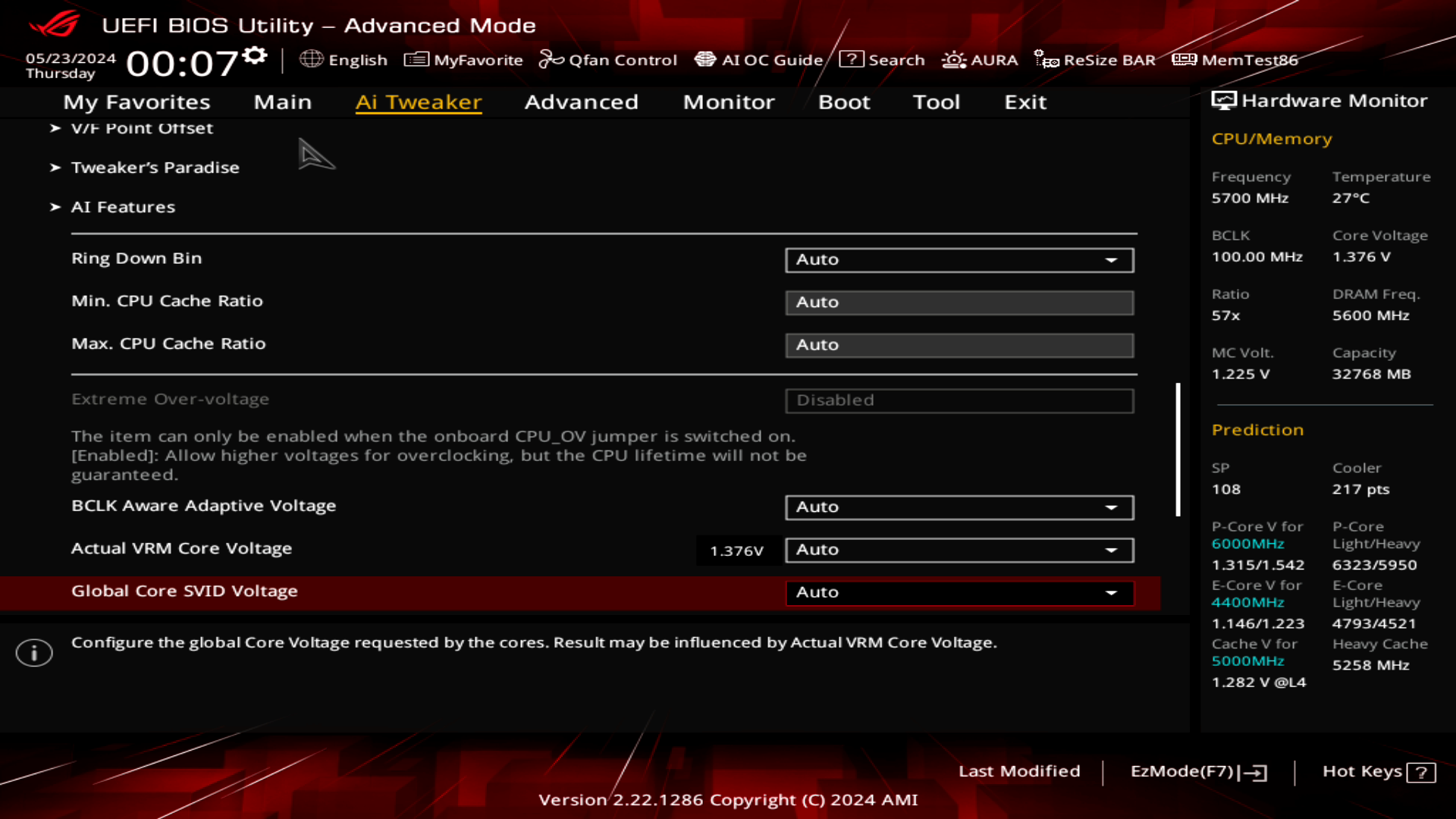

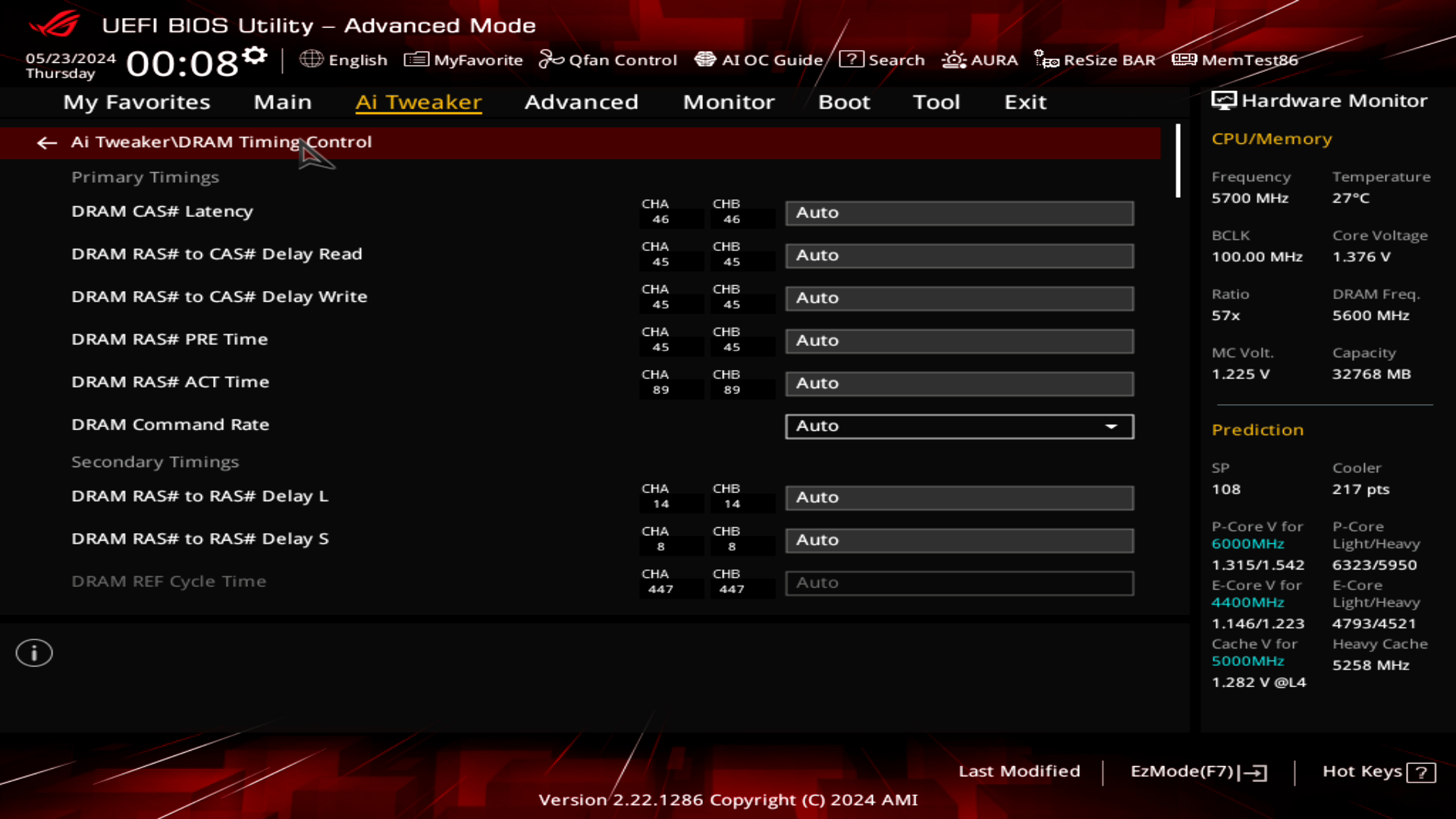

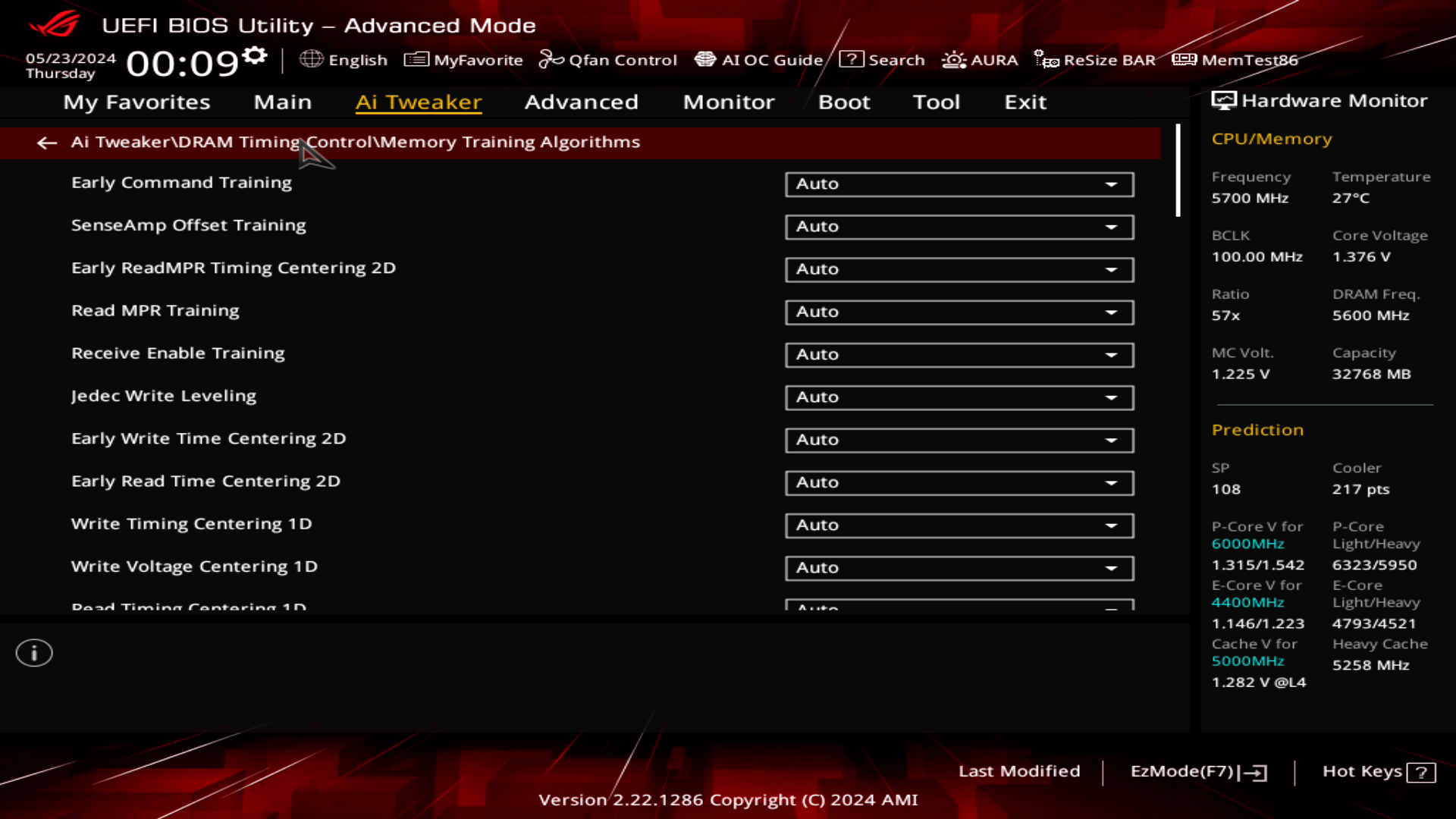

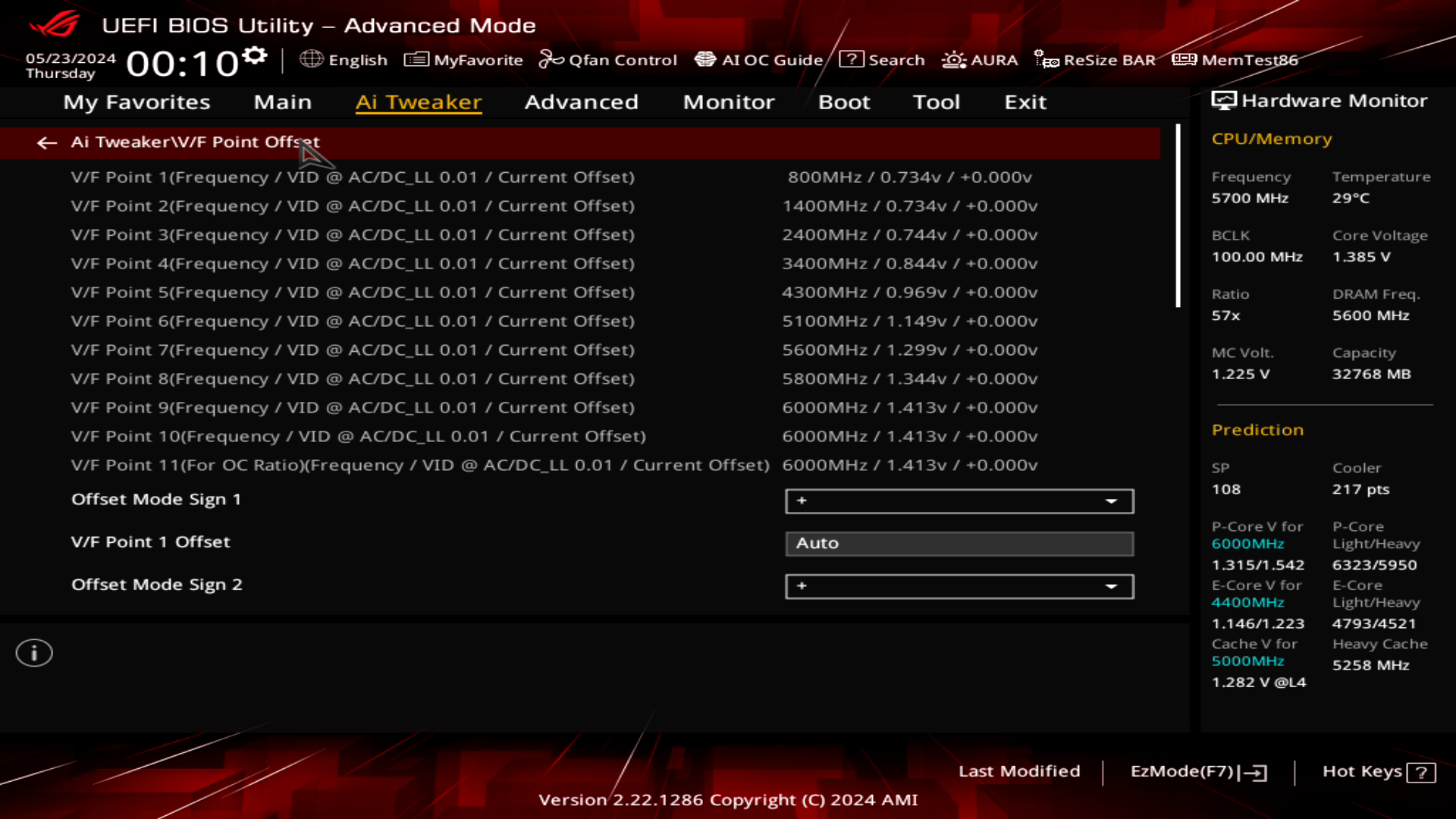

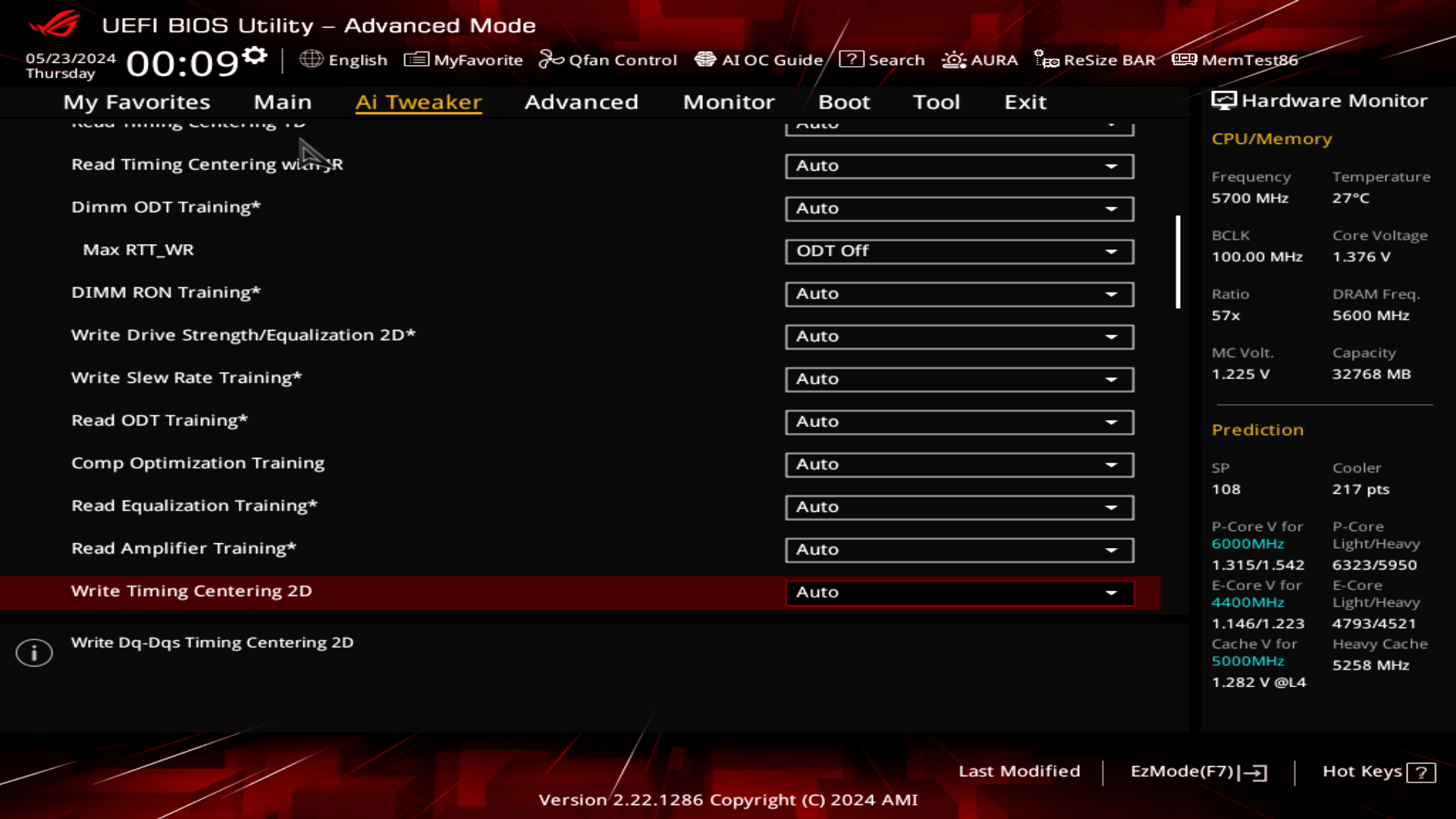

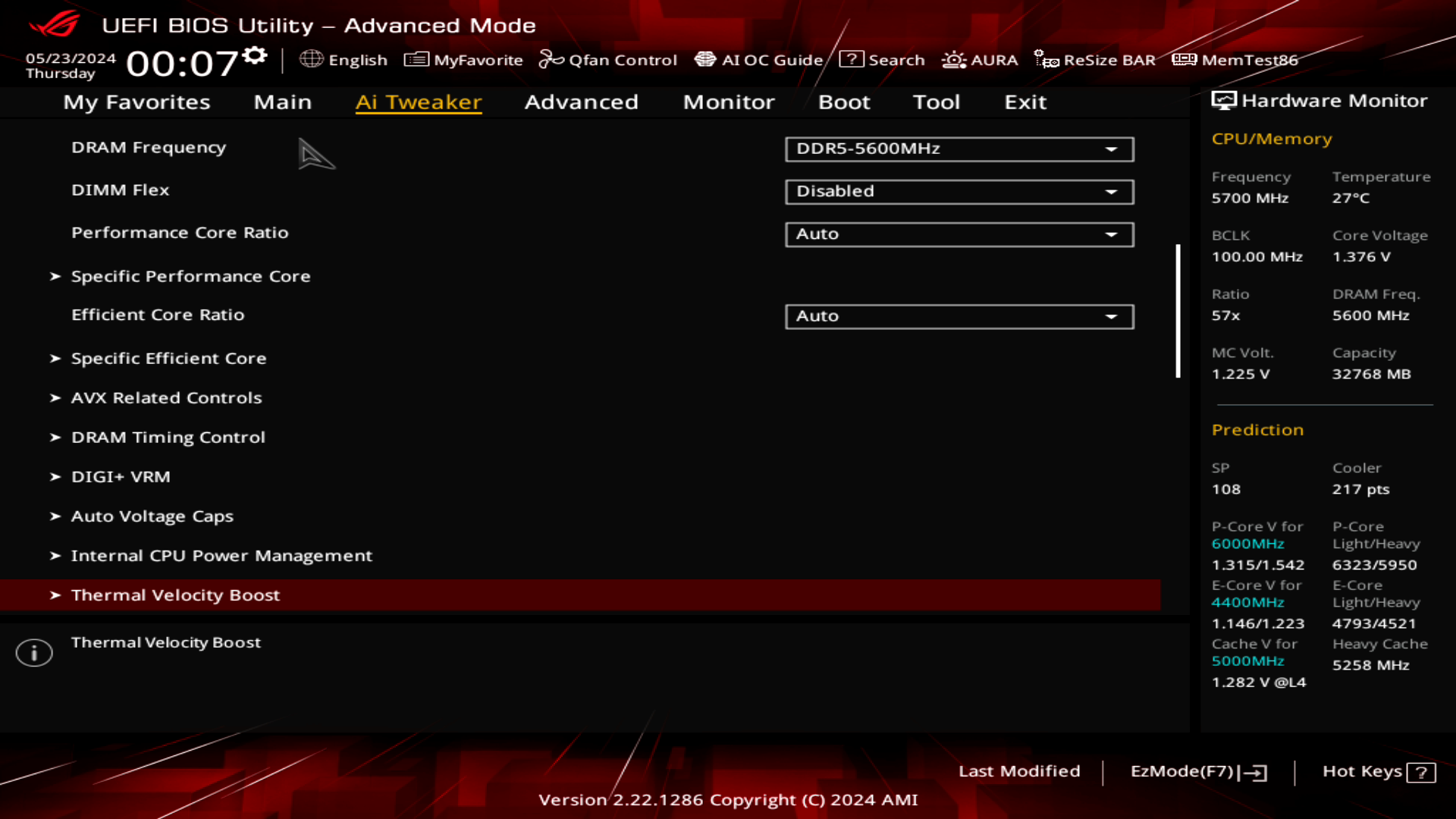

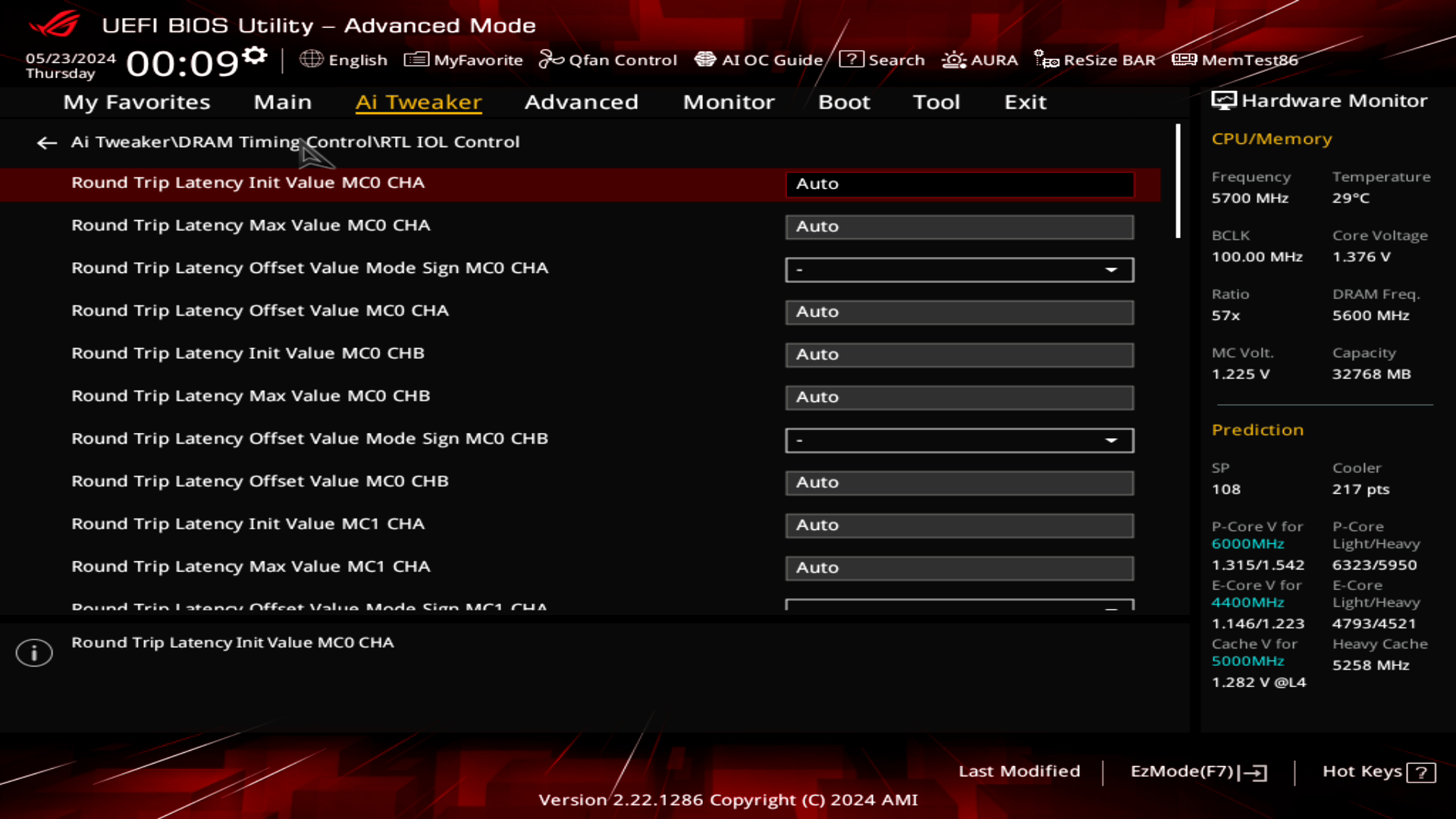

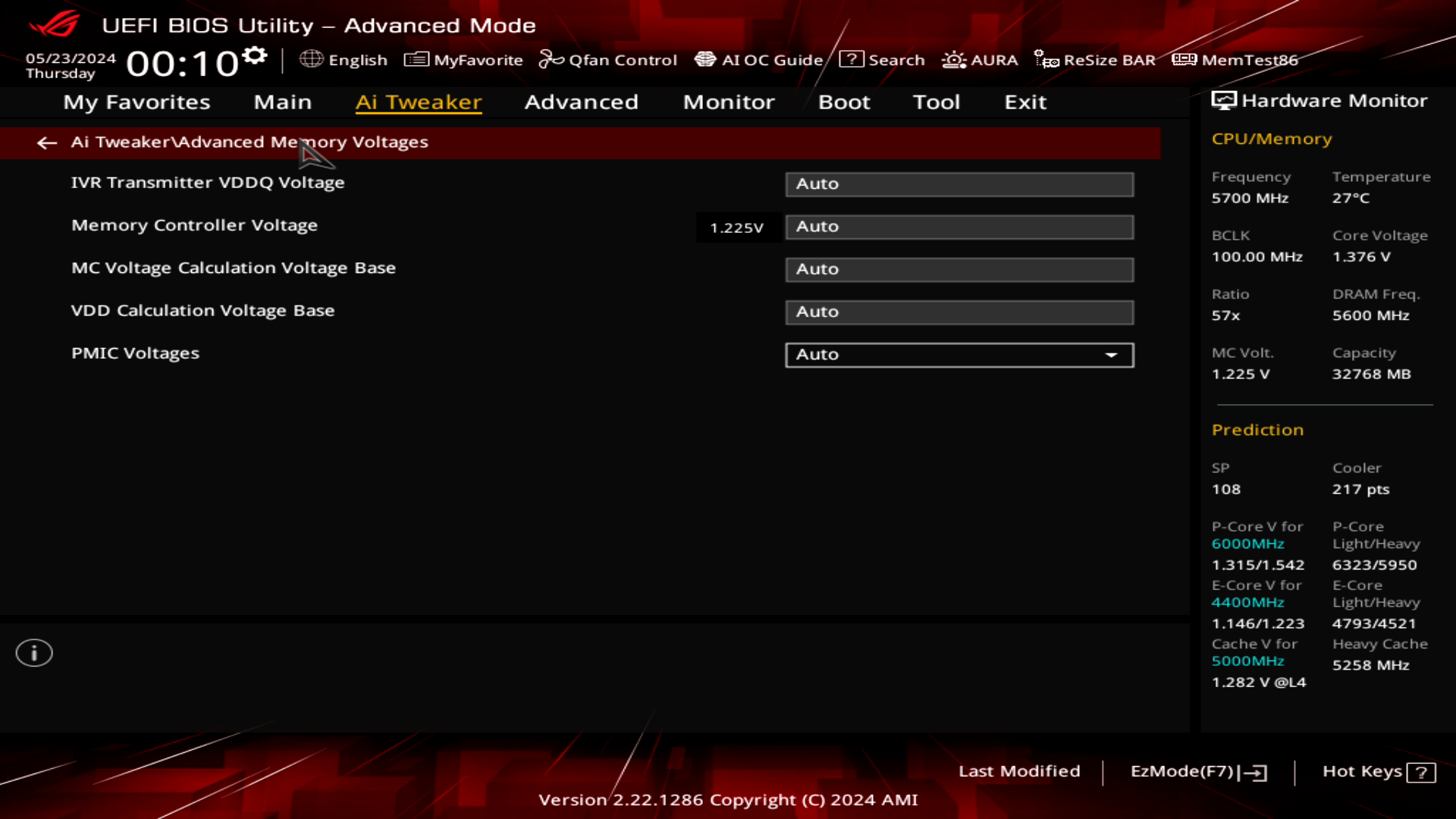

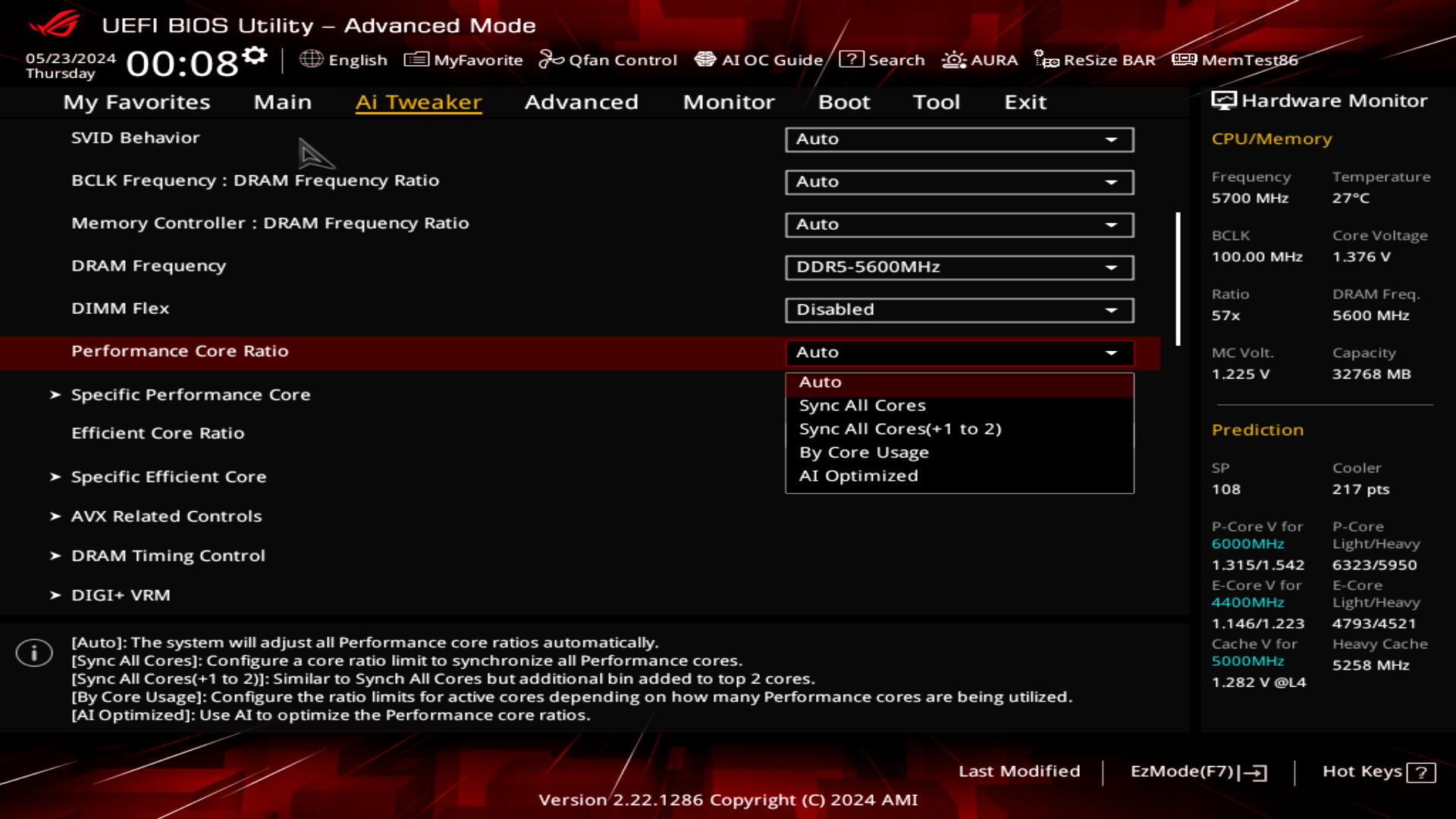

Главная вкладка Ai Tweaker — место, где оверклокер проводит больше всего времени. Здесь есть полный инструментарий оверклокинга ОЗУ, процессора, платформы в больших диапазонах значений. Именно здесь при необходимости можно скачать Intel Baseline Profile.
Таблица диапазонов регулирования напряжения и главных опций оверклокинга:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency | 40–1000 | 0,05 |
| Ratio | 8–85 | 1 |
| Fixed CPU VRM Switching Frequency (KHz) | 300–800 | 100 |
| Actual VRM Core Voltage (V) | 0,6–1,7 | 0,005 |
| Global Core SVID Voltage (V) | 0,6–1,7 | 0,001 |
| Cache SVID Voltage (V) | 0,6–1,7 | 0,001 |
| CPU L2 Voltage | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage | 0,7–1,8 | 0,001 |
| CPU Input Voltage (V) | 1,5–2,1 | 0,01 |
| DRAM Frequency (MHz) | 800–13333 | 66–200 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,005 |

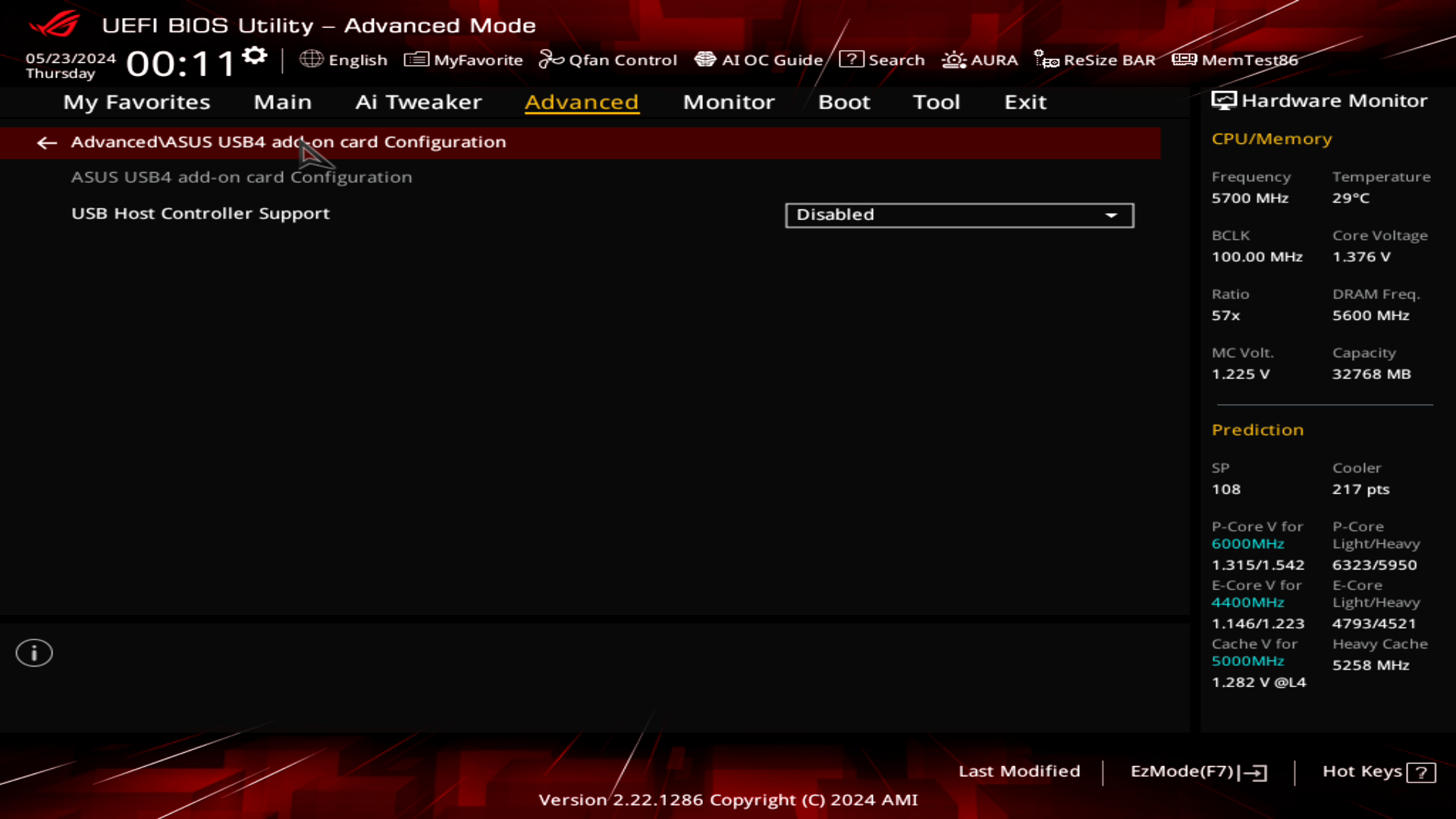

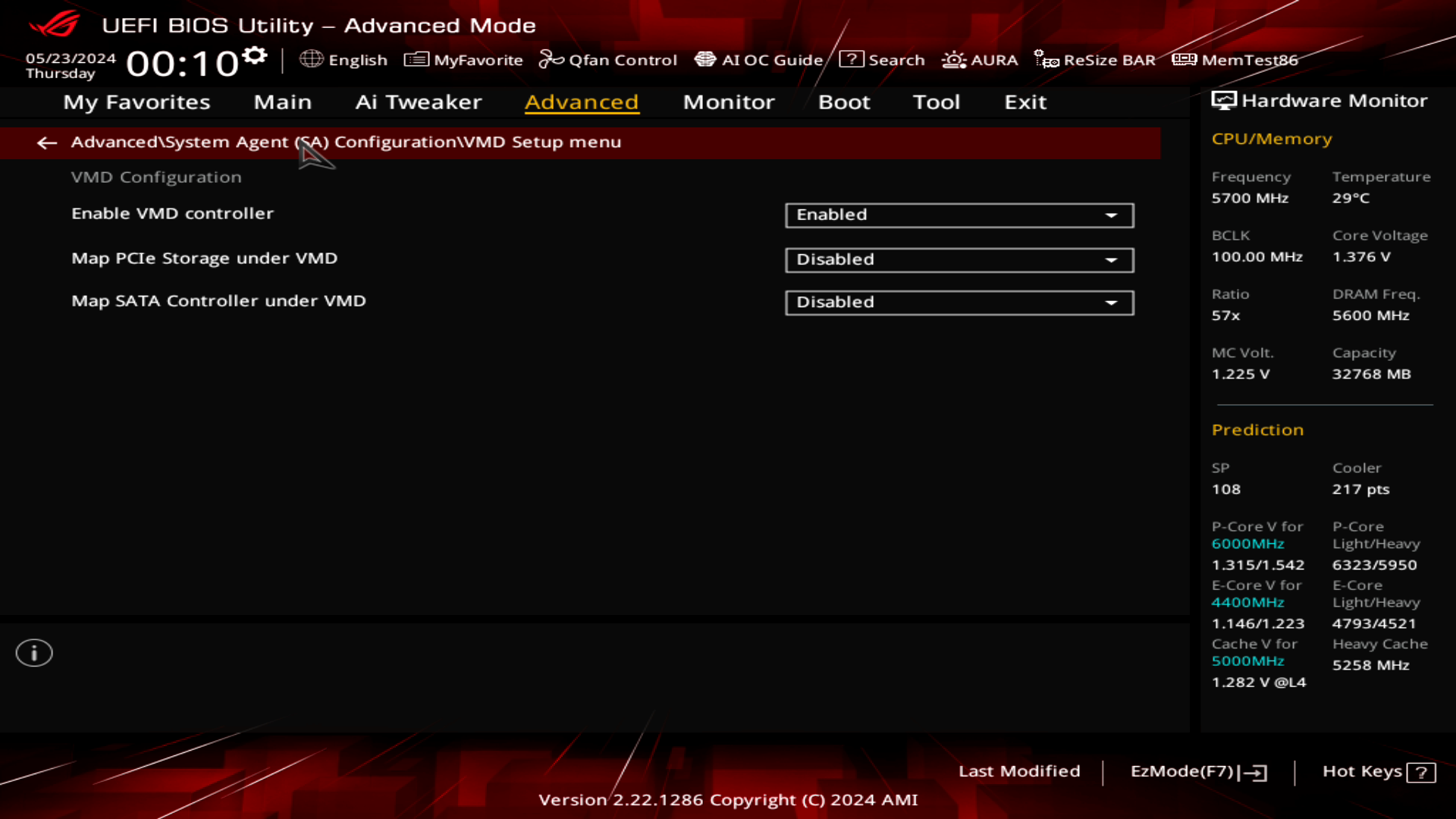

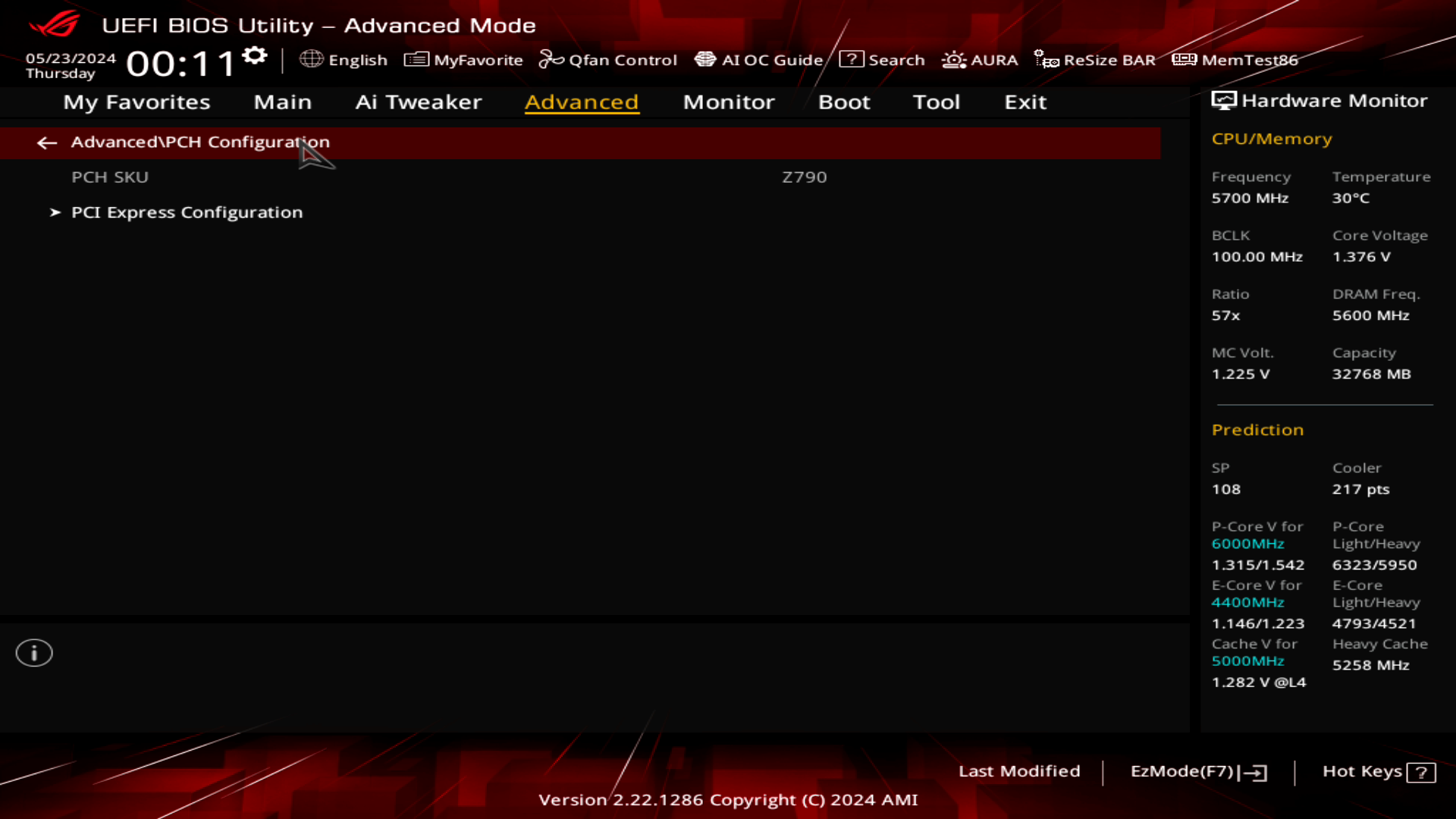

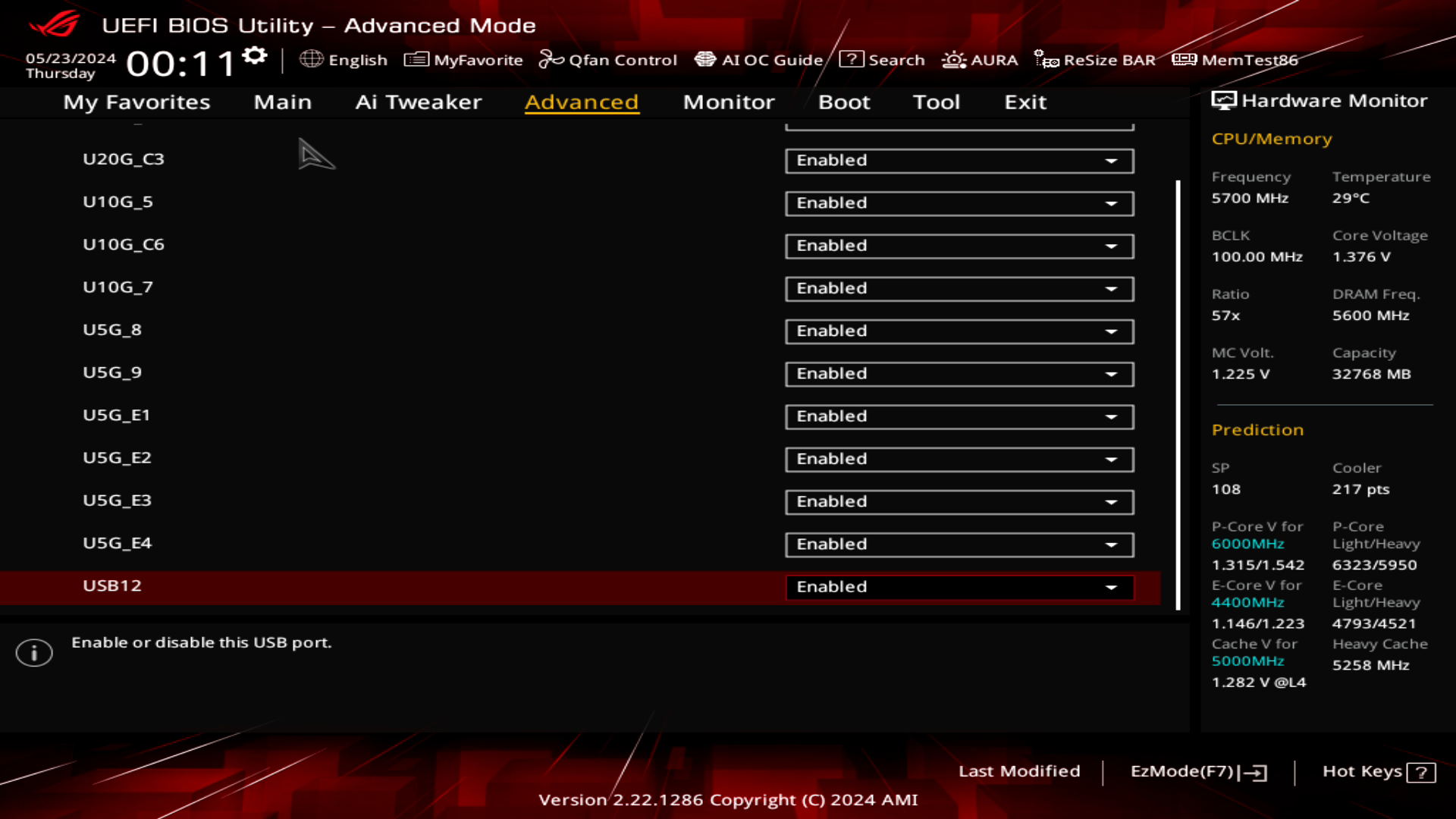

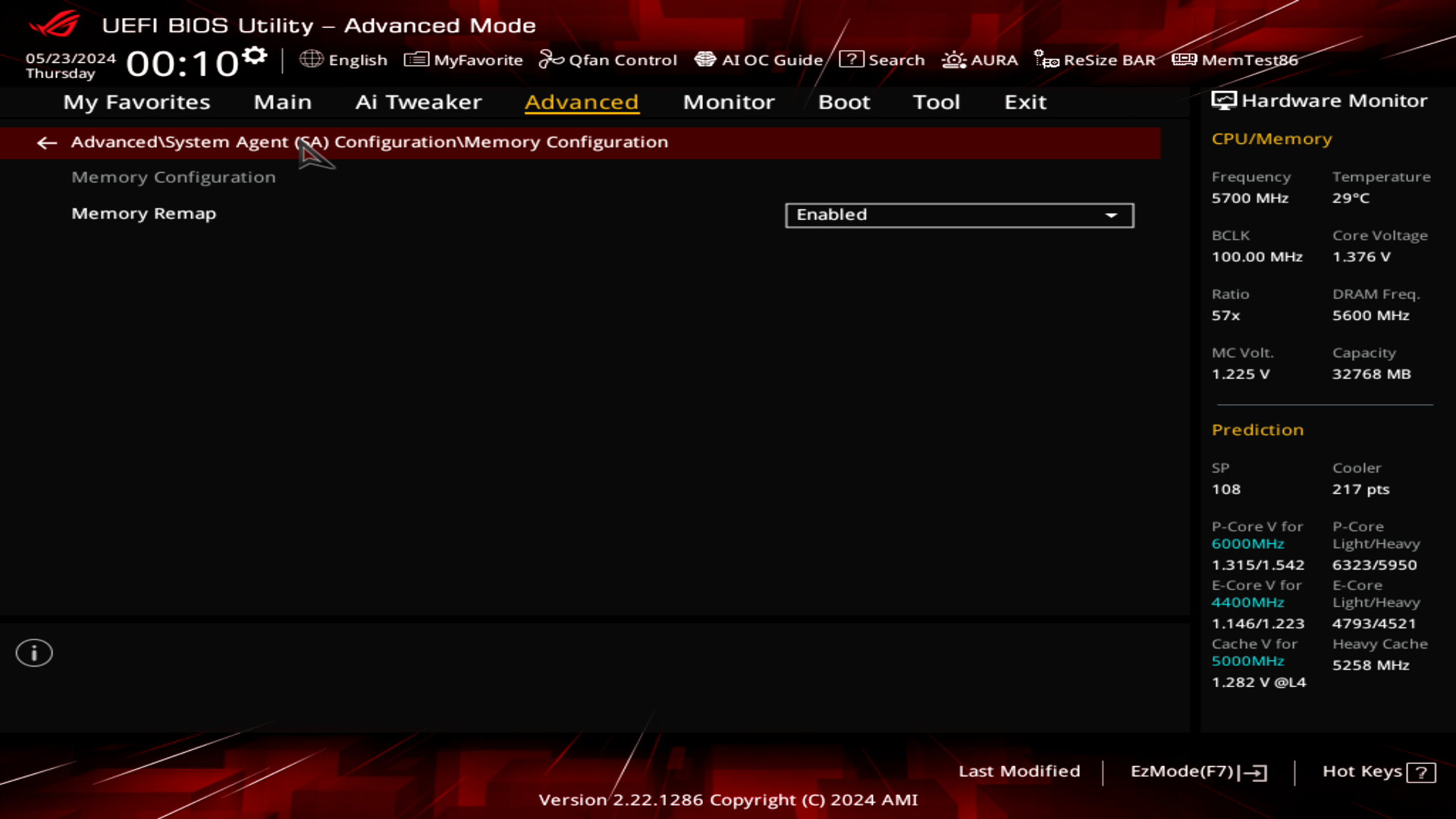

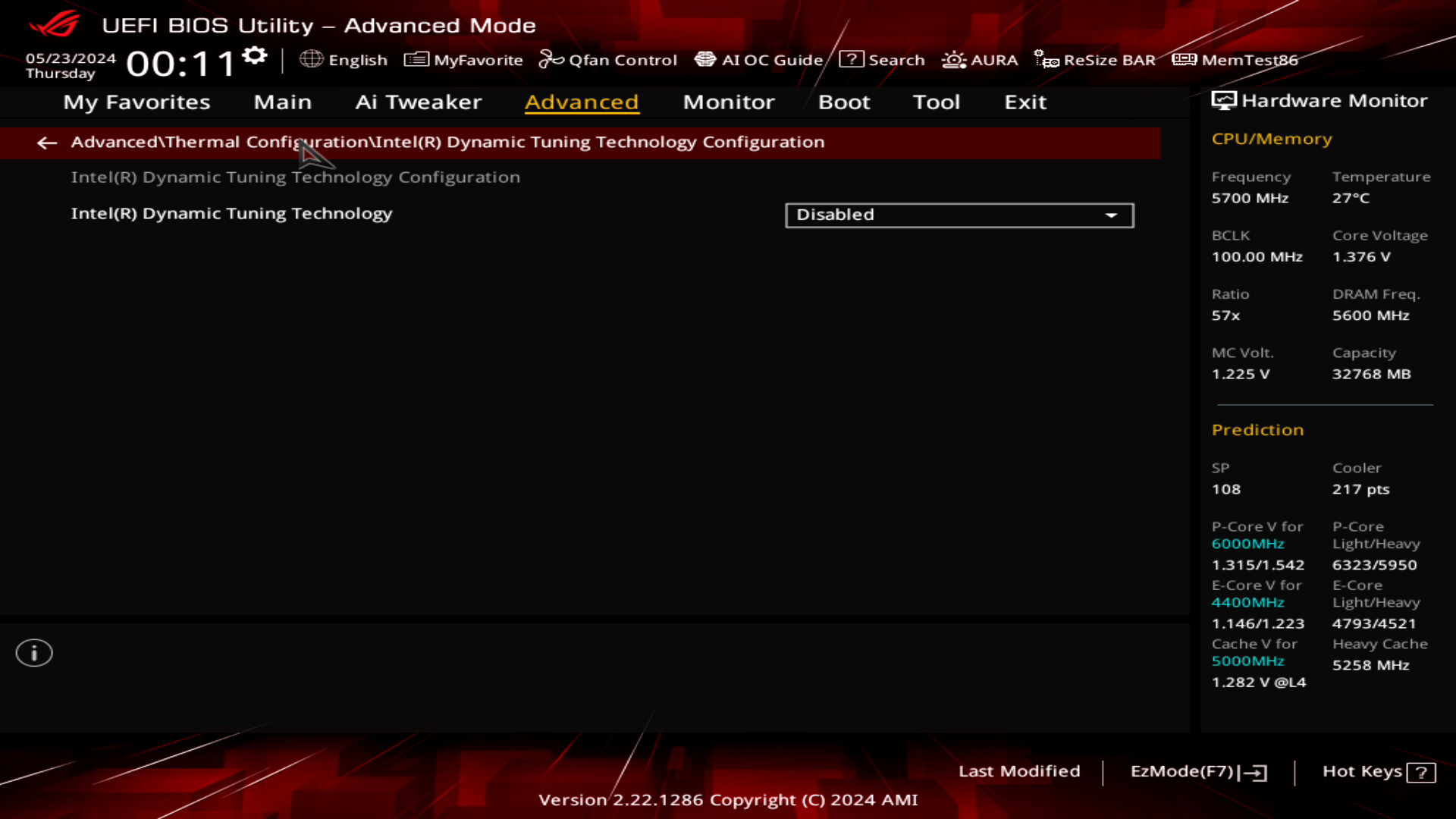

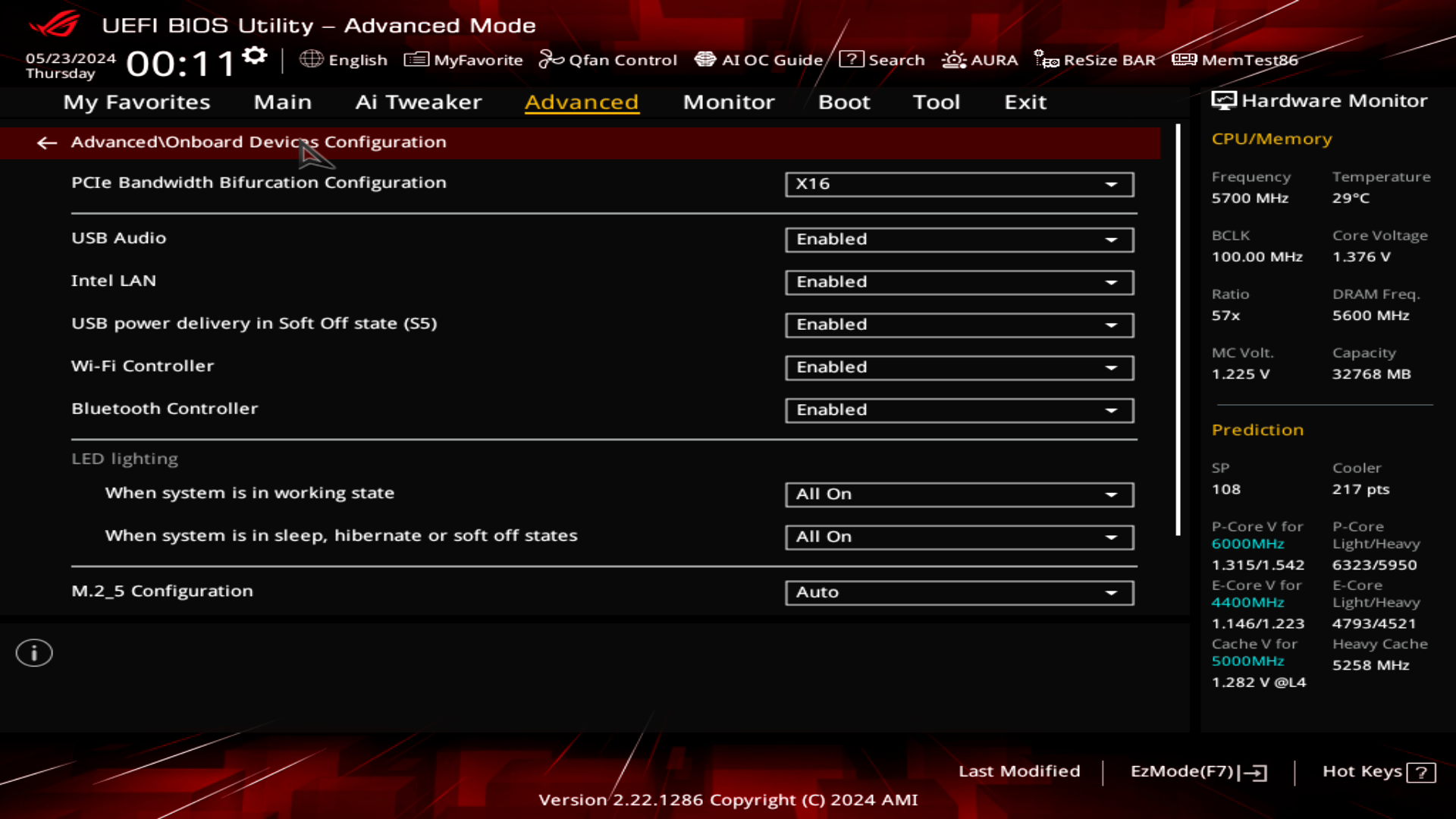

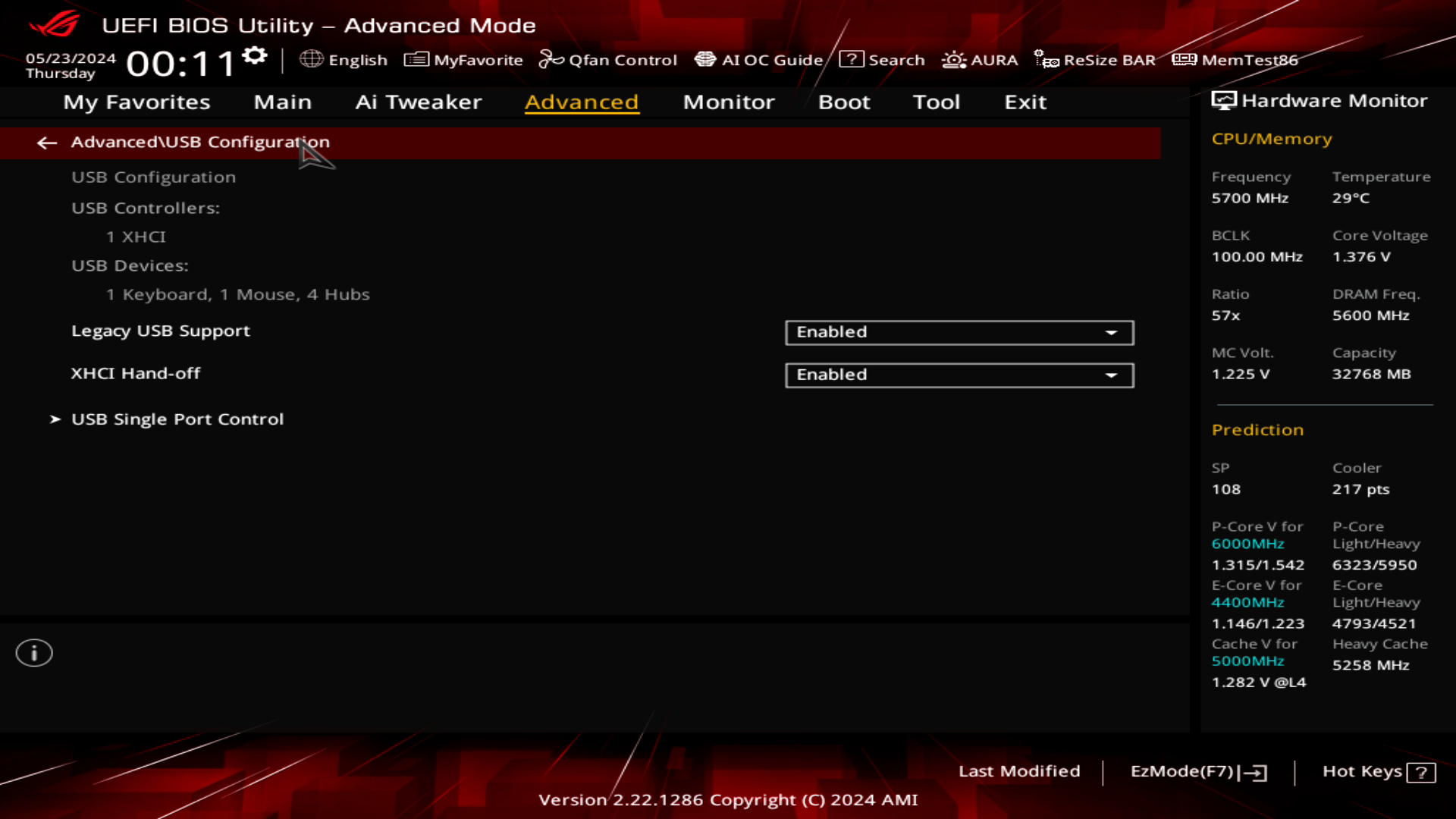

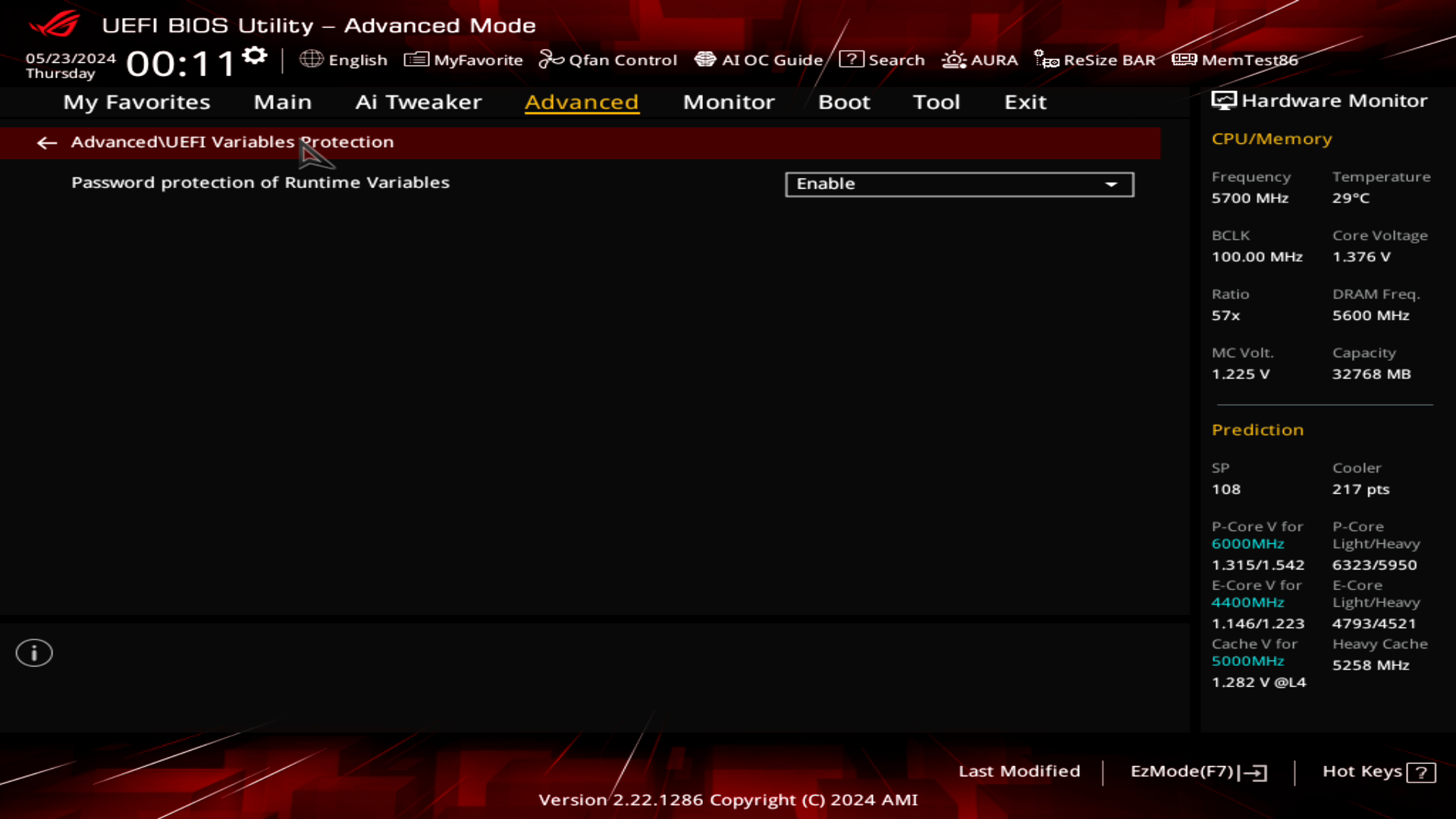

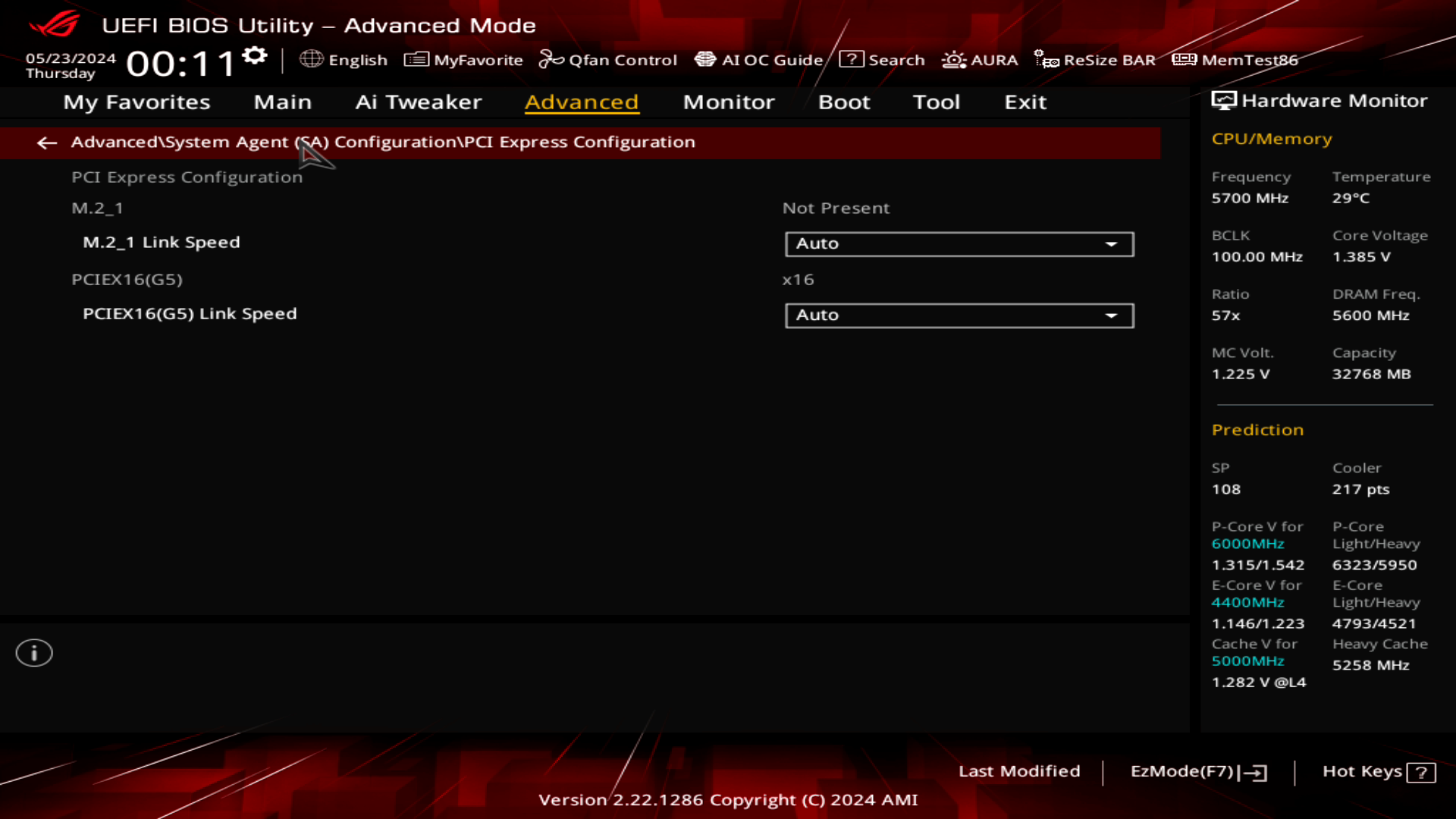

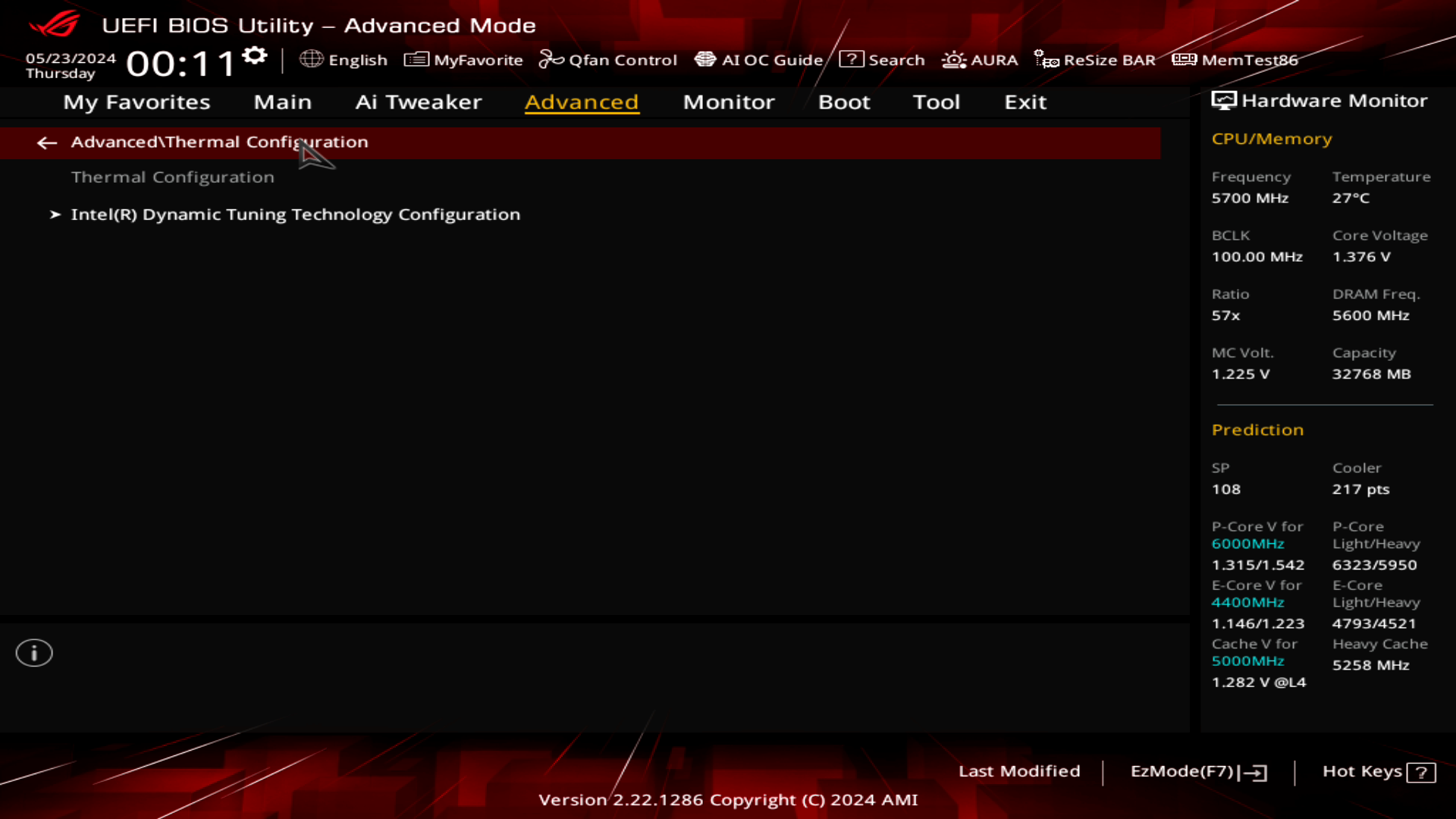

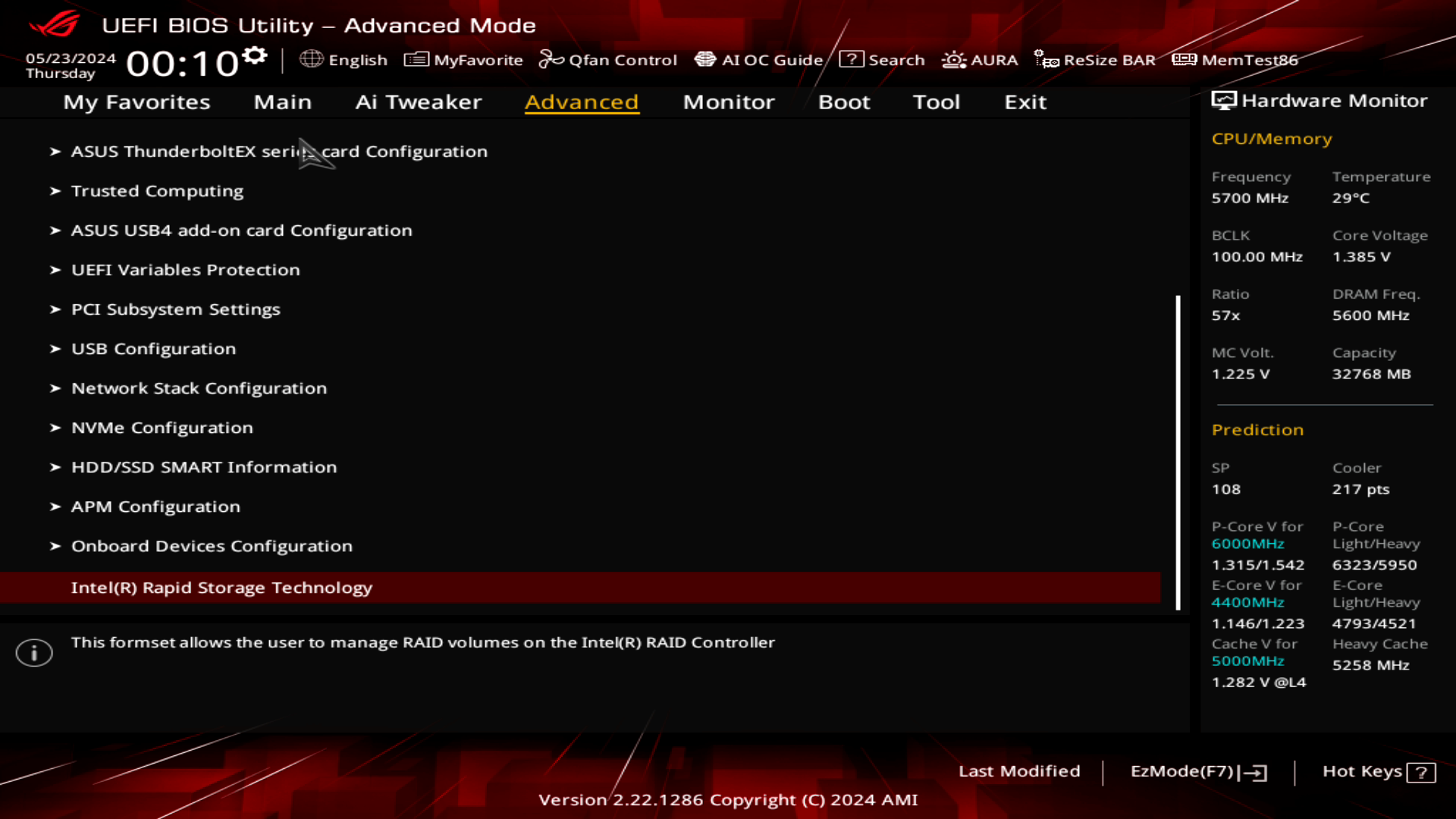

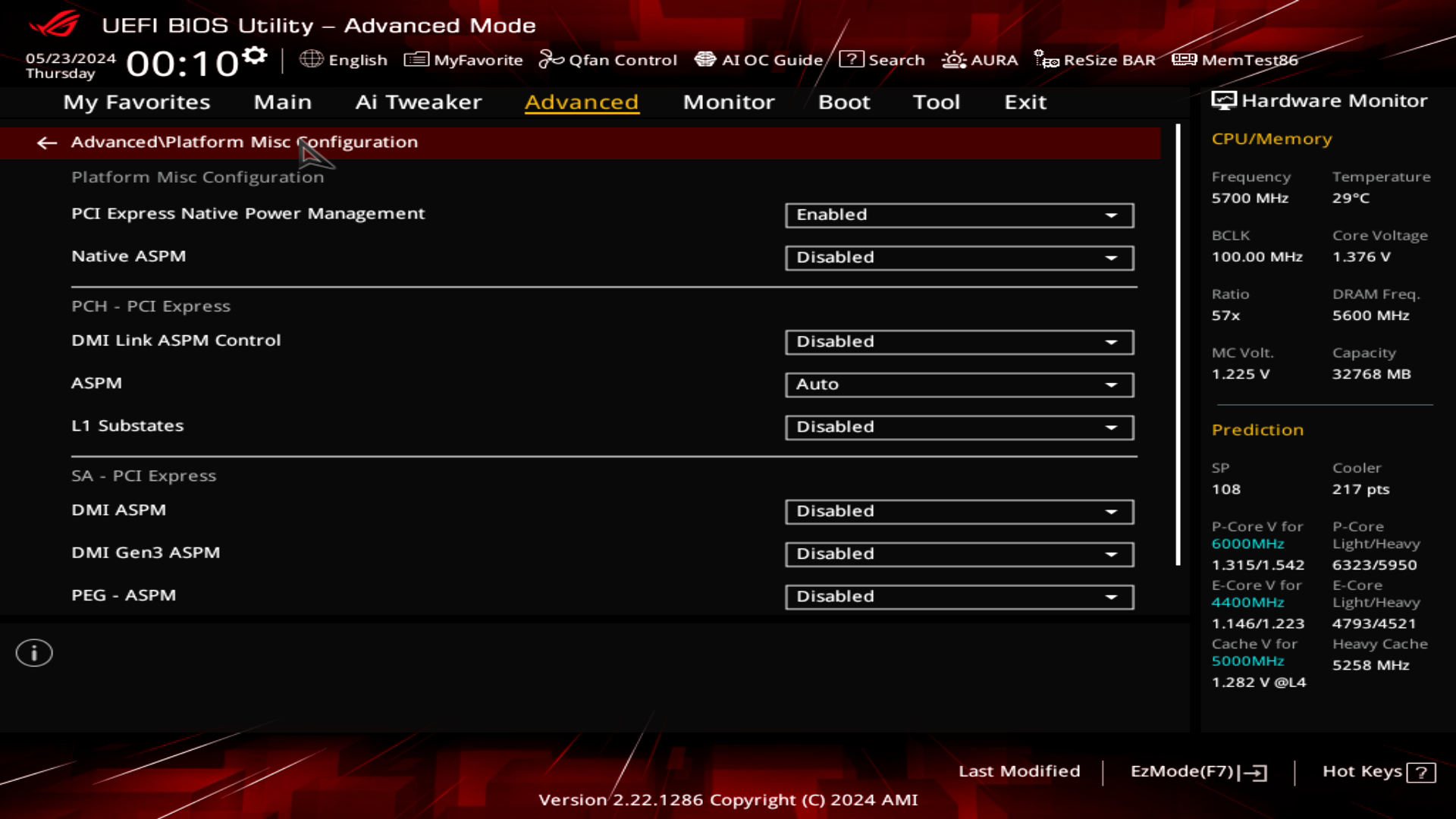

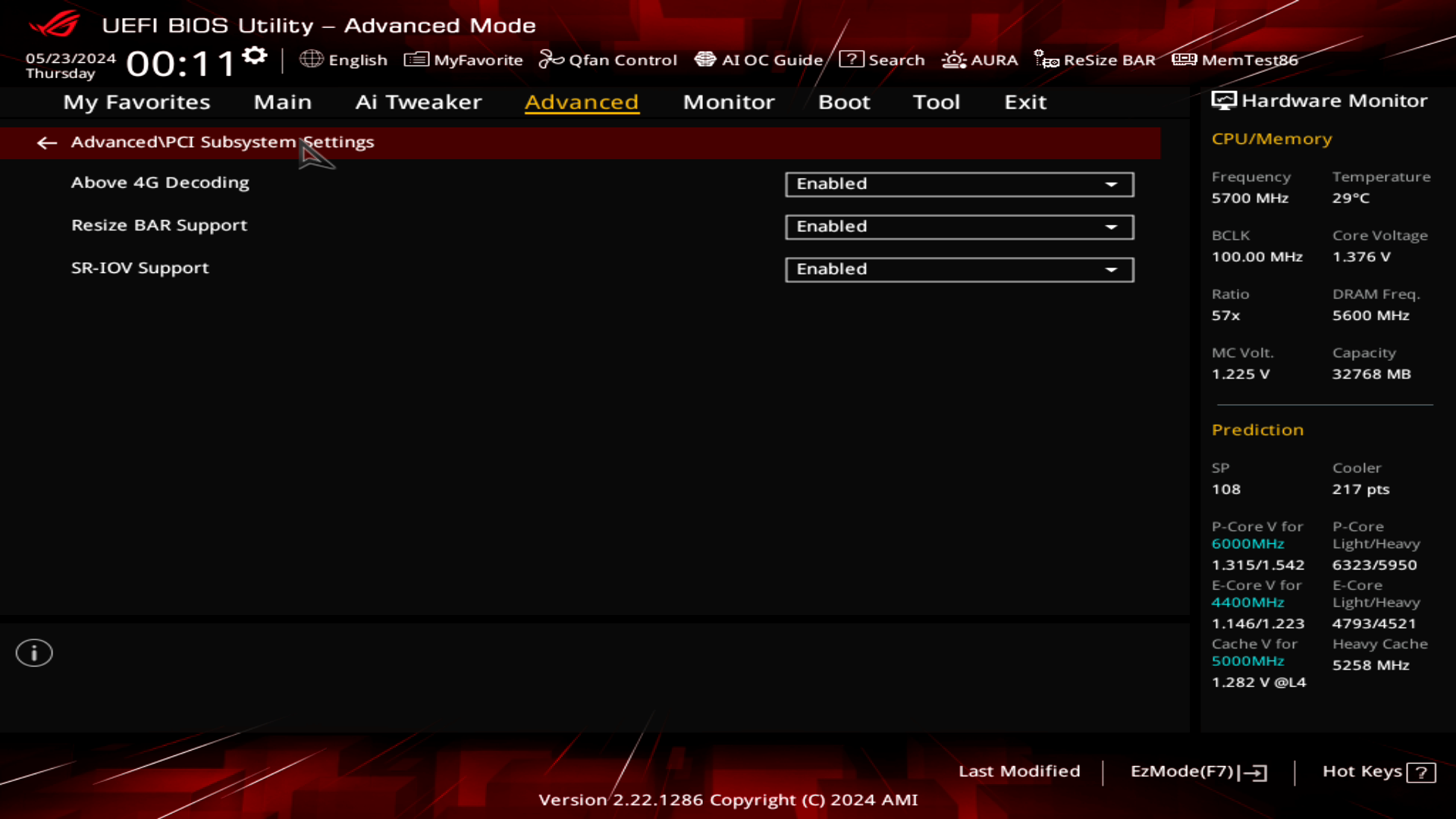

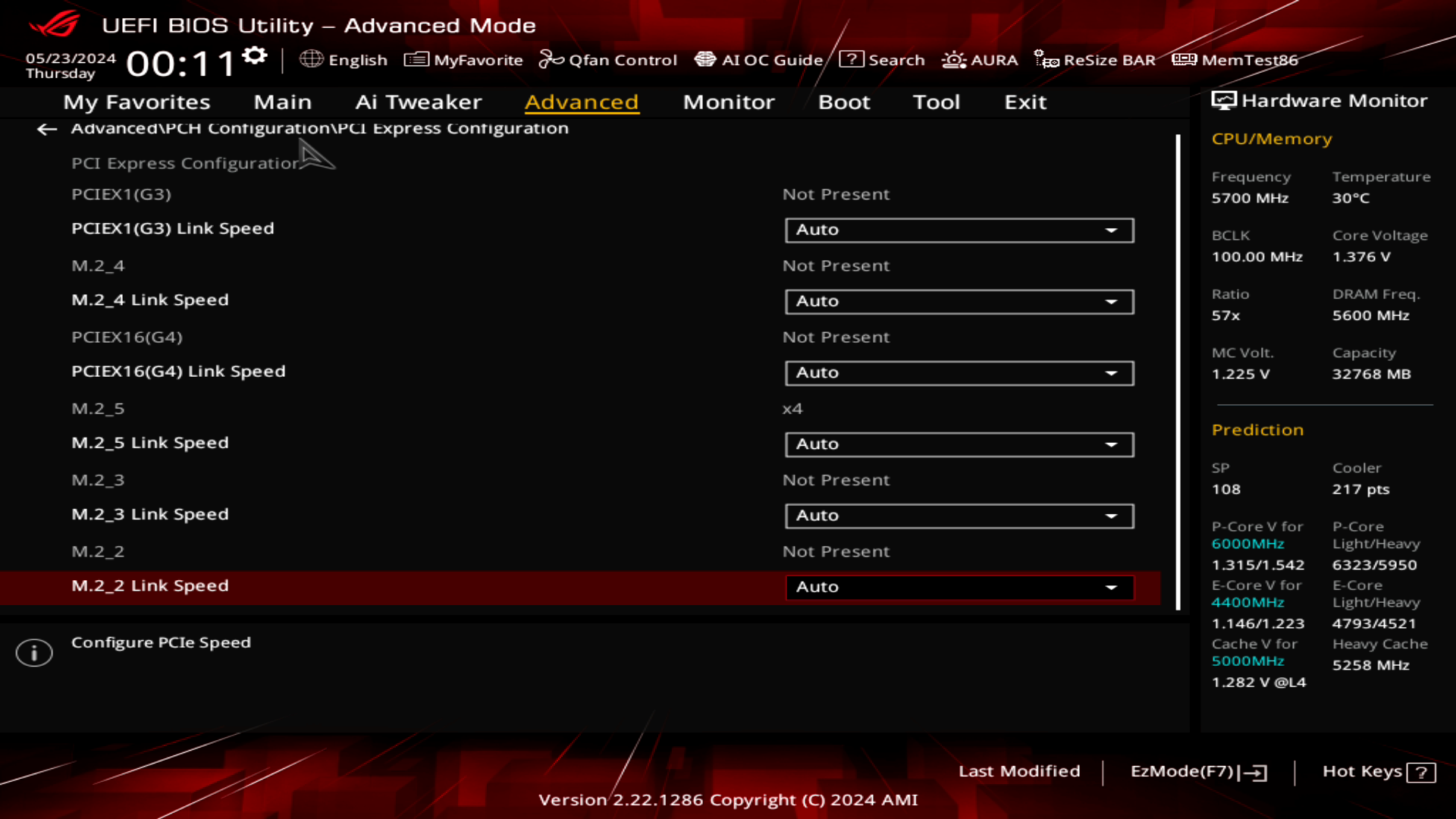

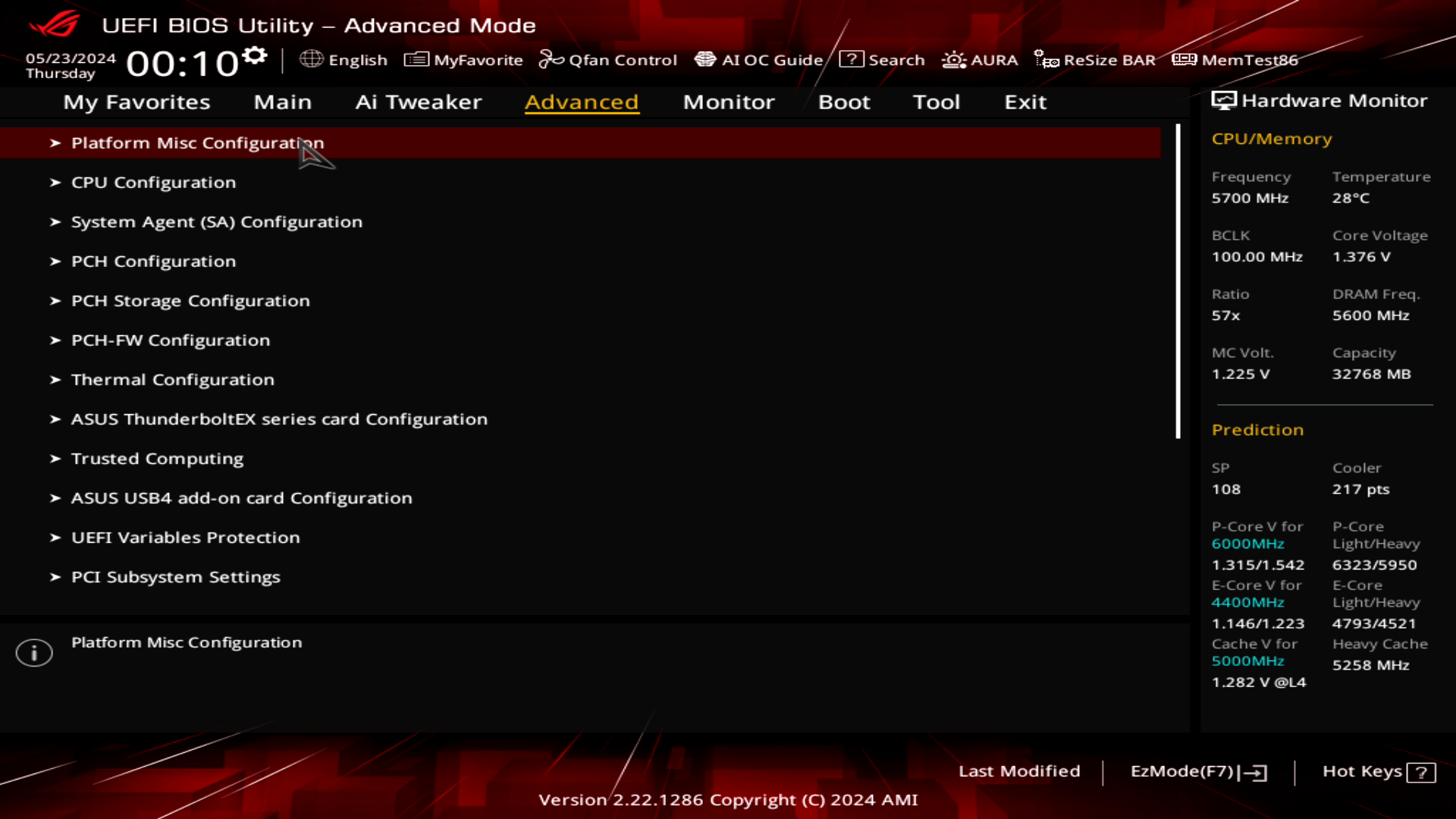

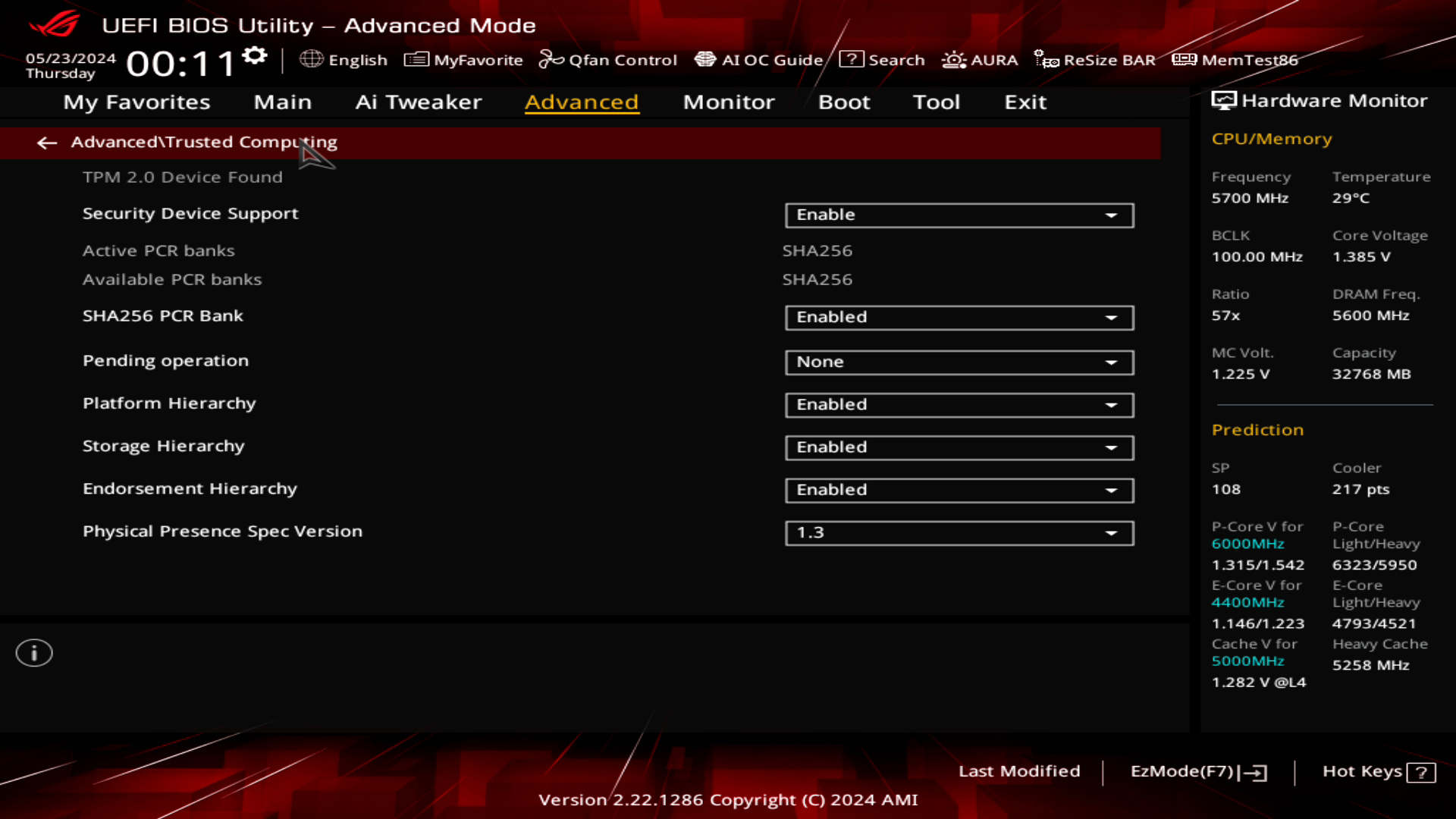

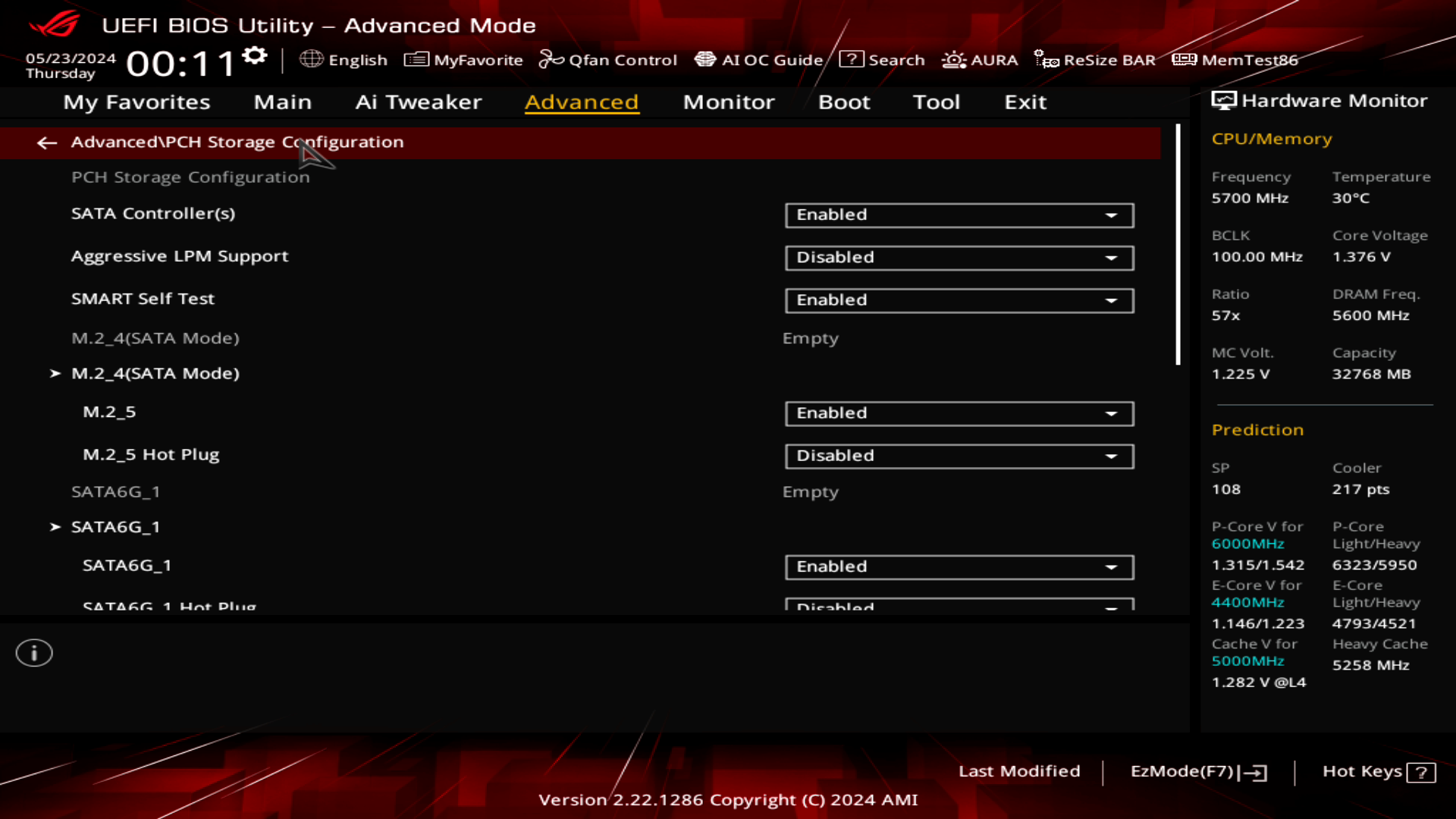

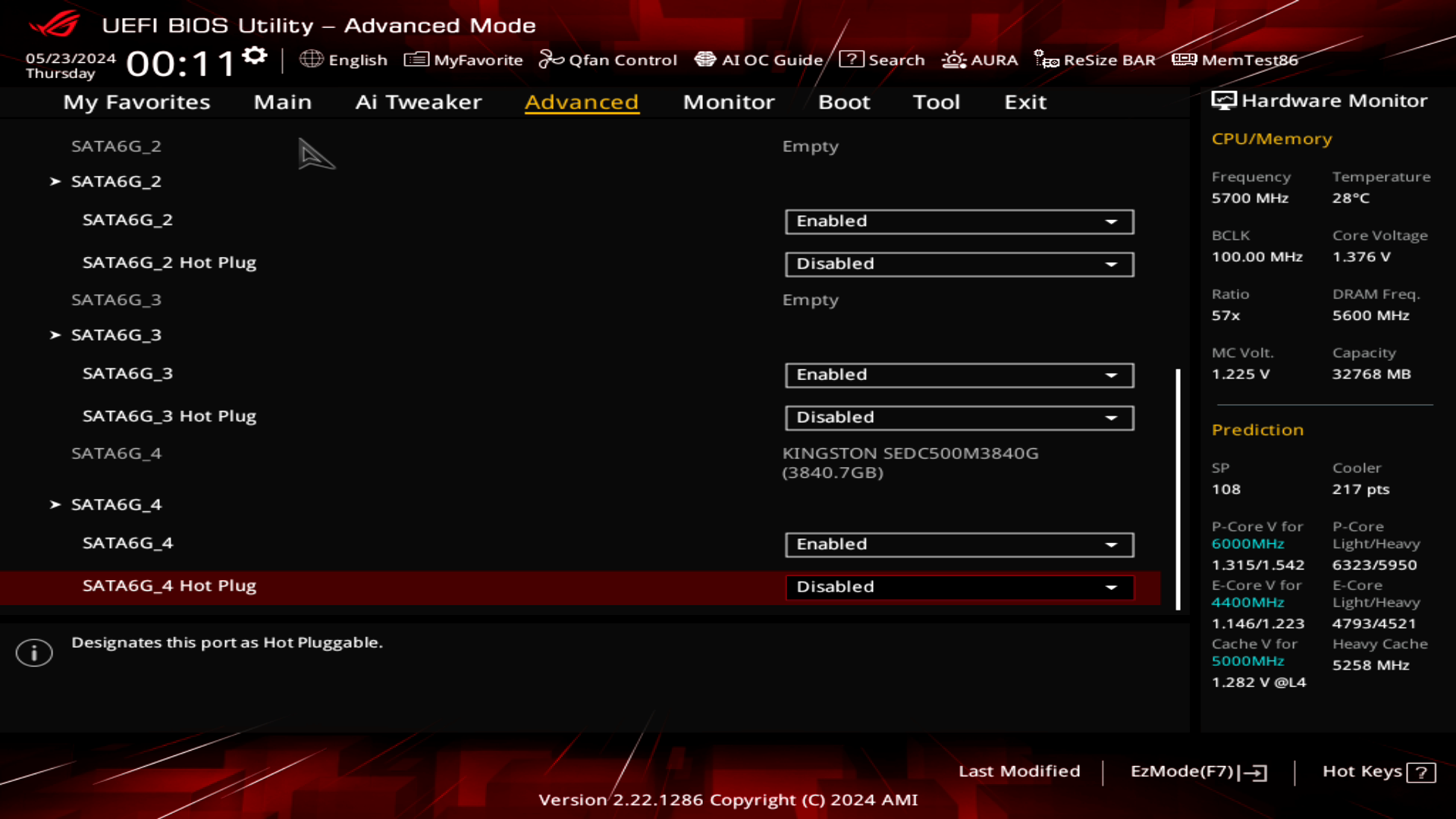

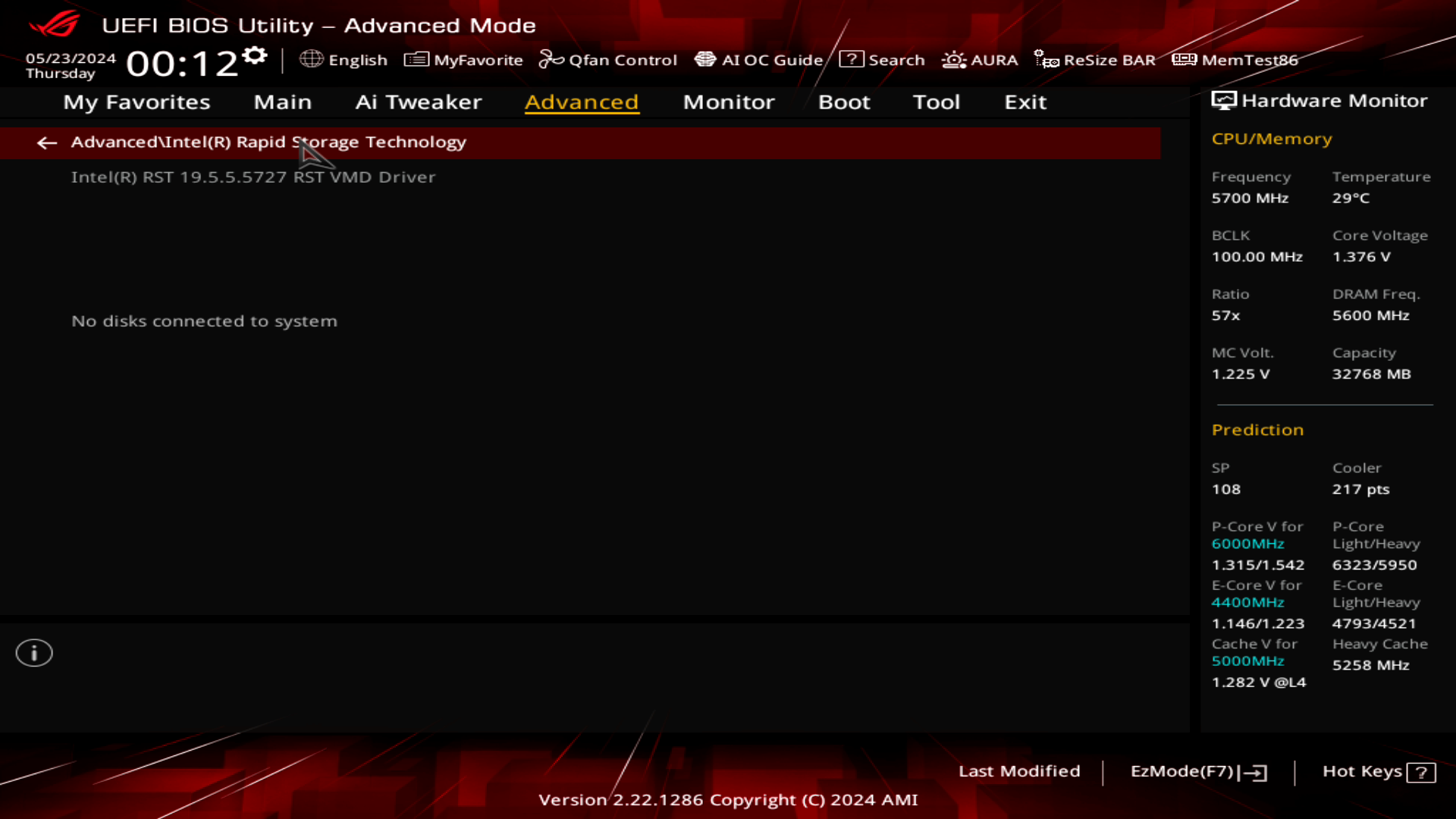

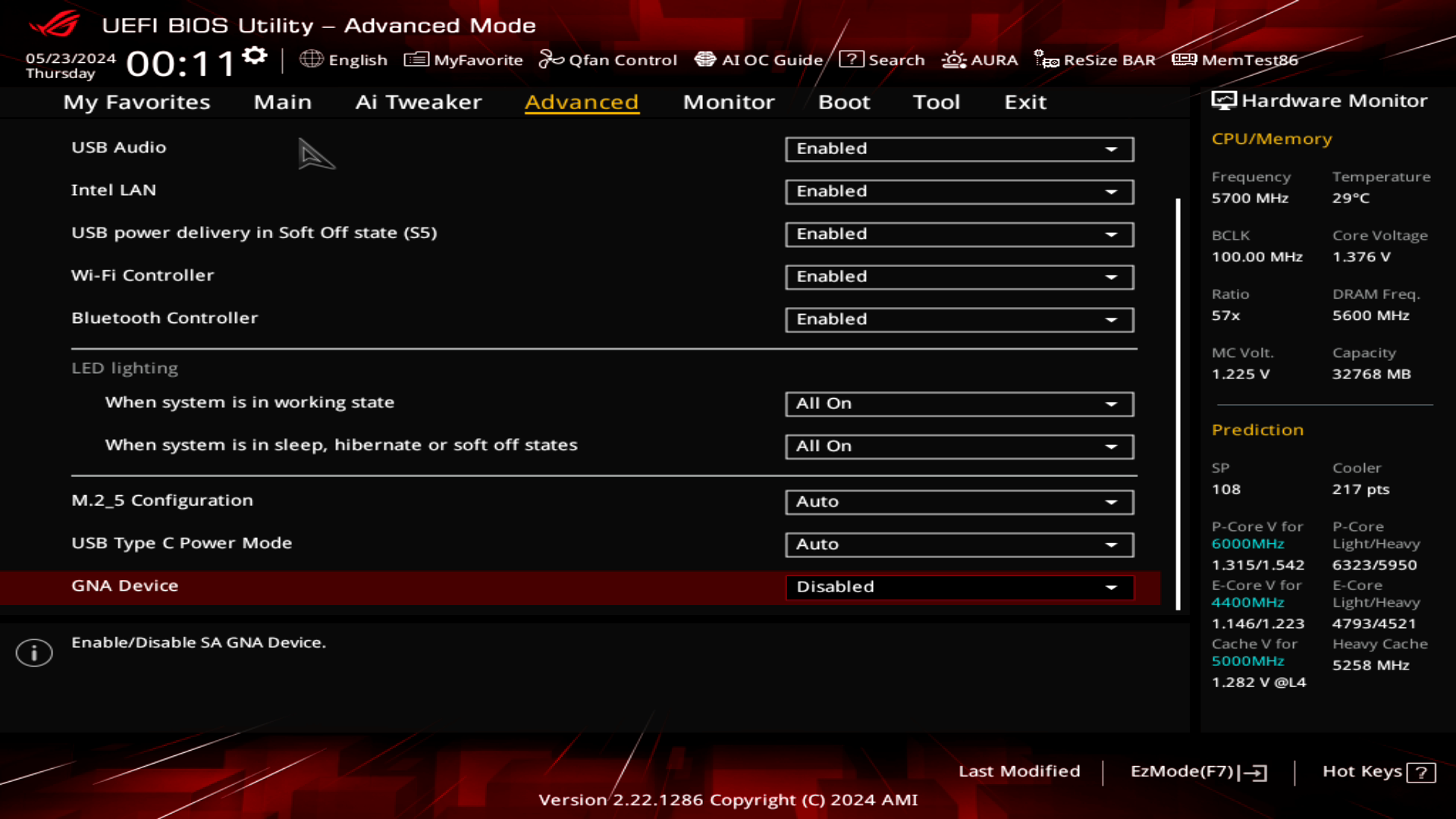

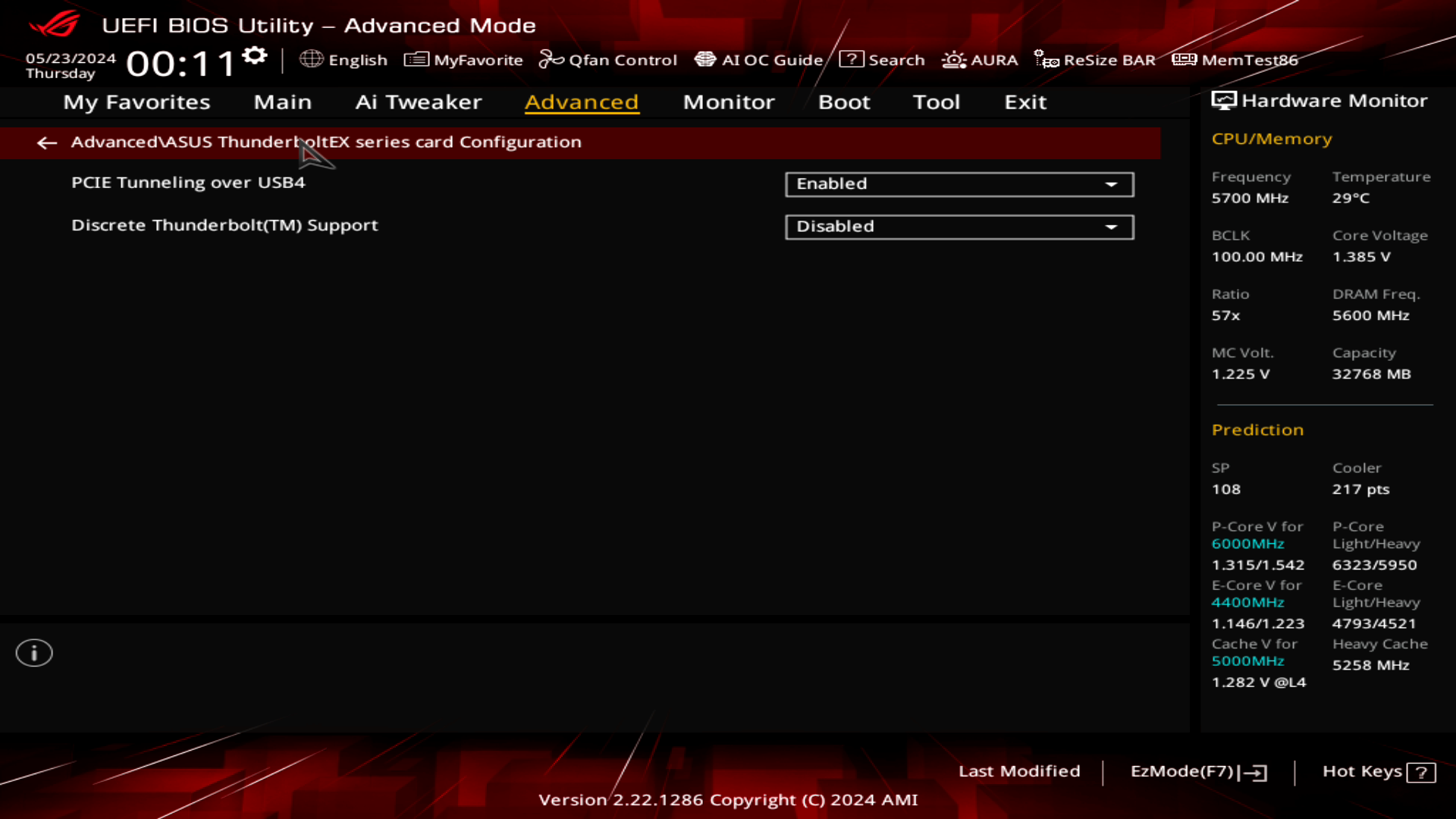

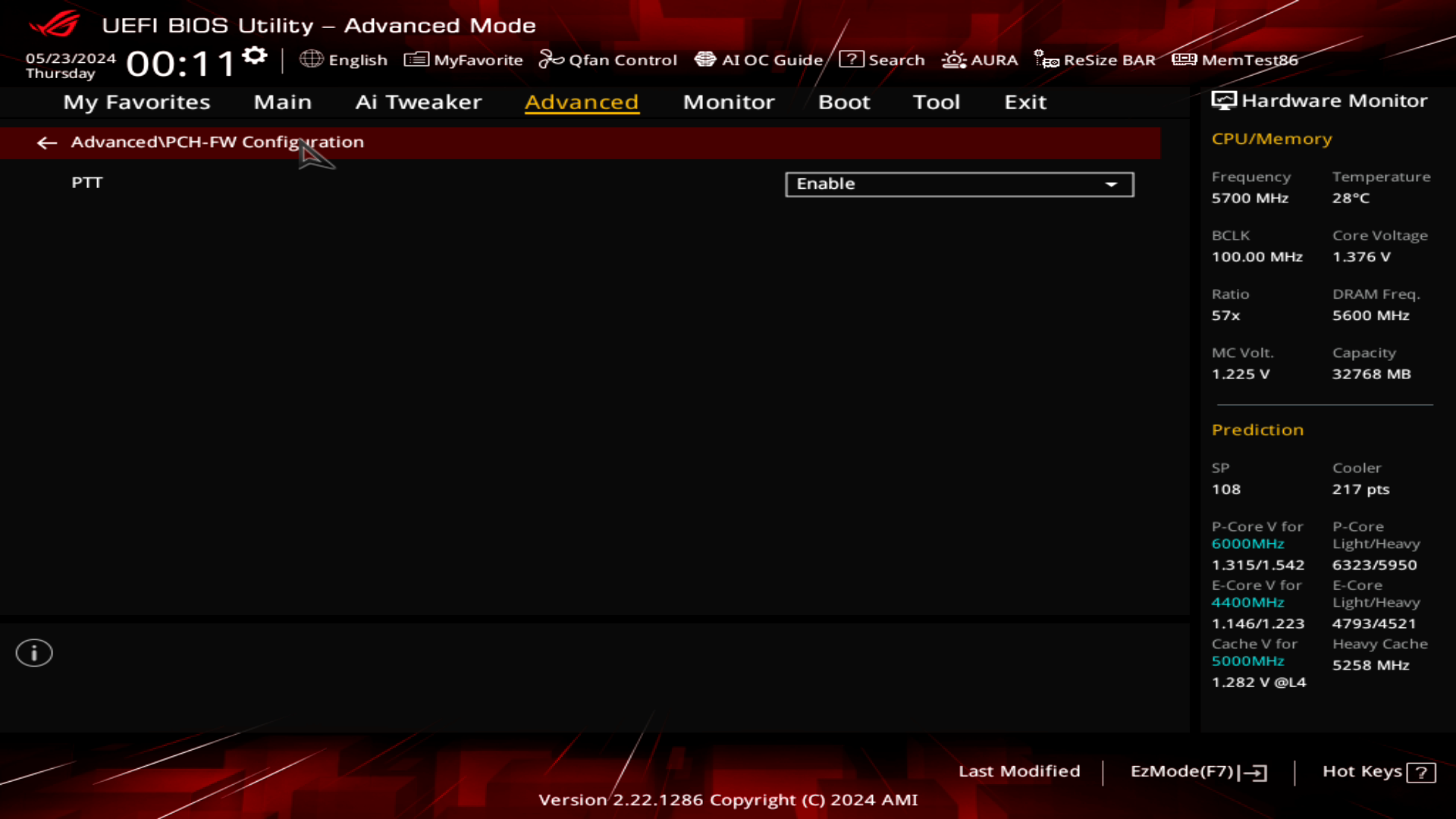

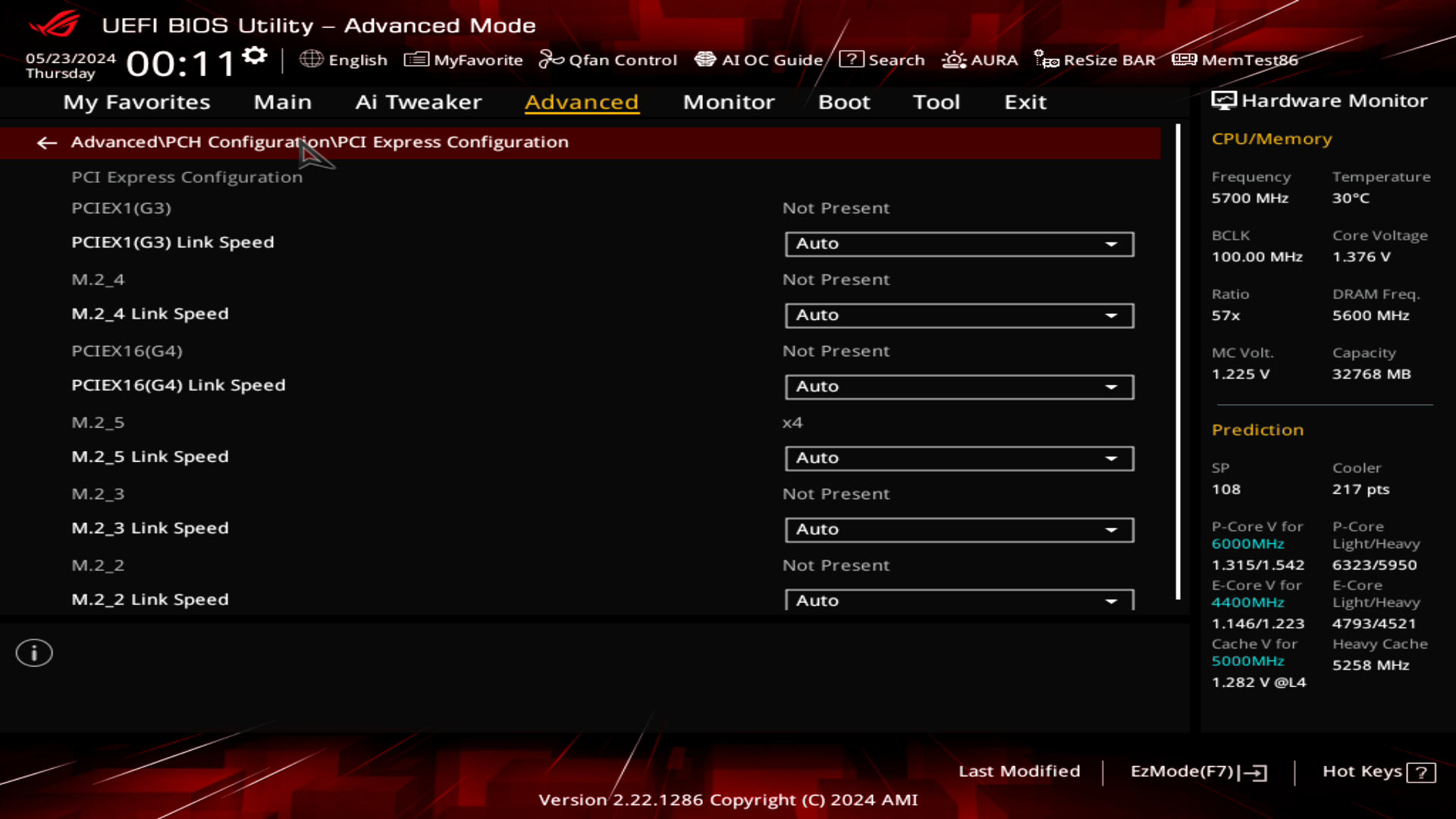

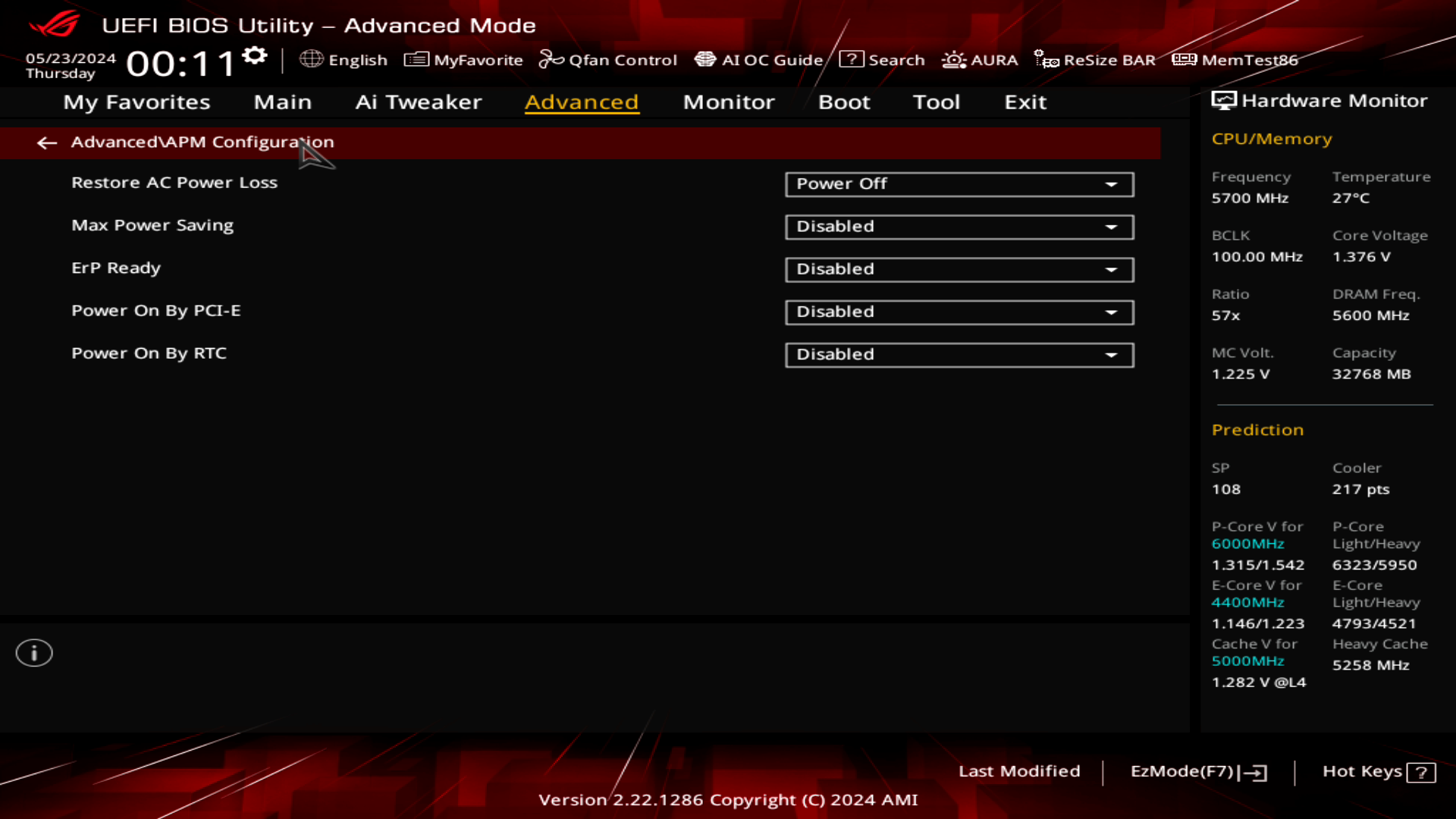

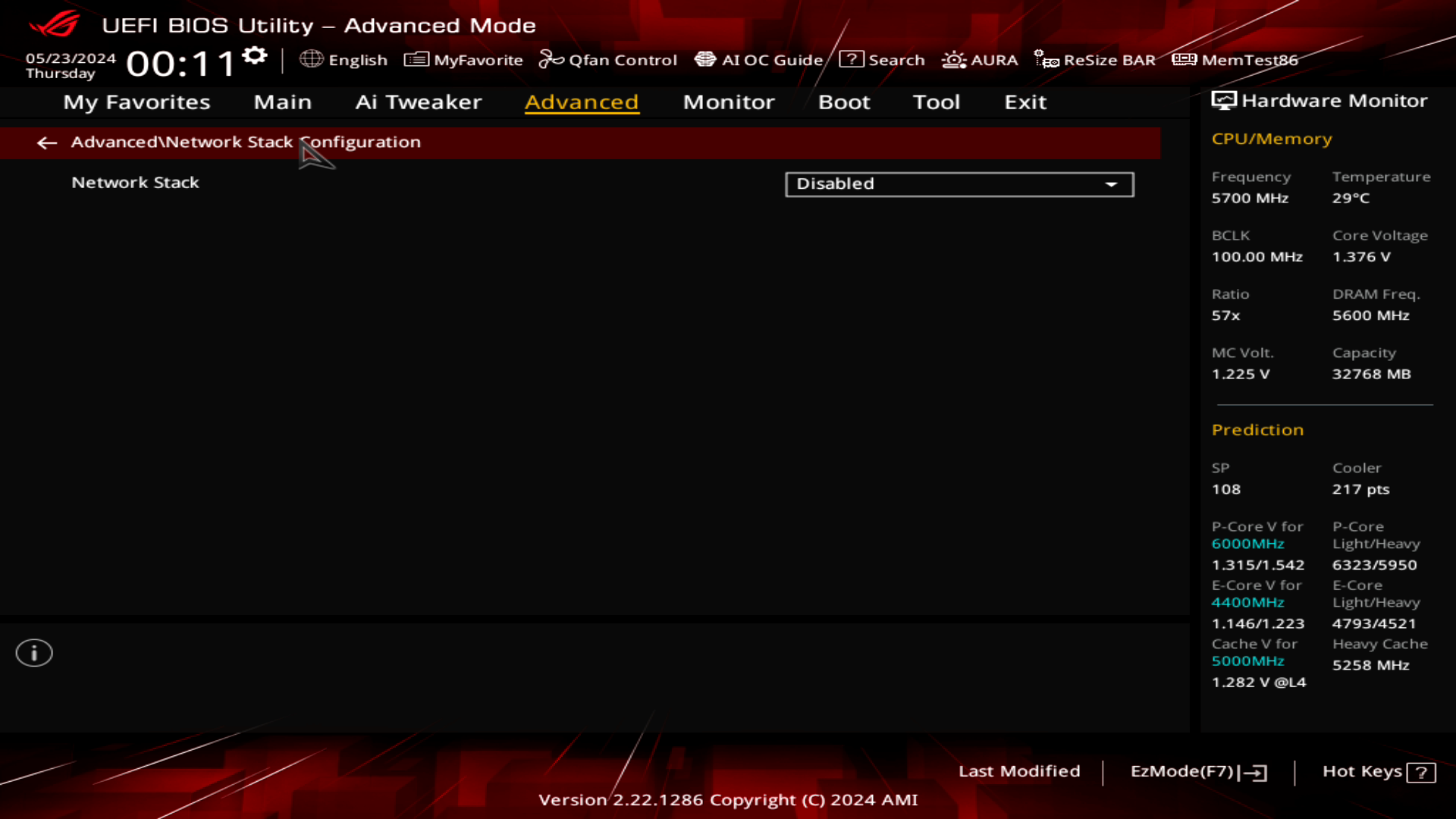

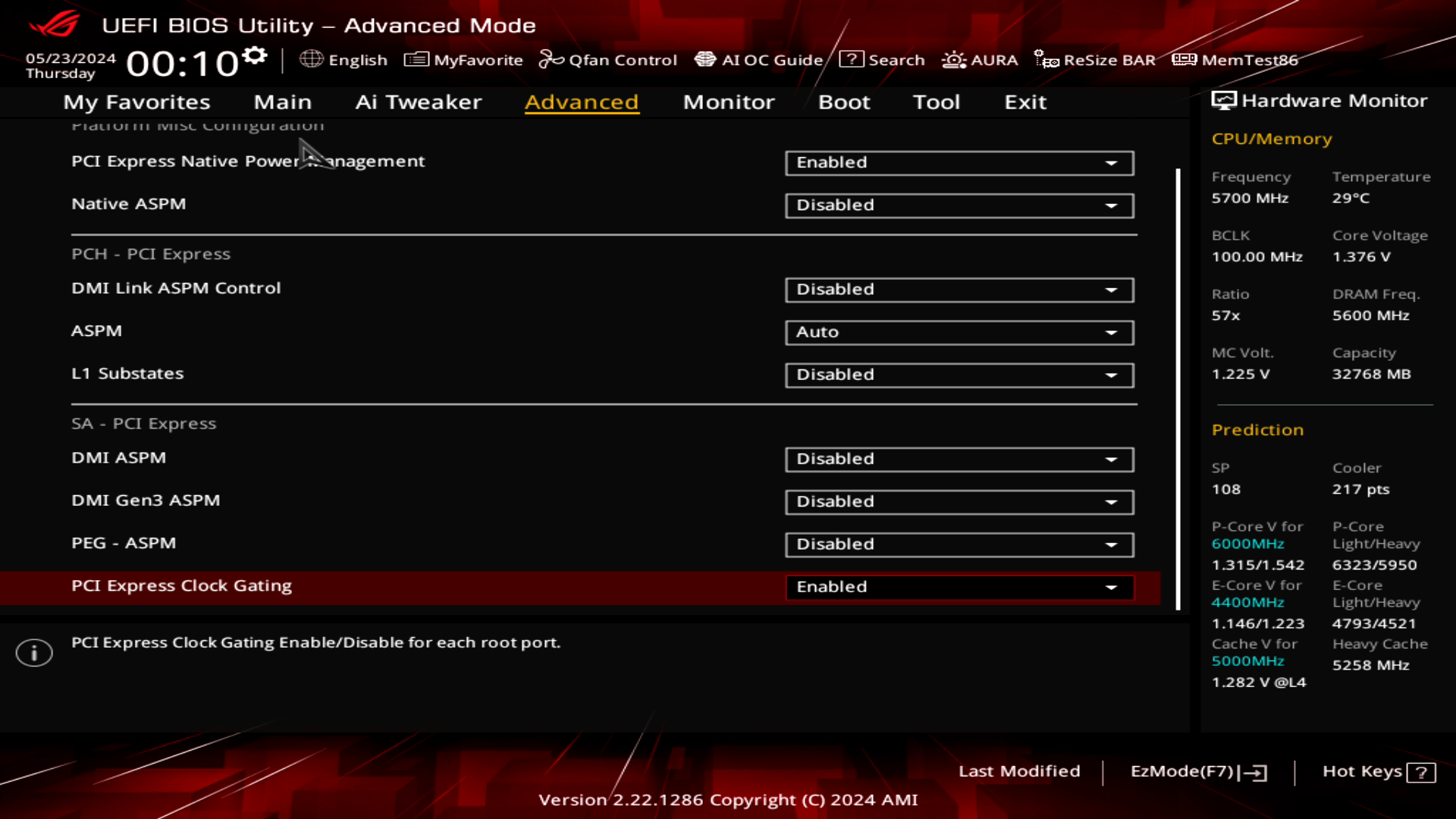

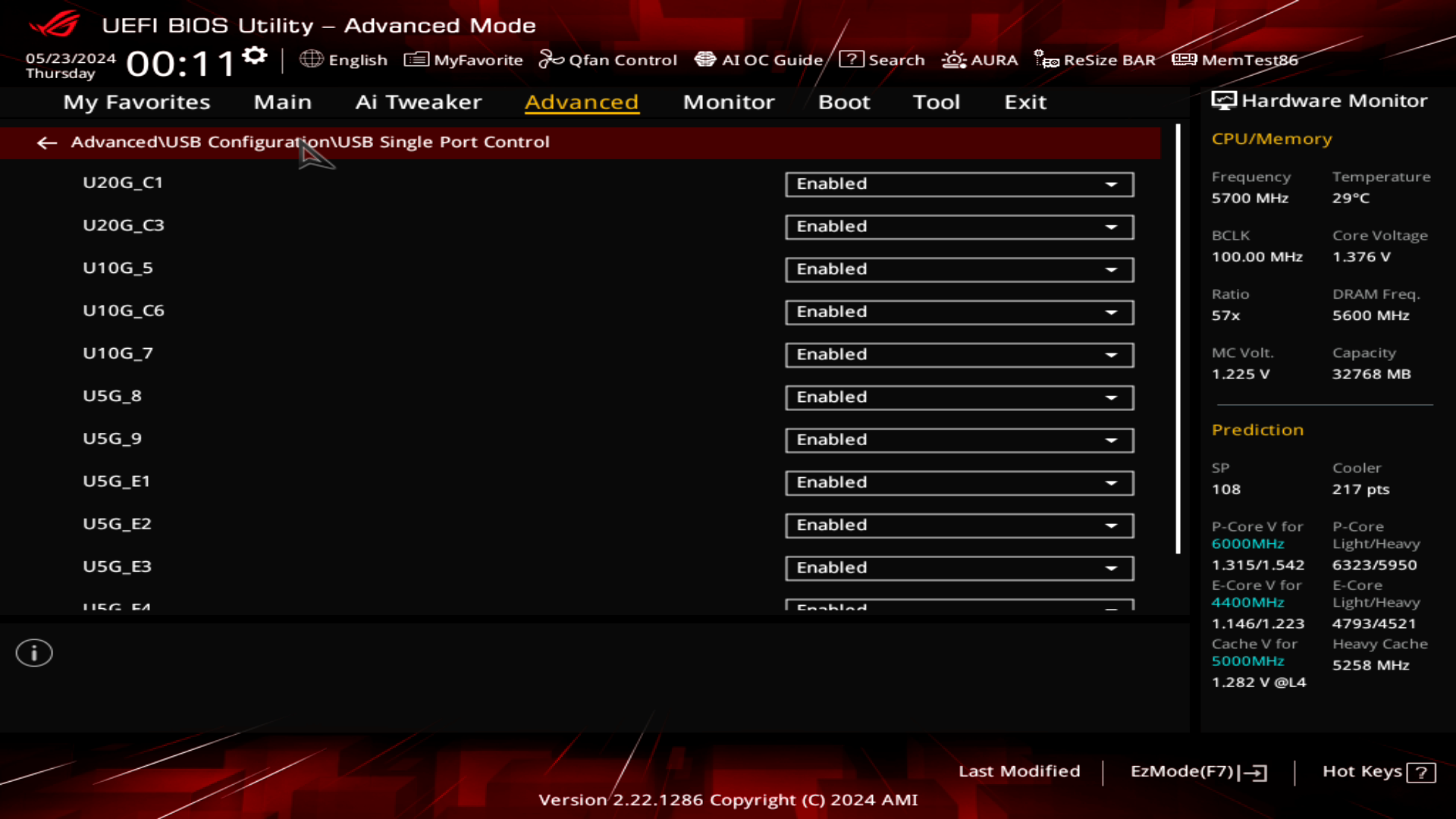

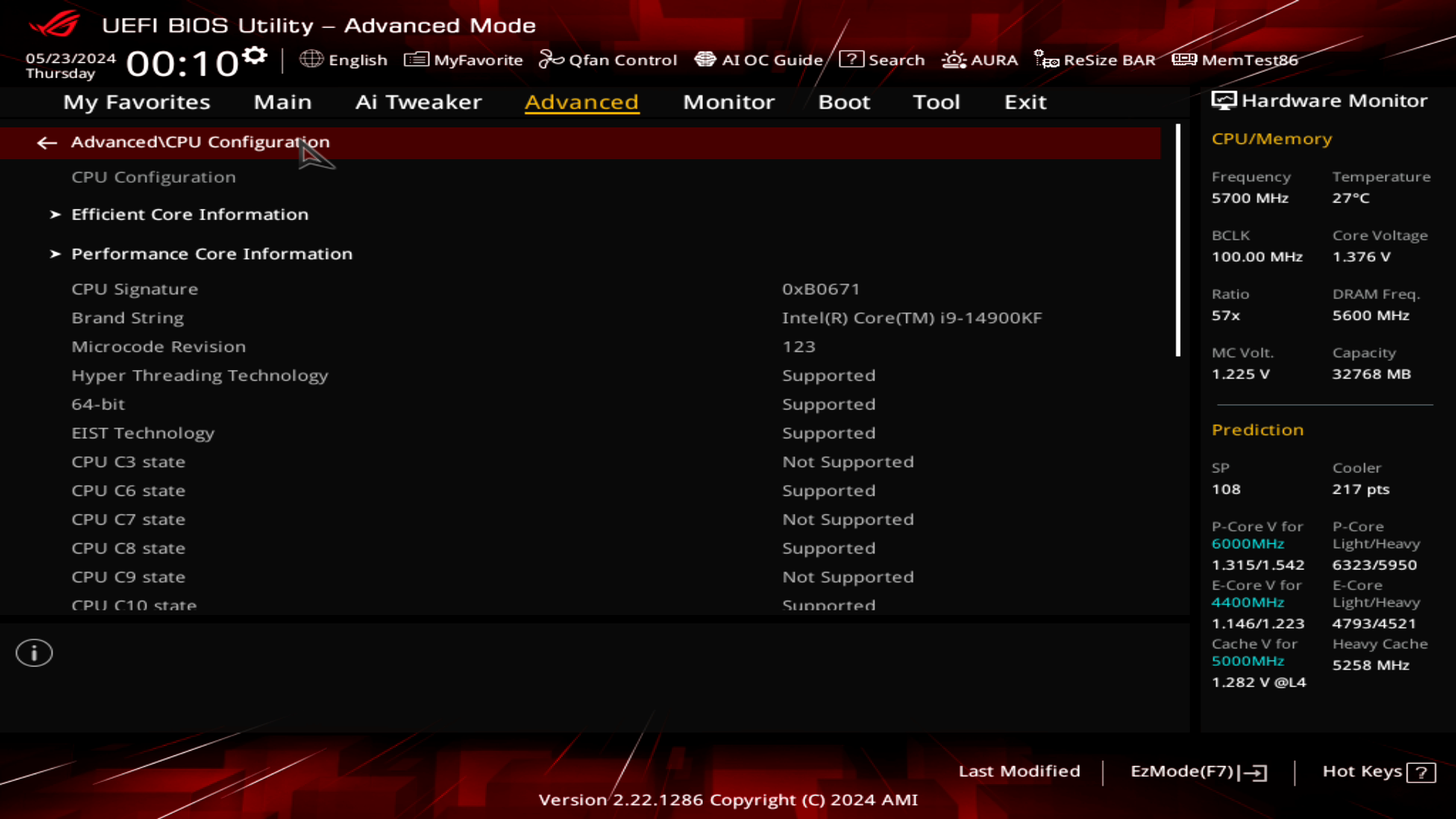

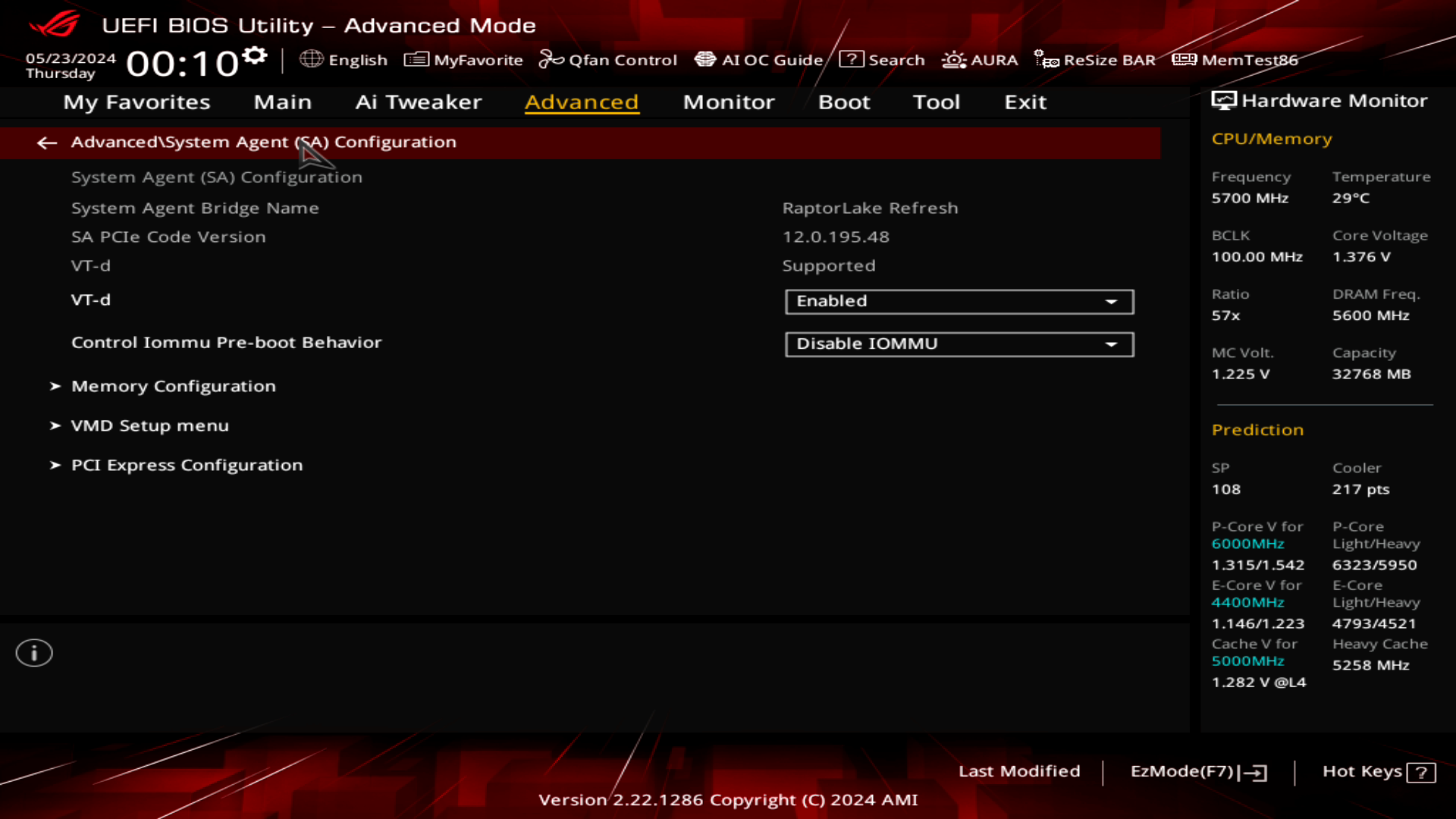

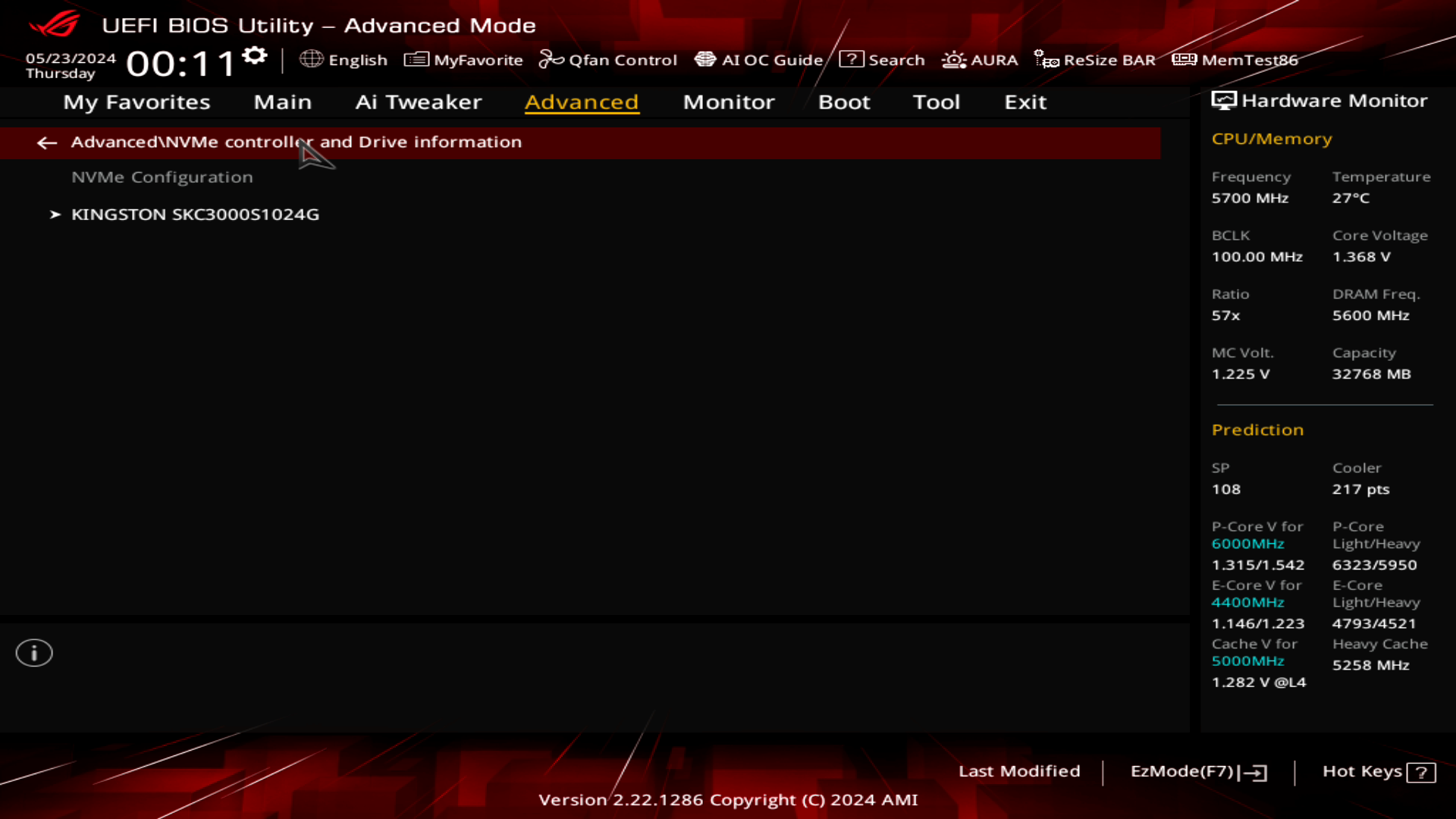

Вкладка Advanced обеспечивает возможность управления всеми бортовыми устройствами и элементами материнской платы.

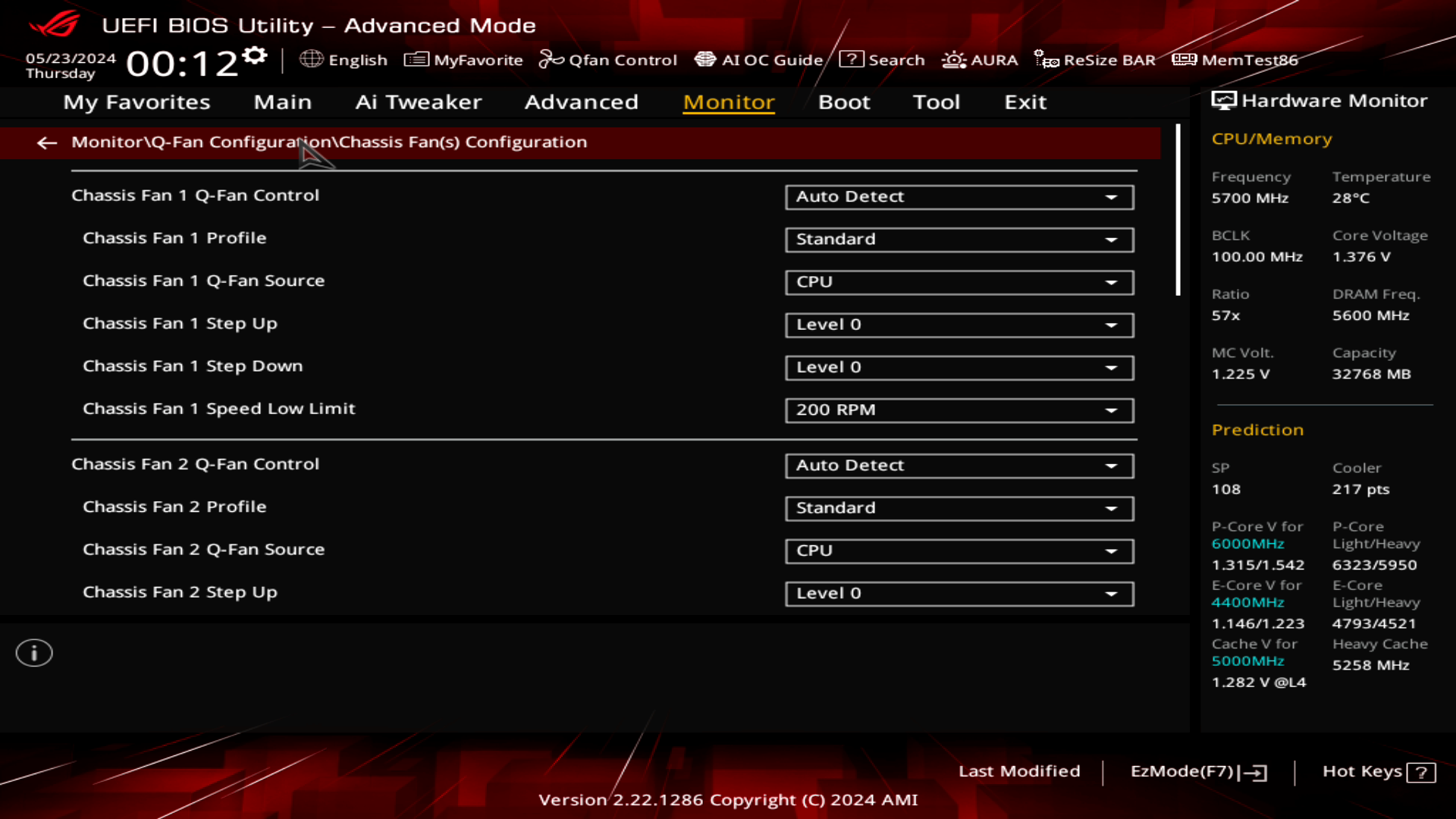

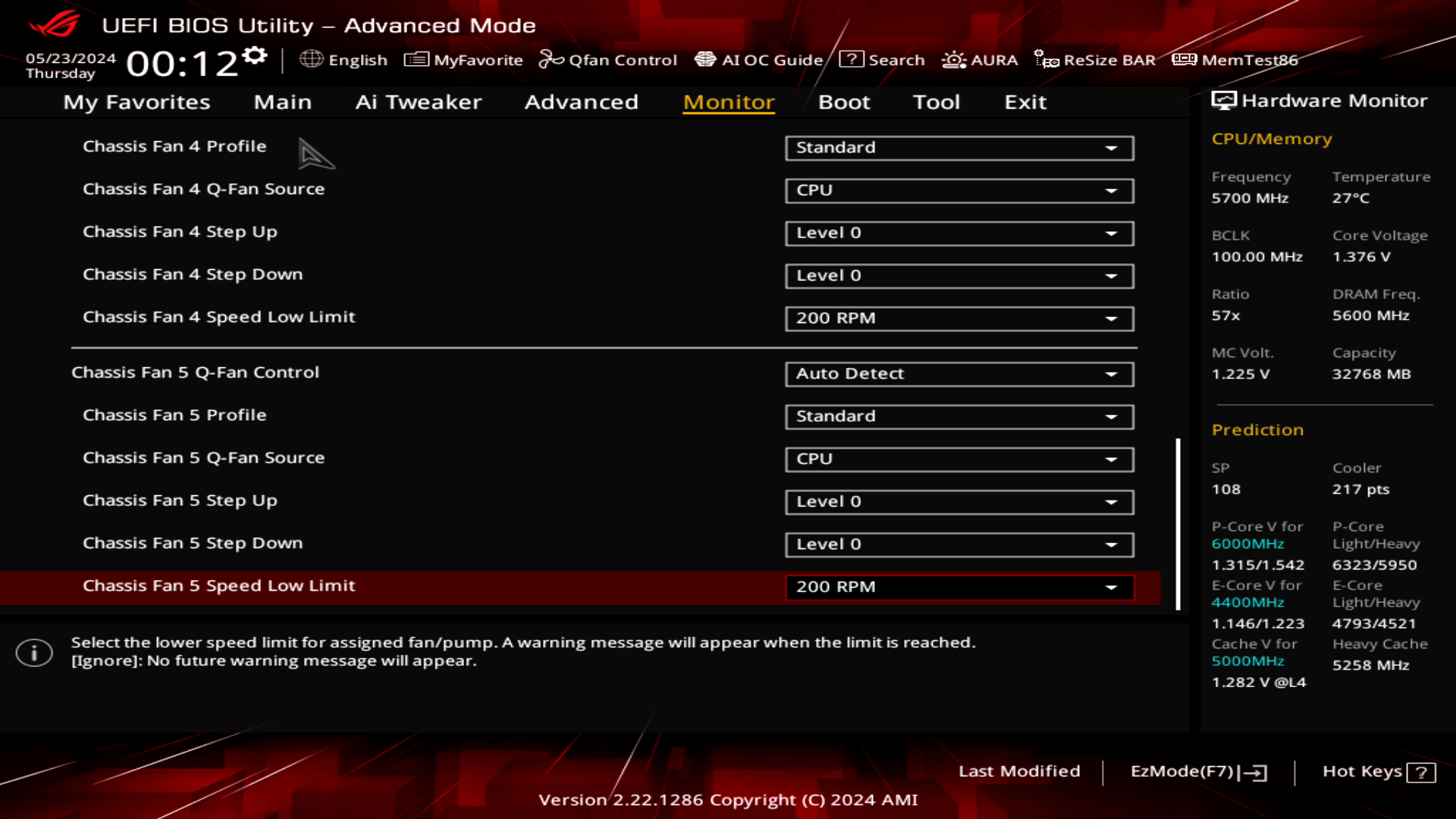

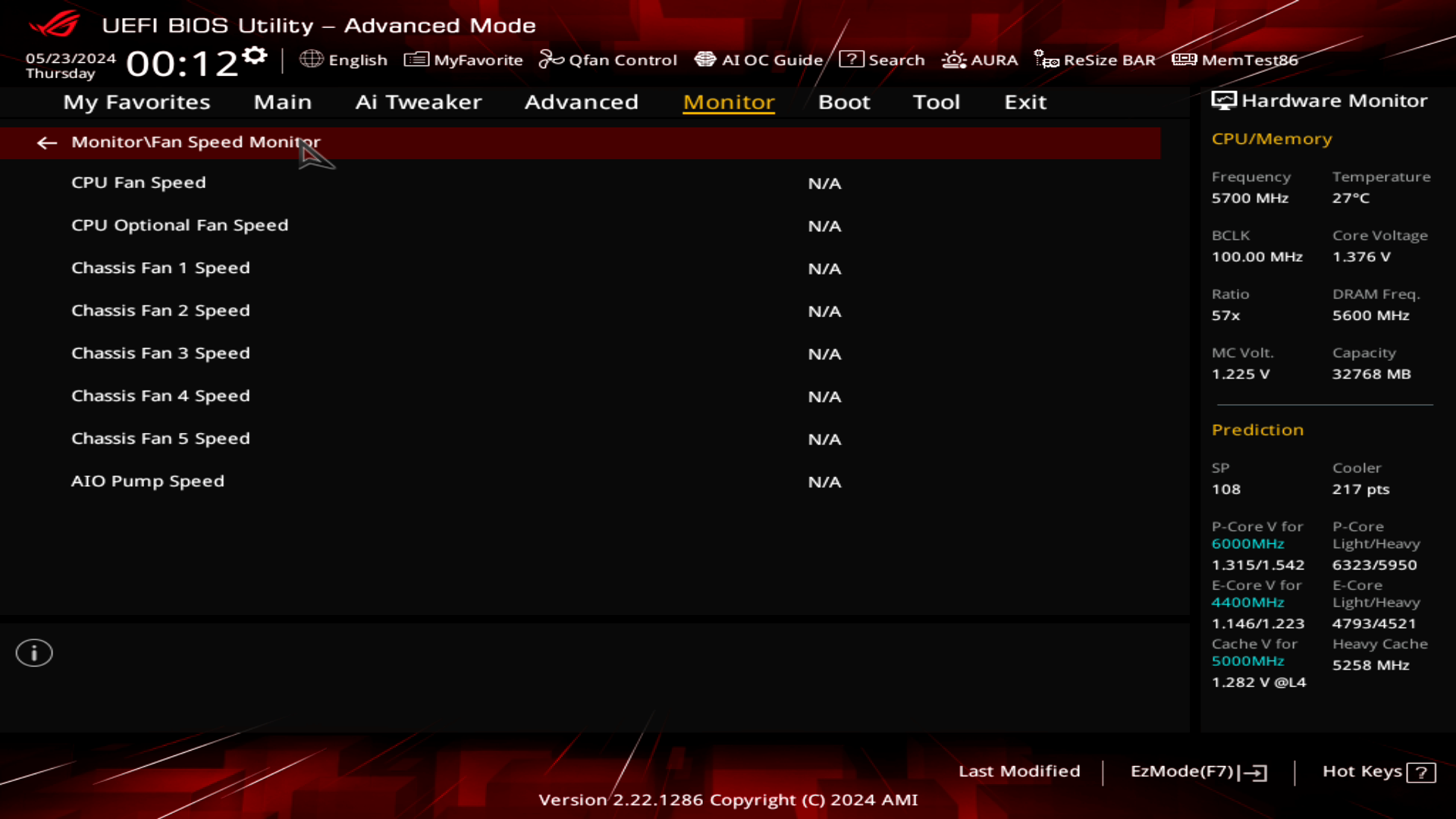

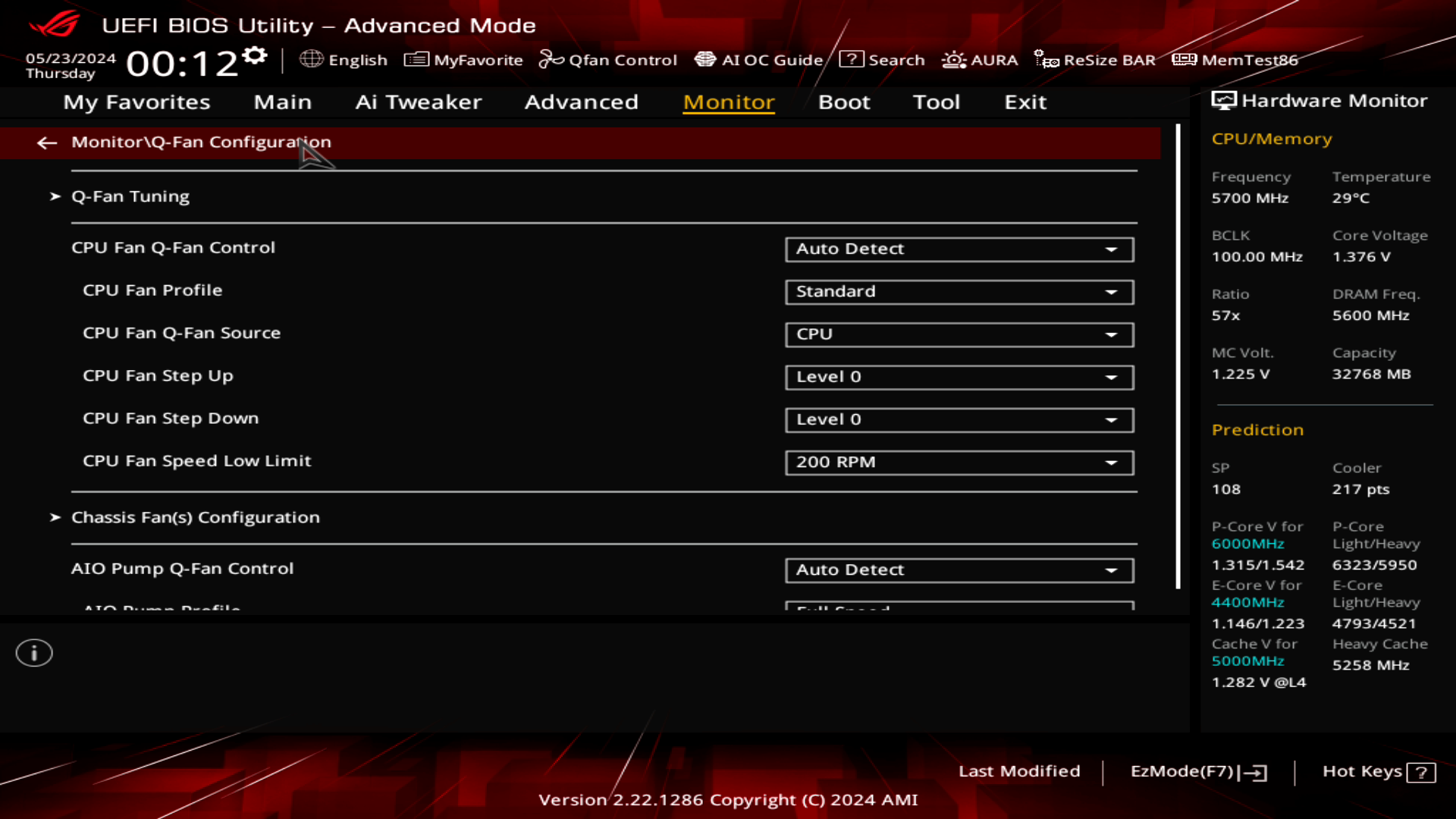

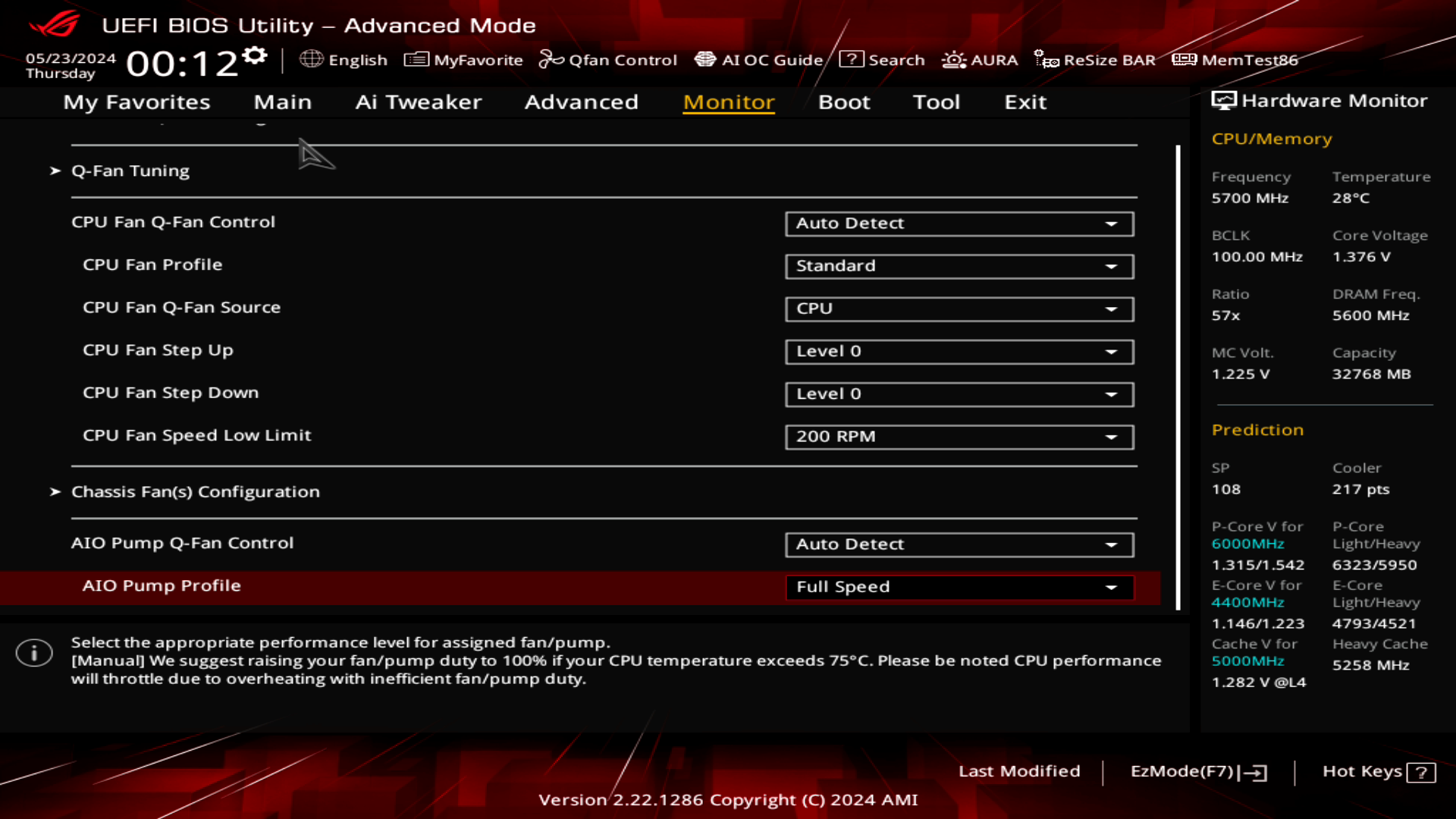

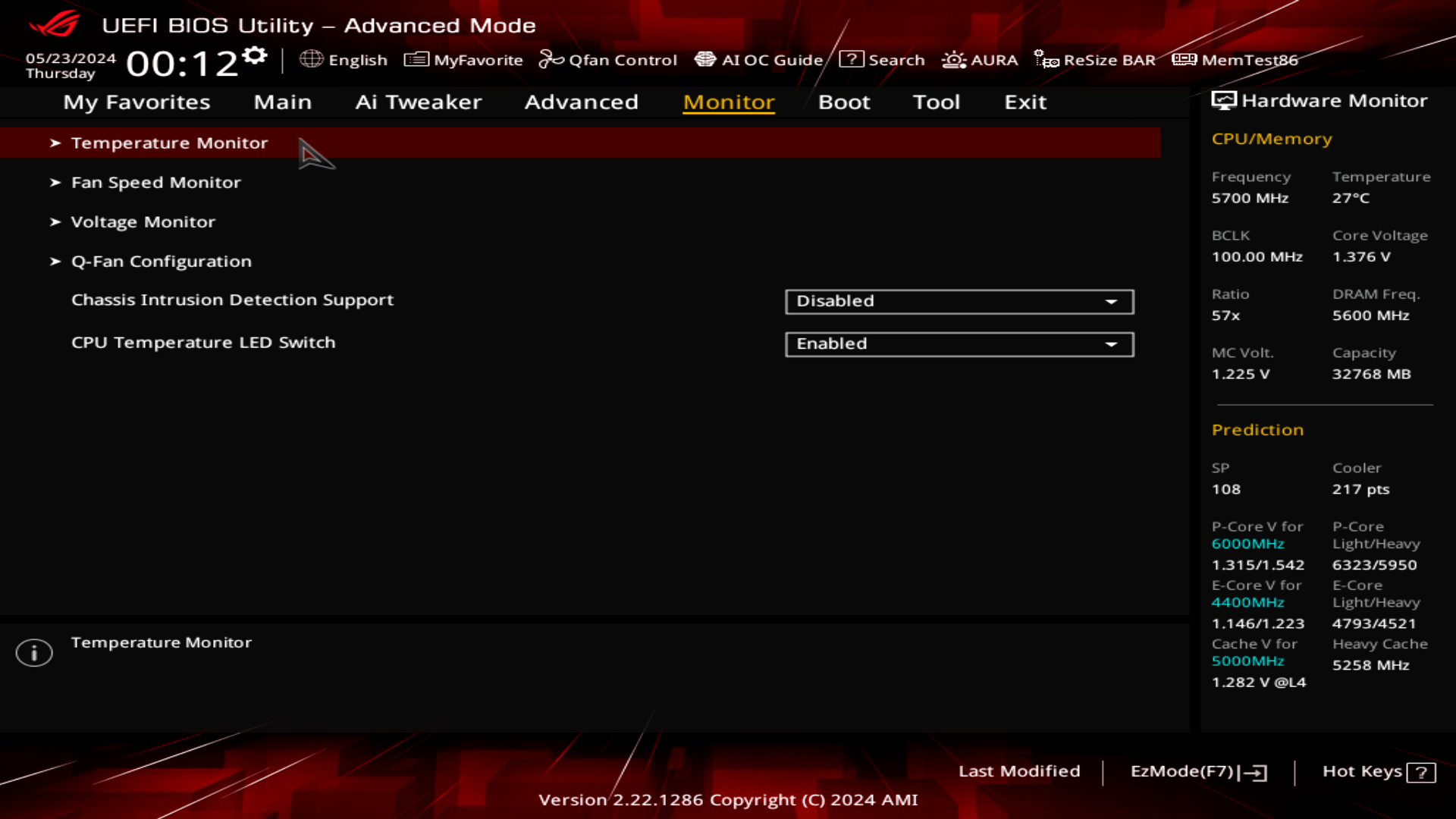

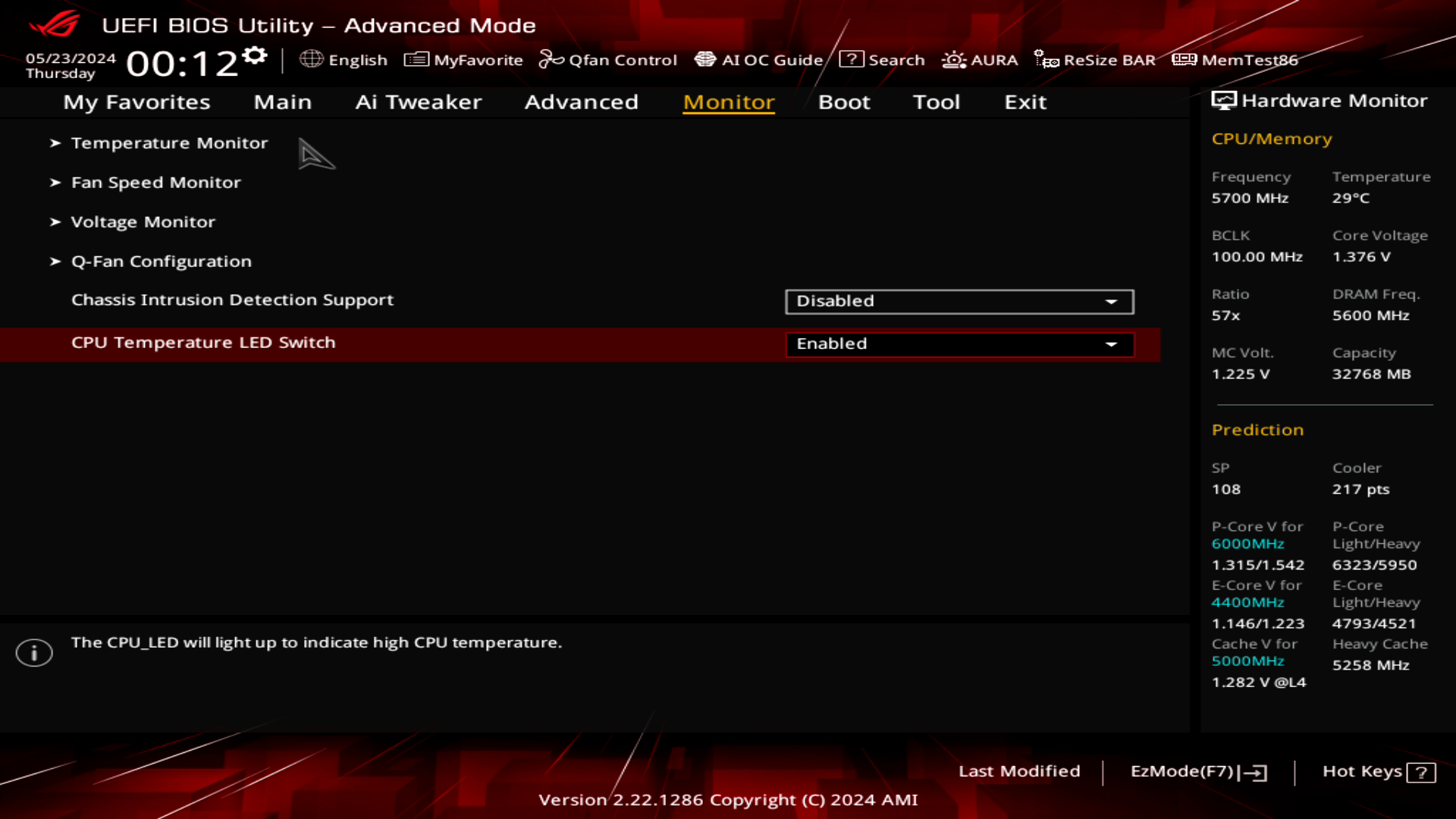

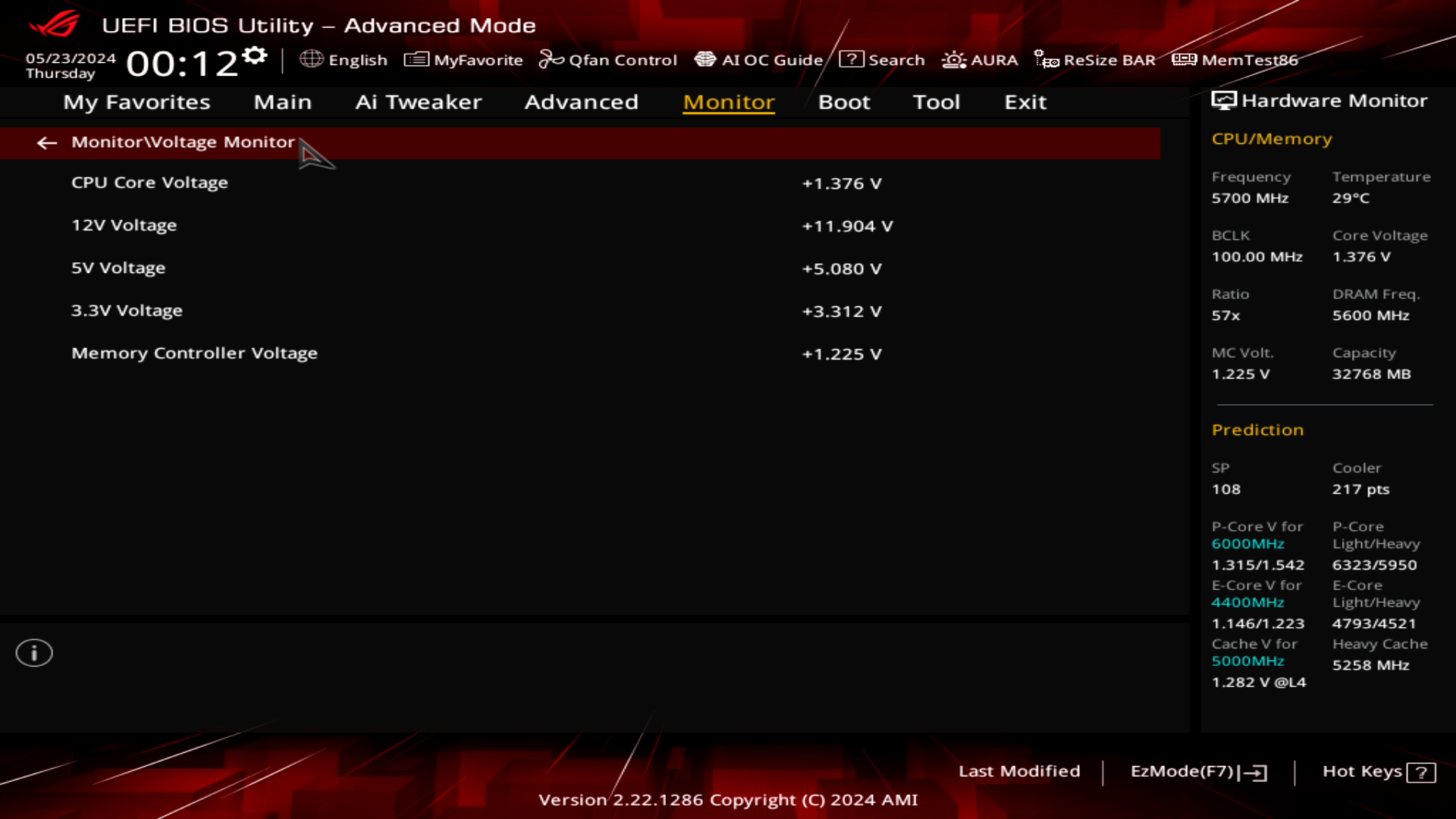

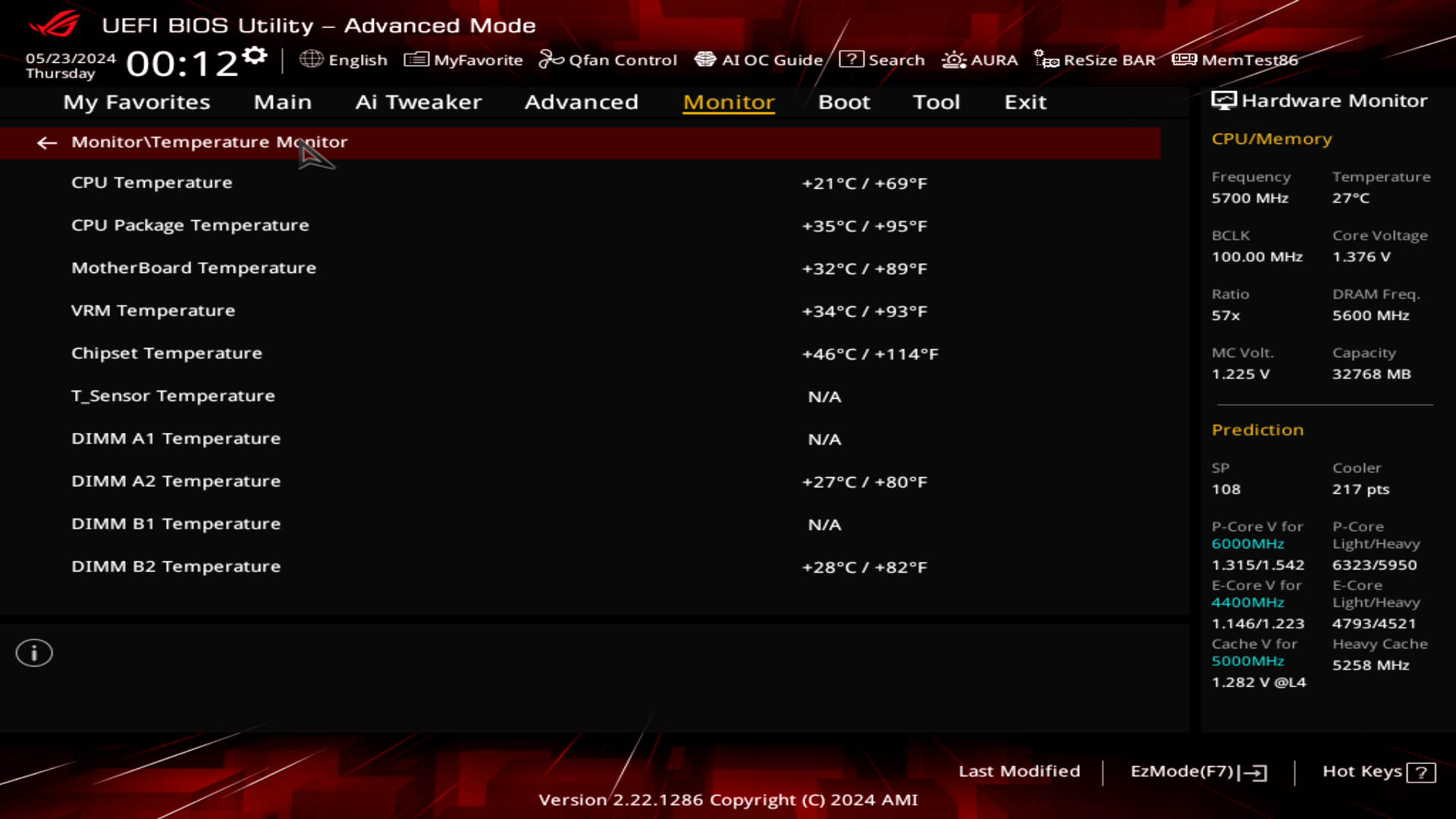

Вкладка Monitor предоставляет информацию по температурам, напряжениям, оборотам вентиляторов и их алгоритмам управления, а также дает контроль над вентиляторами и их алгоритмами работы.

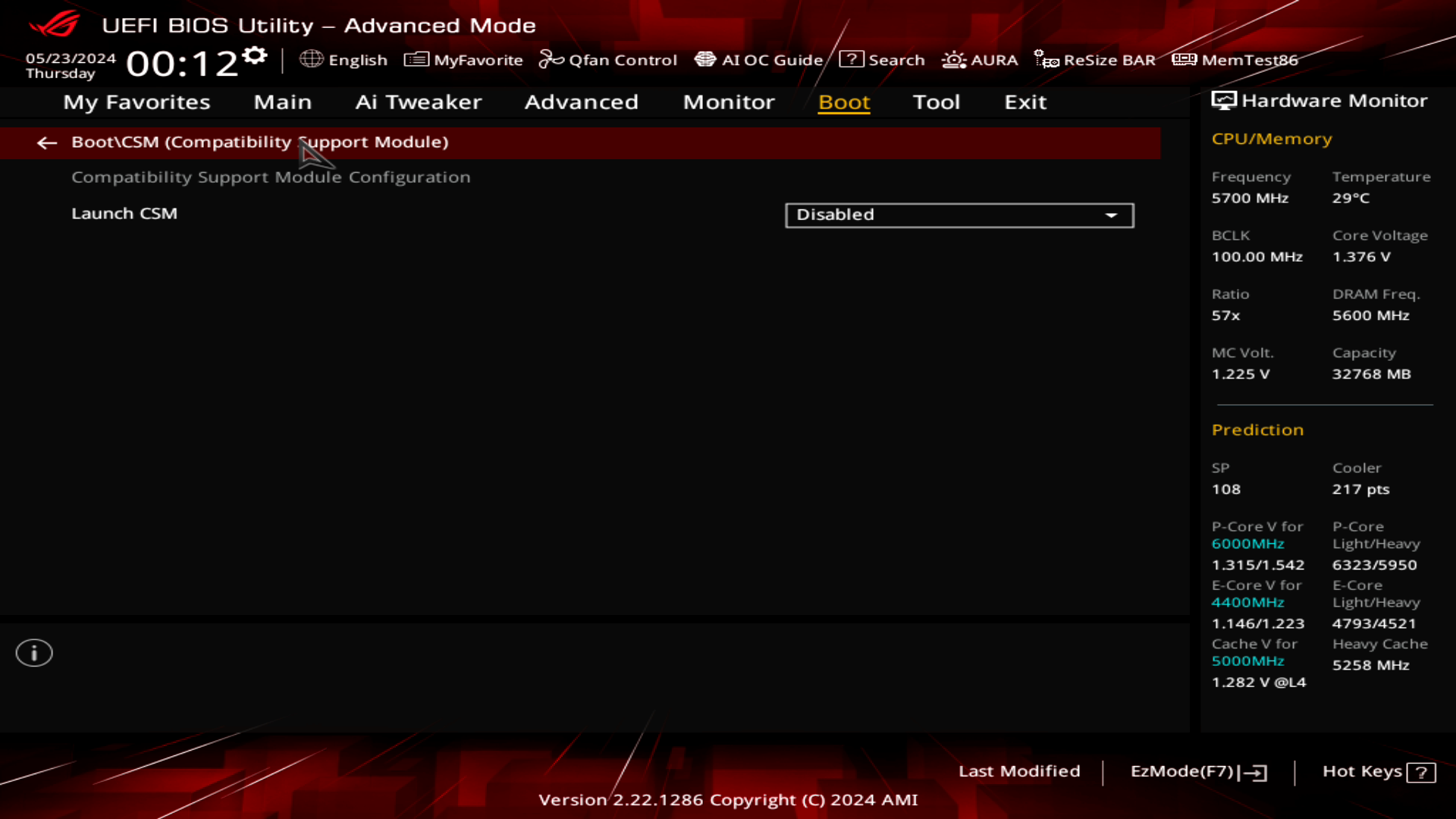

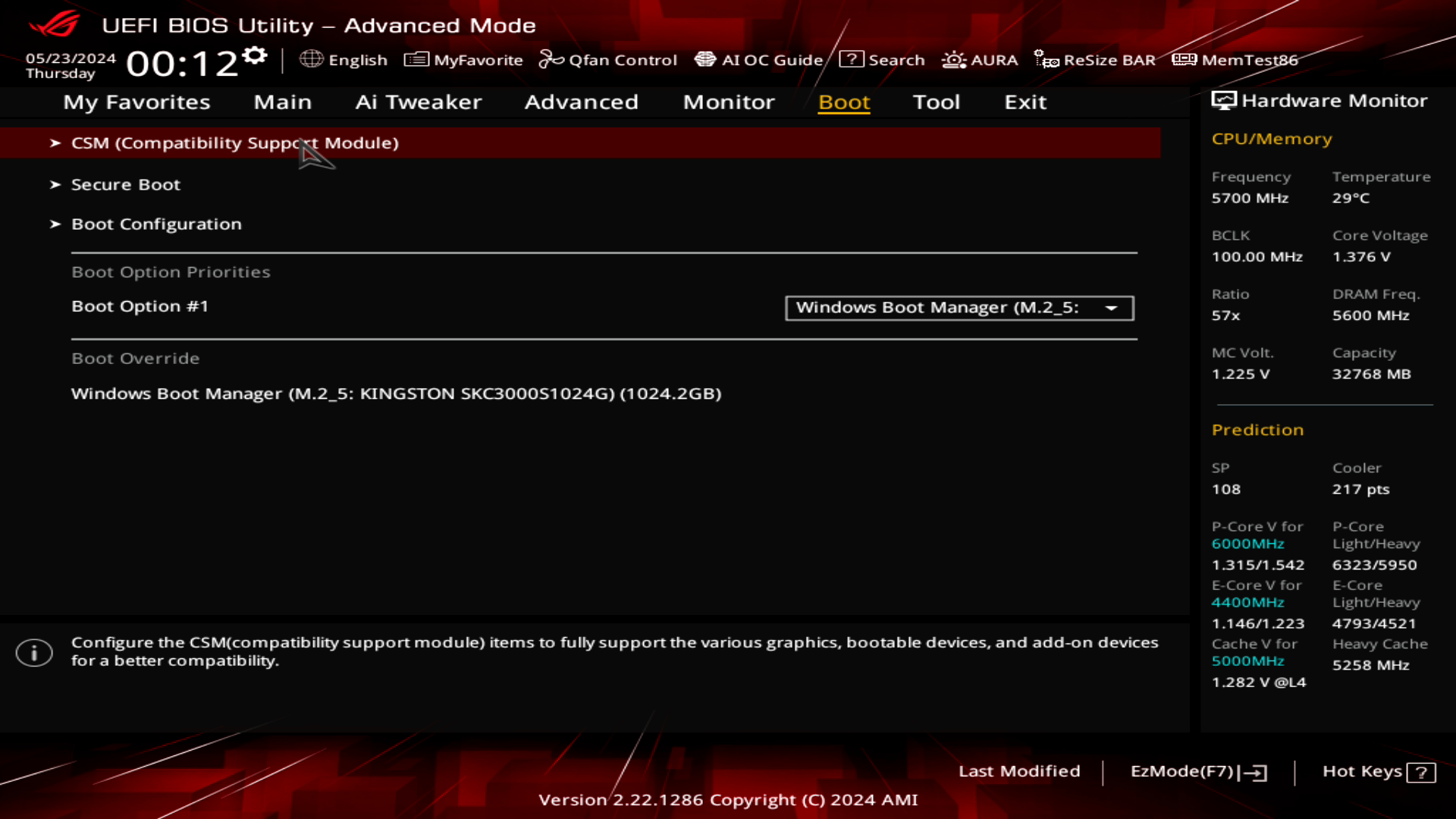

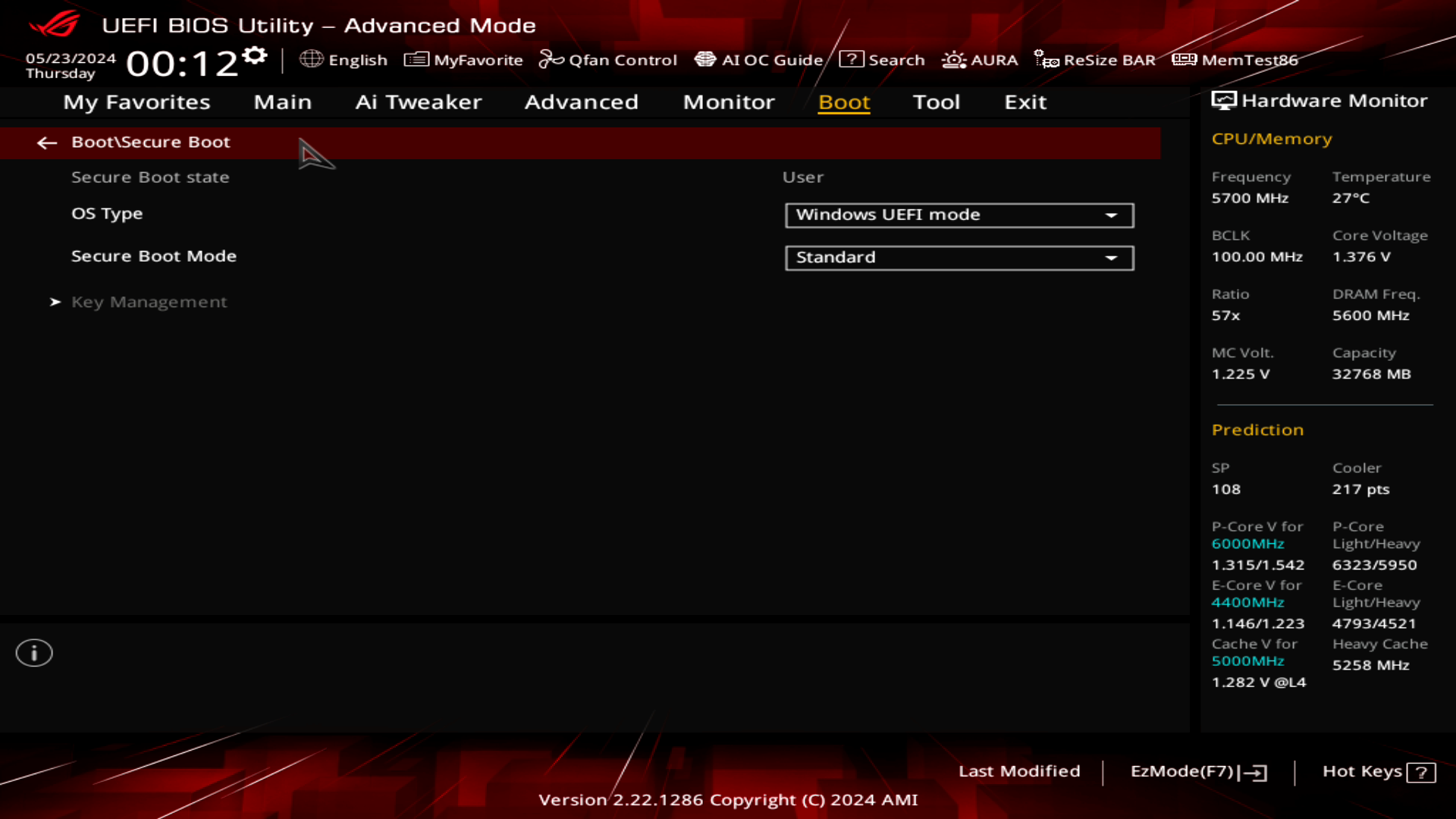

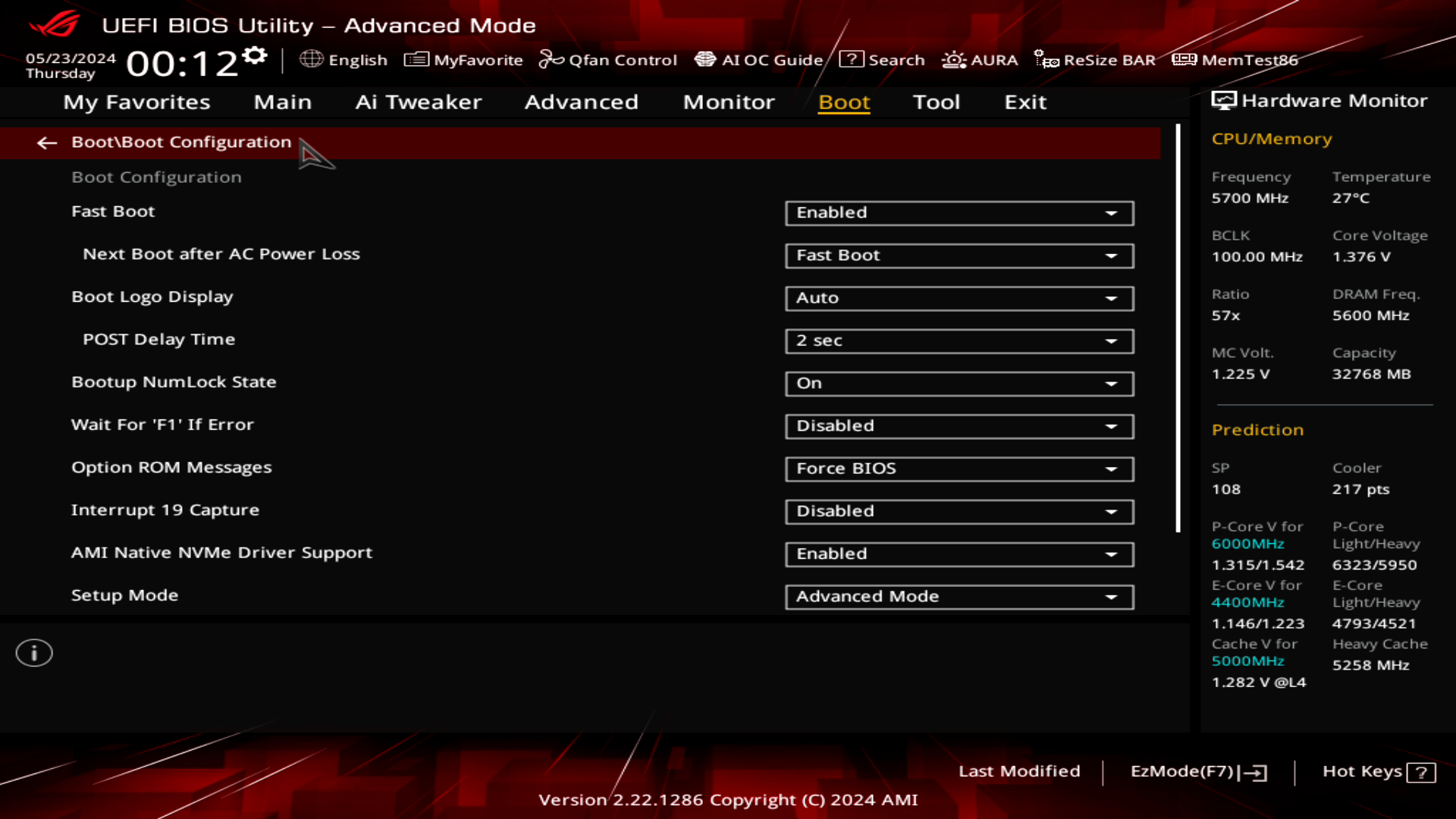

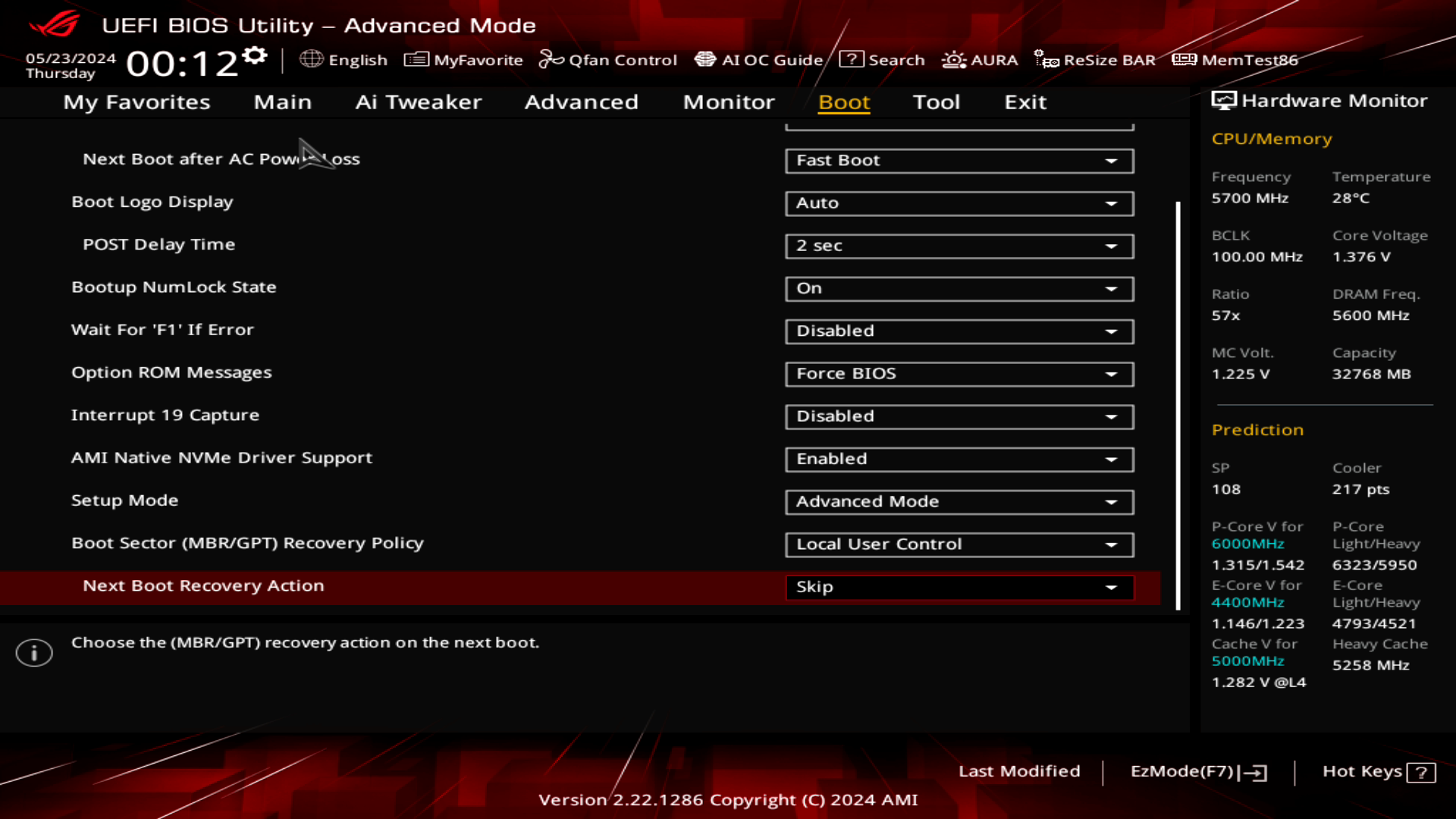

Вкладка Boot предоставляет контроль процесса загрузки системы. Здесь можно управлять функциями Compatibility Support Module и Secured Boot.

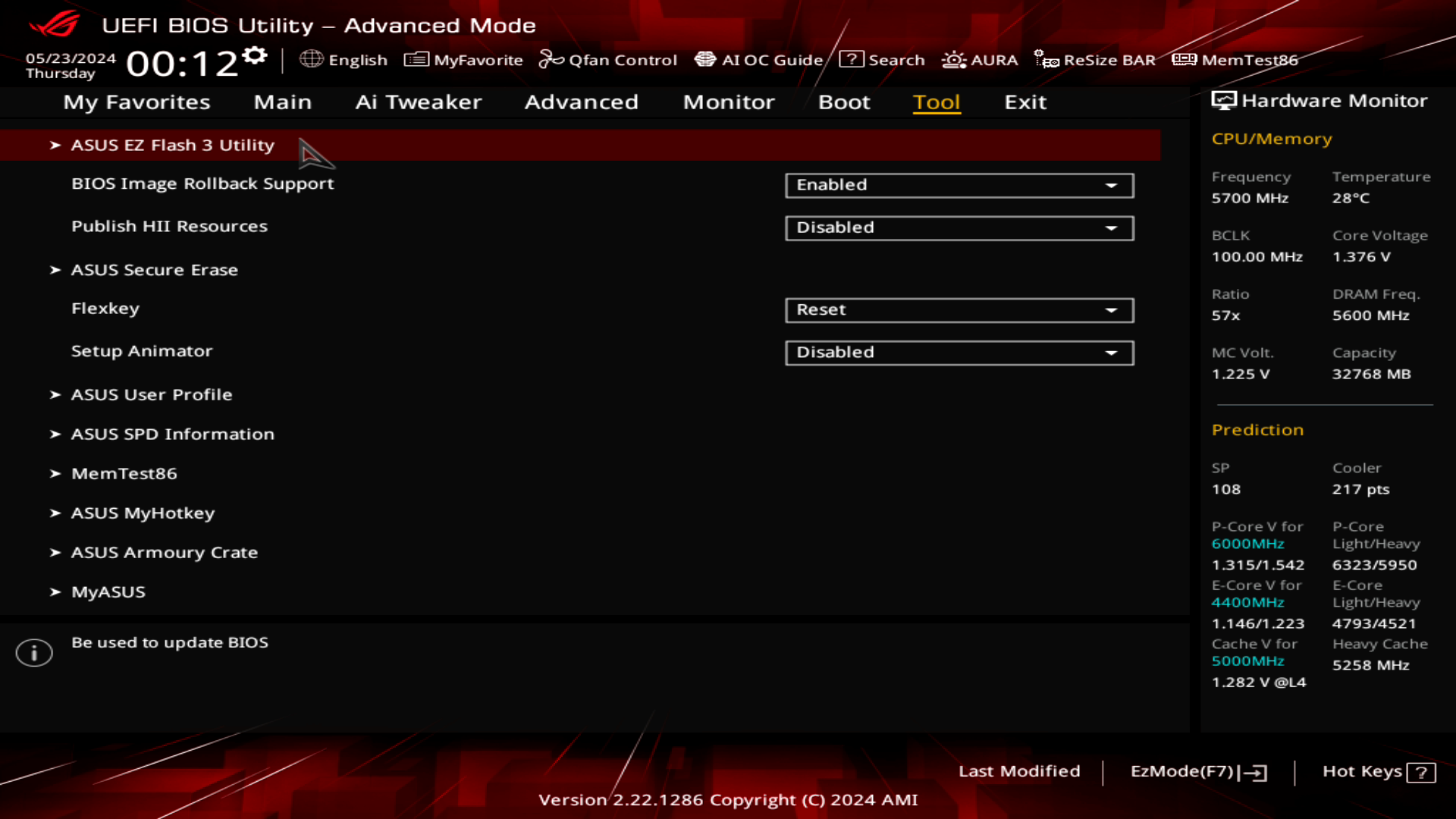

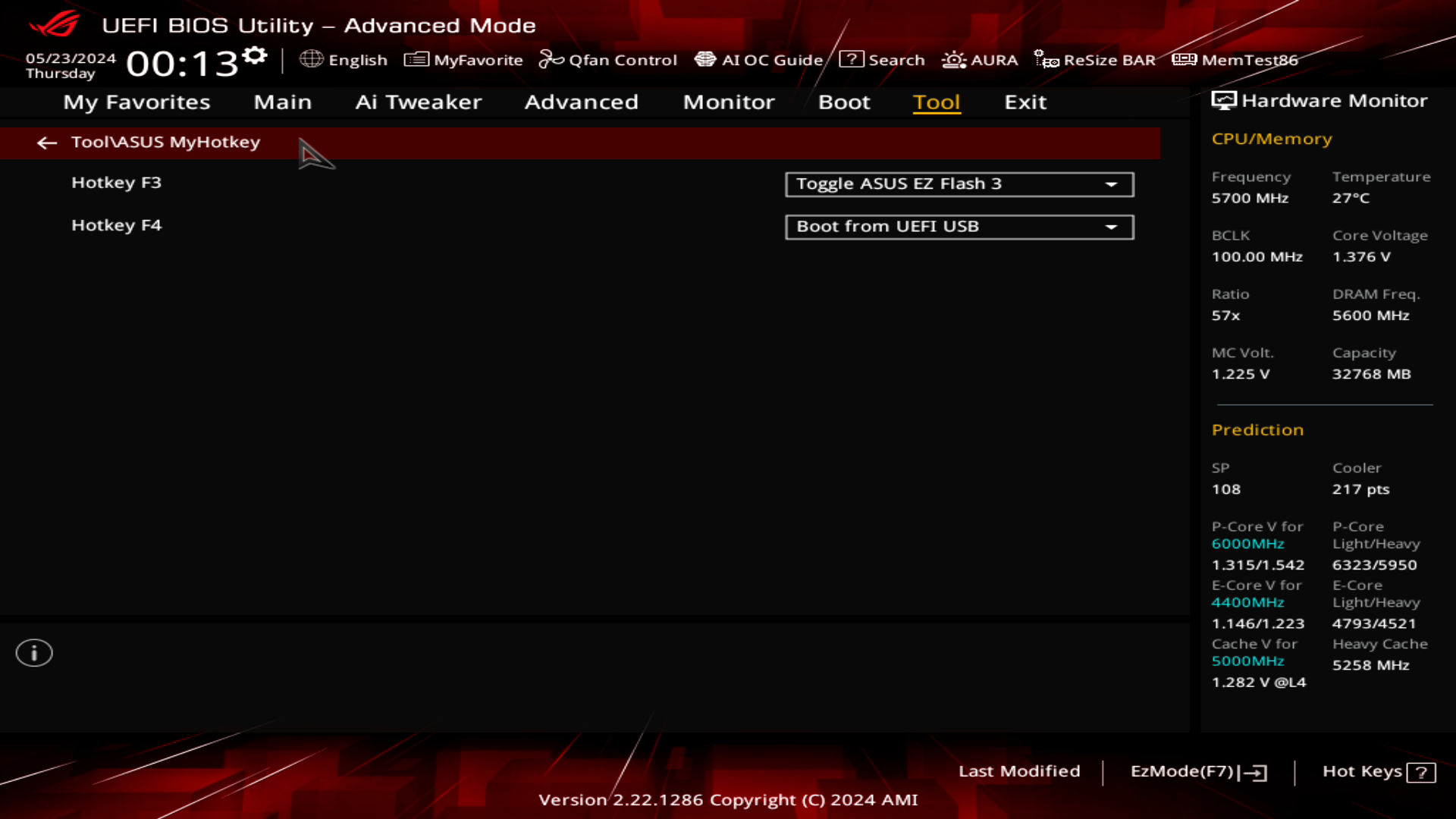

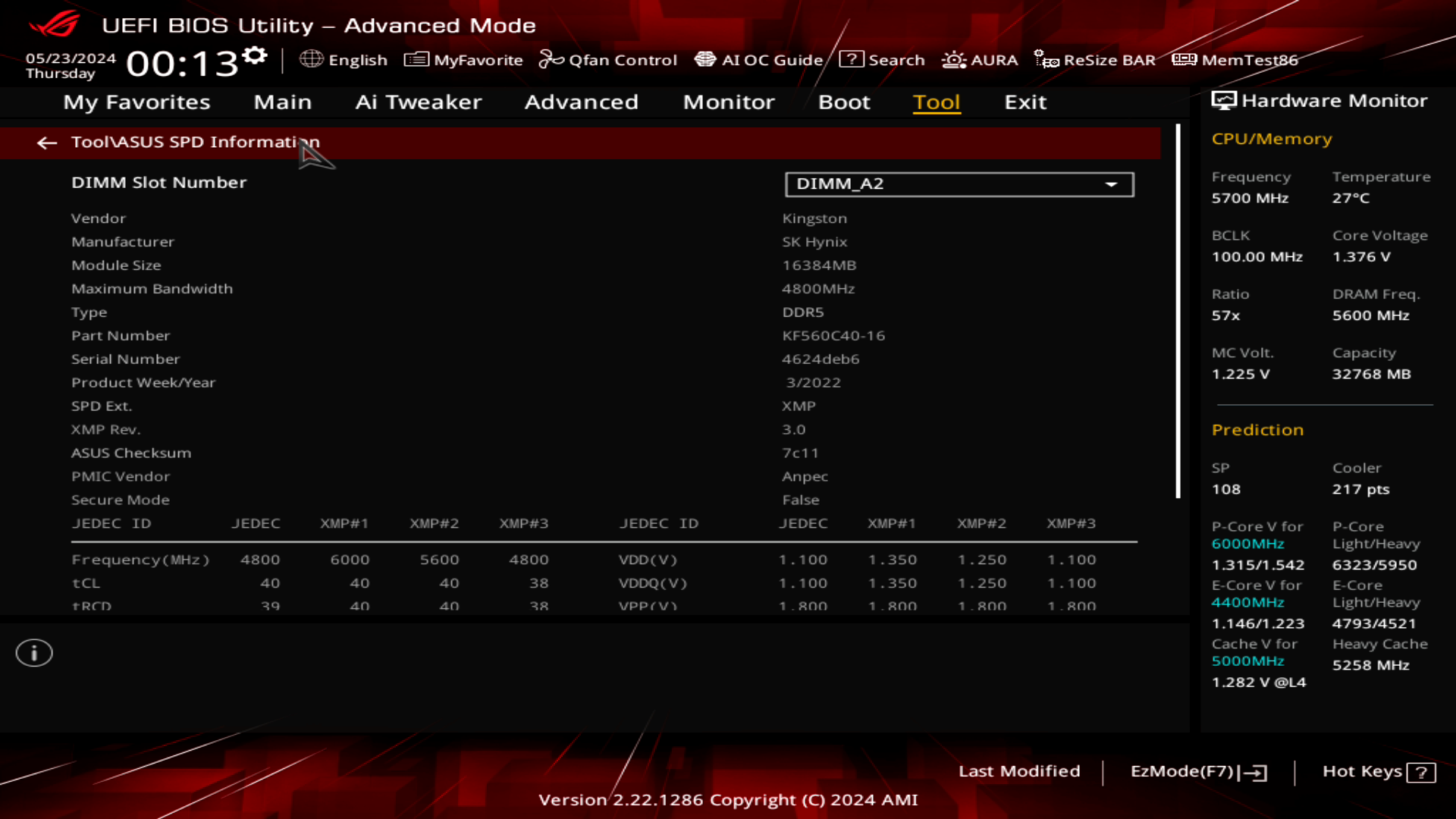

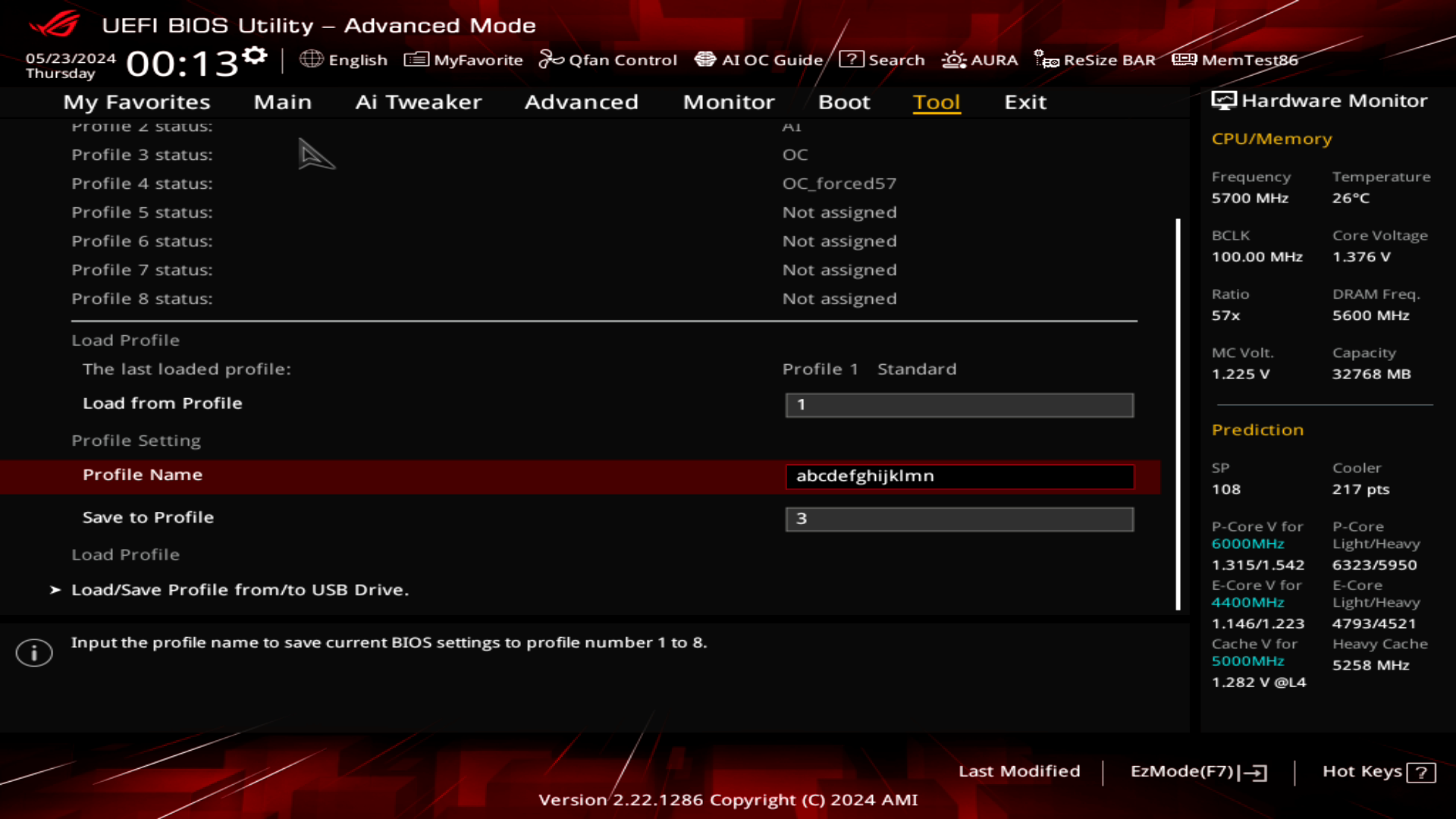

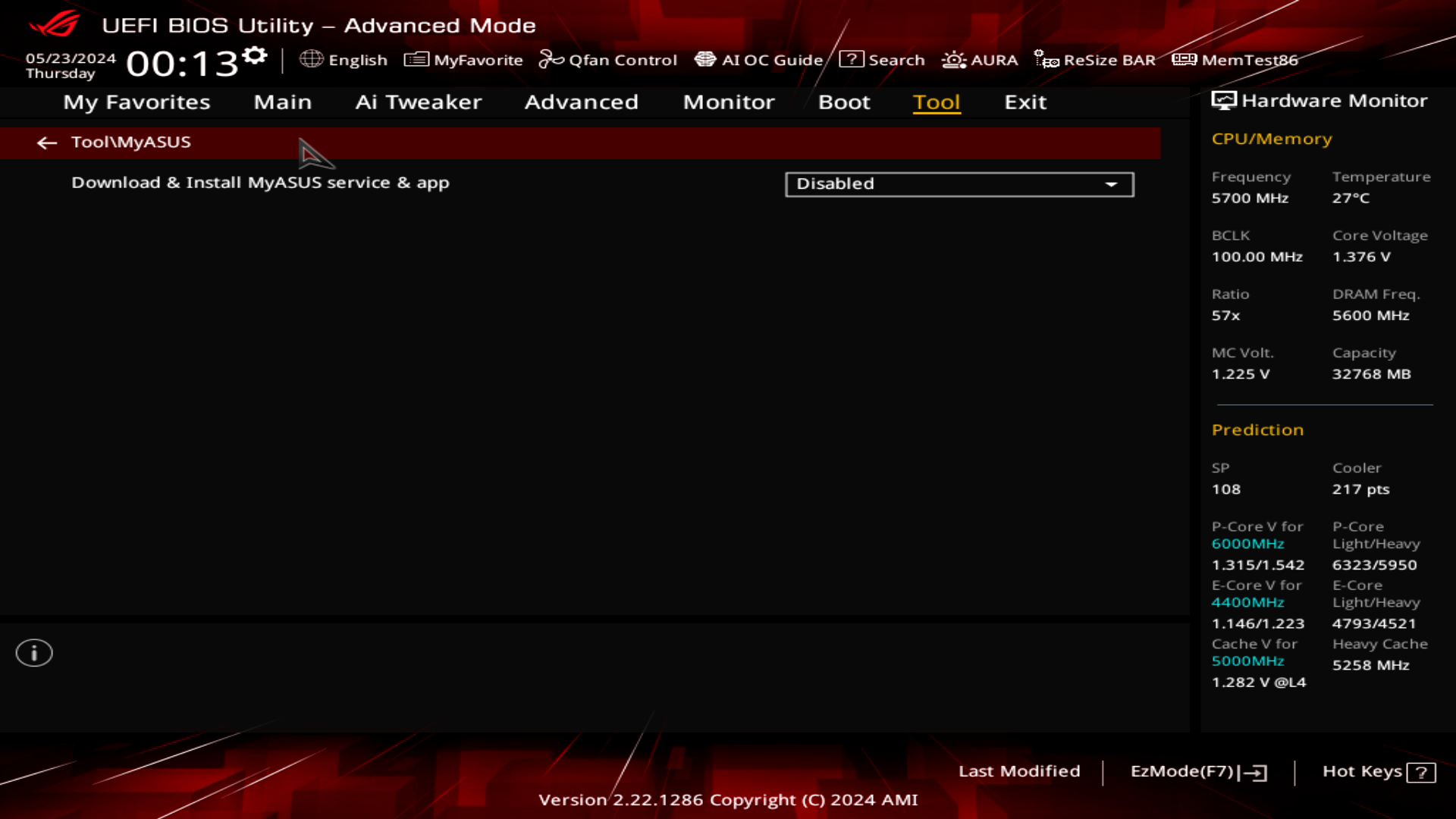

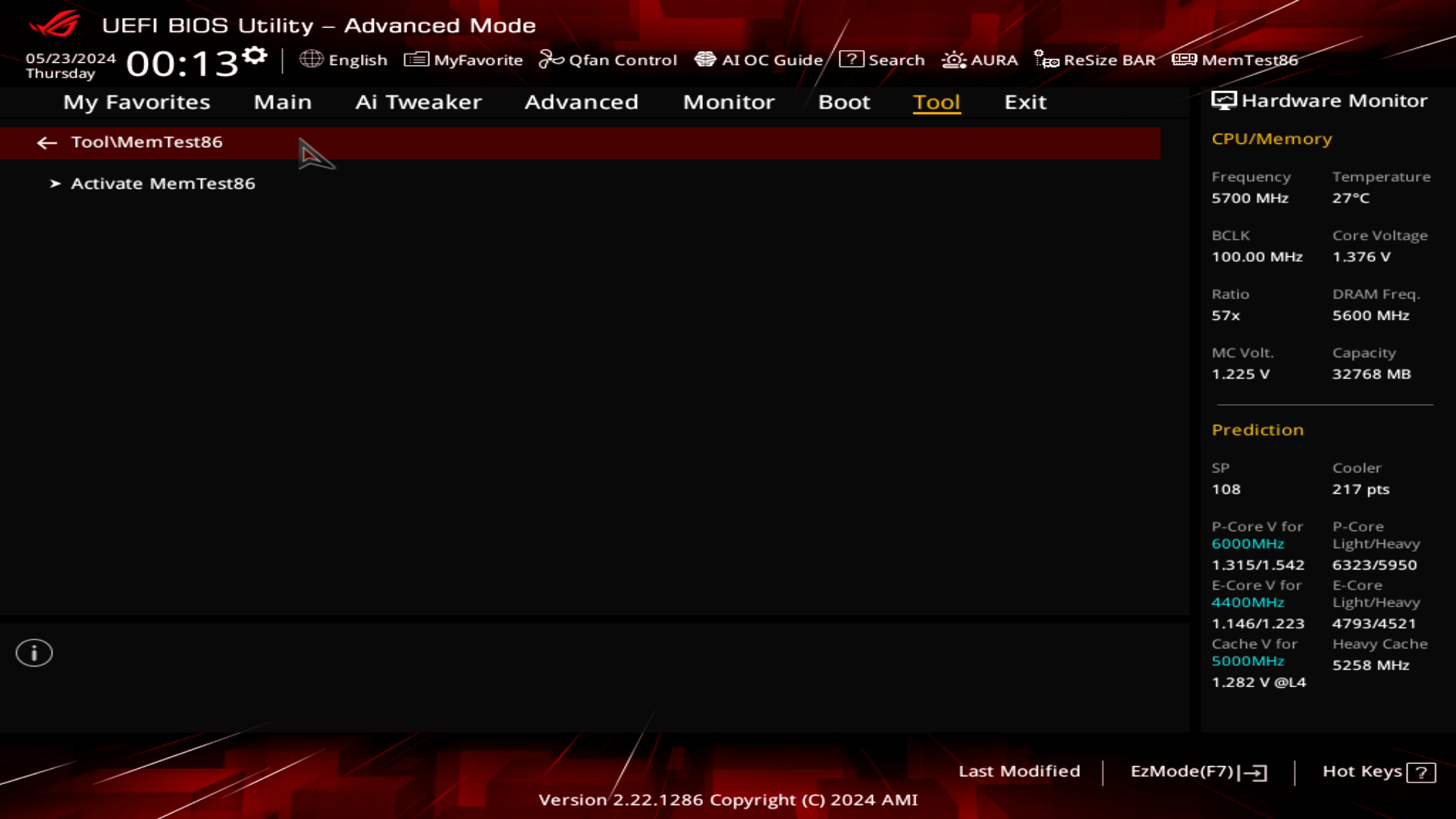

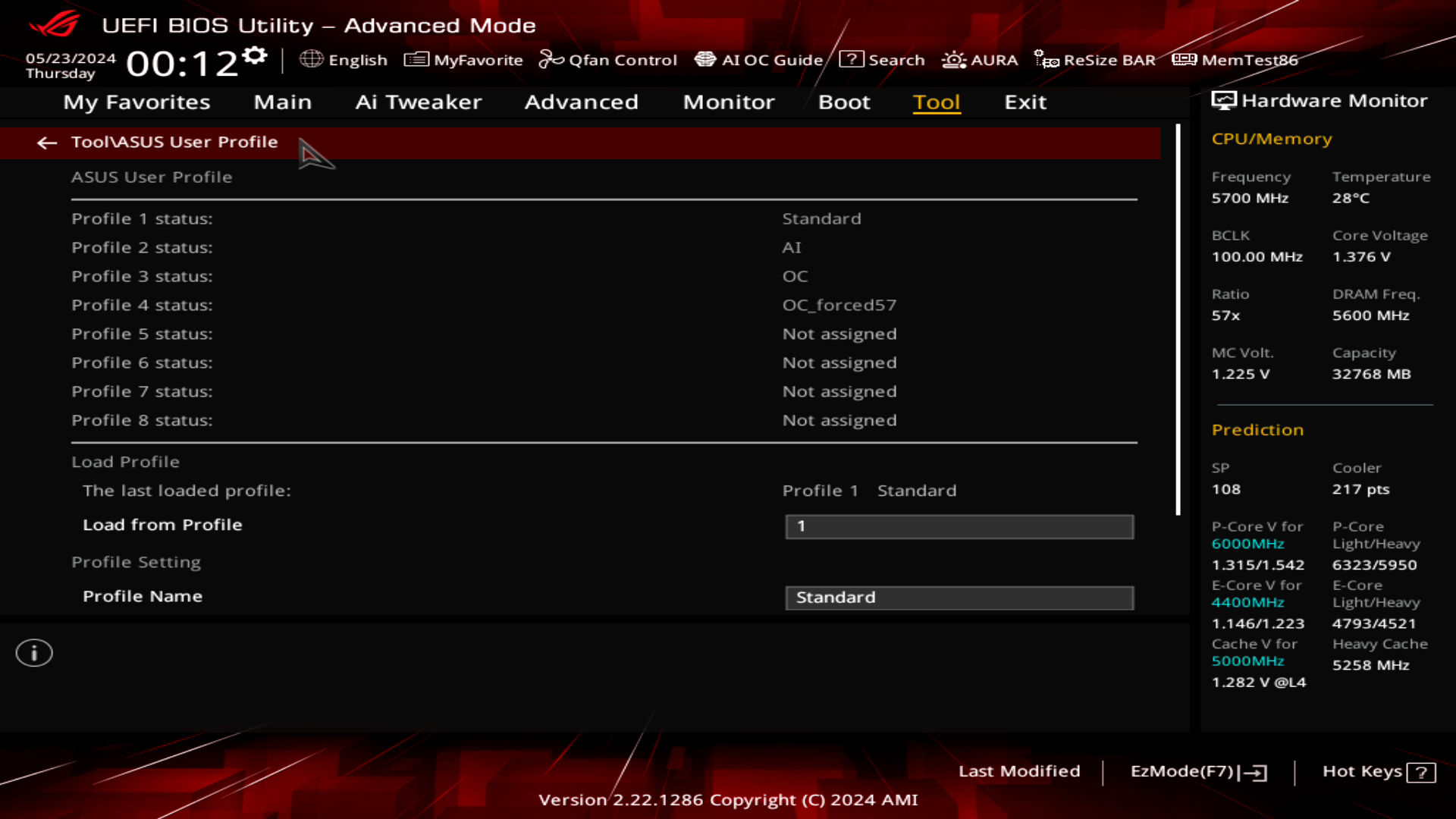

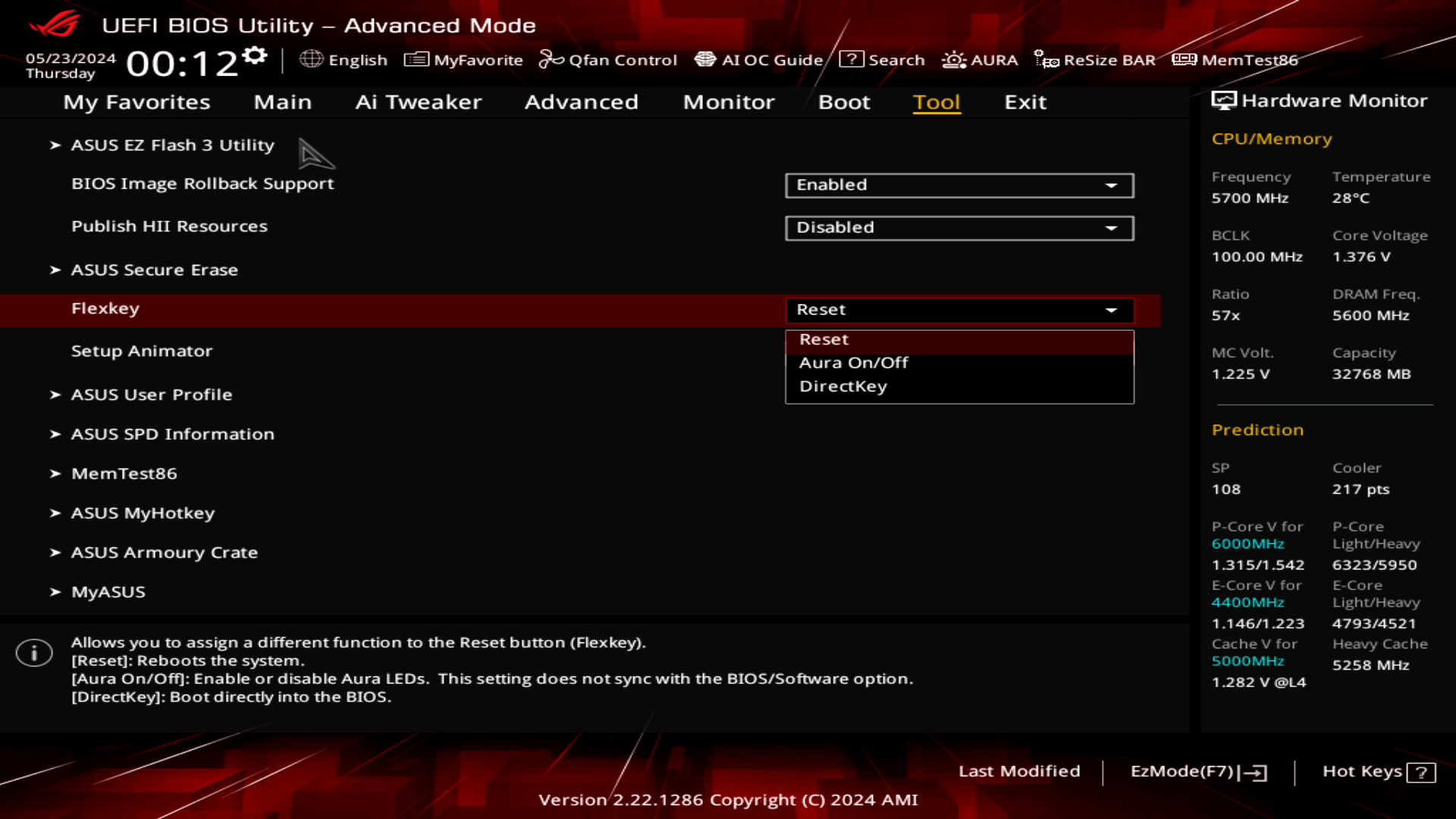

Вкладка Tool хранит систему профилей настроек материнской платы. Кроме того, здесь можно посмотреть информацию SPD, настроить работу фирменных технологий производителя, обновить прошивку, очистить накопитель функцией Secure Erase, загрузить Memtest86 для теста ОЗУ, назначить функции клавиш F3 и F4 во время прохождения POST и выбрать функцию аппаратной кнопки Flex Key.
Последняя вкладка Exit не требует комментариев.
Логотип при загрузке системы.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | Armoury Crate, AURA Creator, AURA Sync, GameFirst, Sonic Studio, Fan Xpert 4, AI Suite 3, USB Wattage Watcher, MyASUS |
| Дополнительное | ROG CPU-Z, AIDA64 Extreme (пробная версия 60 дней), WinRAR (пробная версия 40 дней), Intel Unison, MemTest86, DTS Sound Unbound, Adobe Creative Cloud (бесплатная пробная версия), Norton 360 for Gamers (пробная версия 60 дней) |
Комплектацией не предусмотрено наличие накопителя с ПО и драйверами.

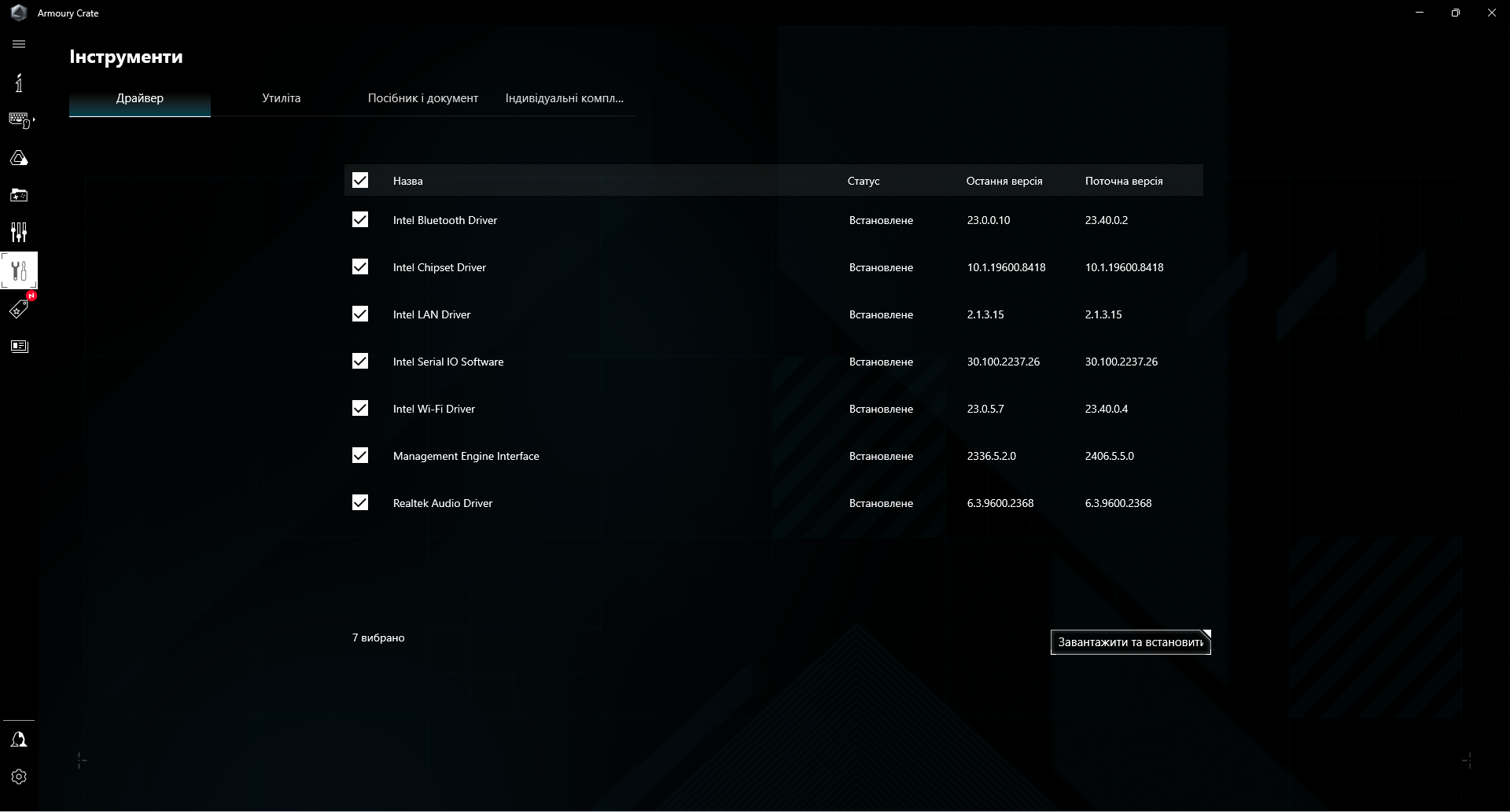

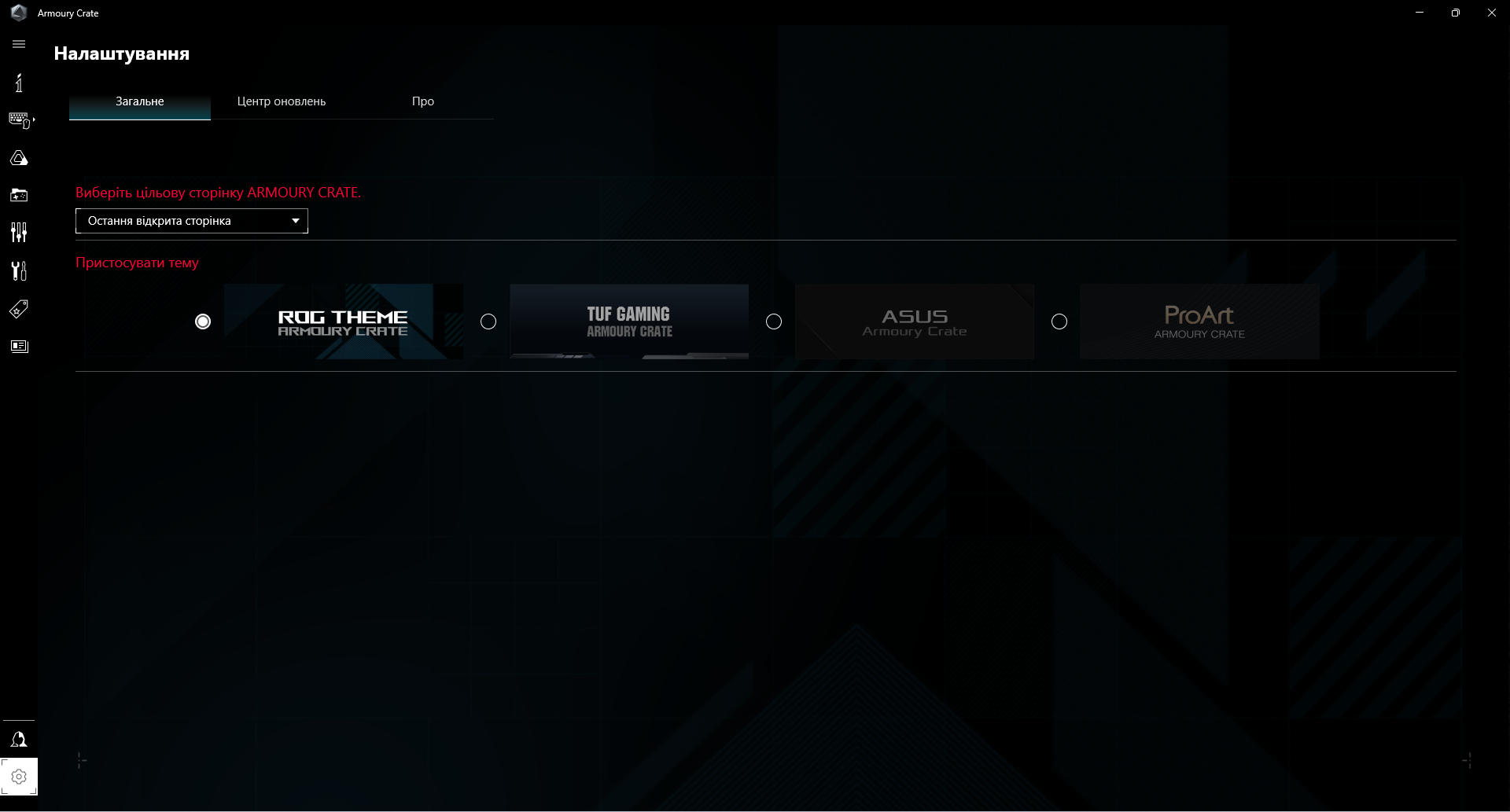

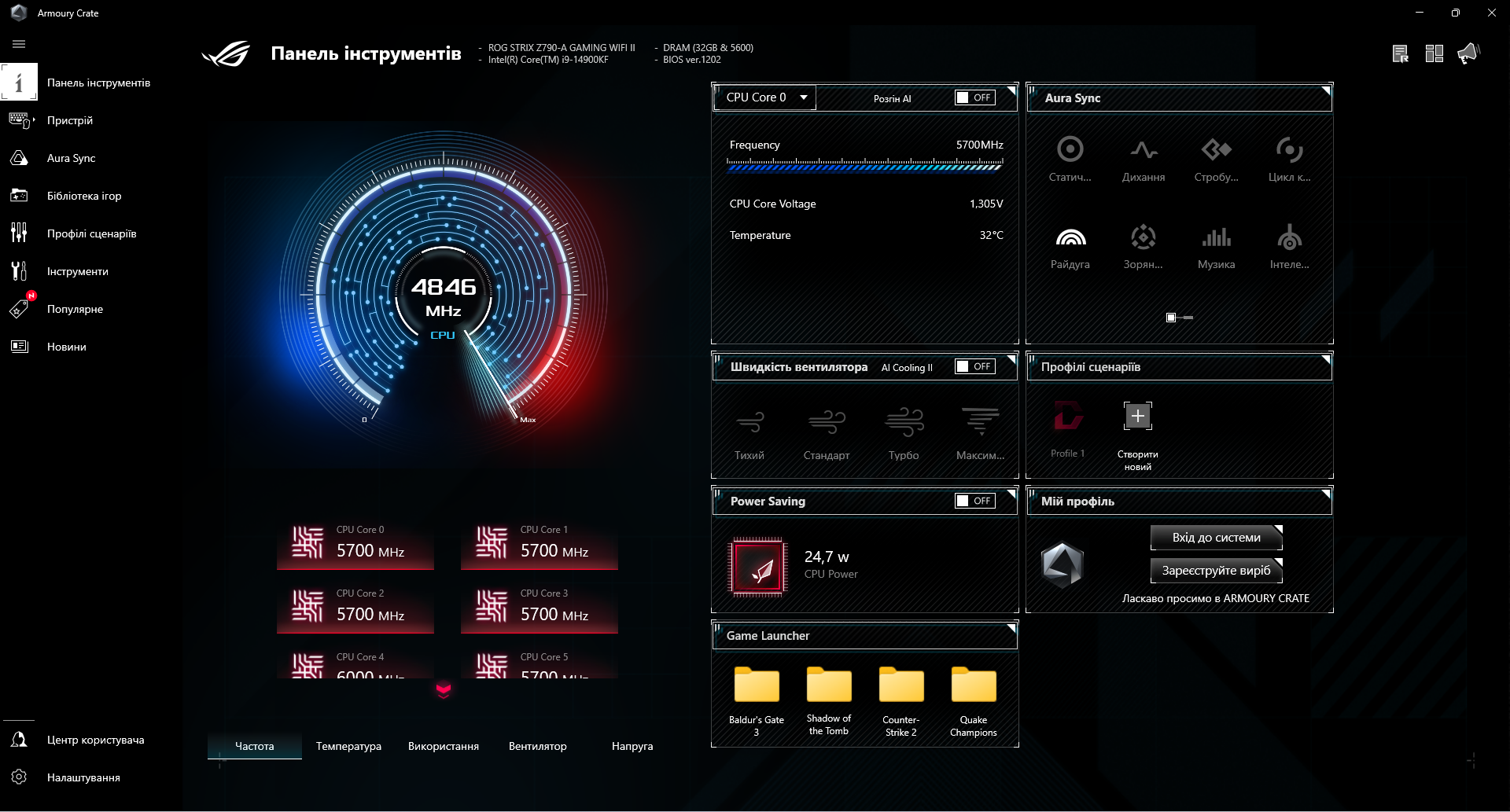

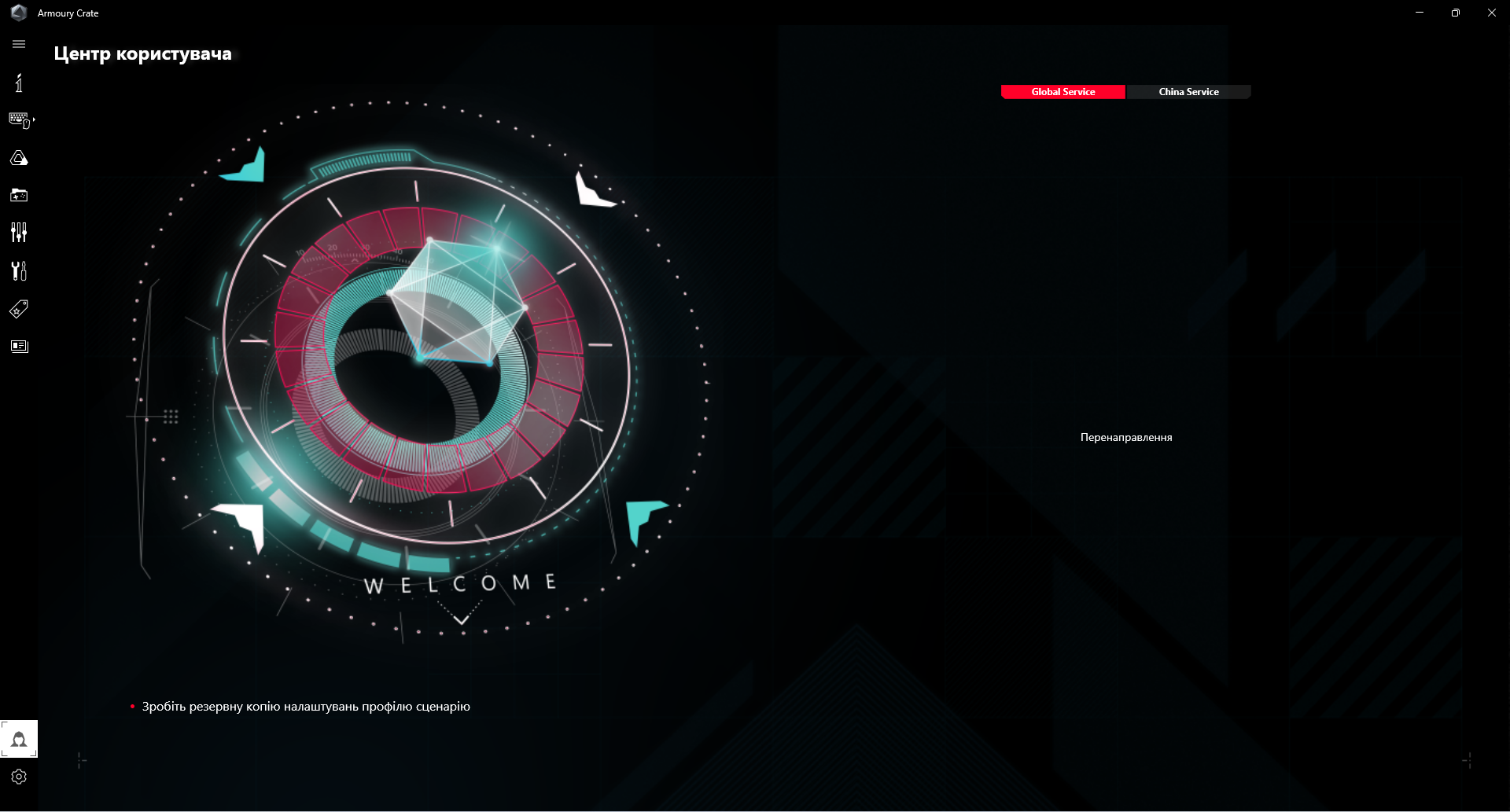

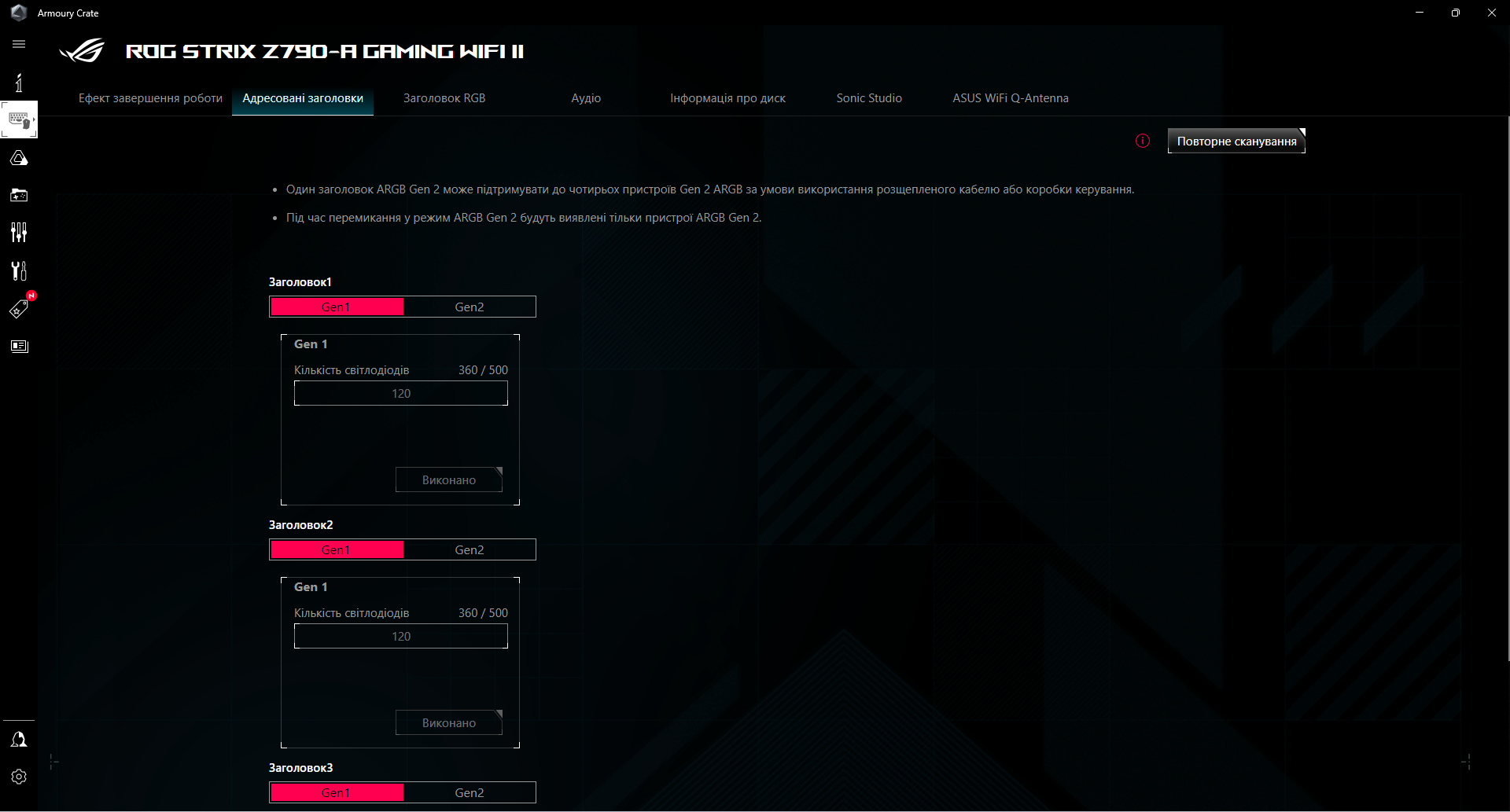

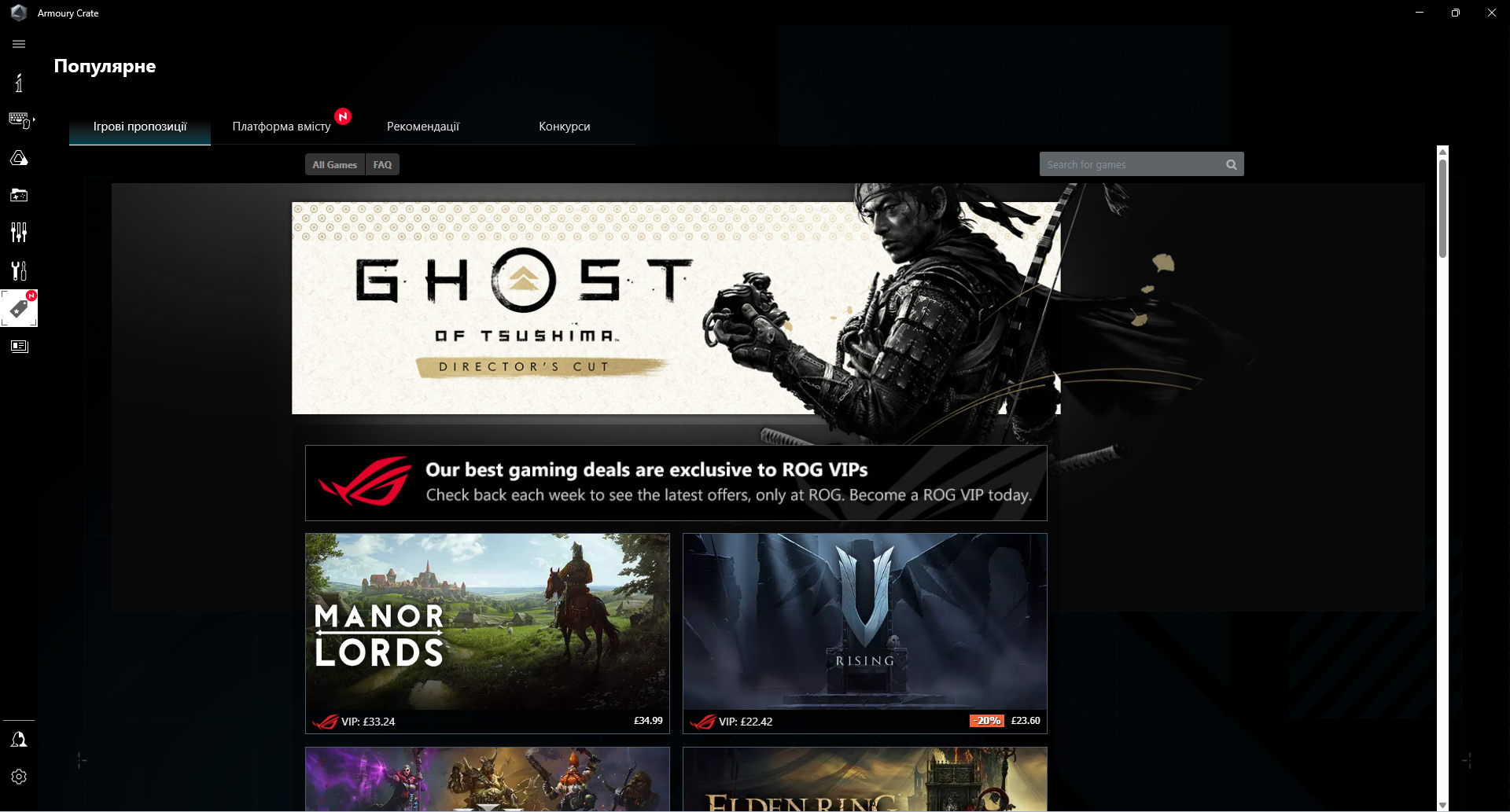

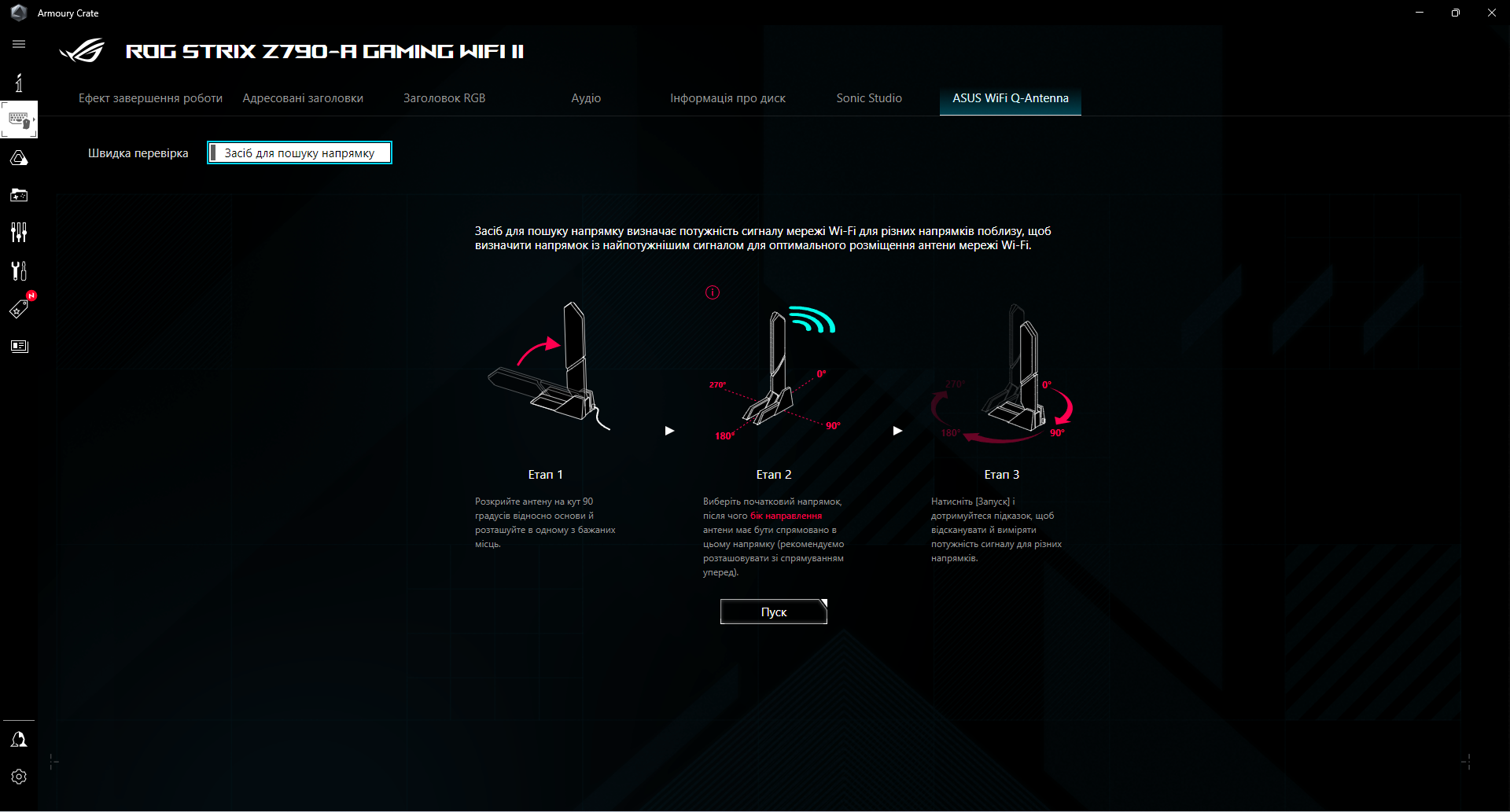

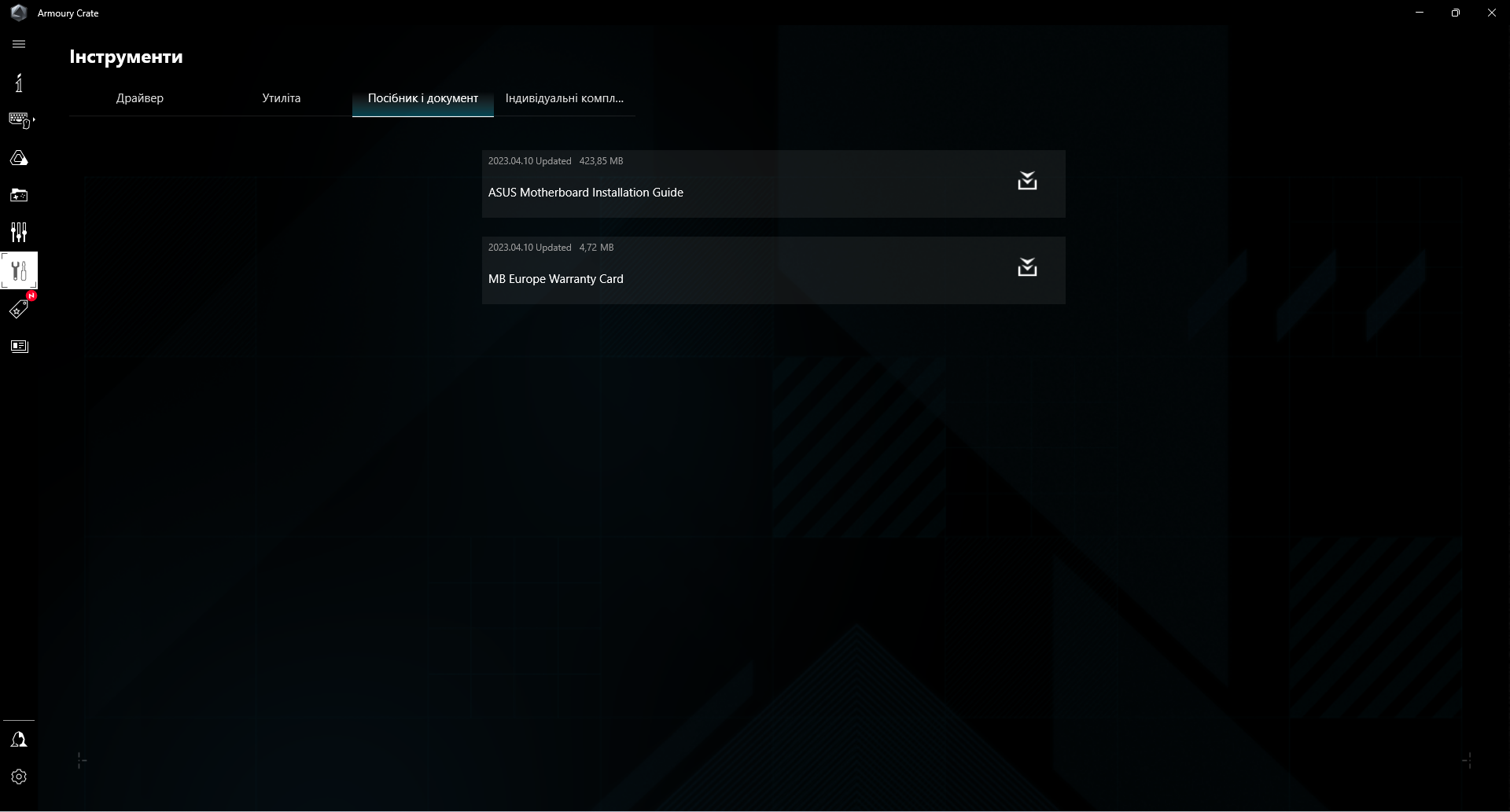

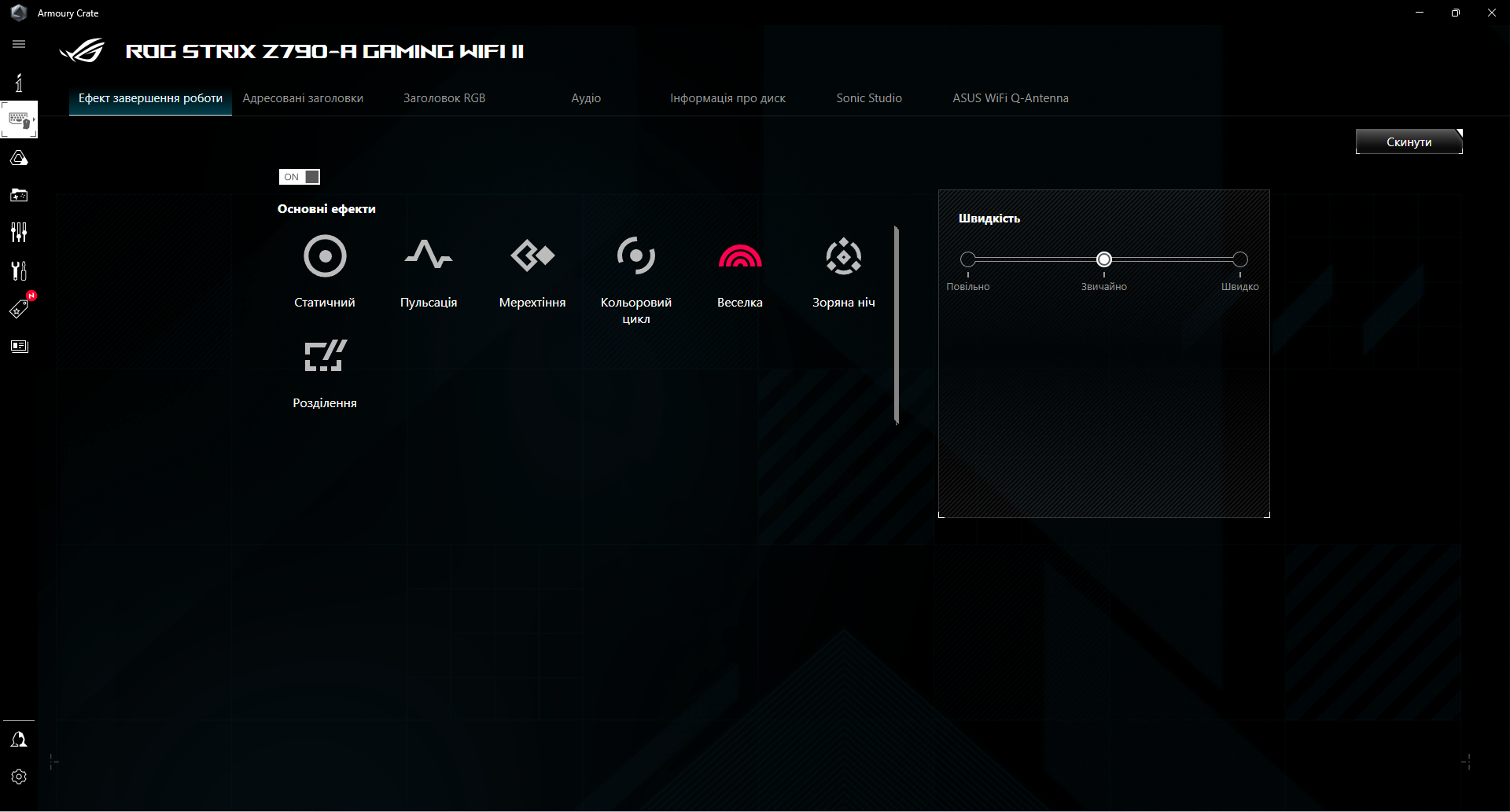

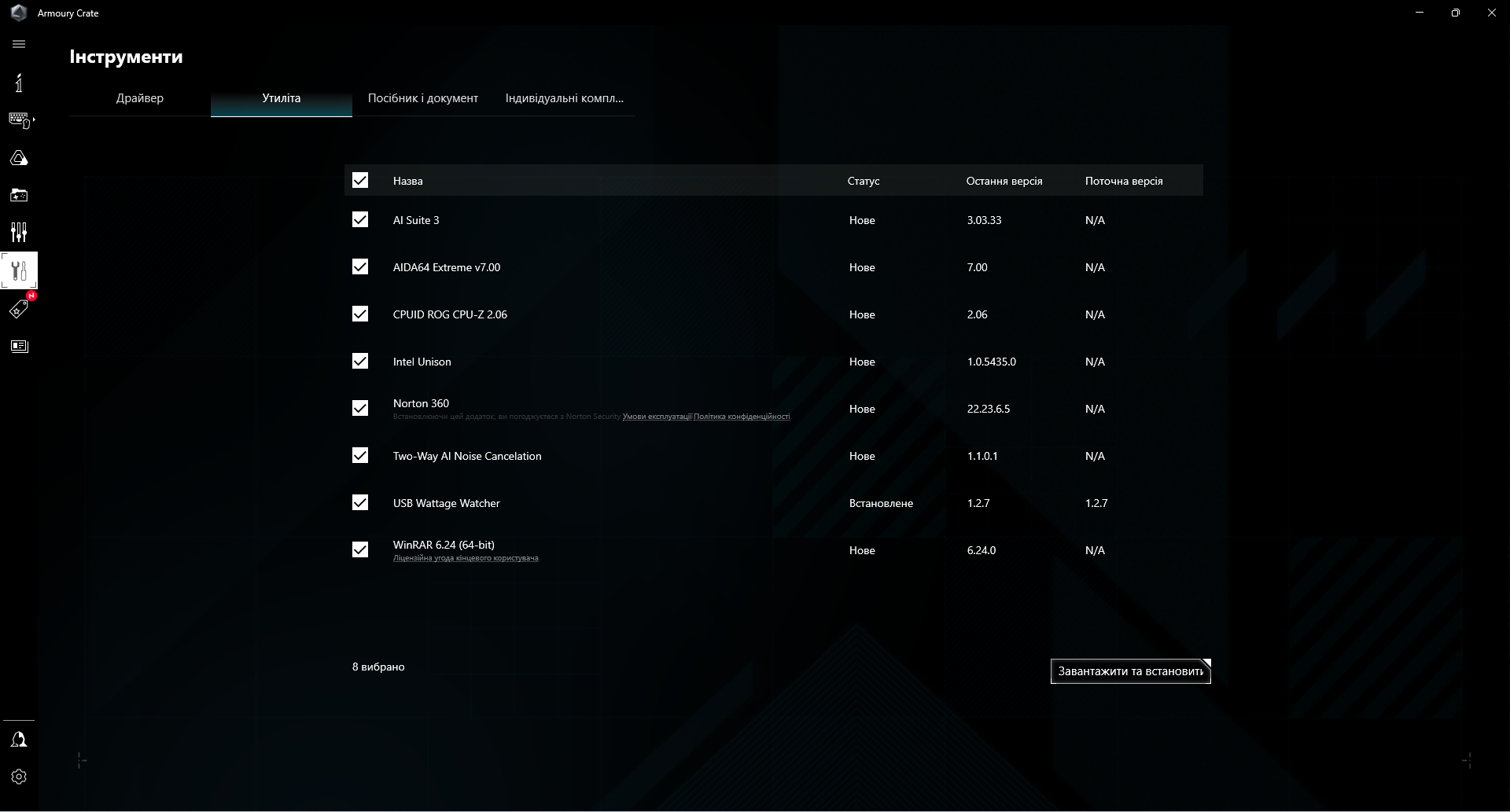

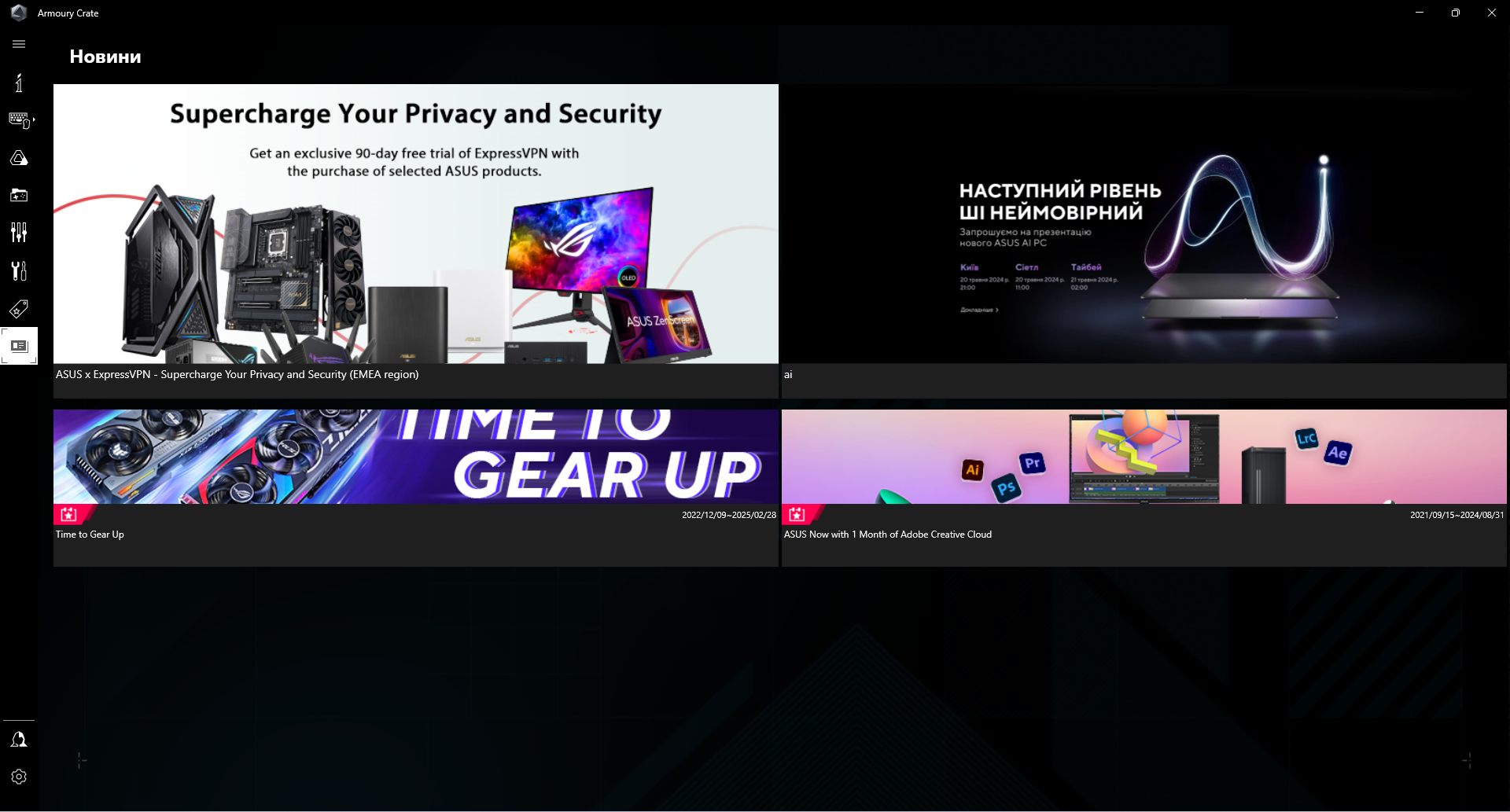

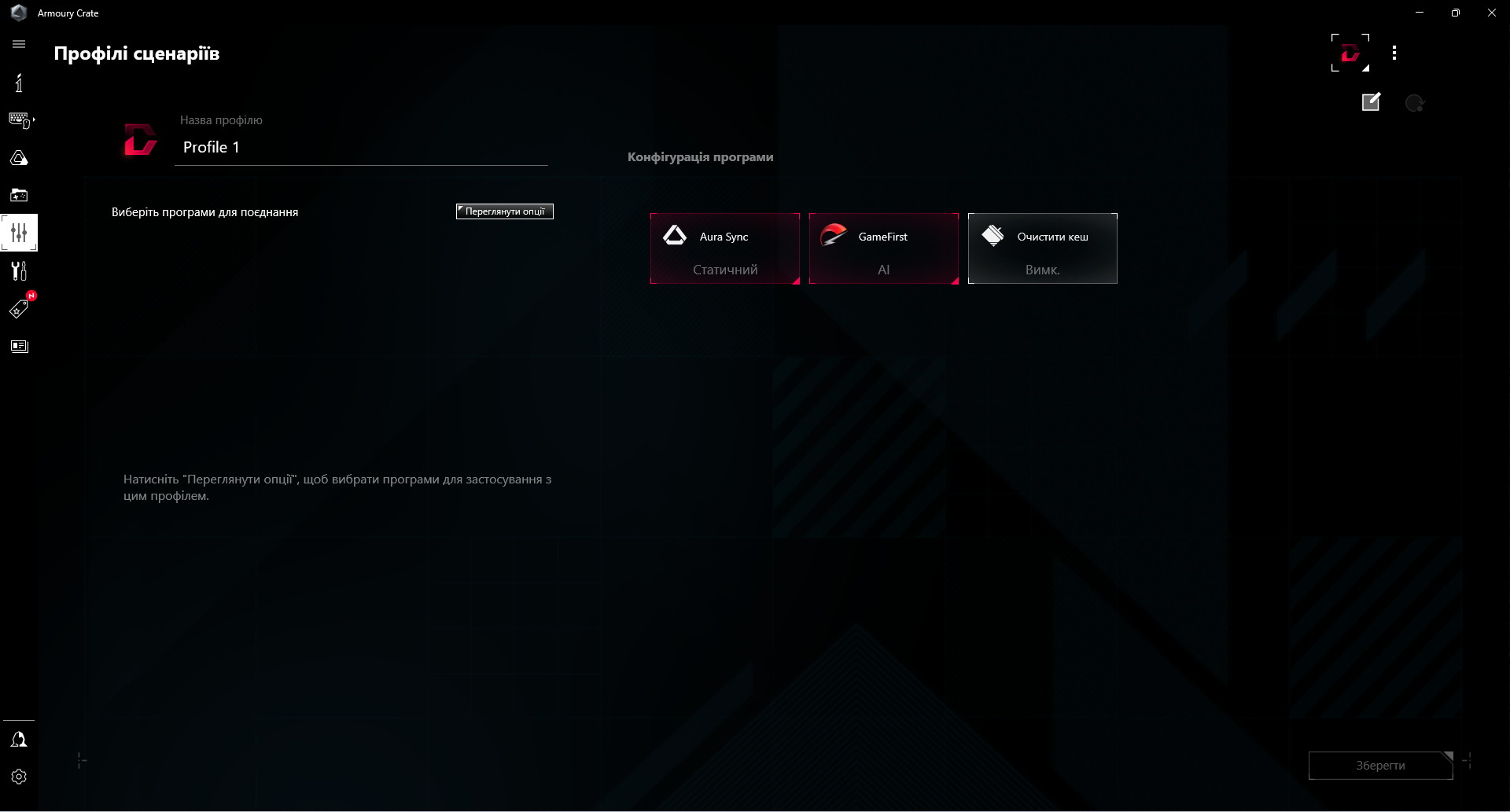

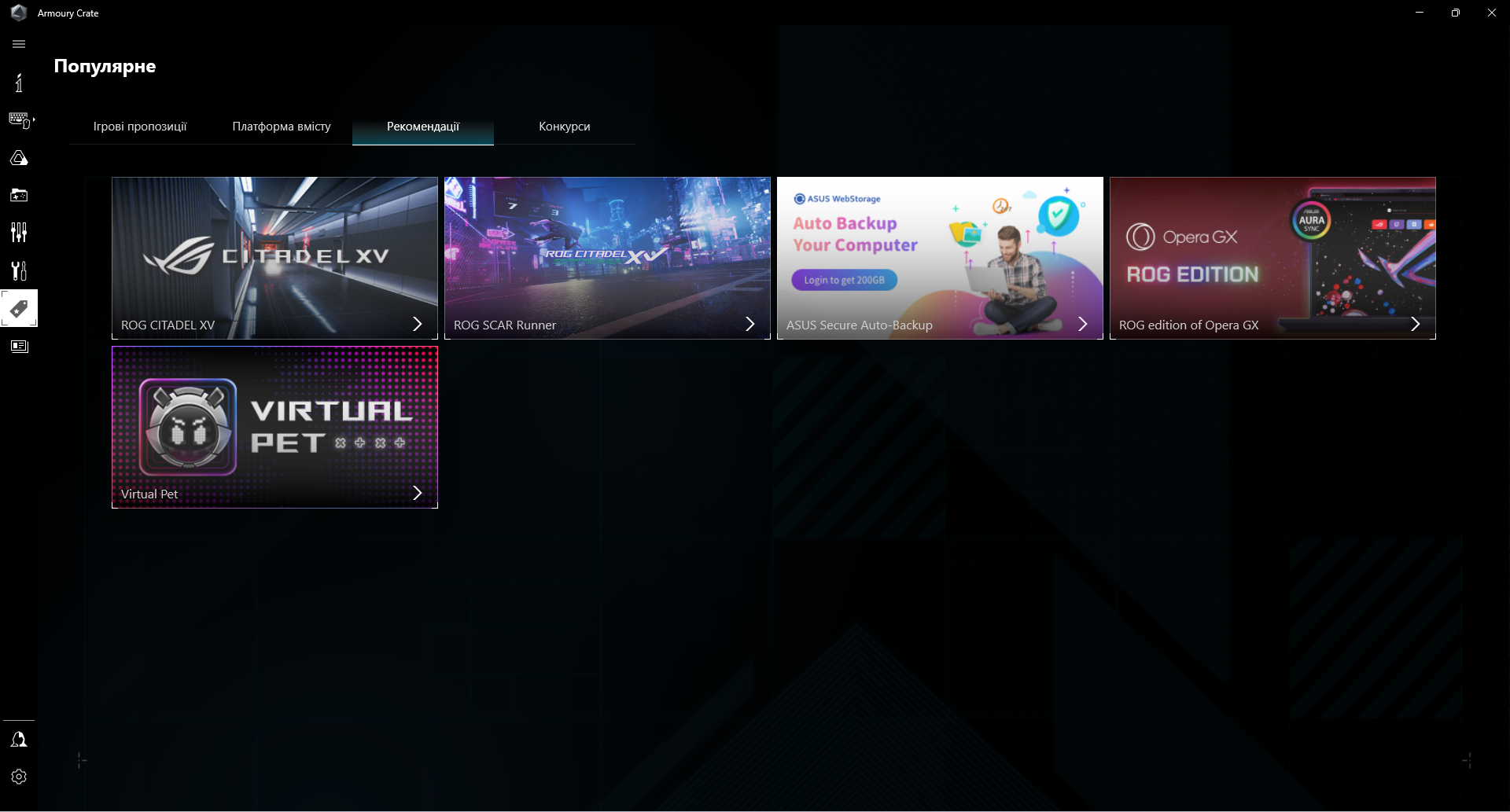

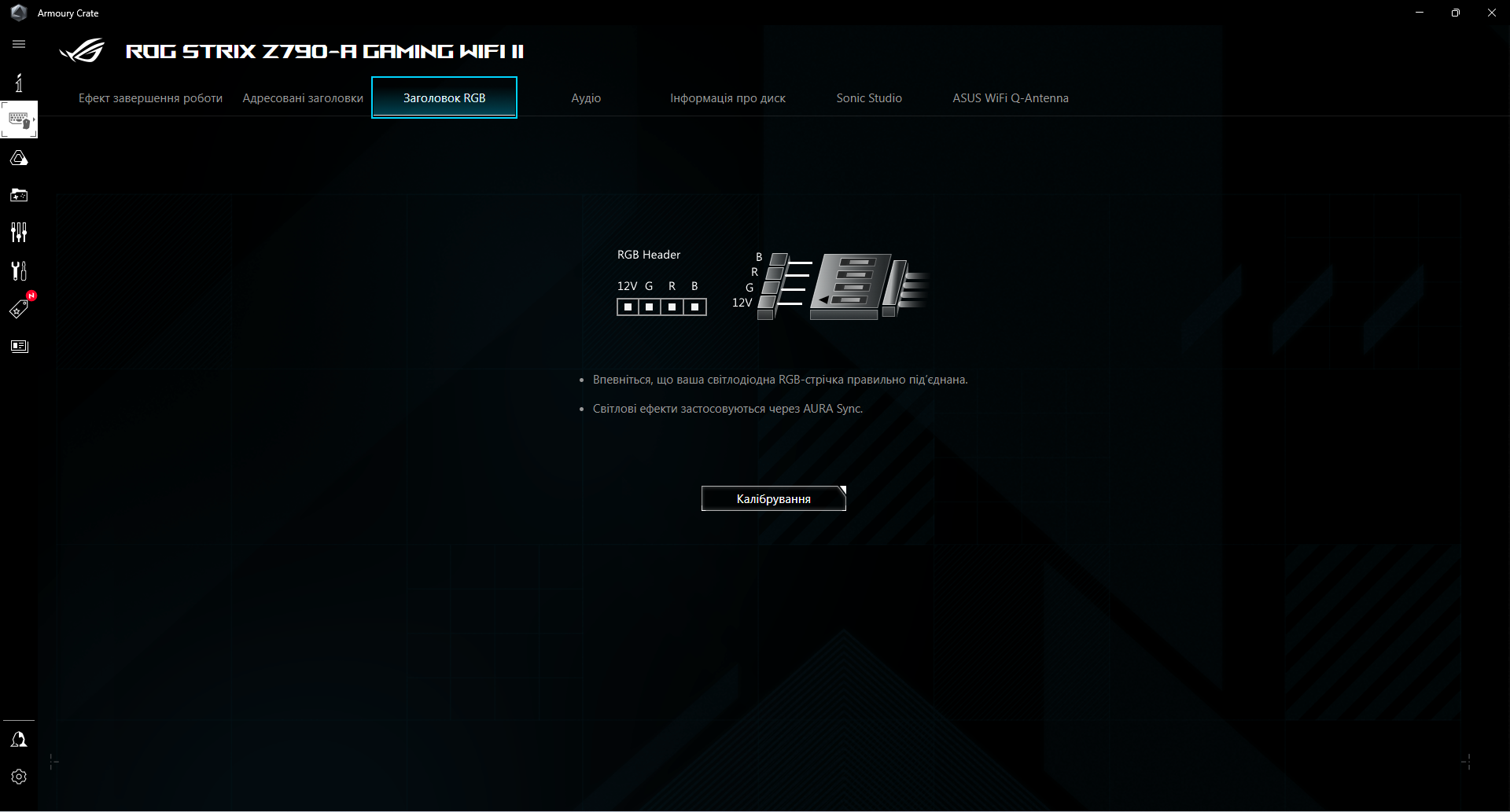

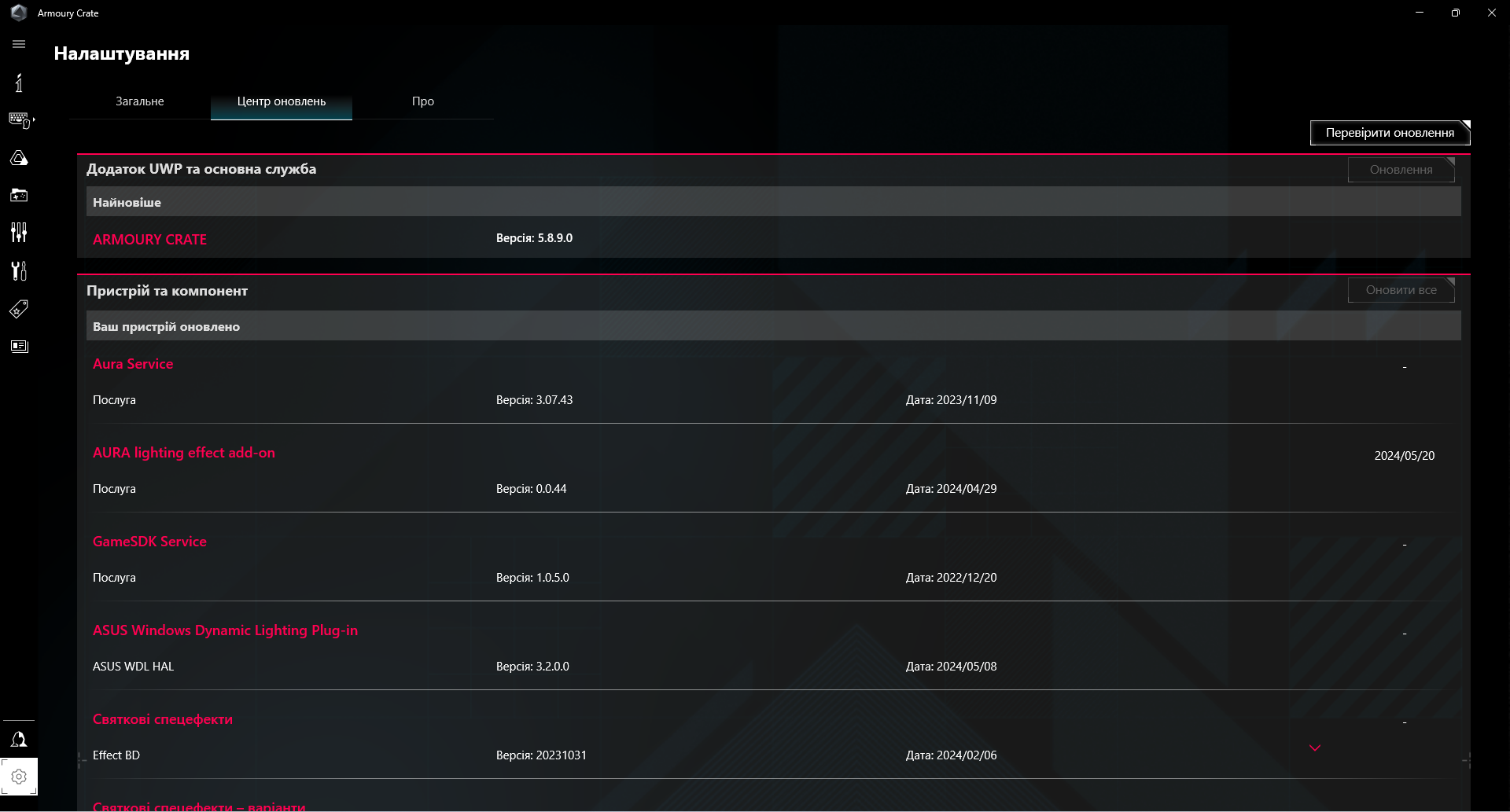

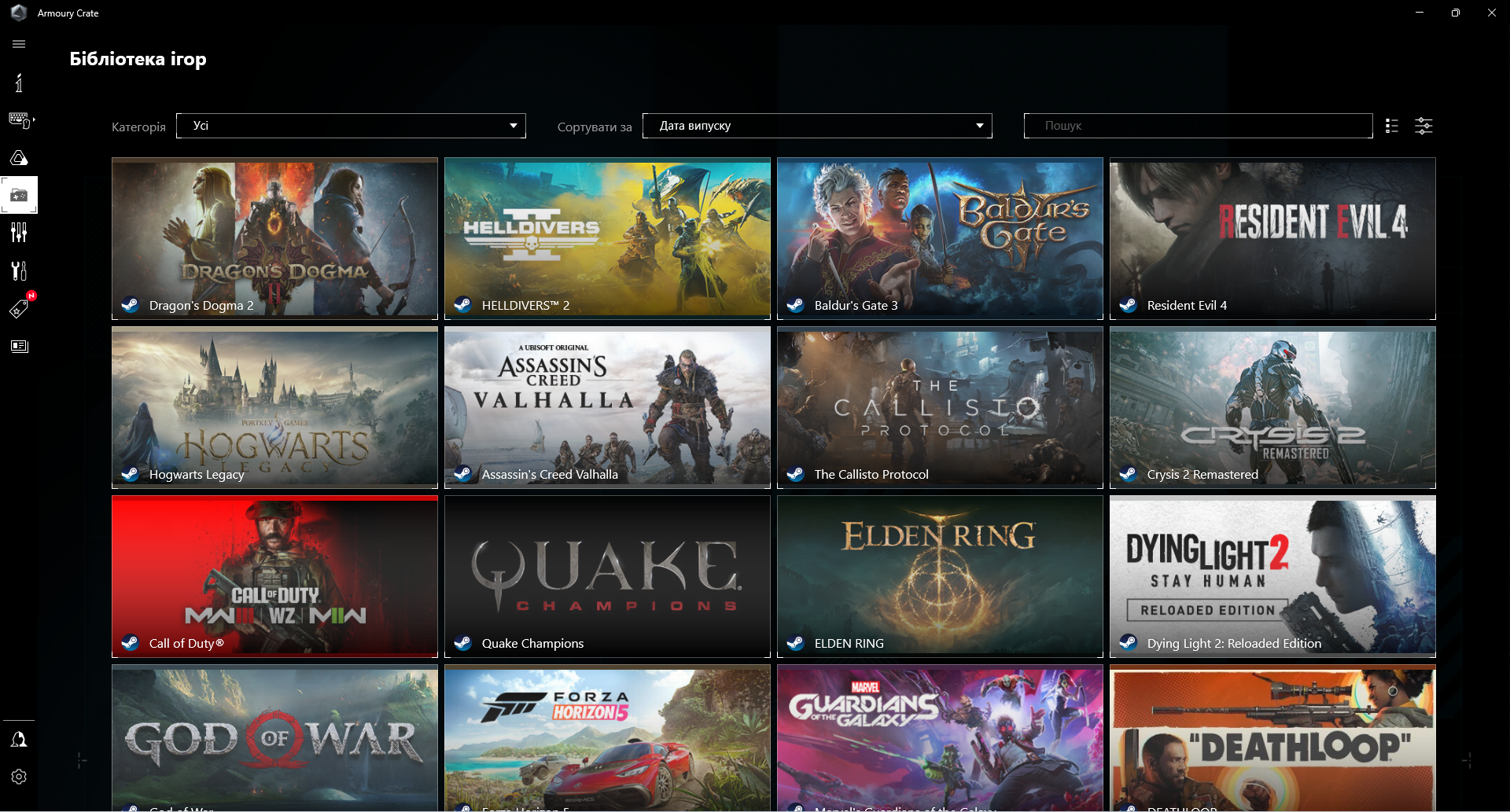

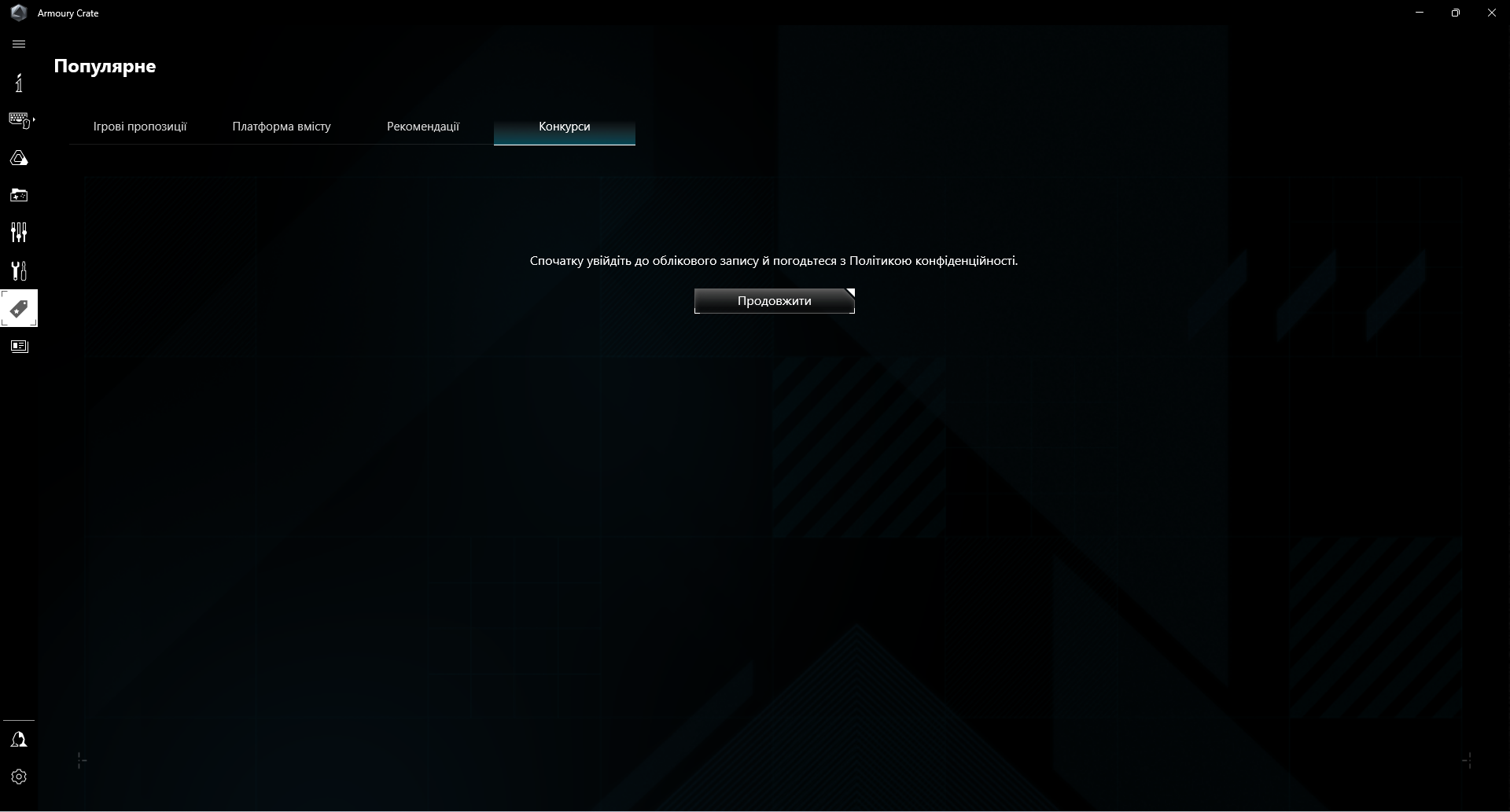

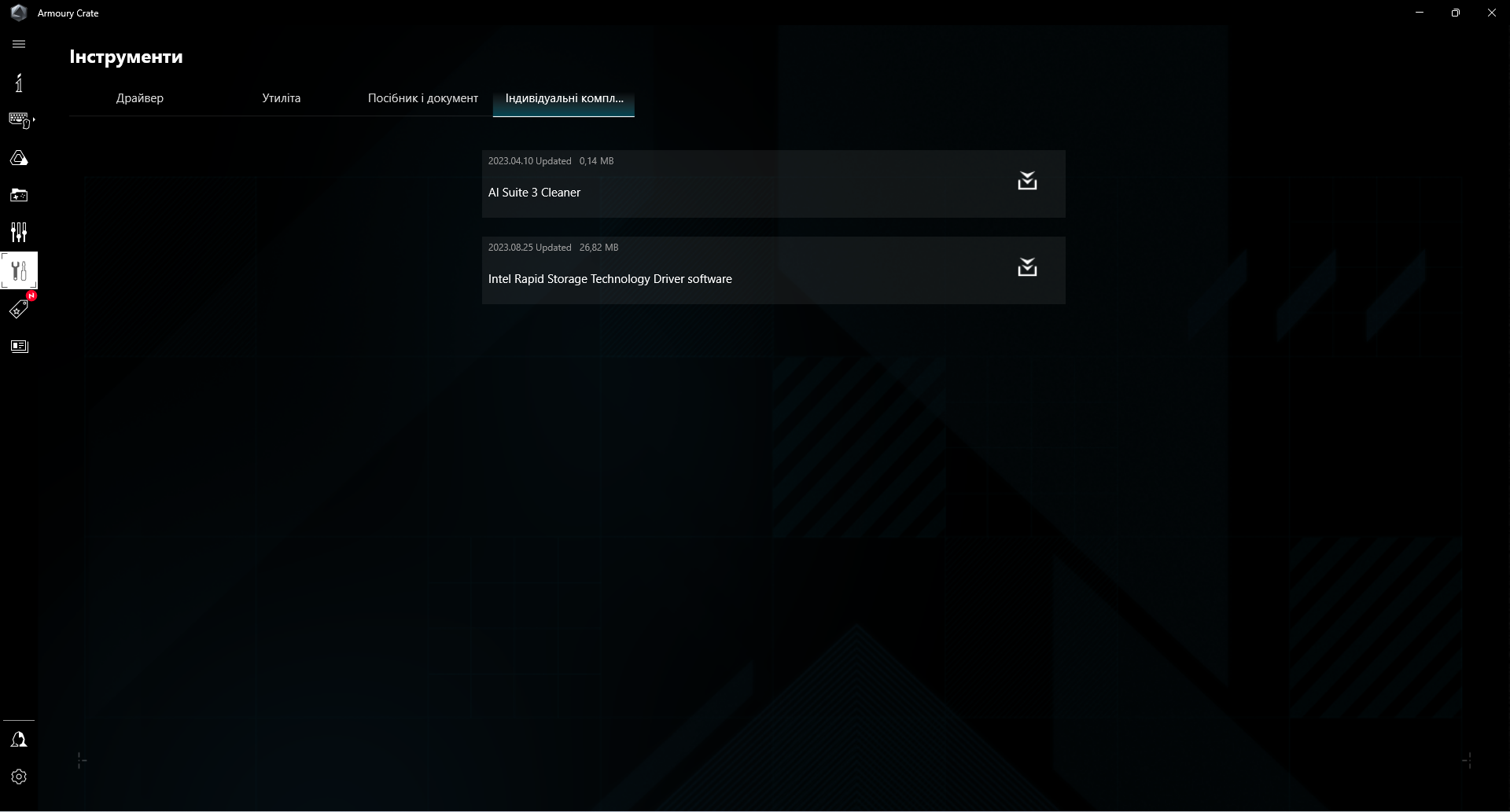

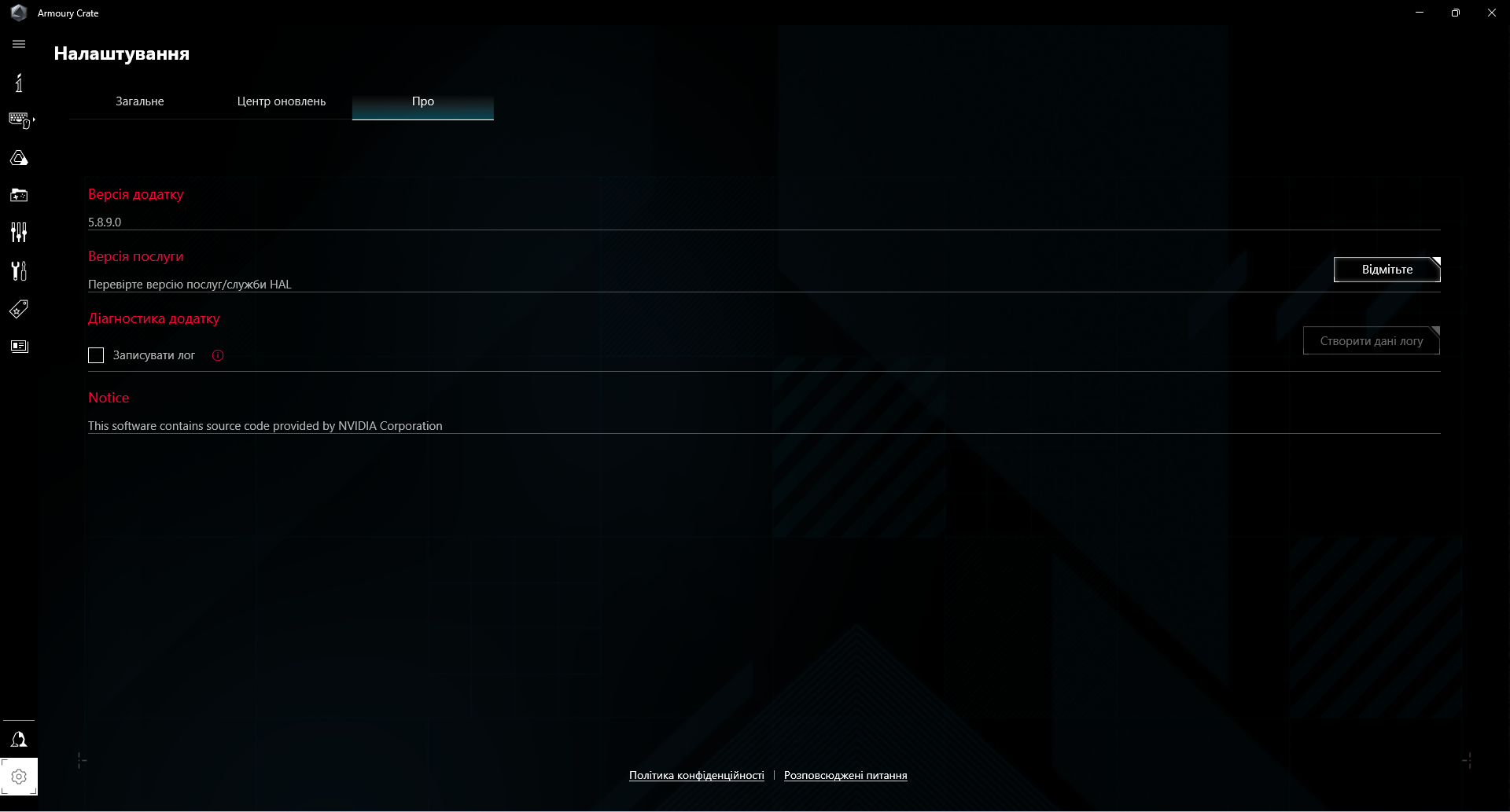

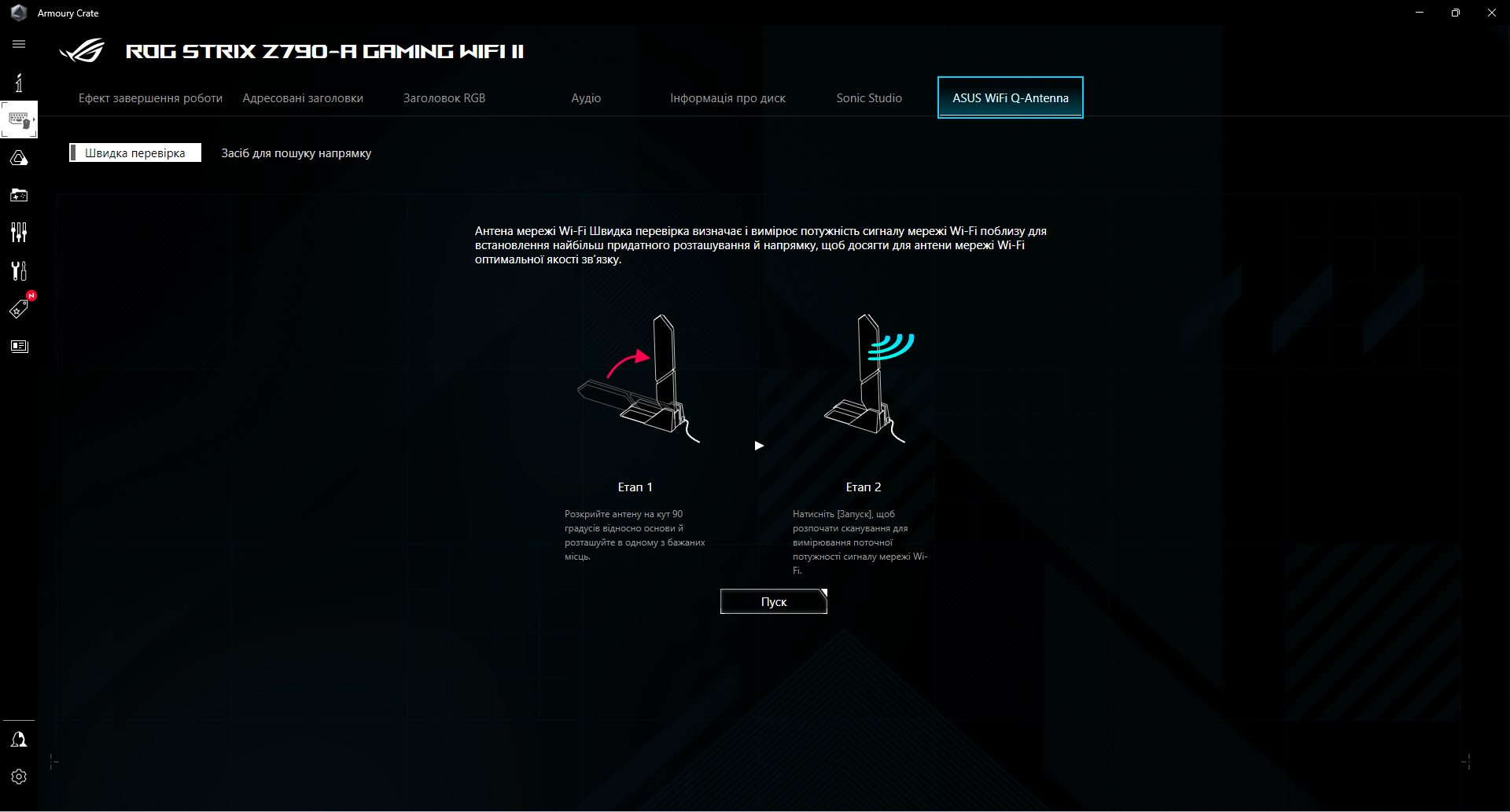

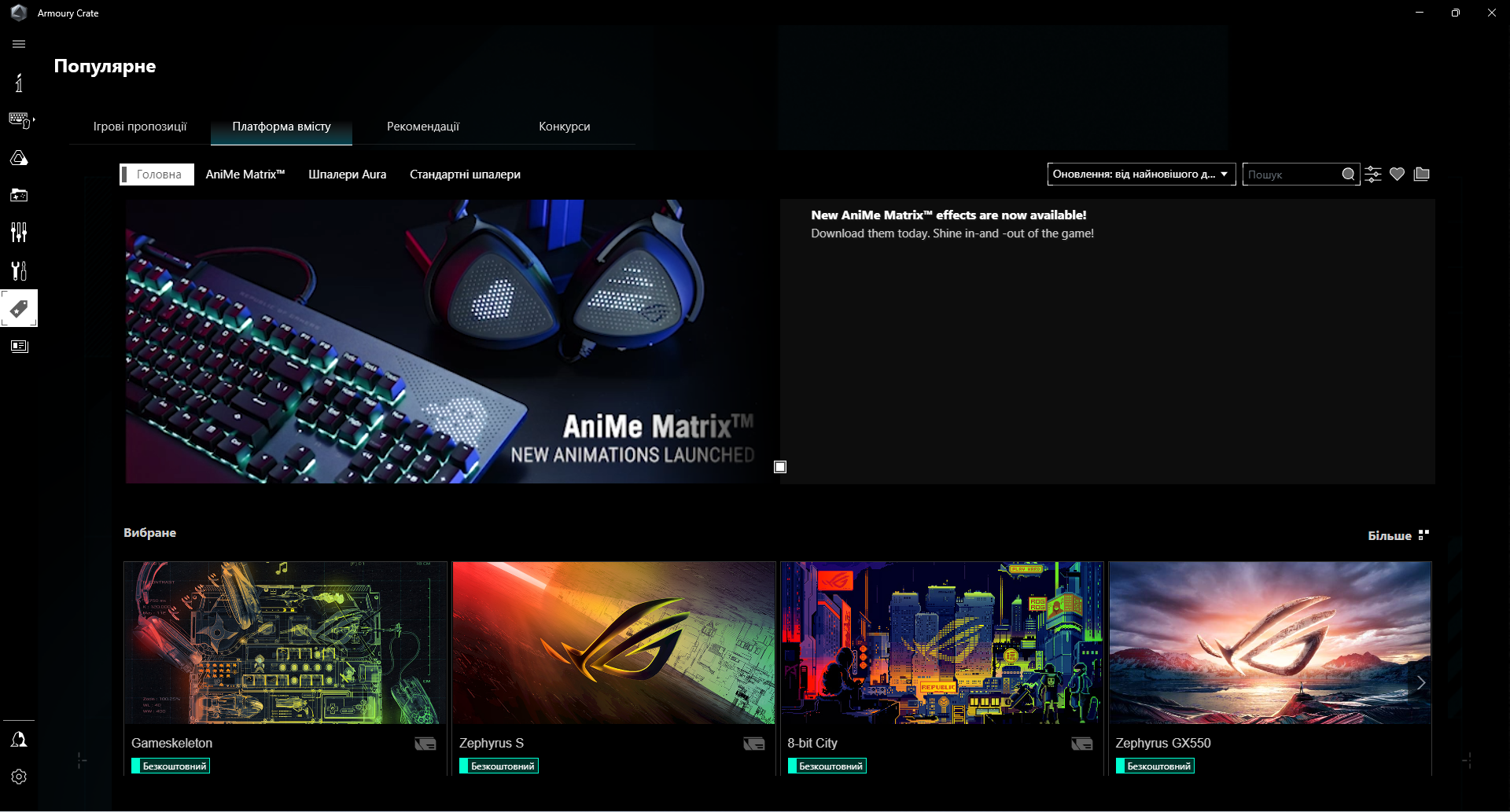

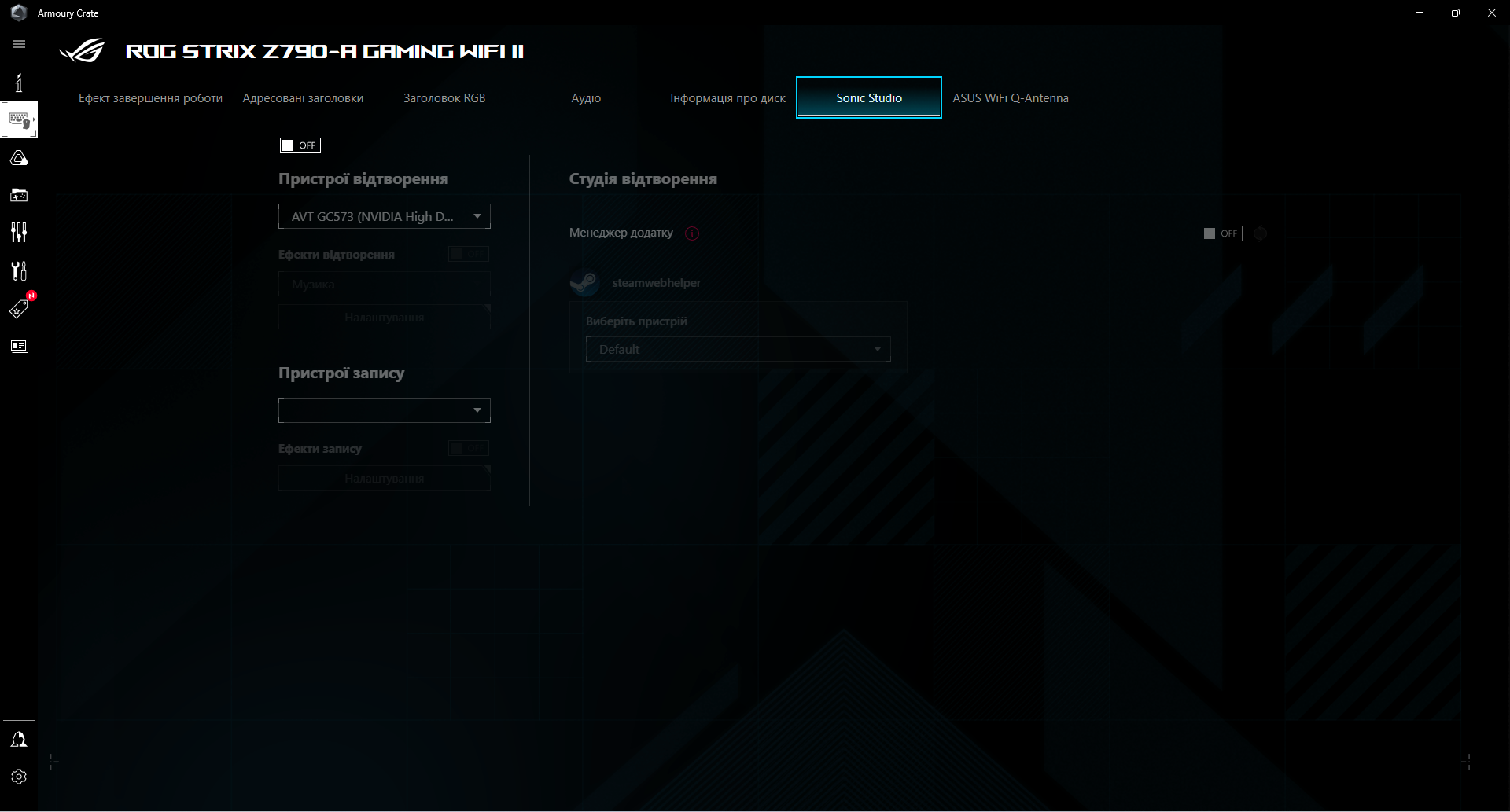

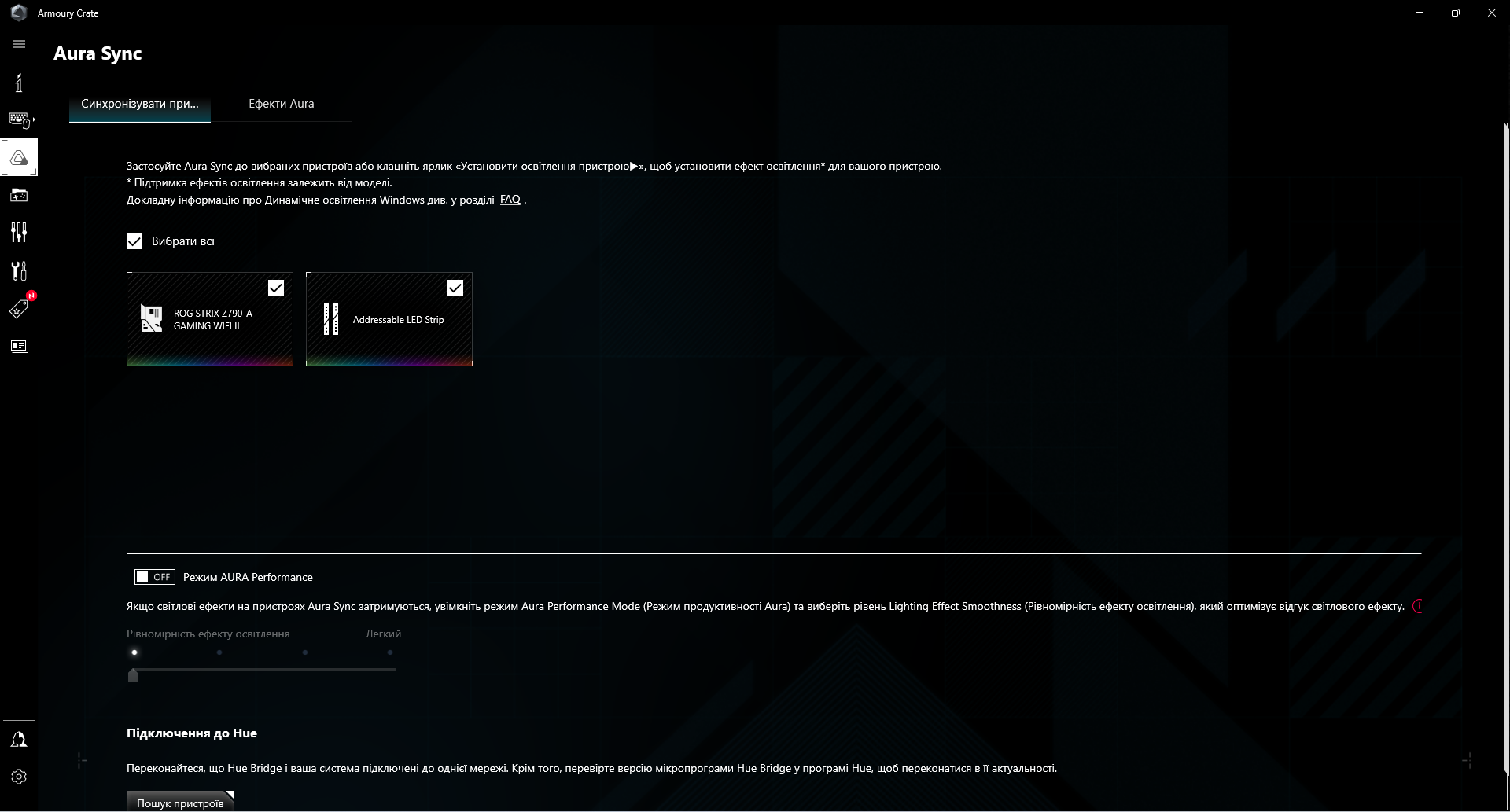

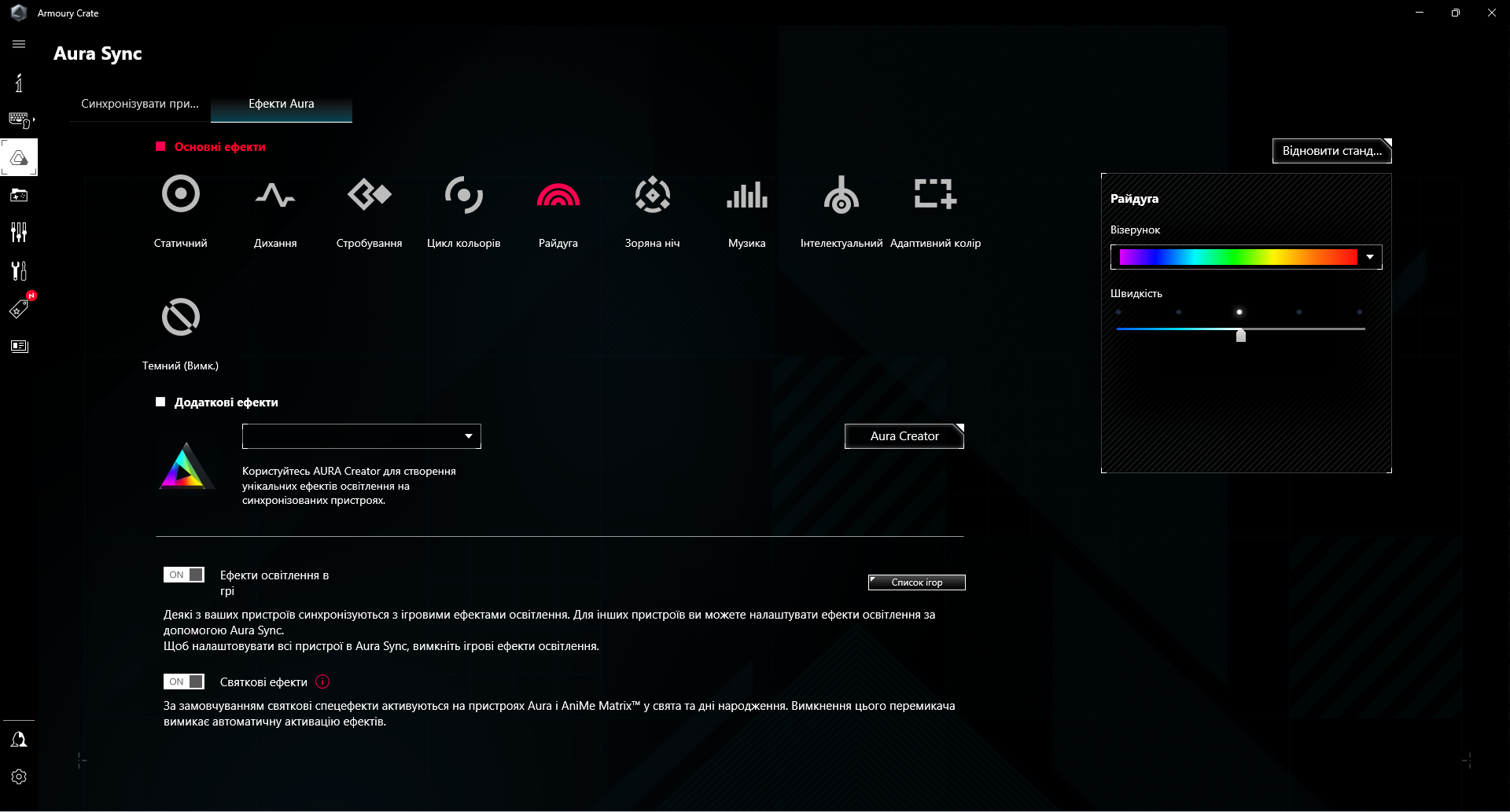

Главный хаб устройств и продукции ASUS — Armoury Crate. Благодаря ему все устройства синхронизируются и управляются из единой консоли. Можно обновлять прошивки устройств, драйверы, управлять RGB, получить сводку по разным узлам платформы, оптимизировать систему под обнаруженные игры, создавать профили для разных сценариев использования. Также присутствует поддержка украинской локализации.
Тестовый стенд
Тестирование происходило со следующими компонентами:
- процессор: Intel Core i9-14900KF;
- система охлаждения: контур СВО с чилером;
- материнская плата: ASUS ROG Strix Z790 Gaming WIFI II (UEFI 1202);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 23H2 x64 (22631.3593), актуальны обновления на момент середины мая 2024 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л. Температура в контуре — 15 градусов по Цельсию.
Методика тестирования
Стандартные настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса OC в спецификациях материнской платы). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.
Температура в помещении удерживалась на уровне 20 градусов Цельсия. Измерение энергопотребления процессора производилось через прямой замер EPS12V и ATX 24-pin с помощью комплекса BENCHLAB (частота опроса датчика 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. Тестом был забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое. То же касается игр, в которых происходила запись телеметрии (1% low fps + average fps) с помощью Riva Tuner Statistics Server, если не было предусмотрено собственного мониторинга в бенчмарках. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.
Тестирование
В режиме нагрузки средняя частота ядер составила 4737 МГц, P-cores работали в среднем на частоте 5554 МГц, E-cores — на 4329 МГц. Максимальное ускорение полноценных ядер достигало 5700 МГц для всех ядер (два дополнительно ускорялись до 6000), энергоэффективных — 4400 МГц.
В режиме автоматического оверклокинга AI Optimized средняя частота составила уже 4874 МГц. P-cores работали на 5824 МГц, E-cores — на 4400 МГц. Максимальное ускорение полноценных ядер составило 6000 МГц.
Ручной оверклокинг требует детального описания. Учитывая невероятный энергетический аппетит Core i9-14900KF — его банально невозможно эксплуатировать без качественной комплексной настройки, так что был сделан полноценный оверклокинг с использованием всего арсенала возможностей TVB, V/F Offset и прочего. Была достигнута полная стабильность на 5800 МГц по всем P-cores без компромиссов в виде AVX Offset. E-cores зафиксировано на частоте 4500 МГц. Также существует динамическое ускорение двух ядер до 6300 МГц, четырех до 6000 МГц, шести до 5900 МГц. V/F point offset начинается с шестой позиции от 0,1 В до 0,15 В в одиннадцатой. Память работает в режиме DDR5-6600 CL32-39-39-30 2T, Gear 2. Частота кэша — 5000 МГц. DTT не используется. Лимиты энергопотребления полностью сняты.
Термофото. Порядок: нагрузка в типовом режиме, нагрузка в режиме AI Optimized, нагрузка в режиме ручного разгона.
Температуры обладают достаточным запасом прочности, а ручной оверклокинг имеет преимущество над автоматическим в плане энергопотребления, а соответственно и нагрева процессора и всей платформы.
Результаты гейминга:
Результаты узла ОЗУ:
Результаты бенчмаркинга:
Выводы
Главная разница ASUS ROG Strix Z790 Gaming WIFI II на фоне ее предшественника — это поддержка Wi-Fi 7. Кроме этого были улучшены возможности работы с ОЗУ, добавлен дополнительный слот M.2. К сожалению, модификация «II» потеряла один слот расширения PCI Express, большинство mini-jack для подключения аудио-устройств, а также не имеет альтернативной реализации с поддержкой памяти DDR4. Во всем остальном это довольно похожие друг на друга варианты одной платы.
Из минусов можно отметить использование проприетарных коннекторов антенны Wi-Fi вместо традиционных SMA. Как-то странно смотрится комплектация противопылевых заглушек для коннекторов вентиляторов, их всего три штуки, и они находятся сверху. Все остальные коннекторы вентиляторов не снаряжены ими. «Ни то ни сё» как говорится, будто производитель захотел сделать хорошую особенность, но не довел дело до конца. Расположение CMOS-батарейки не самое лучшее, и может мешать оверклокерам с их экспериментами в тонкой настройке в случае эксцессов.
Тестирование подтвердило факт того, что материнская плата совсем не боится принять на свой борт флагманский Intel Core i9-14900KF и даже позволить его разогнать до уровня 6300 МГц в пиковом ускорении. Даже если и этого будет мало — производитель не ставит палки в колеса в достижении еще более высоких показателей, нужно всего лишь замкнуть джампер CPU_OV, и можно открывать портал в ад. Плата не просто оборудована всем необходимым для работы на 2024 год, она имеет запас прочности на будущее, даже есть забота о старом железе после апгрейда в виде отверстий для монтажа систем охлаждения. На борту платы новый Wi-Fi 7, 2.5G Ethernet, PCIe 5.0, высококачественное аудио, широкие возможности организации системы накопителей M.2, а также возможности расширения функциональности. Кроме этого, она приятно выглядит и привлекает к себе внимание.
ASUS ROG Strix Z790-A Gaming WIFI II — это отличная основа платформы LGA 1700, где возможности оверклокинга и богатой функциональности прекрасно сочетаются с хорошим внешним видом.
