Новинка относится к семейству The Ultimate Force, для которого характерна повышенная надежность и защищенность конструкции, а также увеличенный до 5 лет срок гарантийного обслуживания. Помимо того, ASUS Sabertooth X99 — одна из первых системных плат с поддержкой новейшего высокоскоростного интерфейса USB 3.1. Обо всех ключевых особенностях продукта, а также его разгонном потенциале и уровне быстродействия мы с вами узнаем из сегодняшнего обзора, а для начала рекомендую ознакомиться с его техническими характеристиками.
| Модель | ASUS Sabertooth X99 |
| Чипсет | Intel X99 |
| Процессорный разъем | Socket LGA2011-3 |
| Процессоры | Intel Core i7 (Haswell-E) |
| Пам'ять | 8 DIMM DDR4 SDRAM 2133/2400 (OC), максимум 64 ГБ |
| Слоты PCI-E | 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x16+x8) 1 x PCI Express 2.0 x16@x4 1 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | – |
| Видеоразъемы | – |
| Количество подключаемых вентиляторов | 10x 4pin |
| Порты PS/2 | – |
| Порты USB | 8 x 3.0 (4 разъема на задней панели, Intel X99+ASM1074) 2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142) 8 x 2.0 (4 разъема на задней панели, Intel X99) |
| ATA-133 | – |
| Serial ATA | 10 каналов SATA 6 Гбит/с (Intel X99) |
| SATA Express | 1 канал SATA Express 10 Гбит/с (Intel X99) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel X99) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | 1 (Оптический) |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) Realtek 8111GR (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | TUF Detective, TUF Fortifier, Thermal Armor, Thermal Radar 2, USB BIOS Flashback, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 |
Комплект поставки
Оформление картонной коробки средних размеров, в которой поставляется ASUS Sabertooth X99, однозначно указывает на принадлежность продукта к серии The Ultimate Force. Дизайн упаковки имитирует вороненый металл, на лицевую сторону помимо наименования модели нанесен логотип семейства TUF, а также ряд пиктограмм, указывающих на пятилетнюю гарантию, возможность построения систем AMD CrossFireX и NVIDIA SLI, а также поддержку высокоскоростного интерфейса USB 3.1.
На тыльной поверхности коробки приведено изображение материнской платы, представлена ее краткая спецификация и конфигурация задней панели, а также нанесена информация о ключевых конструктивных особенностях Sabertooth X99, о которых мы поговорим несколько позже.
Комплект поставки новинки включает:
- шесть кабелей SATA 6 Гбит/с;
- мостик NVIDIA SLI;
- заглушку на заднюю панель I/O Shield;
- набор заглушек Dust Defender;
- комплект коннекторов Q-Connectors;
- три выносных температурных сенсора;
- 40-мм вентилятор.
Помимо вышеперечисленного вместе с материнской платой поставляются:
- подробное руководство пользователя;
- DVD-диск с драйверами и ПО;
- сертификат соответствия элементной базы TUF военному стандарту надежности;
- инструкцию по установке аксессуаров;
- пару фирменных наклеек на корпус системного блока.
Разнообразие набора дополнительных принадлежностей ASUS Sabertooth X99 выгодно отличает ее от рядовых моделей благодаря некоторым необычным аксессуарам, таким как комплект внешних термодатчиков или набор заглушек Dust Defenders для защиты неиспользуемых разъемов и портов от попадания пыли, которая является одной из главных причин выхода из строя системных плат.
Дизайн
Несмотря на то, что Sabertooth X99 имеет стандартные для формата АТХ размеры, «материнка» смотрится гораздо массивнее других моделей за счет установленного защитного кожуха TUF Thermal Armor — фамильной черты семейства ASUS The Ultimate Force, который помимо прочего защищает поверхность РСВ от потоков горячего воздуха от кулеров центрального процессора и графических ускорителей.
С обратной стороны системной платы смонтирован прочный каркас TUF Fortifier, обеспечивающий устройству высокую механическую прочность.
Между собой кожух и основание соединяются при помощи десятка винтов. Верхняя часть «брони» выполнена целиком из пластика, прорези на кожухе дают доступ ко всем слотам расширения, которые в случае неиспользования могут быть закрыты заглушками из набора Dust Defender.
Нижняя половина каркаса выполнена из стального листа, что придает Sabertooth X99 солидный вес. Кроме того, TUF Fortifier служит для отвода тепла от силовой подсистемы, с которой металлическая конструкция контактирует через прокладку из пластичного теплопроводящего материала.
Демонтаж защитного кожуха дает возможность в мельчайших подробностях рассмотреть конструкцию «материнки». В основе новинки лежит чипсет Intel X99, обеспечивающий совместимость системной платы со всеми актуальными моделями процессоров в исполнении LGA2011-3. Одной из главных особенностей Sabertooth X99 является применение эксклюзивного процессорного разъема OC Socket, у которого за счет наличия дополнительных контактов повышается стабильность электропитания, что самым положительным образом должно сказаться на разгонном потенциале CPU и модулей памяти. К слову, системная плата оснащена восемью разъемами DIMM для установки модулей ОЗУ DDR4 с поддержкой четырехканального режима доступа, их суммарный объем составляет до 64 ГБ включительно, а частота может достигать 2400 МГц и выше.
C обратной стороны печатной платы находится некоторое количество электронных компонентов, в том числе чип TPU, отвечающий за расширенные функции разгона и аппаратного мониторинга, а также восемь микросхем-драйверов IR3535, которые входят в состав процессорного преобразователя напряжения.
Что касается охлаждения, то ASUS Sabertooth X99 обеспечивает работу десяти вентиляторов с четырехконтактным подключением, скорости вращения которых регулируются посредством ШИМ. Для трех «карлсонов» обороты можно привязать к показаниям внешних термодатчиков, находящихся в комплекте поставки системной платы. За отвод избыточного тепла от единственной микросхемы системной логики отвечает небольшой плоский радиатор, а комфортный температурный режим силовой подсистемы обеспечивает охладитель средних размеров, с трех сторон закрытый кожухом TUF Thermal Armor.
Эффективности такой конструкции может не хватить в режимах экстремального разгона, поэтому производитель предусмотрел активное охлаждение узла преобразователя напряжения с помощью дополнительного 40-мм вентилятора SUNON MagLev MG40100V1-Q000-G9C. «Карлсон» подключается к специальному разъему ASST_FAN5, он поддерживает управления скоростью вращения с помощью ШИМ и способен раскручиваться до 4500 об/мин, издавая при этом назойливый высокочастотный шум. К счастью система автоматического контроля способна утихомирить его злобный нрав и даже при серьезном разгоне звук его работы не выделялся на общем фоне системного блока.
После снятия защитного кожуха становится очевидным, что система охлаждения процессорного VRM состоит из пары радиаторов, соединенных тепловой трубкой. Для лучшей эффективности на месте установки 40-мм вентилятора находятся дополнительные ребра.
Силовые элементы преобразователя напряжения контактируют с подошвой охладителя через термопрокладку, а для крепления радиаторов используется надежное винтовое крепление.
Подсистема электропитания ASUS Sabertooth X99 получает напряжение от пары разъемов: четырехконтактного и восьмиконтактного, но их совместное использование оправдано лишь в случае экстремального разгона. Сам VRM выполнен по восьмиканальной схеме, а в качестве силовых элементов применены интегральные сборки NTMFD4C85N производства ON Semiconductor. За управление процессорным преобразователем напряжения отвечает цифровой ШИМ-контроллер Digi+ VRM ASP 1257, который поддерживает функцию Load-line calibration, управление частотой переключения силовых элементов и отключение части фаз при минимальной нагрузке на CPU. Помимо того в цепях процессорного VRM применены высококачественные конденсаторы 10K Ti-Caps, а также катушки индуктивности TUF Chokes закрытой конструкции с увеличенной площадью поверхности охлаждения, которая обеспечивает эффективное рассеяние избыточного тепла.
За электропитание подсистемы ОЗУ отвечает пара преобразователей, каждый из которых формирует напряжение для двух из четырех каналов оперативной памяти. В составе каждого такого VRM работает по две интегральных сборки IR3553M, которыми управляет ШИМ-контроллер Digi+ ASP1250.
Что касается возможностей расширения, то Sabertooth X99 располагает трем слотами PCI Express 3.0 x16, которые обеспечивают устройству поддержку систем AMD CrossFireX и NVIDIA SLI. При установке старших моделей Haswell-E порты способны работать в режимах «x16+x0+x0», «x16+x16+x0» или «x16+x16+x8», тогда как в случае инсталляции младшего Core i7-5820K, у которого контроллер PCI-E поддерживает всего 28 линий, разъемы могут функционировать как «x16+x0+x0», «x16+x8+x0» или «x16+x8+x4». Помимо того, для установки карт расширения системная плата оснащена одним слотом PCI-E 2.0 х4 и портом PCI-E 2.0 х1.
Дисковая подсистема новинки состоит из восьми чипсетных портов SATA 6 Гбит/с, а также одного разъема SATA Express 10 Гбит/с, совмещённого с парой каналов SATA 6 Гбит/с. Шесть из десяти портов SATA поддерживают организацию массивов RAID уровней 0, 1, 5 и 10, а также технологию интеллектуального кэширования Intel Smart Response, тогда как четыре оставшихся канала позволяют дисковым устройствам работать в режиме AHCI.
Помимо того ASUS Sabertooth X99 совместима с твердотельными накопителями формата NGFF, для их установки служит разъем M.2, находящийся под крышкой кожуха. К порту подведены четыре линии PCI-E 3.0 от центрального процессора, которые обеспечивают пропускную способность до 32 Гбит/с, однако, в случае установки SSD в порт M.2 третий по счету слот PCI Express 3.0 x16 автоматически отключается.
Работу звуковой подсистемы обеспечивает современный HDA-кодек Realtek ALC1150, а за подключение к сети Gigabit Ethernet отвечают два сетевых контроллера: Intel I218V и Realtek 8111GR. Для функционирования различной периферии материнская плата предлагает восемь портов USB 2.0, а также восемь каналов USB 3.0, из которых четыре реализованы в виде внутренних разъемов на РСВ, а четыре оставшиеся выведены на заднюю панель. Одна из «фишек» новинки — поддержка USB3.1 реализована на базе чипа ASMedia ASM1142, который отвечает за работу двух высокоскоростных интерфейсов. Пропускную способность для стандарта USB 3.1 удалось поднять до 10 Гбит/с, что вдвое превышает возможности USB 3.0, в первую очередь, за счет применения нового циклического кода с коррекцией ошибок, который позволил заметно снизить количество передаваемой избыточной информации. В итоге, на задней панели Sabertooth X99 разместились:
- четыре разъема USB 2.0;
- порт TUF Detective;
- кнопка USB BIOS Flashback;
- пара интерфейсов USB 3.1;
- две сетевые розетки RJ-45;
- четыре порта USB 3.0;
- пять аналоговых аудиоразъемов;
- оптический выход S/PDIF.
Помимо привычных разъёмов на задней панели системной платы нашлось место для кнопки USB BIOS Flashback, запускающей одноименную функцию обновления прошивки, а также порта TUF Detective, к которому можно подключить мобильное устройство на базе ОС Android с установленным одноименным ПО для удаленного управления и мониторинга «материнки». Поддержка технологии TUF Detective частично оправдывает отсутствие у Sabertooth X99 привычных атрибутов высокоуровневых продуктов, как то: кнопок включения и перегрузки, контрольных точек для измерения напряжения, а также индикатора кодов POST. UEFI Setup

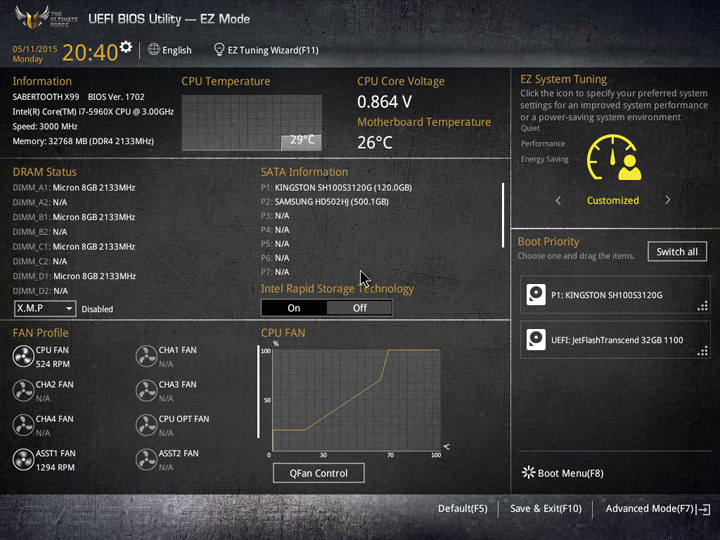

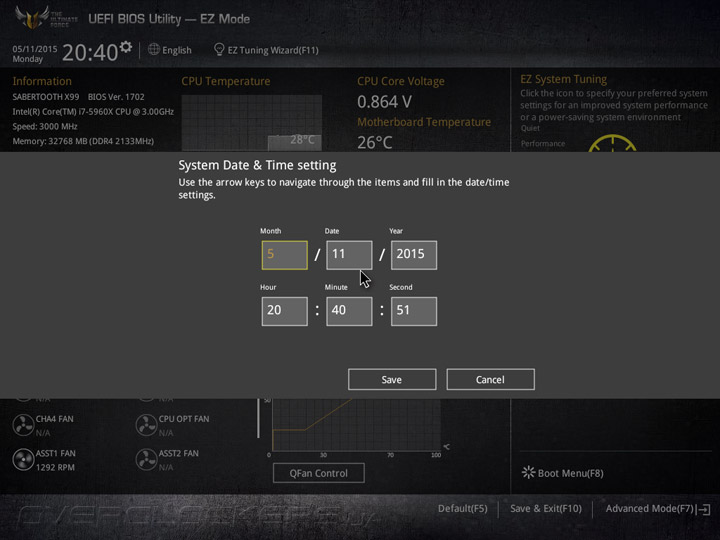

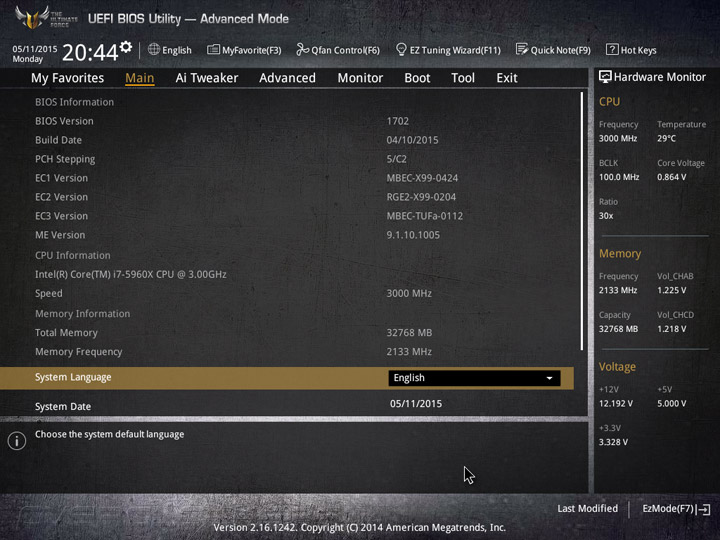

Подобно подавляющему большинству современных системных плат новинка оснащена прошивкой UEFI на базе управляющего микрокода AMI. Оформление меню настройки Sabertooth X99 хорошо знакомо нам из обзоров других представителей линейки ASUS TUF, таких как Sabertooth Z97 Mark S. После входа в UEFI Setup пользователи попадают на вкладку Main, где сосредоточена информация о версии управляющего микрокода, а также типе и режиме роботы центрального процессора и модулей ОЗУ. Кроме того, здесь выбирается язык отображения меню, а в правой части интерфейса можно видеть информационная панель, на которую выводятся показания системного мониторинга.

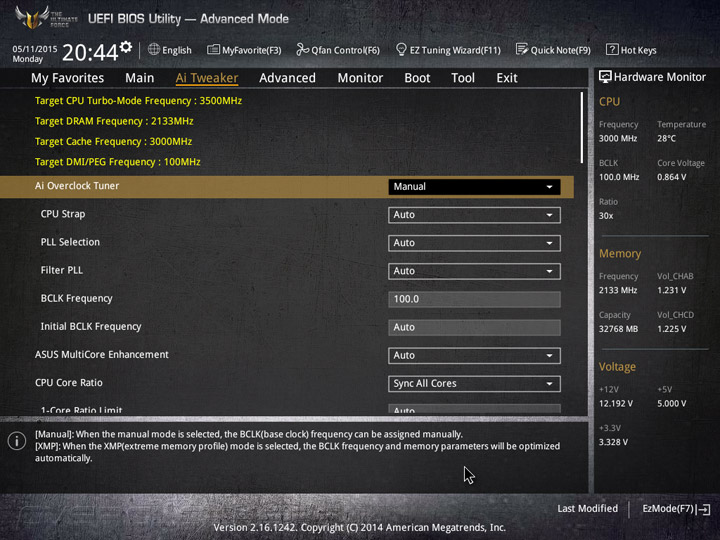

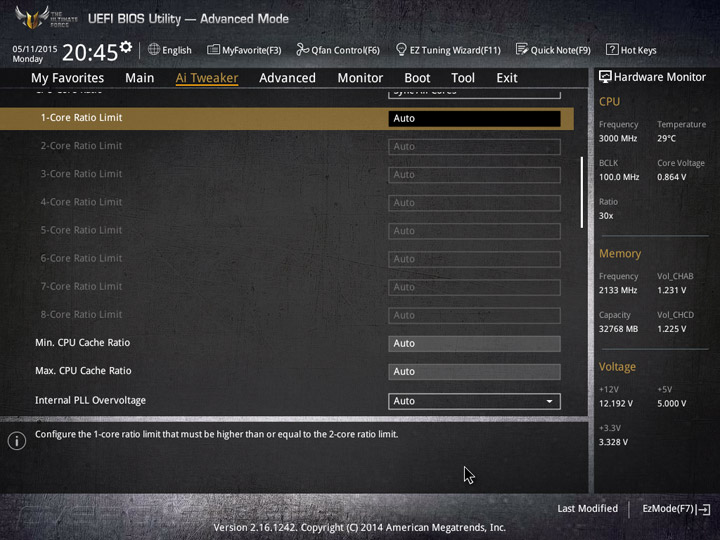

Управление функциями разгона и быстродействия сосредоточены в разделе Ai Tweaker, в котором пользователи могут задавать значение базовой частоты, регулировать параметр CPU Strap, отвечающий за повышение BCLK до 125 МГц, 167 МГц и выше, включать функцию ASUS Multicore Enhancement, которая увеличивает быстродействие в программах, не оптимизированых для многопоточного вычисления, задавать коэффициенты умножения для вычисленных ядер и кэша третьего уровня, а также выбирать режим работы подсистемы ОЗУ.

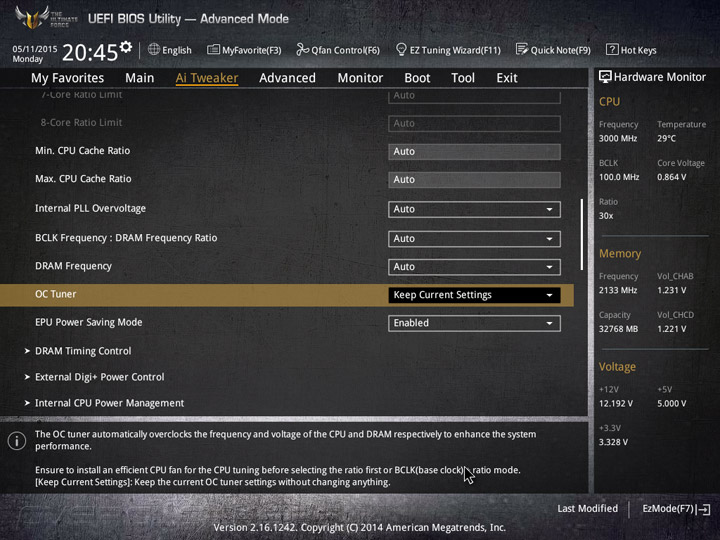

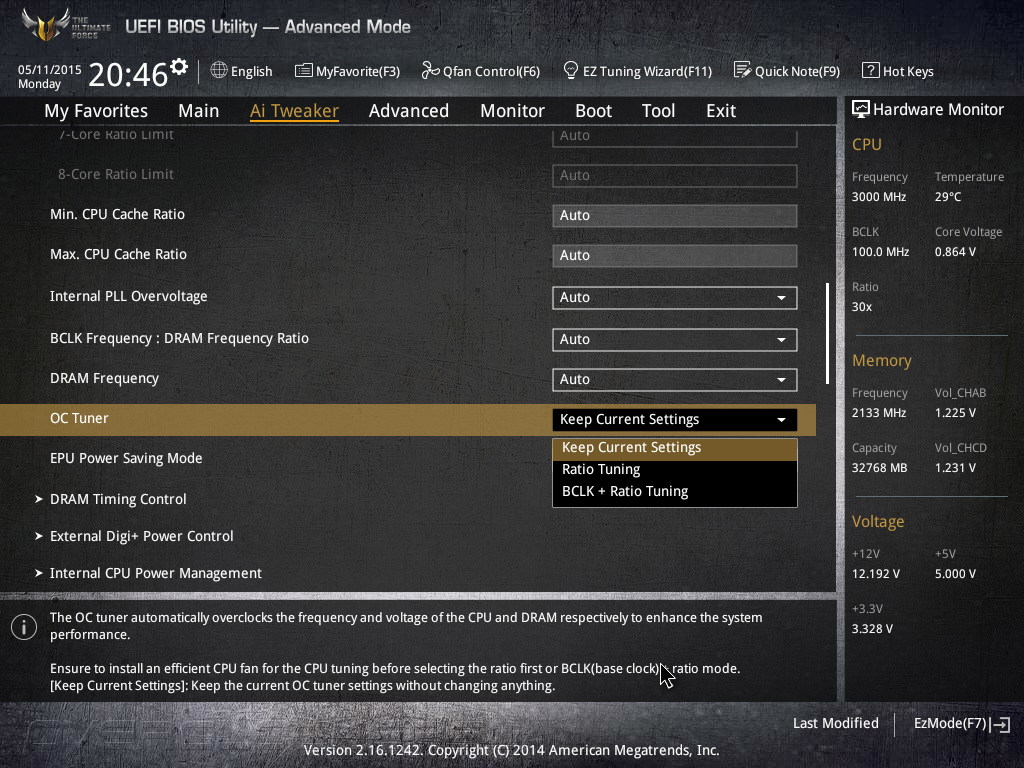

Здесь же включается функция OC Tuner, которая отвечает за автоматический разгон. Ее эффективность будет оценена во время испытаний ASUS Sabertooth X99 на прочность.

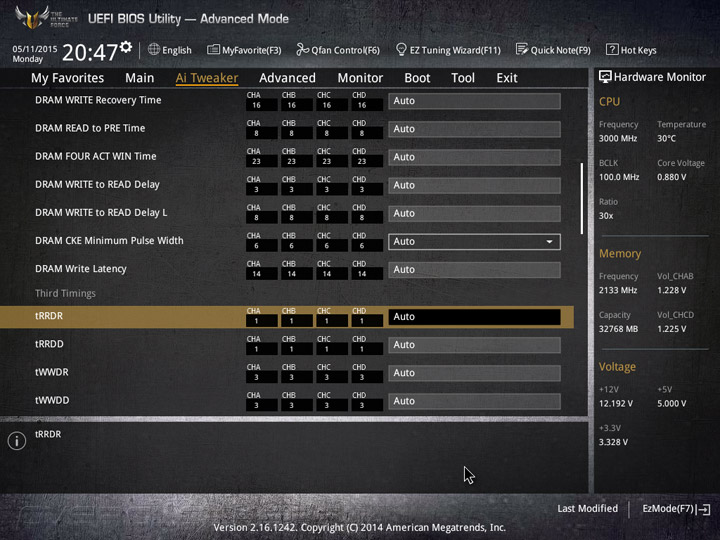

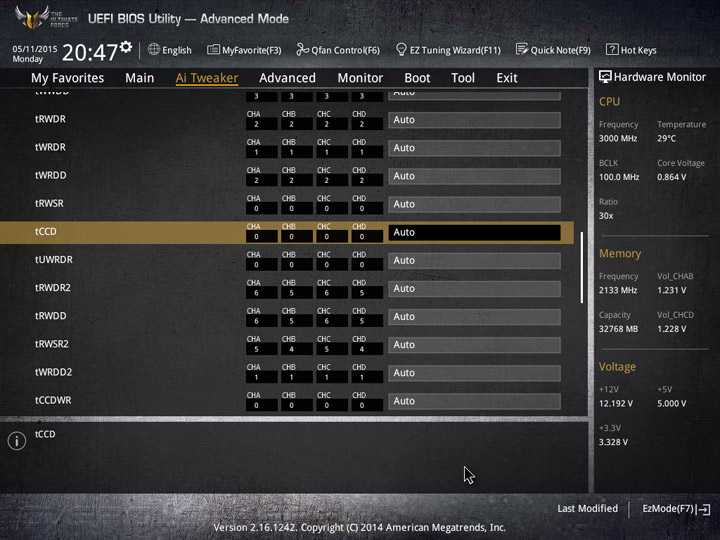

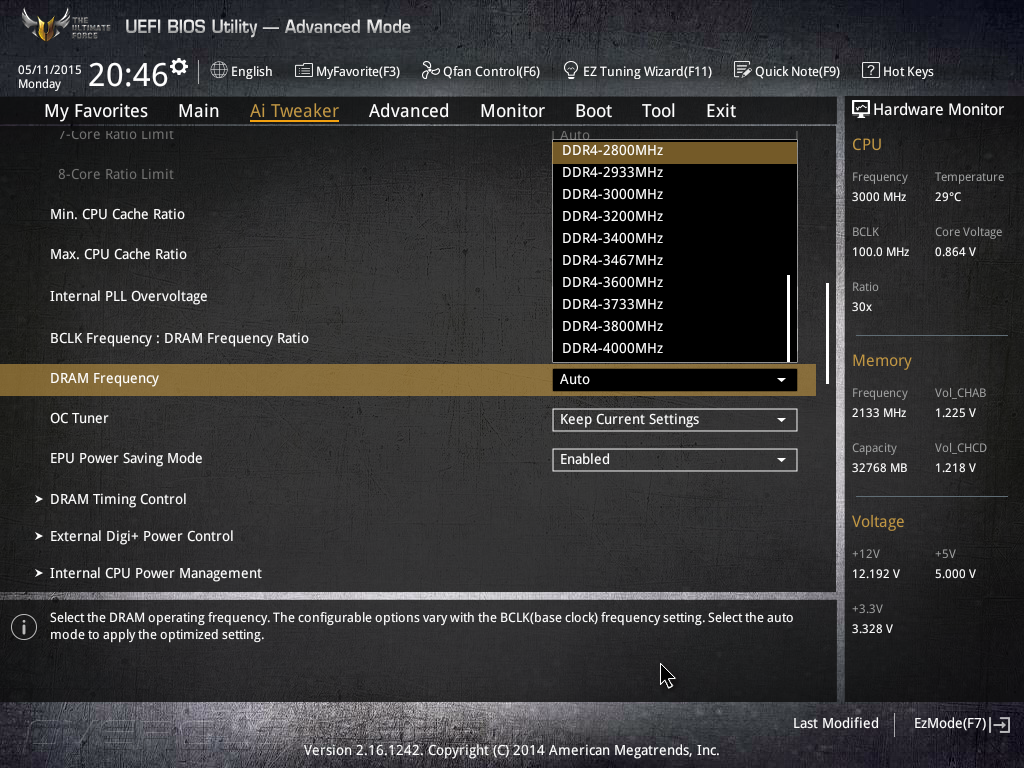

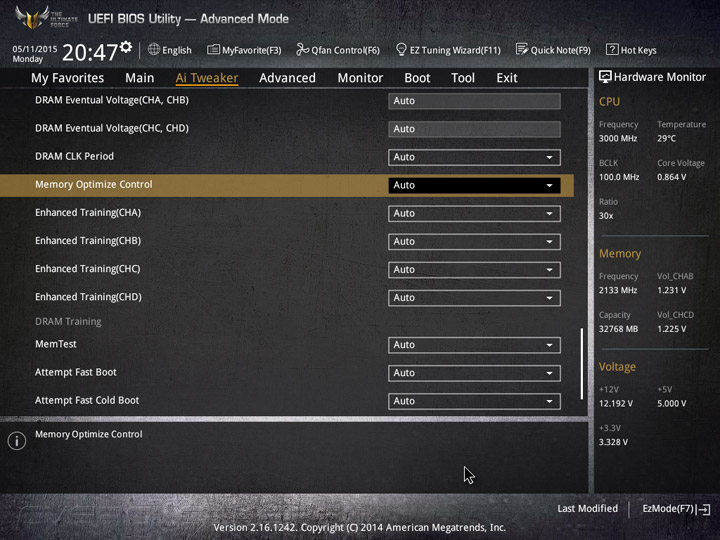

Для модулей ОЗУ пользователи могут задавать тактовую частоту до 4000 МГц включительно, а на вкладке DRAM Timing Control — устанавливать основные и множество дополнительных настроек, отвечающих за быстродействие подсистемы оперативной памяти.

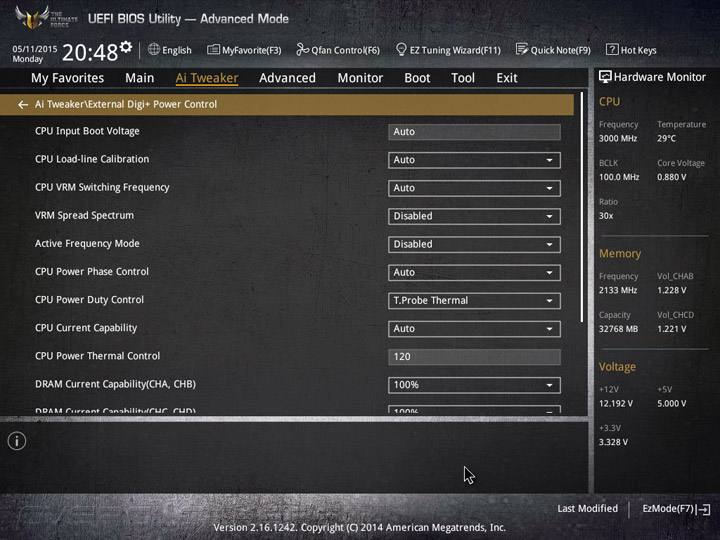

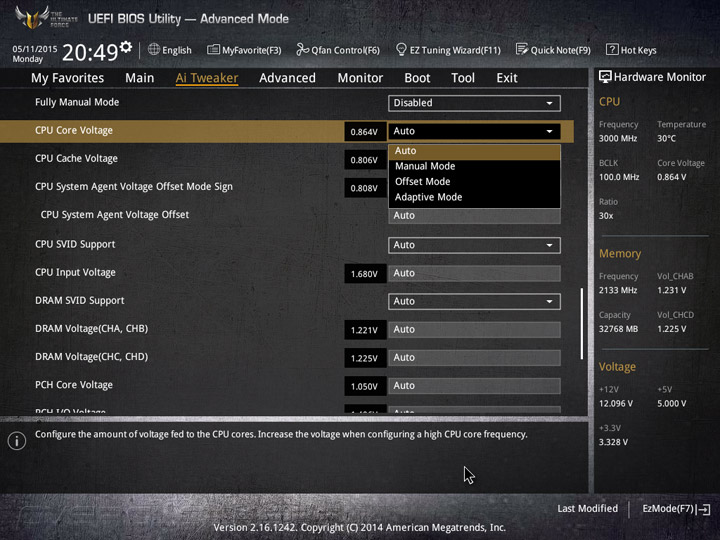

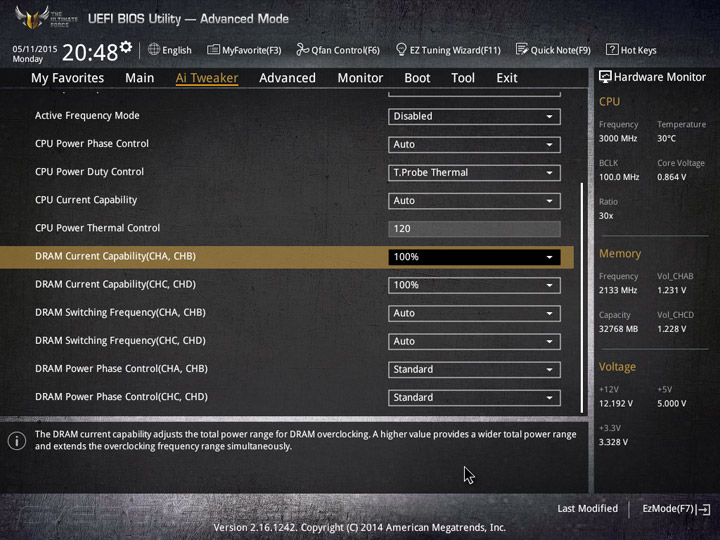

Управление цифровыми преобразователями напряжения центрального процессора и модулей ОЗУ находится в подменю External Digi+ Power Control. Именно здесь настраивается работа функции LoadLine Calibration, отвечающей за стабильность питания при повышении нагрузки, частота переключения силовых элементов и отключение части фаз VRM при отсутствии нагрузки, а также регулируется функционирование защиты от перегрева, превышения тока и напряжения.

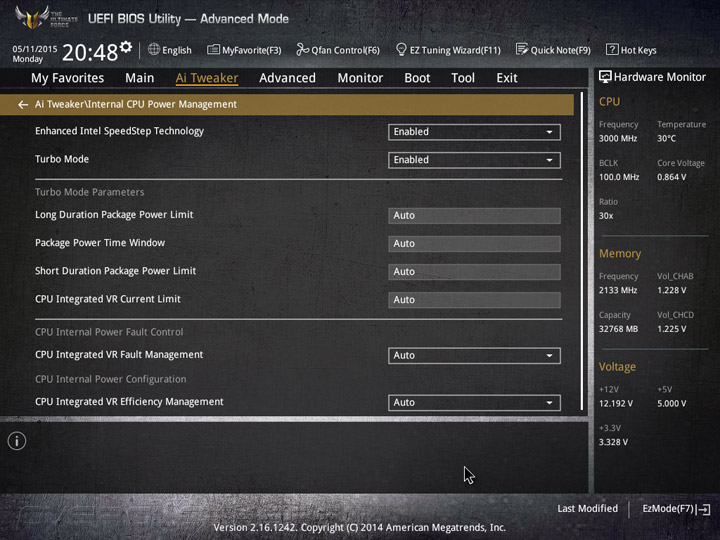

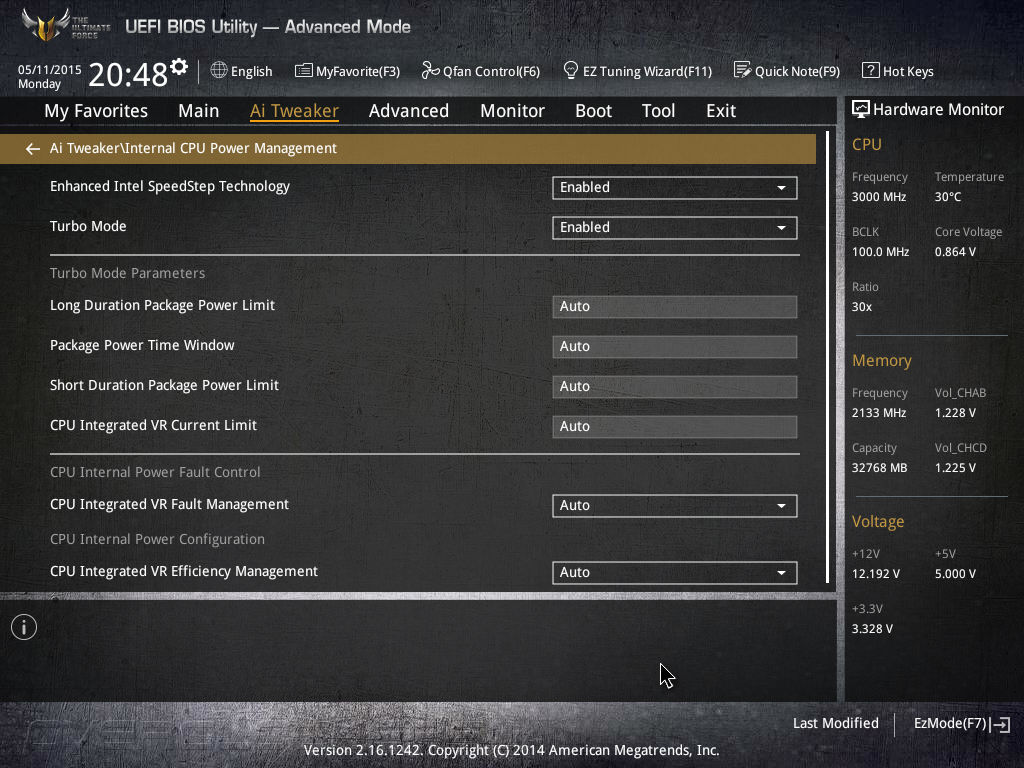

Настройки специфических функций процессора, таких технология повышения быстродействия Turbo Mode или опции уменьшения энергопотребления Enhanced Intel SpeedStep Technology, а также задание лимитов потребляемой мощности находятся в разделе CPU Power Management.

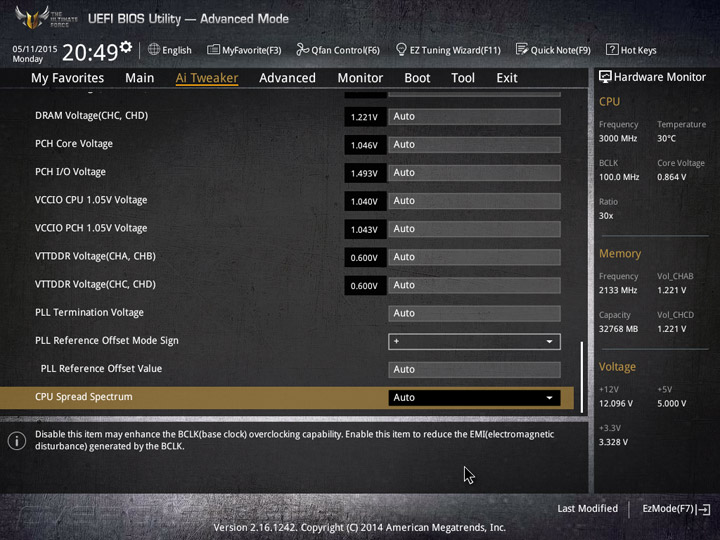

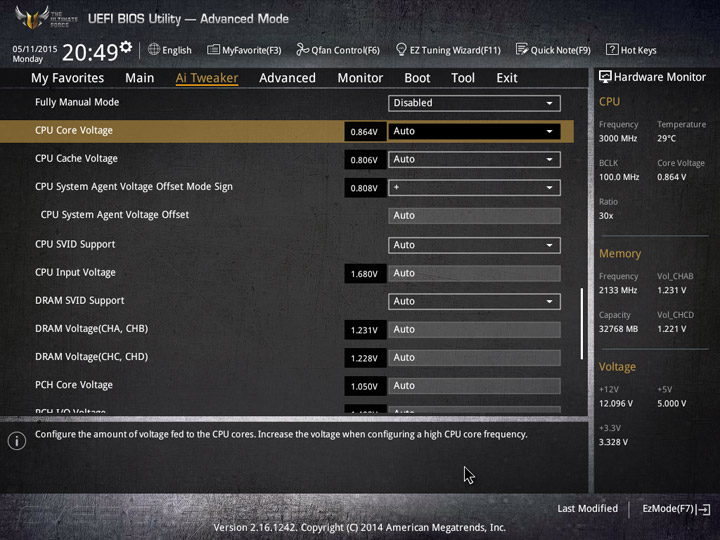

Прошивка дает возможность управлять электропитанием на всех основных узлах системной платы, что позволяет использовать Sabertooth X99 в качестве стенда для проведения самых смелых экспериментов по разгону.
Перечень напряжений, их диапазоны и шаг изменения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU InputVoltage | 0,8–2,7 | 0,001 |
| DRAM Voltage (CHA, CHB) | 1,2–1,92 | 0,01 |
| DRAM Voltage (CHC, CHD) | 1,2–1,92 | 0,01 |
| PCH Core Voltage | 0,7–1,8 | 0,00625 |
| PCH I/O Voltage | 1,2–2,2 | 0,0125 |
| VCCIO CPU 1.05V Voltage | 0,7–1,8 | 0,00625 |
| VCCIO PCH 1.05V Voltage | 0,7–1,8 | 0,00625 |
| VTTDDR Voltage (CHA, CHB) | 0,6–1,0 | 0,0125 |
| VTTDDR Voltage (CHC, CHD) | 0,6–1,0 | 0,0125 |
| PLL Termination Voltage | 0,2–3,098 | 0,0066 |

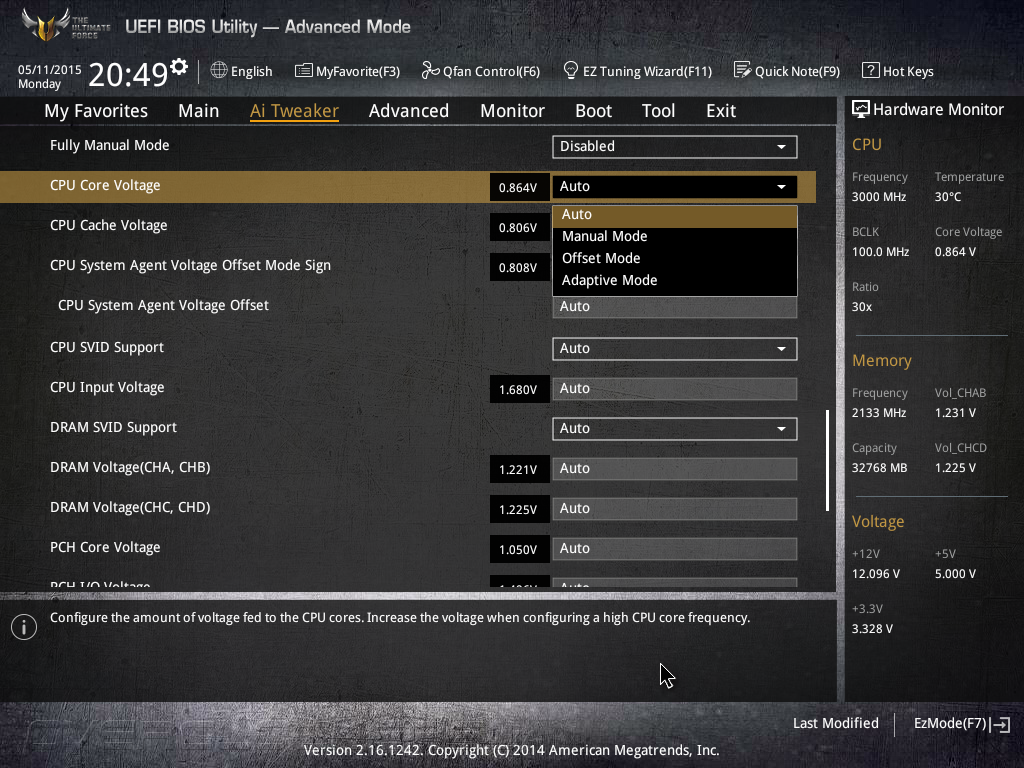

Для напряжений CPU Core Voltage и CPU Cache Voltage предусмотрено несколько режимов регулировки: Manual Mode, при котором требуемое значение задается в явном виде, Offset Mode, дающий возможность определить прирост к штатной величине, а также Adaptive Mode, сочетающий возможности двух предыдущих методов.

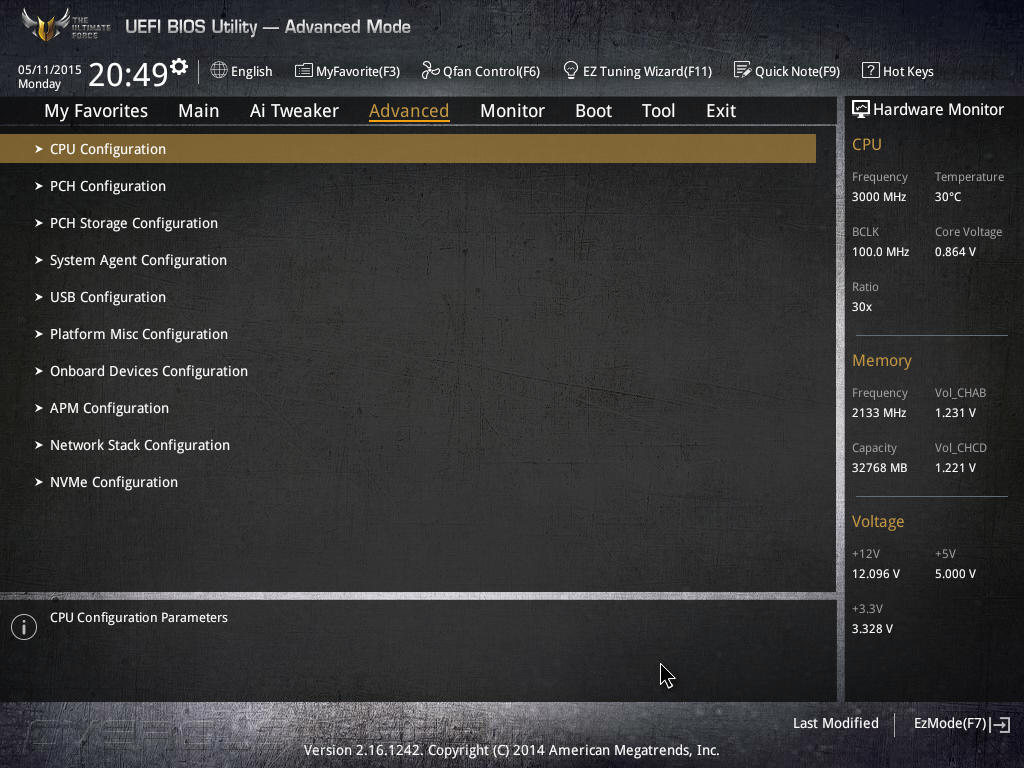

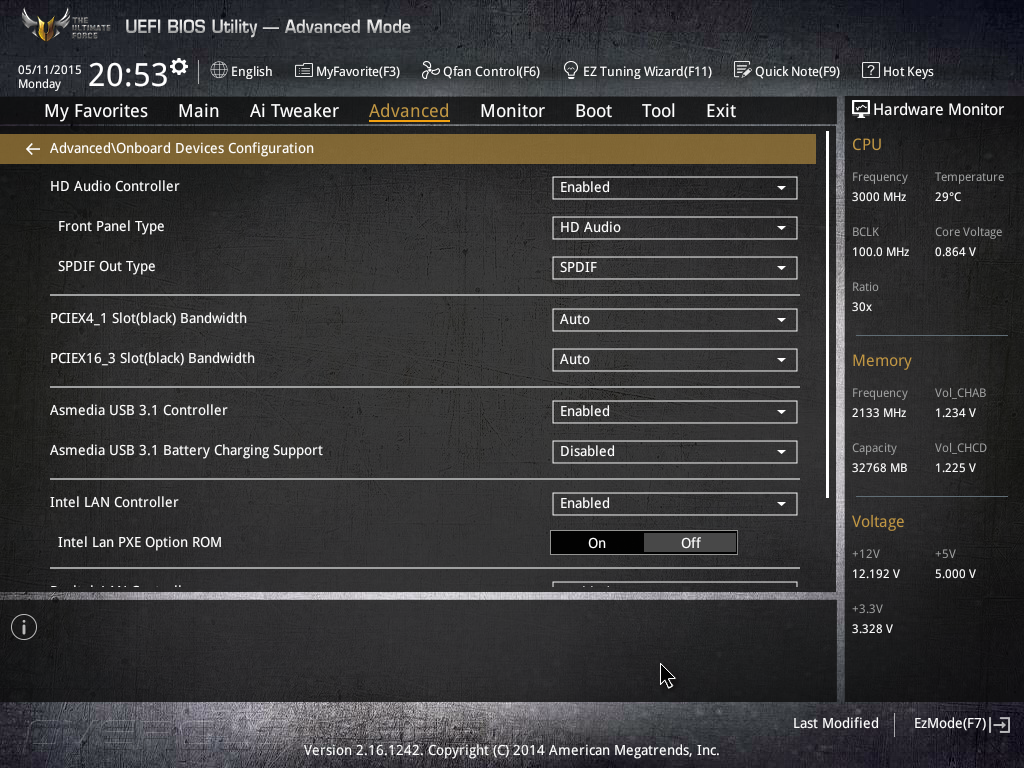

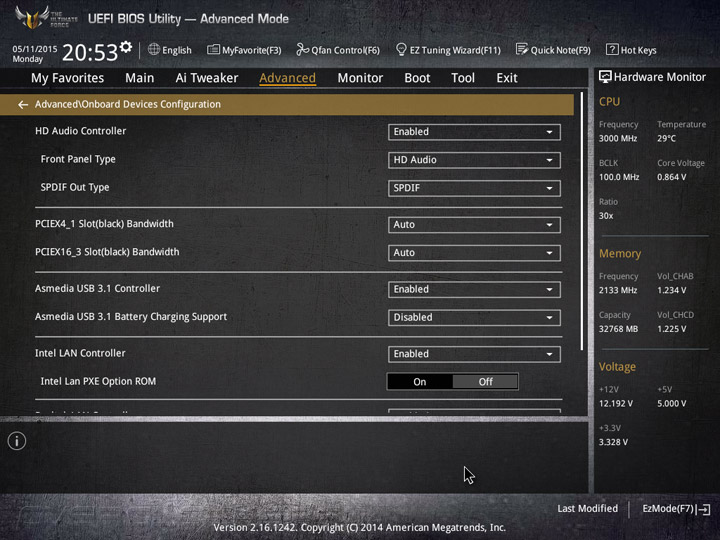

Следующий раздел прошивки — Advanced — отвечает за настройку функций центрального процессора, системной логики и дополнительных контроллеров.

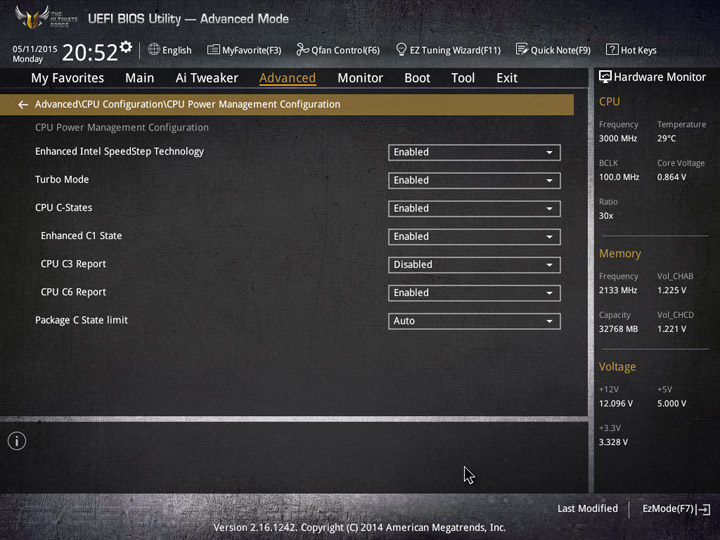

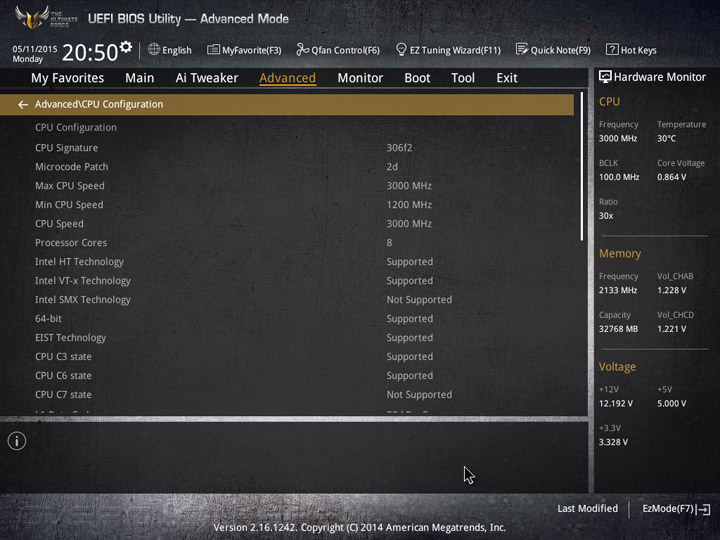

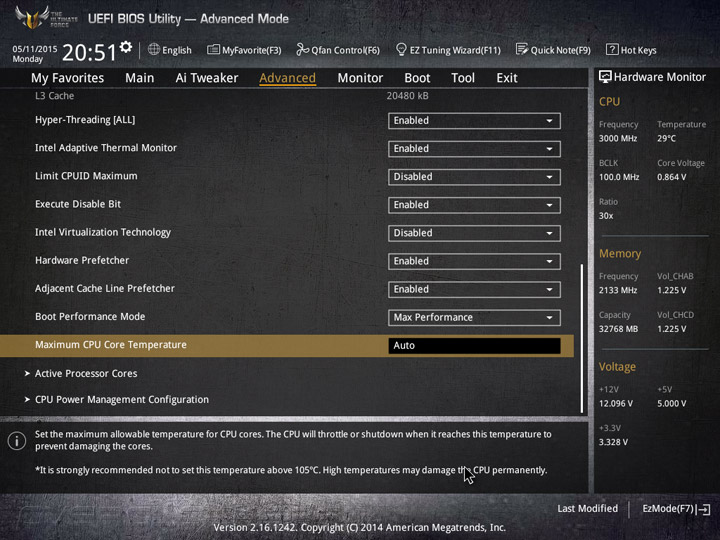

Подменю CPU Configuration служит для вывода подробной информации об установленном CPU и управления его специфическими опциями, такими как Hyper Threading, технология виртуализации, аппаратная защита от вирусов и указания критической температуры, по достижению которой включатся режим пропуска тактов, а также настройки параметров работы функций энергосбережения.

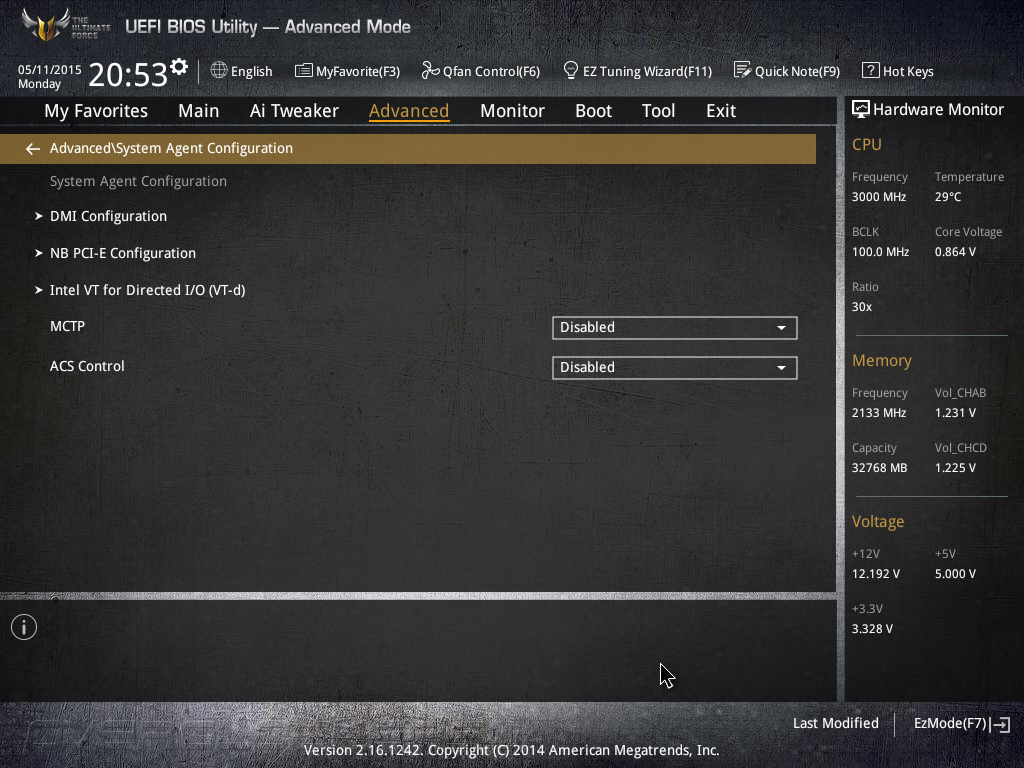

Вкладка System Agent Configuration отвечает за управление встроенным в CPU северным мостом, а в подразделе Onboard Device Configuration задаются режимы работы немногочисленных дополнительных контроллеров.

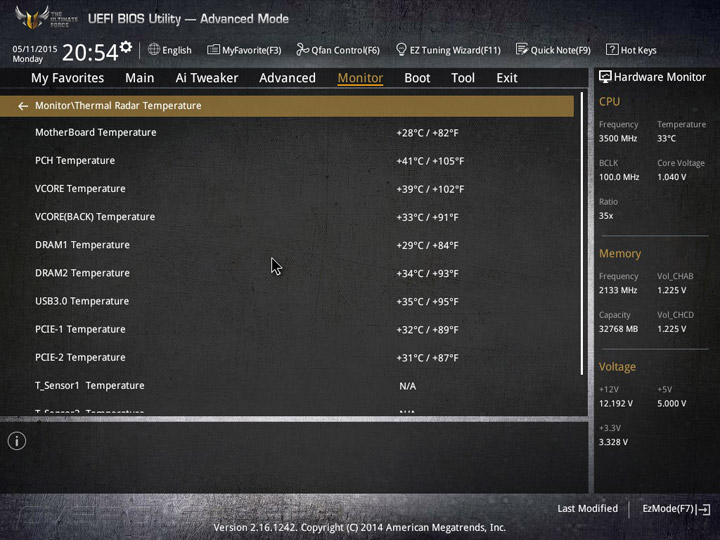

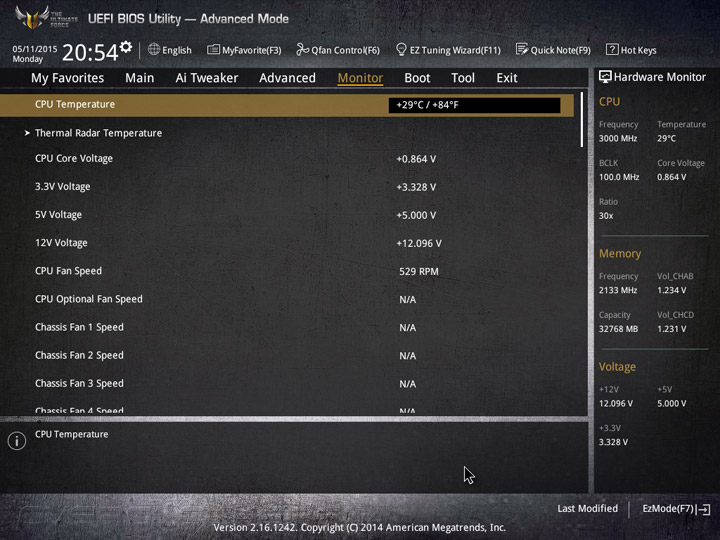

Для отображения показаний аппаратного мониторинга и управления вентиляторами предназначено меню Monitor, где выводятся значение температуры центрального процессора, напряжения на вычислительных ядрах и основных шинах питания, а также скорости вращения крыльчаток охладителей. На вкладке Thermal Radar Temperature пользователи могут ознакомиться с показаниями еще девяти термодатчиков, расположенных на поверхности материнской платы, и трех внешних температурных сенсоров.

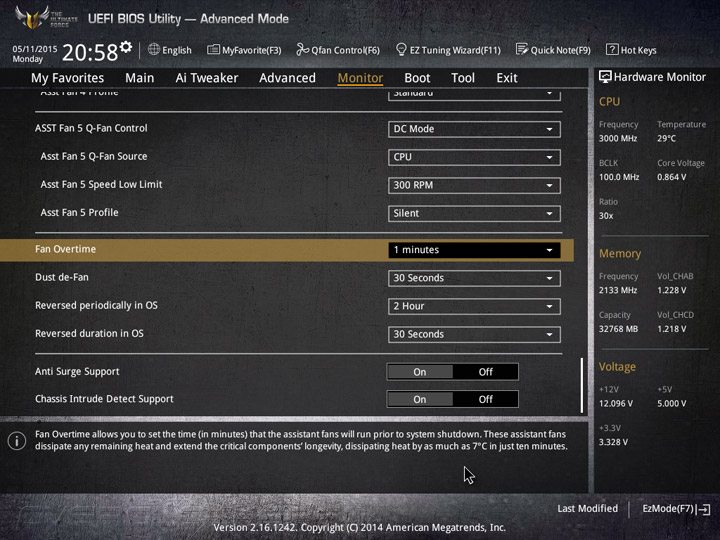

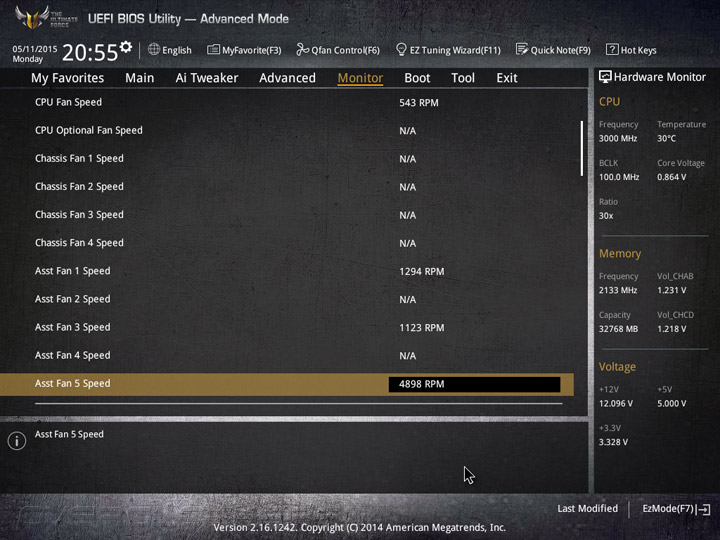

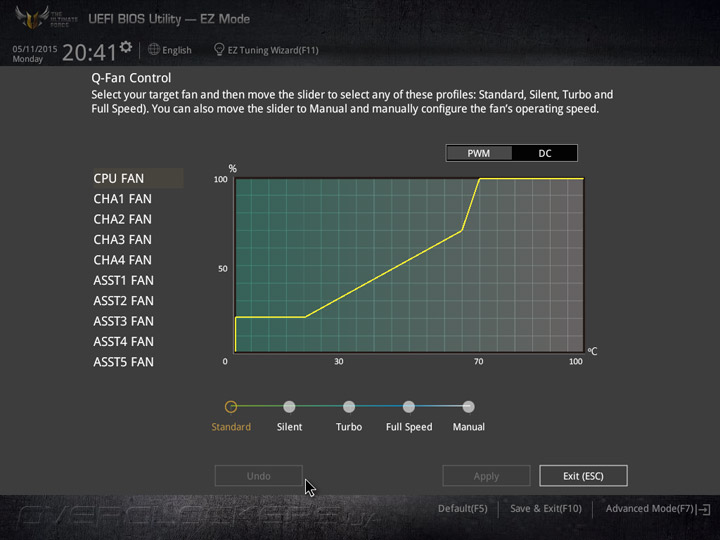

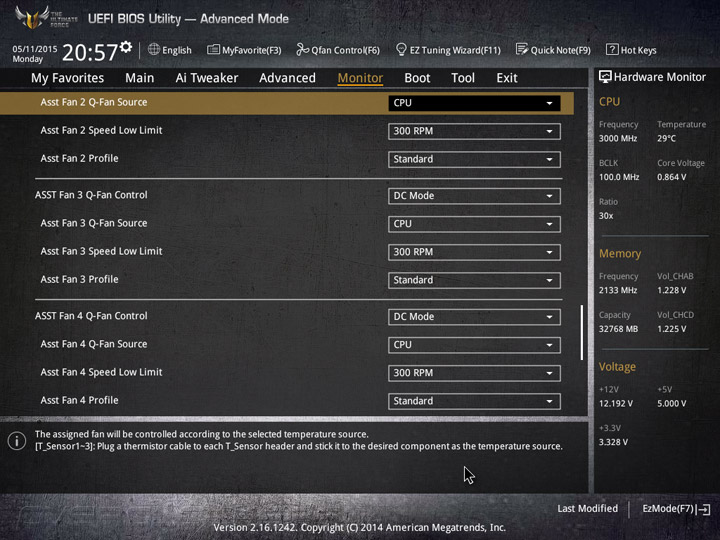

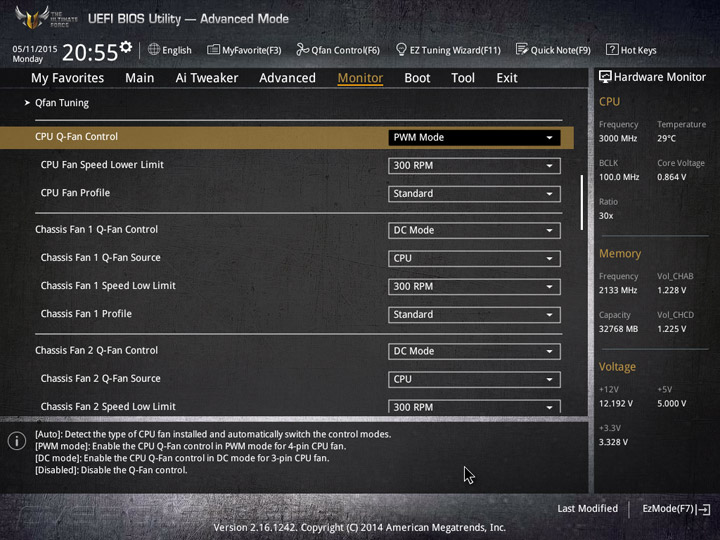

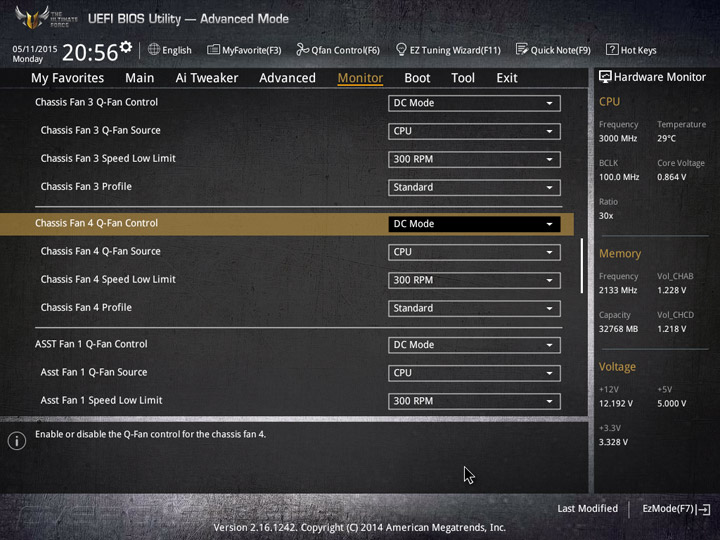

UEFI Setup новинки позволяет управлять скоростями вращения 11 вентиляторов, в том числе комплектного 40-мм охладителя, который помогает снизить температуру силовой подсистемы. Для каждого из вентиляторов можно выбрать один из четырех предустановленных режимов или задать профили работы вручную, сопоставив количество оборотов с показаниями многочисленных термодатчиков.

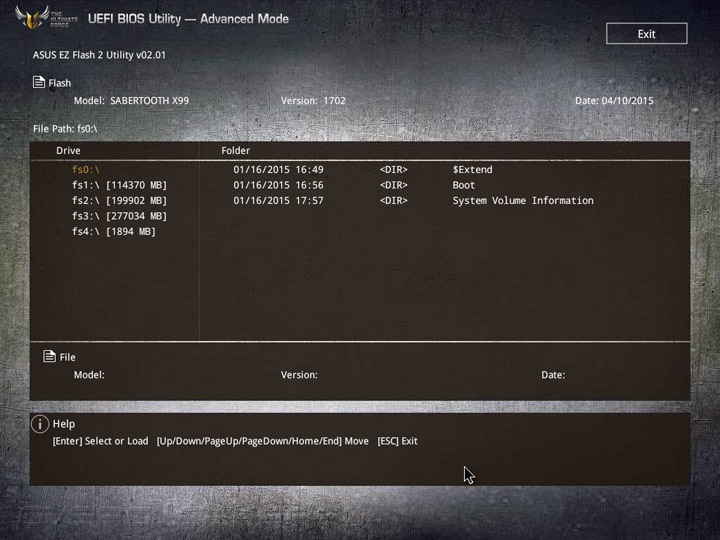

Помимо базовой функциональности в меню настройки ASUS Sabertooth X99 встроена подпрограмма GPU Post, отображающая режимы работы слотов расширения, утилита обновления управляющего микрокода EZ Flash 2 и функция OC Profiles для сохранения восьми пользовательских наборов UEFI Setup, а также опция SPD Information, в которой выводятся параметры по умолчанию модулей ОЗУ.

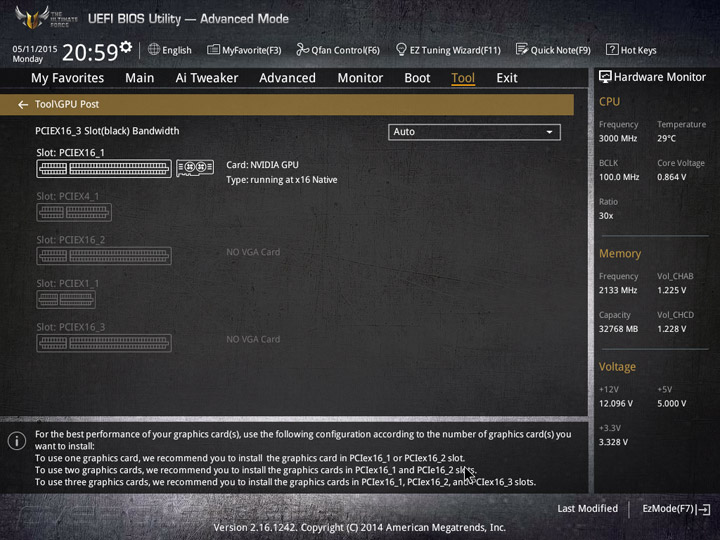

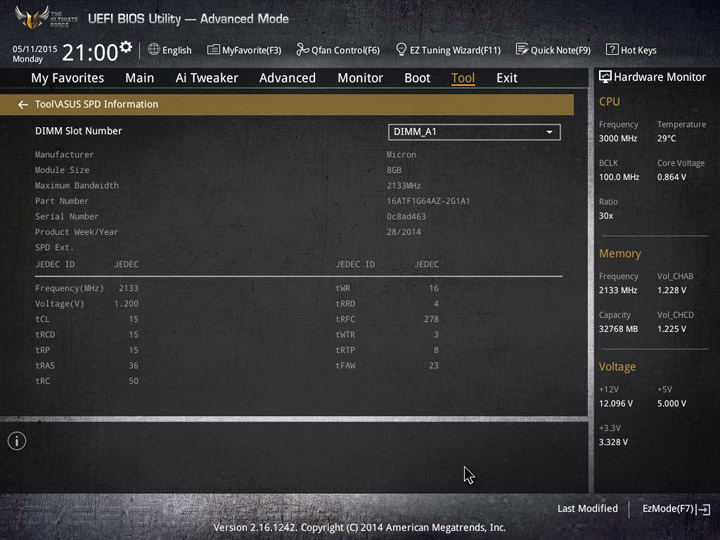

Рассказ о микрокоде новинки был бы неполным, если не упомянуть про упрошенный графический режим отображения прошивки EZ Mode, после входа в который пользователи могут получить информацию о конфигурации системы и показаниях аппаратного мониторинга, включить профили X.M.P. для модулей ОЗУ, выбрать порядок инициализации загрузочных устройств и язык отображения интерфейса, а также задать дату, время и настроить режимы работы вентиляторов.

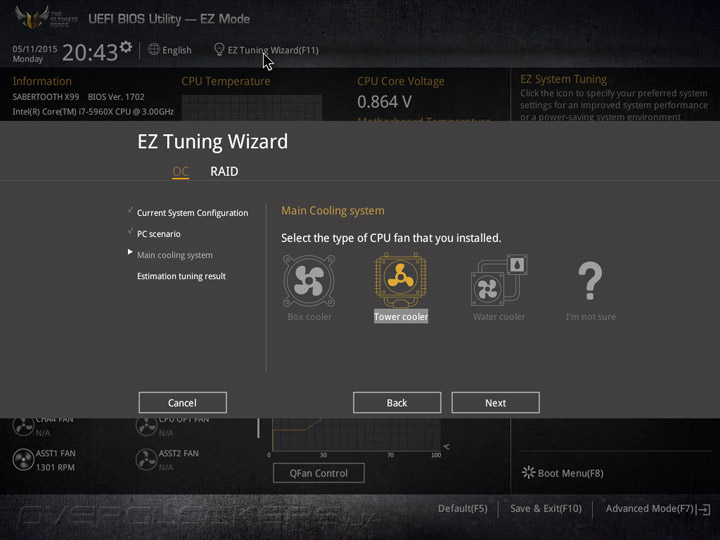

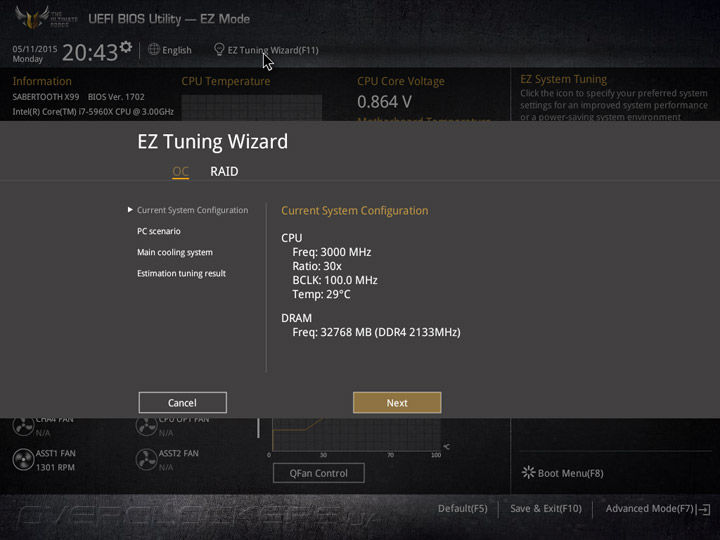

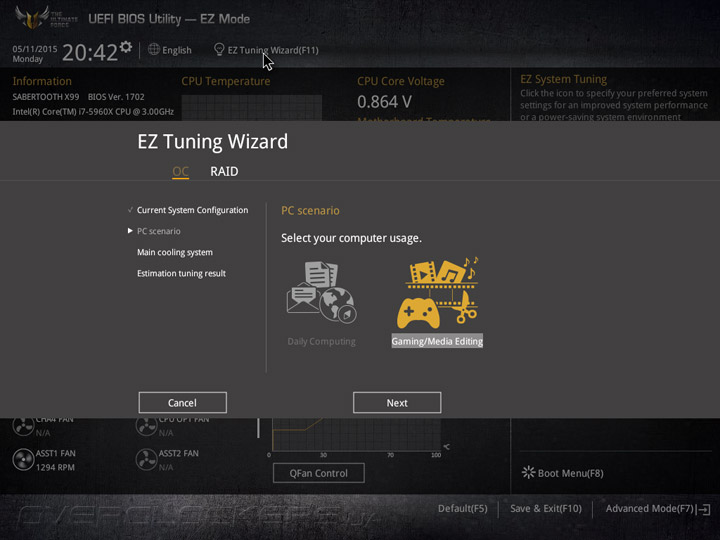

Для оптимизации быстродействия предлагается мастер EZ Tuning Wizard, помогающий подобрать оптимальные параметры быстродействия в зависимости от выполняемых задач и установленной системы охлаждения CPU.
Комплектное ПО

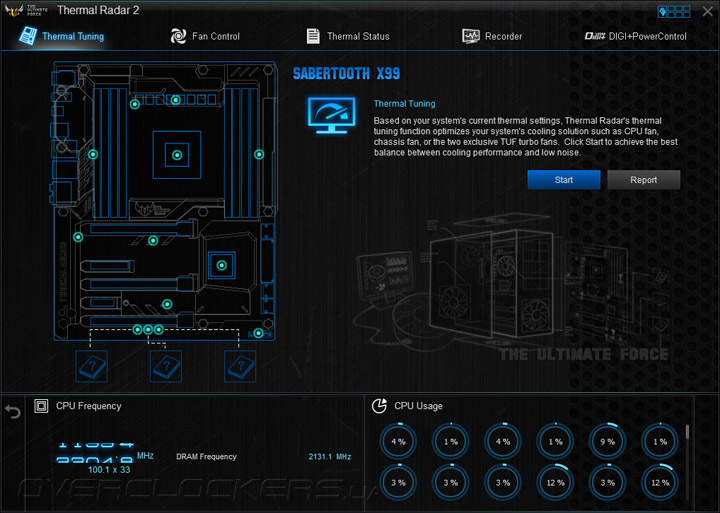

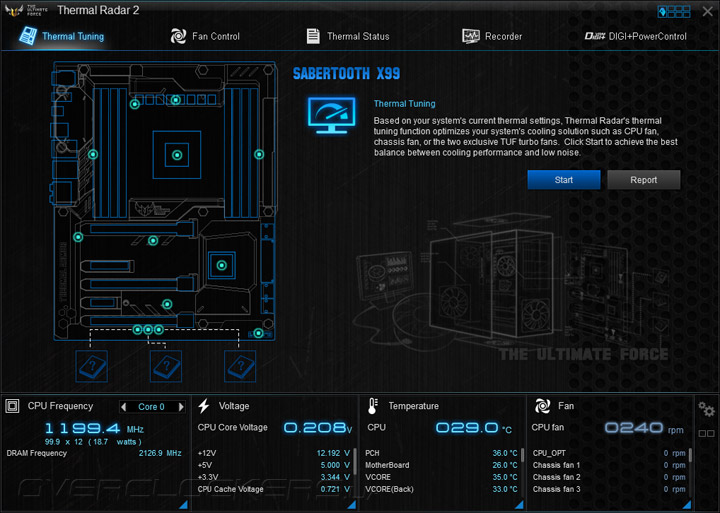

Материнская плата комплектуется DVD-диском со всеми необходимым драйверами и разнообразным набором ПО, среди которого отдельное место отведено фирменной утилите ASUS Ai Suite 3. В ее состав входит программный модуль Thermal Radar 2, предназначенный для аппаратного мониторинга, управления скоростями вращения вентиляторов и тонкой настойки цифровой подсистемы питания. В нижней части интерфейса находится информационная панель, на которую выводятся значения датчиков системного мониторинга и текущие показатели быстродействия. Вкладка Thermal Tuning служит для оптимизации температурного режима внутри системного блока путем оптимальной настройки вентиляторов в соответствии с данными от многочисленных термодатчиков.

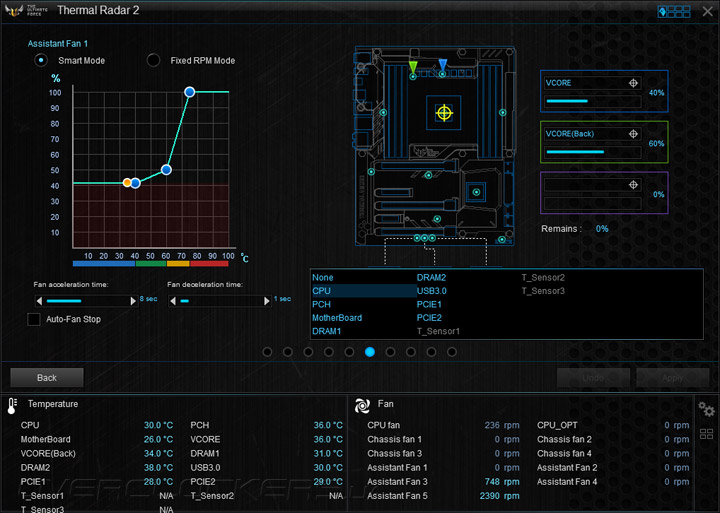

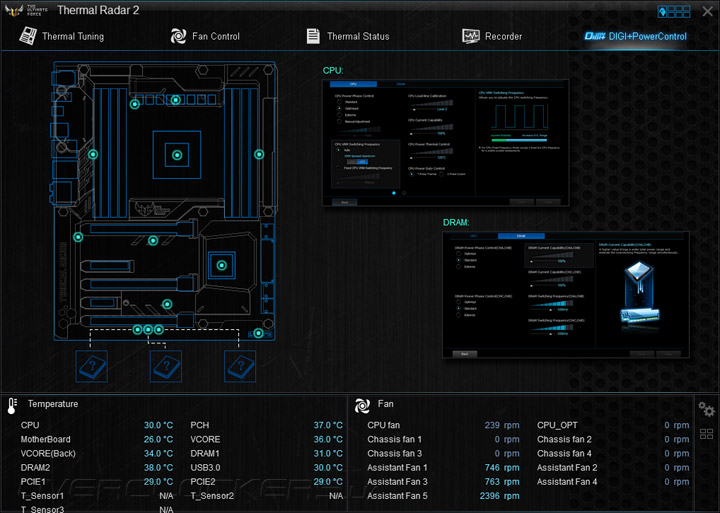

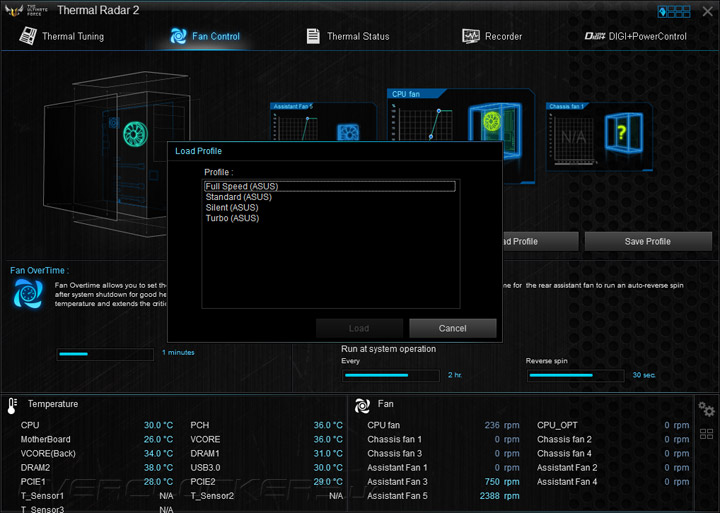

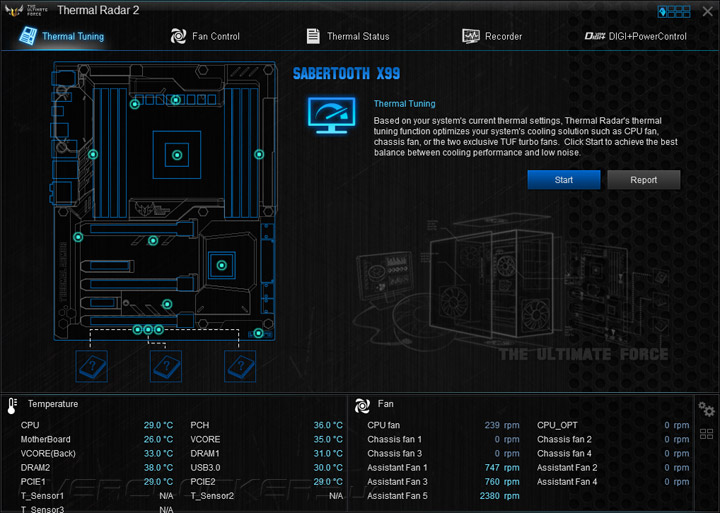

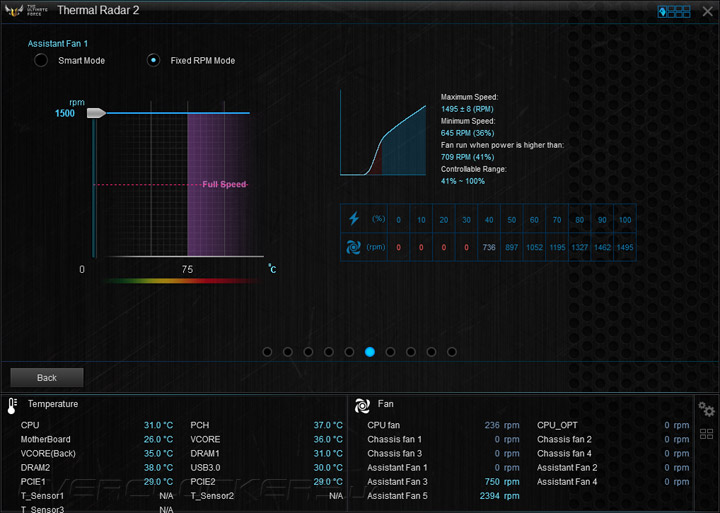

Подраздел Fan Control отвечает настройку оборотов охладителей, здесь пользователи могут определить местоположение каждого из «карлсонов», откалибровать скорость вращения его крыльчатки, после чего либо выбрать один из предустановленных профилей функционирования, либо привязать режим работы к показаниям температурных сенсоров или задать необходимую скорость вручную.

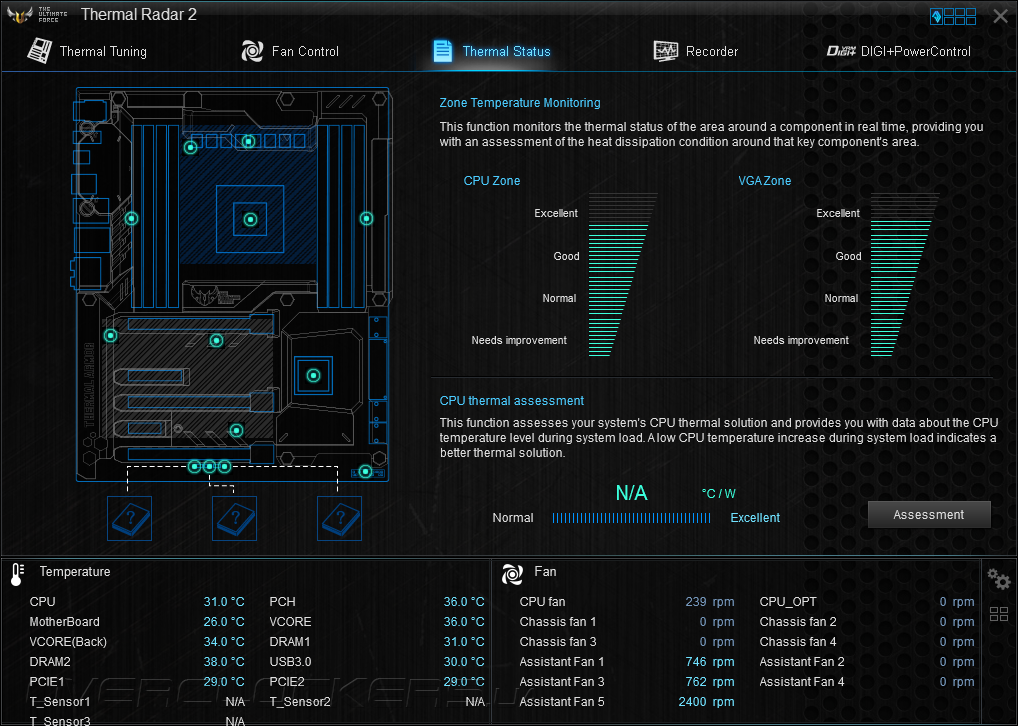

В подменю Thermal Status производится оценка эффективности охлаждения участков материнской платы, на которых находится процессорный разъем и слоты для установки графических акселераторов. Если в какой-то из зон наблюдается перегрев — пользователи могут запустить функцию «Помощник» (Assessment), которая поможет устранить проблемы путем коррекции работы системы охлаждения.

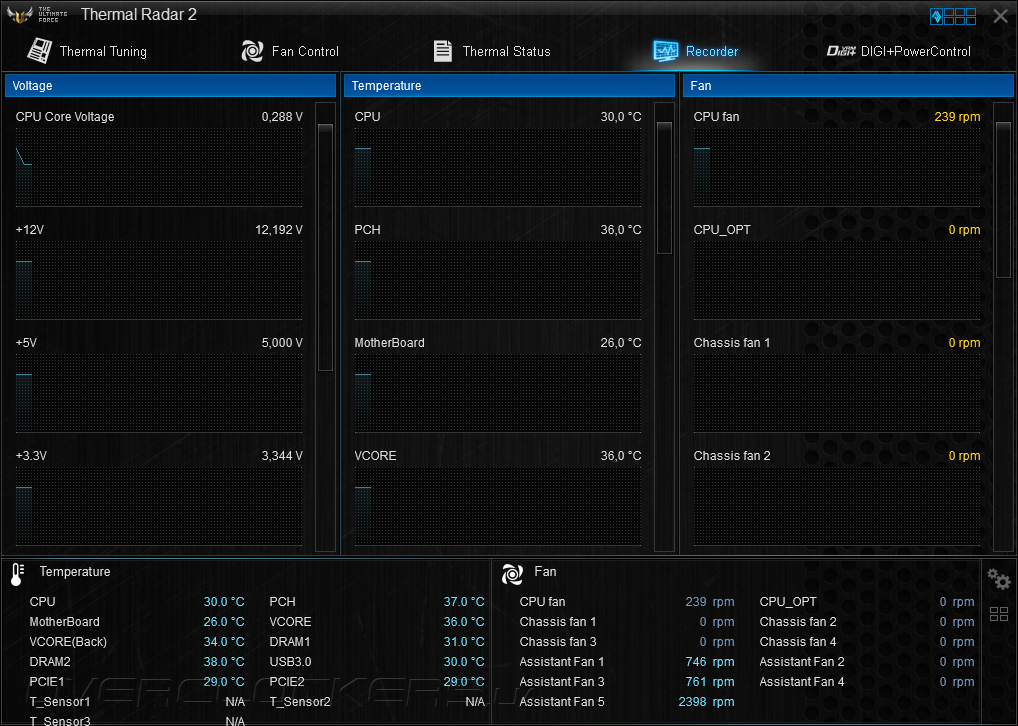

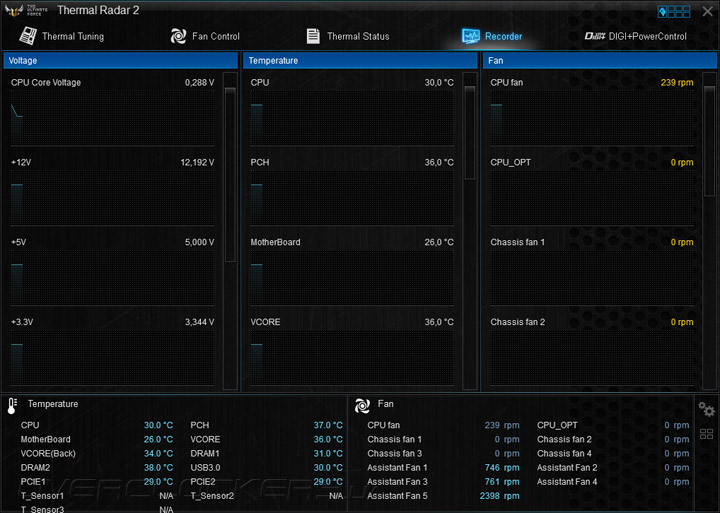

Thermal Radar 2 оснащена подпрограммой Recorder для отображения динамики изменения параметров аппаратного мониторинга, а также функцией Digi+ Power Control, которая служит для управления тонкими настройками цифровых преобразователей напряжения, такими как частота переключения силовых элементов или функция Load-line Calibration.

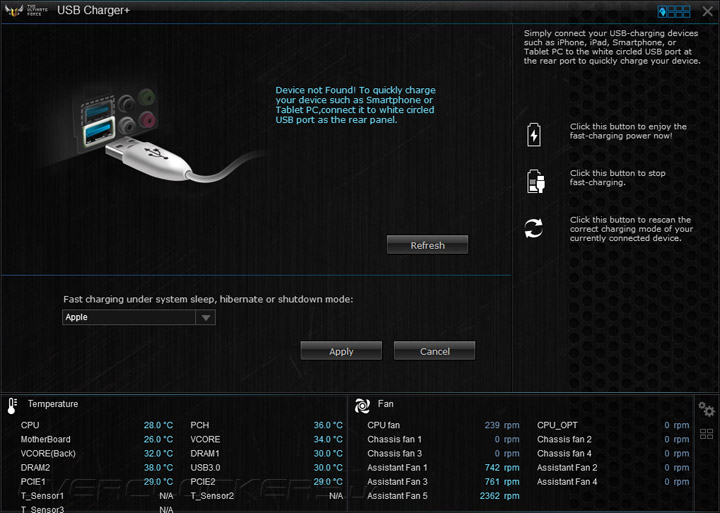

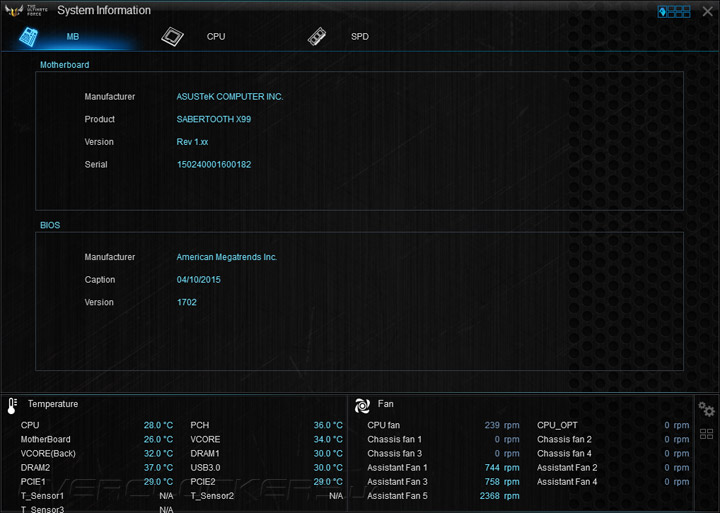

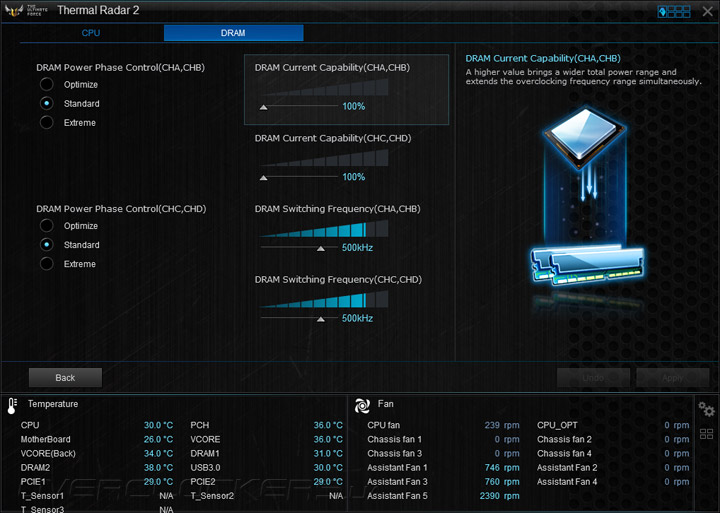

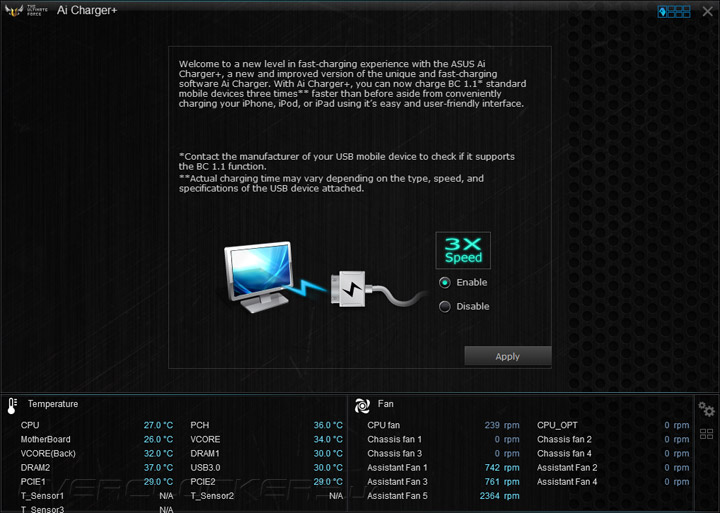

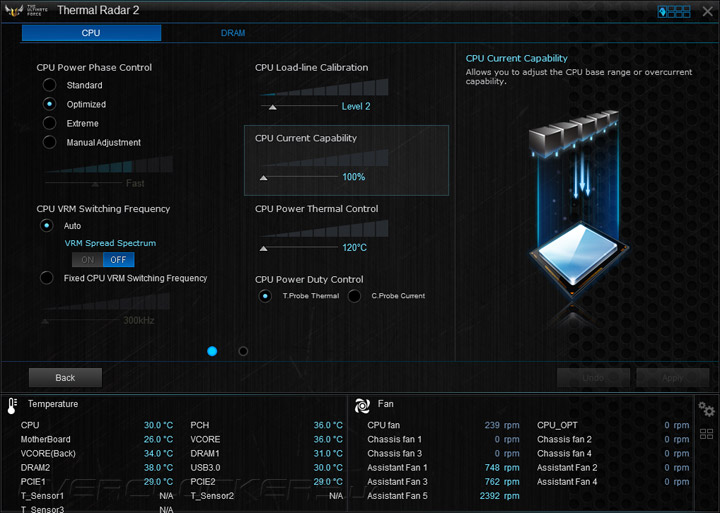

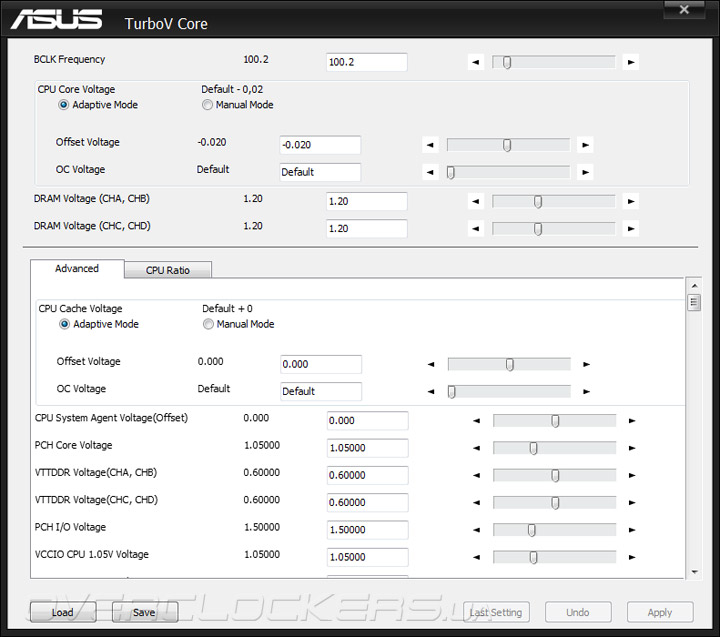

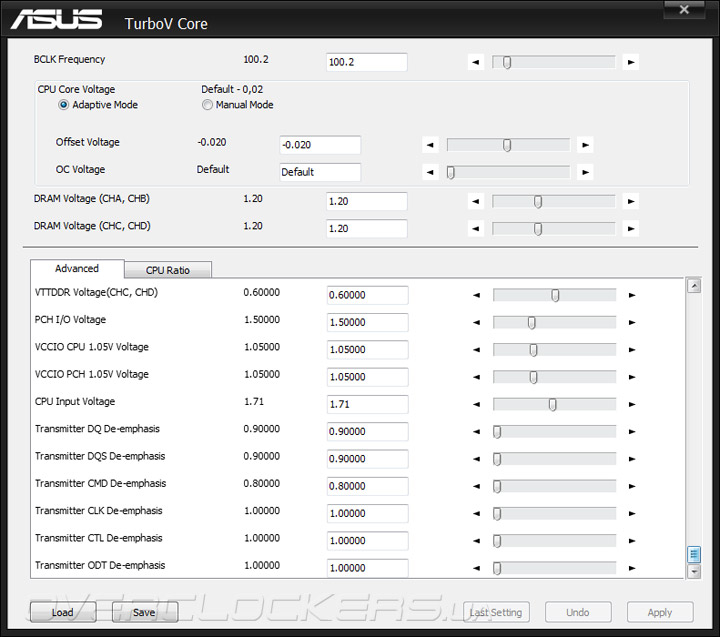

Помимо Thermal Radar 2 в состав ASUS Ai Suite 3 входят программные модули USB 3.1 Boost, Ai Charger+ и USB Charger+. Первый из них предназначен для повышения скорости работы внешних накопителей путем активации протокола UASP (USB Attached SCSI Protocol), а два других служат для ускорения процесса заряда современных мобильных устройств, подключенных к портам USB материнской платы.
Также, в комплекте с Sabertooth X99 поставляется утилита USB BIOS Flashback, с помощью которой можно обновить управляющий микрокод, и программа System Information, которая, как следует из названия, предназначена для вывода информации об установленных компонентах.
Как вы могли заметить, в составе программного продукта ASUS Ai Suite 3 отсутствуют средства для разгона. Для этих целей служит отдельная утилита TurboV Core, обладающая чрезвычайно аскетичным интерфейсом, но при этом демонстрирующая все необходимые возможности по настройке быстродействия, кроме, пожалуй, функции автоматического разгона, для включения которого придется воспользоваться возможностями UEFI Setup.

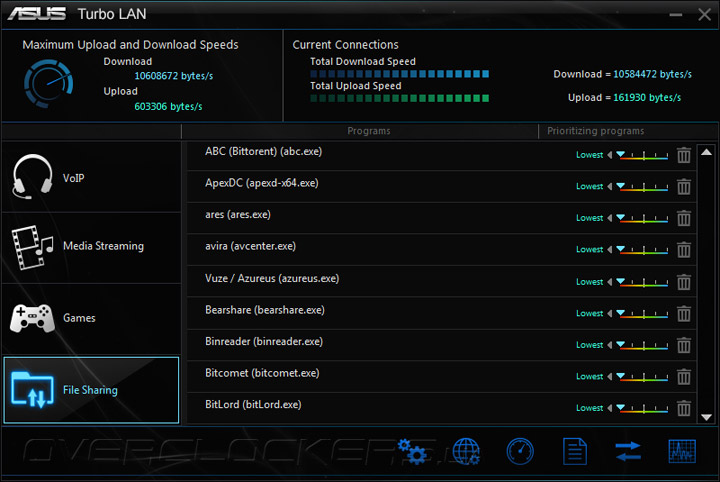

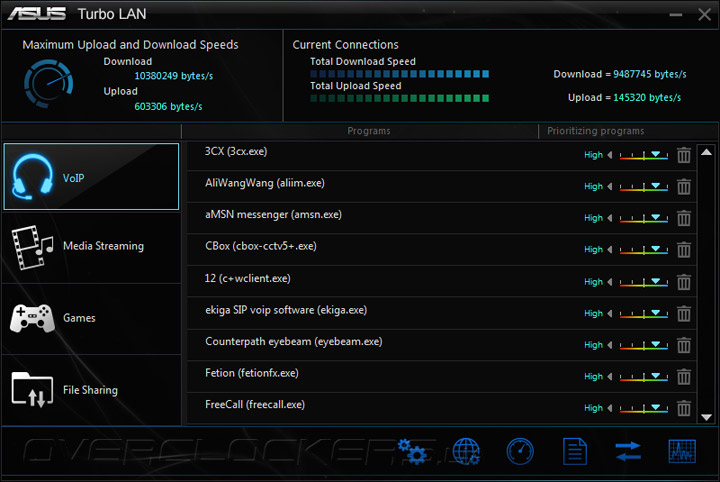

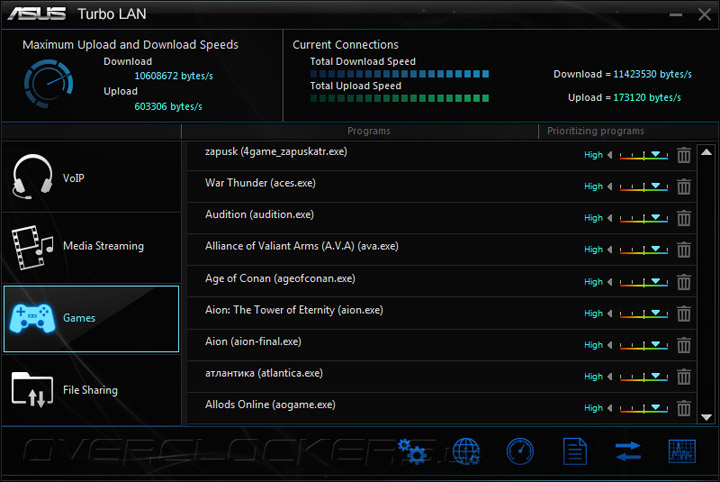

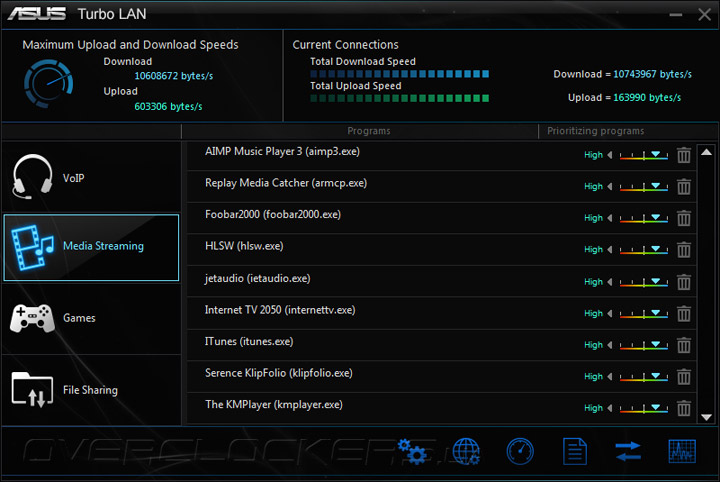

Материнская плата комплектуется программным продуктом Turbo LAN, предназначенным для управления полосой пропускания сетевого соединения, а также задания приоритетов для трафика от приложений. Утилита предлагает наборы настроек для различного ПО, которые сгруппированы по типу задач. Впрочем, опытные пользователи могут самостоятельно менять настройки.

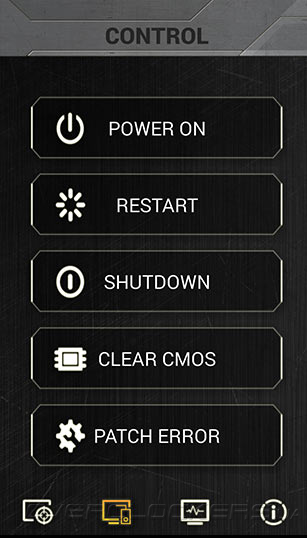

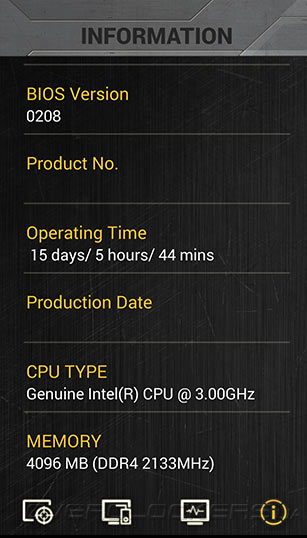

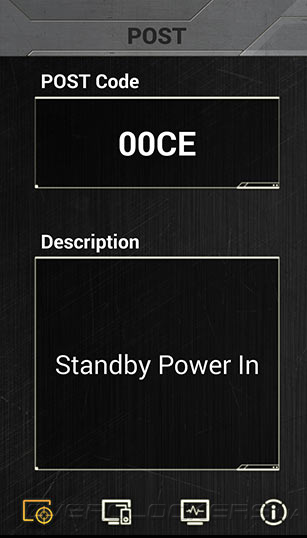

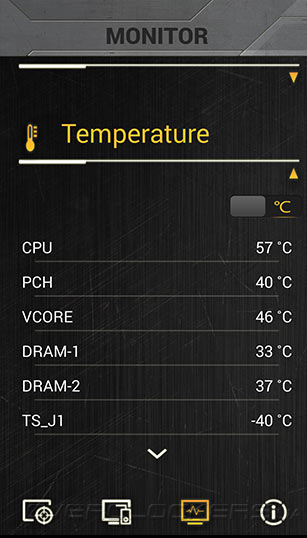

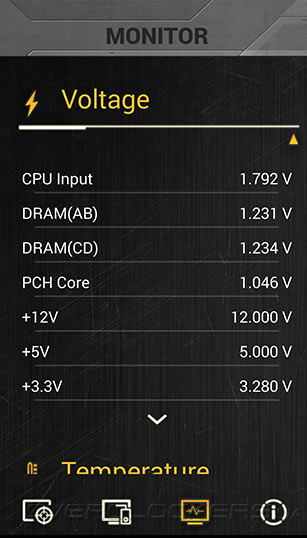

Но, пожалуй, самой интересной из программных возможностей новинки является поддержка технологии TUF Detective, которая позволяет взаимодействовать с материнской платой при помощи смартфона или планшета под управления Android, на которые установлено одноименное приложение. С помощью этой программы можно считывать коды POST, включать и выключать питание, сбрасывать настройки UEFI, отслеживать показания аппаратного мониторинга, а также получать краткую информацию об установленных компонентах и режимах их работы.
Оценка разгонного потенциала и уровня быстродействия материнской платы ASUS Sabertooth X99 проводились с применением такого набора аппаратного обеспечения:
- процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- ASUS Sabertooth X99 (UEFI Setup 1702 от 10.04.2015);
- ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
- ASUS X99-A (UEFI Setup 1203 от 10.12.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
- Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
- Gigabyte GA-X99-UD4 (UEFI SETUP F12 от 29.01.2015);
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014);
- MSI X99S MPOWER (UEFI Setup 22.3 от 14.11.2014).
- AIDA64 5.00.3300 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.2.282);
- Futuremark 3DMark (1.4.828);
- Batman: Arkham City;
- Total War: Rome II.
Разгонный потенциал

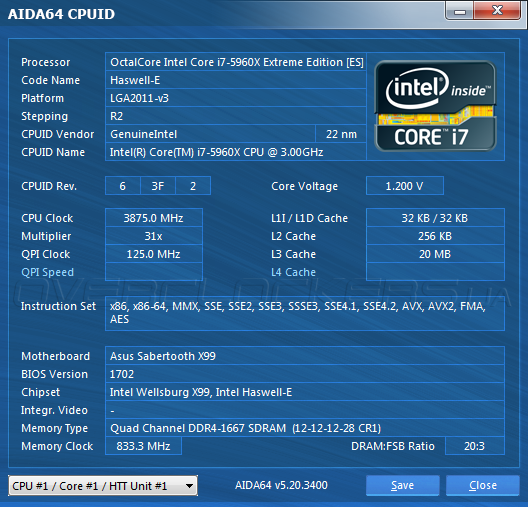

Для оценки разгонного потенциала системной платы ASUS Sabertooth X99 использовался восьмиядерный процессор Intel Core i7-5960X, а в качестве кулера применялся мощный воздушный кулер Noctua NH-D15 с парой производительных 140-мм вентиляторов. Дополнительно для охлаждения VRM был установлен комплектный 40-мм «карлсон». Напряжения CPU InputVoltage фиксировалось на уровне 1,8 В, функция CPU Load-line Calibration принимала значение Level 6, а на вычислительные ядра подавалось 1,25 В, после чего процессор оказался в состоянии стабильно функционировать на частоте 4300 МГц. Что касается подсистемы ОЗУ, то она работала в режиме по умолчанию на 2133 МГц с таймингами 15-15-15-36-1Т, тогда как Uncore-часть функционировала на частоте 3500 МГц при штатном напряжении. В таком режиме температура достигала 96° С даже несмотря на использование мощной системы охлаждения, так что для дальнейшего разгона следует использовать, как минимум, производительную СВО.
Во время экспериментов по увеличению базовой частоты новинка продемонстрировала результат в 175 МГц. К слову, выше BCLK не удавалось поднять ни на одной материнской плате, так что, похоже, это продел для нашего экземпляра Core i7-5960X.
По части разгона модулей оперативной памяти ASUS Sabertooth X99 проявила себя с наилучшей стороны, позволив форсировать режим работы комплекта ОЗУ Crucial CT4K8G4DFD8213 со штатных 2133 МГц до 2880 МГц при неизменных таймингах 15-15-15-36-1Т. Следует отметить, что для достижения такого результата пришлось повысить напряжение CPU System Agent Voltage на 0,1 В, а на модули памяти подать 1,4 В вместо штатных 1,2 В, что может не лучшим образом отразиться на долговечности аппаратного обеспечения.
Что касается автоматического разгона, то в прошивке имеется функция OC Tuner, для которой предусмотрены два режима: Ratio Tuning и BCLK+Ratio Tuning, и мной были испытаны оба. В первом случае разгон происходил исключительно посредством повышения коэффициента умножения, в результате чего процессор достиг частоты 3900 МГц при напряжении 1,66 В, а подсистема ОЗУ работала с настройками по умолчанию. В случае выбора второго режима BCLK повышалась до 125 МГц, что вместе с множителем 31 обеспечивало разгон процессора до 3875 МГц при Vcore=1,2 В, тогда как модули оперативной памяти функционировали на 1667 МГц с задержками 12-12-12-28-1Т, но такое поведение платы может сказаться на быстродействии системы.
Тестирование звуковой подсистемы
Для оценки качества реализации звуковой подсистемы, которой оснащена ASUS Sabertooth X99, использовалась программа RightMark Audio Analizer 6.4.1. Во время тестов линейный выход на задней панели материнской платы соединялся с линейным входом внешней аудиокарты ASUS Xonar U7 с интерфейсом USB, измерение характеристик встроенного звукового адаптера проводилось при разрядности сигнала 16 бит и частоте дискретизации 44,1 кГц, а также в режиме 48 кГц/24 бит. Результаты тестирования звуковой подсистемы были сопоставлены с аналогичными показателями интегрированных аудиотрактов материнских плат ASUS X99-A и Gigabyte GA-X99-UD4. Итоги сравнения приведены в следующей таблице:
| ASUS Sabertooth X99 (ALC1150) 44,1 кГц/16 бит | ASUS Sabertooth X99 (ALC1150) 48 кГц/24 бит | ASUS X99-A (ALC1150) 44,1 кГц/16 бит | ASUS X99-A (ALC1150) 48 кГц/24 бит | Gigabyte GA-X99-UD4 (ALC1150) 44,1 кГц/16 бит | Gigabyte GA-X99-UD4 (ALC1150) 48 кГц/24 бит | |||||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,10, –0,02 | Отлично | +0,02, –0,02 | Очень хорошо | +0,03, –0,02 | Отлично | +0,21, +0,18 | Отлично | +0,19, +0,04 | Отлично | +0,20, –0,07 | Очень хорошо |
| Уровень шума, дБ (А) | –83,8 | Хорошо | –88,5 | Хорошо | –84,5 | Хорошо | –84,4 | Хорошо | –88,1 | Хорошо | –85,8 | Хорошо |
| Динамические диапазон, дБ (А) | 82,8 | Хорошо | 89,8 | Хорошо | 81,5 | Хорошо | 83,9 | Хорошо | 84,4 | Хорошо | 86 | Хорошо |
| Гармонические искажения, % | 0,0065 | Очень хорошо | 0,0058 | Очень хорошо | 0,0053 | Очень хорошо | 0,038 | Очень хорошо | 0,0081 | Очень хорошо | 0,0036 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –75,7 | Средне | –80,5 | Хорошо | –75,2 | Средне | –77,2 | Средне | –76,6 | Средне | –80,0 | Хорошо |
| Интермодуляционные искажения + шум, % | 0,02 | Очень хорошо | 0,01 | Очень хорошо | 0,022 | Хорошо | 0,017 | Очень хорошо | 0,016 | Очень хорошо | 0,014 | Очень хорошо |
| Взаимопроникновение каналов, дБ | –78,8 | Очень хорошо | –78,4 | Очень хорошо | –76,5 | Очень хорошо | –76,2 | Очень хорошо | –80,5 | Очень хорошо | –78,6 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,018 | Очень хорошо | 0,016 | Очень хорошо | 0,02 | Хорошо | 0,016 | Очень хорошо | 0,016 | Очень хорошо | 0,014 | Очень хорошо |
| Общая оценка | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | ||||||
Тестирование аудиоподсистемы ASUS Sabertooth X99 показало, что звуковой тракт новинки реализован весьма удачно, во всяком случае, практически по всем параметрам он не уступает характеристикам конкурентов. Субъективная оценка подтвердила инструментальную: в звучании не было никаких посторонних шумов, а детализация и динамика воспроизведения были на хорошем, как для интегрированного решения, уровне. В итоге, можно смело сказать, что большинство не слишком требовательных пользователей будут удовлетворены звучанием встроенной аудиокарты Sabertooth X99.
Результаты тестирования
В тестах пропускной способности ОЗУ новинка выступила очень хорошо, показав результаты, типичные для высокоуровневых моделей для платформы Intel LGA2011-3.
В комплексном бенчмарке Futuremark PCMark 8, результаты в котором с большой точностью отражают уровень быстродействия в типичных повседневных задачах, Sabertooth X99 вновь продемонстрировала баллы, близкие к максимальным.
При оценке быстродействия в полусинтетическом пакете Futuremark 3DMark героиня сегодняшнего обзора обеспечила отличное быстродействие, снова выдав результаты на уровне лидеров.
Наконец, при тестировании в реальных игровых приложениях ASUS Sabertooth X99 завоевала первое место в шутере от третьего лица Batman: Arkham City, а в стратегии Total War: Rome II разделила победу с фаворитами тестирования.
Энергопотребление
Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000, при помощи которого было измерено среднее энергопотребление тестовых стендов в простое, а также пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5.
По части энрегоэффективности ASUS Sabertooth X99 оказалась одной из лучших, уступив в простое лишь паре моделей, тогда как под нагрузкой результаты новинки не столь хороши, но они не превышают среднего уровня энергопотребления большинства материнских плат для платформы LGA2011-3.
Выводы
Помимо всех своих положительных качеств, о которые мы проанализируем немного позже, материнская плата ASUS Sabertooth X99 является совершенно уникальным продуктом, как минимум, по трем причинам. Во-первых, эта модель — первая из представителей семейства The Ultimate Force для процессоров Intel в исполнении LGA2011-3, во-вторых, новинка оснащена высокоскоростным интерфейсом USB 3.1, и, наконец, в-третьих, Sabertooth X99 — первая из материнских плат ASUS, поддерживающая технологию TUF Detective, которую можно рассматривать как логическое развитие функции ROG Connect с той лишь разницей, что для работы последней требуется второй ПК или ноутбук, работающий под управление OC Microsoft, тогда как TUF Detective функционирует в паре с доступными по цене мобильными устройствами. Наличие TUF Detective сразу делает ненужными индикатор кодов POST и аппаратные кнопки на поверхности PCB, которыми удобно пользоваться только в условиях открытого стенда, но не при закрытой боковой крышке системного блока. Впрочем, на месте ASUS я бы оставил контактные точки для измерения напряжений, так как программный мониторинг имеет тенденцию искажать показания, и на этот случай нет ничего лучшего, чем старый добрый вольтметр.
Если же говорить о потребительских качествах Sabertooth X99, то помимо повышенного запаса прочности и пятилетней гарантии системная плата радует сбалансированным набором возможностей расширения, высоким уровнем быстродействия и отличным разгонным потенциалом, сравнимым с лучшими «материнками» для платформы LGA2011-3. К стабильности и функциональности UEFI Setup нет ни малейших претензий, традиционно для старших продуктов ASUS качество прошивки находится на высочайшем уровне. То же самое касается и программного обеспечения, которое выделяется богатейшими функциями системного мониторинга и управления вентиляторами, причем, столь широких возможностей нет ни у одного из конкурентов. Но, пожалуй, самым спорным моментом в конструкции новинки мне показалось наличие защитного кожуха TUF Thermal Armor вместе с металлическим основанием TUF Fortifier, которые я бы пожелал видеть в качестве отдельного набора, наподобие Armor Kit, предлагаемого для материнской платы ASUS Gryphon Z87. Такой подход позволил бы заметно снизить стоимость Sabertooth X99, которая на момент написания обзора составляла не менее 470 долларов, что очень немало даже как для системной платы, рассчитанной на процессоры Haswell-E. В общем, высокая стоимость — пожалуй, единственный недостаток героини сегодняшнего обзора, которая просто создана бесперебойно трудиться в качестве основы для мощного ПК.
