Отличительными чертами продуктов семейства TUF являются увеличенный запас прочности и повышенная надежность используемых компонентов. Этим обеспечивается длительная и бесперебойная работа даже в самых тяжелых условиях, что позволяет устанавливать на системные платы Sabertooth пятилетнюю гарантию. Стоит ли новинка внимания требовательных пользователей и любителей разгона — мы узнаем в процессе сегодняшнего обзора, а пока, предлагаем ознакомиться с её спецификациями.
| Модель | ASUS Sabertooth Z87 |
| Чипсет | Intel Z87 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866, максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 x16@x4 3 PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics 4600 |
| Видеоразъемы | HDMI, DisplayPort |
| Количество подключаемых вентиляторов | 8 (6x 4pin, 2х 3pin) |
| Порты PS/2 | – |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z87) 8 x 2.0 (4 разъема на задней панели, Intel Z87) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | 2 канала eSATA 6 Гбит/с (ASMedia ASM1061) |
| RAID | 0, 1, 5, 10 (Intel Z87) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I217V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | ASUS Q-LED, DirectKey, Dust Defender, MemOK!, TUF Thermal Armor, TUF Thermal Radar 2, USB BIOS Flashback, AMD CrossFireX, NVIDIA SLI |
Комплект поставки
Материнская плата ASUS Sabertooth Z87 продается в крупной картонной коробке, оформленной в стиле, характерном для продуктов серии The Ultimate Force. Дизайн лицевой поверхности очень сдержанный, на серо-стальном фоне, напоминающем фрезерованный металл, можно встретить название модели, логотип TUF и упоминание о пятилетней гарантии.
Обратная сторона упаковки гораздо более информативная, здесь находится схематическое изображение материнской платы, приведена краткая спецификация, а также обозначены ключевые особенности серии TUF.

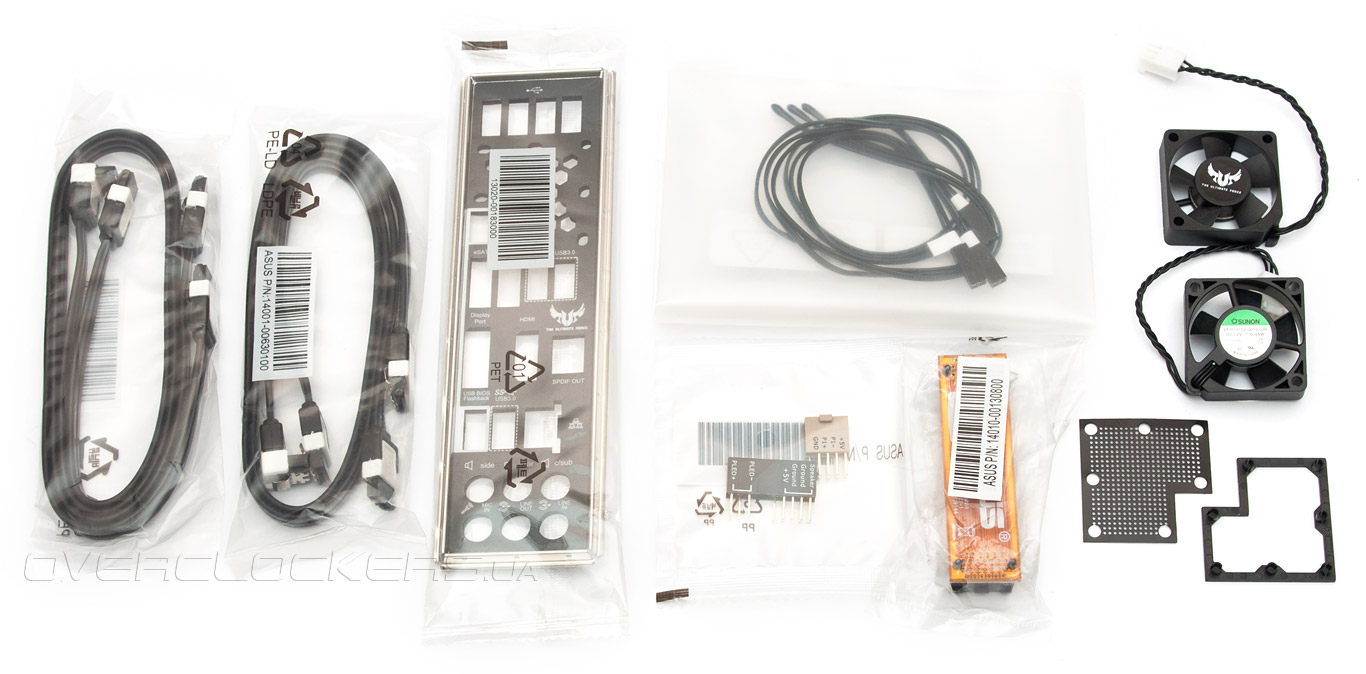

Набор дополнительных принадлежностей новинки поражает своим разнообразием, он состоит из:
- четырех кабелей SATA 6 Гбит/с;
- заглушки на заднюю панель I/O Shield;
- мостика NVIDIA SLI;
- набора коннекторов Q-Connectros;
- трех внешних термодатчиков;
- пары 35-мм вентиляторов;
- пылевого фильтра.
Также, в комплект поставки входят:
- руководство пользователя;
- инструкция по быстрой сборке;
- описание условий гарантии;
- сертификат соответствия надежности компонентов;
- наклейка TUF Inside;
- DVD-диск с драйверами и ПО.

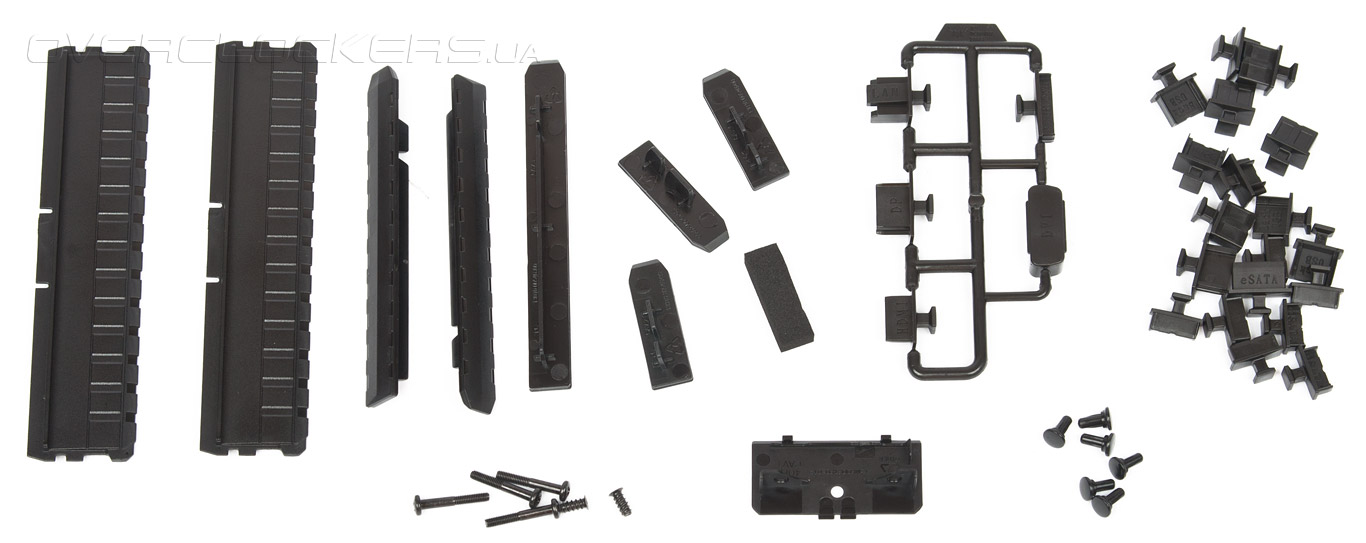

Но и это не все, среди аксессуаров, предлагаемых для Sabertooth Z87, есть набор заглушек Dust Defender, которые защищают неиспользуемые порты и разъемы от попадания пыли.
Дизайн

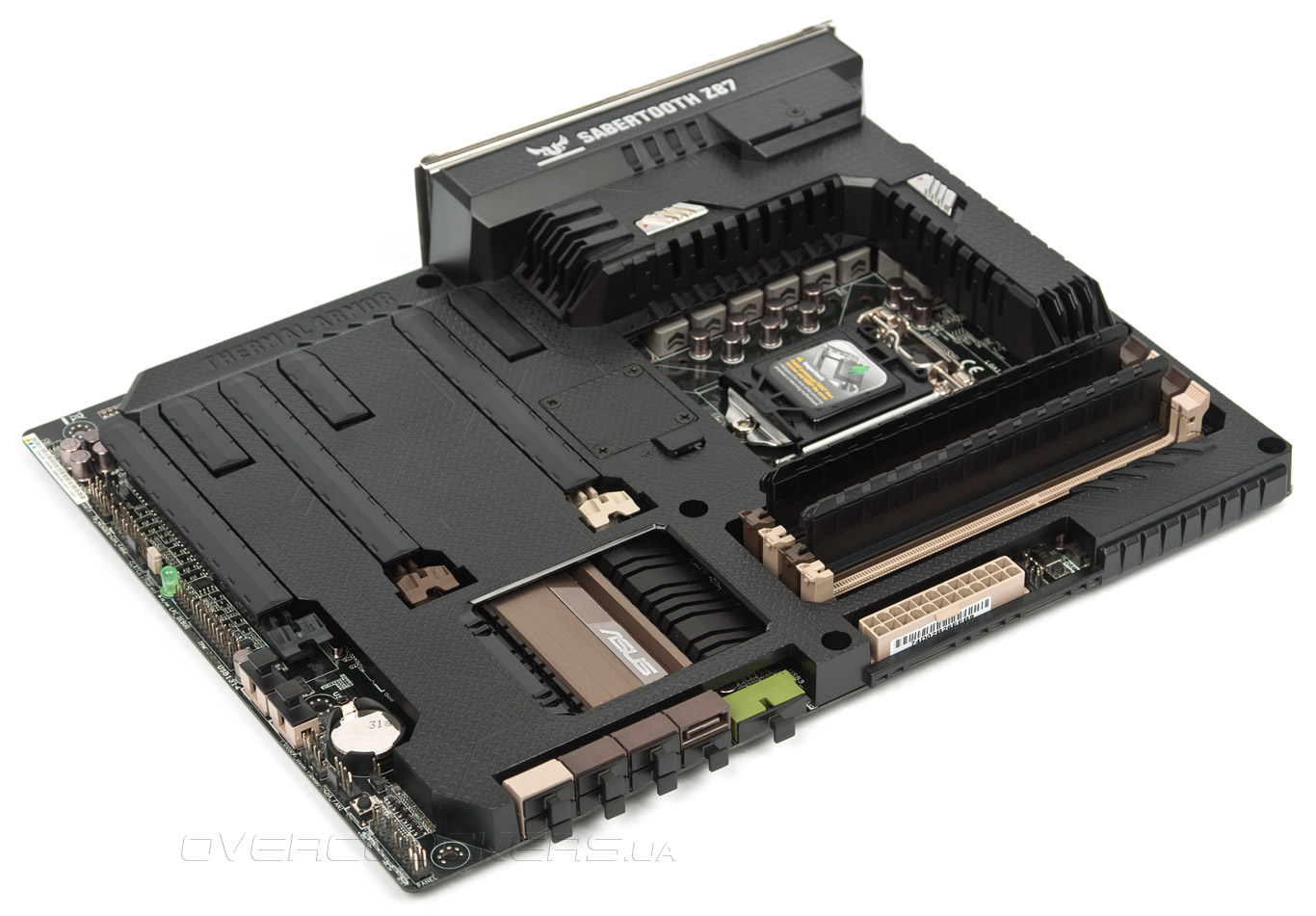

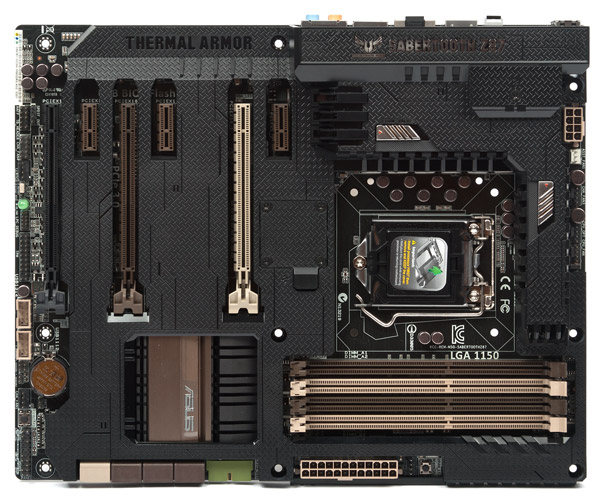

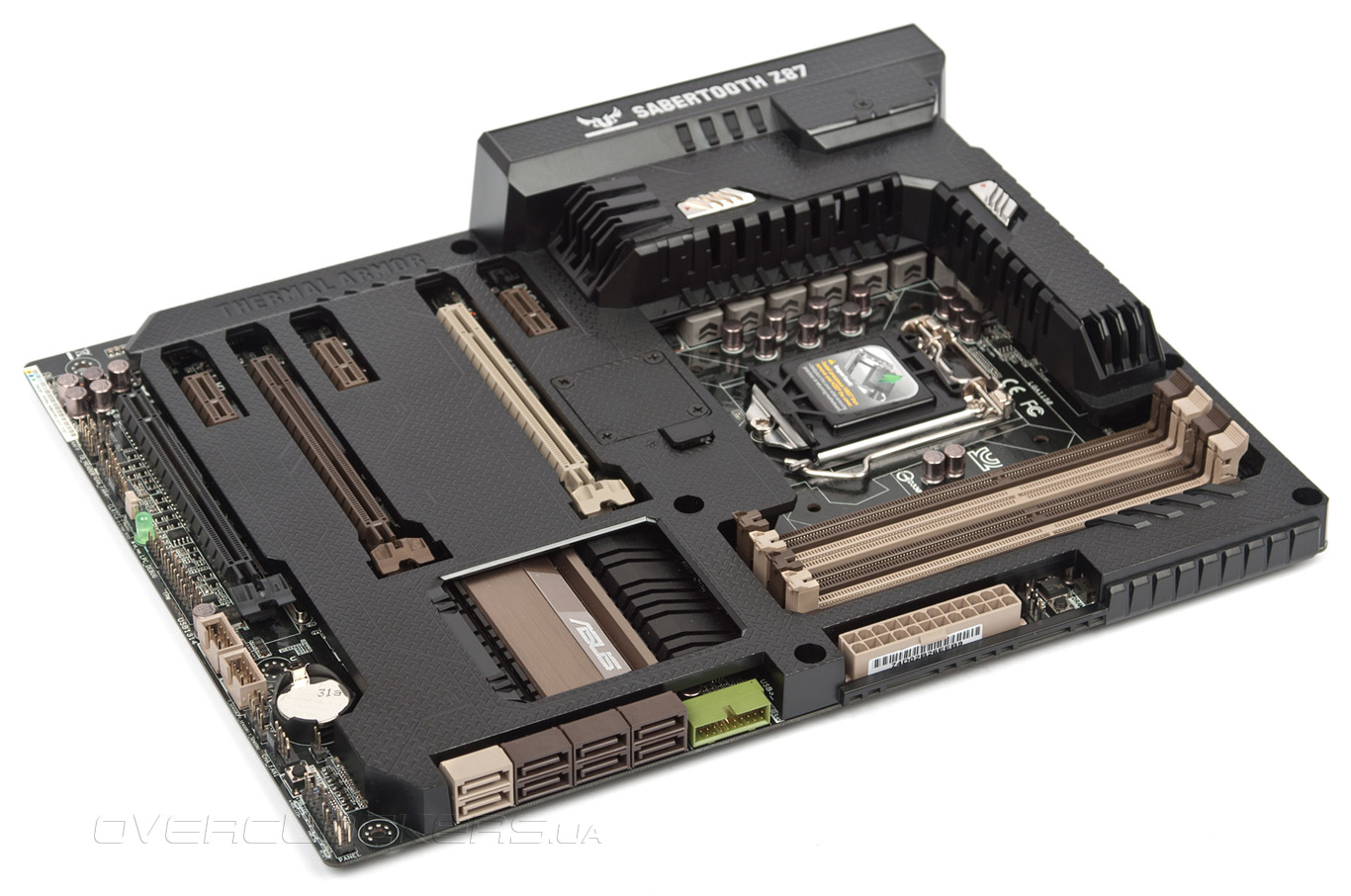

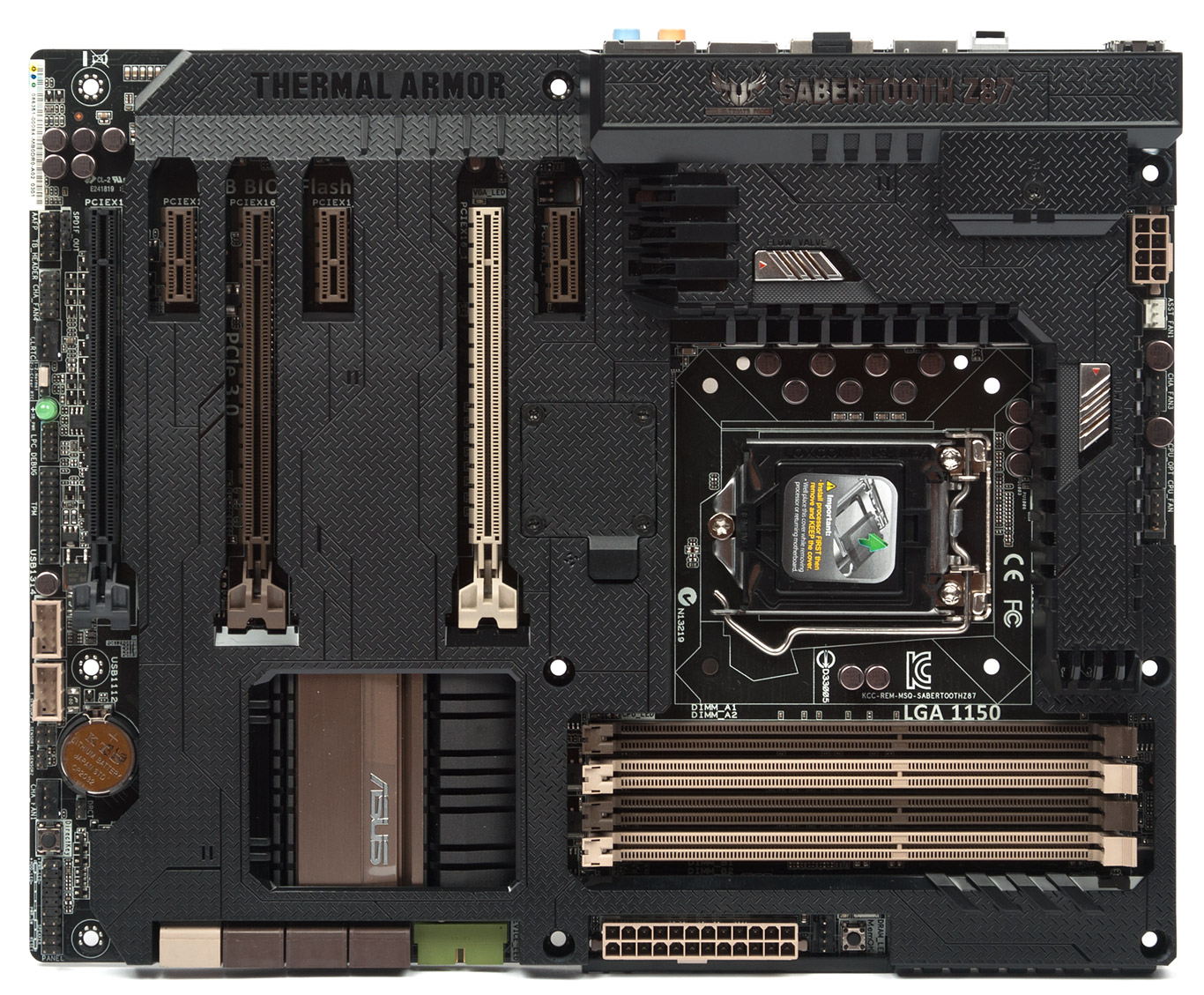

Системная плата Sabertooth Z87 выполнена в стандарте ATX, её размеры составляют 305х244 мм. На этом сходство новинки с рядовыми моделями ASUS заканчиваются, так как героиня сегодняшнего обзора с обеих сторон «закована в броню». Верхний кожух служит для защиты «материнки» от попадания пыли и посторонних предметов, а также организации воздушных потоков для эффективной работы системы охлаждения.

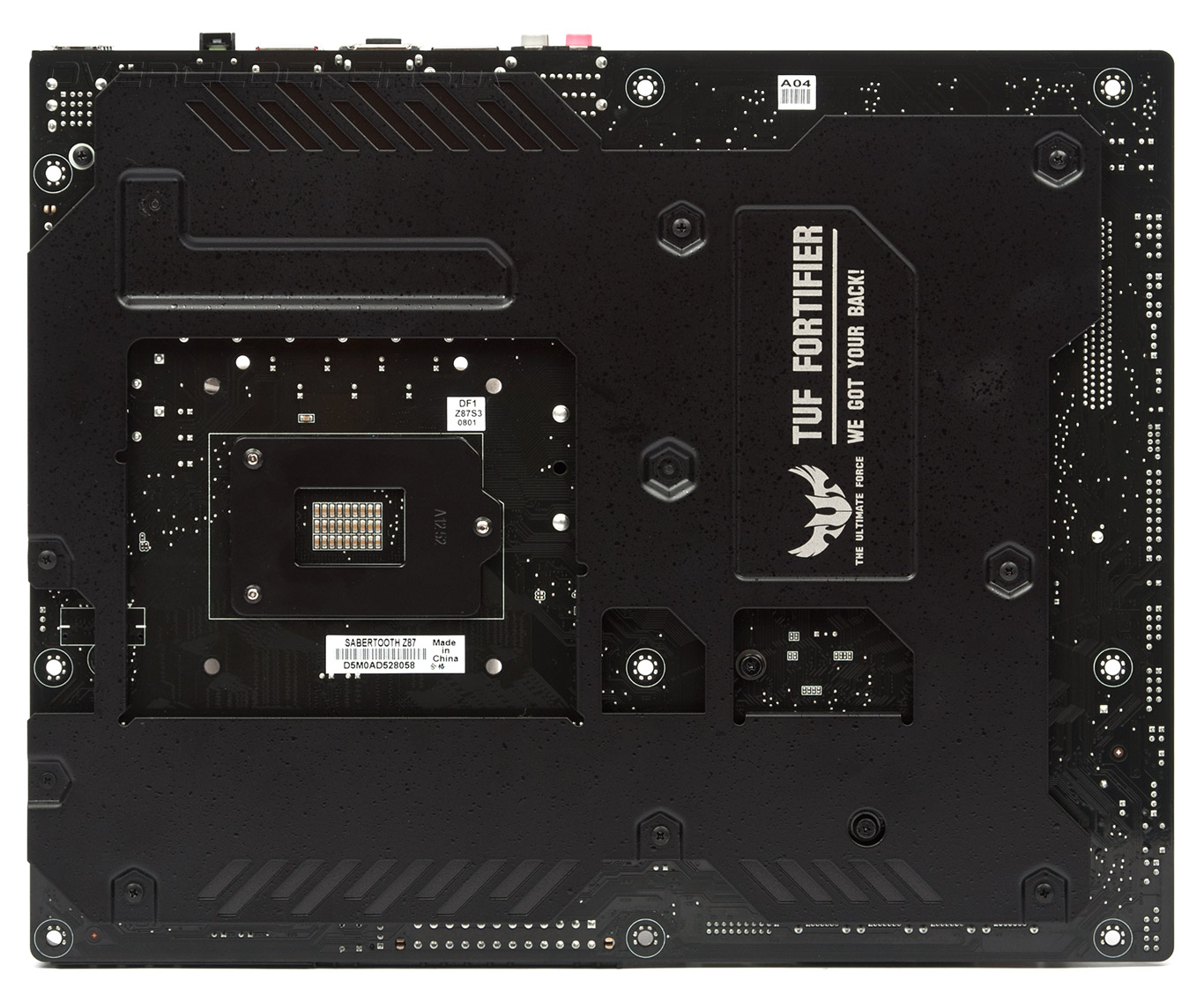

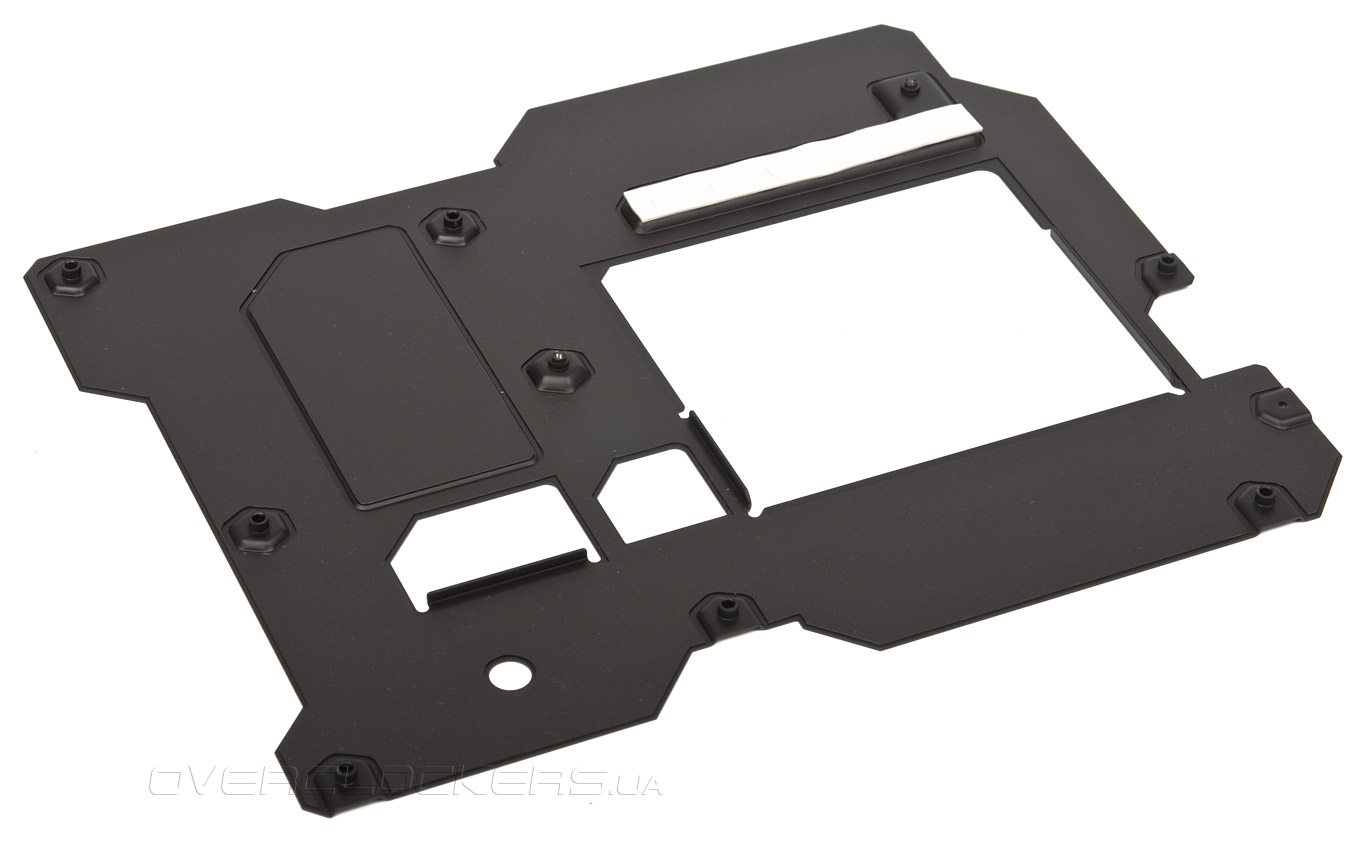

Нижняя часть остова — TUF Fortifier — выполняет функции силового каркаса, предохраняющего системную плату от деформации.
После демонтажа защитного кожуха обнаруживается, что он одновременно служит радиатором для силовых элементов VRM, расположенных с обратной стороны печатной платы.
Концепция Dust Defender предусматривает закрытие всех неиспользуемых в работе слотов расширения и портов системной платы специальными заглушками, после чего ASUS Sabertooth Z87 приобретает совершенно экзотический внешний вид.

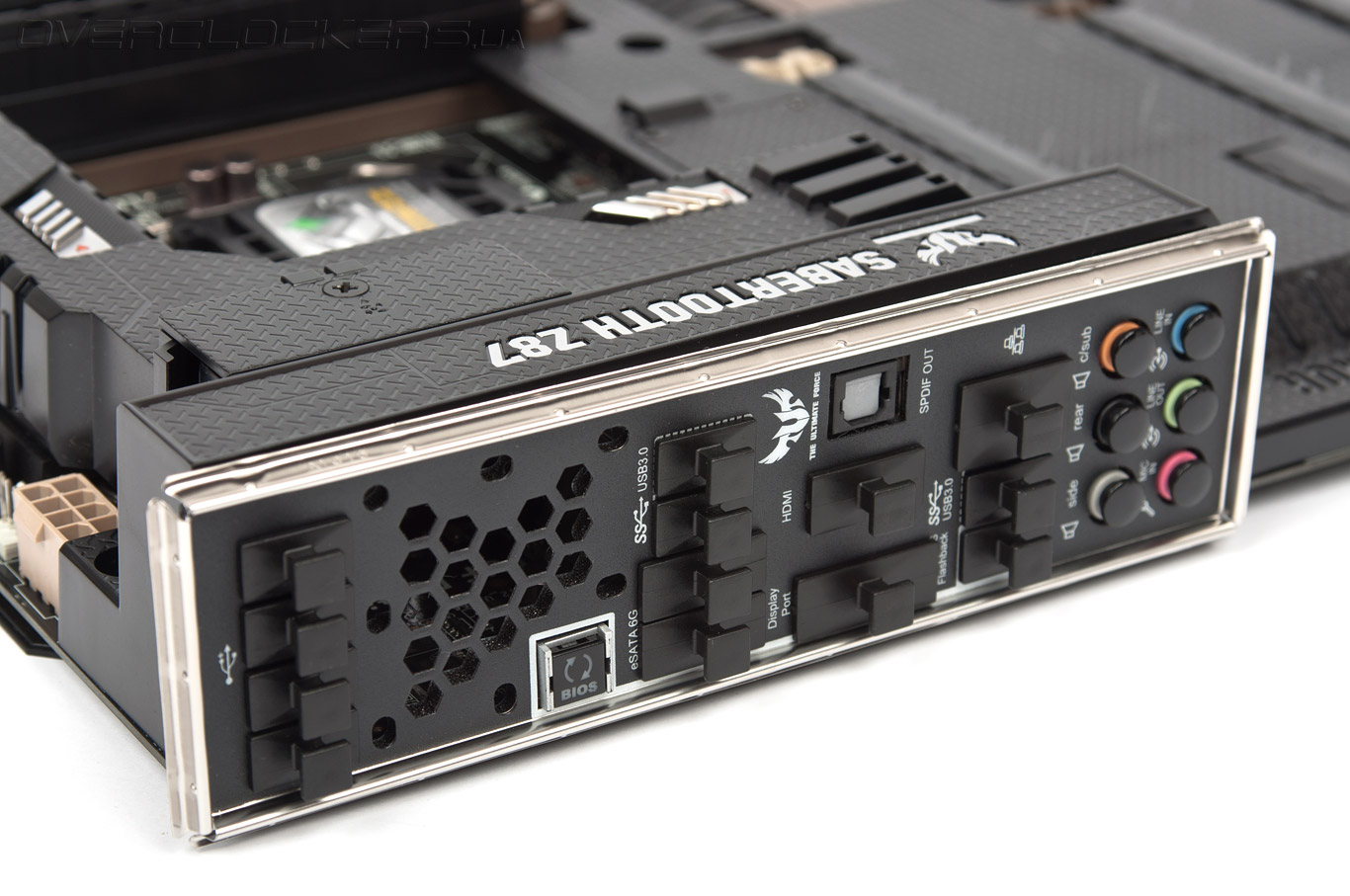

Специальные резиновые заглушки предусмотрены и для разъемов на задней панели, а вентиляционные отверстия можно закрыть комплектным пылевым фильтром.

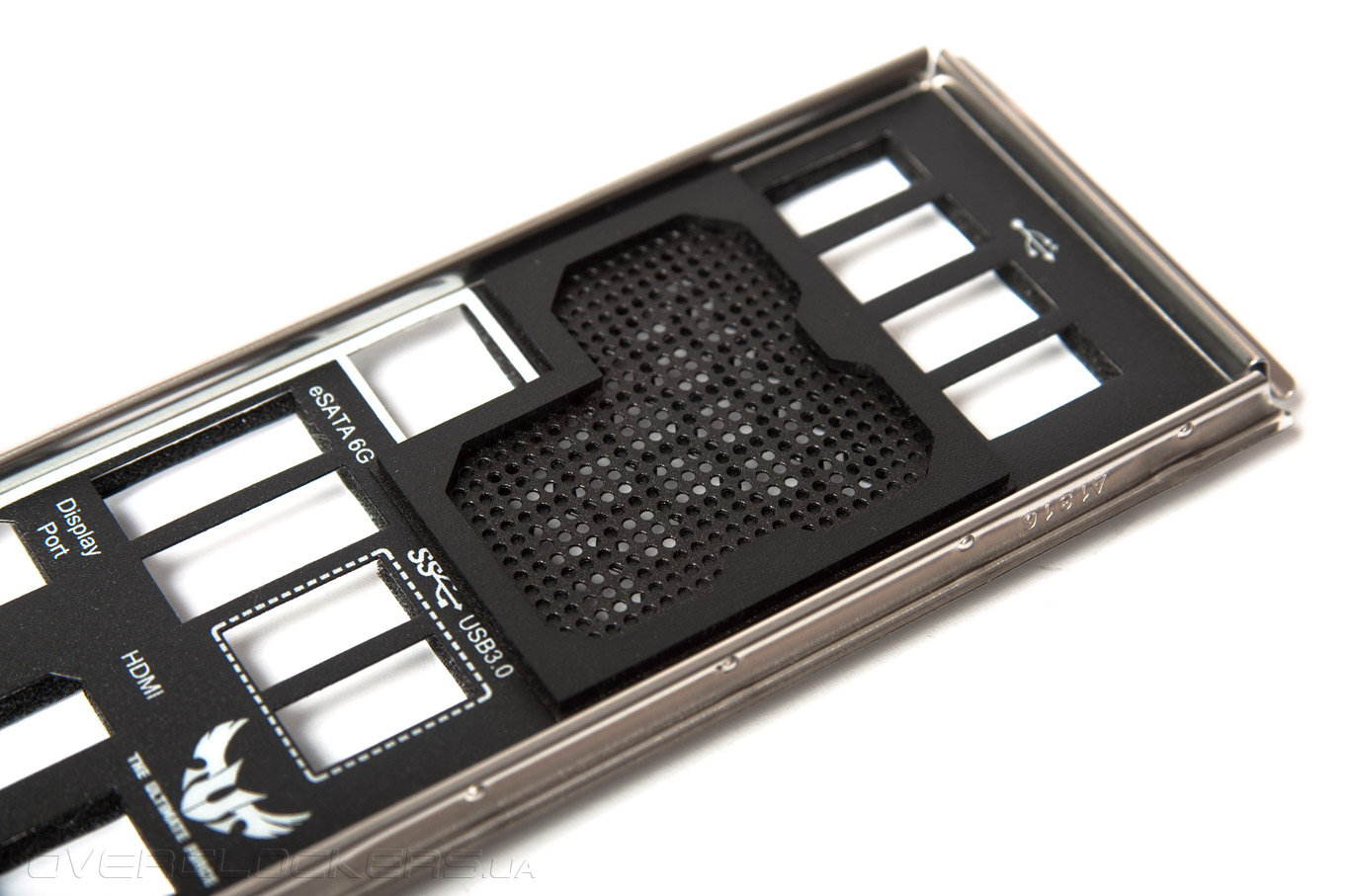

Последний целесообразно использовать в случае организации активного охлаждения модуля преобразователя напряжения.

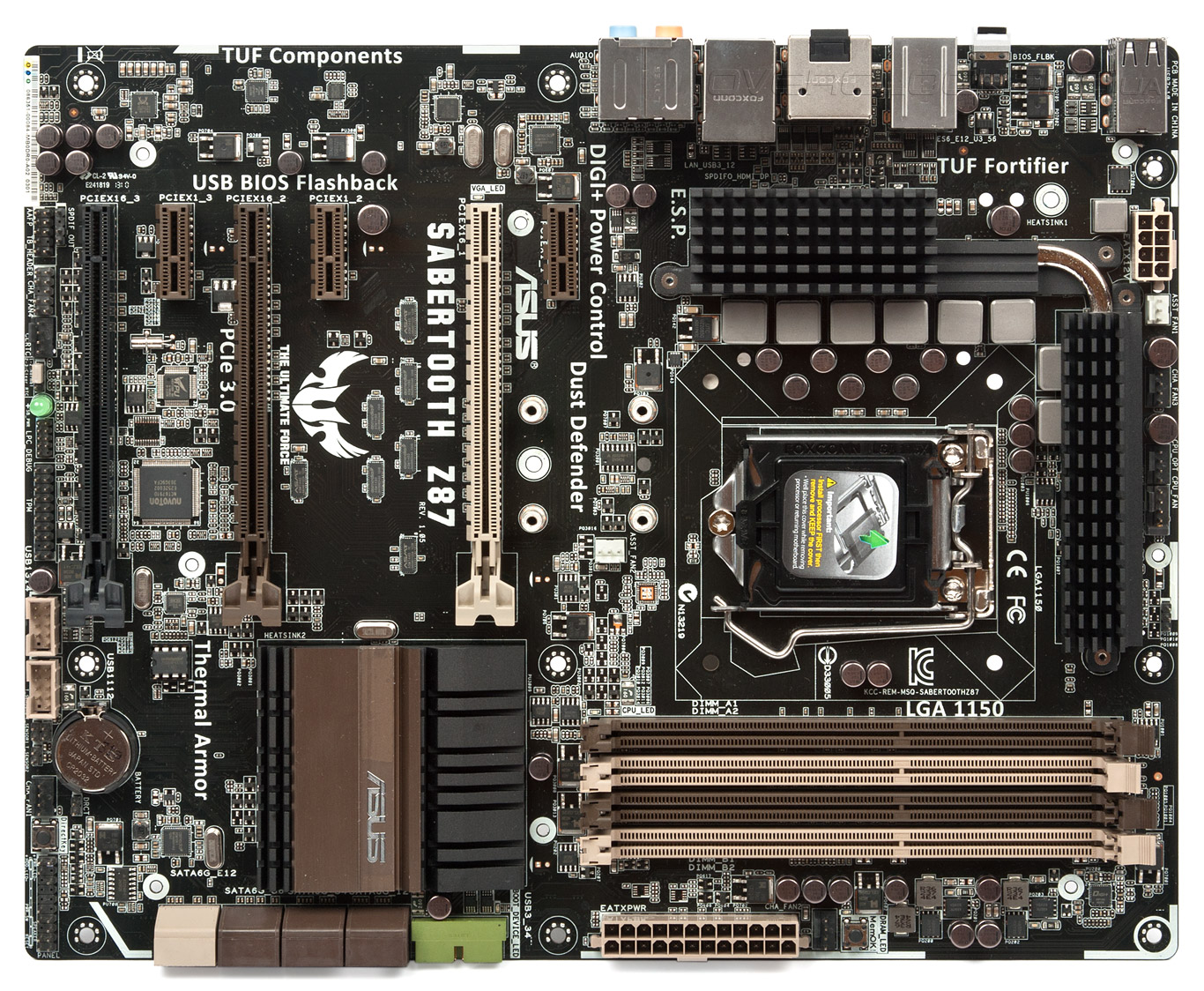

Без «доспехов» системная плата ASUS Sabertooth Z87 выглядит не менее солидно, в первую очередь, за счет массивных радиаторов системной логики и узла VRM.

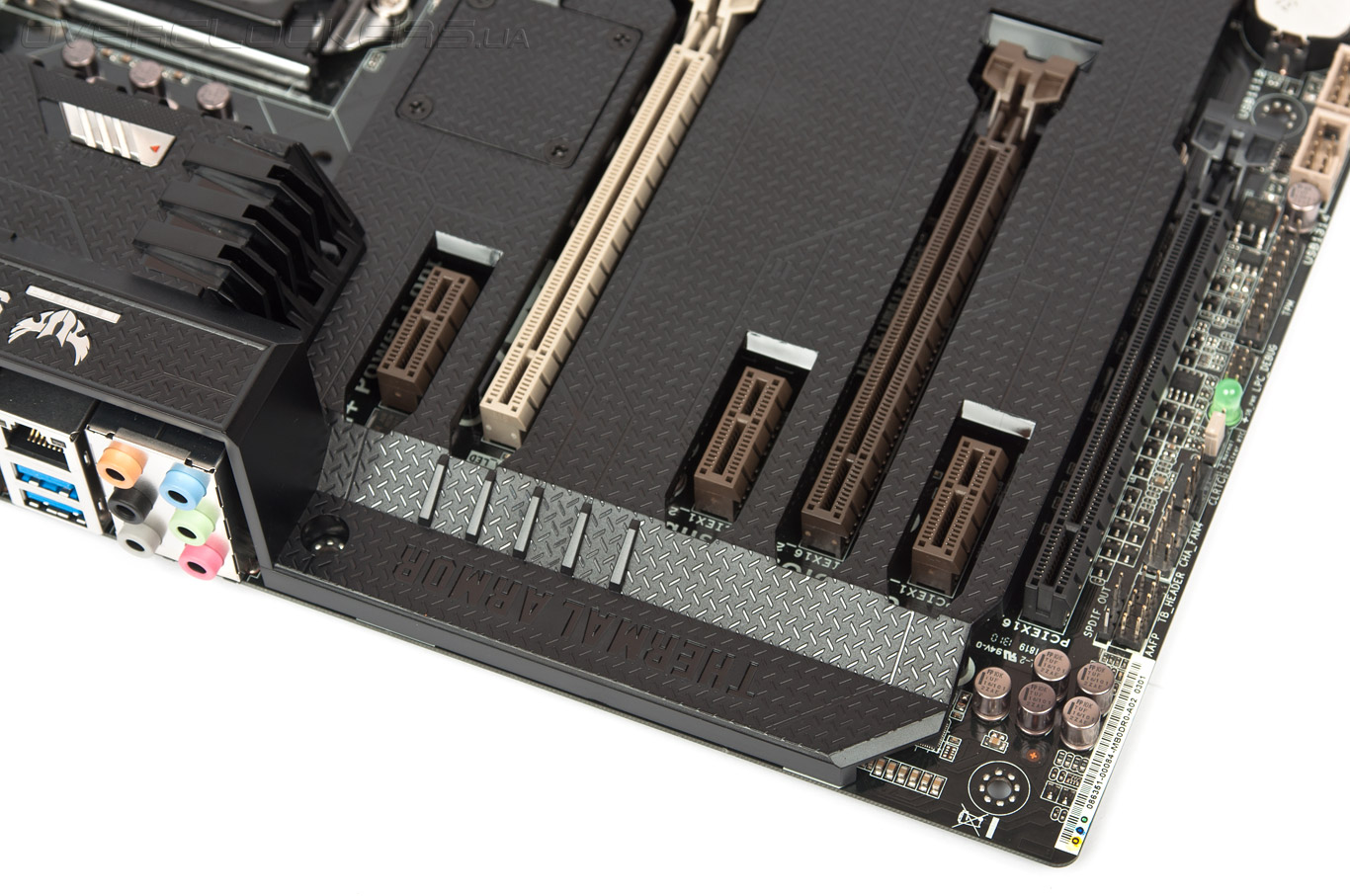

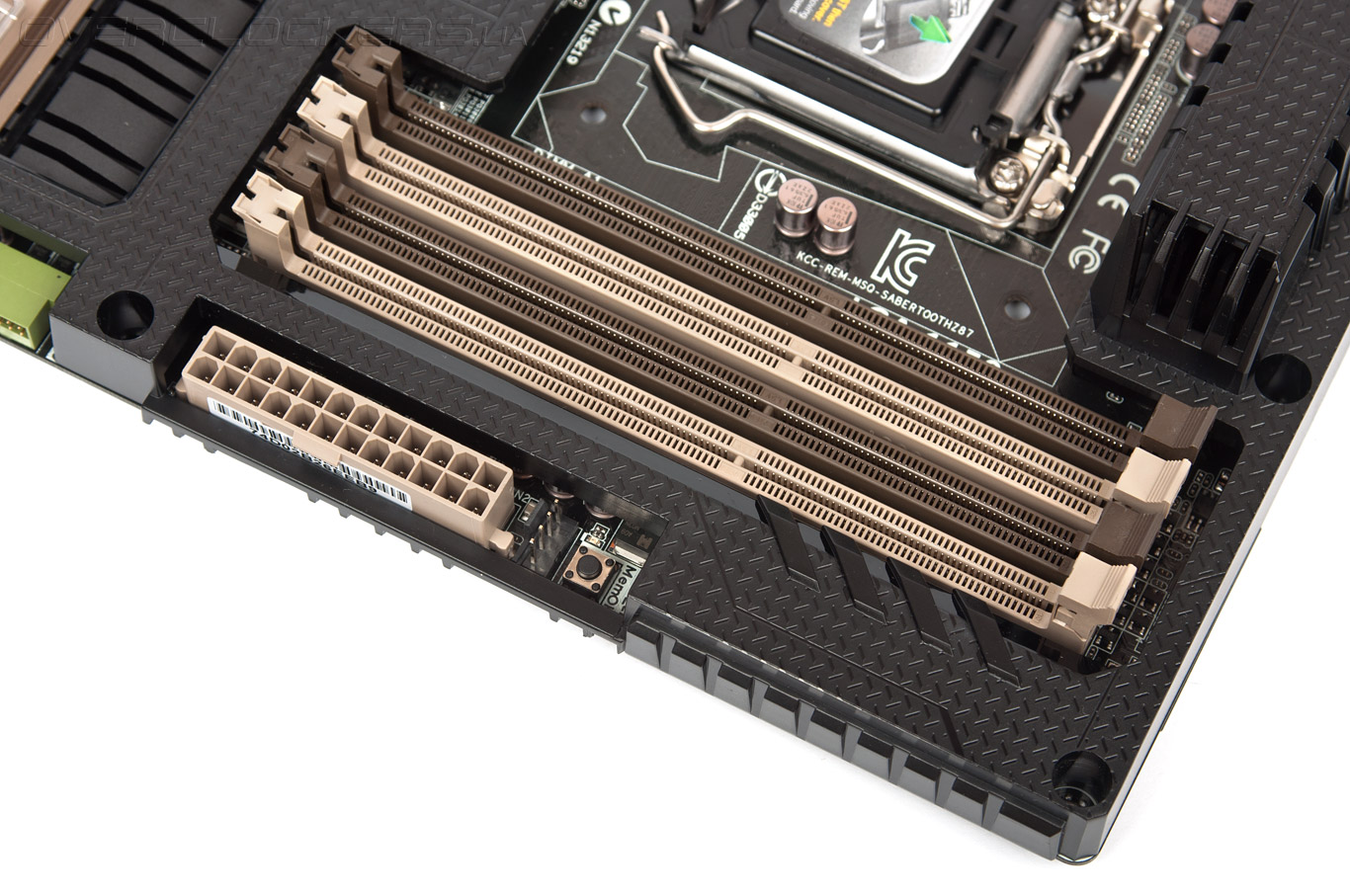

В основе новинки лежит чипсет Intel Z87, обеспечивающий совместимость с процессорами Haswell в исполнении LGA1150. Четыре слота DIMM позволяют установить модули оперативной памяти DDR3 суммарным объемом 32 ГБ. Для установки графических ускорителей служат два разъема PCI Express 3.0 x16, которые могут функционировать по схемам «х16+х0» или «х8+х8», обеспечивая работу конфигураций AMD CrossFireX и NVIDIA SLI. Третий по счету слот PCI Express 2.0 всегда работает в режиме x16@x4, его можно использовать для эксплуатации третьей видеокарты, а для установки плат расширения служат три разъема PCI-E 2.0 x1.

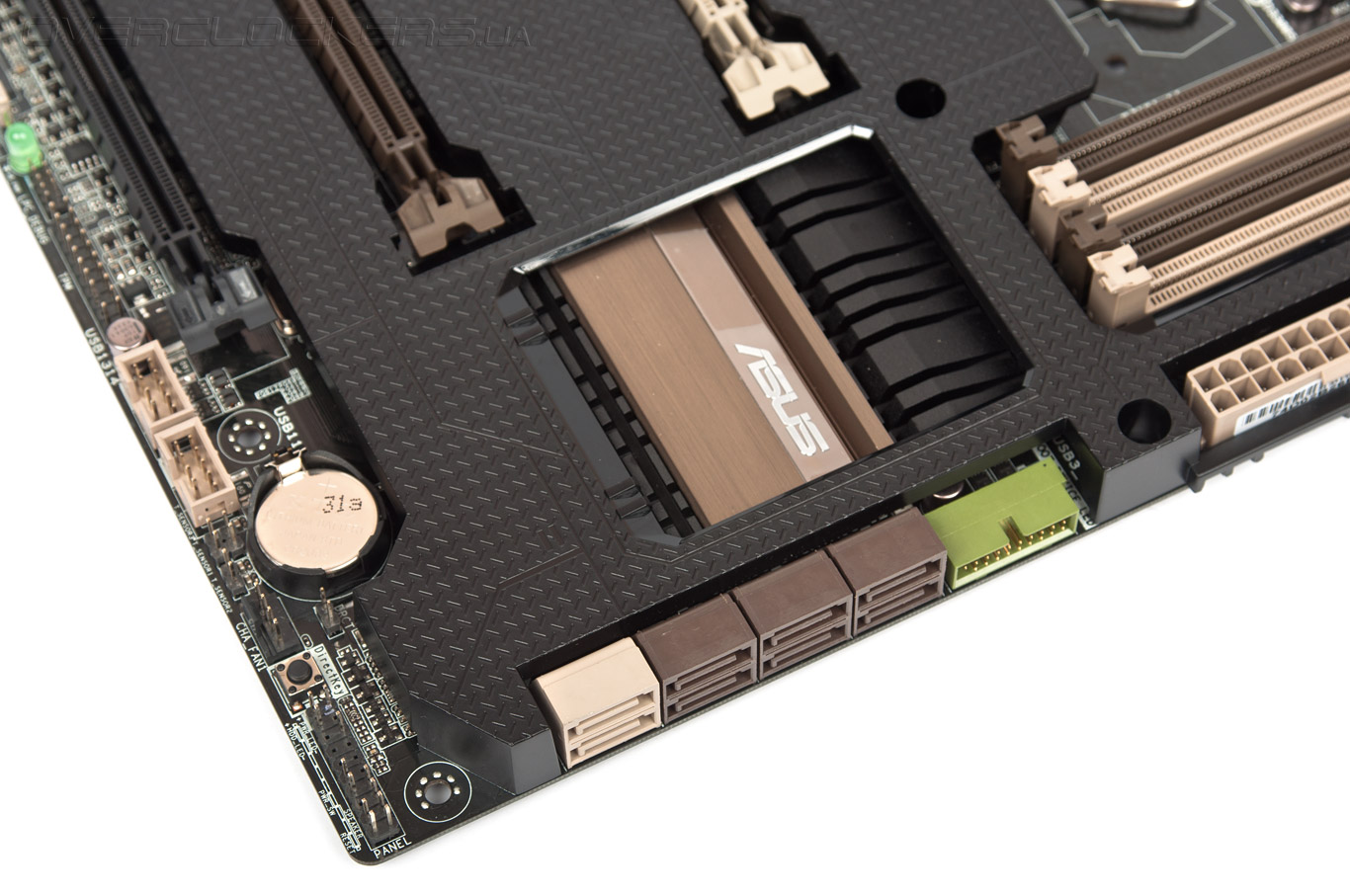

Подключение дисковых накопителей обеспечивают шесть чипсетных портов SATA 6 Гбит/с с поддержкой RAID-массивов и технологии Intel Smart Response, а за работу пары дополнительных разъемов SATA 6 Гбит/с отвечает контроллер ASMedia ASM1061. Второй такой чип обеспечивает два интерфейса eSATA 6 Гбит/с, которые выведены на заднюю панель. Обращаем внимание на кнопку DirectKey, которая служит для автоматического входа в меню настройки при следующей перегрузке.

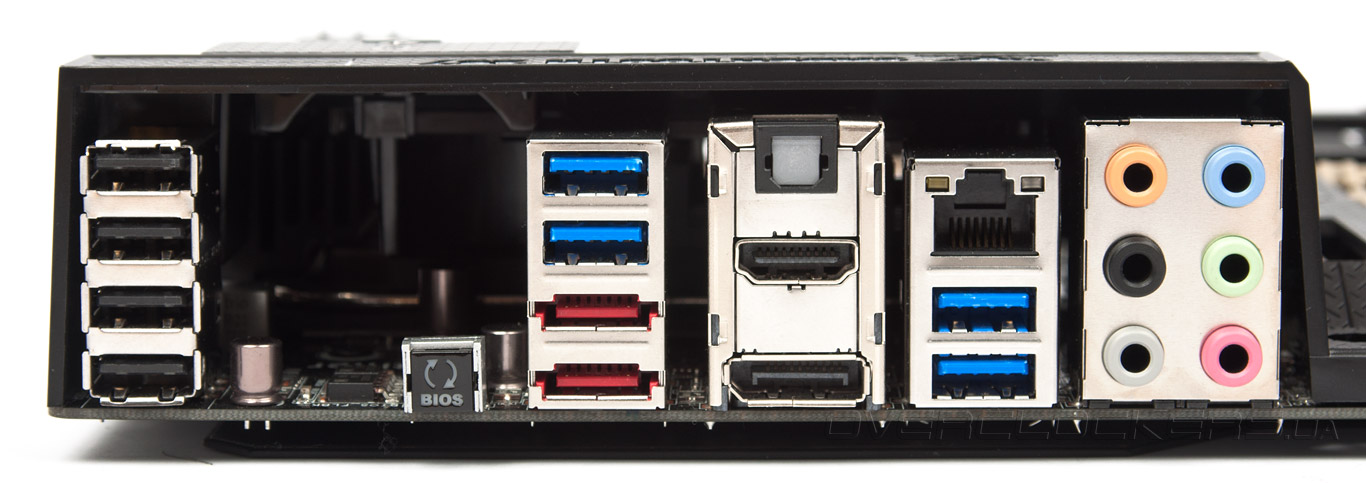

Сетевая подсистема Sabertooth Z87 основана на контроллере Intel I217V, а функцию звукового кодека выполняет ALC1150 — новая разработка компании Realtek, обеспечивающая вывод звука в формате 7.1 и соотношение сигнал/шум на выходе до 112 дБ. Для подключения периферии служат шесть чипсетных портов USB 3.0 и восемь USB 2.0, в итоге, на задней панели новинки нашлось место для:
- четырех разъемов USB 2.0;
- кнопки USB BIOS Flashback;
- пары интерфейсов eSATA 6 Гбит/с;
- четырех портов USB 3.0;
- оптического S/PDIF;
- видовыходов DisplayPort и HDMI;
- сетевого разъема RJ-45;
- шести аналоговых звуковых выходов.
Очевидно, что системная плата лишена поддержки интерфейса Thunderbolt и беспроводных сетей. Также, у Sabertooth Z87 отсутствуют индикатор POST-кодов, кнопки включения и перегрузки, а также контрольные точки измерения напряжений, но это — прерогатива представителей серии Republic of Gamers. Зато, новинка оснащена набором диагностических светодиодов Q-LED, отображающих процесс инициализации основных подсистем, и функцией MemOK!, которая позволяет загрузить меню настройки даже в случае установки нерабочих параметров ОЗУ.
Надежности системы охлаждения героини сегодняшнего обзора уделено повышенное внимание. Для подключения вентиляторов материнская плата оснащена двумя трехконтактными и шестью четырехконтактными разъемами. Для всех вентиляторов предусмотрено автоматическое управление скоростью вращения в зависимости от показаний встроенных термодатчиков или трех внешних температурных сенсоров, при помощи которых можно организовать контроль температуры, например, радитаора СВО, или системы охлаждения видеокарты.

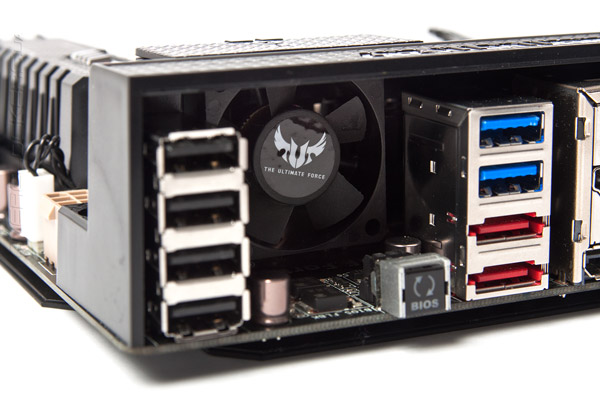

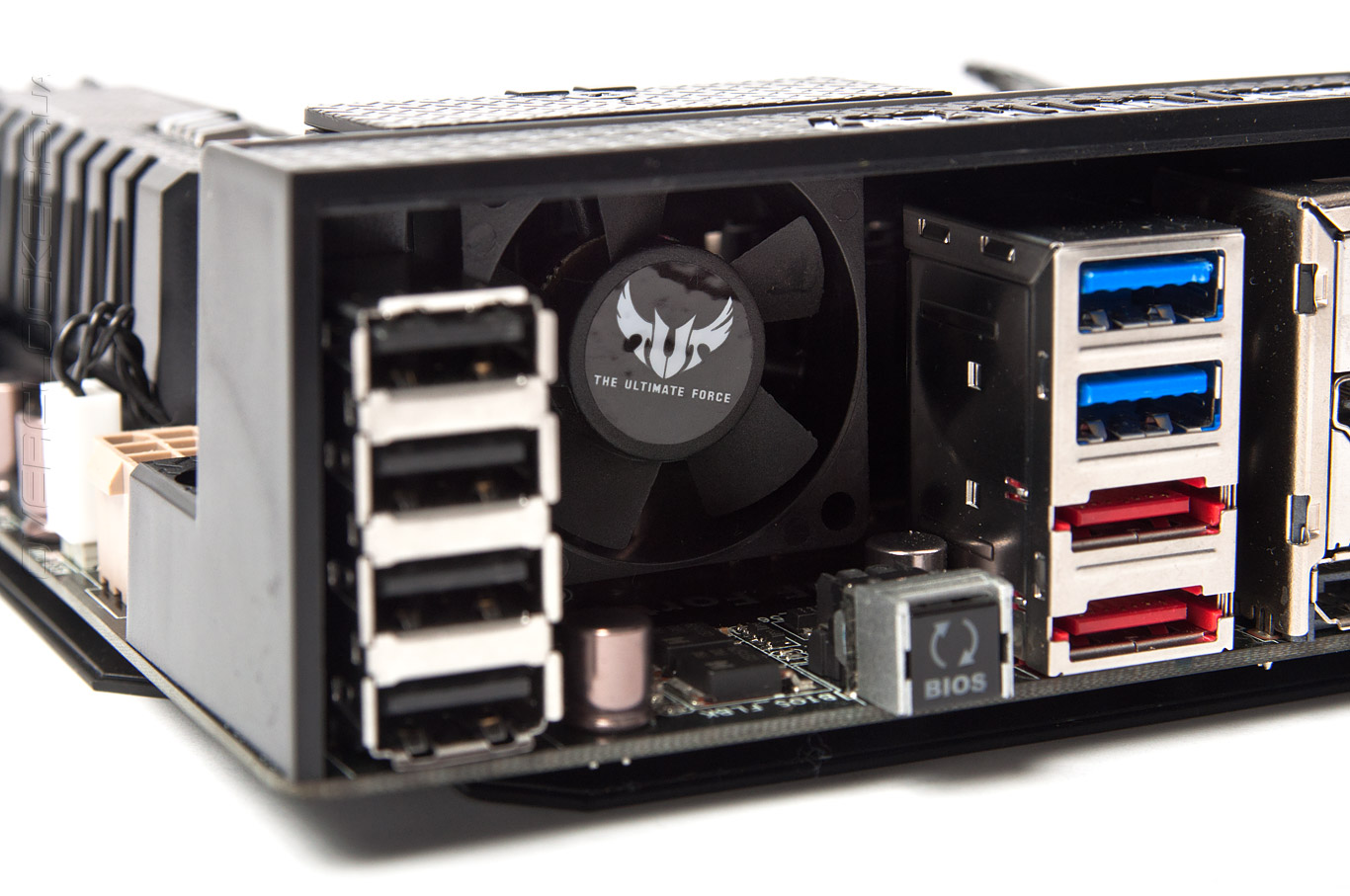

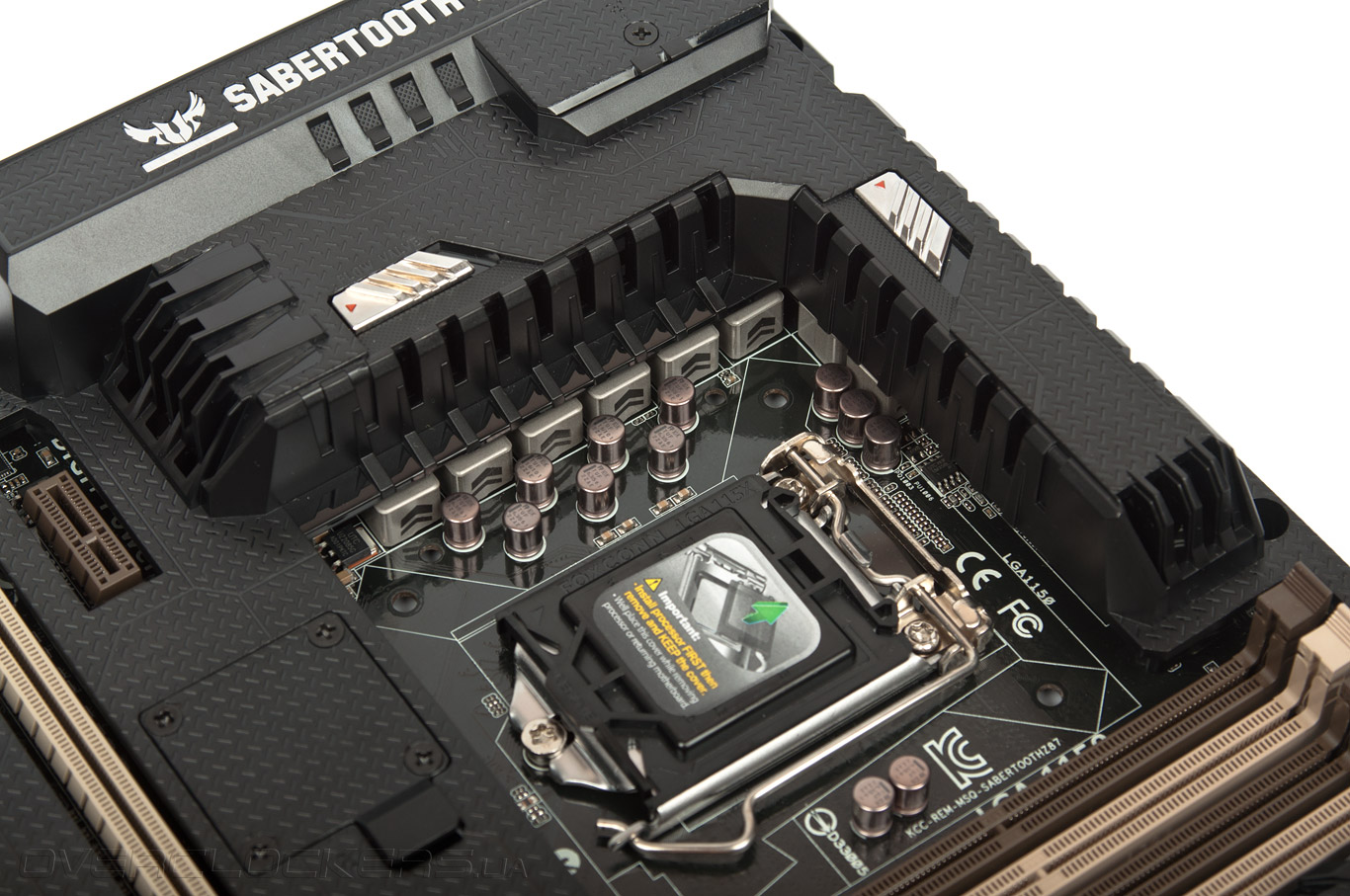

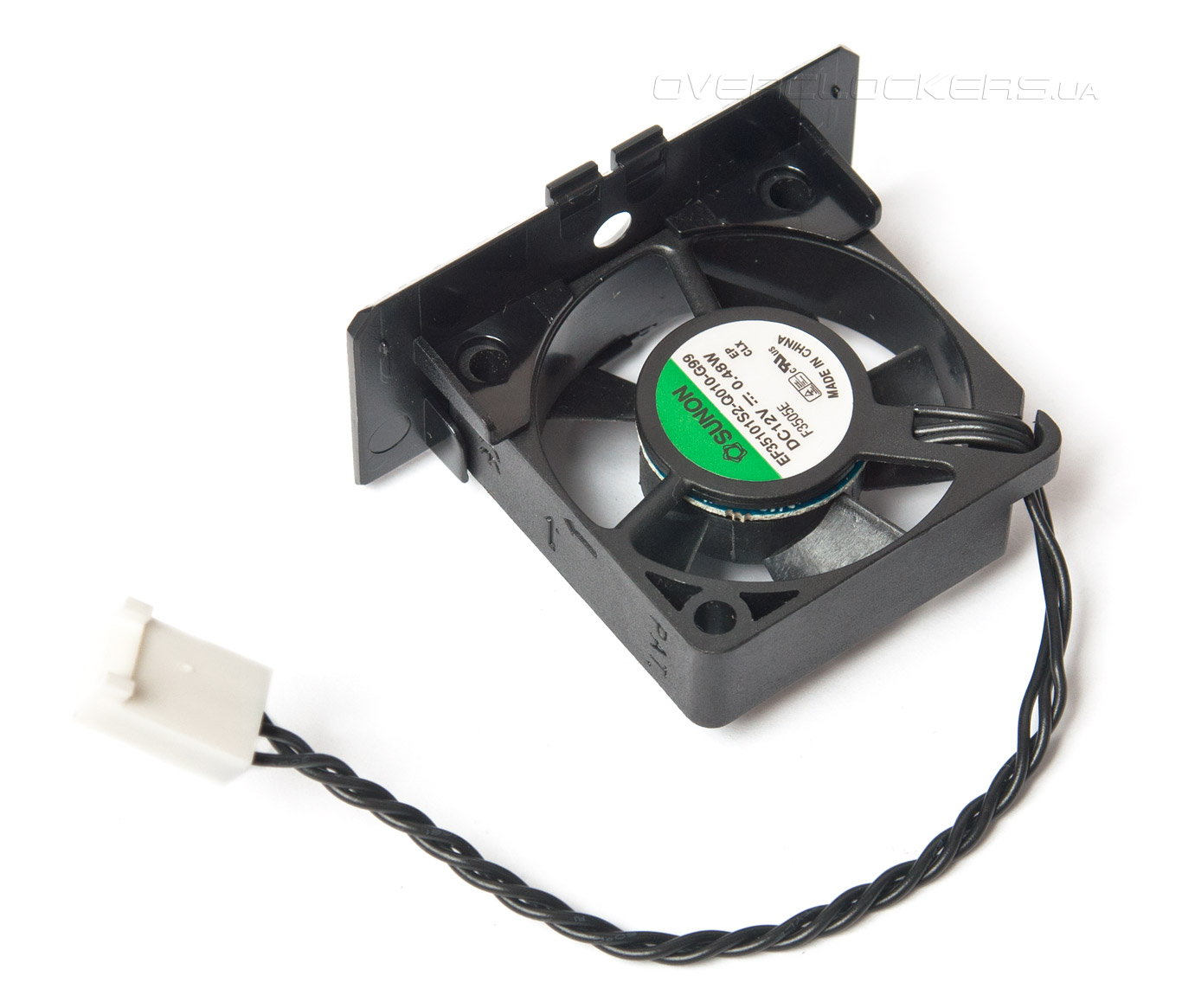

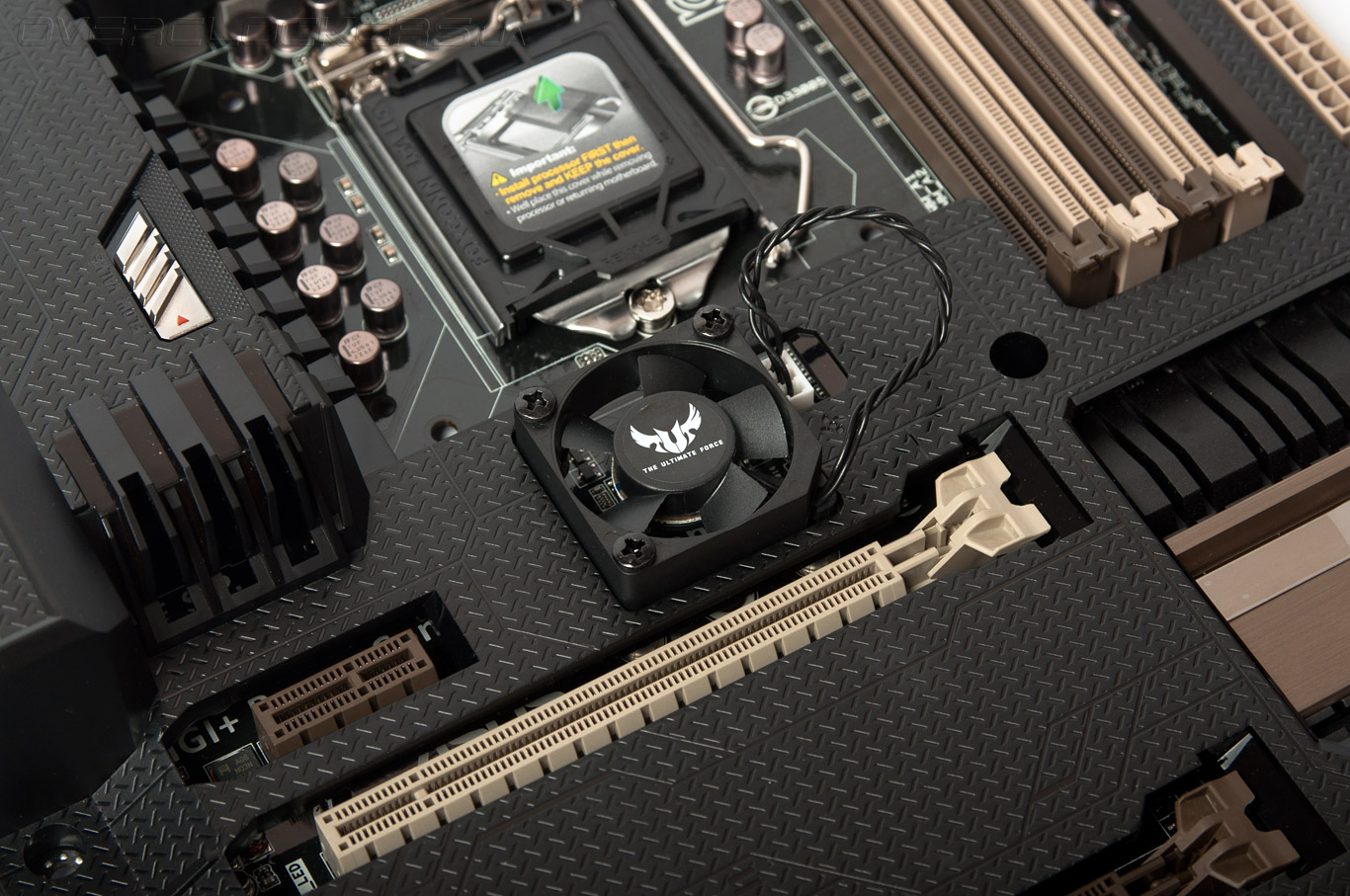

Радиаторы процессорного VRM находится под кожухом, и рассчитана, в первую очередь на организацию активного охлаждения. Для этого предлагается использовать комплектный 35-мм вентилятор. «Карлсон» крепится позади разъемов задней панели к защитному кожуху материнской платы, он создает воздушный поток, направленный на радиаторы силовых элементов преобразователя напряжения центрального процессора.
Вентилятор произведен компанией Sunon и, в силу своих небольших размеров, не отличается тишиной, так как во время работы его крыльчатка раскручивается до 4000 об/мин и более.

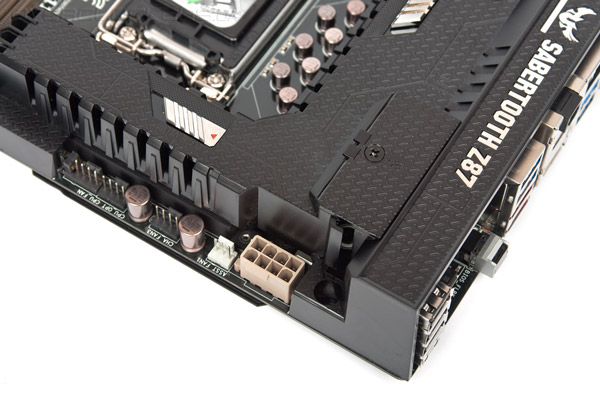

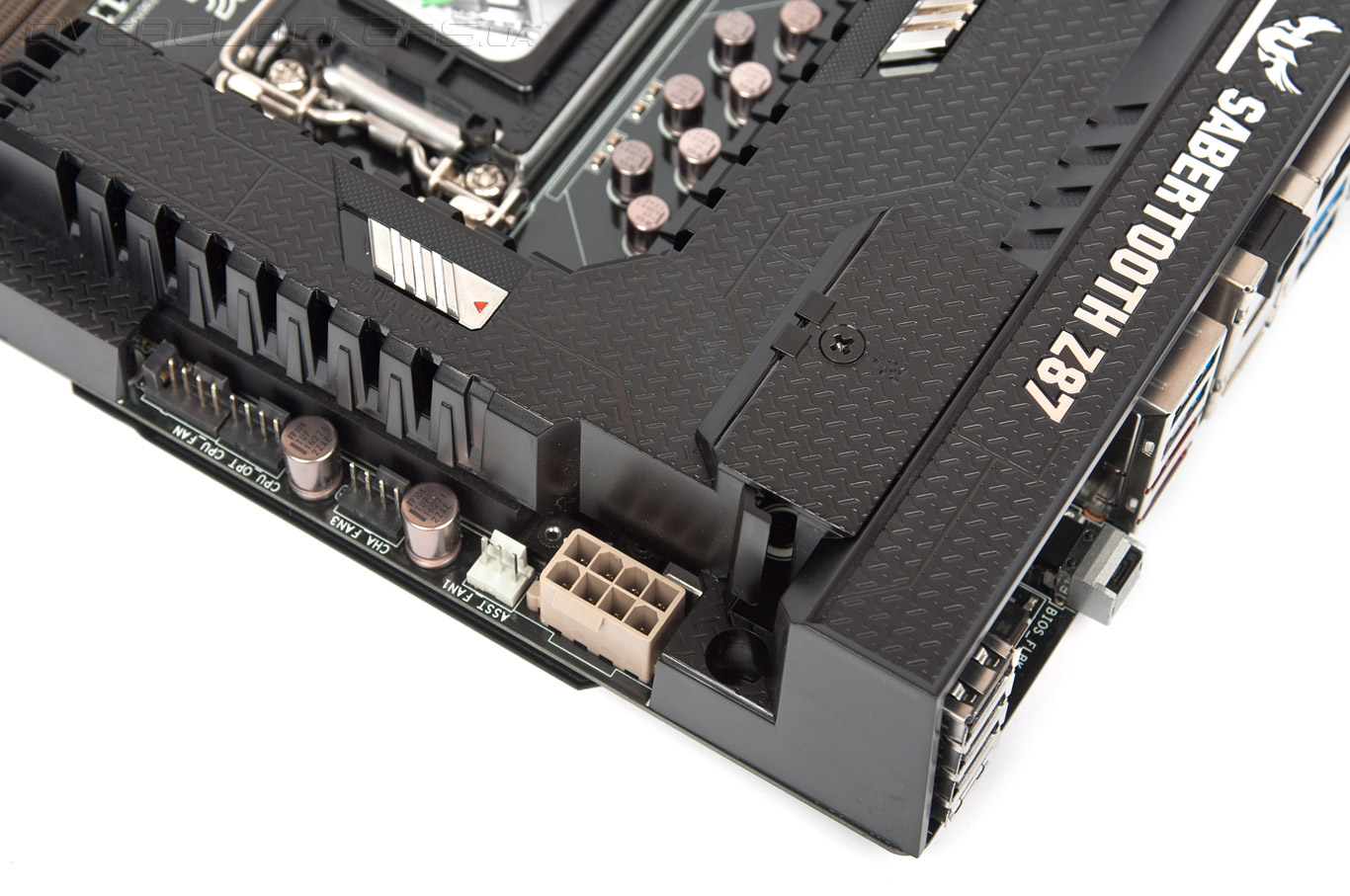

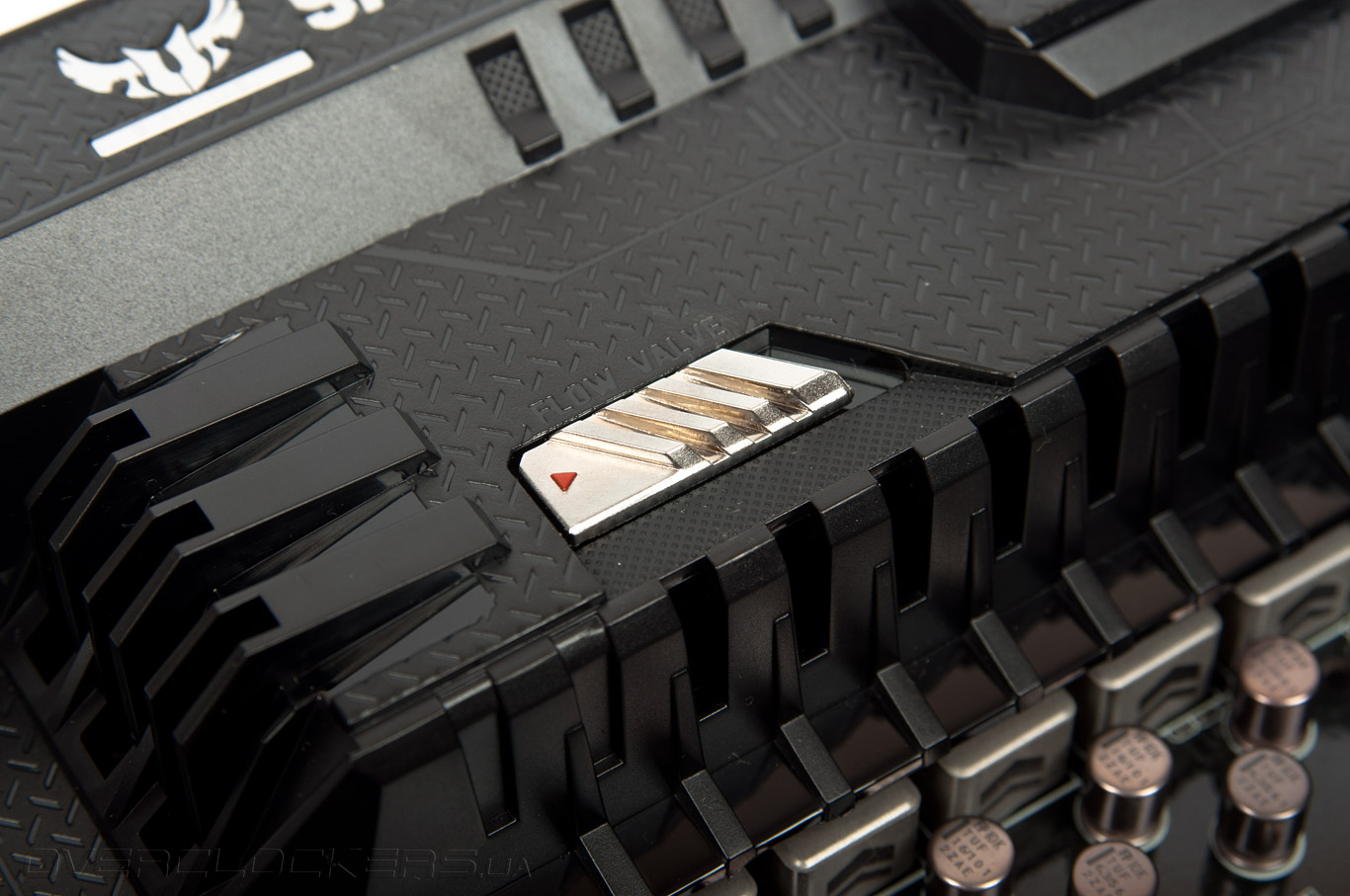

Для того чтобы повысить эффективность обдува радиаторов VRM вентилятором кожух снабжен жалюзи, которые закрывают вентиляционные отверстия.
В теории, при открытых жалюзи для охлаждения силовой подсистемы можно обойтись набегающим потоком воздуха от процессорного кулера, для серьезного разгона такой вариант вряд ли подойдет.

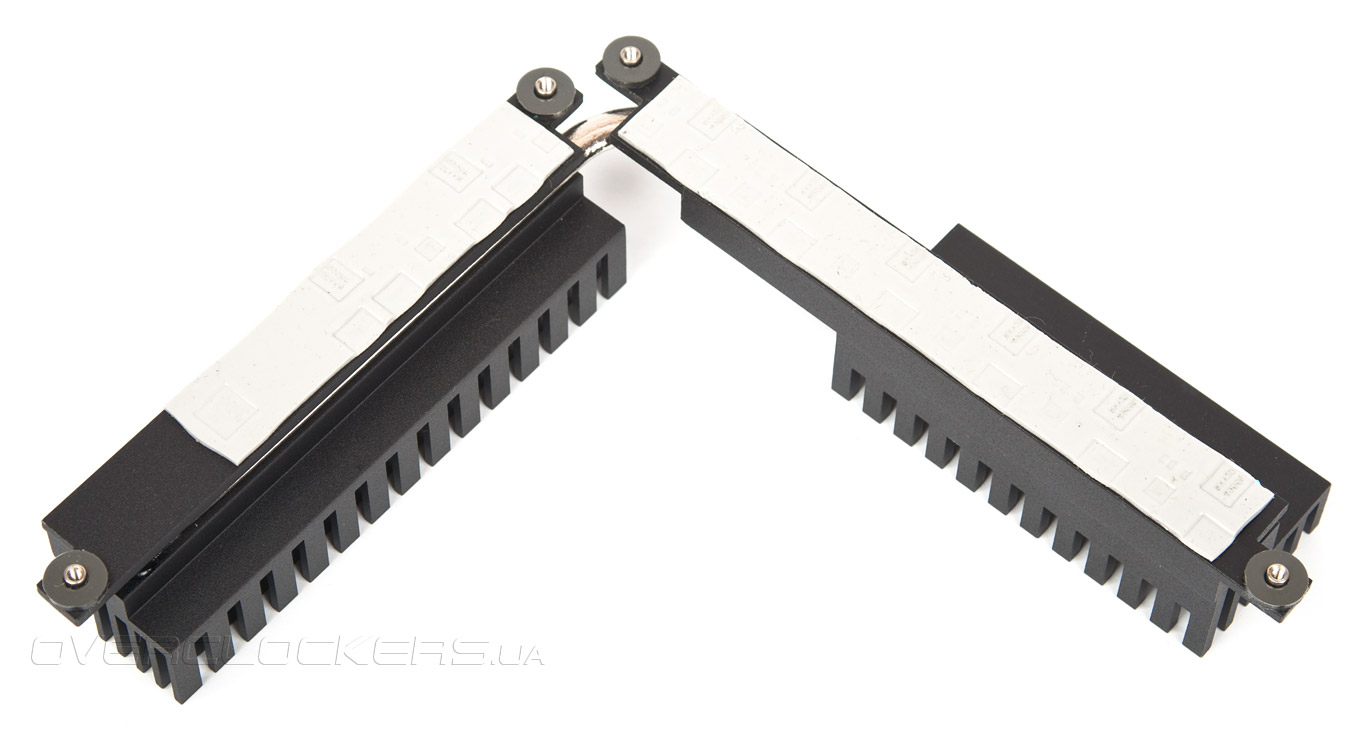

В конструкции радиаторов преобразователя напряжения используется тепловая трубка, в качестве термоинтерфейса применена привычная вяза масса, напоминающая жевательную резинку, а для крепления задействованы подпружиненные винты, обеспечивающие надежный прижим.

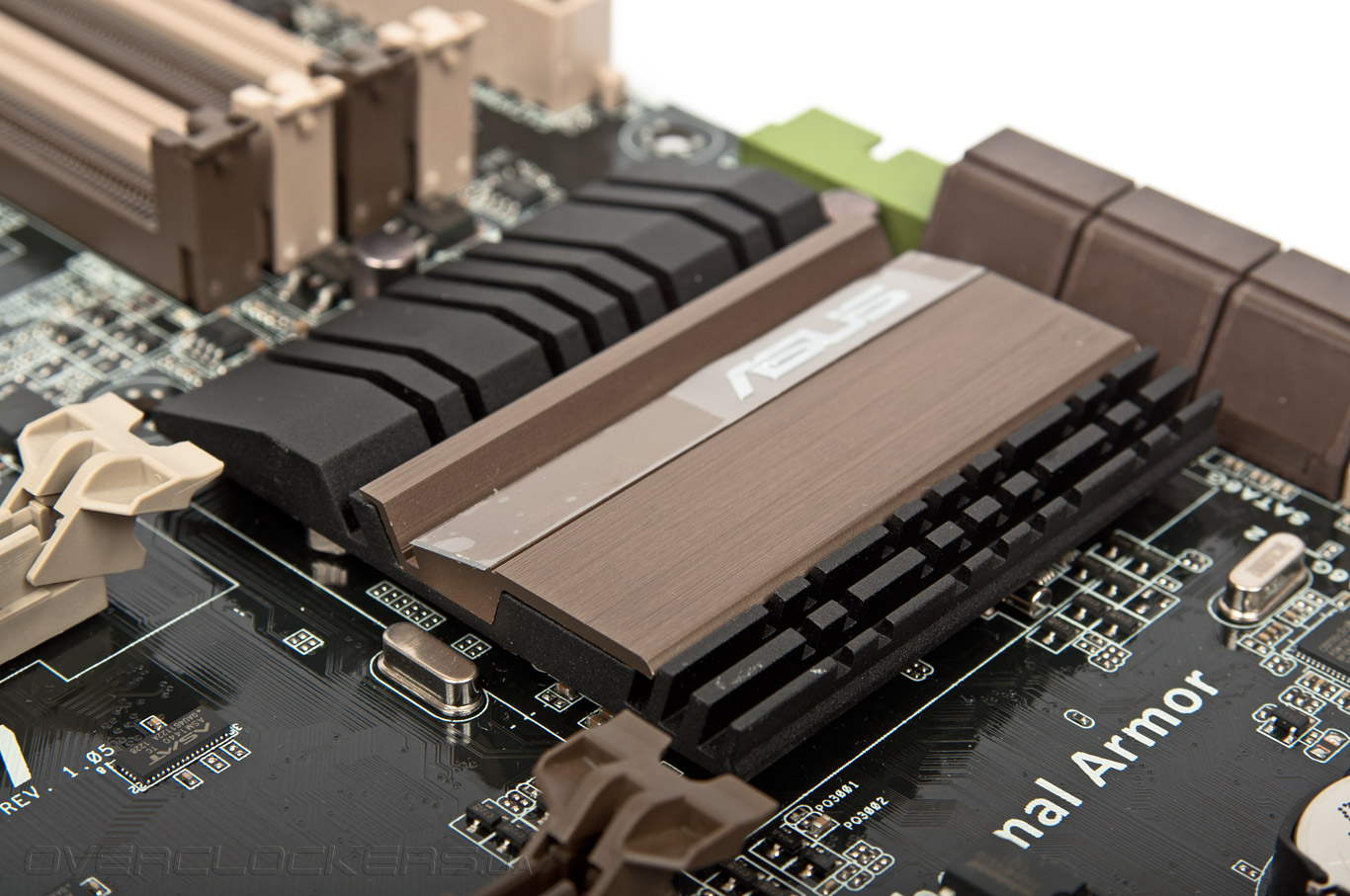

Радиатор системной логики имеет внушительные размеры и без труда справляется с охлаждением микросхемы, TDP которой составляет всего 4 Вт.
Впрочем, при желании можно организовать дополнительный обдув системной платы при помощи второго комплектного 35-мм вентилятора.

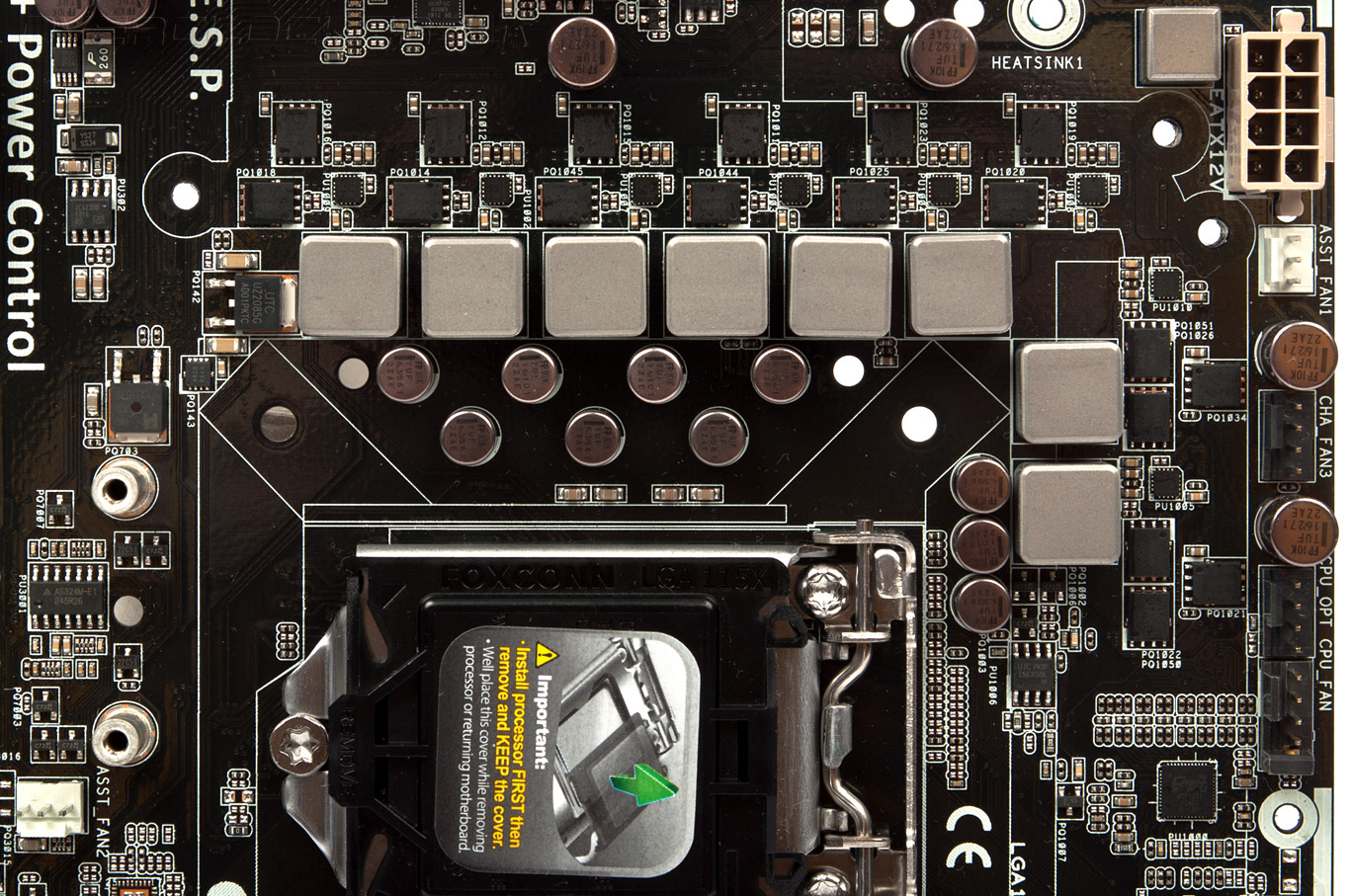

Что касается силовой подсистемы ASUS Sabertooth Z87, то питание подводится посредством восьмиконтактного разъема EPS12V. Преобразователь напряжения центрального процессора построен по восьмиканальной схеме, он управляется цифровым ШИМ-контроллером DIGI+ VRM, на который нанесена маркировка APS 1251.

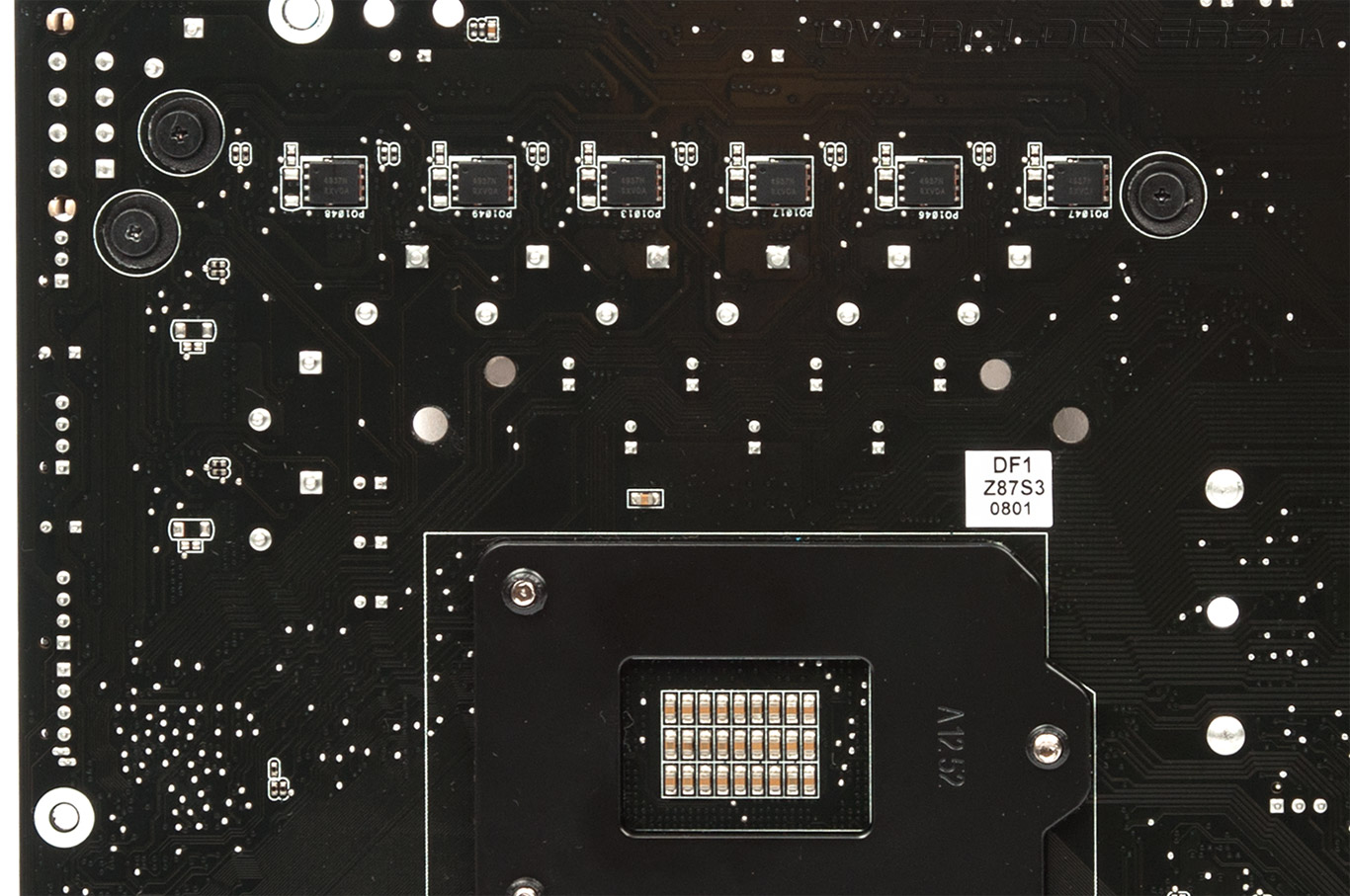

В качестве силовых элементов использованы дискретные MOSFET, причем, часть электронных компонентов расположена с обратной стороны печатной платы.
За их температуру можно не переживать, так как силовые элементы контактируют с нижней половиной кожуха через прокладку из термоинтерфейса.
