Героиня этого обзора базируется на системной логике Intel Z97 и поддерживает любые процессоры Intel c разъемом LGA1150, в том числе оверклокерские модели со свободным множителем. Одной из особенностей материнской платы является отсутствие защитного кожуха TUF Thermal Armor, причем, возможность его установки, как например для ASUS Gryphon Z87 не предусмотрена. Тем не менее, Sabertooth Z97 Mark 2 обладает рядом конструктивных решений, характерных для продуктов ASUS серии TUF, о которых вы узнаете чуть позже, но прежде предлагаю ознакомиться с техническим характеристиками новинки.
| Модель | ASUS Sabertooth Z97 Mark 2 |
| Чипсет | Intel Z97 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866* (OC), максимум 32 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 8(6x 4pin, 2x 3pin) |
| Порты PS/2 | – |
| Порты USB | 6 x 3.0 (2 разъема на задней панели, Intel Z97 ) 2 х 3.0 (2 разъема на задней панели, ASMedia ASM1042Е) 8 x 2.0 (4 разъема на задней панели, Intel Z97) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z97) |
| SATA Express | – |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z97) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | MemOK!, TUF Thermal Radar 2, USB BIOS Flashback, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Материнская плата поставляется в картонной коробке средних размеров, ее дизайн однозначно говорит о принадлежности ASUS Sabertooth Z97 Mark 2 к семейству The Ultimate Force. Лицевая поверхность оформлена скромно, на серо-стальном фоне, имитирующем текстуру металла, нанесено наименование модели, значок серии TUF, а также несколько логотипов, отражающих ключевые особенности новинки.
С обратной стороны коробки можно ознакомиться с краткой спецификацией, раскладкой РСВ и конфигурацией задней панели материнской платы. Здесь же приведена информация об использованных решениях, таких как фирменная технология управления вентиляторами и контроля температуры Thermal Radar 2, за работу которой отвечает специальный чип TUF ICe, а также применение высоконадежных электронных компонентов. Следует отметить, что системные платы из серии The Ultimate Force проходят предпродажное тестирование в самых жестких условиях, которым подвергаются комплектующие для серверов.
Комплект поставки ASUS Sabertooth Z97 Mark 2 весьма скромный, но он включает все необходимые компоненты для сборки ПК:
- четыре кабеля SATA 6 Гбит/с;
- заглушку на заднюю панель I/O Shield;
- мостик NVIDIA SLI;
- набор коннекторов Q-Connectors;
- DVD-диск с драйверами и ПО;
- подробное руководство пользователя;
- инструкцию по работе с фирменным ПО;
- сертификат соответствия элементной базы военным стандартам надежности.
Дизайн
Поскольку ASUS Sabertooth Z97 Mark 2 лишена защитного кожуха Thermal Armor, то ничто не мешает сразу изучать ее конструкцию. Нельзя не отметить удобное расположение всех основных узлов. Для установки модулей ОЗУ стандарта DDR3 имеются четыре слота DIMM, которые позволяют использовать 32 ГБ оперативной памяти.
С обратной стороны печатной платы в районе процессорного разъема видна металлическая пластина, охлаждающая часть силовых элементов. К счастью, она не мешает установке кулеров, даже таких массивных как Thermalright Silver Arrow.
Как и подобает модели из семейства TUF новинка обладает эффективной системой охлаждения VRM, состоящей из пары радиаторов, соединенных тепловой трубкой. На подошвы охладителей нанесен термоинтерфейс непривычной консистенции: он зернистый и очень рассыпчатый, так что лучше воздержаться от демонтажа радиаторов без особой необходимости.
Силовая подсистема ASUS Sabertooth Z97 Mark 2 построена по восьмиканальной схеме. В цепях преобразователя напряжения используются высоконадежные MOSFET, твердотельные конденсаторы 10K Ti-Caps и катушки индуктивности, которые имеют улучшенный температурный режим за счет увеличенной площади отвода тепла. Питание подводится при помощи восьмиконтактного разъема, а за управление силовой подсистемой отвечает цифровой ШИМ-контроллер DIGI+ VRM EPU, характеристики которого навсегда останутся загадкой, так как вендор по привычке изменил его заводскую маркировку.
C обратной стороны печатной платы обнаружились шесть полевых транзисторов.
Для отвода тепла от микросхемы системной логики служит небольшой плоский охладитель. К слову, все радиаторы на «материнке» имеют камуфляжную раскраску, которая вносит свой вклад в создание милитаристского стиля Sabertooth Z97 Mark 2.
Новинка располагает восемью разъемами для подключения вентиляторов. Из них шесть — четырехконтактные с возможностью управления скоростью вращения с помощью ШИМ, а оставшиеся два разъема имеют по три контакта. Также, материнская плата позволяет подключить три внешних температурных датчика, но самих термосенсоров в комплекте поставки ASUS Sabertooth Z97 Mark 2 обнаружено не было.
Для организации графической подсистемы пользователям предлагается пара слотов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CrossFireX и NVIDIA SLI. Третий порт PCI Express 2.0 x16@x4 подключен к системной логике, но его также с успехом можно использовать для работы видеоускорителя. Для установки плат расширения предназначены три разъема PCI-E 2.0 x1.
Подсистема хранения данных материнской платы представлена шестью портами SATA 6 Гбит/с, подключёнными к системной логике, с поддержкой массивов RAID и технологии кэширования Intel Smart Response. В то же время, производитель решил отказаться от высокоскоростного интерфейса SATA Express, что может не понравиться некоторым требовательным пользователям.
Что касается возможностей подключения периферии, то ASUS Sabertooth Z97 Mark 2 располагает шестью чипсетными каналами USB 3.0, из которых два выведены на заднюю панель, а остальные четыре представлены в виде внутренних разъемов. За работу еще двух разъемов USB 3.0 отвечает контроллер ASMedia ASM1042Е, правда, при его использовании третий слот PCI Express 2.0 x16 переходит в режим х16@x2. Сетевая подсистема базируется на чипе Intel I218V, а в качестве аудиокодека используется 7.1-канальный Realtek ALC1150. В итоге, на задней панели материнской платы нашлось место для:
- четырех портов USB 2.0;
- кнопки BIOS_Flashback;
- цифровых видеовыходов DisplayPort и HDMI;
- четырех разъемов USB 3.0;
- сетевой розетки RJ-45;
- оптического S/PDIF;
- пяти аналоговых аудиовыходов.
Из дополнительных возможностей ASUS Sabertooth Z97 Mark 2 поддерживает функцию MemOK!, которая позволяет загрузить меню настройки в случае установки нерабочих параметров в UEFI, а также USB BIOS Flashback, предназначенной для обновления прошивки без необходимости установки центрального процессора и модулей ОЗУ. В то же время, у новинки нет кнопок включения и перегрузку, а также контрольных точек для измерения напряжения и индикатора кодов POST. Последний недостаток частично компенсируется наличием диагностических светодиодов, которые загораются по мере успешной инициализации отдельных подсистем. UEFI Setup
Системная плата ASUS Sabertooth Z97 Mark 2 оснащена прошивкой на базе управляющего микрокода AMI. Стандартное меню настройки было заменено оригинальным пользовательским интерфейсом, главной особенностью которого является наличие двух режимов работы: упрощенного EZ Mode и продвинутого Advanced Mode. В первом случае пользователям дается возможность получать информацию о версии прошивки, режиме быстродействия процессора и модулей ОЗУ, контролировать напряжение и температуру на вычислительных ядрах, а также скорости вращения всех восьми вентиляторов. Здесь же выводится конфигурация дисковой подсистемы, задается профиль быстродействия ОЗУ, а также настраивается порядок инициализации загрузочных устройств.
В режиме EZ Mode пользователи могут настроить работу вентиляторов, для этих целей служит опция Q-Fan Tuning, которая предлагает выбрать один из четырех предустановленных профилей, либо установить скорости вращения вручную.
В прошивке появился помощник EZ Tuning Wizard, помогающий настроить быстродействие системы в зависимости от выполняемых задач. Для этого необходимо указать сценарий использования и тип системы охлаждения центрального процессора, после чего прошивка самостоятельно подберет оптимальные настройки.
Таким образом, режим EZ Mode полностью обеспечивает потребности пользователей по базовой настройке системной платы, а для полного контроля служит режим прошивки Advanced Mode. После входа в UEFI Setup открывается вкладка Main, на которой отображается подробная информация о версии прошивки и текущем режиме быстродействия, задаются язык отображения меню, дата и время. В правой части интерфейса находится информационная панель, на которую выводятся показания основных параметров системного мониторинга.
Меню настройки позволяет сформировать вкладку My Favorite, чтобы часто используемые опции были всегда «под рукой».
Раздел Ai Tweaker предлагает опытным пользователям богатейшие возможности по управлению быстродействием. Именно здесь задается базовая частота, множители вычислительных ядер и Uncore-части центрального процессора, включается опция Multicore Enhancement, а также устанавливается режим работы подсистемы ОЗУ в диапазоне от 800 до 3400 МГц. Есть возможность управления параметром CPU Strap, с помощью которого BCLK можно увеличить со штатных 100 МГц до 125, 167 или 250 МГц.
Как и подобает модели, предназначенной для любителей разгона, ASUS Sabertooth Z97 Mark 2 позволяет управлять электропитанием на всех основных компонентах материнской платы.
Перечень напряжений, их диапазоны и шаги регулировок представлены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Analog I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Digital I/O Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Input Voltage | 0,8–3,04 | 0,01 |
| DRAM Voltage | 1,2–1,92 | 0,005 |
| PCH Core Voltage | 0,7–1,4 | 0,0125 |
| PCH VLX Voltage | 1,2–2,0 | 0,0125 |
| VTTDDR Voltage | 0,6–1,0 | 0,0125 |
| Clock Crossing Vboot | 0,1–1,9 | 0,00625 |
| Clock Crossing Reset Voltage | 0,1–1,9 | 0,00625 |
| Clock Crossing Voltage | 0,1–1,9 | 0,00625 |
Верхние границы увеличения параметров достаточны даже для разгона при использовании жидкого азота, тогда как владельцам воздушных систем охлаждения следует соблюдать осторожность. Для напряжения на процессорных ядрах и Uncore-части предусмотрены три режима регулировки: Manual, Offset и Adaptive. Первый способ подразумевает установку требуемого значения в явном виде, второй позволяет задать прирост к штатной величине, а третий — комбинирует возможности первых двух. Следует помнить, что для полноценной работы функций энергосбережения следует выбирать режимы Offset или Adaptive.
Для настройки таймингов и многочисленных второстепенных параметров подсистемы ОЗУ служит подраздел DRAM Timing Control, возможности которого позволят опытным оверклокерам «выжать все соки» из любого комплекта оперативной памяти.
За конфигурацию цифровых VRM, питающих центральный процессор и модули ОЗУ, отвечает подменю DIGI+ Power Control. Здесь задается работа Load-line Calibration, частота переключения силовых элементов, а также срабатывание защиты от перегрева, перенапряжения и превышения силы тока.
Настройки встроенного в процессор преобразователя напряжения содержатся во вкладке Internal CPU Power Management. Здесь же, помимо прочего, активируется технология Enhanced Intel SpeedStep, функция Intel Turbo Boost, и конфигурируются параметры энергопотребления.
Многочисленные опции, отвечающие за возможности расширения материнской платы, находятся в разделе Advanced.
Вкладка CPU Configuration, как следует из названия, отвечает за отображение технических характеристик и настройку процессорных технологий, таких как виртуализация и аппаратная защита от вирусов, а также управление функциями энергосбережения.
Подменю PCH Configuration служит для конфигурирования микросхемы системной логики, а в подразделе System Agent Configuration сосредоточены опции встроенного северного моста.
За настройки дисковой подсистемы отвечает Storage Configuration, тогда как во вкладке Onboard Devices Configuration находится управление дополнительными контроллерами.
Функции аппаратного мониторинга и управления вентиляторами содержатся в разделе Monitor, где выводятся показания двух температурных, восьми тахометрических датчиков, а также значения семи напряжений. Здесь же можно вручную настроить режим работы крыльчаток охладителей, если по какой-то причине пользователям неудобно работать с функцией Q-Fan. Кстати, в прошивке появилось некое подобие калибровки вентиляторов: с помощью опции Q-Fan tuning прошивка определяет минимальную устойчивую скорость вращения.
В разделе Monitor есть вкладка Thermal Radar Temperature, на которой отображаются данные от семи дополнительных температурных сенсоров, а также показания внешних термопар, если они подключены к системной плате.
Из дополнительных функций UEFI Setup героини сегодняшнего обзора обладает утилитой для обновления программного микрокода EZ Flash 2 Utility, и возможностью сохранения восьми профилей с пользовательскими настройками.
Таким образом, меню настройки ASUS Sabertooth Z97 Mark 2 обладает всеми необходимыми возможностями, что вместе с продуманной конструкцией дает надежду на успешный разгон.
Комплектное ПО
Новинка комплектуется программным продуктом AI Suite 3, в состав которого входят различные функциональные модули. Наиболее ценным для любителей разгона является подпрограмма Thermal Radar 2, предназначенная для аппаратного мониторинга и управления работой вентиляторов. В нижней части интерфейса программы находится информационная панель, на которую выводится информация о текущем режиме работы процессора, показания температурных и тахометрических датчиков, а также значения напряжений на основных компонентах. Вкладка Thermal Tuning позволяет выполнить калибровку скорости вращения крыльчаток охладителей, которая необходима для дальнейшей настройки режимов их работы.
За регулировку оборотов вентиляторов отвечает Fan Control. Пользователи могут выбрать один из четырех предустановленных профилей, либо задать необходимые настройки самостоятельно.
В ручном режиме сперва определяется расположение каждого из «карлсонов» в корпусе системного блока, далее, скорость вращения любого вентилятора можно связать с показаниями одного из 12 температурных сенсоров, либо задать обороты в процентах от максимальных.
Программа Thermal Radar 2 позволяет управлять вентилятором графического акселератора, для которого доступны автоматический и ручной режимы регулировок.
Вкладка Thermal Status предназначена для контроля показаний температурных сенсоров, а также общего состояния системной платы. Для каждого датчика можно получить подробную информацию о влиянии температуры на стабильность системы.
Для отслеживания показаний системного мониторинга служит вкладка Monitor, а DIGI+ Power Control предназначена для тонкой настройки параметров силовой подсистемы.
К моему величайшему удивлению в составе AI Suite 3 отсутствует модуль для управления быстродействием, так что для разгона пользователям придется воспользоваться UEFI Setup. Но еще более удивительно, что производитель больше не предлагает для загрузки утилиту TurboV Core, которая здорово выручала во время разгона той же ASUS Sabertooth Z87. Разгонный потенциал

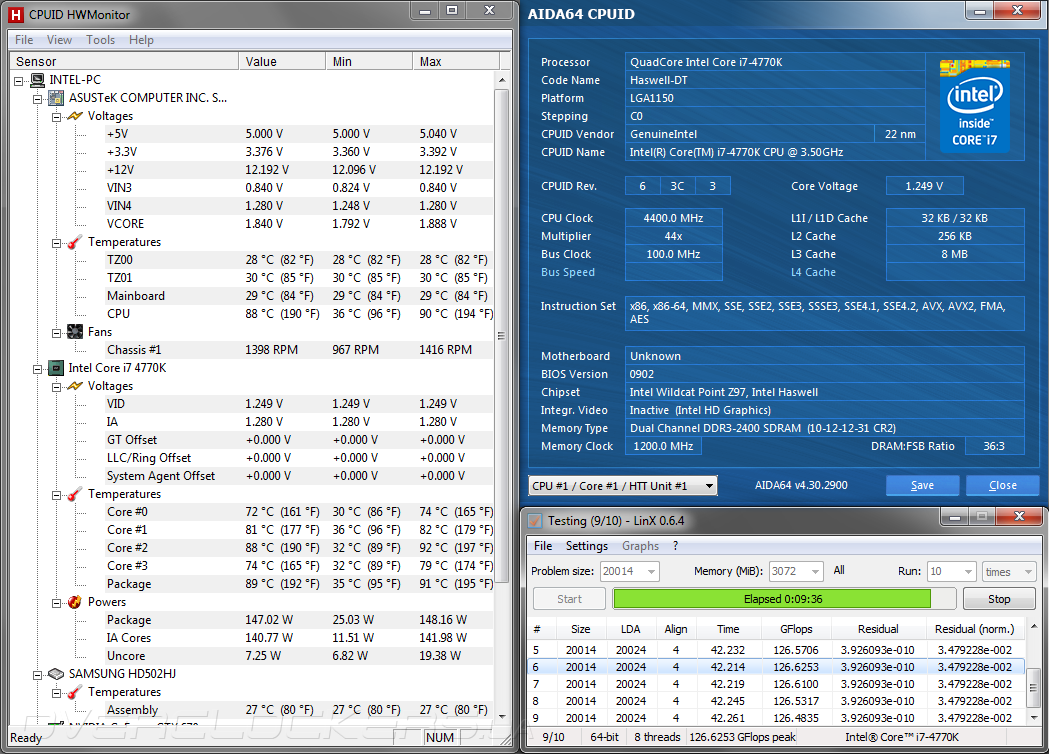

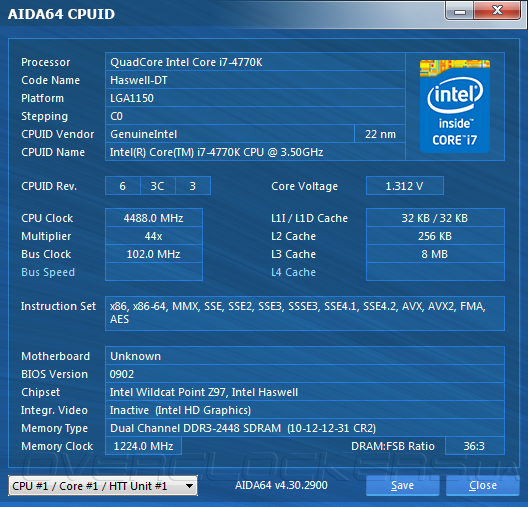

Прежде чем представить вам отчет об оценке запаса прочности ASUS Sabertooth Z97 Mark 2, я вынужден сообщить, что частотный потенциал нашего процессора Intel Core i7-4770K продолжает ухудшаться. Если во время тестирования ASUS Z97-Deluxe нашему Haswell удалось достичь 4500 МГц при напряжении 1,3 В и температура при этом была высокой, но не критической, то сегодня процессор с такими настройками функционировать отказывался, нагрев быстро достигал 100° С, что проводило к включению режима пропуска тактов. Именно поэтому пришлось ограничить напряжение Vcore на уровне 1,25 В, которого оказалось достаточно для работы только на 4400 МГц. Модули ОЗУ при этом функционировали на частоте 2400 МГц с тамингами 10-12-12-31-2Т, а кольцевая шина работала на штатных 3900 МГц, поскольку её разгон практически не дает прироста быстродействия.
Очевидно, что системная плата ничуть не сдерживала дальнейший оверклокинг, а причина кроется в деградации частотного потенциала центрального процессора. Зато, по части разгона BCLK новинка продемонстрировал отличные результаты, обеспечив стабильную работу при 185 МГц.
Несколько тяжелее далось Sabertooth Z97 Mark 2 повышение частоты модулей ОЗУ, лучший результат для тестового комплекта G.Skill F3-2400C10D-8GTX составил 2560 МГц с таймингами 11-12-12-31-2Т при напряжении 1,65 В.
Напоследок были проверены возможности материнской платы по автоматическому разгону. Для этого я воспользовался функцией EZ Tuning Wizard, в результате работы которой частота процессора увеличилась до 4488 МГц при напряжении 1,312 В, а модули ОЗУ заработали в режиме 2448 МГц с задержками 10-12-12-31-2Т.
Тестовый стенд
Для тестирования быстродействия и разгонного потенциала ASUS Sabertooth Z97 Mark 2 был задействован такой набор аппаратного обеспечения:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: ASUS GTX670-DCMOC-2GD5 (NVIDIA GeForce GTX 670);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
- драйвер видеокарты: GeForce 335.23.
- ASUS Sabertooth Z97 Mark 2 (UEFI Setup 0902 от 09.05.2014);
- ASUS Z97-Deluxe (UEFI Setup 0603 от 14.04.2014);
- ASUS Z87-Deluxe/Dual (UEFI Setup 1802 от 14.03.2014);
- MSI Z97 Gaming 7 (UEFI Setup 1.2B5 от 16.05.2014).
- AIDA64 4.30.2900 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- F1 2012;
- Total War: Rome II.
Результаты тестирования

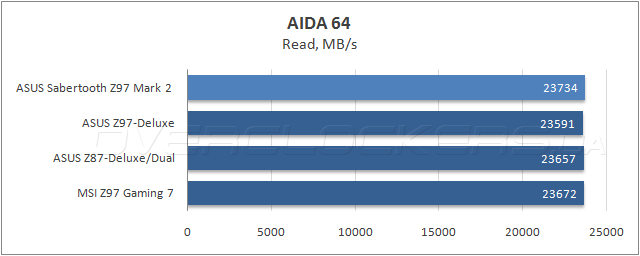

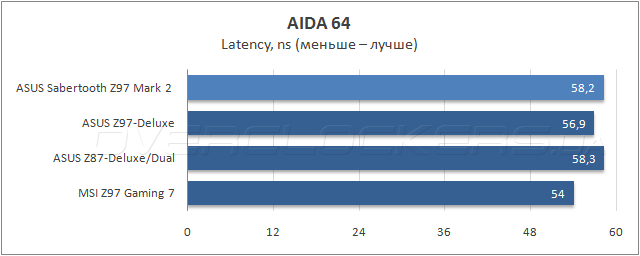

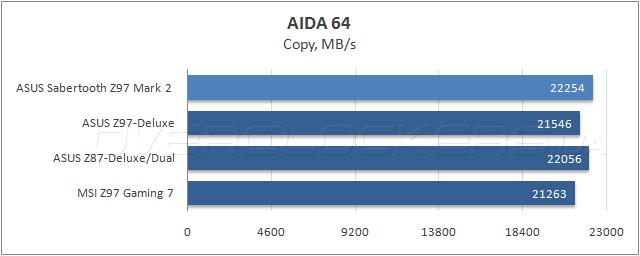

При оценке пропускной способности ОЗУ в программе AIDA64 новинка показала отличные результаты во всех подтекстах, за исключением измерения латентности.
В комплексном бенчмарке Futuremark PCMark 8, который позволяет с высокой точностью определить быстродействие при выполнении повседневных задач, ASUS Sabertooth Z97 Mark 2 продемонстрировала высокую скорость работы, на уровне лучших моделей системных плат для процессоров Intel LGA1150.
Во время измерения продуктивности в графическом тестовом пакете Futuremark 3DMark героиня сегодняшнего обзора несколько уступила соперницам в сценарии Cloud gate, но без труда отыграла позиции в более сложном подтесте Fire strike.

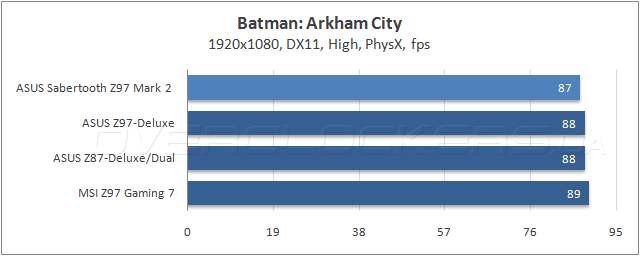

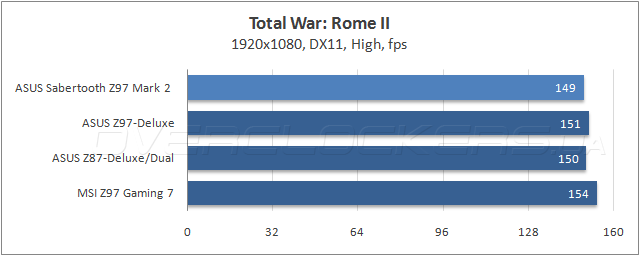

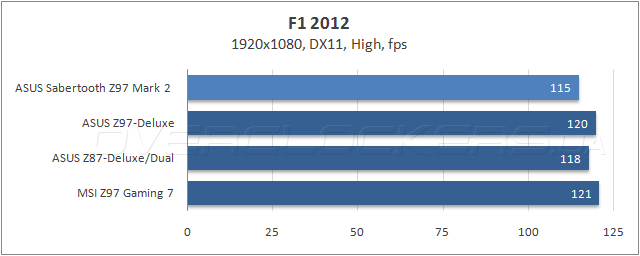

А вот при тестировании в реальных игровых приложениях Sabertooth Z97 Mark 2 неожиданно проиграла всем участницам соревнования. Отставание не критично, тем более, с повышением качества изображения разница, скорее всего сойдет на нет, но программистам из ASUS есть смысл поработать над оптимизацией управляющего микрокода новинки!
Энергопотребление
Для оценки уровня энергоэффективности тестовых стендов использовался прибор Basetech Cost Control 3000, который помог в измерении максимального энергопотребления при нагрузке в программе LinX, а также среднего расхода электроэнергии во время простоя.

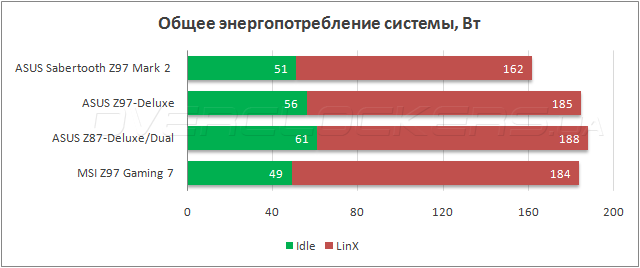

По части экономичности ASUS Sabertooth Z97 Mark 2 уверенно опередила всех соперниц. Очевидно, секрет высокой энергоэффективности заключается в качественной реализации VRM и минимальном использовании дополнительных контроллеров, а также совершенным механизмам энергосбережения прошивки.
Выводы
Еще до начала тестирования на материнскую плату Sabertooth Z97 Mark 2 возлагались большие надежды. Еще бы, ASUS предложил качественный продукт из легендарной серии The Ultimate Force по весьма разумной цене. Среди наиболее сильных сторон новинки следует отметить надежную конструкцию и высочайшее качество изготовления, которые позволили установить пятилетнюю гарантию, отличные возможности для разгона и наличие фирменной технологии Thermal Radar 2. В то же время, героиня сегодняшнего обзора не поддерживает беспроводные сети и высокоскоростные интерфейсы SATA Express и Thunderbolt, а количество видеовыходов сокращено до двух. Все это может не понравиться продвинутым пользователям, которые привыкли получать продукты с максимальной возможной функциональностью. Также, вызывает удивление отсутствие в программе AI Suite 3 возможности разгона из среды ОС MS Windows. А вот отсутствие защитного кожуха TUF Thermal Armor, которое самым положительным образом сказалось на снижении розничной стоимости, вряд ли следует считать недостатком, тем более, что на рынке есть модель ASUS Sabertooth Z97 Mark 1, закованная в броню «с головы до пят». Что касается розничной стоимости новинки, то в украинских интернет-магазнах цена на ASUS Sabertooth Z97 Mark 2 стартует с отметки 230 долларов США, которая не выглядит завышенной с учетом увеличенного срока гарантии и повышенного запаса прочности материнской платы.
