С релизом нового поколения процессоров Intel Raptor Lake на старте продаж были доступны только решения на базе чипсета Z790. В настоящее время пользователь уже может выбирать бюджетные решения на чипсете B760 как с памятью DDR4, так и с DDR5. Тем пользователям, которые не планируют сильно заморачиваться с оверклокингом, но стремятся получить надежное решение без лишних излишеств ASUS предлагает материнскую плату формфактора mATX под названием TUF Gaming B760M-Plus WiFi D4. Рассмотрим ее более подробно.
Характеристики
| Производитель | ASUS |
|---|---|
| Модель и страница продукта | TUF Gaming B760M-Plus WiFi D4 |
| Чипсет | Intel B760 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 и 13 поколения (Alder Lake, Raptor Lake) |
| Память | 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133-3200 МГц, 3333-5333+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU, 1 x PCI Express 4.0 x1 — B760 1 x PCI Express 4.0 x16 (x4) — B760 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порты PS/2 | - |
| Порты USB | I/O-панель: 2 x USB 2.0, 1 x USB 3.2 Gen 1 (Type A), 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактные группы: 1 x USB 3.2 Gen 1 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 4 x SATA 6 Гбит/с (B760) |
| RAID | 0, 1, 5, 10 (NVMe M.2 та SATA 6Gb/s) |
| Встроенный звук | Realtek ALC897 |
| S/PDIF | + |
| Сетевые возможности | 1 х Realtek RTL8125BG (2.5 Gigabit Ethernet) Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | DIGI+ VRM (Digital power design with DrMOS), ESD Guards, TUF LANGuard, Overvoltage Protection, SafeSlot Core+, Stainless-Steel Back I/O, M.2 Q-Latch, Q-DIMM, Q-LED, Q-Slot, ASUS EZ DIY, AURA Sync |
| Стоимость, грн | 7169 |
Комплект поставки
Новинка поставляется в компактной коробке, выполненной в темных цветах, соответствующих линейке продуктов The Ultimate Force.
На обратной стороне коробки подробно расписаны технические возможности материнской платы, ее ключевые особенности, а также внешний вид.

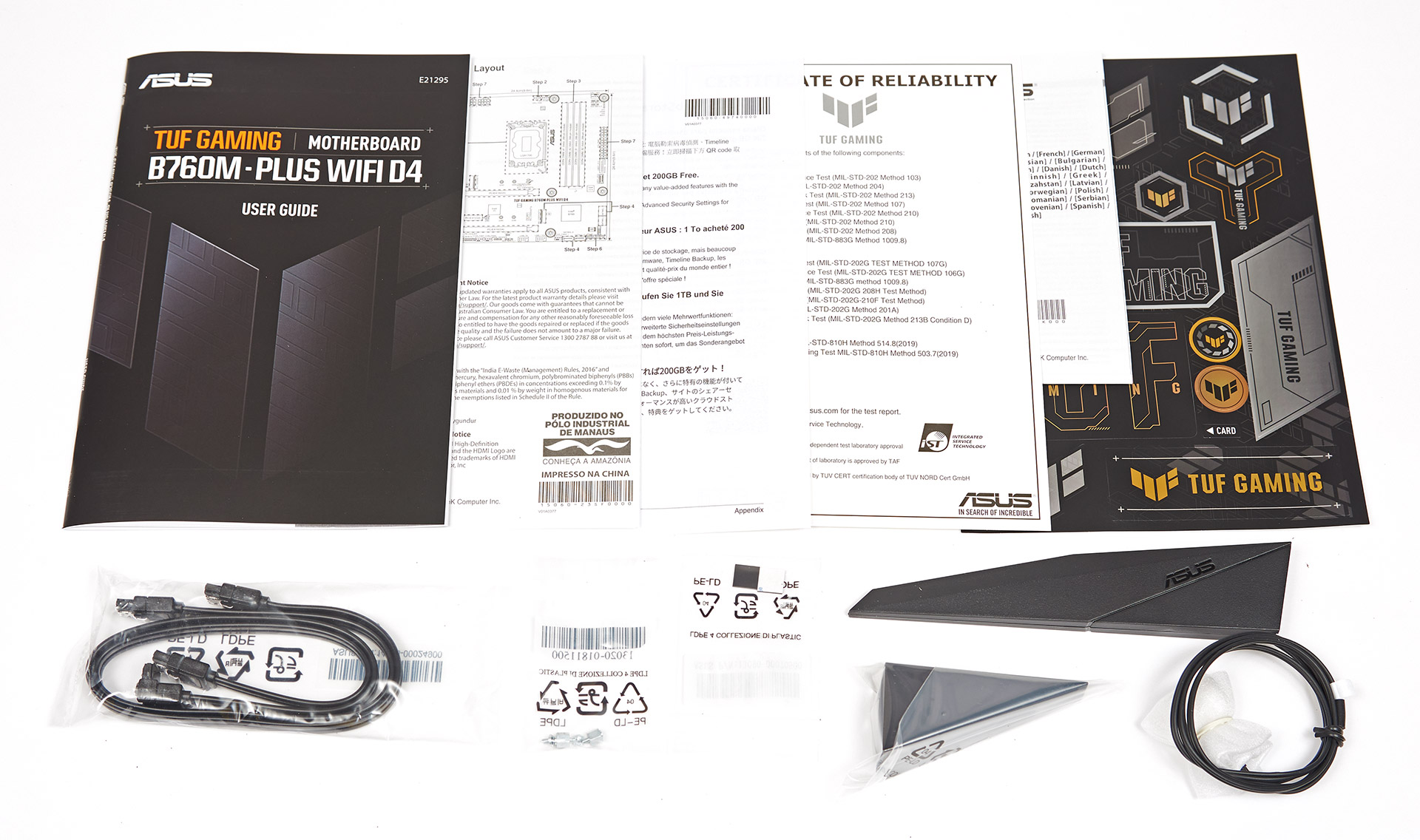

Комплект поставки следующий:
- инструкция, сертификат TUF;
- комплект наклеек;
- два черных SATA-кабеля с металлической защелкой (один с угловым разъемом);
- антенна Wi-Fi и платформа для нее;
- стойки и прокладки для M.2 накопителей.
Внешний вид

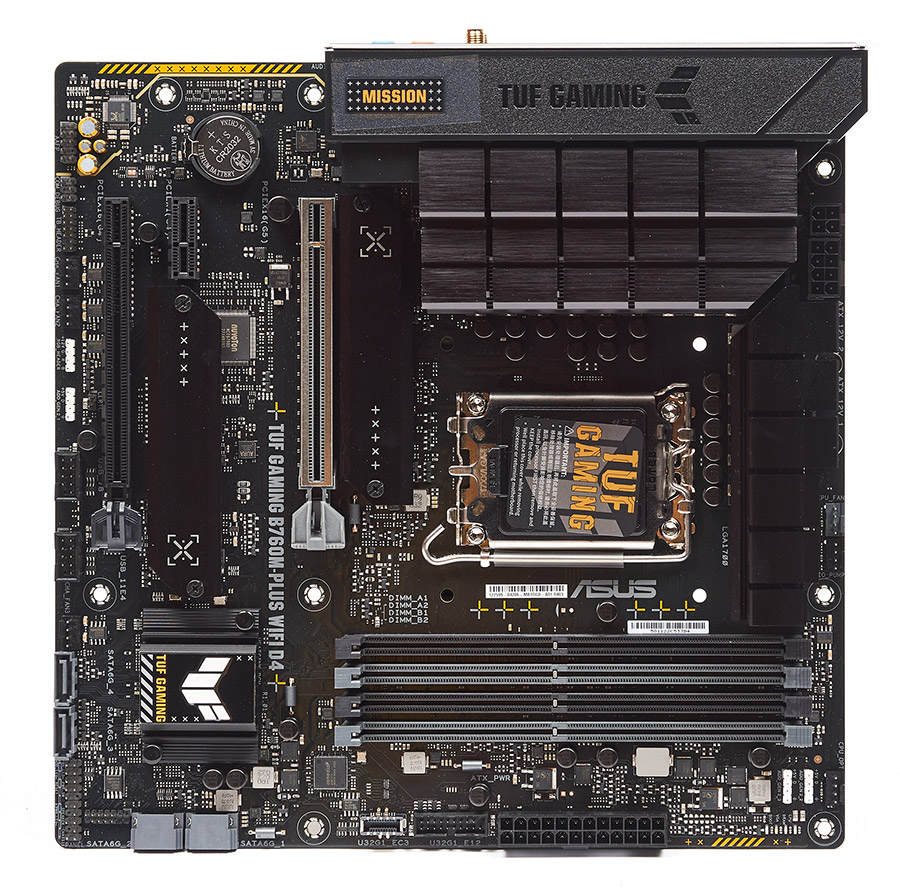

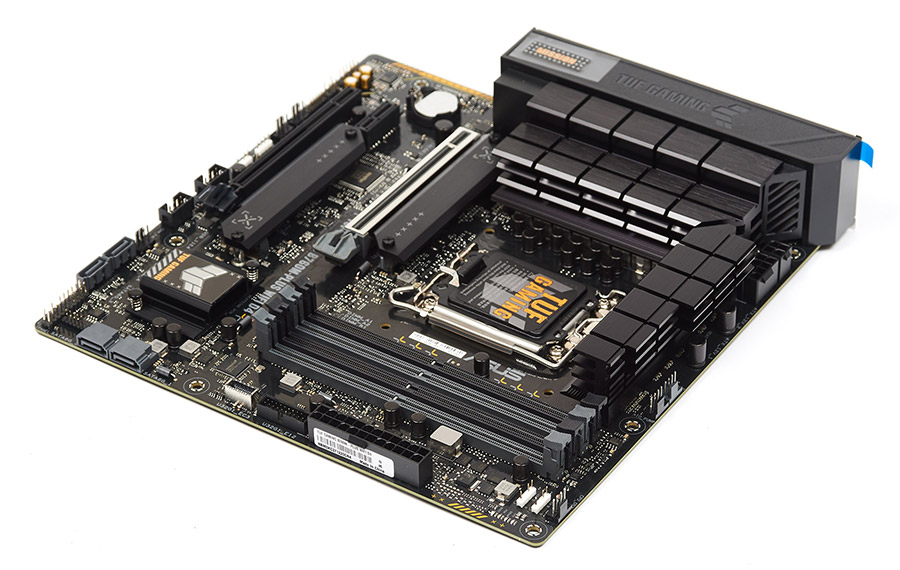

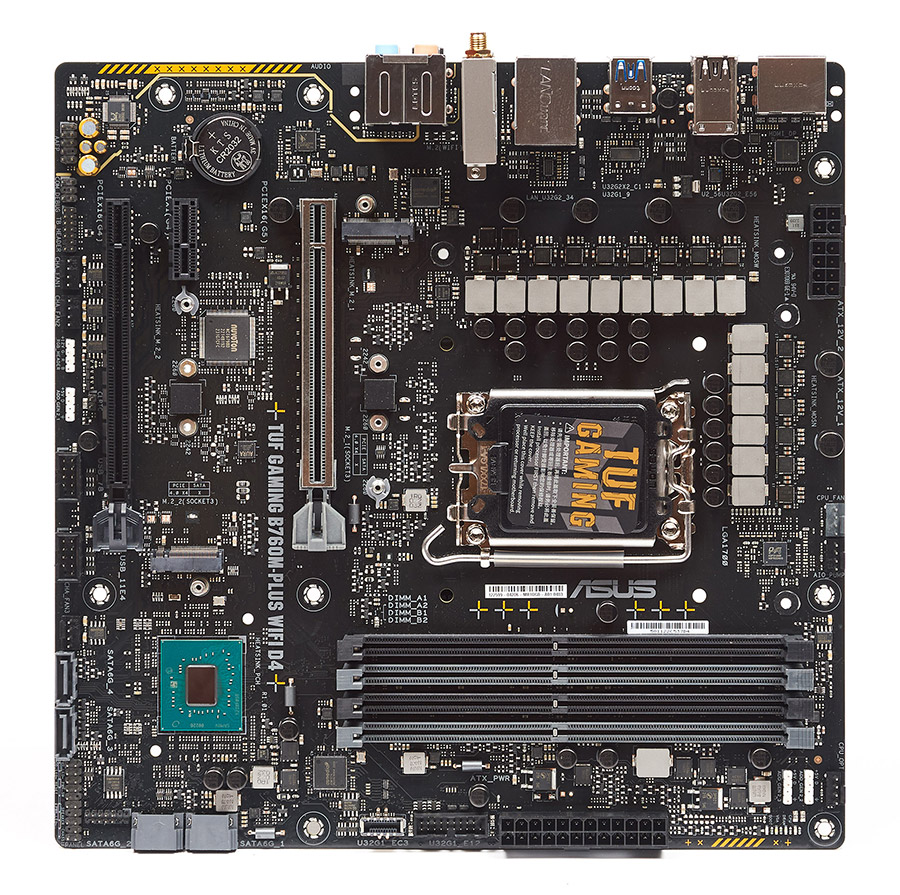

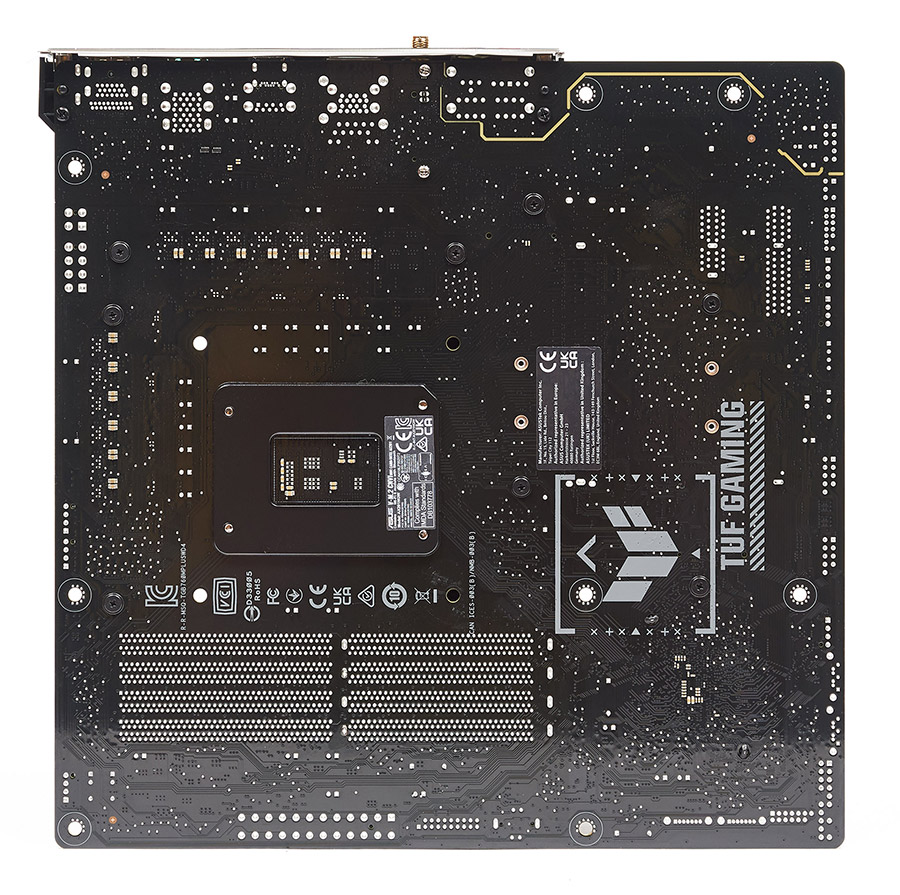

Материнская плата имеет грубый внешний вид: текстолит черного цвета, а в цветовой гамме доминируют темные цвета с желтыми элементами. Отсутствуют элементы с подсветкой RGB, но пользователь может разбавить темноту собственными руками, используя разъемы AURA RGB_HEADER (12 В), и ADD_GEN (5 В). Подсистема накопителей M.2 оборудована собственными радиаторами для улучшения охлаждения.

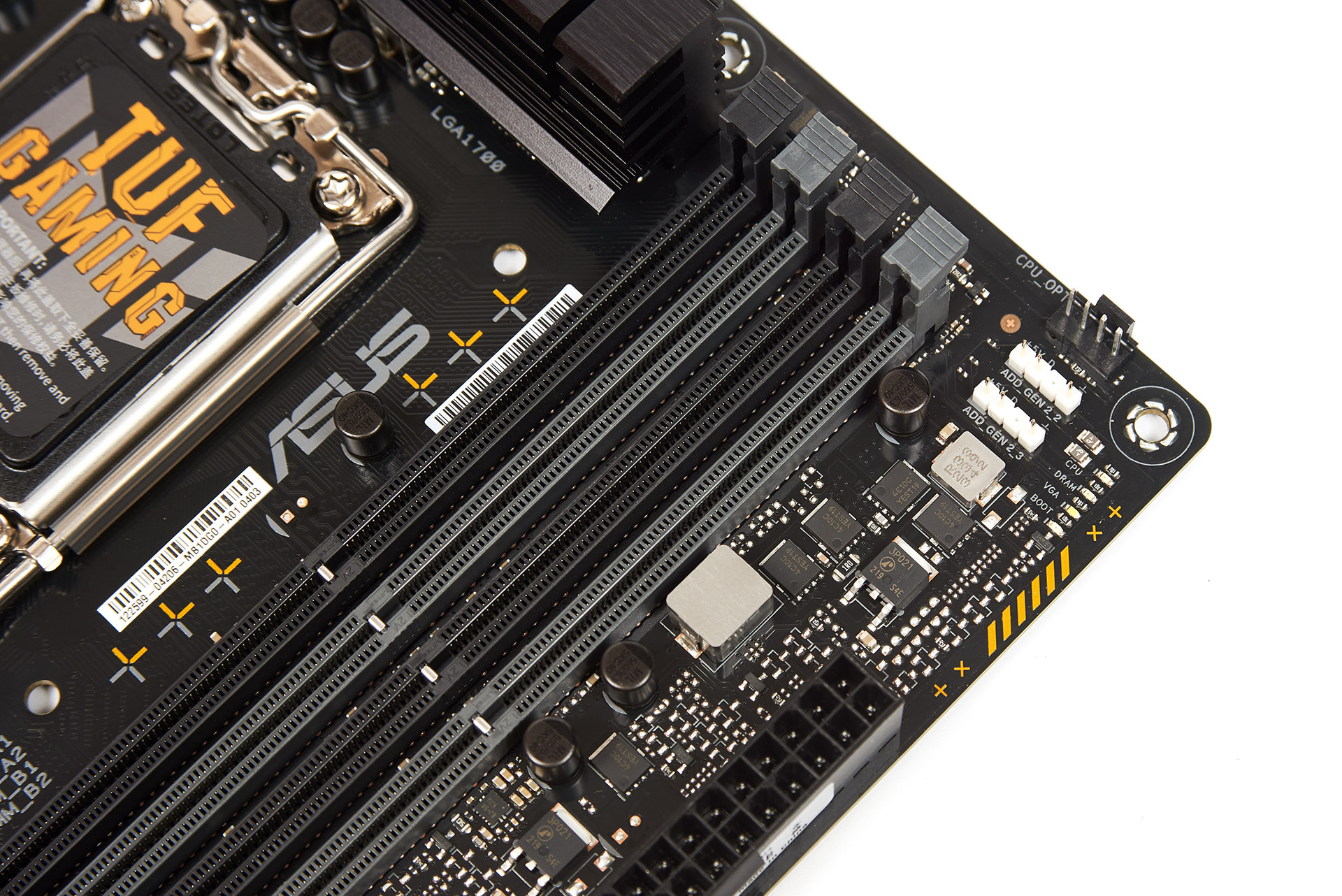

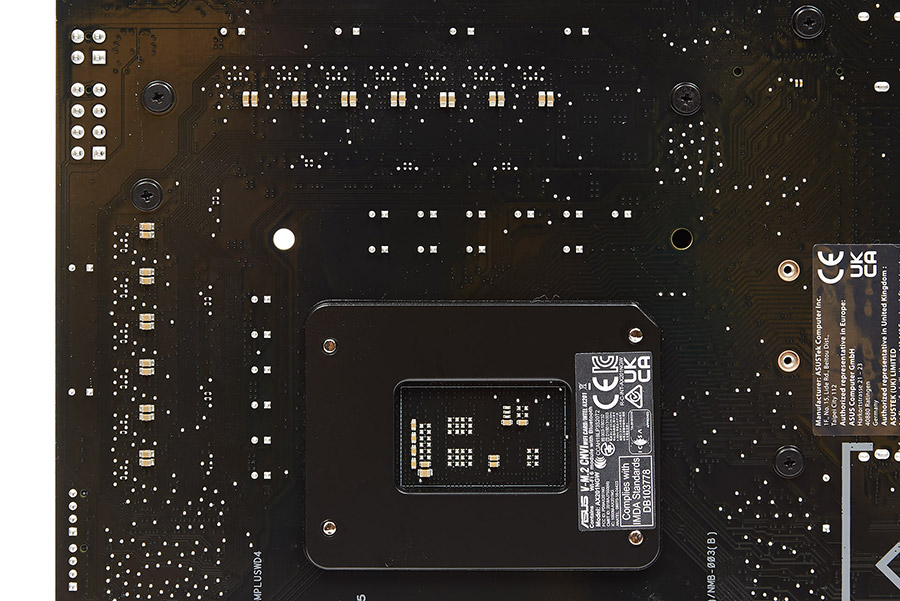

Сокет LGA1700 ничем не примечателен. Задвижки на слотах оперативной памяти есть только с одной стороны.

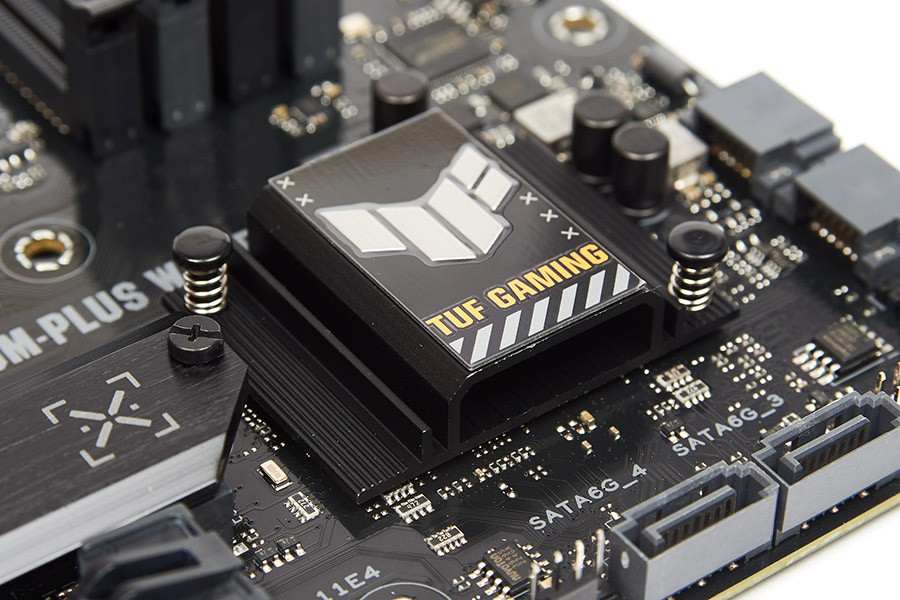

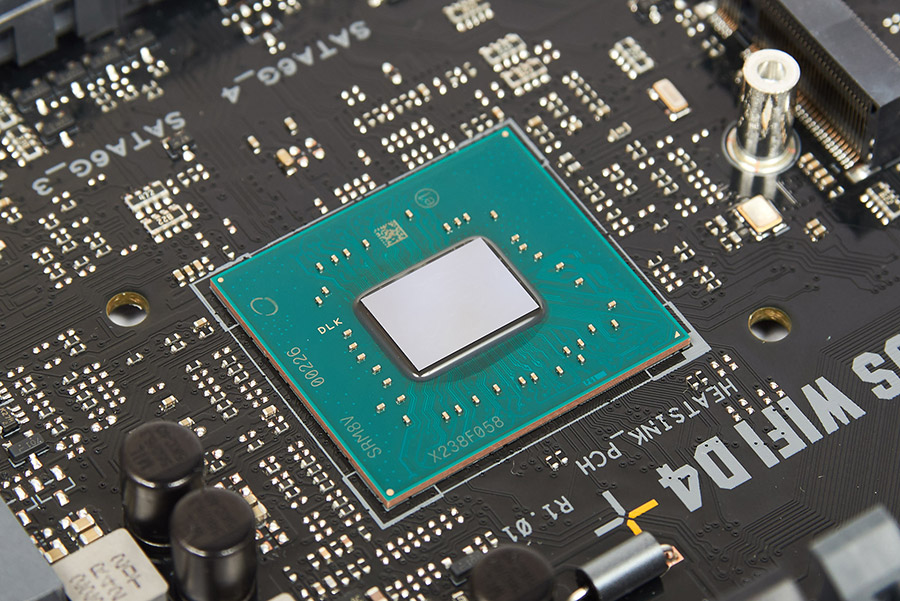

Чипсет охлаждается небольшим радиатором. Контакт происходит через термопрокладку, а для крепления используются пластиковые гвозди на пружинах.

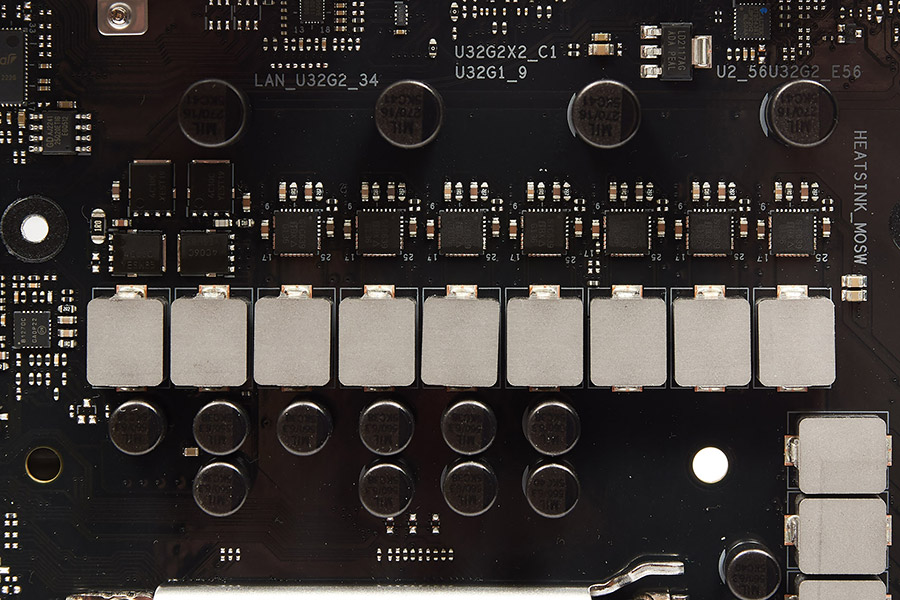

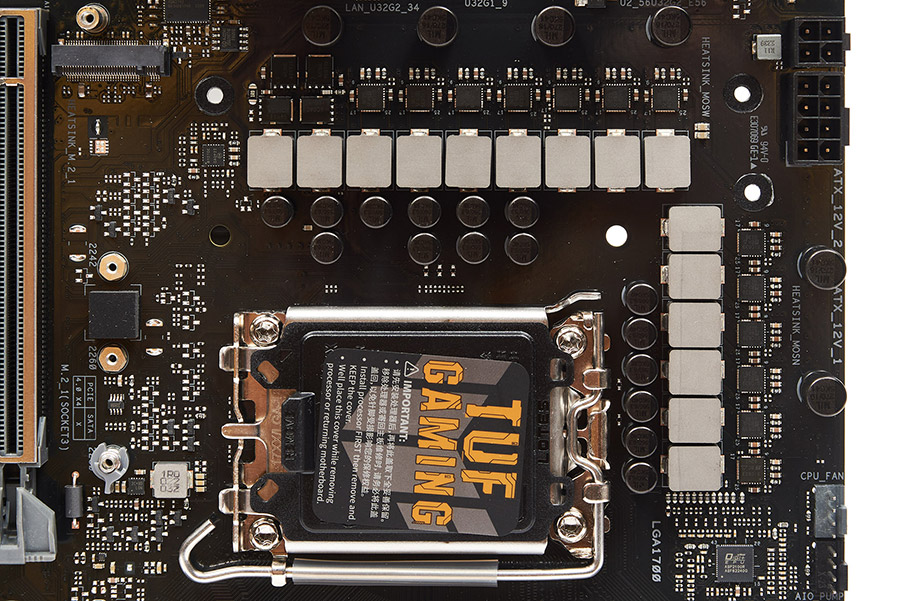

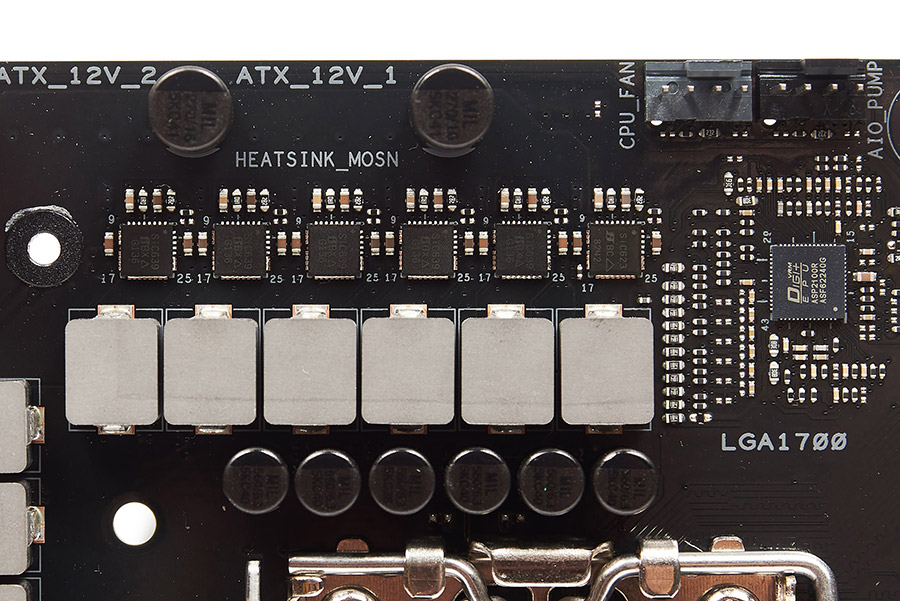

Подсистема питания выполнена по схеме 12+1, она представлена ШИМ-контроллером Digi+ ASP2100R, управляющим двенадцатью силовыми элементами Vishay SiC639 для узла CPU, рассчитанными на 50 А. Также присутствует один Vishay SiC623, рассчитанный на 60 А. Еще есть ON Semiconductor 4C10C и 4C06C на двух дополнительных фазах. Питание можно подключить через разъемы ATX12V и EPS12V.

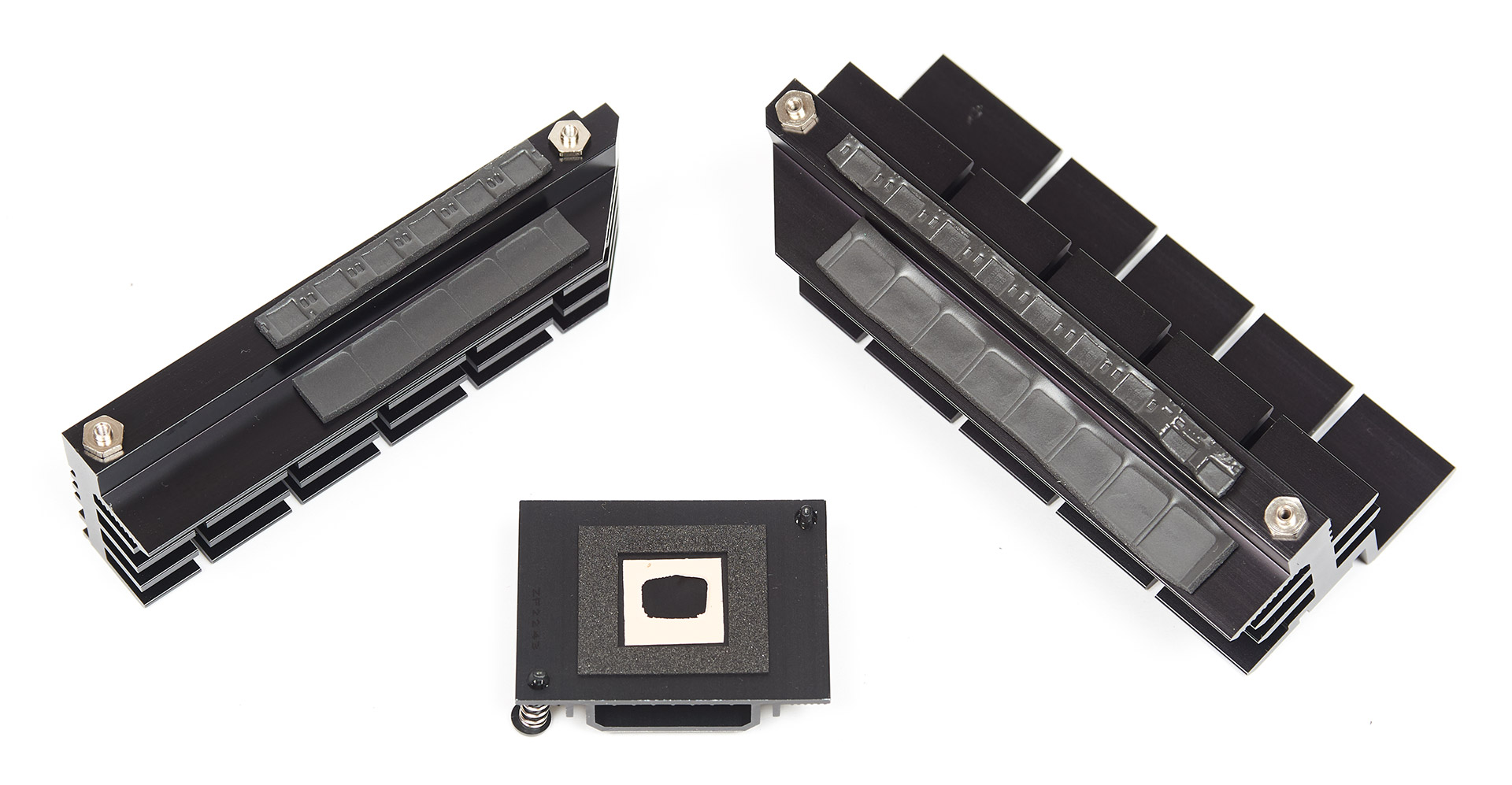

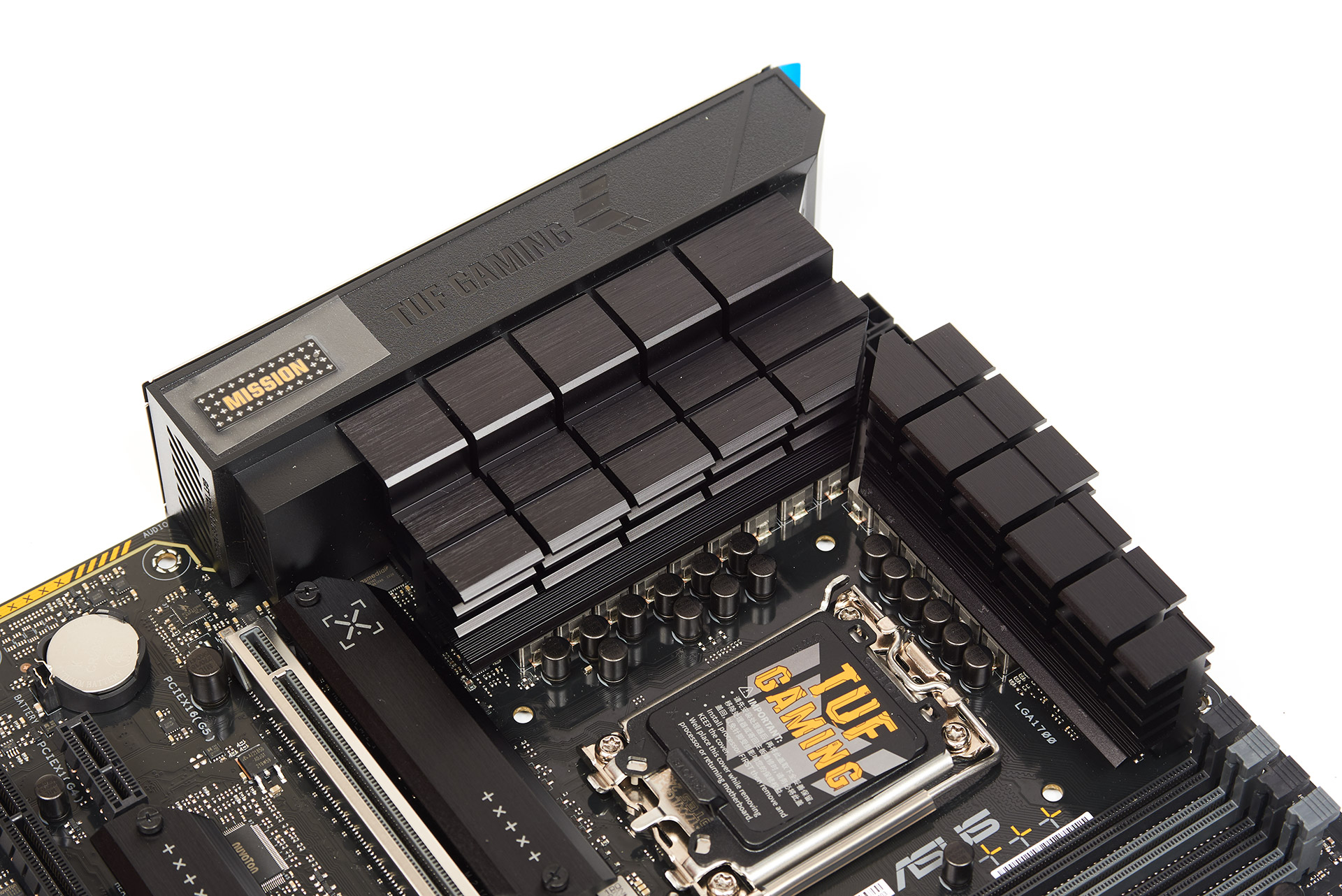

Охлаждение VRM реализовано двумя радиаторами средних размеров. Контакт с силовыми элементами происходит через термопрокладку, а фиксируется он с помощью винтов.

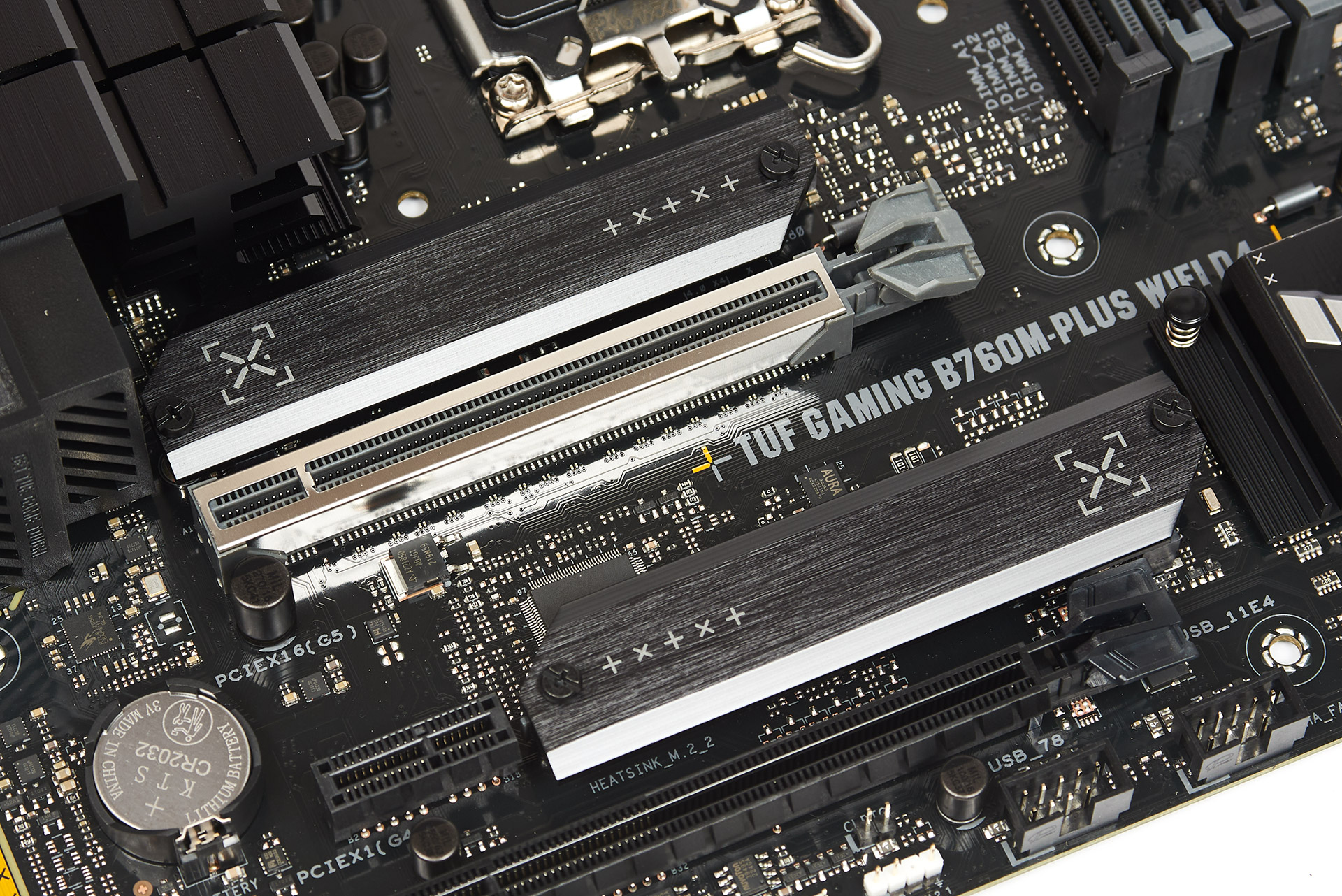

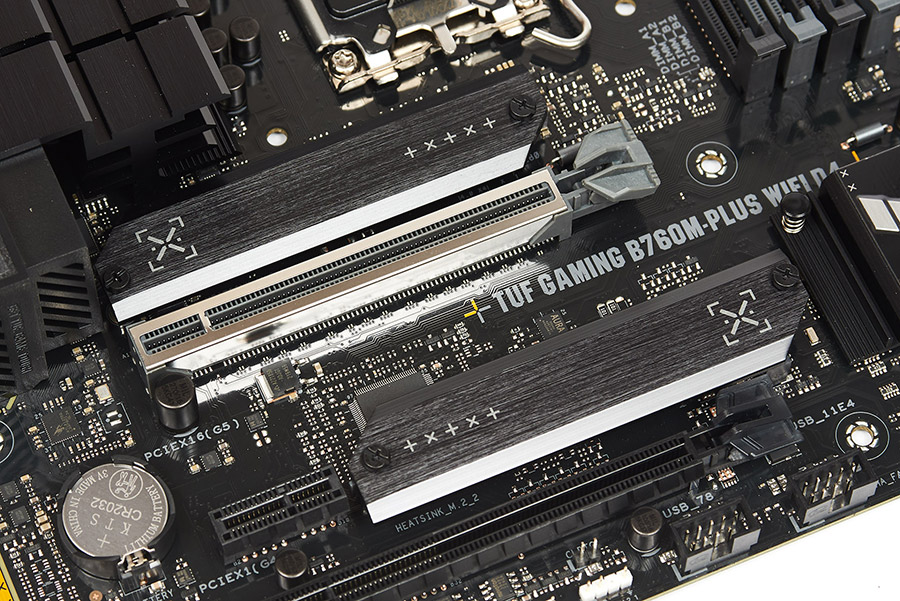

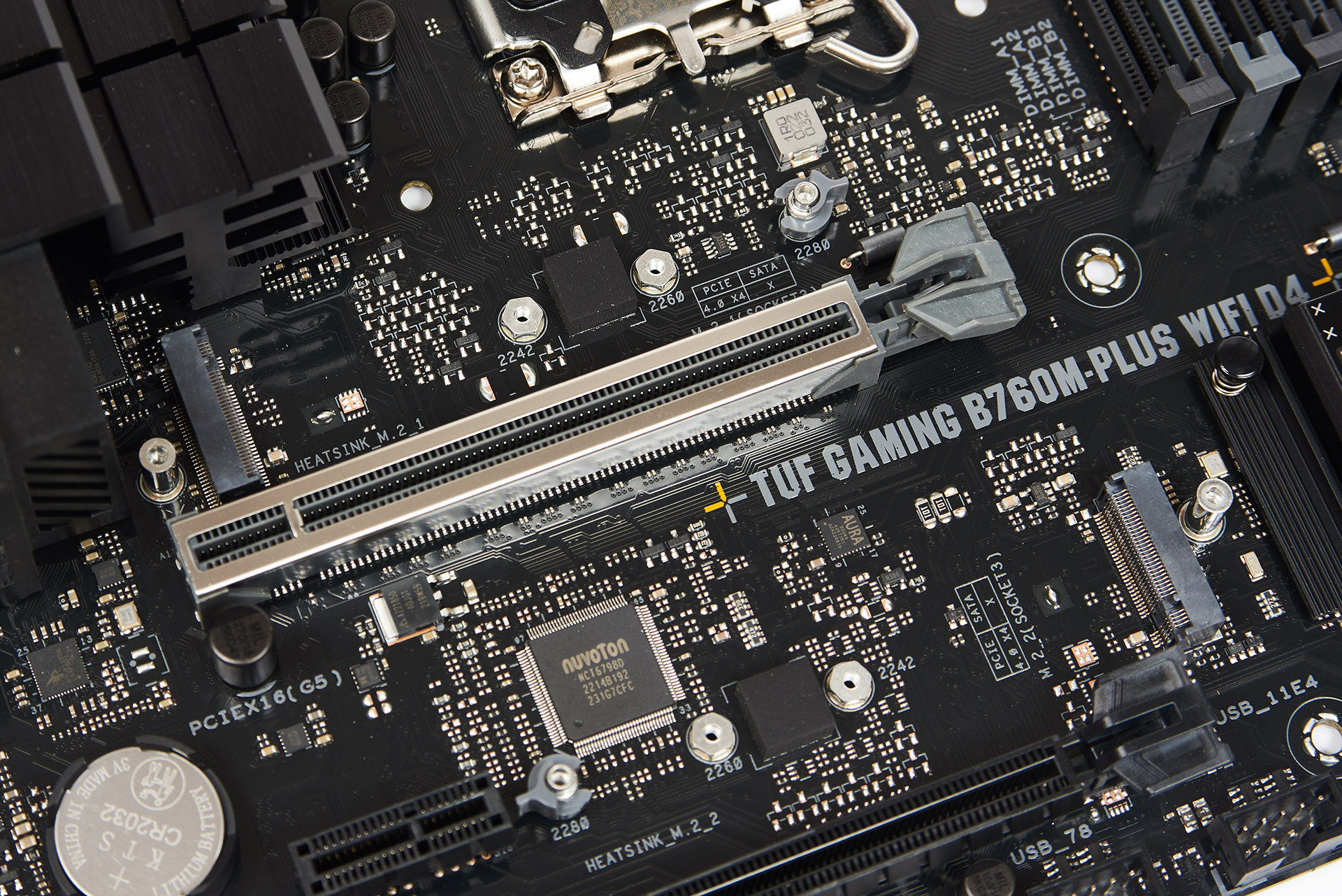

Материнская плата способна принять на борт до двух накопителей M.2 и улучшить температурный режим каждого с помощью радиаторов.
Все накопители M.2 будут работать на скорости PCI-E 4.0 x4. Оба рассчитаны на стандарты 2242/2260/2280. Первый подключен к процессору, а второй, соответственно, к чипсету. Поддержка M.2 SATA отсутствует.

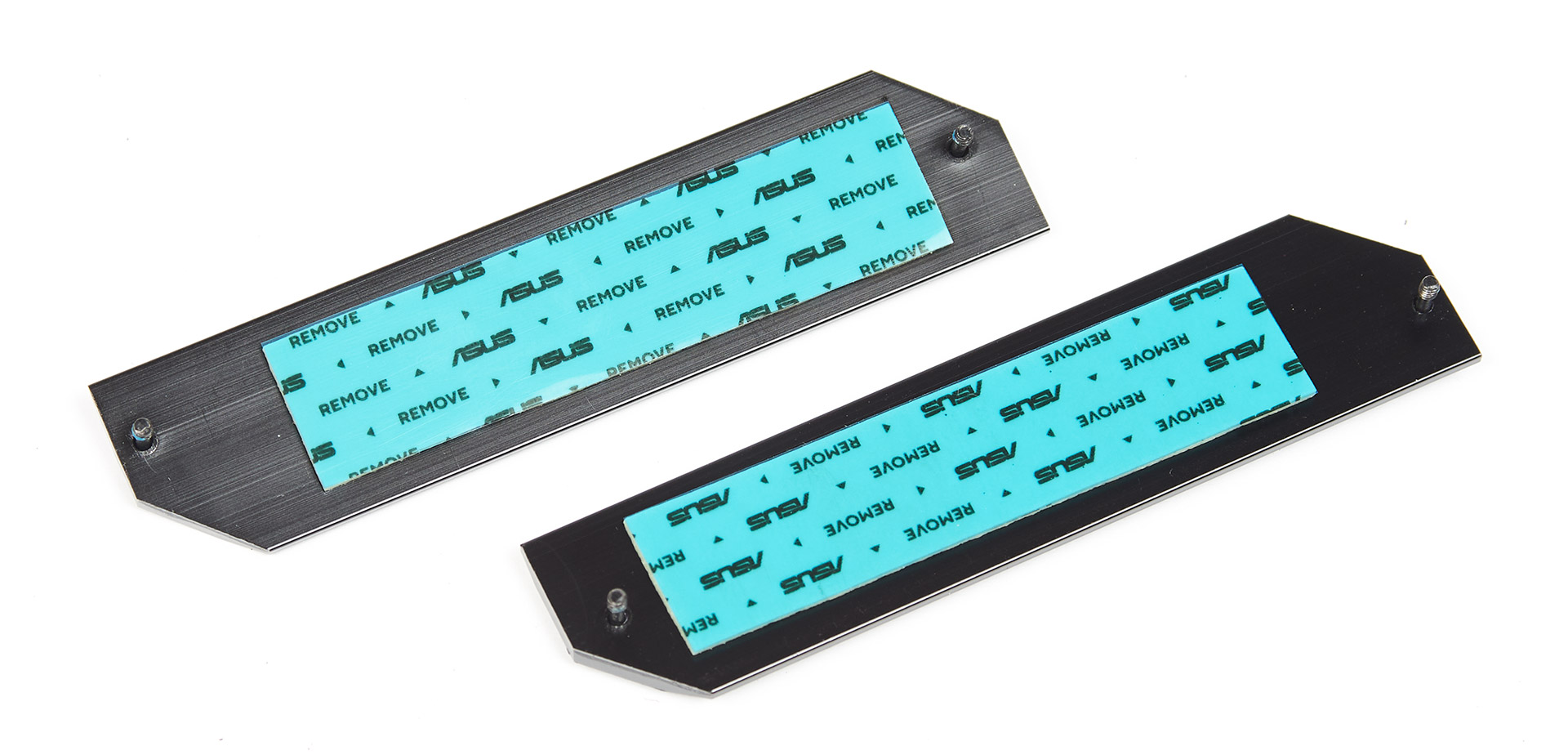

Внешний вид радиаторов M.2:
Зона аудио отделена от других элементов материнской платы. Используется бюджетный кодек Realtek ALC897.

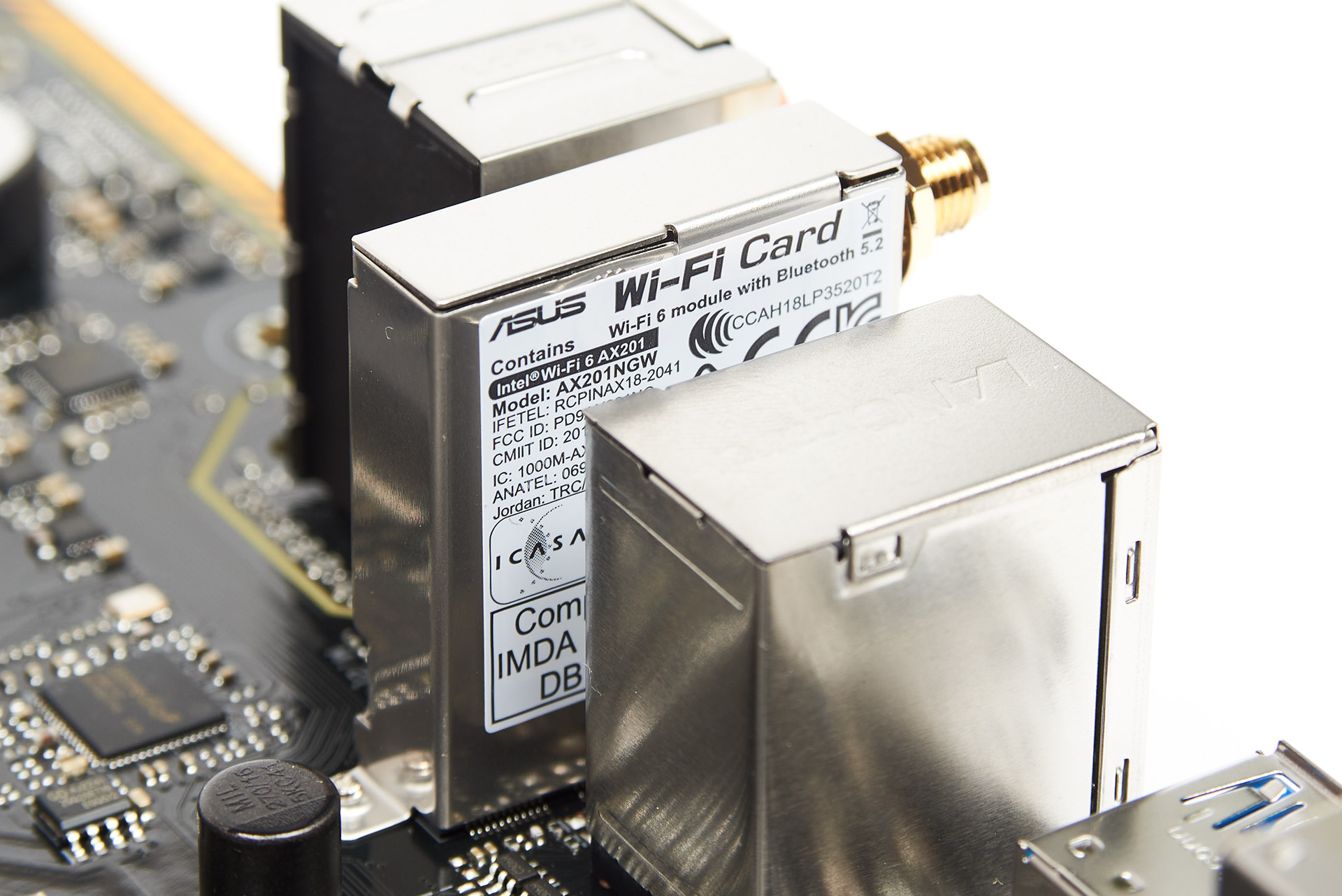

Сеть 2.5G Ethernet реализована контроллером Realtek RTL8125BG, а беспроводной модукль Wi-Fi 6 + Bluetooth 5.2 работает на базе Intel Wi-Fi 6 AX201 (AX201NGW).

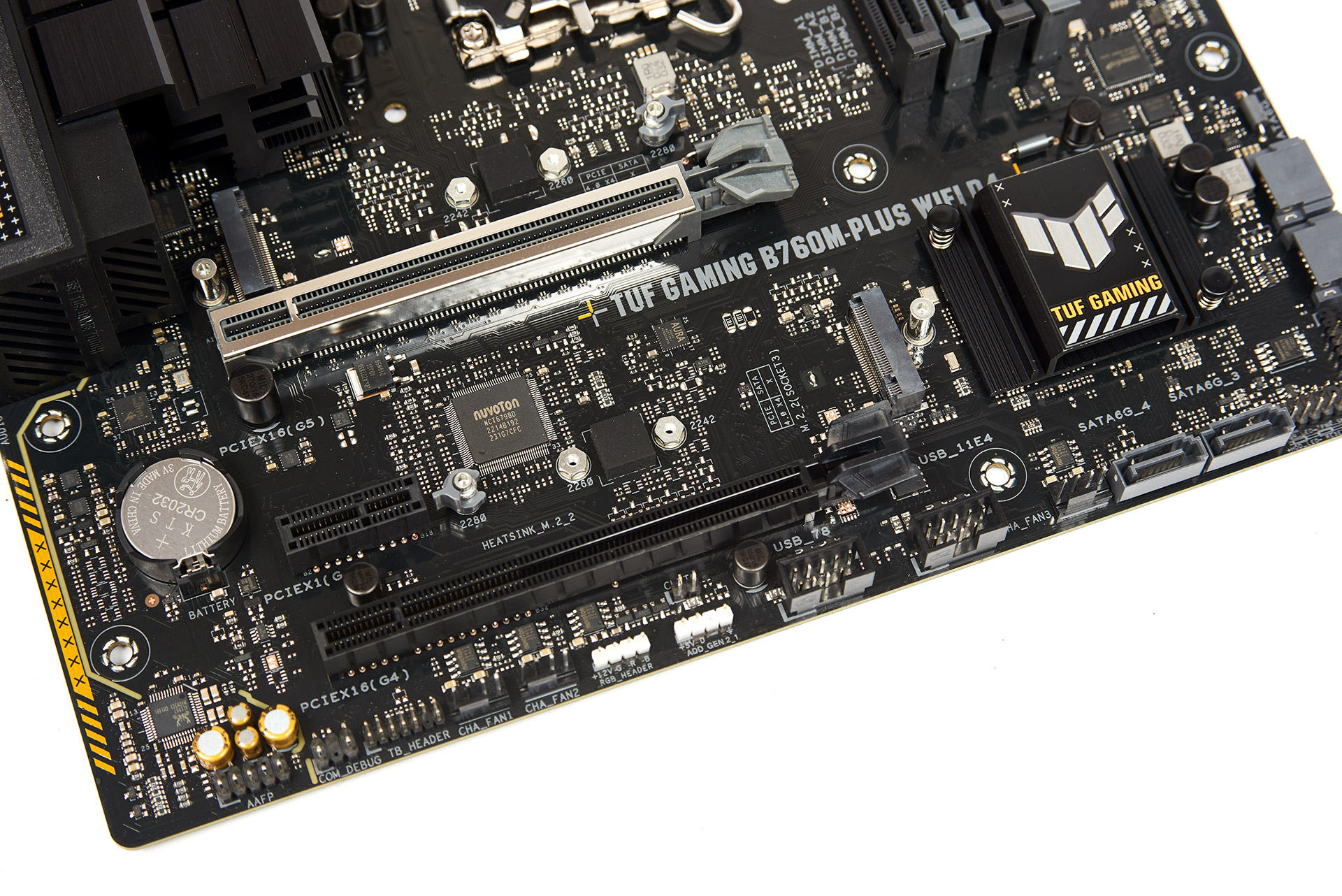

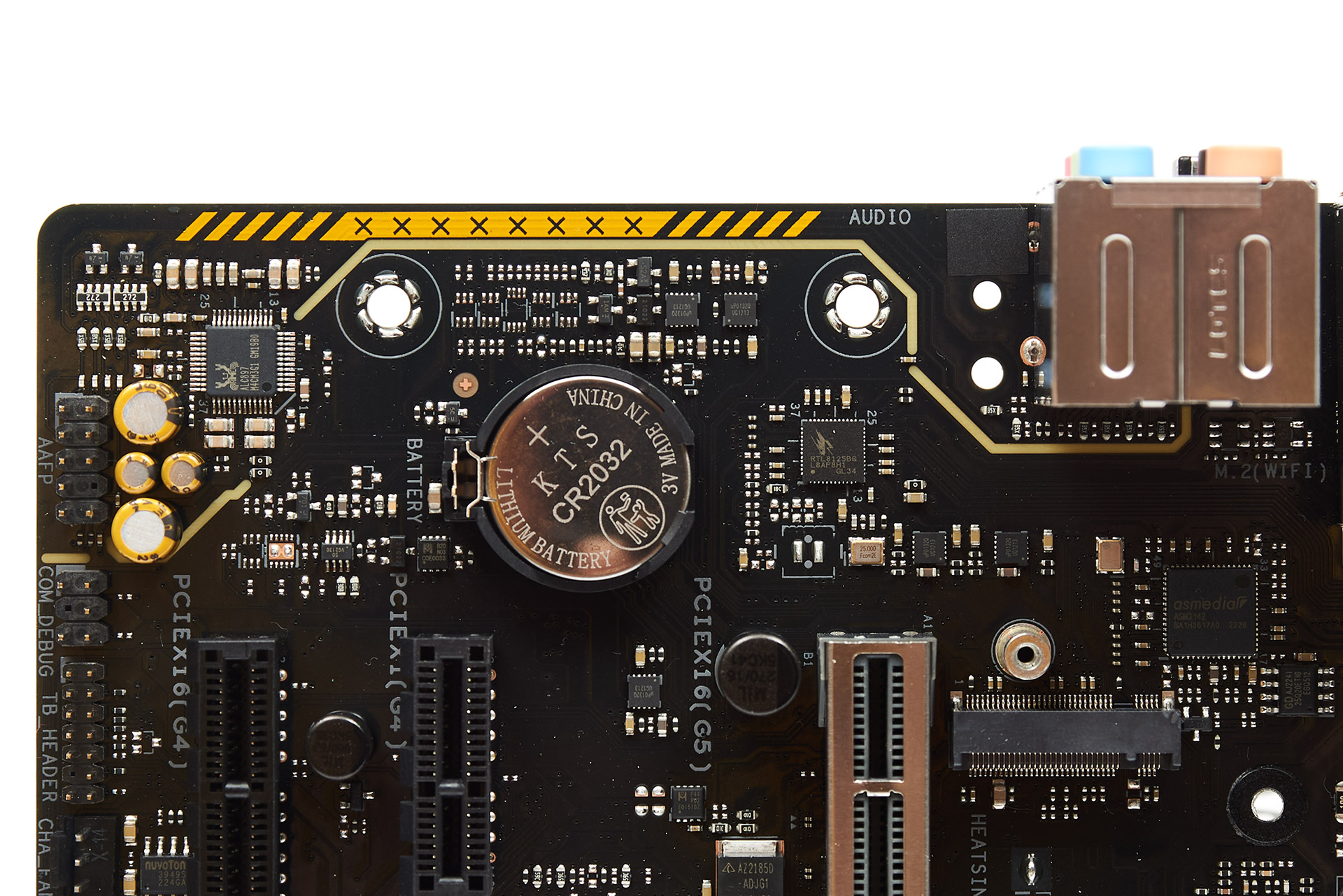

Батарейка CMOS находится под главным слотом PCI-E 5.0 x16 со смещением влево, и будет перекрыта при использовании видеокарт высотой в два слота включительно и выше. Ниже зоны I/O не предусмотрено коннектора вентилятора.
Внизу слева пользователь найдет: коннектор HD_AUDIO, DEBUG, Thunderbolt, контакты CLEAR_CMOS, три CHA_FAN, RGB 12 V и RGB 5 V, две контактные группы USB 2.0, а с правого края два SATA-порта, а также типовый коннектор FRONT_PANEL.

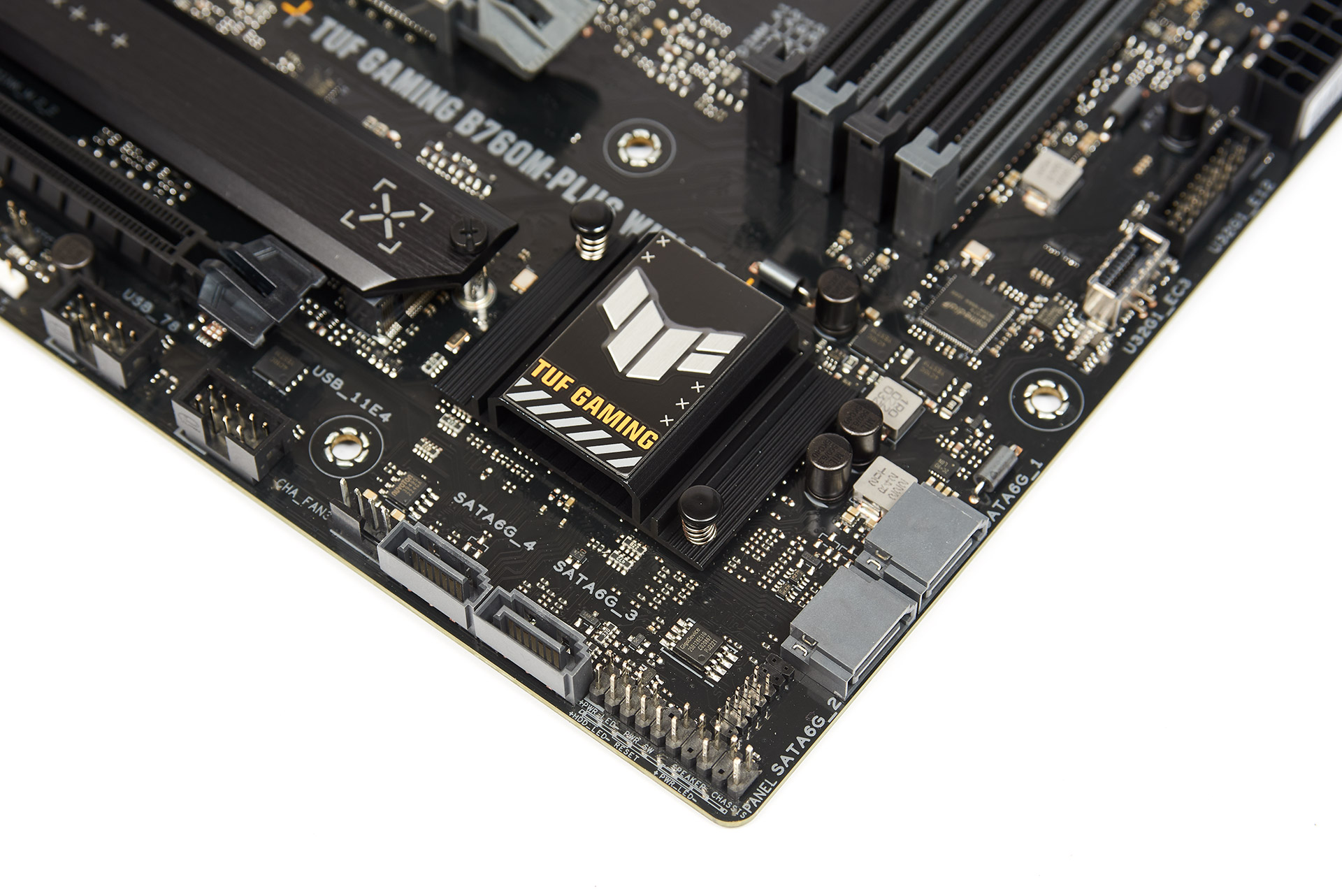

Под углом 90 градусов присутствует еще два SATA-порта. Справа расположены контактные группы USB 3.2 Gen 1 и USB 3.2 2x2 Type-C.

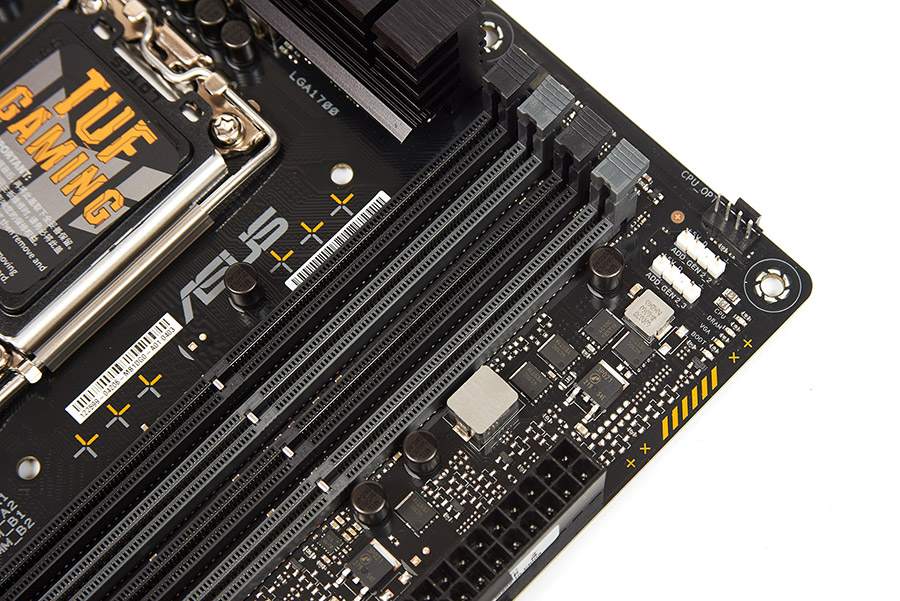

Выше находится диагностическая зона POST, еще два коннектора RGB 5V и два коннектора вентиляторов.

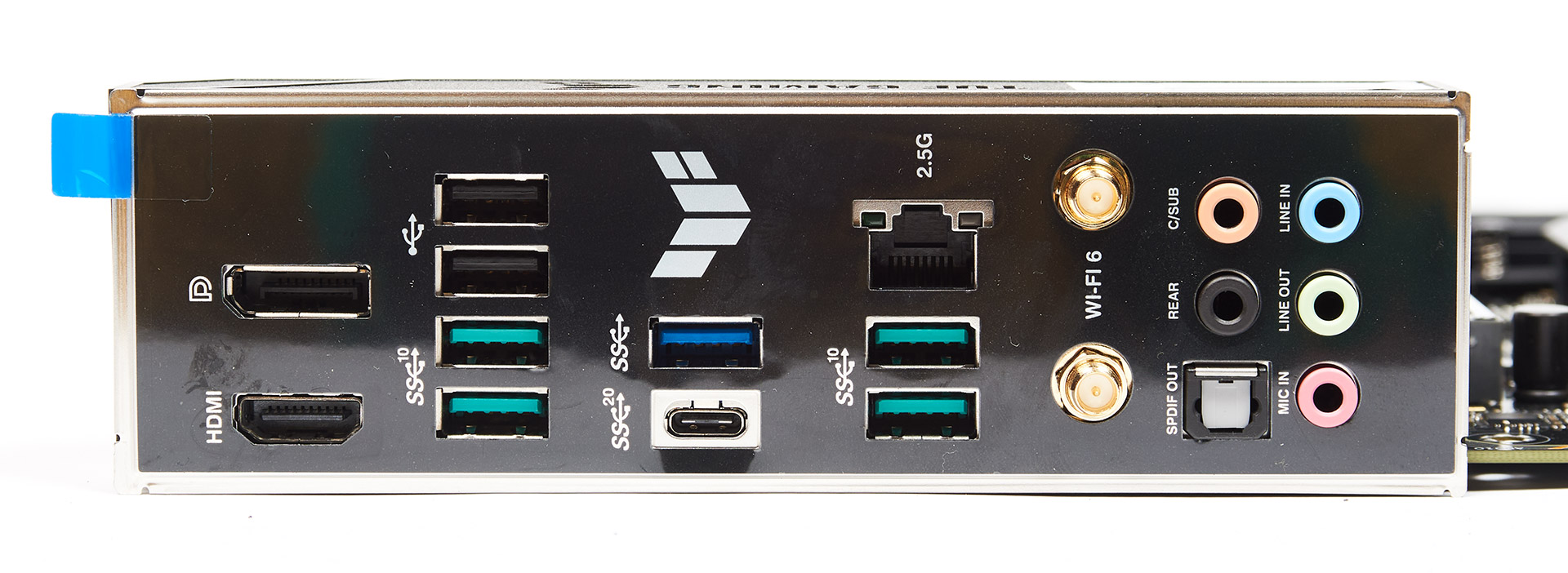

I/O уже имеет заглушку. Никаких спец-кнопок или чего-либо другого, только типичные разъемы:
- x1 DisplayPort;
- x1 HDMI;
- x2 USB 2.0;
- x4 USB 3.2 gen 2 (Type A);
- x1 USB 3.2 gen 1 (Type A);
- x1 USB 3.2 gen 2x2 (Type C);
- x1 RJ-45 (2.5G LAN);
- x2 SMA (для подключения антенны Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
