Возможности UEFI

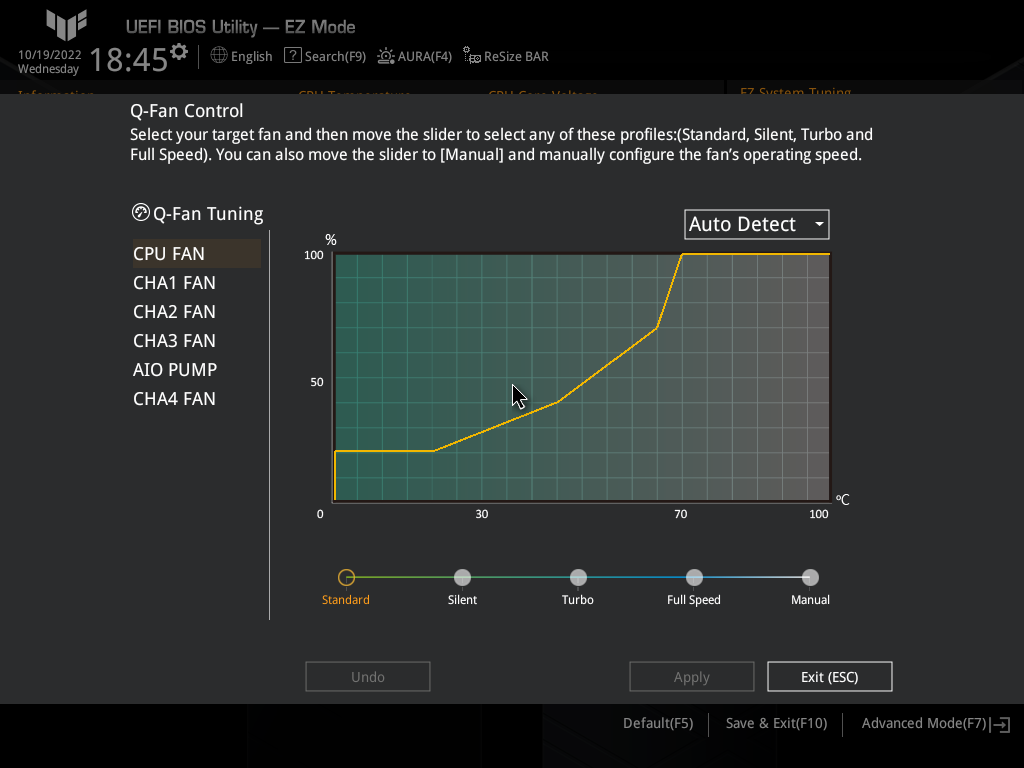

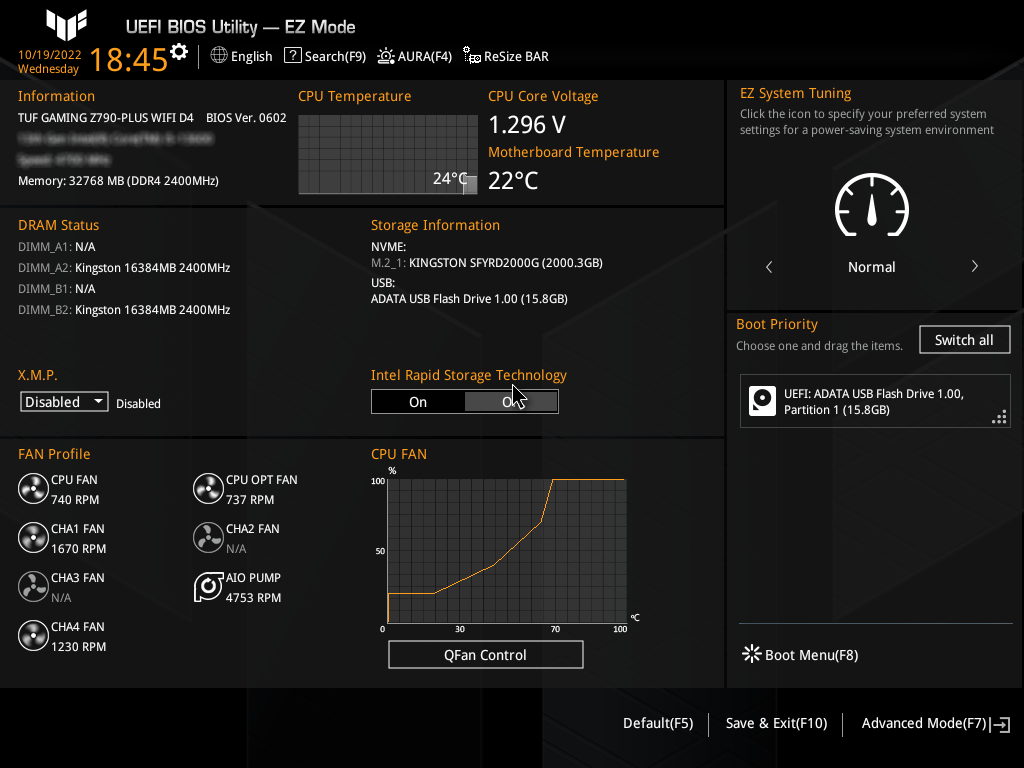

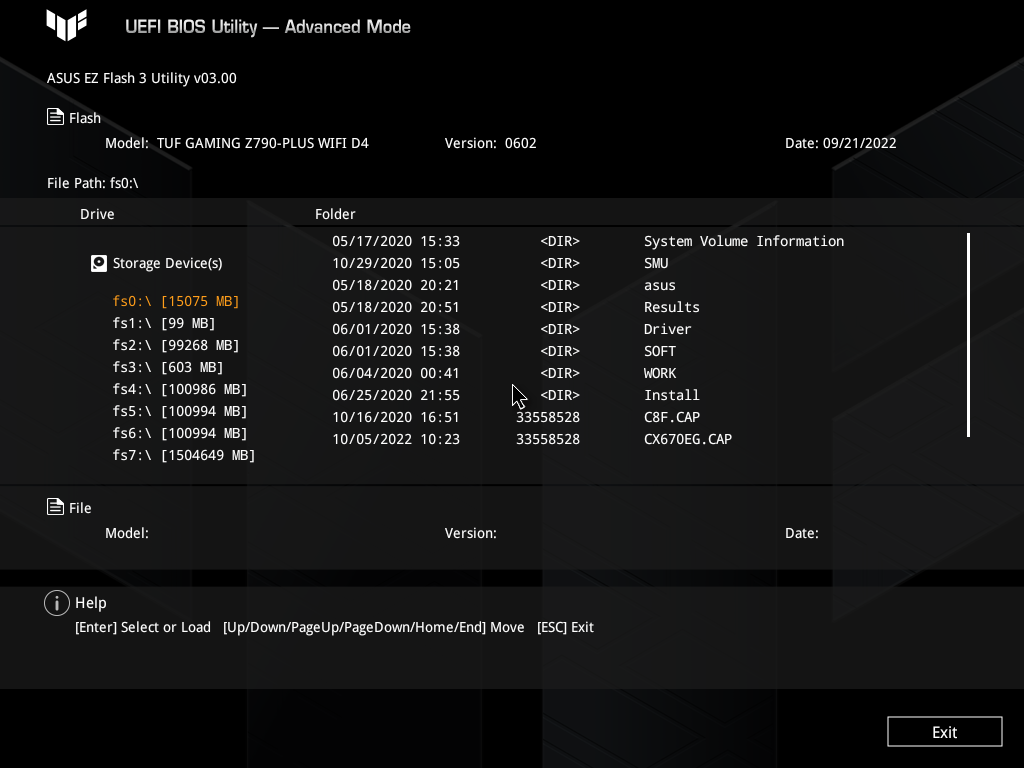

Плата тестировалась с версией UEFI 0602, которая была прошита встроенной утилитой EZ Flash. При входе в UEFI пользователь попадает в упрощенный режим EZ Mode, в котором можно выставить время, применить профиль XMP, получить сведения о системе, настроить кривую оборотов вентиляторов, поработать с RAID (Intel Rapid Storage), установить приоритет загрузки с накопителей, а также запустить режим автоматического разгона. Всё это в рамках одного окна.

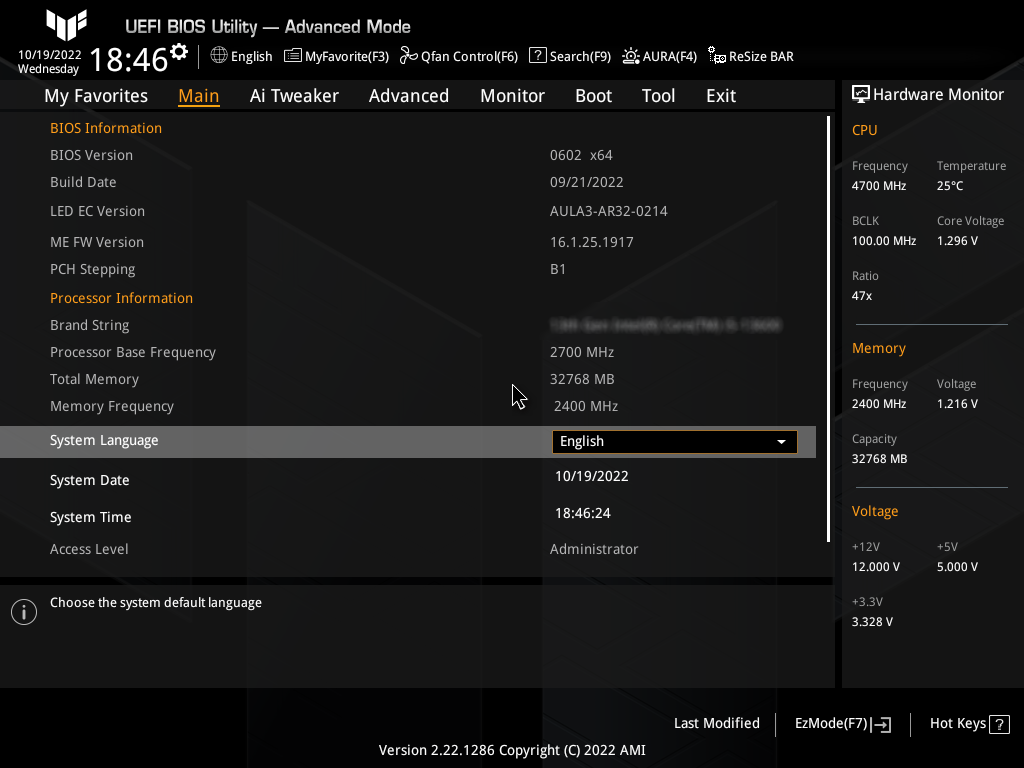

После нажатия на F7 переходим в привычный режим и сразу оказываемся в разделе Main, в котором находится информация о системе и параметры администрирования.

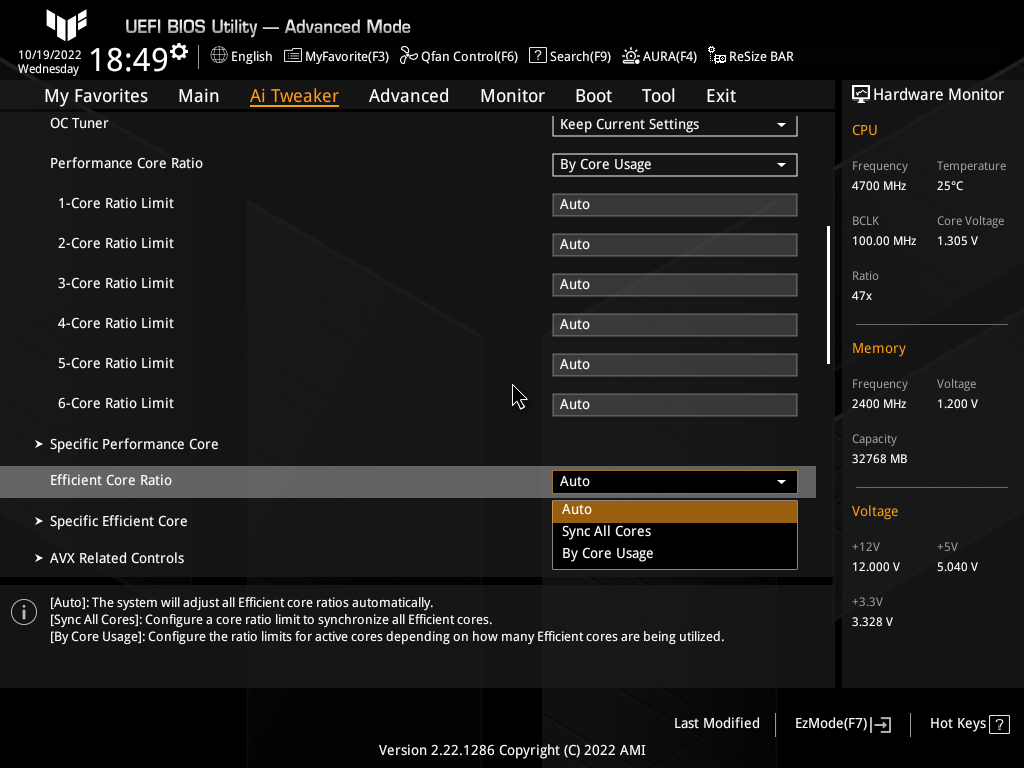

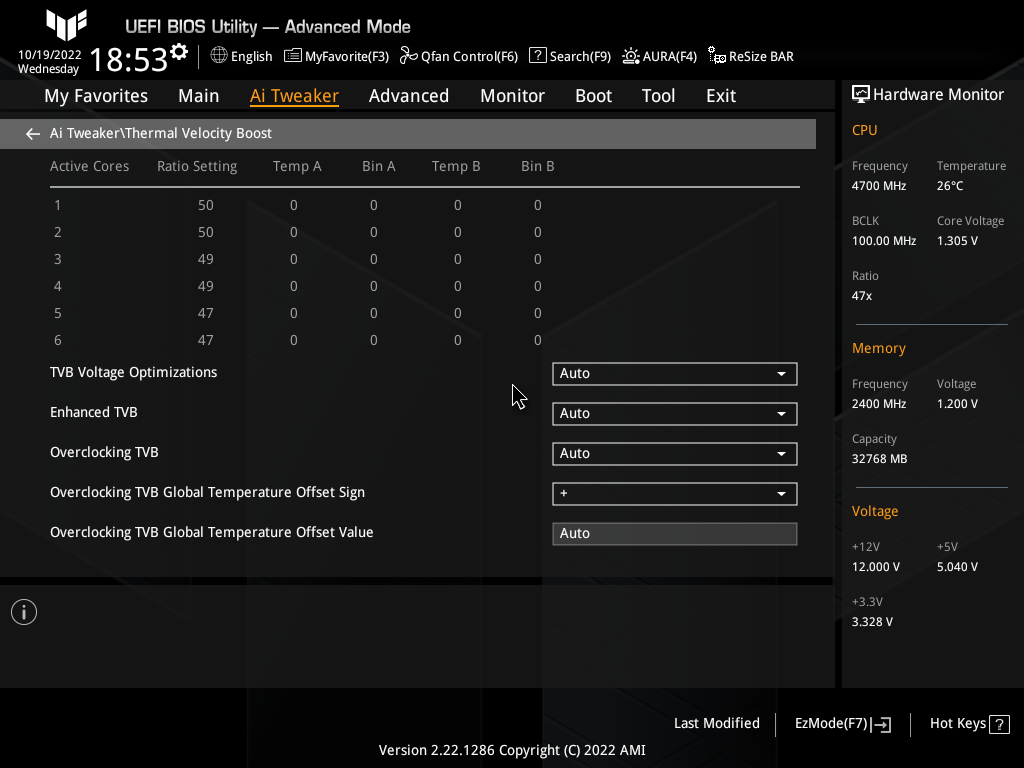

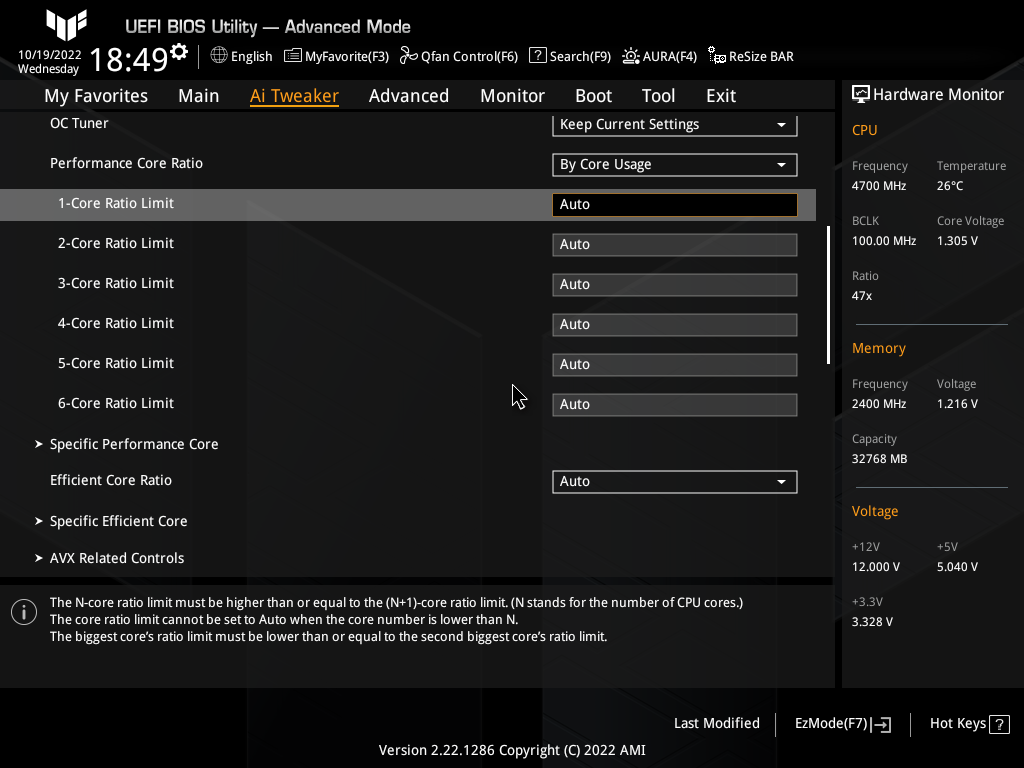

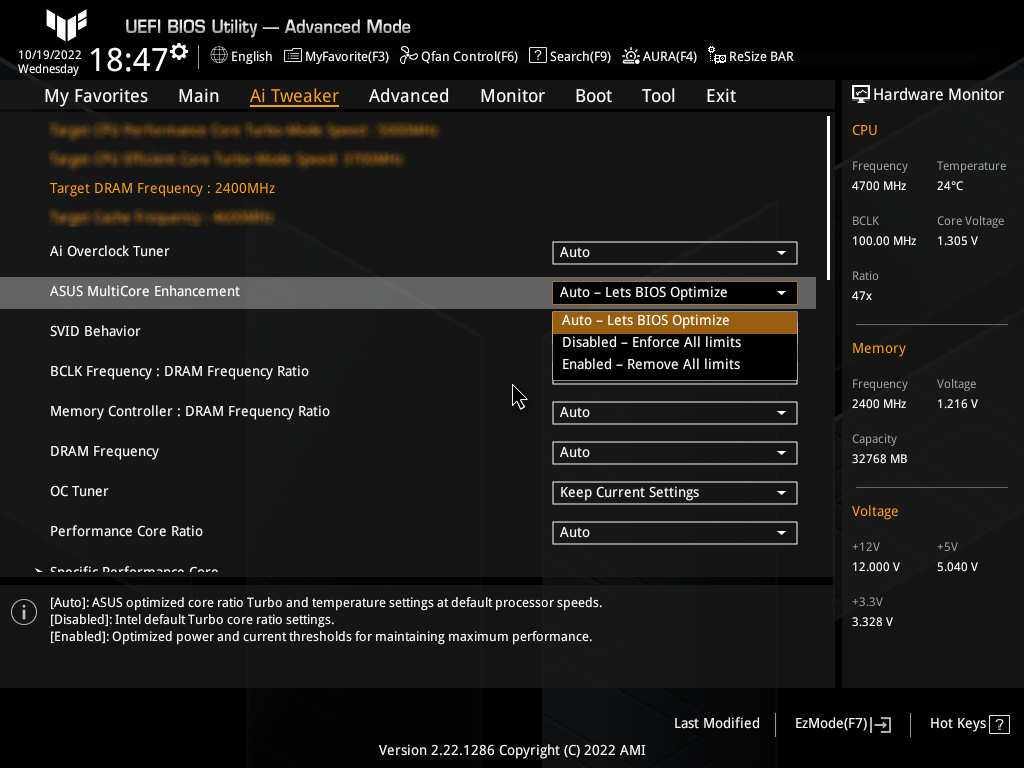

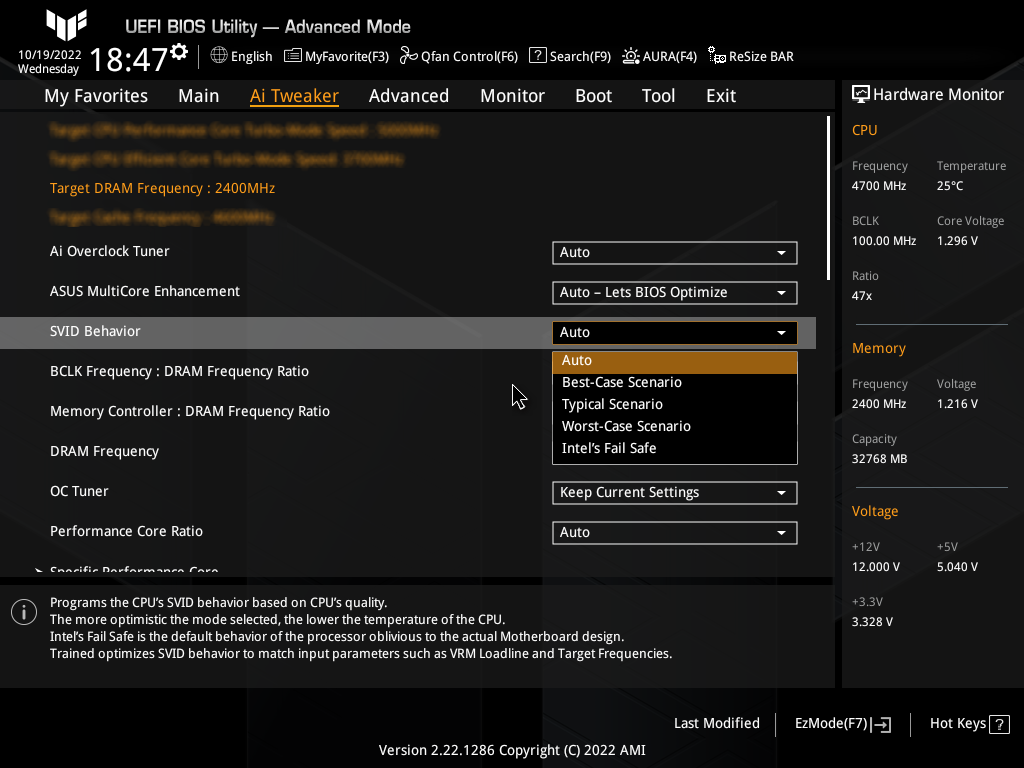

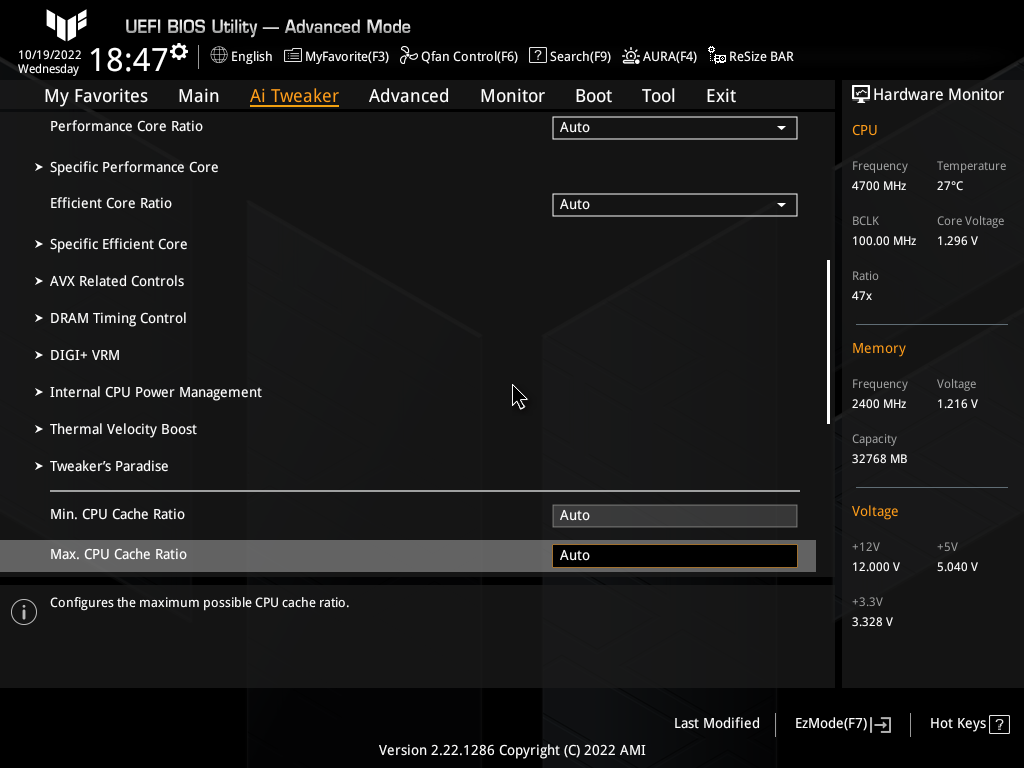

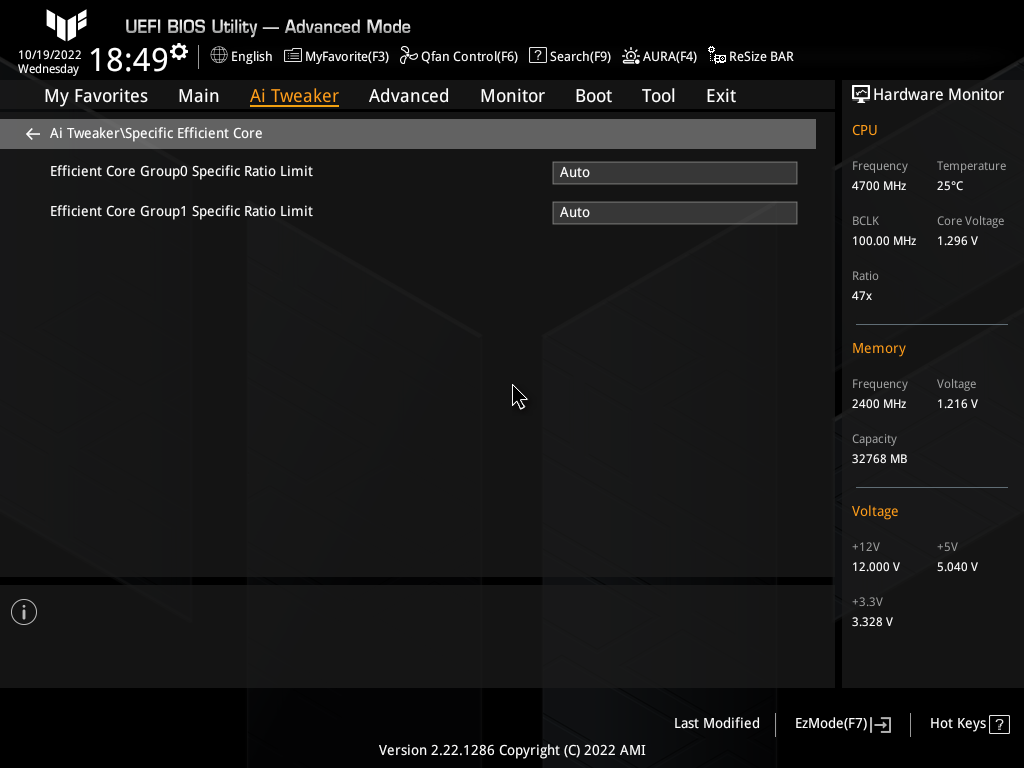

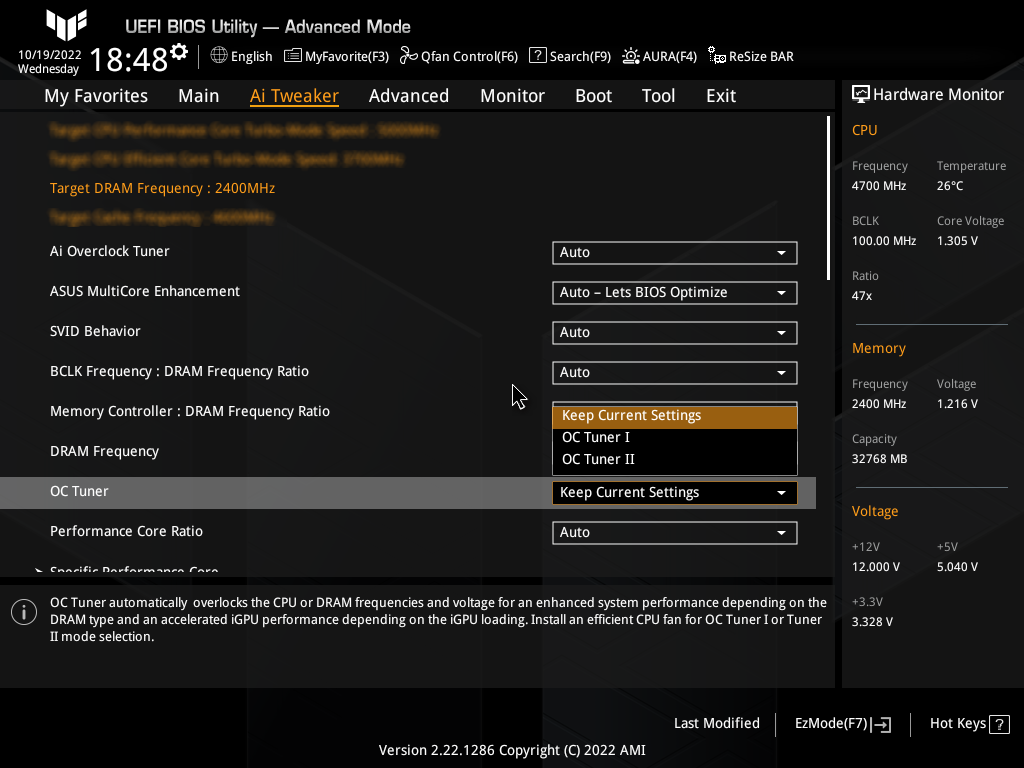

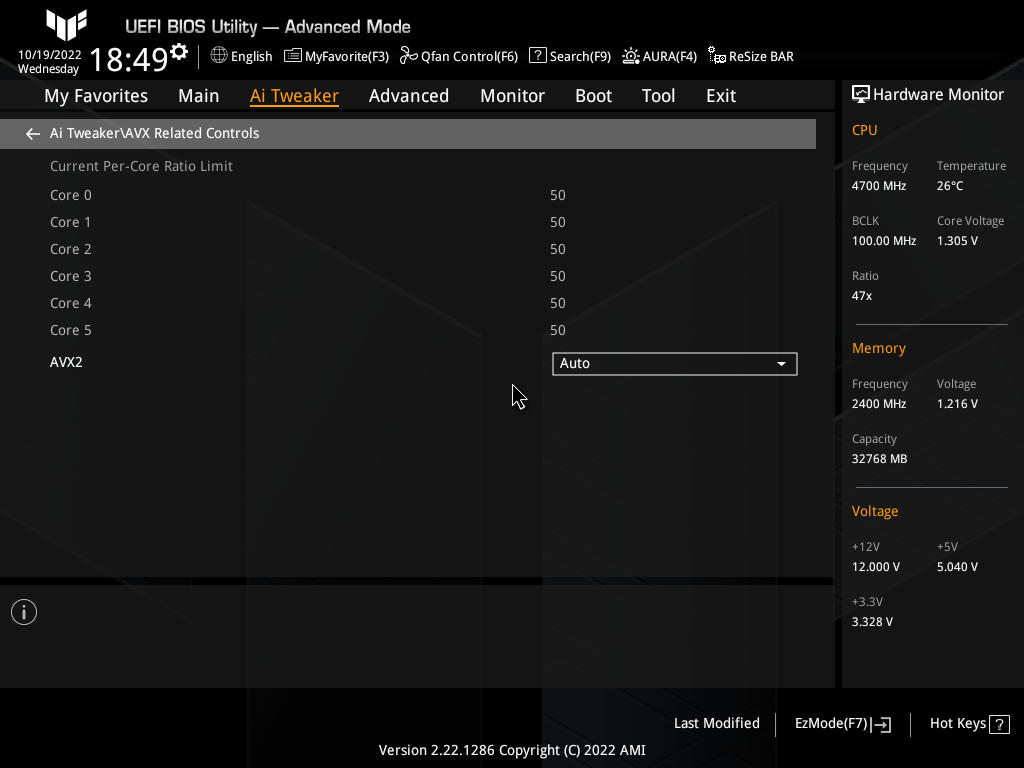

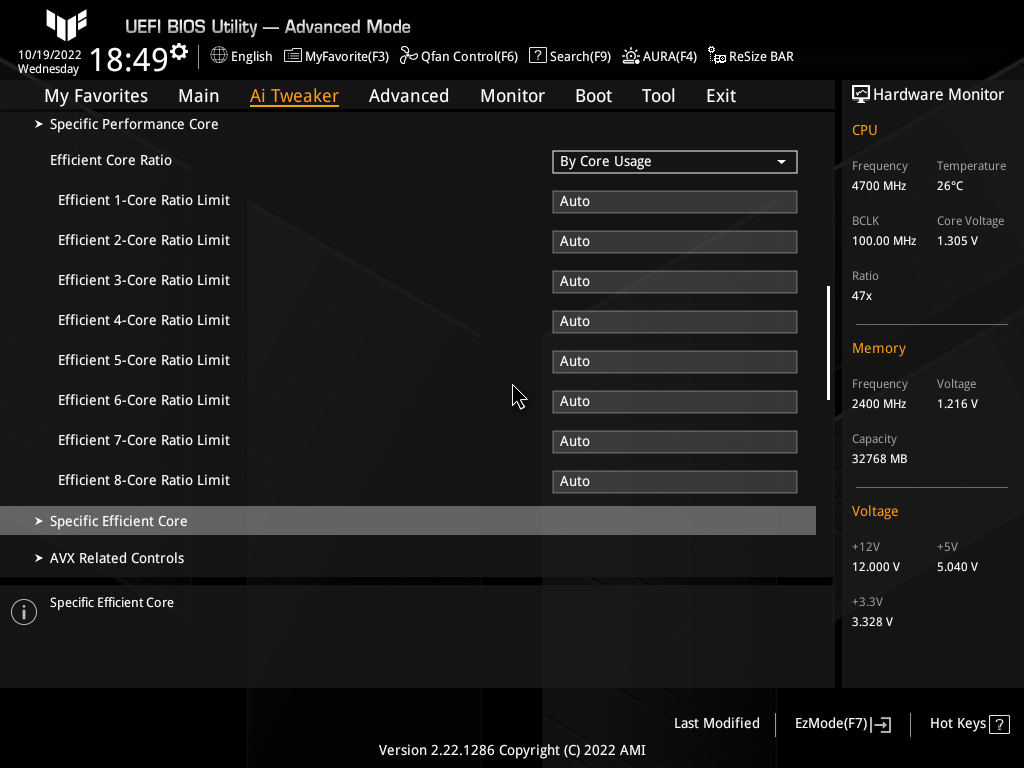

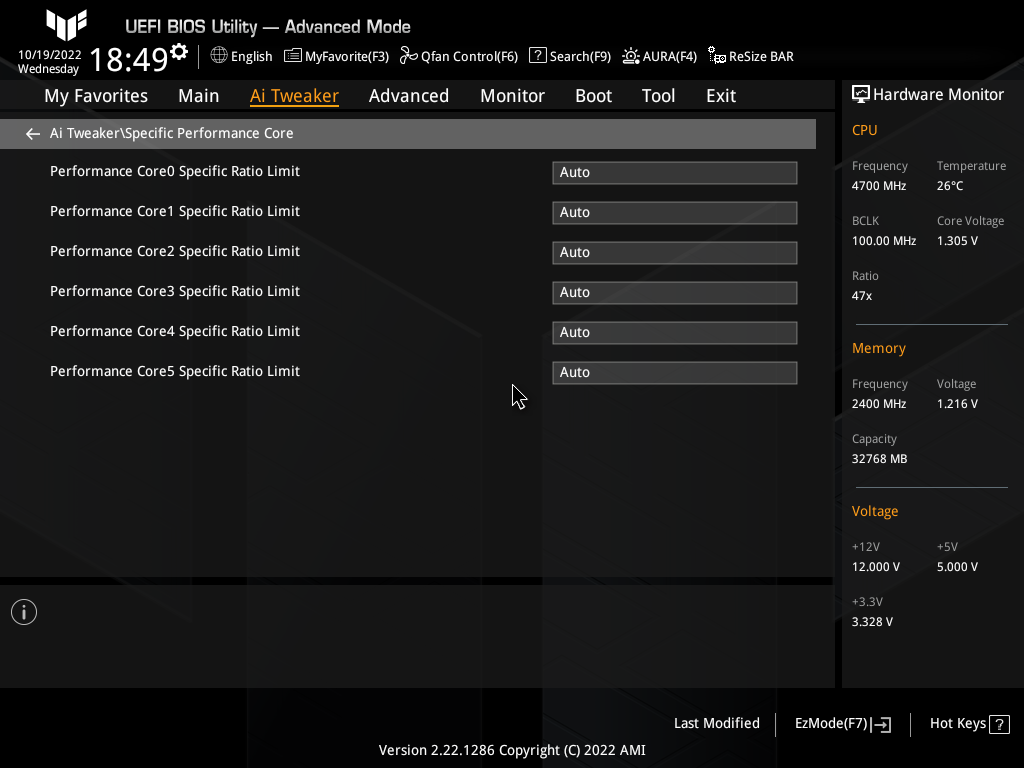

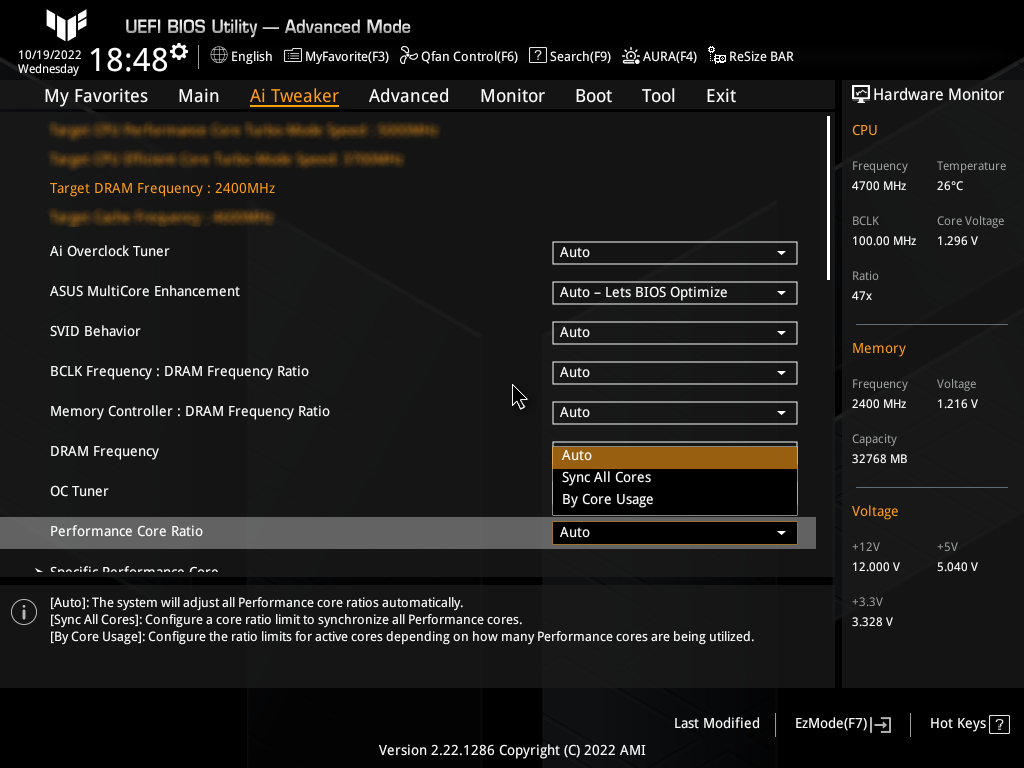

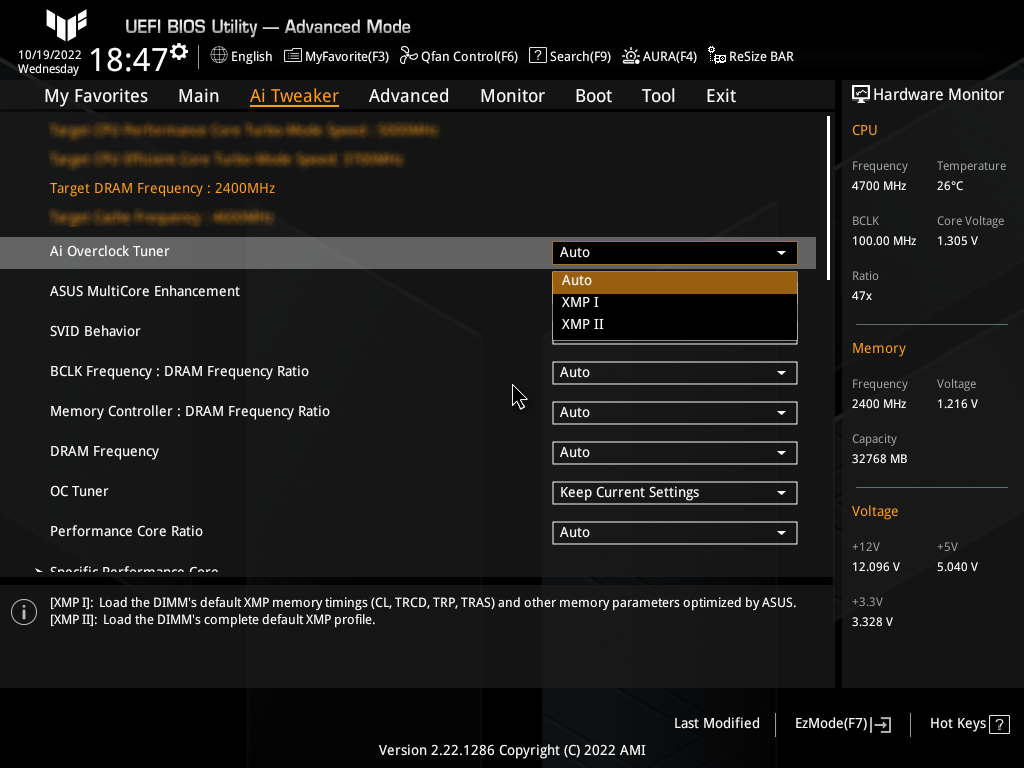

Все основные настройки находятся в разделе AI Tweaker, где можно установить базовую, выбрать режимы работы фирменных технологий авторазгона и тюнинга системы, выбрать множители ядер процессора и кэша.

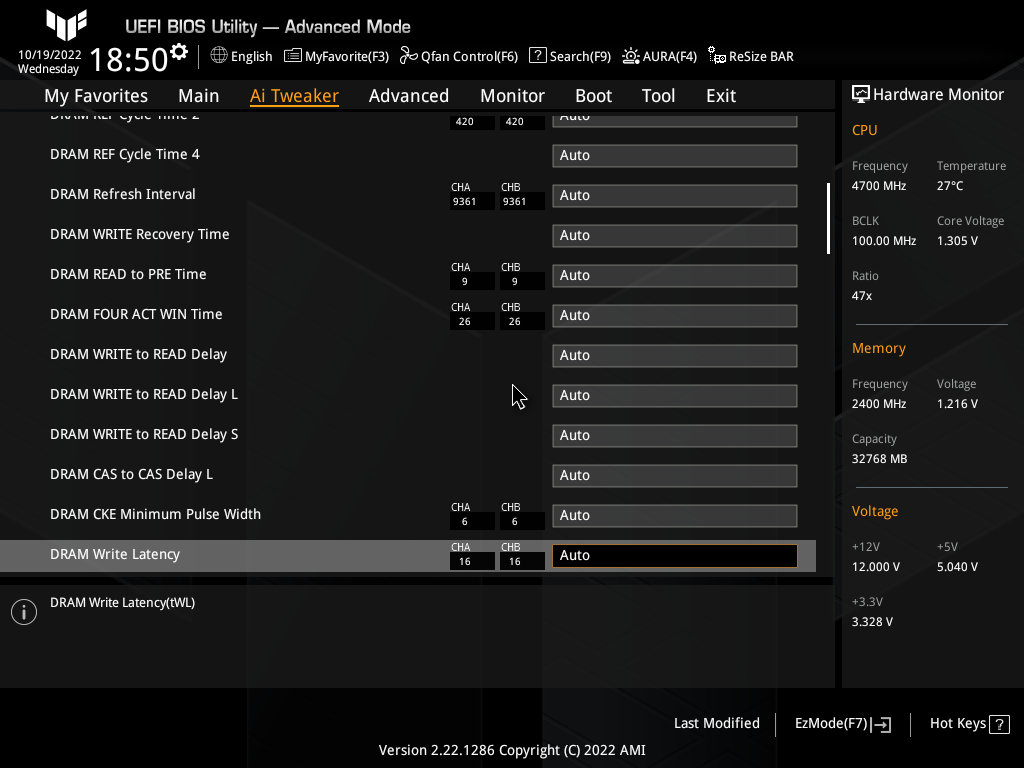

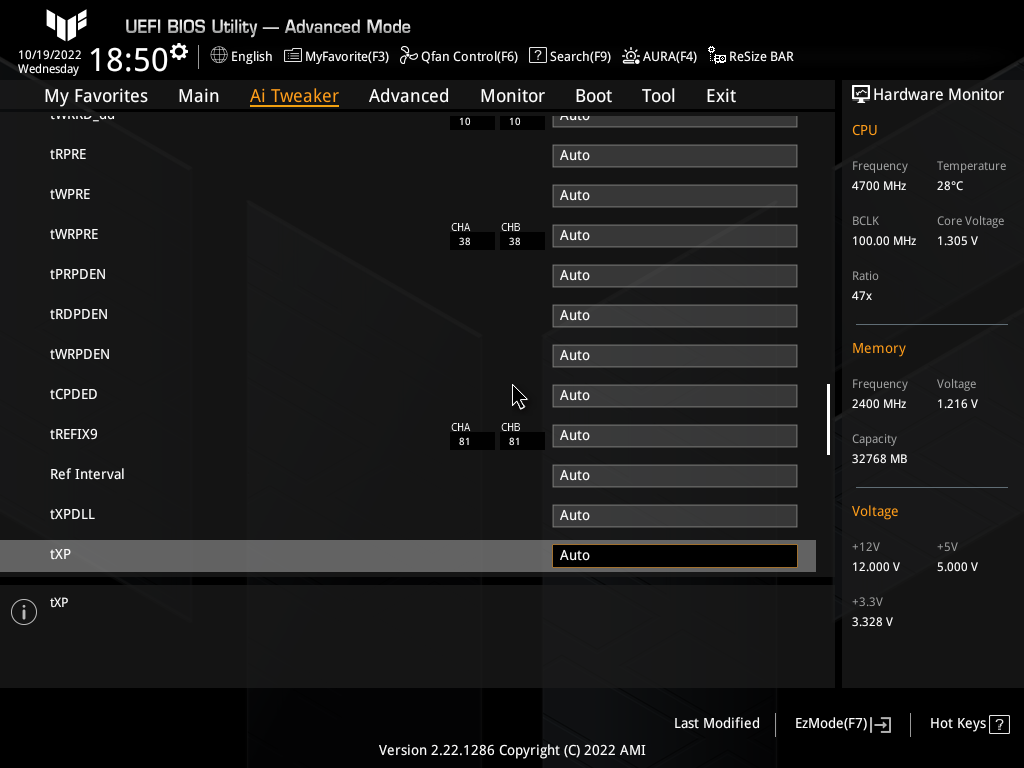

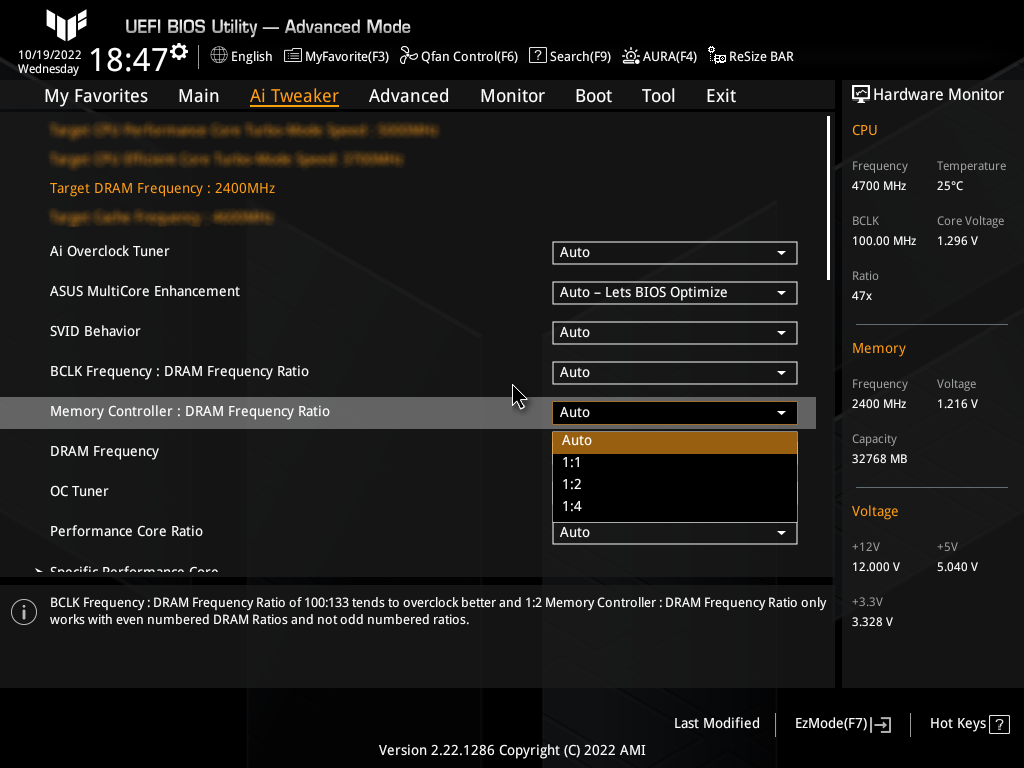

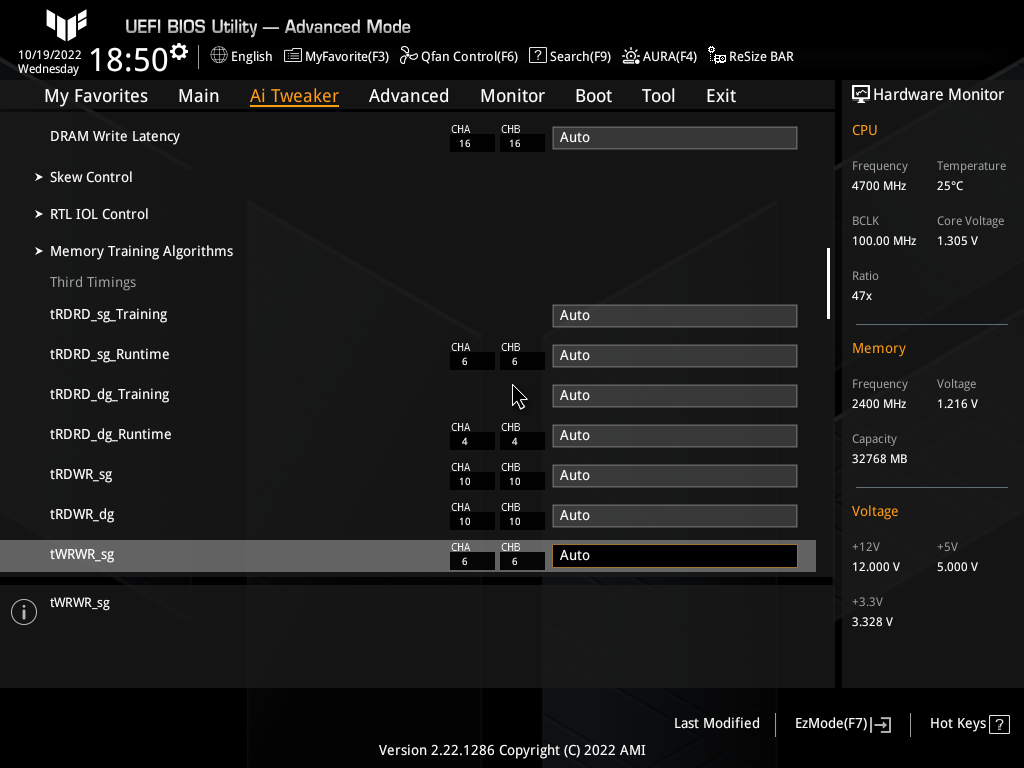

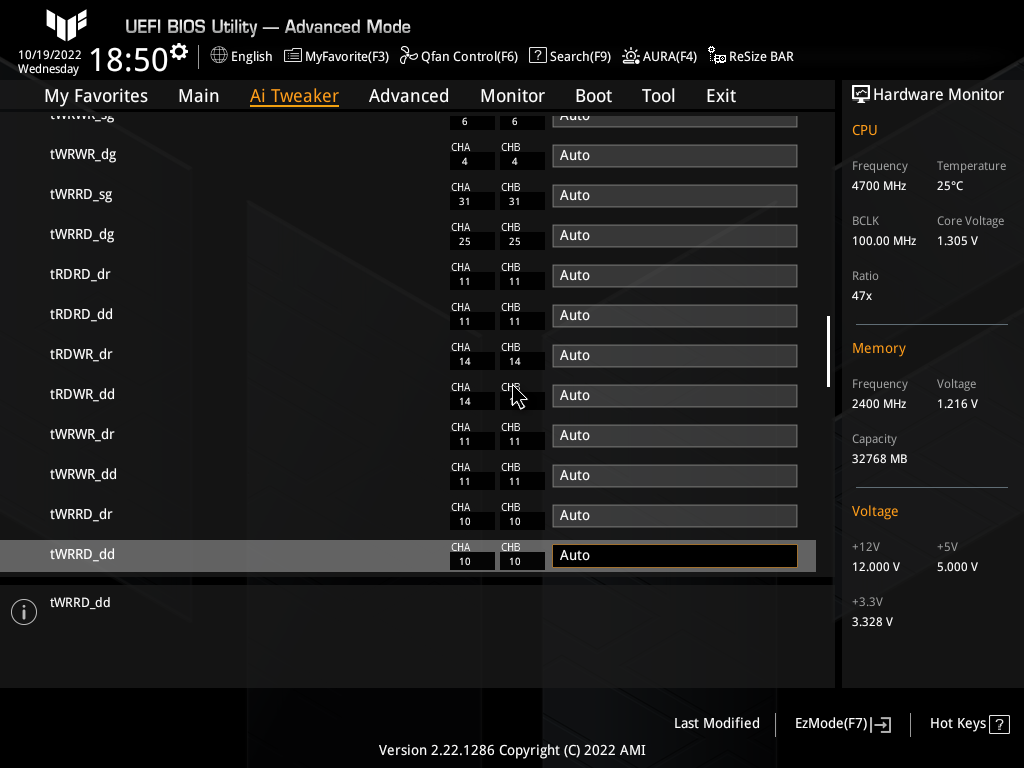

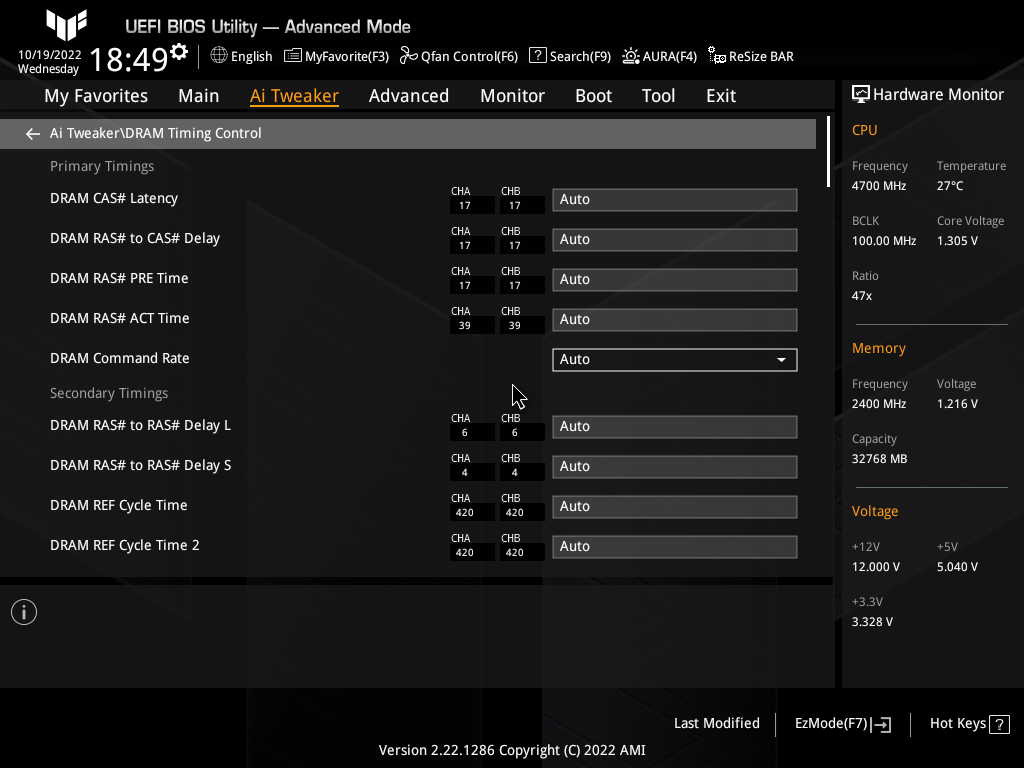

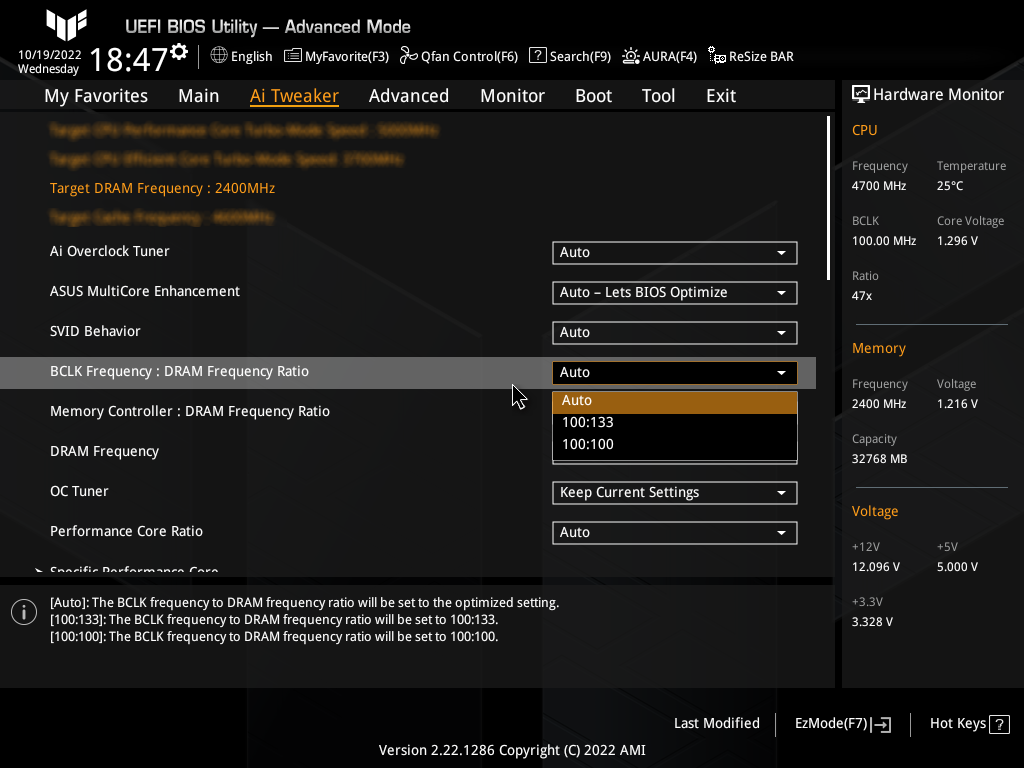

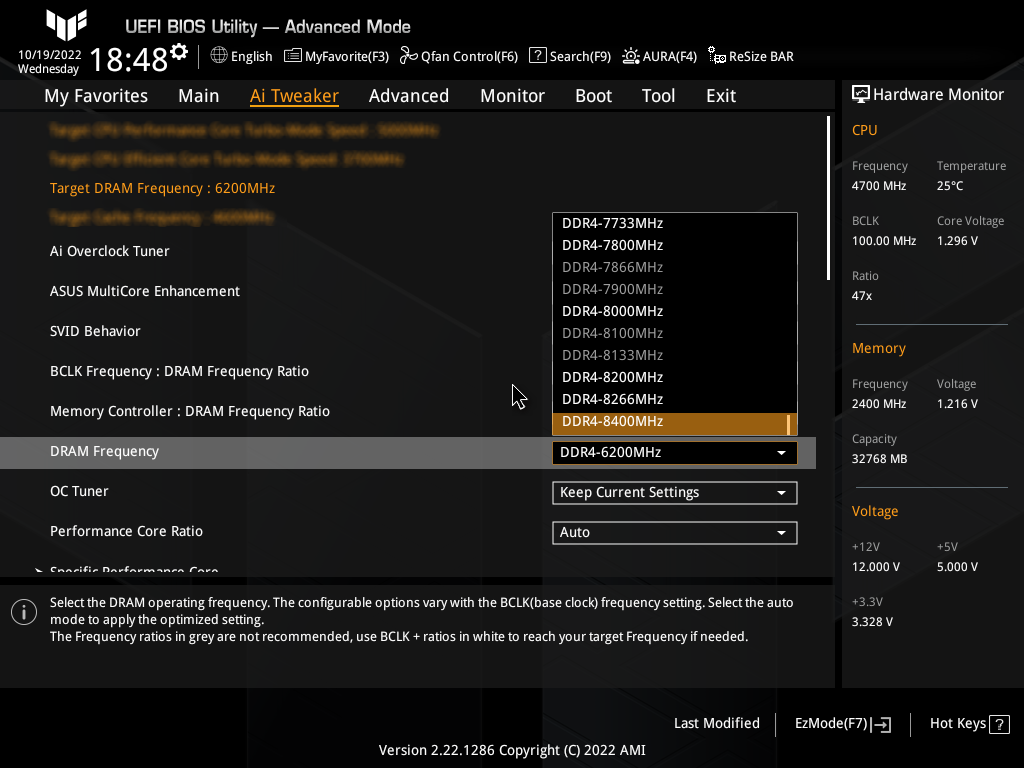

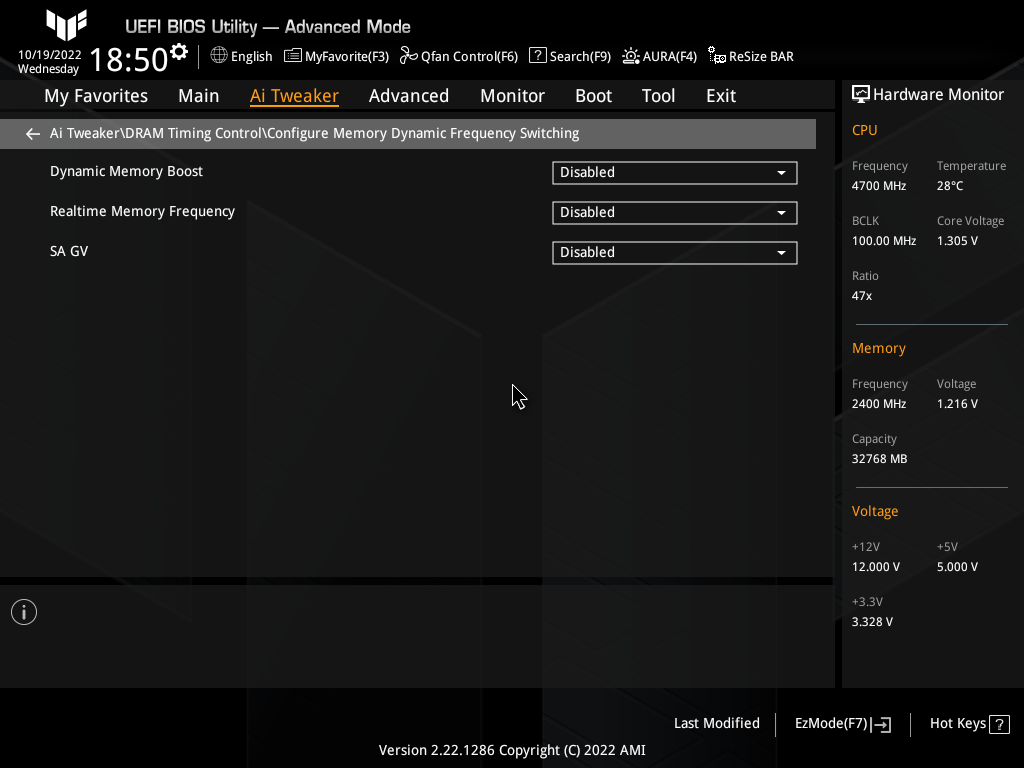

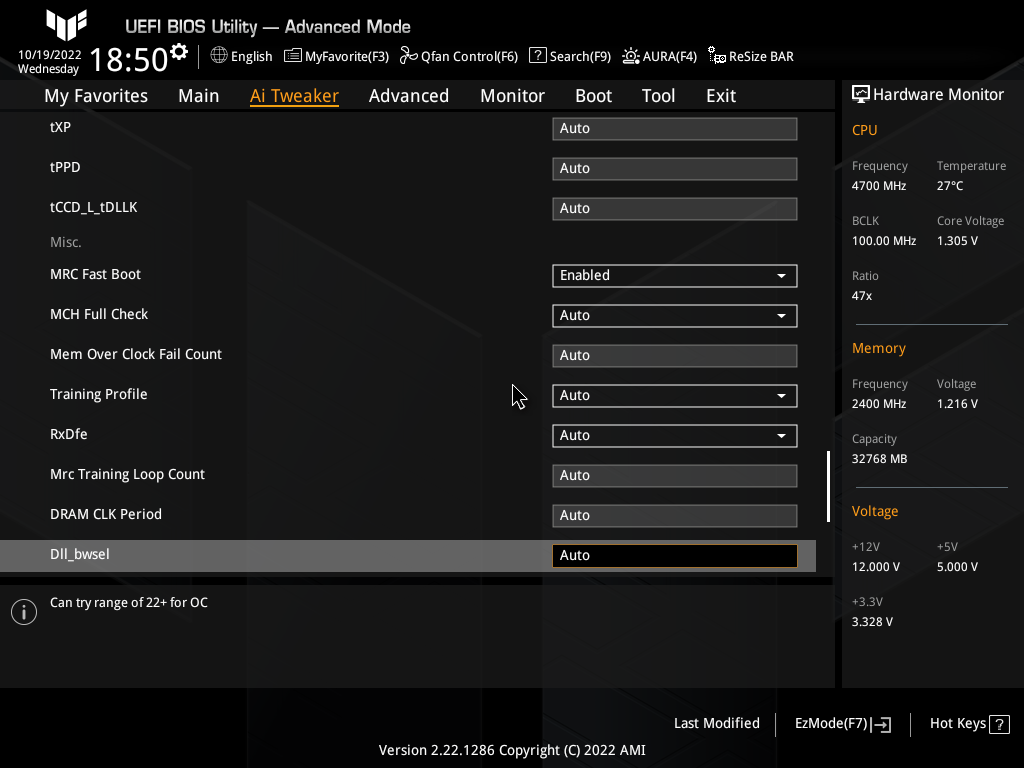

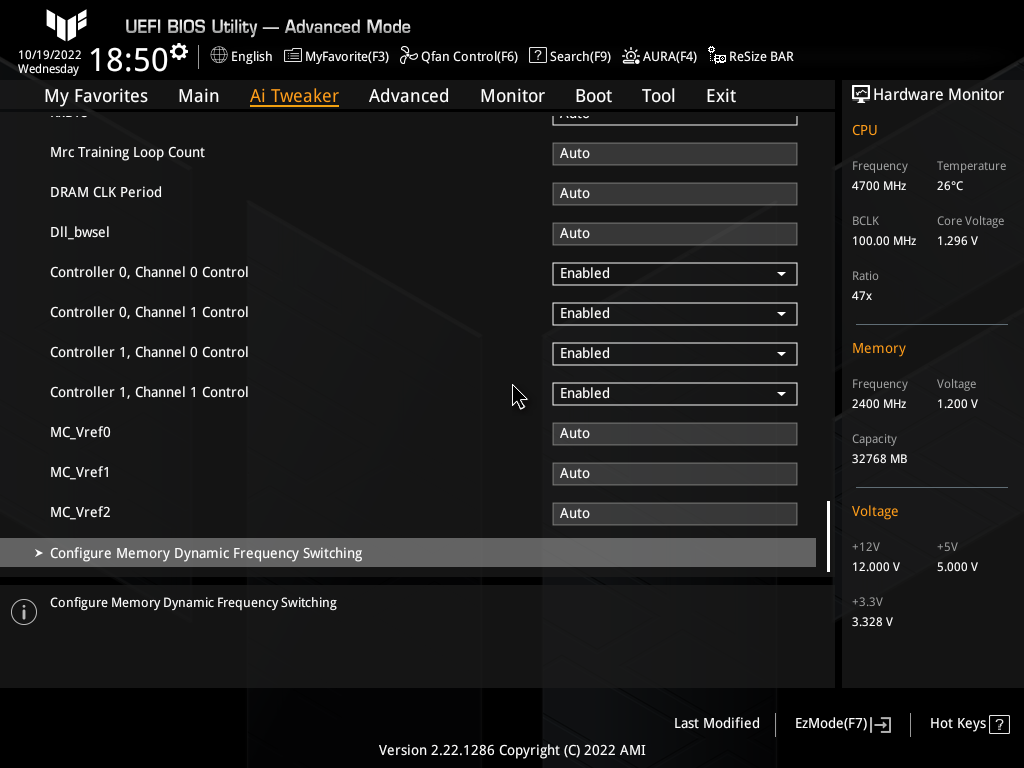

Для памяти можно выбрать соотношение частоты Bclk и базовой ОЗУ, режим работы контроллера (Gear1, Gear2 и Gear4), частоту памяти даже до 8400 МГц, а также настроить тайминги и прочее.

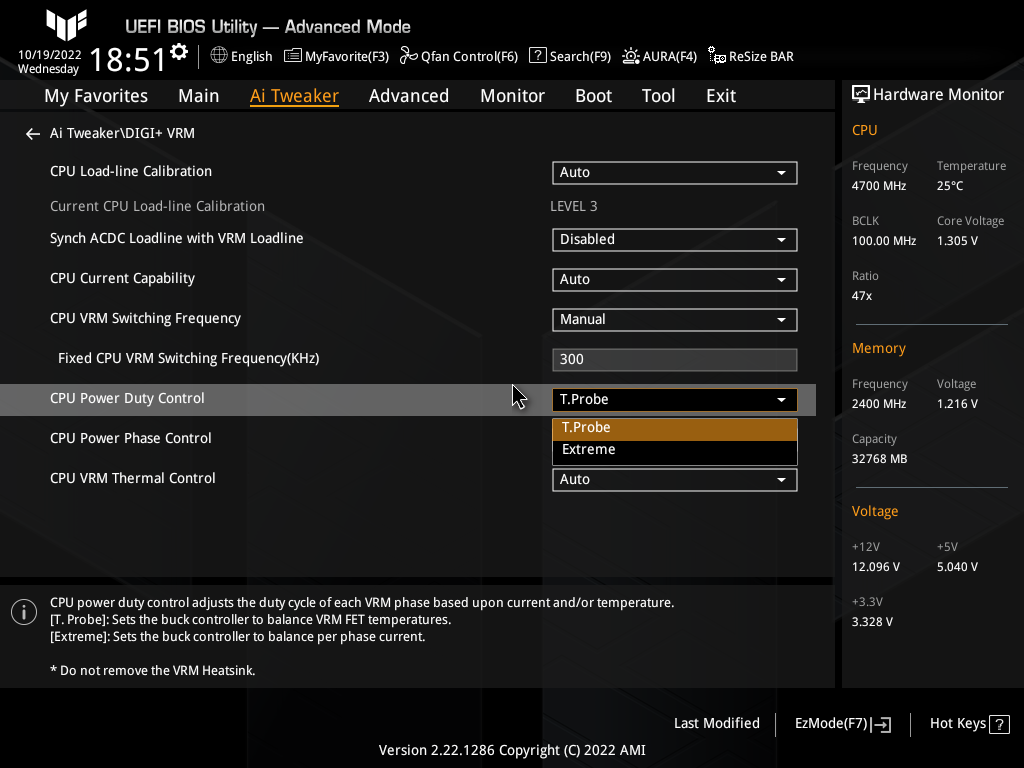

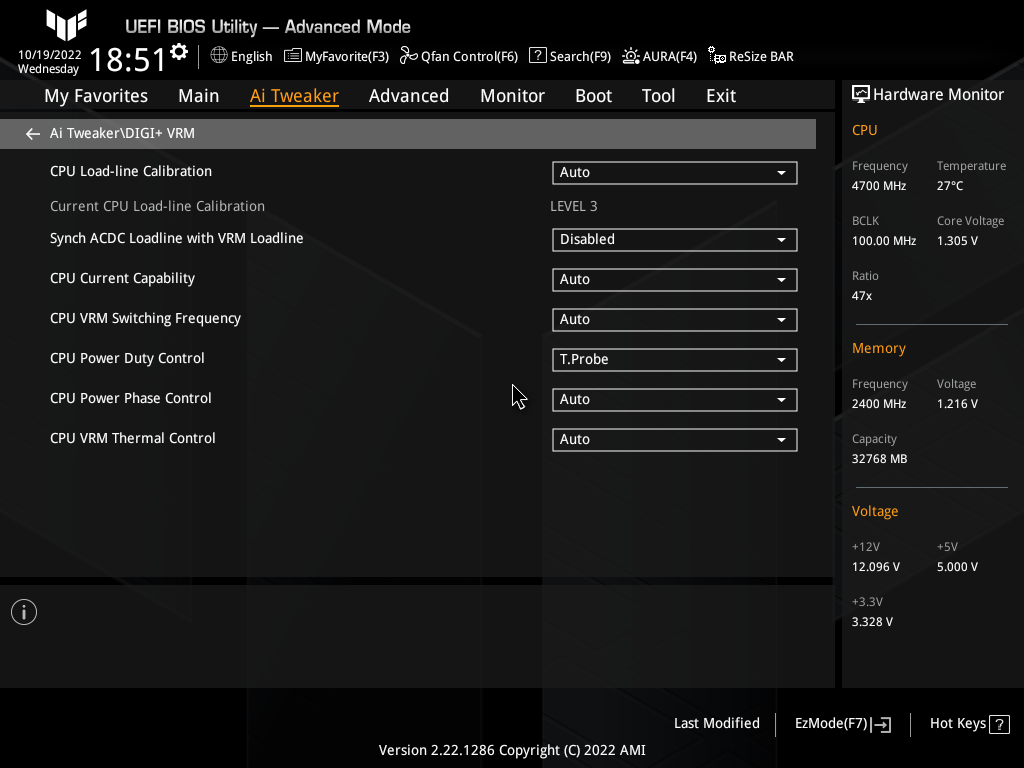

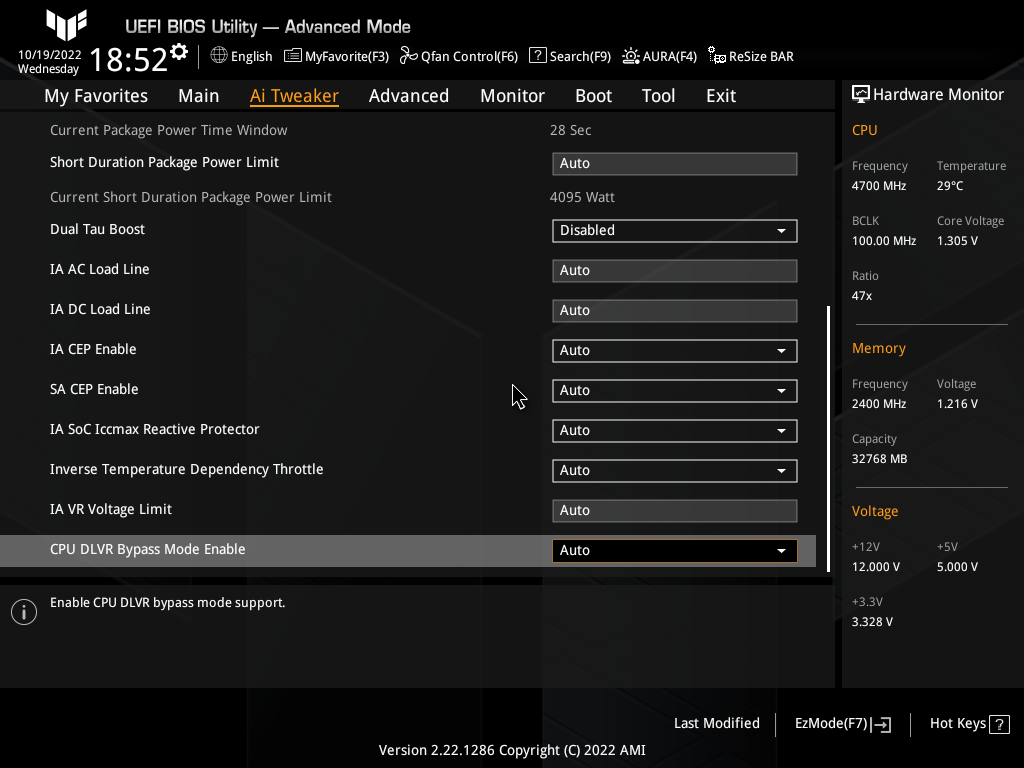

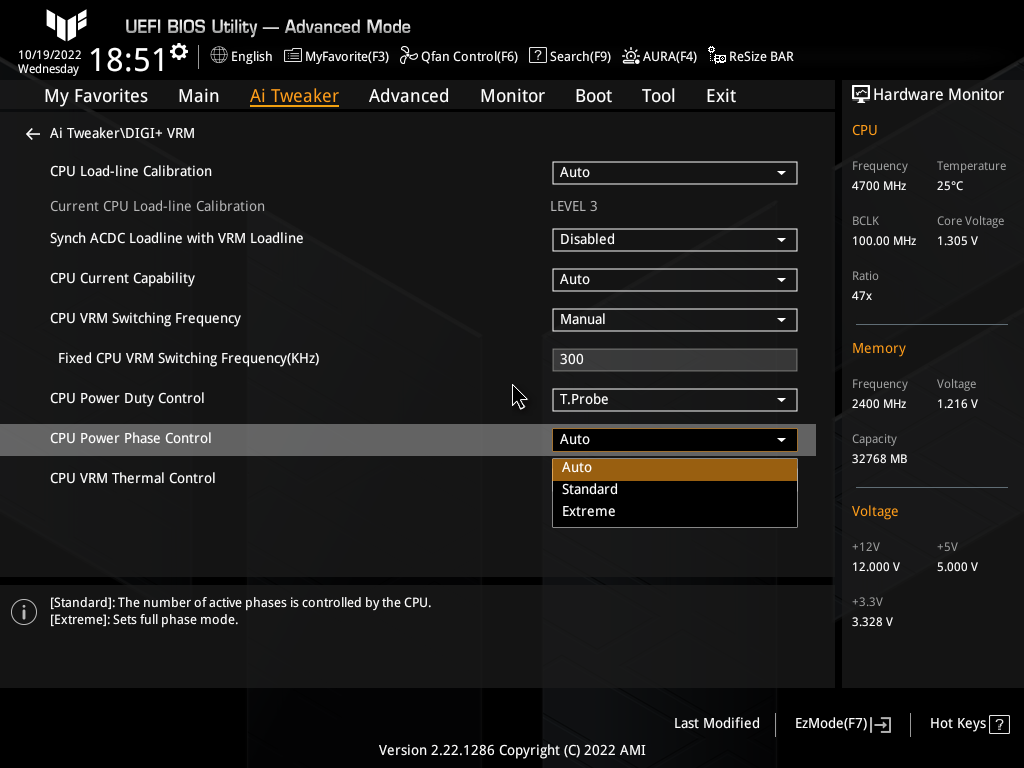

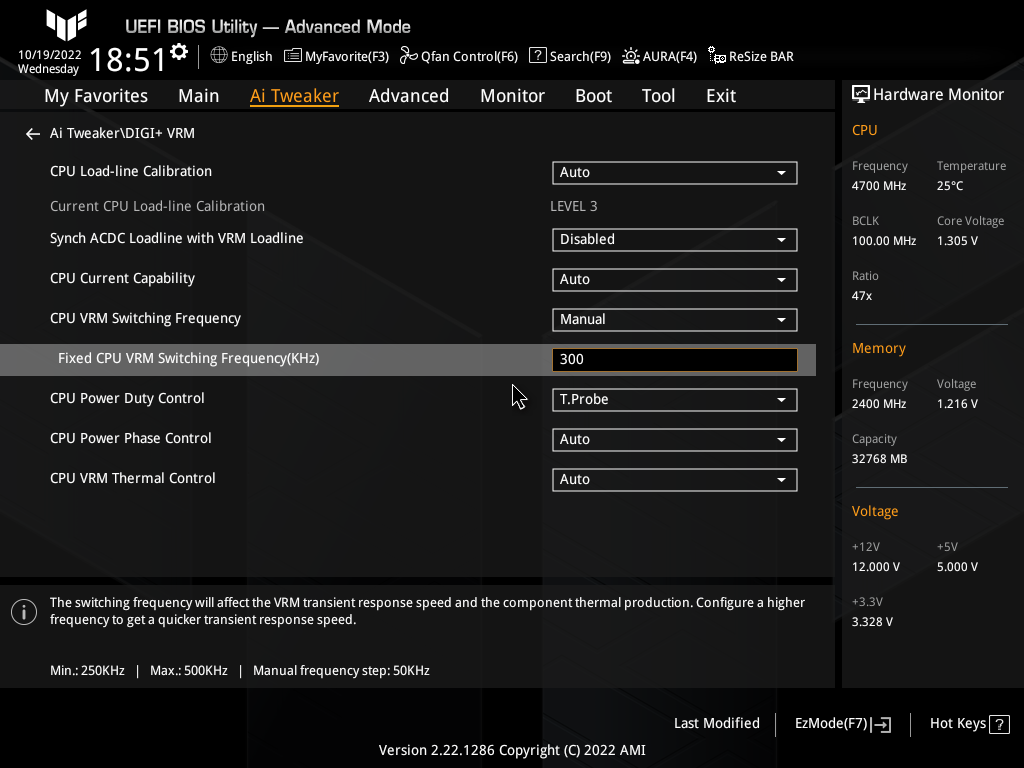

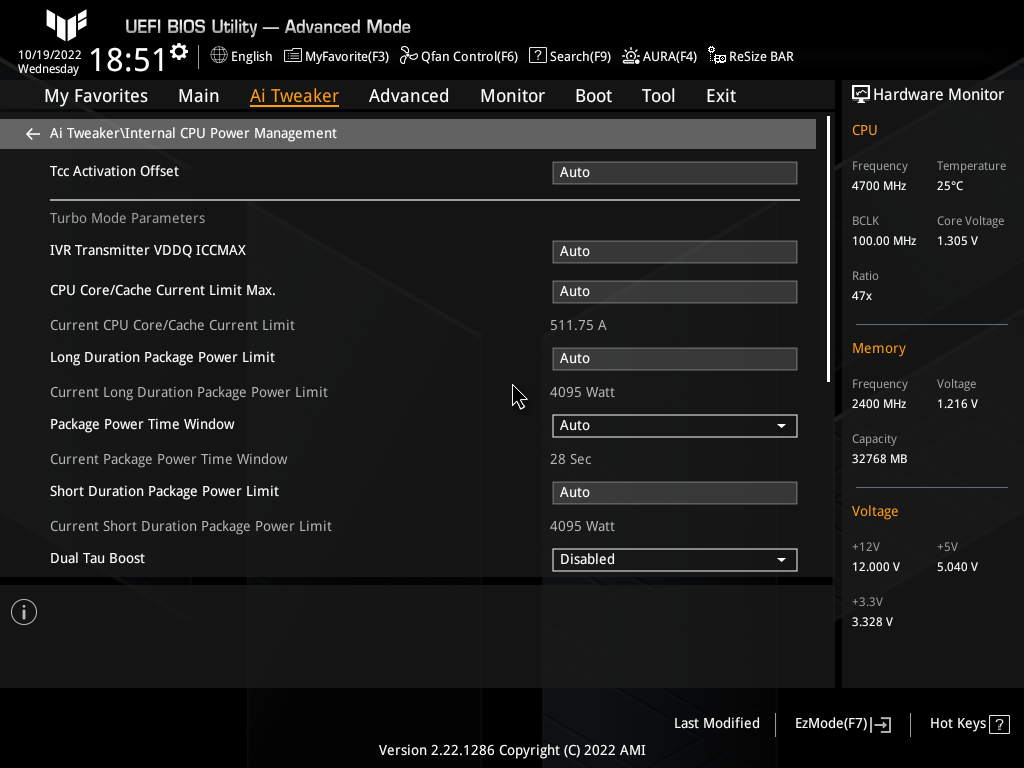

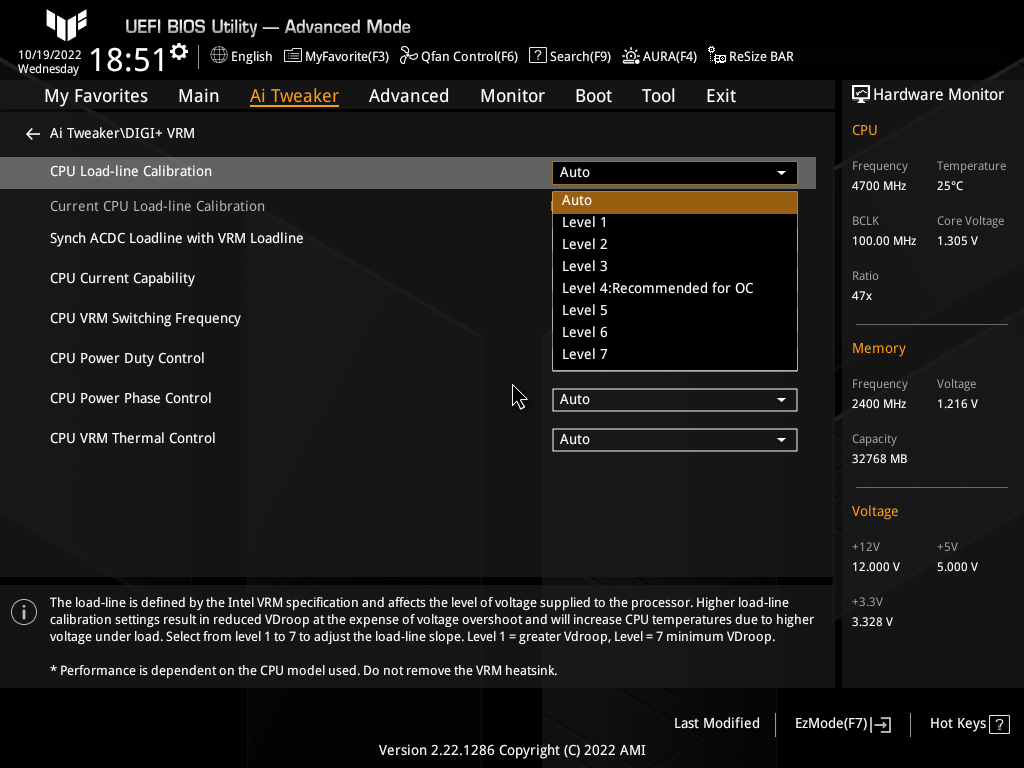

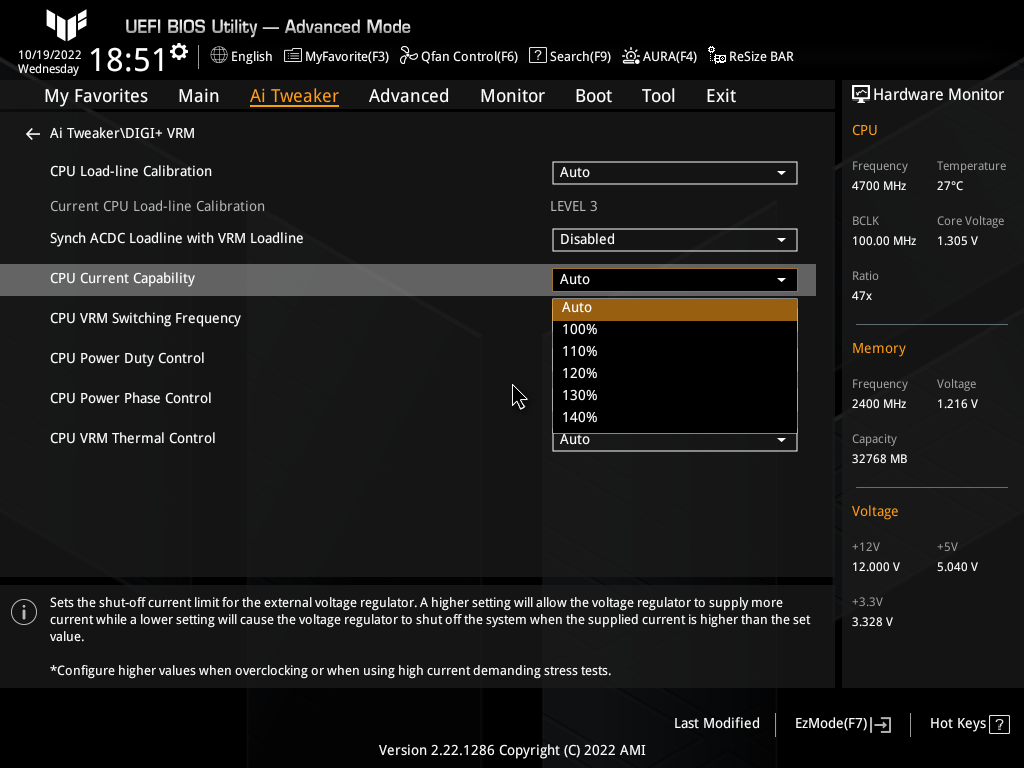

Имеются настройки подсистемы питания процессора, корректировка лимитов мощности и потребляемого тока.

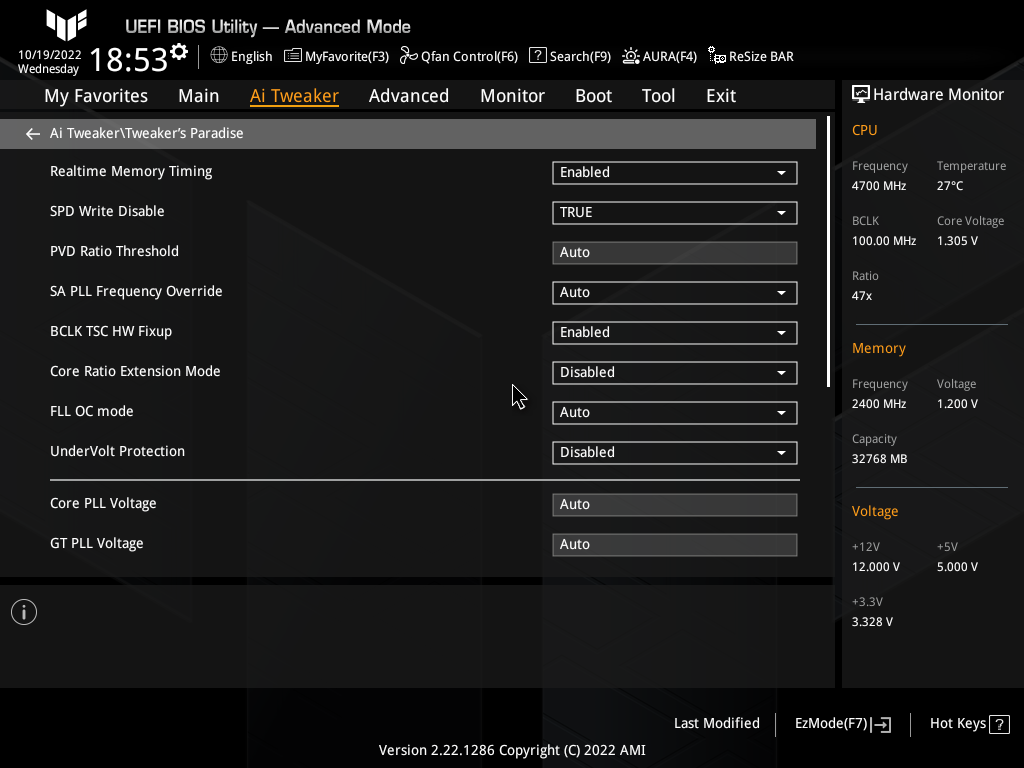

Подраздел Tweraker's Paradise для более тонких настроек уже есть и в серии TUF.

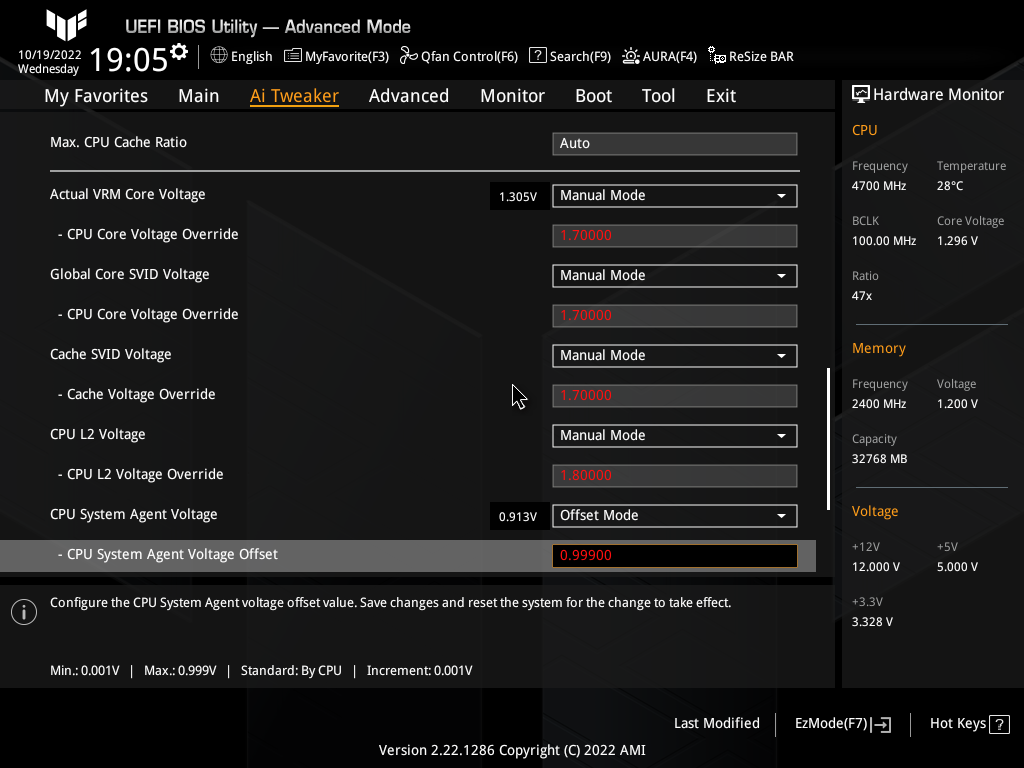

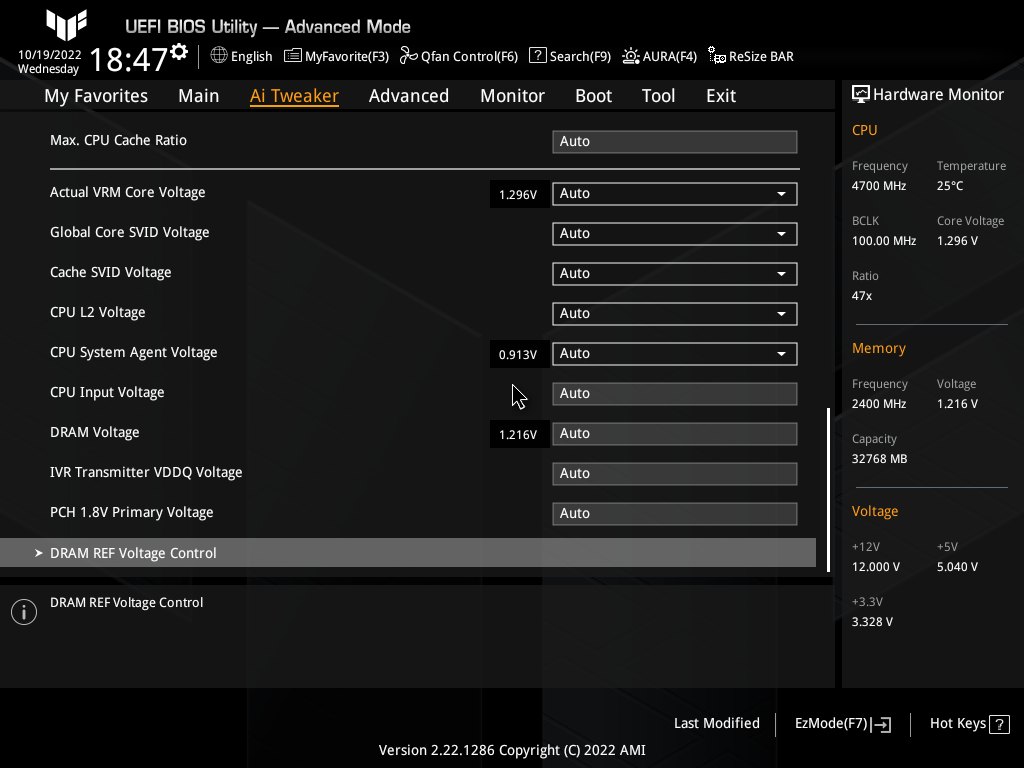

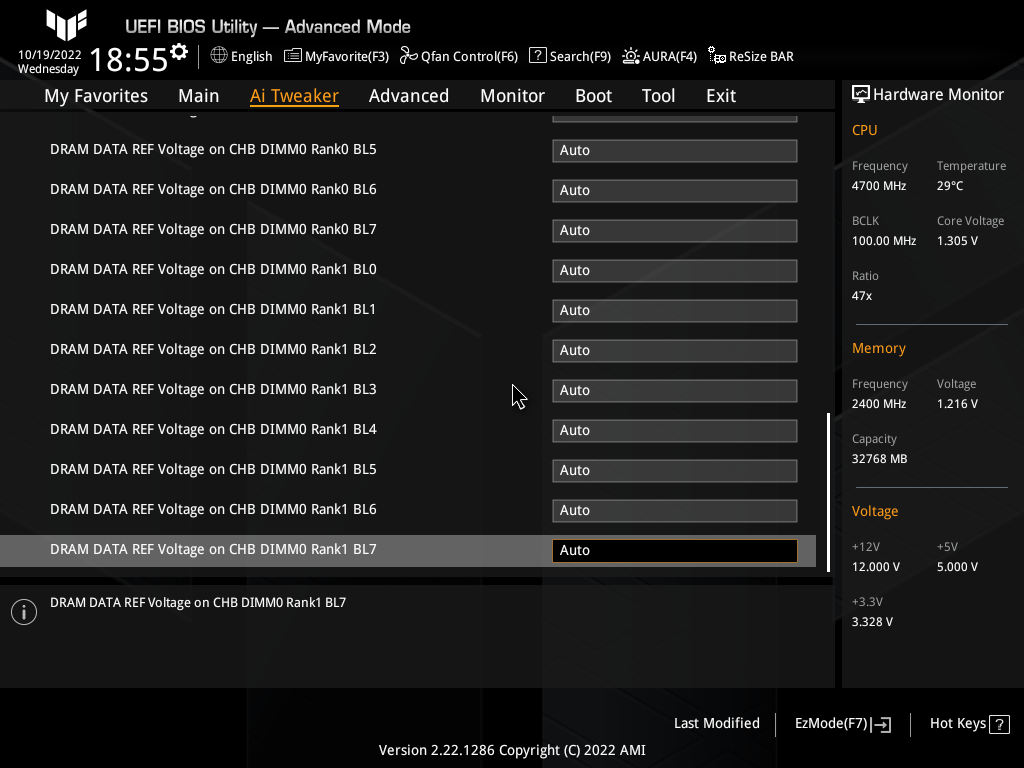

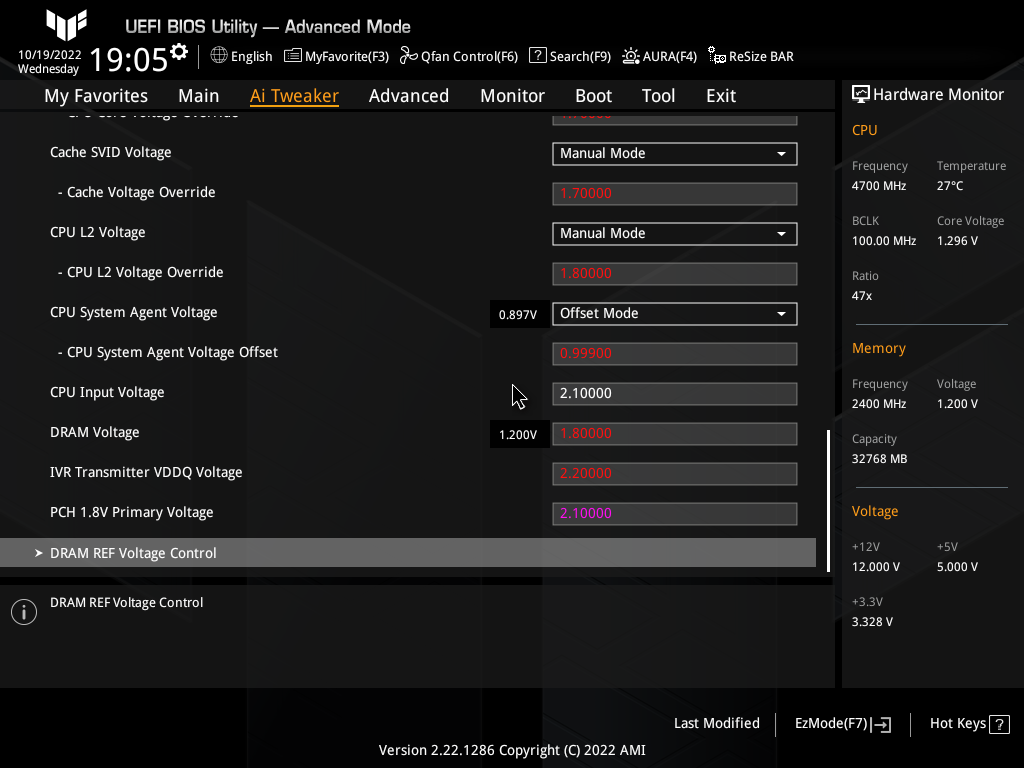

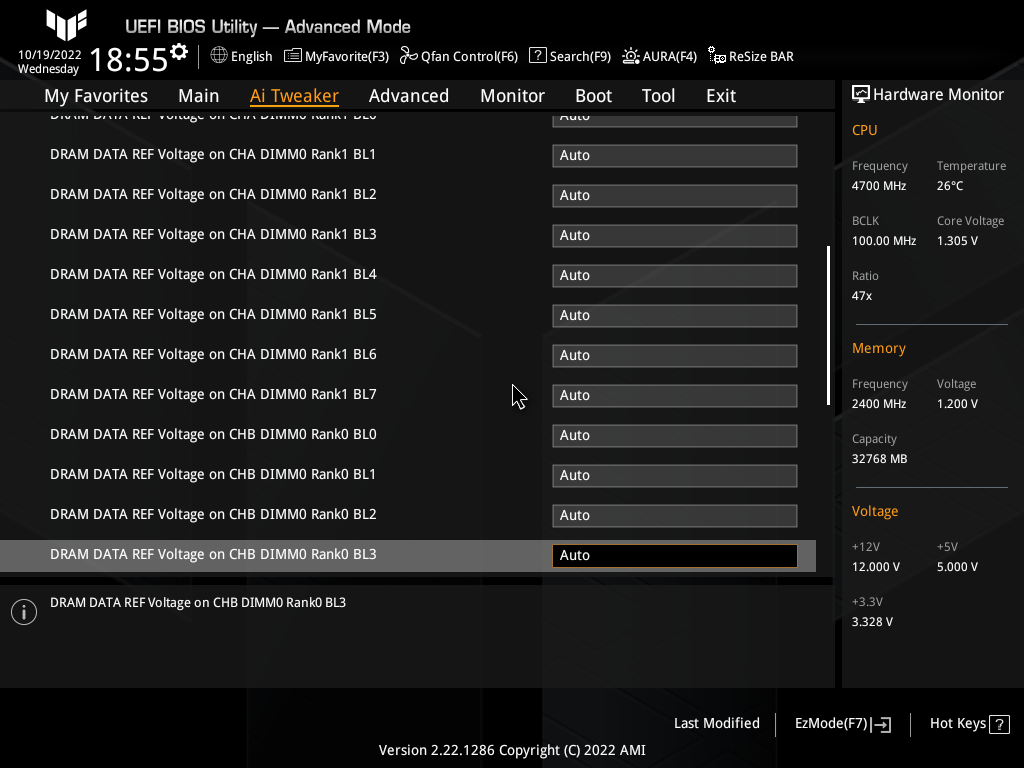

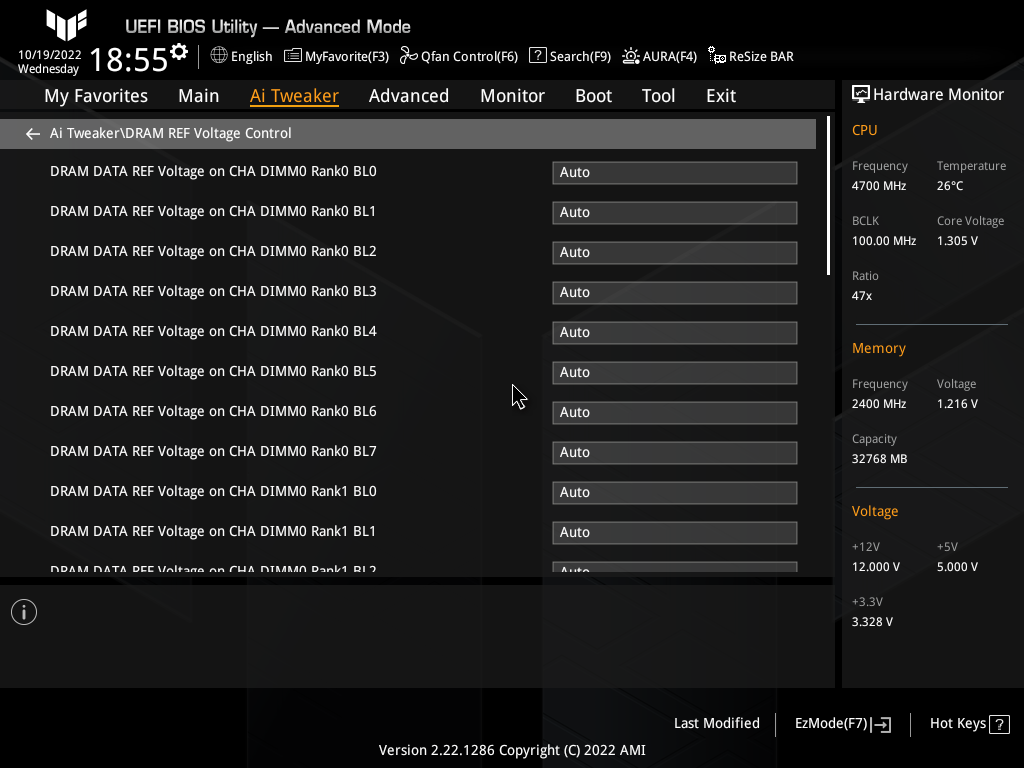

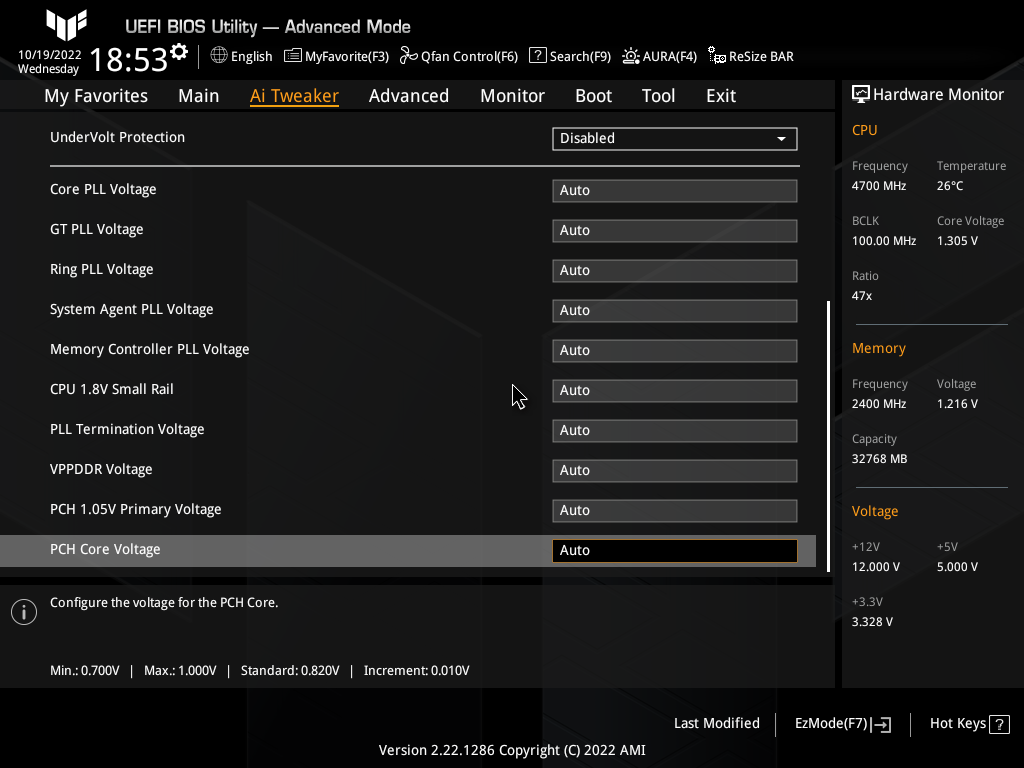

Напряжения изменяются в широком пределе, которого достаточно, по-видимому, и для разгона с применением жидкого азота.
Все главные характеристики занесены в таблицу.
| Параметр | Диапазон регулирования | Шаг |
|---|---|---|
| BCLK Frequency (MHz) | 40–538 | 0,01 |
| Performance Core Ratio (Multiplier) | 8–85 | 1 |
| Efficient Core Ratio (Multiplier) | 8–85 | 1 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |
| DRAM Frequency (MHz) | 800–8400 | 33/66/100/133 |
| CPU Load-line Calibration (Level) | Auto/Level1…7 | 1 |
| CPU Current Capability (%) | Auto/100…140 | 10 |
| CPU Core Voltage Override (V) | 0,6–1,7 | 0,005 |
| CPU Core Voltage Offset (V) | (+/–) 0,005–0,635 | 0,005 |
| CPU Core SVID Voltage Override (V) | 0,6–1,7 | 0,001 |
| Cache SVID Voltage Override (V) | 0,6–1,7 | 0,001 |
| CPU L2 Voltage Override (V) | 0,7–1,8 | 0,001 |
| CPU System Agent Voltage Override (V) | 0,7–1,6 | 0,001 |
| CPU Input Voltage (V) | 1,5–1,8 | 0,01 |
| DRAM Voltage (V) | 1,0–1,8 | 0,005 |
| IVR Transmitter VDDQ Voltage (V) | 0,7–2,2 | 0,005 |
| PCH 1.8V Primary Voltage (V) | 1,8–2,1 | 0,1 |

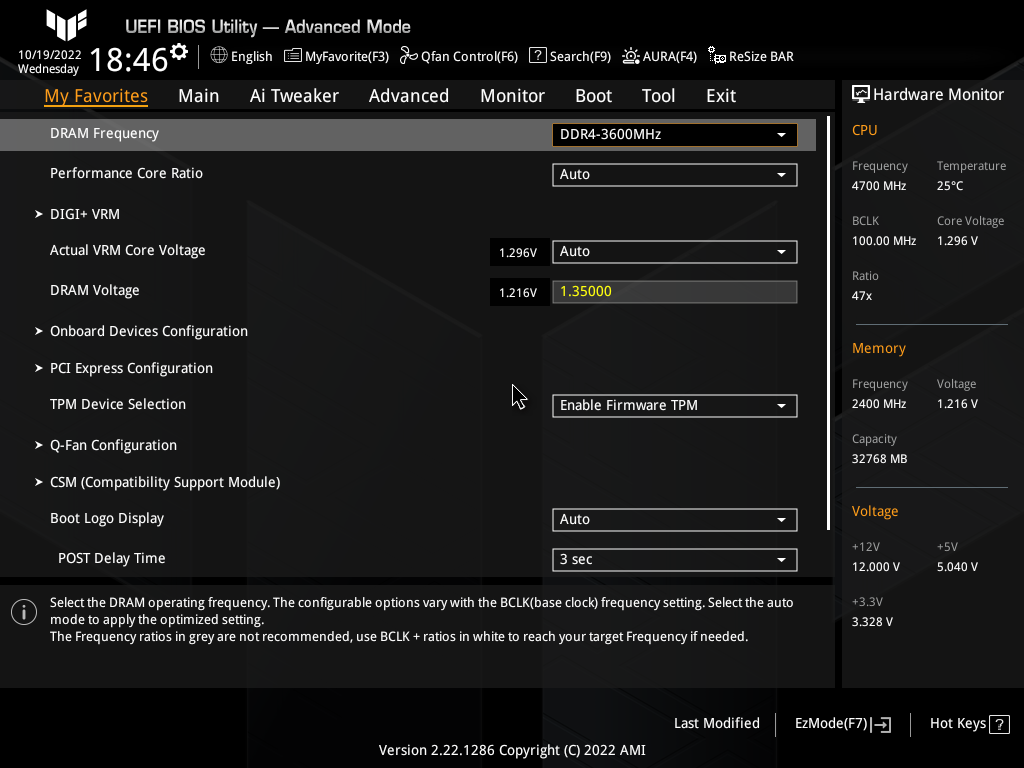

Если постоянно производить какие-либо настройки, то эти параметры окажутся в разделе My Favorites.

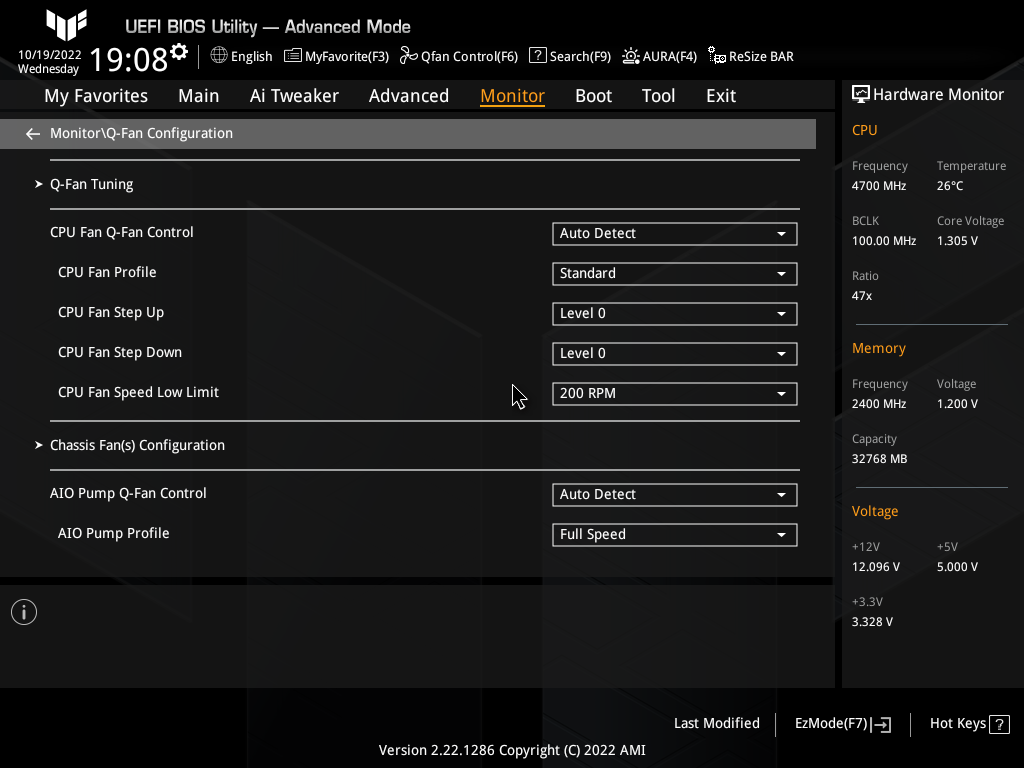

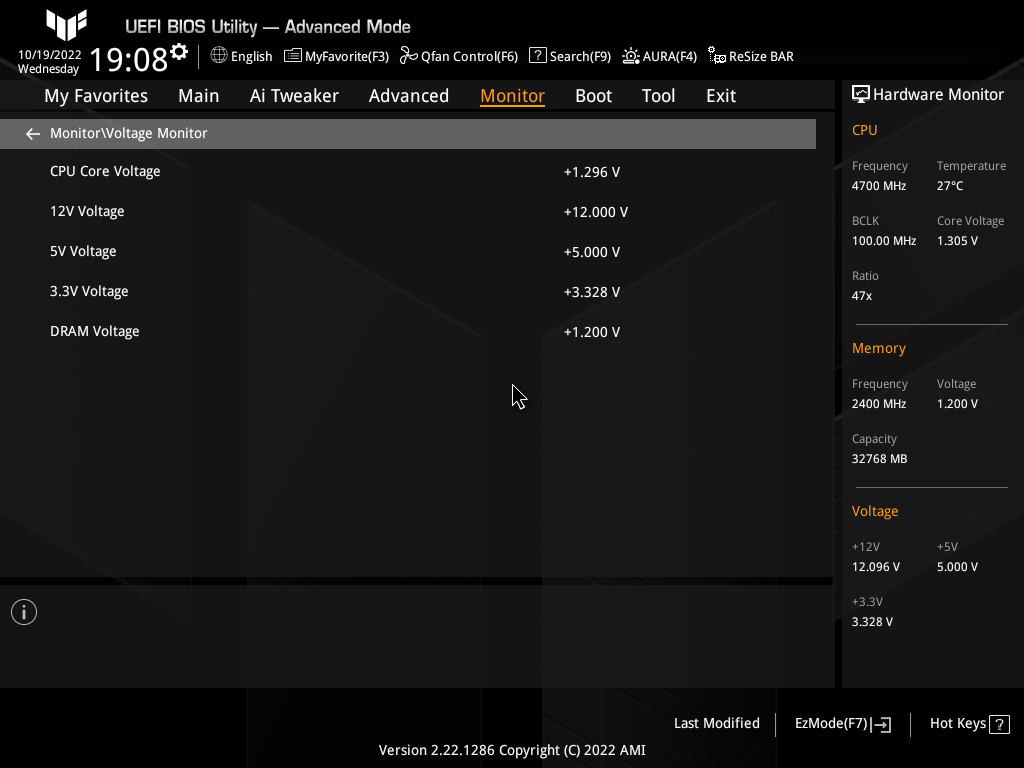

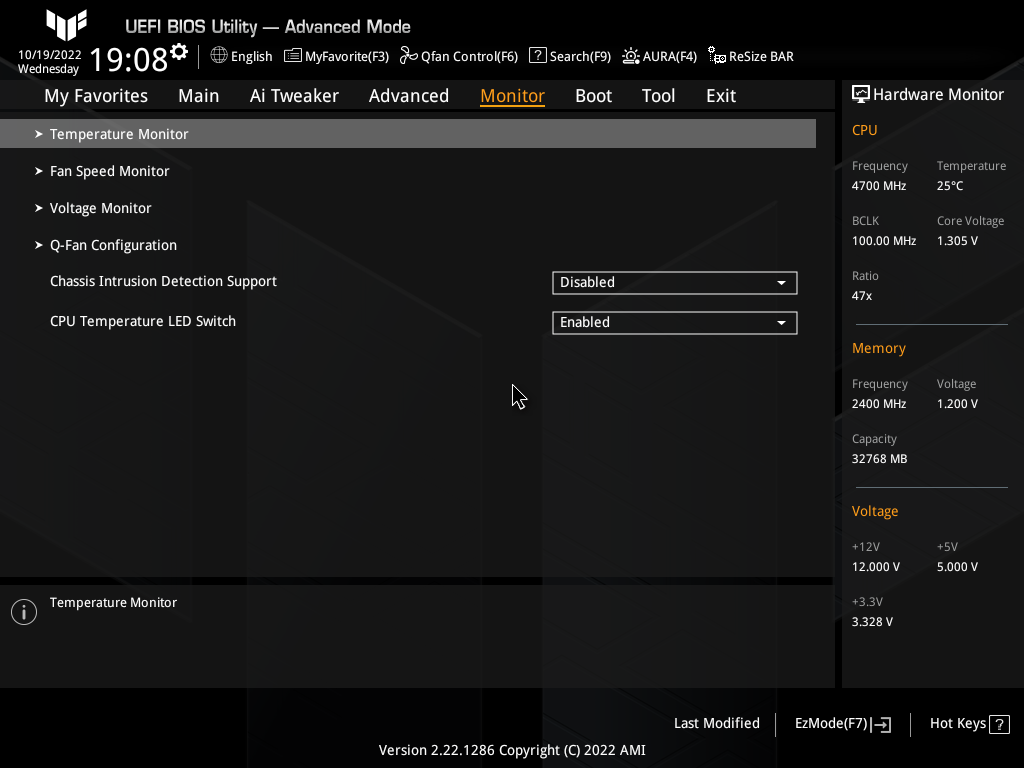

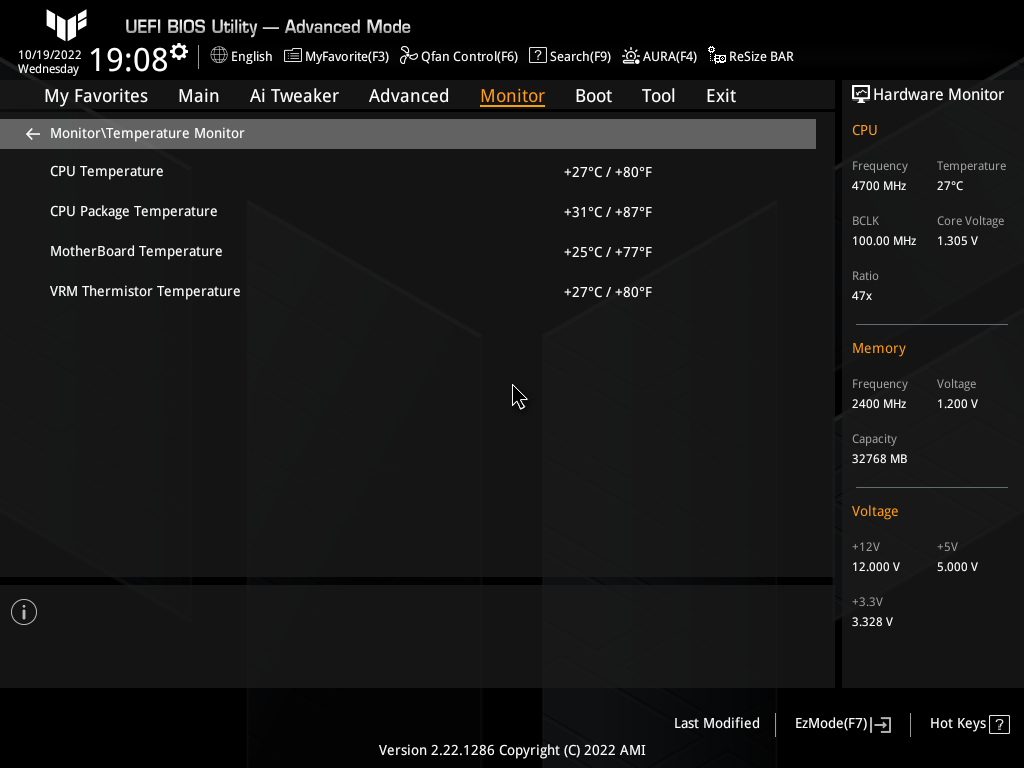

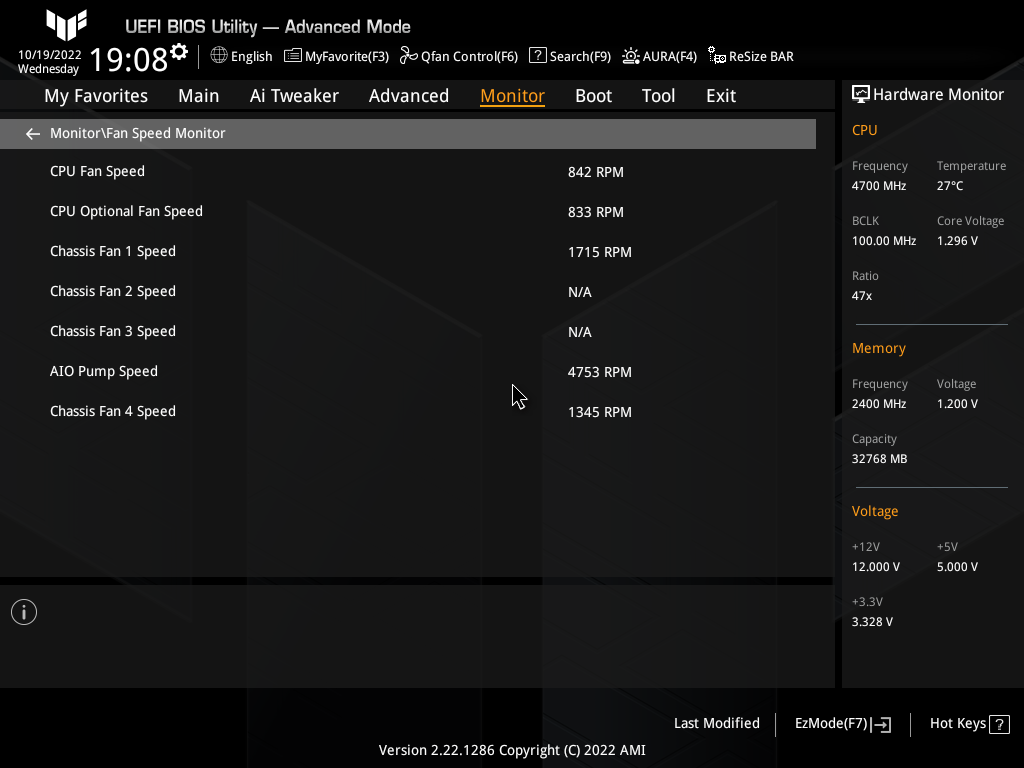

Мониторинг поделен на несколько подразделов, среди которых есть показатели температур, напряжений и скорости оборотов вентиляторов. Также там можно настроить работу активной системы охлаждения.

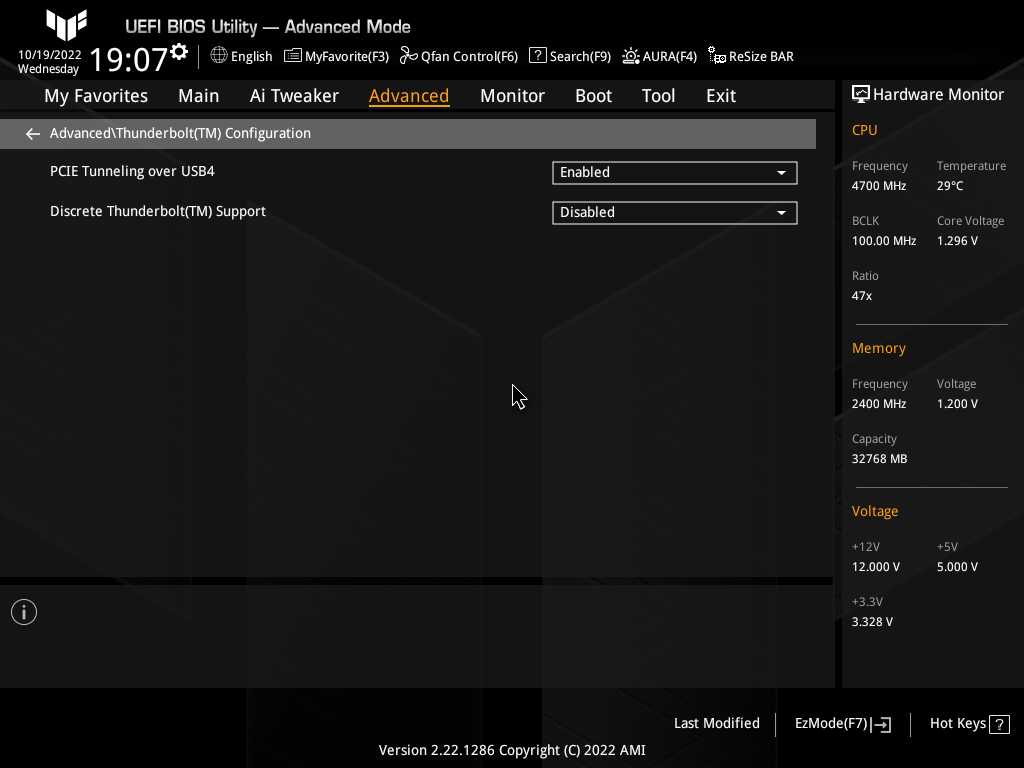

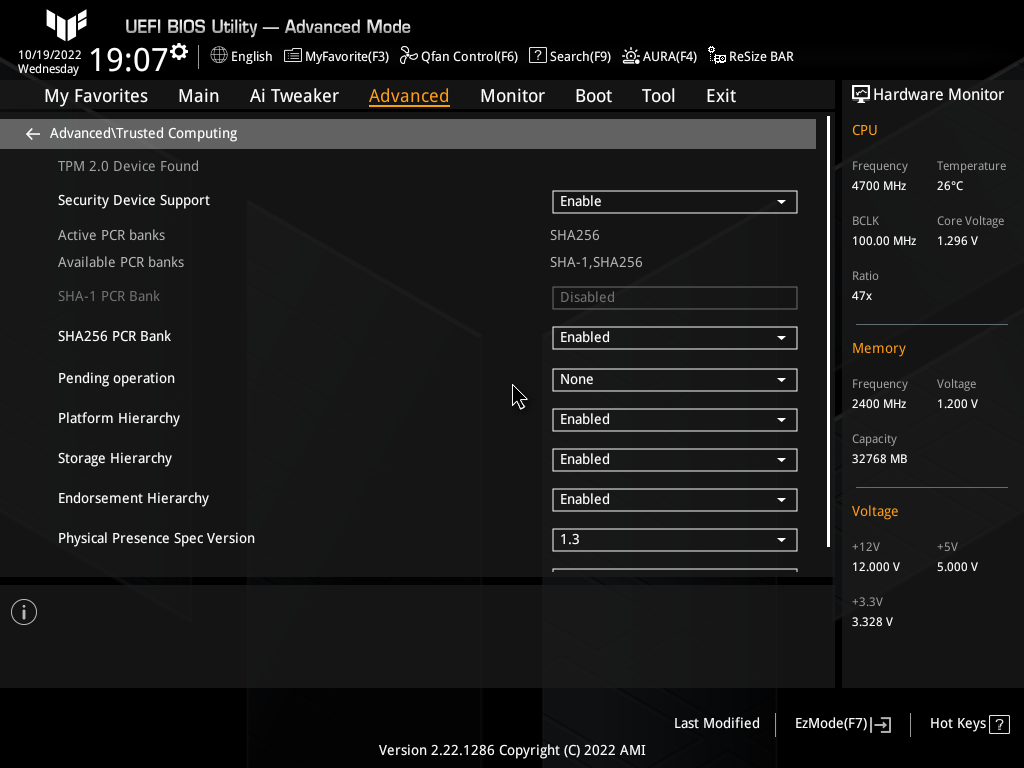

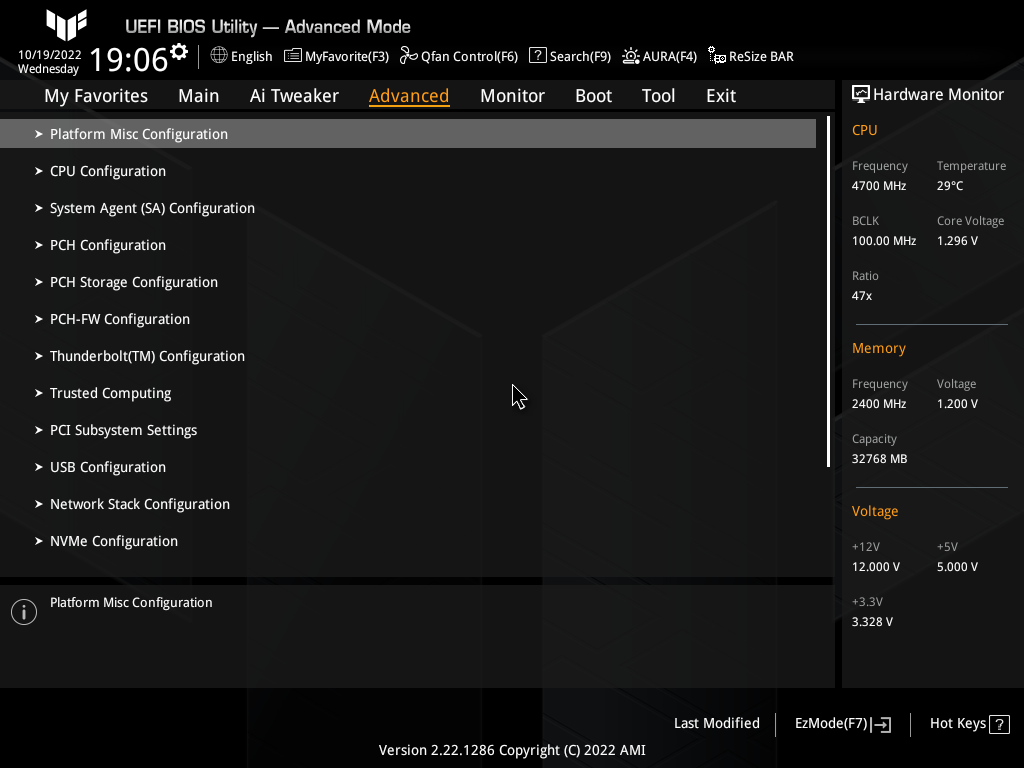

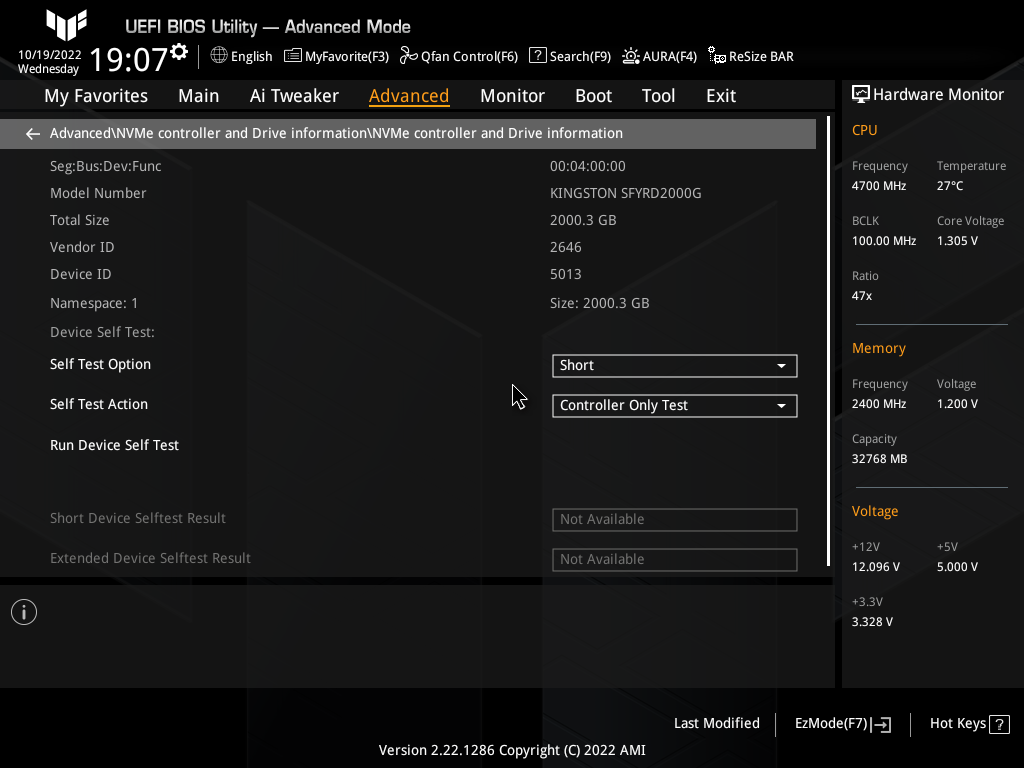

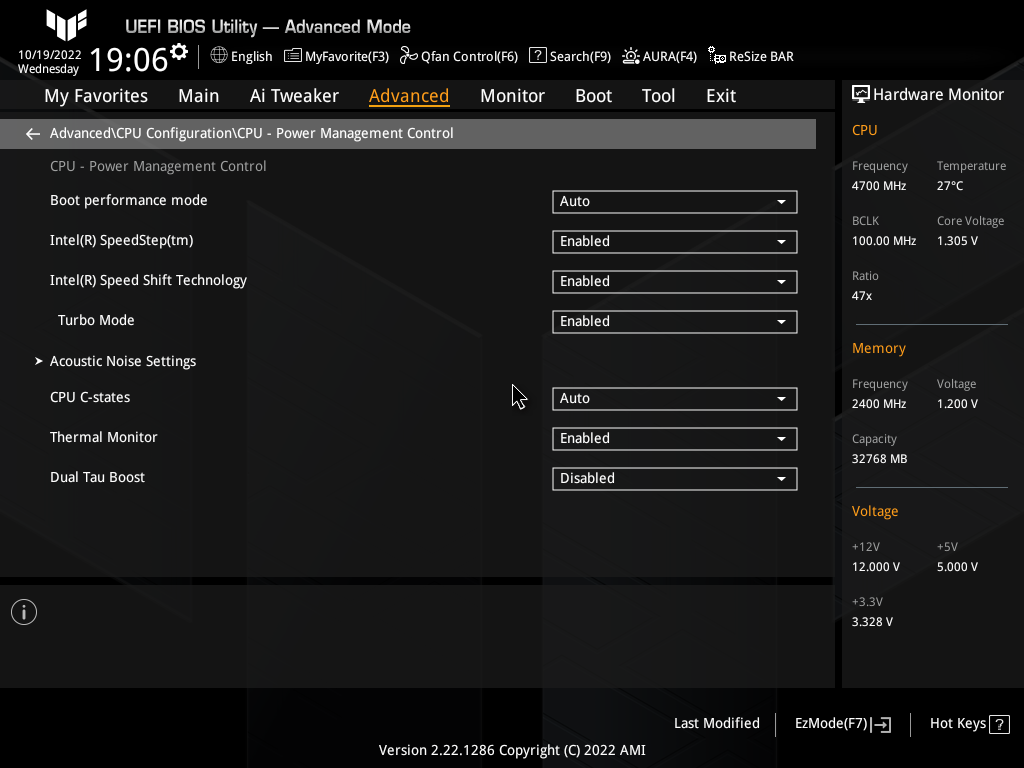

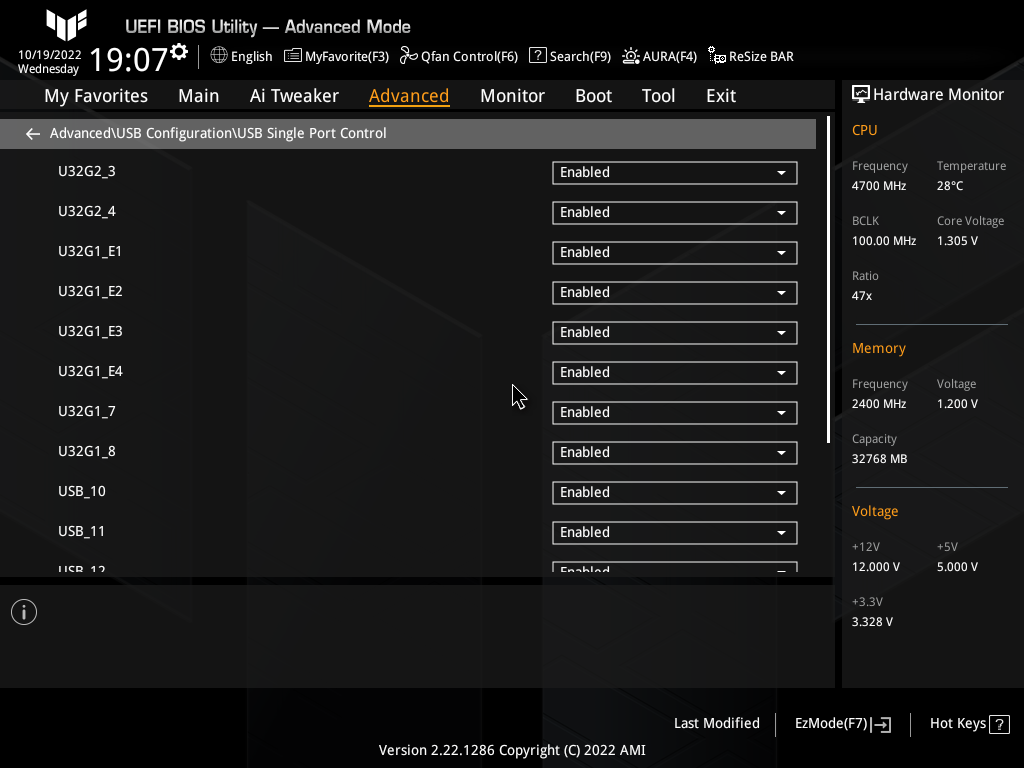

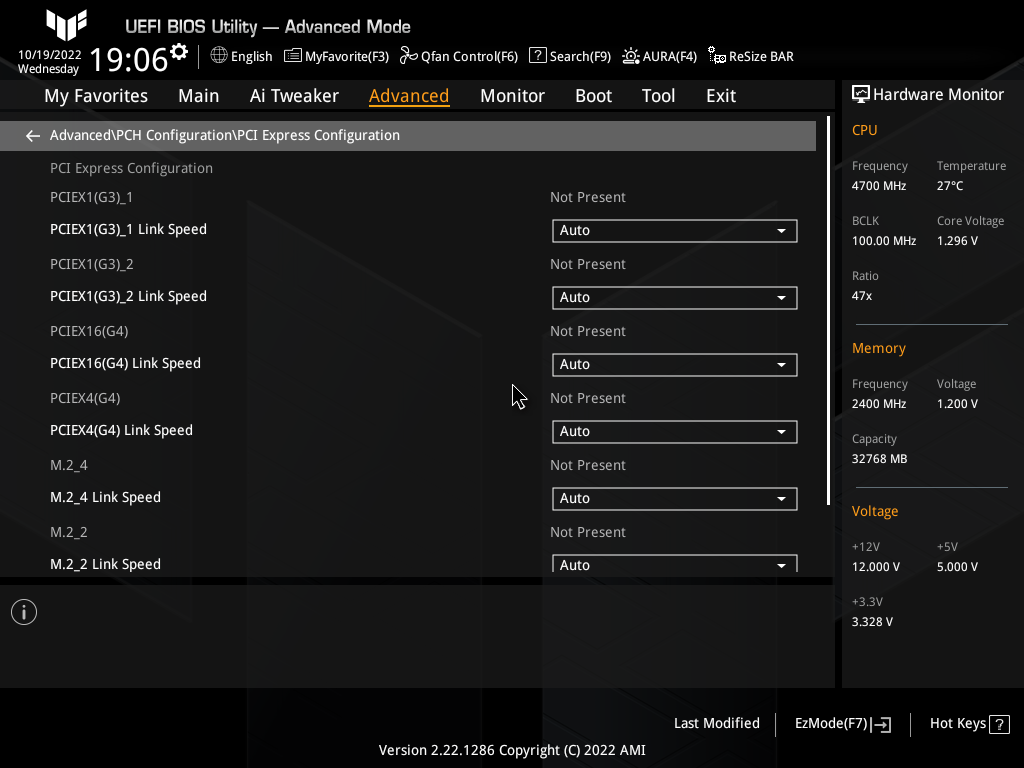

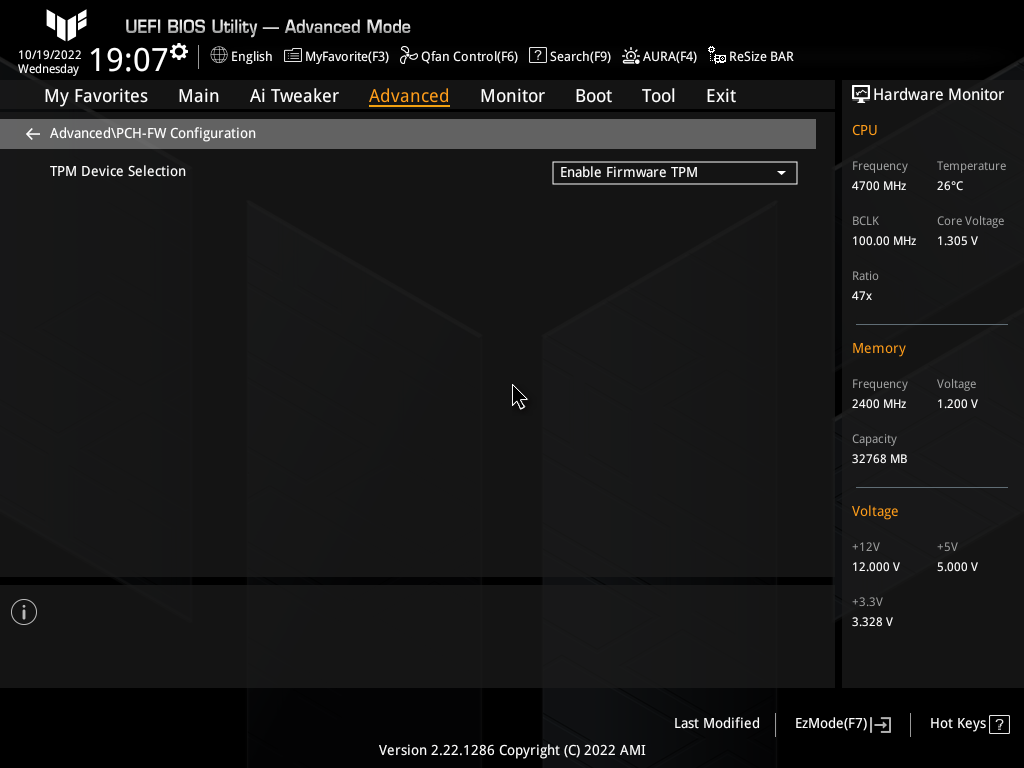

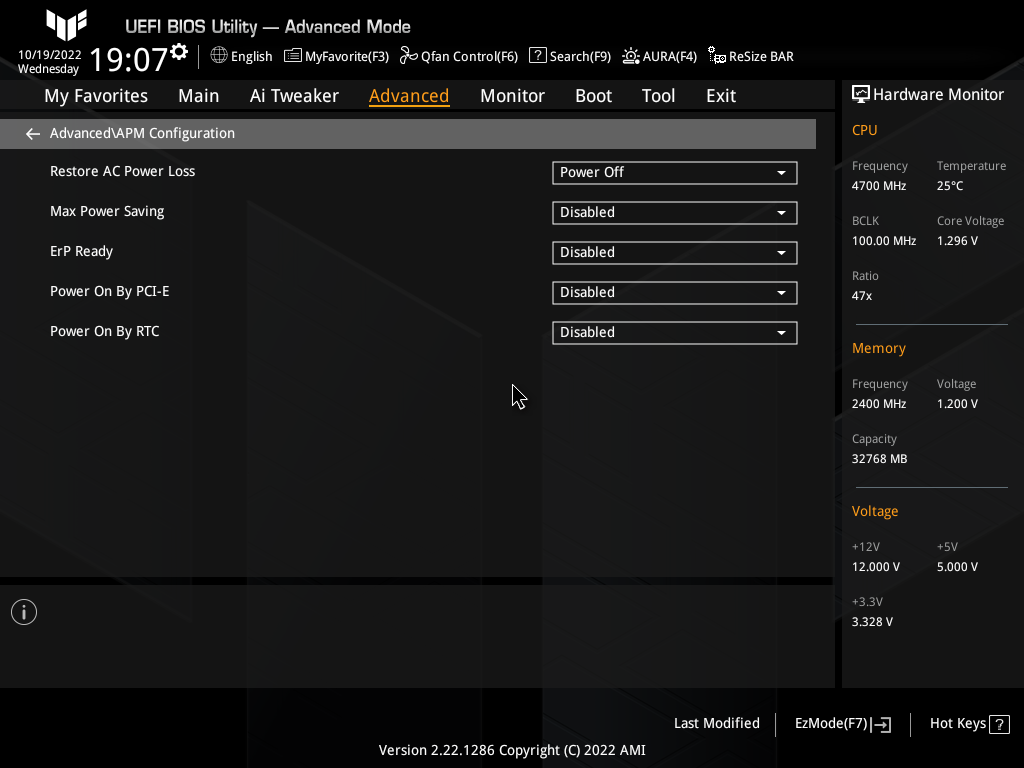

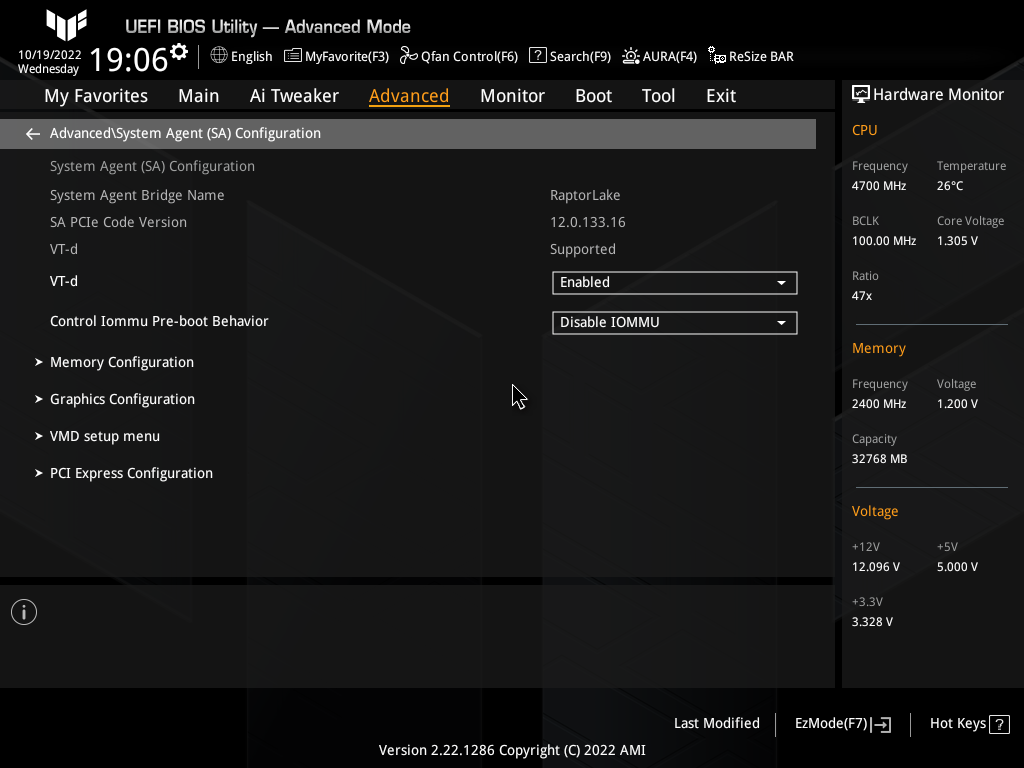

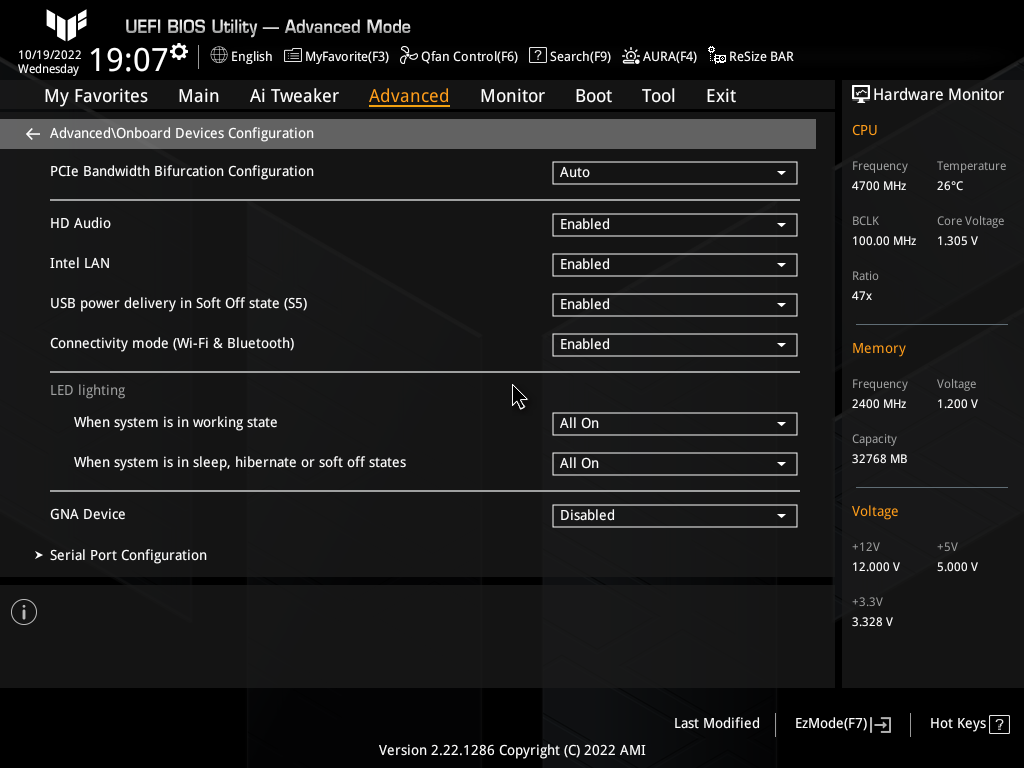

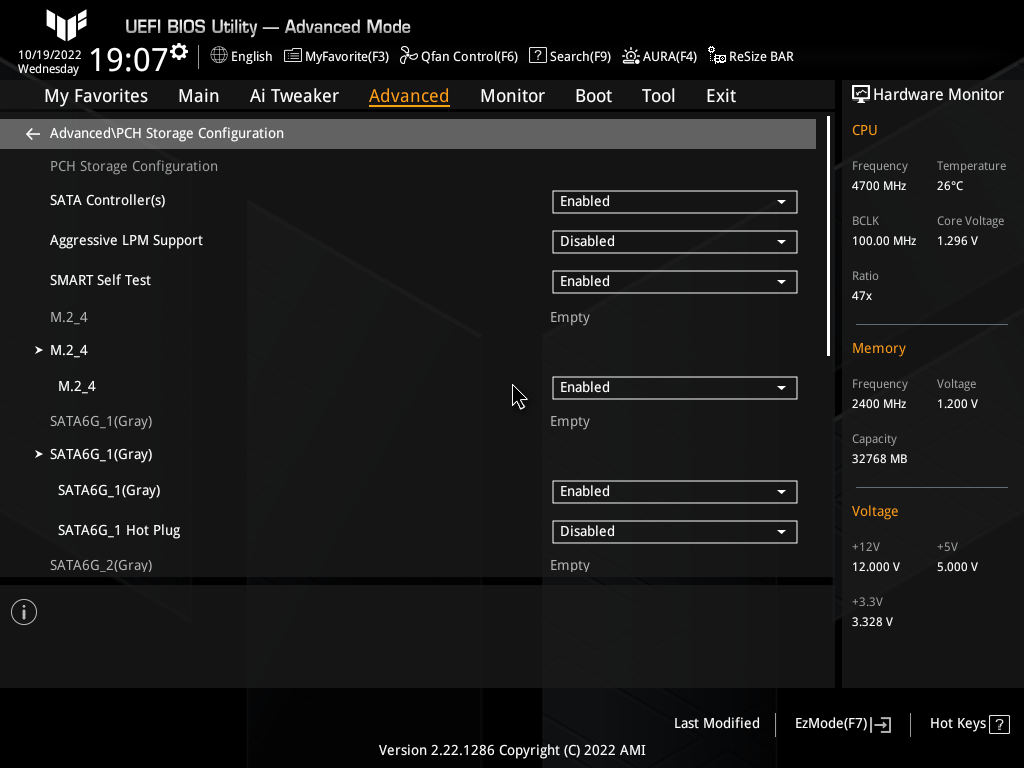

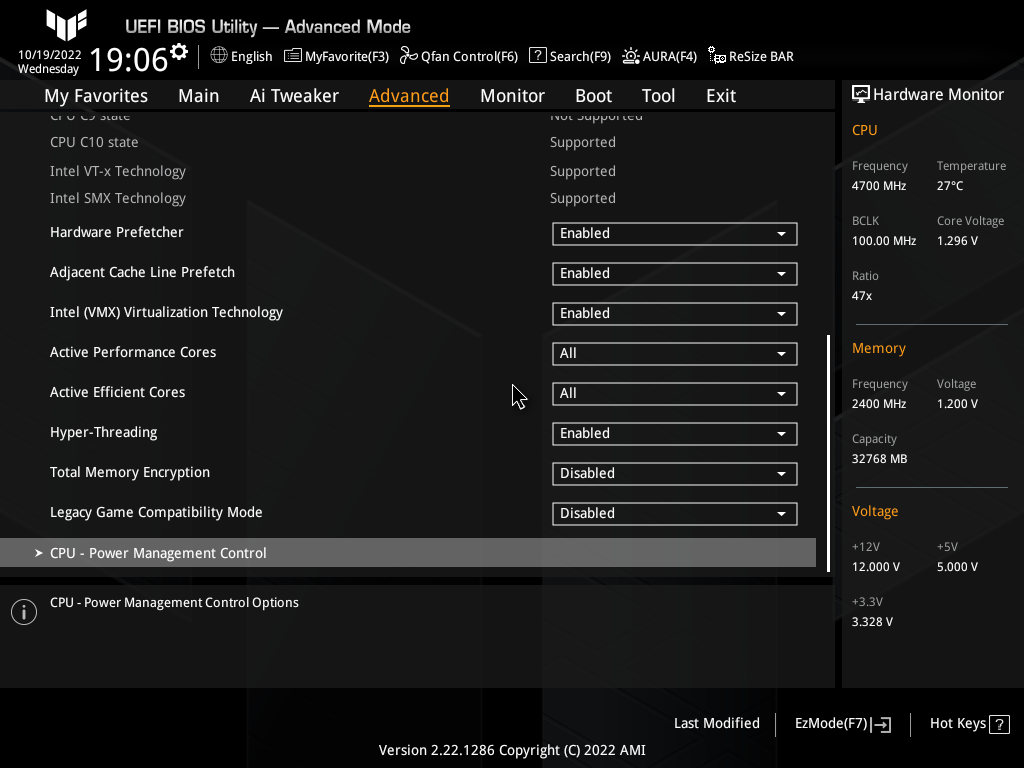

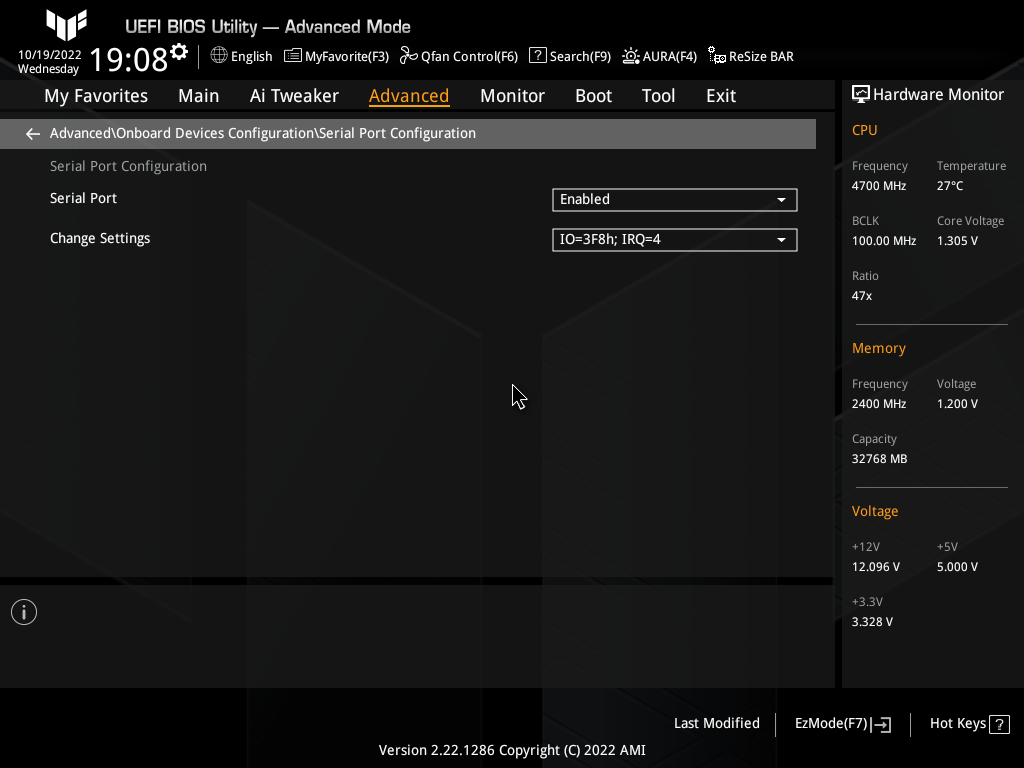

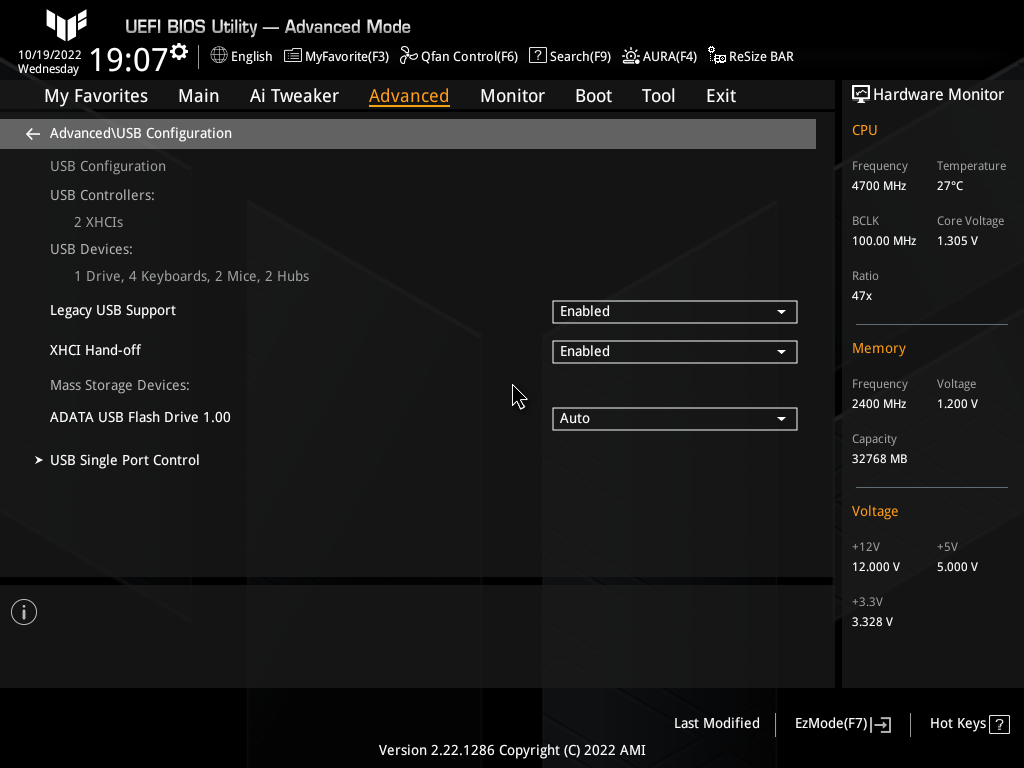

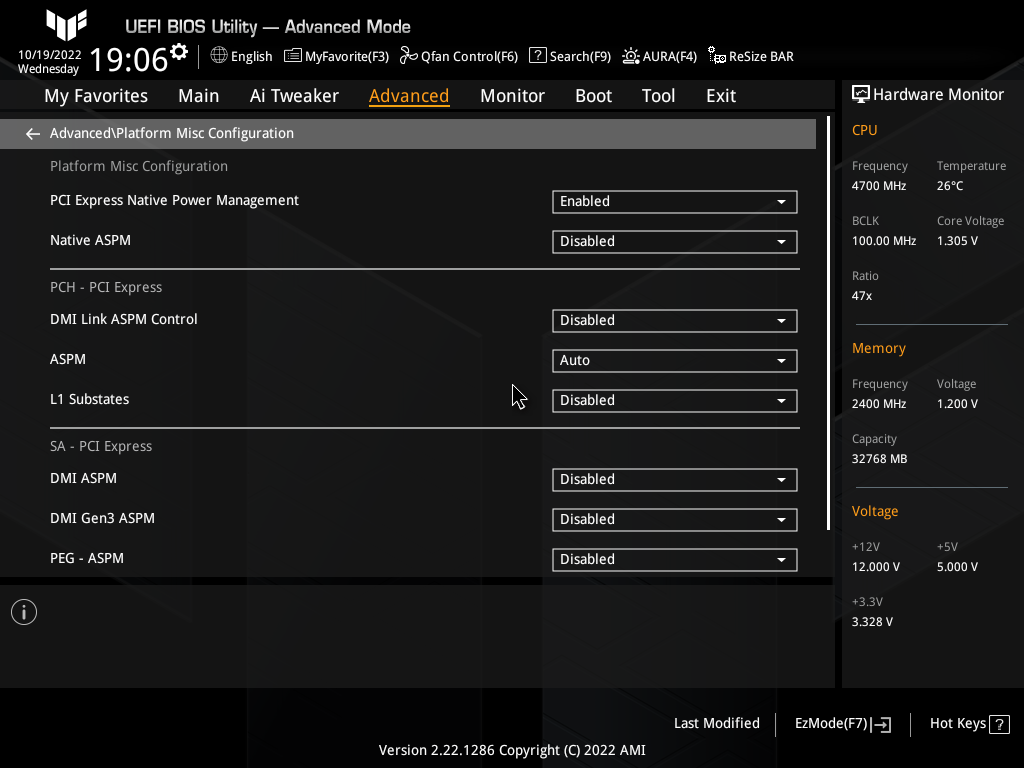

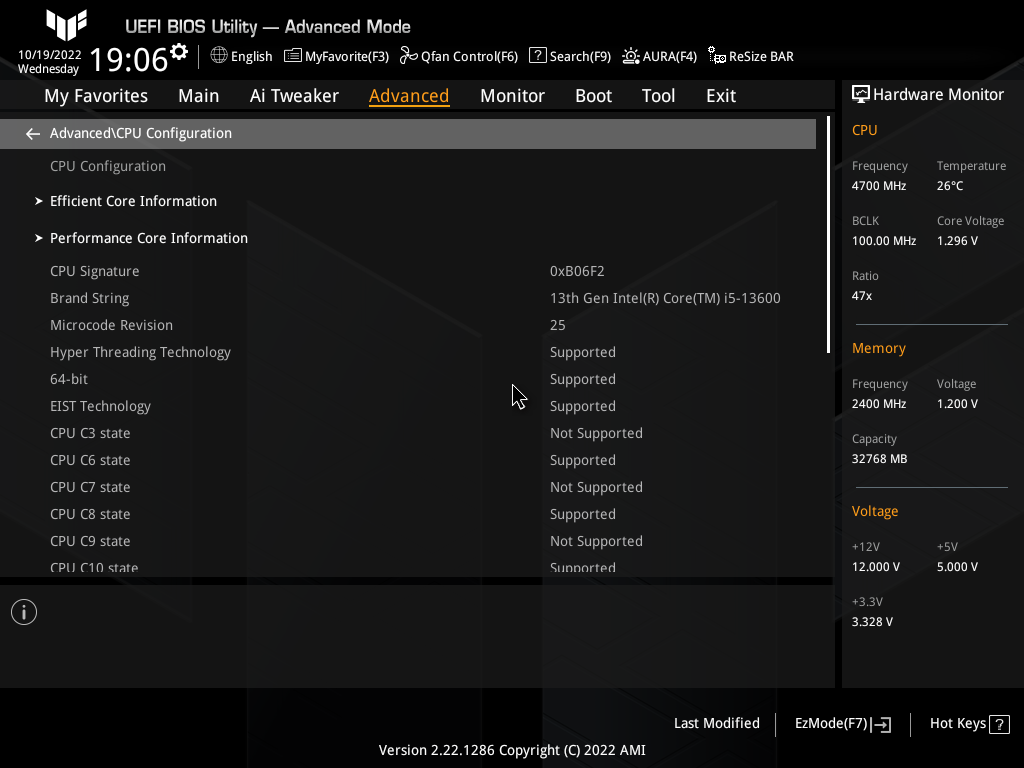

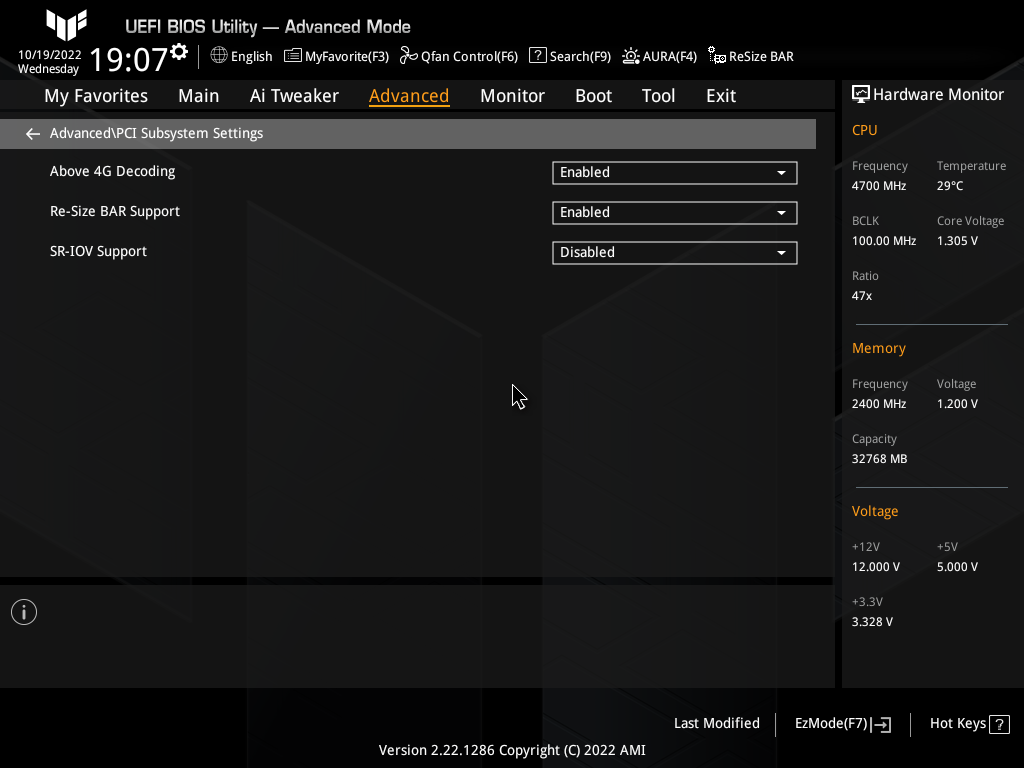

В Advanced нашлось место для параметров работы периферийных устройств, шины PCI Express, интерфейсов M.2, поддерживаемых процессором технологий.

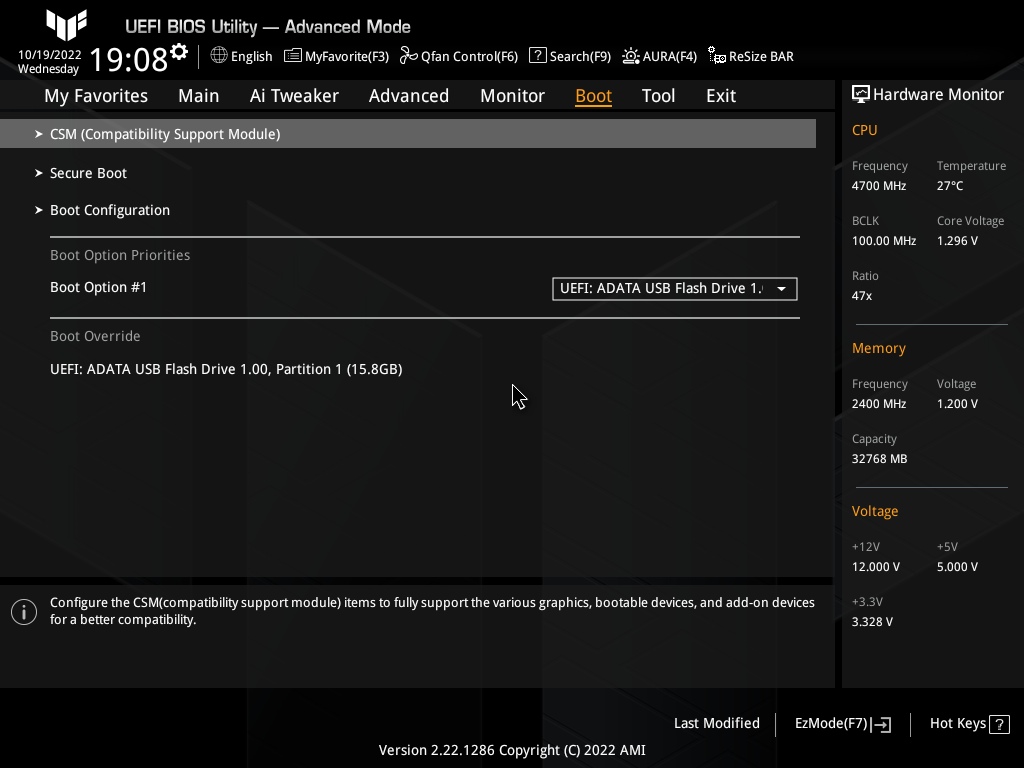

Boot отвечает за настройку загрузочного накопителя, режима CSM для старта системы со старым оборудованием и прочее.

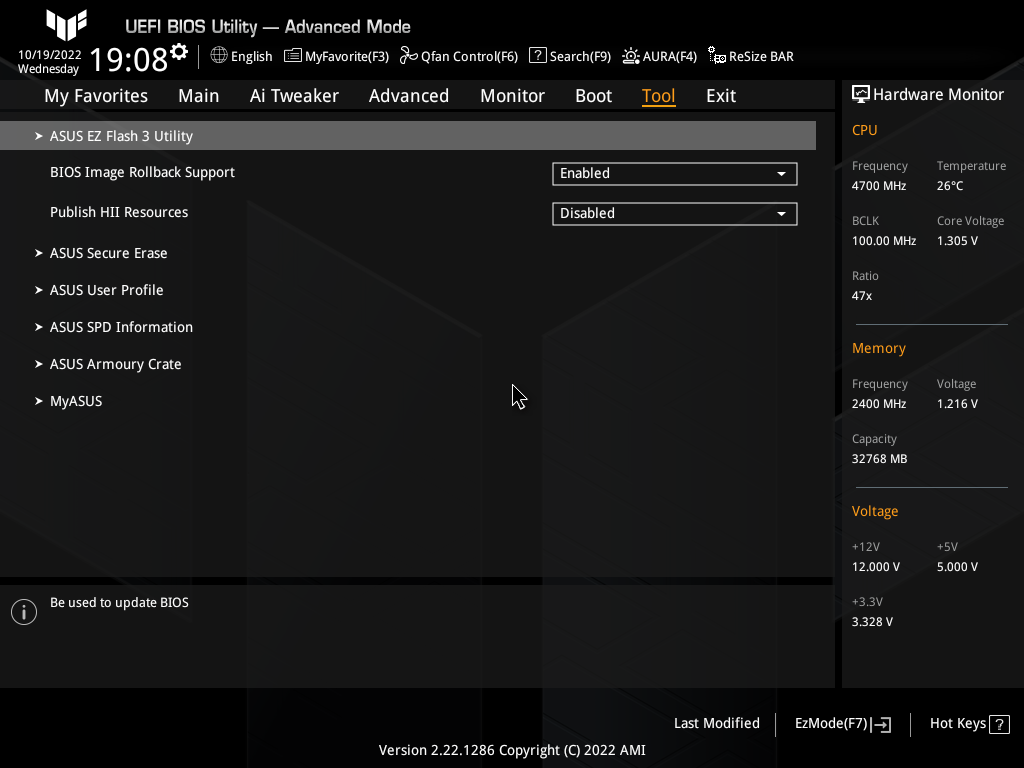

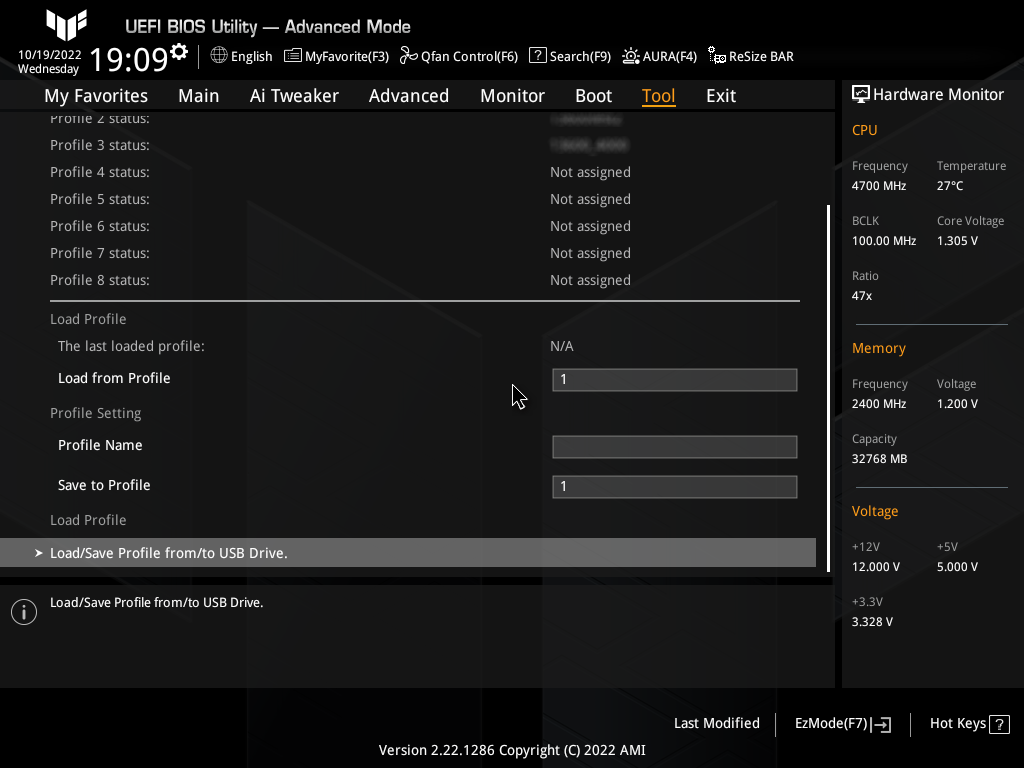

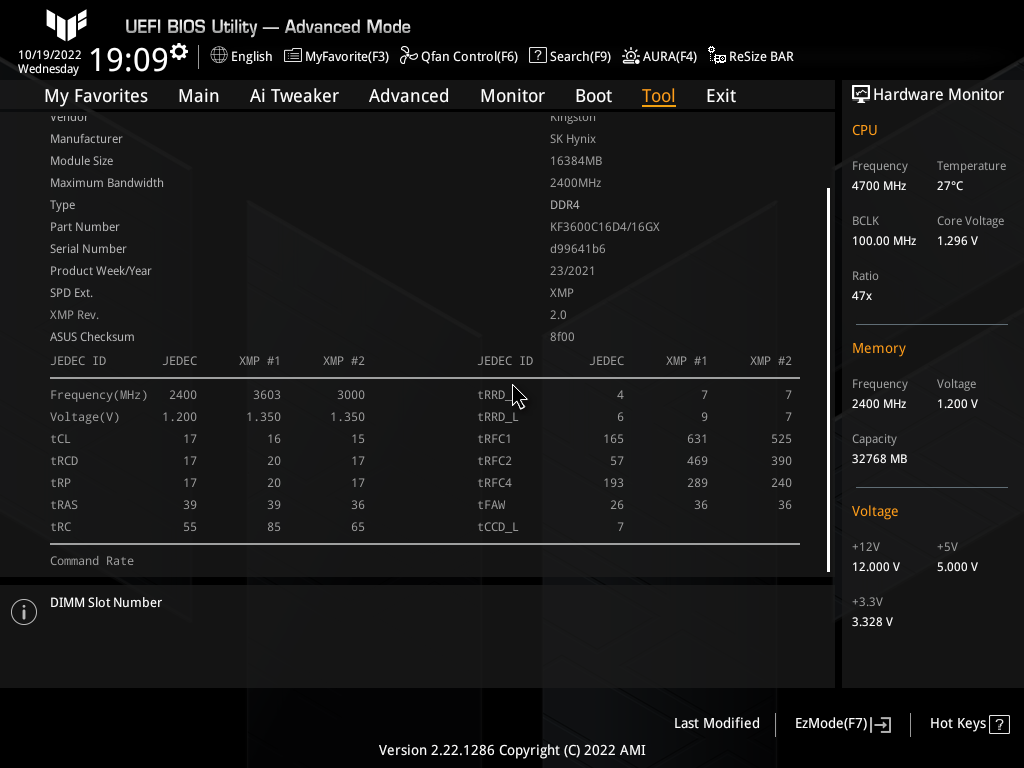

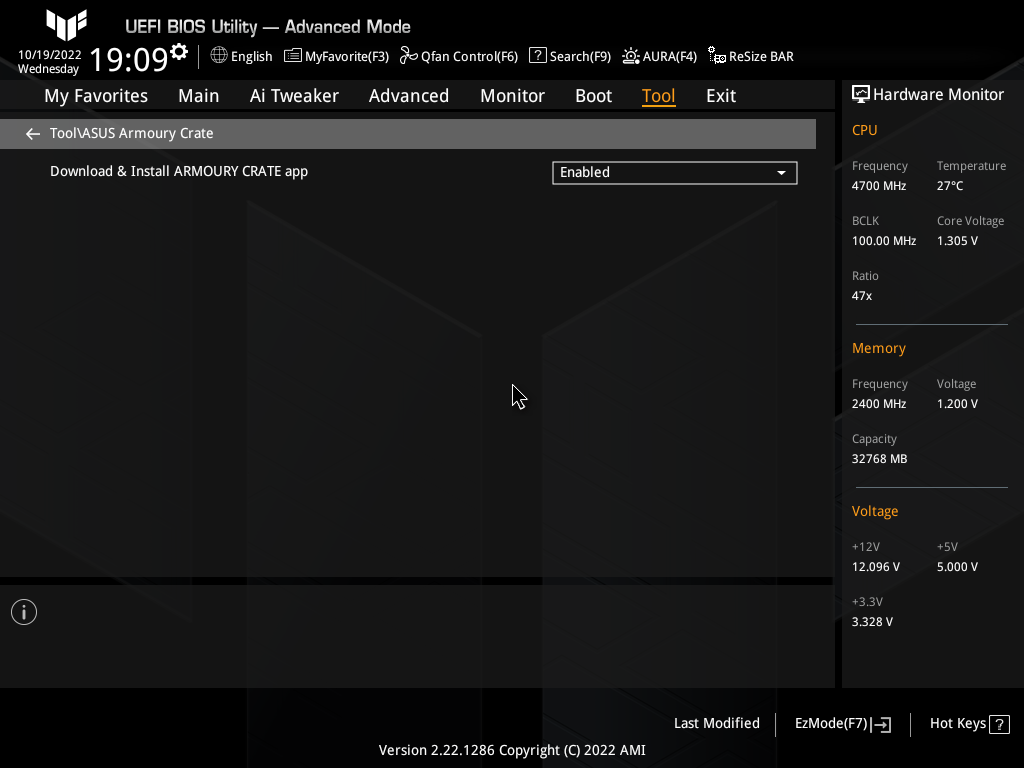

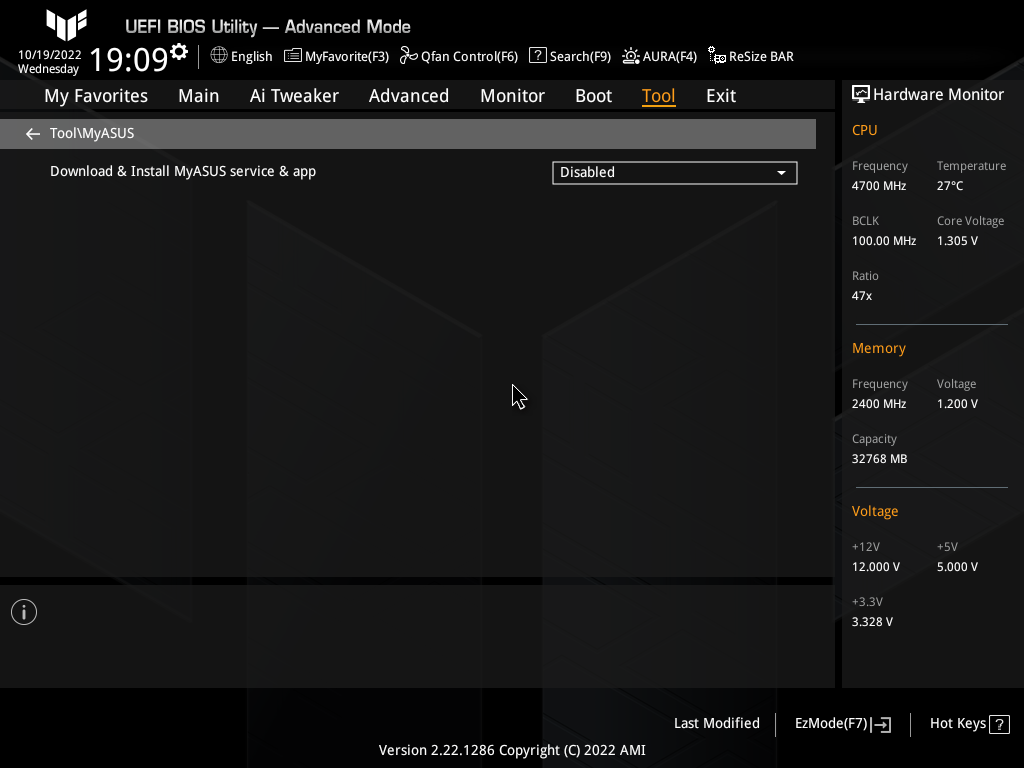

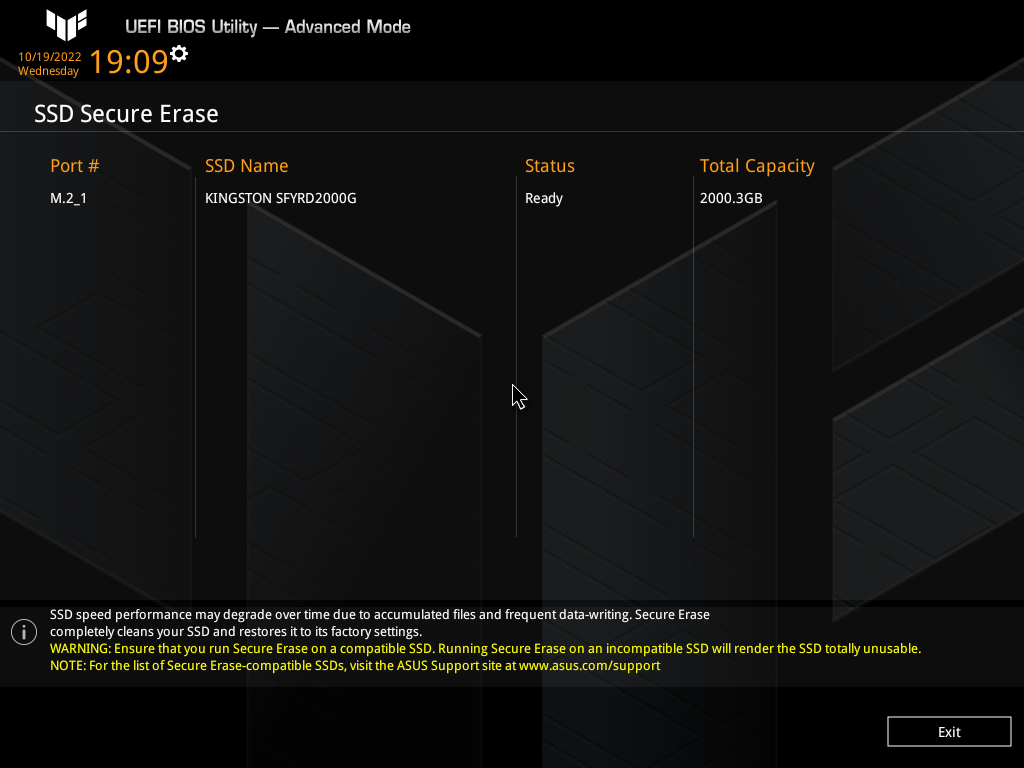

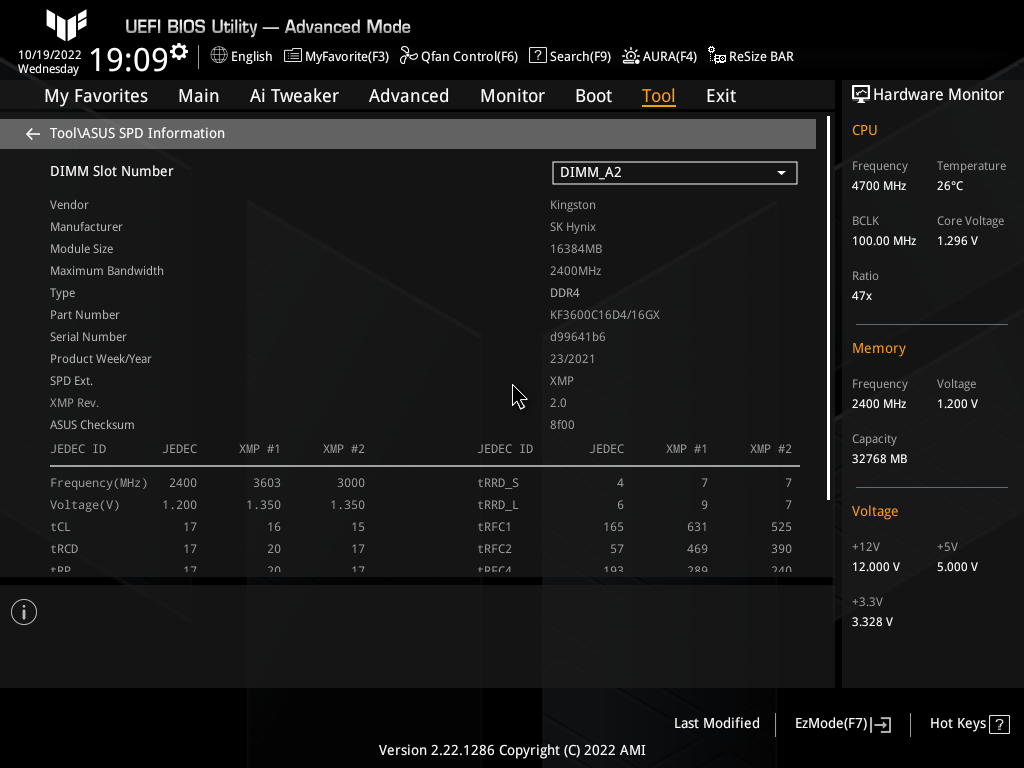

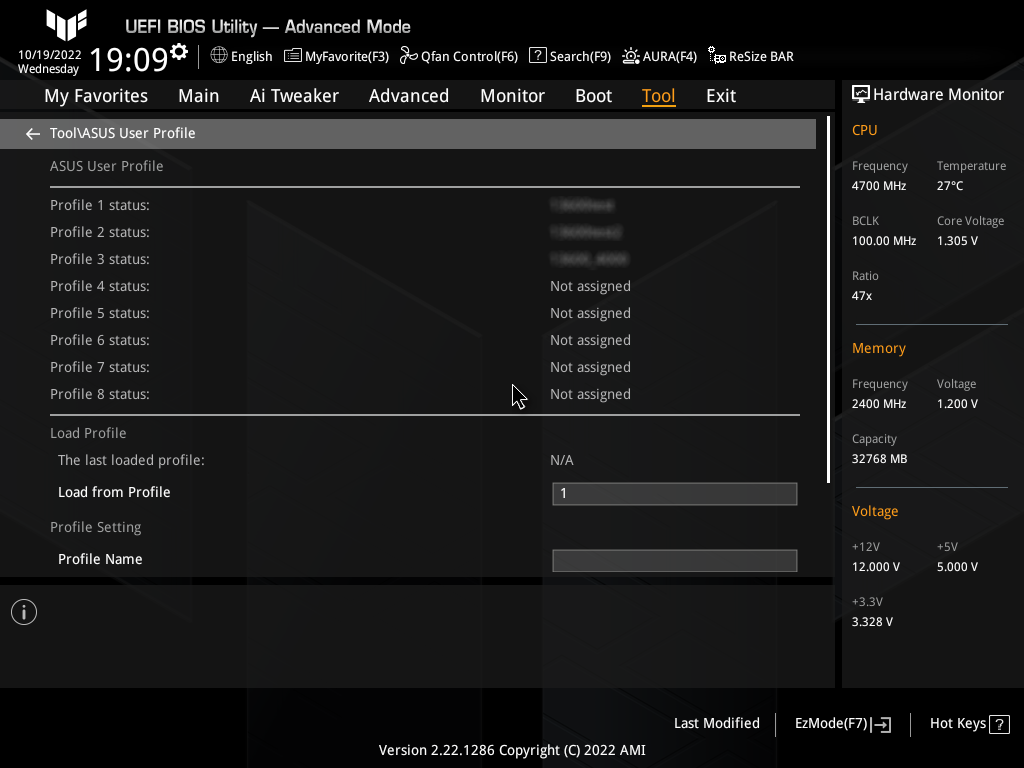

Фирменные утилиты, которые, например, позволяют обновить прошивку или сохранить профили с пользовательскими настройками, находятся в разделе Tool.
