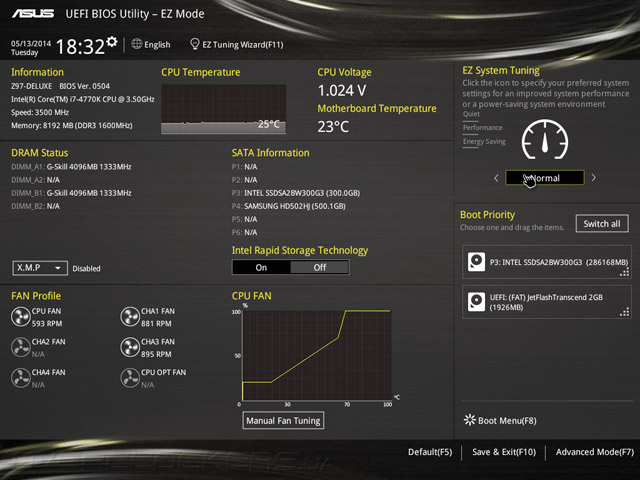

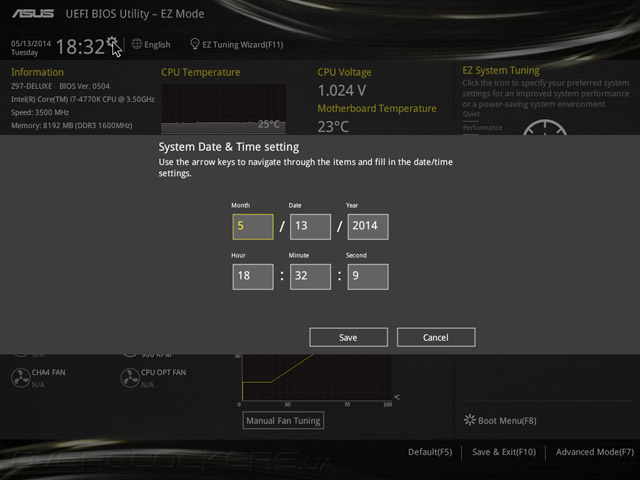

Системная плата получила прошивку UEFI Setup на базе управляющего микрокода AMI. По сравнению с моделями ASUS на чипсетах Intel 8-й серии пользовательский интерфейс был полностью переработан, но сама концепция меню настройки осталась прежней. Для базовой настройки и получения информации о текущем состоянии системной платы служит режим EZ Mode, в котором пользователи могут почерпнуть данные о версии прошивки, режиме работы центрального процессора и подсистемы ОЗУ, для которой можно активировать профиль X.M.P., считать текущие показания сенсоров напряжения и температуры CPU, а также просмотреть конфигурацию дисковой подсистемы. Здесь же выводятся тахометрические данные всех шести вентиляторов, выбирается порядок инициализации загрузочных устройств, а также задаются дата, время и язык отображения интерфейса.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/22-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/23-asus-z97-deluxe.jpg)

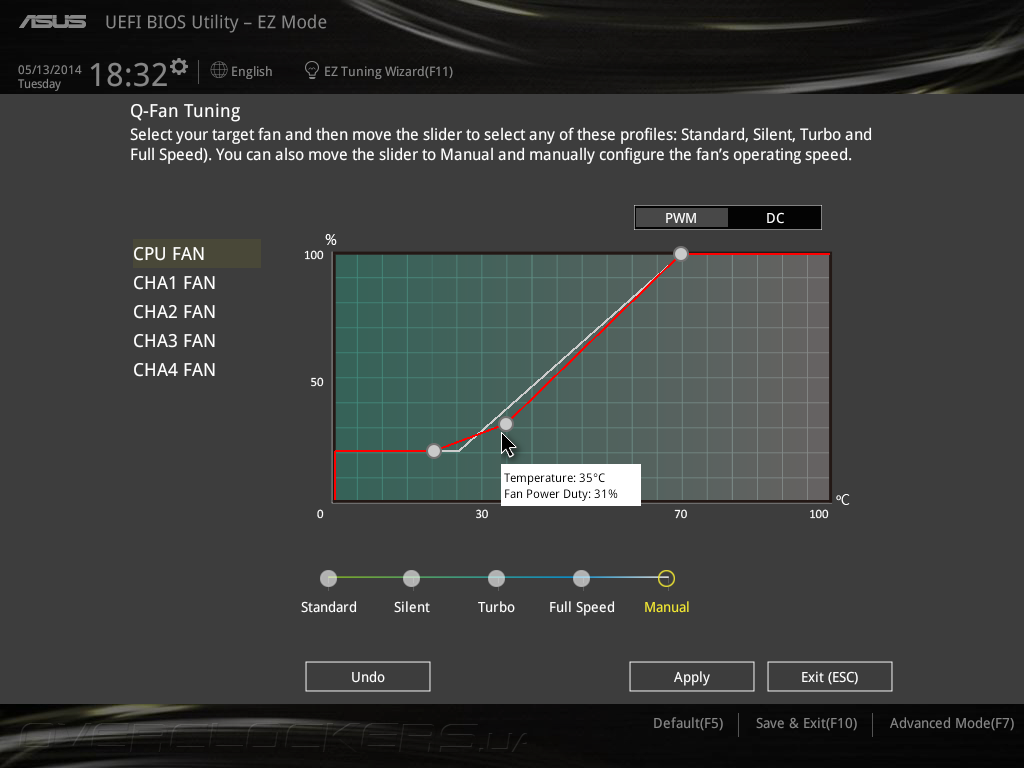

В прошивке появилась вкладка Q-Fan Tuning, предназначенная для регулировки скоростей вращения вентиляторов. Пользователи могут задать один из четырех предустановленных профилей, либо настроить режим работы вручную, а также выбрать тип управления: с помощью изменения напряжения или посредством ШИМ.

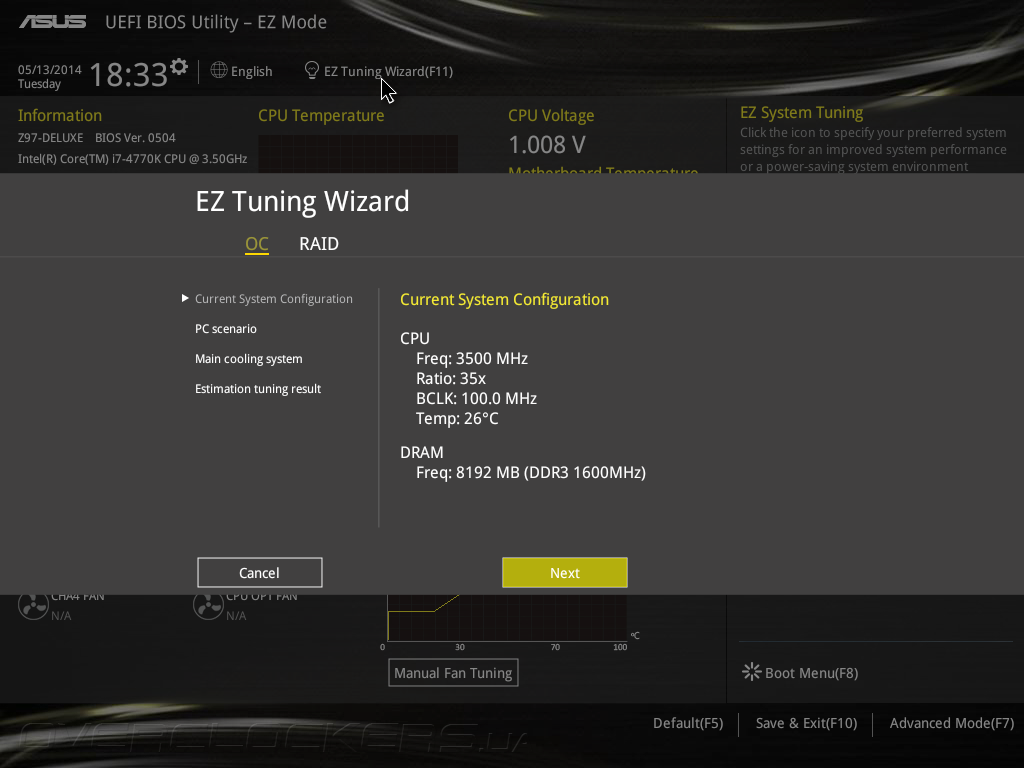

Также, в прошивке ASUS Z97-Deluxe стала доступна функция EZ Tuning Wizard, с помощью которой пользователям предлагается автоматически настроить систему для достижения оптимального баланса быстродействия, энергопотребления и уровня шума. Помимо того EZ Tuning Wizard помогает настроить массив RAID.

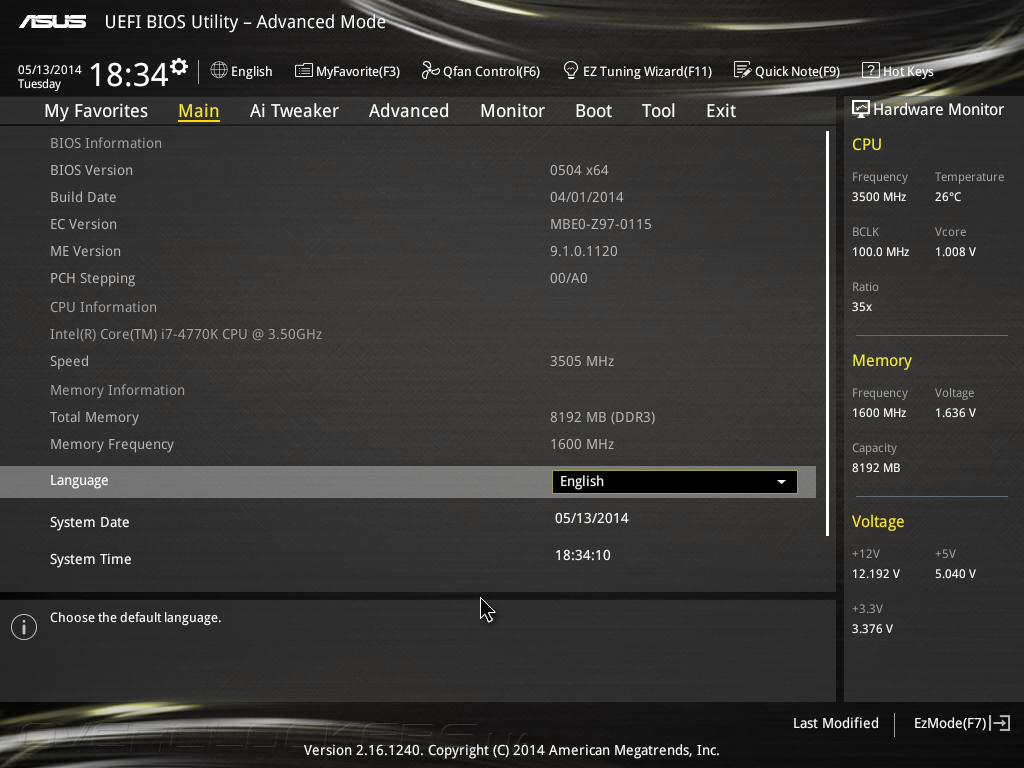

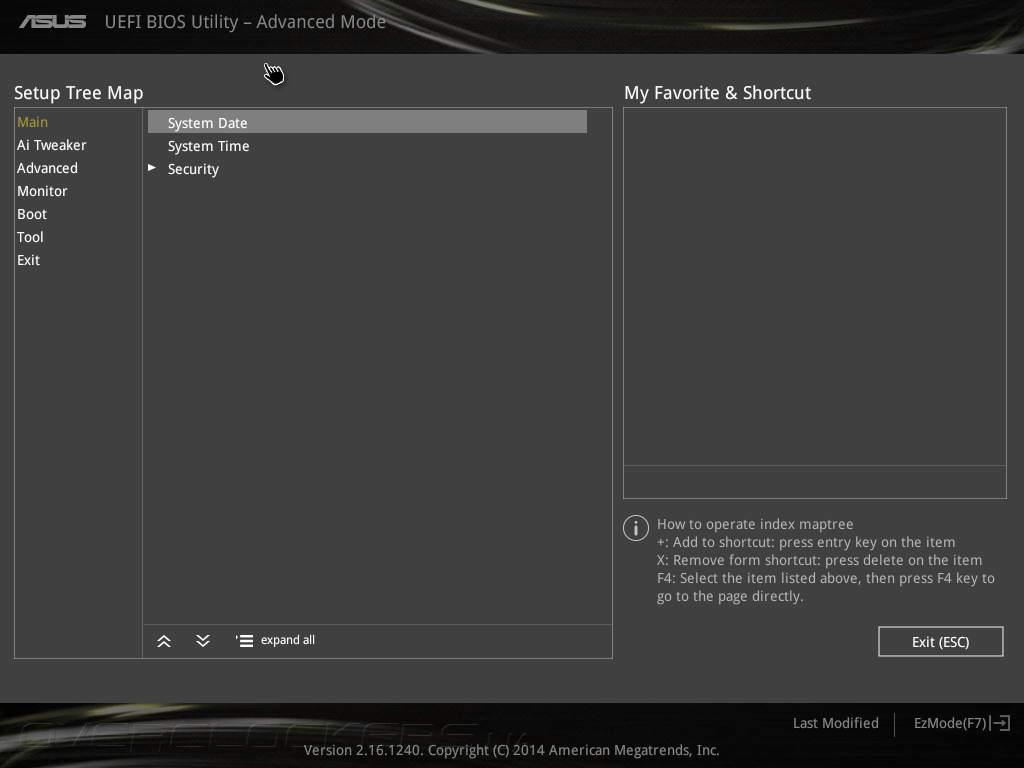

Конечно, функциональность режима EZ Mode вряд ли удовлетворит искушенного пользователя, но большинству новичков будет достаточно предлагаемой функциональности. Для тех, кто желает самостоятельно задать многочисленные настройки материнской платы, предназначен продвинутый режим Advanced Mode. В правой части интерфейса, независимо от выбранного раздела меню выводятся основные параметры быстродействия и данные системного мониторинга, а вверху находится строка с ярлыками доступа к дополнительным функциям. Например, с помощью ярлыка MyFavorite пользователи могут наполнить одноименную вкладку именно теми пунктами меню, которые они используют чаще всего.

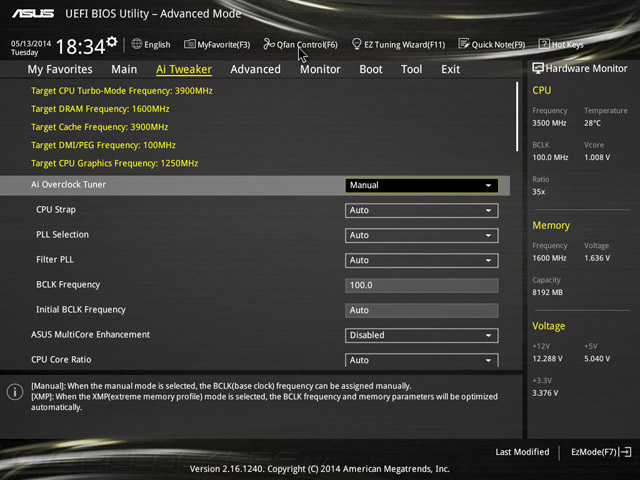

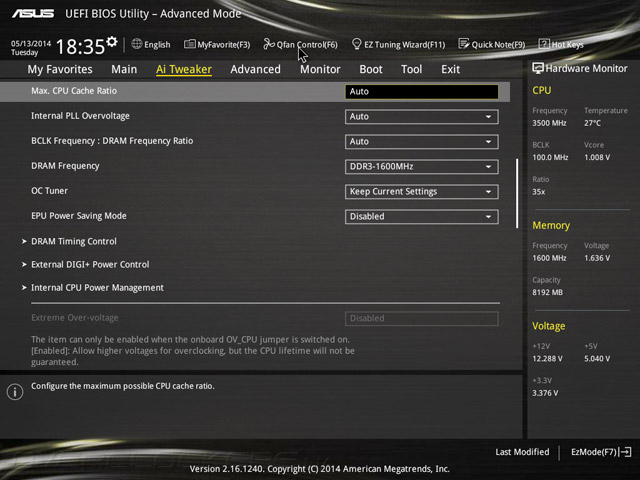

Основная масса настроек, связанных с разгоном, сосредоточена в разделе Ai Tweaker. Здесь находится управление базовой частотой, коэффициентами умножения процессорных ядер и кольцевой шины, режимом работы подсистемы ОЗУ, а также фирменной технологии ASUS MultiCore Enhancement, которая повышает быстродействие в многопоточных приложениях. Кроме того, во вкладке Ai Tweaker находится опция CPU Strap, позволяющая повысить базовую частоту до 125, 167 или 250 МГц, правда, такая роскошь доступна лишь владельцам процессоров с разблокированным множителем.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/28-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/29-asus-z97-deluxe.jpg)

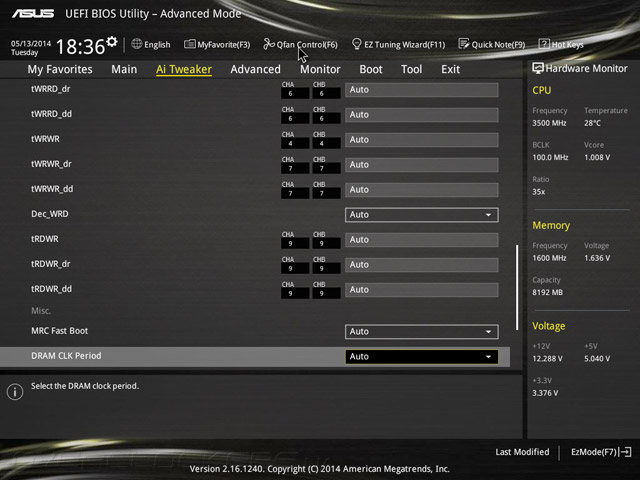

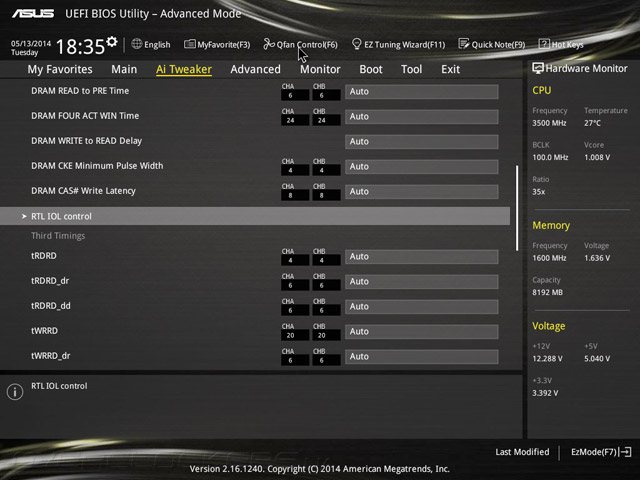

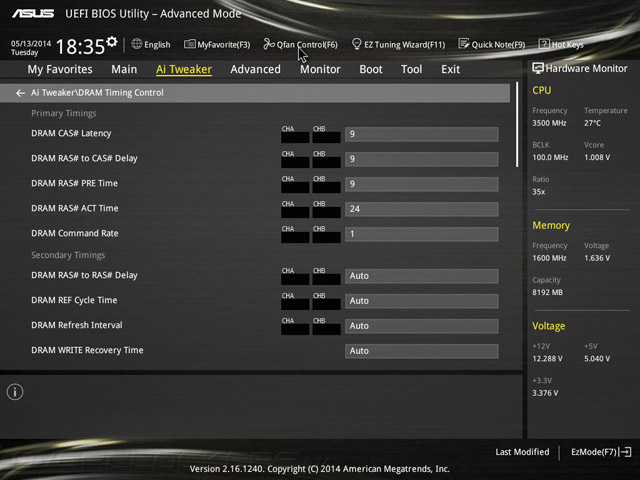

Управление таймингами и другими второстепенными параметрами модулей ОЗУ вынесено в подменю DRAM Timing Control. Нельзя не отметить великолепное разнообразие опций, благодаря которому продвинутые пользователи смогут настроить подсистему оперативной памяти на максимальное быстродействие.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/30-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/31-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/32-asus-z97-deluxe.jpg)

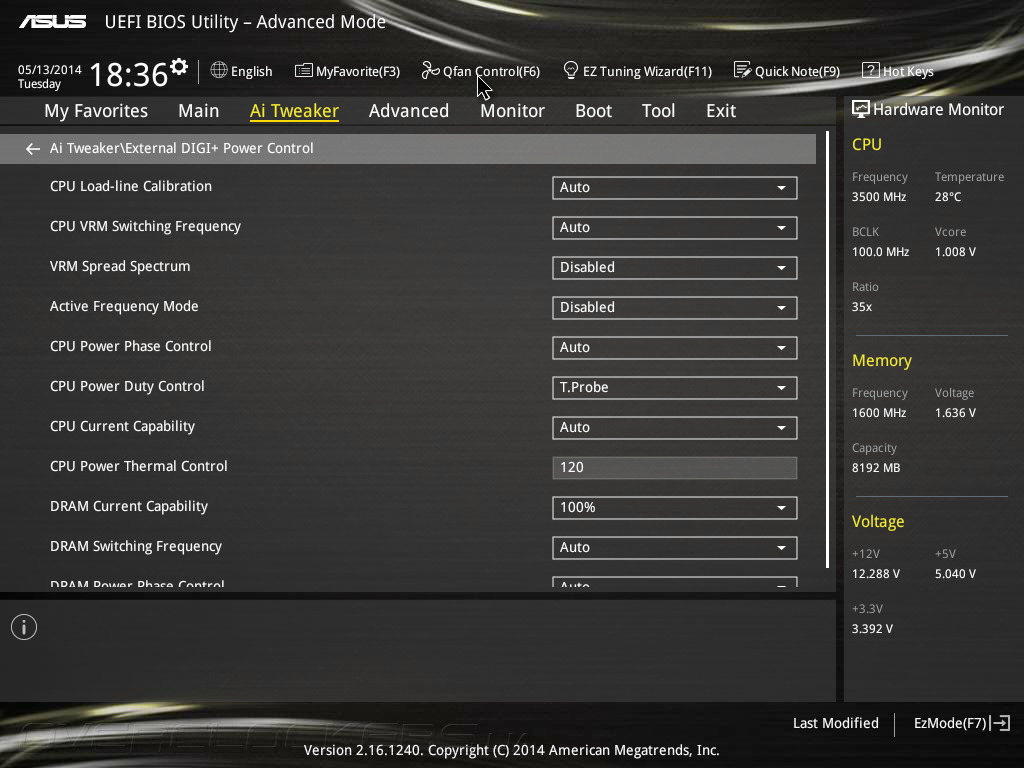

Для настройки цифровой подсистемы питания, формирующей напряжение на центральном процессоре и модулях ОЗУ, служит вкладка DIGI+ Power Control. Здесь находится управление функцией CPU Load-line Calibration, которая препятствует просадке VCCIN при нагрузке, регулировка частоты переключения силовых элементов, а также срабатывание защиты от перегрева, превышения напряжения и тока.

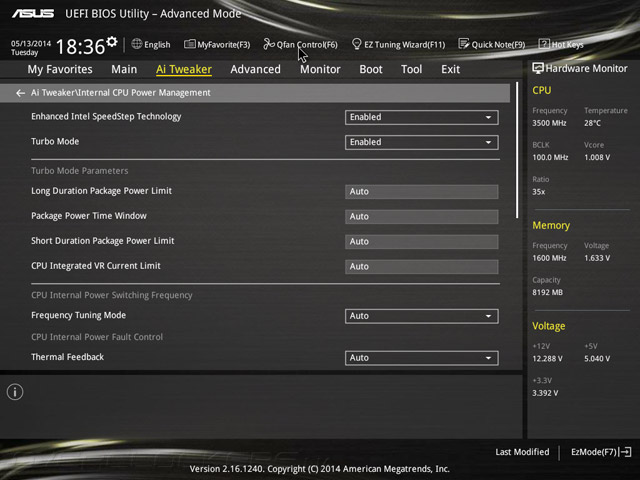

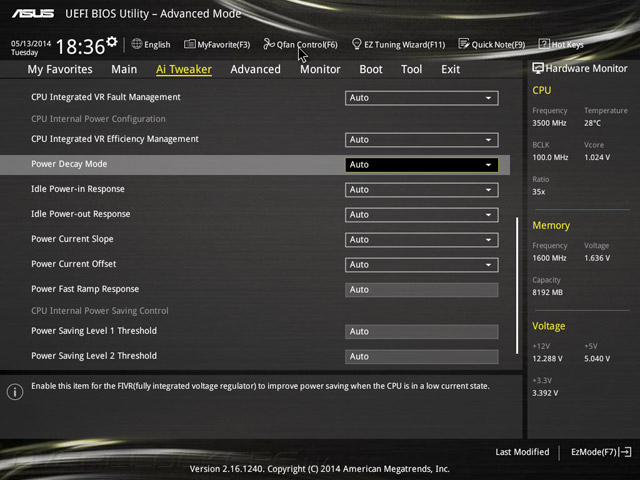

Многочисленные опции интегрированного в процессор регулятора напряжения сосредоточены в подменю Internal CPU Power Management. Помимо прочего здесь находится управление функциями энергосбережения, технологией Intel Turbo Boost, задаются лимиты мощности и многое другое.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/34-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/35-asus-z97-deluxe.jpg)

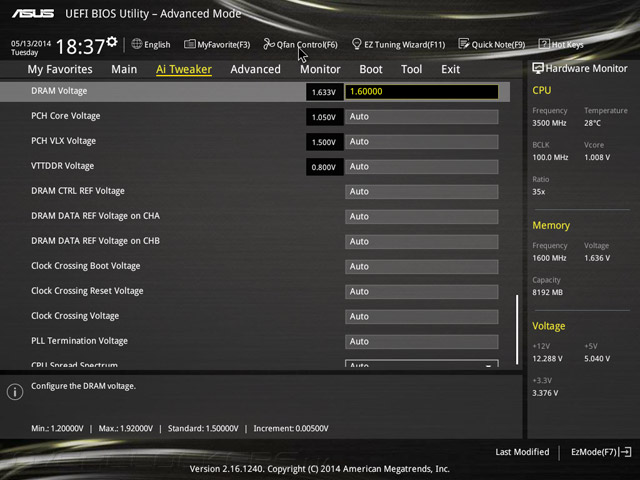

Прошивка новинки предлагает широчайшие возможности по управлению напряжениями на всех основных компонентах системной платы.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/36-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/37-asus-z97-deluxe.jpg)
Перечень напряжений, их диапазоны и шаг регулировки приведены в следующей таблице:
Параметр | Диапазон напряжений, В | Шаг, В |
CPU Core Voltage Override | 0,001–1,92 | 0,001 |
CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Analog I/O Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Digital I/O Voltage Offset | –0,999…+0,999 | 0,001 |
CPU Input Voltage | 0,8–2,7 | 0,001 |
DRAM Voltage | 1,2–1,92 | 0,005 |
PCH Core Voltage | 0,7–1,8 | 0,0125 |
PCH VLX Voltage | 1,2–2,0 | 0,0125 |
Clock Crossing Vboot | 0,1–1,9 | 0,00625 |
Clock Crossing Reset Voltage | 0,1–1,9 | 0,00625 |
Clock Crossing Voltage | 0,1–1,9 | 0,00625 |
Initial PLL Termination Voltage | 1,0–2,5 | 0,0125 |

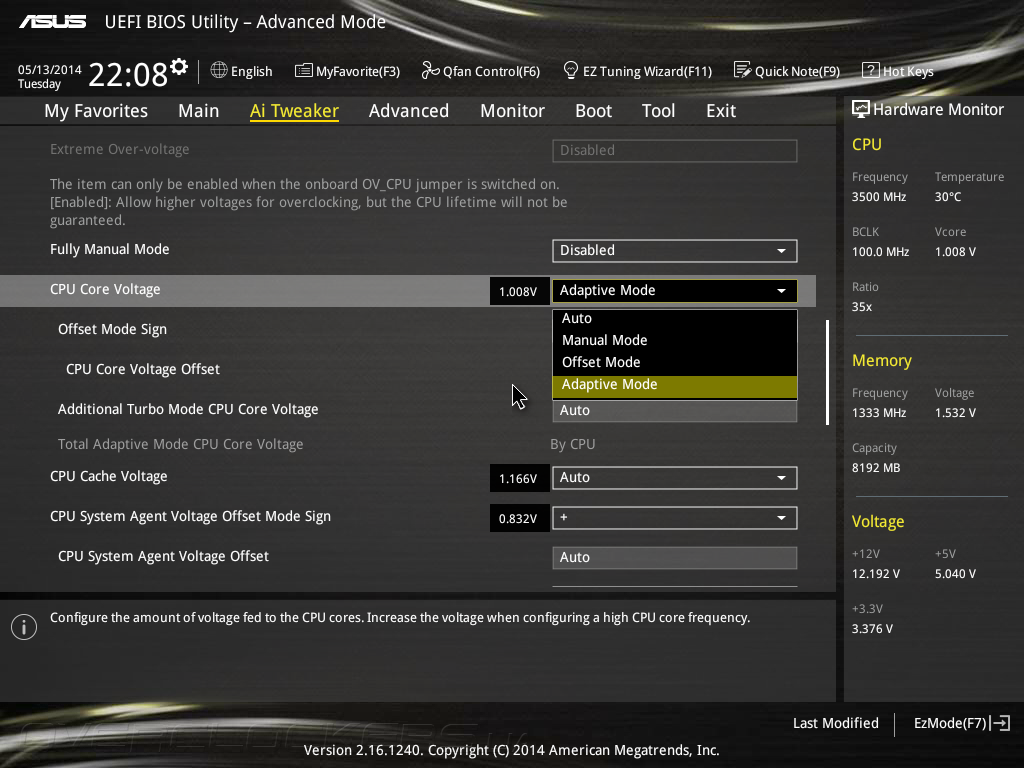

Для управления напряжениями на процессорных ядрах и Uncore-части существует три режима: Manual, Offset и Adaptive. Первый подразумевает задание фиксированного значения, второй позволяет указать прирост к номинальной величине, а третий сочетает свойства предыдущих двух. Замечу, что полноценная работа технологий энергосбережения возможна только в режимах Offset и Adaptive.

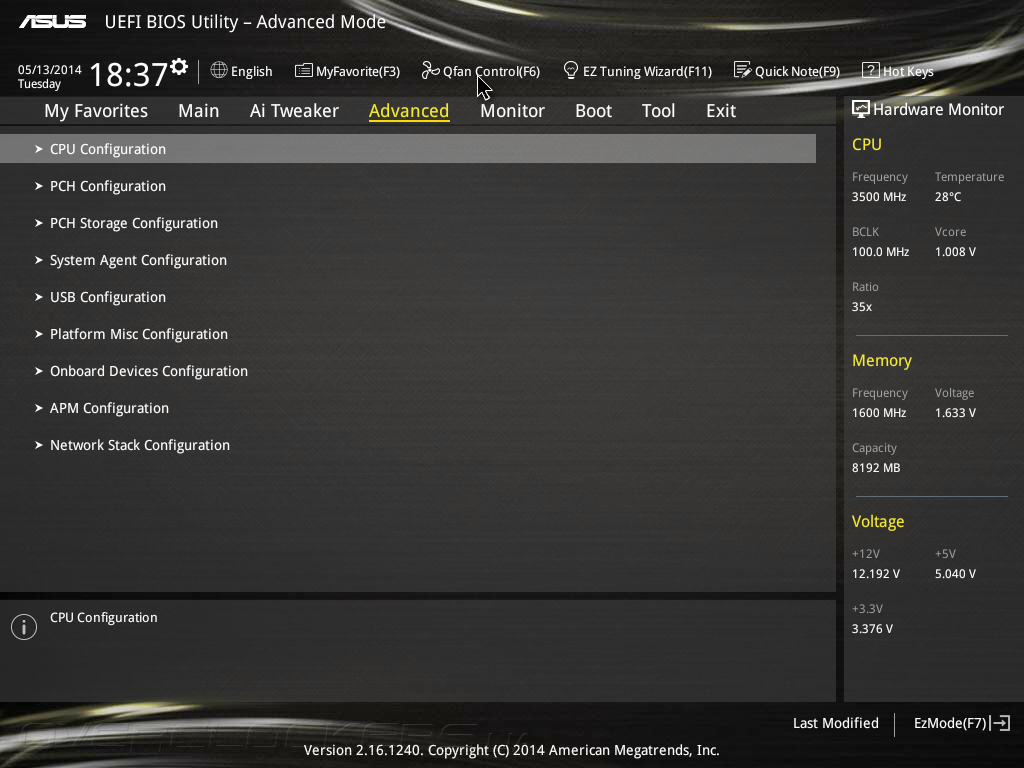

Для настройки функций системной логики и многочисленных возможностей расширения служит раздел Advanced.

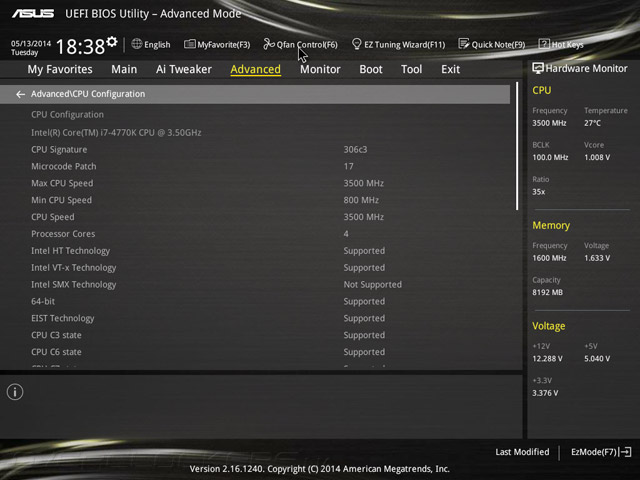

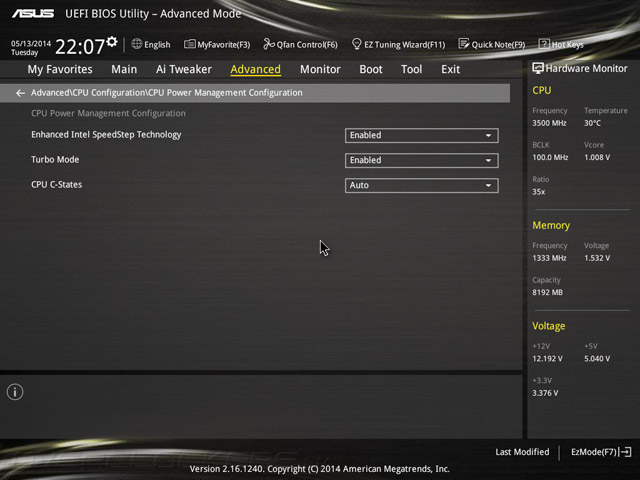

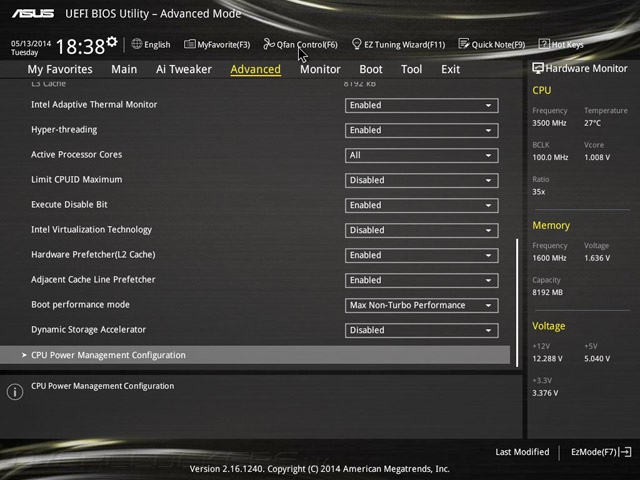

В подменю CPU Configuration выводится подробная информация об установленном центральном процессоре и находится управление специфическими функциями вроде аппаратной виртуализации, а во вкладке CPU Power Management Configuration, как следует из названия, настраивается работа технологий энергосбережения.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/40-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/41-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/42-asus-z97-deluxe.jpg)

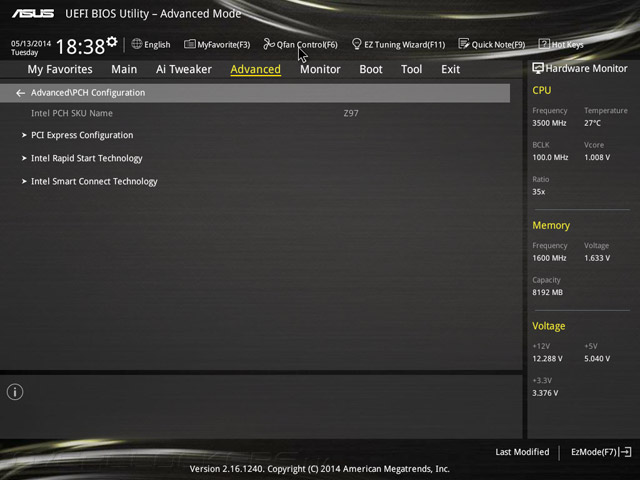

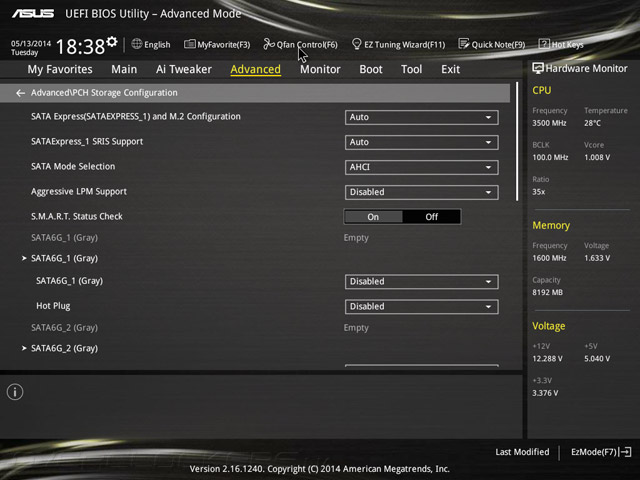

Подменю PCH Configuration служит для настройки фирменных технологий Intel Rapid Start и Intel Smart Connect, а вкладке PCH Storage Configuration отведена роль управления дисковой подсистемой.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/43-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/44-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/45-asus-z97-deluxe.jpg)

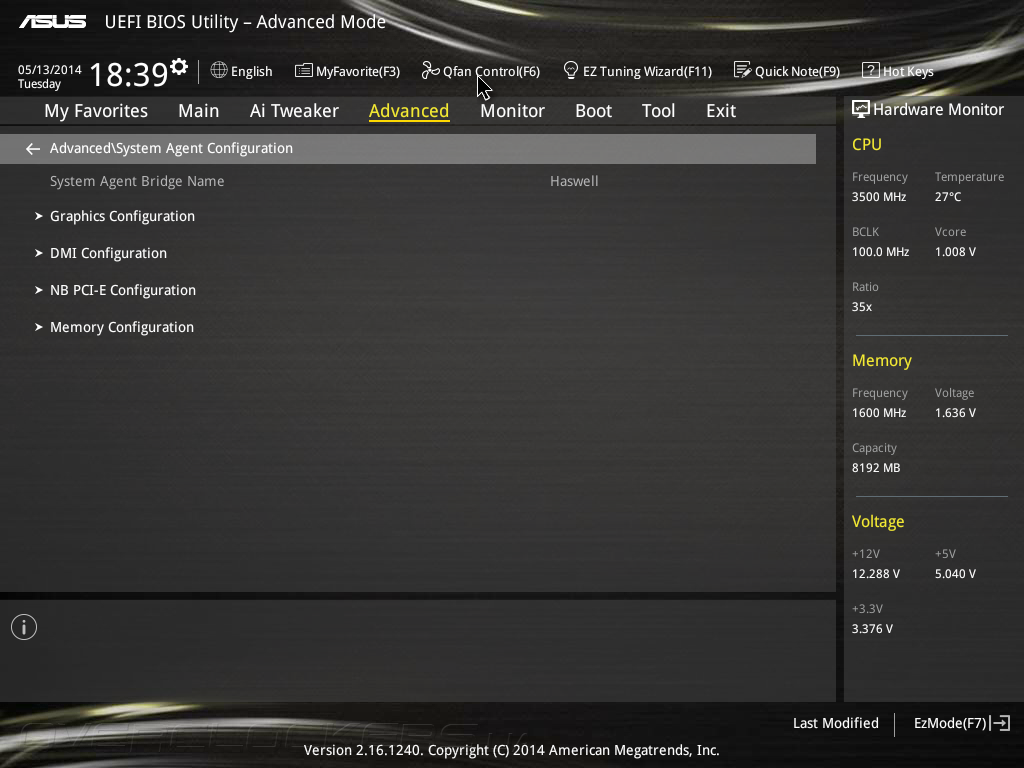

За конфигурирование встроенного в процессор северного моста отвечает раздел System Agent Configuration. Здесь задаются параметры интегрированной видеокарты, шины PCI Express, а также некоторые настройки контроллера ОЗУ.

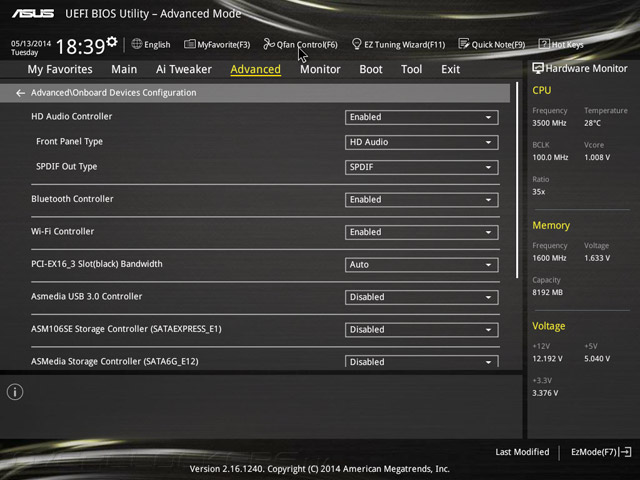

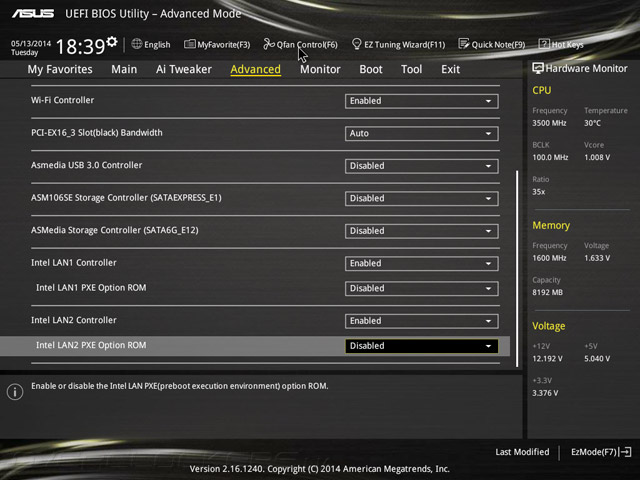

Управление многочисленными дополнительными контроллерами находится в подменю Onboard Device Configuration.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/47-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/48-asus-z97-deluxe.jpg)

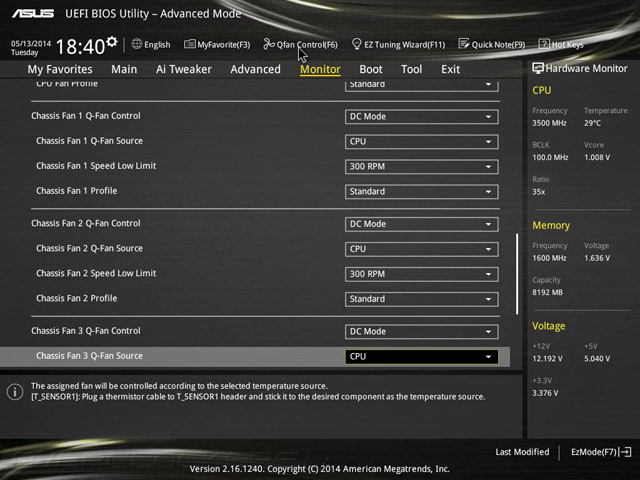

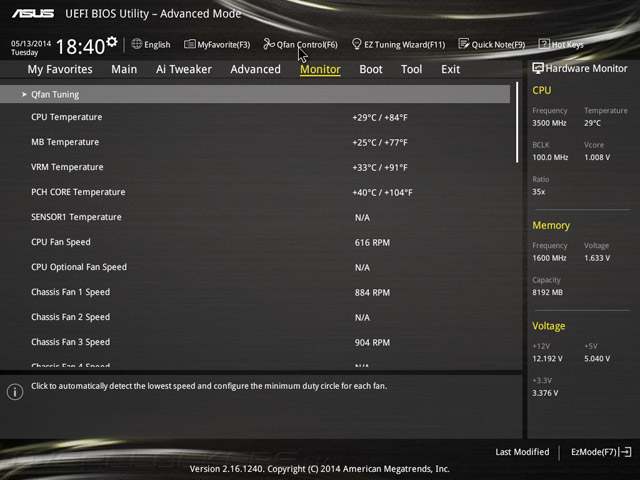

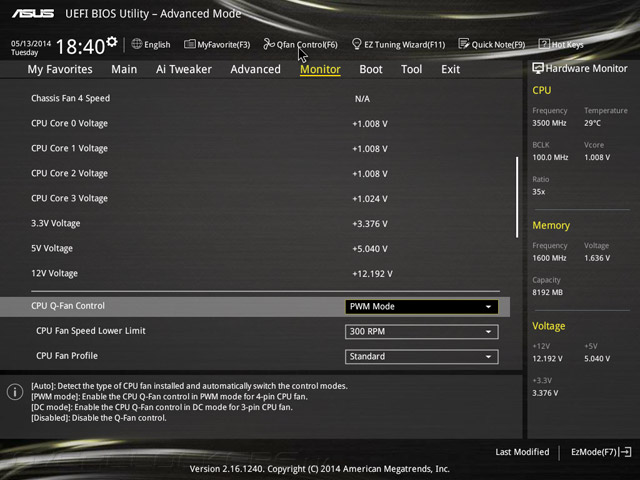

Раздел Monitor предназначен для вывода показаний системного мониторинга и управления скоростями вращения вентиляторов. Последняя возможность предназначена для тех пользователей, которым по какой-то причине неудобно пользоваться функцией Q-Fan Tuning.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/49-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/50-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/51-asus-z97-deluxe.jpg)

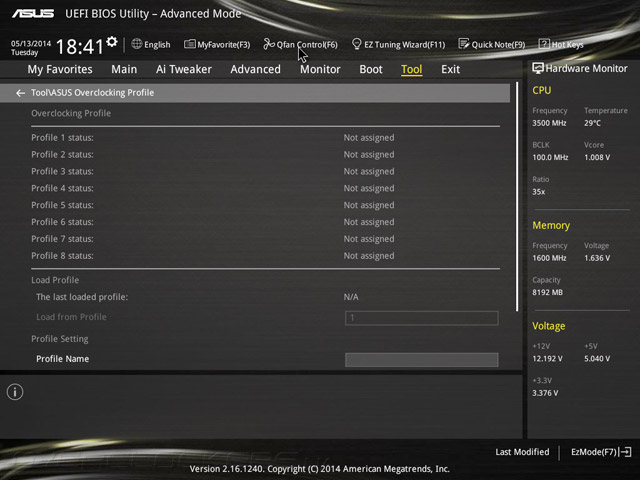

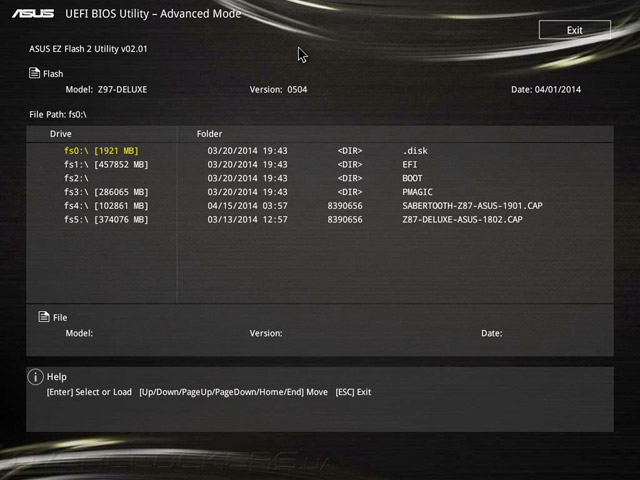

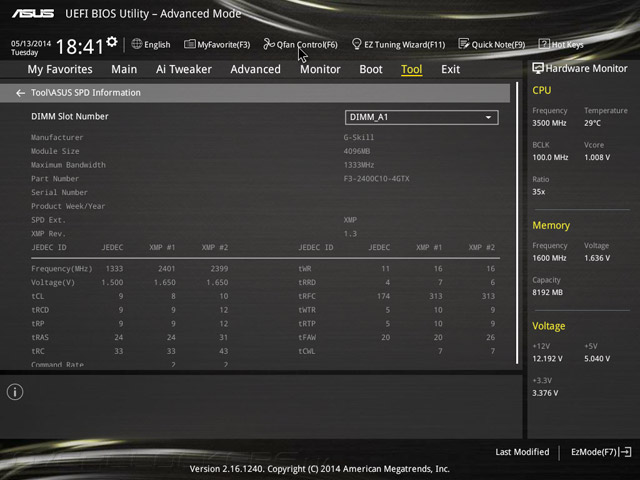

Помимо прочего среди дополнительных функций прошивки присутствует программа обновления управляющего микрокода EZ Flash 2, возможность сохранения до восьми наборов пользовательских настроек и функция ASUS SPD Information, с помощью которой можно просмотреть параметры модулей ОЗУ.
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/52-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/53-asus-z97-deluxe.jpg)
![UEFI Setup ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/54-asus-z97-deluxe.jpg)
Комплектное ПО
Вместе с материнской платой Z97-Deluxe покупатель получает весь необходимый набор драйверов и большое количество полезного программного обеспечения. Среди всего разнообразия следует выделить два программных продуктах: ASUS Ai Suite 3, а именно его модуль Dual Intelligent Processors 5, предназначенный для управления системной платой, а также утилиту Turbo LAN, которая выполняет функции контроля пропускной способности сетевого подключения.

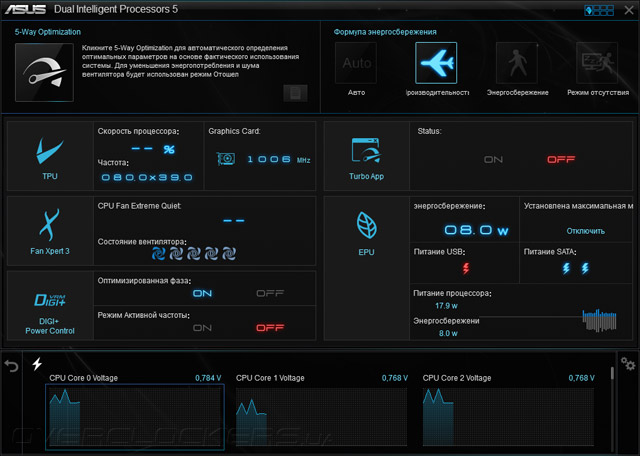

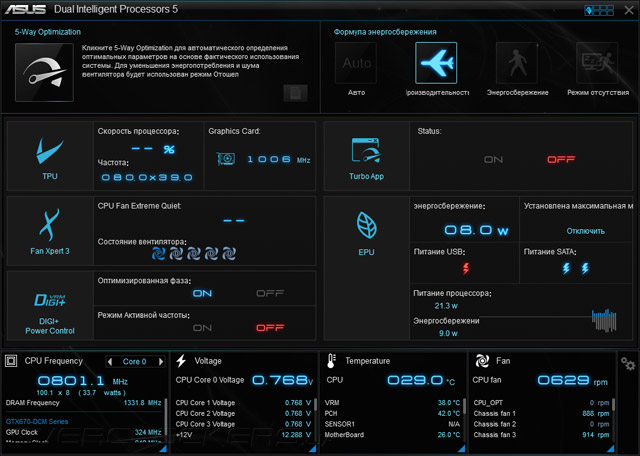

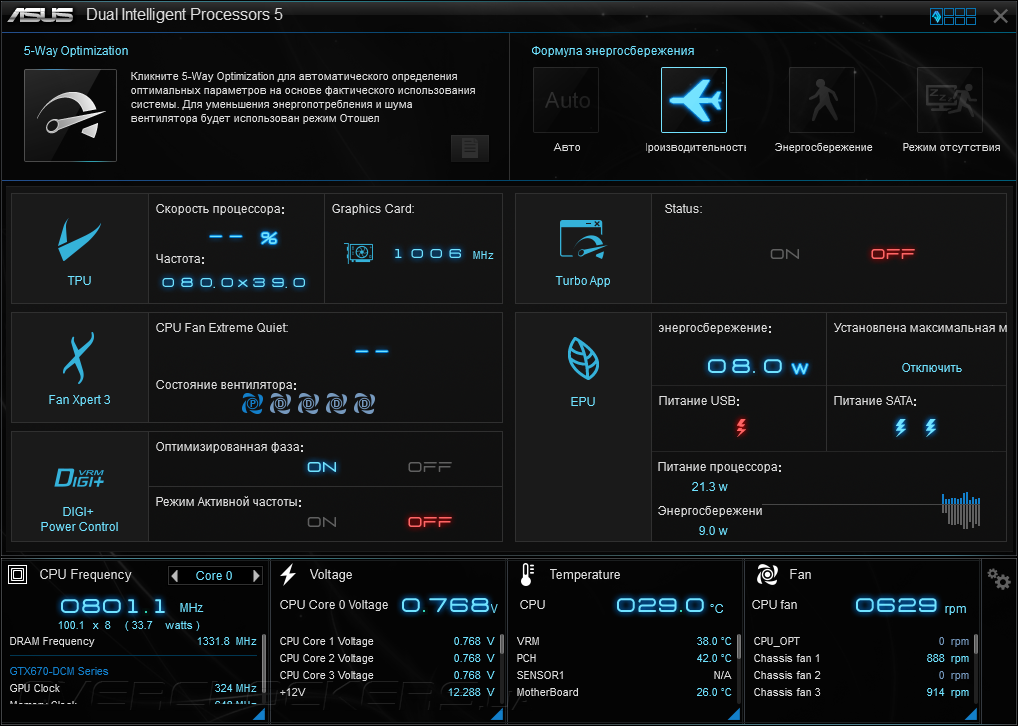

Конечно, Ai Suite 3 хорошо знакома нам из предыдущих обзоров «материнок» ASUS, в новой версии программа получила обновленный интерфейс и дополнительную функциональность. В главном окне отображается «приборная панель», сигнализирующая о текущем статусе технологий управления быстродействием, скоростью вращения вентиляторов, а также настройками цифровой подсистемы питания, технологий энергосбережения и динамического повышения производительности.

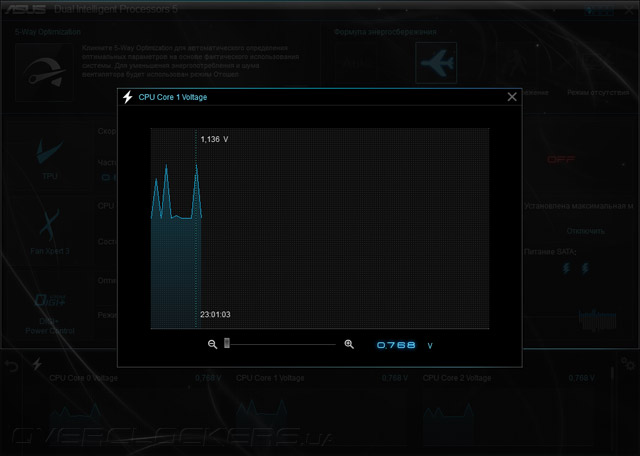

В нижней части интерфейса выводятся показания системного мониторинга, по нажатию на блок датчиков пользователи могут получить подробную информацию об их состоянии, а также отследить динамику изменения.
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/56-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/57-asus-z97-deluxe.jpg)

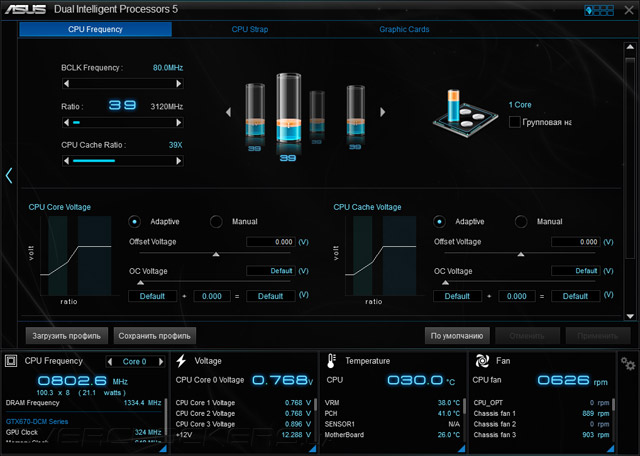

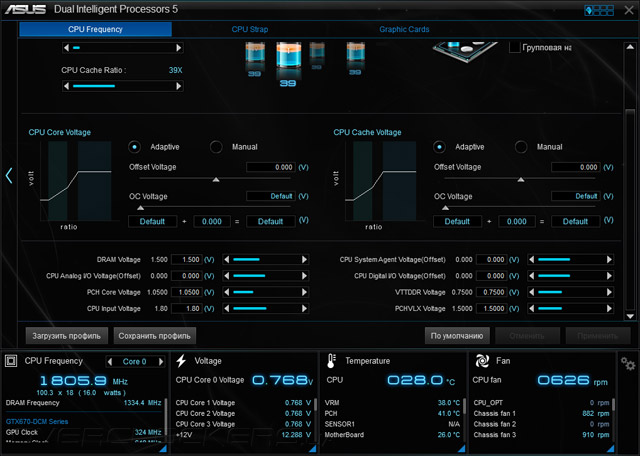

За разгон отвечает вкладка TPU, где можно регулировать базовую частоту и множители вычислительных ядер, а также управлять напряжением на процессоре и всех основных узлах системной платы.
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/58-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/59-asus-z97-deluxe.jpg)

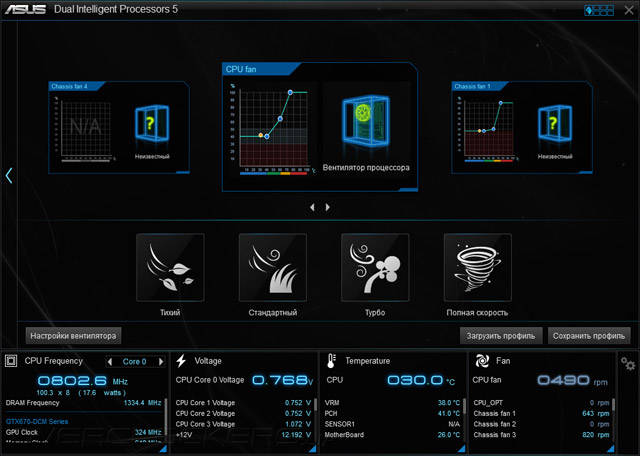

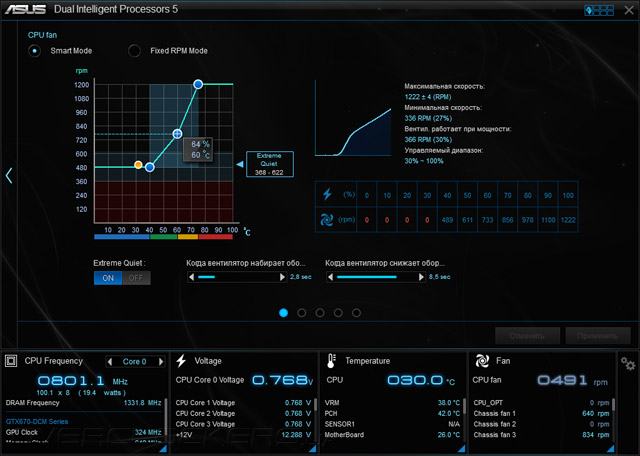

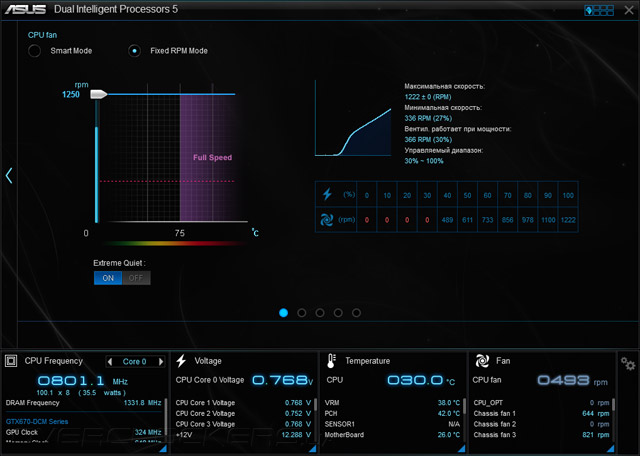

Для управления скоростями вращения вентиляторов служит функция Fan Xpert 3. С её помощью пользователи могут настроить алгоритм работы каждого из шести «карлсонов», как в автоматическом, выбрав один из предустановленных профилей, так и в ручном режимах.
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/60-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/61-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/62-asus-z97-deluxe.jpg)

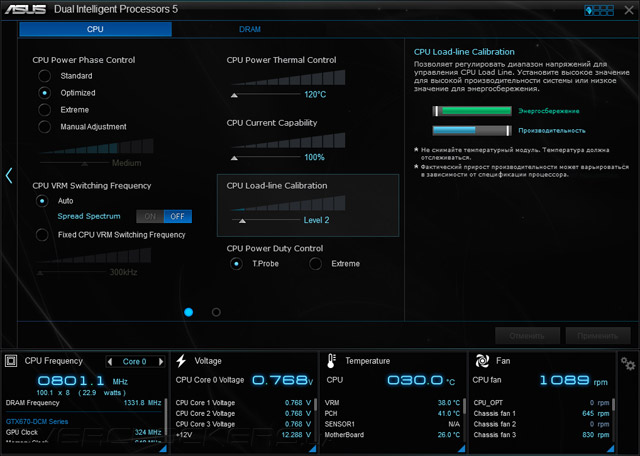

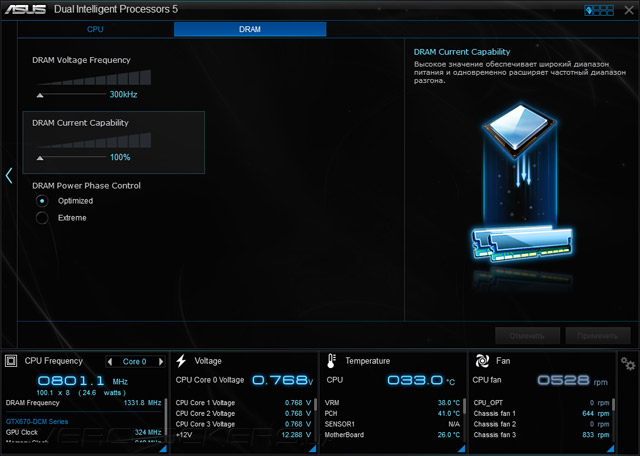

Тонкие настройки цифровой подсистемы питания находятся во вкладке DIGI+ Power Control. Её наполнение аналогично одноименному разделу UEFI Setup, здесь можно задать алгоритм работы CPU Load-line Calibration, настраивать срабатывание защиты от перегрева, превышения напряжения и тока, а также отрегулировать частоту переключения силовых элементов для VRM центрального процессора и подсистемы ОЗУ.
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/63-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/64-asus-z97-deluxe.jpg)

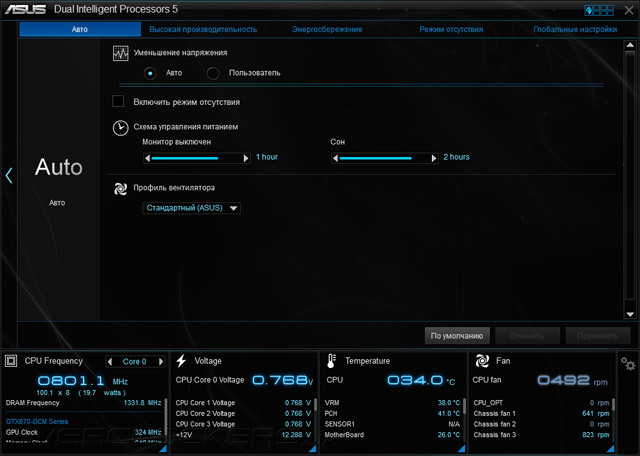

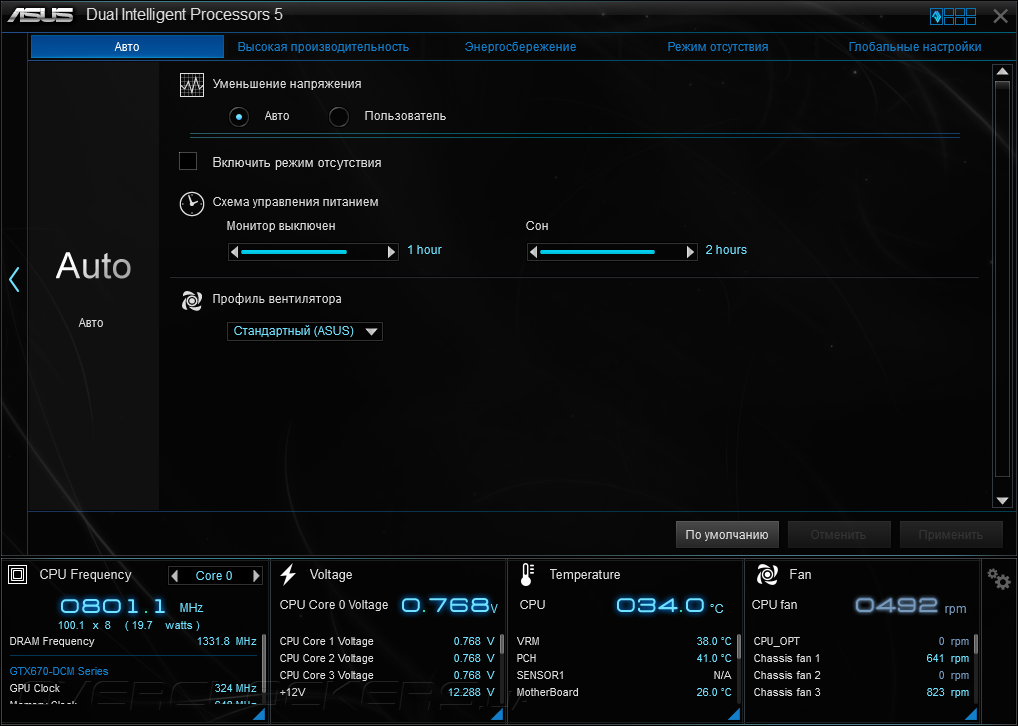

Функция EPU служит для оптимизации энергопотребления системного блока в зависимости от сценария использования. Для этих целей пользователям предлагаются несколько наборов настроек, которые при желании можно откорректировать.

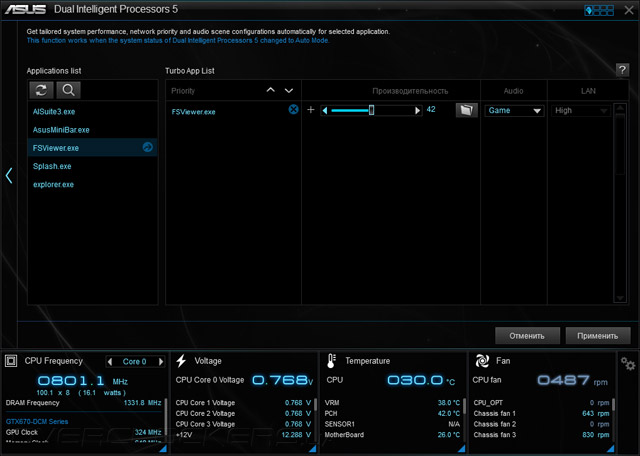

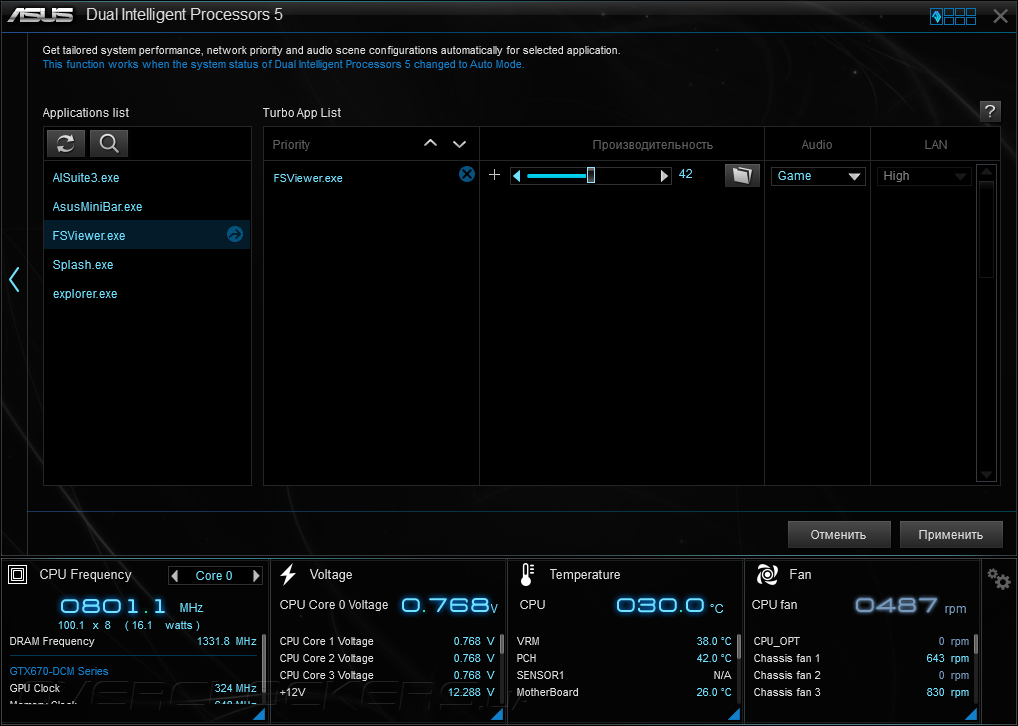

Наконец, отмечу новую опцию, которая появилась в последней версии Ai Suite 3 — Turbo App. С её помощью для каждого приложения задается индивидуальный профиль быстродействия, который будет автоматически активироваться при запуске программы.

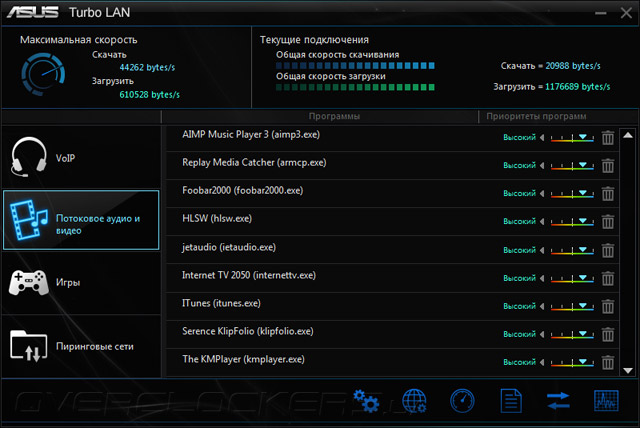

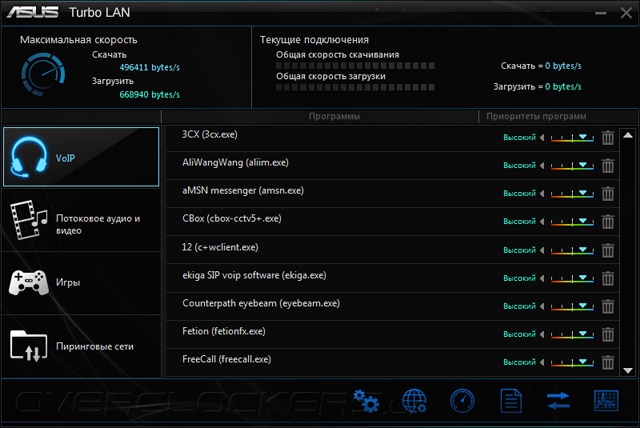

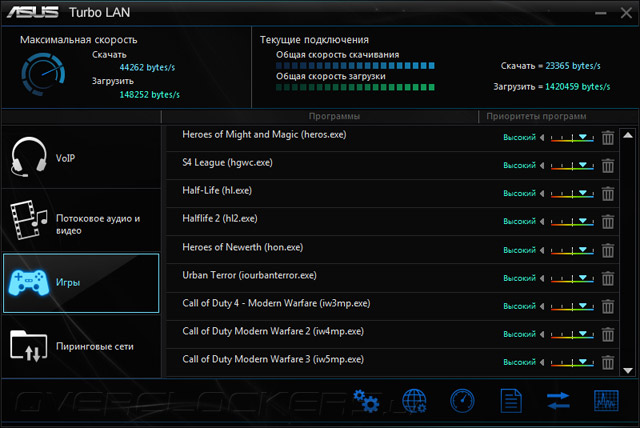

Для управления полосой пропускания и приоритетами доступа сетевого подключения ASUS предлагает утилиту Turbo LAN. Эта программа имеет предустановленные настройки для большого количества популярных приложений, тем не менее, пользователям предоставлена возможность ручной конфигурации.
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/67-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/68-asus-z97-deluxe.jpg)
![Комплектное ПО ASUS Z97-Deluxe](/motherboard/asus-z97-deluxe/69-asus-z97-deluxe.jpg)
В целом, по работе с ПО претензий не возникло, как в плане стабильности, так и в плане удобства. Огорчает лишь, что программа Ai Suite 3 до сих пор лишена возможности управление режимом работы подсистемы ОЗУ.
