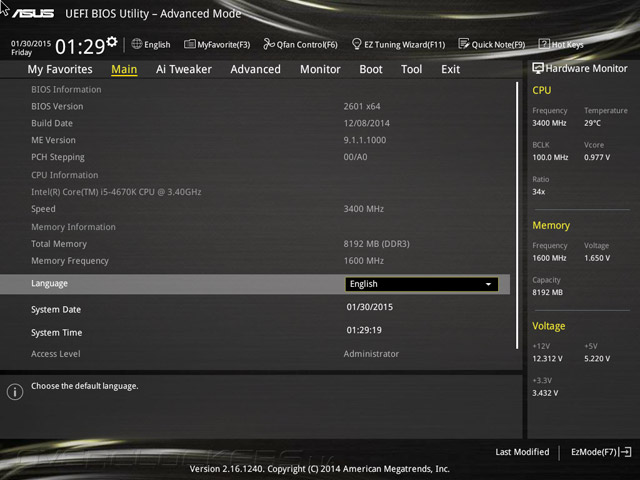

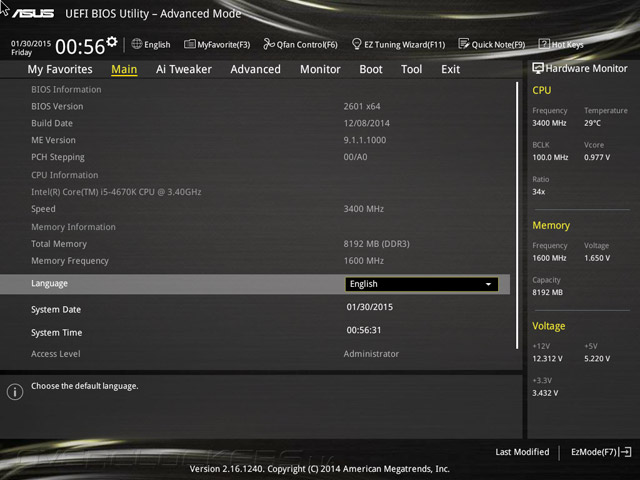

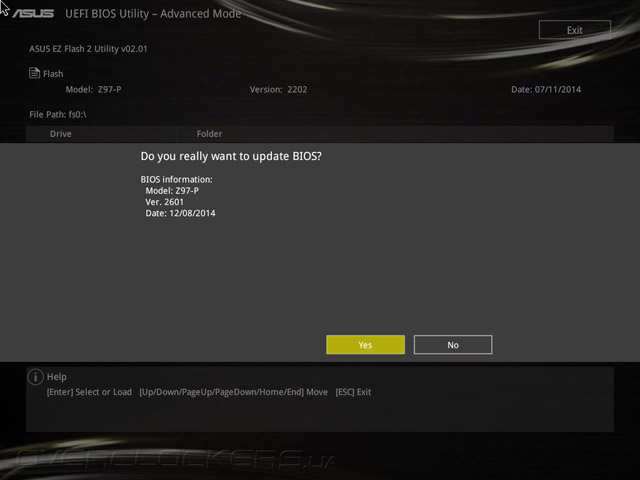

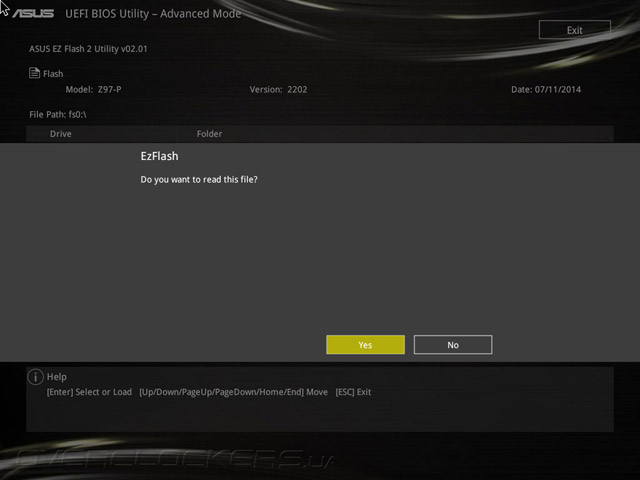

Перед осмотром функциональных возможностей продукта, как всегда, проводилось обновление микрокода до самой актуальной его версии. Для этого привлекалась фирменная утилита EZ Flash. Никаких проблем не возникло.
![ASUS Z97-P](/motherboard/asus-z97-p/14-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/15-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/16-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/17-asus-z97-p.jpg)

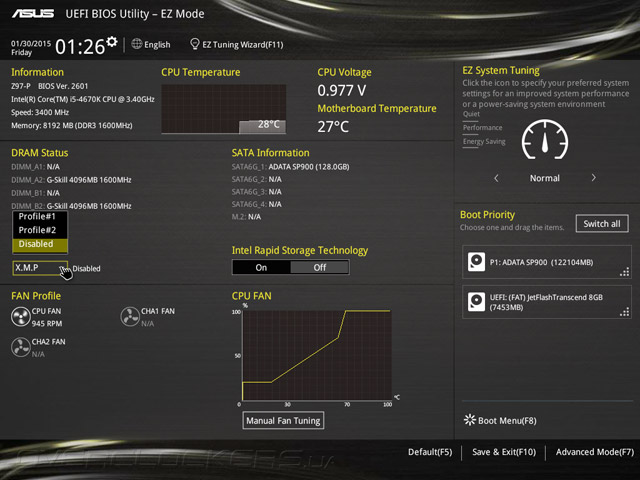

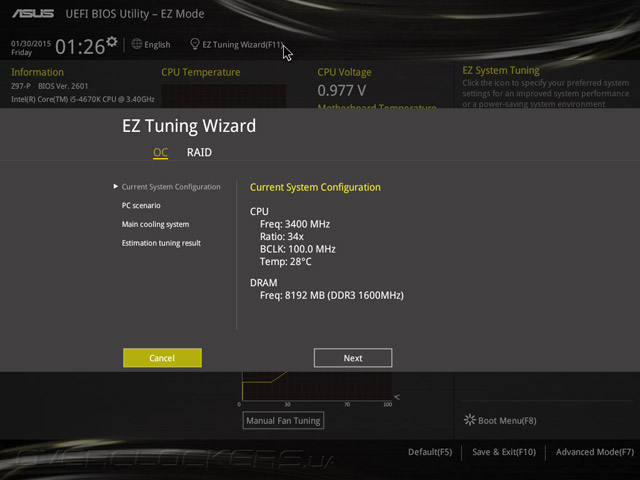

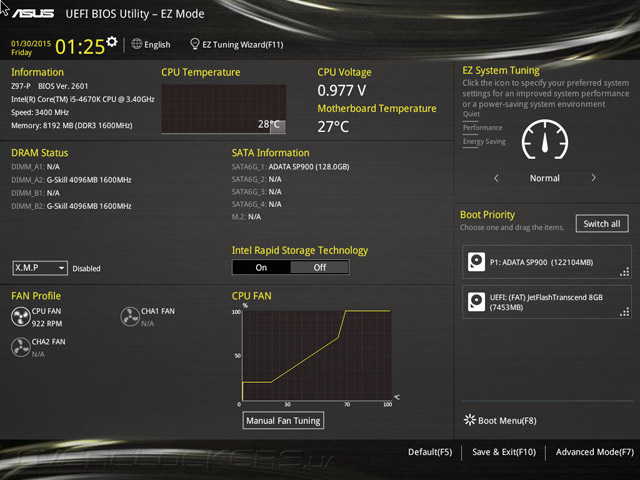

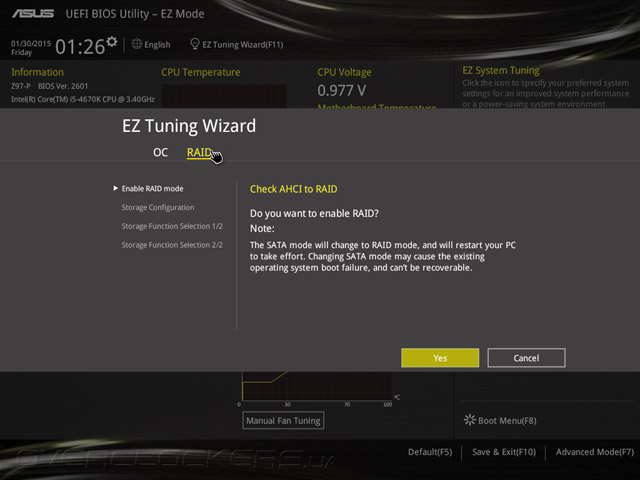

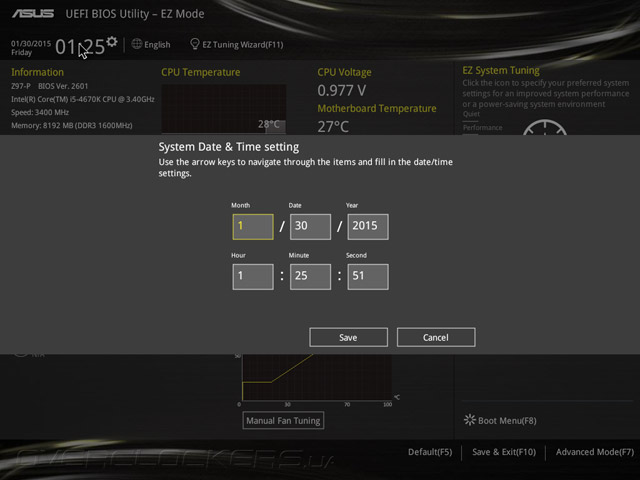

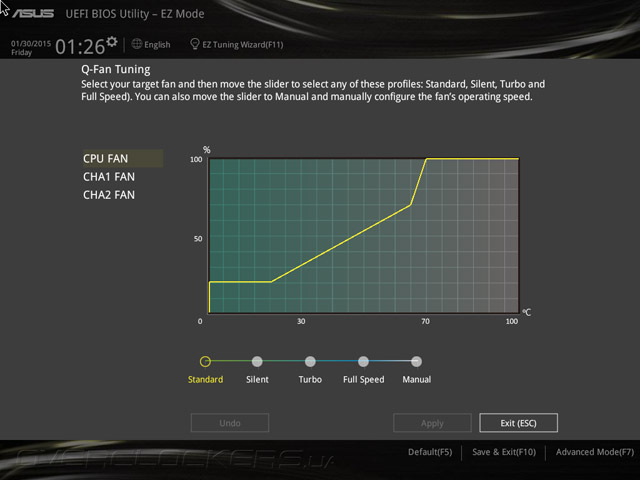

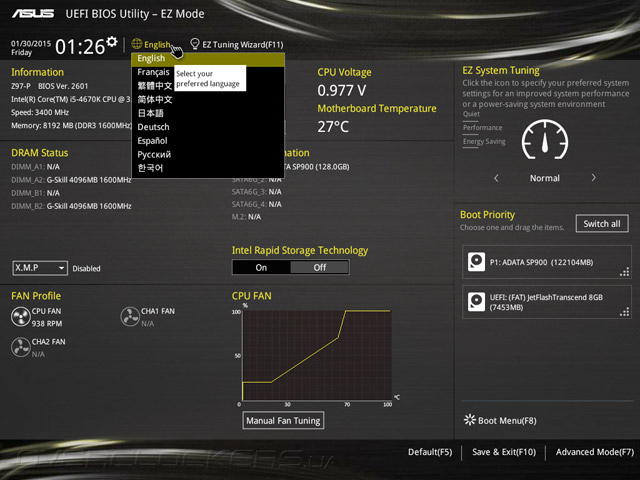

Для быстрой настойки предусмотрен упрощённый режим отображения EZ Mode. Здесь можно установить актуальную дату и время, выбрать язык интерфейса, воспользоваться мастером по разгону системы и организации RAID-массива, форсировать профиль XMP для ОЗУ (при его наличии), в один клик выбрать режим работы каждого из вентиляторов, опираясь на готовые профили.
![ASUS Z97-P](/motherboard/asus-z97-p/18-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/19-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/20-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/21-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/22-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/23-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/24-asus-z97-p.jpg)

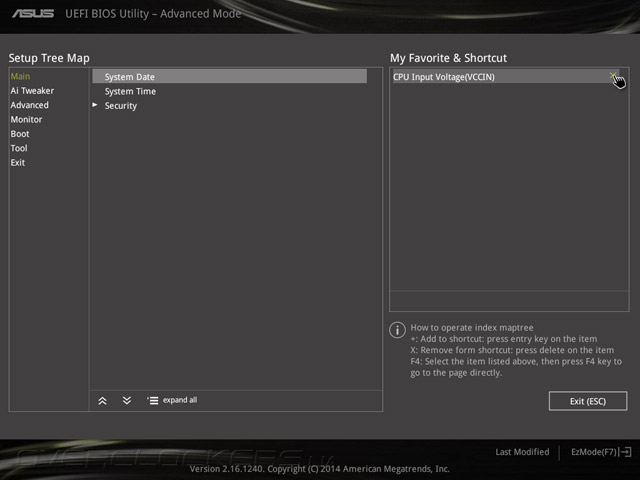

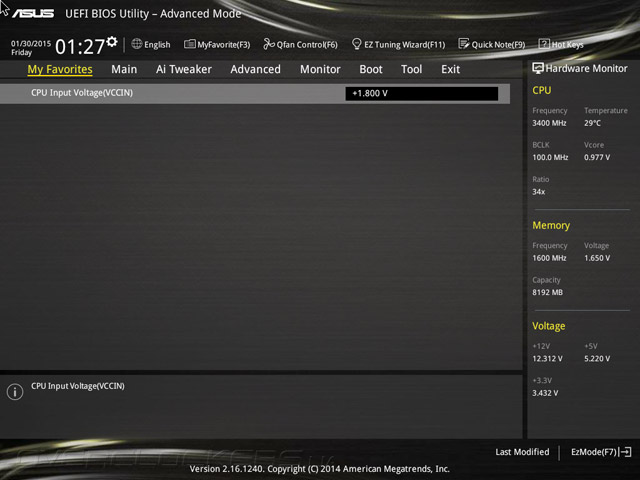

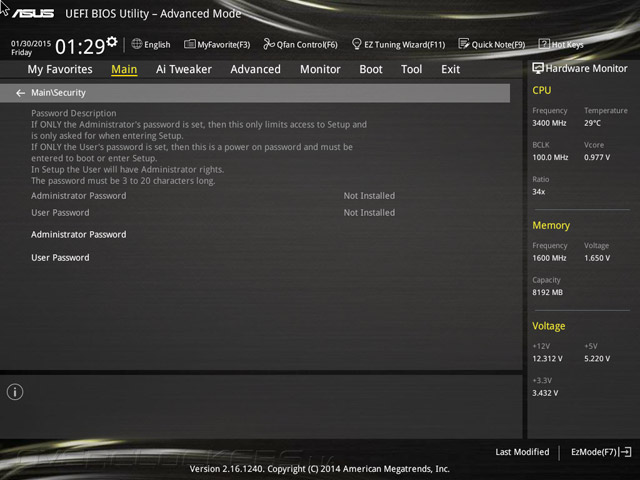

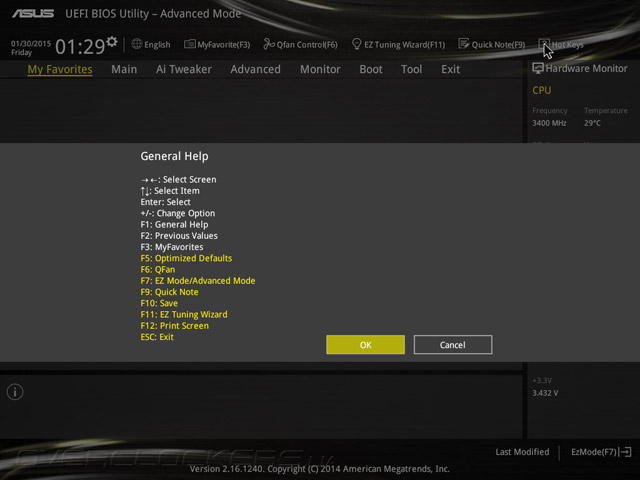

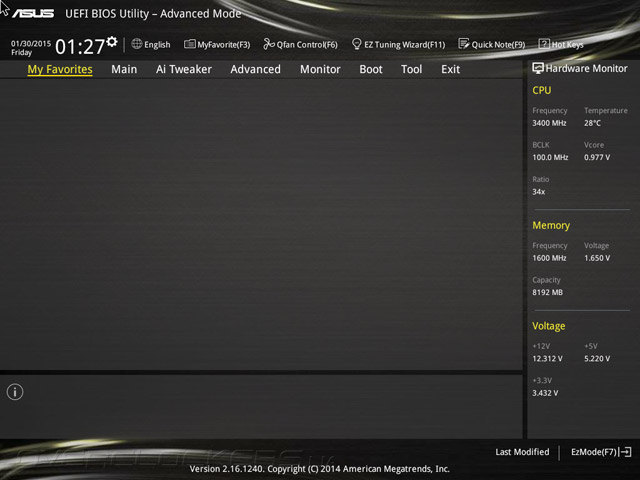

Полные настройки сконцентрированы в Advanced Mode, куда можно перейти по нажатию F7. Раздел My Favorites предусматривает возможность отобрать часто используемые пункты для удобного к ним доступа. Также список инструментов дополнен «Блокнотом» для создания там заметок (F9). Раздел Main позволяет настроить ограниченный доступ к настройкам системы.
![ASUS Z97-P](/motherboard/asus-z97-p/25-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/26-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/27-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/28-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/29-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/30-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/31-asus-z97-p.jpg)

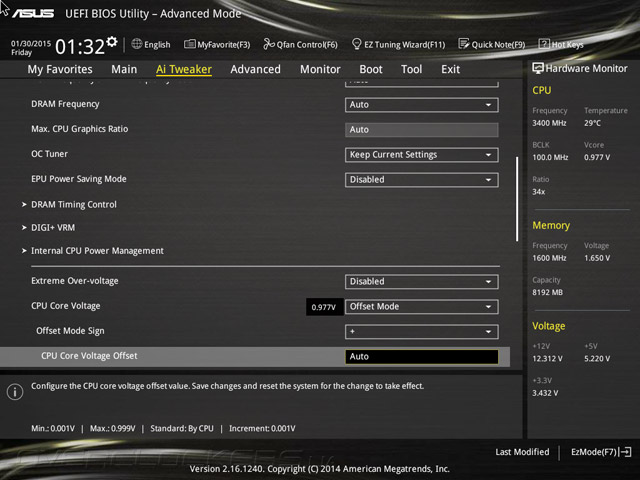

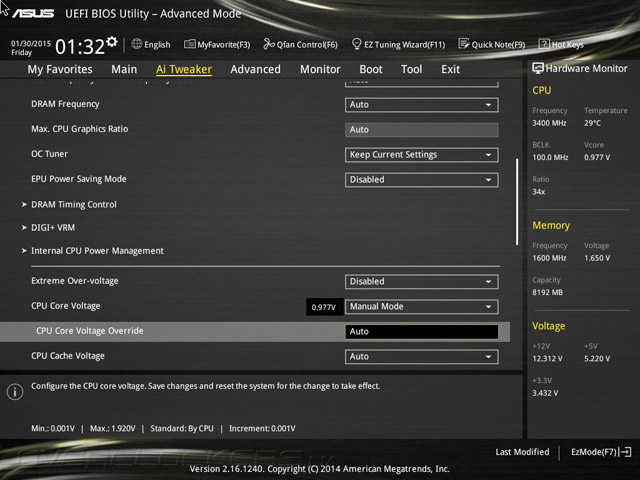

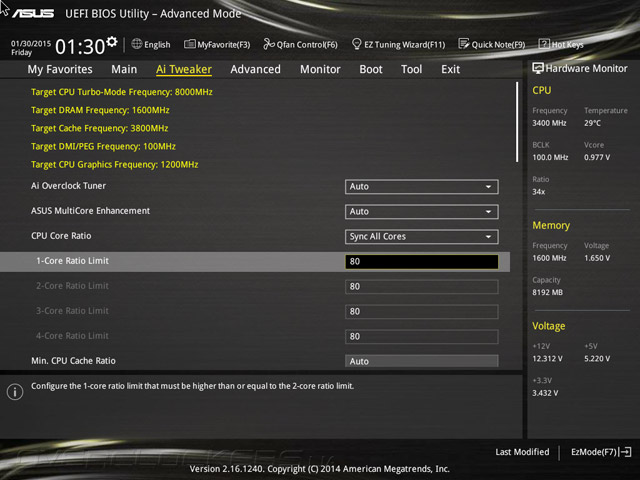

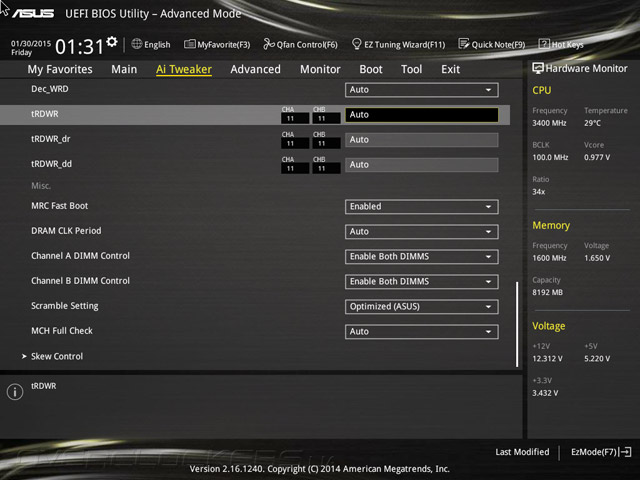

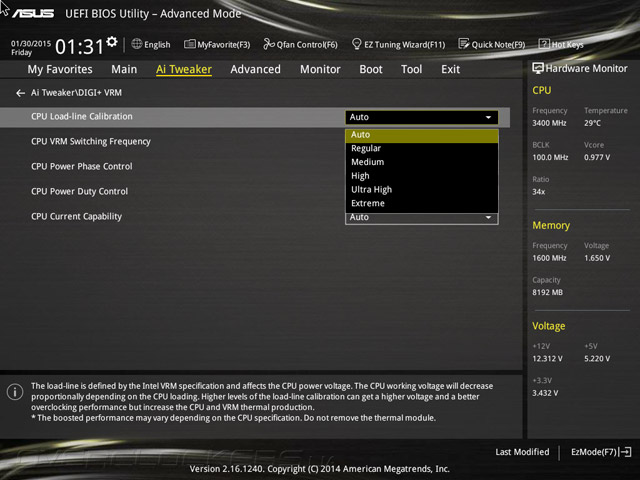

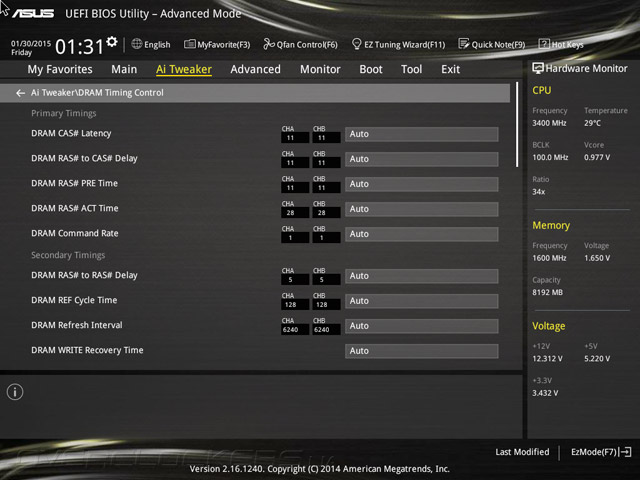

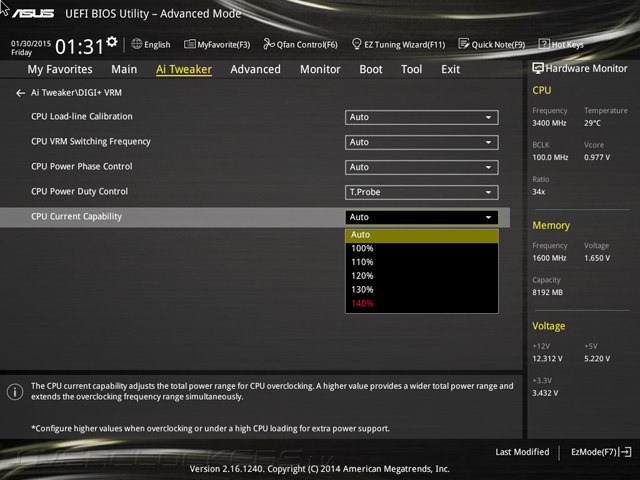

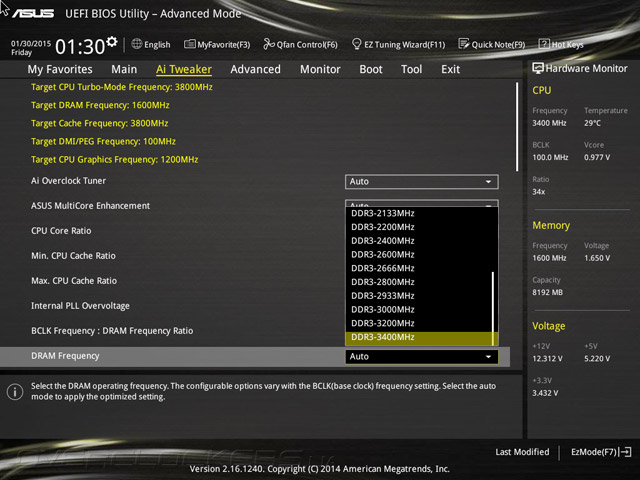

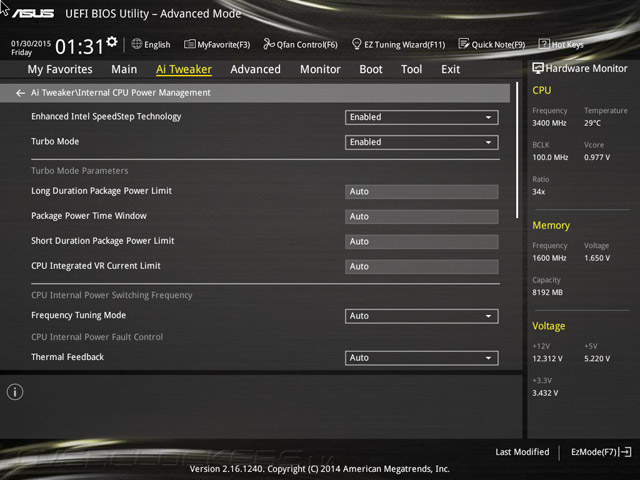

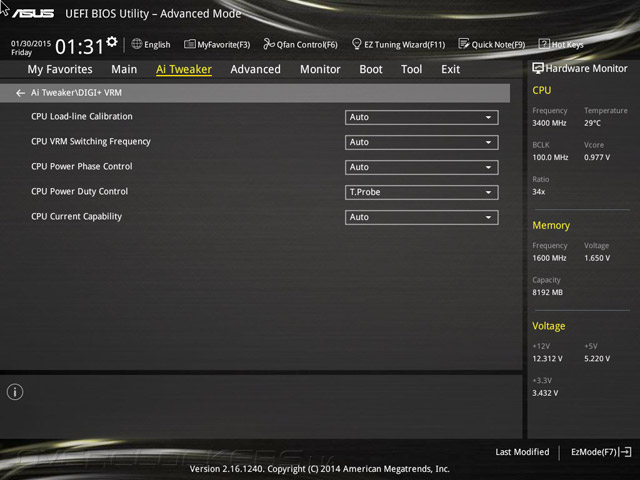

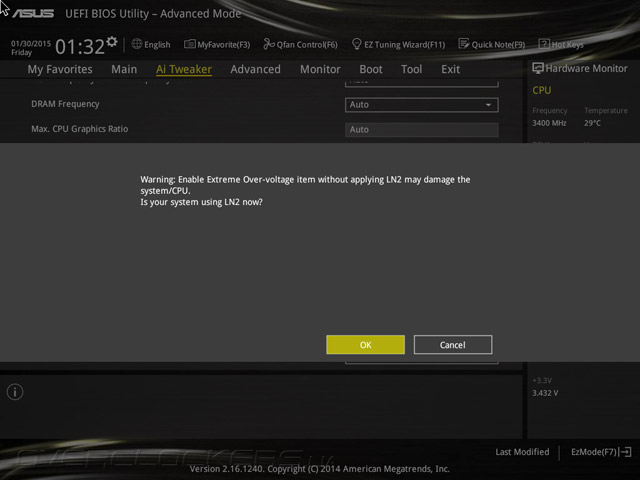

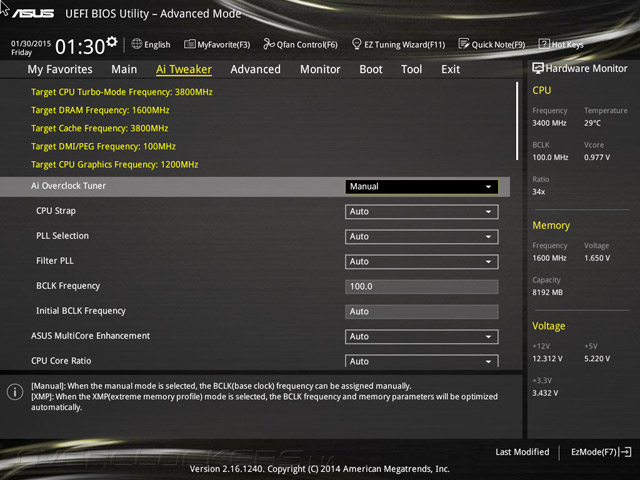

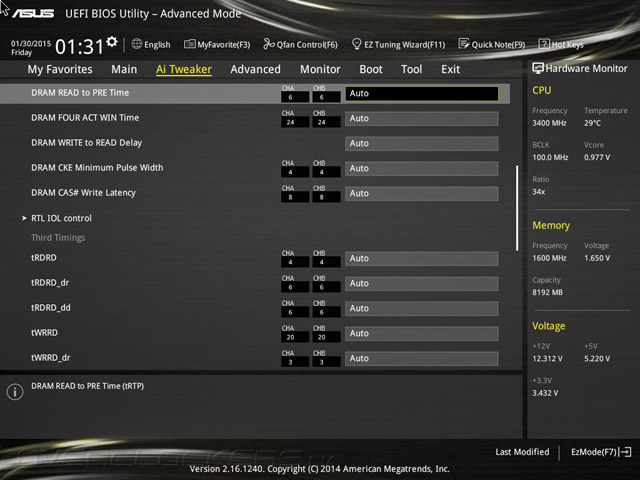

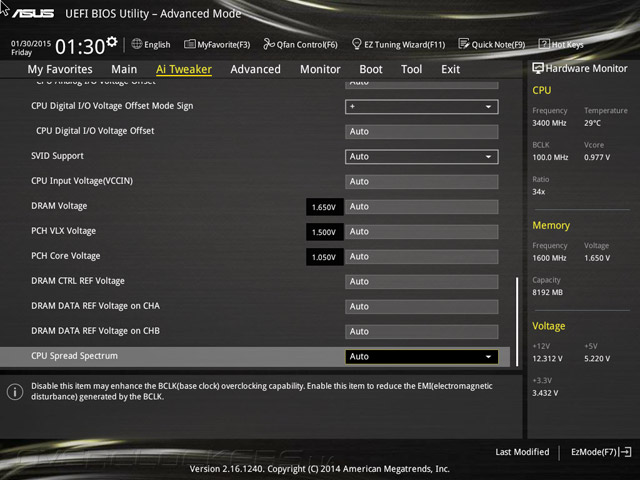

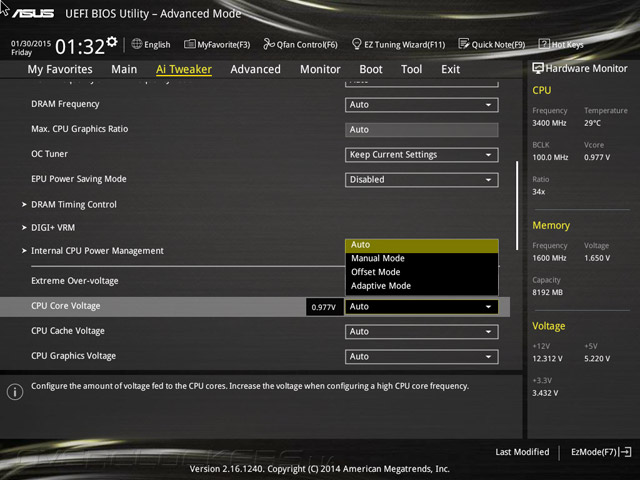

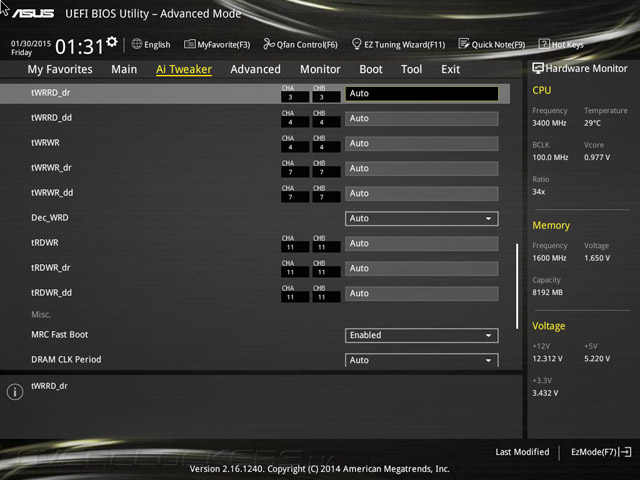

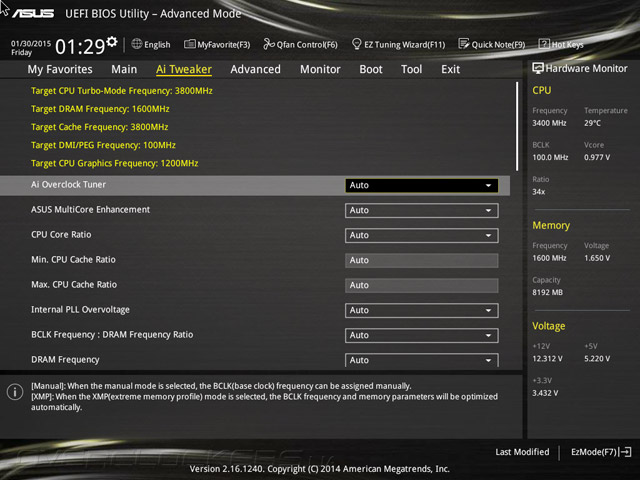

Ai Tweaker обнажает полный функционал для выполнения разгона ЦП и ОЗУ, а ещё можно провести эксперименты со встроенным графическим ядром Intel. Набор абсолютно полон, есть даже возможность форсировать Overvoltage. Как и ожидалось, возможности мониторинга напряжений очень сильно ограничены.
![ASUS Z97-P](/motherboard/asus-z97-p/32-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/33-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/34-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/35-asus-z97-p.jpg)

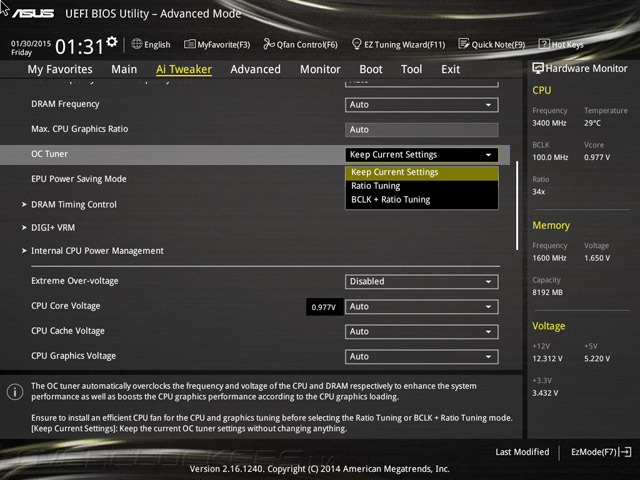

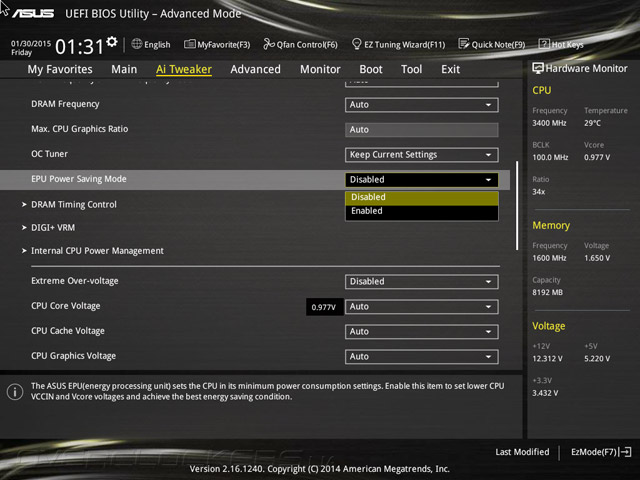

Отмечу присутствие фирменных инструментов OC Tuner и EPU Power Saving Mode, а ещё отдельную страницу с настройками стабилизатора напряжения ЦП.
![ASUS Z97-P](/motherboard/asus-z97-p/36-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/37-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/38-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/39-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/40-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/41-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/42-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/43-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/44-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/45-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/46-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/47-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/48-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/49-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/50-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/51-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/52-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/53-asus-z97-p.jpg)

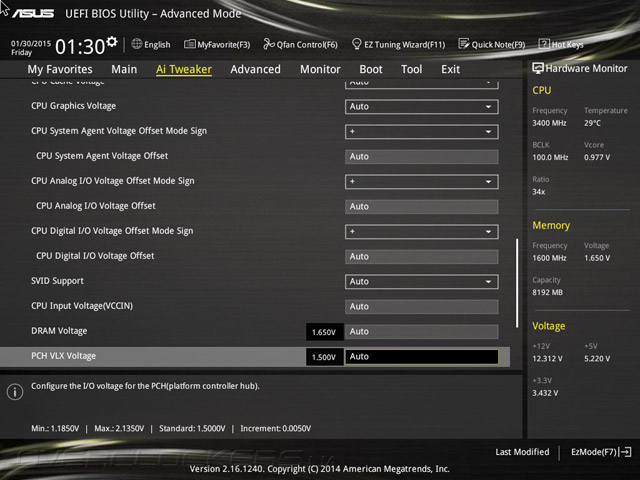

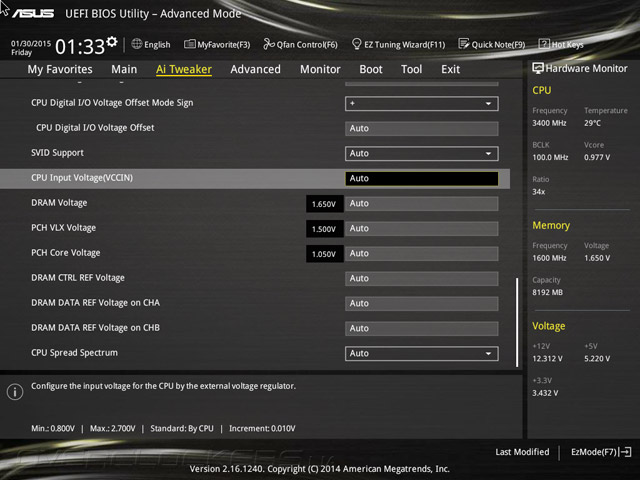

Набор всех важных параметров собран в таблице:
Параметр | Диапазон регулировки | Шаг |
BCLK Frequency (МГц) | 80–300 | 0,1 |
PLL Selection | Auto/LC PLL/SB PLL | |
Filter PLL | Auto/Low BCLK Mode/High BCLK Mode | |
Internal PLL Overvoltage | Auto/Enabled/Disabled | |
CPU Core Ratio (Multiplier) | 8–80 | 1 |
CPU Load-line Calibration (%) | Auto/Regular/Medium/High/Ultra High/Extreme | 25 |
CPU Current Capability (%) | Auto/100…140 | 10 |
CPU Core Voltage Override (В) | 0,001–1,92 | 0,001 |
CPU Core Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
CPU Input Voltage (B) | 0,8–2,7 | 0,01 |
CPU Cache Ratio (Multiplier) | 8–80 | 1 |
CPU Cache Voltage Override (В) | 0,001–1,92 | 0,001 |
CPU Cache Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
DRAM Frequency (МГц) | 1400–3400 800–3200 |
200 266 |
DRAM Voltage (B) | 1,185–1,80 | 0,005 |
CPU System Agent Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
CPU Analog I/O Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
CPU Digital I/O Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
PCH Core Voltage (В) | 0,735–1,50 | 0,005 |
PCH VLX Voltage (В) | 1,185–2,135 | 0,005 |
Max. CPU Graphics Ratio (Multiplier) | 8(by CPU)–60 | 1 |
CPU Graphics Voltage Override (В) | 0,001–1,92 | 0,001 |
CPU Graphics Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |

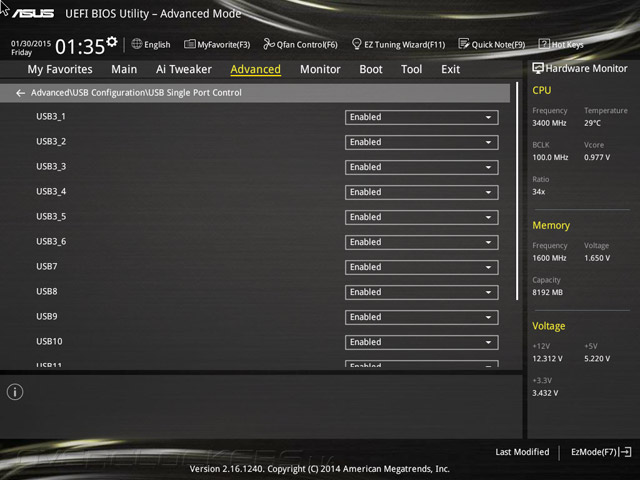

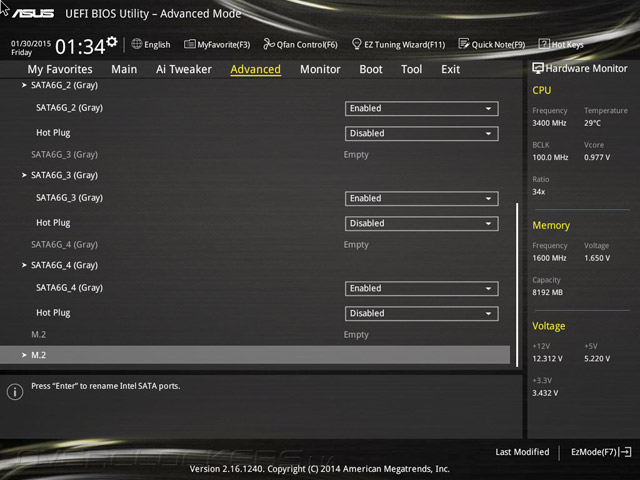

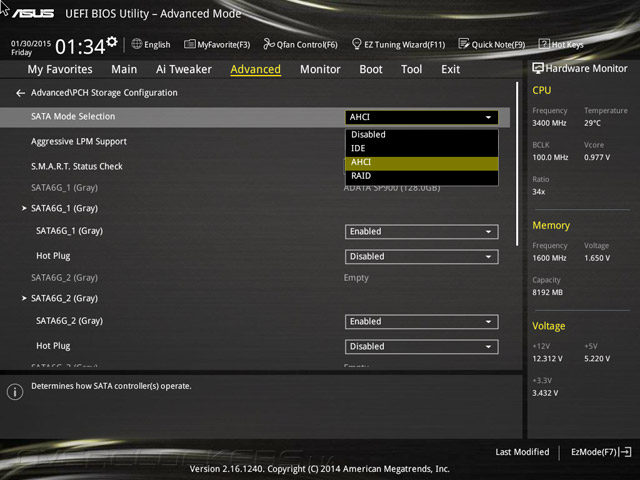

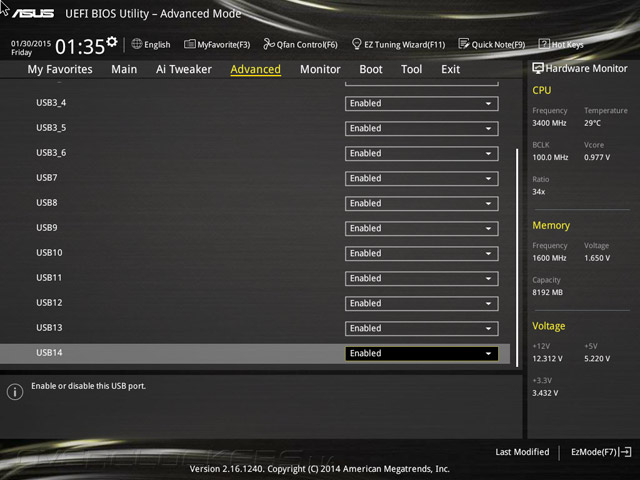

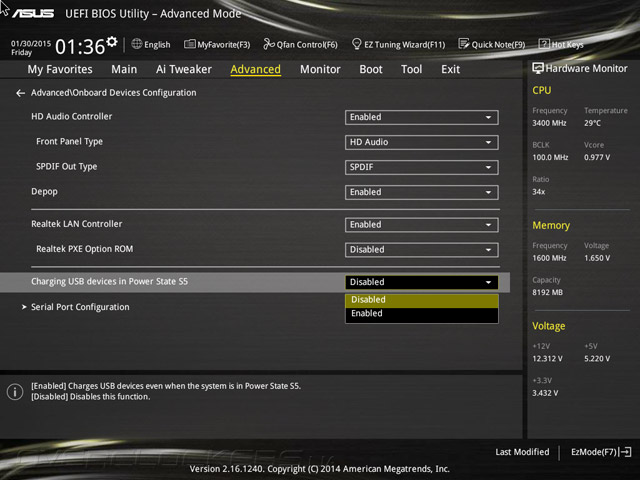

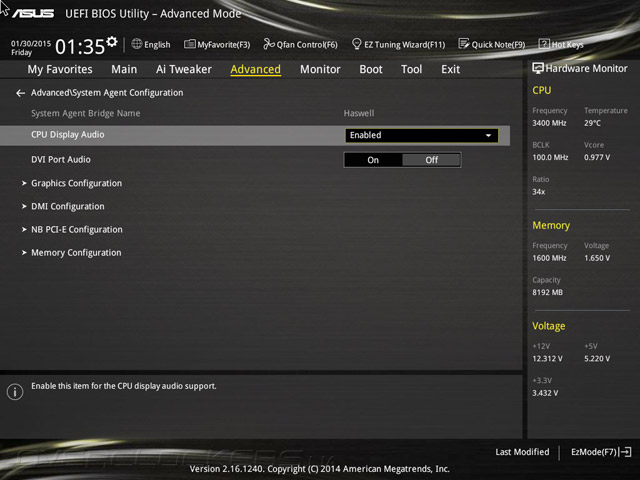

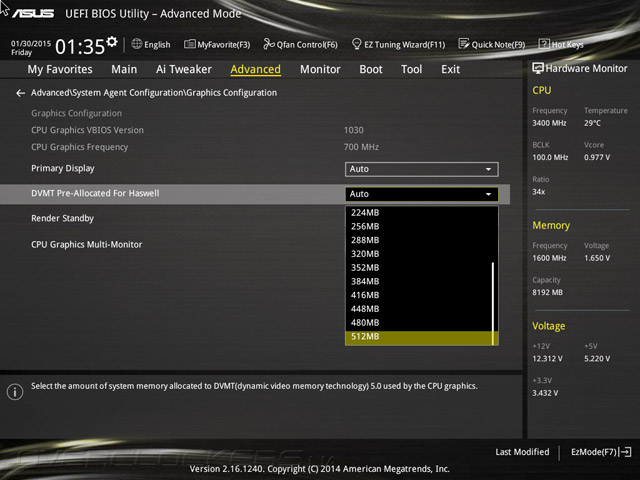

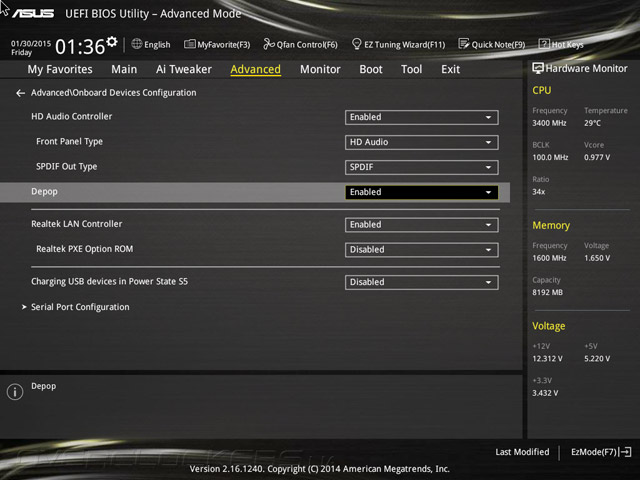

Среди настроек периферии нет ничего действительно интересного, а всё из-за отсутствия дополнительных контроллеров, подсветки или ещё каких-то отличительных особенностей на плате. Отметить можно лишь традиционные возможности, свойственные изделиям от ASUS, например, отключение любого из портов USB.

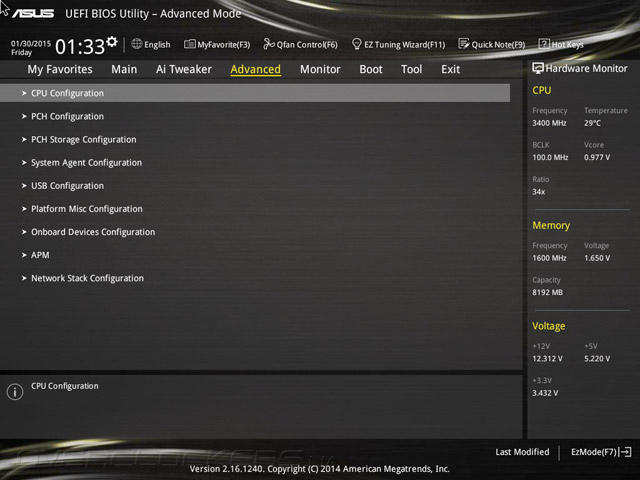

![ASUS Z97-P](/motherboard/asus-z97-p/54-asus-z97-p.jpg)

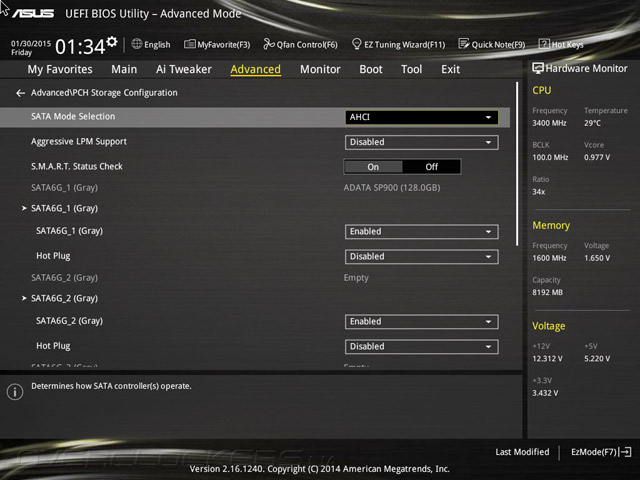

![ASUS Z97-P](/motherboard/asus-z97-p/55-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/56-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/57-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/58-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/59-asus-z97-p.jpg)

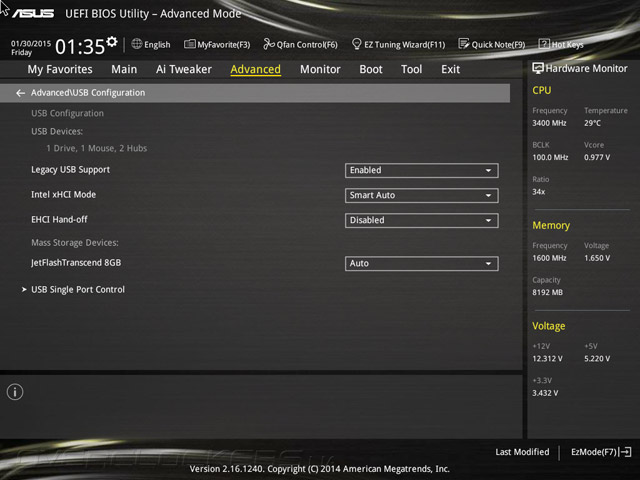

![ASUS Z97-P](/motherboard/asus-z97-p/60-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/61-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/62-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/63-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/64-asus-z97-p.jpg)

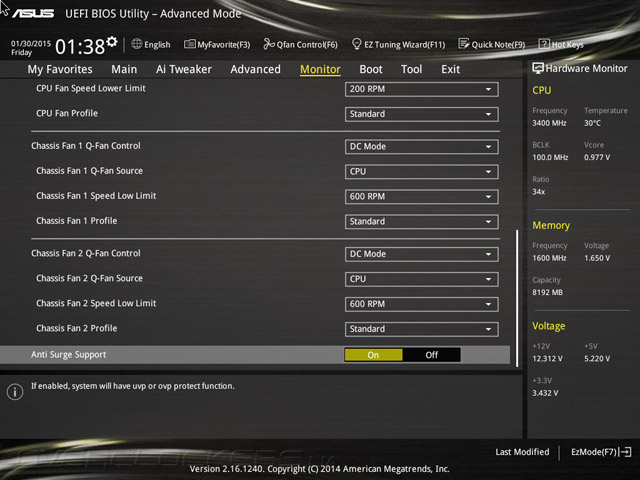

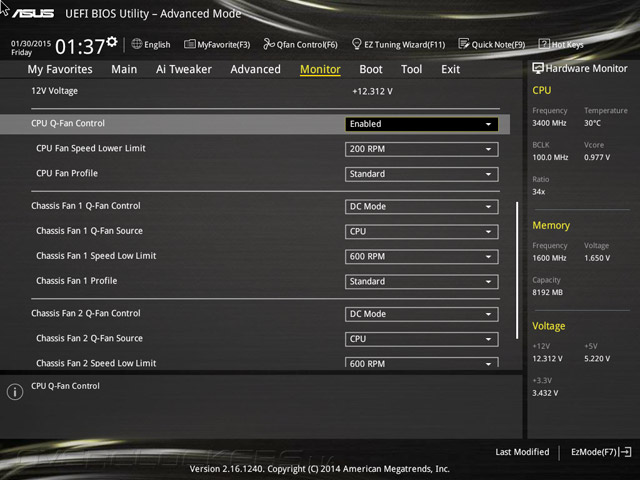

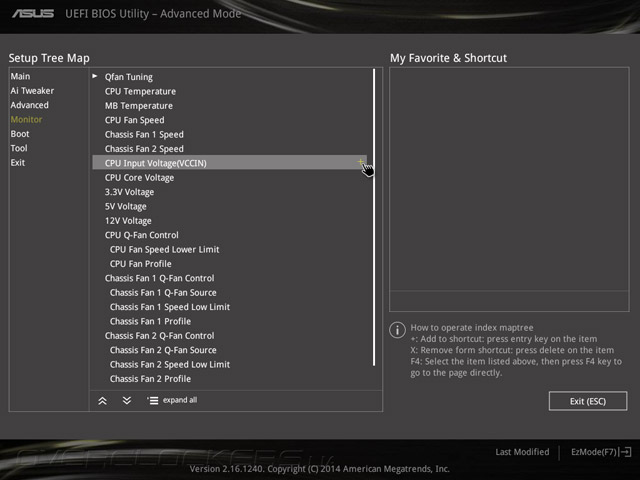

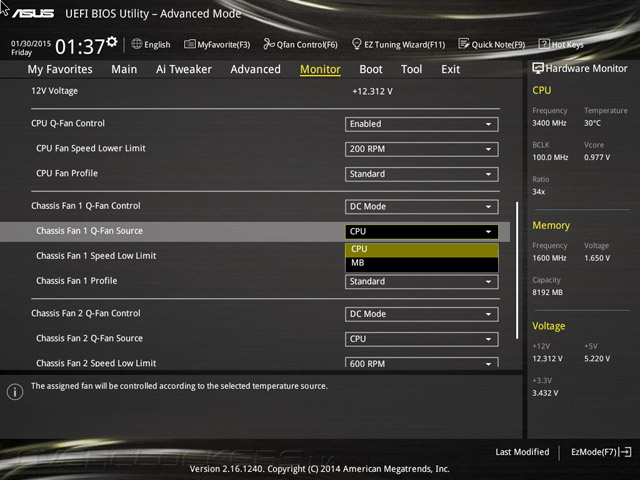

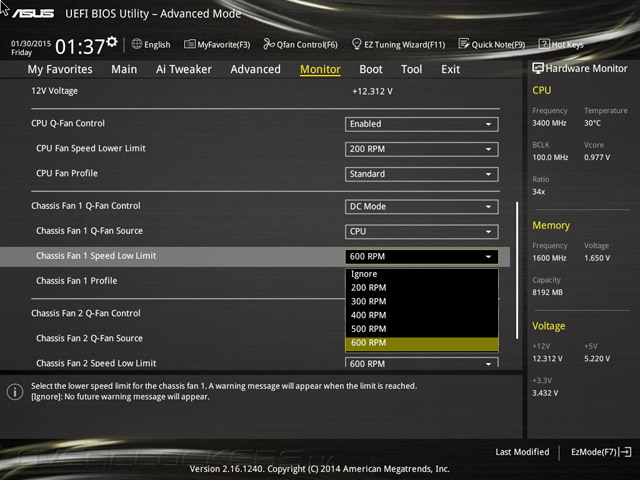

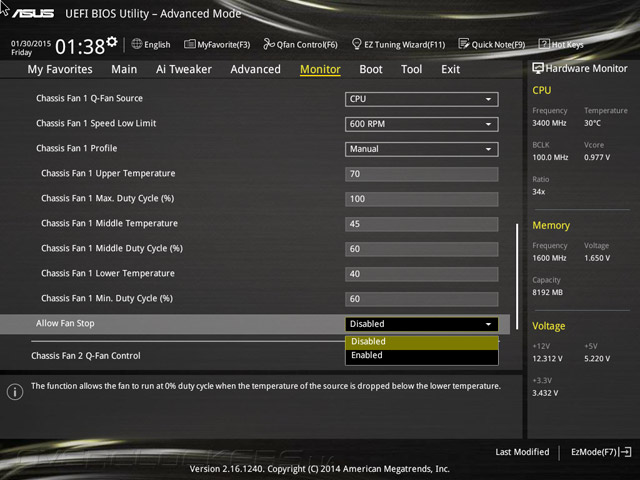

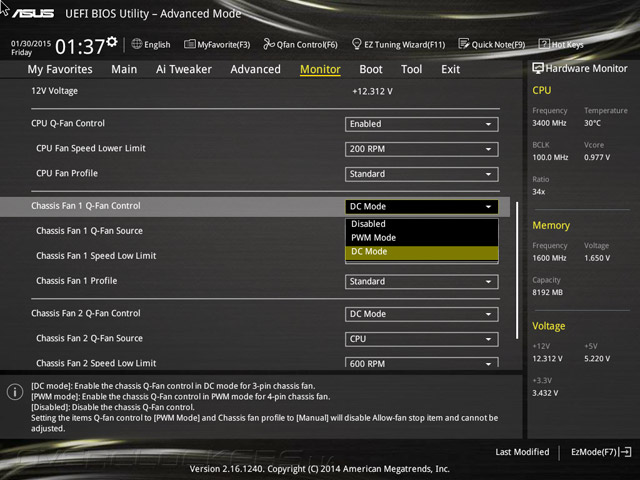

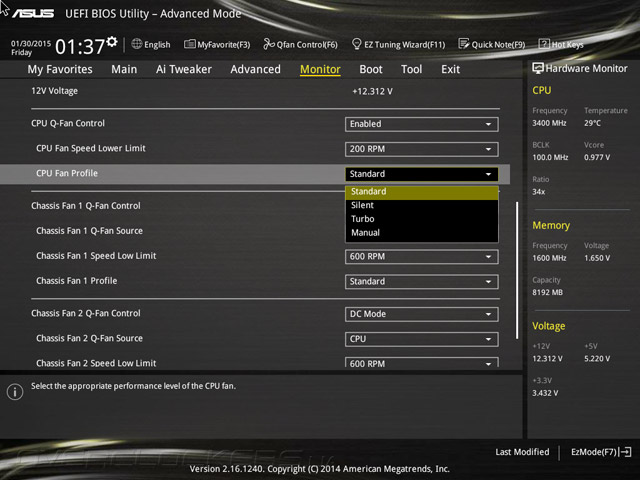

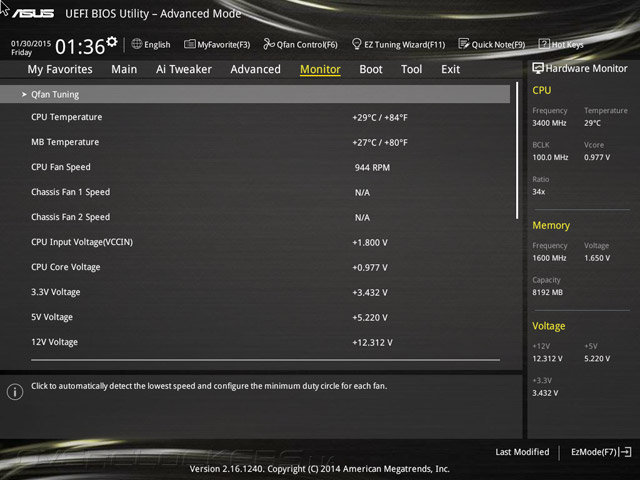

Управление работой охладителей находится на странице Monitor. Каналов всего три, а выбор типа подключенного устройства доступен только для корпусных вентиляторов. Заготовлено четыре профиля, среди которых один включает возможность изменения алгоритма работы изделий. Намного интереснее является использование фирменного ПО, об этом речь пойдёт дальше в обзоре.
![ASUS Z97-P](/motherboard/asus-z97-p/65-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/66-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/67-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/68-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/69-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/70-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/71-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/72-asus-z97-p.jpg)

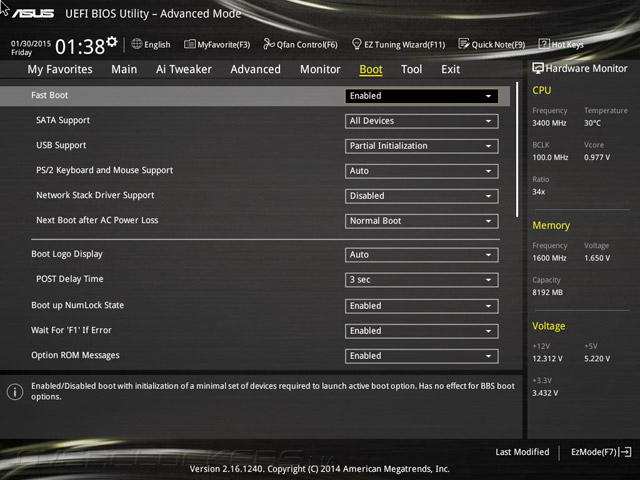

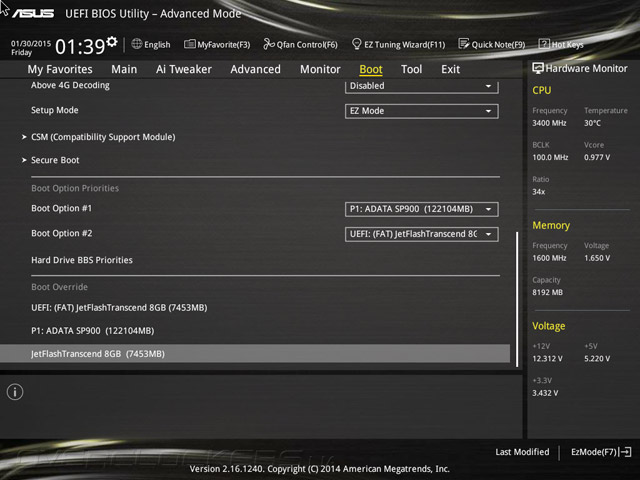

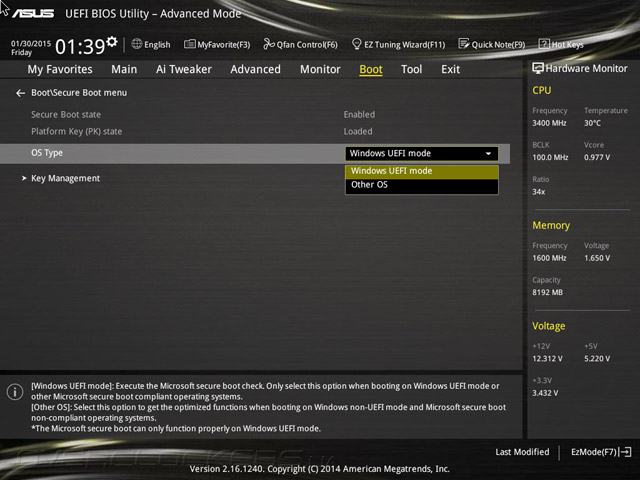

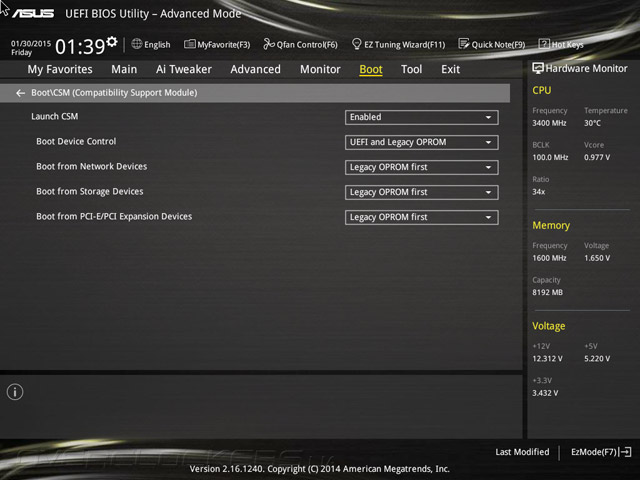

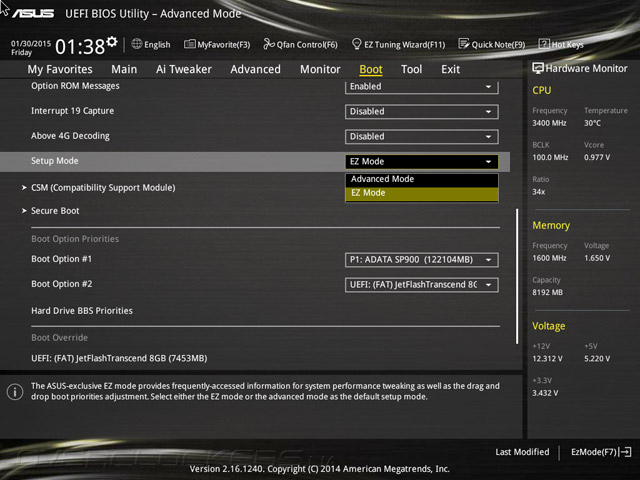

Раздел Boot позволяет, среди прочего, выбрать стартовый режим отображения интерфейса UEFI. Здесь можно произвести изменение настроек инициализации оборудования во время этапа прохождения POST, но и без того скорость загрузки ПК была хорошей.
![ASUS Z97-P](/motherboard/asus-z97-p/73-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/74-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/75-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/76-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/77-asus-z97-p.jpg)

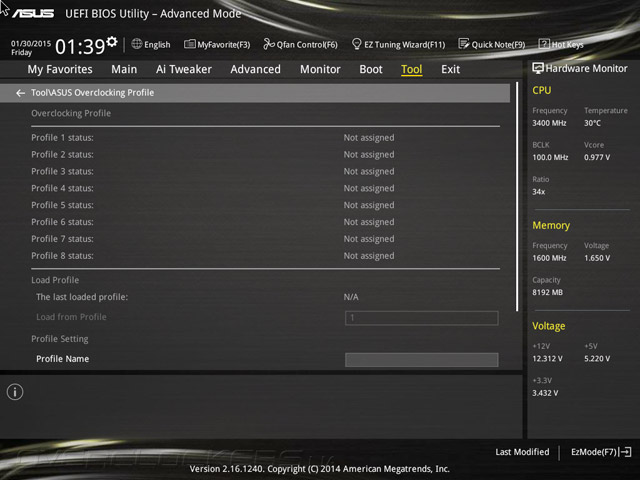

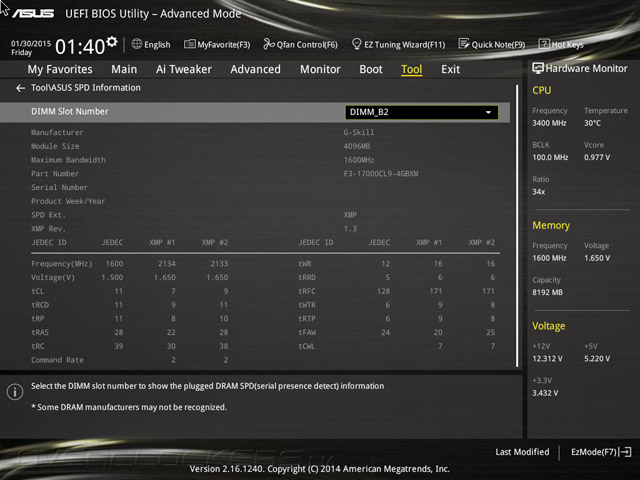

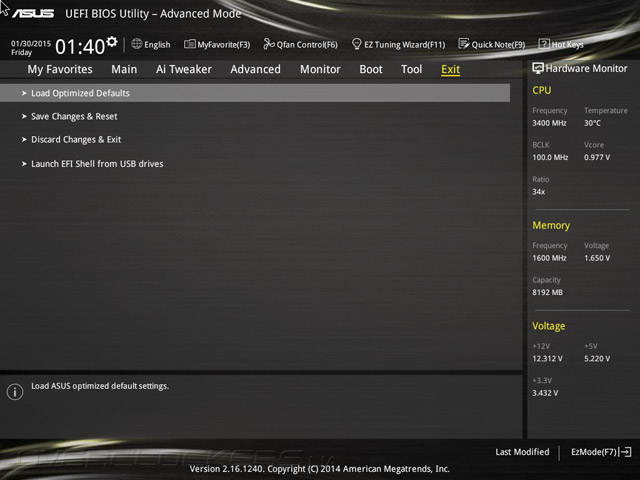

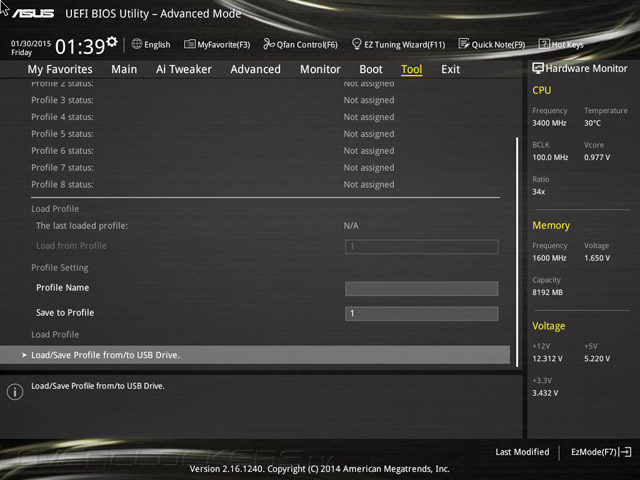

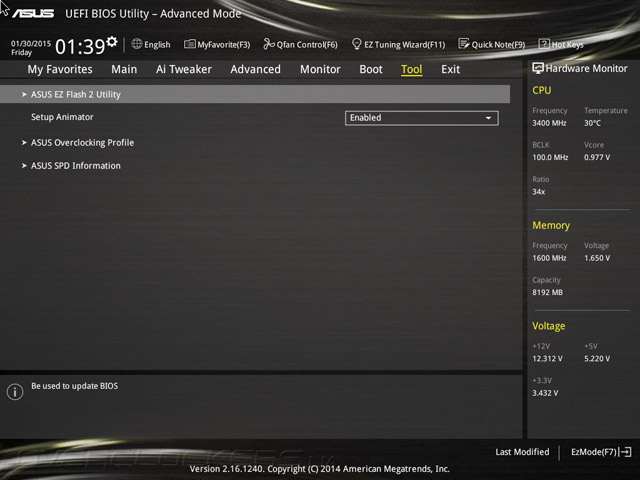

Разнообразные фирменные утилиты находятся в разделе Tool. Это: помощник по обновлению микрокода, осмотрщик содержимого профилей SPD и XMP для ОЗУ, всё ещё не совсем корректно взаимодействующий с нашим комплектом памяти, а также инструмент по сохранению настроек в один из имеющихся восьми профилей. Средство для доступа к UEFI-загрузчику накопителей, подключенных к портам USB, выделено отдельным пунктом на странице Exit.
![ASUS Z97-P](/motherboard/asus-z97-p/78-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/79-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/80-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/81-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/82-asus-z97-p.jpg)
Ещё одним приятным свойством UEFI является исчерпывающий список из заготовленных к изменению параметров, отображающийся при выходе из системы. Такое решение позволяет проконтролировать правильность внесённых корректив. Весь набор возможностей микрокода является полным, поэтому этот фактор не должен стать на пути, как обычной настройки системы, так и ограничить оверклокеров в подборе необходимых параметров.
Комплектное ПО

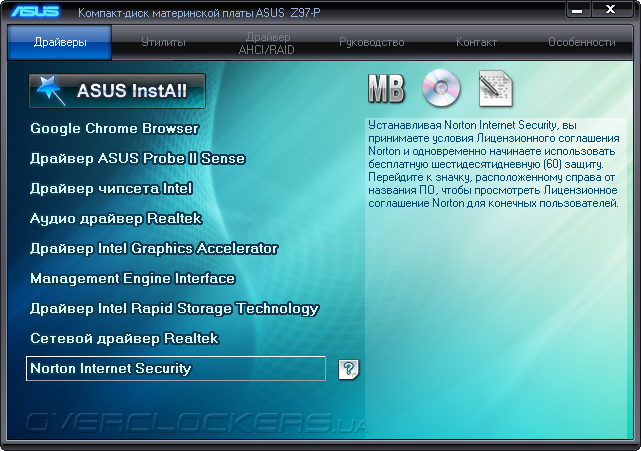

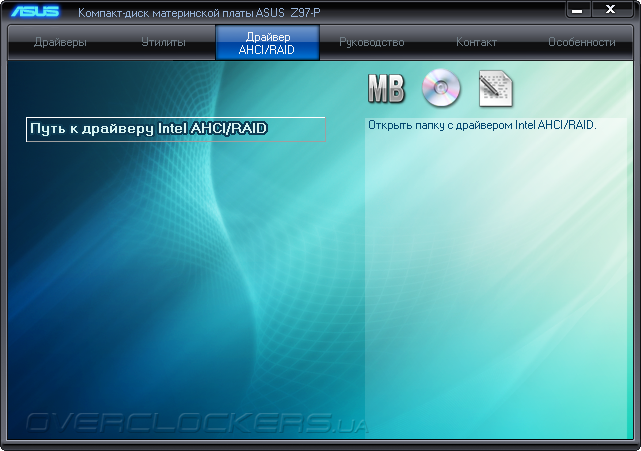

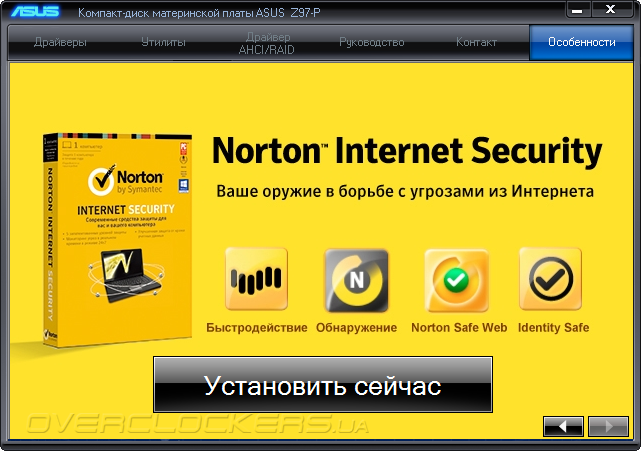

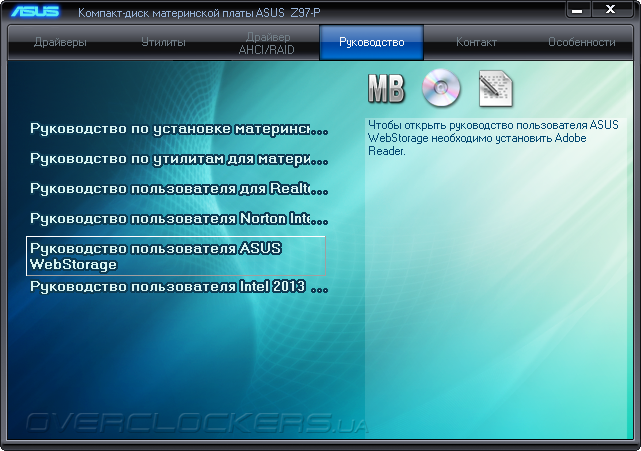

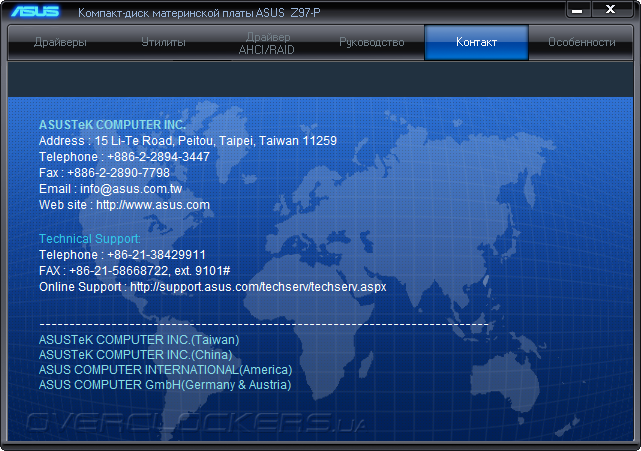

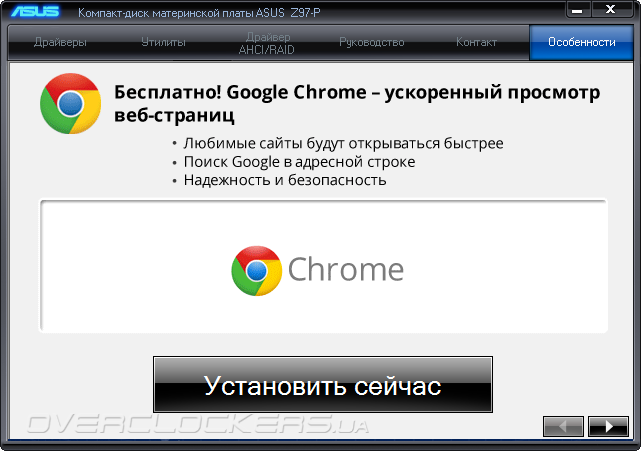

На прилагающемся диске оказались размещены все необходимые для работы системы драйверы, а также ряд вспомогательного программного обеспечения. Туда вошли как собственные разработки специалистов из ASUS, так и сторонние утилиты.
![ASUS Z97-P](/motherboard/asus-z97-p/83-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/84-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/85-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/86-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/87-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/88-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/89-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/90-asus-z97-p.png)

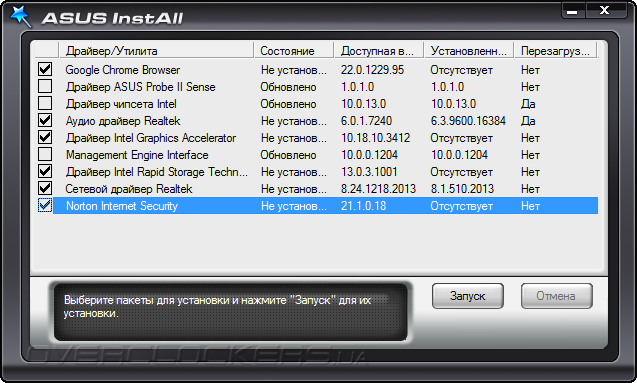

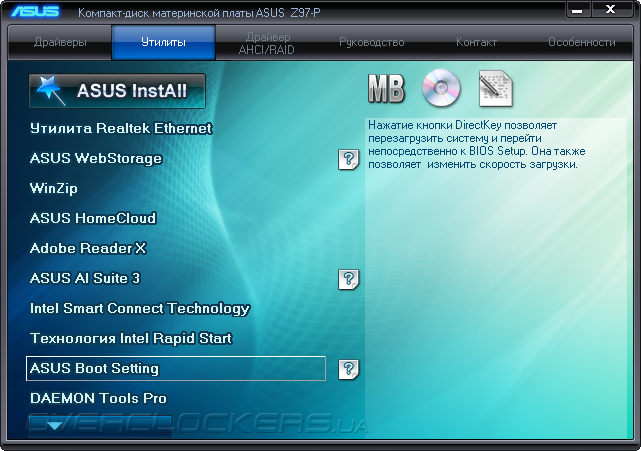

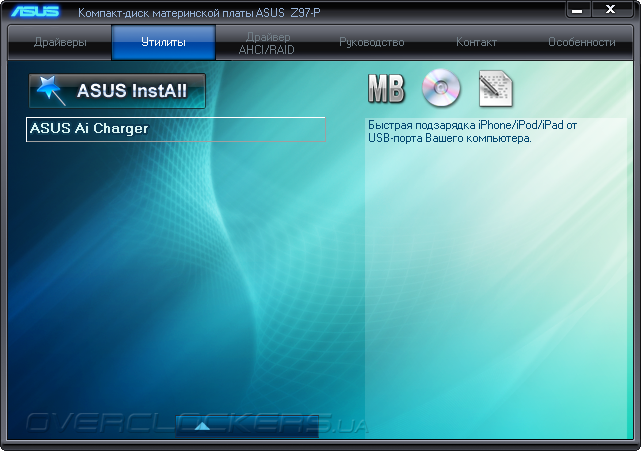

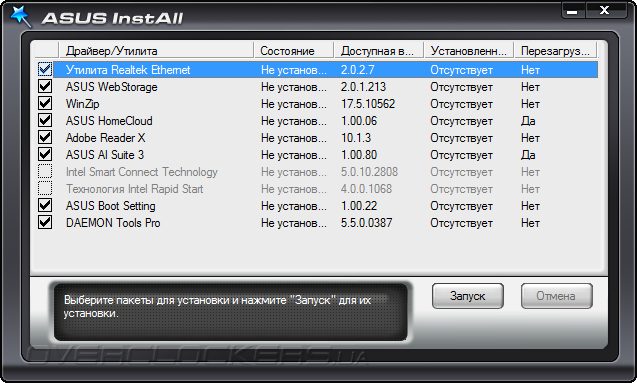

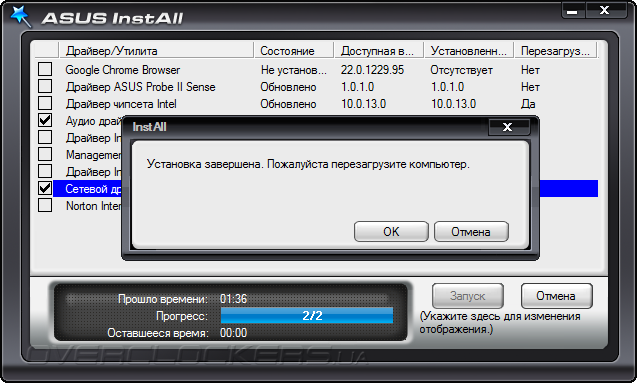

Для установки драйверов производителем создан специальный мастер по установке, он позволит провести инсталляцию их всех в «тихом» режиме, предварительно известив о грядущих рестартах системы.
![ASUS Z97-P](/motherboard/asus-z97-p/91-asus-z97-p.png)
![ASUS Z97-P](/motherboard/asus-z97-p/92-asus-z97-p.png)
Подобный инструмент приготовлен и для ряда ПО, но не все утилиты включены в этот мастер.
![ASUS Z97-P ASUS Z97-P](/motherboard/asus-z97-p/93-asus-z97-p.png)

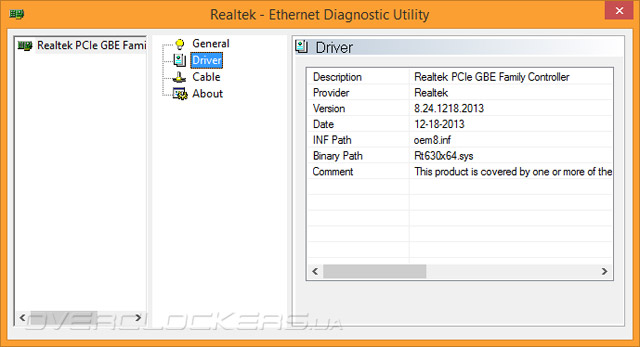

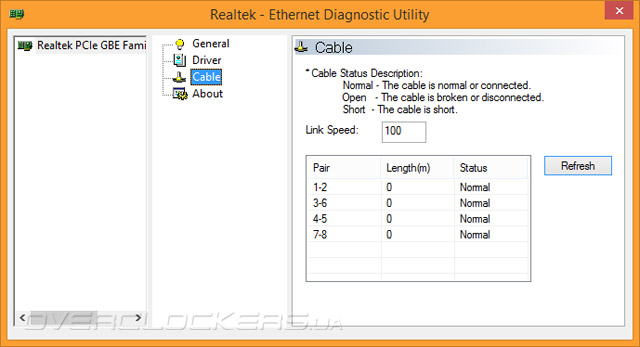

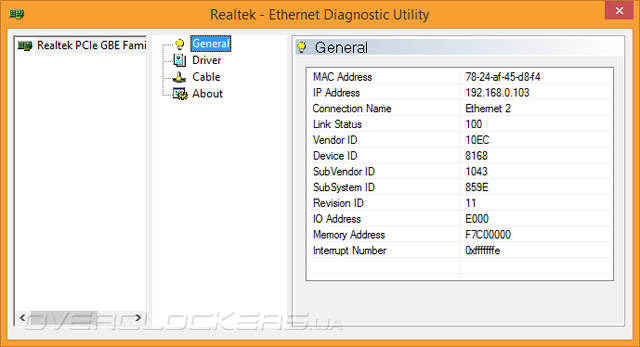

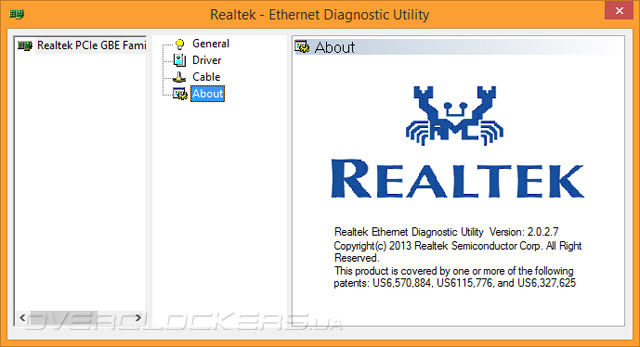

Значащаяся в самом начале списка утилита Realtek Ethernet представляет собой обыкновенный диагностический инструмент, не являясь мастером по настройке и разграничению политик работы сетевого соединения.
![ASUS Z97-P](/motherboard/asus-z97-p/94-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/95-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/96-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/97-asus-z97-p.jpg)

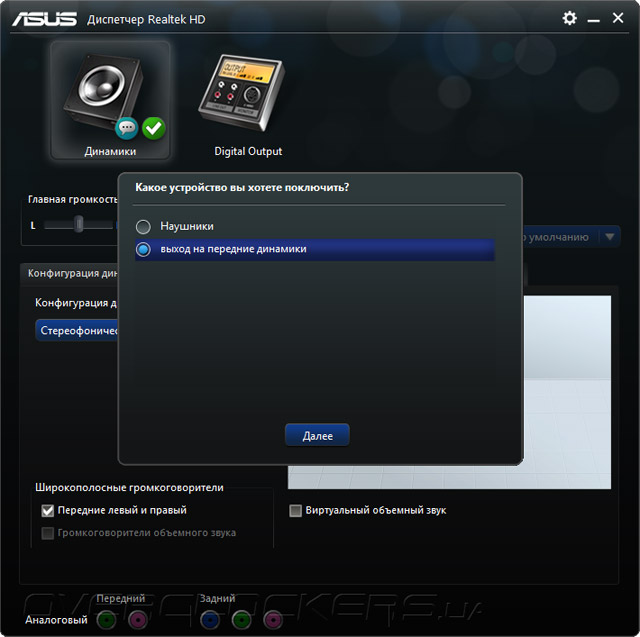

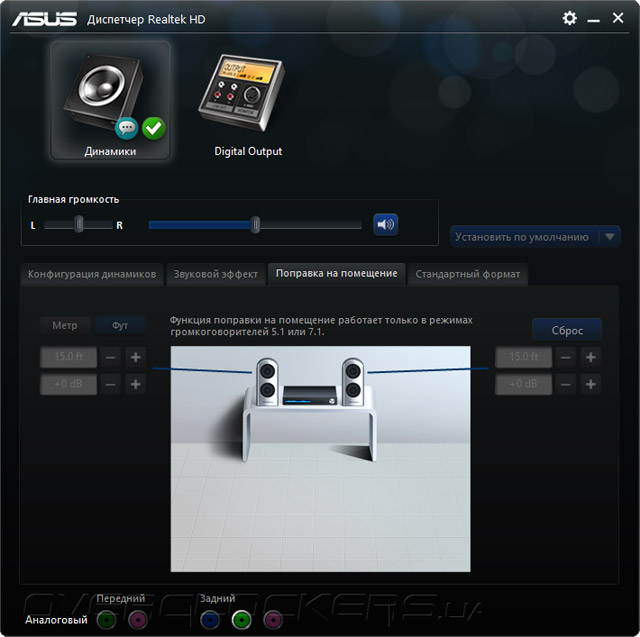

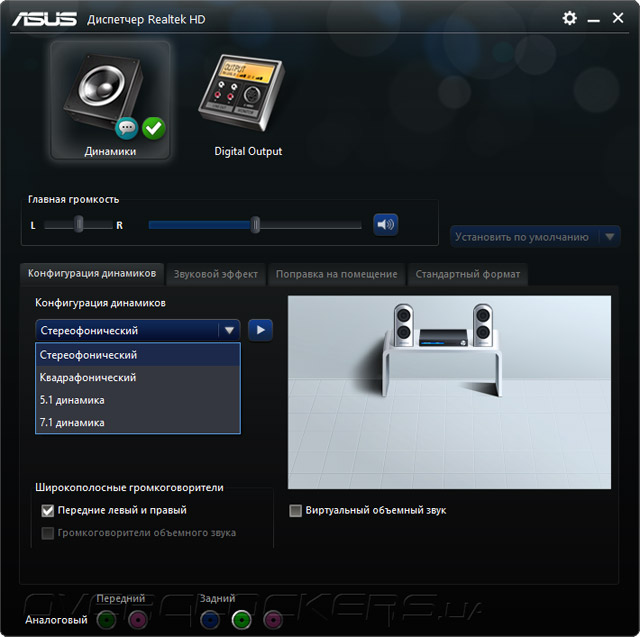

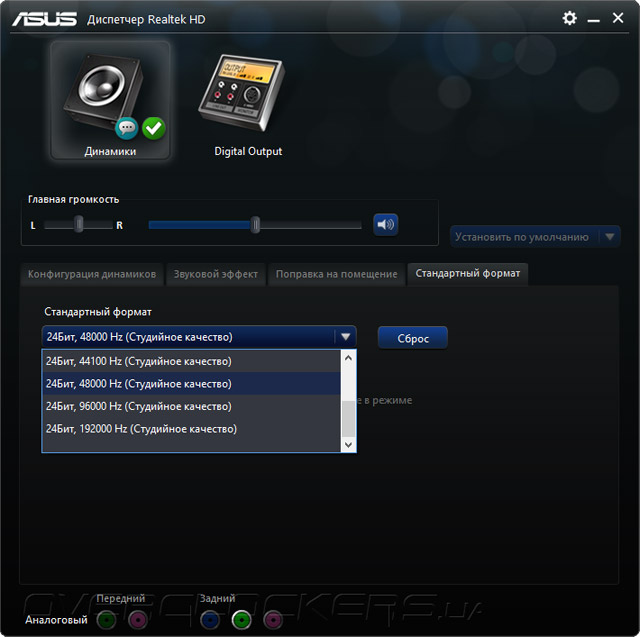

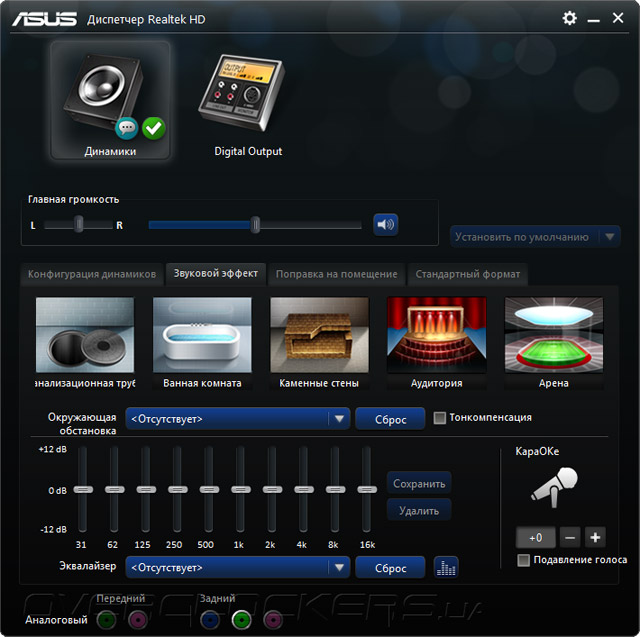

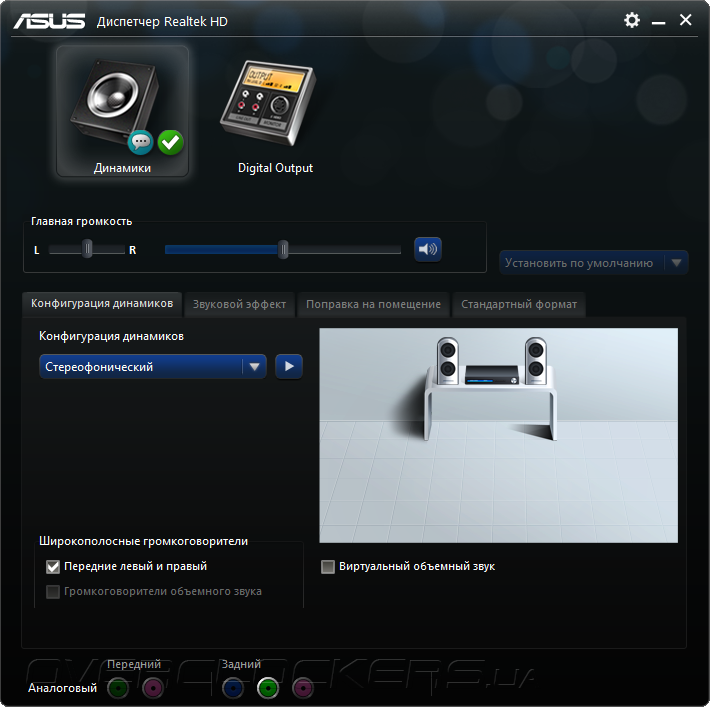

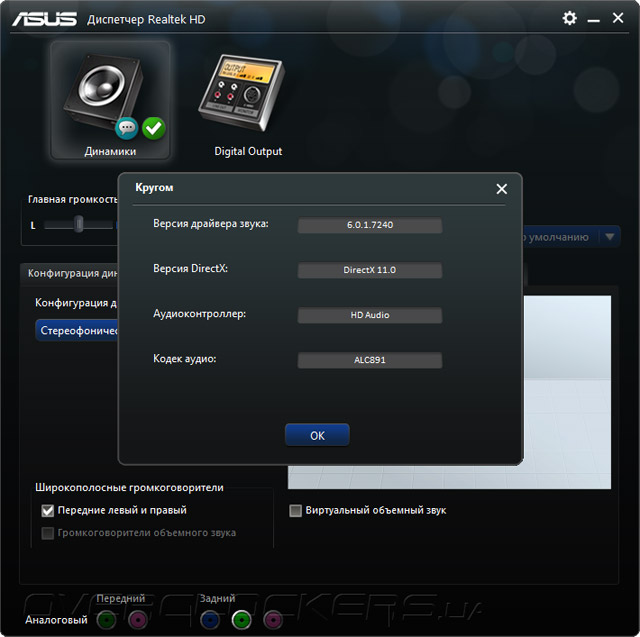

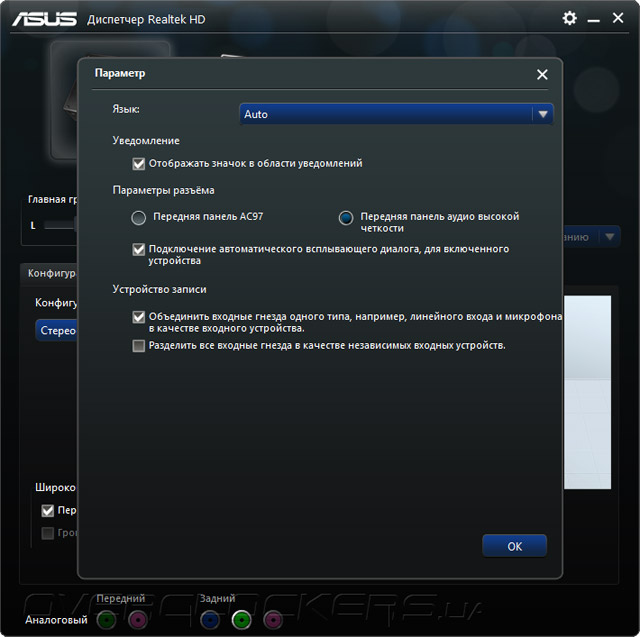

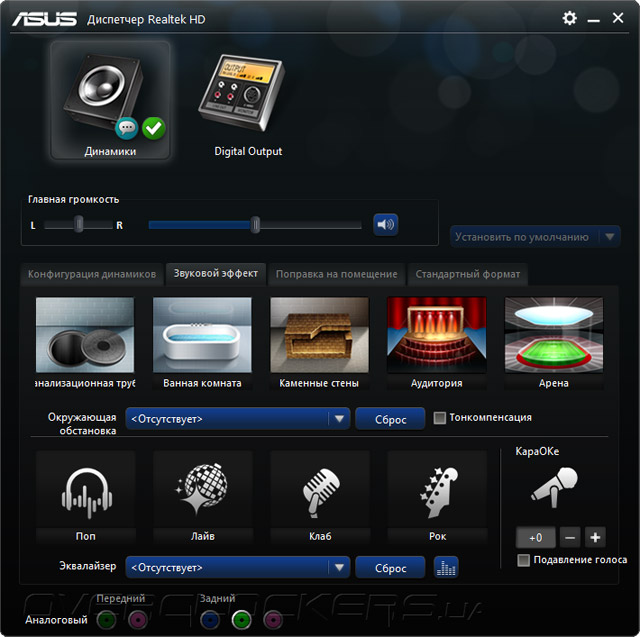

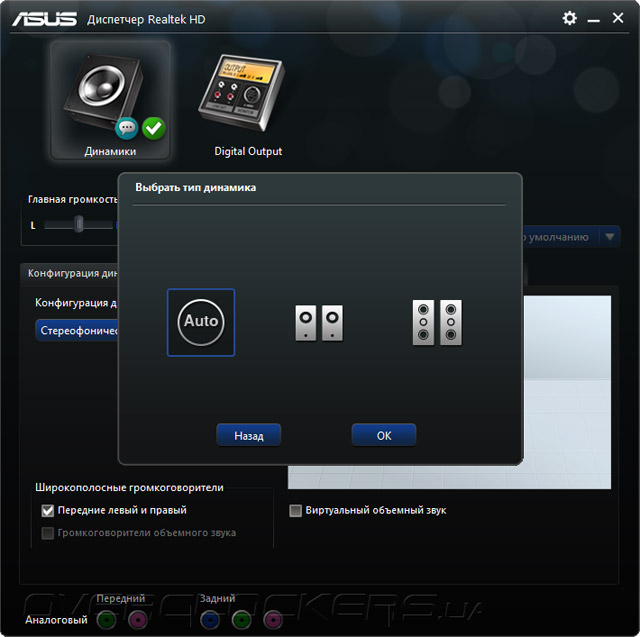

Звуковая подсистема тоже не обладает чем-то специфическим со стороны программной поддержки и настройки. Для этих целей используется лишь фирменный конфигуратор от Realtek.
Среди доступных параметров не так много необычного, как в более дорогих вариантах системных плат, но всё же есть некоторые интересные моменты. В зависимости от выбранного устройства, ответственного за воспроизведение звука, находятся несколько дополнительных свойств. Туда входит как само указание типа акустической системы, так и включение виртуализации звучания или его объёмности. Внесение изменений действительно влияет на восприятие звукового материала.
![ASUS Z97-P](/motherboard/asus-z97-p/99-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/100-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/101-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/102-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/103-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/104-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/105-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/106-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/107-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/108-asus-z97-p.jpg)

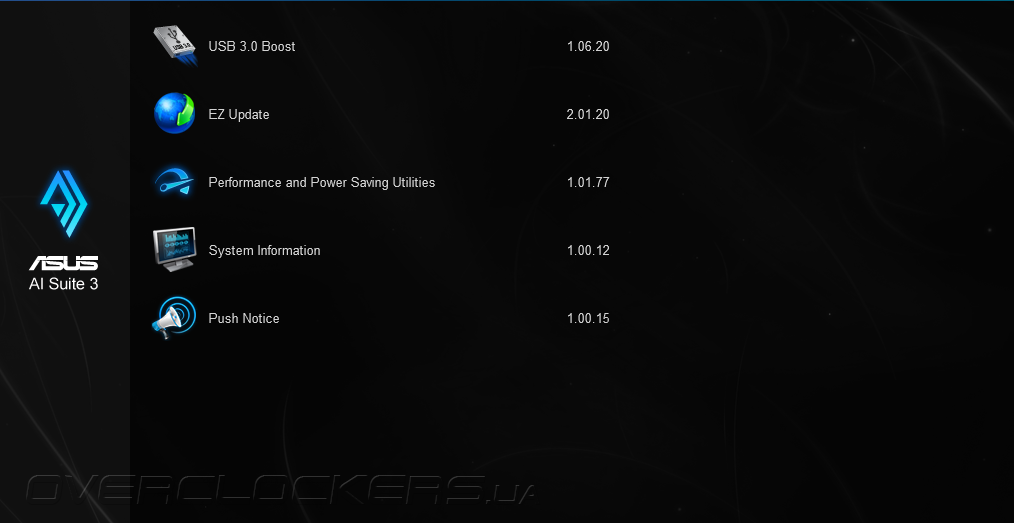

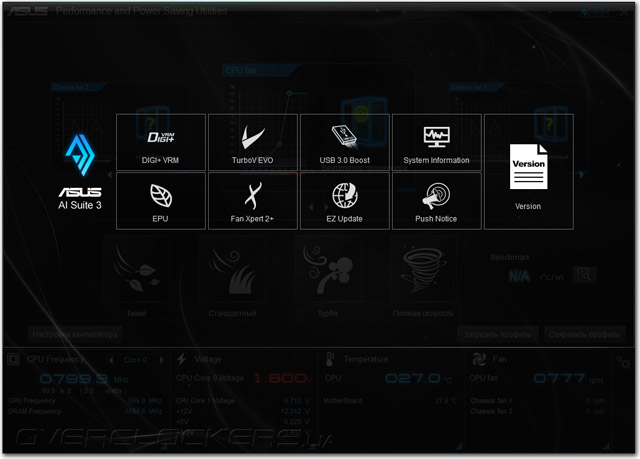

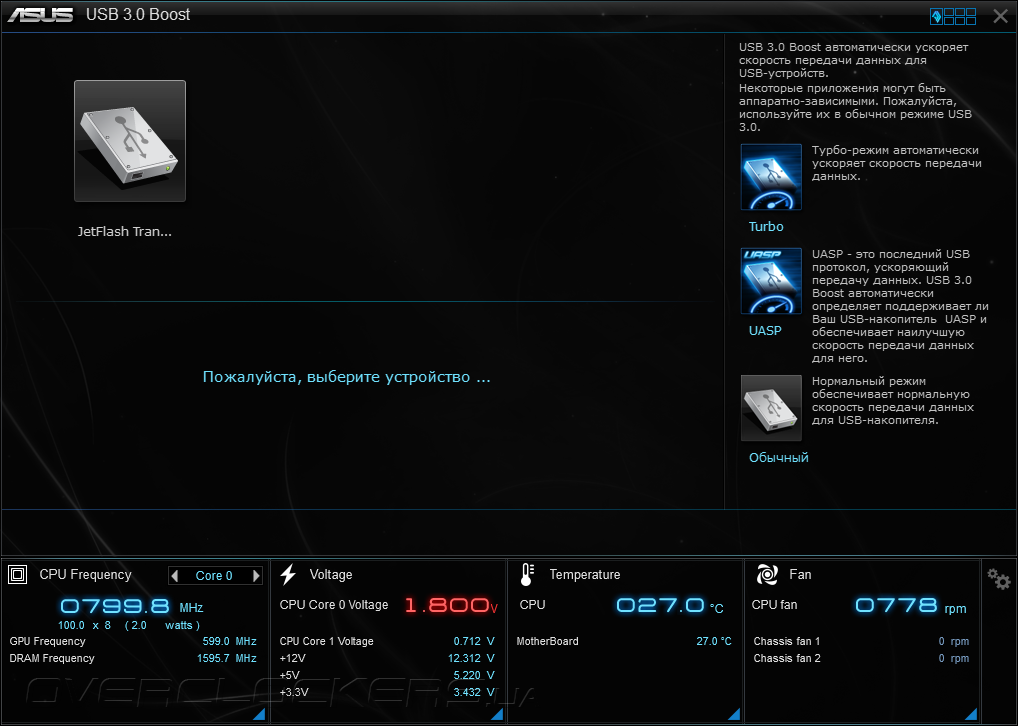

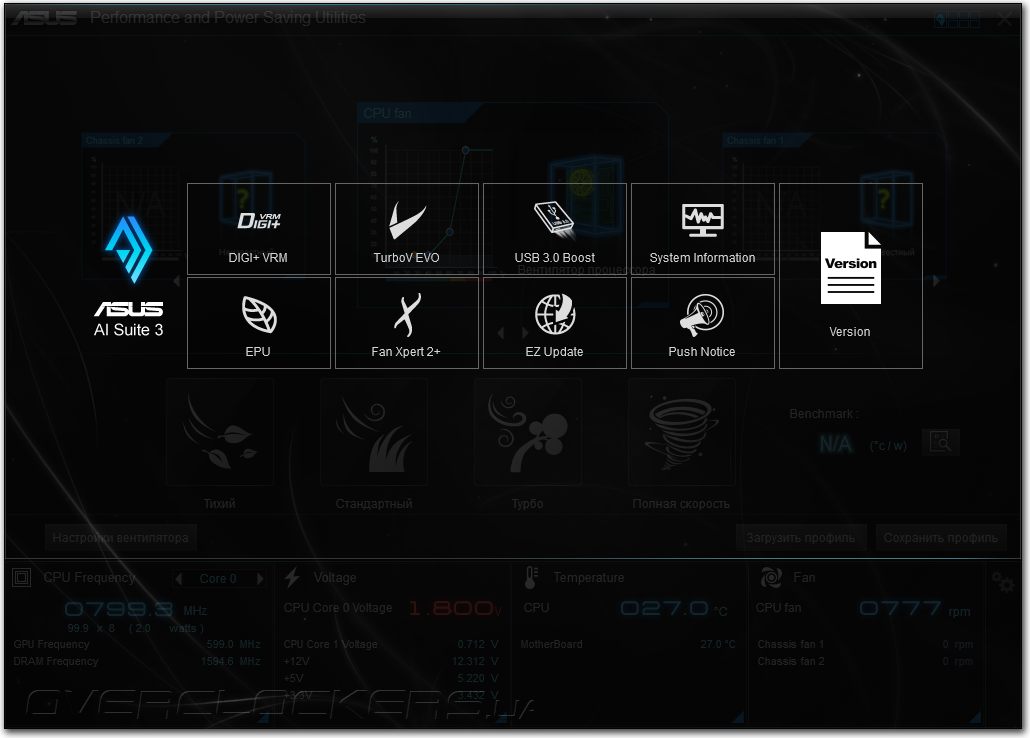

Для настройки работы системы можно использовать фирменную разработку программистов из ASUS — Ai Suite. Туда включено небольшое число утилит.
Весь набор лишён удобного мастера, позволяющего пройти всю процедуру наладки одним этапом, это является прерогативой старших моделей. Его название — Performance and Power Saving Utilities. Переключаться между утилитами можно при помощи кнопки, размещённой в правом верхнем углу окна.

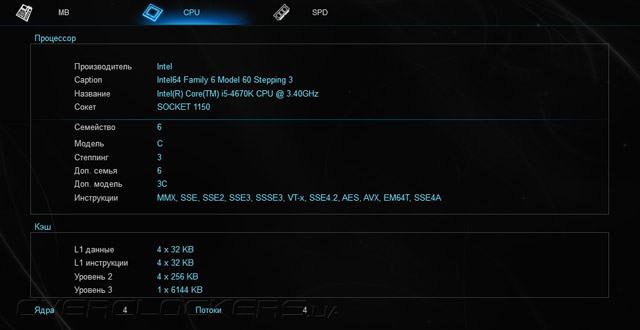

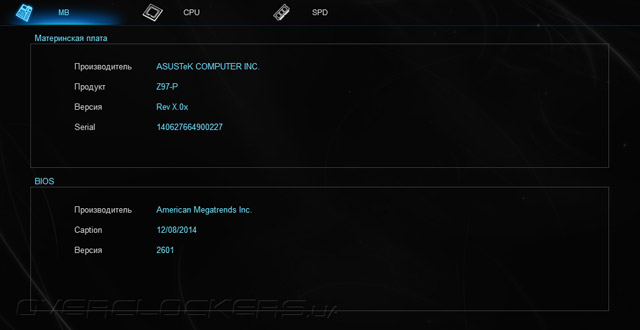

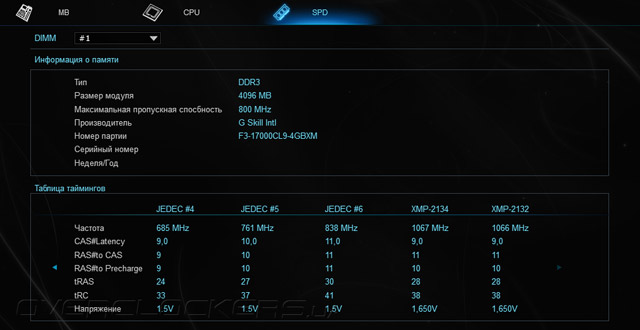

Получить правдивую информацию о системных компонентах получилось без проблем.
![ASUS Z97-P](/motherboard/asus-z97-p/111-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/112-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/113-asus-z97-p.jpg)

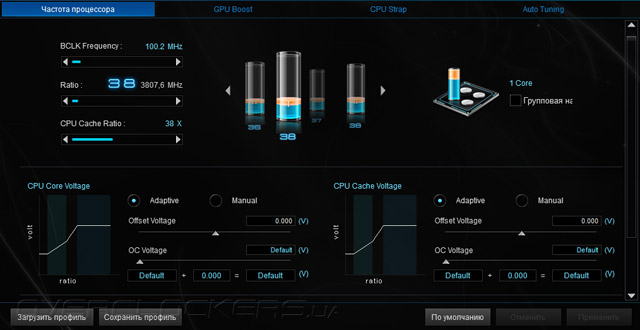

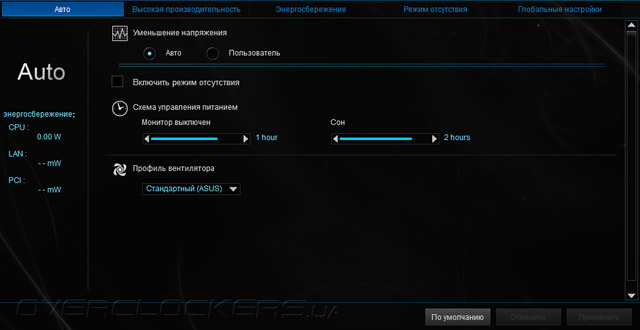

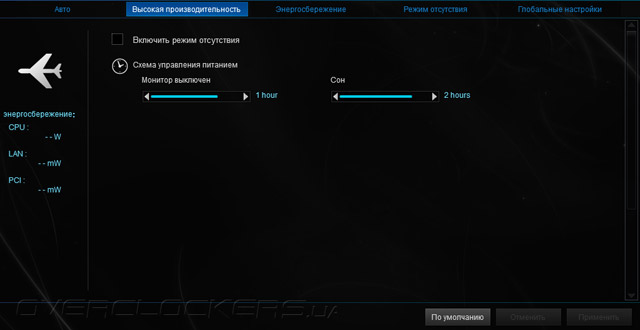

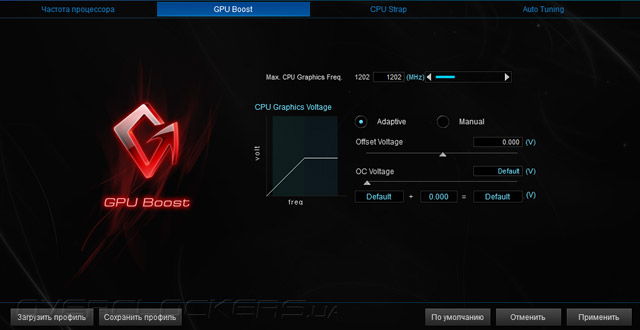

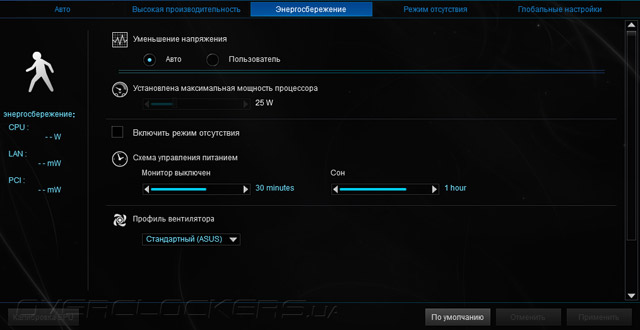

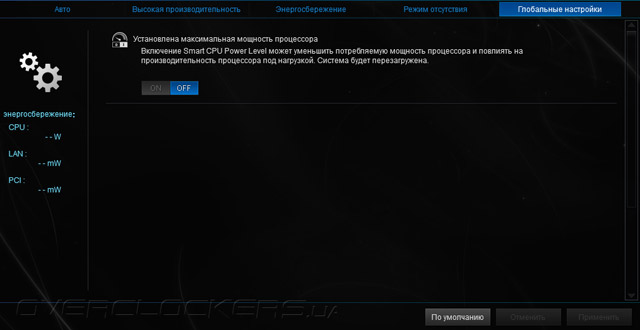

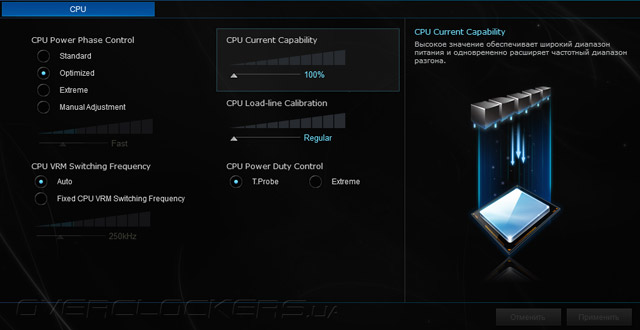

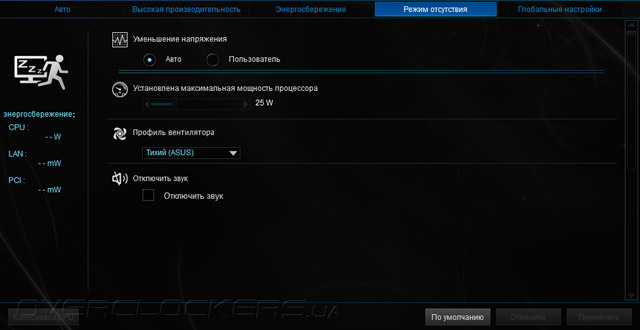

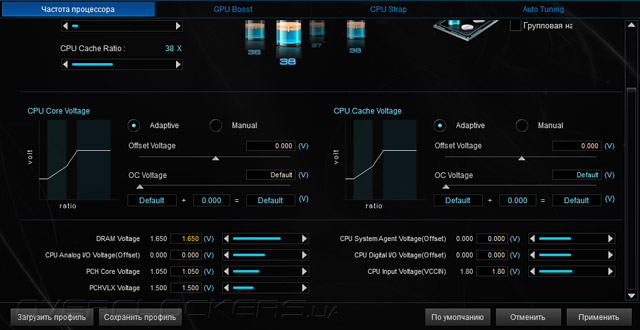

Подсистема питания процессора, модуль по контролю за энергосберегающими функциями системы в различных режимах её эксплуатации и компонент, ответственный за отображение параметров, предусматривающих тонкую настройку, — все они имеют отдельные иконки, а запуск каждого из них занимает всю область программной среды. Наполнение целиком зависит от возможностей, доступных прямо в UEFI. Сам же инструментарий вполне свойственен всем платам от ASUS.
![ASUS Z97-P](/motherboard/asus-z97-p/114-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/115-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/116-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/117-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/118-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/119-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/120-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/121-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/122-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/123-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/124-asus-z97-p.jpg)

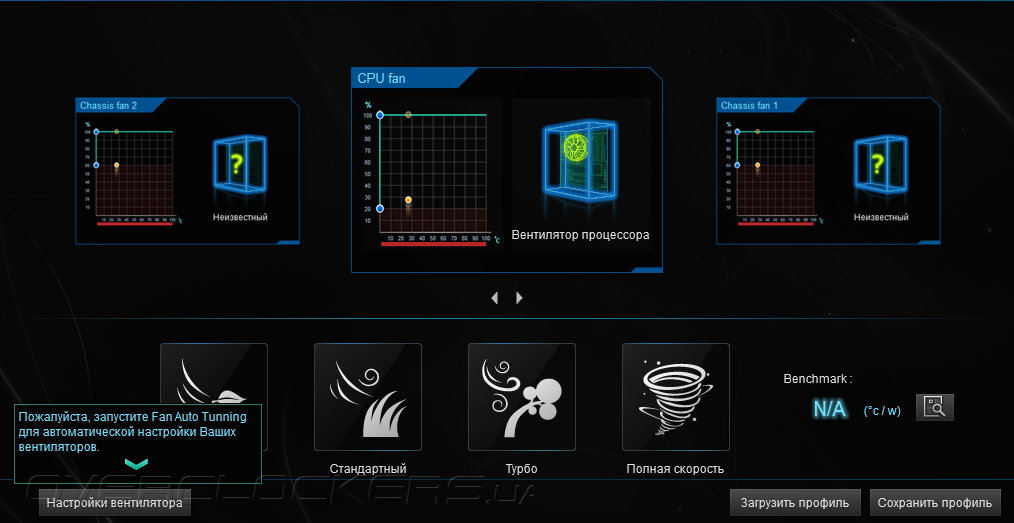

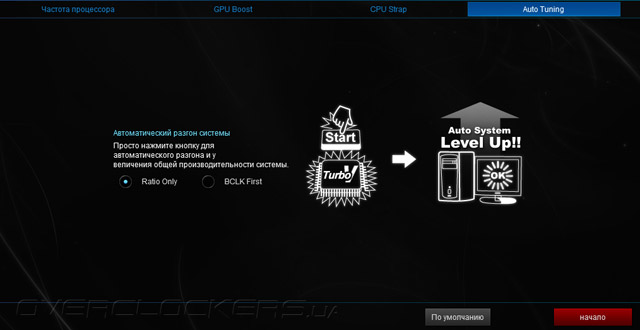

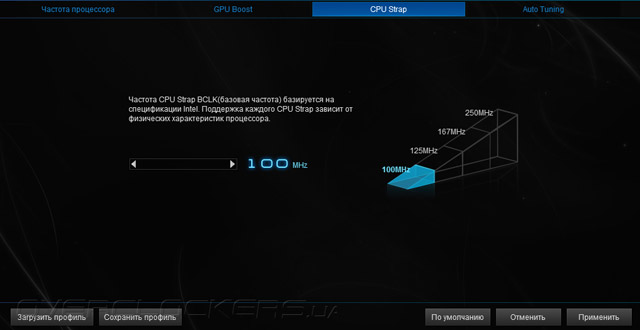

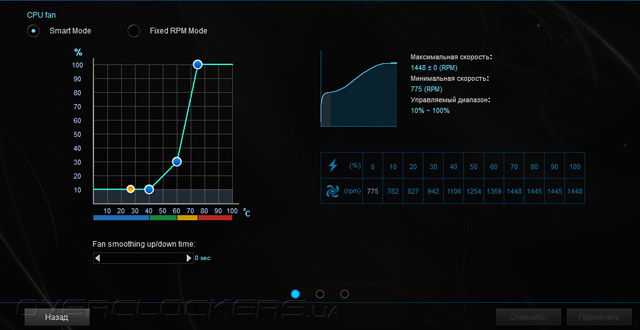

Наибольший интерес представляет компонент Fan Xpert 2+, позволяющий настроить работу охладителей согласно индивидуально составляемому паспорту каждого из изделий.

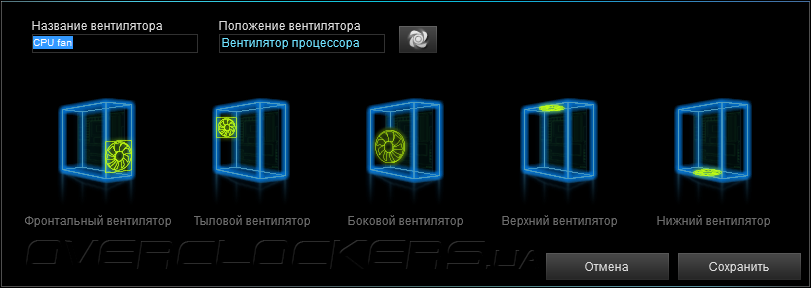

Им можно присвоить имя согласно собственным предпочтениям и для удобства указать место размещения в системном блоке.

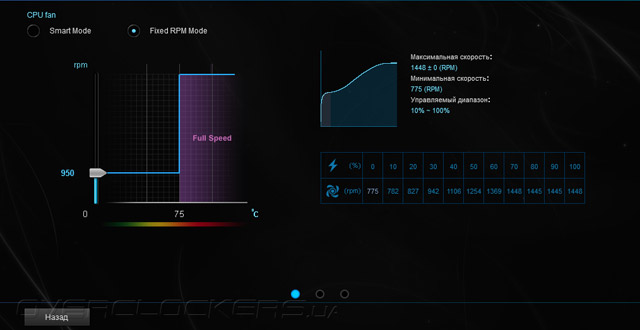

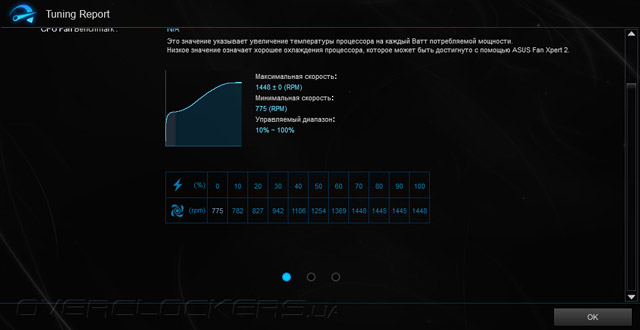

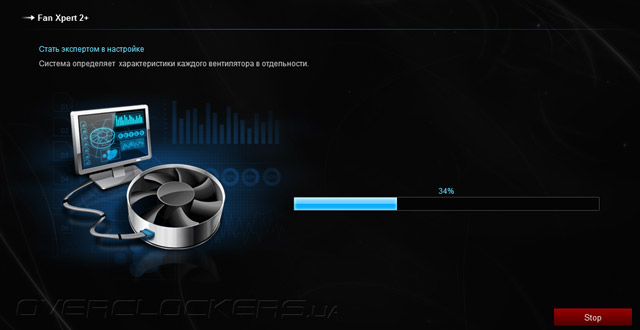

После проведения калибровки можно выбирать между фиксацией оборотов охладителей на строго заданном уровне или назначением сценария, когда стоит их менять, опираясь на значение температуры ЦП. Такой инструментарий превосходит возможности фирменного UEFI Z97-P. Хотя однокликовый выбор среди четырёх готовых профилей здесь тоже реализован.
![ASUS Z97-P](/motherboard/asus-z97-p/127-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/128-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/129-asus-z97-p.jpg)
![ASUS Z97-P](/motherboard/asus-z97-p/130-asus-z97-p.jpg)
Из значений напряжений для наблюдения доступны лишь самые базовые — действующее на вычислительных ядрах и единое, поступающее на ЦП. Удивительно видеть ошибку комплекса, тянущуюся уже не первый год, когда последний параметр представлен под видом другого, оттого он подсвечивается красным цветом.
В конечном итоге набор ПО оказался ожидаемым. Ничего дополнительного для настройки сетевого соединения и звука разработчиками Z97-P не предусмотрено, а фирменный комплекс Ai Suite реализован сполна, но опирается он на собственные возможности устройства, а здесь они оказались весьма ограничены, особенно в сфере мониторинга. Проверим, какой характер у платы при проведении разгонных мероприятий.
