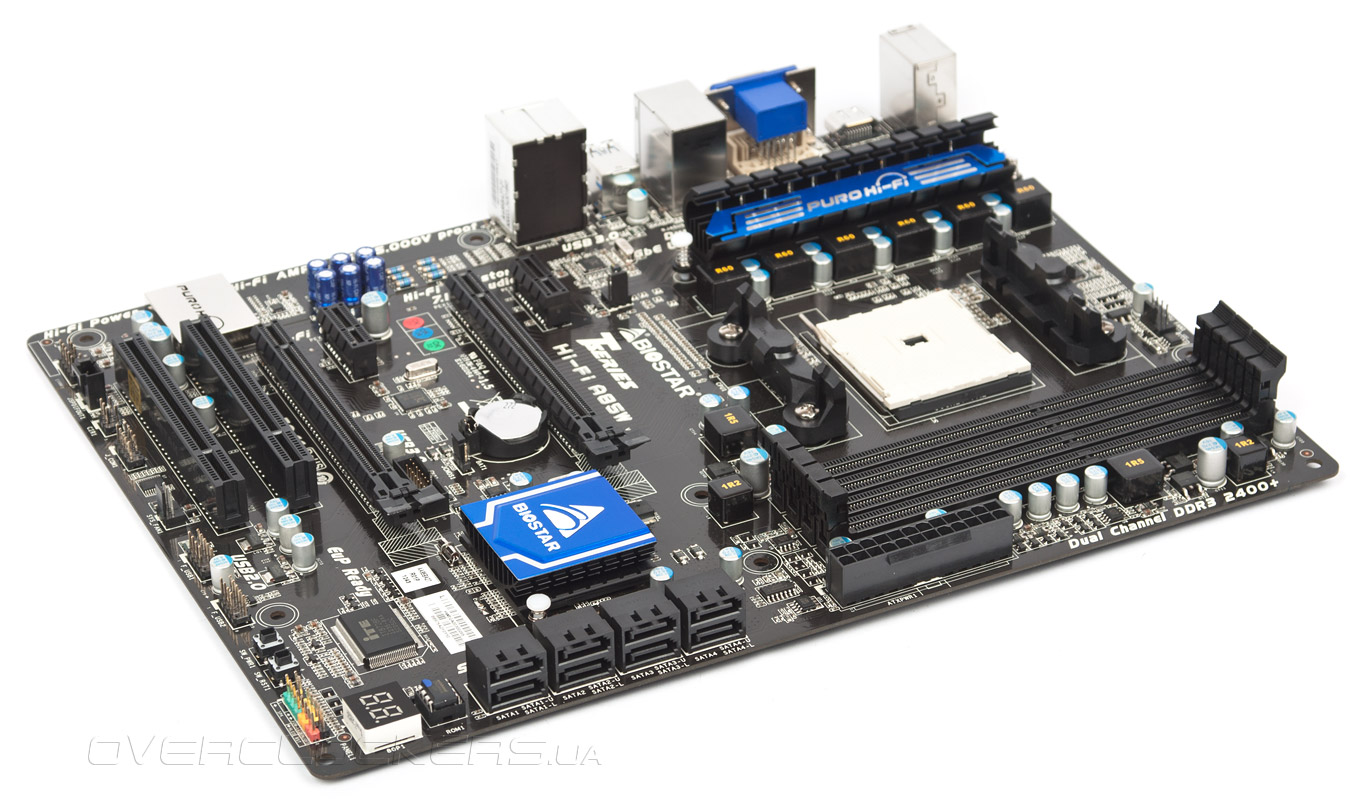

Плата Hi-Fi A85W всем своим видом демонстрирует готовность ко всевозможным испытаниям и нагрузкам, к тому же такие приятные атрибуты как POST-индикатор, кнопки включения и сброса явно причисляют её к премиальному рыночному сегменту.
Никаких пустующих мест, повсеместное использование твердотельных конденсаторов и, немаловажная составляющая — цена до $100 — всё это выглядит очень интригующе.
| Модель | Biostar Hi-Fi A85W |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD Series A10, A8, A6, A4, Athlon II |
| Память | 4 DIMM DDR3 SDRAM 800/1066/1333/1600/1866/2133(OC)/2400(OC), 64 Гбайт максимум |
| Слоты PCI-E | 1 x PCI Express 2.0 x16 1 x PCI Express 2.0 x16@x4 2 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 1x 4pin, 2x 3pin |
| Порты PS/2 | 1 (клавиатура) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A85X) 8 x 2.0 (4 разъема на задней панели, AMD A85X) |
| Serial ATA | 8 x SATA 6 Гбит/с (A85X) |
| RAID | 0, 1, 5, 10 (A85X) |
| Встроенный звук | Realtek ALC892 (7.1, Blu-ray Audio) |
| S/PDIF | Разъем на плате (выход) |
| Сетевые возможности | Realtek RTL8111F (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 235 |
| Дополнительные возможности | Кнопки включения и перезагрузки, POST-индикатор, разъем для инфракрасного приёмника (CIR) |
Некоторое недоумение вызывает отсутствие оптического выхода, особенно с оглядкой на продвинутое мультимедийное позиционирование платы.
Упаковка и комплектация
Основной упор при оформлении лицевой стороны коробки сделан на мультимедийную составляющую платы, что вполне ожидаемо, если исходить из её названия. Особенно интересной выглядит пиктограмма Hi-Fi Ground.
По аналогии с младшей сестрой, обратная сторона не содержит никакой конкретики — лишь по обилию всевозможных картинок мы должны сложить впечатление о «начинке» нашей модели.
Головную роль среди прочих занимает технология Puro Hi-Fi. Она объединяет в себе целый комплекс отдельных решений, как на программном, так и на аппаратном уровне, которые должны благотворно отразиться на качестве и стабильности работы звукового тракта.
Для оверклокеров остались лишь две неприметные картинки. Они оповещают нас об использовании шестифазного преобразователя питания и возможности использовать частоту 2400 МГц при организации работы оперативной памяти (в режиме оверклокинга).

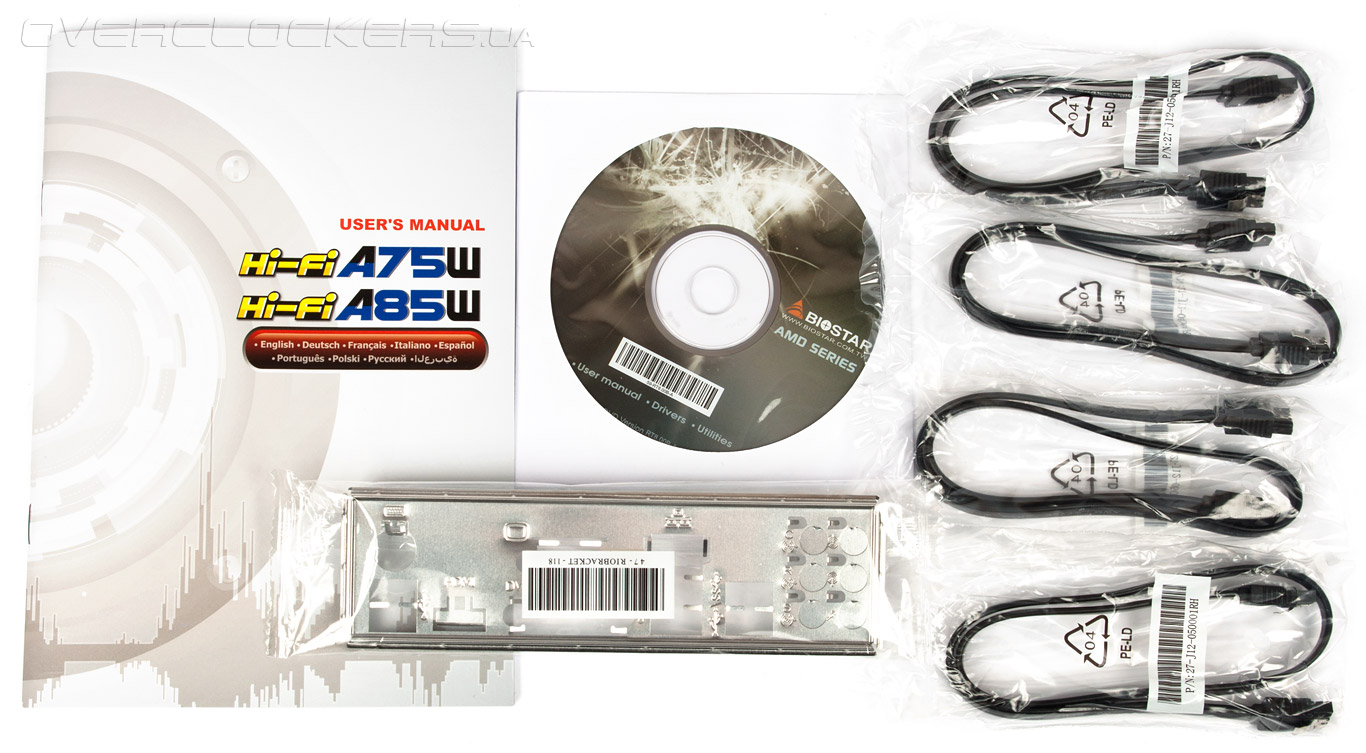

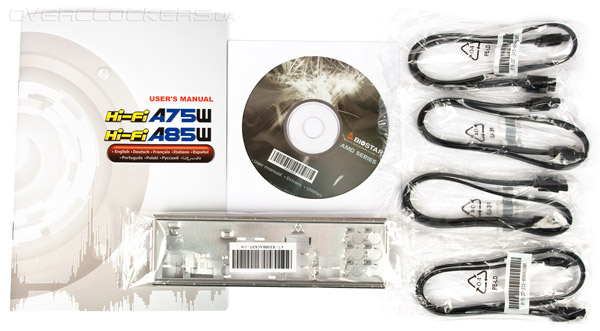

В комплект поставки вошли:
- руководство пользователя, основную часть которого занимает описание на английском языке;
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
- четыре кабеля SATA 6Gb/s;
- фирменная стяжка-липучка, которую можно использовать для кабель-менеджмента в корпусе.
Удивительно, но даже здесь не обойтись без «доведения до ума» заглушки для корпуса — необходимо избавится от лишнего металла, который закрывает доступ к аудиоразъемам.
Внешний вид

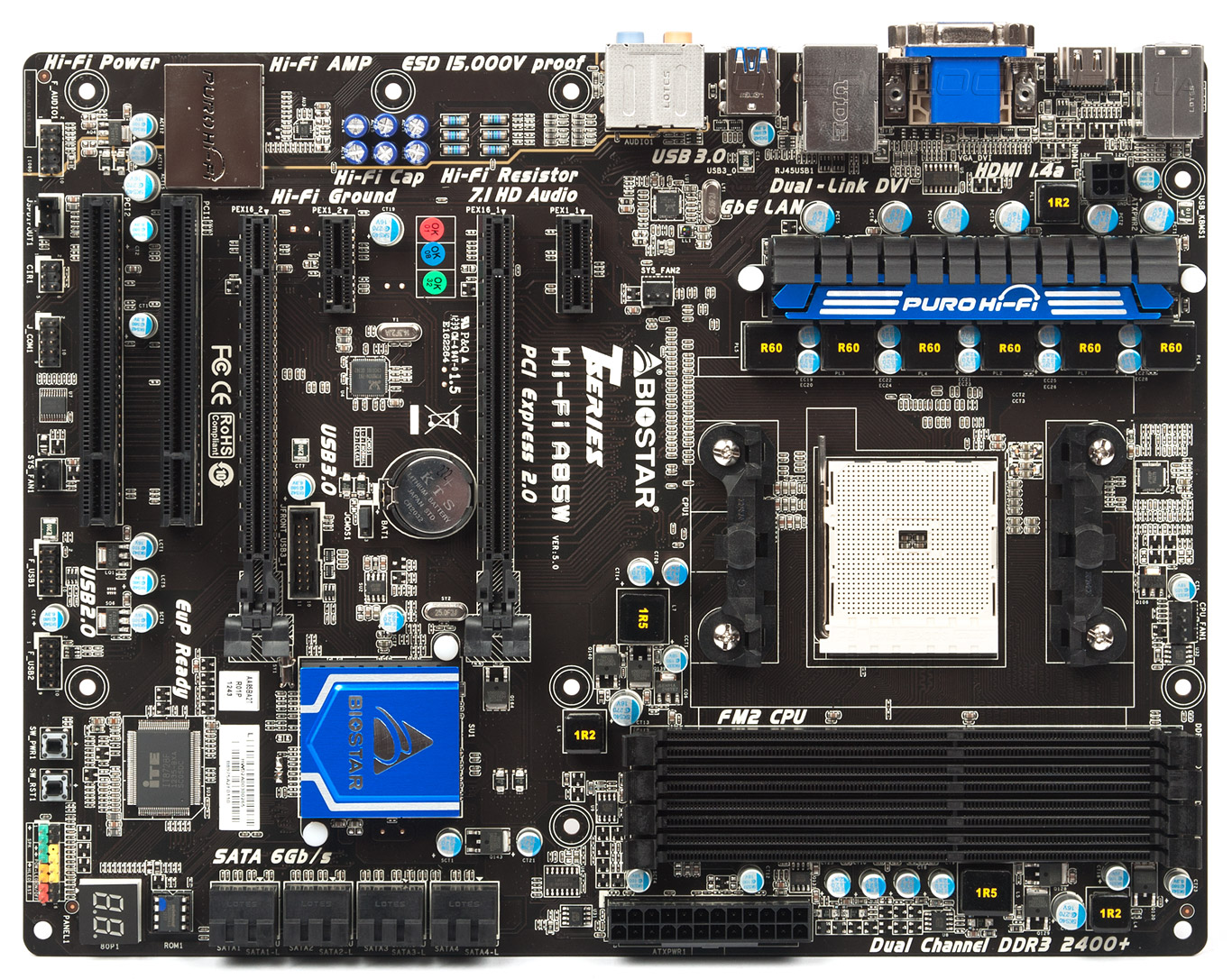

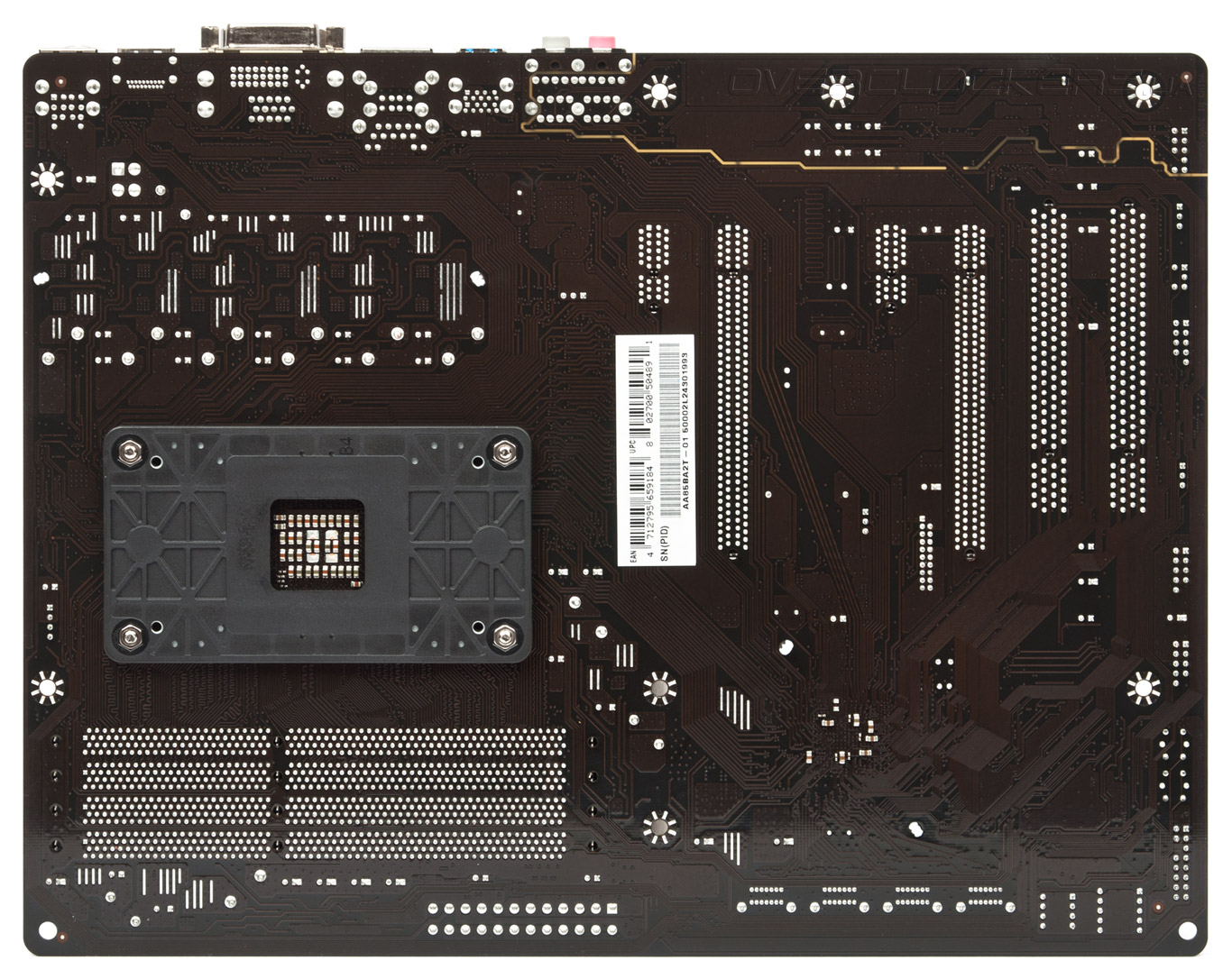

Плата большая, но до полноформатного ATX не дотягивает. Отрадно, что разработчики предусмотрели два отверстия по краям текстолита, который будет обходиться без надлежащего закрепления. Вот только когда в последний раз встречались соответствующие пластиковые стойки? Таковыми уже, к сожалению, современные корпуса не комплектуются.
Здесь используется абсолютно такая же усилительная пластина, как и в случае с более простой платой — она состоит из достаточно тонкого металлического профиля, который с обеих сторон охватывают пластиковые накладки.

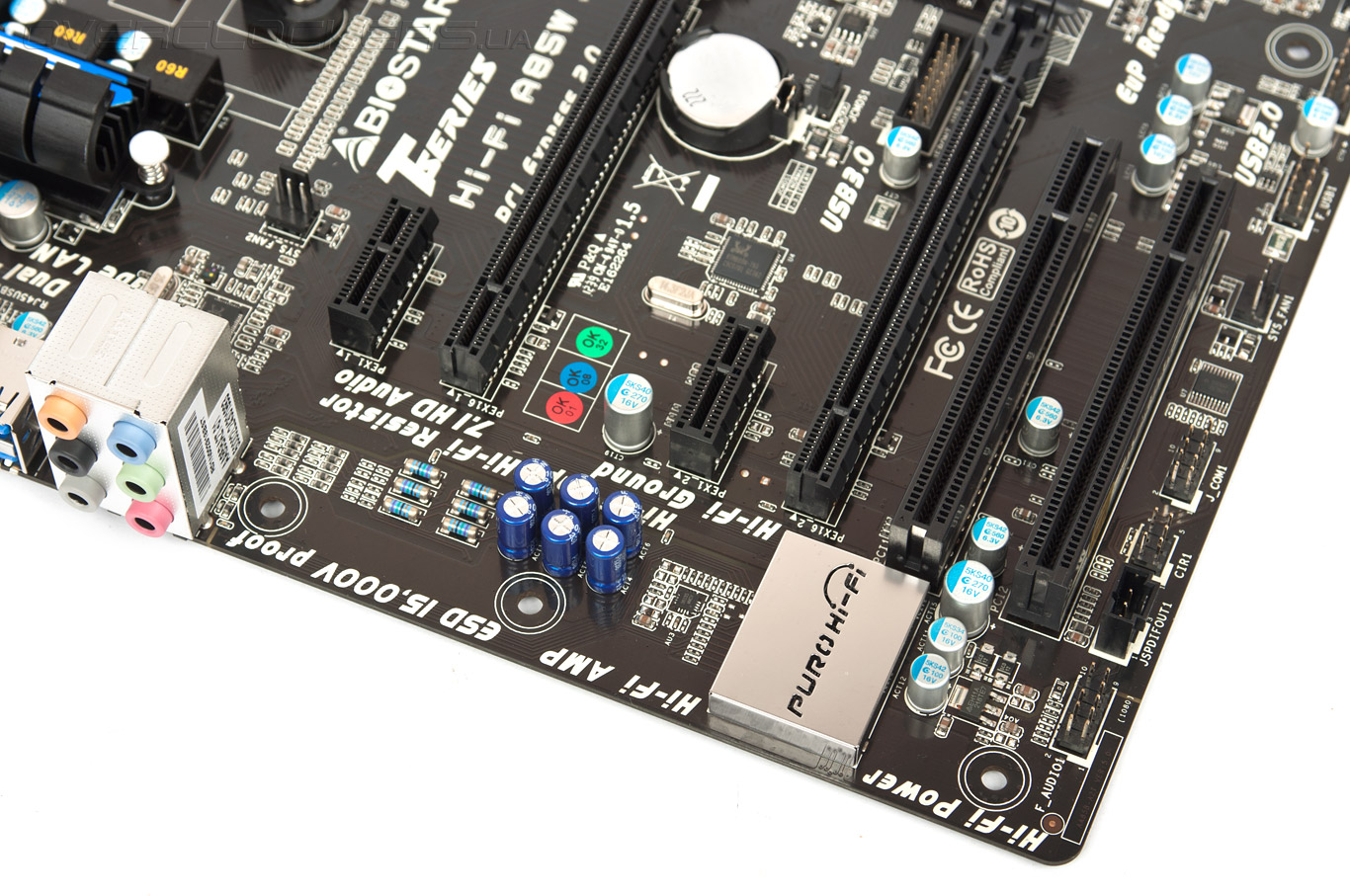

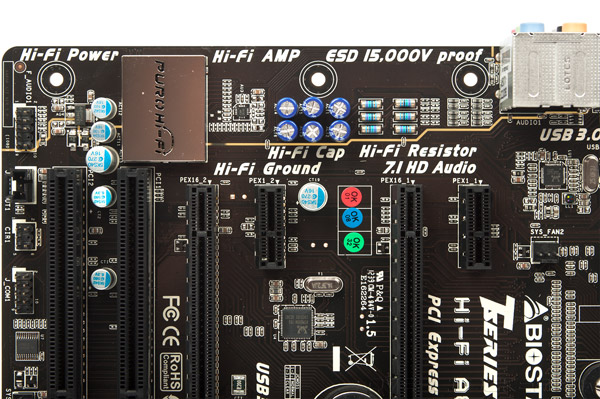

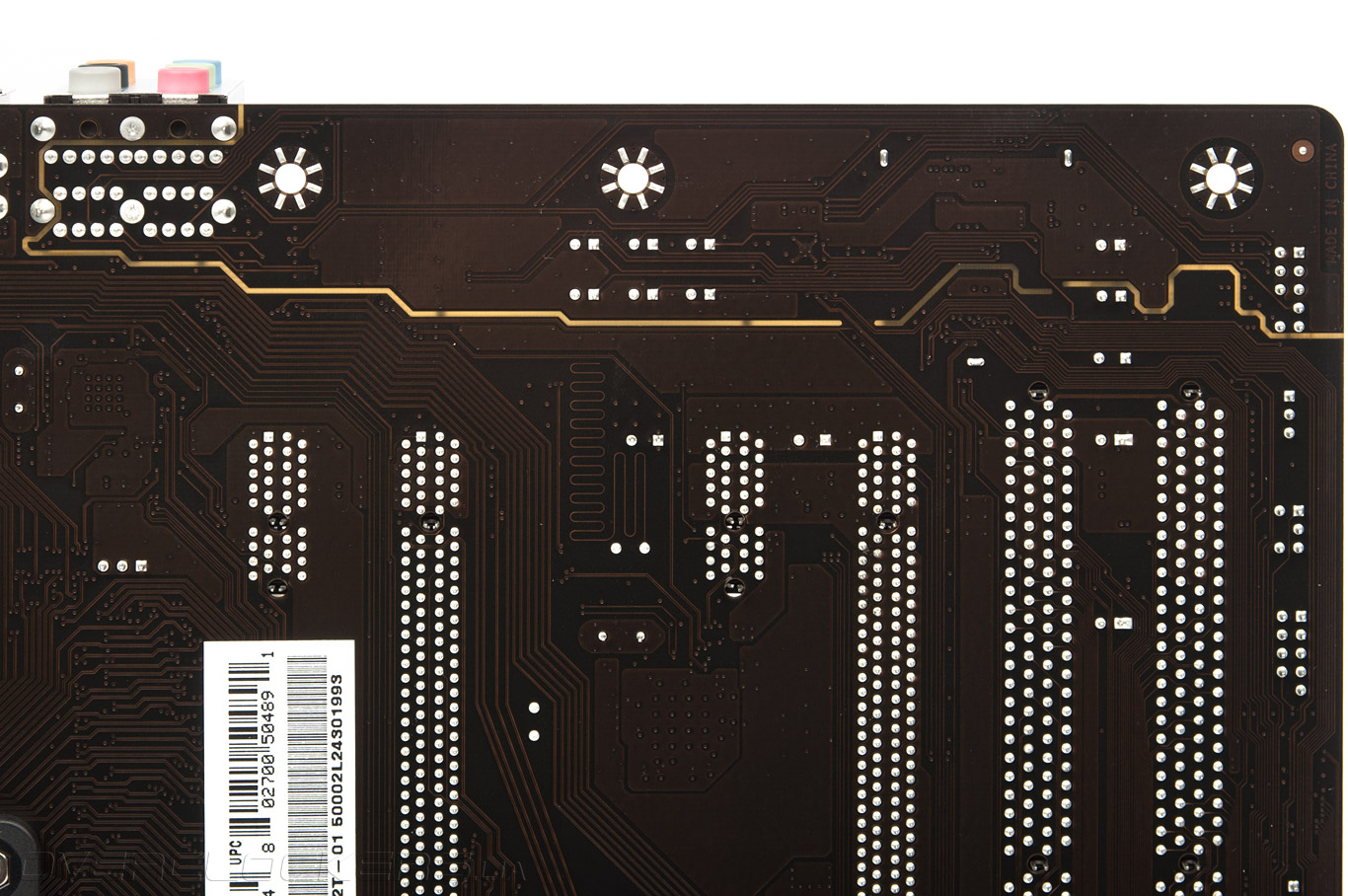

В дизайне платы наиболее непривычным, конечно же, является заявка на использование отдельной части текстолита под нужды аудиоподсистемы. Она, якобы, отделена от всей прочей электронной составляющей и использует свою собственную «землю». Проверить или опровергнуть это в случае многослойной платы, право, сложно. Однако даже на внешних слоях видны дорожки, которые углубляются в недра этого отдельно расположенного блока.
«Гвоздём» аудио-программы является использование неполяризованных конденсаторов и специальных резисторов, очевидно, по одному на каждый выход задней панели. Вероятно, они образуют собой простейший RC-фильтр, которому как-то существенно улучшить звучание невозможно, но мы не будем категорично утверждать бесполезность этого схемотехнического решения, к тому же аудиочасть не является сколь-нибудь профильной для нашего сайта.
Куда более логичным выглядит использование экранирующего «панциря», но полноту идеи сгубил маркетинг в виде красивой надписи, что представляет собой достаточно большие зияющие в нём дыры. Надпись непростая — в выключенном состоянии внутри светится один красный SMD-светодиод, а при включении платы загорается еще один, тем самым увеличивая интенсивность свечения.

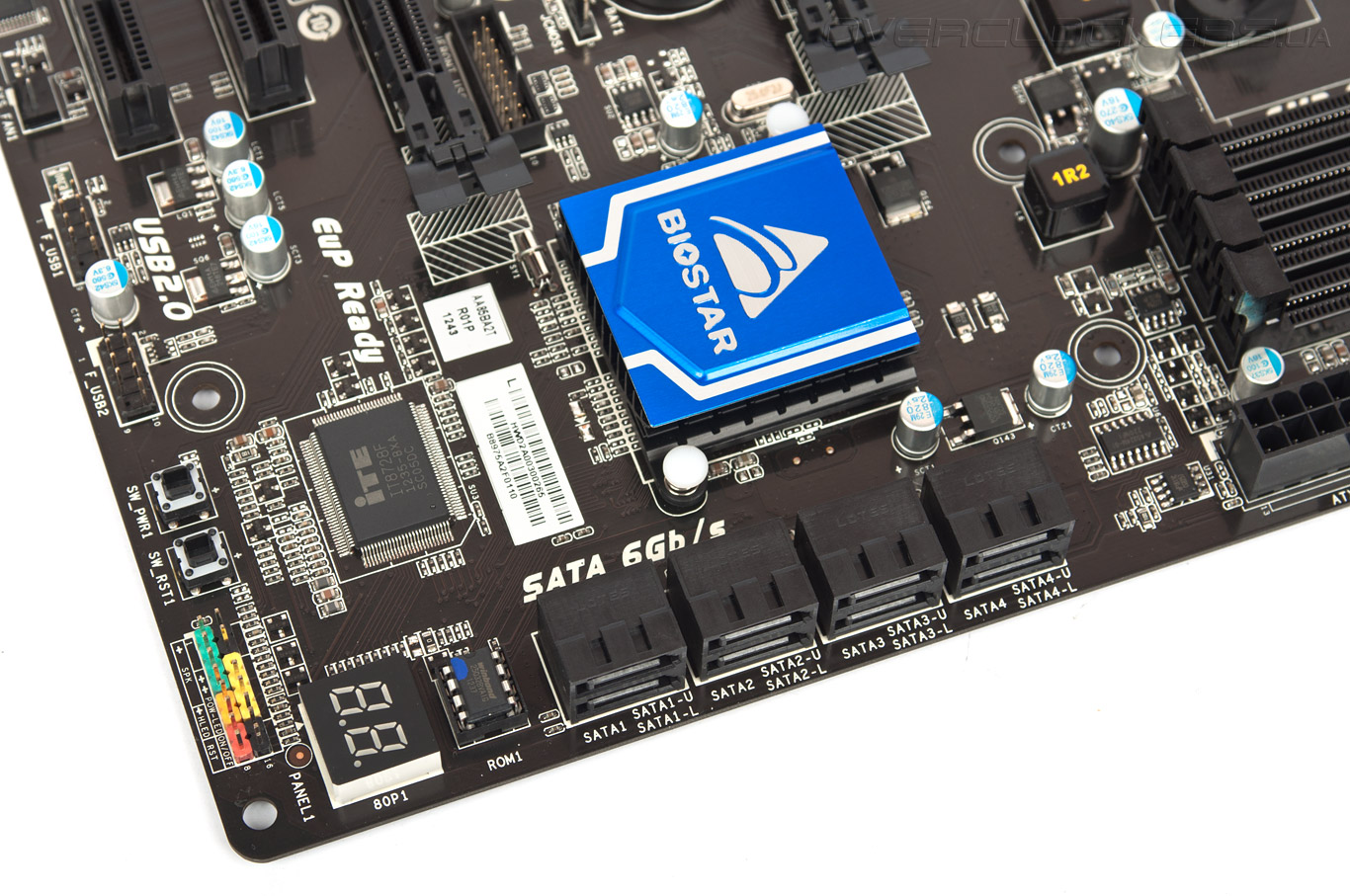

Давайте всё же отвлечемся от аудиотракта и рассмотрим более обыденные вещи. Похвально выглядит реализация восьми SATA-разъемов — даже в случае задействования абсолютно всех из них можно будет не беспокоиться за установку габаритной видеокарты и создания хаоса из проводов.
Впрочем, таковой может создать лишь один кабель, что следует подключать к колодке USB 3.0 — уж очень далеко от края платы она находится.

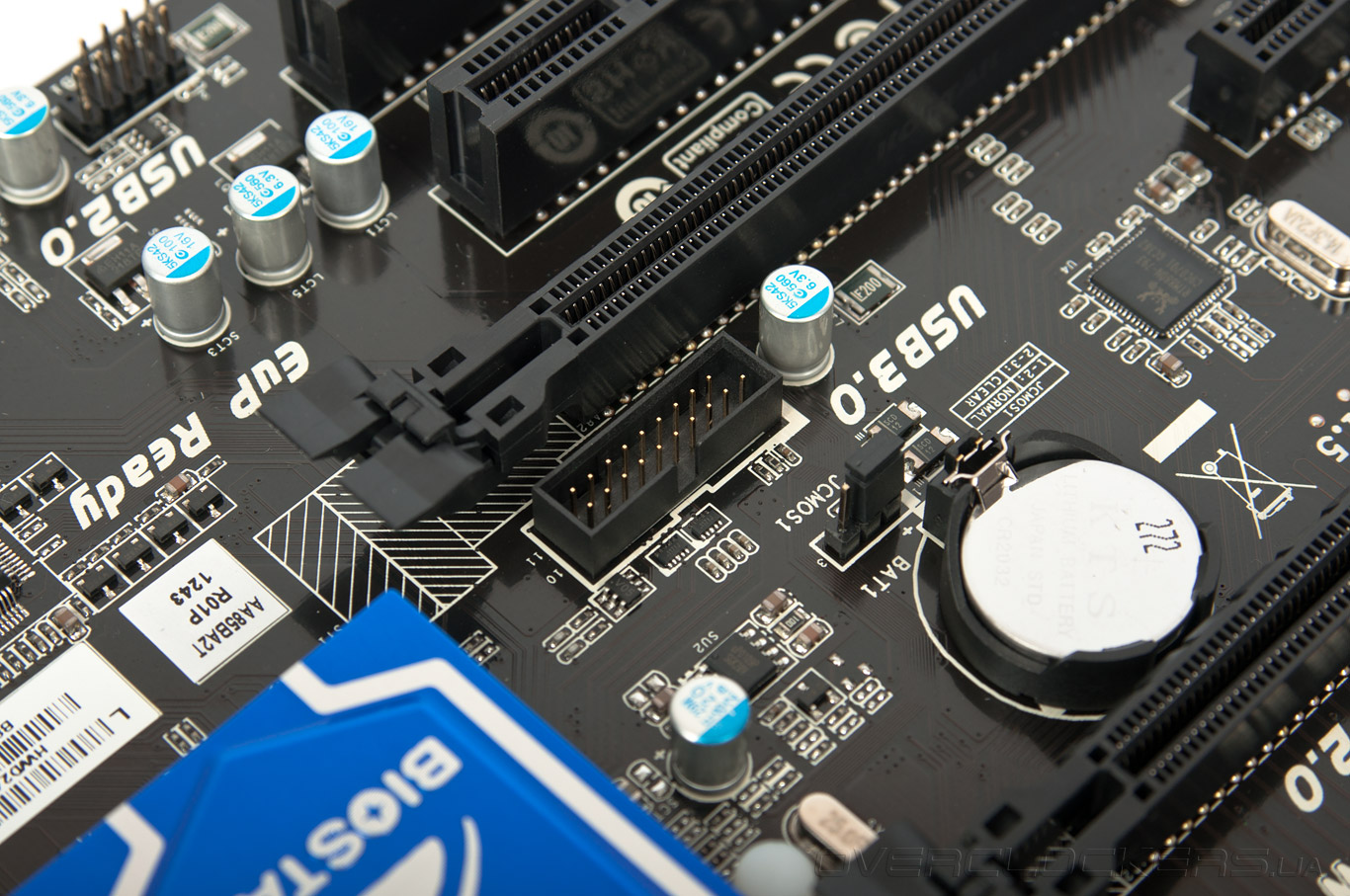

Расположение PCI-разъемов всех поколений и ревизий более-менее продумано. А вот литиевая батарея, и, тем более, перемычка для сброса настроек находятся очень неудачно — при установленной видеокарте доступ к ним будет весьма затруднителен.

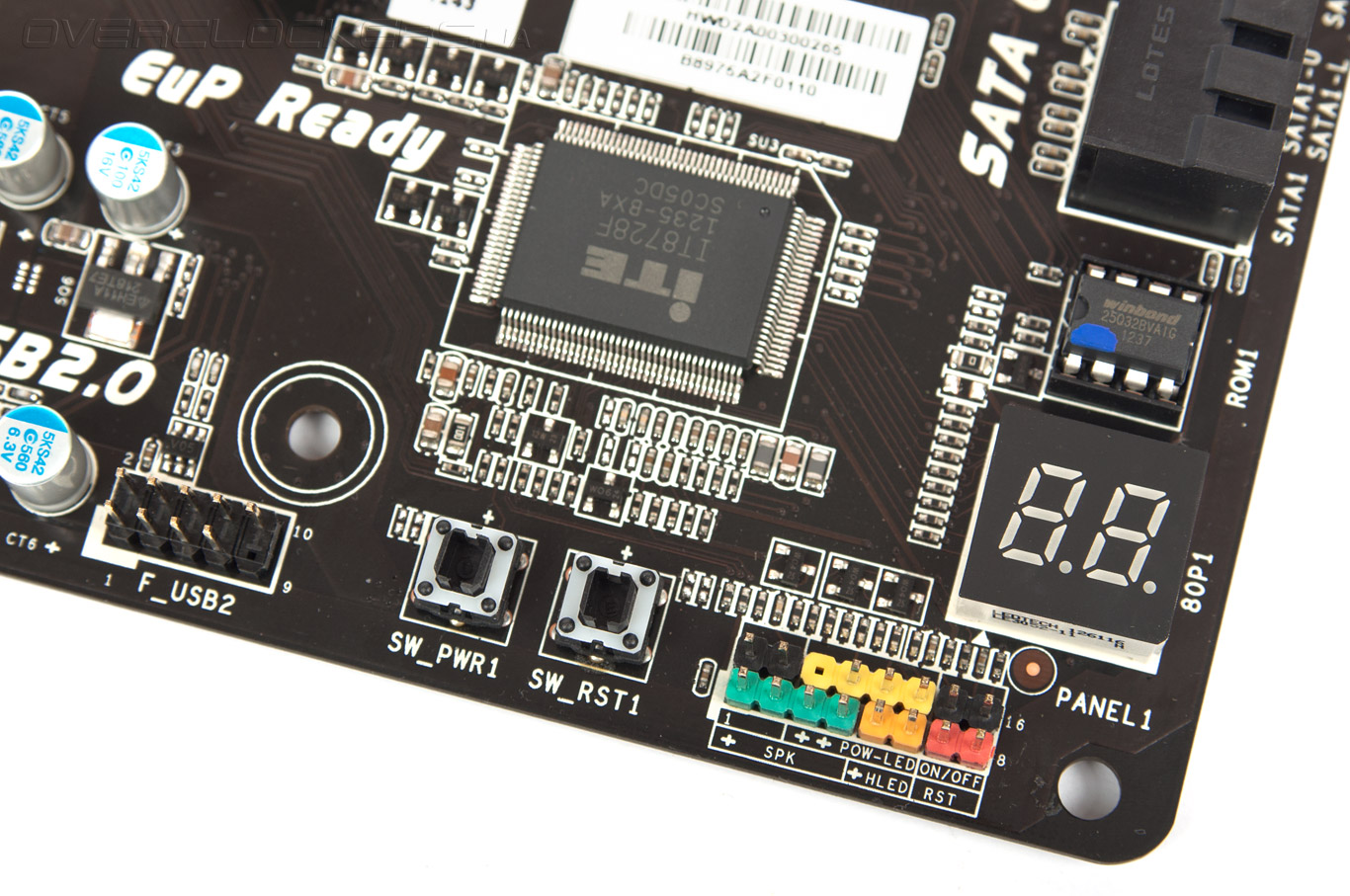

Кнопки включения и сброса имеют необычное исполнение — они имеют углубление, в которое можно вставлять отвертку. POST-индикатор в рабочем режиме показывает температуру процессора. При этом, забегая наперед, в простое его показания такие же абсурдные, как и во всех программных решениях мониторинга (величина температуры ЦП оказывается меньше комнатной).

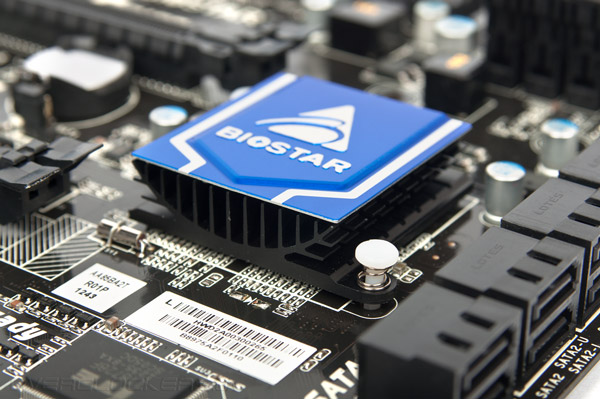

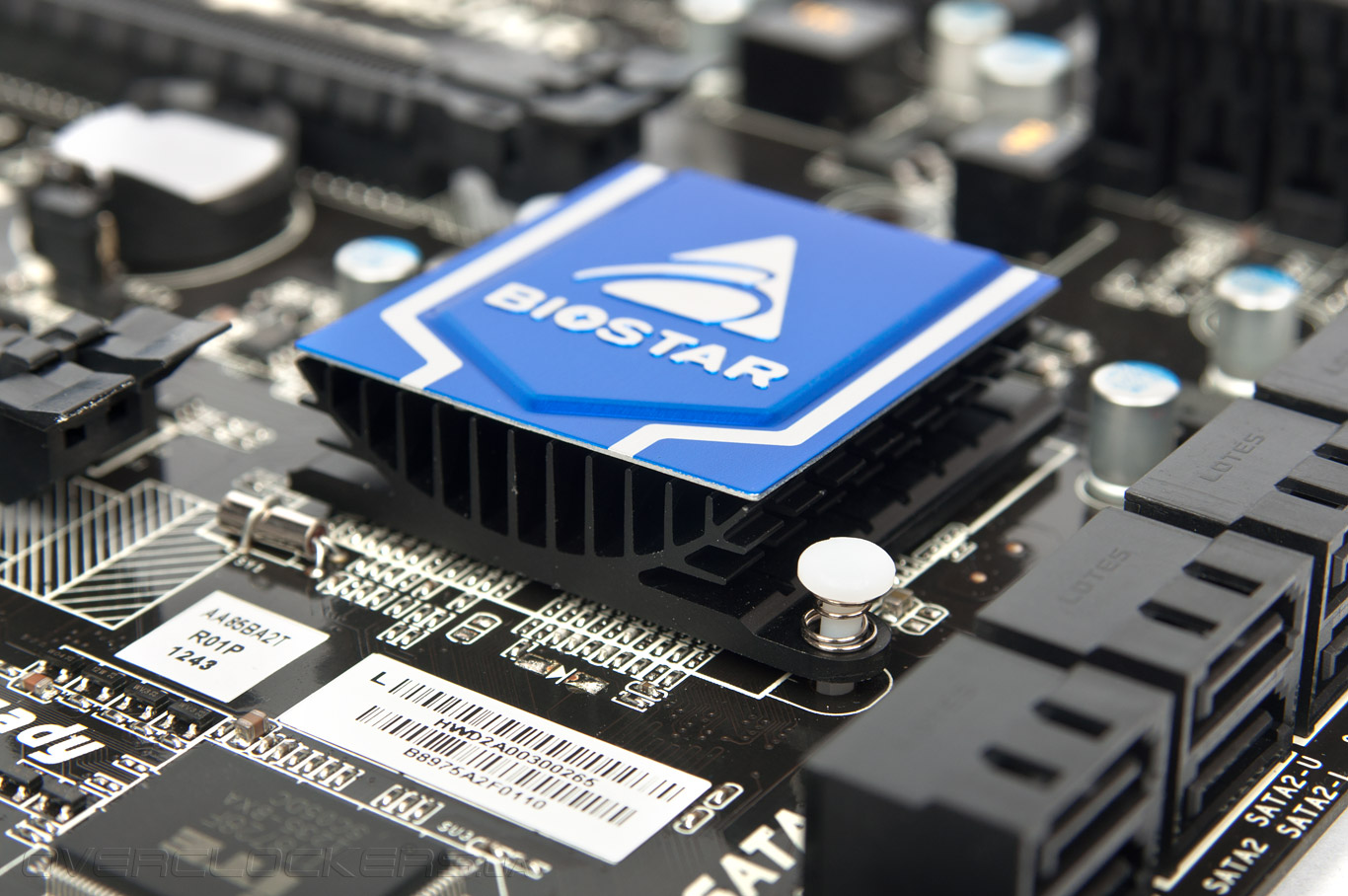

В роли охладителя для чипсета выступает радиатор сложной формы с хорошим оребрением, которое сверху прикрывает эмблема производителя. Во время тестирования со своей ролью он справился замечательно.

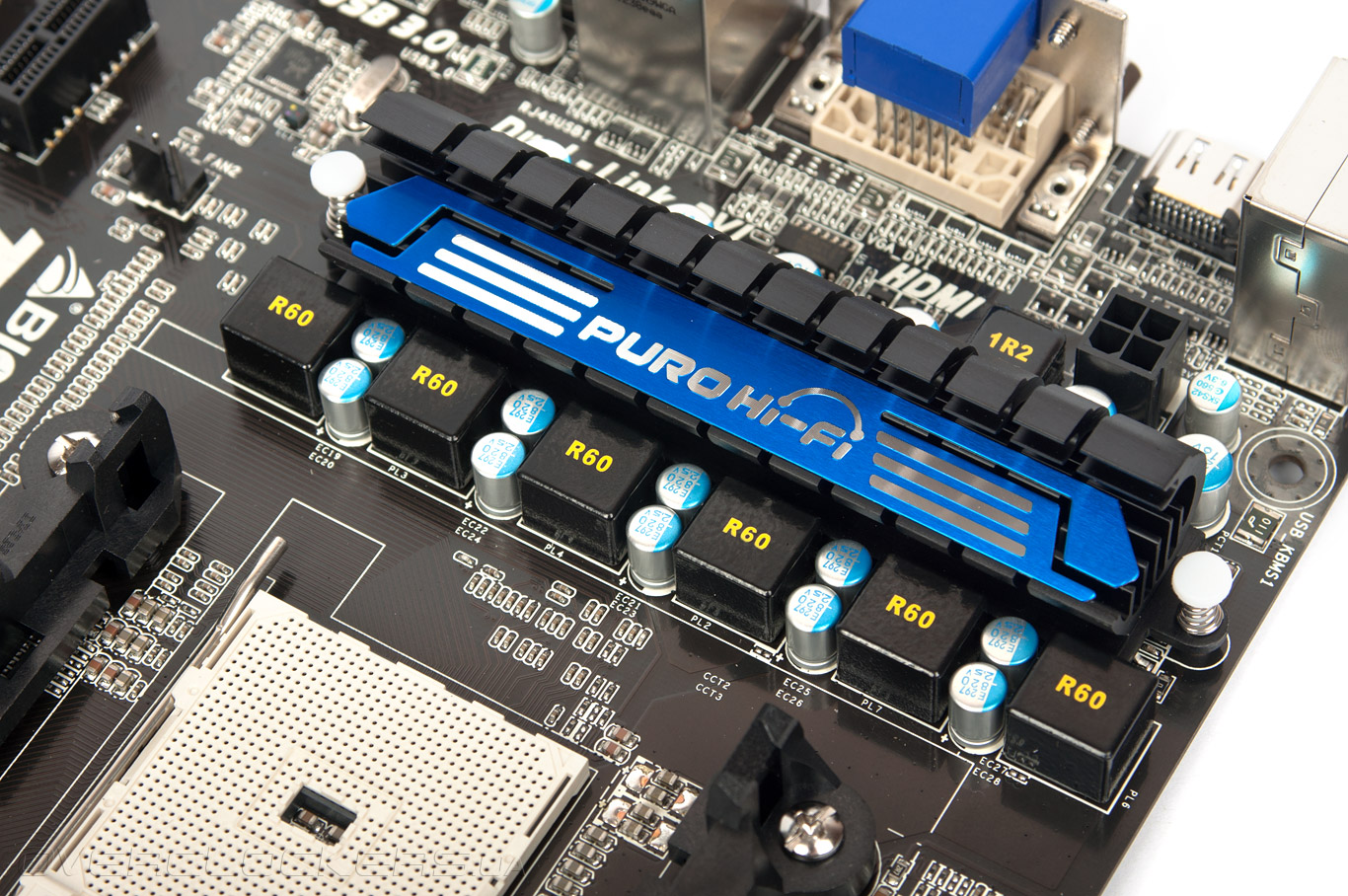

Напоследок об охлаждении силовой подсистемы питания процессора — радиатор солидный, но в данном случае использование декоративной пластинки с логотипом, накрывающей часть оребрения, будет значительно снижать его эффективность.

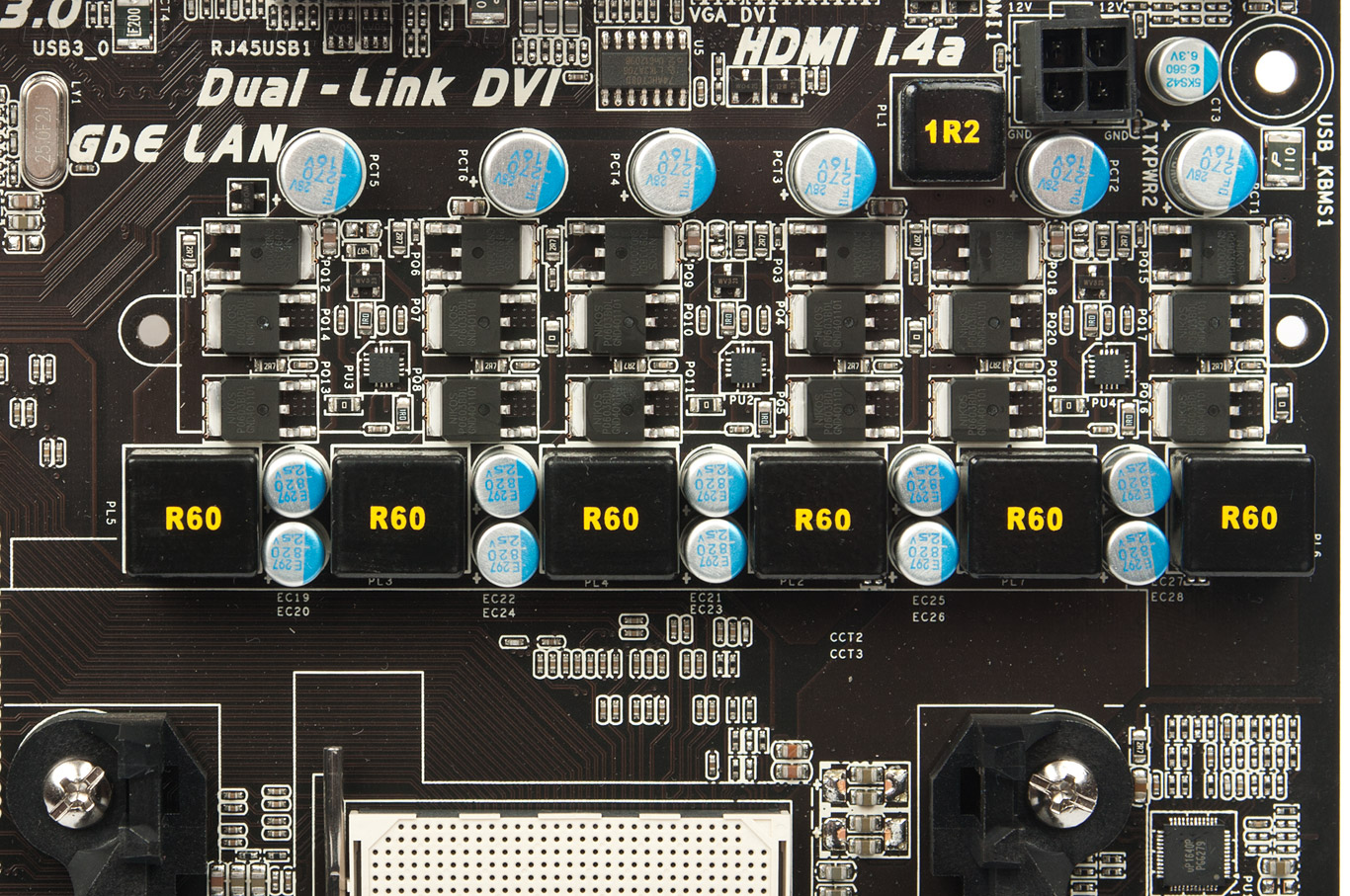

Роль ШИМ-контроллера на этот раз взяла на себя не продукция уже привычной (по предыдущим обзорам решений FM2) для нас компании Intersil Corporation, а другой, также широко известной — Micro Power Intellect (uPI Semiconductor Corp.). Ним стал uP1640P, а к нему в помощь приставлены три драйвера uP1951P, которые находятся непосредственно под радиатором. В сумме они образуют подключение по схеме 4+2 фазы. Несколько неожиданным было обнаружить под радиатором обычные полевые транзисторы в корпусе DPAK. Такое решение означает сниженный КПД и повышенное выделение тепла.

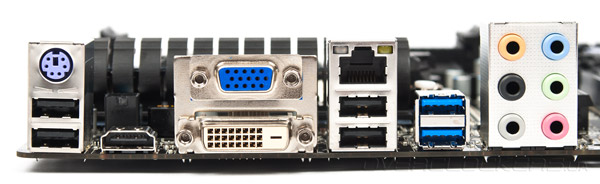

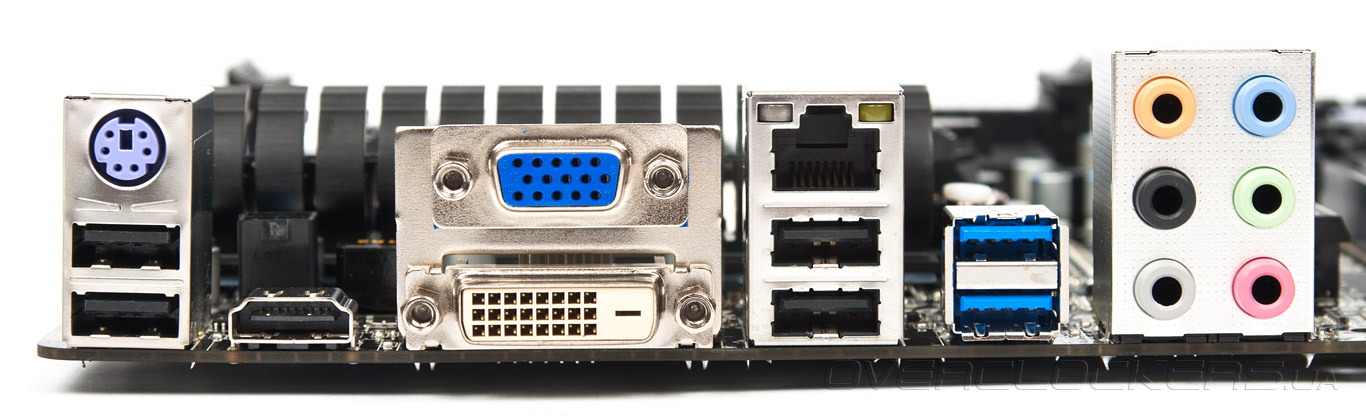

В завершении взглянем на заднюю панель. Кроме уже отмеченного отсутствия выхода S/PDIF обвинить плату не в чем — все актуальные выходы в наличии и в должном количестве.
В целом, всё выглядит очень неплохо, применяемый 4-контактный разъем для питания ЦП нас не пугает, остается взглянуть на возможности UEFI.
