Системная плата базируется на чипсете AMD A88X, который обеспечивает максимальные возможности расширения и наделяет новинку совместимостью с нынешними AMD A-Series и Athlon в исполнении Socket FM2. Технические характеристики Biostar Hi-Fi A88W 3D представлены в таблице ниже.
| Модель | Biostar Hi-Fi A88W 3D |
| Чипсет | AMD A88X (Bolton D4) |
| Процессорный разъем | Socket FM2+ |
| Процессоры | AMD Series A10, A8, A6, A4, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2133*/2400*/2600*, (*— OC), 64 Гбайт максимум |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x16@x4 2 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 7000/8000 Series |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A88X) 8 x 2.0 (4 разъема на задней панели, AMD A88X) |
| Serial ATA | 8 x SATA 6 Гбит/с (A88X) |
| RAID | 0, 1, 5, 10, JBOD (A88X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111G (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 235 |
| Дополнительные возможности | Индикатор POST, кнопки включения и перегрузки |
Комплект поставки
Коробка материнской платы имеет средние размеры, оформление её фронтальной поверхности соответствует продуктам Biostar серии Hi-Fi.
Обратная сторона упаковки, где обычно приводится краткая спецификация, целиком и полностью посвящена описанию фирменных особенностей Hi-Fi A88W 3D. Часть из них, такие как Smart Ear 3D и 3D Sound Fields, являются программными технологиями обработки звука, создающие различные эффекты объемного звучания, а оставшиеся, например, Hi-Fi AMP 3D, Hi-Fi Pre AMP,Hi-Fi Ground или Hi-V Caps, относятся к аппаратной реализации аудиотракта, о которой мы поговорим чуть позже.

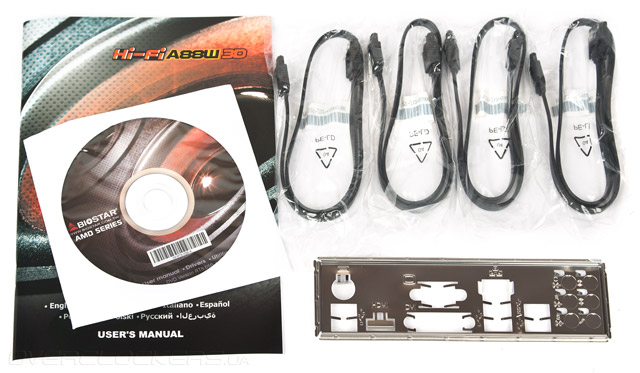

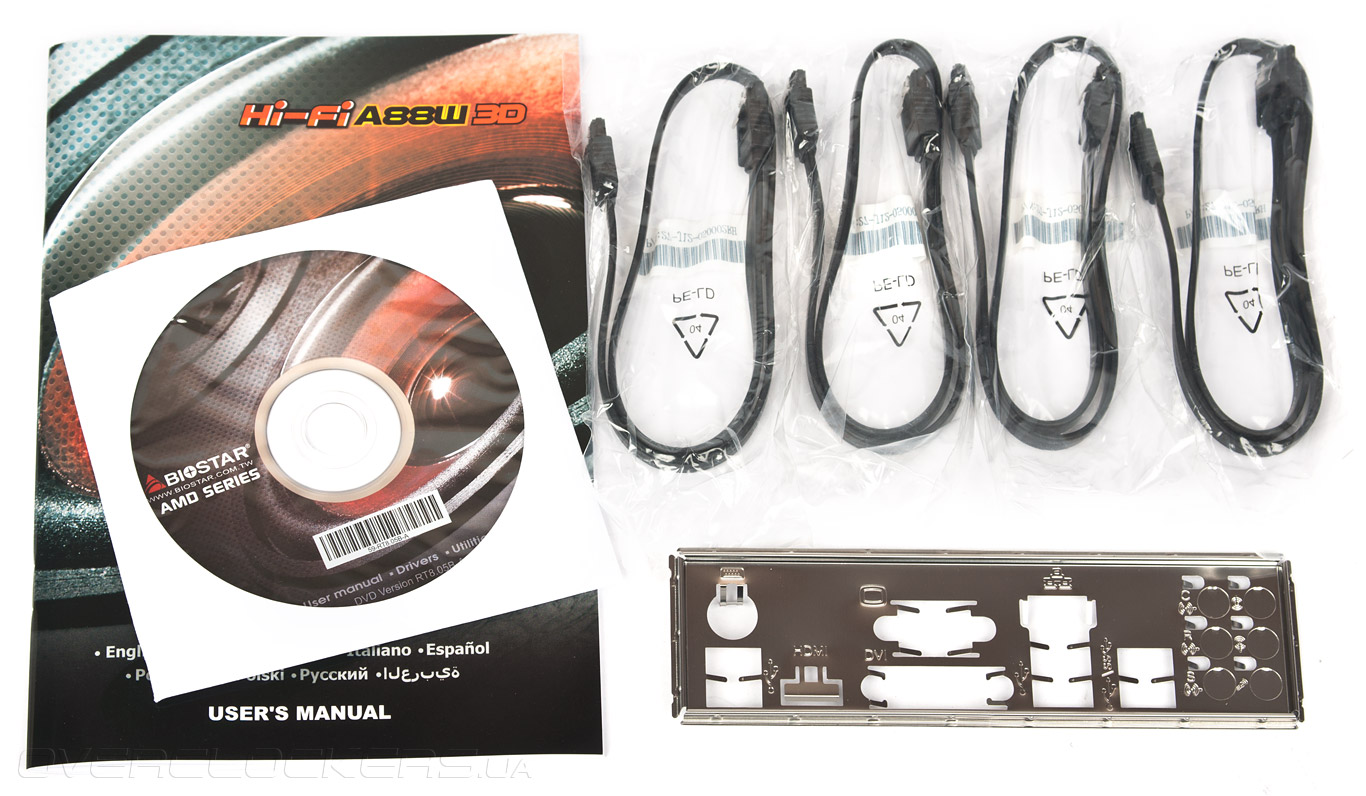

Комплект поставки новинки не отличается разнообразием, в коробке кроме самой системной платы нашлись:
- заглушка на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- DVD-диск с программным обеспечением и драйверами;
- руководство пользователя.
Набор аксессуаров очень скромный, но подавляющее большинство продуктов от брендов первого эшелона редко могут предложить большее разнообразие.
Дизайн

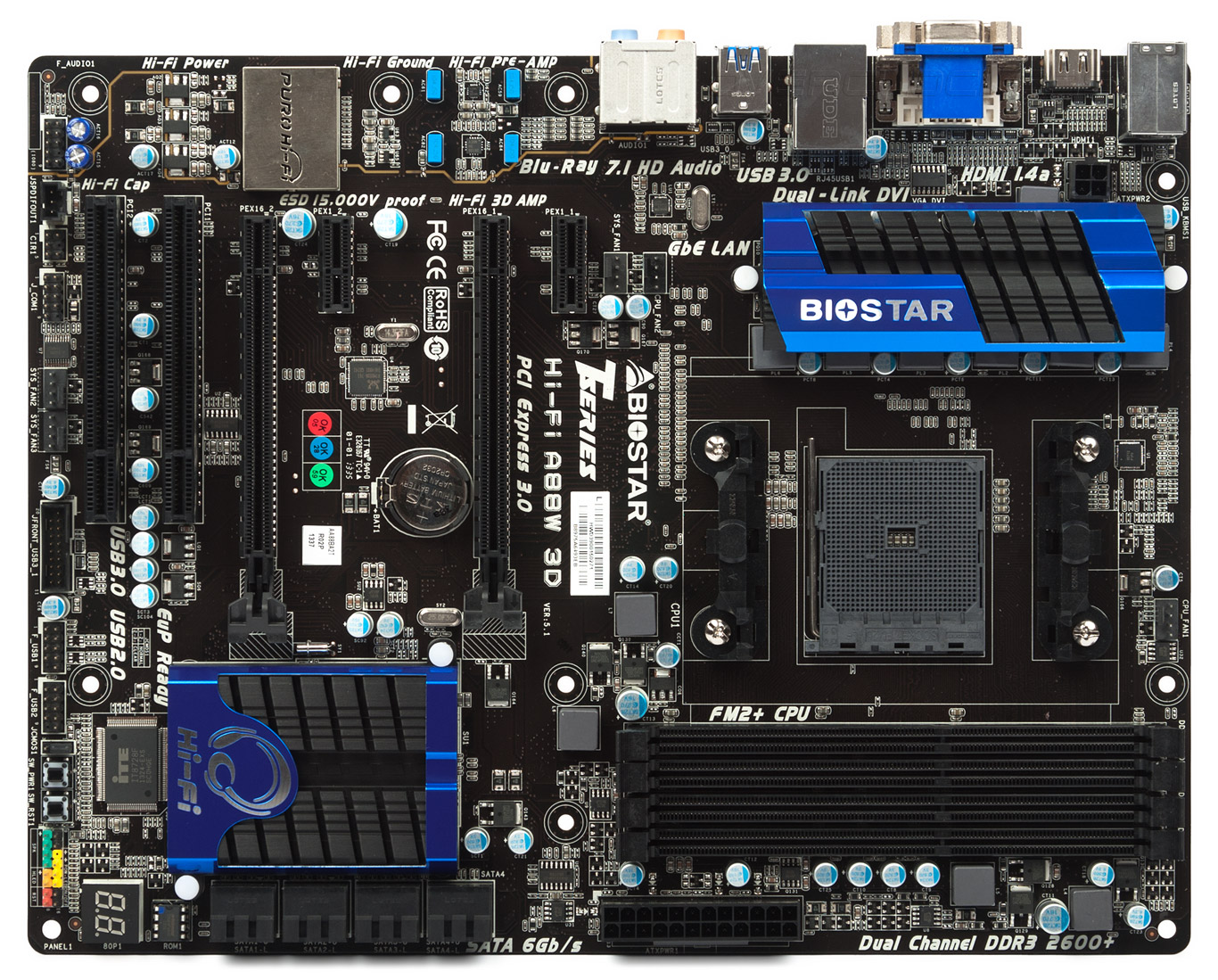

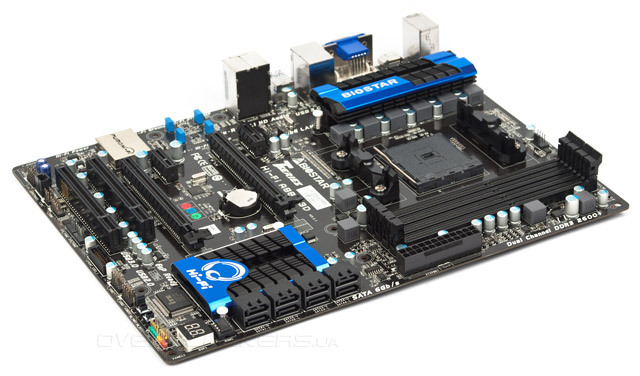

Biostar Hi-Fi A88W 3D выполнена в форм-факторе АТХ, но имеет несколько нестандартные размеры. Непонятно, что дала разработчикам экономия 9 мм ширины печатной платы, зато, у пользователей появился риск повредить текстолит во время подключения разъема питания и установки модулей памяти, так как правый край «материнки» не фиксируется винтами.

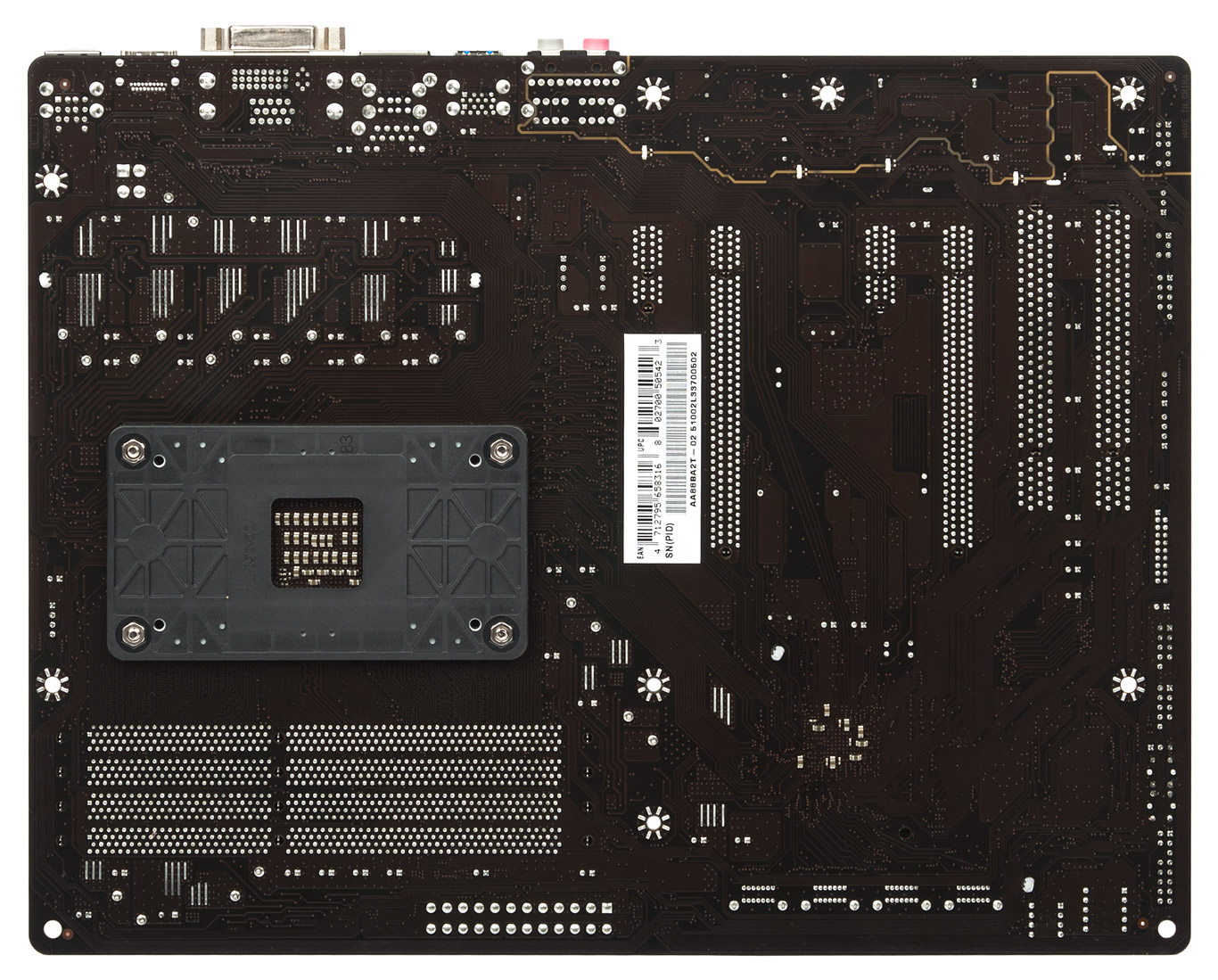

С обратной стороны обнаружилось, что пластина, которая используется в креплении процессорных систем охлаждения, изготовлена из пластмассы. Очевидно, такое решение имеет меньшую стоимость, но и его механическая прочность ниже, чем у цельнометаллических усилительных пластин.
Системная плата оснащена четырьмя слотами DIMM для установки модулей DDR3 суммарным объемом до 64 ГБ. Для инсталляции видеокарты служит разъем PCI Express 2.0/3.0 x16, но у пользователей есть возможность воспользоваться технологией AMD Dual Graphics, объединив работу встроенного и дискретного графических ядер. За работу второго порта PCI Express 2.0 x16, работающего в режиме x4@x16, отвечает системная логика. Этот разъем можно использовать для работы плат расширения, требовательных к пропускной способности интерфейса, или установить второй видеоускоритель и организовать AMD CrossFireX, хотя сам производитель о такой возможности скромно умолчал.

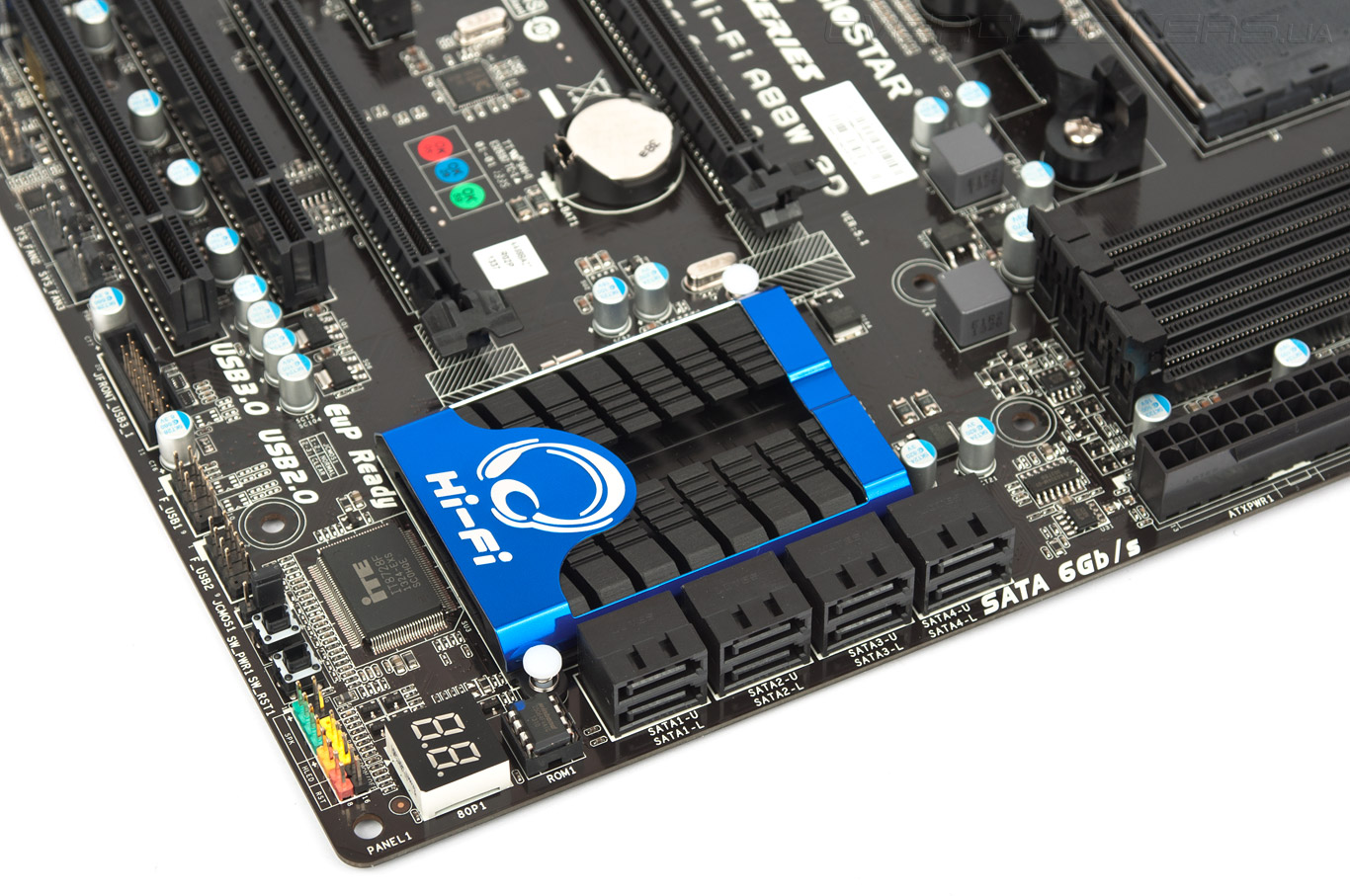

Для установки дополнительных контроллеров материнская плата оснащена парой слотов PCI Express 2.0 x1, а также двумя разъемами PCI. Для подключения дисковых накопителей Biostar Hi-Fi A88W 3D располагает восемью чиспетными портами SATA 6 Гбит/с.

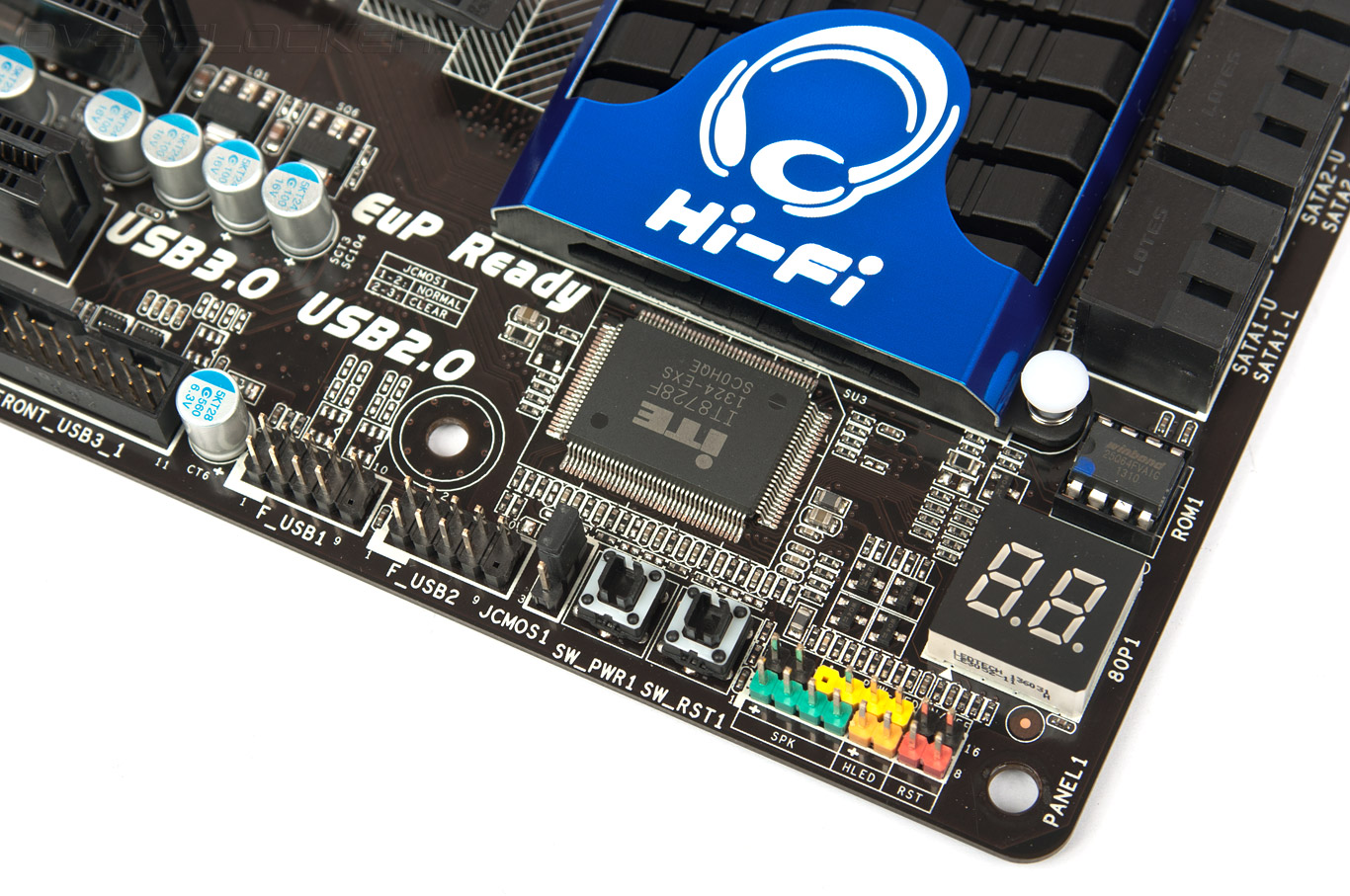

Рядом с разъемами SATA размещены светодиодный индикатор кодов POST, а также аппаратные кнопки включения и перегрузки — явные атрибуты оверклокерских моделей, обеспечивающие удобство при работе в условиях открытого стенда.

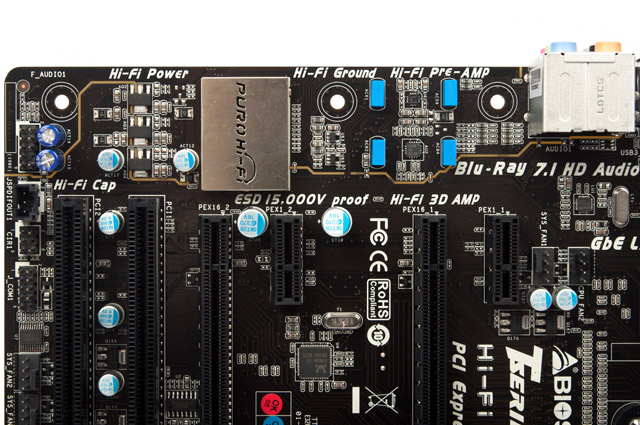

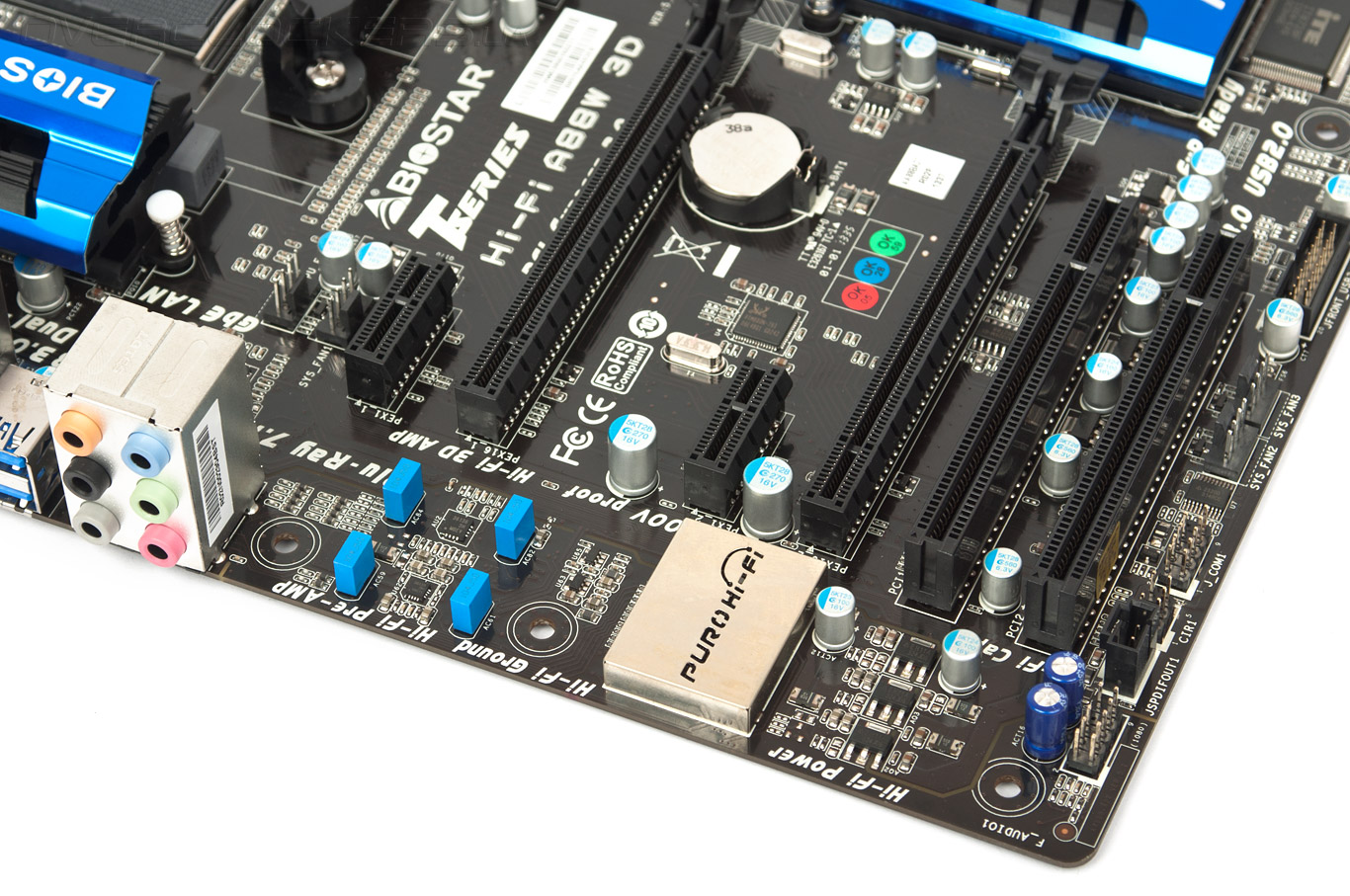

Но, конечно, главной особенностью Biostar Hi-Fi A88W 3D является её продвинутая аудиоподсистема. Цепи звукового тракта отделены от остальной части системной платы изолирующим зазором в медных проводниках, звуковой чип накрыт металлическим экраном, который защищает от электромагнитных помех. В качестве кодека используется Realtek ALC892, обеспечивающий вывод звука в формате 7.1 и декодирование аудиопотока Blu-Ray. В составе звуковой подсистемы используются пара операционных усилителей с маркировками 36135 3H и 36136 3H, применены тонкопленочные конденсаторы, а рядом с разъемом для подключения аудиовыходов на передней панели видна пара неполярных электролитических емкостей.

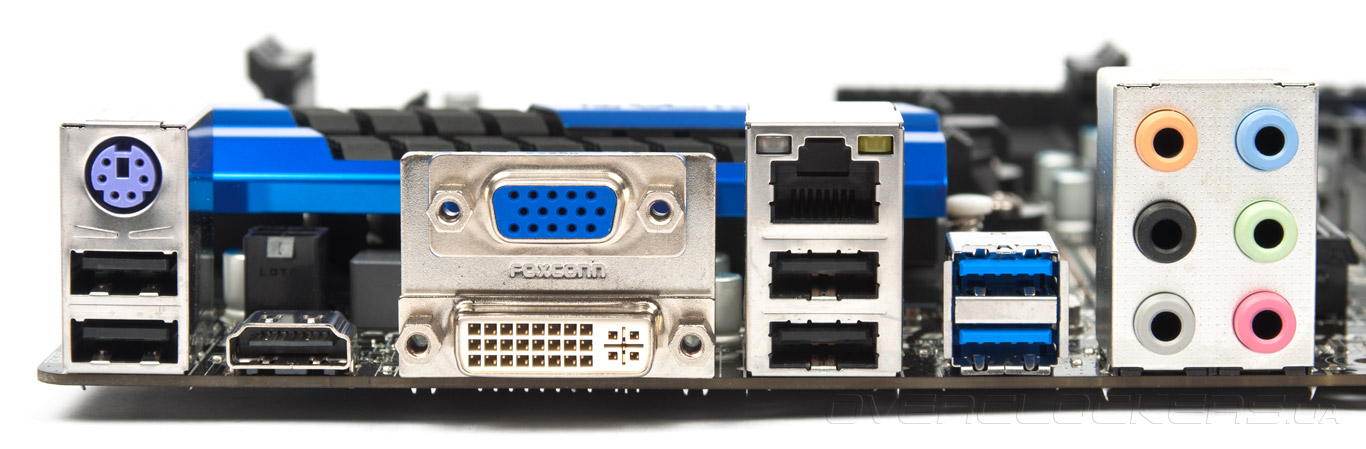

На задней панели системной платы нашлось место для:
- комбинированного порта PS/2;
- четырех разъемов USB 2.0 и пары USB 3.0;
- видеовыходов HDMI, DVI-D и D-Sub;
- сетевой розетки RJ-45;
- шести аналоговых аудиовыходов.
Из недостатков конфигурации отметим отсутствие интерфейсов S/PDIF, что для модели с продвинутой звуковой подсистемой выглядит, по меньшей мере, странно. А вот к отсутствию поддержки беспроводных сетей мы уже привыкли, благо, большое количество слотов расширения позволят без труда дооснастить Biostar Hi-Fi A88W 3D всеми необходимыми контроллерами.

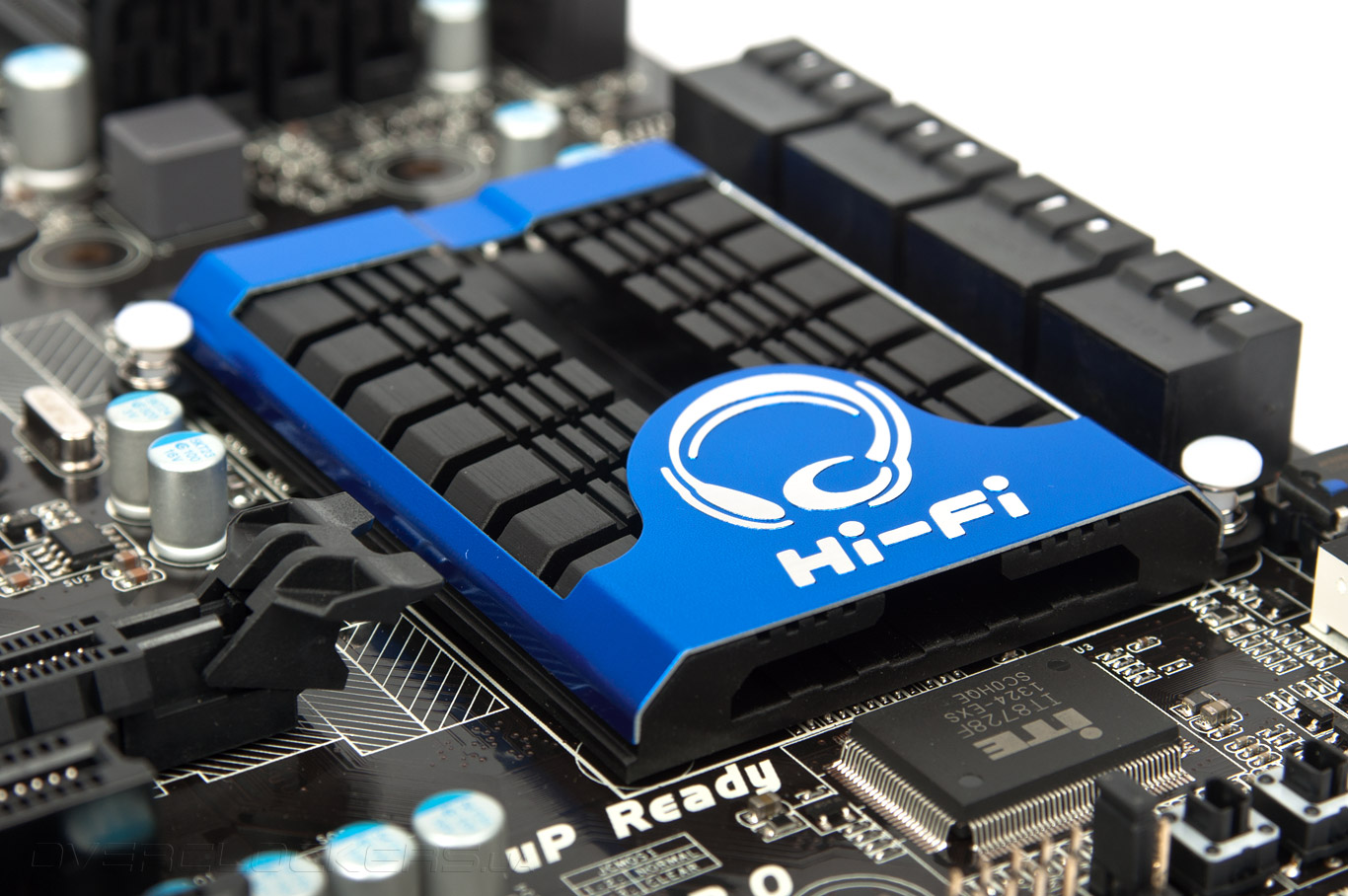

Новинка располагает пятью четырехконтактными разъемами для подключения вентиляторов, но управление скоростью вращения посредством ШИМ поддерживают только два из них. Для охлаждения системной логики служит плоский теплосъемник, эффективности которого достаточно вне зависимости от нагрузки.

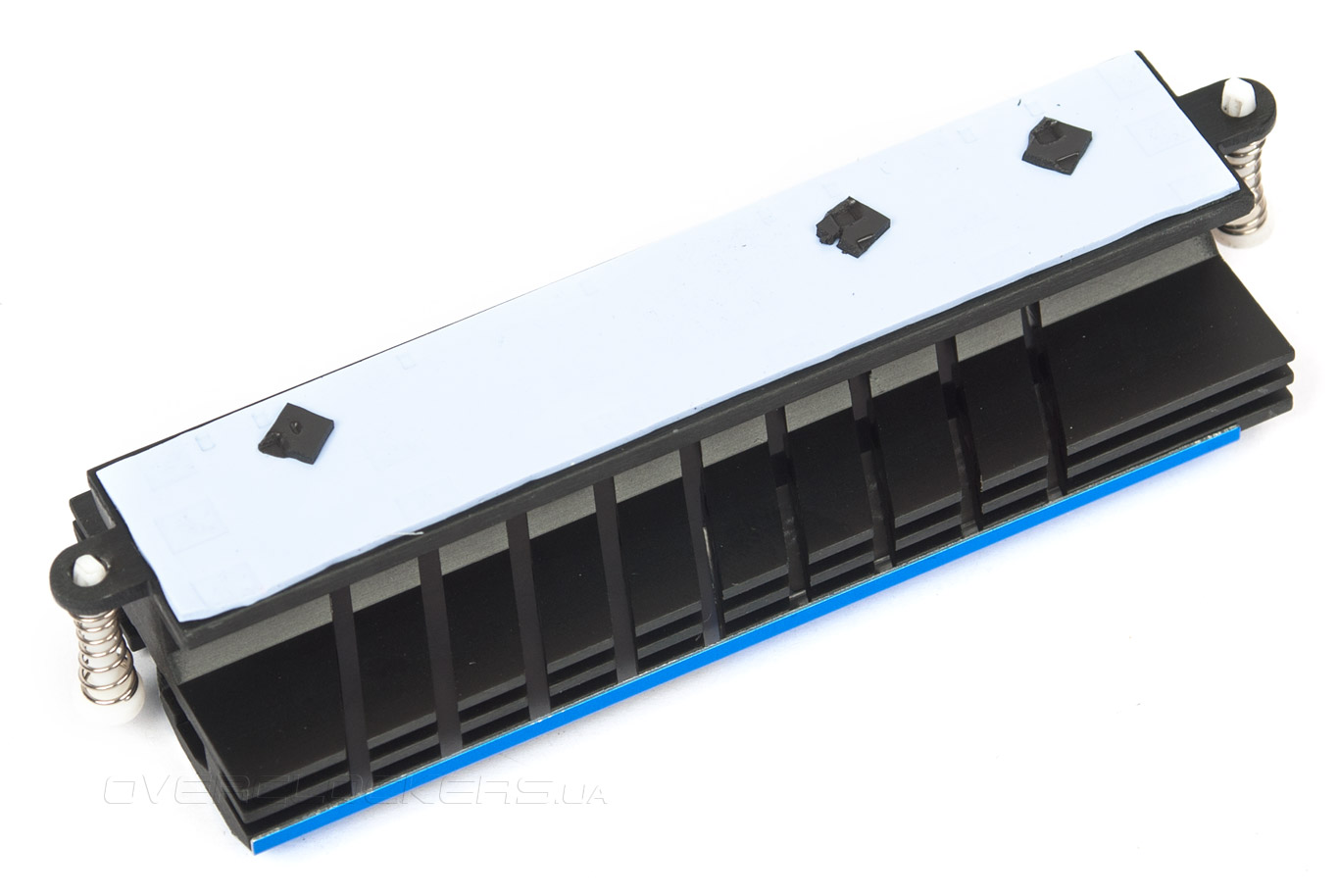

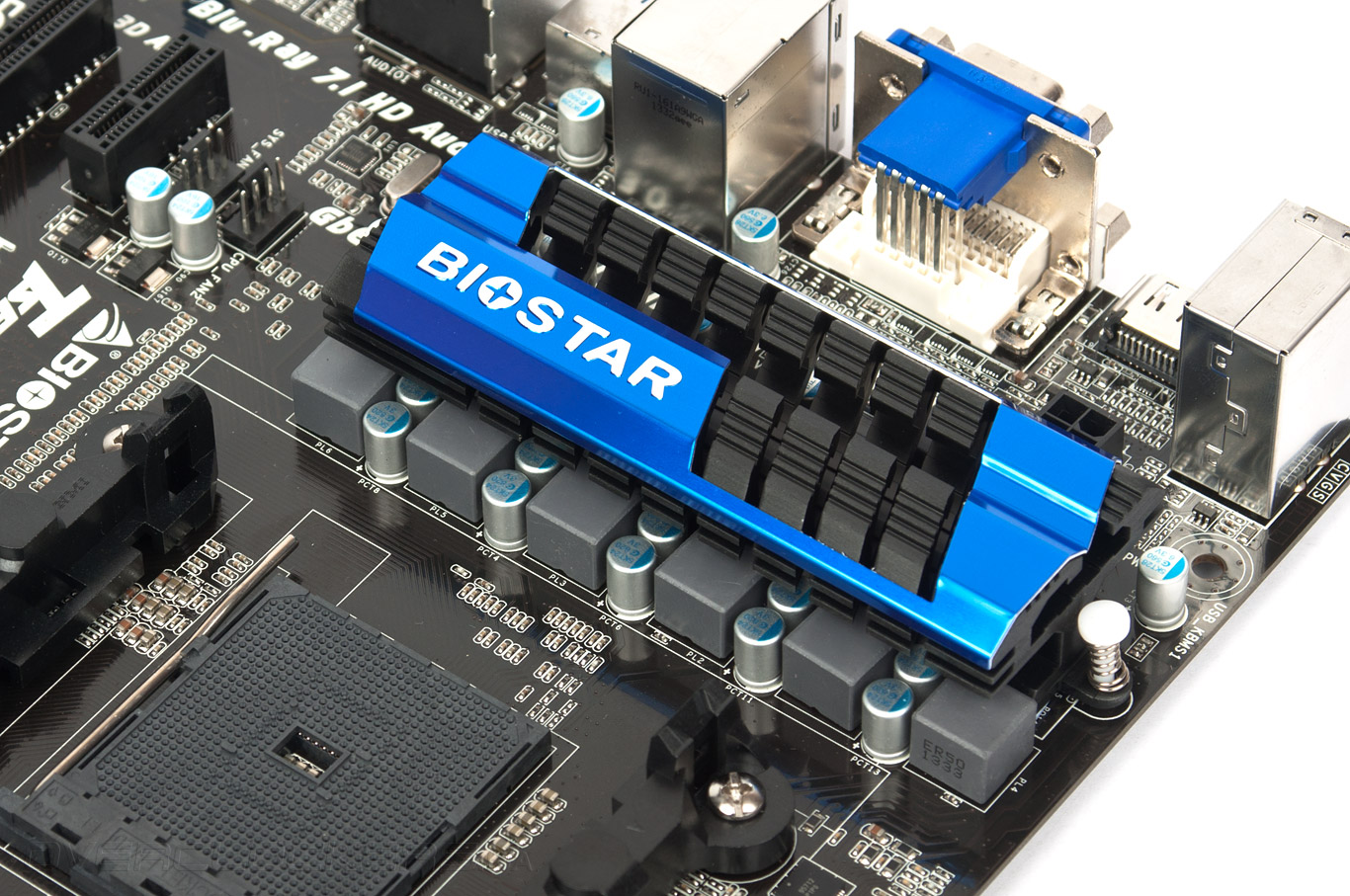

Подсистема питания оснащена крупным радиатором. Большая часть его поверхность занята металлической пластиной с логотипом производителя, которая отнюдь не способствует улучшению отвода тепла, так что, стоит позаботиться о хорошей вентиляции в районе процессорного разъема.
Компоненты системы охлаждения крепятся к системной плате пластиковыми подпружиненными защелками, которые не в состоянии обеспечить достаточное усилие прижима. Налицо очередной пример «копеечной» экономии, которая, увы, заметно снижает запас прочности продукта.

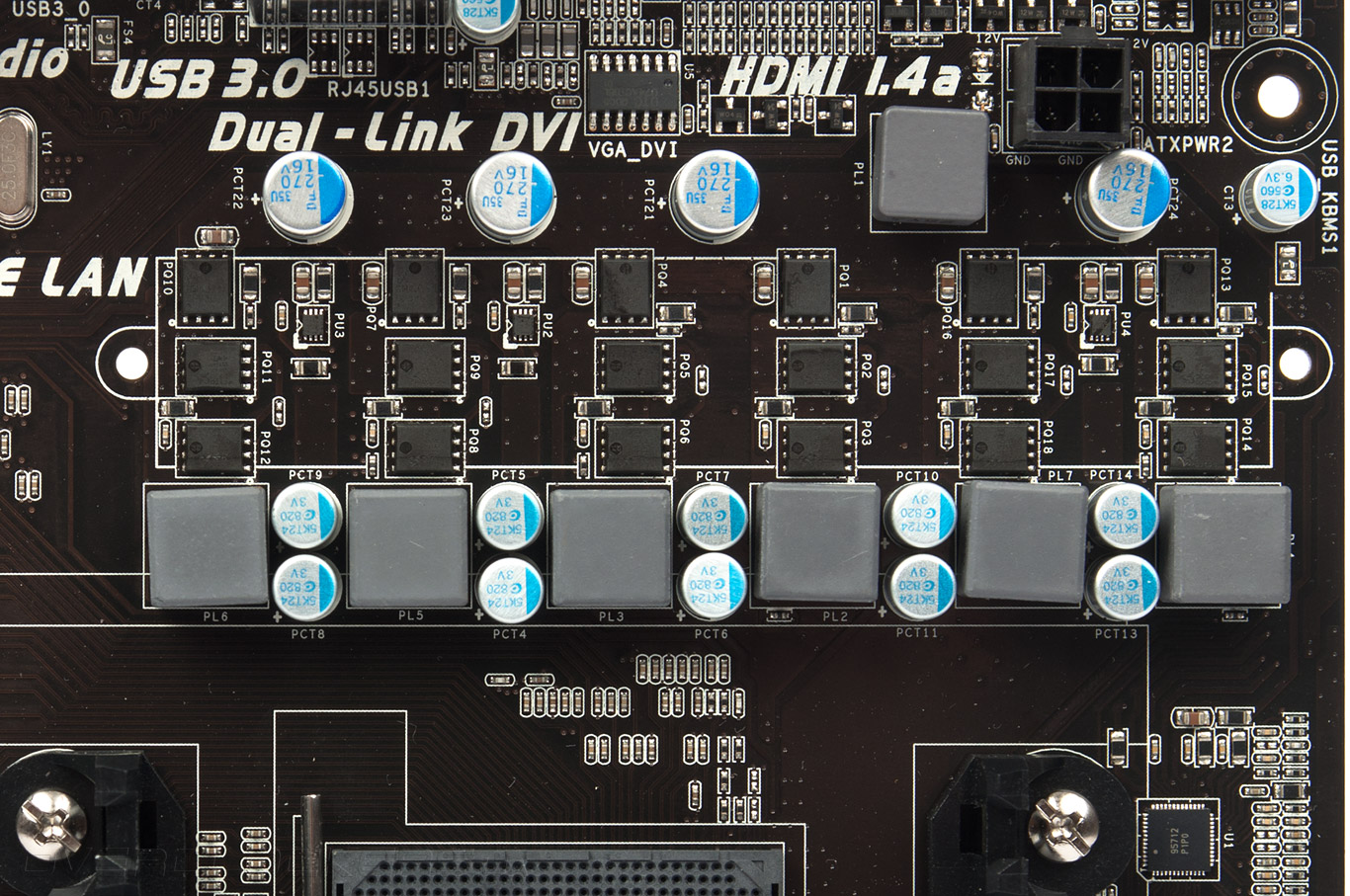

Напряжение к силовой подсистеме новинки подводится посредством четырехконтактного разъема ATX12V, а сам VRM построен по шестиканальной схеме. В качестве силовых элементов используются полевые транзисторы с малым сопротивлением открытого канала, а за управление подсистемой питания отвечает ШИМ-контроллер с маркировкой 95712 P1P0.
