До сих пор в ассортименте продукции Biostar для процессоров Haswell не было ни одной системной платы Mini-ITX. Сегодня мы познакомимся с Hi-Fi B85N 3D, которая вскоре должна появится на прилавках — любопытным решением на базе набора системной логики B85. Тестирование Vanguard B85 обнажило немало спорных моментов, часть из которых мы попробуем разрешить в рамках этого материала. Что же до прямого конкурента, то у новинки его попросту нет, но будут проведены параллели со схожим в некотором приближении ещё одним изделием от ASUS — H87I-Plus.
Впрочем, каждая из этих моделей по-своему уникальна. Наш экземпляр интересен в первую очередь совмещённым модулем mini-SATA и mini PCI-E, двумя распаянными сетевыми адаптерами, наличием S/PDIF на задней панели и полным набором гнёзд видеоинтерфейсов. Помимо этого, необходимое внимание в рамках фирменного подхода производителя уделено звуковой составляющей изделия.
Из всего этого вытекает явное позиционирование устройства как основы для мультимедийного центра. Какими утилитами оно комплектуется, а также возможности разгона процессора — всё это выясним в рамках этого обзора.
Характеристики
| Модель | Biostar Hi-Fi B85N 3D (IB85A-IHS) |
| Чипсет | Intel B85 |
| Процессорный разъем | Socket 1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium (Haswell) |
| Память | 2 DIMM DDR3 SDRAM 1066/1333/1600, максимум 16 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics/4600 |
| Видеоразъемы | HDMI, DVI-I, D-Sub |
| Количество подключаемых вентиляторов | 2 (1x 4pin, 1x 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъёма на задней панели, B85) 8 x 2.0 (4 разъёма на задней панели, B85) |
| Serial ATA | 2 x SATA 6 Гбит/с (B85), 2 x SATA 3 Гбит/с (B85) 1 x mSATA 6 Гбит/с (B85) |
| RAID | – |
| Встроенный звук | Realtek ALC892 (7.1, Blu-ray Audio) |
| S/PDIF | Оптический |
| Сетевые возможности | 2x Realtek RTL8111G (Gigabit Ethernet, Teaming support) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | – |
Упаковка и комплектация
Плата поставляется в коробке, существенно превосходящей в габаритах прочие Mini-ITX решения. Складывается впечатление, что внутри находится продукт из разряда mATX. Но отдельная пиктограмма на лицевой стороне подчёркивает компактные размеры устройства. Помимо броских эмблем из комплекса Puro Hi-Fi рядом расположились акцентирующие рисунки сдвоенного узла mSATA/mini PCI-E и двух сетевых контроллеров (DUAL GbE).
На обратной стороне ещё больше внимания уделено решениям, в основном аппаратным, в области реализации звуковой составляющей. В целом, информативности явно недостаточно, нет ни фото устройства, ни таблицы с его характеристиками. Такой же почерк, впрочем, используется и в оформлении других продуктов Biostar.
Комплект поставки минималистичен, ровно такой же, как и у ASUS H87I-Plus:
- руководство пользователя, основную часть которого занимает описание на английском языке;
- диск с драйверами и фирменным ПО;
- брошюра с описанием требований и процедуры настройки фирменных решений Hi-Fi 3D и Smart Ear 3D;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
- два кабеля SATA 6Gb/s.
Внешний вид
Размещение элементов на PCB является «классическим» как для устройства форм-фактора Mini-ITX: периферийные разъёмы смещены к верхней части, а модуль VRM с сокетом LGA1150 находятся в самом низу.
Как лицевая, так и обратная часть шестислойной платы щедро усеяны различными элементами.
Большие габариты используемого нами охладителя во время эксплуатации Core i5-4670K — SilverStone Heligon HE-01 — стали причиной временного отказа в сторону более компактной модели Noctua NH-U12P SE2. Усилительная пластина этого кулера имеет в своей основе «лапки» из резины, что позволило нам без особой опаски накрыть ними несколько SMD-компонентов. Поэтому потенциальным покупателям стоит внимательно изучить совместимость крепления выбранного охладителя и такой системной платы.
Радиатор PCH, пусть и скромных размеров, оснащён плотным оребрением, поэтому температура моста не поднималась выше 50 °C на протяжение всего цикла тестирования.
Между ним и совмещённым гнездом mini-SATA и mini PCI-E находится контактная группа, где положение перемычки указывает на сценарий использования этого узла.
Рядом же расположился внутренний COM-порт. Все прочие интерфейсные элементы смещены к верхнему краю для удобного доступа при сборке и эксплуатации всей системы.
Штыревое гнездо для подключения корпусных элементов управления находится с краю и не снабжено отпечатанной легендой соответствия пар групп контактов.
Конструктив исполнения гнёзд DIMM и слота PCI-E с его неудобным рычагом не добавляют изделию бонусных баллов. Отметим отдельный преобразователь напряжения для звукового кодека, несмотря на существенные ограничения в свободном месте.
Как и флагманский продукт, плата Hi-Fi B85N 3D оснащёна несколькими операционными усилителями, пусть их всего два. Вероятно, один используется в составе задней панели устройства, а другой — передней панели корпуса. Маркировка уже знакома: 36135 3H и 36136 3H. В непосредственной близости расположен модуль VRM; интересно, оказывает ли он какое-либо влияние на звуковую составляющую? Роль ШИМ-контроллера возложена на очень простой ISL95812 от Intersil Corporation. Максимальная схема реализации его возможностей подразумевает использование трёх фаз. В их состав входят элементы от молодой компании Sinopower, чью продукцию я ранее не встречал. Это SM4364NAKP и SM4377NSKP. Каждый из них распаян на лицевой стороне, а на обратной стороне Hi-Fi B85N 3D обнаруживаются ещё три SM4364NAKP, по одному на каждый из каналов.
Выбранный нами конкурент — H87I-Plus — оснащён всего парой транзисторов в составе каждой из трёх фаз. Однако более именитый их производитель, а главное — значительно меньшее значение сопротивления открытого канала каждого транзистора говорит в пользу реализованного ASUS решения как с точки зрения КПД, так и, что для нас более важно, меньшего нагрева при сопоставимых условиях. Поможет ли возросшее число элементов в решении от Biostar снизить их итоговую температуру во время проведения разгона скоро выясним, ведь мы ещё даже не знаем, возможен ли он на этом устройстве.
Завершая обзор возможностей, обратимся к его задней панели. Здесь присутствуют все актуальные выходы. Возможно, кому-то будет мало двух гнёзд USB ревизии 3.0, но здесь скорее вина производителя чипсета. Выход HDMI оснащён конвертером уровней PTN3360D.
Наиболее животрепещущими вопросами являются возможности микрокода в области разгона, а также запас прочности весьма скромного преобразователя напряжения. Но обо всем этом можно узнать уже из следующих разделов нашего обзора. Возможности UEFI
Сейчас рассматриваемая модель только добирается до прилавков магазинов, ведь она вышла в свет совсем недавно. Попавший к нам в лабораторию экземпляр нёс на борту версию микрокода, датированную концом сентября минувшего 2013 года.
Встроенный в UEFI механизм по обновлению прошивки ранее уже успешно проверялся. Однако в этот раз что-то пошло не так: посреди процедуры обновления плата отключилась, а включившись через несколько мгновений превратилась в «кирпич». Прибегнув к услугам программатора, последняя версия от декабря месяца была всё же записана, и теперь мы можем ознакомиться с возможностями устройства.

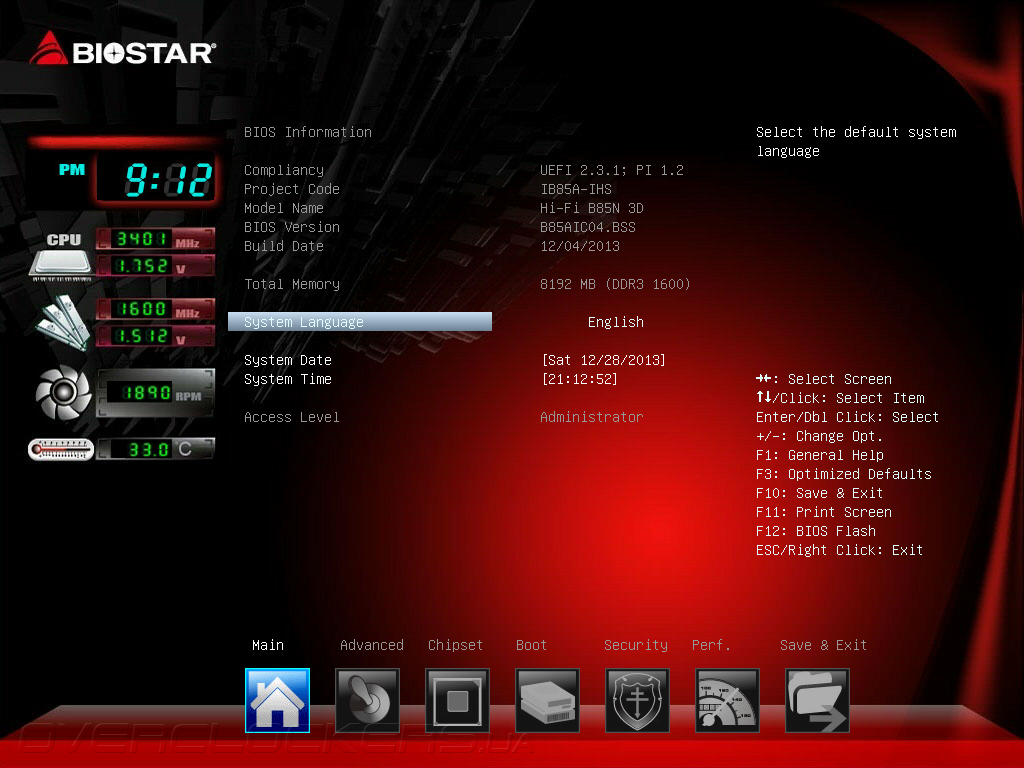

Итак, общая идея оформления меню точь-в-точь повторяет виденную нами реализацию во флагманском Hi-Fi Z87X 3D. Колонка слева отображает полезную информацию о компонентах системы. Напряжение ЦП сменилось на Vccin. По всей видимости, это связано с ограниченными возможностями мониторинга мультиконтроллера IT8772E.

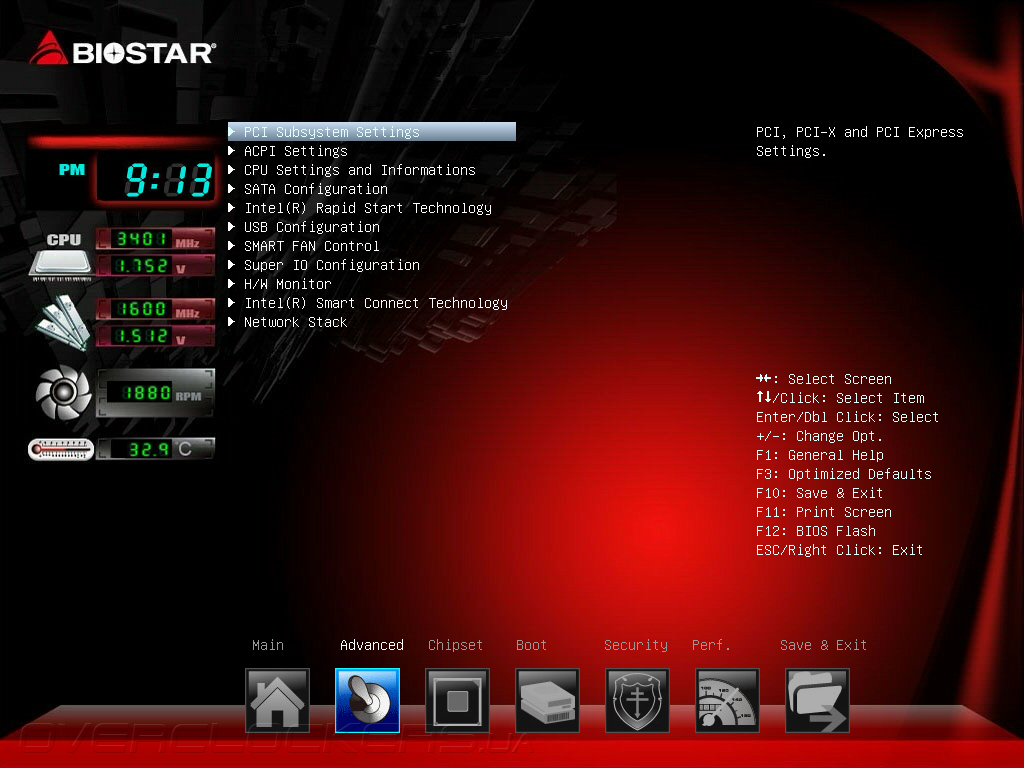

Большинство из настроек компонентов системы сосредоточились в разделе Advanced.
Структура меню, название заголовков всё ещё напоминают о старых оболочках BIOS, что явно видно на примере вкладок ACPI Settings и CPU Settings and Informations.

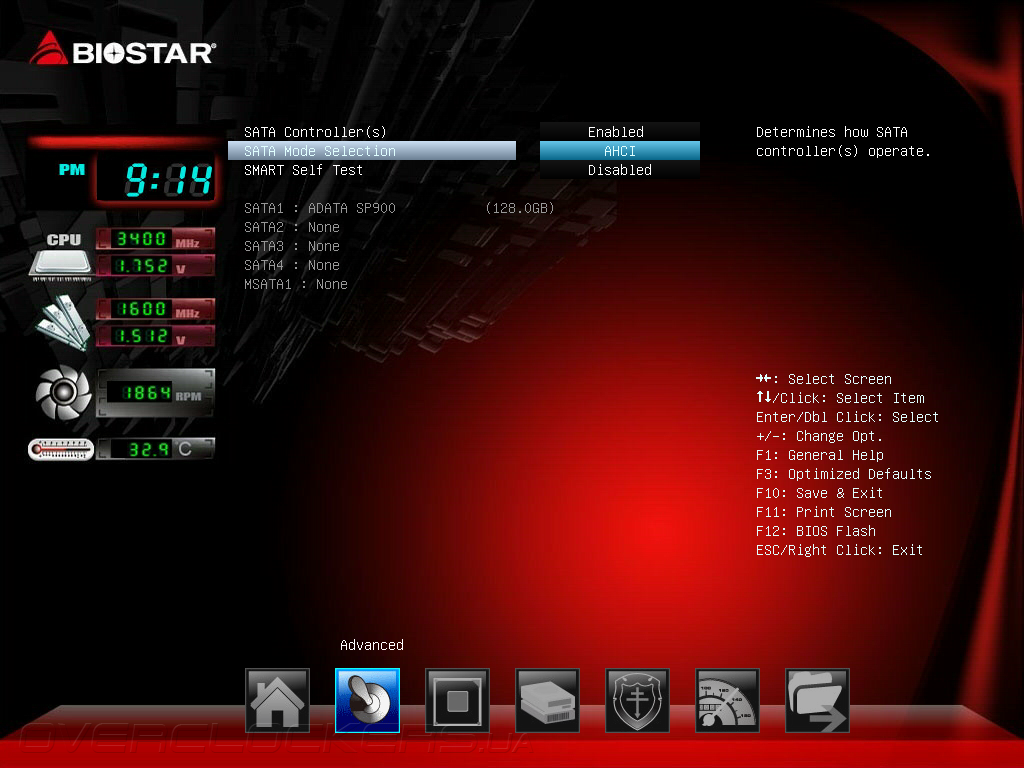

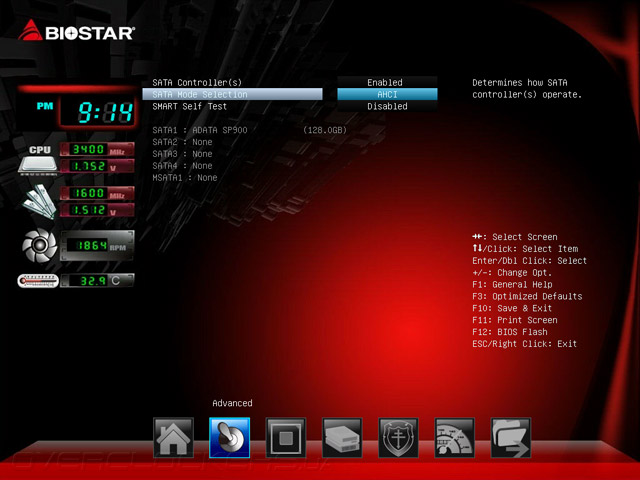

Всего четыре полноценных порта SATA позволили выделить отдельное адресное пространство под нужды mini SATA. Напомню, что возможности B85 исключают функции организации RAID-массивов силами системной логики.
Модуль по контролю над охладителями никоим образом не изменился. Кое-как можно настроить работу лишь одного, процессорного вентилятора, да и то в случае его четырёхконтактного исполнения. Всё недоумение над ограничением выставляемых значений никуда не пропало.

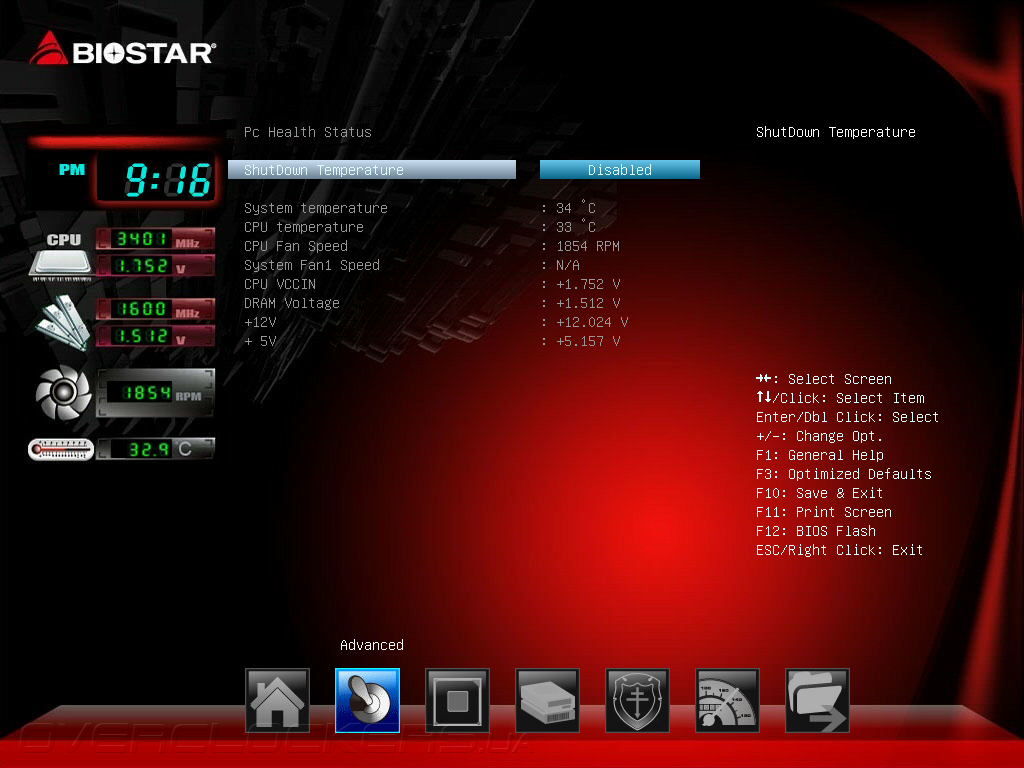

H/W Monitor, именующий себя ещё как Pc Health Status, отображает лишь небольшую толику информации, обилием которой я был пленен при знакомстве с флагманским продуктом.

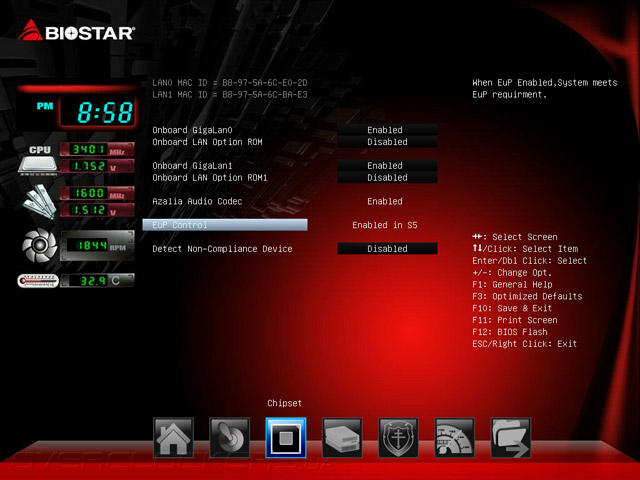

Содержимое раздела Chipset снова повторяется, ограничения обусловлены лишь имеющимися возможностями устройства, где в основе заложен B85.
Раздел Boot вновь является абсолютным клоном. Процедуру POST устройство преодолевает сравнительно быстро, поэтому нужды что-то здесь менять практически нет.
Страница Security снова подтверждает полную идентичность наполнения управленческих разделов.

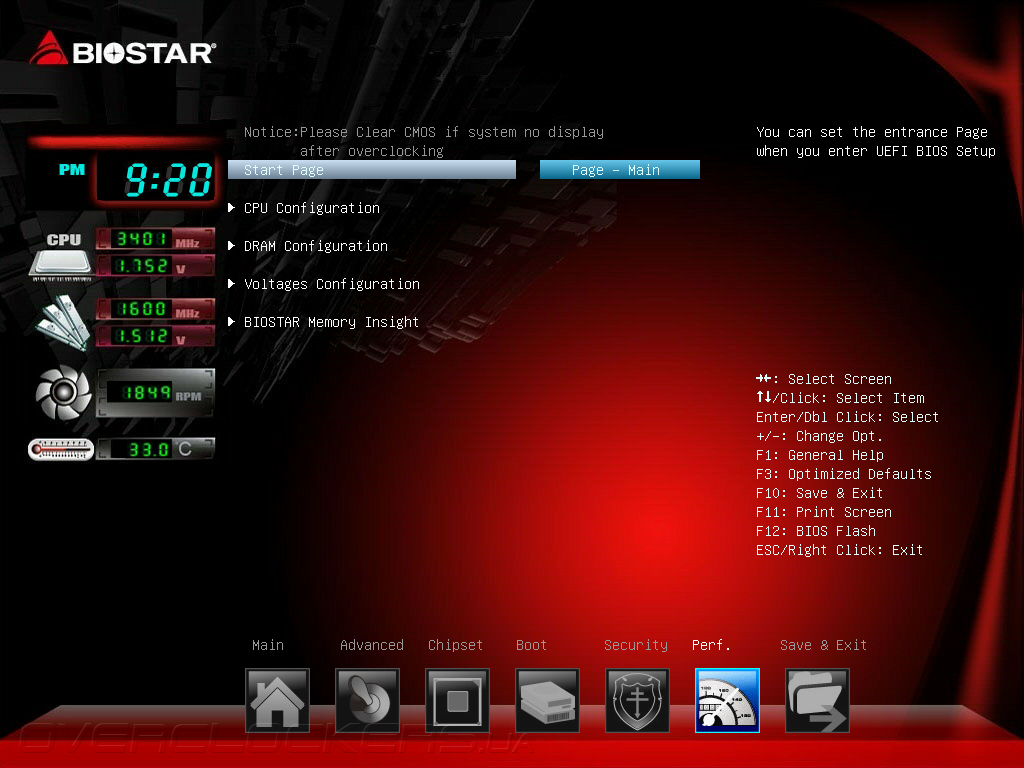

Приступим к самому интересному. Видение наполнения раздела Performance так же совпадает с реализацией на старшем продукте.

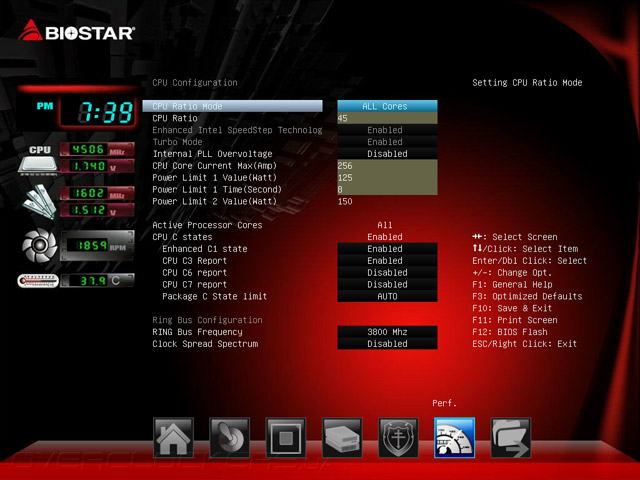

Первый же пункт CPU Configuration неизбежно подвергся упрощению. Полностью исчезли настройки базовой частоты и встроенного графического ядра. Однако можно изменить как частоту кольцевой шины, так и, что самое важное, самого процессора. Причём эту процедуру можно осуществить в целых трёх вариациях.

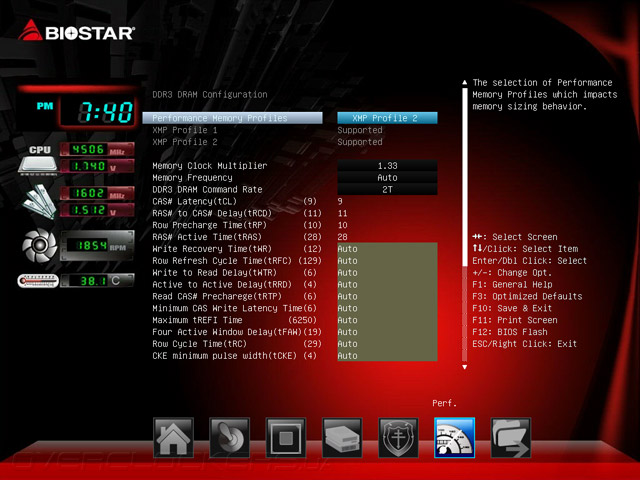

Настройки оперативной памяти полностью перекочевали со старшего продукта, а здесь усечение коснулось лишь частоты, что вполне объяснимо возможностями набора системной логики.

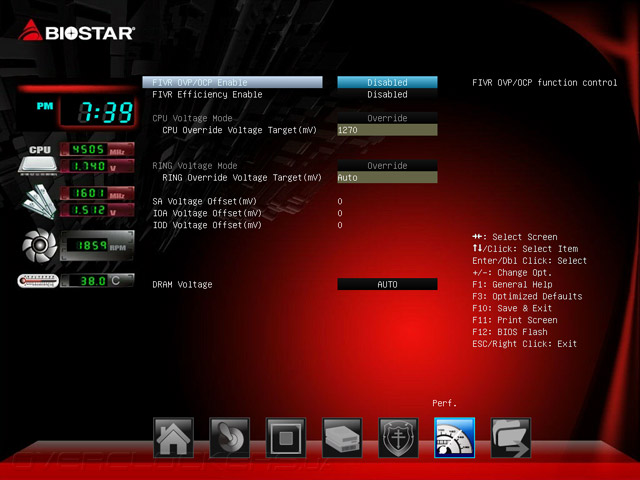

Манипулирование системными напряжениями тоже серьёзно урезано. Изменять Vccin нельзя, а это полностью исключает сколь-нибудь серьёзный разгон ЦП. Для оперативной памяти предусмотрены лишь несколько готовых профилей, впрочем, для B85 большего и не нужно. Отрадно, что среди них имеется пункт 1,65 В.
Biostar Memory Insight — инструмент по считываю информации, записанной в SPD модулей оперативной памяти. Функционирует корректно.
Вся наиболее полезная информация собрана в единую таблицу:
| Параметр | Диапазон регулировки | Шаг |
| Internal PLL Overvoltage | Disabled/Enabled | |
| CPU Ratio (Multiplier) | 8–80 | 1 |
| CPU Override Voltage Target (мВ) | 0–1850 | 1 |
| FIVR OVP/OCP Enable | Enabled/Disabled | |
| Ring Bus Frequency (100 кГц) | 1000–8000 | 100 |
| Ring Override Voltage Target (мВ) | 0–2000 | 1 |
| Memory Frequency (МГц) | 1066/1333/1400/1600 | |
| DRAM Voltage (B) | AUTO/SPEC/1,500V/1,650V | |
| SA Voltage Offset (мВ) | –1000...+1000 | 1 |
| IOA Voltage Offset (мВ) | –1000...+1000 | 1 |
| IOD Voltage Offset (мВ) | –1000...+1000 | 1 |

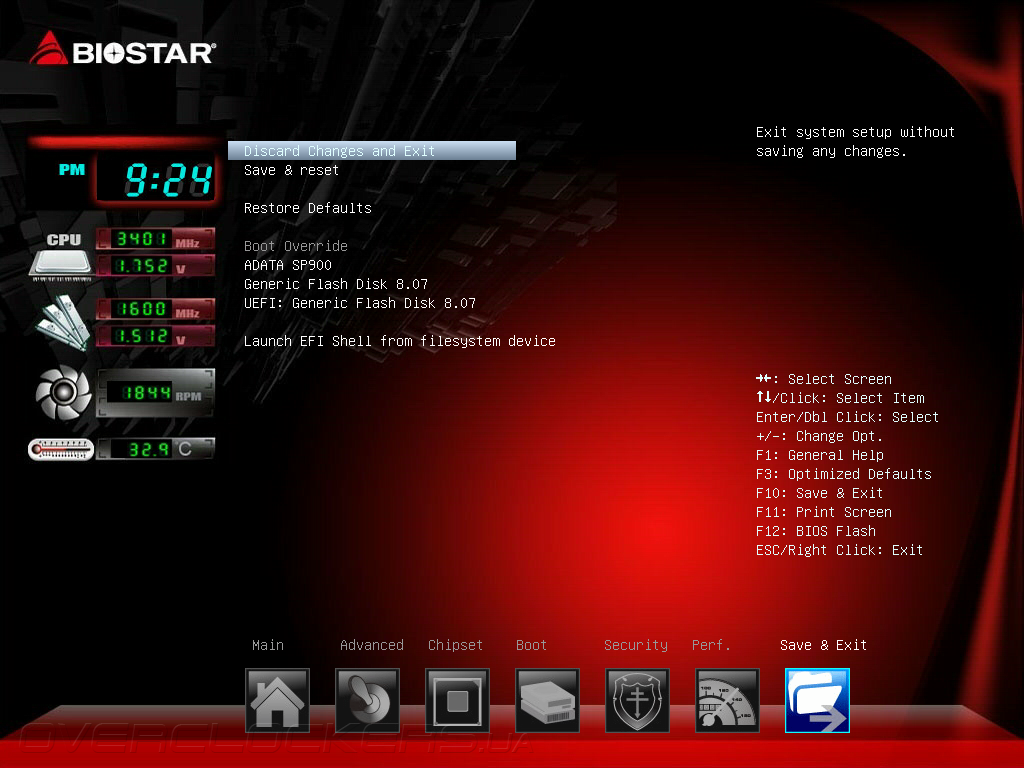

Последняя страница UEFI — Save & Exit. Теперь здесь нет ничего интересного, пропала возможность по сохранению профилей с настройками системы хотя бы на съёмные носители.
Краткий итог таков. Не только материнские платы ASUS обладают механизмом по разгону процессоров на базе H87/B85. Вполне очевидные усечения в настройках основаны прежде всего на скромном наполнении контроллерами самой PCB, а общее наследие UEFI по отношению к Hi-Fi Z87X 3D более чем очевидно. Остаётся проверить насколько все заявленные возможности будут подтверждены стабильной работой системы во время проведения испытаний.
Комплектное ПО

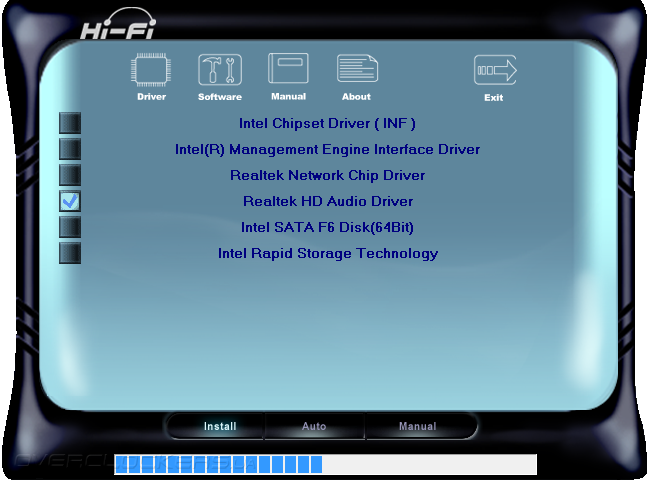

Шёл 2014 год, а в офисе Biostar похоже этого не замечают. Именно такое приходит на ум при взгляде на стилистическое оформление утилиты-помощника установки драйверов и ПО. У старших товарищей всё выглядит намного более презентабельно, а такое простое меню некогда встречалось при обзоре простейшей платы A55MD2. В диалоговом окне вкладки Drivers, правда, появились кнопки: Install, Auto, Manual. Две последние позволяют автоматически проставить или снять отметки напротив (нужных) пунктов.
Работа мастера реализована корректно.
Посмотрим на список сопровождающего набора программного обеспечения. Многие продукты уже рассматривались в прошлых обзорах, например, в последнем среди продукции Biostar — Hi-Fi Z87X 3D.

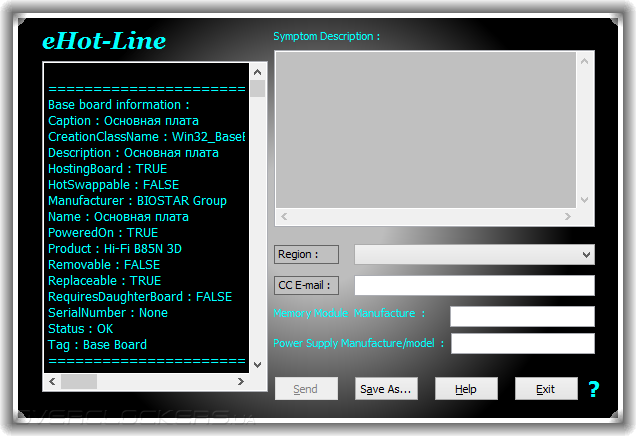

Утилита eHot-Line позволяет снабдить письмо, в котором можно поделиться с производителем возникшей проблемой, необходимыми сведениями о системе и используемых в её составе компонентах.

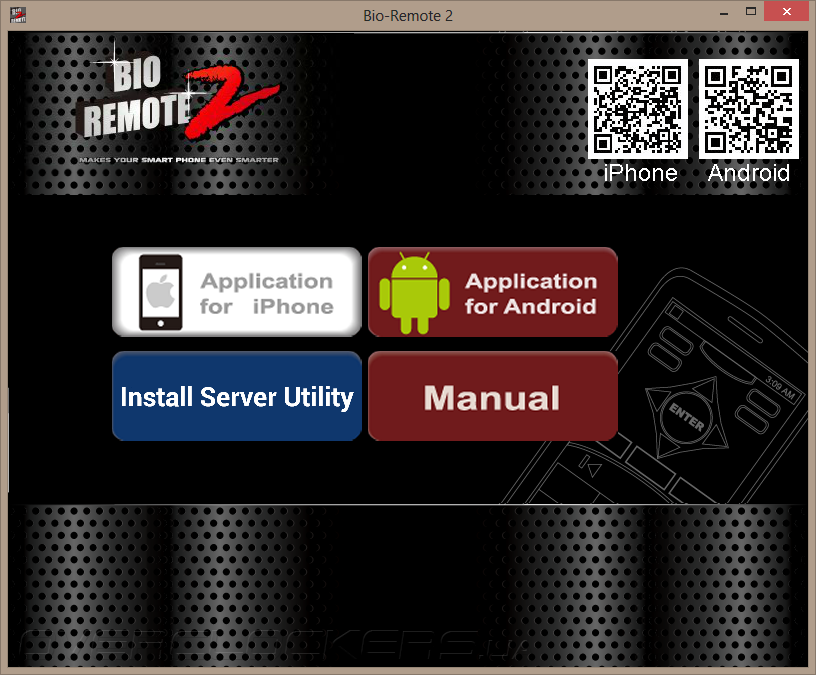

Комплекс Bio-Remote2 позволит использовать смартфон в роли пульта управления для ПК. Отмечу, что для этого необходимо самостоятельно обзавестись контроллером беспроводных сетей (судя по всему, речь идёт о Wi-Fi адаптере).

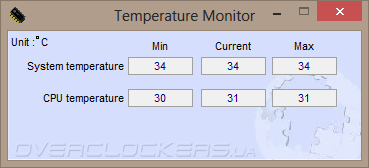

Temperature Monitor Utility по завершению инсталляции всё так же способна вызвать скупую мужскую слезу.

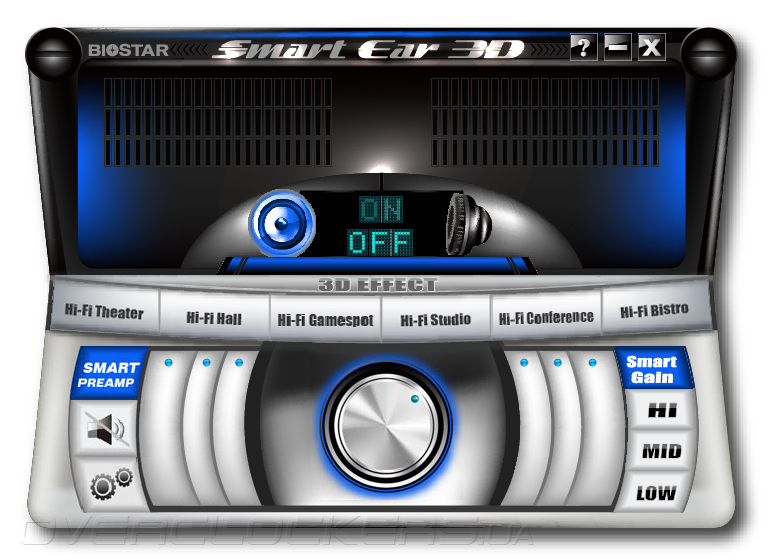

Smart Ear 3D ничем не изменился в своём интерфейсе, в нём хотелось бы видеть больше прозрачности при проведении операций во время настройки.
Во время инсталляции Smart Speed LAN — пожалуй, самой интригующей утилиты из всего набора — возникли трудности. Меня предупредили о несоответствии среды ОС и мастера установки.
Выполнив установку вручную (с подсказками утилите по местам нахождения нескольких файлов) я добился функционирования утилиты. Впрочем, оно продолжалось всего несколько секунд, после чего программа аварийно завершалась. И это последняя версия продукта, доступная к загрузке с официальной страницы рассматриваемого решения.
Как видим, никаких средств для мониторинга за системными параметрами производитель для оверклокеров не предусмотрел. Нахально загруженная (со страницы иной модели Biostar) и установленная в систему утилита Toverclocker банально не запустилась. Разгонный потенциал
Устройство решительно не претендует на номинацию «выбор оверклокера», скорее наоборот, оно всячески лишено поддержки вендором как утилит по мониторингу, так и прочих средств по тонкой настройке системы. Кроме всего этого, не существует никаких готовых профилей по автоматическому разгону или каких-либо специальных кнопок, перемычек или LED-экранов.
Поэтому все эксперименты будут проведены в ручном режиме. К тому же разгонять оперативную память или же видоизменять опорную частоту также не представляется возможным. Всё внимание будет сосредоточено на разгоне Core i5-4670K путем поднятия его множителя.
Наш экземпляр процессора с заменённым термоинтерфейсом под крышкой может работать на частоте 4,9 ГГц, а для этого напряжение на ядрах должно составлять 1,38 В. Кроме этого, Vccin необходимо повышать до 1,95 В. Hi-Fi B85N 3D последней возможностью не обладает. Как оказалось, на штатных 1,75 В в таком режиме система не проходит процедуру POST.

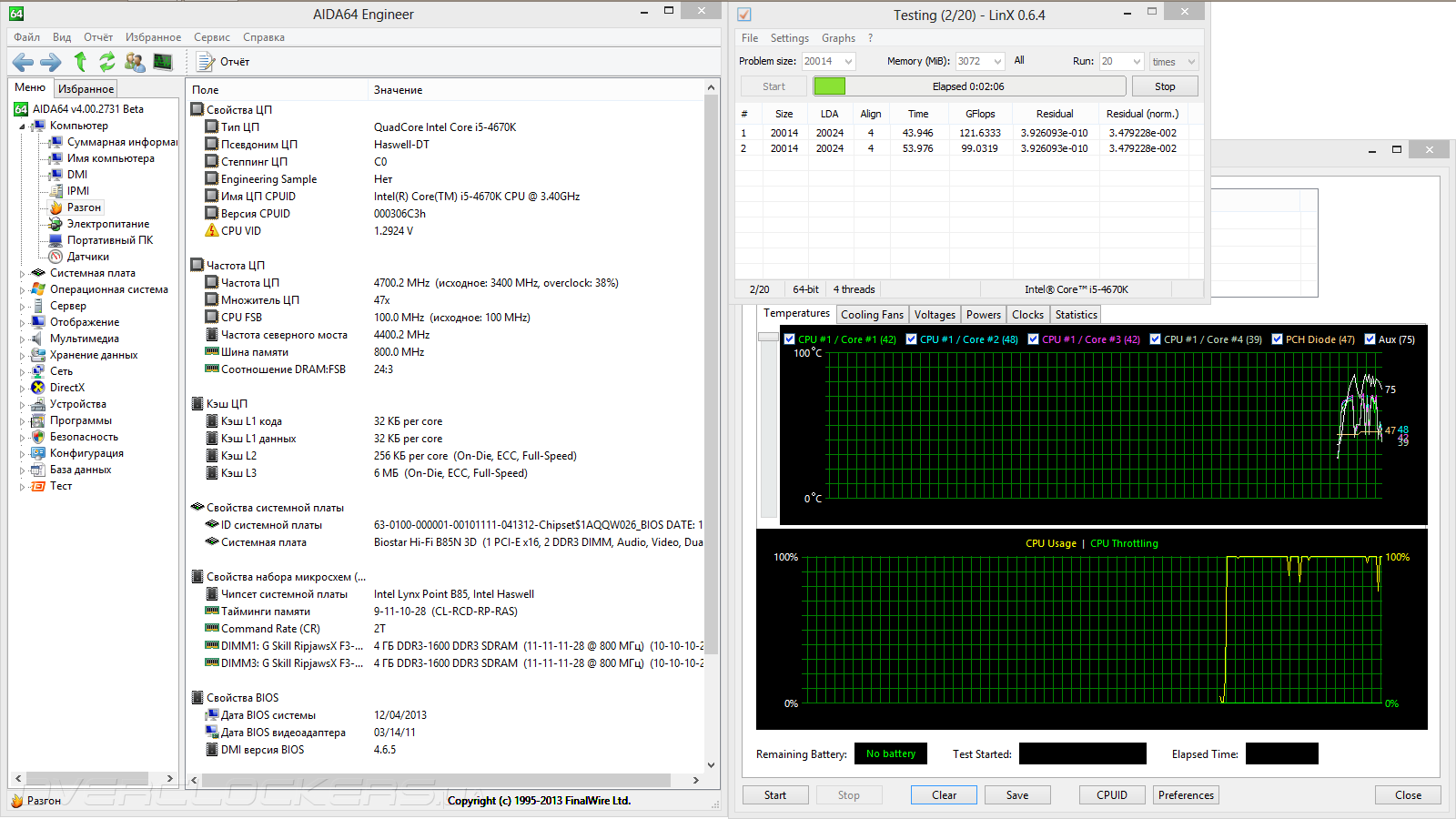

Что же, ранее, до замены термоинтерфейса, граничной частотой его работы являлись 4747 МГц, и для этого необходимость в видоизменении Vccin попросту отсутствовала. Да и питающее вычислительные ядра напряжение составляло 1,29 В. Нетрудно догадаться, что на такую частоту мы сегодня также не выйдем ввиду невозможности повышения опорной частоты. В таком случае опробуем значение 4,7 ГГц. Именно такое значение покорилось нашему сегодняшнему негласному оппоненту — ASUS H87I-Plus.
Система запускалась и вела себя относительно стабильно. Однако полноценное тестирование системы приводило к скорому перегреву элементов в зоне VRM. Плата самостоятельно сбрасывала частоту процессора до минимальных 800 МГц.
Дополнительный обдув зоны ни к чему не привёл. Поэтому задачей номер один является поиск такого значения напряжения, при котором не будет перегрева элементов, а процессор при этом будет демонстрировать стабильную работу. В ходе экспериментов стабильной оказалось частота 4,5 ГГц при напряжении 1,27 В. Разгон Uncore-части я решил не проводить ввиду низкой граничной частоты работы DRAM (1600 МГц).

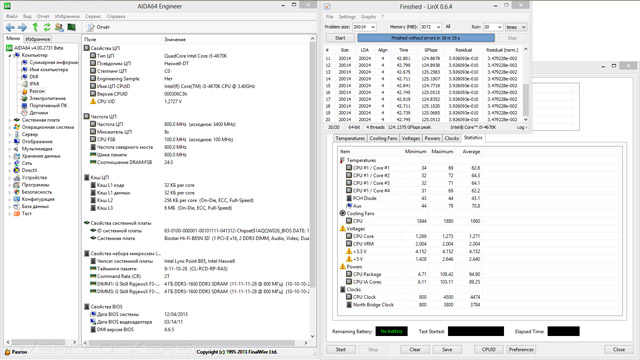

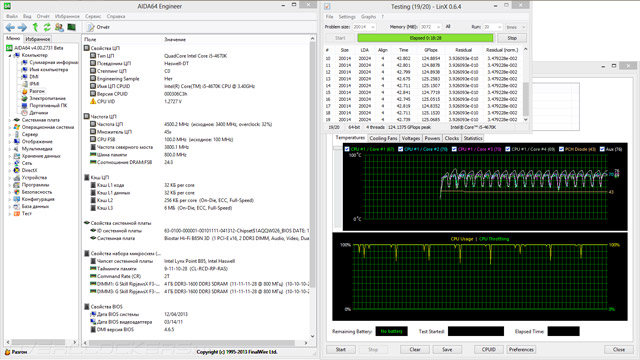

Значение 4,5 ГГц является вполне типичным для большинства экземпляров Core i5 из поколения Haswell, поэтому с определённой долей лукавства можно констатировать умение платы разгонять процессоры. Однако выбор в сторону башенного кулера может привести к перегреву в зоне VRM. Плотная компоновка в той области практически нивелирует все усилия корпусных вентиляторов, поэтому настоятельно рекомендую выбирать охладитель с прицелом возможности его вентилятора окутывать прямым потоком и силовые элементы в области процессорного сокета. В момент пиковой нагрузки уровень потребления стендом оказался на уровне 217 Вт.
Ещё хотелось бы отметить недюжинные способности устройств Biostar в области разгона оперативной памяти. Казалось бы, что может показать плата, ограниченная в максимальной частоте на отметке 1600 МГц? Но при выборе XMP-профиля Hi-Fi B85N 3D выставляла совершенно иные, намного меньшие задержки, как первостепенной важности, так и второстепенные. Такая инициатива, пожалуй, похвальна, но наш комплект на поверку банально не смог подтвердить оказанное ему доверие: тестирование окачивалось ошибкой. Поэтому как для теста выше, так и во время сравнительного соревнования конфигурация работы оперативной памяти оказывалась 9-11-10-28-2T.
Тестирование аудиоподсистемы
Близкое соседство всех составляющих звуковой подсистемы и модуля стабилизации питающего напряжения ЦП стали для меня неожиданностью. Проверим, не окажет ли это пагубное воздействие на качество выходного сигнала. Перед процедурой тестирования все сторонние утилиты были удалены из системы.
В качестве основного инструмента использовалась программа RMAA версии 6.2.5. Методика заключалась в проведении тестирования по схеме «замыкания на себя». Для этого линейный вход и выход (синее и зелёное гнезда) соединялись кабелем широкого мультимедийного использования Hama 78713. Уровень сигнала на выходе устанавливался в положение 75%, на входе — 67%.

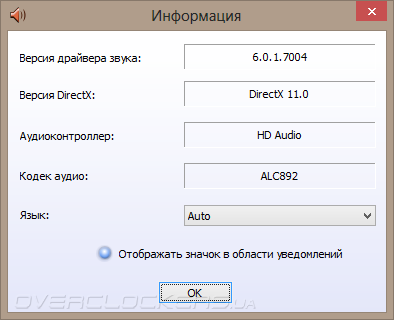

Драйвер использовался с прилагающегося диска, чтобы исключить возможные проблемы совместимости. Его версия — 6.0.1.7004.

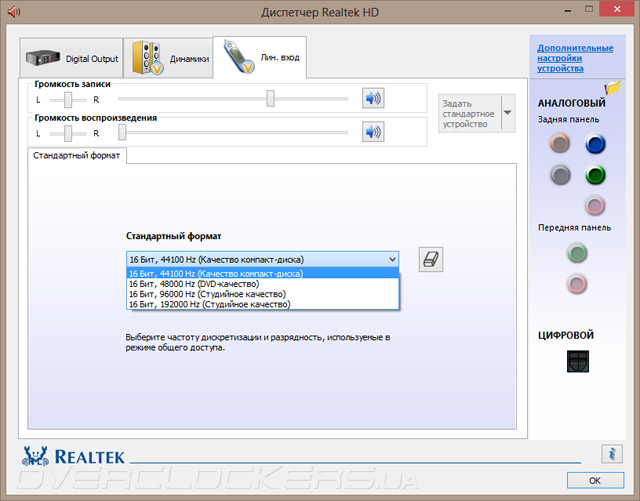

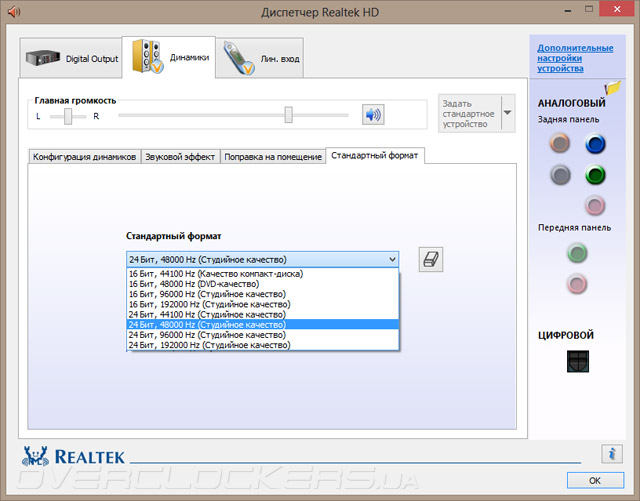

Перед каждым из циклов тестирования режим работы линейного выхода (ЦАП) согласовывался с режимом работы линейного входа (АЦП), то есть выставленному значению 16 бит 44,1 кГц на выходе соответствовало точно такое же значение на входе.
Оппонентом был избран ALC887, включённый в состав ASUS H87I-Plus. В общем итоге их характер, демонстрируемый при тестировании, оказался очень похожим.
| 44100 Гц | H87I–PLUS (ALC887) 16 бит | H87I–PLUS (ALC887) 24 бит | Hi–Fi B85N 3D (ALC892) 16 бит | Hi–Fi B85N 3D (ALC892) 24 бит | ||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,01, –0,05 | Отлично | +0,01, –0,05 | Отлично | +0,16, –0,20 | Очень хорошо | +0,15, –0,20 | Очень хорошо |
| Уровень шума, дБ (А) | –82,3 | Хорошо | –82,9 | Хорошо | –84,0 | Хорошо | –84,7 | Хорошо |
| Динамические диапазон, дБ (А) | 82,2 | Хорошо | 82,7 | Хорошо | 83,9 | Хорошо | 84,7 | Хорошо |
| Гармонические искажения, % | 0,0027 | Отлично | 0,0027 | Отлично | 0,0065 | Очень хорошо | 0,0066 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –74,4 | Средне | –74,7 | Средне | –74,4 | Средне | –74,9 | Средне |
| Интермодуляционные искажения + шум, % | 0,024 | Хорошо | 0,023 | Хорошо | 0,066 | Хорошо | 0,068 | Хорошо |
| Взаимопроникновение каналов, дБ | –81,9 | Очень хорошо | –82,5 | Очень хорошо | –83,6 | Очень хорошо | –83,5 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,023 | Хорошо | 0,022 | Хорошо | 0,022 | Хорошо | 0,021 | Хорошо |
| Общая оценка | Очень хорошо | Очень хорошо | Хорошо | Хорошо | ||||

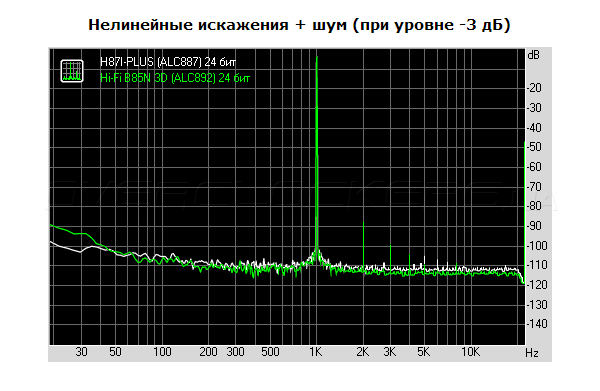

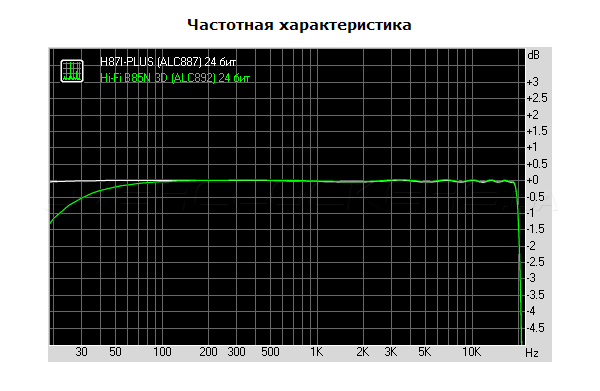

Более низкие оценки продукт от Biostar заработал в разделе равномерности АЧХ. И действительно, здесь есть на что посмотреть: у оппонента график кривой выглядит практически образцово, а Hi-Fi B85N 3D серьёзно отстаёт в зоне низких частот.
Уровень гармонических искажений также несколько выше, но итоговая картина в целом безоблачна.
Увеличение частоты дискретизации до штатного положения 48 кГц позволяет немного улучшить общую картину, позволив в итоговой оценке настигнуть соперника.
| 24 бит | Hi–Fi B85N 3D (ALC892) 44,1 кГц | Hi–Fi B85N 3D (ALC892) 48 кГц | Hi–Fi B85N 3D (ALC892) 96 кГц | Hi–Fi B85N 3D (ALC892) 192 кГц | ||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,15, –0,20 | Очень хорошо | +0,16, –0,19 | Очень хорошо | +0,16, –0,20 | Очень хорошо | +0,16, –0,27 | Хорошо |
| Уровень шума, дБ (А) | –84,7 | Хорошо | –87,9 | Хорошо | –88,0 | Хорошо | –88,0 | Хорошо |
| Динамические диапазон, дБ (А) | 84,7 | Хорошо | 87,9 | Хорошо | 88,0 | Хорошо | 88,1 | Хорошо |
| Гармонические искажения, % | 0,0066 | Очень хорошо | 0,0063 | Очень хорошо | 0,0063 | Очень хорошо | 0,0064 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –74,9 | Средне | –75,9 | Средне | –75,8 | Средне | –76,5 | Средне |
| Интермодуляционные искажения + шум, % | 0,068 | Хорошо | 0,068 | Хорошо | 0,068 | Хорошо | 0,069 | Хорошо |
| Взаимопроникновение каналов, дБ | –83,5 | Очень хорошо | –85,6 | Отлично | –83,8 | Очень хорошо | –81,0 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,021 | Хорошо | 0,017 | Очень хорошо | 0,017 | Очень хорошо | 0,017 | Очень хорошо |
| Общая оценка | Хорошо | Очень хорошо | Хорошо | Хорошо | ||||

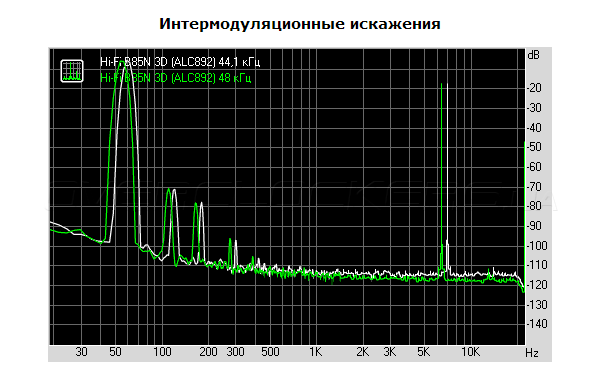

Ещё один пункт, где Hi-Fi B85N 3D не блещет, это интермодуляционные искажения. Похоже, близкое соседство с преобразователем напряжения всё же проявляется. Впрочем серьёзных поводов для беспокойства нет. А быть может, это особые конденсаторы, как и у флагманского продукта, портят всю картину.
Что же касается субъективных впечатлений при прослушивании, то картина звучания, в целом, была ровная, без особых акцентов на определенные частоты. Смена плана с «Настольных стереодинамиков» на «Наушники» лишь привносила эффект усиления, без каких-либо изменений в общей картине. Не стоит забывать про фирменное ПО — Smart Ear 3D, способное серьёзно изменить воспринимаемую слушателем форму звучания. Полученные результаты собраны в архиве.
Стоит напомнить, что подобные синтетические графики радикально изменяются при появлении в тракте реальной нагрузки. Чуть более подробно об этом можно почитать в обзоре ECS Z87H3-A2X Golden.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-4670K (3,4 ГГц);
- кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 8 Enterprise x64;
- драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В качестве тестов использовались следующие приложения:
- AIDA64 4.00 (Cache & Memory benchmark);
- Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
- Futuremark 3DMark 13;
- World in Conflict: Soviet Assault;
- F1 2012;
- Hitman: Absolution.
| Продукт | Версия микрокода | AIDA64 | BenchDLL | PCMark 8 | 3DMark 13 |
| Biostar Hi-Fi B85N 3D | 4.6.5 (04.12.2013) | 4.00.2731 | 4.1.591-x64 | 1.2.157 | 1.1 |
| MSI Z87M Gaming | V1.1B4 | 4.00.2714 | 4.1.591-x64 | 1.2.157 | 1.1 |
| ASUS Z87I-Pro | 0602 | 4.00.2704 | 4.1.591-x64 | 1.2.157 | 1.1 |
| ASUS Vanguard B85 | 1504 | 3.20.2651 | 4.1.591-x64 | 1.2.157 | 1.1 |
| Gigabyte GA-Z87-HD3 | F6 | 3.20.2638 | 4.1.581-x64 | 1.2.157 | 1.1 |
| ASRock Z87M Extreme4 | P1.60 | 3.20.2622 | 4.1.581-x64 | 1.0.0 | 1.1 |
| ECS Z87H3-A2X Golden | 4.6.5 (29.08.2013) | 3.20.2600 | 4.1.581-x64 | 1.0.0 | 1.1 |
| ASRock Z87 OC Formula | P1.80 | 3.00.2590 | 4.1.578-x64 | 1.0.0 | 1.1 |
| Gigabyte G1.Sniper 5 | F7 | 3.00.2578 | 4.1.574-x64 | 1.0.0 | 1.1 |
| ASUS H87I-PLUS | 0507 | 3.00.2566 | 4.1.574-x64 | 1.0.0 | 1.1 |
| Biostar Hi-Fi Z87X 3D | 4.6.5 (23.07.2013) | 3.00.2552 | 4.1.574-x64 | 1.0.0 | 1.1 |
| ASUS Gryphon Z87 | 1206 | 3.00.2536 | 4.0.568-x64 | 1.0.0 | 1.1 |
| ASRock Z87 Extreme6 | P1.90 | 3.00.2529 | 4.0.568-x64 | 1.0.0 | 1.1 |
| ASUS Z87-PLUS | 1007 | 3.00.2522 | 4.0.568-x64 | 1.0.0 | 1.1 |
| ASUS Sabertooth Z87 | 3009 | 3.00.2522 | 4.0.568-x64 | 1.0.0 | 1.1 |
Результаты тестирования
Как обычно, вначале оговорим режим функционирования Turbo Boost. Для тяжёлых задач частота процессора составляет 3,6 ГГц, как и положено. С однопоточной нагрузкой всё чуть сложнее: частота постоянно меняется, достигая порой значения 3,8 ГГц или понижаясь до отметки 3,6 ГГц. В среднем очертим её уровень как 3,7 ГГц, а значит итоговые результаты в простых тестах будут немного ниже положенных. С другой стороны, чистокровная реализация формулы Turbo Boost для нашего Core i5-4670K встречалась пока что крайне редко. Лишний раз напомню о функционировании модулей оперативной памяти на частоте 1600 МГц.

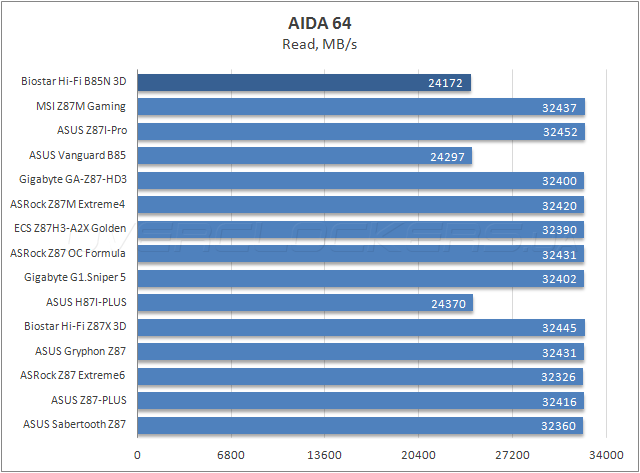

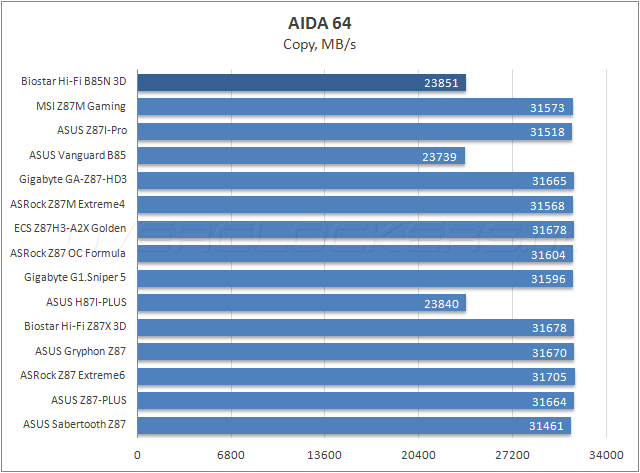

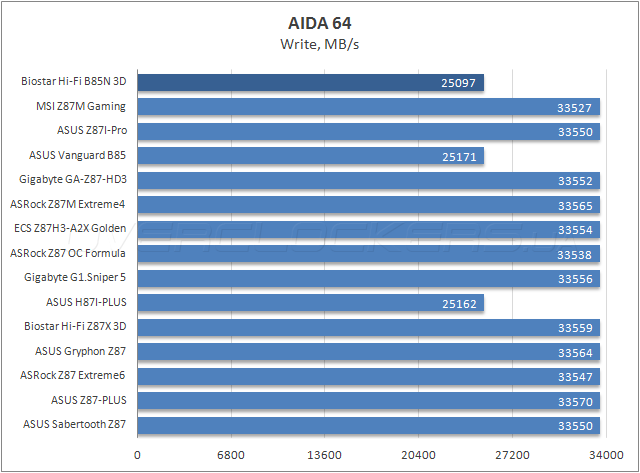

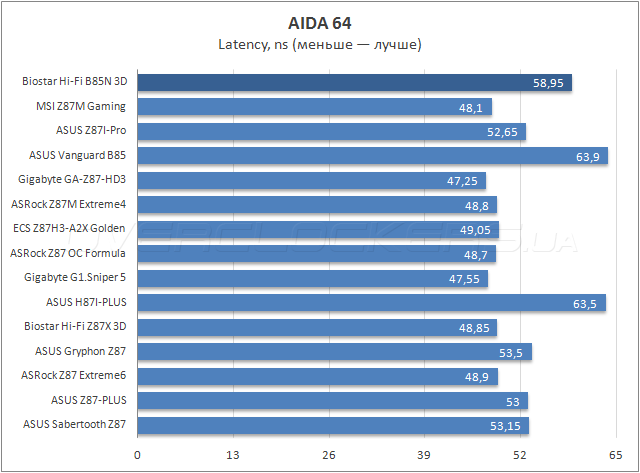

Показатели тестирования подсистемы памяти оказались на ожидаемом уровне, свойственном всей группе.

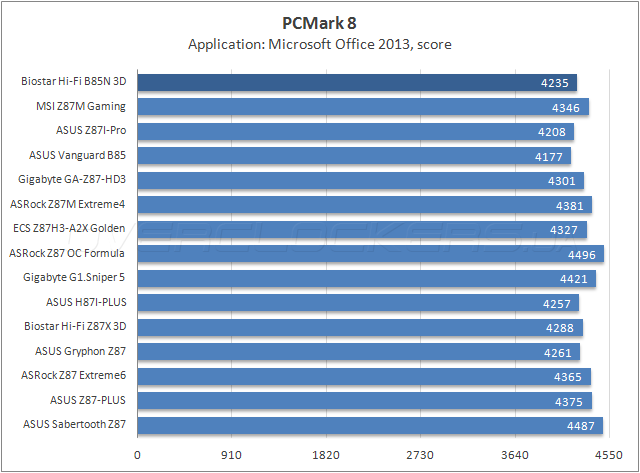

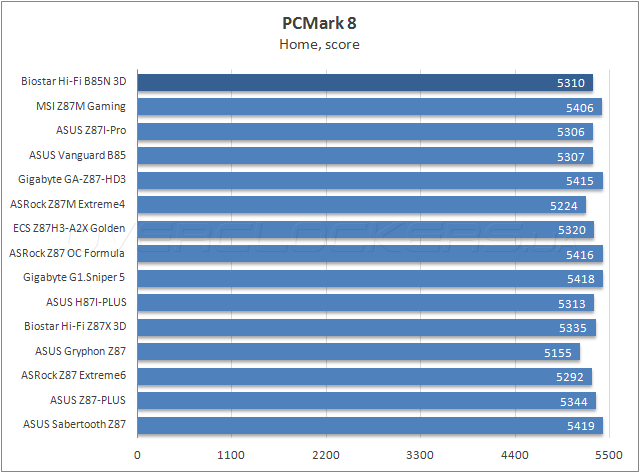

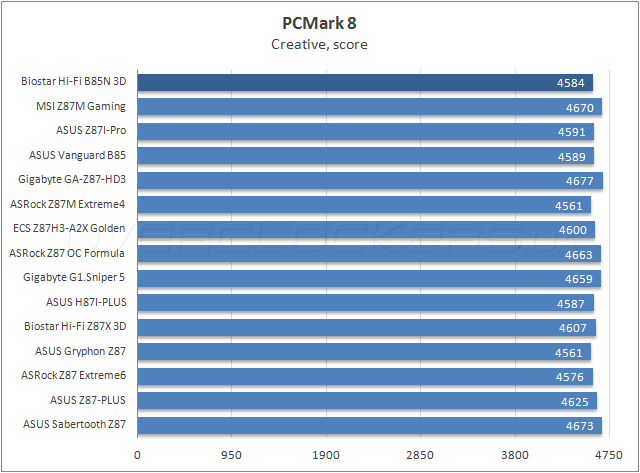

Несмотря на странную реализацию Turbo Boost, Hi-Fi B85N 3D вплотную приближается к ASUS Z87I-Pro, у которой она выполнена ещё хуже.

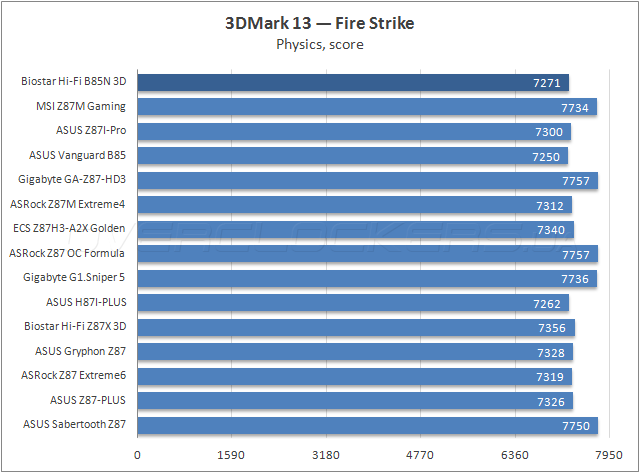

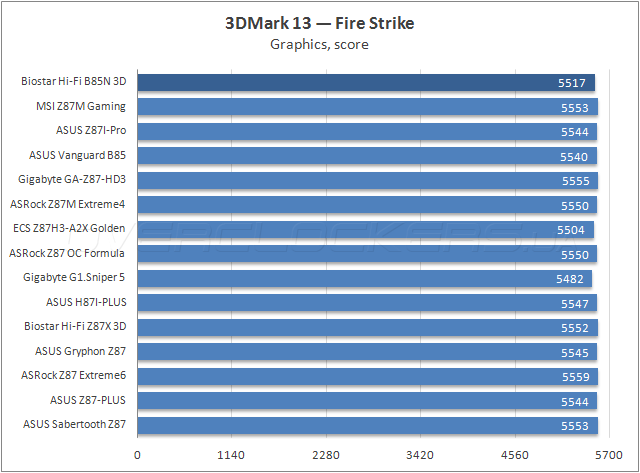

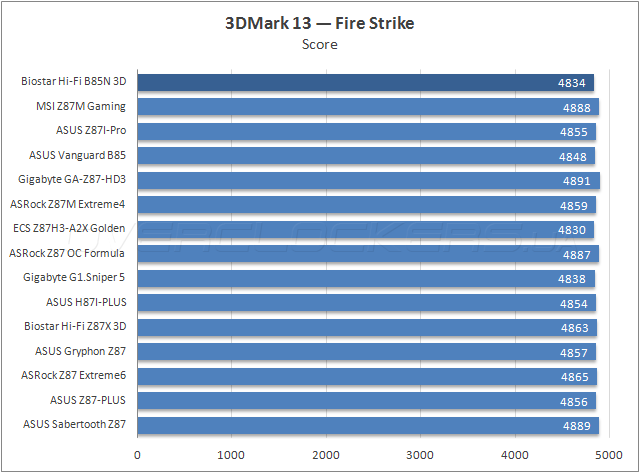

В 3DMark 13, по всей видимости, сказывается меньшая эффективная частота оперативной памяти: все устройства на базе H87/B85 отстают от более старших товарищей.

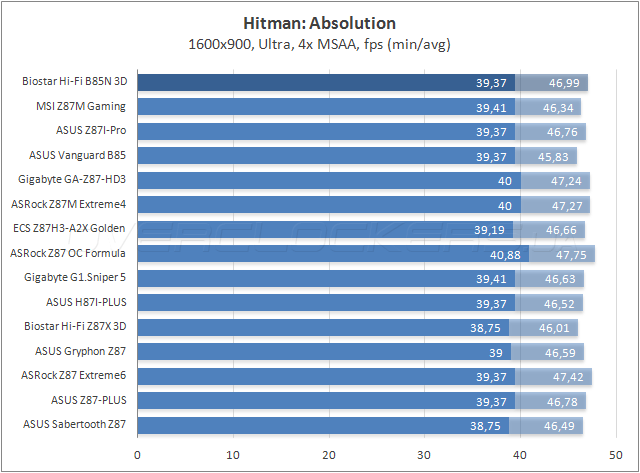

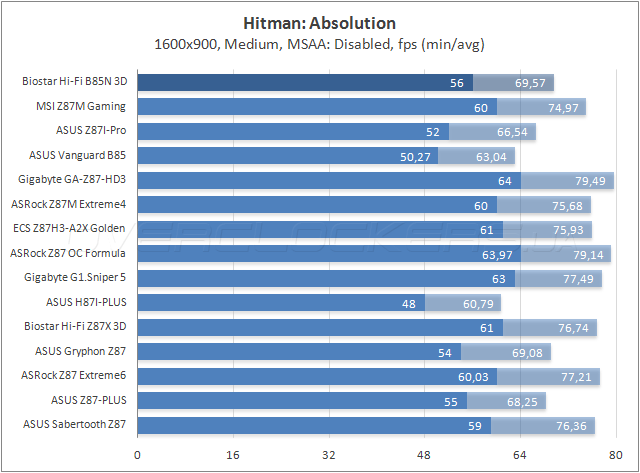

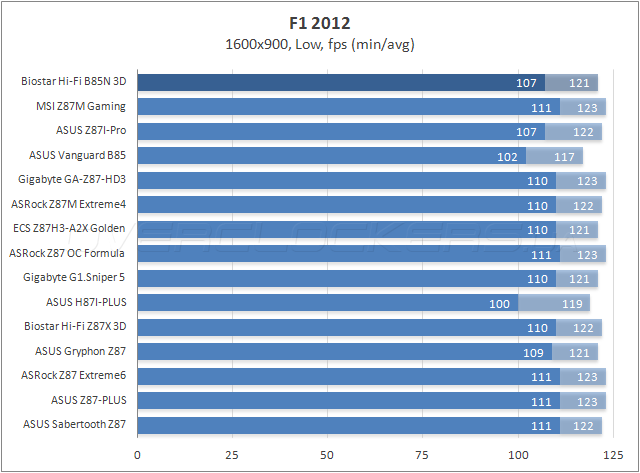

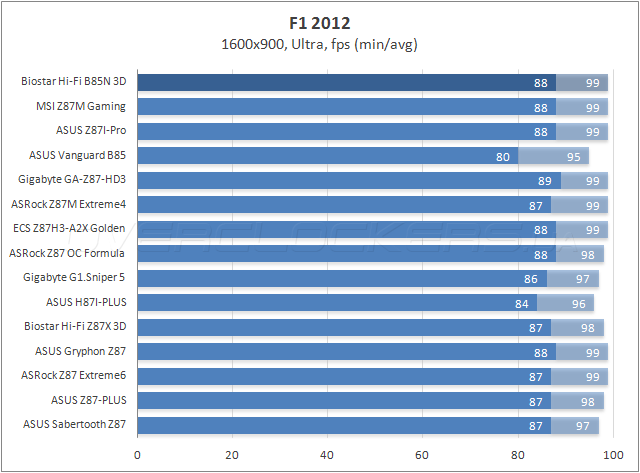

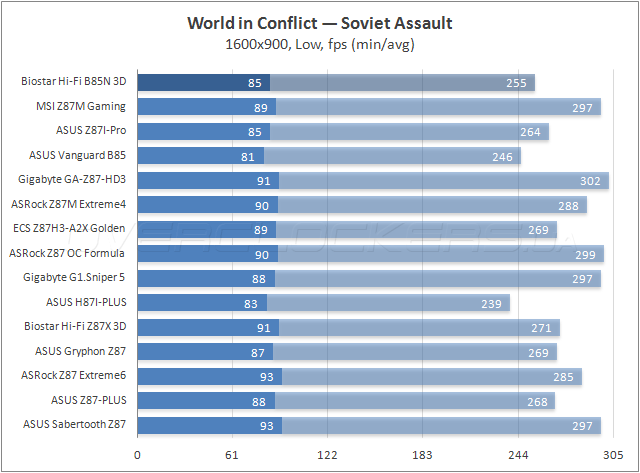

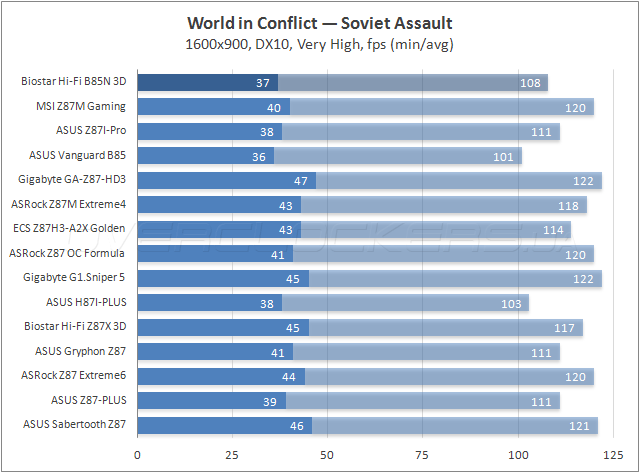

Старенькие игры с нетребовательными к графике настройками подтверждают вышеозначенный довод, но стоит игровой сцене усложниться — уровень производительности сегодняшнего стенда преображается. Hi-Fi B85N 3D догоняет, а порой и обходит такие серьёзные системные платы, как, например, ASUS Z87-Plus.

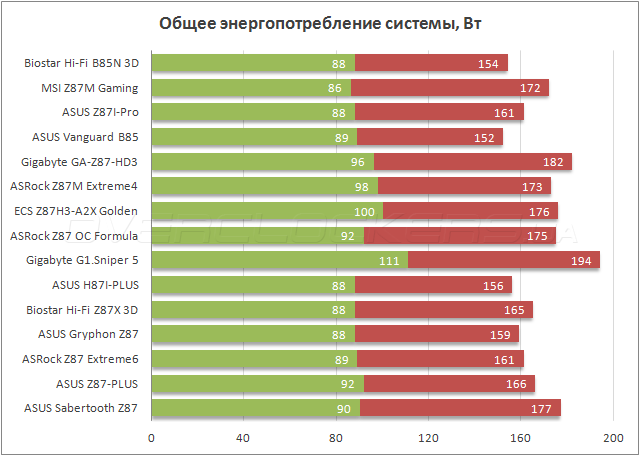

Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs, а также при простое компьютера после завершения теста.
Компактность устройства, отсутствие дополнительных контроллеров (не учитывая дополнительного сетевого адаптера) доводят уровень потребления ним электрической энергии до весьма низких значений, а значит не самые лучшие элементы в узле VRM практически никак не влияют на итоговый КПД, в отличие от случая с ASRock Z87M Extreme4. Как и с лидером сегмента LGA1150 производства Biostar — Hi-Fi Z87X 3D — в UEFI отсутствуют механизмы по сколь-нибудь явному форсированию более экономичных режимов работы. Варианты работы EuP влияют на поведение устройства во время глубокого сна и никак не сказываясь на обычном режиме работы, хотя в недавнем обзоре MSI Z87M Gaming производитель иначе подошёл к этому вопросу.
Вывод
Как показывает сегодняшний обзор, не только продуктам от ASUSTeK Computer Inc. подвластны недокументированные возможности младших чипсетов H87 и B85. К тому же удалось выяснить, что даже такая скромная плата как Hi-Fi B85N 3D способна продемонстрировать лучшие результаты в тяжёлых задачах.
Что же до разгона процессора, то, как оказалось, не все простые преобразователи напряжения способны полностью раскрыть потенциал CPU из семейства Haswell. В этот раз мы остановились на отметке 4,5 ГГц, а это значительно ниже возможных 4,9 ГГц, не единожды покорившихся нашему экземпляру Core i5-4670K.
Если же подходить к новинке Biostar лишь с точки зрения мультимедийного продукта, то и здесь не всё однозначно. Широкие, в чём-то даже уникальные возможности расширения состава системы делают её весьма привлекательной в глазах покупателей. Однако звуковая составляющая оказывается далеко не передовой, демонстрируя худшее поведение на фоне самых обычных конкурирующих продуктов, а отсутствие в комплекте специализированных утилит вроде Creative Sound Blaster Cinema также поубавит прыти у потенциальных покупателей. Для энтузиастов тоже не предусмотрено никаких бонусов, и опираться при выполнении настройки системы придётся на утилиты от сторонних производителей.
Но всё же инженеры Biostar смогли сотворить маленькое чудо, ведь ещё совсем недавно продукты этого вендора приравнивались по своим качественным характеристикам к изделиям Elitegroup Computer Systems. Но, видимо, жёсткая рыночная конкуренция повлияла на недоукомплектованность изделия программным обеспечением. Поэтому потенциального покупателя в первую очередь должна прельстить цена, которая пока остаётся загадкой. Очевидно, она не должна быть выше ценника H87I-Plus, установленного сегодня на отметке $125, иначе перспективы Hi-Fi B85N 3D окажутся весьма туманными.
