Ассортимент компании Biostar насчитывает всего два продукта на базе старшего чипа AMD X470. Модель X470GT8 имеет самый высокий числовой индекс среди всех плат для процессоров AM4.
Покупателей, прежде всего, она может заинтересовать мощным VRM, который пригодится при разгоне.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/01-biostar-racing-x470gt8.jpg)
Добавочных контроллеров здесь нет.
Модель | Biostar X470GT8 (AX47A-A4T) |
---|---|
Официальная страница продукта в Сети | biostar.com.tw |
Чипсет | AMD X470 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Athlon Zen, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7 |
Память | 4 DIMM DDR4 SDRAM 1866/2133/2400/2667/2933*/3200*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 1 x PCI Express 2.0 x16 (x4) — X470 3 x PCI Express 3.0 x1 — X470 |
M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — A-Series/Athlon Zen |
Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
Видеоразъёмы | DisplayPort, HDMI 2.0, DVI-D |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C)) 8 х 3.1 Gen1 (4 разъёма на задней панели) 4 x 2.0 (разъёмов на задней панели нет) |
VR Ready | – |
Serial ATA | 6 x SATA 6 Гбит/с (X470) |
RAID | 0, 1, 10 (SATA, X470) |
Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — 2х Texas Instruments TPA6135 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I211-AT (Gigabit Ethernet) |
COM | – |
TPM | – |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Поддержка AMD CrossFireX, пара колодок для подключения лент RGB |
Цена в рознице, $ | 173 |
Упаковка и комплектация
Коробка обычных размеров из плотного картона.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/02-biostar-racing-x470gt8.jpg)
Поддержка устройств RGB ограничена функциональными возможностями комплекса Vivid Led DJ.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/03-biostar-racing-x470gt8.jpg)

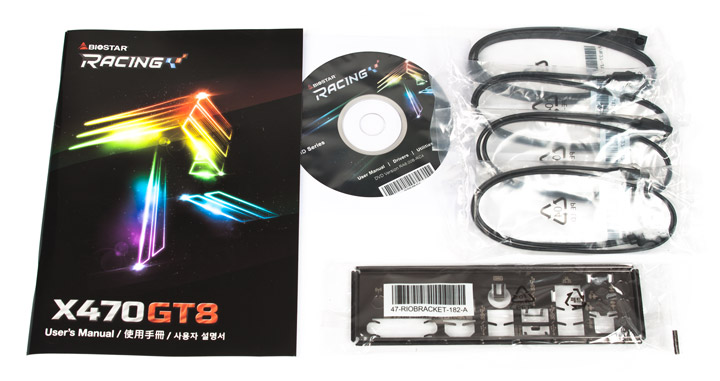

Комплект поставки:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- диск с драйверами и фирменным ПО;
- четыре кабеля SATA 6Gb/s, среди них нет ни одного с Г-образным разъёмом на одном из концов;
- анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/04-biostar-racing-x470gt8.jpg)
Внешний вид
Подсветкой оснащены: накладка над портами ввода-вывода (верхняя надпись и полосы снизу), охладитель хаба, оба радиатора в секторе VRM. Заготовлены также две колодки для нужд стороннего оборудования. Отверстий для закрепления в корпусе — десять, формат устройства соответствует стандарту ATX.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/05-biostar-racing-x470gt8.jpg)

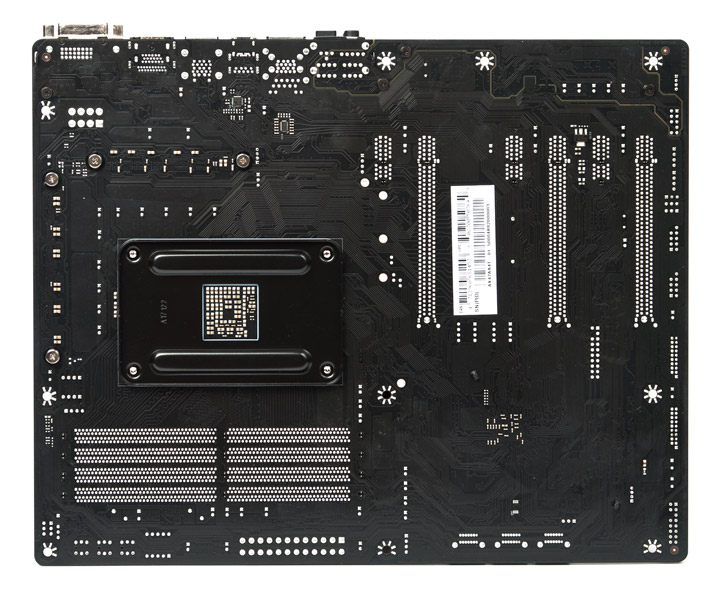

Усилительная пластина для системы охлаждения — металлическая.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/06-biostar-racing-x470gt8.jpg)

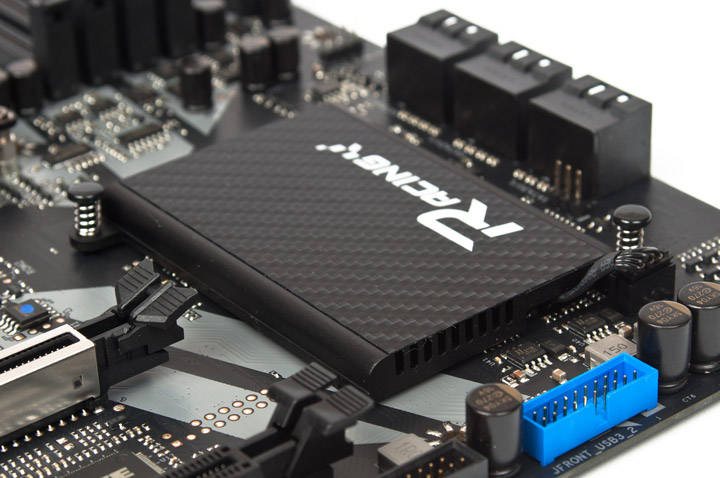

Радиатор на хабе ребристый. Сверху находится декоративная наклейка.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/07-biostar-racing-x470gt8.jpg)

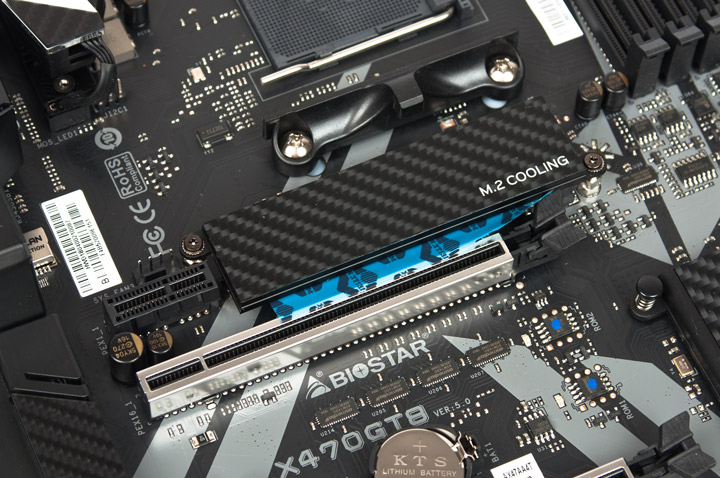

Предустановлен также охладитель для устройств M.2, он оснащён теплопроводящей субстанцией приличной площади.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/08-biostar-racing-x470gt8.jpg)

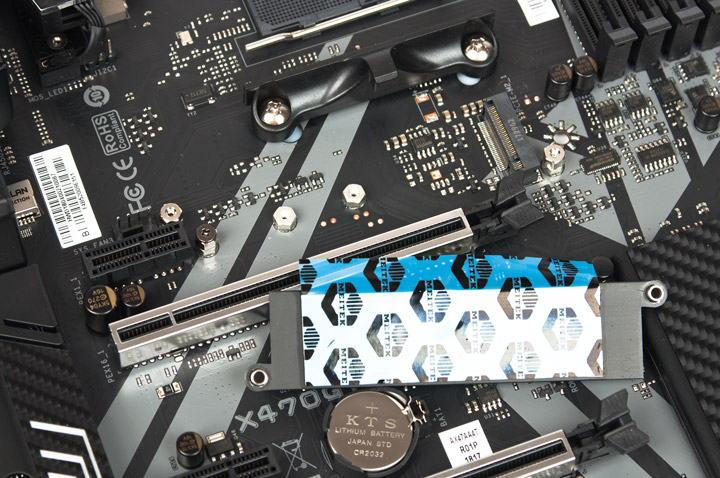

Максимальный типоразмер изделия с разъёмом M.2 — 2280.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/09-biostar-racing-x470gt8.jpg)

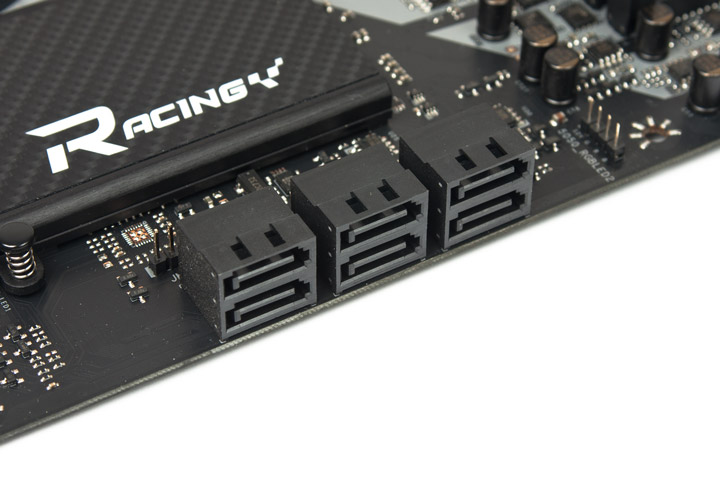

Выходов SATA — шесть, все они продольного типа.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/10-biostar-racing-x470gt8.jpg)

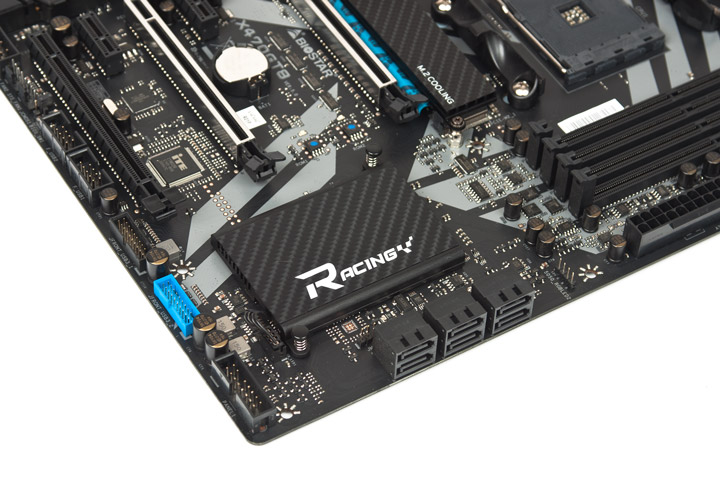

Четыре колодки для корпусных кабелей USB — три чёрных и одна синяя. Две штуки реализуют работу USB 2.0, другие — USB 3.1 Gen 1. Синий цвет выделяет порты, участвующие в работе ускоренной подзарядки устройств при содействии фирменного ПО.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/11-biostar-racing-x470gt8.jpg)

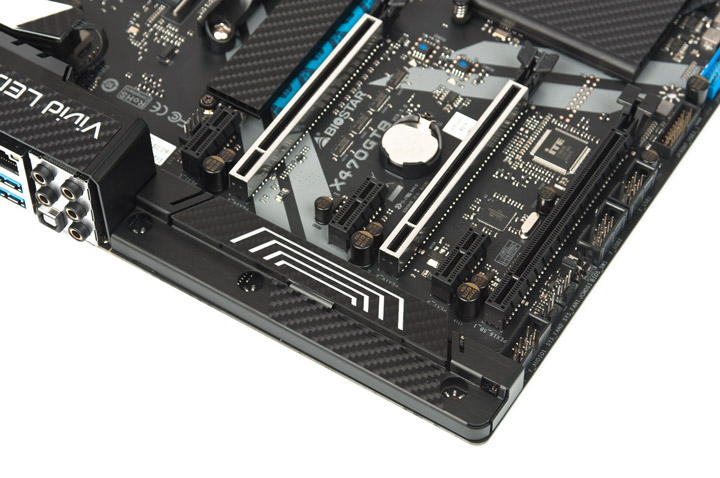

Два усиленных металлом слота PCI-E x16 взаимодействуют с сокетом, все остальные работают с X470. Нет официальной поддержки NVIDIA SLI.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/12-biostar-racing-x470gt8.jpg)

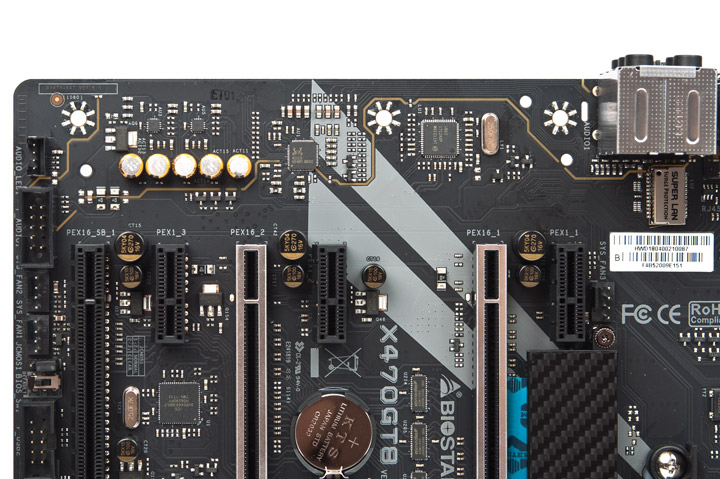

Звуковой кодек — Realtek ALC1220. Экранирование не используется. Есть два операционных усилителя.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/13-biostar-racing-x470gt8.jpg)

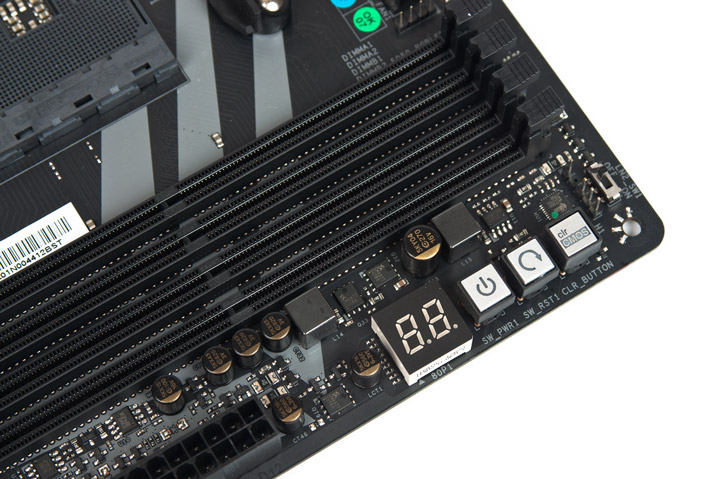

Три кнопки — включения, перезагрузки, сброса настроек — имеют подсветку разных оттенков. Светодиод Reset ещё связан с активностью дисковой подсистемы. Индикатор кодов POST не показывает ничего другого.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/14-biostar-racing-x470gt8.jpg)

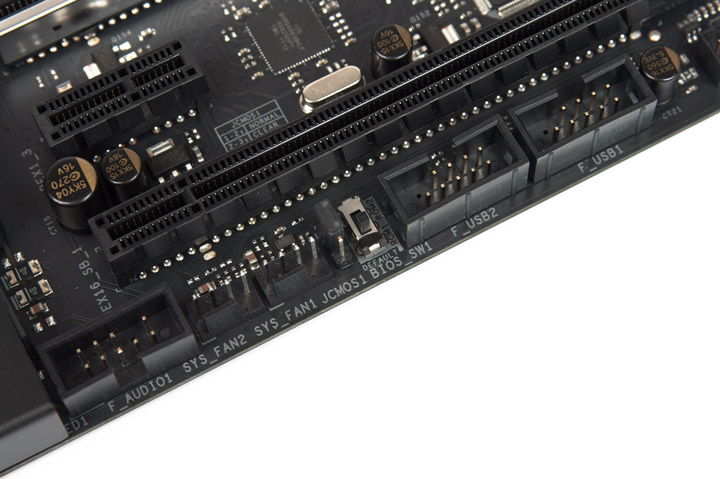

Двухпозиционный переключатель внизу устройства активирует микросхемы с прошивкой. Используемая подсвечивается индивидуальным (красным) светодиодом.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/15-biostar-racing-x470gt8.jpg)

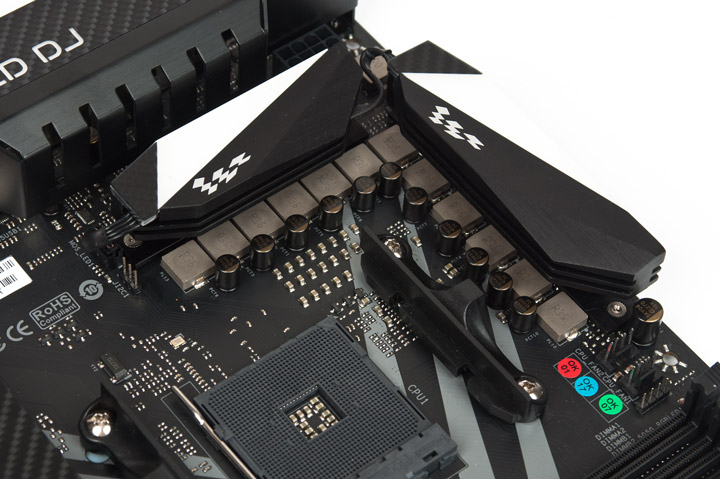

Охладители транзисторов не высокие. Между собой они связаны четырьмя проводами, реализующих работу подсветки. Тепловой трубки нет.
Необычно местоположение гнезда питания ЦП, отсоединять кабель будет весьма непросто.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/16-biostar-racing-x470gt8.jpg)

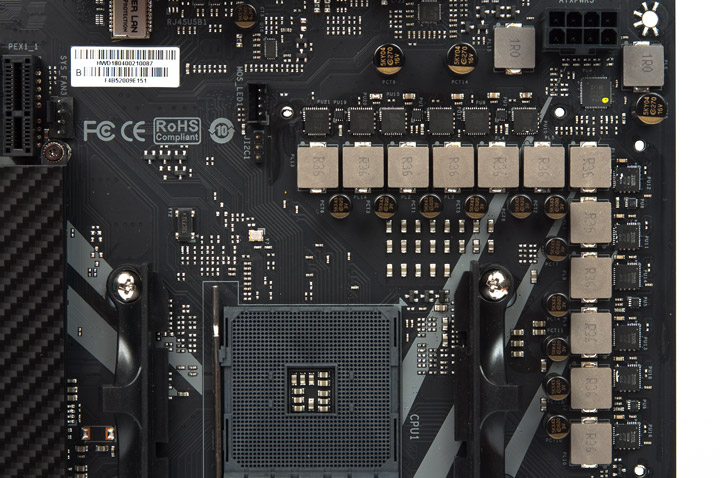

ШИМ-контроллер — популярный IR35201. Схема организации питания — 4+2 «фазы», ещё на плате присутствуют шесть удвоителей IR3599. Силовые элементы — сборки IR3555, уже встречавшиеся, например, в составе ASUS ROG Strix X470-F Gaming.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/17-biostar-racing-x470gt8.jpg)

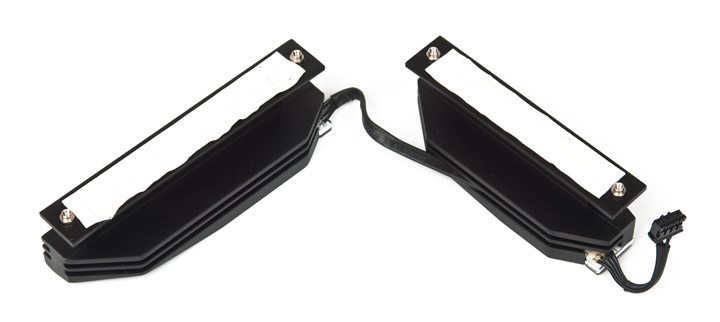

Контакт теплосъёмника с силовыми элементами полноценный, обеспеченный термопрокладкой небольшой толщины. Охладители крепятся подпружиненными болтами, но прижим слабый, без усилий радиаторы сдвигаются и даже приподнимаются над поверхностью устройства, потому при монтаже нужно соблюдать осторожность.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/18-biostar-racing-x470gt8.jpg)

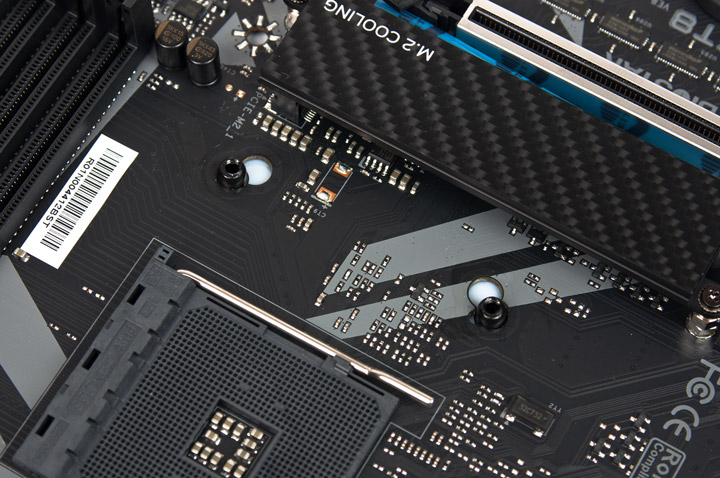

Отверстия возле сокета предусматривают установку как новых охладителей ЦП, так и старых, разработанных под предшествующие платы (AM3+ и старее). Для их установки здесь усилительную пластину нужно будет заменить на соответствующую.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/19-biostar-racing-x470gt8.jpg)

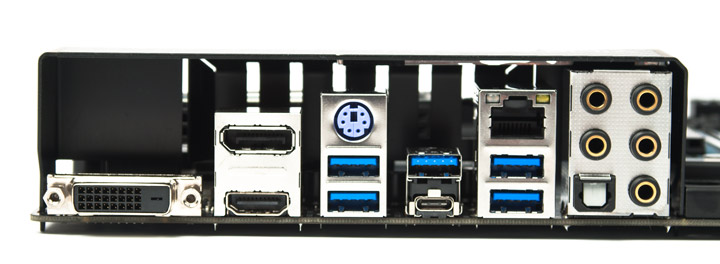

Гнёзд USB на задней панели, как для флагмана серии, немного. Зато есть три цифровых видеовыхода.
![Biostar Racing X470GT8](/motherboard/biostar-racing-x470gt8/20-biostar-racing-x470gt8.jpg)
