Ассортимент компании Biostar насчитывает всего два продукта на базе старшего чипа AMD X470. Модель X470GT8 имеет самый высокий числовой индекс среди всех плат для процессоров AM4.
Покупателей, прежде всего, она может заинтересовать мощным VRM, который пригодится при разгоне.
Добавочных контроллеров здесь нет.
| Модель | Biostar X470GT8 (AX47A-A4T) |
|---|---|
| Официальная страница продукта в Сети | biostar.com.tw |
| Чипсет | AMD X470 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Athlon Zen, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7 |
| Память | 4 DIMM DDR4 SDRAM 1866/2133/2400/2667/2933*/3200*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 1 x PCI Express 2.0 x16 (x4) — X470 3 x PCI Express 3.0 x1 — X470 |
| M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — A-Series/Athlon Zen |
| Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
| Видеоразъёмы | DisplayPort, HDMI 2.0, DVI-D |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C)) 8 х 3.1 Gen1 (4 разъёма на задней панели) 4 x 2.0 (разъёмов на задней панели нет) |
| VR Ready | – |
| Serial ATA | 6 x SATA 6 Гбит/с (X470) |
| RAID | 0, 1, 10 (SATA, X470) |
| Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — 2х Texas Instruments TPA6135 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I211-AT (Gigabit Ethernet) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Поддержка AMD CrossFireX, пара колодок для подключения лент RGB |
| Цена в рознице, $ | 173 |
Упаковка и комплектация
Коробка обычных размеров из плотного картона.
Поддержка устройств RGB ограничена функциональными возможностями комплекса Vivid Led DJ.
Комплект поставки:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- диск с драйверами и фирменным ПО;
- четыре кабеля SATA 6Gb/s, среди них нет ни одного с Г-образным разъёмом на одном из концов;
- анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд.
Внешний вид
Подсветкой оснащены: накладка над портами ввода-вывода (верхняя надпись и полосы снизу), охладитель хаба, оба радиатора в секторе VRM. Заготовлены также две колодки для нужд стороннего оборудования. Отверстий для закрепления в корпусе — десять, формат устройства соответствует стандарту ATX.
Усилительная пластина для системы охлаждения — металлическая.
Радиатор на хабе ребристый. Сверху находится декоративная наклейка.
Предустановлен также охладитель для устройств M.2, он оснащён теплопроводящей субстанцией приличной площади.
Максимальный типоразмер изделия с разъёмом M.2 — 2280.
Выходов SATA — шесть, все они продольного типа.
Четыре колодки для корпусных кабелей USB — три чёрных и одна синяя. Две штуки реализуют работу USB 2.0, другие — USB 3.1 Gen 1. Синий цвет выделяет порты, участвующие в работе ускоренной подзарядки устройств при содействии фирменного ПО.
Два усиленных металлом слота PCI-E x16 взаимодействуют с сокетом, все остальные работают с X470. Нет официальной поддержки NVIDIA SLI.
Звуковой кодек — Realtek ALC1220. Экранирование не используется. Есть два операционных усилителя.
Три кнопки — включения, перезагрузки, сброса настроек — имеют подсветку разных оттенков. Светодиод Reset ещё связан с активностью дисковой подсистемы. Индикатор кодов POST не показывает ничего другого.
Двухпозиционный переключатель внизу устройства активирует микросхемы с прошивкой. Используемая подсвечивается индивидуальным (красным) светодиодом.
Охладители транзисторов не высокие. Между собой они связаны четырьмя проводами, реализующих работу подсветки. Тепловой трубки нет.
Необычно местоположение гнезда питания ЦП, отсоединять кабель будет весьма непросто.
ШИМ-контроллер — популярный IR35201. Схема организации питания — 4+2 «фазы», ещё на плате присутствуют шесть удвоителей IR3599. Силовые элементы — сборки IR3555, уже встречавшиеся, например, в составе ASUS ROG Strix X470-F Gaming.
Контакт теплосъёмника с силовыми элементами полноценный, обеспеченный термопрокладкой небольшой толщины. Охладители крепятся подпружиненными болтами, но прижим слабый, без усилий радиаторы сдвигаются и даже приподнимаются над поверхностью устройства, потому при монтаже нужно соблюдать осторожность.
Отверстия возле сокета предусматривают установку как новых охладителей ЦП, так и старых, разработанных под предшествующие платы (AM3+ и старее). Для их установки здесь усилительную пластину нужно будет заменить на соответствующую.
Гнёзд USB на задней панели, как для флагмана серии, немного. Зато есть три цифровых видеовыхода.

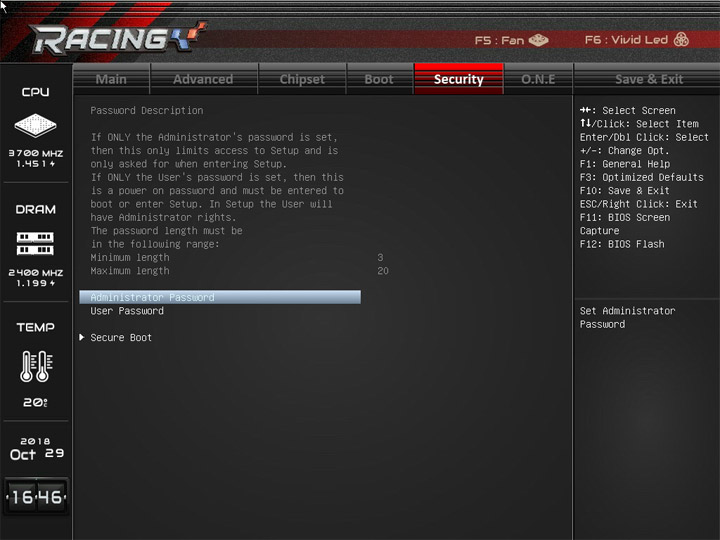

Возможности UEFI

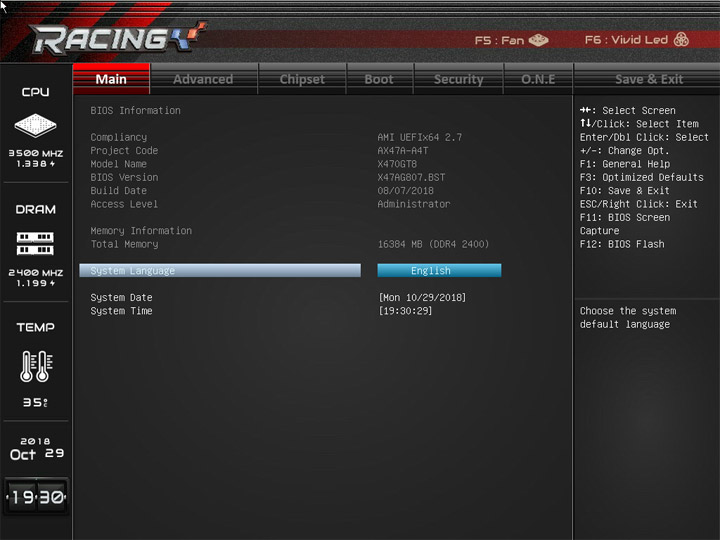

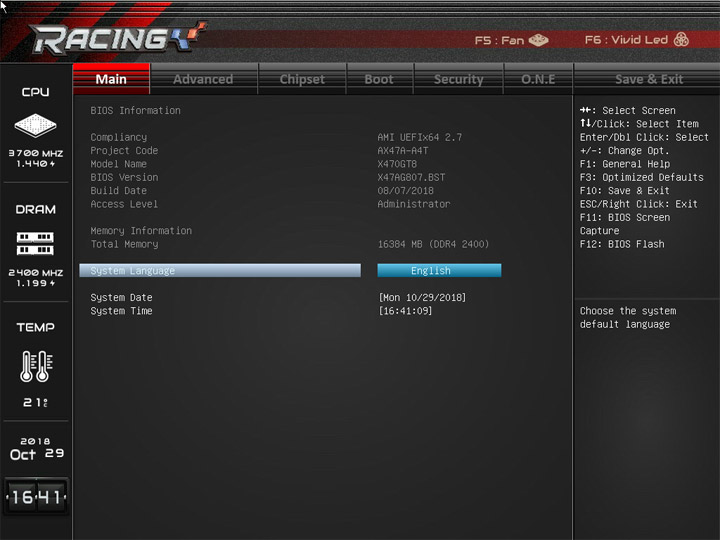

Всего есть три прошивки. Читать последние цифры следует как месяц-день сборки. X47AG412.BST — первоначальная. На изменение частоты памяти в UEFI не реагирует. X47AG417.BST — исправленная. Наращивать DRAM Frequency можно, но лишь при использовании добавочных напряжений CPU и SOC. X47AG807.BST — последняя актуальная версия. Частота памяти будет меняться даже при ручной установке основных напряжений. Обзор возможностей продукта пройдёт на её примере.

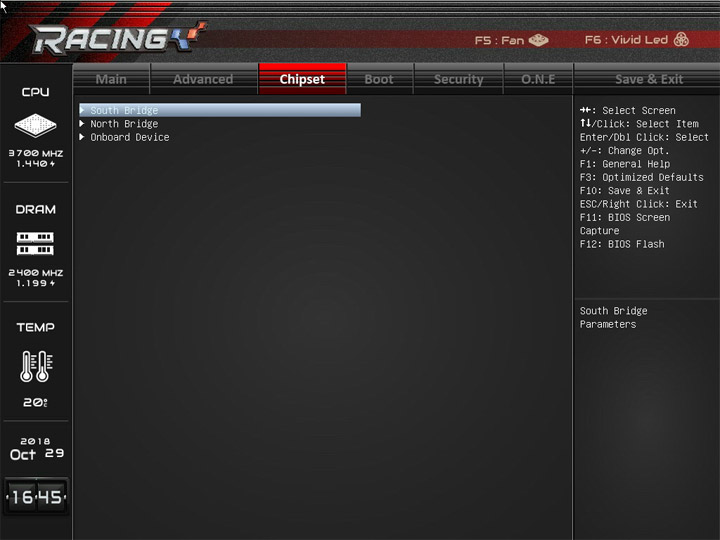

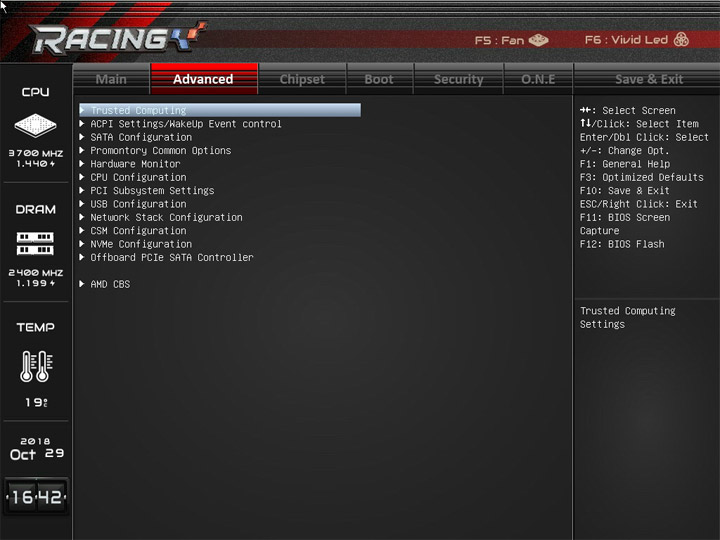

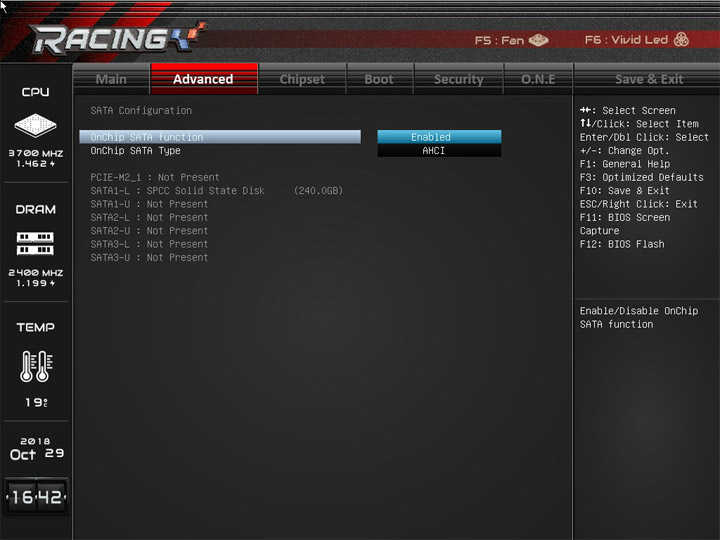

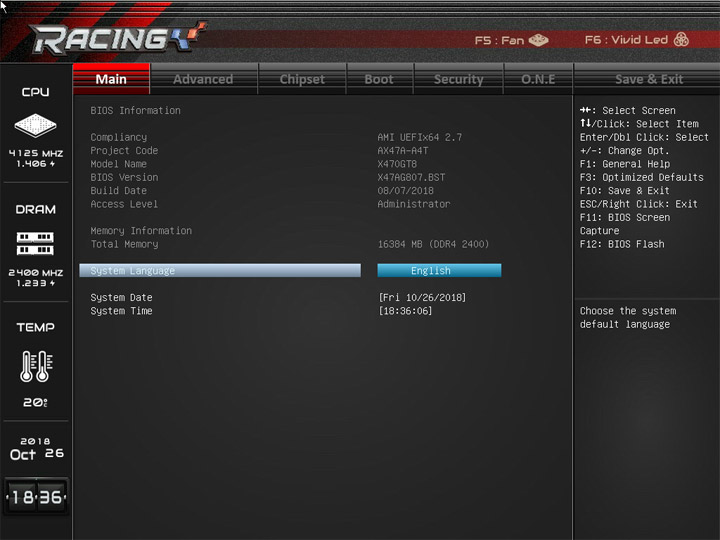

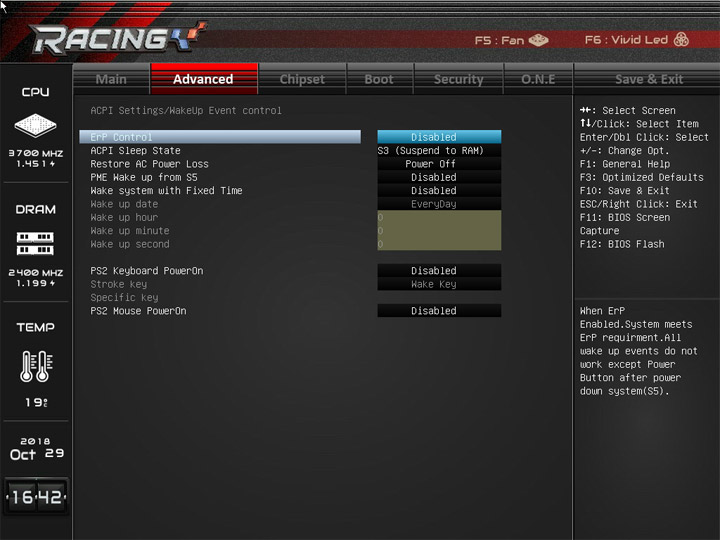

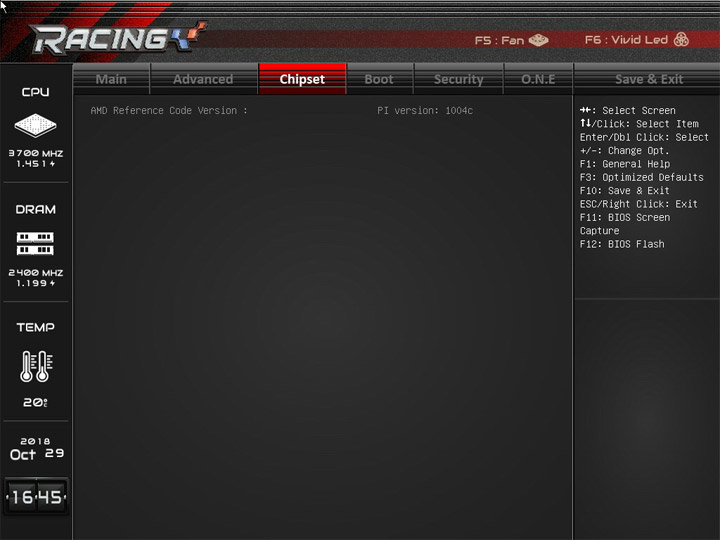

Доступен один вариант работы с интерфейсом. Кроме английского языка интерфейса есть ещё китайский. Левый столбец демонстрирует параметры системы в реальном времени. Температура R7 2700X занижается на десять градусов. С R3 2200G такой проблемы не было.
Больше параметров отображает страница Hardware Monitor.

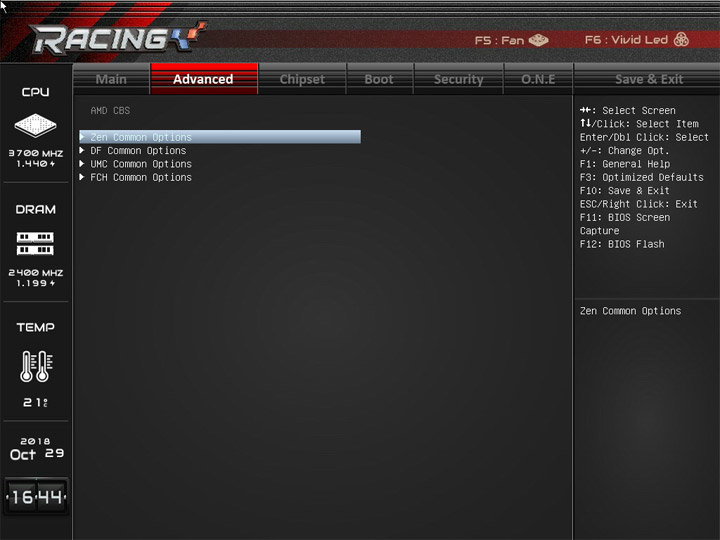

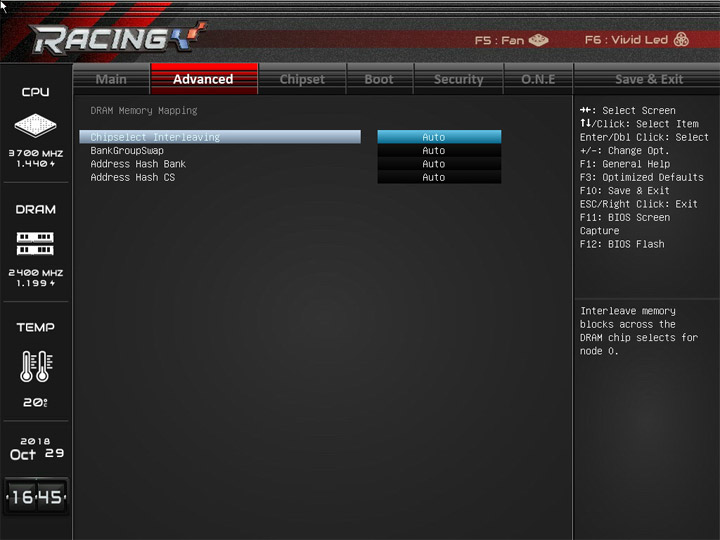

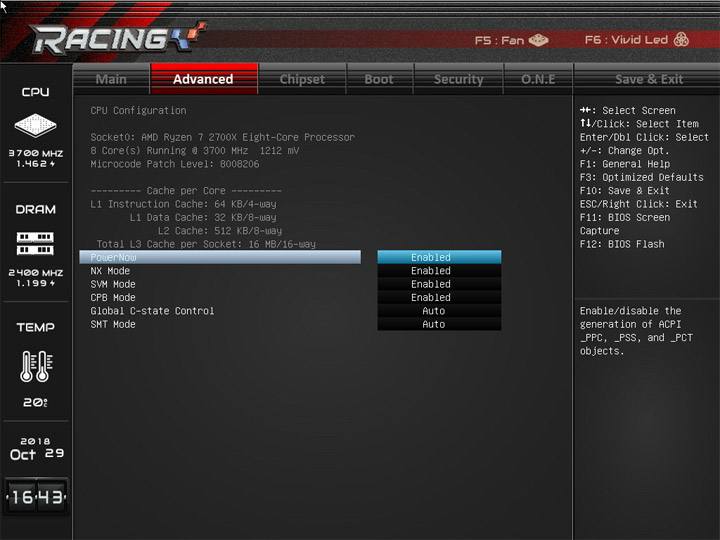

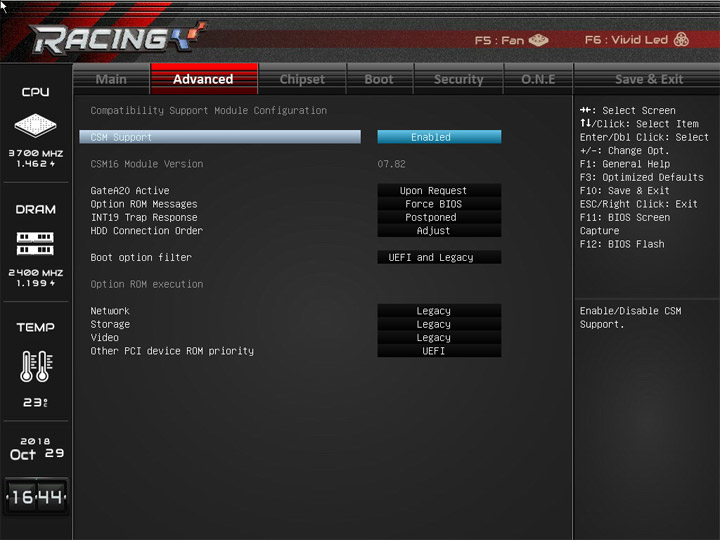

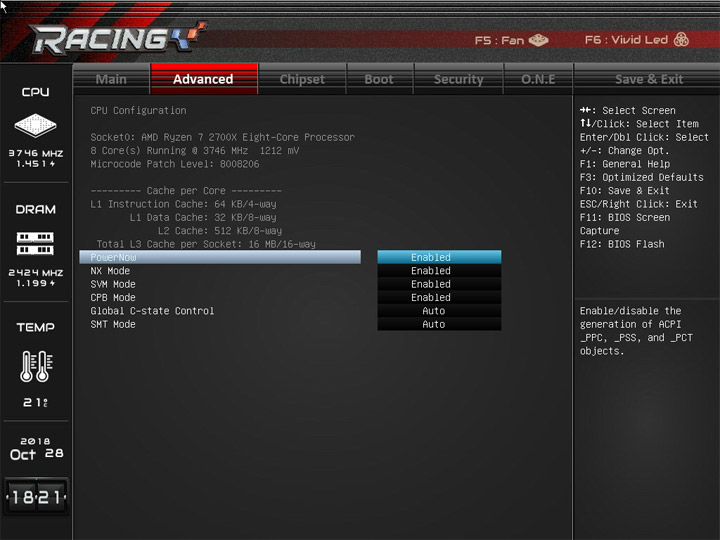

Ряд тонких настроек системы находится в подменю AMD CBS.
Скорость опроса оборудования высокая, с начальными настройками. По мере внесения правок она падает.

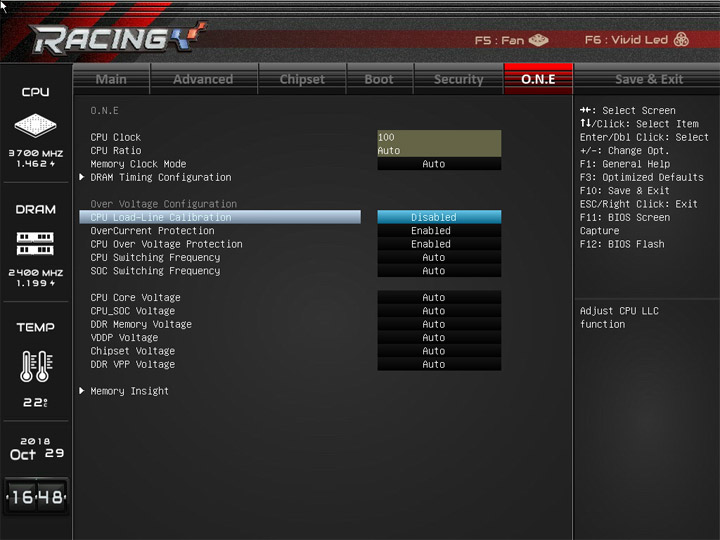

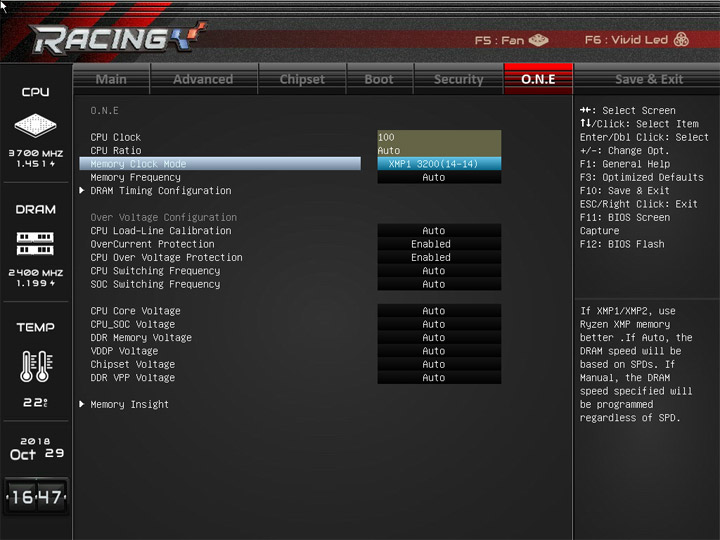

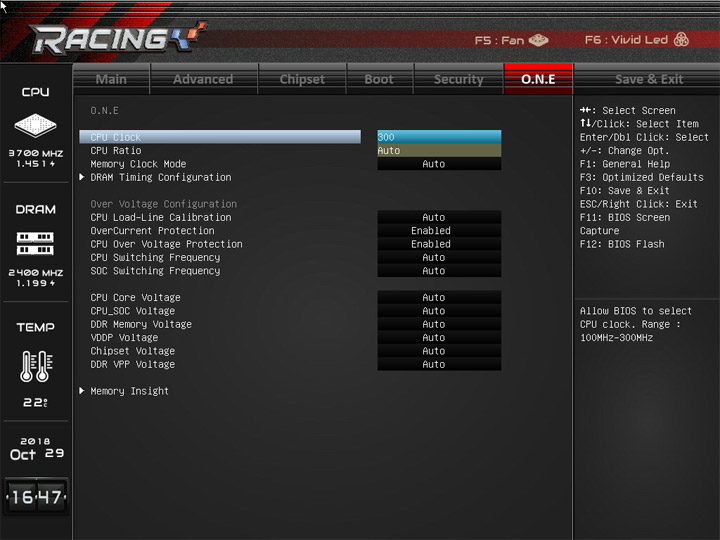

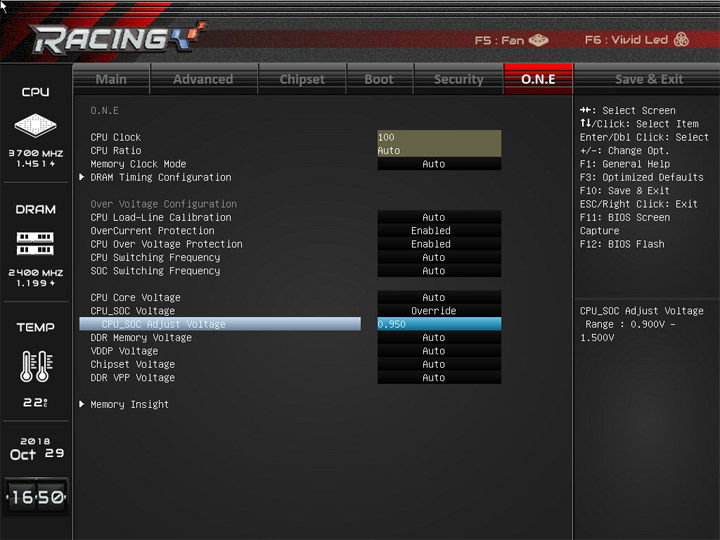

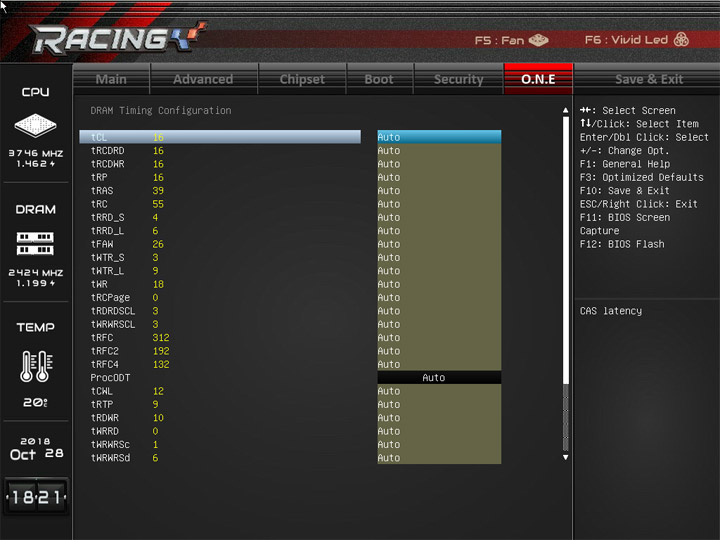

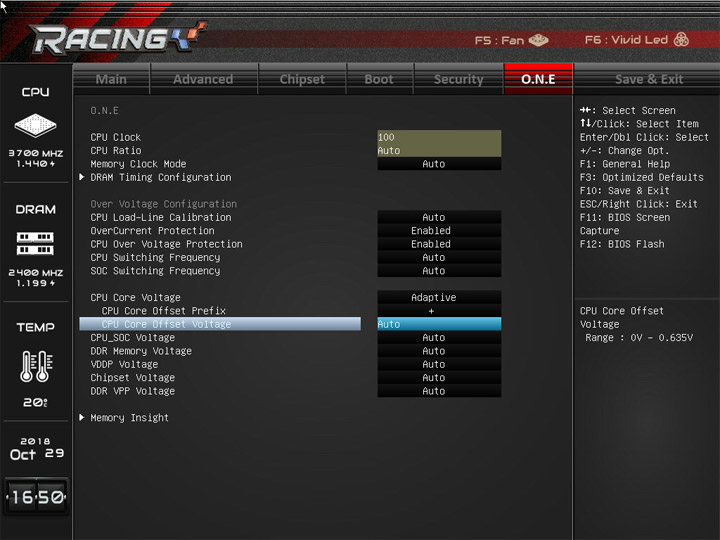

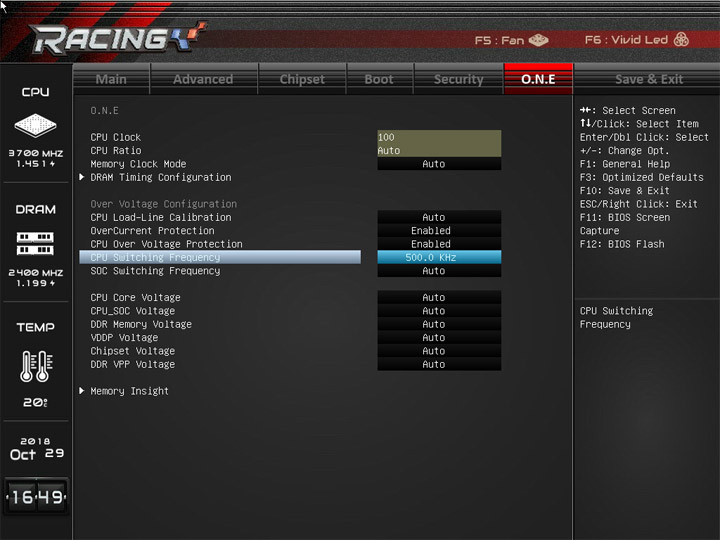

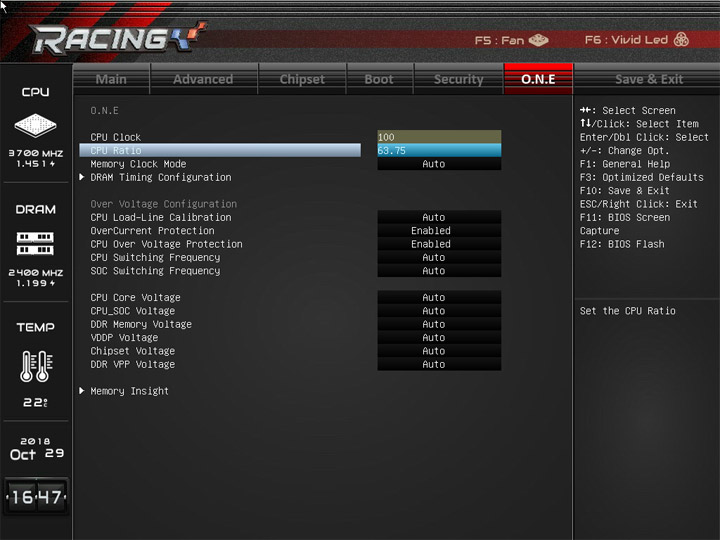

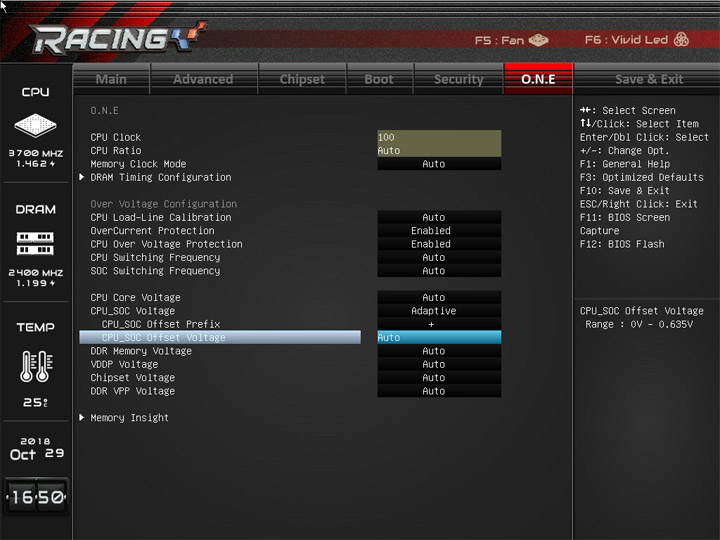

O.N.E — меню для разгона. Есть профили LLC, напряжение CPU и SOC можно изменять двумя способами. Доступна корректировка базовой частоты.
Наиболее важные параметры собраны в общую таблицу.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Clock (МГц) | 100–300 | 1 |
| CPU Ratio (Multiplier) | 32–63,75 | 0,25 |
| CPU Load-Line Calibration | Auto/Disable/Level 1–6 | 1 |
| CPU Core Adjust Voltage (В) | 1,005–2,1 | 0,005 |
| CPU Core Offset Voltage (В) | (+/–) 0,005–0,635 | 0,005 |
| CPU_SOC Adjust Voltage (В) | 0,905–1,5 | 0,005 |
| CPU_SOC Offset Voltage (В) | (+/–) 0,005–0,635 | 0,005 |
| Memory Frequency (МГц) | 1333–4000, 3333–3866, 4200 | 266,67 |
| DDR Memory Voltage (B) | (+) 0,012–0,3 | 0,012 |
| GFX Frequency (МГц) | 400–2500 | 1 |
| GFX Voltage (В) | 1,00625–1,55 | 0,00625 |
Порадовало наличие пяти профилей, выделенных в памяти под хранение настроек системы. Также можно использовать механизм для работы с внешними накопителями для этих же целей.

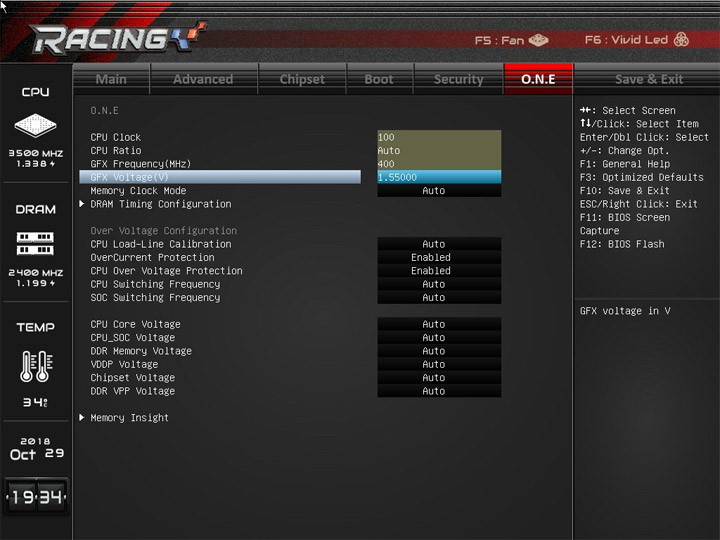

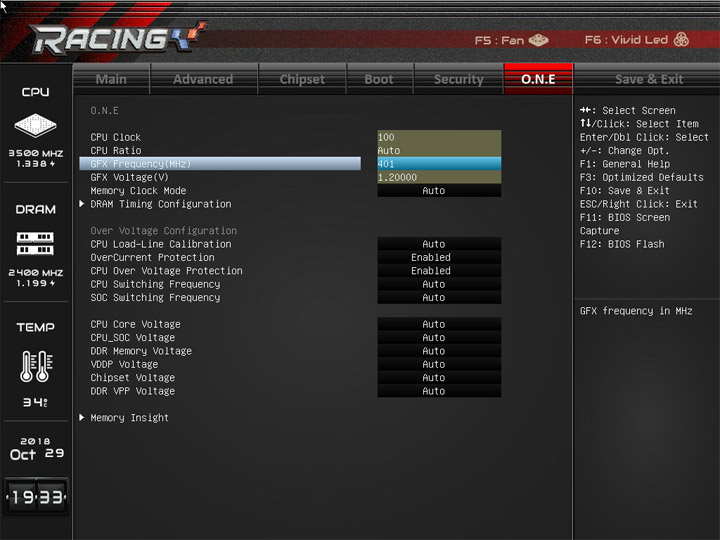

Появление в системе APU добавит несколько новых пунктов в UEFI. Размер буфера аппаратно ограничен двумя гигабайтами, установка большего объёма эффекта не даёт.
Комплектное ПО
Набор небольшой, если вспоминать про перечень утилит у конкурентов.
| Программное обеспечение | |
|---|---|
| Фирменное | BIOSCreen Utility, BIOS Update Utility, eHot-Line Utility, Lightning Charger, Racing GT Evo Utility |
| Сетевое | FLY.NET |

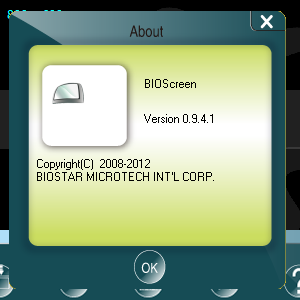

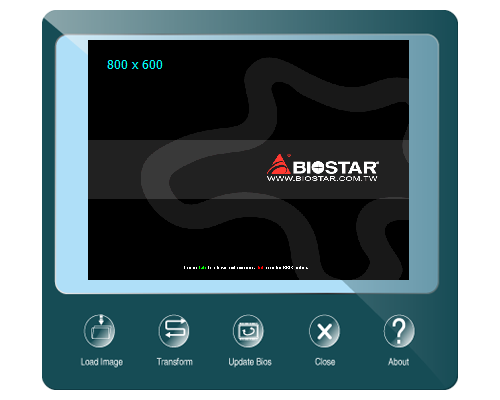

BIOSCreen Utility предназначена для модификации изображения на стартовом экране.

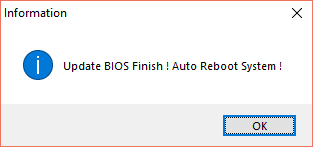

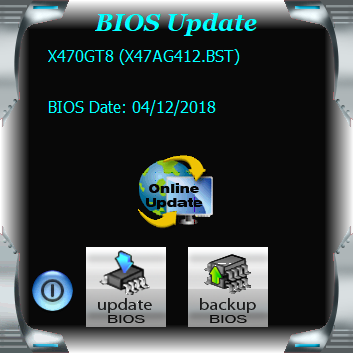

BIOS Update Utility работала без замечаний. С её помощью я успешно менял прошивки. Online Update не функционирует как следует, сообщая про отсутствие обновлений, хотя они были на странице поддержки устройства.

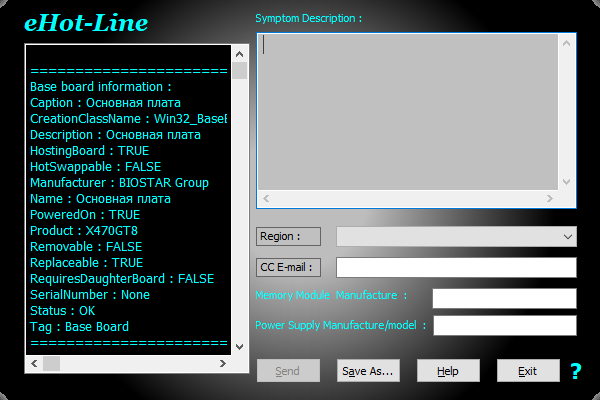

Подать рекламацию можно при содействии eHot-Line Utility, она самостоятельно собирает сведения о системе.

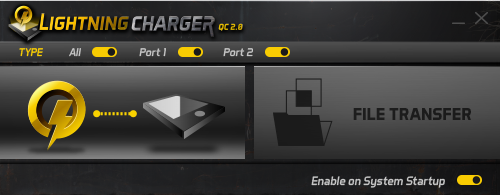

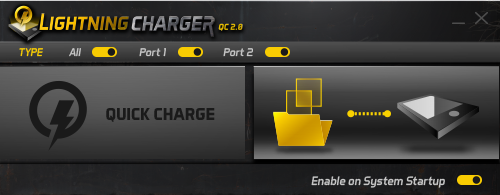

Lightning Charger активирует ускоренную подзарядку гаджетов. Актуально для внутреннего гнезда USB синего цвета.

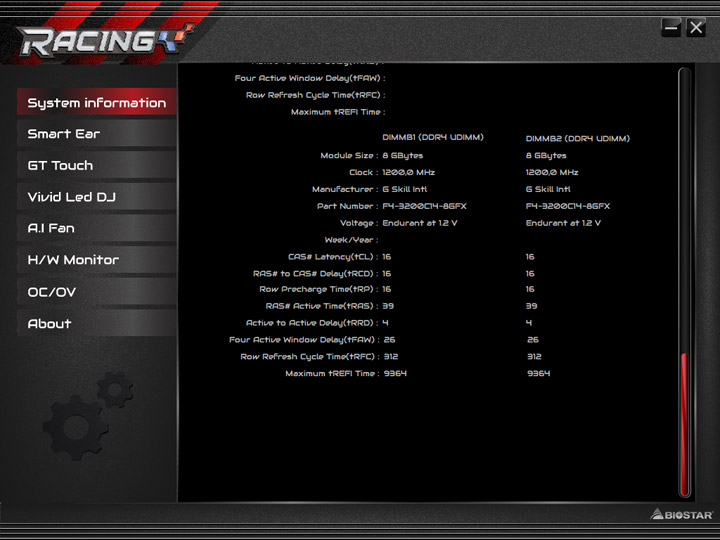

Racing GT Evo Utility — комплекс по управлению и контролем за системой. Тут собраны все фирменные наработки производителя последних лет.

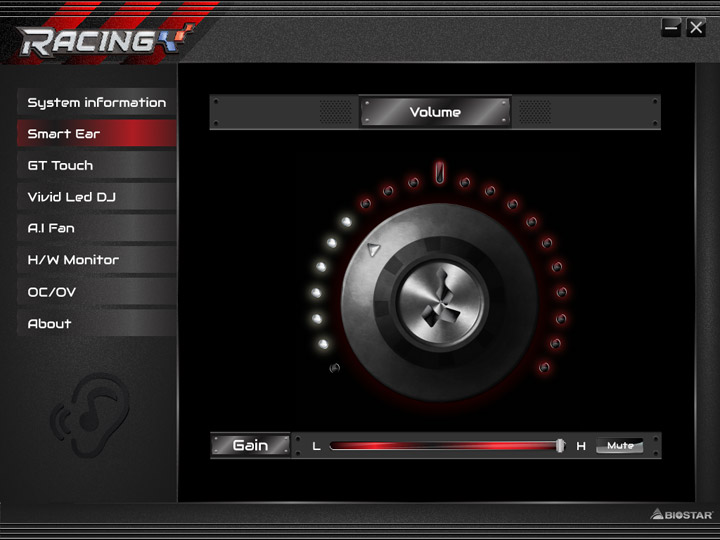

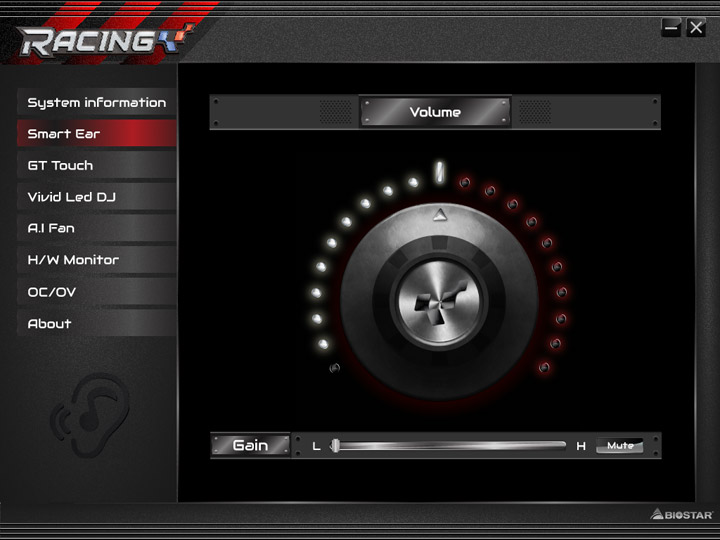

Усиление громкости производится путём активации Gain на странице Smart Ear.

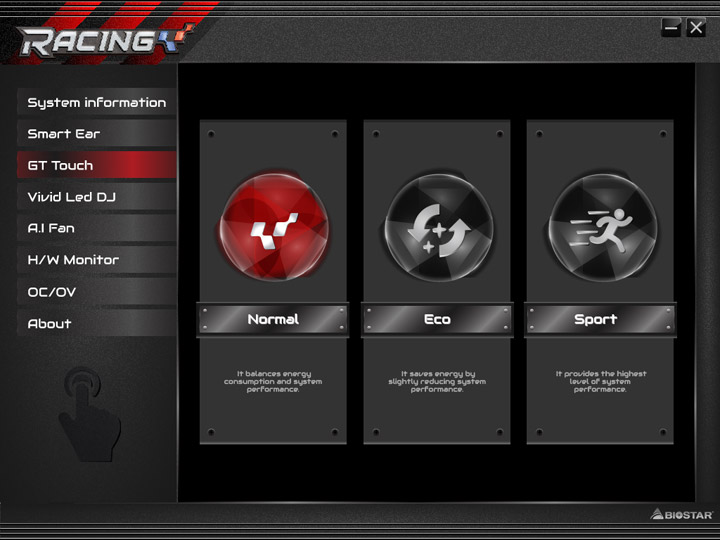

Профили GT Touch символизируют три базовые схемы из «Электропитания» Панели Управления Windows. Упрощённого разгона системы тут нет.

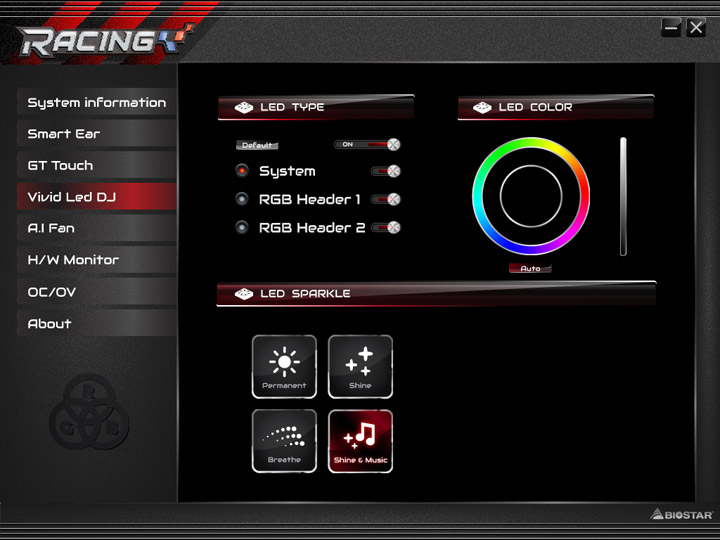

Для подсветки можно выбрать один из четырёх режимов работы (сценария) и определиться с её оттенком. Поле Auto означает динамическое изменение цвета.

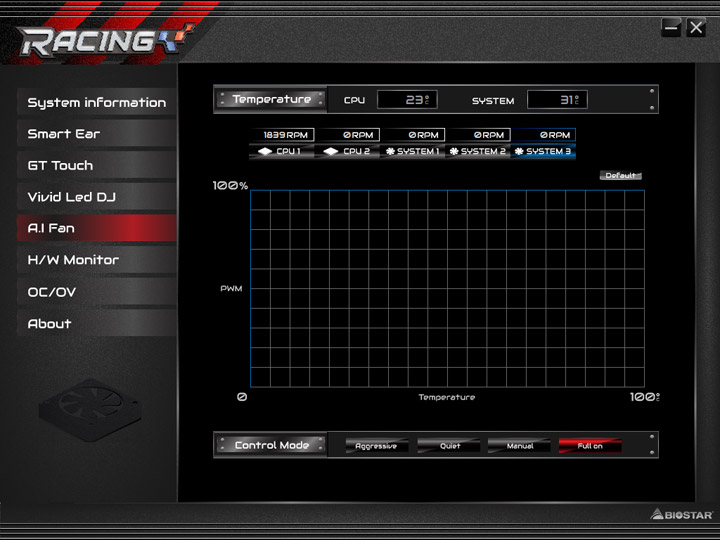

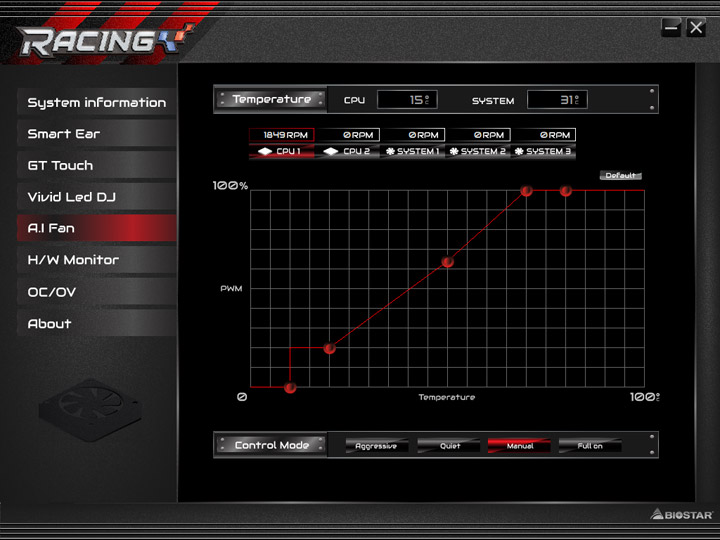

Управление вентиляторами будет проходить исключительно способом смены скважности ШИМ, то есть поддерживаются только четырёхпроводные устройства. Механизмы одинаковы как в ПО, так и в UEFI.
Страница H/W Monitor показывает неправдоподобные значения величин. Замечаний здесь нет, разве что, к блоку Fan.
Рубрика OC/OV содержит механизмы по управлению параметрами в режиме реального времени. Принимаемые значения тоже неправдоподобны, но привнесение изменений всё же происходит, их нужно будет контролировать другими утилитами.
Номер сборки программы, похоже, содержит дату, здесь «1807» соответствует году и месяцу, потому весьма странно видеть настолько грубые ошибки, учитывая длительное присутствие продукта на рынке.

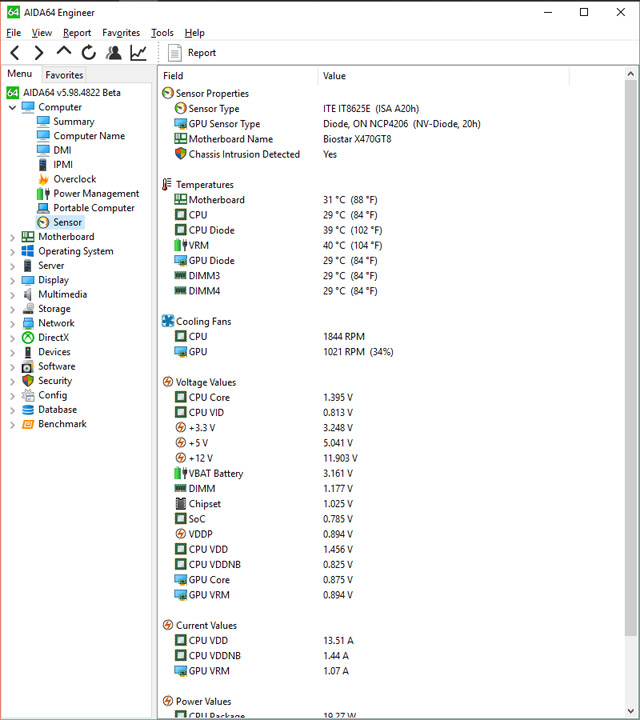

Стороннее ПО, к примеру, AIDA64, поможет в наблюдении за параметрами при отладке и в процессе работы системы. Ошибку подачи сниженной температуры процессора может устранить только обновление UEFI. Не лишним будет отметить наличие температурного датчика VRM.

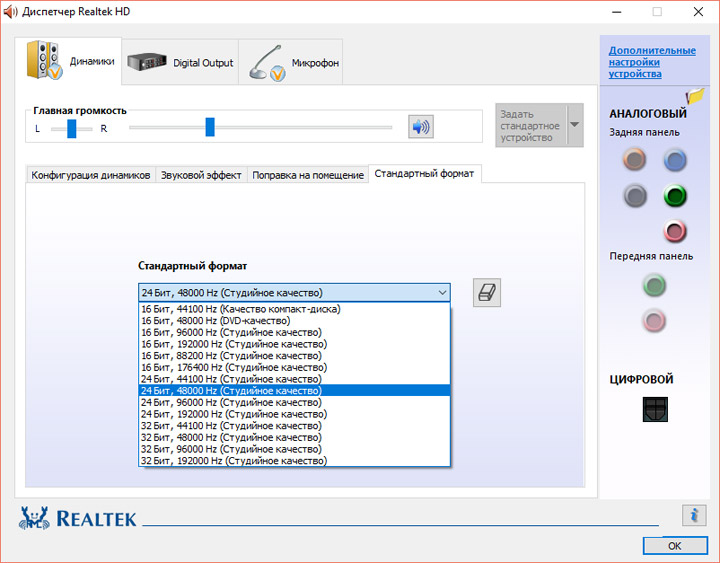

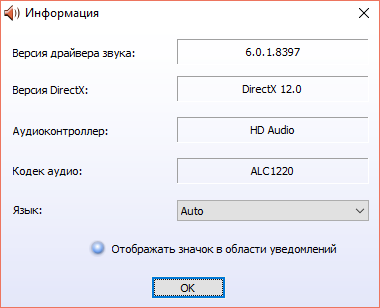

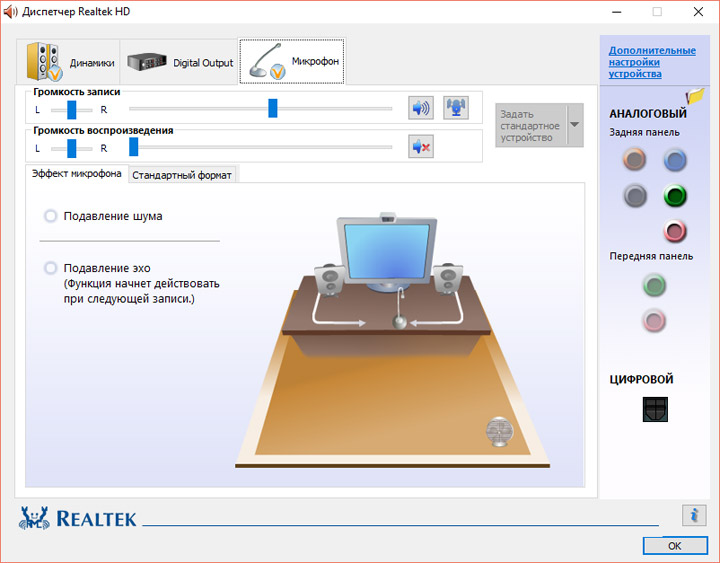

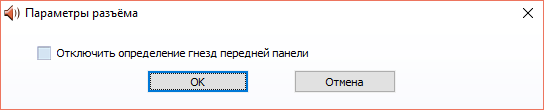

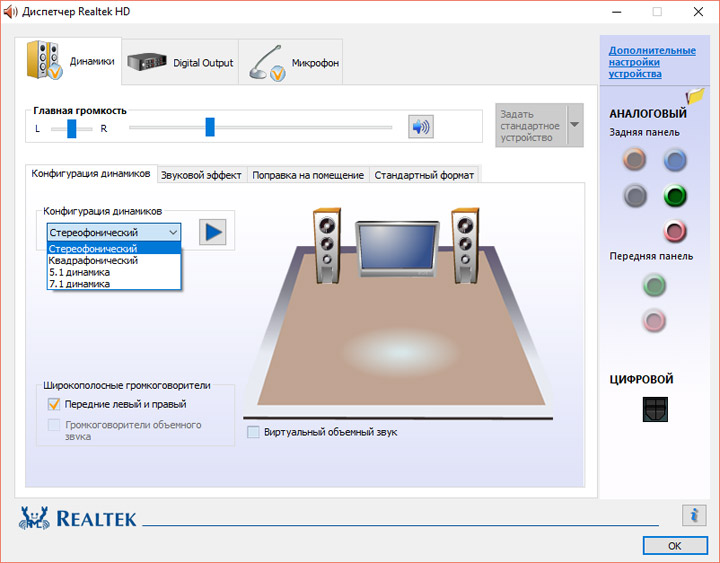

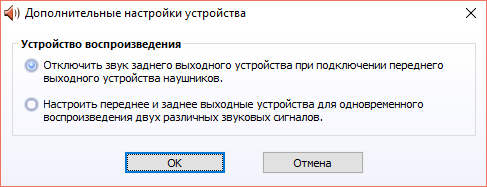

Конфигуратор Realtek для ALC1220 имеет классический интерфейс. Каких-либо особых возможностей тут нет, активация усиления выходного сигнала, напомню, перенесена в Racing GT Evo Utility. В звучании наблюдается лёгкое преобладание мидбаса, из-за чего страдает прозрачность сцены. Но звуки во всех диапазонах имеют приятные оттенки звучания, в целом, реализация этого узла на плате выполнена хорошо.

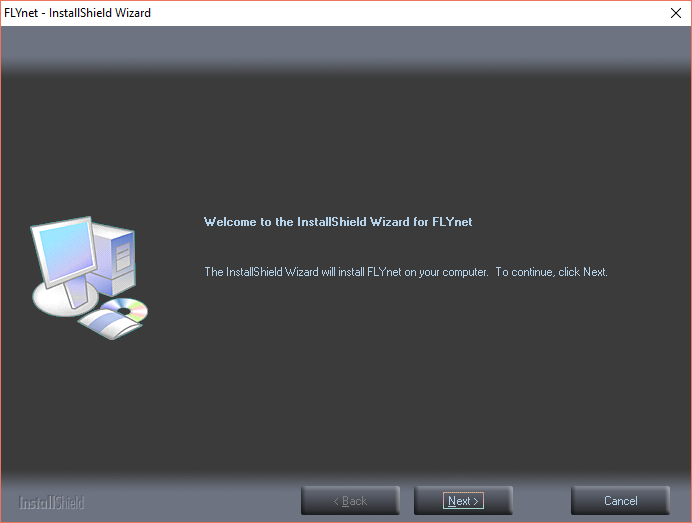

В описании возможностей на странице продукта в Сети можно найти упоминание про утилиту для сетевой подсистемы — FLY.NET. Однако её дистрибутива я там же не обнаружил, какую бы версию ОС не выбирал. На комплектном диске её тоже нет. Из ситуации можно выйти, обратившись к страницам поддержки плат предыдущего поколения, на базе X370.

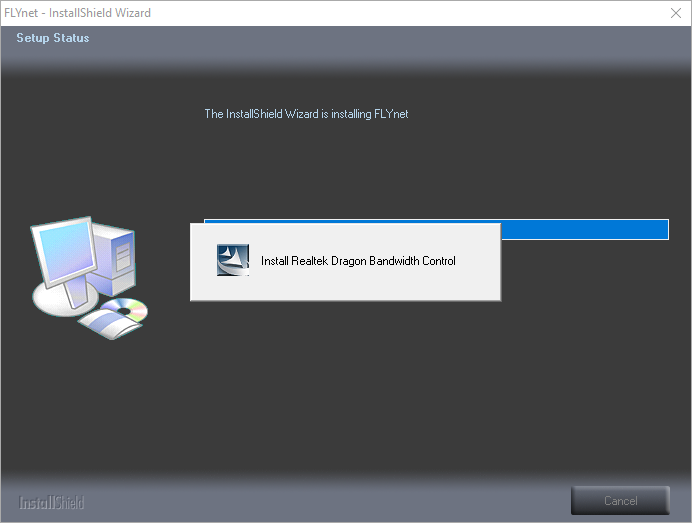

Её установка завершилась без ошибок, но функционировать программа не смогла, сославшись на отсутствие поддерживаемого адаптера в системе. По всей видимости, речь шла про чип от Realtek.
Тестовый стенд
В состав открытого стенда вошли:
- процессор: AMD Ryzen 7 2700X (3,7 ГГц);
- кулер: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Flare X F4-3200C14D-16GFX (2x8 ГБ, 3200 МГц, 14-14-14-34-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 18.10.0830, GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.
Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

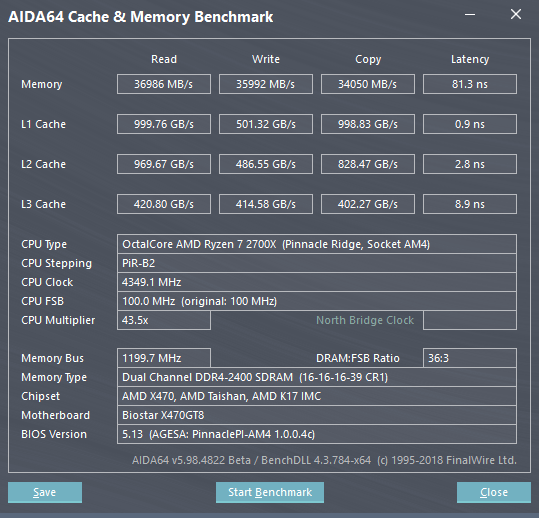

| Продукт | Версия микрокода | AIDA64 | BenchDLL | Windows 10 |
|---|---|---|---|---|
| Biostar X470GT8 | 5.13 (07.08.2018) | 5.98.4822 | 4.3.784-x64 | 10.0.17134.376 10.0.17134.345 |
Общие сведения о быстродействии системы можно получить из обзора Ryzen 7 2700. О разгоне старшей версии — Ryzen 7 2700X — мы рассуждали в материале об ASUS ROG Crosshair VII Hero (Wi-Fi).
Разгонный потенциал

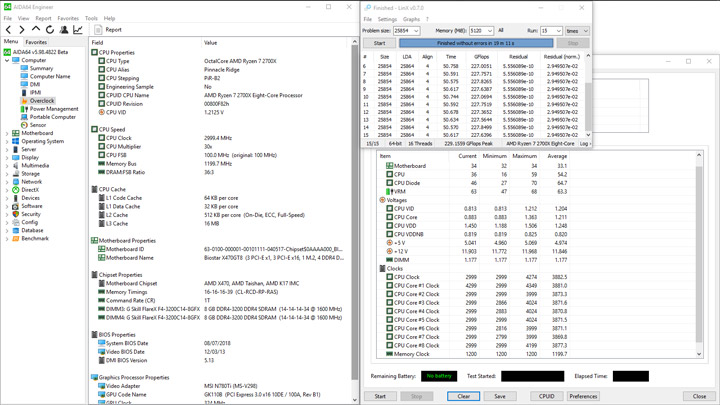

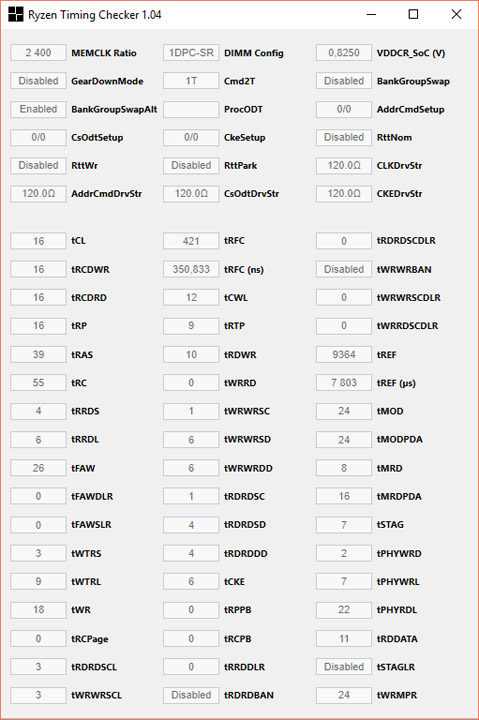

Вначале посмотрим, как система ведёт себя с начальными настройками. Частота DRAM — 2400 МГц.
В однопоточном бенчмарке 7-Zip процессор так и не вышел на максимальную частоту, ведь множитель не достиг отметки x43(+). В многопоточном сценарии частота ядер была изменчивой, динамической, как и на других устройствах. Средняя частота при испытаниях LinX составила 3875 МГц. Там производительность соответствует ожиданиям. Нет проблем с ПСП, к слову, лишь в тесте AIDA64 (Cache & Memory benchmark) был заметен рост частоты ЦП до предельной.
Потребление стенда составило коридор из цифр 43 и 205 Вт.

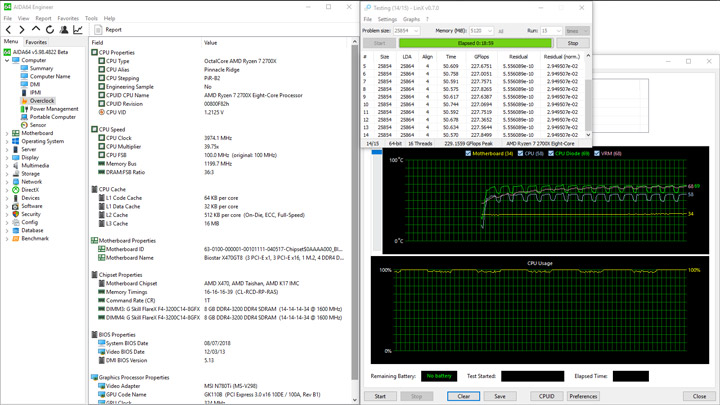

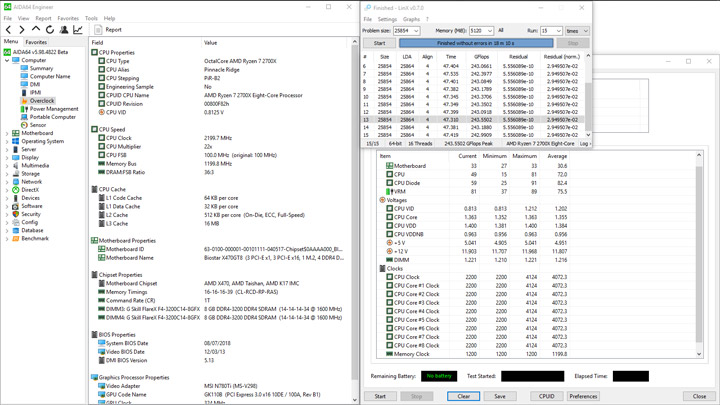

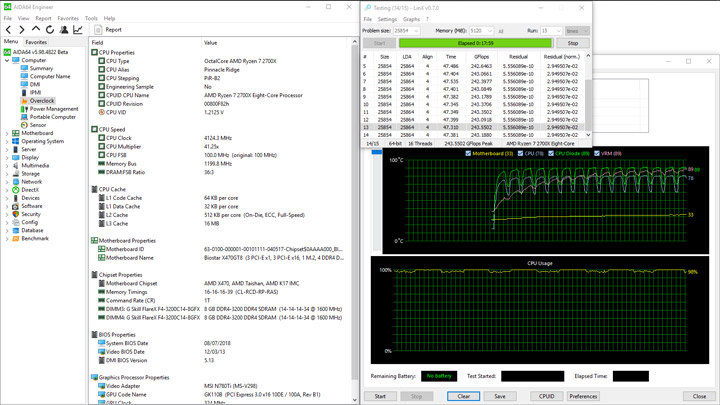

Первое испытание — разгон процессора своими силами, напомню, тут нет готовых профилей разгона. Частота будет равна 4125 МГц, необходимое напряжение для стабильной работы системы — 1,42 В. Сниженное до 1,177 В DRAM Voltage я доводил до штатных уровня путём прибавки 0,036 В. У SOC Voltage установка базировалась на минимально возможном в UEFI пункте — 0,91 В. Любой из профилей LLC не обеспечивает приемлемую стабилизацию напряжения ЦП, потому лучшим вариантом является деактивация параметра.
Среднее значение действующего напряжения — 1,384 В. Флуктуация обозначила пределы 1,381 и 1,4 В. Нагрев системы стабилизации питания не был низким, но спад температуры после окончания тестирования также не задерживался, дополнительные меры по охлаждению платы не потребовались. Уровень VDDNB оказался изрядно больше необходимого, но снизить его никак нельзя, из-за ограничений UEFI у рассматриваемой X470GT8.

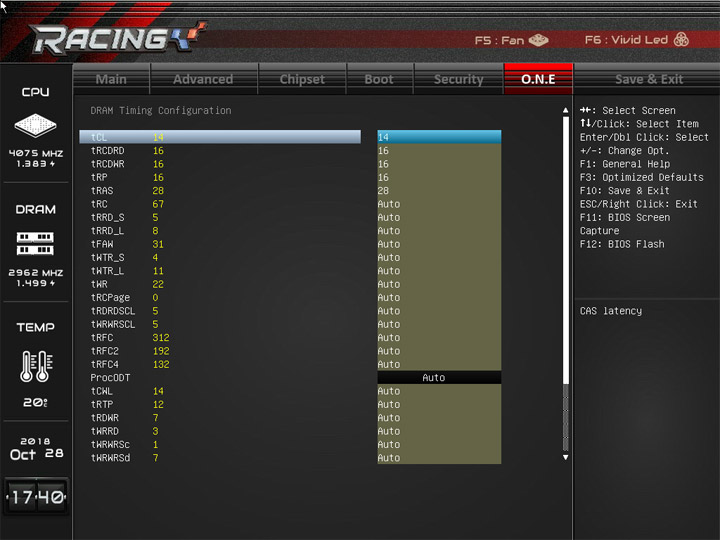

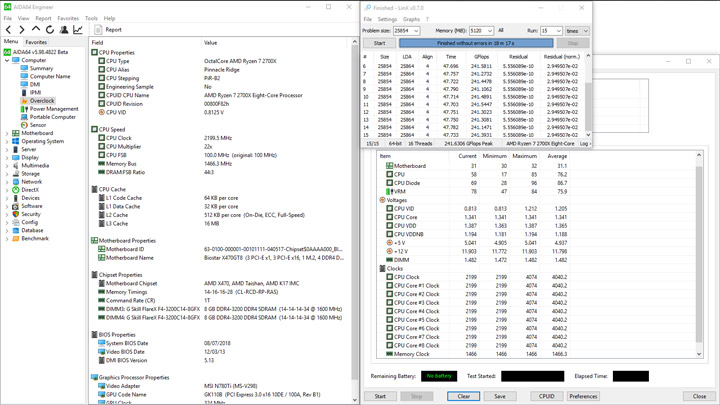

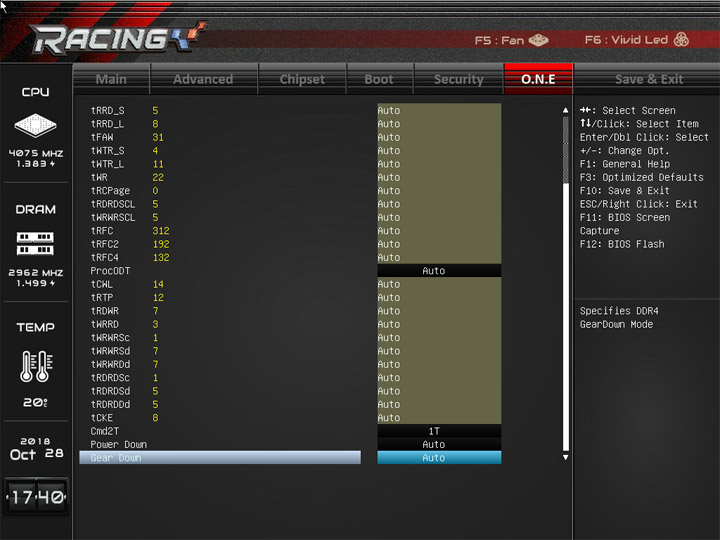

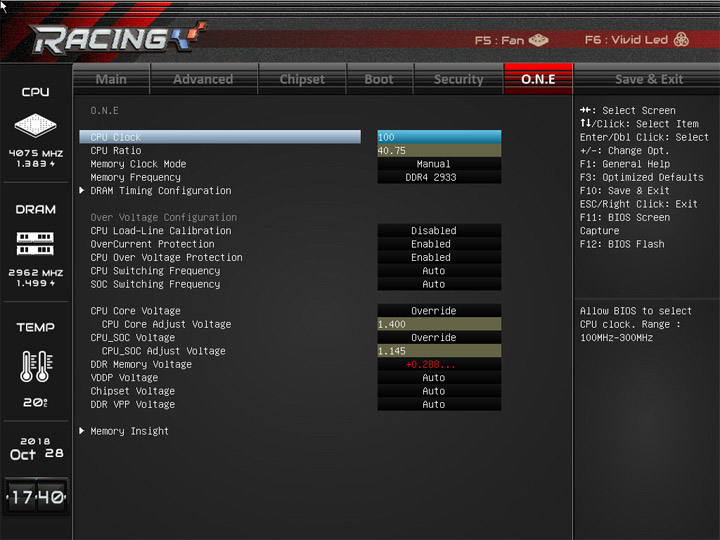

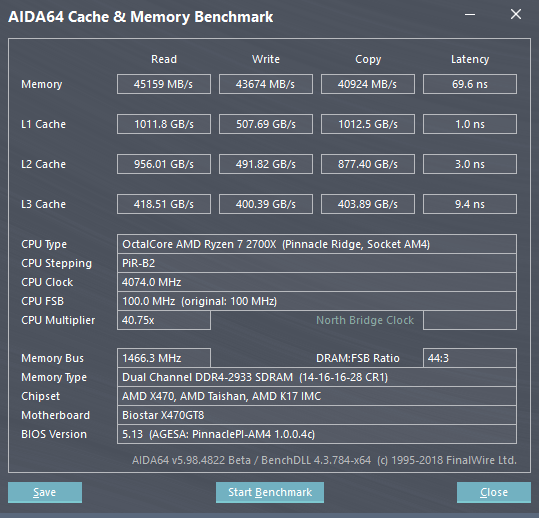

Максимальный разгон памяти составил 2933 МГц. Даже для этой отметки потребовались высокие +0,288 В для ОЗУ и 1,145 В под установку SOC Voltage. Стабилизировать процессор получилось на частоте 4075 МГц при 1,4 В. LLC — Disabled. Схема задержек — 14-16-16-16-28-1T, без дополнительных пунктов по улучшению поведения.
Средние действующие отметки: DRAM Voltage — 1,482 В, SOC — 1,188 В, CPU — 1,365 В. Сниженное процессорное напряжение уменьшило нагрев VRM. Ускоренная память плюс изрядно завышенное напряжение SOC усилили нагрев процессора.
Потребление стенда находилось между отметками в 57 и 312 Вт. Разогрев участка VRM равномерным назвать трудно, в моменты отображения величины 85 °C в AIDA64 наиболее горячий участок, найденный мной, прогревался до 98 °C. При этом верхняя грань радиатора, где находится световой рассеиватель из оргстекла, имела 60 °C.

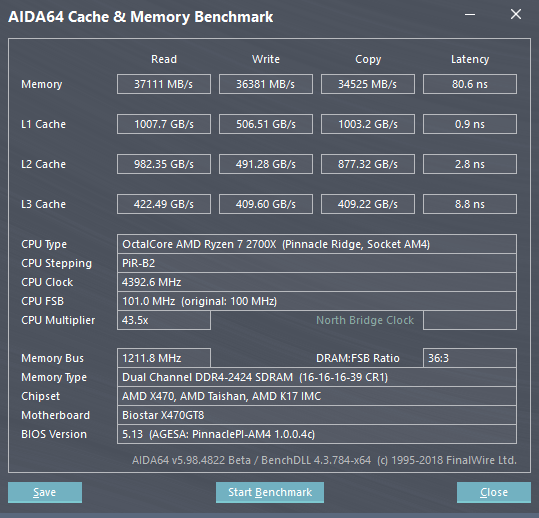

101 МГц — предельный разгон по базовой частоте, когда система остаётся стабильной. 1 МГц — шаг изменения величины. При 102 МГц и больше плата способна пройти этап инициализации оборудования, но дальше стартового экрана дело не продвинется, нельзя зайти даже в UEFI. Очень уместным выглядит размещение отдельной кнопки по сбросу настроек, при проведении испытаний пользоваться ней пришлось нередко. Дополнительных мер для слегка ускоренной базовой не потребовалось.
Таким образом, сохраняя штатный режим работы ЦП, можно получить дополнительный бонус величиной в «1%» без нарушения работы ускоряющих технологий AMD. Однако на практике результаты в LinX оказались ниже, чем со штатными настройками. Это объяснимо сниженной средней частотой Ryzen 7 2700X. Впрочем, при лёгкой нагрузке эффект может быть совершенно другим. Увеличение цифр ПСП сомнений не вызывает.
Вывод
Флагманская плата Biostar для процессоров AMD Ryzen имеет привлекательный уровень цены относительно предложений конкурентов на рынке, но ничего более покупателю она предложить не сможет. У неё нет дополнительных контроллеров. Базовая функциональность тоже не полностью реализована. Есть всего один M.2 и шесть SATA. Полностью отказались от поддержки интерфейсов COM, TPM. Интерфейсных выходов USB немного, гнезда на плате для корпусного кабеля под симметричный выход тоже нет. Вентиляторных гнёзд всего пять, замедлить работу трёхпроводных устройств не выйдет. Даже подсветка не даёт пространства для манёвров — доступно всего четыре готовых сценария мерцания. Потому единственное, что может привлечь энтузиаста, — подсистема питания процессора.
Прошивки обновляются редко. Не учитывая первую, где настройки памяти игнорировались, доступно всего две, одна из которых предоставит ограниченный способ управления параметрами, и только на актуальной, финальной, уже без проблем можно экспериментировать с настройками. К сожалению, возможность таких экспериментов не означает успешность преодоления пути к достижению даже скромных целей. Профили LLC в числе шести штук для напряжения процессора оказались бесполезными во время его разгона, лучший вариант — отключение механизма полностью. Предельный разгон ЦП сопряжён с весомым нагревом платы, который оказывается выше, чем у крепких моделей других производителей. Работа системы со штатными настройками сопровождается свистом от дросселей, о котором я уже успел забыть — настолько давно не слышал его у современных системных плат.

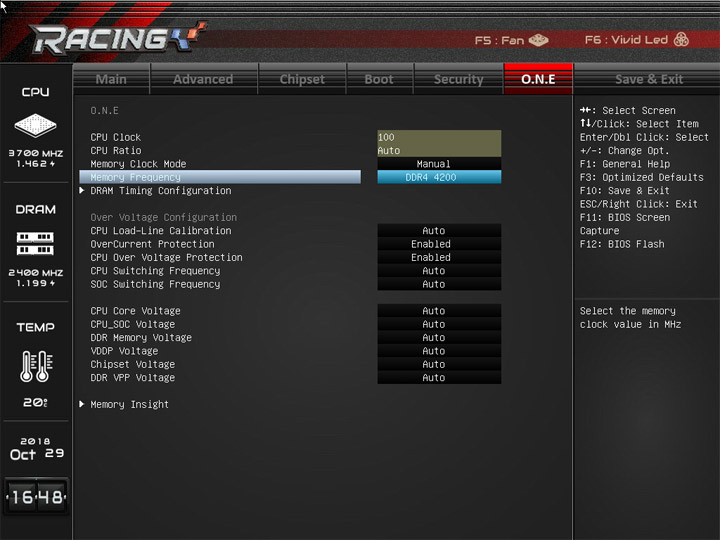

Но больше всего расстраивает работа с памятью. Выбор отметок в UEFI — ограничен. Между вариантами «2933» и «3200» МГц нет вообще никаких других. В это же время на других моделях от конкурентов есть отметки с шагом 66,67 МГц. Израсходовав немало времени, на повышенной до величины 3200 МГц частоте я так и не смог запустить систему ни с одним из комплектов памяти (на разных чипах: Samsung B-die, Samsung E-die, Hynix M-die). Были испробованы разные ухищрения — завышенные и заниженные напряжения и задержки, как вторичные, так и третичные. Ответом был неудачный этап POST.
Запустить систему на вожделенной отметке всё же можно, отказавшись от второго канала памяти, используя первое и (или) второе гнездо от сокета. Одному из пользователей нашей конференции — _nic — удалось дойти до Рабочего Стола в режиме двух каналов и частотой модулей 3200 МГц. Использовались модули памяти на базе чипов Micron, но о стабильной работе при этом речь не шла.
Разгон базовой ограничился лишь отметкой 101 МГц. Довершает список проблемы с ПО. Они не такие масштабные, как с предыдущим устройством, побывавшим у нас на тестах — B360GT3S. Все программы удавалось установить и запустить. Впрочем, наиболее интересная из них — Racing GT Evo Utility — обладает рядом недоработок, в итоге отследить действующие параметры с её помощью будет непросто.
Мне трудно представить, кто сможет быть доволен взаимодействием с платой, приобретённой для мощных процессоров (иначе ведь и смысла нет), при этом не способной к работе с ускорением DRAM. Стабилизация скромной отметки 2933 МГц оказалась действительно трудоёмкой— потребовалось сильно нарастить как SOC Voltage, так и напряжение на модулях, и это с «оверклокерскими» чипами Samsung B-die.
В итоге Biostar X470GT8 понравится нетребовательным пользователям, любителям мощных VRM и старших чипсетов. Ведь, как мы уже знаем по обзору ASUS EX-A320M Gaming, даже начальные платы способны к стабильной работе современных процессоров и памяти на частоте 3200 МГц. А более дорогие массово покоряют рубеж в 3533 МГц, являющийся для рассмотренной сегодня модели чем-то неосязаемым.
