Вначале приведем сводные таблицы характеристик плат.
| Модель | Biostar TA890FXE | ASUS M4A89TD PRO |
| Чипсет | AMD 890FX + SB850 | AMD 890FX + SB850 |
| Процессоры | Socket AM3 | Socket AM3 |
| Шина НТ | HyperTransport 3.0, 5200 MT/s | HyperTransport 3.0, 5200 MT/s |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max) | 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max) |
| Подключаемые вентиляторы | 3x (1x 4pin, 2x 3pin) | 4x (2x 4pin, 2x 3pin) |
| Слоты PCI-E | 2x PCI Express x16 2x PCI Express x16@4 |
2x PCI Express x16 1x PCI Express x4 1x PCI Express x1 |
| Слоты PCI | 2 | 2 |
| Встроенное видеоядро | – | – |
| Видеоразъемы | – | – |
| Порты USB | 10x v2.0 (6 на задней панели) | 10x v2.0 (4 на задней панели) 2х v3.0 (на задней панели, NEC D720200F1) |
| ATA-133 | 1x (на два устройства, VIA VT6330) | 1x (на два устройства, JM JMB361) |
| Serial ATA | 5x SATA-3 (AMD SB850) | 6x SATA-3 (AMD SB850) |
| RAID | 0, 1, 5, 10 JBOD (AMD SB850) | 0, 1, 5, 10 JBOD (AMD SB850) |
| eSATA | 1x eSATA на задней панели ( AMD SB850) | 1x eSATA на задней панели ( JM JMB361) |
| Встроенный звук | Восьмиканальный HDA-кодек Realtek ALC892 | Восьмиканальный HDA-кодек Realtek ALC892 |
| Встроенная сеть | Gigabit Ethernet Realtek RTL8111E | Gigabit Ethernet Realtek RTL8111DL |
| FireWire | 2x (один порт на задней панели, VIA VT6330) | 2x (один порт на задней панели, VIA VT6315) |
| LTP | – | – |
| COM | + | + |
| BIOS | AMI | AMI |
| Форм-фактор | ATX | ATX |
| Размеры | 305 x 244 мм | 305 x 244 мм |
| Тактовый генератор | Realtek RTM880N-793 | ICS 9LPRS477CKL |
| Контроллер питания CPU | ASP0910 / EPU ASP0902 | ST L6717 |
| Дополнительные контроллеры | – | TurboV |
Упаковка и внешний вид Biostar TA890FXE
Плата поставляется в коробке темных тонов. Упаковка оформлена, в некотором роде, традиционно для продуктов Biostar. Мы видим привычную ситуацию, когда на коробку с качественной полиграфией наклеивается полоска с названием лежащей внутри материнской платы. То есть, точно такую же коробку, только с другой наклейкой, можно будет увидеть для другого продукта.
Комплект поставки несколько необычный. Очевидно, ставка делается на широкие возможности расширения для дискретной графики. Несколько странно наличие лишь трех кабелей SATA. Полный список выглядит следующим образом:
- три кабеля SATA;
- два коротких мостика CrossFire;
- два переходника питания Molex to SATA;
- фирменная стяжка для кабелей;
- диск с драйверами и ПО;
- инструкция пользователя.
Модель выполнена на текстолите черного цвета. Разъемы подключения устройств — красного и белого цветов. Выглядит плата весьма привлекательно, внешне создается впечатление дорогого устройства.
При создании платы использованы комплектующие высокого качества. Производитель везде, где только можно, напоминает о том, что все конденсаторы твердотельные. Все элементы платы установлены хорошо, ничего не «люфтит».
Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота оперативной памяти дают возможность использовать до 16 Гбайт памяти DDR3 в комбинации 4х4. Защелки удобные и «ухватистые». Установленная в верхний слот PCI Express x16 видеокарта не блокирует их.
Подсистема питания выполнена по схеме 4+2, охлаждается большим радиатором, соединенным тепловой трубкой с радиатором северного моста. Выглядит данная конструкция весьма неплохо. У радиатора микросхемы AMD 890FX имеется вырез в нижней части, чтобы предотвратить возможные проблемы с некоторыми системами охлаждения нереференсных видеокарт. Некоторые проблемы могут появиться у пользователей, использующих массивные и невысокие СО процессора. Питание северного моста выполнено по двухканальной схеме.
Возможности по установке карт расширения у пользователя весьма широкие. С первого взгляда можно подумать, что плата несет на себе сразу четыре слота PCI Express x16. Однако при внимательном осмотре становится ясно, что это не так. Полноскоростными являются лишь белые разъемы. Красные же конструктивно представляют из себя PCI Express x16@, однако половины контактов попросту нет, это легко увидеть на фото. А аппаратно данные слоты и вовсе представлют из себя ни что иное, как PCI Express x4 и PCI Express x1. Немного «подкачало» расположение данных разъемов. В случае установки двух видеокарт с высокими системами охлаждения в полноценные PCI Express x16, для пользователя становятся недоступны белые, замедленные слоты. Тобишь, установить какую либо карту расширения с интерфейсом, например, PCI Express x1 будет невозможно. Довольно серьезный недочет. Плюсом же является то, что инженеры позаботились о качественном питании устанавливаемых карт расширения, оснастив плату разъемом типа Molex, для дополнительного питания. Также на представленном ниже фото вы можете оценить мощную обвязку интегрированного аудиочипа (ближний к нам угол).
Левый нижний угол традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там пять портов SATA 3. Расположение их весьма продумано. Один коннектор расположен ортогонально плоскости платы, остальные же — параллельно. Такая конфигурация позволит удобно проложить кабели SATA внутри корпуса, однако в некоторых корпусах корзина может помешать комфортному подключению. Также, в этой области платы расположены коннекторы передней интерфейсной панели корпуса, индикатор POST-кодов, кнопки включения/перезагрузки и внутренние разъемы USB 2.0. Кнопки, к слову, имеют подсветку, что облегчает их использование в условиях недостаточной освещенности. Также вы можете увидеть радиатор южного моста. Внешне он весьма небольшой, возникают сомнения в его достаточности, особенно учитывая возможную его близость к установленным видеокартам. Забегая наперед, отметим, что в процессе тестирования, судя по тактильным ощущениям, радиатор нагревался весьма существенно.
Рассмотрим панель ввода-вывода. Помимо интерфейсов описаных в таблице, мы можем заметить коаксикальный и оптический S/PDIF разъемы. Расположение коннекторов продумано, проблем при подключении кабелей стандартной формы возникнуть не должно.
BIOS Setup
После включения, пользователь может увидеть фирменную заставку, представляющую из себя название фирмы производителя и некий иероглиф.
Базовая система ввода-вывода вызывется посредством нажатия в определенный момент загрузки системы клавиши «Del». Главная вкладка выглядит следующим образом:
Интересующие нас настройки скрыты в разделе «T-Series».
В нем вы можете изменить большинство параметров быстродействия системы, отрегулировать основные напряжения, множители и VID-ы центральных узлов ПК.
Кроме того, в данном разделе также имеется возможность указать тайминги и задержки оперативной памяти. Следует заметить, что регулировка таймингов осуществляется достаточно неудобно. В случае если в системе установлено, например, четыре модуля памяти, то значения нужно устанавливать для каждого из них.
В разделе G.P.U. Phase можно увидеть в работе энергосберегающие технологии.
Для удобства читателя, диапазон регулирования основных настроек и шаг их изменения мы собрали в сводную таблицу. Используемые условные обозначения к некоторым параметрам вы можете найти в конце раздела.
| Диапазон | Шаг | Номинал* | |
| HTT | 200 – 600 | 1 | 200 |
| CPU MP | 8 – Х | 0,5 | Х |
| CPU NB MP | 4 – 10 | 0,5 | 10 |
| HT MP | 1 – 10 | 0,5 | 10 |
| CAS | 4 – 12 | 1 | Х |
| RAS to CAS | 5 – 12 | 1 | Х |
| RAS Precharge | 5 – 12 | 1 | Х |
| tRAS | 15 – 30 | 1 | Х |
| Mem. Voltage | 1,1 – 2,13 В | 0,05 – 0,01В | 1,5 В |
| NB Voltage | 1,2 – 1,6 В | 0,1 В | 1,2 В |
| SB Voltage | 1,1 – 1,5 В | 0,1 В | 1,1 В |
| CPU VID | 0 – 1,3 В | 0,0125 В | 1,3 В |
| CPU Voltage | 1,3 – 2,75 В | 0,05 В | 1,3 В |
| NB Voltage (1,8 В) | 1,8 – 2,0 В | 0,05 В | 1,8 В |
| НТ Voltage | 1,1 – 1,4 В | 0,1 В | 1,1 В |
| NB VID | 0 – 1,2 В | 0,0125 В | 1,2 В |
*некоторые праметры обозначеные как «номинал» можно регулировать усилиями материнской платы
В целом, продукт от Biostar предоставляет широкие возможности для регулирования напряжений. Не лучшим образом реализована информативность. Для большинства настроек возможно указать лишь итоговое значение. Номинал же необходимо зачастую смотреть на другой вкладке. Возможно сказывается недостаточный опыт компании в производстве продуктов, ориентированных на продвинутых пользователей ПК.
Упаковка, внешний вид ASUS M4A89TD PRO
Плата поставляется потребителю в коробке салатового цвета. Ее дизайн и оформление характерны для продуктов средне-высокой ценовой категории компании. На ней изображена различного рода рекламная информация. Картон достаточно плотный. Конструктив стандартный.
Комплект поставки весьма скромный, как для платы на самом производительном чипсете.
В коробке пользователь помимо платы может найти:
- четыре кабеля SATA 3 (отличие от SATA 2 неизвестно)
- один кабель IDE;
- задняя планка I/O;
- диск с драйверами и ПО;
- коннекторы быстрого подключения передней панели Q-connector;
- инструкция пользователя и рекламные вкладыши.
Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБайт памяти DDR3 в комбинации 4х4. Питание памяти выполнено по двухканальной схеме. Рядом с разъемами DDR3 расположены переключатели Core Unlocker и Turbo Key II, отвечающие за разблокировку неработающих ядер ЦП и автоматический разгон соответственно. Подобное решение применялось в плате ASUS M4A89GTD PRO/USB3, рассмотренной ранее, изменилось лишь расположение рычажков. Также в плате предусмотрено «одностороннее» крепление модулей памяти.
Подсистема питания восьмиканальная, выполнена по схеме 6+2, охлаждается весьма массивным радиатором синего цвета. По непонятным причинам не используется высокий, и довольно удобный, коннектор дополнительного питания, который мы видели ранее в младшей модели. Северный мост расположен нестандартным образом: он смещен ближе к подсистеме питания процессора. Подобное решение мы уже видели в некоторых других платах, например DFI DK 790FXB-M3H5. Радиатор, охлаждающий микросхему AMD 890FX, относительно компактный. Он соединен тепловой трубкой с охладителем цепей питания, и к тому же, имеет форму, подобную последнему, поэтому при беглом взгляде может показаться, что радиатор применяется и вовсе один.
Рамка крепления кулера крепится к металлическому бекплейту посредством винтов.
Набор слотов расширения подобран достаточно грамотно. Негативным моментом является только то, что в случае установки двух видеокарт с массивными двухслотовыми системами охлаждения, пользователю будет доступно лишь два разъема расширения, чего вполне может быть недостаточно. Положительная сторона в том, что разъемы PCI Express x16 разведены на максимальное расстояние, допускаемое для создания конфигурации CrossFire, что должно сказаться на охлаждении используемых в таком режиме видеоадаптеров. Также при установке видеокарты в верхний слот, окажется заблокированой батарейка CMOS. Защелки слотов удобные, их легко можно подцепить практически в любом случае.
Левый нижний угол очень насыщен различными коннекторами. Там расположено шесть разъемов SATA 3. Расположены все они перпендикулярно плоскости платы. Также в саммом краю платы можно заметить раъемы подключения передней интерфейсной панели. Такое расположение можно признать хорошим, поскольку у пользоваетля возникнет минимум проблем с подключением коротких проводов. Неподалеку, также, находятся внутренние коннекторы USB и слот IDE. Завершает картину радиатор южного моста, под которым находится микросхема AMD SB850. Он небольшой, но с достаточно развитым оребрением. Такого решения должно хватить для стабильной работы в любых условиях.
Завершим внешний обзор задней панелью ввода-вывода. Помимо интерфейсных разъемов которые описаны в таблице характеристик отметим наличие кнопки сброса CMOS. Она небольшая по размерам, так что проблем со случайными нажатиями у пользователей возникнуть не должно.
BIOS Setup
Заставка, которую пользоваетль может увидеть при включении выглядит следующим образом:
Как и в случае с Biostar, мы будем рассматривать лишь раздел базовой системы, посвященный оверклокингу.
Главная вкладка выглядит традиционно. Интересным пунктом меню, является настройка «Language», которая предоставляет возможность изменить язык. К сожалению, «великий и могучий», не признан разработчиками платы достойным внимания — его в списке доступных переводов нет.
Интересующие нас настройки расположены в разделе «AI Tweaker».
В одной из второстепенных вкладок можно изменить значения настроек памяти. Информативность и удобство этого раздела, как и всего BIOS в целом, находится на очень высоком уровне. Рядом с изменяемым параметром указывается установленное в данный момент значение. Таким общразом пользоваетлю не приходится действовать вслепую, либо переходить на другую вкладку в поисках информации.
Раздел мониторинга температур и иной прикладной информации находится в разделе «Power».
В случае, если пользователь подберет удачную комбинацию настроек, то он может сохранить ее в одном из профилей. Это очень удобно и позволяет экономить массу времени.
Большинство параметров разгона доступных для изменения вы можете увидеть в представленой ниже таблице.
| Диапазон | Шаг | Номинал* | |
| HTT | 100 – 600 | 1 | 200 |
| CPU MP | 4 – Х | 0,5 | Х |
| CPU NB MP | 4 – 10 | 0,5 | 10 |
| HT MP | 1 – 10 | 0,5 | 10 |
| CAS | 4 – 12 | 1 | Х |
| RAS to CAS | 5 – 12 | 1 | Х |
| RAS Precharge | 5 – 12 | 1 | Х |
| tRAS | 15 – 30 | 1 | Х |
| Mem. Voltage | 1,2 – 2,5 В | 0,00625 В | 1,5 В |
| NB Voltage | 0,8 – 2,0 В | 0,00625 В | 1,2 В |
| SB Voltage | 1,1 – 1,5 В | 0,1 В | 1,1 В |
| CPU VID | X | 0,003125 В | 1,3 В |
| CPU Voltage | X | X | 1,3 В |
| NB Voltage (1,8 В) | 1,8 – 2,0 В | 0,05 В | 1,8 В |
| НТ Voltage | 0,8 – 1,4 В | 0,00625 В | 1,1 В |
| NB VID | X | 0,003125 В | 1,2 В |
В очередном продукте от ASUS мы видим очень широкие возможности регулирования напряжений. Очень небольшой шаг изменения позволит тонко настроить систему под свои нужды. Как уже был осказано ранее, все настройки очень удобно изменять. Пользовтелю предоставляют информацию о текущем значении параметра, возможности его изменения и информацию о номинале. Практически без предварительного осмотра можно быстро найти и изменить нужную настройку.
Список используемых сокращений:
- Mem. Voltage — (Memory) напряжение подаваемое на дискретную, относительно платы, оперативную память.
- NB Voltage — (North Bridge Voltage) напряжение подаваемое на северный мост.
- SB Voltage — (South Bridge Voltage) напряжение подаваемое на южный мост.
- CPU VID — (Voltage Identification Digital) цифровой идентификатор напряжения питания процессора.
- CPU Voltage — напряжение, подаваемое на процессор.
- CPU NB VID — (North Bridge Voltage Identification Digital) цифровой идентификатор напряжения питания части северного моста, интегрированного в процессор.
При проведении всех манипуляций с рассматриваемыми материнскими платами использовалась следующие комплектующие:
- процессор: Phenom II X3 710;
- оперативная память: G.Skill F3-12800CL8D-4GBRM (2х2GB, DDR3-1600, 8-8-8-24);
- процессорный кулер: ThermoLab BADA;
- видеокарта: ASUS ENGTX260 Matrix;
- жесткий диск: Samsung HD252HJ;
- блок питания: Thermaltake Toughpower 600W.

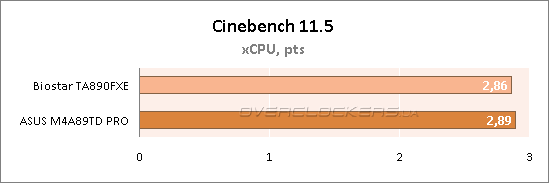

- Cinebench 11.5. Использовались СPU и OpenGL тесты. В виду высокой повторяемости результатов бенчмарк запускался трижды для каждого случая. В итоговом графике приведено среднее значение, округленное по общепринятым математическим правилам.

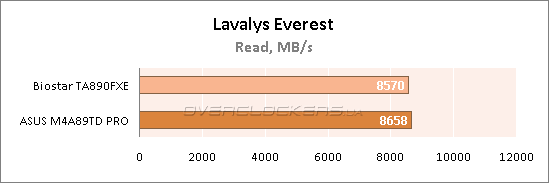

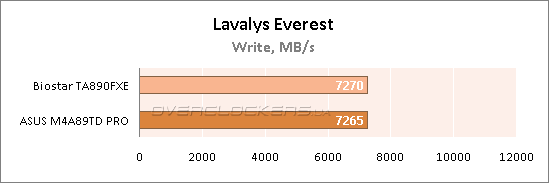

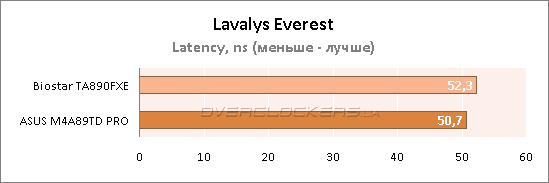

- Everest Ultimate 5.50. Для каждого из пунктов тестирования, бенчмарк запускался пять раз. В случае получения результатов резко выпадающих из общего значения, использовались повторные запуски. По полученным результатам вычислялось среднее значение с точностью до целых (для всех тестов кроме латентности). В случае измерения латентности, результат округлялся с точностью до десятых секунды.

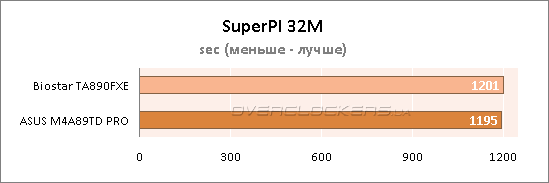

- Super Pi 1.5. Вычислялись значения с точностью до одного и тридцати двух миллионов знаков после запятой. В первом случае выполнено пять прогонов. Средний результат округлен до сотых секунды. Во втором случае — два прогона. Средний результат подан с точностью до секунды.
- WinRar 3.93. Выполнено по пять запусков встроеного теста быстродействия для каждой системы. В случае явного несоответствия результата общей картине, тест запускался повторно. На графике подано среднее значение, округленное с точностью до целых.

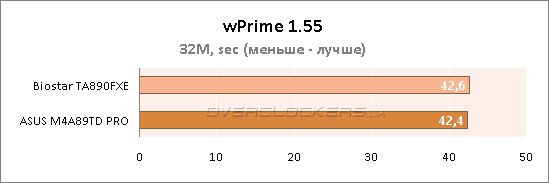

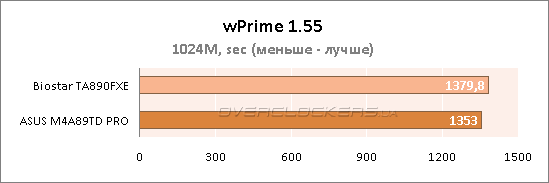

- wPrime 1.55. Выполнено по три запуска каждого из предусмотренных тестов. По результатам полученных результатов определялось среднее значение. В итоговом графике результаты округлены с точностью до десятых секунды.

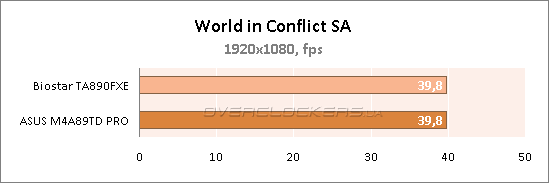

- World in Conflict SA. Настройки качества максимальные. Разрешение 1920х1080. Встроенный тест производительности запускался пять раз. По полученным результатам вычислялось среднее арифметическое. В итоговм графике представлен результат по среднему фреймрейту.

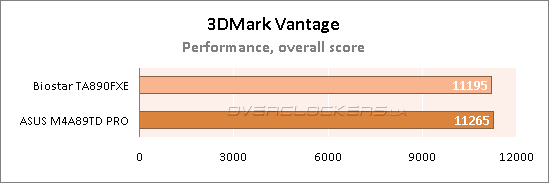

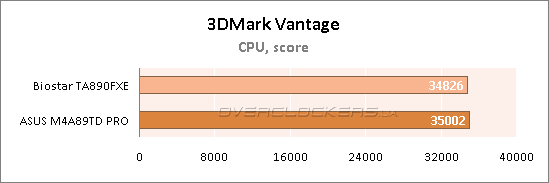

- 3DMark Vantage 1.0.1. Бенчмарк проходился три раза при настройках Perfomance. После получения результатов вычислялось среднее значение, результат округлялся с точностью до целых.

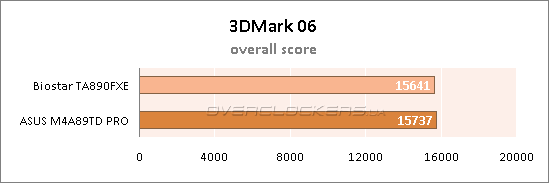

- 3DMark 06. Бенчмарк проходился трижды при стандартных настройках. После получения результатов вычислялось среднее значение, результат округлялся с точностью до целых.

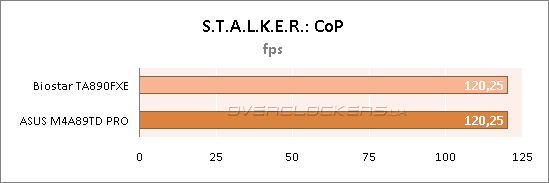

- S.T.A.L.K.E.R.: Call of Pripyat Benchmark. Настройки качества максимально возможные. Сглаживание отключено. Тест проводился три раза. После получения результатов, среднее значение фреймрейта четырех тестовых сцен суммировалось для каждого прогона и вычислялось среднее арифметическое по полученным результатам.

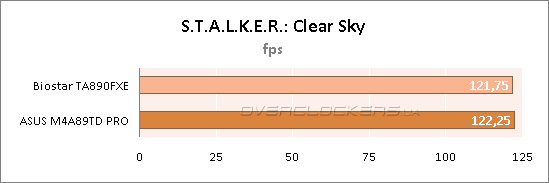

- S.T.A.L.K.E.R.: Clear Sky Benchmark. Настройки качества максимальные. Сглаживание отключено. Методика получения результата аналогична таковой с Call of Pripyat.
Настройки быстродействия системы следующие:
| Параметр | Значение |
| Частота CPU | 3510 МГц |
| Частота NB | 2160 МГц |
| Частота НТ | 2160 МГц |
| Частота памяти | 1439 МГц |
| CL | 9 |
| tRCD | 9 |
| tRP | 9 |
| tRAS | 20 |
| tRAS | 27 |
| CR | 2T |
Остальные значения таймингов устанавливались автоматически.
Результаты тестирования
Практически во всех случаях быстродействие систем идентично. Исключение составляет значение копирования в памяти, однако данный результат является скорее ошибкой программы. В большинстве случаев наблюдается перевес платы от ASUS, который зачастую не превышает и процента. Данную ситуацию можно объяснить настройками второстепенных таймингов, которые могут регулироваться по разному. Но в общем, полученные результаты в который раз подтверждают мнение о том, что такого понятия как «производительность» материнских плат быть не должно. Настолько мизерную разницу можно обнаружить лишь в специализированных бенчмарках. В реальном пользовании, различия в быстродействии рассматриваемых материнских плат пользователь попросту не заметит.
Разгон
В данном разделе мы проверим максимально достигаемую частоту НТТ и CPU. Следует заметить, весьма весомую лепту в итоговые результаты внесла крайне неблагоприятная погода. Температура в помещении, в котором проходили тесты, временами достигала более 30 градусов.
Итак, следуя описанной ранее методике нам удалось получить следующие результаты:
- Biostar TA890FXE — 280 МГц;
- ASUS M4A89TD PRO — 305 МГц.
В процесе получения максимальной частоты CPU, на нас определенные ограничения, помимо температуры накладывало и используемое охлаждение. Итоговые результаты следующие:
- Biostar TA890FXE — 3770 МГц;
- ASUS M4A89TD PRO — 3640 МГц.
Полученные значения можно смело считать средними. Максимальным порогом частоты используемого процессора является 4095МГц. Как видно, рассматриваемые платы не позволили и близко подойти к данному результату. Однако повторимся, в случае использования современных процессоров с высоким множителем, разгонные способности платы не станут камнем преткновения.
Итоги
Вначале хочется несколько слов сказать об используемом оборудовании. Оперативная память, G.Skill F3-12800CL8D-4GBRM , показала себя с наилучшей стороны. Впервые, за все время тестирования на платформе АМ3, нам удалось превысить частоту 1900МГц по памяти, при условии использования модулей в двухканальном режиме без использования дополнительного охлаждения. Также, память продемонстрировала, во время прохождения вспомогательных тестов, стабильную работу на частоте 1274МГц, при формуле таймингов 6-6-6-21, на стандартном напряжении, что также является неплохим результатом.
Процессорный кулер ThermoLab BADA оставил двоякие впечатления. Основной проблемой является технология установки крепежей. Недостаточная подгонка деталей делает невозможным их крепление без применения значительных усилий и поврежедений деталей. Однако у пользователей, которые не имеют привычки часто переставлять комплектующие значительных проблем возникнуть не должно. Если отбросить данный недостаток, то BADA продемонстрировал достаточный уровень эффективности при умеренном уровне шума, компактных размерах и приятном внешнем виде.
Перейдем к героям нашего обзора. Biostar TA890FXE представляет из себя достаточно спорную материнскую плату. Тот факт, что ее практически невозможно найти в украинской рознице, делает оценку крайне сложной. В случае если розничная цена окажется высокой, то продукт не имеет достаточных перспектив на фоне конкурентов. Но В если цена будет умеренной, то мы имеем приятный продукт, с хорошими возможностями настойки системы, широкими возможностями расширения и приятным внешним видом. Плата может понравиться моддерам либо пользователям, которые держат свою систему на виду. Оверклокерские способности платы находятся на достаточном уровне. Минимальное отставание от продукта ASUS в «быстродействии», при желании вполне может быть компенсировано тонкой ручной настройкой таймингов оперативной памяти.
ASUS M4A89TD PRO в отличии от предыдущей платы можно найти в розничной продаже. При средней цене 180 условных единиц (данные на момент написания статьи) этот продукт может приглянуться пользователям, которые не привыкли покупать дешевые комплектующие, но в то же время не требуют от системы сверхъестественных возможностей, например установки четырех видеокарт. В актив платы стоит занести отменное удобство BIOS и хорошие возможности по работе с оперативной памятью. Однако в целом, мы считаем стоимость платы немного завышенной. Фактически, по цене она выходит на уровень MSI 890FXA-GD70, при этом предлагая не намного более чем, например, ASUS M4A89GTD PRO.
