Возможности UEFI
Компоновка меню достаточно уникальна, и даже комфортна и лаконична, когда к ней привыкаешь. Пользователя встречает меню на четыре кнопки, которые позволяют перейти ко всем настройкам, загрузить параметры по умолчанию, задействовать геймерский режим, а также EVGA OC ROBOT (автоматический разгон платформы).

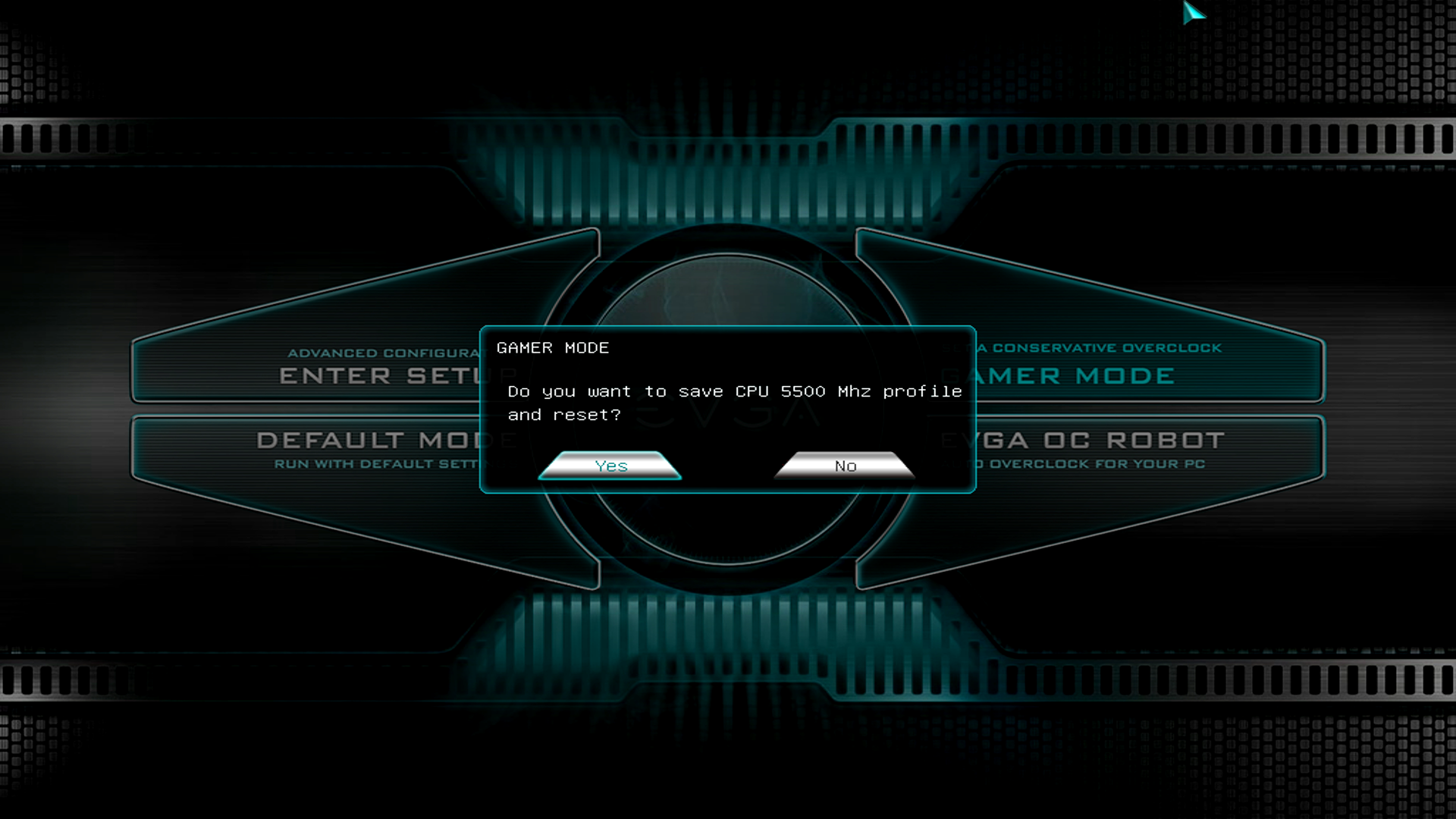

Gamer Profile зависит от установленного процессора, в случае с Core i9-13900K был загружен профиль на 5,5 ГГц по всем ядрам, подробности будут в разделе тестирования.

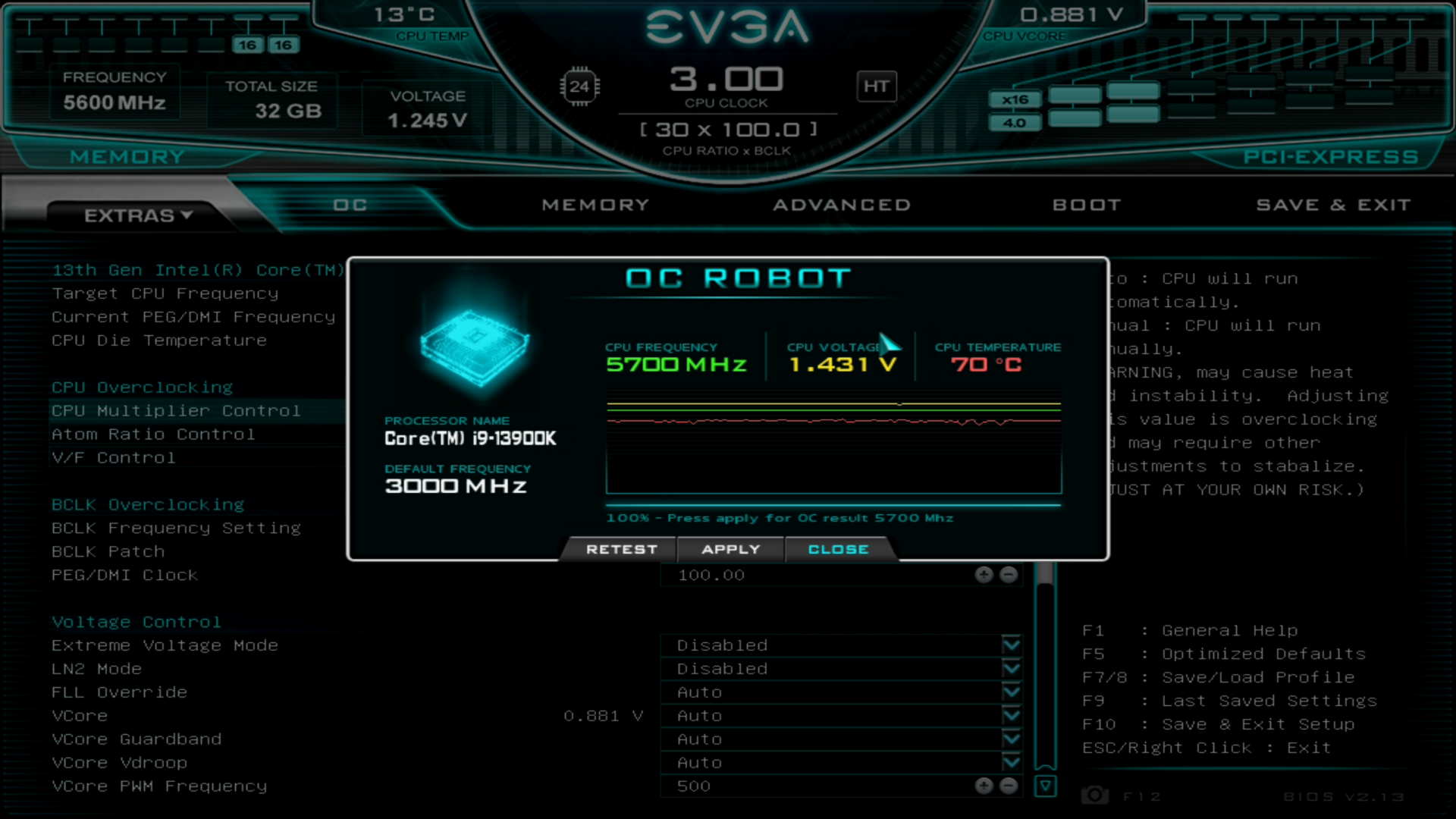

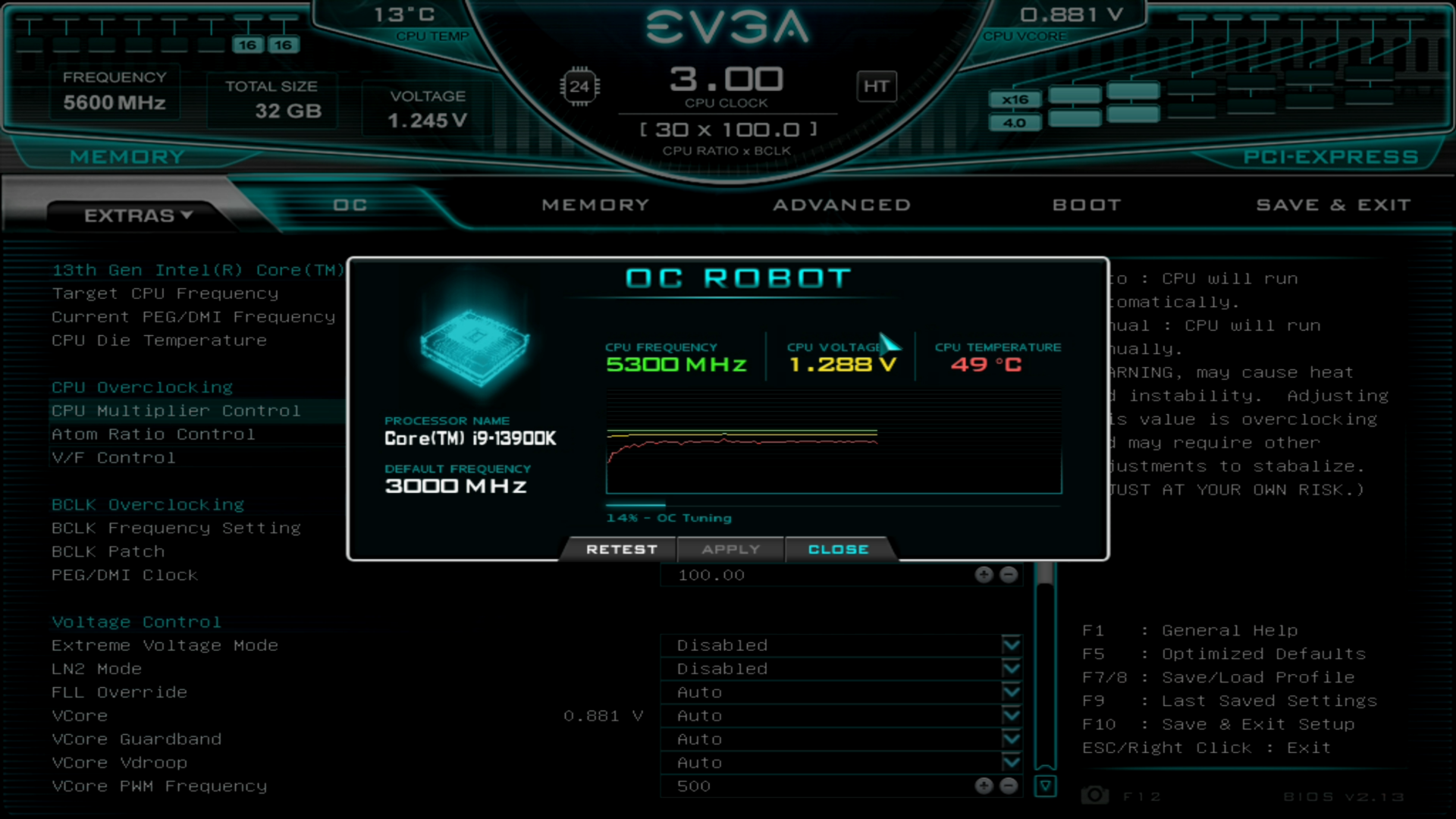

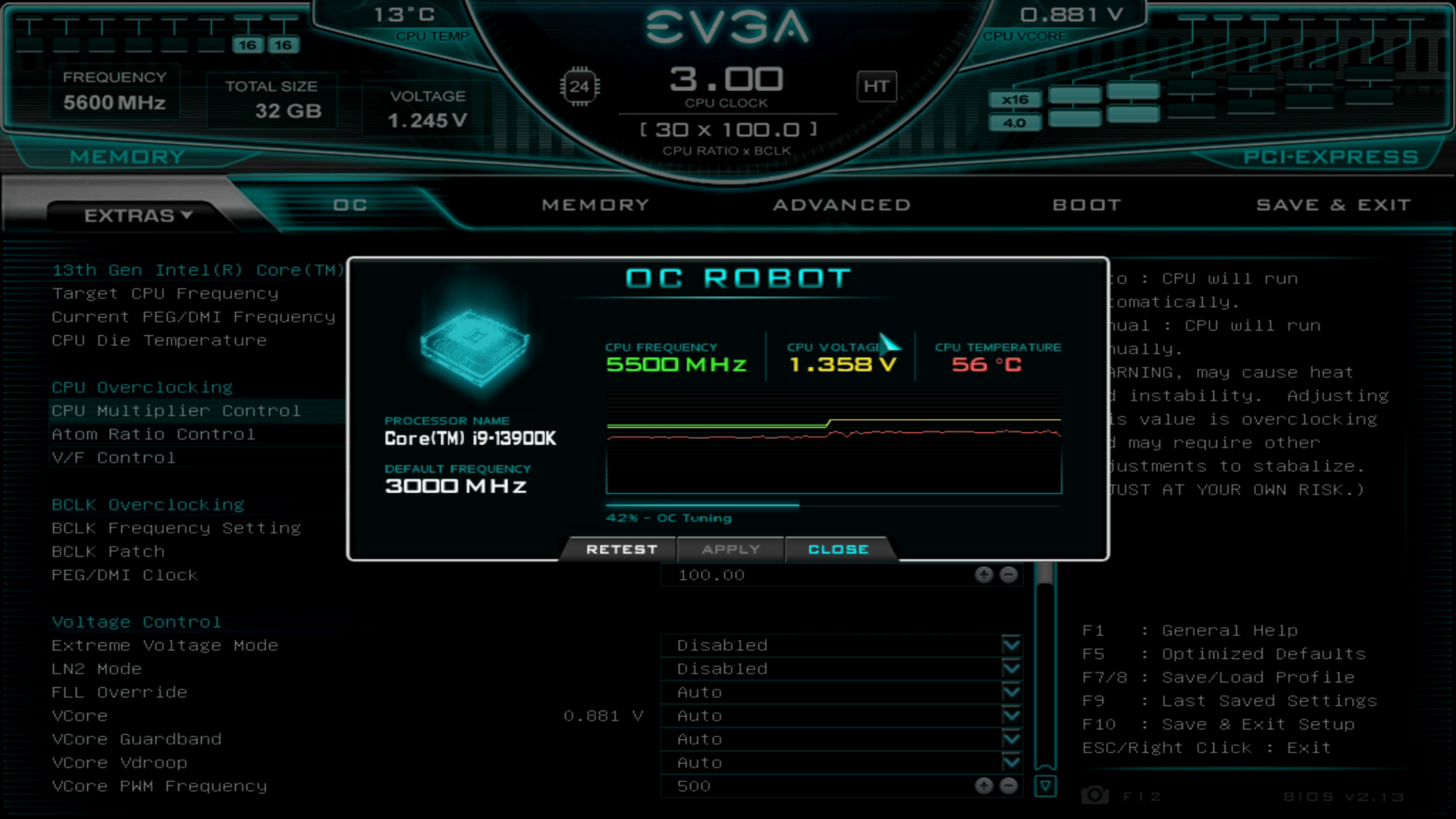

EVGA OC ROBOT анализирует возможности системы охлаждения и довольно быстро (приблизительно за 2–3 минуты) доводит систему до максимального разгона, обычно с напряжением выше, чем нужно (цена за скорость).
При нажатии на кнопку подробной настройки пользователь получает возможность делать все необходимое.
Начнём с разбора верхней панели. Слева собрана информация об оперативной памяти, отображается частота, объем и напряжение. Центральный круг показывает температуру процессора слева и напряжение на нем справа, в середине показано количество активных ядер (включая E-cores), частота и формула ее получения (множитель х BCLK), и активность Hyper-Threading. Справа на блоке сверху показаны какие слоты PCI-E привлечены, их версия и количество линий, выделенных для каждого из них.

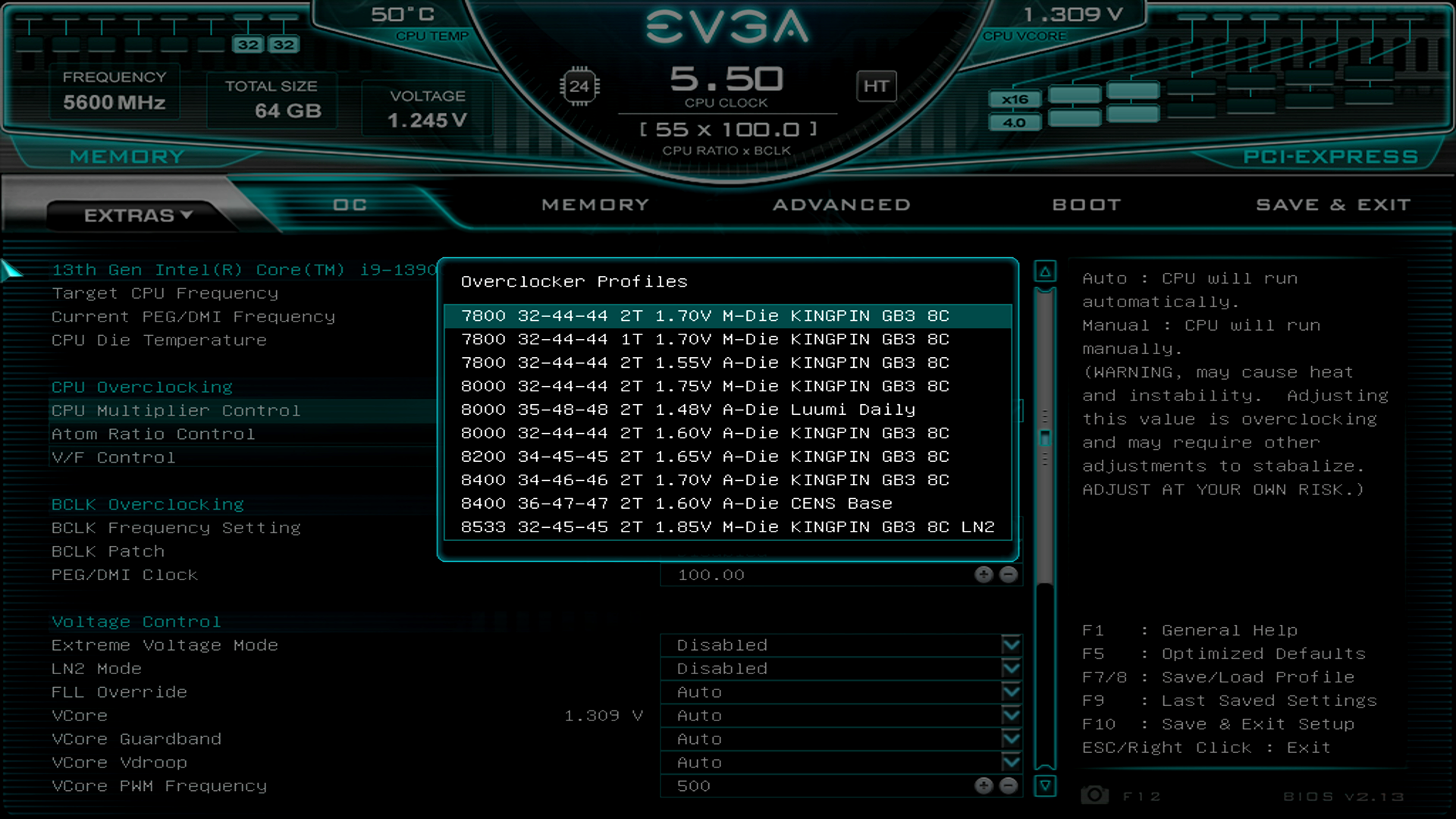

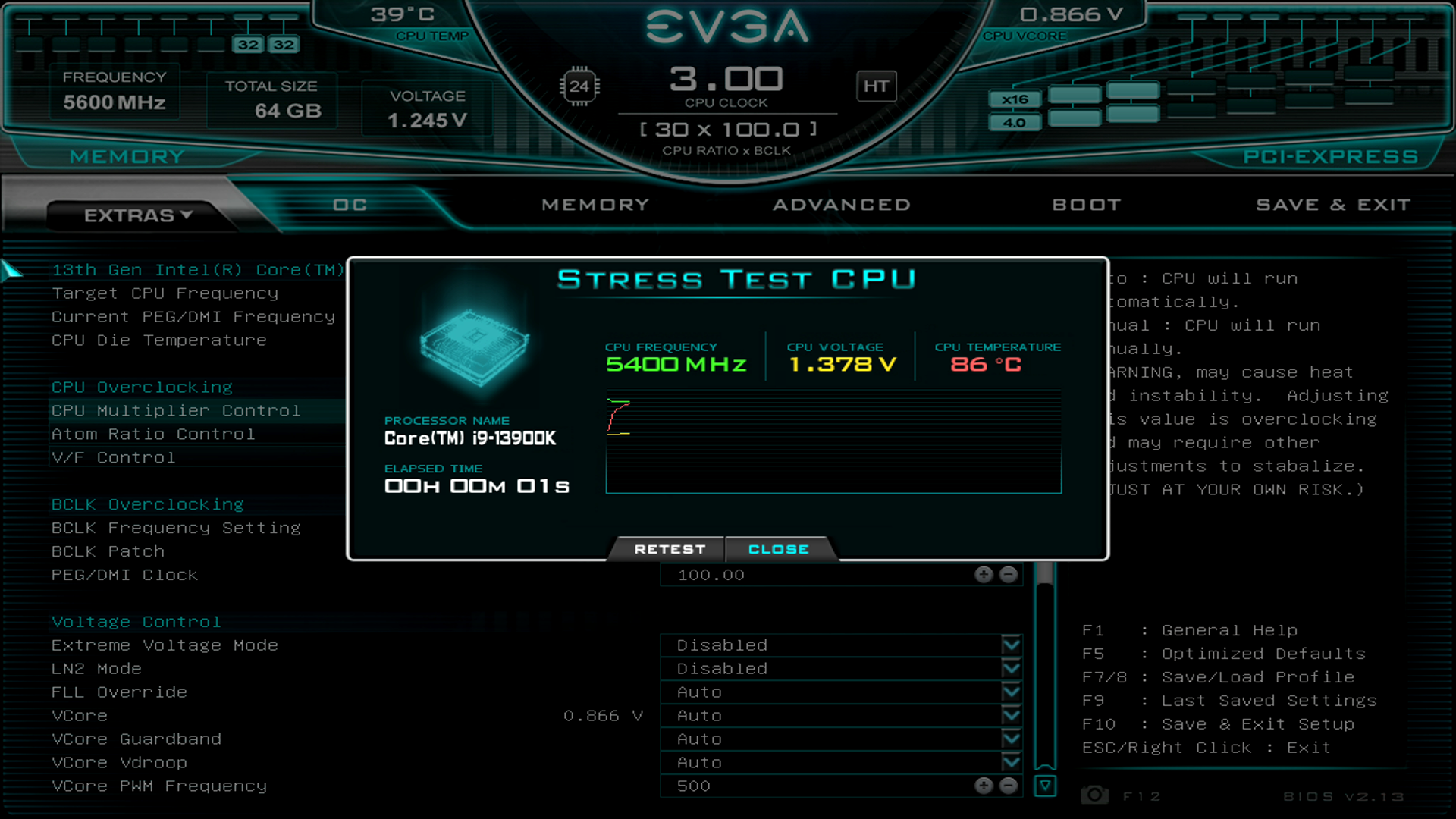

Вкладка Extras не является отдельным меню, а вызывает полезные настройки. Откуда можно запустить стресс-тест системы, откровенно говоря, очень нежный на фоне LinX или Prime95 (Small FFTs). Дублируется кнопка EVGA OC ROBOT, подтягиваются настройки для оверклокинга на жидком азоте, запускается механизм обновления прошивки и главное — система профилей оверклокерских настроек. В них записаны не только настройки процессора, но еще и памяти и платформы в целом.

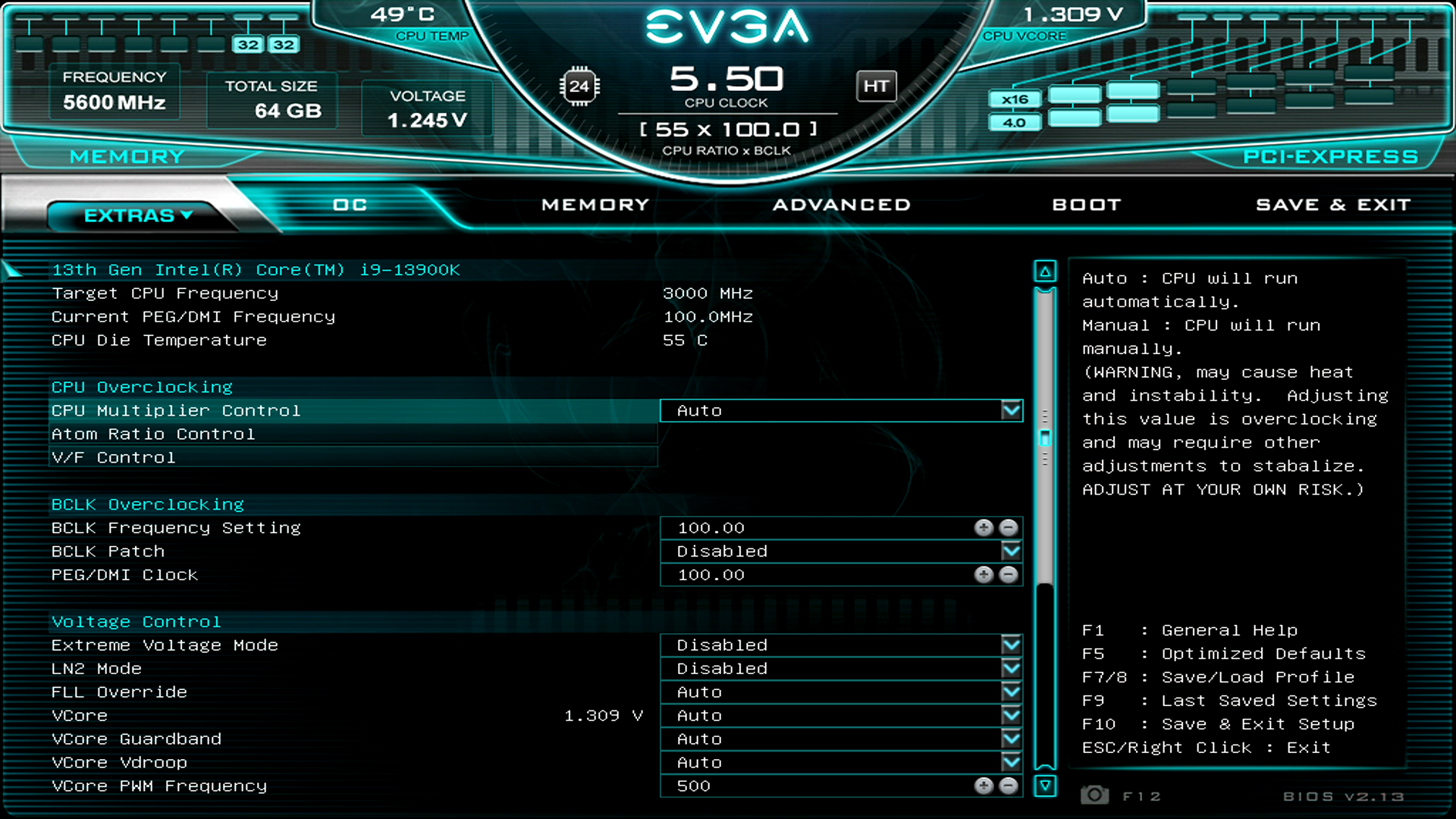

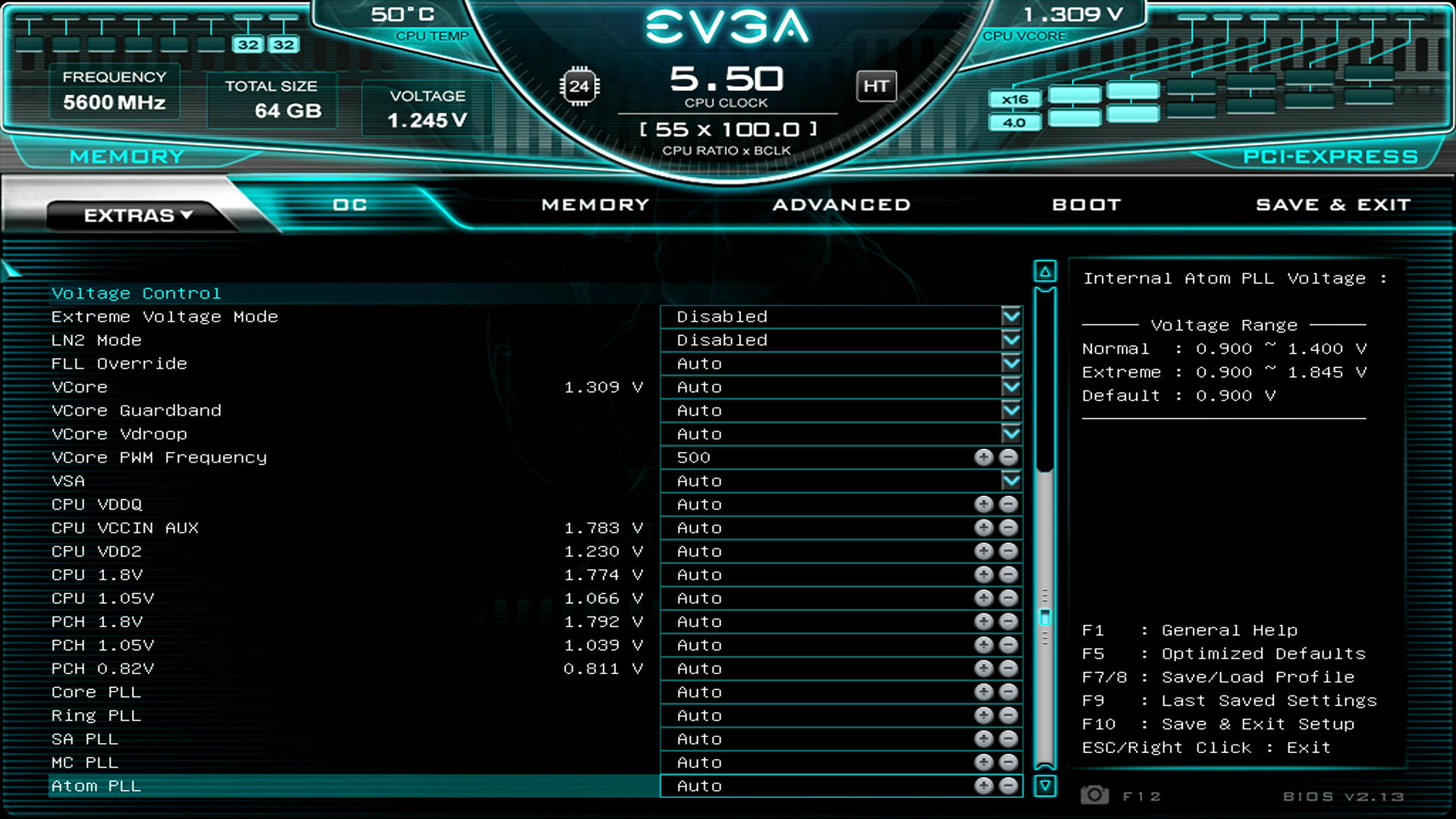

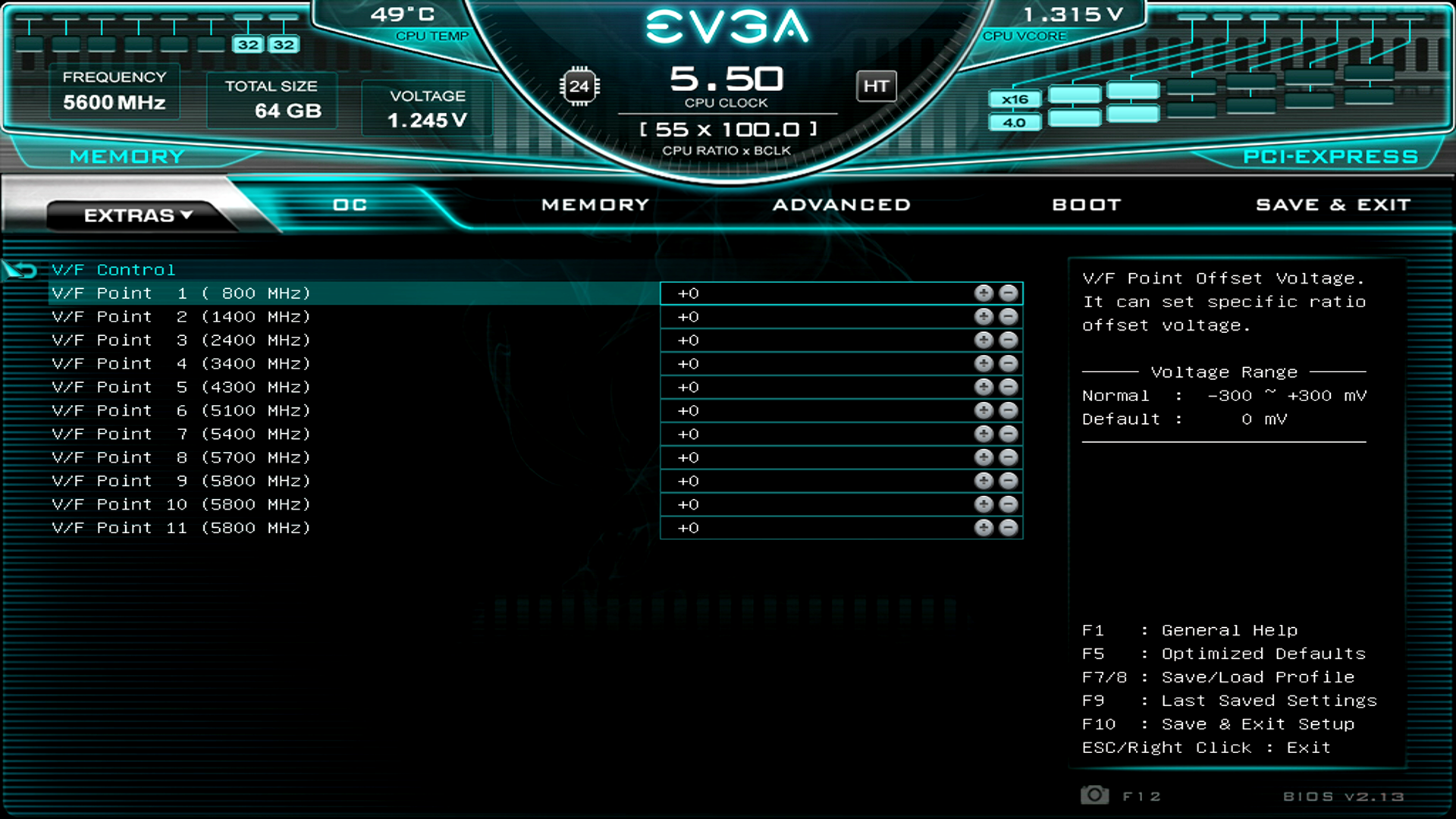

Вкладка OC дает полный контроль над напряжениями и частотами процессора, диапазоны доступных значений настолько широки, насколько это возможно. Функции LLC находятся в виде Vdroop и Guardband.
Таблица ключевых параметров:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| VCore Voltage (V) | 0,8–2,0 | 0,001 |
| Atom L2 Voltage (V) | 0,8–2,0 | 0,001 |
| VCore Guardband | 0–100% | 25 |
| VCore Vdroop (%) | –75% – +90% | 15–25 |
| VCore PWM Frequency (Hz) | 300–1000 | 50 |
| VSA (V) | 0,8–2,0 | 0,001 |
| CPU VDDQ (V) | 1,1–2,0 | 0,001 |
| CPU VCCIN AUX (V) | 1,8–2,6 | 0,001 |
| CPU VDD2 (V) | 1,1–2,0 | 0,01 |
| CPU 1.8V (V) | 1,8–2,6 | 0,01 |
| CPU 1.05V (V) | 1,05–1,6 | 0,01 |
| PCH 1.8V (V) | 1,8–2,3 | 0,01 |
| PCH 1.05V (V) | 1,05–1,6 | 0,01 |
| PCH 0.82V (V) | 0,82–1,4 | 0,01 |
| Core PLL (V) | 0,9–1,4 | 0,001 |
| Ring PLL (V) | 0,9–1,845 | 0,001 |
| SA PLL (V) | 0,9–1,845 | 0,001 |
| MC PLL (V) | 0,9–1,845 | 0,001 |
| Atom PLL (V) | 0,9–1,845 | 0,001 |
| DRAM Frequency (MHz) | 3200–12800 | 33–200 |
| VDD (V) | 1,1–2,0 | 0,005 |
| VDDQ (V) | 1,1–2,0 | 0,005 |
| VPP (V) | 1,8–2,6 | 0,005 |

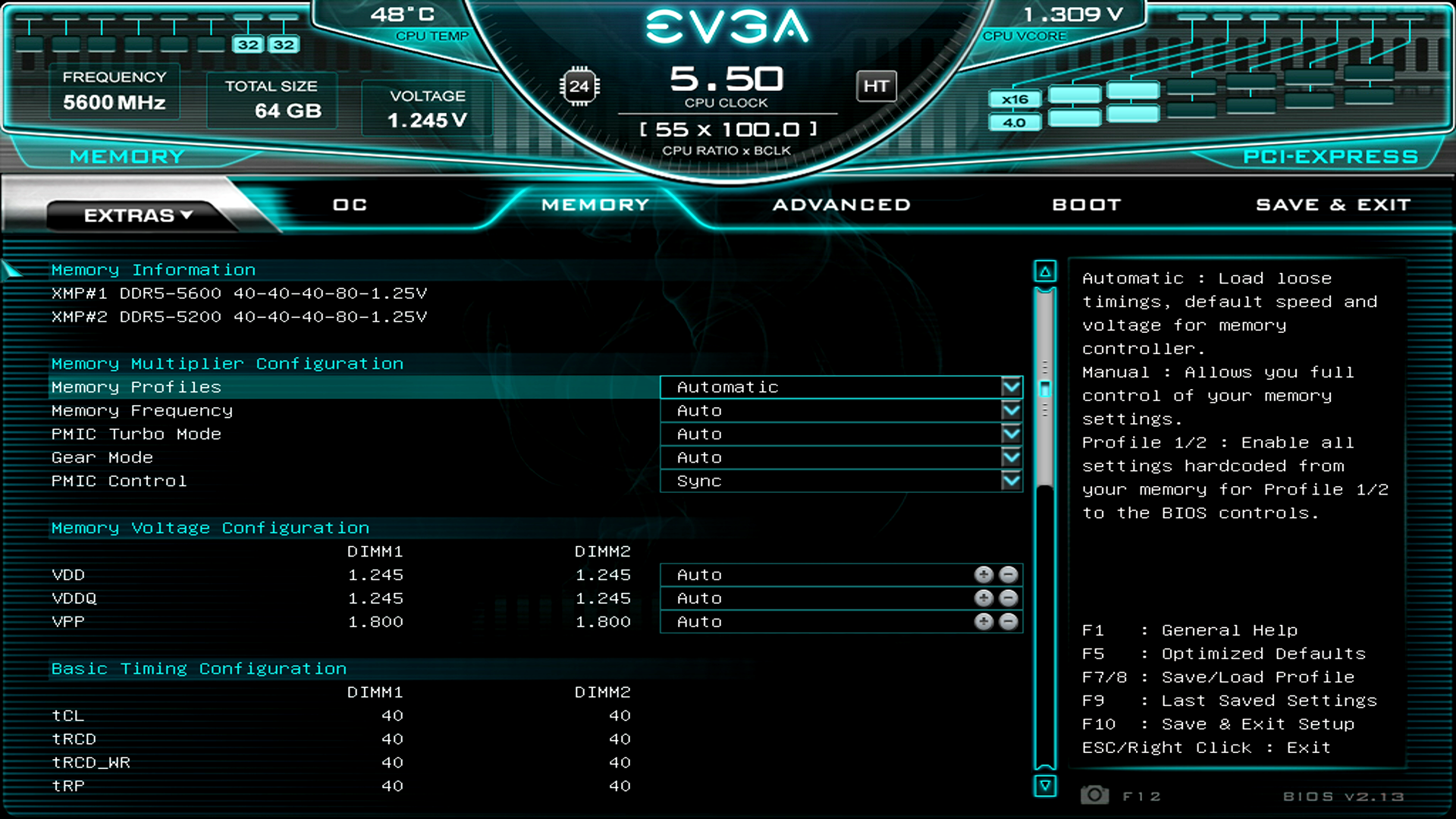

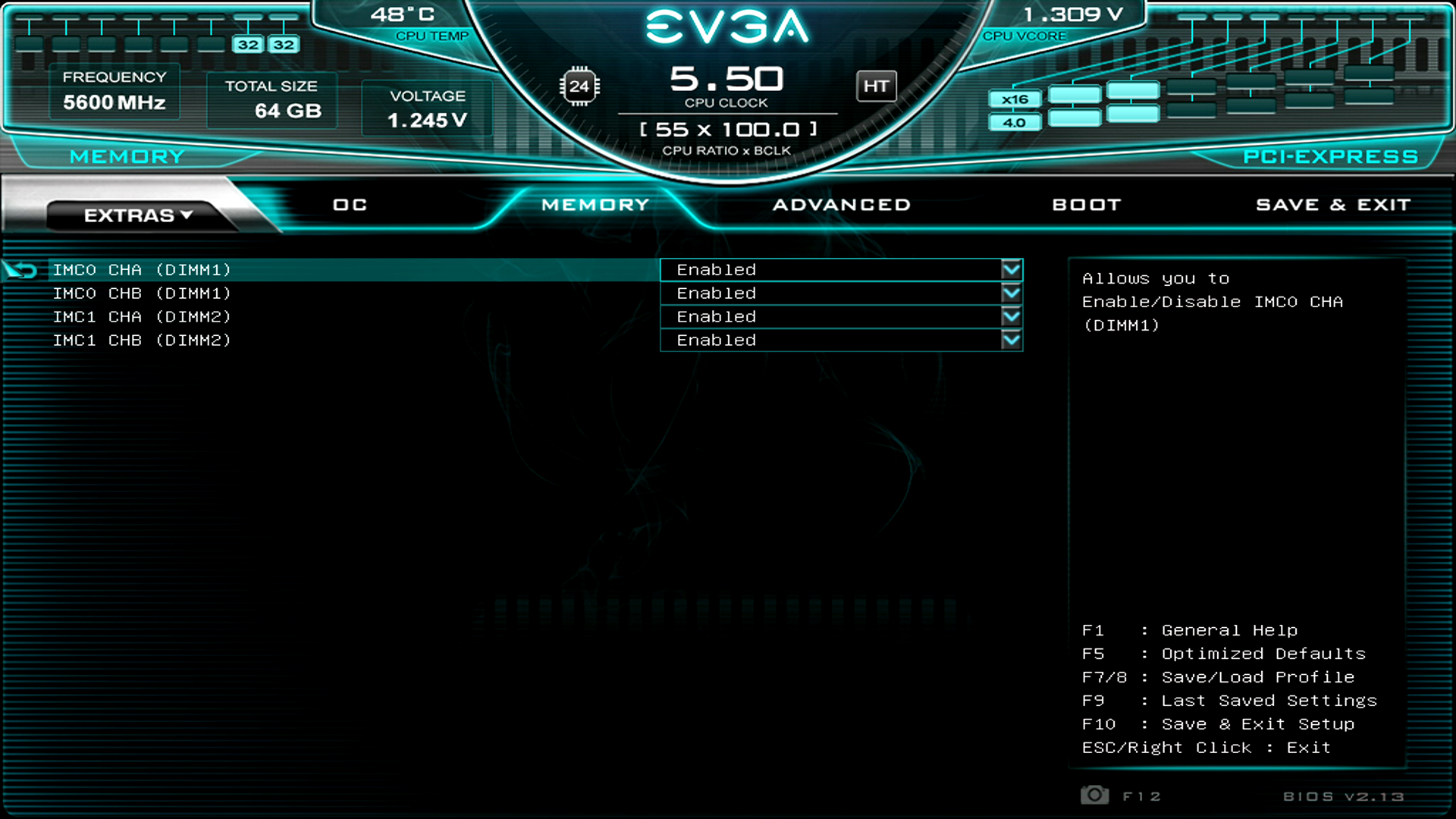

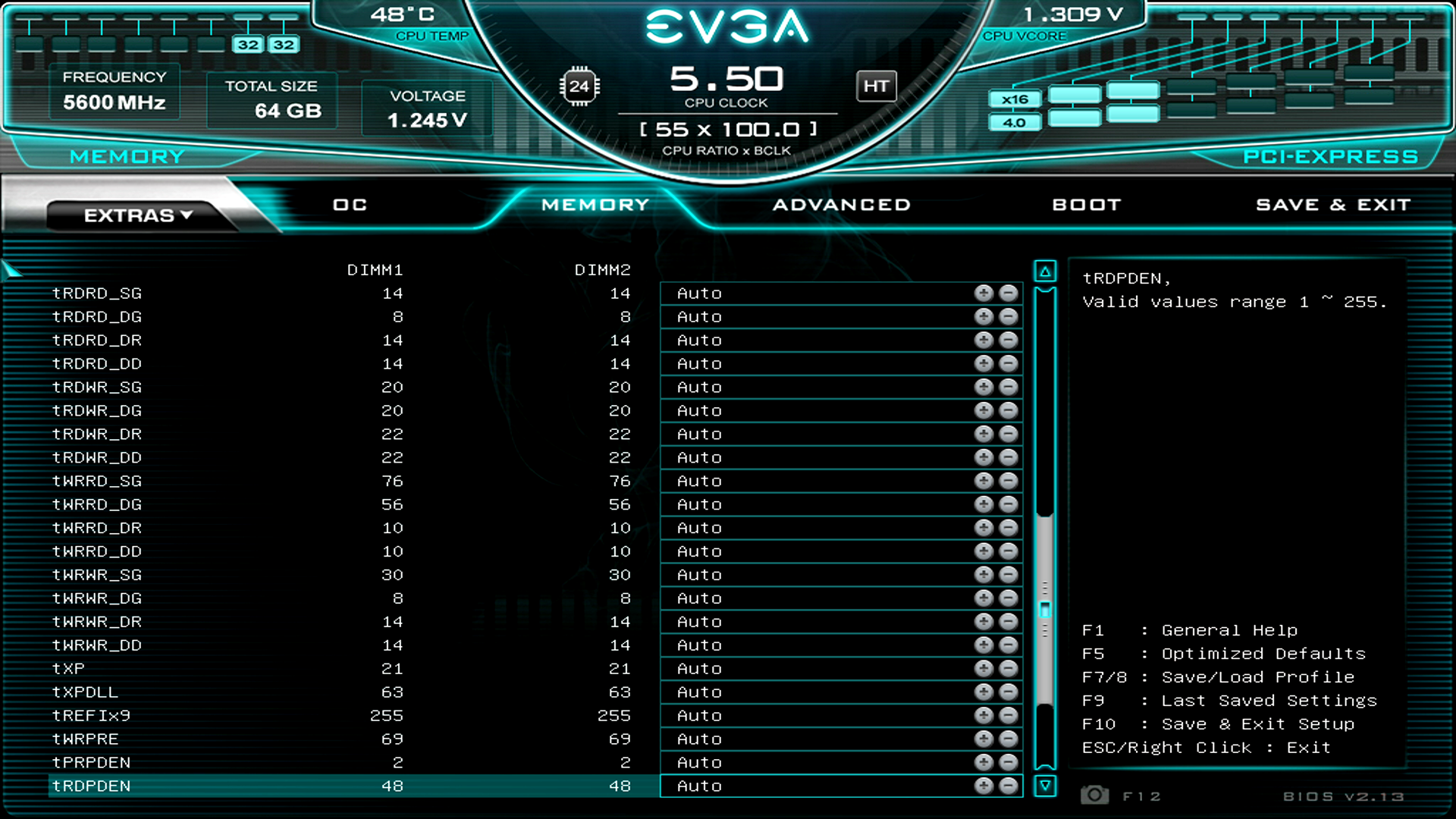

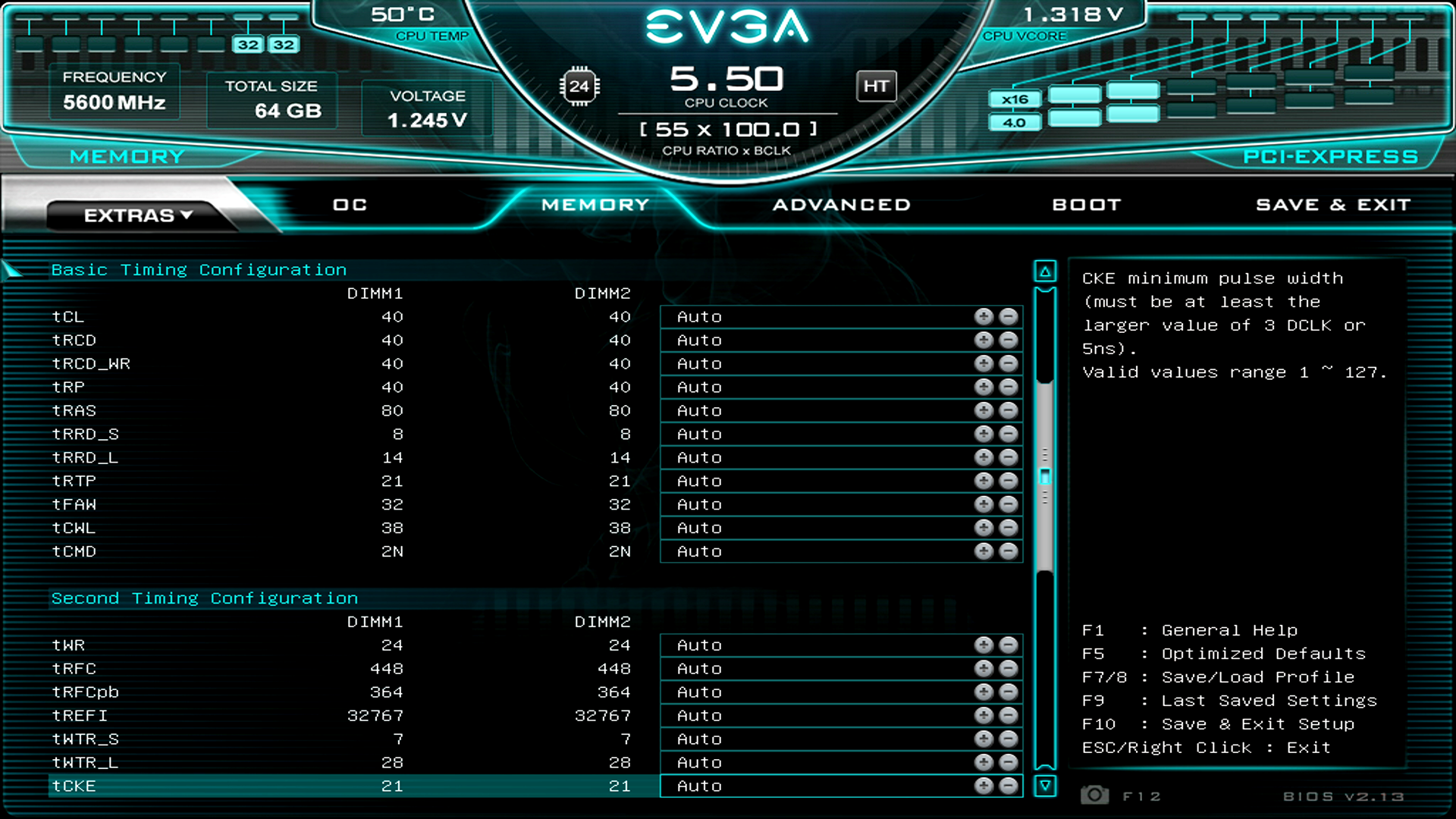

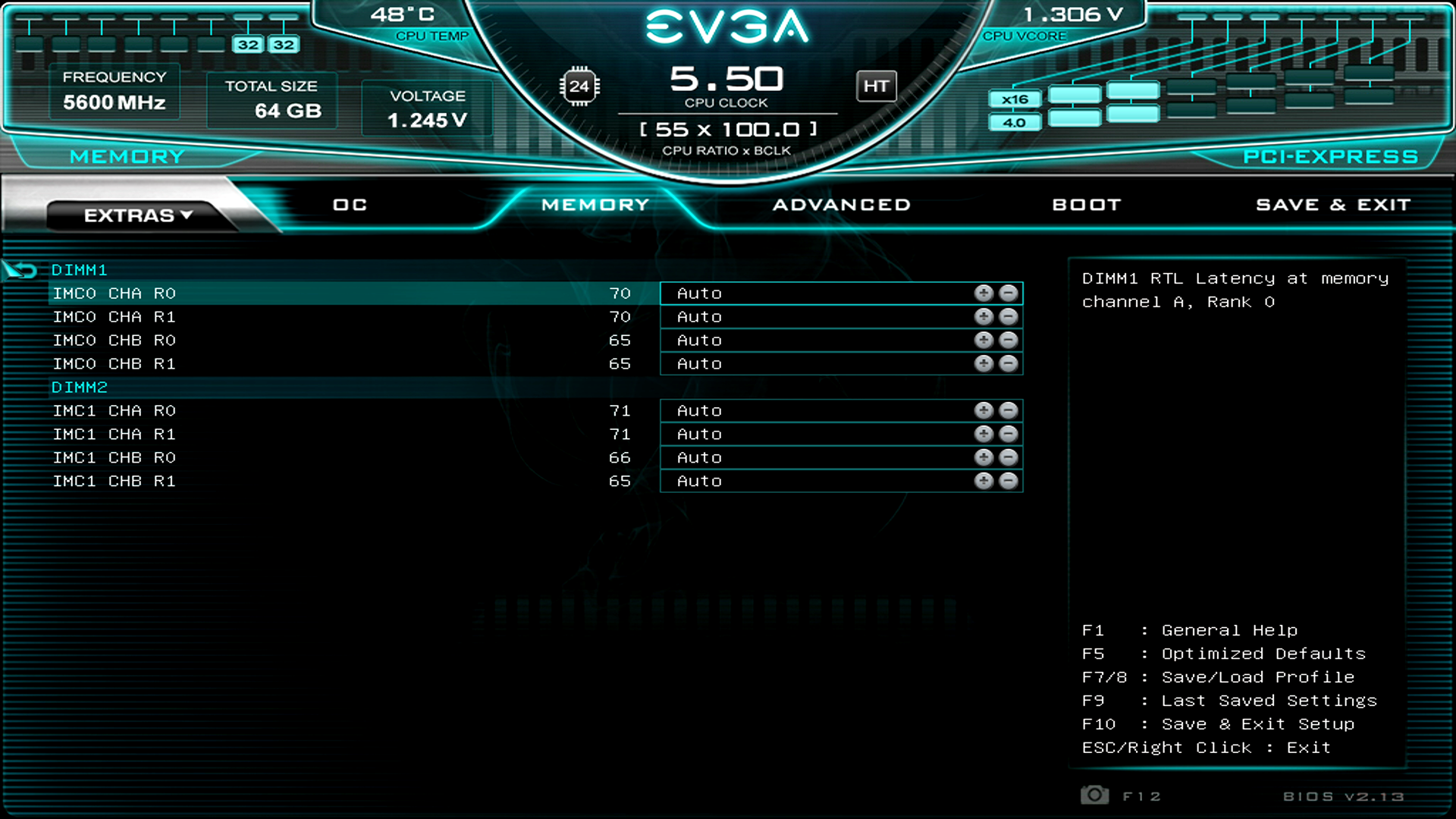

Вкладка Memory дает все возможные функции регулировки узла ОЗУ.

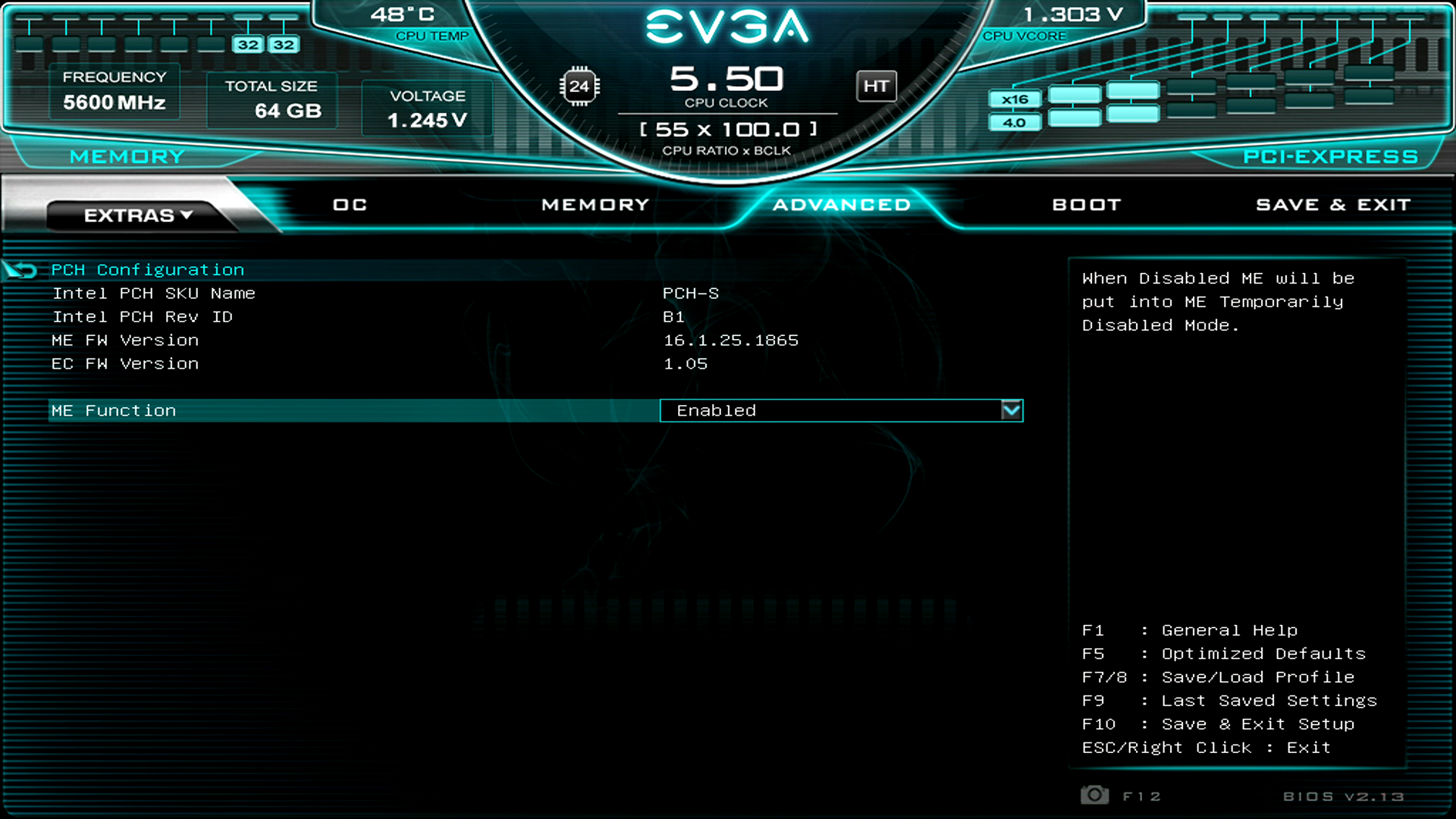

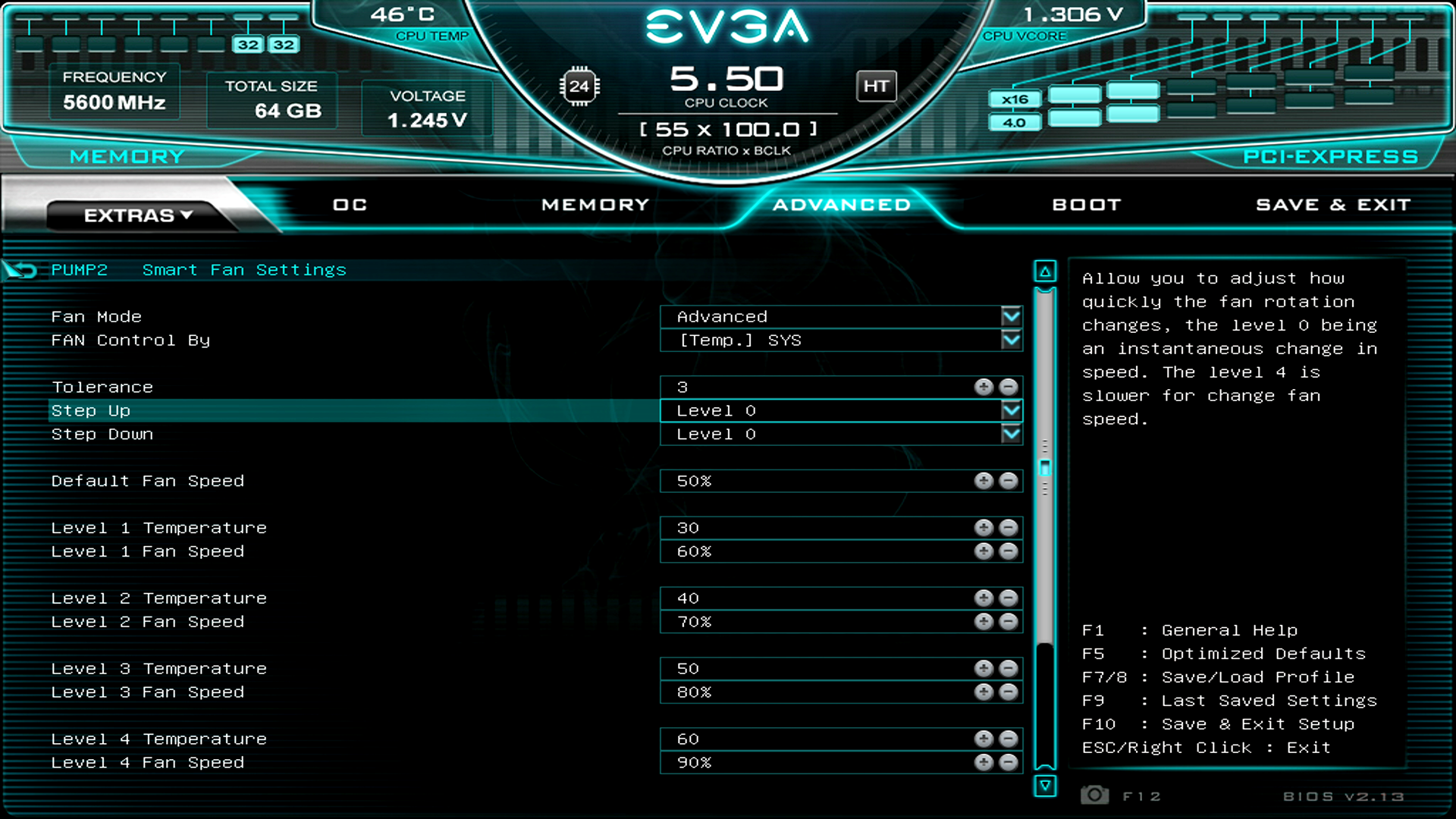

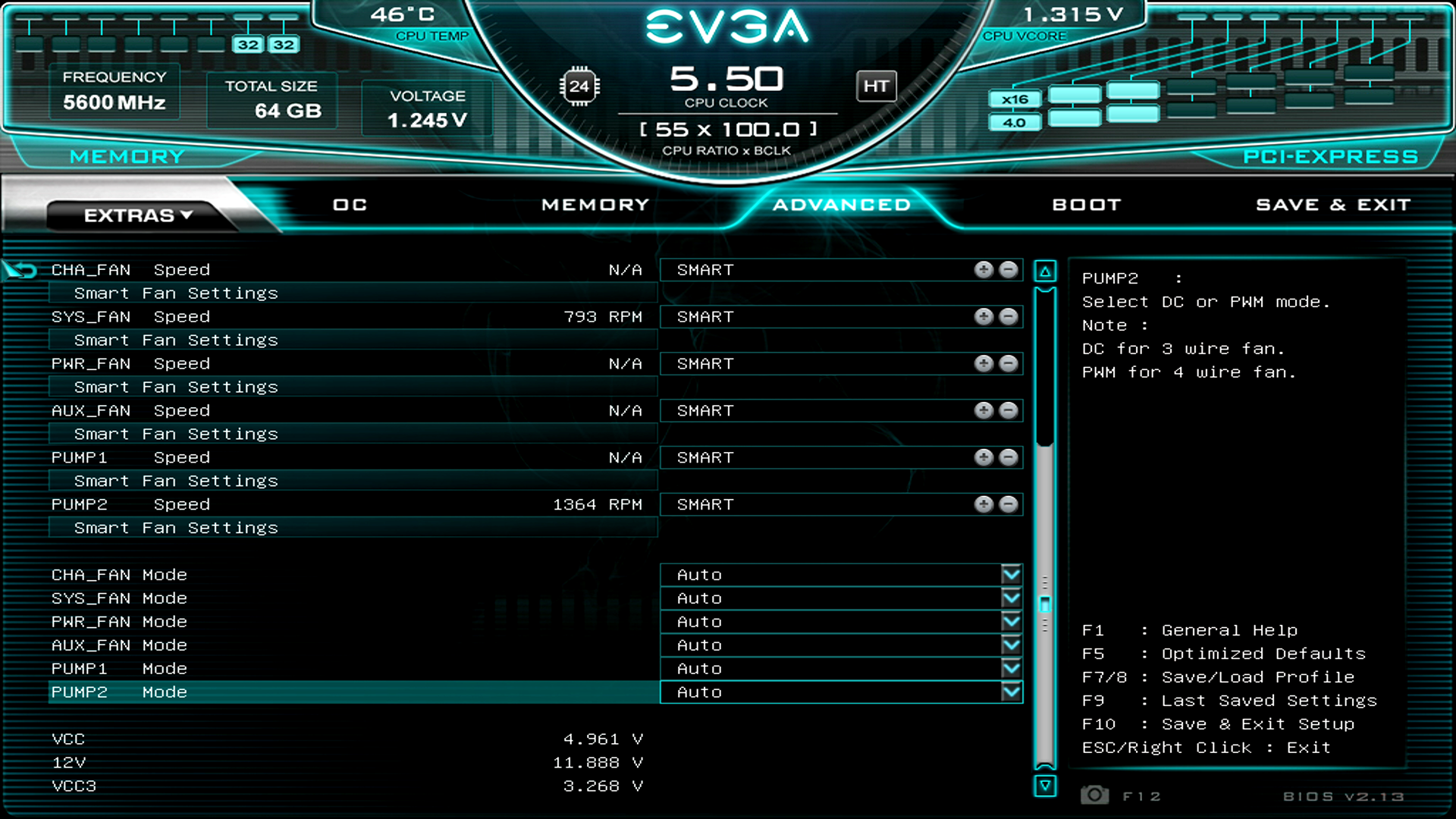

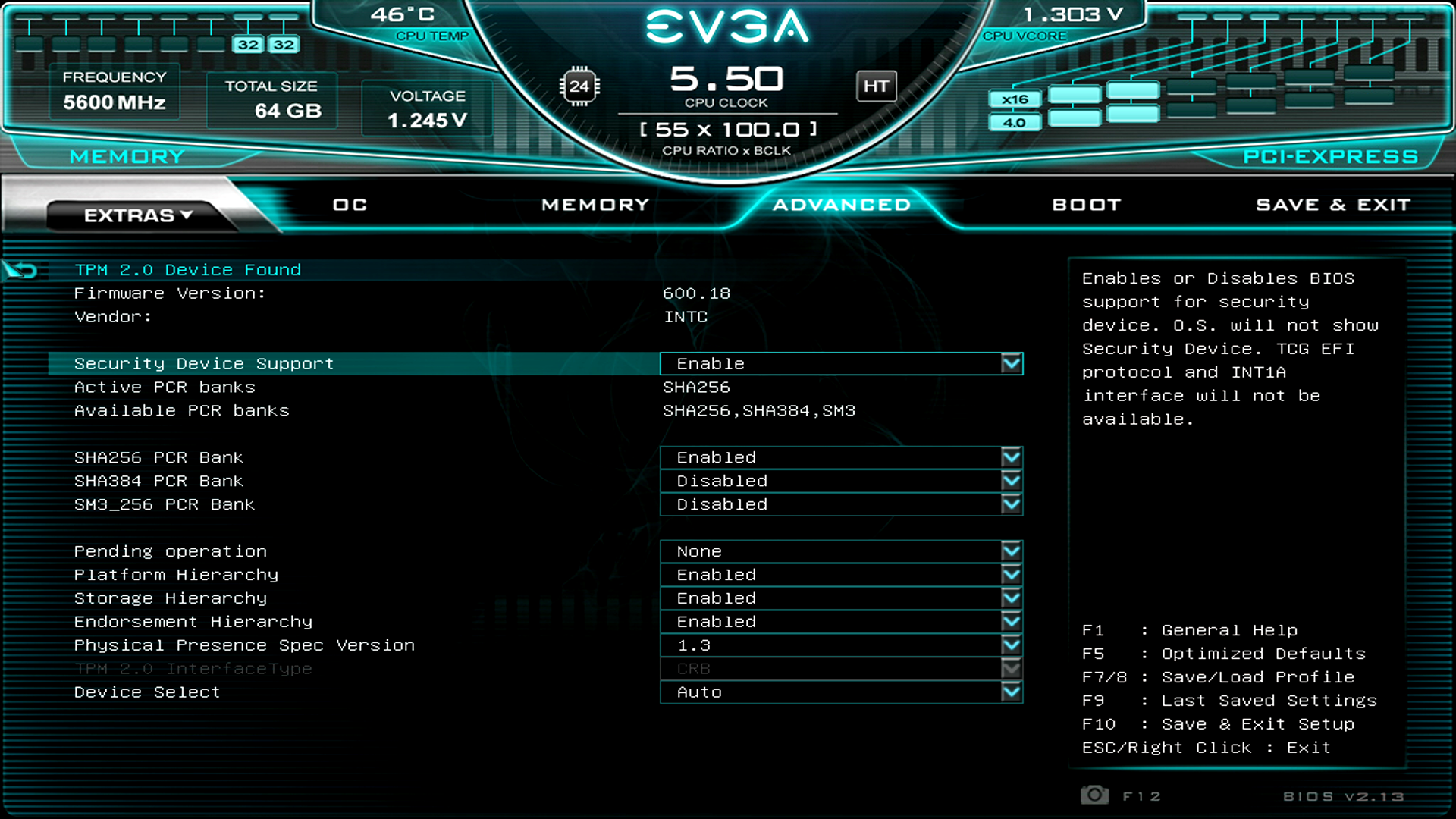

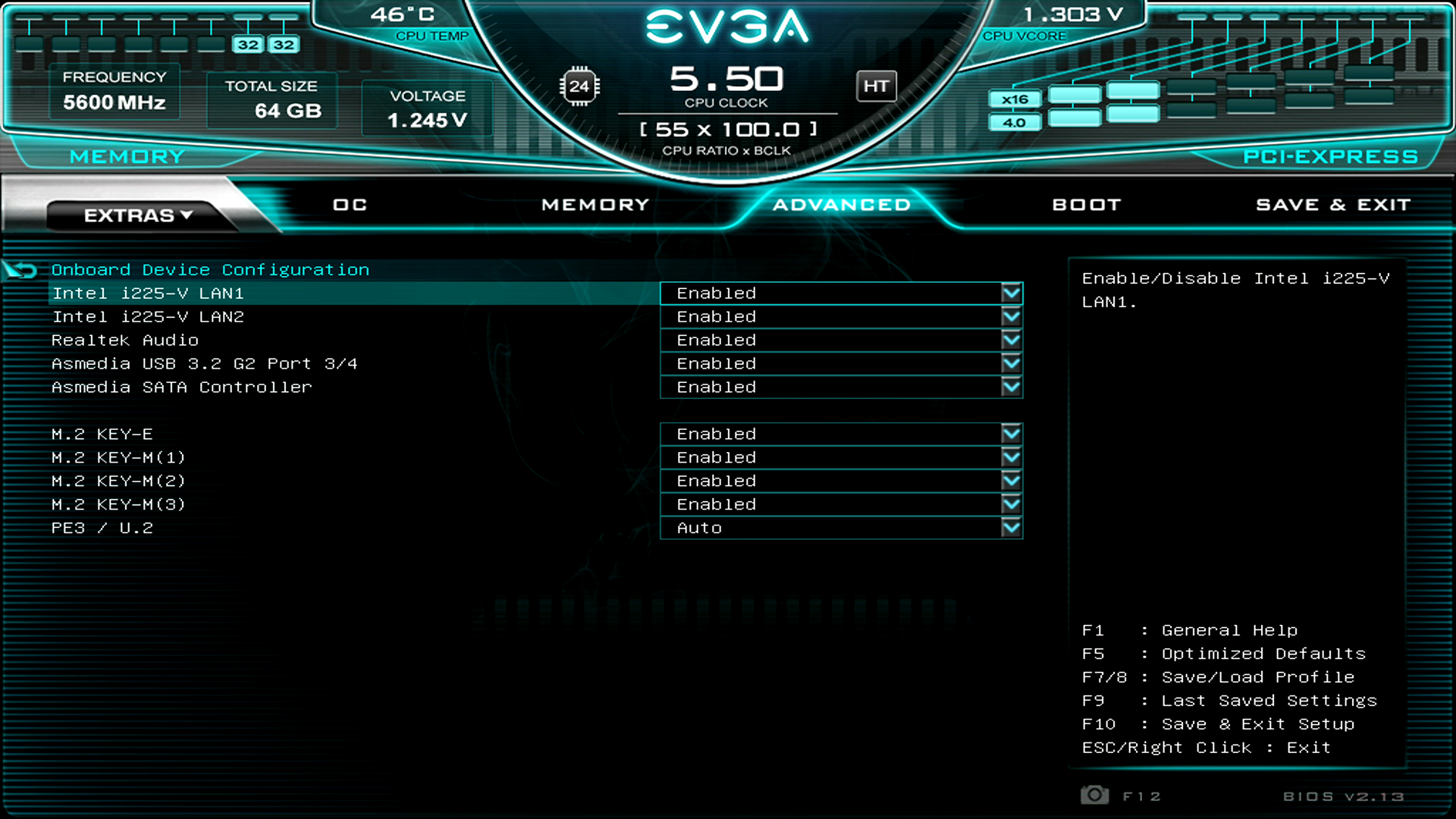

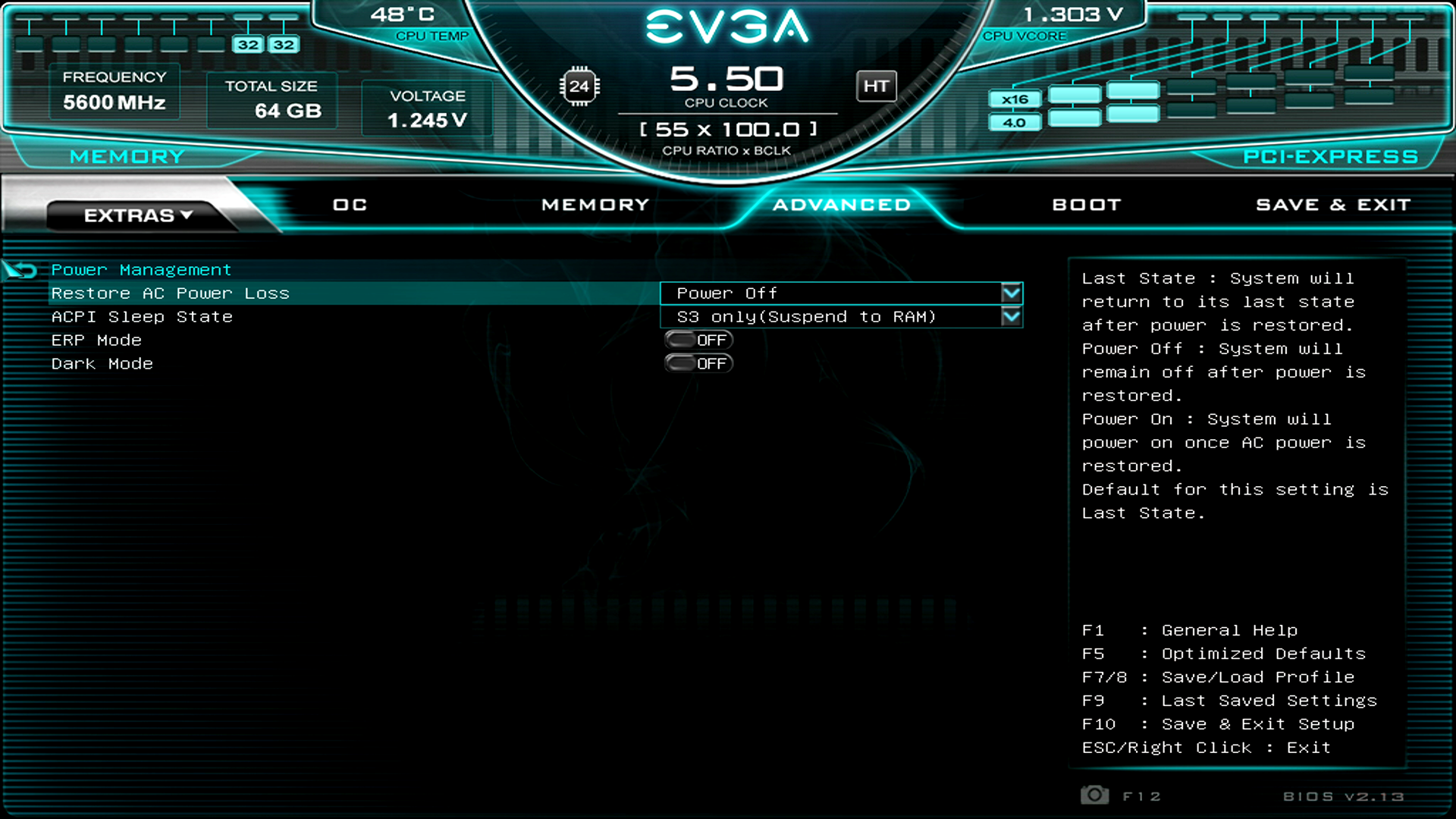

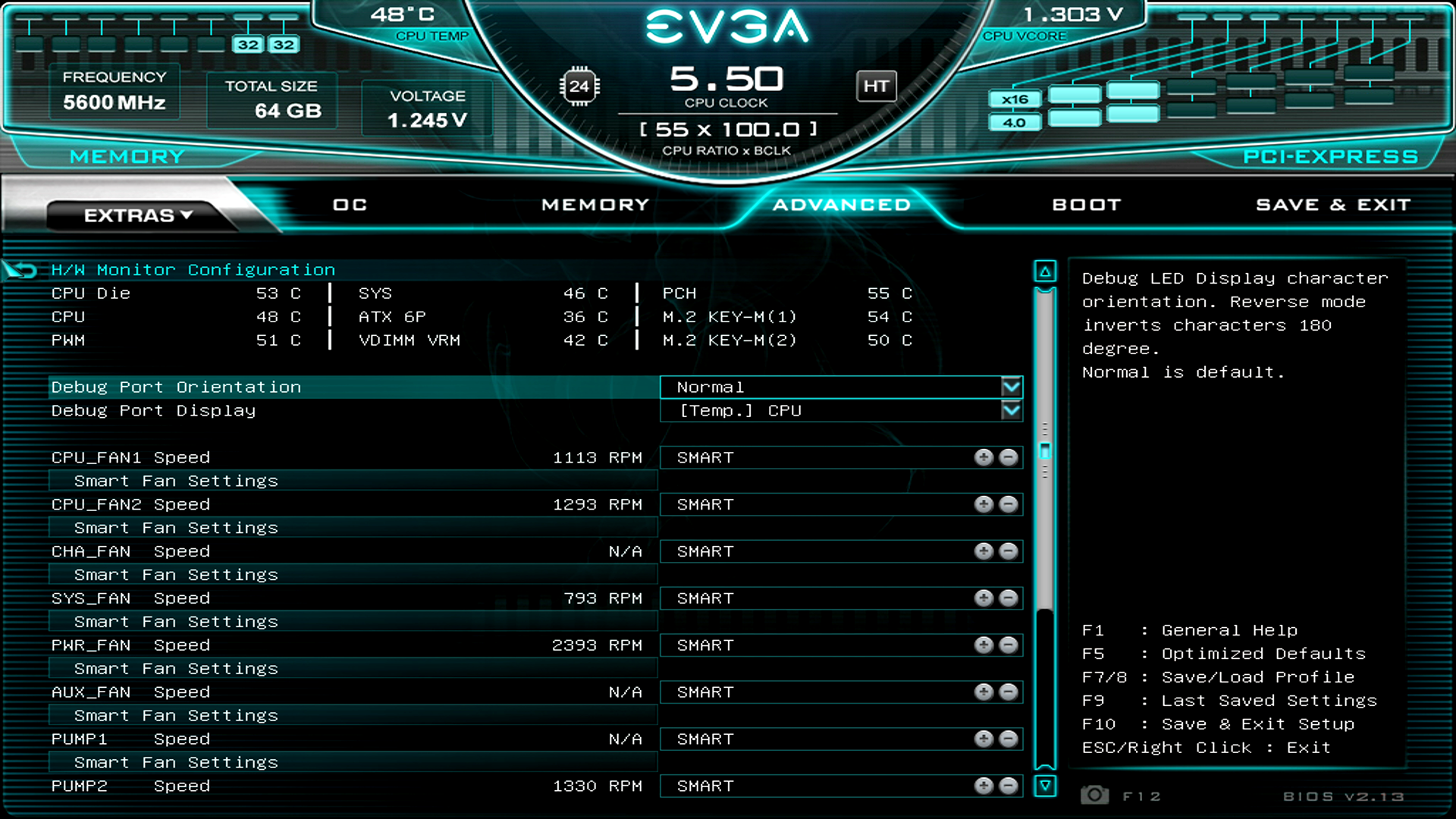

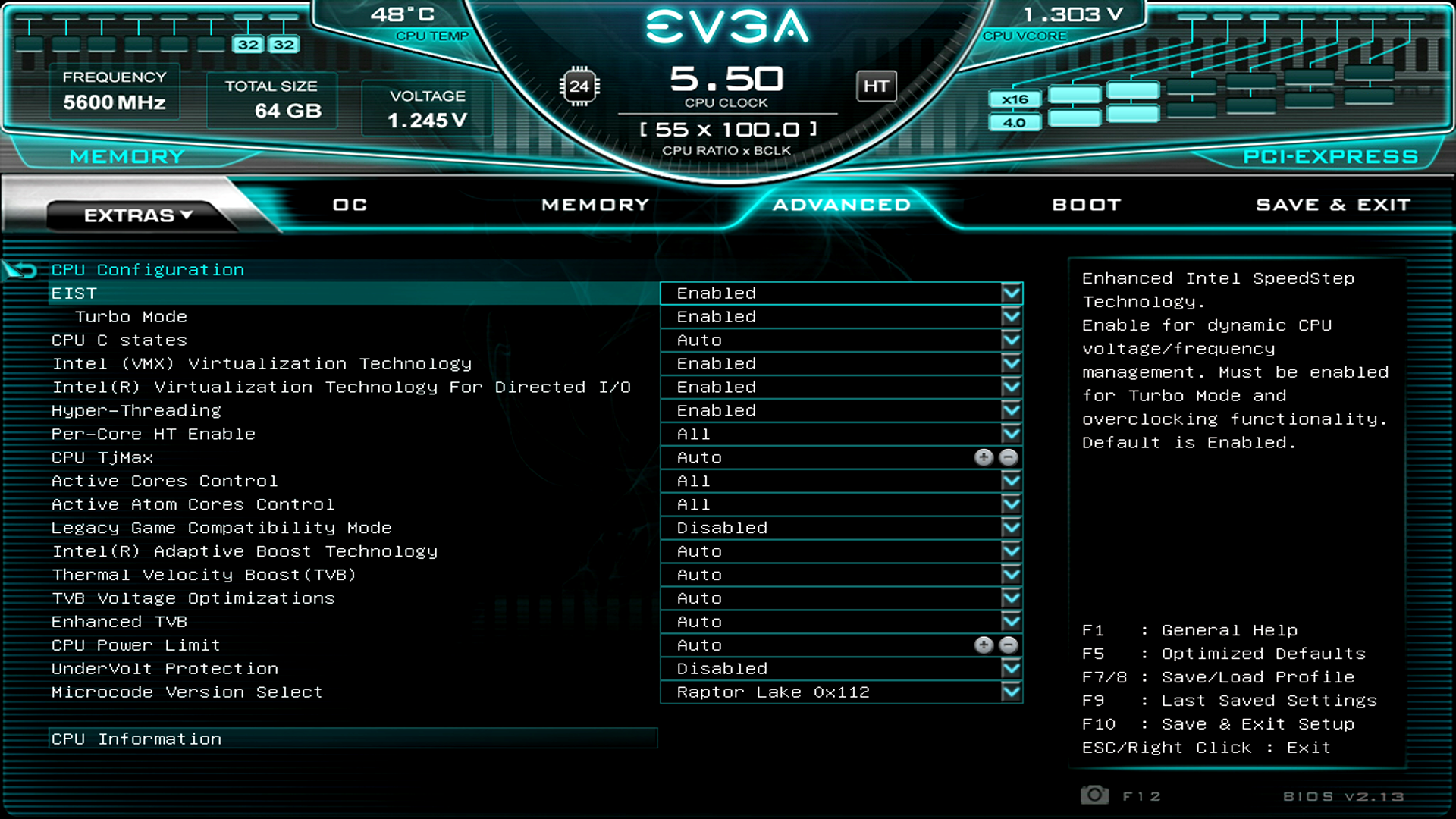

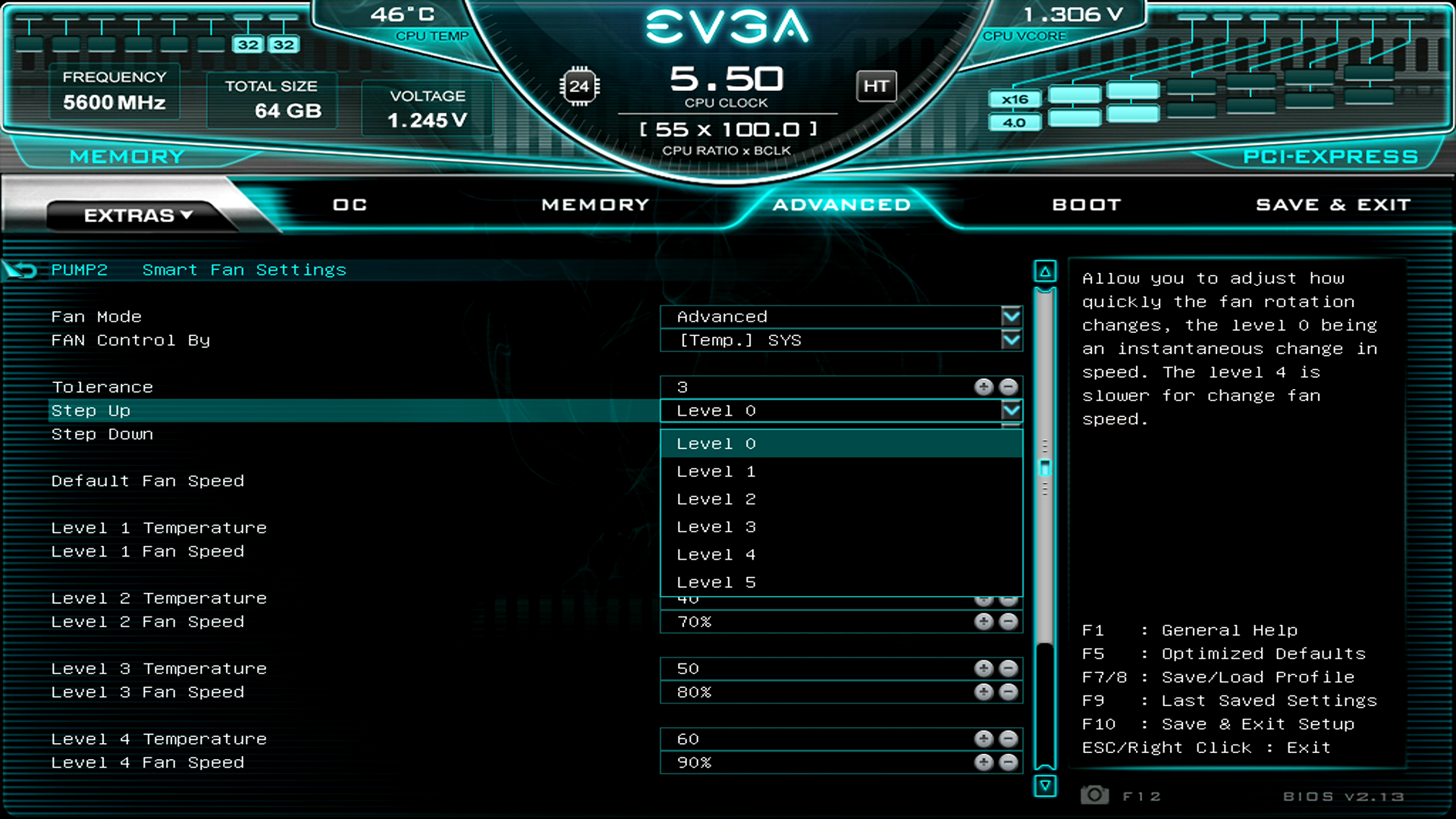

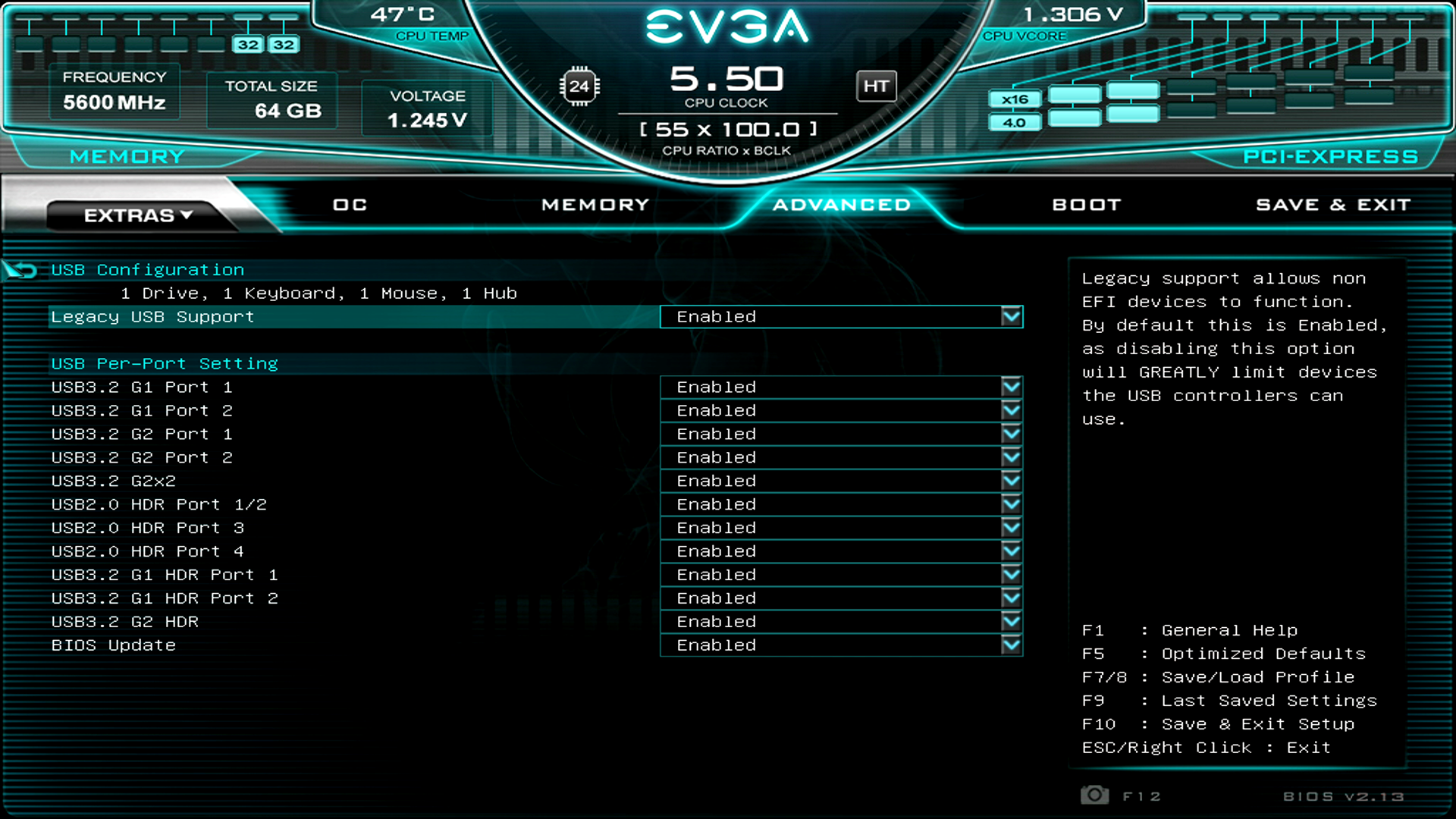

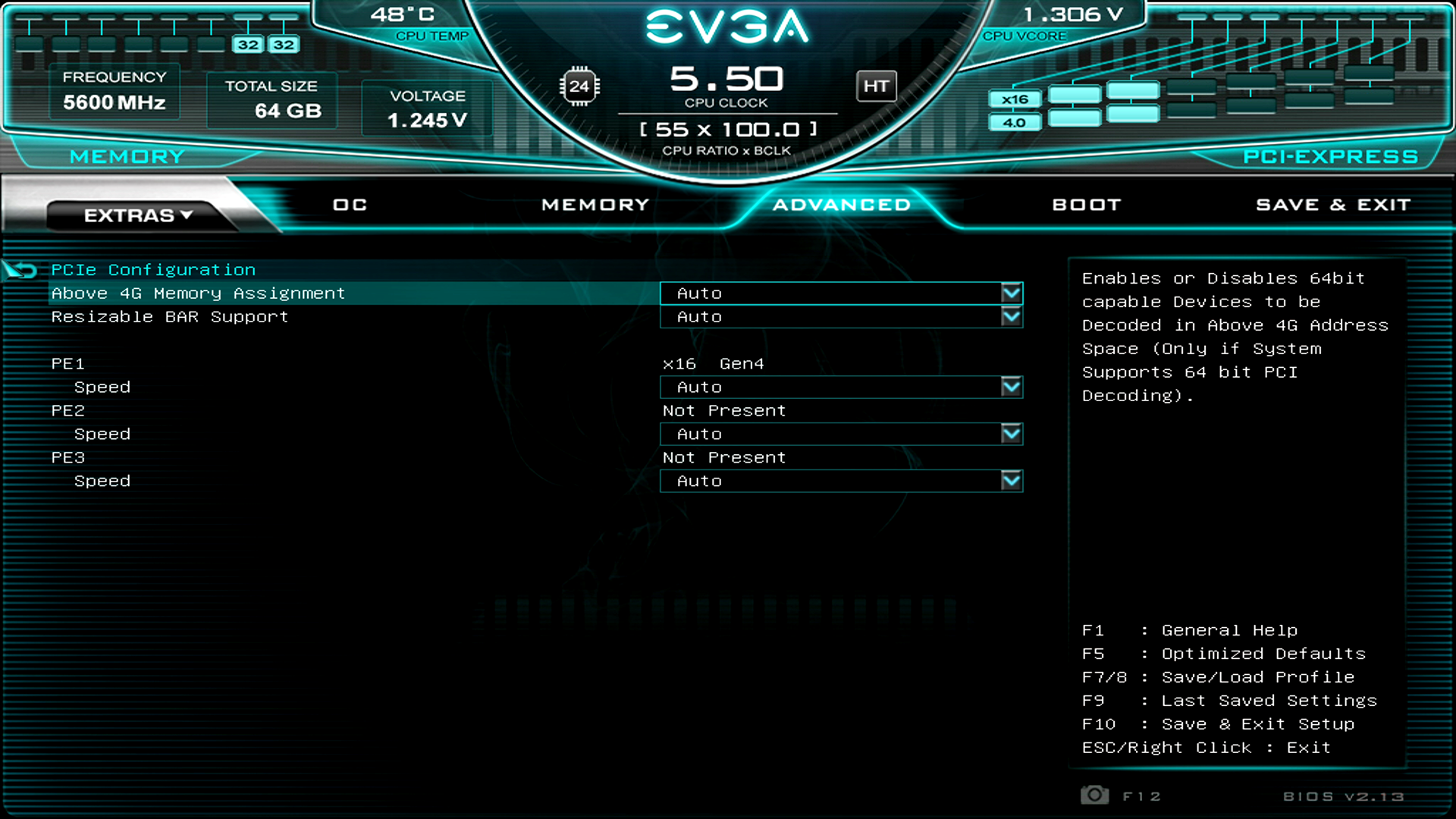

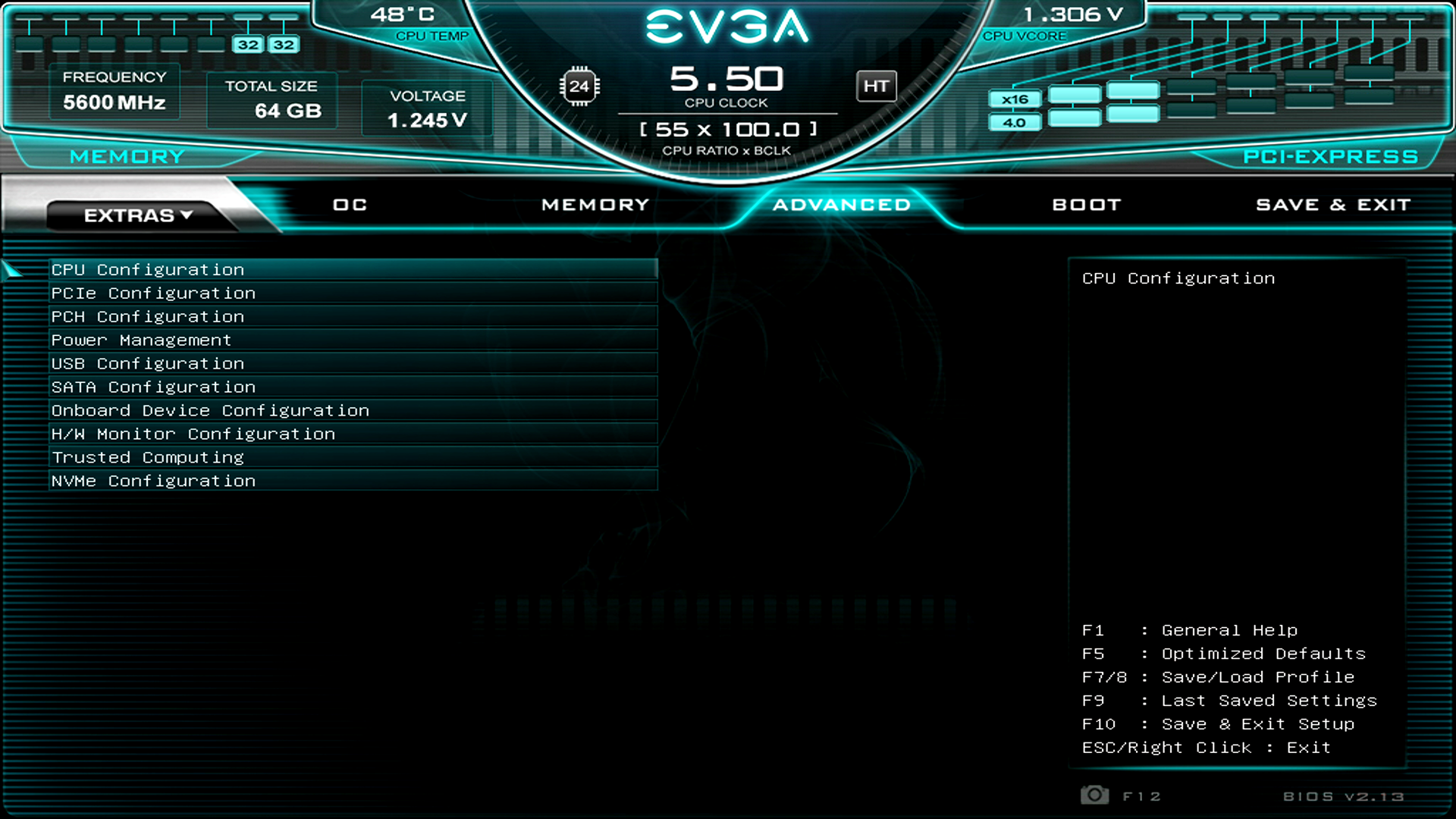

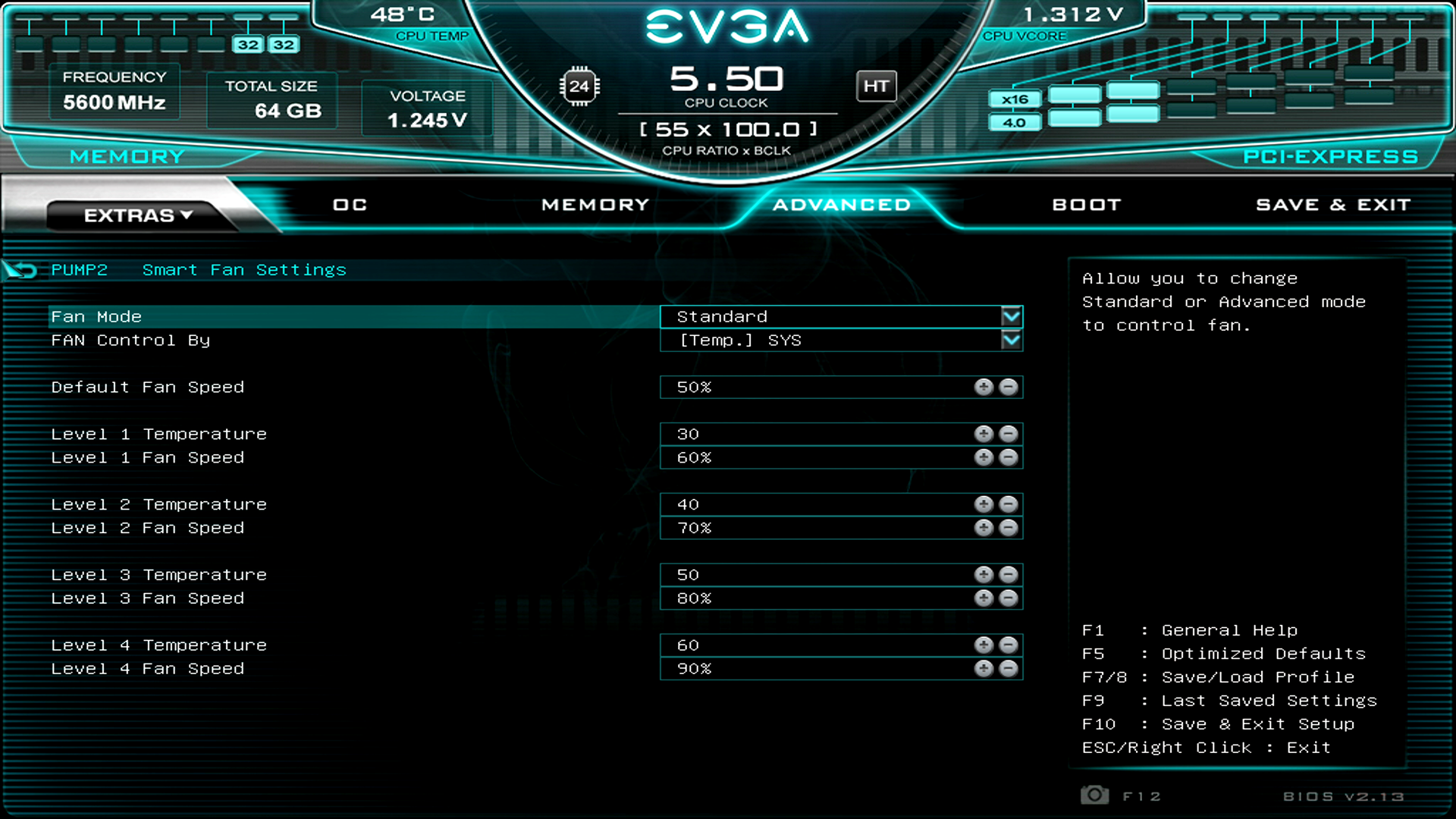

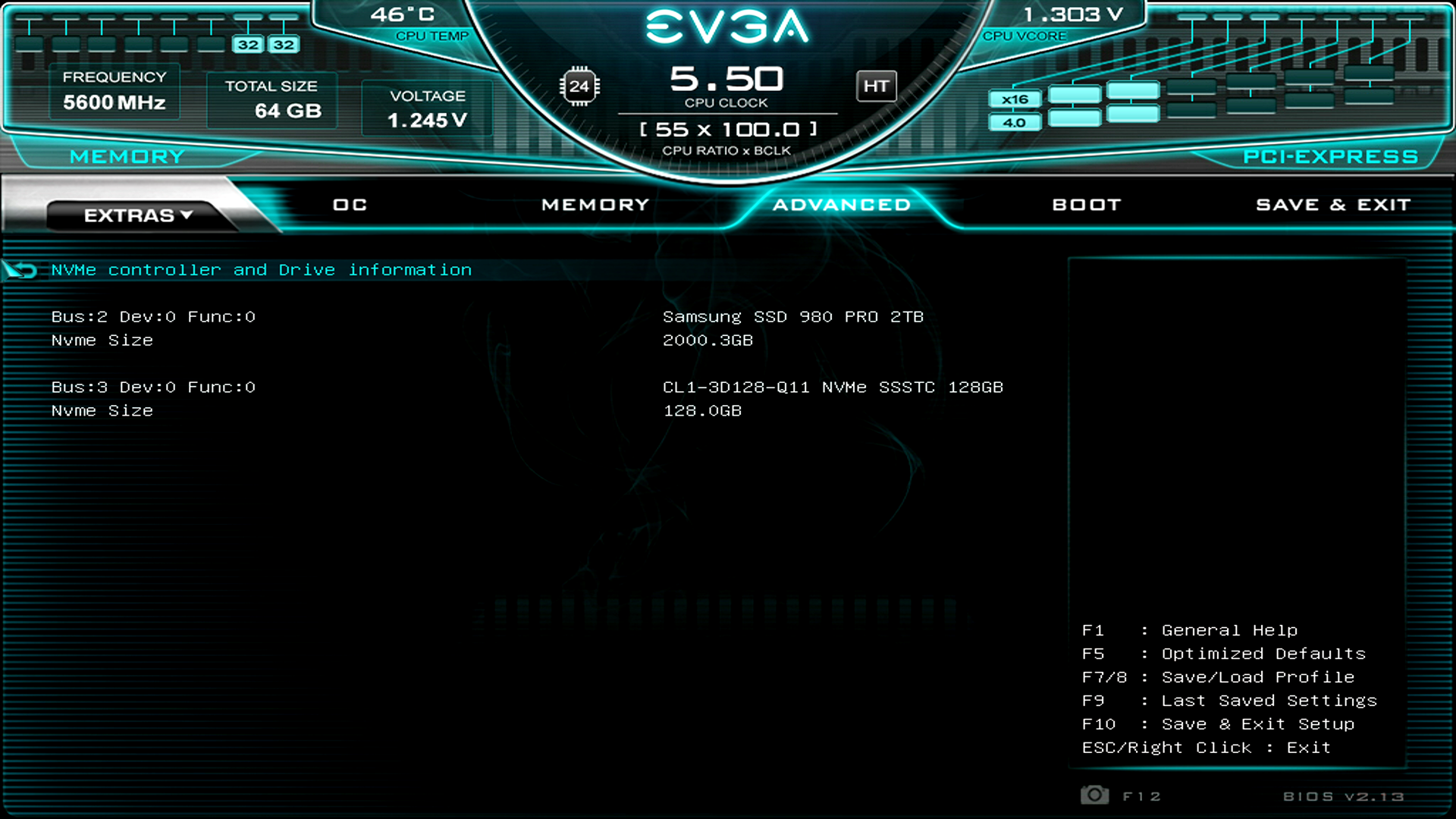

Вкладка Advdnced обеспечивает возможности контроля всех интерфейсов, устройств, слотов, коннекторов. Их пропускной способности, режимов работы и многое другое.

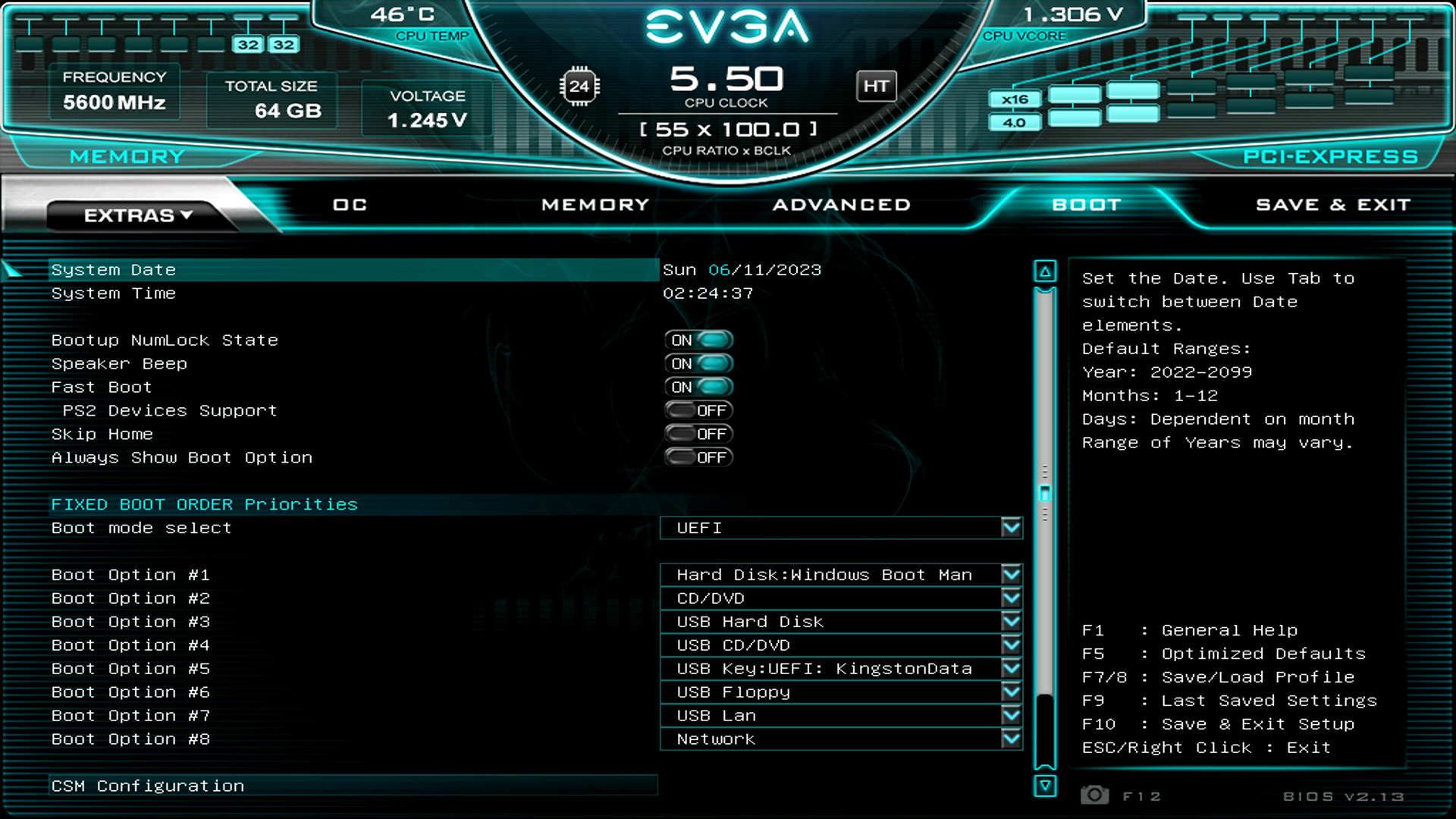

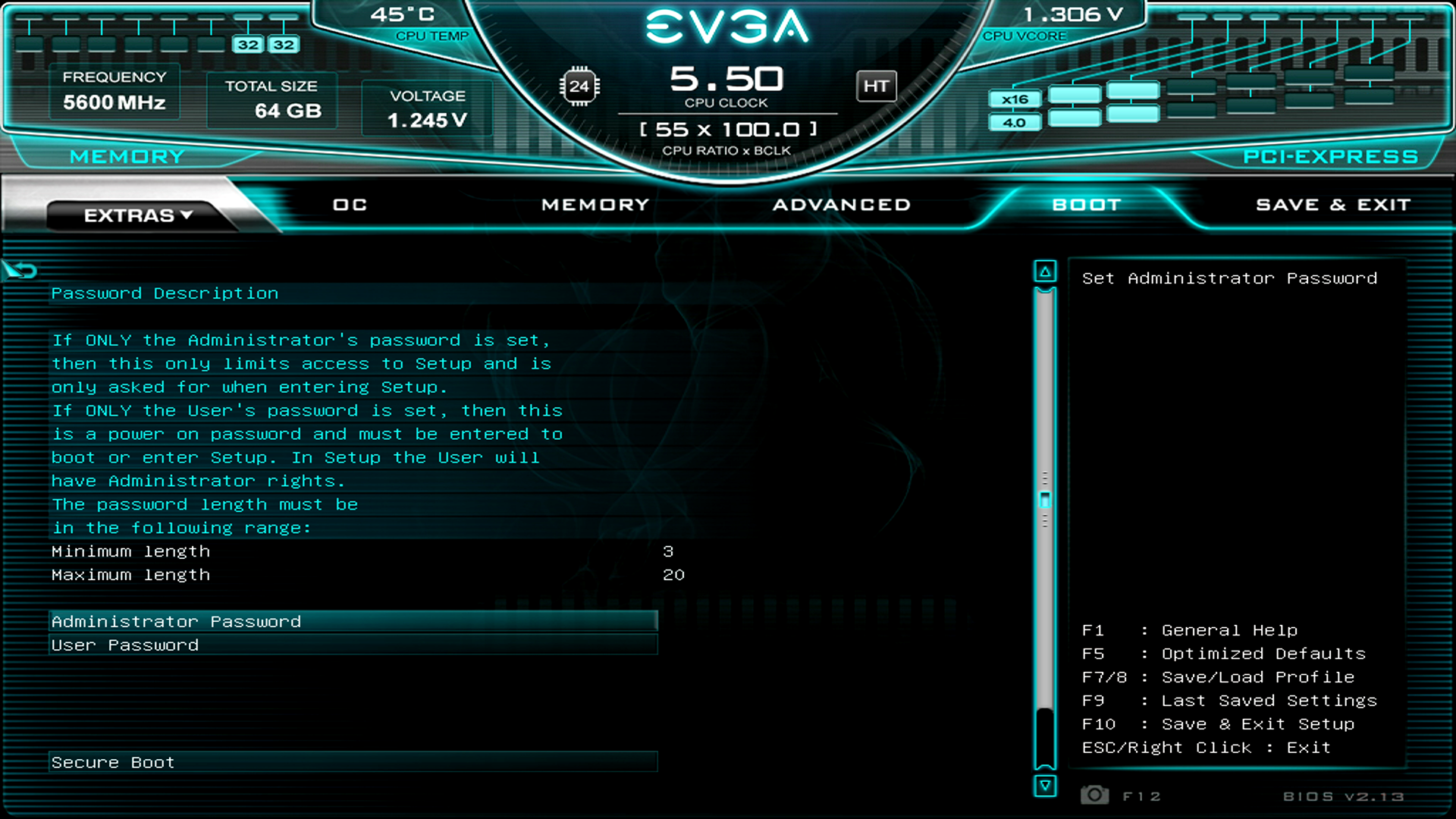

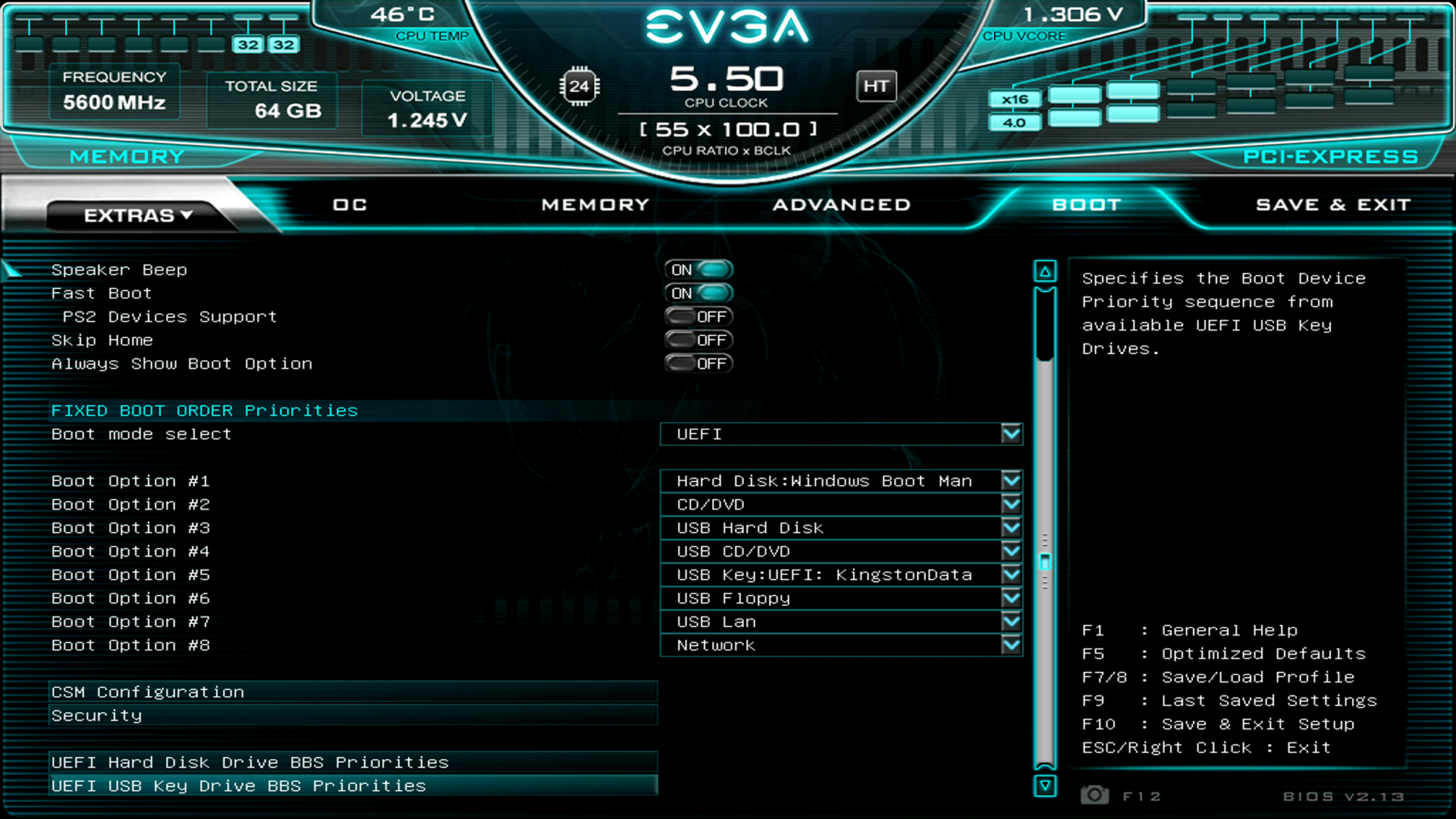

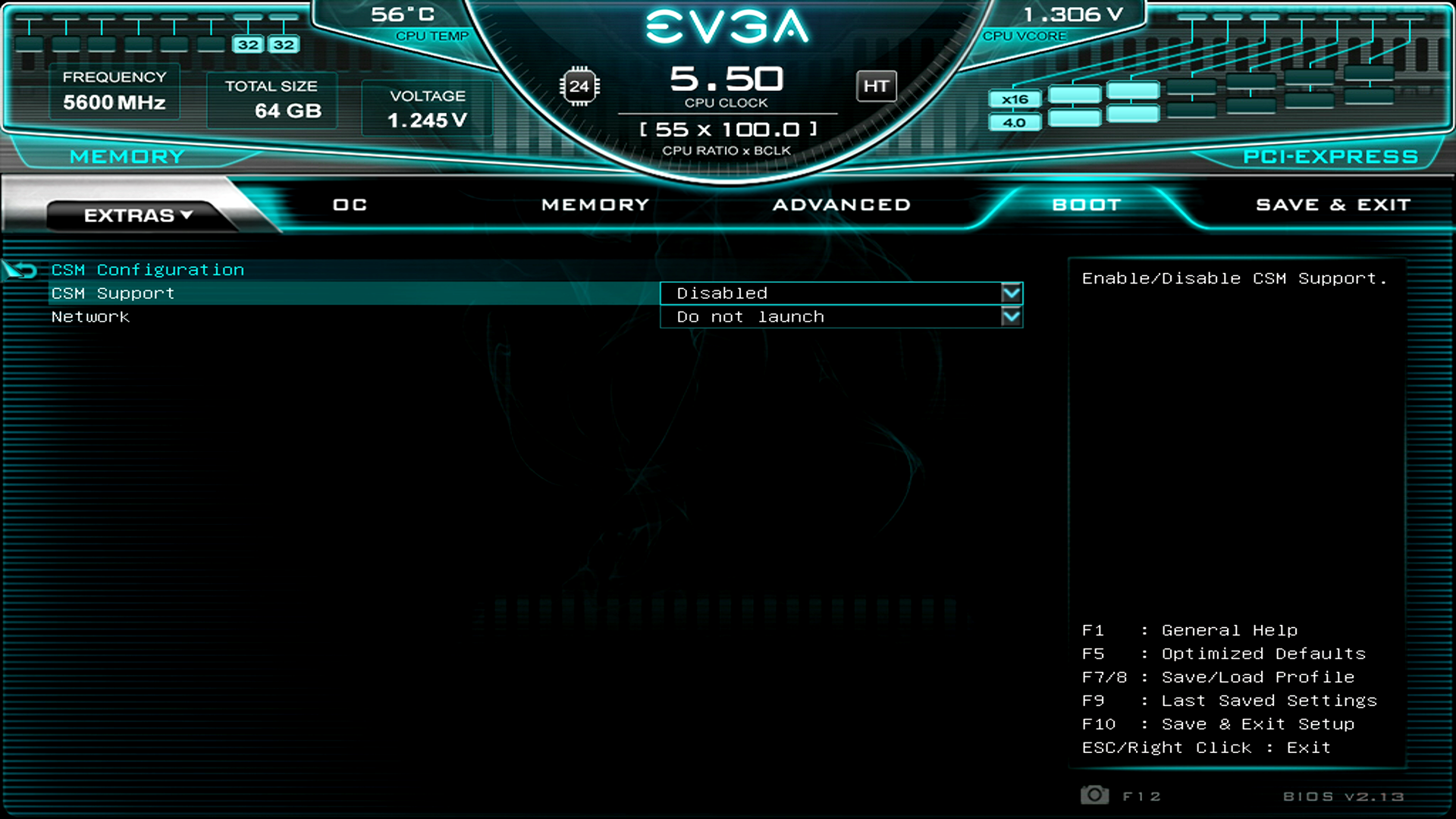

Вкладка Boot позволяет пользователю настроить процесс загрузки системы. Здесь можно также установить пароль безопасности.

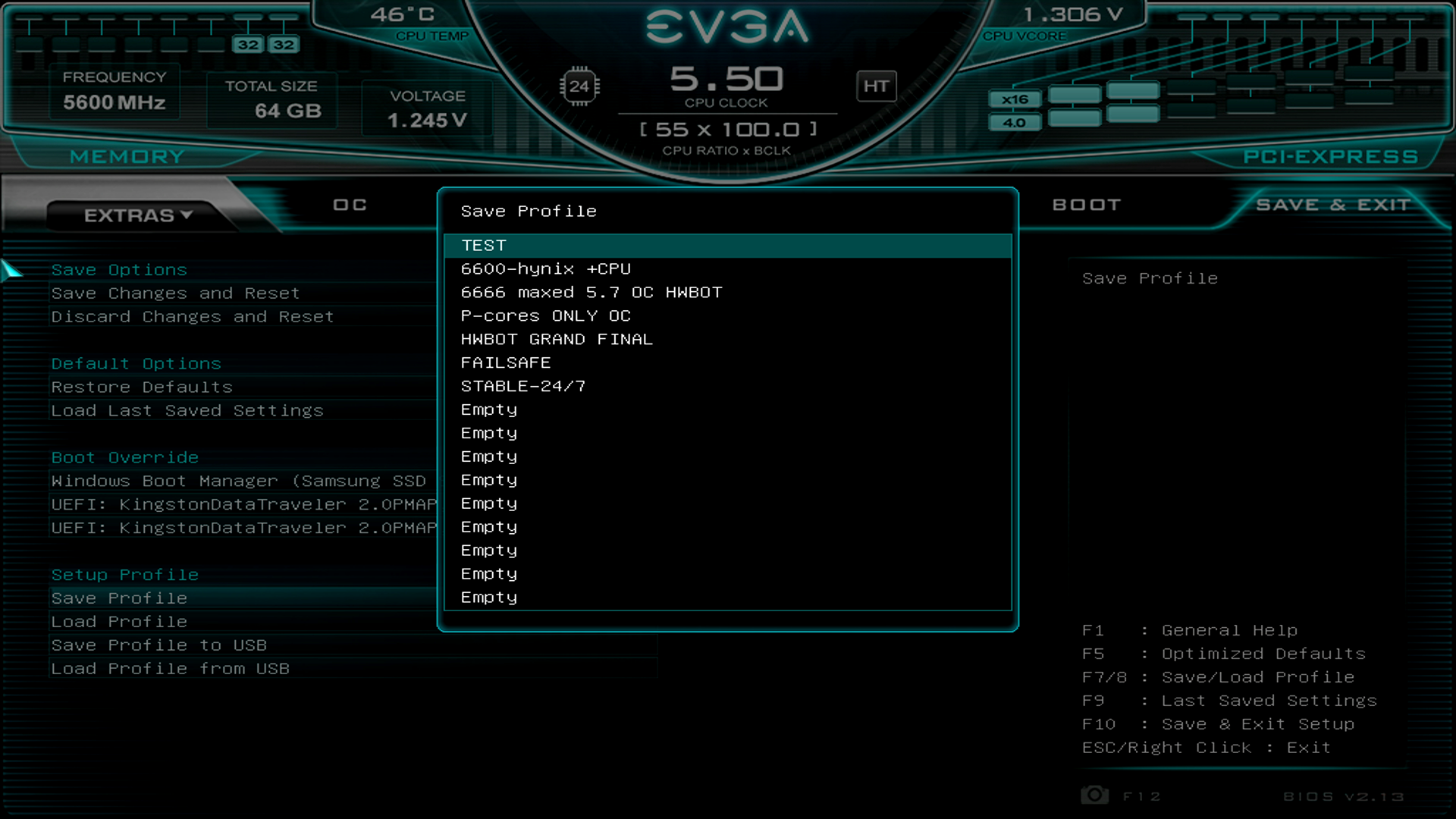

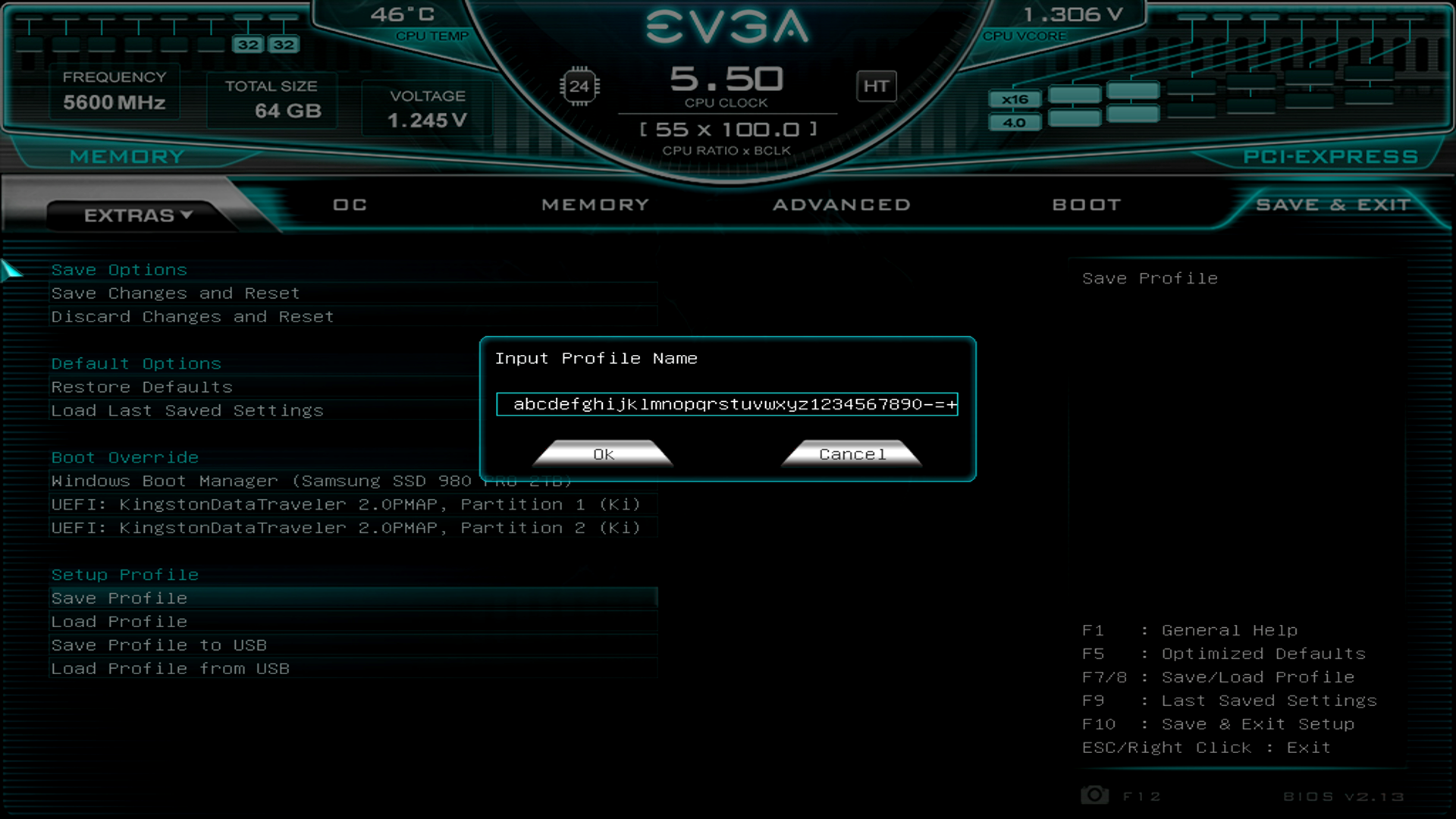

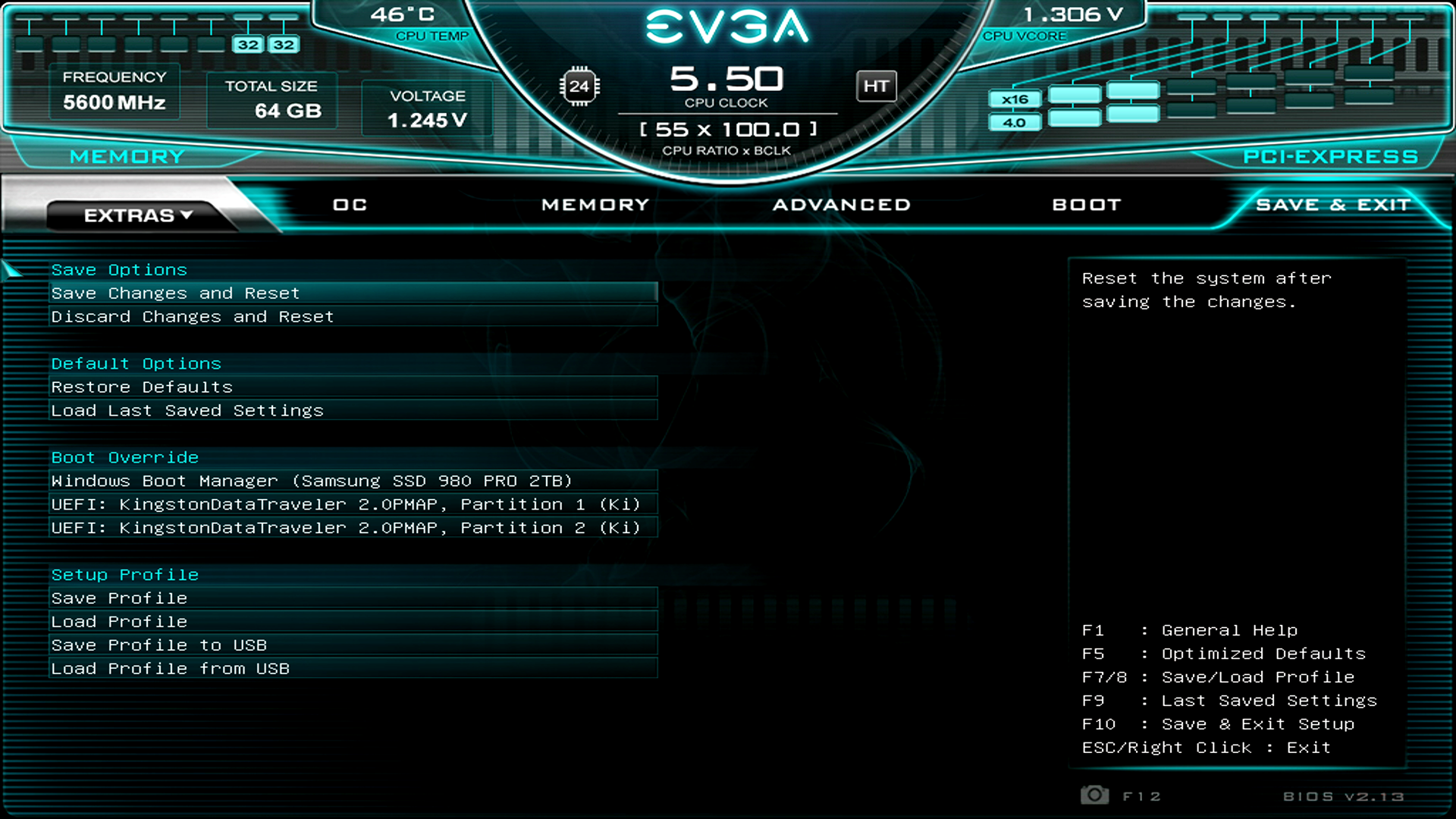

Вкладка Save & Exit не так проста, как может показаться, именно здесь находятся личные профили настроек пользователя. Целых 16 слотов под профили, имеющие достаточное количество символов для маркировки, а учитывая наличие трех прошивок — это невероятные 48 профилей настроек на внутренней памяти!

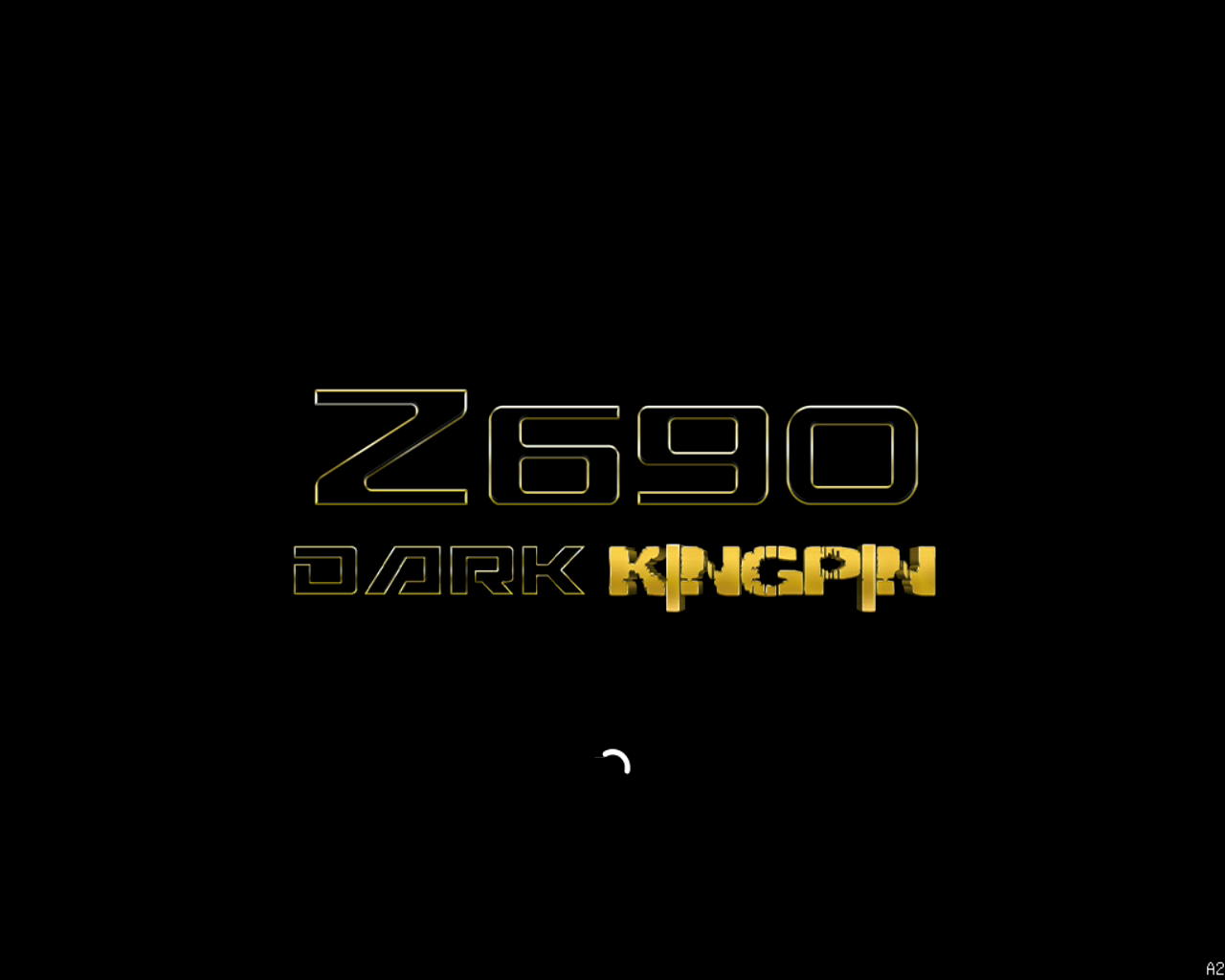

Логотип при загрузке системы:
Комплектное ПО
| Прогрманное обеспечение | |
|---|---|
| Фирменное | EVGA ELEET X1, EVGA NU AUDIO |
| Дополнительное | – |

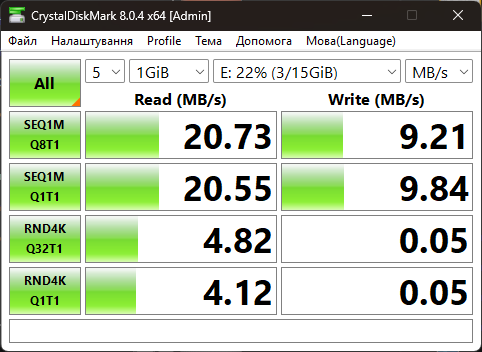

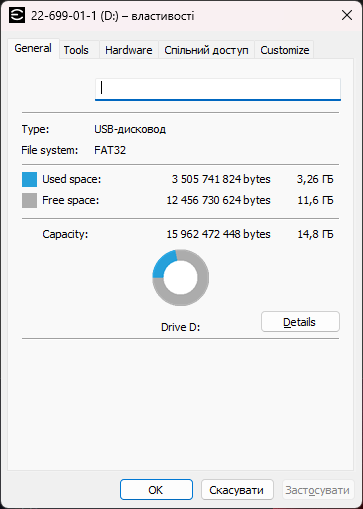

В комплекте с материнской платой поставляется компактный USB Flash-накопитель объемом 16 ГБ.

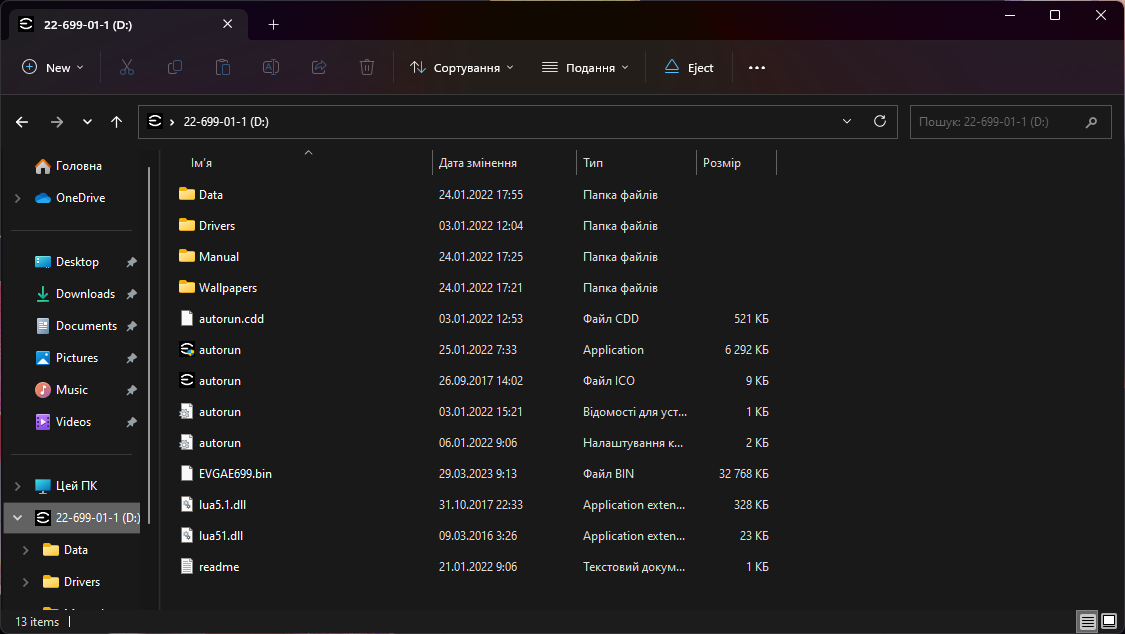

Накопитель разблокирован для записи, пользователь может сразу удалить комплектное ПО или записать собственную информацию.

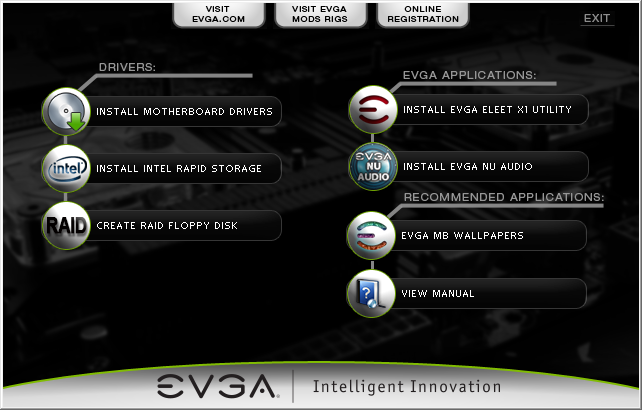

Установщик имеет довольно олдскульный вид:

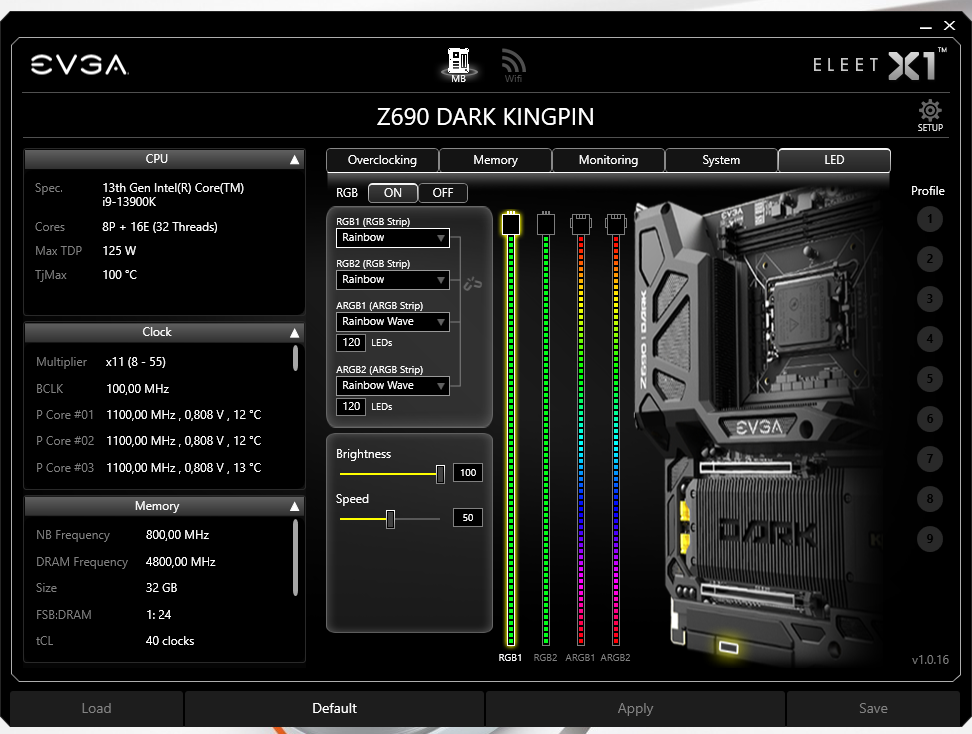

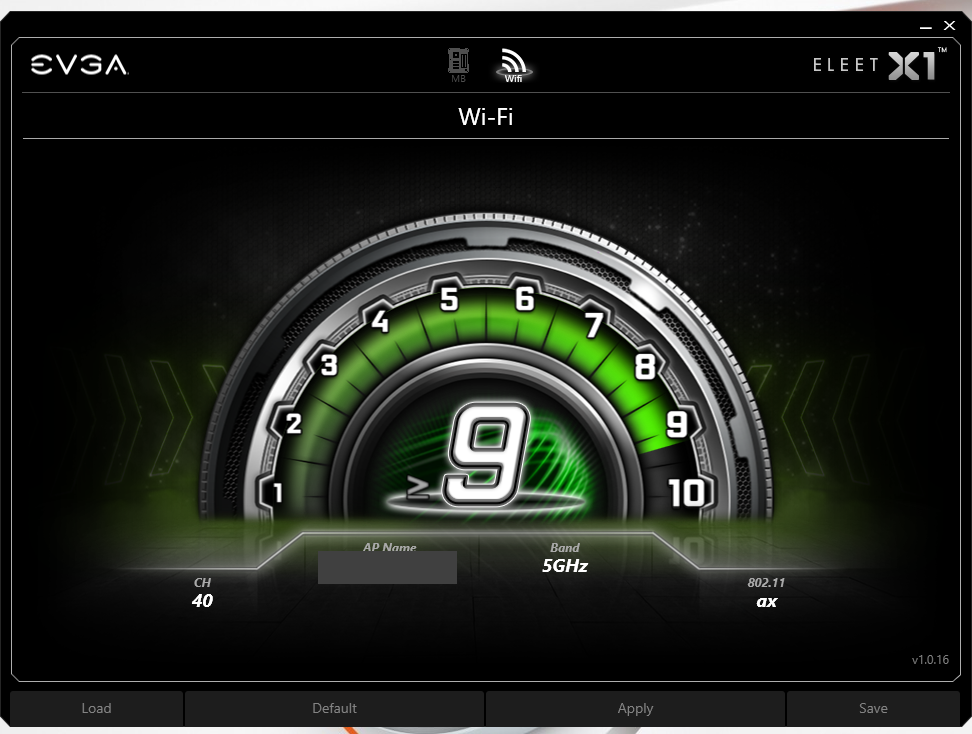

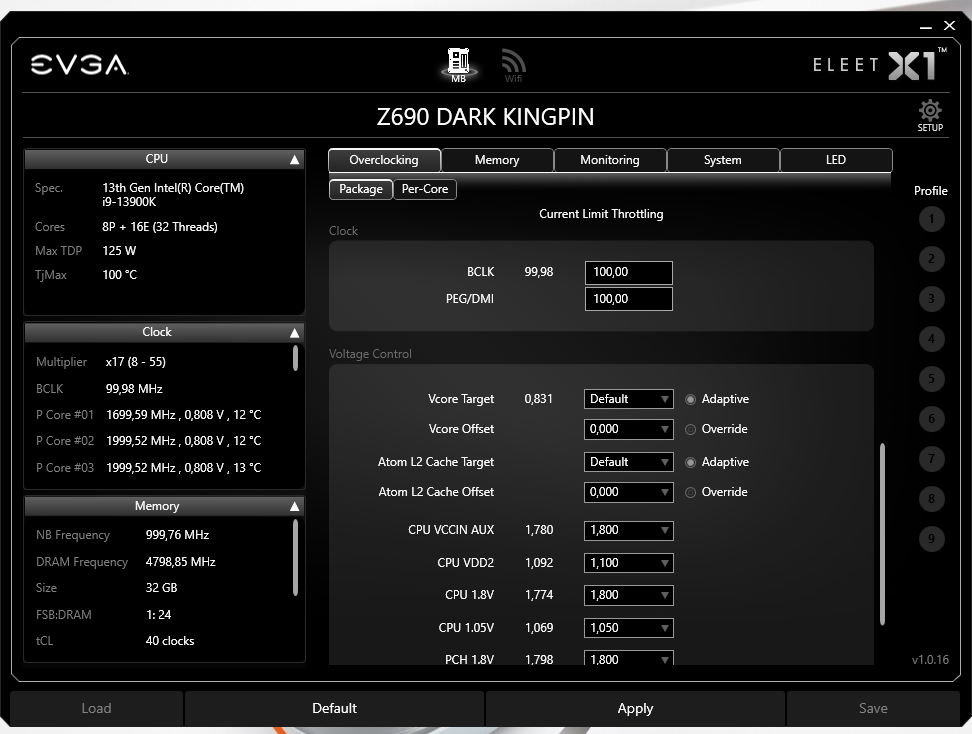

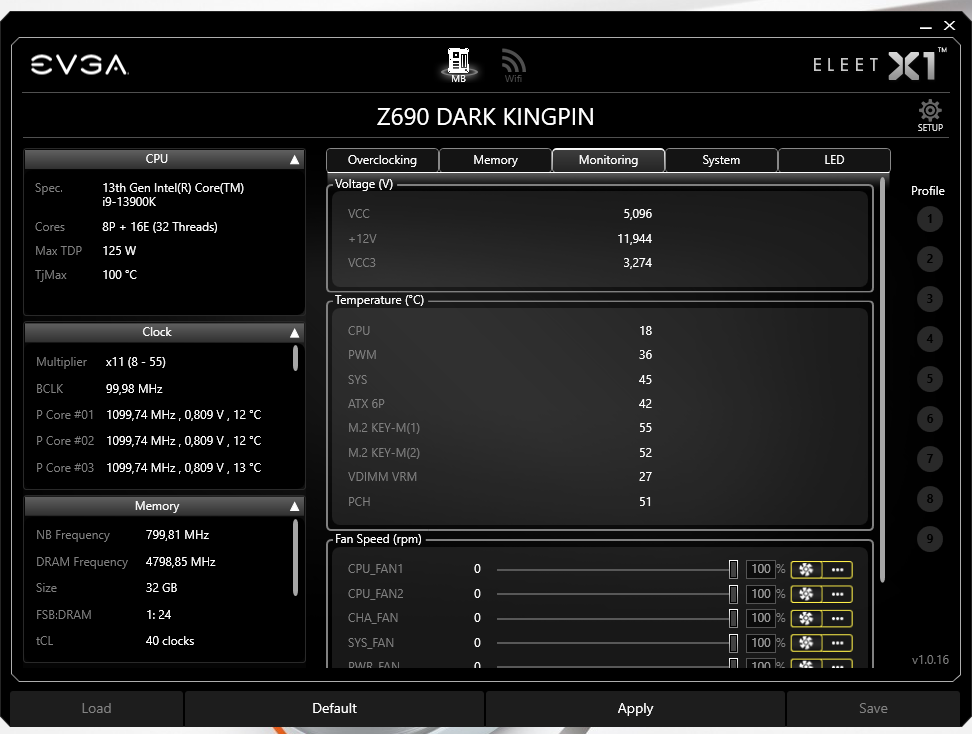

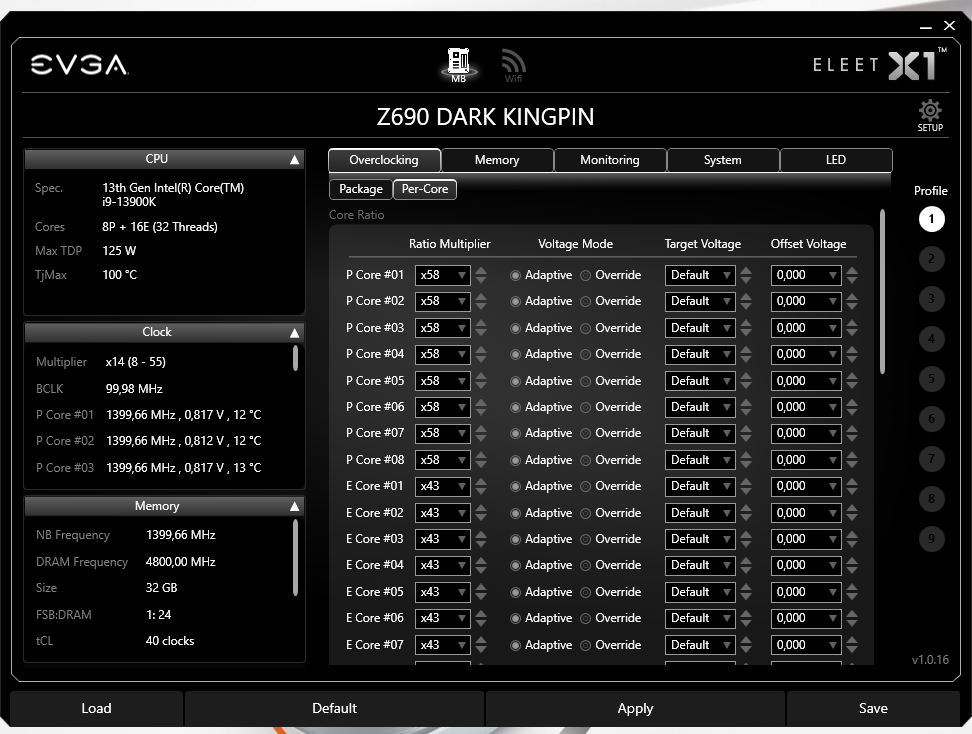

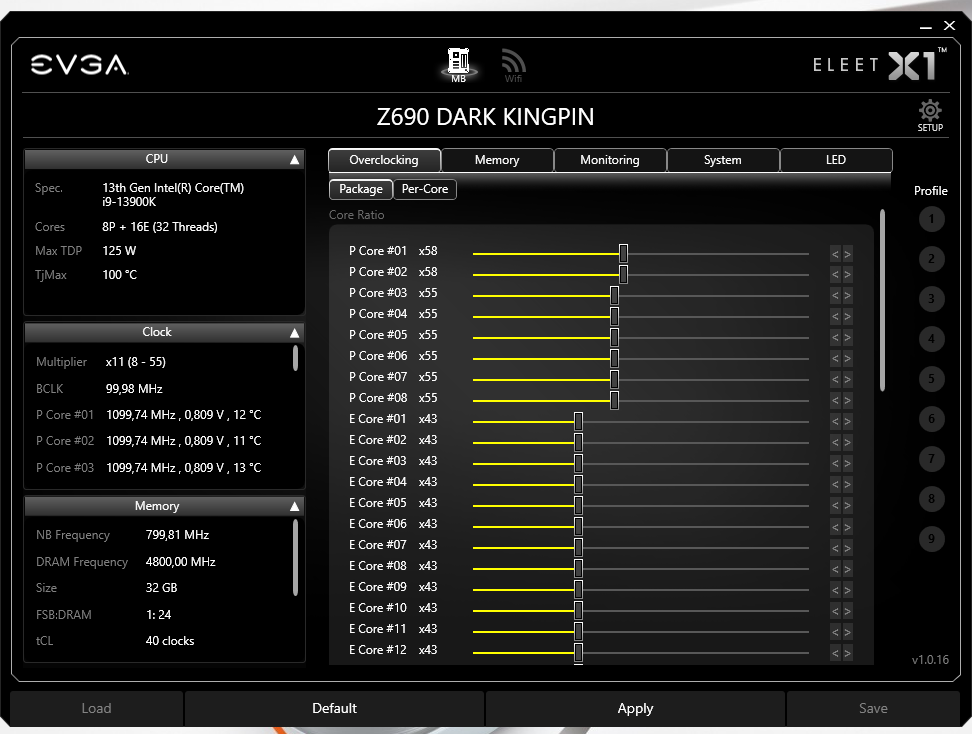

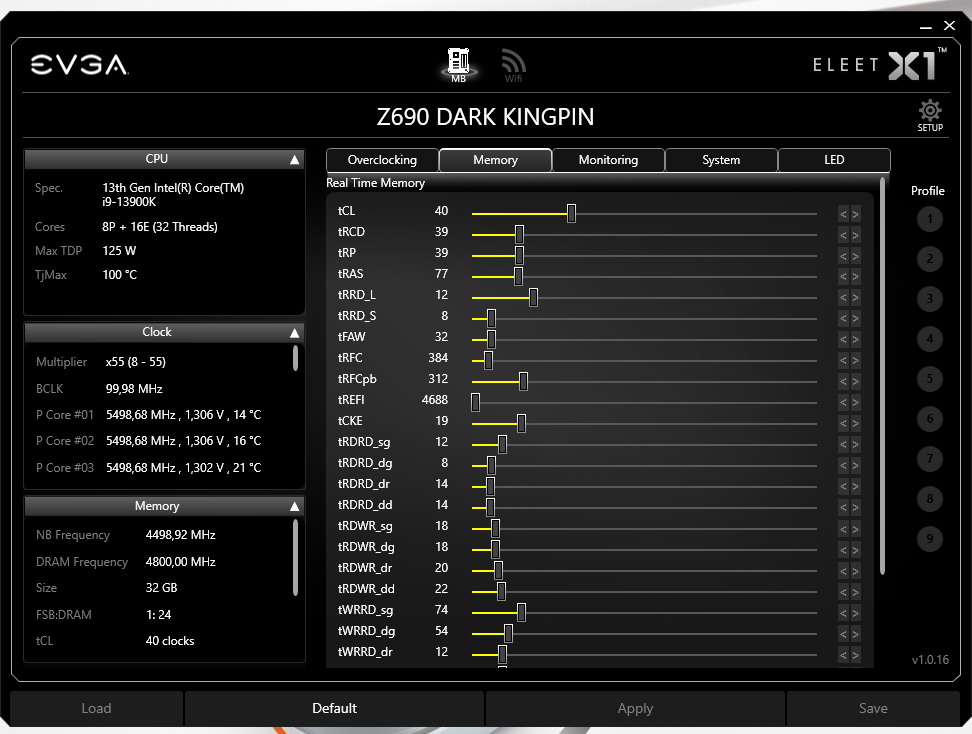

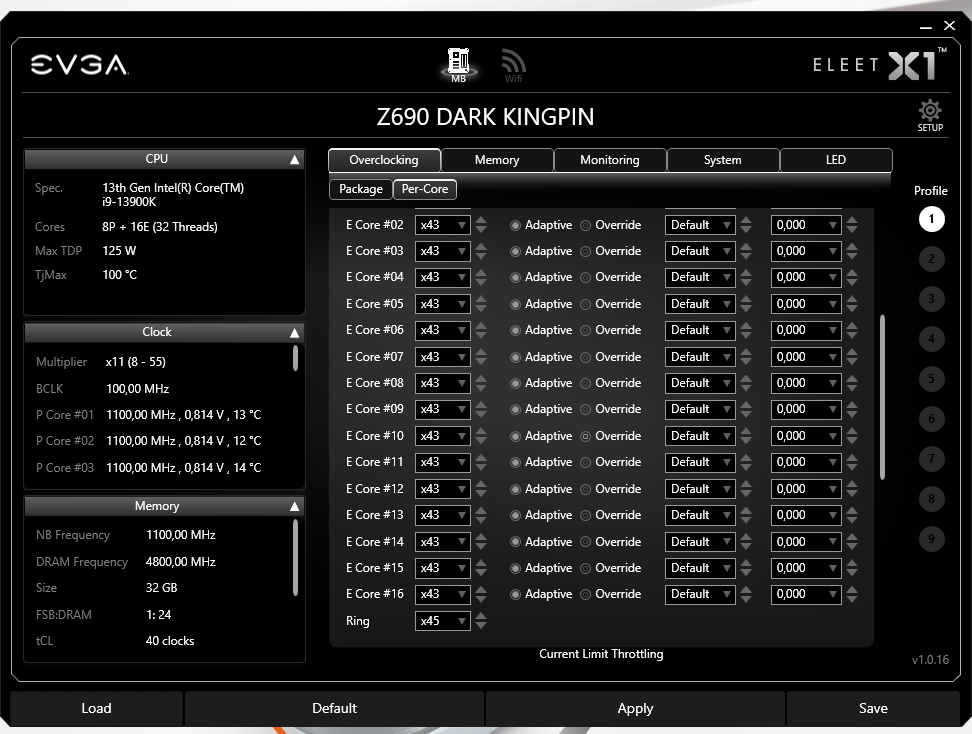

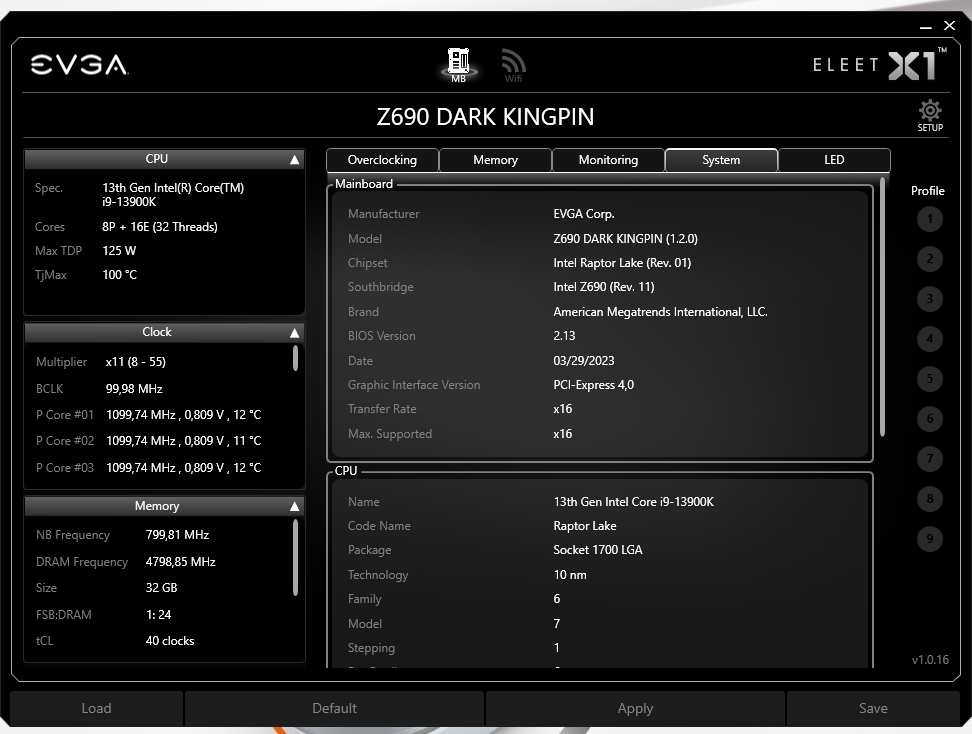

Фирменное ПО для управления платой — EVGA ELEET X1, откуда можно в реальном времени регулировать настройки процессора, оперативной памяти, оборотов вентиляторов, а также RGB.

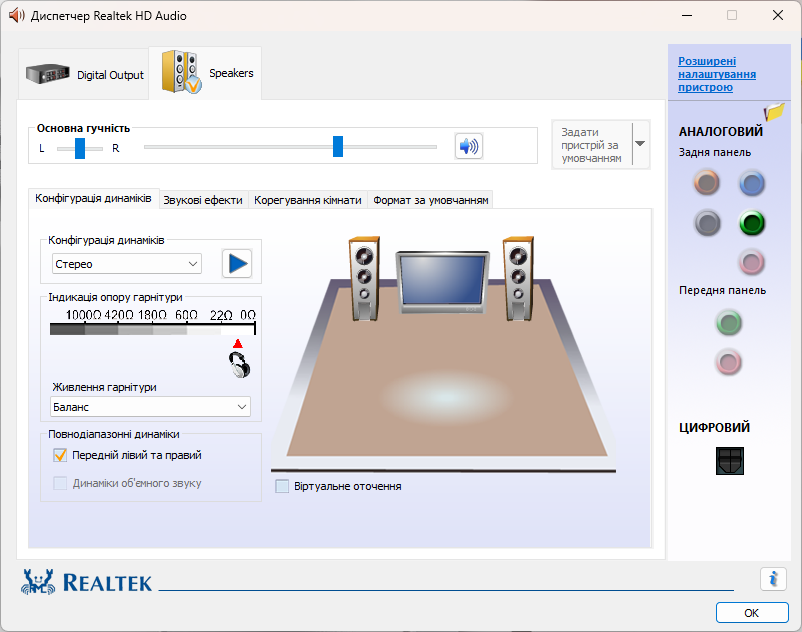

Управление аудиокодеком Realtek никаких изменений на заводском фоне не получило.
