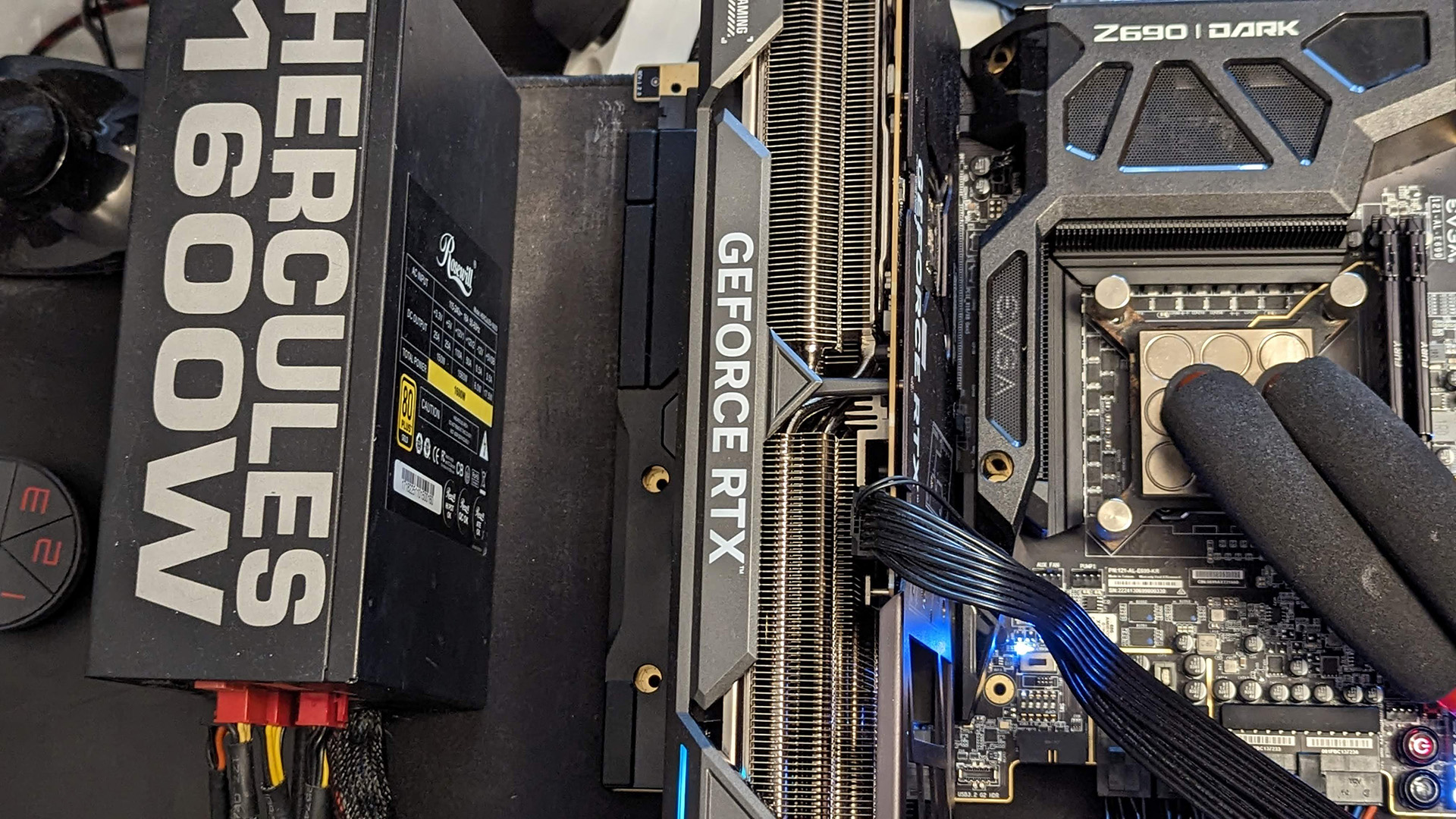

Стенд для тестирования

Использовались следующие компоненты:

  • процессор: Intel Core i9-13900K;
  • система охлаждения: контур СВО с чилером;
  • материнская плата: EVGA Z690 DARK K|NGP|N (UEFI 2.13);
  • память: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • видеокарта: ASUS TUF-RTX4090-O24G-GAMING;
  • системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
  • вторичный накопитель: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules 1600S (1600 Вт);
  • операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.1265), актуальные обновления на май 2023 года.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.

EVGA Z690 DARK K|NGP|N

Методика тестирования и разгон

Управление оборотами вентилятора было автоматическим. Температура в помещении удерживалась на уровне 20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата была либо 30 минут без нагрузки, либо 30 минут с ней. Измерение суммарного энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без нее. Отдельное измерение энергопотребления процессора производилось с помощью ElmorLabs PMD. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В них происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.

Тестирование

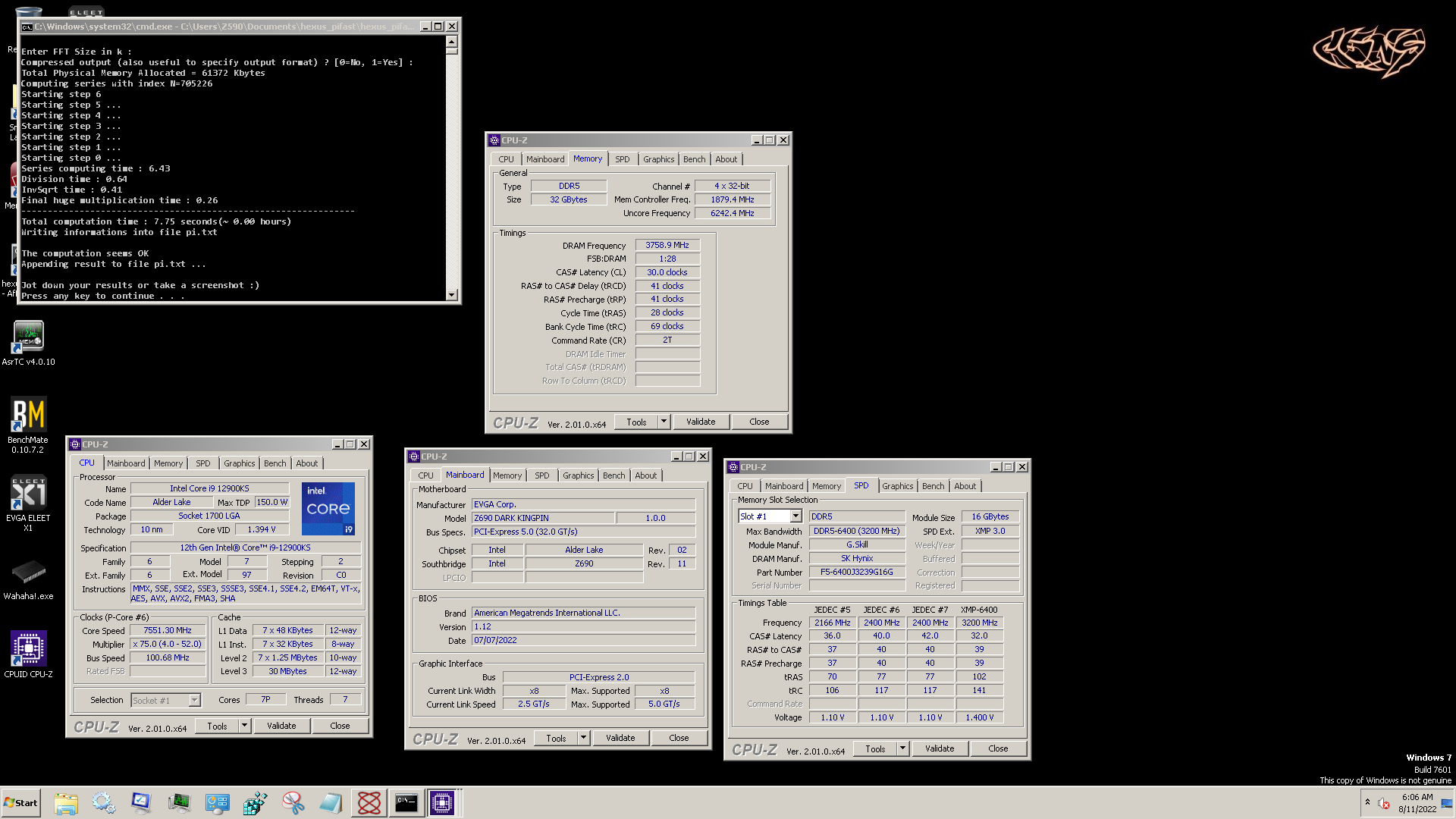

Информации будет очень много и сначала нужно рассказать об особенностях работы в условиях Windows 7. «WUUUUT?» Скорее всего, будет первым вопросом пользователя, и действительно, Core i9-13900K в условиях Windows 7? Это нужно для достижения лучших результатов в старых бенчмарках, а также физической возможности использования старого железа, например Radeon X1300, или легендарной затычки GeForce 8400GS. К примеру вот результат в 7,750 секунды бенчмарка Pifast немецкого оверклокера CENS (3 место среди Core i9-12900KS 8P и 28 место среди 8-ядерных процессоров в мире на момент написания статьи):

EVGA Z690 DARK K|NGP|N

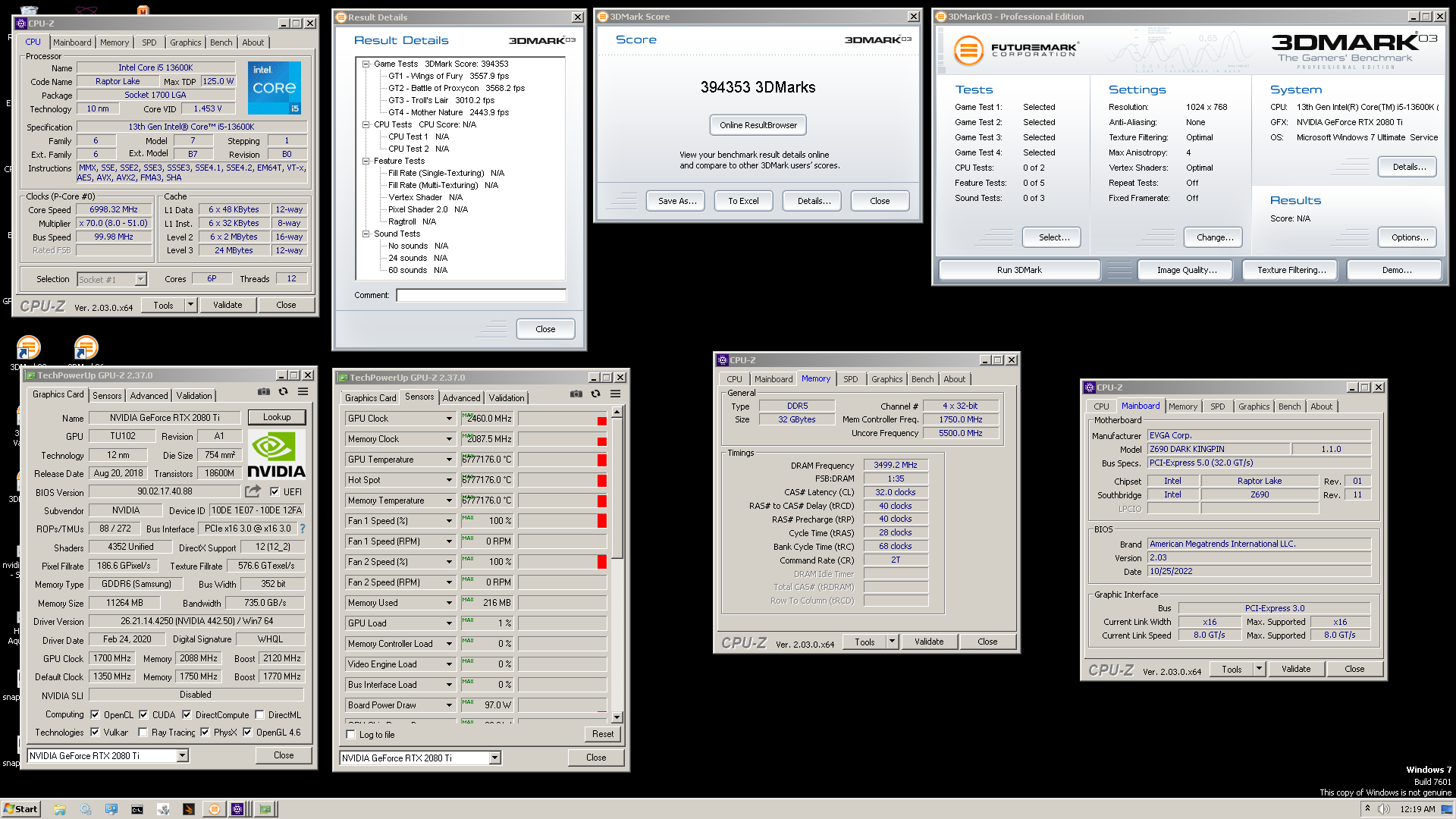

Или отличный результат оверклокинга GeForce RTX 2080 Ti в старом бенчмарке 3DMark03 (третье место среди видеокарт и 27 место среди одночиповых видеокарт в мире на момент написания статьи) за авторством британского оверклокера K0obies:

EVGA Z690 DARK K|NGP|N

Именно для достижения подобных целей EVGA обеспечила работу двух портов SATA на контроллере ASMedia ASM1061, предоставила порт PS/2, а также два USB на контроллере ASMedia ASM3142, которые смогут работать в среде Windows 7.

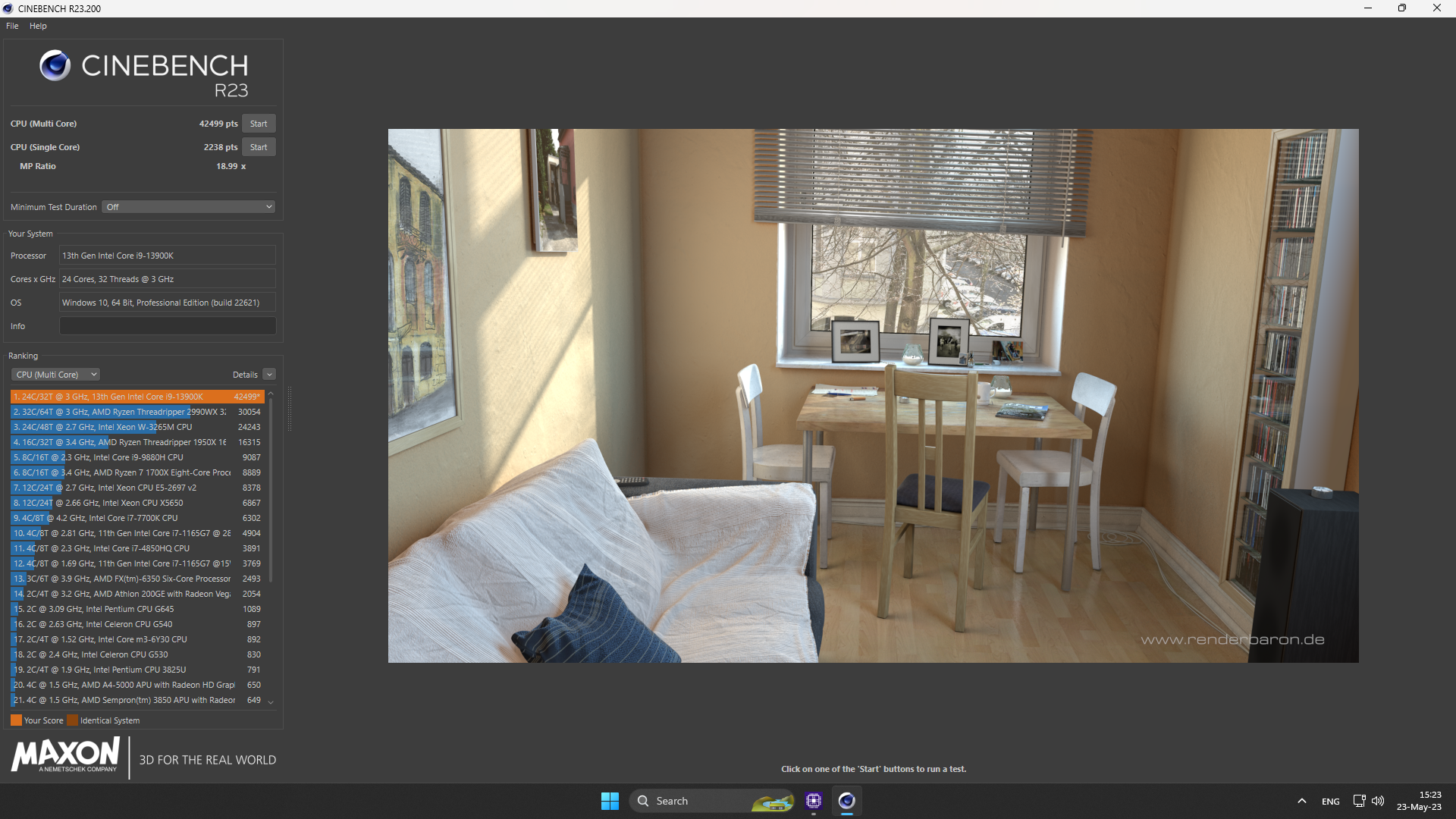

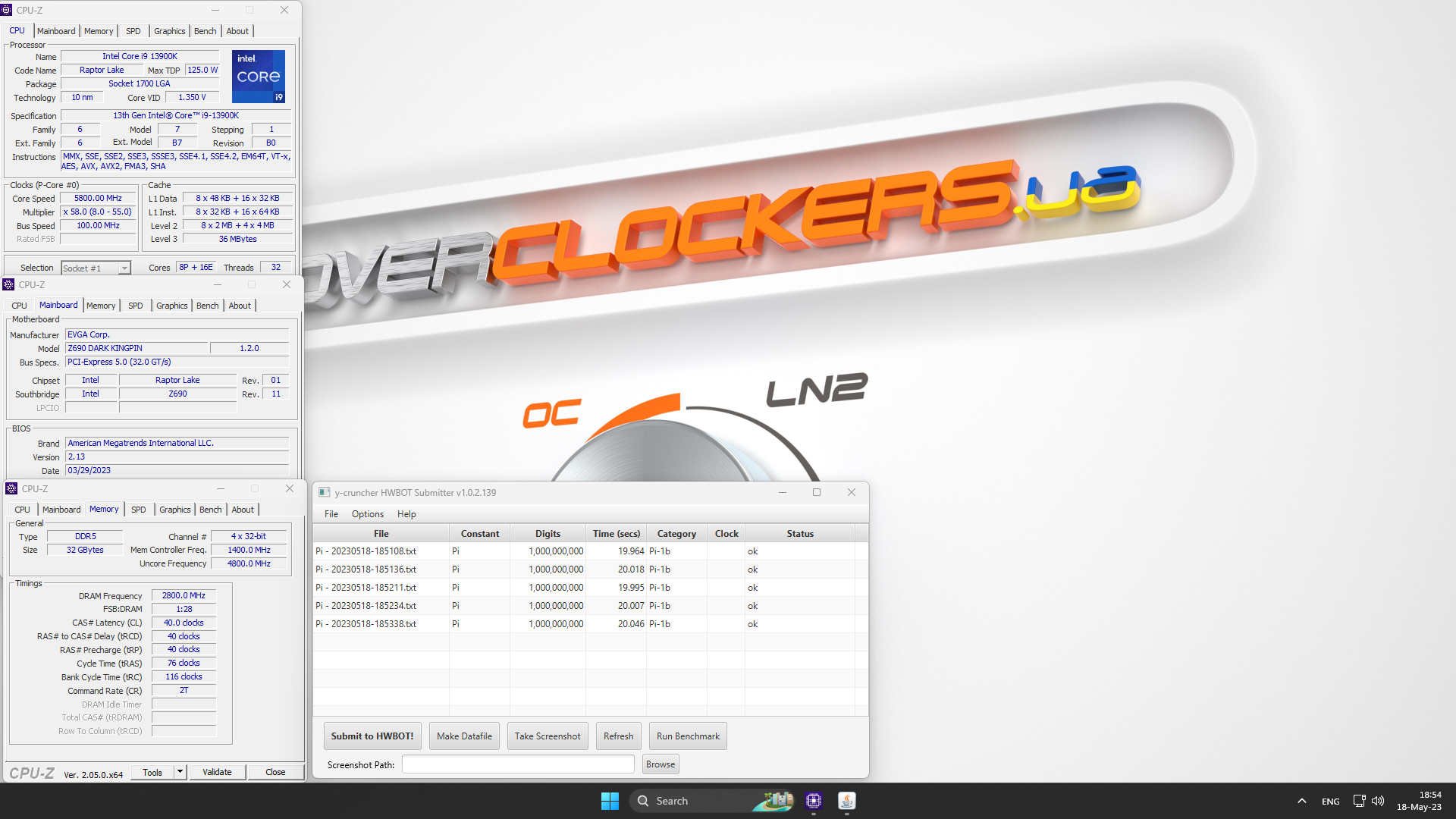

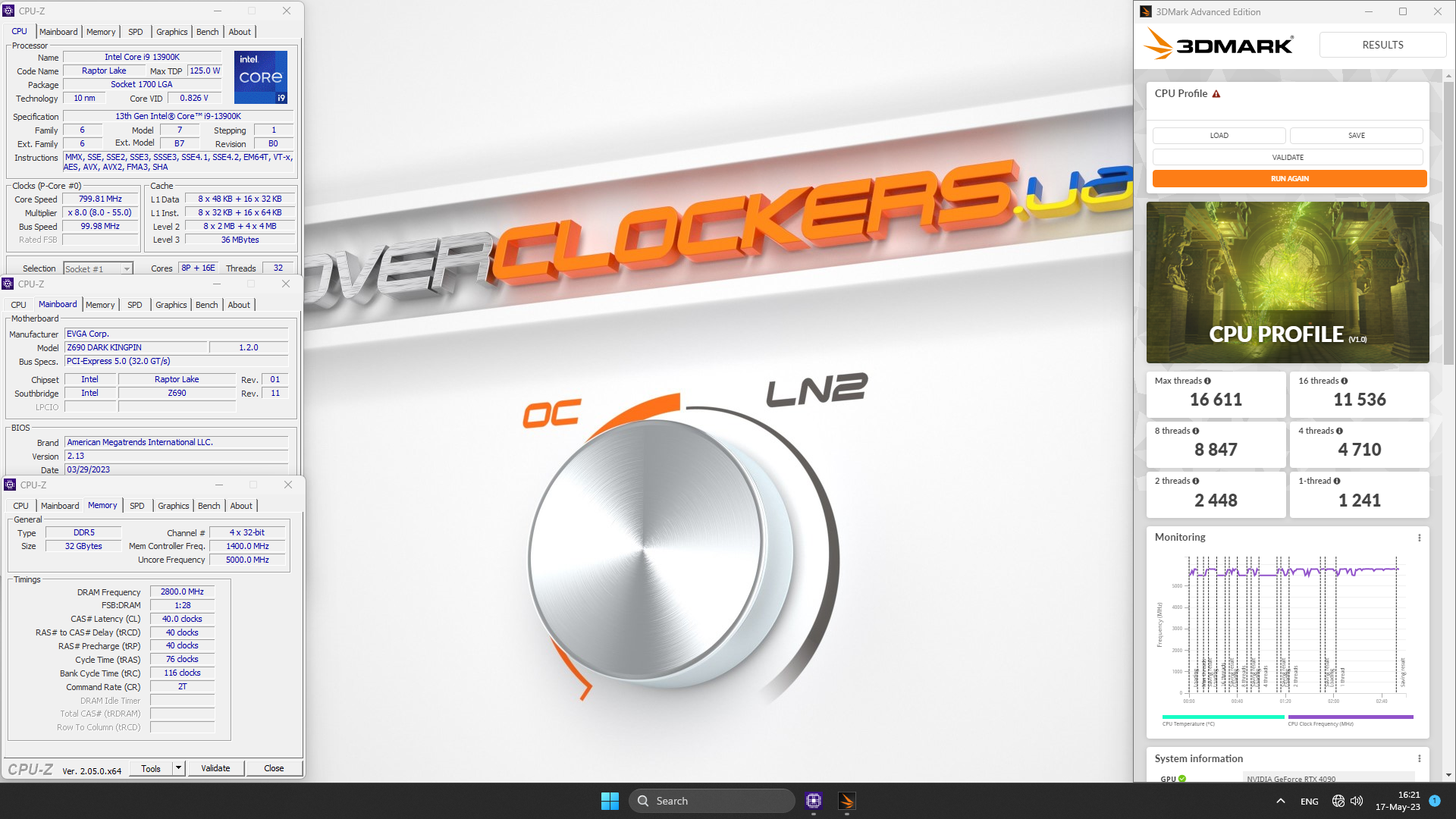

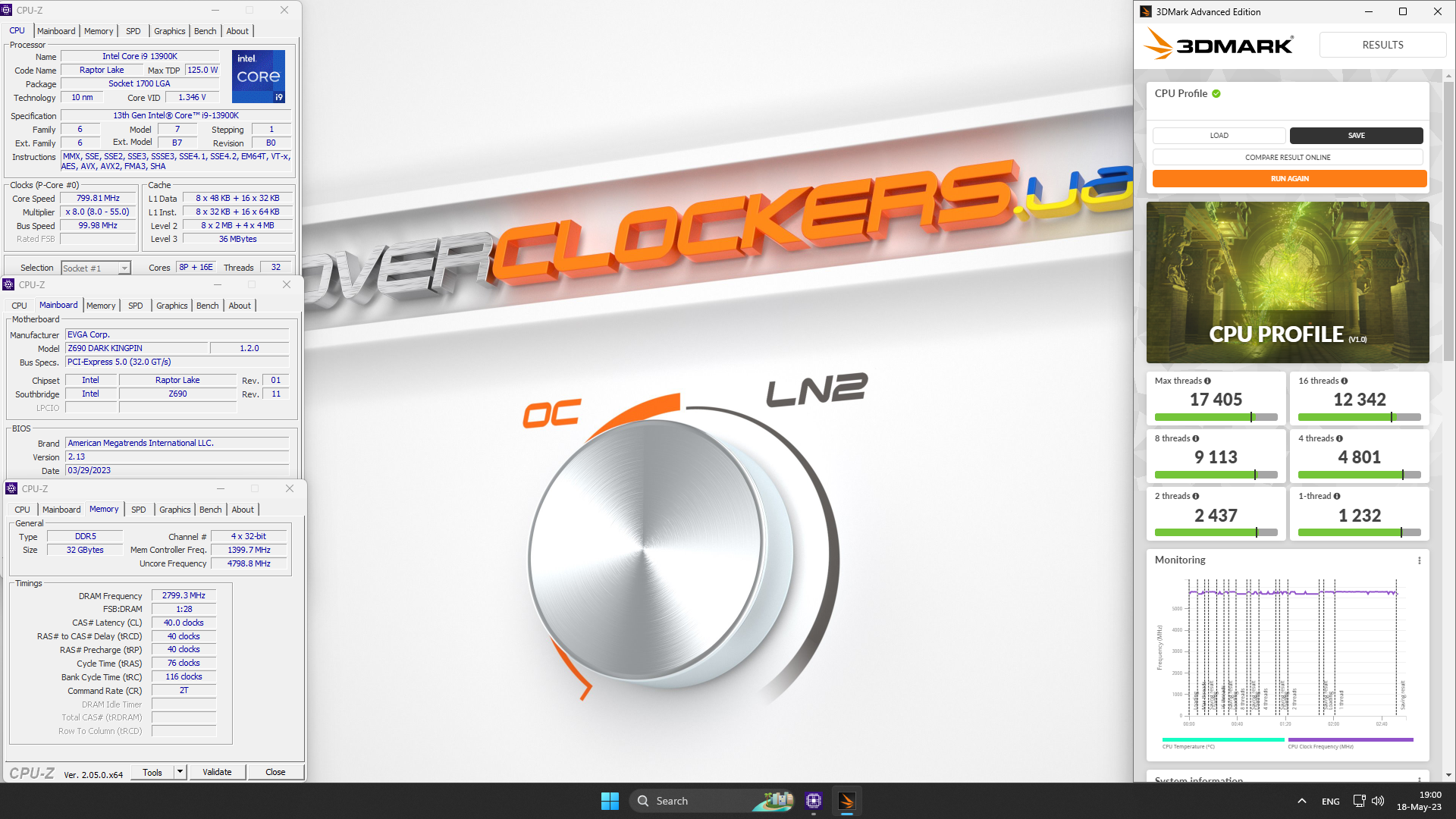

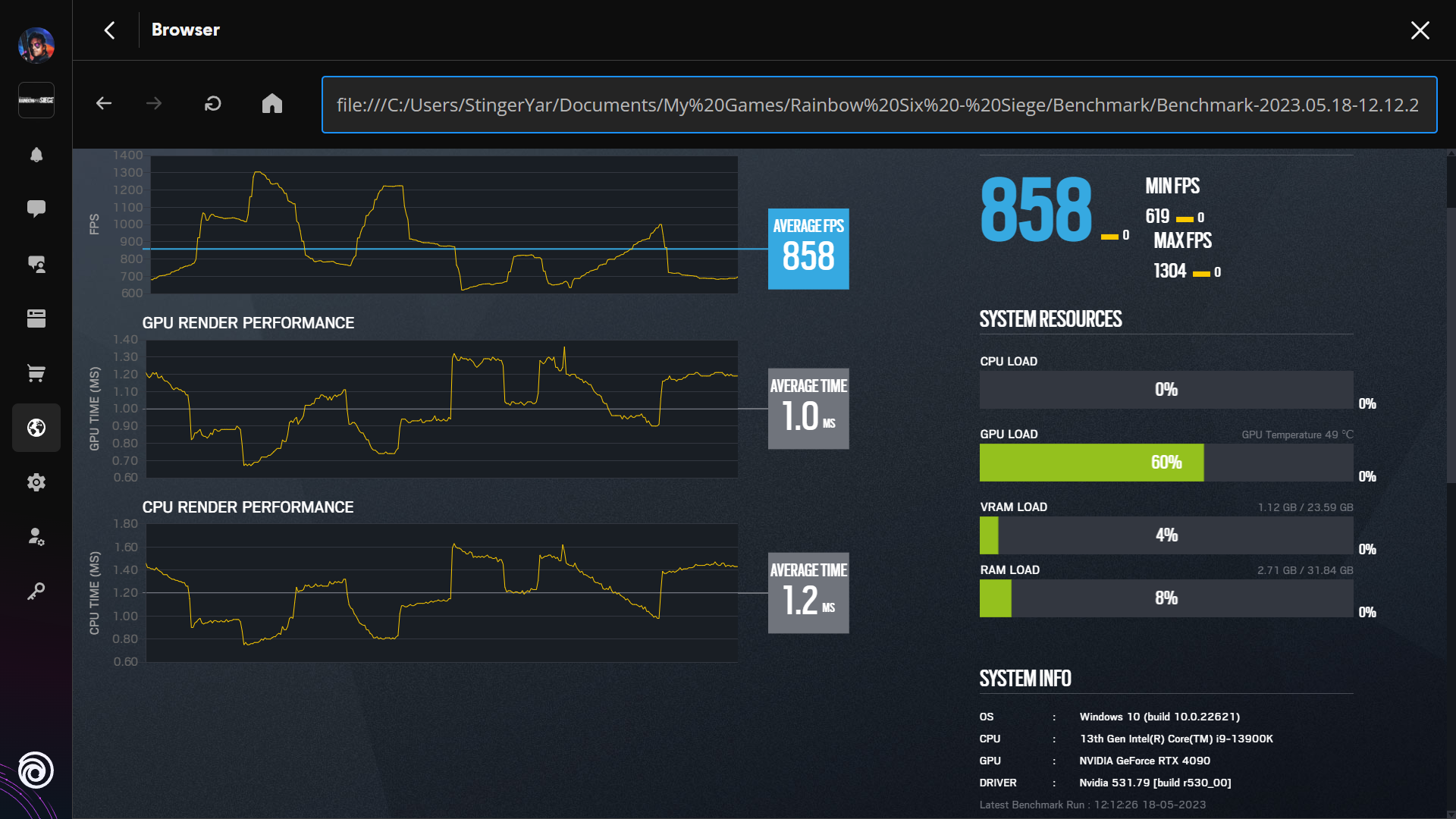

Теперь относительно традиционного тестирования. Заводской режим в комментариях не нуждается. Core i9-13900K ускоряется по всем P-cores до 5,5 ГГц и E-cores до 4,3 ГГц.

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|N

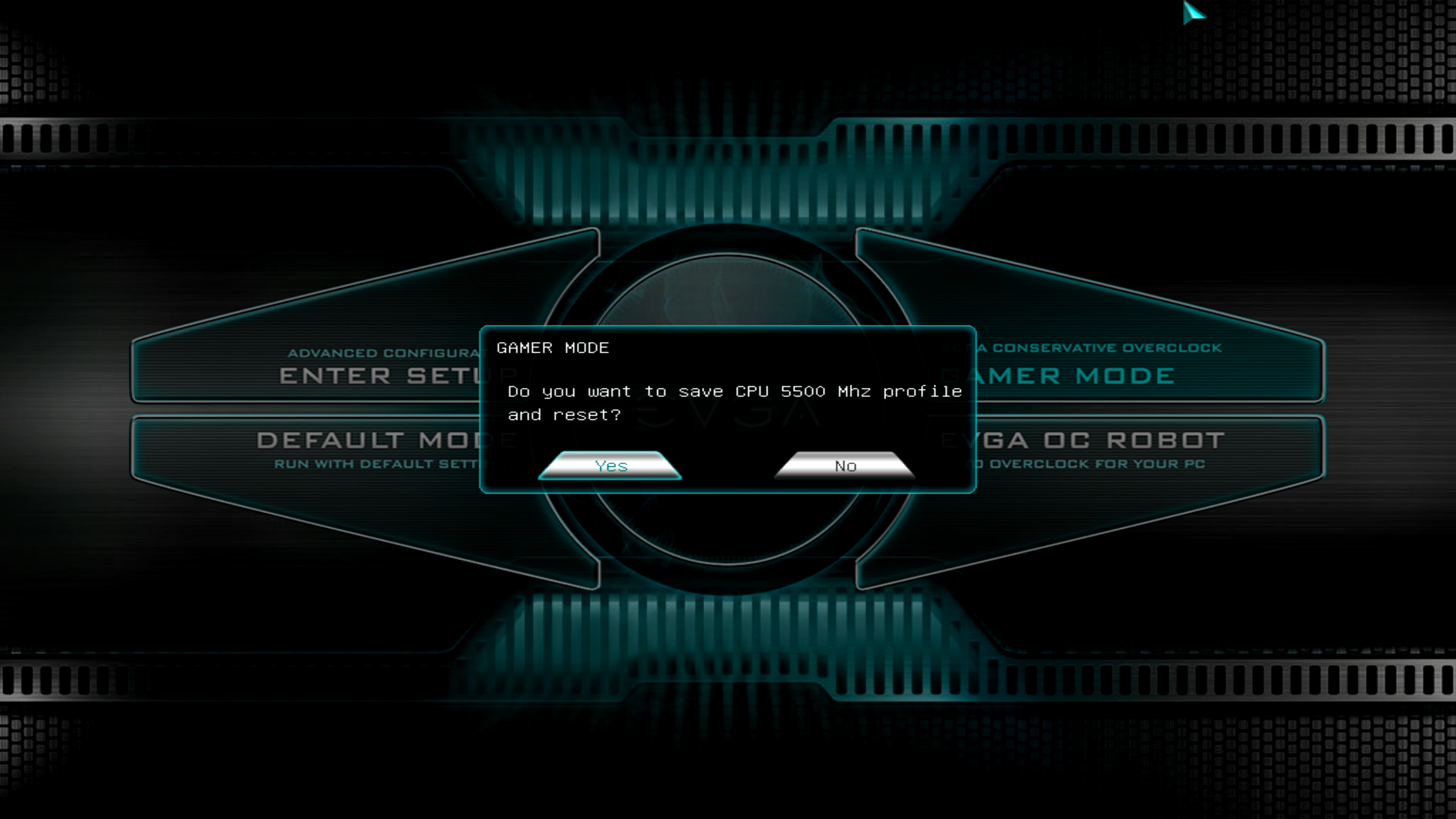

Теперь о функциях автоматического разгона: режим Gamer Mode разгоняет P-cores до 5,5 ГГц и E-cores до 4,4 ГГц, но сохраняется окно TB3, что позволит несколько увеличить частоты на отдельных ядрах процессора. Этот профиль статический и не очень интересный на фоне возможностей платы.

EVGA Z690 DARK K|NGP|N

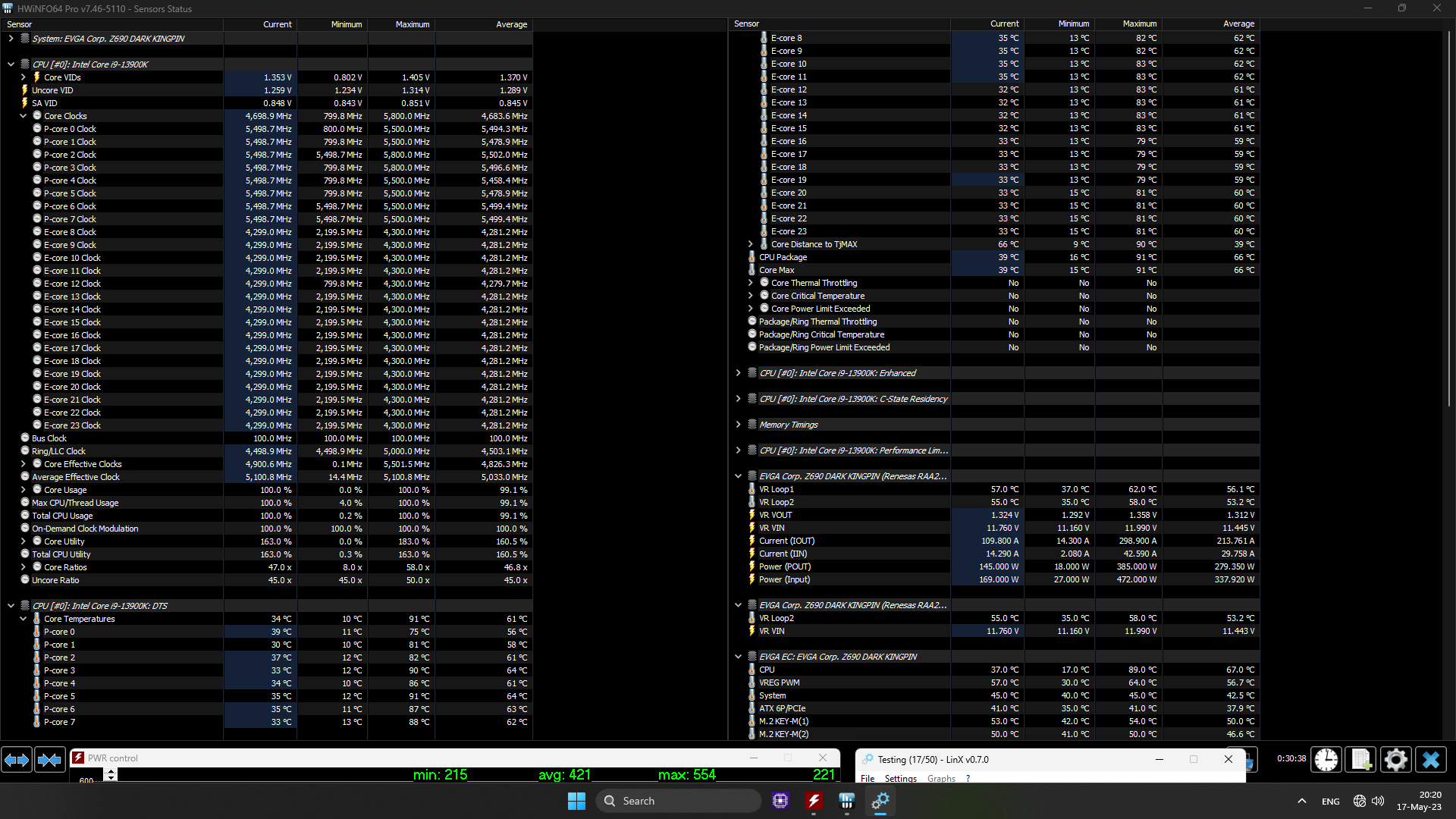

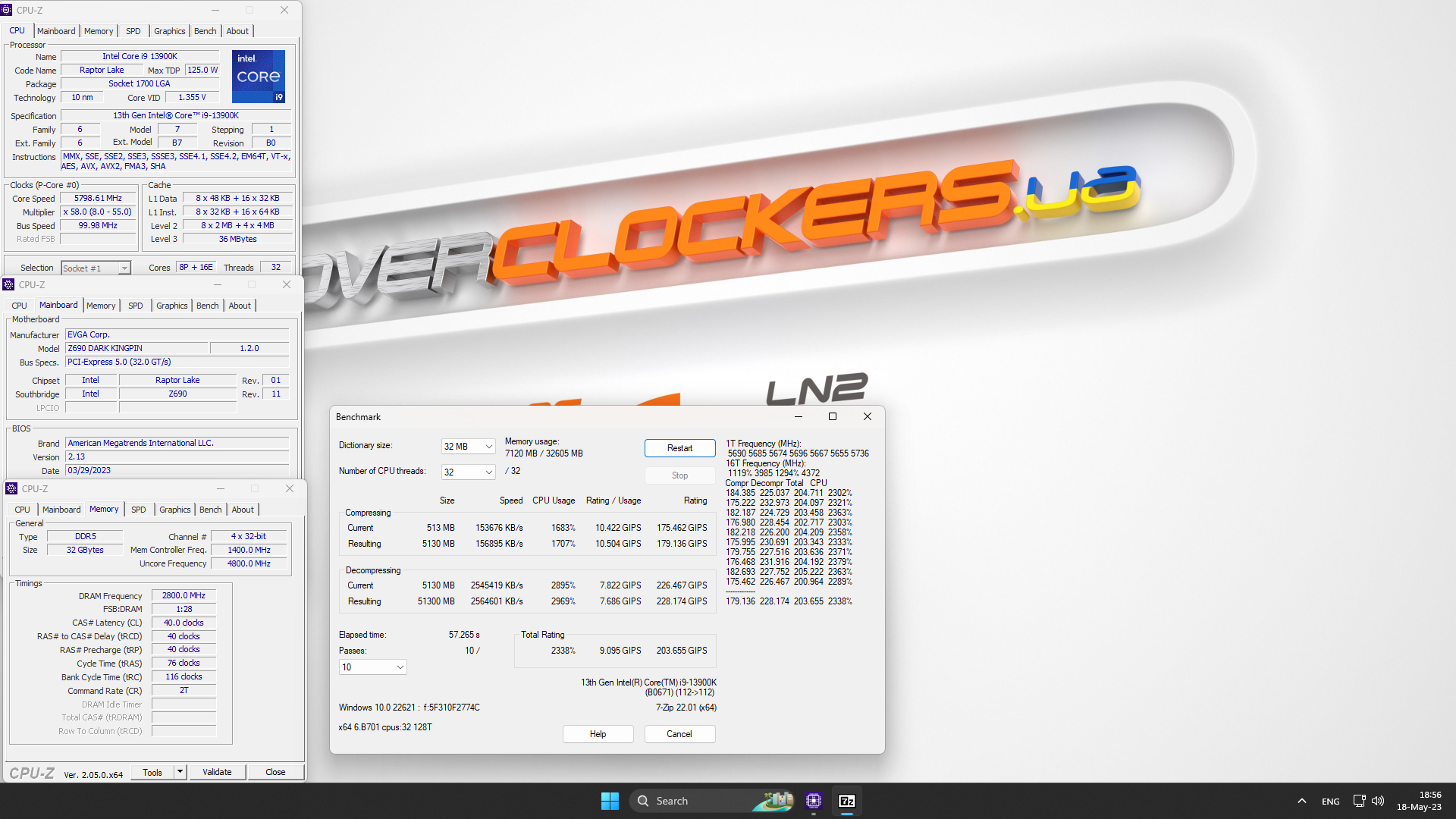

Еще присутствует «робот оверклокинга», который позволит автоматически ввести максимальные показатели в конкретной ситуации. Этот режим выдавил 5,8 ГГц из P-cores, 4,4 ГГц из E-cores, 4,8 ГГц из кэша, AVX ratio offset был со значением –3. Робот не трогает оперативную память и не выставляет режим XMP автоматически. Во время стресс-теста процессор работал в среднем на частоте ~5,5 ГГц при P-cores и без просадок удерживал 4,4 ГГц на E-cores.

EVGA Z690 DARK K|NGP|N

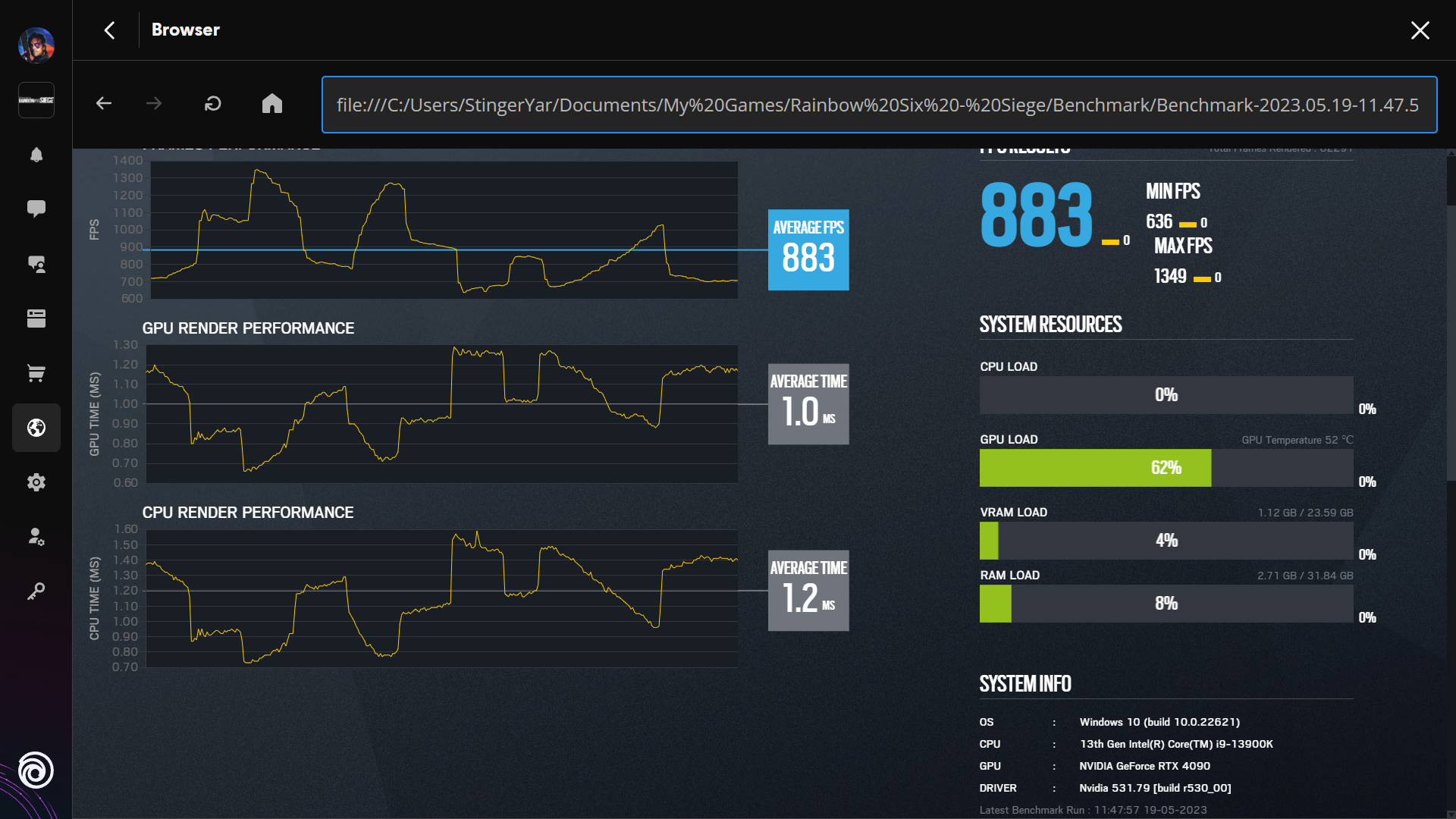

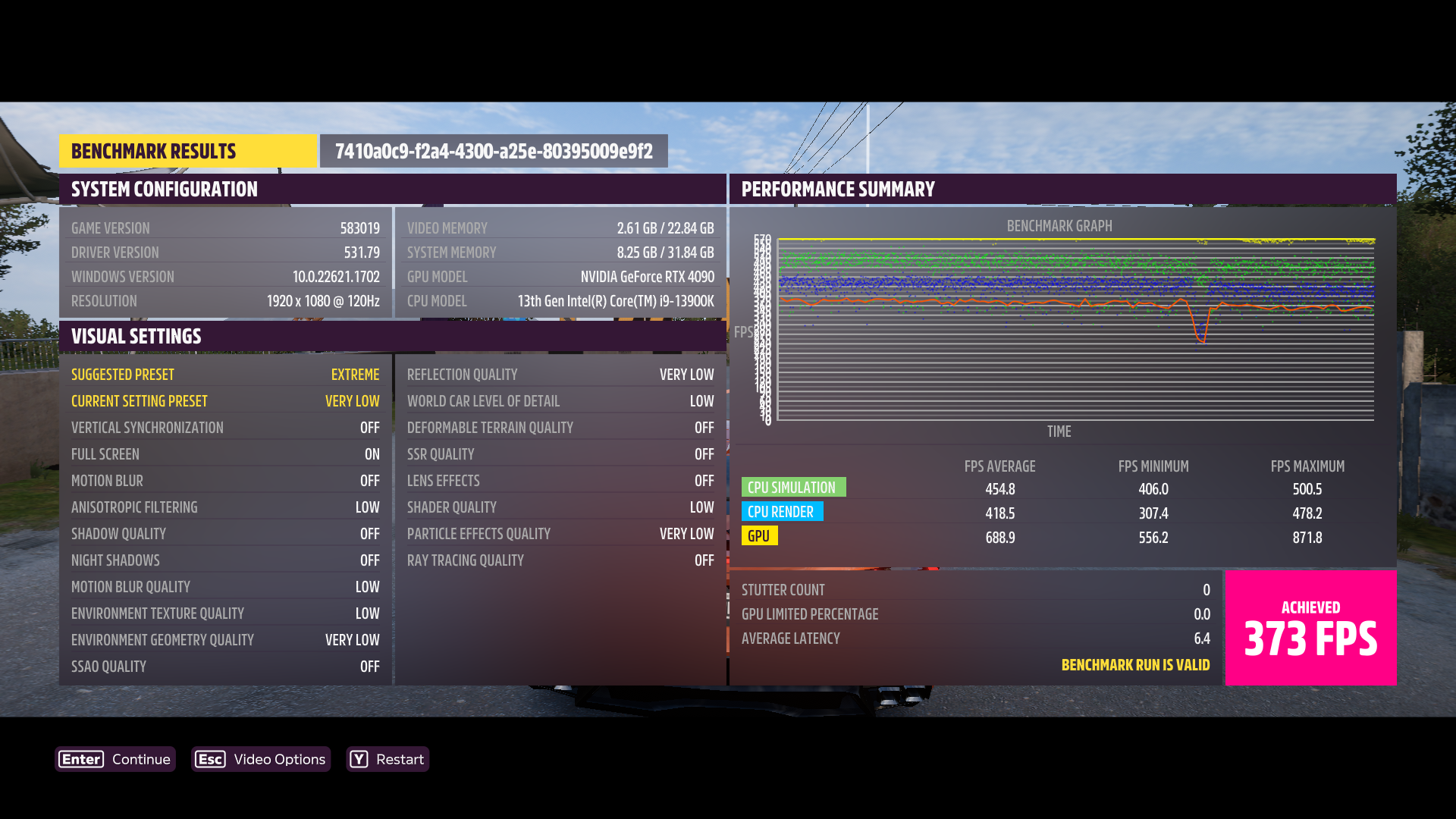

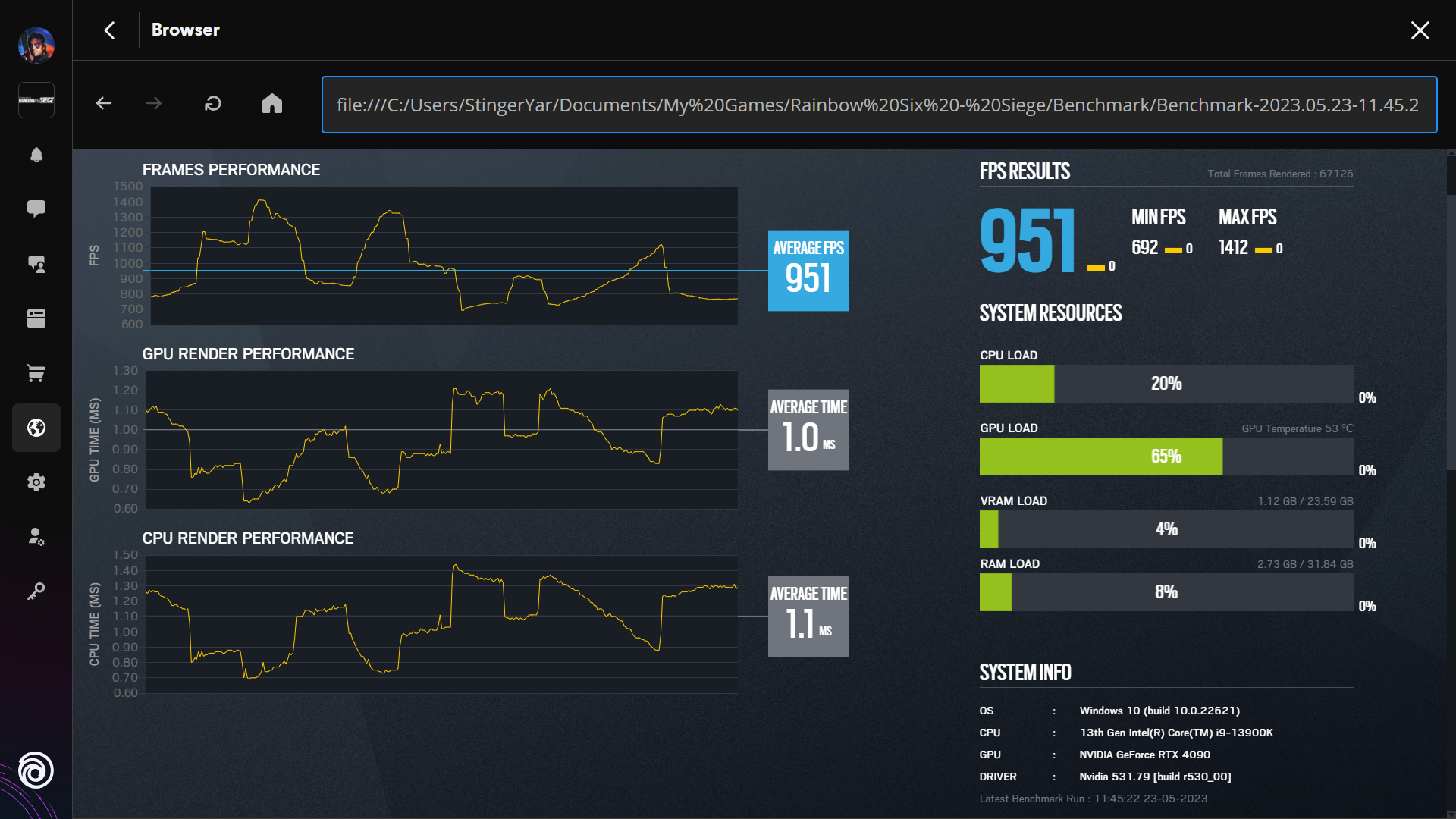

В играх обычно удерживалась частота ~5,7 ГГц по P-cores, а E-cores были без изменений.

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|N

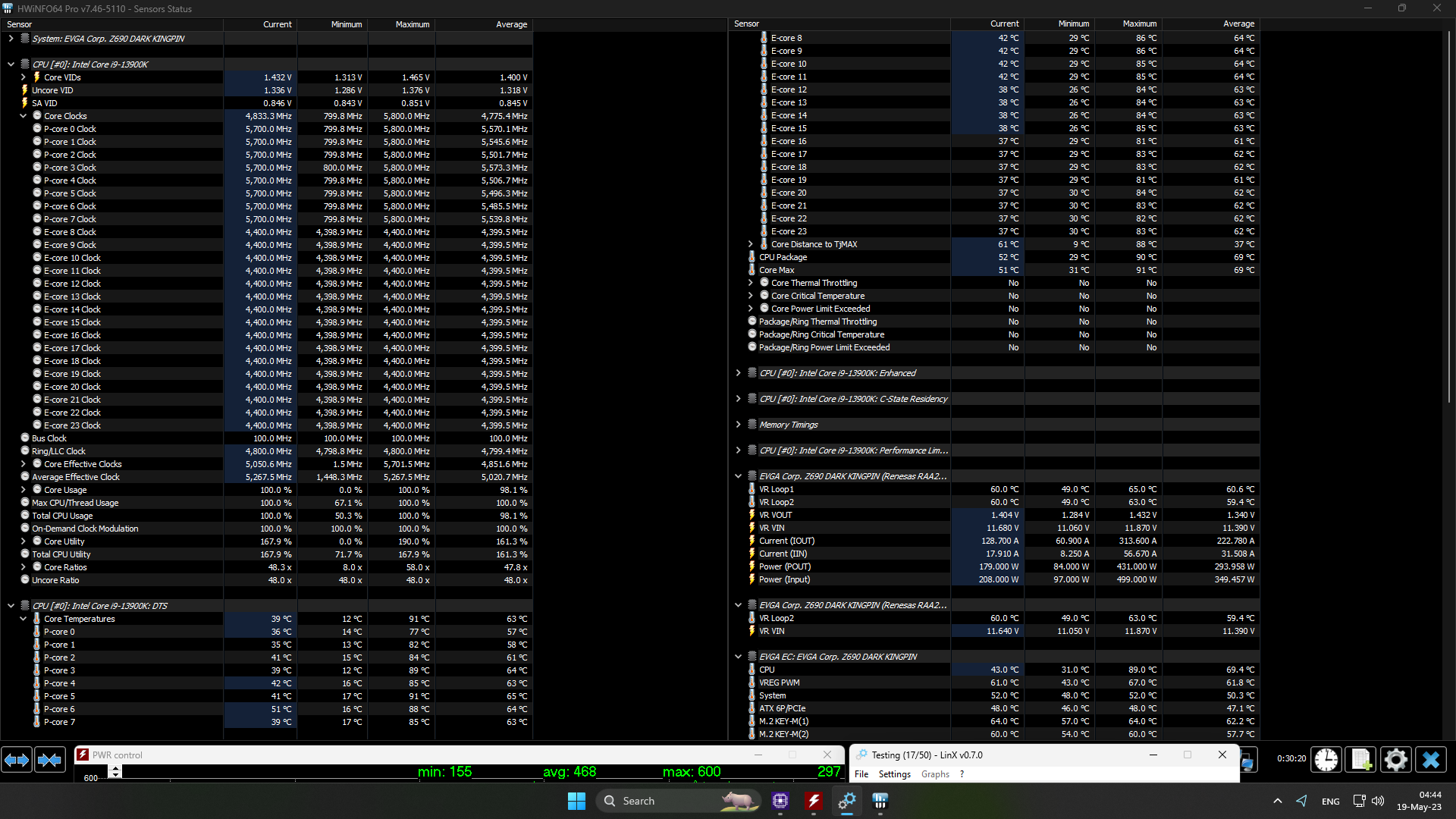

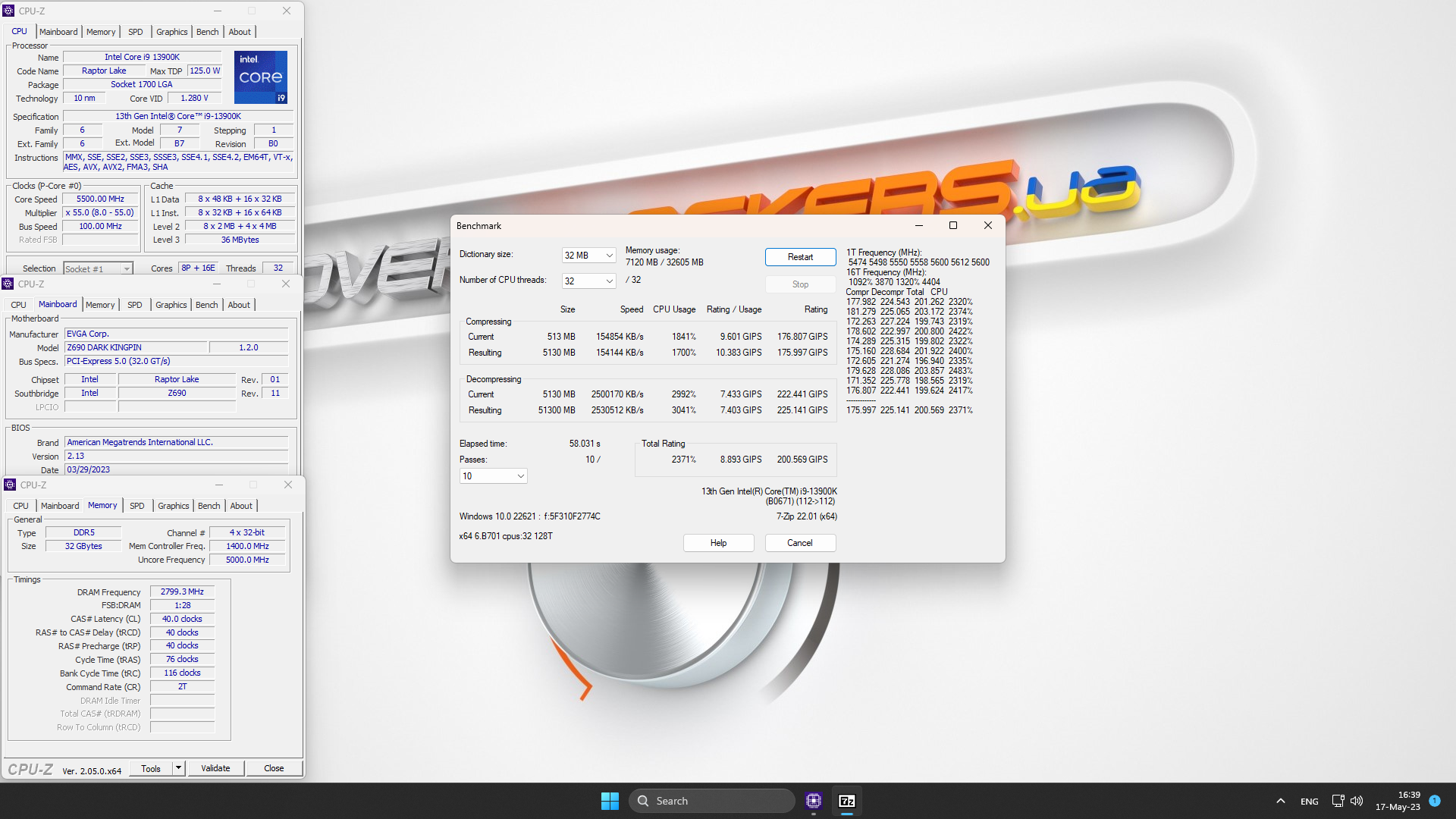

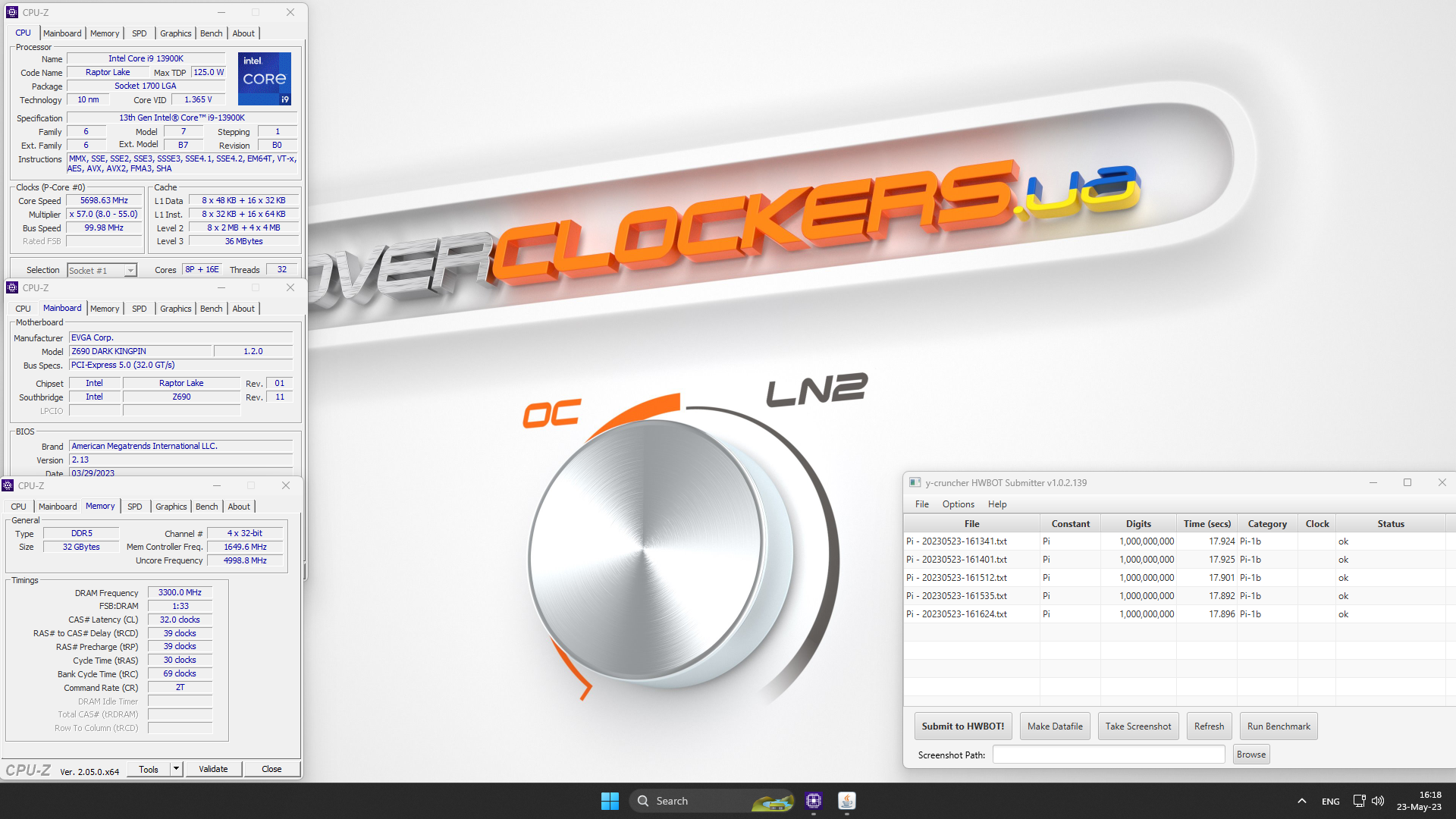

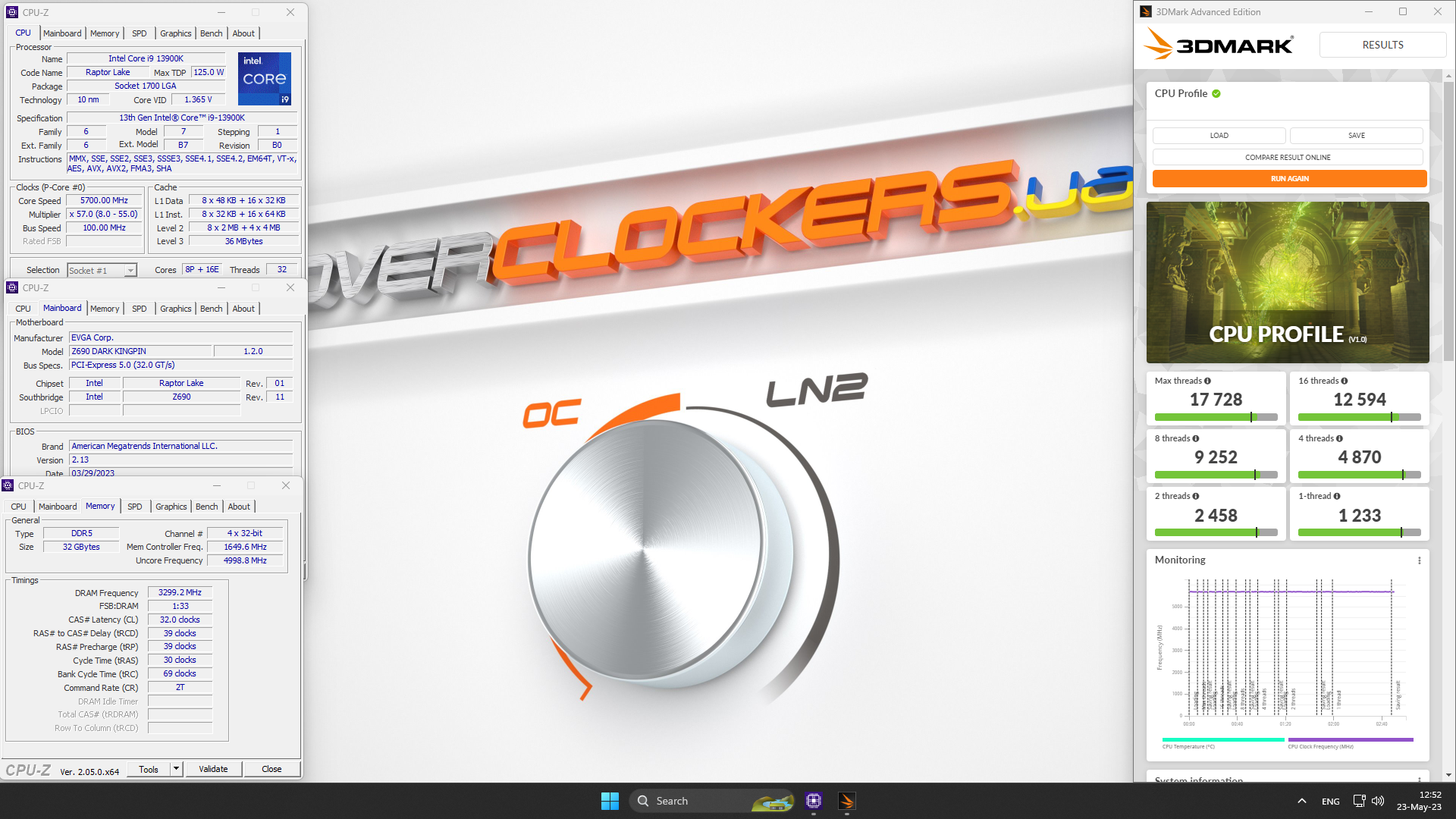

Теперь главное — настройка ручонками оверклокера! Процессор был зафиксирован на частоте 5,7 ГГц при P-cores, 4,5 ГГц на E-cores, 5 ГГц на кэше, нулевой AVX ratio offset, FLL Override Mode 1, отключенный Guardband и Vdroop –75% с VCore PWM 600 МГц. Память работала на частоте 6600 МГц, главные тайминги были вида CL32-39-39-30, также оптимизированы вторичные и третичные задержки. Безопасная температура процессора расширена до 110 градусов по Цельсию.

EVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|N

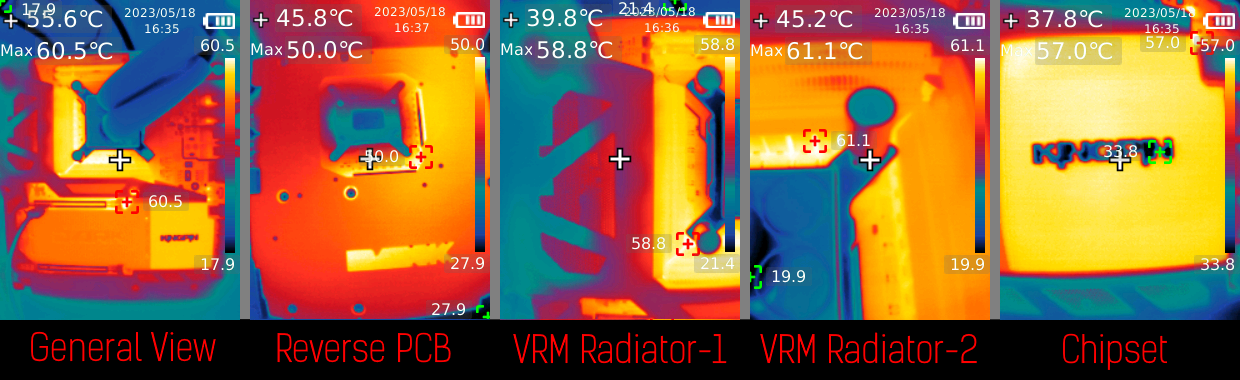

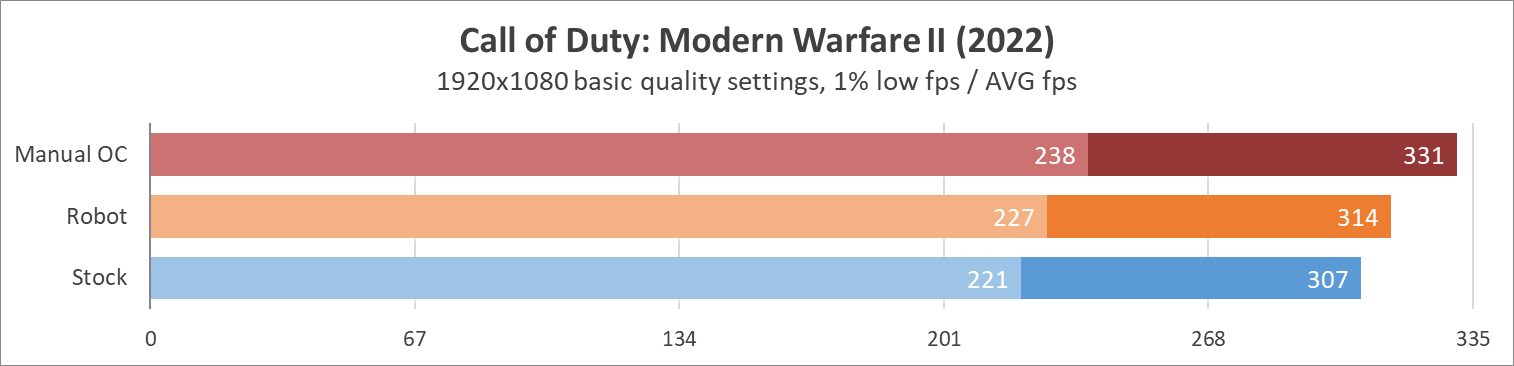

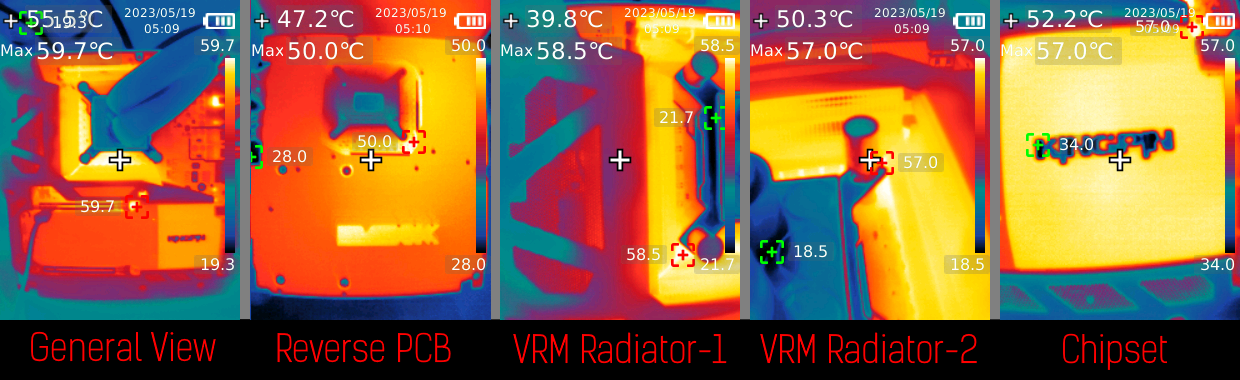

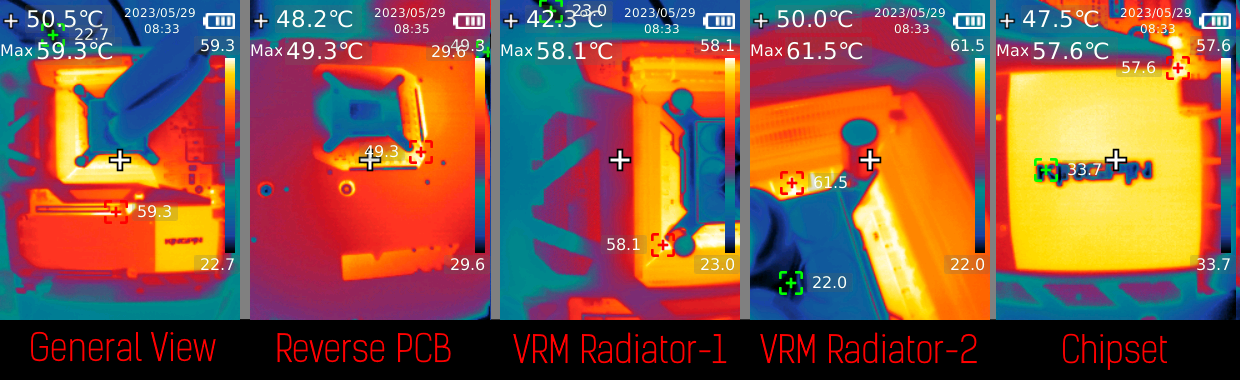

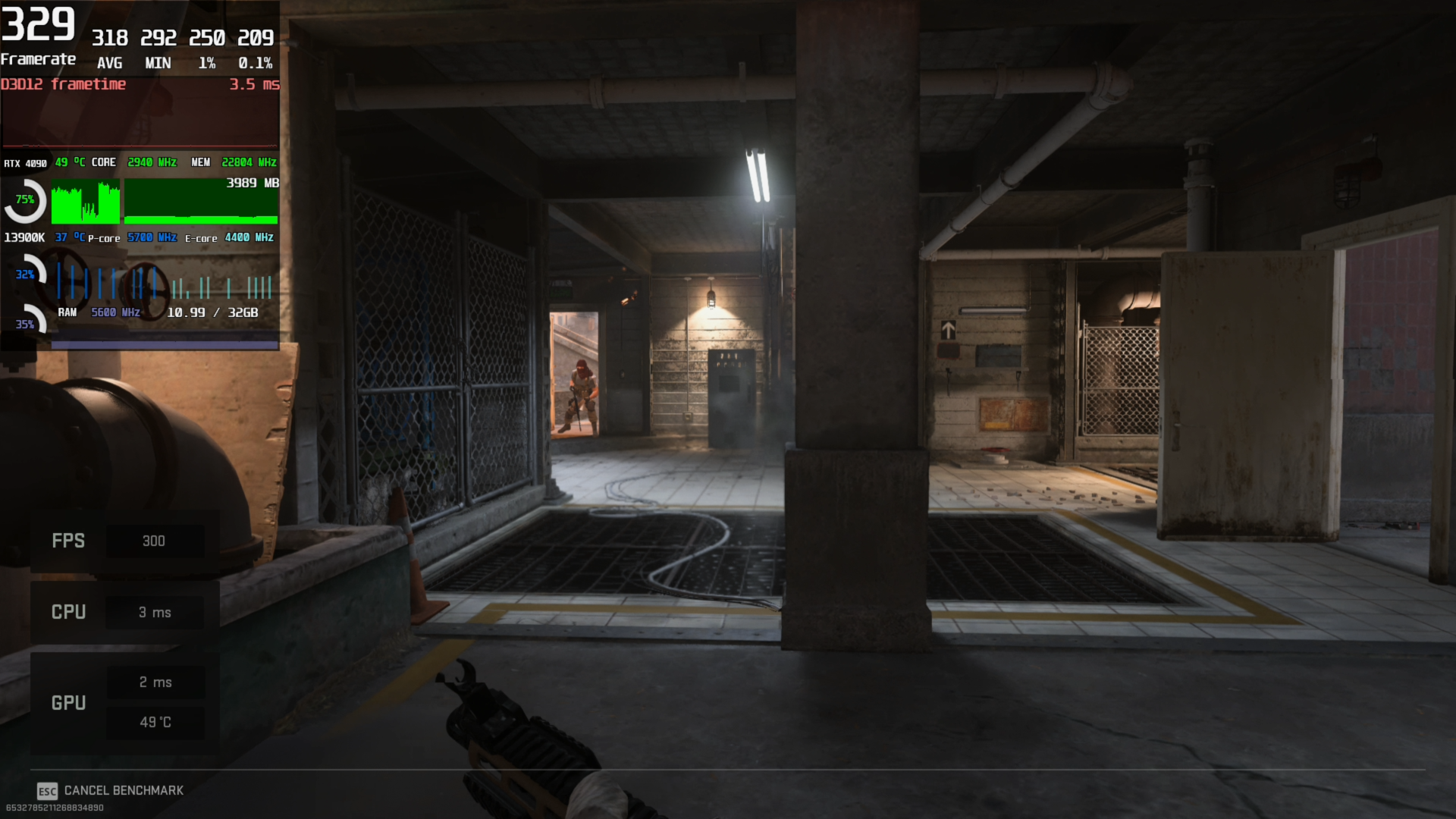

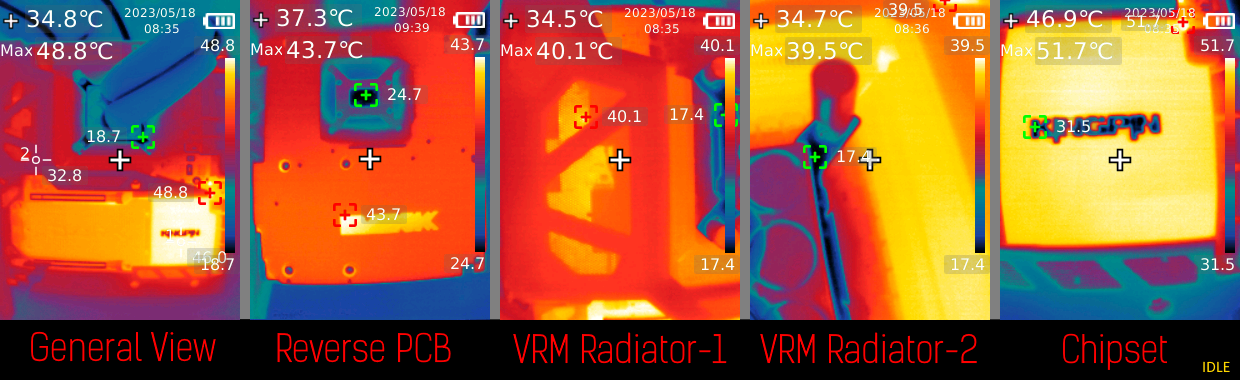

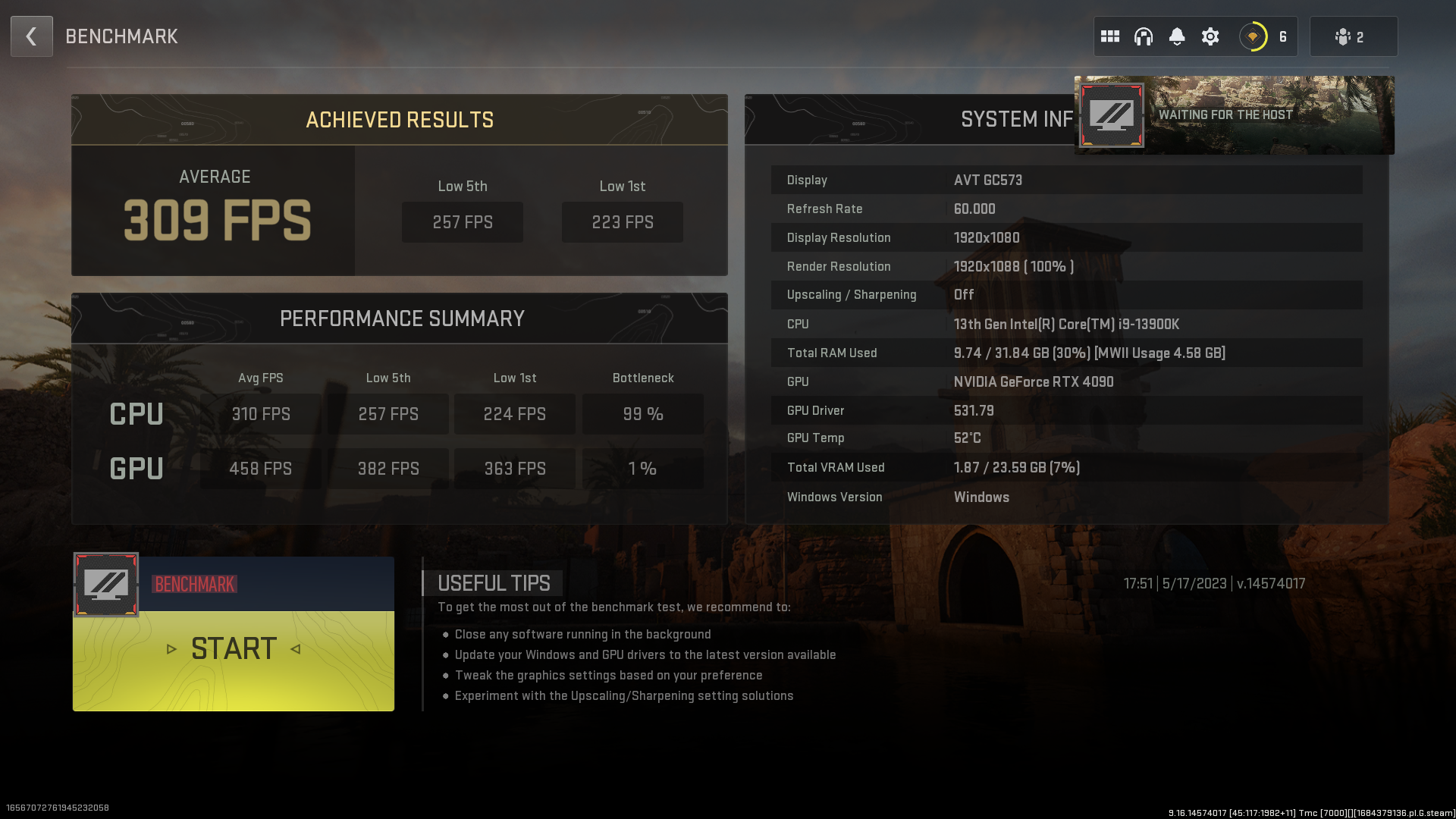

И даже этого не было достаточно для раскрытия потенциала GeForce RTX 4090 в бенчмарке Call of Duty: Modern Warfare II (2022) в разрешении 1080p… и смешно и грустно одновременно. Но не будем отходить от методики и посмотрим на термофото. Порядок такой: без нагрузки, заводской режим, режим ROBOT, ручной разгон.

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

Сразу нужно напомнить читателю, что в охлаждении VRM также участвуют вентиляторы типоразмера 40 мм, поэтому на длинной дистанции материнская плата даст о себе знать шумом, а в режиме ручного разгона генерируемый шум можно без преувеличения назвать раздражительным. Хотя это не проблема для спроектированной под оверклокинг платы, но очень заметный минус для любителей бесшумных систем или обычных пользователей (и такие есть, не удивляйтесь наличию плат этого класса в обычных десктопных сборках, в некоторых даже не используется СВО для процессора!).

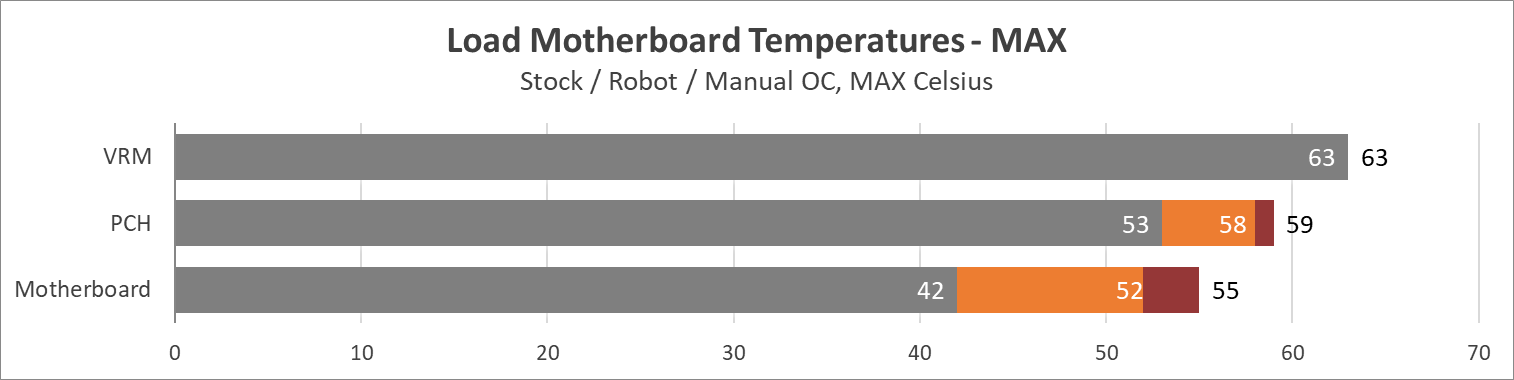

Температуры материнской платы на главных узлах, а также комплексное измерение энергопотребления платформы:

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

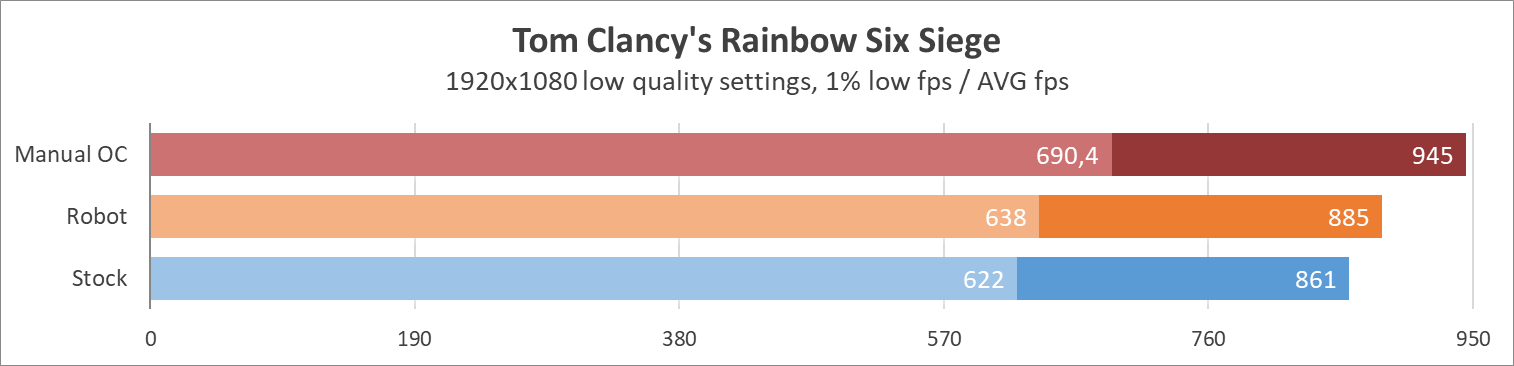

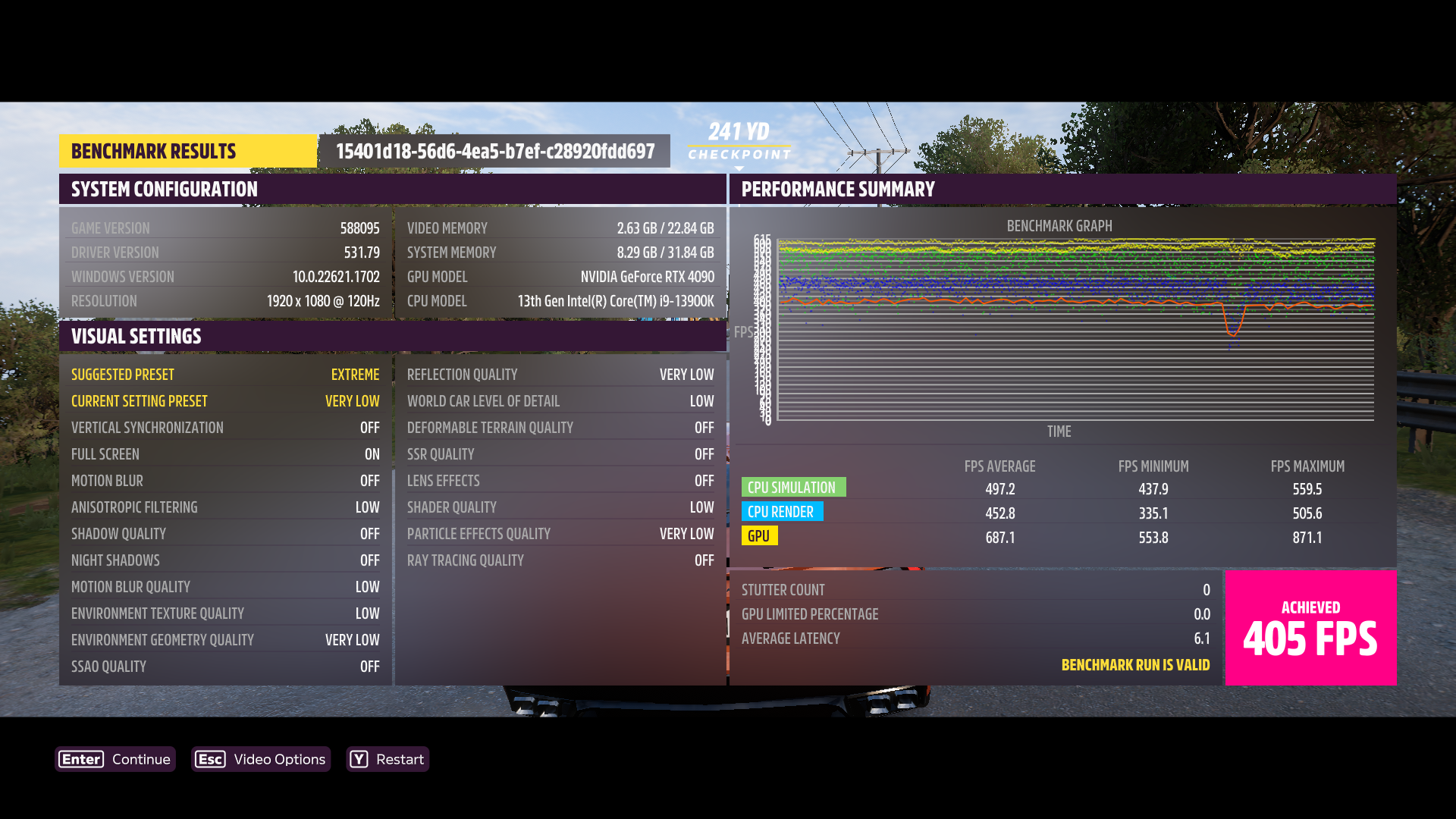

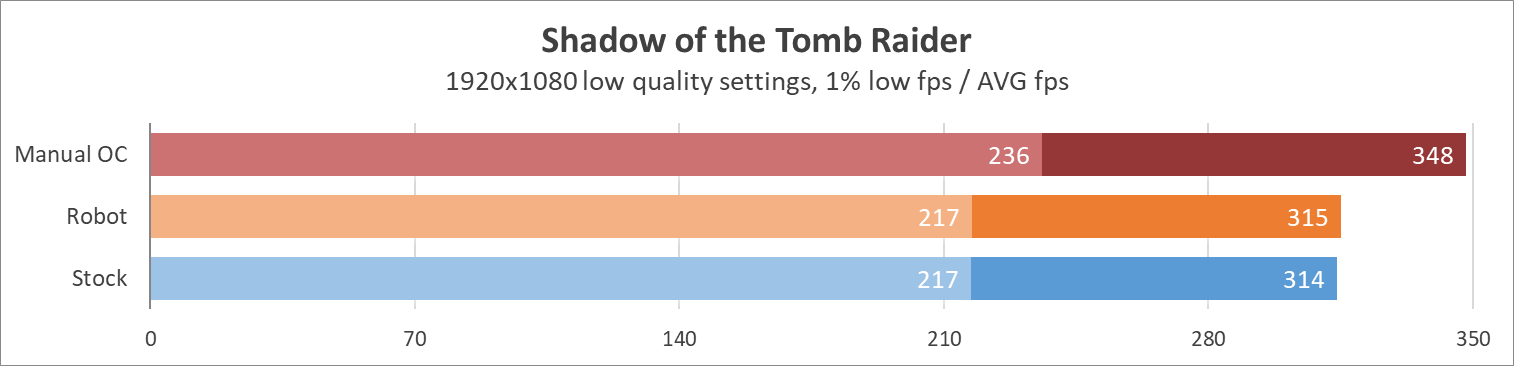

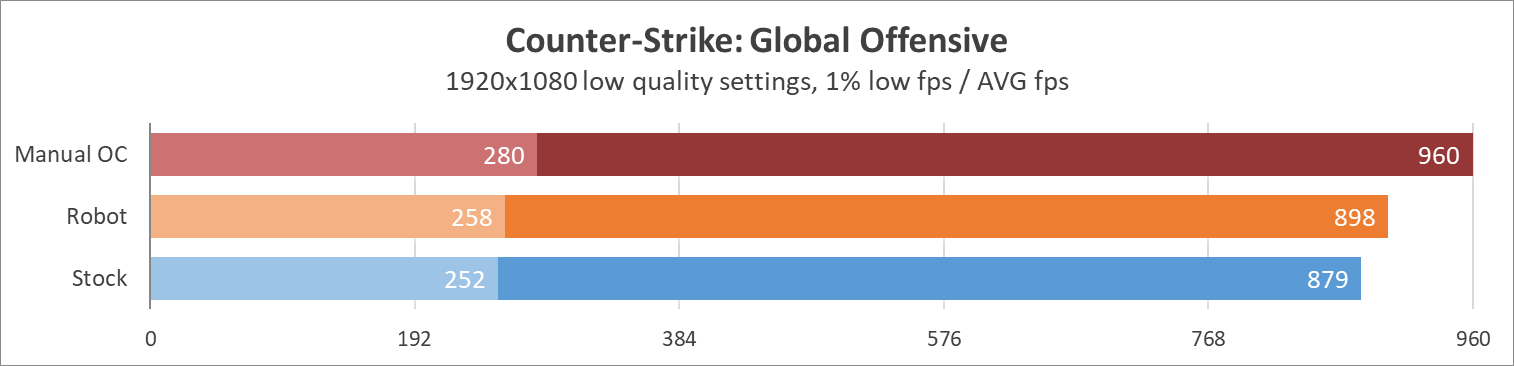

Перейдем к компьютерным играм:

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

Плата позволяет выжать еще 9% среднего fps.

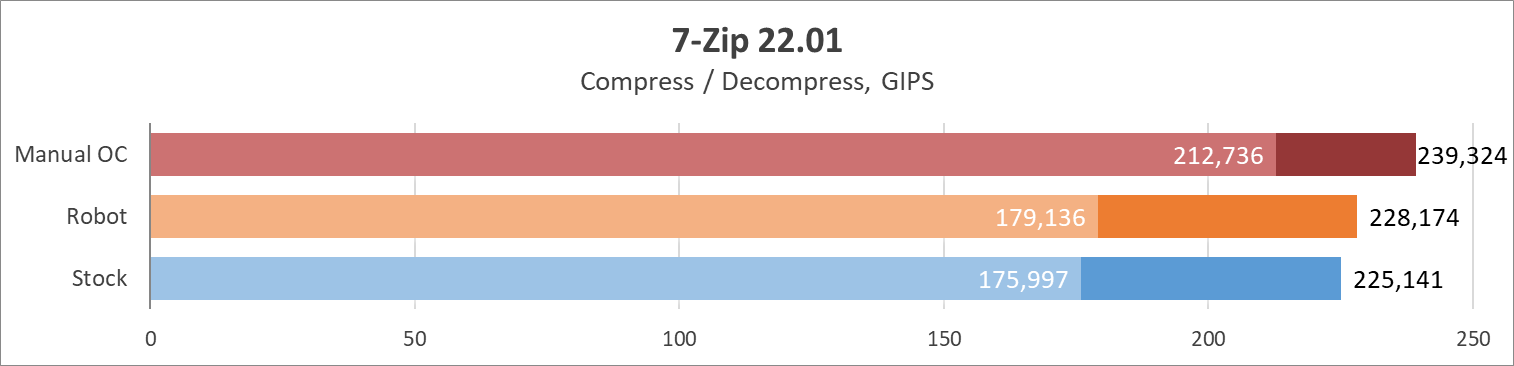

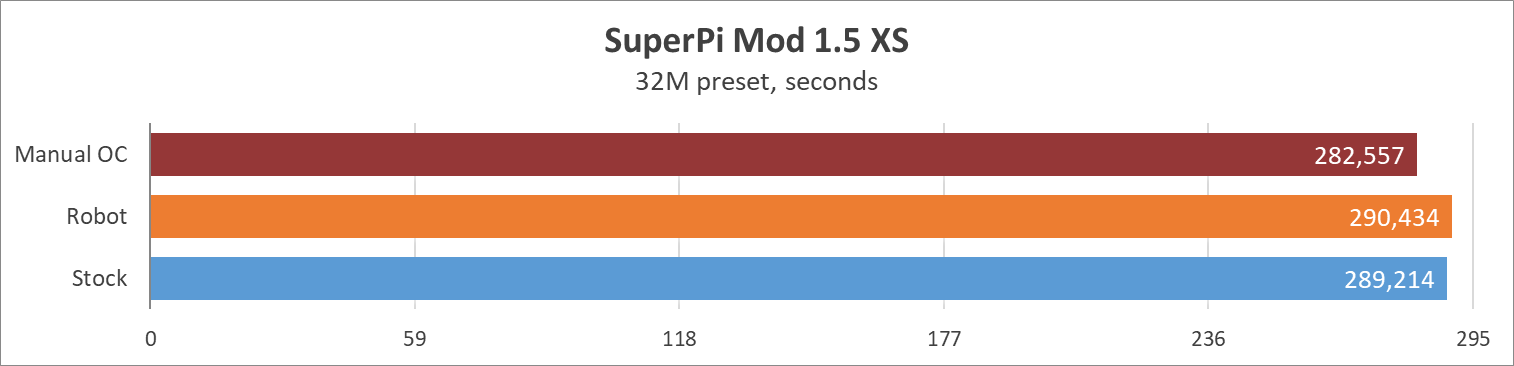

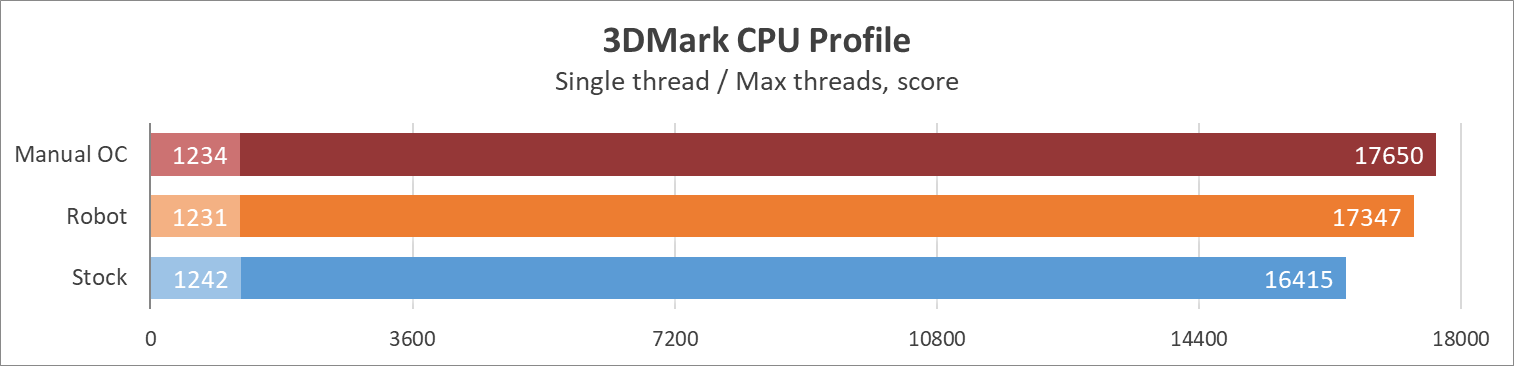

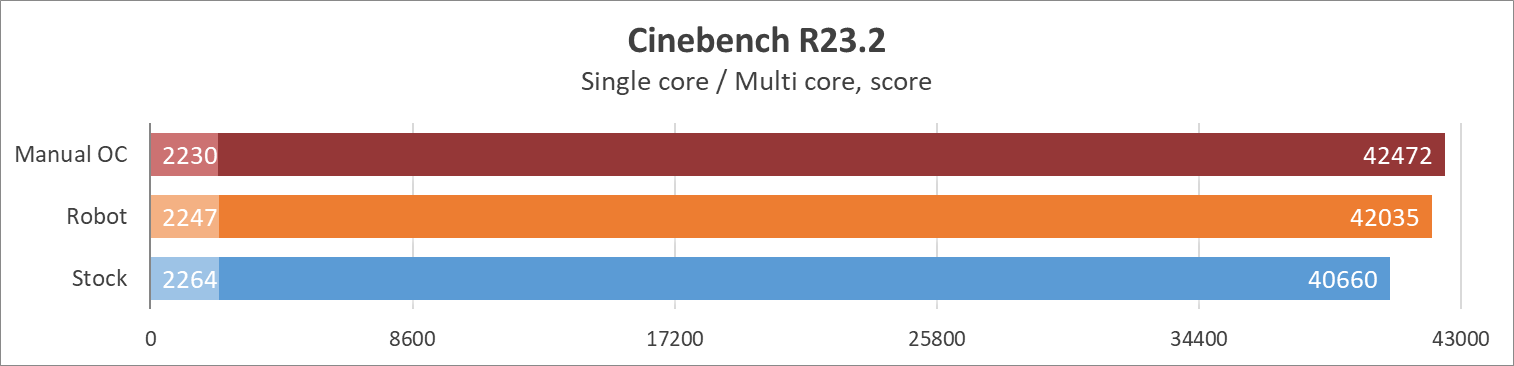

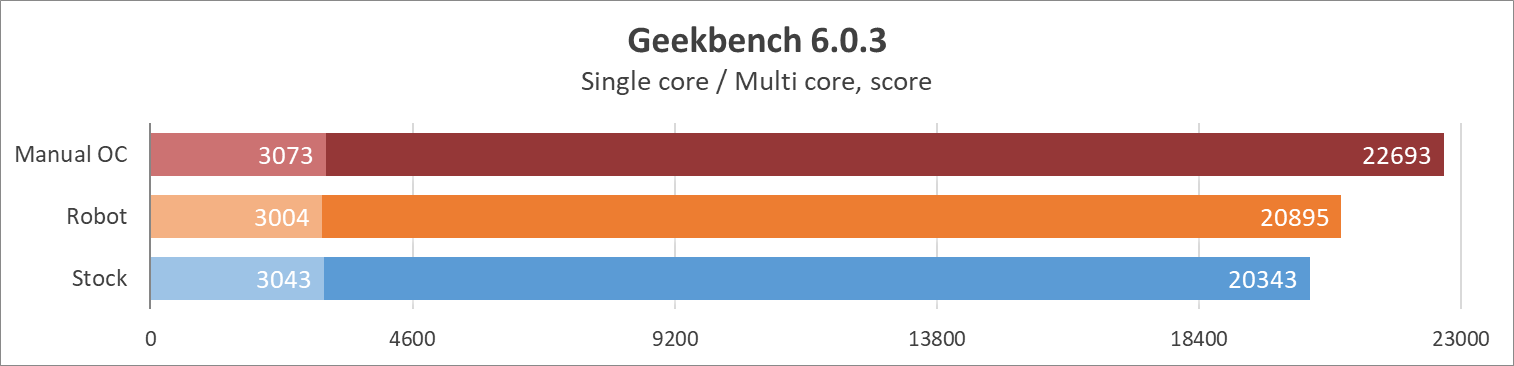

Перейдем к бенчмаркам:

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N позволяет увеличить общую производительность Intel Core i9-13900K еще на 10% по всем видам ядер.

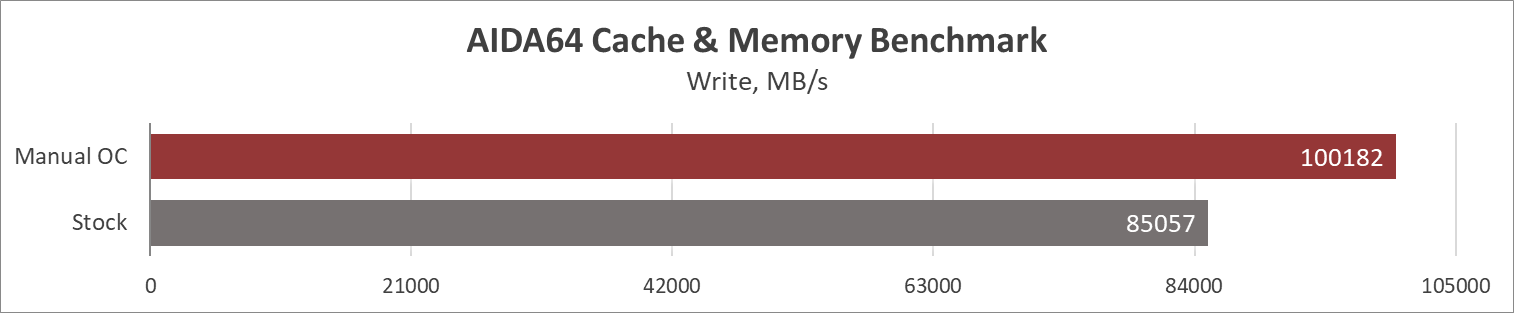

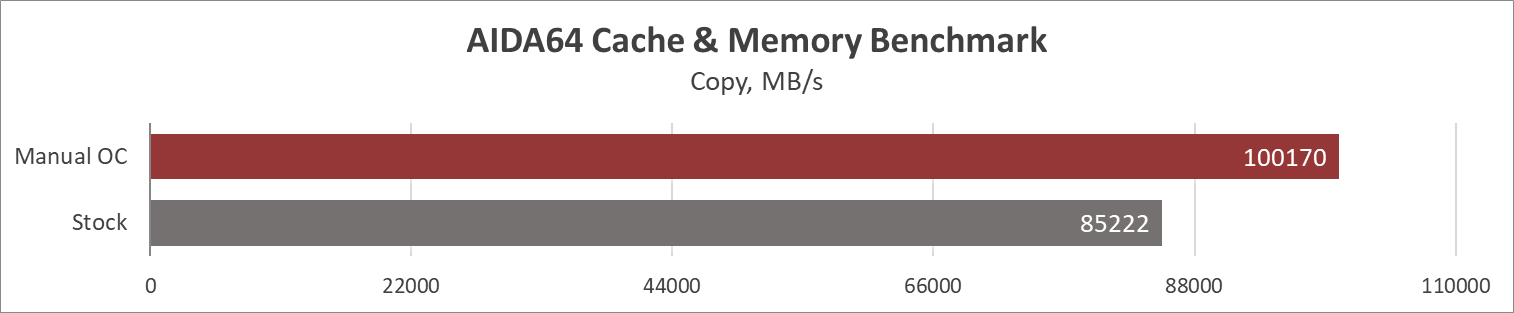

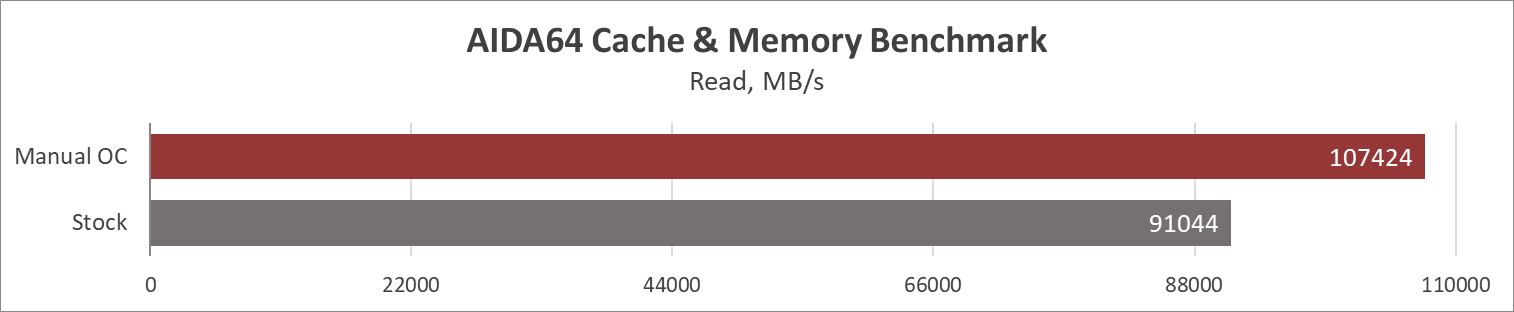

Перейдем к памяти:

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

EVGA Z690 DARK K|NGP|N

Задержки удалось снизить на 21%, а также увеличить показатели ПСП на 18%.

Надо также лишний раз напомнить публике, что подобные оверклокерские материнские платы все же лучше использовать в условиях открытого стенда или при эксплуатации без компромиссов, считайте это большим листом минусов.

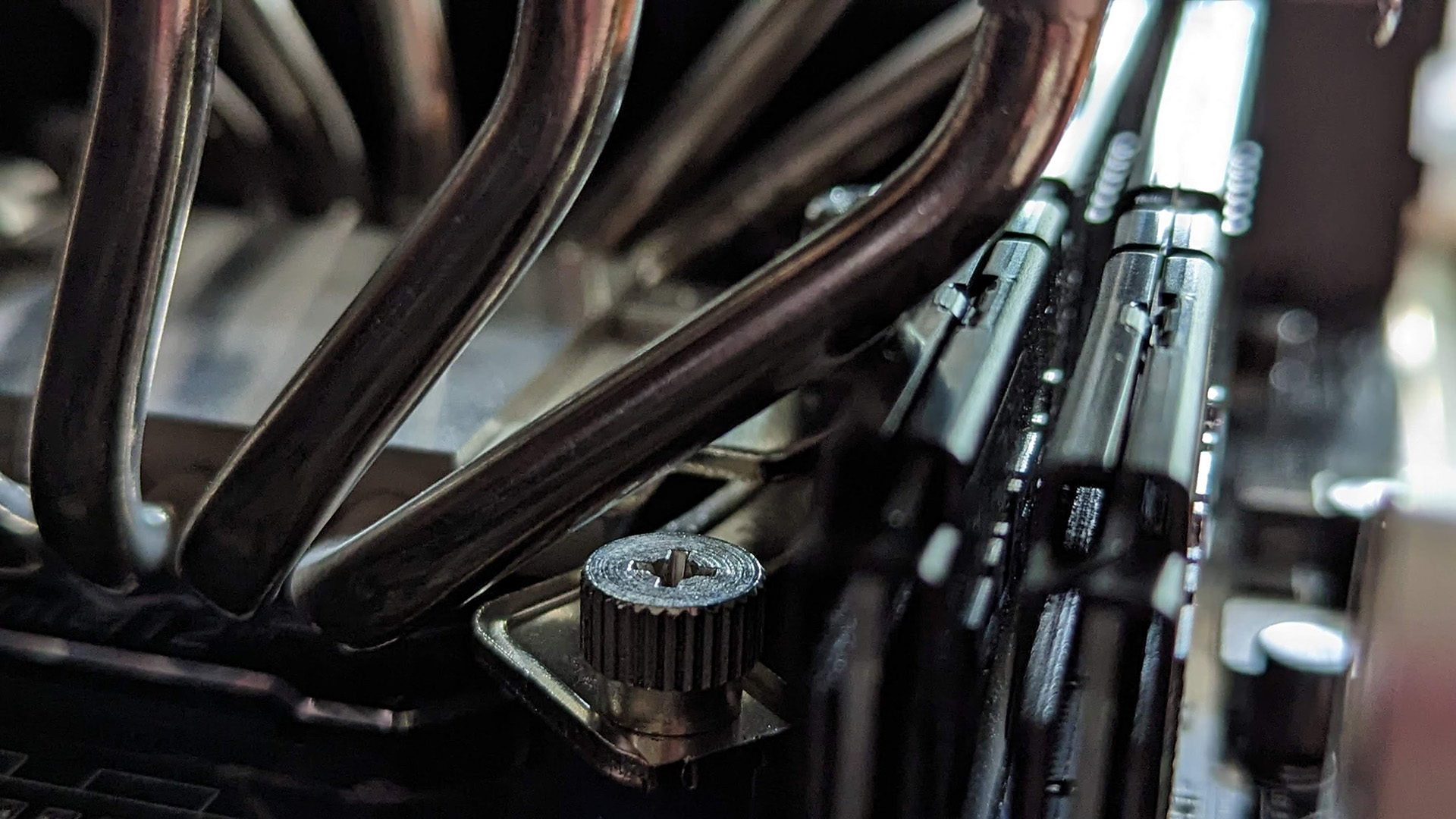

Во-первых, это нестандартная ориентация сокета, а также достаточно близкое расположение слотов оперативной памяти к нему. Это будет ставить палки в колеса пользователю при использовании суперкулеров. К примеру, Noctua NH-D15 врезался прямо в радиатор оперативной памяти, причем модули были низкопрофильные.

EVGA Z690 DARK K|NGP|N

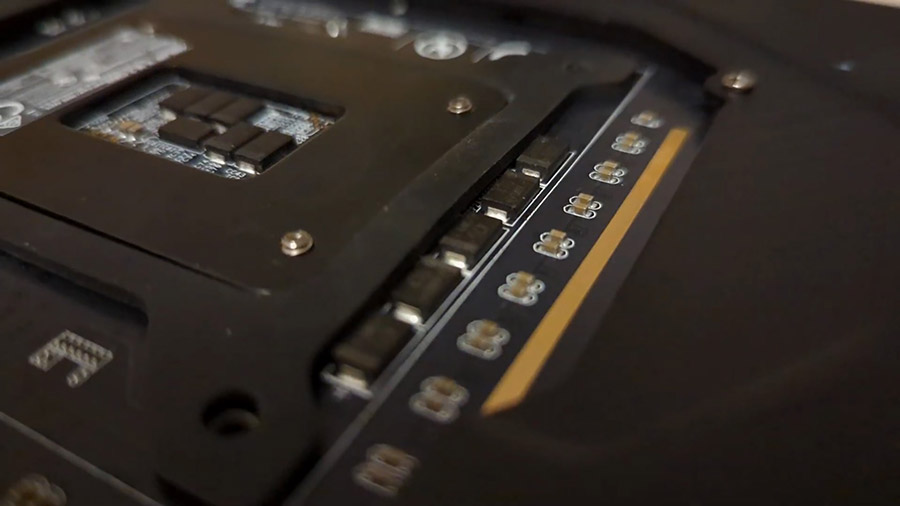

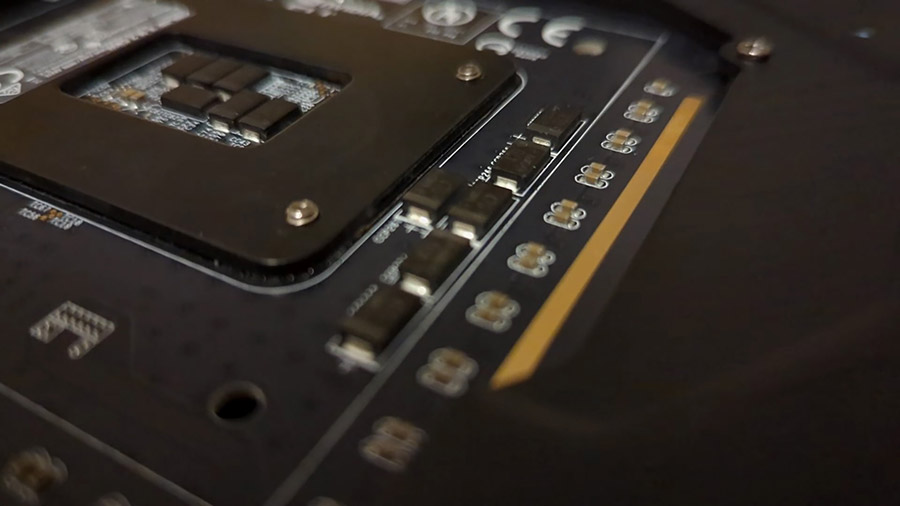

Во-вторых, очень насыщенный элементами текстолит. На обратной стороне производитель расположил несколько SMD-конденсаторов очень близко к раме сокета и их наличие не позволяет использовать резиновую прокладку для крепления водоблока.

EVGA Z690 DARK K|NGP|NEVGA Z690 DARK K|NGP|N

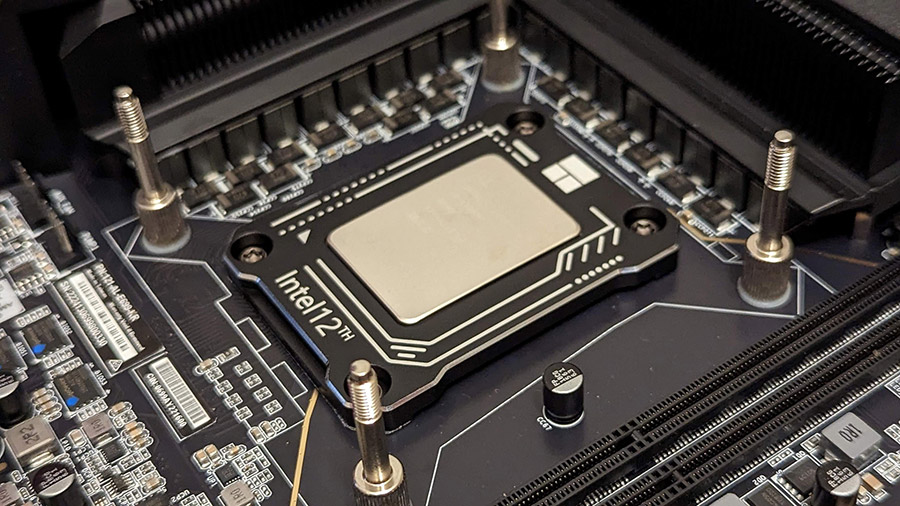

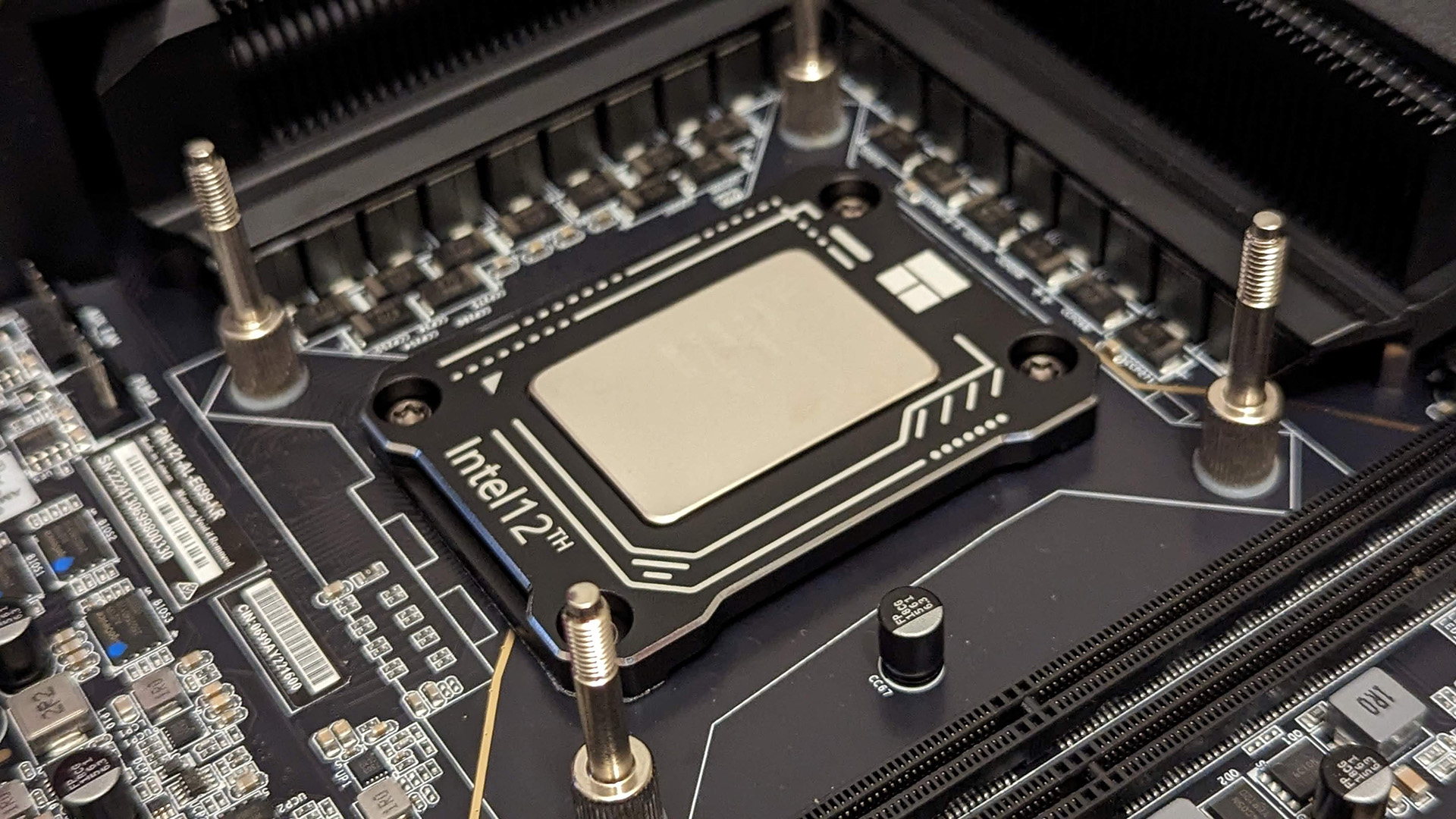

Третий момент снова касается сокетного пространства, на этот раз именно процессорного разъема. В тестировании использовалась рамка Thermalright LGA1700-BCF. С ее участием материнская плата теряла второй канал оперативной памяти, поэтому пришлось немного ослабить один винт на 2 часа. Возможно, это просто неудачный экземпляр материнской платы, но на это тоже следует обратить внимание. С заводским сокетом соответственно никаких проблем в эксплуатации не было.

EVGA Z690 DARK K|NGP|N

Четвертый момент — материнская плата с настройками по умолчанию считает своего пользователя опытным. У нее нет failsafe в настройках. Нет, она также аварийно обесточится в случае опасных условий для себя, дело не в этом. Обычно у производителей есть механизмы автоматического сброса настроек при нескольких попытках невозможности прохождения POST. Z690 Dark их не имеет, т.е. если пользователь поставил нереальные тайминги или неподъемные частоты процессора материнская плата будет бесконечно пытаться запуститься с этими настройками, пока пользователь не нажмет кнопку Safe Boot или не сделает CLEAR CMOS (к счастью, для понимания необходимости «внимания живого человека» присутствует группа светодиодов).

Пятый момент — компания EVGA не имеет большого количества персонала и не имеет промышленных возможностей популярных производителей. То есть пользователю нужно быть готовым не только дождаться заветного экземпляра железа во время середины жизни платформы, но и быть тем же бета-тестером, докладывать о проблемах и уметь решать вопросы самостоятельно. Например, типичную проблему деградации скоростей и обрывов соединения сетевой карты Intel I225-V компания решала пол года (с февраля по сентябрь 2022 года). Некоторые настройки прошивки также могут раздражать. К примеру, была использована опция отключения определенного количества E-core с работающими четырьмя ядрами. После тестирования функция была отключена, но вместо шестнадцати E-cores активными остались все те же четыре. Вопрос решился тем, что опция еще раз была активирована, но вместо четырех были выбраны все ядра, после чего она была выключена. После этого функционировали все 16 E-cores. Также имели место веселые истории с GeForce RTX 4090. Дело в том, что материнская плата не способна корректно работать с ней на прошивках старше 2.06, видеокарта просто не показывала изображение во время POST.

Также основной слот PCI-E очень сложно разблокировать сам по себе и не реально это сделать голыми руками, но производитель предоставил на этот случай соответствующий инструмент.

Поэтому, если пользователь не способен к адаптации, решению проблем собственноручно или просто не хочет тратить время — серия DARK не для него. Как-никак это лимитированные продукты с малыми тиражами производства.

Выводы

Если коротко, эта материнская плата не для всех. Она может разрушить жизнь пользователя и одновременно добиться невозможных показателей для типовых материнских плат других производителей.

В связи с использованием топологии 1DPC в наличии только два слота оперативной памяти, способные принять 64 ГБ ОЗУ. Плата недружелюбна для новичков в деле оверклокинга и не может автоматически решать проблемы. Большинство коннекторов выведено под углом 90 градусов и, как показывает практика, это иногда может мешать при сборке систем в корпусах. Специфика повернутого на 90 градусов сокета также добавляет ограничения в использовании суперкулеров и комплектов ОЗУ с высокими радиаторами. Отсутствие возможности работы с интегрированной графикой тоже незначительный минус.

У материнской платы достаточно скромная I/O-панель и уже старый аудиокодек Realtek ALC1220, но это не критично для ее позиционирования. А вот наличие U.2 выглядит нелепым, пользователь платит за это деньги, но это никак не Workstation или сервер.

Во всем остальном — это отличный продукт, который буквально способен на все. Материнская плата готова к азотным бенч-сессиям и установлению мировых рекордов, и это даже сегодня, летом 2023 года на старом (по меркам Intel, конечно) чипсете Intel Z690. Она специально подготовлена производителем для работы в условиях старых ОС типа Windows 7, поэтому без проблем выжмет все соки из легендарных ископаемых в лице ATi Radeon HD 2900 XT или GeForce 8800 GTX под управлением актуального Intel Core i9-13900K. А когда дело касается нашего времени — даже не нагреется от невероятной нагрузки процессора почти в 700 Вт через два коннектора EPS12V, тонко намекая пользователю подкинуть еще частот и напряжений, ведь этого маловато. Топология сокета и оперативной памяти позволяет легко пробить заветный рубеж DDR5-8000 и не останавливаться на достигнутом, и сейчас таким может похвастаться очень мало материнских плат.

EVGA Z690 DARK K|NGP|N — отличный выбор для настоящего оверклокера. Даже в 2023 году с большим доступным ассортиментом плат на базе Intel Z790.
