Foxconn Inferno Katana
Изначально серию плат Quantum Force курировал известный оверклокер Питер «Shamino» Тан. Однако в 2008 году его талант впечатлил боссов EVGA и Питер перебрался в стан американской компании для работы над продуктами Classified. Неизвестно, успел ли Shamino дать ценные рекомендации инженерам Foxconn по проектированию Inferno Katana, но, судя по роскошному дизайну, на нее возлагались большие надежды.
Inferno Katana, в переводе с английского, означает «адская катана», «адский меч». Трудно сказать, чем руководствовались маркетологи Foxconn, выбирая название для очередной премиум-платы. Возможно, рассчитывали на привлекательную своей загадочностью японскую культуру, частью которой и является меч самурая, а, может быть, делали ставку на многомиллионную армию поклонников культовой игры Diablo.
Характеристики платы
Модель | Foxconn Inferno Katana |
Чипсет | Intel P55 Express |
Процессорный разъем | Socket LGA1156 |
Процессоры | Core i7, Core i5, Core i3 (Lynnfield, Clarkdale) |
Память | 4 DIMM DDR3 SDRAM 1066/1333/1600(OC)/1866(OC), 16 Гбайт максимум |
Слоты PCI-E | 2 PCI Express 2.0 x16@(16+0, 8+8) 1 PCI Express x16@x4 2 PCI Express x1 |
Слоты PCI | 1 |
Количество подключаемых вентиляторов |
6 (1x 4pin и 5x 3pin) |
Порты PS/2 | 1 (для клавиатуры) |
Порты USB | 12x 2.0 (8 разъемов на задней панели) |
ATA-133 | 1 (Marvell 88SE6121) |
Serial ATA | 6 каналов SATA 3 Гбит/с (P55) |
eSATA | 2 канала (Marvell 88SE6121) |
RAID | 0, 1, 0+1, 5 (P55) |
Встроенный звук | Realtek ALC888SDD (7.1, HDA) |
S/PDIF | Цифровой и оптический |
Встроенная сеть | Realtek RTL8111DL (Gigabit Ethernet) |
FireWire | 2 (1 на задней панели, VIA VT6315N) |
LPT | - |
COM | - |
BIOS/UEFI | AMI BIOS |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | i-Tweaker, GEP Control, Fuzzy Equalizer, Core Nerve, DTS Connect, кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор |
Комплект поставки
Материнская плата поставляется в красочной коробке, на которой изображена, «как ни странно», катана. Если присмотреться, то в языках исходящего от нее пламени можно заметить призрачные лица. На заднем фоне — мрачный, «дьявольский» пейзаж.
Внизу имеется набор логотипов, среди которых просматривается надпись «Engineered for Intel Core i5 & Core i5 Extreme». Любопытно, какие «экстремальные» модели Core i5 выпустила Intel? Core i5-655K не считается! Напротив, в официальных спецификациях не указана поддержка Core i3 и Pentium G (LGA1156), хотя по логике вещей оба этих семейства подходят Inferno Katana.
На тыльной стороне упаковки перечислены основные преимущества решения, о которых мы поговорим ниже.
Комплект поставки небогат, что, в принципе, простительно, учитывая довольно скромную (в пределах $200) стоимость платы:
- руководство пользователя;
- иллюстрированная инструкция по установке;
- диск с драйверами и утилитами;
- четыре кабеля SATA;
- шлейф IDE;
- металлическая заглушка на заднюю панель;
- мостик SLI;
- наклейка Quantum Force.
Внешний вид и функциональность
Как уже отмечалось выше, Foxconn Inferno Katana имеет симпатичный дизайн — во многом за счет радиаторов, соединенных тепловой трубкой, черных и красных пластиковых разъемов и множественных логотипов, обозначающих принадлежность платы к линейке Quantum Force.
Ключевые компоненты решения — процессорное гнездо LGA1156, слоты DIMM DDR3 и PCI Express 2.0 x16, набор системной логики P55 — обладают продуманной системой питания с применением твердотельных конденсаторов. Для стабильной работы необходимо запитать 24-контактный разъем ATX и 8-контактный EPS12V. Не взирая на присутствие трех слотов для видеокарт, какие-либо другие силовые разъемы (к примеру, Molex 4-pin или PCI-E Power 6-pin) не предусмотрены.
Питание центрального процессора организовано по (12+2)-канальной схеме. Наряду с традиционным аналоговым ШИМ, используется цифровое управление работой силовых фаз. Отключение части из них в простое системы способствует снижению энергопотребления и продлению эксплуатационного срока. В состав «гибридной» подсистемы питания CPU также входят полевые транзисторы в металлической оболочке DirectFET и дроссели Pulse PA2607.211NL с индуктивностью до 215 нГн, допустимой силой тока 41-48 А и диапазоном рабочих температур от –40°C до +130°C. Две фазы снабжают электропитанием встроенный двухканальный контроллер памяти.
Четыре слота DIMM DDR3 поддерживают установку до 16 ГБ оперативной памяти. В ходе тестирования мы использовали два 2-гигабайтных модуля из комплекта Kingston HyperX KHX2000C8D3T1K3/6GX, которые функционировали в режимах 1066 и 1333 МГц в паре с Core i5-660 (Clarkdale) и 1600 МГц совокупно с Xeon X3470 (Lynnfield).
На плате распаяны три разъема PCI Express 2.0 x16. Два из них Foxconn рекомендует задействовать для нужд графической подсистемы (поддерживаются связки SLI и CrossFire), а оставшийся 4-скоростной слот, реализованный силами чипсета Intel P55, использовать для установки SSD или PhysX-ускорителя. Еще три слота расширения соответствуют спецификациям PCI Express x1 и PCI v.2.3.
Для подключения дисковых накопителей разработчик предусмотрел шесть портов Serial ATA 3 Гбит/с и разъем ATA-133. Последний, как и внешние порты eSATA, управляется контроллером Marvell 88SE6121.
В непосредственной близости от разъемов SATA находятся два флеш-чипа с микрокодом AMI BIOS, кнопки запуска и перезагрузки системы, а также контроллер i-Tweaker, он же ITE IT8512E. В перечень обязанностей i-Tweaker входит мониторинг частот и напряжений, управление энергосбережением (GEP Control), индикация загрузки каналов питания центрального процессора (Fuzzy Equalizer) и Core Nerve — динамическое управление подсветкой табло Quantum Force. Кроме того, под платой размещена линейка светодиодов, светящихся в виде «бегущей строки».
На следующем снимке присутствуют уже упомянутые светодиоды Fuzzy Equalizer (по одному на две фазы питания), индикатор POST-кодов, контакты для замера напряжений и кнопка Force Reset.
Последняя должна быть полезна при разгоне: нажатие Force Reset активирует проверку внесенных в BIOS изменений, и, если загрузка с новыми параметрами оказывается невозможной, происходит автоматический откат изменений.
Напоследок перечислим доступные разъемы на панели ввода-вывода: USB 2.0 (8), PS/2 для клавиатуры, оптический и коаксиальный S/PDIF, FireWire, сетевой порт RJ-45, пара eSATA и аудиоразъемы Mini-Jack. Там же находится кнопка Clear CMOS.
BIOS

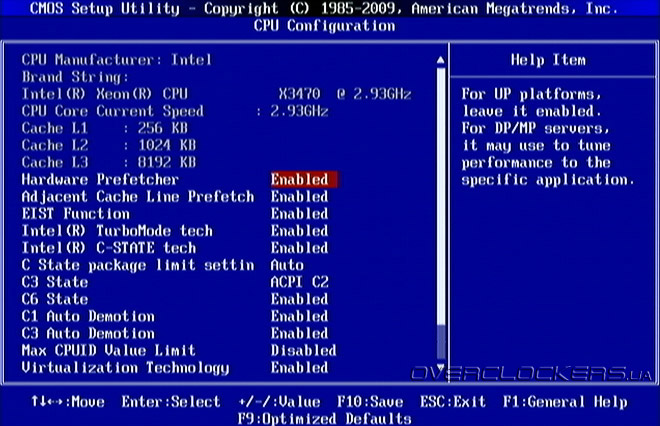

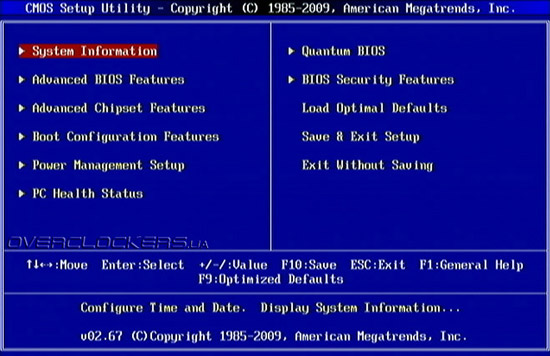

Материнская плата Foxconn Inferno Katana использует BIOS на основе микрокода AMI. Опытным пользователям не составит труда разобраться в настройках даже при беглом знакомстве с особенностями платформы LGA1156.

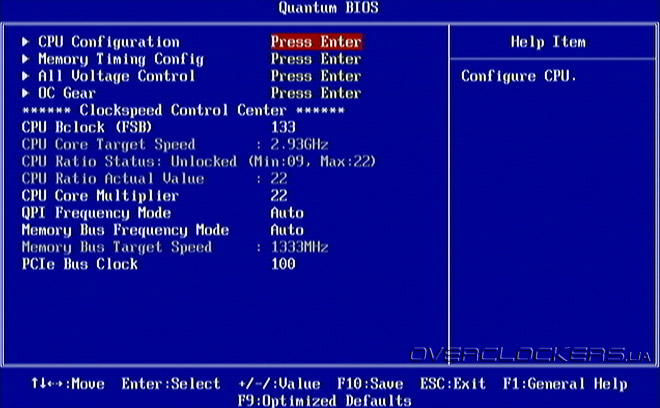

Интересующие нас опции находятся, преимущественно, в разделах Quantum BIOS и PC Health Status.

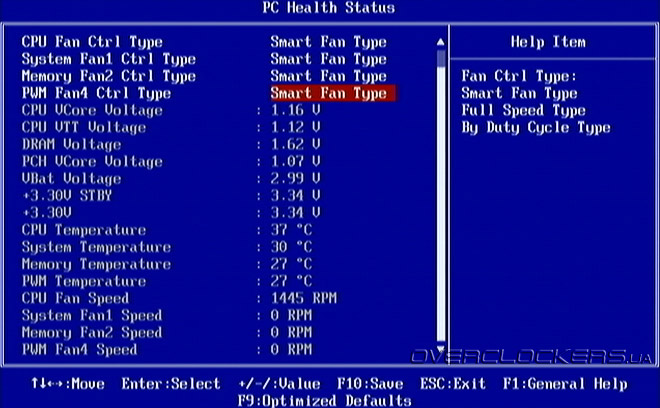

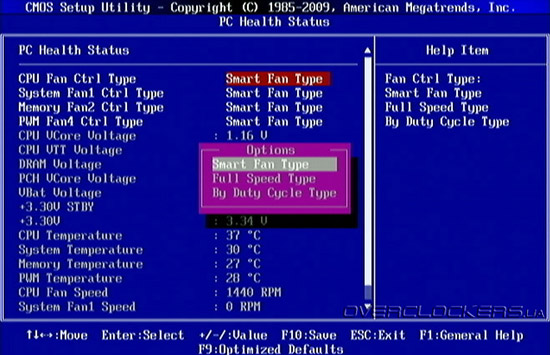

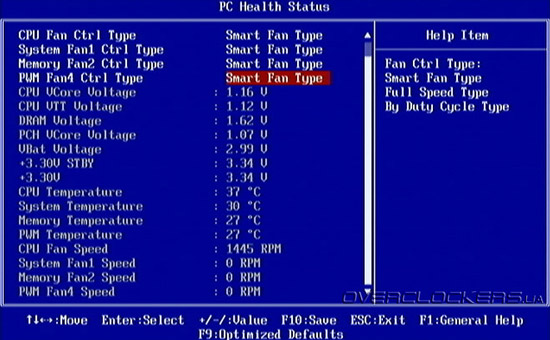

Скорость вращения вентиляторов может автоматически меняться в зависимости от температуры (Smart Fan), принудительно устанавливаться в максимальное значение (Full Speed) или же меняться циклически (By Duty Cycle).
Изъянов в мониторинге напряжений и температур обнаружено не было.

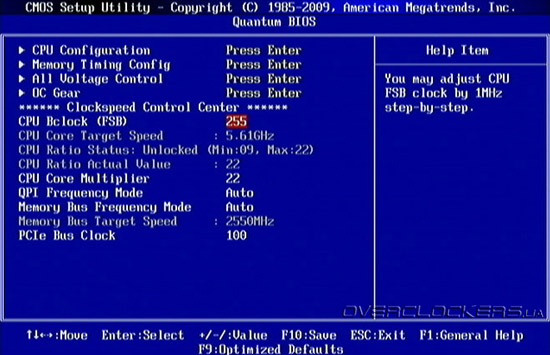

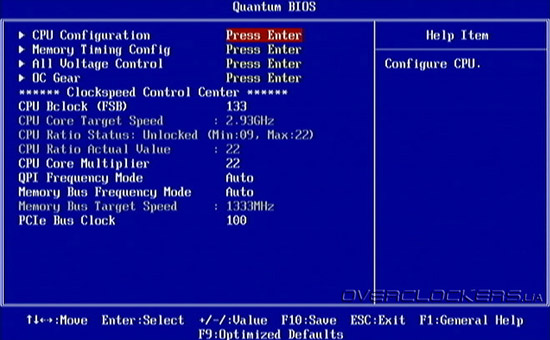

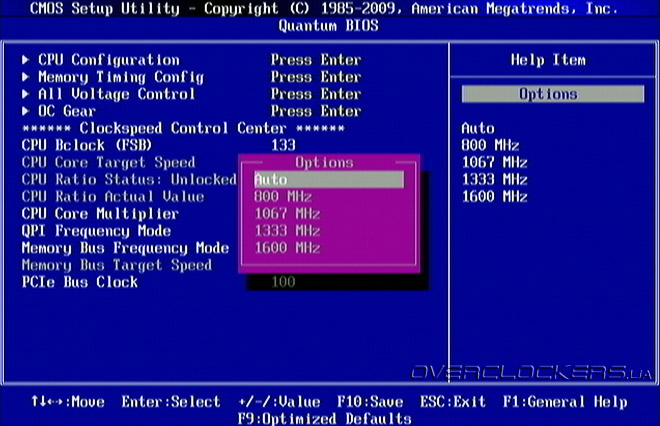

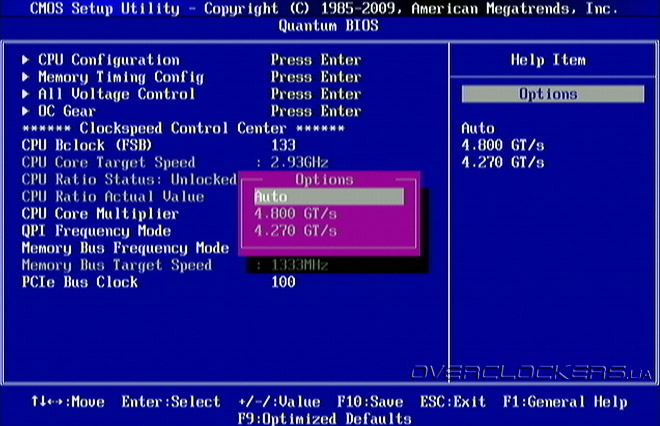

Раздел Quantum BIOS отвечает за тонкую настройку и разгон системы.

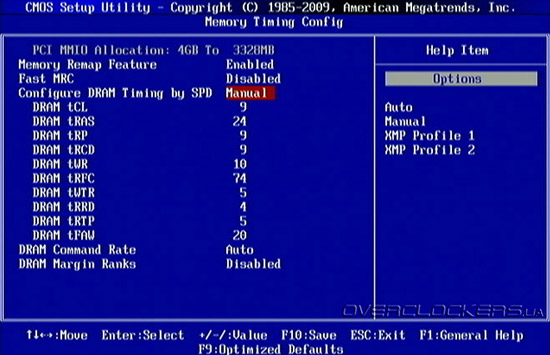

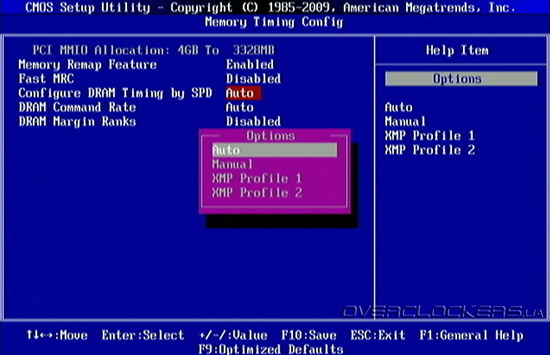

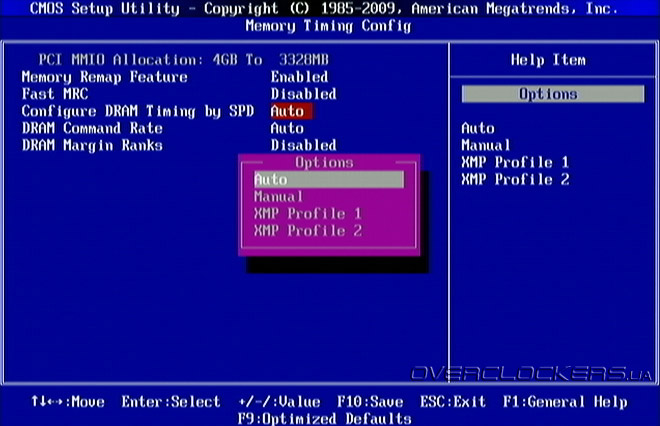

Формула задержек памяти устанавливается автоматически, вручную или в соответствии с XMP-профилями.
Перечень изменяемых таймингов довольно скуден, хотя для непрофессиональных оверклокеров такой набор параметров будет вполне достаточным. Ключевыми, напомним, являются задержки tCL, tRCD, tRP и tRAS.

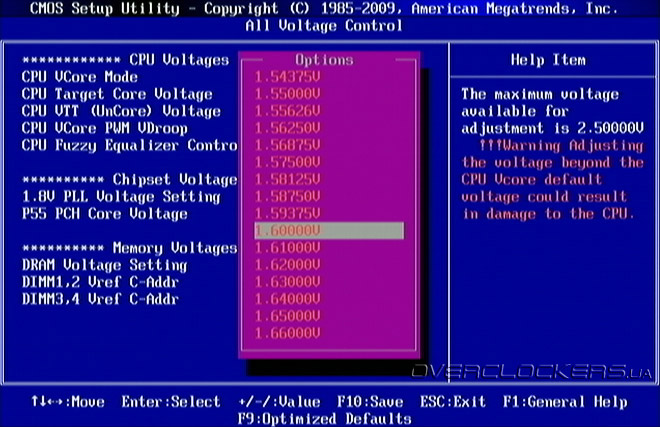

Ниже приводится таблица, отражающая гибкость материнской платы в подборе напряжений. Заметим, что нужные цифры нельзя вписать вручную.
Параметр | Диапазон напряжений, В | Шаг, В |
CPU Target Core Voltage | 0,875—2,5 | 0,00625—0,01 |
CPU VTT (Uncore) Voltage | 0,95—1,5 | 0,01—0,02 |
QPI PLL Voltage | 1,7—2,5 | 0,01—0,02 |
PCH Core Voltage | 0,95—1,5 | 0,01—0,02 |
DRAM Voltage | 1,40—2,71 | 0,01—0,02 |
C-Addr Voltage | 0,69—1,25 | 0,01—0,02 |

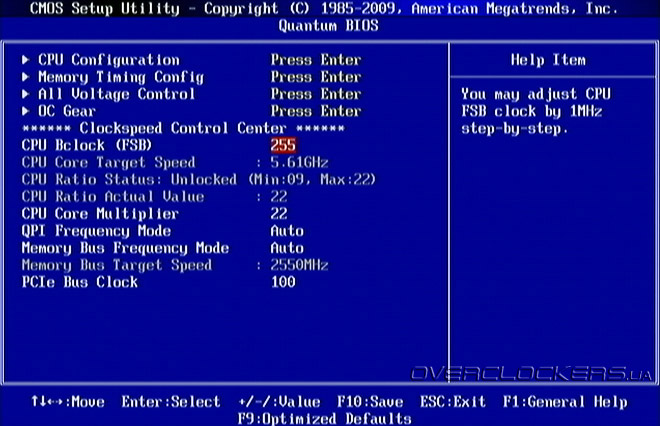

Помимо напряжений, можно задать значения опорной частоты (Bclk) в диапазоне 66...255 МГц с шагом 1 МГц, величину процессорного множителя, частоту интерфейса QPI и режим работы памяти.

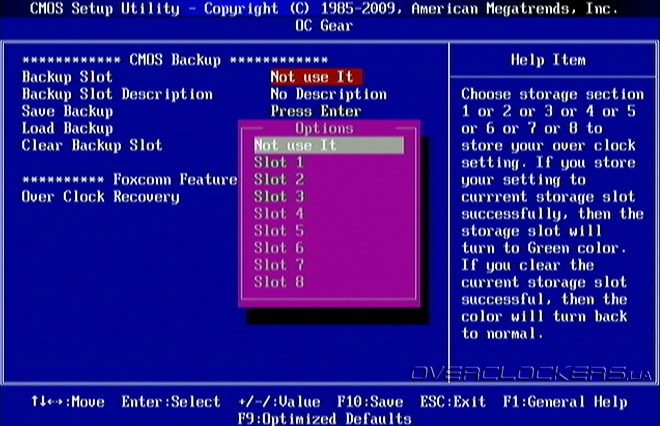

BIOS платы способен хранить до восьми оверклокерских профилей:
Разгон
Манипуляции с настройками производительности осуществлялись из BIOS, без использования Windows-утилиты Foxconn Aegis Panel. Поначалу в пару к Inferno Katana был определен двухъядерный Intel Core i5-660 (3,33 ГГц), способный работать с Bclk 230 МГц, однако довольно быстро выяснилось, что добиться от этого тандема более-менее серьезных результатов разгона не удастся. Попытка изменить множитель у Core i5-660 приводила к зависанию системы.

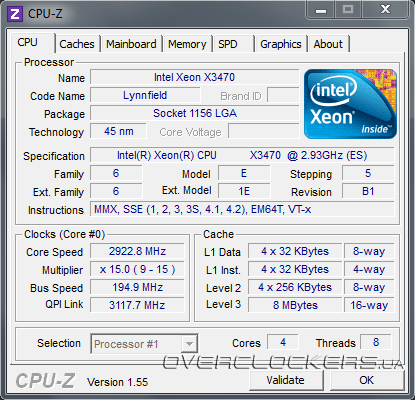

После замены двухъядерного Clarkdale на четырехъядерный Lynnfield, а именно Xeon X3470 (2,93 ГГц), множитель понижался без проблем. В итоге стабильности удалось достичь при значении опорной частоты, равном 195 МГц. Память функционировала на эффективной частоте 1559 МГц.
![Разгон Foxconn Inferno Katana Разгон Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/26-foxconn-inferno-katana-p55.png)
Наш экземпляр Xeon X3470 (серверный аналог Core i7-870) способен работать при Bclk 207-208 МГц, поэтому остается признать, что разгонный потенциал Inferno Katana оказался достаточно скромным.
Тестовая конфигурация
Тестирование Foxconn Inferno Katana проводилось в составе стенда:
- процессор: Core i5-660 (3,33 ГГц);
- память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 295 Platinum;
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.1.1.1025;
- драйвер видеокарты: GeForce 258.96;
- дополнительное ПО: PhysX System Software 09.10.0224.
Результаты тестирования
В соперники Foxconn Inferno Katana (версия BIOS — 979F1P05) была определена другая плата на чипсете Intel P55 Express — ASRock P55 Extreme4 (BIOS P1.50). Производительность измерялась в номинальном режиме. Для повышения точности результатов бенчмарки прогонялись дважды, после чего выводились средние значения.

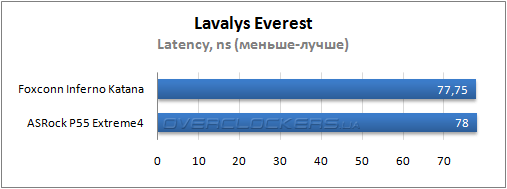

Подсистема памяти

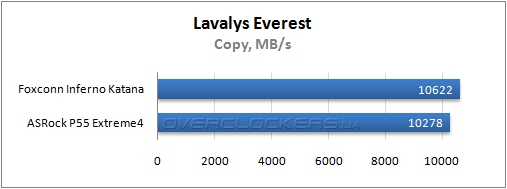

![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/27-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/28-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/29-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/30-foxconn-inferno-katana-p55.png)

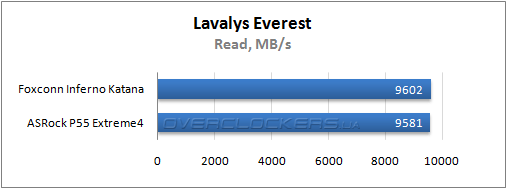

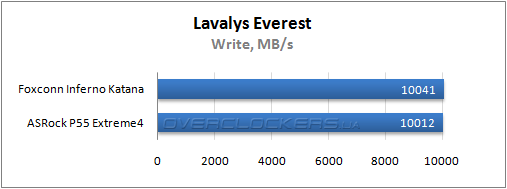

Поскольку контроллер оперативной памяти находится в теле процессора (что характерно для архитектуры платформ Intel LGA1366, LGA1156, LGA1155), результаты испытания подсистемы ОЗУ в приложении Everest 5.50 оказались весьма близкими. Тем не менее, плата Foxconn превзошла оппонента по скорости копирования в памяти на 3,3%.
Архивирование
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/31-foxconn-inferno-katana-p55.png)

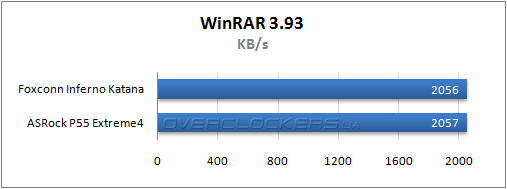

Быстродействие Inferno Katana и P55 Extreme4 при архивировании практически одинаково.
Рендеринг

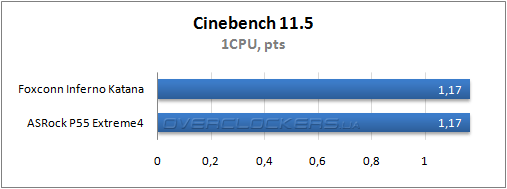

![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/32-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/33-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/34-foxconn-inferno-katana-p55.png)

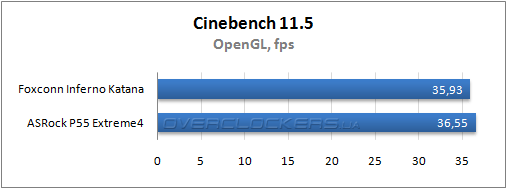

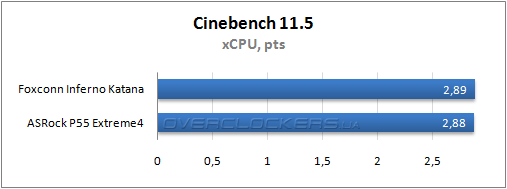

Плата ASRock эффективнее взаимодействует с видеокартой в Cinebench 11.5, но каким результат будет в играх?..
Математические расчеты
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/35-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/36-foxconn-inferno-katana-p55.png)

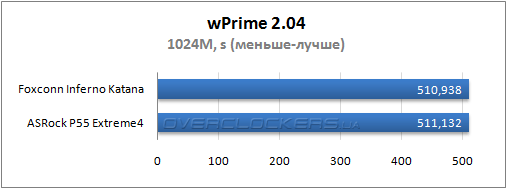

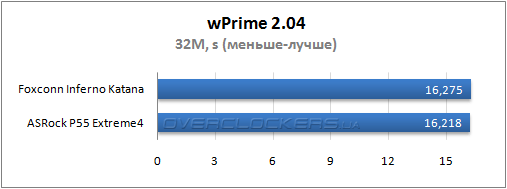

В одном из наиболее популярных оверклокерских тестов wPrime материнская плата Inferno Katana опережает соперника на длинной дистанции, проигрывая на короткой. Как бы там ни было, разница не достигает и одного процента.
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/37-foxconn-inferno-katana-p55.png)

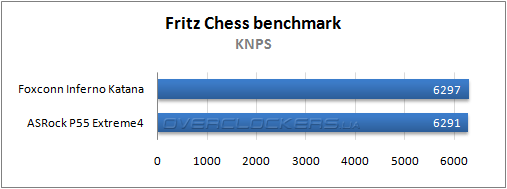

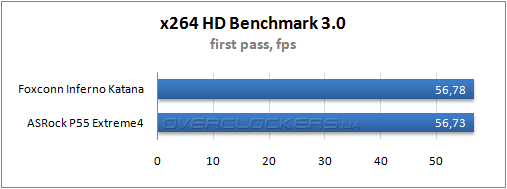

Герой настоящего обзора совместно с Core i5-660 чуть быстрее считают варианты в бенчмарке шахматной программы Fritz, но ощутить это могут лишь те, кто играет по переписке, пользуясь подсказками компьютера.
Работа с видеоданными

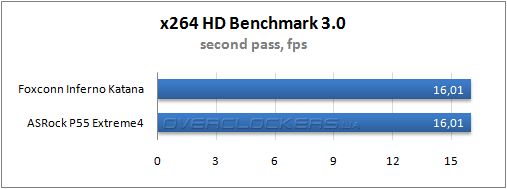

![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/38-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/39-foxconn-inferno-katana-p55.png)
Результаты, опять же, в пределах погрешности.
Игровые приложения

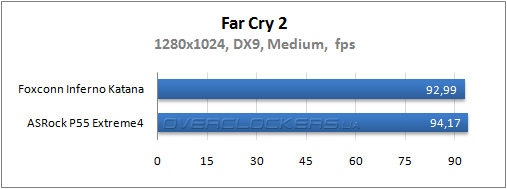

![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/40-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/41-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/42-foxconn-inferno-katana-p55.png)

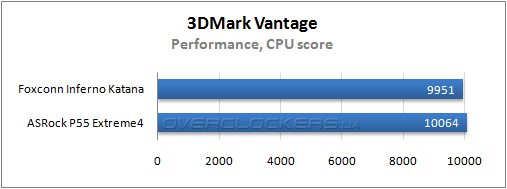

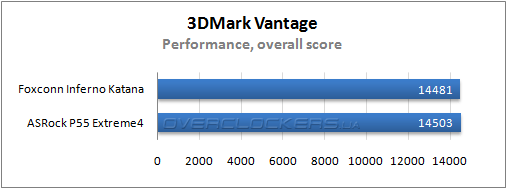

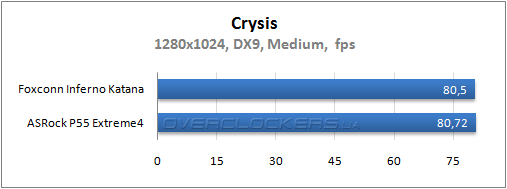

Набрав значительно меньше CPU-очков, Inferno Katana уступила плате от ASRock в тестовом пакете 3DMark. Как показывает процессорозависимая игра Far Cry 2, такой результат не случаен:
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/45-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/43-foxconn-inferno-katana-p55.png)
![Результаты тестирования Foxconn Inferno Katana Результаты тестирования Foxconn Inferno Katana](/motherboard/foxconn-inferno-katana-p55/44-foxconn-inferno-katana-p55.png)

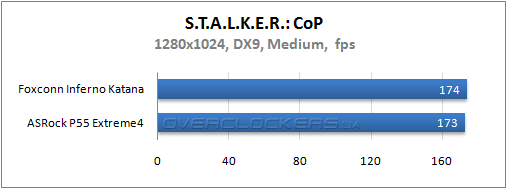

ASRock P55 Extreme4 держит первенство отнюдь не во всех играх, да и в целом назвать кого-либо из участников сравнительного тестирования абсолютным победителем сложно.
Выводы
Яркий внешний вид Foxconn Inferno Katana контрастирует с ее разгонными возможностями. «Экстремальная» подсистема питания центрального процессора никак себя не проявила, хотя, по всей видимости, должна была обеспечить разгон на уровне лучших оверклокерских плат. В целом, ничего выдающегося «адский меч» не показал, но и не уступил конкуренту в номинальном режиме работы.
Среди преимуществ Inferno Katana отметим возможность установки нескольких видеокарт и продуманную систему охлаждения, мониторинга и индикации текущего состояния платы. Две микросхемы BIOS и кнопка Clear CMOS на задней панели избавляют от неприятной необходимости раз за разом открывать боковую крышку системного блока, вынимать видеокарту и производить манипуляции с батарейкой. Радует наличие разъема IDE, к которому можно подключить старый DVD-привод, и кнопок Power и Reset прямо на текстолите.
С другой стороны, мы разочарованы оверклокерским потенциалом Inferno Katana и ее «капризами» в работе с нашим тестовым Core i5-660. Кроме того, нынешняя мода на USB 3.0 и SATA 6 Гбит/с фактически обязывает производителей интегрировать соответствующие контроллеры во все решения, цена которых превышает 150 у.е. К сожалению, Foxconn не обновляла модельный ряд плат для платформы LGA1156 и все ее продукты на чипсетах P55 лишены поддержки SuperSpeed USB и SATA нового поколения.
Таким образом, Foxconn Inferno Katana должна прийтись по вкусу любителям моддинга (чего только стоит большое количество светодиодов) и геймерам, не слишком рассчитывающим на разгон системы.
