Сегодня мы рассмотрим набор системной логики AMD 890GX, состоящий из одноименного северного моста AMD 890GX и южного SB850. Оба чипа, традиционно для компании, выполнены по 55-нанометровому технологическому процессу. Северный мост сообщается с центральным процессором посредством шины HyperTransport версии 3.0, обеспечивающей пиковую пропускную способность на уровне 41,6 ГБайт/c. Также данный чип содержит в себе контроллер шины PCI Express и графическое ядро. Есть поддержка большинства актуальных графических интерфейсов, таких как DVI, HDMI, DisplayPort и аналогового VGA. Причем HDMI «повзрослел» до версии 1.3. Возможна установка двух дискретных видеокарт. В таком случае, для обоих графических портов PCI Express 2.0 используется режим работы по формуле «8+8». Также обеспечивается поддержка до 6 линий PCI-E 2.0 (дополнительно еще 2 линии — посредством южного моста). Последние решения Intel в этом плане менее функциональны, предоставляя пользователю лишь половину скоростных возможностей шины PCI Express второй генерации.
За связь между микросхемами чипсета отвечает шина Alink Express III, основанная на PCI Express, с пропускной способностью 2 ГБайт/с. Южный мост SB850 обеспечивает поддержку до шести портов SATA 6 Гбит/с (RAID 0, 1, 0+1 и 5), а также до 14 устройств USB 2.0. Осталась и возможность подключения устаревших, но все еще используемых IDE-устройств, а также четырех PCI.
Чипсет AMD 890GX обеспечивает поддержку всех актуальных на момент выхода статьи процессоров с разъемом Socket АM3. Отдельно стоит отметить, что в отличии от конкурентов, компания AMD использует высокоскоростные внутричипсетные интерфейсы, что дает возможность на полную использовать потенциал SATA 3.0 и USB 3.0, а не просто сохранять мнимую совместимость. Однако, несмотря на это, контроллер USB 3.0 производителям материнских плат придется размещать отдельно, поскольку функционалом чипсета он не предусмотрен.
В данном материале мы рассмотрим материнскую плату Gigabyte GA-890GPA-UD3H rev.1.0, основанную на новейшем чипсете AMD 890GX.
Внешний вид, характеристики платы
| Модель | Gigabyte GA-890GPA-UD3H rev.1.0 |
| Чипсет | AMD 890GX + SB850 |
| Процессоры | Socket AM3 Phenom II, Athlon II |
| Шина HT | HyperTransport 3.0, 5200 MT/s |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max |
| Количество подключаемых вентиляторов | 4x (2x 4pin, 2x 3pin) |
| Слоты PCI-E | 1 PCI Express x16 1 PCI Express x16@x8 3x PCI Express x1 |
| Слоты PCI | 2 |
| Встроенное видеядро | Radeon HD 4290 |
| Видеоразъемы | HDMI, DVI, D-Sub |
| Порты USB | 12x (4 разъема на задней панели) 2.0 и 2х 3.0 на задней панели (NEC D720200F1) |
| ATA-133 | 1x (на два устройства, Gigabyte SATA2) |
| Serial ATA | 6x SATA-3 (AMD SB850) и 2x SATA-II (Gigabyte SATA2) |
| RAID | 0, 1, 0+1, 5, JBOD (AMD SB850) и 0, 1, JBOD (Gigabyte SATA2) |
| eSATA | – |
| Встроенный звук | Восьмиканальный HDA-кодек Realtek ALC892 |
| Встроенная сеть | Gigabit Ethernet Realtek RTL8111D |
| FireWire | 2x (один порт на задней панели, Texas Instruments TSB43AB23) |
| LPT | + |
| COM | + |
| BIOS | Award |
| Форм-фактор | ATX |
| Размеры | 305 x 244 мм |
| Дополнительные возможности | Dual BIOS, поддержка AMD Overdrive |
Характеристики интегрированного видеоадаптера Radeon HD 4290:
| Ядро | Radeon HD 4290 |
| Частота ядра | 700 МГц |
| Частота памяти | Зависит от ОЗУ (1066/1333/1866 МГц) + Side-Port 128 МБ на частоте 1333 МГц |
| Унифицированные шейдерные блоки | 40 |
| Текстурные блоки TMU | 4 |
| Блоки ROP | 4 |
| DirectX | 10.1 |
| Видеоинтерфейсы | D-Sub, DVI, HDMI |
Плата поставляется в коробке, оформленной в привычном для Gigabyte стиле. На ней указана различная рекламная информация и список основных параметров продукта. Главный акцент в оформлении поставлен на поддержку SATA 3.0 и USB 3.0.
Комплект поставки абсолютно тривиален:
- четыре кабеля SATA;
- один кабель IDE;
- один кабель FDD;
- задняя планка I/O;
- диск с драйверами и ПО;
- инструкции.
Традиционно для всех современных решений Gigabyte, плата выполнена с применением технологии Ultra Durable 3, которая подразумевает наличие качественной компонентной базы: полимерные конденсаторы, транзисторы с малым сопротивлением в открытом состоянии и утолщенные медные проводники.
Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБайт памяти DDR3 в комбинации 4х4.
Подсистема питания процессора выполнена по схеме 4+1 на базе ШИМ-контроллера ISL6324A. Этого достаточно, чтобы «прокормить» даже самые требовательные процессоры с тепловым пакетом 140 Вт.
Цепи питания усилены отдельным массивным радиатором, который соединен посредством тепловой трубки с радиатором северного моста, что должно положительным образом сказаться на охлаждении последнего. Дополнительный разъем питания — восьмиконтактный.
Без радиатора подсистема питания выглядит следующим образом:
Основным элементом охлаждения северного моста является алюминиевый радиатор небольшого размера и сложной формы. Его величина стандартна для данной ценовой категории материнских плат этого производителя.
Как уже было сказано ранее, данный радиатор соединен с радиатором цепей питания центрального процессора. Учитывая небольшое тепловыделение AMD 890GX, такой связки должно хватить для любых режимов работы.
Питание остальных узлов платы, таких как память, южный и северный мосты, осуществляется за счет двухканальных преобразователей.
Интегрированное в северный мост видеоядро Radeon HD 4290 фактически представляет собой все тот же акселератор HD 3200 с увеличенной до 700 МГц рабочей частотой и незначительно измененной и модифицированной архитектурой. Прочие характеристики, такие как, например, количество унифицированных процессоров и текстурных блоков, полностью аналогичны.
Частью видеоподсистемы является размещенный на плате чип памяти DDR3 (SidePort), функционирующий на частоте 1333 МГц.
Большая его часть укрыта подошвой радиатора северного моста, однако друг с другом они не соприкасаются. Более подробно характеристики обновленного видеоядра будут рассмотрены ниже.
В качестве южного моста используется микросхема SB850, охлаждаемая небольшим алюминиевым радиатором.
Относительно SATA-3 и USB 2.0 возможности чипа использованы полностью. На плате разведено шесть портов SATA-3 и еще два SATA-2. Все разъемы расположены параллельно плоскости платы, что может причинить некоторые неудобства при подключении устройств в малогабаритных корпусах.
Поддержка SATA 3 Гбит/с осуществляется контроллером, маркированным фирмой Gigabyte, однако произведенным компанией JMicron, о чем свидетельствуют соответствующие надписи на чипе.
Рядом находится разъем для подключения интерфейсной панели корпуса.
Четыре разъема для восьми USB-устройств имеют оптимальное расположение — в правом нижнем углу платы.
На заднюю панель ввода-вывода материнской платы вынесены следующие разъемы:
- шесть портов USB (4 x 2.0 и 2 x 3.0);
- комбинированный порт PS/2 (мышь/клавиатура);
- один DVI;
- один VGA;
- один HDMI;
- один оптический S/PDIF;
- один Ethernet;
- шесть аналоговых аудиоразъемов;
- один IEEE 1394a.
Поддержка USB 3.0 осуществляется посредством чипа NEC D720200F1. К сожалению устройства с таким интерфейсом пока слабо распространены, поэтому проверить работоспособность новой технологии нам не представилось возможным.
Для расширения функциональности Gigabyte GA-890GPA-UD3H имеет два слота для видеокарт PCI Express x16, два PCI и три PCI Express x1. Слоты PCI-E x16 могут функционировать в режимах 16+0 или 8+8 в зависимости от того, сколько акселераторов установлено в данный момент. Один из разъемов PCI Express x1 расположен очень близко к радиатору северного моста. Однако характерное строение последнего позволит без ограничений устанавливать любые карты расширения.
Тактовым генератором является микросхема Realtek RTM880N-793. В актив данного чипа можно отнести полную совместимость с пакетом AMD Overdrive.
Функции аппаратного мониторинга осуществляются при помощи чипа ITE IT8720F.
Звуковая подсистема реализована на базе Realtek ALC892R, за сетевые возможности с поддержкой Gigabit Ethernet отвечает Realtek RTL 8111D.
Поддержку FireWire обеспечивает контроллер Texas Instruments TSB43AB23 (кроме уже упомянутого разъема на задней панели, еще два имеются на плате).
Также на Gigabyte GA-890GPA-UD3H размещены две микросхемы с микрокодом BIOS, обеспечивающие поддержку фирменной технологии Dual BIOS. В случае возникновения сбоя при попытке загрузки из основного чипа (Main BIOS), система автоматически переключается на резервный (Back Up BIOS).
Кроме того, стоит отметить, что на плате имеются разъемы LPT и COM, к которым можно подключить старые устройства через соответствующие планки. Но их, увы, придется поискать самостоятельно. Помимо оптического разъема S/PDIF, на плате имеется и контактная группа для передачи цифрового аудиосигнала обычным кабелем. Что же до возможности подключения вентиляторов, то GA-890GPA-UD3H имеет два соответствующих 4-контактных и два 3-контактных разъема.
Усилительная пластина, стандартная для материнских плат АМ2(+)/AM3, — металлическая. Рамка крепления кулера зафиксирована винтами, что позволит с легкостью демонтировать ее, если нужно установить процессорные СО, имеющие собственные «бекплейты» и крепежи.
Настройки BIOS
BIOS платы основан на микрокоде Award Software. Как и у многих других моделей Gigabyte, все параметры становятся целиком доступными пользователю только после нажатия комбинации клавиш Ctrl+F1 в основном разделе. После этого появляется отдельный пункт меню, Advanced Chipset Features, и открывается больше разнообразных функций для тонкой настройки системы. Поддерживается актуальная на данный момент опция АСС.
Большинство настроек платы примерно такие же, как и у остальных продуктов подобного функционала. Присутствует мониторинг основных напряжений, температуры, диапазона оборотов подключенных к плате вентиляторов. Существует возможность выбирать объем памяти, который будет использоваться интегрированным видеочипом.
Все опции, так или иначе связанные с разгоном, сосредоточены в разделе M.I.T. (MB Intelligent Tweaker). Имеющиеся настройки можно условно разделить на четыре группы: настройки частот подсистемы процессора, таймингов памяти, напряжений и видеоподсистемы.
Рассмотрим первую группу — частоты подсистемы процессора.
| Диапазон | Шаг | Номинал | |
| HTT | 200–500 | 1 | 200 |
| CPU MP | 5–X | 0,5 | X |
| CPU NB MP | 5–10 | 1 | 10 |
| HT MP | 1–10 | 1 | 10 |
- HTT — значение частоты, называемой опорной. Данная частота является базисной в системе, т.е. от ее изменения зависят частоты, например, процессора, контроллера памяти и т.д.
- CPU MP — (Мultiplier) значения множителя частоты процессора. Данная величина, умноженная на опорную (базисную) частоту, формирует рабочую частоту процессора.
- CPU NB MP — (North Bridge Мultiplier) значения множителя частоты контроллера памяти. Данная величина, умноженная на опорную (базисную) частоту, формирует контроллера памяти.
- HT MP — (HyperTransport Мultiplier) значения множителя частоты шины HyperTransport (HT). Данная величина, умноженная на опорную (базисную) частоту, формирует частоту шины HyperTransport (HT).
- X — зависит от установленных компонентов системы.
Вторая группа — настройки таймингов.
| Диапазон | Шаг | Номинал | |
| CAS | 4–12 | 1 | X |
| RAS to CAS | 5–12 | 1 | X |
| RAS Precharge | 5–12 | 1 | X |
| tRAS | 15–30 | 1 | X |
Про диапазоны регулировок таймингов, опять же, нельзя сказать ничего особенного. Набор настроек абсолютно достаточен для работы в любых условиях.
Третья группа — настройки напряжений основных узлов платы.
| Диапазон | Шаг | Номинал | |
| Mem. Voltage | 1,275–2,446 В |
0,025 В |
1,500 В |
| NB Voltage | 0,900–1,600 В |
0,020 В (variable) | 1,300 В |
| SB Voltage | none | none | none |
| SP Mem. Voltage | 1,370–1,800 В |
0,010 В (variable) | 1,600 В |
| CPU NB VID | 0,600–1,800 В |
0,025 В |
1,200 В |
| CPU Voltage | 0,700–1,900 В |
0,025 В |
1,300 В |
| CPU PLL Voltage | 2,200–3,100 В |
0,020 В |
2,500 В |
| DDR VTT Voltage | 0,720–1,050 В |
0,025 В |
0,750 В |
| NB/PCIe/Pll v.c. | 1,450–2,100 В |
0,01 В (variable) | 1,800 В |
- Mem. Voltage — (Memory) напряжение подаваемое на дискретную, относительно платы, оперативную память.
- NB Voltage — (North Bridge Voltage) напряжение подаваемое на северный мост.
- SB Voltage — (South Bridge Voltage) напряжение подаваемое на южный мост.
- SP Mem. Voltage — (Side Port Memory Voltage) напряжение подаваемое на установленный на плате чип оперативной памяти (видеобуфер интегрированного видеоядра).
- CPU NB VID — (North Bridge Voltage Identification Digital) цифровой идентификатор напряжения питания части северного моста, интегрированного в процессор.
- CPU Voltage — напряжение, подаваемое на процессор.
- DDR VTT Voltage — опорное напряжение памяти.
- CPU PLL Voltage — (Phase Locked Loop) определяет напряжение питания системы фазовой автоподстройки частоты. Является актуальным при значительном разгоне мощных процессоров.
Четвертая группа — настройки видеоподсистемы.
| Диапазон | Шаг | Номинал | |
| PCI-E Clock | 100–200 МГц | 1 МГц | 100 МГц |
| SP Mem. Clock | 667–2000 МГц | variable | 1333 МГц |
| VGA Clock | 200–2000 МГц | 1 МГц | 700 МГц |
| Mem. Clock | 800–1600 МГц | 266 МГц | X МГц |
- PCI-E Clock — частота работы шины PCI-Express.
- SP Mem. Clock — (Side Port Memory Clock) частота работы чипа оперативной памяти, распаянного на плате (видеобуфер интегрированного видеоядра).
- VGA Clock — частота работы интегрированного видеоядра.
- Mem. Clock — частота работы дискретной оперативной памяти.
- X — зависит от установленных компонентов системы.
Видеоядро
В чипсете AMD 890GX используется, в некотором роде, топовое видеоядро — ATI Radeon HD 4290. Производитель четко дифференцировал свои графические продукты по принципу поддержки API DirectX. Линейка HD 3х00 отвечает требованиям DirectX 10.0, 4хх0 — соответственно DirectX 10.1. Частотные характеристики по сравнению с предыдущим «флагманом» не изменились и графический процессор работает на 700 МГц. Что получили непосредственно видеоядра от такого улучшения сказать сложно. На ускорителях такого уровня играть можно практически во все игры, но уровень детализации и разрешения при этом будет желать лучшего. Осталась возможность использовать связку с дискретным видеоадаптером бюджетного уровня для повышения производительности. Декларируется поддержка ATI Stream и ATI PowerPlay. Последняя, к слову, призвана улучшить параметры энергопотребления и без того экономичного чипсета.
Для значительного количества пользователей больший интерес представляют мультимедийные возможности. И тут также имеются незначительные улучшения.
Доведены до ума некоторые опции, которые появились еще в чипсете AMD 785G, такие как поддержка аппаратного декодирования HD-видео, основанного на базе Adobe Flash, и режим «картинка в картинке» при проигрывании видео высокого качества.

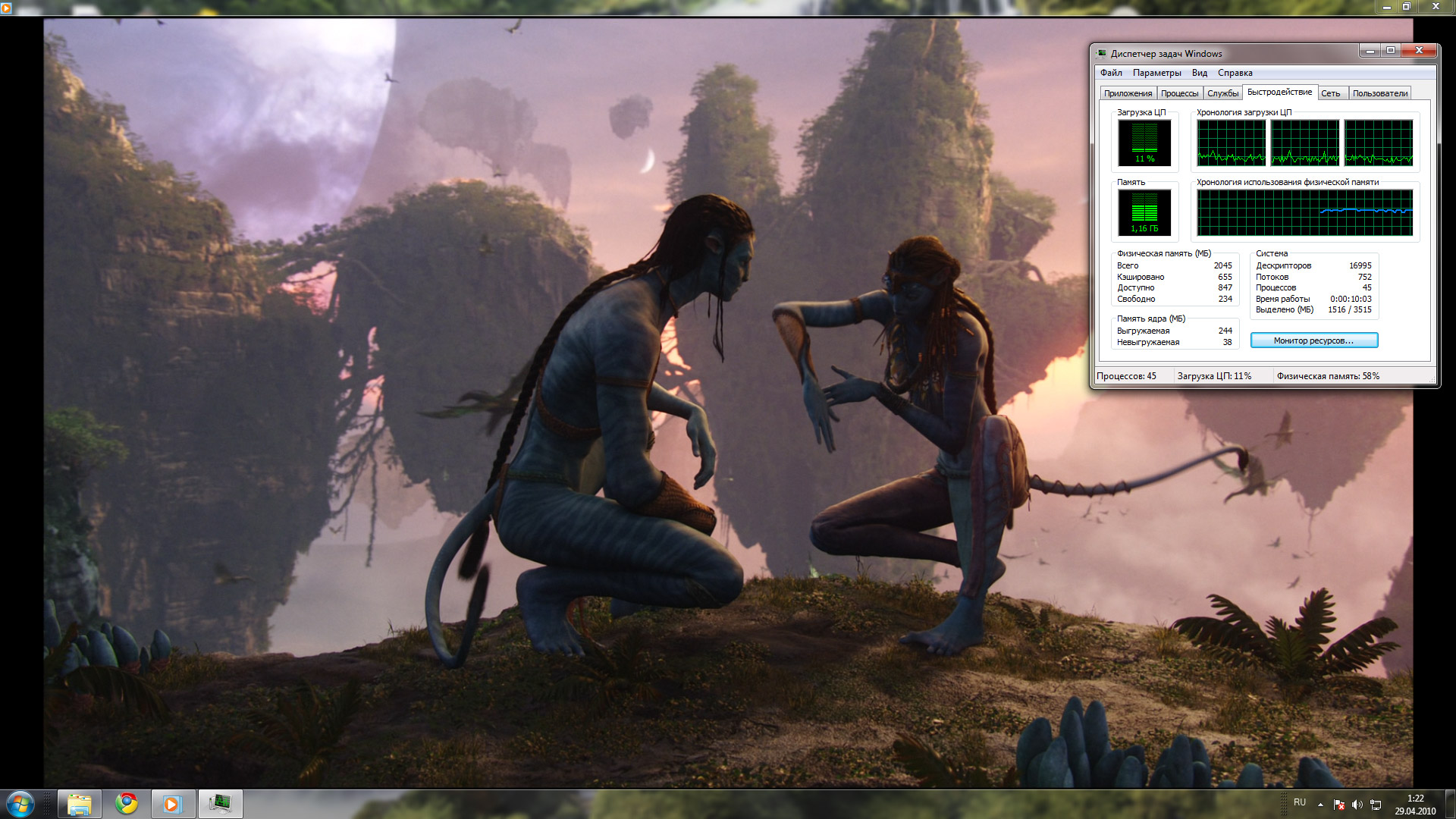

Аппаратное декодирование видео, сжатых кодеками H.264,VC-1 и MPEG-2 производится при помощи UVD (Universal Video Decoder) второй версии.
Потенциал ядра в плане оверклокинга находится на достаточном уровне. Например, на тестовой плате удалось повысить частоты видеоадаптера со стандартных 700/1333 до 1000/1600 МГц без потери стабильности в работе. Правда, на уровне итоговой производительности данное действие сказалось слабо. Видеокарта смогла в среднем выдать 21-23 кадра в секунду в бенчмарке S.T.A.L.K.E.R. Call of Pripyat при минимальных настройках качества.
В итоге большинство изменений, которым подверглась интегрированная графика в AMD 890GX, эволюционны. Такого скачка прироста производительности и улучшения характеристик, который наблюдался при переходе от AMD 690G к 780G, ожидать не стоит. Также мало интереса представляют все эти новшества и владельцам большинства материнских плат на базе наборов системной логики AMD седьмой серии с интегрированным видеоядром. Более подробному изучению производительности и мультимедийной функциональности интегрированных графических ядер мы постараемся уделить свое внимание в будущих материалах.
Разгон. Работа функции АСС

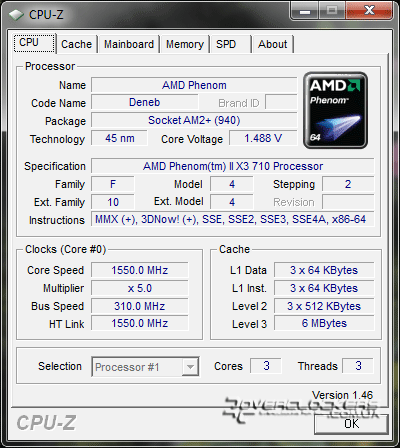

Максимальная частота, на которой способен работать тот или иной процессор, зависит от многих факторов. Поэтому при тестировании платы мы отметим лишь максимально возможную частоту тактового генератора. В данном случае использовался процессор АМD Phenom II X3 710 с оперативной памятью Kingston 1333MHz (KVR1333D3N9K2/2G) и комплектным кулером. С такими компонентами и описанной ранее методикой нам удалось достичь максимального значения в 310 МГц, чего вполне достаточно для многих CPU.
А вот функция разблокировки ядер данной материнской платой не поддерживается, только в следующих ревизиях этой модели.
Выводы
Итак, что мы имеем в результате? Хорошая плата, в дизайне и технических характеристиках которой просматривается протестированная ранее Gigabyte GA-MA790GPT-UD3H. Инженеры исправили некоторые недочеты, например с расположением USB-портов на плате, и добавили ряд новых функций. Несколько улучшена система охлаждения и модифицирован BIOS. Применяется более актуальный на данный момент чипсет. Стоит ли рассматривать данную плату, и в особенности ее вторую ревизию, в которой добавили функцию разблокировки, как вариант для покупки? — Безусловно, да. Стоит ли на нее менять уже давно существующие материнские платы? — Вопрос спорный. Все улучшения выглядят эволюционными, ничего кардинально нового они не предлагают.
