Учитывая факт применения далеко не последнего чипсета, инженеры решили обойтись лишь базовой темой в среде UEFI, как это было и с обыкновенной GA-B85M-D3H. Однако это ни в коем разе не минус, ведь именно отсюда следует осуществлять полную настройку системы даже в тех случаях, когда существуют более эффектные темы отображения. Долгое время для продукта не выходили обновления микрокода, и у нас в руках оказался экземпляр с самой последней версией на борту.

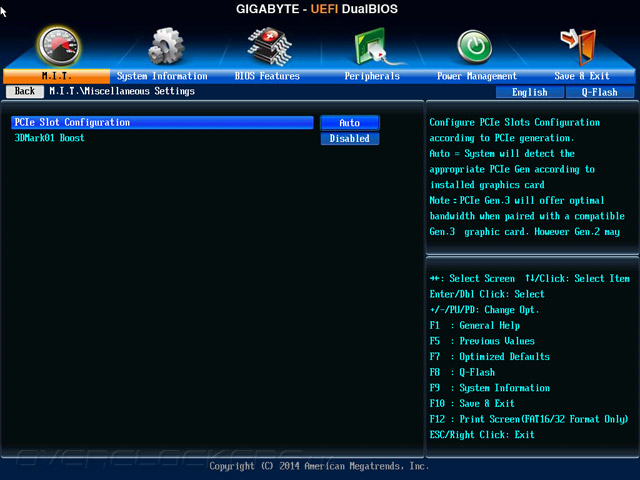

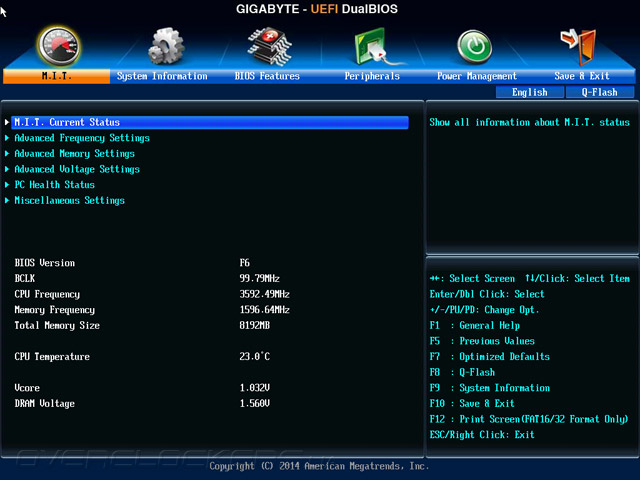

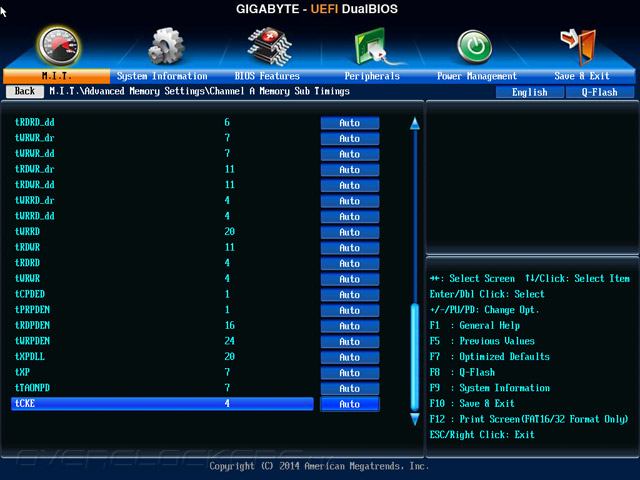

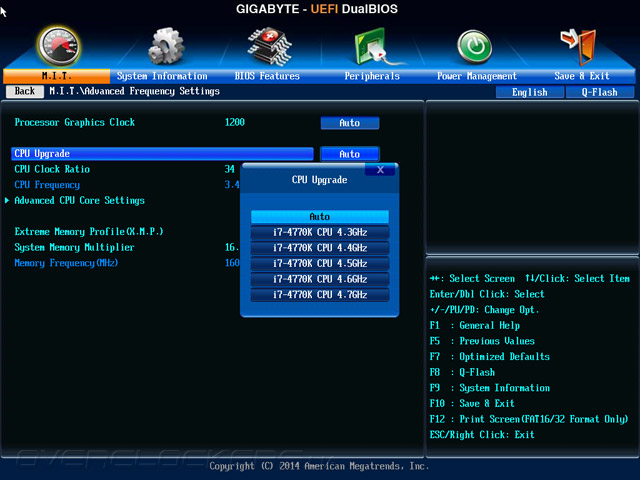

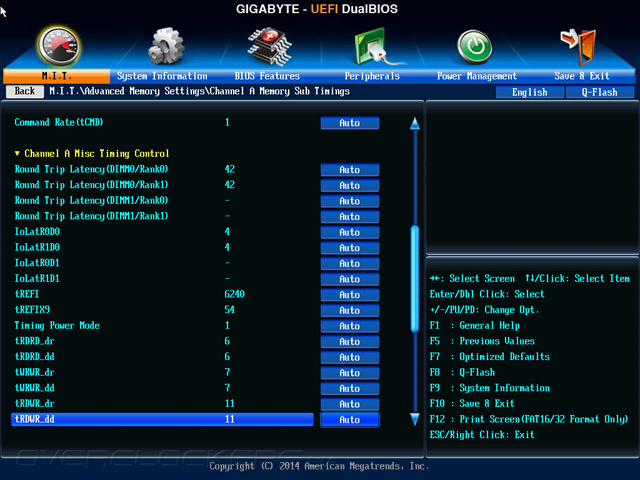

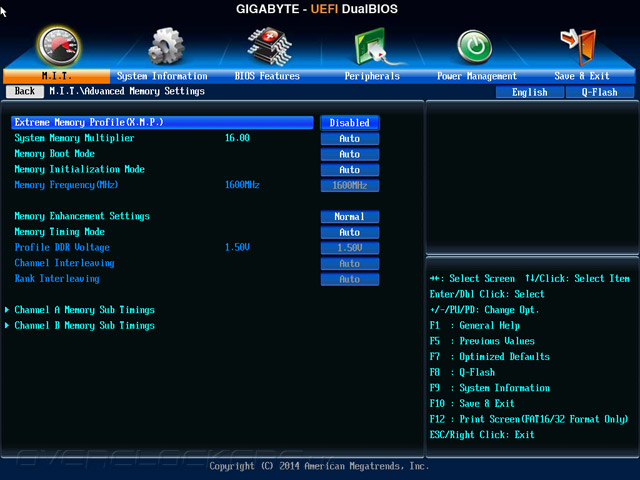

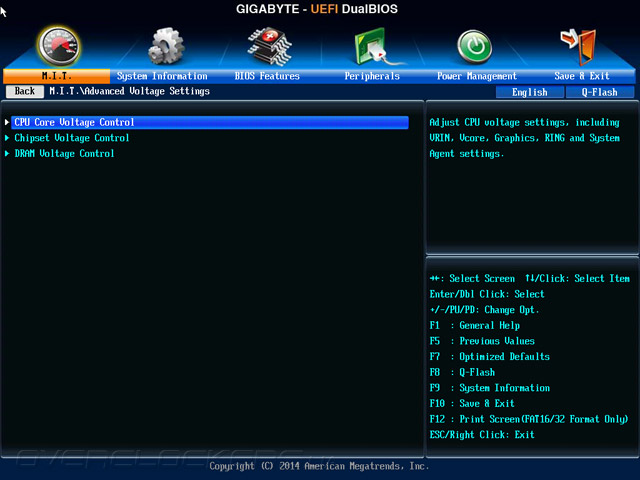

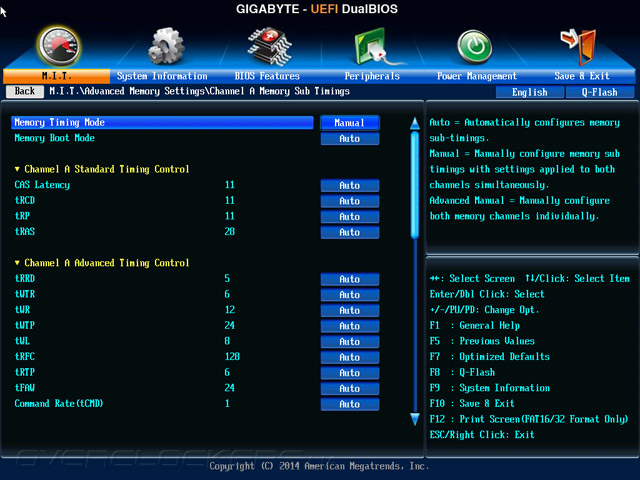

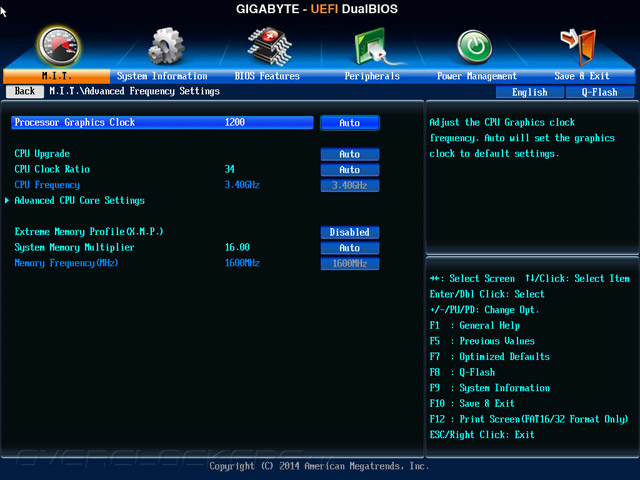

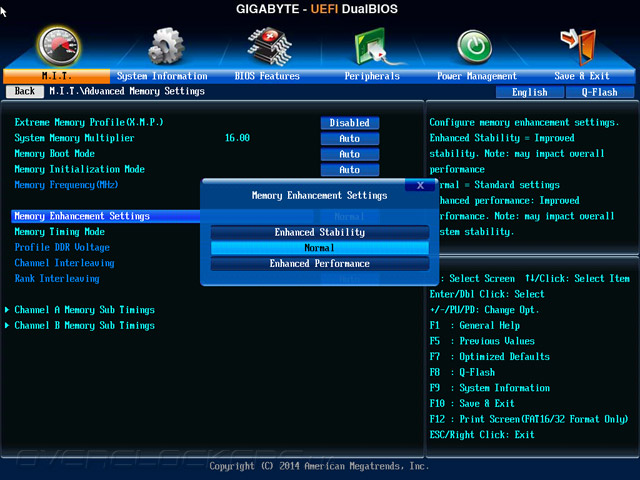

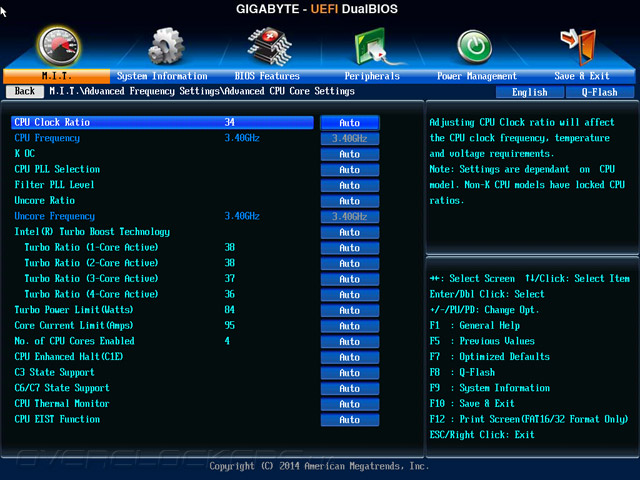

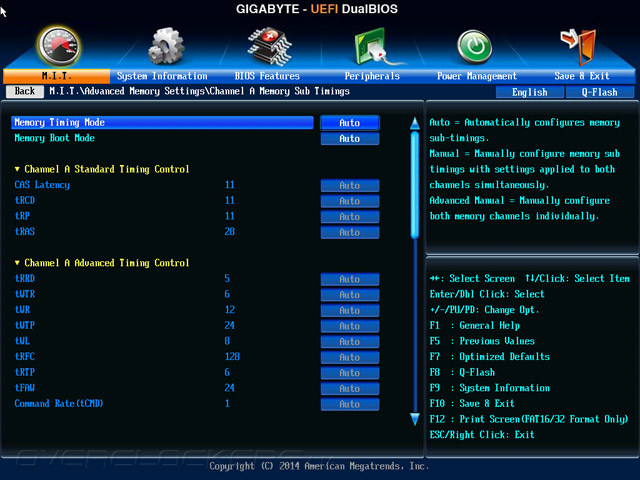

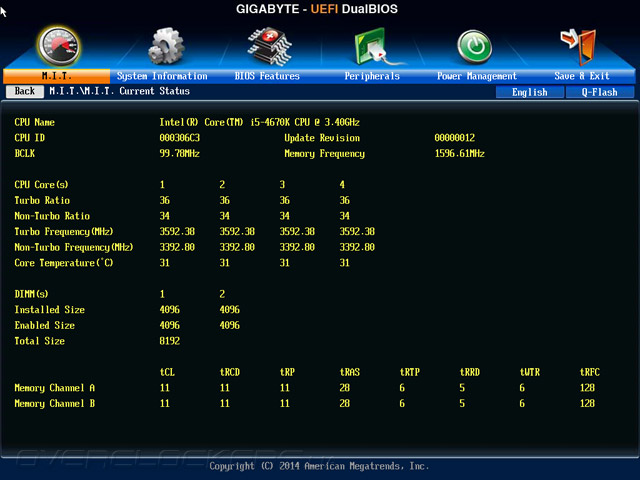

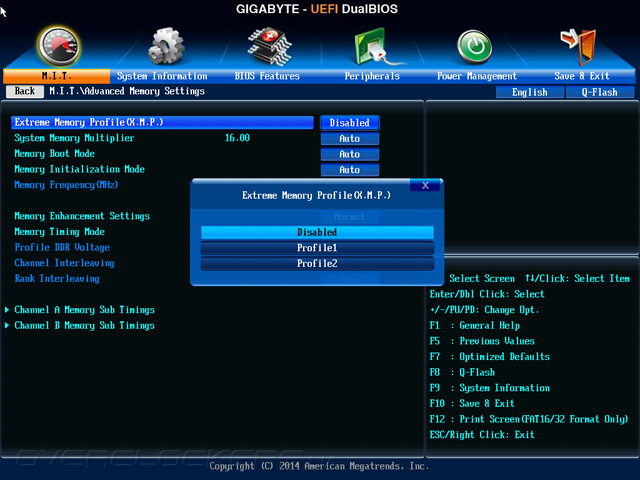

Итак, в заглавном разделе M.I.T. сосредоточены пункты, используя которые можно произвести разгон системных компонентов, или, в данном случае, скорее тонкую их настройку. Хотя для ЦП оставлены несколько готовых профилей CPU Upgrade, этому механизму в реализации будет препятствовать невысокое напряжение питания ЦП, ограниченное на отметке 1,2 В. Обязательно проверим всё в одном из следующих разделов. Очевидно отсутствие пунктов по изменению значения опорной частоты, а ещё хочется отметить ликвидацию механизма LLC для питающего напряжения ЦП. Проще говоря, возможности серьёзно ограничены, они повторяют оснащение самой простой GA-H81-D3.

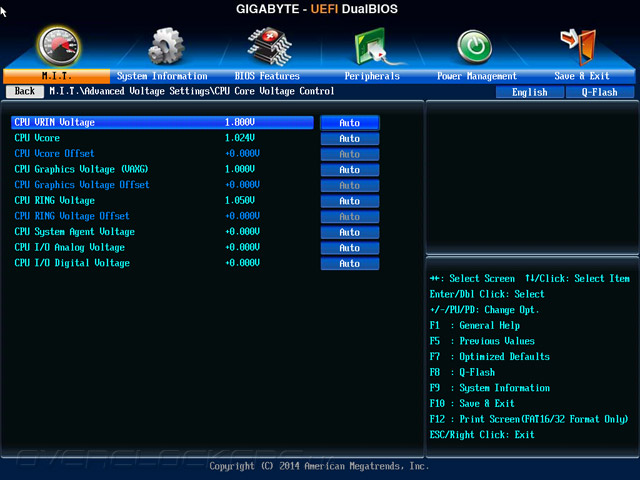

Набор всех важных характеристик собран в таблице:
| Параметр | Диапазон регулировки | Шаг |
| CPU PLL Selection | Auto/LCPLL/SBPLL | |
| Filter PLL Level | Auto/Low/High | |
| CPU Clock Ratio (Multiplier) | 8–80 | 1 |
| CPU Vcore (В) | 0,9–1,2 | 0,001 |
| CPU Vcore Offset (В) | –0,1…+0,1 | 0,001 |
| CPU VRIN External Override (В) | 1,7–1,9 | 0,001 |
| Uncore Ratio (Multiplier) | 8–80 | 1 |
| CPU RING Voltage (В) | 0,95–1,149 | 0,001 |
| CPU RING Voltage Offset (В) | –0,1…+0,1 | 0,001 |
| System Memory Multiplier | 8,00/10,66/13,33/14,00/16,00 | |

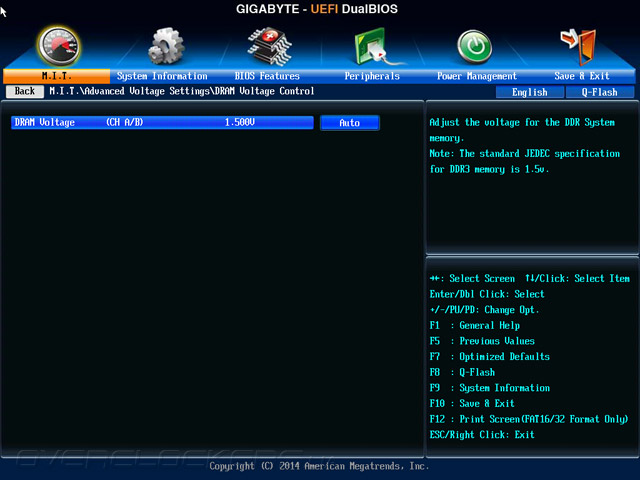

| DRAM Voltage (В) | 1,16–1,7 | 0,02 |
| CPU System Agent Voltage (В) | –0,1…+0,1 | 0,001 |
| CPU I/O Analog Voltage (В) | –0,1…+0,1 | 0,001 |
| CPU I/O Digital Voltage (В) | –0,1…+0,1 | 0,001 |

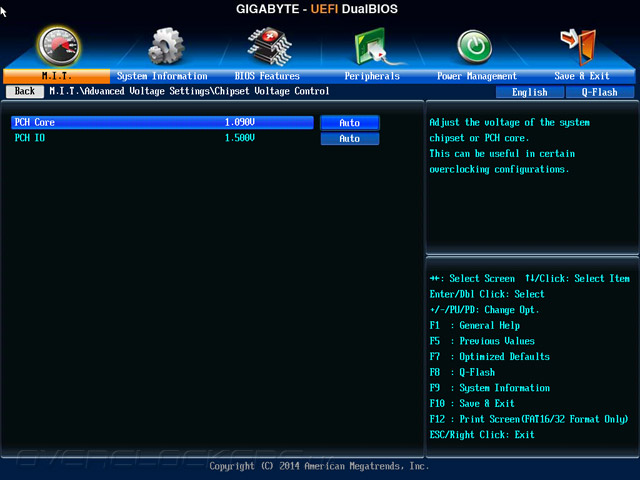

| PCH Core (В) | 0,95–1,15 | 0,005 |
| PCH IO (В) | 1,4–1,6 | 0,005 |
| Processor Graphics Clock (МГц) | 400–4000 | 50 |
| CPU Graphics Voltage (VAXG) (В) | 0,9–1,1 | 0,001 |
| CPU Graphics Voltage Offset (В) | –0,1…+0,1 | 0,001 |

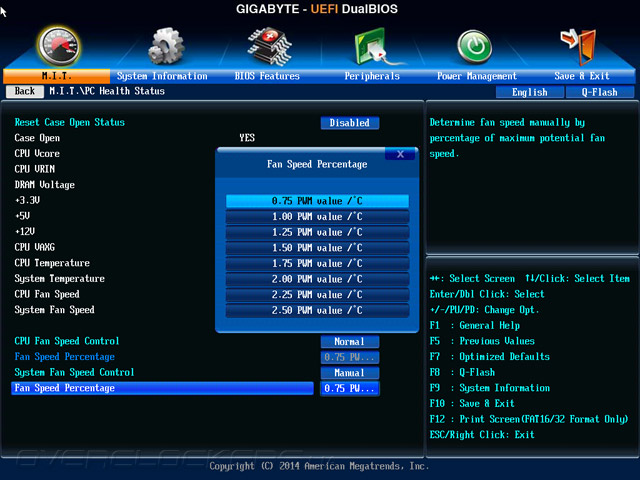

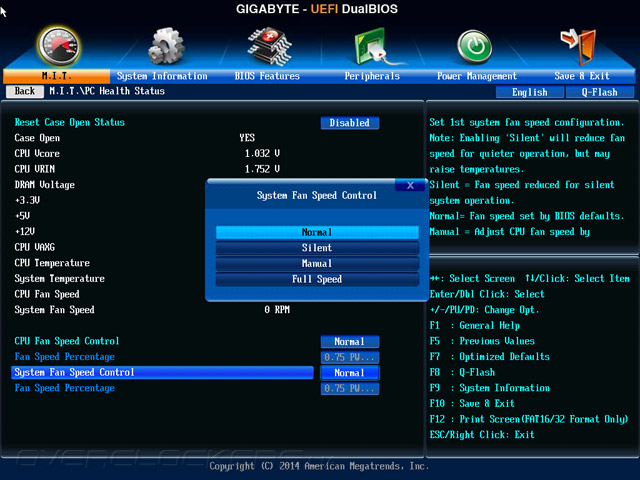

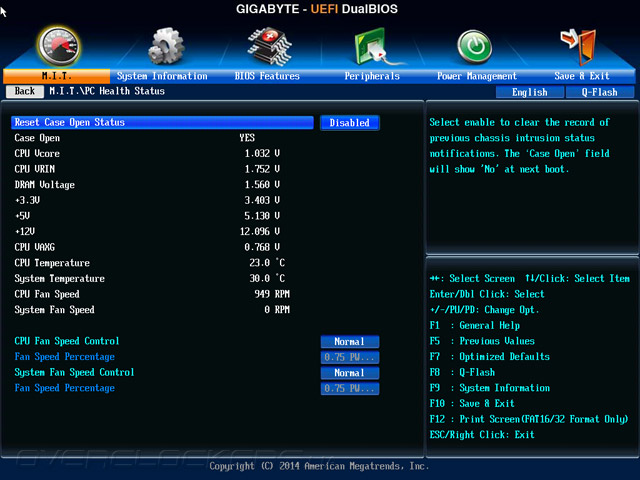

Всего подключить к плате можно лишь два вентилятора, для контроля над обоими гнёздами используются одинаковые способы. Есть три готовых профиля и четвёртый (ручное управление), подразумевающий небольшую коррекцию алгоритма работы. Напомню, намного интереснее всё реализовано в среде фирменного программного обеспечения.

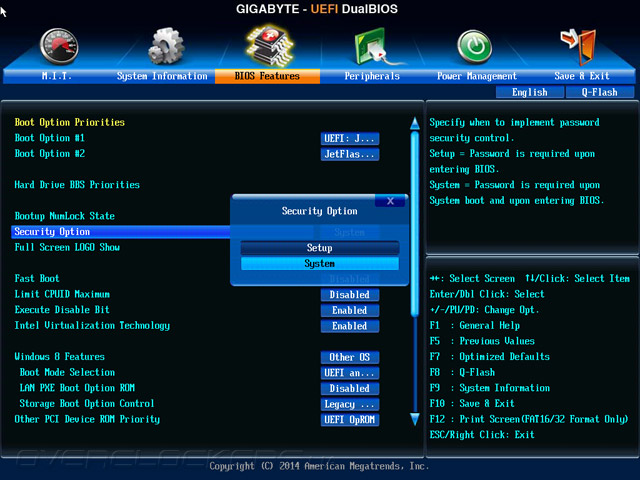

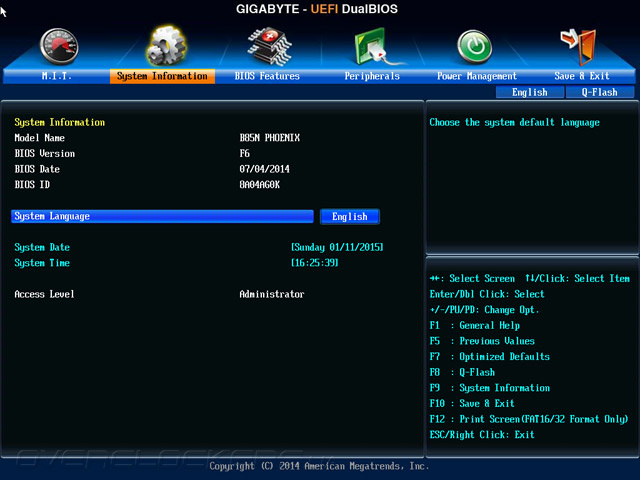

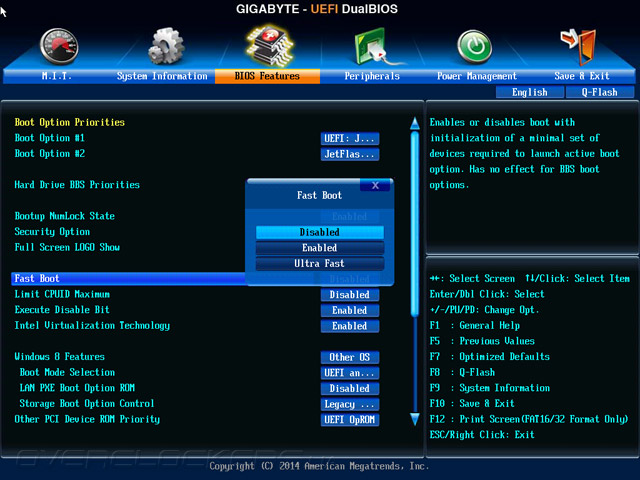

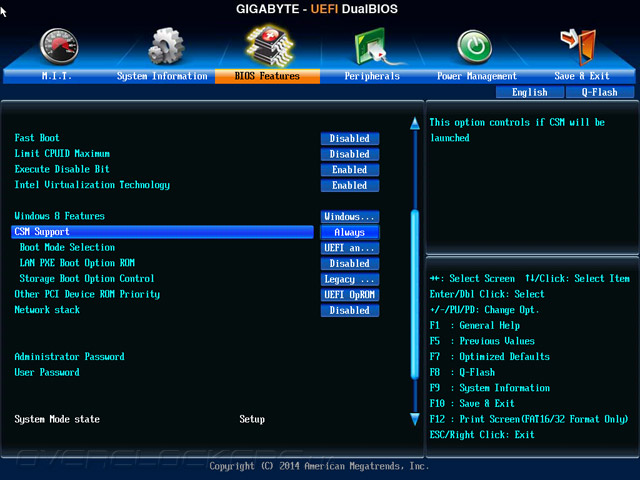

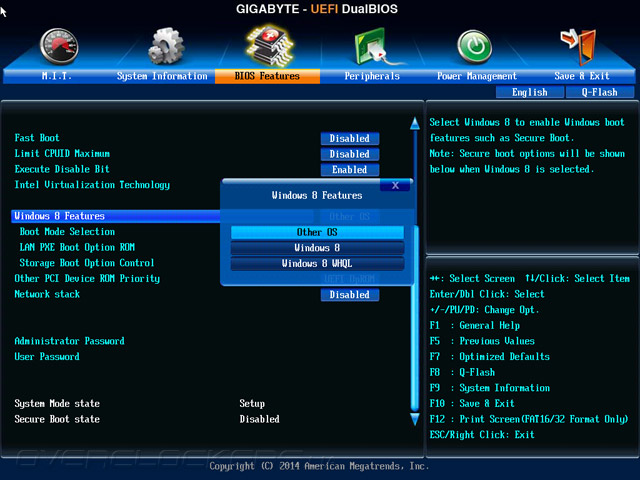

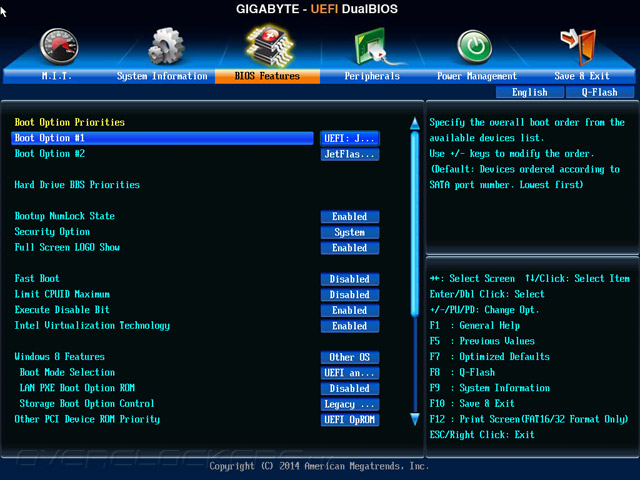

System Information предоставляет небольшую справку о системе, где можно установить текущие дату и время. В разделе BIOS Features находятся настройки главным образом ответственные за процедуру загрузки системы и опроса оборудования — можно ускорить процесс, деактивировав часть пунктов, но и без этого система загружается весьма быстро.

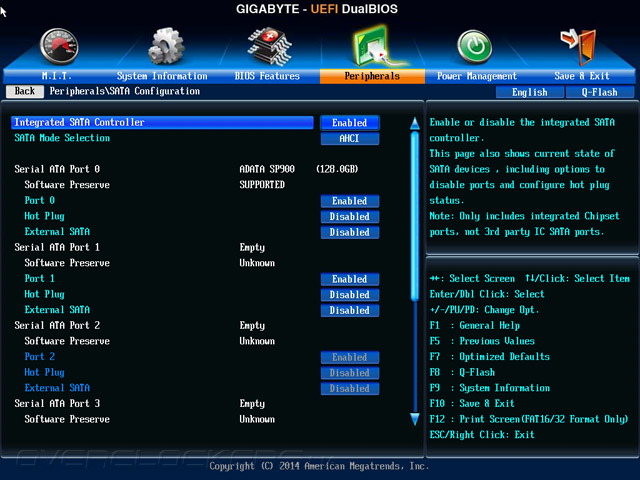

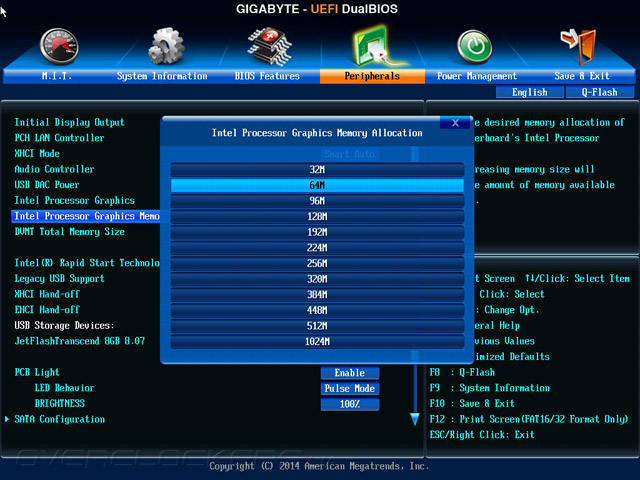

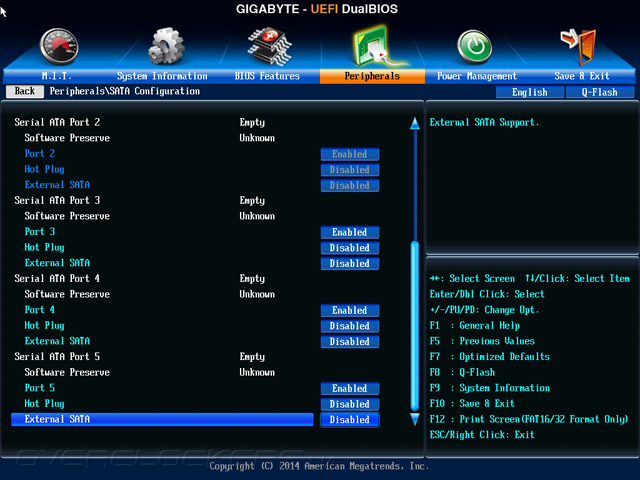

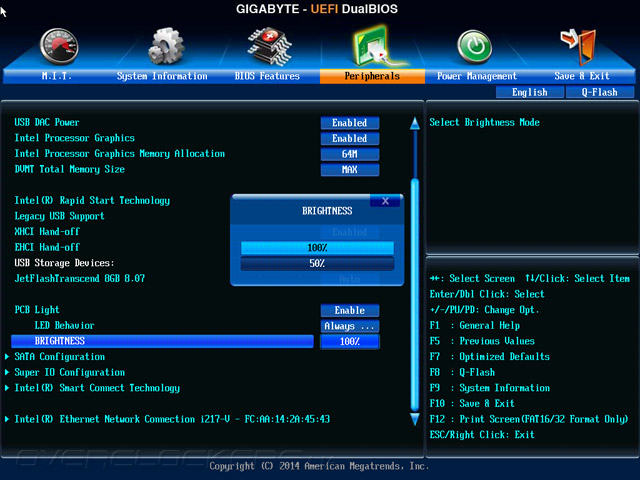

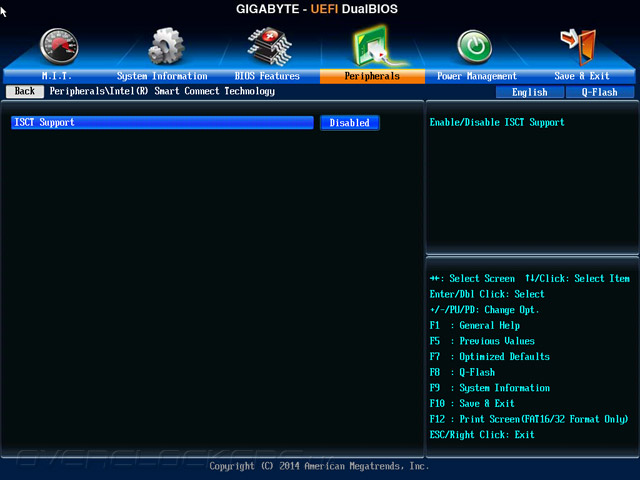

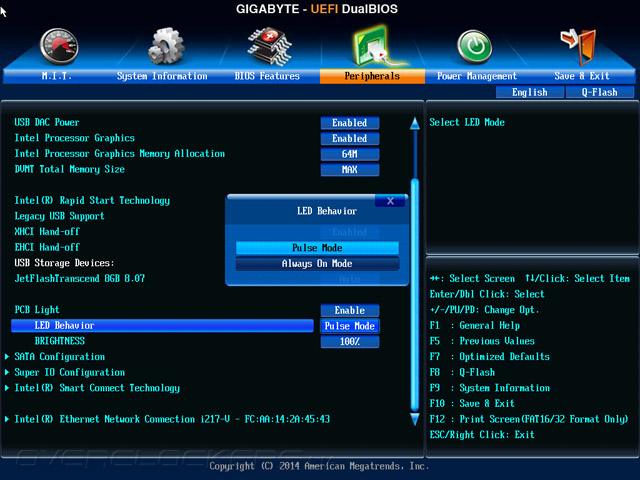

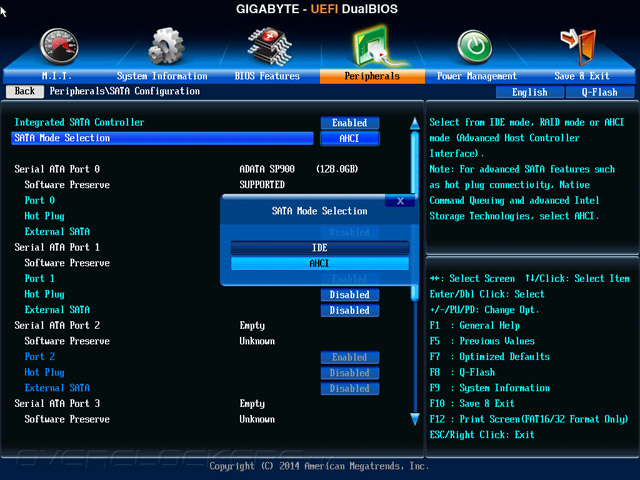

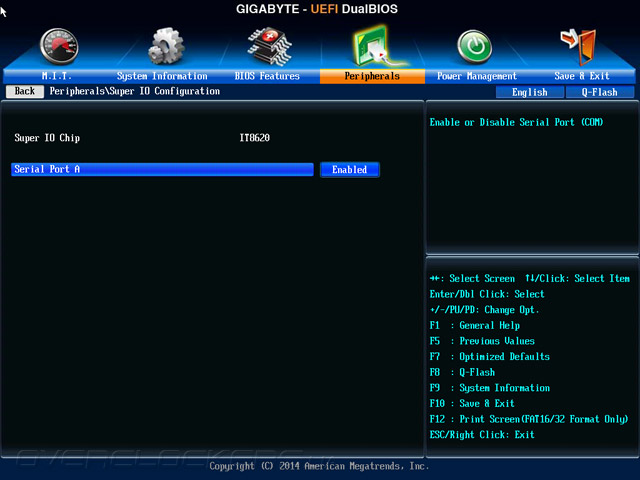

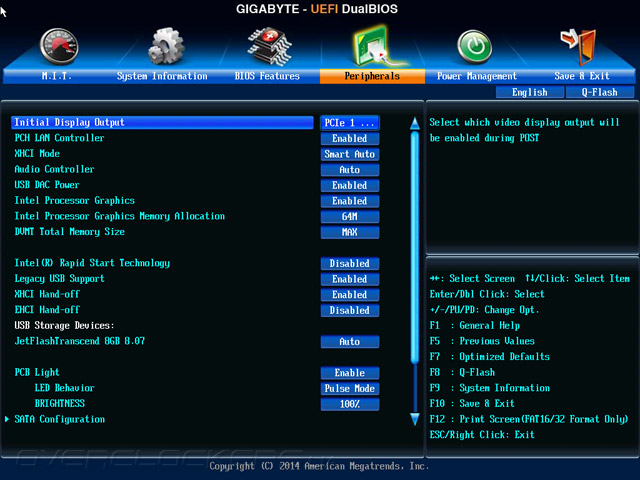

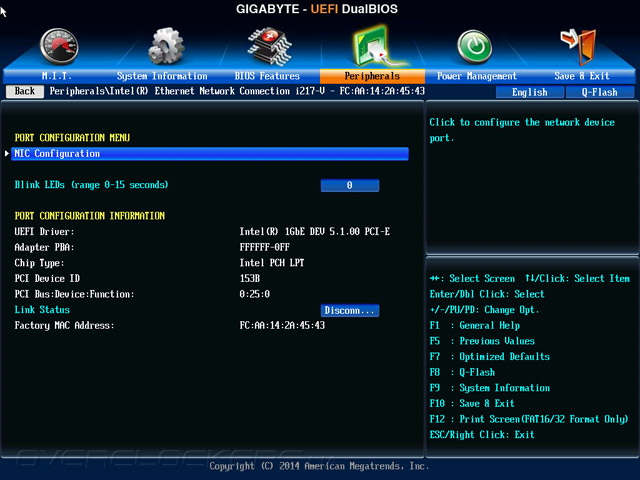

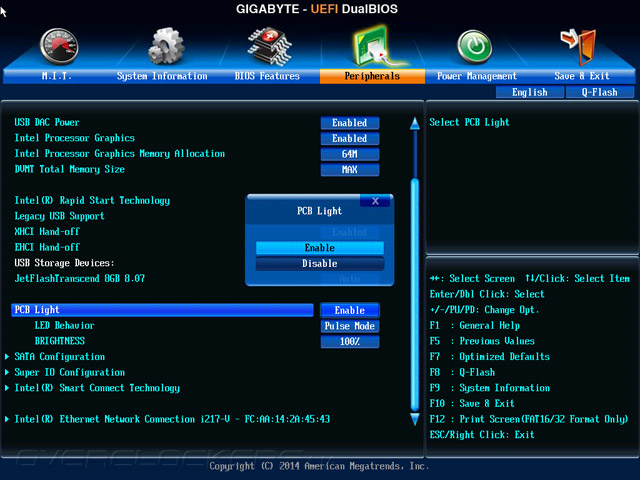

Среди настроек на странице Peripherals выделю пункт PCB Light, где можно управлять подсветкой. Доступно отключение мигания и изменение интенсивности свечения. Судя по всему, для гнезда mSATA зарезервировано место под номером 2 (третье по счёту) в списке устройств SATA.

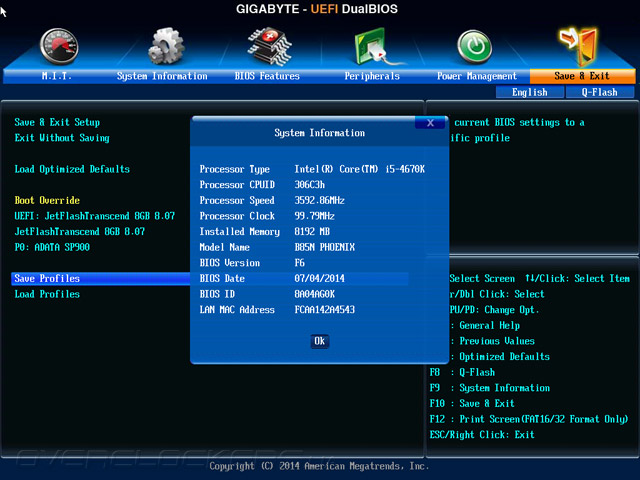

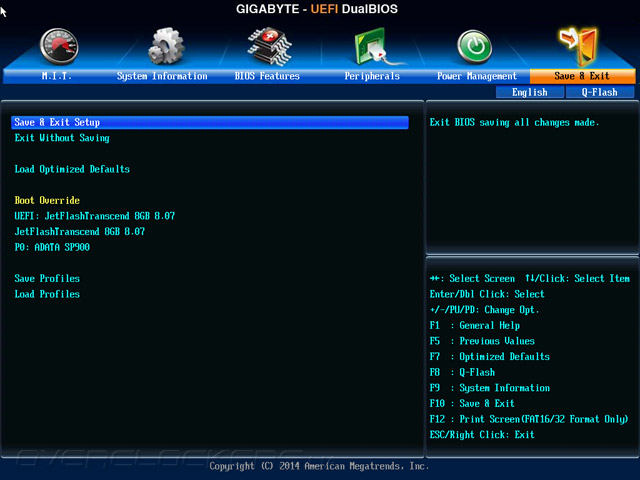

Среди фирменных черт присутствуют восемь слотов для сохранения настроек, мастер по обновлению прошивки, небольшая справка о системе (доступная при нажатии F9).
Среди настроек UEFI ничего необычного найти не удалось, между тем, здесь есть всё необходимое для настройки системы, в том числе и механизмы, сулящие разгон ЦП, которые я обязательно использую, проверяя разгонный потенциал испытуемой.
Комплектное ПО

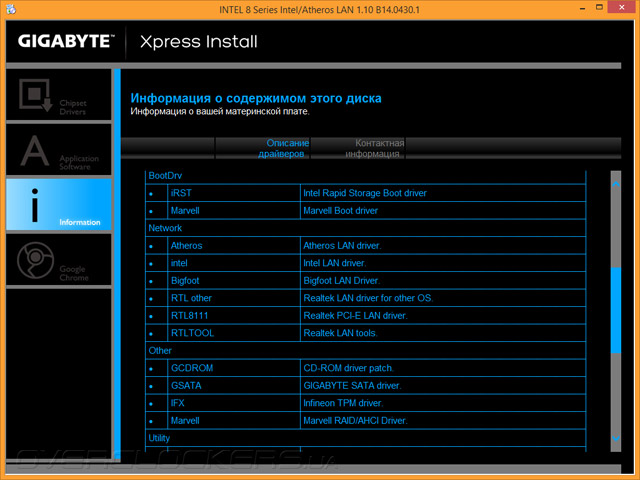

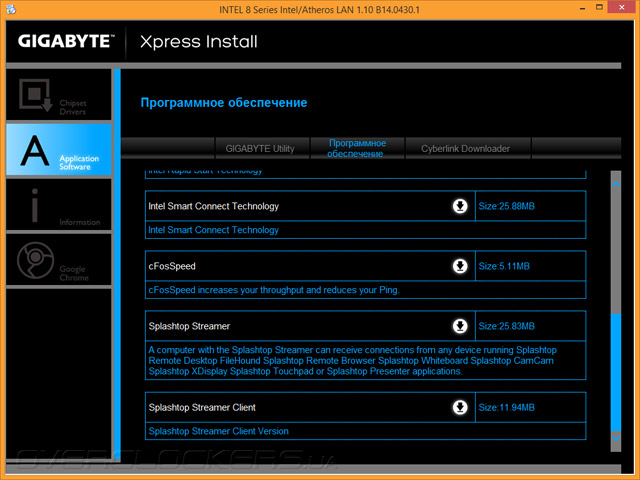

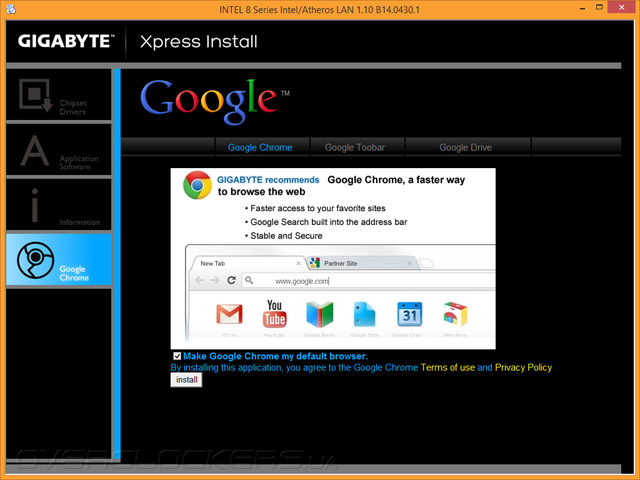

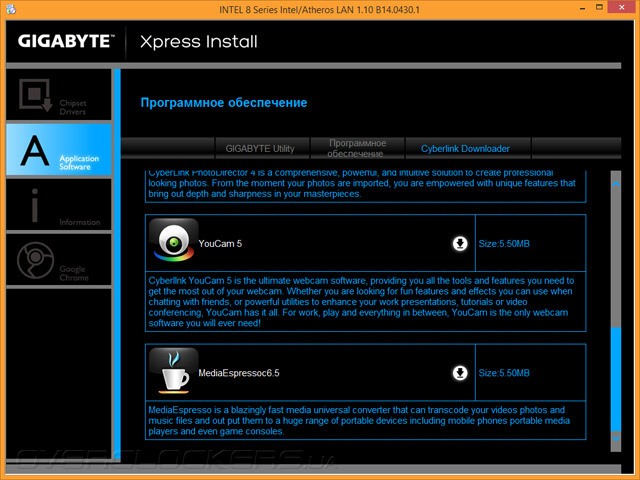

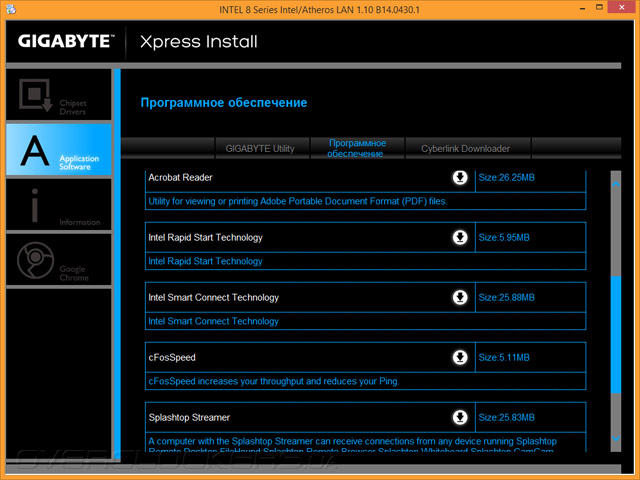

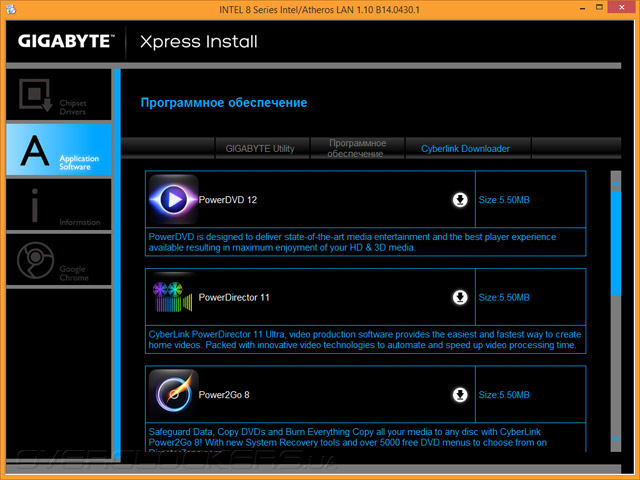

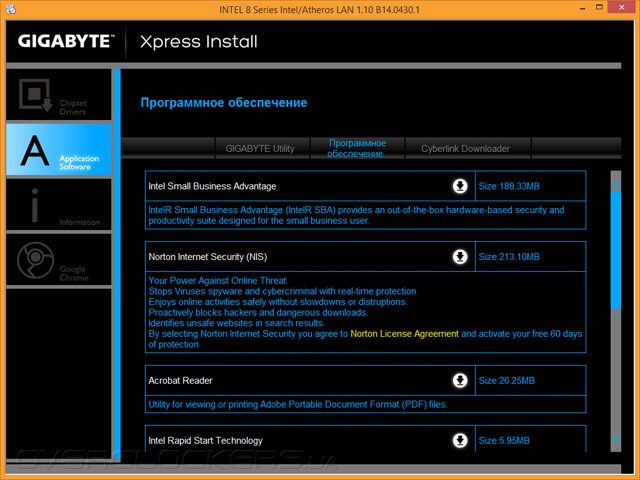

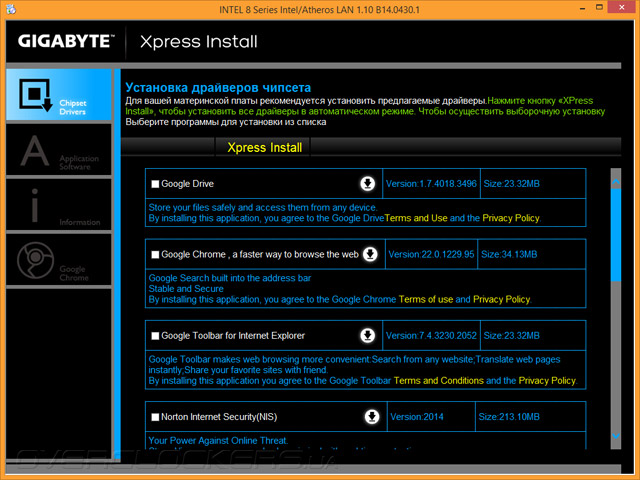

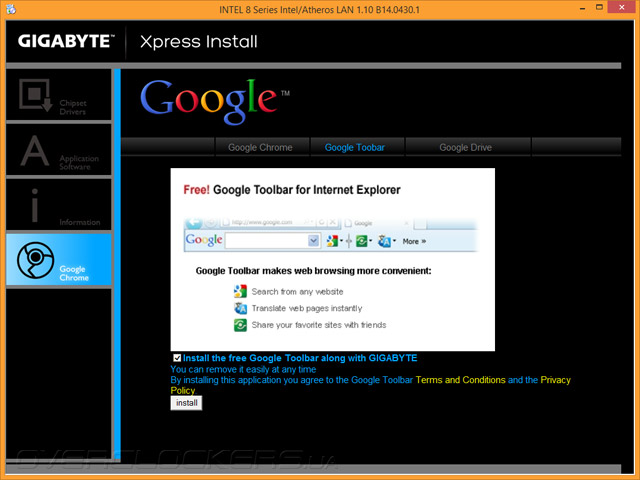

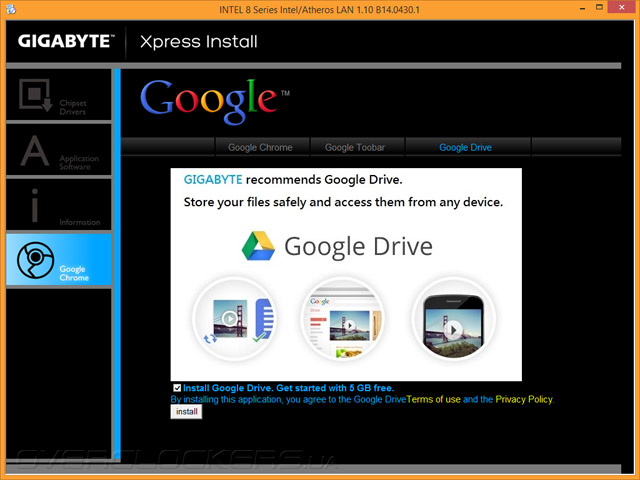

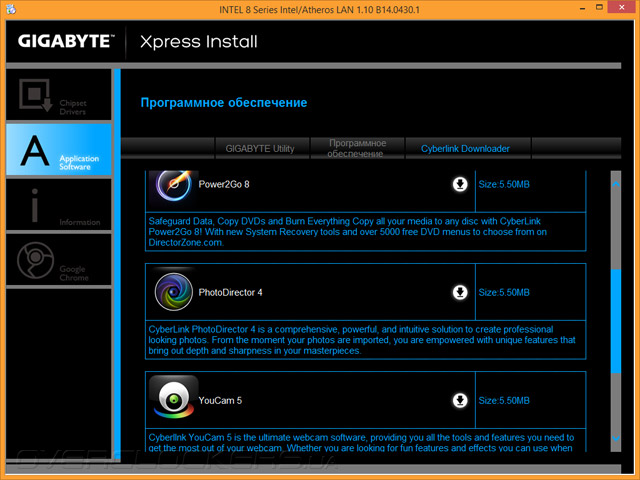

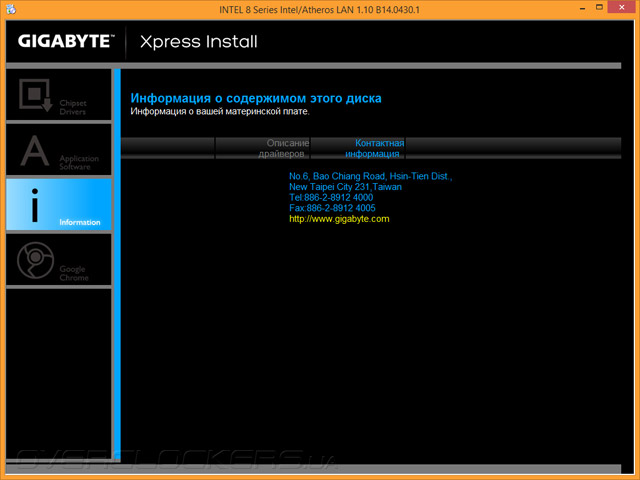

Входящий в комплект поставки диск содержит необходимый набор драйверов и некоторое число вспомогательных программ. Среди них есть как фирменные решения, так и утилиты от сторонних производителей. Отмечу наличие специализированного комплекса для обслуживания сетевого подключения — cFosSpeed.

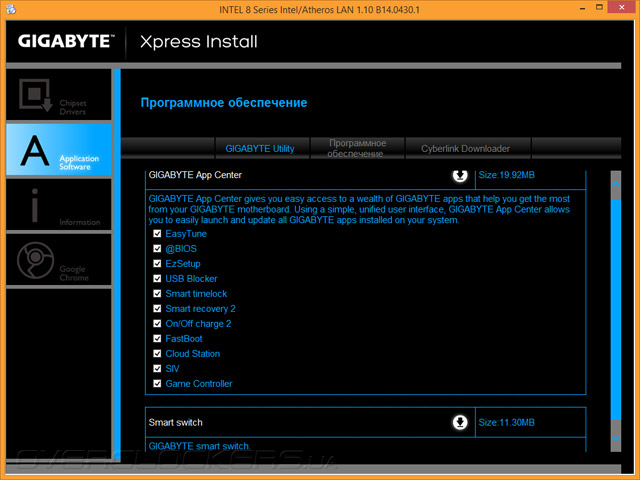

При установке драйверов и фирменного комплекса от Gigabyte — App Center — не было никаких проблем. Обращаю внимание, установку cFosSpeed нужно запускать самостоятельно, ни в один из комплектов — драйверов или утилит — она не включена.

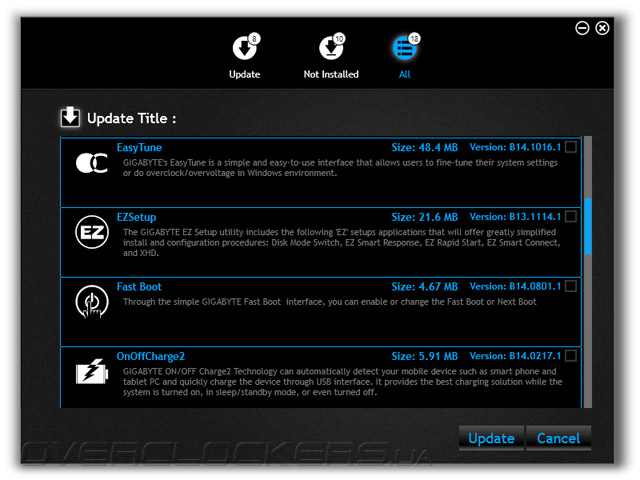

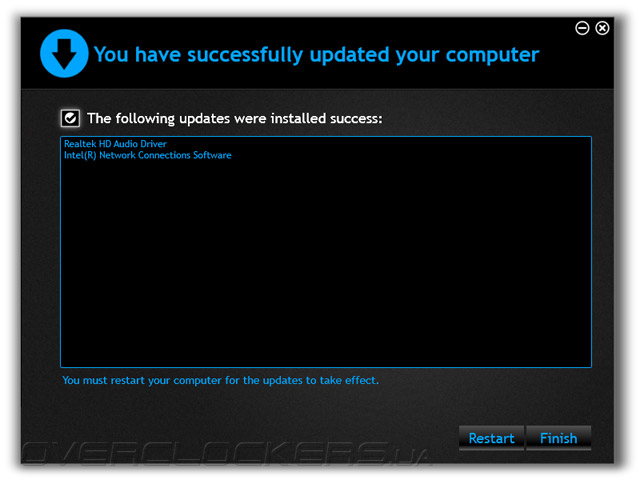

К тому же мастер по поиску обновлений, входящий в состав App Center, тоже не умеет искать для такой программы обновления. Зато с драйверами и набором фирменного ПО проблем нет. Загрузка свежих версий происходит быстро, а установка — корректно.

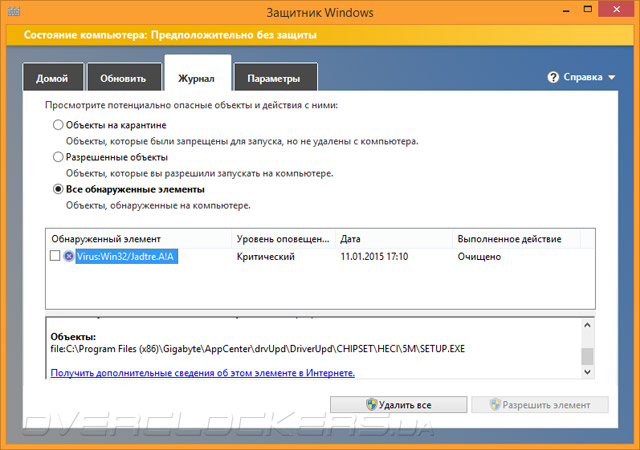

Небольшой сюрприз преподнесла система Windows 8.1 в лице своего Защитника, уличив в последнем, на взгляд Live Update, наборе Intel Management Engine Interface вредоносное ПО.

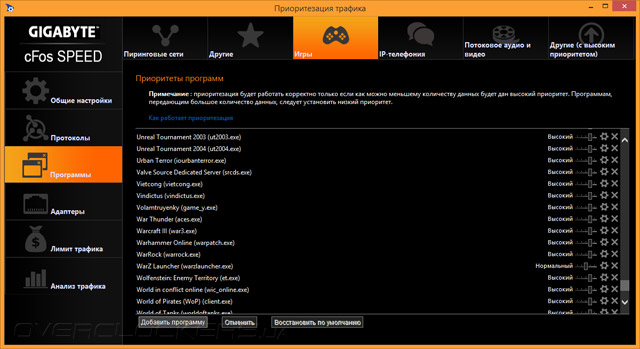

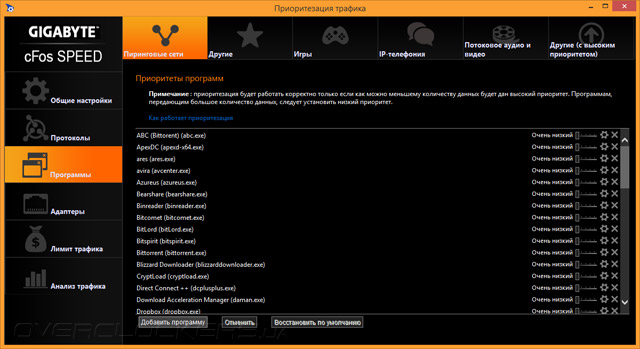

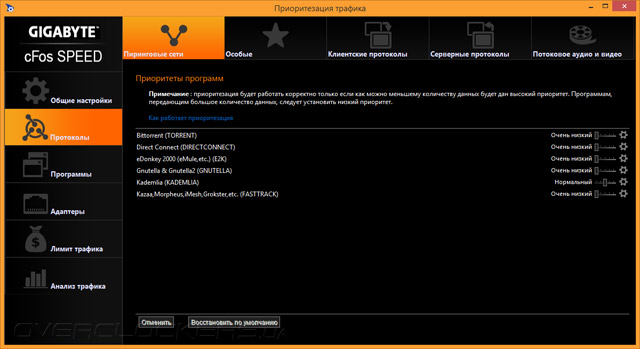

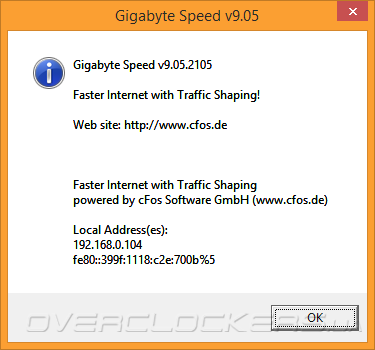

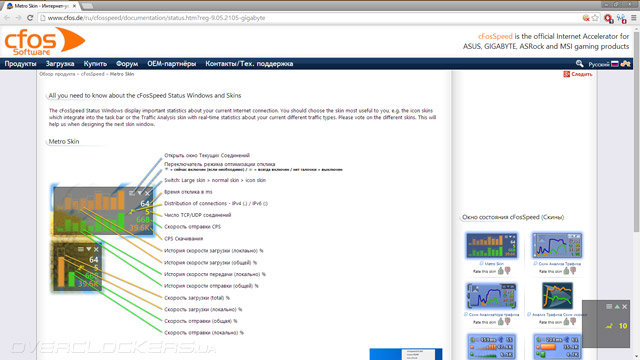

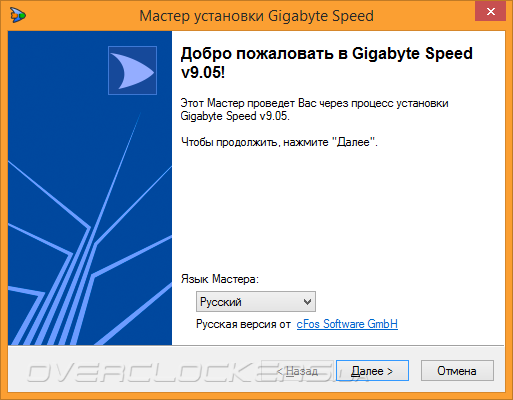

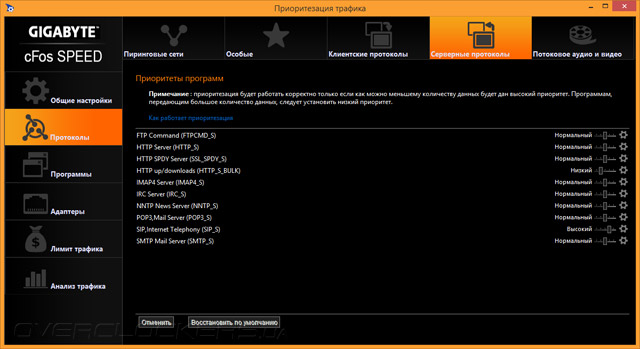

Как бы там ни было, система оказалась готова к работе. Труды разработчиков из cFos Software оказались оснащены фирменным интерфейсом, соответствующим общему стилю программных продуктов компании Gigabyte.
Эта утилита не в первый раз используется вместе с адаптером от Intel за неимением каких-либо подобных фирменных решений от непосредственного производителя на фоне конкурирующих Killer Network или куда более простому ПО от Realtek для собственных продуктов.

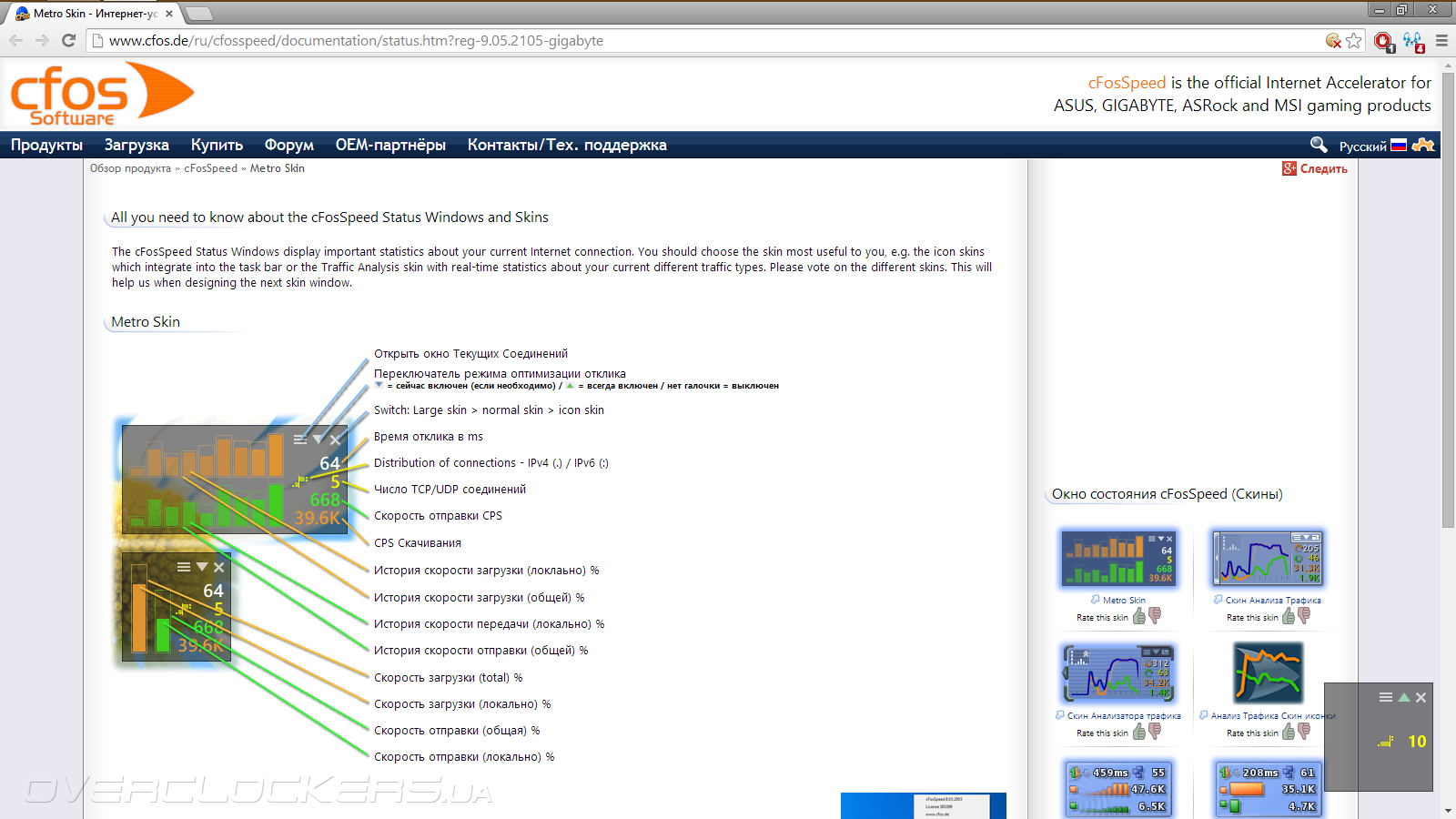

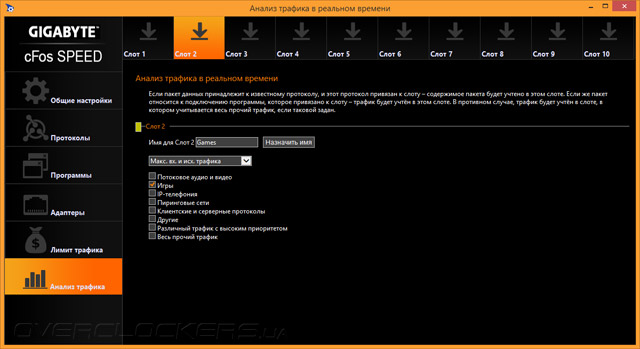

Настроек очень много, как глубоких, так и выполняющихся буквально в один клик, как, например, смена сценария работы системы. Комплекс обладает подробной справкой, выполненной в том числе и на русском языке.

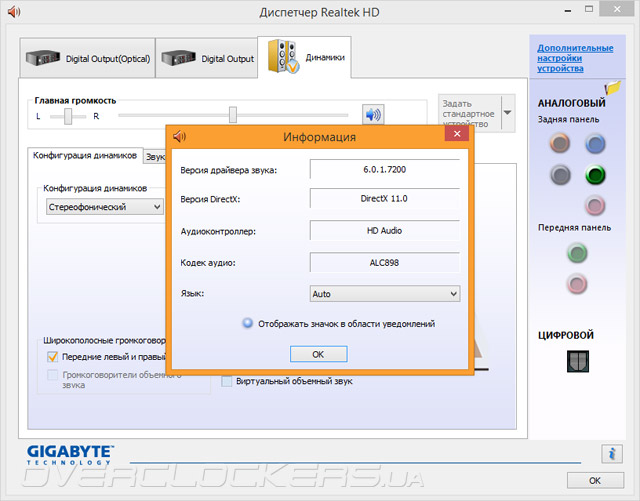

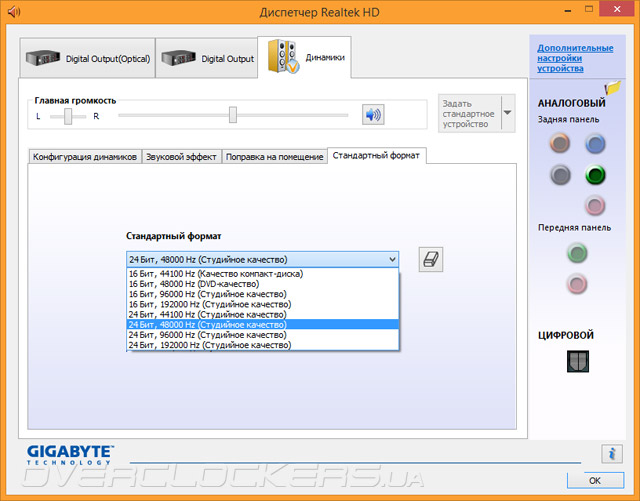

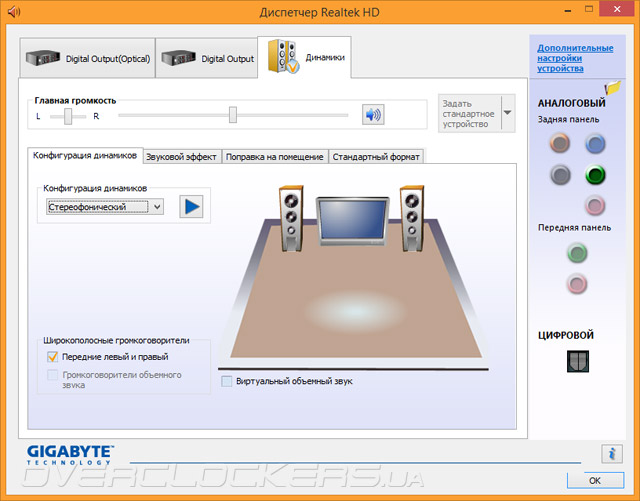

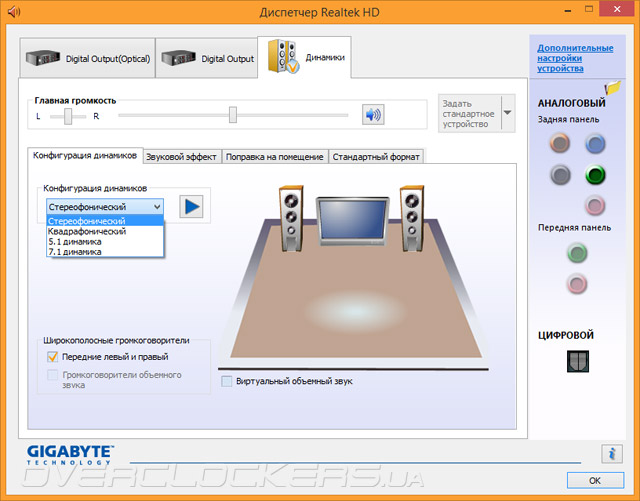

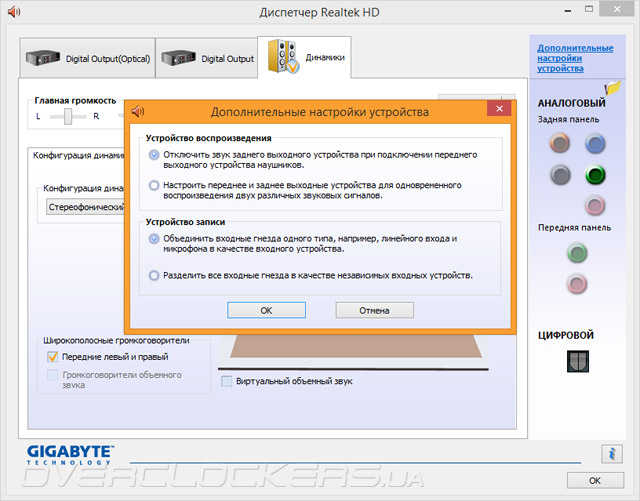

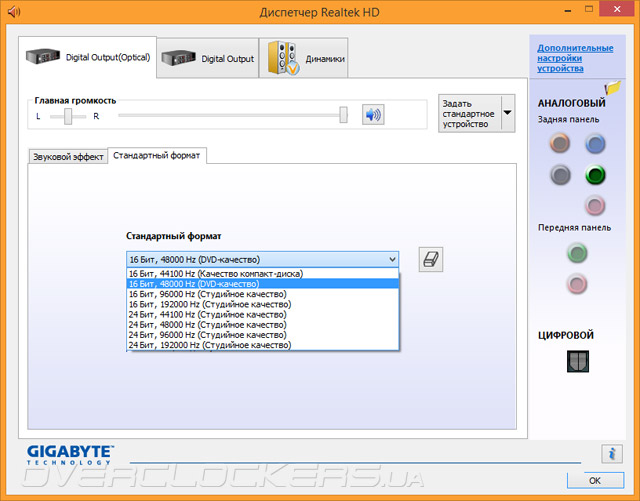

Звуковая составляющая лишена каких-либо специфических дополнений. Довольствоваться придётся лишь фирменным конфигуратором от Realtek. Поддержка DTS Connect отсутствует.

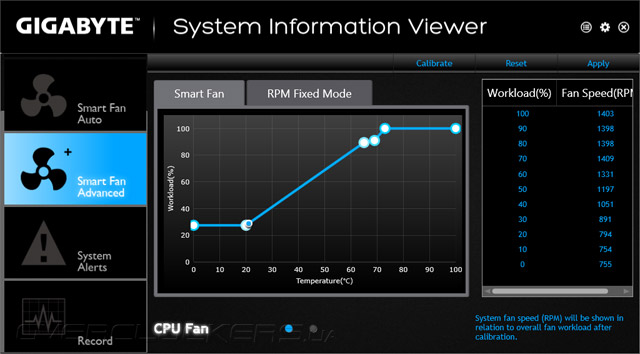

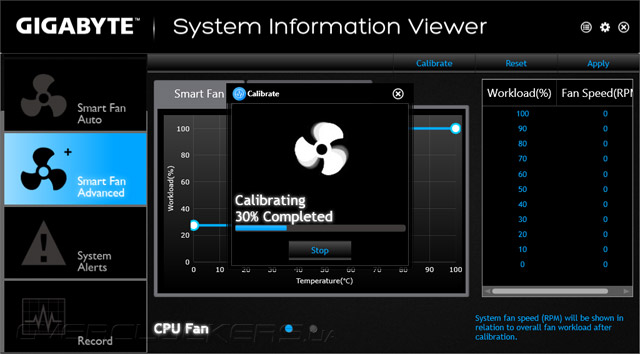

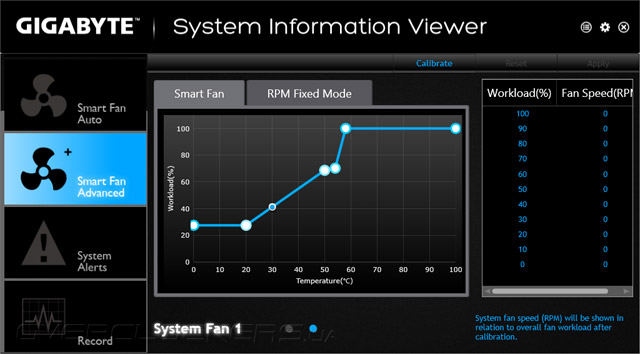

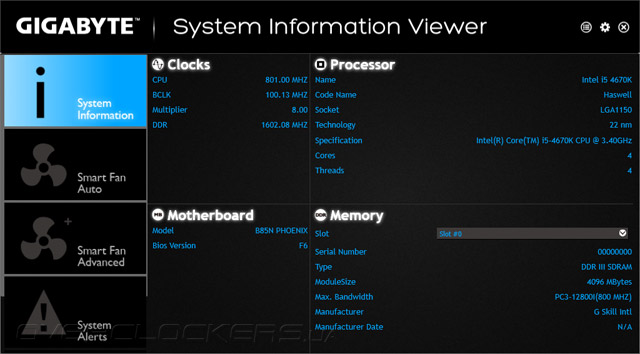

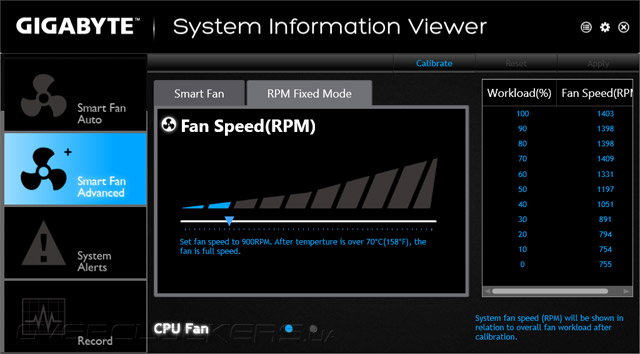

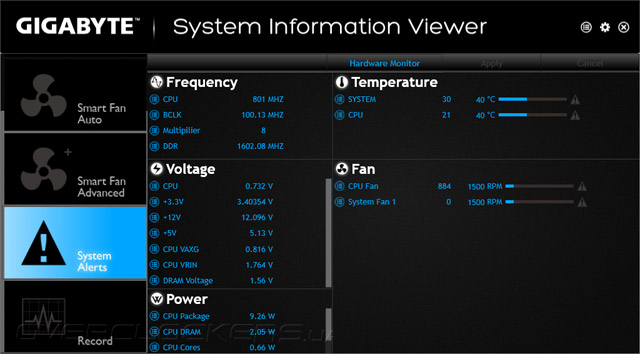

Суммарную информацию о системе содержит заглавная страница компонента System Information Viewer. Две следующие страницы позволяют вносить изменения в работу вентиляторов. Smart Fan Auto содержит готовые профили, а в Advanced режиме можно абсолютно самостоятельно прибегнуть к составлению алгоритма. Для этого следует провести калибровку используемых в составе системы экземпляров, после чего, по составленному паспорту охладителей, можно выбирать между интерактивным сценарием функционирования или же фиксированием оборотов на некоей отметке. Тогда лишь при достижении 70 °C обороты выйдут на свой максимальный уровень.

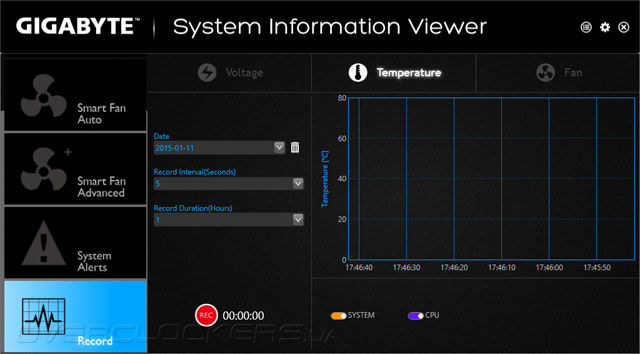

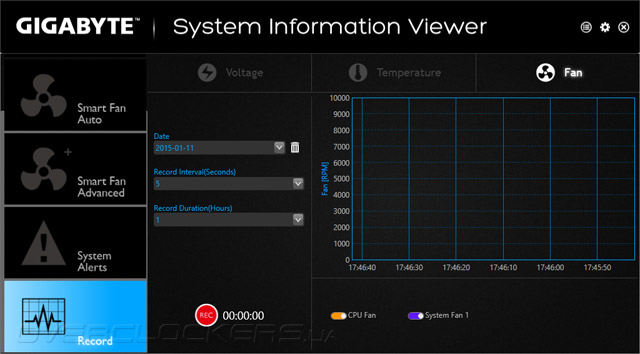

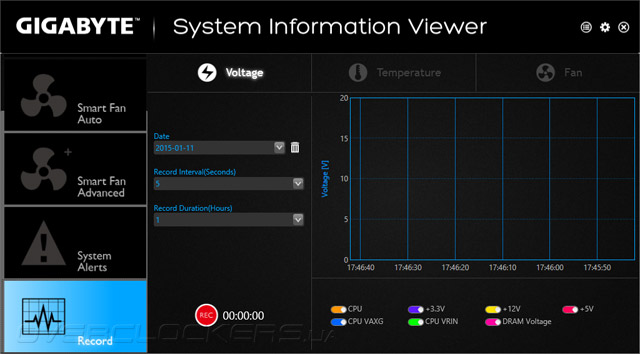

Отслеживать показатели важных системных параметров надлежит при помощи страниц Record и System Alerts. Самописец можно настроить согласно собственным предпочтениям, правда, настройки не так богаты, как того хотелось бы.

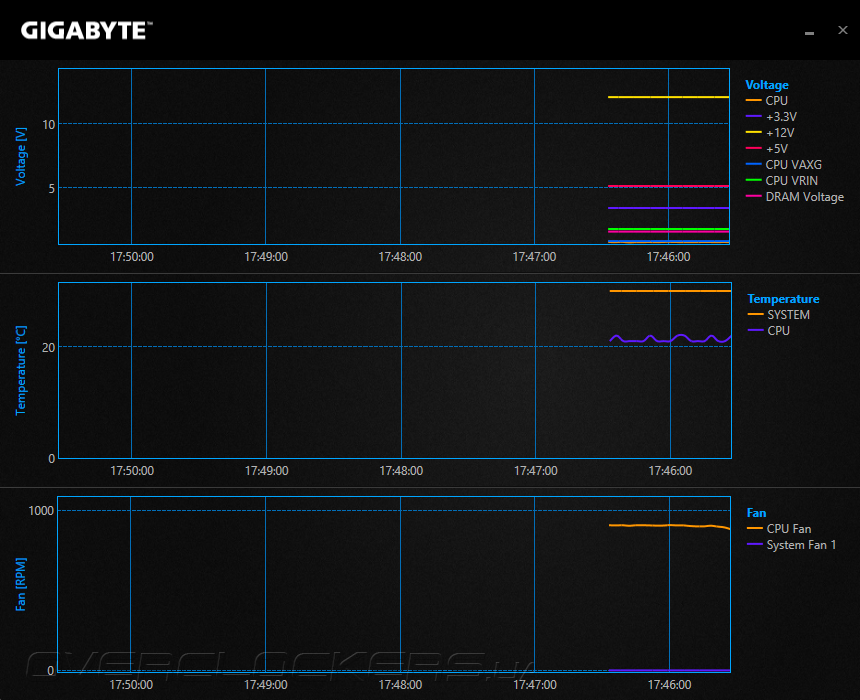

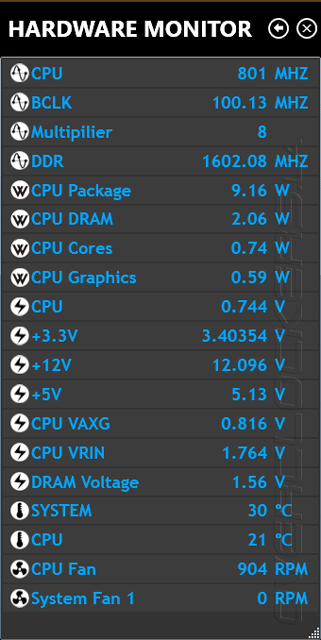

Harware Monitor отображает графики кривых в реальном времени безо всяких настроек.
Весь модуль умеет сворачиваться в небольшое окно, символизирующее гаджет Рабочего Стола.

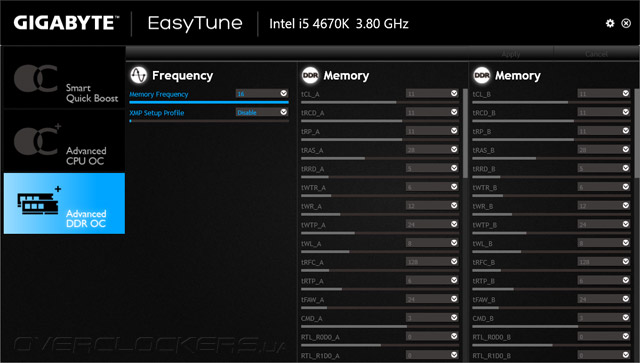

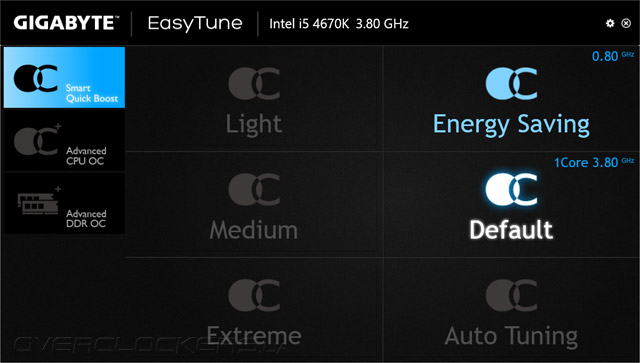

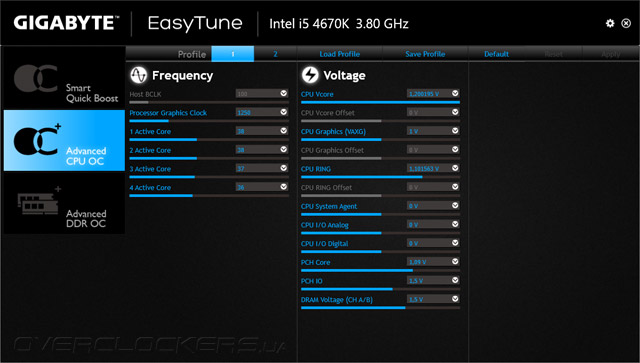

Инструмент EasyTune в иных случаях призван помочь быстро и легко настроить работу системы, в том числе — разогнать компоненты, опираясь на готовые профили или задействуя особый мастер. Но в этот раз всё это оказалось недоступно, в основном использовать её можно лишь как справочное дополнение к предыдущему продукту.
Не считая утилиту по взаимодействию с сетевым подключением, набор программ оказался самым обыкновенным, не радующим каким-нибудь мультимедийным бонусным программным обеспечением, а помочь в разгоне имеющиеся фирменные возможности производителя вряд ли смогут, а всё из-за скромного потенциала UEFI.
