В ассортименте материнских плат марки Gigabyte рассматриваемое решение занимает, пожалуй, наиболее видное место, что обусловлено, в том числе, и фантастической (для нашего покупателя) розничной ценой — $700 на момент анонса в мае 2010 года и примерно $550 на момент публикации. Представьте, каких трудов нам стоило раздобыть экземпляр X58A-UD9... Все для вас, дорогие читатели!
Характеристики платы
Модель | Gigabyte GA-X58A-UD9 |
Чипсет | Intel X58 Express + ICH10R 2 x Nvidia nForce 200 |
Процессорный разъем | Socket LGA1366 |
Процессоры | Core i7-9xx |
Память | 6 DIMM DDR3 SDRAM 800/1066/1333/2200+, максимум 24 ГБ |
Слоты PCI-E | 4 PCI Express 2.0 x16@(16+16+16+16) 3 PCI Express 2.0 x16@x8 |
Слоты PCI | – |
Количество подключаемых вентиляторов |
6 (2x 4pin и 4x 3pin) |
Порты PS/2 | 2 |
Порты USB | 2x 3.0 (оба на задней панели) 12x 2.0 (6 разъемов на задней панели, включая 2x USB 2.0/eSATA) |
ATA-133 | 1 |
Serial ATA | 6 каналов SATA 3 Гбит/с (ICH10R) 2 канала SATA 3 Гбит/с (Gigabyte) 2 канала SATA 6 Гбит/с (Marvell 9128) |
eSATA | 2 (3 Гбит/с, JMicron JMB362), совмещены с USB 2.0 |
RAID | 0, 1, 0+1, 5 (ICH10R) 0, 1, JBOD (Gigabyte) 0, 1 (Marvell 9128) |
Встроенный звук | Realtek ALC889 (7.1, HDA) |
S/PDIF | Коаксиальный и оптический |
Встроенная сеть | 2x Realtek RTL8111E (Gigabit Ethernet) |
FireWire | 3 (2 разъема на задней панели) |
LPT | 1 (на плате) |
COM | 1 (на плате) |
BIOS/UEFI | Award BIOS |
Форм-фактор | XL-ATX |
Размеры, мм | 345 x 262 |
Дополнительные возможности | Кнопки включения и перезагрузки платы, POST-индикатор, кнопка Clear CMOS, DualBIOS, FDD, водоблок, дополнительный радиатор |
Комплект поставки

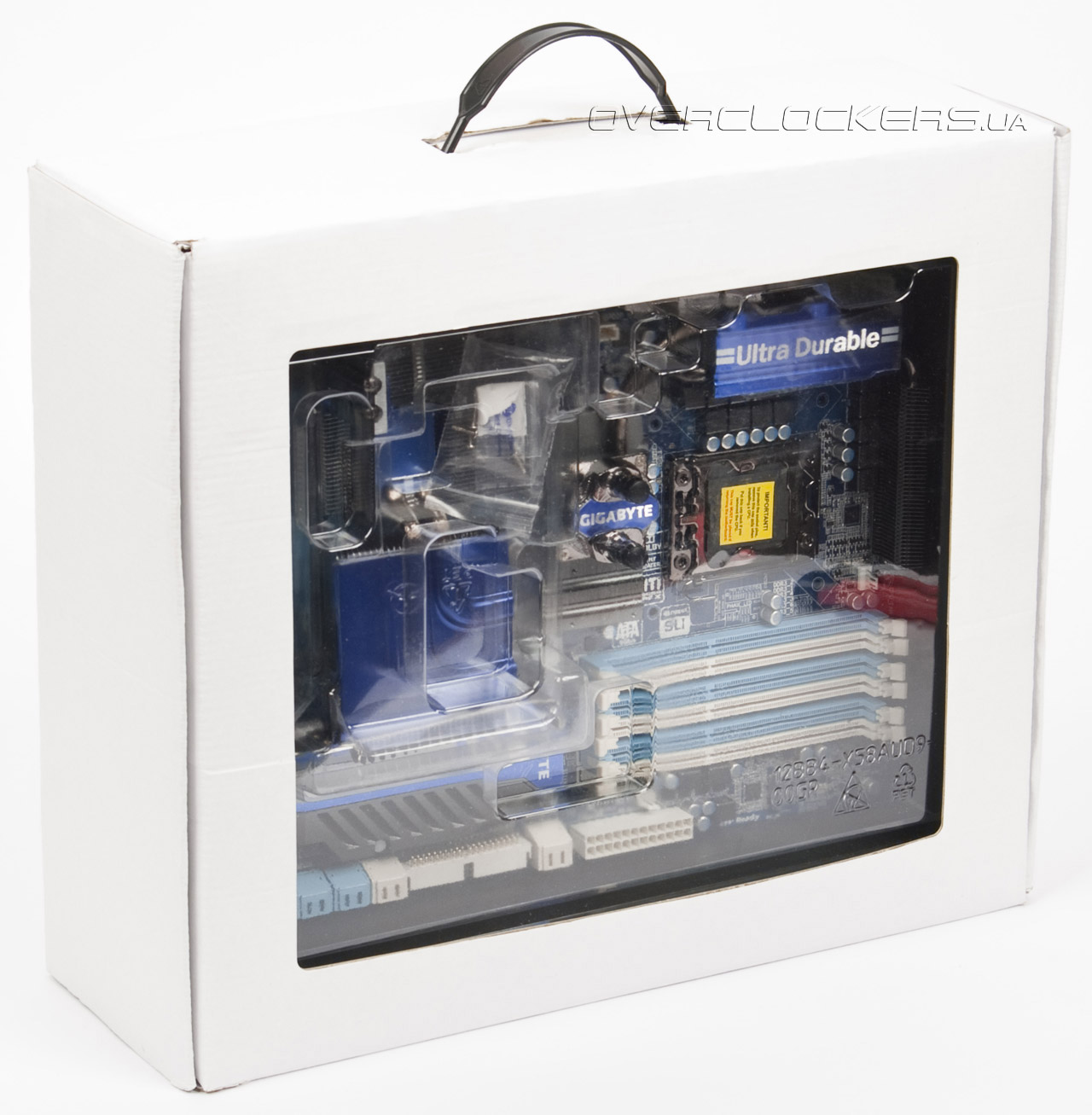

Системная плата прибыла к нам без большинства аксессуаров, в скромной картонной упаковке с окошком. Нет, не подумайте, в пути комплект не пытались растащить на сувениры: просто данный образец Gigabyte GA-X58A-UD9 относится к экспериментальной ревизии 0.2, в то время как в широком доступе находятся только платы ревизии 1.0.
Напомним типичные проблемы инженерных семплов. Это, во-первых, неполный комплект поставки, во-вторых, сырость микрокода BIOS/UEFI и, в-третьих, огрехи в схемотехническом дизайне. На поверку дизайн испытуемой X58A-UD9 оказался практически идентичным финальному (позже в версии 1.0 были изменены ориентация нижнего разъема Molex 4-pin и профиль чипсетного радиатора), да и особых сложностей в ходе тестирования не возникало.

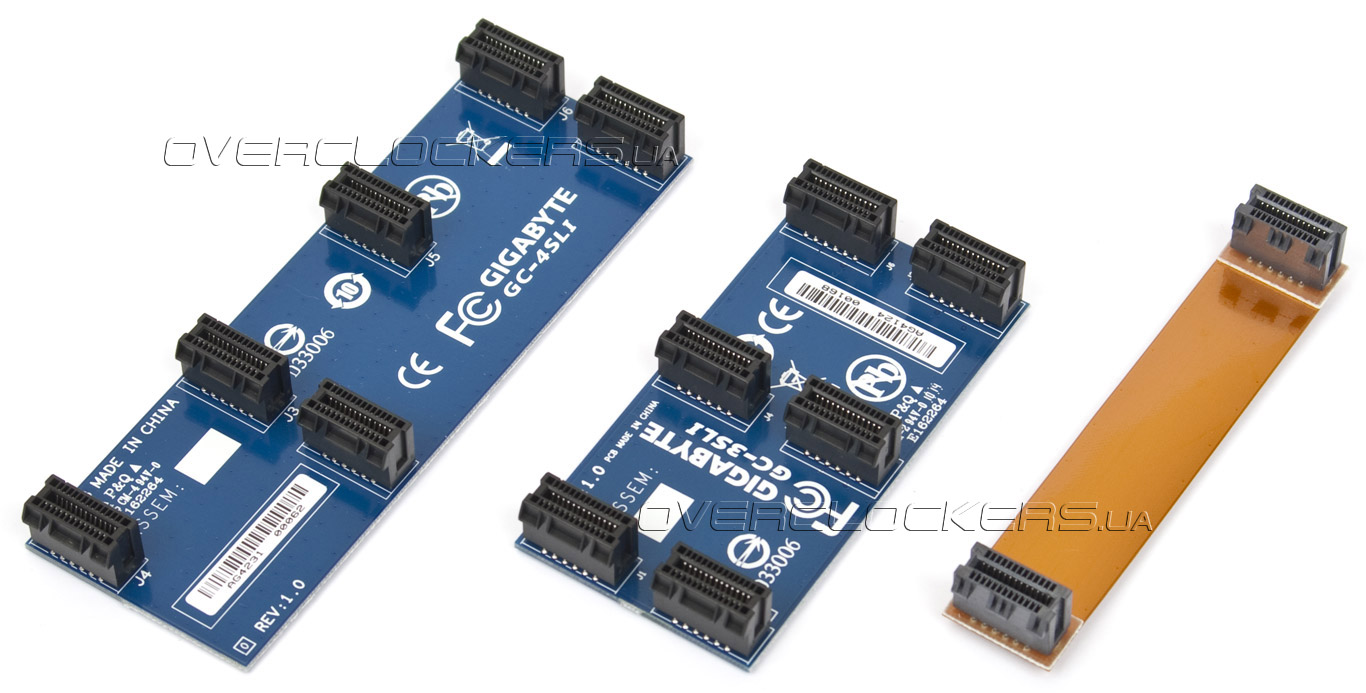

Плату сопровождали мостики SLI для организации одноименных многочиповых связок из 2-3-4 видеокарт GeForce и съемная система охлаждения Hybrid Silent-Pipe 2, о которой у нас будет повод поговорить чуть позже. Заметим, что вариант X58A-UD9, тиражированный для потребительского рынка, богат кабелями и переходниками. Отдельно хотелось бы выделить наличие мостиков CrossFire и выносной панели с разъемами USB 2.0.
Внешний вид и функциональность

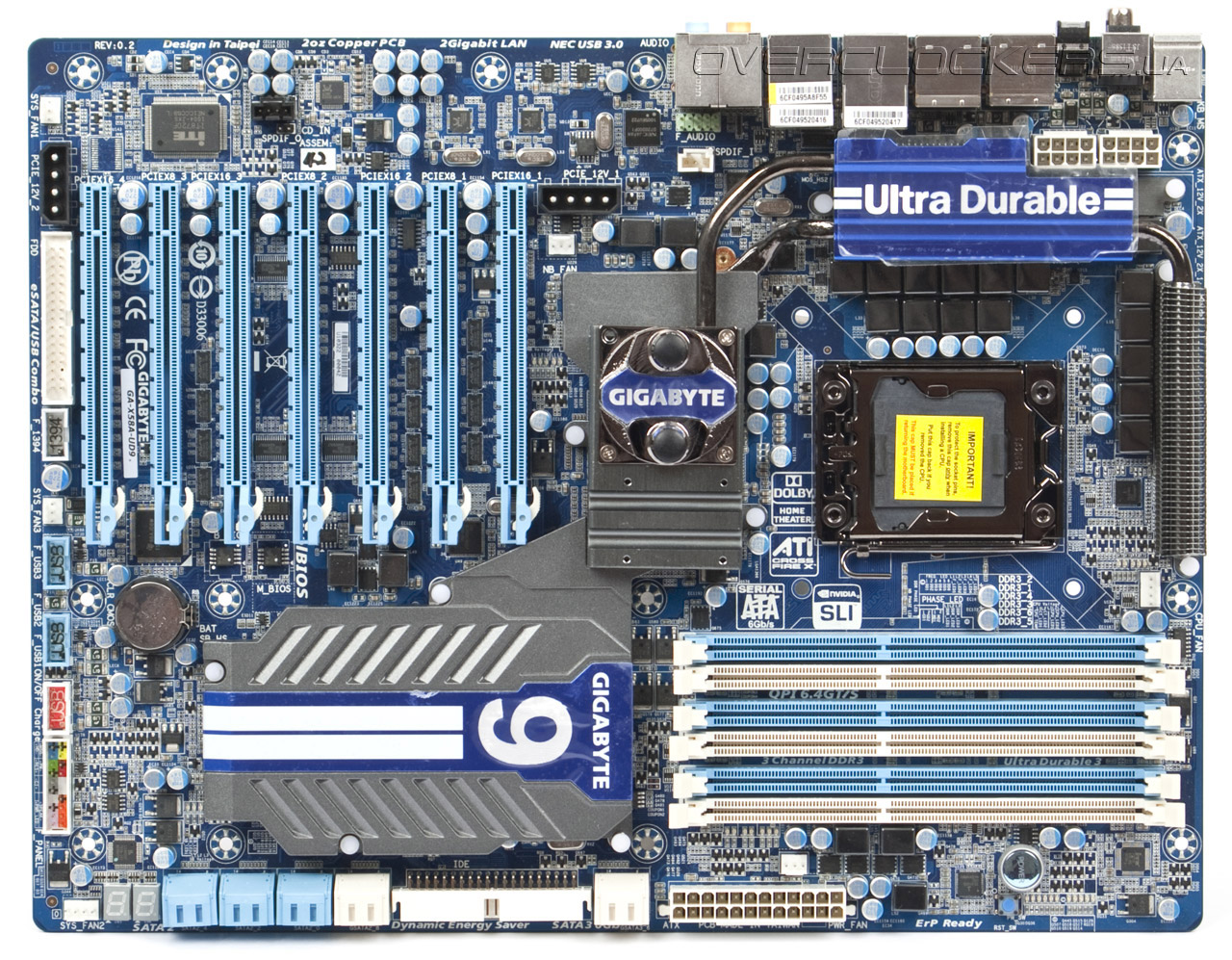

Прибывшая на украинскую землю с Острова Сокровищ (Тайвань), материнская плата Gigabyte GA-X58A-UD9 имеет типичную «тихоокеанскую» расцветку, которая нередко используется разработчиком в других изделиях. Не влюбиться в эту красавицу невозможно: чего только стоят семь (!) слотов PCI-E x16, причудливые формы радиаторов и многоканальная подсистема питания центрального процессора.
Устройству сверхмощного домашнего ПК будут всячески способствовать традиционные для платформы LGA1366 шесть разъемов под оперативную память и в общей сложности десять внутренних портов для подключения накопителей, за вычетом устаревших интерфейсов IDE и FDD. Фанаты водяного охлаждения смогут при желании включить в контур СВО предустановленный водоблок, хотя это и не обязательно.
Производитель гордо заявляет об использовании 24-канальной схемы питания CPU, хотя, на самом деле, фаз всего двенадцать. Их работой управляют два 6-фазных ШИМ-контроллера Intersil ISL6336G. Лишний раз напомним нашим читателям о том, что все топовые платы Gigabyte последних лет проектируются в соответствии с концепцией Ultra Durable 3, призванной продлить срок службы фирменной продукции за счет использования толстых медных проводников, транзисторов с низким сопротивлением открытого канала, твердотельных конденсаторов и катушек с ферритовым сердечником.

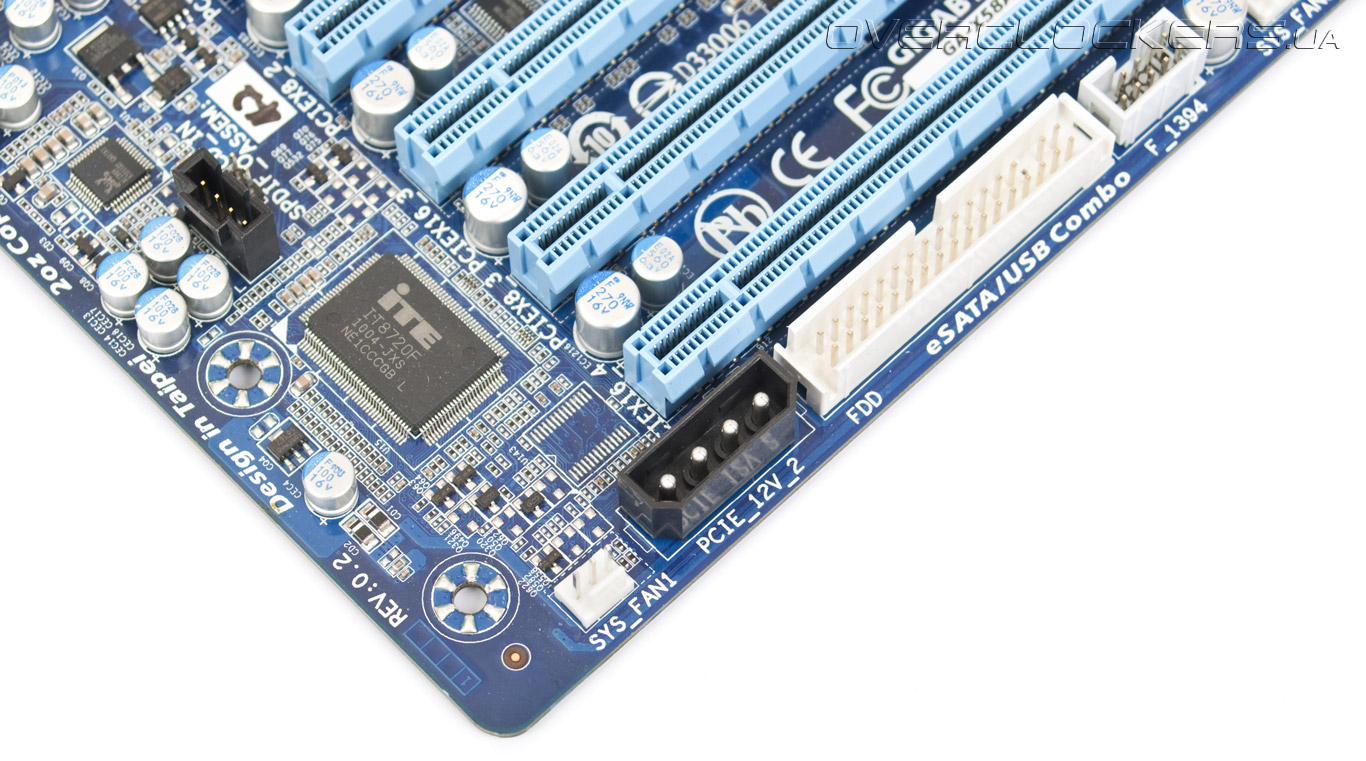

Возвращаясь к X58A-UD9, отметим наличие сразу четырех разъемов дополнительного питания: двух 8-контактных EPS12V (для удовлетворения «аппетитов» разогнанного шестиядерного процессора) и пары 4-контактных Molex (для подпитки слотов PCI Express, занятых несколькими видеоадаптерами).
Плата поддерживает все актуальные процессоры с 1366-ю контактами, в том числе шестиядерные модели семейства Gulftown — Core i7-970, Core i7-980X EE и Core i7-990X EE. А вот ко многим корпусам в популярном форм-факторе Mid-Tower, ввиду крупных габаритов (345 мм в длину и 262 мм в ширину), она не подойдет. Поэтому, перед тем как рассматривать Gigabyte GA-X58A-UD9 в качестве кандидата на покупку, необходимо убедиться в том, что ваше шасси совместимо с решениями XL-ATX. Например, это может быть недавно побывавший у нас корпус Cooler Master HAF X или какой-нибудь другой вместительный Full-Tower.
На текстолите распаяны шесть слотов для оперативной памяти DDR3 с трехканальным доступом. Забегая наперед, отметим, что в BIOS материнской платы доступны множители памяти от 6x до 18x, которые задают эффективную частоту микросхем ОЗУ в пределах 800-2400 МГц. Диапазон может меняться в зависимости от опорной частоты (по умолчанию — 133 МГц).
Любители поиграть в высоких разрешениях и вдобавок на нескольких мониторах, а также бенчеры, которые охотятся за рекордами в 3DMark, оценят наличие четырех слотов PCI Express 2.0 x16, способных работать одновременно на полной скорости. Благодаря интеграции двух чипов nForce 200, на базе X58A-UD9 можно организовывать не только 4-Way CrossFireX, но и связки 4-Way SLI из топовых видеокарт GeForce. Второй, четвертый и шестой разъемы PCI-E функционируют в режиме x8. Во время их работы расположенный выше 16-скоростной слот (первый, третий и пятый разъемы) замедляется до x8.

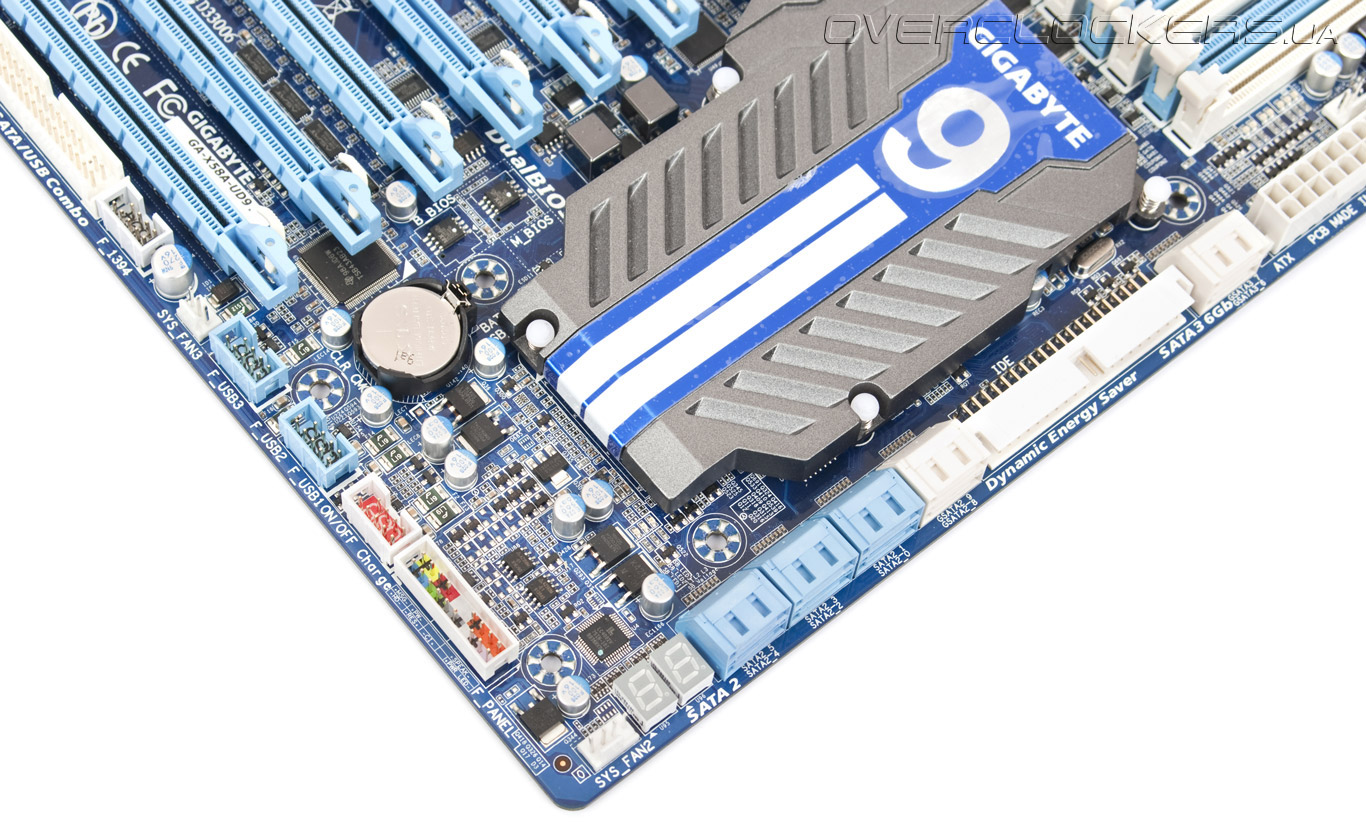

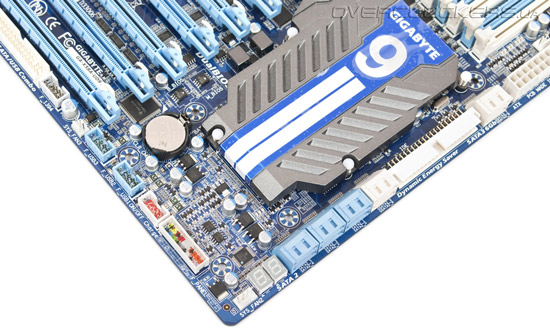

В правом нижнем углу PCB нашлось место для десяти портов Serial ATA. Они закреплены сразу за тремя контроллерами: встроенным в южный мост ICH10R контроллером Intel (3 Гбит/с, шесть портов), фирменной микросхемой Gigabyte SATA2 (3 Гбит/с, два порта) и контроллером Marvell 9128 (6 Гбит/с, два порта). Разработчик обращает наше внимание на то, что отдельно стоящие разъемы SATA третьей ревизии не рекомендуется использовать для организации RAID-массива типа «0» из твердотельных накопителей с интерфейсом SATA-II. Такой вот любопытный нюанс.

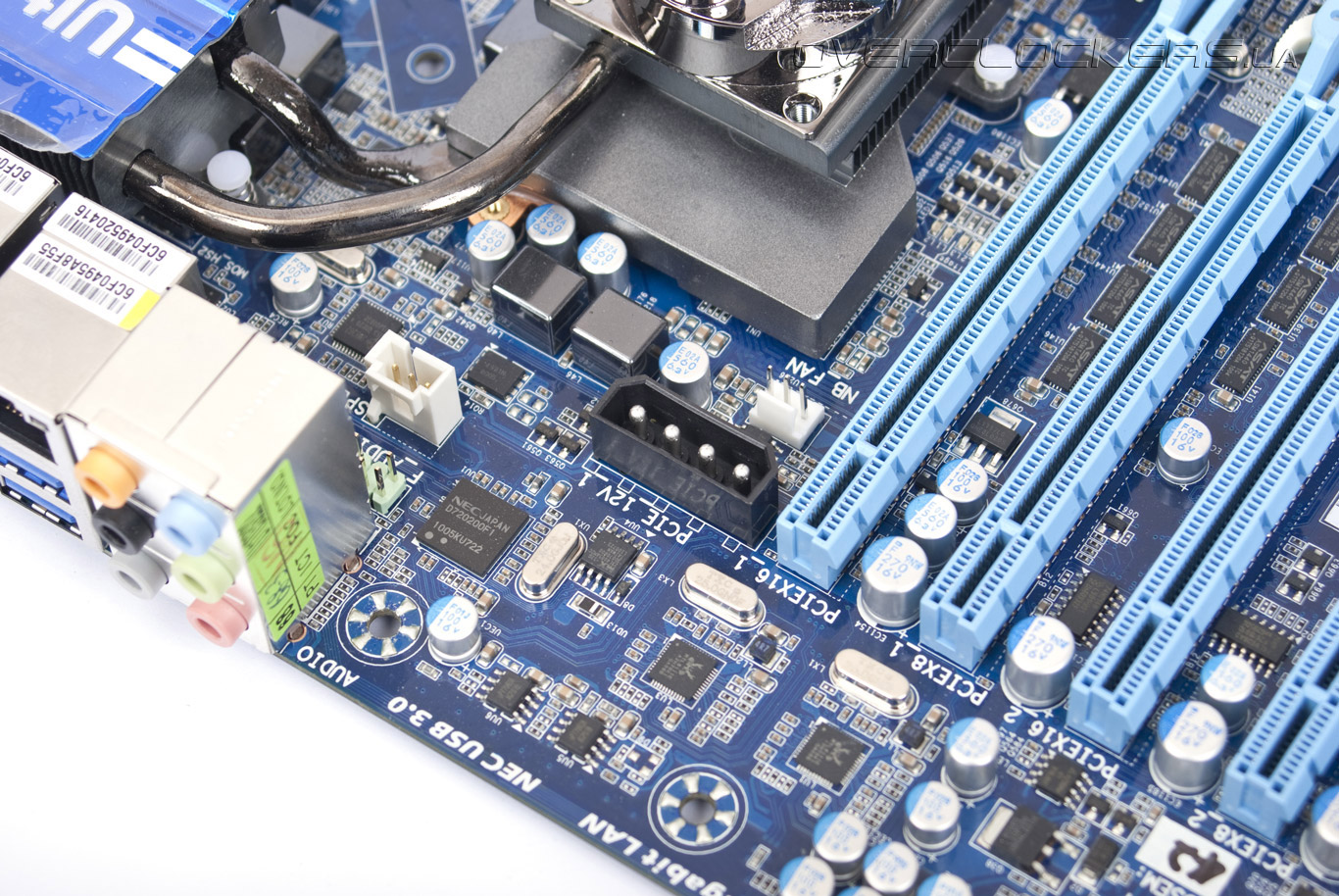

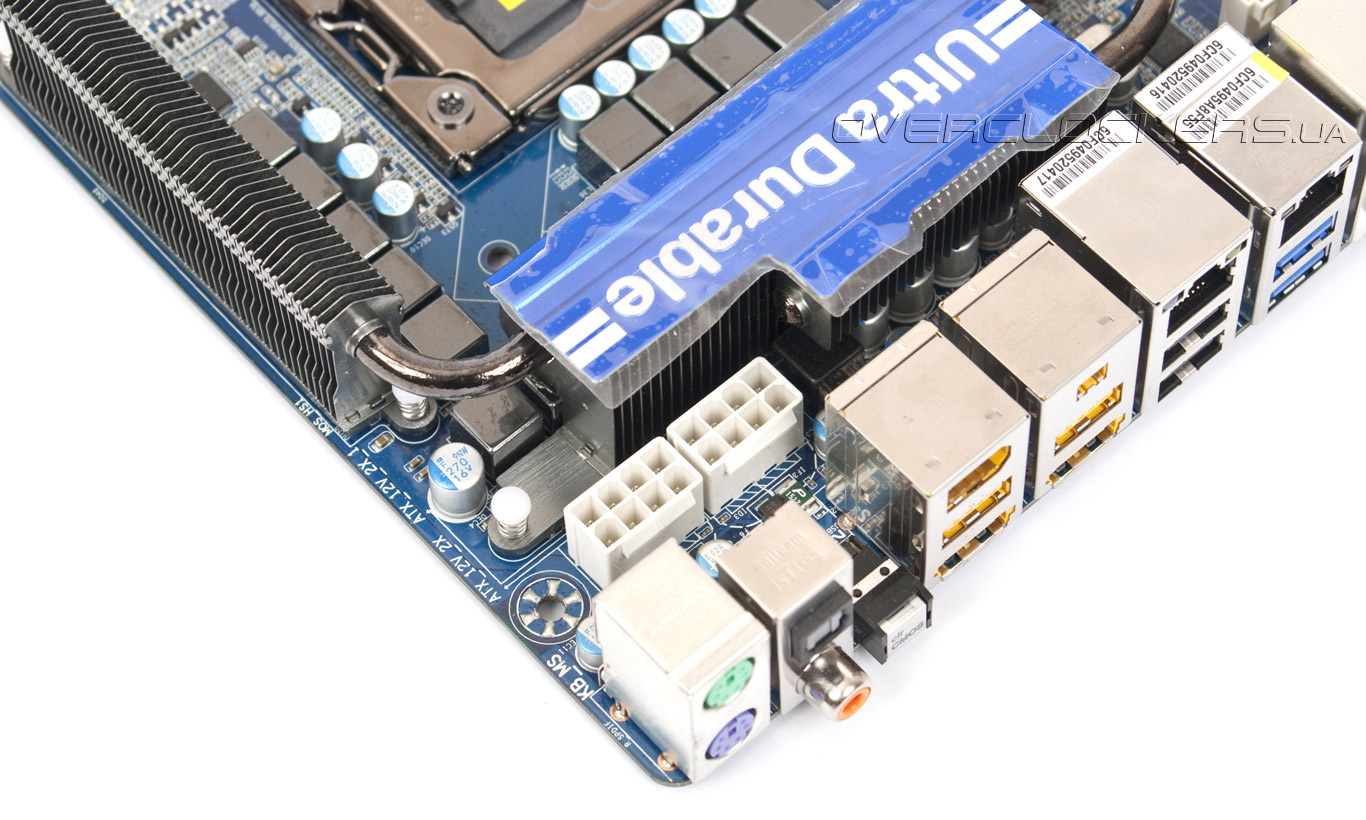

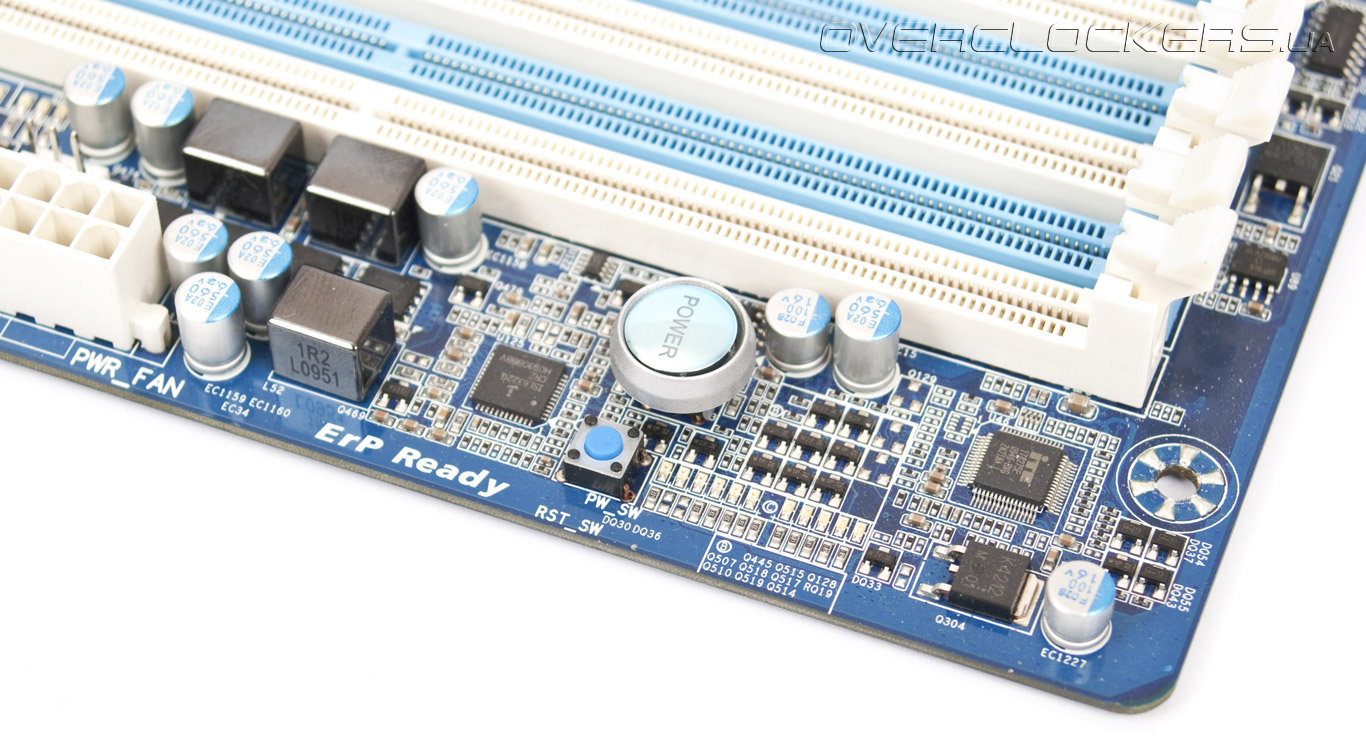

По соседству с портами для подключения дисковых устройств находятся основной 24-контактный разъем питания ATX, индикатор POST-кодов и группы контактов для вывода наружу дополнительных портов USB 2.0. Чуть «севернее» распаяны кнопки Power и Reset и светодиоды, регистрирующие активность фаз питания центрального процессора.

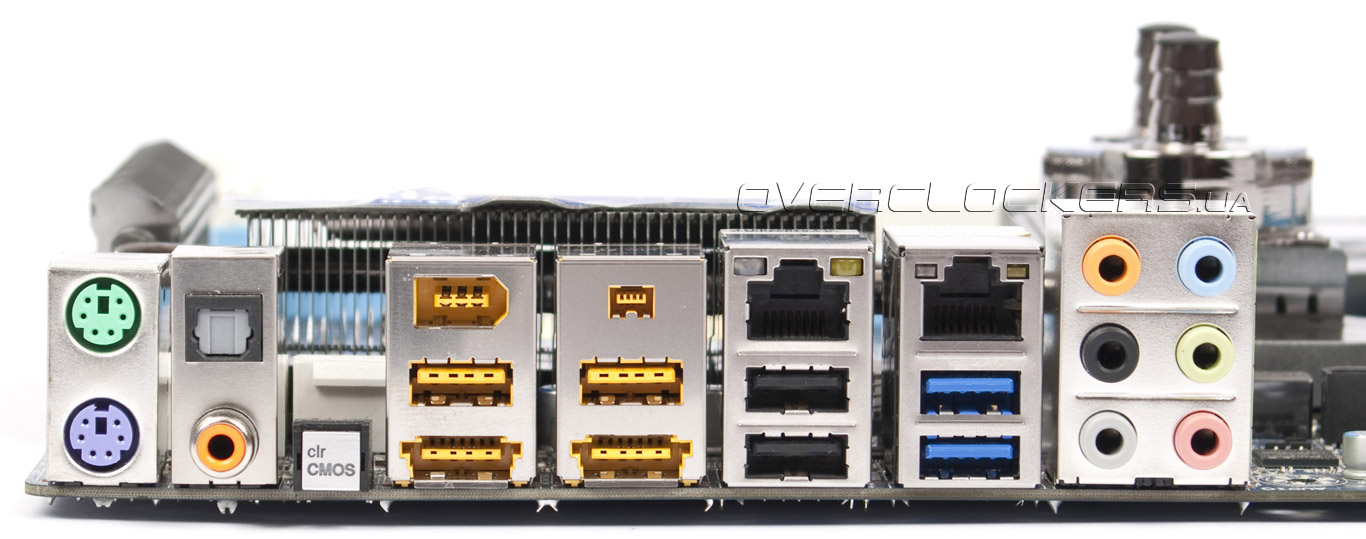

Перечислим разъемы на задней панели X58A-UD9 (слева направо): PS/2 для мыши и клавиатуры, оптический и коаксиальный S/PDIF для передачи аудиосигнала, кнопка сброса настроек BIOS, гибридные порты eSATA/USB 2.0 в количестве двух штук, полноразмерный и компактный FireWire, четыре USB 2.0, пара USB 3.0 (контроллер NEC), два разъема гигабитной сети RJ-45 и секстет Mini-Jack, поддерживаемый 7.1-канальным аудиокодеком Realtek ALC889.

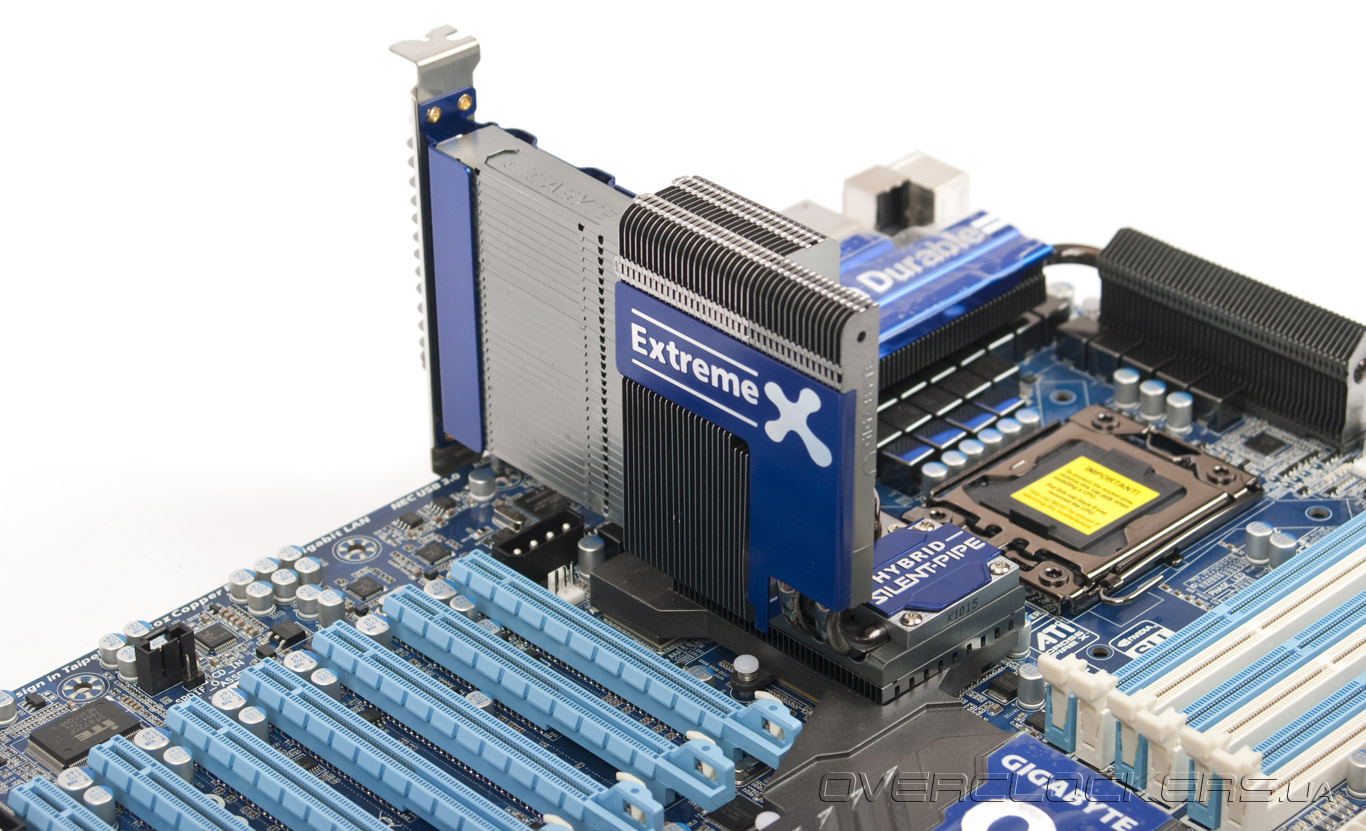

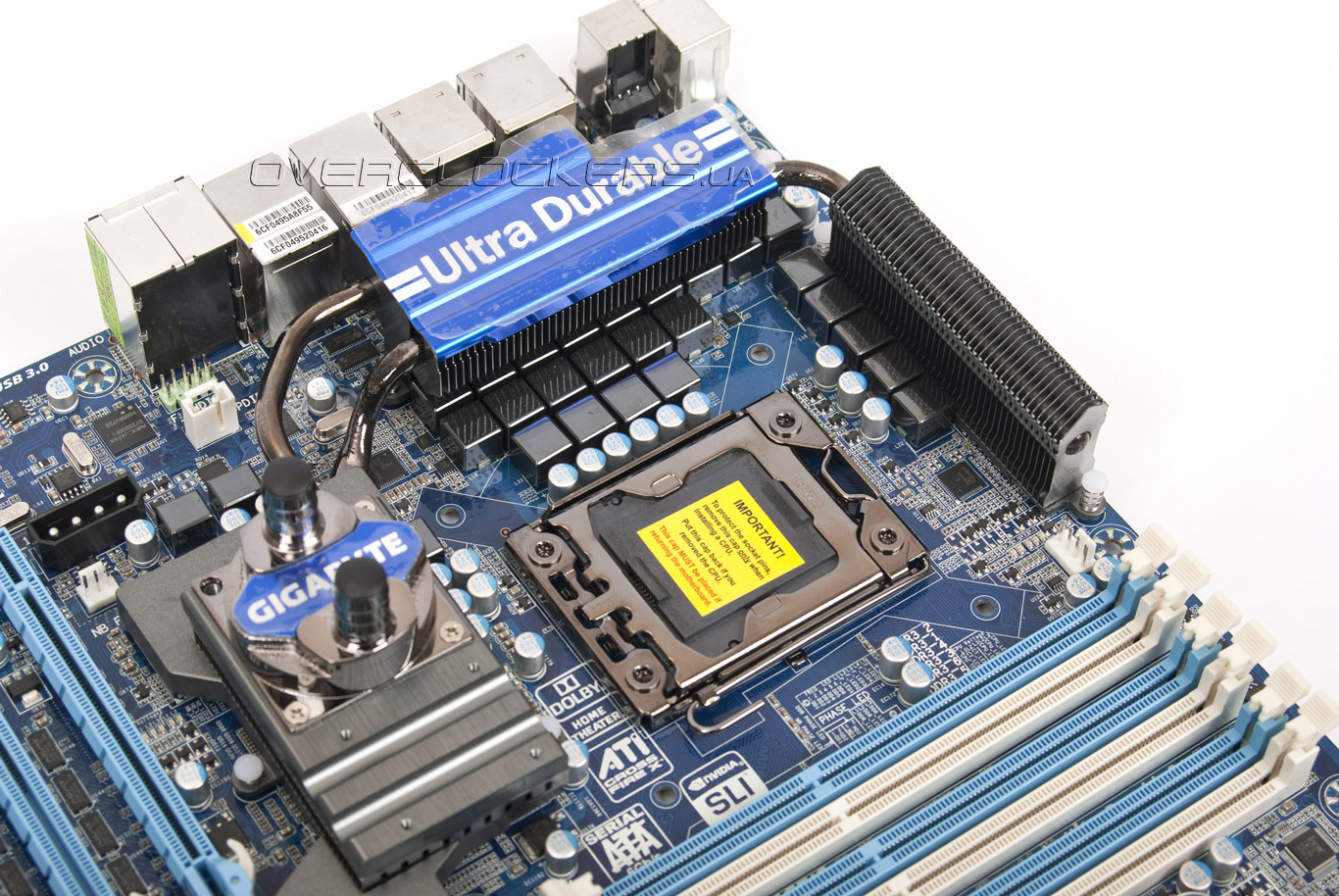

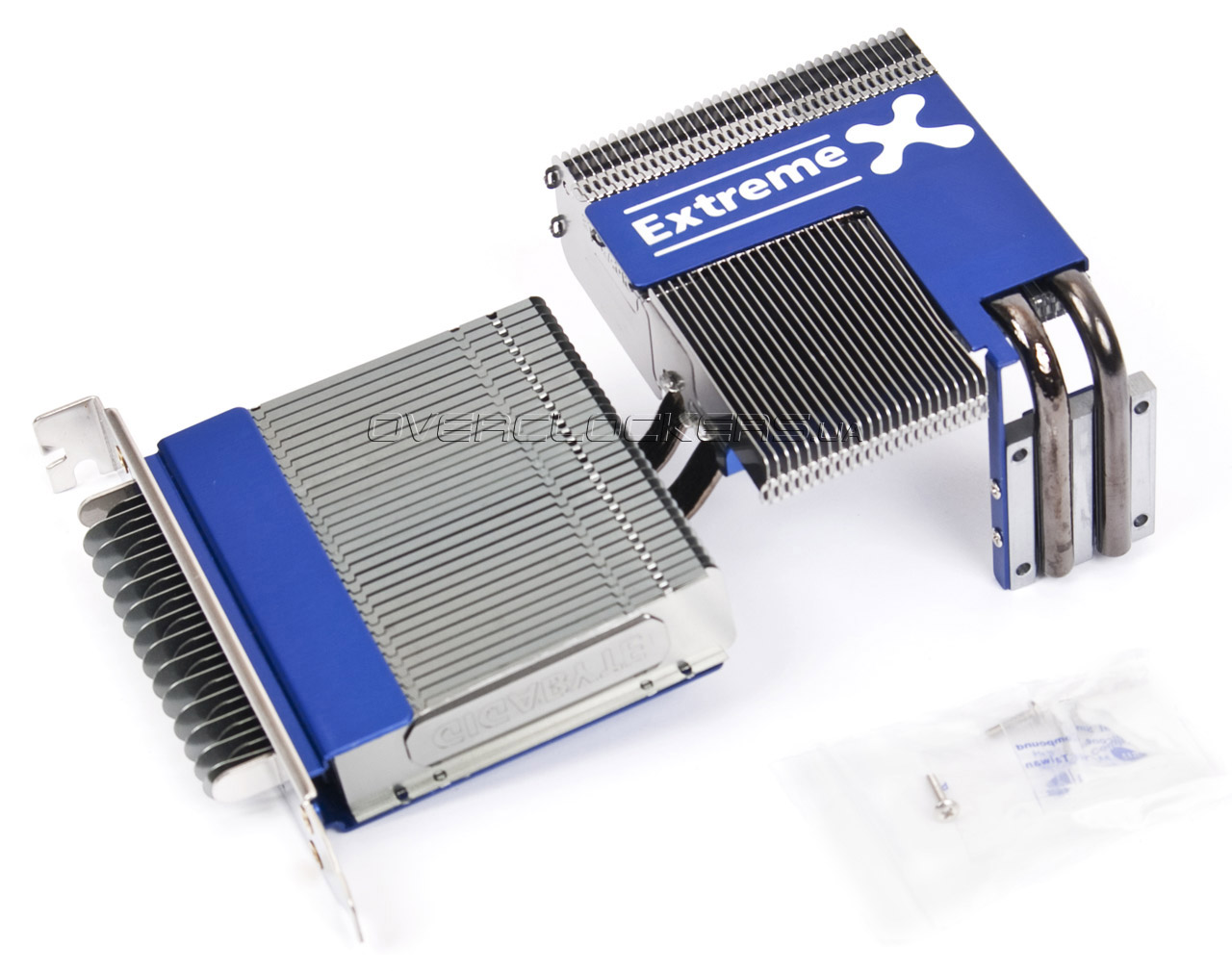

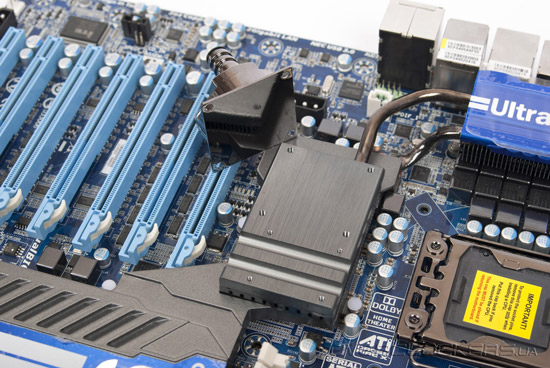

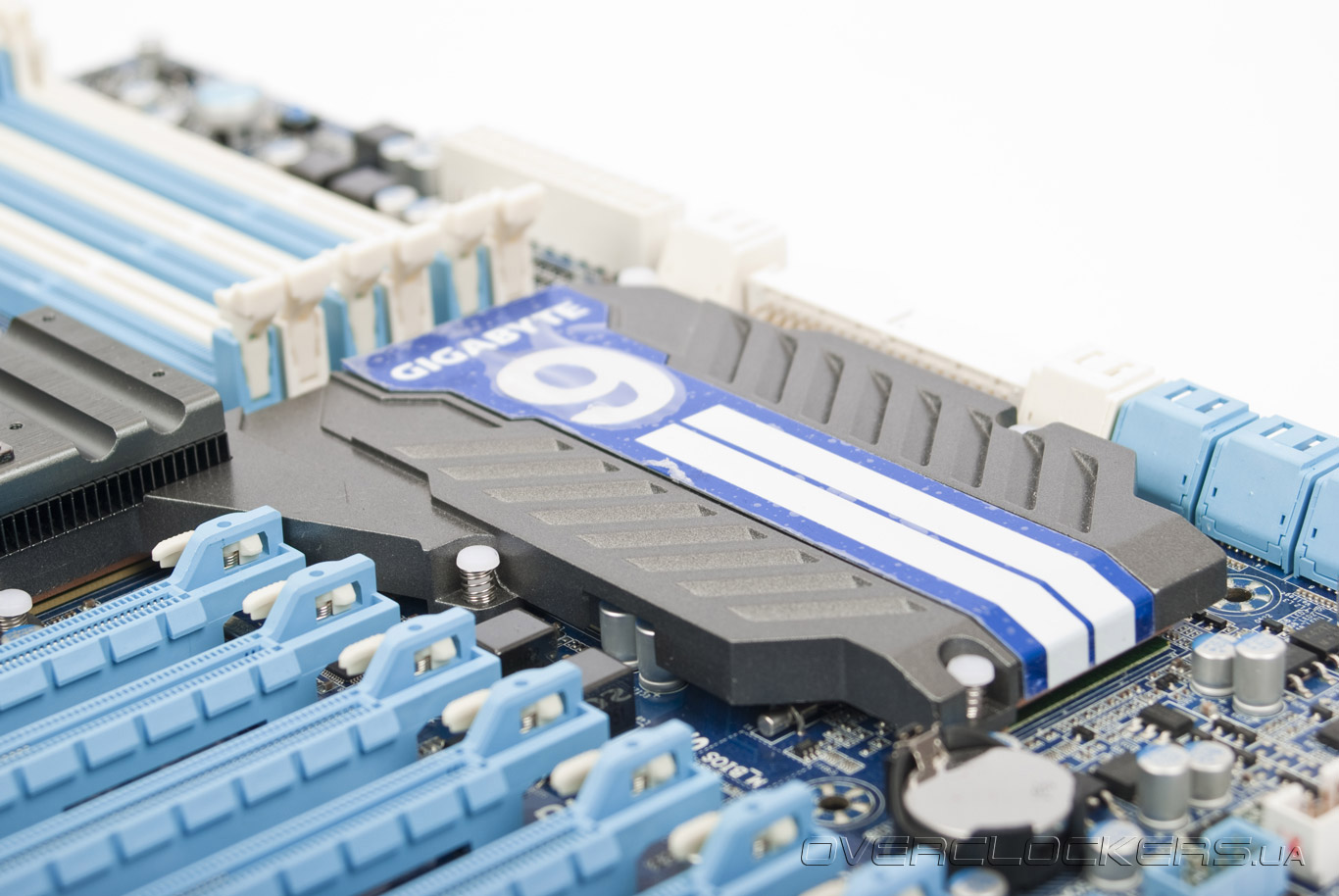

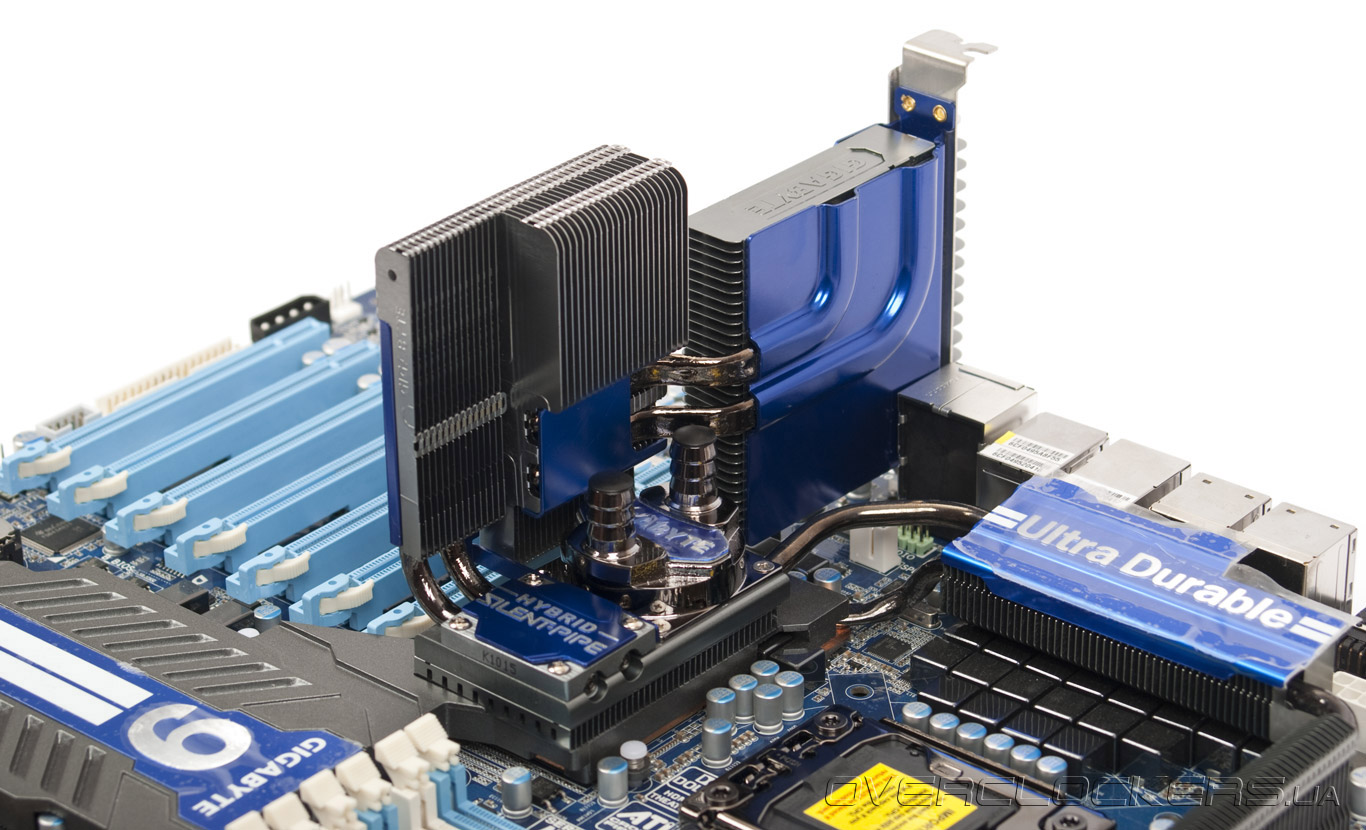

Система охлаждения управляющих чипов и силовых элементов Gigabyte GA-X58A-UD9 включает четыре различных по конструкции радиатора, несколько тепловых трубок и водоблок, закрепленный на северном мосту. На тот случай, если пользователь решит обойтись воздушным охлаждением, к плате прилагается «парус» — пара дополнительных секций алюминиевых ребер с двумя тепловыми трубками и логотипом «Hybrid Silent-Pipe».
Водоблок при этом снимать не обязательно...
...хотя и возможно:

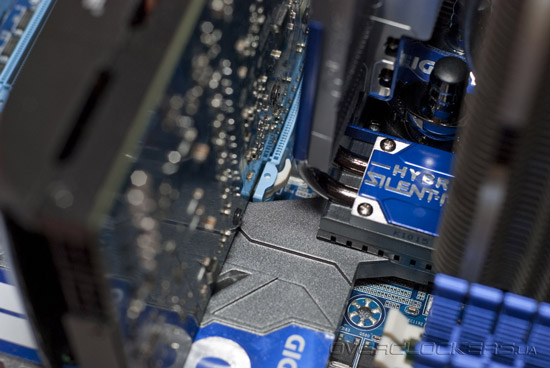

Инженеры Gigabyte позаботились о том, чтобы массивное охлаждение не мешало установке видеокарты в первый слот PCI-E x16, хотя извлекать ее уже становится сложнее:
BIOS Setup
В середине прошлого года разработчики материнских плат были далеки от массового внедрения интерфейса UEFI со всеми его «красивостями». Gigabyte GA-X58A-UD9 настраивается через проверенный временем Award BIOS.

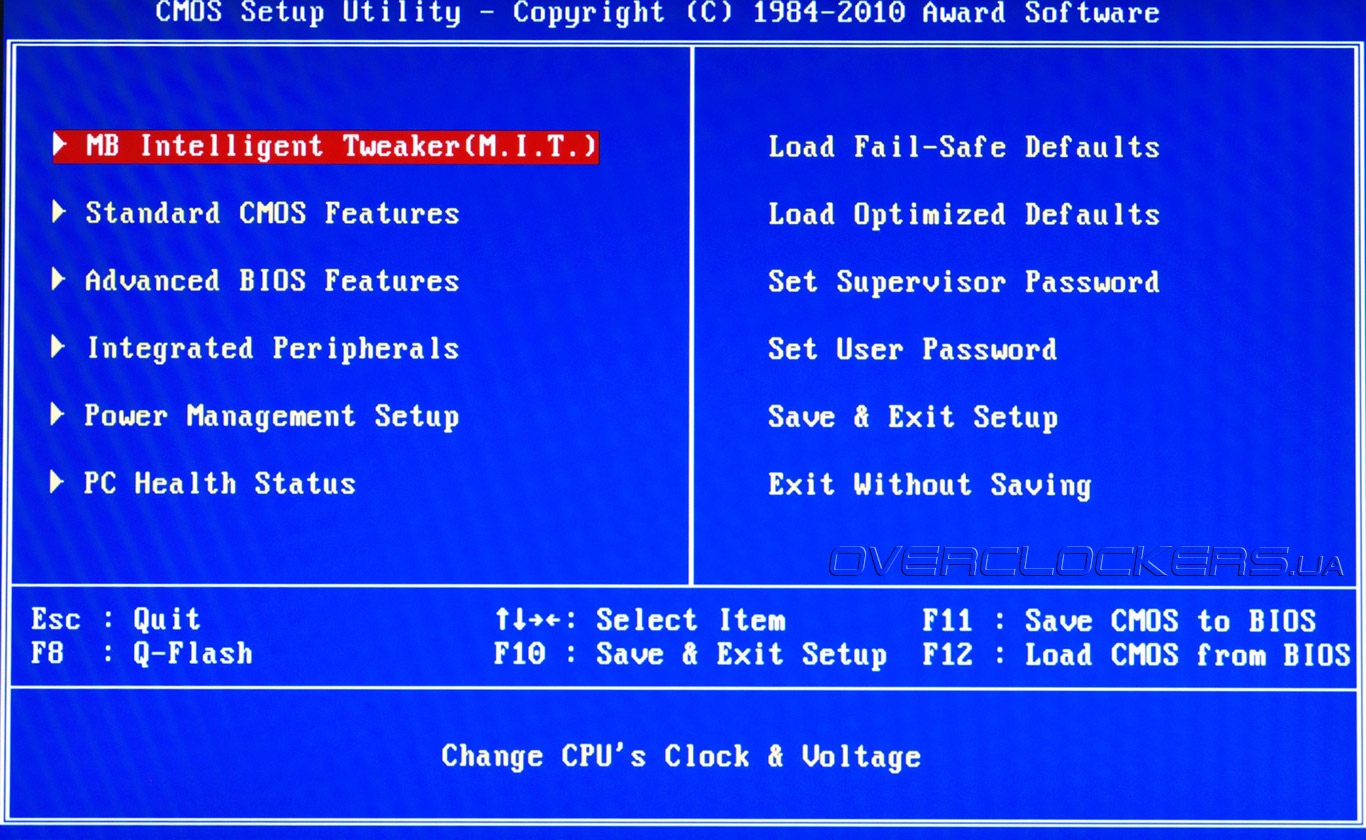

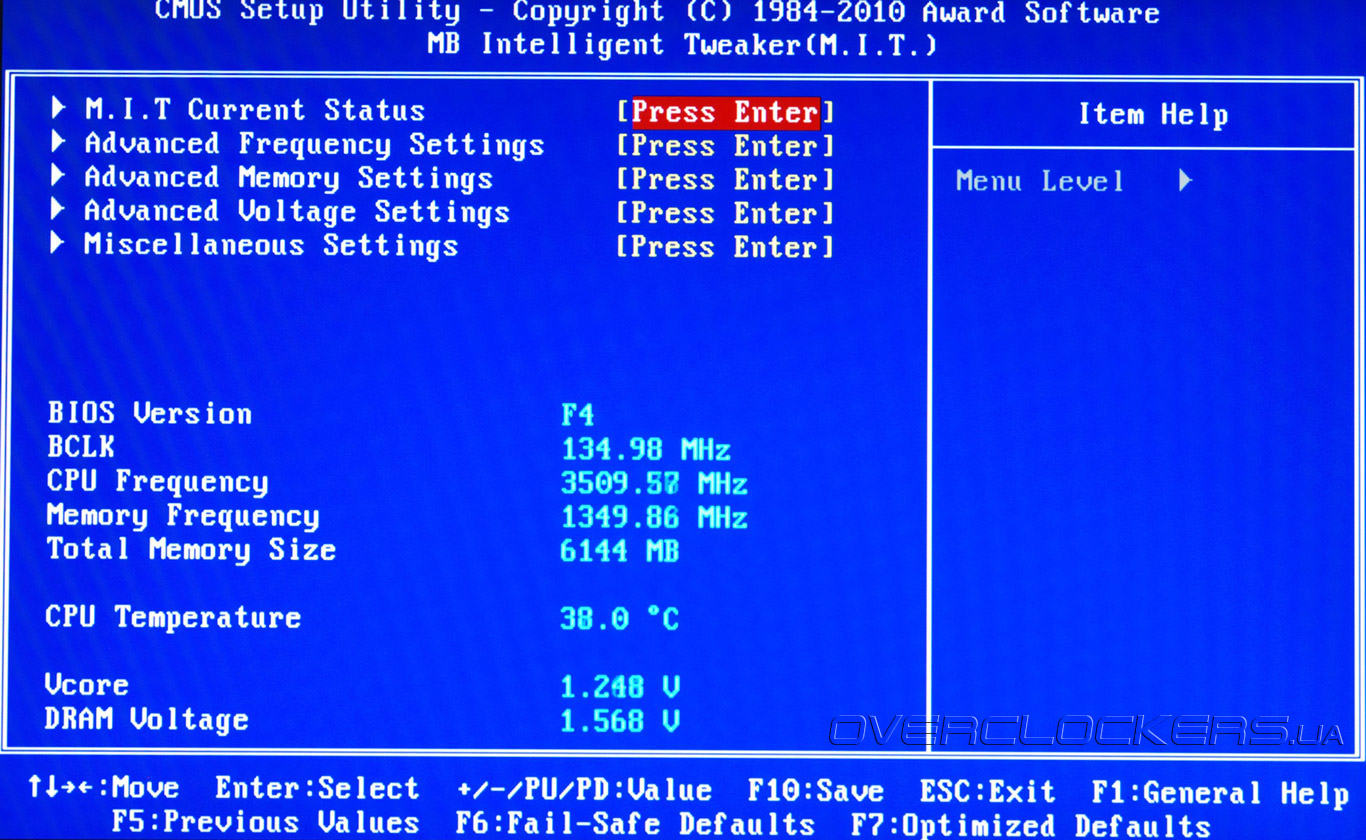

Прежде всего, нас интересует обширный раздел Motherboard Intelligent Tweaker.

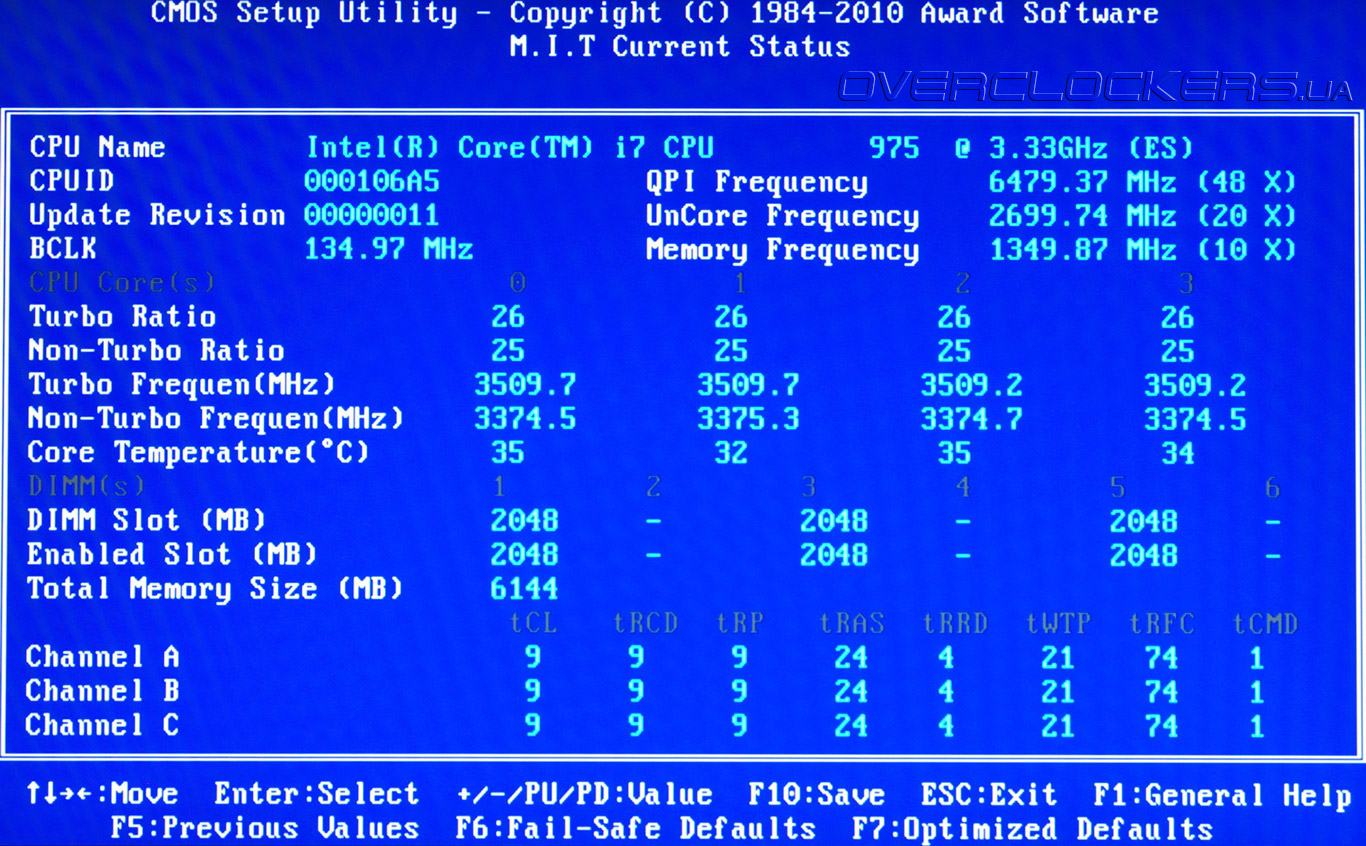

В нижней части окна отображаются основные данные о системе. Более подробно о режиме работы процессора и модулей памяти пользователя информирует подменю M.I.T. Current Status:

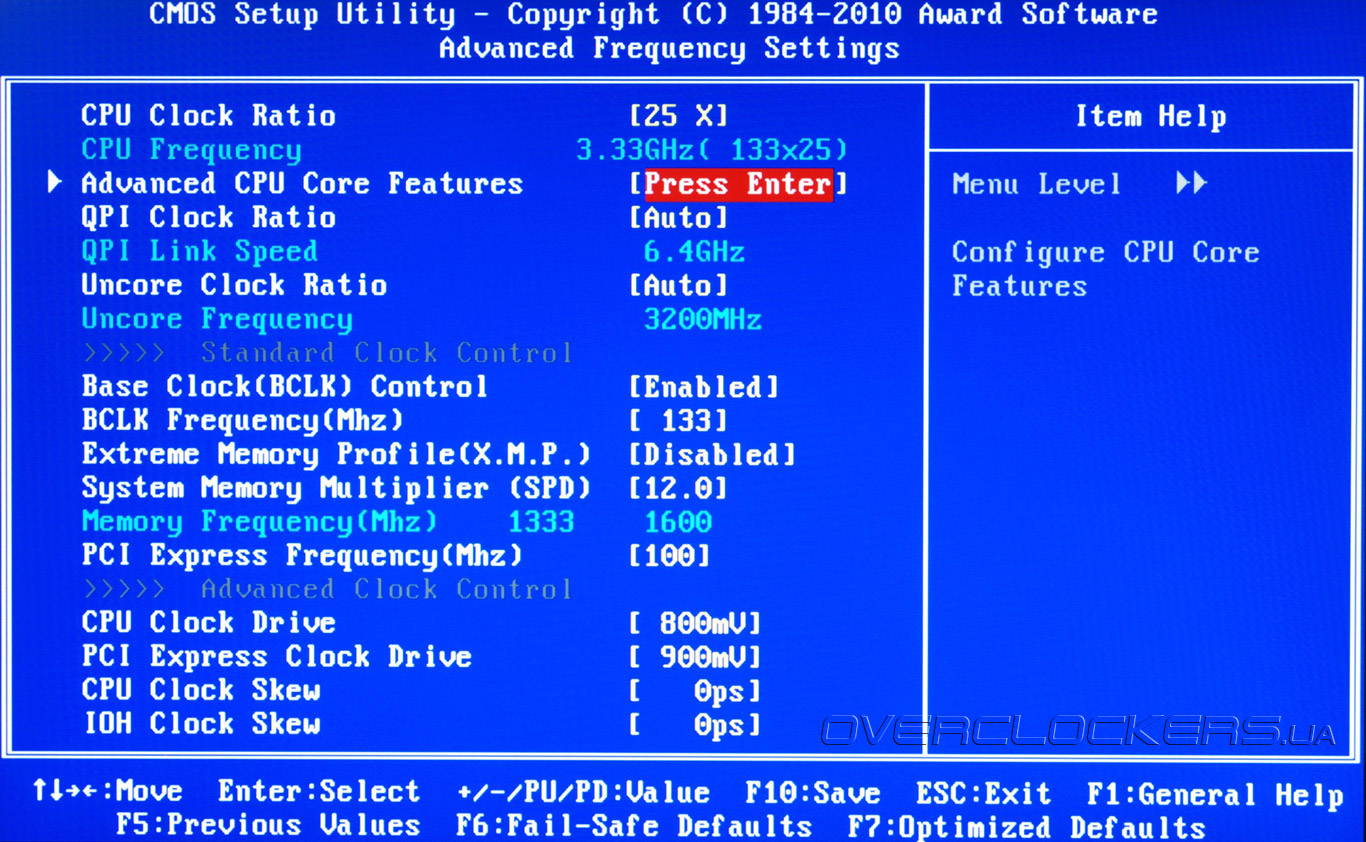

В подразделе Advanced Frequency Settings осуществляется управление тактовыми частотами процессорных ядер, интерфейса QPI, контроллера памяти (Uncore), шины PCI Express и модулей ОЗУ.

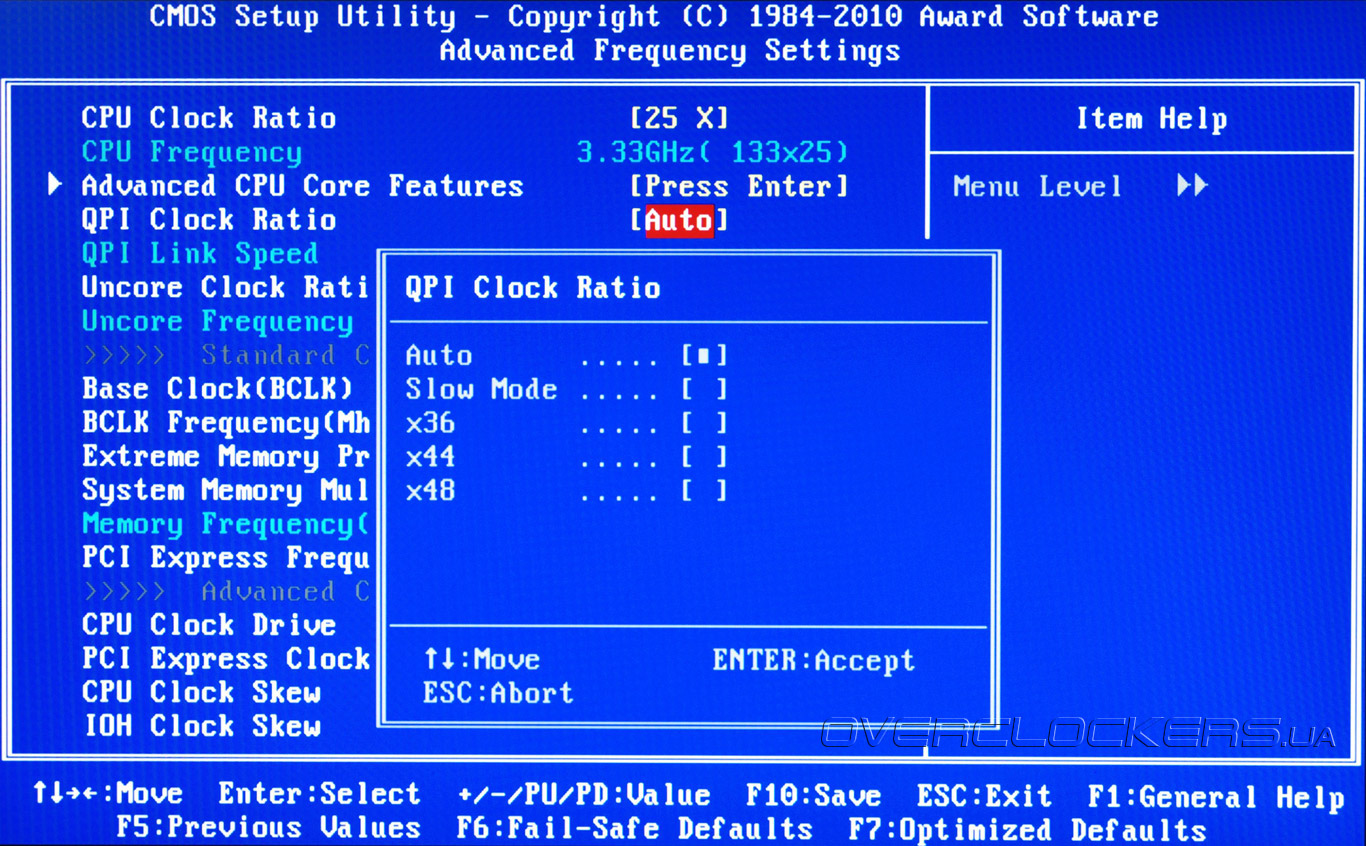

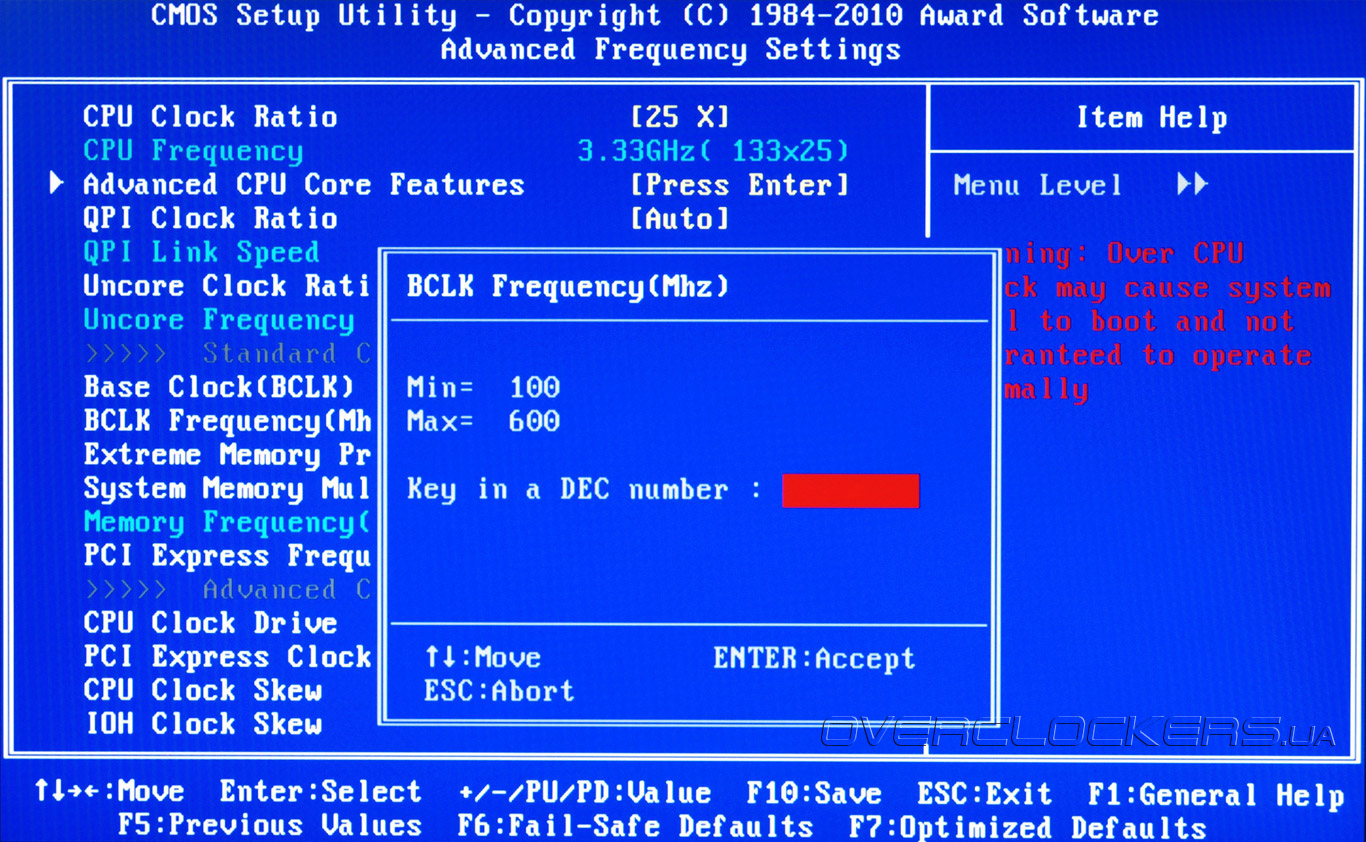

Ключевую роль здесь играет значение опорной частоты (Bclk), которое на платформе LGA1366 может регулироваться в довольно широких пределах, позволяя разгонять процессоры с заблокированным на повышение множителем.
Параметр | Диапазон значений | Шаг |
CPU Clock Ratio | x12 — x65 | 1 |
QPI Clock Ratio | Slow Mode, x36, x44, x48 | – |
Uncore Clock Ratio | x12 — x48 | 2 |
Base Clock (Bclk) | 100 — 600 МГц | 1 |
System Memory Multiplier | x6 — x18 | 2 |
PCI Express Frequency | 90 — 150 МГц | 1 |

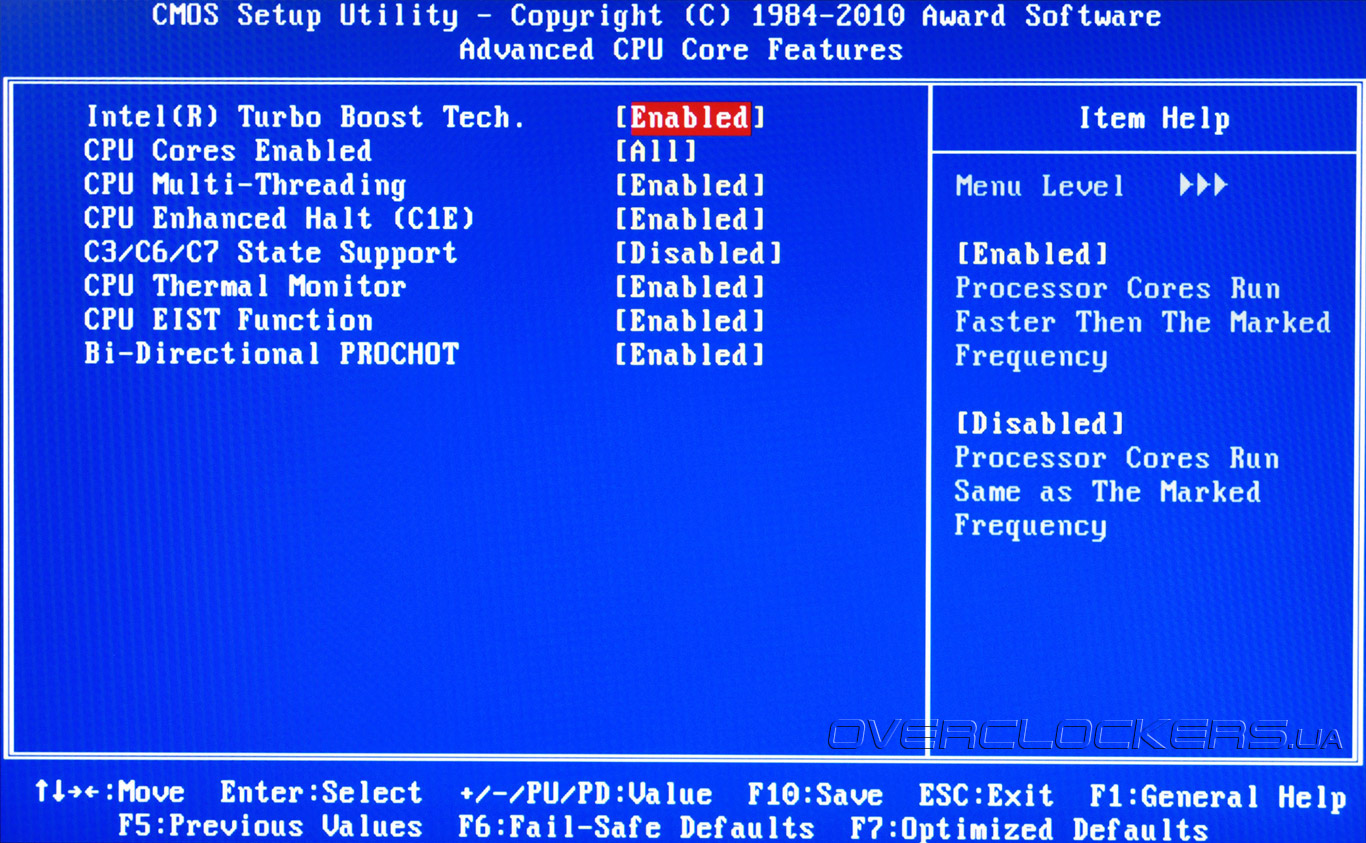

Меню третьего уровня Advanced CPU Core Features открывает возможность управления технологиями энергосбережения, функциями Turbo Boost и Hyper-Threading.

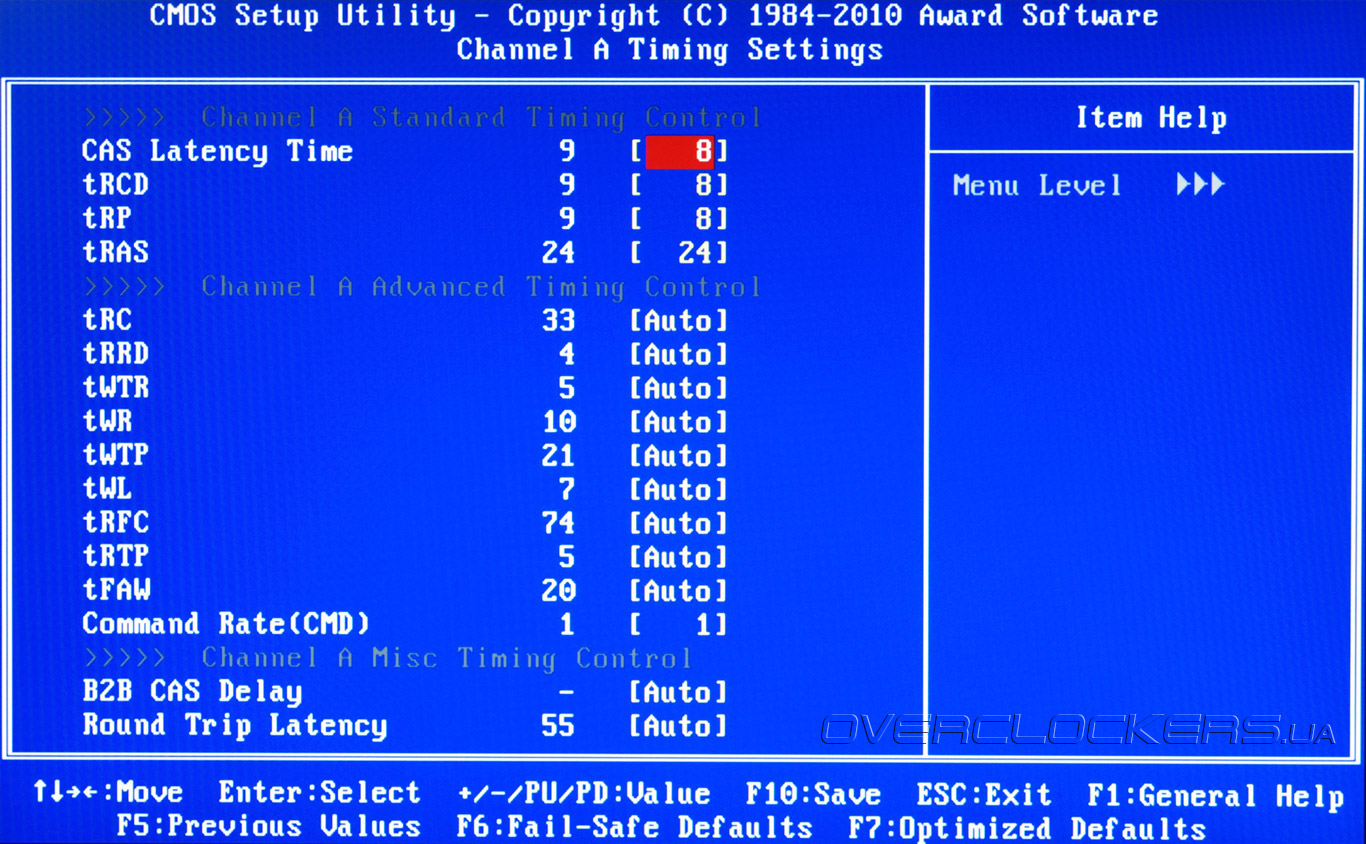

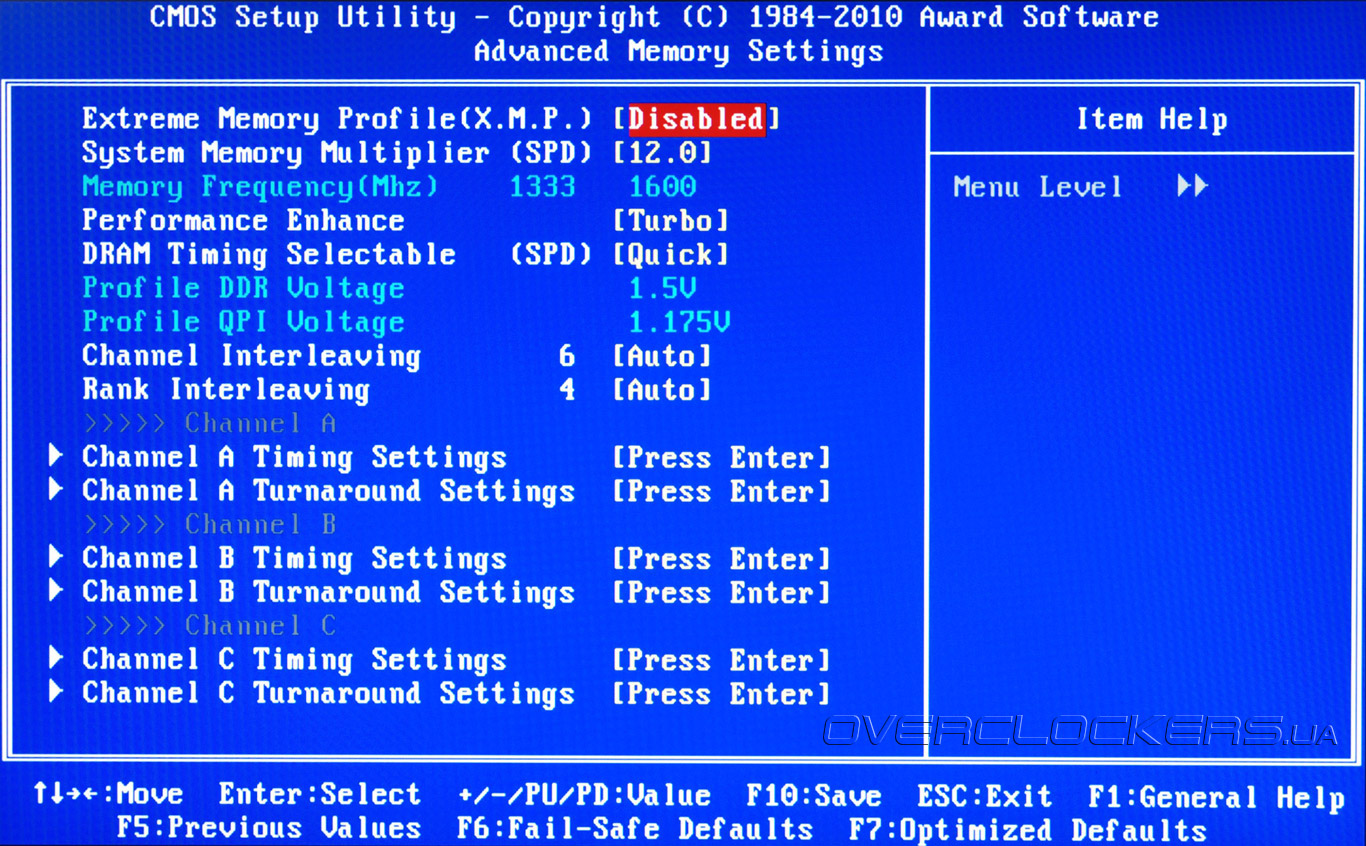

Подраздел настроек памяти Advanced Memory Settings позволяет активировать профили XMP, опять же, изменить множитель памяти и определить значения таймингов для каждого из трех каналов (слоты 1-2, 3-4 и 5-6).

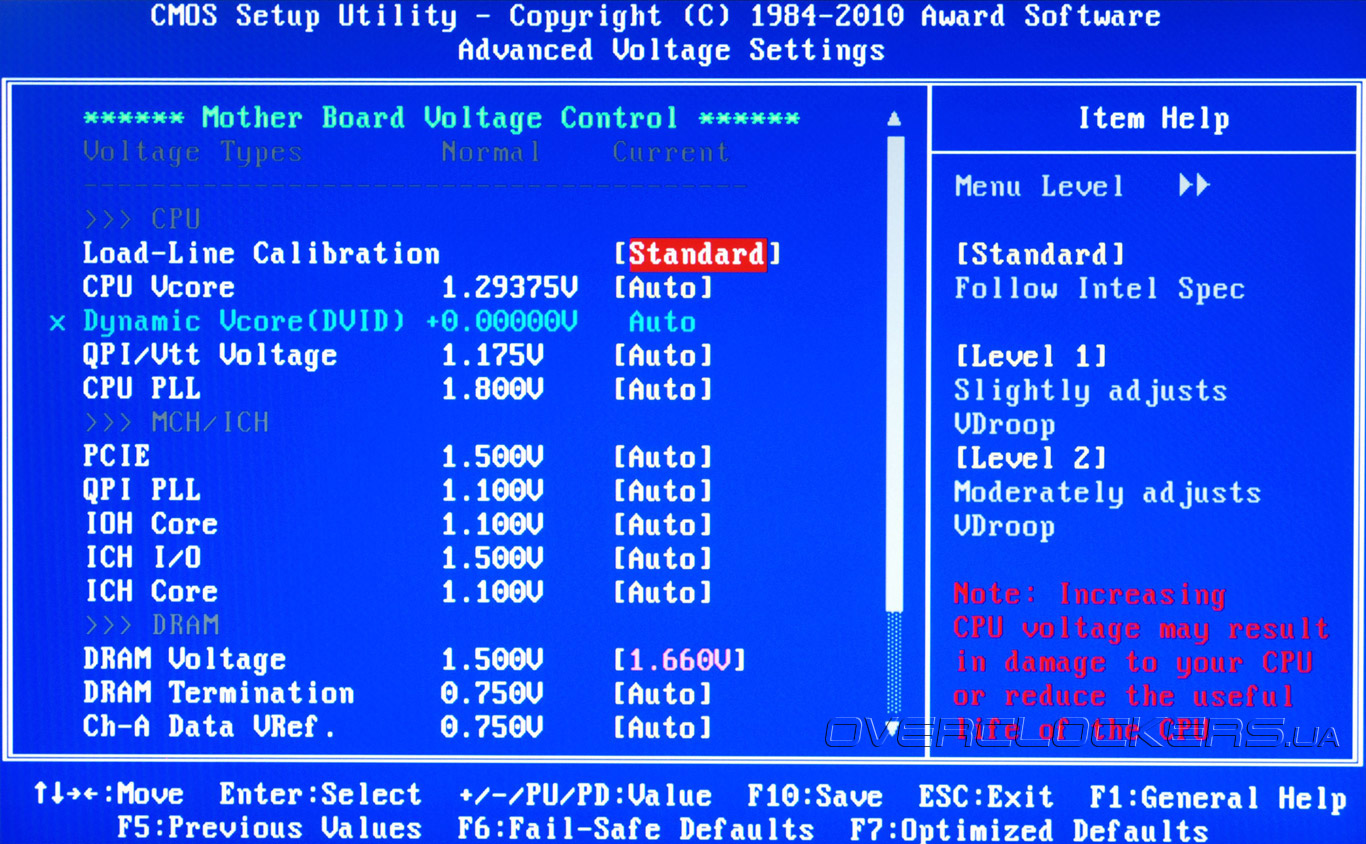

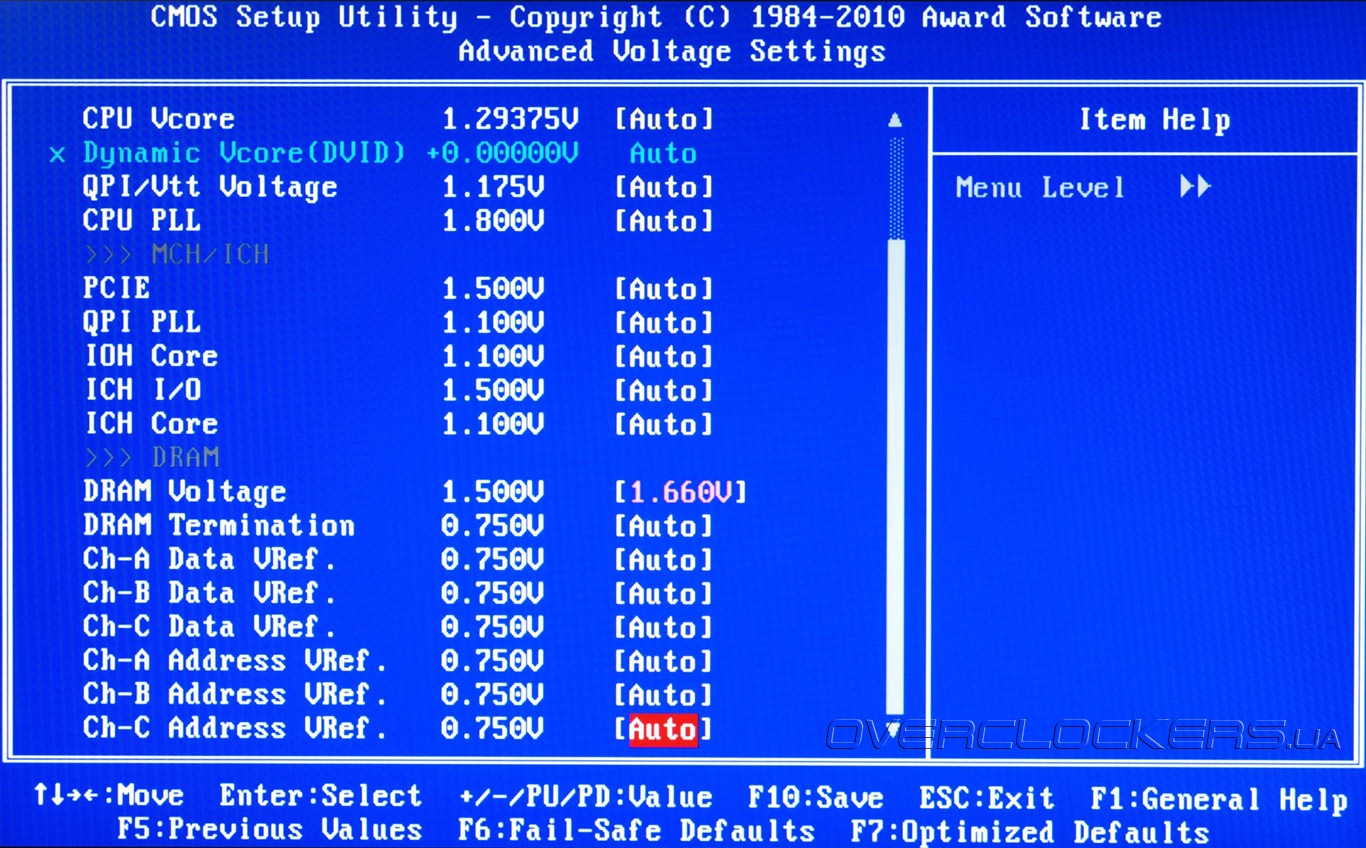

В соответствии со статусом флагманского продукта X58A-UD9 имеет огромное количество регулируемых напряжений.
Для удобства восприятия все они собраны в отдельную таблицу:
Параметр | Диапазон напряжений, В | Шаг, В |
CPU VCore | 0,5 — 1,9 | 0,0625 |
QPI/Vtt Voltage | 1,075 — 2,015 | 0,02 |
CPU PLL (Voltage) | 1,3 — 2,52 | 0,02 — 0,1 |
PCI-E (Voltage) | 1,0 — 2,14 | 0,02 — 0,1 |
QPI PLL (Voltage) | 0,8 — 1,6 | 0,02 — 0,1 |
IOH Core (Voltage) | 1,0 — 2,0 | 0,02 — 0,1 |
ICH I/O (Voltage) | 1,05 — 2,3 | 0,02 — 0,1 |
ICH Core (Voltage) | 0,92 — 2,38 | 0,02 — 0,1 |
DRAM Voltage | 1,3 — 2,6 | 0,02 — 0,1 |
DRAM Termination (Voltage) | 0,53 — 1,235 | 0,02 — 0,025 |
Ch-A Data Vref | 0,71 — 0,98 | 0,01 |
Ch-B Data Vref | 0,71 — 0,98 | 0,01 |
Ch-C Data Vref | 0,71 — 0,98 | 0,01 |
Ch-A Address Vref | 0,71 — 0,98 | 0,01 |
Ch-B Address Vref | 0,71 — 0,98 | 0,01 |
Ch-C Address Vref | 0,71 — 0,98 | 0,01 |
CPU Clock Drive (Voltage) | 0,7 — 1,0 | 0,1 |
PCI Express Clock Drive (Voltage) | 0,7 — 1,0 | 0,1 |

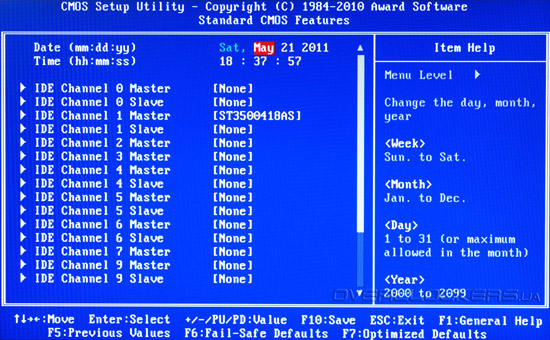

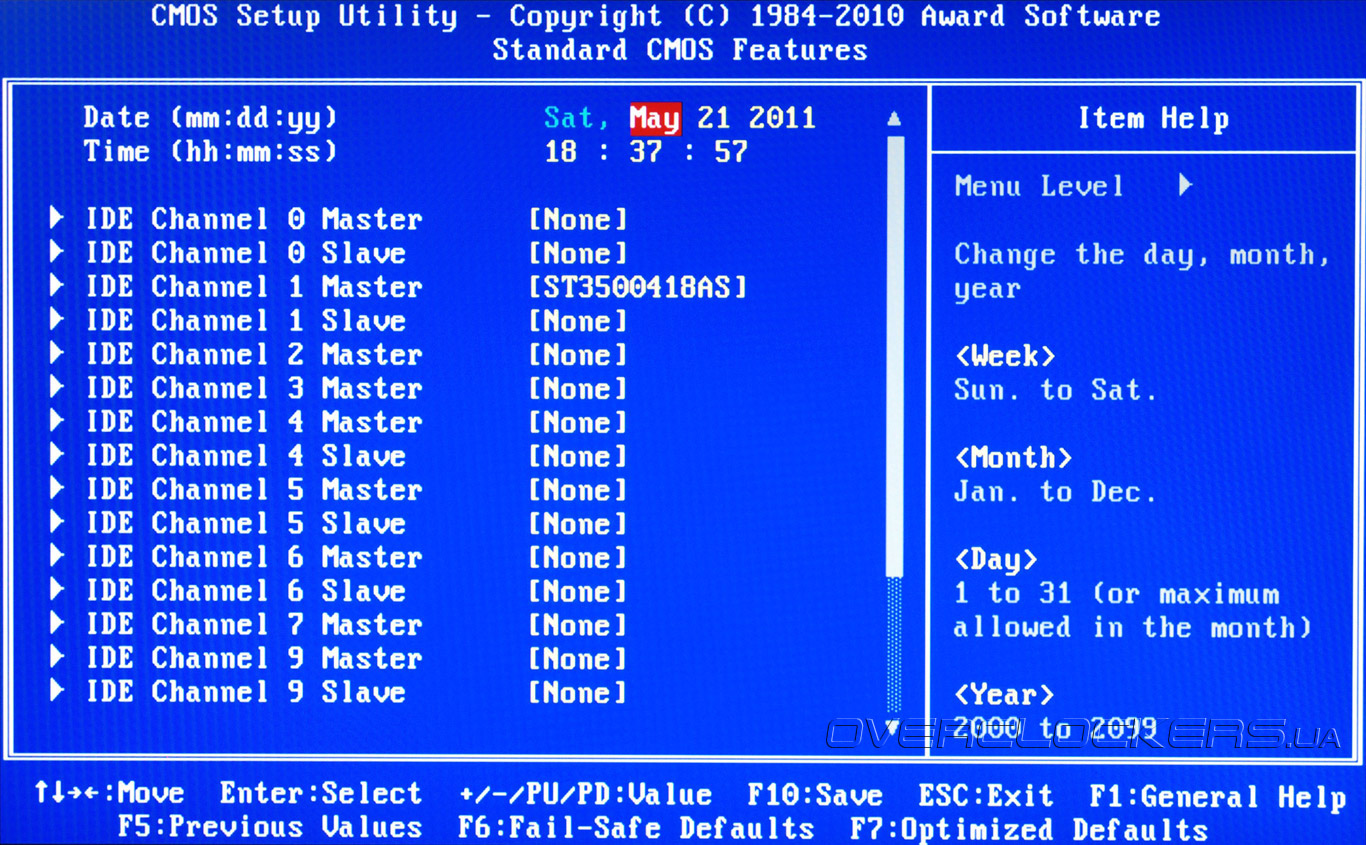

Несколько необычно выглядит меню Standard CMOS Features: все интерфейсы для подключения накопителей определяются как IDE, причем каждый канал делится на Slave и Master. Напомним, что на плате находятся десять разъемов SATA (по одному устройству), один IDE (до 2-х устройств) и два eSATA.

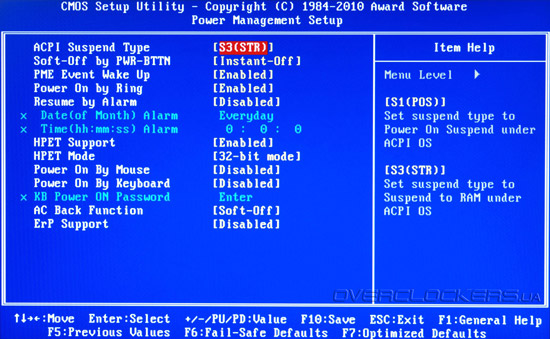

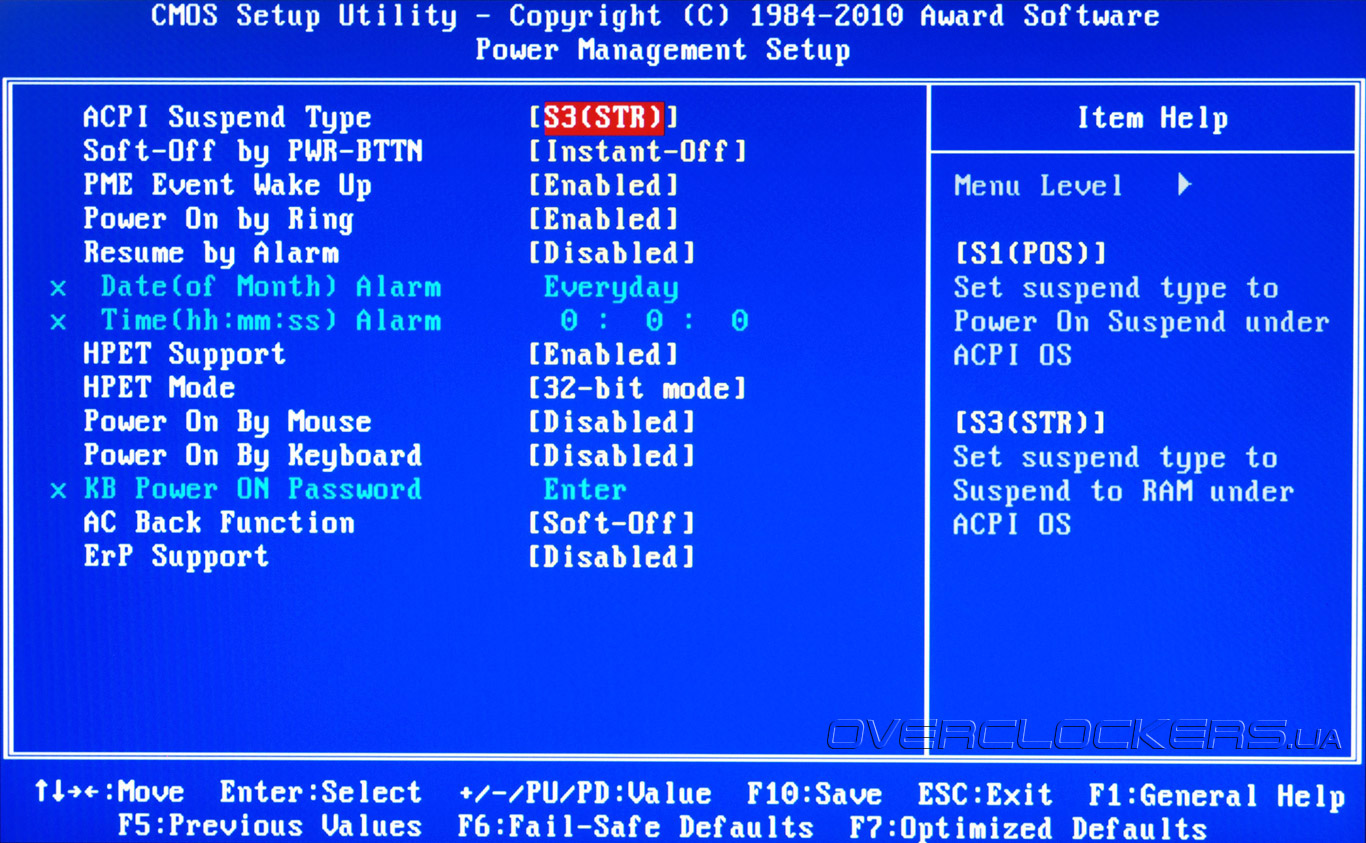

Содержание остальных разделов BIOS вполне банально. Не забудем деактивировать все пункты в Power Management Setup, отвечающие за «внезапный» запуск ПК. В данном случае это PME Event Wake Up и Power On by Ring.

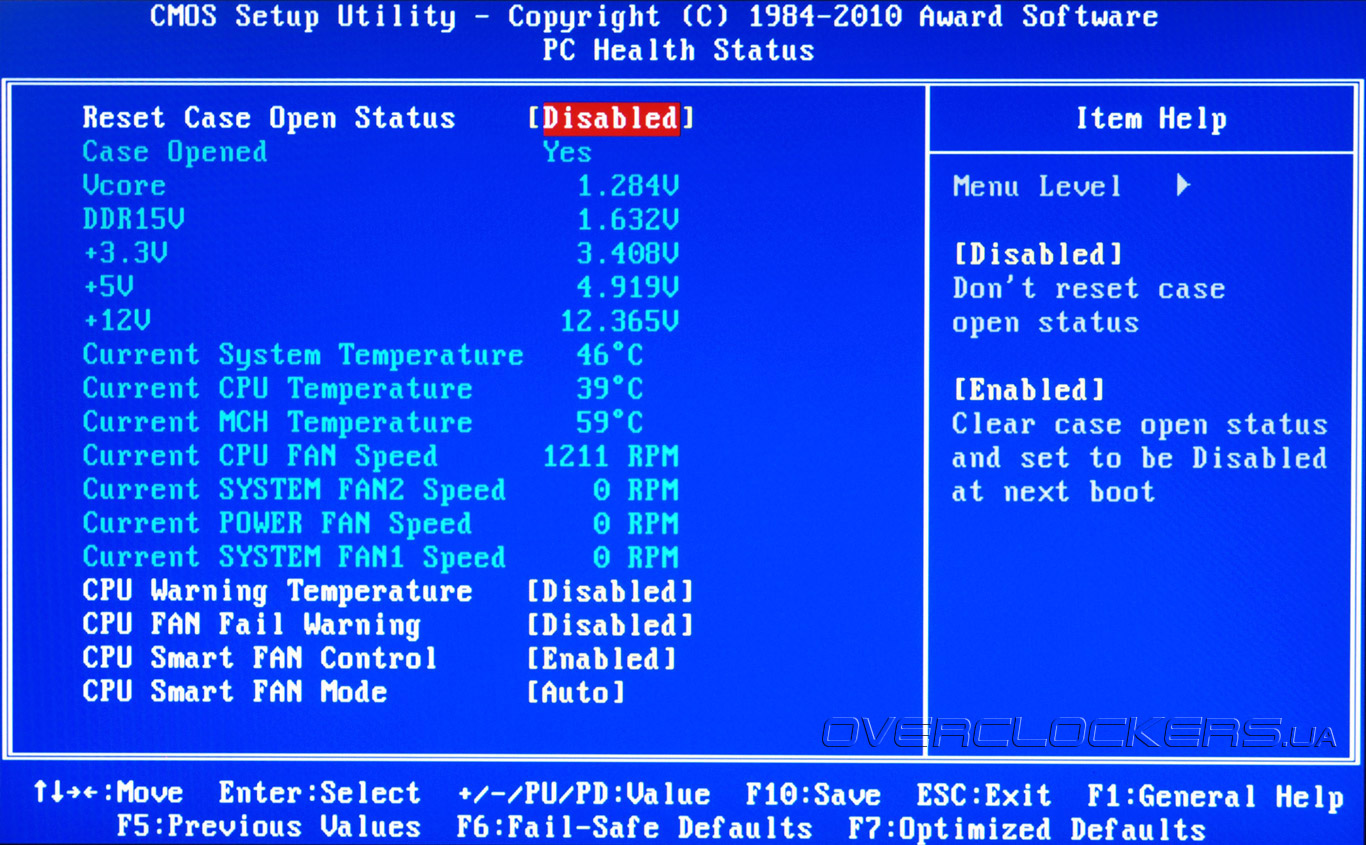

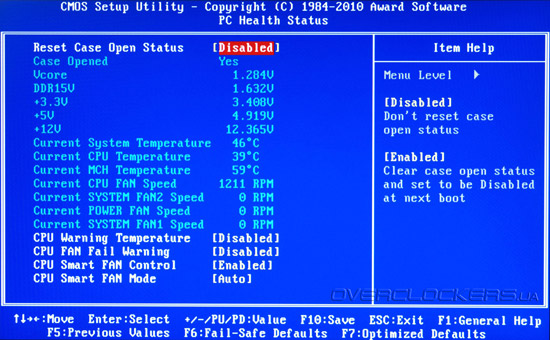

Раздел мониторинга напряжений и температур PC Health Status не так информативен, как хотелось бы:
Программе настройки BIOS, на наш взгляд, недостает возможностей хранения оверклокерских профилей (реализовано только в Windows-утилите EasyTune 6).
Комплектное ПО

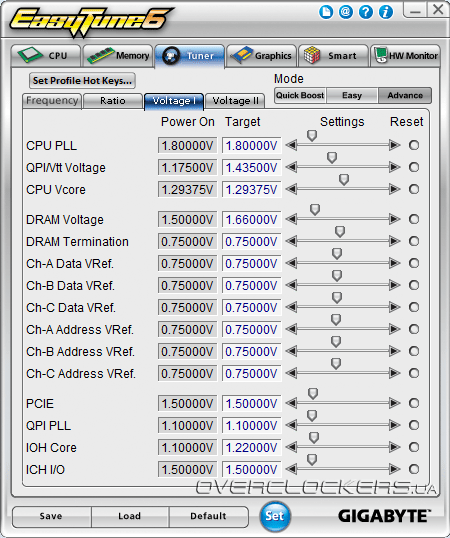

Серийные экземпляры Gigabyte GA-X58A-UD9 сопровождаются сразу девятью фирменными утилитами, наиболее полезными из которых являются @BIOS (обновление микрокода BIOS) и EasyTune 6 (тонкая настройка и разгон).
![EasyTune 6 EasyTune 6](/motherboard/gigabyte-ga-x58a-ud9/18-gigabyte-ga-x58a-ud9.png)
Функционал последней мы рассматривали в одном из предыдущих обзоров.
Разгон
Изначально рассматриваемая плата носила имя X58A-UDP7 и была переименована только перед самым анонсом. Поэтому утилита CPU-Z определяет ее именно как «Gigabyte GA-X58A-UDP7».
Для получения максимальной частоты процессора на инженерном семпле X58A-UD9 была загружена последняя версия микрокода BIOS (F4), использовался множитель памяти 6x, интерфейс QPI был переведен в медленный режим — Slow Mode.

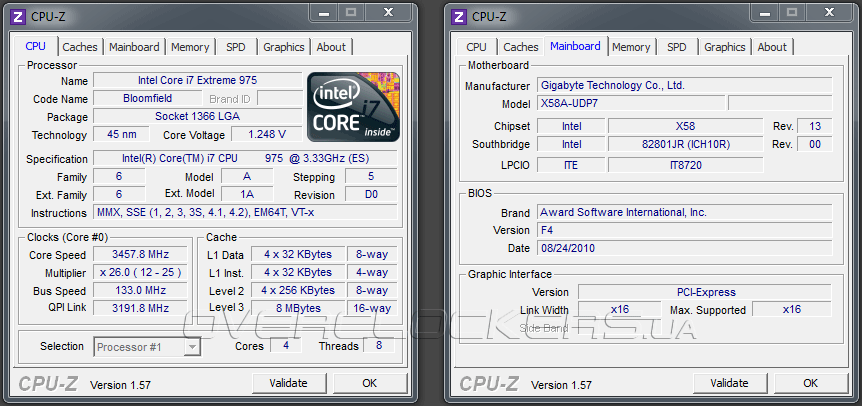

Вышеперечисленные меры позволили достичь стабильной работы системы при 64%-ном поднятии Bclk: со 133 до 218 МГц. При этом частота QPI равнялась 2616 МГц (пропускная способность ~5,2 ГТ/с), модули памяти трудились в режиме DDR3-1308, а напряжение процессорных ядер не превышало отметки 1,35 В.
![Разгон Gigabyte GA-X58A-UD9 Разгон Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/35-gigabyte-ga-x58a-ud9.png)
Если же использовать стандартый режим работы шины QPI, то предел по Bclk оставил лишь 212 МГц, что, скорее всего, связано с сыростью самого экземпляра платы.
Тестирование
Для оценки производительности опытного образца материнской платы Gigabyte GA-X58A-UD9 были подобраны следующие комплектующие:
- процессор: Intel Core i7-975 EE (3,33 ГГц);
- память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 560 Ti;
- жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1019;
- драйвер видеокарты: GeForce 260.99.
Испытуемая X58A-UD9 тестировалась с версией BIOS F4, а ее оппонент — системная плата ASUS P6T7 WS SuperComputer — с версией микрокода 1001. Процессор и память функционировали на обеих платах в указанных выше режимах. Бенчмарки прогонялись дважды, после чего выводилось среднее значение.
Результаты тестирования
Подсистема памяти
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/36-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/37-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/38-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/39-gigabyte-ga-x58a-ud9.png)
Соперничество Голиафа и... еще одного Голиафа в популярном тесте производительности подсистемы памяти Aida64 завершилось с минимальным преимуществом P6T7 WS SuperComputer. Наиболее существенная разница (1%) наблюдалась в тесте копирования в память.
Архивирование
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/40-gigabyte-ga-x58a-ud9.png)
Разрыв между участниками в WinRAR 4 также незначителен (0,8%), но опять же в пользу продукта ASUS.
Рендеринг
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/41-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/42-gigabyte-ga-x58a-ud9.png)
Gigabyte GA-X58A-UD9 выглядит чуть предпочтительнее оппонента в Cinebench R11.529. Разница совсем небольшая, в пределах погрешности.
Математические расчеты
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/43-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/44-gigabyte-ga-x58a-ud9.png)
Вычислительные «способности» тестовых систем в wPrime практически одинаковы, а вот писать разнообразные комментарии к мирному противостоянию плат ASUS и Gigabyte становится все сложнее.
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/45-gigabyte-ga-x58a-ud9.png)
Претендентские матчи в Казани (речь идет о первенстве мира по шахматам) ознаменовались огромным количеством ничьих: из 30 партий победитель был определен лишь в трех. Стоит ли удивляться тому, что X58A-UD9 и P6T7 WS SuperComputer оказались примерно равны по силам в бенчмарке Fritz? Простите, но разница в 0,27% выглядит смехотворной!
Работа с видеоданными
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/46-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/47-gigabyte-ga-x58a-ud9.png)
С небольшим преимуществом решения ASUS — на целый кадр! — завершился тест конвертации видео x264 (first pass).
Игровые приложения
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/48-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/49-gigabyte-ga-x58a-ud9.png)
Если вы — бенчер и до установления очередного рекорда в 3DMark Vantage вам не хватает всего несколько «попугаев», то выбор стоит сделать в пользу P6T7 WS SuperComputer.
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/50-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/51-gigabyte-ga-x58a-ud9.png)
В 3DMark 11 происходит замена лидера: здесь уже на три очка «шустрее» X58A-UD9.
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/52-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/53-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/54-gigabyte-ga-x58a-ud9.png)
![Результаты тестирования Gigabyte GA-X58A-UD9 Результаты тестирования Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/55-gigabyte-ga-x58a-ud9.png)
Игровые тесты отражают общую тенденцию: ASUS P6T7 WS SuperComputer впереди, но менее чем на один процент. Объявить ее итоговым победителем как-то язык не поворачивается, особенно с учетом экспериментального статуса Gigabyte GA-X58A-UD9 Rev.0.2.
Выводы
Протестированная нами материнская плата Gigabyte GA-X58A-UD9 обладает выдающимся сочетанием характеристик и по праву носит статус флагманского продукта. Отдельно хотелось бы выделить поддержку графических связок из четырех видеокарт GeForce/Radeon с двухслотовыми кулерами и продуманную систему охлаждения Hybrid Silent-Pipe 2. Питание процессорного гнезда от двух 8-контактных силовых разъемов EPS12V способствует покорению рекордных частот при экстремальном разгоне, что подтверждает опыт тайваньского оверклокера Hicookie.
Тем не менее, за прошедшие с момента анонса X58A-UD9 двенадцать месяцев к высокоуровневым платам появились новые требования, а именно: использование UEFI вместо BIOS и интеграция минимум четырех портов USB 3.0 и SATA 6 Гбит/с. Обладая немалой стоимостью (около $550 на момент публикации материала), плата Gigabyte могла бы предложить еще ряд полезных мелочей: к примеру, модуль Bluetooth, заглушку с USB-портами в корпус или дискретную звуковую карту.
О целесообразности приобретения этой системной платы рассуждать бесполезно, поскольку те, кто может позволить себе такую покупку, не станут экономить «на мелочах». Для геймера или профессионального оверклокера среди актуальных предложений X58A-UD9 является чуть ли не идеальной платформой для построения мощного ПК (стенда), на рынке ее аналоги можно буквально пересчитать по пальцам.
Нам же «девятка» определенно понравилась!
![Gigabyte GA-X58A-UD9 Gigabyte GA-X58A-UD9](/motherboard/gigabyte-ga-x58a-ud9/56-gigabyte-ga-x58a-ud9.jpg)
![Выбор редакции: оригинальный дизайн Выбор редакции: оригинальный дизайн](/motherboard/gigabyte-ga-x58a-ud9/editors-choise-original-design.png)
