Благодаря богатым возможностям расширения новинка сможет заинтересовать не только любителей разгона, но и поклонников виртуальных баталий, а также требовательных пользователей. Насколько хорошо справится GA-X99-SOC Force с этими ролями — мы с вами узнаем из сегодняшнего обзора, а пока, рекомендую взглянуть на технические характеристики материнской платы.
| Модель | Gigabyte GA-X99-SOC Force |
| Чипсет | Intel X99 |
| Процессорный разъем | Socket LGA2011-3 |
| Процессоры | Core i7 (Haswell-E) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*(OC), максимум 64 ГБ |
| Слоты PCI-E | 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x0+x16+x0, x6+x0+x16+x8, x8+x8+x16+x8) 3 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | – |
| Видеоразъемы | – |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х Renesas uPD720210) 8 x 2.0 (4 разъема на задней панели, Intel X99) |
| ATA-133 | – |
| Serial ATA | 10 каналов SATA 6 Гбит/с (Intel X99) |
| SATA Express | 1 канал SATA Express 10 Гбит/с (Intel X99) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel X99) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | 1 (Оптический) |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 264 |
| Дополнительные возможности | DualBIOS, OC Buttons, Q-Flash Plus, клавиша Clear_CMOS, индикатор кодов POST, разъемы для измерения напряжения, разъем M.2, рамка для крепления видеокарт OC Brace, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Системная плата вместе с комплектом поставки помещена в крупную картонную коробку, снабженную удобной ручкой для переноски. В оформлении упаковки используется тема гоночных автомобилей Formula 1, олицетворяющих скорость, мощность и высокие технологии.
С обратной стороны коробки представлено схематическое изображение РСВ новики, на котором указаны ключевые особенности конструкции, приведены конфигурация задней панели и спецификация материнской платы, а также обозначены фирменные технологии Gigabyte, которыми может похвастаться GA-X99-SOC Force.
Набор дополнительных принадлежностей материнской платы весьма разнообразный, в него входят:
- руководство пользователя;
- буклет по быстрой сборке системного блока;
- DVD-диск с драйверами и ПО.
Также, в комплекте поставки нашлись:

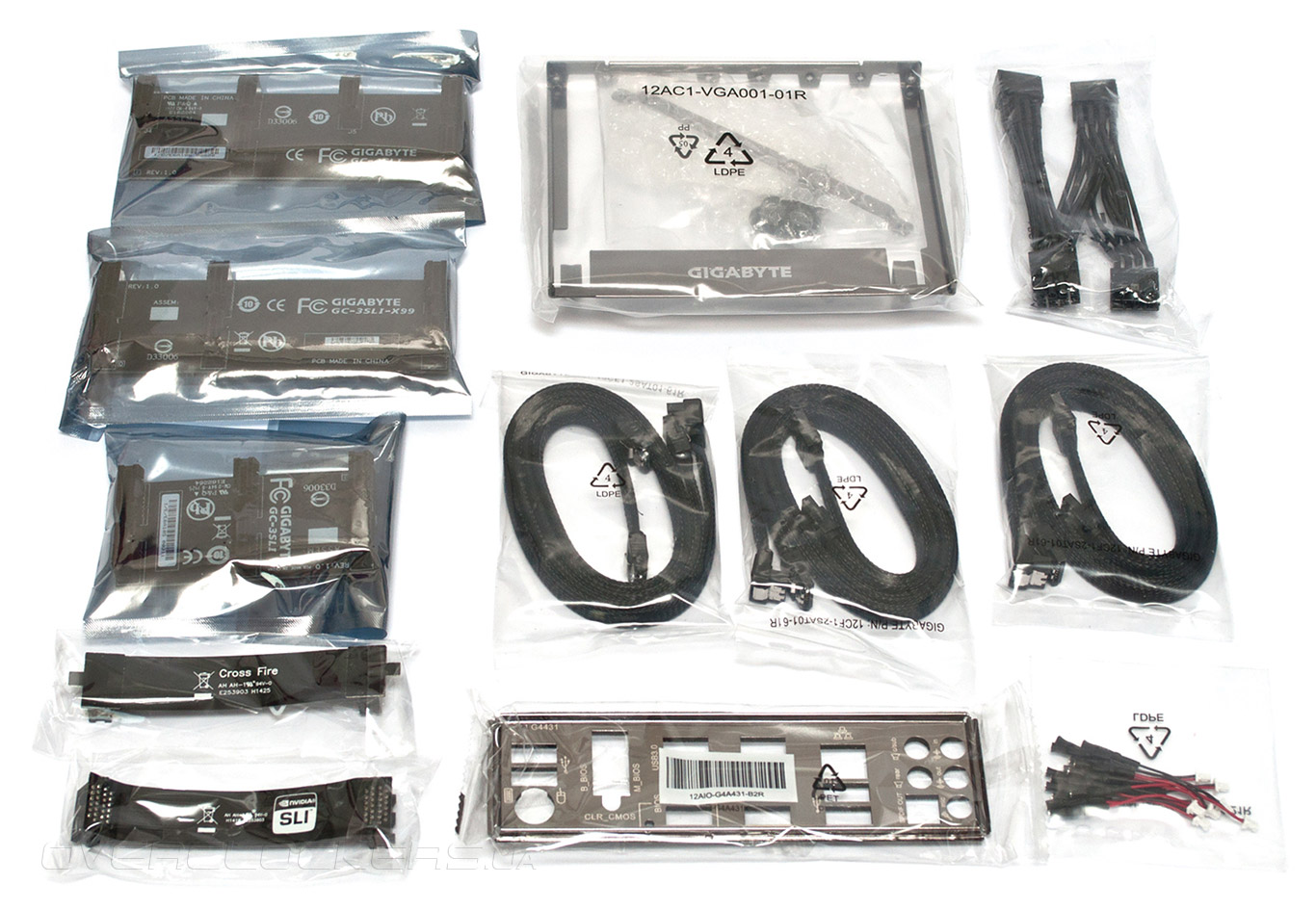

- четыре мостика NVIDIA SLI (по одному 4-Way и 2-Way, пара 3-Way);
- мостик AMD CrossFireX;
- рамка для крепления видеокарт OC Brace с комплектом винтов;
- шесть кабелей SATA 6 Гбит/с в сетчатой оплетке;
- заглушка на заднюю панель I/O Shield;
- переходник питания (EPS12V);
- восемь кабелей-переходников для измерения напряжения.
Самым необычными аксессуарами являются рамка OC Brace, предназначенная для фиксации графических акселераторов при эксплуатации системной платы в условиях открытого стенда, а также переходник питания, позволяющий подать к розетке EPS12V напряжение от трех восьмиконтактных разъемов блока питания, тем самым обеспечив необходимой мощностью процессорный VRM.
Дизайн

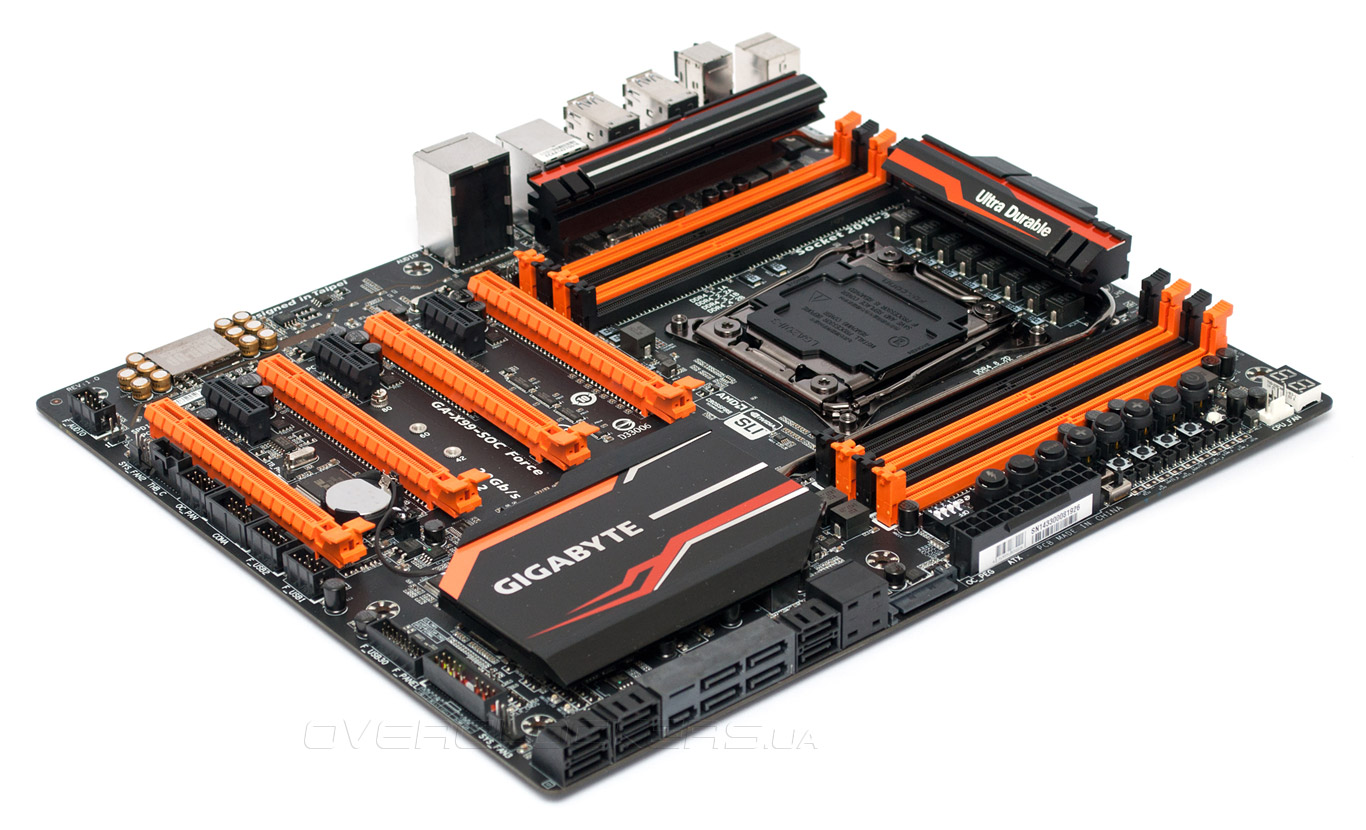

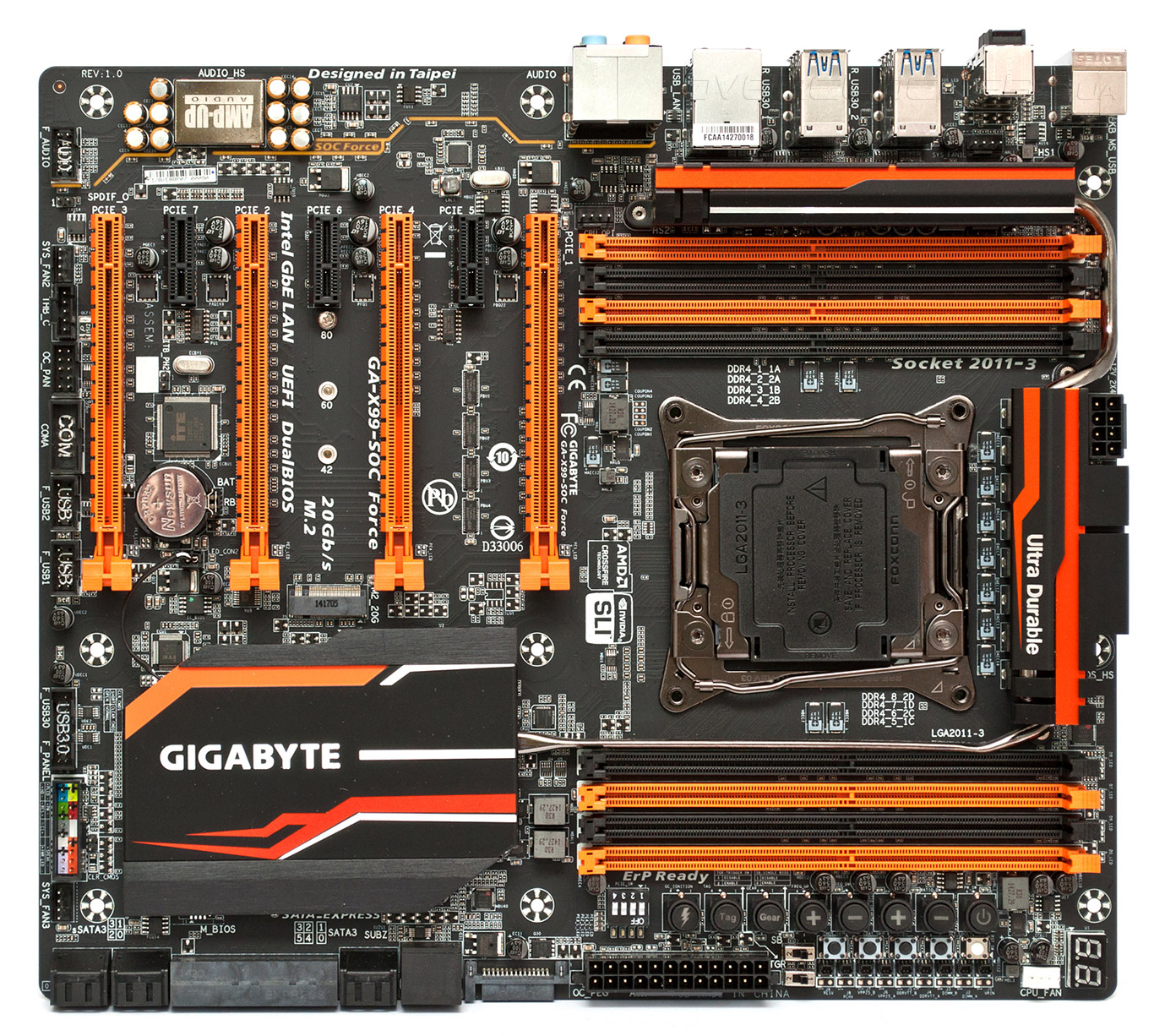

Материнская плата Gigabyte GA-X99-SOC Force выполнена в форм-факторе АТХ, но ее размеры составляют 305х264 мм, то есть ширина на 20 мм больше стандарта, что может вызвать трудности при установке устройства в тесные корпуса системных блоков. Эффектный внешний вид новинке обеспечивает сочетание черных и ярко-оранжевых разъемов. Компоновка печатной платы чрезвычайно плотная, но в то же время весьма удобная, любители самостоятельной сборки будут довольны.

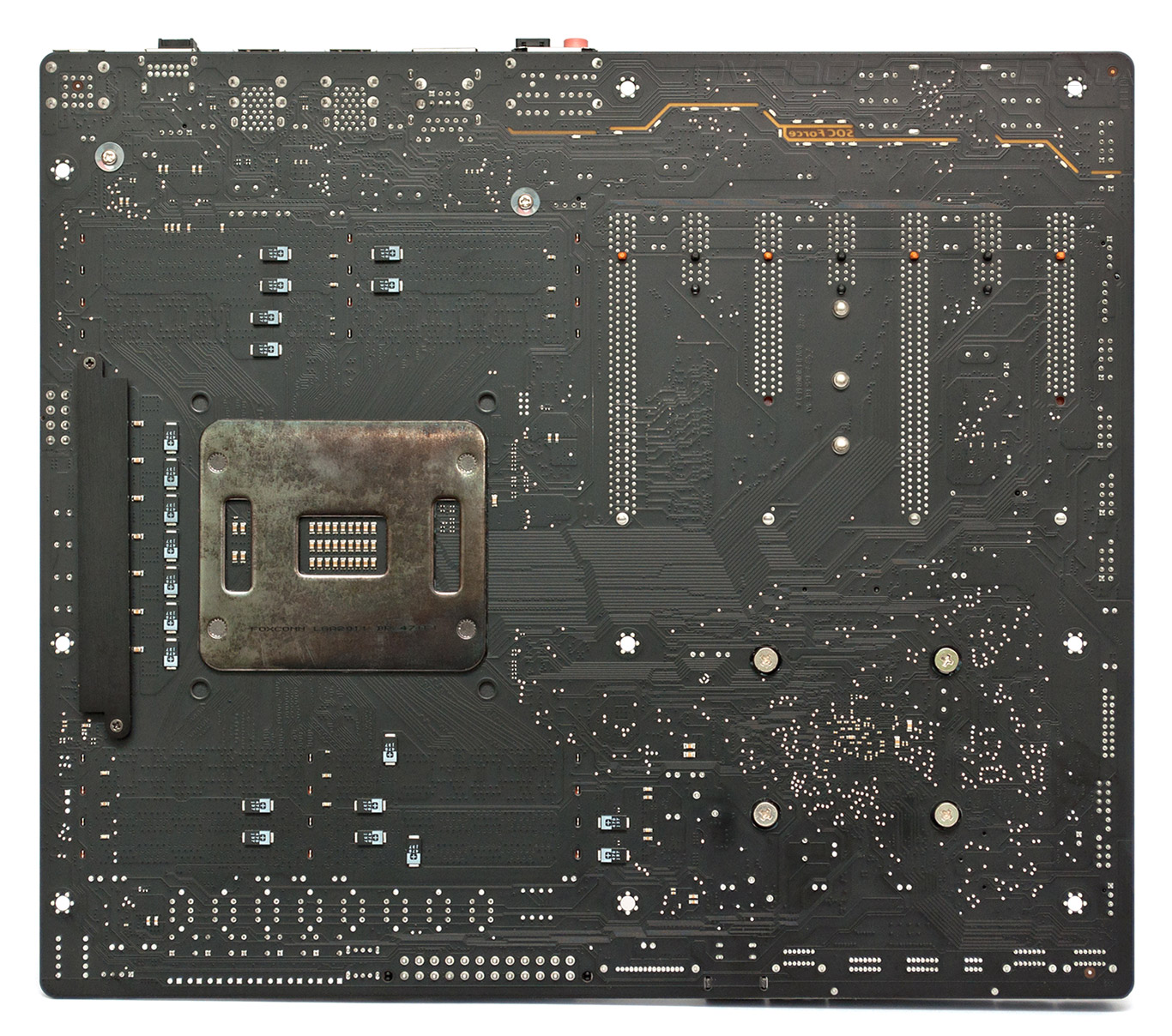

В основе Gigabyte GA-X99-SOC Force лежит системная логика Intel X99 — единственный вариант для построения настольных материнских плат для платформы LGA2011-3. Новинка оснащена восемью разъемами DIMM для установки модулей ОЗУ стандарта DDR4. Поддерживается четырехканальный режим доступа, максимальный объем оперативной памяти составляет 64 ГБ, а ее частота в режиме разгона может достигать 3000 МГц. С обратной стороны печатной платы заметно некоторое количество электронных компонентов, а в районе процессорного разъема находится металлическая пластина.

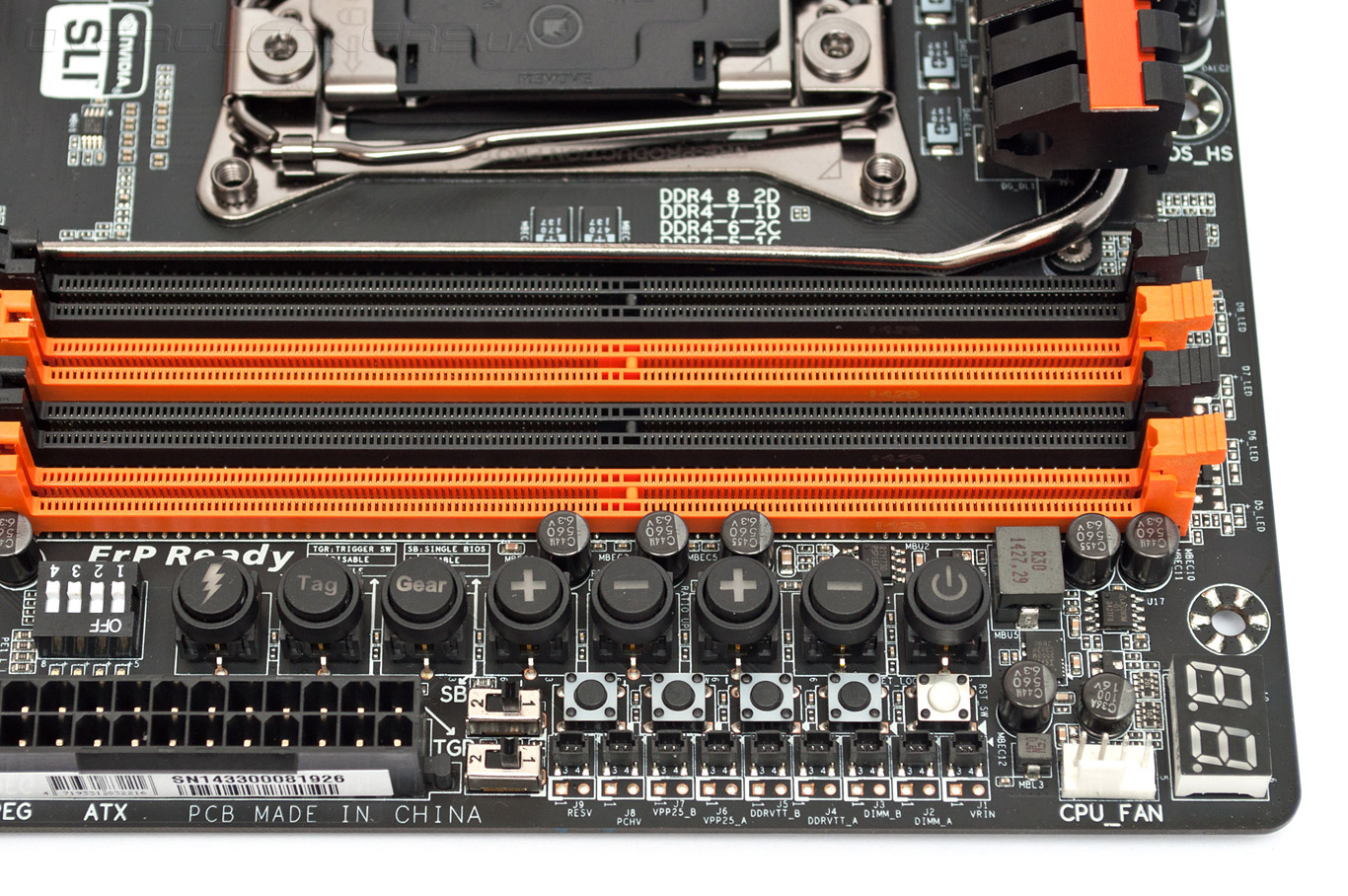

Материнская плата оснащена целой «клавиатурой» из аппаратных кнопок OC Buttons. При повседневной эксплуатации внутри системного блока доступ к ним будет затруднен, зато, в условиях открытого стенда эти органы управления заметно облегчат процесс экстремального оверклокинга. Помимо привычных кнопок включения, перегрузки и сброса настроек прошивки новинка имеет клавишу CBAT_SW, имитирующую извлечение батарейки, SET_LOCK, с помощью которой загружается последний работоспособный профиль UEFI, а также DTB (Direct to BIOS button), предназначенную для быстрого входа в меню настройки. Кнопка OC_IGNITION включает напряжение на разъемах вентиляторов и периферии, тогда как питание на процессор и графические карты не подается. Этот режим может пригодиться для демонстрации моддинга, настройки и обслуживания СВО, а также удаления инея по окончании экспериментов с жидким азотом. Помимо того, новинка оснащена клавишами управления базовой частотой и множителем центрального процессора, а также кнопкой Gear, меняющей шаг BCLK с 0,1 МГц на 1 МГц, и клавишей TAG, которая позволяет загрузить заранее сохраненный профиль с настройками UEFI. Здесь же находится три микропереключателя: OC PCIe Switch, предназначенный для выборочной деактивации разъемов PCI Express x16, DualBIOS Switch, отключающий одноименную функцию, и OC Trigger switch, с помощью которого принудительно понижается частота центрального процессора. Наконец, материнская плата оснащена контрольными точками для измерения напряжений и светодиодным индикатором, на которой выводятся коды POST.

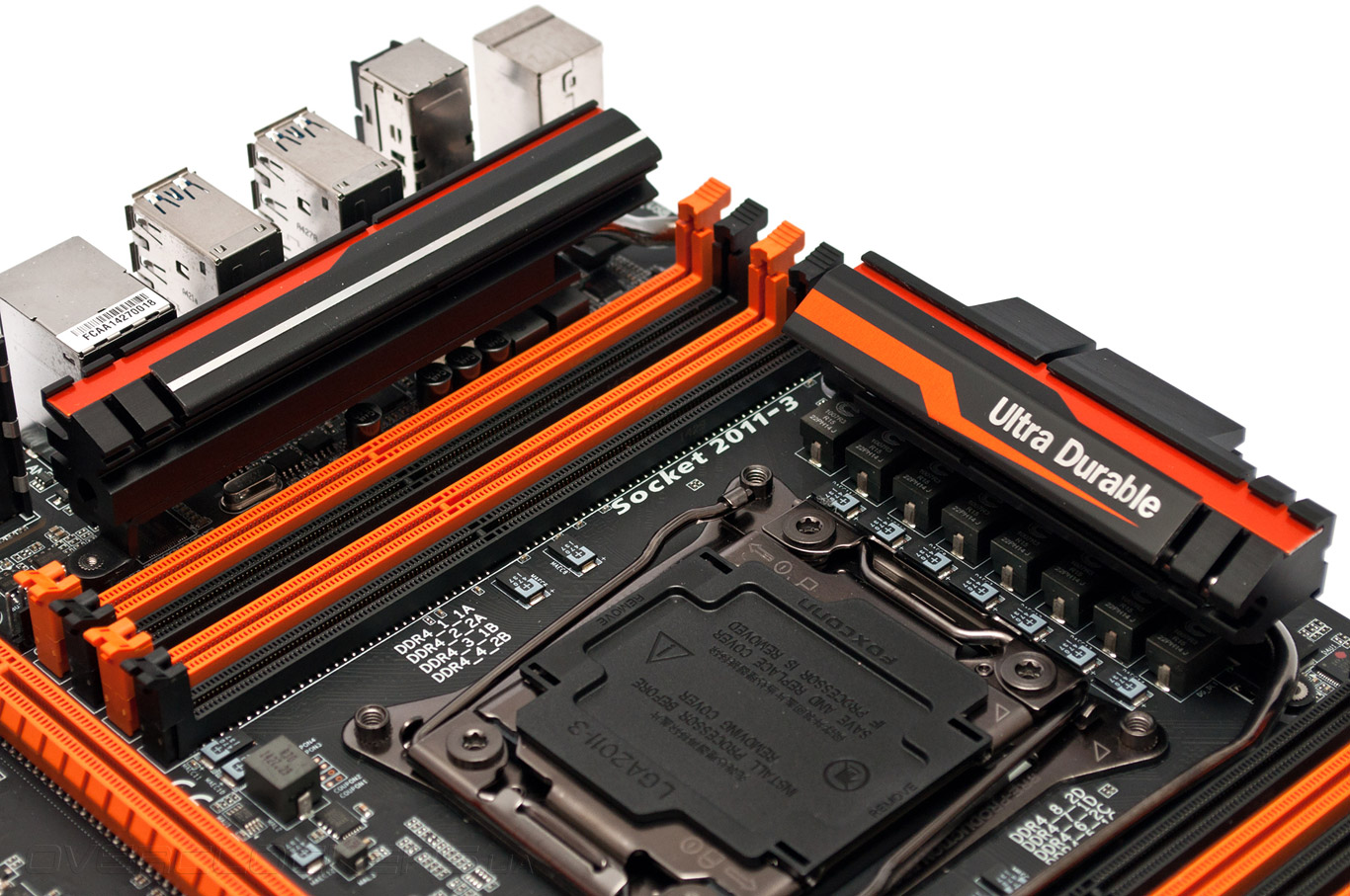

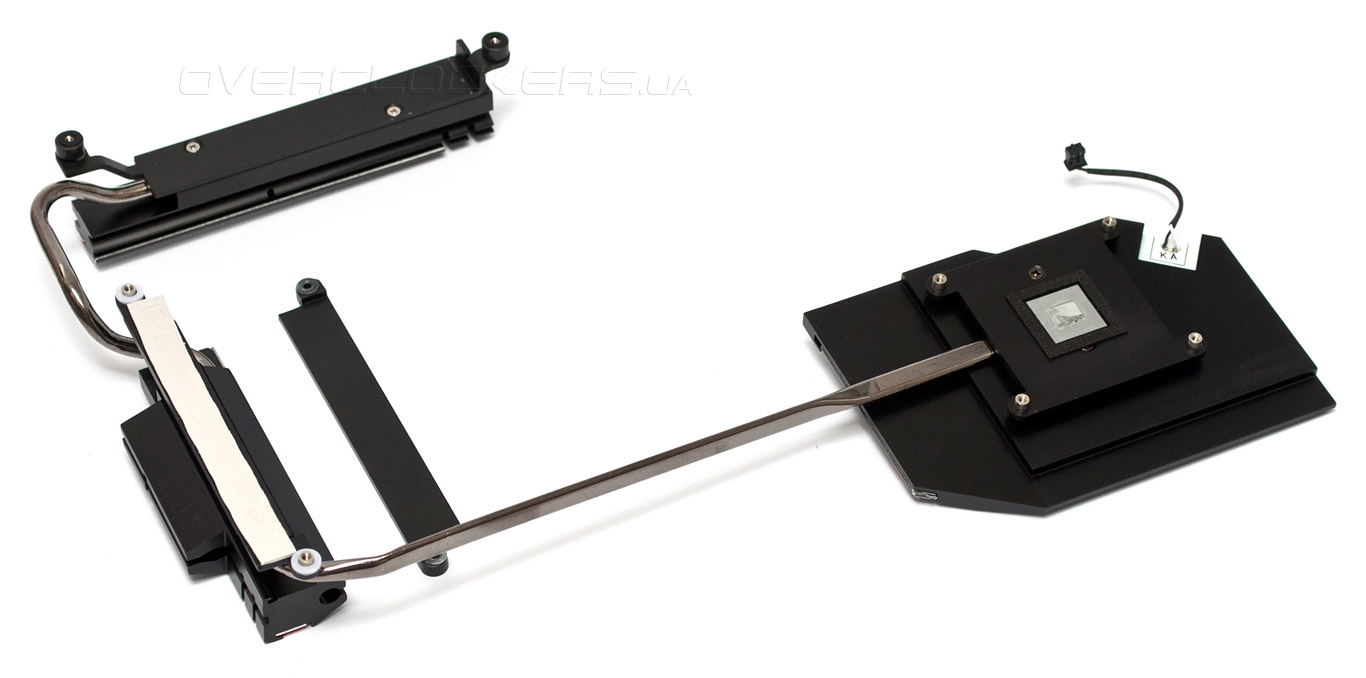

Подсистема электропитания GA-X99-SOC Force охлаждается парой радиаторов, один из которых непосредственно контактирует с силовыми элементами VRM, а второй — дополнительный — распложён между слотами ОЗУ и разъемами задней панели. Между собой радиаторы соединены тепловой трубкой.

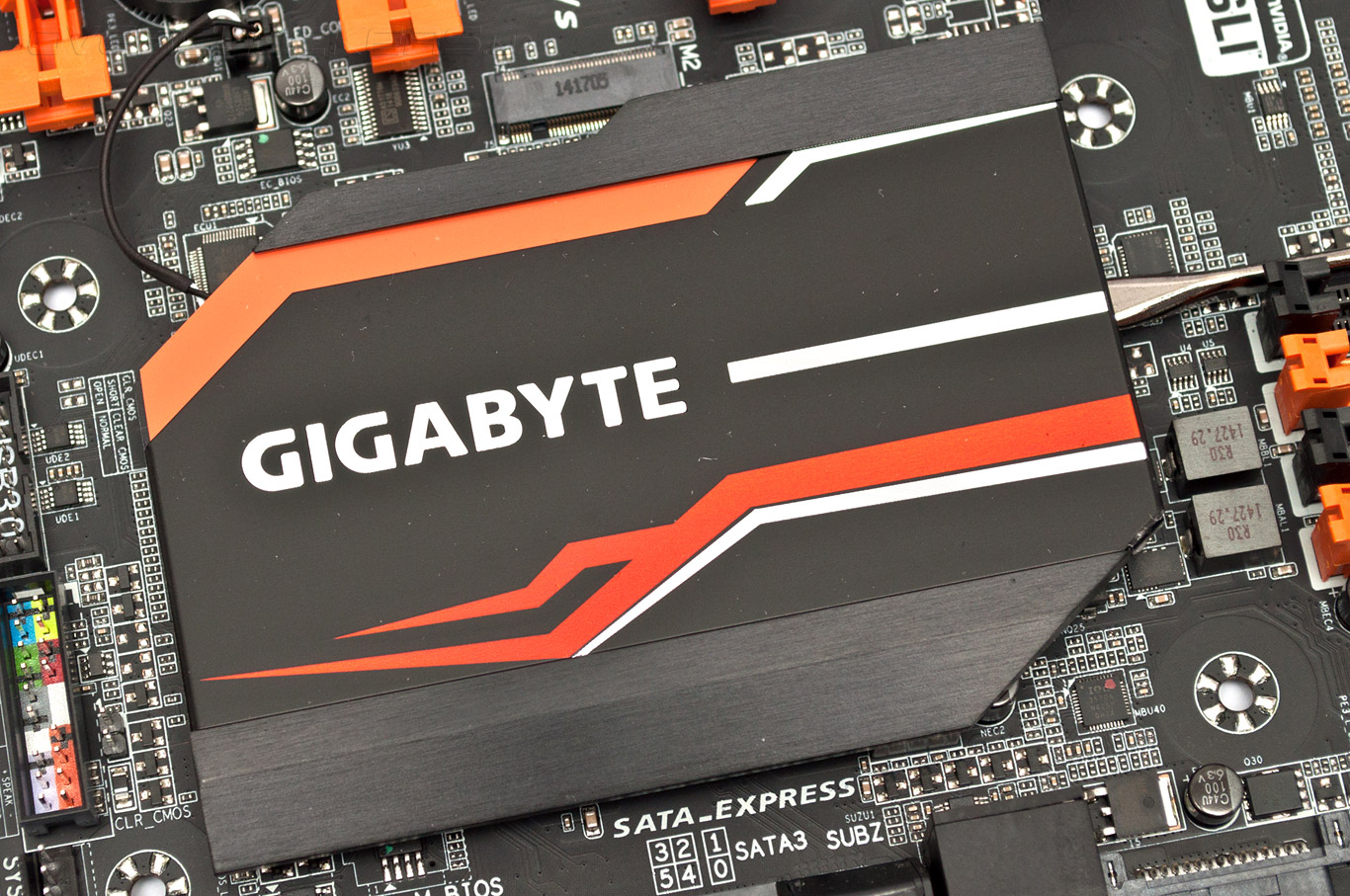

Тепло от единственной микросхемы системной логики отводится массивным плоским охладителем, также соединённым тепловой трубкой с радиатором, который защищает от перегрева силовую подсистему.
Что касается эффективности передачи тепла термосифонными трубками, то она, очевидно, невелика из-за их малого сечения. Зато, все элементы конструкции имеют надежное винтовое крепление, а металлическая пластина, находящаяся с обратной стороны РСВ, судя по отсутствию на ней термоинтерфейса не участвует в охлаждении, а лишь предохраняет текстолит от деформации.

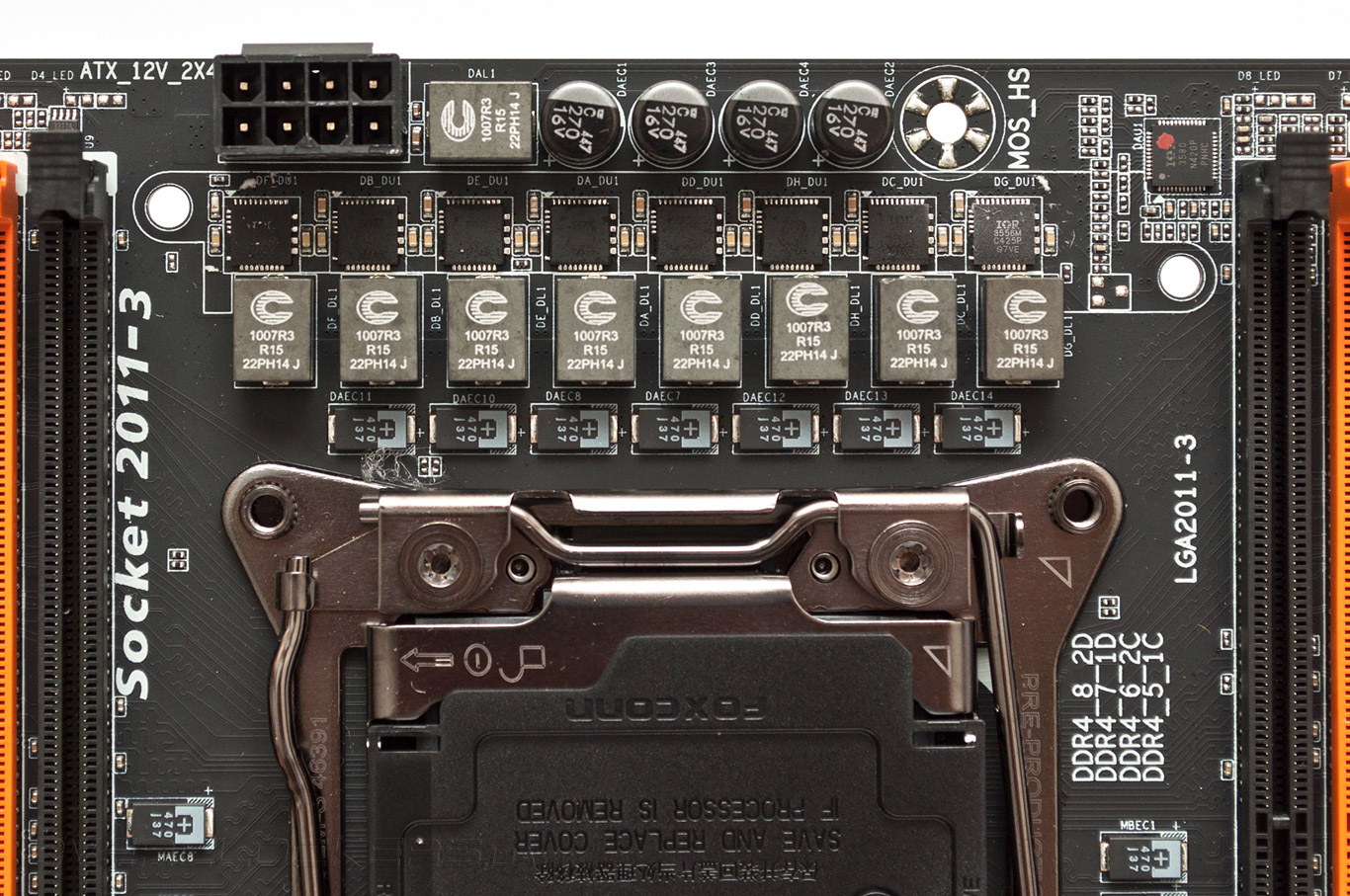

Преобразователь напряжения выполнен по восьмиканальной схеме, в каждой фазе используется интегральные сборки PowIRstage IR3556M производства International Rectifier и дроссели серверного класса надежности Cooper Bussmann. Напряжение к VRM подводится при помощи восьмиконтактного разъема EPS12V, а управление преобразователем возложено на цифровой ШИМ-контроллер IR3580, который обеспечивает работу восьми независимых фаз.

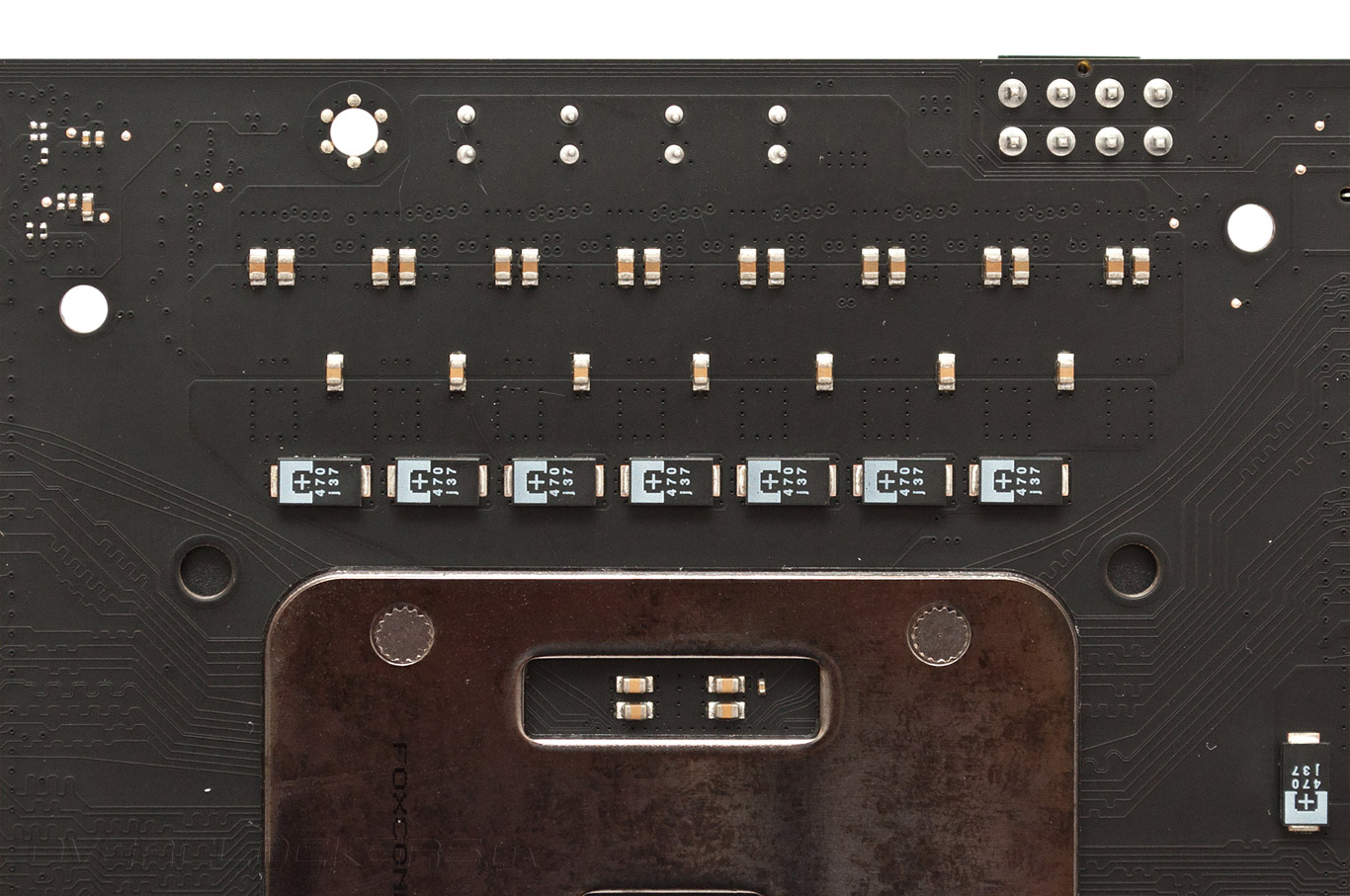

Все основные компоненты VRM размещены на лицевой поверхности печатной платы, поэтому, с обратной стороны РСВ расположились около десятка SMD-компонентов и несколько емкостей с полимерным органическим электролитом.
Для организации графической подсистемы Gigabyte GA-X99-SOC Force оснащена четырьмя разъемами PCI Express 3.0 x16, режим работы которых зависит от модели процессора. Для старших Intel Core i7-5960Х и Core i7-5930K порты могут работать по схемам «x16+x0+x0+x0», «x16+x0+x16+x8», или «x8+x8+x16+x8», тогда как владельцам Core i7-5820K, у которого количество линий PCI Express уменьшено до 28, будут доступны режимы «х16+х0+х8+х0» либо «х8+х8+х8+х0». Функциональность материнской платы можно разнообразить за счет установки плат расширения, для этих целей служат три слота PCI-E 2.0 x1.

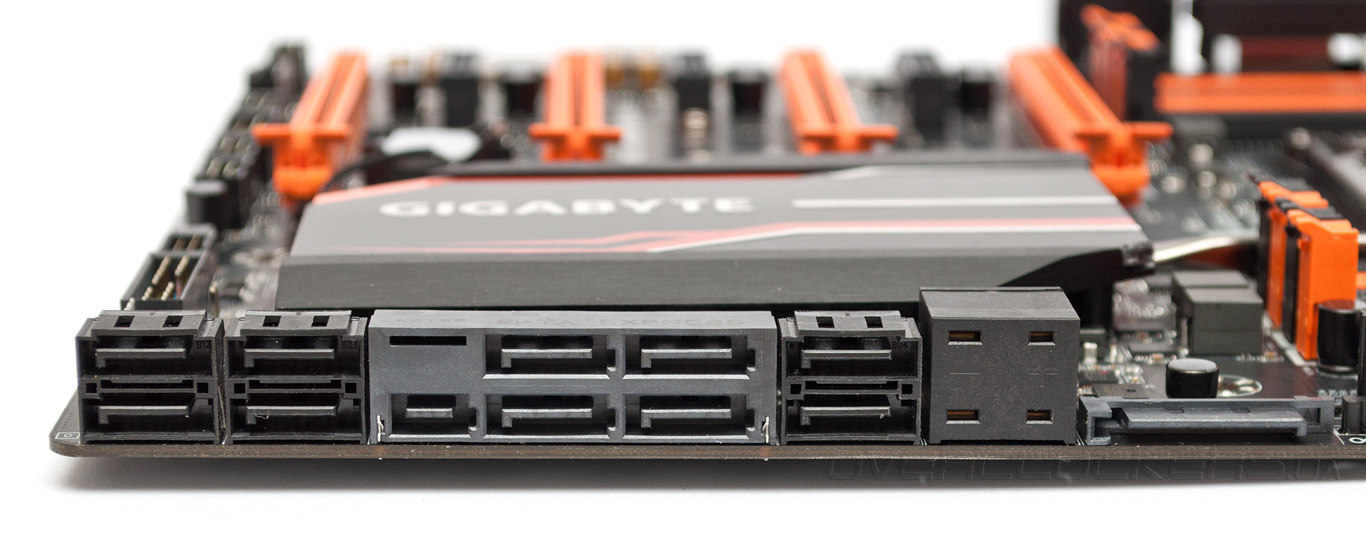

Дисковая подсистема материнской платы представлена восемью портами SATA 6 Гбит/с и одним SATA Express 10 Гбит/с, который совмещен с еще двумя интерфейсами SATA 6 Гбит/с. Возможностью организации массивов RAID обладают только шесть чипсетных каналов SATA из десяти. Справа от интерфейсов SATA находится колодка SUBZ, к которой можно подсоединить два низкотемпературных термодатчика, а также порт OC_PEG, подающий дополнительную мощность к слотам PCI Express x16 путем подключения стандартного разъема питания устройств SATA.

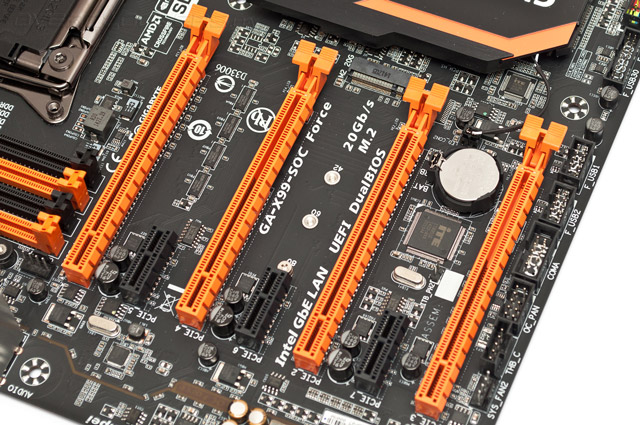

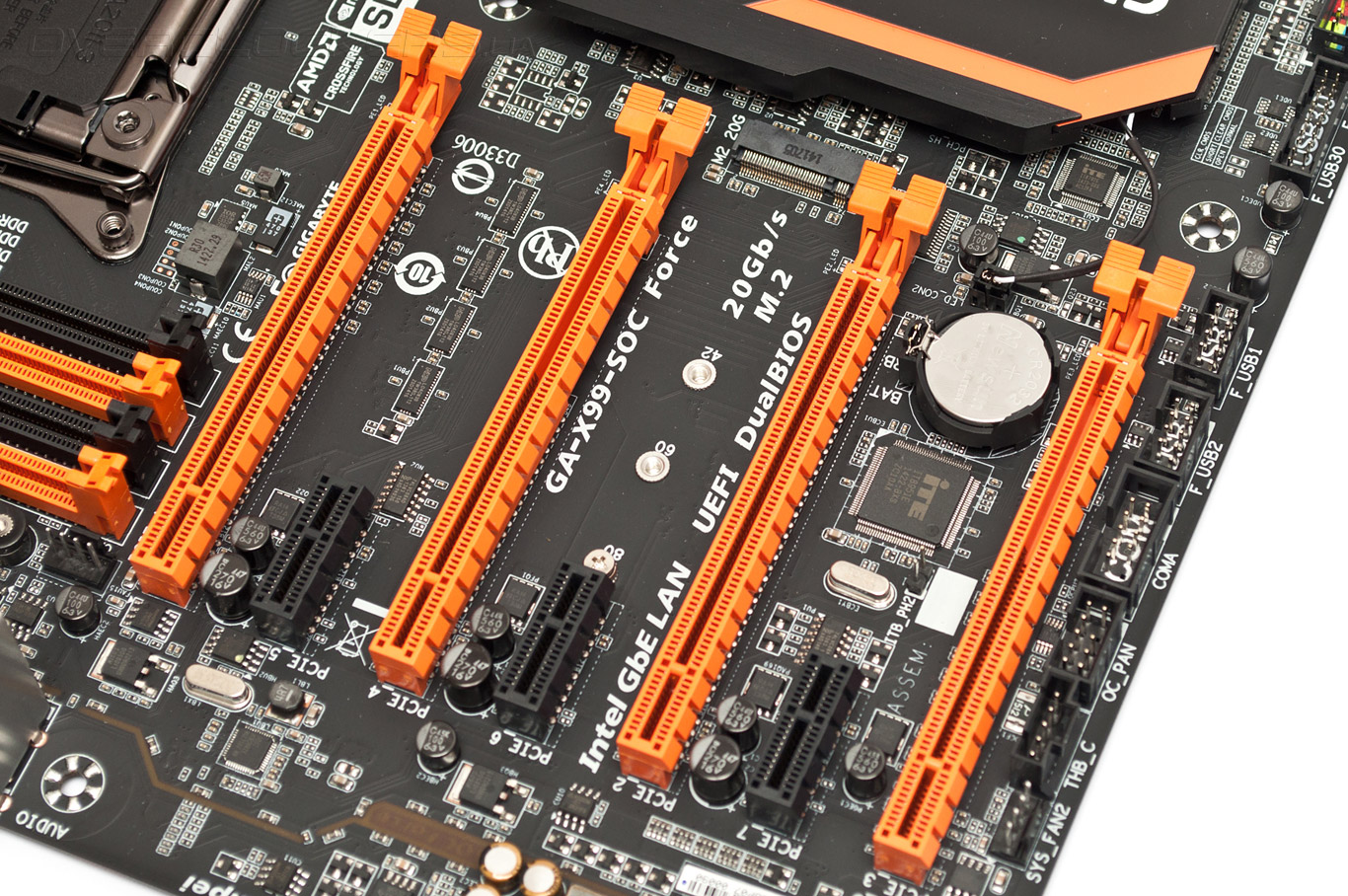

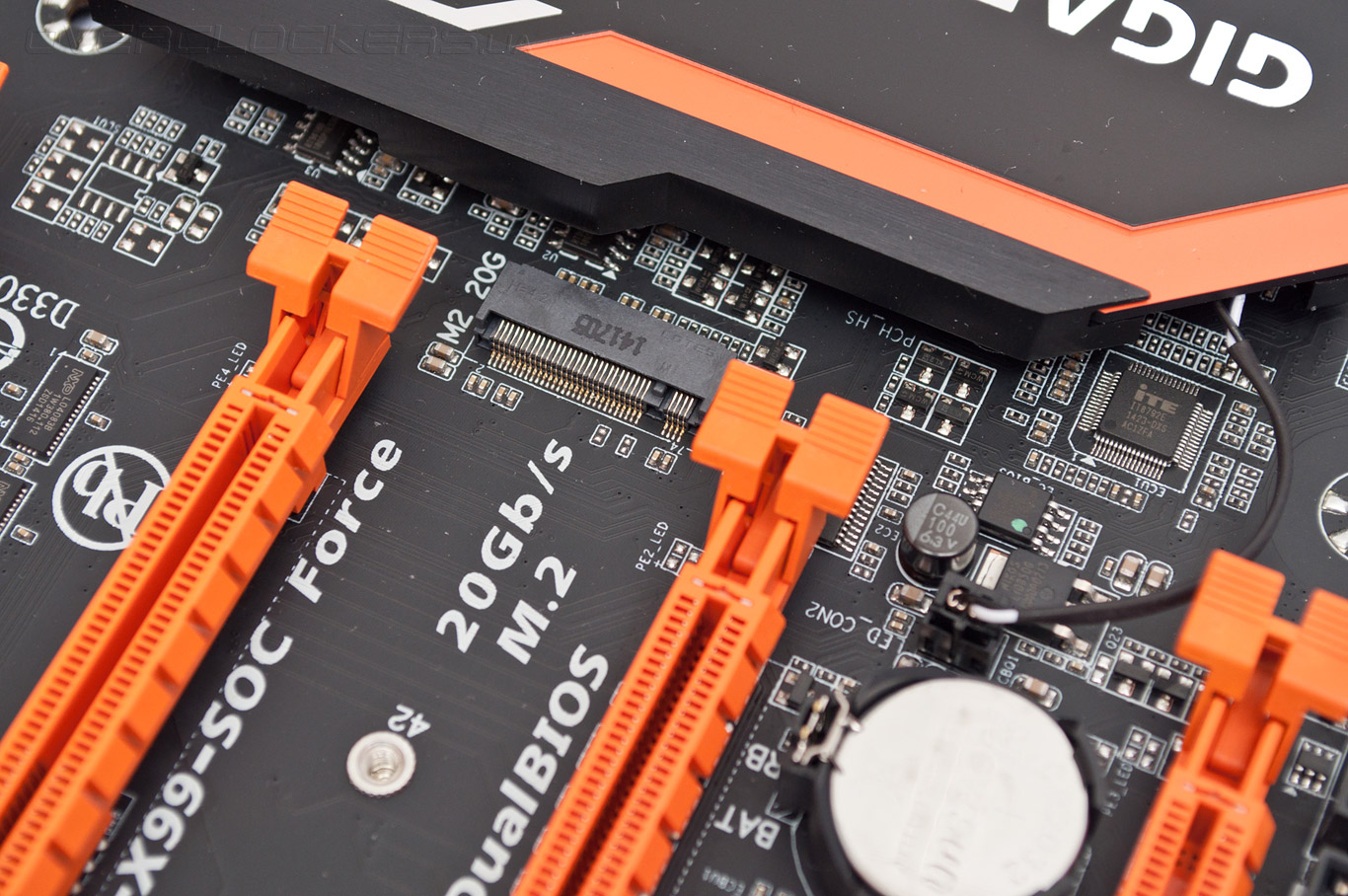

Между двумя средними портами PCI Express x16 находится слот М.2, предназначенный для установки высокоскоростных твердотельных накопителей формата NGFF с интерфейсом PCI Express. К разъему подведены четыре линии PCI-E 2.0, благодаря чему достигается пропускная способность до 20 Гбит/с.

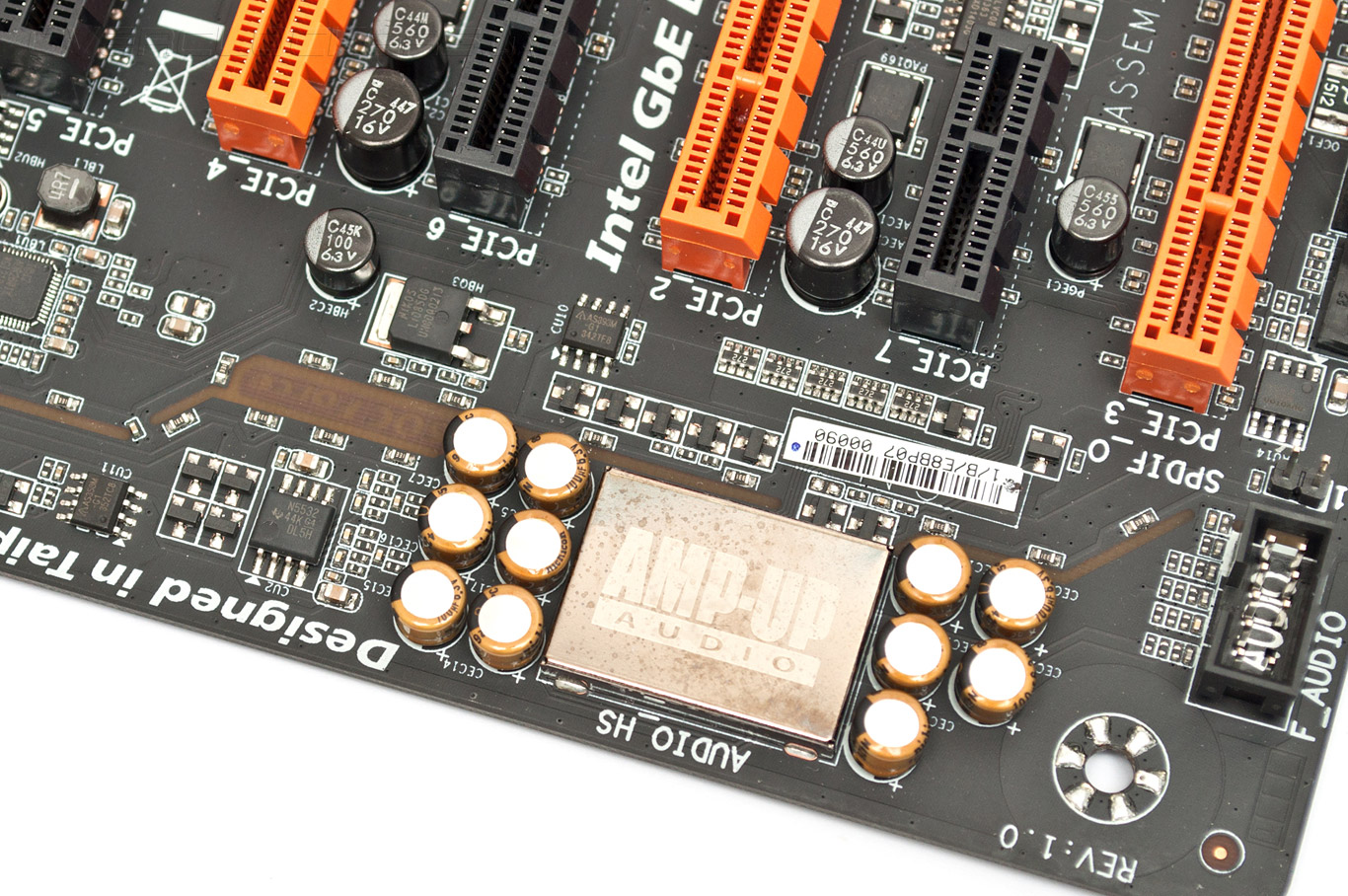

Звуковая подсистема Gigabyte GA-X99-SOC Force организована на базе современного 7.1 HDA-кодека Realtek ALC1150. Для снижения уровня электромагнитных помех аудиочип накрыт металлическим экраном, а участок печатной платы, где сосредоточены компоненты звукового тракта, отделен от остальной части «материнки» изолирующим зазором. Также, с целью улучшения развязки проводники левого и правого каналов разнесены на разные слои РСВ, а для нормальной работы с высокоомными стереонаушниками установлен операционный усилитель N5532 производства Texas Instruments.

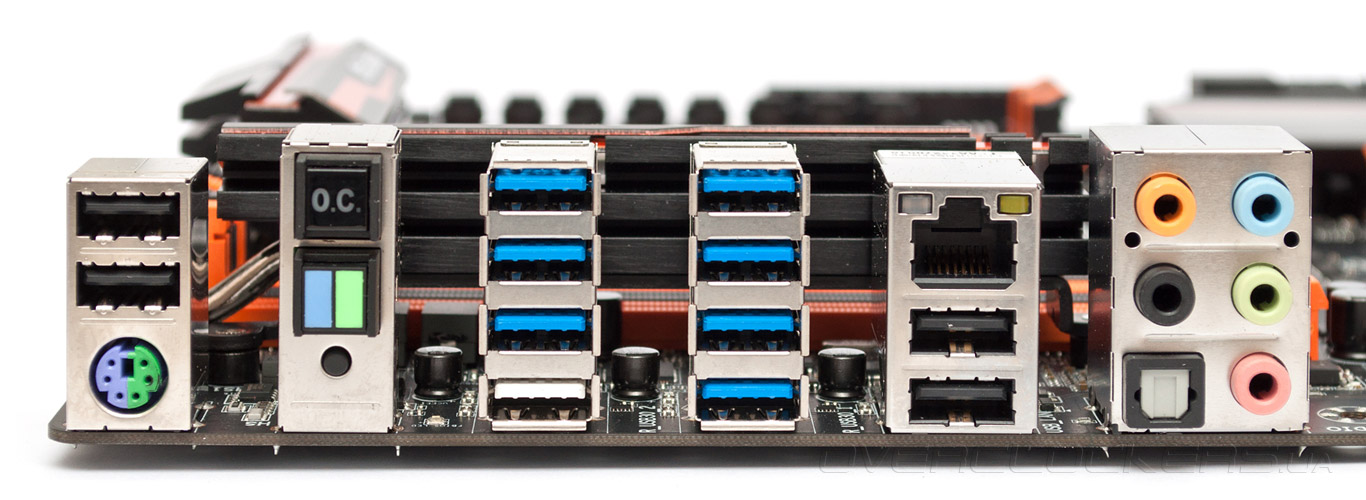

На задней панели системной платы располагается следующий набор интерфейсов:
- четыре порта USB 2.0;
- восемь портов USB 3.0;
- комбинированный разъем PS/2;
- кнопки OC, BIOS Switch и Clear CMOS;
- сетевая розетка RJ-45;
- оптический выход S/PDIF;
- пять аналоговых аудиоразъемов.
Прежде всего, следует разобраться с аппаратными кнопками, так как кроме привычной Clear CMOS новинка оснащена клавишами BIOS Switch и OC. При помощи первой выбирается EEPROM, с которой будет выполняться загрузка, а вторая отвечает за активацию режима автоматического повышения быстродействия. Подключение к сети Gigabit Ethernet обеспечивает контроллер Intel I218V, который вместе с программой cFos Internet Accelerator позволяет управлять приоритетами доступа приложений и полосой пропускания соединения с Интернет, а для работы периферией служат восемь портов USB 2.0 и десять интерфейсов USB3.0. Последние реализованы путем подключения к чипсету пары четырёхпортовых хабов Renesas uPD720210. Один из портов USB 3.0 (белого цвета) поддерживает фирменную технологию Q-Flash Plus, суть работы которой заключается в прошивке управляющего микрокода с внешнего носителя без необходимости установки процессора и других комплектующих. Данная функция может пригодиться как для обновления UEFI Setup, так и для восстановления системы в случае сбоя.
