Обзор материнской платы Gigabyte GA-Z270-Gaming K3. Младший представитель «игровой» серии для процессоров Intel Kaby Lake-S

Рассматриваемая модель станет первым продуктом Gigabyte в нашей лаборатории с момента анонса двухсотой серии чипсетов. Она обладает базовыми возможностями, из дополнительных контроллеров здесь есть только ASM2142, привносящий два гнезда USB последнего поколения на заднюю панель, а значит сегодня можно будет полностью сконцентрироваться на инновациях производителя. Быуква K в наименовании модели помогает опознать в сетевом контроллере самую последнюю версию адаптера Killer от Qualcomm Atheros.

Из ярких особенностей выделю наличие двух гнёзд SATA-E и всего одно компактное типа M.2. Построение конфигураций NVIDIA SLI здесь не предусмотрено. Прочие характеристики можно изучить по таблице.

Упаковка и комплектация

В небольшой коробке находится плата и набор аксессуаров. Исчезли рекламные мотивы, присутствующие на аналогичном продукте прошлого поколения. Отмечу присутствие красной подсветки, о чём сообщает надпись Ambient Led.

Сзади получится найти намного больше информации. Тут оповестили о разработке нового комплекса Smart Fan 5 для усмирения охладителей. Без внимания не оставили звуковую подсистему. Можно посмотреть на фото устройства и небольшую таблицу с характеристиками.

Во вспомогательный набор включили:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• многоязычную инструкцию по быстрой установке;
• наклейку с фирменным логотипом Gaming;
• диск с драйверами и фирменным ПО;
• «кобуру» для удобного подключения корпусных разъемов G Connector;
• заглушку для корпуса, дополненную наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.

Внешний вид

Размеры платы позволят закрепить её в корпусе посредством девяти винтов. На поверхности замечены пустующие места, а вот у стабилизатора питания всё наоборот — видно большее присутствие электронных элементов относительно продуктов прошлого поколения. Длинный правый торец снабжён парой полосок, свозь них, а также сбоку, будет исходить свечение от немалого числа красных светодиодов.

Зона размещения звукового кодека — ещё одно место для группы миниатюрных индикаторов. Вряд ли что-либо воспрепятствует монтажу устройства в корпус.

В этой модели радиатор использовали традиционный — без каких-либо дизайнерских накладок, подсветки тоже нет. Площадь рассеивания тепла опасений не вызывает, используется надёжное винтовое крепление.

Два продольных SATA-E, стремительно растерявшие сторонников среди производителей конечного оборудования, совместили ресурсы с четырьмя гнёздами SATA классического типа. Есть также два обычных поперечных посадочных места, это пригодится владельцам тесных корпусов. В нижнем углу распаяны четыре светодиода, оповещающих о ходе процедуры POST.

Единственный M.2 позволит установить устройство любого размера.

Для корпусных кабелей интерфейса USB заготовлено по две колодки каждого (второго и третьего) поколений. Все они поперечного типа исполнения.

Армированное гнездо PCI-E x16 использует ресурс шестнадцати линий от процессора, а остальные работают с хабом.

Тут распаяны ещё три ярких красных светодиода.

Звуковой кодек запрятан под экранирующий колпак, а рядом с ним не замечено размещение ОУ, хотя прежде допускалась даже процедура его замены ввиду распайки кроватки типа DIP8. Статус нерядового изделия подкрепляет большая группа из специальных конденсаторов.

Никаких помощников для проведения разгона аппаратного характера тут не предусмотрено. Зато есть бросающиеся в глаза надписи «XMP» и «TURBO». Активный статус XMP для тестового комплекта памяти успешно привёл в рабочее состояние соответствующую надпись. Соседствующая «GAMING» светится в любых условиях (вместе со всей основной подсветкой).

Профили радиаторов не слишком сложные и громоздкие, я без проблем смог установить систему охлаждения.

Стабилизатор заметно усилили. Если раньше в составе каждой «фазы» было всего два силовых элемента, то теперь такой схемой пользуется лишь троица интегрированного ГП. А у четырёх каналов вычислительных ядер ЦП есть по три элемента (всего 12 штук). Воспользовались новым ШИМ-контроллером Intersil Corporation ISL95866. В нём встроено три драйвера, ещё четыре можно насчитать на самой плате. В роли сборок использовали ON Semiconductor NTMFS4C10N (везде по одному элементу) и NTMFS4C06N (два — для ЦП, один — для каждого канала ГП).

Фиксация радиаторов происходит посредством подпружиненных пластиковых клипс. На площади прокладки, передающей тепло, не экономили.

Сзади удачно расположили восемь выходов USB разных типов, с достаточным расстоянием относительно соседствующих элементов. Есть два цифровых видеовыхода и шесть звуковых. Расстроить может, разве что, отсутствие S/PDIF. Жёлтым цветом обозначили пару USB 3.0, здесь выходное напряжение можно повышать вручную, об этом — в следующей части обзора.

Возможности UEFI

Фирменный инструмент по обновлению микрокода Q-Flash в этот раз останется без внимания, поскольку наша испытуемая уже была оснащена последней версией UEFI.

Интерфейс в очередной раз был пересмотрен производителем. Теперь в распоряжении у пользователя есть упрощённый режим наладки, как у ближайших конкурентов. В частотности, в один клик можно задействовать XMP.

Появился интерактивный режим для настройки работы охладителей. Каждое гнездо на плате поддерживает разные типы моделей, как трёх- так и четырёхпроводные. Однако главная неожиданность — целых шесть температурных показателей, каждый может быть взят за основу для алгоритма снижения оборотов. Ещё одно интересное свойство — наличие «петли гистерезиса» и возможность изменения (скорее, увеличения) степени её влияния на работу любого из вентиляторов.

Полный режим работы с настройками оснащён двумя справочными окнами, нижнее поясняет назначение выбранной группы настроек (вызывается нажатием левосторонней клавиши Alt), а справа видны текущие действующие значения ряда параметров. Оба информационных окна можно убирать с экрана.

Расположение пунктов и разделов с группами настроек остались неизменными. А значит всё ещё нередко можно встретить страницу с одним-двумя значениями. Раздел M.I.T. содержит всё необходимое для разгона системы.

Инженеры заготовили несколько профилей по моментальному разгону для разных процессоров (CPU Upgrade).

Плата следит за немногими переменными во времени величинами (ещё следует помнить про температурные и тахометрические показания, которые почему-то не продублированы в PC Health Status). Адрес или путь навигации не описан нигде, а потому пользователям, незнакомым с продукцией Gigabyte, сперва будет непросто перемещаться по разделам.

Наиболее важные параметры я собрал в таблице:

Скорость инициализации оборудования высока даже с базовыми настройками.

Подсветку в UEFI можно лишь отключить, а вот повышение выходного напряжения на гнёздах USB — очень необычное привнесение.

В распоряжении у пользователя восемь профилей для хранения настроек системы.

Комплектное ПО

Специалисты компании предлагают множество маленьких программных помощников, для их использования будет необходимо инсталлировать APP Center. Бонусного ПО фактически нет, поскольку предложенные утилиты сторонних производителей носят статус демо-версий (они с непродолжительным сроком использования).

При обзоре Gigabyte GA-Z170X-Gaming 5 мы видели большую часть предложенных утилит. Есть две новые, это Game Boost и USB DAC-UP 2. Фирменная оболочка может следить за обновлениями и предлагать для установки те программы, которые предусмотрены для используемой модели материнской платы.

Управление подсветкой происходит при содействии Ambient LED, кое-где её ещё именуют как RGB Fusion. Поскольку на плате всего один тип светодиодов — красный, то и сценариев по иллюминации не много.

EasyTune имеет готовые профили для изменения продуктивности ПК, также заготовлен фирменный мастер по подбору параметров, изучим эти возможности в следующем разделе. Продукт может сворачиваться в компактное окно с отображением действующих значений важных переменных, здесь же их можно менять «на лету», хотя некоторые, к примеру, частота ОЗУ, обновятся только после перезагрузки.

Game Boost высвобождает системные ресурсы путём завершения «ненужных» процессов. Процедура обратима, то есть имеет режим отката к первоначальному состоянию.

System Information Viewer интересен, прежде всего, модулем интерактивной настройки систем охлаждения. Здесь проводится калибровка изделий, после чего можно заниматься подбором желаемого режима работы для каждого охладителя. Как уже известно из наполнения UEFI, частью алгоритма может стать одна из шести температурных отметок. Модули по отображению изменений различных переменных не обновлялись.

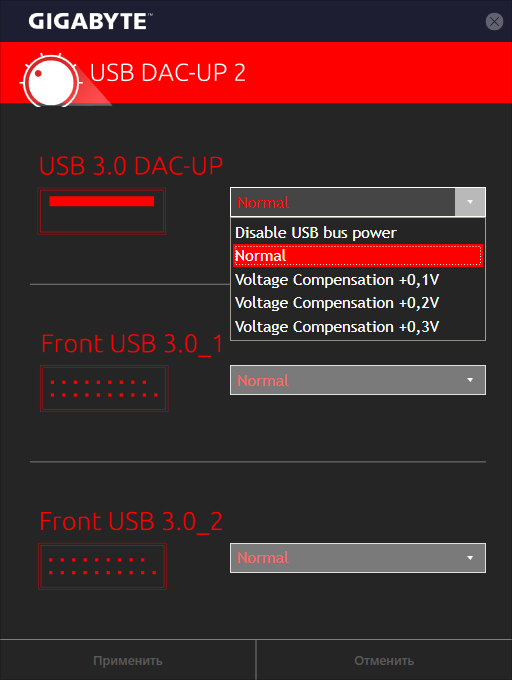

USB DAC-UP 2 позволит увеличить напряжение, как оказалось, не только у пары выходов USB третьего поколения на задней панели, есть ещё возможность увеличения и для двух корпусных пар передовой, третьей версии.

Звуковые настройки меняются исключительно силами конфигуратора Realtek. Здесь есть всё присущее последнему кодеку — ALC1220, например, изменение уровня усиления сигнала. К сожалению, на плате отсутствует ОУ, потому процедура скорее приводит к банальному увеличению предельной громкости на выходе.

Сетевой контроллер Killer снабжён фирменной оболочкой, приоритеты для приложений определяются автоматически, но их можно менять и самостоятельно.

Разгонный потенциал

Тесты проходили при участии инженерного Core i7-7700K, не подвергавшегося скальпированию.

Готовый профиль «OC» в EasyTune сулит работу процессора на частоте 4700 МГц. Напоминаю, для постоянной работы в таком режиме необходимо будет сохранить настройки для действующего сценария.

Но большого смысла в этом нет, ведь испытание нагрузкой LinX система не выдержала, в расчётах были ошибки. Скорее всего, сказалась нехватка питающего напряжения.

Проверим работу мастера по поиску высокой частотной отметки AutoTuning. Он предложил действующим значением для ЦП уровень 4,8 ГГц. Повышалось напряжение, но ничего более не изменилось относительно штатных режимов.

Вероятно, базовый профиль LLC не позволил системе пройти тест LinX, ведь явно заметен рост процессорного напряжения. Простые программы функционировали без замечаний.

Обратимся к UEFI, там имеется набор готовых профилей для разных процессоров. Проверим в деле самый скромный для нашего Core i7-7700K — 4,6 ГГц.

Ошибок в расчётах LinX уже не возникало, зато наступил очень скорый перегрев ЦП, в результате чего были заметны пропуски тактов (срабатывал троттлинг).

Заметный прогресс в способностях изделия хочется отметить при повышении опорной, на частоте 345 МГц не было проблем как с функционированием программ, так и с «холодным» стартом. При переразгоне плата самовольно переходила на использование резервной «флешки», никак об этом не оповещая пользователя, а не просто сбрасывала настройки. Сориентироваться в ситуации поможет хотя бы один сохранённый пользовательский профиль (который следует заготовить перед началом экспериментов).

Использовался ряд параметров, традиционный для этой рубрики. Я заметил небольшое снижение величин относительно установленных в UEFI значений.

Увеличенное количество профилей LLC оказалось полезным нововведением. Так, наилучшая стабилизация напряжения на процессоре достигается при выборе профиля High. Вместе с повышенным до 1,285 В уровнем, получилось убедиться в стабильной работе ЦП на частоте 4705 МГц.

Память работала на 3171 МГц с задержками как в заводском XMP. CPU SA и IO не понадобилось повышать вообще (я фиксировал их паспортные параметры вручную). Всё это позволило работать Core i7-7700K без перегрева.

В моменты сильной нагрузки напряжение опускалось до 1,26 В и держалось на одном уровне, что отлично заметно по графику потребления энергии системой. Границы (без традиционного учёта всплеска) составили 43–199 Вт. О нагреве. Он был немалым, я зафиксировал рост температуры у стабилизатора до 83 °C, а датчик показывал ещё на пару градусов больше. Радиаторы грелись до 49 °C.

Пересмотр схем стабилизаторов напряжений групп IO и SA не прошел незамеченным для этапа повышения частоты у модулей оперативной памяти. Удалось добиться беспроблемной работы на уровне 3406 МГц и стандартным для этого цикла набором задержек вида 17-18-18-39-2T.

Повысить пришлось только CPU IO — всего до 1,05 В, а на модулях действовали невысокие 1,34 В. Основной загвоздкой при разгоне был неудачный этап POST при бéльшем значении DRAM Frequency.

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i7-7700K (4,2 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill TridentZ F4-3200C16D-16GTZB (2x8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.80 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;
• LuxMark v3.0;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Комплект памяти работал на частое 3,2 ГГц с группой задержек, обеспеченной профилем XMP.

Разного рода нагрузка приводила к работе процессора на отметке 4,5 ГГц, как это происходило на практически каждой соперничающей плате.

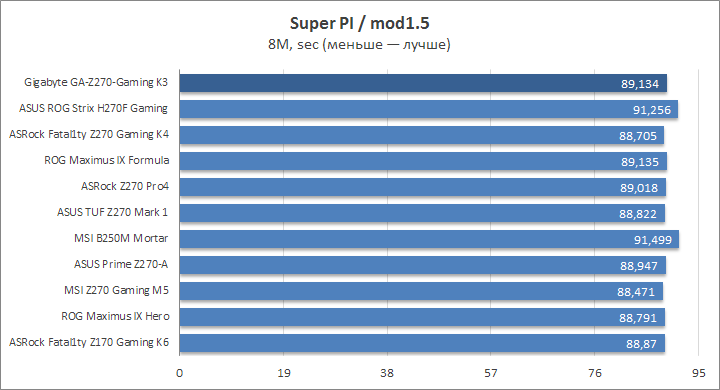

Испытуемая занимает места в середине группы при оценке быстродействия ОЗУ.

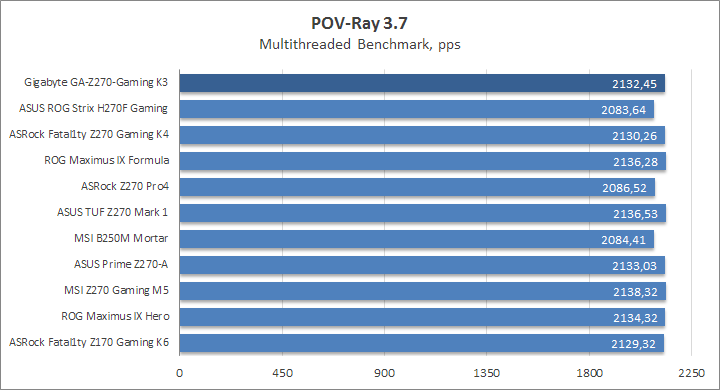

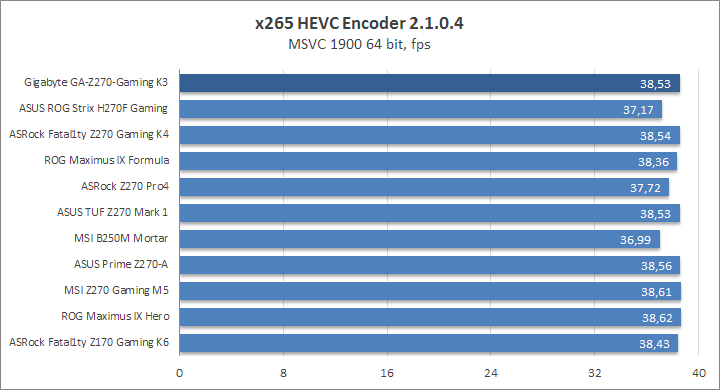

Неплохая продуктивность системы наблюдается в несложных расчётах.

Комплексная нагрузка показала хорошие итоговые результаты.

Отличные отметки в Fire Strike.

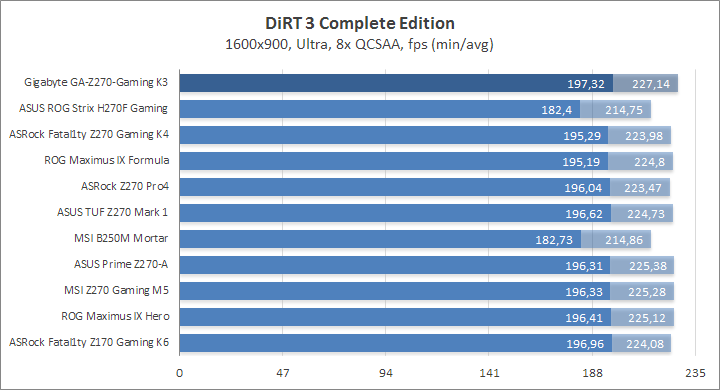

С играми продукт от Gigabyte справится без проблем.

Энергопотребление системы

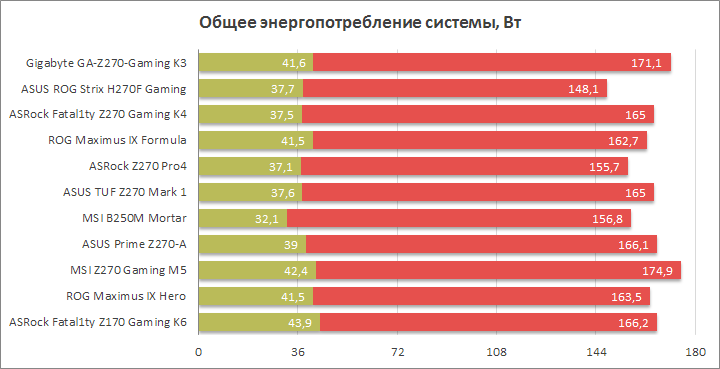

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

При работе системы напряжение у процессора росло до высоких 1,3 В, а на вспомогательном модуле SA также повышалось, скорее всего, до необязательных 1,25 В. Система мониторинга за ещё одним важным IO здесь не реализована. Поэтому особого удивления цифры потребления, бÓльшие от средних, вызывать не должны. Но всё находится в рамках разумного, а энтузиасты всё равно займутся тонкой подстройкой, уходя от автоматически выставленных позиций.

Вывод

С оглядкой на «сотую» серию чипсетов, в обновлённом продукте геймерского уклона я встретил новый подход к модулю по стабилизации напряжений. Оказались усиленными все важные группы: CPU Voltage, SA и IO. Другая модель ШИМ-контроллера привнесла новый набор профилей LLC. Такой комплекс мер позволил мне разогнать до хороших отметок как тестовый экземпляр процессора, так и модули памяти. Однако нельзя не упомянуть температурный режим при этом, он оказался несколько выше, чем у прямых рыночных конкурентов.

В штатном режиме работы платы Gigabyte GA-Z270-Gaming K3 проблем я не нашёл. Быстродействие системы оказалось ожидаемо высоким. Главная инновация инженеров — множество температурных датчиков, шесть температурных показателей, совместно с комплексом Smart Fan 5, можно использовать для составления алгоритмов работы системных охладителей.

Из бонусного оснащения, к сожалению, выделить практически нечего. Звуковая система не оснащена ОУ, присутствует лишь старшее решение Realtek — ALC1220. Главный уклон разработчики сделали в сторону иллюминации. Индикаторов здесь действительно много, расположены они практически по всему периметру устройства, хотя имеют всего один рабочий цвет.

Способно удивить наличие единственного M.2 на поверхности изделия. Вспоминая про младший статус рассматриваемого продукта, не стоит изумляться из-за отсутствия вспомогательных элементов для проведения разгонных мероприятий, помочь смогут, разве что, четыре диагностических светодиода, работающие во время процедуры опроса оборудования.

В целом, на роль начальной платы для игровой системы новинка целиком подойдёт. Если в планах пользователя нет покорения оверклокерского Олимпа, мало интересны утилиты для улучшения звучания и стримминга, то GA-Z270-Gaming K3 может удачно вписаться в его запросы. Немаловажным фактором является стоимость продукта. На зарубежных площадках она находится на привлекательном уровне среди остальных конкурирующих изделий, хотя на отечественном рынке это пока что не отобразилось.
