Несмотря на вышесказанное, именно решения до 150 долларов по-прежнему остаются популярными среди отечественных пользователей. И в этот раз будет рассмотрена еще одна относительно недорогая материнская плата, но уже форм-фактора mATX, — Gigabyte Z77MX-D3H.
Характеристики
Участница нашего тестирования основана на чипсете Intel Z77 Express, что подразумевает поддержку всех процессоров LGA1155, выполненных на базе ядер Sandy Bridge и Ivy Bridge. С последними будет возможность задействовать шину PCI Express 3.0 и установить модули памяти частотой до 3200 МГц (естественно, в режиме оверклокинга). Остальная функциональность полностью соответствует базовым характеристикам используемой логики, никаких дополнительных контроллеров при разработке платы задействовано не было. Поддержка SLI, дополнительно к CrossFireX, позволит строить тандемы не только из пары видеокарт Radeon, но и GeForce, что для такой малютки очень неплохо. Остальные характеристики рассматриваемого продукта занесены в следующую таблицу:
| Модель | Gigabyte Z77MX-D3H |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/2800* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 (х16+х0, х8+х8) 1 PCI Express 2.0 x16@x4 1 PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 3 (4pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 10 x 2.0 (6 разъемов на задней панели, Intel Z77) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | 7.1, HDA (VIA VT2021) |
| S/PDIF | Оптический |
| Встроенная сеть | Gigabit Ethernet (Atheros AR8151) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | MicroATX |
| Размеры, мм | 244 x 225 |
| Дополнительные возможности | Поддержка CrossFireX и SLI, возможность установки модуля TPM |
Комплект поставки
Плата поставляется в небольшой светлой коробке. На лицевой стороне ненавязчиво красуются логотипы фирменных 3D Power и 3D BIOS, внутреннего стандарта производства Ultra Durable 4 Classic, технологии Lucid Virtu MVP и многие другие.
Небольшое описание всех поддерживаемых «фишек» можно увидеть на обратной стороне упаковки. Естественно, отечественному пользователю они малоинтересны и не имеют той магической силы, которую вкладывал производитель. Самое полезное находится лишь в небольшой табличке в нижнем левом углу.
Комплект поставки небольшой, но содержит все необходимое для сборки системы даже выше среднего уровня:
- руководство к материнской плате;
- краткая инструкция по сборке;
- диск с драйверами и дополнительным ПО;
- заглушка на заднюю панель I/O Shield;
- три кабеля SATA 3Gb/s;
- три кабеля SATA 6Gb/s;
- мостик SLI.
Дизайн и функциональность
Несмотря на тотальный переход производителей на темный текстолит Gigabyte осталась верна своим традициям и пока еще выпускает недорогие платы фирменного синего цвета.
К расположению части компонентов инженеры подошли ответственно, разнеся слоты PCI-E x16 для установки видеокарт на достаточное расстояние друг от друга, тогда как разъемы для подключения периферии на нижнем крае платы могут перекрываться вторым акселератором. Также слоты DIMM размещены слишком близко к графическому интерфейсу, но это уже издержки используемого форм-фактора. Разъемы SATA наоборот, выполнены удачно — они установлены параллельно PCB и не будут мешать картам расширения.
Даже если компоновку посчитать более-менее нормальной, любителям раритетов с интерфейсом PCI вряд ли можно будет рекомендовать Z77MX-D3H, тогда как прогрессивная часть пользователей сможет расширить функциональность системы за счет еще одной пары современных разъемов. На плате установлен слот PCI-E x16 с четырьмя линиями скоростной шины от чипсета и один PCI-E x1.
Из особенностей рассматриваемого продукта отметим используемые звуковой кодек VIA VT2021 и сетевой чип Atheros AR8151 — кроме двух плат Gigabyte нами эти контроллеры более нигде не встречались. Что касается задней панели, то количество разъемов следующее:
- один комбинированный PS/2;
- шесть USB 2.0;
- два USB 3.0;
- HDMI, DVI-D и D-Sub;
- RJ45;
- оптический S/PDIF;
- шесть аудио-разъемов.
Базовую функциональность дополняет шестифазный модуль VRM, питание к которому подается через 4-контактный разъем ATX12V.
Преобразователь выполнен на основе пятиканального ШИМ-контроллера IR3564 производства International Rectifier и одноканального Richtek RT8120. В схеме VRM используются полевые транзисторы с низким сопротивлением открытого канала, дроссели с ферритовыми сердечниками и качественные полимерные конденсаторы, как впрочем, и в остальных цепях питания.
Охлаждение силовых транзисторов частичное — небольшой радиатор накрывает элементы лишь четырех фаз, остальные довольствуются естественной конвекцией. Но даже при разгоне процессора их нагрев невелик.
Еще один радиатор, совсем небольшого размера, предусмотрен для поддержания приемлемого температурного режима чипсета, а три разъема для подключения вентиляторов позволят организовать активное охлаждение CPU и системы в целом.
В конечном итоге Z77MX-D3H получилась компактной и при этом все же требующей определенного внимания во время сборки — правый край PCB ни на что не опирается и есть риск повредить плату. Кроме того, для сборки миниатюрной игровой машины с двумя видеокартами потребуется более высокий корпус чем стандартные «башни» Mini-Tower. Да и сами карты, скорее всего, нужны будут с нереференсными системами охлаждения, во всяком случае, вторая уж точно. UEFI Setup

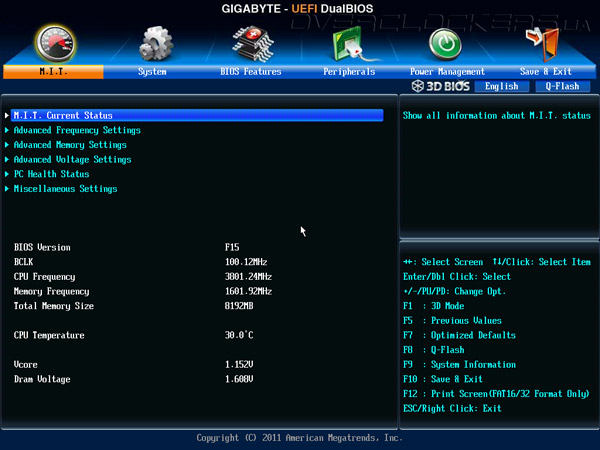

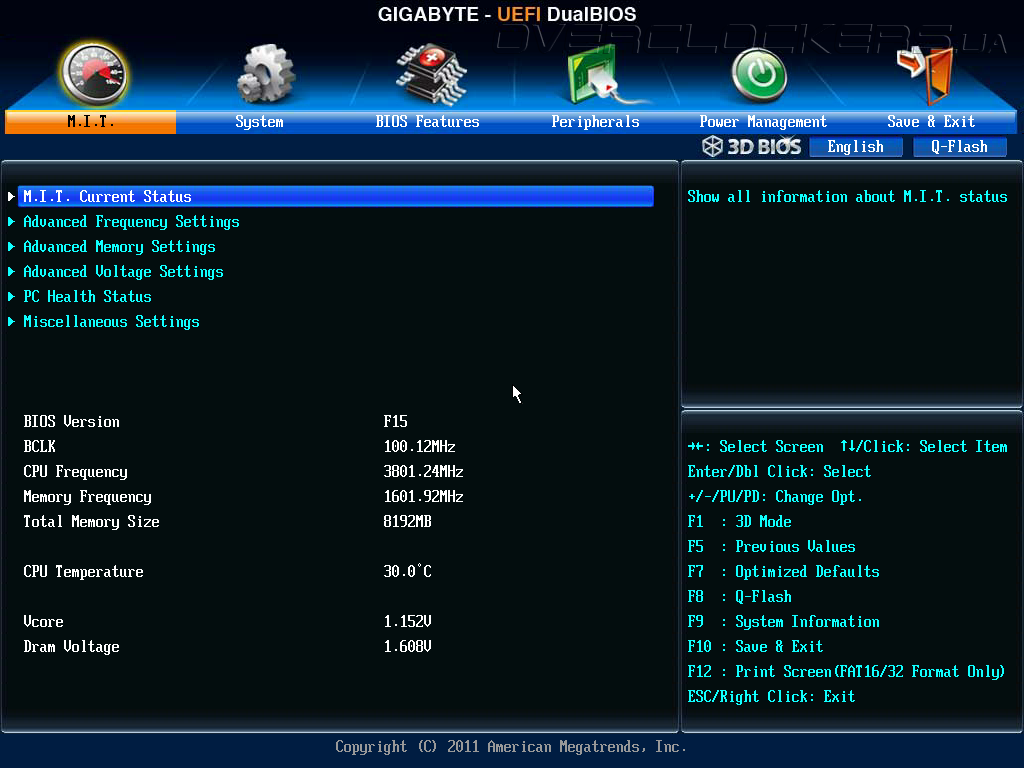

Прошивка платы выполнена на базе микрокода AMI и соответствует концепции Unified Extensible Firmware Interface (UEFI), предлагающей как минимум возможность загрузки с емких накопителей, поддержку «мыши» и обладающей дружественным графическим интерфейсом. Первым по списку идет раздел M.I.T., в котором сосредоточены параметры, отвечающие за тонкую настройку системы и информация о текущих установках.

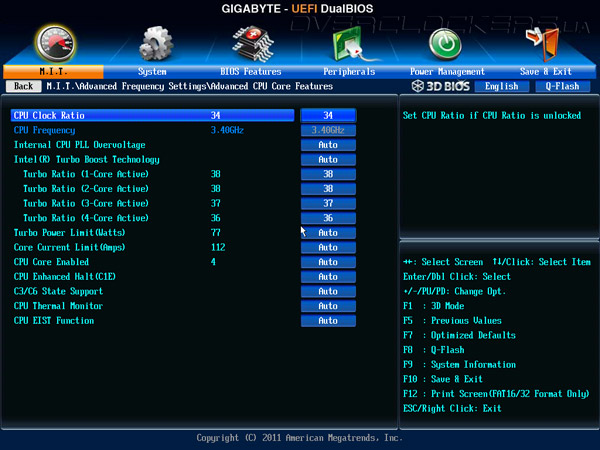

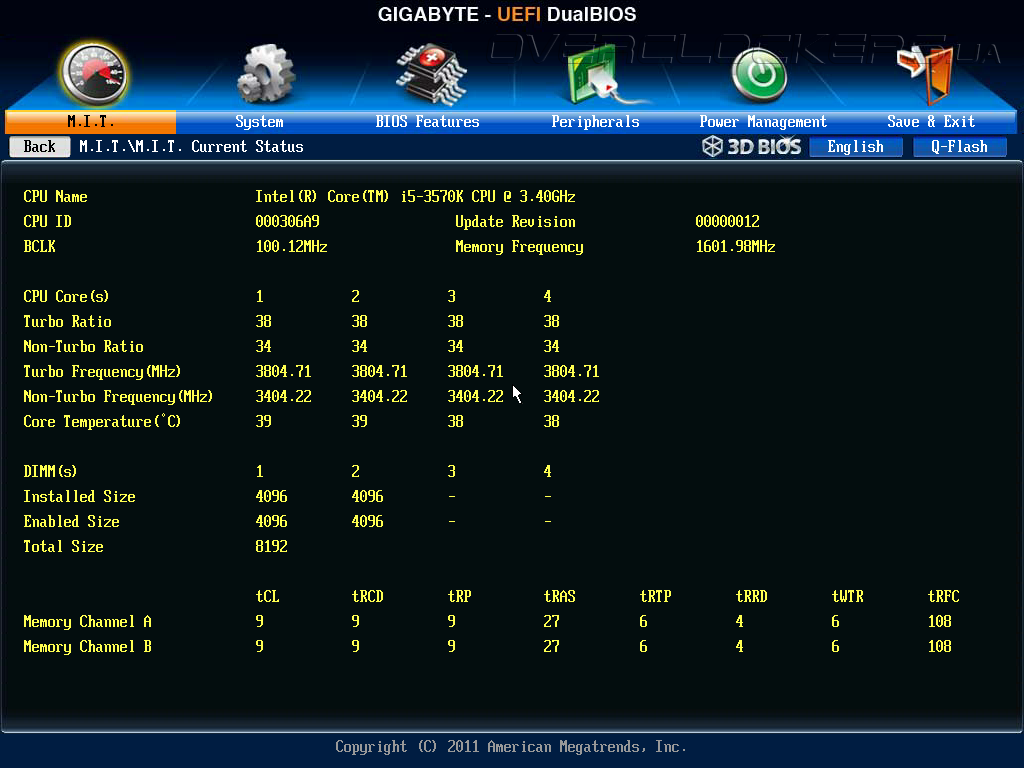

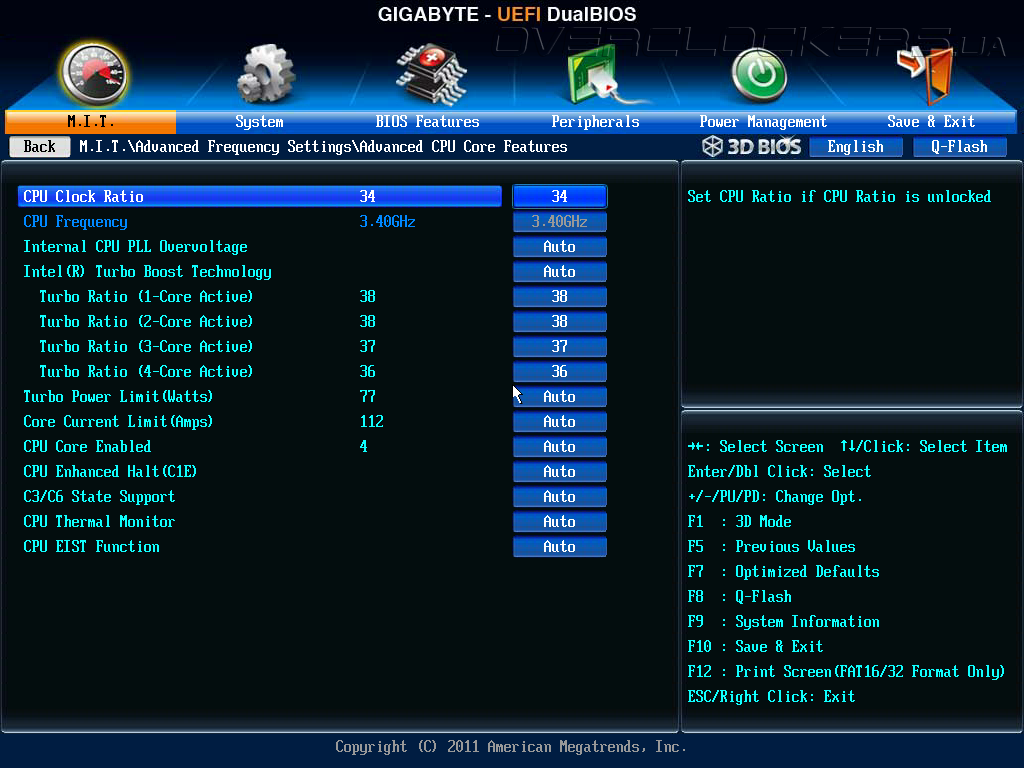

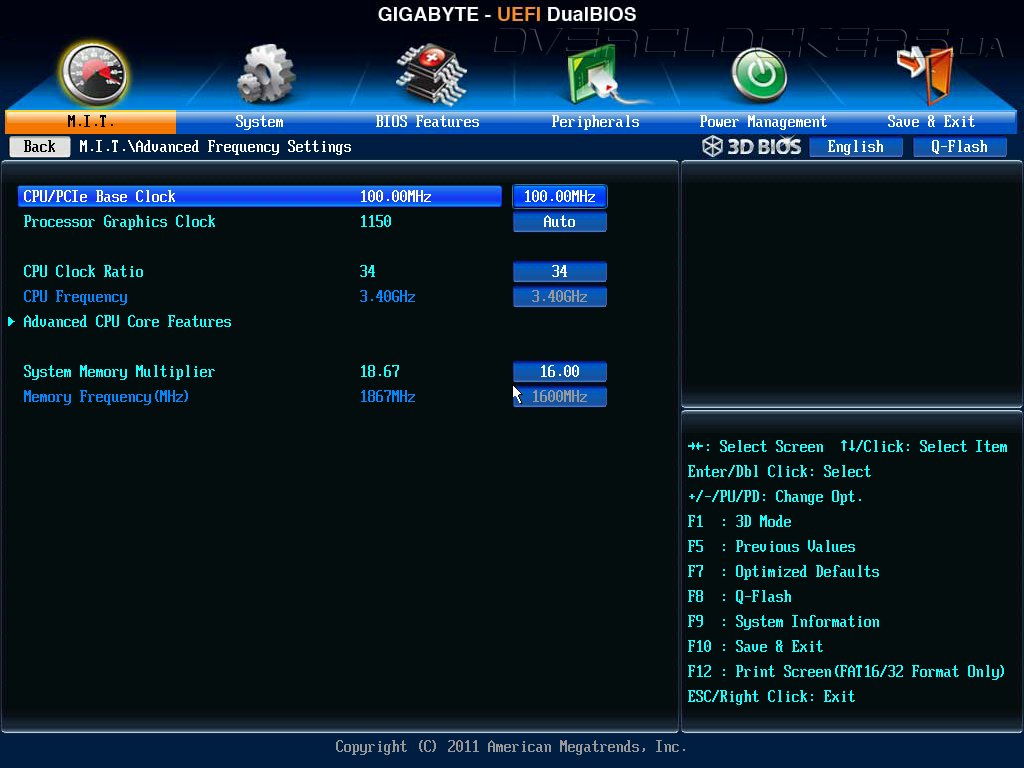

Все настройки разнесены по различным подразделам и непосвященному пользователю необходимо время, чтобы привыкнуть к такой структуре меню. Изменение Bclk, частоты встроенного GPU, множителя процессора и памяти находятся в Advanced Frequency Setting. Там же, в Advanced CPU Core Features, можно настроить работу поддерживаемых процессоров технологий, коэффициента умножения каждого ядра по отдельности, предельные токи и потребляемую мощность.

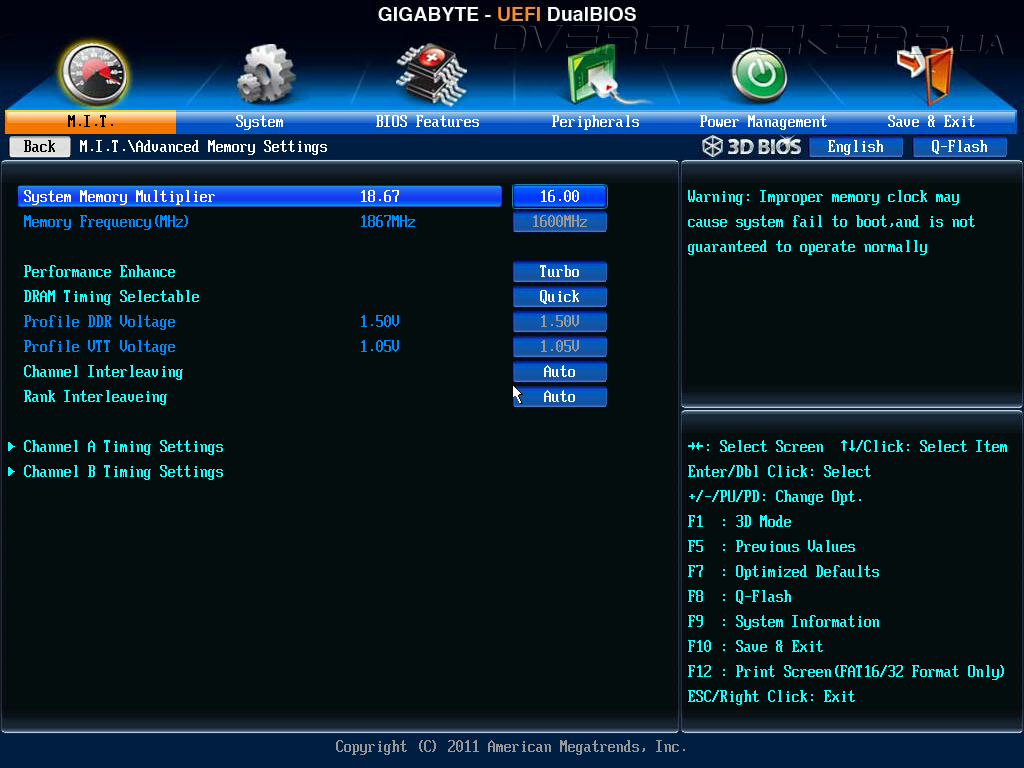

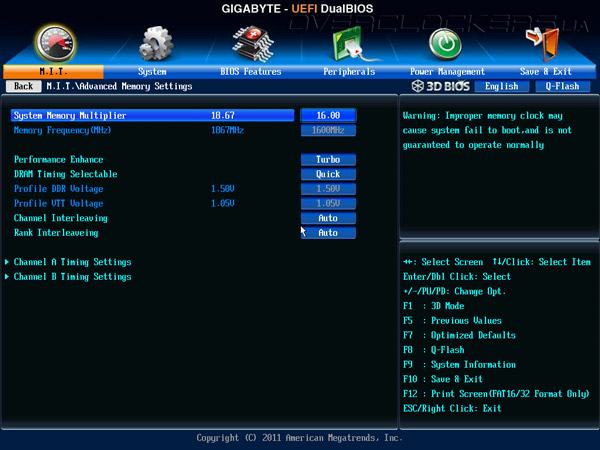

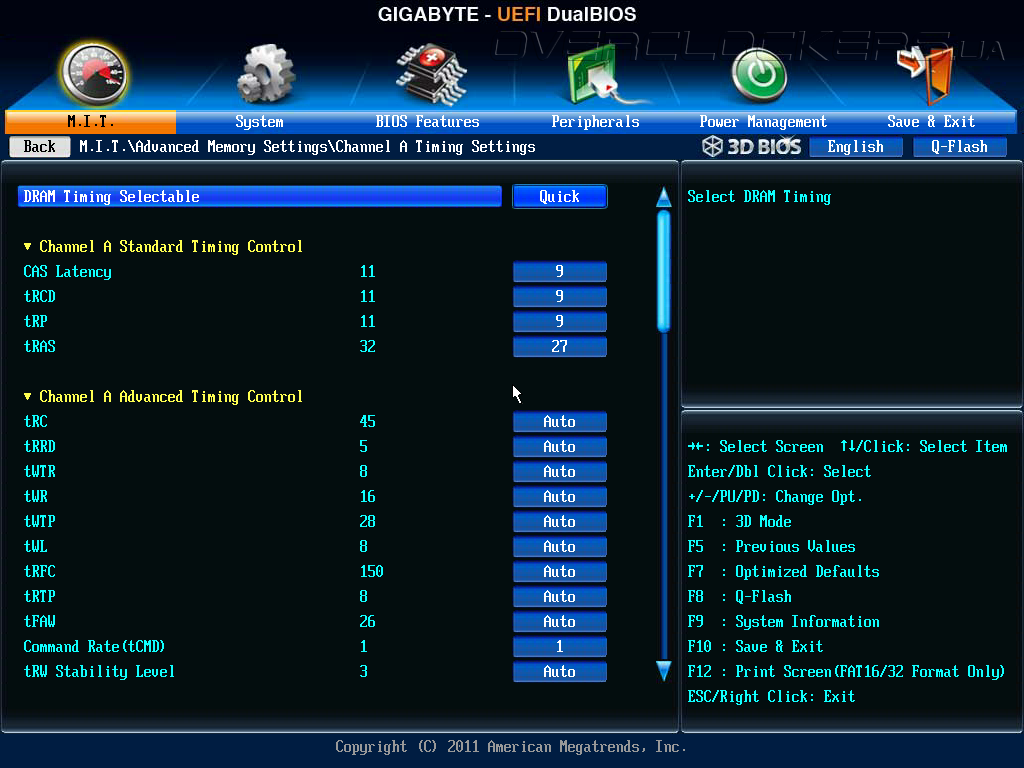

Управление памятью, а именно множитель и тайминги расположены в Advanced Memory Setting.

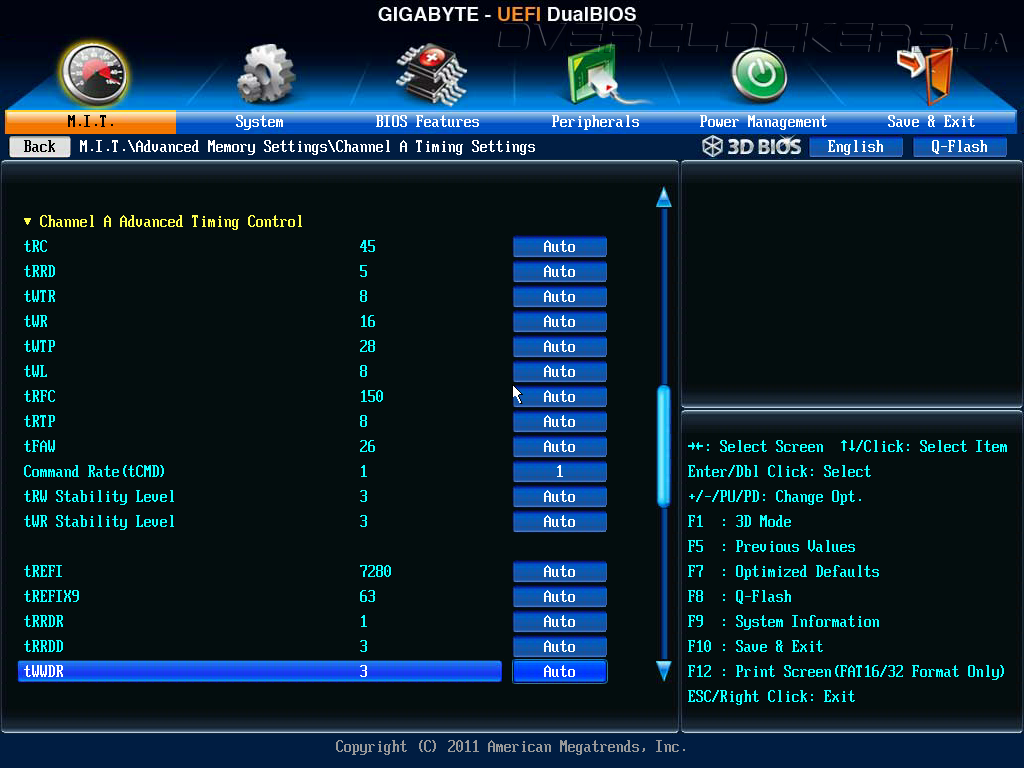

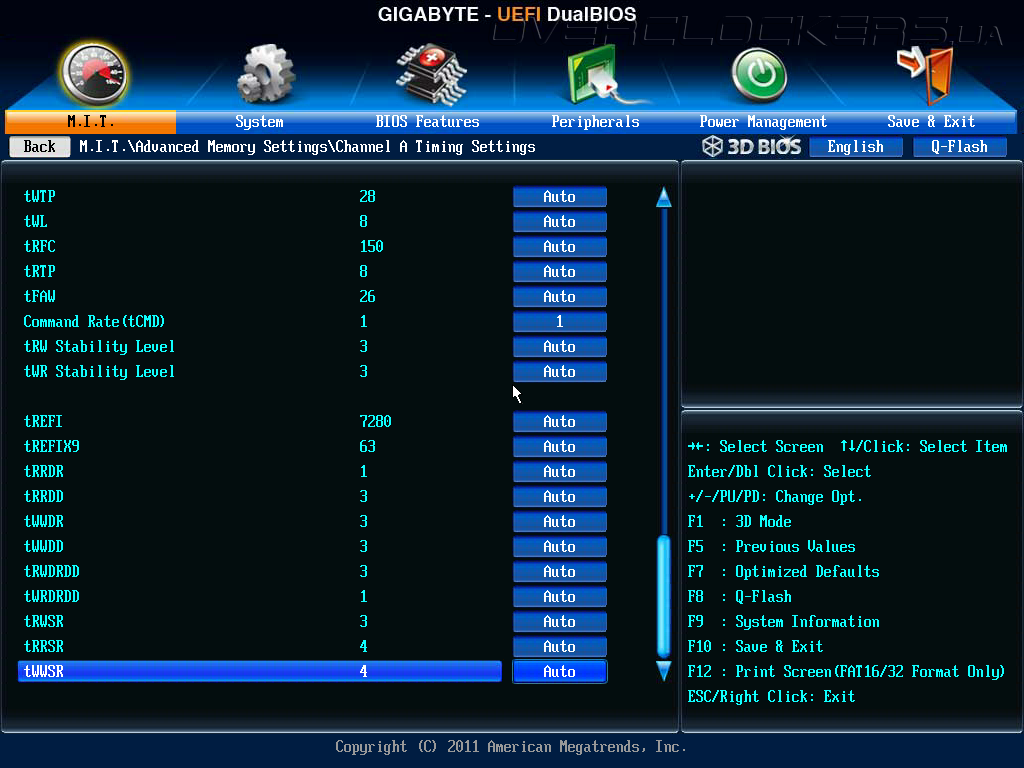

Количества задержек достаточно для тонкой настройки, причем, можно выбрать параметры как для двух каналов сразу, так и для каждого отдельно.

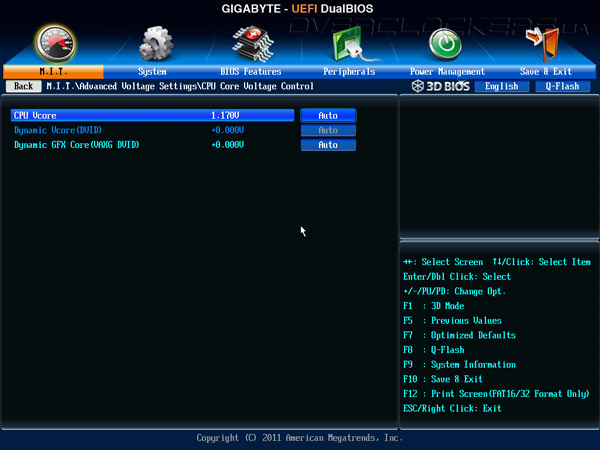

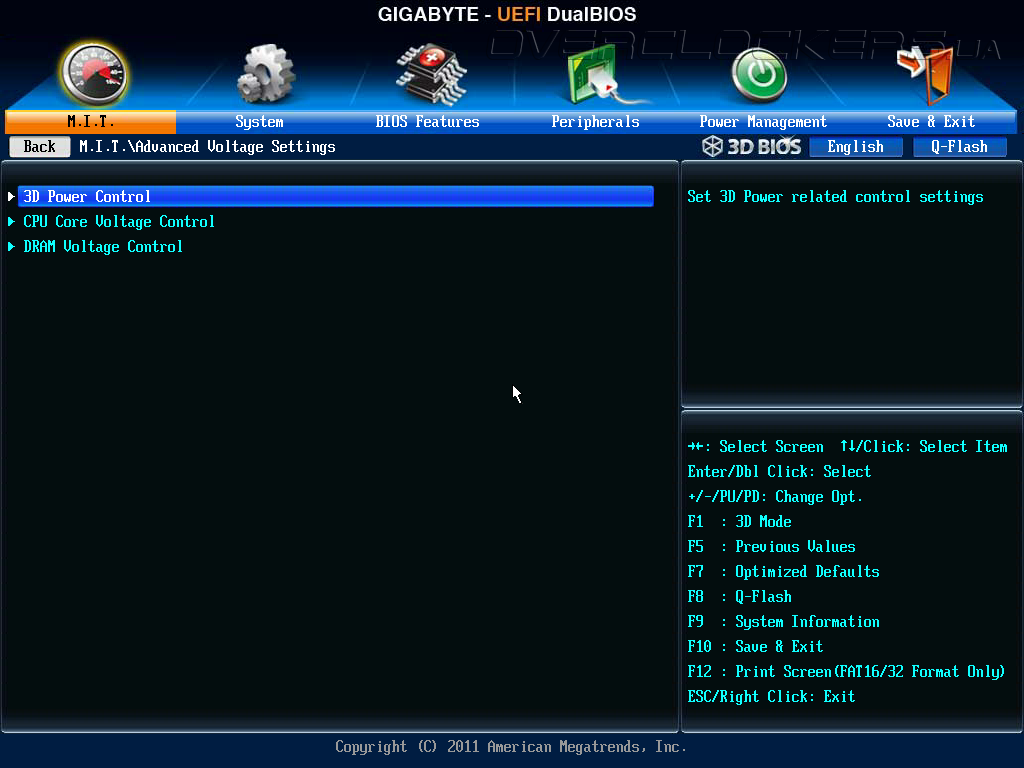

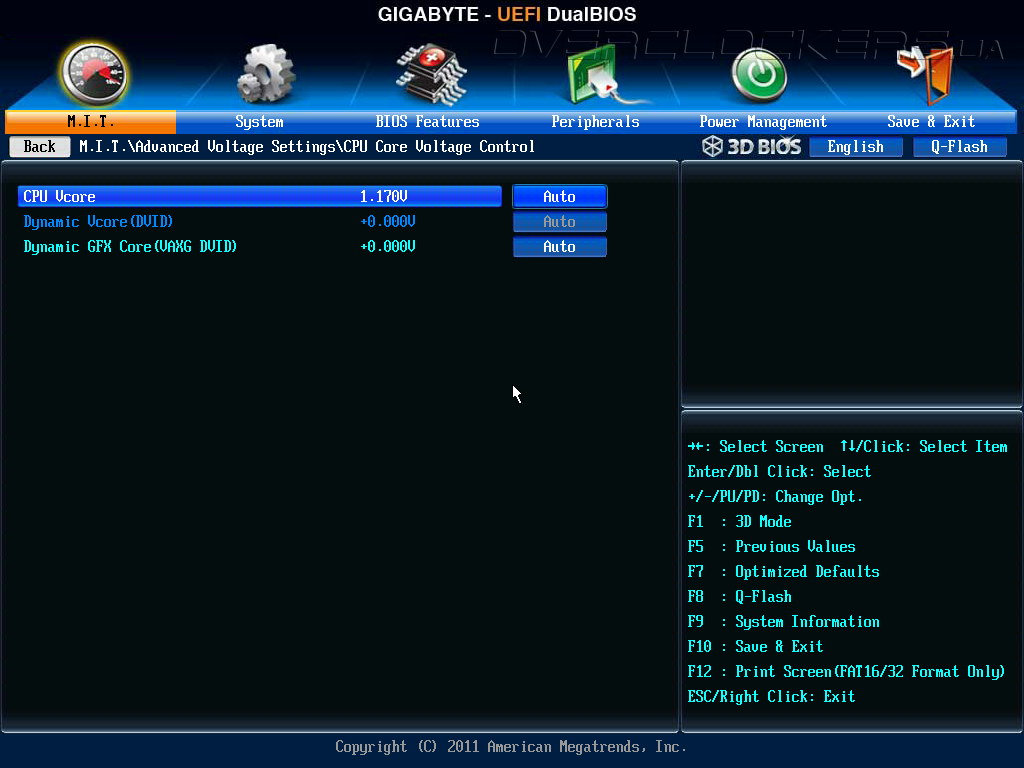

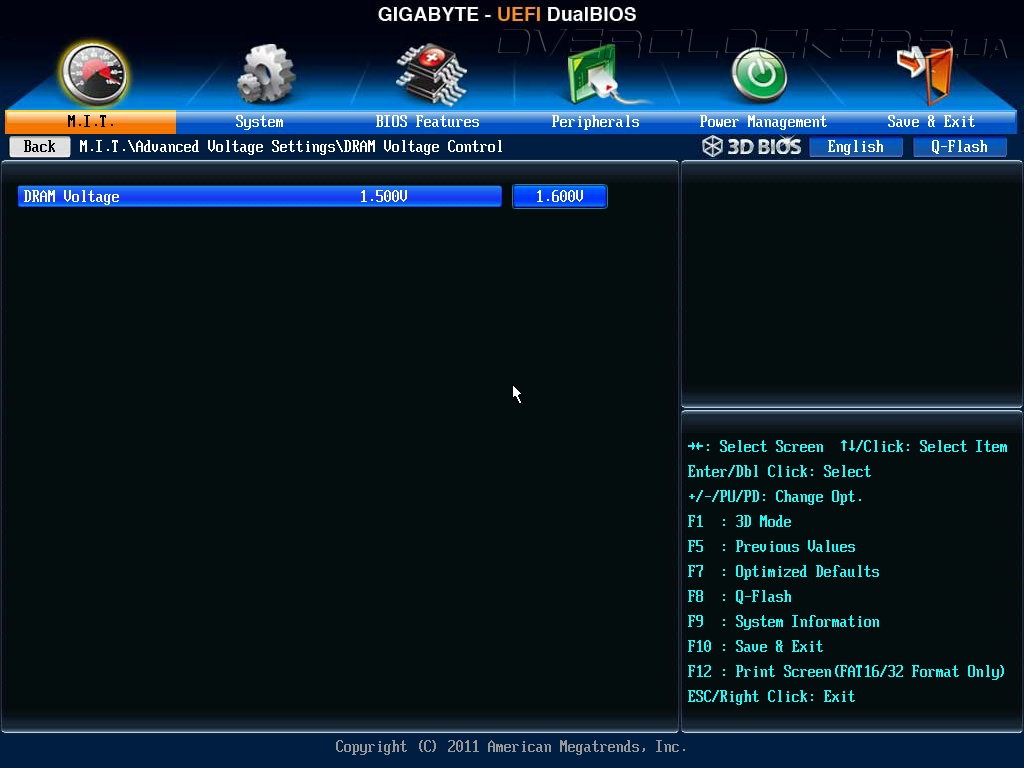

Следующий подраздел — Advanced Voltage Setting, отвечает за регулировку напряжений и настройку преобразователя питания процессора.

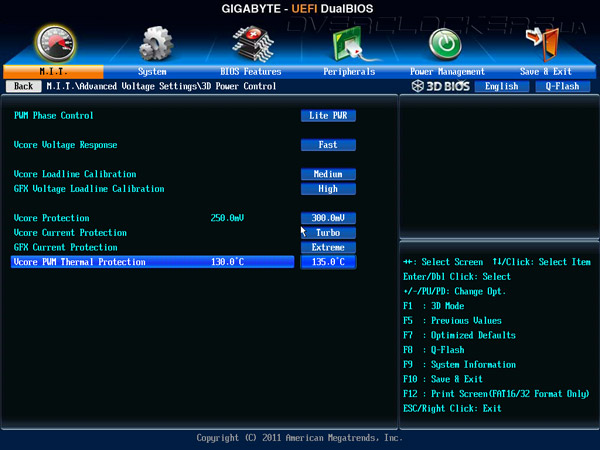

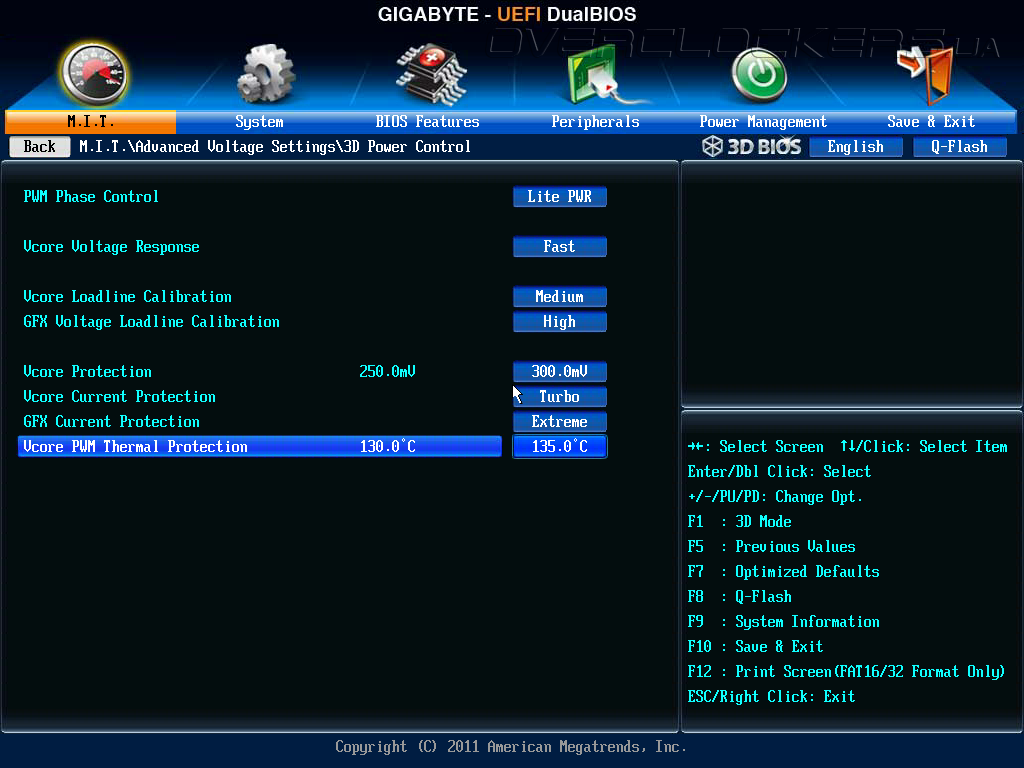

Число параметров в 3D Power Control небольшое, но Load Line Calibration, отвечающий за уменьшение просадок напряжения во время разгона системы, присутствует.
Но смысла в нем немного, учитывая возможность изменения напряжения лишь на процессоре (включая возможность выбрать прирост к штатному значению), GPU и памяти. Параметры CPU PLL, CPU VTT и IMC, знакомые по старшим продуктам Gigabyte, отсутствуют, что может сказаться на разгоне.
Весь скромный список изменяемых параметров представлен в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Vcore | 0,8—1,9 | 0,005 |
| Dynamic Vcore(DVID) | –0,64…+0,635 | 0,005 |
| Dynamic GFX Core(VAXG DVID) | 0,005—0,2 | 0,005 |
| DRAM Voltage | 1,2—2,0 | 0,02 |

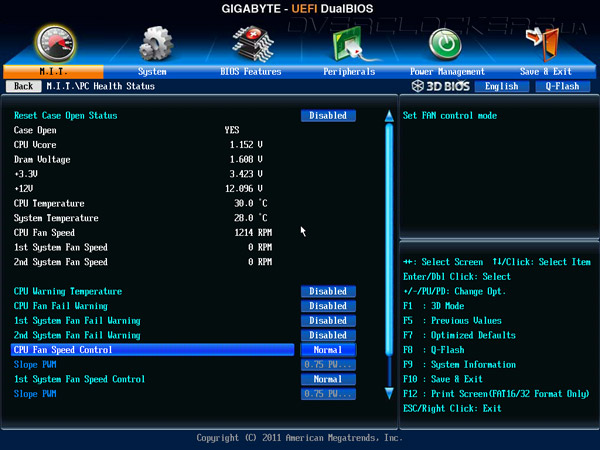

Проконтролировать показания основных напряжений и температур, скорости вращения трех вентиляторов, или же их настроить, можно в PC Health Status. К сожалению, управлять вентилятором с трехконтактным подключением можно только через один разъем.

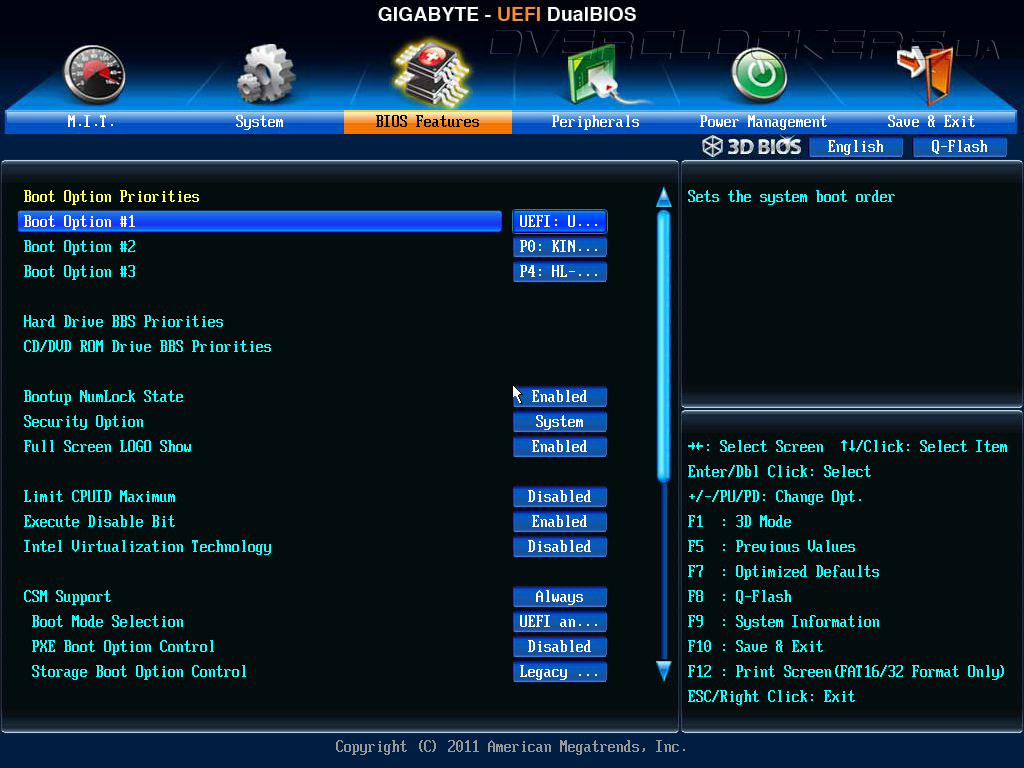

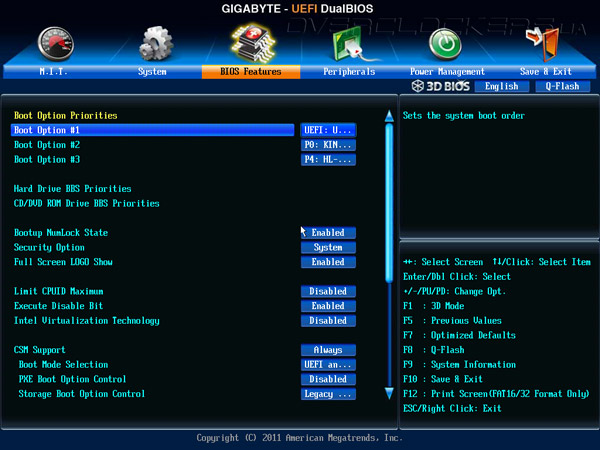

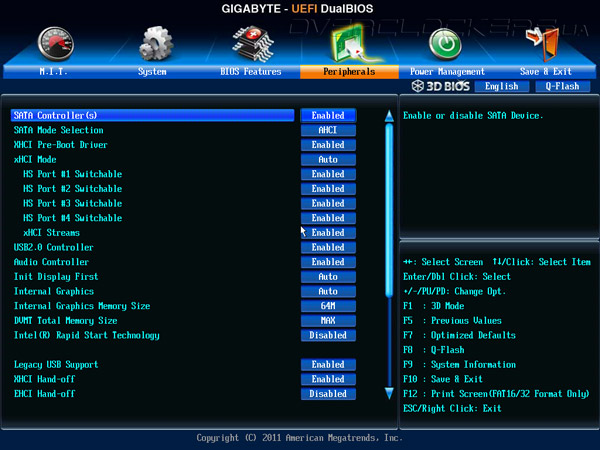

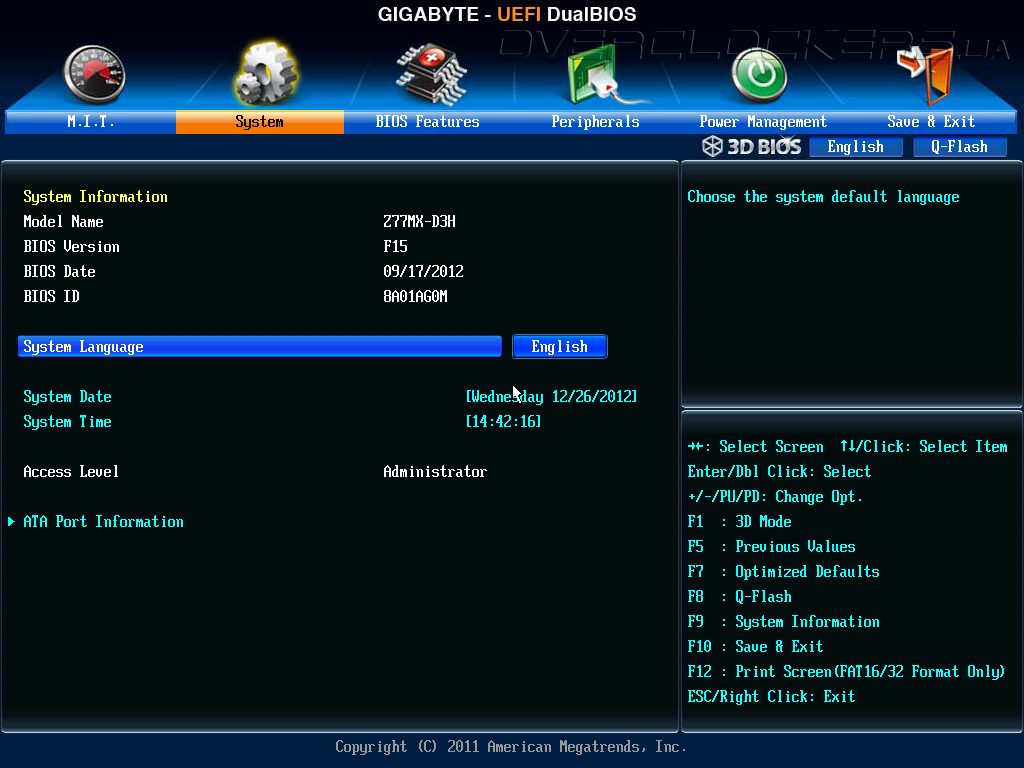

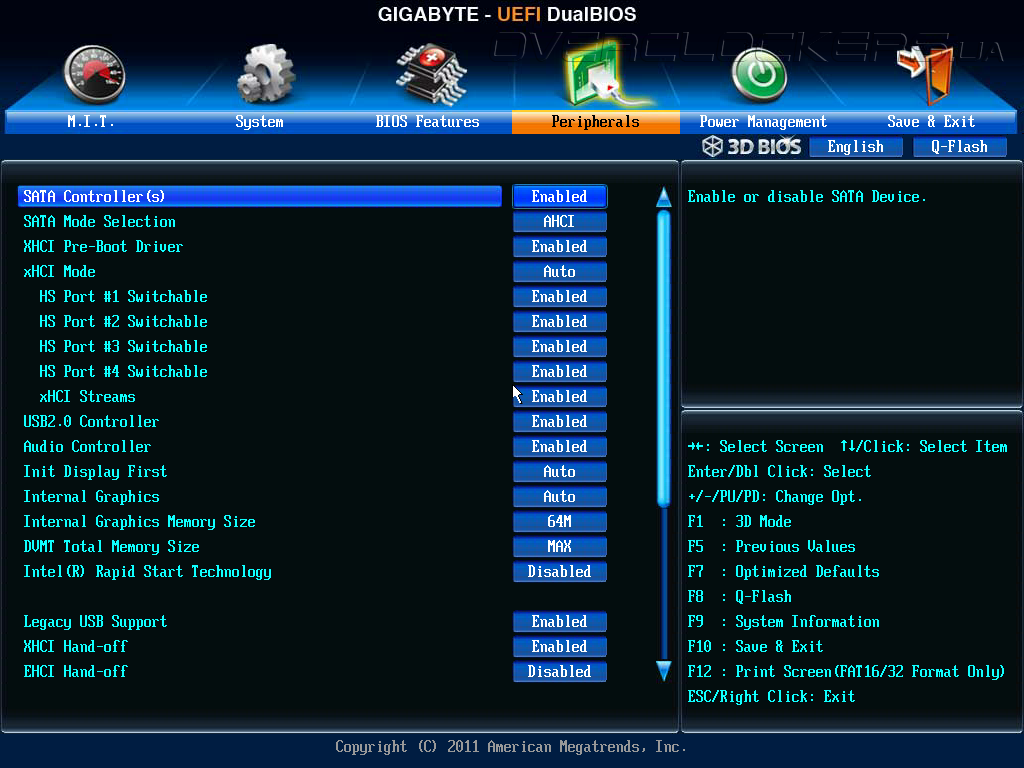

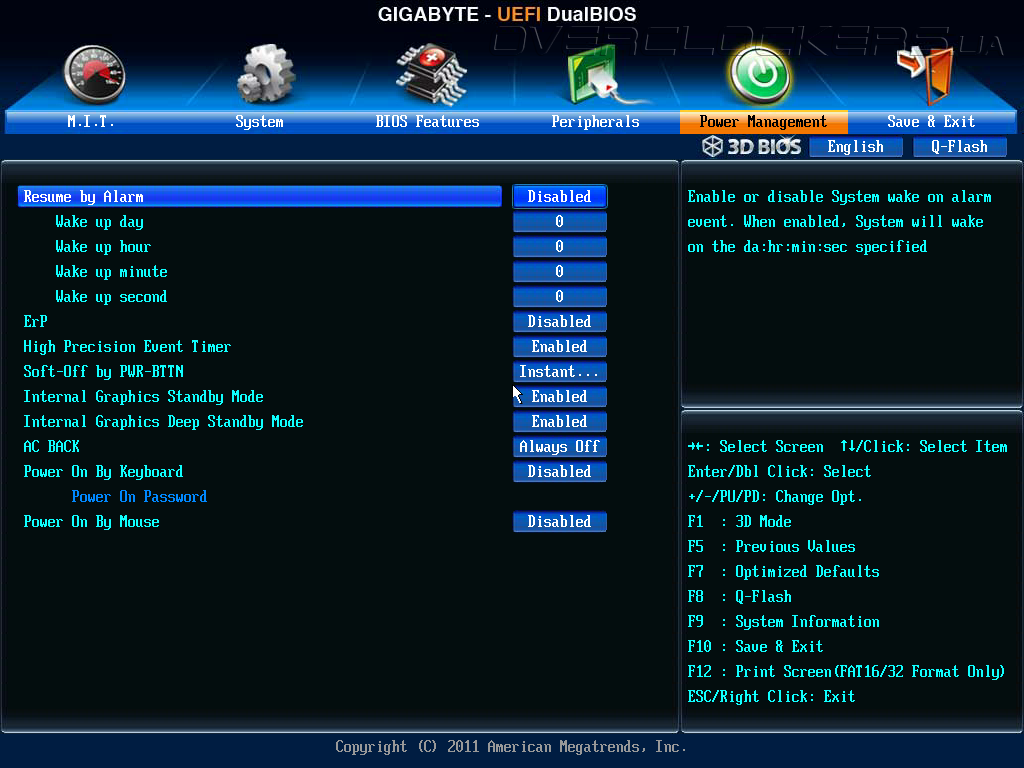

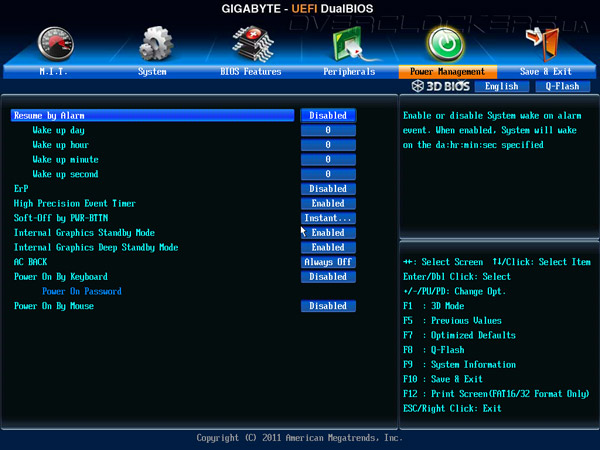

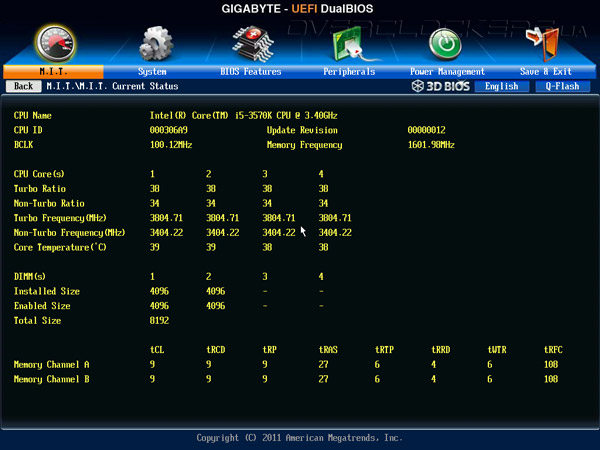

Следующие разделы уже предназначены для получения информации о плате и ее прошивки, настройки системной логики, встроенного графического ядра, различных контроллеров, шин, выбора опций загрузки, режимов электропитания и энергосбережения.

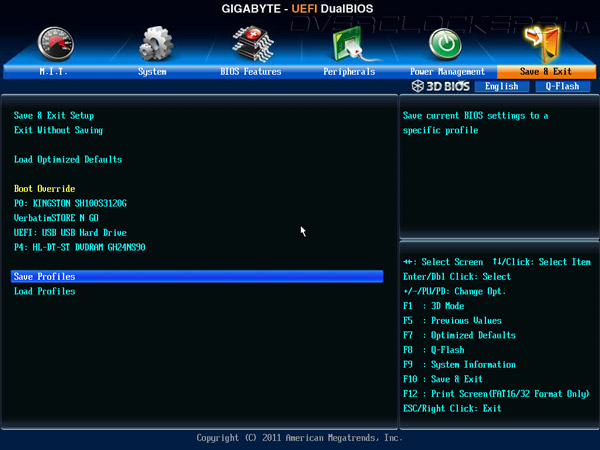

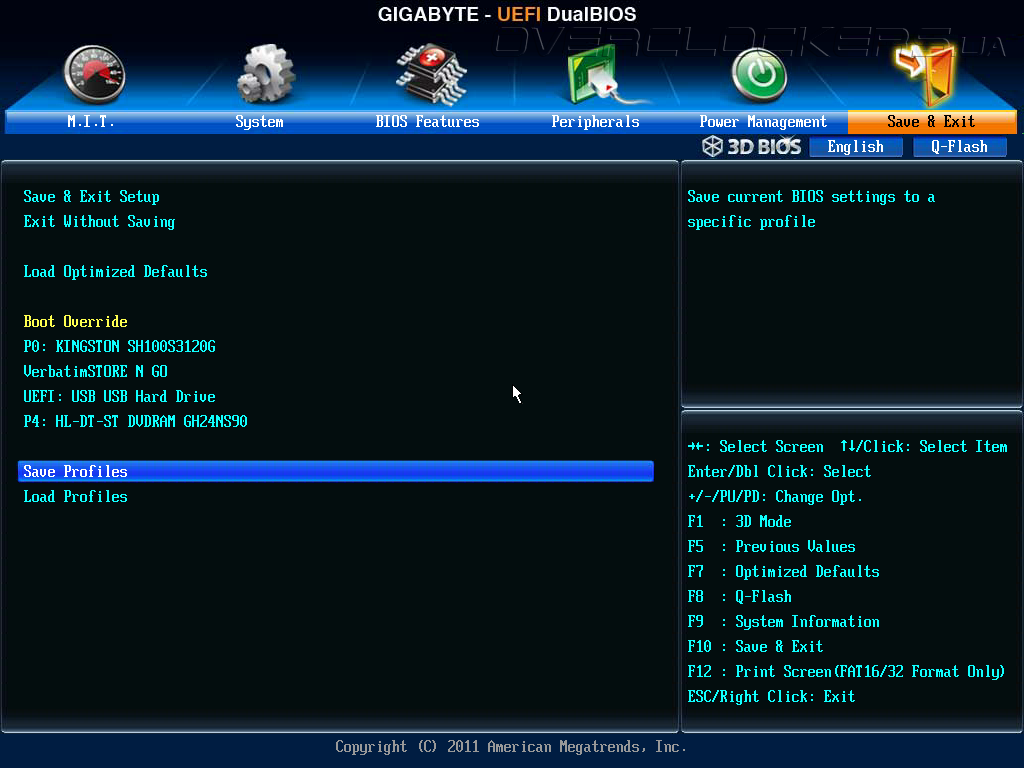

При помощи утилиты Q-Flash можно обновить прошивку платы, а в разделе Save & Exit расположены пункты для сохранения и загрузки профилей с пользовательскими настройками. Честно говоря, такая опция заслуживает больше внимания со стороны разработчика, чем ее незаметное расположение в дебрях меню.

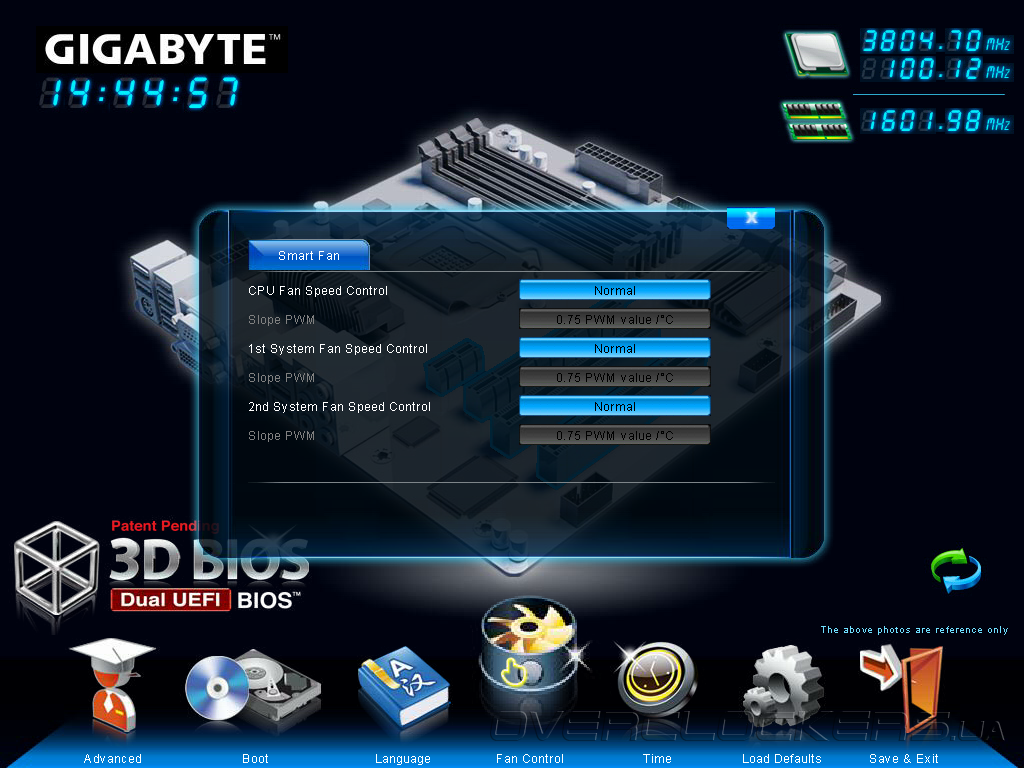

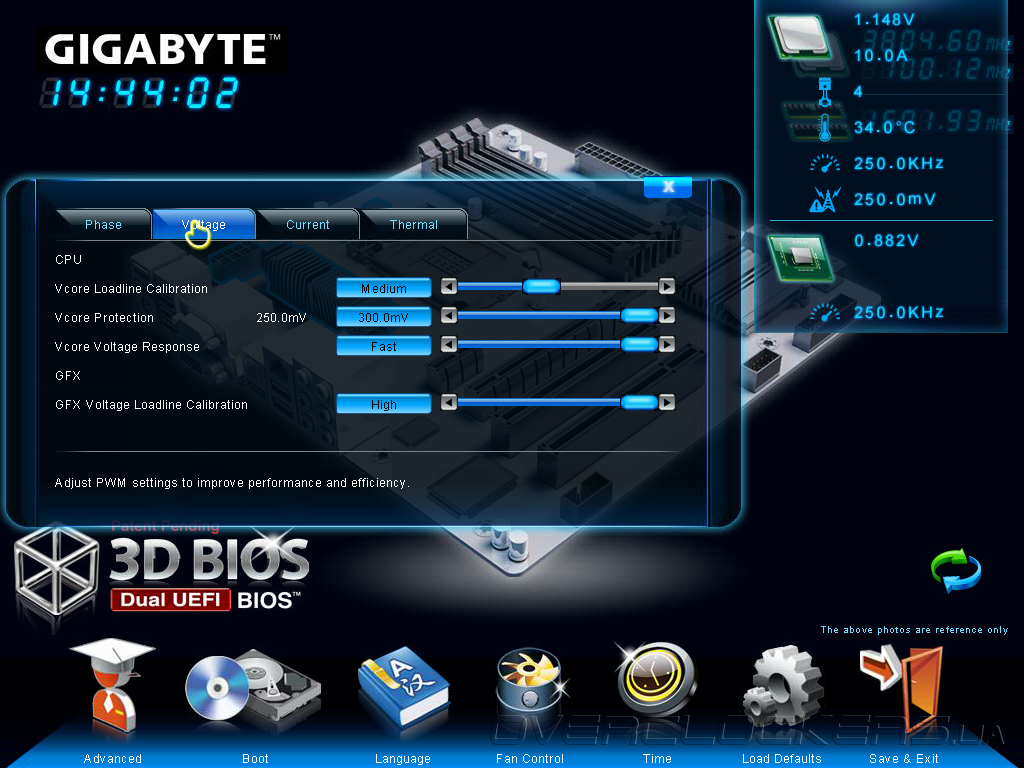

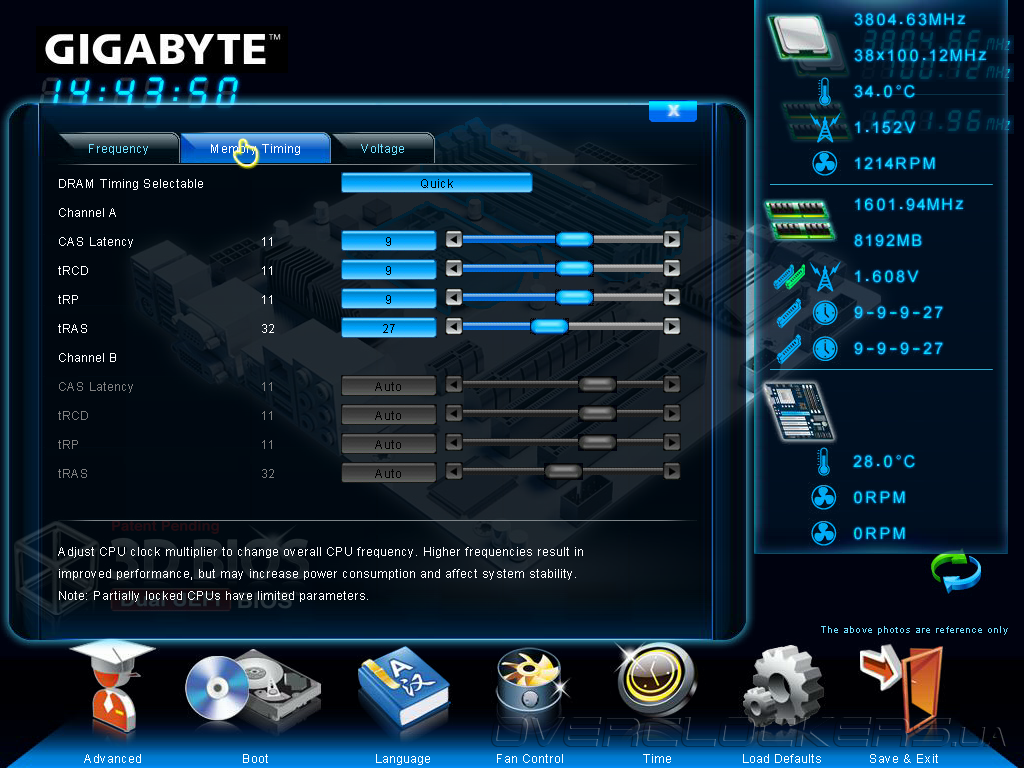

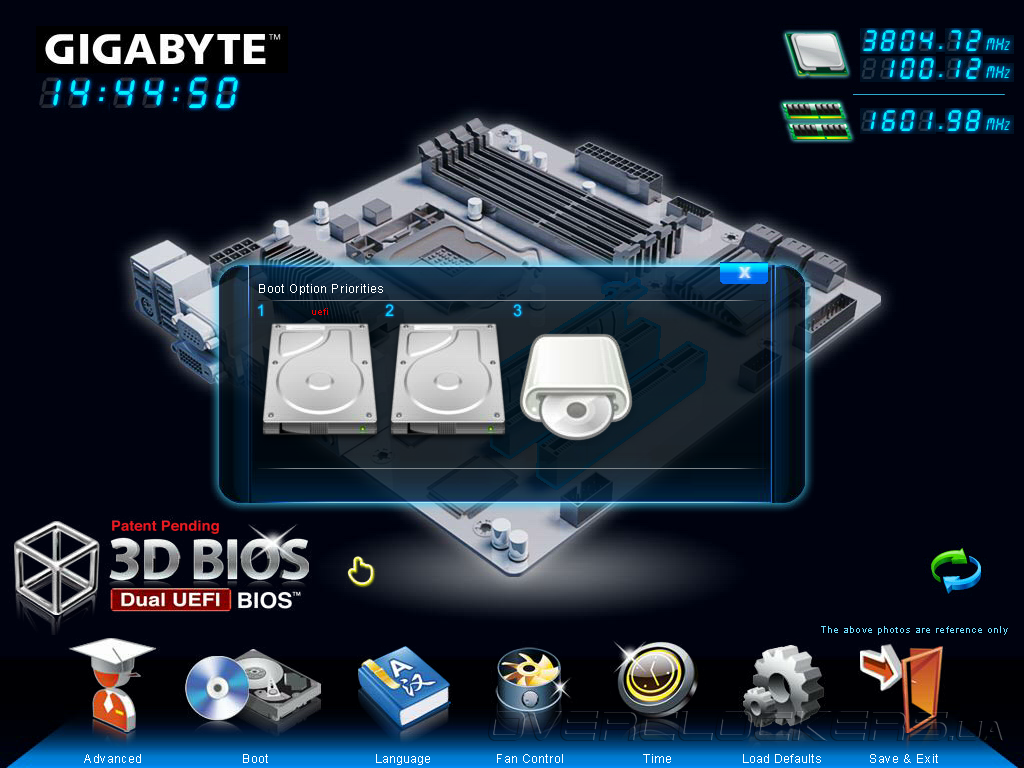

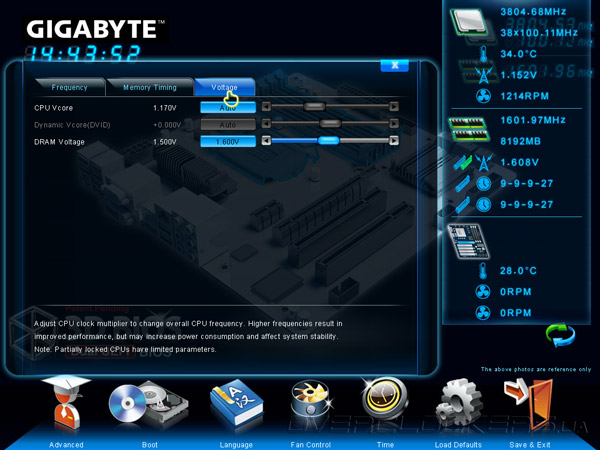

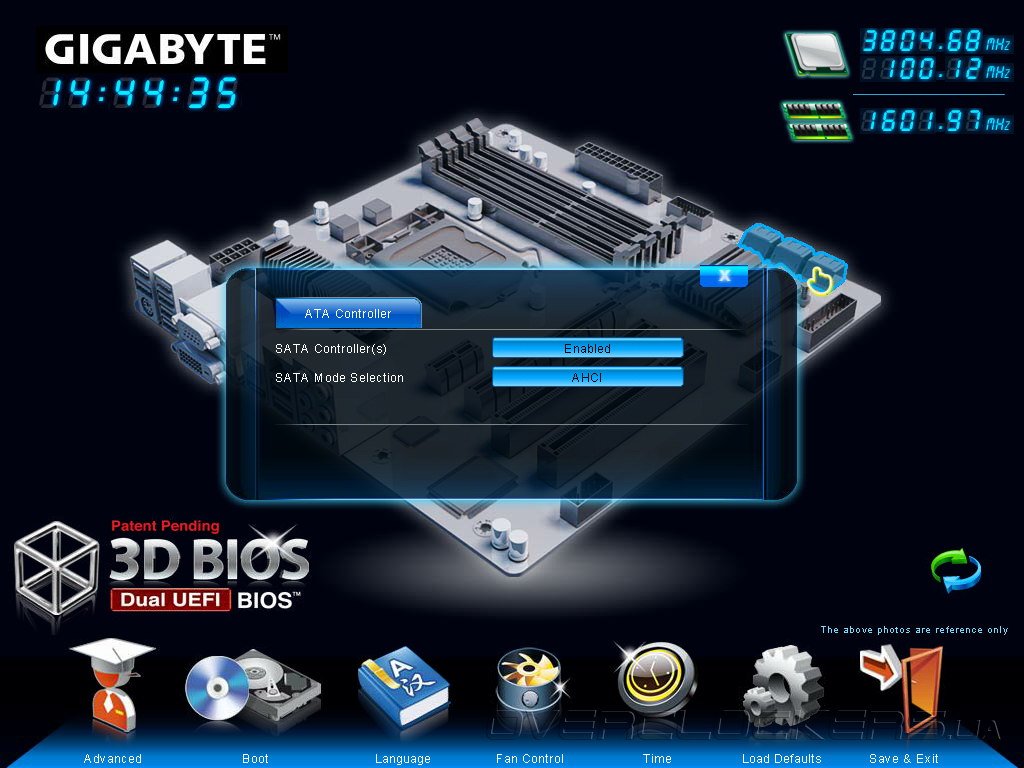

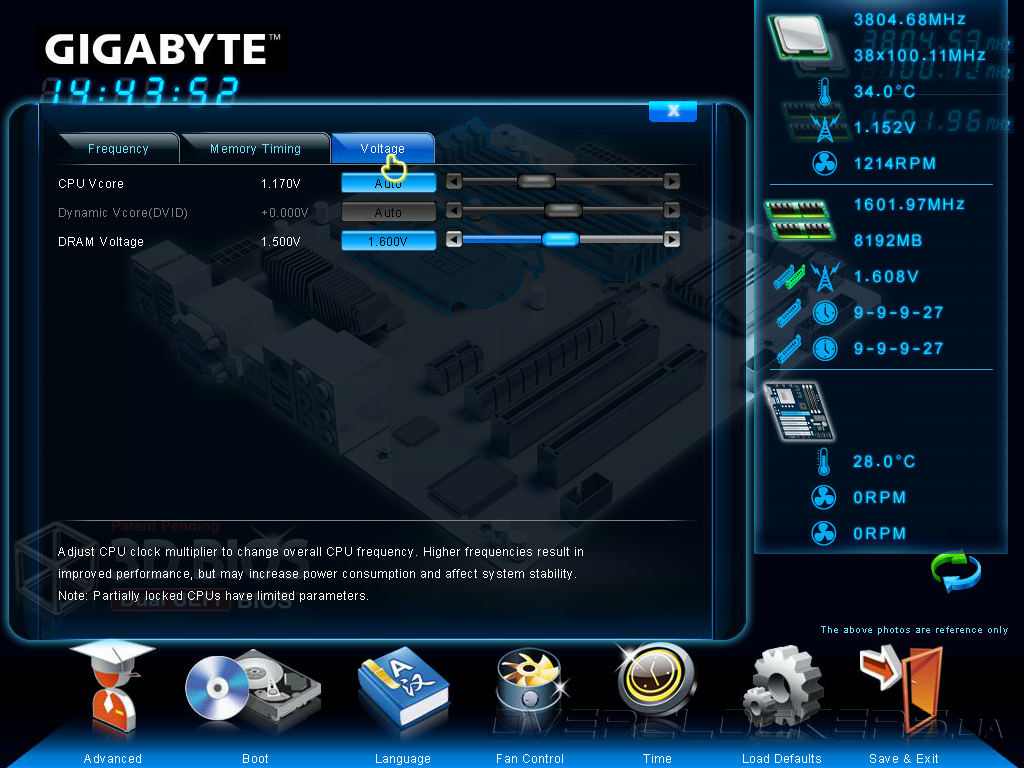

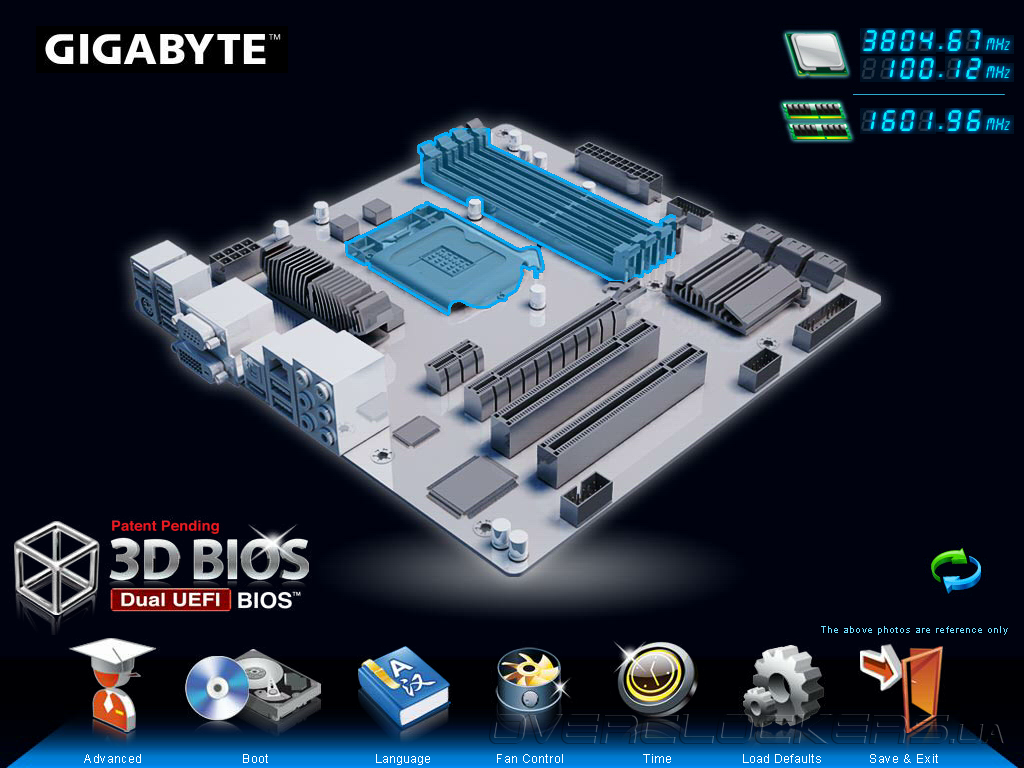

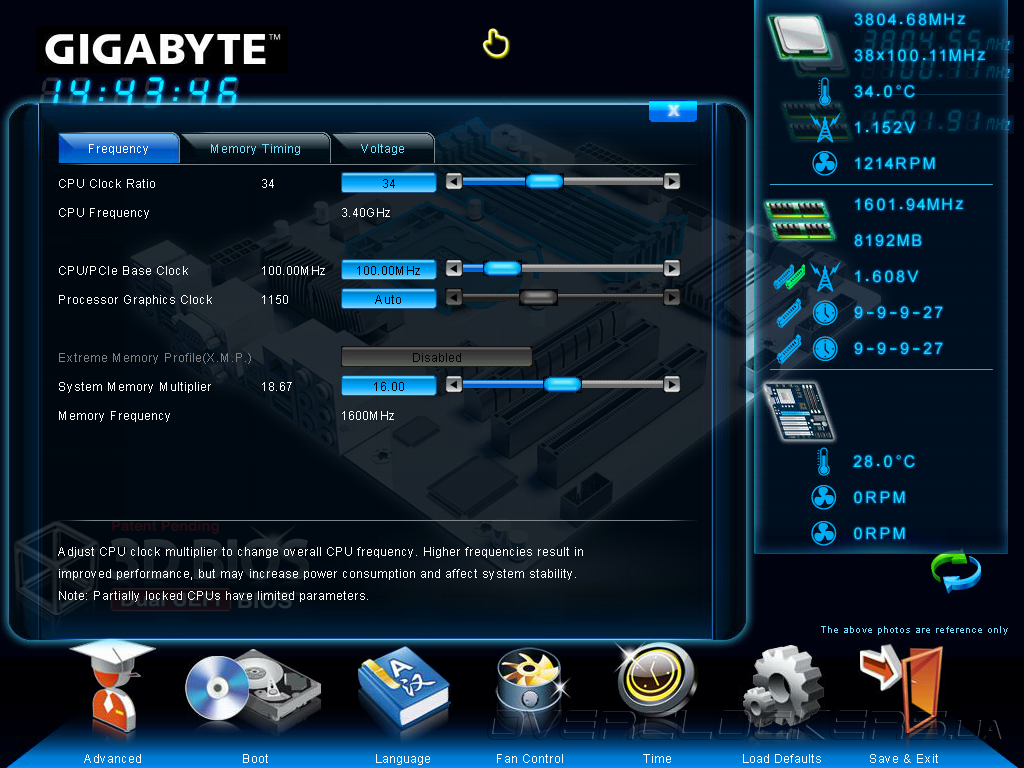

Для самых «маленьких» предусмотрен фирменный графический режим 3D BIOS, предлагающий пользователю минимум основных настроек и мониторинг системы. Управление происходит простым выбором соответствующего узла на схемотехническом изображении материнской платы.
Каждый из способов настроек имеет право на жизнь. Привычный с большим количеством разделов больше подходит пользователям со стажем, а упрощенный — новичкам.
Комплектное ПО

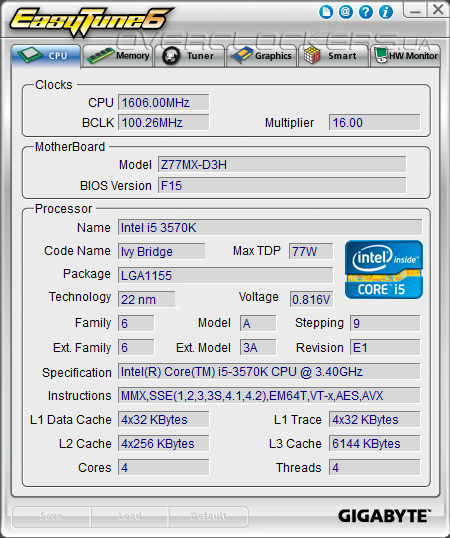

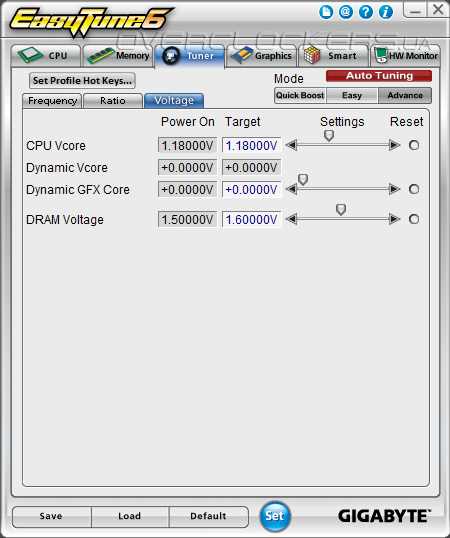

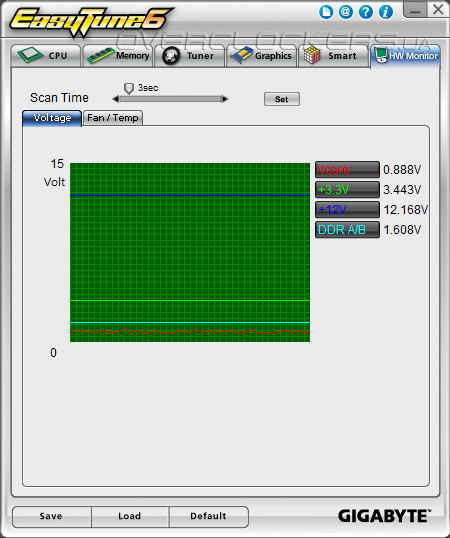

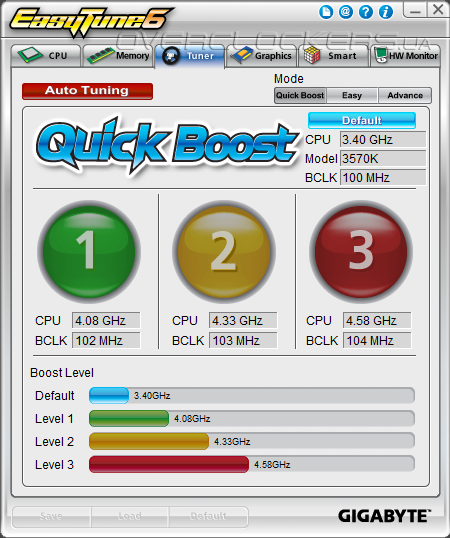

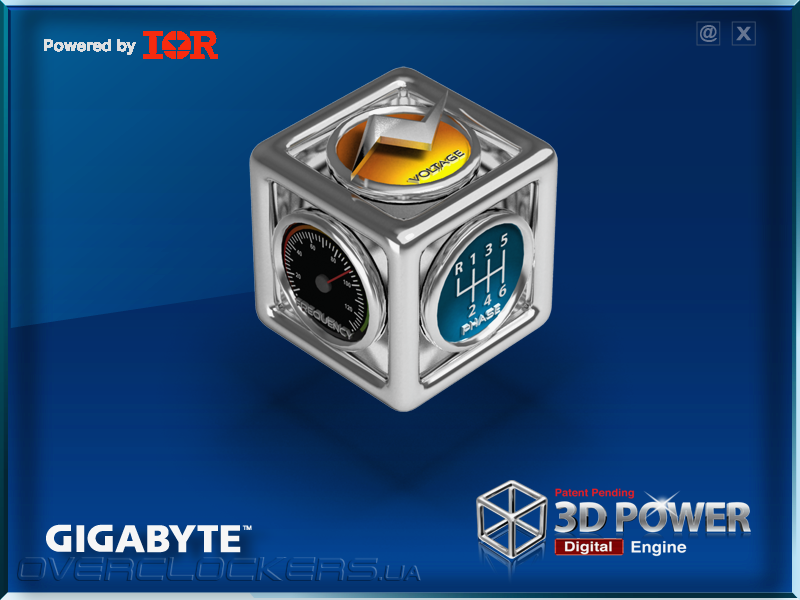

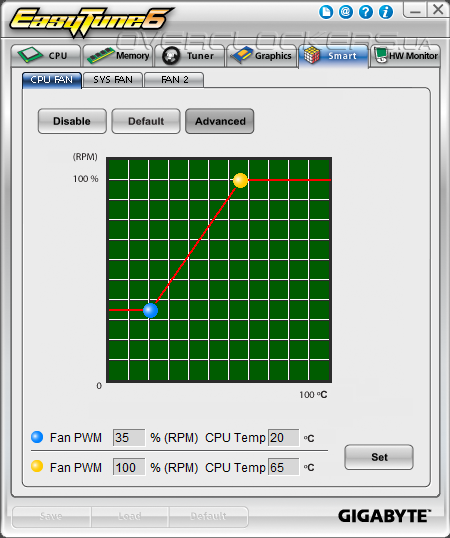

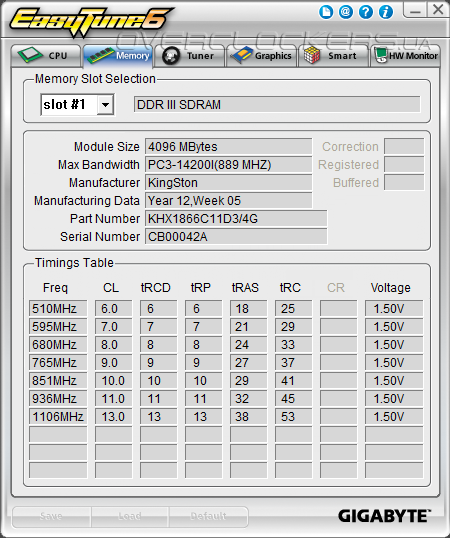

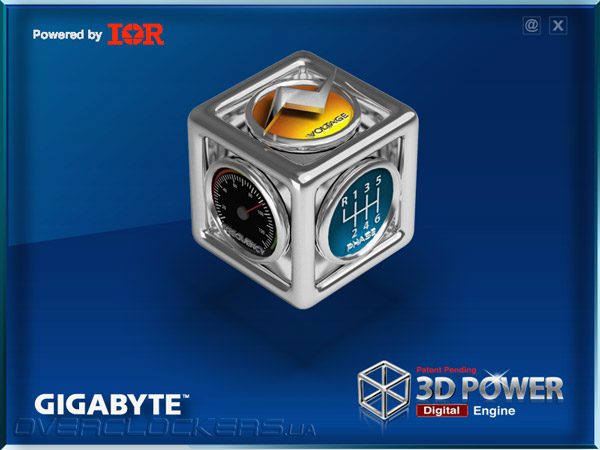

Из списка комплектного программного обеспечения особый интерес представляет разве что EasyTune 6 и 3D Power. Первая позволяет получить информацию об установленных компонентах и произвести разгон системы прямо из под операционной системы Windows.

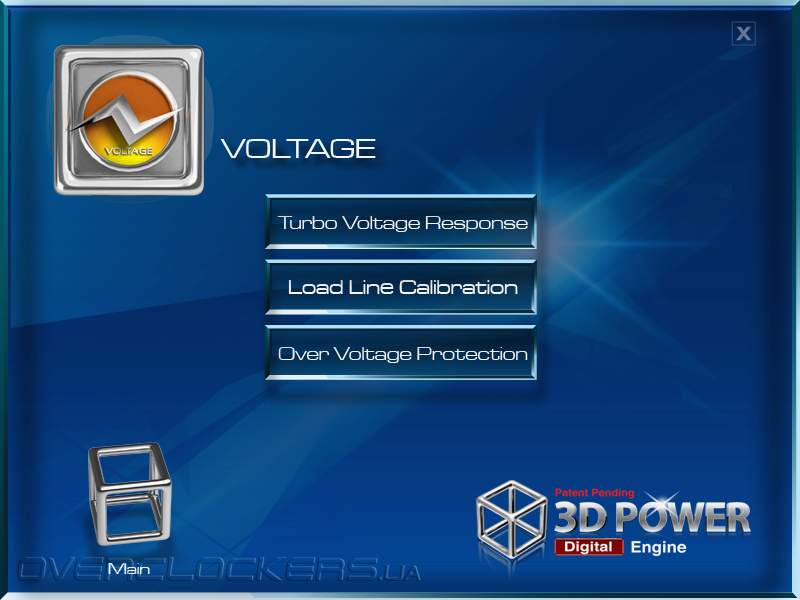

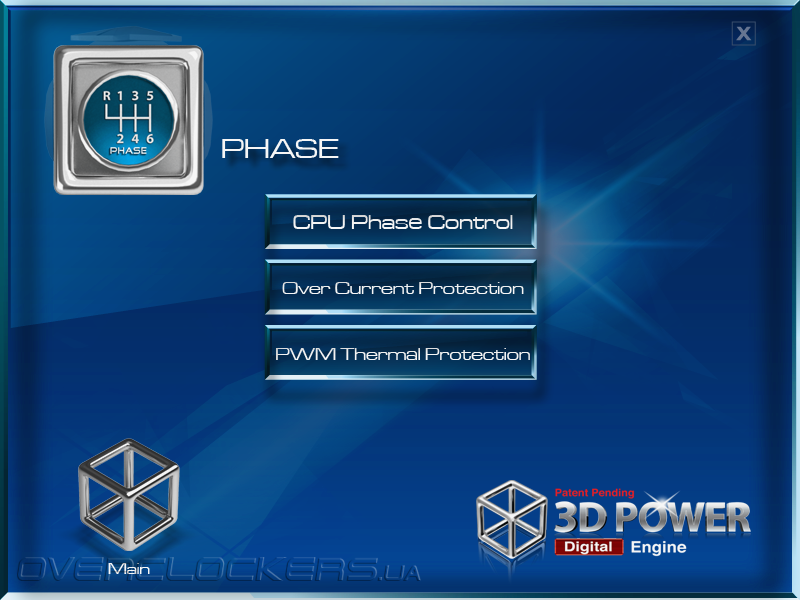

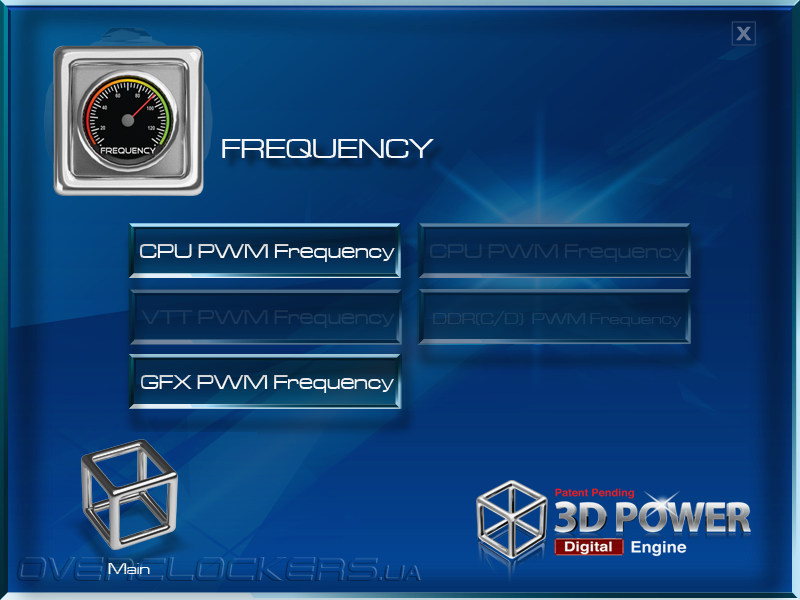

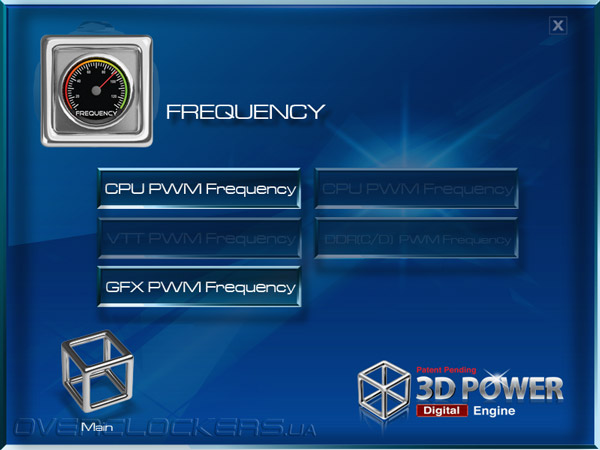

Вторая управляет параметрами модуля VRM, повторяя настройки из UEFI.

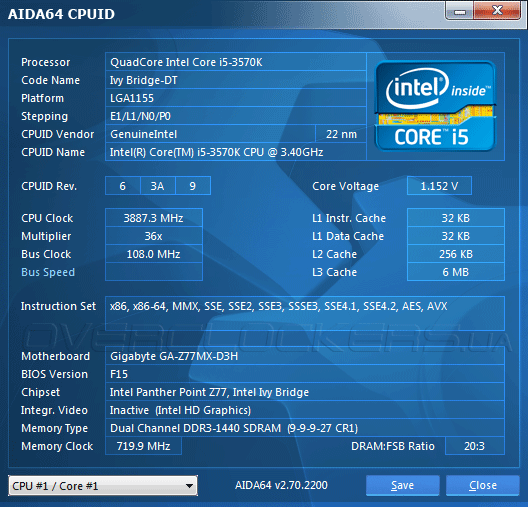

Разгон поднятием базовой частоты ничего сложного собой не представляет и материнские платы, как правило, обладают пределом 105—108 МГц. Наша участница тестирования сохраняла полную стабильность как раз на частоте 108 МГц, что вполне неплохо.

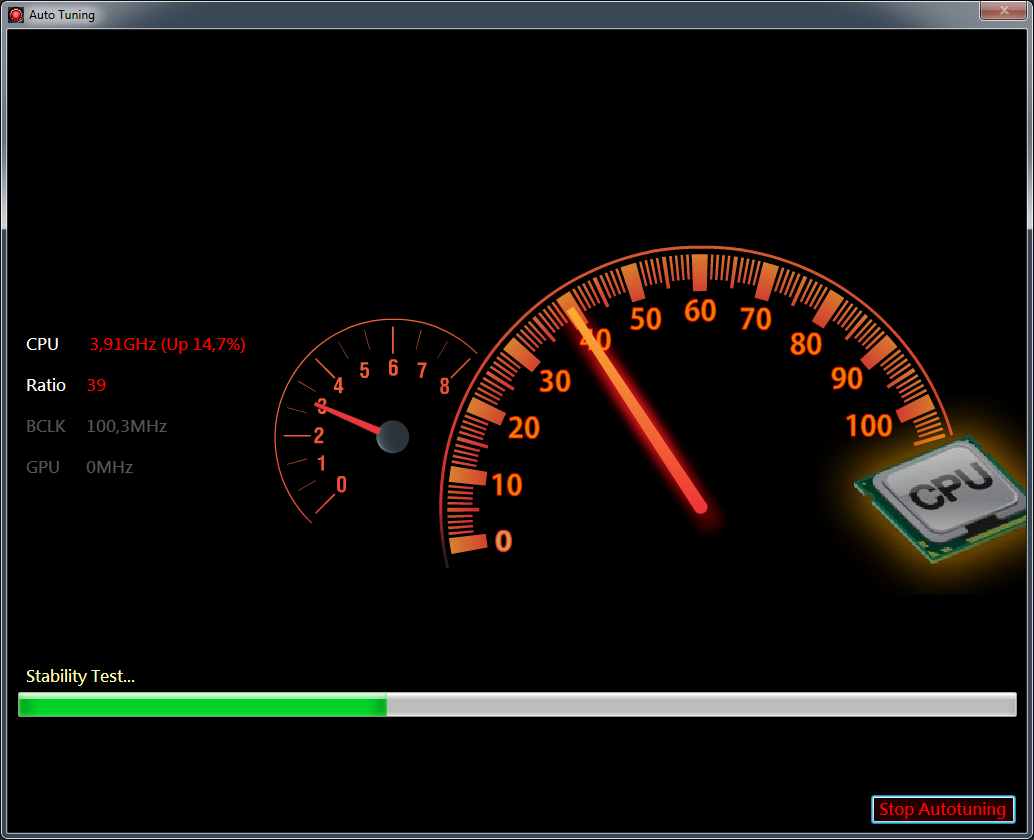

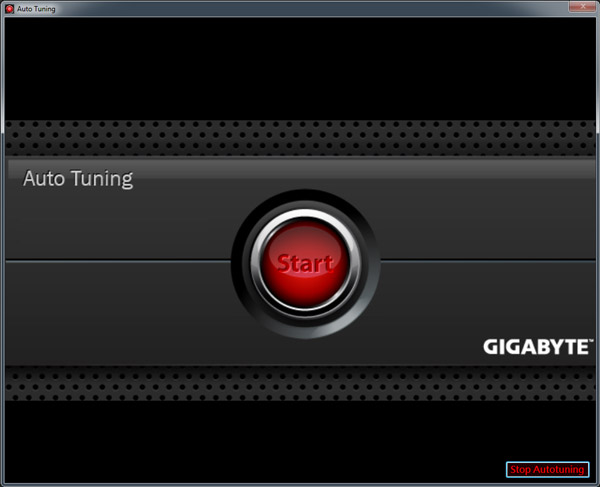

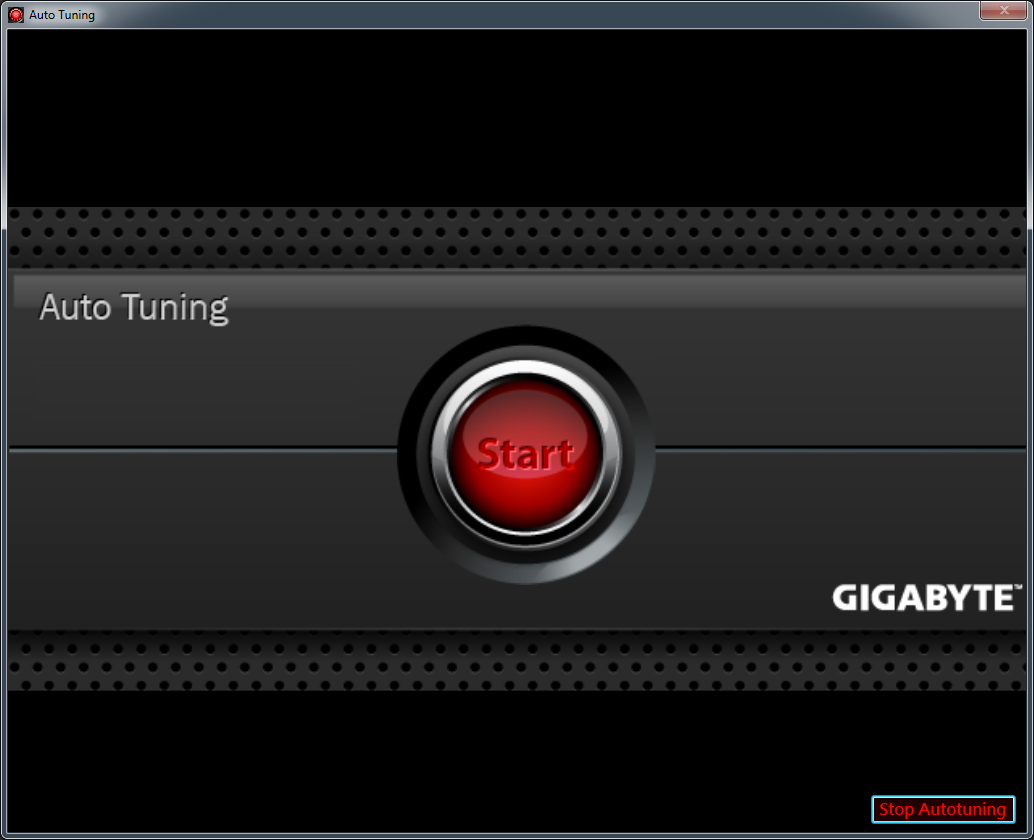

Следующим этапом была проверка функции авторазгона программы EasyTune 6. После нажатия соответствующей кнопки в утилите появляется отдельное окно с еще большей кнопкой. Если не промазали, то начинается процесс форсирования системы и проверки ее на стабильность.

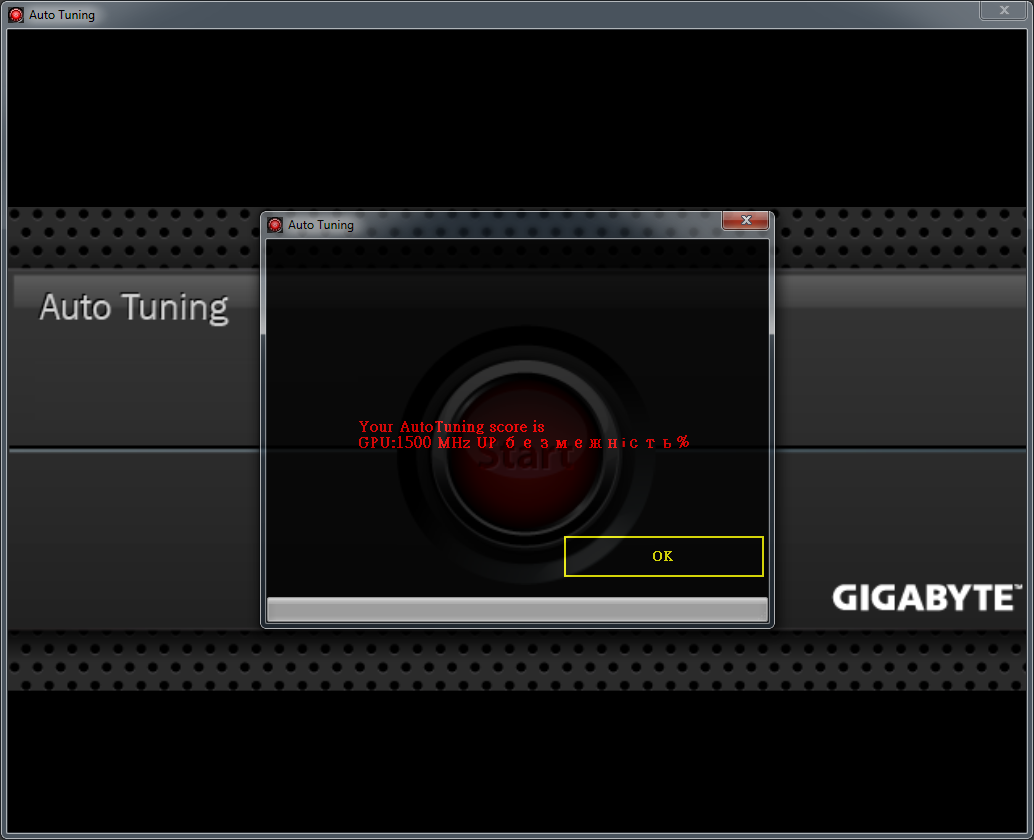

Для поднятия настроения пользователям во время процесса разгона будут демонстрироваться различного рода информация наподобие этой:
Если все пройдет гладко, то сможем почувствовать себя настоящим оверклокером — процессор Core i5-3570K разгонится до 4,3 ГГц при напряжении питания 1,4 В. Говорить о том, что он начинает перегреваться уже в первые 20 секунд теста LinX, думаем, не стоит.
Не менее плачевные дела обстоят и с обычными профилями разгона EasyTune 6 — работоспособным из них оказался лишь первый с результирующей частотой 4080 МГц и достаточно большим напряжением 1,33 В.
При разгоне процессора простым поднятием его множителя плата ведет себя более адекватней до 4,3 ГГц, после чего начинает завышать напряжение до 1,3 В и более.
С полностью ручными настройками при напряжении 1,26 В наш Core i5-3570K разогнался до 4,5 ГГц.
При этом пришлось откорректировать лимиты энергопотребления и установить Load Line Calibration в значение Turbo. Дальнейшее увеличение напряжения на потенциал CPU не повлияло — даже «детских» 4600 МГц достичь не удалось.
Разгон памяти Kingston KHX1866C11D3P1K2/8G особо не впечатлил — всего 2000 МГц, но и изменяемых параметров в UEFI не так много, чтобы можно было добиться большего.
Сравнение производительности с конкурентами
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
- драйвер видеокарты: GeForce 306.97.
Список оппонентов представлен следующими моделями:
- ASRock Z77 Pro3 (версия прошивки P1.60);
- ASRock Z77 Extreme9 (версия прошивки P1.80);
- ASUS P8Z77-V LX (версия прошивки 1404);
- ASUS P8Z77-M Pro (версия прошивки 1616);
- Gigabyte GA-Z77X-UP4 TH (версия прошивки F9);
- MSI Z77A-G43 (версия прошивки 2.7).

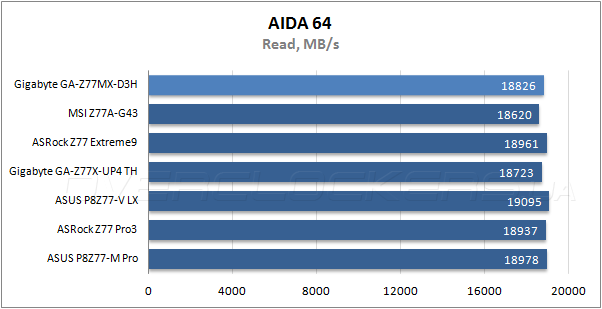

- AIDA64 2.70 (Cache & Memory benchmark);

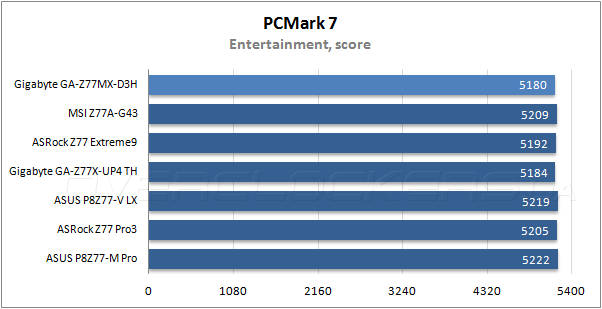

- Futuremark PCMark 7;
- Futuremark 3DMark 11;
- Crysis;
- World in Conflict.

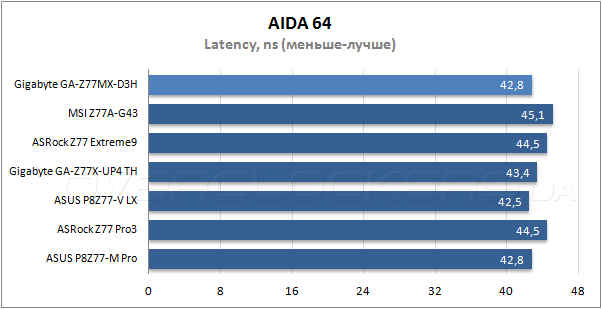

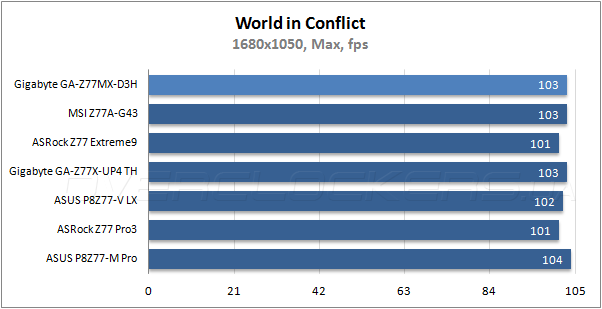

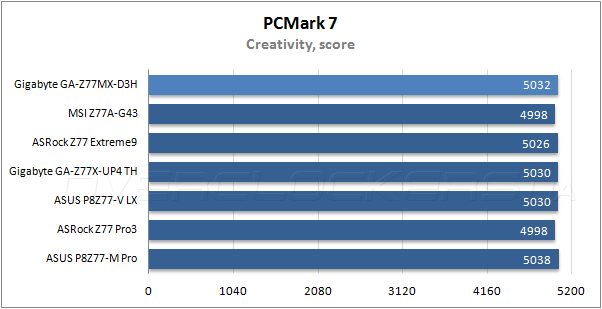

Результаты тестирования

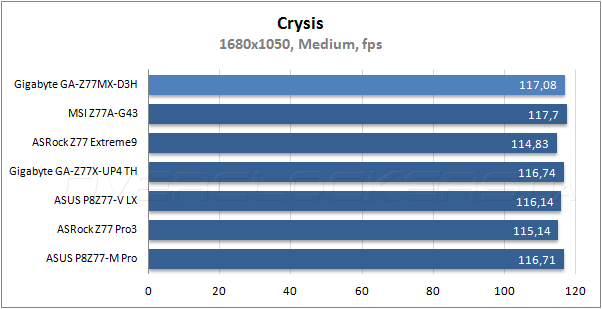

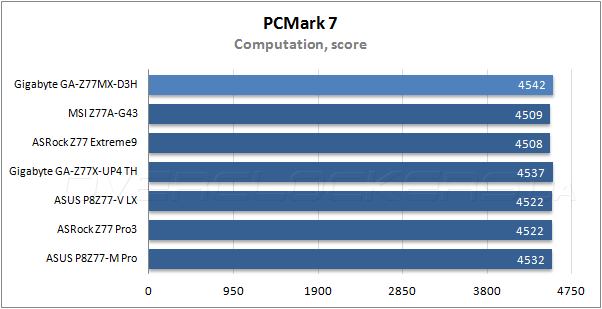

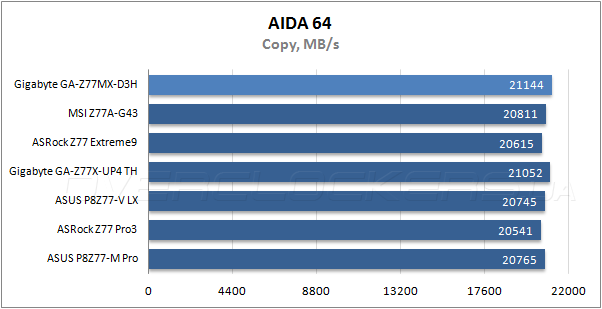

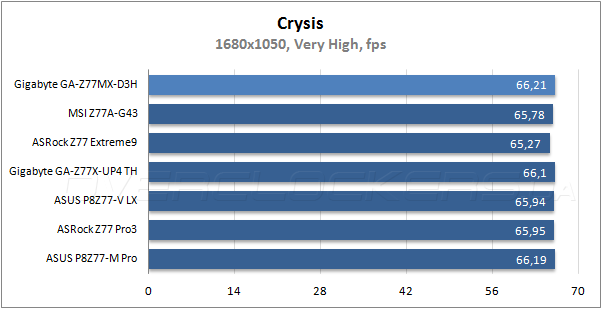

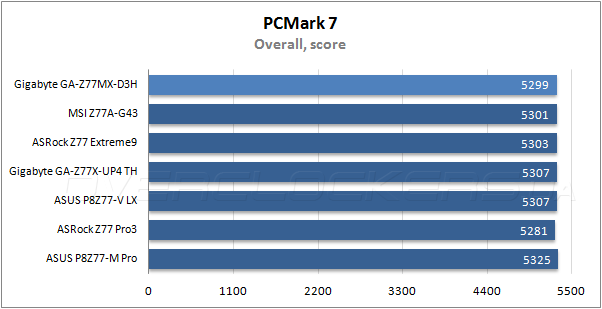

Что ж, производительность Gigabyte GA-Z77MX-D3H находится на уровне конкурентов и в некоторых тестах даже выше, чем у них. Некоторые результаты повторяют таковые у старшей сестры — GA-Z77X-UP4 TH.

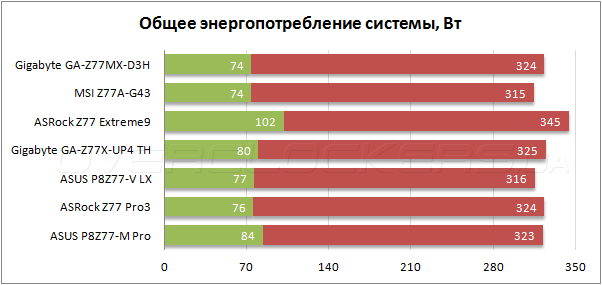

Энергопотребление системы
Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.
Итак, уровень энергопотребления участницы нашего тестирования сравним с остальными участниками, как при нагрузке на систему, так и во время простоя.
Выводы
Очередная доступная материнская плата продемонстрировала не лучшие возможности по разгону процессора и памяти. Но с другой стороны — вряд ли кто будет собирать систему с дорогим CPU и дешевой платой. Если GA-Z77MX-D3H рассматривать как основу небольшого игрового ПК, то она станет неплохим выбором для этой цели. Ограничиваясь спецификациями используемого чипсета, она, тем не менее, позволяет строить тандемы из видеокарт Radeon или GeForce, тем самым дает возможность увеличить мощность графической подсистемы. Правда, в таком случае придется рассматривать карты нереференсного дизайна и более высокий корпус, чем стандартный Mini-Tower. Для обычной системы можно порекомендовать бюджетную модель GA-Z77M-D3H. А вот любителям разгона все же придется присмотреться к более дорогим продуктам.
