UEFI Setup
Как и большинство современных материнских плат, MSI B75A-G43 в качестве прошивки использует UEFI (Unified Extensible Firmware Interface), но стандартная графическая оболочка от AMI заменена красивым пользовательским интерфейсом ClickBIOS II. Нужно отдать должное программистам MSI: меню настроек удобно в работе, функционирует без сбоев и неприятных подвисаний. Функциональность и возможности второго поколения графического интерфейса прошивки системных плат MSI были подробно рассмотрены во время знакомства с MSI Z68A-GD65 (G3), и сегодня мы лишь напомним основные особенности.

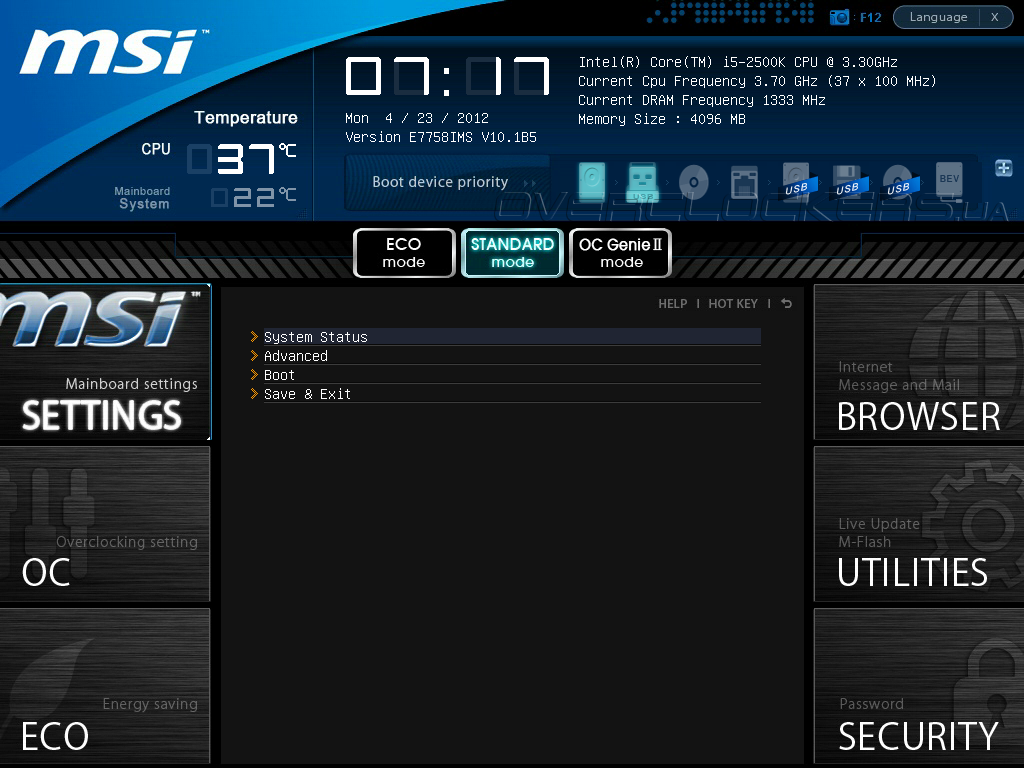

После входа в меню настроек пользователя встречает главный экран, который позволяет выбрать один из режимов работы прошивки: ECO mode, STANDARD mode и OC Genie II mode. Первый из режимов включает встроенные функции энергосбережения, второй предназначен для ручной настройки параметров системы, ну а третий должен активировать функцию автоматического разгона OC Genie II. На деле, с разгоном у MSI B75A-G43 совершенно не сложилось, так что этот режим оказался следствием унификации прошивки.
Помимо этого, в главном меню присутствуют показания двух температурных датчиков, отображаются системные дата и время, версия прошивки и краткая спецификация установленных компонентов. Интересно выглядит выбор порядка загрузочных устройств, для установки достаточно переместить пиктограмму соответствующего накопителя в нужное место. Кроме того, присутствует возможность изменения языка отображения меню, а клавиша «F12» позволяет сохранять снимки экрана.
Далее, мы будем рассматривать режим STANDARD mode, который дает полный контроль параметров системной платы. Меню Mainboard settings включает несколько подпунктов, таких как System Status, Avdanced, Boot и Save & Exit.
В разделе System Status пользователь может задавать системные время и дату. Здесь же отображается конфигурация дисковой подсистемы и краткая системная информация.
Вкладка Boot содержит опции загрузки системной платы, а Save & Exit, как следует из названия, отвечает за сохранение параметров и восстановление исходных настроек. Мы не будем останавливаться на этих разделах, а перейдем к более насыщенному меню — Advanced. Именно этот раздел прошивки отвечает за конфигурацию всех основных систем материнской платы и настройки электропитания.

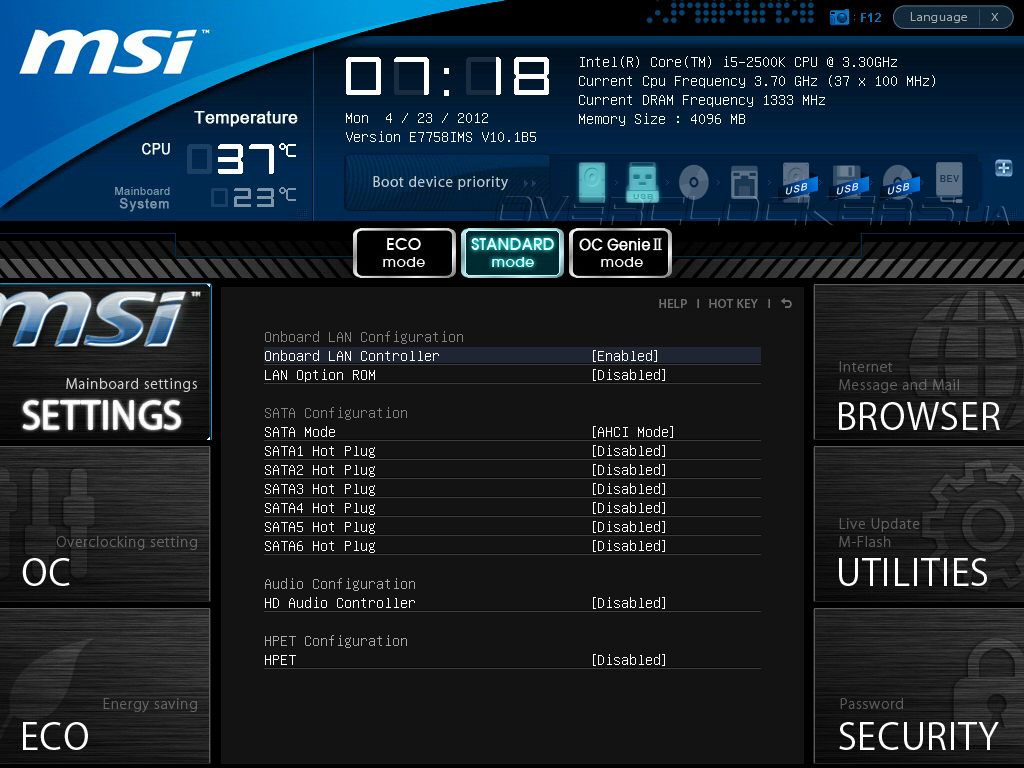

Рассмотрим вкладку Integrated Peripherals, которая позволяет управлять параметрами дисковой подсистемы и задавать режимы работы звукового контроллера и встроенного адаптера локальной сети.

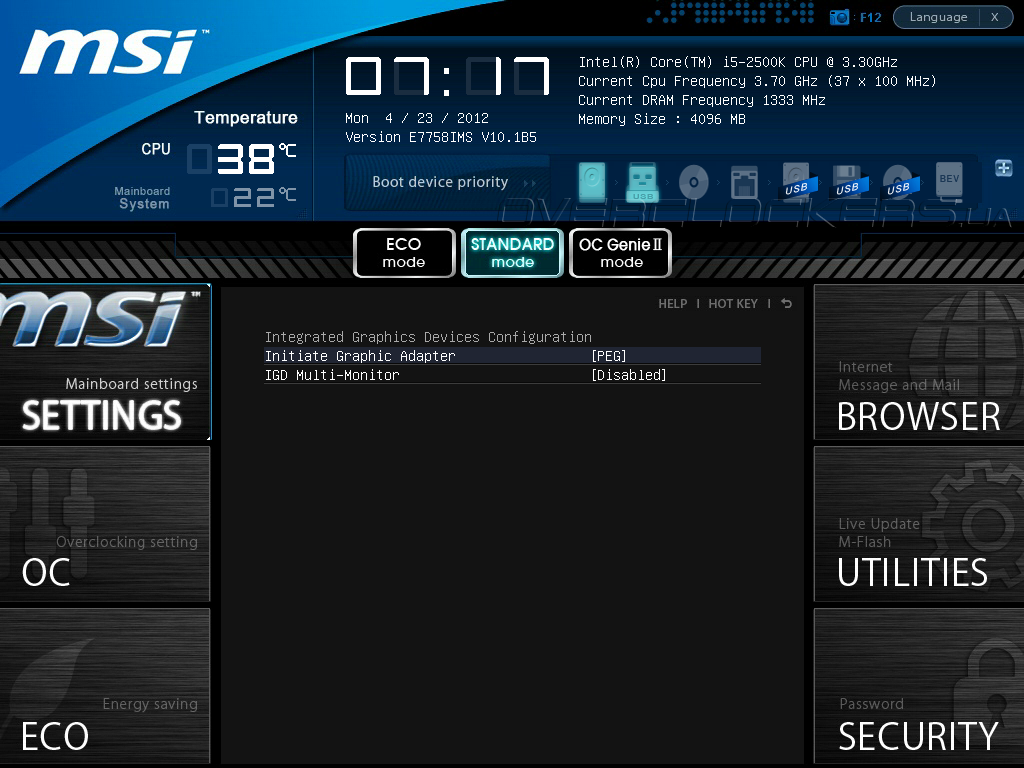

Настройки встроенного видеоядра находятся в меню Integrated Graphics Configuration. Здесь можно задать порядок инициализации графических акселераторов и выбрать режим одновременного вывода изображения на несколько мониторов.
Раздел USB Configuration определяет параметры подсистемы подключения соответствующей периферии, а Intel Rapid Start Technology — активировать технологию быстрого старта, но только в случае наличия накопителя SSD.

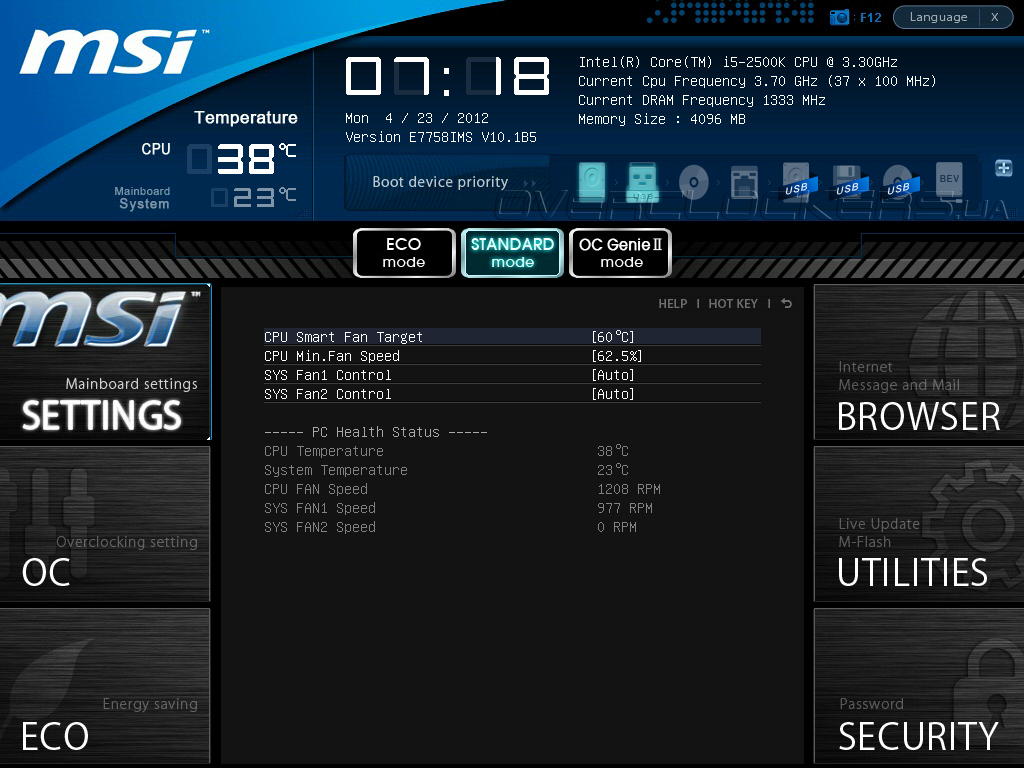

В меню Hardware Monitor отображаются показания двух температурных датчиков и скорости вращения трех вентиляторов. Прошивка системной платы MSI B75A-G43 поддерживает автоматическое управление оборотами частотой вращения посредством ШИМ (Широтно-импульсной модуляции).
Обращаем ваше внимание на опцию Intel Smart Connect Configuration, которая активирует соответствующую функциональность материнской платы. Кроме того, включение этой опции требуется для работы приложения Intel Small Business Advantages, который мы обязательно рассмотрим во время изучения комплектного ПО.

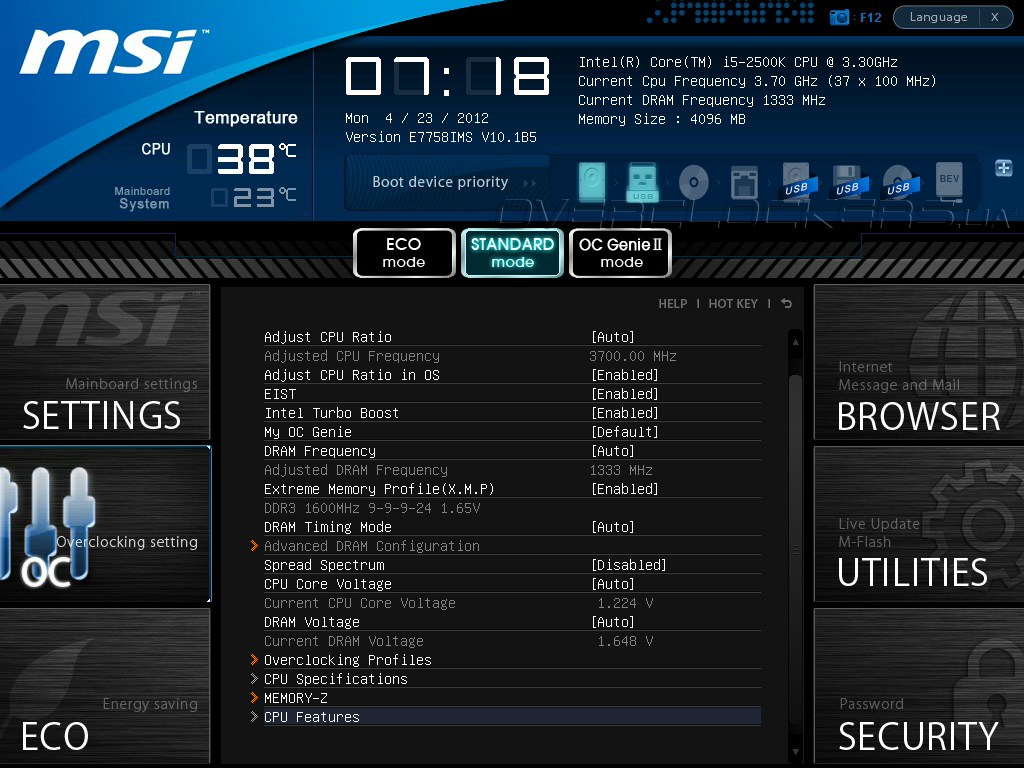

Все настройки, связанные с оптимизацией производительности находятся в меню OC Overclocking Settings. Несмотря на отсутствие возможности увеличения множителя для процессоров Intel серии «К», прошивка MSI B75A-G43 предлагает некоторые настройки разгона. Например, существует возможность управления коэффициентом умножения процессорных ядер, но только в пределах, установленных технологией Turbo Boost. Также доступен выбор частоты ОЗУ, для нашего Core i5-2500K набор множителей состоял лишь из двух значения — 1066 МГц и 1333 МГц. Есть информация, что с установкой 22-нм Intel Ivy Bridge ситуация меняется и максимальная частота модулей ОЗУ увеличивается до 2200 МГц.
UEFI материнской платы MSI B75A-G43 позволяет добавить 0,06 В к напряжению на вычислительных ядрах центрального процессора, а для модулей ОЗУ можно выбрать одно из четырех фиксированных значений: 1,35 В, 1,5 В, 1,65 В или 1,8 В. Впрочем, из-за отсутствия развитых возможностей по разгону даже эти небольшие возможности так и останутся невостребованными.

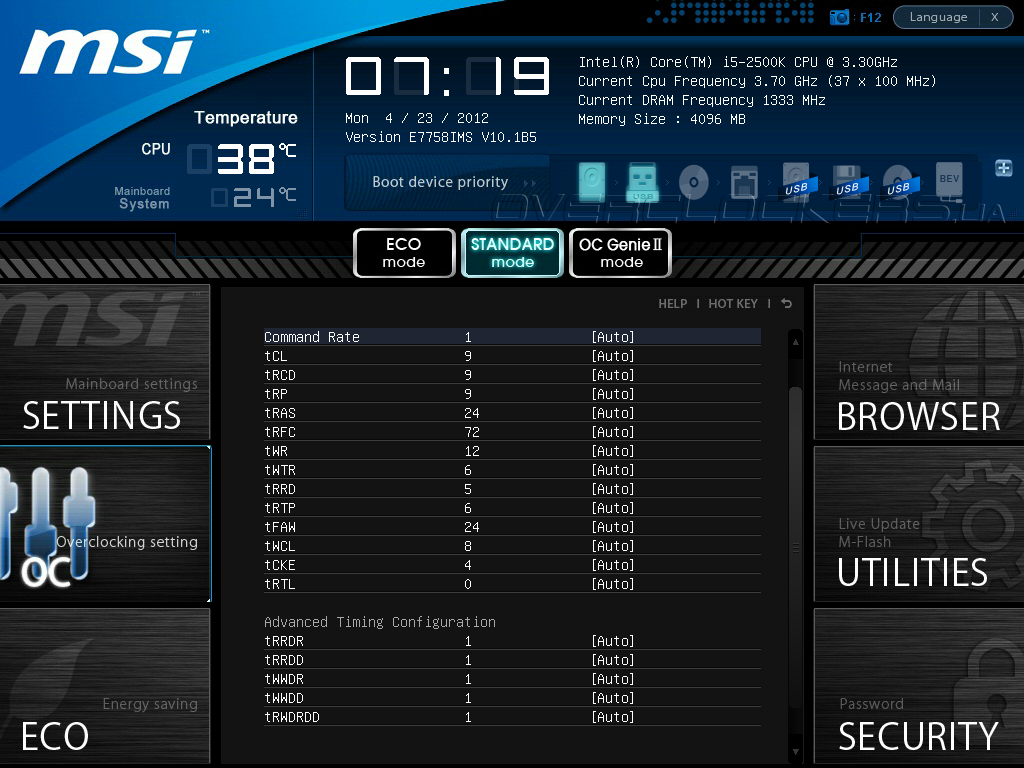

Для оперативной памяти можно задать параметры согласно профилю XMP, а еще пользователь может управлять всеми основными таймингами памяти. В этом плане прошивка практически не отличается от лучших оверклокерских моделей.

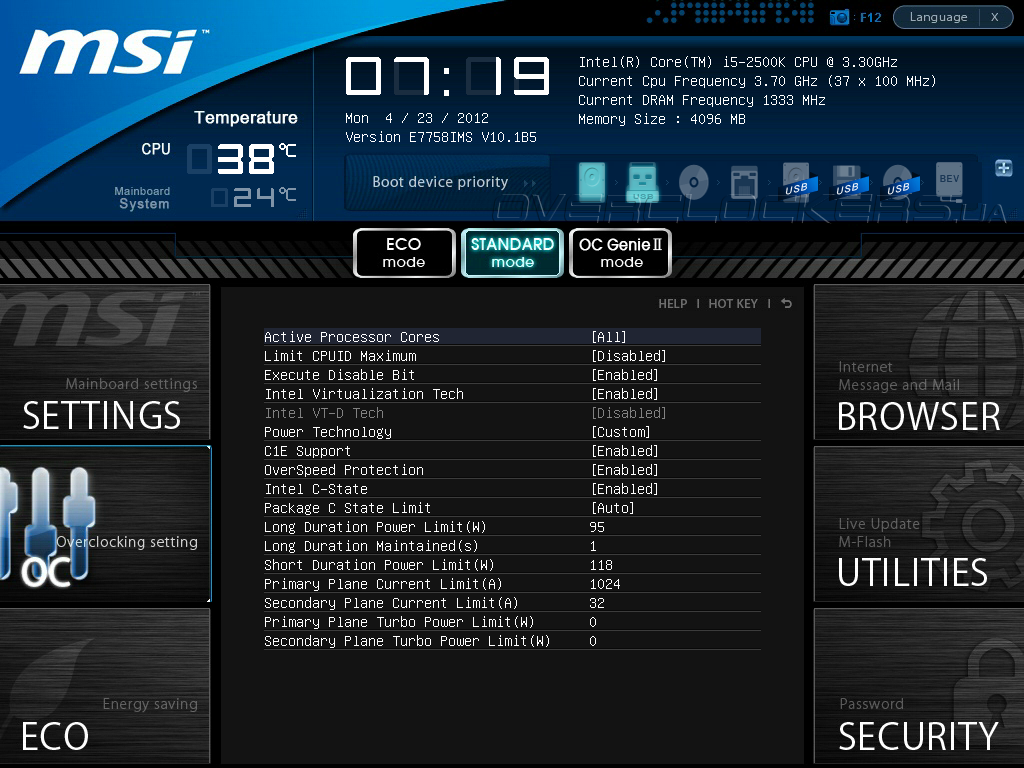

Еще один раздел меню Overclocking Settings, который стоит нашего внимания — CPU Features. Именно здесь можно задать количество активных вычислительных ядер, включить аппаратную виртуализацию и защиту от вирусов, использующих ошибку переполнения буфера. А еще в этом разделе находится управление параметрами энергосбережения центрального процессора и настройки лимитов тепловыделения.
Кроме того, в меню Overclocking Settings есть возможность сохранения профилей с настройками, за это отвечает вкладка Overclocking Profile. Еще два подменю — CPU Specification и MEMORY-Z — носят информационную функцию, в них отображается подробная информация об установленных процессоре и модулях ОЗУ.

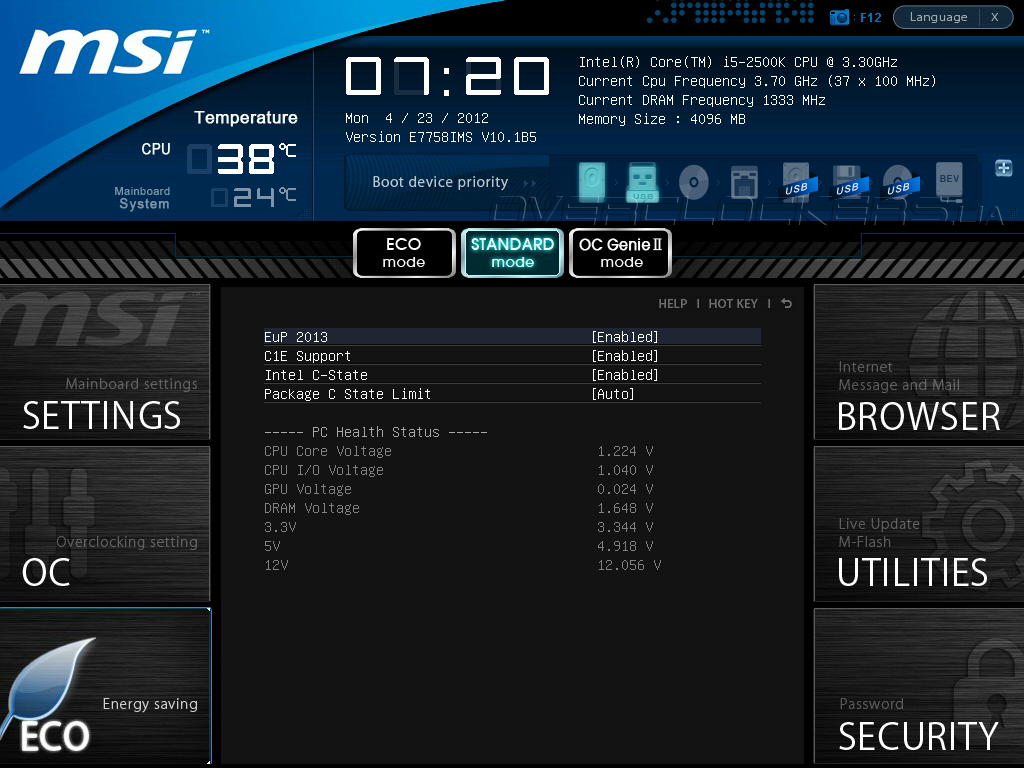

Параметры энергосбережения системной платы сосредоточены в меню ECO Energy saving. Кроме настройки опций экономии электроэнергии здесь отображаются семь основных системных напряжений.
Еще прошивка участницы сегодняшнего тестирования содержит встроенную утилиту для обновления микрокода M-Flash и поддерживает работу облегченной ОС Winki 3, которая предлагает базовые возможности работы в сети Интернет, просмотра изображений и обмена мгновенными сообщениями.
Таким образом, UEFI материнской платы MSI B75A-G43 предлагает полный набор инструментов для тонкой настройки и оптимизации производительности. Ограниченные возможности разгона в данном случае не зависят от разработчиков прошивки, а диктуются применением чипсета Intel B75 Express.
Комплектное ПО

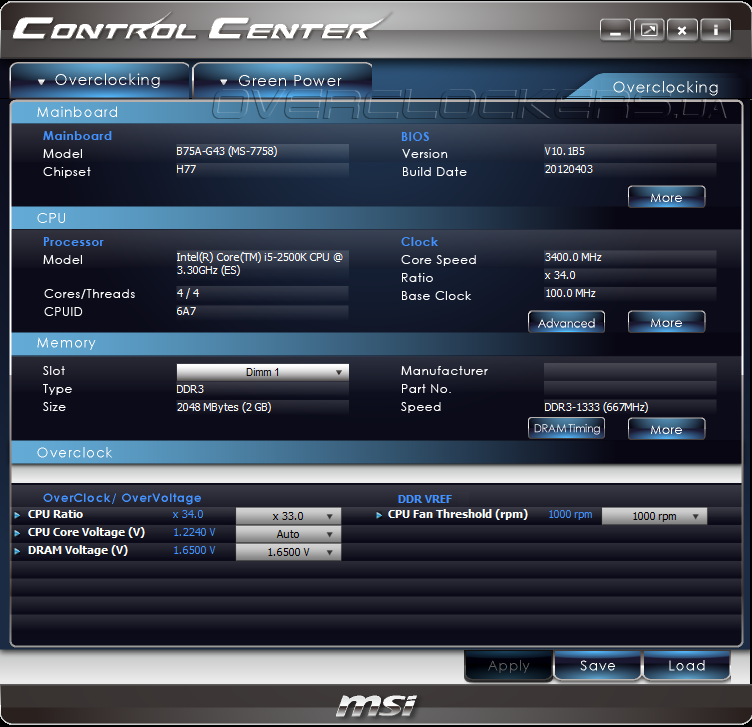

Вместе с материнской платой MSI B75A-G43 пользователь получает несколько интересных приложений, на которые мы рекомендуем обратить ваше внимание. Прежде всего, это касается программного обеспечения MSI Control Center, который предназначен для управления параметрами быстродействия и контроля состояния системной платы. Функциональность данной программы была подробно изучена во время недавнего обзор системной платы MSI Z77A-GD65, правда, в нашем случае возможности разгона ограничены спецификациями набора системной логики.

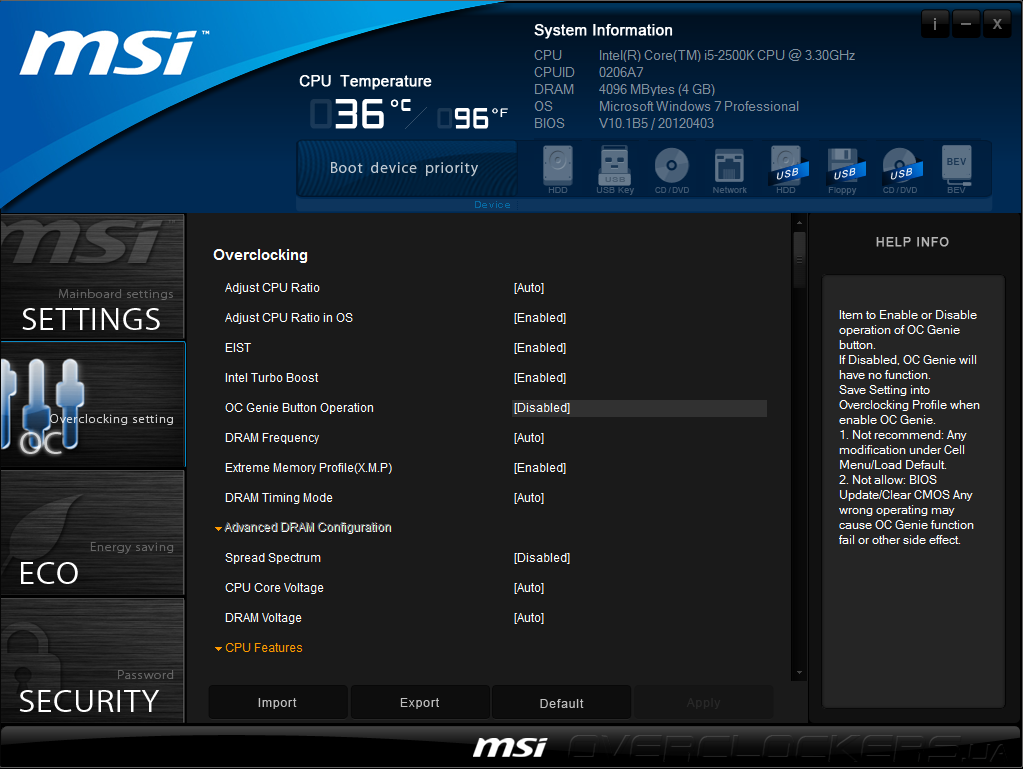

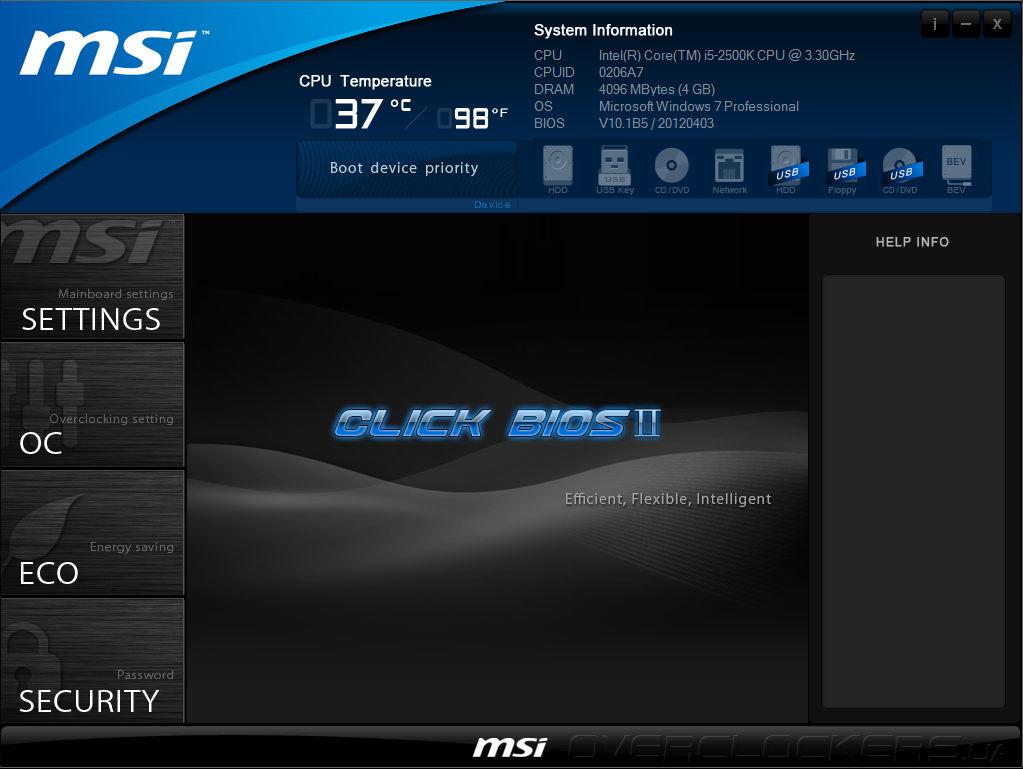

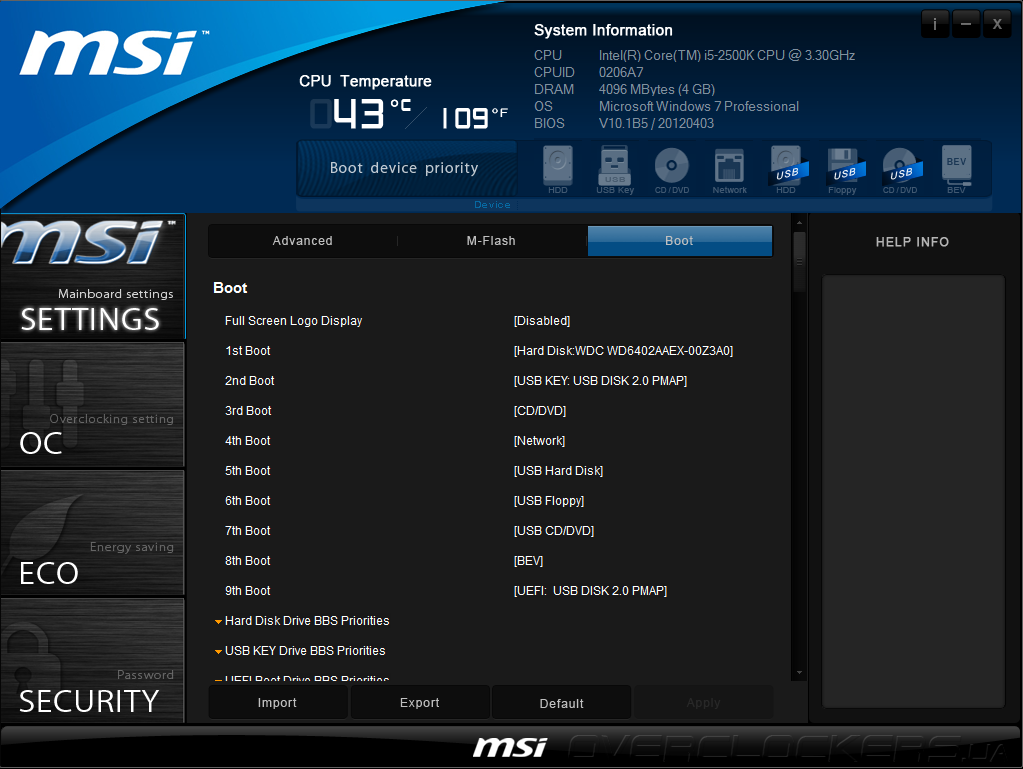

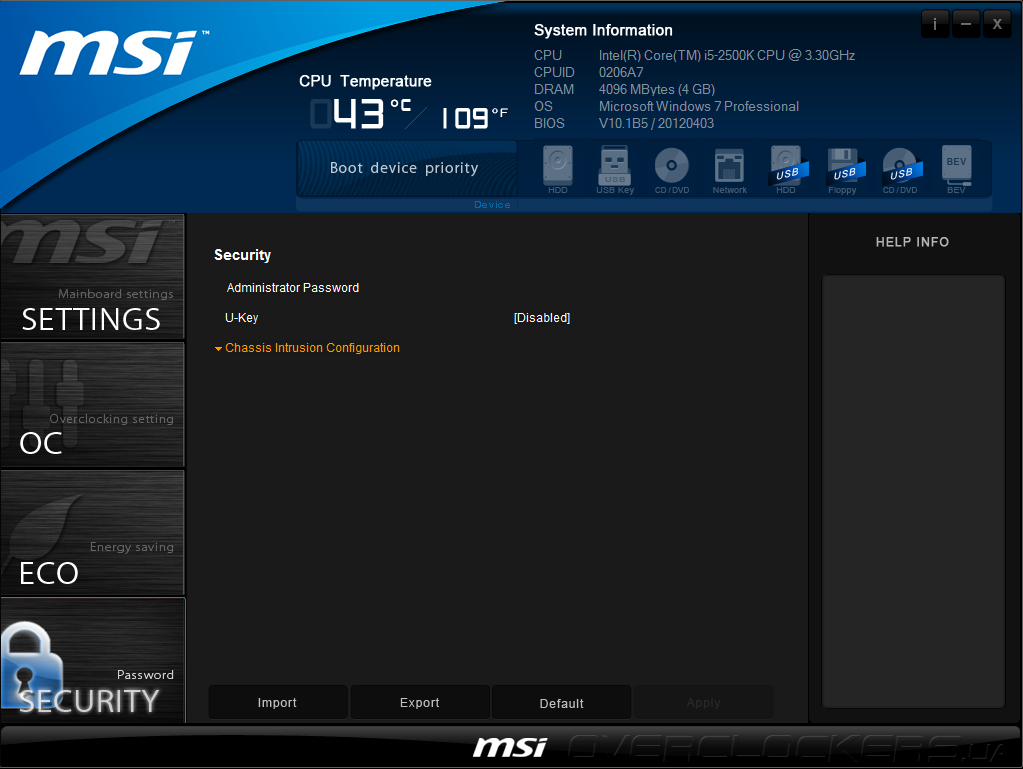

Следующая программа — MSI Click BIOS II позволяет управлять настройками UEFI из среды ОС Microsoft Windows. Интерфейс утилиты полностью повторяет структуру меню прошивки, за исключением ссылок на запуск приложений облегченной операционной системы Winki 3. Программа Click BIOS II открывает доступ к возможностям, встроенным в набор системной логики, управлению дополнительными контроллерами, параметрам разгона, функциям энергосбережения и опциям процесса загрузки.
В принципе, Click BIOS II дает пользователю такой мощный инструмент по настройке UEFI, который способен полностью заменить работу в меню прошивки.

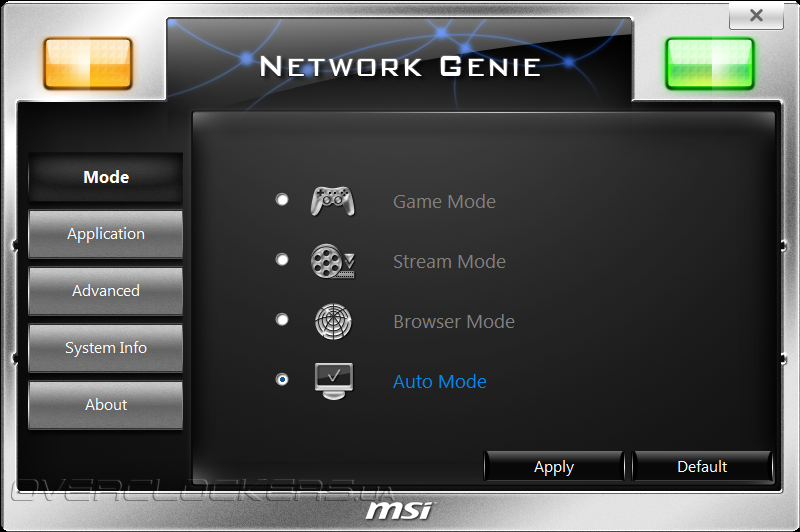

Два следующих программных продукта — MSI Network Genie и Intel Small Business Advantages ранее не попадали в поле зрения нашей лаборатории, так что пару слов следует сказать и о них. Первое приложение предназначено для управления сетевым подключением и контроля над трафиком. Программное обеспечение Network Genie имеет несколько режимов работы, согласно которым приоритет пропускной способности отдается соответствующим аппликациям. Также доступен автоматический режим, который самостоятельно управляет параметрами сетевого доступа.

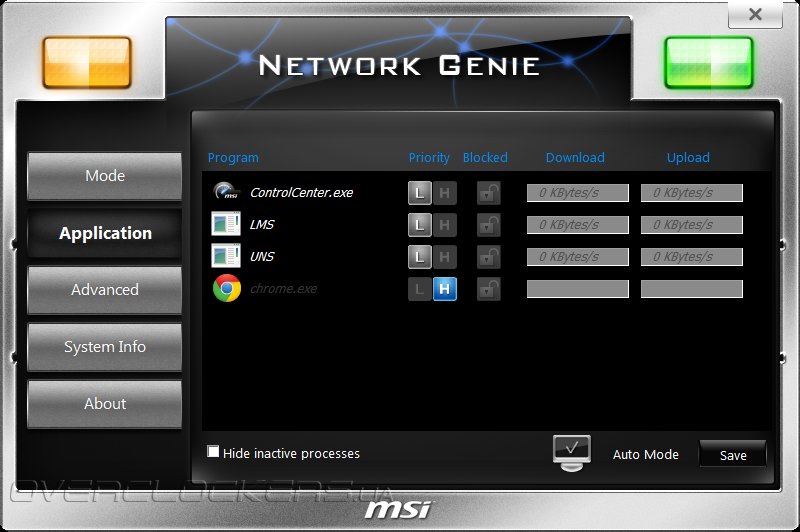

Пользователь может редактировать настройки каждого из профилей, или довериться предустановленным параметрам. Кроме установки приоритетов полосы пропускания можно полностью заблокировать доступ в сеть для отдельных приложений.

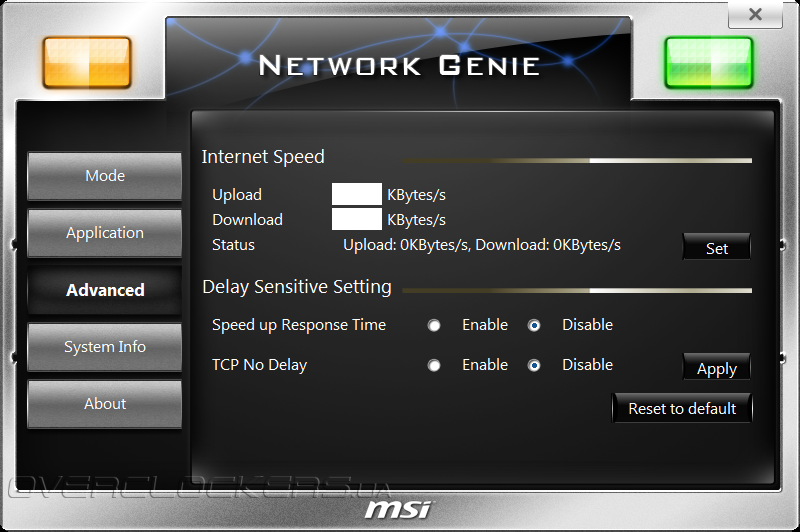

Интересно выглядит возможность ограничения пропускной способности соединения и функции уменьшения задержек при работе в сети.
Вряд ли это приложение будет интересно корпоративным клиентам, ИТ-профессионалам или энтузиастам, но начинающие пользователи могут оценить удобство, которое предлагает использование программы Network Genie.

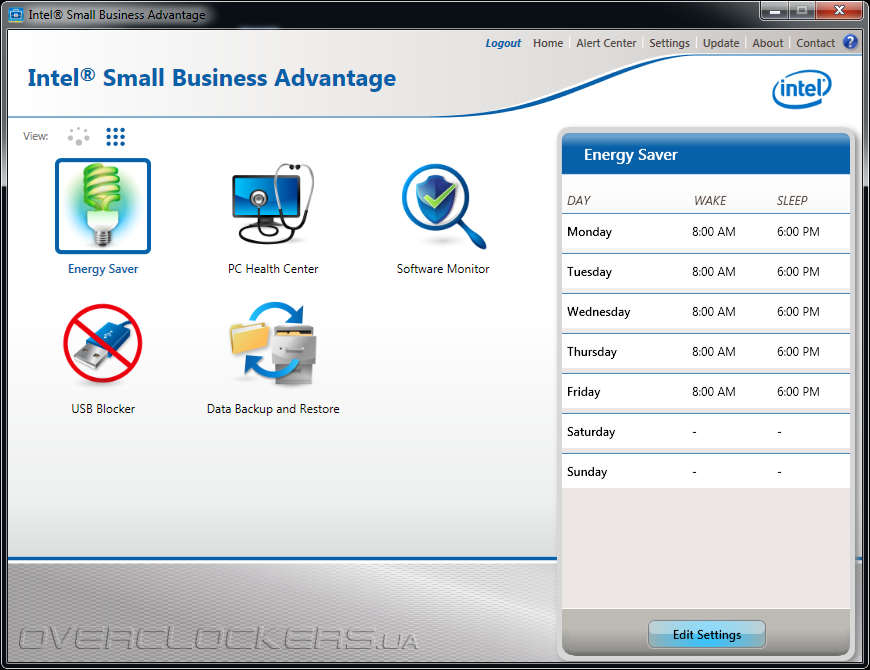

И, наконец, настало время познакомиться с еще одним очень полезным продуктом — Intel Small Business Advantages, который является одним из главных конкурентных преимуществ системных плат, использующих набор системной логики Intel B75 Express. Это приложение предназначено для администрирования персональных компьютеров сотрудников небольших фирм, в штате которых нет квалифицированного системного администратора. На самом деле, большинство возможностей, которые открываются с использованием ПО Intel Small Business Advantages, можно реализовать при помощи настроек системного реестра или редактирования политик безопасности.
Функция Energy Saver позволяет управлять электропитанием персональных компьютеров, которые будут включаться и выключаться по расписанию. Это поможет отвадить работников от использования рабочих станций в личных целях после окончания трудового дня и на выходных, что даст возможность компании сэкономить на оплате счетов за электроэнергию.
PC Health Center позволяет настроить и контролировать выполнение дефрагментации жесткого диска, удаления временных файлов и cookies. Выполнение этих действий способствует повышению быстродействия рабочей станции.
Функция Software monitor следит за работой определенных приложений, таких как антивирус.

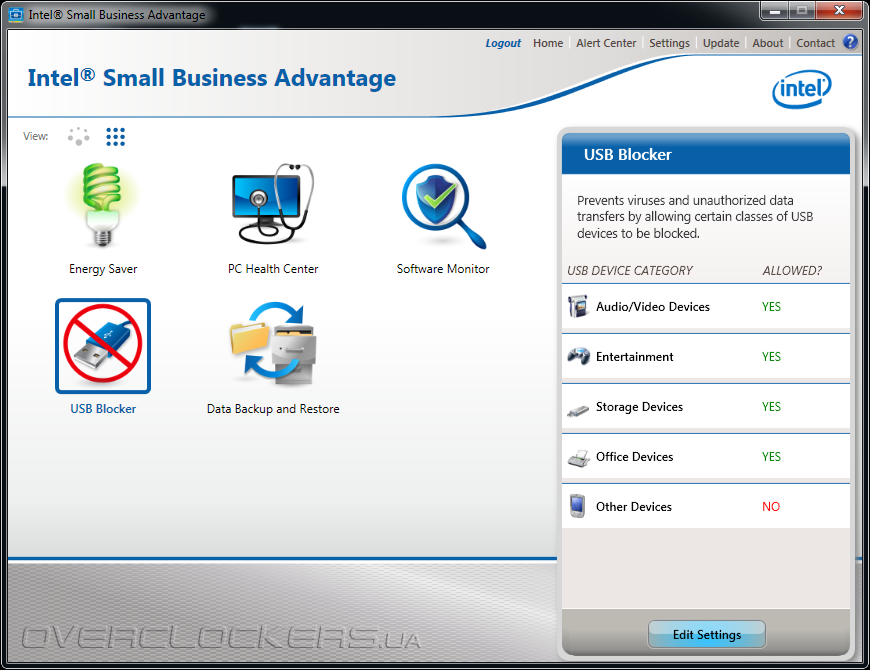

Очень интересные средства по борьбе с нецелевым использованием рабочих ПК предлагает USB Blocker. Благодаря этой функции можно ограничить подключение определенных категорий внешних USB-устройств, таких как джойстики, медиаплееры, внешние накопители и т.д. Также, можно задать исключения, если того требует производственная необходимость.

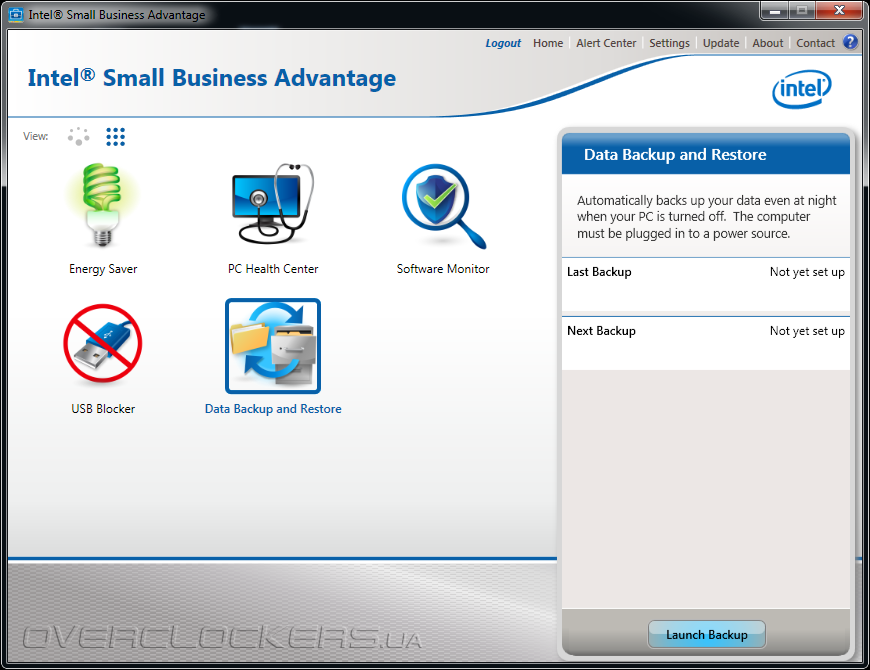

Наконец, Data Backup & Restore позволяет задать параметры и расписание создания резервной копии данных, что поможет уберечь малое предприятие от потери ценной информации.

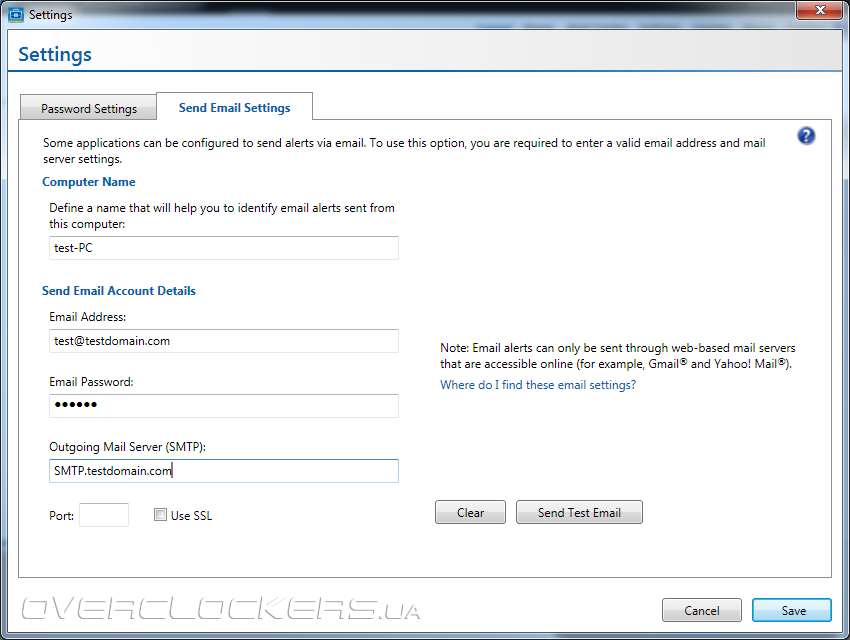

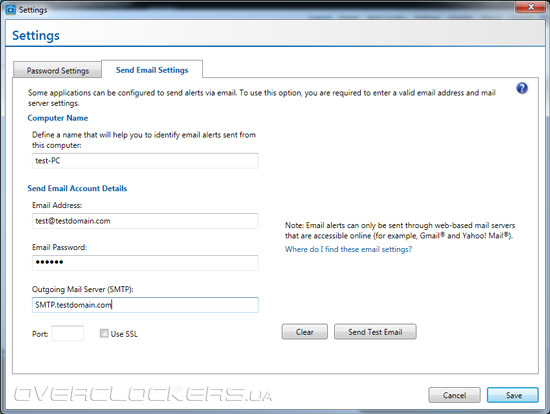

Все настройки программы Intel Small Business Advantages защищаются паролем, который исключает несанкционированное вмешательство в работу ПО. Также можно настроить оповещение системного администратора о критических событиях по e-mail, чтобы тот вовремя отреагировал на развитие проблем и принял соответствующие меры.
На наш взгляд, программный продукт Intel Small Business Advantages может найти применение не только в среде малого бизнеса, но будет очень полезен в домашних условиях. В современных семьях стало нормой иметь несколько персональных компьютеров или ноутбуков. Зачастую, роль системного администратора играет глава семьи, которому периодически приходится чистить от вирусов ноутбук жены, или искать способы от нецелевого использования учебного ПК сыном-подростком. Использование программы Intel Small Business Advantages поможет избавиться от ряда сопутствующих проблем и сэкономить силы и время, например, для занятий спортом, или посещения любимого интернет-ресурса www.overclockers.ua.
