Данный обзор является своего рода продолжением вышедшей в прошлом году статьи «Выбираем чипсет для Core 2 Duo. Эпоха до Intel 3 Series» и одним из последних частей материала, посвященного чипсетам для платформы Intel LGA775. В этот раз будут рассмотрены наборы системной логики семейства Intel 3 Series, продукты на которых хоть и не в большом количестве, но все еще присутствуют на рынке.

Линейку чипсетов Intel 3 Series компания выпустила в 2007 году для поддержки ожидаемых 45-нм процессоров семейства Penryn c 1333-мегагерцовой шиной, которые не смогли бы функционировать на популярных тогда материнских платах на базе наборов системной логики Intel x965 и 945x. Всего в линейке насчитывалось восемь моделей: массовый P31 начального уровня, P35 для среднеуровневых систем, интегрированные G31, G33 и G35, флагман X38, и решения для корпоративного рынка — Q35 и Q33. Конечно, поддержкой будущих процессоров новинки не ограничились — с их появлением началась эра памяти DDR3 и шины PCI Express 2.0 (последнее справедливо только для высокоуровневого чипсета X38). Кроме того, был обновлен южный мост, который стал именоваться ICH9: количество портов USB 2.0 увеличилось до двенадцати, а также появилась поддержка технологии Intel Turbo Memory, в основе которой лежит установка на плату дополнительного модуля с флэш-памятью, позволяющая ускорить загрузку приложений в операционной системе Windows Vista.


Intel P31/G31 Express

Чипсеты P31 и G31 пришли на смену серии Intel 945x/946x с единственным отличием, заключающимся в поддержке шины FSB частотой до 1333 МГц и памяти DDR2-800 с максимальным объемом 4 ГБ. Интегрированное решение обзавелось обновленным графическим ядром GMA 3100 вместо GMA 950, используемого ранее. Остальная функциональность ограничилась южными мостами ICH7 или ICH7R, которые поддерживают лишь восемь портов USB 2.0, четыре линии PCI-E 1.1 (шесть для ICH7R), четыре канала SATA II (возможность организации RAID-массивов уровней 0, 1, 5 и 10 для ICH7R) и Fast Ethernet.

Блок-схема чипсета Intel P31 Express
Блок-схема чипсета Intel P31 Express

Блок-схема чипсета Intel G31 Express
Блок-схема чипсета Intel G31 Express

Кроме того, наборы системной логики начального уровня получили ограничение в возможности работы на высоких частотах шины FSB, т.е. разгон плат на базе P31 и G31 оставлял желать лучшего и находился на уровне 430-450 МГц.


Gigabyte GA-P31-ES3G

В качестве представителя продукта на базе чипсета начального уровня Intel P31 Express использовалась плата Gigabyte GA-P31-ES3G, которая сейчас является одной из самых доступных решений для процессоров семейства Penryn.

Материнская плата поставляется в коробке с зелено-черным оформлением, на которой указаны особенности платы, включая технологию Easy Energy Saver.

Упаковка Gigabyte GA-P31-ES3G

Комплект поставки стандартен для продуктов, рассчитанных на массовый рынок:
  • инструкция к материнской плате;
  • инструкция по установке процессоров AMD/Intel;
  • диск с драйверами и ПО;
  • два кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • задняя планка I/O;
  • наклейка на системный блок.

Комплект поставки Gigabyte GA-P31-ES3G

Плата выполнена в форм-факторе ATX, весьма компактна, но, несмотря на это, на ней имеется много пустующего места — этим она даже чем-то напоминает некоторые решения Intel. Модель GA-P31-ES3G поддерживает все современные процессоры, включая даже Pentium 4 и Pentium D, с частотой системной шины от 800 до 1333 МГц. На плате установлено лишь два слота DIMM, а максимальный объем памяти DDR2-1066/800/667 может достигать 4 ГБ, чего вполне достаточно для системы начального уровня.

Материнская плата Gigabyte GA-P31-ES3G

Дизайн GA-P31-ES3G имеет определенные огрехи: разъем IDE расположен между слотом DIMM и разъемом питания платы, а также установленный параллельно нижнему краю платы разъем FDD — но, учитывая, что приводов с IDE-интерфейсом практически нет в продаже, а флоппи-дисковод изжил себя, то данные минусы можно не засчитывать.

Подсистема питания процессора построена по 3-фазной схеме с использованием твердотельных конденсаторов и дросселей в броневых сердечниках. В остальных цепях установлены обычные емкости и более простые дроссели. Разъем дополнительного питания процессора стандарта ATX12V.

Материнская плата Gigabyte GA-P31-ES3G

Охлаждение микросхем чипсета осуществляется за счет небольших алюминиевых радиаторов — аналогичной СО оснащались некоторые платы на базе Intel P965 Express этого же производителя. Для подключения вентиляторов предусмотрено четыре разъема, один из которых, четырехконтактный, рассчитан на вентилятор от процессорного кулера.

Функциональность GA-P31-ES3G минимальна, что обусловлено ограниченными возможностями южного моста ICH7. На плате реализовано четыре канала SATA II, восемь портов USB 2.0, четыре из которых выведены на заднюю панель, один канал IDE, три разъема PCI-E x1 и три обычных PCI. Есть также COM- и LPT-порт.

Материнская плата Gigabyte GA-P31-ES3G

Звуковая подсистема реализована за счет старого знакомого HDA-кодека Realtek ALC888, сеть Gigabit Ethernet основана на чипе Realtek 8111C.

Realtek ALC888 Realtek 8111C

На задней панели присутствуют два разъема PS/2, коаксиальный S/PDIF, четыре порта USB, сетевой разъем, COM- и LPT-порт, три аудиоразъема. Фактически стандартный набор, которым могли похвастаться продукты времен чипсета Intel 945P.

Материнская плата Gigabyte GA-P31-ES3G

Контакты Clear CMOS инженеры компании разместили  ближе к краю платы, в отличие от их любимого места возле слотов PCI-E x1, что избавит от постоянного демонтажа видеокарты с двухслотовым кулером при обнулении настроек BIOS.

Материнская плата Gigabyte GA-P31-ES3G

Ну и, конечно же, GA-P31-ES3G оснащена двумя микросхемами BIOS, что позволит восстановить работоспособность системы при повреждении микрокода в одной из них. Отрадно, что такая функция встречается на недорогой плате, в то время как у конкурентов две микросхемы BIOS можно встретить на продуктах классом выше.


BIOS

BIOS Gigabyte GA-P31-ES3G

BIOS платы Gigabyte GA-P31-ES3G основан на микрокоде Award Software и по своим возможностям несколько уступает современным решениям. Имеющиеся настройки для разгона сосредоточены в меню MB Intelligent Tweaker (M.I.T.), но прежде чем туда переходить следует нажать комбинацию «Ctrl+F1», иначе пункты по настройке задержек памяти будут недоступны.

BIOS Gigabyte GA-P31-ES3G

В разделе M.I.T. можно управлять коэффициентом умножения процессора (как целочисленным, так и дробным), изменять частоту системной шины, интерфейса PCI-E, настраивать режим работы памяти и различные напряжения.

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

Частота шины FSB изменяется в пределах 100-700 МГц, шина PCI-E — от 90 до 150 МГц. Грубое управление Performance Level доступно в пункте Performance Enhance, где можно выбрать один из режимов Standard, Turbo или Extreme. Для более точной настройки PL среди таймингов памяти есть пункт Static tRead Value, который уже позволяет выбрать более привычные цифровые значения. Для выбора режима работы (т.е. частоты) памяти есть небольшой список множителей.

BIOS Gigabyte GA-P31-ES3G

Возможность изменять напряжения присутствует для процессора (до 1,6 В), шины FSB (до +0,3 В от номинала), памяти (до +0,7 В), шины PCI-E (до +0,3 В), северного моста (до +0,3 В) и логики GTL. Есть возможность также снизить напряжение на шине FSB до -0,15 В.

BIOS Gigabyte GA-P31-ES3G

BIOS Gigabyte GA-P31-ES3G

Все изменяемые напряжения занесены в таблицу:

Параметр Диапазон изменений
DDR2 OverVoltage Control + 0,1-0,7 В, с шагом 0,1 В
PCI-E OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
FSB OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
FSB DeOverVoltage Control - 0,05-0,15 В, с шагом 0,05 В
(G)MCH OverVoltage Control + 0,1-0,3 В, с шагом 0,1 В
CPU GTLREF Voltage Ratio 0.54/0.566/0.603/0.636
CPU Voltage Control 0,5-1,6 В, с шагом 0,00625 В

Скудный мониторинг позволяет отслеживать лишь напряжения на процессоре, памяти, на линиях +3,3 и +12 В, а также обороты четырех вентиляторов. Есть возможность настроить сигнализацию при достижении определенной температуры процессора либо остановки каждого из четырех вентиляторов.

BIOS Gigabyte GA-P31-ES3G

Для обновления BIOS можно воспользоваться встроенной утилитой Q-Flash — достаточно подключить «флэшку» с сохраненной версией микрокода.


Дополнительное ПО

Материнская плата Gigabyte GA-P31-ES3G позволяет установить утилиту Easy Energy Saver, которая имеет общие черты с Dynamic Energy Saver Advanced, но в отличие от последней она не управляет динамическим отключением фаз питания процессора при простое системы, а попросту считает сэкономленное электричество при снижении напряжения питания и активации технологий C1E и EIST процессоров семейства Core 2.

Easy Energy Saver

В итоге практического применения данной утилиты не так уж и много.


Разгон

Для выяснения разгонного потенциала платы была собрана следующая конфигурация:
  • Процессор: Intel Core 2 Duo E8500 (3,16 ГГц);
  • Оперативная память: G.Skill F2-8800CL5D-4GBPI (2x2048 МБ, DDR2-1100, 5-5-5-15-2T, dual channel);
  • Видеокарта: ASUS EN8800GS TOP 384M;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2);
  • Блок питания: Silver Power SP-S850 (850 Вт).

Тестирование проводилось в среде Windows Vista Ultimate x86 SP1, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном и большой матрицей. Множитель для памяти выставлялся минимально возможным, тайминги имели вид 5-5-5-15. Версия BIOS платы была F6.

Как правило, при разгоне частоту шины PCI Express необходимо блокировать на уровне 100-110 МГц, но с такими настройками система смогла загрузиться лишь на частоте FSB, равной 350 МГц. Если же PCI-E оставить в режиме Auto, то потолок практически ограничен возможностями самого чипсета.

Разгон Gigabyte GA-P31-ES3G

В нашем случае это было 455 МГц с поднятием напряжения на чипсете и FSB на +0,1 В и 465 МГц поднятием этих напряжений еще на +0,1 В.

Разгон Gigabyte GA-P31-ES3G

Дальнейшее поднятие напряжений и изменение таймингов памяти на потенциал платы не повлияли, хотя в Сети есть информация о максимальном разгоне до уровня шины FSB 500 МГц и выше. Intel P35/G35/G33 Express

Наборы системной логики Intel P35/G33 Express, пришедшие на смену Intel P965/G965, были первыми, которые компания Intel представила при анонсе новой линейки чипсетов на выставке Computex 2007. Остальные имели статус «бумажного» анонса и появились чуть позже. Новинки впервые поддерживали память стандарта DDR3-1066/800 с максимальным объемом 8 ГБ, дополнительно к DDR2-800/667, и производители системных плат могли выпускать продукты, рассчитанные на любой из этих типов, или даже комбинированные решения. Южный мост ICH9 расширил функциональность системы за счет двенадцати портов USB 2.0, его модификации ICH9R и ICH9DO поддерживали шесть каналов SATA II с возможностью организации RAID-массивов уровней 0, 1, 5 и 10. Кроме того, в новых южных мостах появилась поддержка eSATA и возможность отключать не используемые каналы скоростного последовательного интерфейса. Встроенное графическое ядро G33 аналогично такому в G31, но с одной лишь разницей, которая заключается в поддержке технологии улучшения видеоизображения Clear Video. Режим работы CrossFire для P35 был заявлен по формуле «x16 + x4», что, как и в случае P965, сдерживало производительность тандема. Технология Intel Turbo Memory так и не получила широкого распространения, хотя на нее возлагали большие надежды.

Блок-схема чипсета Intel P35 Express
Блок-схема чипсета Intel P35 Express

Блок-схема чипсета Intel G33 Express
Блок-схема чипсета Intel G33 Express

Интегрированный чипсет Intel G35 Express обзавелся более продвинутым ядром — GMA X3500, но поддерживал лишь память DDR2 с частотой до 800 МГц и оснащался южным мостом ICH8 (ICH8R, ICH8DH), известным по наборам системной логики P965/G965.

Блок-схема чипсета Intel G35 Express
Блок-схема чипсета Intel G35 Express


Intel Q35/Q33 Express

Для корпоративного рынка были выпущены чипсеты Q35 и Q33, которые содержали видеоядро GMA 3100, поддерживали память DDR2-800/667 и оснащались южными мостами ICH9, ICH9R и ICH9DO с возможностью реализации Intel Turbo Memory (только Q35). Отличались данные решения поддержкой технологий Intel Trusted Execution и Intel Virtualization for Directed I/O (Q35).

Блок-схема чипсета Intel Q35 Express
Блок-схема чипсета Intel Q35 Express

Блок-схема чипсета Intel Q33 Express
Блок-схема чипсета Intel Q33 Express

ASUS P5K Deluxe/WiFi-AP

Представители бизнес-сегмента к нам на тестирование не попали, поэтому рассмотрим продукт на базе массового в свое время чипсета среднего уровня Intel P35 Express. Материнская плата ASUS P5K Deluxe/WiFi-AP упакована в черную коробку с ручкой и откидывающейся крышкой, на которой указаны все особенности продукта и поддерживаемые технологии.

Упаковка ASUS P5K Deluxe WiFi-AP

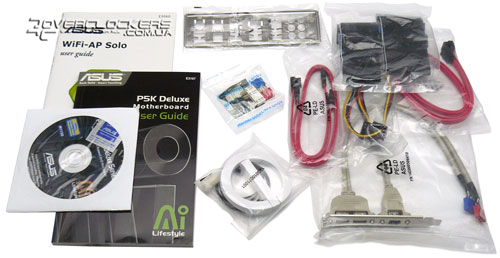

Комплект поставки:
  • инструкция к материнской плате;
  • инструкция к точке доступа WiFi;
  • диск с драйверами и ПО;
  • четыре кабеля SATA;
  • переходник питания для SATA-устройств;
  • один кабель IDE;
  • один кабель FDD;
  • брикет с двумя разъемами USB и одним mini-FireWire;
  • задняя планка I/O;
  • WiFi-антенна;
  • набор фирменных колодок Q-Connector.

Комплект поставки ASUS P5K Deluxe WiFi-AP

Плата, выполненная на текстолите черного цвета, рассчитана на процессоры Intel с FSB 800-1333 МГц и поддерживает память стандарта DDR2 частотой до 1066 МГц и общим объемом 8 ГБ. Дизайн PCB имеет некоторые огрехи, в частности слоты DIMM расположены близко к графическому разъему, шесть разъемов SATA установлены перпендикулярно плате, четыре из которых могут быть перекрыты габаритной картой с двухслотовой системой охлаждения. Также разъем IDE размещен внизу платы, из-за чего длины кабеля может не хватить для подключения привода в корпусах типа Full Tower, но, учитывая повальный переход на SATA-интерфейс, это уже не так критично.

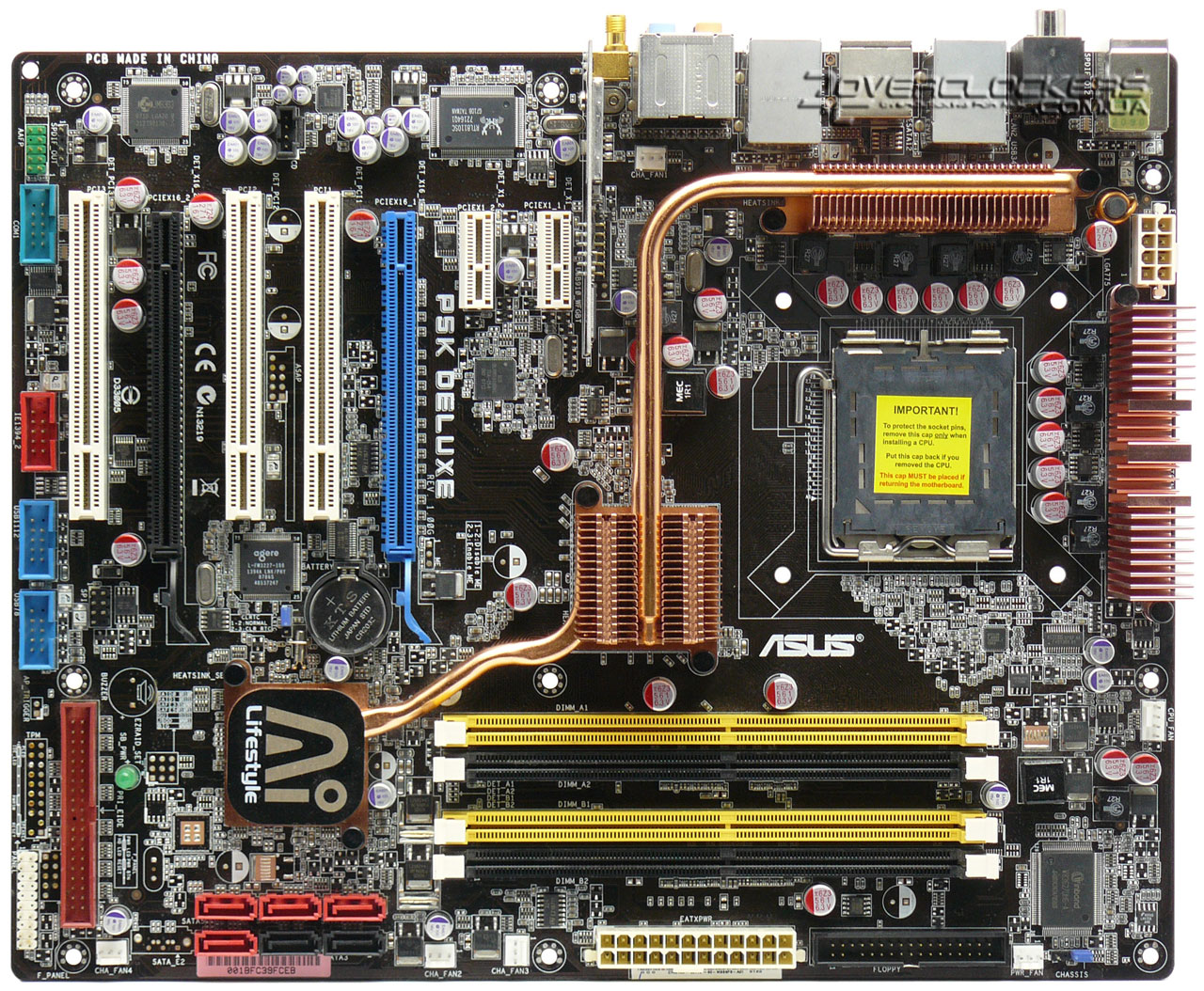

ASUS P5K Deluxe WiFi-AP

На обратную сторону платы перенесена часть силовых транзисторов, что позволило равномерно распределить тепловую нагрузку на модуле VRM.

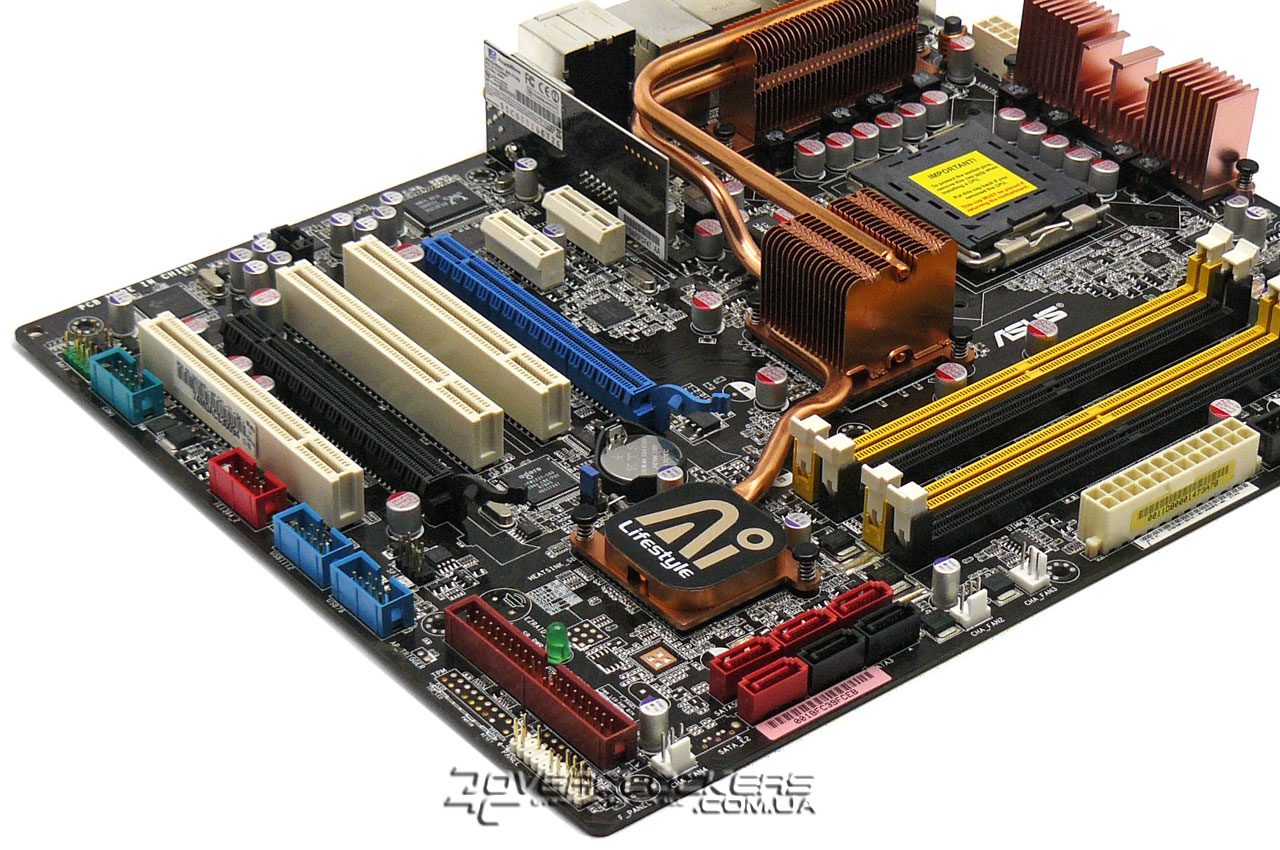

ASUS P5K Deluxe WiFi-AP

Подсистема питания процессора построена по 8-фазной схеме с использованием твердотельных конденсаторов и дросселей в броневых сердечниках. Аналогичные компоненты используются в других цепях питания платы. В качестве разъема дополнительного питания процессора используется восмиконтактный EPS12V.

ASUS P5K Deluxe WiFi-AP

Охлаждения микросхем чипсета и части силовых транзисторов осуществляется за счет алюминиевых радиаторов-теплосъемников, объединенных между собой посредством тепловых трубок. Для остальных элементов четырех фаз установлен отдельный алюминиевый радиатор.

ASUS P5K Deluxe WiFi-AP

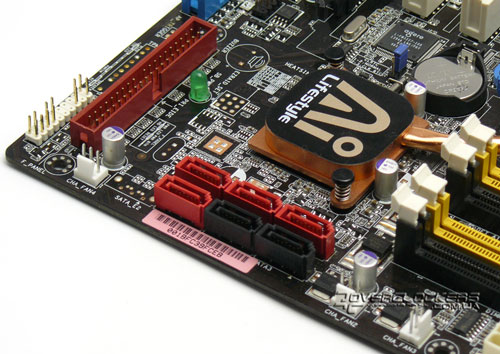

Для подключения вентиляторов предусмотрено шесть разъемов, один из которых четырехконтактный — этого более чем достаточно для организации активного охлаждения внутри корпуса.

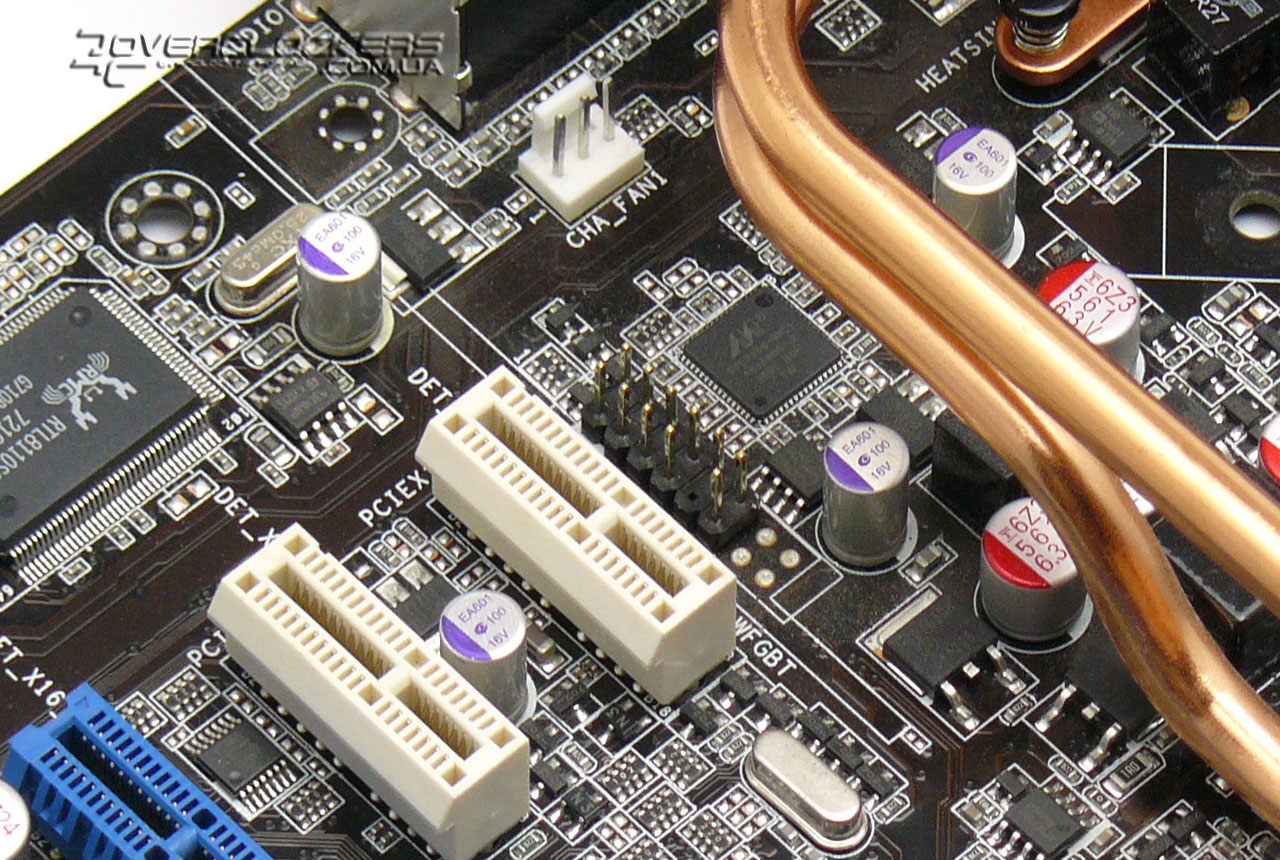

Функциональность платы хорошая даже по современным меркам: три слота PCI, два PCI-E x1, один PCI-E x4 (разъем PCI-E x16) и один PCI-E x16, а также десять портов USB 2.0, шесть из которых выведены на заднюю панель, и шесть каналов SATA II с возможностью организации RAID-массивов 0, 1, 5 и 10 за счет южного моста ICH9R.

ASUS P5K Deluxe WiFi-AP

Из дополнительных контроллеров на плате распаяны JMicron JMB363, поддерживающий один канал IDE и два eSATA, а также Agere FW3227, отвечающий за два порта IEEE 1394. Звуковая подсистема реализована за счет 8-канального кодека ADI AD1988B, используемый компанией ASUS достаточно часто.

JMicron JMB363 Agere FW3227 ADI AD1988B


За сеть на плате отвечают два гигабитных контроллера, Realtek RTL8110SC и Marvell 88E8056, причем, первый из них расположен на шине PCI, а второй — на шине PCI-E.

Realtek RTL8110SC Marvell 88E8056


Как вы уже заметили, пользователю не доступно два порта USB — они используются WiFi-модулем возле задней панели платы.

AzureWave AW-GA800BT

ASUS P5K Deluxe WiFi-AP

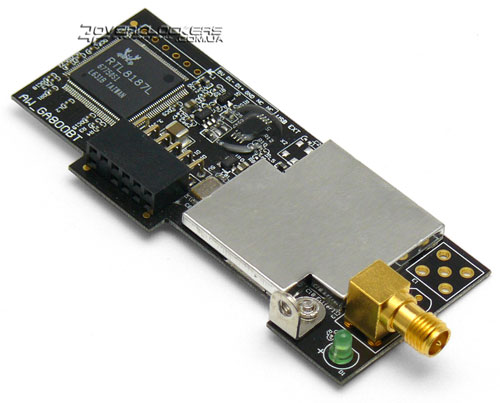

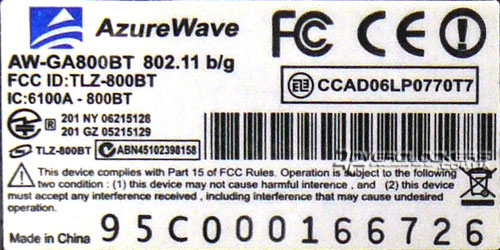

Модуль AW-GA800BT от AzureWave выполнен на базе чипа Realtek RTL8187L и поддерживает стандарт IEEE 802.11b/g.

AzureWave AW-GA800BT

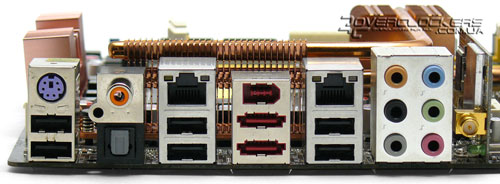

Кроме разъема для подключения WiFi-антенны на задней панели присутствуют шесть портов USB, два eSATA, один FireWire, оптический и коаксиальный S/PDIF, шесть аудиоразъемов и всего один PS/2 для клавиатуры.

ASUS P5K Deluxe WiFi-AP

Поначалу платы с одним портом PS/2, а то и вообще без него вызвали негодование пользователей, даже обвиняли чипмейкера в нецелесообразности исключения «мышиного» интерфейса. Но компания Intel прямого отношения к этому не имеет, так как порты PS/2 реализованы в микросхеме Super I/O, которую ставят производители материнских плат на свои продукты. С отказом от архаичного интерфейса появились некоторые проблемы с совместимостью новых материнских плат с «юсб-мышками» производителей второго эшелона. Например, тестируемая ASUS P5K Deluxe/WiFi-AP отказывалась работать с манипулятором A4-Tech SWOP-558. Возможно, это особенности исключительно рассматриваемого решения.


BIOS

BIOS платы, основанный на микрокоде AMI, позволяет пользователям произвести тонкую настройку системы и по сравнению с современными платами ASUS менее перегружен различными параметрами.

BIOS ASUS P5K Deluxe WiFi-AP

Основные настройки сосредоточены в меню Advanced, в котором можно изменять частоту шины FSB (от 200 до 800 МГц), PCI-E (от 100 до 150 МГц), коэффициент умножения процессора и режим работы памяти. Есть возможность управлять параметром Performance Level, правда, несколько в нестандартной форме: необходимо комбинировать включением или отключением параметра Transaction Booster и уровнем Relax Level. При установках по дефолту уровень PL у данной платы равен 10, тогда как даже у решения от Intel на базе P43 Express по умолчанию 7, что сразу ставит ASUS P5K Deluxe/WiFi-AP в менее выгодное положение при сравнении продуктов от различных производителей.

BIOS ASUS P5K Deluxe WiFi-AP

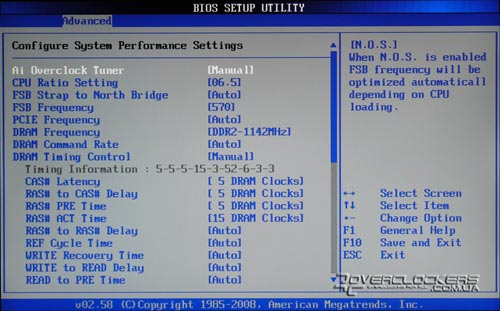

BIOS ASUS P5K Deluxe WiFi-AP

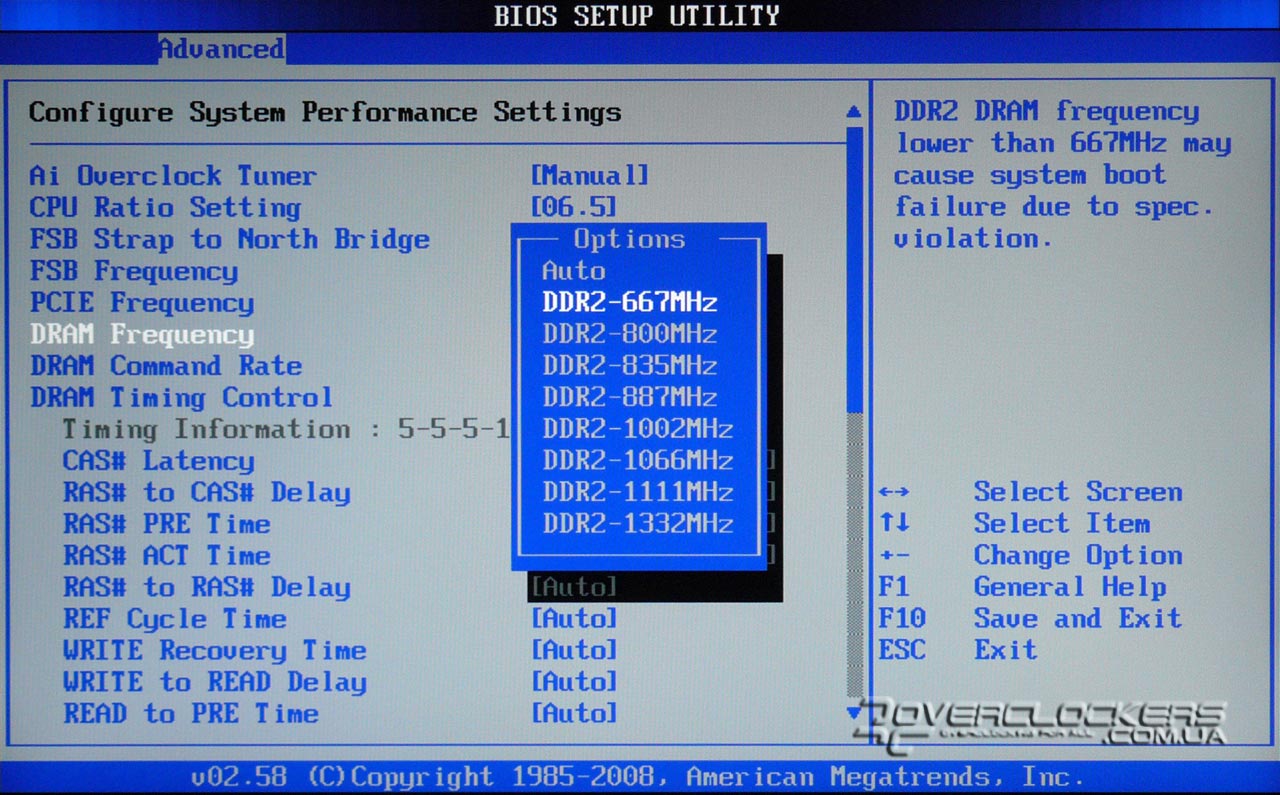

Количество делителей на памяти достаточно, чтобы при FSB 333 МГц выставить 835, 887 или даже 1111 и 1332 МГц.

BIOS ASUS P5K Deluxe WiFi-AP

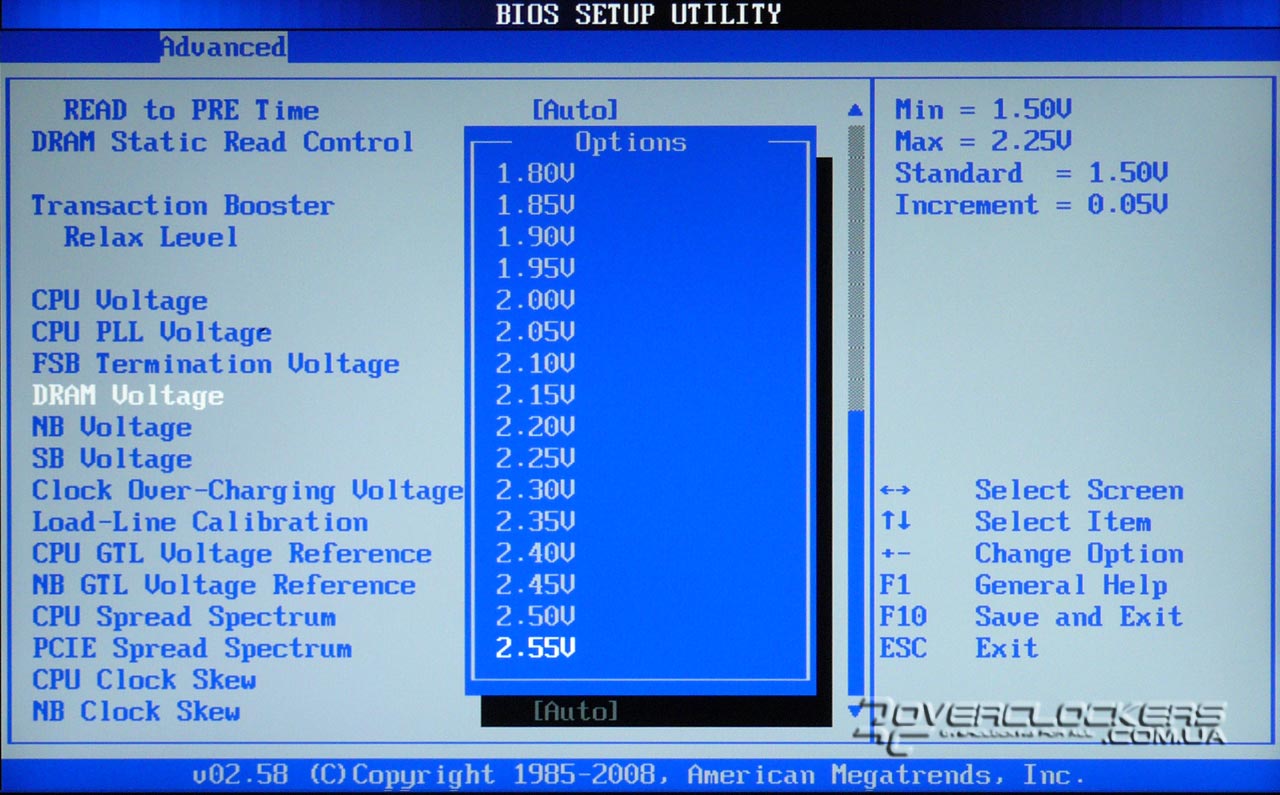

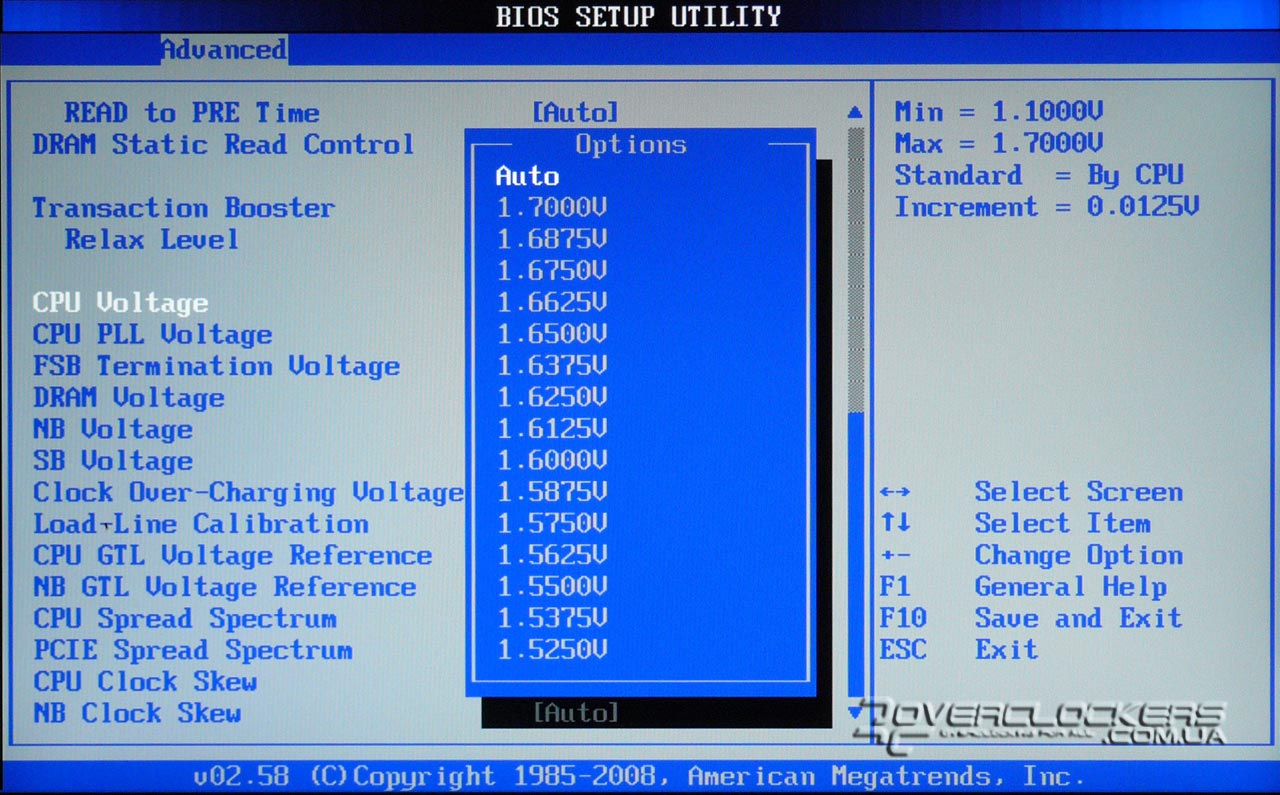

Напряжение на процессоре можно изменять в пределах 1,1-1,7 В, памяти — от 1,8 до 2,55 В, хотя в описании приведены данные от платы, поддерживающей DDR3.

BIOS ASUS P5K Deluxe WiFi-AP

BIOS ASUS P5K Deluxe WiFi-AP

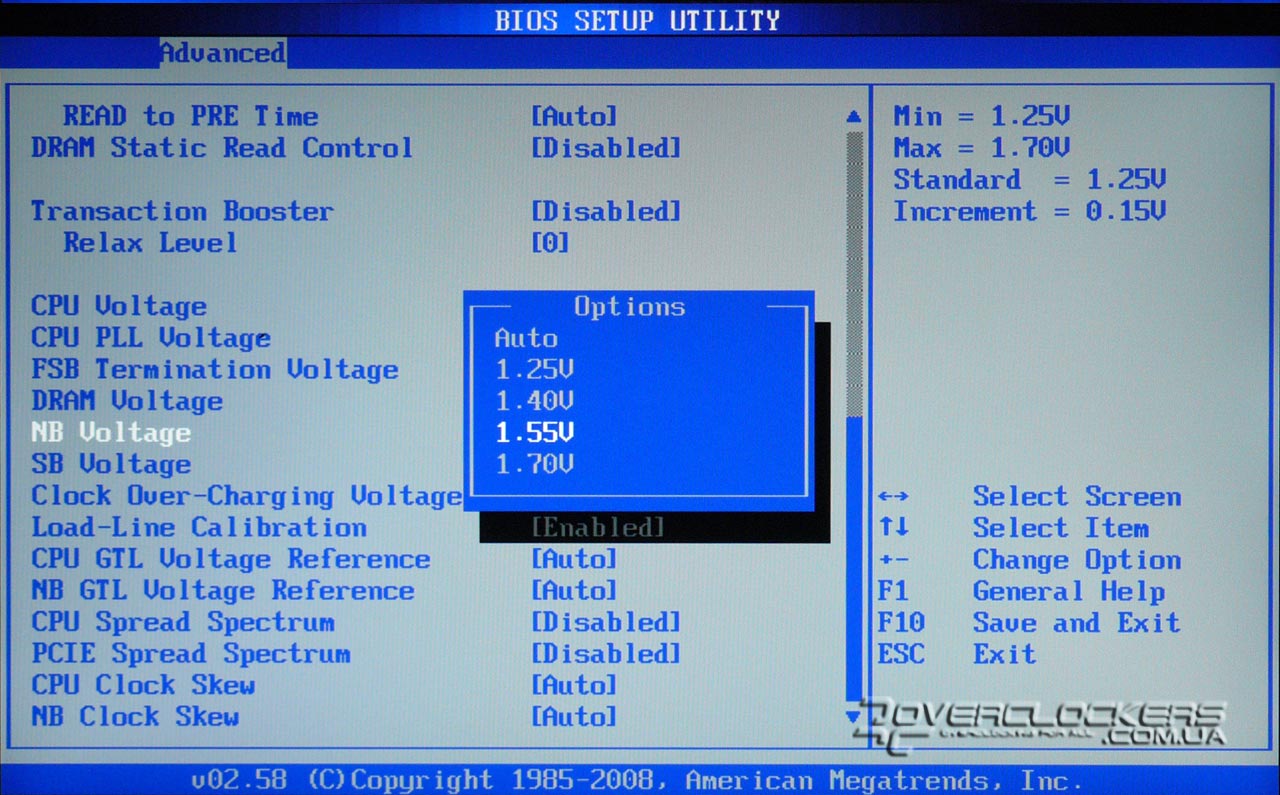

На северном мосте напряжение изменяется в пределах 1,25-1,7 В, есть также возможность изменять напряжение CPU PLL, что актуально для разгона четырехъядерных процессоров, на шине FSB, южном мосте и GTL-логике. Имеющийся параметр Load-Line Calibration позволит избежать просадки напряжения питания разогнанного процессора при нагрузке.

BIOS ASUS P5K Deluxe WiFi-AP

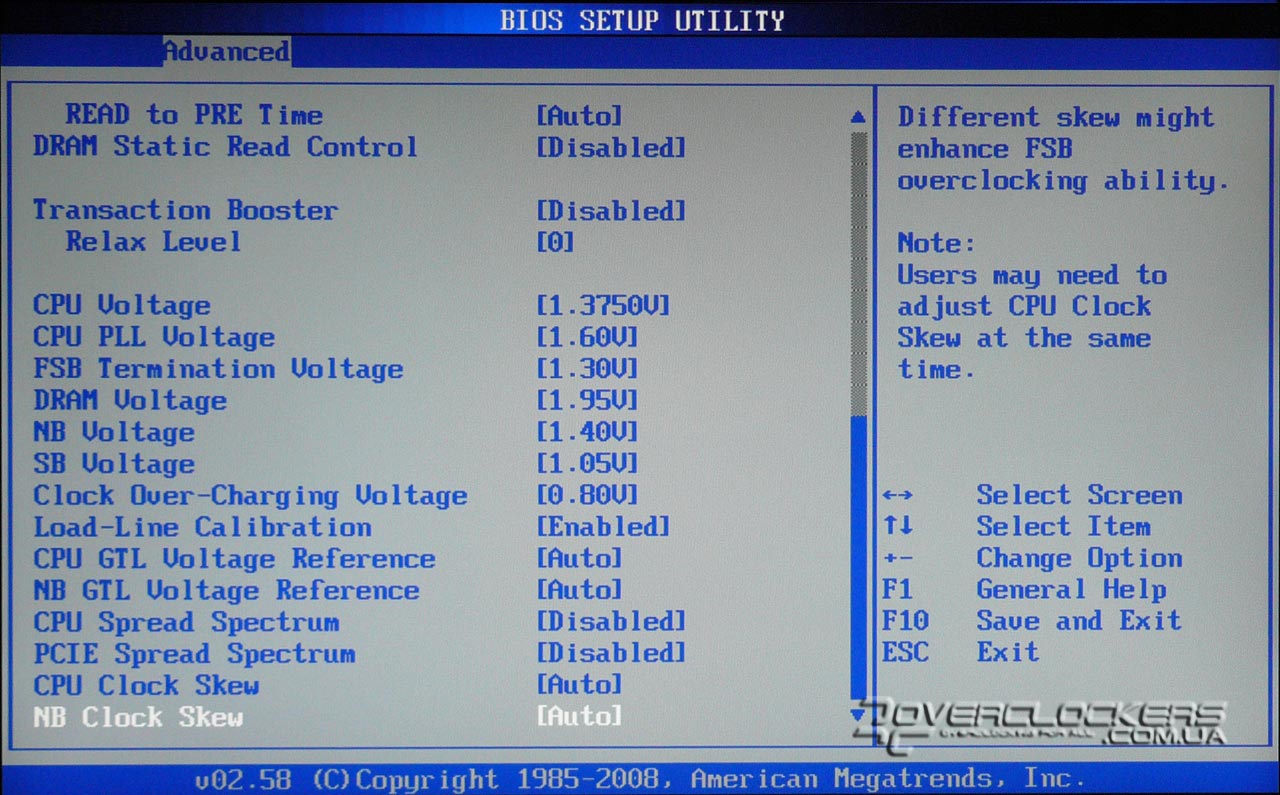

Все изменяемые напряжения занесены в таблицу:

Параметр Диапазон изменений
CPU Voltage 1,1-1,7 В, с шагом 0,0125 В
CPU PLL Voltage 1,5-1,8 В, с шагом 0,1 В
FSB Termination Voltage 1,1-1,4 В, с шагом 0,1 В
DRAM Voltage 1,8-2,55 В, с шагом 0,05 В
NB Voltage 1,25/1,4/1,55/1,7 В
SB Voltage 1,05/1,2 В
Clock Over-Charging Voltage 0,7-1,0 В, с шагом 0,1 В
CPU GTL Voltage Reference 0.63x/0.61x/0.59x/0.57x
NB GTL Voltage Reference 0.67x/0.61x

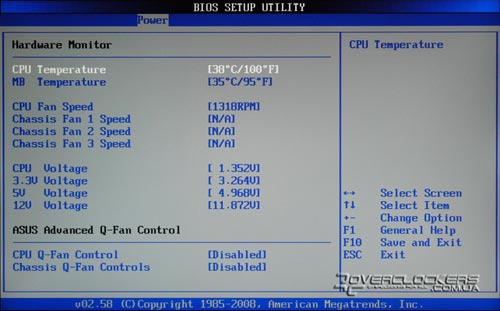

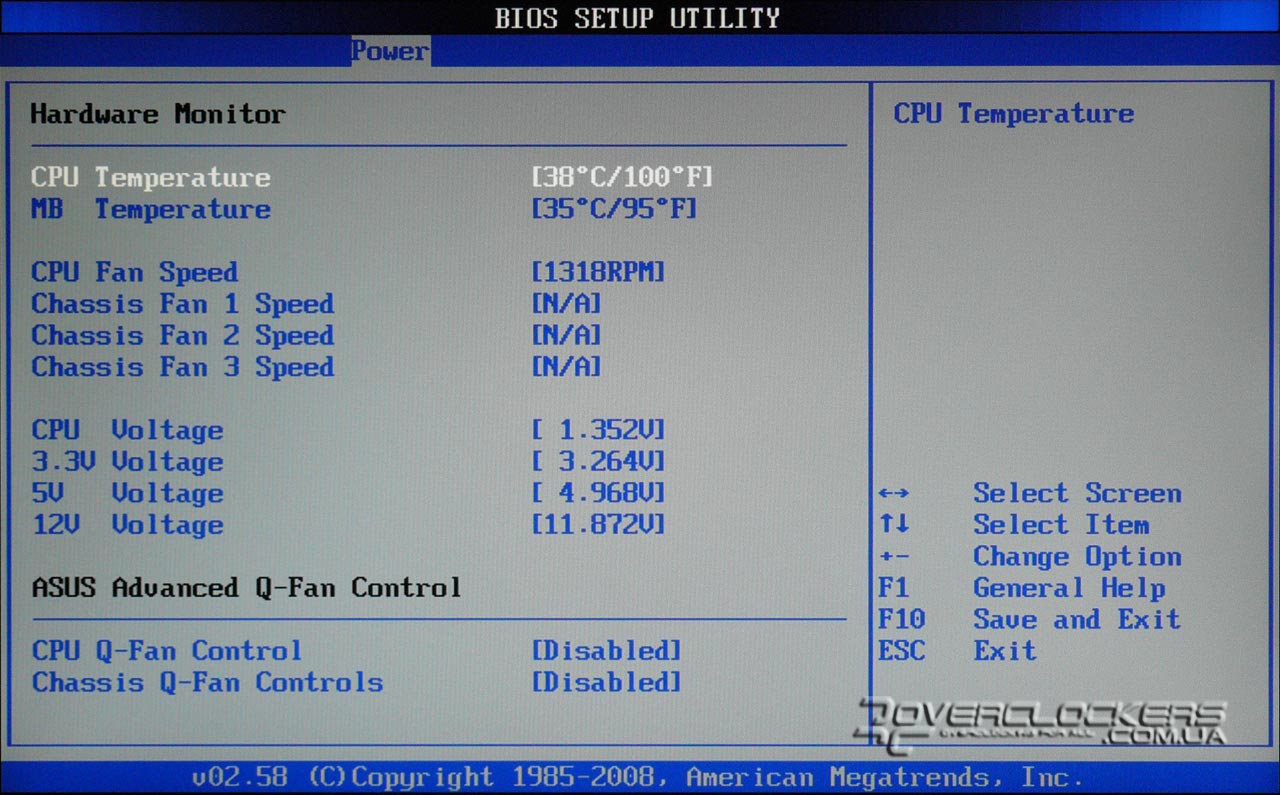

Мониторинг отличается неплохим минимализмом — есть только температура процессора, материнской платы, основные напряжения, включая процессорное, и отслеживание частоты вращения четырех вентилятор, а также управление технологией Q-Fan.

BIOS ASUS P5K Deluxe WiFi-AP

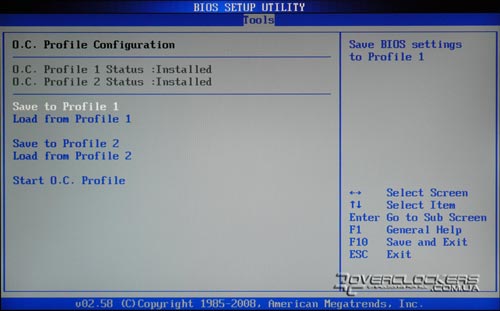

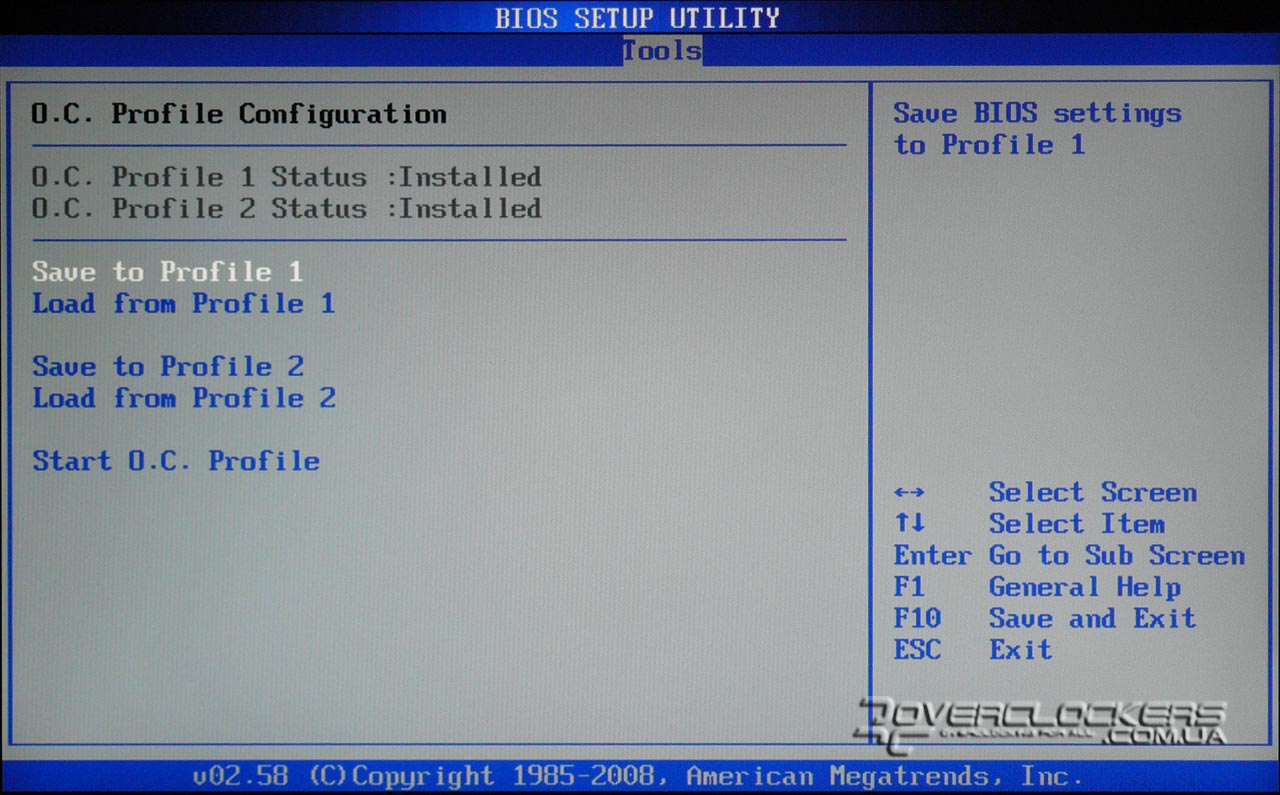

Тем, кто часто использует различные настройки системы, пригодится возможность сохранить два профиля, которые после обновления BIOS все же придется переписывать заново, иначе система работает нестабильно.

BIOS ASUS P5K Deluxe WiFi-AP

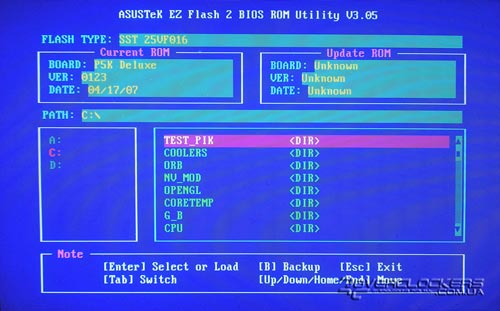

Для обновления BIOS есть встроенная утилита ASUS EZ Flash 2 — достаточно подключить флэш-драйв и выбрать директорию с сохраненной версией микрокода.

BIOS ASUS P5K Deluxe WiFi-AP


Дополнительное ПО

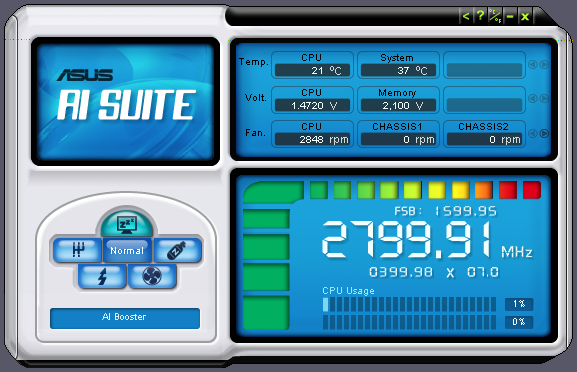

С платой поставляется программа ASUS AI Suite, которая отвечает за мониторинг, разгон системы, управление вентиляторами и функции энергосбережения.

ASUS AI Suite

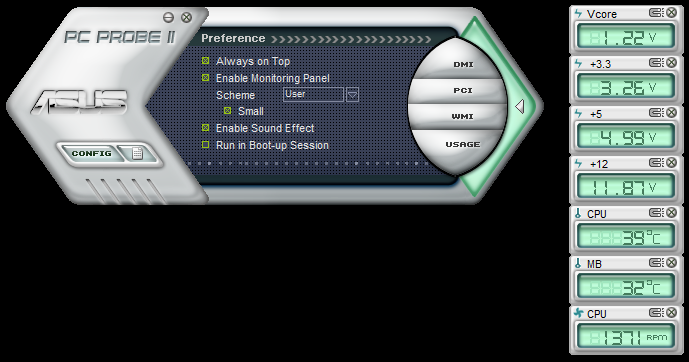

Также на комплектном диске можно найти более простую утилиту PC Probe II, отвечающую за мониторинг системы.

ASUS PC Probe II


Разгон

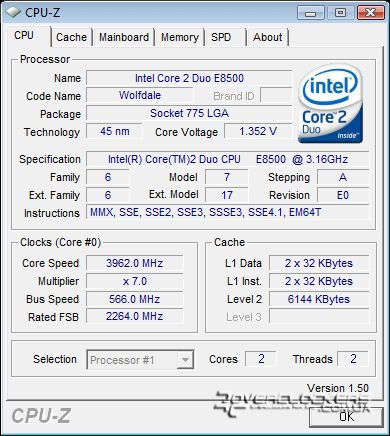

Разгон платы осуществлялся с той же конфигурацией, что и с Gigabyte GA-P31-ES3G. Версия BIOS была 0902, датированная 19 июня 2008 года — более свежие прошивки носят бета-статус, поэтому не использовались. При напряжении на северном мосте 1,4 В и шине FSB 1,4 В максимально стабильной частотой стали 550 МГц, а с увеличением NB Voltage до 1,55 В система смогла пройти стресс-тест на частоте 566 МГц. Для большей стабильности плата обдувалась 120-мм вентилятором.

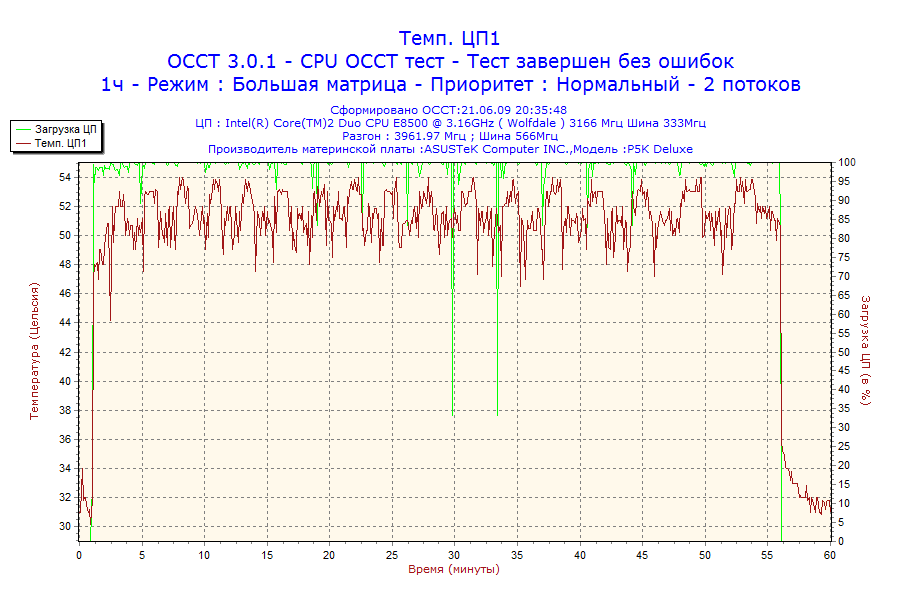

Разгон ASUS P5K Deluxe WiFi-AP

Изменение остальных параметров на потенциал ASUS P5K Deluxe/WiFi-AP не повлияло.

Разгон ASUS P5K Deluxe WiFi-AP
Intel X38/X48 Express

После анонса новой линейки чипсетов «старичок» i975X передал на время эстафету флагмана компании набору системной логики Intel P35 Express, несмотря на ограничения в постройке CrossFire-систем. Некоторые производители даже выпускали платы на базе P35 с чипами-коммутаторами для шины PCI Express, которые позволяли видеокартам «общаться» между собой и материнской платой по восьми линиям PCI-E 1.1 с каждой стороны. Конечно, это сказывалось на итоговой стоимости готового решения, но высокоуровневые продукты никогда не отличались демократичной ценой.

Осенью 2007 года уже был представлен high-end-чипсет Intel X38 Express, который отличался от P35 поддержкой 32 линий PCI Express 2.0, обладающих вдвое большей пропускной способностью, чем PCI-E 1.1, и позволял двум видеокартам работать в режиме «x16 + x16». Кроме того, появилась возможность работы с памятью DDR3-1333, а также была внедрена поддержка технологии XMP (eXtreme Memory Profiles), представляющей собой аналог EPP (Enhanced Performance Profiles) от NVIDIA, но для модулей DDR3. Еще одной интересной особенностью чипсета стало наличие теплораспределительной крышки на северном мосте, которая позволяла равномерно отводить тепло и избегать скола кристалла чипа.

Блок-схема чипсета Intel X38 Express
Блок-схема чипсета Intel X38 Express

Через полгода был представлен набор системной логики Intel X48 Express, представляющий собой не что иное, как X38 с исправленными ошибками и официальной поддержкой шины FSB 1600 МГц и памяти DDR3-1600, причем с памятью DDR2 чипсет работать не может. Во всяком случае, так заявила компания Intel, что вскоре опровергли производители материнских плат, выпустив соответствующие продукты, работающие со старым типом памяти.

Блок-схема чипсета Intel X48 Express
Блок-схема чипсета Intel X48 Express

Вот только, несмотря на принадлежность данного набора системной логики к четвертой серии, южный мост остался прежним — ICH9(R/DH), в то время как новая серия оснащается микросхемой уже под номером 10.


ASUS Rampage Formula


Так как продукты на базе Intel X38 Express на данный момент уже определенная редкость, то в качестве представителя решений на топовом чипсете X48 была выбрана плата ASUS Rampage Formula. За год стоимость высокоуровневых плат снизилась в полтора раза и сейчас можно приобрести неплохой продукт долларов за 150-200, но, учитывая скорый выход чипсета P55 и процессоров под Socket LGA1156, целесообразность такой покупки сомнительна. Хотя, неизвестно, во сколько будут оцениваться новейшие платы (обещают не очень много) и не факт, что можно будет сразу же перейти на очередную платформу. Так что если есть четырехъядерный процессор, но желания его менять нет, а платы на базе Intel P45 по тем или иным причинам не устраивают, то решение на базе X48 станет единственным кандидатом на покупку.

Рассматриваемая плата относится к серии Republic of Gamers и поставляется в коробке фирменного дизайна с откидывающейся крышкой и ручкой для переноски.

Упаковка ASUS Rampage Formula

На крышке расписаны все поддерживаемые продуктом технологии, также указано наличие в комплекте поставки игры S.T.A.L.K.E.R.: Shadow of Chernobyl. На коробке есть вырезы, через которые можно увидеть систему охлаждения и заднюю панель платы, а также внешнюю звуковую карту — т.е. одни из самых интересных особенностей ASUS Rampage Formula.

Упаковка ASUS Rampage Formula

Плата и комплект поставки упакован в разные коробки — аксессуары в картонную, а «материнка» в пластиковую. Наличие пластиковой упаковки часто встречались у решений 2000-2001 гг. стоимостью около $100-120, но позже от этого отказались, а теперь, как видим, вновь вернулись к этой идее, но уже в качестве атрибута топовых продуктов.

Упаковка ASUS Rampage Formula

Комплект поставки:
  • инструкция к материнской плате;
  • диск с драйверами и ПО
  • диск с игрой S.T.A.L.K.E.R.: Shadow of Chernobyl;
  • шесть кабелей SATA;
  • внешняя звуковая карта SupremeFX II;
  • переходник питания для SATA-устройств;
  • один кабель IDE;
  • один кабель FDD;
  • брикет с двумя разъемами USB и одним mini-FireWire;
  • задняя планка I/O;
  • турбина для радиатора на силовых элементах;
  • набор фирменных колодок Q-Connector
  • набор стяжек;
  • выносной ЖК-индикатор LCD-Poster;
  • наклейка на системный блок с логотипом.

Комплект поставки ASUS Rampage Formula

Среди аксессуаров к плате можно найти  выносной индикатор LCD-Poster, знакомый нам по Rampage II Extreme, и турбину для установки на один из радиаторов силовых транзисторов, когда используется пассивная система охлаждения или СВО. Есть также в комплекте дискретная звуковая карта SupremeFX II, которая представляет собой обычный аудиокодек на отдельной плате.

Полноформатная ATX-плата выполнена на текстолите черного цвета, как, впрочем, и все дорогие решения от ASUS. Расположение элементов более-менее продумано, придраться практически не к чему: два слота PCI-E x16 разнесены на достаточное расстояние, замену памяти можно осуществлять без демонтажа видеокарты, разъемы SATA и IDE развернуты на 90° и после установки акселераторов будет доступен каждый канал для подключения накопителей. Относительно памяти — как уже отмечалось выше, чипсет X48 без проблем может работать со стандартом DDR2, и Rampage Formula не исключение — плата поддерживает модули с частотой свыше 1200 МГц, но найти такие сейчас проблематично. Максимальный объем памяти может достигать 8 ГБ и в этом плане также никаких отличий от решений на базе X38. А вот для новинок из настоящей четвертой серии уже планка отодвинулась до 16 гигабайт, хотя и восемь сейчас редко кто использует. Из процессоров можно устанавливать все современные модели с частотой шины от 800 до 1600 МГц.

ASUS Rampage Formula

ASUS Rampage Formula

За охлаждение 8-канальной подсистемы питания процессора и микросхем чипсета отвечает сложная конструкция из различных радиаторов и тепловых трубок. На северном мосте расположен крупный радиатор с ребрами волнистой формы, что по утверждению производителя должно лучшим образом сказаться на охлаждении, соединенный тепловой трубкой с радиаторами меньшего размера на силовых элементах. Для придания жесткости системе на обратной стороне платы установлена усилительная пластина, как раз в месте расположения северного моста. Кроме того, тепло передается еще одному радиатору, набранному из тонких алюминиевых пластин, задняя часть которых немного выступает за пределы планки I/O — это чем-то напоминает систему охлаждения Silent Pipe на видеокартах Gigabyte.

ASUS Rampage Formula

Южный мост ICH9R довольствуется радиатором-теплосъемником, соединенным с остальной конструкцией посредством тепловой трубки. Для подключения вентиляторов на плате установлено восемь разъемов, один из них четырехконтактный, естественно, предназначенный для процессорного кулера.

ASUS Rampage Formula

Как и новые модели Rampage Formula оснащена новым контроллером питания CPU — EPU, способным отключать неиспользуемые фазы питания процессора во время простоя системы, тем самым хоть как-то позволяющим сэкономить электроэнергию. Для одной платы экономия не существенна, но для парка машин или даже в глобальном масштабе цифры будут куда больше.

Функциональность продукта находится на высоком уровне, и пользователь может установить две карты расширения PCI, две PCI-E x1, еще один слот (черного цвета) зарезервирован под звуковую карту SupremeFX II, две видеокарты с интерфейсом PCI Express 2.0, объединив их в режиме CrossFire.

ASUS Rampage Formula

На плате присутствует шесть разъемов SATA, один IDE, реализованный за счет чипа JMicron JMB363, шесть портов USB 2.0 (еще шесть на задней панели) и один порт IEEE 1394 (VIA VT6308P). За сеть отвечают два контроллера Marvell 88E8056.

JMicron JMB363 VIA VT6308P Marvell 88E8056

Модуль SupremeFX II оснащен экранирующей крышкой и полноценной планкой, и внешнему виду напоминает укороченную звуковую карту с интерфейсом PCI-E x1.

ASUS SupremeFX II

Но под крышкой скрывается обычный HDA-кодек ADI AD1988B, несколько конденсаторов фильтрации, силовая обвязка и разъемы для подключения HD-аудиопанели и CD.

ASUS SupremeFX II

На задней панели присутствуют шесть USB, один порт PS/2, один FireWire, оптический и коаксиальный S/PDIF, два сетевых разъема и кнопка Clear CMOS.

ASUS Rampage Formula

Кроме того, на плате есть кнопки Power и Reset, а также минипереключатель, которым можно отключить сброс настроек BIOS на задней панели.

ASUS Rampage Formula ASUS Rampage Formula


Кнопками удобно пользоваться на открытом стенде или с одной видеокартой в корпусе, а вот Clear CMOS возможно даже не понадобится, ибо за все время тестирования нажимать ее, кроме проверки самой функции, не пришлось. Плата также оснащена тремя разъемами для подключения внешних термо-сенсоров и рядом светодиодов возле процессора, памяти, северного и южного мостов, отвечающих за уровень подаваемого напряжения на перечисленные компоненты.


BIOS

BIOS ASUS Rampage Formula

BIOS платы ASUS Rampage Formula основан на микрокоде American Megatrends, Inc., чего и следовало ожидать. Возможности его по тонкой настройке системы довольно широки, наверное, в этом плане лучше смотрятся только платы уже на Intel X58 Express. Все интересующие пункты для разгона сосредоточены в разделе Extreme Tweaker.

BIOS ASUS Rampage Formula

BIOS ASUS Rampage Formula

BIOS ASUS Rampage Formula

BIOS ASUS Rampage Formula

Здесь можно выбрать авторазгон, провести «апгрейд» процессора до следующей модели. Например, наш Core 2 Duo E8500 мог бы работать в режиме E8600, когда его частота путем разгона шины FSB поднимается до необходимой, либо в режиме Crazy, о котором речь пойдет чуть ниже. Частота системной шины может варьироваться в пределах 200-800 МГц, PCI-E — 100-180 МГц.

BIOS ASUS Rampage Formula

Количество делителей для памяти аналогично плате ASUS P5K Deluxe WiFi-AP, но в отличие от последней управлять Performance Level стало проще за счет прямого ввода необходимого числового значения. Есть также возможность выставить задержку по времени между тактовыми сигналами памяти и северного моста. Кроме того, еще один пункт, отвечающий за производительность системы, — Ai Twister, который появился на платах с X38, нашел место и здесь.

BIOS ASUS Rampage Formula

Максимальное значение напряжения на процессоре может достигать 2,4 В (1,1 В минимум), CPU PLL — 3 В, напряжение северного моста меняется в пределах 1,25-1,85 В, чего достаточно будет для разгона процессоров Core 2 Quad.

BIOS ASUS Rampage Formula

BIOS ASUS Rampage Formula

Напряжение на памяти можно изменять от 1,8 до 3,4 В, хотя для современной памяти уже 2,3 В является пределом, который не каждый модуль может выдержать.

BIOS ASUS Rampage Formula

Определенный предел значений напряжений отмечен цветовой кодировкой. Например, зеленым более безопасные напряжения, желтым — уже менее рекомендуемые, красным — ну, суть их, думаем, понятна и так. Хотя, верхние значения зеленого предела запросто могут спалить представителя семейства Penryn или среднестатистическую память, поэтому надо быть предельно аккуратным при выборе вольтажа для того или иного компонента системы.

BIOS ASUS Rampage Formula

Для удобства все изменяемые напряжения занесены в таблицу:

Параметр Диапазон изменений
CPU Voltage 1,1-1,9 В, с шагом 0,00625 В и 1,9-2,4 В, с шагом 0,025 В
CPU PLL Voltage 1,5-3,0 В, с шагом 0,02 В
North Bridge Voltage 1,25-1,85 В, с шагом 0,02 В
DRAM Voltage 1,8-3,4 В, с шагом 0,02 В
FSB Termination Voltage 1,2-2,0 В, с шагом 0,02 В
South Bridge Voltage 1,05-1,225 В, с шагом 0,025 В
SB 1.5V Voltage 1,5-2,05 В, с шагом 0,05 В
CPU GTL Voltage Reference 0.67x/0.65x/0.63x/0.62x
NB GTL Voltage Reference 0.67x/0.63x/0.60x/0.57x/0.56x/0.53x/0.51x/0.49x
DRAM Controller Voltage REF От -30 мВ до +30 мВ, с шагом 10 мВ
DRAM Cohannel A Voltage REF От -30 мВ до +30 мВ, с шагом 10 мВ
DRAM Cohannel B Voltage REF От -30 мВ до +30 мВ, с шагом 10 мВ

Мониторинг, в отличие от более доступных продуктов ASUS, позволяет отслеживать температуру северного и южного мостов и трех внешних термодатчиков вдобавок к процессорному и материнской платы. Весь список изменяемых напряжений также присутствует в данном разделе, что позволяет сравнить выставленное с «реальным». Тут же есть пункты управления вентиляторами и защитой от перегрева компонентов системы.

BIOS ASUS Rampage Formula

BIOS ASUS Rampage Formula

Как и все решения ASUS с возможностями неплохого разгона плата поддерживает сохранение двух профилей, которые помогут при частой смене настроек системы.


Дополнительное ПО

Из программного обеспечения плата комплектуется стандартным набором утилит: для прошивки BIOS и смены заставки при старте системы, программой-мониторингом PC Probe II и более продвинутым инструментом для настройки Ai Suite, который мы частично рассмотрели выше. Данная программа позволяет произвести настройку частоты FSB, коэффициента умножения процессора, режима работы памяти и ее напряжение питания, частоту PCI-E. Также есть возможность настроить режим работы вентиляторов.

CPU Level Up

В разделе Ai Gear3+ можно управлять функциями энергосбережения и даже немного разгонять систему.

Ai Gear3+

Например, при выборе режима Turbo частота FSB повышается до 350 МГц:

Режим Turbo
Turbo

А можно и вовсе выбрать режим Crazy в CPU Level Up и частота шины повысится до 368 МГц, что дало итоговые 3495 МГц для тестового процессора. Чем не разгон?

Режим Crazy
Crazy


Разгон

Ну а теперь настоящий разгон. Конфигурация та же, без каких-либо изменений. Плата дополнительно обдувалась 120-мм вентилятором. Версия BIOS — 0902.

Разгон ASUS Rampage Formula

Максимальной частотой при напряжении на чипсете 1,45 В и шине FSB 1,4 В оказались 562 МГц и при любом превышении данного порога тест в OCCT выдавал ошибку.

Разгон ASUS Rampage Formula

Ни повышение остальных напряжений, ни ослабление таймингов положительного результата не дало.
Технические характеристики чипсетов

  Intel P31 Express Intel G31 Express Intel P35 Express Intel G35 Express Intel G33 Express Intel Q35 Express Intel Q33 Express Intel X38 Express
Позиционирование Mainstream PC Mainstream PC Performance PC, Mainstream PC Performance PC Performance PC, Mainstream PC Corporate Stable — Pro Corporate Stable — Pro Performance PC
Северный мост 82P31 MCH 82G31 GMCH 82P35 MCH 82G35 GMCH 82G33 GMCH 82Q35 GMCH 82Q33 GMCH 82X38 MCH
Официальная поддержка CPU Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual Core, Celeron Core 2 Extreme, Core 2 Quad, Core 2 Duo
Тип разъема LGA775 LGA775 LGA775 LGA775 LGA775 LGA775 LGA775 LGA775
Частота FSB, МГц 1333
1066
800
1333
1066
800
1333
1066
800
1333
1066
800
1333
1066
800
1333
1066
800
1333
1066
800
1333
1066
800
Максимальный объем памяти, ГБ 4 4 8 8 8 8 8 8
Количество слотов памяти 2 2 4 4 4 4 4 4
Поддерживаемая память DDR2-800
DDR2-667
DDR2-800
DDR2-667
DDR2-800
DDR2-667 DDR3-1066
DDR3-800
DDR2-800
DDR2-667
DDR2-800
DDR2-667 DDR3-1066
DDR3-800
DDR2-800
DDR2-667
DDR2-800
DDR2-667
DDR2-800
DDR2-667 DDR3-1333
DRR3-1066
DDR3-800
Интегрированное графическое ядро N/A GMA 3100 N/A GMA X3500 GMA 3100 GMA 3100 GMA 3100 N/A
Графический интерфейс PCI-E x16 PCI-E x16 PCI-E x16 PCI-E x16 PCI-E x16 PCI-E x16 PCI-E x16 PCI-E 2.0 x16+x16
Южный мост ICH7, ICH7R ICH7, ICH7R ICH9, ICH9R, ICH9DH ICH8, ICH8R, ICH8DH ICH9, ICH9R, ICH9DH ICH9, ICH9R, ICH9DO ICH9, ICH9R ICH9, ICH9R, ICH9DH
Количество линий PCI-E 4 или 6 (ICH7R) 4 или 6 (ICH7R) 4 или 6 (ICH9R, ICH9DH) 4 или 6 (ICH8R, ICH8DH) 4 или 6 (ICH9R, ICH9DH) 4 или 6 (ICH9R, ICH9DO) 4 или 6 (ICH9R) 4 или 6 (ICH9R, ICH9DH)
Дисковая подсистема 4x SATA II, 1x PATA 4x SATA II, 1x PATA 4x SATA II или 6x SATA II (ICH9R, ICH9DH) 4x SATA II или 6x SATA II (ICH8R, ICH8DH) 4x SATA II или 6x SATA II (ICH9R, ICH9DH) 4x SATA II или 6x SATA II (ICH9R, ICH9DO) 4x SATA II или 6x SATA II (ICH9R) 4x SATA II или 6x SATA II (ICH9R, ICH9DH)
Поддержка eSATA - - + - + + + +
Поддерживаемые технологии для дисковой подсистемы Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology (ICH7R) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH9R, ICH9DH), Intel Rapid Recover Technology, Intel Turbo Memory Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH8R, ICH8DH) Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH9R, ICH9DH), Intel Rapid Recover Technology, Intel Turbo Memory Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH9R, ICH9DO), Intel Rapid Recover Technology Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH9R), Intel Rapid Recover Technology Intel Matrix Storage Technology, NCQ, RAID 0, 1, 5, 10 (ICH9R, ICH9DH), Intel Rapid Recover Technology, Intel Turbo Memory
Количество поддерживаемых слотов PCI 6 6 4 4 4 4 4 4
Количество портов USB 2.0 8 8 12 10 12 12 12 12
Звуковая подсистема HDA, AC’97 HDA, AC’97 HDA HDA HDA HDA HDA HDA


Технические характеристики плат

Модель Gigabyte GA-P31-ES3G ASUS P5K Deluxe/WiFi-AP ASUS Rampage Formula
Чипсет Intel P31 + ICH7 Intel P35 + ICH9R Intel X48 + ICH9R
Socket LGA775 LGA775 LGA775
Поддерживаемые процессоры Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual Core, Pentium Extreme, Pentium D, Pentium 4, Celeron Dual Core, Celeron Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual Core, Pentium Extreme, Pentium D, Pentium 4, Celeron Dual Core, Celeron Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual Core, Pentium D, Pentium 4
FSB, МГц 1333/1066/800 1333/1066/800 1600/1333/1066/800
Поддерживаемая память 2 DIMM DDRII SDRAM 1066/800/667 (4GB max) 4 DIMM DDRII SDRAM 1066/800/667 (8GB max) 4 DIMM DDRII SDRAM 1200*/1066/800/667 (8GB max)
Слоты PCI-E 1 PCI Express x16
3 PCI Express x1
1 PCI Express x16
1 PCI Express x16 (х4)
2 PCI Express x1
2 PCI Express 2.0 x16
3 PCI Express x1 (один зарезервирован под звуковую карту SupremeFX II)
Слоты PCI 3 3 2
Количество подключаемых вентиляторов 4 (1x 4-pin, 3x 3-pin) 6 (1x 4-pin, 5x 3-pin) 8 (1x 4-pin, 7x 3-pin)
Порты USB 2.0 8 (4 разъема на задней панели) 10 (6 разъемов на задней панели) 12 (6 разъема на задней панели)
Порты PS/2 2 1 1
Порт LPT + - -
Порт COM 1 1 (на плате) 1 (на плате)
Порты FireWire - 2 (1 на плате, Agere FW3227) 2 (1 на плате, VIA VT6308P)
ATA-133 1 канал (два устройства, ICH7) 1 канал (два устройства, Micron JMB363) 1 канал (два устройства, Micron JMB363)
Serial ATA 4 канала SATA II 6 каналов SATA II (ICH9R) + 2 канала eSATA (Micron JMB363) 6 каналов SATA II (ICH9R)
RAID - 0, 1, 5, 10 0, 1, 5, 10
Звуковая подсистема Realtek ALC888 (5.1, HDA) ADI AD1988B (7.1, HDA) Внешняя звуковая плата SupremeFX II на базе ADI AD1988B (7.1, HDA)
S/PDIF Коаксиальный Коаксиальный + оптический Коаксиальный + оптический
Сетевые возможности Realtek 8111C (Gigabit Ethernet) Marvell 88E8056 (Gigabit Ethernet, PCI-E) и Realtek RTL8110SC (Gigabit Ethernet, PCI) 2x Marvell 88E8056 (Gigabit Ethernet)
BIOS AWARD BIOS AMI BIOS AMI BIOS
Форм-фактор ATX ATX ATX
Размеры, мм 305х194 305х245 305х245
Дополнительно - WiFi-модуль на базе Realtek RTL8187L, использует два порта USB 2.0 Кнопки Power, Reset, Clear CMOS, выносной ЖК-дисплей LCD-Poster


Тестовая конфигурация

Тестирование проводилось на следующей конфигурации:
  • Процессор: Intel Core 2 Duo E8500 (3,16 ГГц);
  • Оперативная память: G.Skill F2-8800CL5D-4GBPI (2x2048 МБ, DDR2-1100, 5-5-5-15-2T, dual channel);
  • Видеокарта: XFX GF GTX295 576M 1792MB DDR3;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2);
  • Блок питания: Seasonic SS-600HM (600 Вт);
  • Операционная система: Microsoft Windows Vista Ultimate x86 SP1;
  • Драйвер для материнских плат: Intel Chipset Software Installation Utility 9.0.0.1008
  • Драйвер для видеокарты: NVIDIA GeForce 182.50

Брандмауэр, Windows Defender и UAC отключались, файл подкачки устанавливался в размере 4096 МБ. Настройки видеодрайвера не изменялись, ускорение PhysX графическим процессором отключалось. Все настройки плат устанавливались в автоматическом режиме, память при этом функционировала на частоте 800 МГц с таймингами 5-5-5-15. Performance Level был равен 7.


Результаты тестирования


Подсистема памяти

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

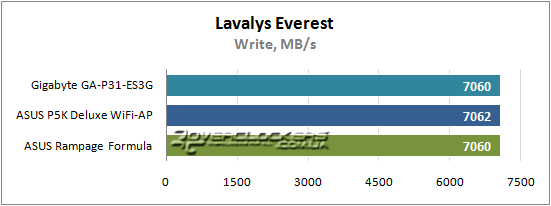

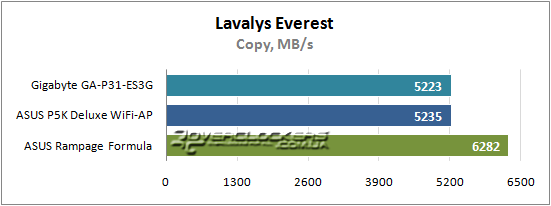

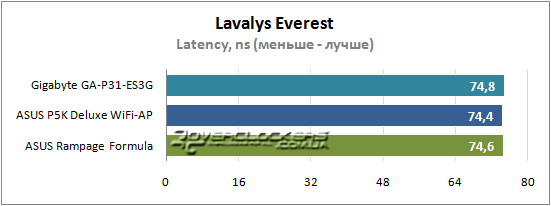

Производительность подсистемы памяти в тесте Lavalys Everest платы на базе Intel X48 Express несколько выше, чем у остальных участников, особенно в подтесте копирования, где достигает 20% разницы. Подобный результат, около 6100 МБ/с, в недавнем тестировании демонстрировали платы на чипсете P43. Судя по всему, четвертая серия наборов системной логики Intel имеет несколько обновленный контроллер памяти, который в процессе копирования работает немного быстрее, нежели решения предыдущего поколения.

Архивирование

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

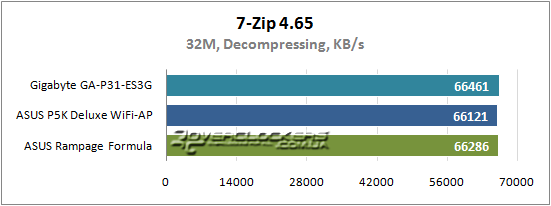

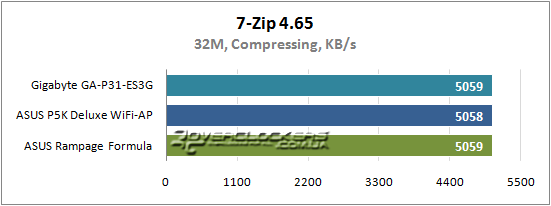

В бенчмарке архиватора 7-Zip плата от Gigabyte оказалась производительнее своих оппонентов — скоростью копирования в синтетике «сыт» не будешь, и как покажет дальнейшее тестирование, плата на базе X48 не всегда производительнее других решений.

Рендеринг

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

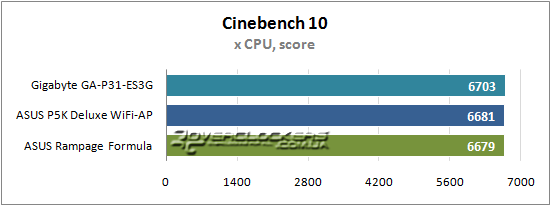

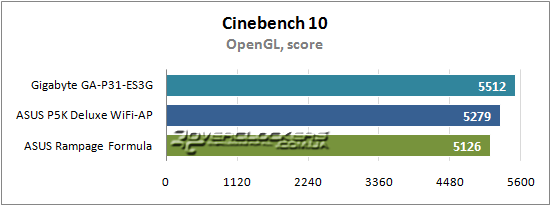

Плата GA-P31-ES3G, в основе которой лежит набор системной логики P31 Express, в подтесте рендеринга с использованием нескольких ядер показала чуть больший результат, а в тесте OpenGL вообще оказалась самой производительной. От нее отстала ASUS P5K Deluxe/WiFi-AP на 5%, в отличие от которой в свою очередь более дорогой продукт показал на 3% худший результат.

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

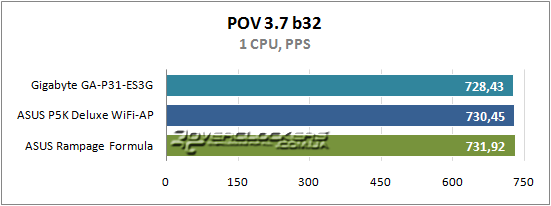

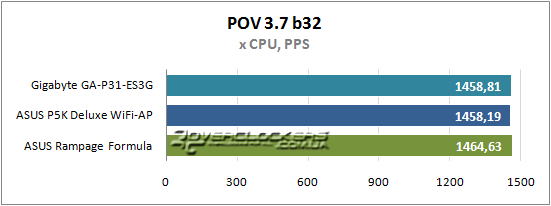

А вот в POV материнская плата ASUS Rampage Formula оказалась самой производительной, хоть и не с большой разницей.

Математические расчеты

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

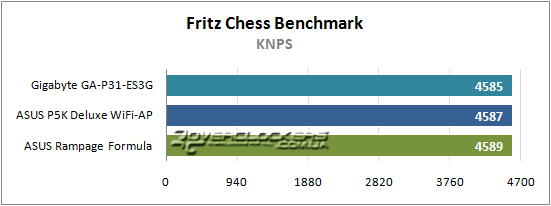

Расчеты количества ходов в Fritz Chess Benchmark на всех платах проходят примерно одинаково, если не считать 2-4 хода сверхвысокой разницей.

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

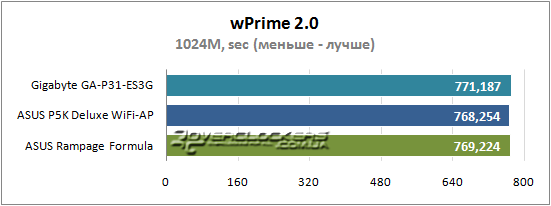

Результаты решения Gigabyte в wPrime немного выделяются на фоне продуктов от ASUS, который справились с расчетами чуть быстрее.

Игровые приложения

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

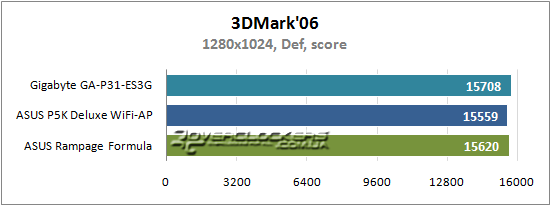

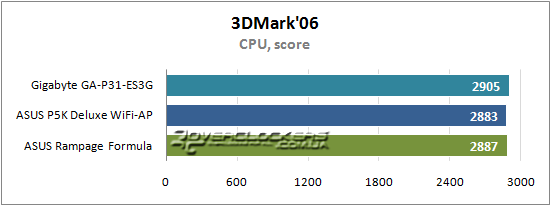

В 3DMark’06 плата GA-P31-ES3G набирает более высокий балл, как в общем зачете, так и в процессорном подтесте. ASUS P5K Deluxe/WiFi-AP отстает даже от Rampage Formula.

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

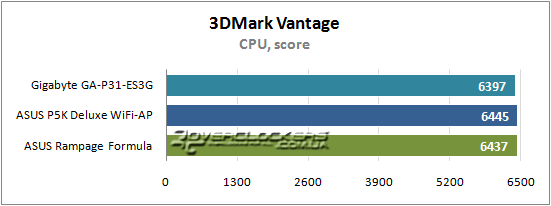

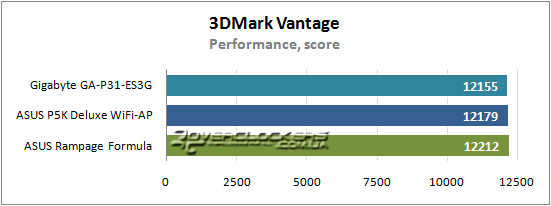

Для 3DMark Vantage характерна лояльность к системной плате на базе X48, и если бы используемый процессор был производительней, то, возможно, итоговый балл был бы несколько выше.

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

Результаты тестирования Gigabyte GA-P31-ES3G, ASUS P5K Deluxe WiFi-AP и ASUS Rampage Formula

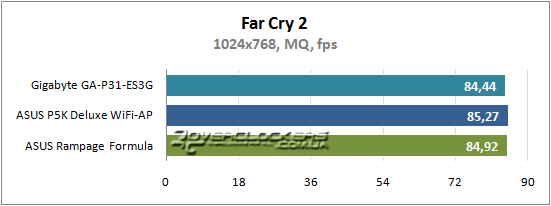

В игровых приложениях самой производительной платой оказался продукт на базе Intel P35 Express. Естественно, при использовании более качественной графики разница между различными решениями нивелируется, если, конечно, не будет требоваться более высокая пропускная способность шины PCI Express, которой обладают представители чипсетов четвертой серии от процессорного гиганта.


Выводы


Первое, что хотелось бы сказать пользователям, обладающим материнскими платами на базе наборов системной логики Intel 3 Series — если особых причин для перехода на новые продукты нет, то с апгрейдом можно обождать. Все что потеряете на старых решениях, так это около 5% в современных играх при использовании максимально качественной картинки, карты уровня Radeon HD 4890 и более чем 4-гигагерцового Core 2 Duo, в чем вы сможете убедиться в одном из наших ближайших материалов. Но при постройке системы с нуля или при переходе с платформы почтенного возраста, естественно, смысла в покупке материнских плат на уже устаревших чипсетах смысла нет, и в таком случае лучше сразу обратить свое внимание на более новые решения. Или даже обождать немного и сразу перейти на платформу LGA1156, благо цены на готовые изделия обещают не такие уже и большие, в отличие от начала экспансии на рынок микроархитектуры Nehalem.

Что касается рассмотренных продуктов, то плата GA-P31-ES3G на базе набора системной логики начального уровня Intel P31 Express при меньшем количестве настроек продемонстрировала неплохую производительность, в некоторых тестах даже смогла показать лучший результат, чем более дорогие решения. Комплект поставки минимален, но от платы за менее чем 60 долларов ожидать чего-то большее вряд ли стоит — это обычная рабочая «лошадка», которую устанавливают в систему и зачастую забывают о том, что она представляет собой.

ASUS P5K Deluxe/WiFi-AP оснащена под завязку и является одним из лучших представителей моделей материнских плат на чипсете P35. Две сетевые карты, WiFi-модуль, отличный разгонный потенциал — пожалуй, владельцам этих плат стоит присматриваться к замене лишь при переходе на другую платформу.

Бывший флагман Intel набор системной логики X48, он же Х38 без поддержки шины FSB 1600 МГц и памяти DDR3-1600, еще долгое время будет основой материнских плат производительных систем на базе четырехъядерных процессоров и связки из пары видеокарт семейства Radeon HD. Рассмотренная ASUS Rampage Formula является примером того, каким должен быть оверклокерский продукт. Максимум настроек для разгона, сосредоточенных в одном разделе, продуманный дизайн и система охлаждения, дополнительная функциональность в виде кнопок включения и перезагрузки системы, а также для сброса настроек BIOS Setup и внешнего LCD-Postera — бери и разгоняй. Отношение данной материнской платы к игровой серии немного не понятно — игрокам все это ни к чему. А вот оверклокерам в самый раз, если, конечно, устроит цена. Но топовые продукты нынче в цене только растут...
