Не всех пользователей привлекают компактные платы. В частности, это связано со стереотипом, что подобные представители бюджетного класса категорически не подходят для разгона. В данной статье мы рассмотрим три недорогие модели и убедимся, что на самом деле, это утверждение не соответствует действительности.
Ранее мы уже рассматривали архитектуру процессоров Lynnfield и топовую плату Gigabyte GA-P55-UD6. Напомним, что теперь новые процессоры Intel фактически несут на себе все функции «северного моста» благодаря интегрированным контроллерам памяти и шины PCI Express. Коммуникационный чип PCH (Platform Controller Hub), который присутствует непосредственно на самой плате, ответственен лишь за поддержку внешних устройств и наиболее близок по своему назначению ушедшему в прошлое «южному мосту». Так что от производителей теперь фактически требуется качественно реализовать подсистему питания CPU, а в более дорогих моделях системных плат расширить функционал чипсета за счет дополнительных контроллеров.
В данной статье мы остановимся на следующих моделях:
- ASRock P55M Pro;
- MSI P55M-GD45;
- Gigabyte GA-P55M-UD2.
Рассмотрим мы их в порядке роста цен — от самой дешевой до самой дорогой. Кроме обзора каждой платы и их функциональных возможностей, мы проведем сравнение производительности и посмотрим, кто лучше проявит себя в разгоне Core i5 750, и собственно выясним, насколько годятся вообще подобные платы для таких целей.
Технические характеристики плат
| Модель | ASRock P55M Pro | MSI P55M-GD45 | Gigabyte GA-P55M-UD2 |
| Чипсет | Intel P55 Express | Intel P55 Express | Intel P55 Express |
| Поддерживаемые процессоры | Core i7, Core i5, Core i3, Pentium G | Core i7, Core i5, Core i3 | Core i7, Core i5, Core i3, Pentium G |
| Память | 4 DIMM DDR3 SDRAM 2400+*/2133*/1866*/1600/1333/1066/800 (16 GB max) | 4 DIMM DDR3 SDRAM 2133*/2000*/1600/1333/1066/800 (16 GB max) | 4 DIMM DDR3 SDRAM 2200*/1600/1333/1066/800 (16 GB max) |
| Слоты PCI-E | 1 PCI Express x16 1 PCI Express x16 (x4) 1 PCI Express x1 |
1 PCI Express x16 1 PCI Express x16 (x4) 1 PCI Express x1 |
1 PCI Express x16 1 PCI Express x16 (x4) |
| Слоты PCI | 1 | 1 | 2 |
| Количество подключаемых вентиляторов | 3 (2x 4-pin, 1x 3-pin) | 3 (1x 4-pin, 2x 3-pin) | 2x 4-pin |
| Порты USB 2.0 | 14 (6 + 2 eSATA/USB на задней панели) | 14 (10 на задней панели) | 14 (10 на задней панели) |
| Порты PS/2 | 2 | 2 | 1 |
| Порт LPT | 1 на плате | 1 на плате | 1 на плате |
| Порт COM | 1 на плате | 1 на плате | 1 на плате |
| Порты FireWire | 2 (1 на плате, VIA VT6330) | 2 (1 на плате, VIA VT6315N) | 2 (1 на плате, TSB43AB23) |
| ATA-133 | 1 канал (два устройства, VIA VT6330) | 1 канал (два устройства, VIA VT6315N) | 1 канал (два устройства, Gigabyte SATA 2) |
| Serial ATA | 4 SATA II (Intel P55) | 6 SATA II (Intel P55) | 7 SATA II (5 — Intel P55, 2 — Gigabyte SATA 2) |
| eSATA | 2 (Intel P55) | 2 (JMicron 363) | 1 (Intel P55) |
| RAID | RAID 0, 1, 5, 10 | RAID 0, 1, 5, 10 | RAID 0, 1, 5, 10 |
| Встроенный звук | VIA VT1708S (7.1) | Realtek ALC889 (7.1) | Realtek ALC888B (7.1) |
| S/PDIF | Коаксиальный + оптический на задней панели, 1 на плате | 1 на плате | Коаксиальный + оптический на задней панели, 1 на плате |
| Встроенная сеть Gigabit Ethernet | Realtek RTL8111DL | Realtek RTL8111DL | Realtek RTL8111D |
| BIOS | AMI BIOS | Award BIOS | Award BIOS |
| Форм-фактор | Micro ATX | Micro ATX | Micro ATX |
| Размеры, мм | 244 x 224 | 244 x 235 | 244 x 244 |
| Средняя цена | $108 | $112 | $117 |
* — в режиме ОС
ASRock P55M Pro
Начнем мы с самой дешевой из доступных сейчас на отечественном рынке плат на базе Intel P55.
Модель от ASRock поставляется в компактной белой коробке. На лицевой стороне упомянуты некоторые уникальные особенности данной платы, в частности возможность работы с памятью DDR3-2400 и выше, наличие парочки универсальных разъемов eSATA/USB и комбинированного крепления, позволяющего установить кулер для процессоров LGA775.

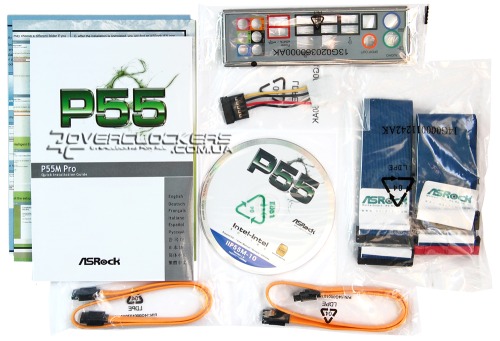

Комплектация вполне типичная как для такой бюджетной модели и включает:
- два кабеля SATA;
- один кабель IDE;
- один кабель FDD;
- переходник питания Molex/SATA;
- задняя планка I/O;
- диск с драйверами и ПО;
- инструкции.

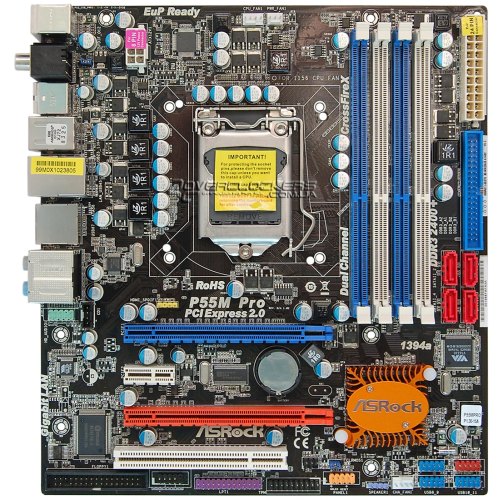

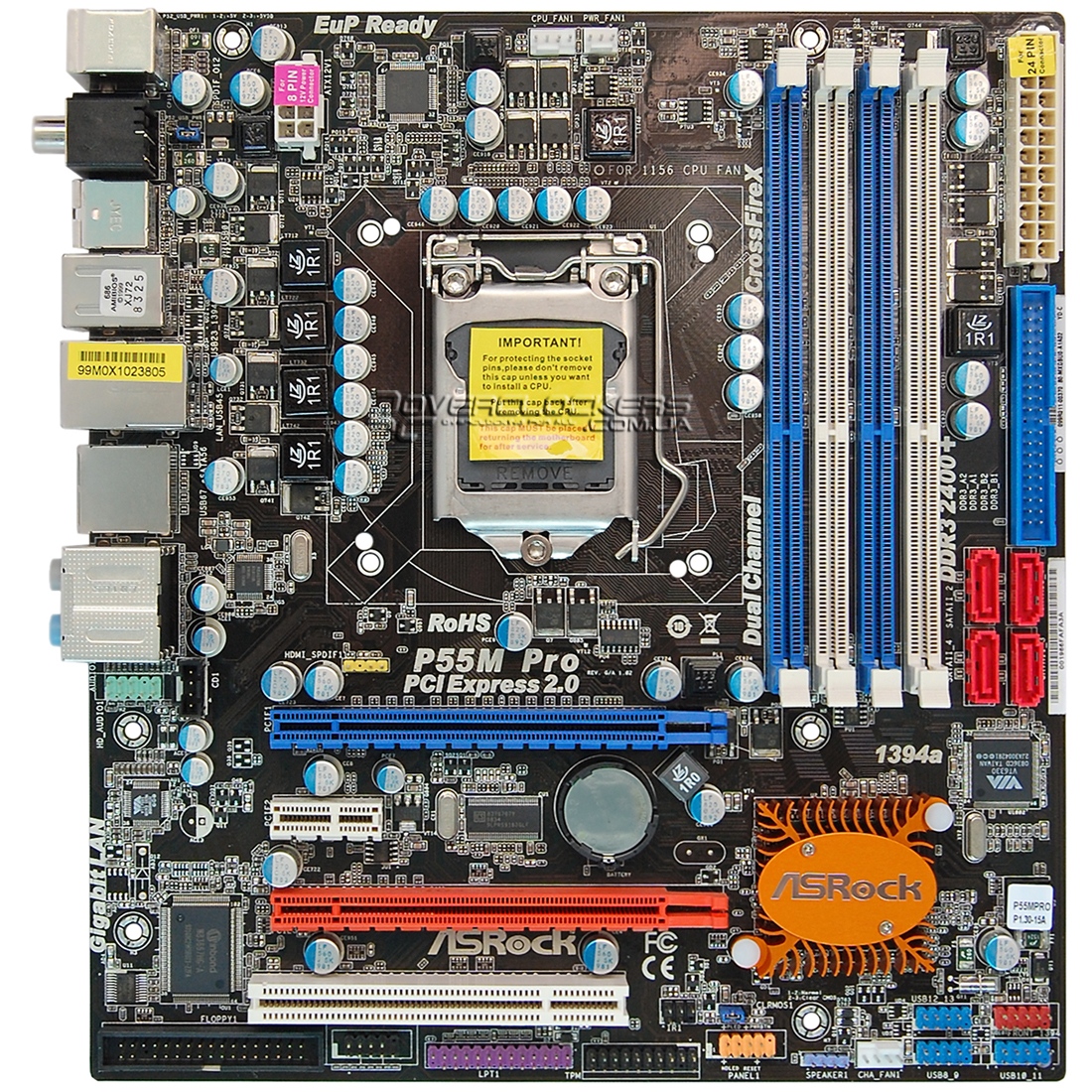

Плата выполнена на текстолите коричневого цвета и является самой маленькой среди участников нашего сравнительного обзора. При высоте 244 мм она немного уже, чем остальные — всего 224 мм. Во всех цепях используются исключительно полимерные конденсаторы, что для самой дешевой модели очень даже неплохо. Все основные разъемы расположены у краев платы, за счет чего можно будет компактно уложить кабели при сборке системы. Возможна поддержка новых процессоров Clarkdale с BIOS версии P2.00, но в отличие от плат на базе Intel H55 вывести изображение от интегрированного видеоядра никоим образом не получится.
Особенностью данной модели является возможность использования систем охлаждения под Socket LGA775, для чего возле основных монтажных отверстий имеются еще дополнительные. Сам кулер устанавливается немного под углом. Но из-за близкорасположенного к графическому интерфейсу процессорного разъема массивная система охлаждения может упереться в видеокарту даже при использовании крепления под LGA1156, а при установке в дополнительные отверстия с небольшим перекосом — тем более. Касается это таких моделей как Thermalright Ultra-120 eXtreme, Thermalright IFX-14 и аналогичных по ширине. Конечно, можно развернуть сам радиатор, но в таком случае он перекроет ближайшие слоты памяти. Так что лучше заранее подобрать кулер шириной менее 160 мм, чтобы не столкнуться с подобными проблемами. Или придется как-то выкручиваться кустарными методами, используя вентилятор без защелок, немного смещая видеокарту вниз и подкладывая между ней и радиатором диэлектрик.
Четыре слота DIMM позволяют установить до 16 ГБ памяти DDR3. Напомним, что штатные режимы предусматривают возможность функционирования памяти на 1600 МГц при использовании Core i7 и 1333 МГц при использовании Core i5. Все иные режимы, в том числе и заявленные 2400 МГц, возможны при коррекции базовой частоты и множителя процессора. В наборах памяти, которые специально оптимизированы под Core i5 и Core i7 все эти настройки прописаны в профилях XMP. При активации такого режима плата сама поднимает частоту BCLK и снижает множитель для получения приближенной к номинальной частоты процессора. Если же этого не произойдет, то все настройки придется выставлять самостоятельно.

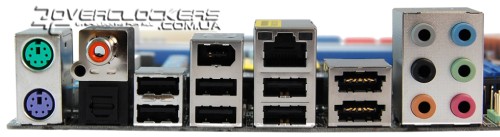

Чип Intel P55 обеспечивает поддержку 14 портов USB 2.0 и шести каналов SATA II, но только четыре из них расположены на плате. Остальные два канала SATA вынесены на заднюю панель в виде спаренных разъемов eSATA/USB. Также на задней панели имеются шесть стандартных USB, два PS/2, один сетевой, один IEEE 1394a, шесть аналоговых аудиразъемов и цифровые S/PDIF — коаксиальный и оптический.
В качестве тактового генератора используется чип ICS 9LPRS916JGLF. Работа гигабитной сети обеспечивается контроллером Realtek RTL8111DL. Звук реализован на микросхеме VIA VT1708S.
Поддержка одного канала для ATA-устройств выполнена на комбинированном контроллере VIA VT6330, который по совместительству обеспечивает и поддержку двух портов FireWire. Мониторинг системных параметров и поддержка устройств ввода-вывода осуществляется контроллером Winbond W83667HG.

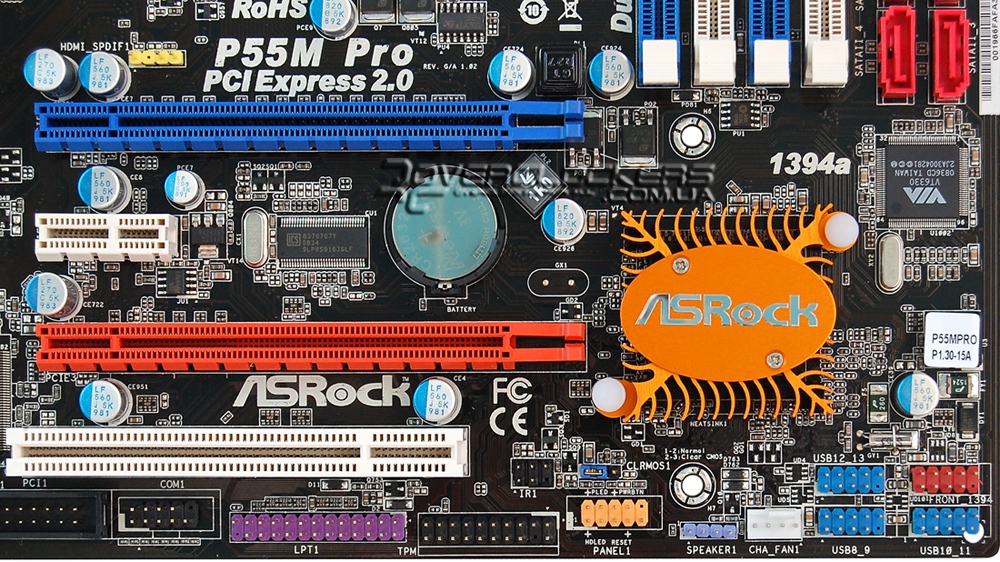

В правом нижнем углу ASRock P55M Pro сосредоточены разъемы USB, IEEE1394, группа контактов для подключения кнопок и индикаторов передней панели. Также на плате имеются старые порты COM и LPT, но планки с разъемами придется искать самостоятельно. Кроме двух графических интерфейсов плата оснащена одним PCI-E x1 и одним PCI. Несмотря на то, что процессоры Intel обладают 16 линиями PCI Express и могут работать c двумя картами в режиме x8+x8, при разводке второго разъема PCI-E x16 производитель решил почему-то обойтись четырьмя линиями скоростного интерфейса от чипсета. Естественно, это ограничит возможности тандема из двух ускорителей. Желающие установить ТВ-тюнер или внешнюю звуковую карту оценят дальнее расположение слота PCI.

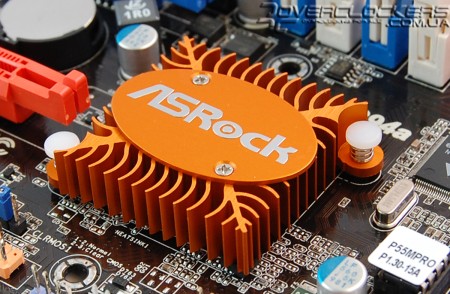

Охлаждается чип PCH небольшим радиатором, нагрев которого, как, впрочем, и самой микросхемы минимальный.

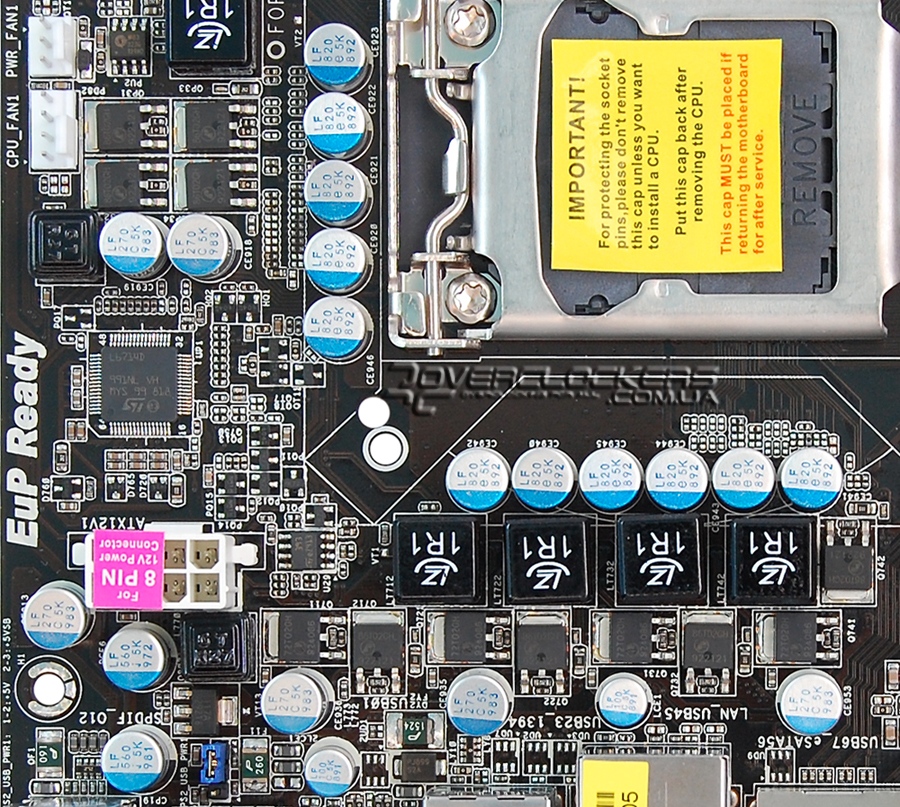

Подсистема питания процессора реализована по 4+1-канальной схеме (на CPU и Uncore) на базе ШИМ -контроллера ST L6714D.
Дополнительное питание от 12-вольтовой линии подводится по восьмиштырьковому разъему.
BIOS

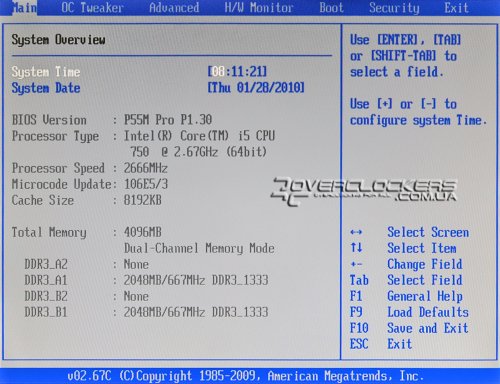

BIOS платы основан на микрокоде AMI. На первой вкладке Main отображается общая информация о системе: версия BIOS, какой установлен процессор и память.

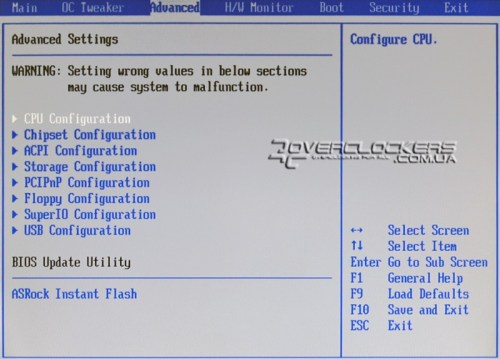

Во второй вкладке OC Tweaker сосредоточены настройки для разгона. Их мы рассмотрим чуть ниже, а сейчас бегло пробежимся по остальным пунктам. В Advanced находятся все основные настройки платы.

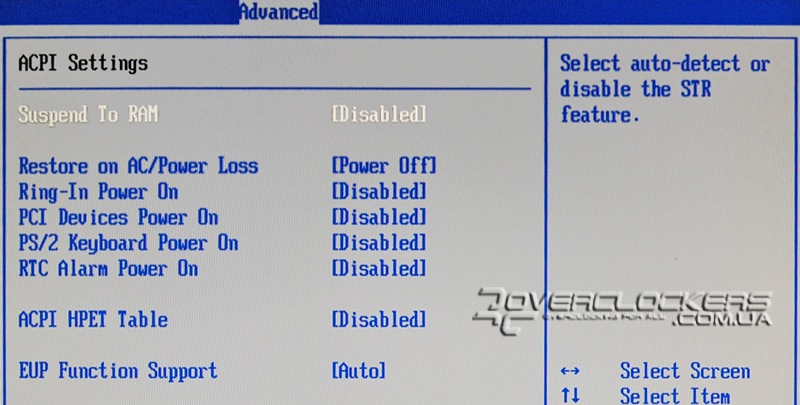

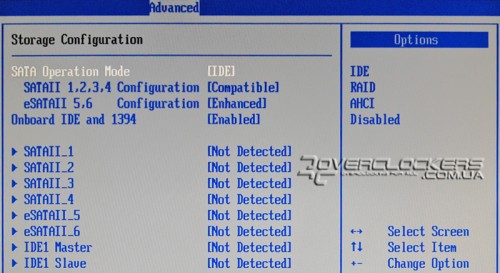

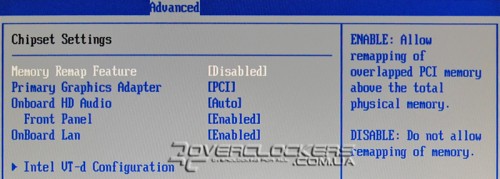

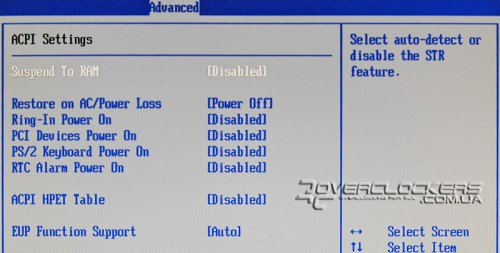

В Chipset Configuration вынесены основные настройки интегрированного звука и сети. Настройки накопителей производятся в меню Storage Configuration (приоритет загрузки указывается во вкладке Boot). В подменю ACPI Settings вынесены функции управления питанием. Настройки устройств ввода/вывода вполне предсказуемо находятся в одноименном меню SuperIO Configuration. В самом низу списка в Advanced находится отдельное приложение AsRock Instant Flash, которое позволяет обновлять BIOS с любого носителя через удобный и простой пользовательский интерфейс.

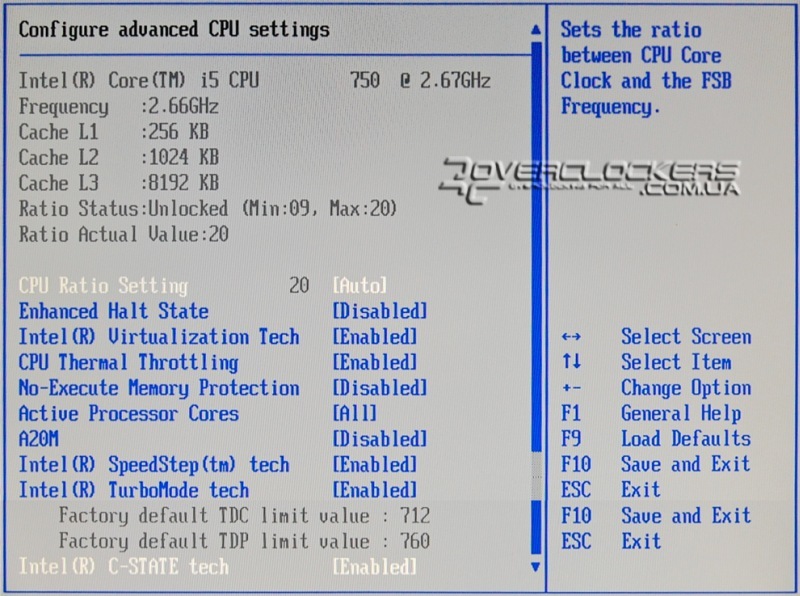

Первый пункт CPU Configuration в Advanced включает настройки процессорных технологий — управление энергосберегающими технологиями, виртуализацией, NX bit и т.п. Здесь же можно физически отключить часть ядер процессора, оставив активными два.

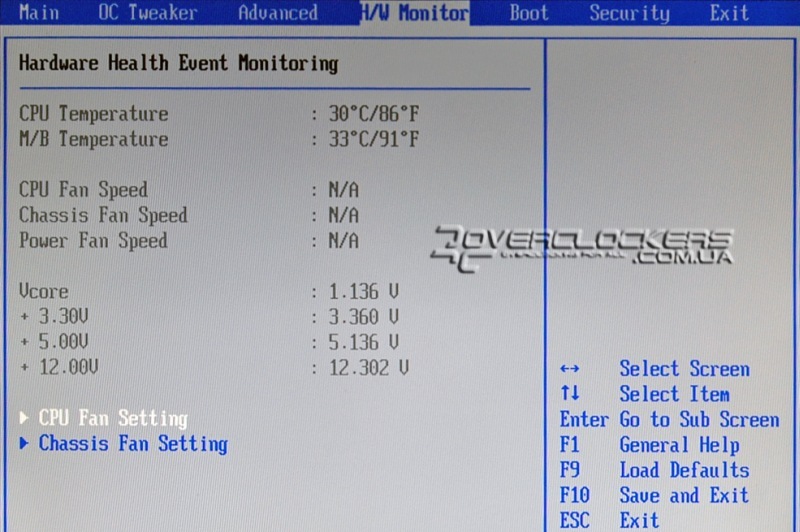

Данные мониторинга температур, основных напряжений и скорость вращения подключенных к плате вентиляторов отображаются в соответствующей вкладке H/W Monitor. Через подменю CPU Fan Setting можно вручную настроить работу вентилятора, выбрав более производительный или тихий режим, в зависимости от достигаемого температурного предела.

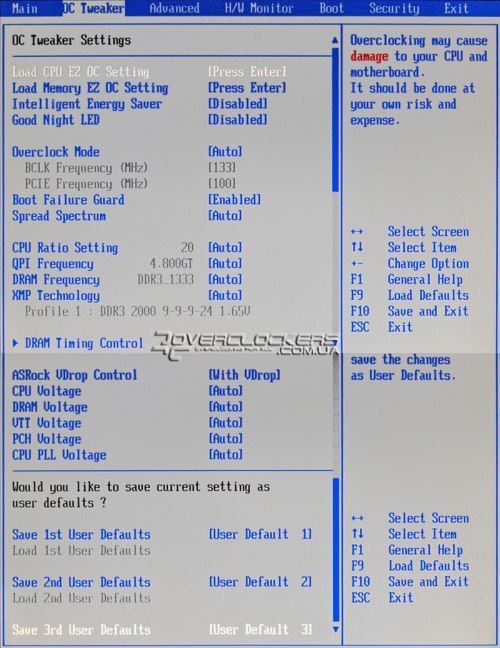

Ну и наконец-то самое интересное для нас меню OC Tweaker, которое выглядит следующим образом:
Единственный пункт в этом разделе, который выпадает из общего контекста — это Good Nign LED. Он позволяет лишь управлять индикаторами-светодиодами питания, сети и клавиатуры.
Верхний пункт Load CPU EZ OC Settings представляет собой функцию авторазгона. Для процессора Core i5-750 в этом пункте можно выбрать частоту от 3,6 до 4,2 ГГц с шагом 200 МГц. При этом автоматически будут повышены все необходимые частоты, а коэффициент умножения памяти станет минимальным. Впрочем, полагаться на функции авторазгона особо не стоит, так как они почти всегда требуют дополнительного ручного вмешательства пользователя, в частности коррекции напряжений. В данном случае без проблем система запустилась при выборе для CPU профиля 3,6 ГГц.
Управление частотой памяти производится через пункт DRAM Frequency, в котором выбирается один из трех стандартных режимов для Core i5-750: 800, 1066 или 1333 МГц (т.е. эффективные множители x6, x8 и x10). Активный режим отображается рядом светло-серым шрифтом. Профили XMP активируются в пункте XMP Technology, под которым сразу подсвечиваются прошитые в SPD памяти экстремальные конфигурации. После выбора профиля повышается частота BCLK до нужного уровня, снижается множитель CPU и корректируется напряжение на Uncore. Даже если память не имеет таких профилей с настройками для платформы LGA1156, благодаря функции Load Memory EZ OC Settings можно выставить частоту DDR3, равную 1600, 1833, 2000 или 2133 МГц (для Core i7 до 2400 МГц). При этом тоже автоматически будут скорректированы все необходимые параметры. Но надо учитывать, что даже если есть быстрая память, способная работать на очень высоких частотах, сам процессор может отказаться функционировать с такими настройками. В частности для DDR3-2000 базовая частота должна быть 200 МГц, а для DDR3-2133 уже 213 МГц. По статистике процессоры Lynnfield при использовании воздушных систем охлаждения превышают планку 200 МГц по BCLK, но возможны и исключения, и в таком случае запустить память в подобных режимах будет проблематично.

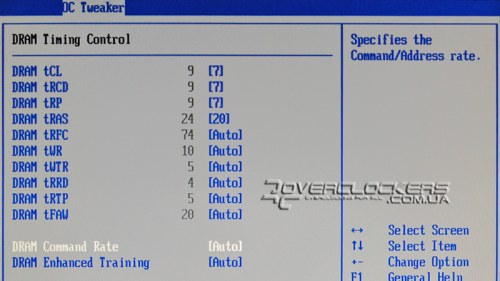

Настройки задержек оперативной памяти вынесены в DRAM Timing Control. Серым цветом, как обычно, обозначен активный в данный момент режим для каждого параметра.
ASRock P55M Pro позволяет изменять частоту BCLK в диапазоне от 100 до 300 МГц с шагом 1 МГц. Множитель процессора можно зафиксировать на максимальном значении, доступном только для Turbo Boost — в списке он как раз и отображается как Turbo. В нашем случае, для Core i5-750 это x21 вместо стандартного x20, что даст итоговые 2,8 ГГц (номинал 2,66 ГГц). Если же в CPU Configuration включен Turbo Boost (по умолчанию он всегда активен), то процессор и так будет работать на 2,8 ГГц при нагрузке на все ядра или регулировать их частоты раздельно, в зависимости от количества потоков.
Скорость шины QPI может принимать два фиксированных значения — 4800 или 4266 ГТ/с при BCLK 133 МГц. Снижение частоты QPI может быть актуально при разгоне.
Для регулирования в ручном режиме доступно пять напряжений. Имеется функция коррекции напряжения питания процессора во избежание больших просадок под нагрузкой — AsRock VDrop Control. Эффект от активации весьма заметен, при разгоне включать в обязательном порядке.
Напряжения регулируются в следующих пределах:
| Параметр | Диапазон изменений |
| CPU Voltage | От 0,84375 до 1,6 В с шагом 0,00625 В |
| DRAM Voltage | От 1,47 до 2,4 В с шагом 0,15 и 0,05 В (шаг уменьшается при повышении напряжения) |
| VTT Voltage | От 1,11 до 1,55 В с шагом 0,06 В |
| PCH Voltage | От 0105 до 1,25 В с шагом 0,05 В |
| CPU PLL Voltage | 1,81/1,94/2,06/2,18 В |
Основное влияние на разгон оказывают CPU Voltage и VTT Voltage (напряжение на Uncore). Для них значения выше 1,45 и 1,36 В обозначены в BIOS красным цветом как нежелательные и опасные для штатного использования.
Программное обеспечение

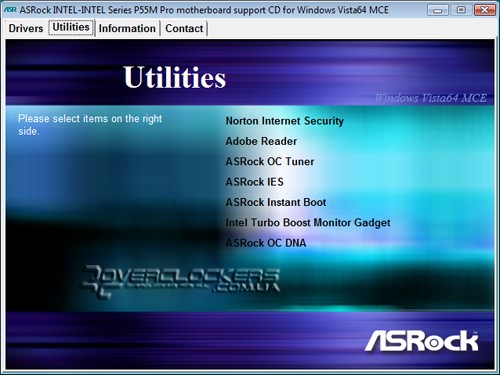

На диске с программным обеспечением кроме драйверов имеются такие приложения:
- Acrobat Reader;
- ASRock OC Tuner;
- ASRock EIS;
- ASRock Instant Boot;
- ASRock OC DNA;
- Intel Turbo Boost Monitor Gadget;
- Norton Internet Security с лицензией на 60 дней.

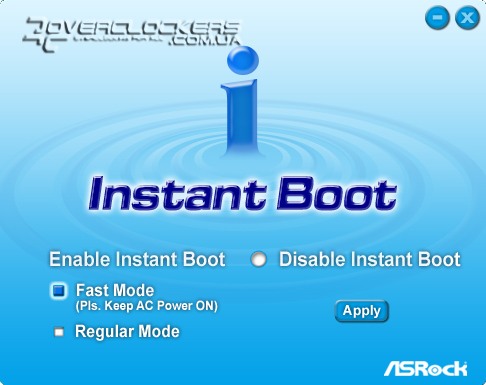

Традиционно утилиты для разгона рассмотрим в конце, для начала бегло изучив остальные программы. Приложение Instant Boot должно ускорять загрузку операционной системы. Согласно рекламным заявлениям с помощью данного приложения возможна загрузка операционной системы с нуля чуть ли не за 4 секунды.
В реальности мы этого не увидели, да и разницы в старте системы без с Instant Boot тоже как-то не очень заметно. Фактически это ускорение актуально для загрузки ОС из ждущего режима ПК.

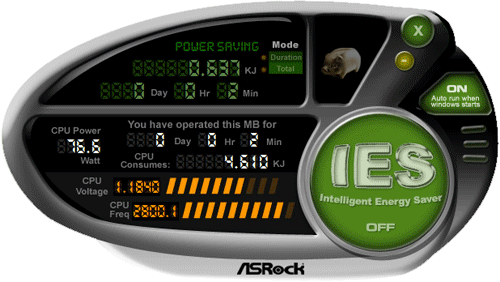

Утилита ASRock EIS позволяет более тонкое управление энергосберегающими режимами, попутно ведя учет сэкономленной электроэнергии. Кстати, под нагрузкой теста WinRar цифры по энергопотреблению процессора отличаются в два раза, при том, что с включением ASRock EIS визуально заметно лишь уменьшение напряжения на CPU на какие-то сотые доли вольта. В таком случае возникают большие сомнения в адекватности выдаваемой этой утилитой информации.

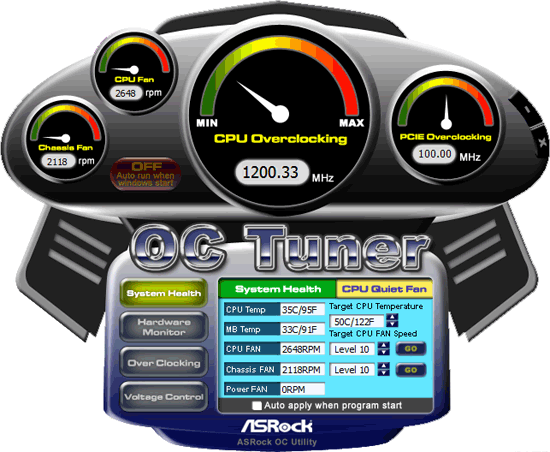

Для разгона системы из-под операционной системы предназначено приложение ASRock OC Tuner. Оно же осуществляет функции мониторинга, позволяя отслеживать рабочие напряжения, температуры и обороты вентиляторов.
Возможности по разгону аналогичны таковым в BIOS платы: возможна регулировка частоты BCLK и PCI Express в таких же пределах, доступны для корректировки пять напряжений. Нет возможности только менять множитель на памяти, что является существенным минусом. Настройки таймингов тоже недоступны.
