ASUS P8P67 Pro предназначена для сборки мощного игрового системного блока. Она основана на чипсете Intel P67 Express, допускает использование нескольких графических адаптеров и предлагает необычный набор возможностей расширения. Подробные технические характеристики материнской платы представлены в следующей таблице.
| Модель | ASUS P8P67 Pro |
| Чипсет | Intel P67 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3 (LGA1155) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.)/2200(O.C.), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 2.0 x16@(16+0, 8+8) 1 PCI Express 2.0 x16@x4 2 PCI Express 2.0 x1 |
| Слоты PCI | 2 (ASMedia ASM1085) |
| Встроенное видеоядро (в процессор) | – |
| Видеоразъемы | – |
| Количество подключаемых вентиляторов | 4 (2x 4pin и 2x 3pin) |
| Порты PS/2 | 2 |
| Порты USB | 4x 3.0 (2 разъема на задней панели, NEC D720200) 12x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Marvell 9120) 2 канала SATA 6 Гбит/с (Intel P67 Express) 4 канала SATA 3 Гбит/с (Intel P67 Express) |
| eSATA | 1x eSATA 3 Гбит/с 1x Power eSATA 3 Гбит/с (JMicron MB362) |
| RAID | 0, 1, 5, 10 (Intel P67 Express) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Коаксиальный, оптический |
| Сетевые возможности | Intel 82579 (Gigabit Ethernet) Bluetooth V2.1+EDR |
| FireWire | 2 (1 разъем на задней панели, VIA 6308P) |
| LPT | – |
| COM | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | BT GO!, EPU+TPU, MemOK! |
Из отличительных особенностей ASUS P8P67 Pro можно выделить поддержку Bluetooth v2.1, применение сетевого контроллера Intel 82579 и богатый набор портов для подключения дисковых устройств.
Комплект поставки
В линейке системных плат ASUS для процессоров Intel LGA1155 модель P8P67 Pro находится в верхней части среднего ценового диапазона, а потому пользователь вправе рассчитывать на выгодное сочетание цены и функциональности. Как и полагается продукту такого уровня, плата отличается целым комплексом фирменных технологий, о которых мы расскажем немного позже. В розничную торговую сеть ASUS P8P67 Pro поставляется в простой картонной коробке стандартных размеров.
Дизайн упаковки нам хорошо знаком: такое оформление можно встретить у подавляющего большинства последних продуктов компании. На лицевую сторону, кроме названия, нанесены логотипы использованных технологий, а задняя поверхность содержит краткую спецификацию и детальное описание ключевых особенностей модели.
Одной из сильных сторон ASUS P8P67 Pro является применение цифровой системы управления преобразователем напряжения центрального процессора DIGI+ VRM, которая не только гарантирует стабильное электропитание в любых режимах работы, но и снижает общее энергопотребление. За расширенные возможности разгона отвечает отдельный чип TPU (Turbo Processing Unit), а экономия обеспечивается за счет применения аппаратного контроллера EPU (Energy Processing Unit). Для управления параметрами быстродействия и энергосбережения материнская плата ASUS P8P67 Pro комплектуется программным комплексом AI Suite II, который, кроме всего прочего, позволяет настраивать работу вентиляторов, обновлять микрокод прошивки и многое другое. К преимуществам системной платы можно отнести применение UEFI в качестве прошивки и поддержку высокоскоростной последовательной шины USB 3.0.

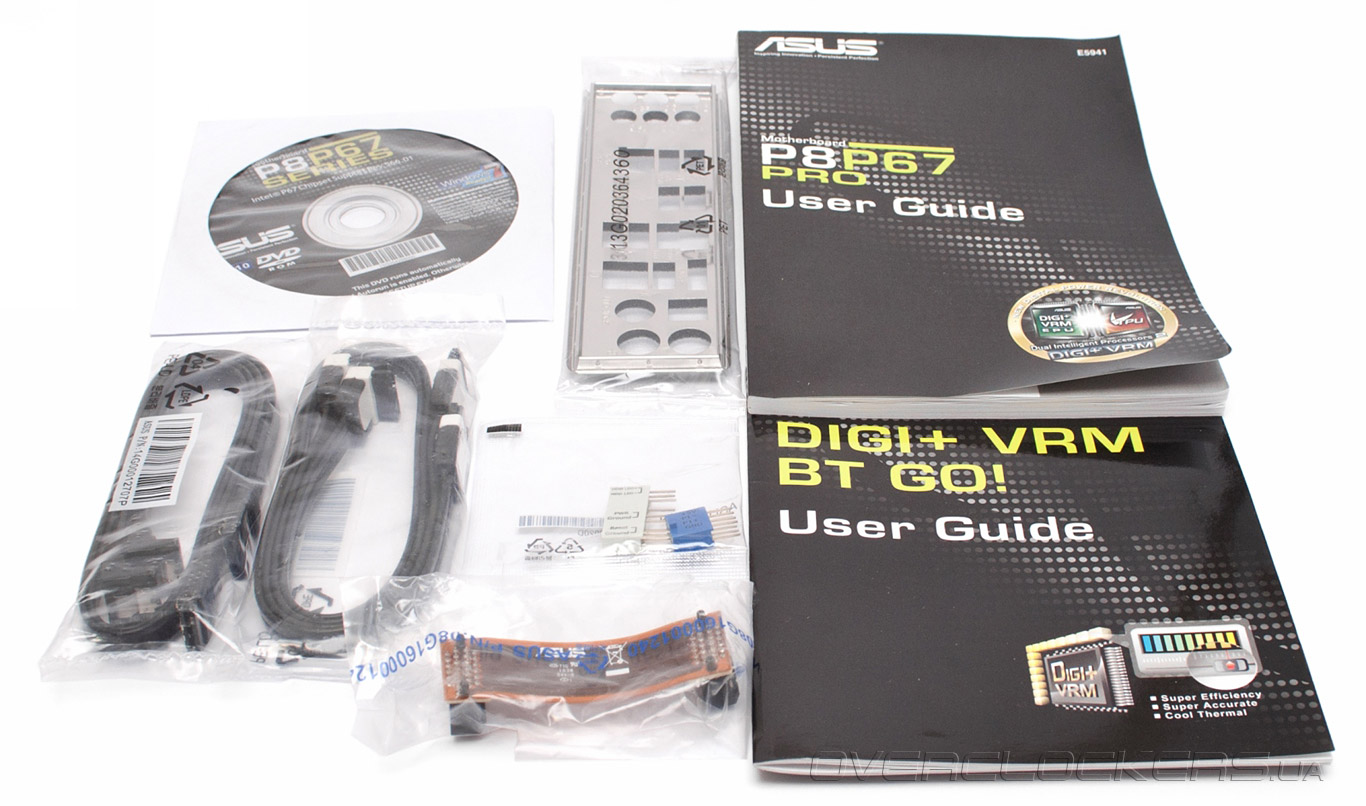

Комплект поставки ASUS P8P67 Pro включает:
- заглушку на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- мостик NVIDIA SLI;
- набор коннекторов Q-Connectors;
- DVD-диск с драйверами и программным обеспечением;
- руководство по работе с DIGI+ VRM и BT GO!;
- подробное руководство пользователя.
Набор аксессуаров, прямо скажем, не поражает воображение своим разнообразием. Впрочем, он содержит все необходимое для сборки персонального компьютера. Также отметим, что в перечне дополнительных аксессуаров для ASUS P8P67 Pro числится планка с двумя портами USB 3.0, которая, очевидно, потерялась за время скитания нашего экземпляра по тестовым лабораториям.
Дизайн

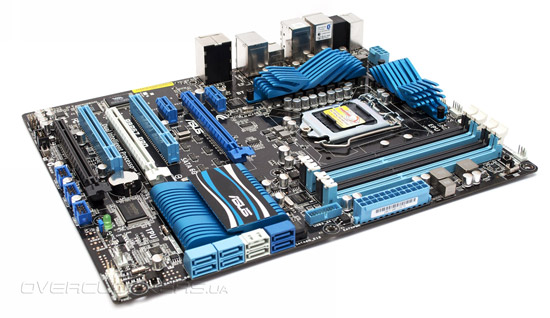

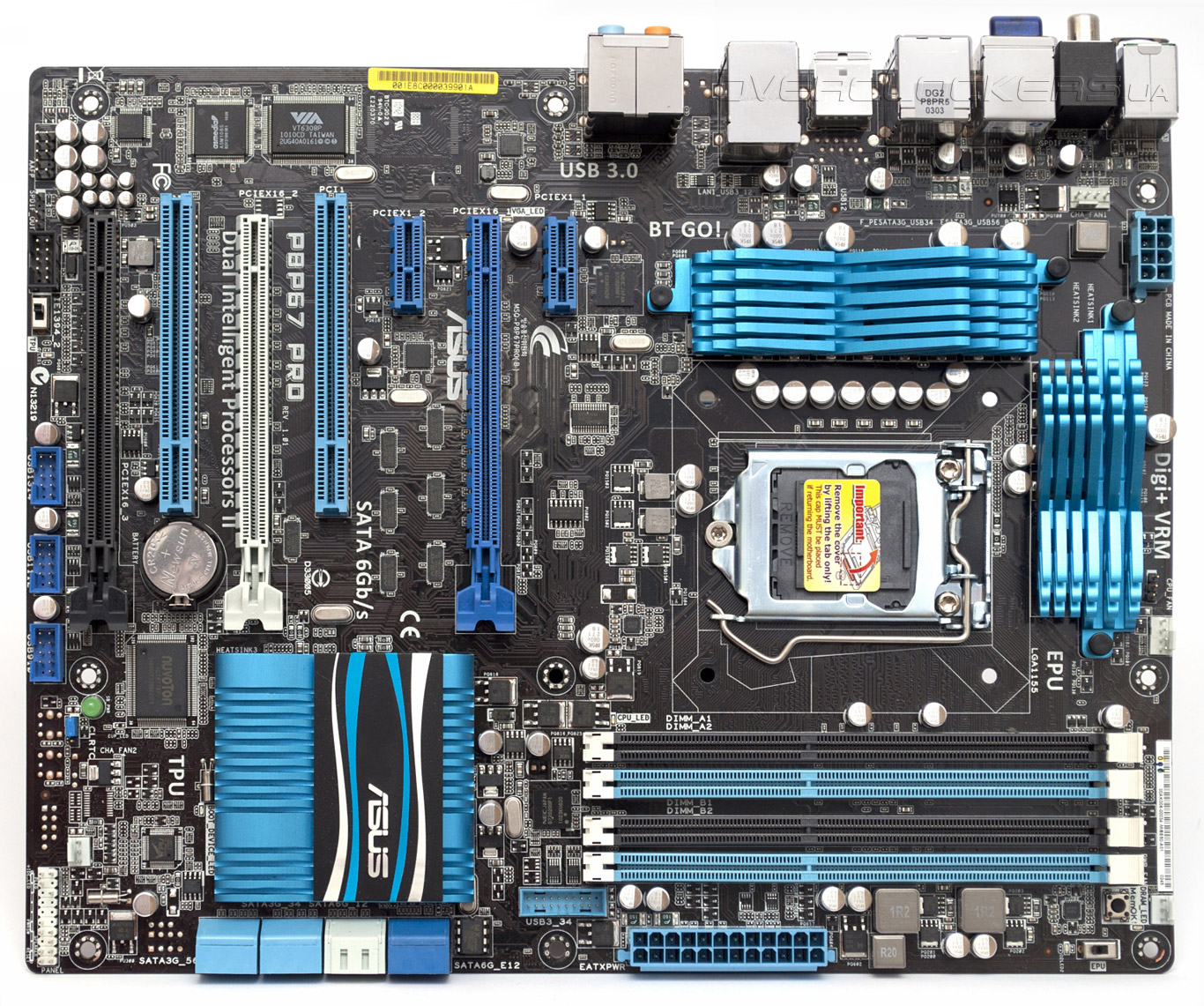

Системная плата ASUS P8P67 Pro выполнена в формате АТХ, её размеры составляют 244 х 305 мм, что в точности соответствует стандарту. Традиционно для продуктов ASUSTeK, текстолит покрыт темно-коричневым лаком. В сочетании с бело-голубыми разъемами это создает приятную цветовую гамму.
Материнская плата основана на наборе системной логики Intel P67 Express, причем наш тестовый экземпляр принадлежит к одной из первых партий поставки, а значит, относится к проблемной ревизии В2. Ограничения, связанные с ошибкой контроллера SATA 3 Гбит/с, известны, но для условий тестовой лаборатории совершенно не критичны. Тем более что производитель оперативно выпустил обновленную ревизию 3.0, которая лишена данных проблем. Единственное отличие платы ASUS P8P67 Pro Rev.3.0 от участницы сегодняшнего тестирования — обновленный степпинг системной логики, в то время как все остальные возможности полностью идентичны. Материнская плата предназначена для установки процессоров Intel Core i3, Core i5 и Core i7 в исполнении LGA1155. Также в полной мере обеспечена совместимость с новейшими Pentium G и Celeron. Четыре слота для модулей оперативной памяти SDRAM DDR3 дают возможность установить до 32 Гбайт ОЗУ. Чипсет Intel P67 Express не позволяет использовать встроенное в процессоры Sandy Bridge видеоядро. Зато для графических акселераторов предлагаются сразу два разъема PCI Express 2.0 x16; обеспечена поддержка AMD CrossFireX и NVIDIA SLI по формуле x8+x8. В случае установки единственной видеокарты следует использовать первый по счету слот PCI-E 2.0 x16, который способен работать на полной скорости.
Для инсталляции дополнительных плат расширения можно использовать пару разъемов PCI-E 2.0 x1 и один PCI-E 2.0 x16@x4. Сохранена обратная совместимость со старыми картами — для этого имеются два слота PCI, за работу которых отвечает контроллер ASMedia ASM1085. Материнская плата ASUS P8P67 Pro позволяет подключить до восьми дисковых накопителей, не считая внешних. Два порта SATA 6 Гбит/с и четыре SATA 3 Гбит/с реализованы силами чипсета Intel P67 Express; за два дополнительных внутренних разъема SATA 6 Гбит/с отвечает микросхема Marvell 9120. Для чипсетных портов допускается объединение накопителей в RAID-массивы различного уровня. Кроме того, на заднюю панель выведены порты eSATA 3 Гбит/с, организованные на базе контроллера JMicron MB362. Один из них соответствует стандарту Power eSATA, что позволяет использовать соответствующие накопители без источника дополнительного питания.
Для подключения периферии материнская плата предлагает 12 чипсетных портов USB 2.0 и четыре разъема USB 3.0, причем два из них выведены на заднюю панель, а еще два можно задействовать при помощи соответствующей планки. Для поддержки высокоскоростной универсальной последовательной шины применяется пара чипов NEC D720200. Обладатели периферии с интерфейсом FireWire обрадуются наличию двух портов IEEE 1394, за работу которых отвечает микросхема VIA 6308P. Для поддержки локальной сети ASUS P8P67 Pro располагает достаточно редким чипом Intel 82579, который, по идее, должен снизить нагрузку на центральный процессор при активном использовании сетевого подключения. А вот звуковая подсистема вполне стандартна — в её основе лежит восьмиканальный HDA-кодек Realtek ALC892. Наконец, обладатели старых клавиатур и мышей будут приятно удивлены наличием двух портов PS/2. Заметим, что, обладая полным набором самых современных интерфейсов, системная плата лишена поддержки ATA-133, COM, FDD и LPT. Это совершенно не критично, но пользователи, для которых использование указанных интерфейсов все еще актуально, должны иметь это в виду. Для подключения вентиляторов предусмотрены четыре разъема, два из которых поддерживают управление скоростью вращения при помощи ШИМ.

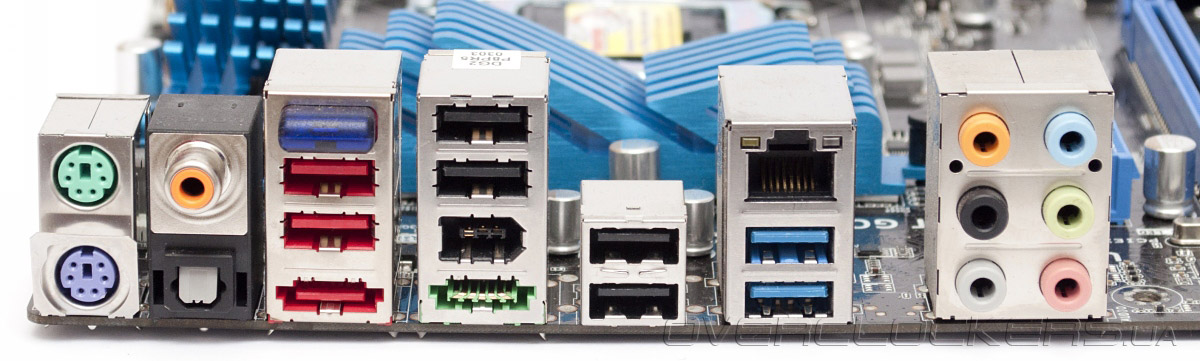

Задняя панель системной платы содержит:
- два порта PS/2;
- оптический и коаксиальный выходы S/PDIF;
- модуль Bluetooth;
- шесть портов USB 2.0;
- разъем FireWire;
- по одному порту eSATA и Power eSATA;
- сетевой разъем RJ-45;
- пара высокоскоростных портов USB 3.0;
- шесть аналоговых аудиовыходов.
Конфигурация сбалансированная, набор интерфейсных разъемов полностью соответствует рыночному позиционированию ASUS P8P67 Pro. Внимательный читатель может заметить отсутствие кнопки сброса параметров прошивки. Спешим вас уверить, что в процессе тестирования она ни разу не пригодилась, так как плата корректно загружалась с безопасными настройками. И, конечно, нельзя не отметить наличие встроенного модуля Bluetooth 2.1 с поддержкой профилей EDR, который удачно дополнит и без того богатую функциональность.
Из дополнительных возможностей, пожалуй, стоит выделить функцию MemOK!, которая активирует загрузку со стандартными параметрами ОЗУ, и пару небольших переключателей EPU и TPU. Последние включают фирменные функции энергосбережения и автоматического разгона соответственно. В то время как многие производители оснащают индикаторами POST-кодов даже недорогие модели материнских плат, ASUS P8P67 Pro предлагает аналогичную технологию ASUS Q-LED, работа которой заключается в информировании пользователя о процессе инициализации отдельных подсистем посредством светодиодов: CPU, DRAM, VGA, Boot device.

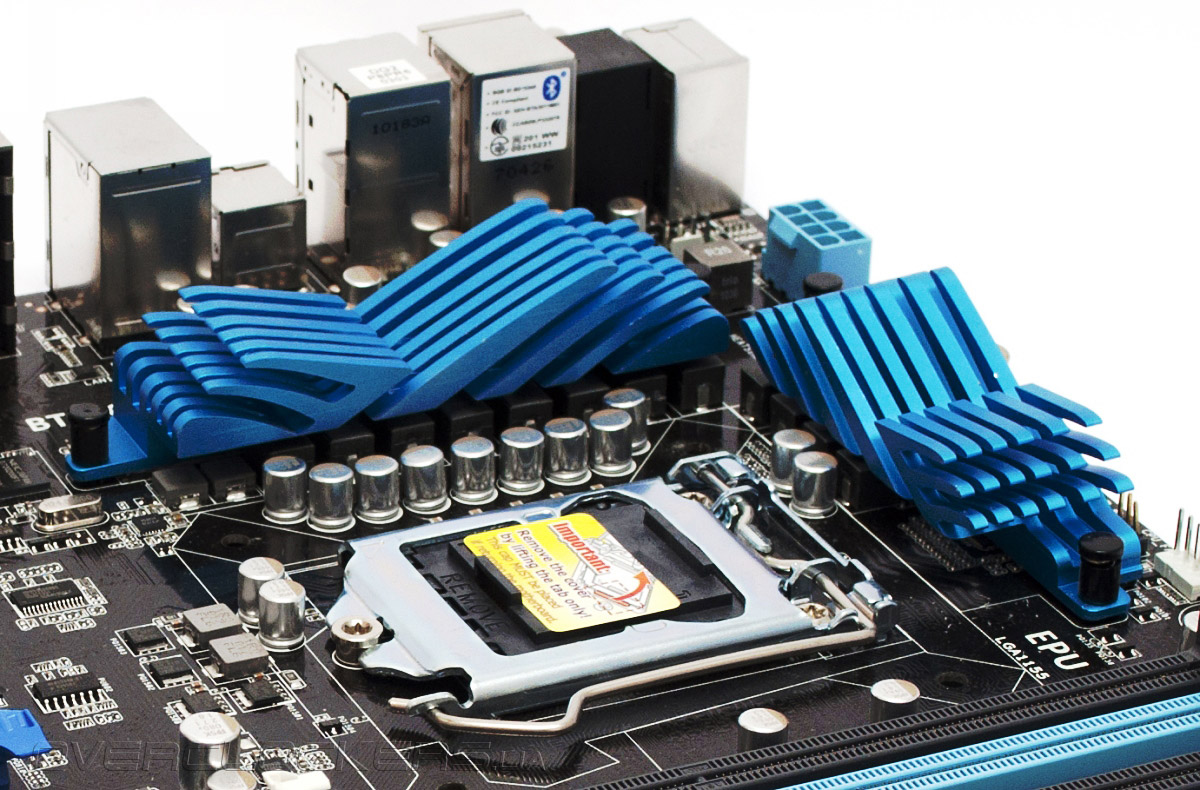

Как и подобает модели, ориентированной на серьезный разгон, ASUS P8P67 Pro оснащается мощным преобразователем напряжения центрального процессора. Основной и дополнительный (восьмиконтактный EPS12V) разъемы питания расположены по краям платы, что облегчит прокладку кабелей и не затруднит вентиляцию системного блока. Сам VRM центрального процессора построен по схеме 12+2, где 12 фаз питают вычислительные ядра, а две оставшиеся фазы формируют напряжение для интегрированной в CPU части северного моста. Преобразователь напряжения работает под управлением цифрового ШИМ-контролера с маркировкой ASP1000C-12, оригинальным производителем которого, скорее всего, является International Rectifier. Про контроллер известно, что он обладает функцией компенсации падения напряжения при нагрузке (Load Line Calibration), может управлять количеством активных фаз и поддерживает прецизионную точность установки напряжения.

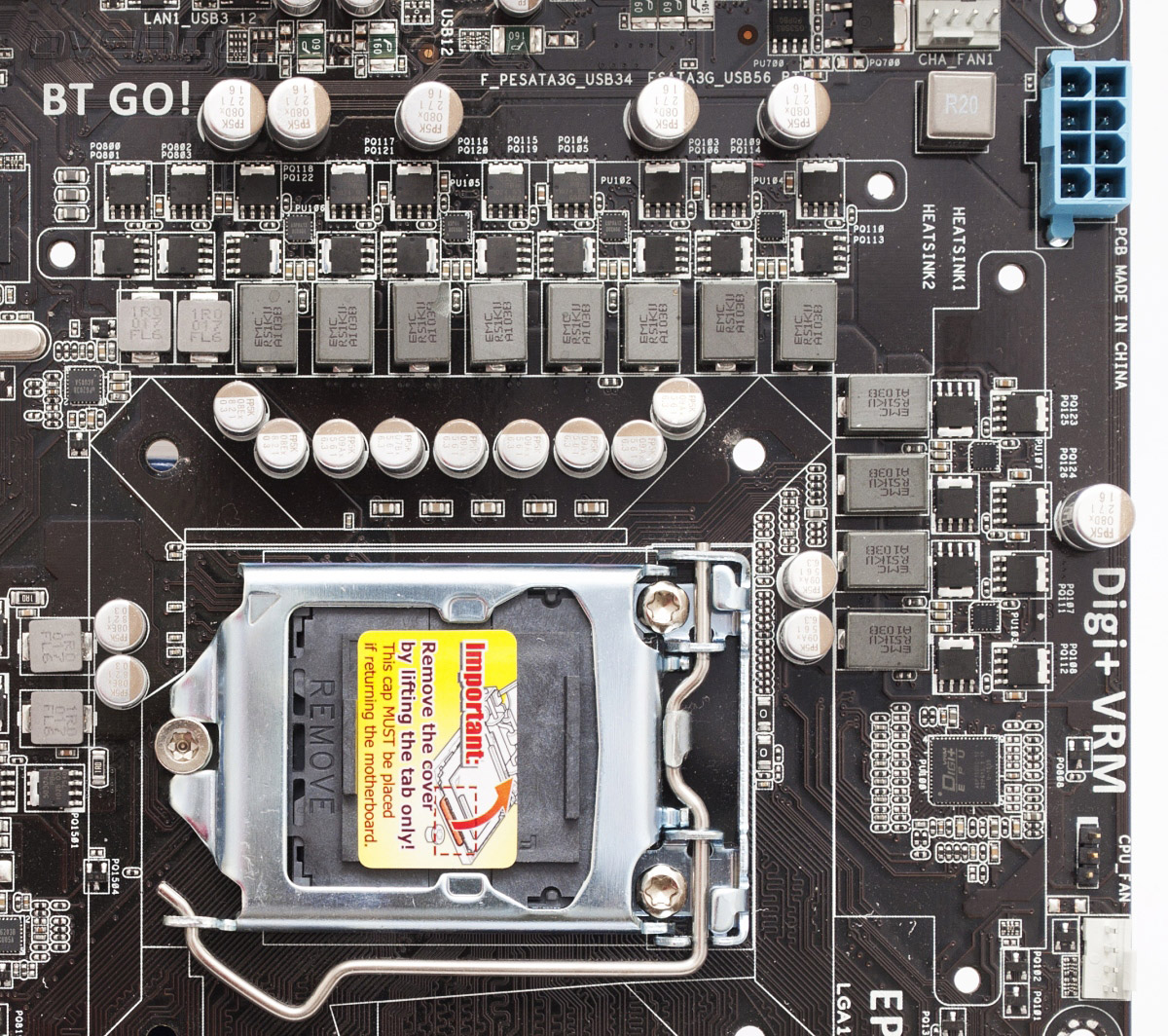

Столь значительное количество фаз, очевидно, получено путем удвоения числа элементов в электрических цепях, что, впрочем, самым положительным образом сказывается на стабильности работы и уменьшает нагрев. MOSFET преобразователя оснащены массивными радиаторами из легкого сплава. Таким образом, о перегреве VRM можно не беспокоиться даже при разгоне.

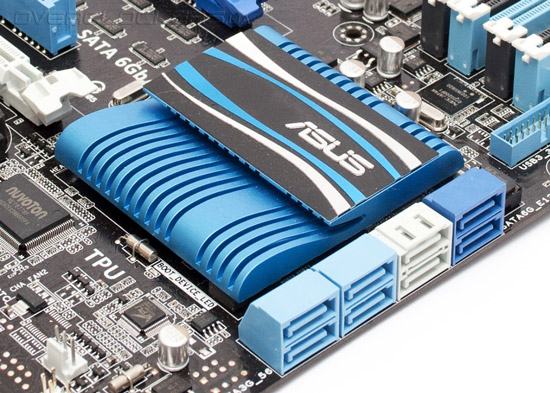

Охлаждение системной логики представлено небольшим плоским радиатором на микросхеме РСН. На наш взгляд, такое решение смотрится куда уместнее нагромождения тепловых трубок, потому как тепловыделение чипсета находится на уровне 6 ватт.
После пристального изучения дизайна ASUS P8P67 Pro можно с уверенностью сказать, что плата предлагает отличные возможности расширения и имеет качественную силовую подсистему, что обещает приличный разгон, но, в то же время, обходится без излишеств, влияющих на розничную стоимость.
UEFI Setup
C момента внедрения Unified Extensible Firmware Interface в качестве замены морально и технически устаревшего BIOS уже прошел почти год. За это время все мы привыкли к красочному оформлению и расширенной функциональности прошивок современных системных плат. Помимо удобства, UEFI предлагает возможность полноценного использования накопителей объемом 3 Тбайт и выше, поддержку таблицы разделов GPT и так далее.
Разработчики ASUS пошли дальше и внедрили в прошивку EFI BIOS Utility своих системных плат режим EZ Mode, который позволяет настроить порядок выбора загрузочных устройств, задать один из профилей быстродействия и выбрать язык меню. Здесь же отображается основная системная информация и выводятся показания датчиков аппаратного мониторинга. Если бы, кроме прочего, можно было устанавливать время и дату, большинство пользователей, которым неинтересен разгон, вообще могли бы обойтись только этим режимом.
Конечно, режим Advanced представляет куда больший интерес, поэтому мы подробно остановимся на разделах, которые отвечают за оптимизацию параметров быстродействия. Раздел Main позволяет установить время, дату и язык отображения меню. Здесь же находятся настройки, отвечающие за безопасность.
Все настройки, которые касаются разгона, находятся в меню AI Tweaker. Установка базовой частоты, настройки множителя и режимов работы Intel Turbo Boost центрального процессора, конфигурация подсистемы ОЗУ, а также регулировка основных напряжений — вот далеко не полный список опций, доступный для изменения в данном меню.
Обращаем ваше внимание на параметр Turbo Ratio, который управляет работой технологии Turbo Boost. По умолчанию алгоритм ее работы полностью соответствует спецификациям Intel, тогда как режим By All Cores позволяет изменять предел увеличения частоты для всех ядер одновременно, а режим By Per Core — для каждого ядра индивидуально.
Интересной особенностью является то, что в режиме By All Cores при значении множителя Auto частота всех процессорных ядер синхронно повышается до максимального значения, которое соответствует частоте процессора в режиме однопоточной нагрузки. Таким образом, наш тестовый Core i5-2500K при установке указанных параметров работал на частоте 3700 МГц, независимо от количества вычислительных потоков. Конечно, такой небольшой «бонус» в производительности весьма приятен, но данный факт нигде не афишируется, и был установлен опытным путем.
Опция OC Tuner запускает утилиту автоматического разгона, которая после непродолжительного подбора параметров загружается с оптимальными (на ее взгляд) настройками быстродействия. Подменю DRAM Timing Control позволяет изменять все основные и множество второстепенных настроек подсистемы ОЗУ. Их совокупность поможет подобрать оптимальный режим для любых модулей памяти.
Подраздел CPU Power Management содержит все основные параметры, касающиеся управления энергопотреблением процессоров Intel Sandy Bridge. А еще здесь вручную можно задать множитель, активировать фирменные функции энергосбережения и задать лимиты энергопотребления для различных режимов работы.
Значительная часть раздела AI Tweaker занята средствами управления цифровым преобразователем напряжения процессора DIGI+ VRM. Кроме управления функцией компенсации падения напряжения, известной как Load-line Calibration, доступно изменение частоты переключения силовых элементов преобразователя. Еще можно задавать режим управления количеством активных питающих фаз и корректировать предел максимального энергопотребления процессора — CPU Current Capability, который может принимать значения от 100% до 140%. К слову, величину обратной связи Load-line Calibration можно изменять ступенчато с шагом в 25%.
Прошивка ASUS P8P67 Pro предлагает богатые возможности по управлению питающими напряжениями на всех основных компонентах системной платы.
Диапазоны и шаг изменения питающих напряжений представлены в таблице.
| Параметр | Диапазон изменений, В | Шаг, В |
| CPU Voltage | 0,8 — 1,99 | 0,005 |
| CPU Offset Voltage | –0,64…+0,635 | 0,005 |
| DRAM Voltage | 1,2 — 2,2 | 0,00625 |
| VCCSA Voltage | 0,8 — 1,7 | 0,00625 |
| VCCIO Voltage | 0,8 — 1,7 | 0,00625 |
| CPU PLL Voltage | 1,2 — 2,2 | 0,00625 |
| PCH Voltage | 0,8 — 1,7 | 0,01 |
Для центрального процессора доступно два режима управления напряжением: установка значения вручную или задание некоторого прироста к номинальному VID. И в том, и в другом случаях энергосберегающие технологии продолжают функционировать, снижая напряжение и частоту в моменты минимальной загрузки. Как видно, диапазоны регулировки значительно превышают безопасные пределы, и мы не рекомендуем слишком усердно экспериментировать с напряжениями без организации качественного охлаждения!
Меню Advanced включает в себя специфические настройки «системного агента» и микросхемы РСН, конфигурации дисковой подсистемы, встроенных периферийных контроллеров и режимов работы портов USB.
Наибольший интерес для нас представляет подраздел CPU Configuration, где можно найти многочисленные опции энергосбережения процессоров Intel Sandy Bridge, настроить множитель и количество активных вычислительных ядер.
Содержимое других вложенных меню раздела Advanced вполне стандартно и не требует пристального рассмотрения.
В то же время, меню Monitor, в котором сосредоточены показания аппаратного мониторинга и управление частотой вращения вентиляторов, достойно особого рассмотрения. Здесь контролируются две температуры, четыре скорости вращения вентиляторов и напряжения питания на центральном процессоре и шинах +3,3 В, +5 В и +12 В. В этом разделе можно найти управление функцией Anti Surge Protection, которая обеспечивает дополнительную защиту системной платы в случае скачков напряжения в бытовой электросети.
Для двух вентиляторов, которые подключаются к четырехконтактным разъемам, доступно управление скоростью вращения крыльчаток, причем можно довериться автоматике, выбрав один из предустановленных профилей, или же задать режим работы в зависимости от показания термодатчика.
Как следует из названия, в разделе Boot сосредоточены опции, отвечающие за процесс загрузки системы. Здесь же находится точка входа в UEFI Shell.
Меню Tool содержит три очень полезные служебные подпрограммы: ASUS EZ Flash 2 Utility, ASUS O.C. Profile и ASUS SPD Information.
На этой оптимистичной ноте мы завершаем рассмотрение прошивки системной платы ASUS P8P67 Pro. После знакомства с EFI BIOS Utility можно с уверенностью сказать, что её возможности способны удовлетворить даже требовательных пользователей и любителей оверклокинга, а удобство и логика построения не вызывает ни малейших нареканий. Конечно, для формирования окончательного мнения нам еще предстоит провести практическое исследование разгонного потенциала.
Комплектное ПО
В комплекте с материнской платой ASUS P8P67 Pro поставляется множество полезного ПО, но самое интересное, на наш взгляд, — это AI Suite II, который позволяет управлять процессом разгона, режимом работы вентиляторов, а также отображает показания аппаратного мониторинга.
Основные возможности программного комплекса AI Suite II были рассмотрены самым подробным образом в обзоре системной платы ASUS P8P67 Deluxe, поэтому мы не будем останавливаться на них подробно, а сразу перейдем к практической части нашего обзора — изучению разгонного потенциала.
Разгонный потенциал
Для определения разгонного потенциала системной платы ASUS P8P67 Pro мы использовали инженерный образец Intel Core i5-2500K, который имеет разблокированный на повышение множитель. Предельная частота нашего экземпляра при разумном напряжении на вычислительных ядрах составляет порядка 4800 МГц. Увы, как и все инженерные семплы, наш тестовый процессор совершенно не реагирует на Internal PLL Overvoltage, так что заветные 5000 МГц остаются недостижимыми.
Первым делом мы проверили стабильный максимум базовой частоты, на который способна ASUS P8P67 Pro. Возможности форсирования BCLK оказались совершенно предсказуемыми: нам покорились лишь 106,2 МГц.
Конечно, этого совершенно не достаточно для полноценного разгона, но, увы, таковы ограничения платформы LGA1155.
Максимальный разгон тестового Intel Core i5-2500K производился путем повышения множителя, а сам процесс оказался прост до безобразия. Для того чтобы добиться функционирования процессора на частоте 4800 МГц оказалось достаточно повысить напряжение на вычислительных ядрах до 1,43 В и установить Load-line Calibration в Medium.
В таком режиме стабильность системы не вызывала никаких нареканий, кроме того, порадовала точность установки напряжения Vcore. Следует заметить, что в момент минимальной нагрузки технологии энергосбережения продолжали функционировать, что можно отнести к несомненным преимуществам.
Напоследок мы проверили работу функции автоматического разгона OC Tuner. После перегрузки материнская плата ASUS P8P67 Pro самостоятельно установила новые параметры быстродействия. Отметим сохранение работоспособности функций экономии электроэнергии.
В автоматическом режиме базовая частота была повышена до 103 МГц при одновременном повышении множителя до 42x, что дало итоговую частоту 4325 МГц. Плата корректно распознала профили ХМР тестовых модулей ОЗУ, установив частоту 1600 МГц и задержки 9-9-9-24-1Т. Словом, работа алгоритма автоматического разгона откровенно порадовала, и мы можем смело рекомендовать функцию OC Tuner для тех пользователей, кто желает увеличить быстродействие, но не хочет заниматься длительным подбором оптимальных параметров.
Тестовый стенд
Исследование производительности системной платы ASUS P8P67 Pro проводилось в составе тестового стенда следующей конфигурации:
- процессор: Intel Core i5-2500K (3,3 ГГц);
- кулер: Zalman CNPS10X Flex;
- память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
- видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
- блок питания: Seasonic X-650 (650 Вт).
Материнские платы тестировались с такими версиями UEFI:
- ASUS P8P67 Pro — UEFI 2001 от 20.09.2011;
- ASUS P8Z68-V LX — UEFI 7003 от 15.11.2011.
Перечень ПО претерпел некоторые изменения — теперь он включает новейшие полусинтетические тестовые пакеты Futuremark PCMark 07 и Futuremark 3DMark 11, которые позволяют с большой точностью прогнозировать быстродействие системы в типичных задачах. Кроме того, мы отказались от использования тестов прикладного ПО, так как результаты в них столь близки, что их сравнение утратило актуальность. Также мы пересмотрели перечень игровых тестов, выбрав те приложения, которые одинаково сильно нагружают и центральный процессор, и графическую подсистему:
- AIDA64 2.00.1700 (Cache & Memory benchmark);
- Futuremark PCMark 07;
- Futuremark 3DMark 11;
- FarCry 2;
- Colin McRae: DiRT 3;
- Tom Clancy's H.A.W.X. 2 benchmark.
Результаты тестирования
Оценку быстродействия системных плат мы традиционно начинаем с исследования пропускной способности ОЗУ в программе AIDA64.
В тестах чтения и записи ASUS P8P67 Pro не так успешна, как соперница, в то время как в тестах копирования и латентности явного победителя определить невозможно. В любом случае, результаты позволяют говорить об отсутствии проблем в работе подсистемы оперативной памяти уж участницы сегодняшнего тестирования.
Полусинтетический тестовый пакет Futuremark PCMark 07 позволяет оценить производительность системы в типичных прикладных задачах, таких как обработка мультимедиа, офисные приложения, 3D-игры и так далее.
В общем зачете ASUS P8P67 Pro оказывается немного медленнее соперницы, хотя отставание не превышает 2,5%. Посмотрим, в чем причина столь серьезной разницы в результатах.
В тестовом сценарии Productivity моделируется работа в сети Интернет и офисных приложениях. Совершенно неожиданно ASUS P8P67 Pro показывает худшие, чем у другой участницы, результаты.
Набор тестов Entertainment включает измерение производительности в игровых и мультимедийных задачах. И снова плата на P67 проигрывает своей визави, причем весьма ощутимо!
Зато в группе тестов Computation, которые включают различную нагрузку расчетного характера, ASUS P8P67 Pro побеждает, хоть и с минимальным преимуществом.
Наконец, последний тестовый сценарий Creativity, который измеряет скорость обработки цифровых фотографий и видеороликов, снова демонстрирует существенное отставание ASUS P8P67 Pro. Создается впечатление, что прошивка, которая использовалась при тестировании, далека от идеала.
Второй полусинтетический тестовый пакет — Futuremark 3DMark 11 — позволяет оценить производительность графической подсистемы и скорость выполнения физических расчетов. Для минимизации влияния видеокарты на результаты был использован профиль настроек Performance.
Обе участницы продемонстрировали схожие результаты, что позволяет спрогнозировать отсутствие проблем с быстродействием в реальных игровых приложениях.
Паритет сохраняется и в группе графических тестов, и при комбинированной нагрузке, в то время как в физических расчетах ASUS P8P67 Pro вновь, хоть и незначительно, умудрилась отстать от соперницы. Однозначно, следует ожидать обновления микрокода или попробовать использовать предыдущие версии.
Для тестирования системной платы в реальных игровых приложениях мы выбрали шутер от первого лица Far Cry 2, аркадный раллийный симулятор Colin McRae: DiRT 3 и авиационный симулятор Tom Clancy's H.A.W.X. 2. Все три игры демонстрируют значительную процессорозависимость. Для снижения влияния видеокарты на результаты, тестирование проводилось в разрешении 1680x1050 с высокими, но не максимальными настройками качества, при выключенном полноэкранном сглаживании.
Частота смены кадров в Far Cry 2 и Colin McRae: DiRT 3 в комментариях не нуждаются, а вот с быстродействием в Tom Clancy's H.A.W.X. 2 у системной платы ASUS P8P67 Pro как-то не сложилось.
В качестве промежуточного вывода можно сказать, что производительность участницы сегодняшнего тестирования несколько ниже, чем у соперницы, что может быть связанно только с неоптимизированной прошивкой. Увы, каждая новая версия UEFI не всегда приносит увеличение быстродействия. В любом случае, системная плата ASUS P8P67 Pro показала неплохой уровень производительности, которого хватит для выполнения подавляющего большинства существующих задач.
Выводы
Несмотря на не самый высокий уровень быстродействия, тестирование материнской платы ASUS P8P67 Pro оставило самые благоприятные впечатления. Продуманный дизайн и отличные возможности расширения в сочетании с качественной элементной базой и функциональной прошивкой создают целостную картину добротного продукта среднего класса. Мощный преобразователь напряжения центрального процессора вместе с продвинутой цифровой системой управления DIGI+ VRM обеспечили отличный разгонный потенциал, а некоторые особенности, такие как встроенный модуль Bluetooth, редко встречаются даже у плат более высокого уровня. К преимуществам можно также добавить мощный и функциональный программный комплекс AI Suite II, который позволяет осуществлять разгон и вывод показаний аппаратного мониторинга в среде MS Windows.
Иными словами, только устаревшая ревизия системной логики и некоторые огрехи в уровне производительности не позволили выдать системной плате ASUS P8P67 Pro заслуженную награду. Впрочем, мы все же рекомендуем присмотреться к ASUS P8P67 Pro ревизии 3.0 пользователям, которые желают приобрести надежную и функциональную платформу для мощного системного блока.
