Характеристики платы
| Модель | ASRock X79 Extreme4 |
| Чипсет | Intel X79 Express |
| Процессорный разъем | Socket LGA2011 |
| Процессоры | Core i7 (Sandy Bridge-E) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*(O.C.), максимум 32 ГБ Поддержка серверной памяти ECC при установке процессоров Intel Xeon серий E5 16xx/26xx/46xx в исполнении LGA 2011 |
| Слоты PCI-E | 2 PCI Express 3.0 x16 1 PCI Express 3.0 x16@x8 1 PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Количество подключаемых вентиляторов | 6 (2 x 4pin и 4 x 3pin) |
| Порты PS/2 | 2 |
| Порты USB | 4 x 3.0 (2 разъема на задней панели) 12 x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel X79 Express) 4 канала SATA 3 Гбит/с (Intel X79 Express) 3 канала SATA 6 Гбит/с (ASMedia 1061) |
| eSATA | 1 канала eSATA 6 Гбит/с (ASMedia 1061) |
| RAID | 0, 1, 5, 10 (Intel X79 Express) |
| Встроенный звук | Realtek ALC898 (7.1, HDA) |
| S/PDIF | Оптический и коаксиальный |
| Встроенная сеть | Broadcom BCM57781 (Gigabit Ethernet) |
| FireWire | 2 (1 разъем на задней панели, VIA 6315N) |
| COM | 1(на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор |
Функциональность ASRock X79 Extreme4, на наш взгляд, в полной мере соответствует её стоимости и позиционированию. Несмотря на приставку Extreme в названии рассматриваемого решения, для серьезного разгона с использованием жидкостного или экстремального охлаждения оно, разумеется, не предназначено. В то же время для обеспеченных геймеров и пользователей, которым нужна максимально доступная основа для построения рабочей системы на базе процессора семейства Intel Sandy Bridge-E, возможностей ASRock X79 Extreme4 должно быть вполне достаточно. Отдельно отметим применение 6+2-фазной подсистемы питания, качественной элементной базы, а также поддержку множества фирменных технологий ASRock и наличие на плате, как современных, так и теряющих актуальность портов расширения (USB 3.0, SATA 6 Гбит/с, PCI Express 3.0, COM, FireWire). Возможность построения полноценных конфигураций 3-Way SLI и 3-Way CrossFireX также можно отнести к весомым плюсам решения стоимостью всего $235.
Комплект поставки
Картонная коробка с ручкой для переноски, в которой поставляется ASRock X79 Extreme4, имеет средние размеры и выполнена в тёмных тонах, гармонируя с дизайном самой платы. Оформление под «анодированный металл», знакомое по другим продуктам тайваньского вендора, выглядит довольно приятно.
На обратной стороне упаковки производитель приводит изображение ASRock X79 Extreme4 и с помощью сносок вновь обращает внимание пользователей на ключевые особенности решения. Чуть ниже приведено краткое описание большого количества фирменных технологий, поддержкой которых обладает плата.
Комплект поставки довольно стандартный для решений этой ценовой группы. Его не назовешь богатым, но, тем не менее, штатного набора аксессуаров большинству пользователей будет вполне достаточно для комфортной сборки системы. Отдельно стоит отметить наличие в комплекте мостика 3-Way SLI, который будет полезен для пользователей, планирующих установить на ASRock X79 Extreme4 три видеокарты на основе графических процессоров NVIDIA GeForce. Итак, помимо самой платы, в коробке мы обнаружили:
- руководство пользователя;
- диск с драйверами и утилитами;
- заглушка на заднюю стенку корпуса;
- четыре шлейфа SATA 6Gb/s;
- мостик SLI;
- мостик 3-Way SLI.
Внешний вид и функциональность
Для материнской платы ASRock X79 Extreme4 дизайнеры ASRock использовали характерное для последнего поколения продуктов этого вендора сочетание темно-коричневого текстолита, черных слотов расширения, а также золотистых конденсаторов и серых декоративных вставок на радиаторах системы охлаждения. Выглядит плата довольно внушительно даже несмотря на свою относительно невысокую цену. Компоновка элементов плотная и свободного места на текстолите практически не осталось, что, впрочем, характерно для всех решений этого класса на базе набора системной логики Intel X79 Express. Как мы уже отмечали, ASRock X79 Extreme4 имеет габариты 305 x 244 мм, что соответствует распространенному форм-фактору ATX, совместимому со всеми актуальными корпусами формата Middle- или Full-Tower. Отметим, что большая часть разъёмов и слотов находится наиболее подходящих для них местах и на оптимальном удалении друг от друга, не мешая аккуратной укладке проводов внутри системного блока.
ASRock X79 Extreme4 поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ. Отметим, что в отличие от решений классом выше, тестируемая плата предлагает пользователям «только» четыре слота DIMM, которые разделены пополам процессорным сокетом. Также как и другие платы на основе Intel X79 Express, ASRock X79 Extreme4 поддерживает четырёхканальный режим работы оперативной памяти, однако как мы уже выяснили, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.
Подсистема питания процессора с применением цифрового ШИМ-контроллера CHL8328 производства компании CHiL Semiconductor выполнена по схеме «6+2» фазы. При этом шесть фаз задействовано непосредственно для питания самих вычислительных ядер, а еще две — для «системного агента». Отметим, что при производстве ASRock X79 Extreme4 применяются только японские твердотельные конденсаторы на основе кондуктивного полимера (окрашенные в золотистый цвет) и другие высококачественные компоненты, которые должны обеспечить стабильную работу и долгий срок службы материнской платы.
Часть элементов модуля VRM разработчики были вынуждены переместить на обратную сторону платы ввиду недостатка свободного места возле процессорного разъёма на лицевой стороне. К сожалению, какого-либо охлаждения эти компоненты лишены, что может не самым лучшим образом сказаться на разгонном потенциале ASRock X79 Extreme4.
Для обеспечения питанием элементов материнской платы предусмотрены силовой разъем EPS12V и 24-контактный ATX, которые удачно расположены — аккуратная прокладка кабелей к ним не вызовет сложностей в подавляющем большинстве корпусов.
При установке двух или трёх видеокарт производителем рекомендуется также задействовать 4-контакный разъём питания, распаянный возле верхнего слота расширения.
Набор слотов расширения представлен тремя полноразмерными PCI Express третьей ревизии, а также интерфейсом PCI и двумя PCI-E 2.0 х1. Стоит отметить, что нижний PEG-слот может функционировать только в режиме x8. Это вполне логично учитывая, что встроенный в процессоры семейства Intel Sandy Bridge-E северный мост предоставляет только 40 линий PCI-E на нужды графической подсистемы, а дополнительные хабы PCI-E инженеры ASRock не применили. ASRock X79 Extreme4 поддерживает установку двух и даже трёх видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX. На наш взгляд, компоновка скоростных интерфейсов выполнена разумно, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения. Наличие на плате теряющего актуальность PCI-разъёма, который остается незаблокированным даже в случае установки трёх видеокарт, также может стать весомым достоинством рассматриваемого продукта для многих обладателей звуковых карт и другой периферии с этим интерфейсом.
Справа от слотов расширения традиционно распаян чипсет Intel X79 Express, скрытый за кулером с небольшим вентилятором. Из восьми интерфейсов SATA, расположенных параллельно печатной плате рядом с ним, половина соответствует передовому стандарту SATA 6 Гбит/с (порты окрашены в серый цвет). Остальные разъёмы чёрного цвета поддерживают скорость передачи данных до 3 Гбит/с (SATA II). Отметим, что чипсет X79 Express обладает только двумя портами SATA третьей ревизии, в то время как ещё три внутренних интерфейса, а также eSATA-разъём на задней I/O панели реализованы за счёт дополнительного контроллера ASMedia 1061.
Ближе к DIMM-слотам распаян 19-контактный внутренний USB 3.0 разъём, для подключения выходов на передней панели корпуса, а также ещё один интерфейс SATA 6 Гбит/с.
В правом нижнем углу платы мы обнаружили кнопки запуска и перезагрузки системы, а также, индикатор POST-кодов, который может пригодиться не только в процессе экспериментов на открытом стенде. У нижнего края платы распаяны три внутренних порта USB 2.0, колодки для подключения инфракрасного приёмника, по одному разъёму FireWire и COM.
Система охлаждения ASRock X79 Extreme4 включает два алюминиевых радиаторов средних размеров: один из них предназначен для охлаждения силовых транзисторов преобразователя питания центрального процессора, а второй — для «южного моста» Intel X79.
Приятной особенностью штатной системы охлаждения, помимо приятного внешнего вида, является технология X-FAN. Её суть состоит в том, что вентилятор, предназначенный для обдува чипсетного радиатора будет раскручиваться только в том случае, если чипу будет требоваться более интенсивное охлаждение, в противном случае — СО будет функционировать в пассивном режиме. С одной стороны это позволяет снизить уровень шума систем при умеренной нагрузке, а с другой — продлить срок жизни миниатюрного вентилятора и улучшить оверклокерский потенциал продукта.
Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок.
Внешний осмотр системной платы мы традиционно закончим изучением задней панели ввода вывода, которая включает:
- два порта PS/2 (для подключения мыши и клавиатуры);
- кнопку сброса настроек CMOS;
- шесть разъемов USB 2.0 и два USB 3.0 (ASMedia ASM 1042);
- интерфейс Gigabit Ethernet (Broadcom BCM57781);
- один разъём FireWire (VIA 6315N);
- порт eSATA 6 Гбит/с (ASMedia ASM 1061);
- оптический и коаксиальный аудиовыходы S/PDIF;
- шесть гнезд Mini-Jack с поддержкой 7.1-канального звука и технологии Premium Blu-ray audio.
Возможно, для наиболее продвинутых пользователей двух портов USB 3.0 уже будет недостаточно для комфортной работы, однако, принимая во внимание наличие ещё одного внутреннего разъёма USB третьей ревизии и стоимость рассматриваемого решения, эту особенность ASRock X79 Extreme4 вряд ли можно отнести к недостаткам.
Возможности UEFI
После нажатия кнопки DEL во время загрузки системы пользователь попадает в главное меню UEFI материнской платы ASRock X79 Extreme4. Отметим, что такой же графический интерфейс мы уже встречали в процессе недавнего знакомства с ASRock X79 Extreme9 и ASRock X79 Extreme4-M. В первой вкладке Main собрана основная информация о системе, включая время и дату, версию UEFI, информацию об установленном процессоре и оперативной памяти.

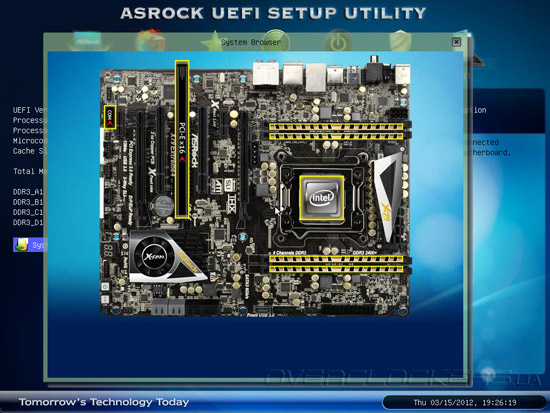

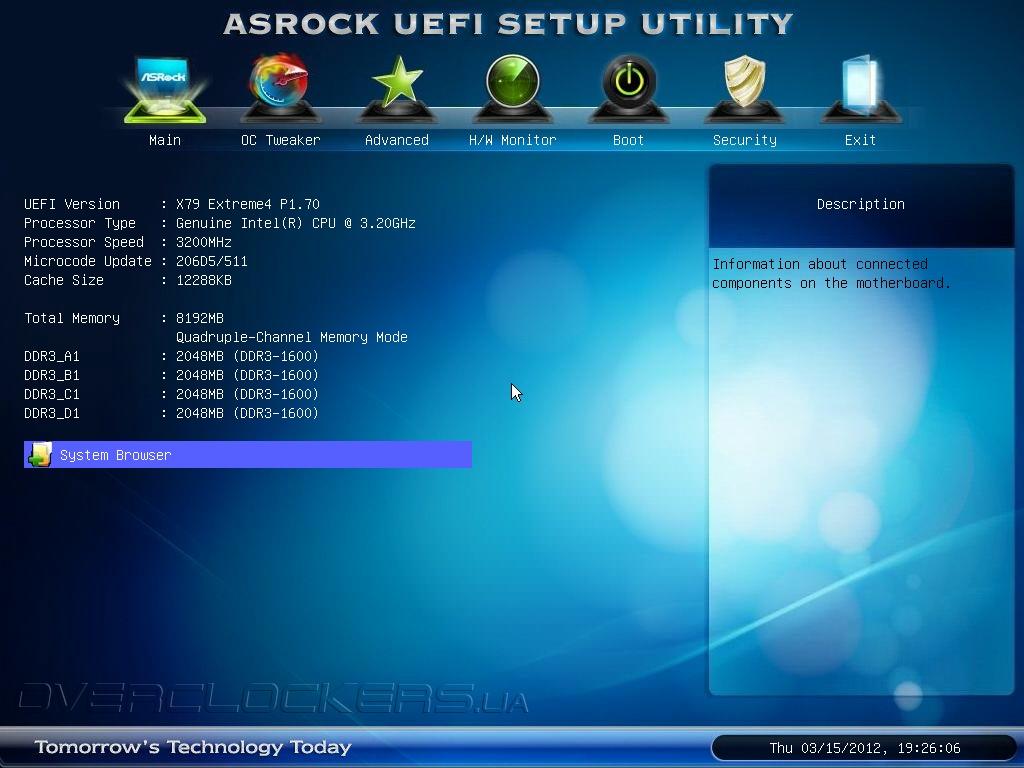

Новая фирменная опция под названием System Browser позволяет пользователю узнать о спецификациях и режиме работы компонентов системной платы, лишь наведя курсор мыши на тот или иной элемент на изображении ASRock X79 Extreme4 (CPU, RAM, установленные платы расширения, внутренние и внешние разъёмы). Эта функция должна прийтись по душе начинающим пользователям, которые хотели бы наглядно изучить особенности и возможности материнской платы.

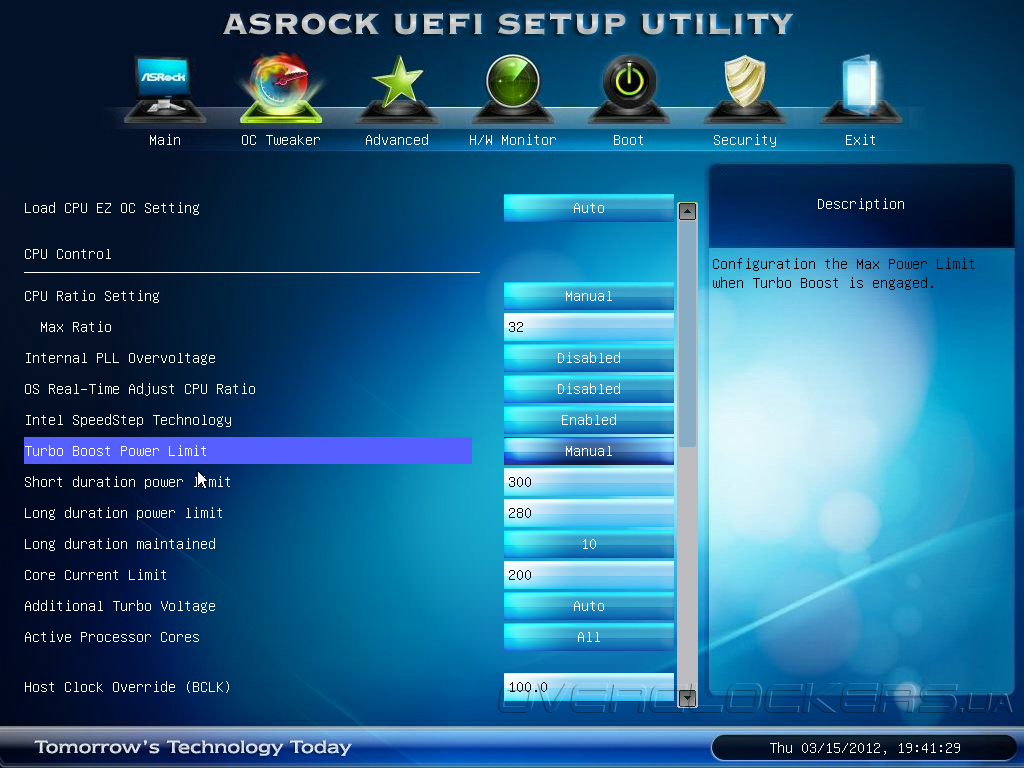

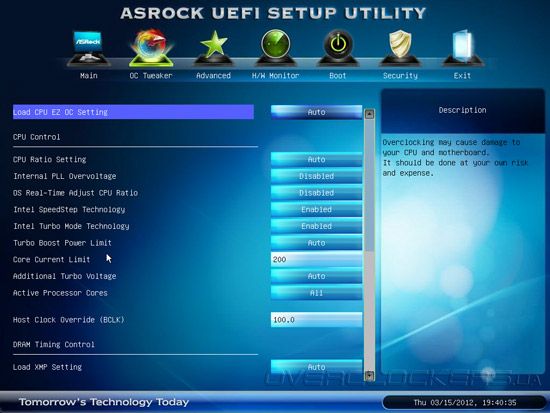

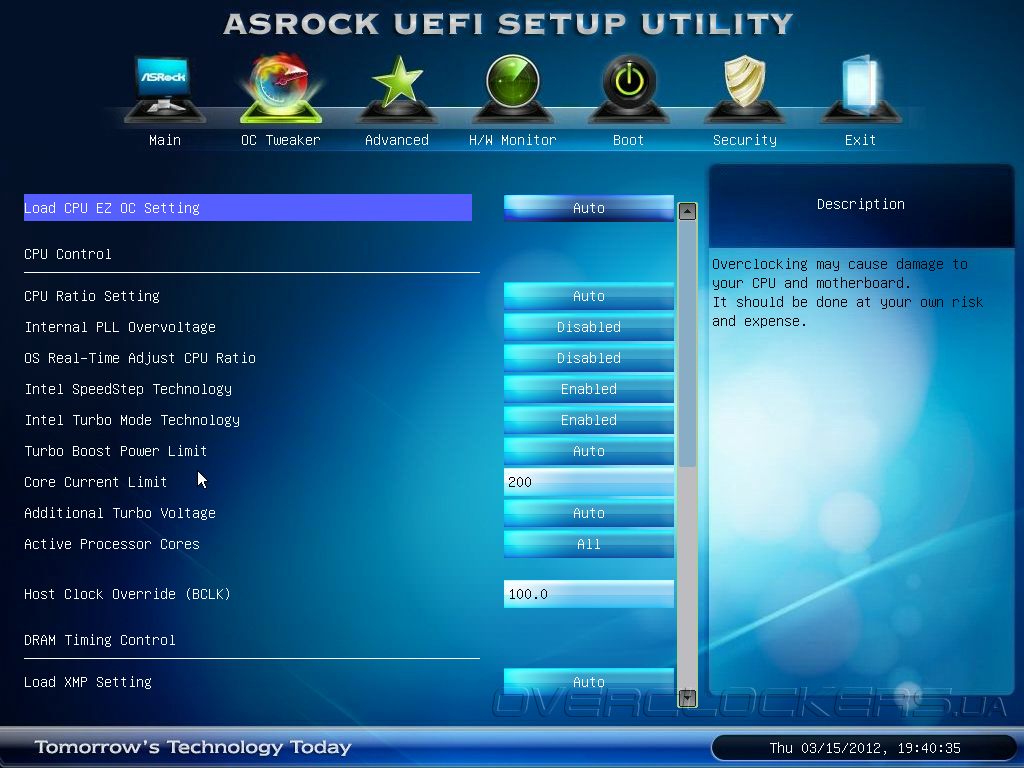

В разделе OC Tweaker традиционно собраны все настройки касающиеся ручного и автоматического разгона CPU и памяти.

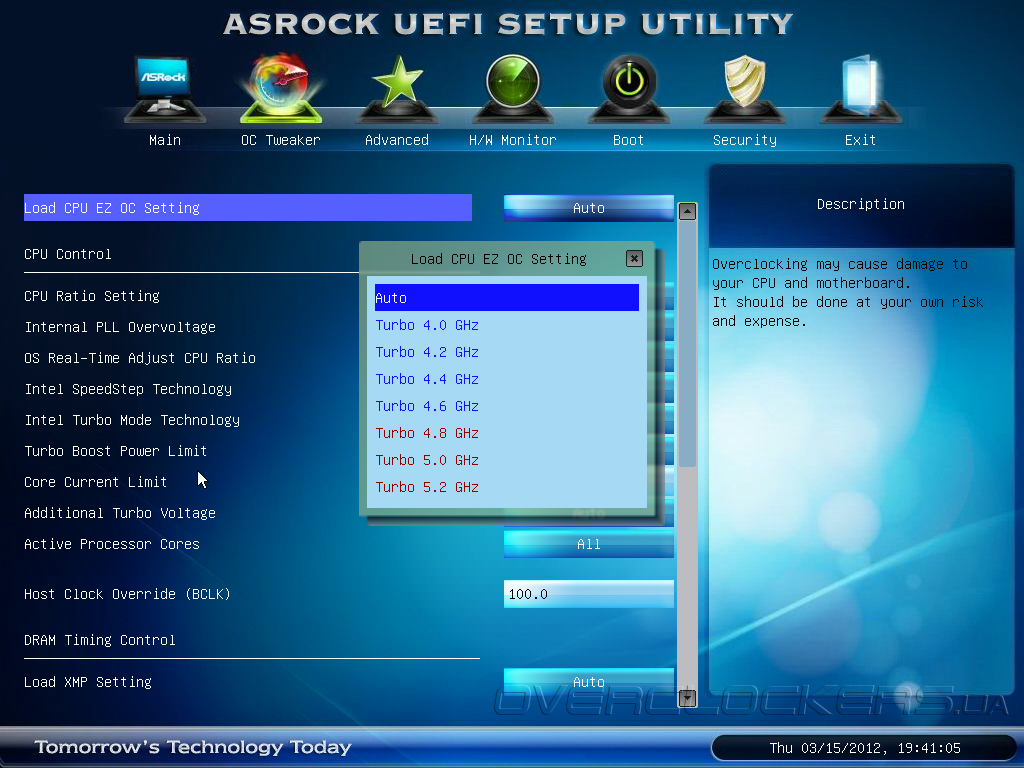

С помощью функции Load CPU EZ OC Setting пользователь имеет возможность осуществлять разгон CPU в полуавтоматическом режиме — нужно лишь выбрать итоговую частоту работы процессора, а все остальные настройки плата подберет сама. Разумеется, такие манипуляции любители дополнительной «бесплатной» производительности осуществляют только на свой страх и риск.
Если же пользователь имеет достаточно навыков и предпочитает осуществлять разгон вручную, то в соответствующих пунктах меню он может задать множитель процессора, базовую частоту (BCLK) и другие параметры. Несколько пунктов вкладки OC Tweaker посвящено настройке функционирования и энергопотребления CPU в режиме Turbo Boost.

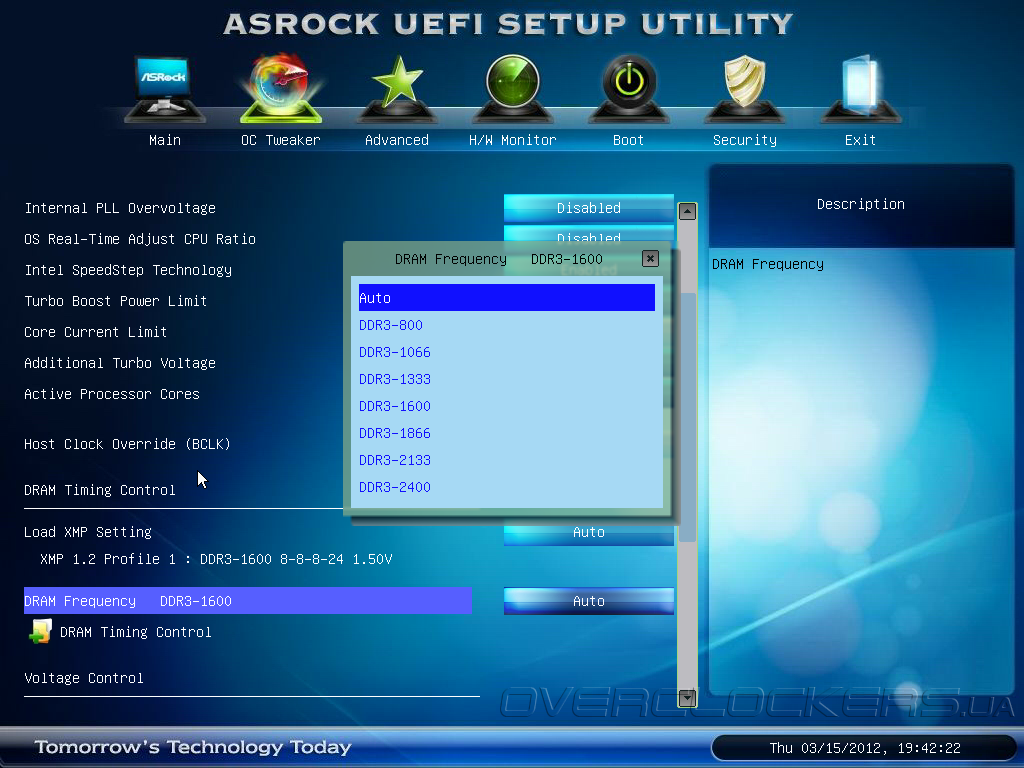

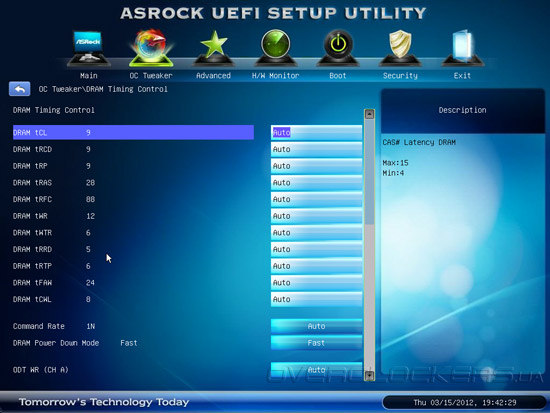

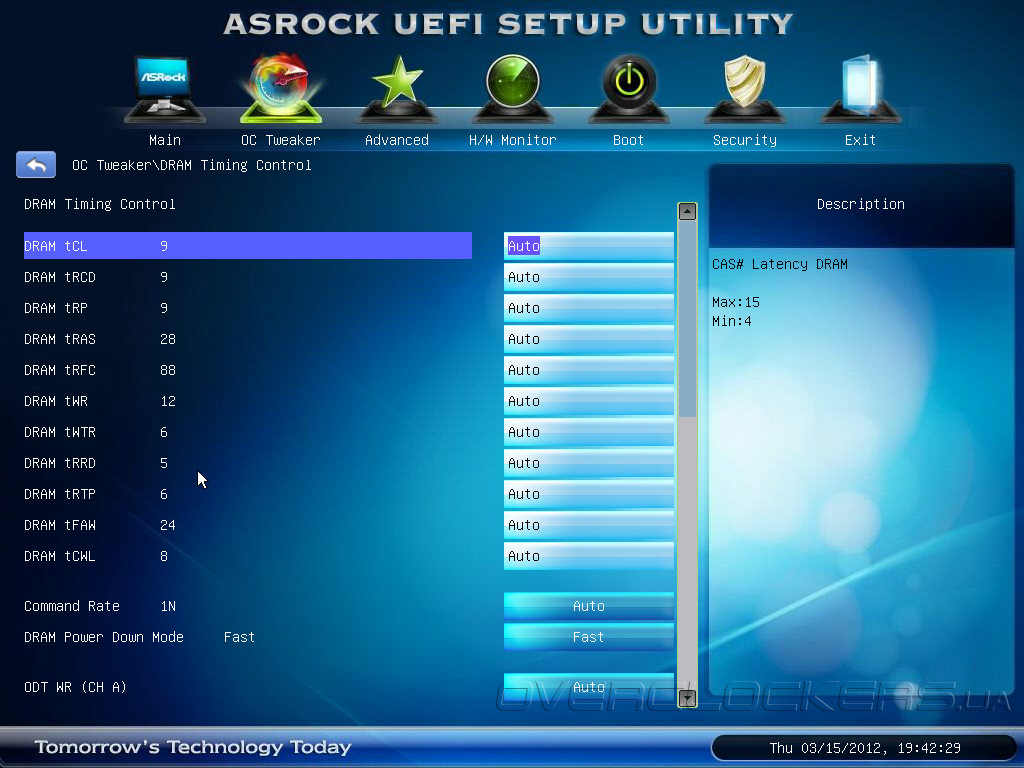

В соответствующем подменю также можно вручную задать частоту функционирования оперативной памяти, а для любителей тонкого тюнинга системы присутствует раздел Dram Timing Control, в котором можно выставить все основные и второстепенные тайминги.

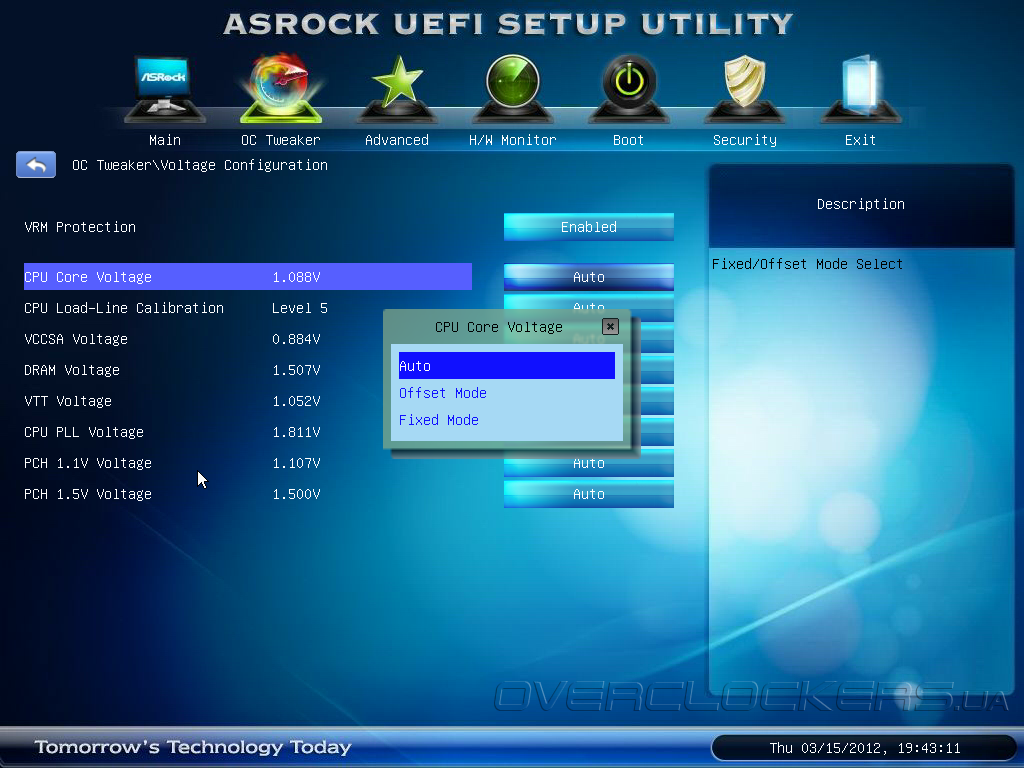

Во вкладке Voltage Configuration мы обнаружили все настройки, которые касаются изменения напряжения питания процессора и основных узлов материнской платы. Отметим, что разработчики предлагают два возможных варианта задания значений напряжения: Offset и Manual.
Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения всех возможных напряжений на ASRock X79 Extreme4:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage | 0,6—1,7 | 0,005 |
| VCCSA Voltage | 0,6—1,7 | 0,005 |
| DRAM Voltage | 1,207—1,806 | 0,013 |
| VTT Voltage | 0,95—1,492 | 0,011—0,58 |
| CPU PLL Voltage | 1,466—2,535 | 0,011 |
| PCH Voltage 1.1V Voltage | 0,726—1,907 | 0,013—0,064 |
| PCH Voltage 1.5V Voltage | 1,5—1,85 | 0,05 |

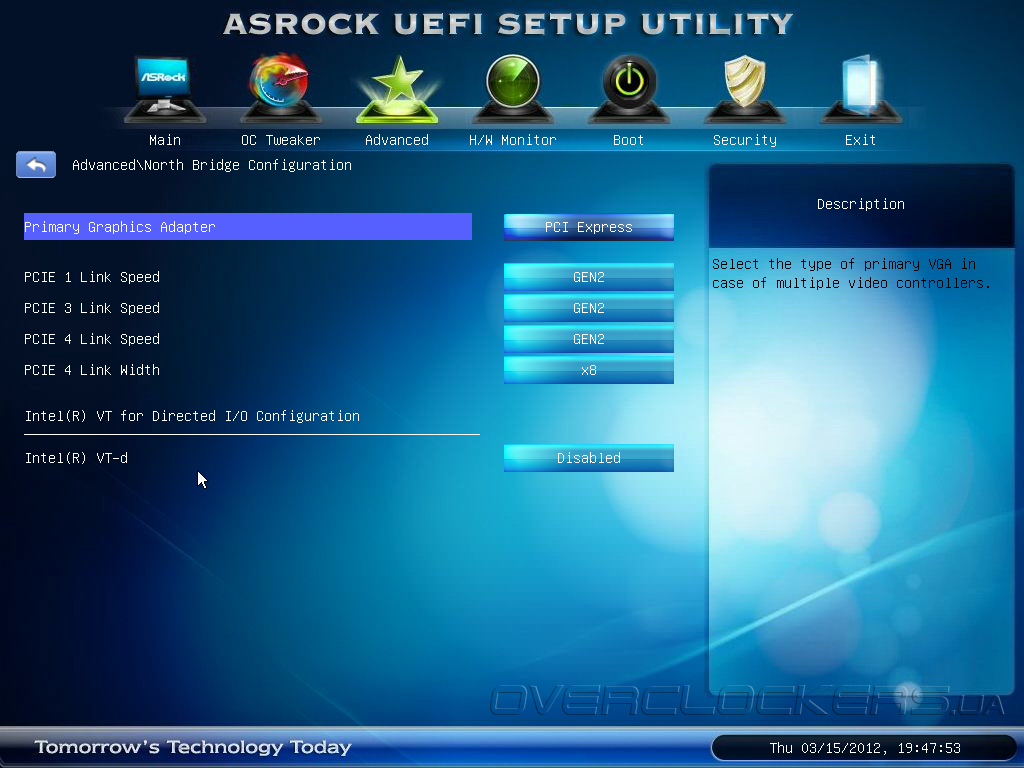

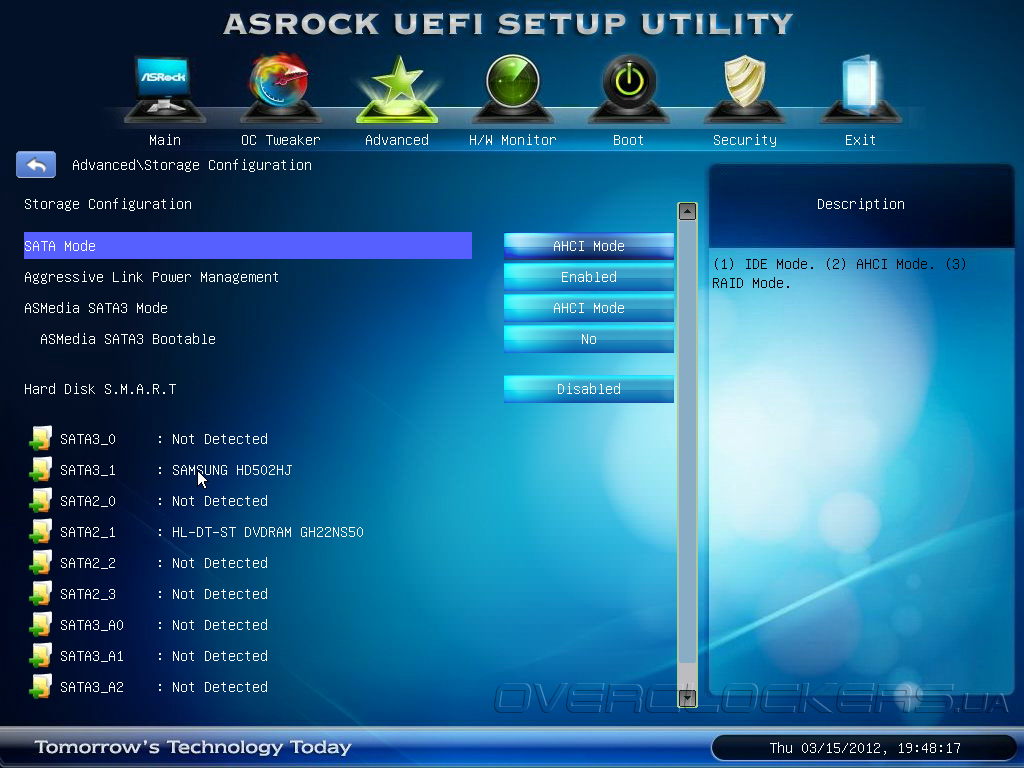

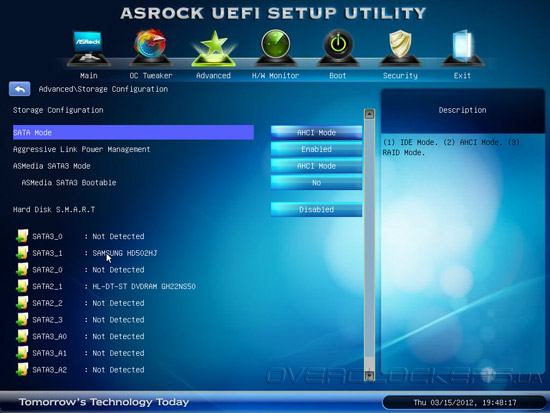

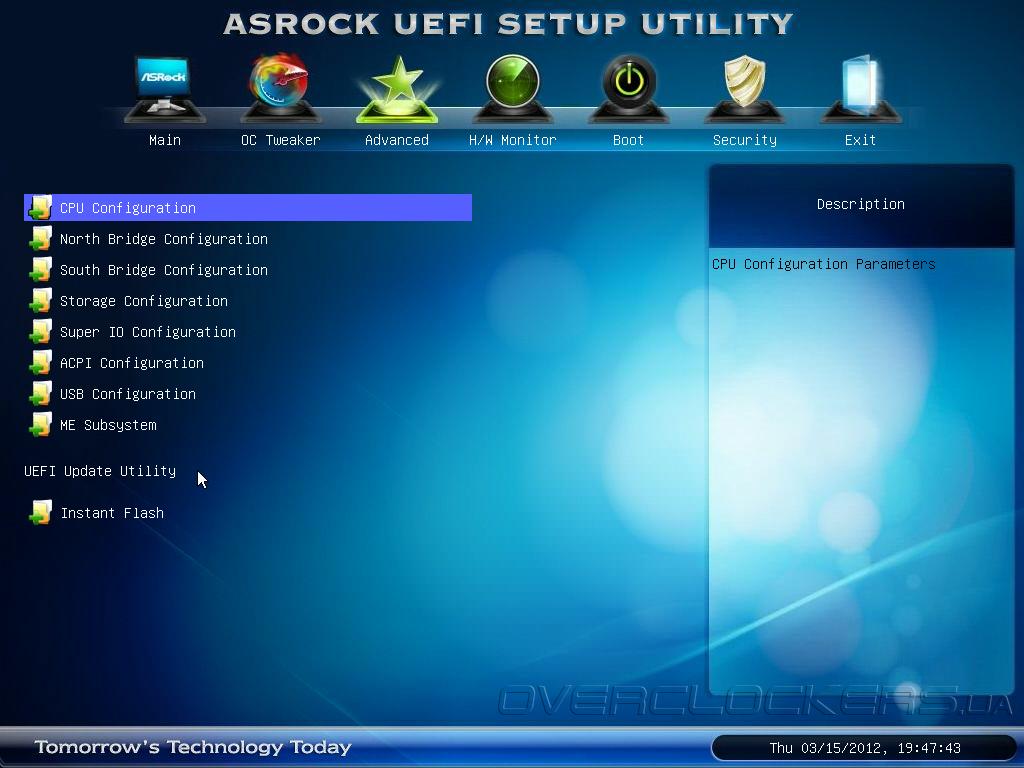

Во вкладке Advanced осуществляется тонкая настройка работы процессорных технологий, южного и северного мостов, дисковой подсистемы, а также управление интегрированными контроллерами. Пункт Instant Flash представляет собой небольшую утилиту для обновления микрокода платы.

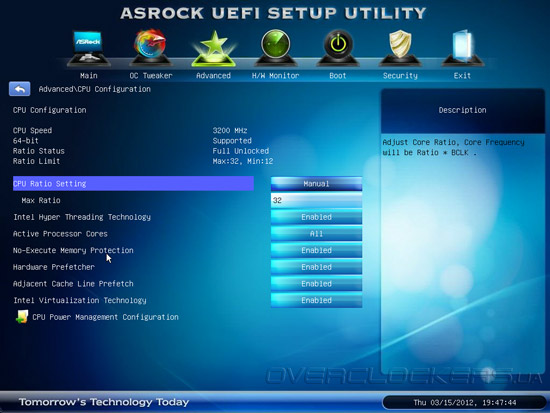

В соответствующей вкладке можно задавать количество активных ядер и множитель CPU, управлять фирменными технологиями Intel, поддерживаемыми центральным процессором, такими как Hyper-Threading или Intel С1Е, а также осуществлять «продвинутую» настройку энергопотребления CPU в различных режимах работы.

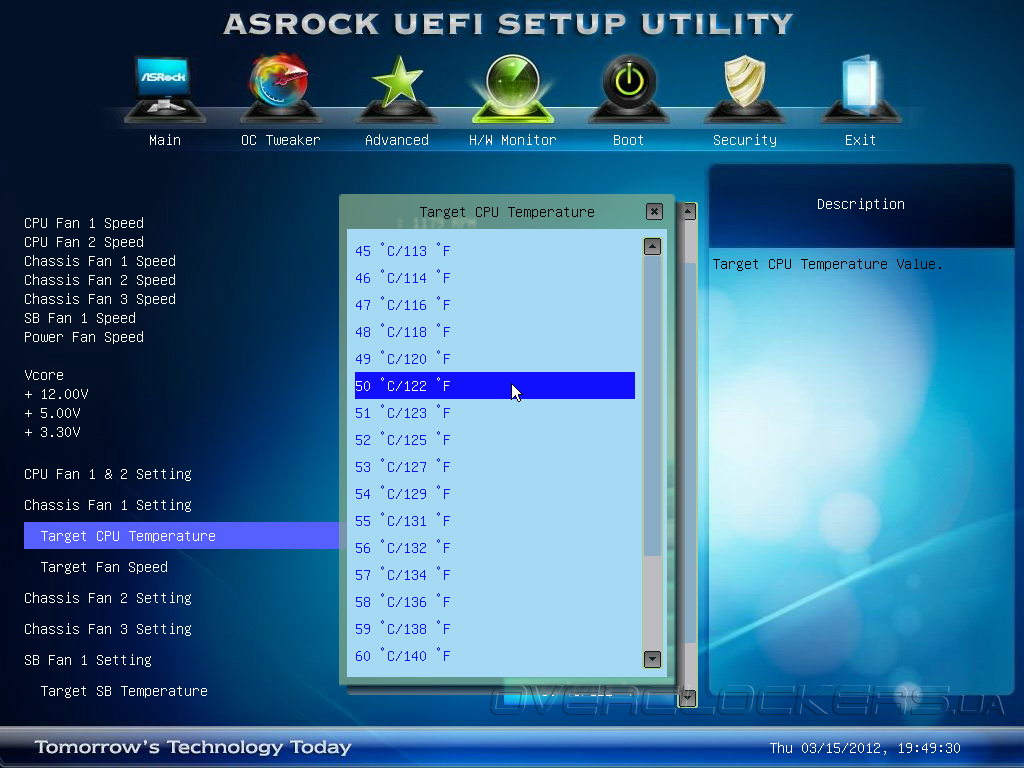

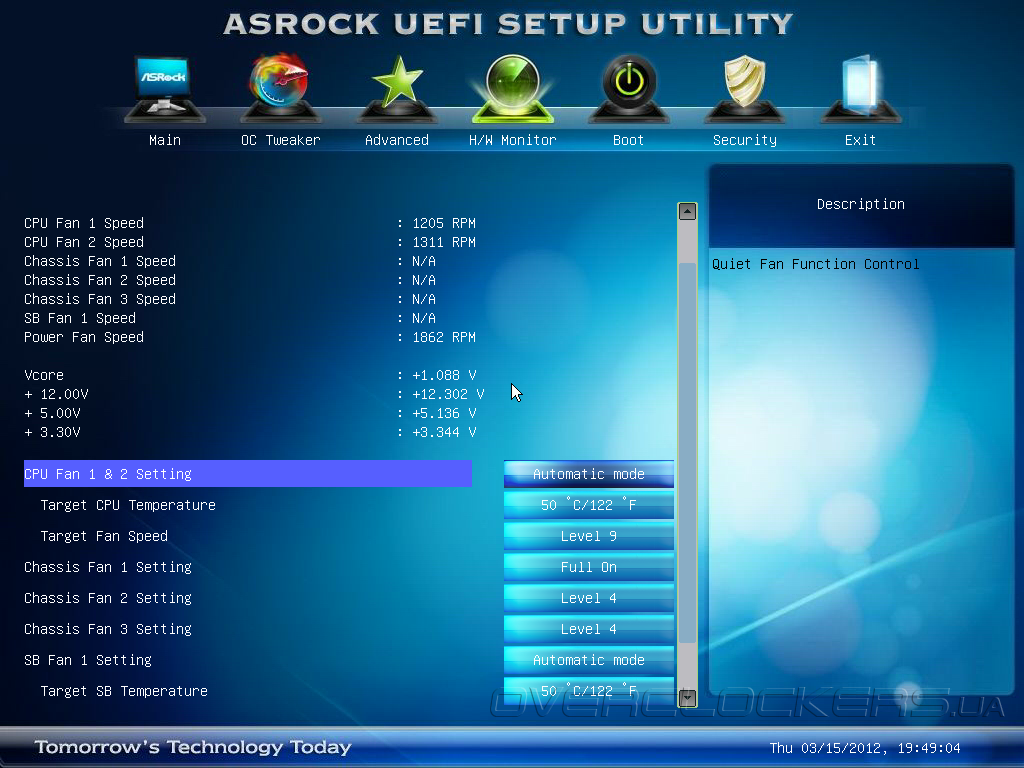

Во вкладке H/W Monitor пользователь может следить за показаниями термодатчиков на процессоре и чипсете, напряжением на линиях питания 3,3 В, 5 В и 12 В, а так же управлять скоростью вращения пяти подключенных к материнской плате вентиляторов. Причем частота вращения вентиляторов с поддержкой PWM, может регулироваться либо вручную (9 уровней), либо автоматически в зависимости от показаний температурных датчиков, а для остальных «вертушек» предлагается выбрать один из четырех режимов работы.

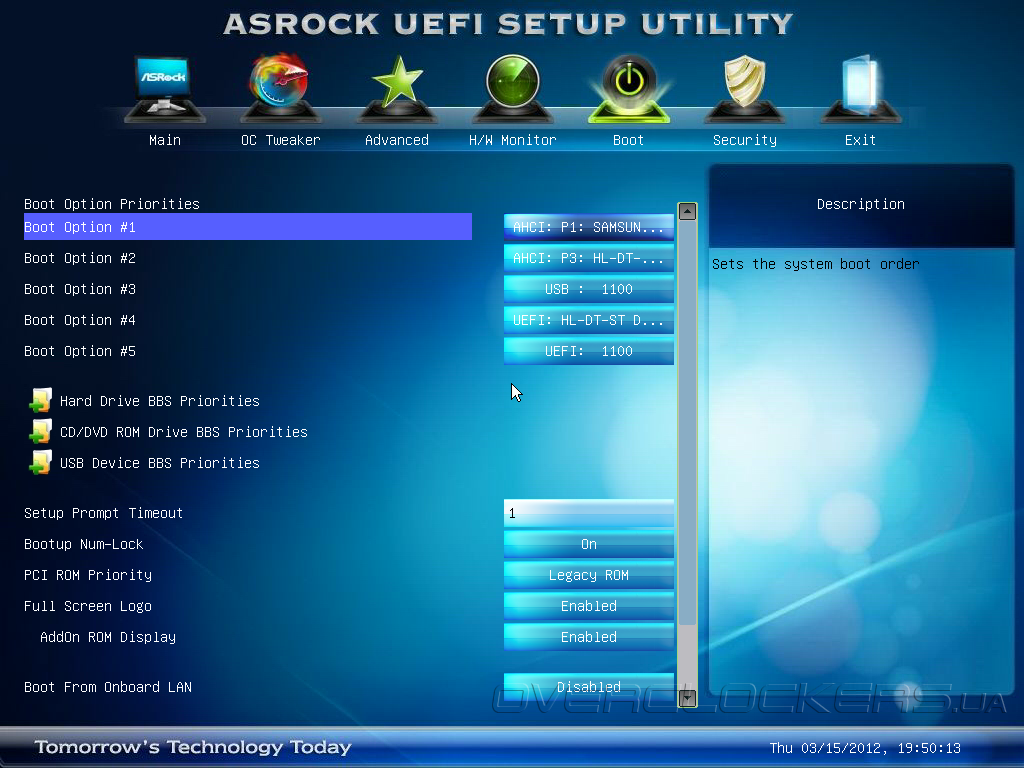

Меню Boot позволяет задать последовательность устройств, с которых будет загружать операционная система, а также настроить другие параметры старта компьютера.

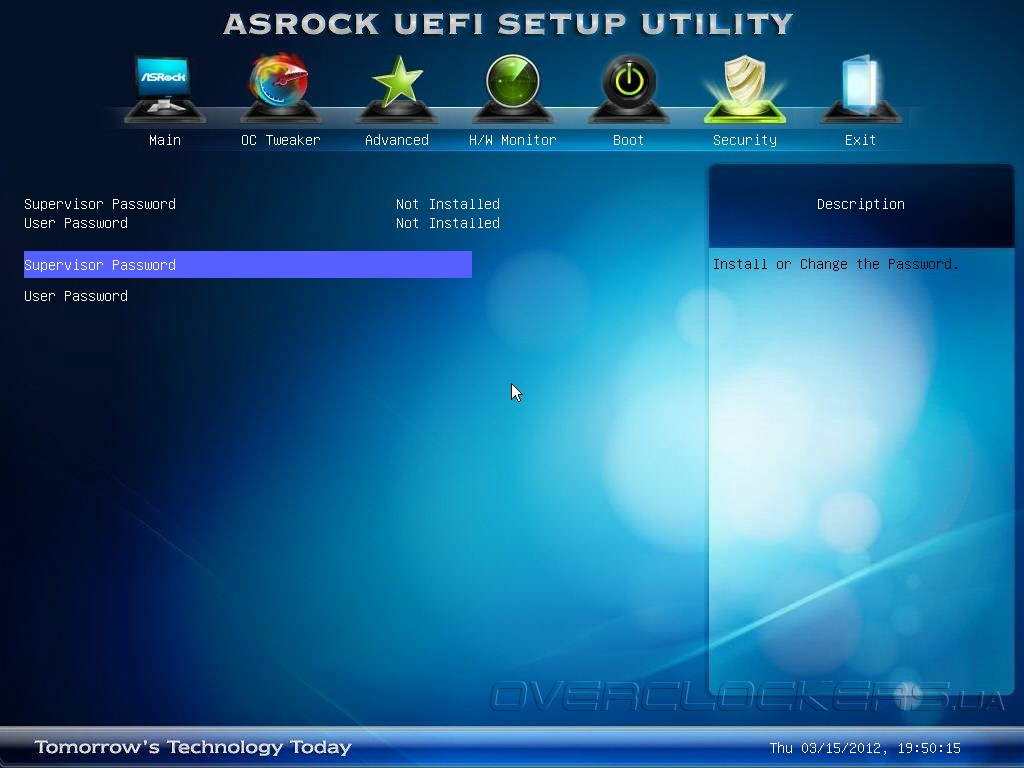

В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.
Завершая рассказ о UEFI материнской платы ASRock X79 Extreme4, отметим, что для подавляющего большинства пользователей предлагаемых им возможностей настройки и оптимизации будет вполне достаточно. Рассматриваемое решение, как мы уже упоминали, не предназначено для серьезного разгона, поэтому не стоит удивляться достаточно скромным возможностям по регулированию напряжения питания основных узлов системной платы. К недостаткам работы UEFI на ASRock X79 Extreme4 стоит отнести периодические зависания интерфейса, даже при работе платы в номинальном режиме. Будем надеяться, что этот недочет будет исправлен в грядущих обновлениях микрокода.
Программное обеспечение

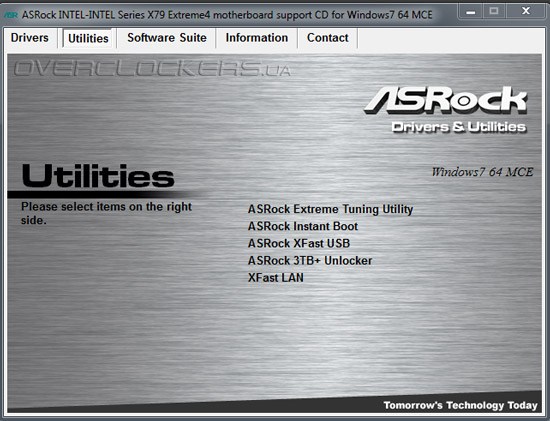

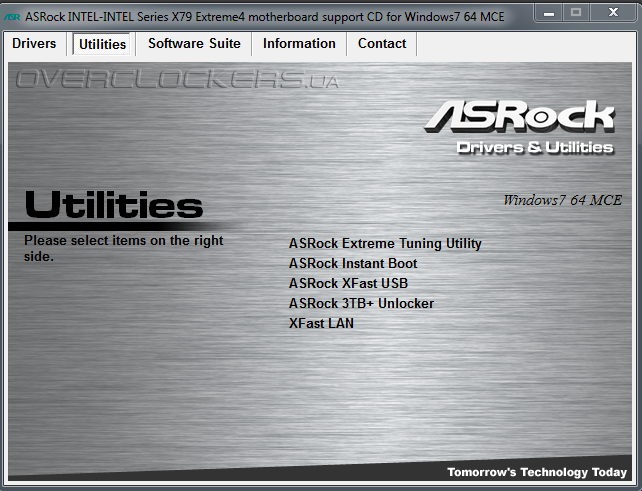

ASRock X79 Extreme4 комплектуется стандартным набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

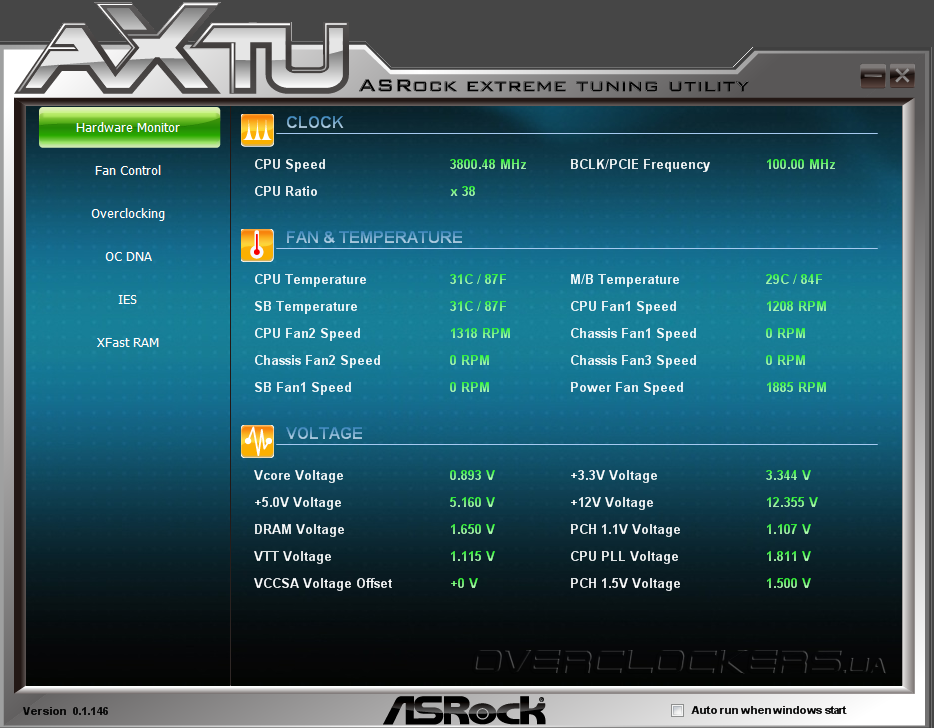

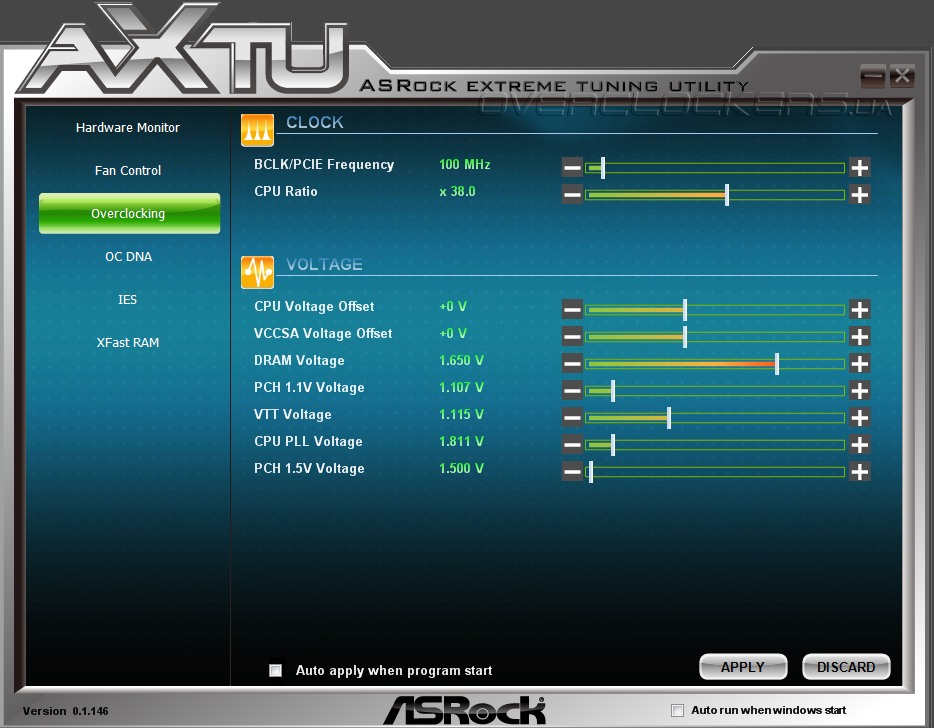

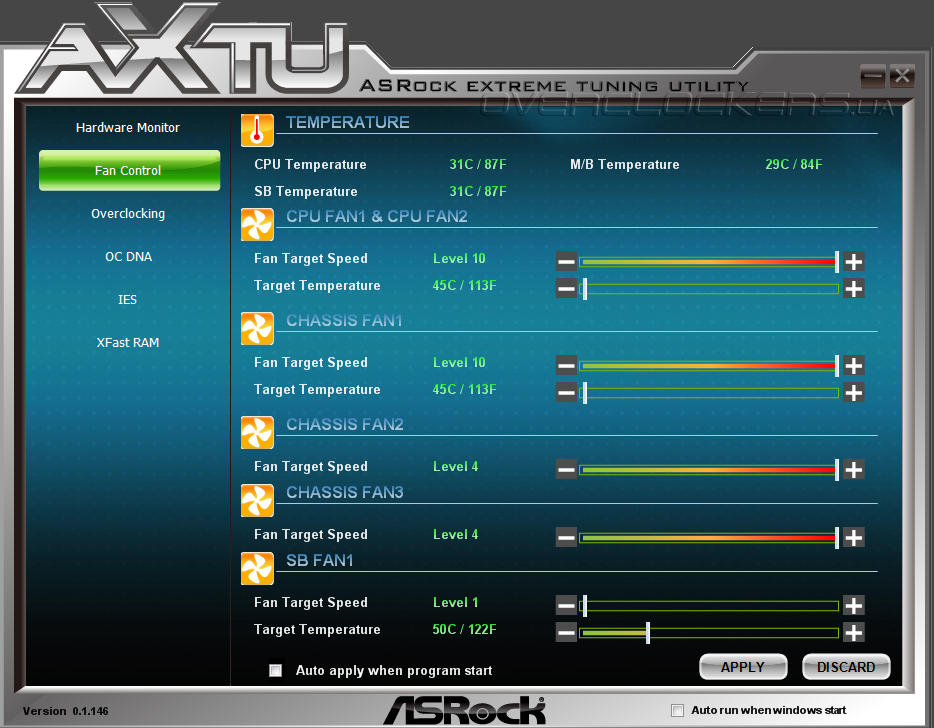

Хорошо знакомая нашим постоянным читателям программа ASRock Extreme Tuning Utility предоставляет пользователю возможность осуществлять разгон центрального процессора и оперативной памяти, управлять энергосберегающими функциям и подключенными вентиляторами, не выходя из операционной системы. Несмотря на то, что многим пользователям такой метод покажется более удобным, мы бы рекомендовали осуществлять настройку и разгон системы посредством оболочки UEFI.

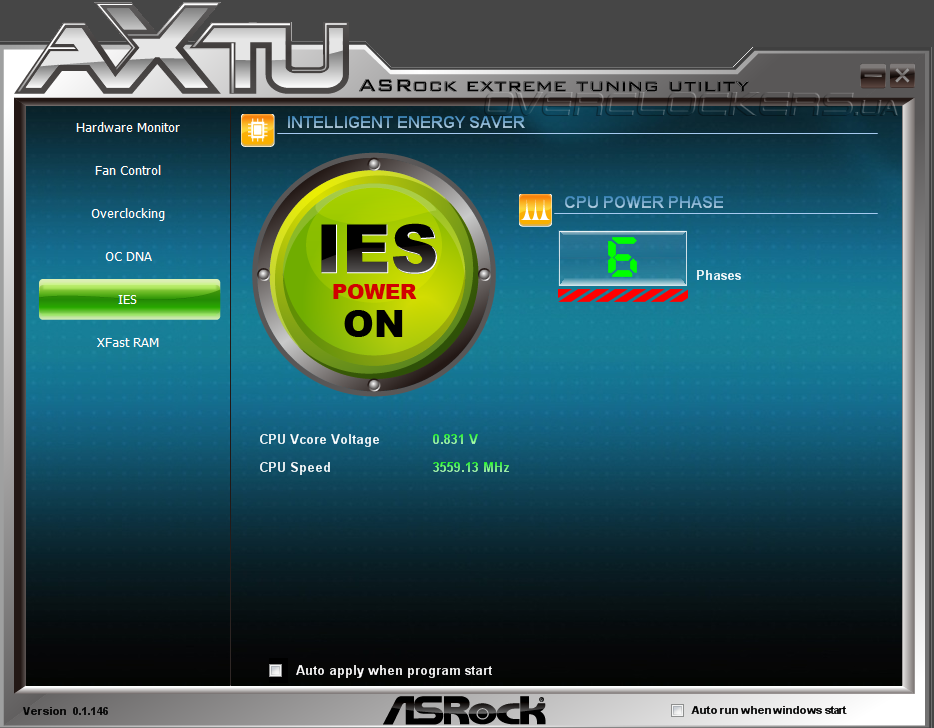

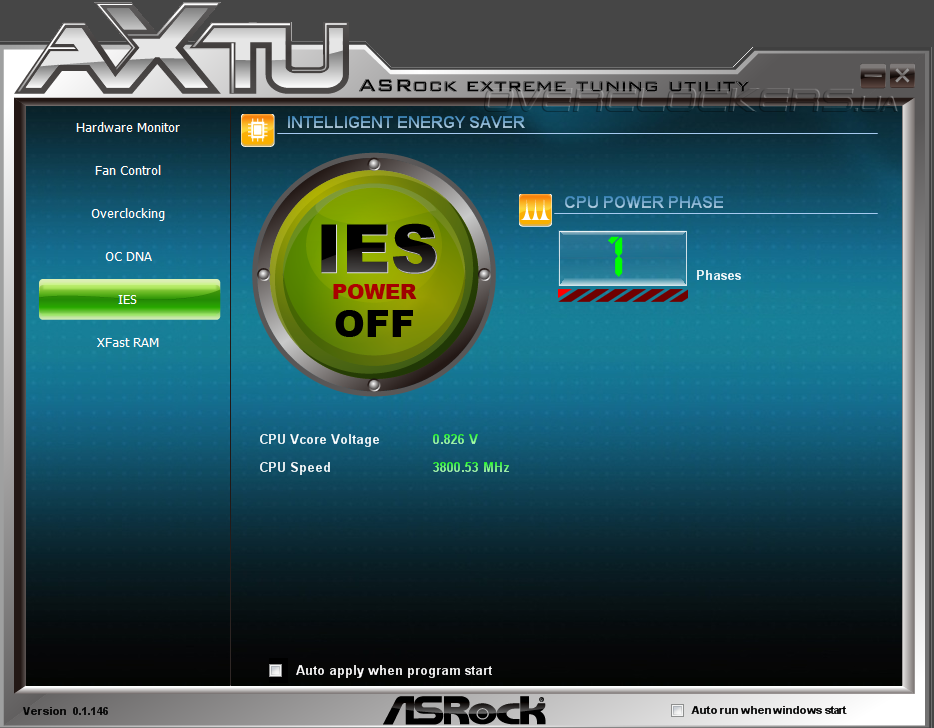

Полезной функцией ASRock Extreme Tuning Utility является возможность активации технологии Intelligent Energy Saver. Она позволяет изменять количество задействованных фаз системы питания CPU в зависимости от нагрузки и таким образом помогает экономить электроэнергию.

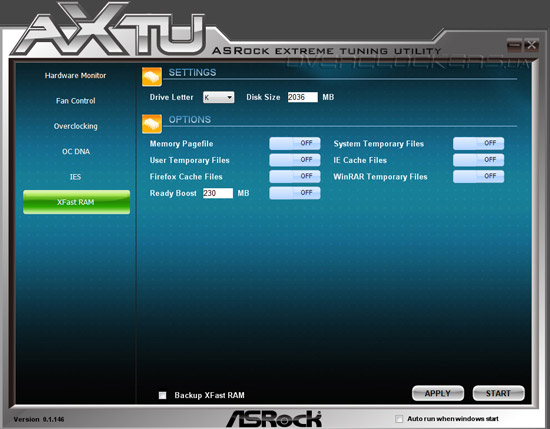

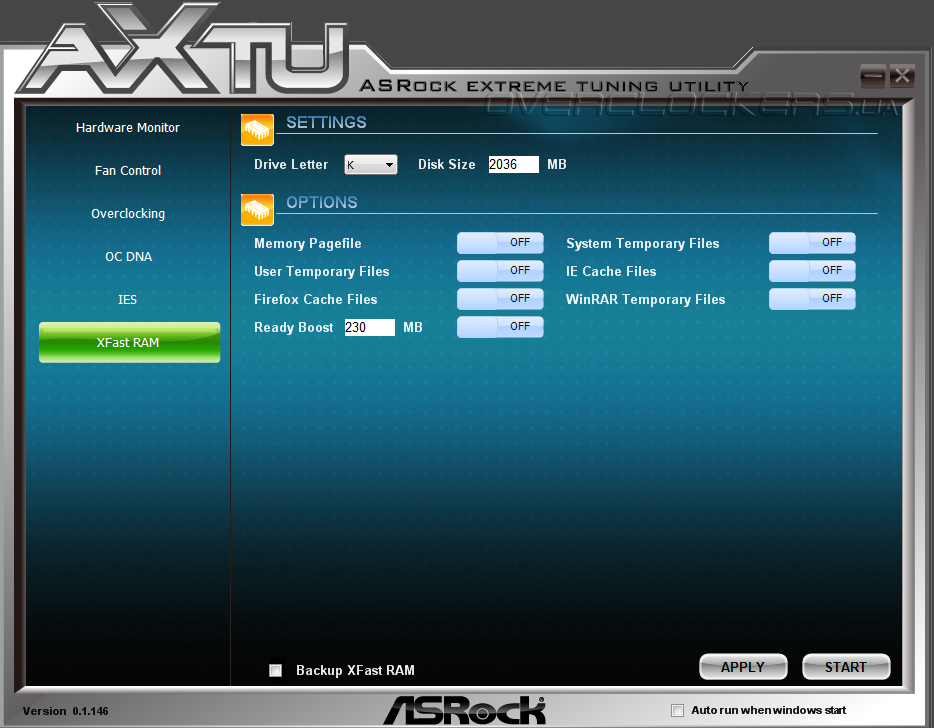

Также в AXTU присутствует подменю настройки технологии XFast RAM, где можно задать объём виртуального диска и оптимизировать другие параметры этой фирменной опции.
XFast RAM позволяет оптимизировать сценарии использования ОЗУ:
- Опционально пользователь может выделить определенный объём системной памяти под быстрый виртуальный диск, предназначенный для улучшения производительности программы Adobe Photoshop. Быстродействие при этом может вырасти вплоть до 5 раз.
- В 32-битной операционной системе при установке более 3 ГБ памяти остальной массив RAM будет эксплуатироваться системой как быстрая кэш-память для различных задач.
- Использование функции XFast RAM приводит к меньшему износу системного SSD- или HDD-накопителя, так как позволяет снизить частоту обращения к нему.
- Благодаря применяемому в браузерах алгоритму кеширования, часто посещаемые веб страницы пользователь сможет запустить гораздо быстрее.
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
- память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28)
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
- драйвер видеокарты: GeForce 285.62.
Отметим, что режим работы технологии Turbo Boost на ASRock X79 Extreme4 соответствует спецификациям Intel, а значит, множитель всех процессорных ядер не будет подниматься до своего максимума при возрастающей нагрузке вне зависимости от её типа.
Разгон

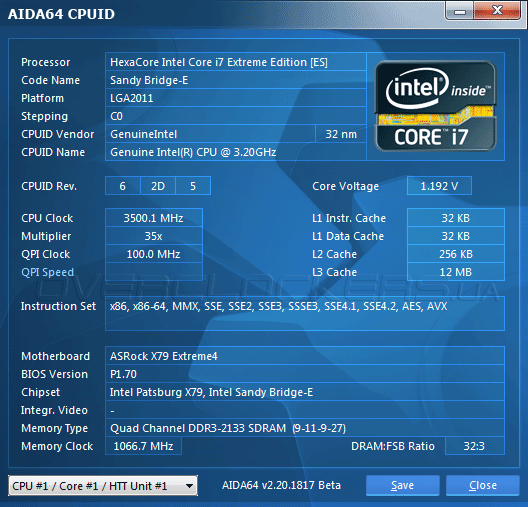

В результате наших экспериментов по разгону связки материнской платы ASRock X79 Extreme4, процессора Intel Core i7-3930K (степпинг C0) с разблокированным на повышение множителем и двух комплектов модулей ОЗУ G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) нам удалось достичь таких результатов:
- Коэффициент умножения х1 позволил увеличить значение базовой частоты до 106 МГц, что является вполне стандартным результатом.
- Максимальный разгон по BCLK составил 131 МГц, что также является достойным показателем для системных плат формата ATX на чипсете Intel X79 Express. Стоит заметить, что при этом множитель процессора был вручную занижен до х25, а значение Vcore автоматически увеличивалось до 1,328 В.
- Максимальная частота процессора, которой нам удалось достигнуть в процессе ручного разгона путём повышения множителя, составила 4400 МГц. Для получения такого результата значения напряжений составили: Vcore — 1,4 В, VCCSA — 0,95В, VTT — 1,115В. Для функции компенсации просадок напряжения питания CPU было установлено значение «Level2». Память при этом работала на частоте 1333 МГц с задержками 9-9-9-27. Для достижения полной стабильности CPU в бенчмарках на частоте 4400 МГц нам также потребовалось применить дополнительный вентилятор для обдува радиатора на силовых транзистора модуля VRM в связи с перегревом последних.

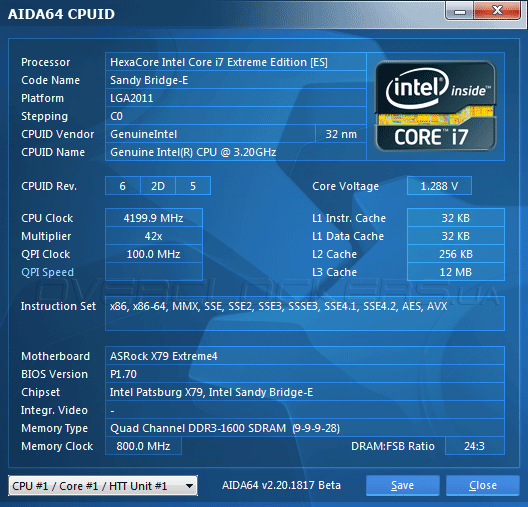

При активации функций автоматического разгона, максимальная частота CPU, которую удалось получить, составила 4200 МГц. Вероятно, в авто-режиме плата существенно ограничивает повышение напряжения питания CPU для того, чтобы не допустить его выхода из строя при необдуманных действиях пользователя. Немаловажно, что при активации функции Load CPU EZ OC Setting энергосберегающие функции платы сохраняют работоспособность, автоматически понижая напряжение питания процессора в простое. В то же время при ручном оверклокинге напряжение на CPU остается постоянным, что приводит к повышенному уровню тепловыделения и энергопотребления даже при выполнении простых задач.
Память на тестируемой плате довольно легко завелась на частоте 2133 МГц с формулой задержек 9-12-9-27-1T и напряжении 1,65 В.
Результаты тестирования
Для сравнения с ASRock X79 Extreme4 (версия прошивки P1.70) в процессе тестирования, мы выбрали материнскую плату также основанную на чипсете Intel X79 Express — MSI X79A-GD65 (8D) (версия прошивки V1.5), которая имеет ощутимо более высокую рыночную стоимость ($370 против $235), что, безусловно, делает «противостояние» ещё более интересным. В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.
Синтетические тесты

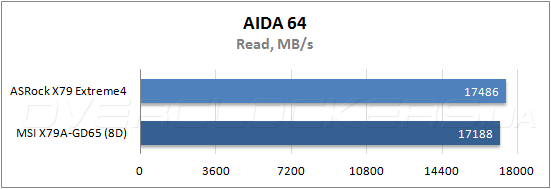

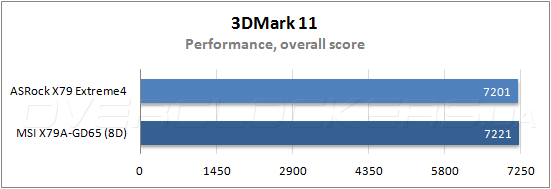

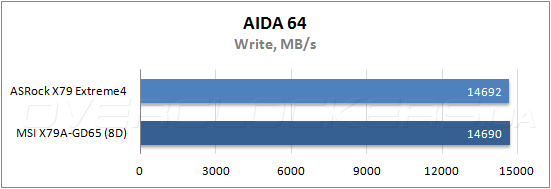

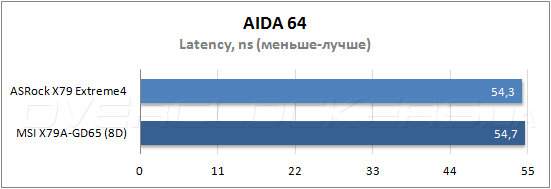

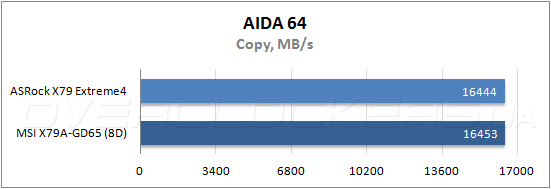

В бенчмарке памяти AIDA 64 протестированные материнские платы в целом показали сравнимые результаты, однако решение от ASRock всё же оказалось немного производительнее в трёх тестах из четырёх.

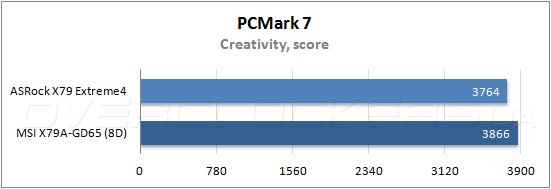

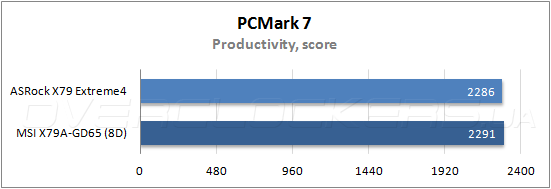

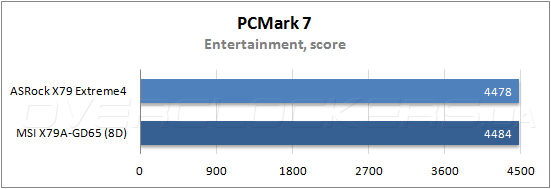

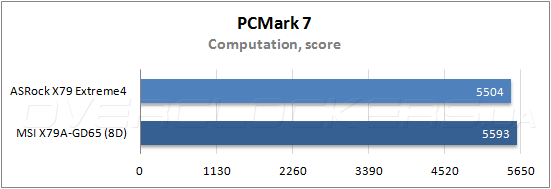

В приложении PCMark 7 мы снова наблюдаем практически ту же ситуацию, что в целом не удивительно, учитывая, что современные материнские платы не имеют собственного контролера памяти. В бенчмарках Creativity, Productivity и Computation небольшое преимущество одержала MSI X79A-GD65 (8D), а в двух оставшихся тестах (Overall и Entertainment) лидером стал продукт от ASRock.
Игровые приложения

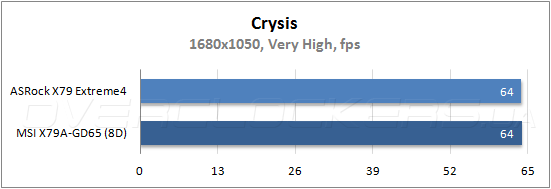

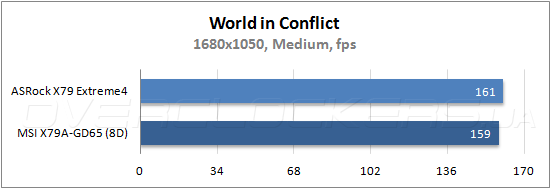

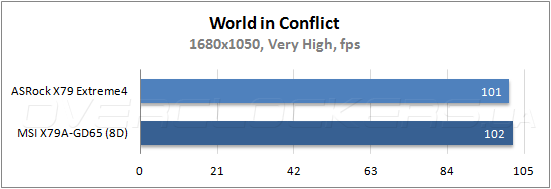

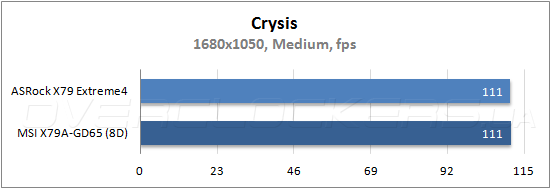

В игровых приложениях и графических бенчмарках разница между решениями традиционно сводится к минимуму. В большинстве тестов соперники демонстрируют идентичные результаты, а в остальных — разница не превышает нескольких процентов. Разумеется, на практике заметить такое преимущество невооруженным взглядом будет практически невозможно в большинстве случаев.
Выводы
По итогам тестирования материнская плата ASRock X79 Extreme4 произвела на нас впечатление качественного и продуманного продукта, обладающего сбалансированным набором функций и разумной стоимостью ($235), но в то же время не лишенного недостатков. Возможностей этого решения, на наш взгляд, будет вполне достаточно как для построения системы для обеспеченного геймера, который планирует установку нескольких мощных графических карт, так и для пользователя, использующего компьютер на базе процессора серии Intel Core i7-3000 (Sandy Bridge-E) для сложных вычислительных задач. Скромный разгонный потенциал ASRock X79 Extreme4, несмотря на наличие приставки Extreme в названии, не стал для нас неожиданностью, ведь, как правило, стоимость «оверклокерских» материнских плат на базе чипсета Intel X79, демонстрирующих более высокие результаты, начинается от $370. Тем не менее, при правильно организованном охлаждении компонентов внутри системного блока или же использования кулера топ-конструкции, обдувающего радиатор на силовых транзисторах узла питания процессора, ASRock X79 Extreme4 позволит умеренно разогнать CPU без опасения за перегрев элементов модуля VRM. Редкие зависания при работе с UEFI, разумеется, вызывают некоторый дискомфорт, однако, вероятнее всего этот недочет будет устранен в обновлениях версии микрокода.
