Характеристики платы
| Модель | ASUS Rampage IV Gene |
| Чипсет | Intel X79 Express |
| Процессорный разъем | Socket LGA2011 |
| Процессоры | Core i7 (Sandy Bridge-E) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*(O.C.), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0/2.0 x16 1 PCI Express 3.0/2.0 x16@x8 1 PCI Express 2.0 x4 |
| Слоты PCI | – |
| Количество подключаемых вентиляторов | 4 (4pin) |
| Порты PS/2 | 1 |
| Порты USB | 4 x 3.0 (2 разъема на задней панели) 12 x 2.0 (8 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel X79 Express) 3 канала SATA 3 Гбит/с (Intel X79 Express) 2 канала SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | 1 канал eSATA 3 Гбит/с (Intel X79 Express) |
| RAID | 0, 1, 5, 10 (Intel X79 Express) |
| Встроенный звук | SupremeFX III (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel 82579V (Gigabit Ethernet) |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | MemOK!, ROG Connect, ASUS Q-Design, кнопки Power, Reset, сброса настроек CMOS, ROG Connect (на задней панели), точки замера напряжений Probe It |
Комплект поставки
Упаковка ASUS Rampage IV Gene оформлена в традиционном стиле для системных плат серии Republic of Gamers c преобладанием красной цветовой гаммы.
Стандартно для продуктов ASUS высокого уровня, картонная коробка, в которой поставляется рассматриваемая материнская плата, выполнена в форме чемоданчика с откидывающейся верхней крышкой. Пространство на развороте дизайнеры использовали для описания ключевых особенностей Rampage IV Gene.
Помимо самой материнской платы в коробке мы обнаружили следующие аксессуары:
- руководство пользователя;
- руководство по настройке ROG Connect;
- наклейка логотипом ASUS «Republic of Gamers»;
- набор стикеров для шлейфов SATA;
- табличка на ручку двери «I’m gaming. Do not disturb»;
- диск с драйверами и утилитами;
- заглушка на заднюю стенку корпуса;
- четыре шлейфа SATA 6Gb/s (помечены белыми вставками) и два — SATA 3Gb/s;
- мостик NVIDIA SLI;
- набор коннекторов Q-Connector;
- USB-кабель для использования функции ROG Connect.
На наш взгляд, такой комплект поставки в полной мере соответствует позиционированию и стоимости ASUS Rampage IV Gene. Он включает не только всё необходимое для начала эксплуатации платы, но и ряд дополнительных бонусов и приятных дополнений. Отсутствие мостика CrossFireX для объединения двух ускорителей на базе графических процессоров AMD Radeon для совместного расчёта графических эффектов мы не стали бы относить к недостаткам, ведь, как правило, он поставляется вместе с видеокартами.
Внешний вид и функциональность
Как мы уже отмечали, рассматриваемая материнская плата выполнена в форм-факторе Micro ATX и имеет габариты 244 х 244 мм. Соответственно, ASUS Rampage IV Gene совместима не только с корпусами Middle или Full-Tower, но и с шасси формата Micro-Tower. Принимая во внимание, что компактные игровые системы приобретают всё большую популярность, эта особенность платы может стать весьма востребованной в кругу энтузиастов. В качестве основных цветов оформления производителем традиционно были выбраны красный и черный.
К расположению элементов на печатной плате сложно предъявить какие-либо претензии. Все разъёмы и слоты расширения установлены на оптимальном удалении друг от друга, не препятствуя подключению каких либо шлейфов. Благодаря использованию фирменной конструкции фиксаторов модулей ОЗУ, их замена или извлечение не будет затруднительным даже при установленном массивном графическим ускорителе в первом PEG-слоте.
Взглянув на обратную сторону текстолита, мы обнаружили, что сюда разработчики были вынуждены вынести часть элементов модуля VRM, ввиду недостатка свободного места на лицевой стороне PCB. Производителем процессорного сокета является подрядчик Lotes.
Rampage IV Gene поддерживает установку процессоров Intel Core i7 второго поколения с разъемом LGA2011 (Sandy Bridge-E), а максимальный объем оперативной памяти стандарта DDR3, который можно установить в четыре DIMM-слота составляет 32 ГБ.
Система стабилизации питания на материнской плате имеет следующую конфигурацию: 8 фаз предназначено для питания непосредственно вычислительных ядер CPU, еще три — для встроенного в процессор «системного агента». На каждую пару разъёмов DIMM предусмотрено еще по две фазы для обеспечения лучшего разгонного потенциала памяти. Применяемый цифровой ШИМ-контроллер имеет маркировку Digi+ EPU ASP 1000 C. Вспомогательные микросхемы ASP 1101-A и ASP 1101-B управляют питанием модулей ОЗУ.
Немаловажно, что при производстве платы применялась только качественная элементная база: японские твердотельные конденсаторы, заключенные в корпуса тёмного цвета, транзисторы с низким последовательным сопротивлением и дроссели с ферритовыми сердечниками.
Питание элементов платы осуществляется за счет 8-контактного разъема ATX12V и 24-контактного ATX. Расположены они у краёв печатной платы, благодаря чему кабели можно будет аккуратно проложить вдоль «материнки».
Чипсет Intel X79 Express распаян справа от слотов расширения.
Изначально он скрыт за достаточно массивным алюминиевым радиатором, который состоит из двух секций, соединённых тепловой трубкой.
Для охлаждения силовых элементов модуля VRM разработчики также применили двухсекционный радиатор, однако лишь одна его часть контактирует с транзисторами через термопрокладку, в то время, как вторая секция служит для увеличения общей площади рассеивания и, как следствие, эффективности охлаждения в целом.
Немаловажно, что MOSFET с обратной стороны печатной платы также охлаждаются металлической пластиной, что позволяет надеяться на их приемлемый температурный режим.
Кнопки включения и перезагрузки системы, существенно облегчающие проведение экспериментов на открытом стенде, являются неотъемлемым атрибутом материнских плат ориентированных на серьезный оверклокинг и Rampage IV Gene не стала исключением. Рядом с кнопками Start и Reset у нижнего края текстолита также установлена небольшая клавиша Go Button, которая в зависимости от того включен или выключен ПК, выполняет две функции: активирует функцию MemOK! или загружает оверклокерский профиль, настройки которого предварительно устанавливаются в BIOS.
Кроме того, энтузиасты по достоинству оценят наличие контактной площадки Probe It, которая позволит точно определить напряжения на узлах платы с помощью мультимера.
ASUS Rampage IV Gene хоть и форм-фактора mATX, на ней нашлось место для трех слотов PCI Express 3.0 x16. На первый и второй разъем от сокета приходится 32 линии PCI-E, выделяемые встроенным в процессор северным мостом. Ещё восемь линий отведены для нижнего слота PCI-E 3.0 х8, который также окрашен в красный цвет. В дополнение на плате присутствует разъём PCI-E 2.0 х4, использующий четыре чипсетные линии PCI-E. Впрочем, в большинстве случаев он всё же окажется незадействованным ввиду того, что современные видеокарты, как правило, оснащаются двухслотовым кулером. Стоит отметить, что Rampage IV Gene поддерживает объединение двух видеокарт в режимах NVIDIA SLI и AMD CrossFireX для совместных расчётов графики.
В правом углу платы по традиции расположена большая часть портов расширения. Для подключения накопителей разработчики предусмотрели четыре разъема SATA 6 Гбит/с (окрашены в красный цвет) и два порта SATA 3 Гбит/с, которые установлены горизонтально по отношению к текстолиту, а также ещё один интерфейс SATA 3 Гбит/с черного цвета, распаянный у нижнего края PCB. Ближе к 24-контактному силовому разъёму также установлен внутренний порт USB 3.0, предназначенный для подключения соответствующих интерфейсов на передней панели корпуса.
Так же как и старшая модель в линейке Republic Of Gamers — ASUS Rampage Formula IV — рассматриваемая системная плата оснащается качественным интегрированным 8-канальным аудиокодеком SupremeFX III. Среди его особенностей производитель отмечает использование выделенных дорожек для передачи аудио сигнала на плате, применение конденсатора на 1500 мкФ, а также соотношение сигнал/шум на уровне 110 дБ и поддержку технологий EAX Advanced HD 5.0 и THX TruStudio PRO.
Стоит отметить, что вышеупомянутые дорожки на плате оснащены приятной красной подсветкой, которую при желании можно отключить.
Набор портов на задней интерфейсной панели мы по традиции изучим в конце внешнего осмотра:
- порт PS/2 (для подключения клавиатуры);
- два разъема USB 3.0 и восемь USB 2.0;
- интерфейс Gigabit Ethernet (Intel 82579V);
- порт eSATA 3 Гбит/с (Intel X79 Express);
- кнопка USB BIOS Flashback;
- кнопка ROG Connect;
- оптический аудиовыход S/PDIF;
- шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
Несмотря на компактные габариты, материнская плата ASUS Rampage IV Gene предлагает пользователям действительно удобный набор разъёмов на I/O-панели, которого будет вполне достаточно для повседневной эксплуатации. Впрочем, стоит учитывать, что двух портов USB 3.0 сегодня для некоторых энтузиастов уже недостаточно. Кнопка сброса настроек CMOS, которая также присутствует на интерфейсной панели, может пригодиться не только оверклокерам, но и рядовым пользователям. А вот функция ROG Connect, которая заключается в возможности управления настройками разгона на ASUS Rampage IV Gene с подключенного по USB-кабелю ноутбука или стационарного ПК, является уже гораздо более специфической опцией. Для активации ROG Connect необходимо соединить два ПК с помощью комплектного USB-кабеля (при этом обязательно нужно использовать USB-разъём белого цвета), установить программное обеспечение и нажать кнопку на I/O-панели Rampage IV Gene.
Возможности UEFI
Как известно, для успешного разгона энтузиастам требуется не только мощная подсистема питания и эффективное охлаждение. Во многом успешность оверклокинга зависит от гибкости настроек BIOS и в этом плане ASUS Rampage IV Gene выгодно отличается от конкурирующих решений благодаря использованию «продвинутой» версии микрокода, разработанной специально для материнских плат ASUS серии ROG.

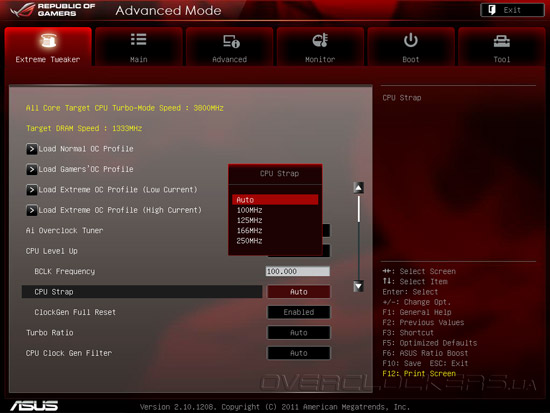

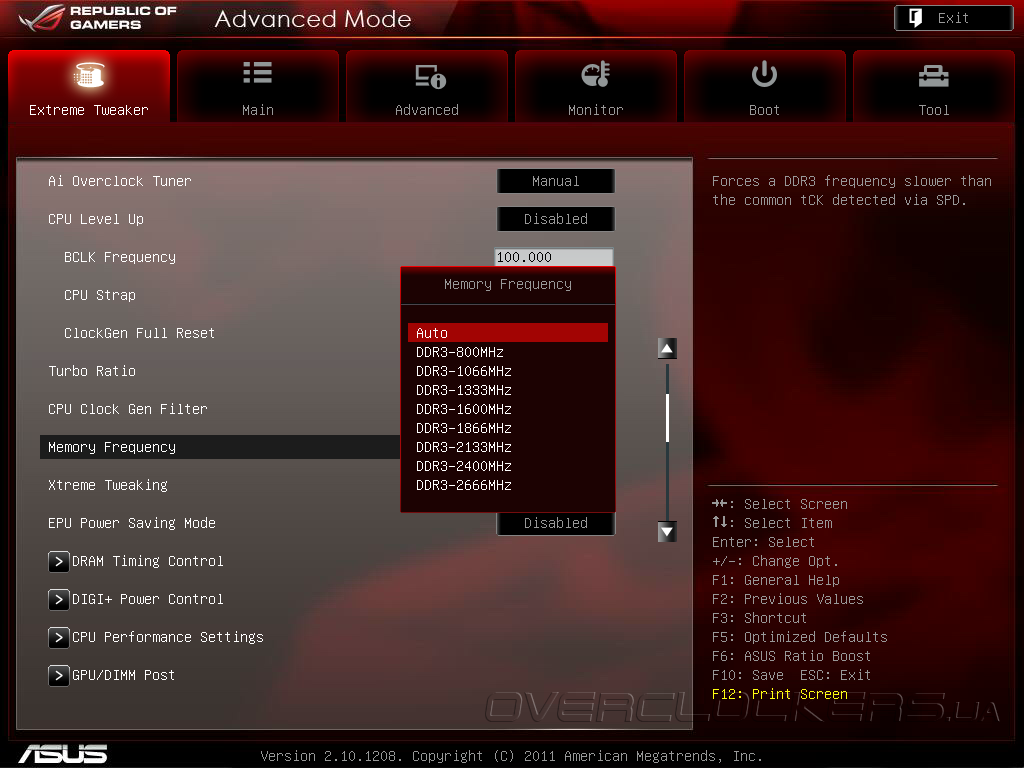

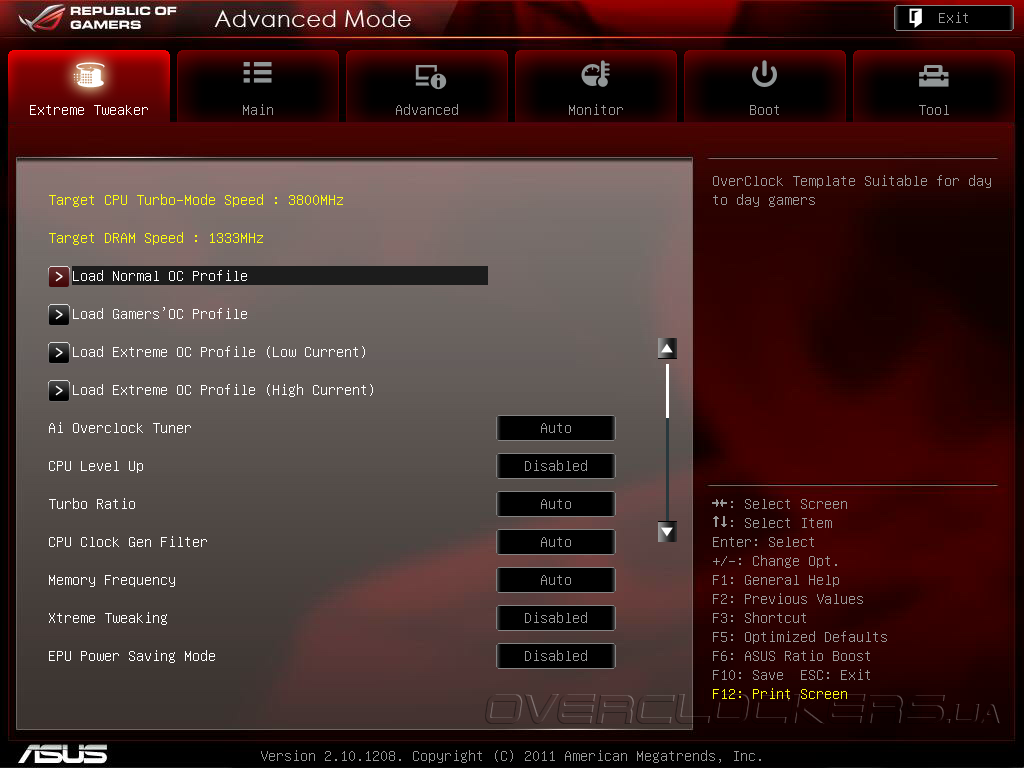

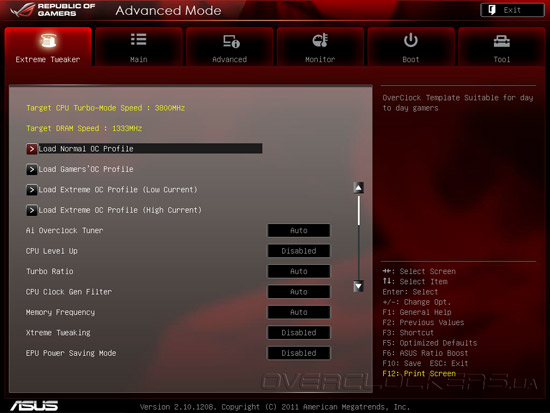

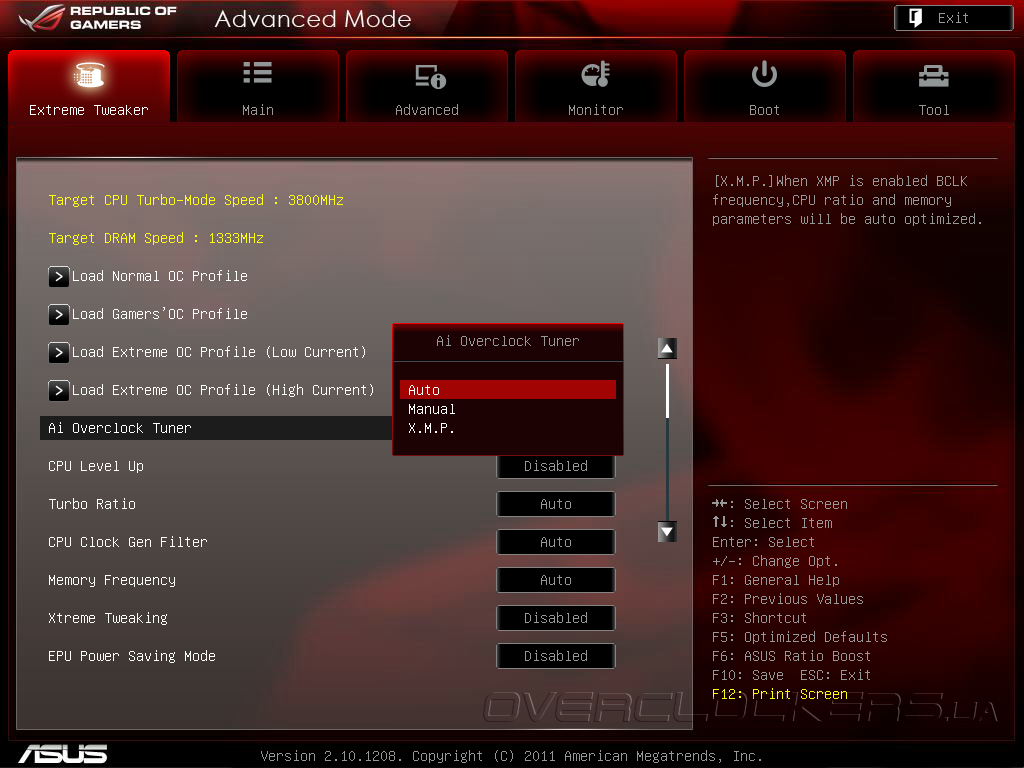

Учитывая, что Rampage IV Gene в первую очередь ориентирована на разгон, неудивительно, что первая вкладка в UEFI вместо привычного Main носит красноречивое название Extreme Tweaker. Именно здесь собрана большая часть настроек, касающихся ручного и автоматического разгона.

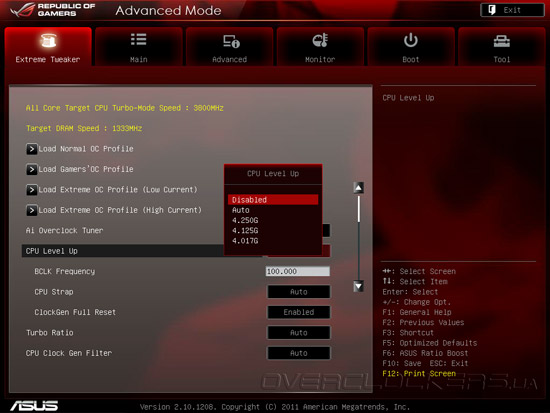

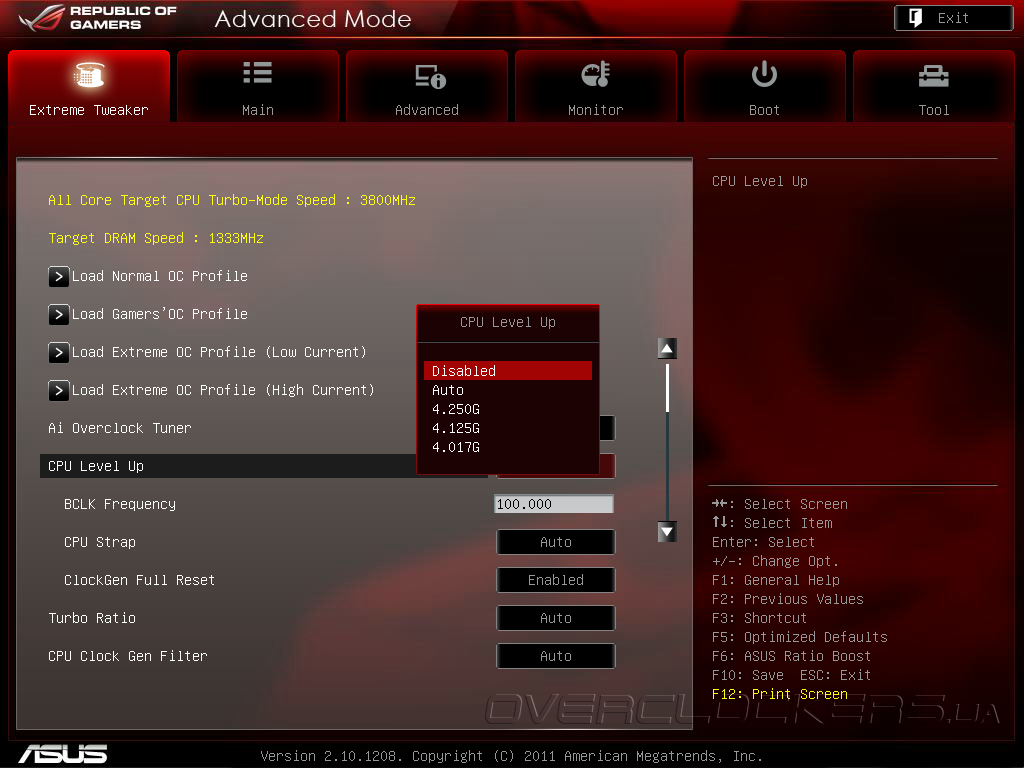

Если пользователь не обладает достаточным опытом или не хочет вдаваться в тонкости ручного оверклокинга, но всё же хочет ускорить систему и повысить уровень быстродействия, разработчики предлагают ему воспользоваться опциями автоматического разгона системы. Функция под названием CPU Level UP состоит в том, что пользователь лишь выбирает итоговую частоту CPU, которую ему необходимо достигнуть в процессе разгона (4250, 4125 или 4017 МГц), а система автоматически подбирает все остальные параметры.
Также можно разогнать процессор и память, активировав один из поддерживаемых профилей X.M.P., однако стоит отметить, что энергосберегающие технологии при этом работать не будут.

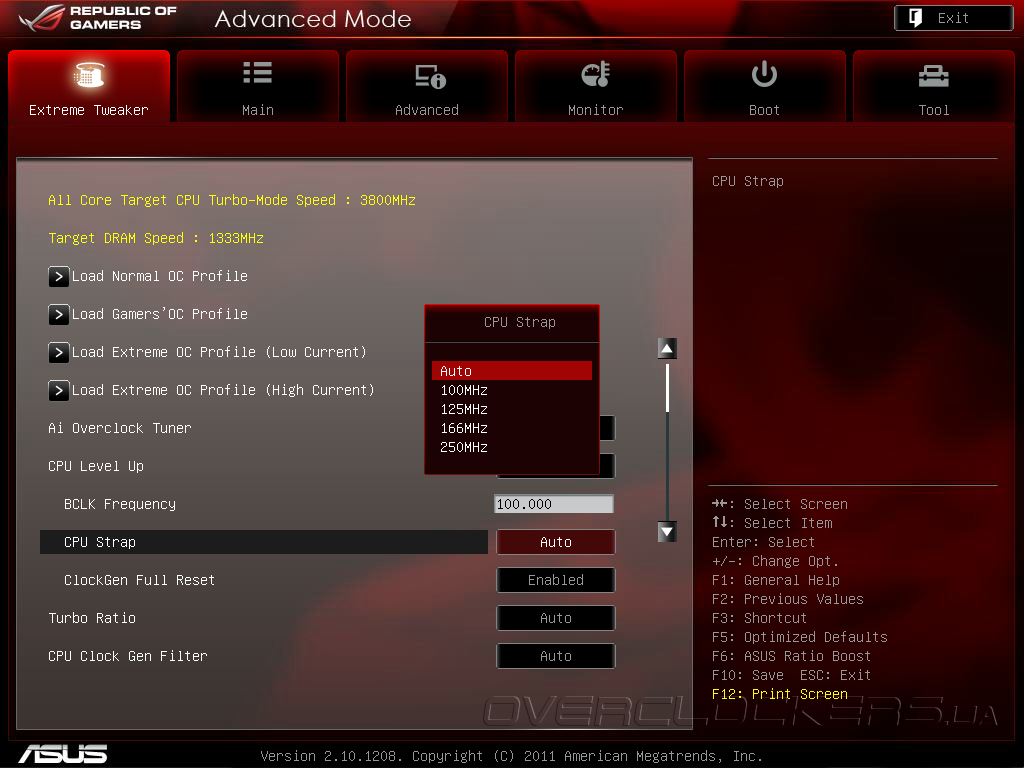

В дополнение к вышеупомянутым функциям авторазгона, осуществить оверклокинг системы на ASUS Rampage IV GENE можно также с помощью одного из четырех предустановленных производителем профилей разгона: Normal OC Profile, Gamer’s OC Profile и Extreme OC Profile (High/Low Current).

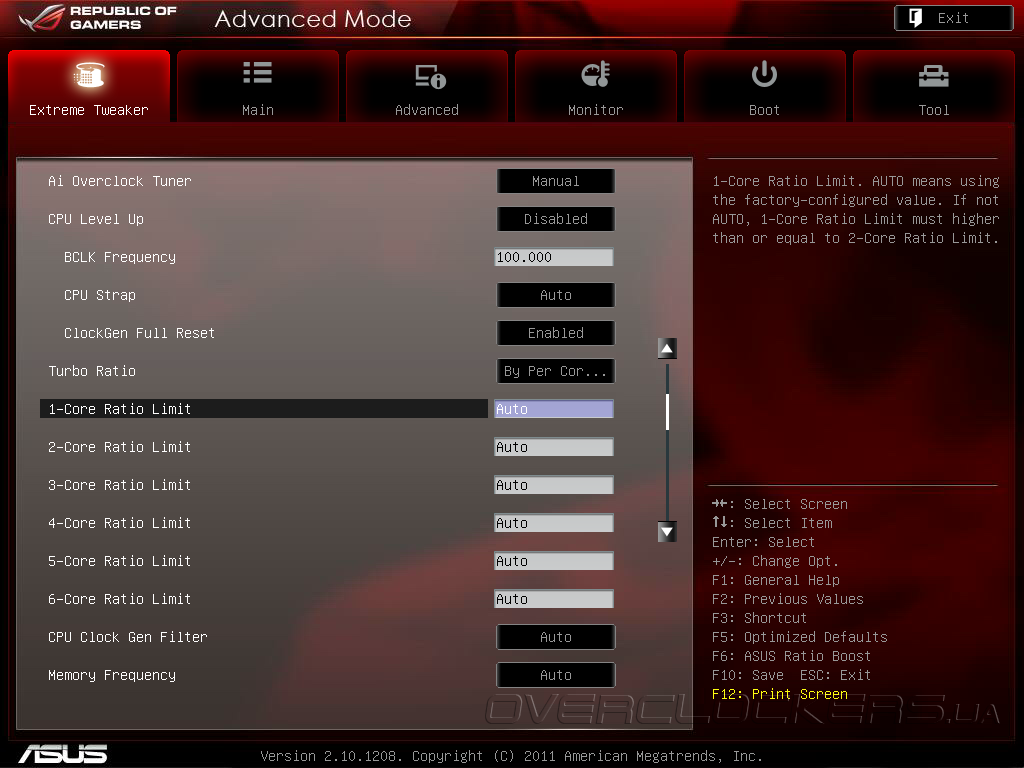

Разумеется, большая часть опытных энтузиастов не будет надеяться на технологии автоматического разгона, а предпочтет осуществлять оверклокинг в ручном режиме. В разделе Extreme Tweaker пользователю предлагается вручную установить частоту тактового генератора и модулей ОЗУ, задать процессорный и системный множитель (х1, х1,25, х1,66, х2,50), настроить режим работы технологии Turbo Boost, а также оптимизировать работу различных энергосберегающих опций и задать напряжения питания CPU, памяти, чипсета и т.д.

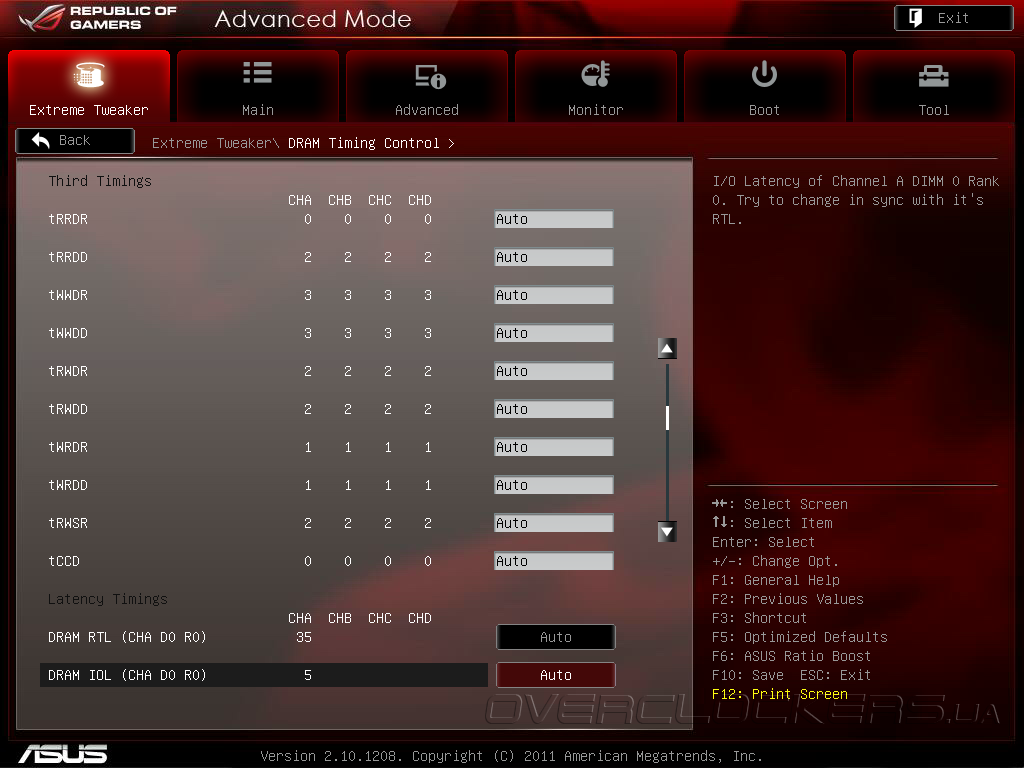

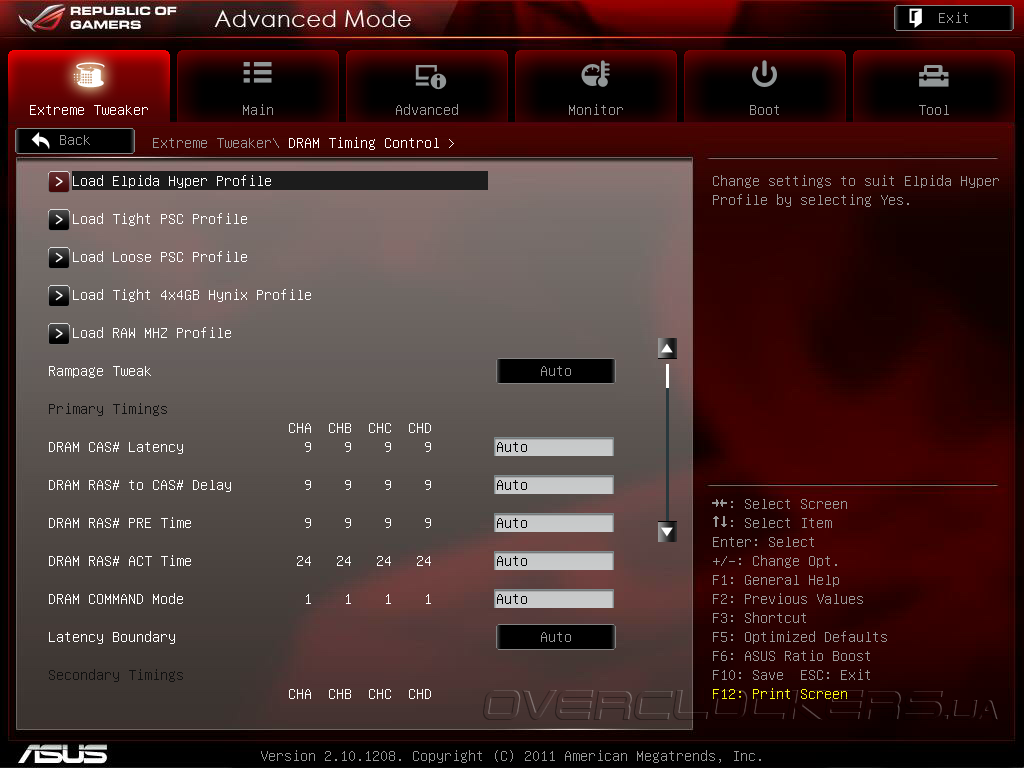

Во вкладке DRAM Timing Control можно настроить все основные и множество второстепенных таймингов ОЗУ, а также загрузить один из предустановленных профилей работы для модулей памяти на базе различных чипов.

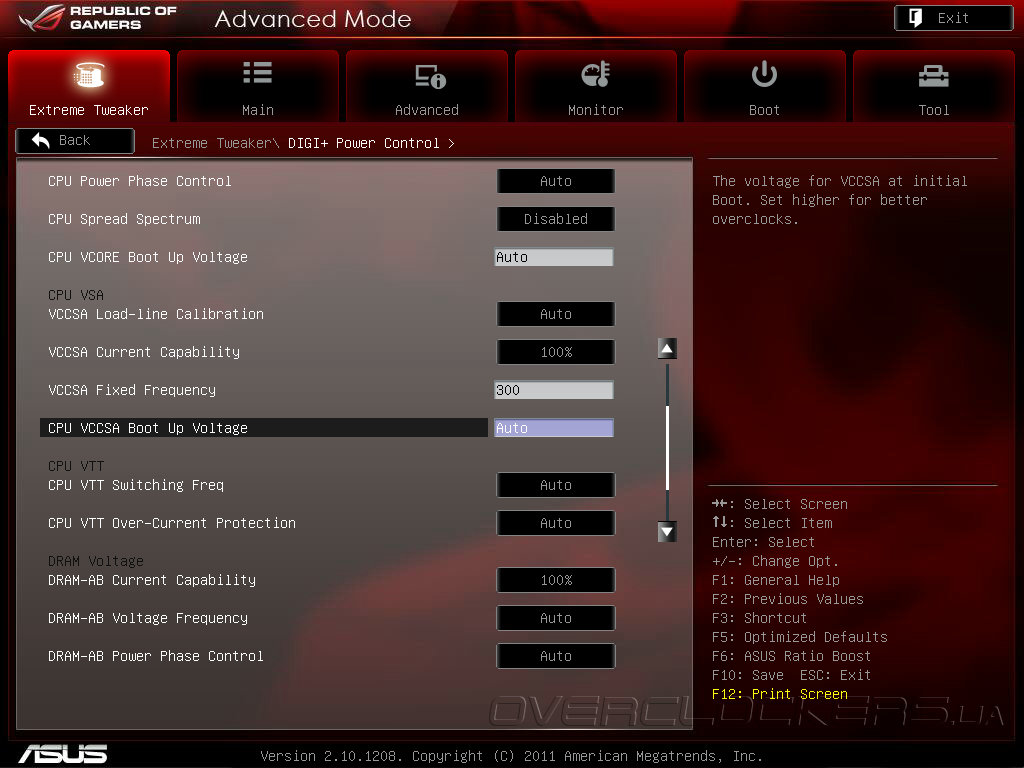

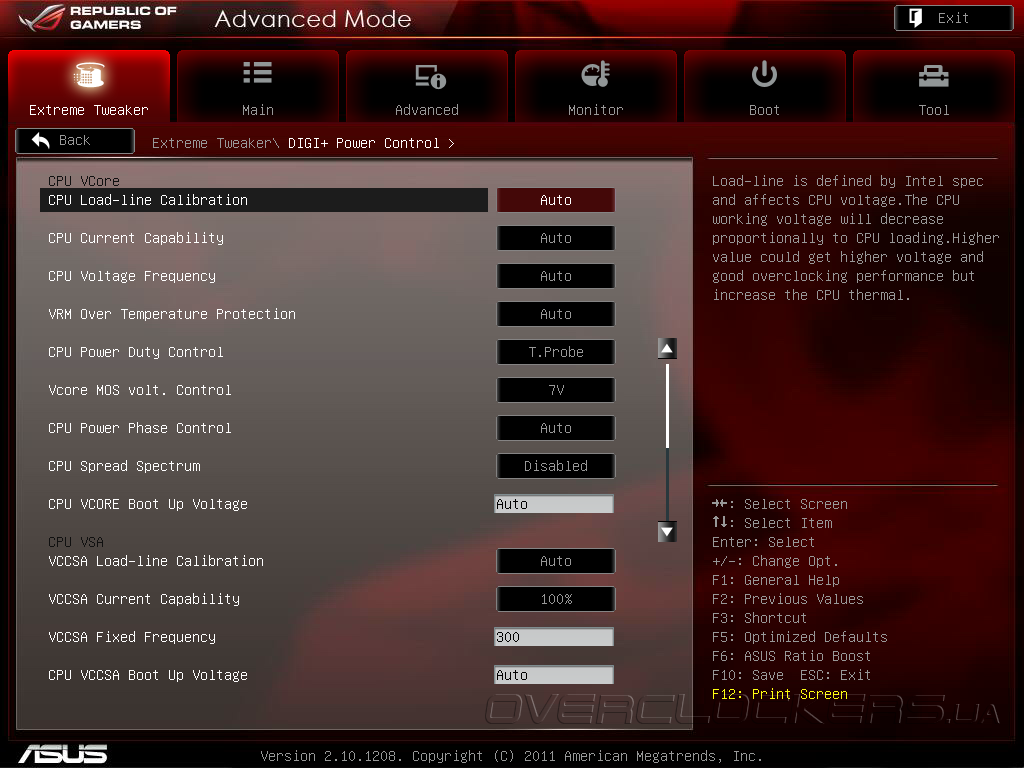

В меню с названием Digi+ Power Control собрана большая часть настроек, которые касаются функций энергосбережения, динамического переключения фаз и компенсации просадки напряжений питания процессора и оперативной памяти в процессе разгона. Начинающим пользователям с этой вкладкой экспериментировать мы бы не советовали.

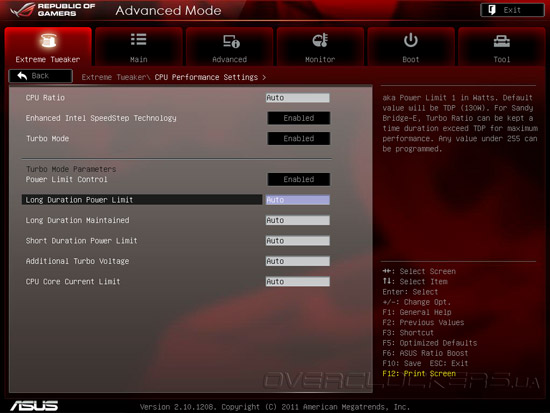

Ограничить энергопотребление процессора в режиме Turbo Boost, вручную повысить его множитель для каждого ядра (в случае если установленный процессор имеет приставку К или X в названии и предоставляет такую возможность), а также активировать технологию Intel SpeedStep можно во вкладке CPU Performance Settings.

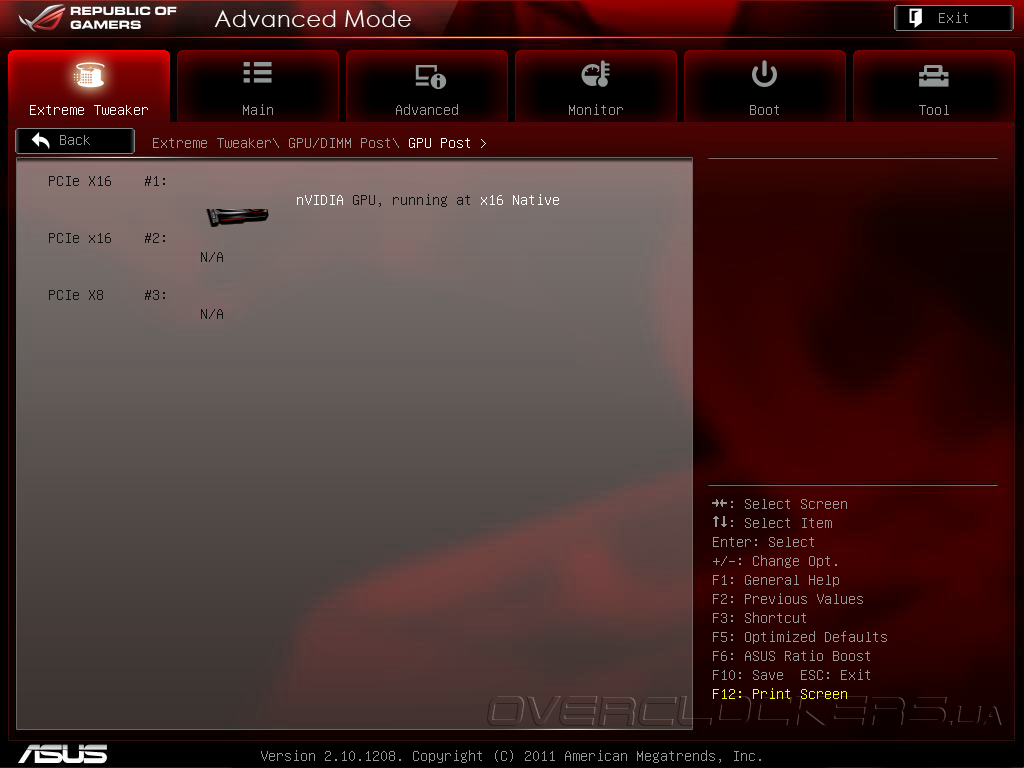

Во вкладке GPU/DIMM Post отображается информация об установленных видеокартах и модулях оперативной памяти, а также конфигурация распределения линий PCI Express.
В самом конце списка параметров меню Extreme Tweaker собраны настройки управления напряжением питания основных узлов системы. Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:
| Параметр | Диапазон изменения напряжений, В | Шаг, В |
| CPU VCORE Manual Voltage | 0,8—2,1 | 0,005 |
| VTT CPU Voltage | 0,8—1,7 | 0,00625 |
| 2nd VTTCPU Voltage | 0,80642—1,70538 | 0,00661 |
| CPU VCCSA Voltage | 0,8—1,7 | 0,005 |
| DRAM Voltage (CHA, CHB) | 1,2—2,1 | 0,005 |
| DRAM Voltage (CHC, CHD) | 1,2—2,1 | 0,005 |
| CPU PLL Voltage | 1,25—2,5 | 0,00625 |
| PCH 1.1v Voltage | 0,8—1,6 | 0,00625 |
| PCH 1.5v Voltage | 1,2—2,3 | 0,00625 |
| PCH 1.1VG Voltage | 0,80642—1,60623 | 0,00661 |
| VTTDDR Voltage (CHA, CHB) | 0,625—1,1 | 0,00625 |
| VTTDDR Voltage (CHC, CHD) | 0,625—1,1 | 0,00625 |
Как для компактной платы функциональность UEFI системной платы Rampage IV Gene, которая касается оверклокинга, на наш взгляд, является более чем достаточной для целевой аудитории этого решения. Даже самым искушенным пользователям предлагается множество вариантов тонкой подстройки параметров, а для начинающих оверклокеров присутствует сразу несколько опций автоматического разгона, что тоже немаловажно.

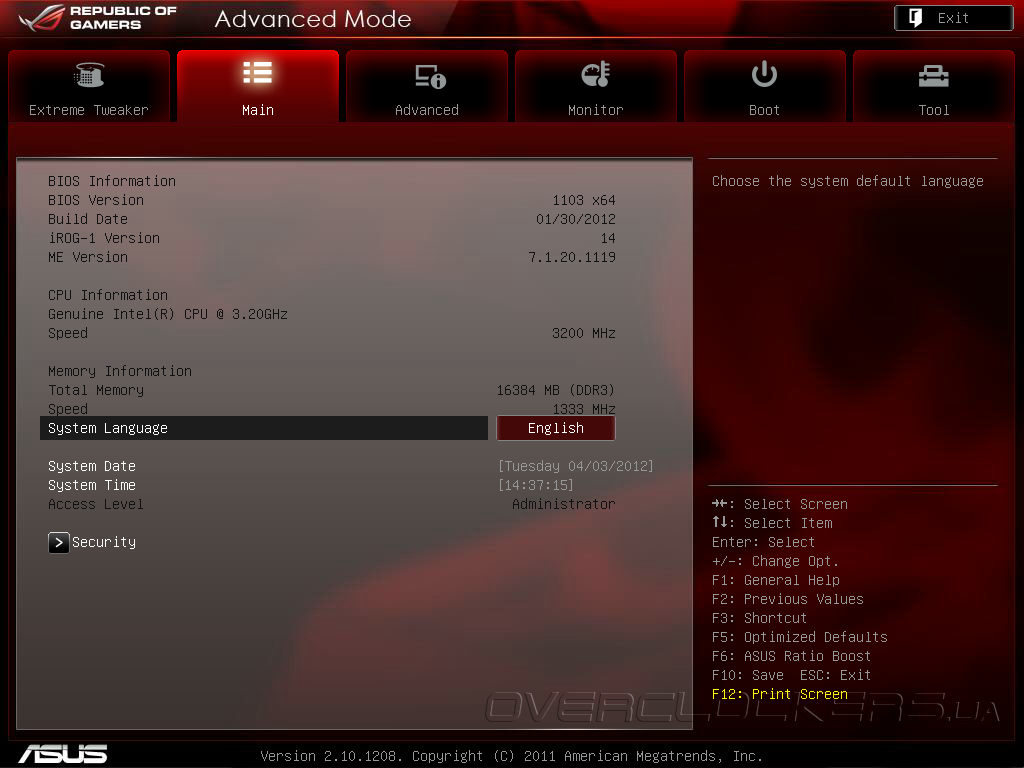

Вкладка Main является второй по счет в главном меню UEFI. По традиции, здесь собраны настройки времени и даты, а также отображается информация об установленном процессоре, и модулях ОЗУ.

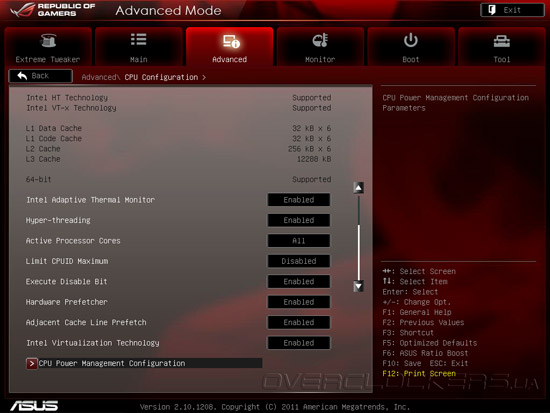

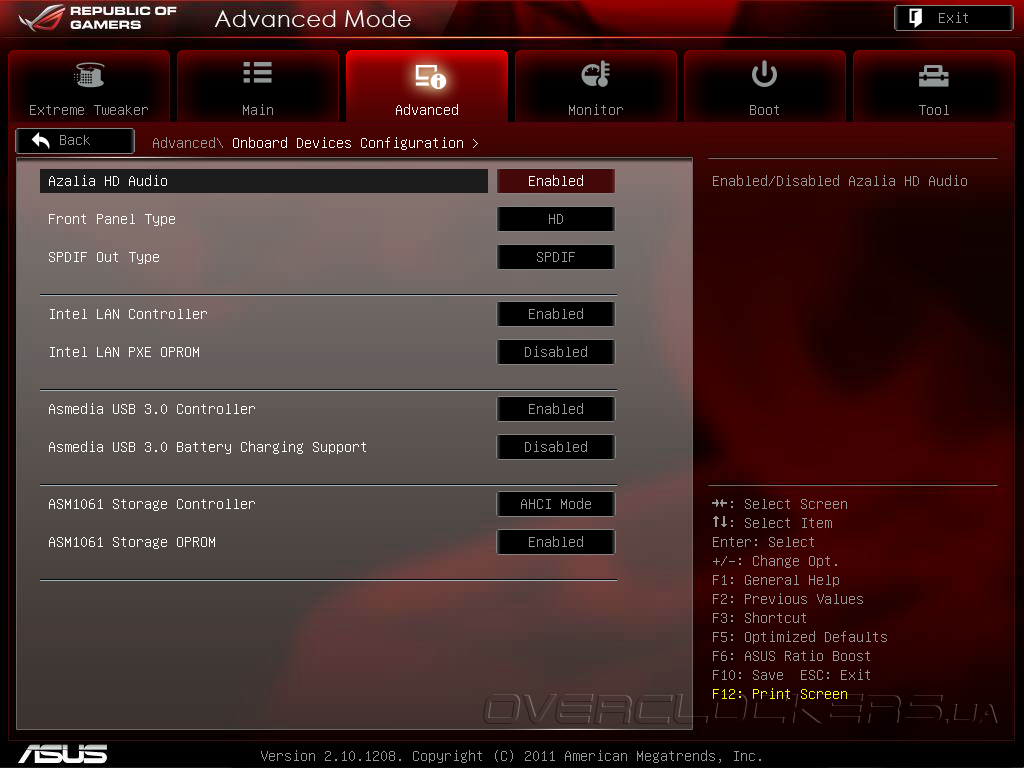

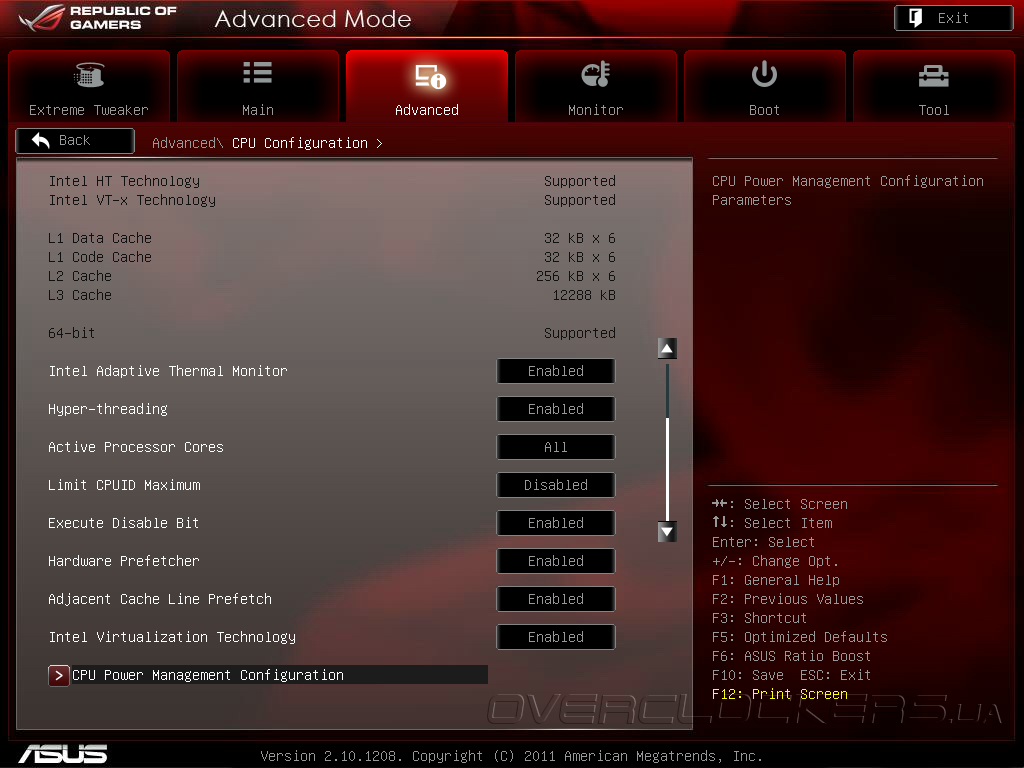

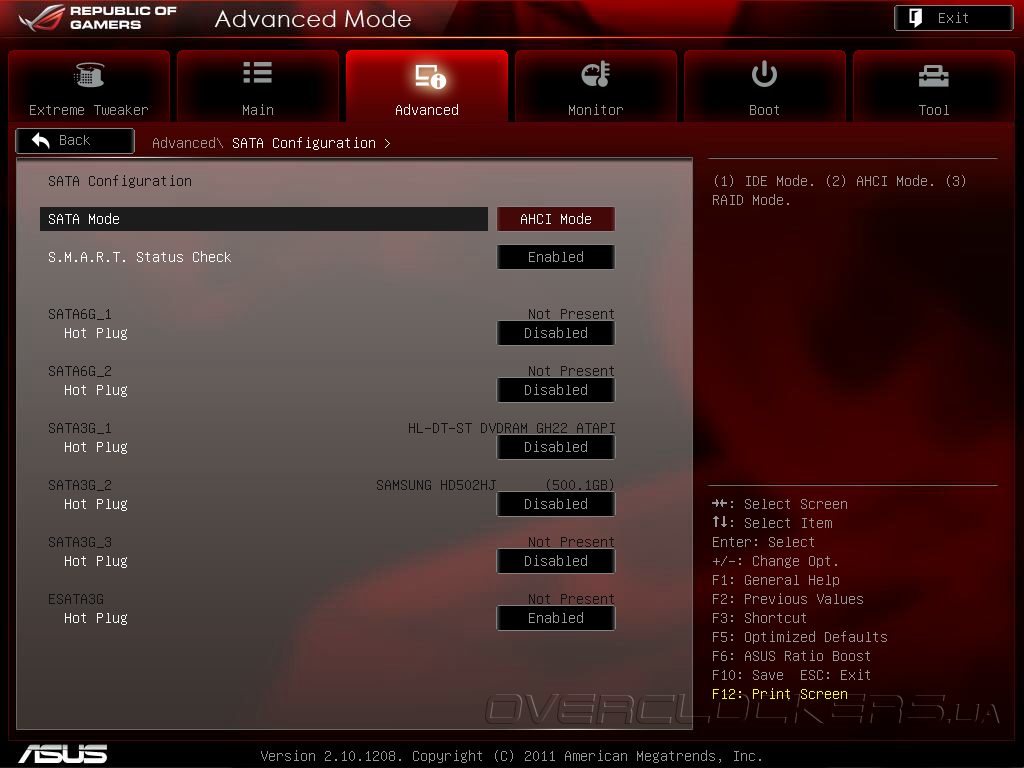

Раздел Advanced также будет интересен оверклокерам, ведь здесь осуществляется управления процессорными технологиями (Hyper-Threading, Virtualization Technology, Hardware Prefetcher и т.п.), функциям северного и южного мостов, а также интегрированных контроллеров.

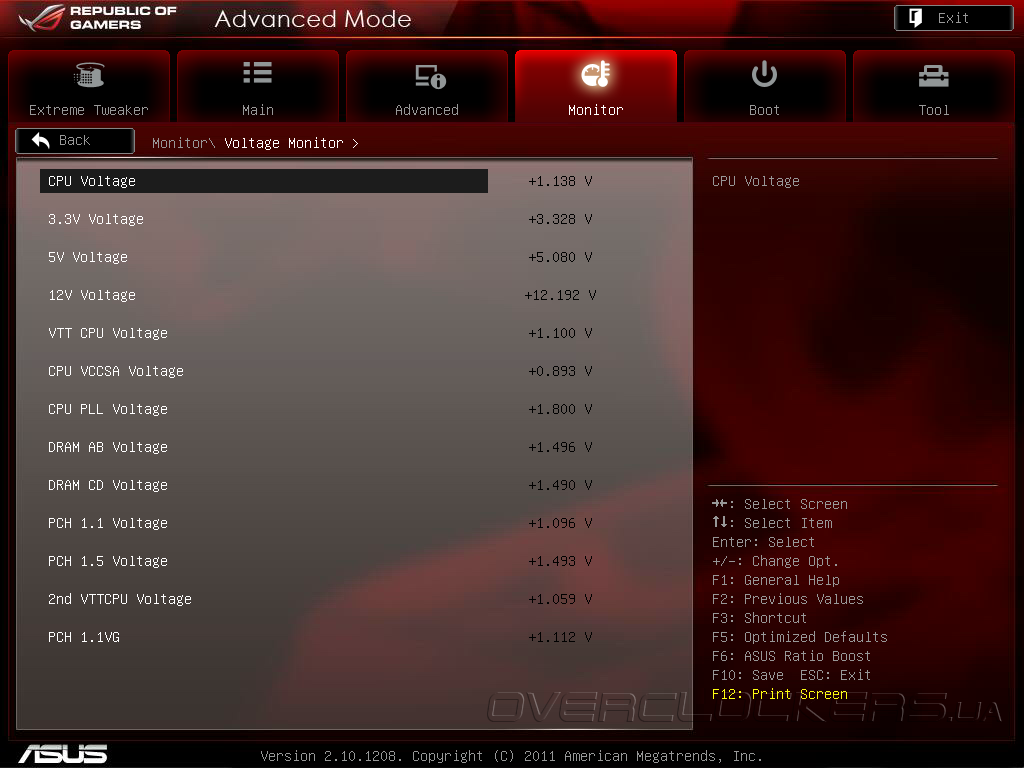

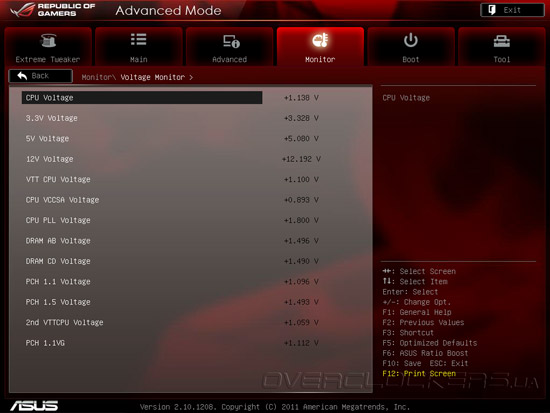

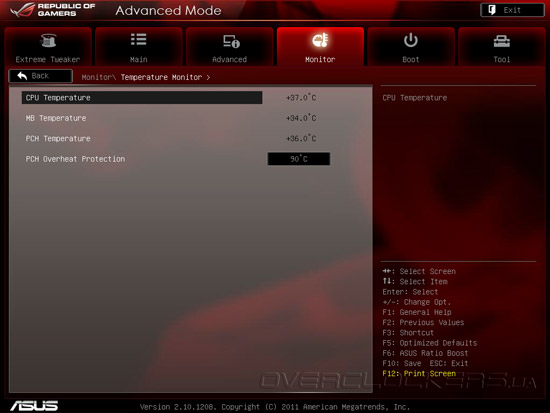

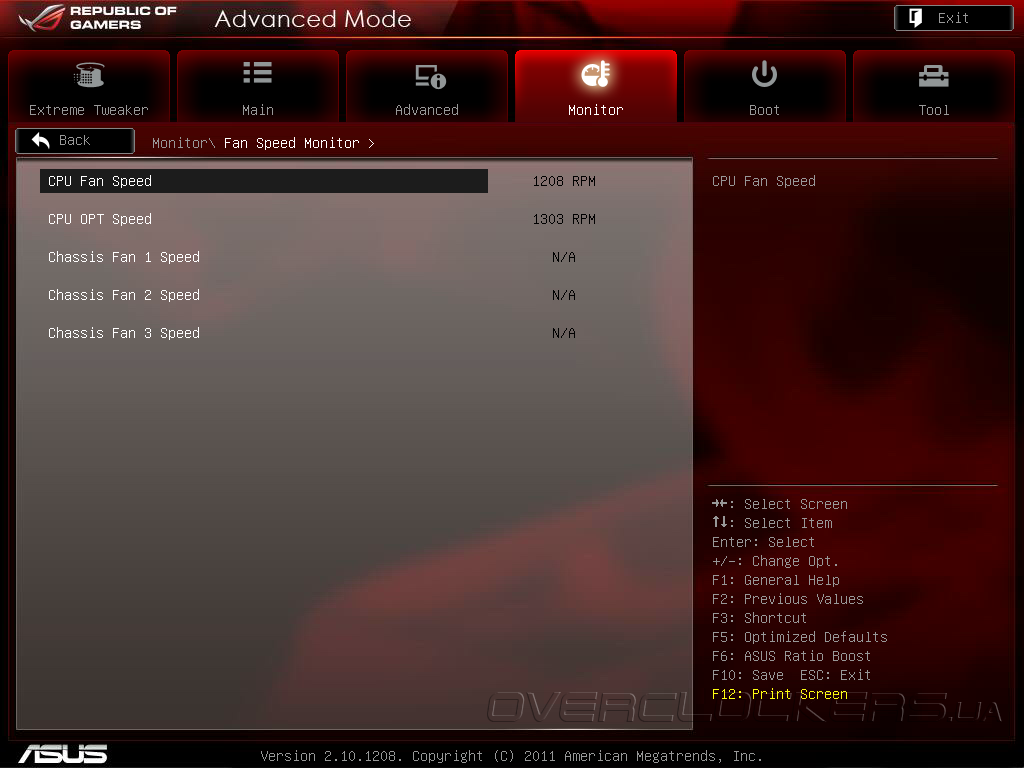

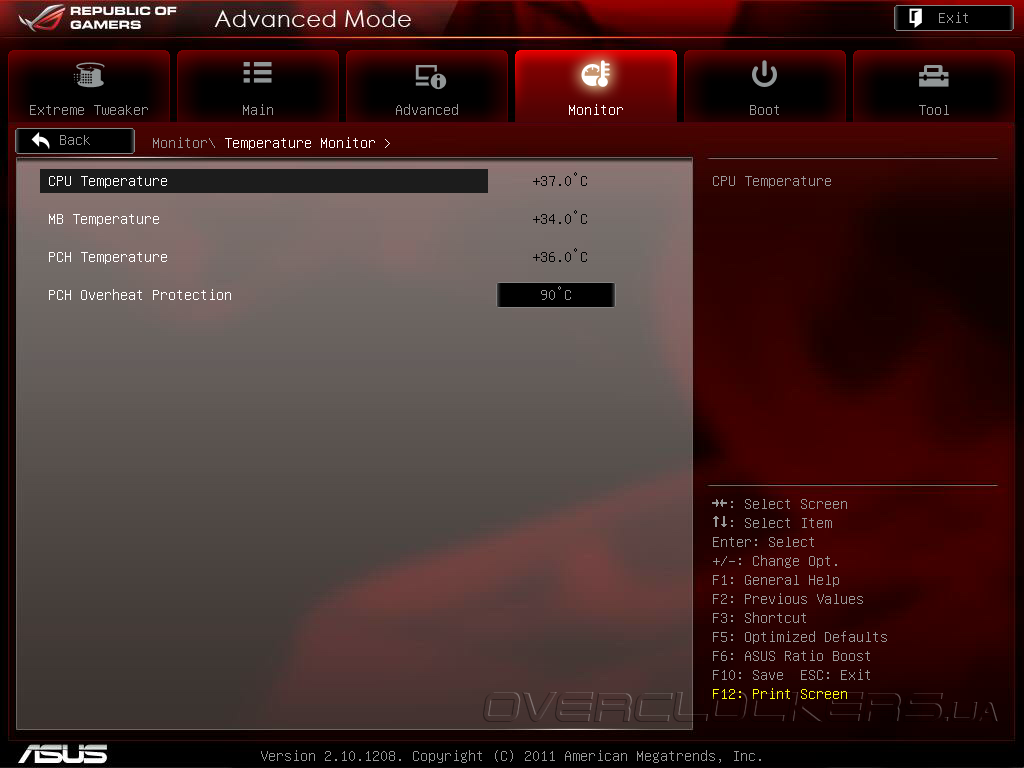

Раздел Monitor приятно удивил нас широкими возможностями управления, подключенными к плате вентиляторами, мониторинга различных напряжений и температур.

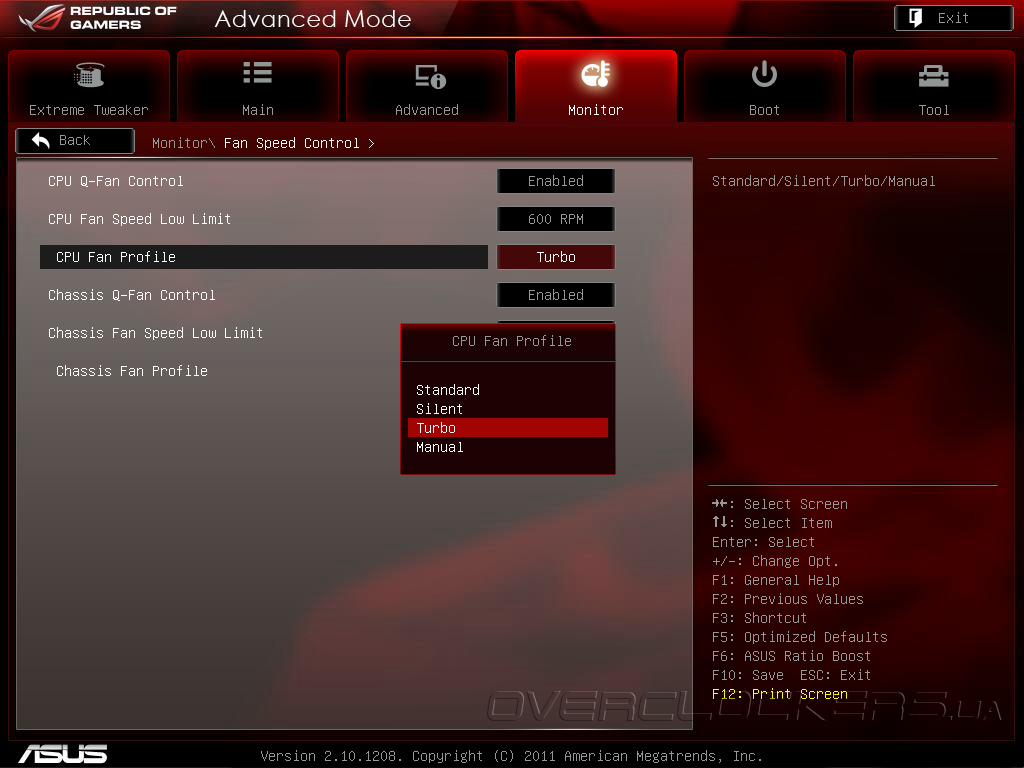

«Карлсонам» можно задать скорость вращения вручную, активировать один из трёх режимов (Turbo, Standard, Silent) или же включить фирменную функцию автоматического управления Q-Fan.

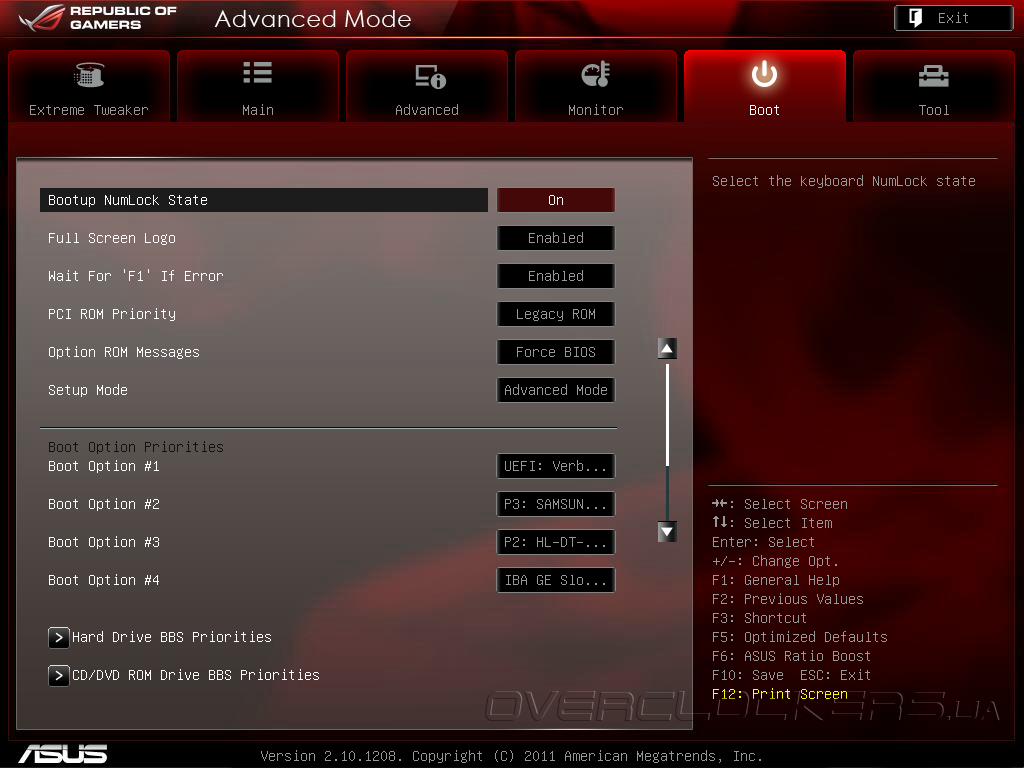

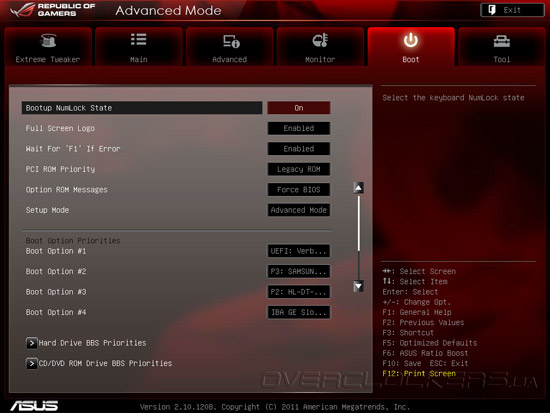

В меню «Boot» содержатся привычные настройки старта системы.
Последняя вкладка UEFI носит название Tool и включает несколько полезных утилит:

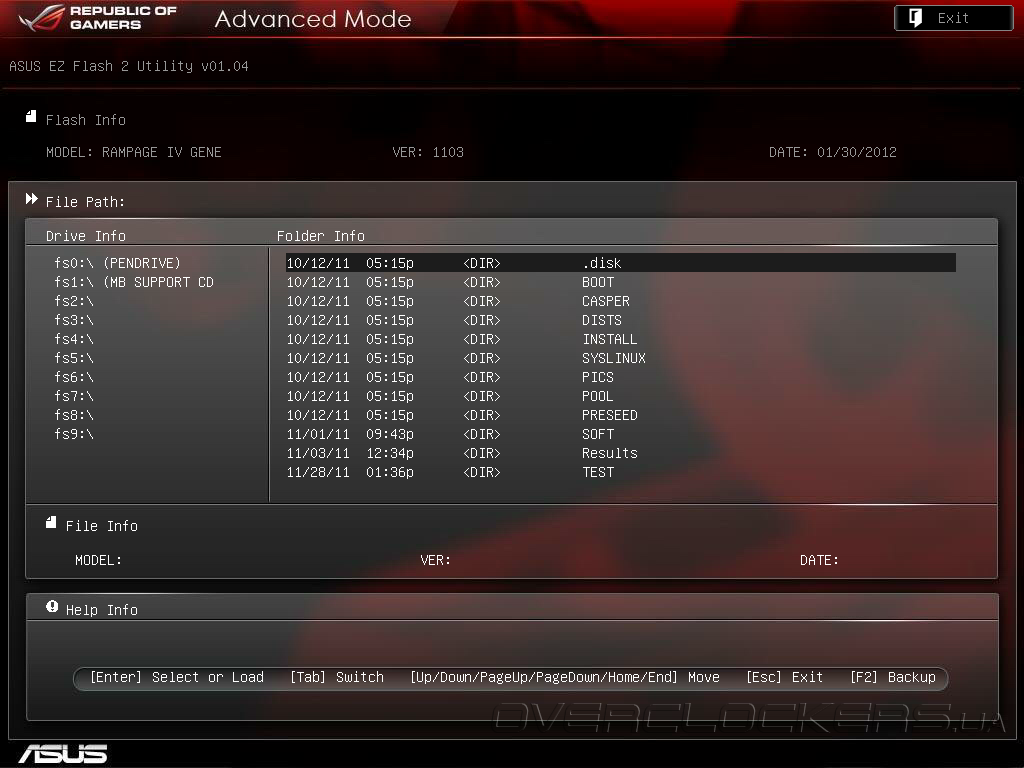

- ASUS EZ Flash 2 Utility для перепрошивки микрокода;

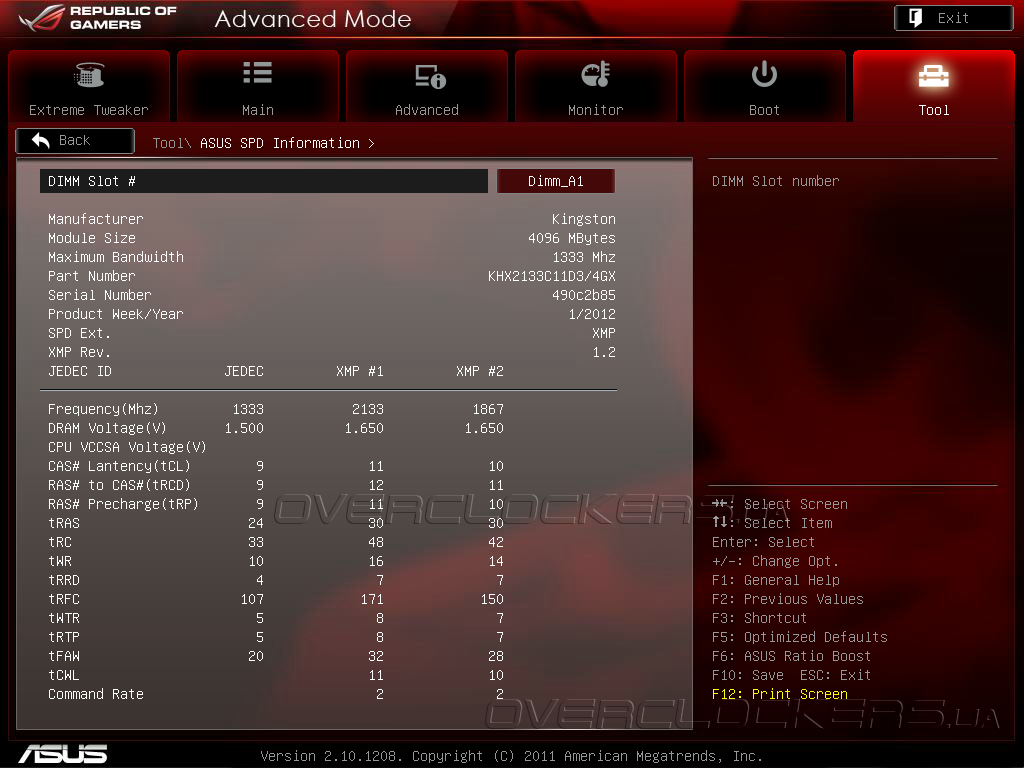

- ASUS SPD Information для просмотра детальной информации об установленных модулях ОЗУ;

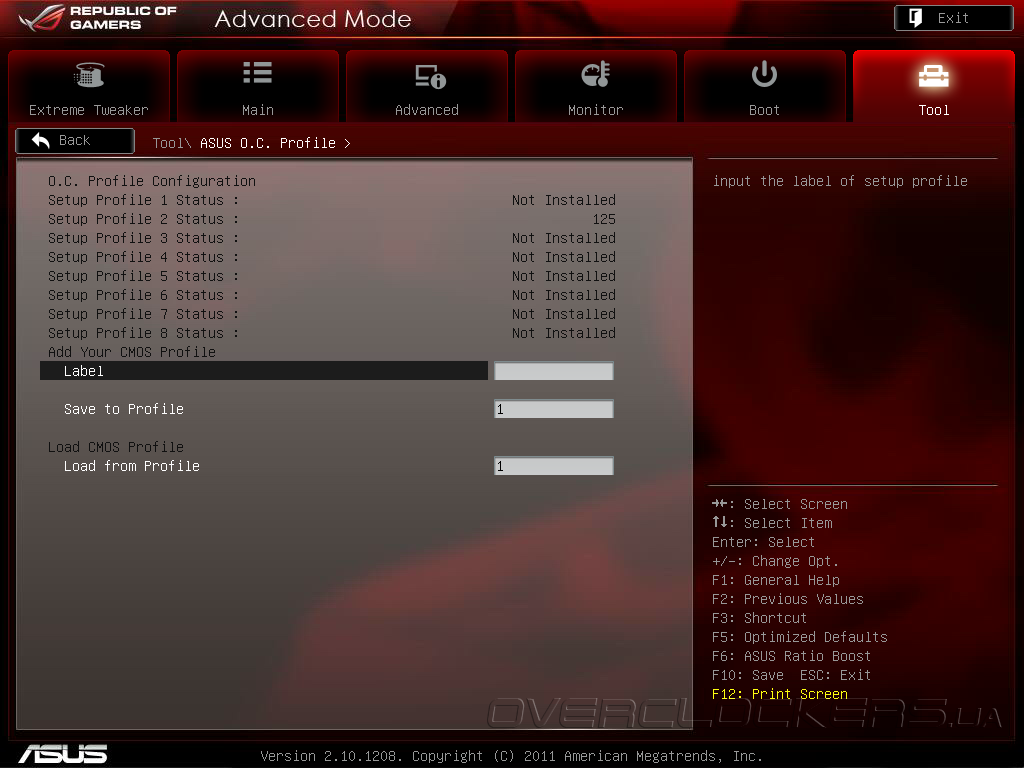

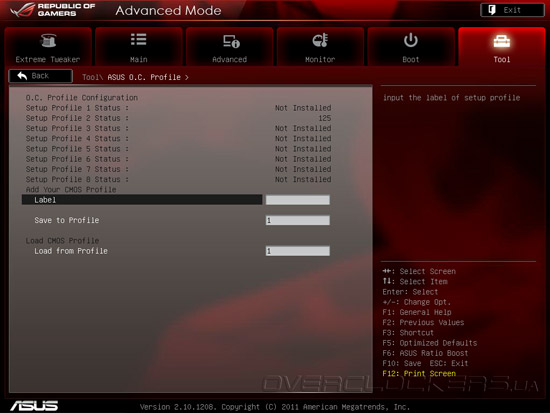

- ASUS OC Profile для управления пользовательскими профилями разгона, которых всего может быть до восьми.

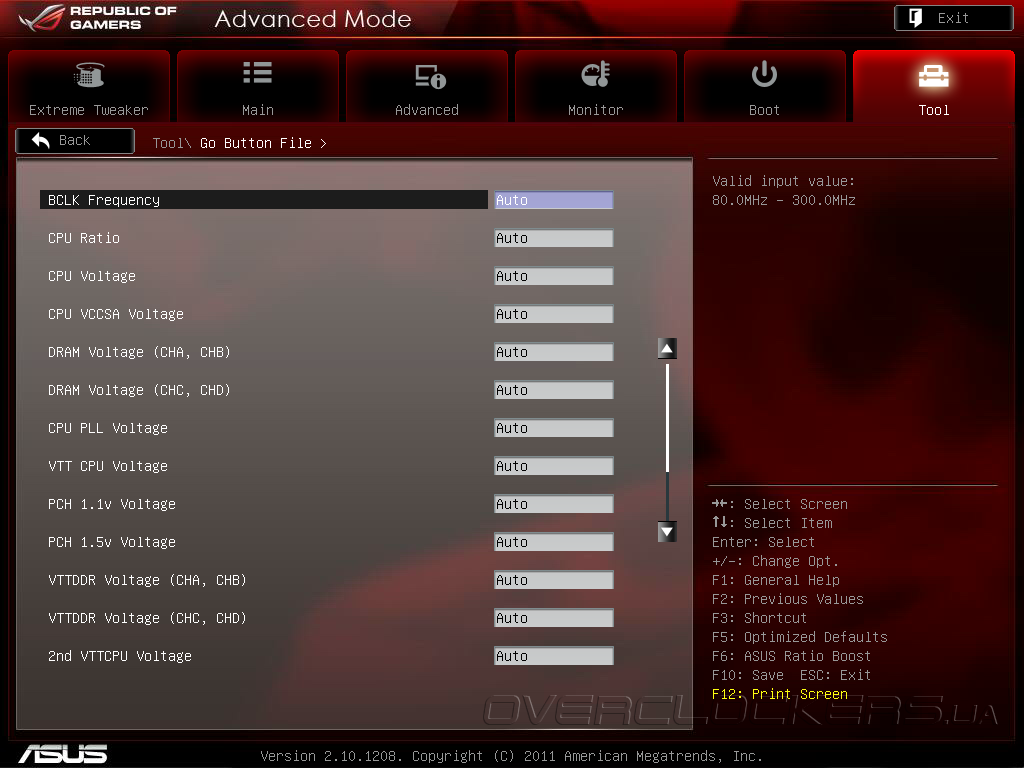

В меню Go Button File можно выставить значения всех основных параметров разгона, которые будут активированы после нажатия соответствующего переключателя на текстолите платы.
Программное обеспечение

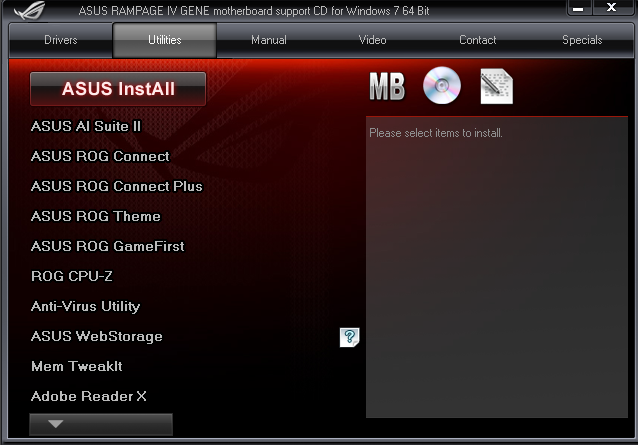

Теперь перейдем к изучению функциональности фирменного программного обеспечения, которое мы обнаружили в комплекте с ASUS Rampage IV Gene.

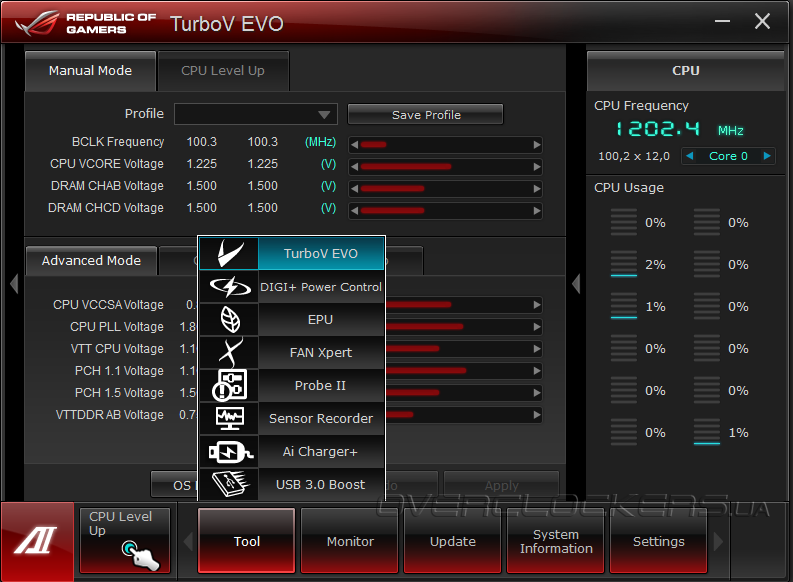

Центральное место в наборе комплектного ПО занимает уже хорошо знакомый нам программный пакет AI Suite II, оформление которой выполнено в стиле ASUS ROG. AI Suite II включает в себя целый набор утилит: TurboV EVO, DIGI+ Power Control, EPU, FAN Xpert, Probe II, Sensor Recorder, Ai Charger+, USB 3.0 Boost.

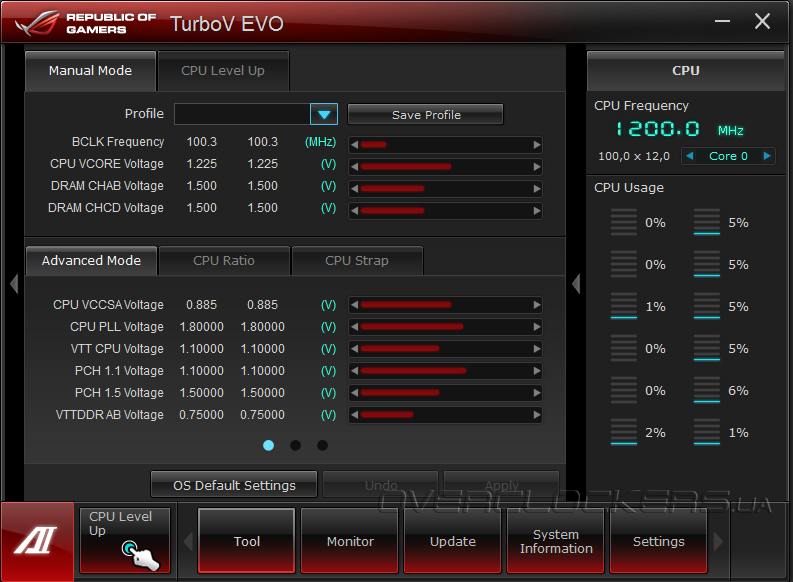

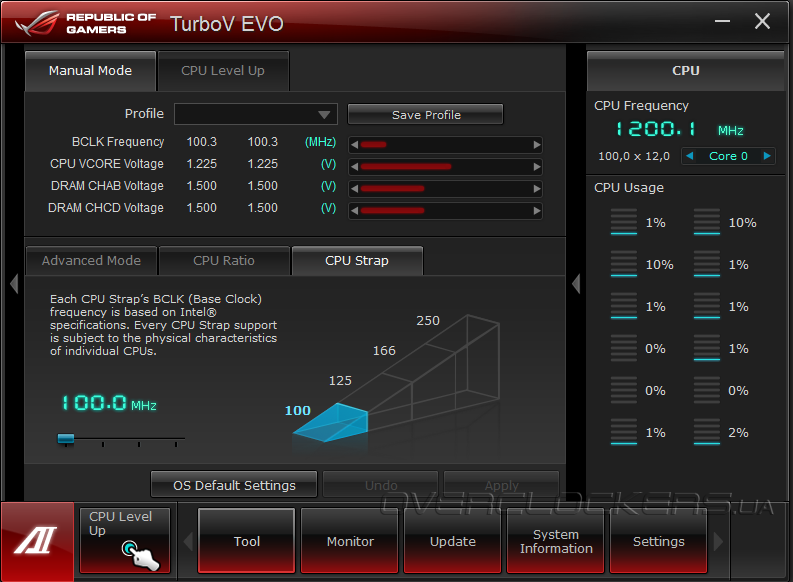

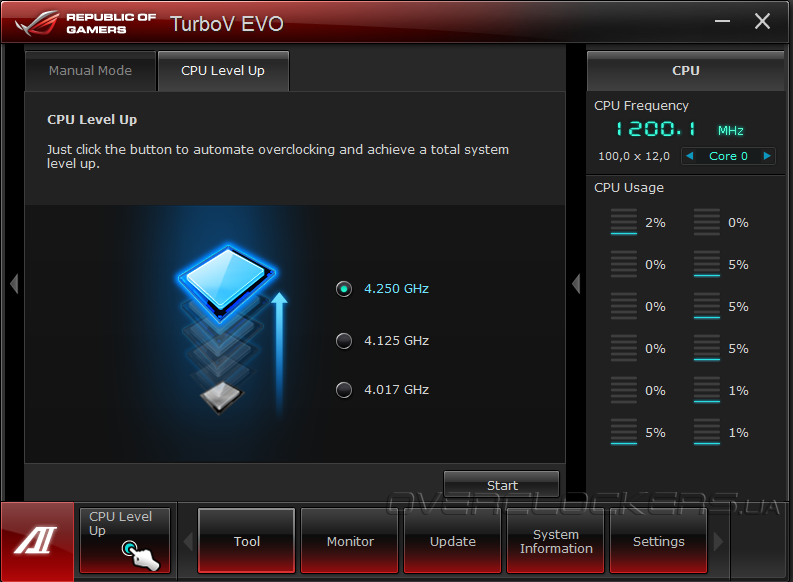

Автоматический и ручной оверклокинг, не покидая окружения операционной системы, можно осуществлять в разделе TurboV EVO. По сути, эта утилита копирует большую часть настроек вкладки Extreme Tweaker из UEFI платы. Отметим, что опции автозагрузки профиля разгона при входе в операционную систему не предусмотрено, однако при осуществлении оверклокинга в интерфейсе TurboV EVO все энергосберегающие функции сохраняют работоспособность.

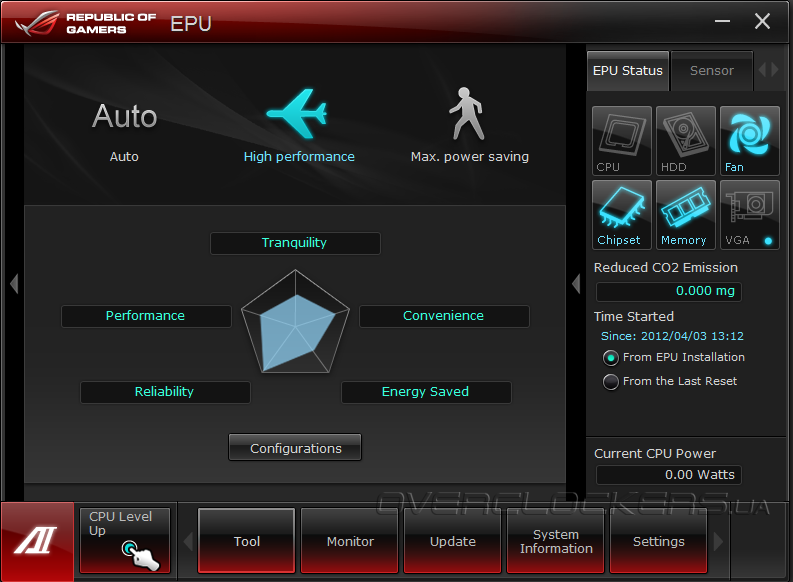

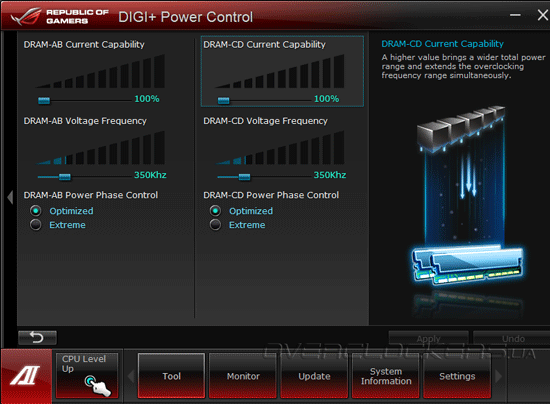

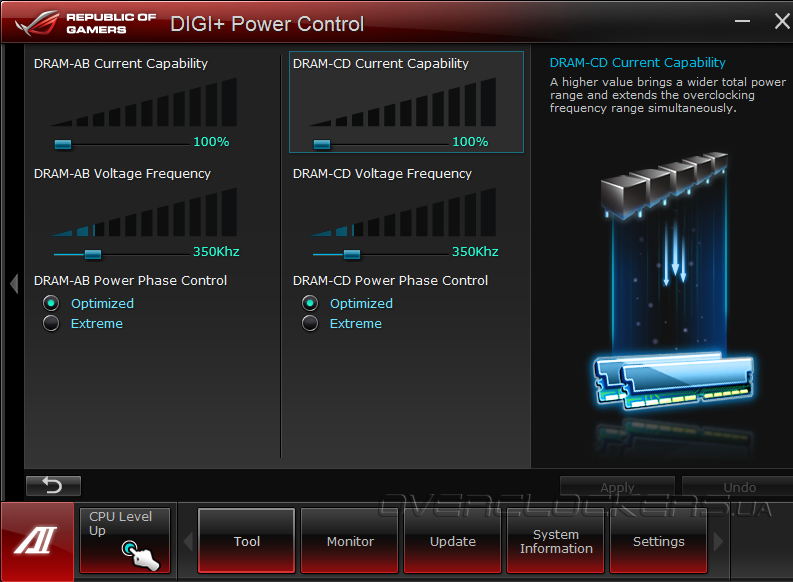

Вкладки DIGI+ Power Control и EPU посвящены продвинутому управлению питанием и функциями энергосбережения.

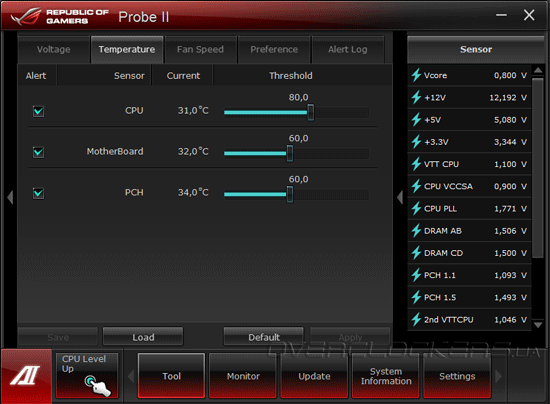

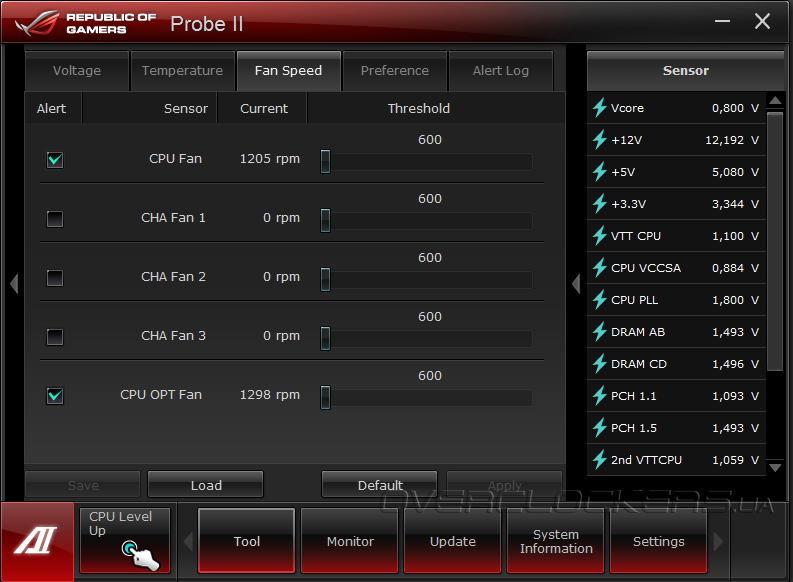

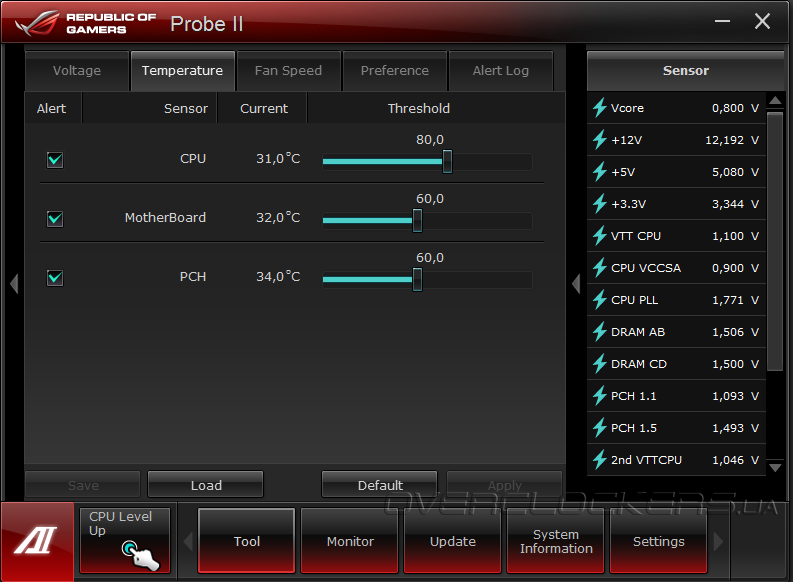

Утилита Probe II предназначена для программного мониторинга напряжений питания на основных узлах платы, скорости вращения подключенных вентиляторов и температур CPU и чипсета.

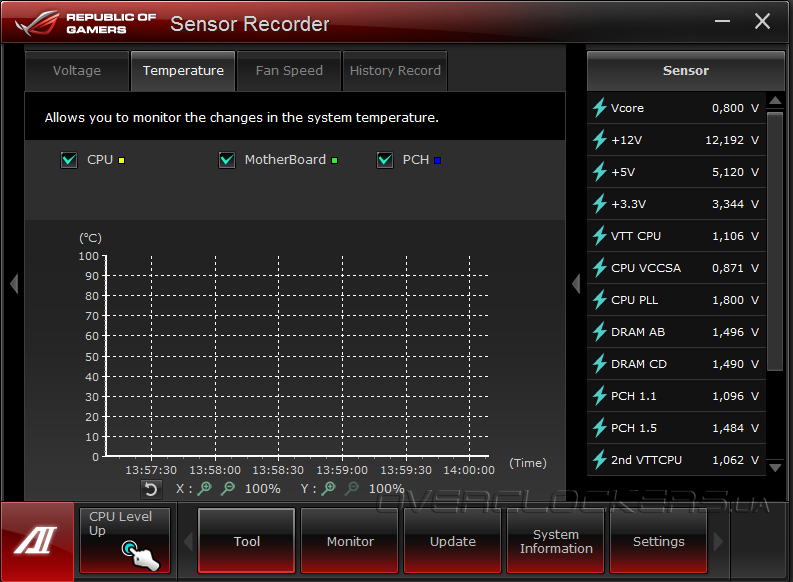

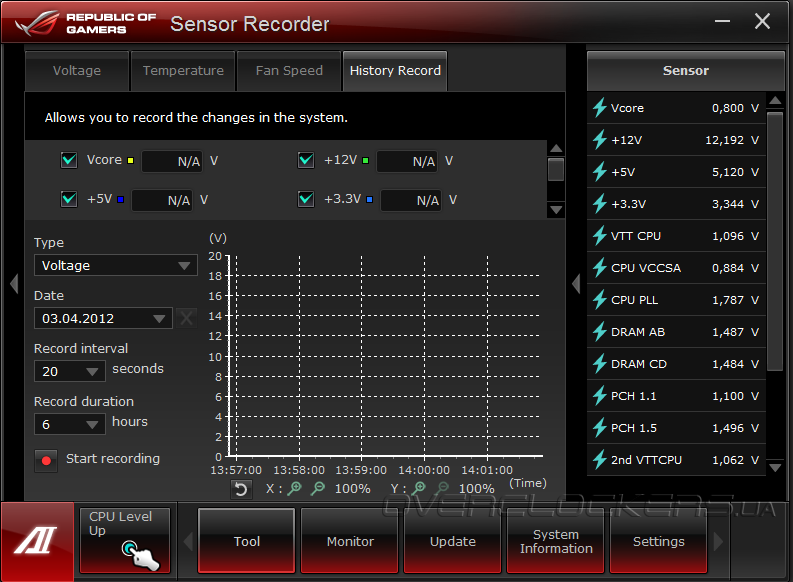

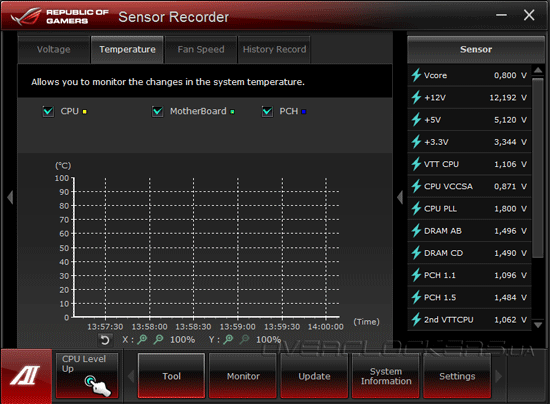

Опция Sensor Recorder может пригодиться оверклокерам для длительного мониторинга изменения значений температуры, напряжения или скорости вращения вентилятора, а также записи изменений в лог-файл.

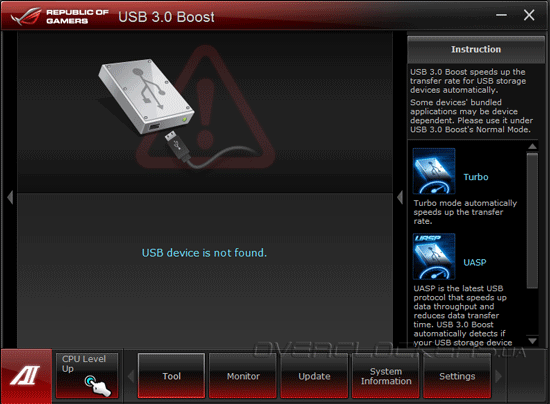

По словам разработчиков, фирменная утилита ASUS USB 3.0 Boost позволяет ощутимо улучшить скорость работы подключенных к Rampage IV Gene устройств с поддержкой этого протокола.
Для того, что проверить это утверждение мы провели тестирование USB-накопителя Verbatim Store N Go в обычном режиме и после активации опции USB 3.0 Boost. Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, 2133, 11-12-11-30),
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
- драйвер видеокарты: GeForce 296.10.
Снова обратим ваше внимание, что в процессе тестирования материнской платы ASUS Rampage IV Gene для честного функционирования технологии Turbo Boost мы активировали режим «By Per Core» в меню Turbo Ratio, иначе частота процессора не сбрасывалась в простое и функции энергосбережения работали некорректно.
Разгон
Несмотря на свои компактные габариты, материнская плата Rampage IV Gene позиционируется производителем, в первую очередь, как эффективное и функциональное решение для осуществления серьезного разгона процессоров Intel Sandy Bridge-E (LGA2011). В результате наших экспериментов по разгону связки материнской платы ASUS Rampage IV Gene, процессора Intel Core i7-3930K с разблокированным на повышение множителем и модулей ОЗУ Kingston KHX2133C11D3K4/16GX (номинал 2133 МГц) нам удалось достичь таких результатов:
- Коэффициент умножения х1 позволил увеличить значение базовой частоты до 105 МГц при напряжении 1,184 В, что можно назвать вполне стандартным результатом.
- Максимальный разгон Rampage IV Gene по BCLK составил 131 МГц, что также является достойным показателем для системных плат формата на базе чипсета Intel X79 Express. Стоит отметить, что для достижения этого результата множитель процессора был вручную занижен до х25, а значение VCore составляло уже 1,32 В.

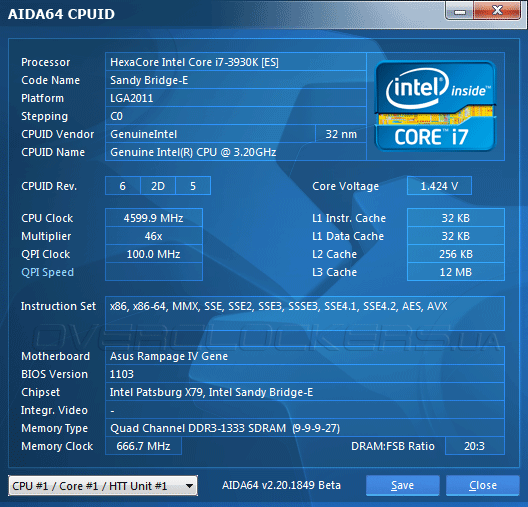

- Отдельно хотелось бы упомянуть, что нам удалось разогнать тестовый Intel Core i7-3930K до 4,6 ГГц лишь путём повышения процессорного множителя с х32 до х46, остальные настройки плата устанавливала автоматически.
- Полностью ручной оверклокинг принёс еще более внушительный результат. В то время как большинство материнских плат на базе Intel X79 Express, которые побывали в нашей тестовой лаборатории, были способны разогнать тестовый ЦП лишь до частоты 4,4 ГГц, ASUS Rampage IV Gene позволила достичь отметки 4,7 ГГц, что является отличным показателем. Значение Vcore при этом составило 1,482 В, VTT — 1,1 В, SA — 0,95 В, PLL — 1,9 В. К сожалению ручной разгон автоматически приводит к отключению энергосберегающих функций и напряжение на CPU не сбрасывается в простое. Также стоит отметить, что процессорный множитель необходимо прописывать для каждого ядра отдельно.
- Итоги автоматического разгона с помощью предустановленных профилей (Normal, Gamer’s, Extreme OC Profile) также оказались не менее впечатляющими. После активации Gamer’s OC Profile, максимальная частота одного ядра при однопоточной нагрузке на CPU повышается до 4,7 ГГц, тогда как с увеличением требуемой расчетной мощности все ядра будут функционировать на 4,4 ГГц.
Разгон памяти на Rampage IV Gene также не разочаровал. Модули из комплекта Kingston KHX2133C11D3K4/16GX стабильно заработали на своей частоте 2133 МГц с задержками 11-12-11-30.
Результаты тестирования
Для сравнения с Rampage IV Gene (версия прошивки 1103) мы выбрали материнскую плату ASUS Rampage IV Formula (версия прошивки 1202), которая также относится к последнему поколению системных плат серии ROG, однако в отличие от героя нашего сегодняшнего обзора, этот продукт имеет стандартный форм-фактор ATX, более широкие возможности расширения и, как следствие, немного более высокую стоимость.
Синтетические тесты

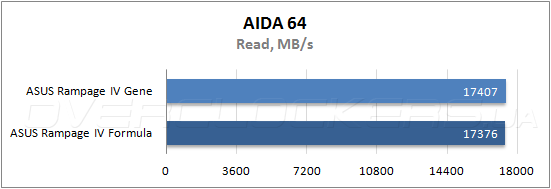

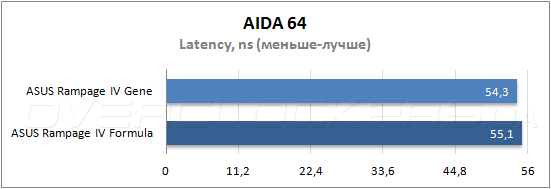

В бенчмарке памяти AIDA 64 в трёх тестах из четырех компактная плата оказалась немного быстрее ASUS X79 Rampage IV Formula. Лишь в тесте копирования полноформатное решение взяло небольшое реванш.

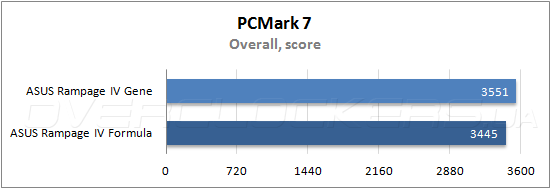

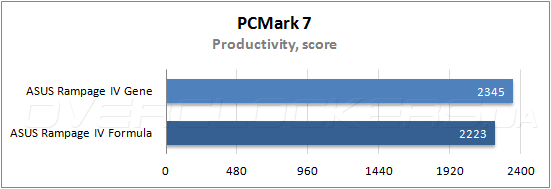

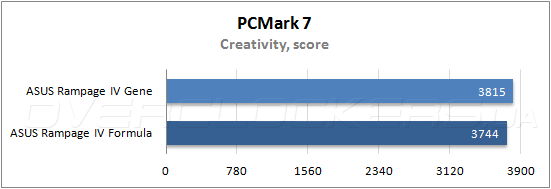

В популярном приложении для оценки производительности системы — PCMark 7 — ASUS Rampage IV Gene продемонстрировала ощутимо более высокие результаты в сравнении с ASUS X79 Rampage IV Formula во всех пяти тестах. Вероятно, такую разницу между соперниками можно объяснить лишь лучшей оптимизацией прошивки компактной платы.
Игровые приложения

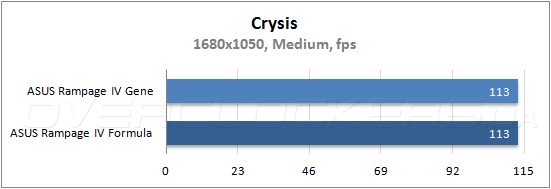

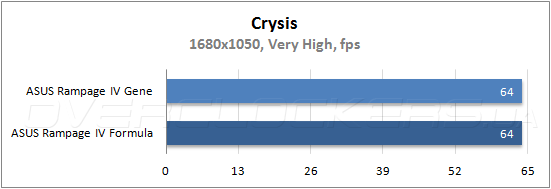

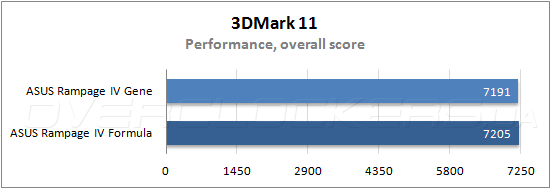

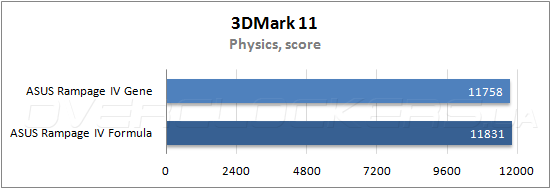

В игровых приложениях и бенчмарке 3DMark 11 обе платы ожидаемо продемонстрировали практически идентичные результаты, а небольшую разницу можно отнести к погрешностям измерений. Разумеется, на практике заметить разницу между Rampage IV Gene и старшей моделью в линейке ROG будет практически невозможно.
Выводы
По итогам тестирования, можно с уверенностью сказать, что на сегодняшний день ASUS Rampage IV Gene является наиболее функциональной материнской платой для платформы LGA2011 в форм-факторе Micro-ATX, которая к тому же обладает выдающимся разгонным потенциалом. Стоимость этого решения отнюдь не демократичная ($330), однако, ввиду отсутствия прямых конкурентов такого уровня, мы не стали бы относить высокую цену к его недостаткам. Для энтузиастов и геймеров Rampage IV Gene в первую очередь интересна тем, что на основе этой системной платы можно построить современную систему с процессором семейства Intel Sandy Bridge-E, двумя производительными видеокартами и массивом жестких дисков в небольшом корпусе формата Micro-Tower. При наличии хорошей системы охлаждения и качественного блока питания, такая конфигурация будет обладать еще и хорошим разгонным потенциалом, что позволит достигнуть еще более высокого уровня быстродействия. Ощутимым недостатком ASUS Rampage IV Gene для многих пользователей станет отсутствие возможности активировать функции энергосбережения при ручном разгоне, ведь это приводит к более высокому тепловыделению и энергопотреблению системы при выполнении простых задач. Впрочем, этот недочёт, возможно, будет исправлен в будущих обновлениях версии микрокода. Хотя и не исключена такая работа именно нашего тестового экземпляра Core i7-3930K.
