Для изучения разгонного потенциала ASRock Z68 Extreme3 Gen3 мы использовали тестовый экземпляр процессора Intel Core i7-2600K с разблокированным на повышение множителем и неплохим частотным запасом. В большинстве случаев он способен функционировать на частоте вплоть до 5000 МГц после повышения напряжения питания до «условно безопасных» 1,435—1,45 В.
Однако перед тем как перейти к ручному оверклокингу мы испытали на практике функцию авторазгона Advanced Turbo 50, которую обнаружили в процессе изучения возможностей UEFI. В результате активации этой опции напряжение на CPU было увеличено до 1,408 В, а его итоговая частота составила 4800 МГц. К сожалению, память ускорена не была и функционировала на частоте 1333 МГц с задержками 9-9-9-27-1T. При этом система оставалась полностью стабильной и проходила различные тесты и бенчмарки без сбоев и зависаний.
![Разгон ASRock Z68 Extreme3 Gen3 Разгон ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/38-asrock-z68-extreme3-gen3.png)
В процессе ручного разгона нам удалось добиться следующих результатов:
- 4,4 ГГц удалось достичь путем повышения множителя с х34 до х44 без ручного изменения напряжения и оптимизации других параметров. Напряжение при выполнении ресурсоёмких задач составляло около 1,24—1,26 В.
![Разгон ASRock Z68 Extreme3 Gen3 Разгон ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/39-asrock-z68-extreme3-gen3.png)
- 4,5 ГГц покорились после поднятия напряжения в UEFI на 0,1 В от авторежима (Offset). Итоговое напряжение в нагрузке составляло не более 1,26 В. Отметим, что при повышении напряжения вручную в режиме Fixed, энергосберегающие функции платы автоматически отключаются, и на процессор подается одинаковое напряжение при любой нагрузке.
- 4,6 ГГц были получены с теми же настройками, что и 4,5 ГГц, но напряжение в нагрузке составляло уже 1,33—1,35 В.
- Для достижения частоты 4,7 ГГц напряжение было необходимо увеличить еще немного — до +0,13 В от авторежима. Итоговое напряжение питания составило 1,375 В.
- Отметка 4,8 ГГц была преодолена после активации функции компенсации просадки напряжения Loadline Calibration (Level 2) и увеличения напряжения питания на 0,17 В, что в итоге дало около 1,416 В при интенсивной нагрузке.
- Максимальный разгон нашего Core i7-2600K на материнской плате ASRock Z68 Extreme3 Gen3 составил 4900 МГц. Для этого потребовалось увеличить напряжение до +0,19 В от авторежима, что в итоге дало около 1,432 В в нагрузке. Функция Loadline Calibration (Level 2) оставалась активированной.
![Разгон ASRock Z68 Extreme3 Gen3 Разгон ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/40-asrock-z68-extreme3-gen3.png)
К сожалению, достигнуть заветных 5000 МГц на ASRock Z68 Extreme3 Gen3 нам не удалось даже после дальнейшего повышения напряжения. Помимо этого, нас немного разочаровал результат разгона памяти на тестируемой плате. Итогом наших экспериментов с модулями Kingston KHX2000C8D3T1K3 (номинал 2000 МГц) стала частота лишь 1600 МГц с таймингами 9-9-9-27-1Т.

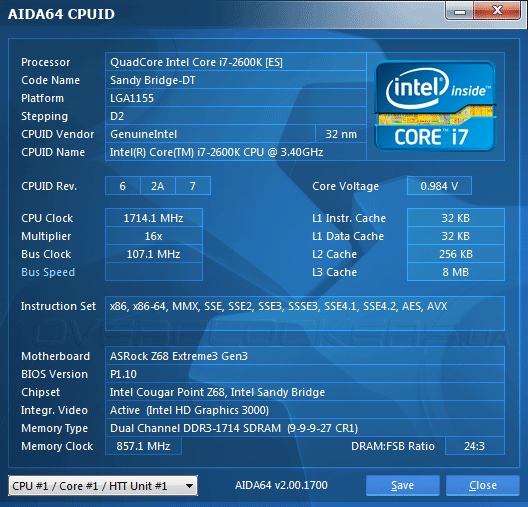

Результат разгона ASRock Z68 Extreme3 Gen3 по опорной частоте оказался вполне стандартным. Плата сохраняла стабильность при значении BCLK вплоть до 107,1 МГц.
![Разгон ASRock Z68 Extreme3 Gen3 Разгон ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/41-asrock-z68-extreme3-gen3.png)
Тестовая конфигурация
Для тестирования материнской платы ASRock Z68 Extreme3 Gen3 была подобрана следующая конфигурация:
- процессор: Intel Core i7-2600K (3,40 ГГц);
- память GoodRAM GY1600D364L8/4GDC (2x2 ГБ, 1333, 9-9-9-27-1T);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 560 Ti (GeForce GTX 560 Ti);
- жесткий диск: Seagate ST3500418AS (7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- корпус: Cooler Master Test Bench V1.0;
- операционная система: Windows 7 Home Premium x64;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1030;
- драйвер видеокарты: GeForce 285.62, PhysX 09.11.0621.
Результаты тестирования
В процессе тестирования рассматриваемой ASRock Z68 Extreme3 Gen3 (UEFI P1.10) будет «противостоять» материнская плата ASRock Z68 Pro3 (UEFI P1.60), которая уже успела побывать в нашей лаборатории. Данное решение также основано на чипсете Intel Z68 Express, однако, ввиду отсутствия поддержки графических конфигураций SLI и CrossFireX, а также стандарта PCI-E 3.0, стоит на пару ступенек ниже в сравнении с рассматриваемым сегодня продуктом. В процессе тестирования платы работали с одинаковыми настройками. Для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.
Синтетические тесты
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/42-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/43-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/44-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/45-asrock-z68-extreme3-gen3.png)

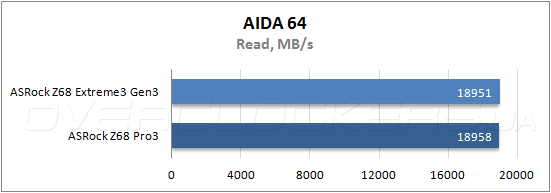

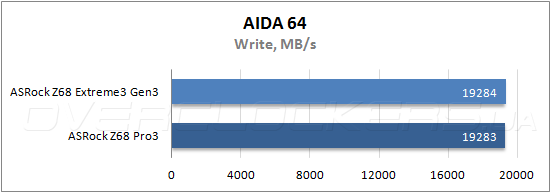

В тесте измерения пропускной способности памяти пакета AIDA 64 материнские платы показали практически идентичные результаты, однако, в трёх тестах из четырёх новинка оказалось немного быстрее.
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/46-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/47-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/48-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/49-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/50-asrock-z68-extreme3-gen3.png)

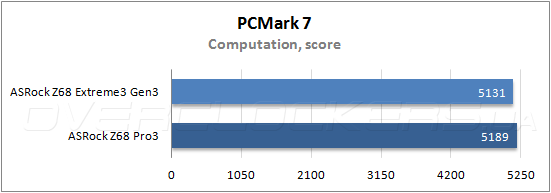

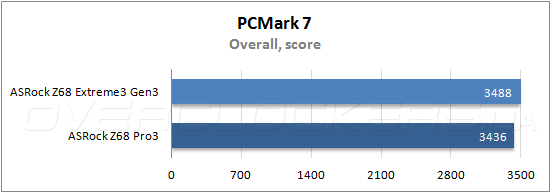

В приложении PCMark 7 мы снова наблюдаем паритет — в бенчмарках Creativity и Computation преимущество на стороне ASRock Z68 Pro3, а в остальных трёх тестах лидером стал «экстремальный» продукт.
Игровые приложения
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/51-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/52-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/53-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/54-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/55-asrock-z68-extreme3-gen3.png)
![Тестирование ASRock Z68 Extreme3 Gen3 Тестирование ASRock Z68 Extreme3 Gen3](/motherboard/intel-z68-asrock-extreme3-gen3/56-asrock-z68-extreme3-gen3.png)

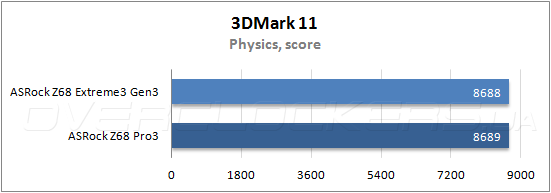

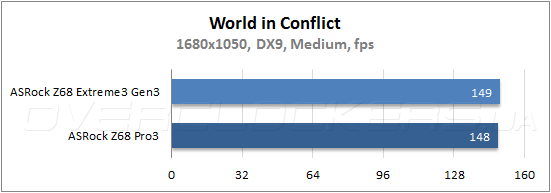

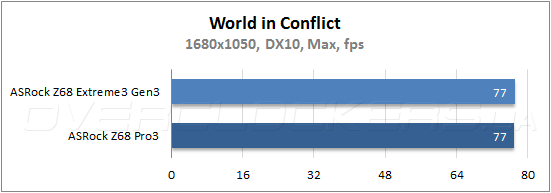

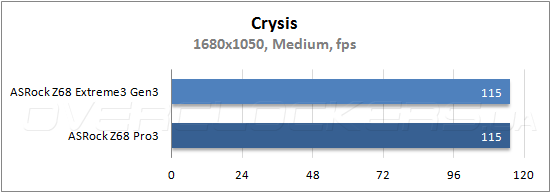

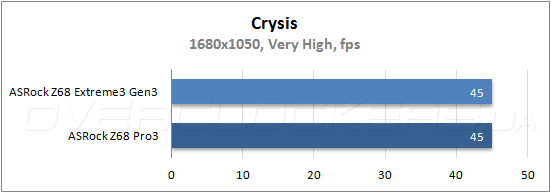

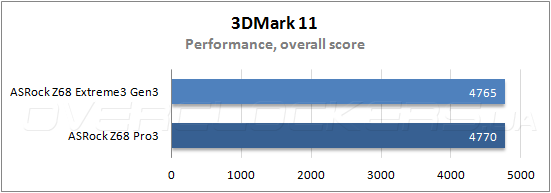

В игровых приложениях и графических бенчмарках разница между решениями традиционно сводится к минимуму. В большинстве тестов «конкуренты» демонстрируют идентичные результаты, а в остальных разница не превышает нескольких процентов. Разумеется, на практике заметить такое преимущество невооруженным глазом будет практически невозможно.
Выводы

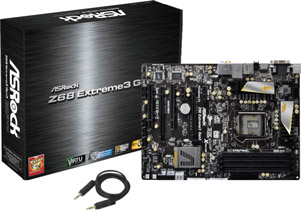

Материнская плата ASRock Z68 Extreme3 Gen3, основанная на прогрессивном наборе системной логики Intel Z68 Express, обладает привлекательным внешним видом, высоким качеством изготовления и поддержкой большого количества современных технологий. Возможности расширения также выглядят весьма привлекательно: ASRock Z68 Extreme3 Gen3 оснащена разъёмами USB, SATA и eSATA третьей ревизии, а также двумя полноразмерными слотами PCI-E x16, и поддерживает стандарт PCI Express 3.0. Вкупе с умеренной стоимостью, вышеперечисленные достоинства делают рассматриваемый продукт неплохим выбором для пользователей, которые не желают тратить большую сумму на покупку системной платы, но хотят получить универсальный и современный продукт, который будет оставаться актуальным еще долгое время. Тем не менее, несмотря на громкое название, на наш взгляд, рассмотренное сегодня решение не претендует на звание «оверклокерского» или «экстремального», ввиду не самого уверенного результата при разгоне памяти и центрального процессора. Впрочем, большинству пользователей возможностей ASRock Z68 Extreme3 Gen3, касающихся разгона, будет более чем достаточно, а вспоминая о её цене, небольшие шероховатости вполне можно простить.
